Смешанная кладка: Понятие о смешанной кладке

Виды кладки кирпича: смешанная, ложковая, крестовая

Выделяют разные виды кирпичной кладки. Каждая разновидность предполагает особенности при возведении. Зная тонкости сооружения и порядок укладывания фрагментов для каждого типа, получится качественная и долговечная конструкция. Классификации строятся на способе размещения кирпичей и на материале, который используют в процессе возведения сооружения.

А существует ли разница?

Правильно подобранные способы укладки кирпича делают конструкцию надежной и долговечной. Сооружение, которое конструируется посредством поочередного выкладывания кирпичных фрагментов называется кладкой. Чтобы элементы сохраняли вид и не распадались в процессе эксплуатации, применяют специальный раствор. Разница в том, какая выбрана схема, поскольку, некоторые варианты укладывания предполагают использование разновидности кирпича, дающей возможность сведения несущей стены или декорирования уже существующей. От разновидности кладки зависит и используемый материал: для некоторых способов используют недорогие приспособления, для других — вещества подороже.

Главное правило качественной конструкции — выкладка фрагментов от угла.

Вернуться к оглавлению

Виды и технологии кладки кирпича

Выбрать способы кладки кирпича самостоятельно возможно, если произвести точные расчеты и определиться с предназначением стен из кирпича. Несмотря на выбранную технологию, необходимо соблюдать некоторые обязательные правила. Они строятся на методике разрезки стен из кирпича:

В процессе работы нужно контролировать горизонтальность кладки.

• Первое условие — точное соблюдение горизонтальности при выкладке фрагментов. Только такой принцип способствует плотному прилеганию кирпичей и минимальному
• изгибу.
• Боковая грань каждого ряда должна образовывать продольные и поперечные швы.
• Горизонтальные и вертикальные поверхности выкладывают в сплошной шов и располагаются параллельно друг другу.

Вне зависимости от выбранного типа укладывания на торец необходимо выполнять обязательное условие — каждый последующий ряд покрывает два предыдущих так, чтобы глубина была не менее ¼ части фрагмента — это позволит сделать конструкцию прочной. Выделяют три вида перевязки:

• Цепная — последовательность тычковых и ложковых рядов. Применяется в тех случаях, если облицовка не предусмотрена.
• Многорядная — кладка с несколькими стенками шириной в половину кирпича.
• Трехрядная — каждый тычковой ряд чередуется с тремя ложковыми. Подходит для формирования простенков и столбов.

Вернуться к оглавлению

Кладка сплошным способом

Красивая кладка кирпича этим методом предполагает использование только фрагментов и раствора для крепления. Такой способ укладывания в один кирпич не требует применения утеплителей и дополнительных материалов. Обычная сплошная кладка применяется при возведении заборов и несущих стен. В случае необходимости применяется методика утепления и уплотнения уже готового сооружения.

Кладку часто делают сплошным способом.

Толщина выкладывания материала может быть разной: в один кирпич, в половину и т. д. Выложенный слой предполагает одно- или многорядную перевязку. Что касается видов кирпичей, то для возведения стен, на которые не осуществляется большая нагрузка подойдет кирпичный бой или половинки. Если предполагается несущая конструкция, необходимы целые, полнотелые фрагменты. Для крепления используют пластичные смеси с плотной структурой.

Вернуться к оглавлению

Армированная кладка

Название этой методики указывает на применение дополнительных приспособлений и соединение обычного бетона и металлических элементов. Способы кирпичной укладки этого вида используют в тех случаях, если будущая конструкция будет подвержена сейсмическим сдвигам или вибрациям. В шов со стороны кирпича укладывается арматура, которая создает монолитную конструкцию особенной прочности и «берет на себя» часть нагрузки. Этим способом пользуются, если предполагается готическая конструкция, требующая сохранности нестандартных элементов.

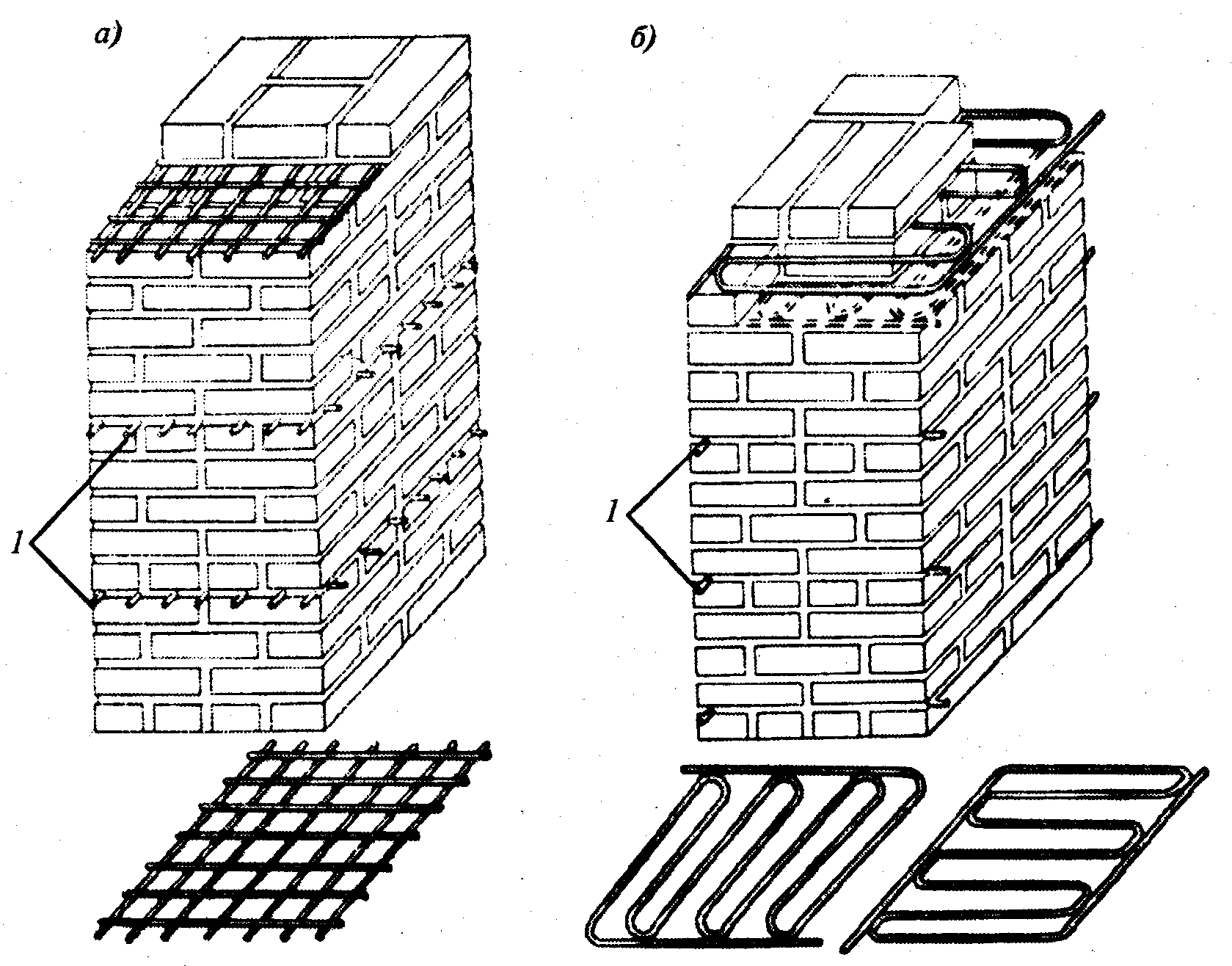

Укладывание кирпичей с армированием может проводиться и в горизонтальном, и в вертикальном положении.

Вернуться к оглавлению

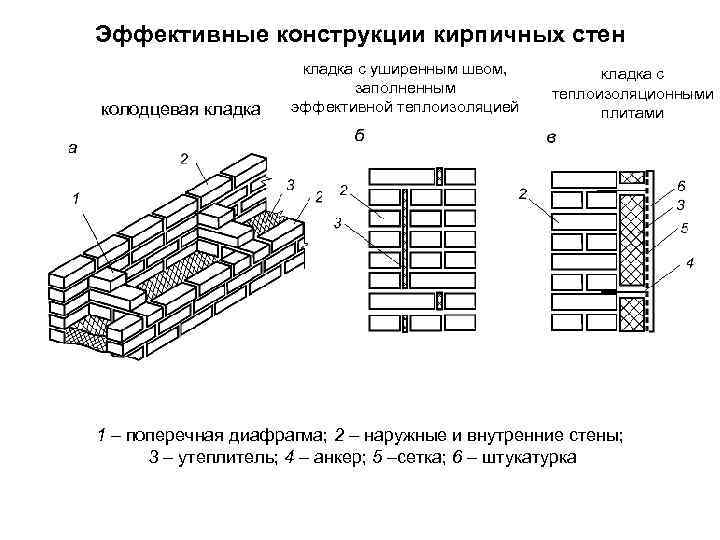

Облегченный тип

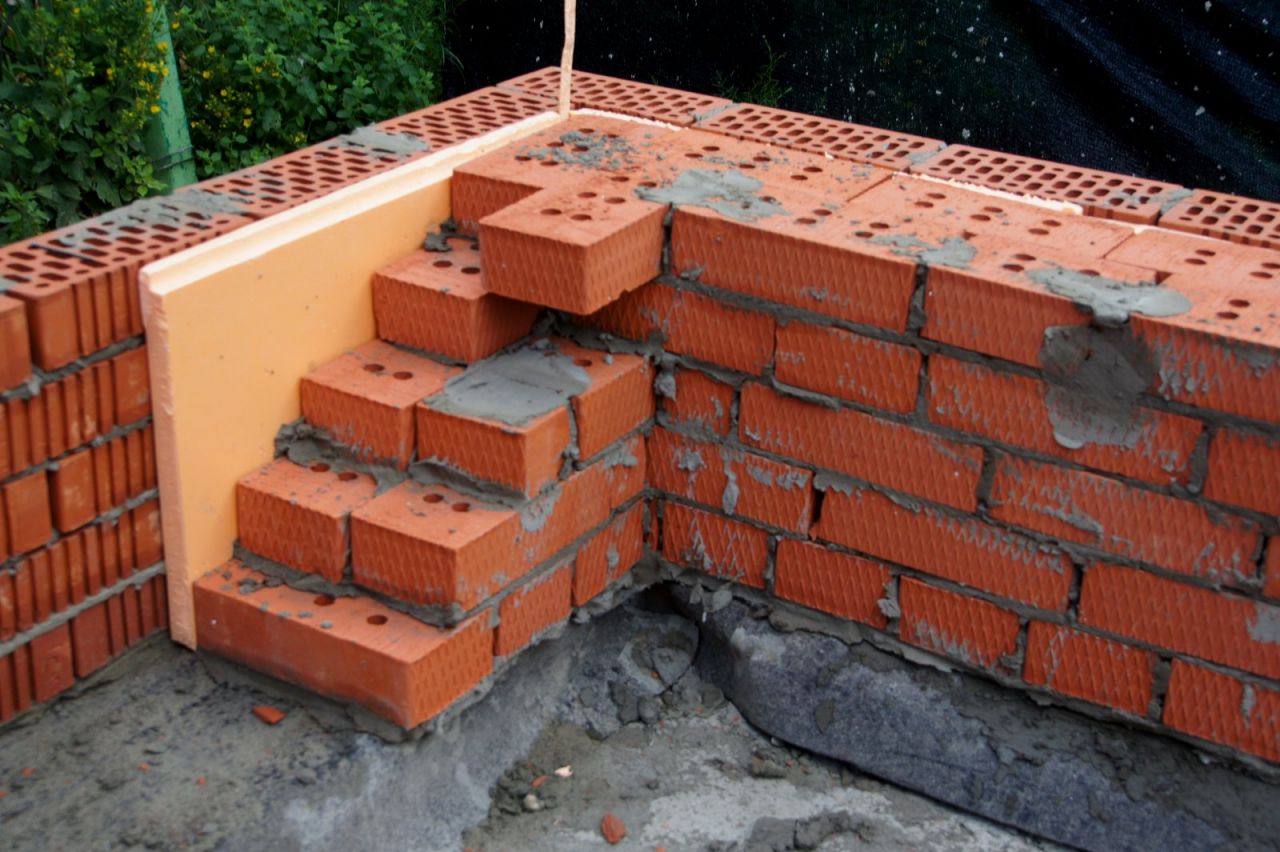

Облегченный способ требует утепления промежутка между двумя стенами.

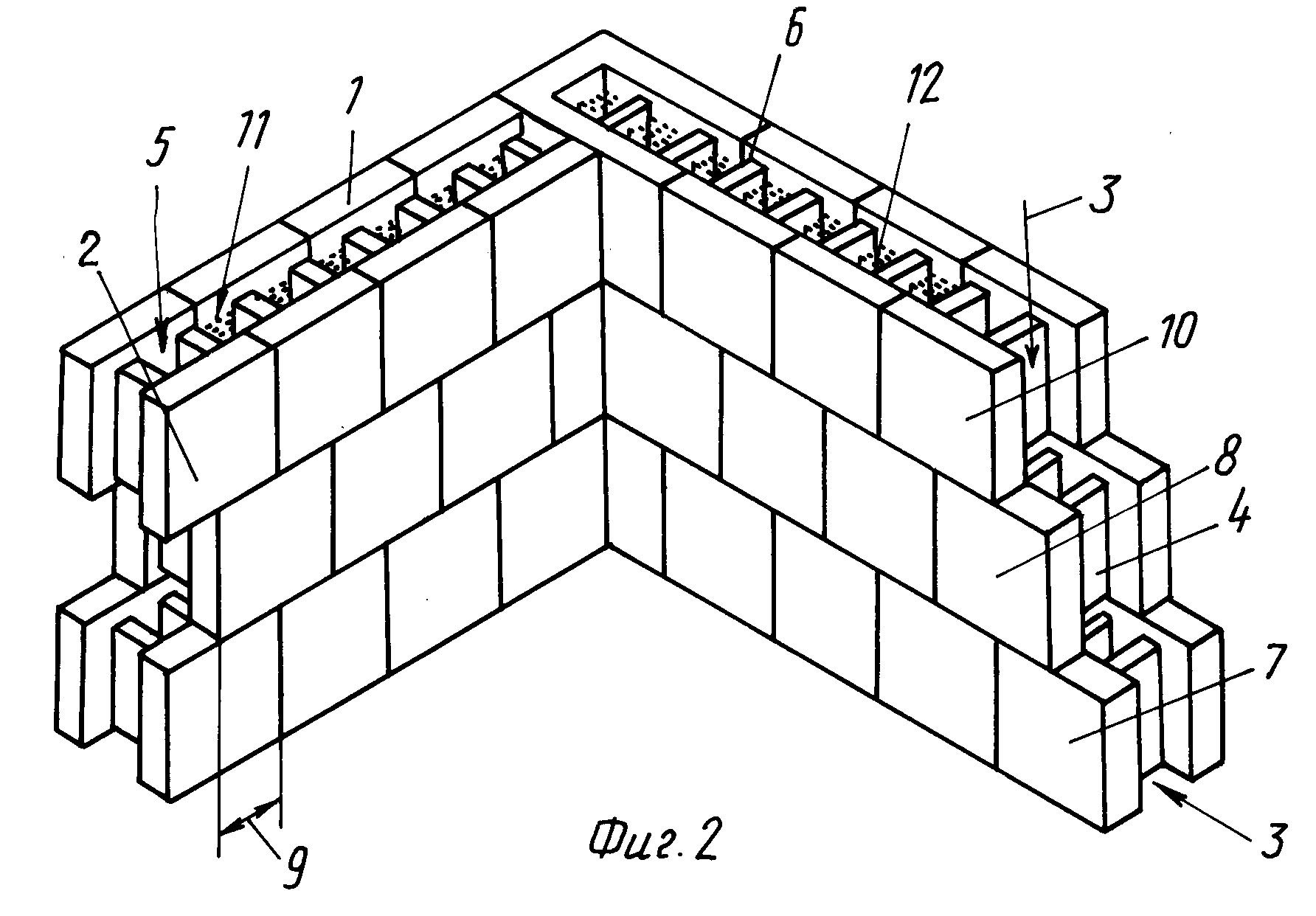

Исходя из названия, такие методы кирпичной кладки предполагают возведение конструкции, которая бы не перегружала фундамент здания. Расход облицовочного кирпича значительно уменьшается, тогда как прочность достигается за счет других материалов. Толщина наружной стены — 0,5 фрагмента, внутренней — 1—2. Рядом с конструкциями оставляют просвет с внешней и внутренней стороны. Впоследствии его заполняют утеплителем. Его фиксация осуществляется за счет анкеров, заложенных в швы несущей стены. Система перевязки при таком способе укладывания многорядовая, а выкладка фрагментов часто выполняется впустошовку.

Вернуться к оглавлению

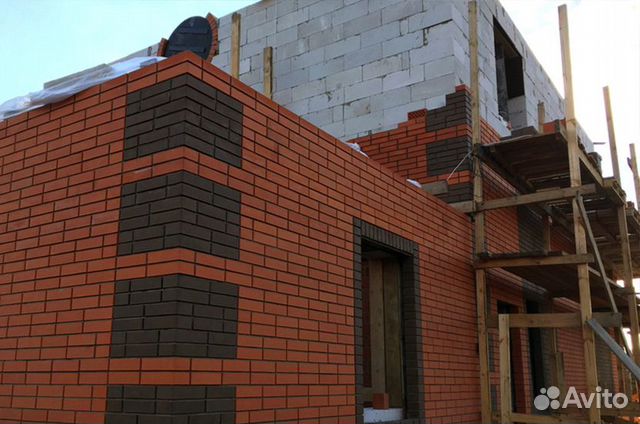

Возведение декоративной конструкции

Некоторые виды кладок из кирпича выглядят как сложная, фигурная художественная конструкция. Укладывание фрагментов нескольких оттенков с постепенным чередованием светлого и темного цветов выглядит одинаково красиво как с наружной, так и с внешней стороны. Для этого типа чаще используют итальянский кирпич, так как его структура позволяет делать нетиповые ансамбли. Чаще всего создание декоративной кладки происходит за счет использования разных цветов и крепления фрагментов: элементы устанавливают «на ребро», в шахматном порядке или через один. Художественные виды кирпича укладывают согласно уровню сложности. Таким способом выделяются:

• Простая конструкция. Декоративные элементы занимают не более 10%.
• Кладка средней сложности. Менее 20% фрагментов для художественного оформления.
• Сложный вид. Соотношение декора и обычного материала 40% к 60%.
• Особо сложная. Более чем 40% декоративной поверхности.

Вернуться к оглавлению

Ложковая разновидность

При такой кладке каждый кирпич верхнего ряда должен перекрывать шов нижнего.

Этот вид укладывания кирпичей предполагает расположение фрагментов на поверхности в длину так, чтобы верхний слой полностью перекрывал нижний. Таким образом, получается, что каждый последующий кирпич покрывает предыдущей стык, а недостающую плоскость заполняют половиной фрагмента. Также некоторые виды кирпичных стен сводят ложковым методом с забутовкой. В такой конструкции также используется тычковая кладка, то есть первый и третий ряды возводят продольной выкладкой, а второй — поперечной.

Вернуться к оглавлению

Лицевое укладывание

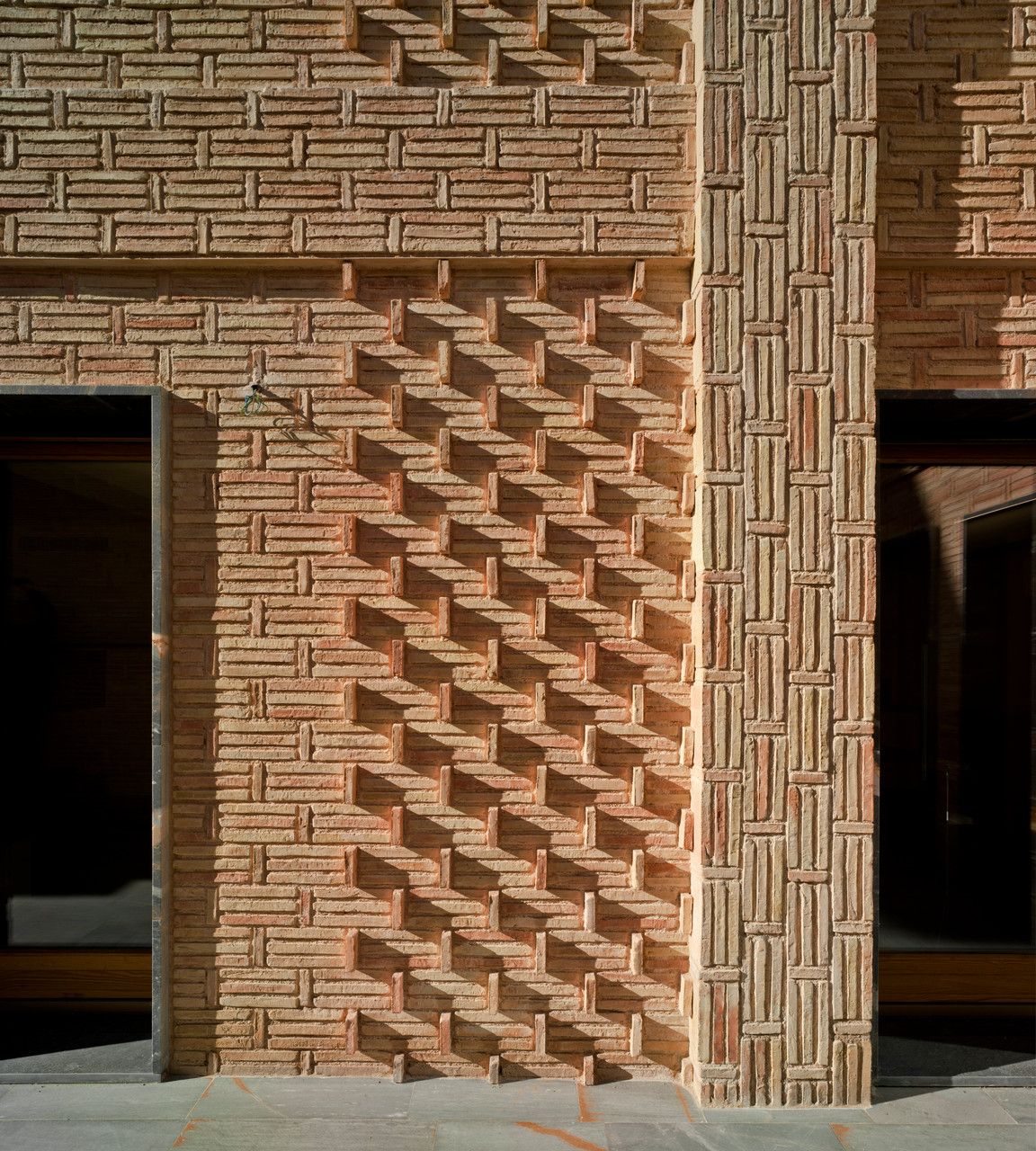

Метод, представляющий декоративные способы кирпичной кладки. Подобные конструкции называются так из-за того, что керамический или силикатный кирпич применяется для отделки готового фасада. С этой целью нередко используют декоративный камень, поверхность которого слегка косая. Чтобы такое выкладывание выглядело симметрично, необходимо сделать швы ровными, даже если углы материала не четкие. Для кладки эркеров или колонн применяют полнотелый кирпич.

Вернуться к оглавлению

Крестовая кладка

Эта методика выкладки предполагает укладывание так, чтобы каждый предыдущий тычковый ряд был перекрыт ложковым, по центру шва. Крестовая и цепная перевязки обеспечивают высокую прочность и делают возможным возведение подобного смешанного типа конструкции в качестве несущей стены для многоэтажек. Чаще всего толщина составляет один-два блока.

Вернуться к оглавлению

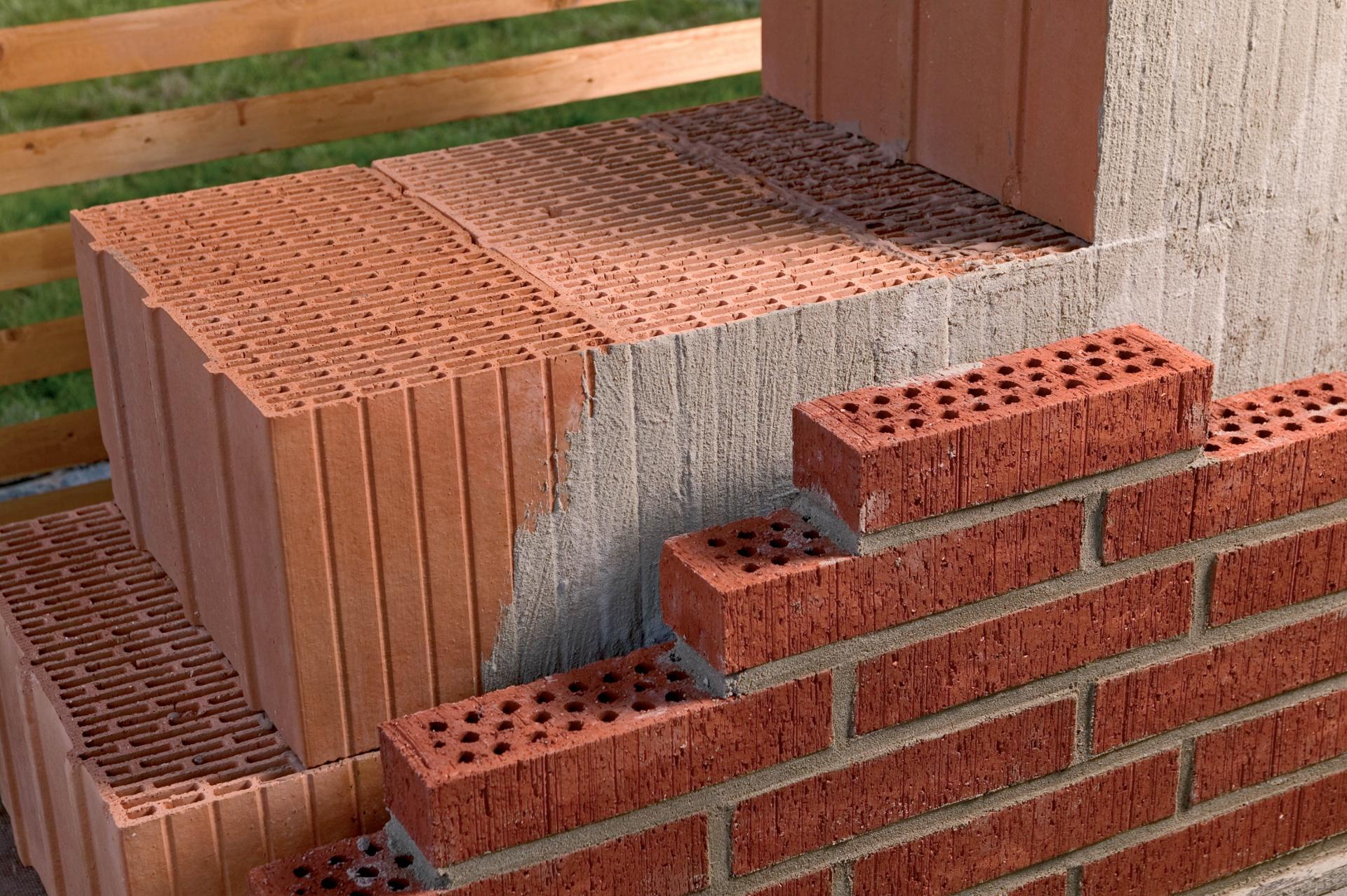

Смешанная разновидность

Такой способ укладки подразумевает комбинацию разного строительного материала.

Типы кирпичной кладки, предполагающие использование двух разновидностей материала. Применяют для возведения капитальных построек. Главное при применении такой методики — качественная перевязка. Смешанные кладки предполагают использование таких материалов: бут, декоративные фрагменты, искусственные камни, кирпичи, природные материалы.

Вернуться к оглавлению

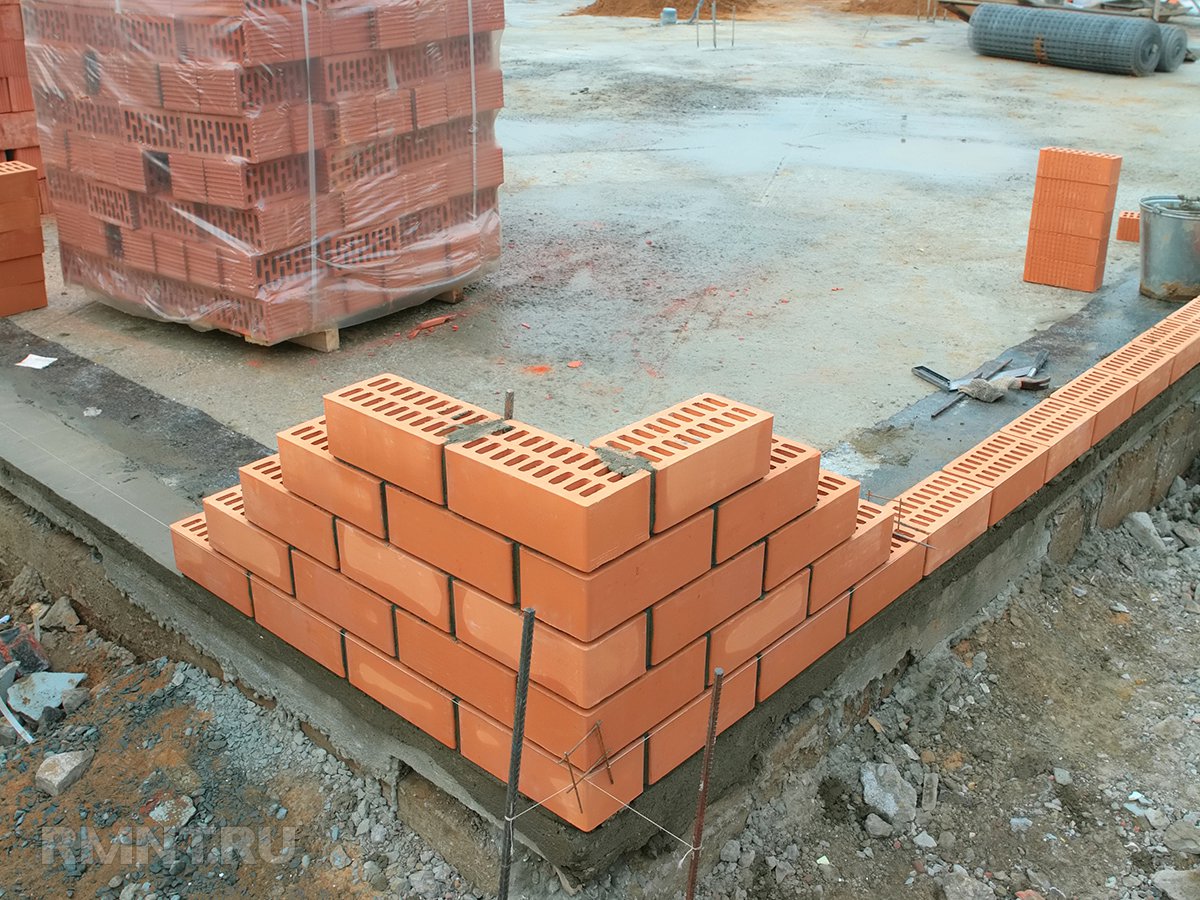

Как укладывать углы?

Чтобы кладка была прочной, необходимо правильно выполнить ее узлы, то есть угловые конструкции. Алгоритм выкладки начинается с первого слоя (на гидроизоляцию цоколя) и разметки последующих слоев. Необходимо натянуть веревки для примерного расчета материала, поскольку понадобятся также половины фрагментов, трети и четверти. Важно также постоянно контролировать уровень конструкций специальным приспособлением и отвесом или закрепить металлический уголок, перекрыв 5—6 уже выложенных рядов и все последующие вводить в изгиб приспособления.

Смешанные кладки

Навигация:
Главная → Все категории → Каменные работы

Смешанные кладки Смешанные кладки

Смешанной называют кладку из двух различных каменных материалов, например из бута и кирпича, из кирпича и искусственных камней, из кирпича и природных тесаных или шлифованных камней и др.

Смешанную кладку выполняют, как правило, для получения красивой облицовки стен и для увеличения ее прочности или теплопроводности. По существу она является разновидностью кладки с одновременной облицовкой.

При смешанной кладке должна быть обеспечена надежная перевязка между материалом основного и облицовочного слоев кладки. Для этого обычно ложковые ряды облицовки перевязывают с кладкой стен тычковыми рядами.

Материалы на рабочем месте каменщиков при кладке из шлакобетонных или других легкобетонных камней (сплошных или со щелевыми пустотами) с наружной облицовкой кирпичом следует расставлять вдоль стены по схеме, изображенной на рис. 1, а; при кладке стен из пустотелых шлакобетонных и других камней с засыпкой пустот минеральными заполнителями и наружной облицовкой кирпичом — по схеме, изображенной на рис. 1, б; поддон со шлакобетонными камнями, ящик с раствором ящик со шлаком, поддон с облицовочным кирпичом, поддон со шлакобетонными камнями, а затем опять ящик с раствором и т.

д.

Кладку из легкобетонных камней ведут ярусами высотой не более 1,1 м с перевязкой их не реже чем через каждые три ряда тычковым прокладным кирпичным рядом.

Кирпи.чную облицовку выполняют ложковыми рядами без перевязки, но с закладкой в швы металлических скоб через восемь рядов облицовки для связи ее с кладкой, или с перевязкой прокладным кирпичным тычковым рядом не реже чем через восемь рядов облицовки.

Кладку стен из легкобетонных камней с облицовкой кирпичом начинают с укладки тычкового прокладного ряда из кирпичей, затем укладывают первый, второй и третий ложковые ряды кирпичной облицовки, после чего снова ряд из камней и т. д. Укладку кирпичей облицовки необходимо производить вприжим.

Кладку стен следует выполнять звеном «тройка». Каменщик 4-го разряда производит кладку кирпичной облицовки, прокладного ряда и внутренних верстовых рядов из камней, а также устанавливает причалки и проверяет правильность кладки. Первый каменщик 2-го разряда подает на стены кирпич и камень и расстилает раствор; второй укладывает камни в забутку, засыпает пустоты в камнях шлаком (при применении пустотелых камней) и помогает ведущему каменщику закреплять причалку, а первому каменщику 2-го разряда — подавать на стену материалы.

Среднюю протяженность делянки для звена «тройка» при высоте яруса 1,1 м рекомендуется устанавливать в следующих размерах: при кладке стен из сплошных камней толщиной в один камень с облицовкой в полкирпича — 14—21 м; при кладке стен из пустотелых камней толщиной в один камень с облицовкой в полкирпича и засылкой пустот — 11 —17 м.

Звено «тройка» при кладке стен из легкобетонных камней с наружной облицовкой кирпичом должно иметь следующие инструменты: 2 кельмы, 1 молоток-кирочку, 1 топорик Бесчастного, 2 ковша-лопаты, 2 совковые лопаты с укороченным полотном, 1 ковш для засыпки пустот, 1 деревянную трамбовку для уплотнения шлаковой засыпки, 2 отвеса 400 и 600 г (1 компл.), 2 расшивки, 1 уровень, 1 лравйло деревянное длиной 1,2 м, 1 складной метр, 1 шнур причальный (40 м), 1 деревянный угольник.

Смешанную кладку из легкобетонных камней и кирпича можно выполнять и двумя звеньями «двойка». При этой организации работ первая «двойка» выкладывает наружную версту —-облицовку, а вторая «двойка», передвигаясь следом за первой, выкладывает внутреннюю часть стены из камней.

Похожие статьи:
Подготовка к возведению зданий и сооружений

Навигация:
Главная → Все категории → Каменные работы

Статьи по теме:

Главная → Справочник → Статьи → Блог → Форум

Смешанная кладка. Рубка и теска кирпича. Кладка из керамических и искусственных камней

В строительстве широкое распространение получила схема совмещения блочной кладки с кирпичной, которая выполняется в виде облицовки (рисунок 111)

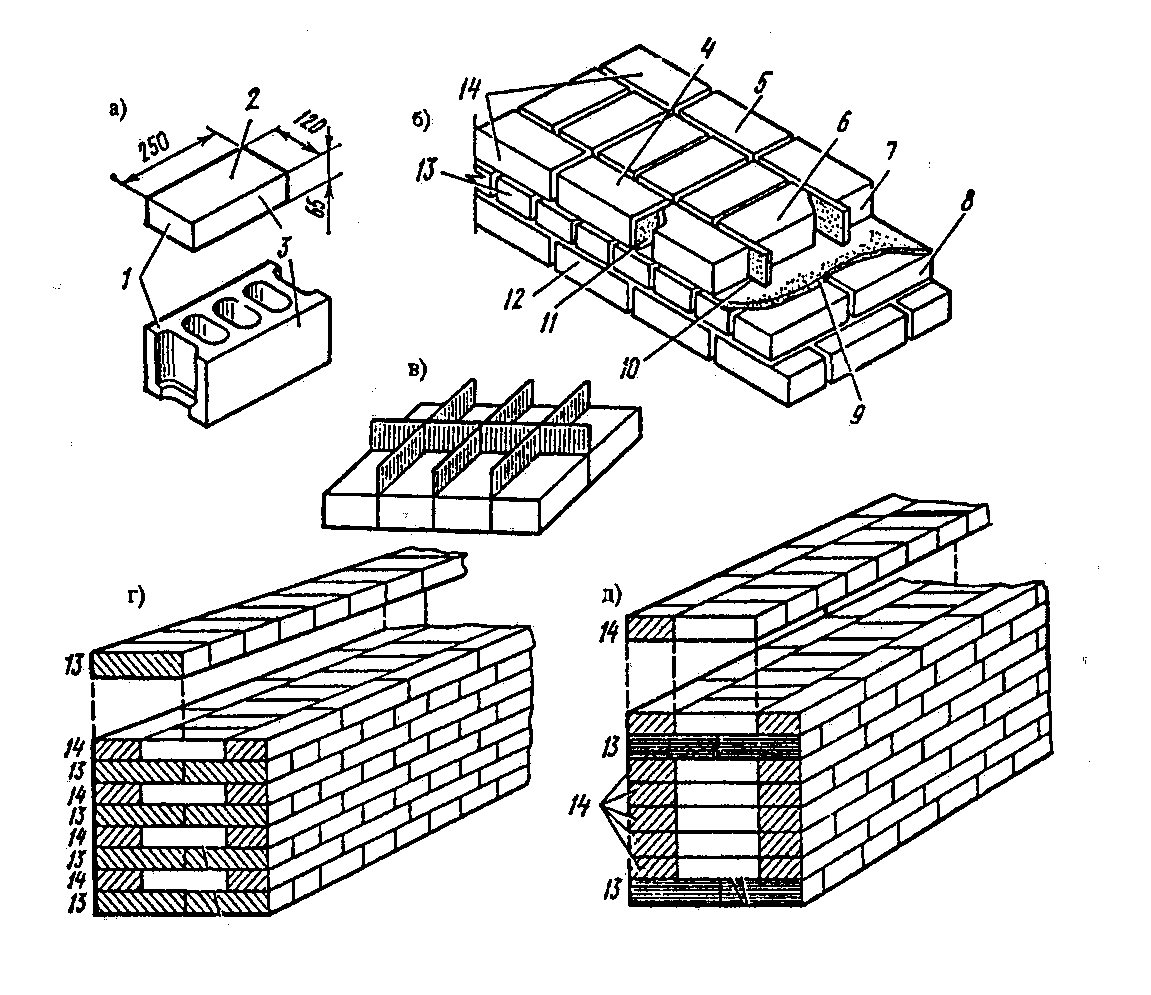

Рис. 111. Совмещенная кладка, состоящая из блоков и кирпича: 1 — блоки; 2 — кирпич

К

ирпичная кладка владеет особенными свойствами, например высокой тепловой инерционностью. Она довольно длительное время нагревается, и такое же длительное время ей нужно чтобы остыть. Для жилых помещений это свойство является позитивным, так как в помещении не происходит значительного колебания температур. Но для помещений с периодическим проживанием это может стать значительным неудобством, так как в периоды низким температур, при отсутствии хозяев температура стен сильно снижается и потом нужно длительное время для прогрева стен. Кроме того это повлечёт и дополнительные энергозатраты.

Д ля нейтрализации эффекта тепловой инерционности можно использовать многослойные конструкции стен, что состоят из материалов что имеют различную тепловую инерционность и теплопроводность. Но это вовсе не значит, что многослойные конструкции используют только при возведении дачных домов. Большая тепловая эффективность подобных схем даёт возможность широко применять их во многих областях строительства, не исключая строительства жилых домов.

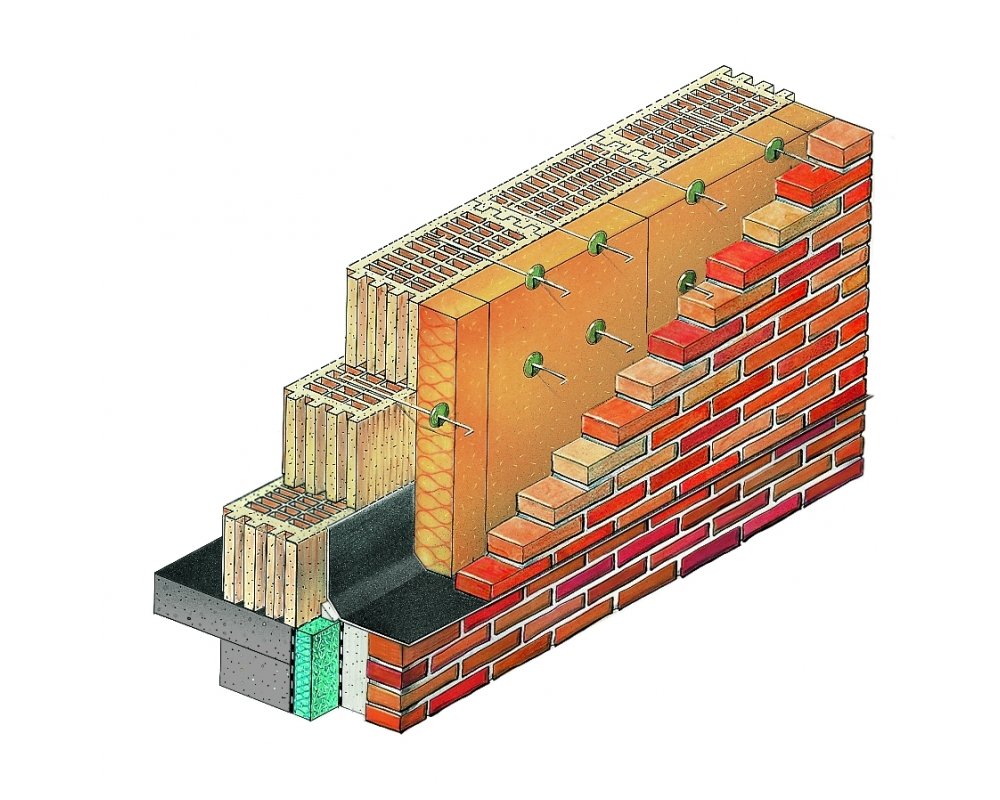

Р азличают два типа многослойных конструкций. В первой кирпичный (облицовочный) слой самонесущий и не воспринимает нагрузку от перекрытий и кровли. При такой конструкции несущая стена будет построены из традиционных стройматериалов (полнотелый кирпич, бетонные блоки, керамзитбетон или шлакобетон и т. д.) и воспринимает основную нагрузку. Стену укрывают теплоизоляционными плитами, а после возводят наружный слой из облицовочного кирпича. Слои скрепляют гибкими Z-подобными связями из оцинкованной или нержавеющей стали, которые устанавливают по сетке, при этом облицовочный и несущий слои должны быть соединены между собой на уровне перекрытий поясом из железобетона.

В о втором случае наружный и внутренний слои имеют жёсткую перевязку, и все слои стены равномерно распределяют на себе нагрузку от перекрытий и кровли. В качестве внутреннего слоя могут быть применены разнообразные блоки, изготовленные по новым технологиям.

И спользование многослойных конструкций помогло защитить стены от чередующегося замораживания и оттаивания, сгладить колебания температур в большей части стены. Кроме того многослойные конструкции увеличивают долговечность несущих частей ограждающих конструкций, смещают точку росы до внешнего теплоизоляционного слоя. Из-за этого образуется хорошая паропроницаемость стены, не происходит уменьшение площади помещения, появляются новые варианты в оформлении фасадной стороны здания.

Д ля того, чтобы не происходило отслаивание облицовки от основной стены, нужно соблюдать правила выполнения перевязки. Для этого нужно через каждые 4-6 ложковых рядов кирпичей, производить перевязку тычковым рядом, который одной половиной ляжет на кладку из камней.

Камни тычкового ряда будут зажиматься между рядов каменной кладки, не давая возможность облицовочному слою отслоиться от стены основной.

Д ля того, чтобы произвести облицовку кладки лицевым кирпичом прочности нормальной, нужно придерживаться следующие требования к перевязыванию швов:
– для кирпичной кладки – один тычковый ряд не более чем на 6 рядов кладки;
– для каменной кладки – один тычковый ряд не более чем на 3 ряда кладки.

Т ычки могут быть расположены как отдельные ряды, так перемежаться ложковыми камнями. Особо внимательными нужно быть при выполнении кладки смешанной, в которой применяются кирпичи импортного производства. Габариты подобных кирпичей могут не совпадать с габаритами кирпичей произведенных на Родине, поэтому чередование ложковых и тычковых облицовочных рядов может отличаться от рекомендованного.

П ри облицовке стен часто применяется и метод сочетания кирпича нескольких видов, что усиливает декоративные качества этого вида отделки. Кирпич имеет небольшие размеры, что открывает большие возможности для формирования разнообразных рисунков и орнаментов. Даже из стандартного кирпича можно выполнить фасонную кладку, которая сделает здание более индивидуальным. Но современная индустрия производит большое количество обожженного кирпича с нестандартными формами, что позволяет достигнуть поистине неповторимый результат. Кирпичи округлённые, а также имеющие скошенные формы применяют для карнизов, закруглений углов, обрамлений оконных проёмов, что даёт возможность достичь смягчения общего вида фасада. Кирпичная фасадная облицовка делится на лицевую и декоративную.

Л ицевая кладка из кирпича тоже разделяется на два вида:
– кладка стены а также её лицевой поверхности из кирпича одного и того же вида;
– кладка лицевого слоя при помощи специального кирпича, что увеличивает декоративные свойства облицовки фасада.

Д екоративная кладка – это кладка, имеющая четко выраженный геометрический рисунок, что позволяет зданию иметь оригинальный вид. Декоративную кладку можно считать разновидностью лицевой и имеет она лишь отличие в способе разрезки слоя облицовки, местом расположения швов и наличием разнообразных рисунков. Кладку лицевой поверхности производят кирпичами с правильной формой, целыми углами и кромками. Рисунок шва для лицевой поверхности должен быть определён заранее. Выразительность фасаду здания придаётся рельефными и узорчатыми рисунками, поясками орнаментами, пилястрами тому подобные элементы архитектуры. Методика выполнения декоративной кладки, в общем не сильно различается от обыкновенной, различие лишь в том, что каменщик должен варьировать цветом и размерами кирпича, местами, где будут расположены горизонтальные швы и так далее.

Смешанной называется кладка, которую выполняют из двух различных материалов, например из бута и кирпича, кирпича и искусственных камней, кирпича и природных камней.

При смешанной кладке должна быть обеспечена надежная перевязка кладки основного материала и облицовочного. Для этого обычно ложковые ряды облицовки перевязывают с кладкой стен тычковыми рядами. Порядок перевязки смешанных кладок указывают в проекте.

Кирпичную облицовку бутовых стен перевязывают тычками не реже чем через каждые 4…6 ложковых рядов (рис. 92, а).

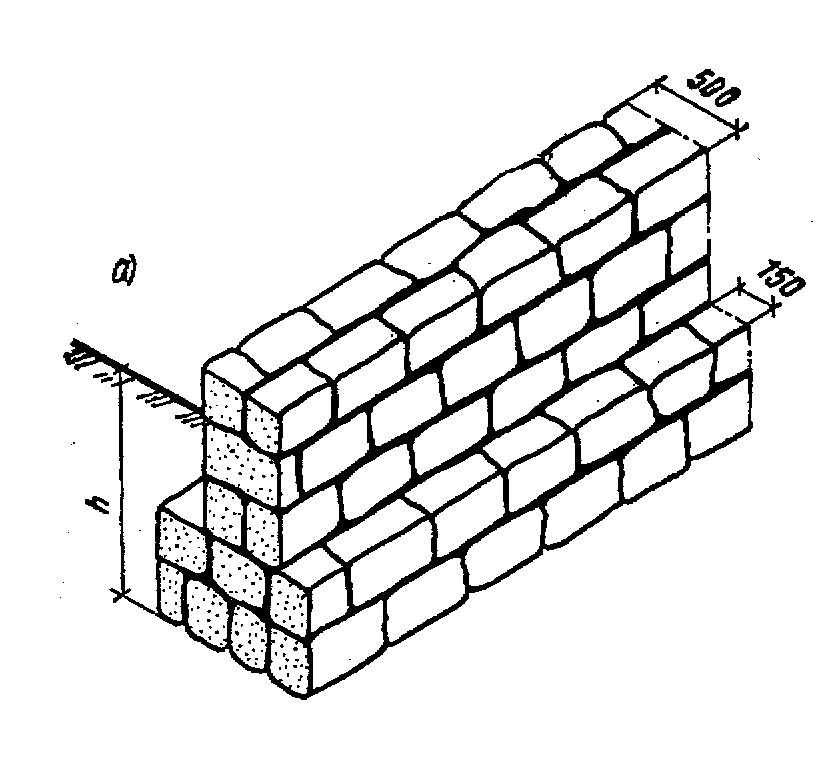

Рис. 92. Смешанные кладки :
а — из бутового камня и кирпича, б — из бетонных камней и кирпича

Кладку стен подвала или других помещений с облицовкой внутренней стороны кирпичом выполняет звено «двойка» или «тройка» в такой последовательности. Сначала выкладывают наружную версту из бутового камня на стороне стены, противоположной кирпичной облицовке. На такую же высоту выкладывают версту облицовки из тычкового и ложковых рядов кирпича; затем укладывают камень между верстой из камня и кирпичной облицовкой. В дальнейшем операции повторяют, обеспечивая при этом перевязку тычковым рядом кирпичей, которые должны зажиматься на половину длины рядами бутовой кладки.

Кладку стен из бетонных камней с облицовкой кирпичом (рис. 92, б) начинают с тычкового прокладного ряда из кирпичей, затем укладывают 1, 2 и 3-й ложковые ряды кирпичной облицовки, после чего ряд из камней и т. д. Кирпичи облицовки укладывают способом вприжим.

В смешанной кладке, кирпич играет роль облицовки, которую выкладывают ложковыми рядами. Для связи ее с основной кладкой из бетонных камней не реже чем через восемь рядов кирпичной облицовки ее перевязывают с основной кладкой кирпичными тычковыми рядами (рис. 92, б). При этом облицовочную кирпичную кладку выполняют с горизонтальными швами средней толщиной 10см. Это обеспечивает одинаковую высоту восьми рядов облицовки и трех рядов кладки из камней, имеющих высоту 188мм, и, следовательно, возможность их перевязки.

При кладке стен из бетонных камней (сплошных или со щелевыми пустотами) с наружной облицовкой кирпичом материалы на рабочем месте каменщиков расставляют вдоль стены по схеме: ящик с раствором, поддон с облицовочным кирпичом, поддон с бетонными камнями, затем вновь ящик с раствором и т. д.

Кладку таких стен выполняет звено «тройка». Каменщик 4-го разряда выкладывает кирпичную облицовку и внутренние верстовые ряды из камней, а также устанавливает причалку и проверяет правильность кладки. Первый каменщик 2-го разряда подает на стены кирпич и камень и расстилает раствор, второй укладывает камни в забутку, а также помогает первому каменщику 2-го разряда подавать на стену материалы.

Смешанную кладку из легкобетонных камней и кирпича можно выполнять и двумя звеньями «двойка». При такой организации работ первая «двойка» выкладывает наружную версту — облицовку, вторая, двигаясь следом за первой, — внутреннюю часть стены из камней.

Смешанная кладка

Смешанной называют кладку, которую выполняют из двух различных материалов, например из бута и кирпича, из кирпича и искусственных камней, из кирпича и природных тесаных камней и др. Смешанную кладку делают, как правило, для получения красивой облицовки стен, увеличения ее прочности или для снижения теплопроводности. По существу, она является разновидностью кладки с одновременной облицовкой.

При смешанной кладке должна быть обеспечена надежная перевязка кладки основного материала с облицовочным. Для этого обычно ложковые ряды облицовки перевязывают с кладкой стен тычковыми рядами.

Смешанную кладку из легкобетонных камней и кирпича ведут ярусами высотой не более 1,1 м с перевязкой кладок не реже чем через каждые три ряда тычковым прокладным кирпичным рядом.

Для правильной перевязки швов кладки у вертикальных ограничений, в местах примыкания и пересечения стен, при кладке столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки. Их обычно делают сами каменщики непосредственно на рабочем месте в процессе производства работ. Для изготовления четверток, трехчетверток и половинок необходимо в целях экономии использовать кирпичи имеющие отбитые углы или другие дефекты.

Каждый каменщик должен уметь точно определять размер требуемого неполномерного кирпича и правильно отрубать его. Это необходимо потому, что при неправильных размерах укладываемых неполномерных кирпичей нарушается перевязка швов и увеличивается расход раствора, что снижает прочность кладки. На рис. 5 показаны приемы рубки и тески кирпича, которыми пользуются каменщики.

Рис. 5.

а — отмеривание длины трехчетвертки, б — зарубка на ручке молотка,

в — проверка длины частей кирпича, г — отметка линии рубки трехчетвертки лезвием молотка, д — насечка ударом, направленным перпендикулярно кирпичу, е — рубка,

ж — неправильный прием рубки, з — рубка кельмой, и — рубка вдоль ложка,

к — теска кирпича

Для того чтобы правильно отмерить длину неполномерного кирпича, на ручке молотка делаются зарубки, соответствующие длинам частей кирпича (рис. 5, а, б, в). Линию обрубки кирпича отмечают лезвием молотка (рис. 5, г). Затем делают насечку ударом молотка сначала по ложку одной стороны, потом по ложку Другой стороны (рис. 5, д) и, наконец, сильным ударом перерубают кирпич по отмеченной линии (рис. 5, е). При рубке кирпича удар молотка должен быть направлен перпендикулярно ложку, в противном случае линия обрубки может оказаться неправильной и получится неполномерный кирпич с косым торцом (рис. 5, ж). Если кирпич надо расколоть вдоль, то сначала наносят легкие удары по четырем его плоскостям (рис. 5, и), а затем сильным и коротким ударом по линии обрубки на торце кирпича раскалывают его на требуемые части. Кирпич рубят также и комбинированной кельмой (ребром кельмы), как показано на рис. 5, з.

При простой теске кирпича (рис. 5, к), употребляемого для кладки цокольных поясков закругленной формы и других частей здания, пользуются молотком-кирочкой. При этом необходимо следить за тем, чтобы направление касательных ударов по кирпичу проходило мимо руки и ноги каменщика. Выполнение этой операции требует большого внимания и осторожности.

Более сложные операции по теске кирпича, применяемого для лицевой кладки архитектурных деталей, выполняют на станках.

При раскалывании на трехчетвертки, половинки и четвертки кирпич часто дробится или откалываются неровные части. В целях упрощения этой работы на стройках используют механические приспособления, дающие возможность легко и точно раскалывать кирпич на части нужного размера.

Так, например, на ряде строек применяется простое устройство, состоящее из двух стальных ножей, помещенных между двумя направляющими вертикальными уголками. На этом приспособлении, действующем по принципу гильотины, кирпич можно раскалывать не только поперек, но и вдоль.

Возведение кладки из кирпича начинают с установки угловых и промежуточных порядовок. Порядовки по периметру стен устанавливают по отвесу и по уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости. Порядовки устанавливают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10—15 м друг от друга.

После закрепления порядовок зачаливают и натягивают причалки. При кладке наружных верст шнур-причалку устанавливают для каждого ряда, закрепляя его за порядовку. Шнур-причалку натягивают на уровне верха укладываемого ряда с отступам от вертикальной плоскости кладки на 3—4 мм. Укреплять причалку для внутренней версты рекомендуется у маяков с помощью скобы (рис. 6, а, б), острый конец которой вставляют в швы, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение (на рис. 6 показано пунктиром) получают линию натяжения причалки для следующего ряда.

Чтобы причалка не провисла, под шнур следует подкладывать деревянный маячный кирпич (рис. 6, е), а поверх него класть

Рис. 6.

а — установка скобы на стене, б — скоба, в — использование деревянного маячного кирпича

После установки порядовок и причалок раскладывают кирпичи на стене, затем расстилают раствор под укладку наружного верстового ряда и ведут кладку стен.

К атегория: Кирпичная кладка

Понятие о смешанной кладке

Кладка, выполненная из двух видов каменного материала, называется смешанной. При такой кладке получается красивая облицовка наружной поверхности стен, улучшаются их теплозащитные свойства и повышается прочность нагруженных участков стен.

Кладку из камня (керамического или силикатного) и кирпича (рис. 185, а) начинают с тычкового ряда, затем выкладывают три ряда наружной версты. Внутреннюю часть стены выкладывают из камней по цепной системе перевязки. Связь наружной версты с остальной частью кладки обеспечивают тычковый и ложковый ряды забутки.

Кладку из кирпича и камня рис. 185 б) начинают с укладки тычкового ряда камней. Затем выкладывают из кирпича два ряда внутренней версты по цепной системе перевязки.

Уложив из камней ложковую версту, выкладывают внутреннюю часть стены, перевязывая ее с фасадной верстой.

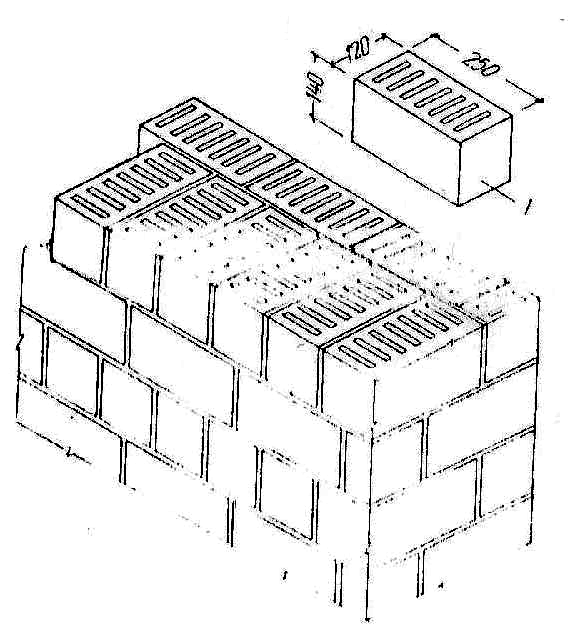

Рис. 1. Смешанная кладка а — из камня и кирпича; б — из кирпича и камня; в — из бетонных камней и кирпича; г — из бутового камня и кирпича

Кладку из бетонных или природных камней и кирпича (рис. 185, в) начинают с прокладного тычкового ряда, затем укладывают восемь рядов наружной версты из кирпича.

Внутреннюю часть стены выкладывают из камней или мелких блоков по цепной системе перевязки. Через каждые три ряда кладку перевязывают прокладными рядами кирпича.

Кладку из бутового камня и кирпича начинают с верстового ряда камней. С другой стороны на такую же высоту выкладывают версту из тычковых и ложковых кирпичей и укладывают камни в забутку. Через каждые 4-6 ложковых рядов укладывают тычковый, обеспечивающий перевязку с кладкой.

Смешанной называют кладку, которую выполняют из двух видов каменного материала. При использовании такой кладки получается красивая облицовка наружной поверхности стен, улучшаются их теплозащитные свойства и повышается прочность нагруженных участков конструкций.
Кладку из керамического камня и кирпича (рис. 1, а) начинают с укладки тычкового ряда из кирпича. Затем выкладывают три ряда наружной версты из кирпичу. Внутреннюю часть стены выкладывают из камней по цепной системе перевязки. Связь наружной версты, выложенной из кирпича, с остальной частью кладки обеспечивается тычковым рядом наружной версты и ложковым рядом кирпича (в забутке).
Кладку из кирпича и силикатного камня (рис. 1, б) начинают с укладки тычкового ряда камней. Затем из кирпича выкладывают два ряда внутренней версты по цепной системе перевязки.
Уложив из камней ложковую версту, выкладывают из кирпича внутреннюю часть стены, перевязывая ее с наружной верстой.
Кладку из бетонных камней и кирпича (рис. 1, в) начинают с прокладного ряда, выкладываемого из кирпича. Затем выкладывают восемь рядов наружной версты из кирпича.
Внутреннюю часть выкладывают из бетонных камней, используя для поперечной перевязки целые камни и продольные половинки. Ряд из целых камней чередуется с рядом, где ложковая верста выложена из продольных половинок, а забутка — из целого камня. Через каждые три ряда кладку из бетонных камней перевязывают прокладными рядами из кирпича.
Кладку из бутового камня и кирпича (рис. 1, г) начинают с верстового ряда камней. С другой стороны на такую же высоту выкладывают кирпичную облицовку из тычковых и ложковых рядов и укладывают забутку из камня во внутреннюю часть стены. Перевязка кирпичной облицовки обеспечивается за счет выпуска тычков через 4…6 рядов по высоте в сторону бутовой кладки.

Рис. 1. Смешанные кладки:

а — из керамического камня и кирпича, б — из кирпича и силикатного камня в — из бетонных камней и кирпича (вид со стороны помещения), г — из бутового камня и кирпича; / — кирпич, 2 — керамический камень, 3 — силикатный камень. 4 — наружная верста из кирпича, 5 — прокладной ряд, 6— ряд из целых бетонных камней, 7 — продольиая половинка бетонного камня, 8 — внутренняя часть стены из природного камня

Правила и способы кладки кирпича

Расскажем о способах, при помощи которых осуществляют кладку кирпича. В статье рассказана последовательность укладки рядов, а также порядок очерёдности забутки и верст.

При кладке кирпича с использованием разных систем перевязки, нужно обязательно соблюдать правильную последовательность укладки рядов, а также порядок очерёдности забутки и верст.





Существует 3 способа, при помощи которых осуществляют кладку кирпича:



• Порядный;
• Ступенчатый;
• Смешанный.



Исключительно тычковым рядом начинают и заканчивают кладку всех сооружений, а также столбов, стен, обрезов и напусков. Работы по укладке кирпича начинаются с укладки наружной версты. Кладку можно осуществлять любым из способов: ступенчатым, порядным либо смешанным.



Из чего состоит и какие бывают виды кладки из кирпича читайте в статье Виды кладок из кирпича







Схема кладки кирпича при однорядной системе перевязки швов



Порядный способ укладки довольно прост в исполнении, но является трудоёмким. Кладка каждого последующего ряда начинается после завершения укладки верст и забутки в предыдущем ряду. Такую укладку используют в основном при однорядной системе перевязки. С целью облегчения труда каменщиков применяется такой порядок кладки: укладываются тычковые кирпичи наружной версты, затем ложковые кирпичи второго ряда наружной версты 2, после чего производится укладка внутренних верст 3 и 4, завершает всё забутка 5 стены. При такой последовательности приходится меньше переключаться с наружных на внутренние версты, как если выполнять кладку полностью одного ряда, а потом следующего.





Схема кладки кирпича при многорядной системе перевязки швов



Ступенчатый способ укладки лучше использовать при многорядной системе перевязки. Изначально укладывается тычковая верста первого ряда,после этого по ней кладётся наружная ложковая верста начиная со второго и по шестой ряд. Следующий шаг – внутренняя тычковая верста ряда 7 и затем внутренняя верста из пяти рядов (8,10,12,14,16). На завершающем этапе укладывается забутка (9,11,13,15,17). В этой схеме укладки кирпича максимальная высота ступени может состоять из шести рядов.





Схема кладки кирпича при многорядной системе перевязки швов смешанным способом



Смешанный способ укладки также используют для укладки стен при многорядной перевязке. Начальные от семи до десяти рядов выкладывают порядно. Затем при высоте кладки составляющей 0,6-0,8 м, с восьмого или десятого ряда начинают укладку ступенчатым способом. Это связано с тем, что использовать порядный способ укладки на стенах, имеющих толщину в 2 кирпича, довольно сложно. После того как каменщик произведёт укладку верхних рядов наружных верст, у него есть возможность опереться на ступени из ниже расположенной кладки, что гораздо более эргономично в сравнении с положением каменщика при выполнении однорядной перевязки.



О таких способах кирпичной кладки, как: вприжим, вприсык, вприсык с подрезкой и вполуприсык читайте в статье Способы кладки кирпича.





Советуем также посмотреть интересное качественное видео «Как правильно возводить кирпичные стены»



Смешанная кладка наружных стен толщиной 510 мм из лицевого кирпича и керамического камня

Описание технологического процесса кладки. Инструменты, приспособления и материалы, применяемые при выполнении работ. Перевязка кладки из легкобетонных камней с облицовкой кирпичом. Подсчет объема работ и расхода материалов. Организация рабочего места.
Краткое сожержание материала:

Размещено на

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

I. Технологическая часть

1.1 Описание технологического процесса

1.1.1 Смешанные кладки

1.1.2 Рубка и теска кирпича

1.2 Инструменты, приспособления и материалы, применяемые при выполнении работ

1.3. Схемы смешанной кладки

1.3.1 Перевязка кладки из легкобетонных камней с облицовкой кирпичом

1.3.2 Качество кладки из природного и искусственного камня

1.4 Техника безопасности и охрана труда

II. Организационно-экономическая часть

2. 1 Организация рабочего места

2.2 Подсчет объема работ и расхода материалов

кладка инструмент кирпич материал

ВВЕДЕНИЕ

Профессия каменщика — одна из самых древних профессий на земле. Самым доступным строительным материалом был для первобытного человека природный камень, из которого он складывал свой очаг и строил жилище. С развитием общества возросло производство строительных материалов, среди которых особое место занимает кирпич. Благодаря небольшой массе и универсальности применения кирпич получил исключительно широкое распространение в жилищном, культурно-бытовом строительстве, а также при сооружении монументальных зданий. Широко применяется декоративная каменная кладка, кладка с облицовкой керамическими камнями, железобетонными и другими изделиями. Необходимо разрабатывать и применять современные методы работы, совершенствования условия труда каменщика, основная цель которых сделать его труд высокопроизводительным и безопасным. Рабочее место каменщика должно быть организовано с учетом требований организации труда, с целью: повысить производительность, снизить утомляемость, предотвратить несчастные случаи. При производстве каменных работ применяются современные краны, подъемники, инструменты и приспособления, облегчающие труд каменщиков и делающие его высокопроизводительным. Совмещение профессий, таких, как каменщик — монтажник, каменщик — бетонщик, способствует повышению производительности труда за счет сокращения простоев по организационным причинам и создает основу для взаимозаменяемости рабочих.

I. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

1.1 Описание технологического процесса

В зависимости от сложности архитектурного оформления, стены подразделяют на гладкие, простые, средней сложности и сложные. Например, к стенам средней сложности относятся стены со средним (до 30% площади стены) содержанием архитектурных деталей.

Толщина стены принимается кратной длине кирпича или половине кирпича и выполняется в Ѕ; 1; 1 Ѕ; 2; 2Ѕ и 3 кирпича. Кирпич в кладке обычно укладывается постелью, т. е. «плашмя», он может быть уложен «на ребро» (ложком), например при устройстве карнизов и перегородок, или «стоймя» (тычком), например при кладке печей. Для обеспечения перевязки швов кладки используют неполномерный кирпич: трехчетверку, половинку и четверку. Неполномерные камни получают при раскалывании полномерных с помощью кирочки или кельмы.

Прочность кладки и производительность труда каменщиков в значительной степени зависят от системы перевязки швов. Существует большое количество систем перевязки швов кирпичной кладки, из которых наибольшее распространение получили цепная (однорядная) и многорядная, а также трехрядная перевязка по системе проф. Л. И. Онищика.

Цепная система перевязки, в которой тычковые ряды чередуются с ложковыми, достигает полного перекрытия всех швов кладки в поперечном направлении на ј, а в продольном — на Ѕ кирпича (рис. 1, а). В кладке, выложенной по цепной системе перевязки, все тычки, а также все ложки по фасаду стены должны находиться на одной вертикали. В местах вертикальных ограничений стен (например, при устройстве дверных и оконных проемов) тычковые ряды кладки следует начинать укладкой трехчетверок (рис. 1, б), выходящих на фасад тычком, а ложковые ряды — укладкой трехчетверок, обращенных на фасад ложком. Образующийся при этом промежуток между трехчетверками заполняют целым кирпичом, уложенным в зависимости от толщины стен ложком или тычком.

Рис. 1. Цепная система перевязки швов

а — прямой участок стены; б — ограничения стены; в — прямой угол;

г — примыкание; д — пересечение

При устройстве углов кирпичных стен по цепной системе перевязки необходимо кладку рядов начинать (или заканчивать) трехчетверками (рис. 1, в). При этом следует иметь ввиду, что ряды в сопрягаемых стенах поочередно должны доводиться до наружной поверхности другой стены без нарушения порядка раскладки кирпичей. Такое же требование предъявляется и к кладке примыканий стен (рис. 1, г).

В пересечениях стен (рис. 1, д), так же как и при кладке углов, ряды сопрягаемых стен поочередно накладываются друг на друга, причем накладываются всегда ложковые ряды, а тычковые прерываются. Столбы и простенки при цепной перевязке швов выкладывают с соблюдением указаний, приведенных для кладки вертикальных ограничений.

Многорядная система перевязки осуществляется в шесть рядов кладки и допускает совпадение вертикальных продольных швов в пяти смежных ложковых рядах с перекрытием их шестым тычковым рядом. При этом все поперечные вертикальные швы в ложковых рядах перекрываются не на ‘Д кирпича, как при цепной системе перевязки, а на 7г кирпича (рис. 2).

Стены при многорядной системе перевязки возводят следующим образом. Два первых ряда кладки укладывают по цепной системе перевязки, учитывая при этом, что первый ряд должен быть тычковым, а второй ложковым. Последующие третий, четвертый, пятый и шестой ряды выкладывают только ложками с перевязкой вертикальных поперечных швов в Ѕ кирпича. На рис. 2 приведена кладка стен толщиной в 2 и 2 Ѕ кирпича при многорядной системе перевязки.

При сопряжении стен ряды кладки, размещенные на одном уровне, в отличие от цепной системы перевязки выкладывают одинаково, т. е. если в сопрягаемых слоях на фасад одной стены выходит тычковый ряд, то и на другой стене также должен быть тычковый ряд.

Рис. 2. Многорядная система перевязки швов кладки, а — стена в 2 кирпича; б — в 2,5 кирпича

В кладке углов первые тычковые ряды сопрягаемых стен начинают укладкой в наружные версты по одному кирпичу-трех-четверке. К ним вплотную обычным способом кладут тычковые ряды. Оставшиеся при этом зазоры заполняют четверками кирпичей. Вторые ряды должны начинаться ложками наружных верст с перекрытием швов нижележащих рядов. Для соблюдения перевязки поперечных швов в забутку, а при толщине стен в l Ѕ и 2 Ѕ кирпича и во внутреннюю версту укладывают дополнительно четверки (рис. 3). В последующих рядах швы ложковых верст перекрывают на Ѕ кирпича.

Кладку вертикальных ограничений стен можно вести так, как это показано справа на раскладке кирпичей в углах на рис. 3, а кладку примыканий стен — как показано на рис. 4,а.

При пересечении стен тычковый ряд одной из них пропускают через другую сопрягаемую стену. Например, при пересечении стен толщиной в 2 кирпича (рис. 4, б) в первом ряду кладки тычковые ряды одной стены накладывают, не нарушая порядка раскладки кирпича, на вторую стену, примыкание которой осуществляется при помощи кирпичей-четверок.

Во втором ряду тычковую забутку стены 2 накладывают на стену 1, а последняя для сохранения перевязки вертикальных швов входит в кладку стены 2 на Ѕ кирпича. В последующих с третьего по шестой рядах забутку в стене 2 накладывают на сопрягаемую стену 1, забутовочные ряды которой входят в кладку стены 2 на Ѕ кирпича, причем в четвертом и шестом рядах ложки забутки заканчиваются кирпичом, уложенным тычкам.

Рис. 3. Многорядная система перевязки при кладке углов и вертикальных ограничений

а — стена в 2 кирпича; б — в 2,5 кирпича

Рис. 4. Многорядная система перевязки швов кладки при примыкании и пересечении стен в 2 кирпича

1.1.1 Смешанная кладка

Смешанной называют кладку, которую выполняют из двух различных материалов, например из бута и кирпича, из кирпича и искусственных камней, из кирпича и природных тесаных камней и др. Смешанную кладку делают, как правило, для получения красивой облицовки стен, увеличения ее прочности или для снижения теплопроводности. По существу, она является разновидностью кладки с одновременной облицовкой.

При смешанной кладке должна быть обеспечена надежная перевязка кладки основного материала с облицовочным. Для этого обычно ложковые ряды облицовки перевязывают с кладкой стен тычковыми рядами.

Смешанную кладку из легкобетонных камней и кирпича ведут ярусами высотой не более 1,1 м с перевязкой кладок не реже чем через каждые три ряда тычковым прокладным кирпичным рядом.

1.1.2 Рубка и теска кирпича

Для правильной перевязки швов кладки у вертикальных ограничений, в местах примыкания и пересечения стен, при кладке столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки. Их обычно делают сами каменщики непосредственно на рабочем месте в процессе производства работ. Для изготовления четверток, трехчетверток и половинок необходимо в целях экономии использовать кирпичи имеющие отбитые углы или другие дефекты.

Каждый каменщик должен уметь точно определять размер требуемого неполномерного кирпича и правильно отрубать его. Это необходимо потому, что при неправильных размерах укладываемых неполномерных кирпичей нарушается перевязка швов и…

Грунтовки:

Штукатурки — грунтовки

Любая штукатурная система или любое покрытие будут хороши лишь настолько, насколько хорошо основание. Поэтому главный принцип – проверка и подготовка основания. Нанесение грунтовки помогает создать надежную и функциональную конструкцию системы. Для стен из керамических поризованных блоков рекомендуется универсальная грунтовка UG, для блоков из ячеистого бетона — грунтовка глубокого проникновения ATG. Для разнородных оснований, выполненных из различных типов стеновых материалов (смешанная кладка) рекомендуется цементная грунтовка MZ4 для улучшения шероховатости поверхности и выравнивания абсорбирующих свойств основания.

Универсальная грунтовка QUICK-MIX – специальный вид отделочного материала, наносящийся на обрабатываемую поверхность под основное покрытие: краску, штукатурку, обои и так далее. Она производится в жидком виде для лучшего нанесения. Отличается высочайшими качествами, повышает адгезию со всеми отделками.

Ассортимент грунтовок

Представленные в каталоге смеси отлично подходят для обработки камня, дерева любых пород, кирпича, бетона. Соответствуют ГОСТам, выдвигаемым к такой категории продукции. У нас Вы найдете:

 — Качественные составы UG для стен из керамических поризованных блоков.
 — Грунтовки глубокого проникновения ATG – для блоков из искусственного пористого цемента, для смешанной кладки.
 — Цементное покрытие – улучшающая шероховатость основы и выравнивающая ее абсорбирующие свойства.


Основные функции грунтовки

Грунтовочная смесь применяется для следующих целей:

 — Повышение сцепление клеев, красок, растворов. Обеспечивает надежную адгезию и не допускает отслаивание отделки.
 — Уменьшение впитываемости. После нанесения поверхность становится однородная, что крайне важно для пористых материалов.
 — Обеспыливание и уплотнения верхнего слоя основания.


Характеристики
 — можно использовать сразу после от открытия пакета;
 — не содержат растворителей;
 — хорошо выравнивают поглощающие качества, укрепляет их;
 — не допускают излишне быстрого впитывания влаги, благодаря чему продлевается открытое время клеев и шпаклевок;
 — быстро высыхает;
 — не выделяют токсичных веществ, не опасна для человека и окружающей среды.


Заказать грунтовку с доставкой

Купить грунтовки Quick-Mix по цене изготовителя можно у нас. Мы напрямую сотрудничаем с поставщиком и предлагаем продукцию по максимально низкой расценке. Заказанный сертифицированный товар доставляется в любую точку России. Возможны оптовые и розничные поставки, отгружаем любые объемы. По вопросам сотрудничества с нашим интернет-магазином звоните по телефону, указанному на сайте. Специалист всегда рад проконсультировать и помочь в оформлении заказа.

Кладочные работы

На данной схеме приведены самые распространенные виды работ, выполняемые Нашими бригадами.





Цены на Наши работы

Более подробную информацию Вы можете получить,в разделе цены или звоните сейчас по телефону +7 964 538 73 37



Полезно знать:

Кладка — это конструкция, которая состоит из штучных элементов (кирпичей, блоков), уложенных в определенном порядке на строительном растворе или клее.   Кладка наиболее распространённый вид возведения каменных стен и перегородок. За счет своих свойств каменная кладка прекрасно несет конструктивные нагрузки, а также выполняет теплоизоляционные и звукоизоляционные функции.  Как и любой вид строительства, каменные дома имеют свои достоинства и недостатки.

 К достоинствам можно отнести:

• Прочность
• Долговечность
• Эстетичность
• Высокая шумоизоляция
• Негорючесть
• Экономичность в процессе эксплуатации

Из недостатков можно отметить:

• Цена материала
• Требует прочный фундамент
• Сроки строительства

 Существую следующие виды кладки:

— кирпичная

— кладка из керамических камней (блок Porotherm)

-кладка из искусственных крупных блоков, изготовляемых из бетона, кирпича или керамических камней (керамзитобетонные, арболитовые и поризованные керамические блоки)

— кладка из природных камней правильной формы (пиленых или тесаных)

— бутовая кладка из природных неотесанных камней, имеющих неправильную форму

— смешанная кладка (бутовая, облицованная кирпичом; из бетонных камней, облицованных кирпичом, и кирпича, облицованного тесаным камнем)

— облегченная кладка из кирпича и других материалов.

Несмотря на многообразие материала для каменного домостроения, основными конкурентами являются кирпич и пеноблок. Для сравнения этих материалов приводим следующую таблицу:

В таблице применены лишь основные достоинства и недостатки покрытий для  кровли, подробную консультацию Вы можете получить, по телефону +7 964 538 73 37

Для достижения лучшего соотношения цены и качества зачастую используют  совмещения этих материалов. Так конструктив дома исполняется блоками, а облицовка производится кирпичом.  Однако при совмещении этих материалов необходимо учитывать их технические характеристики. Например, разная паропроницаемость может привести к образованию «точки росы» между материалами. В данном случае необходимо позаботится в организации вентзазора как указано на рисунке:

Нормативные документы используемые в кладочных работах:

СП 15.13330.2012                                     — Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81

ГОСТ 28013-98                                          — РАСТВОРЫ СТРОИТЕЛЬНЫЕ Общие технические условия

Вспомогательный материал:

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)  — Кладка наружных стен из пеноблоков и бетонных блоков.

Пионер смешанной кладки

22 августа 2007 г., 9:00 CDT

Получайте новости отрасли каменной кладки на свой почтовый ящик

Подпишитесь на Masonry Messenger , чтобы получать ресурсы и информацию о масонстве, необходимые для того, чтобы оставаться в курсе событий.

Нет, спасибо

Икс

По Кейт Пэррот

Смешанная кладка отражает стиль, который преимущественно строился с конца 1930-х до середины 1950-х годов в центральном Арканзасе и районах штата, близких к границам Миссури, Техаса и Оклахомы.

Имя Сайлас Оуэнс-старший стало повсеместным в центральном Арканзасе и прилегающих районах и стало синонимом качества, целостности и, что наиболее важно, смешанного дизайна каменной кладки. Теперь, спустя десятилетия после того, как его творения были завершены, работа Оуэнса получила статус исторической сохранности в рамках Арканзасской программы сохранения исторического наследия.

История смешанной каменной кладки

Смешанная каменная кладка — это термин, придуманный Программой сохранения исторического наследия Арканзаса и отражающий стиль, который преимущественно строился с конца 1930-х до середины 1950-х годов в центральном Арканзасе и районах штата, близких к Миссури, Границы Техаса и Оклахомы.Этот смешанный метод кладки состоял из отделки из кремового кирпича с граненым песчаником и граненым известняком. Иногда эти материалы сочетались с красным кирпичом и даже кристаллами.

«Это просто термин, который мы придумали», — сказала Холли Хоуп, историк специальных проектов Арканзасской программы сохранения исторического наследия и автор книги «Шторм не мог их разрушить», в которой описывается смешанная каменная работа Сайласа Оуэнса-старшего. с 1938-1955 гг. «Когда я брал интервью у каменщиков, которые построили дом в этом стиле, они сказали: «Мы всегда называли его каменным домом». «В рамках Программы сохранения исторического наследия всегда казалось, что для него должно быть архитектурное обозначение, потому что он очень уникален. Когда я описываю его людям, я обычно говорю им, что это песчаник или известняк с кирпичной отделкой вокруг окон, дверей и крыльца, прежде всего». семейная ферма.Хотя он был афроамериканцем, живущим в сегрегированном обществе, Оуэнс смог получить образование до восьмого класса.Затем он обратился к строительной отрасли, чтобы начать свою торговлю.

Несмотря на то, что у него было формальное обучение черчению и столярному делу, его навыки каменщика в основном были самообучаемыми. В то время у него не было машины, поэтому он возил материалы с помощью осла. Говорят, что он помог построить свое первое здание для рептилий и слонов в зоопарке Литл-Рок, когда ему было около 20 лет. Затем Оуэнс начал работать в округе Фолкнер и в любых районах, которые были для него легко доступны.

Смешанный метод кладки заключался в использовании отделки из кремового кирпича с колотым песчаником и колотым известняком.

Сделав себе имя

Хотя Оуэнс был не единственным подрядчиком, строившим здания из смешанной кладки, его работа, безусловно, выделялась и была по-своему уникальной.

«Он использовал узор в виде елочки, это просто очень кропотливая работа», сказала Хоуп. «Когда вы смотрите на это вблизи, почти никогда не бывает трещин. Известковый раствор просто идеальный, на камнях их нет. Ему нужно было выбрать только правильные камни, чтобы вставить их. на него.

Хоуп сказала, что еще одной уникальной чертой фирменного стиля Оуэнса были аркадные крыльца и круглые выступы на дымоходах. Дома, построенные в конце 30-х и 40-х годов, имели много аркад, спаренных окон и почти всегда имели крыльцо.

В своей статье «Буря не могла их сорвать» Хоуп написала, что «Кирпичная отделка кремового цвета была отличительной чертой смешанной кладки Сайласа Оуэнса-старшего. Стандартный размер используемого модульного кирпича составлял 4 «х 2-2/3» х 8 дюймов. Иногда они были проволочными, с полосатым рисунком или с пестрой лицевой стороной, а в некоторых случаях — с гладкой облицовкой. Кирпич можно было получить в Малверне, Хоупе, Конвее или Моррилтоне, и часто компания Hiegel Lumber Company в Конвее доставляла кирпичи на площадку. Обычные участки кирпичной кладки были на оконных и дверных проемах, жалюзи, во всех углах здания и очерчивали арки и опоры крыльца, а также плечи и горловину дымохода».

Что означает сохранение исторического наследия

Согласно Программе сохранения исторического наследия Арканзаса, здания Оуэнса получили статус исторической сохранности.Что это значит? «На самом деле это просто почетное звание», — сказала Хоуп. «[Его здания] внесены в Национальный реестр. Это обеспечивает им признание Службы национальных парков в качестве исторических зданий, и они имеют ценность благодаря своему архитектурному дизайну. В этом случае, с учетом контекста, они имеют ценность, если они созданы Сайласом Оуэнсом-старшим из-за их связи с ним».

---

Об авторе

Кейт Пэрротт была управляющим редактором Lionheart Publishing, включая помощника редактора журнала Masonry.

Связанные статьи

Что будет дальше: переход к собственности компании

Глядя на конструкционный кирпич

МЕТОДЫ РЕАЛИЗАЦИИ ПРОЕКТА

Больше новостей о каменной кладке

современных смешанных каменщиков | Великая Ложа Современных Смешанных Масонов

Великая Ложа Современных Смешанных Масонов (GLMMM) — один из новейших масонских орденов, в который входят масоны мужского и женского пола, работающие вместе в гармонии в рамках истинных принципов масонства.



Он был основан на масонских заветах одного из старейших светских братских обществ в мире, недавно отметившего 300-летие масонской истории, а теперь вступающего в XXI век. Вера в Высшее Существо является требованием всех членов Ордена, хотя в отношении этой веры нет никаких ограничений. Приветствуются представители всех конфессий, и в открытой Ложе используются соответствующие священные книги, имеющие отношение к присутствующим членам.

​

Наш современный взгляд на масонство в 21 веке полностью инклюзивен, и мы приветствуем всех, независимо от их расы, пола или религиозных убеждений.Мы с гордостью предлагаем больше возможностей для продвижения и участия в самых разных степенях по доступной цене.

​

Принципы масонства очень тесно связаны с основами всех основных религий и верований. Аналогии, найденные в наших ритуальных практиках, учат нас тому, как мы должны относиться к себе, своим ближним и миру в целом.

Смешанное масонство объединяет женщин и мужчин, озабоченных моральным компасом и духовными ценностями человека.Членов учат его заповедям с помощью серии ритуальных драм. Они были описаны как «уникальная система морали, которая передается посредством аллегорических пьес, использующих масонские символы в качестве учебного пособия». Они сохраняют в основном те же формы, которые использовались в Объединенной Великой Ложе Англии и используют обычаи и инструменты каменщиков в качестве аллегорических ориентиров.

​

Администрация Ордена распределена между восемью Инспекциями, которые наблюдают за работой Ремесленных Лож, соответствующими степенями и дополнительными обрядами.На сайте перечислены инспекции с подробной информацией обо всех встречах, которые проходят в этой области. У нас также есть информация о соответствующих ритуалах, которые мы предлагаем.

​

Степени Ремесла являются основой, на которой работает Орден, однако мы предлагаем множество побочных степеней и ритуалов, и наряду с нашими Братскими отношениями и ассоциациями с другими Орденами мы проявляем широкий и тщательный интерес ко всем тем, кто ищет что-то помимо ремесла.

​

Всем членам рекомендуется посещать другие ложи Ордена, и мы искренне приветствуем посетителей из других Орденов и Братств.

​

Объяснение степеней | Великая Ложа Современных Смешанных Масонов

Само масонство является одним из старейших в мире светских братских обществ, представляющим собой объединение единомышленников, работающих для достижения общей цели; целью является самосовершенствование для улучшения общества в целом. Принципы масонства, Веры, Надежды и Милосердия, прежде всего в достижении этого.

​

Он описывает себя как «своеобразную систему Морали, завуалированную аллегорией и иллюстрированную символами».Они встречаются во время серии из трех ритуальных церемоний: Посвящение в 1-ю степень, Переход во 2-ю степень и Вознесение в 3-ю степень; все выступали в наших ложах.

​

Говорят, что эти ритуалы относятся к глубокой древности и основаны на многих элементах, включая каменную кладку и легенды о Храме Царя Соломона. Существует много версий этих ритуалов, включая наиболее часто используемую Эмуляцию и Ритуал Безант, которые сохраняют основные цели. Говорят, что они очень древние и основаны на многих элементах, включая каменную кладку и легенды о храме царя Соломона.Инструменты Оперативного каменщика используются для того, чтобы образно направить нас вести честную и истинную жизнь, всегда действовать на «уровне», направляя нас моральным кодексом, к которому мы все стремимся.

​

Цель церемоний – попытаться привить всем нам нравственность, обучая и практикуя самые высокие стандарты поведения в обществе. Масоны стремятся быть хорошими гражданами, следовать самым высоким моральным и социальным стандартам, а также быть мужчинами или женщинами дружбы, милосердия и честности.Часто говорят, что масонство… «Делает хороших людей лучше». Хотя масонство не является религией, все его члены должны исповедовать веру в Высшее Существо. Одной из сильных сторон Масонского Братства является разнообразие цветов, классов и вероисповеданий, которые оно охватывает. Это потому, что мы все связаны общими узами товарищества, которые позволяют нам встречаться вместе без религиозных или политических разногласий. Масонство очень много, отношение щедрости ума.

​

Аналогия Степеней может состоять в том, чтобы рассматривать их как рост человека, в котором EA является ребенком, изучающим вещи в первый раз, традиционно «видимым, но не слышимым».Изображен как грубый материал, пока еще обработанный с небольшим умением; это относится к телу. Степень поступившего ученика учит нас терпению, принятию и смирению среди других ценных уроков.

​

Товарищество – это взросление подростка, обретение все большей самостоятельности и настоятельно рекомендуется изучать пять наук. Братство предназначено для тонкой настройки самих себя; как каменщик точит грубые скалы, так и мы учимся настраивать свой интеллект на благо себе и обществу, это связано с разумом.

​

Степень Мастера Масона учит нас тому моменту в жизни, которого мы все должны достичь и переходу к Божественному Духу, к которому относится эта степень.

Смешанное масонство | Информация о масонах

Американское масонство

Американское со-масонство, масонское послушание, независимое от всех остальных, не создало новый Устав. Что отличает его от других существующих Повиновений, так это то, что вместо того, чтобы допускать мужчин только в свои ряды, он принимает женщин на равных правах. Он провозглашает равные права обоих полов и абсолютную свободу совести; и требует, чтобы обеспечить каждому неограниченную свободу в поисках истины, предельной терпимости от всех членов. Он избегает политических и религиозных дискуссий, если они не могут вестись с необходимой терпимостью и умеренностью; он приветствует всех, кто свободен и имеет хорошую репутацию, каковы бы ни были его убеждения в вопросах религии, философии или политики.

Американское масонство стремится уничтожить невежество в любой форме, и его программу можно объяснить следующим образом:

• Каждый масон обязан подчиняться Ордену и законам своей страны;
• он должен жить достойно, соблюдать справедливость, любить своего ближнего, неустанно трудиться для истинного счастья человечества и
• помочь людям освободиться от рабства страсти и невежества.

От первого до последнего, до какой бы степени претендент ни пожелал быть допущенным, первое условие, которое должно быть выполнено, — иметь репутацию незапятнанного чести и честности.

Члены Ордена обязаны друг другу помощью и поддержкой во всех обстоятельствах и условиях жизни.

Мыслить высоко, говорить правду, поступать хорошо, быть терпимым к другим, искать истину, практиковать свободу в соответствии с законом, братское равенство, справедливость и солидарность — таковы обязанности, которые Верховный совет американского масонства, предписывает своим членам, стремящимся построить во Славу Великого Архитектора Вселенной, для совершенствования Человечества и для служения Главе Всех Истинных Вольных Каменщиков, истинный Масонский Храм, открытый как для мужчин, так и для женщин.

Ле Друа Хьюмен

Со-масонство — это международный масонский орден, который допускает мужчин и женщин на равных правах и открыт для всех серьезных людей, независимо от расы, религии, этнической или социальной группы.

Основное отличие заключается в том, что совместное масонство доступно как мужчинам, так и женщинам и не допускает дискриминации по признаку пола, национальности, религии или этнической принадлежности. Большинство масонских групп допускают только мужчин; некоторые допускают только женщин; некоторые признают и то, и другое. Но, кроме того, сомасонский Орден под названием «Le Droit Humain» является интернациональным, с его руководящим органом в Париже и группами примерно в шестидесяти странах мира.Le Droit Humain также объединяет в одной организации несколько разновидностей масонства: ремесленное масонство (основной вид), масонство шотландского обряда и масонство йоркского обряда.

В отличие от «Восточной звезды», которая является дополнительной организацией исключительно мужского масонства, предназначенной в первую очередь для жен и дочерей масонов, но также включающей некоторых мужчин. У него есть свои обряды, но они совершенно отличаются от обрядов традиционного масонства. Масонство следует традиционным масонским обрядам и практикам.Любой масон мужского пола, который посещает со-масонское собрание, признает, что это по существу похоже на его собственную практику.

Французское выражение «Le Droit Humain» трудно перевести на английский язык. Это относится к естественному закону и справедливости в человеческой жизни, в отличие от законов, которые создают люди. Он обозначает права и обязанности, с которыми рождается каждый человек, те «неотъемлемые права», упомянутые в Американской декларации независимости: «Мы считаем самоочевидными те истины, что все люди созданы равными, что они наделены своими Творец с определенными неотъемлемыми Правами, среди которых Жизнь, Свобода и Стремление к Счастью.

Масонство Союза Джорджа Вашингтона

Масонство GWU — это форма масонства для мужчин и женщин всех национальностей, рас, национальностей и вероисповеданий, которые догматически не связаны какими-либо конкретными религиозными убеждениями или философскими взглядами. Его система степеней помогает членам лучше формировать «камень самости» в едином Храме человечества, поскольку она предписывает символический, аллегорический и ритуальный метод преодоления невежества, нетерпимости и предубеждений.Вместо этого он стремится привить своим кандидатам знания, мудрость и служение планете.

Девиз Североамериканского союза Джорджа Вашингтона в новом тысячелетии:

ГАРМОНИЯ – ЕДИНСТВО – МНОГООБРАЗИЕ



Международный масонский орден «ДЕЛЬФИ» США

МЕЖДУНАРОДНЫЙ СМЕШАННЫЙ ЗАКАЗ

под отдельным наименованием

«ДЕЛФИ»

и формирование

ВЕРХОВНЫЙ СОВЕТ 33º

Недавно созданный Международный смешанный орден «DELPHI», который является независимой, самоуправляемой и суверенной организацией, основанной для выражения видения его основателей в вопросах беспрепятственной, эффективной и творческой деятельности в интеллектуальной, социальной и международной сфере, и особенно активизацией своих членов, чтобы они могли передать факел масонского идеала всему миру.

Некоторые из его принципов включают веру в то, что масонство является универсальным институтом, происходящим от него самого, производным от Разума, и его целью является поиск Истины, свободный выбор религиозных и политических убеждений, что философия и наука являются существенной ценностью, которая продвигает эволюцию современного мужчины и женщины.

Они принимают Абсолютную Свободу Сознания и абсолютную Терпимость, уважая любое вероучение или догму, и считают Универсальную Масонскую Традицию источником, из которого мы черпаем моральные ценности, и путем, ведущим к Самопониманию.

Нравится:

Нравится Загрузка…

Передовой опыт для наружных и боковых конструкций дома из смешанных материалов

Морин Мюррей | 18 мая 2016 г.

Передовой опыт для наружных стен домов из смешанных материалов в жилищном строительстве

Текущие тенденции в национальном масштабе указывают на продолжающийся рост популярности комбинирования смешанных кладочных материалов на внешней стороне дома, особенно на фасаде или сайдинге дома.

Рассмотрим эти статистические данные, опубликованные в журнале Builder :

• Согласно интерактивному исследованию Harris, 78% покупателей считают внешний вид дома «чрезвычайно» или «очень» важным.
• По словам риелторов, покупатели принимают «уличное решение» менее чем за 12 секунд о том, стоит ли смотреть дом.
• Согласно недавнему экономическому исследованию, внешний вид дома уступает только размеру дома по влиянию на его стоимость.

В дополнение к приведенной выше статистике, архитекторы, риелторы и строители сообщают, что сегодняшние покупатели хотят дома с низким (а лучше вообще без) обслуживанием. Прибавьте к этому тот факт, что устойчивые материалы являются растущей тенденцией в дизайне экстерьера, что также согласуется с «естественной» тенденцией, и неудивительно, почему камень и кирпич становятся «обязательными элементами» в нынешнем новом строительстве.

Имея это в виду, ниже приведены преимущества интеграции различных продуктов Echelon Masonry в качестве варианта дизайна наружных стен из смешанных материалов в жилом строительстве в зависимости от целей проекта.

ЦЕЛЬ: Сокращение затрат за счет устранения необходимости в фундаментах.

Для тех, кто хочет сочетать кирпичную кладку с лепниной или сайдингом, одной из целей проекта может быть снижение затрат за счет использования материалов, не требующих дополнительных фундаментов или кирпичного выступа. В таких случаях Echelon предлагает несколько продуктов, которые имеют эстетичный вид кирпича или камня без дополнительного веса.

ЦЕЛЬ: Обеспечение структурной прочности стены из смешанной кладки.

Растущая тенденция во многих районах страны заключается в том, что домовладельцы тяготеют к сочетанию кирпича и камня. Если кирпич и камень уложены на одну и ту же стену, базовому слою требуется прочность конструкции, чтобы выдержать вес верхнего слоя.В таких случаях рекомендуются следующие продукты Echelon.

• Waterford Stone™ : шпон на всю толщину, имитирующий старинный точеный камень.
• Lamina® Stone : облицовка на всю толщину с эффектом сложенного камня.
• Quik-Brik® : внешний вид традиционного кирпича в одинарной кладке, который предлагает одношаговую установку и является отличным вариантом для многоквартирного строительства.

ЦЕЛЬ: Повышение эффективности строительства.

Увеличение прибыли всегда является главным приоритетом для любого бизнеса. Существует ряд способов снизить трудозатраты и отходы материалов, а также повысить скорость строительства.

• Теплоизолированные установочные панели высокопроизводительной настенной системы EnduraMax™ действуют как направляющие, позволяя устанавливать каменные блоки на место, что не только значительно сокращает время монтажа, но и позволяет использовать менее специализированную рабочую силу. Запатентованный перекачиваемый раствор еще больше ускоряет установку этой системы.
• Artisan Masonry Veneers® — все элементы каменной кладки Artisan, как полноразмерные, так и легкие, изготавливаются с использованием запатентованного процесса литья всухую, который создает интегрированный цвет в каждом элементе, что делает каждый элемент более прочным и снижает количество отходов, вызванных сколами. .
• В то время как традиционная кирпичная облицовка требует структурного усиления, одношаговый процесс установки Quik-Brik® одинарной кладки обеспечивает внешний вид традиционного глиняного кирпича со значительно сокращенным временем установки для многоквартирных домов.
• При использовании Amerimix®Предварительно смешанных штукатурных растворов, строительных растворов и цементных растворов можно добиться ряда результатов в строительстве. Являясь частью семейства продуктов Echelon, использование Amermix устраняет необходимость в нескольких поставщиках продукции для каменной кладки. Кроме того, продукты Amerimix предварительно смешиваются, что обеспечивает постоянство цвета и устраняет этапы и отходы на рабочей площадке.

ЦЕЛЬ: Повышение энергоэффективности.

Ряд факторов продолжает стимулировать «зеленые» тенденции в жилищном строительстве, в том числе все более строгие строительные нормы и правила, стремление к строительству, сертифицированному LEED®, и рост числа покупателей жилья, заботящихся об энергопотреблении.Стремясь повысить энергоэффективность строительства из смешанной кладки, Echelon предлагает следующие системы:

•   Высокоэффективная настенная система EnduraMax™ : Полная система обеспечивает коэффициент изоляции R9,2 в устойчивом состоянии для повышения энергоэффективности дома.
• Insultech System™ : Система Insultech Insultech Insulated Concrete Masonry System, предназначенная в первую очередь для многоквартирного строительства в жилом сегменте, предлагает R16.2 непрерывная изоляция с возможностью различных архитектурных поверхностей как внутри, так и снаружи одного и того же блока.

ЦЕЛЬ: Улучшить общие характеристики каменной стены.

Когда целью является улучшение характеристик стены дома из смешанной каменной кладки, высокопроизводительная стеновая система EnduraMax™ имеет уникальную квалификацию в ряде областей. EnduraMax:

может сочетаться с различными изделиями из кирпичной и каменной кладки Echelon Masonry. №

• улучшает управление влажностью благодаря встроенным водосточным каналам.
• улучшает акустический комфорт с рейтингом STC 61 дБ.
• достигает энергетических характеристик устойчивого режима R9.2.
• противостоит ветру до 140 миль в час.

Назад к новостям

КОНСТРУКЦИОННЫЕ ДЕТАЛИ ИЗ ГИБРИДНОГО БЕТОННОГО КЛАДКА

ВВЕДЕНИЕ

Гибридная кладка представляет собой структурную систему, в которой используются стены из армированной кладки с каркасной конструкцией.Хотя рама может быть изготовлена ​​из железобетона или конструкционной стали, здесь речь идет о стальных рамах с железобетонными каменными стенами. Заполнение армированной каменной кладкой конструктивно участвует в каркасе и обеспечивает прочность и жесткость системы. Его можно использовать в конструкциях с одинарной или полой стеной при условии, что соединения и стыки защищены от проникновения воды и коррозии. Гибридные стены возводятся в плоскости каркаса. В зависимости от типа используемой гибридной стены каркас поддерживает часть или весь вес кирпичной стены.

Гибридные каменно-каркасные конструкции были впервые предложены в 2006 г. (ссылка 1). Есть несколько причин для его развития, но одна из основных причин заключается в упрощении строительства каркасных зданий с каменным заполнением. В то время как многие проектировщики предпочитают стены с кирпичной кладкой в ​​качестве опоры для шпона в каркасных зданиях, часто возникает конфликт, когда инженеры-строители проектируют стальные распорки для каркаса, которые мешают заполнению каменной кладкой. Это приводит к детализации и вмешательству в конструкцию, пытающуюся подогнать каменную кладку вокруг раскосов.Одним из решений является отказ от стальных распорок и использование армированной каменной кладки в качестве распорок стены сдвига для создания гибридной структурной системы.

Концепция использования кирпичной кладки для сопротивления боковым силам не нова; успешно используется во всем мире в различных формах. Несмотря на то, что нормы и стандарты США широко распространены во всем мире, они отстают в разработке стандартизированных средств проектирования заполнения каменной кладки.

Гибридная система каменной кладки, описанная в этом TEK, представляет собой уникальный метод использования каменной кладки для сопротивления боковым силам. Новизна гибридного подхода к проектированию кирпичной кладки по сравнению с другими более устоявшимися процедурами проектирования заполнения заключается в детализации соединения между кирпичной кладкой и стальным каркасом, которая предлагает несколько альтернативных способов передачи нагрузок на кирпичную кладку или изоляцию кирпичной кладки от каркаса.

Перед внедрением процедур проектирования, изложенных в этом TEK, пользователям настоятельно рекомендуется ознакомиться с концепцией гибридной кладки, ее допущениями при моделировании и ее ограничениями, особенно в отношении того, как неупругие нагрузки распределяются во время землетрясений по кладке и каркасной системе. .Эта система или методы проектирования не должны использоваться в сейсмическом расчете категории D и выше до тех пор, пока не будут проведены дальнейшие исследования и испытания; дополнительные рекомендации по проектированию изложены в принятых нормах и стандартах.

КЛАССИФИКАЦИЯ СТЕН

Существует три типа гибридных стен: Тип I, Тип II и Тип III. Кирпичные стены возводятся в плоскости каркаса. Классификация зависит от степени прилегания кладки к каркасу.

Стены типа I имеют мягкие стыки (зазоры, которые допускают боковое смещение колонн или вертикальное отклонение вверху) в колоннах и верхней части стены. Каркас выдерживает полный вес каменных стен и другие гравитационные нагрузки.

Стены II типа имеют мягкие швы на колоннах и плотные в верхней части стены.

Стены типа III монтируются вплотную к колоннам и верху стены.

Для стен типов II и III каменные стены воспринимают вертикальные нагрузки, включая вес стены, вместе с каркасом.

СТРОИТЕЛЬСТВО

Гибридные стены типа I

С практической точки зрения концепция стен типа I заключается в том, что каменная стена представляет собой ненесущую стену сдвига, построенную внутри каркаса, которая также воспринимает внеплоскостные нагрузки (см. Рисунок 1). Детали точно соответствуют нынешним конструкциям полых стен, где кладка заполнения находится в плоскости рамы, за исключением того, что вертикальная арматура должна быть приварена к каркасу по периметру на поддерживаемых этажах.

Поскольку стены, как правило, рассчитаны на вертикальные пролеты, их, возможно, не нужно крепить к колоннам. Проект инженера должен отражать, требуются ли анкеры, но только для неплоских нагрузок. Кирпичная кладка должна быть изолирована от колонн, чтобы колонны не передавали нагрузки на стены при смещении рамы.

В многоэтажных домах каждая стена возводится отдельно. Стены можно возводить на нескольких этажах одновременно. Поскольку стальной каркас поддерживает весь вес стены, стены типа 1 более экономичны для малоэтажных зданий.Стены типа 1 можно расположить снаружи каркаса, чтобы они опирались на фундамент, как в каркасной конструкции (ссылка 1), что обеспечивает более экономичную конструкцию каркаса.

Гибридные стены типа II

Для стен типа ll каменная стена представляет собой, по сути, несущую стену сдвига, построенную внутри каркаса: она воспринимает как гравитационные, так и внеплоскостные нагрузки (см. рис. 1).

Существует два варианта: тип IIa и тип IIb. Инженер должен указать, какие из них будут использоваться.Для стен типа IIa вертикальная арматура (дюбели) должна быть приварена к каркасу по периметру, чтобы передать на каркас усилия, связанные с растяжением. Вертикальные дюбели также передают сдвиг. Для стен типа IIb необходимо только прикрепить вертикальную арматуру к бетонной плите для передачи сдвигающих усилий, поскольку крепление не требуется. Это упрощает строительство многоэтажных домов.

Верх каменной стены должен плотно прилегать к каркасу. Варианты включают заливку верхнего слоя, использование сплошных элементов или заливку верхней части стены.Верхние соединители должны проходить вниз от каркаса, чтобы перекрывать вертикальную арматуру стены.

Так как стены, как правило, простираются вертикально, инженер должен решить, нужны ли анкеры для колонн, аналогичные стенам типа I. Эти анкеры должны только передавать внеплоскостные нагрузки.

В проекте необходимо учитывать поэтапность строительства. В многоэтажных зданиях каждая стена может быть конструктивно зависима от стены этажом ниже, что очень похоже на несущее каменное здание.

Гибридные стены типа III

Стены этого типа полностью ограничены каркасом — балками и колоннами. В настоящее время в Соединенных Штатах нет стандартов, регулирующих конструкцию типа III. Стандарты находятся в стадии разработки, и проводятся исследования, чтобы помочь определить структурные и строительные требования. Поэтому никаких подробностей на данный момент не сообщается.

Рис. 1—Гибридные стены типов I и II

ДЕТАЛИ

Детали образца конструкции были разработаны совместно с Национальной ассоциацией бетонщиков, Международным институтом каменщиков (IMI) и Дэвидом Биггсом.Они размещены на веб-сайте NCMA по адресу www.ncma.org и на веб-сайте IMI по адресу www.imiweb.org. Альтернативные детали гибридной конструкции постоянно разрабатываются и будут размещены на веб-сайтах. Необходимо учитывать несколько ключевых деталей, в том числе: основание стены, верхнюю часть стены, колонны и парапеты.

Основание стены

Как отмечалось ранее для стен типа I и типа IIa, вертикальная арматура должна быть закреплена либо на фундаменте, либо на раме, чтобы обеспечить натяжение конструкции. На рис. 2 показана арматура, прикрепленная к фундаменту с помощью соединения внахлестку, а также арматура, закрепленная на уровне пола и соединенная внахлестку.

Для стен типа IIb вертикальную арматуру не нужно анкеровать для растягивающих усилий, поскольку она передает только поперечные силы. На рис. 3 показана арматура, прикрепленная к фундаменту. На рис. 4 показана арматура, закрепленная на уровне пола. Проектировщик должен определить, можно ли эффективно прикрепить дюбель к плите на сдвиг или его необходимо приварить к каркасу, как показано для стен типа I и типа IIa.

Рис. 2—Фундамент и пол типа I и IIa

Рисунок 3—Фундамент типа IIb

Рисунок 4—Этаж пола типа IIb

Верхняя часть стены

Для всех типов стен верхняя часть стены должна быть закреплена анкерами для передачи сдвигающих нагрузок в плоскости от каркаса к стене.Он также воспринимает внеплоскостные силы. Это достигается с помощью разъема. На рисунках 5 и 5А показан пример с изогнутыми пластинами и прорезями. Для стен типа I зазор в верхней части стены должен позволять каркасу прогибаться, не опираясь на стену и не нагружая болты. Для стен типа II зазор заполняется плотно, чтобы каркас опирался на стену.

Вертикальная арматура должна перекрывать соединители в верхней части стены. Так как верхний ряд может быть сплошным блоком, соединитель должен доходить до сплошной балки, залитой цементным раствором.

Наибольшее беспокойство у проектировщиков вызывает конструкция верха стены. Испытания на технологичность каменщиками успешно проведены. Концепция дизайна разъемов:

1. Определите внеплоскостные нагрузки на верх стены.
2. Спроектируйте верхнюю соединительную балку так, чтобы она располагалась горизонтально между соединителями. Расстояние между соединителями определяется проектировщиком, но обычно оно составляет от 2 до 4 футов (от 6,09 до 1,22 м) o. в.
3. Используя нагрузку в плоскости, проанализируйте соединитель и спроектируйте болты.
4. 4. Если конструкция не работает, повторите попытку, уменьшив расстояние между разъемами.

На стальной каркас влияет внеплоскостная передача нагрузки на нижнюю полку балки. Анализ балки и распорки полки для стали такие же, как и для любой заполняющей стены.

Колонка

Для стен типа I и IIa стена должна быть отделена от колонн, чтобы при смещении каркаса он не опирался на стену.При желании можно использовать легкие анкеры для поддержки неплоских нагрузок. На рис. 6 показан возможный якорь.

Парапет

Парапеты могут быть изготовлены путем консольных выступов из каркаса крыши. Детали различаются в зависимости от используемого каркаса, но аналогичны рисунку 2. На рисунке 7 показаны три варианта: бетонная плита, каркас с широкими полками и каркас из стержневых балок. На верхней полке балки имеется пластина для балочной балки и вариантов каркаса с широкими полками.

ГАРАНТИЯ КАЧЕСТВА

Специальные проверки должны быть важным аспектом плана обеспечения качества. Помимо проверки правильности установки вертикальной арматуры в соответствии с требованиями строительных норм и правил для каменных конструкций (ссылка 2), необходимо также проверить соединитель. Если используются стены типа I, болты от соединителя к стене должны допускать вертикальное отклонение каркаса без нагрузки на стену.

ВЫВОДЫ

Гибридная кладка предлагает множество преимуществ и дополняет каркасную конструкцию. При использовании кирпичной кладки в качестве несущей стены улучшается конструктивность кладки с каркасами, увеличивается поперечная жесткость, улучшается избыточность и создаются возможности для снижения стоимости строительства.

На данный момент гибридные системы типа I и типа II могут быть спроектированы и изготовлены в Соединенных Штатах с использованием существующих норм и стандартов.Критерии для гибридных систем типа III находятся в стадии разработки.

Вопросы проектирования гибридных стен обсуждаются в TEK 14-9A и Техническом обзоре IMI 02. 13.01 (ссылки 3, 4).

Ссылки

1. Биггс, Д.Т., Гибридные каменные конструкции, Труды Десятой конференции по каменному делу в Северной Америке. Масонское общество, июнь 2007 г.
.
2. Строительные нормы и правила для каменных конструкций, ACI 530-08/ASCE 5-08/TMS 402-08.Масонское общество, 2008 г.
3. Проект гибридной бетонной кладки, ТЕК 14-9А. Национальная ассоциация бетонщиков, 2009 г.
.
4. Hybrid Masonry Design, IMI Technology Brief 02.13.01. Международный институт масонства, 2009.

NCMA TEK 3-3B, редакция 2009 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

(PDF) Сейсмические характеристики здания из смешанной каменной кладки и железобетона

311

Сейсмические характеристики здания из смешанной каменной кладки и железобетона

ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА РАЗДЕЛ

Совет по прикладным технологиям (ATC). Оценка сейсмостойкости бетонных и кирпичных стен

зданий. Руководство по основным процедурам, FEMA 306, Редвуд-Сити, Калифорния; 1998.

Совет по прикладным технологиям (ATC). Предварительный стандарт и комментарий к сейсмической реабилитации зданий

, FEMA 356, Вашингтон, округ Колумбия.C., 2000.

Кальдерини, К., Каттари, С., и Лагомарсино, С. (2009). Плоскостная прочность неармированных каменных свай.

Журнал сейсмостойкого строительства и динамики конструкций, 38 (2), 243–267. doi:10.1002/eqe.860

Кальдерини, К., и Лагомарсино, С. (2008). Континуальная модель плоскостной анизотропии стен из кирпичной кладки.

Журнал структурной инженерии, 134 (2), 209–220. doi:10.1061/(ASCE)0733-9445(2008)134:2(209)

Casciati, F., & Marcellini, A.Л. (2009). Л’Акуила, Центральная Италия, 6 апреля 2009 г.: Дальнейший урок для инженеров-строителей

. Журнал Open Construction and Building Technology, 3, 106–112.

Каттари С. и Лагомарсино С. (2008 г.). Критерий прочности при изгибе перемычек в неармированных

каменных стенах. проц. 14-й Всемирной конференции по сейсмостойкому делу, Пекин, Китай,

, 12–17 октября 2008 г.

Сеси, А. М., Контенто, А., Фанале, Л., Галеота, Д., Гаттулли, В., Лепиди, М., и Потенца, Ф. (2010). Структурные характеристики исторических и современных зданий Университета Л’Акуилы во время сейсмических событий

апреля 2009 г. Инженерные конструкции, 32 (7), 1899–1924. doi:10.1016/j.engstruct.2009.12.023

Фаджфар, П. (2000). Метод нелинейного анализа для проектирования, ориентированного на производительность. Спектры землетрясений,

16(3), 573–591. doi: 10.1193/1.1586128

Freeman, SA (1998). Метод спектра мощности как инструмент сейсмического проектирования.проц. 11-й Евро-

конференции по сейсмостойкости, Париж, Франция, 6-11 сентября 1998 г.

Галаско, А., Лагомарсино, С., и Пенна, А. (2006). О применении расчетного анализа для существующей кладки

зданий. проц. 1-й Европейской конференции по сейсморазведке и сейсмологии, Женева,

Швейцария, 3–8 сентября 2006 г.

Гаттеско, Н., Клементе, И., Макорини, Л., и Ноэ, С. (2008). Экспериментальное исследование поведения

перемычек в древних каменных постройках.проц. 14-й Всемирной конференции по сейсмостойкому делу,

Пекин, Китай, 12–17 октября 2008 г.

Джуффре, А., Паньони, Т., и Точчи, К. (1994). Сейсмическое поведение исторических каменных стен в плоскости.

Проц. Из 10-го I.B2.Ma.C., Калгари, 263-272.

Гранде, Э., Имбимбо, М., и Сакко, Э. (2011). Конечный элемент балки для нелинейного расчета элементов каменной кладки

с армированием из армированного волокном пластика (FRP) или без него. Международный журнал архитектурного наследия

, 5 (6), 693–716.doi: 10.1080/15583058.2010.490616

Krawinkler, H., & Seneviratna, GDPK (1998). Плюсы и минусы поверхностного анализа для оценки сейсмических характеристик. Инженерные сооружения, 20(4-6), 452–464.

No related posts.
