Армирование углов ленточного фундамента: полезные советы

Армирование углов ленточного фундамента необходимо для упрочнения конструкции всего строения, исключения возможности деформаций и разрушения строения под воздействием больших нагрузок и внешних негативных факторов. Углы и примыкания данного типа конструкции фундамента испытывают сильные разнонаправленные нагрузки, поэтому работы нужно выполнять в соответствии с установленными нормами и стандартами.

армирование углов фундамента

армирование углов фундамента

В противном случае вся конструкция может разрушиться, привести к расслоениям, отколам, деформациям. При условии же правильного выполнения задачи железобетонная конструкция будет прочной, сможет противостоять всем нагрузкам, не будет бояться сил растяжения и сжатия.

Зачем нужно армировать ленточный фундамент

Необходимость армирования ленточного фундамента на обычном грунте или на суглинке в углах объясняется свойствами строительных материалов. Сам бетон недостаточно пластичен и прочен, чтобы легко выдерживать растяжения и другие нагрузки, работающие в разных частях фундамента, особенно если речь о неравномерных нагрузках (провоцируются пучением грунта, температурными перепадами, влагой и т.д.).

В процессе деформации в бетонной конструкции появляются зоны растяжения и сжатия. И если сжатие бетон пережить может, то растяжение его разрушает. Для того, чтобы противодействовать этой нагрузке, и нужна армировка: внутри бетонной конструкции располагают металлический каркас, который воспринимает растягивающие нагрузки и существенно укрепляет материал, продлевая срок эксплуатации всего строения.

порвало фундамент

порвало фундамент

Угол ленты и места примыкания – самые важные точки конструкции, на них оказывается большее давление в сравнении продольными частями, поэтому их упрочнению нужно уделить особое внимание.

Как сделать правильный армирующий каркас

Правильное усиление важных конструкционных элементов играет очень важную роль в обеспечении длительного срока службы и эксплуатационных характеристик всего сооружения. Поэтому делать все самостоятельно можно лишь после тщательного изучения параметров и норм, уделяя внимание каждому этапу. В противном случае лучше предоставить выполнение работ профессионалам.

схема каркаса

схема каркаса

Основные требования:

  • Пруты арматуры в углах вязать нужно с соблюдением расстояния между стержнями, равного 50-80 сантиметрам.
  • Расстояние между продольными арматурными поясами составляет 50 сантиметров, их количество рассчитывается в каждом отдельном случае.
  • В обе стороны от каждого угла устанавливают 3-4 пояса поперечно, с шагом 0.5 от главного. Таким же образом делают в углах.
  • Диаметр рабочей арматуры должен составлять 1-2 сантиметра, диаметр дополнительных прутьев может составлять 4-10 миллиметров.
  • Четкое соблюдение последовательности работ: сначала в землю вбивают вертикальные прутья, потом к вертикальным стержням приваривают сверху и снизу горизонтальные.
  • В углах стыков желательно не делать, обязательно использование гнутых стержней, на прямых участках стыков лучше не делать вообще, если же стык делается, то только методом нахлеста с такими параметрами: 50 диаметров стержней для бетона М200, 40 – для М250, 35 – для М300. Стыкование продольной арматуры по вертикали возможно лишь с разносом минимум 60 сантиметров либо 1.5 общей длины нахлеста.
  • Основные способы соединения материалов: сварка, стыковка внахлест, с применением механических приспособлений. Вязка арматуры на углах ленточного фундамента осуществляется исключительно с использованием специальной проволоки.
  • Для формирования после заливки защитного бетонного слоя толщиной минимум 5 сантиметров используют специальные приспособления – снизу устанавливают «лягушки» или «стульчики», по бокам – «звездочки».

Виды углов

Прежде, чем будет выполнена вязка углов, необходимо определить тип угла и в соответствии с этим организовывать работы, подбирать материалы. Острые углы в вязке наиболее сложны, тупые – простые.

Углы бывают:

виды углов

виды углов

1. Прямые – распространены больше всего. Могут быть Т или Г-образными.

2. Тупые – произвольные (эркеры). Развернутые углы от 160 градусов легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в два раза в сравнении с остальной длиной фундамента, а потом перевязывается. Углы 90-160 градусов требуют установки вертикальных стержней.

3. Острые – в частном малоэтажном строительстве встречаются нечасто, очень сложны в работе.

Материалы для армирования

Для армирования угла и примыкания мелкозагубленного фундамента выбирают только качественную арматуру диаметром 10-20 миллиметров. Для поперечных и вертикальных конструкционных частей допускается брать гладкие прутья диаметром 8-12 миллиметров, для вязки – проволоку сечением 0.8-1.2 миллиметра. Стержни должны быть рифлеными, ровными, длинными (чтобы стыков было по минимуму), без коррозии и больших участков ржавчины.

a400

a400

Стандарты допускают использование арматуры:

  • Позволяющей соединять части в бетонные и железобетонные конструкции с использованием сварочных работ (индекс С в маркировке).
  • Стойкость к коррозии, которая может появиться в бетонном составе (в маркировке обозначается буквой К).
  • Стойкость и прочность при фиксации частей вязальной проволокой – обычно такие стержни производят из стали 35ГС, класс А-2 и А-3. Дуговой сваркой они не соединяются.

Раствор готовят из цемента марки М200, М300, М400, щебня или гравия, песка и воды. Пропорцию рассчитывают, исходя из поставленных задач и особенностей эксплуатации.

Анкеровка при перевязке

Выбор типа соединения зависит от параметров арматуры и участка конструкции, в которой оно выполняется. Металлические стержни гнут тисками или на специальном станке.

Виды анкеровки:

  • Прямая – наименее желательна, соединение двух армирующих прутьев в углах данным способам актуально лишь для небольших зданий. Выполняется путем простого наложения стержней внахлест с последующей перевязкой с помощью проволоки. Здесь важно обеспечить максимальную жесткость, чтобы избежать сдвигов при заливке бетона.
  • Крюк – сгиб на 180 градусов таким образом, чтобы конец прилегал к главной части прута.
  • Лапка – конец стержня сгибается под прямым углом.
  • Петля – прут складывают вдвое, петля находится в углу.
  • Путем приваривания поперечин.
  • С дополнительным использованием стального уголка или шайбы.

анкеровка

анкеровка

Последние два способа могут использоваться лишь для анкерования продольной арматуры, которую допускается сваривать. Лапка и прямая анкеровка используются лишь с прутьями различного диаметра.

Неверное армирование углов

Армировка углов ленточного фундамента – задача сложная, поэтому неудивительно, что в процессе мастера допускают ошибки, которые, как правило, схожи.  Ошибки в расчетах и экономия на используемых материалах, попытки сделать все проще и быстрее обычно оборачиваются большими проблемами – как минимум появлением деформаций и трещин, как максимум – разрушением здания.

ошибки

ошибки

Варианты армирования

Правильная схема армирования углов предполагает обязательное выполнение анкеровки, формирование разных по силе связей для разных зон стены. Ведь углы и примыкания постоянно испытываются серьезными нагрузками и должны быть максимально жесткими.

Просто вязать продольные стержни прямо нельзя, это не обеспечит должной прочности конструкции. Всего существует три способа армирования данного типа.

Основные методы армирования:

П-образная укладка

Используются специальные П-образные элементы по углам и местам примыканий. Ширина элемента равна ширине каркаса, длина – минимум 50 диаметров продольного стержня. Элементы привязываются к главным продольным стержням открытой частью стороны П в направлении угла, в каждом из которых устанавливают по два элемента (для каждого горизонтального уровня). В местах примыкания достаточного одного на уровень.

п образно

п образно

Соединения типа «лапка» и внахлест

Жесткость обеспечивается за счет сгиба свободного конца, внутреннюю арматуру к горизонтальной привязывают внахлест, а ко внешней связке вяжут лапкой. Шаг поперечной угловой и вертикальной арматуры рассчитывается в соотношении 3/8 высоты фундамента. Длина лапки должна быть 3-5 сантиметров.

виды

виды

С использованием Г-образного хомута

Внутренние продольные прутки жестко крепят к внешним продольным внахлест, шаг составляет ¾ высоты фундамента, внешний и внутренний продольный каркас соединяется дополнительными поперечными элементами. Длина соединения внахлест равна 50 диаметрам горизонтальных прутьев.

Правильное армирование углов мелкозаглубленного ленточного фундамента

  • Каркас располагают на расстоянии в 5 сантиметров от фундамента.
  • Соединения выполняют арматурой, выгнутой в 90 градусов, без сварки. Крепят на прямых участках проволокой.
  • Обязательно на дно траншеи нужно выложить подушку из песка и гравия, что обеспечит достаточную прочность основания.

В углу обычно концентрируется максимум напряжения и разные слои каркаса испытывают различные нагрузки. И основная задача армировки – сделать так, чтобы стальные стержни воспринимали эти нагрузки равномерно, полностью забирая на себя. И если металлические стержни будут соединены неверно или с разрывами, то фундамент просто превратится в набор деталей, каждая из которых сама по себе не даст никакого толку, а бетон быстро расслоится, покроется отколами и трещинами.

Поэтому все работы нужно выполнять правильно, не допуская в указанных местах простых перекрестий концов прутьев, как часто можно встретить в строительной практике.

Как правильно армировать углы

Сначала выполняют чертежи каркаса, где прописывают основные значения, рассчитывают важные параметры и показатели, определяют необходимый минимум арматуры в расчете. Потом реализуют задачу.

Схема армирования:

  • Вертикальные стержни зафиксировать с интервалом в 60 сантиметров.
  • Вязальной проволокой скрепить горизонтальные силовые прутья сверху и снизу контура в местах их пересечения.
  • Усилить зоны, которые находятся посредине пролетов, дополнительными стержнями.

Ошибки при вязке арматуры на углах:

  • Арматуру просто скрещивают в углах, скрепляя проволокой. Это неправильно, хотя, схема достаточно распространенная.
  • В углах стержни гнут, но не анкеруют. Так, СП 50-101-2004 говорит, что сборномонолитные и монолитные фундаменты должны быть жестко связанными перекрестными лентами. Соединение обычным перекрестием – это разрыв в месте сгиба, что не обеспечит достаточной жесткости. В местах перехлеста стержни можно соединять лишь указанными способами: механически муфтами, свариванием, без сварки (внахлест рифленые прутья с прямыми концами, с поперечными или приваренными стержнями, с загибами на концах).
  • Использование только одного контура обвязки.
  • Использование двух контуров без должного крепления их вместе.
  • Отсутствие конструкционной связи между арматурным каркасом и подошвой основания.
  • В углах строения стержни соединили при помощи сварки, проигнорировав другие методы соединения.

Как правильно вязать арматуру

Вязка арматуры в углах ленточного фундамента осуществляется с использованием таких средств: болгарка, прутья, газо- или электросварочный аппарат. Сначала все просчитывают – от расчета зависит количество прутьев, их диаметр, способы вязки. Особое внимание уделяют усилению подошвы, изготавливая конструкцию на объекте.

Сваривают два контура, один с отступом в 5 сантиметров от внешнего периметра траншеи фундамента. Второй располагают на таком же расстоянии от внутреннего края. Шва сварки не должны быть по углам. Гнут арматуру под прямым углом, места сгиба разогревают, сварку используют только там, где нагрузки сравнительно невысокие.

Далее конструкцию опускают в траншею, в углы устанавливают вертикальные прутья. Штыри вбивают в грунт глубоко, контуры приваривают к вертикальным стойкам. Верхняя часть фундамента тоже должна быть выполнена из двух контуров.

До того, как вязать арматуру, необходимо изучить типы связки. Простые соединения не подходят в данном случае. Обязательно использование гнутых элементов, которые будут продолжать продольные прутья каркаса и выступать за угол на 60-70 сантиметров. Если длины стержня недостаточно, можно скреплять хомутами со сторонами, равными минимум 50 диаметрам используемой арматуры.

типы вязки арматуры

типы вязки арматуры

Полезные советы по правильной укладке арматуры

  • Расстояние между расположенными вертикально стержнями до 20 миллиметров должно быть равно 50-80 сантиметрам.
  • Применять нужно рабочие стальные прутья диаметром 1-2 сантиметра, дополнительные элементы должны быть в сечении не менее 4-10 миллиметров.
  • Желательно использование подкладок не из металла, которые зафиксируют каркас на нужном расстоянии от грунта и ближних конструкций.
  • Горизонтально расположенные прутья монтируются исключительно в загнутом виде.
  • Соединять встык нельзя.

Процесс армирование углов

Ввиду того, что на углы ленточного фундамента припадает основная часть нагрузки, долговечность и отсутствие деформаций напрямую зависят от правильности и качества выполнения упрочнения. Правила выполнения работы базируются на строительных нормативах и показателях.

Основные положения правильного армирования

  • Максимальные нагрузки идут на продольную часть ленточного фундамента – эти участки упрочняются самыми толстыми стержнями сечением до 15 миллиметров.
  • Напрямую влияет на жесткость и качество усиления плотность грунта (особенно сложно, когда грунты рыхлые, неустойчивы, глинистые): ленточный фундамент на суглинке должен выполняться с максимальными характеристиками жесткости из большего слоя прутьев большого сечения.
  • Прутья должны быть рифлеными, с хорошей адгезией с бетонной смесью.
  • Углы укрепляются более тщательно, чем стены и места примыкания.

Как правильно просчитать металлический каркас армирования

  • Каркас должен находиться от края основания на расстоянии минимум 5 сантиметров.
  • Нижние стержни не могут располагаться ниже уровня грунта больше, чем на 5 сантиметров.
  • Между вертикальными стойками выдерживают расстояние в 50-80 сантиметров.
  • Диаметр несущих прутьев опоры – 10-20 миллиметров, дополнительных – 4-10 миллиметров, проволоки для вязания – меньше.

Прежде, чем приступать к работе, обязательно нужно прорисовать чертеж, составить схему. Так удастся избежать самых распространенных ошибок.

Алгоритм изготовления металлического каркаса

Сначала вбивают в землю несущие стержни диаметром 10-20 миллиметров шагом 50-60 сантиметров. Снизу и сверху варятся несущие стержни в вертикальном положении, потом привариваются рабочие дополнительные с шагом около 8-10 сантиметров.

Нюансы дополнительного армирования углов

  • Сварка на стыках конструкции недопустима, да и прямые участки так не скрепляются – лучше вязать.
  • На углах прутки варят чуть под наклоном, сгибая заранее.
  • Перекрестные крепления для упрочнения ленточного основания на стыках стен не допускаются.
  • Рекомендовано дополнительное крепление каждого прутка согнутой арматурой.
  • Все усиление должно превратиться в монолитную конструкцию из стержней каркаса, а не сборку из отдельных блоков.

Правила хорошего строительства

При выполнении работы используются только качественные материалы, соответствующие указанным физическим характеристикам. Именно фундамент требует использования самых лучших материалов, так как это основа и от того, насколько она получится надежной, зависит срок службы всего здания.

Нужно уметь правильно применять разные типы соединений в зависимости от контуров каркаса – в одних местах нужна сварка, в других недопустимо сваривать и нужно вязать. Делать наугад нельзя ни в коем случае. Каркас можно опускать в готовый котлован, заливать бетоном обязательно в один заход, чтобы избежать ослабляющих основание стыков и расслоений.

Для создания нужной монолитности основания на стыках стен используют гнутые стержни и установка их диагональная – под углом к основной сетке. Так удается добиться нужных характеристик надежности и прочности.

Армирование тупых углов

Когда выполняется фундамент сложной конфигурации, могут появляться углы более 90 градусов. Их упрочняют в соответствии со специальными схемами и используют арматурную конструкцию двух видов.

Первый способ

Выполняется загиб наружной продольной арматуры под установленным углом. Продольные внутренние хлысты загибаются аналогичным образом, потом вяжутся к продольной внешней части каркаса. Каждая загнутая часть продольного внутреннего прутка должна составлять минимум 50 диаметров основных стержней.

Второй способ

Осуществляется с использованием дополнительных гнутых элементов (они уже подготовлены и соответствуют нужному углу). Изогнутый элемент должен обладать плечом, равным минимум 50 диаметрам продольных прутьев. Перехлест в вязке может быть в диапазоне 35-50 значений сечения арматуры (зависит от марки цемента, который используется в приготовлении раствора).

Заключение

Армирование углов и примыканий с помощью металлических элементов играет очень важную роль и напрямую влияет на прочностные характеристики сооружения. Правильно выполненные работы данного этапа являются главным залогом длительной и комфортной эксплуатации всех помещений здания, обеспечения необходимых характеристик прочности, стойкости и сохранности на протяжении многих лет.

Правильное армирование углов ленточного фундамента

Углы и примыкания ленточного фундамента являются местами концентрации разнонаправленных напряжений. Неправильная стыковка продольной рабочей арматуры на участках примыканий и по углам может привести к появлению поперечных трещин, расслоений и отколов в этих проблемных зонах. Правильное армирование ленточного фундамента обеспечивает сопротивляемость железобетонной конструкции силам сжатия и растяжения на всех его участках.

Рис.1. Нагрузки на угол фундамента.

Содержание статьи

Правила армирования углов

Общие правила применения арматуры при строительстве ленточных фундаментов изложены в СП 50-101-2004. В пункте 8.9 этого документа указано, что фундаменты стен должны объединяться в систему перекрёстных лент и иметь между собой жёсткую связку. О способах жёсткого соединения арматуры говорится в СП 52-101-2003. В пункте 8.3.26 перечислены все допустимые способы таких соединений:

1. Стыковка арматуры без сварки, внахлёст. Допускаются следующие способы анкеровки в районе нахлёстки: с прямыми концами рифлёной арматуры, с приваркой поперечных стержней, с загибами на концах в форме крюков, или петель.
2. Сварка арматуры.
3. Применение механических устройств, или резьбовых муфт.

Жёсткость соединения арматуры на углах, или примыканиях может быть обеспечена только этими способами. Соединения при помощи вязки перекрестий при армировании углов ленточного фундамента не допускаются. В этом случае происходит угловой разрыв арматурного каркаса и потеря его целостности. Для усиления угловых арматурных стыков можно применять П- и Г-образные элементы, изготовленные из арматурных прутьев, применяемых для устройства продольной (рабочей) арматуры. Вертикальные и поперечные хомуты в области угловых и примыкающих анкеровок устанавливаются в 2 раза чаще, чем в остальных частях ленточного фундамента. Оптимальное расстояние между хомутами в зонах примыканий и углов определяется как половина от ¾ высоты ленты. Не рекомендуется делать это расстояние более 25 см. Для равномерного распределения нагрузок на углах ленты, а также в области примыканий, делается жёсткая связка внутренней и внешней продольной арматуры.

Схемы армирования углов

Для формирования единой жёсткой пространственной рамы ленточного фундамента применяют следующие схемы угловых и примыкающих соединений продольной арматуры:

1. Жёсткое угловое соединение арматуры внахлёст и «лапкой».
2. Армирование угловой зоны при помощи хомута Г-образной формы.
3. Схема армирования угла при помощи П-образного хомута.
4. Армирование зоны примыкания при помощи соединения внахлёст.
5. Схема армирования примыкающей зоны при помощи хомута Г-образной формы.
6. Армирование области примыкания при помощи хомута П-образной формы.
7. Армирование тупых углов при помощи жёсткого соединения внахлёст.

Любая из вышеперечисленных схем предусматривает жёсткое соединение внутренней и внешней продольной арматуры.

Схема внахлёст (лапки)

1. Жесткость углового соединения внешней горизонтальной арматуры обеспечивается внахлёст при помощи сгиба одного из свободных концов (1-2).
2. Привязка внутренней горизонтальной арматуры (7) к внешней горизонтальной арматуре (2) осуществляется внахлёст.
3. Привязка внутренней горизонтальной арматуры (3) к внешней связке (1-2) производится при помощи соединения «лапка».
4. Шаг угловой поперечной арматуры (5) и вертикальной арматуры (4) рассчитывается по формуле 3/8 высоты ленточного фундамента.
5. Длина «лапки» составляет 35-50 диаметров продольной арматуры.

Рис. 2. Схема армирования угла внахлёст.

Хомут Г-образной формы

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).
2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.
3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.
4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).
5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

Рис. 3. Схема армирования угла г-образным хомутом.

Хомут П-образной формы

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.
2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Рис. 4. Схема армирования углов п-образным хомутом.

Тупой угол

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5).
2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты.
3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Рис. 8. Схема армирование тупого угла.

Армирование примыканий

Соединение внахлёст

1. Соединение горизонтальной арматуры (2) примыкающего элемента ленточного фундамента внахлёст осуществляется только к внешней горизонтальной арматуре (1).
2. Шаг поперечной (4), дополнительной поперечной (5) и вертикальной арматуры в зоне примыкания должен быть не менее 3/8 от высоты ленты фундамента.
3. Размеры соединения внахлёст составляют 50 диаметров рабочей арматуры.

Рис.5. Схема армирования примыкания внахлёст.

Хомут Г-образной формы

1. При использовании Г-образного хомута (6) для армирования зоны примыкания горизонтальная арматура примыкающей части и внешняя горизонтальная арматура (1) соединяются с уголком внахлёст.
2. Длина соединения внахлёст (2) составляет 50 диаметров рабочей арматуры.
3. Шаг вертикальной (3) и поперечной арматуры (4) в зоне примыкания уменьшается в два раза при помощи дополнительной поперечной арматуры (5).

Рис. 6. Схема армирования примыкания хомутом г-образной формы.

Хомут П-образной формы

1. Хомут П-образной формы (6) обеспечивает дополнительную жёсткую привязку внахлёст горизонтальной арматуры примыкающего элемента ленточного фундамента (3) к внешней горизонтальной арматуре (1).
2. Длина соединения внахлёст (2) может составлять 35-50 диаметров горизонтальной арматуры.
3. Минимально допустимая длина П-образного хомута должна равняться двойной ширине ленточного фундамента.

Рис. 7. Схема армирования примыкания ленточного фундамента хомутом г-образной формы.

Рекомендуем: Пример расчета диаметра арматуры для ленточного фундамента.

Типичные ошибки

Все способы угловых и примыкающих соединений арматуры направлены на сохранение целостности арматурного каркаса, независимо от его конфигурации. Прочность ленточного фундамента зависит от правильной анкеровки концевых элементов продольной арматуры. К неправильному армированию углов ленточного фундамента приводят следующие схемы:

1. Армирование угловых зон ленточного фундамента арматурными перекрестиями с вязкой стержней продольной арматуры под прямыми углами.
2. Установка в угловых и примыкающих зонах гнутой продольной арматуры без анкеровки.

Эти ошибки являются самыми распространёнными и могут привести к разрушению фундамента в местах угловых соединений и примыканий.

Угловые и примыкающие соединения, выполненные методом вязки перекрестий стержней продольной арматуры

Типичной ошибкой армирования углов и примыканий являются соединения продольной арматуры методом вязки перекрестий. Такое арматурное соединение без надлежащей анкеровки стержней может привести к разрушению бетонного монолита из-за разнонаправленных нагрузок, возникающих по углам ленточного фундамента.

Рис. 9. Частая ошибка при армировании углов

Применение гнутой продольной арматуры для армирования угловых соединений и примыканий

1. Угловые соединения без связки внутренней и внешней продольной арматуры (1) не обеспечивают жесткой стержневой фиксации.
2. Разрушение фундамента может происходить не только из-за образования поперечных трещин, но и из-за отслаивания внутренних углов.

Неправильное армирование угла

Рис. 10. Ещё один пример неправильного армирования углов

Обязательно прочитайте: Можно ли армировать ленточный фундамент стеклопластиковой арматурой, если собираетесь ее использовать.

Чтобы не допустить появление на углах и примыканиях ленточного фундамента образование трещин, отколов и расслоений, необходимо правильно связать концевые стержни продольной арматуры и выполнить их надёжную анкеровку. Правильное армирование углов ленточного фундамента – залог надёжности и долговечности здания.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

для чего проводится, как правильно вязать по СНиП, схемы вязки арматуры

foto11169-2Углы здания испытывают повышенные разнонаправленные нагрузки.

Поэтому в процессе строительства фундамент под ними усиливают армированием.

Рассмотрим варианты армирования углов ленточного фундамента, правила его выполнения, требования по СНИП и другие нюансы в нашей статье.

Необходимость процедуры

Если армированию углов не уделить должного внимания, они под воздействием нагрузок и внешних факторов могут начать деформироваться, что приведет к разрушению стен.

Дело в низкой прочности бетона на разрыв. Компенсировать это можно только при помощи металлического каркаса, удерживающего всю конструкцию.

Требования по СНИП

foto11169-3Работа по армированию углов ленточного основания проводятся в соответствии с нормами СНиП 52-01-2003. В нормативах указывается, какое количество арматуры должно быть применено в каждом отдельном случае.

Для расчетов нужно взять общую площадь сечения всего фундамента и вычислить от нее 0,1 процента. Полученная цифра – это минимальная площадь сечения прутка, который должен быть применен.

Все расчеты относительно усиления элементов конструкции должны быть произведены на этапе проектирования. Если это не было сделано, нужно до начала возведения фундамента продумать его армирование, определиться с видом арматуры и количеством поясов.

СНиПом диктуется расстояние между продольными элементами армирующего пояса (25-40 см) и минимальный шаг между поперечными перемычками (1/2 рабочего сечения, но не более 30 см).

Вязка арматуры или сварка?

Соединять прутки арматуры можно вязкой или сваркой. Оба варианта имеют свои характерные отличия. Чтобы выбрать более подходящую технологию, следует сравнить их характеристики.

Сварка

Соединять сегменты арматурной проволоки при помощи сварки намного быстрее. Но в процессе металл подвергается сильному нагреванию, что снижает его показатели жесткости и прочности. Это означает, что сваренный каркас менее надежен. Поэтому многие строители не используют данный метод.

Существует и другое мнение, согласно которому сварные каркасы не на много слабее, так как сварка осуществляется только в местах пересечения сегментов. При этом она позволяет сэкономить время и материалы.

Кроме того, считается, что если выполнить сварку правильно, она совсем незначительно повлияет на свойства арматуры.

Квалифицированные специалисты знают, как снизить негативное воздействие сварки на материал. Важно правильно подобрать электроды и величину тока, по завершении работы дать изделию остыть в естественных условиях, проследить, чтобы на сварной поверхности не образовались трещины.

Кроме этого следует обеспечить соединяемым элементам качественное прилегание и не использовать стыковое присоединение.

Рекомендуемые варианты присоединения прутков:

  • нахлестное;
  • тавровое;
  • крестовое.

Вязка

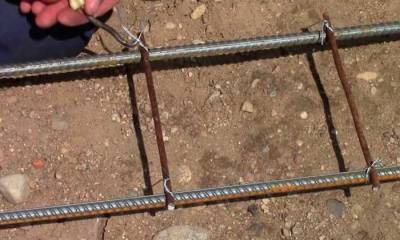

foto11169-4Вязка осуществляется при помощи специальной проволоки. Данный метод соединения более простой и надежный, но требует больше времени на выполнение.

Расход материалов увеличивается за счет обвязочной проволоки. Стоит отметить, что некоторые марки арматуры вообще не предназначены для сварки. При их использовании может применяться только вязка. Проволока должна быть достаточно гибкой и прочной.

Обычно используется связочный материал из низкоуглеродистой отожженной стали. Диаметр может быть различным. Слишком тонкую проволоку можно сложить в несколько раз.

При вязке арматура соединяется с запасом подвижности. В процессе усадки, которую дают практически все новые постройки, это позволяет каркасу «подстроиться» под деформации фундамента.

В то же время сваренный каркас с жесткими стыками может при усадке спровоцировать появление микротрещин в бетоне. Поэтому при строительстве на участке со сложным грунтом следует применять вязку, обеспечивающую подвижность крепления.

Схемы

Углы бывают нескольких видов:

  1. Прямые – наиболее распространенные. Могут быть Т- или Г-образными.
  2. Тупые – произвольные (эркеры). Развернутые от 160 градусов довольно легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в 2 раза в сравнении с остальной длиной основания, а потом уже перевязывается. Углы от 90 до 160 градусов требуют установки вертикальной арматуры.
  3. Острые – очень сложны в работе, в частном малоэтажном строительстве встречаются редко.

При укреплении углов важно придерживаться одной из общепринятых схем.

С анкеровкой Г-образными элементами

Самый простой и распространенный метод. В углы устанавливают Г-образные элементы, которые крепятся поперечинами к основному армирующему каркасу. Длина плеча Г-образного элемента должна составлять не меньше диаметра основной арматуры, умноженного на 50.

При помощи этой детали внешние арматурины двух сходящихся стен надежно связываются между собой. Все внутренние продольные прутки связываются через Г-образное крепление с внешним.

При усилении угла на каждый продольный уровень арматурного каркаса приходится по три таких детали. Укрепление в местах примыкания стен требует использования двух деталей на каждый уровень.

foto11169-5

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).
2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.
3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.
4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).
5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

С помощью П-образных хомутов

Чтобы максимально повысить прочность фундаментной конструкции, в углах и местах соединения стен применяются П-образные хомуты. По ширине они должны соответствовать ширине всего каркаса из арматуры. По длине – не меньше 50 диаметров основной арматуры.

Крепятся к основной арматуре по направлению открытой частью элемента от угла. В угловых зонах фундамента устанавливается по два П-образных элемента на каждый горизонтальный уровень каркаса. При армировании соединений, нужно по одному такому элементу на каждый горизонтальный уровень.


Чаще всего применяется вариант крепления с Г-образными элементами. Он подходит для фиксации стандартного прямого угла, при этом обеспечивает ему достаточно надежное и прочное усиление. В отличие от применения П-образных элементов, этот вариант более экономичен и элементарен в выполнении.foto11169-6

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.
2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Тупой угол

Тупые углы ленточного фундамента встречаются редко, только при сложной архитектуре здания. Например, дом может иметь угловой эркер или веранду. В любом случае углы необходимо укреплять.

Армирование тупых углов осуществляется двумя способами. Первый заключается в том, что внешние продольные арматурины просто загибаются под нужным градусом.

Внутренние продольные хлысты тоже загибаются под этим же углом, пересекаются, и связываются с внешними. Длина каждой загнутой части должна составлять не меньше, чем диаметр основной арматуры, помноженный на 50.

Второй вариант отличается тем, что под нужным градусом загибается не основная арматура, а дополнительные угловые хомуты. Их длина должна быть тоже не меньше 50 диаметров основной арматуры.

foto11169-7

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5).
2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты.
3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Как правильно вязать?

Углы фундамента армируются одновременно с укреплением по всей линии фундаментного основания. Делается это по такой схеме:

  1. Дно траншеи под фундамент выравнивается, на него укладывается гидроизоляционная пленка.
  2. Вязку каркаса можно начинать в самой траншее или рядом с ней, если она слишком узкая.
  3. Нарезать элементы для каркаса. Вертикальные прутья должны быть на 10-15 см короче, чем высота траншеи.
  4. Нижним слоем с расстоянием в 30 см выкладываются поперечины.
  5. Сверху укладывают 2 продольные арматуры.
  6. Соединения связываются по технологии вязки.
  7. Над каждой второй поперечиной устанавливается и связывается вертикальная перемычка.
  8. Довязывается еще нужное количество ярусов каркаса с расстоянием по высоте примерно в 40 см.
  9. Каркас опускается в траншею.
  10. В углах и местах примыкания стен устанавливаются угловые Г-образные или П-образные элементы.
  11. Угловые элементы связываются с основным каркасом проволокой.
  12. После завершения работы по установке каркаса, траншея заливается бетоном.

Только строгое соблюдение технологии армирования обеспечит фундаменту, а значит и всему зданию прочность, надежность и долговечность.

Необходимые инструменты и приспособления

Для вязки арматуры понадобится:

  • foto11169-8соединительная проволока;
  • измерительная лента;
  • плоскогубцы;
  • болгарка;
  • деревянные элементы для сохранения промежутков между прутками;
  • кусачки;
  • молоток;
  • приспособление, чтобы гнуть прутки под нужным углом;
  • пистолет для вязки или обычный ввязочный крючок.

Если соединения каркаса выполняются при помощи сварки, для усиления углов нужно иметь:

  • соединительную проволоку;
  • болгарку;
  • сварочное оборудование.

Технология выполнения

Технология вязки прутьев очень важна при создании любых арматурных изделий. В процессе усиления углов она должна быть особенно точной и правильной, так как от этого зависят технические характеристики всего здания.

Традиционно вязка осуществляется при помощи металлического крючка с деревянной ручкой. В последнее время все чаще с этой целью применяется специальный вязочный пистолет.

Но техника вязания узлов от смены инструмента не меняется:

  1. Для соединения элементов берут проволоку длиной около 20 см и сгибают ее пополам.
  2. Теперь ее нужно снова согнуть, но не до конца, а чтобы получился крючок.
  3. Этот крючок просовывается под пруток, который нужно связать.
  4. Далее инструмент-крючок вводится в петлю, цепляет свободный конец проволоки, и с обхватом прутка протягивает его через петлю.
  5. Свободным концом делается один оборот вокруг крючка проволоки.
  6. Петля подтягивается до упора, и свободный конец оборачивается вокруг нее еще несколько раз.

Углы хомутов привязываются «мертвым узлом»:

  1. foto11169-9Проволока длиной от 20 до 40 см (в зависимости от диаметра арматуры) складывается пополам.
  2. Проволочный крючок запускается петлей вперед под арматурой, слева от хомута, и выводится на 2-4 см, чтобы можно было завершить узел.
  3. Проволоку через верх хомута загибают под арматуру.
  4. В петлю проволоки вставляется крючок, и протягивается ее свободный конец.
  5. Крючком нужно потянуть петлю и обмотать вокруг нее свободный конец до обрывания.

Особенности для мелкозаглубленного ленточного фундамента

Мелкозаглубленные фундаменты обычно применяются при возведении легких или временных построек. Его используют и при возведении жилых зданий на особо прочных малоподвижных грунтах.

Во всех перечисленных вариантах выдвигаются менее строгие требования к характеристикам фундамента. Он может быть не заглубленным, а мелкозаглубленным, и его можно не так тщательно армировать.

То есть арматура может быть меньшего диаметра, с установкой с большим шагом между поперечинами. Однако углы усиливаются по всем правилам, иначе они станут слабым местом в постройке.

Распространенные ошибки

Чаще всего допускается следующая оплошность – отклонение от главных принципов углового армирования. В таких случаях основные продольные прутья просто перехлестываются в углах и связываются между собой.

Но подобное крепление при нагрузках не работает. Связка быстро разрушается, а без фиксации углов конструкция неизбежно выйдет из строя.

Строители допускают и другие ошибки:

  • foto11169-10отсутствие соединительных элементов между внешним и внутренним контуром каркаса;
  • при сварке деталей допускается угловое расположение стыков;
  • вязка осуществляется не по технологии, а простым скручиванием обычной проволокой;
  • подошва фундамента не связывается с армирующим каркасом;
  • каркас создается без внутреннего контура.

Ошибки, допущенные при обустройстве фундамента без разборки здания исправить невозможно. Их можно только избежать, подготовив предварительно грамотный проект и пригласив квалифицированных ответственных строителей.

Все самое важное об армировании ленточного фундамента найдете в этом разделе сайта.

Видео по теме статьи

О том, как проводится армирование углов ленточного фундамента, расскажет видео:

Заключение

Ленточное основание монолитного типа обязательно должно быть армировано, поскольку бетон не выдерживает высоких нагрузок на разрыв. Во всей конструкции фундамента самыми напряженными точками являются углы. Их усилению арматурой следует уделить особое внимание.

Армирование углов осуществляется разными способами. Главный принцип – должен присутствовать бесшовный изогнутый элемент, обеспечивающий жесткое соединение каркасов соединяющихся стен, а также равномерно распределяющий нагрузку от угла к стенам.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Армирование углов ленточного фундамента

Дата: 15 января 2019

Просмотров: 4809

Коментариев: 0

Основой любой жилой производственной постройки является фундамент. Продолжительный срок эксплуатации здания обеспечивает широко применяемая основа ленточного типа, которая обязательно усиливается стальными прутками. Армирование углов ленточного фундамента, воспринимающих значительную часть действующей нагрузки – серьезная технологическая операция.

При эксплуатации строения на фундамент постоянно воздействуют комплексные усилия – масса здания, движение почвы, реакция грунтов в результате морозного пучения. Различные зоны, в том числе и угловые стыки, железобетонной основы воспринимают сжимающие и растягивающие нагрузки.

Максимальная концентрация напряжений возникает в углах железобетонной конструкции, неправильное армирование которых может привести к нарушению целостности нулевого уровня и самого объекта строительства. Процесс армирования фундамента и его углов регламентирован строительными нормами и правилами, соблюдение которых гарантирует надежность и устойчивость строения.

Рассмотрим детально угловое армирование, правила выбора арматуры, а также остановимся на особенностях выполнения мероприятий.

Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго, и в нем не появятся никакие повреждения

Подготовительный этап

Профессионально выполненное проектирование ленточной основы и квалифицированно проведенные расчеты влияют на срок эксплуатации, прочность строения. При выполнении проектных работ учитываются следующие факторы:

  • Масса строения, связанная с применяемыми материалами и конструкцией здания.
  • Воспринимаемые усилия.
  • Разновидность грунта, на котором осуществляется строительство.
  • Особенности климата местности.
  • Сопротивление грунта, связанное с наличием водоносных слоев и замерзанием почвы.

По результатам расчетных мероприятий определяется глубина закладки основания. Согласно глубине погружения в почву, существует два типа фундамента:

  • неглубокий фундамент, применяемый для твердых грунтов, не подверженных пучению;
  • глубоко погруженный в грунт, используемый на почвах, которые отличаются повышенной пучинистостью.

Варианты отличаются уровнем финансовых расходов, трудоемкостью выполнения работ, объемом применяемых материалов, особенностями конструкции арматурного каркаса. Схема арматурного контура учитывает размеры прутков и обязательно предусматривает угловое армирование.

Очень важно, чтобы укладка и вязка арматуры была произведена правильно

Инструменты и приспособления

Для производства мероприятий по усилению фундамента ленточного типа, в том числе его угловых частей, подготовьте следующие инструменты:

  • болгарку, используемую для резки элементов пространственного каркаса, или специальные арматурные кусачки;
  • рулетку строительную, длина ленты которой соответствует размерам строения и позволяет осуществлять замеры;
  • предварительно отожженную проволоку, применяемую для вязания арматуры и элементов каркаса;
  • ручное или полуавтоматическое приспособление для фиксации арматуры;
  • подкладки из древесины или пластмассы, обеспечивающие фиксированное расстояние от элементов стальной пространственной конструкции до грунта;
  • плоскогубцы или кусачки для работы с вязальной проволокой;
  • молоток, который потребуется при выполнении работ по формированию арматурного каркаса.

Выбор арматуры

Правильный выбор арматуры для усиления основания углов ленточного типа положительно влияет на прочность всей конструкции. Принимая решение по применению стальных прутков, обратите внимание на маркировку проката.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок

Можно применять арматуру, отличительными особенностями которой является:

  • Возможность соединения в единую конструкцию с помощью сварки, о чем свидетельствует индекс С в маркировке.
  • Устойчивость к воздействию коррозионных процессов, возникающих в бетонном массиве, что подтверждается обозначением К в аббревиатуре.
  • Сохранение прочностных характеристик при фиксации элементов с помощью вязальной проволоки. Такие прутки, соответствующие классам A-2, A-3, изготавливаются из стали 35ГС, соединяются только проволокой. Дуговая сварка для крепления недопустима.

Для усиления применяются металлические прутья диаметром 10-12 мм. Выбор марки и сортамента осуществляется согласно предварительно выполненным расчетам.

Целесообразность усиления основания

Правильно выполненный фундамент здания, представляющий бетонный монолит, обладает высокими прочностными характеристиками. Без стальной арматуры он не будет иметь требуемой эксплуатационной прочности. Бетон обладает повышенной устойчивостью к действию сжимающих нагрузок, однако может растрескаться при растяжении.

Это в полной мере компенсируется арматурным каркасом, устанавливаемым до заливки ленточного фундамента на нижнем и верхнем уровне ленточного контура. В углах фундамента концентрируются значительные усилия. Именно поэтому правильное армирование углов основания ленточного типа является гарантией длительного ресурса эксплуатации строения и его прочности.

В угловые части дополнительно нужно установить вертикальные металлические стержни

Установленная в угловых частях фундамента арматура значительно увеличивает прочностные характеристики конструкции, компенсирует изгибающие и разрывные нагрузки. Вертикально расположенные стальные стержни поддерживают арматурные пояса, расположенные в верхней и нижней части каркаса.

Особенности

Осуществляя армирование ленточного фундамента, придерживайтесь предварительно разработанной схемы расположения элементов пространственного каркаса и соблюдайте размеры, необходимый шаг:

  • расстояние между вертикально расположенными прутками, диаметром до 2 см, обеспечьте в интервале 50-80 см;
  • применяйте рабочие стальные стержни, диаметр которых составляет 1-2см;
  • используйте поперечные и дополнительные элементы диаметром 4-10 мм, усиливающие центральную зону каркаса;
  • используйте неметаллические подкладки, что позволит обеспечить фиксированное расстояние в 5 см от горизонтально расположенных прутков нижнего яруса до грунта.

Армирование угла и примыкания ленточного фундамента

При сборке пространственной конструкции соблюдайте следующую очередность операций:

  • Зафиксируйте вертикально арматуру диаметром до 20 миллиметров, обеспечив интервал между прутками порядка 60 сантиметров.
  • Закрепите с помощью вязальной проволоки горизонтально расположенные силовые стержни вверху контура и в нижней его части.
  • Усильте дополнительными прутьями зоны, расположенные посередине пролетов.

Сгибание арматуры правильно производить под прямым углом

При выполнении работ по сборке арматурного каркаса особого внимания требует армирование углов фундамента. В угловых частях конструкции устанавливайте изогнутые стержни, избегайте нежелательных стыков арматурных прутков.

Армирование тупого угла фундамента

Серьезной особенностью выполнения работ по усилению угловых зон нулевого уровня является применение дополнительной фиксации, произведенной с помощью стальных прутков. Расположенные в углах основания прутки объединяют участки, воспринимающие перпендикулярно направленные усилия. Обеспечение жесткости пространственной системы в углах нулевого уровня производится путем установки дополнительных вертикальных стержней, расстояние между которыми в два раза меньше, чем по периметру контура.

Правильное армирование углов ленточного фундамента

Усиление углов

В углах ленточного основания концентрируется напряжение, действующее в различных направлениях, сжимающее и растягивающее конструкцию. При правильно выполненном усилении напряжение воспринимают стальные прутья арматурного каркаса. Неправильное армирование вызывает нарушение целостности ленточного основания.

Фиксация элементов стальной конструкция должна обеспечивать полную передачу усилий между прутьями арматуры. Если армирование углов ленточного фундамента будет выполнено без разрывов, а соединение элементов будет жестким, то монолитное основание ленточного типа будет обладать необходимой прочностью за счет цельной пространственной рамы.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах

Не допускается фиксация перпендикулярно расположенной арматуры, концы которой просто связаны с применением проволоки для вязания. Это вызывает появление трещин в угловых частях основания, расслаивание, откол частей фундамента.

Рассмотрим, как правильно армировать углы, какие главные ошибки допускают застройщики, не знакомые со спецификой армирования.

Производя работы, обратите внимание на следующие моменты:

  • в каждой из угловых частей основания горизонтально расположенные стержни должны монтироваться в загнутом виде;
  • не допускается соединение встык арматуры, что вызывает разрыв силовой цепи;
  • угловые участки следует армировать стержнями, диаметр которых превышает один сантиметр.

Выполнив армирование, обязательно сопоставьте соответствие конструкции собранного каркаса с предварительной разработанной схемой. Недостаточно жесткое крепление стержней, нарушение рекомендаций приводит к разрыву стальных прутков в точках фиксации и последующему растрескиванию основания.

Основная ошибка, которую допускают застройщики, производящие армирование углов ленточного фундамента – фиксация перпендикулярно расположенных концов прутьев. Это нарушает целостность жесткой пространственной конструкции, приводит к растрескиванию бетона, нарушению устойчивости строения.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок

Армирование оснований производят в различных вариантах:

  • С применением при усилении стальной сетки, размещенной в верхнем и нижнем ярусе, закрепленной к поперечно расположенным арматурным пруткам. Усиление угловых стыков производится загнутыми стержнями увеличенного до 2 см диаметра. Фиксация сетки к вертикальным стержням осуществляется с интервалом 0,5 м.
  • Используя отдельные стальные стержни. Это позволяет обеспечить жесткую связь основания с капитальными стенами здания, надежно зафиксировать стальные стержни. Метод предусматривает соединение внахлест стержней, концы которых имеют необходимое перекрытие.

При изгибе стальных прутьев более 150 градусов применяются цельные прутки, имеющие незначительный изгиб. При меньших углах наружные прутья, имеющие прямолинейную конфигурацию, остаются целыми. Угловые элементы каждого яруса изгибаются соответствующим образом и пересекаются в зонах крепления. Усиление прямого угла основания осуществляется с использованием отдельных стержней Г-образной конфигурации.

Фиксация арматуры

Неправильное армирование вызывает серьезные последствия, связанные с появлением трещин. Обидно, если проблема возникла из-за некачественно выполненного соединения элементов. Принимая решение о методе фиксации арматуры, застройщики задаются вопросом, какой способ лучше использовать:

  • крепление с помощью вязальной проволоки;
  • фиксацию с использованием электрической сварки.

Угловое армирование, а также усиление продольных частей каркаса, будут иметь необходимую прочность, если использовать вязальную проволоку. В эффективности данного варианта крепления убедились многие застройщики.

Применение электрической сварки не обеспечивает требуемую жесткость арматурного каркаса, который в точках стыков разрывается под воздействием нагрузок и реакции почвы. Электрическая сварка нарушает структуру прутков в зонах нагрева. Повреждение каркаса вызывает образование на нулевом уровне нежелательных трещин.Заключение

Ознакомившись с материалом статьи, изучив, как правильно армировать углы, можно избежать серьезных ошибок. Владея информацией, несложно самостоятельно выполнить работы по усилению ленточного фундамента с помощью надежно зафиксированных элементов пространственного арматурного каркаса.

Результат профессионально выполненной работы – прочная конструкция основания, позволяющая осуществить возведение здания и эксплуатировать его на протяжении длительного времени.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Правильное армирование углов фундамента – залог крепкого основания

Как известно основой любого дома является фундамент и очень важно уделить ему достаточно внимания, иначе это может привести в будущем к деформации или полному разрушению здания. Безусловно, у человека, который занимается строительством, не возникает проблем с возведением фундамента, однако человеку далекому от этого, сделать качественное основание сложно. В большинстве случаев не опытные строители мало уделяют внимание армированию фундамента и это не правильно. Армирование является важным моментом, в особенности армирование углов фундамента в ленточном основании. Выполнять его нужно по всем стандартам и правилам, иначе это может быть чревато негативными последствиями.

армирование углов

Причины, по которым необходимо армировать фундамент

Пожалуй, каждый из нас знает, что бетон по своим характеристикам очень прочный материал, однако используя его для основания дома необходимо четко понимать, что на него будет воздействовать большая нагрузка. В случае отсутствия арматурного каркаса в фундаменте при нагрузках, действующих на разрыв, бетон становиться достаточно хрупким и в нем возникают трещины. Именно по этой причине необходимо выполнять армирование, поскольку металлический каркас будет компенсировать прочность фундамента.

Второй причиной, по которой необходимо делать армирование, является то, что углы фундамента подвергаются еще большим нагрузкам, нежели продольная часть, и, выполнив правильное армирование, можно быть уверенным практически на 100 % в высокой прочности и долговечности всего фундамента в целом. Следует также отметить, что даже небольшой домик, пристройка или какое-либо сооружение, которое стоит на фундаменте без металлического каркаса, может вызвать деформацию основания через некоторое время после строительства за счет нагрузки самого строения и воздействия почвы на фундамент.

Важные правила армирования

При возведении фундамента важно соблюдать не только схему основания, но также учитывать некоторые важные моменты:

  • Необходимо соблюдать расстояние между арматурными прутками. Важно располагать вертикальные прутки на расстоянии друг от друга 50-80 см, не больше и не меньше.
  • Важно понимать, что диаметр основной (рабочей) арматуры для качественного армирования должен составлять 10-20 мм. Дополнительная может иметь диаметр 4-10 мм.
  • Необходимо четко соблюдать последовательность выполнения армирования: первыми вбивается в землю вертикальная арматура, после чего к ним приваривается горизонтальная снизу и сверху.
  • При армировании углов фундамента лучше всего избегать стыков в углах, а также использовать загнутые прутки.

Какую арматуру лучше всего использовать для армирования?

Выбор арматуры

Ни одно армирование не проходит без арматуры, но чтобы металлический каркас получился прочным и качественным, необходимо не только соблюдать правила армирования, но и правильно подойти к выбору арматуры, в особенности, если фундамент выполняется своими руками. Так при выборе арматуры нужно обратить внимание на обозначения:

  • Индекс С – данный показатель говорит о том, что арматурный прокат – свариваемый.
  • Индекс К – данный показатель говорит о том, что арматура довольно стойкая к коррозии метала и не растрескивается под воздействием напряжения.

В случае если выбранная арматура не содержит ни одного из этих показателей, то от ее использования лучше отказаться, поскольку она не подходит для фундамента и не будет залогом качественного основания.

Схемы правильного армирования углов ленточного фундамента

Прежде всего, перед началом армирования, нужно разобраться, как правильно его нужно выполнять и какие схемы и способы обвязки углов существуют.

Для начала разберем, какие ошибки могут возникать при попытке сделать прочными углы фундамента:

  • При выполнении армирования был использован только один контур обвязки, например внешний, причем чаще всего это делается по внешнему периметру.
  • Используя два контура, не было произведено их крепление между собой.
  • Отсутствует связь между подошвой основания и самим каркасом из арматуры.
  • Арматуру соединили при помощи сварки в углах строения.

На схеме можно увидеть самые популярные неправильные схемы, которые не позволяют нормально произвести усиление фундамента:

Не правильаня схема армирвоания

Теперь рассмотрим схемы правильного армирования углов ленточного фундамента. Их существует несколько:

  1. Армирование угла с анкеровкой Г-образными элементами.1.	Армирование угла с анкеровкой Г-образными элементами
  2. Армирование тупого угла.Армирование тупого угла
  3. Армирование угла и примыканий с помощью П-образных хомутов.Армирование угла и примыканий с помощью П-образных хомутов.
  4. Армирование угла и примыканий с помощью Г-образных хомутов.Армирование угла и примыканий с помощью Г-образных хомутов

Какой тип выбрать зависит уже непосредственно от возможностей и необходимого усиления.

Инструкция по армированию углов

Первым делом необходимо определиться со схемой армирования. Самым простым и наиболее распространенным видом армирования углов ленточного фундамента является использование Г-образных элементов.

Итак, для того чтобы усилить фундамент при помощи арматуры необходимо придерживаться следующей последовательности:

  • Когда траншея для фундамента готова, на ее дно необходимо выложить кирпичи, высотой около 5 см. Это нужно сделать для чтобы получился небольшой зазор между основанием фундамента и каркасом из арматуры.
  • Затем нужно подготовить вертикальную арматуру, которая будет выступать стоечным каркасом. Для этого необходимо измерить высоту будущего фундамента и нарезать арматуру нужной высоты, при этом важно помнить, что она не должна доходить около 10 см до поверхности будущего фундамента.
  • После этого на уже уложенные кирпичи выкладывается продольная арматура каркаса. Для этого лучше подойдет целая арматура.
  • Далее на расстоянии около 50 см друг от друга к горизонтальной арматуре нужно привязать, используя специальную вязальную проволоку и крючок, перемычки. Они должны располагаться на расстоянии около 5 см с каждой стороны от стенок фундамента.
  • После этого на углы образовавшихся квадратных ячеек нужно привязать вертикальные пруты по всему периметру.
  • Для углов лучше всего заранее подготовить арматуру в виде буквы Г. Подготовленные согнутые пруты укладываются так, как показано на первой схеме выше и закрепляются с помощью проволоки. Важно также помнить, что угловые каркасы должны заходить в тело стены минимум на 70 см от угла.Инструкция по армированию углов
  • Затем выполняется верхняя обвязка каркаса точно таким же образом, как и нижняя: к вертикальным прутам привязывается продольная арматура по всему периметру, затем привязываются поперечные пруты, и выполняется верхнее армирование углов.

Когда весь арматурный каркас выполнен, можно приступать к формированию опалубки и заливке фундамента.

Полезные советы при армировании основания

Специалисты рекомендуют при выполнении армировании, как углов, так и всего основания придерживаться следующих правил:

  • Арматурный каркас необходимо располагать на определенном расстоянии. Со всех сторон он должен отступать на 5 см. Это объясняется тем, что фундамент при несоблюдении данного правила может начать деформировать и крошиться, что повлияет на прочность всей конструкции.
  • Для углов необходимо брать только арматуру, которая была выгнута под углом 90 градусов, а не сварена. Закреплять такие элементы необходимо только на прямых участках с помощью специальной проволоки. Это придаст большей прочности углам.
  • Не стоит забывать, что на дно траншеи нужно уложить песчано-гравийную подушку, поскольку она является немало важной для прочности основания точно также как и .

Напоследок нужно отметить, что в случае если вы не являетесь специалистом в области возведения фундамента, рекомендуется заранее сделать схему армирования углов и всего основания фундамента. Если все будет верно подобрано и сделаны схемы, то во время выполнения строительных работ у вас не возникнет проблем, и вы сможете сэкономить не только время на выполнение работ, но и деньги, поскольку неправильно выполненная работа, в особенности армирование углов, может привести к негативным последствиям, таким как деформация или полное разрушение фундамента.

Армирование углов ленточного фундамента: как правильно

Армирование угловАрмирование углов

Армирование углов ленточного фундамента требует знания некоторых нюансов. Это точка сбора, место, которое принимает на себя максимум напряжения на арматурную конструкцию. При неверном конструировании (неправильное соединение, разрывы) есть серьезный риск, что арматура, вместо того, чтобы быть жесткой рамой, берущей на себя нагрузку, превратится в набор разрозненных частей. В итоге – трещины, расслоения бетона в углах здания. Необходимо подробно рассмотреть, как правильно армировать углы в ленточном фундаменте железобетонной конструкции.

Виды углов

Схема армирования зависит от типа угла. Самый простой в перевязке – тупой угол, самый сложный – острый. Какие бывают углы:

  1. Прямые – самые распространенные. Могут быть г-образными и т-образными, последние еще называют т-образными примыканиями (примеры есть ниже на схемах).
  2. Тупые.
  3. Произвольные (эркеры).

Тупой развернутый угол от 160° не потребует особых усилий – достаточно изучить схемы ниже (здесь приведены наиболее простые), и правильно уложить арматуру, проводя линии от внешней стороны к внутренней, как бы создавая между ними связь, увеличив частоту поперечин вдвое по сравнению с остальной длиной фундамента, после чего выполнить качественную перевязку. Угол от 90-160° потребует дополнительно вертикальных прутков. Острые углы имеют свою специфику, но здесь они не рассматриваются. Они встречаются в частном малоэтажном строительстве крайне редко.

Многообразие угловых соединенийМногообразие угловых соединений

Армировать углы необходимо по двум главным причинам: это потенциальные места напряжений. Они  нуждаются в усилении, иначе есть риск со временем увидеть в краевых областях здания трещины. Назначение армирующего пояса – придавать жесткость и прочность каркасу. Именно она берет на себя значительную долю нагрузок, приходящуюся на бетонную массу. Угол – слабое место в любом фундаменте (кроме плитного).

Общие правила армирования

Для работы надо использовать нормы, приведенные в СНиП 52-01-2003. В сборнике указан необходимый минимум арматуры в расчете на площадь фундамента (0,1 % на площадь сечения фундамента, которая определяется по простой формуле: ширину умножить на высоту) – именно от этого расчета зависит количество и толщина прутьев. Расчеты, в том числе для углов, производятся еще на этапе проектирования, хотя этим этапом в частном строительстве часто пренебрегают, делая все на ходу. Для фундамента используются первые попавшиеся железные пруты, что является грубой ошибкой. Если все делать верно, заранее следует определиться:

  1. С видом арматуры (класс, сечение, для малоэтажных зданий часто применяют d=12 мм). Продольные элементы выполняют ребристыми прутами, поперечины и вертикали оформляют более тонкими гладкими прутами.
  2. Сколько поясов? Их количество – от 1 до 3. Два – для мелко и среднезаглубленных фундаментов, 3 – для глубоких. Согласно СНиП, если высота каркаса меньше 80 см, то минимальный диаметр прута – 6 мм, если больше – 8 мм.

Пример расчета: траншея имеет глубину 80 см, ширину – 60 см. Площадь сечения = 80*60 = 4800. Минимум арматуры: 4800*0,1 = 480. Отсюда, минимум площади прутка – 4,8 см2.

Пересечения прутов по основной длине фундамента соединяют проволокой отрезами по 20 см, используя крючки или пистолет для вязки. Можно использовать пассатижи, шуруповерт или специальные скрепки.

Вязка, в том числе для армирования углов фундамента – несложная, но кропотливая операция. Есть приемы, которые позволят сделать эти работы более быстрыми. Самые простой вариант экономии времени: вязка при помощи пистолета. Она осуществляется в 5 раз быстрее, чем при использовании пассатижей.

Как определить расстояние между продольными линиями арматурного пояса и шаг между поперечными прутьями? Согласно СНиП 52-01-2003 расстояние от одной продольной линии до другой находится в пределах 25-40 см. Расстояние между поперечинами – ½ высоты рабочего сечения, но не больше 30 см.

Вязка предпочтительнее ручная, а не сварная. Она может проводиться металлической проволокой, хомутами (как правило, до 40 мм) или другими видами соединений. Диаметр проволоки – величина индивидуальная, обычно не больше 1,2 мм.

Анкеровка при перевязке

Выбор анкеровки зависит от типа арматуры и участка конструкции. Сгибание арматуры выполняется при помощи тисков, либо специального станка. Все виды анкеровки арматуры и их специфика применения в углах:

  1. Наименее желательна в угловых соединениях – прямая. Только для арматуры периодического профиля. Это простое наложение прутов внахлест и перевязка. Но если перевязка выполнена качественно, то для небольших строений она допустима. Важно добиться полной жесткости конструкции, если при заливке бетона очевидны сдвиги, то укладка арматуры выполнена некачественно.
  2. Лапка – конец прута сгибается в виде прямого угла.
  3. Крюк – сгиб на 180°. Таким образом, конец прилегает к основной части прута.
  4. Петля – стержень складывают вдвое, петля располагается в углу.
  5. Приварка поперечин.
  6. Дополнительно используется шайба или уголок из стали.

Последние два способа подходят только для арматуры, годной для сварки, а прямая анкеровка и лапка – только для стержней разного диаметра.

Виды анкеровки арматурыВиды анкеровки арматуры

Неверное армирование углов

Возможные ошибки, допущенные при армировании углов, следующие:

  1. Арматура просто перекрещивается в углах, фиксируется вязальной проволокой. Такая схема достаточно распространена, хотя является крайне грубой ошибкой.
  2. Гнутая арматура в углах без анкеровки.

Согласно СП 50-101-2004, монолитные и сборномонолитные фундаменты – это жестко связанная система перекрестных лент. При разрыве в местах сгибов (а только так можно классифицировать соединение простым перекрестием) жесткой связи не будет.

Согласно СП 52-101-2003 п. 8.3.26 способы соединения арматуры в углах и местах перехлеста бывают:

  1. Внахлест без сварки: рифленые стержни с прямыми концами; стержни с прямыми концами, но есть приварка или поперечные стержни; есть загибы на концах (крюки, петли, лапки).
  2. Сварные.
  3. Механические (крепление муфтами).

Варианты армирования

Г-образный хомутГ-образный хомут

Ниже проиллюстрированы правильные схемы для армированного монолитного ленточного фундамента. Основной момент, который следует учесть – это анкеровка арматуры. Формируются различной силы связи для отдельных зон стен в углу. Стержни, проходящие по внешней стороне, связываются, выставляется вертикальная арматура, с внутренней стороны стержни пересекаются свободно. В углу поперечные стержни – в 2 раза чаще, чем по основной длине ленты фундамента (половина от трех четвертей высоты сечения фундаментной ленты, но не больше 25 см).

Усиление дается именно по внешнему углу, а не по внутреннему. Добавить стержень по внутренней линии угла можно, но он не будет работать.

П-образная укладка

П-образный хомутП-образный хомут

Применяется не меньше 5 усилений (на фото выше выделены желтым) в каждую сторону, итого потребуется минимум 10 п-элементов. Анкеровка при такой п-образной укладке не обязательна. Как выполнить п-образную укладку в т-образном углу? На каждый шаг добавляется п-образный элемент, не меньше 5, они идут в сторону прилегающей стены. Но возможны и другие варианты (с анкеровкой), один из них можно посмотреть на схеме ниже:

Правила армирования угла:

  1. Дополнительные поперечные и вертикальные стержни обязательны.
  2. Угловой стержень сгибается следующим образом: один конец заходит в одну стену, другой – в другую, на глубину не меньше, чем 40 поперечников арматуры.
  3. Если стержень слишком короткий, то добавляются г-образные профили.
  4. Армирование г- и п-образными профилями необходимо по всей высоте.
  5. Расстояние между хомутами, по сравнению с остальной конструкцией уменьшается в два раза.



Следует обратить внимание на расположение хомутов. О том, как правильно выполнить армирование углов, на видео ниже:

Армирование углов – трудоемкий процесс, требующий определенных знаний и навыков. Первоначально необходимо сделать схему основания, где разметить места армирования углов. Если схема будет верной, то при выполнении строительных работ не будет проблем. При этом будет заметно, как экономятся деньги и время.

Армирование углов ленточного фундамента

Долговечность и устойчивость зданий определяются прочностью фундамента, воспринимающего значительные нагрузки. Для возведения строений широко используется основание в виде усиленной бетонной ленты, укрепленное в угловых зонах стальной арматурой. Армирование углов ленточного фундамента – ответственная операция, позволяющая повысить прочностные характеристики основы. Неправильное армирование является причиной преждевременного разрушения здания. Ведь в стыковых участках концентрируются значительные напряжения. Рассмотрим угловое армирование.

Готовимся выполнять угловое армирование – оцениваем факторы и планируем работы

На подготовительной стадии целесообразно изучить положения строительных норм и правил, соблюдение которых является гарантией надежности возводимых зданий.

Устойчивость строений зависит от различных факторов и усилий, возникающих в процессе эксплуатации:

  • веса постройки;
  • стабильности грунта;
  • реакции почвы при замерзании.
Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго

На здание действуют различные нагрузки:

  • сжимающие усилия;
  • растягивающие напряжения;
  • изгибающие моменты.

Наибольшая концентрация усилий возникает в угловых участках основания.

Именно поэтому важно на подготовительной стадии строительства выполнить следующие работы:

  • проанализировать комплекс факторов, влияющих на прочность конструкции;
  • профессионально разработать проектную документацию на основание;
  • правильно подобрать арматуру для реальных условий эксплуатации.

До начала мероприятий необходимо также приобрести необходимые материалы и подготовить инструменты для выполнения работ. Остановимся на главных моментах подготовительного этапа.

Проектные работы

При отсутствии строительной квалификации, проектирование целесообразно осуществлять силами специалистов. Правильно произведенные проектные мероприятия позволяют создать прочную ленточную основу, которая на протяжении длительного периода сможет обеспечить устойчивость здания.

Без наличия усиления в виде качественной арматуры фундамент не прослужит достаточно долго

При этом важно учесть следующие моменты:

  • конструктивные особенности и массу будущего здания;
  • почвенно-климатические характеристики этого региона;
  • виды нагрузок, действующих на укрепленное основание.

По результатам анализа выполняются специальные расчеты. В результате принимается решение о глубине закладки бетонной ленты фундамента.

Для различных видов грунтов основа погружается в почву на разную глубину:

  • мелкозаглубленная обеспечивает устойчивость строений на стабильных почвах;
  • глубокопогруженная применяется на грунтах с повышенной концентрацией влаги.

Фундаменты отличаются конструктивными особенностями, в том числе конструкцией силовой решетки. Разработанный в процессе проектирования чертеж содержит информацию о сортаменте применяемой проволоки и особенностях усиления.

Подготовка инструмента и необходимых материалов

Для усиления продольных и угловых зон ленточного фундамента потребуются следующие материалы:

  • стальные стержни, марка и размеры которых соответствуют требованиям проектной документации;
  • вязальная проволока, применяемая для обеспечения надежной фиксации элементов арматурного каркаса;
  • подкладки под прутки, изготовленные из неметаллического материала, которые поддерживают стабильность зазора.
Вязка углов арматуры и примыканий ленточного фундамента — это целое искусство

Обратите внимание, что проволока для вязания должна быть отожженной. Это повышает ее гибкость и облегчает выполнение работ.

Армирование фундамента ленточного типа производится с помощью стандартного инструмента. Потребуется:

  • оснастка для загиба арматурных прутков;
  • инструмент для резки стержней, например, специальные кусачки или болгарка;
  • строительная рулетка с длиной ленты, соответствующей габаритам каркаса;
  • специальный крючок или плоскогубцы для скручивания вязальной проволоки;
  • молоток, необходимый для рихтовки заготовок силового каркаса.

Инструменты и материалы должны находиться в непосредственной близости от места выполнения работ.

Армирование углов фундамента – критерии выбора арматуры

Важно ответственно подойти к вопросу выбора стальных прутков для ленточной основы.

Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента

Следует изучить, как обозначается арматурный прокат, и использовать стержни со следующими особенностями маркировки:

  • обозначенные индексом C. Он свидетельствует о возможности соединения элементов электрической сваркой;
  • маркируемые буквой К. Это подтверждает повышенную стойкость прутков к воздействию коррозионных процессов;
  • с буквенно-цифровой аббревиатурой А2 или A3. Такую проволоку нельзя соединять дуговой сваркой, ее можно фиксировать только вязальной проволокой.

Укрепление арматурного каркаса осуществляется прутками диаметром 1–1,2 см. Используется прокат, соответствующий требованиям чертежа.

Армирование углов ленточного фундамента – оправданная необходимость

Нет необходимости дискутировать о целесообразности усиления фундамента строения.

Это обязательная операция, позволяющая повысить характеристики основания:

  • обеспечить увеличенный запас прочности;
  • улучшить устойчивость к воздействию нагрузок;
  • увеличить ресурс эксплуатации основы.

Силовой каркас устанавливается в опалубку до заливки бетона на уровне нулевой отметки и на верхней отметке капитальных стен. Наиболее нагруженные участки находятся в краях основания, где происходит концентрация нагрузок. Важно правильно выполнить усиление для повышения долговечности и устойчивости здания.

Конструкция арматуры для укрепления подошвы может быть изготовлена на строительной площадке

Изогнутые стальные прутки, размещенные в угловых зонах, повышают прочность фундамента, демпфируют изгибающие нагрузки и обеспечивают целостность бетонной ленты.

Правильное армирование углов – конструктивные нюансы

Производя армирование участков основания ленточного типа, соблюдайте следующие требования:

  • применяйте цельную арматуру, изогнутую под прямым углом;
  • избегайте стыкового соединения арматурных элементов силового каркаса;
  • производите дополнительную фиксацию вертикальными стержнями;
  • соблюдайте уменьшенный интервал между вертикальными стержнями.

Армированная металлоконструкция в углах подвержена воздействию перпендикулярно направленных нагрузок. Для обеспечения жесткости контура необходимо уменьшить расстояние между вертикальными прутками. В угловых зонах оно должно быть на 50% меньше по сравнению с аналогичными элементами, расположенными на прямолинейных участках.

При выполнении армирования следует соблюдать размеры, указанные в рабочей документации. Необходимо обращать особое внимание на следующие параметры:

  • интервал между вертикальными стержнями каркаса, который должен составлять 0,5–0,8 м;
  • диаметр арматуры 10-16 мм, требуемый для обеспечения прочности;
  • сечение поперечных элементов, составляющее 0,4–1 см;
  • расстояние от каркаса до края бетонной поверхности, составляющее 40–50 мм.
Сгибание арматуры правильно производить под прямым углом

Соблюдайте приведенную очередность сборки пространственной конструкции:

  1. Установите с интервалом 50–80 см вертикальные стержни на прямолинейных участках.
  2. Привяжите к ним проволокой горизонтальные элементы верхнего и нижнего яруса.
  3. Произведите угловое армирование с помощью изогнутой по радиусу стальной арматуры.

При выполнении работ важно обеспечить жесткость соединяемых элементов с помощью вязальной проволоки, а также правильно усилить все зоны ленточной основы.

Как правильно армировать углы

Максимальная концентрация напряжений, вызывающих растяжение и сжатие, возникает в углах армированной ленты. Это связано с перпендикулярным направлением усилий, которые воспринимает арматура в углах основы. При правильном укреплении угловых зон хорошо демпфируются нагрузки. Ошибки могут вызвать появление глубоких трещин в бетонном массиве.

Повышенная жесткость при усилении ленточного фундамента обеспечивается формированием жесткого замкнутого контура. При этом прочно зафиксированная арматура позволяет в полном объеме передавать усилия элементам пространственного каркаса. Важно не допустить растрескивания угловых зон, откалывания частей основы и расслоения бетонного массива в результате неправильного армирования.

После того, как конструкция будет полностью готова, ее можно опускать в готовый котлован

Производя усиление углов важно соблюдать следующие требования:

  • укреплять угловые части цельными стержнями радиусной конфигурации, которые необходимо надежно зафиксировать;
  • замкнуть силовой контур, полностью исключив стыковые соединения прямых кусков арматуры;
  • использовать для усиления углов ленточного фундамента стальную арматуру диаметром более 10 мм.

После окончания мероприятий по армированию необходимо проверить соответствие размеров собранного пространственного каркаса требованиям чертежа. Отклонения от проектной документации и недостаточная жесткость фиксации прутков вызывают нарушение целостности каркаса. Сдвиг под нагрузкой элементов в точках соединения вызывает появление трещин на основании после бетонирования.

Возможны различные способы укрепления ленточных оснований:

  • стальной сеткой. Ее можно приобрести в специализированных магазинах или изготовить самостоятельно. Сетка размещается на уровне цоколя и соединяется с перпендикулярно расположенными стальными стержнями. Сетка крепится к вертикальным прутикам по всему контуру с расстоянием между ними 50 см;
  • рифленой арматурой. Пространственная рама собирается из отдельных заготовок, которые крепятся между собой внахлест. Стальные стержни жестко связывают фундамент с несущими стенами строения и формируют общий силовой каркас. В углах основания расстояние между вертикальными прутками составляет 20–25 см.

Изгиб прутьев должен соответствовать форме основы строения и обеспечивается с помощью гибочного приспособления. В зонах нахлеста угловые элементы прочно крепятся к продольным пруткам верхнего и нижнего яруса.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах

Неправильное армирование – характерные ошибки

При выполнении работ неопытными застройщиками неизбежно возникают ошибки, отрицательно влияющие на прочностные характеристики:

  • отклонение конструкции от требований чертежа;
  • применение арматуры уменьшенного диаметра;
  • соединение прутков сваркой, нарушающей структуру металла;
  • фиксация стержней в угловых зонах под прямым углом;
  • недостаточная прочность соединения арматуры проволокой;
  • несоответствие конфигурации угловых элементов форме строения;
  • контакт арматурного каркаса с воздушной средой после бетонирования.

В результате ошибок, допущенных в процессе армирования, появляются трещины, снижается прочность конструкции, что может вызвать серьезные последствия.

Особенности соединения арматуры

Размышляя о способе крепления элементов арматурной решетки, многие начинающие застройщики выбирают между двумя методами крепления:

  • применением проволоки для вязания;
  • использованием электросварки.

Часто возникают ситуации, когда стальная решетка изготовлена в точном соответствии с требованиями чертежа, но выбран неправильный способ фиксации арматуры. Обратите внимание, что усиление угловых зон и соединение продольных элементов каркаса может обеспечить повышенную прочность только при использовании вязальной проволоки для соединения стержней. Это проверенный вариант, в надежности которого не стоит сомневаться.

Сварка неспособна обеспечить необходимую жесткость, а повышенная температура изменяет структуру материала при нагреве. В результате велика вероятность повреждения каркаса при нагрузке.

Овладев технологией армирования углов, можно самостоятельно усилить фундамент и не допустить при этом ошибок. Правильно укрепленный фундамент может длительно эксплуатироваться, обеспечивая устойчивость здания.

Каковы требования к толщине ленточного фундамента?

Существует ряд факторов, влияющих на толщину ленточного фундамента, таких как состояние потери, типы почвы и глубина фундамента. Обсуждаются требования к толщине ленточного фундамента в зависимости от условий нагрузки и глубины фундамента.

Рис.1: Ленточный фундамент

Требования к толщине ленточного фундамента

Толщина ленточного фундамента, несущего легкие нагрузки

Обычно толщина ленточного фундамента равна выступу от поверхности фундамента или стены, но не должна быть меньше 150 мм.Эта минимальная толщина предназначена для того, чтобы ленточный фундамент обладал достаточной жесткостью и, следовательно, мог перекрывать слабые карманы в грунте.

Кроме того, чтобы выдерживать продольное усилие, создаваемое путем термического сжатия и расширения и движения влаги фундамента стены. Если тип почвы под фундаментом — глина, то набухание глины может быть большим и оказывать давление на фундамент. Именно на ленточный фундамент необходимо наложить минимальный предел.

Толщина ленточного фундамента, выдерживающего большие нагрузки

Если ленточный фундамент выдерживает большие нагрузки, то толщина фундамента определяется его прочностью, чтобы выдерживать сдвиговые и изгибающие моменты, которые могут привести к разрушению выступа фундамента.

Рисунок 2 объясняет разрушение при изгибе и сдвиге соответственно. Если арматура не заделана в ленточный фундамент, то разрушение основания ленточного фундамента будет определять его толщину.

Рис.2: Разрушение ленточного фундамента при изгибе и сдвиге

Разрушения при изгибе можно избежать, если использовать бетон достаточной толщины. можно применить ступенчатый или наклонный переход заданной толщины от лицевой стороны стены к нижней ширине.

Иногда ленточный фундамент проектируется консервативно, выбирая толщину, которая предотвращает развитие напряжения на нижней стороне ленты. Такая толщина обычно равна удвоенному выступу полосы.

Тем не менее, учитывается 45-градусное распределение нагрузок у основания ленточного фундамента. И в соответствии с этим распределением нагрузки небольшое напряжение растяжения в основании фундамента допустимо, но его величина неизвестна.

Толщина глубокого и широкого ленточного фундамента

Если глубина и ширина ленточного фундамента велики, необходимо учитывать экономичное использование бетона, учитывая толщину фундамента.Это связано с тем, что можно использовать значительное количество бетона, который не способствует передаче нагрузок от стены на грунт под фундаментом.

Количество бетона, используемого при строительстве фундамента, можно уменьшить, ступенчато увеличивая выступ фундамента. Однако строительство опалубки для ступенчатого строительства будет дорогостоящим и может превысить стоимость дополнительного бетона, используемого, когда ступенчатые выступы не используются.

Что касается наклонных выступов ленточного фундамента, это улучшит экономичность фундамента, если только коэффициент уклона не превышает один вертикальный к трем горизонтальным.

Если уклон проекции фундамента больше 1 по вертикали на 3 по горизонтали, тогда необходима опалубка, которая явно увеличивает стоимость строительства.

В случае сильно нагруженного или широкого ленточного фундамента рекомендуется проводить сравнение стоимости неармированного ленточного фундамента и армированного ленточного фундамента. Это связано с тем, что первое привело бы к большей экономии в этом случае, особенно когда глубина фундамента увеличивается, чтобы достичь сдутого слоя слабой почвы.

Кроме того, стоимость бетона, используемого в случае неармированного бетона, меньше, чем стоимость используемого в случае железобетонного ленточного фундамента.Потому что последний должен соответствовать требованиям правил применения, тогда как бетон в соотношении 1: 9 может использоваться для неармированного бетонного основания в неагрессивной почве.

.

строительных чертежей. Раздел B: Бетонная конструкция

Чертежи строительных норм. Раздел B: Бетонная конструкция

Карибское бедствие Проект смягчения последствий
Осуществляется Организацией американских государств
Отдел устойчивого развития и окружающей среды
для Управления USAID по оказанию помощи в случае стихийных бедствий и Карибской региональной программы

Раздел B: Бетонная конструкция

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел B | Раздел C | Разделы D-G

Рисунок B-1 : Допустимое расположение ленточных опор

Все наружные стены и внутренние несущие стены должны поддерживаться усиленными бетонные ленточные фундаменты.Внутренние стены могут поддерживаться за счет утолщения плиты под стены и соответствующим образом укрепить ее. Фундаменты обычно должны располагаться на слое. грунта или камня с хорошими несущими характеристиками. Такие почвы будут включать плотные пески, мергель, другие сыпучие материалы и жесткие глины.

Фундамент должен быть отлит не менее чем от 1 ’6 дюймов до 2’ 0 дюймов под землей, его толщина не менее 9 дюймов и ширина не менее 24 дюймов, или как минимум в три раза шире стены, непосредственно поддерживаемой им.где в качестве несущего материала фундамента необходимо использовать глины, ширина подошвы должна быть увеличено до минимума 2 футов 6 дюймов.

Рисунок B-2 : Типовая деталь раздвижной опоры

Когда отдельные железобетонные колонны или колонны из бетонных блоков при использовании они должны поддерживаться квадратными опорами размером не менее 2–0 дюймов и 12 дюймов толщиной.Для опор колонн минимальное армирование должно быть » стержни диаметром 6 дюймов в обоих направлениях, образующие ячейку 6 дюймов.

Рисунок B-3 : Армирование ленточных опор

Усиление фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого заземления или когда здание может быть подвержено землетрясениям.Предполагается, что армирование деформированные прутки из высокопрочной стали, которые обычно поставляются в OECS. Для полосы опор минимальное армирование должно состоять из 2 стержней № 4 («), размещенных продольно и поперечно расположенные стержни диаметром 12 дюймов.

Рисунок B-4 : Бетонный пол в деревянных домах

Рисунок B-5 : Фундамент из бетонной ленты и бетонное основание с Деревянное строительство

Допустимое устройство фундамента небольшого деревянного дома с бетонным или деревянным полом показан на этих рисунках.Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет на скале, толщина опора может быть уменьшена, но деревянные здания очень легкие и их легко снесет их основы. Поэтому здание должно быть надежно прикреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы не допускать подъема.

Рисунок B-6 : Типичные детали каменной кладки

Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и их края должны быть прямыми и правильными.Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а торцевая оболочка должна быть минимальная толщина 1 дюйм. Наружные стены лучше построить толщиной 8 дюймов. бетонный блок. Ненесущие перегородки могут быть построены из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков должны быть усилены как вертикально и горизонтально; это должно выдерживать ураганы и землетрясения. это обычная практика в большинстве OECS — использовать бетонные колонны на всех углах и перекрестки.Дверные и оконные косяки необходимо укрепить.

Рекомендуемая минимальная арматура для строительства бетонных блоков выглядит следующим образом:

    1. Прутки диаметром 4 дюйма по углам по вертикали.
    2. стержни диаметром 2 дюйма на стыках по вертикали.
    3. Прутки диаметром 2 дюйма на косяках дверей и окон
    4. для армирования горизонтальных стен используйте стержни Dur-o-waL (или аналогичные) или стержни. каждый второй курс следующим образом:
    5. 4-дюймовые блоки 1 бар
      Блоки 6 дюймов 2 стержня
      Блоки 8 дюймов 2 стержня

    6. Для вертикального армирования стен используйте стержни, расположенные следующим образом:
    7. 4-дюймовые блоки 32
      Блоки 6 дюймов 24
      Блоки 8 дюймов 16

Рисунок B-7 : Деталь бетонной колонны

Колонны должны иметь минимальные размеры 8 x 8 дюймов и могут быть образуется опалубкой с четырех сторон или опалубкой с двух сторон с блокировкой с двух других.Минимальная арматура колонны должна составлять стержни диаметром 4 с хомутом на Центры 6 дюймов. Заполненная колонна или бетонная колонна должны быть высота до проема ремня (кольцевой балки) у каждого дверного косяка.

Рисунок B-8 : Альтернативные опоры для блочной кладки

Это железобетонное основание монолитно построено с плита перекрытия.Состоит из серии утолщений плит под стены с минимум 12 дюймов глубиной вниз по периметру. Основание полностью размещено на колодце. уплотненный зернистый материал.

Рисунок B-9: Деталь перекрытия перекрытия

Железобетонная плита перекрытия не выходит за пределы периметра. стены. Арматурная сетка в плите размещается сверху с 1-дюймовыми крышками.Плита сооружается на хорошо утрамбованном зернистом заполнителе, щебне или мергеле.

Рисунок B-10 : Альтернативная деталь перекрытия

Подвесная железобетонная плита привязана к внешней перекрывающая балка на уровне пола. Важна верхняя (стальная) арматура. Главный армирование должно быть порядка «диаметра в 9» центрах, а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.

Рисунок B-11 : Деталь крепления направляющей Vernadah к колонне

Важно, чтобы поручни были надежно закреплены в боковой столбец. Как минимум, болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры. столбец.

Рисунок B-12 : Устройство усиления для подвесных плит

Арматура должна быть согнута и закреплена опытным мастером.Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-13 : Устройство усиления для Подвесные балки

Арматура должна быть согнута и закреплена опытным мастером. Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-14 : Устройство усиления для Подвесные консольные балки

Арматура должна быть согнута и закреплена опытным мастером.Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-15 : Устройство усиления для Подвесная лестница

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G

.

Фондов

Фондов

Фонды

Типы фундаментов

Неглубокие фундаменты (иногда называемые «раздвижными опорами») включают подушечки («изолированные опоры»), ленточные опоры и плоты.
Фундаменты глубокие
включают сваи, свайные стены, диафрагменные стены и кессоны.


Типы фундаментов

Фундамент мелкого заложения

Фундаменты мелкого заложения — фундаменты, заложенные вблизи готовой поверхности земли; как правило, если глубина фундамента (D f ) меньше ширины основания и менее 3 м.Это не строгие правила, а просто рекомендации: в основном, если поверхностная нагрузка или другие условия поверхности влияют на несущую способность фундамента, это «неглубокий». Неглубокие фундаменты (иногда называемые «раздвижными опорами») включают подушки («изолированные опоры»), ленточные опоры и плоты.
Фундаменты мелкого заложения используются, когда поверхностные почвы достаточно прочные и жесткие, чтобы выдерживать приложенные нагрузки; они, как правило, непригодны для слабых или сильно сжимаемых почв, таких как плохо уплотненная насыпь, торф, современные озерные и аллювиальные отложения и т. д.


Фундамент мелкого заложения

Падовый фундамент

Подушечки фундаментов используются для поддержки отдельных точечных нагрузок, например, от несущей колонны. Они могут быть круглыми, квадратными или прямоугольными. Обычно они состоят из блока или плиты одинаковой толщины, но они могут быть ступенчатыми или изогнутыми, если требуется для распределения нагрузки от тяжелой колонны. Фундаменты с подушками обычно неглубокие, но можно использовать и глубокие фундаменты.


Фундамент мелкого заложения

Ленточный фундамент

Ленточные фундаменты используются для поддержки линии нагрузок либо из-за несущей стены, либо если линия колонн нуждается в опоре, когда положение колонн настолько близко, что отдельные опорные основания не подходят.


Фундамент мелкого заложения

Плотные фундаменты

Плотные фундаменты используются для распределения нагрузки от конструкции на большую площадь, обычно на всю площадь конструкции.Они используются, когда нагрузки на колонны или другие нагрузки на конструкцию близки друг к другу и отдельные фундаментные площадки могут взаимодействовать.

Плотный фундамент обычно представляет собой бетонную плиту, простирающуюся по всей загруженной площади. Он может быть усилен ребрами или балками, встроенными в фундамент.

Фундаменты на плотах имеют то преимущество, что они снижают дифференциальные осадки, поскольку бетонная плита сопротивляется дифференциальным движениям между позициями загрузки. Они часто необходимы на мягких или рыхлых грунтах с низкой несущей способностью, поскольку могут распределять нагрузки на большую площадь.


Типы фундаментов

Фундамент глубокий

Глубокие фундаменты — это фундаменты, заложенные слишком глубоко под готовой поверхностью грунта, чтобы на их несущую способность основания влияли условия поверхности, обычно это происходит на глубине> 3 м ниже уровня готовой земли. К ним относятся сваи, опоры и кессоны или компенсированные фундаменты с использованием глубоких фундаментов, а также глубокие подушечные или ленточные фундаменты. Глубокие фундаменты могут использоваться для передачи нагрузки на более глубокие и более подходящие слои на глубине, если неподходящие почвы присутствуют вблизи поверхности.

Сваи — это относительно длинные тонкие элементы, которые передают нагрузки на фундамент через слои почвы с низкой несущей способностью на более глубокие слои почвы или породы с высокой несущей способностью. Они используются, когда по экономическим соображениям, конструкционным соображениям или условиям почвы желательно передавать нагрузки на слои за пределами практической досягаемости фундаментов мелкого заложения. В дополнение к опорным конструкциям, сваи также используются для анкеровки конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым силам и силам опрокидывания.

Опоры — это фундаменты, способные выдерживать большие нагрузки на конструкцию, которые сооружаются на месте в глубоких выработках.

Кессоны — это форма глубокого фундамента, который сооружается над уровнем земли, а затем опускается до необходимого уровня путем выемки грунта или выемки грунта изнутри кессона.

Компенсированные фундаменты — это глубокие фундаменты, в которых снятие напряжений, вызванных земляными работами, приблизительно уравновешивается приложенным напряжением, создаваемым фундаментом.Таким образом, прикладываемое чистое напряжение очень мало. Компенсированный фундамент обычно представляет собой глубокий фундамент.


Фундамент глубокий

Сваи

Свайные фундаменты можно классифицировать по
тип сваи
(разные конструкции, которые должны поддерживаться, и разные условия грунта, требуют разных типов сопротивления) и
вид конструкции
(могут использоваться разные материалы, конструкции и процессы).


Сваи

Типы свай

Сваи часто используются, потому что на достаточно малых глубинах нельзя найти адекватную несущую способность, чтобы выдержать нагрузки конструкции. Важно понимать, что сваи получают опору как от концевой опоры , так и от поверхностного трения . Пропорция несущей способности, создаваемая либо торцевым подшипником, либо поверхностным трением, зависит от условий почвы. Сваи могут использоваться для поддержки различных типов структурных нагрузок.


Типы свай

Концевые опорные сваи

Концевые несущие сваи — это сваи, оканчивающиеся твердым, относительно непроницаемым материалом, таким как скала или очень плотный песок и гравий. Они получают большую часть своей несущей способности за счет сопротивления слоя у носка сваи.


Типы свай

Сваи фрикционные

Фрикционные сваи получают большую часть своей несущей способности за счет поверхностного трения или адгезии.Это обычно происходит, когда сваи не достигают непроницаемого пласта, а забиваются на некоторое расстояние в проницаемый грунт. Их несущая способность определяется частично концевой опорой и частично поверхностным трением между заделанной поверхностью почвы и окружающей почвой.


Типы свай

Сваи редукционные

Сваи, уменьшающие оседание, обычно закладываются под центральной частью фундамента плота, чтобы уменьшить разницу осадки до приемлемого уровня.Такие сваи укрепляют почву под плотом и помогают предотвратить перекос плота в центре.


Типы свай

Натяжные сваи

Конструкции, такие как высокие дымоходы, опоры электропередачи и пирсы, могут подвергаться большим опрокидывающим моментам, поэтому часто используются сваи для противодействия возникающим подъемным силам на фундаменте. В таких случаях возникающие силы передаются на грунт по длине заделки сваи.Сила сопротивления может быть увеличена в случае буронабивных свай за счет недораскачивания. При проектировании натяжных свай необходимо учитывать эффект радиального сжатия сваи, так как это может привести к снижению сопротивления вала примерно на 10-20%.


Типы свай

Сваи с боковой нагрузкой

Почти все свайные фундаменты подвергаются, по крайней мере, некоторой степени горизонтальной нагрузки. Величина нагрузок по отношению к приложенной вертикальной осевой нагрузке, как правило, будет небольшой, и никаких дополнительных расчетов конструкции обычно не требуется.Однако в случае причалов и пристаней, несущих ударные силы швартованных судов, свайных оснований для опор мостов, эстакад для мостовых кранов, высоких дымоходов и подпорных стен, горизонтальный компонент является относительно большим и может оказаться критическим при проектировании. Традиционно сваи в таких случаях устанавливаются под углом к ​​вертикали, обеспечивая достаточное горизонтальное сопротивление за счет компонента осевой нагрузки сваи, действующего горизонтально. Однако способность вертикальной сваи противостоять нагрузкам, приложенным нормально к оси, хотя и значительно меньше, чем осевая способность этой сваи, может быть достаточной, чтобы избежать необходимости в таких «сгребающих» или «битых» сваях, установка которых является более дорогой. .Поэтому при проектировании свай для восприятия поперечных сил важно учитывать это.


Типы свай

Сваи в насыпи

Сваи, проходящие через слои средне- или плохо уплотненного заполнителя, будут подвержены отрицательному поверхностному трению , которое вызывает сопротивление вниз вдоль ствола сваи и, следовательно, дополнительную нагрузку на сваю. Это происходит, когда заливка затвердевает под действием собственного веса.


Сваи

Виды свайных конструкций

Вытесняемые сваи вызывают смещение почвы как в радиальном, так и в вертикальном направлении, когда вал сваи забивается или вдавливается в землю. При использовании несмещаемых свай (или сменных свай) грунт удаляется, а образовавшаяся яма, заполненная бетоном или сборной бетонной сваей, опускается в яму и заливается раствором.


Виды свайного строительства

Сваи вытесняющие

Пески и зернистые почвы имеют тенденцию уплотняться в процессе смещения, тогда как глины имеют тенденцию к вспучиванию.Сами сваи смещения можно разделить на разные типы, в зависимости от того, как они построены и как они вставляются.


Сваи смещения

Полностью готовые вытесняющие сваи

Они могут быть из сборного железобетона;
армированный по всей длине (предварительно напряженный)
сочлененный (усиленный)
полый (трубчатый) профиль
или они могут быть из стали различного сечения.


Сваи смещения

Забивные и забивные сваи

Этот тип сваи может быть двух форм. Первый включает в себя вбивание временной стальной трубы с закрытым концом в землю для образования пустоты в почве, которая затем заполняется бетоном, когда труба извлекается. Второй тип такой же, за исключением того, что стальная труба остается на месте, образуя прочный кожух.


Сваи смещения

Винтовые забивочные сваи

Конструкция этого типа выполняется с использованием специального шнека.Однако почва уплотняется, а не удаляется, поскольку шнек ввинчивается в землю. Шнек установлен на полой штанге, которую можно заполнить бетоном, поэтому, когда необходимая глубина будет достигнута, бетон может быть закачан вниз по штоку, и шнек медленно откручивается, оставляя сваю на месте.


Сваи смещения

Способы установки

Сваи забиваются или вдавливаются в грунт.Можно использовать несколько различных методов.


Способы установки

Падение веса

Падающий груз или ударный молот — наиболее часто используемый метод установки вытесняющих свай. Вес примерно в два раза меньше веса сваи поднимается на подходящее расстояние в направляющей и отпускается, чтобы ударить по головке сваи. При забивке полой трубы сваи вес обычно воздействует на пробку в нижней части сваи, таким образом уменьшая любые избыточные напряжения по длине трубы во время вставки.

Вариантами простого отбойного молотка являются перфораторы одностороннего и двустороннего действия . Они приводятся в движение паром, сжатым воздухом или гидравлически. В молоте одностороннего действия вес поднимается сжатым воздухом (или другими средствами), который затем выпускается, и весу позволяют упасть. Это может происходить до 60 раз в минуту. Молоток двустороннего действия такой же, за исключением того, что сжатый воздух также используется при движении молота вниз. Однако этот тип молота не всегда подходит для забивки бетонных свай.Хотя бетон может выдерживать сжимающие напряжения, создаваемые молотком, ударная волна, создаваемая каждым ударом молота, может создавать высокие растягивающие напряжения в бетоне при возврате. Это может привести к разрушению бетона. Вот почему бетонные сваи часто подвергаются предварительному напряжению.


Способы установки

Дизельный молот

Быстрые контролируемые взрывы можно производить от дизельного молота. Взрывы поднимают таран, который используется для забивания сваи в землю.Хотя вес поршня меньше, чем вес, используемый в отбойном молотке, повышенная частота ударов может компенсировать эту неэффективность. Этот тип молота наиболее подходит для забивки свай через несвязные зернистые грунты, где большая часть сопротивления приходится на торцевую опору.


Способы установки

Вибрационные методы забивки свай

Вибрационные методы могут оказаться очень эффективными при забивании свай через несвязные зернистые грунты.Вибрация сваи возбуждает зерна грунта, прилегающие к свае, делая грунт почти свободным, что значительно снижает трение вдоль вала сваи. Вибрация может создаваться электрически (или гидравлически) вращающимися в противоположном направлении эксцентриками, прикрепленными к головке сваи, обычно действующими с частотой около 20-40 Гц. Если эту частоту увеличить примерно до 100 Гц, это может вызвать продольный резонанс в свае, и скорость проникновения может достигать 20 м / мин в умеренно плотных зернистых грунтах.Однако большая энергия, возникающая в результате вибрации, может повредить оборудование, распространение шума и вибрации также может привести к заселению близлежащих зданий.


Способы установки

Методы установки домкратом

Домкратные сваи чаще всего используются для опор существующих конструкций. Выкапывая грунт под конструкцией, можно вставить короткие куски сваи и вдавить их в землю, используя в качестве реакции нижнюю часть существующей конструкции.


Виды свайного строительства

Несвижные сваи

При использовании несмещаемых свай почва удаляется, а образовавшаяся яма заполняется бетоном или, иногда, сборная бетонная свая опускается в яму и заливается раствором. Глины особенно подходят для этого типа образования свай, поскольку в глинах требуется только стенка скважины. опора близко к поверхности земли. При бурении более неустойчивого грунта, такого как гравий, может потребоваться какая-либо форма обсадной трубы или опоры, например, бентонитовая суспензия.В качестве альтернативы, раствор или бетон можно вводить из шнека, вращающего гранулированный грунт. Таким образом, существует четыре типа несмещаемых свай.

Этот метод строительства создает неравномерную поверхность раздела между стволом сваи и окружающей почвой, что обеспечивает хорошее сопротивление поверхностному трению при последующей нагрузке.


Несвижные сваи

Буронабивные сваи малого диаметра

Они обычно имеют диаметр 600 мм или меньше и обычно изготавливаются с использованием штатива.Оборудование состоит из штатива, лебедки и троса для управления различными инструментами. Основные инструменты показаны на этой диаграмме.

В зернистых почвах основной инструмент состоит из тяжелой цилиндрической оболочки с режущей кромкой и откидной заслонкой внизу. Для проведения раскопок этого типа необходима вода. При перемещении корпуса вверх и вниз на дне ствола скважины происходит разжижение грунта (так как под корпусом создается низкое давление, поскольку разжиженный грунт быстро перемещается вверх), и он течет в корпус и может быть поднят на лебедку. поверхность и опрокинулась.При просверливании гранулированного грунта существует опасность чрезмерного разрыхления материала по бокам отверстия. Чтобы этого не произошло, необходимо продвинуть временную обсадную колонну, вбивая ее в землю.

В связных грунтах ствол скважины продвигается путем многократного опускания инструмента крестообразного сечения с цилиндрической режущей кромкой в ​​грунт, а затем подъема его на поверхность вместе с грузом грунта. Оказавшись на поверхности, глина, которая прилипает к крестообразным лезвиям, разделяется на пары.


Несвижные сваи

Буронабивные сваи большого диаметра

Большие скважины диаметром от 750 мм до 3 м (с 7-метровыми нижними расширениями) возможны при использовании роторного бурового оборудования. Шнековая установка обычно монтируется на кран или грузовик.

Спиральный или ковшовый шнек, показанный на этой схеме, прикреплен к валу, известному как штанга Келли (телескопический элемент квадратного сечения, приводимый в движение горизонтальным вращателем).При использовании этой техники возможна глубина до 70 м. Использование бентонитовой суспензии в сочетании со шнековым ковшом может устранить некоторые трудности, связанные с бурением мягких илов и глин, а также рыхлых зернистых грунтов без постоянной поддержки обсадными трубами. Одно из преимуществ этого метода — потенциал до

.

Армирование в ленточном фундаменте. Строительство фонда Stock Photo

Похожие изображения

Опалубка бетонно-ленточного фундамента под новый дом

Деревянная опалубка ленточного фундамента нового дома

Опалубка для фундамента из досок и стержней арматуры

Деревянная опалубка бетонно-ленточный фундамент для коттеджа

Деревянные опалубки железобетонных колонн на строительной площадке

Крупный план — опалубка из деревянных досок с железной арматурой

Арматура, торчащая из-под бетона.

Опалубочные плиты для строительства. Опалубка для строительства бетонных плит

Деревянная опалубка бетонно-ленточный фундамент для коттеджа

Опалубка фундамента деревянного забора.

Фундаментальные работы

Строительная конструкция для дома

Изготовление бетонного фундамента под дом с использованием съемной опалубки.

Изготовление бетонного фундамента под дом с использованием съемной опалубки.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
