Заземление в квартире. — Бытовая техника

   Бытовая техника требует наличия заземления. Порой бытует мнение, что эксплуатация бытовой техники без заземления ведёт к её поломке. Это абсолютно неверно. Запрещается эксплуатировать бытовую технику без заземления только по причинам безопасности. Возникает вопрос. Где взять заземление, если дом старой постройки? Сразу хочу вас успокоить. Место для подключения заземления вы всегда сможете найти. Всё зависит от вашего желания. Статья пишется для рядового потребителя, поэтому здесь вы не найдёте расчётов, и технических исследований.

Немного остановлюсь на школьных знаниях физики. Для работы электроприборов в квартире необходимы два провода. Фаза и ноль. Земля используется для обеспечения безопасности, при пользовании электроприборами. О необходимости заземления мы останавливались в «статьях».

Электроэнергия вырабатывается на электростанциях. В нашей стране принята трёхфазная электропроводка переменного тока.

Колебания тока в фазах сдвинуты на 120 градусов, это обеспечивает отсутствие необходимости использовать общий провод. Значит от электростанции до потребителя (через повышающие, понижающие трансформаторы) идут только три провода. Генераторы электростанции, обмотки трансформаторов соединены треугольником. При таком соединении нет места нулевому проводу.

Этот провод появляется в местах потребления электроэнергии, что бы компенсировать разброс величины нагрузок у потребителей. Чем больше этот разброс, тем больший ток течёт по нулевому проводу. Обрыв его на электрощитке многоквартирного дома ведёт к перепаду фазовых напряжений. В результате в одной квартире лампочка горит в полнакала, в других перегорают лампочки и сгорают бытовые приборы. В наших домах, в основном, фазовое напряжение (между фазовыми проводами) равно 380 вольт, линейное напряжение (между фазовым и нулевым проводами) равно 220 вольт.

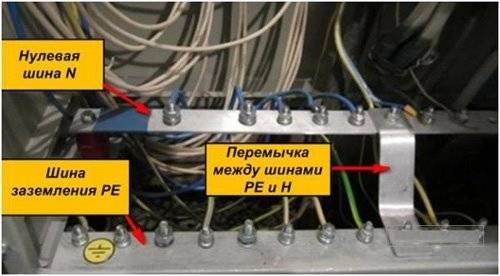

В распределительном щитке нулевой провод и шина заземления соединяются вместе. Отсюда и название «нулевой». Напряжение между этим проводом и землёй равно НУЛЮ.

Теперь стало ясно, что заземление в доме всегда есть, какого года постройки он бы не был. Вопрос только в одном, как землю довести до бытовой техники. Это решается только на месте.

🙂 В многоквартирном доме, где счётчики находятся на лестничной клетке, земля заводится с корпуса распределительного щитка.

🙁 В «хрущёвках», землю можно взять с корпуса вводного щитка. Лучший вариант, жильцам дома, или подъезда собраться вместе и провести шину заземления от ввода в дом до верхнего этажа. Завести землю в квартиру, уже не составит труда.

🙁 Возможно проведение так называемого зануления. Лично я против этого метода. Когда провод заземления соединяется с нулевым проводом. Но это следует производить до электросчётчика и основного автомата (рубильника) на квартиру. Следует всегда помнить, что сделано зануление, и периодически проверять отсутствие фазы на заземлении и нулевом проводе.

Возможны случаи, когда, при выполнении ремонтных работ, путаются местами провода.

Запрещается в качестве заземления использовать металлические трубы в квартире (водопровод, центральное отопление, газ). Этим вы подвергаете опасности не только свою жизнь, но и жизнь соседей. Имели место взрывы газа из-за использования этих труб в качестве заземления. Довольно часты случаи, когда бьёт током от водяного крана. Следовательно, ваш сосед использует водопроводные трубы в качестве заземления.

Меня могут упрекнуть, что я не остановился на безопасном уравнивании потенциалов, всех металлических предметов в квартире. Но это не является епархией жильца. Единственное, что мы можем сделать, это соединить шиной металлическую ванну, водопроводные трубы, трубы отопления и провод заземления. Однако провод

заземление обгорит, если не выполнено безопасное уравнивание во всём доме, сотрудниками энергокомпании.

Можно посоветовать только одно. Взять тестер и замерить напряжение между всеми металлическими трубами, проводом заземления. При наличии положительного результата, обращаться в жилконтору с претензией и требованием немедленно устранить этот дефект. Это угроза безопасности нашей жизни

Статья подошла к концу. Надеюсь, помощь оказал. Вопросы, советы и рекомендации можете мне писать по форме «Обратная связь», размещённой на одноимённой странице.  Свои мнения оставляйте в комментариях. Все сайты, которые встречаю в комментариях, я посещаю, оставляю твиты. Приглашайте в гости!

Если вы оставили комментарий, обязательно получите на него ответ, Вам  придёт ответ на почту. Учтите, если это первое письмо с данного адреса, оно может попасть в спам.

Чем отличается заземление от зануления?

Отличие заземления от зануления значительное. Попробуем разобраться в этом вопросе. Зануление согласно ПУЭ – это преднамеренная защита, которая используется исключительно в промышленных целях и не должна практиковаться на бытовом уровне.

Но все же, очень часто, в квартирах делается зануление. По всем прогнозам, такая система далека от совершенства и совсем не безопасна. Почему же тогда прибегают к такой крайней мере? Отчасти из-за недостатка знаний в этой области, или из-за безвыходной ситуации.

Во время ремонта квартиры  многие делают полный или частичный электромонтаж не только с целью удобства расположения розеток и выключателей, но и для замены изношенной электропроводки. Так же, современный человек желает  сделать свое жилье более безопасным, поэтому, пожелания заказчика сводятся к тому, чтобы в доме было заземление.

Что  используется в новостройках: заземление или зануление?

Новостройки по всем правилам обеспечиваются трехпроводным кабелем (фаза, ноль, земля) в однофазной системе и пятипроводным кабелем (три фазы, ноль, земля) в трехфазной системе, т.е. по системе заземления TN-C-S или TN-S. В таких системах занулением и не пахнет.

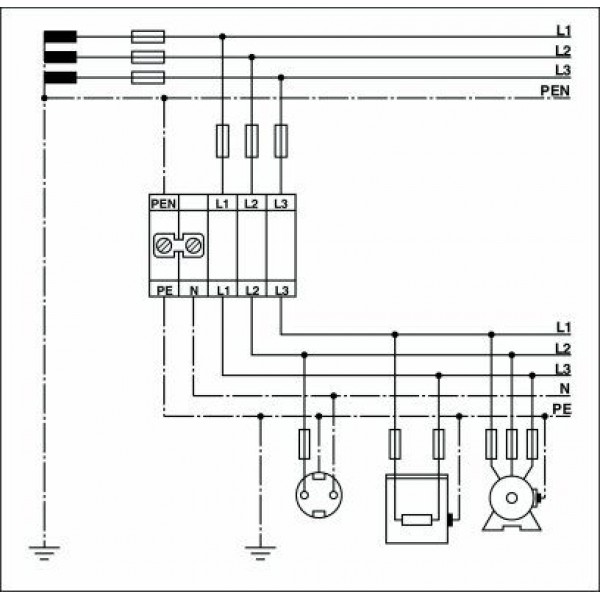

Система TN-C-SСистема TN-S

Можно ли в старом фонде сделать заземление?

Старый фонд очень редко подвергается реконструкции. Для того чтобы перевести с системы TN-C, т.е. двухпроводная система (фаза и ноль), на такие эффективные системы как TN-C-S и  TN-S, в которых предусмотрен защитный проводник РЕ (земля), своими силами практически не возможно. Модернизацией в основном занимается специализированная электротехническая компания.

Система TN-C

В системе TN-C нет защитного проводника (земли).  Никто не станет тянуть из своей квартиры отдельный заземляющий провод  для того, чтобы сделать заземление, к примеру, в подвале. Хотя, некоторые решаются обеспечить себя заземлением, если квартира расположена на первом этаже. Но большинству населения такой маневр осуществить не представляется возможным.

Прежде чем подключить защитный проводник РЕ (земля) из квартиры, нужно определить, какие есть возможности.Определите наличие  заземления в щитовой, к которой можно подключить третий проводник. В щитовой должна быть либо заземляющая шина РЕ, либо все этажные щитовые должны быть соединены между собой металлической шиной, и в итоге подсоединены к общему контуру заземления дома, т. е. речь идет о повторном заземлении. Это дает возможность подключить к щиту заземляющий проводник из квартиры. Если эти два варианта отсутствуют, значит, в доме нет  заземления и в этом случае делают запрещенное зануление. Как уже было сказано ранее, такой метод в жилом секторе совсем не безопасен.

Как делается зануление?

Зануление не выполняет роль заземления, такая схема расчитана на эффект короткого замыкания. На производстве нагрузки более или менее  распределены равномерно, и ноль выполняет в основном защитные функции. Здесь нулевой проводник цепляют к корпусу электродвигателя. При попадании на корпус электродвигателя напряжения одной из фаз, произойдет короткое замыкание. В свою очередь, сработает на выключение автоматический выключатель или автомат дифференциальной защиты. Следует принять во внимание еще один неоспоримый факт —  все электроустановки на производстве соединены между собой металлической заземляющей шиной и выведены на общий контур заземления всего здания.

Можно ли сделать зануление в квартире?

Можно,но не нужно. Чем это грозит? Предположим ваше оборудование (стиральная машина,бойлер и др.) занулены. Если нулевой провод по каким-либо причинам обгорит или электрик случайно перепутал подключение проводов (вместо нуля подключил фазу), то ваше оборудование просто перегорит из-за большого напряжения.

Если вы запланировали электромонтажные работы в своем жилье, а затем узнаете, что в доме нет  заземления ни в каком виде, все же лучше прокладывать трехжильный кабель. Две жилы (фаза и ноль) подключаем планово, а вот третий проводник защитного заземления оставляем незадействованным до ожидания реконструкции стояков, где будет предусмотрено заземление.

Если вы все же надумали сделать в квартире зануление, нужно помнить, что вы берете на себя огромную ответственность. В любом случае, при наличии заземления или зануления, нельзя пренебрегать установкой защитной аппаратуры, таких как УЗО (Устройство защитного отключения) и ограничитель напряжения.

Оцените качество статьи:

Что это — нулевой провод

У начинающих электриков часто возникает вопрос: «Какой провод нулевой в системе электроснабжения дома?». Чтобы ответить на этот вопрос, следует знать, что нулевой провод необходим, чтобы избежать «перекоса фаз». Специалисты стремятся добиться равномерной нагрузки при электроснабжении потребителей. Чтобы понятно объяснить это явление, в качестве примера возьмём многоквартирный дом, где равное количество квартир подключается к одной из трёх фаз. Однако неравномерное потребление в этом случае всё равно остаётся. Ведь люди в каждой квартире пользуются различными электроприборами в разное время дня и ночи.

Принцип работы нулевого провода

Электроэнергия приходит к потребителям от трансформатора напряжения, которая способна преобразовать напряжение промышленной сети в 380 вольт. Вторичная обмотка трансформатора соединена по схеме «звезда», т. е. три провода соединяются в одной точке «ноль». Второй конец высоковольтных проводов выводится на клеммы под названиями А, B и С.

Соединённые вместе концы в точке «ноль» подключаются к контуру заземления в подстанции. Там же происходит и разделение высоковольтного провода нулевого сопротивления на:

По описанной выше схеме работает система электроснабжения в новостройках. Она именуется, как система TN-S. В распределительном щите здания электрики подводят 3 фазы, РЕ-проводник, а также нулевой провод.

В большинстве старых многоквартирных домов отсутствует РЕ-проводник. Система электроснабжения состоит из 4 проводов, её именуют TN-C. Она устарела и считается небезопасной. Заземление нулевого провода в этом случае осуществляется в распределительном щитке дома.

Фазы и ноль от трансформатора напряжения проводят до жилых помещений подземными или надземными высоковольтными проводами, подсоединяя их в дальнейшем к вводному щитку дома. Тем самым образуется система из трёх фаз с напряжением 380/220 вольт. От вводного щитка электромонтёры разводят провода по подъездам и квартирам. К потребителям поступает электричество при помощи проводов, подключённых к одной из трёх фаз с напряжением сети 220 вольт. Также в жилое помещение проводят защитный провод PE (только при использовании новой системы TN-S) и нулевой провод.

Когда провода нулевого сопротивления проведены к каждому потребителю электроэнергии, неравномерная нагрузка на электросети практически исчезает.

Зачем нужен защитный проводник РЕ?

Защитный провод или РЕ необходим для дополнительной защиты дома. В случае короткого замыкания он отводит ток от места разрушения проводки, тем самым защищая людей от удара электрическим током, а имущество от пожара.

В такой сети нагрузка распределяется равномерно, так как на каждом этаже многоквартирного дома осуществлена разводка по фазам.

Электрическая система, подведённая к жилым помещениям, представляет собой «звезду», которая повторяет все векторные характеристики трансформаторной подстанции.

Такая система надёжна и оптимальна, но и в ней существуют и свои недостатки, так как периодически возникают неисправности. Чаще всего перебои подачи электричества связаны с плохим качеством проводов, а также с некачественным их соединением.

Причины обрыва в нуле и фазах

При плохом контакте проводов и повышенных нагрузках на систему электроснабжения происходит разрыв сети.

В случае обрыва любого из трёх проводников, питающих дом, потребители, подключённые к нему, не будут получать электроэнергию. При этом другие потребители, которые подключены к оставшимся двум фазам, получают электричество в полном объёме. Ток нулевом проводе суммируется из оставшихся в рабочем состоянии фаз, и будет равен этой величине.

Все обрывы в сети связаны с отключением питания квартир от электричества. Такие аварии не способны повредить электроприборы. Опасные ситуации, угрожающие пожаром в помещении и поломкой техники, возникают в том случае, если соединение между трансформатором напряжения на подстанции и распределительным щитком обрывается. Такая ситуация возникает из-за множества факторов, но наиболее вероятная причина перебоев в электроснабжении происходит по ошибке бригады электриков.

Причины возникновения короткого замыкания

Короткое замыкание становится возможным, когда ток не проходит через «ноль» к контуру заземления А0, В0 и С0. Вместо этого токи двигаются по внешним контурам АВ, ВС и СА, которые питаются от напряжения в 360 вольт. Таким образом, на одном квартирном щитке может оказаться слишком маленькое напряжение, так как экономный жилец выключил все электроприборы, а на другом образовывается напряжение, приближённое к линейному — 360 вольт. Это и становится причиной повреждения проводов. Приборы, в свою очередь, перегреваются в результате поступления на них нерасчётных токов.

Чтобы избежать такой ситуации и защититься от резкого скачка напряжения, имеются приборы защиты, которые устанавливаются внутри квартирных щитков. Также их ставят в корпусе дорогостоящих электроприборах для предотвращения поломок, например, в холодильниках и морозильных камерах.

Метод определения нуля и фазы в доме

Чтобы выявить неисправность в электропроводке дома, чаще всего используют бюджетную отвёртку со световым индикатором. Такой прибор работает благодаря прохождению внутри его корпуса ёмкостного тока. Внутренняя часть такого прибора оснащена следующими составными частями:

• металлический оголённый наконечник, который служит для присоединения его к фазе или нулевому проводнику;
• резистор, который снижает амплитуду проходящего по отвёртке тока до безопасной величины;
• световой индикатор, который загорается при протекании тока по металлической части прибора. Горящий индикатор свидетельствует о наличии тока в фазе;
• площадка, благодаря которой ток проходит сквозь тело человека и достигает потенциала земли.

Опытные электрики для поиска неисправностей приобретают более функциональные приборы, к примеру, многофункциональный электронный индикатор в виде отвёртки, работающий на двух батарейках, благодаря которым устройство способно создавать напряжение 3 вольта. Помимо определения фазы, такие устройства выполняют и другие задачи.

Если лампочка засветилась при соприкосновении прибора с электрическим контактом, значит обнаружена фаза. При соприкосновении индикатора с проводниками PE и N световой индикатор гореть не должен. Если это не так, значит электрическая схема является неисправной.

Причины повреждения нуля в цепи

Повреждение нулевого проводника происходит обычно в тех местах, где подключение осуществлено некачественно. Если сопротивление в местах соединения достаточно велико, происходит нагрев проводов. От повышенных температур место соединения окисляется, в результате чего сопротивление увеличивается ещё больше. Проводка нагревается до температуры плавления, из-за чего проблемное место соединения полностью разрушается.

Как избежать короткого замыкания?

Для обеспечения надёжного соединения металлических проводов необходимо увеличить площадь контакта. Соединения длиной в 1 см отгорят спустя месяц, если увеличить длину скрутки в 2 раза, проводка прослужит год, а вот если соединить провода скруткой таким образом, чтобы длина соприкосновения составляла 5 см, то работать проводник будет много лет. Чтобы обезопасить дом ещё больше, необходимо обмотать место соединения неизолированным куском проволоки.

Современные инструменты для соединения контактов

Метод скрутки в качестве соединения двух проводящих частей давно устарел, сейчас электрики используют инструменты для соединения (СИЗ). Корпус такого изделия выполнен в форме колпачка, который накручивает провода друг на друга, делая соединение весьма надёжным.

Ещё более удобны в использовании клеммы WAGO. Достаточно концы двух проводов, которые необходимо соединить вместе, вставить в специальные пазы до щелчка. После этого соединение расцепить довольно сложно.

Обрыв нулевого провода в трехфазной сети

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Я Вам всегда рекомендовал, и даже принудительно заставлял, для защиты электрооборудования и электрических приборов своих квартир и домов от повышения или понижения напряжения в сети устанавливать однофазное или трехфазное реле напряжения, в зависимости от Вашей сети.

В качестве реле однофазного напряжения можно применять устройства разных производителей, например, РН-113 от «Новатек-Электро», УЗМ-51 от «Меандр», RV-32A от EKF, CM-EFS.2 от АВВ, АЗМ-40А от «Ресанта», ZUBR D40t от «ДС Электроникс» и другие им подобные.

В качестве трехфазных реле напряжений могу порекомендовать: цифровое реле напряжения V-protector 380V от «Digitop», РНПП-311 от «Новатек-Электро», РКН-3-15-15 и УЗМ-3-63 от «Меандр», CM-MPS.11 от АВВ.

Все перечисленные выше устройства контролируют входное напряжение сети, и если напряжение по каким-то причинам вышло за пределы заданных уставок, то они должны отключить потребителей, тем самым защищая и спасая их от выхода из строя.

Напомню, что согласно ГОСТа 29322-92, табл.1, номинальное напряжение однофазной сети должно быть 230 (В), а трехфазной — 400 (В). А по ГОСТу 13109-97, п.5.2, предельно-допустимое отклонение напряжения не должно превышать ±10%, т.е. для однофазной сети это напряжение от 207 (В) до 253 (В), а для трехфазной — от 360 до 440 (В).

Причин для отклонения напряжения может быть множество, и в одной из своих статей я их уже перечислял. Но сегодня я хотел бы остановиться на одной очень распространенной причине, как обрыв нуля.

В Интернете имеется не мало статей по этой теме, но вся представленная информация в основном теоретическая и поверхностная. Я же в данной статье расскажу Вам очень подробно про возникновении такой ситуации, произведу расчеты токов и напряжений в нормальном режиме и при обрыве нуля, исходя из реальных нагрузок на примере нескольких квартир, а в самом конце сымитирую ситуацию с обрывом нуля в трехфазной сети на реальном примере.

Итак, поехали.

Расчет несимметричного режима трехфазной сети с нулевым проводом

Для интереса, теорию будем рассматривать не в чистом виде, а на наглядном примере. Предположим, что на площадке у нас расположено три квартиры.

Вот пример такого этажного щита на три квартиры, о котором у меня написана отдельная и подробная статья.

Каждая квартира питается с подъездного щита, но с разных фаз — обычное дело. Квартира №1 запитана с фазы А, квартира №2 — с фазы В, а квартира №3 — с фазы С.

Возьмем за условность, что в какой-то определенный момент времени в квартире №1 был включен в розетку электрический чайник мощностью 2000 (Вт), в квартире №2 — горели лампы накаливания общей мощностью 400 (Вт), а в квартире №3 — горела одна единственная лампа накаливания мощностью 75 (Вт).

Я специально в качестве примера привел чисто активную нагрузку, чтобы не усложнять расчеты и векторные диаграммы углами сдвига и т.п. Естественно, что в реальности чисто активной нагрузки по квартирам не бывает, но тем не менее смысл остается прежним.

А теперь вспомним немного ТОЭ.

Нагрузку каждой квартиры представим в виде сопротивлений, которые обозначим «Z». Z — это и есть полное сопротивление цепи, с учетом активной и реактивной составляющей, но как я уже сказал выше, реактивной составляющей у нас нет (нагрузка чисто активная), поэтому в нашем случае Z=R.

Получается следующее:

• Zа = Ra = 24,2 (Ом) — сопротивление нагрузки квартиры №1

• Zb = Rb = 121 (Ом) — сопротивление нагрузки квартиры №2

• Zc = Rc = 645,3 (Ом) — сопротивление нагрузки квартиры №3

Как видите, нагрузка по квартирам разная, т.е. это типичный несимметричный режим работы четырехпроводной трехфазной сети с нейтральным проводом при соединении нагрузки по схеме «звезда». В этой схеме есть свои особенности, но об этом чуть позже.

Итак, номинальное линейное (межфазное) напряжение сети составляет 400 (В), а фазное напряжение (между фазой и нулем) — 230 (В).

На источнике питания линейные напряжения обозначаются, как U_AB, U_BC и U_CA, а фазные U_A, U_B и U_C. На нагрузке такие же обозначения, только с маленькими буквами (индексами).

Но на практике такие идеальные значения редко встречаются по нескольким причинам. Изначально на трансформатор может приходить высокое питающее напряжение с неидеальными линейными напряжениями, которое преобразуется на низкую сторону тоже с некоторой разницей. К тому же сам трансформатор может иметь какие-то наиболее загруженные фазы, на которых напряжение будет чуть снижено, по сравнению с другими.

Я возьму реальный пример из практики, поэтому линейные и фазные напряжения у меня имеют следующие значения:

Будем считать, что нейтральный (нулевой) проводник от трансформаторной подстанции (ТП) до этажного щита у нас идеальный (Z_N=0), т.е. я пренебрегаю его сопротивлением, которое складывается из сопротивлений переходных контактов и самих проводов. Сопротивления контактных соединений и проводников фаз я тоже учитывать не буду.

Таким образом получается, что напряжение между нулем источника питания (в моем случае это трансформатор) и нулем нагрузки (потребители) равно нулю, т.е. эти точки имеют одинаковый потенциал.

Напряжение между этими точками называется напряжением смещения нейтрали и его обозначают, как U_nN.

В рассматриваемом случае напряжение смещения нейтрали равно нулю (U_nN = 0), а значит фазные напряжения у источника питания (трансформатор) и на нагрузке (потребители) совершенно одинаковые:

• U_A = Ua = 239 (В)
• U_B = Ub = 225 (В)
• U_C = Uc = 232 (В)

Векторная диаграмма напряжений будет иметь следующий вид. Для наглядности хотел построить ее в масштабе, но не нашел достойного онлайн сервиса, а рисовать ее на миллиметровой бумаге, как в университете, у меня нет времени.

Естественно, что фазные напряжения сдвинуты относительно друг друга на 120 электрических градуса.

Теперь нам нужно узнать токи нагрузки по фазам, которые рассчитаем по закону Ома для участка цепи, зная фазные напряжения и сопротивления нагрузок. Расчет фазных токов буду производить в показательной форме комплексного числа.

Теперь отложим полученные значения токов на нашей векторной диаграмме. Т.к. нагрузка у нас чисто активная, то векторы токов будут сонаправлены с векторами фазных напряжений.

Вот это нормальный режим работы, когда нет обрыва нейтрального проводника, т.е. это несимметричный режим работы четырехпроводной трехфазной сети с нулевым проводом.

Ради интереса можно рассчитать ток в нулевом проводе, который равен геометрической сумме всех фазных токов. Для удобства сложения комплексных чисел переведу их из показательной формы в алгебраическую, а результат запишу опять в показательной.

Получилось, что значение тока в нуле составляет 8,86 (А).

Расчет несимметричного режима трехфазной сети без нулевого провода

Но сейчас перейдем к самому интересному!

Предположим, что в этажном щите из-за плохого контакта у нас отгорел магистральный ноль N (PEN), или же электрик, выполняя работу, ошибочно его разорвал, например, в этом месте (место разрыва я указал не схеме красным крестиком). Я лишь указал две причины обрыва нуля, на самом деле их может быть множество.

Вот фотография подобного по исполнению этажного щита. Кстати, этот щит находится в аварийном состоянии и о нем у меня есть отдельная статья, где я подробно рассказываю, как и что в нем нужно устранить и исправить.

Так что же произойдет при обрыве магистрального нуля N (PEN)?!

При обрыве нулевого провода все три сопротивления окажутся включенные звездой, но без нуля. Произойдет смещение нейтрали и перераспределение (перекос) фазных напряжений квартир. По сути, у нас получилась трехфазная трехпроводная сеть без нулевого проводника, но с неодинаковыми нагрузками.

А чтобы понять, как именно распределятся фазные напряжения, сначала необходимо найти напряжение смещения нейтрали (по методу узловых напряжений).

Таким образом получилось, что при обрыве нуля между нейтралью трансформатора и отгоревшей нейтралью в этажном щите появится потенциал около 181 (В).

Если у Вас в жилом доме применена устаревшая система заземления TN-C, в которой все открытые металлические конструкции присоединены к нейтрали (занулены), то эта разность потенциалов (напряжение) окажется на всех зануленных металлических частях, а в нашем примере под напряжением окажется металлический корпус этажного щита и все, что подключено к нулевой колодке N, а это у нас нулевые проводники всех трех наших квартир.

Задев корпус щита или любой нулевой проводник, Вы попадете под действие электрического тока.

Про последствия я рассказывать не буду, об этом уже написано несколько статей на сайте с реальными случаями, знакомьтесь:

Если же в этажном щите Вы сделали разделение PEN проводника и перешли с системы заземления TN-C на TN-C-S, то эта разность потенциалов окажется не только на отгоревшем нуле и на конструкции щита, но и на корпусах всех Ваших электрических приборов и техники, что значительно увеличивает шансы попасть под действие электрического тока. Кстати, это еще одно доказательство тому, что разделение PEN проводника необходимо выполнять не в этажном щите, а в ВРУ.

Но это еще не все.

Определим фазные напряжения на нагрузке с учетом смещения нейтрали.

И что мы видим?! А видим мы перекос фаз в трехфазной сети.

В фазе А напряжение снизится с 239 (В) до 65 (В), в фазе В — напряжение с 225 (В) увеличится до 335 (В), а в фазе С — напряжение с 232 (В) увеличится до 372 (В).

Естественно, что в квартире №1 при таком низком напряжении 65 (В) с электрическим чайником ничего не произойдет, он просто напросто не станет работать. Но вот если вместо чайника был бы подключен холодильник, кондиционер или другие потребители с двигательной нагрузкой, то большая вероятность, что они вышли бы из строя.

А вот в квартирах №2 и №3 последствия будут весьма печальными. При напряжении 335 (В) и 372 (В) лампы в них моментально сгорят. Если вместо ламп будет включена другая нагрузка, будь это телевизор, компьютер и прочая бытовая техника, то они тоже моментально выйдут из строя, если конечно в них нет встроенной защиты от перепадов напряжения. Не исключено, что может возникнуть даже пожар.

Да, кстати, вот так примерно будет выглядеть наша векторная диаграмма после отгорания нуля.

Как видите, точка нейтрали n сдвинулась в точку n’, т.е. к наиболее загруженной фазе А. В наиболее загруженной фазе напряжение снизилось, а в менее загруженных, наоборот, увеличилось и практически до линейного напряжения.

При изменении сопротивлений фазных нагрузок напряжение смещения нейтрали U_nN может изменяться в широких пределах, при этом точка нейтрали n’ может находиться в разных местах векторной диаграммы, а фазные напряжения у потребителя могут иметь величины от нуля и вплоть до линейного напряжения.

При всей этой ситуации фазные напряжения на источнике питания (трансформаторе) останутся неизменными, т.е. несимметрия нагрузки никак не влияет на систему напряжений источника питания.

А теперь, опять же ссылаясь на закон Ома, рассчитаем фазные токи.

Проведем проверку наших расчетов по первому закону Кирхгофа — геометрическая сумма токов всех фаз при обрыве нулевого провода должна быть равна нулю. Вот и проверим это тождество.

Тождество верно, с учетом небольших погрешностей, возникших при расчетах.

Но и это еще не все. После того, как от повышенного напряжения выйдут из строя потребители, начнется очередное перераспределение фазных напряжений, но уже с учетом этих сгоревших потребителей, и тогда напряжение может повыситься уже в другой фазе. В общем такая бесконечная реакция будет продолжаться до того момента, пока все не сгорит.

Выводы

Какой же вывод можно сделать?!

В данном примере я смоделировал обрыв нулевого проводника в этажном щите, с которого питались однофазные нагрузки трех квартир с разных фаз. Если рассмотреть в целом многоквартирный дом, то ситуация будет аналогичной, т.к. нагрузка по фазам сильно колеблется и в любом случае будет несимметричной. Аналогичная ситуация может произойти и в частном доме, имеющий трехфазный ввод.

Таким образом, из расчетов следует, что при обрыве нулевого проводника в трехфазных сетях с глухозаземленной нейтралью при несимметрии нагрузок фазные напряжения могут достигать опасных значений. Напомню, что в рассматриваемом примере в фазе В и фазе С напряжение увеличилось до 335 (В) и 372 (В) соответственно, т.е. возросло почти до линейного.

Здесь же хотел добавить, что при симметричной нагрузке в случае обрыва нуля перекоса фаз не возникнет. Вот поэтому многие трехфазные двигатели запитывают четырехжильными кабелями без нуля (А, В, С и PE).



Защита от обрыва нуля

Какие же меры можно предпринять для предотвращения подобных случаев?

Если это многоквартирный дом, то настойчиво требовать от обслуживающей организации постоянного контроля и регулярных проверок состояния электропроводки от ВРУ до этажных щитов, в том числе с проведением всех необходимых измерений с привлечением электротехнической лаборатории (ЭТЛ). Нас, кстати, регулярно привлекают управляющие компании (УК) для проведения подобных работ, потому что эти измерения необходимо производить с определенной периодичностью, которая указана в ПУЭ и ПТЭЭП. К слову, вот фотографии с последней проверки одного многоквартирного дома. И как там еще что-то работало?!

Об этом ВРУ я скорее всего напишу отдельную статью с указанием конкретных замечаний, так что подписывайтесь на новости сайта, чтобы не пропустить самое интересное.

Вот еще несколько фотографий с объектов. Порой в электрический щит даже заглянуть страшно, не говоря уже о выполнении в нем каких-либо работ.

Если с Вами все таки произошла ситуация с обрывом нуля, то Вас спасут только лишь устройства (реле), про которые я говорил в самом начале статьи. К тому же, «Библия электрика» (ПУЭ, п.7.1.21) рекомендует не пренебрегать данными советами.

Также ПУЭ, п.1.7.145 запрещает установку коммутационных аппаратов (автоматы, предохранители и т.п.) в нейтральном проводе PEN, чтобы как раз таки уберечь потребителей от перекоса фаз при несимметричном режиме.

Внимание! Один из постоянных читателей сайта смоделировал ситуацию обрыва нуля в трехфазной сети, когда нагрузки в каждой фазе одинаковые, а затем добавил в одну из фаз дополнительную нагрузку. Уже основываясь на теорию, изложенную в данной статье, посмотрите, что же произойдет в этих двух разных случаях. Константину от меня лично большое спасибо за предоставленный материал.

В заключении хотел бы акцентировать Ваше внимание на том, что все вышесказанное в данной статье относится к обрыву нулевого проводника в трехфазной сети. Если же при однофазном вводе в квартиру у Вас отгорит вводной ноль, то ничего при этом у Вас не сгорит, а возникает ситуация другого плана, о которой я подробно рассказывал в статье про появление в розетках «двух фаз».

P.S. А кто-нибудь из Вас становился «жертвой» обрыва нуля?! При каких обстоятельствах это произошло, какие последствия были — поделитесь в комментариях своей историей, чтобы подкрепить информацию данной статьи реальными примерами из жизни.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

к двойному выключателю, с пультом управления

Перед каждым человеком, хоть раз в жизни возникает вопрос: как произвести подключение люстры своими руками в квартире или доме, или лучше нанять электрика.  Если вы никогда не держали в руках отвертку и не знаете элементарных правил электротехники, то лучше, конечно, нанять специалиста. Если же вы чувствуете в себе силы, имеете определенные знания и некоторые навыки в работе с инструментом, то вы справитесь с этой работой самостоятельно. Для вас и написана эта статья.

Предварительные работы

Перед тем, как начать работу по подключению люстры к сети, необходимо провести предварительные работы. Это определение, к какому проводу электропроводки подходит «фаза», а к какому «нуль», разобраться с схемой соединения проводов в люстре, а при необходимости и самому собрать эту схему, проверить исправность выключателя.
Обязательно и необходимо во время работ  соблюдать правила электробезопасности. Это проведение работ по подключению люстры при отсутствии напряжения в сети, проведение работ исправным инструментом.

Определение фазы и нейтрали

Под потолком находятся провода, их минимум должно быть 2, один провод «фаза», а другой — «нейтраль» (еще его называют «нуль»). Если люстра подключается через двухклавишный выключатель, то проводов будет три (две фазы и один — нейтраль). Надо всегда помнить, что фазные провода подходят к осветительному прибору через выключатель. Среди электриков принято для фазного провода использовать красные, желтые, черные, белые цвета проводов. Для «нуля» чаще применяют провод с синей изоляцией. Но далеко не везде придерживаются данной маркировки, поэтому провода предварительно проверяют, на каких проводах находится фаза. Определить, на каких проводах фаза, лучше с помощью индикаторной отвертки или, так называемого индикатора напряжения. Данная работа проводится под напряжением, по этому будьте предельно внимательны и осторожны. Выключатели на люстру должны быть включены. Для определения фазы нужно один конец индикаторной отвертки поочередно прикладывать к проводникам, а большим пальцем своей руки прикасаться к металлическому колпачку индикатора. Если неоновая лампочка в отвертке загорается, значит на проводе фаза, если нет — значит нуль или заземление.
Далее надо определиться с проводами на люстре. Вы можете столкнуться с несколькими комбинациями проводов от лампочек люстры. Это лампы уже разбиты на группы и их провода соединены, или от каждой лампы отходит своя пара проводов и их надо разбить на группы и соединить.
Схема соединения проводов на пятирожковой люстре фото расположено ниже:

Рассмотрим вариант, когда лампочки на люстре не разбиты на группы, и ламп больше, чем пять. Тогда для люстры, к примеру, на 6 лампочек выведены 6 пар проводов (6 проводов на фазу и столько же нулевых проводов).

Ревизию люстры и разбивку лампочек на группы лучше проводить на столе или другом удобном для проведения этой работы месте. Если провода люстры двухжильные, т. е. уже разбиты на пары, то задача упрощается. Надо по одному проводу из каждой пары соединить вместе. На это соединение будет подаваться нуль сети. К другим проводам поочередно подключать фазный провод. На люстре, так же поочередно будут загораться лампы. Отмечаем, какой провод при подключении фазы зажигает какую лампу. Затем разделяем шесть ламп люстры на две группы, чаще всего лампы каждой группы должны гореть через одну. Соединяем фазные провода люстры в получившиеся группы. И так, в итоге мы имеем три соединения. Первое, где соединены шесть проводов (как правило, провода нейтрали окрашены в синий цвет) — сюда будет подключаться нуль электропроводки. Второе соединение из трех проводов — это одна группа ламп, сюда будет подключаться фаза из цепи освещения, которая приходит через выключатель. Третье соединение, аналогична второму, только зажигать будет другую группу ламп.

Поиск заземления

В современных домах из-за обилия электроприборов и их сложности, большинство щитков дополнительно оснащается заземленной шиной. Далее от этой шины заземляющий провод подходит к розеткам с заземляющим контактом. А в случае необходимости и к светильникам и люстрам.

На рисунке Вариант 1 — провода к люстре от проводки с одноклавишным выключателем, Вариант 2 — с двухклавишным выключателем.
Обще принято, что для обозначения провода «земля» используется провод с желто-зеленой оболочкой изоляции.
Для подсоединения провода «земля» к корпусу светильника или люстры, на корпусе есть болт или винт.

При подключениях нельзя путать провода «ноль» и «земля». Они близки по содержанию, и при подключении люстры к цепи освещения с заменой нейтрали на заземление лампочки хоть и будут гореть, но при определенных условиях это может нарушить нормальную работу электропроводки всего дома.

Как правило, для подключения люстры в жилом помещении не применяется ее заземление. Но если есть желание, то «землю» подключают к корпусу люстры. Подобное решение актуально во влажных помещениях.

Контакты на люстре

Каждая лампа в люстре имеет 2 провода, это «фаза» и «нейтраль». Иногда имеется третий провод или контакт, подключаемый к заземлению. Для подключения люстры с такими тремя контактами фазовый провод от выключателя, подключается на разметку L, нейтраль на N, земля на PE (может отсутствовать, не является обязательным).

При подключении люстры необходимо соблюдать определенные меры безопасности.

1. Обесточьте электропроводку, идущую к люстре, отключив автомат на электрощите.
2. Проверьте отсутствие напряжения на проводах, где будете проводить работы.
3. Подключите «нуль» к нужному контакту на люстре.
4. Подключите «фазу» к нужному контакту на люстре.
5. Заизолируйте оголенные места соединений. Если используются клеммы, то зафиксируйте провода в них.

У большинства людей возникает вопрос, куда девать лишний провод на люстре.

1. В первую очередь надо разобраться, что это за провод.
2. Если это провод, предназначенный для заземления, а заземляющего провода в сети нет, то его изолируют и далее убирают в сторону.
3. Если ваша люстра разделена на группы и этот провод от второй группы ламп, то его соединяют с фазным проводом первой группы. При этом варианте светильник будет работать от одного выключателя.

Для люстр с 5 лампочками схема подключения точно такая же, только предварительно лампы разделяются на 2 группы и люстра имеет три контакта. После этого подключение производится как обычно.

На схеме существуют правила обозначения контактов клеммника или проводов:

• L – фаза;
• N – нейтраль;
• PE – заземление.

В современных сетях электропроводки используется дополнительный провод заземления. Если имеется данный провод в электросети квартиры или дома, то подключайте его в соответствующий клемме (PE) клеммника, при отсутствии такого провода заземление не производится.

Двойной и одинарный выключатель

Для соединения люстры с одинарным выключателем все провода от лампочек объединяются в два соединения — фаза и нуль. В большинстве случаев соединять провода можно ориентируясь на цвет их изоляции. После формирования фазовых и нейтральных соединений, они подключаются к проводам от выключателя. Это видно по схеме 1.

4-ех, 5-ти, 6-ти рожковый вариант люстры, как правило, подключается с двойным выключателем. Он позволяет разделить лампы люстры на две группы и включать их по раздельности. Схема 2.
Схема подключения на двухклавишный выключатель заключается в разделении электрических проводов от рожков люстры на 3 соединения (L1, L2, N). Первая и вторая является фазовыми проводами, третья для нейтрали.

1. Все синие «нулевые» проводники на люстре соедините между собой, для этого можете их скрутить или соединить в клеммах.
2. Оставшиеся фазные провода разделяете на две группы.
3. Объедините первую группу (включается с левой клавиши).
4. Объедините вторую группу (включается с правой клавиши).

Нельзя допустить, чтобы фазный и нулевой оголенные провода соприкасались друг с другом, иначе возникнет замыкание.
Проведите проверку на правильность работы. Поочередно на выключателе зажимайте клавиши. Если все работает правильно, то люстра монтируется под потолок. Можно ее использовать.
Как подключить люстру к двойному выключателю видео смотрите ниже:

Люстра с контроллером

Схема подключения люстры с пультом управления простая. В корпусе осветительного оборудования находятся понижающий трансформатор, он преобразует 220В напряжение в 12В или 24В. Используется для подключения светодиодной подсветки и галогенных ламп, так как они не приспособлены для высокого напряжения.
Внутри корпуса также располагается контроллер к которому подключены лампочки и трансформаторы. От него отходит 3 провода, один является антенной, остальные фаза и нуль для подключения к электросети. Фаза и ноль окрашиваются в красный и черный цвет. Также можно найти их порядок подключения в инструкции по применению или по отметкам на корпусе. Установленный контроллер может работать и при неправильном подключении проводов электросети, но тогда могут возникнуть проблемы с корректностью выполнения команд от пульта.
Как подключить пульт управление люстрой видео смотрите ниже:

Если люстра управляется с пульта, то внутри ее корпуса имеется блок управления и антенна. Ее выводят за корпус для приема сигнала от пульта. К блоку питания необходимо подключить фазу от выключателя и ноль. После этого производится установка люстры на потолок.

Правильное соединение проводов

Чтобы не приходилось выполнять ремонт проводки электросети из-за неправильного выполнения соединения проводов рекомендуется правильно соединять. Для этого придерживайтесь следующих правил:

1. Самый лучший способ соединения проводников это места скрутки  — пропаять, если этого не делать, то спустя время проводник окислится, будет перегреваться и придет в непригодность.
2. Но для подключения люстры этот способ соединения проводов не особенно практичен. Лучше использовать метод соединения проводов с помощью клеммников или колпачков.

Эти меры предосторожности позволят долгое время не производить ремонт светового оборудования и электропроводки, а также уменьшит риск возникновения замыкания и пожара в электросети.

Перекрытие земли и нейтрали — плохая идея? Домашние розетки с 3 контактами

Здравствуйте, r/AskElectronics,

Я недавно купил и переехал в старый дом (около 1950 года) в районе залива Сан-Франциско. Около 80% розеток в доме имеют оригинальную проводку (15 ампер белый/черный), а остальные 20% более современные Romex (20 ампер белый/черный/земля).

Старые розетки, работающие со старой проводкой, имеют только 2 контакта, и я рассматривал варианты их замены на современную проводку.

Я понимаю, что прокладка нового 3-проводного кабеля Romex от коробки к каждой комнате является «правильным» способом сделать это, однако это, вероятно, будет стоить несколько тысяч долларов и потребует много работы. В конце концов, я хотел бы это сделать, но не могу себе этого позволить в данный момент.

У меня есть базовые знания об электромонтажных работах, и я консультировался с несколькими заслуживающими доверия генеральными подрядчиками / людьми с более продвинутыми навыками работы с электротехникой. И общее мнение состоит в том, что «электрически надежно, хотя и менее идеально» установить трехштырьковые розетки в «старой» части дома, пока я просто подключаю «земля/третий штырь» к «нейтральному/белому». провод».

Я понимаю, что это не идеально, так как в моем «заземлении» меньше избыточности и что старые розетки по-прежнему будут на 15 ампер, что может привести к срабатыванию выключателя, если я подключу к ним множество современных приборов. Кроме того, любое устройство GFCI, установленное таким образом, может работать неправильно.

Посмотрев на коробку главного выключателя, я еще больше запутался в истинной разнице в прокладке 3-го провода (земля). В моей коробке есть 4 отдельных шины: 2 шины Hot 110, 1 нейтральная шина, подключенная к нейтральной линии коммунальной компании, и шина заземления, подключенная к местному заземлению (медный 6-футовый стержень)……. Что меня смущает, так это то, что местное заземление и нейтральная шина МОСТИРОВАНЫ, что фактически делает их одним и тем же (по крайней мере, в моем базовом понимании). Так зачем мне вообще нужен отдельный 3-й провод заземления, если он подключается к той же мостовой шине?

Мой вопрос к профессионалам на r/AskElectronics: Какие другие риски, которые ускользают от моего понимания, я запускаю, шунтируя «третий штырь / землю» и «белый провод / нейтраль» в каждой розетке? Я совсем запутался в своем понимании?

СПАСИБО!

Можно ли соединить нейтральный и заземляющий провода вместе? – Модернизированный дом

Электромонтажные работы чрезвычайно важны и могут создать риск для здоровья и пожара, если вы сделаете это неправильно. Например, вы не можете соединить нейтральный провод с заземляющим проводом, не создав большой риск пожара для устройства. Будь то идентификация проводов или понимание риска, следуйте по мере того, как мы исследуем, почему небезопасно подключать нейтральный провод к проводу заземления.

Нейтраль и земля относятся к проводам, которые являются частью электрической системы.

Соединять нейтральный и заземляющий провода вместе опасно, так как это делает заземляющий провод под напряжением. Когда и нулевой, и заземляющий провода находятся под напряжением, это может привести к пожару или увеличить риск поражения электрическим током.Единственным местом, где должны соединяться нейтральный и заземляющий провода, является главная панель, последняя точка разъединения.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Понимание электрической проводки

Стандартная проводка в Соединенных Штатах выполняется кабелями с пластиковой оболочкой. Эти кабели обычно имеют три жилы.Называемый кабелем NMB, , он также известен под торговой маркой Romex.

Две жилы в кабеле Romex покрыты пластиковой изоляцией, а третья представляет собой неизолированный медный провод. Их можно отличить по цвету: один белый, другой черный.

• Горячий провод черного цвета, он обеспечивает источник тока 120 В переменного тока.
• Нейтральный провод белого цвета, он обеспечивает обратный путь для тока, обеспечиваемого горячим проводом. Этот провод соединен с землей.
• Неизолированный провод — это провод заземления. Подобно нейтральному проводу, он также подключен к заземлению.

Провод заземления

Линия заземления (также называемая линией заземления) в системе электропроводки — это проводник, обеспечивающий путь к земле с низким импедансом для предотвращения возникновения опасного напряжения.

Заземляющий провод не требуется, но используется для обеспечения безопасности. Если горячий провод коснется корпуса прибора, то, когда кто-то коснется этого прибора, человек замкнет цепь. Это приведет к тому, что человек получит удар током.

Когда заземляющий провод подсоединяется к любым металлическим частям прибора, это исключает опасность поражения электрическим током в случае короткого замыкания. Наличие заземляющего провода, который соединяется с нейтралью в коробке выключателя, дает электричеству альтернативный путь для протекания. Это единственный раз, когда заземление и нейтраль соединены.

Это гарантирует, что, если что-то пойдет не так, заземляющий провод вернет ток обратно, сработав выключатель и не попадая в ваше тело.

Различные способы заземления электрического тока

Заземление — это действие электронного соединения чего-либо с проводящим объектом, которое используется для создания прямого соединения с землей. Обычно для этого используется заземляющий стержень, который может быть изготовлен из различных материалов.

Наиболее распространенными материалами для заземляющих стержней являются медные из-за их долговечности. Заземляющие стержни также могут быть изготовлены из оцинкованной стали, стали с медным покрытием и нержавеющей стали. Они бывают как 8-футовой, так и 10-футовой длины, причем 8-футовая является наиболее распространенной.

Внутри здания заземляющие соединения всех электрических розеток соединены друг с другом и подключены к водопроводу. Это гарантирует, что все электрооборудование с открытыми металлическими частями электрически соединено друг с другом и соприкасается с металлическими приспособлениями в здании.

Провода заземления

Заземляющие стержни являются отличными проводниками электричества и позволяют любому опасному электричеству течь в землю, подальше от вас или электрического щита.

В нормальных условиях заземляющий проводник не проводит ток.Это важный путь для домашней проводки, поскольку он позволяет автоматическим выключателям срабатывать быстрее, что добавляет элемент безопасности. Если в вашей системе используется металлическая коробка, наиболее безопасным является метод косички. И розетка, и металлический ящик заземлены. Заземляющие провода сращиваются и прикрепляются косичкой к коробке и розетке.

Долгое время потолочные светильники не требовалось заземлять. Недавние дополнения к нормам теперь требуют заземления этих электрических приборов. Для этого подсоедините заземляющий провод светильника к хомуту на металлическом ящике или к заземляющему проводу.

Внутри выключателей вы заземлите провод с помощью соединительного винта. Большинство старых коммутаторов не заземлены и не имеют заземляющего винта. Чтобы обновить вашу электрическую систему, чтобы сделать ее максимально безопасной, вам следует обновить выключатели по всему дому.

Во многих старых домах также используется устаревшая и более опасная конструкция с двумя штырями. Без возможности заземления это увеличивает вероятность поражения электрическим током при коротких замыканиях, замыканиях на землю и электрических перегрузках.

Нейтральный провод

В обычных трехпроводных однофазных энергосистемах нейтральный провод является одним из трех соединений в настенной розетке. Эти три соединения являются «горячим», «нейтральным» и «заземляющим» проводом.

Нейтральный провод вместе с горячим проводом является частью цепи под напряжением. Большинству оборудования для работы требуются только горячие и нейтральные провода. Заземляющий провод используется в качестве меры предосторожности и подключается к открытым металлическим частям оборудования, чтобы снизить вероятность поражения электрическим током.

В 3-проводной системе горячий и нейтральный провода взаимозаменяемы. Оба несут питание, и один из них заземлен на источнике.Причина, по которой два провода помечены по-разному, заключается в том, чтобы определить, какой из них заземлен.

Нейтраль — это проводник цепи, замыкающий цепь обратно к источнику. Обычно он подключается к земле на главном электрическом щите и на конечном понижающем трансформаторе питания.

Все нейтральные провода одной и той же заземленной электрической системы должны иметь одинаковый электрический потенциал, поскольку все они подключены через заземление системы.

Электрические розетки

Горячий, нейтральный и заземляющий провода в стандартном кабеле NMB подключаются к трем штырям электрической розетки.

Нейтральный и горячий провода подключаются к двум вертикальным штырям. Заземляющий провод подключается к круглому штырю внизу. Этот порядок соответствует тому же порядку в электрической розетке. Нейтральный провод будет слева, горячий провод будет справа.

Вилки с двумя штырьками используются для приборов, не требующих заземления. Большинство незаземленных приборов имеют два слоя изоляции между проводами под напряжением и любыми металлическими частями внутри прибора, что делает их двойной изоляцией.

Вот почему небезопасно подключать трехконтактную вилку к двухконтактному адаптеру (также известному как мошенническая вилка).

Поскольку обычные двухконтактные вилки не требуют заземления, их штыри имеют одинаковый размер. Вилки с тремя штырями имеют разную ширину (поляризованные), поэтому существует только один способ подключения.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Почему штыри на моей вилке разного размера?

Горячая сторона подключена к току дома, а нейтральная сторона подключена к обратному пути.Если они двух разных размеров, это предотвращает переключение горячего и нейтрального.

У более старых приборов вы, скорее всего, найдете незаземленные вилки с двумя контактами. С более новыми приборами они модернизированы до более безопасной трехконтактной вилки.

Что произойдет, если вы подключите нейтраль к земле?

Если произошел сбой, то есть вероятность, что нейтраль могла приблизиться к «горячему» напряжению. Это приведет к поражению электрическим током, если вы коснетесь объекта, так как ваше тело будет использоваться для замыкания цепи.

На каком расстоянии от панели может находиться заземляющий стержень?

Чем короче расстояние до заземляющего стержня, тем эффективнее заземление. Стандартный медный провод должен быть не меньше, чем № 6, в то время как большинство кодов рекомендуют провод № 4. При использовании 2 заземляющих стержней расстояние между ними должно составлять не менее 6 футов.

Связанное руководство

Шон Джарвис

Шон Джарвис — декоратор интерьеров, писатель и мастер на все руки. Хорошо разбираясь во всем, что касается домашнего обустройства, он умеет манипулировать словами и пробелами и модернизировать все вокруг себя.Шон специализируется на написании кратких руководств по ремонту и установке бытовой техники, дому и образу жизни, а также другим жилищным проектам.

Недавно опубликовано

ссылка на стандартные размеры и размеры дивана (с чертежами)

Стандартные размеры и размеры дивана (с чертежами)

При обустройстве гостиной одним из первых предметов мебели люди часто считают диван. Стили варьируются от двухместных кресел до диванов-кроватей, комбинаций и уровней комфорта нет предела. …

ссылка на Какой цвет наружной краски тускнеет меньше всего?

Какой цвет наружной краски тускнеет меньше всего?

Окрашивание дома снаружи — важное и ответственное мероприятие для любого домовладельца. Работа, скорее всего, оставит вас потраченными на всю внешнюю подготовку, выбор краски и работу…

Так чем же плохо иметь нейтральную нагрузку на землю?

Энни, я не уверен, что смогу объяснить это лучше, но я попытаюсь.

Причина, по которой земля и нейтраль разделены, заключается в том, что они имеют совершенно разные цели.

Нейтраль замыкает цепь для нормальной работы приборов.

Заземляющий провод крепится к металлическим частям электросистемы, а также (через 3-й штырь в вилках) к металлическому каркасу крупногабаритных приборов. Это необходимо для обеспечения безопасности людей и предотвращения поражения электрическим током в случае, если короткое замыкание в приборе каким-то образом замкнет горячий провод на металлический каркас прибора или горячий провод коснется металлической распределительной коробки, содержащей розетку. Затем заземляющий провод выполняет свою работу, замыкая цепь обратно к панели, отключая выключатель или перегорая предохранитель.

Вы правы, что и нейтраль, и земля в конце концов возвращаются в одно и то же место. Так что все еще звучит так, как будто вы могли бы добиться того же, подключив нейтральный провод к корпусу прибора, не так ли? Это может сработать для некоторых опасностей. Но это не сработало бы для других.

Давайте рассмотрим пару примеров. Мы рассмотрим вашу схему холодильника.

Обычно электричество для работы холодильника поступает из панели через провод питания в холодильник (где он охлаждает холодильник), затем обратно из холодильника и обратно на панель на нейтрали. Я признаю, что это не 100% точное представление о том, как работают электрические цепи, но если думать об этом таким образом, это облегчает понимание, так что потерпите меня.

Теперь предположим, что холодильник был заземлен путем подключения его корпуса к нейтрали, а не к отдельному проводу заземления.

Давайте рассмотрим один сценарий. Предположим, что горячий провод отсоединяется от двигателя и касается корпуса. Поскольку нейтраль подключена к шкафу, БАМ! У вас короткое замыкание. Размыкатель срабатывает. Все хорошо и хорошо. Ты в безопасности. Использование нейтрали в качестве земли сработало отлично — на этот раз.

Но допустим такого короткого замыкания нет, холодильник просто работает нормально. Тем не менее, нейтральное соединение на панели для контура холодильника немного ослабевает или подвергается коррозии. (Да, такое бывает.)

Ненадежное соединение плохо проводит электричество. Теперь электричеству труднее возвращаться к панели, чтобы замкнуть цепь. Только часть его может пройти. Итак, возможно, холодильник работает немного медленнее, чем обычно. Вы можете это заметить, а можете и нет.

Остальная часть электричества действительно хочет вернуться к панели, поэтому она пойдет любым возможным путем. Как оказалось, ваша водопроводная система заземлена на панель. (Поверьте мне в этом.Причины такой связи выходят за рамки данной статьи. 😉

Предположим, вы одной рукой коснулись холодильника, а другой — крана раковины. Часть электричества, которое должно было быть проведено обратно по нейтрали, теперь находит другой путь обратно к панели — через шкаф холодильника, через кран и водопровод, через заземляющий провод панели и, наконец, обратно туда, где оно должно быть. . Проблема в том, что между шкафчиком холодильника и краном раковины есть еще один проводник — ты.Вас может ударить током или даже ударить током.

Теперь давайте отключим нейтраль от шкафа холодильника и подключим провод заземления, как того требует код. Он идет прямо от шкафа к земле и нулевой шине в панели.

Если провод оторвется от двигателя и коснется шкафа, он все равно выключит выключатель, как это было, когда мы использовали нейтраль.

А если нейтраль ослабнет или заржавеет, холодильник все равно будет тормозить. Но теперь нейтраль от холодильника уже не подключена к его шкафу. Электричество не может найти этот дополнительный путь через вас и водопровод. Ты в безопасности. Вы не будете шокированы.

Это лучше объясняет?

Что значит заземлить провод?

В большинстве электрических систем вы найдете провод под напряжением, нейтральный провод и провод заземления. Заземляющий провод не является строго необходимым для работы устройства, но все же является важной функцией. Этот провод предназначен для обеспечения пути прохождения электрического тока, если обычные пути недоступны.Это может быть связано с тем, что другие пути повреждены или для них слишком много электричества.

Проще говоря, заземляющий провод используется только в случае неисправности или другой проблемы в электрической системе. Вместо того, чтобы избыточное электричество приводило к искре или повреждению устройства, оно может безопасно пройти через этот провод в землю.

Прокладка заземляющего провода

Почти во всех электрических системах предусмотрено место для подключения заземляющего провода. При прокладке заземляющего провода его следует соединить с обозначенным местом на устройстве, а затем проложить в безопасном месте, где энергия может быть рассеяна. Обычно это означает, что провод ведет в землю, откуда этот тип провода и получил свое название. Как в домашних, так и в коммерческих устройствах обычно провода заземления идут от каждой розетки обратно в одно центральное место (обычно рядом с монтажной коробкой), где они подключаются к заземляющему стержню. Этот стержень войдет прямо в землю, чтобы электричество могло безопасно выйти.Также возможно обратное подключение заземляющих проводов к электрической системе, чтобы их можно было отправить обратно к электрическому столбу, где они затем будут заземлены, но это не так часто. Наличие заземляющего стержня для подключения всех заземляющих проводов в здании значительно облегчит добавление новых проводов и систем. Несмотря на то, что через заземляющие провода не должен проходить ток, если нет проблем, важно соблюдать все стандарты электробезопасности при работе с заземляющим проводом, чтобы избежать поражения электрическим током.



Похожие вопросы

Дополнительные ресурсы

Почему я должен разделять землю и нейтраль?

Я знаю, что электротехнические правила требуют, чтобы заземляющая и нейтральная шины в подпанели были разделены, и чтобы подпанель имела собственный заземляющий стержень. Я не понимаю, почему. Разве земляне и нейтралы в любом случае не попадают в одно и то же место?

—Энди Энгель, Роксбери, Коннектикут

Разные провода, разные задачи.Начиная с Национального электротехнического кодекса 2008 г., жилые подпанели должны быть подключены с помощью четырехпроводного питания (два контакта, нейтраль и земля), а заземление
и нейтрали должны быть изолированы друг от друга. Здесь они соединяются с разными стержнями в подпанели.

Клифф Попеджой, лицензированный подрядчик по электротехнике в Сакраменто, Калифорния, отвечает: Давайте начнем с того, что нейтраль и земля делают в цепи. Будь то фидерная цепь, питающая субпанель, или ответвленная цепь, питающая розетку, нейтральный проводник является обратным путем для электрического тока. Каждый раз, когда цепь подает питание на лампочку, инструмент или другое устройство, электрическая энергия течет от источника по проводу (обычно черному или красному в системе 120 В) к тому, что использует энергию (нагрузке), а затем электроны возвращаются к источнику по нейтральному проводу.

Провод заземления, который лучше называть «проводом заземления оборудования», предназначен для обеспечения пути от любых металлических частей электрического устройства, которые могут оказаться под напряжением и представлять опасность поражения электрическим током, обратно к панели выключателя, питающей цепь. , и проводит ток только в случае замыкания на землю.Это происходит, когда горячий провод или нейтральный провод, по которому течет ток, потому что нагрузка включена, касается какой-либо металлической части устройства из-за ослабленного провода или другого дефекта. Заземляющий провод обеспечивает безопасный путь обратного потока электричества обратно к панели, чтобы отключить выключатель и отключить питание. Без заземляющего провода это неправильно направленное электричество может ударить вас током.

На главной сервисной панели нейтральный и заземляющий провода соединяются вместе и с заземляющим электродом, таким как металлический заземляющий стержень, который предназначен для обработки необычных импульсов энергии, таких как удар молнии.Это единственная точка, в которой нейтраль соединяется с землей. Если нейтральный и заземляющий провода соединены вместе где-либо еще, обратный ток, который должен протекать по нейтрали, будет течь обратно к панели как по нейтрали, так и по земле. Это опасно по нескольким причинам; самое главное, при плохом соединении или обрыве провода заземления и нулевого провода части системы заземления на дальней стороне разрыва (от панели) будут находиться под напряжением и представлять опасность поражения электрическим током.Это очень важно, потому что любая незащищенная металлическая часть приспособления, инструмента или прибора может привести к поражению электрическим током, а поломки или плохие соединения случаются чаще, чем вы думаете.

Требование Национального электротехнического кодекса (NEC) к раздельным нейтральным и заземляющим проводам в подпанели и отдельным нейтральным и заземляющим проводникам обратно к главной панели, когда обе панели находятся в одном здании, относится к редакции 1999 года. Требование о разделении нейтральных и заземляющих проводников в подпанели и к ней в отдельной структуре впервые появилось в NEC 2008 года.Делает ли это систему с подпанелью с комбинированными соединениями нейтрали и заземления небезопасной? Нет, хотя сохранение разделения делает установку более безопасной.

Фото: Мэтью Милхэм

From Fine Homebuilding # 294

Нейтралы и земли на той же панели в подпанелях

Когда нейтраль и земля могут находиться на одной полосе в дополнительных панелях? Могут ли они вообще и почему это проблема? Давайте поговорим о нейтралах, основаниях и подпанелях.

Сначала поговорим о различных типах панелей.

Что такое вспомогательная панель?

Чтобы понять, что такое подпанель, нам нужно понять, что такое главная панель. Главный щит является последней точкой разъединения перед служебным входом. На основных панелях обычно имеется один большой выключатель, который отключает питание всего здания. (см. изображение ниже).

Вы можете сказать, что это главная панель, по верхнему главному выключателю и служебному входу справа на изображении.С другой стороны, подпанели

расположены ниже по потоку от другой панели. См. пример ниже.

Пример дополнительной панели. Провода, питающие эту вспомогательную панель, идут от главного электрического щита, имеющего главный отключающий выключатель, к зданию.

Теперь, когда вы понимаете, что такое субпанель, а что нет, давайте поговорим о подключении нейтрали и заземления.

Когда заземление и нейтраль должны быть соединены в подпанели?

Ответ: никогда.Заземление и нейтраль должны быть подключены только в последней точке разъединения. Это будет только на основных панелях.

Почему мы не можем соединить нейтраль и землю на одной и той же шине на подпанели?

Причина этого в том, что мы хотим, чтобы энергия возвращалась к источнику одним путем. Если вы соедините заземление и нейтраль на вспомогательной панели, заземление может взять на себя часть силовой нагрузки и передать ее обратно к источнику (главной панели). Это очень плохо, учитывая, что на территории никогда не должно быть электричества, за исключением случаев, когда есть скачок напряжения.Основания смягчают всплеск, расталкивая путь силы к Земле, чтобы никто не пострадал. Кроме того, если вы разделите мощность нейтралей на землю, то возможно, что выключатели, подключенные к этой нейтрали, не сработают (при необходимости), поскольку часть мощности отсутствует.

Почти все металлические компоненты в доме в наши дни заземляются в новых домах (медная сантехника, бытовая техника, арматура и т.д.). Все заземления должны быть соединены вместе и подключены к нейтрали на главной панели.

Расскажи мне больше

Часто землю называют «голой землей». Это связано с тем, что заземляющие провода иногда проходят через металлические кабелепроводы или оголенные провода. Это означает, что они более доступны, чем нейтральные провода, которые всегда защищены. На самом деле это никогда не проблема, поскольку через землю никогда не будет проходить электричество, если не будет скачка напряжения. Но… если заземление и нейтраль соединены в подпанели, теперь любое заземление на этом пути цепи может удерживать питание.

Вот пример подпанели с заземлением и нейтралью, подключенными

Белые провода (нейтральные) находятся на правой полосе, а оголенные медные провода (земля) подключены к левой полосе. В верхней части панели две шины соединяются вместе одной шиной, нейтральной субпанелью, а также зеленым винтом (см. вверху слева), который также заземляет панель.

Теперь хорошо, что панель заземлена, но заземление не должно иметь связи с нулевыми проводами в этой субпанели. Это создает параллельную цепь обратно к последней точке отключения, как указано выше.

Таким образом, с технической точки зрения, заземление распределяет нагрузку между главным щитом.

Заключение

Я знаю, что эти темы иногда могут сбивать с толку. По этой причине я поделился отличной статьей от давнего домашнего инспектора, в которой обсуждается та же тема. В конце его статьи есть видео, где он демонстрирует, как параллельные цепи распределяют нагрузку.

Если у вас есть какие-либо вопросы, пожалуйста, оставьте комментарий ниже, и я буду рад помочь!

Если вы еще этого не сделали, ознакомьтесь с другими нашими статьями по электротехнике, подобными этой, посвященной тканевой проводке.

Как добавить нейтральный провод для смарт-переключателя? – Умный дом Глобус

Умные дома, состоящие из интеллектуальных переключателей или интеллектуального переключателя, обычно не имеют нейтрального провода для умных домов. Нейтральный провод во многих случаях не используется с интеллектуальными выключателями. Однако для некоторых интеллектуальных переключателей требуется нейтральный провод, и в этом случае у вас нет другого выбора, кроме как добавить нейтральный провод к интеллектуальному переключателю.

Интеллектуальные переключатели

можно включать и выключать в любое время удаленно из приложения. С нейтральным проводом на умном выключателе всегда замыкается цепь, которую можно легко включить с помощью голоса или приложения.

Существуют различные способы добавления нейтрального провода к умным выключателям, которые мы обсудим в этой статье.

Нулевой провод

Обычно настенные выключатели представляют собой интеллектуальные выключатели, для установки и работы которых требуется нейтральный провод.Нейтральный провод используется для передачи тока обратно к источнику питания, чтобы лучше контролировать напряжение питания, поступающее на переключатель.

Соединение общего нулевого провода в обычной распределительной коробке показано на рисунке ниже:

Рис. : Типовое подключение распределительной коробки

Значение нейтрального провода

Нейтральный провод используется для обеспечения обратного пути к земле. Некоторые типы цепей будут неполными без нулевого провода. Если нейтральный провод отсоединяется от электрической системы, подача электроэнергии также прекращается до тех пор, пока нейтральный провод не будет снова подключен.

Нейтральный провод присоединяется к земле внутри электрической системы через панель. Нейтральный провод обеспечивает путь для завершения электрической системы.

Интеллектуальные переключатели

Интеллектуальные переключатели

являются заменой старых традиционных переключателей, которые используются для повышения эффективности различных устройств или оборудования, подключенного к ним, за счет улучшения того, как устройство может потреблять энергию. Умные переключатели работают так же, как и традиционные переключатели, но ими также можно управлять с помощью других интеллектуальных приложений и устройств с вашего мобильного телефона, планшета или других подключенных устройств.

Пульты дистанционного управления, мобильные приложения и различные другие интерфейсы используются для удобного управления интеллектуальным переключателем из любого места. Интеллектуальные переключатели — это новая форма автоматизации с большей эффективностью. Интеллектуальные переключатели используются для различных функций, таких как простота управления, повышение надежности и снижение энергопотребления подключенных к ним устройств.

Интеллектуальный коммутатор показан на рисунке ниже:

Рис. Интеллектуальный переключатель

Интеллектуальные переключатели

используются для управления различными аппаратными устройствами, такими как освещение, вентиляторы и многие другие бытовые приборы.

Нейтральный провод в смарт-переключателях

Существует множество производителей интеллектуальных переключателей. Интеллектуальные переключатели некоторых производителей требуют для своей работы нейтральный провод , а интеллектуальные переключатели некоторых производителей не требуют для своей работы нейтральный провод .

Пример подключения нейтрального провода к интеллектуальному выключателю показан на рисунке ниже.

Рис. Подключение нейтрального провода интеллектуального переключателя

Проверка распределительной коробки на наличие нейтрального провода

Есть несколько способов найти нейтральный провод в распределительной коробке.Рекомендуемый нами способ поиска и идентификации нейтрального провода описан ниже:

• Найдите электрический распределительный щит, щит выключателя, щиток, коробку выключателя или главный электрический щит.
• Выключите основное электрическое питание переключателя, с которым вы работаете.
• Снимите лицевую панель переключателя.
• Извлеките переключатели из монтажной коробки (внутренней коробки переключателя, с которым вы работаете) и проверьте провода сзади.
• Ищите белый провод среди проводов распределительной коробки, если вы найдете белый провод, это означает, что выключатель имеет нейтральный провод, подключенный к электрической системе дома.

Работа с электрической системой вашего дома представляет опасность, поэтому при осмотре распределительной коробки соблюдайте осторожность и используйте соответствующие средства защиты. Прежде чем осматривать распределительную коробку, следует выключить автоматический выключатель, чтобы предотвратить риск поражения электрическим током. К проводам нельзя прикасаться руками намеренно или непреднамеренно.

Необходимость нейтрального провода в интеллектуальных коммутаторах

В отличие от других обычных выключателей в вашем доме, интеллектуальные выключатели всегда находятся в режиме ожидания, поскольку их можно включить в любое время удаленно.По этой причине нейтральный провод важен в интеллектуальных переключателях. Нейтральный провод используется для замыкания цепи, даже когда переключатель находится в положении ВЫКЛ. С помощью нейтрального провода всегда замыкается цепь интеллектуального выключателя, которая затем используется для дистанционного включения или выключения прибора.

Если в переключателе нет нейтрального провода, цепь замыкается только при включении переключателя, а при выключении переключателя цепь становится неполной. Таким образом, нейтральный провод является неотъемлемой частью интеллектуального выключателя.Существуют различные типы интеллектуальных переключателей, которым не требуется нейтральный провод, который также можно использовать для той же цели, но большинству интеллектуальных переключателей, доступных сегодня, для работы требуется нейтральный провод.

Интеллектуальные коммутаторы, для работы которых не требуется нейтральный провод, требуют подключения к домашнему концентратору. Умный домашний концентратор необходим в таких интеллектуальных коммутаторах для хранения их программирования и отправки им сигналов, когда их цепи не завершены. Концентратор хранит информацию для входа в систему и сведения о беспроводной сети для удаленного управления интеллектуальным коммутатором.

Обычно микроконтроллеры используются для хранения информации об интеллектуальном коммутаторе. В последнее время разные производители заменяют микроконтроллеры домашними концентраторами, чтобы повысить надежность интеллектуального коммутатора и не требовать для их установки нейтрального провода.

Добавление нейтрального провода

Есть несколько способов добавить нейтральный провод для вашего интеллектуального переключателя. Существует также возможность выбрать интеллектуальный переключатель, который не требует нейтрального провода, в отличие от того, который требуется.Ниже мы обсудим плюсы и минусы каждого типа интеллектуального выключателя, а также различные варианты установки.

Первый вариант — взять нейтральный провод из распределительной коробки, в которой уже есть нейтральный провод, и использовать его в переключателе, который вы устанавливаете для своего интеллектуального переключателя. Есть несколько способов удлинить существующий нулевой провод от другой распределительной коробки в вашем доме.

К сожалению, это непростая задача, и мы рекомендуем вам вызвать электрика, чтобы он протянул нулевой провод от одной распределительной коробки к другой в вашем доме. Нейтральный провод должен быть удлинен от распределительной коробки в соответствии с электрической системой и планом электропроводки, характерным для вашего дома, чтобы безопасно добавить нейтральный провод к умным выключателям.

Другим вариантом добавления нейтрального провода является добавление нового нейтрального провода к выключателю. Нулевые и горячие провода изолированы внутри стен в надлежащем покрытии. Опять же, мы рекомендуем вам нанять электрика, чтобы добавить нейтральный провод к умному выключателю от светильника. Светильник и интеллектуальный выключатель также могут быть перемонтированы, чтобы добавить нейтральный провод в систему. Замена обоих проводов является сложной и дорогостоящей задачей, поэтому вместо замены обоих проводов можно просто добавить новый нейтральный провод только к распределительной коробке.

Некоторые могут сказать, что вы можете использовать заземляющий провод в качестве нейтрального провода, однако это распространенное заблуждение, и подключение заземляющего провода в качестве нейтрального провода небезопасно в соответствии с большинством государственных электрических и строительных норм и правил. Нейтральные провода должны быть установлены отдельно в распределительных коробках, и нет другого безопасного провода или обходного пути.Если нулевой провод отсутствует, его необходимо протянуть по всей электрической системе до нужного вам выключателя.

Следующий вариант — использовать интеллектуальный выключатель, для работы которого не требуется нулевой провод. Обычно умные выключатели с диммерами не требуют нейтральных проводов и являются хорошим выбором, если в вашем доме нет надлежащей проводки. Функциональность диммера фактически позволяет уменьшить поток энергии аналогично нейтральному проводу, уменьшая мощность от света к выключателю до струйки.

Заключение

Интеллектуальные выключатели

используются для замены старых обычных выключателей с целью автоматизации бытовых приборов и повышения эффективности использования электроэнергии.

Смарт-выключатели

энергоэффективны, а их уровень автоматизации обеспечивает более высокий уровень комфорта по сравнению с обычными выключателями.
