Соответствие марки бетона классу бетона: Класс бетона и марка. Класс и марка бетона таблица, соотношение класса бетона и марки соответствие.

Опубликовано в Разное
/
19 Янв 2019

Содержание

Соответствие марки и класса бетона по морозостойкости

Бетон стал основным материалом в строительстве. Сложно представить конструкцию, в которой бы не было бетонных элементов. Чтобы грамотно работать с этим материалом, необходимо разбираться в его характеристиках. Основным показателем бетона является прочность, а если быть точнее, то прочность на сжатие. Сооружения рассчитывают таким образом, чтобы материал мог принимать определенные сжимающие нагрузки. Так что же определяет прочность? Марка и класс, о них мы и поговорим в этой статье. Разобраться в марках и классах нам помогут различные таблицы и советы профессионалов.

Не нужно быть профессиональным строителем, чтобы понимать, что бетон занимает основную нишу в этой отрасли. С каждым годом количество бетонных смесей стремительно увеличивается. Наиболее высокие результаты обеспечивают бетонные смеси высоких прочностных марок. Также существует специальные растворы, обладающими следующими показателями: малоподвижность, долговечность, стойкость к растрескиванию, жаростойкость и т. д.

Марки и классы – что это?

Ни одна монолитная или сборная конструкция сегодня не может обойтись без бетона. Этот материал требуется для каждого вида строительства, будь это несущие стены, основания или колонны. В зависимости от конструкции и ее назначения, подбирается бетон определенной марки и класса. Такие подробности должны быть указаны в проекте строительства. Подбором подходящего материала занимаются специалисты, так как от этого выбора зависит долговечность конструкции.

Так что же такое марки (М)? Это базовые показатели прочности бетона на сжатие. Чем выше степень марки, тем выше требования, которые предъявляются к бетонной конструкции. А теперь перейдем к классу (В) – это показатель фактической прочности материала. Каждый класс бетона по прочности соответствует определенной марки.

Для начала изучите таблицы, где указаны соответствия класса смеси и сферы применения:


Как состав ингредиентов бетона влияет на его прочность

Не только марка и класс бетон, но и компоненты влияют на параметр прочности:

  • Цемент. Чем больше цемента, тем прочнее будет бетон. Это правило работает до определенного порога, после которого прочность увеличивается незначительно, зато другие параметры ухудшаются. Для примера можно взять усадку и ползучесть. На один куб бетона не должно быть более 600 кг цемента. Обратите внимание, что у цемента есть своя марка, и чем она выше, тем прочнее бетон.
  • Наполнители. Профессионалы рекомендуют выбирать очищенный песок и щебень, так как глина и пыль негативно влияют на показатели прочности. Строителю важно обеспечить наивысшее сцепление крупных фракций с цементом.
  • Вода. Без водоцементного модуля бетон мы не получим. Его затвердевание возможно при участии воды 15-25%. Если в смеси имеются излишки жидкости, образовываются поры, снижающие показатель прочности на сжатие. Именно поэтому прочность быстрее всего набирается в бетоне с малым водоцементным отношением.

Также стоит учитывать технологию перемешивания, так как от нее тоже зависит прочность на сжатие. Профессиональные строители рекомендуют отдавать предпочтение спецтехнике, так как она позволяет сделать однородную массу.

Полезный совет! Если вы собираетесь самостоятельно изготавливать бетонную смесь, то для нее необходимо брать цементные марки, превосходящие бетонные марки в два раза. Особенно это касается строителей, которые планируют перемешивать смесь вручную.

Виды бетона

Бетон отличается по использованию вяжущих компонентов, он может быть цементным, глиняным, известковым, силикатным, асфальтным, гипсовым и силикатным. Также стоит учитывать свойства, по которым материалы разделяются на огнестойкие и морозостойкие, пластичные и жесткие.

Назначение будет определяться за счет наполнителя:

  • Легкие. Речь идет о бетоне с природной шлаковой пемзой, которой строители нашли применение в различных ограждения и покрытиях.
  • Особо легкие. Достаточно популярные сегодня бетоны, к которым относятся газобетонные и пенобетонные блоки.
  • Тяжелые. Щебень из твердых пород, различные виды гравия, которые используются для строительства железобетонных конструкций.
  • Особо тяжелые. Применяются для возведения полигонов, военных конструкций и атомных станций. В качестве наполнителя используются железная руда и барит.

Подбор марки под конкретную задачу: таблицы

Если вы знаете соответствие классов и марок, вы сможете подобрать нужную смесь. Бать слишком прочную марку тоже не стоит, если конструкция этого не требует. Разумеется, прочность будет выше, но зато вы нерационально распределите средства на строительстве. Сегодня используется бетон, не превышающий марку М500.

Рассмотрите таблицу, в которой показаны марки бетона и их использование:

Эта таблица показывает, что нужно взять для строительства частного жилого дома. Для возведения небольших хозяйственных построек можно брать бетон с низким показателем прочности, к примеру, М200. Если же речь идет о фундаменте для здания, имеющего 2-3 этажа, то стоит брать материал, обладающим более высокой прочностью на сжатие.

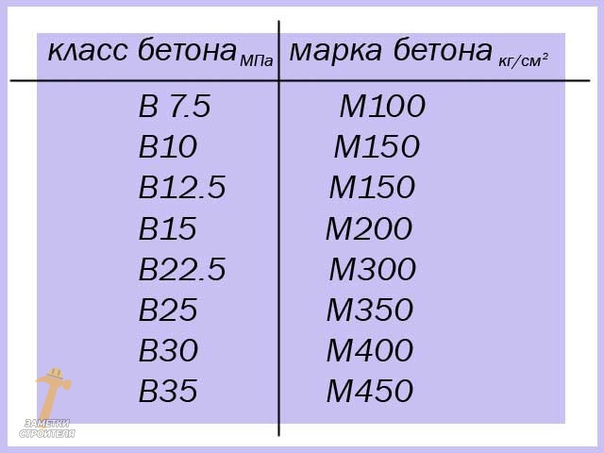

В этой таблице показано соответствие классов и марок бетонной смеси:

Прочность на сжатие измеряется в МПа. Возьмем класс B20, где буква «B» обозначает классы бетон, а 20 – выдерживаемое давление в 20 МПа, которое может выдержать кубик бетона. Изучите таблицы, где показаны эти параметры:

Морозостойкость

Возможность бетона перетерпливать многократные оттаивания и замерзания и называется морозостойкостью. Если этот показатель высокий, то материал не теряет прочности. Особенно этот показатель важен в холодных зонах, где происходят регулярные заморозки. Если там использовать бетон с низким показателем морозостойкости, то конструкция может быстро прийти в негодности.

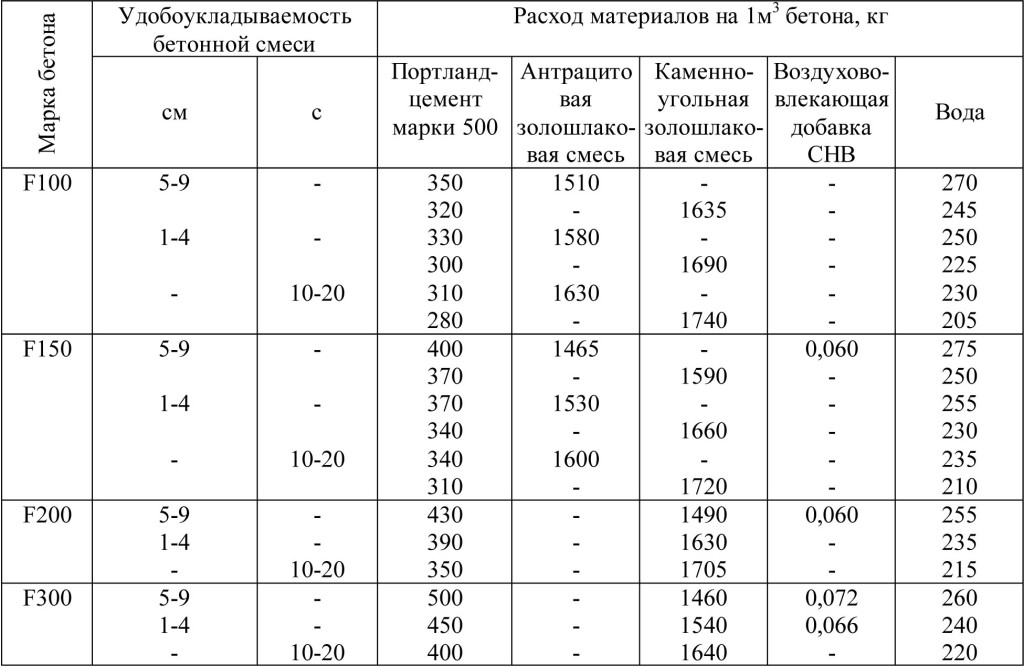

Таблица, где указаны марки бетона по морозостойкости:

Марки бетонов и класс прочности

Основные параметры бетонной смеси, на которые ориентируется застройщик, это – марка (М) и класс (В) бетона. Каждой марке соответствует определённый класс прочности, где критерием является предел прочности бетона на сжатие в кгс/см3. Прочность повышается в результате физико-химических реакций взаимодействия цемента с водой, происходящих в нормальных условиях. Чем выше значение числа после буквы М, тем стройматериал прочнее. Так, бетонные смеси M50 – M100 относятся к сортам с низким содержанием цемента, а M500-M600 – с высоким.


Соответствие марки классу прочности:

Марка бетона Класс по прочности на сжатие
М50 В3.5
М75 В5
М100 В7.5
М150 В10
М200 В15
М250 В20
М300 В22.5
М350 В25
М400 В30
М450 В35
М550 В40
М600 В45

Использование в строительстве

М50 (В3. 5), М75(В5) — легкие бетоны (цементные растворы), используют в отделочных штукатурных и кладочных работах, а также для стяжек. В них обычно наполнителем выступает не щебень, а крупнозернистый песок.

М100 (В7.5) — также относится к легким бетонам, используемых на подготовительных этапах при заливке фундамента, в качестве основы при обустройстве бордюров и пр.

М150 (В12.5) — легкий материал для строительства пешеходных и садовых дорожек, стяжек и заливки полов.

М200 (В15) очень востребован при строительстве фундаментов, подпорных стен, садовых дорожек, для изготовления лестниц и пр.

М250 (В20) по прочности превосходит М200, но имеет аналогичные сферы применения.

М300 (В22.5)

— более востребован, чем М200. Область применения — устройство монолитных фундаментов и возведения стен.

М350 (В25) — высокопрочный материал для изготовления плитных фундаментов, строительства фундаментов многоэтажных зданий, для производства плит перекрытия. Распространен в монолитном строительстве: им обкладывают чаши бассейнов, возводят несущие колонны, а также дорожные плиты для аэродромов и пр.

М400 (В30), М450 (В35) — средние бетоны, используют при строительстве гидротехнических сооружений (плотин, дамб, банковских хранилищ, тоннелей). В индивидуальном и малоэтажном строительстве из-за высокой стоимости и быстрого времени схватывания их применять экономически нецелесообразно.

М500 (В40), М550 (В45) — высокопрочные марки, содержащие значительное количество цемента. Основная область использования — гидротехническое строительство, в гражданском не используют.

Вернуться в раздел

Cоответствие класса, морозостойкости и водонепроницаемости

Состав одной и той же марки может существенно различаться по своей прочности, поэтому марка заключает информацию об усредненной величине. Для того чтобы точнее определить этот параметр, было разработано подразделения на классы бетона. Данная классификация позволяет получить значение гарантированной прочности материала.

При строительных расчетах класс даст более достоверную информацию, поэтому в нормативных документах указывается именно этот параметр. При покупке или заказе бетона используется классификация бетонов по марке. Чем выше марка по прочности, тем выше и морозостойкость, и водонепроницаемость.

Соответствие между этими характеристиками для стандартных марок бетона приведены в таблице:



Марка бетона Класс бетона Морозо стойкость F Водно непроницаемость W
бетон м100 В-7,5 F50 W2
бетон м150 В-12,5 F50 W2
бетон м200 В-15 F100 W4
бетон м250 В-20 F100 W4
бетон м300 В-22,5
F200
W6
бетон м350 В-25 F200 W8
бетон м400 В-30 F300 W10
бетон м450 В-35 F200-F300 W8-W14
бетон м550 В-40 F200-F300 W10-W16
бетон м600 В-45 F100-F300 W12-W18



» Марки бетона и их характеристики

В основе технических характеристик строительных конструкций лежит прочность используемого в их сооружении материала. А так как бетон является самым распространенным стройматериалом, который применяется практически во всех конструкциях, то именно его качество и определяет прочность здания или сооружения.

Поэтому очень важно, выбирая бетонный раствор, особое внимание уделить его марке. Именно от этих цифровых и буквенных показателей будет зависеть, в каких местах он находит свое применение. Итак, рассмотрим марки бетона и их зависимость от различных показателей.

Вместе с этим постараемся ответить на волнующие многих потребителей вопросы: какие бывают марки растворов, их технические характеристики, сферы применения, что означает их маркировка, какие отличия между составами, классификация по видам и так далее.

Что определяет марку и класс?

Главный технический показатель, по которому определяют марку бетонного раствора — это предел прочности на сжатие. Но тут есть одна хитрость, о которой многие потребители не знают.

Во-первых, существует определенная гарантированная прочность материала, которая может варьироваться в пределах 13,5%. Это так называемый коэффициент вариации.

Во-вторых, именно предел прочности на сжатие определяет класс бетона. А вот марка – это среднее значение вариаций. То есть класс и марка бетона – это не одно и то же. Отсюда и различное их обозначение, которое точно определяется СНиПом 2.03.01-84. Класс обозначается буквой В, а марка бетона буквой М.

При этом цифровые обозначения варьируются в пределах:

  • класс – от 3,5 до 80, чаще всего встречаются 7,5-40;
  • марка – 50-1000.

Единица измерения класса материала – МПа, марка измеряется в кгс/см². К примеру, бетон класса В25. Это обозначает то, что изделие из такого раствора может выдержать давление в 25 МПа, при этом учитывается, что в 5% случаев может произойти излом бетонной конструкции. То есть погрешность присутствует.

Марка М150 говорит о том, что при давлении на 1 см² изделие может выдержать 150 кг веса. Опять-таки учитываем, что 150 – это усредненная величина. Она может варьироваться в определенном диапазоне. Вот такая расшифровка маркировки.

Сравнение класса и марки

Чтобы не быть голословными, хотелось бы представить таблицу, в которой можно проследить соответствие марки и класса бетона.

Класс бетона Марка бетона Усредненная прочность, кг/см²
В3,5 М50 45,84
В12,5 М150 163,71
В27,5 М350 360,16
В40 М500 523,87

Как уже было сказано выше, усредненная прочность не является показателем постоянным. Она может варьироваться в пределах от 1,8% до 14,5%. Соответственно, чаще всего марка материала может соответствовать двум классам. К примеру, М150. Усредненная прочность этого раствора может быть или 130,97 кг/см², которому будет соответствовать класс В10 (отклонение составляет 14,5%), или 163,71 кг/см² с классом В12,5 (отклонение 8,4%). Соответствие не очень близкое.

Самостоятельно делать перевод марки бетона в его класс невозможно, да и нет никакого смысла. Все эти манипуляции проводятся опытным путем, поэтому таблица – самый простой способ.

Что влияет на прочность бетона?

В основе бетонного раствора лежат несколько компонентов, и каждый из них играет свою роль. Но что ни говори, основной ингредиент – это цемент. И чем больше его в бетонном растворе, тем последний прочнее. Но и это еще не все, приходится учитывать зависимость и от других факторов.

К примеру, активность цемента. Чем материал по марке выше, тем прочнее изделие, а значит, выше и сама марка бетона. Обязательно при производстве этого строительного материала учитывается водное соотношение. Здесь важна не вся смесь в целом, а именно смесь воды и цемента. Все дело в том, что избыток воды – это лишние поры внутри бетонной массы после ее затвердевания. Соответственно, это приводит и к снижению прочности материала.

Не последнюю роль играют наполнители, а точнее сказать, их качество и зернистость. Чистота песка без примесей, процентное содержание пыли и грязи, пористость краев щебня – все это влияет на прочностные характеристики бетона.

И конечно, чем лучше будет проведено смешивание ингредиентов, тем плотнее и прочнее будет раствор. И все же многих интересует вопрос, как определить марку бетона? Об этом читаем далее.

Как проверить бетон на соответствие ГОСТу?

Проверить бетон на прочность можно только в лабораторных условиях. Для этого требуется специальное оборудование. В принципе подготовительный процесс несложен. Нужно залить приготовленный раствор в несколько кубов с размером ребра в 10 см. Раствор заливается в деревянную коробку и после затвердения должен простоять в таком виде 28 дней.

Храниться куб должен в защищенном от солнечных лучей месте при температуре +20 °C и влажности 95%. Именно за этот срок считается, что бетонное изделие принимает свою марочную прочность.

После чего каждый куб устанавливается в лабораторный пресс, которым они поочередно сжимаются. Снимаются показатели предела прочности, при котором каждый куб начинает ломаться. Затем устанавливается средняя величина каждого теста. Это и есть прочность. Так происходит определение марки бетона.

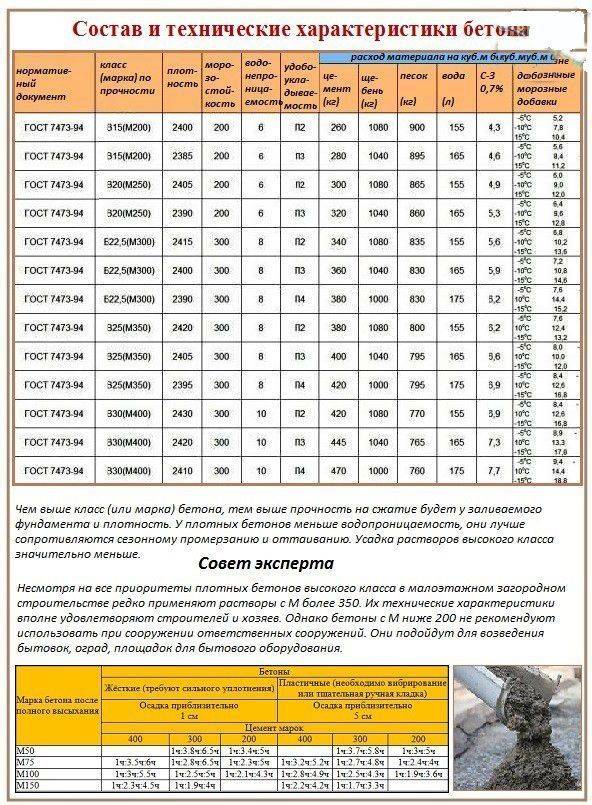

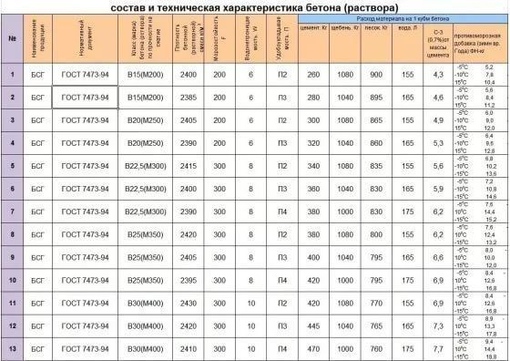

Состав раствора

Чтобы разобраться с техническими характеристиками бетонной смеси, необходимо учитывать, что рецептура самого раствора может быть разной у каждого производителя. Конечно, существуют ГОСТы, но небольшие погрешности, связанные со старым оборудованием, могут создать отличительные особенности.

Стандартный рецепт

К примеру, бетон М150, о котором все время идет разговор. Именно эта марка имеет широкое применение практически во всех строительных операциях. Его стандартная рецептура:

  • 11% цемента;
  • 48% песка;
  • 41% щебня.

Содержание воды

Что касается воды, то определенной нормы здесь нет. Все дело в том, что вода влияет на такой показатель, как подвижность бетона. К примеру, для заливки стяжки потребуется в раствор залить больше воды. Для заливки фундамента меньше. Поэтому подвижность массы бетона марки М150 может быть от П1 до П4.

Варианты смесей

Кстати, меняя марку цемента, можно изменять и технические характеристики бетона. К примеру, используя цемент М400, можно снизить его расход на 1 м³ раствора, увеличивая присутствие наполнителей (песка и щебня). При этом сама марка бетонного раствора будет выше.

Используя цемент М300, придется увеличивать его количество в рецептуре, если есть необходимость выдерживать марку бетона М150. В общем, применяя разные марки цемента, можно подгонять марки бетона под определенные нормативы.

Соотношение марок цемента и бетона

Опять-таки, лучше показать данное соотношение в таблице, в которой учитываются обе марки согласно действующим ГОСТам.

Марка цемента М300 М400-500 М600
Марка бетонного раствора М150 М300 М500

Необходимо оговориться, что взаимосвязь между двумя показателями основана на классической рецептуре, которая была описана выше. Ее изменения потребуют увеличения или уменьшения количества цемента и его марки.

Другие критерии маркировки

Маркировка бетонного раствора основана не только на определении прочности смеси. Хотя это самый важный технический показатель. Но сфера применения и условия эксплуатации бетонных конструкций настолько разнообразны, что специалистам пришлось вводить и другие критерии, по которым определялись качественные характеристики этого материала.

Морозостойкость

В основе маркировки бетона по морозостойкости лежит количество циклов заморозки и оттаивания самого материала. Это означает, что раствор может без изменения предела прочности (погрешность 5% допустима) выдерживать такие температурные нагрузки. Обозначается марка латинской буквой W и цифровыми показателями от 50 до 500.

Обратите внимание, что числа – это не температура, при которой бетон может заливаться. Это количество циклов. А вот за температурный режим заливки отвечают специальные присадки или пластификаторы, которые добавляются в раствор в процессе его приготовления. Это путать нельзя.

Проверить материал на морозоустойчивость можно также в лаборатории. Обычно измеряется линейное расширение бетонного изделия при его нагреве. Окончательно марка выводится после использования специальных коэффициентов. На этот показатель влияет качество наполнителей (особенно их количество: чем больше, тем хуже), размеры капилляров внутри массы и правильно проведенная укладка.

Водонепроницаемость

Буквенное обозначение такое же, как и у морозоустойчивости, то есть W. А вот цифры другие: 2; 4; 6; 8; 12. Интересно то, что марка обозначает давление воды и измеряется в кг/см².

К примеру, марка W4. Как проверить, пропустит ли воду этот образец? Для этого необходим цилиндр, в который заливается бетонная смесь высотой 15 см. После затвердевания (через 28 дней) в цилиндр подается вода с напором 40 м. И при таких эксплуатационных условиях тестируемый образец не должен пропустить воду. Если не пропустил, значит, соответствует заявленной марке.

Обзор марок и класса бетона

Компания «Промщебень» производит все марки бетона с доставкой на строительные объекты в Воскресенске и Воскресенском районе Московской области, Коломне, Егорьевске, Раменском. Возможен самовывоз. Работаем со строительными компаниями с круглосуточной поставкой раствора юридическим лицам и гражданами.

Прочностные свойства готовых строительных конструкций закладываются составом раствора: пропорцией цемента, воды, добавок. Класс (марка) товарного бетона имеет определяющее значение при выборе материала с привязкой к определенным работам на строительной площадке.

Класс и марка бетона по прочности, влагостойкости, морозостойкости

При производстве смесей на основе цемента с оптимальными свойствами учитывается прочность, присущая конкретному классу, марке бетона. Наряду с ними выбор раствора предопределяют пара других технических параметров:

    • соответствие марки бетона необходимым характеристикам по морозостойкости. Важность их значения обусловлена географическим расположением региона, температурой в момент проведения укладки раствора: в помещении (в гараже, мастерской, на кухне при устройстве стяжки пола), на улице (при заливке фундамента, возведении стен дома, строительстве подъездного пути, садовых дорожек, др.),
    • соответствие марки бетона по степени водонепроницаемости. При сооружении подземных конструкций, гидротехнических объектов, застройке участков с близко лежащими к поверхности грунтовыми водами, болотистых и глинистых территорий.

По мере роста класса (марки) бетона, продукт демонстрирует увеличение стойкости к влаге, равно как и к морозам. Сумма всех названных характеристик – реальный показатель качественных преимуществ и долговечности высококлассных смесей.

Таблица соотношения марки и класса

Класс и марки бетона в таблице прочно взаимосвязаны: по одному показателю профессионалы легко определяют второй. По обоим можно судить о главной эксплуатационной характеристике раствора — пределе прочности застывшего бетона на сжатие. Определяют ее в ходе лабораторного тестирования, используя специальное оборудование. Марки бетона, приведенные в таблице внизу, соответствует ГОСТу 26633-91 и сообщают среднее значение прочности затвердевшего раствора с учетом допустимой погрешности.

Класс (В)

7,5

10

12,5

15

20

25

30

35

40

45

Средн. прочн. кг/см2

98

131

164

196

162

327

393

458

524

589

Марка (М)

100

150

150

200

250

350

400

450

550

600

Выбирая марку (М) (бетон марки 400 либо М200, проч. ), вы одновременно определяетесь с классом бетона (В), — соответственно В30 и В15, как видно из таблицы. Раствору бетона класса В25 соответствует марка М350. ГОСТ не распространяется на те марки готового к употреблению бетона, которые используются в строительстве дорог и взлетных полос.

Соответствие класса, морозостойкости и водонепроницаемости

При расшифровке маркировки видов бетона непременно обратите внимание на такие свойственные им физические характеристики, как ««W» (водостойкость) и «F» (морозостойкость):

    • водонепроницаемость бетона означает давление воды, которое удерживает бетонная поверхность строительной конструкция, не пропуская сквозь поры. Показатель зависит от класса материала, поэтому колеблется от 2 до 20. W4 – стандартная водостойкость для обычных объектов гражданского строительства (жилья, торговых, спортивных, культурных, медицинских, образовательных, промышленных зданий и сооружений). Марка бетона, походящая по водонепроницаемости, исключает в дальнейшем быстрое разрушение, образование плесени на стенах, сырость в помещении,
    • морозостойкость бетона соответствует количеству замораживаний/ размораживаний материала на основе цемента во влажном состоянии. Самый ходовой диапазон показателя этих циклов– 50-300. F50 применяют в теплых внутренних помещениях. F150 – при строительстве объектов разного назначения в регионах с теплым (умеренным) климатом. 150-300 в районах с суровыми зимними температурами. Точное попадание в марку бетона по морозостойкости и по прочности увеличивает срок эксплуатации стройобъектов до 100 лет.
Интересно: за счет спецдобавок в цементную смесь F-характеристику по желанию заказчика можно увеличить. Однако, бетон со сверхморозостойкостью применяется крайне редко.


При полном соответствии марки бетона условиям эксплуатации будущей конструкции, исключены любые риски.

Таблица морозо- и водостойкости бетона различных марок и классов

М (марка)

100

150

200

250

300

350

400

450

550

В (класс)

7,5

12

15

20

22,5

25

30

35

40

F (морозостойость)

50

50

100

100

200

200

300

200-300

200-300

W (водонепроницаемость)

2

2

4

4

6

8

10

8-14

10-16

Факторы, влияющие на повышение класса бетона

Существуют обстоятельства, влияющие на прочность окончательно затвердевшей бетонной смеси. Чем выше класс применяемого на объекте бетона, и марка, тем он прочнее, тем продолжительнее время службы постройки. Чем это обусловлено? Тем, что класс продукта четко соотносится:

    1. С составом всех содержащихся в смеси ингредиентов. Марка бетона зависит от пропорции образующих раствор компонентов.
    2. С объемом массы цемента и воды.
    3. С маркой использованного в продукте цемента и количеством.
    4. С чистотой, размером наполнителя (фракцией), качеством гранита, гравия, керамзита, отсева, песка.
    5. Со степенью перемешивания компонентов.

На класс и марку бетона в контексте прочности влияют, как уже сказано, и внешние факторы:

    • чем плотнее и технологичнее (то есть, профессиональнее) укладка раствора в конструкции, тем она прочнее и долговечнее по мере возрастания класса бетона, соответствия оптимальным условий эксплуатации строения,
    • чем теплее воздух в момент смешивания составляющих, приготовления товарного бетона на РБУ, работы с ним, тем выше характеристики материала.
Совет профессионала: кто в точности соблюдает технологию, для кого применение бетона строго по назначению – правило, тот не имеет претензий к классу либо марке бетона в части заявленной прочности. Помните: нормативная прочность бетонной конструкции вне зависимости от площади, толщины, достигается через 72 часа после заливки. Максимальную же прочность раствор набирает только спустя 28 суток.

Определение прочности на сжатие

Морозо- вместе с водостойкостью – не единственные критерии оценки качества строительного раствора. В зависимости от марки стрйматериал отличается еще по прочности на сжатие. Что это за характеристика? – Она указывает на нагрузку, которую выдерживает застывший бетон конкретной марки. Единицы измерения прочности:

— кгс/см 2 с точки зрения марки (М) бетона, диапазон 50-1000,

— мегапиксели с точки зрения класса (В) продукта, диапазон 3,5 – 80. В этом случае прочность на сжатие — показатель давления, который материал выдерживает в 95% построек.

Естественно, чем прочнее получается бетонная конструкция, тем дороже стоимость использованного бетонного раствора. Чтобы установить соответствие марки бетона предусмотренному для нее параметру прочности на сжатие, применяется метод проверки — ГОСТ 10180-2012 – по контрольным образцам.

Сущность в том, что изготовленные образцы постепенно нагружаются с постоянной скоростью, затем вычисляется напряжение в испытуемом образце.

Другие способы испытания бетона на прочность

    • Проверка бетонного куба или цилиндра путем раскалывания на прочность на сжатие и растяжение.
    • Тестирование прочности бетона по образцу цилиндрической или призменной с квадратом в сечении формы на осевое растяжение.
    • Испытание прочности призмы из бетона на растяжение при изгибе, раскалывании.

Прочность бетона на сжатие – важнейший показатель качества материала

Марка бетона предопределяет такую характеристику, как прочность на сжатие. Именно она отвечает за степень устойчивости готовых построек к разного рода нагрузкам. При правильном соотношении марки и класса бетона с прочностью на сжатие получается строительный материал, отвечающий национальному стандарту. Нацстандарт распространяется так же на готовые железобетонные плиты.

Применение различных классов бетонных смесей

Класс
Назначение


В0,5 — В2,5


Подготовительные стройработы, создание не рассчитанных на нагрузку конструкций


В7,5


Строительство дорожного полотна, фундаментов, отмостков, дорожек и дворовой зоны на участке, стяжка полов


B10 — B12,5


Сооружение конструктивные элементы домов и малых архитектурных форм, малоэтажные постройки


B15 — B20


Универсальное применение: фундаменты, несущие стены, лестницы, перекрытия монолитные, независимо от веса и нагрузки


B25 — B30


Отвесные конструкции, прокладка фундаментов, межэтажные перекрытия, колонны, чаши бассейнов и проч.


B35 — B60


Банковские хранилища, мосты, ложа каналов, плотины и др. сооружения гидротехники

Используйте возможность приобрести качественный бетон нужной марки, класса по ценам производителя. Оптимизируйте расходы, экономьте на строительстве! Заказывайте бетон нужной марки в необходимом объеме в ООО «Промщебень» с доставкой.

Марки и классы бетона по ГОСТ

Марка бетона — ключевой критерий определения качества продукта при покупке. Все остальные параметры качества — морозостойкость, подвижность и водонепроницаемость — находятся в прямой зависимости от марки. В большинстве случаев, чем выше марка, тем больший процент цемента в составе бетонной смеси.

Специалисты выделяют марку бетона по прочности на сжатие — предел нагрузки (кгс/см²), которую может выдержать образец бетона (15*15*15см) на 28 день после изготовления. Также существует понятие марки бетона по прочности на растяжение, она указывается в том случае, если именно этот показатель имеет ключевое значение в данной конструкции.

Марки цемента по морозостойкости и водонепроницаемости указываются гораздо реже. Водонепроницаемость определяется односторонним гидростатическим давлением (кгссм²), при котором образец не пропускает жидкость. Марка по морозостойкости определяется в ходе испытания образцов многократным замораживанием и оттаиванием.

Марка обозначается латинской буквой «M». Сегодня на рынке представлены бетоны в интервале от М50 до М1000.

Наравне с понятием марка бетона в современном строительстве широко применяется термин класс бетона. Разница между этими понятиями в том, что если марка — усреднённый показатель, то класс предполагает гарантированное соблюдение указанного уровня прочности. Класс бетона обозначается латинской буквой «В», на рынке можно встретить бетоны от B1 до B60. Сегодня понятия марки и класса бетона используются параллельно.

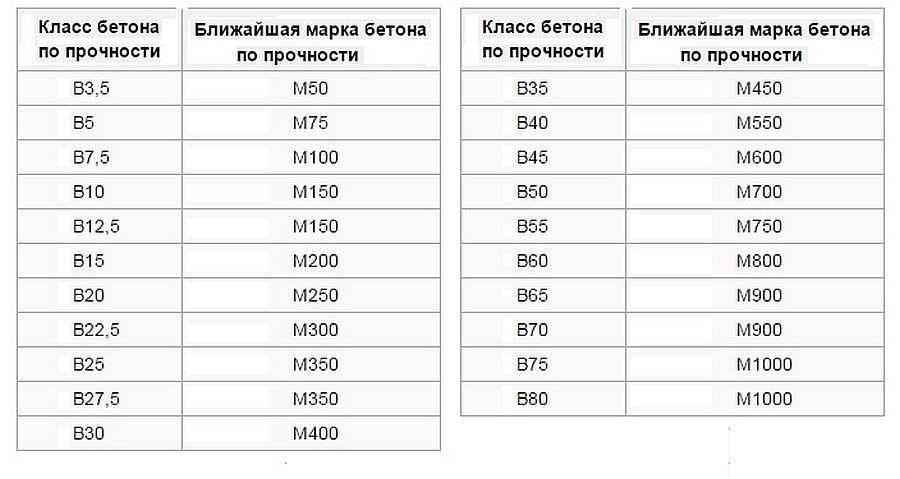

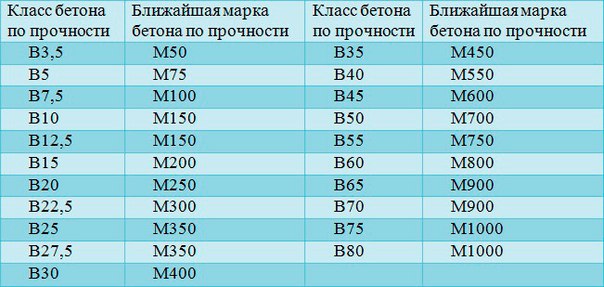

Соотношение между классом и марками бетона по прочности
(нормативный коэффициент вариации v = 13,5%)

Класс бетона Средняя прочность данного класса, (кгс/см²) Ближайшая марка бетона
В3,5 46 М50
В5 65 М75
В7,5 98 М100
В10 131 М150
В12,5 164 М150
В15 196 М200
В20 262 М250
В22,5 295 М300
В25 327 М350
В30 393 М400
В35 458 М450
В40 524 М550
В45 589 М600
В50 655 М600
В55 720 М700
В60 786 М800



Марка и класс бетона определяется не только компонентами, входящими в состав, но и соотношением этих компонентов. Например, в соответствии с рекомендациями по составу и пропорциям бетона, для изготовления бетона М 100 В 7,5 можно использовать цемент марки 400, а можно — марки 500, в последнем случае расход цемента будет ниже. Для каждого строительного объекта состав бетона разрабатывается индивидуально. Чаще всего для изготовления товарного бетона на заводах применяется цемент марок 400 или 500.



Пропорции компонентов бетона при использовании цемента М 400
(цемент, песок, щебень)

Марка бетона  Массовый состав, Ц:П:Щ (кг)  Объемный состав на 10 л цемента, П:Щ (л)  Количество бетона из 10 л цемента (л)
М100 1 : 4,6 : 7,0 41 : 61 78
М150 1 : 3,5 : 5,7 32 : 50 64
М200 1 : 2,8 : 4,8 25 : 42 54
М250 1 : 2,1 : 3,9 19 : 34 43
М300 1 : 1,9 : 3,7 17 : 32 41
М400 1 : 1,2 : 2,7 11 : 24 31
М450 1 : 1,1 : 2,5 10 : 22 29



Пропорции компонентов бетона при использовании цемента М 500
(цемент, песок, щебень)

Марка бетона  Массовый состав, Ц:П:Щ (кг)  Объемный состав на 10 л цемента, П:Щ (л)  Количество бетона из 10 л цемента (л)
М100 1 : 5,8 : 8,1 53 : 71 90
М150 1 : 4,5 : 6,6 40 : 58 73
М200 1 : 3,5 : 5,6 32 : 49 62
М250 1 : 2,6 : 4,5 24 : 39 50
М300 1 : 2,4 : 4,3 22 : 37 47
М400 1 : 1,6 : 3,2 14 : 28 36
М450 1 : 1,4 : 2,9 12 : 25 32

Марки и классы бетона — показатели прочности

Главными показателями степени качества бетона являются его марка и класс. Именно на них акцентируется внимание покупателя при выборе бетона. Эти два показателя описывают ключевую характеристику бетона — прочность.

Класс бетона обозначается латинской литерой В. Класс описывает величину допустимой нагрузки (сжатия) для бетона. Нагрузка в данном случае измеряется в мегапаскалях (МПа). Класс бетона принимается с принимаемая с гарантированной обеспеченностью (в статистике этот показатель называется доверительной вероятностью) 0,95. Что значит эта цифра? 0,95 описывает 95-процентную надежность класса, то есть не менее чем в 95 случаях из ста бетон будет выдерживать заявленную прочность. В остальных же пяти возможно несоответствие указанному параметру В. То есть, если на упаковке стоит маркировка «В25», это значит, что в 95 случаях из ста этот бетон выдержит давление в 25 мегапаскалей.

Характеристика, называемая маркой бетона, описывает его среднюю прочность на сжатие. Обозначается латинской литерой М и измеряется в килограммах на квадратный сантиметр (кг/см²). Величина М лежит в интервале от 50 до 1000 кг/см² и показывает усредненный предел прочности на сжатие.

То есть, обе характеристики используются для описания прочности бетона. Различие марки бетона и класса бетона в том, что марка — это просто усредненное значение прочности, а класс — прочность с гарантированной обеспеченностью.

В соответствии с СТ СЭВ 1406, показатель марки бетона перестали использовать в проектировании. В современной проектной документации требования к бетону указываются только в классах. Но несмотря на то, что любой современный проект содержит информацию о классе бетона, многие строительные организации по старой привычке заказывают бетон в марках.

В таблице соответствия марок и классов бетона приведено соответствие различный марок и классов бетона.

Условия выбора бетона по прочности в зависимости от вида работ

ГОСТом 26633-91 определено соотношение между классом и маркой бетона, указана его граничная прочность в кгс/кв.см. Также необходимо при выборе учесть рекомендации по применению различных классов бетона в строительстве.

  1. М100 — относится к классу В7,5, его средняя прочность 98 кгс/кв.см. Считается легким видом бетона. Предназначен для проведения предварительных строительных работ, большие нагрузки выдержать не способен, для несущих конструкций не подходит. Сфера применения: дорожки, отмостки, бордюры, предварительная заливка пола.
  2. М150 — относится к классу В10 и В12,5, его средняя прочность 131 кгс/кв.см или 164 кгс/кв.см. По свойствам аналогичен марке М100. Основное отличие — обладает большей прочностью, прослужит на порядок дольше, однако стоимость его выше аналога.
  3. М200 — относится к классу В15, его средняя прочность 196 кгс/кв.см. Незаменим при заливке ж/б плит перекрытий, обустройстве подпорных стен, подходит для лестничных конструкций, площадок и дорожных покрытий, рассчитанных на невысокие нагрузки.
  4. М250 — относится к классу В20, его средняя прочность 262 кгс/кв.см. В соответствии со строительными нормами и правилами именно с этой марки бетона разрешается заливать фундаменты для одноэтажных зданий и хозпостроек: гаражи, бани, небольшие склады. По свойствам бетон идентичен марке М200, но характеризуется более высоким показателем прочности и долговечности.
  5. М300 — относится к классу В22,5, его средняя прочность 294,7 кгс/кв.см. Одна из самых востребованных на строительном рынке марок. Подходит для обустройства монолитных фундаментов, стоянок, площадок и лестничных пролетов в многоэтажных зданиях, а также используется при изготовлении инженерных коммуникаций.
  6. М350 — относится к классу В25, его средняя прочность 327 кгс/кв.см. Высокая прочность позволяет применять данную марку при заливке фундаментов, строительстве дорог и автомагистралей, различных дорожных элементов. Высокая прочность находит применение в несущих конструкциях с большими нагрузками.
  7. М400 — относится к классу В30, его средняя прочность 393 кгс/кв.см. Дорогостоящая марка бетона, которая используется в случаях возведения комплексов большой этажности, а также объектов, к которым предъявляются особые требования по надежности, прочности и быстроте схватывания самого бетона. Он незаменим при заливке свай, строительстве заводов, аквапарков, ТРЦ, банковских хранилищ.

Кроме прочностных характеристик при выборе следует также учесть показатели морозостойкости, водонепроницаемости, подвижности массы и т.д. Итоговая стоимость бетона напрямую зависит от всех перечисленных параметров.



Источник: https://beton24.ru/articles/vse-o-betone/marki-i-klassy-betona/

Facebook

Twitter

Вконтакте

Google+

(PDF) Определение соответствующих соотношений смесей для марок бетона с использованием нигерийского портлендского известняка марок 32,5 и 42,5

Определение соответствующих соотношений смесей для марок бетона…

Казим ADEWOLE, Васиу О. АДЖАГБЕ, Идрис А. АРАСИ

88

7 Ejeh SP, Uche OAU, Влияние разлива сырой нефти на прочность бетона на сжатие

материалов. Журнал прикладных научных исследований, 2009, 5 (10), стр. 1756-1761.

8 Агува Дж.I., Влияние ручного перемешивания на прочность бетона на сжатие, Леонардо

Электронный журнал практик и технологий, 2010, 17, с. 59-68.

9 Оекан Г. Л., Камиё О. М., Влияние золы рисовой шелухи из Нигерии на некоторые инженерные свойства

бетонных и песчано-бетонных блоков. Материалы 32-й конференции «Наш мир

в бетоне и конструкциях», 28 — 29 августа 2007 г., Сингапур.

10 Онвука Д. О., Аняогу Л., Чиджиоке К., Игвегбе В.E., Оптимизация прочности на сжатие

речного песчано-термитного грунтового бетона с использованием симплексного расчета. Международный

Журнал научно-исследовательских публикаций, 2013, 3 (5), стр. 1-8.

11 Дахиру Д., Шеху Н., Оценка производства бетона на типовых строительных площадках

в Нигерии. Материалы 4-й конференции по исследованию искусственной среды Западной Африки

(WABER), 24-26 июля 2012 г., Абуджа, Нигерия, стр. 463-472.

12 шекелей 11: 1974: Спецификация для обычного портландцемента, Организация по стандартизации

Нигерия.

13 шек. 439: 2000. Стандарт на цемент. Организация по стандартам Нигерии.

14 НИС 444-1: 2003. Состав, технические характеристики и критерии соответствия для обычных цементов

. Организация по стандартам Нигерии.

15 BS EN 1992-1-1: 2004: Еврокод 2: Проектирование бетонных конструкций — Часть 1-1: Общие

правила и правила для зданий, British Standards Institute Limited.

16 Мосли Б., Банджи Дж., Халс Р., Конструкция армированного бетона в соответствии с Еврокодом 2, шестое издание,

Palgrave Macmillan, 2007, стр.12.

17 BS EN 12390-2: 2009. Испытания затвердевшего бетона. Часть 2: Изготовление и отверждение

образцов для испытаний на прочность. Британский институт стандартов.

18 BS EN 12390-3: 2009. Испытания затвердевшего бетона. Часть 3: Прочность на сжатие

образцов. Британский институт стандартов.

19 Дахиру Д., Шеху Н., Оценка производства бетона на типовых строительных площадках

в Нигерии. Материалы 4-й конференции по исследованию искусственной среды Западной Африки

(WABER), 24-26 июля 2012 г. , Абуджа, Нигерия, с.463-472.

Понимание различных марок бетона

Понимание различных типов бетона марки

Описание различных типов бетона марки

Вы пытаетесь понять, какой бетон вам нужен? Прочтите это руководство, чтобы узнать больше о различных типах бетона.
Ключевое слово (а): марка бетона

Ежегодно мы используем 22 миллиарда тонн бетона.

Неудивительно, что при таком большом количестве применений бетон является одним из самых популярных строительных материалов в мире.Существуют виды бетона практически для любой работы, но при таком большом количестве важно использовать правильный.

Не волнуйтесь! Мы составили руководство по различным маркам бетона, чтобы помочь вам найти подходящий для вашего проекта.

Различные марки бетона

Состав и прочность бетона измеряются для оценки качества смеси.

Это основано на величине давления, которое может выдержать затвердевший бетон через 28 дней, измеренном в мегапаскалях.

C5 — C9

Бетон с классом вязкости ниже C10 известен как бетон с мокрой тощей смесью.Хотя бетон и слабее, он по-прежнему используется в большом количестве домашних и коммерческих проектов. Его часто используют для укладки бордюров и некоторых бытовых фундаментов.

C10

Очень универсальный бетон, используемый как для жилых домов, так и для общих целей. C10 также широко используется в сельском хозяйстве и при заполнении траншей.

Хотя он не подходит для агрессивных условий, его можно использовать для подкладки фундамента.

C15

C15 чаще всего используется для полов.Благодаря своей прочности он подходит как для покрытых полов, так и для полов из открытого бетона. Его также используют в качестве фундамента для небольших стен, зимних садов и навесов.

C20

Используется для легких домашних нужд, C20 также часто используется для внутренних плит перекрытия. Он также идеально подходит для фундаментов больших стен, гаражей, домов и пристроек.

C25

Этот бетон обладает прочностью, позволяющей использовать его для ряда общих оснований. Используется для настила полов, массовой заливки и фундаментов террас.Он также достаточно прочен для использования в некоторых сельскохозяйственных условиях при засыпке фундамента.

C30

C30 — наиболее распространенный тип, используемый для строительства бетонных покрытий. Он идеально подходит для вечных нужд, где будет небольшой износ, например, для укладки плит. Вы также можете использовать его для открытых площадок с твердым покрытием, таких как конюшни, пешеходные дорожки, подъездные пути и гаражи.

C35

C35 — бетон повышенной прочности. Он идеально подходит для наружного применения, где он будет подвергаться постоянной нагрузке и соскабливанию.

Это делает его эффективным для коммерческого использования с интенсивным использованием промышленных транспортных средств и оборудования. Он также хорошо подходит для использования в сельскохозяйственных складских помещениях.

C40

Бетонная смесь товарного сорта C40 используется для выполнения самых сложных работ. Он обладает прочностью, позволяющей использовать его для несущих конструкций, фундаментов и фундаментов. Он также используется для дорожных работ и в сельском хозяйстве, где прочность и долговечность являются ключевыми.

Правильное использование бетона

Как видите, существует большое количество марок бетона.Что бы вы ни делали с бетоном, для этого всегда найдется подходящая марка.

Помните, что бетон хорош только при условии его применения. Если вы хотите использовать бетон в предстоящем проекте, свяжитесь с Perrin Construction сегодня. Мы можем справиться с самыми маленькими задачами вплоть до самых крупных проектов.

Разъяснение марок бетона для фундаментов, плит, колонн и балок

Разные пропорции одних и тех же четырех ингредиентов дают бетонные смеси различной прочности для конструкционных и неструктурных частей здания

Немного отредактированная расшифровка:
Бетон — это смесь цемента, песка, заполнителя и воды, которая со временем затвердевает. Когда мы меняем пропорцию этих компонентов, соответственно изменяется и прочность бетона.

Возьмем, к примеру, строительство.

В зданиях есть различные конструктивные элементы, такие как фундаменты, колонны, балки, плиты. В зависимости от типа и высоты здания прочность бетона, необходимая для возведения этих элементов, меняется, поэтому необходимо выбирать правильную марку бетона для каждого элемента конструкции.

Марка бетона — это не что иное, как прочность конкретной бетонной смеси: цемента, песка, заполнителя и воды через 28 дней.

Марка бетона обозначается буквой M, что означает смесь. Например, марка M5 имеет пропорции 1: 5: 10, где один — цемент, пять — песок и десять — крупный заполнитель, в зависимости от объема или веса материалов.

По крайней мере, три бетонных куба размером 150 мм x 150 мм x 150 мм отливают для каждой смеси при температуре 27 градусов Цельсия, и они испытываются в лаборатории через 28 дней. Рассчитывается средняя прочность, и это прочность бетона для данной конкретной смеси.

Почему 28 дней? Прочность бетона на сжатие быстро увеличивается со временем и также относительно быстро снижается. Он достигает 40 процентов прочности за три дня, 90 процентов прочности за 14 дней и 99 процентов прочности за 28 дней.

Бетон быстро набирает прочность в первые дни — 90 процентов всего за 14 дней — а после этого бетон набирает только 9 процентов прочности в следующие 14 дней. Таким образом, скорость набора силы снижается. Поскольку бетон набирает 99 процентов прочности за 28 дней, он близок к своей конечной прочности, поэтому мы используем эту прочность в качестве основы для нашего проектирования и оценки.

Возвращаясь к маркам бетона, таблица показывает пропорции цемента, заполнителя, песка и воды в различных марках бетона. Для марки M5 пропорция смеси 1: 5: 10. Необходимое количество воды составляет 60 литров.

Таким же образом можно увидеть пропорции смеси для других марок бетона до M25. Смесь до M25 может быть приготовлена ​​для мелкосерийного строительства, где расход бетона невысок. Для марок M 30 и выше следует использовать Design Mix.

Вы можете видеть, что по мере увеличения прочности бетона пропорции содержания цемента остаются постоянными, но содержание песка, заполнителя и воды уменьшается. Если добавить в бетон больше воды, его прочность снизится, и наоборот. Еще одна вещь, которую я наблюдал в большинстве случаев: марка бетона фундамента и колонн выше плит и балок. Обратите внимание, что это не общее правило, поэтому я сказал «в большинстве случаев».

Почему?

  • Фундаменты и колонны являются элементами сжатия, а балки и плиты — элементами растяжения.
  • Нагрузка должна передаваться с плит на балки, балки на колонны и колонны на фундаменты.
  • Снижение марки бетона для перекрытий и балок экономично.

Итак, друзья, я надеюсь, вы поняли, какие марки бетона и как они используются.

— Это видео от Engineering Motive, небольшого изящного инженерного канала на YouTube.

Заполнитель в бетоне — Бетонная сеть

Портлендская цементная ассоциация

Найти производителей: Примеси

Заполнители обычно рассматриваются как инертный наполнитель в бетонной смеси. Но более пристальный взгляд показывает, что заполнитель играет важную роль и влияет на свойства как свежего, так и затвердевшего бетона. Изменения градации, максимального размера, веса единицы и содержания влаги могут изменить характер и характеристики вашей бетонной смеси.

Экономия — еще один повод для вдумчивого агрегатного выбора. Часто можно сэкономить, выбрав максимально допустимый размер агрегата. Использование более крупного крупного заполнителя обычно снижает стоимость бетонной смеси за счет уменьшения потребности в цементе, самом дорогостоящем ингредиенте.Меньше цемента (в разумных пределах прочности) будет означать меньше воды, если водоцементное (в / ц) соотношение поддерживается постоянным. Более низкое содержание воды снизит вероятность усадки и растрескивания, связанных с ограниченным изменением объема.

Вот обзор наиболее важных факторов, которые следует учитывать при выборе и дозировании бетонного заполнителя.

Типичные общие пропорции

Фото 1. Обратите внимание на хорошо подобранный гранулометрический состав этой обычной бетонной смеси.

Заполнители

составляют от 60% до 80% типичной бетонной смеси, поэтому их необходимо правильно выбирать, чтобы они были долговечными, смешивать для оптимальной эффективности и правильно контролировать, чтобы обеспечить постоянную прочность, удобоукладываемость, обрабатываемость и долговечность бетона (Фото 1 ). Ингредиенты в обычных бетонных смесях обычно попадают в эти пропорциональные диапазоны:

Узнайте больше о материалах, которые входят в состав хорошей бетонной смеси.

Ингредиент Цемент Агрегат Вода Воздух Диапазон 7% — 15% 60% — 80% 14% — 18% 2% — 8%

Качество имеет значение

Убедитесь, что ваш производитель бетона покупает заполнитель хорошего качества, что подтверждается результатами регулярных испытаний заполнителя в соответствии со стандартом ASTM C 33 «Стандартные спецификации для заполнителей бетона». «История хорошей работы местного агрегата также дает представление о том, насколько хорошо материал работает в эксплуатации.

Качественный заполнитель должен быть чистым, твердым, прочным, иметь прочные частицы и не содержать абсорбированных вредных химикатов, покрытий из глины или других загрязнений, которые могут повлиять на гидратацию цемента или уменьшить сцепление пасты с заполнителем. Агрегаты, которых следует избегать, включают:

  • Хрупкие или склонные к расколу.
  • Те, которые содержат значительное количество мягких и пористых материалов.
  • Определенные виды «кремня», так как они могут иметь очень низкую устойчивость к атмосферным воздействиям и могут приводить к дефектам поверхности, называемым всплывающими краями (фото 2 и 3).

Поверхность бетонной ровной поверхности, на которой произошел выброс кремня. Выступы, хотя и не являются структурной проблемой, являются серьезным дефектом поверхности, который может быть источником эстетических жалоб и, если он чрезмерный, может ухудшить качество покрытия в армированных плитах. (Фото любезно предоставлено Портлендской цементной ассоциацией)

Поперечное сечение сердечника, разрезанного в продольном направлении, демонстрирует механизм выталкивания.Некоторые частицы кремня обладают большей абсорбционной способностью, чем агрегаты более высокого качества. Находясь рядом с насыщенной поверхностью, они могут впитывать воду, а при замерзании расширяться и раскалывать бетон непосредственно над ним вместе с частью заполнителя. (Фото любезно предоставлено PCA)

Как материал природного происхождения, заполнитель иногда может включать в себя выветрившиеся или нестабильные частицы в поставляемом продукте. Допустимый процент вредных веществ как для мелкого, так и для крупного заполнителя указан в таблицах 1 и 3 ASTM C 33 соответственно.Для некоторых проектов могут потребоваться еще более строгие ограничения. Чтобы избежать проблем после укладки в бетон, которые трудно исправить, убедитесь, что эти пределы не превышены во время подачи материалов.

Градации

Оптимизированная градация в зависимости от наличия заполнителя и требований проекта приведет к получению экономичного бетона с хорошей удобоукладываемостью и отделочностью. Пропорции между крупными и мелкими заполнителями будут меняться в зависимости от уникальных характеристик каждого заполнителя, метода укладки и желаемой отделки.

Граница между мелкими и крупными заполнителями — это сито 3/8 дюйма. Модуль крупности (FM) является показателем крупности заполнителя. FM рассчитывается путем сложения кумулятивных процентов по массе, удерживаемых на каждом из заданных сит, и деления суммы на 100 (см. Таблицу 1). FM для мелкого заполнителя должен находиться в диапазоне от 2,3 до 3,1. FM не должен изменяться более чем на 0,2; в противном случае может потребоваться корректировка микса. Чрезмерно мелкие материалы потребуют больше воды и, как правило, образуют липкую смесь.Излишне крупнозернистый материал приведет к образованию жестких смесей, которые сложнее укладывать, уплотнять и отделывать.

Размер сита Массовый остаток отдельной фракции Процент проходящих по массе Суммарный оставшийся процент по массе
9,5 мм (3/8 дюйма) 0 100 0
4,75 мм (№ 4) 2 98 0
2. 36 мм (№ 8) 13 85 15
1,18 мм (№ 16) 20 65 35
600 мкм (№ 30) 20 45 55
300 мкм (№ 50) 24 21 79
150 мкм (№ 100) 18 3 97
Сковорода 3 0
Всего 100 283
Модуль дисперсности = 283 ÷ 100 = 2. 83

Таблица 1 — Модуль крупности (FM) рассчитывается путем суммирования процента
, остающегося между ситом № 100 и № 4, деленного на 100.

Мелкозернистый заполнитель должен соответствовать градациям градации, указанным в ASTM C 33, Раздел 6. Если имеется недостаток местного мелкозернистого заполнителя, бетон может выиграть от добавления воздухововлекающего материала, дополнительного цемента или дополнительного вяжущего материала (SCM). для устранения этих недостатков.

Широкие диапазоны градации крупнозернистых заполнителей перечислены в таблице 2 стандарта ASTM C 33.Эти широкие градационные диапазоны предназначены для использования по всей стране. После того, как градация выбрана для проекта, поддержание градации в узких пределах позволит достичь большей согласованности от партии к партии. Обычно это достигается за счет надлежащего складирования заполнителей и переделки запасов для противодействия чрезмерной сегрегации (Фото 4).

Максимальный размер крупного заполнителя, который можно использовать в смеси, зависит от размера, формы и армирования элемента, в соответствии с этими рекомендациями «не превышать» (см. Фото 5 и 6):

  • 3/4 расстояния в свету между арматурой или между арматурой и опалубкой (закрывающее расстояние)

  • 1/3 глубины плиты

  • 1/5 самого узкого размера стержня

Часто заполнители анализируются с использованием комбинированной сортировки мелких и крупных материалов в пропорциях, предусмотренных в предлагаемой бетонной смеси (Фото 7).Это дает оценку того, как смесь будет работать в бетоне. В каждом регионе есть свои недостатки в агрегатах, но как только будет нанесена комбинированная градация агрегатов (процент удерживаемого материала в зависимости от размера сита), эти недостатки можно будет легче определить и исправить. Затем можно рассмотреть альтернативные источники агрегатов или дополнительное смешивание агрегатов, чтобы приблизиться к неуловимой «идеальной» градации, которая обеспечивает лучшую обрабатываемость, прокачиваемость, уменьшенную усадку и экономию (Рисунок 1).

Обратите внимание, что удаление песка из смеси превращает обычный бетон в смесь без мелких частиц, также известную как «проницаемый бетон» (см. Пропускающие бетонные покрытия).Пропускающий бетон имеет право на получение баллов LEED, системы оценки экологичных зданий, разработанной Советом по экологическому строительству США (USGBC), поскольку он позволяет стокам проникать непосредственно в земляное полотно, пополняя уровень грунтовых вод.

Фотография 4 — Для решения проблемы чрезмерной сегрегации частиц по размеру, дозированию обычно предшествует переработка стопок по окружности для повторного смешивания размеров, а не работа прямо в куче. (Фото любезно предоставлено PCA)

Фото 5 — Рекомендуемый максимальный размер заполнителя для прохождения чистого расстояния между арматурной сталью и размером покрытия.(Фото любезно предоставлено PCA)

Фото 6 — Максимальный размер заполнителя в зависимости от метода укладки и толщины плиты. (Фото любезно предоставлено PCA)

Фотография 7 — Гранулометрический состав от мелкого до крупного заполнителя играет важную роль в удобоукладываемости и производительности бетона. (Фото любезно предоставлено PCA)

Рисунок 1 — Оптимальная комбинированная сортировка заполнителя для обычного бетона. (Любезно предоставлено PCA)

Рекомендуемые товары

Особенности работы с бетоном из открытого заполнителя

Подрядчики, укладывающие декоративный бетон с открытым заполнителем, где внешний вид является первоочередной задачей, должны уделять особое внимание форме, текстуре, цвету и общему внешнему виду заполнителя, чтобы получить наилучший внешний вид конечного продукта (Фото 8).При укладке архитектурного бетона следует протестировать пробные смеси и разместить макеты, чтобы убедиться, что все стороны удовлетворены выбранными материалами.

Как гравий, так и щебень обычно подходят для изготовления качественного бетона (Фото 9), хотя гравий обычно предпочтительнее для открытого заполнителя. Использование переработанного бетона, измельченного до бетонного заполнителя надлежащего размера, также показало успешные результаты. Переработанный бетон будет иметь более высокое поглощение и более низкий удельный вес, чем обычные заполнители.Для производства прочного бетона хорошего качества, содержащего часть заполнителя из вторичного бетона, часто требуются пробные бетонные смеси и тщательный мониторинг свойств старого вторичного бетона с корректировкой смеси по мере необходимости.

Бетонное покрытие из открытого заполнителя.

И гравий, и щебень дают качественный бетон. Гравий потребует меньше воды по сравнению с щебнем. Гравий предпочтительнее для бетона с открытым заполнителем в пешеходных дорожках и в декоративных целях.Щебень обычно имеет более прочную связь паста-заполнитель. Щебень является предпочтительным в смеси для дорожных покрытий, поскольку более высокое сцепление паста-заполнитель обеспечивает более высокую прочность на изгиб (фото любезно предоставлено PCA)

Контроль влажности

Рисунок 2 — Общая влажность играет роль в удобоукладываемости бетона. Если заполнители слишком сухие, они впитают (украдут) воду из смеси. Если заполнители слишком влажные, избыточную влажность необходимо вычесть из предполагаемого количества воды для смешивания.(Фото любезно предоставлено PCA)

Поглощение и поверхностная влажность заполнителей — простые, но критически важные аспекты производства бетона, который постоянно обеспечивает заданную или заданную прочность. Фундаментальная взаимосвязь между соотношением воды и цемента и прочностью начинается с поправки на влагосодержание или поглощение заполнителями.

Агрегаты чем-то похожи на маленькие твердые губки. Расчет конструкции смеси проводится при условии, что заполнители находятся в состоянии насыщенной сухой поверхности (SSD), что означает, что их абсорбция удовлетворительна, и вода не берется и не добавляется в смесь.Если их поглощение неудовлетворительно, эти «губки» отбирают воду из заданного количества воды для смешивания, уменьшая оседание бетона. Если «губки» чрезмерно влажные (сверх этого количества для удовлетворения абсорбции), необходимо вычесть лишнюю воду из количества дозированной воды для смешивания. В противном случае целевое соотношение воды и воды будет превышено, и сила будет уменьшаться (Рисунок 2).

Важные общие правила, которые можно и нельзя делать

DO используйте заполнитель, соответствующий стандарту ASTM C 33, «Стандартные спецификации для бетонных заполнителей.«Заполнители должны быть прочными, чистыми, твердыми, долговечными и не содержать излишков мелких частиц или загрязнений, которые могут повлиять на гидратацию цемента или нарушить сцепление пасты с заполнителем.

НЕ превышайте пределы содержания вредных веществ в мелких и крупных агрегатах. Эти пределы представлены в таблицах 1 и 3 ASTM C 33 соответственно. Некоторые спецификации могут потребовать более строгих ограничений.

DO контролирует влажность крупных и мелких заполнителей на регулярной основе, чтобы обеспечить согласованность и однородность от партии к партии.Датчики влажности в бункерах для заполнителей следует калибровать в соответствии с рекомендациями производителей. Зонды влажности также следует периодически проверять с помощью стандартных определений влажности сгорания (ASTM C 566).

DO убедитесь в правильном управлении запасами. Они должны быть построены горизонтальными или пологими слоями, чтобы уменьшить сегрегацию, и располагаться на достаточном расстоянии, чтобы обеспечить правильную работу свай. В областях, где пространство двора ограничено и склады трудно разделить, следует использовать барьеры, чтобы избежать смешивания и перекрестного загрязнения материалов разного размера.

Для получения дополнительной информации о расчете заполнителей и бетонной смеси читайте:

Проектирование и контроль бетонных смесей, Ассоциация портландцемента (см. Главу 5, Заполнители для бетона).

Отчет комитета Американского института бетона (ACI) 221R-96, Руководство по использованию заполнителей нормального и тяжелого веса в бетоне, раздел 4.5.

Найти производителей: Примеси

Подготовка, установка и отделка средних и больших бетонных перекрытий на уровне

Базовый слой уплотняется виброкатком.

Чад С. Уайт

Бетонную плиту можно рассматривать как защитную насадку для строительной подушки и основного слоя. Хорошо уплотненное и гладкое земляное полотно имеет решающее значение для успешной работы плиты. Опалубка перекрытий, детали стыковки, пароизоляция и арматура должны быть установлены правильно, чтобы плита функционировала должным образом.

Строительная площадка и базовый курс

Обычно строительная площадка и базовый слой разрабатываются на основе местного отчета о почвах и устанавливаются подрядчиком на стройплощадке.Стороннее инспекционное агентство обычно контролирует установку сетки, вытягиваемой во время укладки бетона. Чед С. Уайт, чтобы обеспечить соответствие планам и спецификациям и подтвердить, что требования к влажности и плотности соблюдены. Важно, чтобы установщик бетонной плиты проверил высоту площадки и устойчивость основания перед началом работ. Проведение контрольной проверки перед установкой основного слоя и укладки плиты всегда является хорошей идеей и позволяет быстро выявить слабые места и потенциальную колейность. В большинстве случаев контрольная прокатка выполняется с использованием груженого самосвала или подобного тяжеловесного колесного оборудования.

Основные соображения при установке слоя основания для перекрытий на уровне:

  • Равномерная толщина плиты и правильная отметка.
  • Правильная текучесть бетона при укладке плит. Мы всегда стремились поддерживать избыток слябов на уровне 1%.
  • Достаточное уплотнение и гладкость поверхности для уменьшения сдерживания под плитой и обеспечения правильного профиля плиты.
  • Правильная засыпка и уплотнение котлована для водопроводных и электрических линий, которые всегда должны быть 2 дюйма.до 4 дюймов ниже верха земляного полотна.
  • Обрезка и детализация основного слоя на краях перекрытий, стенах и колоннах.

Советы по выставлению оценок

  • Контроль опрокидывания и уплотнения. В зависимости от толщины слоя основы, местных заполнителей, содержания влаги, состояния подушки и используемого оборудования для сортировки / уплотнения разница в высоте слоя основания может значительно варьироваться от машинной сортировки до окончательно уплотненного основания. Раскатка будет меняться ежедневно и в пределах зоны размещения плиты.
  • Знайте, когда использовать статический крен. После того, как зона укладки будет профилирована и утвержден уплотнительный / контрольный валок, выполняйте только статическое (не вибрационное) прикатывание / уплотнение для корректировки профилирования до и во время укладки бетона. Не допускайте вибрационного уплотнения рядом со свежим бетоном (возрастом менее семи дней), как показывает практический опыт.
  • Легче принести материал, чем вынуть. Мы рекомендуем сбалансировать строительную подушку на +/- 1/10 дюйма перед установкой основного слоя.

Листы скольжения и пароизоляция

Листы скольжения — это слой материала (обычно пароизоляция толщиной 15 мил.Чад С. Белая пластиковая пленка толщиной 4-6 мил), помещенная между плитой и земляным полотном, чтобы уменьшить трение между ними. Часто требуется двойной слой материала. Промежуточный лист является частью конструкции плиты, которая позволяет плите двигаться, особенно во время процесса отверждения и гидратации. Снижение передачи водяного пара от земляного полотна к плите — это побочный эффект, а не цель прокладки.

Пароизоляция — это материалы, которые минимизируют передачу водяного пара от земляного полотна в бетонную плиту.Пароизоляция обычно указывается в соответствии с ASTM E 1745. Обычно используется полиэтиленовая пленка низкой плотности, и рекомендуется минимальная толщина 10 мил для снижения паропроницаемости и прочности во время и после ее установки.

Иногда между нижней стороной бетонной плиты и пароизоляцией предусматривается прослойка гранулированного промокания. Имейте в виду, что промокательный слой обычно не рекомендуется из-за возможности скопления воды под плитой и ее захвата пароизоляцией.

При установке скользящих листов и пароизоляции следует учитывать несколько важных факторов, в том числе:

  • Перед установкой убедитесь, что основной слой ровный.
  • Беречь от проколов и истирания.
  • Правильно перекрывайте края. Устанавливайте согласно рекомендациям производителя. Пароизоляция потребует заклеивания швов и особого внимания к проходкам, перекрытиям и стенам.
  • Содержать в чистоте.

Дополнительные советы по установке

  • Дважды проверьте, что используются правильные пароизоляционные материалы и толщина.
  • Держите материал ровным и без складок во время укладки бетона.
  • Имейте в наличии дополнительные материалы и предметы для ремонта во время укладки бетона.

Формовка, соединение и армирование перекрытий

В этой статье мы обсудим традиционные решения для опалубки кромок перекрытий и опалубки колонн, различные системы крепления дюбелей, используемые в настоящее время, и установку легкой арматуры перекрытий.

Решения для формовки перекрытий

Профилированный пиломатериал является наиболее распространенным способом формовки кромок перекрытий с установленными формирователями карманов под дюбели.Формующий материал Chad S. Whiteedge используется сегодня. Обычно указанные системы шпонирования строительных шпонок просты в использовании с деревянными формовочными элементами, а верхний край деревянной опалубки может быть легко скошен для более точной укладки и отделки. Доступны формы из стали и композитных материалов, но возможность адаптации к различным конструкциям соединений, простота использования и первоначальные затраты часто откладывают их использование.

Основные особенности установки опалубки для бетонных перекрытий:

  • Соблюдение отметки верха плиты, спецификации FF / FL и требований к прямолинейности стыка.
  • Форма для соединения и опоры.
  • Понимание требований к распоркам для используемой системы и условий почвы.
  • Учитывать требования к повторному использованию и зачистке / очистке используемой системы формования.
  • Дружественен ли он финишеру? Ставки / скобы ниже верхней части формы? Верх формы скошен? Может ли затирочная машина безопасно перекрывать край? Есть ли у рабочего достаточно места для доступа к краю плиты?

Советы по установке опалубки

  • Правильно складывайте и храните формы.
  • Используйте хорошие пиломатериалы и аксессуары.
  • Минимизируйте обрезку вручную под формами.
  • Контрольный тест. Сторонние исследовательские бригады обычно устанавливают памятники и контрольные точки, но временные контрольные точки необходимо будет переносить по мере выполнения установки бетонных плит и поддерживать их для подготовки, формирования и укладки бетона. Мы рекомендуем устанавливать, перемещать или переносить все ориентиры с помощью оптического уровня вместо лазера.

Соединение плит / установка дюбелей

Дюбели для перекрытий и арматура на строительных швах Дюбели для плит устанавливаются перед установкой.Чад С. Уайт в большинстве коммерческих, складских и легких промышленных проектов в первую очередь предназначен для перемещения грузов и для облегчения или управления перемещением плит. Дюбели будут либо залиты в одну кромку плиты, либо будут использованы карманные формы и установлены дюбели перед следующей укладкой. Корзины с дюбелями используются для передачи нагрузки в сужающихся / регулирующих швах. Пенопластовый компенсатор с закрытыми порами и разрушители сцепления обычно устанавливаются на стенах, колоннах, неподвижных объектах и ​​проходах.

Основные положения при установке дюбелей для строительных швов, арматуры и корзин для дюбелей:

  • Выравнивание и прямолинейность дюбелей.
  • Способность уплотнять бетон вокруг и легкость снятия формы.
  • Как корзины для дюбелей будут устанавливаться и обслуживаться во время укладки плиты.
  • Наличие достаточного количества материала и надлежащего хранения.

Советы по установке дюбелей и корзин для дюбелей

  • Прочтите инструкцию по установке Пластинчатые корзины для дюбелей, устанавливаемые во время размещения. Чед С. Уайт, инструкции для любых используемых запатентованных систем установки дюбелей и детали плана.Такой простой, но часто игнорируемый.
  • Вы не можете просто вставить дюбели и оставить их. Кто-то должен нести ответственность за контроль установки дюбелей и корректировку смещения дюбелей во время установки.
  • Прямые, прямые, прямые.

Армирование перекрытий

Категории арматуры, которые должны быть покрыты, включают сетку, арматуру и волокна. Сетка обычно используется для легких коммерческих проектов, плит на металлическом настиле и в качестве рабочей платформы во время установки и размещения структурных плит.Армирование может охватывать весь спектр от легкой арматуры № 3 на широких расстояниях до двухслойных близко расположенных матов арматуры № 6. Волокна могут быть стальными или пластиковыми, различной длины и конфигурации с различными требованиями к весу на кубический ярд указанного бетона.

Сетка и арматурный стержень обычно устанавливаются, а однослойный арматурный мат устанавливается на месте. Чад С. Уайт поддерживает на месте во время укладки бетона. Волокна добавляются в автобетоносмеситель либо на заводе, либо на месте непосредственно перед разгрузкой.

Основные соображения при установке сетки, арматуры и волокон:

  • При заказе сетки и арматуры убедитесь, что перекрытие и потери учитываются при заказе.
  • Устойчивость земляного полотна при выборе способа ведения.
  • Интерфейс с операциями размещения. Метод укладки бетона повлияет на последовательность установки арматуры и требования к опоре / опоре стержня.
  • Как вы собираетесь доставить волокна в грузовик и где.

Советы по установке сетки, арматуры и волокон

  • Сетку трудно поставить на место, и стальные волокна вручную загружаются на конвейер.Чад С. В качестве дополнительного метода установки рекомендуется натягивание сетки белым цветом.
  • С арматурными матами легче управлять, чем с отдельными стержнями, привязанными на месте.
  • Изучение рабочих чертежей и деталей плана.
  • Постарайтесь исключить или свести к минимуму лазание персонала вверх и вниз по задней части автобетоносмесителя при загрузке волокна.
  • Убедитесь, что волокна правильно загружены в автобетоносмесители и перемешаны перед разгрузкой.

Защита перекрытий и техническое обслуживание

Первоочередной задачей является защита работ в колоннах в термоусадочной пленке и защита торцевой стены во время укладки бетона.Чад С. Уайтплейс, работа других профессий и чистая безопасная рабочая зона. Особое внимание следует уделять краям перекрытий, колоннам, стенам и стационарному оборудованию.

Брызги бетона, грязь и пятна — это основные проблемы, которые необходимо устранить. Могут потребоваться мероприятия по защите в жаркую и холодную погоду, и доступ к плитам во время периода отверждения необходимо будет контролировать и контролировать.

Чад С. Уайт был вовлечен во все аспекты бетонного строительства от мастера до подрядчика по бетону и является основателем WL Concrete.Он лично участвовал в проектировании и строительстве многих промышленных плит, в том числе отвердителей для встряхивания, суперплощадок с определенным дорожным покрытием и полов с высокой устойчивостью к случайным нагрузкам. Уайт — автор множества опубликованных статей о бетонных плитах при укладке на грунт и докладчик на World of Concrete.


Ссылки:
ACI 302-IR-04: Руководство по устройству бетонных полов и перекрытий
ACI 302-2R-06: Руководство по бетонным плитам, которые используют влагочувствительные напольные материалы
ASTM E1745- 11: Стандартные спецификации для пластиковых замедлителей парообразования, используемых при контакте с почвой или гранулированной засыпкой под бетонными плитами
ASTM E1643-11: Стандартная практика для выбора, проектирования, установки и проверки замедлителей испарения воды, используемых при контакте с землей или гранулированной засыпкой под бетоном Плиты

Дополнительные ресурсы

Как укрепить бетонную плиту на земле для контроля трещин

Контроль трещин в плитах с необычной геометрией панелей

Допустимые допуски для перекрытий

жилого подвала Бетонные полы

Избегайте поверхностных дефектов на наружных плитах

Стоячая вода в подготовленных опорах: проблема или мера предосторожности?

Главная — MC-Bauchemie

Общая и обязательная информация
MC-Bauchemie очень серьезно относится к защите ваших личных данных. Мы обрабатываем ваши персональные данные как конфиденциальные и в соответствии с нормативными актами о защите данных и настоящей политикой конфиденциальности.


Ответственная сторона

Ответственная сторона на этом веб-сайте:

MC-Bauchemie Müller GmbH & Co. KG
Müllerstraße 1-8
46238 Bottrop
Germany

Телефон: +49 (0) 2014 101-0
Факс: +49 (0) 2014 101-400
Электронная почта: info (a) mc-bauchemie.de

Сотрудник по защите данных

Мы назначили сотрудника по защите данных для нашей компании:

Майкл Райзен

Сотрудник по защите данных MC Group

Телефон: +49 (0) 20 41101-0

Факс: +49 (0) 20 41 101-400

Электронная почта: dsb (a) mc-bauchemie.de

Сбор данных на нашем веб-сайте
Файлы cookie
Некоторые из наших веб-страниц используют файлы cookie. Файлы cookie не причиняют вреда вашему компьютеру и не содержат вирусов. Файлы cookie помогают сделать наш веб-сайт более удобным, эффективным и безопасным. Файлы cookie — это небольшие текстовые файлы, которые хранятся на вашем компьютере и сохраняются в вашем браузере.

Большинство используемых нами файлов cookie — это так называемые «сеансовые файлы cookie». Они автоматически удаляются после вашего посещения. Другие файлы cookie остаются в памяти вашего устройства, пока вы их не удалите.Эти файлы cookie позволяют распознать ваш браузер при следующем посещении сайта.

Вы можете настроить свой браузер так, чтобы он информировал вас об использовании файлов cookie, чтобы вы могли в каждом конкретном случае решать, принимать или отклонять файлы cookie. В качестве альтернативы ваш браузер может быть настроен на автоматический прием файлов cookie при определенных условиях или на постоянное отклонение их, или на автоматическое удаление файлов cookie при закрытии браузера. Отключение файлов cookie может ограничить функциональность этого веб-сайта.

Файлы cookie, необходимые для обеспечения возможности электронной связи или для обеспечения определенных функций, которые вы хотите использовать, хранятся в соответствии со ст. 6 абзац 1 (f) GDPR. Оператор веб-сайта имеет законный интерес в хранении файлов cookie, чтобы обеспечить предоставление оптимизированных услуг без технических ошибок. Если другие файлы cookie (например, используемые для анализа вашего поведения в Интернете) также сохраняются, они будут рассматриваться отдельно в этой политике конфиденциальности.

Передача в третьи страны за пределами Европейской экономической зоны не предназначена (за исключением файлов cookie от внешних компонентов, для которых это прямо указано).

Файлы журнала сервера

Мы автоматически собираем и храним информацию в так называемых файлах журнала сервера на основе наших законных интересов (ст. 6 абзац 1 (f) GDPR), которую ваш браузер автоматически передает нам. Это:

— Тип браузера и версия браузера

— Используемая операционная система

— URL перехода

— Имя хоста обращающегося компьютера

— Время запроса сервера

— IP-адрес

Эти данные не будут объединены с данными из других источников. Файлы журнала сервера хранятся не более 7 дней, а затем удаляются. Хранение данных осуществляется по соображениям безопасности, например. для выяснения случаев злоупотреблений. Если данные необходимо отозвать по причинам доказательства, они исключаются из процесса удаления до тех пор, пока инцидент не будет окончательно выяснен. На этот период обработка ограничена.

Контактные формы

Мы предлагаем вам контактную форму, чтобы связаться с нами на добровольной основе онлайн. В рамках контактной формы мы собираем личные данные (имя, имя, адресные данные, номера телефонов, адрес электронной почты), тему и содержание вашего сообщения, а также запрашиваемые вами брошюры.

Мы используем эти данные для ответа на ваш запрос. Обрабатывая данные, мы имеем законный интерес в ответе на ваши запросы (статья 6 абзац 1 (f) GDPR). Кроме того, мы обязаны вести учет в соответствии с коммерческими и налоговыми правилами (ст. 6 абзац 1 (c) GDPR).

Данные передаются нашему поставщику услуг хостинга, который размещает веб-сайт от нашего имени. Переход к третьему не происходит. Мы планируем хранить вышеуказанные данные в течение 10 лет, а затем удалить их.Передача в третьи страны за пределами Европейской экономической зоны не предполагается.

Google Analytics

Этот веб-сайт использует Google Analytics, службу веб-аналитики. Он управляется Google Inc., 1600 Amphitheatre Parkway, Mountain View, CA 94043, США. Google Analytics использует так называемые «куки». Это текстовые файлы, которые хранятся на вашем компьютере и позволяют анализировать использование вами веб-сайта. Информация об использовании вами данного веб-сайта, генерируемая файлом cookie, обычно передается на сервер Google в США и хранится там.Файлы cookie Google Analytics хранятся на основании ст. 6 абзац 1 (f) GDPR. Оператор веб-сайта имеет законный интерес в анализе поведения пользователей с целью оптимизации как своего веб-сайта, так и своей рекламы.

Анонимизация IP

Мы активировали функцию анонимности IP на этом веб-сайте. Ваш IP-адрес будет сокращен Google в Европейском Союзе или другими сторонами Соглашения о Европейском экономическом пространстве перед передачей в США.Только в исключительных случаях полный IP-адрес отправляется на сервер Google в США и там сокращается. Google будет использовать эту информацию от имени оператора этого веб-сайта для оценки вашего использования веб-сайта, для составления отчетов об активности веб-сайта и для предоставления других услуг, касающихся активности веб-сайта и использования Интернета для оператора веб-сайта. IP-адрес, передаваемый вашим браузером в рамках Google Analytics, не будет объединен с любыми другими данными, хранящимися в Google.

Плагин браузера

Вы можете предотвратить сохранение этих файлов cookie, выбрав соответствующие настройки в своем браузере.Однако мы хотели бы отметить, что это может означать, что вы не сможете пользоваться всеми функциями этого веб-сайта. Вы также можете предотвратить передачу данных, сгенерированных куки-файлами об использовании вами веб-сайта (включая ваш IP-адрес), в Google и обработку этих данных Google, загрузив и установив подключаемый модуль браузера, доступный по следующей ссылке:

https://tools. google.com/dlpage/gaoptout?hl=en

Возражение против сбора данных

Вы можете предотвратить сбор ваших данных службой Google Analytics, щелкнув следующую ссылку.Будет установлен файл cookie отказа, чтобы предотвратить сбор ваших данных при будущих посещениях этого сайта:

Отключить Google Analytics

Дополнительную информацию о том, как Google Analytics обрабатывает данные пользователей, см. В политике конфиденциальности Google:

https://support.google.com/analytics/answer/6004245?hl=en

Обработка данных на стороне

Мы заключили соглашение с Google об аутсорсинге обработки данных и полностью выполняем строгие требования немецких органов по защите данных при использовании Google Analytics.

You Tube

На нашем веб-сайте используются плагины от YouTube, которым управляет Google. Оператором страниц является YouTube LLC, 901 Cherry Ave. , San Bruno, CA 94066, США. Если вы посещаете одну из наших страниц с плагином YouTube, устанавливается соединение с серверами YouTube. Здесь сервер YouTube информируется о том, какие из наших страниц вы посетили. Если вы вошли в свою учетную запись YouTube, YouTube позволяет связать ваше поведение в Интернете напрямую с вашим личным профилем.Вы можете предотвратить это, выйдя из своей учетной записи YouTube. YouTube используется для того, чтобы сделать наш сайт привлекательным. Это представляет собой обоснованный интерес согласно ст. 6 абзац 1 (f) GDPR. Дополнительную информацию об обработке пользовательских данных можно найти в заявлении о защите данных YouTube по адресу https://www.google.de/intl/de/policies/privacy.

Отзыв вашего согласия на обработку ваших данных

Некоторые операции по обработке данных возможны только с вашего явного согласия.Вы можете отозвать свое согласие в любое время с будущим эффектом. Неформального электронного письма с этим запросом достаточно. Данные, обработанные до того, как мы получим ваш запрос, все еще могут обрабатываться на законных основаниях.

Право на подачу жалоб в регулирующие органы

Если имело место нарушение законодательства о защите данных, пострадавшее лицо может подать жалобу в компетентные регулирующие органы. Компетентный регулирующий орган по вопросам, связанным с законодательством о защите данных:

Landesbeauftragte für Datenschutz und Informationsfreiheit NRW, Дюссельдорф.

Право на переносимость данных

Вы имеете право на то, чтобы данные, которые мы обрабатываем на основании вашего согласия или во исполнение контракта, автоматически доставлялись вам или третьей стороне в стандартном машиночитаемом формате. Если вам требуется прямая передача данных другой ответственной стороне, это будет сделано только в той степени, в которой это технически возможно.

Информация, исправление, блокировка, удаление

В соответствии со ст. 15 GDPR, вы имеете право в любое время получить бесплатную информацию о любых ваших личных данных, которые хранятся. Вы также имеете право на исправление, блокировку или удаление этих данных.

Правительство округа Кэрролл | Рекомендации по соблюдению жилищного кодекса округа Кэрролл, Мэриленд

Следующий список требований кодекса предназначен для того, чтобы помочь вам в соблюдении Кодекса публичных местных законов и постановлений округа Кэрролл, глава 170, но он не охватывает весь кодекс.
Несоблюдение всех применимых требований кодекса приведет к уведомлению о нарушении и / или приказу о прекращении работы до тех пор, пока такие нарушения не будут исправлены.
РАЗРЕШЕНИЕ НА СТРОИТЕЛЬСТВО И ОДИН КОМПЛЕКТ УТВЕРЖДЕННЫХ ЧЕРТЕЖЕЙ ДОЛЖНЫ БЫТЬ ДОСТУПНЫ НА МЕСТЕ ДЛЯ ТРЕБУЕМОЙ ПРОВЕРКИ.
Если у вас возникнут вопросы относительно этих требований, звоните по телефону 410-386-2674.


1. ПРОЕКТИРОВАНИЕ ЗДАНИЯ
a. Глубина линии замерзания 30 дюймов
b. Живые нагрузки на перекрытие
i. Жилые комнаты 40 # PSF добавить 10 # статическая нагрузка
ii.Спальные места и кладовые на чердаке с лестницей 30 # PSF добавить 10 # статическую нагрузку
iii. Склад на чердаке (легкий склад, без лестницы) 20 # PSF добавить 10 # статическая нагрузка
iv. Деки 40 # PSF
c. Кровельные нагрузки
i. Статическая нагрузка на нижний пояс 10 # PSF
ii. 40 # PSF
г. Расчетная скорость ветра 115 миль / ч, максимальная


2. ФУТБОЛКА
a. Минимальная глубина уклона до низа всех опор — 30 дюймов или до твердой опоры, в зависимости от того, что больше.
г. Размер — должен иметь толщину 8 дюймов и выступать как минимум на 4 дюйма за пределы стены с каждой стороны.
г. Опоры дымохода — должны быть толщиной 12 дюймов и выходить на 6 дюймов за пределы стены со всех сторон.
г. Подушка основания колонны — одноэтажная опора 24 x 24 x 12 дюймов, 30 x 30 x 15 дюймов для двухэтажной опоры или 36 x 36 x 18 дюймов для трехъярусной опоры; при переносе нагрузки на крышу, увеличится до следующего размера столбца подбетонка площадки; или сконструированы так, чтобы выдерживать необходимый груз.
e. Верхняя поверхность должна быть ровной, нижняя поверхность — уклон не более 1: 10.
ф. Ступенчатые опоры — верхняя часть должна перекрывать предыдущую и связывать вместе.
г. Монолитная заливка — одновременная заливка нижних колонтитулов, стен и плиты — может использоваться с шириной не менее 12 дюймов и глубиной 30 дюймов и толщиной плиты 3 ½ дюйма.


3. ФУНДАМЕНТАЛЬНЫЕ СТЕНЫ
a. Верхний слой блока должен быть сплошным или заполненным.
г. Верх стены на высоте не менее 6 дюймов над уровнем земли.
г. Толщина стены в зависимости от глубины засыпки. Максимальная засыпка для 8-дюймового пустотелого блока 4 ’, для 10-дюймового блока 5’, для 12-дюймового блока 6 ’. Должностное лицо Кодекса, когда того требуют почвенные условия, может уменьшить допустимый объем обратной засыпки или запросить отчет инженера.
г. Пластинчатые анкеры — утвержденные ремни должны располагаться и устанавливаться в соответствии с инструкциями производителя. Болты ½ дюйма, максимум 6 дюймов по центру, 7 дюймов в кладку и максимум 12 дюймов от углов.
e. Если толщина стен пустотелых блоков или полых стен, связанных каменной кладкой, уменьшилась, то между стеной внизу и более тонкой стеной вверху должен быть построен ряд сплошной кладки.
ф. Стеновая конструкция каменной кладки должна быть установлена ​​в соответствии с нормами.


4. ДРЕНАЖ ФУНДАМЕНТА, ГИДРОИЗОЛЯЦИЯ
a.Перфорированная дренажная плитка = минимальный диаметр 3 дюйма или утвержденная дренажная система с отчетом ICC ES. Устанавливается по внешнему периметру стен, где внутренняя оценка ниже внешней.
г. Плитка окружена 4-дюймовым гравием и покрыта утвержденным фильтрующим материалом.
г. Дренажная плитка должна сливаться в герметичный отстойник, в котором установлен насос или который обеспечивает самотеком для уклона, слива как минимум на 10 футов от дома и 10 футов от границы участка.
г. Свободный дренаж, привязанный к герметичному отстойнику или положительному потоку силы тяжести с помощью 2-дюймовой трубы с минимальным уклоном ¼–1’0 дюймов или 3-дюймовой трубы с минимальным уклоном 1
/ 8–1’0 ”
e. Наружная часть каменных стен, окружающих подвалы ниже уровня земли, должна быть покрыта портландцементом 3/8 дюйма с выступом внизу и покрыта утвержденной гидроизоляцией.
ф. Залитые бетонные стены, ограждающие участки ниже уровня земли, должны иметь стенные анкеры, отломанные заподлицо с поверхностью и покрытые утвержденной гидроизоляцией.


5. ОПОРНЫЕ КОЛОННЫ ДОМА
a. Все опорные стойки или колонны должны быть закреплены сверху и снизу.
г. Регулируемые колонны — винтовые анкерные крепления в бетоне для предотвращения бокового смещения.
г. Все поверхности стальных колонн должны быть покрыты антикоррозийной краской.
г. Расстояние между колоннами — справочные размеры балок.
e. Опоры колонн — см. Раздел 2 d.


6. ЗАЩИТА ОТ РАЗЛОЖЕНИЯ
a. Подоконники, обработанные под давлением, менее 8 дюймов от готового сплава.
г. Вся древесина, контактирующая с землей или бетоном, должна обрабатываться под давлением.
г. Деревянные балки забиты в каменную стену — зазор ½ дюйма по бокам и по краям. Низ балки не должен напрямую контактировать с кладкой.
г. Деревянные балки или нижняя часть деревянного конструкционного пола, когда они ближе 18 дюймов, или деревянные балки, когда они находятся ближе 12 дюймов от открытого грунта, должны подвергаться обработке давлением.
e. Подоконники и шпалы на бетонной или каменной плите, находящейся в непосредственном контакте с землей, должны подвергаться обработке давлением, если они не отделены от такой плиты непроницаемым барьером для влаги.
ф. Сайдинг, обшивка, каркас стен снаружи на расстоянии менее 6 дюймов от земли должны быть изготовлены из дерева, обработанного под давлением, или защищены утвержденным способом.
г. Деревянные планки обрешетки или другие элементы деревянного каркаса, прикрепленные непосредственно к внутренней части наружных каменных стен или бетонной стены ниже уровня земли, за исключением случаев, когда утвержденный антипирен наносится между стеной и полосами обрешетки или элементами каркаса.
ч. Вся древесина, контактирующая с землей и поддерживающая постоянные конструкции, должна быть обработана пиломатериалом.
и. Все крепежи для древесины, обработанной под давлением, должны быть горячеоцинкованы, оцинкованы, из нержавеющей стали, кремнистой бронзы или меди.

7. ПОМОЩНИК
a. Доступ ко всем под полом. Минимальный размер проема в полу должен составлять 18 x 24 дюйма;
проемов в стене по периметру должны быть не менее 16 x 24 дюйма.
г. Вентиляция подлозки 1 кв.футов площади на 150 кв. футов. Одно отверстие в пределах 3 футов от каждого угла.
г. Обеспечьте сливную плитку, когда уклон под полом ниже, чем снаружи готовой отметки.
г. Радоновая система должна быть установлена ​​в соответствии с Приложением F Международного жилищного кодекса
и промаркирована непрерывной оранжевой линией краски по всей конструкции.
e. Наружная часть каменных стен, окружающих подвалы ниже уровня земли, должна быть покрыта 3
/8 ”портландцементом
с выгнутым дном и покрытым утвержденной гидроизоляцией.
ф. Залитые бетонные стены, огораживающие участки ниже уровня земли, должны иметь стенные анкеры, отломанные заподлицо с лицевой стороной
и покрытые утвержденной гидроизоляцией.


8. КОНСТРУКЦИЯ СТЕН
a. Несущие стены — внутренние и внешние. Двойная верхняя пластина. Исключение: одинарная верхняя пластина
может быть установлена ​​в несущие и внешние стены при условии, что пластина должным образом закреплена в стыках, углах и пересекающихся стенах
по крайней мере на эквивалент 3 дюйма на 6 дюймов на 0,9036 дюйма оцинкованной стали толщиной
прибивается к стене стойки или сегменту стены тремя гвоздями 8d или аналогичными, при условии, что стропила или балки
отцентрованы по стойкам с допуском не более 1 дюйма.
г. Должны быть сооружены внутренние несущие перегородки и противопожарны внешние стены.
г. Внутренние ненесущие перегородки могут быть сконструированы с использованием стоек 2 «x 3», расположенных на расстоянии 16 дюймов по центру, или стоек 2 «x
4″, расположенных на расстоянии 24 дюймов по центру, где они не нужны в качестве укрепленной линии стены.
г. Противопожарная защита всех скрытых пространств перегородок из карнизов в стенах, чтобы отрезать все скрытые сквозняки и до
создать эффективный противопожарный барьер между этажами и крышей.
e. Здания должны быть связаны в соответствии с нормами или инженерным проектированием.
ф. Стойки должны быть непрерывными от пола / фундамента до потолка или крыши.
г. Все пролеты коллекторов и балок должны быть установлены в соответствии с нормами или спроектированы в соответствии с принятой инженерной практикой.


9. ОБЩЕЕ СТРОИТЕЛЬСТВО КЛАДКИ
a. Минимальная толщина кладки несущей стены более одного этажа должна составлять 8 дюймов.
г. ПЛОТНЫЕ кирпичные стены одноэтажных жилых домов и гаражей должны быть не менее 6 дюймов в толщину и не более 9 дюймов в высоту.
г. Если толщина стен пустотелых блоков или полых стен, связанных каменной кладкой, уменьшилась, то между стеной внизу и более тонкой стеной вверху должен быть построен ряд сплошной кладки.
г. Пустотные опоры должны быть закрыты 4-дюймовым каменным слоем или бетоном или должны иметь полости верхнего слоя, заполненные бетонным раствором.
e. Каменная кладка над проемами должна поддерживаться стальными перемычками, железобетонными или каменными перемычками или каменными арками, предназначенными для поддержки прилагаемой нагрузки.
ф. Балки, фермы или другие сосредоточенные нагрузки, поддерживаемые стеной или колонной, должны иметь опору длиной не менее 3 дюймов на сплошную кладку толщиной не менее 4 дюймов или на металлическую опорную плиту соответствующей конструкции.
г. Стены ствола кладки высотой и длиной 48 дюймов или меньше должны быть усилены.


10. НАСТЕННЫЕ ПОКРЫТИЯ
a. Сайдинг, потолок, потолок или одобренный тип для наружного использования.
и. За виниловым сайдингом необходим водостойкий барьер.
г. Кладочный шпон
i. 1 дюйм воздушного пространства или 1 дюйм заделки до обрамления.
ii. Кладочный шпон не должен выдерживать никаких вертикальных нагрузок, кроме статической нагрузки шпона, указанного выше.
iii. Крепится к несущей стене с помощью нержавеющих металлических стяжек.
iv. Металлические стенные анкеры должны располагаться на расстоянии не более 24 дюймов по центру по горизонтали и выдерживать не более 2,67 кв. Футов площади стены.
v. Фетровая бумага без дырок и разрывов или другой одобренный атмосферостойкий материал должен быть покрыт всеми внешними стенами.
vi. Гидроизоляция для облицовки кладки должна располагаться под первым слоем кладки над уровнем готовой земли над фундаментной стеной или плитой.
vii. Снаружи кладки должны быть предусмотрены дренажные отверстия с максимальным расстоянием 33 дюйма по центру и диаметром не менее 3/16 дюйма.
viii. Гидроизоляцию следует использовать вокруг окон и дверей, под каменной кладкой и на ее концах, прежде всего выступов, деревянной отделки, там, где подъезды, террасы или лестницы, прикрепленные к стене или перекрытию, все пересечения стен и крыши.

11. НАПОЛЬНЫЕ СИСТЕМЫ
a. Минимальная нагрузка на балки: дерево — 1 ½ дюйма, кладка — 3 дюйма.
г. Подвесить балку или перекрыть ее минимум на 3 дюйма.
г. Системы инженерных полов должны быть установлены, закреплены и заблокированы в соответствии с инструкциями производителя.

12. РАФЕРЫ ИЛИ ФЕРМЫ
a. Конструкция крыши и потолка должна быть способна выдерживать все нагрузки, возникающие в соответствии с требованиями к нагрузке, и передавать результирующие нагрузки на опорные элементы конструкции.
г. Фермы должны быть скреплены для предотвращения вращения и обеспечения поперечной устойчивости в соответствии с требованиями, указанными в строительной документации или требованиями BCSI 1-03. Вся строительная документация должна быть на месте.
г. Обшивка кровли:
и. Фанера — ½ ”24” по центру без зажимов; 3/8 ”24” по центру используйте зажимы или блокировку
ii. Фанера OSB — ½ ”24” по центру без зажимов; 7/16 «24» по центру без зажимов 3/8 «16» по центру
используйте зажимы или блокировку.


13.ВЕНТ, ДОСТУП НА ЧЕРДАК
a. Вентиляционные отверстия софита и конька или фронтальные вентиляционные отверстия, свободная вентиляция сетки 1 кв. Фут на каждые 150 кв. Футов площади вентилируемого помещения
.
г. Обеспечьте легкодоступную панель доступа 22 x 30 дюймов.
г. Обеспечьте вентиляцию скрытых пространств стропил.
г. Обеспечьте спусковую лестницу с проходом шириной 2 фута к платформе обслуживания HVAC 30 x 30 дюймов, когда блок установлен на чердаке.
e.

14. КРЫША
a. Подложка по требованию R905.1.1 с уклоном крыши более 4 дюймов на 12 дюймов, являющимся однослойным, и уклоном крыши 4 на 12 дюймов, но не менее 2 дюймов на 12 дюймов, являющимся двухслойным, если не утверждено иное.
г. Битумная черепица крепится в соответствии с печатными инструкциями производителя.
г. Установка долин, стен и других гидроизоляций в соответствии с печатными инструкциями производителя битумной черепицы. Требуются ледяные барьеры, указанные в R905.1.2

15. БЕТОННЫЕ ПОЛЫ
a. Бетонная плита на уровне: минимальная толщина 3 ½ дюйма, прочность на сжатие 2500 SPI, каменное основание толщиной 4 дюйма.
г. Заливка не должна содержать растительности и посторонних материалов и должна быть уплотнена, чтобы обеспечить равномерную опору. Заливка не должна превышать 24 дюйма.
г. Пароизоляция толщиной 6 мил с швами, наложенными не менее чем на 12 дюймов между бетонной плитой перекрытия и основанием. Пароизоляция может отсутствовать; отдельно стоящие гаражи, хозяйственные постройки и другие неотапливаемые сооружения; подъездные пути, дорожки, патио и другие плоские участки.
г. На плите с уровнем пола менее 12 дюймов ниже уровня земли должна быть установлена ​​изоляция R-10 в соответствии с Международным энергетическим кодексом.
e. Радоновая система должна быть установлена ​​в соответствии с Приложением F Международного жилищного кодекса и обозначена непрерывной оранжевой линией краски по всей конструкции.

16. ДЫМОХОД И КАМИНЫ
a. Каменная кладка 4 дюйма вокруг футеровки дымохода с воздушным пространством ½ дюйма вокруг дымохода.
г. 8 ”массивная кладка без футеровки дымохода.
г. Расстояние между дымоходом и горючими материалами 2 дюйма внутри и / или 1 дюйм снаружи.
г. Огнестойкие перекрытия, перекрытия и крыши.
e.Верх дымохода должен выступать не менее чем на 2 фута над любой частью здания в пределах 10 футов, но не должен быть менее чем на 3 фута выше точки, в которой он проходит через крышу.
ф. Обеспечьте сверчков дымохода, если размер, параллельный линии гребня, превышает 30 дюймов и не пересекает линию гребня.
г. Очаги должны выдвигаться минимум на 20 дюймов. Надставки должны быть 16 дюймов для топок площадью менее 6 кв. Футов и 20 дюймов для топок более 6 кв. Футов. Дровяной камин должен иметь установленные двери с уплотнением.
ч. Отверстия для чистки, если они имеются, должны быть оборудованы дверцами и рамами из черных металлов, конструкция которых должна оставаться плотно закрытой, за исключением случаев использования.
и. Отверстия для чистки не являются обязательными, за исключением случаев, когда дровяные печи должны быть соединены с дымоходами. При наличии они должны быть оборудованы дверцами и рамами из черных металлов, которые должны оставаться плотно закрытыми, когда они не используются. Отверстия для очистки должны быть расположены не менее чем на 2 ‘6 дюймов ниже самого нижнего входа в дымоход.
Дж. Сборный дымоход — одобренный тип национально признанным испытательным агентством с допусками, указанными в 16-c.

17. ОСВЕЩЕНИЕ, ВЕНТИЛЯЦИЯ И ОТОПЛЕНИЕ
a. Подвал — 2% площади, включая инфильтрацию дверей.
г. Жилые комнаты — 8% площади; ½ в рабочем состоянии
ИСКЛЮЧЕНИЯ:
i. Застекленные области могут не открываться, если предусмотрена утвержденная система механической вентиляции, способная производить смену воздуха каждые 30 минут.
ii. Застекленные зоны могут быть исключены в помещениях, где предусмотрена утвержденная система механической вентиляции, способная производить смену воздуха каждые 30 минут; Предусмотрен искусственный свет, способный производить в среднем 6 футов свечей на площади
комнаты на высоте 30 дюймов над уровнем пола.
г. Ванные комнаты — 1 окно площадью не менее 3 кв. Футов с остеклением на ½ открываемых или вытяжных вентиляторов, выводимых наружу, с утвержденным концевым соединением в каждом отсеке.

18. РАЗМЕР КОМНАТЫ
a. Минимум 1 комната минимум 120 кв. Футов.
г. Прочие жилые помещения минимум 70 кв. Футов. Исключение: Кухни
c. Комнаты, за исключением кухонь, должны быть не менее 7 футов по горизонтали.

19. НЕОБХОДИМАЯ ВЫСОТА ПОТОЛКА
a. Недостроенный подвал 6’-8 ’, кроме балок 6’-4”.
г. Жилые помещения — минимум 7 футов; для наклонных потолков см. код.
г. Подшитые потолки не менее 7 футов.


20. САНИТАРИИ
a. Обеспечьте по крайней мере 1 санузел, туалет, ванну или душ и кухонную раковину в каждой квартире
.


21. РАСПОЛОЖЕНИЕ ЗАЩИТНОГО СТЕКЛА
a. Входные и выходные двери.
г. Панели раздвижных дверей, распашные двери.
г. Штормовые двери.
г. Двери и ограждения для гидромассажных ванн, гидромассажных ванн, спа, парных, ванн и душевых.Остекление в любой части стены здания, охватывающей эти отсеки, где нижний край остекления находится менее чем на 60 дюймов над входным отверстием слива и в пределах 60 дюймов от кромки воды.
e. Остекление в неподвижной или работающей панели рядом с дверью, где ближайший вертикальный край находится в пределах 24-дюймовой дуги двери в закрытом положении и нижний край которой находится менее чем на 60 дюймов над полом или пешеходной поверхностью.
ф. Окна площадью более 9 кв. Футов и нижний край менее 18 дюймов над полом; верхний край на высоте более 36 дюймов над полом.Одна или несколько поверхностей для ходьбы в пределах 36 дюймов по горизонтали от остекления.
г. Лестница.


22. ПРИКРЕПЛЕННЫЙ ГАРАЖ
а. Отделен от дома и его мансарды гипсокартоном ½ ”со стороны гаража.
г. Гараж между жилыми комнатами должен быть отделен от жилых комнат наверху гипсокартоном 5/8 дюйма типа X, а стены, поддерживающие такую ​​конструкцию, — гипсокартоном 1/2 дюйма.
г. Дверь между домом и гаражом, а не в спальные помещения, двери со сплошным сердечником 1-3 / 8 дюйма или 20-минутные огнестойкие двери или аналогичные, самозакрывающиеся.
г. Пол, негорючий, с уклоном в сторону главного подъезда транспортного средства или водостока.

23. ТРЕБОВАНИЯ К ВЫХОДУ
a. На каждую жилую единицу должна быть предусмотрена не менее 1 выходной двери. Дверь должна иметь боковые петли и обеспечивать минимальную ширину в свету 32 дюйма при измерении между лицевой стороной двери и упором с дверью, открытой под углом 90 градусов.
г. Подвал, жилые чердаки и каждая спальная комната должны иметь как минимум один дверной выход или окно с чистым проемом 5.7 кв. Футов с минимальной открытой шириной 20 дюймов, минимальной открытой высотой 24 дюйма и максимальной высотой порога от пола 44 дюйма. Исключение: чистый проем окон первого этажа уменьшен до 5,0 кв. Футов. ПРИМЕЧАНИЕ: минимальная открытая ширина 20 дюймов и минимальная открытая высота 24 дюйма не обеспечат 5,7 кв. Фута чистого чистого проема. Ширина проема в свету в дюймах x высота проема в свету в дюймах = 820 кв. Дюймов.
г. Решетки, решетки, экраны или другие препятствия, помещенные над окнами аварийного выхода, должны сниматься изнутри без использования ключа или инструмента.
г. Замок или защелка на всех выходных дверях должны легко открываться со стороны, с которой должен быть выполнен выход, без использования ключа.


24. ПОСАДКИ
а. Площадка минимум 3х 3 фута должна быть с каждой стороны выходных дверей. Пол или площадка не должны быть более чем на 1 ½ дюйма ниже верха порога.
ИСКЛЮЧЕНИЯ:
i. Наверху внутренней лестницы при условии, что дверь не поднимается над лестницей.
ii. Посадка у внешнего дверного проема должна быть не более чем на 7 ¾ дюймов ниже верха порога, если дверь не опускается над площадкой.
iii. Наружные штормовые и сетчатые двери освобождены от требований к посадке.

25. ЛЕСТНИЦА
а. Минимальная ширина 36 дюймов выше высоты поручня и ниже требуемой высоты перемычки.
г. Минимальная ширина на высоте поручня и ниже — 32 дюйма.
г. Минимальный протектор — 10 дюймов от носа к носу. Максимальный подступенок составляет 7 ¾ ”от верха проступи до верха проступи.
г. Наибольшая высота ступени или подступенка в пределах любого лестничного марша не должна превышать наименьшую более чем на 3/8 дюйма. Высота по высоте не менее 6 футов 8 дюймов.
e. Допускаются забежные, винтовые и круговые лестницы; у каждого свой код.
ф. Подступенки не должны пропускать 4-дюймовую сферу.
г. Закрытое доступное пространство под лестницей должно иметь стены и перекрытия, защищенные с закрытой стороны сухой стеной ½ дюйма.

26. ПОРУЧНИ И ЗАЩИТЫ
a. Поручни, имеющие минимальную и максимальную высоту 34 и 38 дюймов от выступа протектора.
г. Поручни рядом со стеной должны иметь пространство не менее 1 ½ дюйма между стеной и поручнем и должны быть возвращены или должны заканчиваться новыми стойками.
г. Поручни для подъездов, балконов или фальшполов на высоте более 30 дюймов над уровнем пола или уровня должны иметь перила не менее 36 дюймов в высоту, измеряемые по вертикали от носа ступеней.
г. Открытые стороны лестниц с общим подступенком более 30 дюймов над полом или уровнем должны иметь перила не менее 34 дюймов в высоту, измеренные по вертикали от носа ступеней.
e. Расстояние по горизонтали и вертикали между элементами ограждения должно составлять максимум 4 дюйма.
ф. Промежуточные рельсы и / или декоративные затворы не должны пропускать объект диаметром 6 дюймов или более.
г. Треугольные отверстия, образованные подступенком, ступенькой и нижним поручнем перил на лестницах, не должны пропускать сферу диаметром 6 дюймов.

27. ДЫМОВАЯ СИГНАЛИЗАЦИЯ
a. Установлены дымовые извещатели по мере необходимости для новых жилищ; на каждом этаже, вне каждой отдельной спальной зоны и в каждой спальне. См. Раздел IRC R314 для получения дополнительной информации.
г. Сигнализаторы угарного газа установлены снаружи каждой спальной зоны в непосредственной близости от спален. Дополнительную информацию см. В разделе IRC R315.

28.КУХОННАЯ ВЕНТИЛЯЦИЯ И СУШИЛКА ДЛЯ ОДЕЖДЫ ВЫХЛОПНОЙ
a. Вентиляционные системы должны быть независимыми от всех других систем и должны выводить влагу наружу.
г. Вентиляционные отверстия не должны соединяться винтами для листового металла или средствами крепления, которые заходят в вентиляционное отверстие.
г. Вытяжные отверстия должны быть оборудованы обратным клапаном.
г. Вентиляционные отверстия должны быть выполнены из жестких металлических каналов с гладкими внутренними поверхностями с соединениями, проходящими в направлении воздушного потока.
e. Соединения гибких воздуховодов не должны быть скрыты внутри конструкции.
ф. Размер вентиляционного отверстия должен быть не менее диаметра выпускного отверстия прибора.
г. Максимальная длина вытяжного вентиляционного отверстия диаметром 4 дюйма не должна превышать 35 футов от места сушилки до стены или окончания крыши и должна заканчиваться полностью открывающимся вытяжным колпаком. Если воздуховод скрыт, постоянная этикетка или бирка должна быть расположена в пределах 6 футов от длины соединения, и каждый вертикальный стояк должен быть снабжен средствами для очистки.
ч. Должно применяться уменьшение максимальной длины на 30 дюймов для каждого изгиба на 45 градусов и на 5 футов для каждого изгиба на 90 градусов.

29. МИКРОВОЛНОВЫЕ ПЕЧИ
a. Установка перечисленного и маркированного кухонного прибора или микроволновой печи над перечисленным и маркированным кухонным прибором должна соответствовать условиям перечисления и этикетки верхнего прибора.


30. ВЫСОКИЕ ВЕНТИЛЯЦИОННЫЕ ВЫТЯЖКИ
a. Домашние бройлеры с открытым верхом должны иметь металлический вентиляционный колпак размером не менее 28 с зазором не менее ”между колпаком и нижней стороной из горючего материала или шкафов.
г. Между варочной поверхностью и горючими материалами или шкафами должно быть сохранено расстояние не менее 24 дюймов.
г. Вытяжной колпак должен быть не меньше ширины бройлера и простираться по всему блоку.

31. Желоба и водостоки
a. Требуется для конструкций с любой долей ниже допустимой.
г. Брызги на водосточные трубы.

32. ТРЕБОВАНИЯ К ИЗОЛЯЦИИ ПРЕДВАРИТЕЛЬНЫЙ МЕТОД
a. Потолки Р-49.
г. Стены Р-20 или Р-13 + 5 сплошная изоляция
c.Стены подвала Р-10 сплошной или Р-13 полый.
г. Периметр плиты Р-10. (см. требования — Бетонный пол, Раздел 15)
e. Стены подполья Р-10.
ф. Этаж Р-19.
г. Окна должны иметь значение U 0,35

.


33. ТРЕБОВАНИЯ К ИЗОЛЯЦИИ ТАКЖЕ МОГУТ БЫТЬ ВЫПОЛНЕНЫ ВЫПОЛНЕНИЕМ РАСЧЕТОВ ЭНЕРГЕТИЧЕСКОГО КОНТУРА:
a. Агентство, одобренное третьей стороной.
г. Отчет о проверке соответствия РЭС.
г. Соответствие программе Energy Star на основе принятой IECC.


34. ТРЕБОВАНИЯ К ПРОГРАММИРОВАНИЮ
a. Утвержденный антикоррозийный оклад должен быть установлен в соответствии с правилами для предотвращения попадания воды во все окна, двери, дымоходы, крыши, кирпичную кладку, настил и отделку наружных стен.

Оставить комментарий
