Стандартная ширина и высота ступеней лестницы: Высота ступени лестницы стандарт
Высота ступени лестницы стандарт
Лестница – важная деталь любого дома. Ключевым ее элементом является ступенька. От того, какой размер вы выберете, будет зависеть не только внешний вид конструкции, но и удобство ее использования. Давайте подробно разберемся в том, какая высота и ширина ступени считаются оптимальными, и как их правильно рассчитать.
Размер ступеней по ГОСТу и СНИПу
Размер, согласно ГОСТу и СНИПу, определяется, исходя из следующих параметров:
- общий угол наклона лестницы;
- высота ступени;
- ширина лестничного марша.
При этом используются следующие нормативные документы:
- ГОСТ 8717.1-84 – устанавливает необходимые нормы для размеров различных элементов лестниц.
- ГОСТ 23120-78 – определяет требования, предъявляемые к конструкциям, относящимся к маршевым трапам.
Исходя из их содержания, можно выделить следующие габариты, соответствующие общепринятым нормам:
- высота ступени, согласно ГОСТу, должна составлять не менее 12 и не более 25 сантиметров;
- минимальная ширина должна варьироваться в пределах 70-80 сантиметров;
- оптимальной считается конструкция, ширина которой составляет 1 метр;
- ширина ступени лестницы, согласно норме, должна составлять 27-30 сантиметров. Это необходимо для того, чтобы человек мог опереться на конструкцию всей подошвой, и она не свисала с края.
Обратите внимание! В некоторых случаях, например, при проектировании лестницы на чердак допускается возведение конструкций шириной 60 сантиметров.
В данном видео вы узнаете, какая должна быть высота ступени:
Согласно СНИП, можно выделить следующие показатели:
- Высота стандартной ступени лестницы должна составлять не более 15 сантиметров.
- Погрешность, допускаемая в размерах ступеней одного лестничного марша, не должна превышать 5 миллиметров.
- Их число не должно быть меньше 3 и не больше 18.
- Желательно, чтобы количество определялось нечетным числом. Это позволит начинать движение по лестнице и заканчивать его с одной ноги, что очень удобно.
- Наклон лестницы считается комфортным, если его значения лежат в интервале от 35 до 40 градусов.
- Ширина ступеньки – не менее 30 сантиметров.
Подробнее о нормах СНИП можно узнать из документов:
- № 2.08.02/89 – правила постройки общественных зданий;
- № 2.08.01/89 – правила постройки жилых помещений.
Некоторые значения могут изменяться в большую или меньшую сторону, в зависимости от того, где будет располагаться конструкция.
Оптимальный и удобный размер ступеней лестницы в доме
Итак, мы разобрались с шириной и высотой ступени, которые считаются оптимальными, согласно СНИПу и ГОСТу. Теперь давайте попытаемся разобраться, как получить наиболее оптимальный и удобный размер конструкции.
Сразу хочется отметить тот факт, что расчет ступеней и общего размера лестницы зачастую зависит от способа ее применения и габаритов помещения. Проектирование чердачных и подвальных конструкций может отличаться от межкомнатных. Исходя из этого, можно сделать вывод, что проектирование по ГОСТу не всегда может оказаться верным решением.
Существует ряд правил, придерживаясь которых, вы сможете определить оптимальный и удобный размер лестницы и ее элементов:
- Угол подъема не должен превышать отметку в 40 градусов.
- Проектируйте глубину проступи таким образом, чтобы нога самого большого члена вашей семьи опиралась на поверхность подступенка всей подошвой. Это значительно повысит безопасность подъема.
- Старайтесь рассчитать размер ступеней таким образом, чтобы их количество было равно 15. Такая лестница будет максимально удобной для подъема.
Отдельно хочется отметить тот факт, что угол наклона может значительно изменить размер конструкции для того, чтобы она оставалась комфортной и безопасной. Так, например:
- при угле наклона в 30° ширину проступи необходимо делать равной 30 см, а ее высоту – 15 см;
- если угол доходит до отметки в 40°, необходимо скорректировать размеры. Ширина станет равна 25 сантиметрам, а высота корректируется до отметки в 20 сантиметров.
Это необходимо для того, чтобы увеличить безопасность спуска и подъема. При строительстве крутых лестниц не забудьте построить удобные и надежные перила.
Способы расчета ступеней лестничного марша
Для того чтобы рассчитать количество ступеней лестничного марша, можно воспользоваться одним из следующих способов:
- использовать графический метод;
- разделить расстояние между этажами на желаемую высоту проступи;
- воспользоваться специальным калькулятором на нашем сайте.
Использование графического метода позволит вам получить необходимые параметры конструкции, беря за основу угол ее наклона и количество ступеней. Для реализации этого метода необходимо придерживаться следующего алгоритма:
- Чертим ось координат.
- Одну ось разбиваем на отрезки, равные длине шага, а вторую – на отрезки, равные его высоте.
- Соединяем синими линиями получившуюся разбивку.
- Фиолетовой линией обозначаем угол наклона.
- На пересечении чертим пунктиром две линии, которые будут параллельны нашим осям.
- Таким образом, у нас получается готовый контур, который, для удобства, можно обвести красным цветом.
- При необходимости можно внести корректировки в размер конструкции, с учетом поправок на масштаб.
При разделении расстояния между этажами на высоту проступи у нас возникнет проблема, связанная с тем, что полученное число может оказаться дробным. Устранить ее удастся следующими способами:
- Сделать нижнюю ступеньку нестандартной по высоте, изменив ее на необходимую величину. Ее размер будет равен произведению полученного остатка на исходную высоту.
- Равномерно распределить полученный остаток на все ступени. Для этого нам нужно умножить полученный остаток на число ступеней. Полученное значение добавляется к целому числу. Таким образом, мы получим минимальное изменение в размерах.
Использование калькулятора для расчета количества ступеней – самый простой способ получить нужную информацию. Этот инструмент позволяет рассчитывать количество ступеней для разных конфигураций лестниц, с учетом различных факторов.
Необходимые формулы для расчета
Если вы желаете рассчитать все самостоятельно, воспользуйтесь следующими формулами:
- формула безопасности. Количество рассчитывается на основании следующего соотношения – суммы глубины проступи и высоты подступенка должны быть равны 46 сантиметрам;
- формула Блонделя. За основу берется средний шаг человека. Формула выглядит следующим образом: 2h + B = 600…640 миллиметров, где
- H – высота проступи;
- В – ширина проступи;
- 600…640 – средняя длина человеческого шага.
Большинству людей, даже тем, кто проживает в домах с лифтами, ежедневно приходится сталкиваться с подъемом и спуском. Движения ног осуществляются автоматически. Это связано с тем, что стандартизирована высота ступени лестницы. ГОСТ достаточно четко прописывает все размеры и наклоны. Ведь стоит только одному звену выпасть из стройного ряда марша, как человек может оступиться и получить тяжелую травму.
Государственный нормативный документ
При проектировании маршевых конструкций необходимо руководствоваться стандартом ступеней лестницы. За это отвечает ГОСТ 98–18 −2015. Его разработал и рекомендовал к подписанию Международный совет по стандартизации. Событие произошло 29 мая 2015 года. К нему присоединились Россия, Армения, Таджикистан, Казахстан и Киргизия.
Но нормативы не являются единственным документом, где перечислены требования к подобным конструкциям. Существуют предусмотренные стандартом нормативы:
- для маршевых изделий — 23120−78;
- подмостков — 23258−88;
- ограждений — 25772−83;
- пожарных строений — 8556−72;
- приставных и мобильных — Р 53254−2009 (технические условия для наружных деталей).
Типы лестниц и ступеней
Прежде чем определять параметры будущей постройки, нужно выяснить, к какой разновидности подъемных элементов она принадлежит. Те, что находятся внутри дома, могут быть таких категорий:
- Предназначенные для передвижения на верхний этаж и спуска с него. Это будут основные лестницы.
- Перемещение в цоколи и чердаки осуществляется по вспомогательным подъемным строениям.
Существует классификация и по конструктивным особенностям каждого из подобных элементов жилья. Это могут быть:
- Самые распространенные — маршевые, строятся капитально и больших размеров. Их изготавливают на тетивах или косоурах. Бывают прямыми или в форме букв Г, Т или П.
- Компактные винтовые предоставляют экономию пространства, но наименее удобны для передвижения.
- Редко используются лестницы на больцах, являющиеся аналогом маршевым, но фиксирующиеся непосредственно к стене.
Своя классификация имеется и у главного элемента лестницы — ступеней. Их можно разделить на следующие категории:
- Стандартные, являющиеся основной опорой всей системы и расположенные с одинаковым смещением.
- Забежные, применяемые для организации плавного поворота к следующему маршу. Ширина их различна.
- Изменение направления движения пролетов достигается установкой площадочных элементов с вертикальным стандартным смещением.
- Легкие и визуально доступные для осмотра лестницы без подступенка называются открытыми.
- Полной им противоположностью стали закрытые опорные детали повышенной прочности с вертикальным подступенком.
- Консольные, свисающие друг над другом с выступом за край.
Ключевые параметры лестничных маршей
Все размеры ступеней ГОСТ регламентирует в рекомендациях, требованиях и СНиП. Каждому из них предписано наибольшее и наименьшее значение. Учитывается также принадлежность лестницы к той или иной конструкции и функциональному назначению.
Угол наклона
Этот фактор способен повлиять на удобное и безопасное использование марша. Чем он круче, тем меньшее пространство необходимо для размещения пролета. Но в этом случае возникают сложности при передвижении вверх и вниз. И наоборот, малые значения позволяют с комфортом передвигаться детям и старикам, но для частного дома площадь, которую займет устройство для спуска и подъема — непозволительная роскошь.
От покатости значений зависит непосредственная высота и ширина ступеней лестницы. ГОСТ считает, что оптимально, если она наклонена на 30−45°. Но не запрещены и прочие показатели:
- менее 30° для пологих конструкций;
- компактные, приставные и стремянки — 45−75°;
- для трапов предусмотрена крутизна в 75−90°;
- к 100° приближен наклон пандусов.

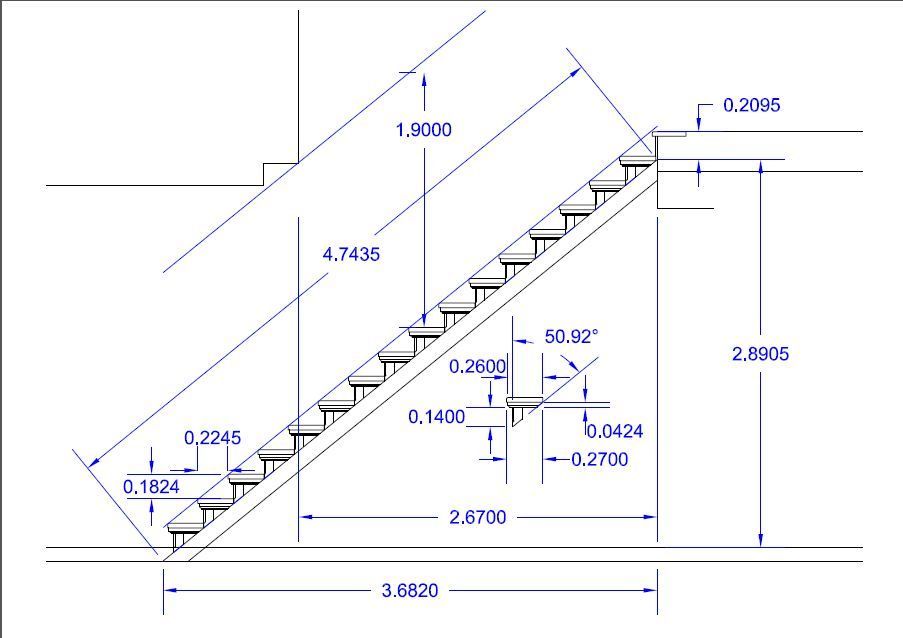

На этапе проектирования следует учитывать размеры помещения, в котором будет организован переход между этажами. Для расчета существуют специальные формулы, но удобнее воспользоваться уже разработанными таблицами, где приведены все зависимости от угла размеров ступени. ГОСТ допускает применение этих данных на практике.
[1]
Ширина лестничного пролета
Настоящий параметр рассчитывается самым простым способом. Считается, что лестница должна быть рассчитана для одновременного нахождения на ней двух человек независимо от направления их движения. Не принимая в расчет размеры перил и ограждений, этот габарит принят по рекомендации СНиП за 0,9−1 метр.
Учитывая дефицит свободного пространства внутри помещения эти габариты выдерживать сложно. Но минимальное значение — 80−92 см — необходимо выполнять.
[2]
Высота и глубина площадки
Любая ступень состоит из двух частей. Горизонтальная называется проступью, а вертикальная — подступенком. Его размер и считается величиной подъема основного конструктивного элемента марша. К высоте ступенек лестницы ГОСТ предъявляет такие требования:
- он должен быть одинаковым на всей длине пролета, так как изменения собьют ритм движения, что может вызвать получение травмы;
- обеспечивать комфорт как при перемещении вверх, так и вниз;
- глубина должна соответствовать размеру шага среднего человека — 55−65 сантиметров.
Количество основных элементов
Один пролет может состоять и из различного их числа. Обычно эта цифра умещается в предел от 3 до 16. При большей сумме подниматься станет сложно и необходимо предусмотреть место для отдыха. Если ступеней нечетное количество, то пешеход завершит свое перемещение на той же ноге, с которой двинулся в путь. Это очень удобно, но необязательно.
Чтобы вычислить полное расстояние снизу доверху, нужно подсчитать частное между общей высотой лестницы и размером подступенка. Для межэтажных конструкций берется расстояние от чистовых полов нижнего яруса до таких же элементов последнего этажа. Все эти нормативы разработаны на практике для обеспечения удобного и безопасного пользования подъемными элементами дома в повседневной жизни. Поэтому и применяются в тех местах, где человек проводит большую часть своего времени — дома или на работе.
Основные рекомендации ГОСТ
Именно комфортное передвижение и отсутствие травмоопасных факторов является важнейшей задачей всех расчетов и предложений, изложенных в любом нормативном акте. Поэтому при проектировании и строительстве пролетов нужно ориентироваться на такие пожелания:
Видео удалено.
Видео (кликните для воспроизведения). |
- Бытовые лестницы должны быть шириной 0,8 метра, в двухэтажных — 0,9 м, в более высоких — 1,05 метра. Наибольшая величина для жилых построек определена в пределах 1,4 м.
- Объекты, состоящие из более чем 1 марша, являются одинаковыми по ширине на всей своей протяженности.
- На встречных пролетах расстояние между ними определяется в 50 миллиметров.
- Проходные марши могут иметь длину не менее 1,3 метра, а перед входной дверью — 1 метр.
- Значение угла покатости выбирается около 50°. Минимум — 20°.
- Высота ступени, т. е. подступенок, рекомендована в диапазоне 12−19 сантиметров. До 21 см увеличиваются подъемники на чердак. Этот показатель для каждого элемента может немного варьироваться, не более чем на 50 мм.
- Ширина опорной площадки (проступь) принимается за 25−26 см, на чердаках — 20−21 см. В этом случае свес ее не должен превышать 3 сантиметров.
- Расстояние до потолка в идеальном случае рекомендуется оставлять около 2 метров.
Правила и стандарты проектирования
Опыт, накопленный строителями с древнейших веков, дает возможность создавать надежные и в то же время красивые лестничные конструкции. Все они подчиняются главному правилу, позволяющему двигаться с комфортом и в безопасности — наилучшему соотношению между дистанцией движения вперед и высотой спуска или подъема. Для этого применяются 2 параметра:
- Расстояние от ступени до ступени в сантиметрах — показатель X.
- Дистанция между их краями, выраженная в тех же единицах, — Y.
Эти две величины связывает математический оборот. Настоящее определение вывел инженер из Франции Блондель в XVII веке. Оно получило название формулы идеальной лестницы:
2х+у=60.
Дальнейшие эксперименты и исследования позволили усовершенствовать ее. В результате появилось еще два постулата:
- первую, х + у=45, назвали показателем безопасной лестницы;
- вторая, у — х=12 — отражает удобство применения.
Но в современном строительстве учитывается гораздо больше разнообразных параметров. А это значит, что и различных формул, нормативов и рекомендаций появилось намного больше. И максимальное их внимание направлено на обеспечение защиты человека от травматизма. Нарушение этих предписаний влечет за собой административное наказание. Избежать его можно только при четком следовании букве закона.
Разрабатывая проект новой постройки, архитектору нужно учитывать множество факторов. Главными из них являются пожелания, которые выставляет заказчик. Однако отодвигать на второй план требования ГОСТ И СНиП нельзя. Поэтому их нужно привести в соответствие друг другу, учитывая такие обстоятельства:
- количество и характер передвижения людей по лестничным маршам;
- нагрузки, которые придется выдерживать конструкциям;
- технологические особенности их изготовления;
- дизайн и авторское видение проекта;
- имеющееся для этого пространство.
Неоспоримым фактом является то, что лестница — объект, представляющий серьезную травмоопасность. Следовательно, пренебрегать любым из пунктов правил, а главное, требованием к высоте ступеней, запрещается.
[3]
На практике выясняется, что большинство несчастных случаев на подобных объектах связано с несоблюдением именно этого норматива.
- Автор: Александр Белозеров
(0 голосов, среднее: 0 из 5)
Лестница – это главный элемент, который мы видим при входе в дом, у нее есть сильные и слабые стороны. Главное ее предназначение – это связь помещений, расположенных на разных уровнях или этажах, между собой. А также используются лестницы и для повышения безопасности, а именно: эвакуации людей и имущества, облегчения работ пожарной бригады. А потому лестница должна быть удобной, практичной и безопасной — и размер ступеней в этом деле играет огромную роль. От того, насколько детально вы приступите к изучению особенностей строительства, зависит срок службы и устойчивость лестницы. Поэтому подойдите к делу грамотно и основательно.
Старая, но прочная деревянная лестница
Расположение ступенек в марше
Каждая лестница несет на себе большую нагрузку. Ее составные части — это марш и лестничная площадка, к которой она непосредственно закрепляется. Маршем называется конструкция, состоящая из некого количества ступеней, расположенных в ряд. Ступени – это главная составляющая лестницы, их размер зависит от наклона, высоты и ширины марша, а также выбора материала. Ступени могут опираться на балки – косоуры, которые находятся под ступенями, или на тетиву, к которой они примыкают. Когда мы подымаемся, марши для нас восходящие, а когда спускаемся – нисходящие.
У марша снизу и сверху есть так называемые фризовые ступени: верхняя и нижняя, они совпадают по уровню с лестничной площадкой, а все остальные ступени в марше абсолютно одинаковые.
[4]
Названия различных элементов лестницы
От чего зависит размер ступеней
Ступени лестницы характеризуются высотой подступенка h и шириной проступи b. Временем и практикой доказано, что оптимально безопасным вариантом является размер, подобранный по формуле 2h+b=570…640 мм. В миллиметрах представлена стандартная длина шага человека, измеренная на горизонтальной плоскости. Из верхней формулы для определения размеров выведена вторая вспомогательная (эти две формулы взаимозаменяемы): h+b=430…470 мм. А также формула комфортной лестницы: b-h=120 мм.
Высота подступенка может варьироваться в пределах от 135 до 180 мм (в среднем 150 мм). Ширина проступи от 250 до 300 мм. Лестницы общего пользования (основные) в ЕМС (единая модельная система) имеют ширину проступи 300 мм, тогда по формулам получим: 300+2×150=600.
Некоторые расчетные данные, учитываемые при построении косоура
Максимально и минимально допустимые размеры
Зачастую приходится встречаться с необходимостью в экономии материала. Или же место для эксплуатации объекта очень ограничено в площади: и тогда мы прибегаем к стандартам, установленным СНИП.
Наименьшая допустимая ширина проступи у ступеней общего пользования соответствует 200 мм. А максимальная — 320 мм. Это обеспечивает устойчивое положение стопы на плоскости. Значительное увеличение ширины проступи не запрещено правилами при строительстве. Это зависит только от удобства. Но практически выявлено, что это сбивает шаг. К тому же при сильном урезе ступеней подъем будет комфортен, а вот спуск сильно затруднен, что тоже очень неудобно.
Что касается забежных ступеней, то здесь размеры разимо отличаются от заявленных выше. Минимум в ширине с узкого конца ступени должен составлять 100мм, а выступ верхней ступени над нижней должен быть не больше 30 мм, если конструкция деревянная и не больше 50 мм, если материал – железобетон.
К тому же можно такой способ наложения выступов экономит много пространства и есть возможность повысить уклон лестницы, что дает отдельный плюс.
Углы наклона лестниц
Оптимальный вариант уклона лестницы: это интервал от 23° до 37° (в среднем 30°). Главным фактором тут является пространство: если его недостаточно, то, следовательно, лестница должна быть круче.
При угле ниже 23° лестница заменяется пандусом (ровное наклонное покрытие, используемое, например, рядом с торговыми центрами, что обеспечивает дополнительную проходимость и возможность передвижения на колесах).
Превысив угол в 45°, лестница автоматически переходит к типу приставных или раскладных. При этом спуск с лестницы с наклоном более 45° можно осуществить только спиной вперед. А комфортный угол подъема винтовых лестниц — 25—35°.
Высота этажа влияет на размер
Чаще всего стандартная высота этажа – это 2.7 — 3 метра, при таких цифрах удобно использовать размеры ступеней лестницы, исходящие из формулы безопасности, которая была упомянута выше. Если высота этажа в вашем доме не делится на 3, то это не повод огорчаться или впадать в панику. Необходимо произвести минимальные округления, с учетом того, что высоты каждого подступенка должны быть равны. Несомненно, будет погрешность от округлений, но и это поправимо в технологии строительства. Разумнее будет добавить эту погрешность на нижнюю фризовую ступень.
Почему так важна точность в проектировании размеров ступеней? Ответ прост: для безопасности. Разности, даже небольшие (в миллиметрах), увеличивают риск получения травм при спуске в ночное время. Обычно мы не смотрим вниз, думаем о своем, и не спеша спускаемся. Мы доверяем своей мышечной памяти, а это очень коварная штука, так как она ориентируется на привычную и неизменяемую высоту.
Таблица углов лестничного марша
Правила проектирования
Выделим только необходимые и важные правила при проектировании лестниц:
- Характер активности и загруженности (это дает понять какая степень безопасности на данном пути, и какие размеры необходимо использовать. Будет обидно, если на марше не смогут разойтись два человека).
- Плановая нагрузка (здесь все понятно, необходимо знать, какой максимальный вес должна выдержать конструкция).
- Материалы.
- Площадь эксплуатации (измеряется под воображаемой лестницей для нахождения ее оптимального наклона).
- Соблюдение ГОСТа на размер ступенек.
- Соблюдение нормативов.
- Делать запас на расчетную нагрузку, нагрузка на поручни не менее 100 кг. Также важно расстояние между ступенями и потолком. Оно не должно быть меньше 2 метров.
Инструменты и алгоритм работы
Для того, чтобы грамотно собрать все сведения и провести измерения для создания будущей лестницы, необходимы:
Необходимые инструменты:
- рулетка;
- уровень;
- жесткая длинная линейка (рейка) ;
- помощник.
Последовательность замеров:
- Проверка прямых углов между стенами.
- Измерение высоты от пола до потолка, а также толщины стен перекрытия.
- Выполнение эскиза и разреза помещения на миллиметровой бумаге (изображаем все, что входит в секущую плоскость, т.е. – двери, окна…).
- Не пренебрегать и по возможности использовать стандартные размеры. Это упростит и ускорит вашу работу.
Основные правила строительства эвакуационных лестниц
Основная задача в конструировании лестниц для эвакуации – это своевременное доставление людей в безопасные места. Поэтому они должны быть максимально безопасными и выдерживать большие нагрузки (люди не всегда могут придерживаться порядка).
Главные параметры при строительстве: ширина лестницы должны быть больше или равна ширине дверного проема. Уклон до 45°. Размер ступенек 220 мм – высота, 250 мм – ширина, согласно ГОСТ 8717.1-84. А также запрещены посторонние предметы, расположение которых мешает спуску по лестнице (разрешенное техническое оборудование до 220 мм от стен).
Красиво сделанная эвакуационная лестница
Вывод
Изобилие выбора материалов и возможностей ставит в тупик многих начинающих строителей. Но, тем не менее, важен только первый шаг — установить себе четкое представление, для чего будет использоваться лестница, и какие критерии должны быть учтены. В любом случае, придерживайтесь стандартных размеров и технике безопасности, правильно рассчитайте высоту ступенек для лестницы, и результат вас не огорчит.
Если у вас уже есть опыт построения лестниц, вы можете поделиться им в комментариях или оставить отзыв.
Почему одни лестницы удобны для подъёма и спуска а другие не очень? На какие основные требования к лестницам нужно обратить внимание, чтобы лестница была безопасной, и какая площадь проема нужна под комфортную лестницу.
Если вы не собираетесь тренироваться альпинизму, подымаясь на второй этаж вашей квартиры или дома, вам необходимо предусмотреть достаточной ширины и длины проем для лестницы, уже на стадии проектирования дома. К сожалению, застройщики зачастую встраивают лестницы по принципу «сколько места останется между ванной и кухней».
В итоге угол подъема получается слишком крутой, либо ширина прохода слишком узка и высота подъема неудобна для подъема, а особенно спуска. Вы не замечали ничего подобного у себя в подвальной лестнице, или у знакомых на даче? Если раньше это считалось чуть ли не «нормой» для загородного и дачного строительства, то с тех пор требования и стандарты строения лестниц поднялись на новый уровень. И одним из решений есть модульная лестница.
Так почему же одни лестницы удобные а другие нет
Есть четыре основных требования к лестницам влияющие на комфортность:
- Высота ступени
- Ширина ступени
- Ширина лестницы
- Высота прохода лестницы
Рассмотрим подробнее основные требования к лестницам:
Высота ступени лестницы
Какая оптимальная высота ступени лестницы? Исследования показывают, что комфортная высота подъема равна, приблизительно четверти шага человека. Шаг взрослого человека примерно составляет 60-80 см. Значит оптимальная высота ступени лестницы 15 -20 см.
Если высота будет меньше 15 см, то будет появляться инстинктивное желание шагнуть через ступеньку. Если высота ступени больше 20 см., то будет тяжело поднимать ногу, и чем больше, тем труднее.
Ширина ступени лестницы
Средний размер стопы взрослого человека составляет 26 – 30 см. Для того чтобы чувствовать себя комфортно при спуске или подъеме по лестнице не менее 90% площади стопы должно опираться на ступень. Потому оптимальная ширина ступени должна быть от 23 до 27 см., а с учетом заступа (нахлеста одной ступени на другую, примерно 3 см.) 26 – 30 см. Такая ширина ступени лестницы примерно составляет половину шага человека и является максимально комфортной.
Высота и ширина ступеней лестницы определяет угол наклона лестницы, и учитывая приведенные выше размеры высоты и ширины ступеней можно рассчитать оптимальный угол наклона, который составит от 26 до 35 град. Все что выше этого наклона будет восприниматься как крутая лестница, а ниже слишком пологая. Градации лестниц приведены на рисунке .
Ширина лестницы
Опыт показывает, что оптимальной шириной лестницы может быть 90-100 см. . Такое расстояние позволит на марше разойтись двум людям, пронести диван, другие крупногабаритные вещи, или по корзине с цветами в каждой руке. : )
Высота прохода лестницы
Есть еще один фактор, который нельзя забывать при проектировании лестниц, не менее важный, чем выше приведенные три. Это высота прохода. В том месте, где человек входит в проем, — высота от ступени до перекрытия должна на 10 см. (психологический минимум), а лучше 20 см. больше чем рост человека. То есть не менее двух метров.Это основные, но далеко не все характеристики удобной и комфортной лестницы. Есть требования, связанные с креплением лестницы к стенам и полу, есть эстетические аспекты и конструктивные, связанные с планировкой квартиры и планами обшивки лестницы. Все в одной статье проговорить сложно да, и нет в этом необходимости. Многое решается на месте, при общении с нашими специалистами, которые знают и обратят ваше внимание на все нюансы при выезде на замер, а так же предложат варианты решения.
Видео удалено.Видео (кликните для воспроизведения). |
Источники:
- Мороз, И. И. Технология строительной керамики / И.И. Мороз. — М.: ЭКОЛИТ, 2011. — 384 c.
- Куприянова, Г. В. Каменщик / Г.В. Куприянова. — М.: Academia, 2012. — 64 c.
- Array Технологии применения габионов в современном строительстве; Мир — Москва, 2016. — 0 c.
- Ляпидевская, О. Б. Методы неразрушающего контроля прочности бетона. Сравнительный анализ российских и европейских строительных норм. Учебное пособие / О.Б. Ляпидевская, Е.А. Безуглова. — М.: МГСУ, 2014. — 523 c.
- Деревянные конструкции. — М.: Государственное издательство литературы по строительству, архитектуре и строительным материалам, 2015. — 644 c.
Высота ступени лестницы стандарт
Оценка 5 проголосовавших: 1Здравствуйте! Представляюсь на нашем ресурсе. Я Сергей Винокуров. Я уже более 11 лет занимаюсь застройкой и планировкой помещений. Я считаю, что являюсь специалистом в этом направлении, хочу подсказать всем посетителям сайта как решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.
Какие должны быть размеры проступи и подступенка по гост и снип. Как определяются ширина и высота ступени лестницы Максимальное количество ступеней в марше сп
Размеры лестницы зависят напрямую от ее конструкции и материала изготовления. Если допустить ошибки в расчетах, то сооружение может выглядеть неприглядно и стать потенциально опасным. Как избежать ошибок при проектировании и правильно произвести расчеты – читайте в нашей статье.
Какие конструкции лестниц бывают и из чего их лучше изготовить
В зависимости от места расположения можно выбрать один из следующих вариантов:
- Одномаршевые. Такой тип встречается крайне редко, поскольку не подходит для использования в помещениях стандартной высоты. Чаще всего конструкции подобного рода используются для спуска в подвальные помещения, а также при обустройстве подъемов на небольшие высоты на улице. Когда лестница имеет большую длину, на ней обустраиваются специальные промежуточные площадки для организации отдыха при подъемах.
- Двухмаршевые. Наиболее распространенный тип, встречающийся как в жилых, так и административных зданиях, имеющих два этажа. Могут иметь стандартные формы или быть исполнены в форме буквы «Г». Недостаток конструкции – необходимо наличие большой площади для сооружения.
- Винтовые (криволинейные). Такие лестницы обустраиваются с целью экономии полезной площади. Из-за своей неординарной конструкции могут представлять опасность для детей и стариков, особенно при небольшой ширине.
- Комбинированные. Лестницы содержат различные элементы. Благодаря их правильной компоновке можно создать уникальные сооружения, которые будут как практичными, так и эстетически привлекательными.
В зависимости от функционального назначения и условий эксплуатации выбирают материал, из которого будет изготовлена будущая лестница. Она может быть сделаны из одного материала, например, дерева или бетона, или состоять из нескольких. Такие варианты принято называть комбинированными. Для эксплуатации на открытом воздухе стоит использовать стройматериалы, которые будут стойкими к атмосферным воздействиям. Для этого прекрасно подойдет бетон, стекло, металл и пр. А вот лестницы внутри помещений менее прихотливы, хотя и к ним могут предъявляться серьезные требования, особенно если находятся они в местах с большим пассажиропотоком.
При создании лестниц из натуральных материалов рекомендуется обрабатывать их специальными пропитками, которые предотвращают воздействия вредных факторов. При правильном подходе сооружения можно использовать не только внутри, но и снаружи помещений. Обработка проводится как после окончания всех работ, так и на этапе сооружения лестницы. Деревянные, металлические, бетонные, кирпичные конструкции – все они нуждаются в периодической защите, чтобы исключить коррозию, разрушение и гниение.
Основные характеристики лестниц – на что обратить особое внимание
При проектировании лестниц необходимо создать такую конструкцию, которая будет максимально удобной для ежедневного использования. Для этого существуют нормы и стандарты, позволяющие сделать сооружение комфортным и безопасным. Важное значение отводится и ширине. В частных домах этот параметр варьируется от 80 до 140 см, в общественных же зданиях он стартует от 135 см и ограничивается 240 см. Если лестницу планируют использовать во время эвакуации как запасный выход, размеры лестничного марша должны быть не меньше 90 см.
Когда конструкция имеет большое число ступеней, предпочтительнее обустраивать промежуточные площадки. Их ширина складывается из ширины двух маршей и еще дополнительных 10 см. При возможности рекомендуется делать площадку больших размеров – более широкую. Угол наклона лестничного пролета – пространства между двумя площадками – должен лежать в промежутке между 26 и 45 градусов. Оптимальное значение составляет 23–37 градусов.
Конструкции, имеющие вспомогательное значение, а также ведущие в подсобные помещения и подвалы, имеют уклон от 33 до 36 градусов. Чем меньше имеется места, тем круче будет лестница. При невозможности обеспечить наклон лестнице больше 23 градусов, рекомендуется сменить сооружение на пандус для большего удобства. А вот при значении более 45 градусов лучше выбрать приставную лестницу или ее раскладной аналог.
Все ступени должны иметь одинаковый размер, причем для первой и последней разрешается делать исключения, чтобы была возможность вписать ровное число ступенек. Согласно ГОСТ стандартная высота ступени любой лестницы лежит в диапазоне от 12 до 25 см. В многоквартирных домах с несколькими этажами этот показатель не должен превышать 19 см. При минимальное число ступеней должно составлять не менее 3 штук, в противном случае конструкцию заменяют на пандус. Рекомендуемое максимальное количество ступеней в марше – 16, в противном случае необходимо или увеличить высоту ступеней, или изменить конструкцию лестницы.
Расстояние от ступеней до потолка должно быть не менее 2 м. Обязательно лестница должна иметь ограждение, хотя некоторые современные конструкции могут сооружаться и без них. Если есть маленькие дети, расстояние между элементами ограждений следует делать минимальным. Рекомендуется его заделать закаленным или оргстеклом. Ограждение должно быть прочным и рассчитано на вес более центнера. Оптимальная высота ограждения с должна составлять 90–100 см, для детей рекомендуется сделать дополнительный поручень на высоте от 70 до 75 см. Обязательно необходимо предусмотреть освещение конструкции в темное время.
Интересно! Чтобы вписать в помещение лестницу, имеющую стандартные размеры, нужно, чтобы расстояние до потолка было кратно 15.
Расчет основных элементов конструкции
Рассчитать корректный размер ступени можно, зная глубину проступи и высоту подступенка. Шаг ступеней лестницы напрямую влияет на безопасность и удобство пользования конструкцией. Безопасным сооружение считается в том случае, если сумма этих двух показателей равна 46 см: 26+20, 28+18 и подобное. Это так называемая формула безопасности, а идеальным значением считается показатель 29+17. Однако на практике не всегда есть возможность реализовать оптимальные размеры ступеней лестницы в соответствие с приведенными значениями.
b+2h=60…65 см, где
b – ширина проступи;
h – высота ступеньки.
Важно! Наибольшая допустимая глубина проступни в домашнем строительстве не должна превышать 32 см!
Рассчитать количество ступеней самостоятельно не так-то и сложно. Необходимо для этого знать высоту помещения. Это значение необходимо разделить на высоту ступеньки. Если итоговый вариант имеет дробное значение, берётся только целая часть. В этом случае, как говорилось выше, допускается делать нестандартной первую или последнюю ступень. В некоторых случаях сооружают под лестницей специальный подиум, высота которого подобрана таким образом, чтобы итоговое число ступеней было целым без округления.
Для расчёта глубины ступеней берётся показатель среднего шага человека. Он имеет значение 63 см. От этой цифры нужно отнять двойную высоту подступёнка. Часто конструкции оборудуют проступью – это специальная накладка на ступень, изготавливаемая из прочных пород древесины толщиной 50 мм.
Для вычисления площади помещения, которая будет отведена под лестницу, необходимо перенести конструкцию на плоскость. Она будет иметь форму прямоугольника, одна сторона которого равняется выбранной ширине марша, а вторая – проекции его длины. Рассчитать второй показатель не составляет труда. Для этого глубину ступеней необходимо умножить на их количество.
Теперь можно вычислить длину лестничного полотна. Квадрат этого значения равняется сумме квадратов ширины марша и проекции его длины. Точное значение будет равно квадратному корню из полученного результата. В этом случае дробную часть значения тоже нужно отбросить. Определяя угол наклона, необходимо узнать значение синуса прямого угла отношения этажной высоты к длине лестничного марша.
Непрерывный ряд ступеней называется маршем. Санитарными Нормами и Правилами оговорено количество ступенек в одном марше – от трех до восемнадцати. Но житейский опыт показывает, что количество ступеней должно быть нечетным, чтобы человек мог начать движение и закончить его одной и той же ногой. На практике ясно, что число 18 – это достаточно утомительно для подъема от площадки до площадки. Самым комфортным числом считается 10-15 ступеней в марше. Человек не успевает устать и запыхаться. Сегодняшняя статья будет посвящена ступеням и подступенкам. Мы напишем про размеры этих лестничных элементов (высота, ширина, длина).
Точный расчет – половина дела сделана!
Вы собрались проектировать лестницу в своем доме? Определите тип своей будущей конструкции, ее высоту, ширину, уклон. Подсчитайте в компьютерной программе (или закажите специалисту такой подсчет, если не владеете программой Archicad) количество проступей в марше, высоту подступенка, а также их размеры. Кроме этого, вы должны точно представлять, количество маршей и по какой траектории они пролягут. А также сколько междумаршевых площадок у вас образуется и какой формы. То есть вы должны видеть будущую лестницу полностью и в деталях. Без точных расчетов даже не думайте приступать к работе, иначе ваша конструкция может не вписаться в проем. А при худшем раскладе просто развалится на составные части.
Теперь подробно разберем главную составляющую лестничного марша — ступени. Как сказано выше, СНиП предписывает максимальное число ступеней не больше 18. В пролете ступени имеют разные названия в зависимости от местоположения:
- Нижние фризовые — самая первая ступенька марша от пола. Она возвышается над полом на высоту своего подступенка.
- Рядовые ступени.
- Верхние фризовые — ступени перед площадкой или ступени схода с лестничного марша. Должны находиться на одном уровне с полом второго этажа.
Как вы видите, в списке три позиции: нижняя ступенька, рядовая и верхняя. Это и есть минимальное количество ступенек в одном марше – три. Что касается ширины лестничного марша, то она зависит от ширины ступеней. Правила и тут предписывают минимальную и максимальную ширину для лестниц разного предназначения:
Минимальные и максимальные размеры ступеней и подступенков
Исходя из практического опыта установлено, что самые комфортные лестницы – это те, у которых две высоты подступенка плюс ширина проступи равняются среднему шагу человека. Средняя длина человеческого шага равна примерно 60 сантиметров.
Если представить это в виде формулы, то получится 2h + b = S (60-66 см) (формула Блонделя, 17 век). Существует еще две закономерности для подсчета оптимальных размеров:
- «формула удобства»: b — h = 12. Это означает соотношение ширины проступи к высоте подступенка. Вычтя из ширины проступи высоту подступенка, получаем двенадцать в остатке.
- «формула безопасности»: b + h = 46.
А что прописывает СНиП? Он оговаривает минимальные и максимальные размеры проступи и подступенка. Высота ступени должна быть от 150 до 200 миллиметров. При этом допускается колебание в размерах подступенка, но не более пяти миллиметров. Минимальная ширина проступи — 250 миллиметров. Для мансардных/подвальных лестниц — 200 миллиметров. Забежные ступени в своей средней части не должны быть меньше 250 миллиметров.
В таблице прописаны соотношения проступи (b) к подступенку (h) в двух размерных ситуациях:
b/h | 30/15 | 31/16 | 29/17 | 28/17,5 |
Уклон, ◦ | 26,6 | 27,4 | 30,5 | 32,0 |
b/h | 27/18 | 26/19 | 23/20 | 21/21 |
Уклон,◦ | 33,7 | 36,3 | 41,0 | 45 |
На рисунке ниже показан комфортный шаг человека и рекомендуемые ширина и высота ступеней.
Все ступеньки — близнецы-братья!
Высота подступенков и ширина всех ступеней должны быть строго одинаковыми. Представьте, что вы спускаетесь по лестнице в темноте. Опуская ногу на следующую проступь, вы автоматически, непроизвольно начинаете ставить ступню на такое же расстояние, что и в предыдущем шаге. То есть мышечная память ваших ног, руководя ими, подразумевает одинаковую высоту ступеней. И если их высота оказывается разной, то вы на одних ступеньках невольно впечатываете ступню в проступь, а на других не дотягиваетесь до опоры. Иначе говоря, ритм спуска нарушается и вы, как инвалид, вынуждены нашаривать ногой каждую следующую ступень. То же самое можно сказать и о ритме движения вперед (ширина проступи). Для непрерывного плавного подъема/спуска нужен четкий ритм — одинаковая ширина всех ступенек марша.
Ширина проступи должна быть такой, чтобы нога человека полностью вставала на нее, то есть 300-320 миллиметров. Касаемо подступенка: оптимальная его высота — 150 миллиметров. Если комфортные ширина и высота нарушены, то это грозит неприятностями, меньшей из которых будет затрудненный подъем, а более серьезной – травмоопасный спуск. Говоря о забежных ступенях, нужно знать, что ширина проступи с ее узкого конца не должна быть меньше 100 миллиметров, нависание ее края над нижней проступью не допускается больше 50 миллиметров. Для деревянных лестниц предусмотрена разрешенная величина нависания 30 миллиметров, а для металлических — 50 миллиметров.
Вы спросите — а зачем вообще нужно краю проступи нависать? Это делается в тех случаях, когда невозможно спроектировать оптимальную ее ширину (слишком крутая лестница, мало выделенного места). Тогда таким приемом хоть ненамного расширяют проступи.
Совет:
Специалисты советуют в таких случаях не хитрить и не выкраивать миллиметры с риском для безопасности человека, а просто сконструировать ступени «утиный шаг» (почитайте о них в одной из наших прежних статей).
Итак, мы еще раз обратились к теме расчетов и параметров лестничного марша. Читая наш портал, вы станете сведущим человеком в области строения лестниц. Мы будет знать не только общие факты, но и требования СНиП. Кстати, запомнить основные цифры относительно лестниц совсем не трудно. Зато вы сможет четко озвучить нужные параметры, когда дело коснется проектирования лестниц, не тратя время на изучение многостраничных предписаний. Для закрепления и наглядности посмотрите полезное видео, как проектировать лестницы в компьютерной программе. Успехов вам и ждем откликов!
Расчет размера ступеней лестницы выполняется с учетом типа конструкции. Если она прямолинейная, используют одни формулы. Если поворотная, важно не забить про расчет забежных ступеней, особенность которых заключается в отличии размеров наружного и внутреннего края. Существует множество онлайн-калькуляторов, позволяющих быстро произвести вычисления. Но если знать, как правильно рассчитать ступени на лестнице, каждому под силу справиться с этой не такой уж сложной задачей самостоятельно.
Для расчета размеров ступеней существует несколько способов. Лишь после того как все размеры будут известны, а план готов, можно приступать непосредственно к строительству лестницы выбранного типа.
На этой странице вы узнаете, как самому рассчитать лестницу с забежными ступенями и без них.
Способ расчета ступеней лестничного марша
Для движения по лестнице в доме без прикладывания чрезмерных усилий необходимо, чтобы для каждой ступени соблюдалось определенное соотношение между «расстоянием», на которое человек движется вперед, и «расстоянием», на которое он опускается или поднимается. Такое соотношение называется уклоном. Таким образом, ширина проступи и высота подступенка должны соответствовать ширине среднего человеческого шага, а она при подъеме ноги на 300 мм в среднем составляет примерно 600 мм. В строительстве существует правило, согласно которому ширина среднего шага человека равна сумме удвоенной высоты подступенка (К) и ширины проступи (Ъ):
2h + b = 600-650 мм.
Например, если высота подступенка составляет 185 мм, то ширина проступи должна быть равна 270 мм. Так, согласно приведенной формуле расчета ступеней: 2×185+ 270 = 640 мм.
При высоте подступенка 170 мм ширина проступи будет составлять 290 мм. Такое соотношение принято считать идеальным. Но на практике при расчете ступеней лестницы рекомендуется придерживаться других параметров.
Так, например, в доме высота подступенка обычно не превышает 170 мм, но иногда может варьироваться в пределах от 120 до 200 мм и даже более, а ширина проступи — от 280 до 300 мм (но она не должна быть менее 250 мм).
Если ширина проступи слишком большая, то при подъеме по лестнице будет сбиваться шаг, а если конструкция будет узкой, то затруднения могут появиться при спуске.
Часто ширину проступи увеличивают примерно на 20-30 мм (в зависимости от толщины подступенка), так как лестница с углубленными подступенками является более удобной в эксплуатации. Но это считается крайней вынужденной мерой, когда нет другого способа увеличить ширину проступи. При этом ширина проступи становится больше, а место, предназначенное под лестничную конструкцию, остается неизменным.
При расчете ступеней прямой лестницы, умножив оптимальную ширину проступи на количество подступенков, можно вычислить заложение марша, т. е. длину его горизонтальной проекции. До этого необходимо вычесть из количества подступенков 1, так как при совпадении верхней проступи с уровнем пола или лестничной клетки количество проступей сокращается на одну.
Для вычисления длины основания лестницы этим способом следует умножить количество проступей на их ширину. Кроме того, длина общего прогона и длина проема в полу верхнего этажа должны быть почти одинаковыми.
После проведения подсчетов, определив высоту лестницы, можно выполнить расчет количества ступеней и длину основания лестничной конструкции (общий прогон). Высота лестницы напрямую зависит от высоты этажа. Как же рассчитать количество ступеней? Разделив полученную величину на высоту подступенка, можно узнать точное количество ступеней.
При первоначальном выборе высоты подступенка важно помнить, что частное от деления должно являться целым числом, в противном случае ступени будут иметь разную высоту, а это недопустимо. Дробный результат необходимо округлить в большую сторону для более пологой конструкции или, наоборот, — в меньшую, если допускается, что лестница будет крутой. Разделив общую высоту марша на количество ступеней и округлив результат, можно вычислить высоту подступенка.
Как рассчитать размер ступеней лестницы по высоте подступенка и ширине проступи
Для выбора параметров ступеней можно использовать два правила, в основе которых лежит высота подступенка (h) и ширина проступи (5):
- первое правило представляет собой «формулу удобства»: b-h — 120 мм;
- второе правило при расчете ступеней лестницы называют «формулой безопасности»: b + h = 460 мм.
Согласно вышеизложенному, чтобы рассчитать ступени правильно, так, как того требует технология возведения конструкции, лучше всего выбирать соотношение между шириной проступи и высотой подступенка, которое близко к оптимальному. Например, удобными будут считаться лестничные конструкции, имеющие ширину проступи 295 мм при высоте подступенка 150 мм или
С шириной проступи 230 мм и высотой подступенка 215 мм, так как в обоих случаях в сумме получается 445 мм, что не противоречит формуле безопасности. Хотя при расчете лестничных ступеней многое будет зависеть от месторасположения и формы лестницы, площади помещения и других условий.
Существуют определенные требования по жесткости несущих элементов сооружения, так как оно представляет собой конструкцию, на которую в процессе эксплуатации большое воздействие оказывают динамические нагрузки.
Помимо собственного веса лестницы, имеются и временные нагрузки, которые в домах составляют примерно 300 кг/м2. Так, прогиб не должен быть более 1/400 пролета.
Нужно учитывать, что как слишком узкие (менее 260 мм), так и очень широкие (более 320 мм) проступи являются неудобными в эксплуатации. При узкой проступи происходит уменьшение площади опоры ноги, во время подъема над передним краем ступени пятка заметно нависает, а при спуске свисает передняя часть стопы. Из-за этого нога может соскользнуть — возникает риск получения травмы. Чрезмерно широкая проступь (стопа целиком встает на нее) требует увеличения ширины шага. Из-за этого понадобится приложить больше усилий во время перемещения по лестнице.
Расчет ступеней прямой лестницы: графический способ
Ррасчет ступеней лестничного марша также можно произвести графическим способом. Он является эргономическим, так как в нем используются естественные для человека параметры. Так, длина шага по горизонтальной поверхности составляет в среднем 620 мм, а для легкого поднятия ноги идеальна высота 310 мм. Если на оси х (по горизонтали) отложить определенное количество частей, равных 620 мм, а на оси у (по вертикали) отмерить такое же число частей, равных 310 мм, то благодаря этому, независимо от уклона, можно будет определить габариты ступеней для всех лестничных конструкций.
С этой целью необходимо использовать миллиметровую бумагу (если ее нет, то подойдет обычная бумага в мелкую клеточку), на которой следует начертить оси координат и в подходящем масштабе отмерить на осях отрезки, равные длине шага (на оси х) и высоте подъема (на оси у). Затем нужно соединить полученные точки. Далее необходимо начертить линию уклона лестницы (по углу). После этого через точки пересечений имеющихся на чертеже линий следует провести пунктирные линии, параллельные осям. По полученным линиям нужно начертить линию — «лесенку». В результате можно измерить получившиеся ступени, сделав поправку на масштаб.
Между параметрами ступени (ее шириной и высотой) и уклоном лестницы будет видна определенная зависимость.
При расчете параметров ступеней (высоты подъема, ширины и формы) следует обратить внимание на то, что это размеры ступеней в плане. На самом деле они поддаются корректировке. Например, можно увеличить ширину проступи, соорудив у ступени валик (не рекомендуется, чтобы нависание проступи было больше 50 мм). Также можно выполнить скошенный подступенок (но не более чем на 50 мм) или полностью отказаться от него. Таким образом, всегда можно сделать проступь шире, а лестницу — удобнее в эксплуатации при подъеме. Но безопасность спуска при этом не повышается, так как расчетные размеры ступеней остаются неизменными.
Размер общего прогона высчитывается по количеству подступенков, размеру проступей и способу крепления лестницы вверху. Для изготовления простой одномаршевой лестницы желательно подобрать несколько вариантов. Например: 13/206, 14/192, 15/179, 16/168. Первое число здесь обозначает количество подступенков, а второе — их высоту.
Удобство и безопасность в использовании лестничной конструкции во многом зависит от угла ее подъема, т. е. от относительной величины подъема лестничного марша.
Несмотря на то что угол подъема марша может варьироваться в пределах от 20 до 50°, идеальными будут лестницы, относительная величина подъема лестничного марша которых составляет от 23 до 38°. Пологими можно считать лестничные конструкции с крутизной до 38°, а крутыми — с уклоном в 38-45°. Если уклон будет меньше 23°, то вместо лестницы рекомендуется положить пандус. Если уклон превышает 45°, то желательно изменить тип лестницы, из-за крутизны она может быть приставной или раскладной. Для винтовых сооружений идеальным считается угол подъема 25-35°.
Главными факторами при определении крутизны лестницы являются возрастной показатель тех, кто будет по ней передвигаться (так как для пожилых людей уклон более 38° будет неудобным), а также размер места, предназначенного для устройства конструкции.
Есть определенная связь между высотой этажа, высотой ступеней и их количеством в зависимости от степени крутизны лестничной конструкции.
При выборе крутизны лестничного марша следует учитывать, что расстояние от верхней плоскости каждой ступени до потолка (высота просвета) согласно строительным нормам не должно составлять менее 1900-2000мм. Чем больше просвет, тем удобнее лестница, особенно для высоких людей. То же самое относится и к лестничным площадкам. Устройство достаточного по размерам просвета избавит от риска удариться головой о потолок, к тому же можно будет забыть и о проблемах с перемещением крупных предметов.
Заключительный раздел статьи посвящен тому, как рассчитать ступени поворотной лестницы.
Как рассчитать забежные ступени: способ расчета поворотной лестницы
До этого речь шла о ступенях прямолинейных лестничных конструкций. Чтобы сэкономить пространство, вместо промежуточных лестничных площадок между прямыми маршами рекомендуется закладывать забежные ступени. У них наружный и внутренний края имеют различия по ширине. Такие лестницы отличаются тем, что изменение направления движения по ним происходит плавно благодаря постепенному переходу от прямых ступеней к забежным. Как же нужно рассчитывать размеры ступеней на поворотной лестнице?
При расчете поворотной лестницы с забежными ступенями необходимо иметь в виду, что самая маленькая ширина проступи на узком конце ступени должна составлять не менее 100 мм, а нависание над нижележащей ступенью может быть не более 50 мм. Забежные ступени имеют своеобразную клиновидную форму, для создания которой необходимы специальные умения. Расчеты можно производить несколькими способами.
Самым распространенным является метод пропорционального деления. Рассмотрим его на примере проектирования полуоборотной одномаршевой лестницы со средними забежными ступенями.
Перед тем как рассчитывать забежные ступени, необходимо сначала разбить среднюю линию марша на равные части, при этом на середину полуокружности должна приходиться одна ступень.
Ширина ее проступи в самом узком месте задается предварительно, но она должна составлять более 100 мм. При наличии четырех точек для центральной ступени следует провести линии ее продольных кромок, затем продолжить их до пересечения с осью симметрии. Полученную в результате этих действий при расчете поворотных ступеней точку — первую точку отрезка пропорционального деления — можно обозначить буквой А.
Для нахождения второй точки пропорционального деления необходимо соединить контуры прямых ступеней, которые являются смежными с забежными. Так определяют точку пересечения с осью симметрии. Ее при расчете лестницы с забежными ступенями можно обозначить буквой В. Затем прямую АВ следует разделить на отрезки в пропорции 1: 2: 3: 4: 5: 6, т. е. их число должно быть равным числу забежных ступеней по обе стороны от оси симметрии. В результате нужно соединить точки «деления оси симметрии с точками деления средней линии марша.
При «снятии» размеров с чертежа следует тщательно проверить размерную цепочку всех ступеней методом сложения. В итоге сумма размеров, «снятых» с одной стороны ступеней, не должна быть больше или меньше действительного размера лестницы на данном участке.
Строительство любого жилого или общественного помещения всегда начинается с детального рассмотрения каждой конструкции, которая будет включена в проект. Одной из таких конструкций является лестница. Она может быть и внутриквартирной, и уличной, и чердачной, и подвальной и т.д. Но её детальная составляющая всегда остаётся неизменной, на основе чего существуют параметры по ГОСТ и СНиП, которым обязана соответствовать любая воздвигаемая лестница. При детальном разборе лестничной конструкции особое внимание стоит уделить маршу, что представляет собой непрерывный ряд ступеней, состоящих из проступи (горизонтальной части) и подступенка (вертикальной части).
Обратите внимание: представлена в одной из предыдущих наших статей.
Что нам предписывают ГОСТ и СНиП?
Строительство подобных объектов имеет определённые стандарты, на которые следует опираться при возведении лестницы:
- Один лестничный марш должен состоять из 3 -18 ступеней;
- В общественных и жилых помещениях подступенок соответствует высоте 14,8 см, а проступь ширине 30см;
- В чердачных и подвальных помещениях 17,1 см и 26 см соответственно.
Но практический опыт показывает, что безопасность и удобство смогут обеспечить немного иные размеры.
Число ступеней в марше лучше делать нечётным, чтобы движение человека по лестнице начиналось и заканчивалось с одной ноги. К тому же, совершать подъём на 18 ступеней – это занятие очень энергозатратное, а 11 или 15 – это самый оптимальный вариант, после которого человек не будет страдать отдышкой. Что касаемо высоты ступени, то её значение колеблется в пределах 15 – 18 см, а двойное значение высоты сложенной с шириной ступени даёт в итоге примерное значение длины человеческого шага – 6064 см.
Размеры ширины лестничного марша
Ширина ступеней так же имеет определённые нормы строительного стандарта (ГОСТ), что требует обязательного соответствия значениям максимума и минимума:
- Для уличных, квартирных прямых, подвальных и пожарных лестниц ширина составляет 80 см;
- Для лестницы, ведущей на чердак 60 см;
- Спиральная лестница в квартире от 80 см до 1м.
Минимальные и максимальные размеры ступеней
Ссылаясь на СНиП, можно увидеть:
- Проступь соответствует ширине от 25 см, если лестница мансардная или подвальная, то от 20см;
- Подступенок соответствует высоте 15 – 20 см, однако, допускаются погрешности не более 5 мм.
Как было сказано выше, что удобными размерами ступеней служат те, которые находятся в соотношении со средним значением шага человека. Поэтому, целесообразно представить подобные вычисления в виде формулы Блонделя:
2h + b = S (60-66 см)
Оптимальный наклон
Предусматривая при возведении лестницы угол наклона, стоит отметить, что рекомендаций норм строительных стандартов в этом вопросе не установлено. Однако, уклон лестницы определяется соотношением проступи и подступенка, и делая упор на максимум и минимум высоты и глубины ступени, то угол наклона колеблется в пределах 33 – 45 градусов. Для лестниц пологих (внутренних) оптимальным считается значение до 38 градусов, а для лестниц крутых (подсобных, чердачных) — до 45 градусов.
В чём суть точности построения конструкции?
Используемые при сооружении лестницы параметры каждой ступени, должны быть предельно точными и одинаковыми. Это позволяет человеку использовать её при ходьбе без особой осторожности, как днём, так и ночью, опираясь на мышечную память ног. А в случае несоблюдения этого правила, человек испытывает неудобства при использовании лестницы, стараясь нащупывать ногой каждую ступень. И спуск по такой лестнице достаточно травмоопасен.
Как известно, нормы и правила написаны кровью. Не стоит пренебрегать их требованиями!
Многие владельцы частных домов и коттеджей, занятые проектированием и строительством собственной лестницы, задаются вопросом о том, сколько ступеней лучше устроить в маршевой или забежной лестнице. В каждом источнике можно встретить различную информацию, но существует метод точного расчета количества ступеней для каждой лестницы, вне зависимости от ее конструкции.
Эмпирический способ определения количества ступеней
Люди строят лестницы уже более 2500 лет. За это время сформировалось огромное количество положений и правил о том, как именно нужно рассчитывать количество ступеней. В основном эмпирическим путем было выявлено, что более 15-16 ступеней в ряд – это слишком много для человека. В этом случае конструкцию нужно либо разбивать на небольшие участки, либо делать винтовой.
13-15 ступеней – это среднее количество для одномаршевой лестницы на второй этаж. Если количество ступеней более 16, рекомендуется разделить марши поворотной площадкой, либо устроить площадку по центру лестницы. В этом есть и элемент упрочнения конструкции. Центральная площадка, в отличие от забежных ступеней – это еще один усиливающий конструкцию элемент, так как она опирается непосредственно на фундамент или несущие балки. Получается, что нагрузка на длинную лестницу распределяется равномернее.
Расчетный способ определения количества ступеней
Допустим, вы хотите полностью рассчитать свою лестницу с нуля. У вас есть высота от уровня чистового пола первого этажа до уровня чистового пола второго этажа. Например, это 310 см. Также есть общая длина лестницы, которую можно использовать. Например, это 450 см.
Зная ширину одной ступени – 28-32 см. и рекомендуемую высоту в 17-19 см, можно рассчитать количество для вашей лестницы. 450/30 = 15 ступеней. 310/15 = 20,6 см. Это довольно высоко. По лестнице будет неудобно ходить. Значит, количество ступеней увеличиваем на 1, а их ширину уменьшаем до 28 см. Получаем 16*28 = 448 см. – длина лестницы. 310/16 = 19,375 см. Приемлемая величина. Таким образом, можно построить одномаршевую лестницу.
Если мы увеличим количество ступеней на 2 и оставим значение ширины в 30 см, то мы должны будем сделать лестницу с забежными ступенями или с поворотной площадкой, так как 18 ступеней для маршевой лестницы – это очень много, она не впишется в параметр длины 450 см.
Таким образом, делая небольшие практические расчеты, мы определяем не только количество ступеней в лестнице, но и тип лестницы, который мы можем использовать в данном конкретном случае.
Размер нависания ступени над подступенком крыльца. Лестничный глоссарий с иллюстрациями
При сооружении двухэтажных загородных коттеджей и дач необходимо соблюдать нормы и стандарты во всех строительных процессах, в том числе и при устройстве лестничных конструкций. Наибольшая нагрузка в них выпадает на ступени. От параметров этих элементов зависит комфорт и длительность эксплуатации межэтажных маршей. Ниже мы расскажем о допустимом диапазоне размеров ступеней лестницы в доме, обеспечивающем удобную и безопасную эксплуатацию.
Размер ступеней лестницы по ГОСТ
Нормы учитывают все нюансы строительства и использования переходных конструкций следующих типов:
- межэтажных;
- подвальных;
- чердачных.
- эвакуационных.
Межэтажные домашние лестницы могут быть следующих типов:
- прямые;
- поворотные;
- винтовые;
- забежные.
Согласно СП “Дома жилые одноквартирные”, уклон, ширина и высота ступеней лестниц в частных домах должны “обеспечивать удобство и безопасность передвижения”, “ширина и уклон лестниц не регламентируются”.
Как видите, прямого указания на размеры ступеней нет. То есть по факту эти параметры жестко не нормируются. Однако есть общепринятые правила, основанные на опыте: стандартная высота ступени лестницы должна быть в пределах 15–25 см, а глубина – 25-30 см.
Для чердачных, складных, подвальных вариантов допускается превышение норм стандартных вариантов. Эти модели используются редко, место их установки часто ограничено, поэтому высота ступеней может быть выше, а ширина уже. Конструкции такого назначения часто бывают нестандартными. Устанавливая марш на чердак или в подвал, учитывают, что должно быть удобно не только подниматься, но и спускаться.
Требования к размерам ступеней эвакуационных лестниц
Лестницы для пожарной эвакуации есть в каждом здании, в том числе и в индивидуальных жилых домах. К этому виду конструкций выдвигаются особые требования.
В эвакуационных маршах не допускается установка:
- винтовых и забежных вариантов;
- разных размеров ступеней лестницы;
- криволинейных конструкций;
- деревянных элементов.
Требования к эвакуационным лестницам прописаны в СП “Системы противопожарной защиты. Эвакуационные пути и выходы”:
- глубина ступеней прямой лестницы – не менее 25 см;
- глубина ступеней винтовой лестницы – не менее 18 см в середине;
- высота подступенка – не более 22 см;
- допустимый уклон – не более 45°;
- количество ступеней в одном марше – от 3 до 18 шт.
С точки зрения действующих нормативов в индивидуальных жилых домах такие ограничения избыточны. Но по факту именно они гарантируют вам удобство и безопасность использования лестницы.
Эргономичный размер ступеней лестницы
Самым важным элементом переходной конструкций являются ступени. При расчетах эргономики лестницы на второй этаж учитывают:
- шаг ступеней и уклон марша;
- глубину проступи;
- высоту подступенка;
- угол наклона.
Шаг ступеней и уклон лестницы
Длина шага высчитывается исходя из стандартной длины шага человека – 60-64 см. Величина лестничного шага (ЛШ) равняется сумме глубины ступени (ГС) и высоты двух подступенков (ВП). Общая сумма для удобной конструкции должна быть в пределах 60-64 см.
Универсальная формула удобства: ЛШ = ГС + 2ВП = 60-64 см.
Рассчитывается как соотношение высоты пролета к его длине. Для нормальной модели он должен быть в пропорции 1:2 соответственно. Классические эргономичные размеры – 15х30 см.
Передвигаясь по такой конструкции, человек не будет испытывать дискомфорт, не собьется с привычного шага. Стандартный угол наклона не заставляет напрягаться, высоко поднимать стопу.
Глубина проступи
Глубина ступеньки должна обеспечить комфортное расположение ноги на поверхности, не быть слишком малой, чтобы стопа не свисала и не быть слишком большой, чтобы подошва не «утонула» на ступеньке. Этот параметр входит в габаритные размеры и влияет на длину и высоту конструкции.
Оптимальным выбором считается ширина в пределах 25-30 см. Это средний размер стопы человека. Чтобы сэкономить материал и сделать передвижение более комфортным, промежуток между проступями оставляют открытым. Такой ход позволяет удобно расположить стопу на ступеньке, не опасаясь, что она будет свисать или скользить.
Высота подступенка
Допустимый размер подступенка находится в пределах 15-25 см. Такое расстояние между ступенями гарантирует удобное и безопасное перемещение по маршу. Даже если запланировано открытое пространство между проступями, высота между ними должна соответствовать существующим нормам.
Для всей лестницы высота подступенка должна быть одинаковой.
Спуск и подъем должны быть комфортными и безопасными. Небольшой размер приведет к семенящей походке. Большая высота сделает передвижения затрудненными. При расчетах высоты подступенка учитывают формулу шага. Если стандарт не будет соблюден, конструкция станет неудобной.
Ширина пролета
Оптимальной шириной пролета считается 90-120 см, минимальной – 80 см. Подъем и спуск по маршу должен быть удобным и обеспечить свободный проход 2 людей. Если предусматривается поднятие габаритных грузов на второй этаж, то ширину планируют большего размера.
Комфортная ширина лестниц – эти значения немного больше минимальных
В моделях «гусиный шаг» можно устанавливать меньшую ширину за счет того, что ступени имеют неравномерную величину. Такой вариант часто применяется для чердачных и подвальных помещений. Реже монтируется в качестве межэтажного подъема.
Конструкция типа “Гусиный шаг”
Расстояние между проступями делают большим, но при монтаже их устанавливают в шахматном порядке, чтобы человек поочередно наступал на левые и правые ступеньки. Это позволяет сохранить удобное передвижение и делает марш узким.
Онлайн-калькулятор для расчета
Облегчает расчет размеров маршей. Он позволяет сделать быстрый и правильный подбор необходимых параметров. Для этого необходимо подставить свои значения в формулу и получить ответ.
Проверить правильность данных можно, используя приведенную выше формулу.
Параметры винтовых лестниц
Винтовые межэтажные варианты за счет своей компактности популярны в коттеджах с небольшой площадью. Они экономят пространство. Но устанавливая такие модели, учитывают возраст проживающих в доме. Детям и пожилым людям сложно передвигаться на таких маршах.
Для спиральных моделей не учитывается угол наклона. Но и такие варианты имеют свои стандарты, которые должны быть соблюдены. В винтовой конструкции ширина наружной части проступи больше внутренней. Допускаемый минимум внутренней части – 10 см. Максимальная величина наружной – 39 см. Минимально допустимая ширина винтовой лестницы – 80 см.
Оптимальные размеры ступени винтовых конструкций
В таких конструкциях редко устанавливают подступенок, но высота шага должна быть равной на всей длине, удобной и обеспечивающей безопасность.
Требования к забежным ступеням
Ступени забежной лестницы имеют форму трапеции или усеченного треугольника. Глубина проступи имеет переменную величину. У основания она минимальная, в наружной части – большая. При неодинаковых параметрах глубины проступи высота подступенка остается одинаковой.
Пример размеров забежной лестницы
Для ширины каждого фрагмента нормы СНиП определяют минимальный размер: у основания – 10 см, наружный – не более 40 см.
Уличные конструкции
Параметры уличных ступеней отличаются от внутренних аналогов. Это относится к элементам, расположенным у входа в здание, а также на территории участка. Часто снаружи устанавливают не только прямые, но и поворотные варианты. Угол поворота – 90°, 180°, иногда произвольный. Это делает вход в здание удобным и доступным с любой стороны.
Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.
В таких вариантах допускается более пологий наклон лестницы. На невысоких ступеньках удобней двигаться, человек чувствует себя уверенно и без перил. Диапазон размеров следующий:
- глубина ступени – 25-40 см;
- высота подступенка – 15-25 см.
В качестве материала для наружных конструкций используется не только ж/б, но и камень, дерево. Для установки вне помещения древесина обрабатывается специальными растворами, придающими устойчивость к влаге, перепадам температур, вредителям. Металлические изделия покрываются антикоррозионными составами.
Соединив требования госстандартов и индивидуальные условия, можно получить удобную, надежную и безопасную конструкцию.
Как изготовить лестницу своими руками? Такой вопрос задают себе желающие самостоятельно построить дом или дачу, либо обустроить двухуровневую квартиру. Ничего особенного по большому счёту в обустройстве лестницы нет, так как новейшие технологии существенно упрощают данный процесс. Поэтому если вы — мастеровитый человек, то изготовить металлическую лестницу или лестницу из древесины собственноручно не составит большого труда. В этой статье вы узнаете, какие бывают межэтажные лестницы, из какого материала они изготавливаются и как рассчитать основные параметры лестницы. Внимательно следуйте инструкции, и у вас все получиться!
Лестница как атрибут интерьера
Лестница является одним из центральных элементов интерьера помещения, и при ее проектировании большое внимание следует уделить внешнему виду, не забывая при этом о функциональности и надежности. Перед непосредственным созданием лестницы рекомендуется учесть некоторые факторы, от которых будут зависеть её размеры и конструкция.
К подобным факторам относят доступную площадь и высоту помещения, удобство использование лестницы для людей, проживающих в доме, и максимальную нагрузку, на которую рассчитано изделие.
Архитекторы утверждают, что как узловая точка интерьера лестница на себе несет важнейшую стилевую и конструктивную нагрузку. Гармонии между эстетичностью и функциональностью можно достичь благодаря тщательному планированию на стадии разработки проектной документации. Геометрическое построение лестницы зависит от дизайна, материала и условий эксплуатации, поэтому его необходимо определять до начала проведения строительных работ.
Благодаря современным технологиям лестница может быть импозантной, оборудованной во французском стиле времен Луи XII, легковесной в ультрасовременном стиле хай-тек или массивно-грубоватой в стиле кантри.
Маршевые лестницы
Прежде чем определиться, кукую выбрать лестницу, стоит рассмотреть главные виды — маршевые и винтовые лестницы. Конструкция маршевой лестницы — довольно проста и подойдет вам, если вы планируете сделать ее самостоятельно (марши — непрерывные ряды ступеней). Но в этом случае для обеспечения приемлемого уклона и высоты ступенек нужна немалая площадь. Подобные модели лестниц очень удобны в эксплуатации и выдерживают большие нагрузки. По маршевой лестнице можно без проблем поднять на второй этаж мебель и крупные предметы.
Такие лестницы — безопасны во всех аспектах, поэтому и являются лучшим выбором, если в доме проживают пожилые люди или дети.
Маршевые лестницы бывают прямыми и поворотными. Первые являются самыми простыми. Они прочны по конструкции, легки в изготовлении и удобны в использовании. Если ступеней в лестнице больше десяти, марш делится промежуточной площадкой на две части. Так получается поворотная лестница. Преимущество поворотной модели перед прямой состоит в том, что ступени при одинаковой высоте занимают меньшую площадь. Подобные лестницы устанавливают, как правило, вдоль двух стен, обустраивая под ними кладовку.
Винтовые лестницы
Винтовые (спиральные) лестницы имеют более сложный каркас лестницы: они состоят из забежных ступеней, которые размещаются по правильному радиусу. Они используются в случае ограниченного пространства, когда не получается создать безопасный уклон обычной лестницы из-за нехватки площади. Устанавливают винтовую лестницу обычно между двумя стенами в углу. К основным недостаткам относят не слишком удобную конструкцию, затрудняющую подъем и не позволяющую перемещать крупногабаритные предметы. Однако искусно выполненная винтовая лестница отличается достаточной прочностью и может выступать главным связующим звеном интерьера, тогда её устанавливают в центре холла.
Винтовые виды лестниц можно приобрести в готовом для установки варианте. Но зависимо от пожеланий клиента, многие архитекторы отступают от привычных канонов и идут на некий эксперимент. В результате такого творчества рождаются неожиданные авангардные конструкции. К примеру, изогнутые лестницы со ступенями, расположенными по неровному радиусу (S-образные, треугольник, овал), ломаные (криволинейные, Z-образные), лепестковые (ассиметричные ступени, утиный шаг) и приставные модели на роликах.
Материал для изготовления лестницы
Какой бы вы не выбрали вариант лестничного сооружения, в конечном счете, его долговечность и качестве будут зависеть от материалов, используемых для возведения лестницы. Материалом для изготовления ступеней служит камень (кирпич, ракушечник, керамзитобетон) или древесина твердых пород (ясень, дуб, клен, ель, сосна). Лучше всего для лестничных ограждений подойдут металлы и их различные сплавы — алюминий или нержавеющая сталь. В интерьерах современных домов неплохо смотрятся и лестницы комбинированного типа, что собраны из пластика, дерева и металла.
При выборе материалов для изготовления лестниц своими руками необходимо помнить, что ступени из камня выполняются только из блоков, что подготовлены промышленным методом и не иначе. При кустарных методах изготовления ступеней из камня избежать трещин на них вряд ли не удастся.
Древесина легко поддается обработке в домашних условиях и дополнительно дает декоративный эффект при правильном использовании лакокрасочных веществ. В целях предотвращения деформации ступени из дерева должны набираться из отдельных ламелей, которые друг с другом склеиваться по специальным технологиям. Деревянные лестницы из дубовых досок — особенно прочны и долговечны.
Готовые комплекты лестниц
Большое количество производителей предлагает частному застройщику готовые комплекты разного рода сборно-разборных лестниц, которые изготовлены с соблюдением всех необходимых технических стандартов по типовым размерам из различных материалов.
Этот вариант станет для вас приемлемым, если вы желаете сэкономить значительную сумму денег на монтаже и хотите быть уверенным в качестве готовой лестницы. Прежде чем заказать комплект рекомендуется произвести расчет лестницы, выполнив замеры высоты от лестничного пролета до пола, ширины и длины лестничного пролета.
Затем следует выбрать подходящий размер, тип лестницы и материал, а потом можно заказывать модель со склада. Готовые комплекты лестниц для монтажа в своем доме настолько разнообразны, что частный застройщик не ограничен в воплощении своей дизайнерской фантазии. Все лестницы производственного выполнения разделяются на несколько классов: эконом, элит и бизнес.
Как самостоятельно изготовить лестницу
Чтобы сделать лестницу из дерева своими руками, нужно, прежде всего, определить геометрию лестничного проема. Винтовая лестница лучше всего выглядит в проеме как окружность, а к обычной маршевой лестнице гармонично подойдет прямоугольник или квадрат. Для новичков в строительном деле предназначены простые конструкции, к примеру, лестницы с забежными ступенями, закрепленные на косоуре.
Составляющие элементы лестницы
Тем застройщикам, которые впервые сталкиваются с изготовлением лестниц, следует познакомиться с основными конструктивными элементами лестницы, чтобы понимать, о чем в дальнейшем пойдет речь.
- Маршевый пролет — ступени, идущие по прямой линии;
- Поворотная площадка — территория, что разделяет маршевые пролеты;
- Подступеньки — вертикальные части ступенек;
- Косоур — монолитная деревянная или металлическая балка для закрепления ступеней;
- Ступени — горизонтальные части ступенек;
- Балясины — опоры для перил;
- Тетиво — боковая балка, которая соединяет ступени;
- Забежные ступени — ступени, которые конструктивно позволяют сделать поворот лестницы;
- Фризовые ступени — нижняя и верхняя ступенька каждого этажа.
Строительные нормы
Любая лестница должна соответствовать установленным строительным нормам, гарантировать безопасность проживающих в доме и обеспечивать комфортный подъем на второй этаж. Слишком высокие ступени лестницы делают трудным восхождение по ней, а мелкие ступени опасные и неудобные — мелко и часто шагая, можно споткнуться. При построении межэтажных лестниц очень часто застройщики допускают ошибки. Поэтому необходимо детально и грамотно спроектировать проект и сделать точный расчет конструкции.
Первым условием успешного изготовления межэтажных лестниц собственноручно является правильный расчет конструкции. Решите для себя, будет ли лестница двухмаршевой или одномаршевой, какой ширины будете делать лестницу, какой будет высота подступенек, и какой шириной делать ступени.
Ширина, высота и угол наклона лестницы
Определяя ширину лестницы, следует помнить, что чем шире конструкция, тем лучше. Подобные лестницы более безопасны и удобны для ходьбы. Чтобы выяснить, какой высоты изготавливать деревянную лестницу, стоит закрепить на вершине террасы прямую доску таким способом, чтобы она с запасом перекрывала место, откуда предполагаемо начнется подъем лестницы. С помощью уровня рекомендуется проверить горизонтальность крепления доски и откорректировать при необходимости.
Далее нужно рассчитать угол наклона будущей лестницы, потому что правильный угол наклона является основным требованием безопасного и комфортного движения. Ведь спускаться или подниматься по слишком крутой лестнице тяжело. Наиболее удобным для движения по лестнице будет угол наклона в пределах 30 — 45 градусов. К тому же конструкция с меньшим углом занимает больше пространства.
Высота подступенка и ширина ступени
Получив значение ширины и высоты лестницы, можно приступить к вычислению высоты подступенка. Для подъема на практике наиболее удобными являются лестницы, высота подступенка которых составляет 140 — 170 миллиметров, а ширина ступени — 340 — 370 миллиметров.
Высоту подступенка следует делать не больше 200 миллиметров и не меньше 120 миллиметров.
Выступ ступени должен быть около 20-40 миллиметров. Чем выше сделаете подступенок, тем ступень должна быть уже, и наоборот. Ширина ступеней, по крайней мере, должна равняться ее высоте. Желательно, чтобы ступень вашей лестницы соответствовала 42 размеру обуви или достигала 28-30 сантиметров.
Разметка косоура и нарезка ступеней
Перед размещением ступеней следует решить, как косоур будет присоединяться к террасе. Он непосредственно крепится к балке террасы или под помостом к конструкции таким способом, чтобы последней ступенью считалась поверхность террасы.
Дальше возьмите металлический разметочный угольник и лекало, на котором следует нанести рассчитанную высоту подступенка, к примеру, 17 сантиметров, и ширину ступени, например, 29 сантиметров. И с помощью лекала разметьте косоур.
Дальше при помощи круглой пилы стоит вырезать ступени. Будьте внимательны, крайне не желательно выходить за пределы линий. Закончить отрезки лучше ручной пилой. Затем с помощью готового косоура разметьте остальные косоуры. На них экономить не рекомендуется, потому что они обеспечивают жесткость вашей лестнице. А вот при возникновении прогибов ступеней начинается расшатывание всей конструкции.
После этого нарежьте подступени и ступени. Внимание обратите на то, что вырезать ступени следует, учитывая толщину подступеней. И не забывайте учесть выступ ступени над подступенком на 20-40 миллиметров
Выбор материала
Любой застройщик после того, как рассчитал лестницу и её основные параметры, должен выбрать материал, потому что от него зависит конечная стоимость, эстетичный вид и эксплуатационные свойства готовой лестницы. В наше время большей популярностью пользуются дуб, липа, сосна, металл и стекло. Материал изготовления ступеней в идеале должен соответствовать общей стилистике интерьера жилища.
Если полы в помещении отделаны деревом, то ступени лучше изготовить из раушпунта. Для создания балясин нужны бруски 50 на 50 сантиметров, из блокхауса могут получиться прекрасные перила. Купить декоративные элементы можно в любом магазине строительных материалов. Сделайте обычные и забежные полотна ступеней в том количестве, что понадобиться для изготовления лестницы своими руками. Чтобы кромки выглядели аккуратнее, следует обработать их круглой фрезой.
Монтаж лестничной конструкции
Монтаж лестничной конструкции на косоурах следует начинать с установки опорного столба и монтажа подступенков. Закрепить конструкцию можно при помощи саморезов, но лучше пользоваться еще и жидкими гвоздями, чтобы лестница не скрипела. Потом нужно подогнать поворотные ступени. Вот теперь основа конструкции готова.
На стене необходимо разметить размещение косоуров, если возникнет необходимость, то следует внести коррективы в рассчитанные размеры ступеней. Потом рисунок переводиться со стены на кальку, а после этого — на заготовку косоуров. Используя простую ножовку и дисковую пилу, делаются выемки под ступени.
К стене готовый косоур крепится саморезами. Ступени и подступок с косоуром и друг с другой соединяются аналогично, шляпки саморезов углубляются в дерево. Открытая часть ступеней вашей лестницы закрывается тетивой. В довершении изготавливаются перила для лестниц, крепятся балясины и декоративные элементы. Под лестницей для рационального использования можно оборудовать шкафчики для различных мелочей, антресоли и гардеробную.
В этой статье вы узнали об основных терминах, которые применяются при изготовлении лестниц, научились рассчитывать такие параметры, как высота и угол наклона лестницы, ширина ступеней и высота подступенек, а также ознакомились с основными материалами, что используются для изготовления лестниц. В любом случае умение сконструировать практичную, надежную и удобную лестницу для своего дома обязательно вам пригодится.
Ступени являются одними из основных составляющих любой лестницы. Они изготавливаются из различных материалов, могут представлять собой как отдельный элемент, так и часть монолитного лестничного марша. В соответствующих нормативных документах определяется минимальный и максимальный размер ступени для лестниц, от которого напрямую зависит безопасность всей конструкции. Типовые лестницы и степени давно уже просчитаны проектировщиками, а для помещений с нестандартными габаритами и размерами лестничных проемов расчеты приходится делать каждый раз индивидуально.
Разновидности и особенности ступеней
В зависимости от формы, ступени подразделяются на:
- прямые, имеющие одинаковые размеры и располагающиеся на маршевых лестницах;
- забежные, выпускающиеся клинообразной формы. Они устанавливаются на поворотные или винтовые лестничные конструкции.
Ступени состоят из горизонтальной части (проступи) и вертикальной части (подступенка). Нормативы допускают изготовление лестниц с открытыми подступенками, а также с нависанием одной проступи над другой, которое называется подрезкой, или свесом. Размер ступени для лестниц рассчитывается, исходя из наклона марша и количества проступей в нем.
В зависимости от места своего расположения ступени бывают:
- фризовыми нижними. Они находятся в самом низу лестничного марша на уровне пола или площадки, возвышаясь над ней на высоту подступенка;
- фризовыми верхними, являющимися последними ступенями в марше. Они располагаются на уровне пола верхнего этажа, или ниже него, на расстоянии, соответствующем размеру подступенка;
- рядовыми, размещающимися между фризовыми ступенями. В марше их может быть от 1 до 16.
Допустимые размеры ступеней
Габариты ступеней рассчитываются по требованиям и рекомендациям соответствующих нормативных документов, которые четко прописывают их размеры. Прежде всего, в СНиП 2.08.01-89* «Жилые здания» определяется, что ширина внутриквартирного лестничного марша, а значит и ступени, должна быть не менее 0.90 метра с наибольшим его уклоном 1:1.25. А количество подъемов в одном марше разрешается делать от 3 до 18. Данные параметры являются основополагающими при расчетах.
Чтобы подъем по лестнице был удобным и комфортным, при определении габаритов ступеней учитывают величину шага среднестатистического человека. Она составляет 0,60-0,64 метра. Ширина проступи (а) и высота подступенка (b) подбирается в зависимости от следующего соотношения:
a + 2b = 60-64 (см), или
а + b = 43-47 (см).
Данная формула была изобретена еще в 18 веке французским архитектором Блонделем, но до сегодняшнего времени она не потеряла своей актуальности.
Следует отметить, что наиболее оптимальным является соотношение ширины к высоте ступени 300:150 мм. Нормативные размеры ступенек, изготовленных из разных материалов, несколько отличаются друг от друга. Их габариты зависят и от основного предназначения лестниц. Но общие параметры привести можно.
Размер проступи должен позволять становиться на поверхность всей ступней. Ее глубину рекомендуется делать не менее 235-250 мми не более 355 ммдля прямых ступеней. Забежные ступени в узкой их части не должны быть менее 100 мм, по линии хода – 250 мм, а с широкого торца – более 400 мм. Для подсобных лестниц (в подвал, на чердак или мансарду) разрешается уменьшать проступь до200 мм. Уличные ступени можно делать глубиной до 400 мм.
Довольно часто конструкция лестницы предусматривает нависание одной ступени над другой. Оно не должно превышать 50 мм, а для деревянных конструкций – 30 мм. Делается нависание в случае невозможности устройства проступей оптимальной глубины, а подобный прием позволяет их немного увеличить. Но прежде чем выкраивать лишение миллиметры, стоит подумать над конструкцией ступенек под названием «утиный шаг». Для каждой ноги здесь можно заложить полноценный, удобный размер.
Строительство любого жилого или общественного помещения всегда начинается с детального рассмотрения каждой конструкции, которая будет включена в проект. Одной из таких конструкций является лестница. Она может быть и внутриквартирной, и уличной, и чердачной, и подвальной и т.д. Но её детальная составляющая всегда остаётся неизменной, на основе чего существуют параметры по ГОСТ и СНиП, которым обязана соответствовать любая воздвигаемая лестница. При детальном разборе лестничной конструкции особое внимание стоит уделить маршу, что представляет собой непрерывный ряд ступеней, состоящих из проступи (горизонтальной части) и подступенка (вертикальной части).
Обратите внимание: представлена в одной из предыдущих наших статей.
Что нам предписывают ГОСТ и СНиП?
Строительство подобных объектов имеет определённые стандарты, на которые следует опираться при возведении лестницы:
- Один лестничный марш должен состоять из 3 -18 ступеней;
- В общественных и жилых помещениях подступенок соответствует высоте 14,8 см, а проступь ширине 30см;
- В чердачных и подвальных помещениях 17,1 см и 26 см соответственно.
Но практический опыт показывает, что безопасность и удобство смогут обеспечить немного иные размеры.
Число ступеней в марше лучше делать нечётным, чтобы движение человека по лестнице начиналось и заканчивалось с одной ноги. К тому же, совершать подъём на 18 ступеней – это занятие очень энергозатратное, а 11 или 15 – это самый оптимальный вариант, после которого человек не будет страдать отдышкой. Что касаемо высоты ступени, то её значение колеблется в пределах 15 – 18 см, а двойное значение высоты сложенной с шириной ступени даёт в итоге примерное значение длины человеческого шага – 6064 см.
Размеры ширины лестничного марша
Ширина ступеней так же имеет определённые нормы строительного стандарта (ГОСТ), что требует обязательного соответствия значениям максимума и минимума:
- Для уличных, квартирных прямых, подвальных и пожарных лестниц ширина составляет 80 см;
- Для лестницы, ведущей на чердак 60 см;
- Спиральная лестница в квартире от 80 см до 1м.
Минимальные и максимальные размеры ступеней
Ссылаясь на СНиП, можно увидеть:
- Проступь соответствует ширине от 25 см, если лестница мансардная или подвальная, то от 20см;
- Подступенок соответствует высоте 15 – 20 см, однако, допускаются погрешности не более 5 мм.
Как было сказано выше, что удобными размерами ступеней служат те, которые находятся в соотношении со средним значением шага человека. Поэтому, целесообразно представить подобные вычисления в виде формулы Блонделя:
2h + b = S (60-66 см)
Оптимальный наклон
Предусматривая при возведении лестницы угол наклона, стоит отметить, что рекомендаций норм строительных стандартов в этом вопросе не установлено. Однако, уклон лестницы определяется соотношением проступи и подступенка, и делая упор на максимум и минимум высоты и глубины ступени, то угол наклона колеблется в пределах 33 – 45 градусов. Для лестниц пологих (внутренних) оптимальным считается значение до 38 градусов, а для лестниц крутых (подсобных, чердачных) — до 45 градусов.
В чём суть точности построения конструкции?
Используемые при сооружении лестницы параметры каждой ступени, должны быть предельно точными и одинаковыми. Это позволяет человеку использовать её при ходьбе без особой осторожности, как днём, так и ночью, опираясь на мышечную память ног. А в случае несоблюдения этого правила, человек испытывает неудобства при использовании лестницы, стараясь нащупывать ногой каждую ступень. И спуск по такой лестнице достаточно травмоопасен.
Почему к размерам ступеней предъявляют особые требования, прописанные в специализированных документах? Потому что они во многом решают, насколько удобно будет пользоваться лестничной конструкцией. Если речь идет о пожарных лестницах, то в данном случае именно параметры данных элементов определяют то, насколько быстро человек сможет покинуть горящее здание.
Существует, как минимум, две разновидности ступеней: прямые и забежные. Они могут быть изготовлены из дерева, бетона или металла, но требования, предъявляемые к их параметрам, не изменятся.
Даже если вы собираетесь соорудить конструкцию для собственного частного дома, необходимо рассчитать оптимальный размер ступени лестницы, который и будет определять удобство и безопасность человека при подъеме. А уж если вам необходимо поставить лестницу в здании общественного пользования, то здесь в обязательном порядке следует руководствоваться требованиями ГОСТ.
Каким параметрам в официальном документе прописан определенный стандарт? Это ширина и высота ступеней, а также угол наклона лестницы. Именно данные размеры следует учитывать при сооружении конструкции.
Требования по СНиП и ГОСТ
Чтобы ориентироваться в правилах определения оптимальных параметров, необходимо разбираться в анатомии ступеней лестницы. Данный элемент конструкции состоит из подступенка, иначе, ее вертикальной плоскости, и проступи – плоскости горизонтальной. Элементы объединяются в ряды, именуемые маршами, и в стандартной лестничной конструкции опираются на косоуры, поддерживаемые тетивами. Самые нижние и верхние элементы подъема носят название фризовых.
Удобство и безопасность ходьбы связаны с таким понятием, как величина человеческого шага, равная 60 – 64 см. Часто, чтобы сделать расчет размера ступени, используют специальную формулу, открытую Блонделем.
2х+y=60, где х – это расстояние в сантиметрах между двумя находящимися рядом ступенями, а у – это расстояние между краем одного и другого элемента.Для расчета безопасной конструкции часто пользуются формулой х+у=45.
Для расчета параметров удобной лестницы выведена формула х-у=12.
Иными словами, формула удобства выражается в разнице между размером подступенка и горизонтальной плоскости в 12 см. Формула безопасности – это, напротив, сумма размеров ширины и высоты, которая равна 45 см.
Но чтоб не делать лишних вычислений, достаточно заглянуть в регламентирующие документы и просто неукоснительно следовать параметрам, указанным в них.
- При наличии более двух этажей внутри здания необходимо сделать один пролет. Причем, ширина пролета должна быть в диапазоне 80 – 120 см;
- Марш включает в себя от трех до 18 подъемных элементов. Для общественных зданий количество ступеней снижено до 16;
- Идеально, если количество элементов нечетное, что позволяет начинать и завершать процесс подъема с одной и той же ноги;
- Угол наклона лестницы при подъеме должен составлять более 6 градусов, но менее 45;
- Высота ступеней лестниц – это важный параметр. Нормы и правила, указанные в документах, позволяют этому размеру варьироваться в пределах 15 – 20 см. В пределах марша допускается различие между высотой подъемных элементов в 0,5 см;
- Ширина элемента должна быть не менее 25 см. Если лестницы обустраиваются в подвалах или чердаке, то нормы и правила позволяют уменьшить данный размер на 5 см;
- Максимальный выступ подъемного элемента – 3 см;
- Исходя их требований СНиП, площадка конструкции должна находиться в строгом соответствии с шириной ступени. Расстояние от нее до двери должно быть порядка метра;
- Ограждающие конструкции должны иметь высоту в 90 см. Расстояние между балясинами должно быть 10 – 15 см;
- При конструировании или выборе поручней и перил нужно рассчитывать нагрузку с запасом. Регламентирующие документы указывают, что перила должны выдерживать вес в 100 кг и более. Это позволяет взрослому человеку полностью облокотиться на ограждающую конструкцию;
- Между ступенями и потолочной плоскостью должно быть расстояние в 200 см. Минимум – 195 см для лестничного пролета.
Угол наклона лестницы и параметры подъемных элементов часто бывают связаны.
Так, если угол от 5 до 20 градусов, высота ступени должна иметь размер в 13 см, а ширина быть равной 37 см. Данный угол наклона характерен для уличных конструкций.
Общественные лестницы часто имеют угол от 20 до 30 градусов.В таком случае ширина ступени приближается к значению в 29 см, а высота – к 17 см. Угол в 30 – 45 градусов характерен для жилых зданий. Именно в данном случае размеры ступеней довольно удобны для частого подъема: ширина равна 23 см, а высота – 20 см.
Впрочем, удобство применения лестницы зависит и от высоты этажей здания. Опытным путем доказано, что при высоте в 3,3 метра при количестве ступеней в 20 штук, высота подступенка должна быть 16, 5 см. При высоте этажа в три метра – 15 см, в 2,7 – 13.5, в 1,4 – 12 см. Высота подступенка увеличивается обратно пропорционально количеству ступеней. То есть, если подступенка при высоте этажа в 2,7 м составляет 16,8 см, то лестница должна иметь 16 ступеней. Если увеличить их количество хотя бы на одну ступень, то высота подступенка должна составлять уже 15, 8 см. Наиболее удобной и безопасной лестницей считается конструкция с шириной ступеней в 30 см и высотой в 15 см.
Если речь касается забежных ступеней, то здесь требования к размерам немного иные. Стоит начать с того, что сама конструкция забежной ступени отличается от маршевой и представляет собой трапециевидный элемент, внутренняя сторона которого меньше наружной. У забежной ступени минимальная ширина проступи по линии хода должна иметь размер в 25,4 см. С узкой стороны она должна составлять 10 – 5,2 см, а расстояние линии хода от лестничного края – 30,5 см.
ГОСТ на размер ступеней эвакуационных лестниц
Особенное внимание стоит уделить стандартам лестничных элементов эвакуационных лестниц, которые требуются по регламентирующим документам.
Для специальных конструкций ширина проступи должна составлять 25 см, но не меньше при ширине марша в 90 см. Ограждающие конструкции по правилам должны быть более 120 см.
Нормы и правила пожарных лестниц с маршами предусматривают ширину и высоту ступеней в 20 см, если угол наклона составляет 45 градусов. При большем уклоне, высота подступенка может быть 30 см.
Вертикальная конструкция также имеет стандартные размеры ступеней, хотя ее внешний вид разительно отличается от типичных лестниц.
Ширина конструкции при наличии маршей должна быть 80 см. Если маршей нет, то вертикальная конструкция по ширине должны быть 60 см. Расстояние между ступенями, иначе, поручнями – максимум 35 см. Расстояние нижнего фризового элемента от земли должно быть не менее 25 см.
Размеры лестницы в частном доме
Если вы собираетесь самостоятельно изготовить и смонтировать лестницу для своего дома, вы, конечно, можете обойти нормы ГОСТ и СНиП, но в ваших интересах придерживаться средних показателей, которые давно оправдали себя на практике.
Для начала необходимо определить количество ступеней, которое будет в вашей конструкции. Оптимальная высота ступени лестницы – 20 см. Чтобы узнать, какое количество ступеней должно быть у вашей домашней установки, нужно высчитать высоту лестницы и разделить на 20 см.
Ширина проступи должна быть удобной для подъема, поэтому оптимальный размер ее будет 25 – 30 см.Например, если высота лестницы – три метра, то количество ступеней будет 15.
К поверхностям подъемных элементов обычно не предъявляют жестких требований. Однако если речь не касается лестниц пожарной безопасности, не допустимо, чтобы поверхность была гладкой. Поэтому для устройства площадок и ступеней применяют рифленую, штампованную или со стальными полосами поверхность.
В условиях собственного дома для обеспечения безопасности можно постелить на лестницу ковер.
Рассчитать оптимальные параметры ступеней несложно, но чтобы сделать это грамотно, нужно для начала вычислить размеры всей конструкции. При расчете устройства следует обращать внимание на эргономические особенности, в частности, величину шага, размер ноги и вес человека.
Строительство наружной лестницы – Домашний центр Филда
Строительство лестницы может быть одной из самых пугающих задач, с которой сталкивается любой строитель-любитель или профессионал. Но наружная лестница, как правило, не является сложным проектом, если она тщательно спланирована и выполнена. В этом документе описываются процедуры строительства прямолинейных служебных лестниц, обычно используемых на верандах и палубах.
Местные строительные нормы и правила регулируют ширину и наклон лестницы, а также то, как поддерживается и крепится сборка, как устроена площадка и требуются ли перила. ВСЕГДА ОБРАЩАЙТЕСЬ В МЕСТНЫЙ СТРОИТЕЛЬНЫЙ ОТДЕЛ ПЕРЕД ПРОЕКТИРОВАНИЕМ ЛЕСТНИЦЫ И СОБЛЮДАЙТЕ ВСЕ МЕСТНЫЕ НОРМЫ.
Следующие инструкции предназначены только в качестве общих указаний, и вам следует руководствоваться местными требованиями.
В этом документе вы найдете информацию о:
УСЛОВИЯХ СТРОИТЕЛЬСТВА ЛЕСТНИЦ
- Существует пять основных элементов дизайна, которые необходимо учитывать при планировании наружных лестниц:
- Общая длина (см. расстояние, покрываемое лестницей, от края верхнего этажа (крыльца или террасы) до края лестницы, где она опирается на площадку.
- Общая высота (см. рисунок) — это общее расстояние по вертикали от поверхности лестничной площадки до точки на уровне поверхности верхнего этажа (Примечание. Вы не можете найти высоту, просто измерив прямо вниз от верхнего этажа). потому что земля непосредственно под ним может быть не на одном уровне с площадкой).
- Пробег (см. изображение) — это горизонтальное расстояние от передней кромки одной ступени до передней кромки следующей ступени.
- Подъем (см. рисунок) — это расстояние по вертикали от поверхности одной ступени до поверхности следующей ступени.
- Ширина прохода (см. рисунок) — это ширина лестницы.
- Отношение общего подъема к общему пробегу (или подъема к пробегу) определяет уклон лестницы. Как правило, этот уклон должен составлять от 30 до 35 градусов; наружная лестница может быть немного пологее, но не должна быть круче. Идеальная высота подступенка составляет 7 дюймов с шагом 11 дюймов, что также хорошо работает со стандартной шириной пиломатериалов, но вам, возможно, придется несколько изменить пропорции, чтобы высота каждой ступени работала равномерно между площадкой и верхним этажом.
- Ширина прохода также может варьироваться в зависимости от предполагаемой интенсивности использования лестницы. Как правило, 36″ — это минимум; 48 дюймов лучше для одного человека, и вы можете перейти на 60 дюймов, чтобы с комфортом могли пройти два человека.
- Лестница состоит из четырех основных компонентов:
- Косоуры (см. рисунок выше) — это наклонные элементы, поддерживающие лестницу. 2×10 обычно разрешены для лестниц с четырьмя ступенями или меньше, но 2×12 более прочные.
- В большинстве случаев вам потребуется материал хорошего качества без крупных сучков, либо обработанный давлением, либо вырезанный из сердцевины красного дерева или кедра, чтобы противостоять гниению.Стрингеры должны располагаться на расстоянии не более 24 дюймов друг от друга, если ступени будут изготовлены из материала 5/4, или на расстоянии 36 дюймов для пиломатериалов толщиной 2 дюйма.
- Ступени (см. изображение выше) — это горизонтальные элементы, по которым вы ходите. При строительстве наружной лестницы ее обычно вырезают из того же материала, что и настил верхнего этажа или крыльца, — обработанной под давлением сосны 5/4 дюйма или пиломатериала толщиной 2 дюйма.
- Подступенки (см. изображение выше) — это вертикальные элементы в задней части каждой ступени. Доски с обшивкой толщиной 1 дюйм (толщина нетто 3/4 дюйма) являются наиболее распространенным материалом.
- Ограждение в сборе (см. рисунок) состоит из стоек, накладного поручня и вертикальных балясин между каждой стойкой. 4×4 — самый распространенный материал для стоек с перилами 2×4. Коды регулируют общую высоту поручня в сборе (обычно от 30 до 34 дюймов) и могут указывать максимальную ширину поручня.
ПРОЕКТИРОВАНИЕ ЛЕСТНИЦЫ
- Чтобы спроектировать лестницу, сначала найдите общий подъем. Разделите это число на 7 (идеальная высота подступенка), чтобы найти количество ступенек. Скорее всего, у вас будет дробный остаток, поэтому округляйте результат в большую или меньшую сторону до ближайшего целого числа.
- Затем разделите общий подъем на это число, чтобы найти точную высоту каждого подступенка. Например:
- Общая высота = 40-1/2″
- 40-1/2″ разделить на 7″ на подступенок = 5,78 подступенка
- Округлить 5,78 до 6 подступенков, затем 40-1/2″ разделить на 6 = 6,75″ или 6-3/4″ на стояк
- В этом документе предполагается, что общий пробег не ограничен, поэтому вы можете делать сборку любой длины. Используйте следующую таблицу, чтобы определить ширину ступеней в зависимости от высоты подступенка.
Riser Right | Run Sharth | |
6 « | 14″ | |
6-1 / 4 « | 13-1 / 2″ | |
6-1 / 2 » | 13 « | |
6-3 / 4″ | 12-1 / 2 « | |
7″ | 12 « | |
7-1 / 4″ | 11-1 / 2 » | |
7-1/2″ | 11″ |
- Чтобы найти количество материала, необходимого для стояков, просто умножьте количество стояков на ширину прохода.Чтобы узнать количество материала проступи, вычтите 1 из количества подступенков (вам понадобится на одну проступь меньше, чем подступенков) и умножьте на ширину проезда. Не забудьте удвоить, если вы будете использовать две доски для каждой ступени.
- Чтобы найти длину стрингеров, вам понадобится калькулятор с функцией извлечения квадратного корня. Сначала найдите общий пробег (количество ступеней, умноженное на ширину каждой ступени).
- Затем найдите квадрат общего пробега (общий пробег, умноженный сам на себя) и квадрат общего подъема и сложите их вместе.
- Квадратный корень из результата дает точную длину стрингера; округлить до ближайшей стандартной длины пиломатериала, а затем умножить на количество косоуров, которые вам понадобятся.
СТРОИТЕЛЬСТВО ЛЕСТНИЦЫ
- Чтобы построить лестницу, сначала сделайте надрезы на косоурах для ступеней и подступенков. Прикрепите к столярному угольнику два лестничных метража по размерам подъема и прогона (например, на 6-1/2″ на одной ножке и 13″ на другой). Установите угольник на стрингер так, чтобы датчики были заподлицо с краем, и проведите выемку вдоль края угольника (см. изображение).
- «Ступайте» вниз по стрингеру, повторяя процесс, пока не сделаете нужное количество пазов. Используйте столярный угольник, чтобы выложить верхний срез на стрингере. Высота последнего подступенка должна быть меньше остальных на величину, равную толщине проступи. Таким образом, когда вы прибьете последнюю ступеньку, ступенька вниз на нижний этаж будет равна остальным.
- Вы можете установить стрингер непосредственно на нижний этаж (как правило, на посадочную площадку) и закрепить его с помощью уголка или прикрутить к полу отрезок обработанного давлением 2×6 и прибить к нему стрингер .
- Если вы планируете установить стрингер на 2×6, вам, возможно, придется надрезать нижнюю часть стрингера, чтобы оставить эту часть.
- После того, как стрингер выложен, вырежьте пазы только частично, используя циркулярную пилу. Будьте осторожны, чтобы не вырезать дальше линий разметки. Завершите разрезы ручной пилой.
- После того, как вы закончите один стрингер, установите его на место, чтобы убедиться, что он обрезан правильно, а затем используйте его в качестве шаблона, чтобы разметить разрезы на других стрингерах.
- Стрингеры можно подвесить к краевой балке с помощью подвесов для балок (см. рисунок) или прикрутить их к балке болтами (см. рисунок ниже).Если вам нужно залить бетонную посадочную площадку в нижней части лестницы, временно установите косоуры и разметьте расположение площадки. Залейте подкладку и установите анкерные болты для уголка или основания 2 × 6. Инструкции по заливке бетона находятся в другой брошюре этой серии.
- После затвердевания посадочной площадки закрепите стрингеры сверху и снизу. Отрежьте подступенки до той же ширины, что и высота подступенка, вырезанного в стрингерах. Затем обрежьте их по длине и прибейте к стрингерам оцинкованными гвоздями 8d.
- Измерьте расстояние от лицевой стороны подступенка до края выреза, затем разрежьте ступени по ширине, чтобы они выступали на 1″ до 1-1/8″ за край выреза. Если вы используете две доски, расположенные рядом, в качестве ступеней, отрежьте половину размера от каждой доски, чтобы обе были одинаковой ширины. Отрежьте ступени по длине и прибейте их к стрингеру оцинкованными гвоздями 16d.
- Чтобы построить перила, сначала закрепите стойки 4×4 вверху и внизу стрингера. Сделайте надрезы на столбах глубиной 1-1/2 дюйма и прикрутите их к боковым сторонам стрингеров болтами с шестигранной головкой 1/2×4-1/2, используя уровень, чтобы держать их вертикально.Используйте стойкие к гниению пиломатериалы для столбов. Они должны быть как минимум достаточно длинными, чтобы выступать на 36 дюймов над поверхностью ступеней. Оставьте их на несколько дюймов длиннее в верхней части, чтобы вы могли обрезать их после того, как они будут на месте.
- Измерьте расстояние от нижней части стрингера вверх по стойкам до расположения верхней и нижней перекладин. Верхняя поверхность верхнего рельса должна быть на 30-34 дюйма выше протектора; рельс должен быть примерно на 6 дюймов выше протектора. Положите материал для перил на стойки и разметьте угловые вырезы для любых перекладин, которые будут крепиться между стойками.
- Отрежьте перила по длине и прибейте их четырьмя оцинкованными гвоздями 8d. Если вы будете использовать балясины, отрежьте их по длине и прибейте к перилам. Ознакомьтесь с местными нормами и требованиями к расстоянию между балясинами.
2 × 10 стрингеров | 1 × 8 Risers |
5/4 «или 2» Материал протектора | 2 × 6 Клета для давления |
Угольный железо | Анкерные болты |
шестигранные болты | 16d оцинкованный Гвозди |
8d оцинкованный Гвозди | 4 × 4 Сообщений |
2 «Перила Материал | Балюстрада Материал |
Молоток | площади Карпентера |
Рулетка | Разводной гаечный ключ |
Подвески для балок |
Прежде чем начинать какой-либо проект, проверьте коды штата и местные коды.Соблюдайте все меры предосторожности. Информация в этом документе была предоставлена Национальной ассоциацией розничного оборудования (NRHA) и соответствующими участниками. Были предприняты все усилия для обеспечения точности и безопасности. Ни NRHA, ни автор, ни продавец не несут ответственности за ущерб или травмы, возникшие в результате использования информации, содержащейся в этом документе.
ступеней
ступенекСамая важная характеристика лестницы, даже более важная, чем размер любой из частей, заключается в том, что каждая ступенька должна быть одинаковой.На самом деле строительные нормы и правила применяют это правило, за некоторыми исключениями для первого и последнего шага. Пожарные и строительные нормы и правила отводят много места лестницам; падения с лестницы убивают 4000 человек в год в Соединенных Штатах и еще 2 миллиона получают серьезные травмы. Если вы домовладелец, планирующий построить или отремонтировать лестницу, сначала прочтите этот совет.
Для описания лестниц использовалось множество различных терминов; мы будем использовать те, которые определены на иллюстрации ниже. Отношение единицы подъема к единице длины определяет угол лестницы.
Совет американских строительных чиновников (CABO) 1996 г. и рекомендации Международного совета по нормам и правилам 2000 г. требуют, чтобы длина блоков была не менее 10 дюймов, а высота блоков не превышала 7¾ дюймов.
Выступ носа и открытые стояки
Говорят, что лестницы, состоящие только из ступеней, имеют «открытые подступенки». В соответствии с кодом модели CABO 1996 года открытые стояки больше не разрешены, поскольку они представляют опасность для детей. Они также представляют опасность для пожилых людей, которые, как правило, зацепляются за ногу протектором и спотыкаются.
Носовые выступы также представляют опасность для пожилых людей.
Ширина
Опять же, ограничения, вероятно, указаны в местных строительных нормах. Обычно минимальная ширина, разрешенная в жилых домах, составляет около 2 футов 8 дюймов. Три фута лучше, а 3 фута 6 дюймов является стандартом для нормального размещения. Если лестница имеет ширину более 44 дюймов, поручни необходимы с обеих сторон.
Посадки
Большинство норм противопожарной защиты не разрешают поднимать лестницу более чем на 12 футов без площадки.Длина лестничной площадки должна быть не менее ширины ступени лестницы.
Балюстрада
Согласно кодексу CABO 1996 года, проемы между балясинами не должны превышать 4 дюймов. Это половина того, что было разрешено несколько десятилетий назад; меньшие отверстия уменьшают травмы маленьких детей. Балюстрада увенчана перилами на 30–38 дюймов выше верха стрингера; размер захвата поручня составляет от 1¼ до 2 дюймов. Если поручни крепятся к стене, между краем поручня и стеной должно быть оставлено пространство не менее 1,5 дюйма.
Исторические тренды
Эмпирические правила для определения удовлетворительных соотношений подъем/спуск существовали, по крайней мере, с классических времен. В De Architectura Витрувиус предлагает высоту единицы от 9 до 10 дюймов, а длину единицы — от 18 до 24 дюймов. На современный вкус эта пропорция создала бы очень величественную лестницу. Сэр Генри Вутен (1568–1639) предложил, чтобы высота агрегата не превышала 6 дюймов, а длина агрегата составляла от 1 до 1½ футов. Однако оба автора описывают общественные здания или величественные дома.
Жак-Франсуа Блондель (1705–1774) утверждал в своем Cours d’Architecture , что соотношение подъема/пробега должно быть основано на длине человеческого шага, которую он принял за 25,5 дюймов. Поскольку за одну ступеньку на лестнице фут проходит две ступеньки и проступь, Блондель пришел к формуле, умноженной на удвоенную единицу подъема плюс единица длины = 25,5 дюйма, или единица высоты = (25,5 дюйма — единица длины) на 2. Эта формула хорошо работает только для умеренных значений единичного подъема (или единичного пробега). Тем не менее, это было закреплено в Национальном пожарном кодексе.
Среди американских архитекторов старое эмпирическое правило заключается в том, что сумма высоты модуля и длины модуля должна составлять около 17½ ″. Обычная практика заключалась в том, чтобы поднять устройство примерно на 7½ дюймов, на 9 дюймов для интерьера и на 11 дюймов для экстерьера.
В наше время исследователи лестниц вышли за рамки наблюдения за тем, какие существующие лестницы вызывают наибольшее количество несчастных случаев. Используя такие инструменты, как бесконечные лестницы с механическим приводом с переменным подъемом и перемещением единиц, они смогли поэкспериментировать со многими комбинациями подъема и перемещения единиц, а также зафиксировать в стробоскопической фотографии, как происходят ошибки.Результаты в значительной степени подтверждают эмпирические правила, но появляются и некоторые интересные результаты, например, оптимальное соотношение подъем/бег для спуска отличается от соотношения для подъема. Некоторые исследователи считают, что длина спуска должна быть не менее 11 дюймов.
Но требование 11-дюймового пробега вызывает споры. Увеличение шага даже на дюйм или два может значительно увеличить размер лестницы. При высоте 12 футов и единичном подъеме 7,2 дюйма увеличение единичного пробега с 9 дюймов до 11 дюймов делает лестницу на два фута длиннее — вероятно, 6 квадратных футов площади пола, вырезанной из гостиной. Когда стандарт «7-11» был принят строительным кодексом на Северо-Востоке, Национальная ассоциация домостроителей отменила его, утверждая, что это увеличивает затраты без каких-либо доказательств того, что это безопаснее.
Лестницы с альтернативными ступенями
Представьте, что вы поднимаетесь по лестнице, в которой чередующиеся половины ступеней был удален. Ноге, переходящей на следующую пустую ступеньку, не нужно преодолевать ступня, на которой стоит другая нога. Такие лестницы существуют. Их великий Преимущество заключается в том, что они могут быть очень крутыми (до 70° по сравнению с 50° для обычная лестница) и при этом быть безопасным и удобным.Большой недостаток в том, что на такой лестнице одновременно может разместиться только один человек. Такие лестницы чаще всего встречается на борту корабля. В США лестница Лапейра в Нью-Йорке Орлеан специализировался на таких лестницах.
ресурсов
Ассоциация строителей и производителей лестниц предлагает отличный визуальный ряд . Интерпретация Международного жилищного кодекса 2009 г. Лестничный строительный кодекс , очень хорошо иллюстрированная фотографиями. Настоятельно рекомендуется. Хотя веб-версия раньше была бесплатной, теперь она предлагается в виде нераспечатываемого файла PDF за 5 долларов:
.www.stairways.org/SMA-Books/Stair-Code-2009-Visual-Interpretation
Полезный список ссылок на сайты строительных норм ведется по адресу
.www.codesourcepc.com/Links/links.html
Недорогая (13 долларов США) отличная электронная таблица Excel для расчетов и многого другого. впечатляющая визуализация, размеры в стрингере. Создайте собственную лестницу. Единственное предположение состоит в том, что верхняя палуба будет верхней ступенькой. См.
http:\\shalla.net
Для вдохновения:
Клео Балдон и Иб Мельхиор.
Ступени и лестницы.
Риццоли, 1989 г.
Дж. М. Фитч и др.
Размеры лестницы.
Scientific American , октябрь 1974 г.
Джон Тамплиер.
Лестница . (2 тома)
Кембридж: MIT Press, 1992.
Для инструкций:
Скотт Шуттнер.
Базовая лестница.
Рэндом Хаус, 2006.
Энди Энгель.
Строительные лестницы.
Ньютаун, Коннектикут: Тонтон, 2007 г.
Извините. Для этой страницы нет информации об участниках.
Copyright © Sizes, Inc., 2000–2019. Все права защищены.
Последняя редакция: 25 марта 2019 г.
Стандартные размеры лестницы для помещений
Не все лестничные марши одинаковы. Некоторые требуют усилий, чтобы подняться, другие дают нам ощущение, что мы вот-вот споткнемся. Некоторые правильно балансируют высоту, поэтому вы почти чувствуете, что идете как обычно, когда поднимаетесь или спускаетесь по ним.
Вся разница в планировке лестницы. Учитывая их высоту, лестницы могут представлять серьезную угрозу безопасности, поэтому в большинстве муниципалитетов есть строительные нормы и правила, касающиеся размеров и других соответствующих спецификаций. Если вы строите новую лестницу, вам нужно знать, что это такое, чтобы вы могли точно следовать им.
Товары для строительства лестниц на Amazon
О кодеМногие сообщества принимают код IRC (Международный жилищный кодекс) без каких-либо изменений.Другие используют его в качестве основы, но изменяют, чтобы создать свой собственный локальный код, которому вы должны следовать, чтобы пройти проверки.
Кодекс устанавливает набор стандартов, которые помогут вам построить безопасную лестницу и помогут построить лестницу, которая будет обеспечивать максимальный физический комфорт в течение многих лет частого использования.
Ширина лестницы, прогона и подъема Ширинапроблемы для большинства пользователей.Максимальной ширины не существует, за исключением ограничений, налагаемых конструктивным исполнением.
Ширина лестницы 36 дюймов (или более) относится к ширине из стороны в сторону, при этом идея состоит в том, что вы должны иметь возможность безопасно перемещаться вверх и вниз, даже неся неудобные или большие предметы. Эта ширина не включает поручни. Более узкая лестница может быть опасной для повседневного использования и потенциально может помешать быстрому выходу во время чрезвычайной ситуации, такой как пожар.
СтупенькаСтупенька — это плоская горизонтальная поверхность, на которую вы ставите ногу, чтобы подняться или спуститься по лестнице.Он измеряется по горизонтали от края его носа до носа следующей ступени. Это измерение является глубиной протектора и должно быть не менее 10 дюймов с правильным выступом и открытым подступенком (без сплошного подступенка).
Если ступени лестницы находятся на одном уровне с предыдущим подступенком или имеют цельный подступенок, минимальная глубина ступеней составляет 11 дюймов. Это необходимо для того, чтобы большая часть стопы могла опираться на протектор. Каждая ступенька на лестнице должна быть одинаковой глубины, с разницей не более 3/8 дюйма между самой широкой и самой маленькой ступенькой.
Выступ ступени лестницы должен выступать на 3/4 дюйма и 1 1/4 дюйма за сплошной подступенок внизу.
ПодступенокПодступенки лестницы (сплошные или открытые), которые измеряются по вертикали от вершины одной проступи до вершины соседней ступени, никогда не должны быть выше 7-3/4 дюймов в высоту. Однако в случае открытых стояков открытое пространство должно быть менее четырех дюймов и должно быть по крайней мере частично закрыто, если оно больше. Чтобы уменьшить проблемы с безопасностью, максимальная разница между наибольшей и наименьшей высотой подступенка установлена на уровне 3/8 дюйма.
Соотношение проступи и подступенкаРасстояние от пола до пола, измеренное между двумя этажами, которые должны быть соединены с лестницей, определяет размеры подступенка и проступи лестницы. Используя семь дюймов в качестве высоты подступенка для деления, если общая высота подступенка между двумя этажами составляет 109 дюймов, деление 109 на семь равно 15,57. Это означает, что вам понадобится не менее 15 полных подступенков для вашей лестницы. Чтобы найти ширину каждого подступенка, снова разделите высоту от пола до пола на количество подступенков — в случае примера 109 разделить на 15, чтобы получить высоту 7.27 дюймов 7-1/4 дюйма (или чуть больше).
Существует несколько формул для определения ширины протектора. Наиболее распространенная и предпочтительная формула — это сумма двух умноженных на рост и длину, что дает в данном случае ширину от 24 до 25 дюймов.
Два раза рост 7,25 составляет 14,5 дюймов, что вычитается из 25 результатов в 10-1/2 дюймов. Это не достаточно глубоко по коду, если у вас есть твердые стояки. Следовательно, в этом случае следует увеличить количество подступенков, что, соответственно, уменьшит высоту подступенков для увеличения пробега до 11+ дюймов при использовании формулы, основанной на 24/25 дюймах.Наличие 16 подступенков вместо 15 уменьшает высоту подступенка до 6,8 дюймов или 6-13/16 дюймов, в результате чего длина протектора составляет от 11 до 11-3/8 дюймов.
Лестничные дополнения ПлощадкиПлощадки всегда должны быть вверху и внизу каждой лестницы, и они должны быть такой же ширины или шире, чем ширина лестницы (измеренная перпендикулярно направлению движения) с минимальная глубина 36 дюймов, измеренная в направлении движения.
ПоручниВысота перил лестницы не должна превышать 38 дюймов.Это длина по вертикали, измеренная от вершины передней кромки выступа лестницы до вершины перил . Один и тот же размер применяется по всей лестнице на всех выступах лестницы, в результате чего перила параллельны лестнице. Для перил, установленных у стены, стандарт США для поручней составляет от 30 до 38 дюймов с минимальным расстоянием 1-1/2 дюйма от стены. Для открытой лестницы высота поручней, измеренная между носом и верхом перил, колеблется от 34 до 38 дюймов.
The Canadian DifferenceВ Канаде, однако, для перил, установленных либо у стены, либо на открытых лестницах, нормы ограничивают минимальную высоту перил на уровне 32 дюймов и максимально допустимую высоту на уровне 36 дюймов вместо 38 дюймов. -дюймов, как в США. Ваш региональный код может отличаться, поэтому стоит поискать.
ШпинделиСтроительные нормы и правила предписывают устанавливать шпиндели поручней с зазором не более четырех дюймов между ними, что по-прежнему обеспечивает видимость между шпинделями, но в основном для предотвращения проскальзывания или застревания маленьких детей между ними.
Что касается зазора над головой, то между любой точкой пола (площадками, выступами) и любым препятствием на потолке должно быть минимальное вертикальное расстояние 6 футов 8 дюймов (6 футов 8 дюймов). Этот зазор предотвратит удар головой о потолок или какие-либо препятствия над головой.
Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.
Какой размер стандартной лестницы? – М.В.Организинг
Каков размер стандартной лестницы?
Ширина лестницы обычно варьируется в зависимости от типа здания, в котором находится лестница, но для обычного жилого дома стандарт обычно составляет 3 фута 6 дюймов (106.7 см). Минимум в большинстве мест составляет 2 фута 8 дюймов (81,3 см). Если длина лестницы превышает 44 дюйма (111,8 см), поручни необходимы с обеих сторон.
Каков средний размер шага?
Какова средняя длина шага и длина шага? По данным Университета Айовы, средняя длина шага человека при ходьбе составляет 2,5 фута (30 дюймов), поэтому средняя длина шага будет примерно 5 футов (60 дюймов).
Какая удобная высота ступени?
При высоте подступенка 7 1/2 дюйма ширина проступи (пробега) должна быть не менее 9 дюймов.Десять дюймов — более удобный бег; когда вы умножаете 7 1/2 дюйма на 10 дюймов, вы получаете 75 — в пределах обычного соотношения 72 к 75 дюймам.
Какова нормальная высота ступени?
В Соединенных Штатах стандарт высоты ступени должен составлять не более 7 или 7 ¾ дюймов и не менее 4 дюймов. Вы должны следовать другим измерениям, если они предусмотрены местными строительными нормами. В Канаде максимальная высота подступенка составляет 8 ¼ дюймов.
Какова максимальная высота одной ступеньки?
Высота подступенка лестницы должна составлять максимум 7 дюймов (178 мм) и минимум 4 дюйма (102 мм).Высота подступенка измеряется по вертикали между выступами соседних ступеней.
Как рассчитать количество ступеней?
Вы делите высоту на 7 дюймов; если, скажем, расстояние от пола до пола составляет 8 футов 10 дюймов (или 106 дюймов), то вам понадобится 15 ступеней (106 разделить на 7 равно 15,14). Затем вы делите высоту на количество ступеней (15 на 106), получая точную высоту ступени (7,06 дюйма).
Какой угол равен 45 градусам?
Угол можно измерить с помощью транспортира, и угол измерения 90 градусов называется прямым углом.Под прямым углом две руки перпендикулярны друг другу. Если прямой угол разделить на две равные части, то каждый угол будет равен 45°.
Какой градус лучше всего подходит для лестниц?
Лестничные нормы и правила рекомендуют угол около 37° для обычных лестниц (зеленая область на нашем рисунке) и около 7° для пандусов (желтая область на нашем рисунке). В некоторых случаях для стремянок разрешены более крутые уклоны или углы, как показано на рисунке.
Каким должен быть уклон лестницы?
Уклон лестницы в градусах и взаимосвязь подъема и пролета Время одного подъема должно составлять 70–75 дюймов. Допустимый уклон составляет от 20 до 50 градусов, а предпочтительный уклон составляет от 30 до 35 градусов.
Что такое угол лестницы?
Неподвижные лестницы соответствуют стандарту, если размеры подъема и проступи образуют лестницу с углом к горизонтали от 30 до 50 градусов.
Какой код для подъема и спуска по лестнице?
Что такое код подъема и спуска по лестнице? Строительные нормы IBC 2018 года для подъема и марша лестницы: максимальный подъем 7 дюймов и минимальный пробег 11 дюймов (глубина проступи). Стандарт OSHA для подъема и марша по лестнице — максимум 9,5 дюймов и минимум 9.5″ пробега (глубина протектора). Максимальный подъем IBC одного лестничного марша составляет 12.
Какова минимальная ширина жилых лестниц?
36 дюймов
Насколько высоки ступеньки на лестнице?
Стандартная высота ступени В среднем американские архитекторы использовали стандартную высоту лестницы 7,5 дюймов. На лестницах, построенных внутри, средняя длина ступени составляет 9 дюймов в высоту, а внешние ступени имеют среднюю длину 11 дюймов в высоту.
Площадка считается ступенькой?
Полет: Полет — это непрерывная последовательность шагов.Площадка или платформа. Площадка — это площадь пола возле верхней или нижней ступени лестницы.
Нужны ли перила для наружных ступеней?
В строительных нормах не указывается количество «ступеней», но требуется наличие перил при наличии двух и более «подступенков». Для пояснения, «подступенок» — это вертикальная часть лестницы. «Проступь» — это верхняя часть ступени. Поручень должен быть диаметром от 1-1/4″ до 2″ или обеспечивать эквивалентную возможность захвата.
Сколько шагов вы можете сделать без перил?
Если лестница имеет минимум четыре подступенка, перила обязательны.Поручни должны находиться на расстоянии от 30 до 38 дюймов от переднего края ступени лестницы. Лестничная система перил: верхняя перила также может служить поручнем, если высота системы составляет от 36 до 38 дюймов.
Нужны ли мне перила на лестнице?
Лестницы должны иметь перила по крайней мере с одной стороны, если они имеют ширину менее 1 метра, или с обеих сторон, если они шире. Лестницам не нужны перила на двух нижних ступенях. Во всех зданиях высота перил должна составлять от 900 мм до 1000 мм, измеренная от верхней части перил до линии поля.
Законно ли иметь лестницу без перил?
Лестницы должны иметь перила по крайней мере с одной стороны, если ширина лестницы менее 1 метра. Поручни с обеих сторон лестницы потребуются, если ширина лестницы больше этой. Вам не нужны перила на первых двух нижних ступенях.
Требования к подступенку лестницы OSHA | Work
Патрик Глисон, доктор философии, обновлено 1 июля 2018 г.
Управление по охране труда — это федеральное агентство, которое осуществляет надзор за выполнением различных требований по охране труда и технике безопасности, закрепленных в Законе о безопасности и гигиене труда.Одним из важных вкладов OSHA в обеспечение безопасности рабочих мест являются различные требования, касающиеся лестниц.
Если вы когда-нибудь жили в старом районе на склоне холма или посещали старое промышленное предприятие, вы уже знаете, почему важны стандартные размеры лестницы. Лестницы старых растений часто бывают узкими и крутыми без площадок. Перила прерывисты и небезопасны для детей или пожилых людей с ухудшающимися способностями к равновесию.
Точно так же старые жилые лестницы часто имеют нестандартные размеры проступи и подступенка, что может привести к серьезным падениям на лестнице.Во многих случаях они настолько круты и проходят так много шагов без приземления, что по своей сути небезопасны и потенциально смертельны. Многие старые лестницы на склоне холма имеют неадекватные перила или вообще не имеют перил.
Основные требования OSHA к лестницам
Таким образом, стационарные лестницы, соответствующие требованиям OSHA, должны иметь:
- Ступени (горизонтальный элемент лестницы, на который вы ступаете) имеют глубину не менее 10 дюймов и не более 14 дюймов.
- Подступенки (вертикальный элемент, соединяющий проступи) высотой не менее 6 дюймов и не более 7.5 дюймов.
- Ширина лестницы минимум 22 дюйма
Если на лестнице более четырех ступеней, они должны иметь фиксированные перила, высота которых зависит от назначения. Для лестниц с удлиненными маршами должны быть предусмотрены площадки.
Почему не следует полагаться только на лестничные правила OSHA
Регулирование зданий в США регулируется не только OSHA, но и Международным строительным советом (IBC). В первую очередь правила IBC будут регулировать жилое строительство в США.S., а не OSHA, хотя правила OSHA применяются во время строительства.
Правила IBC могут быть более строгими. Например, вы можете построить для своего нового дома лестницу, отвечающую требованиям OSHA, которая не пройдет проверку Департаментом строительства вашего города. Кроме того, в некоторых штатах и даже в некоторых крупных городах США есть свои собственные строительные нормы и правила, которые являются вариантами правил IBC. Как правило, эти варианты увеличивают, а не ослабляют основные требования IBC. Правила IBC для лестниц регулируют не только размеры проступи, подступенка и ширины ступени, но и максимально допустимую разницу между заданными элементами ширины проступи, подступенка и ступени. Они также регулируют высоту перил, размер перил, допустимое расстояние между элементами перил, размер носа (нос — это передняя часть проступи, которая немного выступает вперед от подступенка), максимальное количество вертикальных футов, разрешенное в лестничном марше без посадку, посадочные размеры и минимальную высоту накладных расходов над ступенями.
Отдельные, несколько более мягкие нормы IBC и связанные с IBC правила регулируют винтовые лестницы, которые могут использоваться только при заданной максимальной площади этажа, в зависимости от типа здания.Кодексы IBC и связанные с IBC правила, регулирующие коммерческие здания, значительно более строгие, чем правила, регулирующие жилые лестницы.
Правила OSHA для винтовых лестниц менее строгие. Допустимые размеры протектора варьируются в зависимости от использования. Высота подступенка во всех случаях может варьироваться от минимум 6,5 до 10,5 дюймов.
Минимальные и максимальные требования к стоякам, установленные OSHA, IBC и относящимися к IBC положениями Департамента строительства Лос-Анджелеса, противоречат требованиям двух других. Эти конфликты распространяются почти на каждое из десятков различных требований к лестницам, предусмотренных в каждом кодексе. Единственный способ убедиться, что лестницы, которые вы строите, соответствуют требованиям, — это следовать конкретным требованиям строительных норм и правил вашего города.
Предупреждение
Размеры лестницы во всех трех общих кодах, кодах OSHA для рабочих мест и кодах IBC и производных IBC для жилых и коммерческих зданий являются сложными. Если вы добавляете или переделываете лестницу на рабочем месте, в офисе или дома, это та область, где лицензированный подрядчик может сэкономить вам время и деньги.
Стандартные размеры для лестниц – Техническая подача
Стандартные размеры для лестниц
Сегодня мы собираемся представить вам каждую часть лестницы с подходящим размером для каждой из них. Эти спецификации помогут вам построить безопасную и удобную лестницу для большинства домов.
Проступь — это горизонтальная часть каждой лестницы, иногда называемая маршем. Это та часть, на которую вы наступаете. Глубина резьбы — это место между внешним краем и внутренним краем поверхности протектора.Профессионалы рекомендуют, чтобы глубина протектора была более 11 дюймов, чтобы быть в безопасности. Что касается эстетической точки зрения, то для покрытия проступи вы можете использовать любой понравившийся лестничный настил.
Подступенок – это вертикальная секция между каждой ступенькой лестницы. Это называется высотой лестницы. Высота стояка должна быть между 5″ и 7 7/8″; большинство из них между 7 ″ и 7 ½”.
A носок — крайняя часть проступи, превышающая размер подступенка.По стандартным размерам выступ должен быть менее 1 ½ дюйма
Угол, который образует лестница с поверхностью земли, называется s lope. Этот угол должен быть не менее 30 градусов и не более 50 градусов.
Ширина лестницы должна быть 3 фута 6 дюймов. Чем они шире, тем лучше, потому что они безопаснее. Поручни стандартной лестницы должны быть более 44 дюймов в ширину.
Площадка – это площадка в конце каждого ступенчатого пролета.Профессионалы рекомендуют, чтобы каждая лестница имела площадку через каждые 12 футов (минимум).
Перила — элемент, идущий параллельно лестнице; люди используют его для поддержания равновесия при подъеме и спуске по лестнице и обычно называют «перилами». Они также используются в декоративных целях. Он должен быть как минимум на 36 дюймов выше выступа протектора. Расстояние между стеной и поручнем должно быть не более 1 5/8″. Кроме того, обязательно, чтобы перила имели балясины через каждые четыре дюйма.
Какой стандартный размер шага? – СидмартинБио
Каков стандартный размер шага?
Общее правило (в США) 7-11 (рост 7 дюймов и длина 11 дюймов) (17,78 см-27,94 см). Точнее, не более 7 3/4 дюймов (19,7 см) для подступенка (вертикального) и минимум 10 дюймов (25,4 см) для проступи (горизонтальной или ступенчатой).
Какова средняя ширина шага?
Ширина проступи определяет, какая часть лестницы покрыта.Ступени лестницы могут быть как узкими, как 22,5 дюйма, так и широкими, как 36 дюймов. Более широкие ступени обычно используются на открытом воздухе, а более узкие — от 22,5 до 30 дюймов — внутри помещений.
Какова стандартная глубина ступени?
Насколько глубокими должны быть ступени лестницы? Ступени лестницы должны иметь глубину не менее 11 дюймов для лестниц, используемых в качестве средства выхода в соответствии со строительными нормами IBC 2018 года. Ступени лестницы должны иметь глубину не менее 9,5 дюймов для лестниц, используемых для доступа к оборудованию в соответствии со стандартами OSHA для лестниц.
Какова допустимая высота ступени в Австралии?
Конструкция лестницы Все подъемы и спуски на одном и том же лестничном пролете должны иметь одинаковые размеры. Каждый подъем должен иметь минимум 130 миллиметров и максимум 225 миллиметров, а каждый переход должен иметь минимум 215 миллиметров и максимум 355 миллиметров.
Какова допустимая высота ступени?
Высота подступенка лестницы должна составлять максимум 7 дюймов (178 мм) и минимум 4 дюйма (102 мм). Высота подступенка измеряется по вертикали между передними кромками соседних ступеней.
Насколько широки входные ступени?
Стандартная ширинаМинимальная ширина ступеней крыльца составляет 36 дюймов, но от 48 до 60 дюймов обеспечивают более удобный доступ. Ступени крыльца шириной 48 дюймов легко и безопасно вмещают одного человека; более широкие ступени крыльца позволяют комфортно перемещаться по лестнице двум и более людям.
Какая удобная высота ступени?
Первое правило гласит, что рост плюс длина бега (r+R) должны равняться 18 дюймам. Почему? Это то, что большинство людей считают удобным шагом на большинстве лестниц.Вы можете немного схитрить, но меньше 17 дюймов и больше 19 дюймов приведут к тому, что шаги будут слишком большими или слишком маленькими для большинства людей.
Каков максимальный подъем ступени?
8 1/4 дюйма
Максимальный подъем главной лестницы должен быть не более 8 1/4 дюйма, а минимальный пробег должен быть не менее 9 дюймов. Чтобы определить, сколько ступенек или проступей вам нужно, измерьте расстояние от верха чистового пола на нижнем уровне до верха чистового пола на верхнем уровне.
Какого размера должны быть наружные ступени?
Автор: Сотрудники Garden Gate Как правило, чем меньше подъем, тем больше ступени. Вы можете выбрать то, что вам удобно, но, как правило, наружные ступени имеют высоту от 5 ½ до 7 дюймов и ступени от 12 до 18 дюймов.
Насколько большими должны быть шаги?
Размер лестницы. Ступени, которые являются частью ступеней, по которым вы ходите, обычно имеют глубину не менее 10 дюймов. Это обеспечивает достаточно большое пространство для безопасного перемещения по каждому шагу.Подступенки, то есть части, расположенные вертикально под каждой ступенькой, должны быть не выше 7 3/4 дюйма и не меньше 4 дюймов.
Какова стандартная высота ступени?
Стандартная высота ступени. В среднем американские архитекторы использовали стандартную высоту лестницы 7,5 дюймов. На лестницах, построенных внутри, средняя длина ступени составляет 9 дюймов в высоту, а внешние ступени имеют среднюю длину 11 дюймов в высоту.
Какова общая высота ступени?
По данным Американского совета по физическим упражнениям, наиболее распространенная высота шага составляет восемь дюймов, но от четырех до 10 дюймов может дать вам хорошую тренировку.После того, как вы выбрали свой шаг, поместите его на ровный пол или коврик. Проверьте положение шага, слегка ударив ногами по бокам.
Какой стандартный размер ступени лестницы?
Местные нормы обычно определяют пределы ширины ступеней лестницы. Обычно минимум для жилых домов составляет от двух футов восьми дюймов до трех футов шести дюймов. Максимальной ширины не существует, но для лестниц шириной более 44 дюймов могут потребоваться поручни.
.
