Стартер для люминесцентных ламп как подобрать: Стартер_для_ламп_срок_службы

Стартер_для_ламп_срок_службы

Стартеры для ламп являются частью пускорегулирующей аппаратуры, которая служит для зажигания люминесцентных ламп при подключении к сети 220В с частотой 50 Гц. Помимо стартеров в состав ЭМПРА входит конденсатор и дроссель.

Как устроены и работают стартеры для ламп

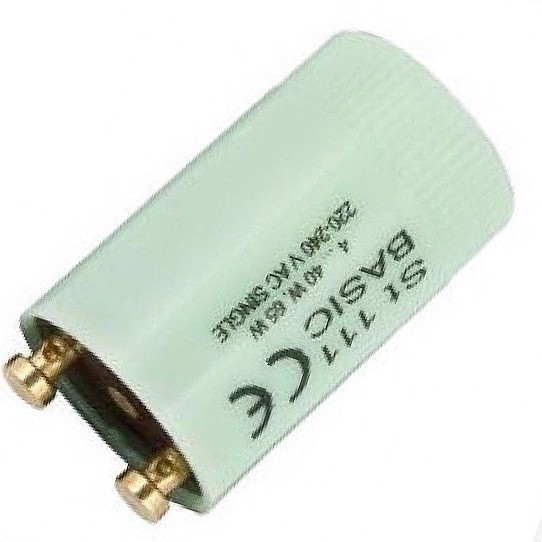

Стартер представляет собой небольшую газоразрядную лампу, в которой поддерживается тлеющий разряд. Ее корпус состоит из стеклянной колбы, которая заполняется инертным газом. В качестве него может применяться неон или гелий-водород. В колбе размещено два электрода чаще всего биметаллических. Один электрод закреплен, а второй установлен подвижно. Может применяться два подвижных электрода, что повышает надежность и быстродействие системы. В случае снижения эффективности изгиба одного электрода, это компенсирует второй.

При подаче напряжения на стартер происходит тлеющий разряд. Он поддерживается незначительным током в пределах 20-50 мА.

Тлеющий разряд поднимает температуру внутри колбы, от чего происходит разогрев подвижного биметаллического электрода, в результате чего он изгибается и прикасается ко второму. При замыкании цепи разряд переходит на соединительный дроссель и в последующем на саму лампу, вызывая ее подогрев. В это время ток заряда в самом стартере прекращается, поэтому его электроды охлаждаются и разгибаются. В результате в электрической цепи создается импульс высокого напряжения, который передается на дроссель и зажигает люминесцентную лампу, провоцируя ее стойкое белое свечение.

Цель стартера заключается в подогреве лампы, поскольку в противном случае она просто не зажжется при подаче напряжения. Подобный эффект можно наблюдать пытаясь включить низкокачественную люминесцентную лампочку на морозе. Если в тепле она работает безотказно, то в холоде не светит.

Для обеспечения продолжительного ресурса эксплуатации пускателя требуется наличие конденсатора. Его задача заключается в сглаживании экстра токов, благодаря чему осуществляется размыкание электродов прибора.

Без наличия конденсатора электроды просто спаяются между собой. Конденсатор имеет емкость от 0,003 до 0,1 мкФ. Зачастую в конструкции люминесцентных ламп, особенно с патроном Е27, предусматривается подключение двух последовательно соединенных конденсаторов емкостью каждого по 0,01 мкФ. Это необходимо для компенсации создания радиопомех, которые обычно наблюдаются при работе ламп дневного света.

Специфика работы стартера требует соблюдение определенного напряжения. В случае его падения до уровня 80% лампочка не загорится, поскольку пускатель не сможет правильно ее прогреть. Дело в том, что напряжение зажигания самого стартера должно быть ниже, чем напряжение в сети, к которой он подключен. При этом рабочее напряжение вызывающее свечение самой люминесцентной лампы должно быть ниже, чем у пускателя.

Срок службы стартера и признаки его скорого выхода из строя

Стартеры для ламп выходят из строя чаще, чем непосредственно сама лампочка. По мере применения пускового устройства напряжение образующее тлеющий разряд снижается. Как следствие может наблюдаться замыкание между электродами стартера даже при работе лампы, когда она уже издает свет. Как следствие лампочка гасится и снова зажигается, что человеческим глазом воспринимается как мерцание. Симптомом начала таких проблем является легкое мигание при длительной работе, или вначале до набора максимального свечения.

В это время внутри стартера электроды то присоединяются, то разъединяются. Как только контакт между ними прекращается лампа горит. Подобные блики не только мешают, но и опасны для других элементов лампы, в первую очередь наблюдается перегрев дросселя. Может выйти из строя и сама колба.

Люминесцентные лампочки предлагаются в различных форматах. Лампы, применяемые в обыкновенных люстрах и светильниках, сделаны под цоколь Е14 и Е27. В этом случае стартер прячется прямо в корпусе лампочки, поэтому как только он выходит из строя, то меняется весь механизм. Для вытянутых ламп, устанавливаемых в потолочные светильники, применяются отдельные пусковые устройства.

Такие стартеры для ламп нужно своевременно менять, чтобы предотвратить выход из строя всей осветительной системы.

Фактический ресурс стартера позволяет осуществлять не менее 6000 включений. Это довольно много, ведь даже пользуясь светом дважды в день, ресурс израсходуется только через 8 лет. Конечно, свет может включаться и отключаться гораздо чаще, поэтому стартеры для ламп на практике служат намного меньше.

Стартеры для ламп являются довольно специфической конструкцией, главный недостаток которой в низкой надежности. Зачастую устройство отказывает, в результате чего возникает фальстарт в виде несколько вспышек света при нажатии на включатель. Как следствие после короткого мерцания полноценное свечение так и не происходит. Любые неполадки пускателя негативно сказываются на ресурсе самой лампочки. Проблемы с запуском снижают и коэффициент полезного действия осветительного оборудования, увеличивая потребление энергии, что сопровождается малым количеством выделяемого света.

По мере эксплуатации рабочее напряжение стартера снижается, в то время как у самой лампы повышается. Такая несовместимость провоцирует возникновение тлеющего разряда даже в том случае, если лампочка уже светит, что тоже провоцирует мигание. Со временем стартер может терять в уровне эффективности разогрева лампы. В результате нажимая на выключатель, свет просто не зажигается. Чтобы все заработало, приходится по несколько раз жать на клавишу. При каждом срабатывании лампа понемногу прогревается, пока не достигнет достаточной температуры для свечения. При этом создается впечатление, что вся проблема в самом выключателе, а точнее его контактами. По этой причине осуществляется сильное надавливание на его клавишу.

Критерии выбора

Выбирая стартер под определенный тип ламп, требуется в первую очередь обращать внимание на следующие показатели:

• Ток зажигания.
• Напряжение.
• Уровень мощности.
• Тип применяемого конденсатора.

Что касается тока зажигания, он должен быть выше рабочего напряжение лампы, но не ниже напряжения в сети питания. Только при соблюдении таких условий освещение будет работать корректно.

Базисное напряжение может составлять 127 или 220В. При включении в одноламповую схему применяется устройство на 220В. Для двухламповых систем используются стартеры на 127В.

Одним из самых важных критериев выбора стартера является уровень его мощности. Он измеряется в ваттах (Вт) и прописывается на боковой части корпуса стартера. В отдельных случаях мощность может изображаться на торцевой части стартера выдавленной в пластике. Подавляющее большинство предст

устройство, принцип работы и схемы подключения ламп дневного света

Автор Aluarius На чтение 5 мин. Просмотров 276 Опубликовано 10.06.2016

Люминесцентные лампы от сети напряжением 220 вольт напрямую не включаются.

Для них нужен специальный блок, который называется пускорегулирующая аппаратура, укорочено ПРА. Этот блок состоит из трех элементов: дроссель, конденсатор и стартёр. Нас в этой статье будет интересовать стартер для ламп дневного света (ЛДС), что он собой представляет, какие функции на него возложены.

По сути, стартёр – это стеклянная колба, заполненная газом (обычно используется или неон, или смесь гелий с водородом). То есть, это газоразрядная лампа миниатюрного типа, внутри которой тлеет разряд. Здесь же расположены электроды, поддерживающие данный разряд. Существует стартеры двух типов: симметричные и несимметричные. В первом все электроды являются подвижными, во втором – один стационарный. Электроды изготавливаются из биметалла. Чаще всего в люминесцентных светильниках используются конструкции симметричные.

Газоразрядная лампа помещается в металлический или пластмассовый корпус. Крепится она на специальной панели диэлектрического типа, где установлены два контакта. Здесь же устанавливается и конденсатор, который подсоединен к газоразрядной лампе параллельно.

Как работает

Когда в схему, где установлен стартер, подается напряжение, оно попадает на его электроды, между которыми появляется тлеющий разряд. Сила тока разряда незначительная, в пределах от 20 до 50 мА. Именно этот разряд начинает нагревать электроды, которые под действием тепла изгибаются и через какое-то время соприкасаются друг с другом. То есть, электрическая цепочка замыкается, и ток подается далее на дроссель, конденсатор и на лампы дневного света. При этом тлеющий разряд прекращается.

Обратите внимание, что напряжение включение стартера должно быть чуть меньше номинального сети, то есть, 220 вольт, но при этом оно должно быть больше, чем напряжения включения самих ламп дневного света.

Итак, электроды соприкоснулись между собой, что дальше? Так как между ними нет тлеющего разряда, соответственно нет температуры, которая их нагревает. Происходит их остывание, что в конечном итоге приведет к размыканию электродов и цепочки. Именно в этот момент появляется так называемое импульсное напряжение высокой величины внутри дросселя. От него и происходит зажигание люминесцентного осветительного устройства. В процессе работы самой лампы дневного света в цепочке ток имеет значение, равное силе тока источника света. Падение же напряжения, а соответственно и силы тока, делится между самой осветительным прибором и дросселем на равные части.

Зажигание

Как происходит зажигание стартера для лампы? Необходимо отметить, что на эффективность зажигания влияют две позиции:

• величина силы тока на катодах лампы в момент размыкания электродов;
• продолжительность нагрева катодов.

Электромагнитная сила внутри дросселя зависит от силы тока в нем. Понятно, что недостаточность силы тока не приведет к зажиганию люминесцентного устройства. А сила тока напрямую зависит от напряжения в цепи. И если последний показатель ниже номинального, то есть большая вероятность, что лампа сразу не зажжется. Поэтому стартер будет в автоматическом режиме пытаться снова и снова проделать ту же операцию, пока она не загорится. Периодичность попыток стандартная – 10 секунд.

Если в питающей сети напряжение падает ниже 80% от номинального, то этого недостаточно, чтобы электроды нагрелись до необходимой температуры. То есть, при таком падении осветительное устройство просто не зажигается.

Конденсатор

Конденсатор в системе ПРА устанавливается параллельно стартеру. Эти два прибора взаимосвязаны. Основное назначение конденсатора:

• снижение помех в процессе замыкания и размыкание электродов стартера;
• увеличения длительности действия импульса при размыкании электродов;
• предотвращение спаивания электродов за счет высокого импульсного напряжения.

Чаще всего в ПРА используются конденсаторы емкостью 0,003-0,1 мкФ.

Как долго работает

Со временем эксплуатации стартера напряжение, создающее тлеющий разряд, снижается. Это может привести к обратному эффекту, когда при работающем люминесцентном светильнике электроды стартера вдруг начнут самопроизвольно замыкаться, что приведет к гашению самой лампы. Тут же будет происходить размыкание электродов, а соответственно и зажигание светильника. Оба процесса моментальные, что приводит к миганию светильника. Это не только влияет на эффективность его работы, но и снижает срок эксплуатации дросселя, потому что при такой работе он будет просто перегреваться.

Поэтому совет – периодически проверять стартер, и при необходимости менять его на новый. Как только увидели, что светильник замигал, не откладывайте замену в долгий ящик.

Схема подключения люминесцентного светильника

Схема подключения лампы дневного света – это несколько вариантов, зависящих от количества ламп дневного света в светильнике. Вот самая простейшая из них на рисунке ниже:

Стартер для люминесцентных ламп. Как проверить стартер люминесцентной лампы

С каждым днем популярность ламп дневного света в качестве источника освещения только растет. Это обусловлено их высокой продолжительностью работы и качественным свечением.

Люминесцентные лампы работают не напрямую от сети с напряжением 220 Вольт. Для их функционирования требуется специальный блок, называющийся пускорегулирующей аппаратурой (ПРА). Конструкция блока включает в себя три основных элемента, в которые входят: дроссель (катушка индуктивности с сердечником), сглаживающего конденсатора и стартера. Вот как рас о последнем устройстве мы сегодня и поговорим.

Приветствую всех друзья на сайте «Электрик в доме», недавно мне пришлось искать причину неисправности светильников с люминесцентными лампами, которая заключалась в неисправности элемента ПРА, поэтому очередной выпуск будет посвящен именно о стартере люминесцентной лампы. Мы разберем его назначение, устройство и выполняемые функции.

Устройство стартера люминесцентных ламп

Конструкция этого элемента достаточно проста. Каждая модель, выпущенная определенным производителем, имеет свои технические характеристики. Это следует учитывать при выборе ламп. Стартер – это стеклянный баллон, внутри которого находится инертный газ. Это может быть смесь гелия с водородом или неон. В баллон впаяны неподвижные металлические электроды. Их выводы проходят через цоколи.

Баллон расположен внутри пластмассового или металлического корпуса, имеющего сверху отверстие. Самым популярным материалом для изготовления корпуса является пластик. Справляться с высокой температурой такому корпусу позволяет специальная пропитка. Любой стартер для люминесцентных ламп имеет только две ножки (контакта).

Если вынуть конструкцию из корпуса видно саму колбу. Также видно, что параллельно электродам колбы подключен какой-то элемент – это конденсатор. Его емкостью составляет порядка 0,003-0,1 мкф. Конденсатор призван выполнять сразу две функции:

• — борется с радиопомехами, которые возникают из-за контакта электродов, посредством снижения их уровня.
• — участвует в процессе зажигания лампы.

Конденсатор снижает импульс напряжения, который формируется при размыкании электродов, и повышает его продолжительность.

За счет параллельного включения с электродами конденсатор снижает вероятность их сваривания (залипания). Подобное явление может произойти в процессе размыкания электродов вследствие формирования электрической дуги. Конденсатор в кратчайшие сроки гасит дугу.

Для чего нужен стартер в люминесцентных лампах

Этот элемент является основным в конструкции люминесцентных ламп. Без него электромагнитная пускорегулирующая аппаратура не сможет функционировать. Главное назначение стартера – запускать механизма и разжигание инертного газа, находящегося в газоразрядной колбе. Стартер работает как выключатель — размыкает и замыкает электрическую цепь.

Установка стартера продиктована необходимость выполнения двух важных функций:

1. — замыкания цепи. Позволяет нагреть электроды лампы, облегчая тем самым процесс зажигания;
2. — разрыв цепи. Происходит сразу же после нагрева электродов. В результате размыкания образуется импульс повышенного напряжения, являющийся причиной пробоя газового промежутка колбы.

Дроссель играет роль стабилизатора и трансформатора. Он поддерживает необходимый ток нитей лампы, создает импульс напряжения, необходимый для пробоя лампы и стабилизирует процесс горения дуги.

Как работает люминесцентный светильник

В момент подключения схемы к электрической цепи все напряжение подается на стартер для люминесцентных ламп. В нормальном положении электроды находятся в разомкнутом положении. На электродах стартера начинает возникать тлеющий разряд. По цепи проходит ток небольшой величины (30-50 мА).

Этого тока достаточно для нагрева электродов. При достижении определенной температуры они начинают изгибаться и замыкают цепь. После того как контакты замкнуться тлеющий разряд прекращается.

Давайте по ходу рассмотрим из каких основных деталей состоит сам светильник.

При замыкании цепи (через электроды стартера) по ней начинает проходить ток, величина которого в 1,5 раза больше от номинального тока лампы. Величина тока ограничивается сопротивлением дросселя. Электроды лампы и стартера не могут выполнять эту функцию, так как первые имеют недостаточное сопротивление, а вторые находятся в замкнутом положении.

Нагрев электродов до 800С происходит в течение 1-2 секунд. В результате повышения температуры происходит увеличение электронной эмиссии, что способствует упрощению процесса пробоя газового промежутка. Разряд в электродах стартера отсутствует и они постепенно остывают.

После остывания стартера электроды размыкаются, принимая исходное положение, и разрывают цепь. Разрыв цепи сопровождается появлением в дросселе ЭДС самоиндукции. Ее величина прямо пропорциональна индуктивности дросселя и скорости изменения величины тока при разрыве цепи.

Возникновение ЭДС самоиндукции является причиной создания повышенного напряжение величиной 800-1000 В, которое в виде импульса подается на лампу. Ее электроды предварительно разогреты и она готова к зажиганию. В этот момент происходит пробой и начинается свечение.

На стартер который подключен параллельно лампе теперь прикладывается напряжение, величина которого в два раза ниже напряжения сети. Оно не способно пробить неоновую лампочку, следовательно, ее зажигание больше не осуществляется. Весь цикл зажигания длится не более 10 секунд.

Как проверить стартер люминесцентной лампы

Данный вопрос очень часто возникает перед специалистами в процессе ремонта люминесцентных светильников. Хоть деталь и мелкая, но способна вызвать серьезные проблемы.

Выявить поломку стартера можно заменой его на исправный, если таковой имеется под рукой. А вот что делать в случаях, когда по близости больше нет светильников, а до ближайшего специализированного магазина не один километр пути? Как проверить стартер люминесцентной лампы в домашних условиях? Проверить работоспособность данного устройства можно по стандартной схеме.

Последовательно со стартером в сеть подключается обыкновенная лампа с нитью накаливания. Желательно, чтобы ее мощность не превышала 40 Вт.

Собрать такую схему не составит труда. Если стартер находится в исправном состоянии, то лампа будет гореть и периодически на мгновение гаснуть. Этот процесс будет сопровождаться характерными щелчками, которые свидетельствуют о работе контактов. Если лампочка не горит или светится постоянно (без моргания), то можно констатировать поломку стартера.

Таким вот нехитрым способом можно проверить стартер для люминесцентных ламп. Хотя, по правде сказать, я еще не видел, чтобы на производстве их где либо проверяли. Это наверное связано с их незначительной стоимостью. Обычно бывает как, если лампа не работает или начинает мигать просто меняют стартер на новый, получилось устранить причину хорошо, нет значить проблема в другом.

Почему мигает люминесцентная лампа

Дорогие друзья Вы наверное замечали что светильники с люминесцентными лампами со временем начинают мигать. И связано это не с использованием выключателей с подсветкой которые являются причиной мигания энергосберегающих лампах.

В процессе эксплуатации светильников рабочее напряжение зажигания тлеющего разряда в стартере падает. Это является причиной того, что стартер будет срабатывать даже при горящей лампе. После размыкания электродов свечение восстанавливается. Человеческий глаз воспринимает это как процесс мигания. Подобное явление является причиной порчи лампы и выхода из строя дросселя в результате его перегрева.

Поэтому если вы замечаете постоянное мигание лампы необходимо заменить стартер на новый. В 90 % случаев именно он является причиной такого феномена.

При возникновении мигания необходимо как можно раньше произвести замену стартера, так как в таком режиме работы ресурс составляющих светильника уменьшатся и из строя могут выйти уже колба или дроссель.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Лампы дневного света: устройство, принцип работы, стартеры

Современное общество стремится экономить на любых видах энергоносителей, особенно на электричестве. Это связано с постоянным возрастанием оплаты за свет. Поэтому в жизнь людей очень прочно входят и активно используются лампы дневного света.

Из чего состоят лампы дневного света

Сама лампа состоит из стеклянной колбы, которая может быть различной формы и диаметра. По своему строению и виду они делятся:

• компактные с цоколем Е 14 и Е 27;
• кольцевые;
• U- образные;
• прямые.

Независимо от внешнего вида, каждая из ламп дневного света имеет внутри электроды, специальное люминесцентное покрытие, закачанный инертный газ с парами ртути. Из-за того, что электроды накаляются, происходит периодическое зажигание инертного газа, поэтому люминофор светится. Учитывая, что спирали могут при кратковременном разогреве перегреваться и сгорать, в этих приборах используется стартер для ламп дневного света. Стоит отметить и тот факт, что спирали в осветителях дневного света небольшого размера, им не подходит стандартное напряжение, поэтому устанавливаются специальные приборы – дроссели, задачей которых является ограничение номинального значения силы тока.

Принцип работы люминесцентной лампы

Когда осветитель подключается к сети, происходит автоматическая подача сетевого напряжения в 220 В на схему, далее оно следует на стартер. Так как контакты еще разомкнуты, то полное напряжение через прибор не идет, а попадает на дроссель, где колеблется около нуля. Этого напряжения достаточно, чтобы произошел розжиг разряда в лампочке. Как только биметаллический электрод стартера разогреется, он загибается и происходит замыкание электрической цепи, нити в люминесцентной лампе загораются. Это приводит к запуску в работу самой лампы.

В качестве электродов в дневных лампах установлены вольфрамовые нити накала. На них обязательно наносится специальное покрытие защитной пастой. Через некоторое время эта паста сгорает, что влечет перегорание нити накала. Если хотя бы одна из нитей перегорит, осветитель выходит из строя и зажигаться не будет.

Как правильно подключить осветительный прибор

Существуют схемы подключения ламп дневного света. Они очень простые и не вызывают трудности даже у неопытного человека. Для одного источника света достаточно, на собранную схему, подать напряжение через клеммы. Оно последует на дроссель, далее, на первую спираль. Затем, включается стартер, он реагирует на поступивший ток, и пропускает его дальше на вторую спираль, подключенную к клемме.

Некоторые специалисты рекомендуют устанавливать конденсаторы, которые выполняют функцию сетевого фильтра. Он помогает уменьшить потребление электроэнергии, так как гасит частично мощность, вырабатываемую дросселем.

Если вам необходимо установить несколько приборов дневного света, то схемы подключения немного изменятся. Все лампы будут соединяться последовательно. Будет использоваться несколько стартеров, для каждого источника отдельно. Если вы хотите установить две лампы на один дроссель, то необходимо прочитать номинальную мощность, которая указывается на корпусе. Если мощность дросселя составляет 40 Вт, то к нему подсоединяются только два прибора с мощностью в 20 Вт.

Разработаны схемы подключения ламп без использования стартера. Их заменяют электронные балластные устройства. В таком варианте прибор дневного света включается мгновенно, нет моргания, как при включении стартера.

Подключить электронные балласты легко. Для этого достаточно ознакомиться с инструкцией, которая находится на корпусе прибора. В таких инструкциях указана схема подключения, какие контакты лампы должны быть соединены с соответствующими клеммами. Стоит отметить, что многие специалисты считают, что именно такой способ имеет большие преимущества:

• вам не нужно наличие дополнительных элементов для управления и подключения стартера;
• работа лампы без стартера продолжительней, так как исключается установка соединительных проводов прибора и стартера, которые часто и быстро выходят из строя.

Стоит отметить, что подключение ламп дневного накаливания не вызывает особого труда, так как в комплекте с прибором идут все необходимые элементы устройства и схемы их сборки. Вам не нужно что-то покупать дополнительно и выдумывать, или отыскивать схемы сборки устройства.

Поломки лампы дневного света, ремонт и замена

Как только вы обнаружили проблемы в работе устройства, необходимо выяснить причины неисправности, и определиться: нужна ли полная замена лампы, или достаточно поставить новый элемент. Самыми распространенными неполадками являются проблемы в работе стартера или дросселя. Когда лампа при включении зажигается лишь с одной стороны, то необходимо перевернуть ее таким образом, чтобы вход несветящейся части стал на противоположное место. В случае когда лампа продолжает светить так же, то ее можно выбросить — она неисправна.

Часто встречаются неполадки, когда светятся два конца лампы, а вся она не зажигается. Это может свидетельствовать о неисправности стартера, проводки или патрона. Начните проверку со стартера. Если он исправен, то начинайте работу с проводкой, возможно, в ней возникли замыкания.

Если лампа при включении загорается тусклым светом, а через несколько минут начинает пульсировать и вообще гаснет, то это свидетельствует о попадании в колбу воздуха. В таком случае требуется замена прибора.

Как работает дроссель, основные признаки поломки

Некоторые лампы резко и мгновенно зажигаются, но после нескольких часов работы, края источника света темнеют. На такую работу стоит сразу обратить внимание. Это свидетельствует о быстром выходе из строя прибора. Причиной поломки станет проблема в работе дросселя: пусковой и рабочий ток имеют показатели, превышающие норму. Для точной диагностики неполадки достаточно воспользоваться вольтметром, и проверить величину пускового и рабочего тока. Чаще всего специалисты находят неисправности нескольких катодов.

Некоторые пользователи наблюдают, что в лампе дневного света периодически вьется змейка. Это также указывает на проблемы в работе дросселя. В источник поступает электрическое напряжение, но разряд внутри неравномерный. Здесь также достаточно проверить величину пускового и рабочего напряжения, и при обнаружении превышения, заменить дроссель на новый.

Основные проблемы в работе стартера

Когда владелец лампы дневного света наблюдает картину постоянно или периодически гаснущего прибора, то это указывает на проблемы в работе стартера и лампы. Для точной диагностики неполадок, необходимо проверить входящее напряжение в приборе. Если его параметры гораздо выше, то достаточно заменить только лампу. Обязательно измеряйте напряжение и в стартере. Если оно ниже нормы, то необходима замена стартера.

В случае, если светильник дневного света начинает функционировать тускло, то это признак резкого снижения тока внутри до критического уровня. Это свидетельствует о неполадках дросселя. Когда вы измерили в нем напряжение и убедились, что причин к неправильной работе нет, то, возможно, ваш источник света отслужил свой срок, количество ртути внутри снизилось до минимума. Необходима замена самой колбы.

Если в лампах перегорает спираль, то это указывает на поломку или повреждение дросселя. Чаще всего – это проблемы или изнашивание изоляции. Как только источник дневного света перестает нормально работать, необходимо его сразу отключить от электричества, и найти причины поломки. Не стоит многократно пытаться включать прибор, так как поломка одного элемента, влечет проблемы в работе или выход из строя и других частей прибора.

Важно понять главное — при установке лампы дневного света, схемами подключения нужно оперировать грамотно. Только в этом случае не возникнет проблем и прибор будет функционировать качественно.

Дроссель для люминесцентных ламп — виды, достоинства и недостатки

Содержание статьи

Принцип работы

В классическом виде ЛЛ (люминесцентная лампа) представляет собой стеклянную трубку с нанесенным на ее внутреннюю поверхность люминофором. Внутри трубки при пониженном давлении помещают инертный газ, смешанный с парами ртути. На концах изделия впаиваются электроды (катоды) из вольфрама.

Принцип работы и строения люминесцентной лампы

В рабочем состоянии после пробоя газа высоким напряжением через лампу протекает ток, в результате воздействия которого появляется невидимое для человеческого глаза УФ излучение. Под воздействием этого излучения люминофор генерирует световой поток в видимом диапазоне, цветовые оттенки которого может меняться в зависимости от типа люминофора.

Ток при газовом разряде меняется лавинообразно и для его ограничения используется последовательно включенная нагрузка.

Примечание! Для запуска и поддержания рабочего режима ЛЛ используется специальная пускорегулирующая аппаратура (ПРА). Такая аппаратура часто называется балластом.

Виды ПРА

В качестве балласта могут быть использованы как электромагнитные устройства (дроссель, стартер), так и электронные приборы (ЭПРА).

Электромагнитные ПРА существует многие годы и постепенно вытесняются новыми электронными устройствами созданными на новой элементной базе. Каждая из этих видов аппаратуры имеют свои достоинства и недостатки.

ПРА электромагнитного типа

Электрическая схема питания ЛЛ с использованием обычной ПРА приведена на рис. 1.

Рис.1. Электрическая схема питания ЛЛ с использованием обычной ПРА

Стартер представляет собой устройство, предназначенное для кратковременного автоматического включения и выключения электроцепи.

Существуют различные конструкции стартеров – тлеющего разряда, тепловые, электронные, электромагнитные. Наиболее распространенными являются стартеры тлеющего разряда, в которых используются биметаллические пластины.

Рис.2. Стартер для запуска люминесцентных ламп

Такие пластины при возникновении в стартере тлеющего разряда нагреваются и замыкают цепь. После замыкания разряд прекращается, электроды остывают и размыкаются. Параметры стартера выбираются таким образом, чтобы напряжение тлеющего разряда было выше рабочего напряжения ЛЛ и ниже минимального сетевого напряжения.

Цены на стартер для люминесцентных ламп

Цены на стартер для люминесцентных ламп

Дроссель представляет собой обычную катушку индуктивности, намотанную на сердечник. Для предотвращения появления в сердечнике вихревых токов он собран из отдельных тонких пластин. Допустимая мощность дросселя должна соответствовать мощности ЛЛ. В противном случае лампа не включится.

Рис.3. Дроссель для люминесцентных ламп

При кратковременном замыкании стартера через электроды ЛЛ проходит большой ток, нагревающий нити этих электродов. и вызывающий термоэлектронную эмиссию. В результате этой эмиссии около электродов образуются электронные облачка, способствующие пробою и появлению разряда.

При размыкании контактов стартера согласно явлению самоиндукции в цепи генерируется мощный импульс напряжения, величина которого пропорциональна индуктивности дросселя. Под действием этого импульса происходит пробой газа и возникает тлеющий разряд, который может перейти в дуговой. Но наличие балансного сопротивления в виде дросселя ограничивает величину протекающего через прибор тока.

Таким образом, дроссель играет двойную роль:

1. Образуемый дросселем при размыкании стартером электрической цепи высоковольтный импульс напряжения обеспечивает пробой газа и зажигание лампы.
2. В режиме горения ЛЛ индуктивное сопротивление дросселя обеспечивает поддержание на электродах лампы рабочего напряжения, обеспечивающего тлеющий разряд.

На рис.1 компенсирующий конденсатор С1, включенный на входе схемы питания ЛЛ, предназначен для повышения коэффициента мощности (cos φ ). Для уменьшения влияния радиопомех параллельно контактам стартера включен конденсатор небольшой емкости (С2). Этот конденсатор позволяет также изменить переходный процесс в схеме и увеличить мощность импульса напряжения.

ЭПРА

Электронный балласт (ЭПРА) является сложным устройством со множеством электронных элементов. Блок – схема такого устройства приведена на рис. 4.

Рис.4. Блок – схема электронного балласта (ЭПРА)

Основное отличие ЭПРА от обычного ПРА – это наличие инвертора, который с помощью транзисторных ключей преобразует сетевое напряжение 50 Гц в напряжение с частотой в 30- 40 кГц. Благодаря этому уменьшаются размеры и габариты этого устройства. При включении схемы происходит прогрев катодов ЛЛ, образование вблизи них электронных «облаков», а на конденсаторе, включенном параллельно лампе, возникает резонансное напряжение около 600 В, которого достаточно для поджига лампы.

Рис.5. Устройство ЭПРА для люминесцентных ламп

После включения ЛЛ напряжение на ней падает до рабочего, а ток ограничивается балансным дросселем.

Достоинства и недостатки

Сравнительные характеристики двух видов ПРА приведены в таблице.

№	ПРА	ЭПРА
1	Простая понятная конструкция	Сложная схема
2	Малая цена	Относительно высокая цена
3	Большие масса и габариты	Компактное устройство
4	Наличие мерцания (100 Гц)	Мерцание отсутствует
5	Большое время пуска	Мгновенный запуск
6	Трудности при запуске на низкой температуре	Трудностей нет
7	Малый кпд и cos φ	Высокий кпд
8	Не работает при низком напряжении	Широкий диапазон напряжений
9	Быстро изнашиваются ЛЛ	ЛЛ работают полный срок

Цены на Электронные ПРА для люминесцентных ламп

Цены на электронные ПРА для люминесцентных ламп

Ремонт

При выходе из строя светильника с ЛЛ, питаемого с помощью ПРА, наряду с другими элементами схемы необходимо проверить работоспособность дросселя. При этом возможны следующие неисправности:

• перегрев;
• обрыв обмотки;
• замыкание (полное или межвитковое).

Для проверки дросселя надо собрать схему, приведенную на рис. 6.

Рис.6. Схема для проверки дросселя

При включении схемы возможны три варианта – лампа горит, лампа не горит, лампа моргает.

В первом случае, по-видимому, в дросселе имеется короткое замыкание. Во втором случае, очевидно, имеется обрыв в обмотке. В третьем случае, возможно, что дроссель цел и надо искать неисправность в другом элементе схемы. Для полной уверенности необходимо дать схеме поработать в течение 0,5 часа. Если при этом окажется, что дроссель сильно нагрелся, то это свидетельствует о замыкании между витками обмотки.

Запуск ЛЛ без дросселя

Схемы для включения ЛЛ без дросселя, как правило, представляют собой источник питания постоянного тока в виде умножителя. Одна из схем такого источника приведена на рис.7. В качестве ограничителя тока в схеме используется обыкновенная лампа накаливания.

Рис.7. Схема для включения люминесцентных ламп без дросселя

В такой схеме напряжение на ЛЛ достигает 700 В приблизительно за 25 мс.

Сравнение дросселей для различных типов ламп

Дроссели применяются в газоразрядных лампах различного типа. В любом случае они служат для ограничения рабочего тока светильника. При этом такие дроссели не всегда взаимозаменяемы.

Так лампы Днат и ДРЛ работают в режиме дугового разряда, тогда как ЛЛ работают при тлеющем разряде. Разные режимы работы требуют разных характеристик дросселей. Кроме того, отличие состоит в том, что дроссель в качестве источника напряжения для поджига используется только в ЛЛ.

Примечание! В лампах Днат для запуска применяется специальное импульсное устройство (ИЗУ), а лампы ДРЛ запускаются непосредственно от сети 220 В.

Цены на дроссель для люминесцентных ламп

Цены на дроссель для люминесцентных ламп

Видео – Проверка дросселя лампы дневного света

Принцип работы стартеров люминесцентных ламп

Стартер

Стартер представляет собой маленькую газоразряд­ную лампу тлеющего разряда. Стеклянная кол­ба заполняется инертным газом (неон либо смесь гелий-водород) и помещается в железный либо пластмас­совый корпус, на верхней крышке которого имеется смо­тровое окно. В неких конструкциях стартеров смотровое окно отсутствует. Стартер имеет два электро­да. Различают несимметричную и симметричную кон­струкции стартеров. В несимметричных стартерах один электрод недвижный, а 2-ой подвижный, сделан
из биметалла. В истинное время наибольшее распро­странение получила симметричная конструкция старте­ров, у каких оба электрода изготовляются из биметалла. Эта конструкция имеет ряд преимуществ по сопоставлению с несимметричной.
Напряжение зажигания в стартере тлеющего разряда выбирается таким макаром, чтоб оно было меньше номинального напряжения сети, но больше рабочего на­пряжения, устанавливающегося на люми­несцентной лампе при ее горении.
При включении схемы на на­пряжение сети оно стопроцентно окажется приложенным к стартеру. Электроды стар­тера разомкнуты, и в нем появляется тлеющий разряд. В цепи будет проходить маленький ток (20-50 ма). Этот ток на­гревает биметаллические электроды, и они, изгибаясь, замкнут цепь, и тлеющий разряд в стартере закончится. Через дроссель и поочередно соединенные катоды начнет проходить ток, который будет подогревать катоды лампы. Величина этого тока определяется индуктивным сопротивлением дросселя, избираемым таким макаром, что­бы ток подготовительного обогрева като­дов в 1,5 2,1 раза превосходил номинальный ток лампы. Продолжительность предваритель­ного обогрева катодов определяется вре­менем, в течение которого электроды стар­тера остаются замкнутыми. Когда элек­троды стартера замкнуты, они остывают, и по прошествии определенного промежутка времени, именуемого временем контактирования, электроды раз­мыкаются. Потому что дроссель обладает большой индуктивностью, то в момент размыкания электродов стар­тера в дросселе появляется большой импульс напряже­ния, зажигающий лампу.

После зажигания лампы в цепи установится ток, рав­ный номинальному рабочему току лампы. Этот ток обу­словит такое падение напряжения на дросселе, что на­пряжение на лампе станет приблизительно равным половине номинального напряжения сети. Потому что стартер вклю­чен параллельно лампе, то напряжение на нем будет равно напряжению на лампе и в связи с тем, что оно недостаточно для зажигания тлеющего разряда в стар­тере, его электроды останутся разомкнутыми при горе­нии лампы.
Возможность зажигания лампы находится в зависимости от длитель­ности подготовительного обогрева катодов и величины тока, проходящего через лампу в момент размыкания электродов стартера. Если разрыв цепи произойдет при малом значении тока, то величина индуктированной в дросселе э. д. с. и, как следует, приложенного к лампе напряжения возможно окажется недостаточной для ее зажигания, и лампа не зажжется. Потому, если при первой попытке стартер не зажжет лампу, он сразу автоматом будет повторять описанный процесс до того времени, пока не произойдет зажигание лампы. Со­гласно ГОСТ на стартеры зажигание лампы должно быть обеспечено за время до10 сек.
Параллельно электродам стартера включен конден­сатор емкостью 0,003-0,1 мкф. Этот конденсатор обыч­но располагается в корпусе стартера. Конденсатор выпол­няет две функции: понижает уровень радиопомех, возни­кающих при контактировании электродов стартера и создаваемых лампой; с другой стороны, этот конденса­тор влияет па процессы зажигания лампы. Конденсатор уменьшает величину импульса напряже­ния, образуемого в момент размыкания электродов стар­тера, и наращивает его продолжительность. При отсутствии конденсатора напряжение на лампе очень стремительно воз­растает, достигая нескольких тыщ вольт, но продолжи­тельность его деяния очень маленькая. В этих усло­виях резко понижается надежность зажигания ламп. Кро­ме того, включение конденсатора параллельно электро­дам стартера уменьшает возможность сваривания либо, как молвят, залипания электродов, получающегося в ре­зультате образования электронной дуги в момент размыкания электродов. Конденсатор содействует резвому гашению дуги.
Применение конденсаторов в стартёре не обеспечи­вает полного угнетения радиопомех, создаваемых лю­минесцентной лампой. Потому нужно дополни­тельно на входе схемы установить два конденсатора емкостью более 0,008 мкф каждый, соединен­ных поочередно, и среднюю точку заземлить.

Одним из рекомендуемых методов понижения уровня радиопомех является применение дросселей с симметри­рованной обмоткой где обмотка дросселя разделе­на на две совсем однообразные части, имеющие рав­ное число витков, намотанных на один общий сердеч­ник. Любая часть дросселя соединена поочередно с одним из катодов лампы. При включении такового дрос­селя с лампой оба ее катода работают в схожих критериях, что понижает уровень радиопомех. В текущее время, обычно, выпускаемые индустрией дроссели изготовляются с симметрированными обмот­ками. В схеме из-за наличия дросселя ток через лампу и напряжение сети не будут совпадать по фазе, т. е. они не будут сразу достигать собственных нулевых и наибольших значений. Как понятно из теории переменного тока, в данном случае ток будет отставать по фазе от напряжения сети на некий угол, величина которого определяется соотношением индуктивного со­противления дросселя и активного сопротивления всей сети. Такие схемы именуются отстающими.
В ряде всевозможных случаев использования люминесцетных ламп требуется создавать такие условия, когда ток через лам­пу опережал бы по фазе напряжение сети. Такие схемы именуются опережающими. Для выполнения этого условия поочередно с дросселем врубается кон­денсатор, емкость которого рассчитывается таким обра­зом, чтоб его емкостное сопротивление было больше индуктивного сопротивления дросселя.
В опережающем балласте в период зажигания лампы ток подготовительного обогрева катодов имеет недостаточную величину. Для устранения этого явления нужно на время зажигания лампы прирастить ток подготовительного обогрева, что можно сделать, если отчасти восполнить емкость индуктивностью. В цепь стартера врубается дополнительная индуктивность в виде компенсирующей катушки. При замыкании электродов стартера эта компенсирующая катушка врубается поочередно с дросселем и конденсатором, общая индуктивность схемы возраста­ет, а совместно с ней возрастает ток подготовительного обогрева. После размыкания электродов стартера ком­пенсирующая катушка отключается, и в рабочем режиме лампы она не участвует. Индуктивность дополнительной катушки компенсирует емкость конденсатора, установ­ленного в стартере. Потому в схему вводится дополни­тельный конденсатор емкостью более 0,008 мкф, включаемый параллельно лампе и выполняющий в данном случае роль помехоподавляющего конденсатора.
Один из недочетов рассмотренных схем – маленький коэффициент мощности. Он составляет величину 0,5-0,6. Пускорегулирующие аппараты (ПРА), выполненные на базе этих схем, относятся к группе так именуемых некомпенсированных аппаратов. При использовании та­ких аппаратов согласно правилам устройства электро­установок (ПУЭ) для увеличения низкого коэффициента мощности нужно предугадывать групповую ком­пенсацию коэффициента мощности, обеспечивающую до­ведение его для всей осветительной установки до вели­чины 0,9-0,95.
При невозможности либо экономической неэффектив­ности внедрения групповой компенсации коэффициента мощности употребляют схемы, в каких дополнительно параллельно лампе врубается конденсатор достаточной емкости, избранный таким макаром, чтоб коэффициент мощности схемы повысился до величины 0,85 -0,9 . ПРА, сделанный по этой схеме, именуют возмещенным. Расчеты демонстрируют, что для ламп мощ­ностью 20 и 40 вт при напряжении 220 в емкость кон­денсатора составляет 3-5 мкф.
Основной недочет стартерных схем зажигания их низкая надежность, которая обоснована ненадежно­стью работы стартера. Надежная работа стартера зависит также от уровня напряжения в питающей сети. Со сни­жением напряжения в питающей сети возрастает время, нужное для разогрева биметаллических элек­тродов, а при уменьшении напряжения более чем на 20% номинального стартер вообщем не обеспечивает кон­тактирования электродов, и лампа не будет загораться. Означает, с уменьшением напряжения в питающей сети время зажигания лампы возрастает.
У люминесцентной лампы по мере старения наблю­дается повышение ее рабочего напряжения, а у старте­ра, напротив, с ростом срока службы напряжение зажи­гания тлеющего разряда миниатюризируется. В итоге этого может быть, что при пылающей лампе стартер начнет срабатывать и лампа угасает. При размыкании электродов стартера лампа вновь зажигается и наблюдается мига­ние лампы. Такое мерцание лампы, кроме вызываемого им противного зрительного чувства, может привести к перегреву дросселя, выходу его из строя и порче лам­пы. Подобные же явления могут иметь место при ис­пользовании старенькых стартеров в сети с пониженным уровнем напряжения. При возникновении мерцаний лампы нужно поменять стартер на новый.
Стартеры имеют значимые разбросы времени кон­тактирования электродов, и оно очень нередко недостаточ­но для надежного подготовительного обогрева катодов ламп. В итоге стартер зажигает лампу после не­скольких промежных попыток, что наращивает дли­тельность переходных процессов, снижающих срок служ­бы ламп.
Общий недочет всех одноламповых схем – невоз­можность уменьшить создаваемую одной люминесцент­ной лампой пульсацию светового потока. Потому такие схемы можно использовать в помещениях, где устанавли­вается несколько ламп, а в случае их использования для группы ламп рекомендуется с целью уменьшения пульса­ции светового потока лампы включать в разные фазы трехфазной цепи. Нужно стремиться к тому, чтоб освещенность в каждой точке создавалась более чем от 2-3 ламп, включенных в различные фазы сети.
Двухламповые схемы включения. Применение двух­ламповых схем включения дает возможность уменьшить пульсацию суммарного светового потока, потому что пуль­сации светового потока каждой лампы происходят не сразу, а с неким сдвигом по времени. По­этому суммарный световой поток 2-ух ламп никогда не будет равен нулю, а колеблется около некого сред­него значения с частотой, наименьшей, чем при одной лам­пе. Не считая того, эти схемы обеспечивают высочайший коэф­фициент мощности комплекта лампа – ПРА.
Наибольшее распространение получила двухлампо­вая схема, именуемая нередко схемой с расщепленной фазой. Схема состоит из 2-ух элементов-ветвей: отстающей и опережающей. В первой ветки ток отстает по фазе от напряжения на угол 60°, а во 2-ой – опе­режает на угол 60°. Благодаря этому ток во наружной цепи будет практически совпадать по фазе с напряжением, и коэффициент мощности всей схемы составит величину 0.9-0.95. Эту схему можно отнести к группе компенси­рованных, и по сопоставлению с одноламповой некомпенси­рованной схемой она обладает тем преимуществом, что требуется принимать дополнительных мер для повы­шения коэффициента мощности. При изготовлении ПРА по этой схеме общий расход конструкционных материалов меньше, чем для 2-ух и одноламповых аппаратов. В текущее время выпускается огромное количество разных типов аппаратов, выполненных по этой схеме.

Fatalii’s Empire — Как создать индивидуальную систему люминесцентных ламп (T5)

Создание индивидуальной системы люминесцентных ламп (T5)

При выращивании рассады и растений на стадии вегетации использование флуоресцентных ламп — отличный способ обеспечить любимые растения ярким и сбалансированным светом. В этом руководстве показано, как построить систему, которая подойдет практически для любых растущих потребностей в помещении.

Введение

Системы люминесцентных ламп используются в садоводстве, где очень важно, чтобы лампа не излучала чрезмерное тепло.Например, в закрытых камерах для выращивания или там, где температура уже высока и не может быть понижена. Кроме того, из-за относительно низкого тепловыделения люминесцентных ламп лампы можно устанавливать довольно близко к верхушкам растений, не сжигая нежные кончики.

Флуоресцентные лампы в основном используют электричество и преобразуют их в свет. Хотя световой поток флуоресцентных ламп действительно хорошо сбалансирован между стоимостью и удобством использования, установка системы, которую можно использовать в течение всего сезона перца чили, на мой взгляд, не стоит того.Если планируется полностью закрытое помещение в течение всего сезона, тогда для фазы плодоношения потребуется лампа высокого давления на основе паров металла, такая как Son-T, поскольку флуоресцентный свет не будет достаточно проникать в верхние слои листвы и, как правило, будет недостаточно для правильный процесс созревания. Но одним из лучших вариантов для стадии рассады и вегетативного роста в первые три-четыре месяца по-прежнему является флуоресцентная установка.

T5 — Новый царь горы

Практически во всех используемых сегодня флуоресцентных системах используются стандартные флуоресцентные лампы T8.Признаком Т8 является диаметр 26 мм. Хотя T8 по-прежнему имеет очень хорошую светоотдачу для потраченного электричества, они
действительно страдают от нескольких недостатков, таких как мерцание при обычных настройках («холодные» балласты со стартерами) или самозатухание из-за относительно толстой лампы накаливания. Удобные установки — это те, которые можно найти в недорогих универсальных дешевых решениях, которые можно найти в хозяйственных магазинах. Их приспособление содержит рядом с гнездами для крепления лампочек также стартер и балласт.
Нормальная работа этих систем — мерцание при включении, а также характерное гудение балласта во время работы.Особенно жужжание может сильно раздражать при выращивании растений в квартирах.
Кроме того, мерцание влияет на долговечность ламп — это не фактор затрат при использовании дешевых ламп, но почти наверняка проблема при использовании более дорогих ламп, которые излучают прекрасный спектр, необходимый для здоровых растений. Подробнее о световом спектре и типах ламп позже.

Устранение недостатков указанных установок заключается в использовании «новых» люминесцентных систем T5. T5 работает по тому же принципу, что и T8 — пропускает ток по трубке, заполненной газом, вызывая разряды, излучающие свет.Но T5 имеют более новый дизайн и тонкие по сравнению с T8 — их диаметр составляет 16 мм. Они излучают больше света по сравнению с T8 для использованного электричества из-за меньшего самозатенения, а также меньших потерь затраченной энергии из-за чрезмерного тепла. Возможным отклонением от существующих систем является то, что T5 несовместим с T8 и требует исключительно относительно дорогих электрических балластов. Но с другой стороны, им больше не нужны стартеры, и они сразу включаются без раздражающего мерцания. Это также относится к концу их срока службы — они просто отключаются, в отличие от обычных установок T8, которые сильно мерцают и могут этим наверняка беспокоить растения.Даже если в системах T8 можно заменить обычные пусковые установки и обычные балластные устройства на электронный балласт, почему бы не воспользоваться этой возможностью и не переключиться также на лучшую тонкую лампу T5?
В целом T5 излучает больше света, чем T8 при той же мощности, одновременно потребляет меньше энергии и не мерцает, что может вызвать стресс для глаз и вызвать головные боли. Те из вас, кто долгое время работал с дешевыми флуоресцентными лампами, знают об этом — головные боли и усталость в конце дня.Ссылаясь на более длительный срок службы ламп, экономия энергии в целом также компенсирует в долгосрочной перспективе высокую цену на электрические балласты — особенно с учетом роста счетов за электроэнергию в последние пару лет.

Типы лампочек

Как и T8, лампы T5 бывают разных вариантов — нормальная, высокая эффективность (HE), высокая мощность (HO) и очень высокая мощность (VHO), а также различные мощности. Для старых систем T8 мощность также означала длину трубок.
Теперь это также изменилось с момента введения различных типов, упомянутых ранее.Конечно, HE, VHO и HO, будучи «особенными», стоят немного дороже, но, на мой взгляд, они того стоят.
Для выращивания я выбрал HO, поскольку эксплуатационные расходы на VHO легко утроятся при инвестициях в энергию — на мой взгляд, лучше добавить больше HO. Тем не менее, сравнение между T5 и T8 сохраняется при наблюдении за преобразованием энергии в световой поток. При использовании трубки одного типа соотношение между длиной и мощностью снова становится верным. Но, конечно, сложное никогда не бывает достаточно сложным — поэтому теперь мы вводим «светлый цвет».В то время как интенсивность света измеряется в «люменах», цвет света измеряется в Кельвинах, обычно используемых для измерения тепла. Обычные типы люминесцентных источников света, используемых для выращивания растений, находятся в диапазоне 6000K. Наилучший спектр — около 6500K с естественным балансом красного и синего. Это отражено на типах люминесцентных ламп с трехзначным кодом (трехполосные люминесцентные лампы). Наилучший спектр с наиболее пригодным для использования растениями светом излучается из лампы типа 865 — излучающей свет 6500K, упомянутой ранее (тип 865 будет действителен для производителей Philips, Osram, Sylvania и GE).
Здесь мы имеем чрезвычайно хороший баланс света в спектре красного и синего — единственные цвета, которые действительно необходимы для здоровых растений.

Для сравнения световых температур

• Обычный офисный люминесцентный 4000K
• Раннее утро / вечернее солнце 5000K
• Облачное небо 6000K
• Ярко-синее летнее небо 12000K-15000K

Зеленый свет полностью отражается растениями, и именно поэтому растения кажутся нам в основном зелеными.
И в качестве примечания ко всем «специальным» пробиркам, рекламируемым для отличных условий выращивания, например, GRO-Lux — они слишком дороги, и даже несмотря на то, что они излучают «хороший» полезный свет, они излучают меньше, чем стандартные, с точки зрения просвета и имеют более короткая продолжительность жизни.
Проданные лампы типа 865 отличаются превосходным освещением и непревзойденными по преобразованию энергии в свет при соответствующем балласте, например, больший люмен при той же мощности.

Балласт

Как уже упоминалось, системе T5 нужны исключительно электронные балласты.Однако им больше не нужны дополнительные стартеры. Если вы читаете это и планируете создать свою собственную систему, подобную моей, тогда возникает вопрос, какой балласт нужен для выбора количества ламп и их мощности.
Обычные электронные балласты (ЭПРА) поставляются с поддержкой одной или двух ламп. Чтобы снизить затраты на еще более дорогой EB, я предлагаю установку с четным числом трубок и половину этого количества с EB, которые поддерживают две лампы.Двухтрубная версия EB не стоит значительно дороже, чем однотрубная версия.
Кроме того, некоторые EB поставляются с переменным диапазоном ватт, поэтому вы не настроены на ту трубку, для которой изначально купили EB. В моем случае у меня есть Philips H-Performer II, который поддерживает две лампы в диапазоне от 14 Вт до 39 Вт, что означает, что, если я решу накапливать ватты позже, я смогу поддерживать длинные лампы T5 только с небольшой модификацией моих настроить.
Другой производитель EB в Европе — Osram.Поскольку все становится более современным, вы также можете встретить некоторые типы EB, которые поддерживают затемнение. Если вы НЕ специалист по освещению или электричеству, я рекомендую держаться от них подальше, поскольку их установка быстро усложняется — особенно те, которые предназначены для интеграции в системы DALI (цифровая шина для управления всей окружающей средой), не предназначены для садоводов-любителей; ).
Однако, по крайней мере, некоторые знания электрической схемы и мер предосторожности необходимы для следующего. Цепь между EB и лампами почти всегда печатается рядом с гнездами, соединяющими лампы.

Если вы никогда раньше не создавали подобную систему, я настоятельно рекомендую потратить время на создание небольшой тестовой установки, прежде чем вы фактически попытаетесь установить всю систему на место. Также очень важно отметить понятие «горячих» проводов.
Эти провода в данном случае предназначены для подключения к гнездам 1, 2, 6 и 7. Соответствующий им номер гнезда вашей марки EB должен быть напечатан где-нибудь на EB. Скорее всего, где-то напечатано «Держите провода x, y короткими», так что x и y — это горячие провода.
Горячие провода — это те провода, через которые проходит большая часть энергетической нагрузки. Я выбрал в своей настройке, чтобы отслеживать тех, кто решил использовать для них исключительно красные провода, а также разместить EB таким образом, чтобы красные провода могли быть как можно более короткими.

Отражатели

Трубки круглые, поэтому они излучают свет на 360 ° и тратят много энергии, вложенной в световой поток, если свет не достигает растений. Теперь есть несколько решений этой проблемы — одни лучше, другие хуже.Вы, конечно, можете попытаться сократить расходы и просто закрасить область над трубками белой краской. Это обязательно будет отражать часть света, но не в оптимальном процентном соотношении. На мой взгляд, единственный жизнеспособный ответ — использовать отражатели, подобные тем, что используются в лампах на парах металла. Рефлекторы нельзя превзойти по отражаемому свету — разве что полированные зеркала. Некоторые даже говорят, что отражатели могут удвоить просвет, достигающий растений. Сейчас существуют довольно дешевые отражатели для ламп T5 — я купил свой на удивление дешево в аквариумистике всего за 8 евро за штуку.Более дешевые поставляются с двумя зажимами, с помощью которых они прикрепляются непосредственно к самой трубке и могут быть повернуты, чтобы отражать свет в нужном направлении.

^{Отражатель T5 и зажим}

После сборки рефлектора надо позаботиться о том, чтобы стереть лишние жирные пятна на поверхности рефлектора, оставшиеся от пальцев — воткните, они есть, даже если вы не ели шашлык, работая с лампами.
Конечно, есть возможность просто построить свои собственные отражатели.Я слышал, что это довольно простой процесс, если у вас есть доступ к листам отражающего металла и некоторым инструментам — ножницам для резки металлических листов, полировальным станкам и так далее. Я оставляю это на ваше усмотрение.
Кроме того, гроубокс должен быть заключен в светоотражающий материал, чтобы отражать световые лучи, которые пытаются проникнуть в вашу квартиру. Есть также несколько хороших и несколько плохих вариантов. Хуже всего, очевидно, алюминиевая фольга, которая не только мнется и, следовательно, рассеивает свет больше, чем он отражает, но и

Люминесцентные лампы — Руководство по электрическому монтажу

Подробнее см. Также «Схемы освещения».

Люминесцентные лампы и сопутствующее оборудование

Мощность Pn (ватт), указанная на лампе люминесцентной лампы, не включает мощность, рассеиваемую в балласте.

Ток определяется по формуле: Ia = Pballast + PnUCosφ {\ displaystyle {\ mbox {Ia}} = {\ frac {{\ mbox {P}} _ {\ mbox {ballast}} + {\ mbox {Pn} }} {{\ mbox {UCos}} \ varphi}}}

Где U = напряжение, приложенное к лампе вместе с соответствующим оборудованием.

Если для балласта не указано значение потери мощности, можно использовать значение 25% от Pn.

Стандартные трубчатые люминесцентные лампы

С (если не указано иное):

• cos φ = 0,6 без коррекции коэффициента мощности (PF) ^[1] конденсатор
• cos φ = 0.86 с коррекцией коэффициента мощности ^[1] (одинарная или двойная трубка)
• cos φ = 0,96 для электронного балласта.

Если для балласта не указано значение потерь мощности, можно использовать значение 25% от Pn.

На рисунке A6 приведены эти значения для различных схем балласта.

Рис. A6 — Потребление тока и потребляемая мощность люминесцентных ламп обычных размеров (при 230 В, 50 Гц)

Расположение ламп, стартеров и балластов	Мощность трубки (Вт) [a]	Ток (А) при 230 В			Длина трубки (см)
		Магнитный балласт		Электронный балласт
		Без конденсатора коррекции коэффициента мощности	С конденсатором коррекции коэффициента мощности
Однотрубный	18	0. 20	0,14	0,10	60
	36	0,33	0,23	0,18	120
	58	0,50	0,36	0,28	150
Двойные трубки	2 х 18		0,28	0,18	60
	2 х 36		0,46	0.Мощность в ваттах, указанная на трубке Компактные люминесцентные лампы Компактные люминесцентные лампы обладают такими же характеристиками экономичности и длительного срока службы, как и классические лампы. Они обычно используются в общественных местах, которые постоянно освещаются (например: коридоры, коридоры, бары и т. Д.), И могут устанавливаться в ситуациях, в противном случае освещенных лампами накаливания (см. Рис. A7). Рис. A7 — Потребление тока и потребляемая мощность компактных люминесцентных ламп (при 230 В — 50 Гц) Тип лампы Мощность лампы (Вт) Ток при 230 В (A) Отдельный балластный светильник 10 0. 1 2 «Коррекция коэффициента мощности» часто называется «компенсацией» в терминологии газоразрядных ламп. Cos φ составляет примерно 0,95 (нулевые значения V и I почти совпадают по фазе), но коэффициент мощности равен 0,5 из-за импульсной формы тока, пик которого происходит «поздно» в каждом полупериоде. Люминесцентные лампы — как работает люминесцентная лампа и ее применение Что такое люминесцентные лампы? Люминесцентные лампы — это лампы, в которых свет возникает в результате потока свободных электронов и ионов внутри газа.Типичная люминесцентная лампа состоит из стеклянной трубки, покрытой люминофором и содержащей по паре электродов на каждом конце. Он заполнен инертным газом, обычно аргоном, который действует как проводник, а также состоит из жидкой ртути. Люминесцентная лампа Как работает люминесцентная лампа? Когда электричество подводится к трубке через электроды, ток проходит через газовый проводник в форме свободных электронов и ионов и испаряет ртуть. Когда электроны сталкиваются с газообразными атомами ртути, они испускают свободные электроны, которые перескакивают на более высокие уровни, а когда они возвращаются на исходный уровень, испускаются фотоны света.Эта излучаемая световая энергия находится в форме ультрафиолетового света, невидимого для человека. Когда этот свет попадает на люминофор, нанесенный на трубку, он возбуждает электроны люминофора на более высокий уровень, и когда эти электроны возвращаются к своему исходному уровню, излучаются фотоны, и эта световая энергия теперь находится в форме видимого света. Запуск люминесцентной лампы В люминесцентных лампах ток течет через газовый проводник, а не через твердотельный проводник, где электроны просто текут от отрицательного конца к положительному.Должно быть много свободных электронов и ионов, чтобы позволить потоку заряда через газ. Обычно в газе очень мало свободных электронов и ионов. По этой причине необходим специальный пусковой механизм для введения большего количества свободных электронов в газ. Два пусковых механизма для люминесцентной лампы 1. Один из методов заключается в использовании пускового выключателя и магнитного балласта для подачи переменного тока к лампе. Выключатель стартера необходим для предварительного нагрева лампы, так что требуется значительно меньшее количество напряжения для запуска образования электронов на электродах лампы.Балласт используется для ограничения силы тока, протекающего через лампу. Без выключателя стартера и балласта большое количество тока будет протекать непосредственно к лампе, что уменьшит сопротивление лампы и, в конечном итоге, нагреет лампу и разрушит ее. Люминесцентная лампа с магнитным балластом и выключателем стартера Используемый выключатель стартера представляет собой обычную колбу, состоящую из двух электродов, так что между ними образуется электрическая дуга, когда через колбу протекает ток. В качестве балласта используется магнитный балласт, который состоит из катушки трансформатора.Когда через катушку проходит переменный ток, создается магнитное поле. По мере увеличения тока магнитное поле увеличивается, и это в конечном итоге препятствует прохождению тока. Таким образом ограничивается переменный ток. Первоначально для каждого полупериода сигнала переменного тока ток течет через балласт (катушку), создавая вокруг него магнитное поле. Этот ток, проходя через нити трубки, медленно нагревает их, вызывая образование свободных электронов. Когда ток проходит через нить накала к электродам колбы (используется как выключатель стартера), между двумя электродами колбы образуется электрическая дуга.Поскольку один из электродов представляет собой биметаллическую полосу, он изгибается при нагревании, и в конечном итоге дуга полностью гаснет, а поскольку через пускатель не течет ток, он действует как размыкающий выключатель. Это вызывает коллапс магнитного поля на катушке, и в результате возникает высокое напряжение, которое обеспечивает необходимое срабатывание для нагрева лампы, чтобы произвести необходимое количество свободных электронов через инертный газ, и в конечном итоге лампа загорится. 6 причин, по которым магнитный балласт не считается удобным? Потребляемая мощность довольно высокая, порядка 55 Вт. Они большие и тяжелые. Они вызывают мерцание, поскольку работают на более низких частотах. Они не служат дольше. Потери от 13 до 15 Вт. 2. Использование электронного балласта для запуска люминесцентных ламп Электронные балласты, в отличие от магнитного балласта, подают переменный ток в лампу после увеличения частоты сети с 50 Гц до 20 кГц. Электронный балласт для запуска люминесцентной лампы Типичная схема электронного балласта состоит из преобразователя переменного тока в постоянный, состоящего из мостов и конденсаторов, которые преобразуют сигнал переменного тока в постоянный и отфильтровывают пульсации переменного тока для выработки постоянного тока.Это постоянное напряжение затем преобразуется в высокочастотное переменное прямоугольное напряжение с помощью набора переключателей. Это напряжение приводит в действие резонансный контур LC-резервуара, чтобы произвести отфильтрованный синусоидальный сигнал переменного тока, который подается на лампу. Когда ток проходит через лампу с высокой частотой, он действует как резистор, образуя параллельную RC-цепь с цепью резервуара. Первоначально частота переключения переключателей снижается с помощью схемы управления, что приводит к предварительному нагреву лампы, что приводит к увеличению напряжения на лампе.В конце концов, когда напряжение на лампе достаточно увеличивается, она загорается и начинает светиться. Имеется устройство для измерения тока, которое может определять величину тока, протекающего через лампу, и соответственно регулировать частоту переключения. 6 причин, по которым предпочтение отдается электронным пускорегулирующим аппаратам больше Они имеют низкое энергопотребление, менее 40 Вт Потери незначительны Мерцание устранено Они легче и больше подходят для разных мест Они служат дольше Типичное применение люминесцентной лампы — автоматическое переключение света Вот полезная домашняя схема для вас.Эта автоматическая система освещения может быть установлена ​​в вашем доме для освещения помещения с помощью КЛЛ или люминесцентных ламп. Лампа автоматически включается около 18:00 и гаснет утром. Таким образом, эта схема без выключателя очень полезна для освещения помещений в доме, даже если заключенных нет дома. Обычно автоматические огни на основе LDR мерцают, когда интенсивность света изменяется на рассвете или в сумерках. Поэтому КЛЛ нельзя использовать в таких схемах. В автоматических осветительных приборах с симисторным управлением возможна только лампа накаливания, поскольку мерцание может повредить цепь внутри КЛЛ.Эта схема преодолевает все подобные недостатки и мгновенно включается / выключается при изменении заданного уровня освещенности. Как это работает? IC1 (NE555) — это популярная микросхема таймера, которая используется в схеме в качестве триггера Шмитта для получения бистабильного действия. Действия установки и сброса ИС используются для включения / выключения лампы. Внутри ИС есть два компаратора. Компаратор верхнего порога срабатывает при 2/3 В постоянного тока, а компаратор нижнего порога срабатывает при 1/3 В постоянного тока. Входы этих двух компараторов связаны вместе и соединены на стыке LDR и VR1.Таким образом, напряжение, подаваемое LDR на входы, зависит от интенсивности света. LDR — это разновидность переменного резистора, сопротивление которого меняется в зависимости от интенсивности падающего на него света. В темноте LDR предлагает очень высокое сопротивление, достигающее 10 Мегаом, но при ярком свете оно уменьшается до 100 Ом или меньше. Итак, LDR — идеальный датчик света для автоматических систем освещения. В дневное время LDR имеет меньшее сопротивление, и ток течет через него на пороговый (вывод 6) и триггерный (вывод 2) входы IC.В результате напряжение на пороговом входе превышает 2/3 Vcc, что сбрасывает внутренний триггер, и выход остается низким. В то же время триггерный вход получает более 1/3 В постоянного тока. Оба условия поддерживают низкий уровень выходного сигнала IC1 в дневное время. Транзистор драйвера реле подключен к выходу IC1, так что реле остается обесточенным в дневное время. Схема автоматического переключения света На закате сопротивление LDR увеличивается, и ток, протекающий через него, прекращается.В результате этого напряжение на входе компаратора пороговых значений (вывод 6) падает ниже 2/3 В постоянного тока, а напряжение на входе компаратора триггера (вывод 2) — менее 1/3 В постоянного тока. Оба эти условия вызывают высокий уровень на выходе компараторов, который устанавливает триггер. Это изменяет выход IC1 на высокий уровень и запускает T1. Светодиод указывает на высокий выход IC1. Когда Т1 проводит, реле активируется и замыкает цепь лампы через общий (Comm) и нормально разомкнутый контакты реле.Это состояние продолжается до утра, и IC сбрасывается, когда LDR снова подвергается воздействию света. Конденсатор C3 добавлен к базе T1 для чистого переключения реле. Диод D3 защищает Т1 от обратного ЭДС при выключении Т1. Как настроить? Соберите схему на общей печатной плате и поместите в противоударный корпус. Коробка адаптера вставного типа — хороший выбор для включения трансформатора и цепи. Разместите блок в местах, доступных солнечному свету в дневное время, предпочтительно вне дома.Перед подключением реле проверьте выход с помощью светодиодного индикатора. Отрегулируйте VR1, чтобы светодиод загорелся при определенном уровне освещенности, например, в 18:00. Если все в порядке, подключите реле и соединения переменного тока. Фаза и нейтраль могут быть отведены от первичной обмотки трансформатора. Возьмите фазный и нейтральный провода и подключите к патрону. Вы можете использовать любое количество ламп в зависимости от номинального тока контактов реле. Свет от лампы не должен попадать на LDR, поэтому установите лампу соответствующим образом. Осторожно : На контактах реле 230 В во время зарядки. Поэтому не прикасайтесь к цепи, когда она подключена к сети. Используйте хорошую оплетку для контактов реле, чтобы избежать удара. Фото предоставлено: Люминесцентная лампа от wikimedia Запуск люминесцентной лампы с использованием магнитного балласта и выключателя стартера от wikimedia Люминесцентные лампы и трубки Также см. Аккумуляторы и Универсальные отходы в этом каталоге. Содержание Все люминесцентные лампы и трубки должны быть Переработано или утилизировано как опасные отходы Как утилизировать или безопасно утилизировать флуоресцентные лампы Лампы и трубки Не ломайте люминесцентные лампы и трубки Люминесцентные лампы, трубки и универсальные лампы Отходы Зачем нужны люминесцентные лампы и трубки? На что обращать внимание при покупке люминесцентных ламп Лампы и трубки Как почистить сломанные лампы и трубки Как предприятия, местные агентства и школы могут Справка Программы и услуги CalRecycle Плакат с люминесцентными лампами и лампами и наклейка Другие ресурсы Все люминесцентные лампы и трубки следует утилизировать или утилизировать как опасные отходы Все люминесцентные лампы и лампы считаются опасными отходами в Калифорнии, когда они выбрасываются, поскольку они содержат ртуть.(Заголовок 22, раздел 4.5, глава 11, раздел 66261.50) Сюда входят: Люминесцентные лампы и лампы: Люминесцентные лампы, включая лампы с низким содержанием ртути. Компактные люминесцентные лампы, в том числе лампы с низким содержанием ртути. Газоразрядные лампы высокой интенсивности (HID): Металлогалогенные лампы, такие как прожекторы для больших внутренних и открытых площадок и спортзалов. Натриевые лампы, например, те, которые иногда используются в качестве охранного освещения и уличных прожекторов. Лампы на парах ртути, например те, которые иногда используются для уличного освещения. Все люминесцентные лампы и лампы необходимо утилизировать или сдать на предприятие по утилизации опасных бытовых отходов, в центр обработки универсальных отходов (например, в хранилище или у брокера) или в уполномоченный пункт по переработке. (Титул 22, раздел 4.5, глава 23, раздел 66273.8) (Закон, требующий, чтобы люминесцентные лампы перерабатывались или отправлялись на предприятие по удалению опасных бытовых отходов, на предприятие по переработке универсальных отходов или на уполномоченный объект по переработке, действует с 9 февраля 2006 г.) Посмотреть список всех запрещенных отходов. Когда ртутьсодержащие лампы или трубки выбрасываются в мусор и собираются для утилизации, лампы или трубки ломаются и ртуть попадает в окружающую среду. Пары ртути из разбитых ламп или трубок могут попадать через легкие в кровоток. Особому риску подвержены люди, особенно близкие к поломке. Ртуть из разбитых ламп и трубок также может смываться дождевой водой в водоемы. Согласно отчету, озаглавленному, Универсальные бытовые отходы Generation в Калифорнии, август 2002 г., в 2001 г. в Калифорнии было продано 15 555 556 люминесцентных ламп. Согласно результатам опроса, опубликованным в отчете, только 0,21% этих ламп были переработаны. Как утилизировать или безопасно утилизировать люминесцентные лампы и трубки Дом и малый бизнес с Небольшое количество отработанных ламп или трубок одновременно Предприятия Предприятия теперь обращаются с ртутьсодержащими лампами и трубками как с универсальными отходами для вторичной переработки.Недавно принятые правила по универсальным отходам отменяют требования декларации об опасных отходах и увеличивают допустимый срок хранения до одного года. Предприятия могут использовать предварительно оплаченные почтовые контейнеры от предприятий по переработке ламп или связаться с обработчиком универсальных отходов (например, складом, брокером) или уполномоченным предприятием по переработке. Связаться с Офис DTSC рядом с вами. Посмотреть Интернет сайт местного государственного агентства по утилизации опасных отходов для получения последней информации в вашем районе. Не ломайте люминесцентные лампы и трубки Тщательно упаковывайте люминесцентные лампы и лампы при их хранении и транспортировке. Не склеивайте трубки вместе. Храните и транспортируйте люминесцентные лампы и трубки в оригинальной коробке или другом защитном контейнере. Храните их вдали от дождя, что если они сломаются, ртуть из разбитых ламп или трубок не будет вымыта дождевой водой в водоемы. (Увидеть Как очистить сломанные лампы или трубки, см. Ниже.) Около 370 фунтов ртути было выброшено в Калифорнии в 2000 году из-за поломки электрических ламп и трубок во время хранения и транспортировки. 1 .По оценкам, в Калифорнии ежегодно образуется около 75 миллионов отработанных люминесцентных ламп и ламп. В этих лампах и трубках содержится более полутора тонн ртути. Ртуть в отложениях городских ливневых вод частично из-за неправильно утилизированных люминесцентных ламп и ламп. 2 Примечание : Эксплуатация дробилки с люминесцентными лампами / трубками в Калифорнии будет считаться обработкой опасных отходов. Для эксплуатации дробилки люминесцентных ламп в Калифорнии потребуется «стандартное разрешение» Департамента токсичных веществ. Контроль.Связаться с В ближайшем к вам офисе DTSC можно получить дополнительную информацию о стандартных разрешениях на лечение, прежде чем вы приобретете дробилку для люминесцентных ламп. Флуоресцентные лампы, трубки и универсальные отходы Нормативы по опасным отходам определяют категорию опасных отходов, которая называется «Универсальные. Отходы ». В эту категорию входят многие предметы, люминесцентные лампы, люминесцентные лампы, батареи, электронно-лучевые трубки, инструменты, содержащие ртуть, и др. Не все универсальные отходы подпадают под одни и те же правила или требования по утилизации.В общие, универсальные отходы нельзя выбрасывать на свалки твердых бытовых отходов. Меньше Согласно закону Калифорнии об универсальных отходах домашним хозяйствам и условно освобожденным производителям небольшого количества разрешено выбрасывать люминесцентные лампы и лампы, батареи (не свинцово-кислотные батареи того типа, который используется в автомобилях), ртутные термостаты и электронные устройства в мусор до 8 февраля 2006 г. Местным мусорным компаниям или другим агентствам было разрешено запрещать вывоз этих предметов в мусорное ведро в любое время до февраля 8, 2006.Обработчики больших и малых объемов должны отправлять свои универсальные отходы либо другому обработчику, либо на станцию ​​перевалки универсальных отходов, либо на предприятие по переработке, либо на предприятие по удалению. Под Правило Калифорнии об универсальных отходах, определенным производителям отходов разрешалось отправлять указанные универсальные отходы на свалки, но это разрешение на удаление истек. 9 февраля 2004 года в Калифорнии вступили в силу правила, согласно которым все выброшенные люминесцентные лампы и лампы классифицируются как опасные отходы.Сюда входят даже лампы и трубки с низким содержанием ртути, которые продаются как «прошедшие TCLP» или «TTLC проходящие». Большинство предприятий, учреждений, и агентствам теперь запрещено выбрасывать люминесцентные лампы и лампы любого типа вместе с неопасными твердыми отходами. Флуоресцентные лампы и лампы с опасными отходами можно утилизировать в соответствии с простыми требованиями государственных универсальных отходов. Правило, при условии, что они отправлены на авторизованный объект по переработке. В соответствии с временным освобождением от утилизации домохозяйствам в Калифорнии было разрешено выбрасывать собственные люминесцентные лампы и лампы как неопасные твердые отходы (обычный мусор) до февраля 9, 2006.Подобное исключение позволяло небытовым производителям, производящим очень ограниченное количество опасных отходов, до той же даты выбрасывать до 30 собственных ламп и ламп в неопасные твердые отходы. Теперь все люминесцентные лампы и лампы необходимо утилизировать или сдать на предприятие по утилизации опасных бытовых отходов, в центр обработки универсальных отходов (например, в хранилище или у брокера) или в уполномоченный пункт по переработке. (Титул 22, раздел 4.5, глава 23, раздел 66273,8) Обратитесь в Калифорнийский департамент по контролю за токсичными веществами (DTSC) ближайший к вам офис для получения дополнительной информации.См. Также веб-страницу DTSC на универсальные отходы. Зачем нужны люминесцентные лампы и трубки? Люминесцентные лампы и лампы являются энергоэффективной альтернативой лампам накаливания по следующим причинам: В три-четыре раза более энергоэффективные. Стоимость меньше в использовании. Сокращение выбросов парниковых газов и других загрязнений в результате производства энергии. Срок службы до десяти раз дольше, чем у стандартных ламп накаливания. На что обращать внимание при покупке люминесцентных ламп и трубок Энергоэффективность, люмен на ватт. Длительный срок службы лампы — номинальный срок службы не менее 20 000 часов. (Увеличьте срок службы лампы и сэкономьте энергию, выключая свет, когда он не используется.) Самое низкое содержание ртути. (Лампы и трубки с низким содержанием ртути также необходимо утилизировать или безопасно утилизировать!) Производители или поставщики, которые продвигают или помогают в утилизации. Как очистить сломанные лампы и трубки Домохозяйства или небольшие поломки В домашнем хозяйстве или при небольших поломках не используйте стандартный пылесос! Не используйте обычные пылесосы для полов в жилых и коммерческих помещениях, пылесосы для полов, улавливающие грязь с водой, или пылесосы для влажной / сухой уборки в мастерских.(Для чистки пылесосом разрешается использовать только пылесосы, специально предназначенные для опасных отходов. б / у.) Вместо того, чтобы пылесосить, наденьте латексные перчатки и аккуратно уберите фрагменты. Протрите это место влажным одноразовым бумажным полотенцем, чтобы удалить все осколки стекла и ртуть. Не допускайте попадания людей и домашних животных в зону, чтобы ртутьсодержащие частицы и порошок не попали в другие зоны. Обеспечьте хорошую вентиляцию помещения для рассеивания паров, которые могут выйти. После завершения очистки разместить все фрагменты вместе с чистящими средствами в герметичный пластиковый пакет. Мойте руки. Утилизируйте вместе с неповрежденными лампами. Большое количество поломок При случайной поломке большого количества ламп, например, корпуса или поддона, не используйте стандартный пылесос! Не используйте обычные пылесосы для полов в жилых и коммерческих помещениях, пылесосы для полов, улавливающие грязь с водой, или пылесосы для влажной / сухой уборки в мастерских.(Для чистки пылесосом разрешается использовать только пылесосы, специально предназначенные для опасных отходов. б / у.) Проветрите место, где произошла поломка. Удалите все целые лампы и поломки при очистке с помощью специального ртутного пылесоса или других подходящих средств, которые предотвращают образование пыли и паров ртути. Поместите материалы в закрытые контейнеры. Утилизируйте отходы вместе с неповрежденными лампами. Как предприятия, местные агентства и школы могут помочь Помогите донести информацию. Загрузите, воспроизведите и распространите ‘ Держите подальше от мусора »стикеры и плакаты CalRecycle. Программы и услуги CalRecycle Плакаты и наклейки CalRecycle Плакат 10 X 14,5 дюймов Плакат с люминесцентными лампами и трубками Детали и Загрузки Текст — Не выбрасывайте люминесцентные лампы в мусор. Свяжитесь с местным агентством по утилизации опасных бытовых отходов. Разбитые лампы могут выделять ртуть в воздух и воду. Сюда входят люминесцентные лампы, компактные люминесцентные лампы, металлогалогенные лампы и пары натрия. ламы.Для получения дополнительной информации см. Www.zerowaste.ca.gov или www.dtsc.ca.gov. Наклейка 5 X 5 дюймов Наклейка на люминесцентную лампу и трубку Примечание. Эта наклейка подходит для использования на контейнерах для отходов внутри и вне помещений. Детали и Загрузок Текст — флуоресцентный. Беречь от мусора. Свяжитесь с местным агентством по утилизации опасных бытовых отходов. Разбитые лампы могут выделять ртуть в воздух и воду. Сюда входят люминесцентные лампы, компактные люминесцентные лампы, металлогалогенные лампы и натриевые лампы.Для получения дополнительной информации см. Www.zerowaste.ca.gov или www.dtsc.ca.gov. См. Также Плакаты с батареями и Наклейки. Другие ресурсы Документы Веб-сайты Флуоресцентный Lamp Recycling — Из LampRecycle.org, проекта Национальной ассоциации производителей электрооборудования (NEMA), ориентированного в первую очередь на коммерческие и государственные интересы. Однако брошюра под названием Флуоресцентный Лампы и окружающая среда содержит общую справочную информацию о люминесцентных лампах, например, почему в люминесцентных лампах содержится ртуть. Обращение с отработанными ртутными лампами — На этом веб-сайте описывается надлежащее управление, переработка и транспортировка отработанных ртутных ламп, включая люминесцентные лампы и многие другие. виды уличных фонарей. Как выбрать люминесцентные лампы для выращивания растений для вашей фермы Люминесцентные лампы для выращивания растений могут быть недорогим вариантом освещения для небольшой фермы, но не все люминесцентные лампы одинаковы. Если вы не используете правильный вид, у вас не будет достаточно света для роста. Когда следует использовать люминесцентные лампы для выращивания растений? В большинстве крупных и коммерческих предприятий используются светодиодные лампы, поскольку они служат дольше и излучают больше света. Люминесцентные лампы также более хрупкие, а это означает, что фермер может понести дополнительные трудозатраты на их обслуживание, а это может не стоить ни времени, ни денег. Однако мелкий фермер или фермер-любитель может найти флуоресцентные лампы как экономичный выбор, особенно для растений при слабом освещении или растений на стадии развития при слабом освещении. По мере увеличения размера убедитесь, что флуоресцентные лампы по-прежнему имеют смысл с точки зрения затрат. «Если вы занимаетесь коммерческой деятельностью, я бы очень, очень внимательно посмотрел на экономику, прежде чем я перешел на флуоресцентные лампы», — говорит д-р Нейт Стори. Чтобы принять оптимальное экономическое решение по освещению для вашей фермы, сравните капитальные и эксплуатационные расходы на варианты освещения с течением времени. (Например, вот как сравниваются HID и LED.) Не забудьте учесть затраты на замену и отвод тепла! Еще один вариант — светодиодные полосы. Выберите люминесцентный светильник с высоким выходом Все люминесцентные лампы работают одинаково: Электрический ток нагревает газ внутри трубки, излучающий ультрафиолетовый свет. Между тем, фосфорное покрытие внутри трубки превращает этот ультрафиолетовый свет в видимый свет. Балласт на задней панели преобразует входящий электрический ток в пригодную для использования форму. Вы увидите несколько цифр на флуоресцентном свете, которые дадут вам информацию о том, как он работает, и помогут избежать слишком тусклого света. Трубчатые светильники имеют рейтинг «Т», который указывает диаметр трубки. Фонари T12 имеют это обозначение, потому что они имеют диаметр 12/8 дюйма или 1,5 дюйма. Эти лампы обычно использовались в системах внутреннего освещения, но они не очень яркие, даже с покрытием, обеспечивающим полный спектр. Фонари T5 уже, чем T12, и имеют диаметр 5/8 дюйма. Ищите лампу T5 с дополнительным рейтингом «HO», что означает «высокая мощность.«Это означает, что балласт был отрегулирован, чтобы сделать их еще ярче и эффективнее для выращивания. «Это предпочтительный [флуоресцентный] свет, который мы используем. Это очень мощный световой поток. Если вы поместите T5 рядом с T12 и включите их, вы обязательно увидите разницу », — говорит д-р Нейт Стори. При покупке полноспектрального светильника для выращивания растений необходимо также учитывать рейтинг Кельвина, который показывает, насколько теплый свет. Люминесцентные лампы, как правило, более голубые, но ищите свет в диапазоне от 5600 до 6400 Кельвинов, который будет указан на лампочке.В нижней части этого спектра более синий свет даст вам более крупный рост, в то время как более высокий рейтинг отлично подходит для любой растительности. Флуоресцентные лампы также будут иметь номинальную мощность, показывающую, сколько электроэнергии потребляет лампа, обычно 54 Вт. Итак, когда вам следует использовать лампу T12? Не стоит, если только вы не найдете один дешевый грунт и не используете его только для очень маленьких саженцев. Вместо этого, даже для рассады лучше всего подходят мощные полноспектральные лампы T5.Они будут стимулировать рост от стадии прорастания до укоренения корней и до тех пор, пока растения не будут готовы к пересадке, после чего вы можете поместить их на больше света. Возможно, вы даже сможете дооснастить свои люминесцентные лампы светодиодными лампами, когда придет время. Некоторые фермеры используют люминесцентные лампы высокой мощности даже для выращивания полностью выращенных вегетативных культур. Однако если вы выращиваете плодоносящие или цветущие растения, лучше подойдут светодиоды. Сколько люминесцентного света достаточно? Когда вы устанавливаете люминесцентные лампы, вам необходимо самостоятельно измерить покрытие с помощью люксметра.Существуют сотни производителей люминесцентных ламп, и слишком много переменных между самими лампами и их установками, чтобы знать, какое освещение вы получите, пока не выровняете их. Убедитесь, что ваше покрытие ровное, а растения получают достаточно света. Очень общая рекомендация для света — 250+ PAR для зрелых культур. Это можно измерить с помощью измерителя PAR. Подробнее о внутреннем освещении для сельскохозяйственных культур Ознакомьтесь с «Руководством современного фермера по внутреннему освещению».Это руководство предоставит вам информацию непосредственно от фермеров о том, как лучше всего выбрать освещение. Вы узнаете основы растений и их потребности в освещении, как измерять свет, типы освещения, как работают светодиоды и как сравнивать типы светодиодов. Устранение неисправностей и ремонт люминесцентных ламп и ламп По шкале домашнего ремонта от 1 до 10 (10 — самый тяжелый), ремонт люминесцентный светильник — это 3 или 4 … довольно простых, но некоторые основные электрические необходимы навыки, такие как умение идентифицировать провода по цвету, зачистка изоляция концов отрезанных проводов, установка гаек проводов и снятие показаний инструкции.Я добавила первый и последний язык в щеку … Я знаю большинство из вас не дальтоник и большинство из вас умеют читать … иначе бы вас здесь не было! Вот несколько общих флуоресцентных уродов и некоторые из них решения! Обратите внимание, что я буду в первую очередь обращаться к приборам, использующим прямые люминесцентные лампы в этом обсуждении. Изогнутые трубы работают в аналогичны, но имеют разные способы крепления. Я использую термины «лампочка» и «трубка» несколько случайно и непоследовательно.Мои извенения. Хотя оба верны «трубка» — более правильный термин и, вероятно, немного менее запутанный. Люминесцентные лампы, предназначенные для замены ламп накаливания в стандартные светильники, такие как встраиваемые светильники или настольные лампы, имеют все те же особенности люминесцентного светильника. Увы, ремонту не подлежат … они их необходимо заменить, если они вышли из строя. Наконец, пусть покупатель остерегается !! Детали для небольших люминесцентных ламп светильники могут стоить больше, чем новое приспособление! Устранение неисправностей мертвых или мерцающих флуоресцентных ламп… может быть лампочка, стартер или балласт !! Неисправность люминесцентной лампы может быть вызвана отсутствием электроэнергии (сработал прерыватель или перегоревший предохранитель), неисправный или умирающий балласт, неисправный стартер или неисправная лампа (и). Проверьте сначала по мощности … затем стартер (если есть), а затем лампочки. Когда все остальное терпит неудачу, балласт необходимо заменить. Поскольку это самый дорогой предмет, будьте конечно он действительно мертв !! Пожалуйста, проверьте цену перед покупкой … балласты дороже новых светильников !! Если проблема в мерцании, вы все равно должны сделать то же самое. устранение неисправностей с все те же проблемы , которые могут привести к тому, что лампа не работа также может вызвать мерцание… неисправные стартеры, неисправные лампы или бракованный балласт. ВАЖНАЯ ИНФОРМАЦИЯ: Мерцающие люминесцентные лампы могут вызвать переполнение балласта. перегреться и преждевременно выйти из строя! Они могут даже вызвать перегорание стартера! Не ждите слишком долго, чтобы исправить проблему, иначе вы можете получить ремонт! Проверка люминесцентных ламп … Первый и прежде всего … посмотрите на лампочки! Если одна из лампочек очень темная рядом с любым концом лампа неисправна или близка к отказу.Заметка верхняя лампочка на левом графике … она определенно приближается к своей золотой лет! Хотя эта лампочка все еще излучает свет, дни ее сочтены. Там представляет собой электрод, расположенный внутри каждого конца люминесцентной лампы. У каждого есть два видимых штифта, которые входят в монтажные гнезда на обоих концах приспособление. Тестируя эти контакты, вы можете определить, электроды целы. Говоря электрически, если есть преемственность поперек контактов электрод должен работать.Однако , даже если электроды целы, лампочка может не гореть. Это может произойти если часть или весь газ протек из лампы … состояние, при котором нет нюхательного теста! Кроме того, может быть небольшое замыкание в электроды, которые дают положительное значение, но на самом деле электрод каблоой ! Таким образом, самый надежный способ проверить люминесцентную лампу — это установить ее в известный рабочий приспособление. Если вы устраняете неисправность 4-лампового люминесцентного приспособление, это просто! Просто удалите одну из еще работающих пар люминесцентных ламп. пробирки и замените их каждой из сомнительных пробирок по очереди.99% время это будет одна из трубок, которая является виновником. А как насчет пар люминесцентных ламп? Мерцающая люминесцентная лампа означает, что она или одна из зависимых пар лампочек в светильнике уже купил колхоз . Во многих люминесцентных светильниках мощность передается через пару лампочек. Если одна из ламп неисправна, они могут оба мерцают, или один может мерцать, а другой не показывает жизни. Моя философия разумного ремонта — всегда заменять обе лампы. Люминесцентные лампы имеют такой долгий срок службы и такие недорогие (с учетом за исключением некоторых лампочек «естественного света»), что не имеет смысла экономить. Я признаю, что замена всех лампочек — не самое экономичное решение … это просто практическая точка зрения кого-то (меня), кто получил оплату за выполнение этой работы для других (вас). Люминесцентные лампы — это в целом экономичный выбор по сравнению с альтернативами! Просто имеет смысл менять сразу обе трубки.Чтобы получить второй вызов в сервисный центр за месяц из-за того, что одна из ламп вышла из строя, нежелательно с точки зрения клиента ($$) или моей (гордость за работу сделано правильно). Однако, если обе трубки исправны, проблема в балласте или, если применимо, стартер . Сначала заменяют стартер, и если это не решает проблему, балласт необходимо заменить. Читайте дальше … Есть ли у вашего прибора стартер? Может быть… хотя, наверное, нет! А люминесцентный стартер представляет собой маленький серый металлический цилиндр, который вставляется в розетку. крепится к раме светильника. Его функция — отправить отсроченный снимок высоковольтное электричество для газа внутри люминесцентной лампы. Задержка позволяет газу стать ионизированным, чтобы он мог проводить электричество. Поскольку этот процесс не происходит мгновенно, лампочки будут мигать несколько секунд. секунд до зажигания. Следовательно, неисправный стартер может вызвать либо мерцание или полная темнота! Большинство современных люминесцентных светильников не используют стартеры, поэтому вы можете не найти один, если вашему прибору меньше 15–20 лет.При определении Если в вашем приспособлении используется стартер, обязательно загляните под лампочки … иногда необходимо сначала удалить луковицы, чтобы получить доступ к стартер. Если вы не видите стартер … они никогда не прячутся ни под каким крышки или «люки» … ваш светильник — современный «самозапускающийся» тип. Пускатели оцениваются по мощности ламп, которые они будут контролировать. если ты есть приспособление, но вы потеряли стартер, запишите мощность любого люминесцентных ламп и отнесите эту информацию в хозяйственный магазин, чтобы тебя не отругал подлый клерк и не отправил домой без ужина… или стартер. К сожалению, домашний разнорабочий не может устранить неисправность стартера, кроме как заменив его. Однако перед заменой существующего стартера убедитесь, что он надежно закреплен в основании, сняв и снова установив его. А Стартер устанавливается путем вдавливания его в розетку и последующего поворота по часовой стрелке. пока он не зафиксируется на месте. Чтобы снять стартер, нажмите и поверните против часовой стрелки … затем снимите стартер. Если у вас есть люминесцентные светильники, в которых используются стартеры, всегда держите под рукой несколько для устранения неполадок! И не забудьте выбросить использованные … в большинстве случаев невозможно отличить хорошее от плохого стартер! Замена балласта (или нет) может иметь непредвиденные побочные эффекты на кошельке! Я уверен, что многие из вас задаются вопросом, откуда взялось название «балласт» из. В конце концов, есть морской термин «балласт», который относится к содержимому баков подводной лодки, контролирующему ее плавучесть. Заполните балластные цистерны водой, и подводная лодка тонет … воздухом, и он поверхности. Неисправный балласт в вашем люминесцентном светильнике может заставить вас потопить его в ближайшем пруду! Действительно, стоимость замены балласта в приспособление может конкурировать со стоимостью нового приспособления… особенно если вы хотите использовать современный электронный балласт, который зажигает лампочки быстрее, работает холоднее и практически без гула. (Да, Вирджиния, этот гул, когда ты включаешь люминесцентная лампа стоит от балласта, а не от лампочек!) Когда мои клиенты спрашивают моего совета в этом вопросе, я всегда склоняюсь к эстетика в первую очередь. Нравится ли им внешний вид светильника? Если не, добавьте одну точку в сторону «заменить». Затем я противостою вопрос ремонта потолка. Если новое приспособление меньше или имеет другой «след», чем оригинальный светильник, потолок, возможно, потребуется перекрашивают, чтобы закрыть неокрашенный участок под старым приспособлением.Иногда, текстура потолка также должна быть подкрашена после демонтажа светильника! Люминесцентные светильники меньшего размера, например, для освещения кухонь. столешницы или встроенные в мебель, следуйте тем же основным критериям. поскольку у вас могут возникнуть проблемы с поиском точного приспособления для замены (особенно если приспособление имеет очень точные размеры), замена балласта может быть лучшим выбором. Таким образом, если приспособление не является абсолютно ужасным, замена балласта обычно самый дешевый ремонт в целом, когда все остальные факторы считается! Замена балласта… просто следите за цветами! Слева изображение люминесцентной лампы с двумя балластами и четырьмя лампами. системы, при снятой крышке балласта, чтобы открыть проводку. Один взгляд на подобную спагетти проводку может заставить кого угодно потерять аппетит! Но получите Ролайдов … еще не все потеряно! Внутри этого рычания беспорядок порядок … просто следите за цветами! К счастью, большинство современных балластов имеют правильную схему подключения. на корпусе балласта с четко обозначенными цветами проводов. Если не, диаграмма будет упакована в коробку или напечатана на ней. В качестве если этого было недостаточно, обычные балласты часто используют одну и ту же цветовую схему, сделать работу настолько простой, насколько это возможно! Universal Lighting Technologies имеет много технических информация и даже довольно тщательный инструмент выбора балласта. Посетите их сайт http://www.unvlt.com ) ПРИМЕЧАНИЕ: Ваш новый балласт может иметь такую ​​же проводку, что и старый, но цвета проводки могут отличаться от . Обязательно сравните их перед отключением старого балласта. Выбор правильного балласта… Само собой разумеется, что когда вы идете по магазинам, возьмите с собой старый балласт убедитесь, что вы получили правильный размер. Однако размер — это еще не все. Так как вы должны приобрести балласт, который подключен идентично к существующий, ваш единственный выбор — тип балласта, магнитный или электронный . Магнитные балласты — старые рабочие лошадки в мире люминесцентных ламп. Они недорогие и прослужат от 10 до 20 лет. Были некоторые люминесцентные светильники на заправке моего отца, которым было больше 40 лет и все еще работает !! Электронные пускорегулирующие аппараты — новинка.У них есть особые преимущества перед магнитными балластами. Во-первых, они начинают быстрее чем магнитные балласты. Во-вторых, они не гудят. Магнитные балласты жужжание прямо из коробки. Звук исходит от внутренних колебаний вызвано магнитным сердечником, который питает лампочки. Как они с возрастом магнитные балласты становятся все громче и громче … пока, наконец, потерпеть поражение. Электронные балласты из коробки бесшумны и остаются такими … до смерть тебя разлучит. Стоит ли дополнительная стоимость электронного балласта в два раза стоимость зависит от вас.Я лично предпочитаю электронные балласты, потому что гул сводит меня с ума. Тебе решать! Можно ли использовать диммер с люминесцентными светильниками? Да и нет. Да, есть специально разработанный диммер, который будет работать с и . люминесцентные светильники. Однако этот тип диммера «зависимые от балласта», что означает, что люминесцентные диммеры каждой марки будет работать только с определенными балластами от определенных производителей . Другими словами, попытка найти диммер, подходящий для вашего прибора, может оказаться непростой задачей. умопомрачительная рутинная работа.Идеальная ситуация — выбрать диммер и светильник вместе, чтобы гарантировать совместимость. Кроме того, эти диммеры будут не работает для ламп накаливания. Нельзя смешивать люминесцентные светильники и лампы накаливания на одном диммерном переключателе. «Нет» в этом вопросе состоит в том, что «обычные» диммерные переключатели, которые можно купить в строительном магазине, предназначены для Только лампы накаливания, а не люминесцентные. Если вы попытаетесь использовать их, люминесцентный светильник может работать, но только в крайнем положении, если совсем. Оставляя люминесцентные лампы включенными … Экономия энергии ?? Не обязательно! Как и в большинстве случаев в жизни, умеренность — ключ к долголетие! Прочтите нашу статью о фактах и ​​мифах о великом люминесцентное отключение! Нажмите ЗДЕСЬ за полную статью! Другие ресурсы . No related posts. Оставить комментарий Отменить ответ Имя (Обязательно) Mail (Видно не будет) (Обязательно) Ваш веб сайт (Если есть) Комментарий
