Стропила крыша: виды и монтаж для разных форм скатных крыш

Опубликовано в Разное
/
20 Апр 1970

Содержание

виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Содержание материала:

Стропильные системы крыши

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

  • металлические сложно изменить, но этот материал долговечен;
  • деревянные просты в использовании и изменении, но требуют дополнительной обработки;
  • деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
  • железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
  • смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

  • 1-3 сорта. Без сколов, сучков и трещин.
  • Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
  • Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
  • Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

  1. Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
  2. Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
  3. Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
  4. Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
  5. Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
  6. Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
  7. Свес. Защищает основные конструкции здания от различных природных осадков.
  8. Конек. Место, в котором закрепляются скаты.
  9. Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.
Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

  • Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
  • Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
  • На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки.  В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

  • Любая конструкционная часть такой системы не должна быть толще 5 см.
  • Поверхности элементов должны быть максимально гладкими и обработанными.
  • Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
  • Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
  • Симметрии нужно придерживаться и при монтаже подкосов со стойками.
  • Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
  • В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

Способы крепления стропил к мауэрлату и коньковому прогону

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

  1. Небольшой расход на одну единицу древесины.
  2. Простота монтажа.
  3. Высокая скорость закрепления.
Перфорированные элементы крепления: углы, пластины, опора бруса

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.

п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

виды, материалы для стропил, защита бруса

Надежные, прочные стропила на основе качественного материала являются каркасом крыши, который несет на себе основную нагрузку. Стропила определяют не только выносливость проектируемой конструкции, но и ее внешний вид.

Если менять детали отделки или стелить утеплитель не составляет труда, то при повреждении стропил потребуется капитальный ремонт. По этой причине работа должна выполняться с максимальной точностью.

Тип кровли определяет способ постройки стропил

Многие тонкости возведения стропильной системы зависят от типа будущей крыши. Стропила шатровой кровли будут значительно отличаться от стропил односкатной, поэтому до начала работ необходимо выбрать тип конструкции.

Так можно будет с легкостью определить порядок действий и понять, будет ли нужна помощь специалиста или с работой можно справиться своими силами.

Для односкатной кровли требуется самая простая стропильная система. В данном случае опорой для ската служит противоположная стена, а величина угла наклона зависит от длины (высоты) подпор. Обычно угол составляет примерно 45–60 градусов.

Стропильные балки должны быть установлены абсолютно параллельно. Их расположение аналогично и при возведении двускатной крыши.

Однако конструкция двускатной намного сложнее. Балки ее стропил в нижней части опираются на мауэрлат или предназначенные для этого опоры, а в верхней – соединены на коньке.

Стропильная система вальмового типа крыши характеризуется наличием достаточно сложных соединений и перекрытий.

Основной отличительной чертой (от двускатной) является отсутствие фронтонов, на месте которых расположены треугольные детали крыши, требующие использования специальных диагональных стропил.

Такая система намного сложнее в исполнении, однако результат стоит того: кровли данного типа выглядят весьма привлекательно.

При проектировании вальмовой кровли лучше обращаться к помощи специалистов, поскольку некорректно проведенный монтаж стропильной системы может стать причиной обрушения конструкции в результате неравномерно распределенной нагрузки.

Кровля шатрового типа – одна из разновидностей вальмовой. Внешне она напоминает пирамиду. Для стропильной системы шатровой крыши необходимо основание в виде квадрата или правильного многоугольника.

Важно также правильно рассчитать уклон. Если величина определена недостаточно точно, в дальнейшем это может стать причиной проседания кровли, нарушения герметичности и т. д. При выборе «шатра» также лучше заручиться поддержкой специалистов.

Еще одна разновидность наиболее популярных кровель, используемых при строительстве загородных домов, – мансардная. Ее стропильную систему проектируют с ориентировкой на сохранение по возможности большего пространства для чердачного помещения.

Сделать стропила для крыши своими руками не так уж и сложно, главное следовать инструкции.

А если стропильная система уже установлена, то можете прочитать советы по кровле крыши профнастилом в этой публикации.

Мансардный тип кровли во многом напоминает двускатный, однако включает в себя четыре элемента: два верхних пологих ската и столько же крутых нижних. По этой причине стропильная система ломаной кровли более сложная, чем двускатной.

После определения типа конструкции надо также решить, какой кровельный материал будет использоваться. При выборе легкого материала (например, ондулина) стропильную систему можно делать более легкой, чем, например, при применении обладающей значительным весом керамической черепицы.

Лучший материал для стропил

На сегодняшний день наиболее надежными считаются деревянные стропила. Среди других преимуществ стропил из дерева следует назвать легкость монтажа и относительную дешевизну.

Для строительства деревянных перекрытий применяют брус на основе хвойных деревьев. Данную породу дерева довольно легко обрабатывать. Для строительства стропил используют брус шириной 10–15 см, толщина которого должна быть около 5 см.

Длина будущих стропил и угол их установки определяют длину бруса.

Для стропил наиболее подходящим является уже вылежавшийся брус: он не изменит формы после возведения кровли, что обеспечит устойчивость конструкции.

В качестве материала для стропил используются также доски, однако их при этом сшивают.

Следует отметить, что деревянные стропила подходят для устройства кровель частных домов. Что касается промышленных зданий и многоэтажек, то при их возведении используются стропила из металла или других материалов.

Металлические стропильные системы в загородном строительстве – большая редкость, поскольку они не дают возможности сохранять тепло.

Что касается дерева, то оно обладает достаточно высоким уровнем теплоизоляции, и его использование экономически наиболее выгодно, поскольку позволяет в значительной мере сократить расход энергии.

Виды популярных стропильных систем

Независимо от размеров стропил и их типа, любая стропильная система представляет собой совокупность балок, элементов крепежа и других деталей. Их назначением является равномерное распределение всей нагрузки по поверхности крыши.

От правильного расчета всей архитектуры системы стропил зависит надежность будущей кровли.

От того, насколько качественно рассчитана вся архитектура стропильной системы, зависит надежность строящейся крыши.

Стропильные системы бывают двух видов: с висячими и наслонными стропилами.

Наиболее популярные – наслонные стропила. Их отличительной чертой является то, что при монтаже стропильные ноги упираются в располагающийся вдоль периметра брусок.

В центральной части используют простой коньковый прогон. Для увеличения прочности конструкции вся стропильная система поддерживается при помощи балок.

Второй вариант – висячие стропила. В конструкции данного типа производится установка дополнительных элементов для оптимального распределения нагрузки по поверхности кровли.

Основные элементы

Стропила – часть несущей конструкции крыши.

Наслонный тип стропил состоит из следующих деталей:

  • стропильные ноги – расположенные вдоль скатов бруски;
  • лежни;
  • прогоны;
  • подкосы.

Основной функцией стропильных ног является защита крыши от прогибов, часто образующихся в результате воздействия снежного покрова.

Остальные элементы служат для поддержки кровли, снятия нагрузки с остальной ее части и распределения на опорные столбы и стены.

Использование наслонных стропильных конструкций целесообразно в случае, если предполагается использовать в конструкции столбы вертикального типа. Между ними должно оставаться свободное пространство (как минимум 8 метров).

Эти сравнительно небольшие пролеты перекрываются при помощи стропильных ног, расположенных на расстоянии 800–1200 см одна от другой.

Для достижения достаточной прочности конструкции рекомендуется использование системы дополнительных стоек, опирающихся на лежни и при необходимости поддерживающих прогон.

Так, при установке стропил надо обращать внимание на то, чтобы верхними концами они упирались в прогоны, а нижними – в мауэрлат.

Что касается мауэрлата, который переносит часть нагрузки на стены и является одной из важнейших частей системы стропил, то он должен быть прикреплен к верхнему обрезу стены.

Для максимальной устойчивости стропильных ног нужно смонтировать подстропильную раму.

Проектирование системы стропил для крыши

Уже говорилось о том, что при планировании стропильной системы необходимо ориентироваться на тип будущей кровли.

Но есть несколько универсальных правил монтажа и проектирования, которые применимы к любому виду кровли.

Разработка конструкции должна вестись с учетом следующих факторов:

  • Если необходимо утепление крыши, то этапы работы следует организовать с учетом закладки утеплителя при монтаже стропильных ног.
  • Надо принять во внимание такой важный момент, как вес проектируемой крыши. Мощность стропильной ноги должна рассчитываться в соответствии с данной величиной.
  • Чтобы правильно выбрать древесину, надо обратить внимание на время ее заготовки, место хранения и условия сушки.
  • Выбирать лучше смолистые сучья, поскольку смола представляет собой природный антисептик и прекрасно защищает материал от вредного воздействия микроорганизмов, благодаря чему срок эксплуатации стропил значительно увеличивается.
  • При изготовлении стропил для кровли вальмового типа следует помнить, что они должны иметь разное сечение.
  • Самые прочные стропила необходимо устанавливать в местах соединения нескольких брусков.
  • Особенно тщательно надо выбирать брус для ендовых стропил, так как место стыка плоскостей наименее прочно, и именно здесь часто возникают проблемы с протеканием.

Защита бруса

До начала работ по установке стропильной системы и прокладке материала для гидроизоляции необходимо позаботиться о защите бруса от насекомых и огня. Следует упомянуть, что в некоторых СНиП для разных типов крыш прописан пункт защиты перекрытий от огня.

Брус пропитывается особыми веществами – антипиретиками, которые значительно снижают его горючесть.

Материал обрабатывается также антисептиками, которые защищают его от гниения. При работе надо последовательно обрабатывать все участки, уделяя особое внимание тем, которые будут более подвержены воздействию неблагоприятных факторов. Особенно тщательно надо прорабатывать стыки.

Для нанесения составов используют широкую кисть с длинным ворсом. При работе необходимо надевать респиратор, чтобы защитить органы дыхания, и специальные очки для защиты глаз.

Специалисты рекомендуют наносить составы в два слоя.

Перед обработкой древесина должна основательно просохнуть. Сухое дерево лучше всего впитывает антисептик и антипиретик. Кроме того, средства будут действовать очень долгое время.

После полного высыхания бруса и основательного впитывания нанесенных составов можно приступать к установке стропильной системы.

Установка стропил

Примерная схема монтажа стропильной системы выглядит следующим образом:

  1. Первым делом надо заняться укладыванием мауэрлата – бруса, который практически держит на себе всю систему стропил. Укладка мауэрлата производится по верхнему краю стен, вдоль периметра всего помещения. В нем необходимо установить особые крепления, расстояние между которыми должно составлять примерно 120 см.
  2. С целью оптимизации гидроизоляции под мауэрлатом укладывается рубероид. Можно использовать также другие гидроизоляционные материалы.
  3. Брус следует укладывать по соседству со шпильками и обозначить места, где будут располагаться отверстия. После высверливания отверстий шпильки продевают в мауэрлат с таким расчетом, чтобы они выступали на несколько миллиметров. После этого мауэрлат фиксируется с помощью гаек и шайб.
  4. После окончания установки мауэрлата надо переходить к следующему этапу – креплению к нему стропил.
  5. Стропильная нога устанавливается в требуемое положение и фиксируется к мауэрлату. Для этого используют кронштейны из оцинкованной стали. Надо заранее подготовить скобы и саморезы.

Применение кронштейна позволяет избежать возможного смещения стропил, которые располагаются вдоль мауэрлата. Для этой же цели используется скоба.

При помощи кронштейнов скрепляют также коньковую часть кровли и стропила.

Для дополнительного усиления коньковой части крыши и ее крепления используется рейка, при помощи которой расположенные в противоположных сторонах стропила соединяются в форме буквы «А».

Для большей надежности соединения между собой стропил рекомендуется также применять шпильки. При использовании в качестве кровельного покрытия ондулина их минимальная длина должна составлять 8 мм.

Это же правило относится к остальным легким материалам.

При использовании керамической черепицы длина шпилек должна составлять как минимум 10 мм.

Чтобы предотвратить смещение стропил, в одном узле рекомендуется использовать одновременно две шпильки.

Порой возникает ситуация, когда необходимо удлинить брус. В таком случае брусья соединяются внахлест специальными шпильками, отличающимися особой прочностью. Их диаметр должен быть не менее 10 миллиметров.

Способы крепления стропила к мауэрлату

Крепление стропил – один из наиболее важных моментов монтажа кровли. От способа крепления зависит уровень сопротивляемости крыши неблагоприятным погодным условиям: ветру, снежным завалам, резким колебаниям температуры.

Дерево сжимается при высоком температурном режиме и расширяется при повышенной влажности.

Поскольку вся система стропил как бы «дышит», для профилактики смещений и разрывов соединения не следует делать жесткими.

Особенно большую опасность при некорректном монтаже предоставляет возможность возникновения действующих на стены дома распорных сил.

Есть два способа соединения мауэрлата и стропил: жесткое и скользящее. Тип сопряжения выбирают в зависимости от формы кровли и конкретного вида стропил: висячих или наслонных.

Жёсткое крепление

Основным правилом жесткого крепления является абсолютное исключение каких бы то ни было взаимодействий (поворотов, сдвигов, кручения, изгибов) между деталями конструкции.

Этого можно достичь двумя способами крепления:

  • при помощи уголков с опорным подшивным бруском;
  • путем создания на стропильной ноге «седла» (запила) с последующим закреплением получившегося соединения при помощи гвоздей, проволоки, скоб.

При первом варианте стропила опираются на мауэрлат при помощи опорного бруска.

Благодаря использованию подшитого бруска длиной до 1 метра, стропило жестко опирается по линии давления и при помощи уголков из металла фиксируется с боков, чтобы избежать поперечных смещений.

Второй метод практикуется намного чаще: гвозди забивают по направлению один к другому с боков. Таким образом, внутри мауэрлата они скрещиваются. Третий гвоздь забивают вертикально.

Данный способ позволяет получить максимально жёсткий узел крепления стропил к мауэрлату.

При обоих типах сопряжения для страховки производится дополнительное соединение стропил со стеной с применением анкеров и проволоки-катанки.

Если величина угла ската по всей кровле одинаковая, то необходимы однотипные стропила. Подготавливаются они при помощи шаблона.

Скользящее крепление

Данный тип соединения (с двумя степенями свободы) называют также шарнирным. Создается оно посредством применения крепежа для свободного перемещения (в некоторых пределах) одной из деталей сопряжения.

Конкретно в этом случае такой деталью становится стропило по отношению к мауэрлату.

Есть несколько способов данного вида крепления, сохраняющего возможность сдвига.

  1. Создается запил, а стропильная нога укладывается запилом на мауэрлат:
  • производится крепление при помощи двух гвоздей наискосок (с боков) по направлению один к другому;
  • крепление осуществляется с использованием одного гвоздя, который забивается вертикально по направлению сверху вниз в мауэрлат через стропило;
  • вместо гвоздей может использоваться пластина из металла с отверстиями для гвоздей;
  • стропило и мауэрлат соединяются с помощью скобы.
  • Стропило выпускается за стену, при этом применяется единичное крепление с помощью крепежных пластин.
  • Соединение производится с использованием «салазки» – особого металлического крепежа, предназначенного для стропил.
  • Решили сделать мансардную крышу? Советы по устройству стропильной системы мансардной крыши.

    О том, как покрыть крышу металлочерепицей читайте в этой статье.

    А о конструктивных особенностях односкатной кровли можно узнать здесь https://rooffs.ru/vidy-krysh/odnoskatnaya/konstruktivnye-osobennosti.html

    Все перечисленные способы позволяют стропильной ноге упираться в мауэрлат, однако элементы конструкции сохраняют возможность передвижения относительно друг друга при подвижках.

    Скользящий тип крепления очень часто применяется при строительстве домов, но особенной популярностью он пользуется при возведении деревянных домов из бруса и бревен, в которых усадка стен приводит к искажению геометрии постройки.

    При применении жесткого типа соединений это может стать причиной разрушения стен. Скользящие соединения дают возможность фронтонам, бревенчатым стенам и всей кровле постепенно как бы подстраиваться под происходящую усадку.

    Конструкцию собирают на земле: делают все необходимые замеры, в стропильных ногах и мауэрлате выпиливают врезки, основательно подгоняют. После этого элементы крыши по порядку устанавливают на здание.

    Заключение

    • Стропильная система – важнейший элемент кровли.
    • Определяющим фактором при возведении стропил является форма кровли.
    • Оптимальный выбор в качестве материала для стропил – хвойная древесина.
    • Стропила бывают висячими и наслонными.
    • При проектировании стропильной системы надо следовать нескольким универсальным правилам.
    • Брусья для стропил необходимо покрывать антисептиком и антипиретиком.
    • При установке стропил сначала укладывают мауэрлат.
    • Стропила крепятся к мауэрлату двумя способами: жестким и скользящим.

    Короткое видео о креплении стропил к мауэрлату:

    Устройство стропильной системы двускатной крыши

    В одноэтажных домах одним из наиболее распространенных вариантов конструкции крыши является вариант с двумя скатами. Устройство крыши такого типа не отличается сложностью, поэтому ее легко можно смонтировать собственными силами.

    Содержание:

    1. Из чего состоит крыша двускатного типа?
    2. Какие бывают стропильные системы крыши двускатного типа?
    3. Как соорудить двускатную крышу своими руками?

    Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

    1. Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.
    2. Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.
    3. Конек — это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.
    4. Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.
    5. Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.
    6. Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.
    7. Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.
    8. Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.
    9. Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.
    10. Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

    Всего существует две базовые разновидности для установки стропил двускатной крыши. Но в идеале крыша должна содержать элементы каждой из систем

    • Висячая система монтируется в том случае, если внешние стены здания расположены на расстоянии, не превышающем 10 метров, а также отсутствуют какие-либо стены, разделяющие здание. Данная система создает распирающее усилие, передающееся на стены. Для снижения этого фактора может использоваться затяжка, размещенная у основания стропильных ног. Для ее изготовления может использоваться не только дерево, но и металл. При таком расположении элементов образуется жесткая треугольная конструкция, которая способна выдержать нагрузки, возникающие с разных направлений. В качестве затяжек могут использоваться балки для перекрытия, а для того чтобы висячая система была более прочной, их можно располагать немного выше регламентированных правил.
    • Наслонная система устанавливается в случае расположения наружных стен здания на расстояние, превышающее 10 метров, и имеются внутренние несущие стены. Данная система оснащается опорной балкой, которая крепится посередине. Именно эта балка передает часть веса кровли на столбчатую опору или промежуточную стену. Если же в помещении используются не стены, а колонны, то можно чередовать висячую и наслонную системы.



    Основными критериями крыши является прочность, благодаря которой она будет выдерживать все внешние нагрузки, и легкость, ведь она не должна сильно давить на стены здания. Грамотно сооруженная двускатная крыша обеспечит максимально правильное распределение нагрузок на стены. Самостоятельное возведение двускатной крыши должно быть четко распланировано и распределено на этапы. Это значительно облегчит и ускорит процесс строительства.

    Этап 1 – выбор наклона

    Наклон двускатной крыши выбирается относительно типа используемого материала и архитектурных особенностей. Но также существуют некоторые аспекты, влияющие на выбор угла.

    1. Стоит всегда помнить о том, что двускатная крыша должна иметь наклон, который будет больше 5 градусов, а в некоторых случаях он может быть и 90 градусов;
    2. Если же в местности, где возводится здание, обычно выпадает много осадков, или же перекрытие кровли будет прилегать неплотно, рекомендуется делать достаточно крутой скат с углом в 35-40 градусов. Но такие крыши не предусматривают возведение чердачной комнаты. Если же комната на чердаке необходима, то нужно делать крышу ломаного типа – с пологой верхней секцией и резким наклоном в нижней секции;
    3. Если же местность обдувается сильными порывистыми ветрами, то желательно делать крышу пологого типа. В случае, если ветер дует постоянно, угол наклона должен быть не менее 15-20 градусов. Также при таких условиях нужно тщательно выбирать кровельный материал;
    4. Идеальным вариантом считается крыша со средними показателями наклона, который будет и не крутым, и не пологим. При грамотной расстановке базовых элементов такая крыша будет очень прочной;
    5. Если же выбрана крыша с достаточно большим углом наклона, важно помнить, что она будет обладать довольно большой парусностью. А это потребует увеличения площади крыши и материала, необходимого для строительства. Поэтому такая кровля потребует больших затрат финансов.

    Этап 2 – расчет площади

    Для того чтобы закупить необходимые для возведения крыши материалы, нужно сделать грамотный расчет. Для этого необходимо:

    • Узнать площадь одного ската крыши, а полученный результат умножить на два;
    • При правильном возведении скат имеет форму наклоненного прямоугольника. Он располагается вдоль самой длинной несущей стены. Поэтому для того чтобы узнать его площадь, необходимо умножить длину и ширину;
    • Длина ската должна быть идентичной с длиной стены, а также к ней должна быть добавлена длина выступа над фронтоном. Не стоит забывать и том, что выступы будут с обеих сторон.
    • Ширина ската равняется длине стропил, а также к ней плюсуется длина выступа крыши над стеной.

    Этап 3 – определение нагрузки на стропильные ноги

    Для того чтобы грамотно возвести конструкцию двускатной крыши, необходимо точно просчитать будущие нагрузки на стропила и определить их характеристики.

    1. В случае возведения типовой постройки в один этаж проектная нагрузка на крышу состоит из веса перекрытия и воздействия внешних факторов, таких как ветер и количество осадков, характерное для региона.
    2. Общая масса кровли рассчитывается путем плюсования всех ее слоев: тепло-, паро-, гидроизоляции, системы стропильных ног, обрешетки и перекрытия. Для получения наиболее правильных показателей необходимо вести расчет веса на 1 квадратный метр конструкции.
    3. Далее полученную цифру необходимо увеличить на 10 процентов. Также можно ввести и коэффициент поправки, который будет составлять К=1,1.
    4. Если планируется в будущем видоизменять конструкцию крыши с изменением наклона, то в расчетах необходимо учитывать и те нагрузки, которые она должна будет выдерживать после модификации. Необходимо немного увеличивать полученные показатели нагрузок. Рекомендуется брать за основу 50 килограмм на 1 квадратный метр.
    5. При расчете нагрузок, производимых осадками и ветром, необходимо отталкиваться от погодных условий региона. Также необходимо учитывать и угол наклона крыши. Если он составляет примерно 25 градусов, то нагрузка от снега будет равна 1. Если же крыша имеет достаточно большой угол (до 60 градусов), то эта цифра увеличится до 1,25. Если же угол больше, нежели 60 градусов, то расчёт снеговой нагрузки не производится.
    6. Так как стропила передают всю нагрузку на несущие стены, их также необходимо тщательно подбирать. Сечение и длина стропил должны быть подобраны в строгом соответствии с вычисленной нагрузкой на крышу и углом ската. Для того чтобы увеличить показатели прочности стропильных ног, полученные данные рекомендуется увеличить на 50 процентов.

    Этап 4 – монтирование мауэрлата

    Постройка крыши любого типа всегда начинается с возведения мауэрлата. Чтобы грамотно его сконструировать, необходимо знать тонкости этой работы.

    • Если стены здания были построены из бруса или разного вида бревен, то ее верхняя часть и будет мауэрлатом;
    • Если же для возведения стен использовался кирпич, то необходимо включить в кладку металлические стержни с резьбой, которая будет крепежным элементом для мауэрлата. Устанавливать такие стержни необходимо как минимум через каждый метр кладки. Для обеспечения прочности диаметр стержней должен составлять приблизительно 1 см. Вмуровывая стержни, необходимо помнить о гидроизоляции, которая должна быть между мауэрлатом и кладкой.
    • Если стены возводятся из блоков, выполненных из керамики или пенобетона, то верх необходимо залить цементным раствором. Этот слой должен иметь арматуру, а его высота составлять не менее 20-30 сантиметров. Арматура должна содержать металлические стержни с резьбой.
    • Для того чтобы мауэрлат выступал в роли прочного фундамента для стропильных ног, рекомендуется использовать брус с сечением 15х15 сантиметров.
    • Мауэрлат необходимо устанавливать на верхний край стены, но не слишком близко к краю, так как его может унести порывом ветра. Мауэрлат можно укладывать на внешний и внутренний края стены.
    • Профессионалы рекомендуют монтировать мауэрлат на гидроизоляционный слой.
    • Для того чтобы не возникало провисание, необходимо смонтировать обрешетку из подкосов, стоек и ригеля, которые должны быть изготовлены из лесоматериала размером 2,5х15 сантиметров. Желательно, чтобы угол, образованный подкосом и стропильной ногой, составлял 90 градусов.
    • Если стропила устанавливаются достаточно длинными, то желательно установить под них дополнительную опору, которая будет ложиться на лежни. Также важно помнить, что для получения прочной и устойчивой конструкции необходимо элементы скреплять с соседними частями.





    Этап 5 – монтирование стропил

    Для того чтобы сделать двускатную крышу максимально прочной и устойчивой к любым нагрузкам, а также минимизировать расход средств, лучше устанавливать стропильные ноги путем комбинирования висячей и наслонной системы. Для их грамотного возведения существует ряд рекомендаций:

    1. Для того чтобы конструкция была прочной, важно использовать только высококачественный пиломатериал. Если же в балке замечены даже незначительные трещинки или сучки, то его не рекомендуется использовать для стропил;
    2. Все стропильные ноги делаются по одному стандарту, который составляет 5х15х600 сантиметров. Если же используются балки с длиной, превышающей 6 метров, то желательно увеличивать и ширину пиломатериала. Это необходимо для того, чтобы балки не поломались от своего же веса. Желательно использовать доски, ширина которых составляет не менее 18 сантиметров.
    3. На начальном этапе работ по возведению стропильной системы рекомендуется составить шаблон. Для этого необходимо приложить подобранный пиломатериал к балке перекрытия, а также к торцу конька, и очертить две линии, по которым потом необходимо отпилить материал.
    4. Используя подготовленный шаблон, нужно вырезать все стропильные ноги. Далее в них производится верхний запил.
    5. Полученную стропильную ногу необходимо прикрепить запилом к балке перекрытия. Таким же образом устанавливаются и остальные стропила. Но при их монтировании необходимо помнить о том, что устанавливать их нужно парами — с одной и второй стороны скатов. Таким образом, быстрее уменьшатся нагрузки на конек.
    6. Если же скат достаточно длинный, то можно использовать методику сращивания пиломатериала для образования полноценного стропила. Чтобы нарастить стропильную ногу, необходимо скрепить две доски путем дошивания между ними отрезка бруска с идентичным сечением и длиной примерно 1,5 метра. Исходя из составленных схем по обустройству двускатной крыши, стык необходимо размещать в нижней части, а под него нужно монтировать опорную стойку.
    7. Стропила к коньку необходимо крепить при помощи обычных гвоздей, а для крепления к балке перекрытия рекомендуется использовать саморезы. Можно использовать и специальные металлические крепежные пластинки.
    8. Если монтируется стропильная система наслонного типа, то нужно заготавливать опоры, которые устанавливаются под стропила. Для того чтобы максимально уменьшить прогиб стропильной ноги, необходимо произвести верный расчет установки опор.
    9. Если же возводится двускатная крыша с мансардой, то эти опоры будут играть роль костяка будущего помещения.
    10. Также при установке опор важно строго выдерживать намеченный в проектировании шаг.
    11. После того, как все стропила закреплены, монтируется конек, который располагается на их верхнем крае. Для крепления можно использовать как скобки из металла, так и обычные болты.





    Этап 6 – придание жесткости

    После монтирования стропильных ног необходимо их укрепить и придать необходимую жесткость. Для этого нужно:

    • Если крыша возводилась над хозяйственными пристройками, саунами или банями, и использовалась висячая система, то рекомендуется соединить стропила попарно с помощью затяжки в нижней части, и ригелем – в верхней.
    • Если возводимая постройка большая, но достаточно легкая, то рекомендуется делать легкую крышу, так как ее вес должны выдержать стены.
    • Если здание шириной в 6-8 метров, то стоит делать конструкцию крыши более жесткой. Для этого используются опоры, которые устанавливаются посередине и называются «бабками». Их необходимо устанавливать под каждой стропильной парой.
    • При пролете стен в 10 метров рекомендуется устанавливать укрепительные балки. В роли дополнительной опоры используются подкосы, которые устанавливаются к каждой стропильной ноге. Желательно, чтобы они располагались поближе к коньку или посередине стропила. В конце их необходимо скрепить между собой и нижней частью «бабки».
    • Если же монтируется длинная крыша, то необходимо позаботиться о разгрузке фронтовых балок. Для этого устанавливаются раскосы: их верхняя часть должна касаться угла фронтона, а нижняя — центральной балки перекрытия. Для крепления желательно использовать брус с большим сечением.
    • Если же местность предусматривает постоянные сильные ветра, то стропильные ноги необходимо укрепить диагональными связями. Для этого необходимо прибить брусок к нижней части одного стропила и средней части следующего.
    • Для того чтобы возведенная крыша была особенно прочной и устойчивой, не рекомендуется использование гвоздей. Желательно заменять их специальными накладками и скобами из металла.



    Этап 7 – монтирование обрешетки

    Обрешетка – это площадка для укладки перекрытия, поэтому ее крайне важно правильно закрепить. Для этого существуют такие правила:

    1. Рекомендуется использовать только сухой пиломатериал без каких-либо дефектов. Желательно прибивать доску снизу, а возле конька они должны быть сбиты так, чтобы не было ни малейшего зазора.
    2. Для мягкой и рулонной кровли необходимо монтировать двуслойную обшивку. Она будет состоять из разреженного и сплошного слоя. В начале работ необходимо приложить доски с толщиной в 2,5 см и шириной 14 см параллельно коньковой доске. Возможно появление зазора в 1 сантиметр, который не является критичным. Поверх этих досок монтируется сплошной слой, который рекомендуется делать из фанеры для кровли или реек. Далее необходимо осмотреть поверхность на предмет отсутствия торчащих гвоздиков, сучков и других погрешностей.
    3. Если предусматривается перекрытие металлочерепицей, шифером, листовым металлом, то рекомендуется монтировать брусья с сечением в 5х6 сантиметров в один слой. Важно следить, чтобы шаг ложился ровно, без скачков. Длина шага полностью зависит от выбранного типа перекрытия и может составлять от 10 сантиметров до полуметра.



    После монтирования обрешетки наступает черед крепления тепло-, паро- и гидроизоляционных материалов и непосредственно материала перекрытия.

    Товары, которые были описаны в этой статье:

    Стропила двухскатной крыши — устройство, монтаж и расчет

    Двускатную крышу используют для различных деревянных домов. Собрать конструкцию можно даже своими руками, так как она простая, в отличие от четырехскатной или мансардной. Основные строительные материалы для монтажа — это доски и балки из бруса или бревна. Прочтя статью до конца, читатели узнают, какие основные элементы имеет каркас двухскатной крыши, и как собрать ее своими руками и сделать расчет сечения и длины балок. Про устройство других видов крыш деревянного дома можете узнать тут.

    Основные элементы, из которых состоит каркас двухскатной крыши

    Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того, чтобы собрать крышу своими руками, нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.

    Мауэрлат

    Мауэрлат в каркасе двухскатной крыши

    Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах. Под строительство дома из клееного бруса или другого вида пиломатериалов крепится при помощи привязки и металлических скоб.

    Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.

    Стропильная нога

    Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.

    Вес всей конструкции крыши через ноги передается на мауэрлат. Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.

    Конек

    Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.

    Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.

    Кобылка

    Кобылка в стропильной системе

    Кобылка — это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.

    Для монтажа используются доски меньшего размера и сечения, чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.

    Лежень

    Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.

    В монтаже используется материал сечением в 100х100-150х150 мм.

    Стойки

    Стойки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.

    Затяжки

    Затяжки, соединенные с ногами каркаса, имеют форму треугольника. Это крепежный элемент в системе. Именно благодаря затяжкам ноги не разбегаются в разные стороны под давлением конструкции и кровли.

    Подкосы

    Подкосы состоят из кусочков досок, монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединении с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Используют фермы для передачи нагрузки, если пролеты слишком большие.

    Обрешетка

    Устройство обрешетки крыши

    Делают обрешетку из досок или не толстых брусков. В стропильной системе обрешетка крепится перпендикулярно ногам к ним. При помощи обрешетки нагрузка от кровельной конструкции (кровля, утепление, пароизолятор — как правильно утеплить крышу дома читайте тут), ровно распределяется по всем стропильным ногам. Еще одна функция обрешетки — это соединение стропильных ног между собой в единую систему. В качестве обрешетки подойдет даже не обрезная доска. Но предварительно нужно счистить с нее кору.

    Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры или OSB. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.

    Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.

    Какой бывает стропильная система для двухскатной крыши

    Конструкция стропила для двускатной крыши под строительство дома из профилированного бруса может использоваться насланная или висячая.

    Висячая конструкция

    Эта система имеет конструкцию, опирающуюся на боковые несущие стены сруба. Но при этом стропила негативно взаимодействуют со стенами, распирая их. Чтобы избежать этого в каркасе двухскатной крыши ноги стягиваются специальными затяжками. Затяжки и ноги формируют треугольное крепление, которое имеет жесткие ребра, и конструкция не деформируется со временем.

    В стропильной конструкции роль затяжек могут играть балки перекрытия. Так конструкцию можно будет использовать как мансарду. Для большей прочности сверху стропильной части тоже устанавливают затяжку не ниже 50 см от конька крыши.

    Делать такую конструкцию нужно, если пролет между несущими стенами сруба не более 10 см. Если этот пролет больше и между ним есть несущая стена, которая делит его на пополам, то висячую систему можно монтировать

    .

    Наслонные конструкции

    Наслонная система стропил устанавливается на сруб с любым пролетом. Ее особенность в опорной балке, которую располагают посередине в пролете стен. Использовать такую конструкцию целесообразно при расстоянии между несущими стенами более 10 м.

    Если между основными несущими стенами есть несущая колонна, то можно использовать чердачный вариант наслоных стропил. При этом стропила будут присоединены к колонне, а между колоннами делают дополнительные стропила. Но делать ее без определенных навыков сложно.

    Как рассчитать стропила крыши

    Перед тем, как начать делать каркас крыши своими руками, нужно высчитать длину и толщину балок.

    Расчет сечения балок

    Сечение стропильных балок напрямую связано с их длиной и шагом крепления. Для определения соотношения этих показателей существуют специальные калькуляторы с помощью которых не сложно произвести расчет и ГОСТы.

    Расчет соотношения длины и сечения балок в виде таблицы:

    Длина стропильной балки, м Сечение используемого материала, мм Шаг стропильной ноги, м
    Брус или доска Бревно
    От 1-3 80х100, 90х100, 90х160 100, 150, 160 1 – 1,35
    От 3-4 80х160, 80х180, 90х180 160, 180 1,40 – 1,70
    От 4-5 80х200, 100х200 200 1,40 – 1,75
    От 5-5,8 100х200 200 1,10 – 1,40
    От 5,9-6,5 120х220 240 1,10 – 1,40

    Судя по цифрам, если длина стропила большая, то расстояние межу ними уменьшается, а сечение увеличивается. Если взять стропила меньшего сечения и не произвести нужный расчет, то с годами крыша просядет.

    Отпиливать балки- ноги после того, как сделан расчет, нужно одной длины и монтировать каждую пару стоит на оной прямой линии.

    Тонкости монтажа двухскатной крыши

    Основные этапы строительства каркаса крыши своими руками состоят из:

    1. Крепление мауэрлата
    2. Монтаж стропильных ног
    3. Монтаж конька
    4. Связка ног
    5. Обрешетка

    Как делают монтаж крыши профессионалы можно посмотреть на предоставленном видео:

    На видео можно увидеть готовый каркас из бруса и его описание, каждого узла наглядно. Читатели найдут на видео мауэрлат, стропильные ноги, их крепление и т.д.

    Крепление мауэрлат

    В деревянных домах можно не монтировать дополнительно мауэрлат. Его роль сыграют верхнее бревно или брус. Но если конструкция крыши должна быть выше, то нужно выполнить привязку бруса.

    Укладку бруса начинают с его изоляции, для этого стены сверху устилают двойным слоем рубероида. Брус обрабатывается и укладывается. В углах его соединяют своими руками при помощи металлических скоб и выпилок в половину сечения.

    Мауэрлат располагают строго параллельно противоположной стене, чтобы стропильные ноги впоследствии были одинаковыми.

    Подробнее о том, как крепить стропила к мауэрлату, можно увидеть на видео ниже:

    Видео наглядно показывает, как должно выглядеть крепление ног — балок к брусу от профессионалов.

    Монтаж стропильных ног

    Монтаж двухскатной крыши

    Для точного расположения стропильных ног на мауэрлат делаются отметка карандаша и метра. Но перед этим необходимо составить схему или расчет их расположения.

    Подготовку стропильных ног начинают с распила с нижней стороны — на 1/3 в ширину делают распил. Им нога будет опираться на мауэрлат. От того, из какого материала будут стропила, зависит вариант их крепления.

    От того, под каким углом закрепить балки- ноги, будет зависеть наклон будущей крыши. Делать его нужно не очень пологим и крутым. Лучше перед этим произвести расчет согласно показателям региона. Если на территории проживания ветровые нагрузки большие, то угол не может быть больше 20°С. При высоких нормах осадков уклон делают на 35-40°С. Так снег и осадки не будут скапливаться, и кровля станет самоочищаться.

    В верхней части стропильные ноги связывают с коньком при помощи железных скоб в единую конструкцию.

    Связка стропильных ног у висячей конструкции

    Балки — ноги собирают между собой еще до их монтажа. Соединительными элементами могут служить болты или гайки с железными пластинами. После окончания сбора треугольных креплений со стропильными ногами устанавливать начинают с двух крайних. Затем устанавливают две последующие за ними. Фиксировать каркас нужно временными укосинами. В конце монтажа их убирают.

    После полного монтажа ног к ним прикрепляют кобылки. От их длины будет зависеть размер свеса будущей крыши. Для деревянного дома это расстояние берется максимальным, чтобы предотвратить попадание воды на стены.

    Монтаж стропил у наслонной конструкции

    При таком монтаже стропила начинают монтировать с лежена, на который устанавливают две опоры. Сверху на опоры монтируется коньковый брус. Дополнительную жесткость конструкции придают укосины.

    К коньковому брусу крепят стропильные ноги. Если при этом брать длину стропильных ног немного больше и подпиливать их дисковой пилой после скручивания, то работа будет более производительной.

    Монтаж обрешетки

    После того, как монтаж стропильных ног закончен, начинают крепить обрешетку. При этом начинают крапление с конька, где вначале монтируют две массивные широкие доски.

    Монтировать обрешетку нужно по всей длине двускатной крыши с шагом под определенную кровлю.

    Когда стропильная система полностью собрана, зашивают свес и фронтоны крыши. После этого укладывают кровельный материал и утепляют конструкцию. О том, как правильно сделать утепление крыши, мы говорили ТУТ.

    Как видно из статьи выполнить работу своими руками не сложно, а представляя, как выглядит конструкция двухскатной крыши, легко можно сделать план и расчет для своего сруба. А материал, который будет использован при монтаже, желательно выбирать самый лучший и качественный.

    какие стропила лучше и какими они должны быть

    Если вы уже приступаете к возведению крыши, можем вас поздравить: строительство дома подходит к концу! И позади самые сложные этапы: дотошное проектирование, ответственная закладка фундамента, строительство идеально ровных стен и кропотливое создание общей геометрии, где важна каждая мелочь. Обычно на той финишной прямой, когда остается только соорудить стропильную систему крыши, утеплить ее и накрыть красивой кровлей, у многих, к сожалению, уже на нуле энтузиазм и желание затягивать процесс. А еще именно здесь подводит смета: в строительстве любого объекта всегда есть незапланированные расходы и форс-мажоры. И возникает желание приобрести материал подешевле, и побыстрее достроиться. Но подобные уступки в качестве оборачиваются для нового дома серьезными проблемами в будущем.

    А поэтому лучше не расслабляться раньше времени, и внимательно отнестись к тому, чтобы приобрести хорошие стропила: как выбрать действительно качественные и как не допустить при этом досадных ошибок, мы сейчас подробно вам расскажем. Почему это так важно? Дело в том, что всего несколько досок с дефектами, недостаточно высушенных или зараженных способны выкрутить буквально за год всю конструкцию. Давайте не допустим этого!

    Итак, вот для каких основных элементов закупается древесина:

    Первым делом подробно разберемся с тем, какие доски подходят для изготовления стропил, а какие использовать нельзя. Выбор досок для стропил будет зависеть от того, какую цель вы поставили при покупке пиломатериалов:

    • Если вам нужен бюджетный вариант, например для стропильной системы гаража или мастерской, тогда вам необходимо забраковать только доски, где явно заметна волна.
    • Если же вам необходимы качественные доски для строительства дома, тогда следует брать хороший лес, который нарезался ленточной пилой – такие доски ровнее.

    А далее – подробнее о самом качестве пиломатериала.

    Бревна или брус: вековые традиции против современной технологии

    Долгие века на Руси для стропильной системы задействовали бревна и полубревна. Их долго заготавливали, придавая нужные параметры, и довольно сложно было рассчитать итоговый вес на стены дома. А поэтому строить новый дом дело было привычным после того, как покосился старый (или сгорел, т.к. древесина слишком высохла). К слову, некоторые традиции такого зодчества сохранились до сих пор, но уже в виде специальных услуг строительных фирм.

    Сегодня же в качестве стропильных досок для стропил используется прямоугольный брус, который чаще всего делают из хвойных и лиственных пород древесины. Стандартное сечение такого бруса – 50 мм на 150 мм, для более сложных участках – 50 на 200 мм или больше.

    И, в отличие от сруба, которого всегда оберегала от гнили и заражения внешняя оболочка – заболонь – у нарезанного бруса никакой подобной защиты нет, а потому любые дефекты делают его непригодным для строительства крыши. Вот почему, если вы используете такую древесину без специальной пропитки и подготовки, со временем вся конструкция разрушится. А поэтому к брусу для стропил есть целый ряд требований.

    Вопросы влажности: можно ли сушить стропила прямо на крыше

    Главное требование к сырью стропильной системы состоит в том, что доски для стропил должны быть высушены до степени влажности 15-20%, обработанны фунгицидными и противопожарными средствами. Что касается именно влажности досок, здесь есть свои моменты:

    • Если стропильные элементы будут спрятаны под обшивкой, как это обычно бывает, тогда влажность древесины должна быть не более 15%.
    • Если элементы будут находиться на открытом воздухе, как, например, участок крыши над балконом или террасы, или речь идет о стропилах навеса, тогда влажность должна быть не более 20%.

    Учитывайте, что древесина с влажностью более 30% уже в полтора раза менее прочна, чем древесина с важностью 15-20%. Чем это грозит? Такую стропильную систему может «повести». Вы будете сильно удивлены насколько!

    Например, та же лиственница 100х100 см буквально за один сезон может повернуть на 90 градусов, и при этом она покроется сильными трещинами. Поэтому, выбирая доски для стропил естественной влажности, берите всегда с запасом, чем если бы вы забрали сухие. Все равно в строительстве стропильной системы всегда должны быть лишних 10% материала для мелких непродуманных работ.

    Причем определить проблему неправильно высушенной древесины вы сможете даже на глаз:

    Вот почему в заводских условиях доскам для стропильной системы уделяется столько времени. Там даже существует специальная сушильная камера, внутри которой – высокая температура. И в этом способе подготовки досок есть свое ценное преимущество: при такой температуре погибают личинки насекомых и споры плесени.

    Совет: если вам вас угораздило приобрести древесину с превышающей норму влажностью, вы можете высушить ее в естественных условиях. Для этого вам понадобится продержать ее хотя бы год в сухом и прохладном месте.

    Тревожные признаки: как приобрести здоровую древесину

    А чтобы вам было легче понять, какие должны быть стропила в плане качества, специально для вас мы подготовили подробные иллюстрации. Они помогут вам определить «симптом» нездоровой древесины и избежать такой покупки:

    Визуально все эти дефекты выглядят вот так:

    Сейчас ваша главная задача – это приобрести качественный пиломатериал для будущих стропил. А это уже зависит не только от размеров и породы дерева, но еще и от тонкостей технологического процесса обработки такой древесины, и даже условий произрастания дерева.

    Нередко бывает, что у древесины – много различных пороков развития, которые неопытному глазу не особо заметны, зато усложняют потом обработку таких досок и значительно – прочность готовых стропил. А настоящие профессионалы видят эти пороки еще до рубки дерева! И тогда такое растение уже не трогают, или же определяют, насколько качественным получится сырье, насколько высоко нужно перепилить.

    К сожалению, во время рубки лесов не всегда присутствуют такие специалисты, а потому среди продающегося пиломатериала можно встретить что угодно. А ведь та же стволовая гниль может находиться в таком месторасположении, что сама древесина тоже будет выглядеть вполне здоровой. Почему мы и хотим научить вас некоторым важным аспектам.

    К примеру, будьте внимательные, если вы заказываете нарезку досок из бревен и замечаете:

    1. Кривизну ствола. Такое случается, если дерево потеряло свою верхушку или вынуждено было заменить ее боковой ветвью, либо менялась освещение или рядом был холм. Доски из такого бревна получатся с совершенно непрогнозируемыми параметрами на изгиб, и их даже может деформировать прямо на крыше.
    2. Форму эллипса у бревна. Лучше откажитесь от такого материала, скорее всего дело в клине.
    3. Наросты в стволе дерева. Обычно причина кроется в бактериях и радиационных реагентах, иногда – в механических повреждениях. Такой материал особенно сложно поддавать обработке ввиду крайне низкой упругости, что не совсем нехорошо для стропильной системы.
    4. Карманы, закрытые или открытые, с аномальными утолщениями и наплывами. Это – рак дерева. Если речь идет о хвойной породе, тогда ожидайте повышенное смолистости, но в любом случае круглая форма бревна будет нарушена.

    Не подходит для стропил также доска из сердцевины дерева, т.е. центральной части его ствола – у нее рыхлая древесина, особенно подверженная гнили и растрескиванию.  А самые плохие сучки – это табачные, т.к. древесина в этих местах просто стирается в порошок. Если приобрести дефектные и зараженные доски для стропил, о надежности самой стропильной системы нет смысла даже говорить.

    Вопросы сорта: можно ли делать элементы стропильной системы разного качества?

    И, наконец, поговорим о сорте. Сорт древесины определяет величина и количество пороков, их расположение, а также наклон волокон. Для тех элементов, которые берут на себя всю нагрузку в стропильной системе, вам нужна древесина достаточно прочная, в которой не будут происходить трещины.

    А вот для изогнутых и сжатых деревянных конструкций можно применять древесину как раз второго сорта, ведь такой материал все еще работает хорошо на изгиб и сжатие. Но для растянутых элементов конструкции необходима только древесина 1 сорта. Помните, что все сучки снижают несущую способность стропила, а чем их больше – тем ниже сорт.

    Например, в наиболее прочной древесине 1-го сорта допускаются сучки общим диаметром не длиннее 20 см, не более 1/4 ширины доски и наклон волокон не более 7%. В древесине средней прочности 2-го сорта допускается относительно большая общая ширина сучков – до 1/3 ширины доски и наклон волокон не более 10% к оси. В наименее прочной древесине 3-го сорта допускаются сучки еще большей ширины на длине 20 см: до 1/2 ширины и наклон волокон не более 12%:

    Если обобщить все, то изготовления:

    • балок перекрытия нужна древесина первого сорта;
    • для стропильных ног подходит как первый, так и третий сорт;
    • для подкосов, на которые обычно не возлагаются большие нагрузки, подходит древесина третьего сорта.

    Как вы видите, если подойти к вопросу выбора досок для стропил грамотно, можно еще и немало сэкономить бюджет, не потеряв при этом в качестве.

    Теперь, надеемся, в предыдущем пункте все понятно. А вот что насчет породы древесины?

    Многие домашние мастера на этом этапе задумываются о таком моменте: какие стропила лучше в плане практичности и сметы? Стоит ли отдать предпочтение более прочным лиственным породам, или более гибким и влагостойким сосновым? На самом деле выбор достаточно широкий, и у каждого варианта – свои преимущества. Давайте коротко пройдемся по каждому из них.

    Лиственные породы: прочность и надежность

    Если в вашей местности дожди – не редкость, и вы переживаете, что ваша кровля не будет идеально защищена от проникновения влаги, тогда выберете в качестве древесины для стропильных досок именно лиственницу. Из всех перечисленных она обладает наименьшей гидрофобностью и отлично противостоит противодействию влаги, если была до этого подвержена правильной сушке:

    Благодаря особым свойствам из древесины лиственницы изготавливают также открытые небу стропила, например, для перголы и подобным ей постройкам:

    Вот так выглядит изготовление стропил из древесины осины, которая отлично режется, глубоко пропитывается огне- и биозащитой и обладает однородной структурой:

    Лиственная древесина березы отличается высокой прочностью и лучше других пород переносит ударные нагрузки. Единственный ее недостаток – совсем слабое противостояние гниению, а потому такие стропила (которые лучше использовать для небольших построек) заранее необходимо качественно обработать и защитить от влаги. Да и использовать такую породу для строительства лучше только в том случае, если доски вам достались даром, и их не жалко:

    Древесина бука – самая капризная порода для изготовления стропильных элементов. Она гигроскопична, подвержена гниению и способна даже набухать при отсутствии специальной защиты. Но, с другой стороны, это одна из самых красивых пород, которую даже дополнительно тонируют в розовый цвет в заводских условиях.

    И с буком приятно работать в домашних условиях: легко режется и полируется, и при этом практически не образует трещин. Главное – приобрести качественную и сухую древесину бука, тщательным образом подготовленную для строительства крыши:

    Хвойные породы: дешевизна и долговечность

    Если говорить о выборе хвойной древесины, то отметим, что ели и сосны считаются малопригодными для столярных изделий, ведь качество их строганной поверхности радует не всегда, и есть обилие мелких сучков. Хотя при этом всем такая древесина имеет приятный цвет и хорошо поддается обработке, если сам сучок не выскальзывает, поэтому конкретно для обустройства стропильной системы она подходит.

    Но знайте, что стропила можно изготавливать из сосны и ели, если только они – с комлевой части бревна.  Для стропил также подойдет хвойная древесина красноватого оттенка – у нее однородная структура, замечательная прочность и легкость.

    Если сравнивать ель и сосну в качестве материала для стропильной системы, то отметим такие интересные моменты:

    • Стропила из сосны более хрупкие, а вот у ели – более гибкие.
    • Работа с еловыми стропилами достаточно легка, как часто говорят опытные плотники, «сплошное удовольствие». Интересные факты не правда ли? Вот почему в Сибири издавна изготавливали для себя деревянные изделия из ели, а вот на продажу – из сосны.
    • Разницу в качестве легко заметить, когда дерево падает при перевозке: у сосны верхушка разлетается вдребезги, а у елки – нет.
    • В отличие от ели, сосна больше поддается гниению.
    • Сосна способна «играть» местами, тогда когда ель не страдает такими недостатками.
    • Ель хорошо переносит сушку и небольшое количество циклов «тепло-холод» потому, что она светлая, не синеет.

    И, наконец, сосновые стропила  тяжелее из-за большего содержания смолы. Поэтому сосна больше подходит для строительства крыши малых архитектурных форм:

    Ель в качестве древесины также подходит почти идеальна благодаря таким своим свойствам, как способность резонировать, однородность структуры, прочность на изгиб и нагрузки:

    Клееные и двутавровые стропила: максимальная выносливость

    Также в качестве стропильных досок вы можете использовать клееный брус. Он отличается еще большей прочностью, обладает высокой влагостойкостью и не деформируется. Обычно такой брус изготавливается из древесины третьего сорта, но прочность у него – как у первого.

    Неспроста клеенный брус сегодня так популярен и используется для строительства каркасных домов, ведь он отлично противостоит нагрузкам, и его никогда не выкручивает. Знаете, в чем секрет? Между соединенными участками досок находится клей, а он создает особо прочные маленькие нити, которые сами по себе надежнее, чем волокна древесины.

    И такое свойство – только плюс для стропильной системы крыши в суровых условиях. Именно из клееной древесины получается изготавливать стропила абсолютно любого размера и длины. Существуют даже балки для крыши с высотой до 60 см!

    Обычно для изготовления клеенного бруса для стропил берут хвойные или лиственные ламели толщиной 18-45 мм и соединяют их на резорциновый клей или меламиновую смолу. Это заметно по тому, светлые швы у балки или темные. Далее стропила из клееной древесины обязательно обтесывают, иногда фрезеруют и обрабатывают пропиткой, дополнительно также вскрывают морилкой или лаком. При этом вес у них будет сравнительно небольшой.

    Кроме того, доски для стропил из клееного бруса могут быть до десятка метров длиной! Благодаря этому вы сможете проектировать стропильную систему без дополнительных опорных стоек.

    И, наконец, еще один вариант хороший досок для стропил – это двутавровые балки, которые состоят из двух брусков, соединенных пластиной, и в разрезе напоминают две буквы «Т» или одну «Н». Обычно сами бруски сделаны из клееной древесины, а стойка – из фанеры или ДСП плиты, а иногда двутавровые стропила полностью состоят из клееной древесины. В итоге такие стропила получается намного легче по весу, чем из массива древесины, и с ними проще работать (например, поднимать на высоту).

    Вот интересный репортаж об этих новых технологиях:

    Обычно доски для стропил приобретают не сразу после разделки бревна, а уже подготовленные, нарезанные на одинаковые бруски нужных параметров и обработанные специальными составами. С такими вам работать будет легче, ведь все, что остается – только разрезать их по длине и сделать вырезы для соединения с мауэрлатом или балкой. Главное только – найти действительно качественный материал, и здесь есть некоторые тонкости.

    Прежде чем купить такие доски, обратите внимание на их поверхность: строганная со всех сторон доска для стропил более стойка к гниению и возгоранию, чем необработанная. Дело в том, что по гладкой поверхности пламя просто скользит, как и насекомые практически не могут проникнуть вовнутрь. Далее, все доски, которые вы собираетесь использовать для изготовления стропил, должны быть предварительно специально обработаны. Наверняка вы уже слышали о таком термине, как импрегнирование – это обработка пропиткой.

    Сегодня многие фирмы предлагают доски, которые были импрегнированы в вакууме – хороший метод. В более кустарных производствах импрегнирование проводят путем быстрого погружения в ванну с раствором. Впрочем, в домашних условиях вы можете подготовить будущие стропила самостоятельно, при помощи распыления или кистью.

    Сама импрегнация должна быть влагозащитной, огнезащитной и биологической. Советуем вам у фирмы-продавца спросить документ, который подтверждает метод интеграции и название средства, которое используется. Кроме того, увидеть, насколько хорошо будут пропитаны стропила, вы сможете самостоятельно: разрежьте пополам образец и посмотрите на разрез – там всегда будет видно, насколько глубоко проникла пропитка. Если же вы обрабатываете доски для стропил самостоятельно, тогда внимательно прочитайте инструкцию производителя.

    Как вы видите, в каждом из способов есть свои ценные для кого преимущества и определенные недостатки. Главное – подойдите к вопросу выбора стропил со всей серьезностью!

    Доска на стропила для крыши: размеры (ширина, длина), сорт

    Любая стропильная система формируется из многочисленных стропил, для создания которых используется брус или доски. Наиболее часто выбираются именно доски за счет доступной стоимости, но их прочность считается не слишком высокой по сравнению с брусом.

    Важно! От качественно выбранного пиломатериала зависит долговечность крыши и безопасность проживания в доме.

    Требования к стропильным доскам

    Стропила для крыши выдерживают существенные воздействия от снега, ветра и кровельного покрытия, поэтому в процессе их создания должны учитываться определенные правила, которым они обязаны соответствовать.

    Важно! Во время формирования стропил учитывается не только правильный выбор их размера и сечения, но и материал, используемый для создания.

    Оптимально считается выбирать брус для стропил, но этот материал обладает высокой стоимостью, поэтому для снижения затрат нередко покупаются доски. Выбирается только качественная древесина, причем нередко выбор падает на хвою или лиственницу.

    При поиске досок, используемых для создания стропил, учитываются основные требования к ним:

    • на 1 м не допускается наличие больше трех сучков, причем их диаметр не должен превышать 30 мм;
    • нельзя, чтобы присутствовали сквозные трещины, а несквозные не могут обладать значительной длиной, превышающей половину длины доски;
    • стропила для крыши изготавливаются из древесины, влажность которой не превышает 18%, причем желательно во время выбора пользоваться влагомером, чтобы убедиться, что информация, имеющаяся в сопроводительной документации к доскам, соответствует действительности.

    Приобретаются доски только у проверенных продавцов, предоставляющих покупателям информация о товаре. Для этого должна иметься специальная сопроводительная документация, причем в ней содержится информация:

    • сорт древесины, используемой для изготовления досок;
    • название и номер стандарта изделия;
    • наименование производственной организации, занимающейся его изготовлением;
    • число единиц в одной упаковке;
    • дата выпуска досок;
    • размеры пиломатериала, а также его влажность.

    Важно! Древесина является натуральным материалом, поэтому разные биологические воздействия приводят к его разрушению, поэтому важно грамотно выбрать доски, а также защитить их специальными защитными составами.

    Доска для стропил перед использованием должна обрабатываться разными составами:

    • обработка качественными антисептиками, которые не допустят гниения материала;
    • пропитка антипиренами, защищающими древесину от возгорания;
    • обработка средствами, отпугивающими вредителей и насекомых.

    Только при грамотном выборе досок и после их качественной обработки имеется возможность сделать стропила, обладающие не только высоким качеством, но и стойкостью перед разными воздействиями.

    Какими размерами должны обладать стропила?

    После того, как будет выбрана оптимальная доска для стропил, можно приступать к формированию специального чертежа и схемы будущей стропильной системы. Для этого определяется сечение, длина, ширина и иные параметра стропил, которые после изготовления будут соединяться друг с другом в правильной последовательности.

    Размер стропил может значительно отличаться, так как на этот параметр оказывает влияние много факторов. К ним относятся габариты дома и крыши, выбранная конструкция стропильной системы, возможные нагрузки от ветра и другие аналогичные воздействия. Оптимальным будет использование рекомендаций:

    • минимальный размер равен 50х150 мм;
    • если создаются значительные пролеты, то выбирается размер 150х150 или же 250х100;
    • нередко используются более значительные по размерам стропила, если планируется возведение существенного по габаритам торгового павильона или иного крупного строения.

    Важно! Чтобы точно знать оптимальные размеры стропил для крыши, требуется правильно рассчитывать данный показатель.

    Для расчета важно определить, какая нагрузка будет воздействовать максимально на крышу, что позволяет выбрать сечение и иные параметры стропил. Дополнительно имеется возможность воспользоваться специальными нормативными значениями, но они не учитывают определенные климатические условия различных регионов, поэтому специалисты предпочитают проводить правильные расчеты, материалы по теме: как рассчитать длину стропил, расчет стропильной системы.

    Грамотное определение габаритов стропил

    При определении оптимальных размеров стропил, важно учитывать, какой толщиной должна обладать доска, применяемая для создания стропил.

    Важно! Толщина доски оказывает непосредственное воздействие на прочность созданных изделий из нее.

    Желательно пользоваться для этих целей доской, толщина которой варьируется от 4 до 6 см. Если же возводится стропильная система не небольших строениях, предназначенных для хозяйственного применения, то для снижения затрат допускается пользоваться досками толщиной в 3,5 см. Для жилого дома рекомендуется выбирать изделия, толщина которых не будет меньше, чем 5 см.

    При выборе ширины доски непременно учитывается, какой длиной обладает проем, перекрывающийся стропилами. Чем длиннее должны быть стропила, тем шире используется для их создания доска:

    • если длина стропила равна примерно 6 м, то желательно пользоваться доской, ширина которой равна примерно 15 см;
    • если длина ног превышает 6 м, то ширина доски вовсе должна составлять 18 см;
    • если требуется получить еще более длинную стропильную ногу, то используется наращивание элементов, а места, где имеется нахлест, должны находиться рядом с коньковой частью крыши.

    Сечение стропил рассчитывается в зависимости от определенного оптимального расстояния между ними, а также учитывается длина элементов. Во время работы надо решить, какие постоянные нагрузки будут воздействовать на крышу от ветра и снега. Берется в расчет масса созданной стропильной конструкции, угол наклона, имеющийся у ската, а также, какой длиной обладает проем, нуждающийся в перекрытии. При расчете дополнительно учитывается, какой шириной обладает строение.

    Важно! Для облегчения расчетов рекомендуется пользоваться специальными компьютерными программами, имеющимися в свободном доступе в интернете, причем с их помощью не только обеспечивается быстрое получение результата, но и гарантируется точность значений.

    После определения сечения стропил, надо решать, на каком расстоянии друг от друга они будут устанавливаться. Шаг стропил непосредственно связан с их сечением, поэтому если эти параметры не будут правильно определены, то это может негативно сказаться на надежности и долговечности крыши.

    Важно! Допускается снижать сечение стропил, если применяются специальные подкосы.

    Основные правила выбора досок

    Стропильная доска должна отвечать многочисленным требованиям и условиям, описанным выше. Чтобы выбрать действительно качественный материал, рекомендуется пользоваться определенными советами специалистов. К ним относится:

    • отсутствие больших по размеру сучков и трещин;
    • оптимальная влажность, причем не желательно доверять информации, содержащейся в документации к доскам, поэтому рекомендуется вовсе взять с собой специальный инструмент – влагомер, позволяющий быстро определить влажность древесины;
    • отсутствие существенных дефектов, подгнивших участков или иных значимых недостатков, так как все они негативно будут сказываться на качестве сделанной конструкции из досок.

    Важно! Если будет приобретен материал с высоким показателем влажности, то не допускается пользоваться им для возведения стропильной системы, так как она будет непрочной, а также вовсе имеется опасность для проживания в доме с такой крышей, поскольку через небольшой промежуток времени будет нарушена геометрия конструкции.

    Если обнаруживаются в одной партии досок несколько неподходящих элементов, не рекомендуется пользоваться ими для создания важных частей крыши, поэтому они применяются для дополнительных элементов.

    Видео по теме:

    Как наращиваются стропила?

    Во время создания качественной и большой по размеру крыши нередко требуется значительные по длине стропила. Чтобы их получить, требуется наращивать несколько элементов. Для этого используются разные способы:

    • обычно выбирается метод, предполагающий сплотить доски, для чего они складываются друг с другом, причем именно широкими сторонами, после чего сшиваются, для чего используются гвозди;
    • укладка досок с небольшим сдвигом, причем обычно он делается в половину длины, что позволяет сделать действительно длинные стропила, обладающие хорошей прочностью;
    • создание косого среза, располагающегося на торцах элементов, но до создания среза надо делать противоскользящий упор по вертикали, после чего формируется сквозное отверстие, позволяющие осуществить стяжку элементов болтами.

    Таким образом, грамотное наращивание стропил дает возможность получить оптимальную по размерам стропильную ногу, используемую для формирования надежной и прочной стропильной конструкции.

    Как защитить стропила?

    Для создания стропил используется натуральная древесина, подвергающаяся негативному воздействию грызунов, влажности, огня и плесени. Чтобы элементы прослужили долгое время, требуется обязательно защищать их разными растворами.

    Поэтому перед применением любой доски важно убедиться, что она была покрыта антипиренами, антисептиками и особыми средствами, отпугивающими насекомых и грызунов. Если этого не было выполнено в заводских условиях, сами покупатели обязаны позаботиться о такой защите основных частей крыши.

    Таким образом, стропила являются основными элементами для создания любой крыши. Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами. При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше.

    Посмотрите еще статьи:

    Стропила деревянные – традиционное решение для качественного монтажа крыш

    Малоэтажное строительство очень часто затевается людьми, которые до этого не имели ничего общего с возведением домов. Чтобы здание получилось качественное и долговечное, приходится уделять внимание каждой мелочи. Когда с фундаментом и стенами покончено, наступает черед крыши, которая не может существовать без специальной опорной конструкции – стропильной системы. Здесь важно понять, какие элементы должны быть применены, как выбирать строительный материал – деревянные стропила или металлические, и как грамотно подойти к их установке. Однако чтобы разобраться в этом вопросе, стоит начать с азов.

    Стропильная система представляет собой несущую конструкцию, на которую осуществляется монтаж кровли. Задача стропил выдержать и перераспределить вес всех нагрузок, которым подвергается крыша: снежный покров, сильный ветер, дождь и иные природные аномалии.

    Каждый элемент стропильной системы имеет собственную функцию, и этот фактор стоит учитывать при создании конструкции:

    • Стропильные ноги – должны обладать высоким запасом прочности, чтобы выдерживать нагрузку всей кровли.
    • Мауэрлат – это брус, уложенный поверх возведенных стен, который равномерно перераспределяет вес от стропил.
    • Стойки – деревянные балки, имеющие вертикальное расположение.
    • Стяжки – на них ложится вся нагрузка от растягивающих усилий крыши.
    • Обрешетка – основа, на которую в дальнейшем укладывают кровлю. Брусья конструкции монтируют перпендикулярно расположению стропильных ног.

    Стропильная система – это та основа, на которой базируется крыша всего дома

    Классическим решением для стропильной системы является древесина, однако это не единственный возможный вариант. Можно встретить предложения на изготовление стропил из следующих материалов:

    • Древесина, как уже говорилось, наиболее востребованный материал.
    • Железобетон. Возможны три конфигурации: стропильные системы, фермы или панели.
    • Металл.

    Выбор материала осуществляется обычно при помощи трех факторов:

    • его стоимость;
    • сложность монтажа;
    • соответствие конструкции возводимого здания.

    Кроме того, немаловажную роль играют и параметры кровли. Не зная их, невозможно принять окончательное решение. Из чего будут сделаны стропила зависит от:

    • огнестойкости;
    • срока службы;
    • требуемого размера пролетов;
    • угла наклона;
    • теплотехнических показателей.

    Конструктивные элементы стропильной системы двускатной крыши

    И все-таки лидер в возведении данного элемента здания – деревянные стропильные конструкции, которые, благодаря разнообразию технологии, могут соответствовать практически любым проектным требованиям.

    Обычно для изготовления стропил используется древесина хвойных пород. К ней весьма серьезны требования по сортности, наличию дефектов и ряду иных показателей, основной из которых влажность (не более 18%). Кроме того, согласно СНиП кровельные конструкции обязаны выдерживать совокупную нагрузку порядка 200 кг на один квадратный метр. Это значит, что толщина и прочностные показатели бруса должны быть высоки.

    Важно!
    Оптимальным считается сечение стропил, равное 50×150 мм, при этом величина площади поперечного сечения должна быть не менее 50 кв. см.

    Иногда случается, что доски для стропильной системы не соответствуют заявленным требованиям. В таком случае их соединяют вместе, наращивая необходимые величины длины или ширины.

    К основным недостаткам древесного материала относятся:

    • огнеопасность;
    • восприимчивость к вредителям;
    • недостаточный выбор брусьев по длине при строительстве больших зданий.

    Для производства стропил используется брус сечением 50х150 мм

    Первые два фактора нейтрализуются при помощи специальных средств, регулярное нанесение которых и пропитка древесины до начала монтажных работ помогают справиться с природными особенностями дерева. Что касается третьего момента, то здесь возможны два решения: наращивание длины при помощи соединения необходимых элементов или выбор иного материала.

    Обычно останавливают на первом варианте, несмотря на трудоемкость данного процесса. Причина в преимуществах деревянных стропил перед другими системами:

    1. Экологичность материала;
    2. Небольшой вес;
    3. Возможность проведения монтажа без участия строительных машин;
    4. Невысокая стоимость;
    5. Возможность корректировки размера на рабочем участке;
    6. Многообразие способов крепления элементов системы между собой и к стенам дома.

    Таким образом, получается, что древесина – это не только дань традиции, но и действительно удобное решение при разработке и монтаже стропильной системы.

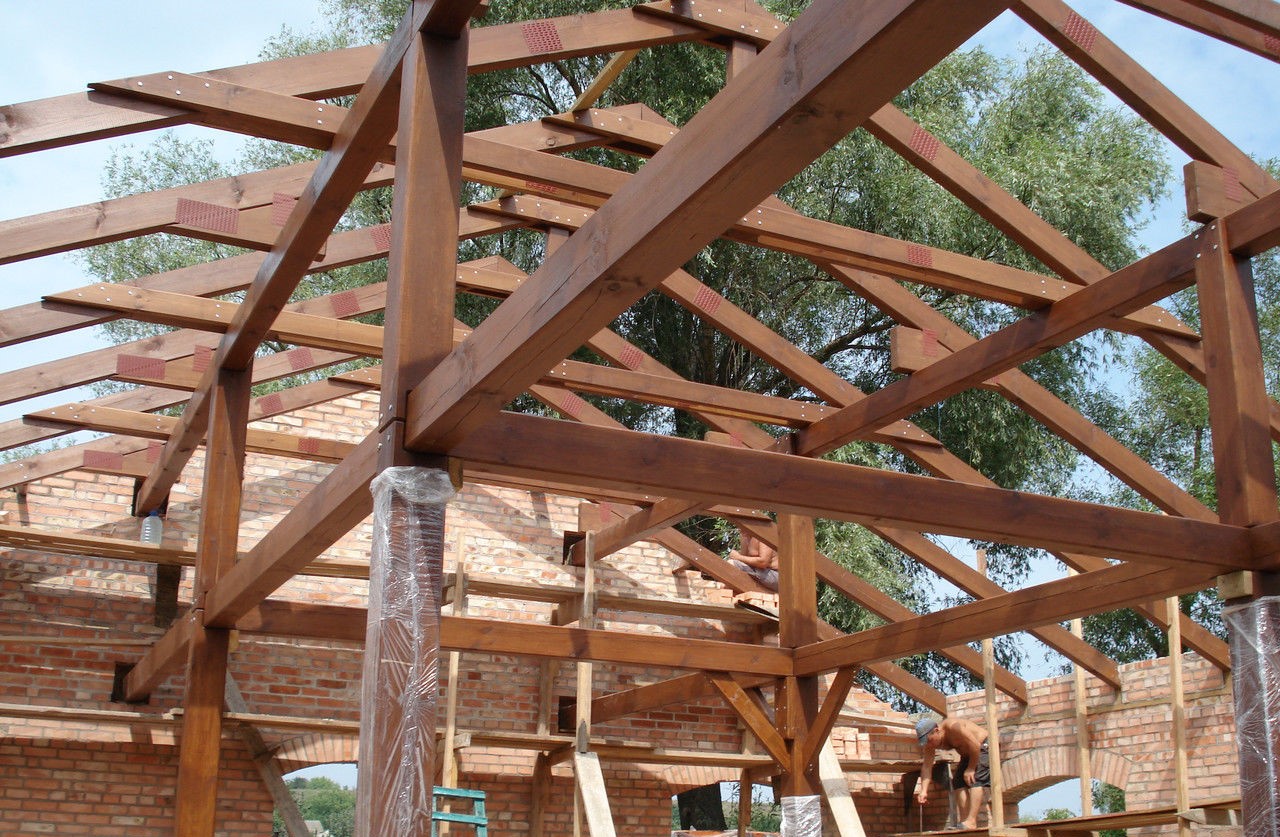

    Дерево – материал наиболее часто используемый для стропил

    Деревянные стропильные системы представлены тремя типами:

    1. Наслонные;
    2. Висячие;
    3. Стропильные фермы.

    Каждая конструкция имеет свои особенности и рекомендации для проведения монтажа.

    Наслонные стропила и их характеристики ↑

    Считаются самым недорогим и наиболее распространенным решением при строительстве домов. Их основной конструктивной особенностью является то, что упор системы осуществляется не только на периметр внешних стен, но и на внутреннюю несущую стену или заменяющую ее опору. Такой подход позволяет увеличить ширину стропильной системы.

    Важно!
    Наслонные стропила испытывают только один вид нагрузки – на изгиб, что повышает их прочностные показатели и срок службы.

    Наслонные стропила получили распространение в домах со следующими параметрами:

    • Для односкатных крыш – при ширине дома до 7 метров;
    • Для двухскатных крыш – ширина здания до 18 метров при увеличении числа стоек от 1 до 3;
    • Для четырех- и двухскатных крыш – при угле наклона до 40 градусов.

    Наслонные стропила – недорогое и надежное решение для формирования крыши здания

    Удобство наслонных стропил заключается в том, что они отлично устанавливаются практически в любом здании. Удобная схема, несложный монтаж и классическое решение крыши – все это служит стабилизатором спроса на стропильные системы такого рода.

    Основной особенностью монтажа этой стропильной системы является то, что после укладки мауэрлата на него стоит постелить гидроизоляционный слой. И только следующим этапом станет установка стропильных ног.

    Важно!

    Наслонные стропила помогают создать более легкую крышу, чем при использовании иных конструкций.

    Но не всякая конфигурация строящегося дома позволяет произвести в нем установку наслонных стропил. Иногда стоит воспользоваться альтернативным вариантом.

    Особенности висячих стропил ↑

    О монтаже висячих стропил стоит задуматься, если конструкция здания не предусматривает наличие внутренних несущих стен. Рекомендуемая ширина пролета в данном случае может колебаться от 6 до 12 метров. В редких случаях возможно еще большее расстояние, но требования к конструкции стропильной системы ужесточатся.

    Особенность висячих стропил в том, что они всем весом ложатся на внешние несущие стены

    Висячие стропила давят всем весом крыши на наружные стены здания. Для обеспечения более жесткой конструкции в системе стропил используется стяжка, которая и обеспечивает оптимальную жесткость конструкции.

    Крепление стропил осуществляется в распор, а чердачное перекрытие, если оно есть, крепится непосредственно к стропильным фермам. Чаще всего подобные конструкции находят применение в домах с одно-, двух- или четырехскатными крышами.

    Для информации!
    Висячие системы монтируются отдельно, и на крышу устанавливается уже готовая конфигурация стропил

    Третье решение для монтажа стропильной деревянной системы – это фермы. К сожалению, они практически не встречаются в малоэтажном строительстве. В тех редких случаях, когда они применимы, можно увидеть сложную решетчатую систему, где распределение нагрузки происходит разными методами.

    Если раньше деревянные конструкции стропил собирали по факту на территории строящегося объекта, то теперь в этом нет необходимости. Имея на руках проект дома, очень легко заказать необходимую конфигурацию на предприятиях, занимающихся подобным типом работ.

    Стропильные системы для крыш сложной конфигурации должны рассчитываться и монтироваться специалистами

    Такое решение позволит получить стропила с точно выполненными размерами и надежным креплением. От строителей потребуется только собрать из заготовок необходимую конструкцию и поднять ее для установки на несущие стены дома.

    Если же все-таки есть желание выполнить самостоятельно все работы, то стоит придерживаться строгой последовательности и соблюдения ряда условий. В инструкции по монтажу можно встретить следующие требования:

    • Обработка всех деревянных элементов антисептиком и противопожарными составами. В первую очередь это касается мауэрлатов и опор внутренних несущих стен.
    • Стропильные ноги одним концом упираются в мауэрлат, лежащий на наружных стенах здания. В качестве крепления используется врубка и гвозди.
    • Для наслонных стропил стоит учитывать ширину здания, так как если ее величина менее 6,5 метров, то использовать опору на внутреннюю стену нет необходимости. Если ширина колеблется до 12 метров, то требуется одна промежуточная опора, если более 12 метров – две.
    • Монтаж ведется снизу вверх.
    • К высоте мауэрлата выдвинуто особое требование – над высотой чердачного перекрытия он должен возвышаться не менее чем на 400 мм.
    • Крепеж вертикальных стоек осуществляется при помощи двух альтернативных методов: врубка потайным шпоном в лежни и дополнительное укрепление гвоздями.
    • Стойки выверяются по отвесу и оснащаются парой раскреплений. Это помогает сохранить целостность конструкции при сильном ветре или иных плохих погодных условиях.
    • Параллельно коньку укладывается прогон, который допустимо изготавливать путем наращивания досок до необходимого сечения.
    • Прогон служит опорой верхних концов стропильных ног.

    Традиционно стропила монтируют сразу на строительной площадке, однако можно заказать готовую конструкцию на производстве

    Важно!
    Некоторые проекты допускают упор стропил сразу в стойки, без участия прогона.

    • В коньке стропила соединяются накладками.

    Если говорить о последовательности работ, то сначала монтируются согласно проекту две крайние пары, а потом уже и остальные элементы.

    Важно!
    Верхняя часть первых пар должна иметь строго горизонтальное расположение.

    После установки стропильных ног, можно начинать работы по установке обрешетки, а затем продолжить и остальные кровельные работы.

    Без стропильной конструкции построить уютный деревянный дом невозможно. Также не будет комфорта в новом здании, если монтаж проведен с ошибками и недочетами. Поэтому стоит выбирать: заказать готовую стропильную систему или же пригласить профессиональных мастеров, чтобы они согласно проекту собрали необходимую конфигурацию.

    Важен точный расчет стропильной системы под нагрузки кровли

    Самостоятельно браться за такие работы лучше не стоит – слишком уж много нюансов надо учесть при работе с деревянным материалом. Чтобы стропила радовали качеством, как и весь дом, стоит ответственно решать вопросы по их монтажу.

    Rafter — Проектирование зданий Wiki

    Стропила — это конструктивный элемент, который используется как часть конструкции крыши. Обычно он проходит от конька или вальмы крыши до настенной плиты внешней стены. Стропила обычно укладывают последовательно, бок о бок, обеспечивая основу для поддержки настилов крыш, кровельных покрытий и т. Д.

    Стропила обычно изготавливаются из дерева или стали и могут быть скрыты внутри конструкции крыши или могут быть оставлены открытыми для пространства под ними.Сверху и перпендикулярно к ним могут быть уложены рейки для крепления кровельного покрытия.

    Стропила могут быть использованы в качестве ключевого компонента различных конструкций крыш. Парная крыша состоит из двух стропил , прислоненных друг к другу, привязанных в местах пересечения наверху. Стропила располагаются на стеновой плите, которая является эффективным средством распределения нагрузки, оказываемой конструкцией крыши, вниз по стенам, не создавая точек давления в местах, где каждое стропило встречается со стеной.

    Закрытая парная крыша добавляет потолочные балки, проходящие горизонтально между стропилами футов, чтобы поддерживать потолок и сделать конструкцию более жесткой.

    Чтобы увеличить потенциальные пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил или привлечения дополнительных затрат, были введены прогоны. Они проходят перпендикулярно стропилам , обеспечивая дополнительную жесткость. Установив прогон в конструкцию крыши, стропила больше не должны быть такими толстыми и тяжелыми, что позволяет увеличить потенциальные пролеты.

    В современном домостроении наиболее распространенная форма стропила известна как стропильная балка fink или w. Он состоит из стропил , включающих элементы растяжения и сжатия в форме W. Он может иметь пролеты до 12 м и может быть спроектирован с учетом множества различных углов наклона.

    Подробнее см .: Стропила шпунтовые

    К наиболее распространенным типам стропил относятся:

    • Основные стропила : Обычно самые большие стропила , расположенные на концах конструкции крыши.
    • Обычные стропила: Стропила меньшего размера, расположенные между основными на обоих концах.
    • Вспомогательные стропила: реже, но их можно использовать для поддержки и усиления основного стропила.
    • Стропила Compass: изогнутая или изогнутая вверху или как на верхней, так и на нижней поверхностях.
    • Стропила бордюрная: Верхние стропила в двускатной или мансардной крыше.
    • Вальмовые стропила: Меньшие стропила, используемые для углов вальмовой крыши.
    • Королевские стропила: Стропила со стороны вальмовой крыши являются самыми длинными и находятся на одной линии с коньком.
    • Стропило долины: Основное стропило, которое находится в самой низкой точке крыши долины.
    • Стропило-домкрат: Стропило, укорачиваемое путем приземления на бедро стропило или прерываемого слуховым окном.
    • Стропила для баржи: на торце фронтона это самые внешние стропила , которые иногда используются для образования свеса крыши.

    [править] Статьи по теме «Проектирование зданий» Wiki

    Как построить стропила — Сделай сам

    Вам необходимо знать, как строить стропила на крыше, когда вы устанавливаете постоянную конструкцию на вашем участке.Столярные работы во многом зависят от точного измерения уклона и пролета крыши. Эти размеры определяют, какими фигурами следовать на квадрате обрамления при распиловке стропил.

    Необходимые инструменты

    Найдите онлайн-калькулятор кровли для выполнения расчетов, необходимых для определения длины стропил. Вы также можете приобрести специальный калькулятор в строительном магазине.

    • Расчет кровельного покрытия
    • Квадрат обрамляющий
    • Калибр квадратный
    • Рулетка
    • Циркулярная пила

    Как построить ступеньки для стропил

    1. Измерьте ширину здания от краев внешней стены, чтобы определить пролет крыши.
    2. Вычтите ширину коньковой балки из пролета крыши.
    3. Разделите скорректированное число на 2, чтобы получить размер для участка здания.
      1. Введите это число как «пробег» в калькуляторе кровли.
    4. Рассчитать уклон крыши.
      1. Выражено X / 12 и может быть включено в ваши планы здания.
      2. Например, уклон крыши 7/12 поднимается на 7 дюймов на каждые 12 дюймов высоты.
      3. Введите это значение в калькулятор для шага.
    5. Попросите калькулятора рассчитать размер «диагонали» стропила крыши.
    6. Отрегулируйте размеры ступеней на квадрате каркаса в соответствии с значениями уклона крыши.
      1. В этом примере поместите ступенчатый калибр в точке 7 на коротком выступе квадрата.
      2. Поместите другой датчик в 12 на более длинном корпусе квадрата.
    7. Установить на доске рамку так, чтобы на конце отметка 7.
    8. Расположите часть кадрирующего квадрата 12-ю краями вниз по доске.
    9. Проведите линию от 7 до внешнего края квадрата.
    10. Выпилите линию, чтобы сделать вертикальный разрез для вершины стропила.
    11. Измерьте верхнюю часть стропильной доски и отметьте точку, в которой вы достигнете «диагональной» длины.
    12. Поместите цифру 7 в рамку квадрата у этой отметки и проведите линию вниз по краю.
    13. Измерьте ширину стены.
      1. Вычтите это число из 12.
    14. Переверните квадрат и поместите длинную сторону квадрата поперек линии числа, представляющего 12 минус ширина стены.
    15. Сделайте вторую линию, пересекающуюся с первой линией.
    16. Сдвиньте квадрат вниз по доске на количество дюймов, в котором должен быть выступ.
      1. Отметьте эту строку.
    17. Выпилить паз в месте соединения стропил со стеной.
    18. Обрежьте конец стропила.
    19. Используйте эту доску как шаблон для резки других стропил.

    Обратитесь к специалистам по кровельным работам в PJ Fitzpatrick

    Самостоятельно браться за проекты по благоустройству дома очень приятно, но быстрые результаты от профессиональных кровельщиков также имеют свою привлекательность.Спросите нас о смете вашего кровельного проекта.

    Каркас крыши 101 — Extreme How To

    EHT исследует некоторые основные методы устройства крыши, от макета до установки.

    Обрамление крыши — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыши являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные.Другой распространенный дизайн на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование.Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

    Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

    Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии. Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Пролет — это измерение через здание от внешней опорной стены до внешней опорной стены. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии — это измерение от внешней стороны линии опорной стены до центральной линии крыши на вершине подъема.В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

    Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

    Также необходимо знать желаемый уклон крыши.Шаг — это уклон или угол между стеновой плитой и линией конька крыши. Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет свое собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами.Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

    Шаг — это угол наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки крыши и определения уклона.

    План стропил

    В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это наиболее распространенный и самый простой способ для начинающего строителя.После того, как вы определили подъем, пролет, пролет, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах с рисунком для создания крыши.

    При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стенной плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

    Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

    Квадрат обрамляющий используется для выкладки стропил.

    Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если бы корону нужно было расположить вниз, крыша могла бы в конечном итоге провиснуть.) Затем выложите стропило, как показано на следующей странице.

    План стропил с угольником

    Этот пример для крыши с уклоном 8/12

    • Расположите угольник в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
    • Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропил за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите на этом этапе выступ. Удерживая квадрат в том же положении, что и раньше, отметьте сбоку язычка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой «птичий рот»), чтобы посадить стропило на стеновую плиту.
    • Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
    • Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем закончите пропил ручной пилой.

    Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте движение вниз по стропилам и разметку отвесных разрезов, включая любые нечетные фигуры.

    Один из способов выкладки стропил квадратом называется «схождение».

    Вырезать выкройку

    Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

    Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошла встроенная прогиба. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

    Метод вращающегося квадрата

    Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

    Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с собственной поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

    У поворотного квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

    Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и регулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

    Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька возле конца стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

    Сделайте второй отвес на уровне длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

    Чтобы начать разметку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый угол. Поместите квадрат на место и отметьте разрез.

    Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

    Поверните квадрат обратно на место, чтобы отвес завершил птичий разрез и обозначил разрез хвоста.

    Проблемы с кадрированием

    В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

    В некоторых случаях нижний край стропил также обрезан по ровной линии. Разложите их, как показано.

    Для возведения стропил используйте временные распорки коньковой доски.

    Перед началом обрамления определите положение стропил на обеих верхних пластинах и отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

    Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

    Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъем за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как хомуты или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

    При установленных стропилах для обрамления фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

    Каркас крыши не должен быть сложной задачей, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, например, на садовом сарае.

    Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.


    Рекомендуемые статьи

    Как подобрать стропила крыши в соответствии с IRC

    Хотите узнать, как легко измерить стропила?

    Глава 8 Международного жилищного кодекса (IRC) 2018 регулирует проектирование и строительство кровельных и потолочных систем.Элементы крыши / потолка должны быть правильно спроектированы, чтобы обеспечить адекватную опору в соответствии с прилагаемыми к ним нагрузками, а также обеспечить правильную передачу этих нагрузок на несущие стены и / или поддерживающие элементы конструкции.

    Международный жилищный кодекс (IRC) признает два типа обычных систем кровельных и потолочных каркасов для зданий, которые подпадают под действие Международного жилищного кодекса (IRC): деревянные каркасы и холодногнутые стальные каркасы.

    В этом посте мы рассмотрим деревянные элементы каркаса крыши, в частности стропила. Проектирование и конструкция деревянных стропил на крыше описаны в Разделе R802.4 Международного жилищного кодекса (IRC).

    (Примечание: ссылки на таблицы в IRC версии 2018 были изменены. Допустимые таблицы пролета стропил в версии 2018 находятся в разделе R802.4, а таблицы в версии 2015 года — в разделе R802.5. Для единообразия в этом посте будет ссылка на IRC 2018.Помните, какую версию IRC вы используете, поскольку допустимые интервалы могут отличаться.)

    Раздел R802.4 описывает критерии для деревянного стропильного каркаса крыши, который также включает в себя предписывающие таблицы пролета.

    В этом посте мы узнаем, как правильно подобрать размер стропила на крыше в зависимости от его пролета, расстояния и породы используемой древесины.

    Fun Tip: Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим постом POST .

    Нагрузки на стропила крыши

    Размер деревянных стропил для крыши определяется по одной из восьми таблиц, содержащихся в коде. В этих таблицах пролета перечислены допустимые пролеты стропил для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.

    Код распознает 2 типа нагрузок, применяемых к стропилам крыши: временные нагрузки и постоянные нагрузки.

    Динамические нагрузки определяются кодом следующим образом:

    Нагрузки, возникающие в результате использования здания или другой конструкции. Это не включает строительные или экологические нагрузки.

    Собственные нагрузки определяются кодом следующим образом:

    Вес строительных материалов, включенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделку, облицовку и другие аналогично встроенные архитектурные и конструкционные элементы, а также фиксированные услуги оборудование.

    Столы для пролетов стропил

    Как упоминалось выше, таблицы пролетов в коде содержат список допустимых пролетов стропил для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется.

    Согласно Раздел R802.4.1 , стропила крыши должны иметь размеры на основе Таблиц R802.4.1 (1) — R802.4.1 (8) . Очень важно правильно подобрать стол.

    Теперь, чтобы выбрать правильную таблицу, мы должны понять 2 вещи: какую динамическую нагрузку использовать и прикреплены ли балки потолка к стропилам крыши.

    Мы уже говорили о нагрузках, но давайте рассмотрим, почему важно знать, прикреплены ли балки потолка к стропилам крыши или нет.

    Согласно разделу Раздел R802.5.2 каждое стропило крыши должно быть привязано к конструкции с помощью потолочных балок или стропил . Когда потолочные балки прикреплены, они действуют как стяжка. Когда они движутся в противоположном направлении, создавая сценарий, в котором они не прикреплены к стропилам, тогда стропильные стяжки могут быть использованы для выполнения требований строповки.

    Это соединение важно, поскольку оно противостоит горизонтальной осевой нагрузке от гравитационных нагрузок и осевой нагрузке стропила, вызванной подъемом от ветровых нагрузок.

    Использование стропильных стропил или самих потолочных балок может незначительно отличаться по размеру используемых стропил, поэтому код создает два типа таблиц пролета. Один для случаев, когда балки потолка используются в качестве стяжек, а другой — когда они не используются, поэтому требуются стропильные стяжки.

    Также следует отметить, что столы для пролетов стропил ограничены потолочными балками или стропильными стропами, расположенными на верхней плите или в нижней трети чердачного пространства.Если потолочная балка расположена не на верхней плите, а в нижней трети чердака, к стропилам применяется поправочный коэффициент для стропильного пространства, чтобы учесть дополнительную нагрузку на стропило из-за расположения стяжек или потолочных балок. выше на чердаке. Этот поправочный коэффициент можно найти в сноске «А» в любом из пространств стропил крыши в Таблицах с R802.4.1 (1) по R802.4.1 (8).

    Однако важно отметить, что если потолочные балки или стропильные балки расположены выше на чердаке относительно того, где они могут превышать требование на одну треть, то таблицы пролетов НЕ могут использоваться, и вместо этого потребуются стропила на крыше. проектироваться в соответствии с принятой инженерной практикой.

    Таким образом, в основном, если проектные нагрузки превышены или потолочные балки или стропильные балки расположены более чем на одну треть от чердака, конструкция стропил крыши выходит за рамки предписываемых стандартов таблиц, и на этом этапе они должны быть рассчитаны в соответствии с принятой инженерной практикой.

    Как видите, в отличие от балок перекрытия или балок перекрытия , стропила имеют множество факторов, которые необходимо учитывать при выборе правильного размера.

    Теперь, разобравшись со всем этим, давайте взглянем на эти таблицы, чтобы узнать, как правильно рассчитать стропила крыши, используя предписанные стандарты:

    Для простоты выше показаны только заголовки таблиц. Прежде чем мы сможем правильно выбрать правильную таблицу для расчета размеров стропил, необходимо сначала понять заголовок таблицы. Каждая таблица помечена. Как вы можете видеть, таблица R802.4.1 (1) и таблица R802.4.1 (2) предназначены для стропил, имеющих динамическую нагрузку на крышу 20 фунтов на квадратный фут, однако первая предназначена для потолков, не прикрепленных к стропилам, а вторая — для потолки крепятся к стропилам.

    Помните, что было сказано ранее. Стропила должны быть привязаны, поэтому, если они не привязаны к балкам перекрытия, для их установки потребуется стропил .

    Что касается таблиц R802.4.1 (3) — R802.4.1 (8), у вас есть разные снеговые нагрузки, прикладываемые к крыше, при применении того же принципа крепления балок или нет. Для простоты выше показана только таблица R802.4.1 (3), чтобы указать изменение временной нагрузки в заголовке.

    Опять же, таблицы должны использоваться только для значений динамической нагрузки и статических нагрузок, указанных в таблицах. Их НЕЛЬЗЯ использовать для расчетных нагрузок, выходящих за рамки этих предписывающих таблиц.

    Теперь давайте рассмотрим, какая информация находится в таблицах.

    В таблицах представлена ​​следующая информация о них:

    1. Расстояние между стропилами крыши в дюймах (12, 16, 19,2, 24)
    2. Породы и сорта пиломатериалов
    3. Различные варианты размеров пиломатериалов (2 × 4, 2 × 6, 2 × 8, 2 × 10, 2 × 12)
    4. Максимальный пролет стропил в зависимости от размера, породы / сорта пиломатериалов и расстояния между ними.

    Теперь, чтобы правильно подобрать размер стропил, давайте рассмотрим несколько примеров.

    Как выбрать размер стропила

    Определение размеров стропил — пример 1

    Вопрос: Где потолок прикреплен к стропилам, каков максимально допустимый пролет стропила 2 × 6 ели-лиственницы Дугласа № 2 с интервалом 12 дюймов по центру, поддерживающего динамическую нагрузку на крышу 20 фунтов на квадратный фут и статическую нагрузку 10 psf?

    Первый шаг, давайте соберем всю указанную информацию в вопросе:

    • Потолок, прикрепленный к стропилам и действующая нагрузка 20 фунтов на квадратный фут: используйте таблицу R802.4,1 (2)
    • Расстояние между стропилами крыши: 12 дюймов
    • Порода и сорт: Дугласская ель-лиственница # 2
    • Статическая нагрузка: 10 фунтов на квадратный дюйм
    • Размер используемой древесины: 2 × 6

    Теперь давайте найдем максимально допустимый пролет для элемента 2 × 6 в приведенном выше сценарии:

    Таким образом, в приведенном выше примере максимально допустимый пролет для элемента 2 × 6 составляет 15′-6 ″ .

    Определение размеров стропил — пример 2

    Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать пиломатериал правильного размера, который будет использоваться в следующем сценарии:

    Вопрос: Когда потолок не прикреплен к стропилам и где стропила Hem-fir # 3 должны располагаться на расстоянии 12 дюймов по центру, выдерживая снеговую нагрузку 30 фунтов на квадратный фут и статическую нагрузку 20 фунтов на квадратный фут, каков минимально допустимый размер стропил. размер, когда требуется пролет 14′-0 ″ в длину?

    Первый шаг, давайте соберем всю указанную информацию в вопросе:

    • Потолок, не прикрепленный к стропилам, и снеговая нагрузка 30 фунтов на квадратный фут: используйте таблицу R802.4,1 (3)
    • Расстояние между стропилами крыши: 12 дюймов
    • Породы и сорт: Подол-ель # 3
    • Пролет стропил крыши: 14′-0 ″

    Теперь давайте найдем минимально допустимый размер стропил для вышеприведенного сценария:

    Таким образом, в приведенном выше примере минимально допустимый размер стропила для пиломатериалов Hem-ель № 3 шириной 14 ‘-0 дюймов составляет 2 × 10 , поскольку он может занимать 14′ -5 дюймов. Например, нельзя использовать элемент 2 × 8, поскольку он может охватывать только 11–9 дюймов.

    Чтобы узнать больше о проектировании и строительстве деревянного каркаса крыши, обязательно ознакомьтесь с разделом R802 Международного жилищного кодекса (IRC) 2018 года.

    Веселый совет: Чтобы узнать, как легко измерить потолочные балки, обязательно ознакомьтесь с этим документом POST .


    Надеюсь, что с учетом приведенных выше примеров вы сможете легче определить размеры деревянных стропил в соответствии с таблицами Международного жилищного кодекса.

    В заключение позвольте ответить на несколько часто задаваемых вопросов, касающихся стропил.

    Какой стандартный размер стропила крыши?

    Стандартный размер стропила на крыше действительно может быть любого размера, если он не меньше минимального размера, требуемого согласно нормам.Минимальный размер стропила крыши определяется с помощью предписывающих таблиц, содержащихся в главе 8 Международного жилищного кодекса (IRC).

    Как далеко должны быть друг от друга стропила?

    Расстояние между стропилами крыши — это лишь один из компонентов, используемых для определения минимального размера стропила крыши. Согласно таблицам с предписаниями, приведенным в главе 8 Международного жилищного кодекса (IRC), стандартное расстояние между стропилами крыши составляет 12, 16, 19,2 или 24 дюйма по центру.

    Насколько далеко могут пролететь стропила крыши?

    Максимальный пролет стропила зависит от размера, расстояния и породы древесины, используемой вместе с расчетными нагрузками, прилагаемыми к системе крыши, и от того, прикреплен ли потолок к стропилам. Таблицы с предписаниями, приведенные в главе 8 Международного жилищного кодекса (IRC), могут использоваться для определения максимального пролета стропила крыши.

    Как измерить стропила?

    Согласно Разделу R802.4.1 Международного жилищного кодекса 2018 г., стропильные пролеты должны измеряться по горизонтальной проекции стропил.

    .

    * Справочный источник — Международный жилищный код 2018 г. — [Купить на Amazon]

    Балки, фермы и стропила, часть 2

    Добро пожаловать в блог профессионального кровельщика, где мы обсуждаем все важные конструктивные элементы и материалы, из которых изготовлены крыши. В нашем последнем блоге мы обсуждали важность балок перекрытий, балок перекрытий, стропил и ферм; и объяснил, что такое балки перекрытия и перекрытия.Если вы еще не читали этот блог, мы настоятельно рекомендуем вам вернуться и прочитать его сейчас, так как мы будем опираться на эту информацию для этой статьи, где мы будем представлять стропила и фермы.

    Из блога прошлой недели мы знаем, что крыши с уклоном менее 2 из 12 имеют параллельные деревянные доски, называемые балками, которые расположены на определенном расстоянии друг от друга для обеспечения несущей способности. Эти доски называются балками, потому что они относительно горизонтальны по отношению к земле, и поэтому относятся к семейству терминов «балки».Однако, поскольку крутые крыши размером более 2 из 12 поднимаются слишком высоко, чтобы параллельные доски можно было считать балками, они носят другое название и вместо этого называются «стропилами». Кровельные стропила обычно соединяются там, где два ската сходятся вдоль конька крыши, вплоть до карниза. Они также разнесены через определенные интервалы для несения нагрузки и параллельны друг другу. Единственная разница между балками и стропилами заключается в величине нагрузки, которую они должны выдерживать, и в их угле — вот и все.На стропильных крышах есть много чердачного жилого помещения или места для хранения вещей под досками, так как изоляция обычно устанавливается между отдельными стропилами, оставляя остальное пространство открытым для личного использования.

    Если у вас скатная крыша, но чердак отсутствует или непригоден для проживания, у вас, вероятно, есть фермы — самая распространенная система поддержки кровли, используемая сегодня в Северной Америке. Фермы — это легкие, сборные и специально спроектированные системы поддержки кровли. Фермы состоят из прямых структурных элементов (например, кусков дерева), которые соединены между собой примерно треугольной формы.В своей конструкции они в основном используют более легкие и небольшие куски дерева, что позволяет им быть дешевле традиционных стропил. Фермы не могут быть разобраны или изменены каким-либо образом без резкого снижения их структурной целостности, поэтому они в определенной степени ограничивают строительство и не позволяют использовать чердачное пространство дома. Однако, поскольку они поставляются готовыми, обычно дешевле, чем стропила, и их намного проще и быстрее установить, чем обычные стропила, они, как правило, являются предпочтительным выбором для строителей.Они также могут охватывать большие расстояния, до 60 футов, что позволяет получить более открытый план этажа и уменьшить несущие стены в большинстве домов.

    Мы надеемся, что вам понравилось узнавать о различных деревянных конструктивных элементах, из которых состоит ваша крыша, и вы немного больше осведомлены о своем доме и некоторых технических жаргонах, которые может использовать ваш подрядчик или кровельщик. До следующего раза Торонто!

    рафтеров против ферм — знай различия

    Если вы собираетесь построить дом, главное — помимо фундамента — подумать не что иное, как конструкции, поддерживающие вашу крышу.

    Как оказалось, решение будет иметь две возможности. Это могут быть как стропила, так и фермы.

    В прошлом стропила были популярны в жилищной промышленности. В отличие от прежних времен, сегодня кажется, что оба метода еще не идеальны.

    У них должны быть либо преимущества, либо недостатки. Следовательно, получите подробную информацию о стропилах и ферм.

    1. Что такое стропила?

    design.medeek.com

    Стропила — это удлиненные доски, размер которых обычно составляет около 2 x 10 или 2 x 12 дюймов.Обычно они наклоняются от точки, называемой балкой центрального гребня, и пересекаются с внешними стенами.

    Роль длинных досок очень важна для удержания кровли, а также ее обшивки. Метод, используемый для вовлечения стропил, признан палочным каркасом.

    2. Что такое фермы?

    design.medeek.com

    Фермы — это сборные конструкции, в большинстве своем сделанные из дерева. В конце концов, они образуют треугольную лямку, которая поддерживает крышу.Фермы играют значительную роль в процессе привязки к наружным стенам.

    Они стоят вместе с поясами (наклонные балки, расширяющиеся до пика фермы). Стяжки и балки в лямках предназначены для распределения нагрузки на крышу по всей площади.

    В отличие от стропил, устанавливаемых на месте, фермы обычно производятся на заводе.

    Читайте также: 12 типов ферм для дома

    3. В чем разница между стропилами и фермами?

    Пришло время сравнить стропильную конструкцию и ферму.Начнем с самого стропила. Во-первых, по вашей первоначальной схеме делается стропила, превращающая чердак в дополнительное помещение.

    Он обеспечивает большее пространство, которое можно использовать в качестве хранилища. Стропильная конструкция также предлагает изоляцию чердака, выполняющую функцию лучистого барьера.

    Интересным фактом является то, что здесь представлен широкий спектр вариантов потолка от собора до сводчатого стиля. Более того, он соответствует вашему строительному плану, так как ранее он был тщательно разработан на месте.

    А как насчет недостатка стропила? Что касается сроков, то кажется, что стропило отнимает много времени, поэтому строительство становится медленнее.

    Для завершения кровельного проекта требуется больше профессионалов. На это уйдет больше времени, если в доме будет солидная стропильная крыша.

    Так как сюда входит много рабочих, цена, к сожалению, обходится землей. Чтобы создать невероятное творение, вам нужно нанять для этого опытных людей. Значит, стропила не позволяет заниматься поделкой своими руками.

    Говоря о ферме, у нее есть некоторые преимущества, которые нужно учитывать при выборе лучшей. По сравнению со стропилами, стропильные изделия превосходны с точки зрения контроля качества.

    Разрабатывается автоматически в соответствии с настройками компьютера.

    Можно было ожидать, что контроль качества стабильный, и да, это так. Срок завершения проекта фермы точный, и доставка в срок. Более того, он устойчив к любым погодным условиям.Предпочитать это, конечно, не вредит.

    В отличие от жилого проекта стропила, в отделке которого задействовано много людей, у фермы есть исключение. Знаешь что; строительство намного быстрее, чем ранний выбор. На то, чтобы все выглядело идеально, требуется всего один-два дня.

    Чтобы убедить вас, мы приводим еще один факт, привлекающий внимание, то есть его прочность, которая больше, чем у стропила.

    Подобная особенность не может быть отделена от состава ферм и балок.Те, кто сравнивает стоимость ферм и стропил, вы обнаружите, что фермы, конечно, намного дешевле. Это снижает совокупные затраты до 16 процентов.

    Помимо достоинств, у фермы есть минусы, на которые стоит обратить внимание. Первый недостаток в том, что фермы не дают лишнего места. Другими словами, это уменьшает пространство на чердаке.

    Поскольку они производятся на заводе, должна быть система доставки, в которой используется большой грузовик с 18 колесами.

    Конечно, вам нужно убедиться, что ваш участок достаточно велик, чтобы на нем мог разместиться автомобиль. Это может быть что-то проблематичное, если у вас нет большой дороги.

    Кроме того, он кажется громоздким, что делает его таким тяжелым. Перемещение с грузовика на крышу вашего дома не может осуществляться людьми. Более того, вы должны позволить крану сделать это за вас.

    Да, цена готового изделия из ферм относительно ниже, чем на стропильную. Однако начальная стоимость не так конкурентоспособна, как вы думаете.Первоначальная стоимость изготовления изделия превышает стоимость сырья — пиломатериалов.

    Еще одна отрицательная сторона ферм заключается в том, что они становятся менее гибкими, если вы планируете их менять. Когда вы передумаете, изменить дизайн практически невозможно. Если это выполнимо, то затраты, которые вы потратите на переделку, наверняка не будут небольшими.

    4. Что лучше для фермы или стропил для удаленного проекта?

    Во имя практичности, стропило соответствует этому.Хотя на завершение уходит больше времени, в вашем проекте никогда не будет серьезных проблем. Короче говоря, главный барьер для ферм заключается в том, как унести объект.

    Как указывалось ранее, для этого требуется 18-колесный грузовик, которым невозможно управлять в удаленном месте. Географические условия затруднят строительство стропильной фермы.

    5. Есть ли разница в общем качестве обоих?

    В целом и стропила, и фермы имеют схожие качества.Несмотря на недостатки обоих, конструкции обладают уникальной прочностью.

    Да, обработка может быть другой, но конечный результат тот же — даже на первый взгляд внешний вид имеет сходство. Небольшое различие связано просто с ценой, поскольку мы знаем, что цены на стропильные фермы ниже.

    И последнее, но не менее важное: соотношение стропил по сравнению с фермами — выяснить прочность и слабость обеих конструкций. Независимо от вашего окончательного решения, очень важно знать их факты.

    Почему стропила более популярны, чем стропила

    За последние полвека конструкция кровли претерпела тихую революцию. Фермы постепенно заменяют обычные стропила до такой степени, что в настоящее время более 80 процентов нового жилого строительства используют фермы для поддержки крыши. Почему произошло это изменение и каковы преимущества и недостатки стропил по сравнению с фермами?

    Что такое стропила?

    Традиционное средство поддержки крыши — стропила (также известная как «каркас из палок»), спиленные, построенные и установленные на месте опытным плотником.Стропила изготавливаются из наклонных рамных досок из размерной древесины — обычно 2x8s или 2x10s — соединяющих вершину крыши, называемую «коньковой доской», с плитами внешних стен. Они закреплены внизу потолочными балками. Хомуты, расположенные горизонтально на середине стропил, удерживают вместе стропила и плоскости крыши.

    Преимущества стропил

    Хотя стропила сегодня используются все реже и реже из-за более высокой стоимости стропил по сравнению с фермами, они имеют определенные преимущества.Каркас клюшки является гибким и может быть изменен без ущерба для конструкции. В результате вы можете создать открытое пространство под крышей … для красивого вида (как в случае сводчатых или соборных потолков), а также для практических целей, таких как строительство дополнительной спальни, домашнего офиса или кладовой. Также проще разместить пристройку к дому со стропильной кровлей.

    Хотя фактическая установка происходит медленнее, чем для ферм, для подготовки стропил требуется меньше времени. Так что, если вы торопитесь, стропила будут более быстрым способом сделать это в целом.Они также больше подходят для удаленных мест, где транспортировка предварительно смонтированной стропильной системы на площадку была бы слишком сложной, или для небольших крыш, когда проектирование фермы для конкретного объекта было бы неэкономичным.

    Что такое кровельные фермы?

    Фермы — это легкие конструкции, состоящие из верхних и нижних «поясов», поддерживаемых ремнями из пиломатериалов в форме треугольника.

    Преимущества ферм

    Поскольку они предварительно изготовлены в соответствии со спецификациями вашего здания за пределами строительной площадки, часто с помощью автоматизации, такой как пилы с компьютерным приводом, они намного быстрее и дешевле в установке, чем стропила.Хотя они используют меньшие (и менее дорогие) куски пиломатериалов, соединенные соединителями зубчатых пластин, фермы очень прочные и устойчивые, способные преодолевать большие расстояния — до 60 футов. Это снижает потребность во внутренних несущих стенах и позволяет создать более открытую планировку этажей на нижних этажах в соответствии с современными тенденциями.

    Еще одним преимуществом каркаса ферм является то, что он экономит важный природный ресурс за счет использования меньшего количества пиломатериалов и образования меньшего количества древесных отходов.

    Недостатки ферм

    Однако фермовые системы имеют некоторые явные недостатки.Готовую стропильную систему тяжело транспортировать и поднимать на место. Скорее всего, для работы вам понадобятся 18-колесный автомобиль и кран, а также надлежащий доступ к дороге.

    Ремешок, поддерживающий пояса, имеет тенденцию задевать пространство непосредственно под ним, что является явным недостатком, если вы хотите превратить чердак или пространство над гаражом в полезное жилое пространство. Ножничные фермы позволяют создать что-то вроде соборного потолка, в отличие от других стилей, таких как изогнутые фермы.

    После установки стропильной системы будет сложно и даже опасно пытаться ее модифицировать.Обрезка любой части ремня или даже просверливание отверстия для электропроводки может подорвать целостность ферменной крыши. Если вам необходимо внести изменения, проконсультируйтесь с профессиональным инженером-строителем.

    Кроме того, Национальная ассоциация противопожарной защиты выразила озабоченность по поводу пожарной безопасности стропильных кровель из конструкционной древесины.

    Обратитесь к опытному плотнику, чтобы обсудить стропильные конструкции и стропильные фермы для вашего дома.

    Оставить комментарий
