Винтовые сваи: виды, размеры, особенности

Винтовые сваи – это металлические трубы, полые внутри, на конце которых приварена лопасть, выполняющая функцию бура. Такая опора с винтовым наконечником отвечает за передачу нагрузки от дома, которую провоцирует его вес, на грунт. Благодаря характерному анкерному строению, элемент фундамента надежно закреплен в земле и не выталкивается наверх из-за пучения при промерзании грунта.

Предназначение

Такая разработка появилась неслучайно, ведь всем известно, что для легковесных сооружений зимнее пучение оборачивается серьезной проблемой, особенно если речь идет о строительстве деревянного дома на водянистой глинистой земле. Даже заглубление опоры ниже линии промерзания может не дать желаемого результата, так как малый вес постройки не противодействует существенным силам пучения, действующим на нижний сегмент основы, и она полностью или частично выталкивается вверх. И только благодаря расширению, которым снабжены винтовые сваи типа шуруп, удается избежать подобных неприятностей.

Деревянный дом на свайно-винтовом фундаменте
Деревянный дом на свайно-винтовом фундаментеСвайно-винтовой фундамент

Плотный слой грунта надежно удерживает лопасть, и металлический штырь остается на своем месте. Здесь можно не беспокоиться о разрыве сваи, так как прочностные характеристики стали на растяжение соответствуют 330 – 600 МПа, в то время как силы пучения не превышают 0,2 МПа.

Типовые опоры, их диаметр и выдерживаемый вес

Размеры свай и их длина должны соответствовать категории строения. Типовые размеры конусных опор, задействованных в частном строительстве, имеют следующие параметры:

  • СВ89х250;
  • СВ108х300;
  • СВ133х350.

Первое цифровое значение обозначает диаметр стволовой части (мм), а второе – диаметр винтовой лопасти. Для конструкций, имеющих легкий вес, к которым можно отнести ограждения и садовые постройки, подойдет опора, ствольный диаметр которой равен 76 мм. Забор с кирпичными столбами, дачные пристройки, навесные конструкции и беседки устанавливают на конусы, у которых диаметр составляет 89 мм. Для небольшого деревянного дома из бруса и бревна, а также каркасных построек подходят оцинкованные лопастные стержни чуть большего размера (108 мм). Ну и завершают наш рейтинг самые мощные образцы несущих элементов фундамента (133 мм), с лихвой выдерживающие натиск тяжелой бревенчатой избы и пеноблочного сооружения. Чтобы точно рассчитать размеры необходимых свай с наконечником, нужно знать хотя бы приблизительный вес будущих хором.

Типовые размеры трубТиповые размеры труб
Параметры часто используемых опор

Достоинства

Основание на савяхОснование на савяхФундамент на сложном ландшафте

Винтовые сваи активно используются в частном строительстве. Такой фундамент с ростверком из бетона или без него отлично подходит для возведения малоэтажных зданий. Он без проблем выдерживает вес небольшого кирпичного или деревянного дома, подсобных сооружений из пенобетона и каркасных хозяйственных построек. Основа с металлическими опорами проста в установке, надежна и доступна по цене. Но самое главное – конструкция может монтироваться на сложных грунтах с различным рельефом в любое время года и при любой погоде. Экофундамент не требует вырубки растительности и под него необязательно проводить вертикальное планирование участка. Стоит отметить, что в некоторых случаях винтовые сваи под фундамент являются единственным и незаменимым решением.

Недостатки

Несмотря на многочисленные плюсы, такие опоры все же имеют и минусы, и в первую очередь – это меньший ресурс, нежели у бетонных элементов аналогичного назначения. Этот недостаток вызван тем, что металлические опоры подвержены коррозии, которую провоцирует влажность почвы. К тому же нередко можно столкнуться с откровенно некачественным товаром, выпущенным недобросовестным производителем, и от этого никто не застрахован. Экономия на материалах, применение сварки, отсутствие антикоррозийной обработки приводят к тому, что столь важный несущий элемент быстро разрушается.

Ржавая труба
Ржавая трубаОдин из недостатков конструкции

Сколько смогут прослужить трубы, напрямую зависит от марки и толщины металла, степени обработки и состава антикоррозийного средства, качества шва в местах сварки, состава и водонасыщенности грунта. Выбрать действительно качественный товар можно руководствуясь сопроводительными документами:

  • сертификатами;
  • паспортами;
  • протоколами производственных испытаний.

Неправильная эксплуатация, неверно подобранный диаметр опор, некорректно рассчитанный вес постройки или погрешности монтажа уменьшают ресурс изделия на несколько лет. К примеру, вы одновременно используете металлические сваи в качестве опор и заземлителя, но в случае аварийного обрыва нулевого проводника и утечки тока через стальной конус коррозийный процесс многократно усилится, и в первую очередь это произойдет в области сварного шва. Если рядом с участком, в пятидесятиметровой зоне, присутствуют электроподстанции, сотовые ретрансляторы, железнодорожные полотна, а грунт содержит большое количество влаги, свайно-винтовой фундамент будет постоянно подвергаться вредоносному воздействию (блуждающие токи, колебания грунта).

Типы лопастных свай

Винтовые сваи бывают двух типов: сварные и литые оцинкованные типа шуруп, а разделяются они в зависимости от метода интеграции наконечника.

Сварной наконечник

В первом случае мы имеем дело с эконом-вариантом, изготовленным из трубы и приваренной к ней винтовой лопасти. Часто подобные изделия бывают некачественными, так как их можно запросто изготовить кустарным способом, соответственно, и цена на них подозрительно низкая. Именно такие виды винтовых свай вызывают массу недовольных отзывов, что и неудивительно, ведь они портят экофундамент из бетона и служат мало

.

Сварной наконечникСварной наконечникЭкономный вариант

Малейшая погрешность во время сваривания лопасти и трубы приведет к тому, что во время завинчивания в плотном грунте свая отклонится от вертикали. В худшем случае лопастные изделия типа шуруп разрываются в месте сварочного шва. Естественно, устойчивость дома будет нарушена и рано или поздно он перекосится или просядет.

Отклонение сваи от осиОтклонение сваи от оси

При ручном закручивании вы отчетливо почувствуете отрыв: несущий элемент будет с особой легкостью проворачиваться, но в землю так и не уйдет. Гораздо опаснее то, что низкосортная опора со временем деформируется подобным образом из-за ржавчины или повреждения шва. После разрыва между трубой и наконечником вся нагрузка неравномерно перейдет на соседние сваи, отчего под ростверком появится проседание, и дом приобретет статус аварийного.

Если уже и использовать дешевые экземпляры с приваренным наконечником, то только для монтажа ограждений и времянок.

Начиная строительство дома, для своего же блага интересуйтесь у подрядчика, какие опоры, литые или сварные, он использует в своей работе.

Литой наконечник

Литые оцинкованные наконечники производятся по специальной технологии из качественной стали, благодаря чему конструкция сваи получается цельной

. Тело таких опор составляют оцинкованные трубы с приваренным стальным наконечником. Лопастные элементы данного вида, диаметр трубы у которых равен 108 мм, длина составляет 2,5 м, а толщина металла соответствует 4 мм, имеют вес в 35 кг при несущей способности до 6 тонн. Их цельнолитые наконечники имеют толщину основания 13 мм (диаметр 300 мм, в отличие от сварных – 5 мм) и отличаются геометрической точностью. Литые оцинкованные винтовые сваи для бетона дороже сварных на четверть, что объясняется большей надежностью и гораздо лучшими качественными показателями.

Опоры с литым наконечникомОпоры с литым наконечником
Надежный вариант

Если вы хотите выбрать действительно надежную опору, обратите внимание на литые оцинкованные изделия, у которых ствол покрыт полимерным составом. Здесь необязательно наконечник должен быть обработан антикорром, так как вследствие трения о грунт при ввинчивании полимер может стереться до самой металлической основы, да и плотные слои грунта практически не содержат кислород, так что о коррозии можно не волноваться много лет.

Оцинкованная свая с литым наконечникомОцинкованная свая с литым наконечникомОцинкованная опора

Стальные винтовые сваи типа шуруп, усиленные литым наконечником, надежны, они плавно и легко погружаются в сложный мелкокаменистый грунт, а экофундамент с их применением послужит долговечной и качественной опорой для постройки не одно десятилетие. Специалисты отмечают, что при правильном монтаже и корректной эксплуатации фундамент из бетона, вес которого опирается на усиленные конусы, способен простоять более века.

Покупая оцинкованные винтовые сваи типа шуруп с цельнолитыми наконечниками, также не теряйте бдительности, ведь сейчас подделки и брак буквально заполонили строительный рынок. Нарушение заводского технологического процесса, отсутствие послелитьевой термообработки, использование низкосортной стали или невыдержанный диаметр трубы приведут к плачевным последствиям, поэтому снова напомним о документах, которые обязательно нужно проверять, ведь приобретая бракованное изделие, вы рискуете многим, в том числе и здоровьем.

Сваи типа шурупСваи типа шуруп
Долговечные опоры

Даже хорошо залитый экофундамент из бетона не выдержит вес дома, если опоры будут бракованными. Ни в коем случае не игнорируйте спецтехнику, контролирующую силовой момент завинчивания, а также потрудитесь после установки испытать под давлением винтовые сваи по всем правилам с соблюдением технологии.

Напоследок хотелось бы отметить толстостенные сваи, созданные на основе насосно-компрессорной трубы. Именно они могут составить конкуренцию изделиям с литым наконечником. Характеристика их качества высока, что свидетельствует о надежности и долговечности. Ствол такой опоры имеет толщину до 7,5 мм – аналогичные трубы широко используют в газовой отрасли, ведь они абсолютно не подвержены коррозии и имеют огромный ресурс.

Толстостенные опоры
Трубы для промышленных объектов

Теперь, когда мы рассмотрели популярные виды винтовых свай, которые служат опорой для бетона, известна их стандартная длина, вес, который они способны выдержать, осталось рассчитать их количество и выбрать диаметр в соответствии с будущей постройкой, после чего можно приступать к строительству.


Свайно-винтовой фундамент: особенности

Современное российское строительство отличается массовым внедрением передовых технологий, разработанных как в нашей стране, так и за ее пределами. Одним из лучших изобретений в сфере проектирования и возведения зданий по праву считается свайно-винтовой фундамент. Такое основание очень популярно среди наших соотечественников благодаря экономии материалов, а также скорости и простоте проведения работ. Наиболее широко такая конструкция представлена в сегменте частного строительства, однако ее можно встретить и там, где сооружаются легковесные здания, такие как гаражи, мини-офисы, мастерские, станции технического обслуживания. Опоры с винтами незаменимы на участках с неровным ландшафтом и здесь их преимущества перед объектами аналогичного назначения очевидны.

Основной опорный элемент

Бесспорно, свая является незаменимой составляющей представленных основ и являет собой металлическую трубу с цинковым покрытием. Нижняя часть детали снабжена лопастью с витой конфигурацией. Основные отличия между такими сваями – их длина и диаметр.

Чертеж опорыЧертеж опорыКонструкция и размеры элемента

Стоимость металлических стержней колеблется в диапазоне 100 – 300 евро в зависимости от их размера и производителя. На строительном рынке присутствуют и недорогие образцы (50 – 70 евро), но это, как правило, опоры минимального размера. К слову, такие сваи могут устанавливаться не только там, где будет возведен дом. В ряде случаев мы можем встретить их при монтаже оградительных конструкций и заборов. Также в смету необходимо включить крышки для опор (около 35 евро), разумеется, если без них нельзя обойтись. Не забывайте и о крепежных деталях, а именно о болтах и комплекте эксцентриков.

Если вы не являетесь специалистом в данной области, помимо покупки материалов, придется раскошелиться на оплату труда строительной бригады. После суммирования всех составляющих сметы мы можем выяснить итоговую сумму расходов, в которую обойдется фундамент на винтовых сваях под ключ.

Положительные характеристики

Схема установки опорыСхема установки опорыВозможен монтаж на любых почвах

В первую очередь отметим плюсы основы на сваях. Для начала нужно упомянуть о высокой несущей способности такой конструкции. Все мы понимаем, что чем выносливее строительный объект, тем дольше его эксплуатационный период, и здесь с этим параметром все в полном порядке. Также винтовой фундамент в полной мере показывает все свои достоинства на любых почвах, кроме скалистых.

Очень часто при устройстве опорной основы на металлических сваях не требуется привлечение специальных технических средств и оборудования, что также можно отнести в плюсы. Привлекает застройщиков и тот факт, что данный тип основ может выполняться в любое время года, даже зимой. Как видите, плюсы такого решения очевидны, а есть ли у него минусы?

Недостатки конструкции

Минусы свайно-винтового фундамента проявляются там, где грунты неравномерны, так как на такой территории свайные основания подвергаются усадке. Также металл подвержен коррозии, что негативно сказывается на его прочности. Чтобы уберечь здание от таких рисков и минимизировать подобные недостатки, рекомендуется приобретать дорогие опорные элементы или обрабатывать их специальными защитными средствами, а это влечет за собой дополнительные расходы.

Винтовой наконечник ХотвеллВинтовой наконечник ХотвеллДорогой литой наконечник

Опытные строители старой закалки отмечают, что, несмотря на все плюсы винтовых основ, они достаточно молоды и их эксплуатационные свойства не до конца изучены. Недоверие к достаточно новой технологии спорно, но отрицать его нельзя. На самом деле все не настолько плохо и недостатки существенно проигрывают положительным сторонам таких изделий. Если правильно производить монтаж и обеспечить конструкции грамотное обслуживание, сваи прослужат вам не одно десятилетие.

При халатном и дилетантском подходе к работе даже дорогие и массивные столбы или ленточный фундамент прикажут долго жить, будь у них очевидные и неоспоримые преимущества. В большинстве случаев трудности могут настигнуть вас там, где за работу берутся недобросовестные строители, и материалы здесь абсолютно ни при чем, ведь они изготовлены и испытаны по стандартам нового поколения производителями с серьезной репутацией.

Этапы строительства

Как и любая строительная конструкция, свайно-винтовой фундамент монтируется поэтапно в определенном порядке:

  1. Планирование площадки под установку основы.
  2. Фиксация базового элемента опоры.
  3. Монтаж остальных деталей, внесенных в план-схему.
  4. Замеры и резка металлических столбов согласно проектному уровню.
  5. Закрепление оголовков.
  6. Обвязка швеллерами или брусьями.

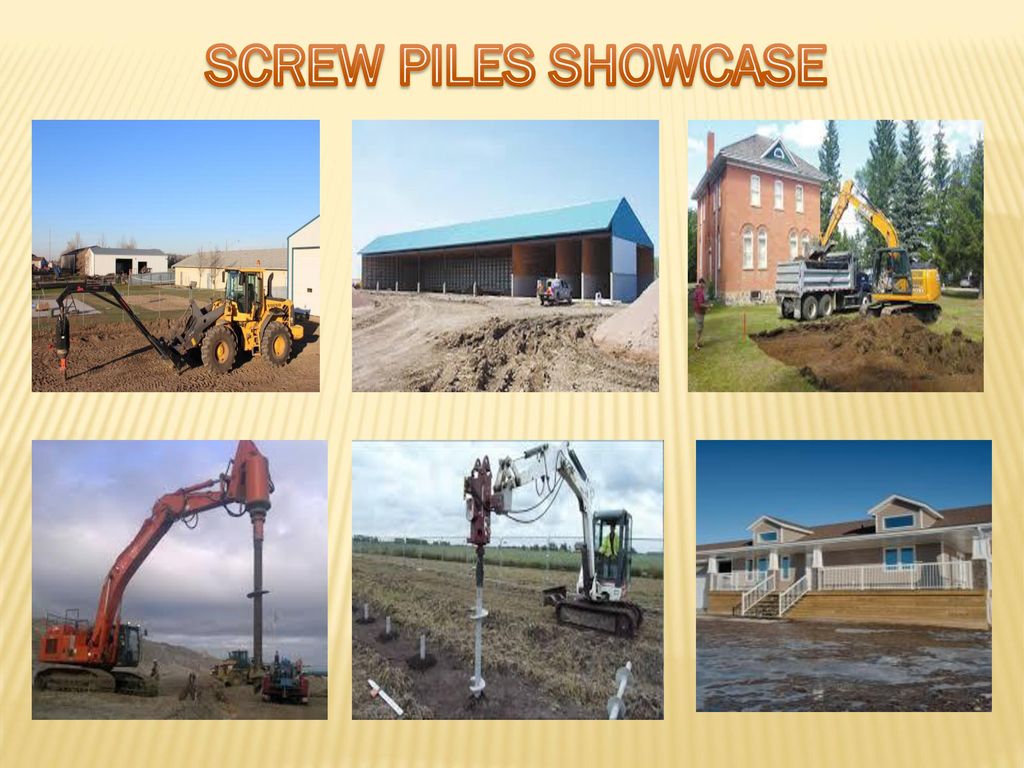

Завинчивание свайЗавинчивание свайМонтаж опор с помощью спецтехники

Очень часто установка винтовых основ проводится при помощи спецтехники, посредством которой изделия завинчиваются в свои посадочные места. На самом деле, такое оборудование по своим техническим и эксплуатационным характеристикам является аналогичным тому, которым проделываются отверстия в древесине и бетоне, только здесь мы имеем дело с массивными сваями. Специальную машину вполне можно заменить завинчивающим ключом. Этот инструмент относится к ручному оборудованию, соответственно, стоит он дешевле. Необязательно нужно быть высококлассным специалистом, чтобы с его помощью за несколько минут установить свайный элемент, и в этом его плюсы.

Монтаж элемента вручнуюМонтаж элемента вручнуюЗавинчивающий ключ

Процесс установки

Винтовой фундамент характеризуется тем, что его опоры устанавливаются строго вертикально. Чтобы это требование было выдержано в полной мере, необходимо использовать строительный уровень. Если вы начинаете строительство на участке с подземными коммуникациями, советуем обзавестись специальной аппаратурой, которая обнаруживает скрытый в грунте кабель и трубы.

Помимо основных инструментов, могут потребоваться дополнительные, такие как переходники и втулки, используемые для фиксации деревянных брусьев. Не забудьте о комплекте, который снижает диаметральную величину, клеммном кольце, зажиме. Большинство этих деталей прилагается производителем к основным элементам фундамента, поэтому вам не нужно их приобретать отдельно, а это тоже своего рода преимущества.

Схема установкиСхема установкиЭтапы монтажа

Теперь несколько слов об основном монтажном процессе. Итак, свайно-винтовой фундамент начинают закладывать с заглубления стоек в пробуренные скважины. Затем опоры фиксируются при помощи гравийной подушки, которую в некоторых случаях можно заменить пластиковым эксцентриком, состоящим из зажимного кольца и болтов.

Обращаем ваше внимание на то, что высококачественные сваи можно использовать повторно, тем более что они демонтируются так же легко, как и ввинчиваются.

Это может понадобиться тогда, когда нужно переместить торговую точку, установленную на свайную основу, или расширить границы огороженной территории.

Продукт инновационных технологий

Конструкция с оцинкованной спиральюКонструкция с оцинкованной спиральюСовременные опоры

В современном мире отмечается стремительное развитие технологий и усовершенствование существующих материалов, это касается и производства опорных элементов нового образца, из которых состоит качественный винтовой фундамент. Как отмечают специалисты, это является отличной перспективой для развития доступного строительства. Речь идет о свайных конструкциях с кованым корпусом, имеющих конусообразную форму и доукомплектованных оцинкованной спиралью. Основные достоинства таких опор состоят в их антикоррозийных свойствах и отсутствии необходимости в применении дополнительных приборов для их установки. Сверхновые конусные сваи не нужно подрезать, чтобы добиться необходимой длины.

Расчет свайной основы

Для грамотного расчета данного фундамента необходимо учесть некоторые моменты:

  • состав грунта;
  • глубина грунтовых вод и точки промерзания;
  • вес будущей постройки;
  • разницу ландшафтной высоты в местах установки опор.

Самостоятельно проделать такую работу будет достаточно сложно, поэтому зачастую приходится прибегать к помощи квалифицированных проектировщиков, которые учтут все недостатки участка и исходя из полученных данных, спроектируют надежный фундамент, гарантирующий долговечность новостроя.


Винтовые сваи: область применения, выбор и использование

Самым главным в строительстве дома является этап формирования фундамента. Данный этап занимает большую часть времени в возведении здания. Зачастую неграмотные или недобросовестные застройщики выполняют данный этап с нарушениями технологии, прибегая к неподходящим или дешевым материалам фундамента. Некоторые исполнители не могут создать прочный фундамент из-за неровного ландшафта. Для того, чтобы быстро создать прочный и надежный фундамент на любой поверхности применяют винтовые сваи. Благодаря этим сваям, срок возведения фундамента можно сократить более чем наполовину. Однако, не все так просто, как кажется, поэтому в данной статье мы рассмотрим область применения винтовых свай, критерии выбора конструкции, а также правила использования винтовых свай.

Область применения винтовых свай

Для начала дадим определение винтовой свае. Конструкция представляет собой металлический стержень, на конце которого находится винтовая лопасть, которая должна погружаться в землю. На сегодняшний день изготавливают сваи длиной до 20 м, с шириной лопасти до 2,5 м. Сваи способны погружаться в землю на всю свою длину. Конструкция винтовых свай достаточно проста, поэтому ее не сложно изготовить самому при наличии необходимого оборудования и материалов.

Особенности винтовых свай позволяют использовать их в следующих областях:

  • используются при сложном рельефе местности. Винтовые сваи дают возможность построить фундамент на местности с большими перепадами высот. Сваи позволяют пропустить земляные работы по выравниванию местности. Благодаря этому, экономится время и деньги.
  • используются для пристроек к другим зданиям. При выполнении работ пристроя к зданию, новый фундамент способен сместить равновесие старого фундамента, что может привести к наклону или разрушению постройки. Винтовые сваи используются для возведения пристроек, так как они не смещают грунт вокруг близстоящего здания.

  • используются для быстрого возведения фундамента. Построить фундамент при помощи винтовых свай можно за пару дней, для этого важно владеть необходимым оборудованием и знаниями. В любом случае, фундамент из свай всегда изготавливается быстрей более чем в два раза обычного времени.
  • используются при возведении линий электропередачи (ЛЭП). Сваи способны выдержать большую нагрузку, а также легко достаются обратно в случае необходимости.
  • используются для усиления действующего фундамента. Старые здания теряют прочность фундамента, в таких случаях винтовые сваи оказывают дополнительную опору. Сваи выставляются вокруг периметра фундамента, а затем кронштейнами крепятся к аварийным областям конструкции, тем самым увеличивают несущую способность.

Причисленные области применения являются основными, однако, сваи универсальны и подходят практически для любого случая.

Виды винтовых свай

Винтовые сваи имеют простое строение. Их различают по способу изготовлению. Виды свай:

  1. Сварные сваи. На заостренный металлический стержень приваривают лопасти. Для изготовления качественной сваи применяется плазменная резка. Данная свая не выдерживает очень большие нагрузки, поэтому подходит для небольших сооружений.
  2. Комбинированные сваи. Данный вид состоит из двух частей – конуса и лопасти. Этот вид свай способен выдерживать нагрузку до 50 тонн.
  3. Литые сваи. Стержень и лопасти – это единое целое. Сваи обладают повышенной прочностью из-за монолитной конструкции.

Критерии выбора винтовых свай

Покупая винтовые сваи, необходимо знать их характеристики и конструкцию. Для выбора надежной и подходящей сваи для вашего здания нужно ознакомиться с длиной и диаметром сваи.

Диаметр стержня сваи

Самыми популярные стержни сваи имеют диаметр 57, 76, 89 или 108 мм. Рассмотрим каждый из них.

  • 57 мм. Небольшие сваи, предназначенные для удержания заборов или легких сооружений.
  • 76 мм. Сваи с таким диаметром также используются для заборов, но уже с утяжелителями в виде профнастила. Свая подходит для легких сооружений (туалет, беседка). Способно удерживать вес до 2т.
  • 89 мм. Предназначаются для формирования фундамента для террас или веранды, а также небольших одноэтажных домов. Удерживают вес до 4 т.
  • 108 мм. Сваи с данным диаметром пользуются наибольшей популярностью, так как применяются для строительства фундамента двухэтажных домов, различных пристроек и небольших кирпичных зданий. Способны выдерживать сооружения весом до 6 т.

Кроме этих популярных видов выпускают сваи с диаметром до 325 мм.

Длина сваи

Приобретая сваю, нужно отталкиваться от типа грунта и его глубины окаменелости. Длина сваи зависит именно от глубины твердых пород глины. Для того, чтобы выбрать нужную длину, используйте садовый бур. Медленно углубляйте винт в грунт, иногда проверяя плотные куски глины. При их обнаружении, прекратите бурить, измерьте длину. Данная глубина будет соответствовать оптимальной длине будущей сваи.

Правила использования винтовых свай

Монтаж винтовых свай – это не сложный процесс, но требует определенных знаний и навыков. Рассмотрим основные правила последовательной установки данной конструкции.

  • Выполняя монтаж винтовых свай, обязательно обеспечить присутствие 3-5 человек. Одному и даже вдвоем установить сваи невозможно.
  • Перед началом установки рассчитайте количество необходимых свай. Рассчитывайте общую нагрузку на фундамент, этажность дома. От этого зависит количество конструкций.
  • Обязательно измерение геологических характеристик местности. Определяют твердость грунта, количество сточной воды, рыхлость и мягкость грунта. Создают схему, на которой отмечают расположение отдельной сваи, при этом рассчитывая нагрузку на каждую.По созданной схеме нужно расположить сваи на земле, именно так получится грамотно распределить нагрузку будущего сооружения.

  • Отметив сваи на схеме, приступайте к оформлению лунок для будущих свай. Их глубина должны быть не более 20 см. В случае, если конструкция не вкручивается, лунку можно сделать глубже, но не более 30 см.
  • Установив сваю в лунку, начинайте ее вкручивание в лунку. В верхний угол сваи вставляют два длинных стержня. С их помощью создается рычаг, который передаст вращательный момент. Чем длиннее стержень рычага, тем проще вкручивать. Осуществляя вкручивание сваи, один человек должен следить за тем, чтобы конструкция размещалась перпендикулярно поверхности без перекосов, для этого используют уровень. Его вертикально прикладывают к стержню сваи. Увидев перекос сваи, следует сразу же исправить неровность. Чем глубже будет закручена свая, тем сложней будет это исправить.
  • Вкрутив сваи, пространство вокруг них необходимо залить бетоном. Обеспечить прочность помогает арматура, которая вставляется в лунку. Утрамбованный бетон высушивается. Благодаря бетону, пустое пространство между лункой и сваей полностью заполняется, тем самым защищая сваю от коррозии. Защитить наружную часть сваи от ржавчины помогает специальное защитное покрытие, например, эмаль по ржавчине. Если проигнорируете этот этап, металл начнет разрушаться под действием коррозии, свая может перестать выполнять свои функции.

Советы профессиональных строителей

Рассмотрим несколько полезных советов, которые позволят возвести прочный и долговечный фундамент:

  • не обязательно выравнивать сваи строго перпендикулярно земле, допускается отклонение не более чем 2 градуса;
  • в случае, если по пути вкручивания сваи возникло препятствие, следует найти другое место для конструкции;
  • свая должна быть вкручена минимум на 100 см;
  • при постройке временной конструкции необязательно бетонировать сваи, они могут быть использованы еще раз.

Фундамент из винтовых свай на сегодняшний день является одним из самых популярных и востребованных. Его прочностные и надежные характеристики позволяют построить качественный фундамент здания. Чаще всего данный тип фундамента применяется для каркасного строительства. Эта система обеспечивает долгий срок службы фундамента, а ее установка не требует большого количества усилий. В данной статье мы рассмотрели основные понятия о данной конструкции, область применения и критерии выбора винтовых свай, а также правила их использования. Прочитав эту статью, у вас получится возвести надежный фундамент для вашего дома.

02.08.2019

Подписаться на рассылку

Винтовые сваи — Википедия

Эта статью следует сделать более понятной широкому кругу читателей.

Пожалуйста, попытайтесь изложить эту статью так, чтобы она была понятна неспециалисту. Вам могут помочь советы в этом эссе.
Подробности могут быть на странице обсуждения.
Винтовые сваи

Винтовые сваи — тип свай, заглубляемых в грунт методом завинчивания в сочетании с вдавливанием. Винтовые сваи состоят из ствола и лопасти (или лопастей). Изготавливаются из литых либо сварных стальных деталей.

История

Свайное  фундаментостроение было известно с древних времен. При этом материал, из которого изготавливались сваи, совершенствовался со временем, а способ установки оставался прежним — их забивали в грунт. Переворот  в этой области совершило изобретение устройства под названием «винтовая свая», запатентованного в 1833 году инженером-строителем Александром Митчеллом[en] (1780 – 1868). За это достижение он получил медаль Телфорда[en] и членство Института гражданских инженеров[en].

Винтовая свая в то время представляла собой металлическую трубу с якорным винтом на конце и вкручивалась в грунт усилиями людей и животных с помощью большого деревянного колеса, называемого якорным шпилем. Для установки винтовых свай от 20 футов (6 м) длиной с 5-дюймовым (127 мм) диаметром ствола нанимали до 30 мужчин.

Первоначально винтовые сваи использовались только для постройки судовых причалов, однако сфера их применения быстро расширилась — уже в 1838 году  винтовые сваи стали основой для фундамента маяка Мэплин Сэндс[en] на нестабильном прибрежном грунте реки Темзы в Великобритании.  Для укрепления морских пирсов технологию винтовых свай впервые применил архитектор и инженер Евгениус Берч[en] (1818 – 1884). С 1862 по 1872 годы были возведены 18 морских пирсов и более 100 маяков. В период 1900-1950 годов  популярность винтовых свай на Западе несколько снизилась в связи с активным развитием механического сваебойного и бурового оборудования, зато в последующие годы  технология свайно-винтовых фундаментов стала активно развиваться в сфере индивидуального, промышленного и крупного гражданского строительства.

В Россию технология пришла в начале 20го века. Тогда винтовые сваи получили широкое распространение в области военного строительства, где в полной мере оценили их достоинства — универсальность применения, возможность использования ручного труда, надежность и долговечность, в особенности на пучинистых, обводненных или многолетнемерзлых грунтах. Эти преимущества были  доказаны благодаря трудам советского инженера Владислава Дмоховского (1877-1952), который провел комплексные исследования в области свайных оснований (теория конических свай).

Исторически сложилось так, что только в 50-60-х гг. XX века в СССР были разработаны теоретические основания применения винтовых свай, технология производства работ, спроектированы и изготовлены установки для их завинчивания. Значительный вклад в систематическое изучение и экспериментальную разработку применения винтовых свай в строительстве внесли Шпиро Г. С., Бибина Н. М., Крюков Е. П., Цюрупа И. И., Чистяков И. М., Орделли М. А., Иродов М. Д. и др. В работах данных авторов содержатся ценные сведения, необходимые для определения технических параметров и геометрических форм винтовых свай, решения конструкций и выбора материалов для их изготовления. В ходе исследований были получены обширные материалы по несущей способности и перемещению винтовых свай в различных грунтах, определено влияние размеров лопасти и глубины ее погружения на несущую способность свай. Опыт погружения большого числа разнообразных по своим размерам и материалам винтовых свай позволил разработать технологию их погружения в грунт, определить скорости вращения, величины крутящих моментов и осевых усилий, необходимых для погружения. В 1955г опубликованы «Технические указания по проектированию и устройству фундаментов опор мостов на винтовых сваях» (ТУВС-55). Несколько позже — «Руководство по проектированию и устройству мачт и башен линий связи из винтовых свай», которое было результатом внедрения, испытаний и опытной эксплуатации опор линий связи высотой до 245м в 1961-1964гг.

Интенсивное внедрение винтовых свай в строительство и энергетику началось в середине 60-х гг. ХХв. Этому способствовало расширение работ по реконструкции зданий и сооружений, выполнение крупных строительных работ в стесненных городских условиях или на промышленных территориях, что требовало разработки глубоких котлованов в непосредственной близости от существующих фундаментов. Другой причиной развития технологии свайно-винтовых опор явилось увеличение объема монтажных работ в строительстве. Монтаж тяжелых конструкций объектов химического, металлургического, энергетического назначения потребовал разработки новых видов фундаментов и расширения области их использования. Наибольшее применение винтовые опоры получили в отраслях связи и телекоммуникациях (закрепление опор ЛЭП).

Разработка винтовых свай в СССР велась независимо от исследований западных ученых, при этом приоритетными задачами стали высокая скорость и простота завинчивания в грунтах с высокой плотностью. Этим требованиям отвечала стальная винтовая свая с литым наконечником и одной лопастью на конусе, конструкцию которой разработал доктор технических наук, крупный инженер-строитель Виктор Николаевич Железков[1]. Несмотря на универсальность, эта модификация имеет невысокую несущую способность, для повышения которой необходимо увеличивать диаметр ствола и лопасти, что ведет к возрастанию стоимости строительства. Тем не менее такая свая используется достаточно широко.

Тем временем западные разработчики, напротив,  сделали акцент на обеспечении необходимой несущей способности при минимальном увеличении материалоемкости. Это привело к отказу от крепления лопастей к конусу сваи, а для повышения несущей способности разработчики прибегли к наращиванию диаметра лопасти и количества лопастей на стволе. За счет внедрения новых технологий свайно-винтовые фундаменты стали широко применяться в сфере гражданского строительства. По данным ISSMGE в 2010 году винтовые сваи заняли уже 11% зарубежного рынка, постепенно вытесняя забивные.

В российском малоэтажном строительстве винтовые сваи стали использоваться лишь в начале 21го века благодаря усилиям русского ученого — Сергея Петухова[2], который доказал рациональность применения изделий малого диаметра в ИЖС. Тем не менее в современной России технология свайно-винтовых фундаментов до сих пор незаслуженно считается прерогативой промышленных сооружений, между тем  существующие модификации винтовых свай позволяют признать винтовой фундамент наиболее эффективным методом строительства благодаря высокой несущей способности и оптимальной цене.

Применение

Четырёхсвайный стальной ростверк

Винтовые сваи находят применение в самых разных сферах строительства. Фундаменты этого типа используют для возведения:

С помощью винтовых свай осуществляют реконструкцию зданий и дорог, укрепляют и усиливают монолитные фундаменты на сложных грунтах. Фундаменты на винтовых сваях популярны в качестве оснований для временных сооружений (торговых павильонов, аттракционов и т.п.), заборов, террас, беседок и других объектов, в том числе требующих высокого уровня надежности и изготовления в сжатые сроки.  Отсутствие шума и вибрации во время установки делают винтовые сваи незаменимыми при работе в условиях плотной городской застройки.

Винтовой фундамент может применяться на любых, даже самых сложных грунтах — пучинистых, многолетнемерзлых, слабых и обводненных. Его установка не требует масштабных земляных работ и не зависит от погодных условий.

Широкий спектр применения обусловлен особенностями установки сваи. Винтовая свая вкручивается в грунт подобно шурупу. Прорезав неустойчивые слои, ее лопасти достигают плотных малосжимаемых грунтов, благодаря чему и достигается высокая несущая способность.

Применение винтовых свай нежелательно без представления об основных особенностях грунта на участке застройки. Это позволяет правильно подобрать модификацию свай, их длину и количество. Так, при наличии вечномерзлых, крупнообломочных или техногенных грунтов применяются сваи с литым наконечником, в то время как в торфах и водонасыщенных грунтах лучше использовать двухлопастные сваи и так далее.

Установка винтовых свай производится при помощи гидравлических механизмов, в отдельных случаях — вручную.

Классификация винтовых свай

Типы винтовых свай

Типоразмеры (характеристики) винтовых свай — это совокупность технологических и конструкционных особенностей. Различные типы свай предназначены для работы в разных условиях, в зависимости от величины нагрузки на фундамент и особенностей грунта. Применение разных типов свай необходимо даже в пределах одного объекта — на один фундамент, как правило, воздействуют неоднородная нагрузка, отличающаяся под ответственными узлами сооружения, под несущими и ненесущими стенами, лагами пола и т.п. Это обеспечивает равномерное распределение запаса прочности и как следствие — увеличение долговечности.

Классификация по размеру лопасти

Диаметр лопасти винтовой сваи может превосходить диаметр ствола более чем в 1,5 раза (широколопастные сваи) и менее чем в 1,5 раза (узколопастные сваи).

Широколопастные сваи в свою очередь делятся на три группы в зависимости от конфигурации лопасти на сваи для:

• текучих, текуче-пластичных и мягко-пластичных грунтов;

• туго-пластичных и твердых водонасыщенных глинистых грунтов;

• полутвердых грунтов.

На выбор конфигурации лопасти влияют физические характеристики грунтов в пятне застройки (пористость, степень насыщения водой, консистенция, гранулометрический состав и т.д.).

Широколопастные винтовые сваи эффективны в дисперстных грунтах, грунтах с невысокой несущей способностью вследствие большей площади опирания.

Узколопастные сваи используются в особо плотных сезоннопромерзающих и вечномерзлых грунтах. За счет меньшей ширины лопасти риск её деформации при установке снижается, а надежная фиксация винтовых свай обеспечивается плотностью грунта.

Классификация по количеству лопастей

Сваи с одной лопастью (однолопастные) и сваи с двумя и более лопастями (многолопастные).

Однолопастные сваи возможно использовать только в грунтах с достаточно высокой несущей способностью, при этом стоит учитывать особенность данной модификации свай — уход в «срыв» при достижении критической нагрузки.

Многолопастные сваи могут быть использованы в самых разных, в том числе слабых грунтах. Они не только показывают высокую несущую способность, но и более устойчивы при различных видах нагрузок : вдавливающих, выдергивающих или горизонтальных, что достигается включением в работу ствола околосвайного массива грунта.

Увеличение числа лопастей позволяет сваям воспринимать большие нагрузки при меньшем диаметре трубы, жесткость ствола в этом случае обеспечивается за счет трубопроката достаточной толщины. Максимальная эффективность многолопастных винтовых свай достигается моделированием оптимального расстояния между лопастями, шага и угла их наклона, которые являются расчетными величинами.

Классификация по типу наконечников

Наконечники сваи могут быть литыми или сварными.

Литые наконечники винтовых свай меньше подвержены деформации — их использование уместно в крупнообломочных грунтах, грунтах с природными и техногенными включениями, особоплотных и многолетнемерзлых грунтах, а также в крупных гравелистых песках. Литой наконечник способен разрушить препятствие, не деформировавшись. В иных почвах целесообразнее применять сварные наконечники, прочность которых обеспечивается качеством изготовления, толщиной и маркой стали. Применение литого наконечника в стандартных условиях оправдано в случае использования сопоставимой толщины металлопроката .

Классификация по величине воспринимаемых нагрузок

Винтовые сваи также можно условно подразделить на предназначенные для малых или больших нагрузок. Стоит уточнить, что диаметр ствола как параметр для классификации свай по нагрузкам, вопреки общепринятому мнению, имеет решающее значение лишь для широколопастных свай больших длин и диаметров (более 6 м и свыше 159 мм) и узколопастных свай.

Винтовые сваи для малых нагрузок представляют собой однолопастные сваи с диаметром лопасти до 500 мм, толщиной лопасти до 6 мм и толщиной стенки ствола до 4,5 мм, равно как и многолопастные сваи с диаметром лопасти до 300 мм, толщиной лопасти до 5 мм и толщиной стенки ствола до 3,5 мм. Они применяются при возведении объектов индивидуального жилищного строительства и сопоставимых по нагрузкам промышленных объектов. В случае увеличения нагрузки или плотности грунтов их применение допустимо при условии использования металлопроката большей толщины.

Большие нагрузки (строительство крупных гражданских и промышленных объектов) выдерживают однолопастные сваи с диаметром лопасти более 500 мм, толщиной лопасти более 6 мм и толщиной стенки ствола более 4,5 мм, а также многолопастные сваи с диаметром лопастей более 300 мм, толщиной лопасти более 5 мм и толщиной стенки ствола более 3,5 мм. Разница в толщине металла обусловлена значительным изгибающим моментом, который требует большей конструктивной жесткости. Увеличение этого параметра рекомендуется при использовании винтовых свай в более плотных и агрессивных грунтах.

Классификация по толщине металлопроката

Толщина стенки ствола подразделяет сваи на тонкостенные (до 3,5 мм включительно), средней толщины (более 3,5 мм) и толстостенные сваи (6 мм и более). Оптимальный выбор зависит от величины нагрузки и степени агрессивности грунта, которые определяются на стадии проектирования с учётом данных, полученных в ходе проведения замеров коррозионной активности грунта.

Это справедливо и для толщины лопасти, которая подбирается для каждого объекта индивидуально. Сваи с лопастями толщиной до 5 мм включительно используются для возведения легких или временных сооружений. При строительстве долговременных зданий, крупных гражданских и промышленных объектов рекомендованы сваи с лопастями толщиной от 6 мм и выше.

Классификация по марке стали

Марка стали, используемой для изготовления винтовых свай также зависит от агрессивности среды. При слабой агрессивности допускается использовать марку Ст3, средняя требует повышения марки до Ст20, а в сильноагрессивных грунтах применяются марки 30 ХМА и 09Г2С.

Классификация по типу антикоррозийного покрытия

Защита винтовых свай от коррозии осуществляется несколькими путями, наиболее эффективным из которых является увеличение толщины металла, использование качественного сырья и цинковых анодов. Нанесение покрытия при условии сохранения его целостности позволяет лишь снизить негативное атмосферное влияние на надземную часть сваи и участок, эксплуатируемый на границе двух сред — воздуха и почвы. Наиболее распространёнными в настоящее время являются полимерные, полиуретановые, эпоксидные покрытия, а также горячее и холодное цинкование. Каждое из перечисленных покрытий имеет свои особенности.

Полимерное покрытие металлов

Достоинства: прочное, износоустойчивое, высокая адгезия к поверхности.

Недостатки: сложность нанесения на поверхность, имеющую неровности (сварные швы, стыки и выемки), с вероятным последующим возникновением сколов и развитию точечной коррозии.

Двухкомпонентное покрытие на основе полиуретановых смол:

Достоинства: прочность, высокая адгезия на неровных участках, стойкость при контакте с абразивным материалами, в условиях агрессивной среды и резких температурных перепадов.

Недостатки: сложность нанесения в «кустарных условиях», снижение адгезии при избыточной толщине слоя.

Эпоксидное покрытие

Достоинства: простота нанесения, сравнительно низкая стоимость.

Недостатки: эластичность снижена по сравнению с иными видами покрытия, излишнее водопоглощение, недостаточная ударопрочность.

Холодное цинкование

Достоинства: простота нанесения, сравнительно низкая стоимость.

Недостатки: крайне низкий уровень адгезии.

Горячее цинкование

Достоинства: по уровню адгезии превосходит полимерное покрытие. Экологично.

Недостатки: сложность нанесения на неровные участки; имеет значительные ограничения по области применения (водородный показатель среды pH не ниже 3 и не выше 11; удельное сопротивление грунта не менее 50 Ом*м, СП. 28.13330.2012).

Достоинства

Укрепление откосов винтовыми сваями

Винтовые сваи — простая, но эффективная технология строительства фундаментов для объектов различного назначения.

Преимущества винтовых свай Примечания
Фундаменты из винтовых свай не подвержены силам морозного пучения.[цитата не приведена 221 день] В отличие от иных видов фундаментов, в особенности забивных свай.
Высокая долговечность, возможность использовать на болотистых грунтах, грунтах с высоким уровнем подземных вод. Для соблюдения ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований»[3] необходимо проводить анализ коррозионной активности грунта, результаты которого являются основанием (с учетом требований к конструктивной жесткости винтовой сваи) для подбора марки стали, диаметра и толщины стенки ствола винтовой сваи.
Минимальные сроки строительства. Объект сдается на 15-30% быстрее, чем с бетонным фундаментом.
Экономичность. Дешевле бетонного фундамента, выполненного в соответствии с СП 63.13330.2012[4], не менее, чем на 30%.
Широкий спектр применения. Можно использовать в любых грунтах, кроме скального.
Отказ от земляных работ и выравнивания участка. Для соблюдения горизонтали при перепаде высот используют сваи различных длин.
Отсутствие вибрации и шума при заглублении. Можно проводить работы в непосредственной близости к подземным коммуникациям или в условиях плотной городской застройки.
Винтовые сваи готовы к восприятию полной проектной нагрузки сразу после завинчивания. В отличие от бетонного фундамента не требует набора прочности.
Работы можно выполнять в любое время года. При температуре ниже -30°C использование спецтехники затруднительно.
Возможность повторного использования винтовых свай.  Незаменимы при строительстве временных сооружений.
Высокая ремонтопригодность. Если винтовые сваи не являются частью сборного ж/б фундамента.
Сваи малого диаметра можно устанавливать без применения тяжелой техники. При помощи 3-4 человек.
Инженерные коммуникации можно проектировать и монтировать одновременно с возведением фундамента. При совершении земляных работ необходимо соблюдать дистанцию до установленных винтовых свай, определенную проектной документацией.

Недостатки

Любой строительный материал имеет свои недостатки, которые устраняются при соблюдении правил и норм проектирования, производства и эксплуатации.

Основные недостатки винтовых свай:

1.  Возможный низкий срок эксплуатации, который, как правило, является следствием ошибок при проектировании фундамента — в расчетах не учитывается коррозионная активность грунта и наличие блуждающих токов. Проведение замеров этих показателей позволяет рассчитать оптимальную толщину стенки ствола и определить порядок действий для снижения коррозии (например, использование цинковых анодов, проведение мероприятий по водоотведению и т.д.). Исполнение указанных условий позволяет соответствовать требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований».[3]

2. При чрезмерном нагружении винтовой сваи с лопастью, которая не менее чем на 2/3 расположена на завальцованном конусе ствола, грунт в большинстве случаев перестает набирать несущую способность, поэтому возможно обрушение сооружения. Во избежание подобных последствий при расчете несущей способности указанного типа сваи необходимо:

3. Однолопастные винтовые сваи малых диаметров (57-76 мм) требуют обязательного бетонирования основания или обеспечения жесткого сопряжения всей конструкции для создания достаточного сопротивления горизонтальным нагрузкам.

Особенности проектирования фундаментов из винтовых свай


Один из важнейших этапов строительства фундамента из винтовых свай — проектирование. Ошибки, допущенные в проекте, нередко приводят к возникновению серьезных проблем на стадии строительства и могут повлечь значительное сокращение срока службы всего здания.

Наиболее распространенные ошибки проектирования:

1. В большинстве случаев расчет на вдавливающие, выдергивающие и горизонтальные нагрузки производится аналитическими методами в соответствии с СП 24.13330.2011[6], но, как показывает практика, результаты аналитических расчетов не всегда совпадают с результатами, полученными в ходе проведения полевых испытаний грунтов натурными сваями. Причина кроется в том, что расчетные формулы, заложенные в нормативных документах, базируются на упрощенных моделях взаимодействия винтовых свай и грунтов (модель Мариупольского), разработанных в 60-х годах прошлого века, и не учитывают многие особенности их работы, поэтому при расчете аналитическими методами целесообразно использовать понижающие коэффициенты. Современный способ определения оптимальных геометрических и конструктивных параметров винтовой сваи базируется на расчетах в системах автоматизированного проектирования, основанных на методах конечных элементов.

2. Подбор параметров винтовых свай осуществляется без учета данных о коррозионной активности грунта, которые являются основанием для назначения оптимального диаметра и толщины стенки ствола.

3. При назначении антикоррозийного покрытия применяются исключительно положения СП 28.13330.2012[7], которые не учитывают абразивное воздействие грунта на винтовую сваю во время ее погружения. Вместе с тем при назначении горячего цинкования в качестве антикоррозийного покрытия нередко игнорируются требования указанного нормативного документа, а именно п. 9.2.8., согласно которому данный вид антикоррозийного покрытия допускается применять лишь в условиях неагрессивного воздействия среды (водородный показатель среды pH не ниже 3 и не выше 11, и удельное сопротивление грунта не менее 50 Ом*м).

4. После установки винтовых свай в проектное положение для уточнения соответствия их несущей способности требованиям проектной документации необходимо:

  • для зданий класса ответственности III (пониженный) и II (нормальный) выполнить замер величины крутящего момента;
  • для зданий класса ответственности I (повышенный) провести контрольные испытания в соответствии с ГОСТ 5686-2012 «Грунты. Методы полевых испытаний сваями».

См. также

Примечания

  1. Железков В.Н. Винтовые сваи в энергетической и других отраслях строительства.. — — СПб.: Прагма, 2004..
  2. Петухов С.Н. Фундаменты на винтовых сваях для малоэтажного строительства.. — Отдельный выпуск.
  3. 1 2 ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований». — М.: Стандартинформ, 2015.
  4. ↑ СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003.
  5. Разработан ОАО «СевЗап НТЦ» филиал «Севзапэнергосетьпроект- Западсельэнергопроект». Исполнители Л.И. Качановская, П.И. Романов, В.Н. Железков, М.С. Ермошина (ОАО «СевЗап НТЦ»), Ильичев В.А.( АНО АНТЦ РААСН). СТАНДАРТ ОРГАНИЗАЦИИ ОАО «ФСК ЕЭС» СТО 56947007- 29.120.95-050-2010.
  6. ↑ Актуализированная редакция СНиП 2.02.03-85 «Свайные фундаменты» — Винтовые сваи.
  7. ↑ СП 28.13330.2012 Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85 (с Изменением N 1).

Фундамент на винтовых сваях — плюсы и минусы свайно-винтового фундамента своими руками, видео

Применение фундамента на винтовых сваях в кратчайшие сроки и при минимуме затрат позволяет самостоятельно сделать основание под баню, частный дом или гараж. С установкой свай в виде винтов из стали в состоянии справиться даже начинающий строитель. Существует несколько типов таких фундаментных опор с разной несущей способностью, подобрать их для конкретного здания и грунта несложно.

Содержание

  1. Что это такое?
  2. Виды и подвиды
  3. Плюсы и минусы
  4. Пошаговая инструкция
  5. Применение в строительстве

Что такое свайно-винтовой фундамент?

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

Так выглядит винтовой фундамент на сваях

Так выглядит основание

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Виды винтового фундамента

По конфигурации и предназначению лопастей выделяют:

  1. Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.

  2. Многолопастные – с несколькими лопастями.

  3. Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.

Различные виды винтовых свай в зависимости от почвы

Различные виды в зависимости от почвы

Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.

Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.

Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.

Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

  • Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

  • Экономичность – обходится на 20–30% дешевле иных вариантов;

  • Отсутствие строительного мусора и больших объемов выемки земли;

  • Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

  • Возможность создания практически на любых типах грунтов;

  • Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

  • Большое количество модификаций наконечников и оголовков;

  • Возможность повторного применения;

  • Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

  • Невозможность обустройства внизу под полом цокольного этажа или подвала;

  • Дополнительные затраты на утепление дома снизу.

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

Электромеханическая коррозия винтовых свай

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

Установка свайно-винтового основания

Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:

  1. Производится контрольное вкручивание для определения прочности грунтов.

  2. Выполняются расчеты с подготовкой плана размещения опор.

  3. Делается разметка участка.

  4. Выполняется установка опорных свай с последующей их обрезкой по уровню.

  5. Осуществляется заливка бетона внутрь опоры.

  6. Производится обвязка созданного свайного поля.

Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.

При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.

Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.

Скачать Скачать СП 24.13330

Пошаговая фото-инструкция

Разметка первой сваи фундамента по ориентирам участка

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

Выкапываем "приямок" глубиной 20-30 см для первой сваи

Выкапываем «приямок» глубиной 20-30 см для первой опоры


Вставляем сваю в приямок

Вставляем в приямок


Закручиваем сваю с помощью специальных рычагов (стальных труб)

Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

Рекомендуется при завинчивании сваи привлечь третьего помощника, который в процессе будет корректировать вертикальное положение

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение


Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню - весом выравниваем сваю

Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом


Если завинчивать становится тяжело, то приглашаем помощников

Если завинчивать становится тяжело, то приглашаем помощников


Первая свая закручена точно по уровню

Первая закручена точно по уровню


Размечаем вторую свая - угловую на этой же стороне от первой

Размечаем вторую — угловую на этой же стороне от первой


Копаем приямок, ставим вторую сваю, выравниваем по уровню и проверяем расстояние от первой

Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой


Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда свая встала на нужное расстояние - закручиваем аналогично первой

Когда опора встала на нужное расстояние — закручиваем аналогично первой


Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома

Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома


Аналогично наклонами корректируем расстояние между сваями

Аналогично наклонами корректируем расстояние между столбами


После соблюдения расстояний - закручиваем третью сваю

После соблюдения расстояний — закручиваем третью


Аналогичным образом отмечаем и закручиваем четвертую сваю, соблюдая размеры по диагонали и стороне

Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне


По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные сваи

По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры


Устанавливаем каждую сваю в приямки по отметкам и уровню и утрамбовываем землей

Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей


Закручиваем сваю и следим за отметками уровня и бечевки

Закручиваем сваю и следим за отметками уровня и бечевки


После закрутки всех свай отмечаем гидроуровнем одинаковые отметки

После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки


Болгаркой обрезаем все сваи по уровню

Болгаркой обрезаем все опоры по уровню


Заливаем сваи цементно-песчаным раствором сваю до 10 см уровня до конца сваи

Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца


Оставшуюся часть сваи засыпаем готовой сухой цементно-песчаной смесью

Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью


Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

Применение фундамента на винтовых сваях

Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется. Подобное основание полностью готово к дальнейшему строительству здания. Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней. С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.

Дом на винтовых сваях

Дом из СИП-Панелей

Читайте также про другие виды оснований:

Смотрите также видео о ремонте и замене фундамента компании ГЛАВ-СВАИ:

Читайте про другие наши материалы:

плюсы и минусы, пошаговая инструкция сваяного фундамента своими руками

При высоком УГВ и неустойчивом грунте фундамент для частного дома часто приходится делать из свай. Использовать другие варианты в такой ситуации оказывается слишком нерационально. Они будут получаться либо слишком дорогими, либо недолговечными из-за повышенной влажности почвы. Железобетонный свайный фундамент буронабивного типа более дешев и прост в исполнении. Его без проблем можно сделать самостоятельно.

Содержание

  1. Что это такое?
  2. Виды и подвиды
  3. Плюсы и минусы
  4. Пошаговая инструкция
  5. Применение в строительстве

Что такое свайный фундамент?

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт. Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома. В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

Схема одного из примеров свайного фундамента с подземным ростверком

Схема одного из видов с подземным ростверком

Железобетонный ростверковый вариант по внешнему виду и общей конструкции – прямой аналог ленточного фундамента. Только “лента” здесь меньших размеров и лежит не в грунте, а на сваях. Это отлично защищает ростверк от влаги и пучения. Причем вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор. Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

  1. Винтовые (вкручиваемые) стальные.

  2. Забивные железобетонные.

  3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Среди плюсов рассматриваемого варианта можно выделить:

  • Возможность устройства там, где классические варианты нельзя сделать из-за высокого УГВ, пучинистого грунта или большой глубины промерзания;

  • Высокая скорость и предельная простота работ при самостоятельном их выполнении;

  • Экономичность – выбрав фундамент на сваях, во многих случаях можно сэкономить до трети выделенных на обустройства опоры для дома средств;

  • Минимум земляных работ – для ленточного либо плитно-монолитного аналога копать земли придется в разы больше.

Минусы у свайного фундамента следующие:

  • Сложность проведения расчетов при проектировании;

  • Возможность применения только для легких зданий;

  • Необходимость утепления пола и невозможность устройства подвала.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Пример фундамента на забивных сваях

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

  1. Земляные работы.

  2. Установка асбестоцементных труб и укладка в них арматуры.

  3. Заливка бетона.

  4. Устройство ростверка.

  5. Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Применение фундаментов на сваях в строительстве

Фундамент на железобетонных сваях прекрасно подходит для многих типов частных малоэтажных домов. Сделать его самому, руководствуясь представленной выше пошаговой инструкцией, не должно составить труда. Вот только расчеты лучше заказать у специалистов. Для гаража или бани подобную основу можно рассчитать и самостоятельно. А для коттеджа проект фундаментного основания должен быть выполнен только профессионалом.

Процесс строительства забивного варианта

Разметка свайного поля

Разметка свайного поля


Разгрузка сваебойной машины

Разгрузка сваебойной машины


Разгрузка свай

Разгрузка


Транспортировка свай

Транспортировка столбов


Забивка свай

Забивка


Сваи забиваются специальной машиной

Сваи забиваются специальной машиной


Все сваи должны быть на одном уровне

Все сваи должны быть на одном уровне


Установка пластин под обвязку свай

Установка пластин под обвязку


Свайный фундамент готов!

Готово!

Читайте также про другие виды фундаментов:

Смотрите также видео о преимуществах и недостатках свайных фундаментов

Читайте про другие наши материалы:

винтовая свая — это … Что такое винтовая свая?

  • Винтовая свая — Свая свая, n. [В КАЧЕСТВЕ. p [= i] l стрела, кол, L. pilum javelin; но ср. также L. pila pillar.] 1. Большой столб или кусок дерева, заостренный и вбитый в землю, как на дне реки, или в гавани, где земля мягкая, для поддержки… The Collaborative International Словарь английского языка

  • винтовая свая — прилагательное или винтовая свая ˈ ̷ ̷ˌ ̷ ̷ Этимология: винтовая свая: построенная на винтовых сваях * * * винтовая свая существительное Свая для погружения в землю, оканчивающаяся винтом • • • Главный вход: ↑ винт… Полезный английский словарь

  • винтовая свая — винтовая свая.свая, которая используется для фундаментов мостов, маяков и т. д. и имеет винтовой нижний конец для просверливания и прочной фиксации в уплотненном материале. [1830 40] * * *… Универсал

  • винтовой свая — существительное: а обычно полая и чугун груда, что имеет винтовой фланец обычно от одного до двух оборотов и используются в мягкой грязи или в других местах, требующих большую опорную поверхность в конце сваи * * * винтовые сваи. куча, которая используется для…… Полезный английский словарь

  • винтовая свая — / ˈskru paɪl / (скажем, skrooh puyl) существительное несущая свая с наконечником винта, обращенная в землю с помощью шпиля, используемая в мягкой грязи или подобном, для основания мостов и других сооружений. Австралийский английский словарь

  • винтовая свая — существительное Стальная свая с широкой винтовой лопастью, прикрепленной к основанию; он скручен в мягкий грунт, чтобы обеспечить большую опорную поверхность… Викисловарь

  • Маяк на винтовых сваях — Маяки на винтовых сваях стоят на сваях, которые ввинчиваются в песчаное или илистое морское или речное дно.Первый маяк на винтовых сваях построил слепой ирландский инженер Александр Митчелл. Он был построен в 1838 году в устье Темзы и был…… Wikipedia

  • Свая — Свая, н. [В КАЧЕСТВЕ. p [= i] l стрела, кол, L. pilum javelin; но ср. также L. pila pillar.] 1. Большой столб или кусок дерева, заостренный и вбитый в землю, как на дне реки или в гавани, где земля мягкая, для поддержки… Международный коллаборативный словарь английского языка

  • Мост свайный — Свайный, н.[В КАЧЕСТВЕ. p [= i] l стрела, кол, L. pilum javelin; но ср. также L. pila pillar.] 1. Большой столб или кусок дерева, заостренный и вбитый в землю, как на дне реки, или в гавани, где земля мягкая, для поддержки… The Collaborative International Словарь английского языка

  • Заглушка — Свая свая, н. [В КАЧЕСТВЕ. p [= i] l стрела, кол, L. pilum javelin; но ср. также L. pila pillar.] 1. Большой столб или кусок дерева, заостренный и вбитый в землю, как на дне реки, или в гавани, где земля мягкая, для поддержки… The Collaborative International Словарь английского языка

  • Сваебойная — Свая свая, н.[В КАЧЕСТВЕ. p [= i] l стрела, кол, L. pilum javelin; но ср. также L. pila pillar.] 1. Большой столб или кусок дерева, заостренный и вбитый в землю, как на дне реки, или в гавани, где земля мягкая, для поддержки… The Collaborative International Словарь английского языка

  • винтовая свая — определение — английский

    Glosbe
    • английский
    • Войти
    Файлы cookie помогают нам предоставлять наши услуги. Используя наши услуги, вы соглашаетесь на использование файлов cookie.Got itDictionary / Dictionary English / Англо-английский Словарь English Английский английский Английский
    • English — English
    • навинчиваемая втулка
    • навинчиваемая
    • навинчиваемая универсальная штанга
    • навинчиваемый клапан
    • навинчивающиеся клапаны
    • винтовая свая
    • винтовая свая
    • сосна
    • семейство сосновых
    • плод сосны
    • измеритель шага винта
    • измеритель шага винта
    • пластина винта
    • калибр пробки
    • игла
    • винтовые изделия

    перевод и определение «винтовая свая», словарь англо-английский онлайн

    винтовая свая

    Пример предложений с «винтовая свая», память переводов

    @glosbe.com-64.png» /> патенты-wipoУлучшенная винтовая свая @glosbe.com-64.png» /> патенты-wipoA pile head для винтовой сваи, имеющей верхний конец и продольную ось. PolishPatents Метод увеличения несущей способности и уменьшения проседания винтовых свай @glosbe.com-64.png» /> Patents-WIPO Также предусмотрены винтовая свая, съемный винтовой элемент и удлинитель корпуса для винтовой сваи. @glosbe.com-64.png» /> патент-wipo У каждого лезвия есть передняя кромка, которая контактирует с землей, когда винтовая свая ввинчивается в землю. @glosbe.com-64.png» /> патент-wipo Винтовые сваи

    винтовая свая — перевод — англо-турецкий словарь

    Пример предложений с «винтовой сваей», память переводов

    добавить пример

    ru Я получил целую кучу завинченных проводов, которые нужно обработать завтра.

    OpenSubtitles2018.v3 tr İyi tarafı, arada bir açıp …… içine bakabilmeniz

    en Да, ну, мой отец где-то куча пепла, так что я думаю, мы оба облажались.

    OpenSubtitles2018.v3 tr Seni ne zaman görebilirim?

    ru Да, ну, мой отец где-то куча пепла, так что я думаю, мы оба облажались

    opensubtitles2 tr Her çocuk bazı şeylere katlanamaz.Umutsuzluk ve olumsuzluk içinded146 очевидно, что настоящее Священное Писание открыто для интерпретации, но я вынес из него то, что мы должны пойти в сарай и выломать себе мозги на огромной куче марихуаны.

    OpenSubtitles2018.v3 tr Haklısın, tanımıyorum

    Показаны страницы 1. Найдено 4 предложения с фразой винтовая свая.Найдено за 3 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 1 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

    Специалист по укладке винтовых, шпунтовых, винтовых и винтовых свай — фундаменты QPile

    Сваи с 1994 г. — На базе Саншайн-Кост — Путешествуйте куда угодно
    • Все размеры для бассейнов, домов, коммерческих, промышленных, мостов и пешеходных дорожек
    • Профессиональный и дружелюбный технический совет
    • БЕСПЛАТНЫЙ анализ вакансий на месте
    • Быстрое предложение и установка
    • Сертификационные документы инженеров
    • Отправьте свой план испытаний почвы и план основания, чтобы узнать цену СЕЙЧАС
    Штатные руководители на месте имеют лицензию QBSA Подразделение Cantor Contracting Pty Ltd

    Стальные винтовые сваи Преимущества

    • Несущая способность связана с крутящим моментом при установке, и при этом часто обнаруживаются локальные слабые места на площадке, которые не будут обнаружены при бурении бетонных опор.
    • Просверленные отверстия в бетоне, обрушившиеся из-за сухого песка или высокого уровня грунтовых вод, легко заменить стальными винтовыми опорами.
    • Нагрузочное тестирование легко проводится.
    • Стальные винтовые опоры могут использоваться для анкеровки мостов; причалы; фундаменты жилых, торговых и промышленных зданий; по сервитутам; опоры электроснабжения и связи; променады; трубопроводы; рамы конвейерных лент в горной промышленности.
    Скорость
    • Быстрый монтаж во время уязвимого периода земляных работ поднимет ваш фундамент из земли.
    Легкое оборудование
    • Меньше работы тяжелой техники на объекте.
    Сваи всех размеров
    • Сваи рассчитаны на нагрузки и грунтовые условия на вашем участке.
    • Диапазон свай от 50 кН (5 т) до 2000 кН (200 т).
    Низкие затраты на установку
    • Более низкие затраты на установку, чем сваи с глубоким бурением и заливкой.
    Чистота и экологичность
    • Нет почвы для удаления с участка
    • Отсутствие шума забитых свай
    • Отсутствие вибрации от забивных свай
    Подходит для кислых почв Все работы выполнены по AS2159 Техническая сертификация по окончании работы

    * * Нажмите на изображения, чтобы УВЕЛИЧИТЬ * *

    Размеры винтов для Великобритании: простое руководство

    Последнее обновление:

    Винты, несомненно, являются самым популярным предметом в сарае для инструментов любого энтузиаста своими руками, поскольку они бывают самых разных форм и размеров.

    Однако, когда дело доходит до винтов, есть две основные проблемы; разница между шурупами по дереву и шурупами для листового металла, и вечная борьба за понимание размеров шурупов имперских и метрических единиц. Это руководство поможет решить обе эти проблемы.

    Бестселлер №2 Forgefix MPS450Y Многоцелевой винт Pozi — цинк…
    • Подходит для использования со многими материалами, включая ПВХ, древесину, ДСП, МДФ и другие подобные типы
    • Потайные головки для заподлицо
    • Четыре дополнительных точки контакта, не имеет закругленных углов
    • Желтый цинк Процесс пассивации гальваника
    • Одинарная резьба, обеспечивает более высокие значения выдергивания и более быстрое введение
    Бестселлер No.3 Набор винтов Sequal® 332 шт. С …
    • ПРОЧНЫЕ ВИНТЫ: В этот набор шурупов входят шурупы для дерева с острым концом. Этот прокалывающий наконечник позволяет просверливать различные винты в мягких материалах, таких как дерево или пластик, без необходимости создания пилотного отверстия. Для более твердых материалов потребуется предварительно просверленное отверстие.
    • КАЧЕСТВО: Эти шурупы для дерева в ассортименте изготовлены из стали с желтым пассивированным покрытием.Это обеспечивает прочность винта, что позволяет надежно закрепить его и предотвращает сдвиг крутящего момента. Пассивированная отделка также защищает набор винтов от коррозии и ржавчины, повышая надежность и удобство работы.
    • АССОРТИМЕНТ: Этот органайзер для хранения винтов имеет выбор из 8 различных размеров винтов в различных количествах. Смешанные винты включают в себя как длинные, так и маленькие винты, а также некоторые часто используемые размеры винтов, которые можно использовать для ряда различных проектов DIY.
    • КОРПУС ОРГАНИЗАТОРА: Ящик для органайзера из прозрачного пластика, который поставляется с набором винтов, имеет 9 удобных отсеков, так что ваш набор шурупов для дерева можно легко разделить и организовать для простоты и эффективности.
    • ПРИМЕНЕНИЕ: Этот органайзер с винтовой коробкой идеально подходит для множества домашних работ. Эти винты можно использовать для крепления панелей из ПВХ, пластика или дерева.
    SaleBestseller № 4 FIXMAN 365265 Набор винтов с зенковкой Goldstar …
    • Желтый цинк, пассивированный для коррозионной стойкости
    • Винты с потайной головкой PZD с двойной резьбой
    • Размеры: 3 x 16, 3 x 20, 3.5 x 25, 3,5 x 30, 4 x 30, 4 x 35,
    • 4 x 40, 5 x 40, 5 x 50, 5 x 60 и 5 x 80 мм
    • Удобный чемодан с отдельными отделениями
    Бестселлер №5 800 штук M2 самонарезающий винт с крестообразной плоской головкой …
    • 【Прочный и долговечный】: Эти саморезы изготовлены из нержавеющей стали с никелированной поверхностью.Прочный материал и точная обработка обеспечивают долгий срок службы.
    • 【800 штук】: В комплект входят саморезы M2 8 разных размеров. Это M2 * 4, M2 * 5, M2 * 6, M2 * 8, M2 * 10, M2 * 12, M2 * 16 и M2 * 20. По 100 штук каждого размера.
    • 【Плоская крестовая головка】: Эти винты с потайной головкой сохраняют плоскую поверхность после установки. Сверху есть стандартная поперечная прорезь, которая не скользит, удобнее и быстрее в использовании.
    • 【С ящиком для хранения】: Плоские саморезы поставляются с пластиковыми ящиками для хранения с сеткой.Винты размещены по размеру, удобны для хранения и переноски.
    • 【Простота использования】: Винты с крестообразной плоской головкой легко вкручиваются и затягиваются с помощью острых концов. Идеально подходят для крепления металлических листов, пластика, дерева и других хрупких материалов.
    Бестселлер №6 Винты по дереву T.K.Excellent Phillips с плоской головкой …
    • Используется для большинства работ по обработке древесины и материалов из дерева, необходимо предварительно просверлить отверстие для твердой древесины, чтобы избежать раскола.
    • Прочная и устойчивая к коррозии конструкция Phillips минимизирует проскальзывание долота.
    • Не скользит, обеспечивает хорошую удерживающую способность при обработке различных пород дерева и искусственных материалов.
    • Шурупы по дереву аккуратно упакованы в прозрачную пластиковую коробку. Удобно переносить, эту коробку можно использовать многоразово.
    • 6 наиболее часто используемых размеров (дюймов): # 6×1 / 2 «, # 6×3 / 4», # 8×3 / 4 «, # 8×1», # 8×1-1 / 4 «, # 10×2».
    Бестселлер №7 Forgefix FORFFP4580Y FFP4580Y ForgeFast Pozi…
    • Универсальный привод, совместимый с пози.
    • 6 выступов под головкой для улучшения зенковки и уменьшения поверхностной пыли.
    • Антифрикционная резьба для уменьшения раскалывания древесины, уменьшения «поддомкрачивания» и раскручивания соединенной древесины.
    • Антикоррозийное металлическое покрытие.
    • Солевой туман Протестирован до 400 часов.
    Бестселлер № 8 CONNEX DP8500052 Набор шурупов по дереву 215 шт.
    • Бренд: CONNEX
    • Набор шурупов для дерева
    • Содержимое: 215 штук
    • В практичных и многоразовых пластиковых ящиках
    • Фирменное качество для профессионалов, промышленности, мастеров и домашних мастеров
    Бестселлер No.9 FIRMERST 304 Шурупы для дерева из нержавеющей стали …
    • 【СОДЕРЖАНИЕ УПАКОВКИ】 Всего 255 саморезов с плоской головкой и крестообразным шлицем, включая 6 размеров: # 6×1 / 2 «(60 шт.), # 6×3 / 4» (50 шт.), № 8×3 / 4 «(40 шт.) , # 8×1 «(40 шт.), # 8×1-1 / 4» (35 шт.), # 10×2 «(30 шт.), Дополнительная насадка для отвертки * 1
    • 【НЕРЖАВЕЮЩАЯ СТАЛЬ 304】 Нержавеющая сталь прочная и твердая, винты изготовлены из нержавеющую сталь нелегко отломать, а головки винтов не так-то просто снять.Шурупы для дерева из нержавеющей стали обладают коррозионной стойкостью, износостойкостью, водонепроницаемостью, устойчивостью к ржавчине и долговечны во влажной среде.
    • 【БЕСПЛАТНАЯ ОТВЕРТКА】 Бесплатная насадка для отвертки * 1 для вашего удобства, нет необходимости искать другую подходящую насадку для отвертки, и это отвертка правильного размера гарантирует, что вы не повредите винт при его вращении.
    • 【ШИРОКОЕ ПРИМЕНЕНИЕ】 Подходит для использования внутри и вне помещений. Идеально подходит для домашних работ, небольших случайных работ, задач обслуживания, таких как сборка скамеек и столов, обслуживание полок, панелей ограждений и дверных петель, изменение клетей для кроликов
    • 【СЕРТИФИКАТ И ГАРАНТИЯ】 Сертификат CE, с гарантией качества, безопасность и долговечность
    Бестселлер No.10 210 шт. M3.5 Phillips Bugle Cross Head гипсокартон …
    • Особенность: С острыми наконечниками может быстро проникать в материал. При установке с глубокой резьбой непросто поскользнуться.
    • Материал : Изготовлен из углеродистой стали 1022A с черным оксидным покрытием. Он обладает сильными антикоррозийными и антикоррозийными свойствами даже во влажной среде, красив и практичен, его нелегко деформировать.
    • 8 размеров : 60шт-M3,5 × 16мм / 25шт-M3,5 × 20мм / 15шт-M3,5 × 25мм / 30шт-M3,5 × 30мм / 20шт-M3,5 × 35мм / 20шт-M3,5 × 40 мм / 20 шт-M3,5 × 50 мм / 20 шт-M3,5 × 60 мм
    • Применение Application Винты для твердого гипсокартона легко проходят через гипсокартон, дерево, пластик, мягкий металл и т. Д. Может использоваться для рукоделия, мебели и ремонта. Они подходят профессиональным сборщикам и любителям, любителям DIY.
    • Удобство : Винты помещены в легкий и прочный ящик, который предотвращает потерю и их легко найти при необходимости.Подходит для вашего дома, рабочего места и зданий.

    Что такое шуруп по дереву?

    Шурупы по дереву предназначены для крепления предметов к деревянной основе (например, крепления металлических крючков к деревянной рейке).

    Причина использования специального шурупа в таких обстоятельствах заключается в том, что дерево сжимается и расширяется в зависимости от температуры вокруг него, и в результате эти шурупы становятся гибкими и гнутся перед тем, как сломаться. Вы можете обойтись без ввинчивания металлического шурупа в дерево, но не наоборот — шурупы по дереву не предназначены для использования с листовым металлом.Шурупы по дереву бывают разных размеров, которые указаны в таблицах ниже в руководстве.

    Что такое винт для листового металла?

    Винты для листового металла, как правило, более прочные и надежные, поэтому их следует использовать для чего-нибудь, кроме дерева, поскольку они будут оставаться на месте после установки. Винты для листового металла часто бывают самонарезающими, что означает, что им не всегда может потребоваться просверлить отверстие в источнике перед использованием, и они бывают разных стилей и размеров.

    Что такое винт с крестообразным шлицем?

    Некоторые винты с крестообразным шлицем для листового металла нельзя использовать с традиционной отверткой, и вместо них требуется отвертка с крестообразным шлицем.Любой набор головок для драйверов, который вы покупаете в магазине DIY, будет содержать по крайней мере одну из них.

    Популярные аббревиатуры винта

    В дополнение к длине, диаметру или калибру, упаковка многих винтов содержит акронимы, обозначающие дополнительную ценность приобретаемого вами товара. Самые популярные сокращения, которые вы встретите:

    • ST , что означает саморезы — эти винты экономят время, поскольку обычно не требуют сверления отверстия.
    • TT , что означает двойная резьба — две резьбы означают, что винт может быть установлен и извлечен быстрее, чем его эквивалент с одной резьбой, и, как правило, более надежен.
    • TFT , что расшифровывается как Twin Fine Thread — винты с мелкой резьбой, как следует из названия, немного менее крупная, чем винты с мелкой резьбой, и поэтому могут немного легче вставляться в просверленное отверстие.
    • ZP , что означает «цинкование» — это слой защиты от коррозии.
    • ZYP , что означает «цинк и желтый пассивированный» — эти винты имеют два слоя защиты и названы в честь их желтого покрытия.

    Размеры винтов для Великобритании — дюймовые и метрические

    По всей Великобритании существует некое разделение между теми, кто использует метрическую систему измерений, и теми, кто предпочитает придерживаться имперских эквивалентов.

    • Метрические размеры винтов указывают диаметр и длину в мм.
    • Имперские размеры винтов обеспечивают размер калибра и длину в дюймах.

    На упаковке некоторых винтов указаны оба типа измерений, но не все. Приведенные ниже таблицы размеров отдельных винтов помогут вам определить, какие винты совпадают, исходя из их метрических и британских измерений, чтобы вы всегда могли использовать правильный элемент для своих нужд.

    МЕТРИЧЕСКИЙ — Диаметр 3 мм IMPERIAL — Калибр 4
    длина 12 мм ½ дюйма в длину
    длина 16 мм 5 / 8 дюйма в длину
    Длина 20 мм дюйма в длину
    Длина 25 мм Длина 1 дюйм
    30 мм длиной Длина 1¼ дюйма
    Длина 40 мм Длина 1 ½ дюйма
    МЕТРИЧЕСКИЙ — 3.Диаметр 5 мм IMPERIAL — Калибр 6
    длина 12 мм ½ дюйма в длину
    длина 16 мм 5 / 8 дюйма в длину
    Длина 20 мм дюйма в длину
    Длина 25 мм Длина 1 дюйм
    30 мм длиной Длина 1¼ дюйма
    Длина 40 мм Длина 1 ½ дюйма
    МЕТРИЧЕСКИЕ — Диаметр 4 мм IMPERIAL — Калибр 8
    длина 12 мм ½ дюйма в длину
    длина 16 мм 5 / 8 дюйма в длину
    Длина 20 мм дюйма в длину
    Длина 25 мм Длина 1 дюйм
    30 мм длиной Длина 1¼ дюйма
    Длина 35 мм 1 3 / 8 дюймов в длину
    Длина 40 мм Длина 1 ½ дюйма
    Длина 45 мм Длина 1 ¾ дюйма
    50 мм длиной Длина 2 дюйма
    Длина 60 мм Длина 2 ½ дюйма
    Длина 70 мм Длина 2 ¾ дюйма
    МЕТРИЧЕСКИЙ — 4.Диаметр 5 мм IMPERIAL — Калибр 9
    Длина 25 мм Длина 1 дюйм
    30 мм длиной Длина 1¼ дюйма
    Длина 35 мм 1 3 / 8 дюймов в длину
    Длина 40 мм Длина 1 ½ дюйма
    Длина 45 мм Длина 1 ¾ дюйма
    50 мм длиной Длина 2 дюйма
    Длина 60 мм 2 3 / 8 дюймов в длину
    Длина 70 мм Длина 2 ¾ дюйма
    Длина 75 мм Длина 3 дюйма
    МЕТРИЧЕСКИЕ — Диаметр 5 мм IMPERIAL — Калибр 10
    Длина 25 мм Длина 1 дюйм
    30 мм длиной Длина 1¼ дюйма
    Длина 35 мм 1 3 / 8 дюймов в длину
    Длина 40 мм Длина 1 ½ дюйма
    Длина 45 мм Длина 1 ¾ дюйма
    50 мм длиной Длина 2 дюйма
    Длина 60 мм 2 3 / 8 дюймов в длину
    Длина 70 мм Длина 2 ¾ дюйма
    Длина 75 мм Длина 3 дюйма
    Длина 80 мм Длина 3 ¼ дюйма
    Длина 90 мм 3 ½ дюйма в длину
    Длина 100 мм Длина 4 дюйма
    МЕТРИЧЕСКИЕ — Диаметр 6 мм IMPERIAL — Калибр 12
    30 мм длиной Длина 1¼ дюйма
    Длина 40 мм Длина 1 ½ дюйма
    50 мм длиной Длина 2 дюйма
    Длина 60 мм 2 3 / 8 дюймов в длину
    Длина 70 мм Длина 2 ¾ дюйма
    Длина 75 мм Длина 3 дюйма
    Длина 80 мм Длина 3 ¼ дюйма
    Длина 90 мм 3 ½ дюйма в длину
    Длина 100 мм длиной 4 дюйма
    Длина 110 мм 4 3 / 8 дюймов в длину
    Длина 130 мм 5 1 / 8 дюймов в длину
    Длина 150 мм Длина 6 дюймов

    Часто задаваемые вопросы

    Как узнать, какой размер винта мне нужен?
    Обычно методом проб и ошибок.Вам нужно будет попробовать разные размеры, начиная с самого длинного, и определить, какой размер лучше всего подходит для вашего проекта.

    Имеет ли значение размер?
    Конечно — винт, слишком маленький или длинный для вашей задачи, совершенно бесполезен и потенциально опасен. Если ваш винт не исчезает полностью в своем источнике, оставляя способность затягиваться, не отрезайте конец. Выкрутите винт, о котором идет речь, и используйте альтернативный вариант меньшей длины.

    Могу ли я использовать винт для листового металла по дереву?
    Теоретически да, но может быть лучше использовать шурупы для дерева из-за их гибкости.

    Могу ли я использовать шуруп по дереву для листового металла?
    Нет, в таких случаях всегда используйте специальные винты для листового металла. Прочность на разрыв шурупа по дереву просто не может сравниться.

    Могу ли я использовать одни и те же винты для внутреннего и наружного использования?
    Всегда ищите винт с надписью «внешний» или аналогичный, если вы планируете использовать его на открытом воздухе. Эти винты будут иметь дополнительную защиту от неблагоприятных погодных условий и не будут ржаветь так быстро под дождем.

    Если у меня есть самонарезающий винт, понадобится ли мне отвертка?
    Может быть — смотря во что вы винт вбиваете.Всегда желательно иметь его под рукой.

    Как затянуть или ослабить винт?
    Всегда поворачивайте винт по часовой стрелке, чтобы затянуть его, и против часовой стрелки, чтобы ослабить его снова.

    Насколько должен быть затянут винт?
    Очень. Ослабленный винт может привести к неплотному соединению, поэтому убедитесь, что винт закручен как можно сильнее.

    Мой винт не затягивается — что теперь?
    Если вы абсолютно уверены, что у вас правильный размер и стиль, подумайте о добавлении небольшого количества клея, особенно если вы прикручиваете дерево.

    Есть ли формула размеров винтов, подходящих для сверл?
    К сожалению, ничего простого — все зависит от того, будете ли вы сверлить твердую или мягкую древесину, или от того, потребуются ли вам дюбели в основной части вашего дома. Держите под рукой винты разных размеров и работайте в соответствии с размером сверла, которое вам больше всего подходит.

    Последнее обновление: 04.11.2020 / Партнерские ссылки / Изображения из Amazon Product Advertising API

    ДОБРО ПОЖАЛОВАТЬ В ВИНТОВЫЕ СВАИ ZAK

    Презентация на тему: «ДОБРО ПОЖАЛОВАТЬ НА ВИНТОВЫЕ СВАИ ЗАКА» — стенограмма презентации:

    1 ДОБРО ПОЖАЛОВАТЬ В ВИНТОВЫЕ СВАИ ZAK

    WELCOME TO ZAK S SCREW PILES

    2 УСЛУГИ RTM Дома и коттеджи: когда вам нужен новый дом или коттедж, но вы не хотите затрат и хлопот, связанных со строительством участка, заказные RTM и коттеджи Зака ​​предлагают вам выбор Сельскохозяйственные постройки для почтовых ферм: построены прочно, чтобы прослужить даже в самых суровых условиях Саскачевана, Постройки, амбары и машинные навесы Зака ​​- лучшее вложение, которое вы можете сделать для своей фермы.Zak’s Commercial: Zak’s Commercial строит коммерческие здания со стальным или деревянным каркасом на территории. Офисы, торговые площади и многое другое, построенное по вашим требованиям. Zak’s Home Building Center: Zak’s Home Building Center делает качественный бренд бытовой техники ближе к месту вашего проживания. .

    SERVICES

    3 ВИНТОВЫЕ СВАИ В коммерческих и жилых зданиях Зака ​​теперь используются винтовые сваи.Винтовые сваи — это фундаментные конструкции, которые действуют как опоры, способные выдержать вес даже больших многоэтажных коммерческих зданий. Преимущества: Эффективность: Винтовые сваи устанавливаются быстрее и проще, чем традиционные бетонные опоры или фундаменты. Гибкость: нет предела использованию винтовых свай. Устойчивость: винтовые сваи можно снимать, перемещать и использовать повторно. Полезность: прочные и устойчивые к морозу и воздействию воды, винтовые сваи обеспечивают отличный фундамент здания в долгосрочной перспективе, даже при расширении или пристройке здания.

    SCREW PILES Zak s Commercial and Zak s Building are now using screw piles for both commercial and residential buildings.

    4 ВИТРИНА С ВИНТОВЫМИ СВАЯМИ

    SCREW PILES SHOWCASE

    5 О НАС Центр строительства и жилищного строительства Зака ​​
    Расположенный в Гааге, Саскачеван, сердце молочной промышленности Саскачевана, Zak’s Building обслуживает своих клиентов с тех пор, как сотрудники Zak’s знают ценность быстрого, своевременного планирования и усердной работы. чтобы гарантировать удовлетворенность клиентов.. Zak’s Building and Home Building Center предлагает пиломатериалы и оборудование для строительных материалов Полная линейка оборудования для дома Building Center Products Изготовленные на заказ шкафы ручной работы Готовые к переезду (RTM) Дома и коттеджи Предварительно спроектированные, готовые к перемещению (RTM) Дома и коттеджи Коммерческие здания Сельское хозяйство Здания

    ABOUT US Zak s Building and Home Building Centre carries

    6 СВЯЗАТЬСЯ С НАМИ АДРЕС: 101 ВОСТОК ОБСЛУЖИВАНИЯ ДОРОЖНАЯ КОРОБКА 5 ГАГА, СК.S0K 1X0
    ВЕБ-САЙТ: ТЕЛЕФОН (306) ФАКС (306)

    .

    Оставить комментарий
