Почему светодиодный светильник моргает во включенном состоянии?

Актуальной проблемой при использовании в качестве основного освещения светотехнического оборудования на светодиодах является периодическая пульсация светового потока. Почему моргает светодиодный потолочный светильник во включенном состоянии? Это обусловлено характеристиками светодиодной матрицы, пропускающей постоянный электрический ток исключительно в одном направлении в отличие от ламп с нитью накаливания.

От обычной лампочки накаливания свет тоже пульсирует, но электроны в данном случае могут перемещаться в различных направлениях, соответственно, частота мерцания аналогична частоте сетевого переменного электротока (50Гц). Поэтому органы зрения не ощущают такое мерцание. Амплитуда световой пульсации также минимальна благодаря накалу спирали. Поток света от такого источника света имеет только одно направление, соответственно, из-за возникновения изменений сетевого напряжения меняется и яркость освещения.

В этой статье:

Типы, причины мерцания светодиодного элемента

Условно можно выделить два типа мерцания светодиодного источника:

• до 50 Гц – низкочастотные;
• более 50 Гц – высокочастотные.

Причины возникновения мерцания условно можно поделить на три категории:

• постоянный перепад сетевого напряжения;
• низкое сетевое напряжение, не позволяющее схеме питания светодиодного источника функционировать полноценно;
• неисправность, особенности конструкции схемы питания светодиодного источника.

Низкочастотное мерцание лампы на светодиодах

Амплитуда переменного сетевого напряжения меняется с частотой 50 раз/сек, имеет вид синусоиды. Свечение матрицы обеспечивают исключительно положительные, отрицательные полуволны, проходящие через светодиод.

Если осветитель, оснащенный светодиодами, моргает, это может быть причиной существенной экономии на блоке питания самим производителем.

В недорогих моделях такого светового оборудования часто используют для его удешевления одномостовой выпрямитель, предназначенный для преобразования напряжения переменного типа в постоянное. Некоторое число колебаний срезается после диодного моста, а за счет добавления в электрическую цепь конденсатора уменьшается пульсация. Подобная схема позволяет наблюдать пульсацию светового потока с частотой 25раз/сек.

Важно! Если осветитель с использованием светодиодов продолжает моргать и после добавления в схему нормального моста-выпрямителя, тогда проблема, скорее всего, в конденсаторе.

Конденсатор, как правило, накапливает заряд на амплитудном максимуме и возвращает в нагрузку на минимуме. На выходе уменьшается средняя амплитуда напряжения, значительно меньше становится пульсация. При недостаточной вместимости ресурса конденсатора не хватает для подпитки светодиодных элементов, у которых яркость с каждой полуволной изменяется. Пульсация потока света согласно санитарным нормам не должна быть более 10-ти процентов номинальной интенсивности.

Каким образом можно предотвратить в данной ситуации моргание светодиодного источника освещения?

Предупредить моргание светодиодной лампы можно при помощи выпрямительного моста для диодов, конденсатора повышенной вместительности.

Также стоит знать, что даже самое высококачественное осветительное оборудование с использованием диодов будет мерцать в момент перепадов сетевого напряжения. Эффектное напряжение в электросети 310 В (220 В – номинальное). Довольно часто, в особенности вечером, когда сеть значительно перегружена множеством бытовых электроприборов, возможно проседание напряжения до 180 В. Это, соответственно, влечет за собой мерцание световых источников.

Причины мерцания брендовых приборов освещения

При низком сетевом напряжении, даже если световой источник оборудован конденсатором достаточной вместимости, возможно проявление моргания, так как в результате уменьшения амплитуды конденсатор подзаряжаться успевать не будет.

Подобные скачки напряжения происходят периодически, но если причиняют дискомфорт, можно дополнительно задействовать стабилизатор напряжения.

Если неполадки полностью исправлены, но светодиодные элементы продолжают мерцать при включении светотехнического оборудования, стоит проверить качество контактных соединений на выключателе, патроне. Возможно, контакты окислились.

Довольно редко происходит моргание не всего источника, а только нескольких светодиодных элементов. По какой причине мерцает отдельный светодиод светодиодной потолочной лампы во включенном состоянии, когда соседние работают нормально? Это может происходить в том случае, если в процессе сборки матрицы были использованы разнотипные кристаллы с отличным номиналом питания. Бороться с такой проблемой, к сожалению, бесполезно, и, скорее всего, некоторые светодиодные элементы очень быстро выйдут из строя.

Важно понимать! Моргание осветительных приборов на светодиодах с небольшой частотой, которое можно определить визуально, обнаруживается мгновенно. Достаточно только определить, по какой причине это происходит.



Причины мерцания осветительного устройства на светодиодах во включенном состоянии

Основная причина, по которой светодиодное оборудование может мерцать, – плохое качество светодиодной матрицы.

Пульсация выходного напряжения даже схемы питания классического варианта неизбежна. У качественных диодов насыщенность свечения в установленном диапазоне напряжений практически идентична, благодаря чему любая пульсация предупреждается.

В случае с некачественной матрицей, даже если напряжение упадет на 0,5, уже происходит изменение яркости светового потока. В некоторых случаях подобную ситуацию можно исправить за счет установки конденсатора большей емкостью. Но такой источник освещения не рекомендуется применять для жилых комнат.

Рекомендация! При выявлении моргания люстры на светодиодах не нужно игнорировать подобное явление. Это может привести со временем к проблемам органов зрения. Обязательно стоит уделить время для устранения неполадки, а если существует возможность, вернуть некачественную лампочку продавцу.

Почему светодиодная лампа мигает: 5 причин

Современное освещение требует денежных затрат и может серьезно разочаровать владельца квартиры когда новый светильник из магазина не оправдал ожиданий.

Покупателю лучше заранее понять, почему мигают светодиодные лампы во включенном состоянии или при отключенном выключателе, какие электрические процессы влияют на их работу.

Эту тему я излагаю ниже.

Содержание статьи

Почему светодиодная лампа может создавать нестабильное освещение: краткое объяснение физических процессов

Свечение светильника создается светодиодами за счет протекания через их полупроводниковый переход тока только постоянно направленного в одну сторону.

При смене полярности света не будет, что хорошо видно на приложенном графике протекания синусоиды.

Современная светодиодная лампа состоит из какого-то определенного количества светодиодов, подключенных последовательными и параллельными цепочками. По ним протекает постоянный ток от источника напряжения, называемого драйвером питания или просто блоком.

Сила свечения каждого полупроводникового перехода определяется величиной тока, проходящего через него. С увеличением силы тока световой поток возрастает по кривой реальной характеристики, а с уменьшением снижается.

На свечении сильно сказывается величина нагрева полупроводникового перехода. Поэтому применение качественных радиаторов охлаждения, принудительный обдув и даже естественная система вентиляции улучшают световые характеристики.

Помещение же светодиодного источника внутрь не вентилируемого пространства подвесного либо натяжного потолка или в другое подобное место ухудшает освещение и снижает ресурс работы самых качественных светодиодов.

Для дальнейшего анализа принципов работы светодиодного освещения нам важно учитывать еще один научный факт: даже очень незначительное изменение прямого падения напряжения на полупроводниковом переходе ведет к большим колебаниям протекающего тока.

Это значит, что стабильности величине тока необходимо уделять повышенное внимание. Но, производители светодиодных ламп в этом вопросе идут двумя путями, создавая:

1. сложные и дорогостоящие модули, обеспечивающие устойчивую стабилизацию тока даже при значительных колебаниях входного напряжения;
2. самые простые блоки, которые за счет резистивно-емкостного делителя значительно снижают амплитуду входной синусоиды 220 до нескольких вольт, а затем пропускают ее через диодный мост. После него получается пульсирующий сигнал, который затем сглаживается выравнивающим электролитическим конденсатором.

Конечно, есть еще и промежуточные варианты, но останавливаться на них сейчас нет смысла: у нас другая задача.

Простой драйвер ASD JCDR 5.5W GU5.3 выглядит следующим образом.

Его электрическая схема приведена ниже. Ни о какой стабилизации тока здесь не думали.

6006

Даже вопрос стабилизации напряжения в нем не решен: нет ни одного даже простейшего стабилитрона. Схема работы построена на том принципе, что входные 220 вольт не должны меняться, а в нашей действительности это неосуществимо.

Драйвер тока светодиодной лампы среднего качества уже содержит в своем составе фильтр помех, микросхему, работающую по принципам учета обратной связи выходного сигнала, трансформаторные высокочастотные преобразователи, разделяющие каналы передачи информации.

Разнообразными моделями производители предоставляют довольно широкий ассортимент своей светодиодной продукции разной ценовой категории для массового покупателя.

Задача потребителя: выбрать для себя такой светильник, который лучше подойдет под конкретные условия эксплуатации по стоимости и цене. Каждый человек должен руководствоваться в этом вопросе только личными интересами.

Как проверить качество светодиодной лампы самостоятельно: 2 простых визуальных метода и опыт измерения коэффициента пульсаций

Мигание любой лампочки может быть:

1. низкочастотным, когда оно явно раздражает наши глаза;
2. высокочастотным, которое не так заметно сразу, но тоже отрицательно влияет на зрение.

Скрытые отклонения стабильности работы любого источника света можно визуально оценить по стробоскопическому эффекту.

Первый способ

Достаточно взять в руку карандаш, шариковую ручку или любую похожую палочку. Останется только поднести его к работающему источнику и создать возле него быстрые возвратно-поступательные движения на пути глаз человека.

В этой ситуации наш взгляд заметит небольшие области свечения, выдающие пульсации нестабильного освещения. Требуется небольшой навык.

Метод приблизительный, оценочный, но работающий.

Второй способ визуальной оценки

Сейчас в каждом мобильном гаджете встроен цифровой фотоаппарат, который позволяет сразу оценить состояние стабильности потока светового излучения.

Посредством любого смартфона или мобильника можно приблизительно оценивать качество освещения. В нем пульсации видны лучше.

Третий способ: определение коэффициента пульсаций

Более качественно и точно оценить качество свечения позволяет метод измерения.

Принцип его работы:

• свет лампы направляется на фотодиод широкого спектра;
• вырабатываемый ток направляется на операционный усилитель, преобразующий его в пропорциональное напряжение;
• подключенный осциллограф показывает состояние сигнала и величины колебаний напряжения;
• по полученным значениям рассчитывается коэффициент пульсаций.

Реализовать этот принцип позволяет сборка усилителя по нижеприведенной электрической схеме. Основные компоненты и их маркировка приведены подписями.

Коэффициент пульсаций оценивается отношением уровней минимального напряжения к максимальному, выраженному в процентных отношениях и вычисляемому по формуле:

К = 1 — (Uмин / Uмакс)

Весь этот процесс подробно объясняет владелец видеоролика Publikz.com. Тема познавательная, полезная. Смотрите и повторяйте.

А я перехожу от теоретического объяснения физических процессов к практическим рекомендациям.

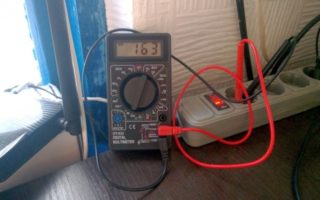

Как влияет заниженное напряжение сети на мерцание светодиодов

Здесь работает тот же принцип, что и у «севшей батарейки», которая долго не проработает. Любой драйвер питания создается для эксплуатации в определенном диапазоне рабочего напряжения и имеет какой-то свой резерв.

У дорогих моделей создан запас побольше, а на бюджетных — ограничен, а то и занижен. Это необходимо учитывать.

Особенно характерно некачественное электроснабжение с просадками амплитуд для жителей сельской местности с протяженными воздушными линиями электропередач.

Такова суровая реальность, но ее можно исправить. Как поднять заниженное напряжение сети до 220 вольт в частном доме я специально изложил в отдельной статье. Читайте там.

Для нормальной работы светодиодной лампы необходимо создать ей оптимальное питание. Поэтому с проверки его величины я рекомендую начинать процесс ремонта и поиска места неисправности.

Уровень должен укладываться в 207÷253 вольта. Причем на нижних значениях некачественные драйверы могут уже нестабильно работать.

Какие проблемы создает наведенное напряжение

Термин наведенное напряжение используется для определения потенциала электрической энергии, передающегося за счет электромагнитного преобразования от действующего силового оборудования на замкнутую цепь.

В ней начинает протекать ток разряда. Нарисовал эти процессы упрощенной картинкой, показав электромагнитное преобразование символом трансформатора.

Прочувствовать, что это такое мне помогла прогулка не велосипеде. Я в сырую погоду возвращался по хорошо проверенной трассе. На ней автомобильное шоссе пересекается с действующей воздушной ЛЭП 330 кВ.

До этого момента я много раз проезжал в сухую погоду без каких-либо ощущений, а влажность сыграла злую шутку: небольшой по силе, но вполне ощутимый разряд пришлось почувствовать всем телом.

Точно так же силовые провода, расположенные параллельно или рядом с цепями освещения, могут наводить дополнительное напряжение на светодиоды.

Под действием приложенного потенциала возникнет их мерцание. В этой ситуации может спасти экранирование, как частный случай.

Однако лучше заранее исключить наводку на стадии проекта, не допускать близкой прокладки высоковольтных цепей, работу мощных нагрузок типа сварочных аппаратов и подобных устройств.

Как влияют на качество светодиодного освещения импульсные блоки питания

Вся современная бытовая техника имеет в своем составе ИБП. Их принцип работы основан на преобразовании 50 герц бытового напряжения в высокочастотный сигнал с последующим его выпрямлением и дальнейшей обработкой.

Эта высокая частота с техники должна отфильтровываться конденсаторами и дросселями, встроенными в блок. Но, они в каких-то ситуациях могут не справиться с этой задачей или быть повреждены.

Тогда наведенный в/ч сигнал, например, от включенной микроволновки, цифрового телевизора или другой техники будет проникать в бытовую сеть, создавать высокочастотные помехи.

Они тоже скажутся на работе драйвера светодиодной лампы, что особенно будет заметно на моделях, использующих резистивно-емкостной делитель напряжения или простое трансформаторное преобразование.

Проверить наводку высокочастотных импульсов от оборудования в своей квартире просто: достаточно отключить их из работы. Но этот прием может не сработать, когда помехи идут от соседей или из сети.

Здесь лучше всего оценивать качество синусоиды питающего напряжения осциллографом, но это дорогая проверка.

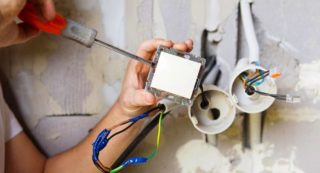

Некачественный монтаж проводки и дребезг контактов

О том, как выполнять электромонтажные работы в квартире и частном доме я уже написал отдельную статью. Электрические нагрузки должны надежно передаваться, не вызывать перегрев токоведущих жил и повреждение изоляции.

На качество работы электропроводки влияют способы соединения проводов между собой и с коммутационными аппаратами. Контакты выключателей, клеммников, соединителей необходимо подбирать по коммутируемой мощности.

Любое нарушение переходного электрического сопротивления сказывается на качестве питающего напряжения, а оно может повлиять на мерцание чувствительных светодиодов.

Если в лампе работает хорошо налаженный дорогой драйвер, то он справится с такими помехами. А вот упрощенные модели с простым преобразованием сигнала могут и подвести.

Отдельно остановлюсь на дребезге контактов. Он характерен практически для всех механических выключателей и переключателей, включая релейные устройства.

У них коммутации мощностей, особенно разрывы токоведущих цепочек под нагрузкой, происходят максимально быстро под действием сил отключающих пружин или электромагнитов.

Замыкание контактов сопровождается ударом металлической части подвижного контакта по стационарно закрепленному основанию. При этом создается усилие противодействия, под действием которого контакт отскакивает, как мячик или молоток при ударе по наковальне.

Пружина дожимает контакт на основание, преодолевая затухающее усилие сопротивления. Во время кратковременного протекания этих противоположных процессов ток меняется по величине. Дополнительно сказываются переходные процессы.

Качественно собранная проводка и хорошо подобранные и налаженные коммутационные аппараты не создают проблем владельцу квартиры, а всевозможные нарушения и упрощения вполне способны ухудшить эксплуатационные характеристики, привести к миганию светодиодов.

Диммирование светодиодных ламп: когда возникает мигание света

Следует четко представлять, что не все конструкции led ламп подвергаются внешнему способу управления своей яркости от диммера, а только те, которые специально разработаны для таких условий эксплуатации.

Диммируемая лампа имеет специальное обозначение на упаковке в виде знака ручки поворотного регулятора — диммера.

Если он не обозначен и отсутствует, то нет смысла подключать упрощенную модель: она станет мерцать, ибо не приспособлена к таким условиям работы с пониженным напряжением.

Однако при желании регулирования светового потока led диодов можно воспользоваться специальной конструкцией драйвера с встроенным диммером.

Сейчас производители стали выпускать даже универсальный диммер для энергосберегающих и светодиодных ламп Dimax 544 plus.

Насколько эффективно он работает, здесь разбирать не будем. Я постарался дать общее представление, как избавиться от мигания светодиодных ламп, которые не приспособлены к диммированию, но подключены для него.

Не предназначенные для работы от диммера лед лампы могут создавать мерцание освещения. Им просто не хватит уровня напряжения для работы низкокачественного драйвера питания.

Как убрать мерцание бюджетной светодиодные лампы своими руками: 3 схемы

Выше по тексту я пытался сосредоточить ваше внимание на том, что не стоит приобретать дешевые led светильники. Но, если они уже куплены, то можно попытаться улучшить их работу.

Способ №1. Увеличение емкости выравнивающего конденсатора

Простой блок питания светодиодной лампы после делителя напряжения или входного трансформатора выпрямляет переменный сигнал электролитическим конденсатором С, сглаживающим пульсации.

Уменьшить их влияние на качество выровненного сигнала позволяет увеличение его емкости. Для этого допустимо параллельно обмоткам C подключить дополнительный конденсатор C1.

Второй вариант — заменить конденсатор C другим, более высокой емкости. Здесь действует принцип: чем больше, тем лучше. Но, без фанатизма. Дело в том, что все это электронное хозяйство размещается в цоколе лампы, а габариты там ограничены.

Можно, конечно, попытаться вывести дополнительный конденсатор наружу проводами, как отдельный модуль. Но, насколько удобно будет такое исполнение при эксплуатации?

Показал это решение на схеме пунктирными линиями и выделил добавляемые элементы сиреневым цветом.

Здесь же указал место для подключения дополнительного резистора R1.

Способ №2. Ограничение тока через светодиоды токогасящим резистором

Подключение добавочного сопротивления R1 в последовательную цепочку со светодиодами снижает потребляемую мощность, ток нагрузки и уменьшает их свечение, а заодно и пульсации.

Вполне достаточно снизить ток через цепочку HL1-HLn процентов на 25-30. Потребуется выполнить замер падения напряжения мультиметром на ней в реальной схеме и последующий расчет.

Зная напряжение и сопротивление R=1 кОм, по закону Ома рассчитывается ток, протекающий через все светодиоды. В принципе, его тоже можно измерить, или воспользоваться онлайн калькулятором.

Далее просто уменьшаем величину тока примерно на четверть и рассчитываем общее сопротивление. Из него вычитаем величину резистора R и получаем номинал R1.

Не забываем подобрать его по допустимой мощности. Иначе он может перегреваться и нарушать температурный режим всей лед конструкции либо вообще сгореть.

Оба способа использования дополнительного конденсатора и резистора кардинально не устраняют мигание led лампы, но значительно его ограничивают. Такие доработанные светильники можно устанавливать в подсобных помещениях, где они будут работать вполне надежно.

Варианты технической реализации этих двух методов показывает в своем видеоролике владелец Master Bobrov. Большую пользу вам может принести также ознакомление с комментариями, расположенными под видео.

[youtube]xEaFInT-74g[/youtube]

Способ №3. Подключение самодельных фильтров

Считаю этот метод более эффективным, чем разобранные выше. Принцип его работы я уже объяснял раньше, рассматривая схемы импульсных блоков питания.

Подключение дросселей и конденсаторов должно гасить в/ч помехи, которые идут из сети на блок питания светодиодной лампы. Для простейших драйверов этого вполне достаточно.

Такой фильтр можно собрать отдельным модулем и включить непосредственно перед светильником. Его не обязательно встраивать в цоколь лампочки. Он не создаст проблем с оформлением малогабаритной конструкции.

Фильтр делается в диэлектрическом корпусе, монтируется в любом месте квартиры, но лучше — перед патроном.

Вот в принципе и все объяснение, почему мигают светодиодные лампы во включенном состоянии. Теперь кратко коснусь похожего вопроса, когда напряжение отключено коммутационным аппаратом.

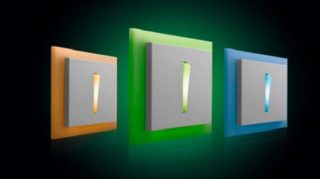

Почему моргает светодиодная лампа при выключенном свете

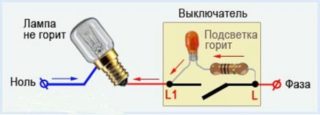

Поможет ответить на этот вопрос простая развернутая схема подключения лед источника с простым драйвером питания.

Чрез подсветку отключенного выключателя (с неонкой или светодиодами) течет маленький ток, который проходит по обмотке трансформатора или резистивно-емкостного делителя и трансформируется или поступает на диодный мост.

После него небольшие импульсы воздействуют на обкладки конденсатора C. Они постоянного его подзаряжают, повышая емкостной заряд.

Когда потенциал его энергии становится достаточным для пробоя сопротивления цепочки подключенных светодиодов, то происходит разряд через их полупроводниковые переходы.

В этот момент наблюдается кратковременное свечение, и процесс повторяется по циклу.

Исключить это явление можно двумя способами:

1. Изъять цепь подсветки из выключателя, что проще всего сделать.
2. Зашунтировать цепочку подачи импульсов на блок питания светодиодной лампы.

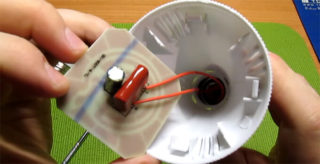

Во втором случае можно использовать металлопленочный неполярный конденсатор на общее напряжение 630 вольт. Его номинал надо подбирать опытным путем из расчета емкости на 0,1÷1 мкФ в зависимости от конструкции и мощности светильника.

Другой вариант исполнения шунта — резистивное сопротивление с номиналом порядка 50 Ом и мощностью не меньше 2 ватта. Номинал ориентировочный, дан для справки при наладке. Требуется проверка по местным условиям.

Резистору может потребоваться охлаждение и отвод тепла, на него больше тратится полезная мощность. Но выбор способа за вами.

Вот и все основные причины, почему светодиодная лампа мигает и как можно устранить эти неприятные явления. Если знаете другие методы, то поделитесь в комментариях. Там же можете задать вопрос. Будем обсуждать и совместно решать.

поиск неисправности + как починить

Сегодня люди массово переходят на использование энергосберегающих осветительных приборов. Делается это с надеждой получить ряд важных преимуществ, среди которых экономичность, долговечность.

Но нередко случается так, что пользователи вместо ожидаемого результата сразу же встречаются с признаками неисправности. Поэтому вопрос о том, почему моргают светодиодные лампы встает довольно часто перед потребителем.

В этом материале мы рассмотрим все наиболее частые причины мигания светодиодных ламп, а также расскажем о способах найти неисправность в осветительном оборудовании.

Содержание статьи:

Почему дешевые лампы мерцают?

Вероятно, уже нет людей, которые не слышали о том, что дешевые продукты малоизвестных производителей покупать не стоит, так как это чревато различной сложности отрицательными последствиями.

Так происходит и в случае со светодиодными лампами, которые нередко даже сразу после покупки начинают мигать, что совсем не радует владельцев.

Мигание светодиодных ламп встречается довольно часто. При этом в большинстве случаев они сохраняют работоспособность и, если устранить причину, будут способны функционировать годами

Но такой режим работы в большинстве случаев не свидетельствует о наличии поломки. То есть осветительный прибор обычно исправен, но он подвергается воздействию каких-либо неблагоприятных факторов, мешающих нормально функционировать.

И если их устранить, то мерцание прекратиться, а рецидивов не будет. Но практичнее такие явления предотвращать и все, что для этого нужно это приобретать качественные продукты известных производителей.

На этапе покупки они обойдутся дороже, но высокие рабочие характеристики обеспечат долгосрочную эксплуатацию. Причем без потери лучших свойств, а это стоит дорогого. Так как дешевые осветительные приборы позволяют экономить только на цене.

А затем человек сталкивается с их предрасположенностью к различным неисправностям и другими отрицательными последствиями, включая негативное воздействие на здоровье.

Современные всегда являются сложными технологичными устройствами, состоящими из многих компонентов. Среди них драйвер, задача которого стабилизировать электрический ток.

А это важная задача, так как качественная и долговременная работа зависит именно от его характеристик, а не от напряжения, как считают многие.

Дополнительно драйвер способен справиться с различными побочными факторами, приводящими к мерцанию в выключенном/включенном положении выключателя.

Каждый пользователь должен знать о том, что к миганию предрасположены только дешевые светодиодные лампы, изготовленные различными малоизвестными производителями. Поэтому их просто не следует покупать

Но он является обязательной частью конструкции только качественных и, стало быть, недешевых ламп. А в их доступных аналогах китайского и даже отечественного происхождения для экономии этот ключевой элемент всегда заменяют на более дешевый блок питания.

Его основой являются такие элементы конструкции, как диодный мост, оснащенный емкостным фильтром, и гасящий конденсатор. Которые способны обеспечить качественное освещение, только когда характеристики электрического тока идеальные.

В таком случае рабочий цикл выглядит следующим образом:

1. Изначально переменный ток проходит через диодный мост, там он преобразуется в нужный для светодиодных ламп постоянный, но с высокой пульсацией.
2. Для придания электротоку стабильных характеристик он подается в емкостной фильтр. А оттуда на гасящий конденсатор, который окончательно сглаживает пульсацию.
3. Ток с нужными характеристиками идет к осветительным приборам, позволяя им штатно выполнять свои обязанности.

Но при неидеальных параметрах электротока блок питания со своими дешевыми компонентами не способен справиться с пульсацией и ее выпрямлением, что в итоге является причиной моргания.

Мигать может, как одна лампа, так и целая отдельная группа. Тем не менее причины этого явления являются одинаковыми. И их следует оперативно устранить. В противном случае за короткое время ресурс осветительных приборов выработается

Кроме того признаки подобной неисправности могут проявляться как в выключенном, так и включенном состоянии.

И особенности каждой разновидности нештатной работы следует знать, так как это поможет устранить недочет. Причем оперативно и часто без каких-либо серьезных затрат.

Моргание при выключенном положении выключателя

Такой вид неисправности проявляется по причине того, что электрический ток, даже при нерабочем положении органа управления, попадает в сглаживающий конденсатор.

Там он накапливается и при заполнении всего имеющегося объема попадает на схему запуска, которая пытается привести светодиодную лампу в рабочее положение.

Но крошечного запаса электроэнергии хватает только для кратковременной вспышки. Далее процедура начинается по новой и может продолжаться до устранения причины или поломки осветительного прибора.

Причины нештатной работы

Частота моргания бывает разной и зависит от количества электрического тока, проходящего через блок питания дешевой лампы.

Но нужно понимать, что это является не причиной, а только следствием неправильного функционирования других элементов цепи. И их следует знать, чтобы справиться с задачей, причем без лишних затрат и потерь времени.

Следствие неисправности в виде мигания может проявляться в любом положении выключателя. Это следует понимать, чтобы вовремя диагностировать причину

Несмотря на признаки неисправности изделие, в большинстве случаев, остается рабочим. Просто блок питания не в силах предотвратить нестабильность, сгладив пульсацию.

Мигает же одна из светодиодных ламп из-за следующих раздражителей:

• подсветки выключателя;
• наведенного напряжения;
• наличия токов утечки.

Поскольку знание признаков причин неисправности поможет выявить их и оперативно устранить, то следует разобраться с каждым из них отдельно. Тем более что это удастся далекому от этой сферы пользователю.

Мигание из-за подсветки выключателя

Для удобства многие производители оснащают свои выключатели лампами подсветки. И в большинстве случаев они приносят пользу, повышая комфорт владельцев, так как их проще найти в темноте.

Но при использовании такого органа управления совместно с недорогими лампами ток, подающийся на светодиод подсветки, может спровоцировать мигание. Происходит это потому, что указанный элемент конструкции подключен параллельно самому выключателю.

Такая особенность приводит к тому, что во включенном положении весь электроток идет на питание используемых светодиодных ламп, а в выключенном обеспечивает выполнение подсветки.

Важно помнить, о том, что мигание бывает видимым и невидимым. Причем, если в первом случае чаще всего грозит досрочный износ элементов ламп, то во втором будет существенно страдать здоровье людей. А именно это грозит расстройствами нервной системы, частичной потерей работоспособности

При этом небольшое количество электричества способно попасть дальше к емкостному фильтру и гасящему конденсатору, а дальше, достигнув нужных рабочих характеристик, оно попадает к лампам, провоцируя мигание.

Причем указанная причина является наиболее распространенной, поэтому пользователю всегда стоит помнить о ней. И при восстановлении работоспособности освещения в помещении внимание на стоит обращать всегда, причем в первую очередь.

Моргание из-за наведенного напряжения

На постсоветском пространстве нередко любят экономить на качестве. Вот и наведенное напряжение является следствием этого. Так как чаще всего оно возникает, когда для электропитания нескольких приборов используется один многожильный провод, а не несколько, как положено.

Хотя иногда бывает, что при прокладке независимых магистралей электропроводки в одной штробе также могут возникать помехи из-за проявляющегося наведенного напряжения.

Но случается это только на отключенных участках. И обычно влияние оказывает проводка, которая питает электроприборы, работающие под большой нагрузкой.

Оперативно устранить мигание позволит даже самая маломощная лампа накаливания, которую необходимо установить вместо одной из светодиодных. Это не эстетично, но даст время предпринять другие меры

И хотя такие помехи незначительные, но для влияния на светодиодные лампы их возможностей хватает. Которые в результате активного воздействия начинают часто мигать, что приводит к их быстрому выходу из строя.

А самое плохое в том, что осветительный прибор, купленный на замену, столкнется с теми же отрицательными факторами.

Когда проблему создают токи утечки?

Эта причина является наиболее серьезной из всех возможных. Так как к нештатной работе любых светодиодных ламп могут приводить довольно пожароопасные причины.

К ним относятся:

• неправильный или некачественный электромонтаж;
• поврежденная или разрушающаяся изоляция;
• плохой контакт.

Нередко при выполнении работ оказывает свое влияние человеческий фактор и специалисты нарушают всевозможные элементарные правила.

В результате после разрывания цепи, то есть при установке переключателя в нерабочее положение, ток все равно поступает на электроприборы. Так происходит, если спутаны ноль с фазой.

Повреждение изоляции может произойти из-за неосторожного обращения с проводом при монтаже или эксплуатации. Кроме того, нередко она теряет свои рабочие характеристики после длительного использования, то есть, когда ее ресурс выработался.

Выключатель с подсветкой является самой частой причиной нештатной работы любых светодиодных ламп. Так как ток с этих элементов попадает на сглаживающий конденсатор, который выполняя свои функции, стабилизирует его и при достижении нужного объема подает к светодиодам

Еще одной причиной появления токов утечки является некачественный контакт между проводами и другими элементами цепи. Случается это даже при обычном окислении, что может произойти уже через несколько лет после начала их использования, а в сложных условиях еще быстрее.

Способы устранить причины мигания

Если мигание происходит из-за наличия лампы подсветки, то простейшим способом восстановления нормальной работоспособности будет разрыв ее цепи. То есть необходимо демонтировать выключатель и просто перекусить нужные провода.

На характеристики электроприбора это не повлияет, но подсветка в дальнейшем функционировать не будет. Кроме того, простым методом является замена выключателя — это получится сделать оперативно.

А также следует знать, что существует два вида подсветки: неоновая и светодиодная. И при использовании первой мерцание встречается гораздо реже — это информация для тех, кто не хочет усложнять поиски выключателя в темноте.

Если используется выключатель с подсветкой на каждой клавише и при этом мигают не все лампы, а только часть, то это значит, что ток попадает только через один орган управления и его следует заменить

Если используется группа светодиодных источников освещения, то вместо одного из них можно установить самую маломощную лампу накаливания. Она будет работать в качестве резистора, превращая ток в тепло и рассеивая его в воздух.

Таким образом мерцания удастся избежать, но эстетические свойства люстры ухудшатся существенно. Так как в большинстве случаев лампу накаливания замаскировать возможности не будет.

Еще одним проверенным вариантом устранения причин нештатной работы является добавление в цепь маломощного сопротивления в 50 кОм, при мощности в 2 Вт.

Но следует понимать, что такой элемент увеличивает пожароопасность. Поэтому работу необходимо выполнить качественно и не менее ответственно отнестись к изолированию контактов.

Последствия воздействия наведенного напряжения, чаще всего, устраняются вышеизложенными способами. Но бывает так, что  признаки неисправной работы не исчезают.

К примеру, иногда можно наблюдать мигание даже после замены выключателя на аналог без подсветки. В таком случае эффективным вариантом будет только замена кабеля, а если их несколько, то необходимо будет разместить их на некотором расстоянии друг от друга.

Любое повреждение изоляции не только может привести к миганию ламп, но и является источником опасности для здоровья пользователей

Токи утечки устраняются только проверкой правильности выполнения электромонтажа и устранением недостатков, то есть заменой элементов цепи в плохом состоянии.

В самом тяжелом случае придется выполнять замену проводки во всей квартире. Особенно это касается случаев, когда в помещении с мигающей лампочкой используется давно устаревшая и неэффективная система заземления TN-C, которая не исключает возможность поражения человека электротоком.

Мигание при включенном выключателе

В этом случае причин может быть всего две, поэтому пользователю проще их найти и устранить . Но следует помнить, что делать это нужно быстро, так как от этого зависит долговечность светодиодных ламп.

Причины мигания могут быть такими:

• слабое напряжение;
• некачественный блок питания.

Все светодиодные лампы чувствительные к низкому напряжению, но качественные экземпляры с драйвером вместо блока питания способны стабильно работать в пределах 180 В. Тогда, как эконом-варианты полностью прекращают работу — тухнут, просто не включаются — уже при 200 В.

А, если напряжение несколько выше, но не достигает 220 В, то пользователь будет наблюдать мерцание с разной частотой. Причем оно будет прекращаться при стабилизации параметров сети до нормальных.

Плохой контакт между проводами, другими элементами цепи считается еще одной распространенной причиной нештатной работы ламп. Кроме того, они повышают пожароопасность и несут угрозу здоровью

Также неисправность может проявляться и при попытке диммирования непредназначенной для этого светодиодной лампы. При этом ее работоспособность при максимальном положении регулятора яркости будет нормальной, а при попытке уменьшения начнется мерцание.

Инструктаж по подключению диммера можно прочесть в .

Если напряжение в сети окажется нормальным, то следует обратить внимание на блок питания используемого изделия. Причина, как описывалось выше, может быть в том, что его компоненты просто не могут сгладить пульсацию тока, которая приводит к морганию.

Любой многожильный провод, использующийся для обеспечения электропитанием нескольких приборов, часто является причиной мигания. Поэтому считается наглядным примером сомнительной экономии

Чтобы предотвратить нештатную работу в любом из указанных случаев можно установить , который обеспечит току нужные параметры, а одновременно предотвратит досрочные поломки электроприборов, используемых владельцем.

Если напряжение нормальное и причина в некачественных компонентах блока питания, то пользователь сможет модернизировать его. Для этого необходимо заменить установленный сглаживающий конденсатор на более мощный, а продвинутый пользователь сможет самостоятельно собрать надежный драйвер.

Причем эта характеристика ограничивается не параметрами, а размерами свободного пространства в блоке питания, цоколе лампы. Что гарантирует сглаживание пульсации тока и обеспечит его параметрам стабильность.

Как правильно отыскать причину?

Каждый пользователь должен помнить, что оперативность его действий по устранению мигания очень важна. Так как любая светодиодная лампа имеет ресурс на включение, который может быть выработан всего за несколько дней.

Кроме того, при повреждении проводки или ее изоляции может иметь место опасность для здоровья людей.

Наличие нескольких кабелей в одной штробе может привести к возникновению наведенного напряжения. Особенно сильным является воздействие проводки, предназначенной для питания мощного электроприбора

Сам поиск необходимо начинать с проверки правильного подключения фазового провода. Он всегда должен быть подсоединен к одному из контактов выключателя.

Если же обнаружится, что ток подходит к лампе подсветки, то это и будет причиной мигания. Проверку можно осуществить с помощью индикаторной отвертки, что может сделать каждый человек.

Когда этот этап пройден, а неисправность не устранена, следует заменить выключатель на аналогичное изделие без подсветки, вмонтировать маломощное сопротивление или использовать лампу накаливания. Если мерцание прекратилось, то можно считать, что человек справился с задачей.

Самым эффективным способом противодействовать миганию является покупка качественных ламп. Если нет желания тратиться, то необходимо проверять наличие скрытого мерцания у покупаемых дешевых аналогов. Что можно сделать быстро перемещая обычный карандаш, если силуэт не начнет двоиться, то лампа не предрасположена к миганию

Но, когда неполадка вновь проявила себя, следует выполнить осмотр проводки с целью выявления поврежденной изоляции, окислившихся контактов, проложенных рядом силовых кабелей и других проблем.

Которые и необходимо будет устранить даже если подобные операции окажутся трудозатратными и дорогостоящими. Так как только это сможет гарантировать отсутствие опасности здоровью людей.

Если же мерцание происходит во включенном положении выключателя, то изначально проверяется напряжение, его стабильность.

Когда параметры в норме, следует заменить светодиодную лампу на качественный аналог известного производителя. Которыми являются высокотехнологичные продукты компаний OSRAM, Philips и ряд других.

Выводы и полезное видео по теме

Как вернуть лампе работоспособность установкой сопротивления продемонстрировано в видеоролике:

В следующем видеоматериале сделан обзор еще нескольких способов устранения мигания всевозможных светодиодных ламп:

Мигание светодиодных ламп явление очень распространенное и пугаться этого не нужно, так как в большинстве случаев его легко устранить. В большинстве случаев достаточно сменить включатель.

Но само проявление такого недостатка свидетельствует о том, что используются дешевые и некачественные продукты, не внушающих доверия производителей. И мнимая экономия обходится дополнительными расходами и потерянным на пустяки временем.

Если у вас есть необходимый опыт или знания, пожалуйста, поделитесь им с нашими читателями. Пожалуйста, оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.

Моргает светодиодная лампа при включенном/выключенном свете: причины и устранение проблемы

Осветительные приборы XXI в. практичны и экономичны. Вместо ламп накаливания в помещениях и на улице используется технология LED. Качественная продукция не доставляет потребителям хлопот, а владельцы низкокачественных изделий могут столкнуться с тем, что моргает светодиодная лампа.

Немного об устройстве и принципе работы LED-ламп

В начале ее появления «светодиодку» называли «умной лампой». Изделие является экономичным, долговечным и экологичным. Лампочка представляет собой автономный механизм, который сам регулирует процесс освещения.

LED-лампа состоит из:

• цоколя;
• полимерного основания цокольной части;
• драйвера;
• радиатора;
• алюминиевой печатной платы;
• чипов;
• рассеивателя.

Цокольной частью лампочку вкручивают в патрон светильника. Цоколь производят из латуни с никелевым покрытием, что обеспечивает контакт и защиту от коррозии. В цокольной части находится полимерное основание, которое защищает корпус от пробивания электричества.

Читайте также: Что делать если энергосберегающая лампочка горит после выключения.

Драйвер обеспечивает стабильное напряжение, и делает так, чтобы LED-лампа не мигала. Прибор работает по схеме широтно-импульсного гальванического модулятора стабилизатора тока.

Радиатор состоит из анодированного сплава алюминия и позволяет устройству не перегреваться. А чипы – это светящиеся элементы умной лампы. Рассеиватель позволяет свету расходиться в разные стороны в нужной концентрации.

Принцип работы LED-устройства состоит в том, что при включении ток идет от цоколя через преобразователь к светодиодам, которые соединены последовательно. Драйвер способствует выравниванию напряжения, что помогает избежать сбоев в работе устройства, и устанавливается в изделия средней и высокой стоимости.

В китайские дешевые варианты умных ламп вместо драйвера ставят гасящий конденсатор и диодный мост с емкостным фильтром. Находясь в цоколе, там где должен располагаться драйвер, блок питания не противостоит воздействиям внешних факторов, что негативно сказывается на работе LED-изделий, и функционирует нормально только при 220 В напряжения в сети.

Читайте также: Как подключить блок аварийного питания (БАП) для светодиодных (LED) светильников.

Причины мигания при выключенном свете

Для умных ламп низкого качества основной проблемой при работе является моргание как при включенном, так и погашенном свете. Качественные приборы начинают мерцать в темноте с установленной частотой в редких случаях. Причин этому может быть несколько, и распространенными из них являются:

• проблемы с проводкой;
• силовой «сосед»;
• подсветка в выключателе;
• качество изделия.

Специалисты отмечают, что когда мигает светодиодный светильник, нужно посмотреть, как обстоят дела с проводкой и правильностью подключения проводов в «клавишнике». Фаза должна приходить на контакт выключателя, если же подключение выглядит иначе, то схема запуска находится под потенциалом и устранить причину будет сложнее.

Случается, что рядом с проводом выключателя проложено другое силовое подключение. В этом случае устранит мигание только перепрокладка проводов в помещении.

В большинстве случаев причиной «подмигивания» выключенных лампочек ночью является подсветка выключателя. Моргание происходит потому, что микроток, обеспечивающий слабое свечение «клавишника», проходит через индикатор, которому достаточно такой мощности для краткой единоразовой вспышки.

О влиянии качества изделия на то, моргает светодиодная лампа в выключенном состоянии или нет, рассказывалось выше. Если лампа стала вести себя странно, нужно разобрать ее и посмотреть, какое устройство производитель поместил в ее цоколе.

Рекомендуем видео по теме:

Мерцание при включенном выключателе

LED-изделия могут «подмигивать» и в период их действия, что негативно сказывается на качестве отдыха и работы человека. Происходить такой эффект может из-за низкого напряжения в сети или при использовании диммера.

В первом случае мерцание указывает на то, что вместо драйвера в лампочке стоит китайский заменитель с мостом и фильтром. Чтобы изделие не сбоило, рекомендуется выбирать диапазон перепадов от 180 до 250 В.

Во втором случае мерцание может быть вызвано диммером – электронным устройством для изменения мощности электричества. Если лампа мигает, значит, диммирование ей не подходит.

Способы устранения неисправностей

Убрать мерцание светодиодных ламп можно несколькими способами. Если дело в проводке, то можно решить проблему параллельным подсоединением к лампе накопительного или пассивного элемента. Чтобы прибор не мешал нормальному использованию лампы, его помещают или внутри патрона, или за выключателем. В случае с конденсатором нужно подобрать радиоэлемент без полюсов, который выдерживает 630 В, и емкостью от 0,1 до 1 мкФ.

В другом случае подбирается резистор 1 мОм, мощностью от 0,5 до 1 Вт. Если выключатель на 2 клавиши и больше, то такое же количество радиоэлементов и устанавливается. Например, 2 кнопки – 2 пассивных элемента электрических цепей или 3 – 3 устройства накопления заряда. В обоих случаях элементы пожароопасны, поэтому нужно позаботиться о том, чтобы приборы были изолированы термоусадочной трубкой и не касались других проводов или арматуры. Если же нет желания возиться с поиском и установкой необходимых деталей, то подсветку в выключателе можно просто отключить.

Чтобы люстра с параллельно соединенными патронами не моргала, можно в один из них вкрутить лампу старого образца, со спиралью внутри. В этом случае «советская лампочка» исполнит роль дугогасительного элемента.

Если причиной мгновенных вспышек LED-изделия является проходящий рядом с его проводом питания силовой «сосед», то в этом случае рекомендуется перепланировка электроразводки.

Когда причиной кратковременных бликов светодиодов является заводской брак или некачественные материалы, то специалисты рекомендуют заменить конденсатор с мостом на качественный драйвер. В таком случае проблема разрешится, а лампочка прослужит на несколько лет дольше.

Читайте также: Светодиодные или энергосберегающие: какие лампы лучше выбрать для дома.

Если «прыгает» лампочка в 12 В, то проблема тут в нехватке мощности блока питания. Ситуация возникает при замене галогенных изделий на светодиоды.

Полезное видео по теме:

Мерцание LED-устройств рекомендуется по возможности устранять, так как такие «прыжки» негативно сказываются на здоровье человека. Работа или отдых в условиях плохого света приводит к головным болям, ухудшению зрения и работоспособности. Установлено, что некачественное освещение снижает активность на 40%. Пользуясь качественной осветительной продукцией, человек избавляет себя от большинства проблем, связанных с ее работой.

Моргает светодиодная лампа при выключенном свете: причины и их устранение

Распространённая ситуация — купили экономичную светодиодную лампочку, подобрали и мощность, и цветовую температуру, работает отлично. Но появилась другая проблема — при отключении питания она мигает. Разобраться, почему моргает led-лампа при выключенном свете, довольно просто.

Из чего состоит светодиодная лампочка

Светодиод — полупроводниковый элемент, который преобразует электрический ток в видимое световое излучение. Отличается односторонней проводимостью, поэтому для подключения к бытовой сети переменного тока требует отдельного блока питания или встроенного в светодиодную лампу драйвера, играющего роль преобразователя.

Стандартная конструкция светодиодной лампочки выглядит следующим образом:

Конструкция светодиодной лампы

Причины и способы их устранения

Причины мерцания светодиодных лампочек и как их устранить.

Причина 1

Если установлены недорогие светодиодные лампы, в первую очередь ищите проблему в ней. Такие изделия, особенно неизвестного происхождения, сделаны с применением некачественных комплектующих. По этой причине возможно накопление заряда и мерцание даже при отключённом питании.

Чтобы убедиться, что проблема кроется в невысоком качестве лампы, то попробуйте поменяйте её. В 25% случаев мигание прекращается. Но меняйте не на такую же, купленную из одной партии, а попробуйте поставить лампу другого производителя.

Причина 2

Если замена лампы не помогла, проверьте правильность подключения к сети выключателя, особенно если электромонтаж был выполнен самостоятельно, а не профессиональным электриком.

Стандартная схема подключения предполагает, что фазный провод идёт на выключатель и разрывается им. Когда фаза подключена непосредственно к светодиодной лампе, то она в половине случаев будет мигать при выключенном питании.

Для устранения проблемы возьмите обычный пробник для определения фазы, который напоминает обычную отвёртку с металлическим колпачком на рукоятке. Прикоснитесь рабочей частью индикатора к контакту выключателя и пальцем коснитесь колпачка. Если провод фазный, то внутри пробника загорится индикаторная лампочка. При необходимости переключите провода, так чтобы на включение света шла фаза, то есть выключатель должен разрывать фазу.

Правильное подключение выключателя

Обращаем внимание — при использовании пробника-индикатора беритесь только за рукоятку, касание к рабочей части станет причиной удара током.

Причина 3

Если первые два способа не помогли устранить проблему, проверьте расположенную рядом проводку. В отдельных случаях она становится причиной появления устойчивого электрического поля, которое даёт наводку на часть цепи, идущей к светодиодной лампе. В результате этого и происходит периодическое вспыхивание отключённого осветительного прибора. Такой же эффект может быть и при нахождении рядом источник излучения, например, плохо экранированной микроволновой печи.

Для устранения проблемы уберите от лампы возможные источники электрического или электромагнитного поля. Поочерёдно отключите участки проводки в распределительной коробке. Если найден участок, при отсоединении которого светодиодная лампа перестала мигать, задумайтесь о замене провода в этой зоне квартирной сети.

Причина 4

Подобное мерцание может возникнуть и при плохом контакте в патроне или разъёме, при помощи которого подключена светодиодная лампа. Выкрутите её, проверьте состояние этой детали. При наличии окислов создаются условия для появления утечек тока, которые и становятся причиной кратковременного включения. Обычная зачистка контактов в большинстве случаев позволяет решить проблему.

Обращаем внимание — такие работы необходимо выполнять только при выкрученных пробках или отключённом автомате.

Основная причина 5

Но в основном с проблемой моргания светодиодной лампочки сталкиваются тогда, когда она подключается через выключатель с подсветкой. Причина заключается в следующем:

• Для сглаживания пульсации электрического тока после выпрямления на диодном мосте в драйверах применяется конденсатор. Отказаться от него нельзя, так как это вызовет увеличение показателя пульсации самого светодиода, что и встречается в дешёвых моделях led-лампочек.
• Установленная в выключателе подсветка обеспечивает наличие постоянного, хоть и минимального тока в цепи.
• В результате зарядившийся конденсатор активирует процесс включения светодиода, но его энергии хватает только для краткосрочной подачи необходимого напряжения на лампу.

Именно это и становится причиной периодического мигания светодиодной лампы. Причём такая проблема характерна и для люминесцентных экономок. Периодичность кратковременного включения лампочки зависит именно от ёмкости конденсатора драйвера.

Проблему можно решить несколькими способами. Но обращаем внимание — работы должен выполнять электрик. Самостоятельная реализация любого решения без опыта электромонтажных может стать причиной короткого замыкания.

Установка шунтирующего резистора

Принцип этого решения заключается в установке сопротивления, через которое будет замыкаться основная цепь. В результате это предотвратит зарядку конденсатора драйвера и предотвратит подачу напряжения на светодиод.

Установка шунтирующего резистора

Единственный минус такого способа — шунтирующий резистор будет постоянно находиться под нагрузкой, то есть, возрастёт расход электроэнергии. Пусть он будет и минимальным, но часть экономии он просто съест. Кроме того, определённую опасность представляет и то, что резистор будет греться. Поэтому особое внимание требуется уделять подбору номинала этой детали. Подойдут резисторы на 1 МОм, мощностью не менее 0,5–2 Вт.

Существует два лёгких способа подключения:

Обращаем внимание — повысить безопасность применения шунтирующего резистора можно, заизолировав его при помощи термоусадки или простого кембрика, подходящего по диаметру.

Применение дополнительного конденсатора

По своей сути конденсатор является реактивным сопротивлением. Поэтому его применение позволит получить результат, аналогичный установке шунтирующего резистора. С той лишь разницей, что конденсатор не потребляет активную энергию, поэтому никакой реакции электросчётчика на такое решение не последует.

Устанавливают ёмкость по тому же принципу, что и резисторы — в распредкоробку или перед патроном. Но при выборе элемента следует обратить внимание на его параметры:

• Предельно допустимое напряжение должно быть не менее двукратного значения в сети, то есть — 440 В. Для этих целей подходят конденсаторы на 630 В.
• Если такого не удалось найти, подойдёт и ёмкость на 400 В, но её следует включать по схеме с одним последовательным и дополнительным шунтирующим сопротивлением в соответствии со следующей схемой.

Схема подключения конденсатора с сопротивлениями

Обращаем внимание — хватит ёмкости на 0,33 мкФ, но используйте не электролитические конденсаторы, а керамические или бумажные элементы. Электролиты могут потечь или даже взорваться при неправильном подборе и аварийных режимах работы.

Подключение отдельного нулевого провода

Если к выключателю подведены и нулевой, и фазный провода, то проблем решается ещё проще. Потребуется подключить подсветку к обоим этим проводам. При такой жёсткой схеме подсоединения индикатор будет гореть постоянно, но основная светодиодная лампа моргать перестанет.

Схема с подключением отдельного нулевого провода

Комбинация светодиодных и простых ламп накаливания

Когда речь идёт о мигании ламп в люстре, то проблему можно устранить ещё проще. Для этого в один патрон вкручивают обычную лампочку накаливания. В этом случае она будет играть роль шунта и мерцание светодиодного источника света прекратится.

Следует понимать, что в этом случае экономия электроэнергии будет меньше, что связано с расходом на обычную лампу.

Применение проходного выключателя

Этот способ применяется крайне редко. Если собрались менять выключатель, то сразу ставьте обычный без галогенной или светодиодной подсветки, проблема гарантированно будет устранена. Но если наличие подсветки важно и в кладовой нашёлся проходной выключатель, то устранить мерцание лампы можно с его помощью.

Для этого подключите выключатель проходного типа по следующей схеме:

Подключение светодиодной лампы через проходной выключатель

А самым кардинальным способом считается демонтаж лампочки, отвечающей за подсветку, из выключателя. Её просто выкусывают бокорезами или выпаивают.

Если говорить об общем алгоритме определения причин моргания лампочки, то электрики рекомендуют следующую схему действий:

• Если светодиодная лампа подключена через выключатель с подсветкой, сразу выбирайте один из описанных способов.
• Когда подключение сделано через выключатель без подсветки, двигайтесь от простых способов к сложным. То есть, в первую очередь поменяйте лампу или прочистите контакты, не стоит сразу браться за поиск электромагнитного излучения, которое создаёт наводку.

А лучше вызвать квалифицированного электрика, который найдёт причину и быстро устранит мерцание светодиодной лампы.

после включения и в выключенном состоянии

Содержание статьи:

Светодиодные лампы являются самыми современными источниками света. Они экономичны, надежны, эффективны и долго работают. Светодиоды безопасны для человеческого зрения и нервной системы, так как в них отсутствуют пульсации при правильном проектировании и подключении. При нарушении может наблюдаться мерцание, которое нужно исправлять.

Принцип работы и устройство

Внешний вид светодиодной лампы

Светодиодные лампы имеют более сложное строение по сравнению с лампами накаливания или галогеновыми. В конструкцию входят следующие детали:

• Рассеиватель в виде полусферы. Выполняется из пластика или стекла.
• Светодиодная матрица.
• Алюминиевая плата для отвода тепла.
• Радиатор.
• Драйвер. Именно из-за некачественного драйвера чаще всего моргает лампочка.
• Основание цокольной части из полимера.
• Цоколь.

В зависимости от вида лампочки конструкция может меняться.

Конструкция

В классических источниках света напряжение подавалось напрямую к спирали, которая выполняла роль активного сопротивления. LED содержит в своем составе специальные преобразователи – драйверы. При подаче питания ток протекает через цоколь к преобразователю, а затем к самой светодиодной матрице. Преобразователь меняет ток и напряжение в оптимальные для функционирования величины.

Можно выделить следующие основные причины мерцания ламп:

• Постоянные скачки электричества.
• Низкие напряжения в сети.
• Неисправность компонентов в схеме.

Поломку нужно как можно быстрее найти и устранить.

Причины мерцания дешевых ламп

Сертификат соответствия

Дешевая продукция малоизвестных производителей нередко не соответствует заявленным характеристикам. Понижение стоимости товаров связано с использованием некачественных материалов и экономии на электронных компонентах. Это можно наблюдать в дешевых светодиодных лампочках, которые начинают мигать практически сразу же после приобретения. Производитель ставит дешевые драйверы, не использует радиаторы, и это влияет на работу устройства.

Моргание лампы встречается часто, но в большинстве случаев прибор сохраняет свою работоспособность. Если устранить причину мигания, лампочка может использоваться в течение заявленного производителем времени без вреда для здоровья.

В дешевых приборах не всегда возможно устранение неполадки. По этой причине рекомендуется сразу покупать проверенное устройство от надежного поставщика. На этапе покупки оно обойдется дороже, но все заявленные характеристики будут соответствовать рабочим параметрам.

Мерцание лампы из-за некачественного блока питания

В светодиодных лампах низкого качества вместо драйвера внутри цоколя спрятан блок питания на базе гасящего конденсатора и диодного моста с емкостным фильтром

Пульсациям подвержены не только дешевые лампочки. Приборы из среднего ценового сегмента также могут содержать в своей конструкции более дешевый источник питания, из-за чего будет наблюдаться мерцание при запуске.

Блок питания состоит из следующих элементов:

• Диодный мост с емкостным фильтром.
• Гасящий конденсатор.

Подается переменный ток, который проходит через диодный мост. При прохождении он преобразуется в постоянный ток необходимой величины, но с высокой пульсацией. Емкостный фильтр и гасящий конденсатор снижает мерцание. Ток с выровненными характеристиками попадает на осветительный прибор, благодаря чему лампа работает в штатном режиме. В случае использования некачественных компонентов схема не сможет достичь нужных характеристик, из-за чего будет наблюдаться мерцание.

Мигание может быть обнаружено как на одной лампочке, так и на целой группе. Причины этого явления одинаковы, и их нужно устранять, чтобы не сокращался рабочий ресурс приборов. Неисправность может проявляться в выключенном и включенном состоянии.

Мигание при выключенном положении

Пульсации при неактивном состоянии выключателя могут обнаруживаться из-за попадания электрического тока в сглаживающий конденсатор. В нем происходит накопление тока, который при заполнении попадает на схемы и пытается активировать светодиодную лампу. Этого запаса не хватает для полноценного функционирования, поэтому лампа будет загораться на короткий промежуток времени. Мигание будет повторяться до устранения неполадки или поломки лампочки.

Влиять на мигание ламп могут следующие составляющие:

• подсветка выключателя;
• наведенное напряжение;
• токи утечки.

Эти причины нужно знать, чтобы уметь оперативно устранять их.

Влияние подсветки выключателя

Клавишные выключатели с подсветкой

Многие производители оснащают свои переключатели подсветкой. Она повышает комфорт пользования, так как выключатель начинает гореть и его становится проще найти в темноте.

Но дополнительная подсветка может спровоцировать мерцание, особенно на дешевых лампочках. Это связано с параллельным подключением. В выключенном состоянии ток идет на питание подсветки, а при включении – на лампу.

Эта причина является одной из самых распространенных, поэтому именно на подсветку выключателя нужно обращать внимание при мерцании светильника.

Наведенное напряжение

Изменение участка проводки – оптимальное решение в устранении наведенного напряжения

Возникает при подключении нескольких приборов к одному многожильному кабелю. Также может наблюдаться при прокладке нескольких независимых линий в одну штробу.

Устранить неполадку можно путем замены одной светодиодной лампочки на устройство меньшей мощности. На время можно поставить лампу накаливания, но нужно помнить, что на нее также повлияет наведенное напряжение. Оптимальным решением будет изменение участка электропроводки и выделение отдельной линии для осветительной группы.

Токи утечки

Ток утечки является самой опасной причиной, по которой мигает лампочка. Он появляется из-за некачественного и неправильного монтажа, повреждений изоляции, плохого контакта. В результате появляется разрыв цепи, который может привести к возгоранию. Даже в нерабочем состоянии токи будут поступать на электроприборы.

Способы устранения

Установка резистора в патроне

Если лампочки мигают из-за подсветки на выключателе, нужно выполнить разрыв цепи. Есть 6 основных способов устранения неполадки:

• шунтирование резистором;
• шунтирование конденсатором;
• подключение подсветки отдельным проводом;
• использование проходного выключателя;
• демонтаж подсветки внутри выключателя;
• включение параллельно светодиодной обычной лампочки.

Отключение подсветки выключателя – это самый простой способ. Для начала переключатель демонтируется, а провода для подсветки отключаются. Также можно выполнить замену старого выключателя на новый. Рекомендуется брать прибор с неоновой подсветкой – она мерцает реже, чем светодиодная.

Схема подключения подсветки выключателя через резистор

При моргании группы источников света можно поставить вместо них одну лампу накаливания с небольшой мощностью. Мерцание должно пропасть, но нужно учитывать, что будут нарушены эстетические свойства люстры.

Устранить неполадку помогает установка маломощного резистора на 50 кОм для мощности 2 Вт. Работа должна проводиться качественно, иначе есть риск возгорания. Все контакты надо надежно заизолировать.

Моргание может происходить из-за проблем с изоляцией. Нарушение ее целостности приводит не только к нестабильной работе лампы, но и к опасности для здоровья человека.

Устранить токи утечки можно только при помощи ремонта проблемных участков цепи. Иногда может потребоваться замена всей электропроводки в квартире или доме.

Моргание лампочки при включенном переключателе

Низкое напряжение в сети – одна из причин мигания лампочки

Если выключатель находится в активном состоянии, можно выделить две причины мигания:

• Слабое напряжение. Любой источник света чувствителен к низкому напряжению. Если в светодиодной лампочке установлен качественный драйвер, стабильная работа может достигаться и при 180 В. Лампы без качественного драйвера выключаются уже при 200 В. Мерцания при напряжении ниже 220 В будут наблюдаться с разной частотой и будут прекращаться при достижении нормальных рабочих значений.
• Некачественный блок питания. Если напряжение в сети нормальное, неполадка может быть связана именно с блоком питания. Использование некачественных элементов не позволит устройству выравнивать ток и приводить значения к оптимальному уровню.

Неисправность проявляется и при диммировании лампочки, которая не предназначена для этой функции. Тогда пользователь будет наблюдать мерцание при понижении яркости. Стабильная работа без пульсаций будет отмечена, если включать лампу сразу на максимальную яркость. Неподходящую лампу нужно убрать и поставить специальный диммируемый источник света.

Карандашный тест мерцания

Выявить причину мерцания при включенном состоянии можно двумя способами:

• С использованием карандаша. В абсолютно темной комнате должен включаться только тестируемый светильник. Перед ним нужно быстро провести карандашом. Если за ним остается сплошной след, мерцания нет. Если же след прерывистый, пульсации присутствуют.
• Тест с камерой на смартфоне. Нужно включить лампочку и навести на нее камеру на расстоянии примерно метр. При мерцании на экране появятся темные полосы. Если мигания нет, изображение будет равномерным и одного цвета.

Светодиодная лампа мигает после включения:

• При скачках напряжения устанавливается стабилизатор. Он приводит ток к нужным параметрам и одновременно предотвращает преждевременные поломки электроприборов.
• Блок питания можно модернизировать самостоятельно. Для этого следует подобрать качественный сглаживающий конденсатор и поставить в схему.

Пользователи, имеющие навыки в электротехнике, смогут самостоятельно сделать надежный драйвер.

Как определить причину мигания

Определение фазового провода при помощи индикаторной отвертки

При устранении неполадок, связанных со светодиодной лампой, важна оперативность. Чем быстрее будет определена поломка и исправлена, тем дольше прослужит источник света. Если повреждение связано с проводкой или изоляцией, то поломка может стать причиной возгорания или поражения человека электрическим током.

Алгоритм проверки:

• Проверка фазового провода. Он должен подсоединяться правильно к одному из контактов на выключателе. Если же ток поступает на лампу подсветки, светодиод будет мигать. Определить фазу можно с помощью индикаторной отвертки или тестера.
• Замер температуры окружающей среды. Температуры выше 50 градусов не позволяют светильнику стабильно работать, поэтому нужно понизить температуру или перенести и установить лампу в другое место.
• Замена выключателя с подсветкой на устройство без нее или выключение подсветки.
• Установка маломощной лампы накаливания вместо одной светодиодной.
• Осмотр электропроводки, качества изоляции.
• Проверка стабильности напряжения при мерцании во включенном состоянии.

Когда все параметры будут в норме, рекомендуется поменять светодиодную лампу на качественный аналог известного бренда.

Светодиодная лампа мигает во включенном или выключенном состоянии: все причины

На смену осветительным устройствам постепенно приходят светодиодные лампы. Но если установить их в люстру, иногда появляется мерцание. Сразу диагностировать, почему мигает свет в квартире, сложно. Прибор мерцает не только во включенном состоянии, но и при выключении света. Из-за этого происходит перегрузка и срок эксплуатации электроприбора сокращается. Человеку моргающий свет создает большой дискомфорт. Такое явление может происходить по нескольким причинам. Советы специалистов помогут понять, почему мигает светодиодная лампа.

Причины мигания при выключенном свете

Нередко происходит, что после отключения света мерцание лампы продолжается. Днем этого не видно, но в темное время суток слабые мерцающие вспышки становятся хорошо различимы. Почему мигает энергосберегающая лампа при выключенном свете? Такое поведение прибора может происходить по 3 причинам: низкокачественное изделие, плохой неоновый выключатель с подсветкой или неправильная его установка.

Неисправность и проблемы проводки

Если светодиодная лампа после выключения мерцает, проблема может быть связана с проводкой. Необходимо проверить, как подключен кабель с фазой. Правильным подключение считается тогда, когда фаза проходит через выключатель, а не соединена напрямую к светильнику. Распознать фазовый провод поможет отвертка-индикатор диодов. Распределив правильно провода, лампочку еще раз проверяют на работоспособность. Часто случается моргание из-за наведенного напряжения. Это когда силовой провод расположен слишком близко к отключенному кабелю.

Работая с проводкой, нужно:

• учитывать ее состояние;
• соблюдать технику безопасности.

Если используемый выключатель не имеет ночной подсветки, а мерцание продолжается, то лучше электропроводку полностью заменить новой.

Наличие выключателя с подсветкой

Выключатели с подсветкой пользуются наибольшей популярностью среди потребителей. Конструкцию оборудуют неоновой лампой или простым светодиодом, что позволяет ночью легко находить выключатель. Но с добавлением новой детали светодиодная лампочка начала мигать. Это происходит из-за небольшого заряда, который скапливается на конденсаторе фильтра:

• при включении выключателя электричество поступает прямо к лампе, а при выключении — на светодиод;
• из-за поступления тока фильтр начинает постоянно заряжаться, и лампа мерцает.

Так как убрать мигание светодиодной лампы можно 2 способами, то выбирают один из них. Вместо энергосберегающей модели ставят лампу накаливания или разъединяют цепь питания, отключив подсветку. Если светильник имеет 2 лампочки, то, заменив одну из них на лампу накаливания, можно избавиться от мерцания. Самый быстрый и простой способ — это установить простые выключатели без подсветки.

Некачественные лампы

Лампочка в выключенном состоянии может мигать тогда, когда она неисправна. На рынке есть множество продукции, которая не отвечает требованиям стандарта, и пытаясь сэкономить, многие люди покупают приборы у неизвестных производителей. Если товар был куплен некачественный, то достаточно приобрести новую лампу. Что нужно учитывать при покупке:

• изготовителя;
• качественные лампы продают в цельных упаковках;
• изделие проверяют на работоспособность.

Большой популярностью пользуются компактные модели. В подсобных помещениях и коридорах принято устанавливать светодиодные лампы с холодным температурным режимом, в детских комнатах, гостиных и других жилых помещениях — с теплым оттенком.

Отключение подсветки в выключателе

Чтобы избавиться от миганий в лампе на 220 В, нужно из выключателя удалить светодиодную или неоновую подсветку. Для этого подготавливают все необходимые инструменты:

• отвертку с плоским шлицем;
• индикаторную отвертку;
• кусачки;
• нож.

Прежде чем приступить к работе, отключают электричество. Если в доме установлены предохранители, то их выкручивают. Если на панели расположена ручка автоматического отключения, то ее ставят в положение «отключено». Работа по разборке подсветки идентична замене простого выключателя:

1. Декоративные клавиши «включения-выключения», расположенные на корпусе, имеют защелки. Их поддевают с двух сторон и аккуратно снимают.
2. Чтобы извлечь из коробки устройство, откручивают монтажные болты.
3. Контактные провода должны быть обесточены. Их проверяют индикаторной отверткой.
4. Прежде чем отсоединить провода, внимательно запоминают их расположение.
5. Корпус конструкции состоит из 2 деталей, которые скреплены защелками. Поэтому его осматривают на их наличие.
6. Обнаружив защелки, их раздвигают. При этом выключатель разделится на 2 части.
7. Резистор с лампочкой припаян к одной из частей. Светодиод или неоновую лампочку отсоединяют и удаляют.

Выключатель без подсветки собирают в обратном порядке. На всю работу понадобится не более 30 минут.

Мерцание при включенном выключателе

Выяснить, почему мигает светодиодный прожектор, легко. Достаточно его включить и рассмотреть светодиод. Чтобы защитить глаза от ярких вспышек, нужно использовать темное стекло:

1. Все кристаллы соединены последовательно золотыми проводками и светятся синим оттенком.
2. В рабочем состоянии они нагреваются и передают тепло на пластину из металла.
3. Если один из кристаллов гаснет, контакт между проводами разрывается и цепь перестает работать.

Есть две причины, по которым светодиодная лампа может мигать во включенном состоянии. Это недостаточное напряжение в сети и некачественный блок питания. Иногда место соединения кристалла и провода временно замыкает. Прожектор начинает моргать периодически или постоянно, затем восстанавливается. Определить такую неисправность сложно.

Слишком низкое напряжение в электросети

Светодиодный элемент имеет два типа мерцания: низкочастотный и высокочастотный. Диапазон сетевого тока изменяется с частотой до 50 раз в секунду. Его называют синусоидовым. Если в электросети слабое напряжение, то происходит мигание светодиодных ламп во включенном состоянии. Это проблема чаще всего наблюдается в деревнях и некоторых районных кварталах. Электричество поступает слабо, и напряжение в розетке не превышает 200 В. Что делать:

1. Чтобы светодиодная лампочка работала стабильно и без перебоев, она должна быть оснащена качественным драйвером. Для жителей таких районов подойдут модели ламп с напряжением 180-250 В.
2. Иногда пониженное напряжение проявляется, если устройство включается с помощью диммера. Если включить его не полностью, модели, не поддерживающие работу с диммером, начнут мерцать. Чтобы устранить проблему, нужно увеличить мощность. Для этого регулирующую ручку поднимают до номинального напряжения.
3. Любой электроприбор будет плохо работать и быстро выйдет из строя с неустойчивым напряжением в сети. Установленный резистор мощностью в несколько кВт обеспечит стабильное напряжение в сети.
4. Если мигают лампочки 12 В, которые подключаются к блоку питания, это может происходить из-за нехватки мощности. Чаще всего это проблема возникает в точечных светильниках, когда вместо галогенных моделей ставят светодиодные лампочки. Здесь идет параллельное соединение, из-за которого получается дополнительная нагрузка и возникает просадка напряжения.

Проблема изделия низкого качества

Если светодиод оснащен плохим блоком питания, то он не сможет достаточно сглаживать выпрямленное напряжение в сети. Когда пульсация света происходит с маленькой амплитудой, то для человека это может быть незаметным. Но слишком большое мерцание, которое происходит каждый день, воздействует на сетчатку глаз, принося им большой вред. Прибор с пульсацией более 20% влияет на умственную деятельность и трудоспособность. С таким освещением нельзя читать и работать на компьютере:

1. В России существуют допустимые нормы КП, которые регулируются СанПин 2.2.1/2.1.1.1278-03. Поэтому производители изделий на каждой упаковке указывают коэффициент пульсаций. Но изделия китайских производителей имеют неточные данные. Чаще всего КП, указанные на упаковке, превышают цифру в несколько раз.
2. Если было куплено изделие неизвестного производителя, то можно попытаться самостоятельно изменить технические характеристики прибора. Чтобы лампочка работала без мерцания, заменяют сглаживающий конденсатор. Цоколь устройства открывают, находящийся внутри конденсатор меняют на аналогичную модель большей емкости.

Все неполадки светодиодных ламп можно устранить самостоятельно. Главное — установить причину мигания и определить, каким методом лучше избавиться от проблемы.

светодиодные гирлянды Card Photo Clip 1.5M люстра лампа-вспышка ледяное рождественское украшение для внутреннего открытого гостиной | |

Описание:

Работает от батареи, безопасно и не требует внешнего электрического питания.

Особенность с гибкой, легко формуемой, гибкой медной проволокой, вы можете самостоятельно сделать свет в любой форме, которая вам нравится!

Изготовлен из высококачественного материала, не нагревается и прочный.

Изумительно для Рождества, вечеринки, барбекю, свадьбы или любых других праздничных украшений.

Состояние: 100% новый и качественный.

Технические характеристики:

Размер: 5,5 см * 1,4 см * 1,3 см

Длина: 1, 2, 3 метра

Светильники: LED

Цвета свечения: теплый белый и цветной свет.

Источник питания: тип батареи ИСПОЛЬЗУЕТ 3 батареи № 3 (на 1 метр ИСПОЛЬЗУЕТ 2 батареи № 5), а вставной тип ИСПОЛЬЗУЕТ бытовую электроэнергию.

Режим яркого света: есть два варианта: длинный яркий или мигающий (1 метр только свет, 2 метра только при подключении)

Материал: пластик

Подходит для: украшения фото стен спальни, Рождества и др. праздничное украшение.

Технические характеристики:

Питание от батареи, безопасность и отсутствие необходимости во внешнем вводе электроэнергии.

Особенность с гибкой, легко формуемой, гибкой медной проволокой, вы можете сделать светильники любой формы своими руками!

Изготовлен из высококачественного материала, не нагревается и прочный.

Прекрасное украшение для Рождества, вечеринки, барбекю, свадьбы или любых других праздничных украшений.

Состояние: 100% новый и качественный.

Подходит для: украшения фото стен спальни, Рождества и других праздничных украшений.

Без батареи.

Плагин: ЕС

В пакет включено:

1 * светодиодные фонари с зажимом для фотографий (без аккумулятора)

.

2/5 / 10M Гирлянда Светодиодные Гирлянды Фонари Карты Фото Клип Для Подвешивания Люстры Люстра Лампа Рождественский Вечеринка Свадебные Украшения | |

Светодиодная гирлянда с зажимом для фотографий с зажимами для подвешивания изображения для вечеринки, свадебного декора 2/5 / 10M

Описание продукта

• Струнные светильники с зажимом для фотографий 20/50/100 для подвешивания фотографий Идеальная стена для свадебного декора

• Многофункциональный! Что другие не могут, Делайте это по-другому, В любом случае, как хотите!

• Без зажимов, как душераздирающие огоньки, украшения на свадьбу, вечеринку, декор, каменную банку, рождественский свет.

• Вы также можете использовать клипы для систематизации и развешивания картин, фотографий, иллюстраций, распечаток.

• Введение

• Наша модернизированная версия с зажимами 20/50/100 / LED и может свободно регулироваться. У других есть только 20 или 30 светодиодных зажимов, и они не могут регулироваться, купите 1 у нас, почти равное 2 у других.

• Нет необходимости покупать кучу дорогостоящих тяжелых фоторамок, не нужно сверлить отверстие или использовать клей для прикрепления фотографий к стене, вы можете менять фотографии в любое время, не нужно хлопот менять фоторамку за кадром.

• Характеристики:

• Цвет светодиода: теплый белый

• Лампа пластик + медная проволока

• Количество светодиодов: 20/50/100

• Прозрачные зажимы Количество: 20 / 50ПК

• Длина медного провода: 2 м / 5 м / 10 м

• Батарея: 2 / 5M: 3xAA Батареи (не включая) 10M ： USB

• Режим работы: горит постоянно и мигает

• Струна водонепроницаема, но батарейный отсек не является водонепроницаемым.

• Как показывают многие фотографии. Произвольно разместил свои фото. Как вам угодно.

Содержимое упаковки:

• 1 х струнный светильник + 20/50 / зажимы для ПК

.

No related posts.
