Откуда появился флюгер, кто придумал, как был создан

Эти забавные фигурки на башнях, шпилях и коньках кровель исторических построек мы обычно воспринимаем как некий анахронизм, своеобразный символ давно минувшей эпохи, а на современных зданиях —  просто как элемент архитектуры. Действительно, флюгер – это весьма эффектное украшение, способное придать завершенный вид не только большому городскому зданию, но и частному коттеджу. Однако это еще и весьма точный метеорологический прибор, который может оказаться весьма полезен современному человеку. Поэтому в наши дни флюгеры вновь приобретают популярность у домовладельцев.

История устройств для определения направления и силы ветра насчитывает более двух тысячелетий. Кто и когда изобрел флюгер доподлинно неизвестно. Скорее всего, это сделали независимо друг от друга представители разных народов и культур, как это обычно случалось и с другими полезными вещами. Но, к сожалению, до нас дошли не все свидетельства человеческой изобретательности.

Самый древний флюгер, о котором знают современные историки, был расположен на Башне Ветров в Афинах, а изготовили его предположительно в 48 году до нашей эры. Автором проекта восьмигранной башни считается астроном Андроник из Кирр. Строение венчал фриз, украшенный символическими изображениями восьми ветров, а расположенный посередине полутораметровый флюгер, изображавший греческого бога глубин Тритона, указывал не только направление ветра, но и на одного из восьми богов, управляющего в данный момент погодой. Таким образом, с самого момента своего появления флюгеры, помимо основного, имели символическое значение.

Эта традиция сохранялась в веках. Так, одной из наиболее популярных во все времена была фигурка петуха. До сих пор по-английски флюгер называют “weather cock”, что буквально означает «погодный петух». Дело в том, что эта птица традиционно считалась символом бдительности, ей приписывали разнообразные магические свойства. Петух не только возвещал своим криком о наступлении каждого нового дня, но также, по народным поверьям, отпугивал нечистую силу, предупреждал о возможных болезнях, отваживал от дома воров и даже предупреждал пожары.

Другая ипостась петуха – христианский символ. Так, в IX веке Папа Римский издал указ, согласно которому каждый католический храм должен был быть увенчан фигуркой петуха – символом церкви и апостола Петра. Именно с этого момента флюгеры в виде петуха начали появляться на крышах католических соборов.

Кстати, петух – это еще и символ Франции, что объясняет преобладание в этой стране флюгеров соответствующей формы.

Впрочем, петух – далеко не единственный символ, который изображают флюгеры. Например, приблизительно одновременно с католиками флюгеры начали набирать популярность у викингов. Делали их обычно из позолоченной бронзы, в виде богато украшенных фигур зверей или существ из скандинавской мифологии, а помещали на специальных столбах, установленных на палубах драккаров и кнорров (соответственно, боевых и торговых ладей). Позднее подобными фигурками стали украшать скандинавские церкви. Также в Скандинавии был популярен аист, символ домашнего очага, путешественников и новой жизни – своеобразная альтернатива западноевропейскому петуху.

Свое символическое значение имеет любая фигурка: ведьма или «Баба-Яга» оберегает дом от сглаза, птица с распахнутыми крыльями, например, орел защищает от врагов, кошка – символ безопасности и домашнего уюта, лев – превосходства и силы, корабль – целеустремленности и силы духа,  трубочист – семейного очага и т.д. В средние века в Европе флюгер на башне замка обычно изображал герб феодала.



В Японии и Китае флюгеры обычно делали в форме дракона, защищающего дом и его обитателей от злых духов, а также символизирующего силу и великодушие, мужество и выносливость, благородство и мудрость. Поистине универсальный символ.





Мало кто знает, что крест с ангелом на шпиле Петропавловского собора в Санкт-Петербурге – это тоже флюгер. И даже знаменитые кремлевские звезды были закреплены на специальных подшипниках и вращались от ветра. Впрочем, это было сделано скорее для снижения ветрового давления, нежели для того, чтобы определять по звездам направление ветра.

Флюгеры всегда были необыкновенно популярны у домовладельцев. Например, в викторианскую эпоху возникли даже специальные цеха по их изготовлению, потому что мастера-одиночки удовлетворить растущий спрос уже не могли. Похожая тенденция наблюдается и сегодня, причем по своему разнообразию современные флюгеры ничуть не уступают старинным. Это популярные коты и корабли, а также ведьма на метле, орел, жар-птица и геральдический лев.

Но есть ли современному человеку какая-то практическая польза от флюгера? Как выяснилось – да. Дело в том, что метеорологические прогнозы обычно делаются для относительно больших районов либо достаточно крупных населенных пунктов и всегда имеют некоторую неточность по времени. К тому же, что уж греха таить, точность прогнозов зачастую оставляет желать лучшего. А домашние метеостанции направление ветра определить не могут (кстати, современные метеорологи и авиационные службы используют для определения направления и силы ветра именно флюгеры, просто более сложной конструкции и контролируемые электроникой).

Таким образом, флюгер остается одним из наиболее доступных и при этом достаточно простым и весьма точным устройством для предсказания погоды. «Благодаря флюгеру я всегда знаю, когда будет хороший клев, — делится опытом Евгений Кулачков, рыболов-любитель из Луги (Ленинградская область). – Главное здесь – вовремя поймать удачный момент. Поскольку озеро совсем недалеко от дома, у меня с этим нет никаких проблем. А вот если ориентироваться по прогнозам метеослужб, то можно сильно промахнуться».

Главное здесь – правильно установить флюгер. Он должен крепиться в самой высокой точке кровли, например, на коньке, башенке или колпаке трубы, и обязательно строго вертикально. Если сразу выставить вручную вертикаль невозможно, следует использовать специальное крепление, позволяющее впоследствии скорректировать направление оси флюгера. Чтобы правильно выставить указатели сторон света, нужно использовать компас, установленный на ровной горизонтальной плоскости. Также специалисты рекомендуют внимательно выбирать метеорологический прибор: дело в том, что одна из его разновидностей – ветроуказатель – не имеет указателей сторон света (румбов), что может затруднить правильное определение направления ветра.

И, конечно, нужно помнить, что стрелка флюгера указывает именно в сторону, откуда дует ветер, а не наоборот.

Наконец, выбирая флюгер, следует позаботиться о том, чтобы он служил долго. Кустарные изделия, особенно выполненные из пластика или дерева, вряд ли отвечают этому требованию. А вот фабричные, изготовленные методом лазерной резки из полуторамиллиметровой стали и покрытые атмосферостойкой порошковой краской – вполне.

Безусловно, флюгер станет оригинальным украшением для любого дома, придав ему гармоничный, завершенный вид. И вполне возможно, что это нехитрое устройство не раз сослужит добрую службу обитателям дома, заблаговременно предупредив их о надвигающемся ненастье или, наоборот, о благоприятствующей пикнику хорошей погоде.



делаем флюгер из металла, используем чертежи

При внешнем оформлении дома многие хозяева стремятся придать своим владениям подчеркнутую индивидуальность. Для этого используются различные приемы – оригинальная отделка фасада, необычная форма крыши, кровельное покрытие с выраженными декоративными качествами и другое.

Не забывают и о других элементах оформления, в том числе и о тех, что издавна были традиционными в некоторых странах, но на какое-то время – незаслуженно вышли из моды. В настоящее время многие декоративные детали экстерьера возвращаются, и одна из них — это флюгер на крыше.

Согласитесь, что с такой деталью внешний облик здания приобретает совершенно иное «звучание», поэтому желающих украсить свою крышу флюгером становится все больше. Но вот только где взять его? – искать готовое изделие в магазинах или перебирать объявления мастеров в надежде найти качественное изделие по приемлемой цене? Ни то, и ни другое – при желании вполне можно сделать флюгер своими руками, выбрав для его изготовления подходящий материал. А в этой роли могут выступать металл разной толщины, дерево или даже обычные пластиковые бутылки.

В этой статье мы рассмотрим несколько вариантов самостоятельного изготовления такого украшения крыши. Однако, для начала стоит разобраться, что же такое флюгеры, для чего они используется, а также – какие разновидности этих приборов чаще всего используются.

Назначение и базовое устройство флюгера

Что такое флюгер

Флюгер – это прибор, который в бытовом использовании предназначен для выполнения нескольких функций, которые обычно совмещаются в одной модели. Причем, «опции» имеют и декоративное, и прикладное значение.

  • Первой, и как многие считают, главной, является метеорологическая функция – она заключается в визуальной демонстрации и даже в количественном измерении направления и силы ветра.
  • Второй, и не менее важной функцией, можно считать использование флюгеров для защиты дымохода от задувания в него ветра, что предотвращает задымление помещений.
  • Несколько необычная функция – пропеллер, установленный на флюгере и вращающийся под воздействием ветра, создает своеобразные вибрации, которые отпугивают грызунов от дома, а землероек и кротов – от садового участка. Если флюгер предназначается для этой цели, то его устанавливают не на крыше, а посередине огорода или сада. Однако, в этом случае для его установки, нужно выбрать открытый участок на возвышенности, так как там пропеллер будет захватывать больше ветра.
  • И, наконец, флюгер используется как чисто декоративный элемент, украшающий крышу строения.

Традиционными элементами для украшения крыш флюгеры служили и служат в странах восточной и северной Европы, в частности – они очень характерны для прибалтийской архитектуры. Поэтому в тех краях практически каждый частный дом оснащен этим прибором, причем владельцы строений всегда стараются выбрать оригинальный вариант, который не встретишь в другом месте.

Из каких основных частей состоит обычный флюгер

Основные элементы базовой конструкции флюгера для крыши

Конструкция флюгера включает несколько основных элементов:

  • Флажок (поз.1), который за счет своей парусности проворачивается под силой ветра, вставая параллельно ему и тем самым указывая его направление. Флажок может иметь форму обычной простой геометрической фигуры либо художественное исполнение, благодаря которому он становится главным декоративным элементом флюгера.
  • Флажок размещен на одной из оконечностей стрелы (поз.2), и при правильной работе флюгера должен располагаться со стороны, куда дует ветер. Стрела не является обязательным элементом конструкции, так как иногда фигурку флажка закрепляют непосредственно на вертикально установленном стержне – оси.
  • Противовес (поз.3), расположенный напротив флажка. Однако, этот элемент также не всегда используется в конструкции, так как иногда сам флажок уравновешивает стрелу. Если же противовес установить необходимо, то его вес должен быть несколько больше массы фигурки – тогда он будет способствовать возвращению флюгера в исходное положение.
  • Вертикальная ось (поз. 4), закрепленная в корпусе и оснащенная подшипниками в специальном блоке (поз.5), или просто вставленная в трубу большего диаметра (поз.6). Во втором случае внизу ось обычно опирается на металлический шарик. Подшипники или шарик обеспечивают легкость вращения оси вместе с флажком.
  • Колпак, частенько центрующий сверху ось в корпусе поворотного механизма и защищающий последний от попадания внутрь дождевой и талой воды.
  • Современные флюгера часто оснащаются электронным прибором – датчиками угла поворота или энкодерами, которые и фиксирует показания механической части прибора.

На иллюстрации показан флюгер Вильда, позволяющий визуально оценивать скорость ветра

  • На некоторых моделях флюгеров устанавливается металлическая пластина, подвешенная на горизонтальной оси и находящаяся в свободном положении, качающаяся под воздействием ветра. Угол отклонения этого элемента конструкции от вертикали показывает силу ветра. Эта пластина может быть заменена легким пропеллером. Такие конструкции, совмещающие функцию демонстрации направления ветра и анемометра (измерителя скорости воздушного потока), именуются флюгерами Вильда, по фамилии разработчика – известного метеоролога XIX века, долгое время работавшего в Академии Наук России.

Обычное дополнение флюгера – это своеобразная шкала с показанными направлениями сторон света

Достаточно часто на нижней, неподвижной части флюгера закрепляются румбы с буквенными обозначениями сторон света. Так проще ориентироваться с направлением ветра. Но следует правильно понимать один нюанс. В метеорологии принято называть ветер по направлению, откуда он дует. Флюгер организован по тому же принципу – флажок окажется на подветренной стороне, а стрелка покажет направление, откуда дует ветер. В частности, по показанному на иллюстрации выше флюгеру можно судить, что направление ветра – запад-северо-запад (ЗСЗ).

Несколько слов о символике флюгерных флажков

Силуэтные фигурки для флажков, выбираемые для изготовления флюгеров, раньше изготавливались не просто так – они служили различными символами и своеобразными оберегами. Например, по китайскому учению фен-шуй, закрепление на крыше дома флюгера способствует установлению хороших взаимоотношений с соседями.

В основном для флюгера жилого дома выбираются фигурки различных животных и птиц.

  • Петух – это знак бдительности. Он особенно распространен в России, а по народным поверьям – неплохо отпугивает нечистую силу, так как является символом апостола Петра.
  • Кошка символизирует домашний уют.
  • Сова всегда являлась тотемом мудрости.
  • Лев – это власть и сила.
  • Орел уже своим видом защищает жилище от врагов.
  • Аист – это знак семейного счастья и взаимопонимания.
  • Дракон. Флюгеры с этим мифологическим животным чаще всего встречаются в странах Азии, так как в местной культуре оно олицетворяет мудрость и духовную силу.

Кроме животных, на флажках флюгеров можно увидеть также и других реальных или сказочных персонажей:

Изображение трубочиста на флюгере, по народным поверьям, притягивает в дом удачу

  • Трубочист обычно приносит в дом удачу.
  • Георгий Победоносец – традиционный защитник дома от различного негатива.
  • Баба Яга, как это ни странно, также является также защитником жилья от нечистой силы.

Выбирая для изготовления флюгера ту или иную фигурку, желательно обязательно поинтересоваться, что же она обозначает, так как не все изображения несут в дом позитивные эмоции.

При изготовлении эскиза для флажка вполне можно проявить свою фантазию – почему бы не сделать свой флюгер эксклюзивным?

Вовсе не обязательно придерживаться каких-то канонов, ориентируясь на русскую или восточную культуру. Никто не запрещает просто выбрать понравившийся рисунок, и по нему изготовить флажок флюгера. Главное, чтобы изображение было позитивным или даже веселым.

Можно еще добавить то, что ранее над мастерскими или торговыми лавками их владельцы устанавливали флюгеры с изображениями, которые указывали на род деятельности:

  • У сапожника на флюгере красовался сапожок.
  • Булочник выбирал изображение кренделя.
  • Парикмахер использовал для обозначения своей мастерской флажок-ножницы.

Прохожие издалека видели, где находится нужная лавка, ориентируясь именно по фигуркам флюгера. Так что уличная реклама имеет очень древние корни.

Как сделать флюгер своими руками

Материалы для изготовления флюгера

Итак, разобрались, для чего может быть предназначен флюгер, и из каких основных элементов состоит его конструкция. Теперь встает вопрос о том, из какого материала они могут быть изготовлены.

Флажок, как правило, изготавливается из металла – листовой стали или меди, но иногда для этой цели используется и древесина. Однако, сегодня умельцы делают наружную часть флюгера и из подручных материалов, таких как использованные пластиковые бутылки или старые ненужные СD-диски.

Ранее флажки для этого прибора часто делались из стальных прутков в технике ковки. Да и сегодня тоже некоторые мастера изготавливают флюгеры подобным способом, но такие изделия получаются достаточно тяжелыми и стоят весьма недешево. Поэтому не каждый бюджет потянет кованое изделие, а кроме того, чтобы разместить его на крыше придется предусмотреть усиленное крепление, так как под своей тяжестью, помноженной еще и на ветровое давление, флюгер может рухнуть вниз.

Металлические и деревянные флажки обязательно покрываются влагостойкой краской, которая защитит их поверхности от внешних разрушительных воздействий – влаги, ультрафиолета, биологического поражения, абразивного действия ветра.

Специфика оси и поворотного блока прибора приводит к выводу, что они должны быть изготовлена исключительно из металла, иначе флюгер не будет работать должным образом – начнет заклинивать или, наоборот, болтаться, а неметаллическая ось быстро износится и придет в негодность.

Далее, при рассмотрении процесса изготовления флюгера, будет представлены рекомендации по использованию тех или иных материалов.

Инструменты для работы

Чтобы смастерить флюгерную конструкцию своими руками потребуется подготовить некоторые инструменты. Причем для металлического изделия и деревянного они будут разными, то есть их набор в первую очередь определяет выбор материала. Однако, учитывая то, что блок установки и вращения оси прибора в любом случае будет сделан из металла, даже в том случае, если флажок планируется изготовить из дерева, некоторые инструменты по металлу все равно потребуются. Если же нет возможности или отсутствует опыт работы по обработке металла, то сам механизм, благодаря которому происходит вращение флюгера, можно заказать у квалифицированного мастера, а затем уже самостоятельно присоединить к нему флажок.

Итак, для работы потребуются следующие инструменты:

  • Электролобзик с пилками-насадками по дереву или металлу – этот прибор необходим для вырезания флажка и других элементов наружной части конструкции.
  • Электрическая дрель и набор сверл.
  • Молоток.
  • Мощный паяльник.
  • Струбцины.
  • Тиски.
  • Кусачки и плоскогубцы.
  • Угловая шлифмашинка и ручные напильники разного размера – для обработки кромок металлического флажка.
  • Наждачная бумага.
  • При изготовлении сложных деталей конструкции, возможно, потребуется наковальня, токарный станок и сварочный аппарат.

Трафарет флажка

Еще до приобретения материала необходимо, вероятно, определиться с выбором фигуры, которая будет расположена на флюгарке в качестве флажка, и подобрать для этого нужный трафарет. Если нет опыта в вырезании из фанеры или металла сложных мелких деталей флажка, то лучше выбрать простой рисунок, без замысловатых изгибов. Но все же декоративные флюгера смотрятся намного привлекательнее, поэтому есть смысл постараться.

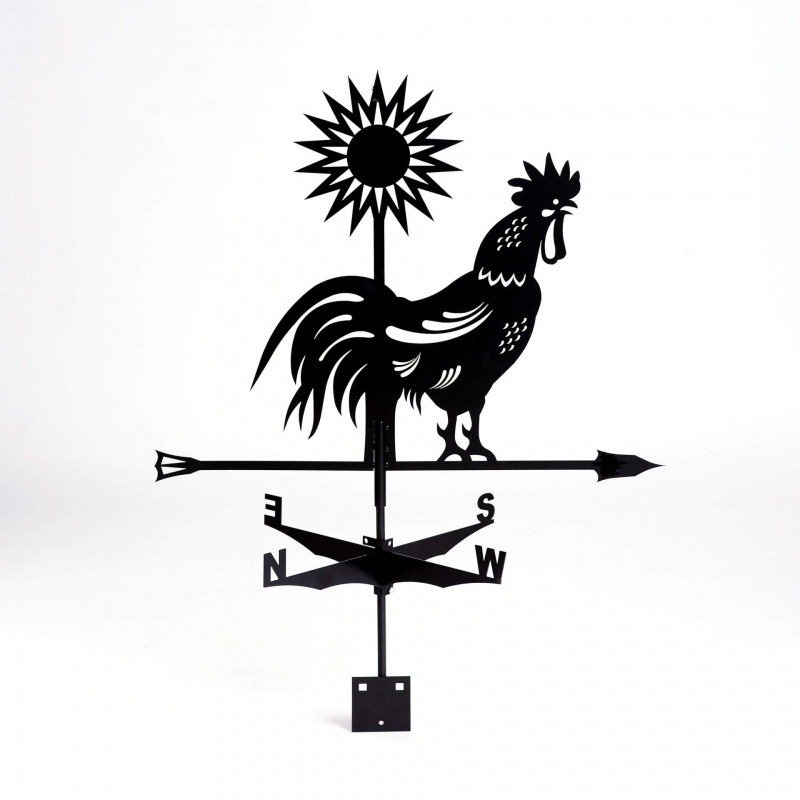

Традиционное украшение флюгеров в России – силуэт петуха

Этот контурный рисунок имеет некоторые сложности и требует определенной сноровки и немалого времени при его вырезании. Поэтому, выбирая подобный вариант, нужно трезво оценить свои возможности.

Еще один символ России – медведь, тоже наверняка станет хорошим украшением дома. Не такой он, кстати, и сложный для вырезания.

Данный трафарет флажка флюгера, несмотря на объемность, более прост в перенесении его на металл или фанеру, а также в его вырезании, так как предусматривает удаление больших частей рисунка и имеет минимум мелких лекальных элементов и сложных изгибов.

Трафарет можно изготовить самостоятельно, сначала на обычном альбомном листе, а затем, нарисовать его в натуральный размер флажка. Перенос удобно делать по квадратам, разбив на них маленький рисунок. Выполняя рисунок, нужно учитывать, что его придется затем вырезать с помощью лобзика, поэтому все его линии и края изгибов должны быть четкими.

Готовый трафарет, выполненный в натуральную величину будущего флажка, накладывают на лист металла или фанеры, и с помощью простого карандаша обводят рисунок, особо выделяя линии реза.

Оптимальные параметры флажка для флюгера могут варьироваться от 300 до 500 мм, так как если сделать его больше, то корпус конструкции придется укреплять, иначе он сломается под воздействием порывов ветра.

Процесс изготовления флюгера — пошагово

Какая бы фигурка ни была выбрана для флажка флюгера, принцип изготовления этого прибора одинаков.

Главными узлами поворотной конструкции является ее ось и корпус, от которых напрямую зависит, как флажок будет реагировать на воздействие ветра. Оптимальным вариантом будет установить на ось подшипники и закрыть эту часть прибора корпусом. Подшипники не требуют постоянной смазки, так как в закрытом корпус не будут контактировать с влагой.

Сама ось должна иметь диаметр не меньше 10 мм, что обеспечит устойчивое положение выше закрепленной конструкции при порывах сильного ветра.

В корпусе нужно предусмотреть крепления на тот элемент конструкции крыши, где предполагается установить флюгер.

Очень важно соблюсти все пропорции при планировании и изготовлении изделия, поэтому, составив чертеж, рекомендуется по возможности показать его специалистам, которые способны оценить правильность проекта. Не исключено, что они помогут советом, как лучше сделать для него некоторые детали.

В качестве примера будет рассмотрено изготовление флюгера с флажком в виде фигурки симпатичного кота, которая достаточно проста в исполнении, так как имеет плавные, лекальные линии.

Сетка, нанесенная на рисунок, поможет даже неопытному художнику без труда перенести его на больший по размерам металлический лист.

Для работы потребуется подготовить следующие материалы:

  • Стальной лист толщиной в 2,5÷3 мм.
  • Стальные трубки диаметром в 15 и 22,5, а также отрезок трубы длиной в 50 мм и диаметром в 60 мм.
  • Стальная проволока диаметром в 3 мм.
  • Медная труба диаметром в 15 мм с толщиной стенок в 1,5 мм, длиной в 367 мм.
  • Стальной полый шар  диаметром в 80 мм и полнотелый металлический или стеклянный диаметром в 15 мм.
  • Квадратный пруток сечением в 15×15 мм.
  • Квадратная труба 25×25 мм с толщиной стенки в 2 мм, длиною 120 мм.
  • Стальной прут диаметром в 12 мм.
  • Стальная пластина толщиной в 3 и размером 60×60 мм.

Подготовив все необходимое, можно приступать к работе, которую разделяют на несколько этапов:

  • Подготовительные работы.
  • Перенесение контура рисунка на металлический лист.
  • Вырезание фигуры.
  • Изготовление стрелы для размещения флажка.
  • Изготовление механизма вращения.

Чертеж основных узлов флюгера (без фигуры-флажка) с проставленными размерами

Размещенный выше чертеж представляет параметры стрелки и поворотного механизма флюгера, подходящие для размеров флажка, изготовление которого будет описано далее.

Этапы изготовления флюгера, после нанесения на металлический лист рисунка через трафарет, продемонстрированы в таблице:

ИллюстрацияКраткое описание выполняемой операции
После того как контур фигурки флажка будет перенесен на лист металла 2,5÷3 мм толщиной, приступают к ее вырезанию.
Чтобы при выполнении этой работы металлическая пластина не сдвигалась, и рез не ушел в сторону, ее необходимо жестко закрепить в одном положении, например, с помощью струбцин. Работа проводится на металлическом столе, а пластина закрепляется со свесом.
Вырезав один край фигурки, струбцины ослабляют, пластину устанавливают в них другой стороной и прорезают следующую линию.
Так происходит до тех пор, пока вся фигурка не будет вырезана по контуру.
Следующим шагом края получившейся фигуры необходимо выровнять и немного скруглить, убрав заусенцы.
Этот этап работ производится шлифмашинкой (болгаркой) с установленным на нее шлифовальным кругом.
Выполняя этот процесс, фигуру также жестко крепят к столу струбцинами.
В местах, куда невозможно добраться шлифовальным кругом, работа выполняется вручную напильником нужного размера.
Фигурку поворачивают и закрепляют так, чтобы обрабатываемая зона свисала со стола.
Мелкие отверстия, например, глаза животных или заготовки для вставки других элементов, в данном случае, носа и усов кота, просверливаются электродрелью.
Если используется ручной инструмент, то фигурку следует также закрепить к столу, но удобнее производить этот процесс на стационарном сверлильном станке.
Сверло подбирается по диаметру отверстия. В данном случае мастер использовал сверла диаметром 12÷15 мм.
Далее, просверленные отверстия, которые не будут использоваться для вставки других элементов, нужно хорошо зачистить с помощью напильников.
Сначала их края обрабатываются инструментом с крупной насечкой, а затем с мелкой, так как их кромки должны быть идеально ровными и гладкими.
При необходимости расширить или придать вытянутую форму круглым отверстиям, используется напильник или надфиль шириной в 5÷7 мм, а толщиной в 2÷2,5 мм.
Если у фигуры флажка по проекту есть выступающие элементы, как в данном случае – это усы и нос кота, то их изготавливают из стальной проволоки диаметром в 3 мм и из стального прута диаметром в 12 мм.
Проволоку для будущих усов режут кусачками на отрезки длиной в 110÷120 мм, затем от одной из их сторон отмеряется расстояние в 15÷20 мм и с помощью плоскогубцев делается загиб этой части так, чтобы заготовка имела Г-образную форму.
Нос изготавливается из стального прута, край которого обрабатывается шлифмашинкой до полукруглой формы. Чтобы работать было проще, прут жестко зажимается в тисках.
Придав форму краю и отшлифовав его до гладкости, на нем зубилом насекают три полоски, которые сделают эту деталь похожей на нос кошки.
После этого от подготовленного края, не считая скругленной части, отмеряется 4÷5 мм, и по этой линии заготовка отрезается от прута.
Отрезать пруток нужно как можно ровнее, иначе при его установке на место, он может встать криво.
Срез производится отрезным кругом по металлу, установленным на шлифмашинку. При этом прут нужно зажать в тисках, но в этот раз, установив его горизонтально.
Следующим шагом заготовки носа и усов нужно закрепить на мордочке кошачьей фигурки. Фиксация деталей производится с помощью сварочного полуавтомата, точечной сваркой.
Сначала подготовленные Г-образные заготовки усов вставляются в просверленные ранее отверстия с лицевой стороны фигурки, зацепляя загнутой стороной.
Затем, их располагают веером, как задумано проектом, придерживают плоскогубцами и прихватывают сваркой с изнанки.
Деталь носа вставляется с лицевой стороны фигурки в широкое отверстие, просверленное между усов, а затем – также приваривается с обратной точечной сваркой.
После того как сварочные работы будет завершены, выступающие с изнаночной стороны части приваренных деталей необходимо аккуратно срезать, а затем зачистить шлифмашинкой до гладкости.
Готовую фигурку откладывают временно в сторону, и переходят к изготовлению стрелки, на которой будет закреплен этот флажок.
Сначала делается ее наконечник. Для этого берется пластина 60×60 мм и на нее наносится рисунок, в соответствии с размерами, указанными на выше представленном чертеже.
После этого пластину закрепляют струбциной к столу, оставляя ее часть с начерченной деталью на свесе.
Затем вырезают наконечник при помощи лобзика, установив в него пилку по металлу.
Тут же подготавливаются элементы хвостовика – его размеры также указаны в чертеже. Вырезаются два элемента этой детали – из металла толщиной в 3 мм.
Для изготовления основания стрелы, на котором будет закреплен наконечник и оперение, используется квадратный пруток сечением 15×15 мм.
Основа состоит из двух элементов – к одному из них будет приварен наконечник, а ко второму оперение.
Отрезок прутка, к которому будет приварено оперение или хвостовик, имеет длину в 470 мм, а предназначенный для установки наконечника – 290 мм. Пруток нарезается с помощью шлифмашинки, после закрепления его в тисках.
Далее, как можно видеть на чертеже, пруток в области приваривания наконечника сужается до 3-х мм, то есть до толщины пластины, из которой изготовлен наконечник. Эти срезы называются лысками, и предназначены они ля хорошего прилегания двух элементов конструкции друг к другу.
Часть прутка для хвостовика тоже обтачивается в своей задней части.
Срезание выступающих частей также необходимо для создания более высокой обтекаемости изделия, то есть чтобы они не тормозили флюгер при воздействии на него ветра.
Теперь наконечник и две детали хвостовика, после разметки их месторасположения на подготовленных для них прутках, аккуратно привариваются к ним.
Затем сварочные швы зачищаются до гладкости.
Элементы стрелы готовы, и можно переходить к изготовлению стойки, на которой будет крепиться стрелка и поворотный узел.
Для начала берется подготовленный полый металлический шар диаметром в 80 мм, на котором будет крепиться, сделанная ранее фигурка. В нем просверливается отверстие диаметром в 13 мм.
Кроме этого, из металлической пластины толщиной в 12 мм вырезается крышка, под которой будет расположен поворотный механизм и в ней тоже просверливается отверстие того же диаметра, что и в шаре.
Далее, вырезанная крышка с просверленным отверстием закрепляется в тисках, на нее устанавливается отрезок трубы высотой в 50 мм и диаметром в 60 мм, и изнутри эти элементы свариваются между собой полуавтоматом.
Далее, берется стальной прут длиной в 600 мм и диаметром в 12 мм, закрепляется в тисках, на его край надевается просверленный насквозь шар и закрепляется с двух сторон сваркой.
Следующим шагом берется отрезок квадратной трубы длинной 120 мм и сечением 25×25 мм и приваривается к крышке с отверстием, закрепленной на отрезке трубы.
Затем, стержень с приваренным на его конце шаром, вставляется в получившуюся конструкцию, квадратная труба стыкуется с шаром и аккуратно обваривается.
Следующим шагом на шаре производится разметка точек, к которым горизонтально, под прямым углом, будут привариваться две части стрелы – одна с одной стороны шара, вторая – с противоположной.
Для удобства выполнения работ, на размеченных точках можно высверлить углубления диаметром, соответствующим размерам квадратного прутка.
Вставленные в отверстия части стрелы аккуратно закрепляются сваркой.
Когда стрела будет надежно закреплена на шаре, к нему можно приваривать вырезанную фигурку флажка-кота.
Для выполнения разметки, готовую конструкцию закрепляют на столе с помощью струбцин.
Затем, к шару прикладывают нижнюю часть фигурки, в данном случае, передней лапы кота. На ней чертится маркером полукруг, который затем вырезается лобзиком.
Затем, флажок, вырезанной частью прикладывают к шару и приваривают. Чтобы при проведении сварки, искры от нее не попадали на флажок и не оставили на нем расплавленных пятен, его рекомендовано накрыть металлическим листом.
Фигурка должна быть надежно скреплена с конструкцией, для этого передняя лапа приваривается к шару, а задние точечной сваркой – к задней части стрелы.
Получается, что флажок смещен к задней части стрелы, что и необходимо для корректной работы флюгера.
Противовес в данном случае не требуется, конструкция получается нормально уравновешенной.
После завершения сборки верхней части флюгера, можно переходить к монтажу нижней, в которую входит вертлюг – вращательный механизм.
Кроме опорного, объединяющего две части флюгера, прута, для сборки нижней части конструкции потребуется подготовить следующие детали: медную трубку 367 мм длиной, диаметром в 15 мм, стальную трубку с наружным диаметром в 22,5 мм (1/2 дюйма), отрезок стального прутка длиной в 50 мм и диаметром в 15 мм, а также стальной или стеклянный шарик диаметров в 15 мм.
Отверстие стальной трубки в нижней части заваривается, так как она должна быть глухой.
Затем в нее устанавливается отрезок прутка длиной в 50 мм, сверху него укладывается шарик, далее идет медная трубка, внутрь которой вставляется опорный стержень, приваренный в верхней части конструкции.
Шарик, устанавливаемый внутрь трубки, рекомендовано смазать консистентной смазкой – эта мера будет способствовать свободному вращению флюгера под действием ветра.
Когда работа по сборке будет завершена, конструкцию нужно покрыть специальной краской по металлу, предотвращающей появление и распространение коррозии.
После просыхания краски, флюгер устанавливается в крепление, которое устанавливается на коньке или дымоходной трубе крыши.
На данном фото представлено коньковое крепление, но оно, конечно, может быть и иным.

Представленная выше инструкция может быть использована и для изготовления флюгера с другим флажком. Разница непринципиальная, и заключается только в выборе трафарета и размера стального листа, на который будет переноситься рисунок.

Несколько иная конструкция флюгера, при сборке которой можно обойтись без электросварочных операций

Существуют и другие схемы изготовления флюгера, в которых задействованы элементы-указатели сторон света. Они могут быть использованы в комплексе со стрелкой или без нее. К отличительным особенностям относятся следующие моменты изготовления:

Оптимальное решение для вертлюга флюгера – использование шарикоподшипников, например, в с внешним диаметров в 20 мм, внутренним – 9 мм

  • В качестве поворотного механизма вместо шарика может быть применен подшипник, соответствующий диаметру вертикальной внутренней стойки. Для флюгера хорошо подойдет подшипник, имеющий наружный диаметр в 20, а внутренний в 9 мм, однако, необходимо учитывать, что он должен плотно входить в трубку корпуса. Поэтому, для этой цели обычно выбирается так называемая усиленная труба ВГП в ¾ дюйма, имеющая наружный диаметр 26,8, а внутренний 20,4 мм, при толщине стенки в 3,2 мм. Подшипник устанавливается в нижнюю ее часть. Если он входит слишком свободно, то на наружную часть кольца наваривается слой олова, но для этой процедуры потребуется мощный паяльник.
  • Вместо скрепления отдельных частей конструкции с помощью сварки, можно использовать резьбовые соединения, но в этом случае нужно приобретать трубу с уже нарезанной резьбой или иметь специальный инструмент – соответствующую плашку для ее нарезания или клупп.
  • Если предполагается включить в конструкцию указатели сторон света, то без сварки обойтись сложнее, хотя при желании и здесь можно найти решение. Для изготовления этой части конструкции потребуются металлические прутки – они могут быть круглыми или квадратными. Потребуются также металлические буквы N, S, W, E (или в русской традиции – С, В, Ю, З), вырезанные из стального листа толщиной 1,5÷2 мм. Размер букв зависит от высоты строения, так как их должно быть хорошо видно снизу.

Буквы привариваются к пруткам, а прутки к крышке. Они должны быть расположены перпендикулярно друг другу, образуя четыре прямых угла.

  • Если для изготовления флажка флюгера выбирается металлический лист в 1÷1,5 мм, то вырезать его можно с помощью ножниц по металлу.

С учетом особенностей изготовления той или иной конструкции, возможно, для работы потребуются дополнительные инструменты.

Монтаж металлического флюгера на крышу

Чтобы прибор работал должным образом, мало качественно его изготовить – необходимо также правильно установить его на крыше, сориентировав при этом шкалу с буквами, закрепленными на крестовине по сторонам света. Правильно выставить румбы можно, используя обычный компас (он сейчас есть у многих даже в мобильном телефоне), а также, например, по положению Полярной звезды (север, N) или, с некоторой погрешностью – просто по восходу солнца (восток, E).

Положение шкалы с указанием сторон света необходимо правильно выставить, например, по компасу

Флюгер может быть закреплен на крыше в нескольких местах и различными способами:

Небольшой флюгер на колпаке, закрывающем дымоходную или вентиляционную трубу

  • На флюгарку (колпак) дымохода с использованием для фиксации нескольких металлических полос, которые прикручиваются или привариваются к основе. Если планируется расположить флюгер именно таким образом, то монтаж проводится до поднятия колпака на крышу к месту установки.

Специальные кронштейны, обличающие задачу установки флюгера в различных областях крыши

  • На конек, угол или шпиль крыши строения с помощью специальных

что это такое и как его сделать, фото

Чтобы определиться с типом флюгера для крыши, следует изучить особенности этой конструкции, варианты материалов, фигур и их установки, а также возможность изготовления флюгера своими руками. Завершающей стадией работы по изготовлению конструкции по чертежу будет установка готового устройства на крышу.

Зачем он нужен?

Даже в современном мире флюгер на крыше является одним из основных любительских метеорологических приборов, указателей, помогающих определить силу и направление ветра. Измерение происходит при помощи фиксации угла вертикального отклонения качающейся планки, а также поворота самой конструкции по направлению потока воздушных масс.

В более продвинутых электронных версиях для определения силы ветра используется крыльчатка (пропеллер), а также измеритель угла поворота, данные о вращении которых поступают на цифровой дисплей внутри помещения.

Еще один вариант использования флюгера заключается в защите дымоходов от задувания ветра, что обеспечивается заслонкой, меняющей положение от действия воздушных масс.

Небольшие необычные флюгеры устанавливают на клумбах и грядках для украшения участка и отпугивания мелких животных.

Какую фигуру выбрать?

Для придания флюгеру на крыше и самой крыше привлекательного внешнего вида желательно изготовить из металла флюгер традиционной формы. Вид, форма и устройство флюгера – не только показатель достатка в доме, но и отражение традиций.

Раньше флюгеры из металла были одновременно и вывесками, рекламой производства и товара лавки или мастерской.

Конструкции в форме рыбы или русалки производятся в прибрежной местности, где они расцениваются как приносящие в дом удачу в морском промысле. Для создания уюта в доме вырезают кошку, для защиты от злых сил — орла или иную хищную птицу. Флюгер на доме может быть в виде льва, собаки или лошади. Флюгеры для крыши в форме животных укажут направление ветра и украсят крышу.

Одной из самых популярных фигур для крыши в христианском мире является профиль петуха, который является символом святого Петра. Популярными являются и красивые фигурки ангелов — охранников семейного очага.

Изготовление флюгера

То, как сделать флюгер своими руками, зависит от формы флюгера и цели, которую преследует хозяин дома при изготовлении указателя. Если конструкция призвана только для определения направление ветра, то можно изготовить флюгер в виде стрелы, наконечник которой показывает, куда движутся воздушные массы. Если же необычная вертушка призвана украшать собой крышу здания, то можно выбрать для установки на крыше красивые фигуры животного и птицы, или более абстрактных и необычных форм.

Чтобы сделать флюгер своими руками, не нужно много времени и сил. Понадобится выбрать эскиз, подобрать материал для указателя и систему для его вращения. Установку конструкции можно при желании выполнить самому.

Сделать флюгер своими руками можно из нескольких видов материалов:

  1. Сталь. Высокопрочные кованые фигуры из темного металла или легкие пропеллеры из нержавеющей стали будут настоящим украшением дома. Большой вес стали не повлияет на вращение флюгера на крыше, он будет точно показывать направление ветра, но установка такой конструкции может быть сложной;
  2. Дерево. Установка и крепление деревянных фигур или флюгера, изготовленного из фанеры, легче, чем конструкции из стали, но дерево и фанера — менее прочные и долговечные материалы;
  3. Пластик – современный высокопрочный материал. Выпилить устройство для украшения дома можно и самому, но чаще высокопрочные фигуры производятся на заводах;
  4. Самый простой флюгер можно при желании сделать из пластиковой бутылки. Бока бутылки разрезаются, чтобы получились лопасти для вращения вертушки, а крепление этого необычного устройства осуществляется на металлический болт. Составной вариант флюгера – конструкция из четырех бутылок с вырезанными боками для вращения от ветра;
  5. Необычные составные флюгеры для крыши или клумб получаются из старых компакт-дисков.

Эскиз

После определения формы и размера флюгера для крыши следует подобрать эскиз. Чертеж, необходимый, чтобы сделать флюгер своими руками, следует распечатать на бумаге в масштабе 1:1, вырезать по контуру профиль и перенести его на фанеру или пластик, выбранный для создания флюгера.

Далее основа вырезается по чертежу, и заготовка обрабатывается до придания ей окончательной формы, создания силуэта животного или стрелы.

Вращательная ось

Чтобы флюгер на крыше был не статичной конструкцией, а вертушкой, нужно поставить устройство на вращательную ось. Вертикальная ось флюгера должна обеспечивать его беспрепятственное вращение под действием воздушных потоков при ветре даже небольшой силы.

Для соблюдения этих условий в качестве основных методов при производства используют два типа конструкций — на основе смазанного солидолом подшипника или пары креплений «мама»-«папа», когда центральный вал вставляется в гильзу.

Подбирая диаметр оси для крепления во время производства, следует учитывать массу конструкции, которая во многом будет определяться материалом изготовления флюгера (металл, пластик) и его размерами.

Монтаж

После окончания производства флюгера, крепление на ось стрелки-указателя направления ветра и розы ветров, осуществляется установка готовой конструкции указателя на крышу дома.

Куда ставится флюгер? Оптимальной высотой для установки указателя определения ветра считается расстояние 10-13 метров от земли, что соответствует высоте конька дома или дымохода. Для правильной работы прибору из металла необходимо свободное пространство без высоких зданий или деревьев.

Крепление флюгера на крыше выполняется при помощи длинных саморезов через угловые кронштейны, к которым приваривается или прикручивается ось флюгера.

OLYMPUS DIGITAL CAMERA

Что такое флюгер? История и теория

Как определить направление (а иногда и скорость) ветра? Этот вопрос давно беспокоит многих путешественников, использующих корабли как средство передвижения. Для этого был изобретен специальный метеорологический прибор. Что такое флюгер и для чего он нужен?

Немного истории

До восемнадцатого века в России использовался термин «прапор» или «прапорица». А в Морском Уставе 1720 г. появляется слово «флюгер».Что такое флюгер? Изначально наибольшее распространение он получает в портовых городах. Устройство помогает решить, заходить на корабль или нет. Итак, если металлическая конструкция показывает направление ветра с моря, стоило ожидать наплыва большого количества торговых судов. Если наоборот, то нет. И все же устройство устанавливали на куполах соборов и церквей. И самым распространенным был флюгер-петух. Со временем вокруг самого обычного устройства зародились всевозможные истории и даже легенды, придавшие ему статус оберега или талисмана в домашних условиях.

Что такое флюгер?

Определение, которое дает, например, в его словаре Даля, обозначает устройство как железный флаг, косичку, указывающую направление, в котором дует ветер. Ученый также отметил, что флюгер изготовлен из жести и имеет стрелку на поворотной трубе. «Влейгель» — метеорологический прибор, который не только указывает направление ветра, но и может иногда измерять его силу (флюгер Вильда). Традиционно под флюгером понимают металлический флаг, расположенный на оси (вертикали), который свободно поворачивается под действием ветра.Также есть противовес. Он всегда направлен в том направлении, откуда исходит воздушный поток. На современных флюгерах, чтобы узнать силу ветра, используют небольшой легкий пропеллер, а направление точно определяется с помощью энкодера — специального электронного устройства.

Полезное украшение

Какой сегодня флюгер? Этот прибор часто служит людям и в качестве декора здания. В странах Балтии, например, на каждой площади многие дома традиционно украшают флюгерами — неповторимыми, оригинальными.И один из самых известных подобных инструментов в России находится на шпиле Адмиралтейства. Корабль — один из символов города на Неве. Но, говоря о том, что такое флюгер, нужно помнить о его полезных свойствах. Во-первых, его можно использовать в качестве защиты дымохода от ветра. Во-вторых, пропеллер на флюгере создает вибрации, которые отпугивают грызунов, кротов и землероек. Поэтому садоводы иногда устанавливают устройство на своих участках.

Своими руками

Эта небольшая консервная банка действительно украсит крышу дачи, коттеджа, частного дома, станет изюминкой вашего дома.Все мы, конечно, прекрасно представляем, что такое флюгер, и каждый хоть раз видел его вживую или на фотографиях. Сегодня это больше похоже на игрушку. Сделать флюгер можно своими руками. Для этого нам понадобится лист стали (а лучше — медь, так как он не поддается атмосферной коррозии) и, конечно же, некоторые навыки сантехника. Также необходимо иметь хотя бы примерный проект флюгеров-игрушек. Основные компоненты — это ось и корпус. От них будет зависеть, как конструкция отреагирует на порывы ветра.Желательно, если ось будет вращаться на подшипниках с закрытым корпусом (они не боятся влаги и не требуют постоянной смазки). Также он должен иметь диаметр не менее десяти миллиметров, что полностью обеспечивает устойчивость конструкции при сильных порывах ветра. Что касается корпуса, то это дело вкуса: петух, стрела, рыба … Главное, чтобы соблюдены основные пропорции. А лучше всего свяжите свой рисунок в автомастерской. Там за небольшие деньги вы сможете сделать красивый флюгер, вам останется только установить его на дымоход с помощью крепежа и болтов!

Флюгер Споттер — Празднуйте чудесный, а иногда и причудливый мир флюгеров и джигитов!

На этом флюгере изображен Санта и его игрушечные сани с оленями.Он расположен на ферме наследия на полуострове Огайо.

графство саммит

Эта стрелка флюгера сидит на вершине водонапорной башни Orrville OH.

округ Огайоррвилуэйн

Этот персиковый флюгер находится в саду Бранстул на шоссе US62 в Ютике, штат Огайо.

лизать countyohioutica

Поезд флюгер находится в Шелби, штат Огайо.

Огайрихленд Каунтишелби

Винтажная роспись в стиле народного искусства Женщина с телескопом-флюгером.Назовем это нашим флюгером Мэри Поппинс, замеченным на крыше паба Close Quarters в Эйвон-Лейк, штат Огайо.


Прогулка вдовы
Поэма Вильфрида Фосса

Милый ветер, скажи. Неужели я зря жду
Каждый день при солнышке и в дождь?
Я здесь, чтобы прогуляться с вдовами.
Каждый день в тени стаи чаек.
Вернись ко мне. Вернись ко мне.

Милый ветер, скажи. Неужели я напрасно скучаю
Поклоняюсь бесконечному господству океана?
Где ты, любовь моя, где живешь?
Вы так давно попрощались.
Вернись ко мне. Вернись ко мне.

Милый ветер, скажи. Напрасно ли я смотрю
Чтобы снова взглянуть на его корабль
Множество парусов в море
Но никто не ответит мне на мою любовь.
Вернись ко мне. Вернись ко мне.

Милый ветер, скажи. Неужели я плачу напрасно?
В тоске, печали и полной боли?
Дождусь ли я, пока ужасная хватка смерти не хватит
Или могучий Господь направит свой корабль
Назад ко мне? Вернись ко мне.

Avon Lakelorain Countyohio

Этот флюгер-балерина танцует на берегу озера в Вермиллионе, штат Огайо.

erie countyohiovermillion

Флюгер по лучшей цене и — Отличные предложения на флюгер и от мировых флюгеров и продавцов

Отличные новости !!! Вы попали в нужное место для флюгера и. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот главный флюгер скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть флюгер на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в флюгере и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести этот флюгер по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.

Оставить комментарий
