Водяной теплый пол в загородном доме

Виктор Джин

сделал теплый пол в своем доме

Профиль автора

Вместо батарей я сделал теплые полы и не жалею.

В конце 2011 года я приобрел 14 соток под Санкт-Петербургом и начал строить двухэтажный дом площадью 140 м². Отапливать дом я планировал тепловым насосом, который, как я выяснил, отлично работает с водяными теплыми полами.

Расскажу подробнее, какие есть способы обустройства теплых полов, как рассчитать такую систему и сколько она будет стоить.

Теплый пол как основная система отопления дома

Теплый пол работает по тому же принципу, что и обычные радиаторы, просто он иначе расположен. Батареи стоят вертикально под окнами. Теплый пол — это, условно, большая положенная на бок батарея: он расположен горизонтально и занимает всю площадь помещения. За счет этого дом отапливается более равномерно. В трубы водяного теплого пола, как и в радиаторы, подается жидкость — обычно это вода, но ее температура меньше, чем в радиаторах.

Часто теплый пол дополняет радиаторную систему, но современные технологии позволяют использовать теплый пол и как основное отопление. У меня именно так: на первом этаже водяной теплый пол вмонтирован в бетонную стяжку, а на втором сделан «сухим» способом на деревянном перекрытии.

Отапливать дом целиком теплыми полами я решил главным образом потому, что планировал поставить тепловой насос. Тепловой насос — это современное и технологичное решение. К тому же это было чуть дешевле, чем платить 500 000 Р за подключение газа. Я присмотрел недорогой тепловой насос мощностью 8 кВт.

Что такое тепловой насос

Это аппарат, который использует геотермальное тепло — то есть забирает его из земли. Грунт ниже уровня промерзания круглогодично имеет положительную температуру. Я живу под Санкт-Петербургом, где такая температура — около +6 °C. Тепловой насос использует эту энергию и способен отапливать дом. Устройство работает от электричества. На каждый потребляемый 1 кВт электричества тепловой насос выдает 3—4 кВт тепловой энергии.

Наибольшую эффективность насос показывает как раз при отоплении теплыми полами. Это связано с тем, что в последние нужно подавать воду с низкой температурой: +30…35 °C. В случае с радиаторами пришлось бы греть воду до +70 °C и не факт, что мощности теплового насоса хватило бы для обогрева всего дома в морозы.

Но позже от теплового насоса пришлось отказаться: я выходил за рамки бюджета. В итоге решил обогревать дом электричеством по ночному тарифу. Для такой системы теплые полы тоже хорошо подошли.

Ночной тариф на электричество у нас почти в два раза дешевле дневного. Согласно текущим тарифам Ленинградской области, стоимость киловатта по дневному тарифу — 4,96 Р, по ночному — 2,68 Р.

Вот так происходил монтаж геоколлектора для теплового насоса. 800 м трубы уложены в четырех траншеях ниже глубины промерзания грунта. Сейчас все это не задействовано, но у меня еще теплится идея установить тепловой насос

Я сразу отказался от электрокотла, так как он показался мне дорогим и ненужным для моего случая.

Принцип действия моей системы такой: с 23:00 до 07:00 включается ТЭН — своего рода большой кипятильник, который нагревает буферную емкость объемом 1000 л. Вода в ней нагревается до +90…95 °C и затем в течение дня подмешивается в теплые полы. Полы постепенно забирают тепло, и к концу дня в буферной емкости температура воды обычно опускается до +30…40 °C.

Если погода не слишком морозная или мы затапливаем в доме камин, полы расходуют меньше энергии и температура воды в баке опускается не так сильно.

В 23:00 снова включается ТЭН и начинается новый цикл: бак нагревается всю ночь, чтобы днем отдавать запас энергии и остывать. По моим прикидкам, за 8 ночных часов мне удается запасти более 70 кВт тепловой энергии и это обходится где-то в 190 Р.

9 кВт

составляет мощность ТЭНа в буферной емкости

В качестве теплоносителя, то есть жидкости, которая циркулирует в системе отопления, у меня используется вода. Иногда в частных домах вместо воды заливают антифриз, но это более дорогой вариант и он больше подходит, например, для дач, где зимой не живут: антифриз точно не замерзнет в трубах, и их не разорвет из-за перепадов температур.

Так выглядит система отопления и водоснабжения в моем доме. Бак слева нагревается ТЭНом и в течение дня запасенная энергия используется в теплых полах

Плюсы и минусы теплых полов

О то, что лучше, теплые полы или радиаторы, сломано немало копий. Оба варианта имеют достоинства и недостатки. И если вам тяжело сделать выбор, всегда можно совместить обе системы.

Вот аргументы в пользу теплых полов.

Равномерное распределение тепла. Больше тепла у ног, а менее нагретый воздух — на уровне головы. Принцип как в известной народной мудрости: «держи голову в холоде, ноги в тепле».

Экономичность. Часто теплые полы более эффективны, особенно если они питаются от возобновляемых источников энергии: тепловые насосы, солнечные батареи, ветровая энергия. Жидкость в теплых полах достаточно подогреть до +30 °C, а в батареях ее температура может доходить до +70 °C. КПД теплых полов выше.

Скрытый монтаж. Батареи занимают пространство под окнами, многим не нравится их внешний вид.

Бывает, на батареи вешают декоративные сеточные экраны, но это только ухудшает теплообмен, а выглядит на любителя. Теплый пол в доме незаметен.

НОВЫЙ КУРС

Курс о больших делах

Разбираемся, как начинать и доводить до конца масштабные задачи

Покажите!

А вот минусы теплых полов.

Сложности с ремонтом. Трубы теплого пола, например, от финской компании Uponor или немецкой Rehau прослужат не менее 50 лет. Но если использовать менее качественные трубы или нарушить технологию монтажа, отремонтировать теплый пол, который уже залили цементом, будет очень тяжело. Радиаторы ремонтировать гораздо проще: потекший можно просто снять и поставить новый. Если все продумано, не придется даже сливать систему отопления.

Невозможность сверлить пол. Даже если знаешь схему укладки труб, не хочется лишний раз рисковать и ненароком повредить трубу. Если надо закрепить унитаз или шкаф, придется использовать жидкие гвозди.

Дороговизна. В сравнении с радиаторами теплый пол стоит дороже, а рассчитать и смонтировать его сложнее.

Сложности при монтаже в уже готовом здании.

Водяные теплые полы лучше всего закладывать на этапе строительства дома. В уже эксплуатируемом здании гораздо проще поставить радиаторы, чем заново заливать стяжку. Например, на даче, которая отапливалась печью и к которой подвели газ, проще, быстрее и дешевле установить радиаторы.

Насчет того, какой способ отопления более здоровый, однозначного мнения нет. С одной стороны, радиаторы создают циркуляцию воздуха и поднимают пыль. С другой — я неоднократно слышал мнение, что теплые полы тоже поднимают пыль и аллергики хуже чувствуют себя при таком варианте отопления.

Радиаторы создают конвекцию: движение воздуха по всей комнате через батарею. Теплый пол просто излучает тепло снизу вверх

Электрические и водяные теплые полы

Водяные теплые полы — это гибкий трубопровод, который замурован в полу. По этим трубам непрерывно циркулирует подогретая жидкость.

Существуют также электрические теплые полы: в них нет воды, а подогрев происходит за счет электричества и «напрямую», без котлов и буферных емкостей.

По конструкции выделяют два типа электрических полов:

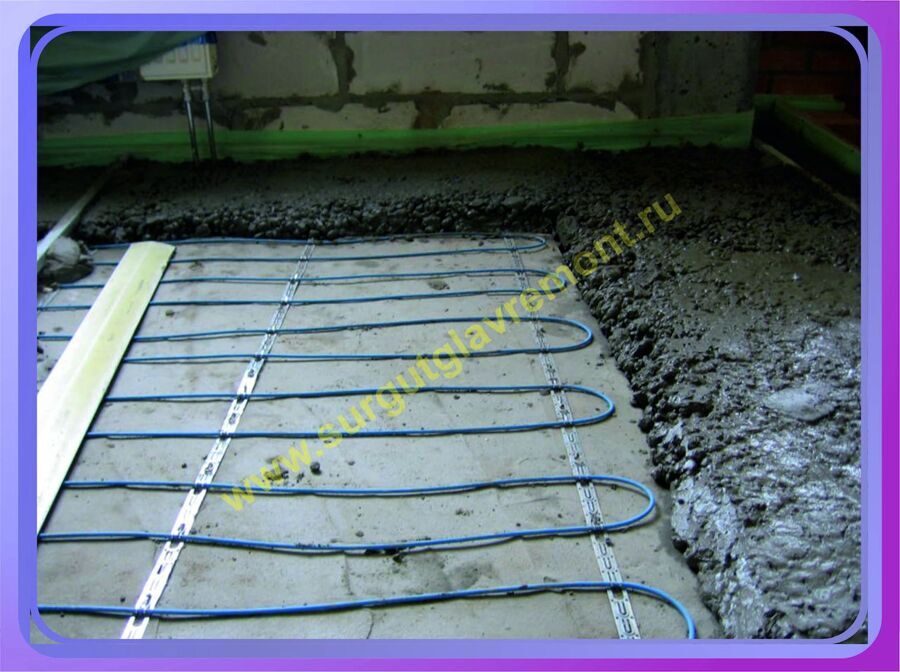

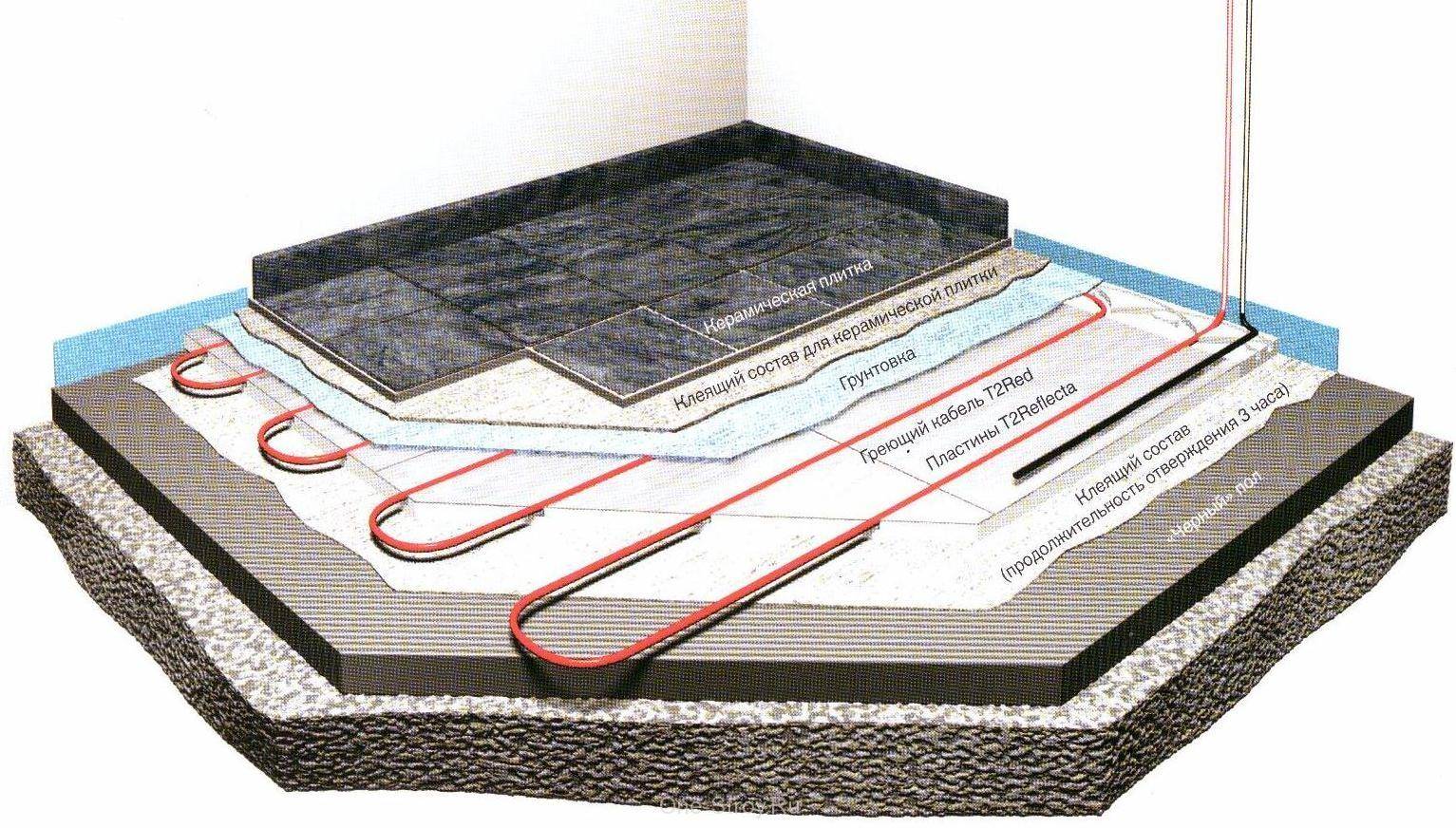

1. Кабельные. Их кладут в слой плиточного клея или стяжку.
2. Пленочные. Их кладут под напольное покрытие, например под ламинат. Такой пол еще излучает инфракрасные лучи, благодаря чему обогреваются стоящие на полу предметы.

В электрополах также ставят термодатчик и терморегулятор. Они позволяют устанавливать нужную температуру и экономить на электричестве: как только пол прогреется до нужного значения, нагрев выключится.

Электрические теплые полы — более дорогостоящее решение, чем водяные, особенно в эксплуатации. В среднем 10 м² электрического пола потребляют в час 1,5 кВт электроэнергии, а на дом площадью 100 м² может даже не хватить стандартной выделенной для дома электрической мощности в 15 кВт.

Поэтому электрические теплые полы обычно используют локально, как дополнительный отопительный элемент на небольшой площади. Например, в ванной или на лоджии.

Для сравнения: 1100 Р стоит 1 м² нагревательного мата для теплого пола. А монтаж 1 м² электрического теплого пола стоит 350 Р.

Главное преимущество водяной системы перед электрической — ее можно использовать с любым источником отопления. Жидкость в трубах можно подогревать в газовом или электрическом котле, камине с водяным теплообменником, тепловым насосом, солнечными батареями.

Более того, разные источники отопления для водяных теплых полов можно комбинировать, чтобы они работали параллельно. Например, вы используете газовый котел, но решили затопить камин, который имеет водяной теплообменник и встроен в общую систему отопления.

Тогда огонь в каминной топке будет не только выполнять эстетическую функцию, но и подогревать пол, а газовый котел на время отключится. Также в эту систему может быть встроен электрический котел как резервный источник тепла на случай, если с газом что-то случится.

Электрический теплый пол — это такой же электроприбор, как холодильник или телевизор. Мощности проводки должно хватать, чтобы такой теплый пол исправно работал. Чем большую поверхность вы собираетесь покрыть теплым полом, тем больше нужно мощности. Источник: market.yandex.ru Инфракрасные пленочные полы. Самый дешевый из тех, что выбирают покупатели, стоит 3000 Р за 1 м² и расходует 170 ватт на 1 м². Чтобы обогреть комнату площадью 40 м², потребуется запас мощности в 6,8 кВт — почти половина от стандартных 15 кВт, которые выделяют для частных домов энергетики. Источник: market-yandex.ru

Где можно и нельзя делать теплые полы

Ограничения на применение теплого пола. Обустроить водяные теплые полы в квартире с центральным отоплением сложно.

По жилищному кодексу запрещено самостоятельно вносить изменения в схемы инженерных коммуникаций квартиры. Прямой запрет на это есть также в постановлении правительства Москвы.

Запрет связан с тем, что встраивание водяного теплого пола влияет на работу отопления по всему стояку многоэтажного дома. Тепловой баланс между квартирами может нарушиться: у всех соседей ниже квартиры с теплым полом возможно снижение давления в трубах, батареи будут хуже прогреваться.

Кроме того, в случае неисправности теплого пола велика вероятность затопить соседей.

За нелегальное устройство теплого пола можно получить судебный иск от УК или ТСЖ, и суд обяжет демонтировать систему.

Но внести изменения в систему обогрева квартиры все же можно, если добиться разрешения от ЖКХ и теплосетей. На практике это удается только в домах с автономным отоплением.

Электрические теплые полы не запрещено устанавливать в квартире и их монтаж не нужно согласовывать, главное — чтобы проводка справилась.

Также существует ряд стандартов ГОСТ для каждого типа напольного покрытия и к клеевым смесям.

Проектирование и расчет теплых полов

На этапе проектирования дома делается теплотехнический расчет. Это нужно в том числе чтобы понять теплопотери, то есть сколько тепла теряет дом при холодной погоде. Например, показатель теплопотерь моего каркасного дома площадью 140 м² — 9 кВт. Это 64 Вт на 1 м².

Расчет делают для самой холодной пятидневки в году для конкретного региона — в моем случае при −26 °C на улице. При этом внутренняя температура в жилых помещениях принималась за +22 °C, в ванной комнате — за +25 °C, в нежилых помещениях, у меня это топочная, — за +20 °C.

Проектирование системы отопления лучше доверить специалистам, но можно сделать и самостоятельно, воспользовавшись примером детального расчета водяного теплого пола.

Здесь я не буду вдаваться в технические детали и только обозначу основные моменты.

Расчет теплого пола производится исходя из теплопотерь, при этом необходимо посчитать теплопотери всех контактирующих с улицей конструкций: стен, окон и дверей.

Чтобы учесть весь «пирог» стены из нескольких слоев различных материалов, удобно воспользоваться теплотехническим калькулятором.

Учебно-методические указания по теплотехническому расчету ограждающих конструкций — Московский архитектурный институтPDF, 1,7 МБ

Теплотехнический калькулятор для ограждающих конструкций

В результате мы узнаем удельные теплопотери на 1 м² площади. Если значение теплопотерь превышает 100—150 Вт на м², отопление только теплым полом нежелательно: дополнительно к нему нужны батареи. Дело не в том, что теплый пол не справится с нагревом, а в том, что его придется делать настолько горячим, что ходить по такому полу будет неприятно.

Максимальные значения температуры на поверхности пола для комфортного пребывания

Максимальная температура	Где
+26 °C	Жилые помещения с длительным пребыванием людей, согласно СНиП 41-01-2003
+27 °C	Если на полу покрытие из натурального дерева, паркета, ламината
+29 °C	Жилые помещения с длительным пребыванием людей, согласно европейским нормам
+33 °C	Для ванных комнат, душевых, бассейнов
+35 °C	Полоса шириной 0,5 м по периметру помещений с временным пребыванием людей

Макс. температура

Где

+27 °C

Если на полу покрытие из натурального дерева, паркета, ламината

+29 °C

Жилые помещения с длительным пребыванием людей, согласно европейским нормам

+33 °C

Для ванных комнат, душевых, бассейнов

+35 °C

Полоса шириной 0,5 м по периметру помещений с временным пребыванием людей

Источник: home-engineering.net

Помимо потерь тепла, стоит также учесть, откуда оно поступает: например, от полотенцесушителя в ванной или от постоянно работающих электроприборов.

При расчете площади помещения, где будет проходить теплый пол, обычно вычитают место под встроенной мебелью, где циркуляции воздуха нет. Например, если в комнате предполагается шкаф-купе, под ним пол греть не нужно. Но трубу стоит заложить под мебелью, которую потом вы можете переставить. Если вы, например, не уложите трубу под кроватью, а в будущем переместите кровать в другое место, у вас появится неотапливаемый квадрат пола.

Как выбрать трубы для теплого пола

Для водяного теплого пола можно использовать различные виды труб диаметром 16—20 мм. Вот самые популярные варианты.

Медные — из старого и проверенного материала. Основное его преимущество — долговечность. Недостаток — высокая цена, от 400 Р за погонный метр. Также медь чувствительна к жесткости и кислотности воды, и срок службы теплого пола из-за этого может уменьшиться.

Металлопластиковые трубы — стандартное решение для радиаторной системы, используется и для теплых полов. Это недорогие трубы — 35—47 Р за погонный метр. Трубы не подвержены коррозии, у них гладкая внутренняя поверхность, что исключает наслоение отложений в трубе.

Трубы PEX — из поперечно сшитого полиэтилена. В зависимости от способа изготовления такие трубы обозначают PEX-a, PEX-b, PEX-c и PEX-d. Это современный, прочный материал, который не подвержен коррозии и действию агрессивных химических веществ. Трубы обладают так называемой молекулярной памятью — после экстремальных загибов и заломов труба восстанавливает свою исходную форму, что облегчает монтаж. Цена за погонный метр трубы PEX-a марки Valtec диаметром 16 мм — 70 Р, 20 мм — 110 Р.

Трубы из полиэтилена повышенной термостойкости — PERT. Бюджетный и популярный вариант: порядка 30 Р за погонный метр трубы 16-го диаметра и 40 Р — 20-го диаметра. Но у этого материала есть ряд минусов: он менее стойкий к перепадам температуры и давления, восприимчив к качеству жидкости, не обладает молекулярной памятью.

В своем доме я использовал трубы PEX-a 20-го диаметра с кислородным барьером EVOH — это дополнительный наружный слой, который предотвращает попадание молекул кислорода внутрь и, следовательно, препятствует коррозии металлических элементов в системе отопления.

Схемы укладки труб водяного пола

Шаг укладки трубы, то есть через какое расстояние друг от друга она кладется, ее диаметр и температуру жидкости вычисляют исходя из проектной мощности теплого пола на 1 м².

Например, при шаге укладки 20 см на каждый 1 м² площади пола в среднем будет приходиться по 5 погонных метров трубы. Прогрев пола на этом участке будет лучше, чем на такой же площади при шаге 30 см. Приблизительная зависимость шага укладки и мощности указана ниже.

Важно также постараться запроектировать все ветки теплого пола примерно одной длины, и чтобы длина каждой не превышала 100—120 погонных метров. Оптимальная длина одной ветки для труб 16-го диаметра — 80 м, для 20-го диаметра — 100 м. При таких параметрах не будет сильных потерь давления в трубах, а жидкость будет циркулировать исправно. Если длина ветки получается больше 100 м, лучше разбить ее на несколько.

Соответствие шага укладки трубы и мощности теплого пола на 1 м²

Шаг укладки трубы	Тепловая энергия
30 см	до 50 Вт/м²
20 см	50—80 Вт/м²
15 см	от 80 Вт/м²

Шаг укладки трубы

Тепловая энергия

30 см

до 50 Вт/м²

20 см

50—80 Вт/м²

15 см

от 80 Вт/м²

Есть два основных способа укладки труб — улитка и змейка, причем для второй есть несколько вариаций.

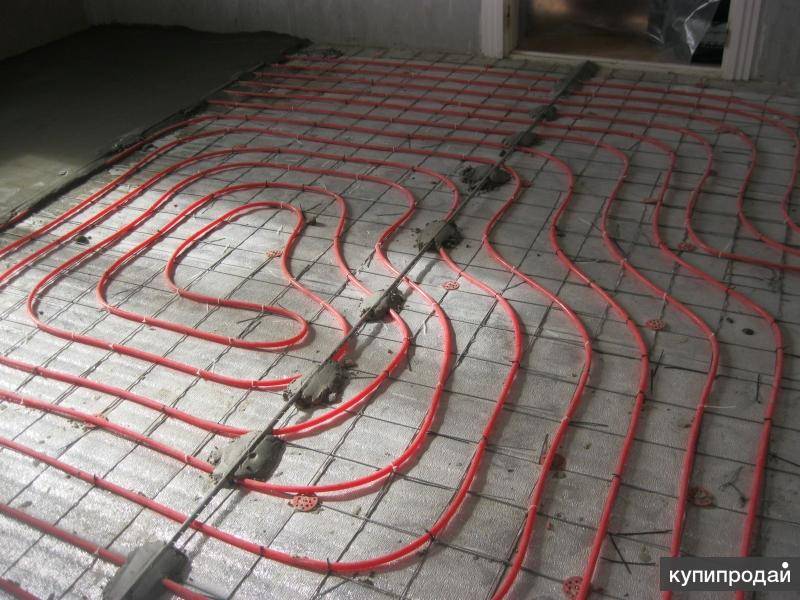

Улитка. Наиболее популярный и эффективный вариант с точки зрения энергопередачи. В этом случае горячая жидкость сначала проходит по периметру помещения, а затем идет к центру комнаты. Улитка дает равномерное распределение тепла, так как трубы подачи и обратки чередуются.

Также преимущество улитки — трубу можно укладывать с частым шагом от 10 мм, так как все повороты трубы, кроме изгиба в самом центре, имеют угол 90 градусов.

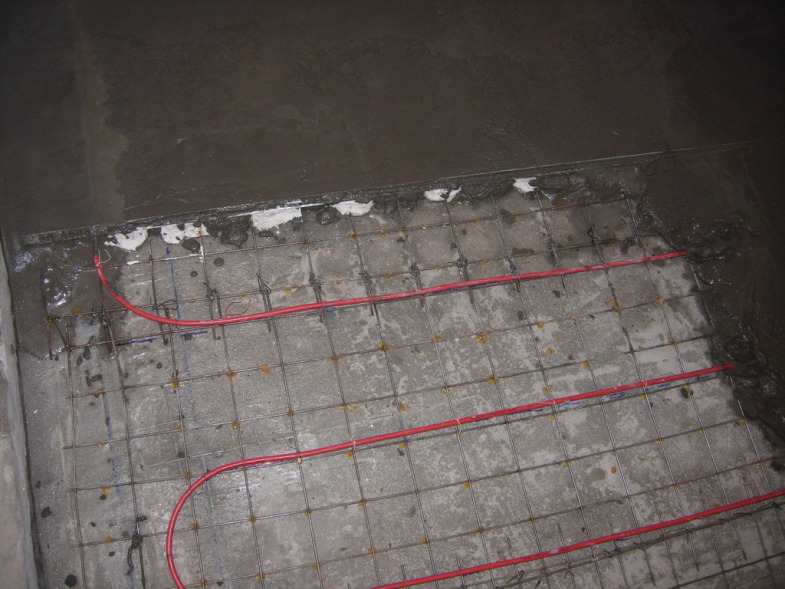

Змейка. Основное преимущество — простота укладки. Петля идет последовательно от стенки до стенки с поворотами на 180 градусов. Оптимальный шаг укладки — 20—30 см.

Самый существенный недостаток — может ощущаться разница температур в разных концах помещения, и чем длиннее помещение, тем выше риск появления такой проблемы. Ведь в одной части поступает горячая жидкость, а к концу контура она остывает.

Сгладить этот недостаток помогает укладка двойной змейкой. В этом случае участки подачи и обратки чередуются.

Существует еще один способ укладки — угловая змейка. В этом случае начало ветки концентрируется вдоль наружных стен с окнами.

Способ укладки змейкой более простой, но может создавать ощутимый перепад температур в разных частях помещения. Двойная змейка и улитка исключают этот недостаток, но укладывать трубы сложне План раскладки труб теплого пола на первом и втором этаже моего дома. Вокруг камина на первом этаже пришлось разложить трубу змейкой, чтобы обойти его со всех сторон. На первом этаже у меня получилось шесть веток теплого пола, а на втором этаже — четыре ветки

Коллекторная группа и узел смешения

Коллекторная группа, она же коллектор или «гребенка», распределяет жидкость по разным контурам — веткам — теплого пола. Обычно для каждой комнаты пускают свой контур, на втором этаже у меня так и сделано: четыре контура на три комнаты и один санузел.

Если контур получается слишком длинным, его разделяют на несколько, и тогда в одном помещении может быть несколько контуров. Так, на первом этаже у меня шесть контуров на общее пространство гостиной и кухни.

Кроме того, на коллекторе стоит узел смешения: с его помощью можно уменьшить или увеличить температуру жидкости, которая идет на контуры. Также для каждого контура на коллекторе можно регулировать количество пропускаемой жидкости и таким образом отрегулировать температуру в каждой комнате: например, законсервировать гостевую комнату, где никто не ночует, установив там минимальную температуру в +10—15 °C.

В моем случае вода нагревается в буферной емкости до +90 °C. А в полы подается около +30 °C. Узел смешения контролирует, чтобы в контурах постоянно циркулировала вода заданной температуры, и как только температура снижается, устройство подмешивает горячую воду из большой емкости. Поэтому жидкость в системе всегда одной температуры.

Также к каждому контуру на втором этаже я подвел электрические кабели, чтобы потом настроить блоки управления, через которые можно будет задавать температуру воздуха. Блок управления должен подавать сигнал на сервоприводы — механизмы, которые будут регулировать на коллекторе количество подаваемого теплоносителя в каждую ветку.

Коллекторная группа первого этажа. Циркуляционный насос один — качает на оба этажа. На этом фото магистраль, идущая на второй этаж, еще не подключена Коллектор на втором этаже имеет четыре контура

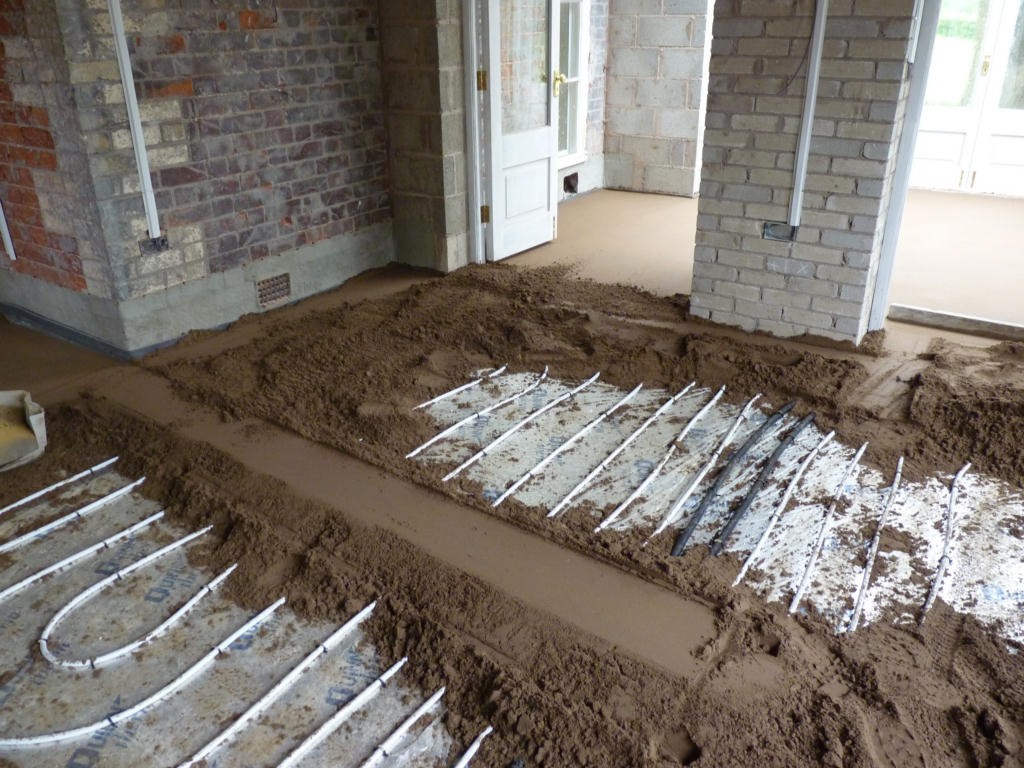

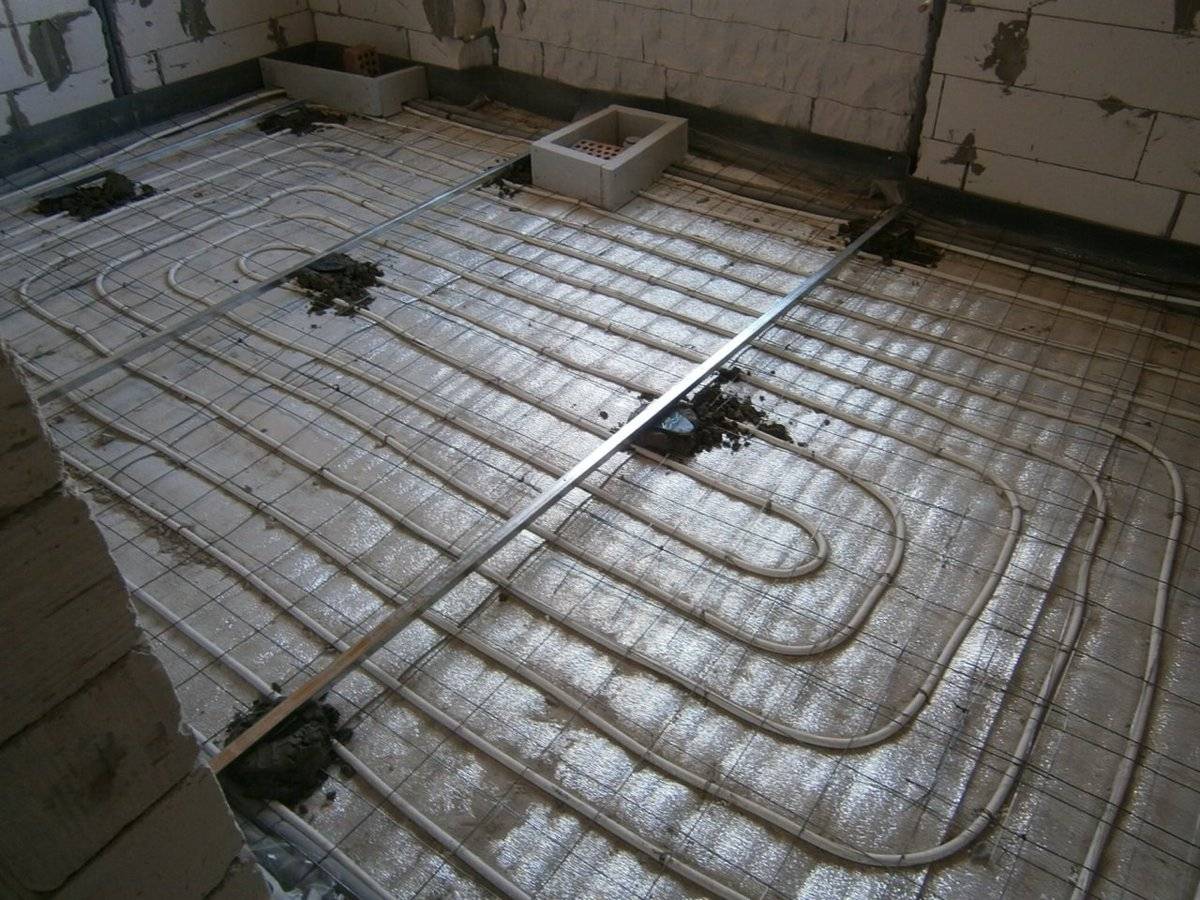

Теплый пол в бетонной стяжке

Мой фундамент — утепленная шведская плита. Это подразумевает разведение труб теплого пола внутри стяжки еще на этапе строительства фундамента.

Толщина стяжки пола в моем случае — 10 см, под ней расположено еще 20 см пенопласта: он нужен, чтобы тепло не уходило в землю. На весь первый этаж площадью 90 м², который оформлен единым пространством, у меня получилось шесть веток теплого пола. Способ монтажа — улиткой.

Трубы укладывались прямо на арматурный каркас, который рабочие приподняли на пластиковых креплениях. Таким образом трубы оказались прямо в середине стяжки. Перед тем как заливать фундамент, мы загнали в трубы воду под давлением 3,5 бара, чтобы бетон своей массой не деформировал их.

Позже поверх стяжки залили выравнивающий слой и постелили керамогранит.

Теплый пол по деревянным лагам

Это устройство теплых полов «сухим» методом, когда не предполагается заливка стяжки. Трубы укладываются между досками или другим материалом, а сверху накрываются плитами с хорошей теплопроводностью — обычно ГВЛ или ЦСП.

Часто для легкого монтажа используются специальные пенопластовые маты, но это дорого. Плюс я, например, стараюсь избегать использования пенопласта внутри дома.

Для лучшего распределения тепла по поверхности пола трубы монтируются вместе с металлическими пластинами, чья задача — увеличить площадь и эффективность теплопередачи.

Такой теплый пол я делал сам на втором этаже своего дома. В качестве основания использовал фиброцементные плиты «Гринборд» толщиной 25 мм, которые остались у меня от других работ.

Труба PEX также осталась после заливки фундамента. На второй этаж у меня ушло порядка 300 метров трубы, и после этого осталось еще около 400 метров — в свое время я их купил с большим запасом. Эти остатки я в итоге продал на «Авито» за 5000 Р.

Укладывал трубы змейкой — самым простым вариантом. Я выбрал шаг укладки 25 см, так как трубу 20-го диаметра сложно сгибать. Теплораспределительные пластины в количестве 150 штук я заказал в Москве по 155 Р за штуку.

23 250 Р

стоили теплораспределительные пластины

Было сложно найти их под 20-ю трубу, в основном они выпускаются под 16-й диаметр.

Поверх плит «Гринборд», внутри которых скрылись теплые трубы, я уложил листы ГВЛ толщиной 10 мм, затем постелил подложку, а на нее ламинат. Только в ванной комнате сделал иначе: ЦСП 20 мм, потом керамогранит.

На втором этаже получилось четыре ветки теплого пола. Коллектор для них установлен также на втором этаже — в ванной.

Сколько стоит обустройство водяного теплого пола

Стоимость моего теплого пола на первом этаже тяжело посчитать, так как он смонтирован при заливке фундамента и вошел в его стоимость. В 2012 году фундамент мне обошелся в 680 000 Р, включая работы по укреплению склона и обустройству геоколлектора для теплового насоса.

Текущие цены на монтаж водяного теплого пола в бетонной стяжке — от 860 Р за 1 м².

Когда я узнавал цены на устройство теплого пола сухим методом, мне называли цену в 600 Р за м². Площадь пола на втором этаже у меня составляет 75 м², то есть заплатить за работу мне бы пришлось 45 000 Р.

Я решил сэкономить эту сумму и проделал работы самостоятельно. Часть материалов у меня уже были — трубы PEX и плиты «Гринборд». Остальное пришлось докупать.

Потратил на материалы для теплого пола сухим методом 45 500 Р

Материалы	Цена
Теплораспределительные пластины	23 250 Р
20 листов ГВЛ 10 мм	14 350 Р
3 листа ЦСП 20 мм	7900 Р
Плиты «Гринборд»	Остались от других работ
Трубы PEX	Остались от других работ

Материалы

Цена

Теплораспределительные пластины

23 250 Р

20 листов ГВЛ 10 мм

14 350 Р

3 листа ЦСП 20 мм

7900 Р

Плиты «Гринборд»

Остались от других работ

Трубы PEX

Остались от других работ

Запомнить

1. Теплые полы бывают водяные, на основе электрического кабеля и пленочные с ИК-излучением. Водяные дешевле в эксплуатации, но сложнее в монтаже.
2. Водяные теплые полы можно использовать как в качестве основного источника отопления в доме, так и дополнительно к радиаторному отоплению. В первом случае важно, чтобы расчетные теплопотери 1 м² помещения не превышали 100 Вт.
3. Трубы теплого пола обычно закладывают в бетонную стяжку, но существует и сухой способ монтажа по деревянным балкам — с использованием теплораспределительных пластин.

Монтаж и укладка водяного теплого пола своими руками в частном доме

Популярность такого вида отопления как теплый пол, постоянно увеличивается и во многих случаях, он уже заменяет традиционные радиаторы. В квартире может быть установлен как водяной, так и электрический теплый пол, но независимо от этого, укладка должна проводиться на прочное и надежное основание, которое обеспечивает цементно-песчаная стяжка.

Температурные зазоры

При заливке теплого пола применяется демпферная лента, чтобы бетон при расширении не повредил стены или плитку

При заливке и в процессе застывания бетон находится в холодном состоянии. Как и любой твердый материал, при нагревании плита расширяется, увеличиваясь по площади на 0,5-1%, в зависимости от температуры находящегося под ним нагревателя. Если стяжка будет упираться непосредственно в стены, при включении отопления она может пойти трещинами или деформировать несущие конструкции дома. И то и другое крайне нежелательно и даже опасно.

Чтобы исключить развитие таких событий, заранее предусматривается создание температурных швов. Их назначение состоит в том, чтобы обеспечить тепловое расширение материала без потери целостности его поверхности. Лучше всего для этого подходит демпферная лента толщиной от 4 мм. Выбирается изделие, изготовленное из ПВХ или вспененного полиэтилена. Данные материалы отличаются водостойкостью, упругостью, гибкостью и длительным сроком эксплуатации. Демпферная лента укладывается по периметру помещения. Целесообразно выбирать материал с сечением в виде буквы «Г», чтобы его было удобно крепить к поверхности. Если одна из сторон помещения превышает размер 6 метров, каждый такой участок разбивается на 2-3 сектора. Для этого используется демпферная лента уже с Т-образным сечением. Высота прокладок должна соответствовать проектируемой толщине стяжки и быть больше на 1-2 см.

Помимо компенсации расширения плиты прокладки выполняют функцию гидроизоляции. Если на кухне или в ванной комнате случится протечка, вода останется внутри помещений, не затопит нижних соседей. Это еще одна из причин правильного обустройства температурных швов.

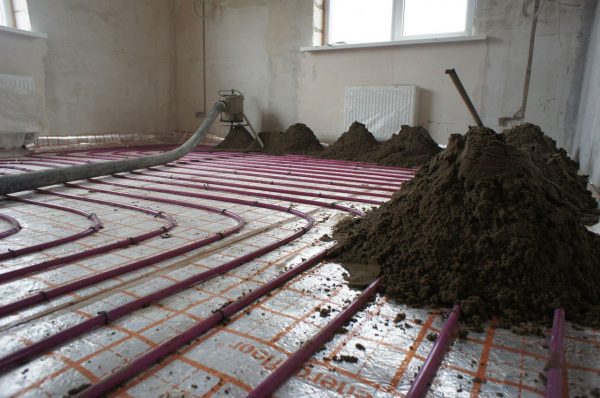

Особенности цементно-песчаной стяжки под теплый пол

При создании теплого пола, его конструкция состоит из четырех слоев:

• черновая стяжка;
• теплоизолятор;
• теплоноситель;
• чистовая стяжка.

Для того чтобы выровнять основание и оно было прочным, надежным и долговечным, необходимо сделать качественную цементно-песчаную стяжку.

Кроме того, что черновая стяжка под теплым полом выдерживает большие физические нагрузки, на нее еще действует и тепловая нагрузка.

Черновая стяжка должна быть прочной, так как ее отслоение или появление трещин, может не только привести к разрушению финишного покрытия, но и к значительным потерям тепла. Кроме этого, может произойти повреждение труб и тогда придется проводить их замену, а для этого необходимо полностью разбирать конструкцию пола.

Для создания черновой стяжки, можно использовать уже готовые растворы или самостоятельно сделать цементно-песчаный раствор. При его изготовлении, необходимо добавлять специальный пластификатор, в расчете 1 литр на 100 килограмм цемента или его можно заменить клеем ПВА, которого понадобится 1 литр на мешок.

Специалисты уверяют, что под теплый пол будет достаточно цементно-песчаной стяжки толщиной 2,5-3 см.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Обратите внимание!

На современные новостройки, созданные по проекту П44Т и другим подобным ему проектам, действие закона о запрете монтажа теплых полов не распространяется. В народе такое жилье называют свободной планировкой.

• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Виды конструкций и области их применения

Под торговым брендом Teplolux выпускается несколько разновидностей теплых полов.

Кабельные системы

Фирма производит 4 базовых модели в различных модификациях с применением одножильных и двухжильных проводников:

• Green Box. Электрический теплый пол на катушке (для упрощения укладки) применяется под плитку на площадях сложных конфигураций и планировки. Изделие надежно защищено специальным экраном из медной оплетки. Устанавливается в плиточный раствор.

• Profiroll. Имеет пожизненный гарантийный срок, предназначается для скорого нагрева неотапливаемых площадей. Линейка имеет 18 секционных типоразмеров, а потому удобна для подбора проводника нужной мощности. Толщина кабельного проводника — 5,7-6,5 мм. Качественную защиту проводника и герметичность соединений обеспечивает особая соединительная муфта. Схема универсальна, практична и надежна.
• Standart. Является дополнительной схемой обогрева, которая может отапливать до 30 кв. м площади. Выпускается в одножильном и двухжильном вариантах. Схема предназначена для жилых, офисных и производственных помещений. Диаметр проводника — примерно 3 мм, что не приводит к значительному повышению пола потолка при монтаже.
• Elite. Используется как основной вариант обогрева, в котором применен двухжильный экранируемый кабель. Устанавливается под любой тип напольного покрытия. Не рекомендуется для помещений с высоким уровнем влажности.

Фирмой также разработаны серии отопительных устройств, классифицируемых по особенностям целевого назначения:

• Mini. Системы с одножильным проводником для отопления малых помещений. Тонкий теплый пол дает возможность снизить до минимума высоту стяжки. Монтаж прост: нагревающие маты разрезают на части нужных размеров, затем ими выстилается пол. Соединение обеспечивается без дополнительного электрического провода. Максимальная мощность — 150 Вт/м.

• Tropix. Пол толщиной 3 мм с двужильным проводником. Обладает большой теплоотдачей и значительной площадью прогрева. Устанавливается на сетку с клеевой основой.

• Profi. Пол с двухжильным проводником, выполнен в виде мата, надежен и удобен в применении.

• Express («Экспресс») — мобильная система. Ее укладывают под сухое покрытие (линолеум, ковролин или паркет). Представляет собой тонкую пленку (около 1 мм в толщину).

Нагревательные маты

Нагревающие маты просты в установке и эксплуатации, не требуют расчетов. Их достаточно развернуть, расположить и закрепить при помощи спецклея или стяжки.

Эта продукция исполняется в двух базовых модификациях, различающихся своими характеристиками:

• ProfiMat. Схема с двухжильным проводником, закрепленном на защитной стеклосетке. Изделие монтируется в стяжку. Универсально в применении.
• Tropix. Очень распространенная схема обогрева производительностью 200 Вт/кв. м способна нагревать неотапливаемые площади. Область применения широкая: систему можно монтировать даже в бассейнах и саунах. Продуктивность работы изделия сохраняется при температуре в —10 градусов.

Инфракрасные (ИК) пленочные теплые полы

Принцип действия базируется на использовании инфракрасного излучения, которое нагревает поверхностную часть предметов, размещенных сверху системы.

Выпускаются несколько модифицированных серий Slim Heat, различающихся техническическими параметрами:

• ИК пленочные полы с пленкой толщиной 0,34 мм двух видов: производительностью 150 или 220 Вт/кв. м, предназначенных для обогрева площадей от 1 до 10 кв. м. Допускается укладку под паркет. Недопустимо монтировать в стяжку. Могут применяться как базовый источник тепла. Комплект изделия включает пульт управления, термодатчик, а также соединительные клеммы. Схема подходит для бытовых и офисных помещений, а также площадей с существенными теплопотерями;
• мобильные полы Express. Содержат тонкий нагревающий проводник, вмонтированный в нейлоновый ковер. Такие коврики укладываются сверху напольного покрытия. Изделия удобно сворачиваются и легко переносятся. Способны нагреть отапливаемую площадь до температуры в 30 градусов за один час.

Все виды изделий Teplolux оснащаются надежной защитой от пожаров и электрических перепадов. Теплый пол укладывают под кафельную плитку, керамогранит, ламинат.

Разновидности наливных полов

Классификация основывается на используемых для устройства материалах. Наливные полы делятся на полимербетонные и полимерные. Первые формируются из смеси, состоящей из цемента, песка и пластификаторов. Формируемое напольное покрытие становится прочным уже через полчаса. Однако его полноценная эксплуатация допустима только через двое суток

Полимерные полы отличаются высокими эксплуатационными характеристиками. Их в свою очередь делят на виды:

• Эпоксидные. При малой толщине обладают высокими прочностными характеристиками и стойкостью к воздействию химических реагентов. Представлены в широкой цветовой гамме, что позволяет подобрать подходящий вариант для конкретного помещения. Однако такой пол плохо переносит нагрев выше 25 градусов С, что приходится учитывать, если формируется подогреваемый пол и наливной пол;
• Полиуретановые. Высокая пластичность и адгезия к основаниям различного типа. Отличаются стойкостью к вибрации. Сочетаются с различными видами нагревающих конструкций;
• Метилакрилатные. Экологичный, прочный тип напольного покрытия. Допускает эксплуатацию в широком температурном диапазоне. Быстро застывает и схватывается с основанием. Допускает укладку на отопительный контур различного типа.

Состав для эпоксидного наливного пола

Совет! Выбирая наливной пол для теплого пола, стоит обратить внимание на две последние позиции. В таком случае напольное покрытие прослужит долго и не испортится.

Способы

Распространены три метода заливки. Каждый из них применяется в зависимости от условий и удобства.

Мокрый

Раствор наносится в жидком виде и после застывает. Смесь необходимо наносить на слой тепло- или гидроизоляции либо на плиту перекрытия непосредственно. На слой изоляции требуется укладывать, если происходит покрытие земляного пола (присадовый участок, беседка). Помещения, в которых будет высокая влажность, требуют слоя гидравлической изоляции.

Представленный способ заливки на сегодняшний день становится менее популярным. Связано это с множеством трудностей и негативных качеств, например:

• довольно высокая сложность процесса;
• высокая продолжительность процесса застывания смеси, может длиться до одного месяца;
• возможность образования повреждений и трещин;
• вероятность попадания влаги под покрытие; необходимость в сложном дополнительном выравнивании и применение для этого новых растворов;
• практическая невозможность получения ровной поверхности.

Сухой

Указанный способ имеет больше плюсов, по сравнению с предыдущим. В процессе используется специальный листовой материал, который следует класть на слой изоляции. Положительные стороны метода заключаются в том, что конструкция имеет небольшой вес, просто и быстро устанавливается.

Однако есть и негативные стороны такого процесса. Заключаются они в высокой цене и невозможности применить такой пол в условиях повышенной влажности.

Полусухой

Представляет собой более современный метод, созданный на основе устаревшего мокрого. Смесь необходимо готовить из песчано-цементного раствора с применением пластификаторов и фиброволокон. В процессе требуется использование пневматического нагнетателя. Он нужен для того, чтобы смешать все элементы и нанести готовый раствор на необходимую поверхность.

Название метода связано с тем, что в процессе смешивания получается раствор с небольшим содержанием влаги, в связи с чем заливать теплый водяной пол им удобнее и не требуется длительного времени для застывания. Полученная заливка обладает одновременно прочностью, легкостью и эластичностью. Смеси необходимо около двенадцати часов для полного застывания. По прошествии нескольких дней можно покрывать пол конечным материалом. Минусом метода является только необходимость в применении вспомогательной машины.

Обратите внимание! Пневматический нагнетатель является специальным аппаратом, который готовит, мешает и перемещает всевозможные строительные растворы.

Как залить теплоноситель

Перед заливкой теплого пола нужно закрыть все вентили коллекторного узла, подсоединить шланг ко входному наконечнику. Если собрались систему промывать, то к выходному наконечнику также лучше присоединить шланг, второй конец которого завести в канализацию, емкость или в сливную яму.

Начинают заливку с одной петли. На этом контуре открываются вентили (все остальные закрыты), он заполняется, выпускается воздух (шипят спускные клапаны-воздухоотвочики). Включаете насос на непродолжительное время. Снова начинают шипеть воздухоотводчики, насос выключили. Дождались, пока выйдет весь воздух, снова включили насос. Повторяете до тех пор, пока воздух перестанет выходить, затем  приступаете к заполнению следующей петли.

Заливать теплоноситель в систему теплого пола нужно через соответствующий вход коллектора

Перед заправкой другого контура, вентили заполненного закрываются. Процесс повторяется до тех пор, пока не будут заполнены все петли теплого пола. Потом все вентили (входные и выходные) рабочих контуров открываются, вода (или другой теплоноситель) прокачивается до полного удаления воздуха. Система готова к тестированию или запуску.

Заливка электрического пола

Данная технология несущественно отличается от предыдущей. Стяжка для электрического теплого пола не отличается по составу от стяжки для водяного. Но некоторые особенности есть. Надо помнить о следующих правилах:

• Армирующая конструкция помещается строго под нагревательные элементы;
• Эксплуатировать пол можно только тогда, когда стяжка станет идеально сухой;
• В качестве теплоотражающих слоев выступает специальные рулоны, которые фольгируются алюминием.

Фольгированная алюминием подложка позволяет отражать инфракрасное излучение. Благодаря этому теплый электрический пол прогревает помещение, а не перекрытия.

Здесь важно не столько правильно залить стяжку, как провести грамотные подготовительные работы. В независимости от того, какой вариант заливки будет выбран, теплый пол должен обладать высокой теплопроводностью, прочностью и стойкостью к резким перепадам температур. как вариант, в качестве стяжки может выступать специальный плиточный клей, если теплый пол укладывается под плитку.

Если удалось добиться необходимого результата, то период службы будет измеряться даже не десятками, а сотнями лет. И самое главное – следуя инструкции все необходимые работы можно выполнить собственными силами.

Водяной теплый пол устройство стяжки и последовательность работ

Водяной теплый пол

Чтобы проще было понять, как устроена стяжка для теплого пола, рассмотрим ее по ходу заливки – представим ее в виде некоторой последовательности выполнения работ, отклониться от которой, не нарушив технологический процесс, не получится. Думаю, никому не стоит рассказывать, чем грозят подобные нарушения. Поэтому не будем экономить и заново изобретать велосипед, а подойдем к технологии изготовления стяжки на теплый водяной пол со всей серьезностью и пониманием.

1. Для начала укладываем гидроизолирующий слой на очищенные от старой стяжки плиты перекрытия. Нужно ведь подумать о нижних этажах и не допустить протекания жидкости, в изобилии содержащейся в цементном растворе! В качестве такого гидроизолирующего слоя, как правило, используется плотный полиэтилен – его полосы расстилают на перекрытия внахлест друг на друга и на стены. Его можно даже приклеить скотчем к стенам, чтобы постоянно опадающие концы пленки не мешали работать.
2. Укладываем пенопласт. Здесь тонкостей нет никаких, поэтому просто берем и укладываем его как вам нравится или как удобно.
3. Монтаж отражающей теплоизоляции. Здесь также все достаточно просто. Подобный вид теплоизоляции производится в рулонах – раскатываем ее, стыкуем отдельные полосы между собой стык в стык, после чего места их соединения проклеиваем алюминиевым скотчем.
4. Отражающая теплоизоляция, скажем просто, не дружит с цементным раствором – вещества, содержащиеся в нем, уже спустя год практически ничего не оставят от фольги, на которую возлагается обязанность отражать тепловые излучения. Именно по этой причине, чтобы воспрепятствовать разрушению экрана, следующим шагом накрываем его целлофановой пленкой (в этот раз можно использовать более тонкий материал). Если позволяют финансы, то сразу можно приобрести отражающую теплоизоляцию с полиэтиленовым покрытием.
5. Теперь дело за армированием. Здесь также проблем не предвидится – в большинстве случаев сверху теплоотражающего экрана укладывается готовая металлическая сетка, собранная из проволоки толщиной 3мм и имеющая ячейку 100х100мм. В принципе, возможны и другие варианты. Укладывать сетку нужно аккуратно, чтобы не повредить теплоизолирующий слой.
6. Дальше идет демпфер. В принципе, можно приобрести специальную ленту из вспененного полиэтилена, а можно, как и говорилось выше, использовать тонкий пенопласт. На мой взгляд, экономить не следует – лучше приобрести ленту. Она укладывается вдоль стен по всему периметру помещения. Опять же, чтобы она стояла на месте и не мешала работать, ее можно приклеить местами скотчем.
7. Если речь идет о водяном теплом поле, то монтируем трубы системы подогрева, если планируете устанавливать электрический подогрев, то этот шаг игнорируется.
8. Установка маяков. Здесь все стандартно – в качестве маяков используются профили для гипсокартона ud, которые устанавливаются в плоскость горизонта с помощью гидравлического или лазерного уровня. Монтируются маяки с шагом 1-1,8м – он выбирается исходя из длины правила, которым будет тянуться стяжка.
9. А дальше трудимся в поте лица, готовя цементный раствор, заливая и растягивая его между маяками. Этот процесс не сложный, но трудоемкий – здесь нужно быть очень внимательным и растягивать раствор четко в соответствии с установленными маяками.

Спустя 1-2 суток, когда стяжка пола немного подсохнет, и по ней можно будет ходить, не переживая о том, что она проломится, нужно будет удалить маяки и оставшиеся от них канавки заполнить редким раствором. Также на этом этапе работ не лишним будет почистить стяжку от ненужных наплывов раствора – делается это острым краем правила.

Стяжка для электрического теплого пола заливается практически точно так же, за исключением одного нюанса – электрические нагревательные кабели укладываются уже поверх готовой стяжки. Впоследствии они либо сразу облицовываются плиткой, либо же, если речь идет об установке других напольных покрытий, заливается специальной нивелир-массой.

В заключение добавлю только одно – прежде чем включать подогрев полов и проверять его работу, стяжка для теплого пола должна полностью высохнуть. Как правило, в зависимости от температурного режима в помещении, это происходит в течение 2-4 недель.

Бетонная стяжка

Метод предполагает использование бетонной смеси на основе крупнозернистого песка в качестве наполнителя. Соотношение компонентов:

• цемент М 200 – 1 часть по объему;
• песок крупнозернистый – 3 части;
• пластификатор – 0,7 л на 100 кг цемента;
• армирующее фиброволокно 1 кг на 1 куб. ;
• вода до формирования однородной подвижной смеси.

Многие считают, что гранитный отсев 3 — 5 мм в смеси предпочтительнее, чем песок.

Если для заливки используется отсев, то его соотношение с цементом составит 6:1. Среди компонентов показано фиброволокно, которое обычно рекомендуется для полусухой стяжки. Считаем, что использование его в бетонной стяжке также оправданно.

Кратко технология заливки. Для устройства такой стяжки следует:

• Пользуясь лазерным или водяным уровнем, отбить на стенах помещения уровень поверхности стяжки.
• Примерно на расстоянии 0,5 м от стены выложить ряд бетонных «лепешек» под маячки.
• После схватывания с помощью раствора установить на «лепешках» профиль уровня.
• По периметру помещения на стену на толщину пола приклеить демпферную ленту.
• От дальнего угла к выходу делать заливку теплого водяного пола, разравнивая смесь правилом по уровню маяков. Заливка пола бетоном должна пройти непрерывно, без образования холодных швов.
• Маяки, заглубленные в стяжку, извлекаются через несколько дней, канавки выравниваются смесью стяжки.
• Первые несколько дней после заливки несколько раз в день стяжку нужно обильно смачивать водой.
• Через 3–4 дня всю стяжку нужно накрыть полиэтиленовой пленкой на две недели. Полное схватывание происходит через 26 – 28 суток.

Бетонная стяжка теплого пола

Подробности устройства бетонной стяжки смотрите в ниже. В предлагаемом ролике подробно рассказывается, как правильно выполнить бетонирование водяного пола. Технология заливки, практические советы по выбору метода, преимуществ и недостатков каждого из них, подбору материалов, будут очень полезны тому, кто собирается заливать теплый пол.

Борьба с коррозией

Если забыть про стоимость изделий, то вторым недостатком любой ковки является коррозия. Любой металл следует очень грамотно готовить к покраске. Самым лучшим вариантом будет очистка изделия от ржавчины и окалины с помощью пескоструйного аппарата. В результате получится хорошая поверхность, которая идеально будет подходить под покраску. Минусом такой обработки является её стоимость. Но высокая цена будет оправдывать качество материала.

Если потратили немалые деньги на обработку с помощью пескоструйного аппарата, то не следует экономить и на краске. Самым хорошим вариантом станет обработка при помощи цинксодержащего состава. На современном рынке есть большое количество вариантов таких грунтовок. Они между собой отличаться будут содержанием цинка в сухом остатке, а также требованиями к растворителю.

Независимо от выбора марки грунтовка она сможет обеспечить хорошую и долговременную защиту материала от коррозии. Отличительными чертами этого покрытия является способность проникнуть в верхний слой металла, а потому произойдёт защита от попадания влаги.

Использование краски

Для любого изделия необходимо сначала использовать грунтовку. Если проигнорировать этот факт, то даже самая дорогая краска очень скоро утратит все свои полезные свойства. Грунтовка по металлу обладает хорошей адгезией и даёт замечательную степень проникновения для краски. А ещё там имеются антикоррозийные присадки, которые смогут повысить сопротивляемость к коррозии.

Покупка самого дешёвого варианта краски и грунтовки — не самый разумный шаг, ведь эффект будет довольно недолгим. Всё дело в том, что дешёвые краски обладают и некоторыми отрицательными свойствами. Они будут быстро выцветать и не смогут обеспечить долгую защиту покрытия.

А хорошим вариантом будет использование красок, на обложках которых написано «два в одном» или «три в одном». Это подразумевает, что их использовать можно даже без грунтовки. Такие смеси уже содержат в себе грунт, а также преобразователь ржавчины и непосредственно саму краску.

Краску необходимо наносить в несколько слоёв. Если финансы позволяют, то лучше использовать промышленные разновидности. Очень хорошие марки выпускаются под названием Tikkurila. Эти краски довольно дорогие, но обладают очень значительными преимуществами перед другими. Они смогут обеспечить высокую надёжность покрытия, а также значительным преимуществом является то, что они очень быстро сохнут.

Выполнение полусухой стяжки

При данном виде заливки, в отличие от классической, требуется меньше воды для приготовления раствора. По этой причине для застывания и полного высыхания стяжки необходимо меньше времени. Если делается такая заливка теплого водяного пола, то результат получается более прочным. Непременное условие – добавление полимерных модификаторов и обустройство армирующего слоя.

Выполняют полусухую стяжку с применением фиброволокна следующим образом. Сначала следуют подготовительные работы.

Они выполняются в следующей последовательности:

• очистка поверхности;
• укладка гидроизоляционного слоя;
• подготовка стен;
• выставление маяков.

Пыль и мусор убирают полностью. Это легко сделать с помощью мощного пылесоса. Неровности поверхности зачищают, а щели и трещины заделывают раствором. Гидроизоляция нужна для защиты основания от проникновения влаги, а также она является звуко- и теплоизоляционным слоем. Гидроизоляционный слой укладывают на пол сплошным полотном.

Стены по периметру всего помещения изолируют от стяжки демпферной лентой. Что касается маяков, то их выставляют из цементного раствора или применяют особые Т-образные рейки.

Затем готовят раствор. При использовании готовых сухих смесей необходимо в точности следовать инструкции производителя. Чтобы проверить качество смеси, нужно взять небольшое ее количество в руку и сжать в кулаке. Если выступила влага, то в растворе много воды, а если комок остался целым, то качество хорошее.

Как сделать стяжку на теплый водяной пол, детальная видео инструкция:

Коротко о главном

При установке водяного пола необходимо выбрать правильную толщину стяжки.

Слой должен закрывать каждый элемент обогрева. Допустимая толщина от 2 до 7 см.

Перед заливкой выполняют гидравлическое испытание.

Если трубы в норме, приступают к укладке слоя утепления, гидроизоляции и стяжки.

Для прочности поверхности в раствор добавляют фибру.

С полом без стяжки мороки меньше. Не нужно готовить бетонный раствор, достаточно установить систему из дерева или полистирола.

Дополнительно Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «Миралекс» за помощь в создании материала. Компания «Миралекс» – поставщик систем водоснабжения и теплоснабжения на любых объектах, от ведущих мировых брендов. Так же компания занимается разработкой и монтажом систем автоматизированного учета потребления энергоресурсов. Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами: сайт: email: [email protected] тел.: +7 (499) 877-53-98

Оценок 0 Прочитать позже Отправим материал на почту Согласен на обработку персональных данных. политика конфиденциальности

Начало работ

Все подготовительные работы включают в себя несколько этапов:

• Очистка поверхности;
• Укладка гидроизоляции;
• Подготовка стен;
• Выставление маячков.

Прежде всего, необходимо тщательно избавиться от всего мусора и пыли на поверхности. Все имеющиеся щели нужно заделать цементно-песчаным раствором.

После этого укладывается гидроизоляция, для чего чаще всего используется толстая полиэтиленовая пленка, благодаря которой пол будет защищен от влаги, а также будет обеспечена звуко- и теплоизоляция.

Пленку необходимо использовать рулонную, ее будет удобнее разложить на полу. Все стыки нужно зафиксировать обыкновенным строительным скотчем. Пленка должна заходить на поверхность стены со всех сторон. Далее необходимо найти наивысшую точку на поверхности пола, и на этом уровне выставить маячки с т-образными пазами.

Устройство водяного пола

Монтаж системы достаточно сложен. Проект должен учитывать такие моменты, как расширение бетонной стяжки при нагреве, теплоотдачу и мощность отопления.

1. Прежде, чем приступать к установке системы, необходимо положить на пол слой теплоизоляционного материала.
2. На теплоизоляционный слой укладывается арматурная сетка, к которой с помощью проволоки будут крепиться трубы. Шаг крепления равен 1 метру.
3. Трубы можно укладывать змейкой или по спирали. Расстояние между ними должно быть от 10 до 35 см.
4. Расстояние от трубы до стены должно быть не менее 7 см.
5. Для качественного обогрева необходимо около 50 м трубы.

1. Трубы покрываются песчано-цементной стяжкой.
2. Покрытие пола не должно препятствовать теплоотдаче.

Испытание подключенной системы.

До заливки пола обязательно следует испытать подключенный контур. Это позволит выявить возможные утечки и неисправности.

Для испытания потребуется опрессовочный насос.

Порядок действий при заполнении системы:

• На коллекторе остается открытым только один проверяемый контур
• После выхода всего воздуха и полной чистоты воды сливной кран закрывается. Потом перекрывается испытуемый контур. (уже промытый и заполненный теплоносителем)
• Операция повторяется с каждым контуром отдельно

Во время испытания необходимо проверить присутствие воздуха в системе и чистоту теплоносителя. Испытание необходимо проводить до полной чистоты воды.

Чистота воды проверяется по шлангу слива. Лишняя жидкость сливается в канализацию по сливному шлангу подсоединённому к коллектору. Во время проведения испытания автоматические воздухоотводчики находятся в открытом состоянии.

В конце необходимо провести испытание всей системы:

1. Каждый из контуров в вашем коллекторе открыт
2. В насос заливается чистая вода
3. Посредством насоса в системе создаётся давление примерно в 2 раза больше рабочего (6 атм.)
4. Визуально оценивается целостность системы
5. Система на одни сутки остаётся под давлением 6 бар
6. Если вы не обнаружили протечек, система прошла проверку

Завершающий этап

По завершению заливки пол оставляется примерно на неделю. При этом его регулярно смачивают и покрывают сверху толстым слоем полиэтилена, чтобы в покрытии не появились трещины. По истечению недели из стяжки удаляются маяки.

Использовать при этом можно обычный молоток: необходимо легко ударять по вставке и она выпадет из бетона. Пустоты заделываются идентичным раствором, и пол вводится в эксплуатацию после полного высыхания.

Итог

Если возникают трудности, то всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до заливки стяжки и введения пола в эксплуатацию.

Как делают черновое основание?

Прежде чем укладывать бетонное покрытие необходимо провести подготовительные работы. Основание выравнивают с помощью песчаной подушки толщиной 10 см. Песок тщательно утрамбовывают. На него укладывают щебень или керамзит: толщина поверхности 8-10 см.

1. Основание застилают полиэтиленовой плёнкой или битумной изоляцией. Материал заводят на стены, на высоту 20 см, ленты располагают внахлёст. Все края укрепляют скотчем.
2. По нижнему периметру стены укрепляют демпферную ленту.
3. Далее используют утеплитель. Проще укладывать плиты из полистирола. Их легко подгонять по периметру, разрезая монтажным ножом. Плиты плотно прилегают друг к другу, дополнительного укрепления они не требуют.
4. Утеплитель закрывают слоем бетона. Для усиления стяжки предварительно укладывают армированную сетку. Глубина покрытия 15 см.

Для тёплого пола на бетонном основании необходимо сформировать ровную поверхность, поэтому на полу устанавливают маячки. Их выполняют из металлических пластин или деревянных досок. Выбирают доски определённой ширины по глубине стяжки.

Их устанавливают по всей площади пола с шагом 50 см. Маячки должны находиться под прямым углом по отношению к полу. Выполняют мокрую стяжку. Дальнейшие работы можно продолжать после полного высыхания поверхности.

Чтобы бетонное покрытие высыхало равномерно, его закрывают полиэтиленом, берегут от попадания солнечных лучей. Через 7 дней плёнку снимают. Полное высыхание стяжки произойдёт через 28 дней.

На поверхность укладывают гидроизоляционные материалы, отражающий экран, приспособления для крепления труб водяного контура. Проводят монтаж и тестирование системы отопления. При положительном результате на магистраль укладывают чистовую бетонную поверхность.

Теплый пол под наливные полы – монтаж и советы

10.09.2018

В статье о видах и особенностях наливных полов обсуждались варианты, достоинства и недостатки этих покрытий.

Пришло время узнать, какие типы нагревательных систем стоит использовать, как выполняется монтаж электрических теплых полов под наливные полы и какие особенности полезно учитывать.

Варианты обогрева наливных полов

1. Водяная нагревательная система.
   В теории ее можно использовать для обогрева наливного пола, но на практике такое решение имеет серьезные минусы.
   Во-первых, трубки водяного контура достаточно толстые, что требует значительный объем выравнивающей смеси. Учитывая ее стоимость, ремонт становится совсем не бюджетным.
   Во-вторых, заливку придется разделить на несколько этапов, чтобы покрытие было более крепким и сохло равномернее – это растягивает сроки на недели.
   А в-третьих, монтаж и эксплуатация водяных теплых полов запрещена в многоквартирных домах положением СНиП 41.01.2003, т.к. вода для подогрева берется из батарей центрального отопления, что ощутимо снижает давление и повышает расход теплоносителя.
2. Электрический нагревательный кабель.
   Классическое решение обогрева полов.
   Кабель может быть одно- и двухжильным и иметь разную мощность. Нагревательные элементы имеют толщину всего несколько миллиметров, поэтому наливной раствор экономно расходуется и быстро высыхает.
3. Инфракрасный стержневой теплый пол.
   Система представляет собой карбоновые стержни соединенные между собой проводником.
   Этот вариант тоже подходит для организации обогрева помещения с наливным полом. Мат раскатывается по выбранной площади основания и фиксируется к нему строительным скотчем.

Особенности установки

Чтобы нагревательная система долгие годы работала качественно и без сбоев, важно учесть некоторые особенности установки и эксплуатации электрических полов.

• Выполнение чертежа размещения нагревательной системы. Он пригодится при будущей прокладке других коммуникаций и элементов, а также для случаев ремонта, демонтажа и замены. После заливки выравнивающего раствора уточнить расположение кабеля, датчика и проводов будет проблематично.
• Учет колебаний температур. На этапах планирования и монтажа теплого пола под наливные полы помните, что его мощность рассчитывается на основе теплопотерь в помещении. Поэтому важно использовать качественный утепляющий слой, более плотный в помещениях с пониженными температурами (лоджия, тамбур, подвал и др).
• Дверные проемы. И обычные, и даже самые лучшие межкомнатные двери периодически требуют ремонта, обновления или замены. Но при выполнении этих работ повышается риск повреждения элементов подогрева. Чтобы не пришлось восстанавливать и их – избегайте монтажа электропола вблизи дверных конструкций.
• Планирование расстановки мебели. Мебель и массивные предметы нужно заранее распределить по всей площади, чтобы не размещать в этих местах нагреватели.

Дело в том, что массивные конструкции на низких ножках (или без них) почти не пропускают тепло, из-за чего нагрев будет неэффективен. А при высокой мощности электрический пол может перегреться и выйти из строя. Поэтому строительные нормативы обязывают размещать полы с подогревом с расстоянием от стен.

Пошаговый монтаж наливного и электрического полов

Укладка выполняется следующим образом:

1. Для выравнивания чернового пола заливается бетонная или цементно-песчаная стяжка.
2. Размещается теплоизолирующий материал – пенофол, минеральная вата, полистирол и т.д.
3. Выполняется монтаж электрических нагревателей.
4. Готовится раствор для наливных полов. Для этого все компоненты комплекта смешиваются строительным миксером.
5. Готовую смесь распределяется по основанию.
6. Чтобы удалить пузырьки воздуха, по покрытию проходят игольчатым валиком.
7. Полы сохнут от половины до целых суток.
8. Завершающий этап – покрытие защитным бесцветным лаком. Через 24 часа после этого пол готов к эксплуатации.

Как видим, процесс установки теплых полов под наливные полы не самый простой, но вполне реализуемый своими силами. Главное – правильно выбрать материалы и действовать строго по технологии. Если же есть сомнения, всегда можно обратиться за консультацией, или доверить монтаж теплого пола и наливного покрытия профессионалам.

Как залить теплый пол своими руками

Теплый пол сегодня можно установить в любом помещении, жилом либо нежилом, без использования дополнительного оборудования. При этом способ заливки пола достаточно прост. Чтобы знать, как залить теплый пол своими руками, следует определиться в способе его заливки. Технология заливки не является слишком сложной, поэтому выполнить ее самостоятельно вполне реально.

Прежде всего, необходимо сделать проект теплого пола. Это позволит сэкономить и нагревательный элемент в случае монтажа электрического пола, а также увеличить срок эксплуатации всей отопительной системы. В проекте нужно учесть, что те места, где в будущем будет стоять мебель, обогреваться не будут, поэтому заливка там выполняется без токоведущего провода. (См. также: Как положить тёплый пол в гараже своими руками)



В том случае, если в любом месте помещения естественный теплообмен будет затруднен, то жила начнет перегреваться и впоследствии перегорит. Чтобы этого не произошло и составляется проект. При этом большие помещения необходимо поделить на сектора, где максимальная площадь каждого не будет более 40 кв.м.

Важно! Это следует сделать для того чтобы происходила компенсация теплового расширения бетонной стяжки, иначе произойдет растрескивание.

После того как вся электрическая часть будет готова, можно приступить к заливке теплого пола. При этом толщина бетонной стяжки обязательно должна превышать на 45 см диаметр электрического кабеля. Теплый пол подвергается температурным деформациям больше чем все остальные части здания, а, значит, обязательным условием заливки теплого пола является армирование металлической сеткой. Расположить ее следует непосредственно под нагревательным кабелем. (См. также: Теплый пол из металлопластика своими руками)

Кроме этого должны быть предусмотрены деформационные швы, имеющие шаг 3-6 м и глубину не менее 2/3 толщины всей стяжки. Эти швы должны совпадать по направлению со швами бетонных плит междуэтажного перекрытия.

Совет! В течение одной недели пару раз в день нужно обильно смачивать поверхность водой, поскольку цемент набирает прочность только в течение месяца, и если бетон будет не застывать, а высыхать, то прочности в итоге не будет, появятся трещины и может даже повредиться токоведущая жила.

Торопиться в заливке теплого пола не следует, а для улучшения эксплуатационных характеристик следует добавить в раствор пластификатор. Подключение же системы теплого пола должно происходит не ранее чем через 3-4 недели. (См. также: Как сделать деревянный теплый пол своими руками)

Плиточный клей для теплого пола

Плитка представляет собой превосходный материал, который не создает почти никаких проблем во время облицовки пола, но если он имеет подогрев, то выбирать плиточный клей для теплого пола необходимо более тщательно, чем в традиционном варианте. Этот факт обусловлен особенностями дальнейшей эксплуатации финишного покрытия.

После того как вы составили проект теплого пола, можно переходить собственно к его монтажу. Перед укладкой плитки нужно тщательно подготовить основание пола. Это особенно важно, поскольку прочность крепления плитки будет влиять не только качество самого клея, но и наличие неровностей. Такие неровности могут способствовать ухудшению сцепления между основанием пола и клеевым составом, а, значит, уменьшится и срок службы облицовочного покрытия.



Совет! Для того чтобы выровнять основание идеально подходят тонкие наливные полы, которые не теряют своих свойств даже при высокой температуре. (См. также: Установка тонкого тёплого пола своими руками)

Также вам придется скрыть все пролегающие вдоль пола коммуникации. Это можно реализовать с помощью специальных выравнивающих смесей. В итоге под уложенной плиткой не будет нежелательных пустот с пузырьками воздуха. Укладку выбранной плитки можно начинать только после окончательного высыхания основания.

Теперь пришел черед задаться вопросом, какой клей для плитки лучше выбрать. Следует учесть, что использование обычного клеевого состава для укладки напольного покрытия с подогревом увеличит риск того, что оно уже через две недели станет непригодным к эксплуатации.

Важно! Данный факт объясняется тем, что обычный клей слишком восприимчив к высокой температуре. Вот почему рекомендуется использовать такой плиточный клей, которому теплый пол не помеха. (См. также: Монтаж водяного тёплого пола своими руками)

Особенностью такого вида клея является способность выдержать большое количество циклов прогрева и остывания.

Важно! Довольно часто в основе подобных составов лежит цемент марки М500 либо другой вид алюминатного цемента.

Также допустимо использование клея, который содержит эпоксидные смолы. Такие специальные клеи довольно устойчивы к высокой температуре, а также отличаются превосходным сцеплением с керамической облицовочной плиткой и бетоном. Делаем вывод, что именно такие составы и следует покупать, если вы не знаете, как клеить теплый пол.

Найти подобный состав сегодня можно без особого труда в строительных магазинах, но при покупке следует обратить внимание на наличие маркировки, извещающей о том, что такой клей пригоден для теплого пола.

Технология нанесения теплого пола

После того, как клей для плитки приобретен, а чистовое покрытие готово к монтажу, можно приступить к отделочным работам. Для этого заранее подготовленный клей следует нанести на определенный участок основания пола при помощи специальной терки, после чего тщательно разровнять зубчатым шпателем. Далее плитку необходимо плотно прижать к обработанной поверхности.



Важно! Порядок монтажа плитки является традиционным: от центра комнаты в сторону максимально удаленного от входного проема угла.

В вопросе, как клеить теплый пол, важно знать, что количество клея, которое придется нанести, зависит от размера выбранной плитки. Например, для квадрата 30х30 см будет достаточно обработки составом 70% его поверхности. Если же плитка является более габаритной, то этот показатель следует увеличить до 80%. Актуален подобный расчет и при укладке керамогранита.

Время, затрачиваемое для укладки плитки на пол после ее обработки, может составлять 10 минут. В запасе будет еще около 10-15 минут для возможной корректировки ее положения. Спустя сутки после окончания укладки разрешается приступать к затирке швов. Регулярная эксплуатация такого теплого пола допустима только после того, как клей достигнет максимально прочных показателей.

Как выбрать смесь для теплого пола

Перед тем, как начать монтаж теплого пола, необходимо знать некоторую информацию по выбору смесей для теплого пола. Некоторые марки смесей выполнены на основе гипсовых вяжущих, а использование таких смесей в помещениях, имеющих повышенную влажность, не рекомендуется.

Как правило, теплые полы устанавливают в ванной комнате, кухне, туалете, где наличие влаги является обычным явлением. Поэтому для таких помещений рекомендуют покупать смеси на основе цемента, поскольку влажности эти смеси не боятся, а, значит, их можно с легкостью применять в любом помещении.

Немаловажным моментом при выборе смеси, является рекомендованный расход воды. Существует правило, которое гласит, что лучшей является та смесь, для которой при ее приготовлении используется наименьшее количество воды. Отличие подобных смесей состоит в их составе, куда входят полимерные и минеральные добавки, которые придают раствору высокий уровень пластичности и без использования воды. Это оказывает существенное влияние на качество приготовленной смеси и является залогом ее долгого срока эксплуатации.

Здравствуйте! Необходимо выровнять черновую стяжку смесью юнис горизонт универсальный. На улице уже зима и температура около -20. В доме из отопления только теплый пол, трубы уже уложены в черновой стяжке и работают. Подскажите последовательность действий при заливка смеси юнис горизонт универсальный. Что делать с отоплением? Отключать полностью теплый пол? На какое время? Чем отапливать чтобы дом не промерз? Или можно оставить пол включенным в таком режиме, что температура поверхности пола не будет превышать 20-22 градуса?

Вопрос:
Здравствуйте! Необходимо выровнять черновую стяжку смесью юнис горизонт универсальный. На улице уже зима и температура около -20. В доме из отопления только теплый пол, трубы уже уложены в черновой стяжке и работают. Подскажите последовательность действий при заливка смеси юнис горизонт универсальный. Что делать с отоплением? Отключать полностью теплый пол? На какое время? Чем отапливать чтобы дом не промерз? Или можно оставить пол включенным в таком режиме, что температура поверхности пола не будет превышать 20-22 градуса?

Дмитрий / 22.11.2018 / Иркутск

Ответ:
Добрый день, Дмитрий. Температура основа6ния и окружающей среды при проведении работ должна быть в пределах от +5 до +30 С. Если температура поверхности стяжки будет в указанных пределах, то возможно производить работы без выключения элементов обогрева. Включение отопления на более высокие температуры возможно не ранее 28 суток с момента заливки наливного пола.

Андрей, технический специалист

Другие вопросы этой категории

• Здравствуйте!Заливали пол в туалете «Юнис горизонт «универсальный быстротвердеющий самовыравнивающийся наливной пол. Толщина заливки 3,5 см. Требуется залить второй слой от 1,5 до 2,0 см толщиной. Первый слой сохнет десятый день. Можно ли подравнять болгаркой с алмазной чашкой все бугры , шишки и воздушные пузыри ? После полного высыхания первого слоя хотим загрунтовать универсальной грунтовкой Юнис в два слоя. Затем залить второй слой тем же составом и дать ему просохнуть. В дальнейшем предполагается гидроизоляция Церезит 65. Можно ли её использовать на наливной пол ? Потом планируется укладка кафельной плитки. Первый слой высох без трещин, не бухтит. Спасибо за ответ. Перейти к ответу Владимир / 16.01.2022 / Челябинск
• Наливной пол Юнис горизонт универсал можно ли залить на лоджии на ЭППС ПЕНОПЛЕКС ? Пеноплекс комфорт 2?50ми наклеен на плиту на клей-пену. Лоджия полностью утеплена эппс , потолок, все стены, пол. Слой наливки от 18 до 50ми. Перейти к ответу Александр / 15.01.2022 / Одинцово
• Здравствуйте. Подскажите какую самовыравнивающейся финишную смесь можно использовать для устранения огрехов при заливке первым слоем «UNIS — горизонт универсальный». Интересует: на каком вяжущем можно использовать смесь ? Какие ее характеристики надо учесть ? На цементной основе можно ? Финишной смеси вашего производства в нашем городе нет. Перейти к ответу Дмитрий / 08.12.2021 / г. Ижевск
• Здравствуйте! Планирую выравнивать пол Горизонтом универсальным быстротвердеющим. Основание ЦПС. Ранее на полу частично была уложена плитка, остальное покрытие — ламинат. После демонтажа плитки на полу остались небольшие впадины глубиной до 5 мм (от насадки перфоратора) и остатки плиточного клея очень прочно приклеенного к основанию. После демонтажа ламината обнаружил, что в одном месте большая впадина (диаметром около метра) относительно плоскости стяжки 6-7 мм, не бухтит, скорее всего когда делали стяжку не выровняли это место. Подскажите пожалуйста стоит ли под наливной пол удалять остатки прочно приклеенного клея и заделывать небольшие впадины до 5 мм глубиной и большую впадину 6-7 мм? Толщина планируемого слоя наливного пола — 5 мм. Спасибо! Перейти к ответу Сергей / 27.11.2021 / Смоленск
• Здравствуйте! Когда после залития пола Юнис Горизонтом универсальным можно проветривать(т.е. открывать окна) и нужно ли после наносить грунтовку глубокого проникновения? Залили пол 8-10мм, площадь 18.7* Перейти к ответу Людмила / 22.11.2021 / Москва

Монтаж водяного теплого пола в стяжку

06.04.2020

Преимущества и недостатки водяного тёплого пола

Главное достоинство водяных полов — обеспечение равномерного прогрева помещения. При этом рапсределение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных систем. Особенно рекомендуем монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог пола» подразумевает наличие толстого слоя бетонной стяжки.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой выполняет свою определенную функцию. На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

ВАЖНО! МЕСТА СОЕДИНЕНИЯ СТЕН И СТЯЖКИ, А ТАКЖЕ ГРАНИЦЫ ВОДЯНОГО КОНТУРА СЛЕДУЕТ ПРОЛОЖИТЬ ДЕМПФЕРНОЙ ЛЕНТОЙ, ЭТО ПОМОЖЕТ КОМПЕНСИРОВАТЬ РАСШИРЕНИЯ БЕТОНА ПРИ ИЗМЕНЕНИЯХ ТЕМПЕРАТУРЫ.

Как правило, укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки.

Требования к основанию

При монтировании водяного пола обязательным условием является наличие ровного и чистого чернового пола. Если жильё старое, нужно произвести демонтаж старой стяжки, и выровнять основание. Процесс — сложный и продолжительный, но это необходимо. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяных тёплых полов, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

• «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;

• «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К СВЕДЕНИЮ! МУФТЫ ИЛИ ФИТИНГИ УСТАНАВЛИВАЮТСЯ ЛИШЬ ПРИ УСТРАНЕНИИ ОБРЫВОВ ИЛИ ПРОВЕДЕНИИ РЕМОНТНЫХ РАБОТ ПОЛА С ОБОГРЕВОМ.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

• насыпной грунт — 15 см;

• черновая стяжка;

• гидроизоляционный материал;

• демпферная лента;

• утеплитель — 5 см;

• нагревательные элементы;

• арматурная сетка;

• песко-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К СВЕДЕНИЮ! ПРИ НАГРЕВЕ БЕТОНА ДО 40°С, ПРОИСХОДИТ ЕГО РАСШИРЕНИЕ В РАЗМЕРЕ 0,5 ММ НА 1 МЕТР.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют: Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

• при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;

• при монтаже на втором этаже достаточно — 50 мм;

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

СОВЕТ! ЕСЛИ ВЫ НЕ ХОТИТЕ УКЛАДЫВАТЬ ДВА СЛОЯ АРМИРОВАНИЯ, ТО ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ СЕТКУ НА УТЕПЛИТЕЛЬ, СЛЕДУЕТ ПОД НЕЁ СДЕЛАТЬ ПОДПОРКИ, ЧТОБЫ ПРИ ЗАЛИВКЕ РАСТВОРА, ОН СМОГ ПРОТЕЧЬ ПОД АРМАТУРУ.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать нить или леску.

Процесс установки маячков выглядит так:

1. На стенах, расположенных с правой и левой стороны от входа, прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.

2. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.

3. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

• Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

ВАЖНО! ВСЕ РАБОТЫ ПО ВОЗВЕДЕНИЮ СТЯЖКИ СЛЕДУЕТ ПРОВОДИТЬ ЗА ОДИН РАЗ. ПОЭТОМУ, ПРИ ПРОВЕДЕНИИ САМОСТОЯТЕЛЬНОЙ ЗАЛИВКИ ТРЕБУЮТСЯ ПОМОЩНИКИ..

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

Подключение и заполнение коллектора

Коллектор UFH



Подсоедините трубы UFH к коллектору.

Чтобы установить трубу на коллектор, обрежьте трубу под прямым углом с помощью трубореза. Снова закруглите трубу (всегда по часовой стрелке) с помощью инструмента для снятия фаски/калибровки, поместите гайку на трубу, затем оливку и, наконец, вставьте вставку в трубу.



По завершении этого этапа вставьте трубу в фитинг переходника на коллекторе (сначала поток), а затем затяните переходник с помощью соответствующего гаечного ключа.

Заполнение труб UFH.

Система UFH должна быть заполнена водой и полностью удалена из воздуха.

Наполнение петель:

Убедитесь, что клапаны на портах для заполнения/слива открыты во время заполнения системы.

Убедитесь, что оба запорных шаровых клапана на основных подающих/возвратных трубах к коллектору закрыты. Закройте все подающие и обратные клапаны контура UFH на коллекторе.

Подсоедините шланг к штуцеру шланга нижнего коллектора, а другой конец шланга к подходящей точке слива.

Подсоедините шланг к верхнему штуцеру шланга коллектора, а другой конец шланга подсоедините к водопроводному крану.

Необходимо удалить воздух из отдельных контуров. Убедитесь, что все белые колпачки на обратном коллекторе закрыты (удалите термоприводы, если они установлены, и замените их белыми ручными колпачками).

НЕ ЗАПОЛНЯТЬ ИЗ КОТЛА

Откройте первую синюю заглушку на нижнем коллекторе, затем откройте соответствующий верхний счетчик на верхнем коллекторе. Чтобы полностью открыть топметр, снимите черное стопорное кольцо и поверните топметр на 3 полных оборота из закрытого положения.Откройте водопроводный кран.

Когда первый контур наполнится водой, воздух будет выходить через шланг в канализацию. Как только воздух прекратится и появится устойчивый поток воды, закройте оба порта (белую крышку и расходомер) и сделайте то же самое для следующего контура. Продолжайте процесс, пока из всех петель полностью не выйдет весь воздух.

Закройте клапаны на портах наполнения/слива, снимите штуцер шланга и наденьте торцевые заглушки.

Прокачка систем напольного отопления | Блог UFHTS

Система подогрева пола имеет жизненно важное значение в доме.Он обогревает вашу собственность и требует минимального ухода и обслуживания. Тем не менее, прокачка вашей системы необходима для поддержания работоспособности радиаторов. Это также помогает предотвратить окисление протоков. Решение проблемы кровотечения не является сложной задачей. Тем не менее, вы должны следовать правильному руководству для достижения желаемого результата.



Когда вашей системе требуется прокачка?

Если в системе отопления есть пузырьки воздуха, она не будет обогревать ваш дом.

Если в системе слышны булькающие звуки, это означает, что внутри находится воздух.Это может не вызвать серьезной проблемы, но снижает количество тепла, выделяемого вашей системой подогрева пола. В этом случае обескровливание помогает избавиться от воздуха, способствует выработке тепла и сохраняет тепло/горячее помещение. Эта часть предлагает краткое руководство о том, как вы можете эффективно прокачать свою систему.



Перед кровотечением

Прежде чем прокачать систему, обязательно проверьте ее жизненно важные компоненты. Это включает в себя;

• Котлы.
• Циркуляционные насосы.
• Все клапаны с электроприводом.

Вам также необходимо регулярно проводить техническое обслуживание: —

• Коллекторы напольного отопления
  • Регулярно проверяйте коллекторы системы отопления на наличие утечек. При обнаружении утечки затяните фитинг и замените сломанный клапан.
• Трубы теплого пола
  • В большинстве случаев трубы напольного отопления практически не требуют обслуживания.Системные ингибиторы предназначены для предотвращения образования шлама. Более того, трубы гладкие сбоку. Они не оставляют места для накопления шлама.
• Промыть систему
  • Система мокрого пола требует регулярной промывки. Это помогает системе хорошо функционировать, собирать жидкую смесь и улучшать сохранение тепла.



Руководство по удалению воздуха из системы теплого пола

Не следует регулярно удалять воздух из системы подогрева пола.Вам нужно только обратить внимание на признаки того, что в системе может быть проблема, как упоминалось ранее. Если есть необходимость в кровотечении, вы можете сделать это самостоятельно или обратиться за помощью к профессионалу. В любом случае, вы должны;

• Получить нужные инструменты, включая ключ для прокачки радиатора?
• Емкость для сбора воды.
• Полотенце.

• Проверить давление в системе

Повышение и понижение давления означает, что ваша система в порядке.Однако, если давление низкое, это может означать, что в вашей системе отопления есть проблемы. Добавьте воду в систему и следите за любыми изменениями. Будьте внимательны к любым утечкам. Избегайте ремонта системы самостоятельно, если есть утечки.

Если давление продолжает падать, обратитесь за помощью к известным профессионалам.

• Проверка воздухоотводчиков

Крайне важно проверить клапаны выпуска воздуха в системе. Это поможет вам определить, есть ли воздух внутри.Если в нем будет задерживаться воздух, поток тепла будет значительно снижен. Это дополнительно снижает температуру воды. Поэтому отрегулируйте воздушные клапаны, потому что это позволяет вытеснить воздух из системы.



Что можно сделать, чтобы спустить воздух из теплого пола

• После того, как ваш теплый пол заполнится водой, пора прокачать все порты. Подождите десять минут после заполнения системы, прежде чем вентилировать порты. Это помогает предотвратить попадание воздуха обратно в систему.
• Заполните все трубы пола водой.
• Начните вентилировать пол с подогревом. Начните с нижней стороны вашей собственности. Пройдите к трубам на верхней стороне. Это означает, что когда вы закончите прокачивать свою систему, вы также избавитесь от воды из верхней части.
• Каждый клапан должен осушаться отдельно.
• Методично выпускайте воздух, один клапан за другим.
• Во время прокачки из клапанов системы может вытекать вода, держите под рукой тряпку.
• Слейте все отходы.
• Закройте все клапаны в системе после полного выпуска воздуха.
• Промойте трубы и снова заполните систему.
• Повторите процесс, чтобы полностью удалить воздух из клапанов.
• Проверьте давление после прокачки.

После того, как вы закончили прокачку, вам нужно проверить давление воды в системе. Если это правильно, давление будет отображаться в диапазоне от 1,5 до 2 бар в зеленой области. Если ваш клапан отображается в области, отмеченной красным, вам необходимо снова заполнить систему, пока не будет достигнут правильный уровень давления.



После кровотечения

Еще раз проверьте уровень давления. Часто давление может повышаться после вентиляции. Если давление слишком высокое или слишком низкое, обратитесь за советом к специалисту.

Тест, чтобы убедиться, что ваш теплый пол работает эффективно и эффективно, как вы хотите.

Если после удаления воздуха и заполнения системы давление остается низким, обязательно обратитесь за помощью к специалисту. Он сигнализирует о сложной проблеме, требующей срочного решения.

После того, как ваша система была проверена экспертом, рекомендуется регулярно контролировать ее давление. Он должен быть в пределах рекомендуемой зеленой отметки.

Всегда обращайтесь за помощью, когда температура воды падает, если у вас есть холодные или горячие точки, и всякий раз, когда вы подозреваете, что система неисправна.



Источники

https://vasco.eu/en-gb/blog/radiators/bleeding-your-heating-system

https://www.floorheating-direct.co.uk/underfloor-heating-faq/venting-underfloor-heating-system/

https://www.omnie.co.uk/filling-the-underfloor-heating-system-2/

Если вам все еще нужна помощь с системами подогрева пола, свяжитесь с нами.Мы квалифицированные и надежные поставщики услуг.

Основные советы по успешной установке напольного отопления

Несомненно, популярность напольного отопления (UFH) растет. Поскольку все больше и больше застройщиков используют эту технологию отопления в своих новых постройках, а домовладельцы хотят модернизировать ее в своих домах, полезно знать о передовых методах установки UFH.

В этом блоге мы поделимся некоторыми важными советами от наших экспертов по напольному отоплению, которые помогут упростить ваш следующий проект, от укладки изоляции и размещения коллектора до испытаний под давлением и многого другого.



1. Подготовьте основание пола с соответствующей изоляцией



Перед прокладкой любого трубопровода или установкой коллектора убедитесь, что основание пола уложено соответствующим количеством изоляции. Изоляция является ключом к обеспечению эффективной работы системы и отсутствию потерь тепла.

Строительные нормы и правила гласят, что для новостроек необходимо использовать изоляцию толщиной не менее 100 мм. Для модернизации можно использовать изоляцию толщиной 50 мм.



2. Выберите центральное легкодоступное место для коллектора



Размещение коллектора является ключевым элементом любой системы UFH, и настоятельно рекомендуется размещать его в центре дома по следующим причинам:

1. Во-первых, разместив коллектор в центре дома, вы можете уменьшить вероятность прокладки трубопроводов в нескольких комнатах. Это означает, что общая длина трубопровода уменьшается, что помогает сократить время монтажа и затраты на материалы.
2. Во-вторых, сокращение длины трубопроводов повышает эффективность использования энергии, поскольку воде не нужно проходить через несколько зон, чтобы достичь места назначения. Это также снижает возможность передачи тепла в зоны, которые не нужно нагревать.



Для дальнейшего обслуживания и обслуживания коллектор также должен быть размещен в легкодоступном месте.



3. Ознакомьтесь с инструкциями производителя



Это может показаться несколько очевидным, однако внимательное прочтение инструкций производителей является хорошей отправной точкой, поскольку они содержат подробные инструкции по установке.Например, следование инструкциям, прилагаемым к коллекторам, может избавить вас от трудоемкой доработки в будущем.

В наших системах напольного отопления JG к каждому коллектору прилагается пошаговое руководство по установке, которое покажет вам, как проложить трубопроводы, как уложить трубу и как ввести систему в эксплуатацию, чтобы обеспечить успешную установку.



4. Сначала установите коллектор, а не трубопровод

.



Распространенная проблема, с которой мы сталкиваемся, возникает, когда трубопровод устанавливается перед коллектором.Это может привести к запутыванию трубок при подсоединении к коллектору.

Лучше всего сначала установить коллектор, а затем прокладывать по одному контуру от подачи коллектора к возврату. Также важно промаркировать каждый контур на коллекторе, чтобы в дальнейшем было легко определить, какой контур в какое помещение или зону входит. Мы поставляем наклейки с нашими коллекторами JG Underfloor, которые можно использовать для маркировки трубопроводов для облегчения идентификации.



5.Маркировка подающей и обратки от котла



Маркировка подающего и обратного трубопроводов от котла – еще один очень важный шаг, который часто упускается из виду.

Если подача и обратка не соединены должным образом на коллекторе, т. е. подающая труба подключена к обратной сети и наоборот, это может привести к неэффективной работе системы отопления.

В то время как коллектор по-прежнему сможет смешивать воду, он не сможет делать это так, как предполагалось.Это означает, что вода не будет поступать в зоны с нужной температурой, и вы не сможете контролировать работу коллектора.



6. Аккуратно заполните систему и избегайте воздушных пробок



№

После укладки труб необходимо заполнить систему водой и проверить трубопровод под давлением перед укладкой стяжки. Так что, промывая шлангом патрубок, важно следить, чтобы не было пузырьков воздуха.

Здесь есть несколько важных советов.Во-первых, заполнять по одному контуру за раз. Если вы попытаетесь заполнить все контуры одновременно, вы можете получить пузырьки воздуха, которые могут сильно повлиять на производительность системы UFH. Воздушные шлюзы могут остановить циркуляцию в системе, а пузырьки воздуха могут уменьшить массу воды в трубопроводе, что означает, что меньше тепла будет передаваться в пространство пола.

Еще один совет — установить автоматический воздухоотводчик (AAV) на коллектор, чтобы помочь вытеснить воздух из системы, а также предотвратить скопление воздуха в системе позднее.Коллекторы для теплого пола JG поставляются с предварительно установленным AAV, поэтому вам не нужно беспокоиться об установке его отдельно. Но если вы покупаете коллектор без AAV, мы рекомендуем устанавливать их в самой высокой точке коллектора.

После установки инженеры-сантехники и специалисты по отоплению должны также рекомендовать клиентам поддерживать UFH, как и любую другую систему центрального отопления, и регулярно промывать систему каждые 1-2 года, чтобы предотвратить скопление воздуха в системе.



7.Всегда проверяйте трубопровод давлением перед укладкой стяжки



Как упоминалось ранее, перед укладкой стяжки необходимо проверить трубопровод под давлением. Это нужно для того, чтобы проверить наличие утечек в системе до того, как стяжка и пол упадут.

Надежный способ сделать это:

• Испытание под давлением 2 бар в течение 10 минут, проверка на наличие утечек.
• Если проблем нет, проверьте систему еще на 10 минут при давлении 10 бар.
• Если после этого утечек нет, оставьте систему под давлением, но уменьшите давление до 3-5 бар, пока стяжка не опустится.
• После укладки стяжки давление можно снизить до рабочего давления, которое обычно составляет 1-2 бар.



8. Добавьте антифриз для зимней установки



Если UFH устанавливается в зимние месяцы, будь то новостройка или модернизация, вода, оставшаяся в трубах, потенциально может замерзнуть, если трубопровод оставить на холоде. Это может ослабить трубу и привести к ее разрыву либо сразу, либо, что еще хуже, позже, когда будет уложен пол.

Во избежание этого добавьте в воду немного раствора антифриза при создании давления в системе. Когда проект завершен, вода может быть смыта и заменена обычной водой.



9. Не трясите стяжку



И последнее, о чем следует помнить: ни в коем случае нельзя допускать растрескивания стяжки из-за слишком быстрого нагрева системы при первом запуске, что иногда называют «ударом» стяжки.

В идеале перед прогревом системы убедитесь, что стяжка затвердела.Затем постепенно повышайте температуру, начните с 25°C и добавляйте 5°C каждый день, пока вода не достигнет желаемой температуры.

UFH — это самый энергоэффективный и удобный способ обогреть дом, но для того, чтобы система работала эффективно, необходимо убедиться, что она установлена ​​правильно. В RWC наша команда дизайнеров САПР и технические специалисты помогут вам спланировать и реализовать ваш следующий проект от начала до конца. Нажмите здесь, чтобы связаться с нами.

Чтобы узнать больше о JG Underfloor, посетите https://www.johnguest.com/speedfit/теплый пол/

Автор: JG Marketing

10 ошибок, допущенных при монтаже системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, треснувшая плитка – это лишь некоторые возможные последствия разного рода ошибок, допущенных при планировании или монтаже системы теплого пола. Неисправность теплого пола, как правило, является результатом небрежной установки или принятия неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок при монтаже системы теплого пола.

1. Отсутствие соответствующей документации

Отсутствие надлежащего проектирования при установке любой системы отопления может иметь катастрофические последствия. В случае напольного отопления расположение и форма труб отопления должны соответствовать параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие достоверной документации ведет не только к удорожанию обслуживания, но и к проблемам в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная фактические размеры петель, мы можем избежать их случайного повреждения при установке порогов или других элементов, требующих сверления отверстий в полу.

2. Неправильный порядок монтажных работ

Система подогрева пола должна быть установлена ​​в правильном порядке. Начинать его следует после прокладки других систем, иначе могут быть повреждены трубы отопления и другие элементы системы отопления.Коллекторные шкафы и коллекторы должны быть установлены до укладки труб. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей. Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленная площадка

Некоторые проблемы могут возникнуть и из-за некачественно выполненных строительных работ. Перед монтажом системы теплого пола необходимо правильно подготовить пол. Какие самые распространенные ошибки приводят к неприятным последствиям? Ниже перечислены три наиболее серьезных из них, касающихся подготовки пола.

Другие слои системы напольного отопления, такие как теплоизоляция, трубы отопления и бетонная стяжка, нельзя укладывать на неровные поверхности. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты будут плохо приклеиваться и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах, где стяжка трескается, есть риск повреждения труб отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу. Именно поэтому так важно выровнять поверхность перед укладкой утеплителя.

4.Неправильное соединение труб в петлях

Трубы отопления образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому при монтажных работах следите за тем, чтобы установщик не делал более длинных отопительных петель. Также стоит помнить, что каждая петля должна состоять из одного непрерывного отрезка трубы. Соединения допускаются при повреждении насоса и с использованием специальных ремонтных муфт, которые можно забетонировать. Чтобы избежать проблем, необходимо выбирать трубы таким образом, чтобы избежать соединений в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, так как там легко скапливается грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному прогреву определенных участков пола.

5. Неправильное крепление труб отопления к полу

Трубы отопления, по которым будет проходить вода, должны быть прочно прикреплены к земле.Сначала на слой полистирола следует уложить специальную трубопозиционирующую пленку с анкерной сеткой. Далее трубы крепятся к пленке с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли во время заливки стяжки на грунт. Кроме того, если в систему входят медные компоненты, трубы нельзя укладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы должны быть защищены дополнительным слоем пластика.Альтернативой является использование труб из различных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6. Отсутствие надлежащих компенсаторов

Пол, в который заложены трубы отопления, требует соответствующих компенсационных швов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или имеет необычную форму, необходимо предусмотреть дополнительные компенсационные швы в стяжке. Отсутствие таких зазоров или выполнение их только в напольном покрытии, а не через стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7. Небрежно нанесенная стяжка

Одним из последних этапов монтажа системы теплого пола является укладка труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления и не закрыть зазоры или компенсационные швы. Укладывать напольное покрытие можно только после надлежащего высыхания стяжки и достижения оптимальных параметров. Для того, чтобы бетон хорошо схватился, необходимо предотвратить чрезмерное высыхание поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола.Поэтому вопрос о том, какой материал будет лучшим, является одним из ключевых, когда речь идет об устройстве водяных теплых полов. Тип напольного покрытия определяет эффективность обогрева. Например, переход с керамической плитки на напольные панели снизит эффективность обогрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие.Типы материалов, используемых при монтаже системы теплого пола, показаны на рисунке ниже.

9. Отсутствие испытания давлением или его неправильное проведение

Перед укладкой стяжки систему необходимо заполнить водой, чтобы проверить, не упало ли чрезмерно давление в системе через несколько часов или даже суток. На этом этапе легче обнаружить и устранить протечки, чем после заливки труб бетоном. Опрессовку следует проводить, когда все отопительные контуры заполнены водой. Иногда монтажники вообще отказываются от этого занятия или заливают трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет сложным и дорогостоящим.

10. Отсутствие использования регуляторов теплого пола

При установке системы теплого пола ошибочно ограничиваться самыми простыми решениями и отказываться от использования контроллеров для управления теплым полом.Пренебрежение регулировкой теплого пола приводит к значительным потерям энергии, что является следствием высокой тепловой инерции системы. Наши современные регуляторы теплого пола серий 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого вида отопления в вашем доме, а также разумно управлять своим домашним бюджетом.

Читайте также: Балансировка системы теплого пола как способ добиться большего теплового комфорта и снизить счета за отопление.

Дорогостоящие ошибки при монтаже системы теплого пола.

Установка теплых полов – идеальное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и хорошо сделанная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплого пола, сказываются на частоте отказов и надежности всей системы. Выбрав проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете наслаждаться теплым полом долгие годы.

Водяные полы с подогревом: что можно и чего нельзя делать

…Назовите свои зоны.

Если вы устанавливаете многозонную систему, убедитесь, что вы пометили каждую трубу своим соответствующую зону комнаты, как вы ее закладываете. Невыполнение этого требования может привести к путаница при установке вашего центра проводки в конце установки.

…Убедитесь, что на полу нет мусора перед укладкой низкопрофильной системы.

Преимущество низкопрофильной системы в том, что она не требует выравнивающей смеси. или стяжка, и вы можете укладывать плитку прямо поверх системы.Однако, если пол не убрано, подметено/пылесосится перед укладкой шпунтованной доски, мусор доски могут раскачиваться, что, в свою очередь, может привести к растрескиванию отделки пола.

…Покинуть систему полностью рабочее состояние.

конечный пользователь может сначала не знать, как работать с системой, поэтому убедитесь, что вы / торговцы оставите систему в рабочем состоянии. Программирование любого термостаты также оставят клиента с душевным спокойствием.Если вам нужно какое-либо руководство о термостатах или контроллерах Snug наша служба технической поддержки всегда рада чтобы помочь, по телефону 01772 761 333.

…Используйте короткие пути, когда ввод системы в эксплуатацию.

Когда Вы вводите в эксплуатацию систему водяного теплого пола, важно, чтобы вы наполняете каждую трубку по отдельности, по одной, чтобы вытолкнуть весь воздух из вашего система. Если вы заполните все трубы сразу, чтобы сэкономить время, вы рискуете сохранить воздуха в трубах, что приводит к неэффективной работе системы и холодным точкам.

…Забыть выполнить испытания под давлением.

Об этом процессе часто забывают, особенно когда торговцы заняты и хотят перейти на следующую работу, но это жизненно важный процесс. Он не только предоставляет информацию, необходимую для завершения гарантии на система водяного теплого пола, но это позволит вам проверить наличие утечек и обеспечить трубы достигают максимального расширения. Испытание давлением должно быть проведено из 2 частей, сначала при давлении 3 БАР, встроенный в стандартный водопроводный кран давление.Его следует протестировать в течение как минимум одного часа, прежде чем проверять наличие каких-либо утечек, а затем увеличилось до 6 БАР, как стресс-тест в течение не менее 1 часа, снова проверка на наличие луж и утечек. После завершения система должна быть доведена до вернуться к нормальному рабочему давлению. Эти испытания под давлением должны перед укладкой стяжки, чтобы можно было легко устранить любые проблемы или протечки. решена и есть уверенность, что система находится в полном рабочем состоянии до становится менее доступным после укладки стяжки.

Как заполнить и очистить ваши системы водяного отопления или источник тепла

Правильно подключенная водяная система отопления позволяет легко добавлять воду и удалять воздух во время первоначального заполнения/продувки и последующего обслуживания.

Мы удаляем весь воздух, чтобы система водяного отопления работала механически правильно. Небольшое количество воздуха может вызвать булькающие звуки, а большое количество воздуха может вызвать кавитацию в циркуляционных насосах, что приведет к остановке контура нагрева, что приведет к недостатку тепла.

При заполнении или продувке водяной системы отопления проще всего разбить систему на более мелкие секции или контуры. Каждая петля/зона подключена к заправочному клапану водяного котла и может быть изолирована от других петлей. Шаровые краны и дренажи изолируют систему.

Вода вводится в гидросистему одним путем, стекая по трубопроводу и сливу котла, увлекая за собой воздух.

Процесс изоляции и заполнения повторяется до тех пор, пока гидравлическая система не будет заполнена водой и не будет удален воздух.

Промывка гидравлической системы работает в обратном порядке, заменяя старую воду новой. Промывка гидравлической системы очень важна. Систему водяного отопления следует промыть, чтобы удалить флюс или припой, которые могут быть смешаны с водой.



Это всего лишь пример промывки системы – реальный трубопровод будет другим, так как потребуется первичный контур и вторичный контур с насосом и, возможно, смесительным клапаном.



Список материалов, необходимых для подобного проекта (нажмите ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона водяного обогрева (отделка)

Количество 1 — Газовый или электрический отопительный котел

Количество 1 – Смесительные клапаны водяного отопления (дополнительно)

Количество X — Шаровые краны для водяного нагревателя

Количество 2 – насадки для слива котла и шланга

Количество 2 – Датчики температуры и тройники

Количество 1 — чугунный насос (для первичного насоса — размер насоса зависит от системы или может быть уже установлен в котле)

Количество 1 — Фланцы насоса (для стороны первичного контура и, скорее всего, от 1 до 1 1/4 дюйма)

Количество 1 — Webstone ProPal Series 5865 Тройник для первичной и вторичной продувки контура

Количество 1 — Расширительный бак водяного отопления

Количество 1 — чугунный насос (для вторичного контура — не показан, но должен использоваться)

Количество 1 — Фланцы насоса (для стороны вторичного контура и, скорее всего, 3/4 дюйма)

Qunatity 1 — Реле переключения гидравлического циркуляционного насоса (не показано)

Количество 1 — термостаты водяного отопления и напольные датчики (не показаны)

Количество 1 — гидравлические превенторы обратного потока и комбинированные клапаны автонаполнения

Количество 1 — Водяные воздухоотделители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 — Предохранительные клапаны водяного котла и предохранительные клапаны водонагревателя



Сторона водяного обогрева (распределительная)

Количество X — трубы и коллекторы Hydronic Radiant Heat Pex (в зависимости от системы)

Количество X — Водяные радиаторы и конвекторы (зависит от системы)



X = Требуется различное количество продукта — зависит от фактической системы

Полное руководство по напольному отоплению

Для домовладельцев и собственников недвижимости, заинтересованных в современном оборудовании, напольное отопление представляет собой очень выгодный вариант. Эта технология не только революционно экономит пространство, предоставляя полную свободу дизайна, но и в первую очередь чрезвычайно эффективна и экономична, особенно при использовании вместе с тепловым насосом.

Если вы планируете оборудовать свой дом теплыми полами, крайне важно иметь под рукой всю необходимую информацию. В нашем блоге на этой неделе мы рассмотрим все, что вам нужно знать перед покупкой этой совершенно новой системы для вашего дома. Прокрутите, чтобы узнать больше!

Какие существуют типы систем напольного отопления?

Заглубленные системы

Здесь трубы заглубляются в стяжку пола, которая затем отделывается выбранным вами покрытием.Затем зонированная система управляется коллектором. Благодаря этому методу тепло передается всей плитой перекрытия, что обеспечивает долговременную выработку тепла. Также считается, что это самый энергоэффективный тип напольного отопления с низкими эксплуатационными расходами.

Установка этой системы включает в себя капитальный ремонт вашего существующего пола, чтобы сделать его более подходящим для новых зданий или расширений вашей существующей собственности.

Электрические системы

Если вы не хотите поднимать уровень пола в своей собственности, отличной альтернативой станут электрические системы подогрева пола.Здесь система работает с матами, на которых кабели подключаются к электрической цепи дома, а затем управляются вашим термостатом. Коврики системы можно легко укладывать на клей для плитки, что делает его популярным выбором для ванных комнат. Его также чрезвычайно легко и доступно модернизировать, и он хорошо подходит для отдельных комнат.

Однако из-за того, что он зависит от электричества, этот тип системы, вероятно, повлечет за собой высокие эксплуатационные расходы по сравнению с другими.

Накладной монтаж

Если вы не собираетесь ремонтировать или строить, идеально подойдет система для поверхностного монтажа.

Здесь горячая вода используется так же, как и в подземной системе. Его также можно уложить поверх существующей конструкции пола, благодаря чему вы можете ожидать незначительное увеличение высоты пола на 1,5 см. Таким образом, накладной теплый пол представляет собой очень простую в установке систему, которая не слишком сильно меняет вид вашего пола.

Однако они являются одними из самых дорогих систем. Кроме того, добавление их к комнатам в многоэтажном здании может привести к непредвиденным изменениям уровня между комнатами.

Насколько хороша моя изоляция?

Если в вашем доме есть большие открытые пространства, полы с подогревом — отличный выбор в качестве автономной системы.

Прежде чем приступить к этому процессу, важно провести расчет тепловых потерь в вашем доме. Таким образом, вы можете определить, насколько хороши ваши изоляционные способности; важный фактор, который определяет, насколько эффективна ваша система теплого пола.

Изоляция будет зависеть от типа выбранной вами системы.Некоторые системы необходимо укладывать непосредственно на предварительно установленный пенопласт или полистирол. Другие могут даже включать изоляцию в конструкцию своей системы, например, некоторые системы с плавающим полом. Что бы это ни было, обязательно проконсультируйтесь со своим продавцом и установщиком о том, какие меры необходимо принять для улучшения изоляции.

Какой тип напольного покрытия лучше всего подходит?

Тип напольного покрытия, используемого в вашем доме, также играет важную роль в этом процессе. Твердый пол, как правило, лучший выбор — камень, керамика, фарфор, терракота и сланец.Они гарантированно обеспечивают хорошую теплоотдачу.

Если вы ищете более красивый деревянный пол, уточните у поставщика, хорошо ли он работает с системами подогрева пола. В дополнение к этому, с этой технологией также можно использовать ламинаты и винил премиум-класса, хотя при этом вы можете немного снизить теплоотдачу.

Как насчет системных гарантий?

Для многих продавцов расширенная гарантия на системы теплого пола является стандартным соглашением.Некоторые модели состоят из различных компонентов, поэтому для каждой из них предлагаются гарантии разной продолжительности.

Для гидравлических систем трубы и коллекторы поставляются с отдельным покрытием. Учитывая, что коллекторы легче заменить по сравнению с трубами, на них обычно предоставляется более короткая гарантия. Для электрических систем термостаты и нагревательные кабели рассматриваются иначе.

Когда вы ищете гарантии, лучше остановиться на известном и надежном продавце.

Ключевые выводы

Системы напольного отопления быстро становятся основным продуктом как в коммерческой, так и в жилой недвижимости.

Благодаря своим исключительным экономичным и энергоэффективным характеристикам, которые улучшаются только при работе с тепловым насосом, эти системы идеально подходят для удовлетворения всех ваших потребностей в отоплении.

No related posts.
