Теплый пол водяной. Пошаговая инструкция по монтажу

Редкий новый современный дом сегодня обходится без системы  теплых полов. Активно используются как электрические разновидности, так и водяные. В этой же статье вы получите подробную инструкцию по монтажу водяного теплого пола  своими руками с данными не просто взятыми «от фонаря», а полученными путем регулярных расчетов в специализированных теплотехнических программах. Прислушиваться к полученной информации или нет, уже решать вам. А мы приступаем к подробному инструктажу!

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Заложите полы в проект

проект отопления дома

Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.

Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.

Подготовьте основание

стяжка для теплого пола

В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.

В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.

Гидроизоляция

С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.

Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.

Укладка теплоизоляции

водяной теплый пол укладка трубы

После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.

По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.

Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше

Укладка полиэтилена

Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.

Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.

Демпферная лента

На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.

Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.

Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

Укладка трубы теплого пола

водяные теплые полы для частного дома

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

укладка трубы теплого пола улитка змейка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Читайте так же:

Монтаж водяного теплого пола своими руками: 5 основных правил

Комфортные условия для жизни и дополнительные удобства — то, к чему стремится каждый хозяин собственного жилья. В списке особо популярных решений далеко не последнее место занимает обустройство теплого пола, так как у радиаторной системы отопления есть серьезные недостатки. Среди главных минусов — неизбежные утечки тепла. Именно эту проблему решает монтаж водяного теплого пола своими руками: чаще такой способ обеспечить желанный комфорт выбирают владельцы частных домов, реже — жильцы квартир. Имея опыт подобных работ, можно установить такую систему собственноручно, однако надо досконально знать технологию, так как при малейшем ее нарушении новый вид отопления будет недостаточно эффективен.

Обычные системы и/или теплый пол?

Слабое место традиционной радиаторной системы — неравномерный прогрев помещения. Теплые воздушные потоки сразу устремляются вверх. Остывая, они снова опускаются, и этот неидеальный «круговорот» продолжается, прогревая воздух у батареи и в верхних слоях. Пол и пространство около него остаются холодными, а ноги жильцов начинают мерзнуть.

Монтаж водяного теплого пола устраняет этот недостаток. Нагревательные элементы, установленные в толще основания, равномерно распределяют тепло, благодаря этому все помещение становится более комфортным. Воздух оптимальной температуры не скапливается под потолком: он находится на уровне пола и выше. Поэтому обеспечивает жильцам более комфортные ощущения.

Из-за этих конструктивных преимуществ системы теплых полов в квартирах и домах нередко становятся единственным видом отопления. Другой вид — электрический — не слишком привлекателен, причина — высокая стоимость энергоснабжения. Монтаж водяного теплого пола своими руками обходится значительно дороже, однако он быстро окупается после ввода в эксплуатацию.

Особенности системы «водяной пол»

Существует 2 вида таких обогревательных систем: «мокрые» и легкие. Первые — тяжелые бетонные — требуют заливки трубопровода раствором. Слой стяжки только над трубами (16-18 мм) должен составлять как минимум 30 мм. Максимум – 70 мм.

Вторые полы используют в домах, где отсутствует возможность сделать полноценную стяжку. В этих случаях толщина пола составляет около 18 мм или немногим более. Трубы укладывают в пенополистирольные пазы, которые заливают раствором. Второй вариант — монтаж в конструкции, состоящие из деревянных досок.

Начинка «мокрого пирога»

Монтируют водяной теплый пол на прочном, устойчивом основании — монолите или грунте. Сначала укладывают пароизоляционный слой. Минимальная толщина полиэтиленовой пленки составляет 0,1 мм. Затем идут следующие слои:

  1. Утеплитель. В его роли чаще используют пенополистирол — материал недорогой, но имеющий достаточную механическую прочность и маленький коэффициент теплопроводности.
  2. Песчано-цементная стяжка с добавлением пластификатора. Такая смесь обеспечивает подвижность, относительную простоту укладки, снижает соотношение воды и цемента.
  3. Трубы. Бетон армируют сеткой, ячейки которой имеют размеры 50х50 либо 100х100 мм, диаметр проволоки — 2-5 мм. На арматуру монтируют трубопровод для теплоносителя.
  4. Бетонный слой, покрывающий трубы, обязан быть как минимум 30 мм, однако для равномерного распределения тепла и большей прочности конструкции рекомендуют другое значение толщины стяжки — 50 мм.

Там, где стяжка примыкает к стенам, и на границах контуров отопления для компенсации теплового расширения бетона укладывают демпферную (термоусадочную) ленту. Последний слой «пирога» — финишное покрытие. Для этой роли подходит тот материал, что идеален именно для систем теплых полов. Это керамогранит либо керамическая плитка.

Есть и иные варианты — ковролин, ламинат, линолеум, однако в этом случае на маркировке должен стоять значок, указывающий на возможность их использования в этой водяной конструкции. Главное условие при выборе последних материалов — строгое соблюдение теплового режима. Его обеспечивают насосно-смесительные узлы.

Когда возможен монтаж?

Самое практичное решение — укладка теплого пола еще на этапе строительства дома — во время возведения перекрытий. К уже готовому помещению предъявляют несколько требований.

  1. Имеющееся основание должно быть прочным, способным выдержать довольно массивную стяжку. Идеальный пол для «мокрой» конструкции обязан иметь ровную поверхность. Перепады свыше 5 мм запрещены. Причины — потенциальное завоздушивание контуров, увеличение гидравлического сопротивления.
  2. Так как толщина водяного пола может составлять 80-200 мм, то существенное уменьшение высоты потолков тоже принимают во внимание. Высота дверного проема обязана быть как минимум 2100 мм.
  3. Теплопотери, составляющие 100 Вт/м2 или более, — достаточный повод для отказа от обустройства теплого пола, так как в этом случае будет невозможно добиться эффективной работы системы.

Монтаж водяного теплого пола проводят в помещениях, где вставлены окна, а также завершены все штукатурные работы.

Что включает стадия проектирования?

От того, насколько корректно был произведен расчет, зависит эффективная работа водяного пола. И в первую очередь это касается оптимальных температур. Чтобы определить идеал для комфортного существования, нужно принять во внимание следующие рекомендации:

  • 29° лучшим образом подходит для жилых комнат;
  • 30° — температура, идеальная для прихожих, коридоров;
  • 32-33° — градусы, оптимальные для санузлов, бань или помещений с бассейном.

Водяные теплые полы — низкотемпературное отопление. Если в батареи теплоноситель подается нагретым до 80-90°, то для теплого пола хватает температуры в 60°. Также важна разница между температурой в подающей и обратной трубах. Самыми оптимальными соотношениями являются 40/30°, 45/35°, 50/40° либо 55/45°.

Длина петель

Для того чтобы достичь такого баланса, необходимо обеспечить одинаковую длину контуров-петель водяного пола, однако этот идеал практически недостижим. Поэтому приняты традиционные соотношения между диаметром и длиной контура:

  • для изделий с диаметром в 20 мм максимальная протяженность — 120 м;
  • для 17 мм — 90-100 м;
  • для 16 — 70-90.

Лучше придерживаться минимальных границ двойных значений. Оптимально большее число петель из труб одинакового диаметра.

Шаг укладки

Этот показатель (100-600 мм) зависит от функций помещения, предполагаемой тепловой нагрузки на водяной пол, от длины контура. В домах или квартирах обычно ориентируются на такие цифры:

  1. В жилых помещениях, имеющих внешние стены, есть краевые зоны — смежные с ними поверхности пола, ширина которых составляет 100-200 см. Рекомендуемый шаг в этом случае — 100-150 мм, количество рядов — 5 либо 6.
  2. В центре комнат либо там, где внешние стены отсутствуют, оптимальный шаг — 200-300 мм.
  3. В санузлах, банях и вдоль бассейнов шаг не меняется, это 150 мм независимо от площади помещения.

Способы монтажа труб

Сейчас есть три варианта укладки труб водяного пола. Это «улитка», «змейка» и комбинация.

Улитка

Улитка или спираль — самый популярный (до 90% случаев использования), эффективный и наименее затратный вид монтажа. Трубы укладывают, двигаясь по периметру комнаты, сокращая радиус к центру помещения, затем операцию проводят в обратном направлении. Достоинства — равномерное распределение тепла, возможность монтажа системы с тем минимальным шагом, который позволяет материал, В эту же категорию можно отнести нетрудоемкость операции из-за отсутствия большого изгиба труб, поэтому с укладкой может справиться один мастер.

Змейка

Змейка, а также двойная змейка. Этот вариант укладки труб имеет существенный недостаток — довольно большая разница температур (5-10°) в начале и конце контура. В этом случае о равномерном распределении можно забыть, так как теплоноситель будет постепенно остывать, проходя от подающего до обратного коллектора. Такой перепад можно компенсировать двойной змейкой, однако есть и второй минус — трудность монтажа, ведь изгиб труб должен соответствовать 180°. Максимальный шаг такой укладки — 200 мм. Этот вариант применяют для смежных участков, в санузлах и помещениях очень малой площади.

Сочетание

Комбинация улитки и змейки — иногда единственный способ добиться комфортной температуры. Для краевых зон используют змейку, для остального пространства — улитку. Помимо обеспечения оптимального температурного режима способ гарантирует рациональное использование остатков бухты.

В обоих случаях возможно применение умного метода — переменного шага монтажа. На границе с внешними стенами он может быть 100 или 150 мм, на остальном пространстве — 200-300 мм. Однако при таком варианте используют только улитку, не применяя ни змейку, ни комбинацию.

Создание проекта

Так как компьютеры сейчас есть практически в каждом доме, то у многих существует возможность освоить программное обеспечение — простое и бесплатное, однако значительно облегчающее жизнь домашних мастеров. Чтобы рассчитать длину контуров, лучше воспользоваться программой производителя труб Valtec, она также бесплатна. Другое, более простое и свободное программное обеспечение — «Улитка». Те, кто любит заниматься самостоятельными расчетами, просто вооружаются миллиметровой бумагой, на которой чертят план квартиры или дома. Затем «раскладывают» трубы, высчитывают их длину.

В том и другом случае необходимо учесть такие требования:

  1. Для каждой комнаты необходим «свой» контур. Исключение могут составлять лишь смежно расположенные санузлы.
  2. Укладка демпферной ленты по периметру комнаты, между контурами в одном помещении — условие обязательное.
  3. 40 м2 — максимальная площадь для одного контура. Длина одной его стороны обязана быть не более 8 метров.
  4. Больший метраж помещения требует дополнительного контура.

Только неукоснительное следование рекомендациям обеспечит эффективность водяного теплого пола.

Материалы, оборудование

Чтобы обеспечить надежность и функциональность системы, на материалах экономить нельзя. Если с трубами все более или менее понятно, то при поиске других расходников можно испытать некоторые затруднения.

Выбор «правильных» труб

Основной элемент обогревательной системы — трубы. Наиболее часто используют многослойные полимерные изделия, изготовленные из сшитого полиэтилена (PE-Xa, PERT), металлопластиковые и нержавеющие гофрированные трубы, лишенные основного недостатка «конкурентов» — невысокого уровня теплопроводности.

Диаметр изделий больше зависит от материала, однако, как правило, он составляет от 16 до 20 мм. Именно эти пороговые значения популярнее другого — 17 мм. Чтобы быть полностью уверенными в покупке «правильной» трубы, лучше последовать следующим рекомендациям:

  • остановить свой выбор лучше на изделиях известных брендов, к которым относят KAN, Rehau, Tece, Uponor, Valtec.
  • наличие сертификатов, подходящих фитингов, коллекторов и остального оборудования, метраж бухт — те вопросы, что обязательно требуют подробного ответа продавца-консультанта.

При выборе трубы PE-Xa допускают проведение теста. Изделие окажется оригиналом, а не плохой копией, если согнутый отрезок трубы примет изначальную форму после прогревания этого участка строительным феном.

Поиски утеплителя

Его качество и толщина позволит не «спустить» свои деньги на подогрев бетонного перекрытия, земли или атмосферы. И в этом случае материал просто обязан иметь низкую теплопроводность. Есть два достойных претендента для монтажа водяного теплого пола.

  1. Теплоизоляционные профильные маты, изготавливаемые из плотного пенополистирола. Фигурные бобышки (круглые, прямоугольные) призваны значительно облегчить монтажные работы, так как дополнительная фиксация контура при использовании этого вида теплоизоляции попросту не нужна. Шаг их крепления — 50 мм. Толщина изделий различна — от 10 до 30 мм, размеры — 500х1000, 700х1100, 800х1100, 1000х1000 мм и другие. Недостаток — высокая цена, особенно если выбор пал на брендовые товары.
  2. Плиты из экструдированного пенополистирола — более бюджетное решение, имеющее те же качественные характеристики — низкую теплопроводность и прочность. Толщина изделий — от 20 до 100 мм, боковые поверхности имеют пазы для удобства монтажа. Такие плиты имеют размеры 500х1000, 600х1200, 600х1250, 850х1150 мм.

Так как редкий хозяин не думает об экономии, то выбор для многих мастеров очевиден. Разница в цене позволит на ту же сумму купить не только плиты, но и дополнительные крепежные элементы.

Толщина утеплителя чаще не требует каких-то заумных расчетов, хотя они и существуют. Важно придерживаться нескольких правил.

  • минимальная толщина утеплителя для водяных полов, укладываемых на грунт, — 100 мм, однако лучше сделать два слоя плит по 50 мм, но их необходимо уложить перпендикулярно;
  • комнаты, расположенные прямо над цокольным этажом, требуют как минимум 50 мм;
  • если снизу помещение отапливается, то хватит толщины в 30 мм.

Легкость теплоизоляционного материал требует их надежного крепления к основанию. В этой роли выступают тарельчатые дюбеля. Ими плиты фиксируют в центре и местах стыков. Для надежного крепления труб к пенополистиролу покупают гарпун-скобы (якорные). Шаг крепления — от 300 до 500 мм, в месте «петель» труб — 100 мм.

Расчет делают таким образом, чтобы 500 якорных скоб хватило на 200-метровую бухту. В этом случае погоня за брендом не оправдает себя, потому что такой же качественный крепеж выпускают и многие отечественные производители.

Для правильного выбора коллекторно-смесительного узла нужна помощь специалиста. Только он может подобрать все комплектующие, так как количество элементов достаточно велико, а фитинги для присоединения труб необходимо подбирать индивидуально.

Монтаж системы теплого пола

Имея на руках схему, все материалы и крепежные элементы, можно приступать к операции. Укладка этой системы отопления начинается с определения места для коллекторного шкафа. Все работы, если возникает необходимость в выдалбливании ниши, должны заканчиваться на этом этапе.

Укладка утеплителя

Перед монтажом утеплителя пол подметают, пылесосят. Потом при помощи уровня (водяного, лазерного) тестируют поверхность. При определении неровностей свыше 5-10 мм их выравнивают сухим песком.

  1. Если теплый пол будет располагаться на грунте либо под цокольным этажом, то обязательно делают гидроизоляционный слой. Пленку (от 120 до 200 мкм) укладывают с нахлестом как минимум 100 мм, стыки проклеивают строительным скотчем, также делают заход на стены.
  2. Укладку плит из экструдированного пенополистирола начинают с дальнего угла комнаты. Следят, чтобы элементы плотно прилегали к стенам, соседним плитам, к основанию. Постоянно проверяют горизонтальность уровнем. Если замечены отклонения, их нивелируют с помощью того же песка.
  3. При укладке второго ряда следят, чтобы швы плит не совпадали, так как смещение обязательно. Если в последнем уложенном ряду находятся плиты, обрезанные на треть, то операцию продолжают именно с этой стены.
  4. Второй слой утеплителя укладывают перпендикулярно относительно первого. В центре каждой плиты и на стыках элементов крепят тарельчатые дюбеля, затем швы заклеивают скотчем. Все щели задувают монтажной пеной.

Монтаж труб

Для этого этапа лучше достать приспособление, помогающее разматывать бухту, так как снимать трубы кольцами не рекомендуют. Если на плитах нет разметки, то ее самостоятельно делают маркером и малярной отбивкой.

Затем на пол укладывают армирующую сетку, рекомендованная толщина прутка — 4 мм. По периметру стен наклеивают демпферную (термоусадочную) ленту. Альтернатива — приклеивание полос из пенопласта, их толщина — 10-20 мм. Монтаж труб теплого пола начинают с тех зон, что наиболее удалены от коллекторов.

Укладку производят строго по схеме. Трубы сгибают крайне осторожно, избегая заломов. Если крепеж делают к арматуре, то следят, чтобы он не был чересчур жестким, в противном случае при нагреве трубам (исключение — гофрированная нержавейка) грозит повреждение. После монтажа контура трубы подключают к коллектору. Для перемещения по проложенным контурам делают «тропинки» из фанеры, досок, ОСП.

Гидравлические испытания

После выполнения этого этапа делают опрессовку — тест на герметичность. Для операции к коллектору теплого пола подключают компрессор, затем подают давление в 4-6 бар. Систему проверяют сутки. Незначительные перепады давления (1-2 деления) — свидетельство качественно выполненной работы.

Заливка стяжки

После проверки корректности сборки приступают к заливке раствора. Делают ее при включенном рабочем давлении. Минимальная толщина стяжки от верха труб —45-50 мм. Самый лучший выход — покупка готового состава для заливки стяжки. В него уже включены все необходимые компоненты, включая пластификатор, полипропиленовую фибру и другие необходимые ингредиенты.

После заливки раствор оставляют схватываться несколько дней (1-2). Потом обрезают излишки демпферной ленты, поверхность увлажняют и застилают пленкой. Эту операцию повторяют на протяжении 10 суток, однако на полное схватывание стяжки уходит как минимум 28 дней. Заключительный этап — настройка и запуск оборудования. Главный показатель корректной балансировки — одинаковые температурные значения на всех трубах обратной подачи.

Монтаж водяного теплого пола своими руками имеет один большой минус — трудоемкость работ. Однако менее популярными он не становится. Причины — удобство, комфортная температура, надежность и экономия на отоплении дома.

Избежать некоторых распространенных ошибок позволит просмотр этого видео:

Как включить теплый пол правильно – инструкция по шагам

На чтение 10 мин. Обновлено

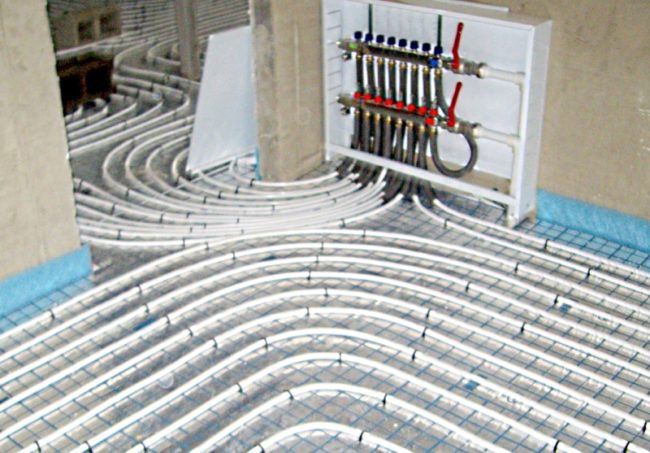

Фото — Включение водяного тёплого пола

Тёплые водяные полы сегодня набирают популярность, особенно в частных строениях, так как они более экономичны, в отличие от электрических устройств, в которых источником нагрева выступает кабель. Но не все знают, как правильно осуществлять первое включение системы, а это важное и ответственное мероприятие.

При неправильно проведённом заполнении тёплого водного пола, возникнут неполадки в работе, вследствие чего потребуется произвести демонтаж конструкции, что приведет как минимум к дополнительным расходам.

Если пол уложен на лаги или настильным способом, то после заполнении труб его можно сразу включать. При монтаже греющего устройства с использованием стяжки, первый запуск более сложный и продолжительный.

Запуск водяного тёплого пола

Водяной тёплый пол — многослойное устройство. Поэтому, даже процесс ввода в эксплуатацию, который кажется простым, имеет свои особенности. Прежде чем приступить к монтажу конструкции, необходимо понимать, как правильно заполнить и включить тёплый водяной пол, а также нужно ознакомиться с инструкцией по пользованию.

Первый запуск включает в себя: наполнение, промывку, слив, регулировку системы, прогревание и сушку стяжки. Принцип действия зависит от используемого теплоносителя и типа отопления, он бывает закрытым и открытым. Кроме того, важным моментом при пуске пола является обеспечение циркуляции жидкости и удалении воздушных пробок из контура.

Чтобы правильно запустить в работу устройство — водяной тёплый пол, выходной коллектор должен иметь специальный кран. Опрессовочный аппарат, необходимый для проверки пола, можно арендовать.

Но если в трубопровод закачивается вода, а не антифриз, то лучше иметь собственное приспособление. Использовать аппарат придется часто, так как рекомендовано проводить замену теплоносителя ежегодно, а следовательно проводить и тестирование системы.

Какой теплоноситель выбрать

По трубам водяного тёплого пола циркулирует жидкий теплоноситель. Он бывает нескольких видов:

  1. Обычная вода — самый дешёвый вариант. Она экологически безопасна и не оказывает вреда человеку. Хорошо переносит и отдаёт тепло. В случаи протечки, её объём легко восполнить.

Однако, у воды есть и минусы, но они не значительные:

  • содержит соли, которые оседают внутри труб, а это снижает теплоотдачу, но так как в контуре движется одна и та же жидкость, то количество солей не большое;
  • в ней находится кислород, он приводит к коррозии, но его не много;
  • она замерзает, при этом увеличивается в объёме, и может навредить трубопроводу;
  • её необходимо заменять раз в год, но на это не требуется финансовых вложений.
  1. Антифризы — изготавливаются на основе этиленгликоля и пропилен-гликоля с добавлением присадок, они снижают активность жидкости. Главный их плюс — практически не замерзают зимой, или только при очень низких температурах.

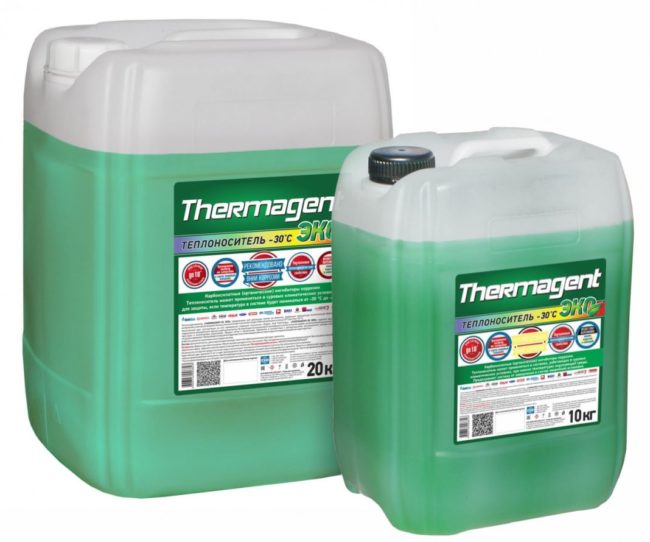

Фото — Антифризы для тёплого водяного пола

Среди минусов — высокая стоимость, особенно жидкости на основе пропилен – гликоля. Если говорить об этиленгликоле, то он текуч, ядовит, вызывает образование коррозии и плохо переносит перегрев.

  1. Дистиллированная вода — неплохой вариант, но лишь при постоянном проживании в квартире, или если пол включается только летом, так как быстро замерзает.

Подводя итог, можно сделать вывод, что лучший вариант — заполнить систему «тёплый пол» водопроводной водой. Это дёшево, безопасно, и кроме того вода отличный теплоноситель.

Заполняем водой систему тёплых полов

 Прежде, чем первый раз запустить тёплый водяной пол, магистраль следует заполнить. На способ наполнения влияет тип системы и вид теплоносителя. В нашем случае, мы будем использовать самый популярный вид — воду.

Если применяется вода, то необходимо ежегодно производить ее замену, то есть заправлять новую. Трубопровод водяного пола перед каждым включением требуется промывать. В магистраль подаётся вода, ее нужно сливать до тех пор пока не будет выходить чистая.

Есть два способа заполнения водой тёплого пола. Рассмотрим пошагово, как заполнять водой контур тёплого пола закрытого типа через коллектор:

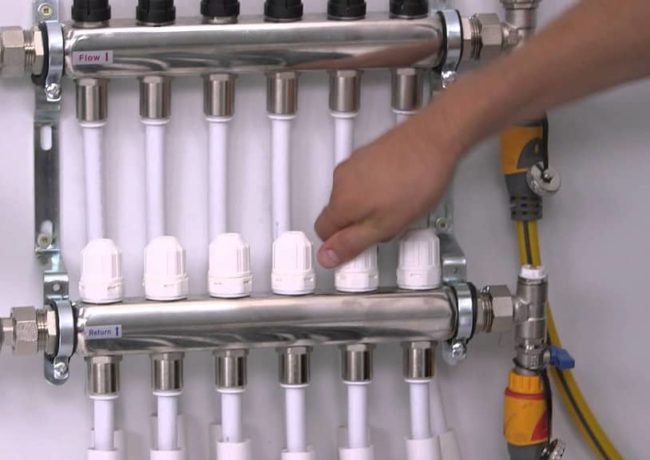

  1. Открываются все краны, такие как:
  2. коллекторные вентили;
  3. закрывающие краны на трубах;
  4. трёхходовой клапан распределительного узла;
  5. все отводчики воздуха.

Если в трёхходовом клапане имеется термостатическая головка, то необходимо установить самое большое значение. А в случаи отсутствия головки вентиль выкручивается до придела.

Следует подождать, пока весь воздух не выйдет из магистрали.

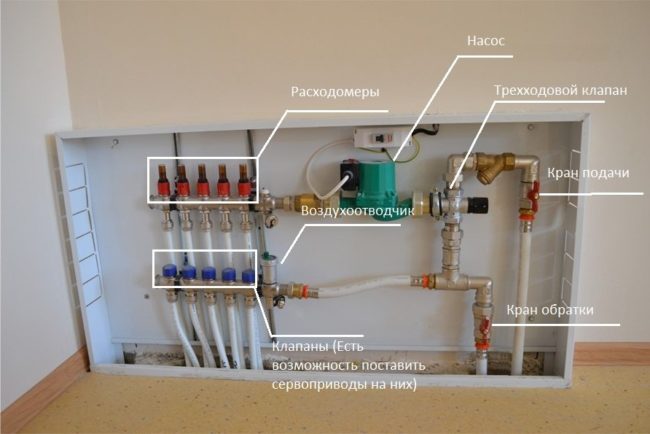

Фото — Производится открывание всех кранов

К сведению! Открывание кранов будет сопровождаться шумом движущейся воды по трубам и выходящего воздуха.

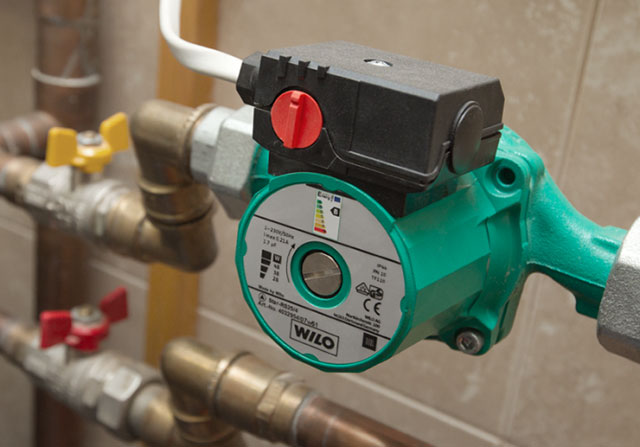

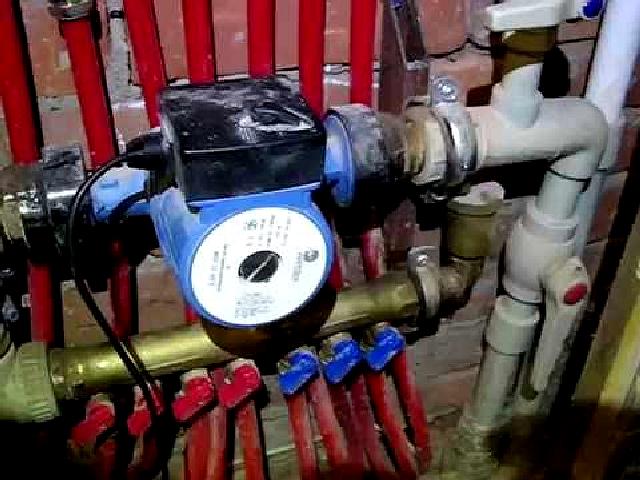

  • Включается циркуляционный насос. Воздухоотвод снова запускается, будет слышен шум от проходящего воздуха через него. Насос должен поработать минуты 3 — этого достаточно, чтобы вышла основная масса воздуха.
Vcliuchaetsia Tcirkuliatcionnyi Nasos

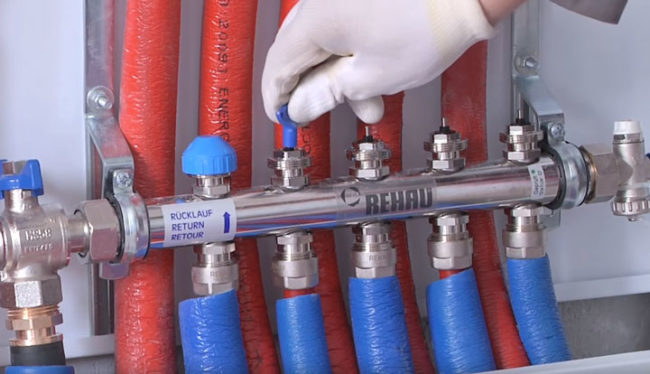

  • Закрываются все краны, и только один остаётся открытым. Это требуется для концентрации насоса на одном контуре, чтобы все остатки воздуха вышли из него.
Фото — Закрытие всех кранов, кроме одного
  • Когда из данной петли воздух вышел, открывается следующий контур, а этот закрывается. Такое действие проводится со всеми вентилями.
  • После того, как воздух выпущен из всей системы, отключается насос.
Otcliuchenie Nasosa
  • Откручиваются краны на всех контурах (входного и выходного плана), вода качается пока последние остатки воздуха не выйдут.
Фото — Открываются все вентиля коллектора для выпуска последнего воздуха

По завершению данной процедуры, система греющего пола заполнена, и можно приступать к её настройке и включению.

Другой вариант — заполнение магистрали открытого типа. Это устройство оснащено специальным баком, с помощью него можно добавлять теплоноситель при испарении. А также внизу есть сливочный кран, через который происходит заполнение пола от источника водоснабжения при помощи шланга.

Однако сначала пол следует наполнять через коллекторный кран, который подключается шлангом к трубам. Принцип действия такой же, как при использовании закрытой конструкции. Технология отличается отсутствием насоса, а воздух выводится под давлением от системы водоснабжения.

Правила опрессовки тёплых полов

Опрессовка — тестирование отопительной системы на работоспособность и наличие течи под давлением. Данная процедура проводится сразу после того, как закончено заполнение контуров водяного пола, и до момента укладки бетонной стяжки.

К сведению! Так как опрессовка проводится без стяжки, то трубы под действием давления, при плохой фиксации, могут распрямиться и выскочить из пазов. Поэтому, требуется надёжное их крепление, возможно установить дополнительные крепежи на время опрессовки.

Процесс опрессовки имеет свои особенности, это зависит от материала, из которого изготовлены трубы:

  1. При наличии металлопластикового контура — производится подача холодной воды, и включается давление 6 Бар. Испытание проводится 24 часа, и если за это время напор не упал, то процедура считается успешной.
  2. При использовании трубопровода из сшитого полиэтилена — проверка проводится либо при давлении 6 Бар, либо равном двум рабочим. Кроме того, при понижении напора, давление три раза поднимается каждые 30 минут. Последний раза контур заполняется водой и оставляется на сутки. Испытание считается успешным, если по истечению данного времени, давление понизилось не больше чем в 1,5 раз.

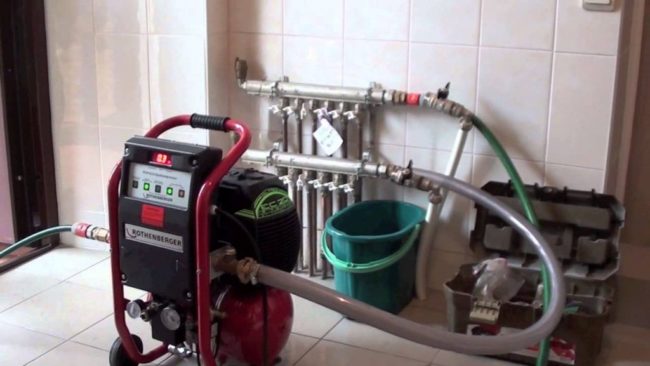

Фото — Проведение опрессовки водяной системы

Кроме проведения теста под давлением, можно проверить работу пола максимальной температурой (85 градусов). Время испытания — не более получаса. Если за этот период не обнаружено течи и не выделяется пар, то устройство удачно выдержало данную проверку.

Есть ещё один способ опрессовки — «сухой», то есть в магистраль закачивается воздух. Этот метод не совсем надёжный, поэтому для устройств под стяжку не рекомендован.

Если при тестировании тёплого водяного пола обнаружены неполадки, то после их устранения, проверку следует повторить.

Запуск

После опрессовки, и устранения возможных дефектов, можно заливать конструкцию стяжкой из бетона. Запуск тёплого гидропола производится только когда полностью просохла бетонная стяжка.

Поднимать температуру воды надо медленно, на протяжении нескольких суток. Устанавливается начальный показатель 20 градусов, и каждый день осуществляется подъём ещё на 10, пока не будет достигнут рабочий уровень. Только затем, можно начинать монтаж полового покрытия.

Помимо этого, на скорость подъёма температуры влияет площадь обогреваемого помещения. При небольшом размере и тонком слое бетона, процесс выхода на требуемый уровень можно ускорить.

Важно! Однако не стоит торопиться запускать водяной пол. Ведь если прогрев будет быстрым и неравномерным, то есть риск появления трещин на стяжке и  поломки конструкции.

Настройка и регулирование

После заправки пола, надо установить трёхходовой клапан в наиболее минимальное положение. Если коллекторный узел оборудован расходомерами, то следует провести распределение потоков теплоносителя. Это нужно делать, когда работает циркулирующий насос.

К сведению! Тёплый водяной пол обладает гидросопротивлением, поэтому насос может иметь не ту мощность, которую заявил производитель. В связи с этим, полученные результаты необходимо немного занизить.

При сборке распределительного узла своими руками, для его управления, на нём должны быть установлены регулировочные вентили. При первой настройке учитывается размер каждой петли. Контуры, которые прогреваются слабее, включаются сильнее, а чрезмерно горячие наоборот следует отключить.

Проведя регулировку надо подождать 2 — 3 часа, это время необходимо для нагревания бетонной поверхности. Данную процедуру нужно проводить до тех пор, пока бетонная поверхность не будет прогреваться равномерно.

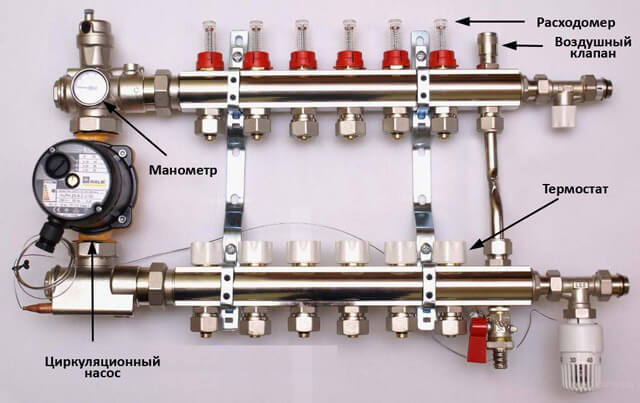

Фото — Настройка водяного тёплого пола

Регулирование температуры движущейся жидкости по трубам производится при помощи терморегулятора. Механическое приспособление считается наиболее выгодным, однако самые точные — электронные, марок Schneider и Salus.

Но если позволяют финансовые возможности, то профессионалы советуют использовать программируемые модели терморегуляторов. Стоят они дорого, но способны обеспечить комфортные условия без особого труда  и вмешательства человека.

Слив теплоносителя

Если возникла необходимость выключить систему, то сделать это не сложно. Но прежде, чем отключать её, следует выполнить ряд действий. Кроме того, нужно учитывать, что на процесс слива теплоносителя влияет способ подключения пола — от центрального отопления или от котла.

Если монтажные работы по возведению тёплых водяных полов проведены правильно, то в конструкции отсутствует нижняя точка, а также кран в этой части. Поэтому, чтобы слить воду, которая поступает от центрального отопления потребуется компрессор.

Его следует подключить к входному клапану распределительного узла. Для этого, снимается воздухоотводчик с вентиля, предназначенного для запуска воды. На его место устанавливается переходник, и к нему подсоединяется компрессор. А к крану слива на обратку подключается шланг, он выводится в ёмкость или канализацию.

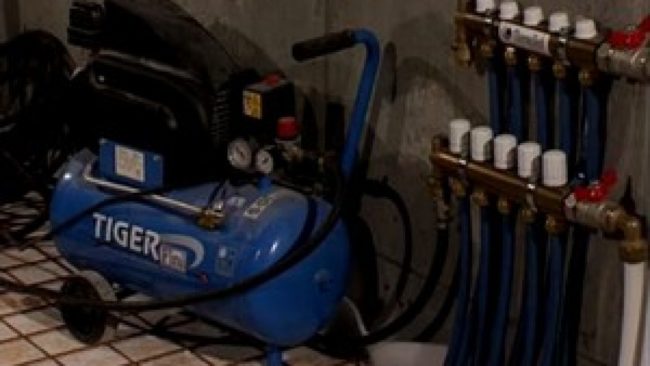

Фото — Слив теплоносителя при помощи компрессора

Затем, все запорные вентили закрываются, кроме крана одной петли. Компрессор включается, и под действием давления  происходит выход жидкости. Выключать его следует только тогда, когда пойдёт воздушно-капельная взвесь. Вентиля на этой петле закрываются, и открываются на другой, а компрессор опять включается. Данное действие повторяется со всеми контурами, таким образом вода сливается со всех петель.

После слива, внутри трубопровода остаются капельки жидкости. А так как, протяжённость магистрали не редко имеет большие размеры, то общий её объём будет не маленький. Поэтому, рекомендовано повторить данную процедуру слива повторно через некоторое время.

Важно! Если коллектор заводского производства, то он оснащён устройствами, которые не дают воде идти обратно (обратка). И в случаи ошибки, и подключения компрессора к ней, не произойдёт спускания жидкости, а вот распределительный узел может сломаться.

Если тёплый водяной пол работает от котельного оборудования, то для слива теплоносителя используются те же краны, но только на патрубках котла. Узнайте как работает водяной теплый пол: принцип действия, устройство разных типов.

Как видите, запустить правильно водяной тёплый пол под силу каждому. Хотя если у вас нет опыта в данной работе, лучше пригласить профессионалов. Ведь от этого зависит эффективное функционирование системы и комфорт в доме.

Видео инструкции

Водяной теплый пол своими руками в квартире и частном доме.

Все больше людей задумываются о энергоэффективности своего жилища, поэтому водяной теплый пол становится не роскошью как это было всего 5-7 лет назад, а средством обогрева, но, как и во всем нужно понимать, что можно делать, что нельзя, как это делать и главное когда и на каких этапах – ведь переделка всегда сложнее и затратнее чем правильно выполненные работы. Здесь мы попробуем собрать краткую инструкцию по расчету, монтажу водяного теплого пола своими руками.  Надеемся, что наш труд будет полезен не только тем, кто выполняет работы сам, но и тому клиенту, который следит за выполнением работ монтажников (как показывает практика не всё то монтажник, что грязное, матерится и с руками из “плеч”).

Выбираем финишное покрытие для теплого пола

Котлы для водяного теплого пола

Как монтируется водяной теплый пол (пирог теплого пола)

Монтаж теплого пола в бетонную стяжку

Монтаж водяного теплого пола в наливной пол или плиточный клей

Монтаж на деревянное перекрытия или так называемый “сухой монтаж”

Материалы труб для теплого пола

Диаметр трубы для водяного теплого пола

Как подключать водяной теплый пол и как это работает

Когда нужен коллекторный шкаф а когда он не нужен

Из чего состоит коллекторный шкаф

Подключение теплого пола к радиаторной системе отопления

Как рассчитать водяной теплый пол

Теплотехнический расчет и проектирование

Самостоятельный расчет материалов для пола

Монтаж теплого пола своими руками

Подготовка основания

Гидроизоляция основания

Прокладка демпферов, температурных швов, проходов между помещениями, проходов сквозь стены и термошвы

Монтаж теплоизоляции

Разметка петель и контуров

Укладка трубы

Армирование стяжки

Сборка коллекторного шкафа

Подвод и подключение контуров к коллектору теплого пола

Заполняем систему

Гидравлические испытания и как их выполнить самостоятельно

Заливка стяжки или наливного пола

Балансировка петель теплого пол

Клапан преднастройки и с чем его едят

Когда можно включать теплый пол

Что делать если пробили трубу? Ремонт теплого пола своими руками


Как сделать водяной теплый пол в доме или в квартире?

Начнем с первого и самого важного пункта, чем регламентируются системы водяного теплого пола (скажу сразу что переписывать СНиП, СП или постановления цели нет, если интересно почитать полностью, то на просторах интернета вы их найдете)

Нормативная документация

Теплый водяной пол монтируется не только в частных домах и коттеджах, но и в квартирах, поэтому сразу разберемся, когда можно монтировать пол:

Для этого открываем СП 60.13330.2012 «Отопление, вентиляция, кондиционирование» пункт 6.3.3:

1.       Замоноличивать трубы допускается при следующих условиях:

·         в зданиях со сроком службы менее 20 лет;

·         при расчетном сроке службы труб 40 лет и более.

2.       Укладка трубы в стяжке не имеет ограничений, т.к. она является самостоятельной конструкцией, а не частью строительной конструкции, в частности этажного перекрытия.

3.       При скрытой укладке трубы (коей является укладка в стяжку) в местах соединений и арматуры необходимо предусмотреть ревизионные люки

— данный пункт является ключевым в моменте подбора петель и расчете теплого пола, кто бы не пытался Вас убедить в том, что ничего страшного нет в соединительном штуцере, это не так, если есть арматура и петля не целиковая, должен быть ревизионный люк. В остальном должен быть установлен коллекторный шкаф в котором будут собраны все соединения!

Теперь давайте поговорим о квартирном использовании водяных теплых полов:

Согласно Постановлению правительства г. Москва №883-ПП от 15 ноября 2005 года о реализации положений Жилищного кодекса РФ и правовых актах г. Москва, регулирующих переустройство, перепланировку жилых и нежилых помещений в жилых домах, в частности пункт 1.5 приложения 1:

·         Переустройство квартиры с установкой системы теплого пола должно производиться по проекту

·         Устройство теплых полов с подогревом от общедомовых систем водоснабжения и отопления ЗАПРЕЩЕНО

Согласно Постановлению Правительства Российской Федерации от 13 августа 2006 г. N 491 г. Москва об утверждении Правил содержания общего имущества в многоквартирном доме и Правил изменения размера платы за содержание и ремонт жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность пункты 1.5 и 1.6:

Внутридомовые инженерные системы горячего и холодного водоснабжения и внутридомовые системы отопления, в том числе установленное на них оборудование, являются общим имуществом.

— из вышесказанного можно сделать вывод – что установить водяной теплый пол в квартире своими руками вы можете, но только при наличии проекта, собственного источника тепла (котла) и установки пола с замкнутым контуром теплоносителя.

О температуре теплого пола согласно СНиП  41-01-2003 и СП41-102-98:

·         Температура пола в комнатах с постоянным пребыванием людей должна составлять 26 градусов Цельсия

·         Температура пола в комнатах с временным пребыванием людей должна составлять 31 градусов Цельсия

·         Перепад температуры на отдельных участках полна не должен превышать 10 градусов Цельсия

·         Температура теплоносителя в системе теплого пола не должна превышать 55 градусов Цельсия

Немного информации к размышлению почему же нельзя подсоединяться к трубам центрального теплоснабжения:

Самый печальный и опасный момент – обрыв трубы у коллектора (или свищ в трубе) – при системы замкнутого контура вы промочите максимум пару этажей соседей снизу, а вот если вы подключились к системе центрального теплоснабжения вода не остановится пока не приедет аварийная служба.

(вариации «да мы поставим краны перед коллектором» рассматривать не буду, т.к. Вас может не оказаться дома, да и вряд ли вы побежите по кипятку хлещущему фонтаном искать кран, есть сомнения? Откройте кран с горячей водой и суньте туда руку, думаю приятного будет мало)

Вопрос с нормативными документами исчерпан – вы можете сделать пол и дома и в квартире, но делайте его правильно.

Выбираем финишное покрытие для теплого пола.

Несмотря на все страшилки которые блуждают в интернете, водяной теплый пол можно уложить абсолютно под любое покрытие, что то нагревается лучше, что то хуже, у чего то есть ограничения по максимальной температуре, у чего то она ограничиваются только разумными пределами, но греть можно абсолютно всё, при правильном подборе материалов!

Начнем с материалов которые лучше всего подходят для использования с теплыми полами – керамическая плитка, керамогранит и вариации натурального камня.

Плитка, Керамогранит, Камень

Почему керамические и каменные покрытия лучше подходят для обогрева?

Во-первых, они имеют отличную теплопроводность, в отличии от древесных и синтетических материалов, у которых теплопроводность сменяется терм сопротивлением, и чем толще ламинат, тем оно выше. Благодаря этому свойству, прогрев помещения будет происходить быстрее, т.к. можно поддерживать более высокий температурный режим в полу, а соответственно сделать систему полного отопления помещения только на основе теплого пола.

Во-вторых, у данного покрытия практически нет ограничений по максимальной температуре, т.к. оно не будет выделять вредных веществ при перегреве, НО учтите, что ходить по перегретому полу ни просто не комфортно, но и очень опасно для здоровья! Поэтому стоит всегда ограничивать максимальную температуру пола 40-42 градусами Цельсия.

В третьих, в отличии от ламината и паркета, данные покрытия не боятся быстрого прогрева, если например вы пользуетесь теплыми полами в загородном доме и приезжаете только на выходные, а все остальное время полы поддерживают температуру не замерзания (+5-+10 градусов).

Конечно, стоит оговориться, что ничего хорошего в очень быстрых прогревах, даже для плитки, нет! Это связано с тем, что бюджетные плиточные клеи, без содержания эластомеров, могут просто отвалиться вместе с плиткой.

Ламинат, Паркет, Линолеум

Несмотря на плохую теплопроводность или клеевую и синтетическую основу, ламинат, линолеум паркетная доска очень часто применяются при отделке. Чтобы они служили долгие годы и радовали вас, нужно знать, как выбрать эти покрытия, и главное, что делать можно, а чего не желательно!

Начнем с того как выбрать те линолеумы и ламинаты которые можно использовать с теплыми полами.

Для этого при покупке в магазине обратите внимание на 2 основных момента:

1-ый, маркировка на самом покрытии. Производители обозначают те из своих покрытий которые можно сочетать с теплыми полами. Данные значки выглядят вот так:

2-ой момент, если вы нашли такие обозначения, посмотрите в паспорте или сопроводительной документации до какой температуры производитель допускает нагрев данного покрытия. У многих бюджетных покрытий этот порог занижен, и, увы, претензию потом предъявить будет некому если ламинат или линолеум поменяет цвет или будет пахнуть.

Из-за плохой теплопроводности данные покрытия не стоит греть выше 30-32 градусов на поверхности, но и при таких температурах пол будет теплым и комфортным (Ввиду все той же плохой теплопроводности и малой тепловой емкости)

Для покрытий из древесины опасен резкий перепад температур, когда вы с +5 захотите сразу нагреть пол до +30, это связано с тем что дерево постоянно впитывает и отдает влагу. При быстром нагреве влага расширяется, а при высыхании древесина сожмется и вы будете наблюдать щели в ламинате или паркете, что приведет к его ремонту.

Это все те жуткие моменты которые мешают, почему то, уложить теплые полы под данные виды покрытий!

Котлы для водяного теплого пола

Здесь вопрос куда более сложный чем расписывается на форумах, связано это с тем, что котлов в последнее время стало очень и очень много, энергоносители применяются тоже в корне разные, но в данной статье мы поговорим именно о применение их к водяным теплым полам.


Газовые котлы для водяного теплого пола

Начнем традиционно с газовых котлов, в этом случае экономическая целесообразность водяного теплого пола (при правильном монтаже конечно же) возрастает значительно.  Данные котлы, в наше время, стали значительно умнее чем еще всего 5 лет тому назад, в маленьком корпусе практически помещается котельная с теплообменниками, расширительным баком, насосом и системой управления. При достаточно невысокой (в сравнении с соседними странами) цене на газ и высоком кпд, обогрев теплыми полами становится выгоднее традиционной системы радиаторного отопления почти на 30%.

Еще, очень существенным нюансом является то, что стартует такой котел в считанные секунды, а значит можно четко регулировать потребление энергоресурсов и не гонять котел в холостую, что не скажешь например о твердотопливных котлах. Оговорюсь лишь о том, что для этого всё же нужна система автоматизации теплого пола которая будет контролировать температуры в помещении и под напольным покрытием.

Электрические котлы для водяного теплого пола

Для постоянного использования водяного теплого пола, электрический котел не лучший выбор. Использовать его в качестве резервного, на случай ремонта или обслуживания основного котла, или до того момента пока подтянут газ к дому еще можно, но не для постоянной работы.

Почему так? Всё достаточно просто, во-первых, данные котлы со временем теряют свое кпд, по причине обрастания ТЭНов накипью например, во-вторых, энергопотери, которые происходят в момент транспортировки теплоносителя до контура значительны, а ввиду меньше мощности, в сравнении с тем же газовым котлом, потребуется куда больше времени для первого пуска и выхода на рабочую температуру системы. Если вы хотите сделать водяной теплый пол и подключить к электрическому котлу, экономии ждать не приходится!

В данном случае рассмотрите лучше возможность укладки электрических теплых полов.

Как монтируется водяной теплый пол (пирог теплого пола)

Существует большое количество вариантов при монтаже водяного теплого пола, выбирая какой-то из них помните главным образом о нескольких моментах:

Нагрузка на перекрытие – ведь заливать бетонную стяжку на деревянное перекрытие может быть чревато. Поэтому для бетонных перекрытий лучше выбирать заливку стяжки, а для деревянных сухой монтаж теплых полов.

Основание теплого – оно должно быть ровным, допускается максимальный перепад в 5 мм от коллекторного блока. Это связано с тем что на неровных поверхностях возрастает гидравлическое сопротивление в системе, а возможно и просто завоздушивание системы, в этом случае пол будет плохо греть.

Не забывайте и о высоте потолков и дверных проемов, когда рассчитываете высоту пирога теплого пола.

Для снижения тепло потерь в плиту перекрытия или помещение ниже, укладывается слой полистирола плотностью не менее 35 кг/куб. метр или экструдированный пенополистирол (в простонародии экструзия) такой же плотности. В деревянных домах так же можно использовать минеральную вату. Основное назначение данного слоя в направление тепла к поверхности.

С ключевыми моментами, на которые необходимо обращать внимание, при подготовке основания и выбором теплоизолирующего слоя разобрались, теперь давайте поговорим о технологиях укладки и нюансах, связанных с каждой из них.

Монтаж теплого пола в бетонную стяжку

Пирог, при укладке теплого пола в бетонную стяжку, принципиально ничем не отличается, отличие в способе фиксирования трубы при раскладке и на каком этапе укладывается гидроизоляционный слой. Обратите свое внимание на это, ведь как показывает практика, «монтажники» зачастую кладут пленку или вспененной подложки, а потом дырявят их якорными скобами!

(a)      Монтаж на сварную сетку или направляющие

                 (i) Гидроизоляция

На подготовленное основание укладывается слой гидроизоляции из специализированных покрытий или полиэтиленовой пленки толщиной 0,1-0,2 мм с заступом на стены на 5 см. Основное условие — это ровное основание, ведь если вы положите пленку или битумную гидроизоляцию по строительному мусору или острых камням и накроете экструзией, через считанные минуты они превратятся в решето! Особенно важно следить за этим, когда данные работы выполняют неквалифицированные монтажники, которым, чаще всего, лениво убирать строительный мусор: «И так сойдёт!»

               (ii) Демпферный слой, проходы и компенсационные швы

Далее по периметру помещения приклеивается демпферная лента. Можно использовать куски ламинатной подложки из вспененного полиэтилена или утеплителя толщиной 8-10 мм, но учтите, что полоса должна быть высотой около 12-15 см, и желательно чтобы она была приклеена не только к стене, но и к слою гидроизоляции. Мы, как правило, используем готовые демпферные ленты высотой 12 см с сплошным клеевым слоем. Задача — дать стяжке свободно расширяться при нагреве, не упираясь и не нагружая стеновые панели, при этом уменьшаются потери тепла через стены и количество шума при хождении по полу.

На этом этапе необходимо заложить демпферы в проходы между комнатами и компенсационные швы если у вас в помещение хотя бы одна из стен более 6 метров в длину.

Обращу ваше внимание на тот момент, что компенсационный шов, при системе теплых полов делается на всю глубину стяжки, а проход трубы через швы выполняется в гильзах.

              (iii) Теплоизоляция

Теперь приступаем к укладке теплоизоляции. Если у вас экструзия, собранная в пазы, можете смело переходить к следующему этапу. Проклейка стыков или закрытие дополнительным слоем вспененной подложки с фольгой, которая имеет «чудодейственные эффект отражения тепла», в принципе, бессмысленны. Объясню почему:

Во-первых, разметка, которая нарисована на этих подложках не нужна, т.к. в качестве нее у вас будет сетка.

Во-вторых, «чудодейственные эффект отражения тепла» придумали люди которые не учили физику в школе, и не знают, что фольга может отражать тепло только в газообразной среде, например, если вы такой подложкой закрыли стену за радиатором.

В-третьих, дополнительных теплоизолирующих свойств, данная подложка не несет, а под стяжкой сжимается до толщины альбомного листа.

В-четвертых, раствор не проникнет между пазами экструзии

             (iv) Укладка сетки и монтаж трубы

Следующим этапом является укладка сетки по всей площ

Укладка теплой воды под плитку пола

В основном для частного дома используется система теплых полов водяного типа. Также часто в качестве напольного покрытия выбирается плитка. Создает красивый внешний вид, но при этом обладает отличной теплопроводностью. Кафельный пол в таком случае требует тщательного обогрева, с которым легко справляется теплый пол. Средний радиатор отопления не может передавать столько тепла на основание, чтобы по нему было комфортно гулять. Напольная плитка с подогревом и очень хорошо сочетается друг с другом. Существуют разные системы установки водяного пола.

Варианты монтажа теплого пола

Первоначально стоит подумать, как лучше произвести укладку теплого пола, какой вариант выбрать этот. Тротуар может быть выполнен стяжкой пола, методом пастбища (без бетонной стяжки), а также деревянными шпалами (укладка ведется поверх лаг). У каждого из них есть свои особенности и тонкости в работе.

Бетонные шпалы потребуется приобрести для работы определенный набор материалов. Все, что предстоит сделать в будущем, — провести строительство водозаборного теплого пола под затирку плитки.При этом все должно соответствовать технике. При наличии дефектов или пустот в основании, приходится делать все работы заново. Когда я уложила стяжку, нужно время до полного высыхания. Только после этого можно производить укладку плитки на плиточный клей. Чтобы тепло равномерно распределялось по поверхности пола, толщина самого клеевого слоя и плитки должна быть ровной.

В способе приклеивания используются полистирольные пластины, имеющие алюминиевую пластину с пазами, в которой и наносится трубопровод выбранным шагом монтажа.Затраты в таком случае невысоки, а сам процесс укладки горячей воды под плитку пола не займет много времени. Если необходимо будет изготовить кожух сцепления, то в качестве основы лучше всего использовать водостойкий материал, например гипсоволоконные листы. Полистирол больше подходит для ламината или паркета.

Для деревянных домов востребованы устройства теплого пола на бревнах. Также есть еще два подвида — стоечные или модульные. Когда монтаж произведен полностью, поверх всей конструкции уложены листы гипсоволокна, тогда предоставляется возможность проводить укладку плитки.

Подготовка основания

Когда в руках имеется необходимое количество материала, особенно компонентов теплого водяного пола, можно приступать к подготовке. Поверхность должна быть очищена от посторонних предметов, мусора, пыли и т. Д. Каждый этап заливки стяжки под теплый пол и это, требует строгого соблюдения технологии. Каждый этап должен обеспечивать идеально ровную поверхность.

Процесс наполнения Будет зависеть от выбора. При выборе водяного теплого пола лучше проконсультироваться у специалистов в этой области строительства.Кроме того, они смогут рассказать последовательность всех работ даже на подготовительном этапе.

Установка коллекторной группы

Кроме того, должны быть распределены все компоненты теплого водяного пола. Начнем с установки коллектора в коллекторный шкаф. Шкаф можно разместить где угодно, что будет удобнее. При этом он прикреплен к стене вертикально так, чтобы он находился выше уровня поверхности нагрева. При необходимости можно будет подключить несколько цепей.Чаще всего это делается при наличии большой площади помещения. Все нагревательные трубки подключены к основному источнику, произведена установка приборов для регулирования температуры и давления. Здесь расположен циркуляционный насос, обеспечивающий постоянную температуру подачи контура теплого пола.

Систему можно полностью отключить с помощью специально установленных клапанов. К этому же клапану и прикреплен коллектор.

И гидроизоляционное основание

Под теплым водяным полом, на который в будущем планируется укладывать плитку, должна быть устроена качественная тепло- и гидроизоляция.Идеально подходит для гидроизоляции листов алюминиевой фольги или полиэтиленовой пленки. Утеплитель может быть пенопластом, с одной стороны которого закреплена пленка из алюминия. Кстати, последнего материала будет достаточно для выполнения обеих функций основания под теплый пол. Стоит отметить, что лучше утеплить водяной пол, чем батарею радиатора. Он не смог испортить эстетичный вид, а создать комфортную обстановку.

Здесь нельзя забывать о демпфирующей ленте, которую в готовом изделии можно приобрести в строительном магазине.Его следует монтировать на стене по периметру комнаты на уровне будущей заливки бетонной стяжки. Толщину обычно принимают в пределах 5-8 мм, а высоту — до 15 см. Вы можете не бояться исправлять все больше и больше. Впоследствии все очень просто резать ножом. При самостоятельном изготовлении пояс лучше всего прикрепить к стене саморезами для надежности. Все это сделано по той причине, что нагревательный бетон имеет свойство расширяться примерно на 0,5 мм на каждый метр поверхности.

Крепление отопительных контуров

Утеплитель

Лучше всего покупать специальный пол для теплой воды. Это связано с тем, что в нем есть соответствующие слоты, в которые вставляется конвейер. Но очень важно приобрести правильный вариант устройства трубок для теплого пола. На рынке представлен огромный ассортимент. Дополнительно армированный пластик, также есть медь и нержавеющая сталь. Но все же больший интерес и популярность имеет материал XLPE, обладающий достаточным набором положительных свойств и эксплуатационных характеристик.

Когда такие пазы отсутствуют, устраивается армирующий слой, на котором закрепляются трубы и вся система. Дополнительный армирующий слой может располагаться сверху и на трубках. В этом случае значительно повышается надежность всей конструкции.

Возможны и другие варианты монтажа трубы с бетонной стяжкой. Это разные застежки в виде воротников-защелок. В любом случае необходимо придерживаться технологии монтажа, где указано, какие трубы должны располагаться не ближе 10-15 см от стены в помещении.К тому же стандартный шаг выбирается 10-12 см. длина петли не должна превышать 10 см.

Важно соблюдение толщины стяжки над трубами. Нижний слой пола быстро прогревается.

Важный этап — выбор определенной схемы, позволяющей выполнить крепление трубопровода на черный пол. Это может быть не только чисто «змейка» или «улитка», но и комбинированная, при совмещении обоих вариантов в одной комнате. В последнем случае все делается для повышения качества и эффективности всей системы теплого пола.Поскольку «змейка» не обладает всеми хорошими качествами теплого пола, наличие только зоны выхода теплоносителя, специалисты рекомендуют устраивать двойную «змейку». Все это необходимо предварительно отобразить на принципиальной схеме, чтобы впоследствии было проще осуществить его подключение к коллектору. Кроме того, этот вариант позволит правильно и точно оценить количество компонентов теплого пола. Для более точного расчета воспользуйтесь калькулятором теплого водяного пола.

тестирование системы

Если система спроектирована, перед заливкой бетонной стяжки необходимо проверить исправность и герметичность всех соединений.происходит опрессовка (испытание давлением). Этот шаг позволит выявить все дефекты монтажа водяного теплого пола, которые впоследствии могли возникнуть после укладки плитки.

Вся система должна быть заполнена водой и находиться под давлением, которое примерно на половину больше, чем нормальное рабочее давление. Для достижения наилучших результатов можно дополнительно использовать воздушный компрессор. Все проводится минимум сутки. главное, чтобы ничего не проявлялось. Лучше подождать лишний день, но обязательно, все работает отлажено.В противном случае, когда она встретится с поверхностью плитки, придется произвести ее демонтаж и снятие стяжки в гостиную зону, для ремонта. Но в одиночку устранить все без лишних затрат будет сложно.

стяжка

Кафель, главное качественно оформить бетонный пол. Обычно это высота 30-60 мм. Следует помнить, что напольное покрытие можно укладывать только примерно через 1 месяц после затирки. За это время происходит высыхание и схватывание цемента.В некоторых случаях производят мероприятия по ускорению процесса сушки. Для этого необходимо включить обогреватель в комнате, но температура не должна быть больше 25-30 градусов. В противном случае произойдет неравномерное высыхание и высыхание поверхности. Но лучший вариант в этом случае — естественное высыхание, когда идет дополнительный уход за стяжкой. Лучше подождать дополнительную неделю и не беспокоиться о качестве.

Уменьшить время работ по стяжке пола поверх теплого пола для укладки плитки позволяет самовыравнивающаяся смесь.Он будет готов уже через 10 дней после установки. Более точные сроки, указанные производителем на упаковке, и с чем следует уточнить до начала работ.

Укладка плитки

Нет особых условий для выполнения укладки плитки. Теплый пол в воде. Соответствуют любым другим поверхностям. Важно включить правильный теплый пол после монтажа и во время эксплуатации следить за температурным режимом.

В качестве связующего используется специальный плиточный клей для теплого пола.Он должен уметь пользоваться системой теплых полов. Типичные варианты выполнения клея не выдерживают постоянных температурных изменений, особенно при неконтролируемых температурах охлаждающей жидкости.

Приклеивание выполняется зубчатым шпателем. Высота зубцов зависит от слоя соединительного элемента и напольной плитки. После того, как клей нанесен на обратную сторону плитки, его следует прижать к полу и немного сжать, удерживая некоторое время. Не лишним будет оказаться на горизонтальной поверхности с помощью спиртового уровня.В некоторых случаях придется прижать одну сторону ближе к низу, чтобы выдавить излишки клея.

Для ровных швов используются специальные крестовины между плитками, которые могут быть разной ширины. Их устанавливают после укладки плитки на пол теплой водой по углам. Позже их снимают, а по высыхании клея производят затирку швов. Клей может сохнуть даже два дня. Все это тоже прописано в рекомендациях производителя.

При укладке плитки на основание бетонной стяжки для теплого пола вся система не должна быть в рабочем состоянии.Все отключается до окончания работы. Получается теплый пол после укладки плитки и полного высыхания клея. Когда производится затирка, начинается полноценная работа и теплый пол в помещении.

стоимость

Что касается стоимости не только системы теплого водяного пола, но и плитки, уложенной на поверхность, то все будет зависеть от определенных факторов:

  1. Приобретаемый фурнитура, производитель, марка, качество. Но никто не рекомендует экономить на такой системе.Ведь делается не на год-два, а на десятилетия вперед. Лучше один раз купить все качественно, чем потом потратить деньги на ремонт.
  2. Стоимость коллекторной группы. Более дорогие варианты изделий имеют возможность автоматической регулировки уровня температуры в помещении и давления в контуре.
  3. по устройству бетонных стяжек, полностью выровняйте все поверхности.
  4. Монтаж теплого пола, который часто проводят Специализированные бригады.

Средняя цена квадратного метра теплого водяного пола 1500-3000 руб.Сюда входят уже имеющиеся материалы и все монтажные работы. Если работа будет вестись не только в одной комнате, а в доме с большой площадью, стоимость работ будет немного снижена. Общая стоимость рассчитывается индивидуально. Благоприятный теплый пол получится при самостоятельном выполнении всего процесса от начала до конца. Но для этого необходимо количество опыта и знаний.

Напольная плитка так же, как и непосредственно теплый пол, отлично взаимодействуют.Он поставляет качественный утеплитель, а сама плитка отлично подходит для ходьбы по ней босиком.

Видео:

Видео:

Видео:

Видео:

.

Beok TGT70 WP и TDS21 WP Термостат Контроллер температуры Водяной теплый пол Термостат 200 230 В Контроллер переключателя 3A | |

TGT70-WP и TDS21-WP применяются для регулирования температуры в системах водяного отопления, особенно в системе водяного теплого пола , например, в водяных клапанах и приводах.

Параметр:

Источник питания: 200-240 В, 50-60 Гц

Текущая нагрузка: ≤3A (нагрев воды)

Потребляемая мощность: < 0.3 Вт

Внешний материал: ПК + АБС (огнестойкий)

Чувствительный элемент: NTC

Заданная температура. Диапазон: 5-99 ℃

Точность / гистерезис: ± 0,5 ℃

Размер: 86 * 86 * 13,3 мм

Дисплей продуктов

TGT70-WP

TDS21-WP-WW

TDS21-WP-WB

Сходство между XXX-EP и XXX-WP

Возьмем для примера TGT70-WP.

Термостат TGT70-EP и термостат TGT70-WP имеют одинаковый внешний вид.

Разница между XXX-EP и XXX-WP

Возьмем для примера TGT70-WP.

1. Термостат TGT70-EP используется в системе обогрева полов 16A Electric .

TGT70-WP Термостат используется в системе подогрева пола 3A Water

2. TGT70-EP термостат оснащен TWO Sensors (встроенный датчик воздуха + внешний датчик температуры пола).

Термостат TGT70-WP оснащен только датчиком ONE .

3. TGT70-EP термостат используется для управления нагревательными приборами, такими как нагревательные пленки, нагревательные маты или нагревательные кабели и т. Д.

TGT70-WP Термостат используется для управления водяными клапанами, электрическими термоэлектрическими приводами и т. Д.

Инструкция по эксплуатации термостата

Работа основных функций

1. Настройка включения / выключения питания

Нажмите, чтобы включить / выключить питание.

2. установка температуры

Нажмите, чтобы установить температуру.

3. Установка часов

Нажмите, чтобы установить минуты, час и неделю.

Нажмите, чтобы настроить

.

Vancoo Smart Thermostat Еженедельный программируемый контроллер температуры для водяного отопления HVAC Работа с Alexa Google Главная | |

TGT70-WP и TDS21-WP применяются для регулирования температуры в системах водяного отопления, особенно в системах водяного теплого пола, таких как водяные клапаны и приводы.

Параметр:

Источник питания: 200-240 В, 50-60 Гц

Текущая нагрузка: ≤3A (нагрев воды)

Потребляемая мощность: < 0.3 Вт

Внешний материал: ПК + АБС (огнестойкий)

Чувствительный элемент: NTC

Заданная температура. Диапазон: 5-99 ℃

Точность / гистерезис: ± 0,5 ℃

Размер: 86 * 86 * 13,3 мм

Дисплей продуктов

TGT70-WP

TDS21-WP-WW

TDS21-WP-WB

Сходство между XXX-EP и XXX-WP

Возьмем для примера TGT70-WP.

Термостат TGT70-EP и термостат TGT70-WP имеют одинаковый внешний вид.

Разница между XXX-EP и XXX-WP

Возьмем для примера TGT70-WP.

1. Термостат TGT70-EP используется в системе электрического теплого пола 16А.

Термостат TGT70-WP используется в системе водяного теплого пола 3A.

2.Термостат TGT70-EP оснащен ДВУМЯ датчиками (встроенный датчик воздуха + внешний датчик температуры пола).

Термостат TGT70-WP оснащен только ОДНИМ датчиком.

3. Термостат TGT70-EP используется для управления нагревательными приборами, такими как нагревательные пленки, нагревательные маты, нагревательные кабели и т. Д.

Термостат TGT70-WP используется для управления водяными клапанами, электрическими термоэлектрическими приводами и т. Д.

Инструкция по эксплуатации термостата

Основные функции Работа

1.Настройка включения / выключения питания

Нажмите, чтобы включить / выключить питание.

2. установка температуры

Нажмите, чтобы установить температуру.

3. Установка часов

Нажмите, чтобы установить минуты, час и неделю.

Нажмите, чтобы отрегулировать.

4. Установка ручного режима

Ручной режим означает непрограммируемый режим.

Нажмите, затем на экране отобразится, это в ручном режиме.

Нажмите, чтобы установить температуру.

Нажмите, чтобы установить минуты, час и неделю.

5. Установка блокировки от детей

Нажмите и удерживайте для входа в режим блокировки от детей, отобразится.

Снова нажмите и удерживайте, блокировка от детей исчезнет.

6. Установка программируемого режима.

Нажмите и удерживайте в программируемом режиме. Отобразятся LOOP и 12345.

Нажмите, чтобы выбрать способ управления:

.

Beok 220V WiFi Термостат Теплый пол для электрического теплого пола Цифровой термостат для умного дома Голосовое управление от Google Alexa | |

  • Система отопления: Применяется для контроля температуры электронагревательных приборов. Не применимо ни к каким котлам!

  • Управление с телефона: Следите за отоплением и управляйте им из любого места с помощью телефона.

  • Помогает экономить энергию : Работайте в соответствии с программированием или управлением телефоном, экономя электроэнергию, когда вы уходите.Взаимодействие с другими людьми

1 шт. Термостат

1 шт. Руководство пользователя

1 шт. Сенсорный кабель

2 шт. Винты

  • Функция памяти

Запомните все свои настройки после внезапного отключения питания. Когда питание снова будет включено, вам не нужно его сбрасывать.

  • Программируемая функция

С еженедельной программируемой функцией. Программа 5 + 2 или 6 + 1 или 7 дней не является обязательной.

  • WiFi включен

Упрощает дистанционное управление и планирование комфорта вашего дома.

  • Простая установка и подключение к Wi-Fi. Легко программировать с устройства или с помощью приложения.

  • Большой травяной экран с черной подсветкой, подходящий для вашего стильного дома.

  • С 2 датчиками и 3 режимами датчиков (внутренний датчик, внешний датчик, внутренний и внешний датчик).

  • Прошел сертификацию CE и ROHS. Протестировано по самым высоким отраслевым стандартам.

Взаимодействие с другими людьми

Просто подключите термостат к телефону, это так просто!

1. Доступно несколько языков!

2. Простой интерфейс работы!

https: // youtu.be / xy8q1f8_EdQ

* Нажмите на эту ссылку, чтобы посмотреть, как подключить термостат TGT70WIFI к вашему смартфону.

WIFI для Andriod и Apple ios

(Вы можете управлять своим термостатом в любом месте)

Работает с Amazon alexa и Goolge home

Руководство пользователя

Взаимодействие с другими людьми

Электропитание: 200-240В; 50-60 Гц

Текущая нагрузка: ≤16A

Потребляемая мощность: <0.3 Вт

Внешний материал: ПК + АБС (огнестойкий)

Чувствительный элемент: NTC

Заданная температура. Диапазон: 5-60 по Цельсию

Температура пола. Диапазон: 5-99 Цельсия

Точность / гистерезис: ± 0,5 по Цельсию

Размер: 86x86x45 мм

Температура хранения: -5 ~ 55 по Цельсию

Сертификат: CE / ROHS

Телефонная система поддержки: система iOS / система Android

Клеммы 1 (L1) и 2 (N1) — это электрические загрузочные устройства, управляемые термостатом.

Клеммы 3 (N) и 4 (L) являются источником питания AC230V термостата.

Клеммы 5 и 6 (NTC) — внешний датчик температуры.

TGT70WIFI-EP Термостат используется в системе электрического теплого пола 16А.

Используется для управления нагревательными кабелями, нагревательными пленками или нагревательными матами.

https: // youtu.be / ixRbrYTNlQs

* Щелкните по этой ссылке, чтобы посмотреть, как установить термостат.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
