Требования для установки котла с закрытой камерой сгорания: Требования к помещениям, в которых размещаются газовые котлы.

Опубликовано в Разное
/
1 Ноя 1984

Содержание

Газовый котел с закрытой камерой сгорания

В газовых котлах с закрытой камерой сгорания (турбированных котлах) камера сгорания изолирована от помещения котельной. Тяга в таких котлах создаётся с помощью встроенного вентилятора, который отводит продукты сгорания и создает разряжение в камере сгорания для притока воздуха для горения.

Принцип работы турбированного котла

В турбированных котлах для обеспечения подвода воздуха и отвода продуктов сгорания обычно используется коаксинальный дымоход («труба в трубе»). В таком дымоходе образуется два канала: наружный (между стенками наружной и внутренней трубой) – для подвода воздуха для горения и внутренний (по внутренней трубе) – для отвода продуктов сгорания. Для удобства монтажа и эксплуатации, предусматриваются и другие варианты организации дымохода, например, по различным трубам – одна для забора воздуха, другая для отвода продуктов сгорания, которые могут быть разведены исходя из условий монтажа. Если возникает необходимость, воздух для горения может забираться и непосредственно из помещения котельной.



Преимущества котла с закрытой камерой сгорания

Главное преимущество «турбированных» газовых котлов заключается в удобстве монтажа, т.к. для его размещения не требуется «капитального дымохода», продукты сгорания могут отводиться прямо через стену котельной. Воздух для горения также может поступать к котлу непосредственно снаружи дома. Достоинствами котла с закрытой камерой сгорания являются также его большая безопасность и комфортность эксплуатации. Кроме того, в некоторых моделях турбированных котлов частота вращения лопастей вентилятора модулируется в зависимости от требуемой мощности, вследствие чего создается оптимальный состав газовоздушной смеси, благодаря чему повышается КПД котла и снижается количество вредных веществ в продуктах сгорания.



Недостатки турбированных котлов

При очевидных достоинствах котлов с закрытой камерой сгорания, имеются и определенные недостатки:

  • ограниченность длины дымохода;
  • возможность «задувания» и образования инея и обледенения на выходе коаксинальной трубы из стены;
  • «неэстетичный» вид трубы, выведенной через стену, вероятность нанесения вреда фасаду стены от продуктов сгорания
  • конденсат на трубе подвода воздуха, особенно, при раздельном дымоходе

Что перевесит для потребителя – достоинства или недостатки, зависит от конкретных условий монтажа и эксплуатации.



Требования к размещению турбированного котла

При принятия решения, какой котел выбрать — с закрытой или открытой камерой сгорания, необходимо оценить возможность размещения его на объекте. Кроме общих требований, предъявляемых к газовым котельным и монтажу газового оборудования, к размещению турбированных котлов отопления предъявляется ряд особенных требований. В частности, СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб» (Г21) определяет вывод дымохода турбированного котла через фасад здания осуществляется на расстоянии:

  • не менее 2,0 м от уровня земли;
  • не менее 50 см по горизонтали до окон, дверей и открытых вентиляционных отверстий;
  • не менее 50 cм над верхней гранью окон, дверей и вентиляционных решеток;
  • не менее 1 м по вертикали до окон при размещении дымохода под ними.

Также не разрешается выводить дымоход на фасад дома под вентиляционной решеткой.  Длину горизонтального участка дымохода газового котла с закрытой камерой сгорания при выходе через наружную стену следует принимать не более 3 м.

Если у Вас возникли вопросы, задавайте их в комментариях!

Требования к котельной в частном доме


     Выдержка из Правил включает основные моменты, которые необходимо учитывать при газификации домов и квартир.

4 Общие положения

4.11 Для присоединения газоиспользующего оборудования в жилых зданиях допускается использовать газовые шланги из нержавеющей стали и других разрешенных для применения в установленном порядке материалов.

4.13 Длину газовых шлангов рекомендуется принимать не более 1,5 м.

5 Требования к помещениям и размещению газоиспользующего оборудования

5.1 Установку бытовых газовых плит, отдельно стоящих или встроенных в кухонную мебель (далее — газовые плиты), в жилых домах следует предусматривать в помещениях кухонь, кухонь-столовых, коридоров высотой не менее 2,2 м, имеющих вытяжной вентиляционный канал, окно с форточкой или другим устройством, предусмотренным в окне для проветривания. Для притока воздуха в кухню в нижней части двери следует предусмотреть зазор между полом и дверью. Площадь зазора принимают по расчету, но не менее 0,02 м2.

При этом внутренний объем помещений кухонь должен быть, м3, не менее:
8 — для газовой плиты с двумя горелками;
12 — для газовой плиты стремя горелками;
15 — для газовой плиты с четырьмя горелками.

5.3 Деревянные неоштукатуренные стены и стены из других горючих материалов в местах установки газовых плит необходимо изолировать негорючими материалами. Расстояние между газовой плитой и противоположной стеной принимают не менее 1 м.

5.5 При установке в кухне газовой плиты и проточного водонагревателя или отопительного котла с закрытой камерой сгорания объем кухни следует принимать согласно 5.1.

При установке в кухне газовой плиты и емкостного водонагревателя, газовой плиты и отопительного котла с открытой камерой сгорания (одноконтурного или двухконтурного) объем кухни должен быть на 6 м3 больше объема, предусмотренного в 5. 1.

При установке газового оборудования, предназначенного для отопления и горячего водоснабжения, в отдельном помещении (теплогенераторной) площадь этого помещения (теплогенераторной) должна определяться из условий удобства монтажа и обслуживания оборудования, но быть не менее 15 м3 при высоте не менее 2,5 м (для отопительного котла с открытой камерой сгорания).

5.6 Не разрешается устанавливать технические устройства и газоиспользующее оборудование в ванных комнатах и санитарных узлах.

5.7 Не допускается предусматривать установку более двух отопительных котлов или двух емкостных водонагревателей в одном помещении.

5.9 Вентиляция помещений, предназначенных для установки газоиспользующего оборудования, должна быть естественной. Размеры вытяжных и приточных устройств определяются расчетом.

5.10 В качестве легкосбрасываемых ограждающих конструкций необходимо использовать остекление оконных проемов с площадью стекла из расчета 0,03 м2 на 1 м3 объема помещения или использовать оконные конструкции со стеклопакетами по ГОСТ Р 56288.

5.11 Дверь из помещения, где установлено газоиспользующее оборудование, должна открываться наружу.

5.18 При строительстве новых и реконструкции жилых многоквартирных следует применять котлы с закрытой (герметичной) камерой сгорания.

5.19 Газовые котлы теплопроизводительностью до 50 кВт включительно следует устанавливать в кухнях, коридорах и нежилых помещениях квартир, кроме ванных комнат и санитарных узлов.

5.23 Подачу воздуха, необходимого для горения, для газового котла с закрытой камерой сгорания следует предусматривать отдельным воздуховодом снаружи здания.

6 Требования к внутренним газопроводам

6.13 При пересечении газопроводами строительных конструкций газопроводы следует заключать в футляры. Конец футляра должен выступать над полом не менее чем на 30 мм.

Кольцевой зазор между газопроводом и футляром принимают не менее 5 мм — для газопроводов наружным диаметром до 32 мм и не менее 10 мм — для газопроводов наружным диаметром 32 мм и более.

7 Инженерно-техническое обеспечение помещений с газоиспользующим оборудованием

7.5 В местах прохода вентиляционных каналов, дымоходов, дымоотводов через строительные конструкции зданий необходимо предусматривать футляры. Зазор между футляром и строительной конструкцией, футляром и дымоходом, дымоотводом или вентиляционным каналом следует заделывать на всю толщину пересекаемой конструкции негорючими материалами или раствором, не снижающими пределов огнестойкости.

7.6 Вентиляцию из помещений, в которых установлено отопительное газоиспользующее оборудование, в том числе для поквартирного отопления, не допускается объединять с вентиляционными каналами других помещений (санитарных узлов, гаражей и кладовых).

8 Проектные решения, обеспечивающие пожарную безопасность и безопасную эксплуатацию газоиспользующего оборудования

8.3 Системы контроля загазованности с автоматическим отключением подачи газа необходимо предусматривать в следующих случаях:

— в блокированных домах:
— при мощности газоиспользующего оборудования более 50 кВт — независимо от места установки;
— в теплогенераторных, расположенных в подвальных и цокольных этажах;

— в многоквартирных жилых зданиях:
в помещениях квартир при размещении в них газоиспользующего оборудования.

Приложение В
Размещение узлов учета газа и установка запорной арматуры

В.1 Приборы (узлы) учета газа следует устанавливать:
— в газифицируемом помещении;
— в нежилом помещении газифицируемого жилого здания, имеющем естественную вентиляцию;
— вне здания.

В.3 Установка счетчиков предусматривается, исходя из условий удобства их монтажа, обслуживания и ремонта. Высоту установки счетчиков следует принимать от 1,1 до 1,6 м от уровня пола помещения или земли.

Приложение Г
Дымовые и вентиляционные каналы

Г.5 Дымовые каналы от газового оборудования следует размещать во внутренних стенах здания или предусматривать к этим стенам приставные каналы.

Г.7 Площадь сечения дымового канала не должна быть меньше площади сечения патрубка присоединяемого газоиспользующего оборудования или печи.

Г.8 Дымовые каналы следует выполнять из обыкновенного керамического кирпича, глиняного кирпича, жаростойкого бетона, также допускаются керамические и стальные утепленные (сэндвич) дымоходы.

Не допускается выполнять каналы из шлакобетонных и других неплотных или пористых материалов.

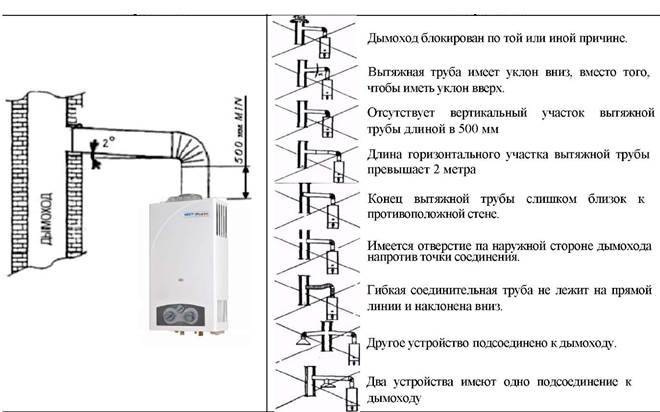

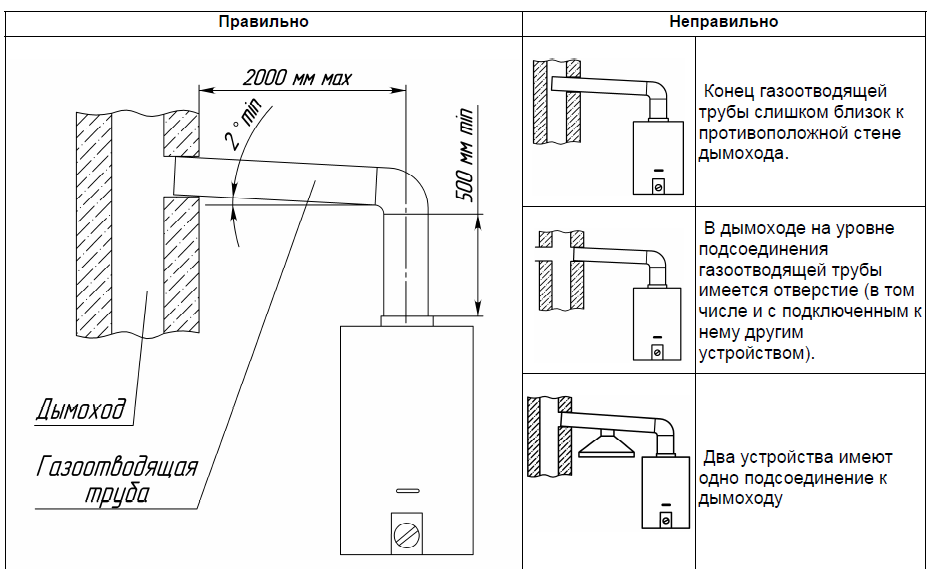

Г.9 Дымовые каналы должны быть вертикальными, без уступов. Допускается уклон каналов от вертикали до 30° с отклонением в сторону до 1 м при условии, что площадь сечения наклонных участков канала будет не менее сечения вертикальных участков.

Ниже места присоединений дымоотвода к дымоходам должно быть предусмотрено устройство «кармана» с люком для чистки, к которому должен быть обеспечен свободный доступ.

Г.13 Дымовые каналы в зданиях должны быть выведены над кровлей

Газовые котлы с открытой и закрытой камерой сгорания |

Разновидность камеры сгорания газового котла практически не влияет на его стоимость, размеры и внешний вид, тем не менее её тип нужно обязательно учитывать при выборе. От того, какая камера сгорания встроена в котёл зависят требования к помещению, в котором будет установлено газовое оборудование, способ отвода продуктов сгорания, уровень шума при работе агрегата.

Если вам требуется купить сжиженный газ от производителя, обращайтесь к нам. Реализуем газ пропан с доставкой на выгодных для покупателя условиях.

Котлы с открытой камерой

По сути они представляют собой увеличенную версию газовой горелки, сверху которой установлен трубчатый змеевик-теплообменник. Газ сгорает лишь при поступлении кислорода.

Для обеспечения постоянного притока воздуха в котле проделаны отверстия. В большинстве моделей кислород забирается прямо из помещений, в которых установлен котёл. Отвод продуктов происходит через обычный вертикальный дымоход.

К достоинствам газовых котлов с открытой камерой сгорания относятся:

  1. Простота и надёжность технологии, доказанная временем эффективность.
  2. Не высокая, в сравнении с котлами оборудованными закрытой камерой сгорания, цена.
  3. Практически полная бесшумность работы оборудования.
  4. Отсутствие деталей, подверженных быстрому износу. Для контроля работоспособности агрегата требуется только проверка зажигания.
  5. Не нужно систематическое техническое обслуживание. Достаточно лишь чистить сопла и змеевик от накипи.

Минусами котлов с открытой камерой являются:

  1. Необходимость хорошей вентиляции помещения, где стоит агрегат т. к. кислород забирается непосредственно из воздуха комнаты, в которой находится котёл.
  2. Обязательное наличие вертикального дымохода. В частных домах это проблемой не является. Если вы живёте в многоэтажке, то сложности неизбежны.
  3. Неэкономичность расхода газа. Он сгорает в большем количестве и с меньшим КПД, чем в агрегатах с закрытой камерой.

Мы осуществляем доставку бытового газа в кратчайшие сроки. Пунктуальность – одно из главных наших достоинств. Заправки газгольдеров стоимость можете узнать при обращении.

Рис.2

Газовые котлы с закрытой камерой сгорания

В них воздух нагнетается в зону горения принудительным способом с помощью вентилятора. Скорость его вращения регулируется автоматикой и зависит от объёма сжигаемого газа. Отвод и поступление воздуха, продуктов сгорания в котлах с закрытой камерой осуществляются через коаксиальный дымоход (труба в трубе). Расположена она не вертикально, а горизонтально.

Преимущества котлов с закрытой камерой:

  1. Большая, чем у котлов с открытой камерой теплопроизводительность и КПД, меньше расход газа.
  2. Дымоход компактнее и проще в монтаже. Может быть сделан в многоквартирных многоэтажных домах.
  3. Возможность установки котла в любом помещении, хоть на кухне. Необходимый для дыхания кислород из комнаты забираться не будет.
  4. Отсутствие повышенных требований к вентиляции. Они такие же, как для комнат без котла.

Минусы котлов с закрытой камерой:

  1. Зависимость от электроэнергии. Даже при краткосрочных перебоях с электричеством котёл с закрытой камерой перестаёт работать.
  2. Шумность. Она значительно выше, чем у котла с открытой горелкой. Если в доме плохая звукоизоляция, рядом со спальней такой агрегат не установишь.
  3. Потребность в более частом техобслуживании. Лопасти турбины требуют периодической очистки, необходима смазка.
  4. Большая цена. Разница в большинстве случаев составляет от 10-30%.

Просмотров: 217

Открытая или закрытая камера сгорания

При выборе газового отопительного оборудования, как правило, мы сталкиваемся с десятком вопросов, которые касаются характеристик и параметров этого оборудования. И, от того насколько максимально точно мы сумеем дать ответ на вопрос, «какой же котёл нам нужен?» зависит то, насколько эффективное отопительное оборудование мы приобретём. О том, что газовые котлы делятся на несколько классификаций, и категорий – знает практически каждый из нас, и мы уже писали об этом. Только, как сделать правильный выбор, и,  в пользу какого котла — с открытой камерой сгорания или с закрытой, отдать своё предпочтение? Именно,

о преимуществах и недостатках открытых и закрытых камер сгорания в газовом отопительном оборудовании, наша публикация…

Газовые котлы с открытой камерой сгорания

Газовый котел с открытой камерой горения

Газовые котлы с открытой камерой сгорания или, как их ещё называют, с естественной тягой — представляют собой наглядный пример классической схемы, когда воздух, необходимый для горения и работы такого оборудования, забирается непосредственно из помещения, в котором установлен такой котёл. Другими словами – оборудование самостоятельно потребляет ту необходимую дозу воздуха,  которая ему  требуется для последующего сгорания газа в специальном отсеке газового котла. А, вот отработанные газы и продукты горения выводятся через отверстие дымохода, наличие которого, в данном случае установки такого

котла с закрытой камерой сгорания,  является обязательным.

Основным недостатком варианта установки именно такого котла является тот факт, что при условии установки котла в жилых помещениях, и в случае недостаточно хорошей вентиляции в помещении, возможна нехватка кислорода, ощущение духоты и даже случаи отравления угарным газом. Именно поэтому, специалисты рекомендуют в том случае, когда вы останавливаете свой выбор на приобретении котла с открытой камерой сгорания,  заранее позаботиться о том, чтобы выделить для такого оборудования отдельно предназначенное небольшое помещение — топочную. Оно должно соответствовать всем необходимым требованиям вашего отопительного оборудования, подходить по размерам и быть оборудовано в соответствии с необходимыми нормами по технике безопасности. Данное помещение вам также приодеться оборудовать вертикальным дымоходом и вентиляцией (обеспечивающей 3х кратный воздухообмен). Такая мини-котельная станет залогом и гарантией безопасной работы котла с открытой камерой сгорания.

Что же касается ценовых параметров, то стоимость котлов с открытой камерой сгорания идёт на порядок ниже, и именно среди котлов с открытой камерой и встречаются котлы не зависящие от наличия электричества.

Газовые котлы с закрытой камерой сгорания

газовый котёл с закрытой камерой сгорания

Газовые котлы с закрытой камерой сгорания. На первый взгляд, когда вы останавливаете свой выбор именно на такой камере сгорания в отопительном оборудовании, вы существенно облегчаете свою жизнь. Как правило, вам не приодеться дополнительно оборудовать помещение под мини-котельную, чтобы установить там такой котёл (хотя основные требования к помещению, где установлен такой котел придется соблюсти, см. здесь). А, в случае, когда вы немного ограниченны в пространстве – это существенный плюс, достаточно будет лишь просто отвести несколько квадратных метров, для того, чтобы установить там такой котёл с закрытой камерой сгорания.

Однако, а как же подача воздуха и дым? Откуда что берётся и куда что девается? На самом деле, ничего сложного в такой закрытой камере сгорания нет. Такие котлы действительно не нуждаются в наличии вертикального дымохода, или специально предназначенного для их установки помещения (хотя СНиПы РФ, в отличие от западных стран, да и той-же Беларуси, пока не сильно дают послабления).

Тем не менее, выведение продуктов горения в таких газовых котлах при желании осуществляется и путём горизонтального дымоудаления, с помощью работы мощного вентилятора или кулера. Этот же вентилятор и осуществляет подачу необходимого количества кислорода для того, чтобы ваш котёл мог работать. Однако, наличие вентилятора уже предполагает определённую энергозависимость, и такие газовые отопительные котлы не могут работать без электричества.

Котлы с закрытой камерой сгорания для горения берут воздух принудительно с улицы, попутно подогревая его продуктами горения, что заметно повышает общий КПД котла. Но не могут работать без электричества.

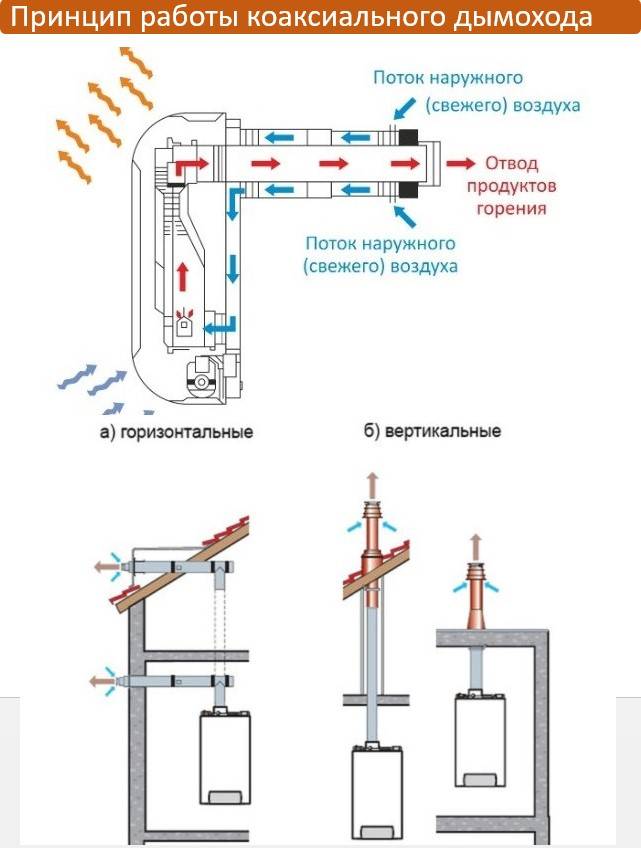

Так же вам понадобиться установить и специальный коаксиальный дымоход. Что это такое? Такой дымоход оборудован и работает по весьма простому принципу – труба в трубе. Так, воздух, необходимый для горения, забирается не из помещения, в котором установлен такой котёл, а с … улицы, с помощью установленной наружной трубы. Что же касается продуктов сгорания – то они также выбрасываются через трубку (на это раз внутреннюю) такого коаксиального дымохода, как изображено на картинке слева.

Такой вариант не просто освобождает вас от необходимости установки дополнительных вентиляционных систем (если позволяет СНиП, о чем мы уже упоминали выше), но вы также получаете ещё несколько важных преимуществ:

  • безопасность такого коаксиального дымохода на порядок выше безопасности обыкновенного дымохода. Достигается это за счёт того, что продукты сгорания проходят по внутренней трубке и в процессе своего прохождения остывают благодаря тому, что по наружной трубе идёт поступление холодного воздуха.
  • показатель КПД таких отопительных приборов существенно выше.
  •  тот же высокий показатель КПД свидетельствует о том, что дожигание газового топлива проходит намного лучше, а это означает что показатель экологичности такого газового отопительного оборудования также намного выше.
  • так как цикл горения осуществляется полностью изолированно от помещения, в котором установлен такой газовый котёл с закрытой камерой сгорания, существенно повышается как безопасность, так и уровень комфортного пребывания в таком помещении.

Что же касается стоимости котлов с закрытой камерой сгорания – то, они идут на порядок выше по стоимости по сравнению с котлами с открытой камерой сгорания, плюс более шумные.

Заключение

Делая заключительные выводы относительно преимуществ и недостатков котлов с закрытой камерой сгорания можно сказать:

такие котлы более производительные, однако, для их работы – циркуляции воздуха по коаксиальному дымоходу, необходимо устанавливать специальный вентилятор (обычно в комплекте), а это делает ваше отопительное оборудование энергозависимым и более шумным.

Благодаря знаниям этих основных преимуществ и недостатков открытых и закрытых камер сгорания, а также, специальных требований к их установке — вы сумеете разобраться в том, какой котёл предпочтительнее приобретать конкретно в вашем случае.

Пишите комментарии, задавайте вопросы. Что сможем — подскажем.



Если статья оказалась полезной, в качестве благодарности воспользуйтесь одной из кнопок ниже — это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее. Спасибо!

Разница между открытой и закрытой камерой сгорания

Термин «открытая камера сгорания» по отношению к котлам появился тогда, когда появилась его альтернатива – «закрытая камера сгорания». До этого ВСЕ котлы по этому параметру были одинаковыми — с открытой камерой сгорания.

Термин «открытая …» или «закрытая …» показывает, как воздух для горения подаётся на горелку котла. В котле с открытой камерой сгорания он поступает из помещения, в котором установлен котёл (назовём это «помещение котельной»), а в котле с закрытой камерой сгорания воздух – по отдельному каналу как правило с улицы.


Котлы с закрытой камерой сгорания были разработаны и применяются при установке котлов в помещениях, где нет дымохода и нет возможности (желания, надобности, нужное подчеркнуть) его делать. Как правило это малоэтажные строения и квартиры в многоквартирном доме. Данная конструкция котла содержит дополнительный металлический кожух, плотно закрывающий камеру сгорания, и хороша тем, что воздух для горения, которого, между прочим, для 24-киловаттного котла нужно до 30 м3/час, берётся не из помещения котельной, а с улицы. То есть воздух помещения не расходуется котлом и организованная в этом помещении вентиляция, естественная или принудительная, должна обеспечивать только жизнедеятельность находящихся в помещении людей.

Соответственно, котлы с открытой камерой сгорания все необходимые им кубометры воздуха должны получать из помещения котельной. И тогда к вентиляции помещения котельной применяются довольно жёсткие требования. Их придётся выполнять, иначе котёл будет буквально задыхаться. В скобках добавлю, что котёл в этом случае должен обязательно комплектоваться так называемым стабилизатором тяги дымохода.

К понятиям «открытая камера сгорания» и «закрытая камера сгорания» примыкают понятия «естественное дымоудаление» и «принудительное дымоудаление». Эти понятия, как следует из их названия, определяют способом дымоудаления у данного котла.

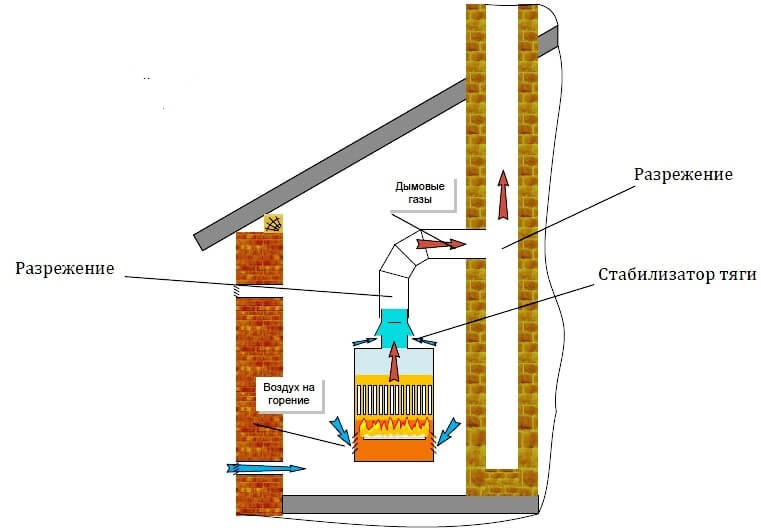

У котла с естественным дымоудалением дымовые газы вытягиваются из камеры сгорания дымоходом, а на освободившееся место всасывается воздух из помещения. То есть в доме должен быть дымоход, способный выполнять функцию «пылесоса» (или лучше сказать – «дымососа»). Для этого дымоход должен соответствовать определённым, довольно жёстким требованиям.

У котла с принудительным дымоудалением дымовые газы отводятся из камеры сгорания вентилятором. То есть, в данном случае «пылесосом» работает вентилятор.

Вы уже дважды встретили в тексте словосочетание «жёсткие требования». И, наверно, понимаете, что в реализацию этих требований придётся вкладывать деньги. То есть, покупая котёл с открытой камерой сгорания, который дешевле котла с закрытой камерой сгорания, вы должны понимать, что еще надо будет заплатить за дымоход и вентиляцию, а потом оставшуюся жизнь терпеть сквозняк, который будет гулять по помещению котельной.

Альтернативой этому является использование котла с закрытой камерой сгорания. Организация дымоотвода для него обойдётся в разы дешевле и без сквозняка.

Понятие «открытая камера сгорания» не надо приравнивать к понятию «естественное дымоудаление», а «закрытая камера сгорания» — к «принудительному дымоудалению». Закрытую камеру можно сделать открытой, а естественное дымоудаление заменить принудительным:


Котлы с открытой камерой сгорания и принудительным дымоудалением

Турбонасадка на напольном котле – устройство, обеспечивающее принудительное дымоудаление. Содержит в себе вентилятор и прибор, контролирующий работу вентилятора.

Котел с закрытой камерой сгорания — плюсы и минусы

В процессе покупки газогорелочного оборудования для отопления и ГВС жилища каждый потенциальный покупатель сталкивается с тем, что приходится выбирать из множества моделей, которые отличаются друг от друга огромным числом параметров. В зависимости от приоритетов, которые мы выставляем в процессе выбора отопительного котла, есть возможность выбрать оптимальное инженерное решение для конкретного дома или квартиры с учетом климатической специфики региона и особенностей помещения.

Всю подобную технику можно разделить на две большие группы – агрегаты с открытой и закрытой камерой сгорания. Каждый из типов конструкций имеет свои особенности, преимущества и недостатки. Именно этот вопрос мы и рассмотрим максимально подробно ниже.

В чем «фишка» котлов с закрытой камерой сгорания?

Газогорелочное оборудование, укомплектованное камерой сгорания этого типа, — это практичная и очень удобная в ежедневной эксплуатации техника. Приобретая такую конструкцию, вы отказываетесь от массы проблем и неудобств, с которыми могли бы столкнуться, отдай вы предпочтение агрегатам открытого типа.

Котлы с закрытой камерой сгорания экономят жилое пространство в доме, поскольку не требуют обустройства отдельной комнаты под котельную. Установить подобное устройство можно абсолютно в любом месте, в том числе на кухне или в санузле. При этом, несомненно, помещение должно соответствовать некоторым требованиям. Такие котлы идеально подходят для частных квартир и небольших домов, в которых вопрос экономии пространства очень актуален. Достаточно выбрать место площадью в несколько квадратных метров для монтажа котла, и ваше жилище будет в постоянном режиме снабжаться горячей водой.

Конечно, если вы приобретаете такой газовый котел, закрытая камера должна откуда-то получать свежий воздух и каким-то образом выводить отработанные газы наружу. Казалось бы, обустройство дымохода – задача не из легких. Однако это всего лишь на первый взгляд. На самом деле такие котлы не нужно оборудовать вертикальным дымоходом.

Для нормального и безопасного функционирования подобной техники достаточно горизонтального удаления дыма посредством коаксиальной конструкции. Для более эффективного отвода отработанных газов агрегат комплектуется мощным кулером, который одновременно обеспечивает подачу свежего воздуха в систему и удаляет дым. Естественно, наличие элемента вентиляции, который функционирует от электричества, накладывает определенные ограничения на сферу применения котла.

В тех регионах, где электроэнергия часто отключается по самым разным причинам, установка подобной техники может привести к нестабильной работе системы. Разумеется, в холодное время года подобная проблема может превратить жилище в «ледяную избушку». Зависимость от электроэнергии – один из несомненных минусов техники с камерой сгорания закрытого типа.

Тот факт, что подобные котлы осуществляют забор воздуха с улицы, говорит об их более высоком КПД по сравнению с аналогичными моделями, укомплектованными открытыми топками. Более эффективное сгорание топлива позволяет сэкономить немалую сумму на протяжении всего отопительного сезона, что будет оценено практичными покупателями.



Для полноценного функционирования котла закрытого типа в доме или квартире необходим монтаж коаксиального дымохода, представляющего собой конструкцию типа «труба в трубе». Через трубку большего диаметра свежий воздух затягивается в систему, а через маленькую выводятся наружу отработанные газы.

Коаксиальный дымоход – рациональное и очень удобное инженерное решение, которое не требует монтажа дополнительной вентиляции. При этом конструкция имеет ряд преимуществ, среди которых:

  • Высокий уровень безопасности. Отработанный газ проходит через трубку, которая со всех сторон охлаждается потоком свежего воздуха. Проходя через коаксиальный элемент дым остывает.
  • Экологическая безопасность оборудования. Повышение КПД системы осуществляется за счет коаксиального дымохода, который способствует более эффективному сгоранию топлива в котле.
  • Комфорт пользователя. Поскольку система полностью изолирована от помещения, в котором располагается газовый котел, воздух для горения не забирается из комнаты. В свою очередь продукты горения также никоим образом не попадают в дом или квартиру, поскольку эффективно выводятся через горизонтальный дымоход наружу.

Стоит учитывать, что котел напольный с закрытой камерой сгорания стоит дороже, чем его аналог открытого типа. Пожалуй, это один из немногих недостатков данного оборудования. Однако, учитывая все вышеописанные преимущества, можно легко прийти к выводу, что покупка агрегата с изолированной топкой – это практичное и экономически обоснованное решение. Дабы убедиться в этом, рассмотрим подробнее конструкции с открытой камерой.

Плюсы и минусы газовых котлов с открытой камерой сгорания

Агрегаты с естественной тягой – это классическое отопительное оборудование, которое забирает воздух для горения непосредственно из помещения, в котором находится. При этом техника в обязательном порядке должна быть агрегирована с полноценным вертикальным дымоходом. В противном случае она не будет соответствовать требованиям безопасности.

Один из явных минусов техники с открытой камерой сгорания – забор свежего воздуха из жилого помещения. В комнате, где располагается оборудование, зачастую очень душно и наблюдается недостаток кислорода. Есть также подтвержденные случаи отравления угарным газом в квартирах, где установлена такая техника. По этой причине, покупая агрегат данного типа, стоит позаботиться о наличии качественной вентиляции.

Идеальное решение – это установка техники в специально отведенном помещении, выделенном под топочную. В данном случае вам удастся избежать дискомфорта, который влечет за собой котел открытого типа.

Несмотря на сложность установки и специфику эксплуатации, такое оборудование имеет несколько плюсов. Первый – это более низкая цена по сравнению с аппаратами закрытого типа. Второе преимущество – это независимость от подачи электроэнергии, поскольку отработанные газы выводятся наружу естественным путем, а не с помощью вентилятора. Таким образом, газовый котел открытого типа подходит для загородных домов, расположенных в регионах, в которых имеются проблемы с подачей электроэнергии.

Подводя итоги

Из всего сказанного можно сделать ряд выводов:

  • Котлы с закрытой камерой сгорания отличаются высокой производительностью, благодаря более эффективному забору свежего воздуха для горения топлива.
  • Для полноценного стабильного функционирования агрегата с закрытой камерой важно наличие коаксиального дымохода, который легко оборудуется в стене частного или многоэтажного дома.
  • Оборудование с закрытой топкой работает более шумно в сравнении с аналогами открытого типа.
  • Котлы с закрытой камерой отличаются энергозависимостью, что исключает возможность их установки в «проблемных» регионах России, где часто бывают перебои с поставкой электроэнергии.

Имея эту информацию на руках, вы без труда подберете оптимальное газогорелочное оборудования для вашего дома. Мы рассмотрели все «за» и «против» котлов с закрытой и открытой камерой сгорания. Понимая плюсы и минусы, вы легко сориентируетесь в большом многообразии моделей, представленных на рынке.

Советуем также почитать:

Котел газовый закрытый однокамерный. Как выбрать газовый котел с закрытой камерой сгорания

Тепло — это важнейшая составляющая уюта в доме. При сооружении системы отопления уделяют большое внимание, ведь как бы ни была хороша теплоизоляция ограждающих конструкций, без дополнительного обогрева в доме все равно будет очень холодно. Выбрать идеальный отопительный механизм поможет рейтинг газовых настенных одноконтурных котлов.Но прежде чем выбрать такой отопительный механизм, необходимо определить его преимущества перед другими моделями и убедиться в необходимости его установки.

Выбор котла отопления

Чтобы система отопления не доставляла хлопот и не тратила значительную часть бюджета, выбирать ее необходимо тщательно. Для этого придется разобраться в различиях моделей отопительного оборудования. Во всех моделях подогрев охлаждающей жидкости осуществляется не в баке, а проточным методом.Это обеспечивает непрерывный поток горячего материала в радиаторы и не загромождает пространство.

Топливо

Первое, что отличает системы отопления друг от друга, это необходимое для их работы топливо:

  • Котлы, для работы которых требуется твердое топливо. Обычно такое оборудование устанавливают в домах, где нет другого способа отопления. Твердое топливо имеет низкий КПД. Кроме того, за работой такой системы придется постоянно следить и подкладывать в топку новое топливо.
  • Дизельное топливо и мазут. Это крупные установки, предназначенные для обогрева больших помещений. Их не устанавливают в квартирах и частных домах.
  • Электрические котлы. Они экологичны, работают бесшумно, не занимают много места. Его можно оставить без постоянного присмотра. Но в случае отключения электроэнергии дом останется без отопления, что зимой может быть очень некомфортно.
  • Газ. Они очень экономичны в использовании, способны бесперебойно работать, даже если хозяева вышли из дома.такое оборудование является экологически чистым и не загрязняет окружающую среду. Коммунальные службы очень редко отключают подачу газа, это происходит только в экстренных случаях.

В зависимости от проведенных к дому коммуникаций каждый собственник самостоятельно выбирает подходящий ему вариант. Электричество есть даже в самом дальнем уголке планеты. Газ проведен практически во всех садово-огородных массивах и поселках.

Способ установки котла отопления

Идеальным вариантом для установки в частном доме считаются настенные модели.В отличие от своих напольных собратьев, они занимают намного меньше места за счет небольших габаритов и установки на стену. Благодаря этому пространство под ними можно использовать для хранения различных вещей, не требующих для этого особых условий. Современные дизайнеры успешно делают этот незаменимый элемент комфорта максимально незаметным и в то же время эргономичным. Его можно повесить на кухне, на чердаке и в ванной.

Возможность совмещения отопления и ГВС

Есть разница в количестве контуров:

  • Двухконтурное исполнение водонагревателя предусматривает одновременное обеспечение дома бесперебойной подачей горячей воды в краны и отоплением.Это очень удобно, но у него есть один большой минус: такие котлы не могут использовать в качестве теплоносителя ничего, кроме вда. Кроме того, приоритет в данной установке отдается нагреву ГВС, что приводит к простою системы отопления во время открытия крана ГВС. Это не критично, когда процесс обогрева прерывается на короткое время, но при длительном промежутке времени дом может немного остыть.
  • Одноконтурный механизм может обеспечить только обогрев здания.Он способен нагревать и перегонять антифриз через радиаторы и батареи.

Совет: Отсутствие второго контура, а значит и горячего водоснабжения легко решается подключением водонагревателя. В этом случае отопление начинает работать бесперебойно и при этом система горячего водоснабжения становится полностью автономной и всегда доступным ресурсом.

Камера сгорания

Также есть открытые и закрытые камеры сгорания:

  • Открытая камера подразумевает естественную тягу.Воздух для поддержания горения забирают из помещения, лишая его небольшой части кислорода. Продукты сгорания, то есть дым, удаляются в дымоход также под действием естественной тяги. Такая конструкция была позаимствована у обычной печи, но подверглась некоторой адаптации к современному миру и новым технологиям.
  • Закрытая камера не требует дымохода, такие котлы можно устанавливать даже в многоквартирных домах. Такие камеры оснащены устройством принудительного удаления дыма.Дым также сгорает под действием постоянного наполнения кислородом и вырабатывает дополнительное тепло, тем самым повышая энергоэффективность.

Лучшее решение для отопления частного дома – одностенный газовый настенный котел с закрытой камерой сгорания. Он отвечает всем требованиям владельцев дома и при этом не сложен в использовании или установке.

Выбор котла путем сравнения моделей

Для того, чтобы обогреватель был правильно подобран, сравните модели разных производителей.Этот метод сворачивает, чтобы увидеть недостатки и достоинства разных вариантов. По рейтингу газовых настенных одноконтурных котлов можно выявить оптимальный вариант для отопления помещений.

Сравнение отопительных котлов Bosch

Это компания, много лет занимающаяся производством бытовой техники. Немецкое качество быстро приглянулось россиянам и заслужило их уважение. Газовые котлы этой фирмы представлены множеством моделей разных типов. Ценовая категория у них тоже разная.Все это позволяет подобрать идеальный вариант для каждого дома.

ВБН 6000-18 С РН S5700


Пользователи оценивают это устройство как одно из лучших, отмечая его эффективную и бесшумную работу. Несмотря на двухконтурный тип котла, он хорошо справляется с многозадачностью и одинаково эффективно отапливает дом и обеспечивает наличие горячей воды.

ВБН 6000-12 С РН S5700


Он способен не нарушать тишину в доме и действовать незаметно, но эффективно.Пользователи отмечают простоту установки и скромные габариты этой модели. Недостатки считаются незначительными и поэтому о них никто не упоминает.

ВБН 6000-18 Н РН S5700


Владельцы этого котла отмечают его компактность и энергоэффективность, но есть у этого котла и недостатки. Иногда система выдает ошибку, справиться с этой проблемой можно путем перепрошивки оборудования. Это довольно простая мера, но вынуждающая владельцев привлекать специалиста и терпеть некоторые неудобства.

ВБН 6000-35 Н РН S5700


Еще одна отопительная система компактного размера. Он способен обеспечить теплом дом средних размеров даже в сильные морозы. Пользователи отмечают простоту использования и установки. Это связано с продуманной и простой конструкцией, ведь чем проще механизм, тем меньше он ломается.

Сравнение технических характеристик котла фирмы «Шафто»

Французская компания, основанная более ста лет назад.На протяжении всего этого периода инженеры занимаются разработкой и внедрением новых технологий в производство бытовой техники. Вся продукция многократно тестируется, и только безукоризненно работающие экземпляры попадают к покупателям.

УЛЬТРА СИСТЕМА 25 CF

Люди, приобретающие этот механизм, довольны возможностью подключения внешнего бойлера. Это решает проблему одноконтурных котлов с ГВС.Вариант средней ценовой категории хорошо работает и не требует хлопот по своему обслуживанию.

УЛЬТРА СИСТЕМА 30 FF

Пользователям нравится антиблокировочная система насоса. Он автоматически начинает работать один раз в день и включает насос. Он оснащен и другими полезными свойствами: датчиком температуры, датчиком давления и т.д. Особенно владельцам нравится русифицированный многофункциональный дисплей, позволяющий справиться с управлением даже самому далекому от техники человеку.

СИСТЕМА УЛЬТРА 25 FF


Данная модель котла отличается способностью идеально поддерживать необходимую температуру жидкости в батареях. Контроллер практически никогда не выходит из строя и отлично справляется с поставленными перед ним задачами. Этот вариант среднего класса нравится всем, кто его купил.

УЛЬТРА СИСТЕМА 35 FF

В данной модели ловушки пользователи отмечают измеренное количество пламени, что позволяет регулировать энергопотребление и регулировать интенсивность обогрева здания под свои нужды.

Сравнение технических характеристик котлов Vaillant

История этой компании насчитывает почти полторы сотни лет, но в России об этой компании узнали относительно недавно, всего два десятка лет назад. Инженеры заботятся об удобстве своих клиентов и поэтому постоянно занимаются установкой и разработкой удобных элементов управления. Все принципы управления, заложенные в продуктах этой компании, основаны на так называемом «интуитивном управлении».Он помогает людям, не знакомым с таким механизмом, правильно начать им пользоваться.

турбоТЕС плюс ВУ/5-5


Среди преимуществ этого котла система защиты от выбросов. Он помогает людям всегда правильно настраивать и использовать систему отопления без риска вывести из строя сложный и дорогостоящий механизм. Небольшие размеры при хорошей производительности также заслуживают уважения среди довольных клиентов.Он идеально вписывается в интерьер и не бросается в глаза.

турбоТЕК плюс ВУ 242/5-5


По отзывам покупателей, это одна из самых простых в установке моделей газовых котлов. Встроенные в систему датчики не позволяют ей выйти из строя, благодаря чему отопление в доме будет постоянным. Управление и настройка также очень просты для многих пользователей. Это связано с широким и многофункциональным дисплеем.Достаточно мощный механизм. Он подходит для частных домов немаленькой площади, но все же лучше проконсультироваться со специалистами.

турбоТЕК плюс ВУ 282/5-5


В случае поломки данное устройство способно самостоятельно диагностировать свои неисправности. Мастер, вызвал их на устранение поломки, достаточно просто сделать диагностику. Именно поэтому пользователи отмечают скорость ремонта. Пользователи хвалят дизайнеров, продумавших внешний вид.Этот экземпляр не выделяется ни в одном интерьере.

турбоТЕК плюс ВУ 202/5-5

Достаточно мощный аппарат. Он способен обогреть очень немаленький дом. Все функции этой системы отопления регулируются защитными механизмами, призванными предотвратить ошибки в работе. Это позволяет продлить срок службы устройства и упростить его использование. Этот вариант идеален для использования в просторных помещениях, но регулятор мощности позволяет установить его в передвижном домике, только это нерационально.

Сравнение характеристик лучших моделей разных производителей

Чтобы увидеть полную картину и составить рейтинг настенных одноконтурных газовых котлов по надежности и качеству, необходимо сравнить модели котлов между собой. Для этих целей можно выбрать котлы с наивысшим рейтингом от каждого производителя.

Для сравнения возьмем следующие котлы отопления: turboTEC plus VU/5-5 производства Vaillant, ULTRA SYSTEM 25 CF фирмы Chaffoteaux и WBN 6000-18 C RN S5700 производства Bosch.

Наименование модели отопительного котла

турбоТЕС плюс ВУ/5-5

УЛЬТРА СИСТЕМА 25 CF

ВБН 6000-18 С РН S5700

Максимальная мощность (кВт)

Минимальная мощность, (кВт)

Эффективность (%)

Расход природного газа, (м 3 /ч)

Расход сжиженного газа (кг/ч)

Номинальное давление природного газа (мбар)

Допустимое давление сжиженного газа (мбар)

Теплоноситель, минимальная температура ©

Максимальная температура

Модуляция пламени

Автодиго

Безопасность использования (автоматическая блокировка)

Защита от блокировки насоса

Цена (руб. )

Как видно из этой таблицы, в более дешевых моделях отсутствуют некоторые необходимые функции, без них конечно можно обойтись, но с этими дополнительными опциями пользоваться устройством становится на порядок проще.Каждый владелец должен решить, нужны ли ему эти дополнительные функции. Бюджетные модели также не могут похвастаться низким расходом газа, они расходуют этот ценный ресурс в больших количествах. Безопасность и возможность отапливать помещения остаются практически неизменными во всех моделях, что позволяет сделать вывод: В конструкции теплового котла ничего не меняется, а вот дополнительных функций может сильно падать.

Каждый производитель несет ответственность за качество выпускаемого товара и поэтому котлы работают хорошо, но бюджетные модели придется дольше устанавливать и настраивать, а в процессе эксплуатации они будут требовать более тщательного обслуживания, чем дорогие модели.

Марка и название модели Оценка Тип отопительного котла Мощность мин./макс. (кВт) Расход природного газа (м 3 /ч) / сжиженного (кг/ч) Дополнительные функции Стоимость устройства (руб.)
Bosch, WBN 6000-18 C RN S5700 5 Двойной контур 5,40/18,00 2,1/1,5 25 100
Bosch, WBN 6000-12 C RN S5700 4 Двойной контур 5,40/12,00 2,1/1,5 Модуляция панели, защита от блокировки замка, 24 00
Bosch, 6000-18 H РН S5700 4 Одноконтурный 5,40/18,00 2,1/1,5 Модуляция панели, защита от блокировки замка, 25 600
Bosch, 6000-35 H РН S5700 3 Одноконтурный 12,20/37,40 3,90/2,70 Модуляция панели, защита от блокировки замка, 37 547
Vaillant, turboTEC plus VU/5-5 5 Одноконтурный 11,20/6,10 1,46/4,10 Вес 44 кг 65 250
Vaillant, turboTEC plus VU 242 / 5-5 4 Одноконтурный 8,00/24,00 2,80/0,96 Вес 41 кг 49 400
Vaillant, turboTEC plus VU 202 / 5-5 4 Одноконтурный 6,10/19,70 2,40/0,89 Вес 40 кг 45 600
Vaillant, turboTEC plus VU 282 / 5-5 4 Одноконтурный 9,40/28,90 3,20/1,08 Вес 42 кг 54 100
Чаффо, ULTRA SYSTEM 25 CF 4 Одноконтурный 11,00/25,00 3,65/2,72 35 500
Chaffoteaux, ULTRA SYSTEM 30 FF 4 Одноконтурный 14,40/30,00 2,73/2,03 Циркуляционный насос для широкого бака 40 900
Chaffoteaux, ULTRA SYSTEM 25 FF 4 Одноконтурный 11,00/25,00 3,17/2,37 Циркуляционный насос для широкого бака 39 000
Chaffoteaux, ULTRA SYSTEM 35 FF 5 Одноконтурный 15,00/30,00 2,86/2,13 Циркуляционный насос для широкого бака 43 200

Таким образом, найти идеальный отопительный котел невозможно, ведь такое оборудование подбирается индивидуально в зависимости от площади помещения, его особенностей и потребностей заказчика. Очень важны и условия, в которых предстоит эксплуатировать механизм, для небольшой системы отопления не обязательно выделять целое помещение.

Несмотря на важность правильного выбора, самым важным в устройстве системы отопления является процесс монтажа. Делать это должны исключительно профессионалы, только они смогут соблюсти все нормы монтажа отопительного оборудования.

В процессе сравнения моделей котлов отопления выяснилось, что цена на них зависит не только от технических характеристик, но и от марки, выпускающей данную продукцию.Не всегда цена является решающим фактором, иногда можно получить достойную машину за меньшую стоимость. Так что стоит обращать внимание в первую очередь на добросовестность производителя, а не на стоимость и количество функций.

Какая модель одноконтурных настенных газовых котлов с закрытой камерой сгорания вам понравилась больше всего?

Купить газовый настенный котел предпочитают многие владельцы квартир и небольших домов. Мы предлагаем модели таких известных брендов, как: Viessmann, Bosch, Baxi, Protherm, Vaillant.Продукция представленных производителей востребована на мировом рынке и в России.

Характеристики и возможности настенных газовых котлов

Отопительное оборудование, работающее на газе, не требует организации места для хранения топлива, так как поступает от центральных коммуникаций в необходимом количестве и практически без остановки. Кроме того, по тепловой мощности газ превосходит другие виды топлива, а работу газовых котлов проще автоматизировать. Именно поэтому представленные модели так востребованы на рынке отопительного оборудования.

Предлагаем настенные газовые котлы следующих типов:

  • одноконтурные и двухконтурные;
  • с открытой и закрытой камерами сгорания;
  • с различными типами автоматического управления.

Интернет-магазин Гидротоп – лидер в своем сегменте рынка. Каждый покупатель гарантированно сможет купить настенный газовый котел, а также дополнительное оборудование для грамотной организации системы отопления и горячего водоснабжения в доме и квартире.

Мы предлагаем доступные цены и высокое качество обслуживания. Вам нужно только выбрать котел оптимальной мощности, которая варьируется от 10 до 100 кВт. Настенные газовые котлы — это надежная работа, экономичность и высокий КПД.

Общеизвестно, что для установки большинства газовых теплогенераторов необходимо организовать хорошую приточно-вытяжную вентиляцию. Также требуется надежный дымоход, обеспечивающий достаточную тягу. Выполнение этих требований не всегда возможно; к тому же установка полноценного дымохода – удовольствие недешевое.Вопрос можно решить проще, для этого существуют одноконтурные и двухконтурные газовые котлы с закрытой камерой сгорания. Цель данной статьи – помочь домовладельцу найти отопительный агрегат такого типа.

Что влияет на выбор газового котла?

Рассмотрим процесс выбора теплогенератора с точки зрения обычного пользователя. Тогда критерии отбора будут такими:

  • тепловая мощность котла;
  • его стоимость;
  • рентабельность;
  • условия установки;
  • сложность монтажных работ.

Важнейшим критерием является необходимая мощность источника тепла. В идеале его определяют путем расчета теплопотерь через строительные конструкции и на вентиляцию. Такие расчеты обычно выполняют специалисты — проектировщики. Если таких расчетов у вас нет, то принято использовать метод укрупненного расчета. Он заключается в том, что для обогрева 1 м2 площади дома необходимо 100 Вт (или 0,1 кВт) тепловой энергии. Соответственно, общую площадь (всех этажей) здания нужно умножить на 0.1, чтобы получить требуемую тепловую мощность в киловаттах.

Второй критерий – стоимость оборудования – больше всего волнует каждого домовладельца. Это будет зависеть от мощности газового котла, его типа и функциональности. Чем больше новых технических решений и дорогостоящих элементов внедряется в конструкцию теплогенератора, тем выше его конечная стоимость. Этот критерий мы будем упоминать при рассмотрении различных типов котельных с закрытой камерой.

Следует отметить, что газовый котел с закрытой камерой сгорания является высокотехнологичным продуктом и очень эффективно сжигает топливо, это определяет его экономичность. КПД газовых агрегатов этого типа находится в пределах 93-98% в зависимости от конструкции.

От того, где в доме планируется разместить источник тепла, будет зависеть выбор его исполнения. Когда для этой цели отведено специальное помещение, то можно приобрести любой котел — настенный или напольный — какой больше подходит по мощности и цене. Если такой комнаты нет и агрегат нужно разместить на кухне или в другой комнате, то выбор ограничивается только навесными шкафами.

Условия установки и тип выбранного оборудования также влияют на сложность его установки и, в конечном счете, на общую стоимость проекта. Необходимо понимать, что напольный газовый котел проще установить в отдельном помещении и сделать его обвязку, нежели монтировать настенный двухконтурный агрегат в стесненных условиях кухни. Во втором случае дело осложняется тем, что оборудование необходимо вписать внутрь помещения, а значит, стоимость такой установки будет существенно выше.


Примечание. Для выбора двухконтурного котла есть дополнительный критерий — необходимый расход горячей воды. Если в доме не планируется альтернативный источник воды для нужд ГВС, то эта обязанность полностью ляжет на теплогенератор, что следует учитывать при его покупке. Часто для обеспечения необходимого расхода горячей воды приходится приобретать котел большей мощности, чем требуется для обогрева дома.

Типы котлов с закрытой камерой и их особенности

Теплогенераторы этого типа имеют ряд преимуществ перед обычными котлами, а именно:

  • закрытая камера сгорания газового котла не требует подачи воздуха из помещения, где находится сам агрегат;
  • не нужно делать традиционный дымоход и обеспечивать тягу;
  • все основные процессы, включая зажигание, полностью автоматизированы.

Вкратце принцип работы котла заключается в том, что сгорание топлива происходит в закрытой камере, в которую воздух подается с помощью дутьевого вентилятора. Таким же образом из топки удаляются дымовые газы, и они выходят через трубу коаксиального дымохода, которая выведена горизонтально через стену. Розжиг, гашение и работа газовой горелки контролируются контроллером; все эти процессы визуально не видны, а только отображаются на электронном дисплее.

Помимо обычных агрегатов с закрытой камерой, где горелка нагревает теплообменник, существуют так называемые конденсационные теплогенераторы.Как правило, это двух- или одноконтурный котел, где роль теплообменника играет цилиндрический змеевик, окружающий горелку такой же формы. Хитрость в том, что на змеевике, внутри которого движется теплоноситель, образуется конденсат, который образуется при сгорании метана. В то же время он передает тепловую энергию конденсации воде.

Конденсационные котлы – самые экономичные из всех газовых обогревателей. Их КПД составляет до 98%, тогда как КПД обычного агрегата не выше 92-93%.Но, как вы понимаете, на дорогостоящую «начинку» такого чуда техники придется выложить немалые средства, что далеко не всем доступно. Кроме того, есть еще один момент, касающийся всех котлов с закрытой камерой.

Дело в том, что напольный или настенный котел такого типа для работы обязательно требует наличия электричества. Длительное отключение электроэнергии посреди зимы приведет к остановке оборудования, охлаждению дома или даже к разморозке системы.Поэтому, если отключения в вашем районе не редкость, вам придется купить источник бесперебойного питания или даже бензиновый генератор вместе с высокотехнологичным котлом. Стоит задуматься, нужно ли вам это, возможно, проще и дешевле взять атмосферный энергонезависимый обогреватель.

Установка котла с закрытой камерой сгорания

По сравнению с другими газовыми приборами установка настенного котла с закрытой камерой сгорания несколько упрощается.Разумеется, его нужно поставить и закрепить на полу (если вариант напольный) или прикрепить к стене. Отличий в подключении теплогенератора к системе отопления нет, привязка осуществляется точно по схеме. Простота – в устройстве коаксиальный дымоход, используемый вместо традиционного.

Коаксиальный дымоход выполнен из металла по принципу «труба в трубе». Продукты сгорания, создаваемые нагнетателем, движутся по внутренней трубе, нагревая наружный воздух, всасываемый через внешнюю трубу.Как правило, канал выпускают на улицу кратчайшим путем, горизонтально. При этом наблюдается небольшой уклон в сторону, противоположную котлу. В некоторых случаях, когда теплогенератор находится в помещении, не имеющем наружной стены, допускается вывод трубы через крышу вверх.


По сути, для установки дымохода нужно всего лишь проделать отверстие в наружной стене и установить в него металлическую втулку. Далее через него пропускают трубу, просвет уплотняют негорючим утеплителем.Внутри дымоход подключается к котлу в соответствии с инструкцией, на этом установка окончена.

Заключение

Получается, что выбор газовой отопительной установки с закрытой камерой во многом зависит от бюджета, выделенного на проект. Когда есть возможность и желание приобрести экономичный конденсационный котел – не стоит медлить, нужно просто выбрать компанию-производителя. Если бюджет ограничен, то можно взять обычный наддувный агрегат, КПД которого несколько ниже, но сравнивать его все равно будет не с чем.

Комфорт в помещении зимой во многом определяется качеством системы отопления. Поэтому, например, настенные или напольные котлы следует выбирать максимально ответственно. Они должны соответствовать текущим условиям эксплуатации, требованиям владельца и т. д. Только так можно добиться эффективной работы отопительного оборудования.

По количеству контуров котлы бывают двух типов:

1. Одноконтурный. Обеспечить обогрев помещений.

2.Двойной контур. Второй контур используется для нагрева воды.

Настенный газовый котел

Такие устройства с дымоходами могут быть напольными или настенными. И те и другие могут работать на разных видах топлива: газ, электричество и т. д.

Эти устройства отличаются производительностью, производительностью, экономичностью и техническими параметрами. Многие потребители устанавливают в своих домах напольные газовые модели. Они более производительны, удобны в эксплуатации, могут обеспечить обогрев промышленных объектов. Отличие настенных и напольных одноконтурных моделей заключается в цене.

Одинарный или двойной котел?

Газовые котлы

Напольные газовые обогреватели имеют хорошие технические характеристики, малое гидравлическое сопротивление.

Примечание:   Один котел может обогревать до 400 м 2 .

Изготовлен из чугуна с хорошими изоляционными качествами, горелки огнестойкие, снабжены возможностью предварительного смешения, закрытой камерой и оборудованы дымоходом для вывода продуктов сгорания.

Важной характеристикой напольных моделей является возможность циркуляции теплоносителя без применения насосного оборудования. Это повышает эффективность устройств. В конструкции предусмотрены защитные элементы, исключающие необходимость ограничения температурных режимов. За счет применения современных автоматизированных систем управления обеспечивается высокая эффективность горения и экономичность обогрева, безопасный отвод продуктов горения.

в наружном исполнении

Котлы газовые одноконтурные применяются только для отопления помещений; они не могут обеспечить горячую воду. Такие устройства строятся в двух модификациях:

  1. Экономичный вид отопления.В дополнение к отопительному прибору установлен водонагреватель. Обеспечивает минимальное потребление газа при работе двух устройств.
  2. Оптимальный вид отопления. В этом случае теплообменник устанавливается в . Обеспечивает повышенный расход горячей воды. Важно согласовать мощность двух устройств. Если газовый котел будет иметь меньшую мощность, чем у бойлера, нормальный уровень потребления горячей воды будет затруднен. Тогда можно использовать электрический водонагреватель.

Двухконтурные газовые котлы включают следующие компоненты:

  • теплообменник;
  • горелка
  • ;
  • насос
  • ;
  • расширительный бачок;
  • дымоход — иногда его называют вентиляционной системой.

Бак подключается к системе отопления и водоснабжения. Отопительный прибор работает с приоритетом горячего водоснабжения. При открытии крана нагревательный змеевик отключается. Нагревается только контур ГВС, а вода нагревается в проточном режиме.

Примечание:   При большом расходе воды рекомендуется использовать одноконтурный котел со встроенным бойлером, иначе горячая вода будет обеспечена, а дом будет плохо отапливаться.

Цены на технику разные. Некоторые отечественные модели имеют повышенный вес и увеличенные габариты, неудобные дымоходы. Поэтому для них может потребоваться отдельный дымоход для отвода продуктов сгорания газа.

О подключении газового котла

Принцип действия

Принцип работы напольных устройств с закрытой и открытой камерой сгорания достаточно прост. Газ при сгорании отдает тепло теплообменнику внутри конструкции.Жидкость проходит через него, нагревается и подается в систему отопления. Для правильного функционирования необходим качественный теплообменник:

1. Чугунные элементы долговечны, так как материал устойчив к горению и не подвержен коррозии. В результате конструкция может функционировать более 50 лет. Но есть один недостаток – хрупкость, а значит, резкий перепад температуры или сильное механическое воздействие могут нанести вред организму.

2. Стальной теплообменник отличается повышенной механической прочностью, позволяющей эффективно сопротивляться повреждениям.Элемент имеет меньший вес, чем чугунный корпус. Однако есть и минус – подверженность коррозии, что вызывает довольно быстрое прогорание при нагреве. Эксплуатационный период составляет около 5–15 лет.

3. Медные элементы сейчас используются редко.

Особенности напольных котлов Thermomax

требования к оборудованию

Для обеспечения максимально эффективной работы должны соответствовать требованиям:

  1. Максимальная сила и выносливость. Производительность котла определяется мощностью.Чем она выше, тем комфортнее условия проживания. Лучше использовать одностенные или напольные модели с закрытой или открытой камерой, ориентированные именно на отопление, а не на нагрев воды.
  2. Максимальное тепло по низкой цене. Благодаря наличию автоматизированной системы управления и автоматического поджига обеспечивается эффективное сгорание газа, что создает оптимальное соотношение ингредиентов смеси в камере сгорания.
  3. Отопление любого помещения. Настенные модели имеют ограниченное применение.Одноступенчатые котлы напольного исполнения могут обеспечить отопление не только небольших площадей, но и огромных производственных помещений.
  4. Полное соответствие критериям безопасности. В противном случае эксплуатация одноконтурных котлов может превратиться в опасное мероприятие.

Преимущества

Котёл одноконтурный напольного исполнения с дымоходом имеет преимущества:

  1. Высокая производительность. Одноступенчатые напольные модели, как и настенные котлы, модели используют технологические приемы в камерах сгорания.
  2. Эффективность теплопередачи. Одноконтурные котлы настенного или напольного исполнения обеспечивают эффективную передачу тепла от закрытой или открытой камеры сгорания к системе отопления.
  3. Автоматизированная система управления одноконтурных моделей обеспечивает экономичный расход топлива.
  4. Одноконтурные устройства позволяют организовать обогрев больших площадей. Могут потребоваться дополнительные дымоходы.
  5. Большой функционал: несколько температурных режимов (можно оборудовать теплый пол), дежурный режим и автоматическое включение при восстановлении газоснабжения, использование современных средств контроля.
  6. Для контроля температуры в однокотловых котлах могут применяться датчики и коаксиальные кабели для электронного управления.
  7. Безаварийная и длительная работа, простота обслуживания при закрытой или открытой камере сгорания.
  8. Одноконтурный котел обеспечивает низкий уровень шума.
  9. Минимальный отбор продуктов сгорания через дымоход.
  10. Наличие. Цены на одноконтурные модели позволяют приобрести такие устройства. Причем это могут быть настенные или напольные модели с закрытой или открытой камерой и дымоходом.

Одноконтурный котел оснащен чугунным теплообменником, обеспечивающим хорошую теплоизоляцию. Горелка позволяет устройству работать на сжиженном или природном газе.

И двухконтурный, и одноконтурный котел требуют установки в отдельном помещении с проведением дымохода. Монтаж настенных вариантов проще, чем напольных. Также однокотловые характеризуются энергетической зависимостью. Все это делает устройство популярным на рынке.

Котел с закрытой камерой сгорания

Выбирая газовый котел для своего дома, каждый потребитель сталкивается с огромным количеством моделей такого отопительного оборудования.Все они отличаются друг от друга большим количеством параметров. И ваш выбор, как всегда, будет зависеть от приоритетов, которые вы ставите во главу угла. Рынок предлагает вам выбрать модель, которая будет точно соответствовать характеристикам дома и климатическим особенностям местности, где вы проживаете. Мы рекомендуем настенный газовый байпасный котел с закрытой камерой сгорания.

Понятно, что на рынке есть агрегаты с открытой камерой сгорания. Их модельный ряд в разы больше, ведь это обычный тип котлов, в которых сжигание топлива осуществляется с помощью воздуха, поступающего через дверцу топки и продувочного.Каждый из этих типов имеет как плюсы, так и минусы. Нас будет интересовать агрегат с закрытой камерой сгорания.

Особенности

Отопительный газовый котел с закрытой камерой сгорания представляет собой простой в эксплуатации агрегат, который к тому же очень практичен. Если вы решите его приобрести, то масса неудобств и проблем, с которыми обычно приходится сталкиваться при эксплуатации агрегата с открытой камерой, обойдут вас стороной.

Во-первых, такие котлы не требуют оборудованной котельной.Для них не нужно строго придерживаться требований пожарной безопасности и создавать специально оборудованное помещение. Особенно это касается такого агрегата, как настенная пароварка. Он компактный и удобный. Поэтому его часто устанавливают прямо на кухне, иногда в совмещенном санузле.

Конечно, не стоит думать, что правила пожарной безопасности полностью игнорируются. Ни в коем случае. Но есть облегчение. Этот вид котельного оборудования отлично подойдет для городских квартир или небольших частных домов, где остро стоит проблема свободного места.Ему достаточно найти место в паре квадратных метров, и можно забыть о проблемах с отоплением и горячей водой.


Многие потребители, впервые встречающие котлы с закрытой камерой сгорания, не могут понять, откуда берется воздух для поддержания горения топлива, а куда уходят продукты его сгорания. Для всех остальных моделей это проблема номер один, и хороший дымоход – единственное решение для эффективной работы каменки. В случае с закрытой камерой ситуация совершенно иная. Для такого котла не требуется высокий вертикальный дымоход, выходящий за крышу здания.

Чтобы настенный двухгазовый котел с закрытой камерой работал эффективно, необходимо только установить короткий горизонтальный дымоход коаксиального типа. Именно поэтому так важно, чтобы местом установки была внешняя стена дома.

Сегодня многие модели двухконтурных газовых котлов оснащены вентиляторами для оттока продуктов сгорания.По сути, это обычная вентиляционная система, а значит, данный тип котла является энергозависимым агрегатом. И это большой недостаток котлов с закрытой камерой сгорания. Ведь не секрет, что в загородных населенных пунктах отключения электроэнергии – обычное дело. Теперь вы можете себе представить, что может произойти, если вы внезапно отключите свет зимой. Пара часов, и ваш дом превратится в ледяную хижину.

Коаксиальный дымоход решает проблему энергетической зависимости. По сути, это две трубы разного диаметра, вставленные друг в друга. Продукты горения выводятся через внутреннюю трубу, а свежий воздух поступает в топку через зазор между трубами. Если вентилятор отключится, дымоход все равно будет работать в естественном режиме. Правда, эффективность его функционирования резко снижается.

И один момент. Можно отнести к недостаткам, но это спорный вопрос. Настенные и напольные газовые котлы с закрытой камерой сгорания стоят дороже своих собратьев с открытой топкой.Но если учесть все перечисленные достоинства, то можно утверждать, что конструкция с изолированной топкой – это экономически обоснованное решение. К тому же такой вариант более практичен.

Преимущества коаксиального дымохода

Этот тип дымохода является рациональным результатом инженерной мысли. Его установка позволяет отказаться от сложной системы вытяжки и вентиляции.

Вот его преимущества:

  • Это самый безопасный дымоход. Обратите внимание, что выхлопные газы, проходя через внутренний диаметр, тут же охлаждаются свежим воздухом в зазоре между трубами. При этом дым остывает и не распространяется на большое расстояние. Плюс это является причиной увеличения тяги.
  • Эффективный ввод насыщенного кислородом воздуха в топку обеспечивает лучшее сгорание топлива, то есть газа. Это увеличивает выделение тепловой энергии и снижает процентное содержание продуктов сгорания в выхлопных газах. А это экономия и защита окружающей среды.
  • Комфортные условия. Этот показатель заключается в том, что, во-первых, воздух из жилых помещений не забирается, а, во-вторых, выхлопные газы не попадают в помещения.

Подведем итоги


Как выбрать газовый котел отопления

Учитывая все сказанное, отметим четыре важных момента:

  1. Котлы с закрытой топкой обладают высоким КПД за счет поступления свежего воздуха извне непосредственно в камеру сгорания.
  2. Обязательно наличие коаксиального дымохода. Любая другая конструкция усугубит ситуацию и резко снизит характеристики агрегата.
  3. Не следует использовать котлы данного типа в регионах, где актуальна проблема электроснабжения.
  4. Этот тип котельного оборудования работает более шумно, чем аналоги с открытой камерой.

Итак, мы рассмотрели преимущества и недостатки котла с закрытой топкой. Учитывая все это, вы сможете сделать правильный выбор, разобравшись в многообразии модельного ряда, представленного на современном рынке отопительного оборудования.

Газовый котел с закрытой камерой сгорания.Котел с закрытой камерой сгорания

Настенные газовые котлы с закрытой камерой сгорания  – современное отопительное оборудование, которое массово используется для отопления и горячего водоснабжения квартир, коттеджей, особняков. Котлы, оснащенные закрытой камерой сгорания, более совершенны и безопасны по сравнению с аналогичным оборудованием с открытой камерой сгорания.

Преимущества настенных котлов

  • 1. Высокая безопасность при эксплуатации — кислород для сжигания газа забирается извне помещения, а также выводятся продукты горения на улицу. Поэтому вероятность отравления людей угарным газом сводится практически к нулю. Цикл горения и выработки тепла происходит в полной изоляции от помещения, из-за чего уровень безопасности и комфорта во время пребывания в нем заметно повышается.
  • 2. Простота эксплуатации — для установки не нужно выделять отдельное помещение под котельную, если сравнивать с котлами с открытой камерой сгорания определенной производительности. Именно поэтому котлы с закрытой камерой можно устанавливать даже для отопления небольших квартир с небольшой площадью.
  • 3. Небольшие размеры — по размеру они аналогичны газовой колонке, поэтому не займут много места в комнате. Особенность установки позволяет закрепить их на стене в удобном месте.
  • 4. Высокий КПД — газ сгорает практически полностью, если сравнивать с котлами, оборудованными открытой камерой. Следовательно, вы сможете расходовать топливо более эффективно и экономно.

Некоторые функции

Стоимость котлов для отопления с закрытой камерой сгорания несколько выше аналогичных устройств с открытой камерой. Различают одноконтурные и двухконтурные устройства: первые предназначены только для отопления, а вторые – и для отопления, и для подачи. горячая вода. Вода в таком бойлере нагревается в проточном режиме, устройство станет полезным, если бытовые потребности в горячей воде не очень велики. Большинство бойлеров могут обеспечить объем горячей воды 10-15 литров в минуту, если нагрев ведется на 30-35 градусов. Есть модели

Выбрать котел для газовой системы отопления очень сложно.Действительно, рынок предоставил массу вариантов оснащения, среди которых легко запутаться. Характеристики и параметры современного оборудования позволяют подобрать устройство по индивидуальным параметрам. Например, какой тип камеры сгорания лучше, открытый или закрытый. Давайте разберемся в этом вопросе.

Открытая камера сгорания в газовых котлах

Газовое оборудование для отопления с открытой камерой сгорания – классический прибор с естественной тягой. То есть воздух, необходимый для процесса горения, забирается непосредственно из помещения, в котором установлен котел. Дымовые газы и продукты сгорания выводятся через специальное отверстие. Специалисты рекомендуют устанавливать дымоход для безопасного использования оборудования.
 Газовый котел открытого типа можно установить в любом помещении. А вот в жилых помещениях это может привести к снижению уровня кислорода, к духоте. А при сильном ожоге были случаи отравления продуктами горения. Именно поэтому такое оборудование рекомендуется устанавливать в отдельных помещениях. Перед покупкой такого котла стоит подготовить отдельное помещение для его установки.Это основной недостаток данного типа оборудования. Его покупают не так часто, хотя и стоит он значительно дешевле своих аналогов.
Использование котлов с открытой камерой сгорания потребует не только отдельного помещения, но и установки вертикального дымохода и системы вентиляции. Своеобразная мини-котельная обеспечит безопасное использование. газовый котел в доме.

Закрытая камера сгорания в газовых котлах

Газовое оборудование с закрытой камерой сгорания имеет свои положительные стороны:

  • установка котла не требует специального помещения. Достаточно выделить несколько метров места под котел. Это очень важно, особенно для небольших загородных домов;
  • оборудование
  • относится к устройствам повышенной секретности;
  • очень прост в установке;
  • имеет приемлемую стоимость.

Но для уверенности в его безопасности стоит выяснить, откуда происходит забор воздуха для поддержания процесса горения и куда уходит угарный газ. Естественно, если у вас есть технические знания, вы и сами сможете разобраться в технологических характеристиках.Если нет, мы покажем вам. Итак, воздух подается и выводится через дымоход. Правда установки вертикального дымохода он не требует. Котлы с закрытой камерой сгорания полностью безопасны для использования на даче.
Стоит отметить, что при использовании котла закрытого типа рекомендуется снимать его все же горизонтальным способом с помощью мощного вентилятора или охладителя. Для безупречной работы вентиляционной системы необходимо обеспечить постоянную подачу электроэнергии. Котлы закрытого типа имеют значительно более высокий КПД, но не могут использоваться без подключения к электричеству.

Коаксиальный дымоход — необходимый элемент котла

Коаксиальный дымоход представляет собой конструкцию «труба в трубе». Это устройство обеспечивает приток необходимого для горения воздуха с улицы и вывод угарного газа. Для подачи воздуха предусмотрена внешняя труба, а для вывода продуктов сгорания – внутренняя.
  Основными преимуществами монтажа такого дополнительного элемента являются:

  • безопасное использование системы отопления.Дымный дым при прохождении через коаксиальный дымоход охлаждается и становится совершенно безвредным для окружающей среды;
  • увеличение коэффициента КПТ, при котором топливо практически полностью сгорает, превращаясь в тепловую энергию;
  • значительная экономия топлива. Котел потребляет гораздо меньшее количество и обеспечивает его полное сгорание;
  • возможность установки в жилых помещениях, так как оборудование не выделяет дымовых газов.

К недостаткам такого оборудования можно отнести стоимость, которая намного выше аналогичного оборудования с открытым горением и наличие шума.Дымоход закрытой камеры сгорания позволяет снизить расход топлива, тем самым снижая расходы на отопление.

Оборудование, на которое можно поставить дополнительный дымоход

Коаксиальный тип дымохода может использоваться с котлами с турбонаддувом и конденсационными котлами. Дымоход идеально подходит для устройств парапета. Может быть установлен на котел с атмосферной горелкой. Но при такой установке стоит помнить, что на такие котлы можно монтировать только дымоходы из нержавейки.
 Система коаксиального дымохода может применяться для двухконтурных и одноконтурных газовых котлов независимо от типа камеры сгорания.

Типы труб для коаксиальных дымоходов

К выбору коаксиальных труб следует подходить с особой ответственностью. Действительно, многие производители котлов выпускают нестандартное оборудование, требующее тех же материалов.
  Универсальные трубы изготавливаются из:

  • пластик. Сегодня двухканальные пластиковые дымоходы изготавливают из термостойкого материала.Такие трубы выдерживают более 200 градусов. Их преимуществами являются малый вес, приемлемая стоимость, доступный монтаж. Недостатками пластиковых дымоходов считают недолговечность и ограниченность использования со многими газовыми котлами;
  • из нержавеющей стали. Этот материал способен выдерживать температуру до 550 градусов. Такие изделия изготавливаются двух видов: неизолированные, с простой конструкцией и утепленные с высокими аэродинамическими свойствами. Этот дымоход может прослужить длительный период, который составляет более 30 лет.
  • алюминий. Эти конструкции используются не так часто, так как не обладают такими высокими технологическими характеристиками, как изделия из нержавеющей стали и превосходным внешним видом, чем пластиковые дымоходы. Но все же им отдают предпочтение многие садоводы, так как в таких местах они идеально выполняют свое предназначение.

Возможные сложности оборудования закрытого типа сжигания

При установке котла стоит помнить, что газовые устройства для отопления с закрытой камерой сгорания требуют особого ухода:

  • вид обслуживания узлов смазки, осмотр турбины значительно продлевает эксплуатационный период эксплуатации;
  • Замена турбины
  • при необходимости.Как и любой движущийся механизм, он подвержен износу и имеет определенное время использования;
  • низкие температуры могут снизить функциональность оборудования. Замерзание в области горения топлива может вывести устройство из строя. Устранить это явление практически невозможно. Но чтобы беда случилась, мороз должен быть очень сильным;
  • электроснабжение. Турбина без ЛЭП просто не будет работать.

Требования к установке коаксиального дымохода

Для создания безопасного использования законодатель регламентирует установку коаксиального дымохода.Эти требования необходимо соблюдать, так как они минимизируют существующие риски:

Коаксиальный дымоход
  • должен располагаться на высоте не менее 2 метров от основания дома;
  • отверстие, через которое должен быть выведен дымоход, должно быть на несколько сантиметров больше диаметра трубы дымохода;
  • дымоход можно создавать горизонтально и вертикально;
  • его необходимо обслуживать ежегодно.

Горизонтальная установка коаксиального дымохода

Горизонтальное расположение дымохода предусматривает вывод труб через стену дома.Это самый простой способ установить элемент системы отопления на даче. Для горизонтальной установки потребуются:

  • рассчитать высоту трубы. Это размер розетки. газовое оборудование  к дыре в стене дома. Например, для котлов, установленных на полу, она составляет не менее 1 метра. Категорически запрещается выносить трубу напрямую — из трубы на улицу.
  • рассчитать повороты и при необходимости изменить рисунок.По требованиям количество колен не может превышать 2-х витков;
  • рассчитать длину горизонтального участка, которая не должна превышать более 5 метров. Для соединения участков необходимо использовать специальную муфту, которая позволит при необходимости дать дымоход. Использование силиконового клея, герметиков категорически запрещено.

Для создания благоприятных условий эксплуатации зимой рекомендуется утепление горизонтального дымохода. Это исключит образование конденсата и значительно увеличит срок эксплуатации труб.

Вертикальная установка коаксиального дымохода

Монтаж коаксиального дымохода предусматривает отвод продуктов горения в вертикальном направлении. Максимальная длина такого дымохода не более 7 метров. Такой вариант дымохода можно использовать для домов с прочным фундаментом и стенами. Но этот вариант для дачи используется очень редко, так как горизонтальный способ намного проще и безопаснее.

При установке современного оборудования также необходимо придерживаться рекомендаций производителя.Производитель газовых котлов в обязательном порядке указывает принцип монтажа системы отопления. Практически невозможно ошибиться, если следовать профессиональным рекомендациям.

С помощью этого специализированного оборудования можно решить проблемы автономного отопления и горячего водоснабжения. Современная газовая настенная пароварка с закрытой камерой сгорания выполняет свои функции при рациональном расходовании энергоресурсов. Он хорошо защищен от высоких температур и других негативных воздействий.Этот метод не требует тщательного контроля со стороны пользователя. При соблюдении элементарных правил эксплуатации он сохранит отличные потребительские характеристики на долгие годы.

В современном бытовом котле есть сложные механические узлы и блоки электроники.

Пароварка газовая настенная с закрытой камерой сгорания: принципы работы и критерии выбора

Если при покупке сложного технического оборудования обращать внимание только на стоимость и основные характеристики, не ошибиться будет сложно.Любому внимательному человеку потребуется подробный разбор. Оно должно включать ознакомление с принципами работы, изучение различных модификаций и согласование параметров с конкретным помещением, условиями эксплуатации. Именно по такой методике рассматривается газовая настенная пароварка с закрытой камерой сгорания.

Для чего это оборудование?

Техника этого типа универсальна. Он обеспечивает подогрев воды и в двух разных контурах.можно разделить на несколько отдельных секций и соединить через сантехнический «гребешок» параллельно.

Таким образом, после установки соответствующего оборудования можно будет оставить только входную магистраль с холодной водой. Это удобно не только для пользователей. Централизованные системы отопления, как правило, менее эффективны. Они нагревают окружающую среду. Для повышения производительности необходимо лучше изолировать трассу, что в свою очередь удорожает инженерную систему. К этому следует добавить необязательность бытовых эксплуатационных служб, повышенные затраты на коммунальный ремонт.

Все общехозяйственные потери в определенной форме передаются на оплату производителям. Это объясняет, почему инвестиции в качественный газовый настенный двухконтурный котел с закрытой камерой сгорания со временем окупаются.

Чем отличается закрытая камера сгорания от открытой в газовых котлах?

Общие принципы работы одинаковы для всех типов двухконтурных котлов. На этом рисунке показаны основные элементы стандартной конструкции.


Эта техника работает следующим образом:

  • Холодная вода поступает в теплообменник закрытой камеры, где нагревается пламенем газовой горелки.
  • Далее он не только поступает к потребителям, но и используется для подогрева жидкости во вторичном контуре.
  • Для обеспечения циркуляции жидкости с заданной скоростью используется.
  • Поскольку жидкость расширяется при повышении температуры, к стандартному оборудованию добавлена ​​специальная компенсирующая способность.
  • Сенсорная система используется для оперативного получения информации о работе оборудования, автоматизированных регулировок и блокировки опасных режимов.
  • Кроме элементов, указанных на схеме, в конструкциях котлов имеются клапаны для удаления воздуха, механические и электронные устройства регулировки, контроля, индикации.


Конструкции с открытой и закрытой камерой сгорания газового котла различают по способу подачи воздуха и отвода продуктов сгорания. В первом варианте тяга обеспечивается естественным путем. Очевидным недостатком является потребление кислорода из атмосферы помещения. Для возмещения соответствующих убытков требуется достаточно хороший.

Внимание!  В зимний период частое проветривание ухудшает хозяйственные показатели и создает предпосылки для возникновения простудных заболеваний. По этой причине специалисты рекомендуют устанавливать данный вид оборудования в отдельном техническом помещении, котельной.

Различия с технологией закрытой камеры перечислены ниже:

Связанная статья:

  Специальный элемент, позволяющий экономить до 20% топливных ресурсов.Какие бывают регуляторы, на что обратить внимание при выборе способа подключения устройства к котлу, рассмотрим в статье.

Модификации газовых настенных котлов отопления: какой лучше для городской квартиры

Для повышения производительности классические схемы модифицированы следующим образом:





Для стандартных городских квартир лучше подходят компактные настенные модели. Напольные модификации — больше.Их используют для обогрева крупных объектов площадью более 150 кв.

Связанная статья:

   Принцип работы, преимущества и недостатки, популярные модели и цены в специальной публикации нашего портала.

Приобретение газового двухстенного котла: как выбрать подходящую модель

В таблице представлены данные о текущих рыночных предложениях.

Изображение Наименование Мощность цена, руб. Характеристики
Атон АОГВ ME-7E 7 14 200 — 15 400 Простейшая модель с механическим управлением и инжекторной горелкой, без циркуляционного насоса
Electrolux GCB 11 Basic Space Fi 11 32 800 — 33 600 Модулируемая горелка, возможность подключения внешнего блока управления с использованием беспроводных технологий.
Бош ЗВБР 35 10,2 99 800 — 105 300 Конденсационная модель с многофункциональным электронным блоком.Используется для подключения солнечного коллектора, контроля температуры в помещениях с учетом изменений погоды.

Сложно подобрать данные для определения рейтинга настенных газовых котлов. Слишком большие различия в параметрах моделей. Имеет смысл подбирать оборудование для решения конкретных задач. Сравнение нескольких вариантов должно быть объективным. Итак, первый вариант дешевле. Но в стандартной комплектации отсутствует насос, обеспечивающий движение воды.


Установка и эксплуатация

Установка данного типа оборудования должна быть согласована с городской газовой службой.Ей доверяют профильные специалисты авторизованного сервисного центра. Это позволит сохранить заводскую гарантию и не допустить случайной ошибки.


Котел монтируется на расстоянии от стен и отопительных приборов. Определенные стандарты ограничивают наклон трубы дымохода, способ подключения к электросети. Некоторые сервисные компании предоставляют услуги по регулярному осмотру оборудования. Очистка теплообменников и другие регламентные мероприятия помогут продлить срок службы оборудования, предотвратить возникновение аварийных ситуаций.


Для максимально эффективного использования открытой камеры сгорания оборудование устанавливается в котельной. Для отвода продуктов сгорания требуется отдельная дымовая труба. Такое решение для обустройства стандартной городской квартиры будет затратным. В некоторых ситуациях это совершенно невозможно.

Гораздо проще установить котел с закрытой камерой. Его установка в официальных инстанциях согласовывается без особого труда. Сами рабочие операции также не требуют больших затрат.



При выборе стоит обратить внимание на современные модели. Он обеспечивает наилучшую производительность, хорошо сочетается с новейшими системами управления и контроля категории «умный дом». Для точного расчета требуемой мощности, кроме объема, следует учитывать изоляционные характеристики помещения. Комплексный анализ газовых настенных котлов отопления должны быть указаны цены и отзывы потребителей

Установка газового котла (видео)

Котел с турбонаддувом – отопительный агрегат, применяемый в системах с принудительной циркуляцией теплоносителя.Его отличительной чертой является наличие закрытой камеры сгорания и коаксиального дымохода. В ассортименте интернет-магазина ТеплоЭксперт представлены котлы с закрытой камерой сгорания торговых марок ЭВАН, РусНИТ, ЗОТА, АЦВ, Протерм, Ферроли, Вайлант, САВ, Савитр, Китурами и другие от российских и зарубежных производителей. Покупая у нас, вы получаете полный комплекс услуг по доставке и монтажу тепловых пунктов.

Преимущества котла с закрытой камерой сгорания

Котел с закрытой камерой сгорания имеет ряд преимуществ, в том числе:

    Высокая производительность.КПД котлов с закрытой камерой сгорания составляет 90-95%, что свидетельствует об экономичном расходе топлива и выработке большого количества тепла. Таким образом, вы можете значительно сократить расходы на покупку или оплату топлива.

    Использование воздуха вне помещения. Так как камера сгорания у турбированных котлов закрытого типа, то забор воздуха происходит с улицы, а не из помещения.

    Нетребовательное наличие вертикального дымохода. Для монтажа этих отопительных приборов не нужен обычный вертикальный дымоход, здесь используется коаксиальная труба.Это обеспечивает легкую установку котла.

    Безопасность. Благодаря герметичности камеры сгорания обеспечивается ваша безопасность при эксплуатации турбированных котлов. Продукты горения не проникают внутрь помещения.

Современные отопительные котлы обеспечивают отопление зданий и сооружений, в частности городских квартир, загородных коттеджей или дач, не подключенных к централизованной системе теплоснабжения от ТЭЦ. Кроме своей основной задачи, многие устройства (двухконтурные) используются как бойлер, нагревая проточную воду.«Гаранткомфорт.ру» предлагает своим клиентам купить котел для отопления дома. При этом вы можете воспользоваться возможностью доставки котла в Москве по указанному адресу.

Типы отопительных котлов

По используемому топливу:

  • твердотопливные — применяются в зданиях, не подключенных к электрическим и газовым сетям. Топливо – древесный уголь, дрова или торф. Для установки такого оборудования необходимо наличие дымохода;
  • Газ
  • – экономичные устройства с высоким КПД, в которых в качестве топлива используется природный газ.Для корректной работы требуется дымоход;
  • электрические – современные экологичные модели котлов для частного дома, не требующие дымохода. Они отличаются высоким энергопотреблением, поэтому часто являются резервным источником тепла.

По количеству контуров:

  • одноконтурные — только для отопления помещений;
  • двухконтурный — для обеспечения частного дома теплой и горячей водой.

На что обратить внимание при выборе

Местоположение. Предлагаются настенные и напольные версии, каждая из которых имеет определенные преимущества. Первые отличаются компактностью, что позволяет оптимизировать использование свободного пространства в помещении. Они полностью укомплектованы и не предполагают покупку дополнительных предметов. Последние отличаются высокими показателями производительности и мощности, что немаловажно для зданий с большой площадью. В этом случае цена котлов отопления для частного дома будет несколько выше.

Мощность. Отопительные установки могут иметь разную мощность, что необходимо учитывать при выборе оборудования для своей жилплощади.Следует уточнить метраж помещения и высоту потолков. Специалисты «Гаранткомфорт.ру» помогут с подбором котла отопления в Москве – для этого свяжитесь с ними по телефону, указанному на сайте

Производительность.   При выборе двухконтурного котла отопления необходимо определить количество потребителей. От этого зависит рекомендуемый показатель работоспособности контура водоснабжения. Так, этот параметр для семьи из трех человек составит около 10 л/мин на один кран.Для того чтобы иметь возможность пользоваться сразу двумя источниками воды, следует установить котел для отопления своего дома производительностью не менее 15 л/мин.

Системы безопасности и автоматики

В современные отопительные котлы встроено большое количество различных систем безопасности. Среди наиболее распространенных можно выделить следующие:

  • защита от перегрева – этот модуль останавливает нагрев теплоносителя при достижении температуры критического значения;
  • защита от замерзания – следит за температурой теплоносителя, не давая ему замерзнуть;
  • Система контроля тяги
  • — проверяет наличие тяги в дымоходе.При возникновении обратной тяги отключает нагрев, чтобы исключить попадание продуктов горения в помещение;
  • регулятор давления воды – регулирует давление в системе отопления с помощью реле давления.

Уточнить цены на котлы отопления для частного дома можно по телефону, указанному в разделе «Контакты».

Каковы основные компоненты котла?

Котлы

существуют уже более века, и хотя сегодняшние котлы очень энергоэффективны, многие из основных компонентов, составляющих систему, остались прежними.Базовое понимание компонентов вашей системы может иметь большое значение для помощи в обслуживании и ремонте вашей системы отопления. Чтобы помочь вам лучше понять свой котел и его компоненты, наши технические специалисты Design Comfort составили для вас список.

Основные компоненты котла

  • Горелка – горелка – это место, где воздух смешивается с источником топлива и воспламеняется.
  • Камера сгорания/топка – это камера, в которой горение горелки нагревает теплообменник; эта камера может достигать температуры в несколько сотен градусов.
  • Теплообменник – теплообменник позволяет теплу из камеры сгорания нагревать воду в баке котла.
  • Аквастаты – эти компоненты измеряют температуру воды в вашем котле и сообщают горелке, когда включать и выключать.
  • Расширительный бак – расширительный бак представляет собой небольшой бак от основного котла, который помогает защитить вашу систему от избыточного давления.
  • Обратный клапан – обратный клапан представляет собой предохранительное устройство, позволяющее воде течь только в одном направлении.
  • Циркуляционный насос – циркуляционный насос используется с котлами, использующими для нагрева горячую воду; циркуляционный насос проталкивает горячую воду через вашу систему, позволяя ей циркулировать к различным выходам.
  • Подводящие трубопроводы – подающие трубопроводы – это трубы, подающие нагретую воду или пар к распределительным точкам.
  • Обратные линии – когда вода остывает или пар охлаждается и снова переходит в состояние воды, обратные линии возвращают эту воду обратно в котел для повторного нагрева.

Общие выходы котла

Имеется 3 основных выхода для водяной системы отопления :

  • Радиаторы
  • Отопление плинтуса
  • Водяной теплый пол

Как видите, у котла есть несколько ключевых компонентов, поэтому, если вам нужен ремонт, всегда лучше обратиться к обученному специалисту. Специалисты по отоплению в Солт-Лейк-Сити из Design Comfort доступны 7 дней в неделю, 24 часа в сутки, поэтому, если у вас возникли проблемы с вашим котлом, позвоните нам сегодня!

Тэги: Ремонт котлов, Солт-Лейк-Сити
Пятница, 24 октября 2014 г., 12:50 | Категории: Отопление |

Что такое «закрытая топка»?

Осень — самое время договориться о проверке и настройке домашней печи.Но также пришло время подумать, нужно ли вам установить новую печь до наступления холодов. Наши специалисты по обслуживанию могут помочь вам сделать выбор, когда они приезжают к вам домой для регулярного обслуживания системы отопления.

Если вы принимаете решение об установке новой печи во Фресно, Калифорния, мы рекомендуем рассмотреть вопрос о закрытой топочной печи. Этот тип печи является важным достижением в технологии отопления, которое позволило новым системам отопления получить более высокие рейтинги эффективности, чем раньше.И высокая эффективность — не единственное преимущество.

Основы герметичного сжигания

Когда мы говорим, что печь закрытого типа, это означает, что она всасывает воздух снаружи дома, чтобы использовать его для сжигания топлива (т. е. сжигания топлива). Жиклеры горелок в газовой печи должны иметь воздух для смешивания с газом, а в стандартной «атмосферной печи» этот воздух поступает изнутри дома. Камера сгорания в печи открыта для окружающего пространства, поэтому печь может всасывать воздух непосредственно внутрь.

Закрытая печь для сжигания, однако, не открыта для дома. Он закрыт и всасывает воздух через пластиковую трубу из ПВХ, которая соединяет его с внешней средой. Вторая труба, прикрепленная к камере сгорания, отправляет выхлопные газы. Процесс горения полностью изолирован от воздуха в доме.

Почему это выгодно

Возможно, вы уже поняли некоторые преимущества газовой печи. Гораздо безопаснее отгородить процесс горения в топке от дома — и это совершенно правильно.Повышенная безопасность является важным преимуществом закрытого сгорания. Вероятность попадания опасных побочных продуктов горения в ваш дом ниже. Атмосферные печи сами по себе не опасны (при условии надлежащего ухода за ними), но герметичная топочная печь добавляет дополнительный уровень безопасности.

Закрытое сжигание также делает печь более энергоэффективной. Как мы уже упоминали, это одно из его самых больших преимуществ. Камера сгорания теряет меньше тепла наружу, что снижает затраты на эксплуатацию печи.Печи с самым высоким КПД сегодня сочетают в себе герметичное сжигание со вторым конденсационным теплообменником.

Наконец, переход на отопление с закрытым сгоранием помогает решить проблему, с которой дома часто сталкиваются при использовании газовых печей: более сухие условия. Печи не «высушивают воздух» в доме, как вы, возможно, слышали. Что на самом деле происходит, так это то, что атмосферная камера сгорания всасывает воздух изнутри дома во время работы, вызывая дефицит воздуха. Воздух снаружи, который обычно более сухой зимой, устремляется на его место.Герметичные печи для сжигания не удаляют воздух из помещения, и это может быть большим подспорьем в поддержании баланса влажности зимой.

Хотя установка любой печи с высокой эффективностью будет стоить дороже, чем печь со средней эффективностью, окупаемость за счет экономии энергии часто оправдывает ее. Вы можете довериться нашим профессионалам, которые помогут вам сбалансировать факторы при выборе новой установки печи, чтобы в конечном итоге вы получили наилучшую новую систему отопления.

В компании Purl’s Sheet Metal & Air Conditioning «Качество является краеугольным камнем нашего успеха» с 1952 года! Позвоните нам по поводу установки системы отопления сегодня.

Теги: Фресно, Печь, Установка отопления, Замена системы отопления
Среда, 26 сентября 2018 г. , 12:37 | Категории: Отопление |

%PDF-1.4 % 369 0 объект > эндообъект внешняя ссылка 369 65 0000000016 00000 н 0000003758 00000 н 0000003860 00000 н 0000004519 00000 н 0000004657 00000 н 0000004796 00000 н 0000005388 00000 н 0000005827 00000 н 0000006392 00000 н 0000007003 00000 н 0000007040 00000 н 0000007099 00000 н 0000007126 00000 н 0000007732 00000 н 0000008274 00000 н 0000008388 00000 н 0000008500 00000 н 0000008730 00000 н 0000009305 00000 н 0000009536 00000 н 0000010021 00000 н 0000010259 00000 н 0000010746 00000 н 0000013743 00000 н 0000016490 00000 н 0000019150 00000 н 0000022142 00000 н 0000025008 00000 н 0000028258 00000 н 0000028416 00000 н 0000028819 00000 н 0000029043 00000 н 0000032277 00000 н 0000035540 00000 н 0000425374 00000 н 0000425605 00000 н 0000425685 00000 н 0000425740 00000 н 0000431377 00000 н 0000431646 00000 н 0000431714 00000 н 0000432141 00000 н 0000432255 00000 н 0000433157 00000 н 0000436882 00000 н 0000437889 00000 н 0000443956 00000 н 0000471485 00000 н 0000471560 00000 н 0000504798 00000 н 0000518847 00000 н 0000519288 00000 н 0000522350 00000 н 0000522619 00000 н 0000522687 00000 н 0000523018 00000 н 0000523045 00000 н 0000523499 00000 н 0000525602 00000 н 0000525862 00000 н 0000526269 00000 н 0000534556 00000 н 0000542152 00000 н 0000542268 00000 н 0000001596 00000 н трейлер ]>> startxref 0 %%EOF 433 0 объект >поток xW}lg αؾdh

-a](tͶ:[email protected]#&@ć LEbC?Cy_O^{~>`[>P_(k+!Ar#3IN-vNJ25xbW7]xWW^9;_=rhw|vcnv/2[E)* [?S\˦-z|?; `2b5gƱ>텗 +об$҂оО3т/у4ог7.

Эффективность котла и сжигание | Спиракс Сарко

Тепло, выделяемое топливом

Теплота сгорания

Это значение может быть выражено двумя способами: «высшая» или «низшая» теплотворная способность .

Высшая теплотворная способность

Это теоретическое общее количество энергии в топливе. Однако все распространенные виды топлива содержат водород, который сгорает с кислородом с образованием воды, которая проходит вверх по дымовой трубе в виде пара.

Высшая теплотворная способность топлива включает энергию, затраченную на испарение этой воды. Дымовые газы на паровой котельной не конденсируются, поэтому фактическое количество тепла, поступающего в котельную, уменьшается.

Точный контроль количества воздуха необходим для эффективности котла:

  • Слишком много воздуха будет охлаждать печь и уносить полезное тепло.
  • Слишком мало воздуха и сгорание будет неполным, несгоревшее топливо будет перенесено и может образоваться дым.

Низшая теплотворная способность

Это теплотворная способность топлива, за исключением энергии пара, выбрасываемого в дымовую трубу, и эта цифра обычно используется для расчета эффективности котла. В общих чертах:

Точный контроль количества воздуха необходим для эффективности котла:

  • Слишком много воздуха будет охлаждать печь и уносить полезное тепло.
  • Слишком мало воздуха и сгорание будет неполным, несгоревшее топливо будет перенесено и может образоваться дым.

Однако на практике существует ряд трудностей в достижении идеального (стехиометрического) сгорания:

  • Условия вокруг горелки не будут идеальными, и невозможно обеспечить полное соответствие молекул углерода, водорода и кислорода.
  • Некоторые молекулы кислорода будут соединяться с молекулами азота с образованием оксидов азота (NO x ).

Для обеспечения полного сгорания необходимо обеспечить некоторое количество «избыточного воздуха». Это влияет на КПД котла.

Управление соотношением воздушно-топливной смеси на многих существующих небольших котельных установках осуществляется по принципу «разомкнутого контура». То есть горелка будет иметь ряд кулачков и рычагов, которые были откалиброваны для подачи определенного количества воздуха для определенной скорости горения.

Ясно, что будучи механическими предметами, они изнашиваются и иногда требуют калибровки. Поэтому их необходимо регулярно обслуживать и калибровать.

На более крупных установках могут быть установлены системы «замкнутого контура», в которых используются кислородные датчики в дымоходе для управления заслонками воздуха для горения.

Утечки воздуха в камере сгорания котла отрицательно сказываются на точном управлении горением.

Масляные нагреватели и теплоносители: полное руководство

Теплообмен

Для целей теплообмена описанную конфигурацию можно разделить на три части в соответствии с методом теплопередачи и требуемыми техническими ограничениями. в каждой точке для достижения энергоэффективности и долговечности за счет заправки теплоносителя и материалов оборудования.(см. Теплообмен).

На рис. 3 четко выделены три зоны:

1. Излучение

Охватывает практически всю камеру сгорания, а точнее внутреннюю поверхность внутреннего змеевика, причем в этой области она является решающей, от с технической точки зрения, знать точные значения максимальной температуры, достигаемой как теплоносителем, так и материалом змеевика, потому что, хотя это область с наибольшей обменной способностью, она также подвержена риску превышения максимальной допустимые значения.– Рисунок 4-.

Рис. 4. Площади котла по способу теплопередачи. По отношению к массе и достигаемым температурам пленки – см. Температуры-.

Характеристики используемого теплоносителя, топлива, регулирование горения, диаметр пламени, требования к обмену, требуемый минимальный циркулирующий поток теплоносителя и, следовательно, его скорость и диаметр трубы змеевика — все это параметры которые определяют, что должно считаться критическим при проектировании – размеры диаметра и длины камеры.

Слишком малый диаметр камеры сгорания обеспечит оптимальную передачу тепла, но поставит под угрозу срок службы загрузки теплоносителя, а также самого котла, а также вызовет потери в загрузке дымового контура, что может быть чрезмерной нагрузкой для стандартной горелки.

С другой стороны, камера сгорания большого диаметра снижает энергоэффективность оборудования.

Длина камеры сгорания также имеет большое значение с точки зрения надежности оборудования.Слишком короткая камера сгорания для требуемой мощности может привести к необычно высоким температурам в нижней и верхней крышках камеры, что может привести к частичному разрушению этих элементов.

2. Переходная зона

Включает внутренние поверхности концов внутренней и внешней катушек. В зависимости от настройки горелки она может частично включать внешнюю поверхность внутреннего змеевика. В этой области излучение и конвекция сосуществуют как процессы теплопередачи, и поэтому в отношении тепла необходимо принимать во внимание как меры предосторожности для обмена излучением, так и ограничения, связанные с обменом конвекцией.

Особое внимание следует уделить конструкции изменения направления контура дымовых газов в нижнем закрытии камеры сгорания, так как должна быть обеспечена полная герметичность (иначе дымовые газы проходили бы непосредственно из 1-го прохода в дымоход на выходе, что дает очень плохую производительность и, что еще хуже, чрезвычайно высокие температуры в дымоходе, которые могут привести к его разрушению) вместе с низкими потерями заряда при изменении направления дымовых газов.

3. Зона конвекции

Это соответствует обеим сторонам внешнего змеевика и внутренней поверхности внутреннего змеевика.

Хотя существует небольшой риск превышения максимальных температур использования теплоносителя и материалов (см. рис. 4), основной задачей при проектировании этой области является достижение высокого уровня теплопередачи за счет значительной скорости дымовых газов, но без значительного риска загрязнения дымовых каналов 2 и 3 из-за недостаточного размера этих каналов или больших потерь заряда в дымовом контуре (известных как избыточное давление в котле), что затрудняет использование стандартных рыночных горелок.

Рисунок 3. Отдельные участки в котле с теплоносителем для целей теплообмена потери заряда контура невелики, что привело бы к нестандартным насосам и большому потреблению электроэнергии, что, в то же время, гарантирует достаточную скорость теплоносителя для обеспечения удовлетворительных коэффициентов теплопередачи – см. рис. 5.

Рис. 5. Скорость теплоносителя / коэффициент теплопередачи. Значения для BP Transcal N. Температура теплоносителя 290°C. Другие факторы исключены для лучшего понимания важности скорости

Дифференциал тепла. Проходы в змеевиках

Тепловой перепад , также известный как тепловой скачок , представляет собой максимальное повышение температуры теплоносителя, которое котел может получить при номинальной тепловой мощности при расчетном расходе теплоносителя. жидкость.

Наиболее распространены температурные скачки 20°С и 40°С, хотя эти значения имеют некоторый запас в зависимости от используемого теплоносителя и рабочей температуры, поэтому фактически следует говорить об интервалах между 18-22°С в в первом случае и 36-42°С во втором случае.

Важно иметь в виду, что один котел не лучше и не хуже другого котла с той же тепловой мощностью, но другим скачком. При правильном проектировании оба типа котлов будут иметь одинаковые энергетические характеристики и схожие рабочие функции.

Причина наличия котлов с разным тепловым дифференциалом состоит в том, чтобы получить наилучшую адаптацию котла к характеристикам производственного процесса и, в частности, к потребительским приборам системы.

Изначально котел с скачком тепла 20ºС может дать большую равномерность температуры в потребляющих приборах за счет большего циркуляционного расхода, хотя при изначально более дорогой установке за счет большего диаметра трубы, большей емкости теплоносителя в системы и повышенное потребление электроэнергии главным насосом.Тем не менее, котел с температурным перепадом 40°C может достичь таких же результатов за счет контуров рециркуляции с вторичными насосами, которые обеспечивают больший расход в бытовых приборах и, таким образом, большую равномерность. Однако в последнем случае стоимость установки теплового дифференциального котла значительно выше, что не является положительным фактором.

Перепады температур выше 40 или 50ºC не являются обычным явлением, учитывая, что на срок службы теплоносителя влияют такие резкие и резкие изменения температуры, а конструкция котла должна предусматривать меры по поглощению дополнительных расширений, что делает конструкцию более специализированные и более дорогие.Однако в приложениях для солнечных тепловых электростанций можно найти котлы с теплоносителем с перепадом тепла 100°C.

Мы рекомендуем, чтобы пользователь связался с производителем котла, авторизованным установщиком или штатным или внешним инженером, чтобы обсудить, какой перепад тепла будет наиболее подходящим для их процесса.

Мы уже видели, что определение теплового дифференциала, в основном по характеристикам потребляющих устройств, определяет требуемый в системе расход циркулирующего теплоносителя.Но этот расход также должен соответствовать определенным требованиям, отмеченным на котле.

Скорость теплоносителя в змеевиках должна быть достаточно высокой, чтобы обеспечить хороший теплообмен, при этом не превышая температуру пленки используемого теплоносителя во избежание его быстрой деградации. Но эти требуемые высокие скорости циркуляции также подразумевают значительные потери заряда (потери давления), поскольку потери заряда пропорциональны квадрату высокой скорости, с возможностью использования очень больших насосов с чрезмерно высоким потреблением электроэнергии для достижения гидравлического стабильность в цепи.

Согласование факторов высокой скорости и допустимых потерь заряда возможно только при точном тепловом и гидравлическом исследовании змеевиков, диаметра их труб, длины их и их соединения.

С помощью диаграмм на рисунке 6 и небольшого примера попробуем немного прояснить все эти вопросы. Мы упростили возможные варианты гидравлики исключительно в этих трех случаях. Реально параллельных проходов катушек может быть только от 1 прохода или до 6, 7 или 8.

Рабочая температура T 1 и его тепловая мощность в кВт одинаковы на всех трех диаграммах на рисунке 6. Также общая длина составной трубы змеевиков одинакова – 4L.

Различия касаются температуры на входе в котел (температура возврата от потребляющих устройств после подачи необходимой энергии), Т2, Т3 и Т4. Циркуляционные расходы Q, Q 1 и Q 2 и потери заряда ΔP 1 , ΔP 2 и ΔP 3 также различны.

Реальный числовой пример

У нас есть котел с теплоносителем с перепадом тепла 40ºC и тепловой мощностью 1100 кВт. Его поверхность обмена составляет 54 м 2 с выходом порядка 86-89%, в зависимости от рабочей температуры.

Конструктивный план A) на рис. 6 с двумя последовательно соединенными катушками и двумя параллельными проходами на катушку. Расчетный расход для этих условий составляет 52 м 91 689 3 91 690 /ч с потерей заряда 2,37 бар при рабочей температуре 260ºC.

Если мы попытаемся эксплуатировать этот котел с тепловым скачком 20°C, то расход должен быть 104 м 3 /ч, а ожидаемая потеря загрузки при той же температуре, что и раньше, 260°C, составит 8,17 бар. Нам пришлось бы прибегнуть к очень сложным и дорогим насосам с очень высоким потреблением электроэнергии.

С другой стороны, если мы используем схему конструкции B) на рис. 6 (два последовательных змеевика с тремя параллельными проходами на змеевик) с тем же расходом 104 м 91 689 3 91 690 /ч и поверхностью обмена 54 м 91 689 2 , потеря заряда будет 2.62 бар, что приемлемо для обычных насосов.

Конструктивная схема этого типа B) невозможна для котла с перепадом тепла 40ºC, так как при требуемом низком расходе 52 м 3 /ч не будет проблем с перепадом давления (всего 0,71 бар) но вместо этого проблема будет заключаться в преодолении температуры пленки жидкости, поскольку она будет примерно на 44°C выше рабочей температуры.

Как видно из раздела «Температуры», максимальная температура пленки обычно на 10–20 °C выше максимальной рабочей температуры, поэтому в этом гипотетическом случае мы либо испытаем быструю деградацию заряда теплоносителя, либо мы были бы вынуждены работать при низких температурах, что может быть неприемлемо для нашей производственной системы.

Оставить комментарий
