Требования к помещению для установки газового котла

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м³ должно приходиться не менее 0,03 м² площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла	Общий объем топочной
< 30 кВт	7,5 м3
> 30-60 кВт	13,5 м3
> 60-200 кВт	Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

---

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

---

Монтаж газового настенного котла – требования к кухне

1. Потолок — 2 метра и выше.
2. Общий объем кухни — больше 7,5 м³, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м².

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

---

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
6. Площадь помещения под котел — 4 м², высота потолков в комнате – не менее 2,5 м².
7. Наружная дверь должна быть шириной ширину 80 см.
8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

Требования к газовой котельной

1. 1. Отдельное помещение для газовой котельной
2. 2. Требования к помещению под газовую котельную

В России газовые котельные пользуются куда большим спросом, чем, к примеру, твёрдо- или жидкотопливные, и связано это с простотой эксплуатации и дешевизной обслуживания газового оборудования. Газовые котельные распространены повсеместно, они используются в частных и многоквартирных домах, и даже на производстве, особенно если неподалёку располагается уже проложенная газовая магистраль. Пользоваться другими видами котельных в такой ситуации просто нецелесообразно.

У газовых котельных достаточно много преимуществ, среди которых высокий КПД, автономность, низкий уровень вредных выбросов в атмосферу. Но и требований к газовой котельной при этом предъявляется много — они подробно изложены в нормах на котельное оборудования и нормах на газоснабжение (СНиПы).

На практике, однако, могут пригодиться далеко не все из этих требований.

Отдельное помещение для газовой котельной

Требования к газовой котельной диктуют необходимость в отдельном помещении, только если мощность используемой установки превышает 60 кВт. Для котла меньшей мощности отдельная «жилплощадь» не нужна, но помещение (например, кухня), в котором он будет установлен, должно соответствовать нескольким важным пунктам:

• высота потолков — от 2,5 м;
• объём воздуха — от 15 м³;
• достаточно мощная система вентиляции;
• наличие открывающегося окна или окна с форточкой.

Если же мощность газовой котельной превышает 60 кВт, то по нормам строительство отдельного помещения для неё является обязательным. При этом неважно, где именно оно будет расположено: на крыше, в подвале, рядом с домом или на каком-либо из этажей.

Требования к газовой котельной как к помещению — такие же, как к обыкновенной комнате, где располагается котёл, но стены при этом должны быть огнеупорными и выдерживать высокую температуру на протяжении не менее 45 минут (на случай ЧП).

Стоит помнить, что требования к газовой котельной изменяются в зависимости от мощности оборудования.

Требования к помещению под газовую котельную

В большинстве случаев газовая котельная всё же требует отдельного помещения: например, когда отапливать необходимо большие помещения. В такой ситуации рекомендуется или пристроить котельную к отапливаемому зданию, или возвести её неподалёку.

Строительство котельной любого типа начинается с консультации со специалистами, за которой следует проектирование, затем — приобретение оборудования, монтажные работы, пуск-наладка и регистрация свежевыстроенной котельной в ответственных органах. Продумывание помещения под котельную начинается ещё на моменте проектирования. Технические характеристики могут варьироваться в зависимости от нужд заказчика, но требования к газовой котельной как к помещению всегда остаются одинаковыми:

• Помещение. Высота потолков должна составлять как минимум 2,5 м. Самое главное требование к газовой котельной в отдельном помещении — её огнеупорность, поэтому стены, пол и потолок необходимо отделать материалом, не поддерживающим горение. Для стен, к примеру, идеально подойдёт керамическая плитка, для пола — бетон. Дверной проём должен быть не менее 0,8 м в ширину, а размер окна — 0,3 м³ на каждые 10 кубометров помещения.
• Вентиляция. Подача свежего воздуха может осуществляться или через сообщённую с отапливаемым зданием вентиляционную систему, или с улицы. При этом размеры вентиляционных отверстий рассчитываются, исходя из: 30 кв. см на 1 кВт, если воздух поступает из вентиляционной системы помещения, и 8 кв. см на 1 кВт, если воздух поступает с улицы.
• Дымоход. Для дымохода в стене котельной требуется проделать два отверстия: непосредственно для дымохода и для его технологического обслуживания чуть ниже. Дымоход обязательно должен быть газонепроницаемым, выходящим наружу не ниже конька крыши — только так создадутся необходимые условия для корректного вывода продуктов горения наружу.
• Установка котла. Газовый котёл устанавливается вдали от любых источников огня, на расстоянии как минимум 10 см от стены, а также таким образом, чтобы доступ к нему был открыт с любой стороны.

Стоит учитывать, что работает газовая котельная достаточно громко, поэтому её зачастую строят или устанавливают там, где она не помешает.

Проектирование, строительство и установка газовых котельных допускается только для тех организаций, у которых есть лицензия. Требований к газовой котельной существует очень много, и они во многом зависят от того, как, где и для каких целей будут устанавливаться котлы.

Обязательно обратитесь к квалифицированным специалистам перед тем, как приступать к строительству газовой котельной! Это поможет Вам обеспечить безопасность и законность своей котельной.

Для того чтобы рассчитать стоимость комплекса необходимых услуг либо купить котельную установку отправьте заполненный опросный лист.

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
многоканальный телефон: 8 (495) 781-81-55
электронная почта: [email protected]

Вас также может заинтересовать

Как получить разрешение на котельную?

Котельные относятся к категории опасных производственных объектов, или ОПО. В широком смысле, это объект, в ходе эксплуатации которого может возникнуть риск аварийной ситуации. Именно поэтому к ОПО предъявляется ряд требований, и именно поэтому для эксплуатации такого рода объектов требуется получение разрешения — или, иными словами, лицензии от Ростехнадзора.

На что способна мини-ТЭЦ?

Всё чаще в России можно услышать разговоры об альтернативных источниках энергии, однако применять их на централизованном уровне пока не представляется возможным. Зато энергетические ведомства вплотную занимаются другим, куда более важным вопросом: обеспечением теплом и горячей водой децентрализованных регионов. Чтобы решить проблему, постоянно вводятся всё новые технологии, одним из которых является, собственно, повсеместное внедрение мини-ТЭЦ.

Модульная котельная на 10 ГКал

Модульная котельная на 10 ГКал — это установка, которая представляет из себя мобильный транспортабельный блок-модуль, выполненный из металла и сэндвич-панелей. Внутри блока располагается весь комплекс необходимого для отапливания объекта оборудования.

Водяной пар

Водяной пар — вода в газообразном состоянии. У него нет ни запаха, ни вкуса, ни цвета. Он постоянно находится рядом с нами, потому что водоёмы бесконечно испаряются и восполняются через осадки и конденсацию.

О том, какие котлы нужны современной энергетике

Производители котельных установок — это признанные лидеры энергетической отрасли, особенно в плане инноваций. За каких-то пару лет они совершили мощнейший прорыв вперед, сильно продвинув технологии создания промышленных котлов.

Требования к помещению для установки газового котла: правила и нормы

Современные газовые котлы — это агрегаты с самым высоким КПД и плавной регулировкой мощности горелки. Они эффективно используются для отопления жилых объектов различной площади. Их популярность объясняется простой конструкцией, высоким уровнем автоматизации и низкими ценами на энергоносители.

Тем не менее, этот вид отопительного оборудования относится к пожароопасным объектам, поэтому государственные нормы предъявляют серьезные требования к помещению для установки газового котла.

Перед тем как ее начинать, собственнику дома нужно внимательно изучить их и неукоснительно выполнять, это поможет обеспечить безопасную эксплуатацию котлоагрегата.

СодержаниеПоказать

Правила и нормативы установки котлов, работающих на газовом топливе

Такие котлы устанавливаются по проекту, в котором отражаются все нормы безопасности, определяется место установки и пожаробезопасные расстояния к конструктивным элементам здания.

До начала строительно-монтажных работ проектная документация согласовывается с профильными контролирующими ведомствами, которые также проверяют ее на соответствие государственных норм.

Монтаж котла выполняется только специализированной организацией, имеющей лицензию на право проведения подобных работ. После окончания монтажных работ котел принимается в эксплуатацию комиссионно в составе представителей заказчика, проектной организации монтажной фирмы, горгаза, архитектуры, капитального строительства, СЭС и пожарного ведомства. Таким образом, собственник также должен знать требования к расположению газового котельного оборудования, чтобы правильно подготовить техническое задание на проектирование.

Настенных

Схема котла на стене

Требования к помещениям, где планируется установить настенный отопительный агрегат, прежде всего, направлены на защиту строительных конструкций от возгорания. В данном варианте особое внимание собственнику придется уделить стене, на которой планируют закрепить устройство, она должна быть способной выдержать вес конструкции и огнестойкой.

Базовые требования к помещению для настенных агрегатов:

1. Объем помещения для газового котла свыше 7.51 м3.
2. Наличие мощной естественной вентиляции, в помещении должны быть размещен оконный блок с форточкой и дверь с проемом для забора воздуха — 0.02 м2.
3. Предельные расстояния до ограждающих элементов здания: пол — 80 см, потолок — 45 см, стены по бокам — 20 см, от корпуса до задней стенки — 40 мм, от фронта агрегата до двери — 100 см.
4. Стену размещения закрывают огнестойким материалом из листа стали толщиной более 3 мм.
5. Теплоизолируют боковые примыкающие поверхности стен и мебели.

Напольных

Для данных моделей больше внимания нужно уделить конструкции пола, поскольку такие конструкции тяжёлые, а тепловые потери от корпуса в основном поступают на настил под ним.

Поэтому в районе котлоагрегата выполняют основание из негорючего материала, с усилением способным выдержать всю конструкцию системы теплоснабжения, с котлом и бойлером косвенного нагрева.

Нормы помещения для установки газового котла с напольной установкой:

1. Свободный доступ к рабочим элементам котлоагрегата.
2. Минимальная площадь для размещения одного агрегата не менее 4м2, при этом допускается не более 2-х устройств в помещении.
3. Высота помещения — 2.20 м.
4. Приточно-вытяжная вентиляция, окна из расчета 0.3 м2 на 10.0 м3 объема комнаты, дверь с проемом 0.8 м.
5. Промежуток между дверью и фронтом агрегата -1 м.
6. Стенки и пол выполняются из негорючих материалов.

Основные требования к помещению для размещения газовых котлов



Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

• До 30.0 кВт — 7.5 м3;
• от 30.0 до 60.0 кВт — 13.5 м3;
• свыше 60 кВт — 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

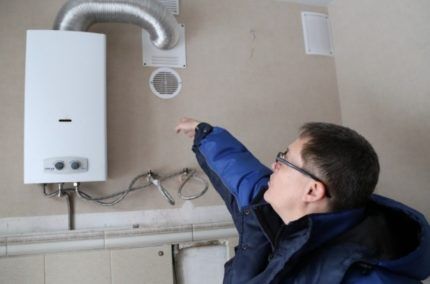

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

Есть и особенности, учитывая, что в кухне может быть и другое газоиспользующее оборудования, например, газплита и колонка, количество их ограничено количеством не более 2-х, так что собственнику придется выбирать, что оставить.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому



В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

• На 1-м этаже.
• В цокольных или в подвальных помещениях.
• На чердаке.
• На кухне агрегаты до 35 кВт.
• Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
• Тепловой мощностью от 150 до 350 кВт – в пристройках.

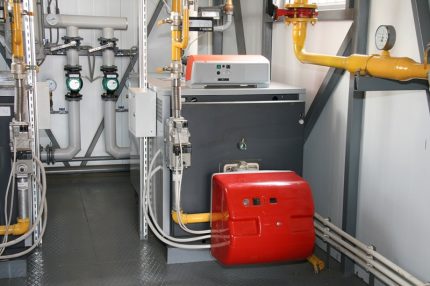

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
2. Примыкание к глухой сплошной стенке объекта.
3. Находиться на расстоянии 1 м от окна и двери.
4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
6. Высоту потолков более 2.2 метра.
7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

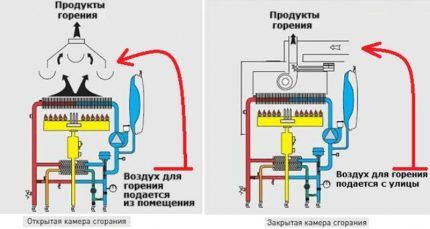

Нормы помещения для котлоагрегата с открытой топочной камерой

Такой котел должен монтироваться в отдельном помещении, соответствующему нормам СНИП. Запрещается установка в ванных комнатах и санузлах.

Особые требования к данным модификациям котлов вызваны тем, что они забирают воздух для горения непосредственно из помещений, которые не должны быть жилыми.



Поэтому дополнительно к общим требованиям по установке котлов добавляются следующие:

1. Необходимость отдельной двери топочной с выходом на улицу.
2. Забор воздуха обязан выполняться не из внутренних комнат.
3. Вытяжная вентиляция и газоходы должны соответствовать параметрам обозначенным заводом-изготовителем в технической документации к котлу и его проекту установки.

Нормы помещения для котла с закрытой топкой

Нормативные требования для монтажа газового агрегата с закрытой топкой не такие требовательные. Это связано с надежной системой дымоотвода данных модификаций.

Схема с закрытой топкой

В них удаление уходящих котловых газов производится из закрытого топочного пространства в коаксиальную трубу. Через нее же, прямо с улицы, выполняется принудительная подача свежего воздуха, для обеспечения полного сгорания топлива.

В связи с этим модификации котлов мощностью до 60 кВт допускается ставить в произвольном нежилом помещении, удовлетворяющим таким требованиям:

• Высота помещения не ниже 2.2 м;
• полный объем — свыше 7.5 м3;
• надежная приточная вентиляция;
• стены и пол из прочных пожароопасных материалов.

Требования к устройству дымохода

Безопасность газового котла напрямую связана с правильным монтажом дымовентиляционной системы, которая должна выводить все отработанные газы в атмосферу.

К установке дымохода предъявляют следующие требования:

1. Дымоход не должен обладать количеством поворотов больше 3-х.
2. Диаметр газохода обязан совпадать с размером указанным заводом-изготовителем котла.
3. Край трубы размещают на 500 мм выше конька кровли.
4. Отверстие для прохода дымовой трубы через строительные конструкции задания, выполняют больше диаметра трубы, щели между ними закладывают огнеупорным материалом, особенно в районе деревянных узлов.
5. Система дымоотвода должна иметь конденсатоотводчик в нижней части трубы и дефлектор на верхней.

Особенности энергообеспечения

Электроснабжение газового котлоагрегата должна быть двух видов: отдельная линия питания от абонентского щитка и аварийное, от аккумуляторных батарей или резервной линии. Кроме того схема электропитания котельной должна выполнять следующие условия:

1. Обязательное устройство системы заземления котла.
2. Подключение агрегата через стабилизатор напряжения или источник бесперебойного питания.
3. Розетка для отопительно аппарата обязана располагаться рядом, для того чтобы подключаться напрямую.
4. Применение переносок не разрешается.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

• Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
• Ежеквартально — очистка кирпичных дымоходов.
• Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Выбор места размещения газового котла

Выбор такого места может выполняться специализированной организацией в ходе разработки проекта установки газового котла. Собственник должен только согласовать с проектной организацией предпочтительное место из возможных вариантов:

• На кухне;
• в цокольном или чердачном помещении;
• в нежилом помещении, например, в гараже и мастерской;
• в пристройке к жилому зданию.

Таким образом, просто взять и разместить газовый котел в доме не получится. Необходимо будет выполнить все многочисленные требования проекта установки котла, СНИП, правил газовой, пожарной и санитарной безопасности.

Только тогда собственник такого отопительного устройства сможет получить разрешение на его эксплуатацию.
