Трехжильный кабель с заземлением как подключить

Подписка на рассылку

В данной статье рассмотрим, как осуществить замену двухпроводной проводки на трехпроводную с системой защитного заземления.

При организации бытовых систем электроснабжения процедура по устройству заземления является обязательным мероприятием. Это наиболее простой способ избежать поражения током при повреждении изоляции проводов и/или возникновения в сети коротких замыканий. Заземление также способно обеспечить защитой от выхода из строя различной бытовой электротехники.

К сожалению, во множестве старых (и не только) домов и квартир заземление электропроводки отсутствует, вместо него используется зануление, или защита отсутствует вовсе. Зануление, как показала практика, не самый надежный способ защиты, т. к. эта система, по сути, защищает лишь оборудование при возникновении коротких замыканий. При повреждении изоляции и утечки тока на корпус электротехнического устройства система зануления не сможет уберечь человека от поражения током (если тот случайно коснется оголенной части корпуса).

Кратко о бытовых системах заземления

Начиная с 2003 года в силу вступило постановление, в котором приведены обновленные требования к строительству и переоборудованию многоквартирных домов (и других строений), в том числе к устройству систем заземления. По правилам, здания должны оснащаться стояком, состоящим из 5 проводов, где 5-й служит в качестве заземляющего проводника.

Касательно частных домов. Системы заземления (при отсутствии) должны устраиваться жильцами самостоятельно. Обычно такая система представляет собой заземляющий контур, вкопанный в грунт. Контур, как вариант, выполняется из 3–4 стальных кольев, вбивающихся в землю и объединяющихся в единую цепь.

Для организации системы заземления в доме/квартире используются трехжильный кабель, подключение которого выполнятся по несложной схеме. Рассмотрим этот вопрос детальнее.

Основные моменты монтажа системы заземления

Весь процесс по монтажу системы заземления можно условно разбить на следующие части:

1. Монтаж проводки/демонтаж и последующая замена двухжильного кабеля на трехжильный проводник (в непереоборудованных домах/квартирах).
Если выполняется замена электропроводки, в этот пункт также добавляются процедуры по демонтажу и последующей установке новых электроприборов (выключатели, розетки, выходы для подключения светильников и др.), имеющих специальные выводы для подключения заземляющей жилы. На рисунке показан пример розетки в разобранном виде с заземляющим контактом (центральная контактная площадка).

2. Соединение трехжильного кабеля с электроприборами.

Технически трехжильный кабель подключить к розетке предельно просто. Все, что требуется проделать, это соединить каждую жилу провода с выходом на электроприборе. Однако здесь следует иметь в виду, что каждая жила должна подключаться к соответствующему по функционалу выводу розетки, т. е. к земле, нулю и фазе.
Понять «роль» жилы в кабеле несложно. Для этого достаточно изучить спецификацию проводника, предоставляемую производителем. Каждая жила имеет свою уникальную цветовую маркировку, обозначающую ее принадлежность к фазному, нулевому или заземляющему проводнику.

3. Соединение трехжильного кабеля в распределительной коробке
Распределительная коробка служит для объединения группы кабелей в единую цепь. Различают центральную и локальную коробки. Центральная устанавливается на входе в дом/квартиру сразу после щитка. Локальные коробки служат для объединения проводки конкретного участка системы электроснабжения.

В случае, например, с комнатой в коробке объединяются провода, идущие от всех комнатных выключателей, розеток и других электроприборов. К каждой коробке по отдельности подводится фаза, ноль и земля. Таких распределительных точек в системе электроснабжения может быть несколько, и каждая из них затем объединяется с центральной коробкой.

4. После чего остается трехжильный кабель подключить к распределительному щитку
При подключении кабеля к щитку снова может встать вопрос о том, какую жилу и к какому контакту ее следует подключать.

На самом деле, здесь все просто. На поверхности щитового оборудования можно найти такие обозначения, как «L1», «L2», «L3»… (фазные выходы), «N» (рабочий ноль) и «PE» (защитное заземление). Отсюда несложно догадаться, какую жилу и куда следует подключить.

Здесь стоит иметь в виду, что заземляющей шины как таковой может не оказаться — скорее всего это означает необходимость подключения земли напрямую к металлическому корпусу щитка (в этом случае лучше обратиться к специалисту).

Трехжильный кабель: подключение и удлинение

Рассмотрим еще один момент, связанный с устройством систем заземления, а именно — правила соединения токопроводящих жил друг с другом. Возникает такая необходимость при удлинении трехжильных кабелей и/или их монтаже в распределительных коробках.

Существует несколько безопасных и надежных способов соединения жил. Сюда относятся:

• Опрессовка. В этом случае жилы помещаются в металлическую гильзу, которая затем обжимается специальным инструментом — пресс-клещами. Поверх гильзы устраивается изоляция.
• Сварка. Производится при помощи маломощных специальных сварочных аппаратов.
• Пайка. Технология соединения такая же, как и при пайке, например, радиодеталей.
• Соединение винтовыми клеммами. Простой и быстрый способ. Такие зажимы имеют в своей конструкции несколько контактных площадок с разъемами для подключения жил. Сами жилы фиксируются болтовым соединением.
• Соединение самозажимными зажимами. Еще более простой способ. В отличие от устройств предыдущего типа здесь отсутствуют болты. Соединение жил производится путем их фиксации при помощи пружинных контактов.

Не рекомендуется производить удлинение трехжильных кабелей и/или соединение токопроводящих жил методом скрутки и последующей изоляции изолентой. Так соединять провода можно лишь на короткое время.

Поскольку обычно люди думают, что процесс установки или изменения розеток является чем-то специфическим и сложным, мало кто «рискует» делать это самостоятельно. Человек, когда-нибудь в своей жизни разбиравший розетку, наверное, замечал, что дело здесь не ограничивается двумя проводами, имеется еще и третий провод – заземляющий.

Нередко при установке бытовой розетки такой провод попросту игнорируется, что нельзя назвать правильным. Какова же функция заземляющего провода? В данной статье рассмотрим пример как подключить розетку с заземлением.

Как выглядит розетка с заземлением

Знание конструктивных особенностей розеток с заземлением является необходимым для правильного выполнения их подключения. Наличие третьего контакта из металла сразу отличает их внешний вид. Существует две категории розеток по конструкции: приборы внутреннего размещения и приборы наружного размещения.

Розетки с внутренним размещением применяются в современных домах, поскольку в оснащение таких домов входит скрытая электропроводка. Сегодня рынок электротоваров заполнен очень большим разнообразием электрических розеток, ведь раньше в домах жилого типа у каждого государства использовались свои стандарты.

Конструкция розеток с заземлением выполнена таким образом, что при включении вначале соприкасаются клеммы заземления, а уже потом контакты фазного и нулевого провода вилки входят в розетку.
Такая особенность выполнена в целях безопасности в случае повреждения оборудования его корпус будет заземлен до того как на него будет подано напряжение.

Для чего нужна розетка с заземлением?

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению, в соответствии с техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение – при коротком замыкании, разрушении изоляции проводов и т.д.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

На производственных работах так и делают – по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях медный провод).

Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и во всех их помещениях, но даже при имеющейся надежности совершения этого дела говорить в данном случае хоть о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением.

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так.

Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире (то есть, превратить двухпроводную электропроводку в трехпроводную – фаза, ноль и земля). При вводе же новой линии для розеток осуществлять установку необходимо сразу трехжильным кабелем – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник. Заземляющий проводник является медным изолированным проводом, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).

Как подключить розетку с заземлением в новостройках

Перед установкой розетки с заземлением в гнездо, необходимо развести и подготовить концы торчащих из нее проводов. Кстати, согласно современным требованиям, из такого гнезда в новых квартирах должны выступать три разноцветных провода.

Помните, что перед выполнением всех работ с электропроводкой необходимо обязательно выключить автомат в электрощитовой. В случае разноцветности проводов предварительно нужно определить фазный, нулевой и заземляющий провод и запомнить цвет каждого.

Для проверки фазного и нулевого провода можно использовать электрический щуп с неоновым индикатором. Маркировка проводов в квартире определяется в соответствии с местом подключения заземляющего провода к корпусу электрощита.

При установке розетки рекомендуется подключение фазного провода к правой клемме, нулевого – к левой клемме, а заземляющего – к нижней или центральной клемме.

В каких случаях можно подключать заземление к розетке? Подключайте заземление к розетке только в том случае, если оно у вас действительно имеется.

Как запрещено подключать заземление к розеткам!

В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного.

То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.

Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.

Во-первых, в случае нарушения целостности нулевого проводника, в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается и он выглядит обесточенным, то есть безопасным.

Во-вторых, опасность такого подключения розетки с заземлением обусловлена тем, что жилы проводов в щитке в домах с двухпроводкой не отличаются какой-нибудь окраской и любой специалист по электрооборудованиям, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под фазным напряжением.

Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? Ничего страшного, просто для подключения задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.

Если нет заземления, как же защитить себя в этом случае спросите Вы? Очень просто – установите УЗО.

Мой горький опыт электрика позволяет мне утверждать: Если у Вас «заземление» сделано как надо – то есть в щитке есть место присоединения «заземляющих» проводников, и все вилки и розетки имеют «заземляющие» контакты – я вам завидую, и вам не о чем беспокоиться.

Правила подключения заземления

В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?

Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии – пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А – получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе – реальный ноль, или около того.

А теперь вопрос – что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз – тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

Не надо забывать, что нельзя делать имитацию схемы «заземления» , соединяя в евророзетке «нулевой рабочий» и «нулевой защитный» проводники, как иногда практикуют некоторые «умельцы». Такая замена крайне опасна. Не редки случаи отгорания «рабочего нуля» в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.

Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.

«Заземление» и «зануление»

Одним из вариантов «заземления» является «зануление». Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться «заземлением».

В этой ситуации тоже есть свои нюансы. Что мешает «нулю» отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский «авось», который проблему не решает.

Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.

В идеале «контур заземления» должен состоять из 3х – 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с «заземляющим» контактом. Короб, плинтус, скоба – дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй – на «заземляющий» контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).

Не надо так же забывать, что «земля» не имеет права разрываться, посредством каких либо выключателей.

фаза, нуль, земля, трехжильный кабель, плюс, минус

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета. В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

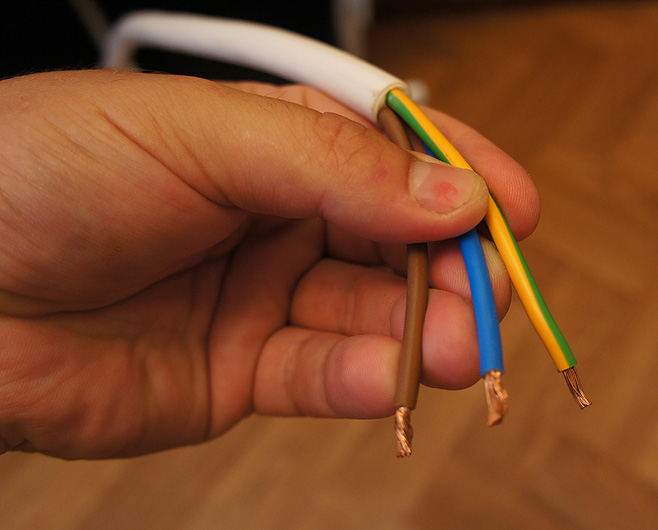

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны — одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока, также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой — коричневый;
  • Минусовой — серый;
  • Нулевой — синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

с заземлением по цветам, на два или три провода

На чтение 9 мин. Просмотров 963 Опубликовано Обновлено

У каждого современного человека дома и на работе насчитывается более десяти электрических приборов, которые значительно упрощают жизнь и делают ее более комфортной. Чтобы устройства функционировали, их требуется подключать к электрической сети. Для этой цели были изобретены и изготовлены разные модификации электроизделий, они обеспечивают непрерывную передачу тока на силовые агрегаты бытового прибора.

Виды электрических вилок

Электрическая вилка евростандарта

Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

  • без заземления;
  • разборные модели;
  • с заземлением;
  • неразборные модификации;
  • евростандарт;
  • обычного типа.
Вилка с заземлением

Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.


Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации. Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

  • С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
  • С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

В России эксплуатируется большое количество приборов со шнурами, которые оснащены разборными вилками типа С1-В с круглым штырем диаметром 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

Монолитная вилка

Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

Строение электровилки типа С1-В

Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

Как поменять вилку на проводе

Починить вилку для розетки несложно, однако во время выполнения работ очень важно следить за соблюдением техники личной безопасности.

Как разобрать вилку электрическую типа С1-В

Требуется подготовить концы проводов к подключению. Для этого обрезается шнур с интервалом не более 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, как правило, изоляция в этих местах становится жесткой и подлежит замене. На концах провода формируются колечки. После этого на винты устанавливаются пружинные гроверы и плоские шайбы. Теперь эту конструкцию можно вставлять в винты.

Винт требуется вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Монтируются они выступами в корпусе в специальные углубления. На провод накладывают планку и с помощью двух винтов прижимают к корпусу. Если изоляция тонкая, чтобы предотвратить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку или резиновую.

Замена электровилки типа С1-В

В завершение соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их нужно отодвинуть.

Как подключить к проводу трехполюсную вилку С6

Подготовка провода к подключению осуществляется аналогичным способом, что и в предыдущем разделе. Технология сборки такая же.

Если в комплекте отсутствуют вилки гроверов, их обязательно следует установить. Провод желто-зеленого окраса можно подсоединять исключительно к заземляющему контакту. Как правило, он расположен посередине между контактными площадками штырей.

В двухполюсном шнуре не предусмотрен контакт заземления, следовательно, в вилке это место останется свободным.

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Этапы замены электрической вилки европейского образа

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

  1. Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
  2. Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
  3. Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
  4. Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
  5. Следующий этап — правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
  6. Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
  7. Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Устройство евровилки достаточно простое, однако во время выполнения работ нужно проявлять осторожность.

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

  1. Демонтируется старый корпус и разбирается.
  2. Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
  3. В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Замена штепсельных вилок

Штепсельная вилка — это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

  1. Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
  2. С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
  3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Поляризованная электрическая вилка IEC 60906-1

Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке.

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.

Как подключить вилку – с заземлением

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ


Про мощность

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.


Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.


Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия


ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

Как подключить розетку с заземлением. Подключение розетки с заземлением

Поскольку обычно люди думают, что процесс установки или изменения розеток является чем-то специфическим и сложным, мало кто «рискует» делать это самостоятельно. Человек, когда-нибудь в своей жизни разбиравший розетку, наверное, замечал, что дело здесь не ограничивается двумя проводами, имеется еще и третий провод — заземляющий.

Нередко при установке бытовой розетки такой провод попросту игнорируется, что нельзя назвать правильным. Какова же функция заземляющего провода? В данной статье рассмотрим пример как подключить розетку с заземлением.

Как выглядит розетка с заземлением

Знание конструктивных особенностей розеток с заземлением является необходимым для правильного выполнения их подключения. Наличие третьего контакта из металла сразу отличает их внешний вид. Существует две категории розеток по конструкции: приборы внутреннего размещения и приборы наружного размещения.

Розетки с внутренним размещением применяются в современных домах, поскольку в оснащение таких домов входит скрытая электропроводка. Сегодня рынок электротоваров заполнен очень большим разнообразием электрических розеток, ведь раньше в домах жилого типа у каждого государства использовались свои стандарты.

Конструкция розеток с заземлением выполнена таким образом, что при включении вначале соприкасаются клеммы заземления, а уже потом контакты фазного и нулевого провода вилки входят в розетку. Такая особенность выполнена в целях безопасности в случае повреждения оборудования его корпус будет заземлен до того как на него будет подано напряжение.

Для чего нужна розетка с заземлением?

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению, в соответствии с техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение – при коротком замыкании, разрушении изоляции проводов и т.д.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

На производственных работах так и делают – по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях медный провод).

Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и во всех их помещениях, но даже при имеющейся надежности совершения этого дела говорить в данном случае хоть о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением.

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так.

Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире (то есть, превратить двухпроводную электропроводку в трехпроводную – фаза, ноль и земля). При вводе же новой линии для розеток осуществлять установку необходимо сразу трехжильным кабелем – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник. Заземляющий проводник является медным изолированным проводом, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).

Как подключить розетку с заземлением в новостройках

Перед установкой розетки с заземлением в гнездо, необходимо развести и подготовить концы торчащих из нее проводов. Кстати, согласно современным требованиям, из такого гнезда в новых квартирах должны выступать три разноцветных провода.

Помните, что перед выполнением всех работ с электропроводкой необходимо обязательно выключить автомат в электрощитовой. В случае разноцветности проводов предварительно нужно определить фазный, нулевой и заземляющий провод и запомнить цвет каждого.

Для проверки фазного и нулевого провода можно использовать электрический щуп с неоновым индикатором. Маркировка проводов в квартире определяется в соответствии с местом подключения заземляющего провода к корпусу электрощита.

При установке розетки рекомендуется подключение фазного провода к правой клемме, нулевого — к левой клемме, а заземляющего — к нижней или центральной клемме.

В каких случаях можно подключать заземление к розетке? Подключайте заземление к розетке только в том случае, если оно у вас действительно имеется.

Как запрещено подключать заземление к розеткам!

В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного.

То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.

Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.

Во-первых, в случае нарушения целостности нулевого проводника, в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается и он выглядит обесточенным, то есть безопасным.

Во-вторых, опасность такого подключения розетки с заземлением обусловлена тем, что жилы проводов в щитке в домах с двухпроводкой не отличаются какой-нибудь окраской и любой специалист по электрооборудованиям, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под фазным напряжением.

Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? Ничего страшного, просто для подключения задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.

Если нет заземления, как же защитить себя в этом случае спросите Вы? Очень просто — установите УЗО.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



самостоятельная установка розетки с заземлением

Самостоятельное подключение розетки с заземлением

Современному человеку не надо объяснять, что такое розетка. То, что розетка нужна для подключения электроприборов к общей сети, знают с детства абсолютно все. Но что делать, если розетка вышла из строя, и ее надо заменить или установить там, где ее раньше не было? Для того чтобы установить новую розетку, необходимо знать ее устройство и технологию подключения.

Розетка с заземлением состоит из пластмассового корпуса, где расположена рабочая часть. Внутри находятся клеммы, к которым крепятся контакты и пружины для вилки. Практически все современные розетки имеют заземляющие контакты. Заземление позволяет снять напряжение с электроприборов и повышает безопасность всей системы. Розетки с заземлением имеют несколько типов: французские оснащены третьим штырьком, американские имеют боковые отверстия с прорезями. В России распространен немецкий вариант розеток с заземлением. В центре имеется цилиндрическое углубление с отверстиями для штырей вилки, а по бокам – металлические детали небольшого размера.



Провести заземление в доме сможет любой электрик, однако идеальный вариант, когда этими работами занимаются во время капитального ремонта, тогда все провода можно аккуратно «утопить» в стены.

Контур заземления, как правило, состоит из трех-четырех металлических уголков, их закапывают в землю так, чтобы люди не спотыкались о них. Для разводки по дому кабеля заземления используют медный провод сечением не меньше 1,5 мм. В многоквартирных домах есть заземленный щиток, который находится на верхних этажах подъезда. От него тянется витая медная проволока в квартиру.

Второй и, по мнению многих электриков, более безопасный вариант заземления розеток для квартир – зануление. Производится путем подключения проводника к нулевому кабелю, который проходит через распределительный щиток в подъезде. Как правило, нулевой кабель имеет контакт со щитком через болт, именно к этому болту и нужно подсоединить проводник и завести его в квартиру.

Перед тем, как приступить к монтажу, фото (схему) процесса надо тщательно изучить, чтобы избежать неприятных ситуаций во время работы.

После того, как выполнена разводка сети, и кабели подведены к гнездам, можно приступать к подключению розеток.



Пошаговая инструкция как подсоединить розетку с заземлением:

  • Отключить электроснабжение на щитке
  • Убедиться в том, что электричество отключено. Это делают с помощью индикатора. Если он не работает, значит можно приступать к работе
  • Убрать старую розетку. Для этого откручивают винт, расположенный на корпусе. После этого ослабляют лапки, которые фиксируют розетку к стене, вытаскивают ее и обрезают провода
  • Почистить или заменить на новый старый подрозетник
  • Снять внешнюю изоляцию и зачистить концы проводов
  • Подключение кабелей к розетке. Оголенная часть провода заводится в клемму и затягивается винтом. Для более надежного подключения, рекомендуют оголенную часть провода загнуть кольцом
  • Присоединить третий кабель заземления к контакту розетки
  • Зафиксировать корпус винтами
  • Прикрутить пластмассовую крышку

Оболочки всех входящих в квартиру проводов имеют разную расцветку. Провод заземления выполнен в желто-зеленой гамме, фазный – в красной или коричневой. Нулевой провод – обычно синий или голубой.





Подключение двойной розетки

Если одной розетки недостаточно, используйте двойную. При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза. Ноль всегда находится слева, фаза справа, кабель заземления по центру. Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый.

Монтаж тройной розетки производится по принципу двойной.

В последнее время используют двойные и тройные розетки с одним входом, куда поступает электричество, и клеммой для заземления. Потом оно равномерно распределяется на отводы.



Как проверить работу розетки с заземлением

Крепко зафиксированная розетка с заземлением не гарантирует исправную работу прибора. Иногда при проведении зануления совершается распространенная ошибка: закрепление защитного контакта и фазы. Проверить, есть ли заземление в розетке, можно индикаторной отверткой. Приложите отвертку к фазному гнезду, а к сенсору – щуп провода с изоляцией. Если индикатор загорелся, то заземление в розетке есть, и подключение розетки с заземлением было произведено правильно.

Если работы по подключению розеток вызывают затруднения, можно заказать услуги специалистов сервиса Юду. Вызов оформляется через сайт youdo.com быстро, абсолютно бесплатно, а мастера работают профессионально и недорого.

Посмотреть видео о том, как установить розетку с заземлением, можно здесь.

Как определить провод заземления

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы

Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы

Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т»

Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара

Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно

Прикосновение к обоим проводам смертельно опасно.

Обозначения и расшифровка

Проводники имеют не только цветовую, но и буквенную маркировку. Латинскими буквами обозначаются соответствующие жилы на схемах и аппаратуре.

Также на кабеле может указываться дополнительная информация: сечение, длина, марка и другие необходимые параметры.

Фазный провод L

Буквенное обозначение фазного проводника записывается как L (line). Если фаз несколько, дополнительно отмечается и цифра рядом с буквой – L1, L2. Цвет фазного кабеля может быть любым, кроме синего (голубого) и желто-зеленого оттенка.

Нулевой рабочий N

Буквой N (neutral) обозначается нулевой или средний проводник. Он окрашивается в синие оттенки. До 2000 года цветовая маркировка нуля была белой.

Нулевой защитный PE

Латинскими буквами PE (protect earth) записывается нулевой заземляющий проводник. Встречается и обозначение PEN – это характерно для классической комбинации проводов, смещенной в ноль. Подобная маркировка встречается в системах TN-C-S. Окраска жилы желто-зеленая.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

  • в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
  • два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
  • если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки. где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети. Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

  • нулевой рабочий провод – голубая изоляция;
  • нулевой защитный провод – желто-зеленые полоски на изоляции;
  • комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению .

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Нейтраль силового кабеля и заземление системы

Прокладка силовых кабелей среднего напряжения под землей сопряжена со своими собственными проблемами. С инженерной точки зрения перед установкой кабеля необходимо учесть несколько факторов. Наиболее упускаемый из виду, если не вполне понятный фактор, — это тип силового кабеля, который требуется для данного приложения, а также время заземления нейтрали кабеля или ленточного экрана.

Силовой кабель с концентрической нейтралью

Взгляните на рисунок 1.Этот тип кабеля используется коммунальными предприятиями для распределения электроэнергии через подземные кабельные каналы. Он содержит нейтраль размером 1/3 (относительно фазного проводника), когда она используется для трехфазного питания, или полноразмерную нейтраль для однофазного питания.

Рисунок 1: Силовой кабель с концентрической нейтралью

Когда концентрическая нейтраль в этом кабеле заземлена с обоих концов, существует возможность циркуляции токов в нейтральном проводе (ток течет от одного конца к другому; затем в землю и обратно в провод в исходное положение).Это может произойти либо из-за несимметричных токов нагрузки, индукции напряжения из-за паразитного магнитного поля, либо из-за короткого замыкания, связанного с замыканием линии на землю. В любом случае эта токоведущая нейтраль составляет четвертый кабель (в трехфазной схеме). Когда эта установка устанавливается внутри кабелепровода, необходимо снизить допустимую нагрузку на дополнительный провод (во избежание тепловой перегрузки).

Имейте в виду, что для трехфазных проводов с 1/3 нейтралью эквивалентная нейтраль будет 1 / 3 x 3 = 1 полноразмерный нейтральный кабель в комплекте из трех кабелей внутри кабелепровода.

Рисунок 2: Силовой кабель с концентрической нейтралью, используемый для подводящих кабелей от подстанции к центрам нагрузки.

Силовой кабель с ленточным экраном (без нейтрали)

Иногда концентрический нейтральный проводник поверх изоляции не требуется, как правило, при подключении вторичной обмотки силового трансформатора к расположенному рядом распределительному устройству или при подаче питания на промышленную нагрузку (которая преимущественно содержит трехфазные нагрузки). Для этого сценария используется кабель без нейтрального провода.

На рисунках 3 и 4 показан кабель, имеющий ленточный экран поверх изоляции из EPR вместо концентрического нейтрального проводника. Лента представляет собой тонкий лист меди, который обернут вокруг кабеля и полностью закрывает его. Этот кабель дешевле (чем с нейтралью) в производстве.

Рисунок 3: Силовой кабель с ленточным экраном Рисунок 4: Силовой кабель с ленточным экраном.

Значение ленты-экрана

Вам может быть интересно, каково назначение ленты-экрана? Важнейшая функция ленты — равномерное распределение электрического поля, создаваемого напряжением в медном кабеле.С поврежденной лентой электрическое поле может свободно фокусироваться на заземленном поблизости материале. Это концентрированное поле создает нагрузку на изоляцию кабеля. Кроме того, любые дефекты в изоляции из EPR или XLPE или проникновение влаги позволяют электрическому полю разъединять изоляцию, что приводит к преждевременному выходу кабеля из строя.

  • Повреждение изоляции кабеля из-за напряжения электрического поля. Источник: Cablab.
  • Прорванная оболочка кабеля
Рисунок 5: Повреждения кабеля

Допустимая нагрузка на ленточный экран по току

Из-за тонкой толщины ленты она не рассчитана на пропускание значительного тока нейтрали или тока короткого замыкания .Таким образом, чтобы предотвратить прохождение любого тока, ленточный экран заземляется только в одной точке на всем протяжении его прохождения. Это создает свои собственные проблемы.

В длинном кабеле, когда лента заземлена только на одном конце, напряжение начинает нарастать на ленте по мере того, как вы переходите к другому концу кабеля. Это представляет опасность для персонала, работающего поблизости.

Таким образом, чтобы обеспечить безопасность людей, работающих рядом с этими кабелями, на некоторых установках лента заземлена с обоих концов. В этой схеме для защиты ленточного экрана специальный заземляющий провод проходит с трехфазными проводниками в одном кабелепроводе. Рис. 6: Для небольших участков, особенно между трансформатором и распределительным устройством, можно использовать силовой провод с ленточным экраном. Нейтральный провод в этом случае прокладывается отдельно — либо к шине нейтрали КРУ, либо к реактору нейтрали или резистору.

Сводка

  1. Для систем распределения электроэнергии: используйте силовой кабель с концентрическим нейтральным проводом. Заземлите нейтраль на обоих концах и в люках, где соединяется кабель.
  2. Для промышленного распределения электроэнергии или небольших участков внутри подстанции: используйте силовой кабель с ленточным экраном.Заземлите ленточный экран только с одного конца.

Поддержите этот блог, поделившись статьей

Руководство по осветительным и силовым кабелям

Чтобы мы могли использовать наши светильники и приборы, нам необходимо подключить их к основному источнику питания. В этом посте мы обсудим различные типы кабелей и их типичное применение.

Стационарная проводка, проходящая через стены / потолок между прибором и источником питания, называется «кабелем», тогда как провод, используемый для подключения переносных приборов, таких как лампы и т. Д.к настенной розетке обозначается как «гибкий» или «гибкий кабель».

Кабели плоские с загнутыми сторонами и имеют внутри 2-4 жилы. Шлейф (гибкий кабель) круглый с 2-3 жилками внутри.

Вид поперечного сечения кабеля Вид гибкого поперечного сечения

Отдельные медные провода внутри кабеля / гибкого кабеля называются жилами. Каждая из жил (за исключением жилы заземления в кабелях) покрыта цветной изоляцией из ПВХ, которая обеспечивает защиту и позволяет легко идентифицировать. (Желто-зеленый изолирующий рукав натягивается на оголенную жилу заземления во время установки кабеля) Все жилы затем окружаются последним слоем ПВХ-изоляции, называемым оболочкой, которая обычно бывает серого или белого цвета.

Цвет ядер был изменен в марте 2006 года, чтобы привести его в соответствие с требованиями Европейского Союза. Старые цвета были

Красный — Живой
Черный — Нейтральный

Они были заменены следующими цветами

Коричневый — Живой
Синий — Нейтральный

Важно помнить, что вы будете часто можно увидеть смесь нового и старого стиля цветовой кодировки в зданиях постройки до 2006 года.

Кабели бывают разных размеров, размер относится к площади поперечного сечения жил и зависит от величины тока, протекающего через них. Кабель с жилами 2,5 мм 2 обычно используется для силовых цепей, а кабель с жилами 1 мм 2 обычно используется для цепей освещения.

Однофазные силовые кабели

Двухжильный кабель и кабель заземления: Этот кабель соединяет потребительский блок (блок предохранителей) с розетками электросети и передает электричество к приборам, подключенным к электрической цепи.Кабель состоит из трех жил, жилы под напряжением, жилы нейтрали и жилы заземления. Жилы под напряжением и нейтраль изолированы и проводят ток к розетке и от нее. Проводник заземления или непрерывного заземления (ECC) не изолирован, за исключением внешней оболочки, и обеспечивает путь для прохождения тока на землю в случае возникновения короткого замыкания.

Двухжильный и заземляющий кабель — новые цвета Двухжильный и заземляющий кабель — старые цвета

Трехжильный гибкий кабель: Этот тип кабеля используется для подключения таких приборов, как лампы или удлинительные кабели, к розеткам электросети.Гибкий кабель (гибкий шнур / кабель) имеет три жилы: под напряжением, заземление и нейтраль. Каждая из жил изолирована слоем ПВХ с цветовой кодировкой, затем все три жилы окружены дополнительным внешним слоем ПВХ, известным как оболочка.

Трехжильный гибкий кабель

Двухжильный гибкий кабель: Этот тип кабеля используется для подключения небольших приборов с двойной изоляцией и не требует заземления. Кабель имеет только две жилы: фазу и нейтраль. Поскольку это гибкий кабель, он будет иметь круглую форму с внешней оболочкой и двумя жилами с ПВХ-изоляцией с цветовой кодировкой.

Двухжильный гибкий кабель

Трехфазные кабели питания

Трехфазные и нейтральные: обычно вы не найдете трехфазных кабелей в жилых домах, если они не очень большие, но вы обычно найдете их в промышленных и высотных зданиях, поскольку они может обеспечить гораздо большую мощность, чем однофазный кабель. Трехфазные кабели обычно круглые и содержат 4 жилы, 3 из которых находятся под напряжением, а 1 — нейтраль. Каждая из жил покрыта изоляцией из ПВХ с цветовой кодировкой, а затем сгруппирована вместе и покрыта слоем, известным как оболочка (внутренняя оболочка), после чего она окружена слоем скрученной оцинкованной стальной проволоки, которая имеет двойную цель обеспечения броневой защиты. а также действует как защитный проводник цепи (CPC).Затем армированный слой покрывается дополнительным слоем ПВХ-изоляции, который защищает броню от ржавчины.

Трехфазный и нейтральный кабель — новая цветовая кодировка Трехфазный и нейтральный кабель — старая цветовая кодировка

Цвет трехфазных жил был изменен для соответствия требованиям Европейского Союза. Старые цвета были

Черный — Нейтральный
Синий —
Живой (L3)
Желтый —
Живой (L2)
Красный
— Живой (L1)

Они были заменены следующими цветами

Синий — Нейтральный
Серый —
Живой (L3)
Черный —
Живой (L2)
Коричневый —
Живой (L1)

Важно помнить, что вы часто будете видеть смесь нового и Цветовая кодировка в старом стиле в коммерческих и промышленных зданиях, хотя должна быть предупреждающая наклейка, а также маркировка фаз.

Осветительные кабели

Трехжильный и заземляющий кабель: Этот тип кабеля используется для подключения двухсторонних выключателей света. Кабель состоит из 4 жил, одна из которых является нейтралью, а три других потенциально находятся под напряжением в зависимости от того, как спроектирована схема освещения и в каком положении находятся переключатели. Каждая из жил (кроме земли) покрыта слоем Цветная ПВХ-изоляция для идентификации, эти жилы затем покрываются внешним слоем из ПВХ, известным как оболочка.

Трехжильный и заземляющий кабель нового цвета Трехжильный и заземляющий старые цвета

Двухжильный гибкий кабель: Этот тип кабеля используется для подключения осветительной арматуры с пластиковыми патронами, не требующими заземления. Кабель имеет только две жилы: фазу и нейтраль. Поскольку это гибкий кабель, он будет иметь круглую форму с внешней оболочкой и двумя жилами с ПВХ-изоляцией с цветовой кодировкой.

Метод электрического заземления и соединения многожильных кабелей

Металлическая оболочка и броня многожильных кабелей должны быть соединены и заземлены.

Заземляющие жилы кабеля должны быть медными полосами с соответствующим сечением, проложенными в формованных кабельных желобах или каналах, или прикрепленными к стенам, бетонным или стальным конструкциям с помощью зажимов или зажимных планок, должным образом закрепленных в подходящих дюбелях или резьбовых отверстиях. Расстояние между креплениями не должно превышать 1 м. Если полоса заземления заглублена или уложена в местах, где существует опасность коррозии, она должна быть снабжена антикоррозийной лентой из экструдированного термопласта или самоклеящейся ленты ПВХ, которую можно на короткие отрезки вручную наклеивать на площадке.

Подрядчик должен соединить, если не указано иное, все оболочки и броню кабеля, опорные стальные конструкции и металлический корпус герметизирующих коробок, стыков и т. Д. С основной шиной заземления с помощью подходящих ответвлений, которые могут быть из неизолированного или изолированного многожильного провода. в соответствии с требованиями кабельной системы.

При необходимости следует использовать соединительные провода концентрического типа с подходящим сопротивлением. Система соединения и заземления подлежит утверждению Инженером и должна быть спроектирована с учетом требований последующего технического обслуживания.

Склеивание металлических экранов многожильных кабелей

Потери мощности в многожильном кабеле зависят от токов, протекающих через металлическую оболочку, которые необходимо минимизировать с помощью надлежащих методов соединения с заземлением, и, следовательно, общая пропускная способность кабеля по току может быть максимальной. Ниже приведены используемые методы:

Двухстороннее соединение для многожильного кабеля

Соединение многожильного кабеля — соединение обоих концов

Метод соединения обоих концов применяется, в основном, при формировании трилистника за счет низких потерь мощности.Оба конца кабеля должны быть скреплены кабельной оболочкой.

Одноточечное соединение для многожильного кабеля

Соединение многожильного кабеля — одноточечное соединение

Метод одноточечного соединения используется там, где оболочка кабеля не обеспечивает пути для внешних повреждений или циркулирующих токов. Между оболочкой и землей будет индуцированное напряжение в зависимости от длины кабеля, но ток не будет течь.

Перекрестное соединение для многожильного кабеля

Соединение многожильного кабеля — перекрестное соединение

Этот метод используется, когда непрерывная оболочка проходит от заземленного вывода к другому заземленному выводу.Поскольку это сенсационно, через соединение не будет протекать большой ток. Этот метод позволяет обеспечить максимальную пропускную способность кабеля по току, как при одноточечном соединении, но при большей длине трассы, чем у последнего. Это требует разделения экрана и дополнительных полей ссылок.

Однофазные и трехфазные установки

Разница между однофазной и трехфазной установкой

Однофазная установка

Большинство бытовых установок однофазные .Они имеют одну фазу с одиночным переменным током и контрактной мощностью до 10 кВт. Однофазный соединяет дом двумя проводами: активным и нейтральным. Нейтральный провод заземляется на распределительном щите.

Трехфазная установка

Трехфазные установки — это установки, образованные тремя разными переменными токами, которые разделяют установку на несколько частей, которые достигаются за счет постоянной мощности. Их стандартизированная мощность в настоящее время адаптирована к 400 вольт. Трехфазный имеет четыре провода: три активных (называемых фазами) и один нейтраль. Нейтральный провод заземлен на распределительном щите.

Разница между однофазными и трехфазными силовыми кабелями

Однофазные системы питания и трехфазные кабели — это устройства, использующие (AC) электрическую мощность с переменным током. Основное отличие однофазных кабелей от трехфазных — постоянство доставки.

Кабели для однофазной установки

Для правильного питания однофазной установки можно использовать следующие кабели:

  • Два провода : синий (нейтраль) и коричневый (одна фаза).
  • Три проводника: синий (нейтраль), коричневый (одна фаза) и зелено-желтый (заземление). Примером трехполюсного может быть армированный кабель TOXFREE ZH RC4Z1-K (AS)
  • .

Кабели для трехфазной установки

Однако для питания трехфазной установки мы будем использовать следующие кабели:

Трехфазные кабели

  • Три проводника

    Серый, коричневый и черный (все три фазы)

  • Четыре проводника

    Серый, коричневый и черный (три фазы) и синий (нейтральный).

  • Четыре проводника

    Серый, коричневый и черный (все три фазы) и желто-зеленый (заземление). Примером четырехжильного кабеля могут служить низковольтные кабели TOXFREE ZH RZ1-K (AS) .

  • Пять проводников

    Серый, коричневый и черный (три фазы), желто-зеленый (заземление) и синий (нейтраль).

Такой же монтаж можно выполнить, начиная с одножильных кабелей (с использованием двух, трех, четырех или пяти) или начиная с многожильных кабелей с внешней оболочкой (2x, 3x, 4x или 5x).

Заземляющий провод обычно называют заземляющим проводом. он соединяет клемму заземления установки с заземляющим электродом или с клеммой заземления, предоставленной поставщиком электроэнергии. чтобы запросить, например, трехжильный кабель с поперечным сечением 1,5 мм² с заземлением, мы должны указать 3 г 1,5 мм2 вместо 3 x 1,5 мм2. таким образом, G указывает, что один из проводов желто-зеленый.

¿Какого размера должен быть заземляющий провод?

Размер заземляющего проводника должен соответствовать вашим местным нормам.Окончательно выбранный размер должен основываться на площади поперечного сечения линейного проводника.
Нужна помощь с сечением кабеля? Свяжитесь с нашей службой технической поддержки здесь или загрузите наше приложение Topmatic для поперечных сечений.

Заземление оболочки подземного кабеля сверхвысокого / высокого напряжения (часть 1/2)

21/35 (40,5) КВ 3-жильный силовой кабель с броней из сшитого полиэтилена / ПВХ / стальной ленты

В городских районах обычно используются подземные кабели высокого напряжения для передача и распределение электроэнергии.Такие высоковольтные кабели имеют металлические оболочки или экраны, окружающие проводники, и / или броню и металлические провода, окружающие кабели.

Во время замыканий на землю применяется к непосредственно заземленным системам , ожидается, что эти металлические пути будут нести значительную часть общего тока короткого замыкания, который в противном случае протекал бы через общую массу земли, возвращаясь к нейтрали системы. Эти альтернативные пути возврата необходимо учитывать при определении степени повышения потенциала сети на электростанции из-за замыканий на землю.

Для безопасной и надежной работы экраны и металлические оболочки силовых кабелей должны быть заземлены.

Без заземления экраны работали бы при потенциале, значительно превышающем уровень земли. Таким образом, они будут опасны для прикосновения и вызовут быстрое разрушение оболочки или другого материала, находящегося между экраном и землей. Это вызвано емкостным зарядным током изоляции кабеля, который составляет порядка 1 мА / фут длины проводника.

Этот ток обычно протекает на промышленной частоте между проводником и заземляющим электродом кабеля, обычно экраном. Кроме того, экран или металлическая оболочка обеспечивают путь возврата при повреждении в случае нарушения изоляции, обеспечивая быстрое срабатывание защитных устройств.

Чтобы уменьшить циркулирующий ток и разность электрических потенциалов между оболочками одножильных трехфазных кабелей, оболочку заземляют и склеивают на одном или обоих концах кабелей. Если кабель длинный, необходимо выполнить двойное соединение, что приведет к появлению циркулирующих токов и увеличению общих потерь мощности. Повышение сопротивления оболочки за счет уменьшения ее поперечного сечения и увеличения удельного сопротивления может снизить его почти до уровня потерь в сердечнике.

Однако в случае замыкания на землю значительная часть тока короткого замыкания протекает через повышенное сопротивление оболочки, создавая в оболочках гораздо более высокую мощность, чем в неисправном сердечнике. Простое решение: стержень проводника, закопанный в почву над или под кабелем, может отвести эту мощность от оплетки.


Экран кабеля

1. Назначение экрана кабеля

Конструкция кабеля

Экран кабеля контролирует напряжение электрического поля в изоляции кабеля. Он также обеспечивает обратный путь для нейтрали кабеля и тока короткого замыкания.

Если экран заземлен с двух сторон, он обеспечивает защиту от электромагнитного излучения. В целях безопасности объедините опасное высокое напряжение с потенциалом земли.

2. Назначение экранов кабелей на обоих концах

Потери электроэнергии в кабельной цепи зависят от токов, протекающих в металлических оболочках кабелей, поэтому за счет уменьшения протекания тока в металлической оболочке различными способами склеивание увеличивает допустимую нагрузку по току (допустимую нагрузку) кабеля.

Он обеспечивает обратный путь тока короткого замыкания с низким импедансом и обеспечивает нейтральную точку для цепи. Он также обеспечивает защиту от электромагнитного поля.

3. Наведенное напряжение и циркулирующий ток в экране кабеля

Электромагнитная связь между сердечником и экраном Электромагнитный экран. Если экран кабеля скреплен в одной точке, электрическая цепь отсутствует, и mmf генерирует напряжение. Если экран кабеля соединен с обоих концов, МДС вызовет протекание циркулирующего тока, если есть электрическая непрерывность.

Циркулирующий ток создает противоположное магнитное поле. Следует использовать подходящий метод соединения, чтобы соответствовать пределу постоянного напряжения и поддерживать циркулирующий ток на приемлемом уровне.

Метод прокладки кабеля

Три одножильных кабеля в трехфазной цепи могут быть размещены в различных формах. Типичные образования включают трилистники (треугольные) и плоские образования.

1. Формирование трилистника

Формирование трилистника кабеля

Чтобы минимизировать электромеханические силы между кабелями в условиях короткого замыкания и избежать вихретокового нагрева в близлежащих стальных конструкциях из-за магнитных полей, создаваемых токами нагрузки, три одножильных кабели, составляющие три фазы трехфазной цепи, всегда прокладываются зажатыми в форме «трилистника».

Преимущества

Этот тип формирования сводит к минимуму циркулирующие токи в оболочке, индуцируемые магнитным потоком, соединяющим жилы кабеля и металлическую оболочку или экраны из медной проволоки. Эта конфигурация обычно используется для кабелей с более низким напряжением (от 33 до 132 кВ) и с проводниками меньшего диаметра.

Недостатки

Форма трилистника не подходит для отвода тепла, потому что существует заметный эффект взаимного нагрева трех кабелей. Накопленное тепло в кабелях и кабельной траншее снижает номинальные характеристики кабеля и ускоряет его старение.


2. Плоское формирование

Плоское формирование кабеля
  • Это наиболее распространенный метод прокладки кабеля LT.
  • Это формирование подходит для отвода тепла и увеличения номинальных характеристик кабеля.
  • Выбор формы полностью зависит от нескольких факторов, таких как метод соединения экрана, площадь проводника и доступное пространство для установки.

Тип жилы и наведенное напряжение

1. Трехжильный кабель

  • Для низковольтного оборудования, обычно для напряжения ниже 11 кВ.
  • Хорошо сбалансированное магнитное поле от трех фаз.
  • Сумма индуцированных напряжений от трех фаз равна нулю по всей длине кабеля.
  • Экран кабеля должен быть заземлен с обоих концов.
  • Фактически нулевое наведенное напряжение или циркулирующий ток в установившемся режиме.

2. Одножильный кабель

  • Для высоковольтного применения, обычно для напряжения 11 кВ и выше.
  • В одножильных кабелях не используется ферромагнитный материал для экрана, оболочки и брони.
  • Наведенное напряжение в основном создается токами сердечника в его собственной фазе и двух других фазах. Если кабели проложены компактно и симметрично, наведенное в экране напряжение может быть минимизировано.
  • Для одножильных кабелей следует использовать подходящий метод соединения экрана, чтобы предотвратить чрезмерный циркулирующий ток, высокое индуцированное постоянное напряжение. Высокое напряжение.
Ссылки
  1. Mitton Consulting.
  2. EMElectricals

Ошибки заземления | Мой блог

Заземляющий провод может быть неизолированным или изолированным, многожильным или одножильным, и он должен быть надежно закреплен на месте и проложен по прямой линии от разрядного блока к заземляющему электроду (Фото 2). Если в здании есть клемма для межсистемного соединения, заземляющий провод должен быть подключен к ней или к одному из следующих устройств:
  • Система заземляющих электродов.
  • Заземленная внутренняя металлическая система водопровода в пределах 5 футов от входа в здание.
  • Средства заземления, доступные для электроснабжения, вне здания.
  • Металлическая дорожка качения для силовых цепей.
  • Шкаф для сервисного оборудования.
  • Провод заземляющего электрода или его металлический корпус.

Если этот заземляющий провод проложен внутри металлической дорожки качения, вы должны прикрепить металлическую дорожку к нему с обоих концов. По этой причине, если дорожка качения необходима для дополнительной защиты, обычно используется ПВХ (жесткий неметаллический кабелепровод, внесенный в список UL). Заземляющий провод должен быть не меньше меди 10 AWG.

При использовании отдельных электродов необходимо подключить средство заземления разрядного блока антенны к системе заземления энергосистемы помещения медным проводом 6 AWG. Излишне говорить, что заземление спутниковой антенны выходит далеко за рамки простого вождения заземляющего стержня в точке входа.

Заземление для кабельного телевидения немного отличается. Обычно кабельное телевидение вводится в здание через коаксиальный кабель, который имеет центральный провод, изолирующую прокладку и внешний электрический экран. Из-за прокладки уменьшается емкостная связь, поэтому кабель обеспечивает высококачественный сигнал для передачи данных, голоса и видео. Неправильное заземление коаксиального кабеля, используемого для кабельного телевидения, очень распространено.

Нет блока разряда антенны, необходимого для установки спутниковой антенны. Вместо этого экран коаксиального кабеля подключается к изолированному заземляющему проводнику, который ограничен медью, но может быть многожильным или одножильным. Заземляющий провод сечением не менее 14 AWG, поэтому его допустимая нагрузка по току примерно равна внешнему экрану коаксиального кабеля.

Основной отличительной особенностью дома на одну и две семьи является то, что заземляющий провод не может превышать 20 футов в длину и предпочтительно должен быть короче. Если заземляющий электрод, такой как межсистемный контактный зажим, находится за пределами 20 футов, для этой цели необходимо ввести заземляющий стержень. Однако даже после того, как это специальное средство заземления установлено, чтобы соответствовать требованиям NEC, установка должна иметь перемычку не менее 6 AWG или эквивалентную, которая подключается между заземляющим электродом системы CATV и системой заземляющих электродов питания для здание. Отсутствие этой перемычки является серьезным нарушением Кодекса, уступающим только отсутствию заземления.Вы должны соединить все заземления системы, антенну, питание, кабельное телевидение, телефон и т. Д. С помощью толстой перемычки.

3. Отказ от установки GFCI там, где это необходимо. Последние редакции Кодекса требуют более широкого использования GFCI. В жилых единицах GFCI требуются для всех однофазных розеток на 125 В, 15 А и 20 А в: ванных комнатах; гаражи; вспомогательные здания с полом на уровне класса или ниже, не предназначенные как жилое помещение, ограниченное складскими помещениями, рабочими и аналогичными помещениями; на открытом воздухе; кухни вдоль столешниц; в пределах 6 футов от внешнего края раковин для стирки, хозяйственных нужд и бара с раковиной; и эллинги. За исключением жилых помещений, GFCI требуются на всех розетках 125 В, однофазных, 15 А и 20 А в ванных комнатах, кухнях, крышах, на открытом воздухе и в пределах 6 футов от внешнего края раковин.

Другие области, требующие использования GFCI, включают: лодочные подъемники, подвесы для самолетов, фонтанчики для питья, торговые автоматы, подключенные к электросети и розетки, моечные машины высокого давления, гидромассажные ванны, карнавалы, цирки, ярмарки (и т.п.) с электрическим приводом. покрытия для бассейнов, переносные или мобильные электрические знаки, оборудование для электрифицированных парковочных мест для грузовиков, лифты, лифты, эскалаторы, движущиеся дорожки, подъемники с платформами / лестничные подъемники, фиксированные электрические кабели для обогрева помещений, фонтаны, коммерческие гаражи, электрооборудование для естественных и искусственных тел воды, подогрева трубопроводов, терапевтических бассейнов и ванн, лодок, строительных площадок, медицинских учреждений, причалов / верфей, бассейнов, транспортных средств для отдыха, чувствительного электронного оборудования, спа-салонов и джакузи.

4. Неправильное подключение заземляющего провода оборудования к нейтрали системы. Вы должны подключать заземленный нейтральный провод к обычно не токоведущим металлическим частям оборудования, дорожкам качения и корпусам только через главную перемычку заземления (или, в случае системы с отдельным подключением, через перемычку заземления системы). Установите это соединение на средстве отключения службы, а не ниже по потоку. Когда вы покупаете новую входную панель, в комплект обычно входит винт или другая основная перемычка.К нему прилагаются инструкции, согласно которым его следует устанавливать только тогда, когда панель будет использоваться в качестве сервисного оборудования.

Установка основной перемычки соединения в коробку, используемую в качестве дополнительной панели, питаемой 4-проводным механизмом подачи проволоки, является серьезной ошибкой. Также неправильно не установить его, когда панель используется в качестве сервисного оборудования. Неправильное подключение заземленной нейтрали к заземляющим проводам оборудования может привести к возникновению нежелательного циркулирующего тока и наличия напряжения на металлических инструментах или корпусах устройств. К сервисному разъединителю следует подключить заземленную нейтраль и провода заземления оборудования. Затем разделите их — никогда больше не воссоединитесь. Дополнительные опциональные заземляющие стержни могут быть подключены в любом месте вдоль заземляющего провода оборудования, но не к заземленной нейтрали.

5. Неправильное заземление рам электрических плит и сушилок для одежды. До версии NEC 1996 года обычной практикой было использование нейтрали в качестве заземления оборудования. Однако теперь все рамы электрических плит, настенных духовок, навесных кухонных плит, сушилок для одежды и розетки или распределительные коробки, которые являются частью этих цепей, должны быть заземлены четвертым проводом: заземляющим проводом оборудования.

Исключение разрешает сохранение схемы, существовавшей до 1996 г., для существующих установок ответвленной цепи только там, где нет заземляющего проводника оборудования. Необходимо выполнить еще несколько условий. Если возможно, лучше всего запустить новую 4-проводную ответвленную цепь от панели. Если вам необходимо сохранить старый прибор, обязательно удалите перемычку между нейтралью и рамой, если необходимо подключить провод заземления оборудования.

6. Отказ от заземления погружных скважинных насосов. Когда-то погружные насосы не требовалось заземлять, потому что они не считались доступными. Однако было замечено, что рабочие тянули насос, клали его на землю и подавали напряжение, чтобы посмотреть, будет ли он вращаться. Если из-за неисправности проводки корпус окажется под напряжением, устройство максимального тока не будет работать, что приведет к опасности поражения электрическим током. NEC 2008 года требует четвертого заземляющего провода оборудования, который теперь необходимо протянуть к верхней части обсадной трубы. Многие считают, что в трехпроводной системе с погружными насосами один провод является «заземлением».На самом деле кабель погружного насоса состоит из трех жил (плюс заземляющий провод), скрученных вместе и не имеющих оболочки. Желтый — это обычная ветвь 240 В, черный — работа, а красный — пуск, на который блок управления подает питание на короткий период времени. До введения нового требования к заземлению все было жарко.

7. Неправильное подключение заземляющего провода к электрическим устройствам. Подключение устройств в гирляндную цепь таким образом, чтобы при удалении одного из них нарушалась целостность заземления оборудования, является распространенной проблемой.Предпочтительный способ заземления электропроводки — это подсоединить входящие и исходящие заземляющие провода оборудования к короткой оголенной или зеленой перемычке. Затем перемычка с неизолированной или зеленой изоляцией подключается к клемме заземления устройства.

8. Отсутствие второго заземляющего стержня там, где это необходимо. Одиночный заземляющий стержень, который не имеет сопротивления относительно земли 25 Ом или менее, должен быть дополнен вторым заземляющим стержнем. После установки второго заземляющего стержня нет необходимости, чтобы они соответствовали требованиям к сопротивлению.На практике лишь немногие электрики проводят измерение сопротивления.

Кабель со стальной проволокой

: все, что вам нужно знать

Вт, 20 октября 2020 г.

SWA Cable, аббревиатура от Steel Wire Armored Cable, представляет собой износостойкий силовой кабель , предназначенный для питания от сети , или, по словам большинства электриков, головную боль. сменный инструмент для снятия изоляции

SPOILER ALERT : Решение для электриков, инженеров, подрядчиков, менеджеров по строительству, менеджеров проектов и всех, кто имеет дело с кабелем SWA, в конце этого поста (инструмент для снятия изоляции SWA).

Что такое кабель SWA?

SWA — это силовой и вспомогательный кабель управления, предназначенный для использования в электросети. Это одна из различных защищенных электрических линий — включая кабель 11 кВ и кабель 33 кВ — и используется в подземных системах и каркасах, кабельных сетях, системах управления, силовых сетях, наружных и внутренних применениях, а также в кабельных каналах.

Кабель со стальной проволокой

имеет механическую защиту, поэтому его часто используют для наружного применения.Броня используется для снижения риска защемления или повреждения кабеля; сталь используется для защиты армированного кабеля. Кабели SWA тяжелые, из-за чего их очень трудно согнуть; поэтому они лучше всего подходят для прокладки кабелей под землей или крепятся к наружным стенам с помощью кабельных скоб.

Другие широко используемые термины для этого: Сетевой кабель , Бронированный кабель , Буклет Бронированный кабель и Кабель питания .Однако название Power Cable относится к большому количеству каналов, включая 6381Y, 6491X, NYCY, NYY-J Cable.

(Для наших соотечественников: замените бронированный на бронированный)

Использование кабеля, армированного стальной проволокой, в качестве заземления

Использование брони в качестве средства заземления оборудования, снабженного кабелем, является предметом разногласий в электромонтажной отрасли. Эта функция технически известна как защитный провод цепи или CPC.

Обычно дополнительная жила в кабеле указывается как CPC (например, , используется трехжильный кабель вместо использования двухжильного кабеля для линии и нейтрали, а броня как CPC ) или внешний заземляющий провод. проходит вдоль кабеля, выполняя роль CPC. Основные проблемы:

  • Относительная проводимость арматуры по сравнению с жилами (которая уменьшается по мере увеличения размера кабеля),
  • Вопросы надежности, здоровья и безопасности.

Согласно недавним статьям и исследованиям, проведенным авторитетными источниками, эта практика была подробно проанализирована, и был сделан вывод, что в большинстве случаев броня подходит для использования в качестве CPC в соответствии с Правилами электромонтажа Великобритании.

(Для получения дополнительной информации о заземлении щелкните здесь)

Строительство кабелей SWA

Типичная конструкция кабеля, армированного стальной проволокой, может быть разбита следующим образом:

  1. Проводник : Обычный многожильный медный (Cu) проводник класса 2, соответствующий стандарту BS EN 60228: 2005.
  2. Изоляция : сшитый полиэтилен (XLPE) используется в качестве изоляции во многих силовых кабелях из-за его превосходных электрических свойств и водостойкости. Это также гарантирует, что проводники и другие металлические вещества не соприкасаются друг с другом.
  3. Подстилка : Поливинилхлорид (ПВХ) используется в качестве подстилки для обеспечения защитной границы между внутренним и внешним слоями кабеля.
  4. Броня : Броня из стальной проволоки (SWA), используемая для механической защиты.Таким образом, кабель может выдерживать более высокие нагрузки, закапываться непосредственно в землю и использоваться во внешних или подземных проектах. Броня обычно заземляется и может использоваться как CPC (как описано выше).
  5. Оболочка : Оболочка из поливинилхлорида (ПВХ) скрепляет все компоненты вместе и обеспечивает дополнительную защиту от внешних повреждений.

Цвет оболочки: черный (карбон для устойчивости к УФ)

Номинальное напряжение: 600/100 В

Конструкция кабеля, армированного стальной проволокой, зависит от предполагаемого использования. Например, если кабель питания необходимо проложить в густонаселенном и / или закрытом общественном месте, необходимо использовать аналог с низким содержанием дыма и нулевым галогеном (LSZH), называемый кабелем SWA BS 6724 (кабель SWA BS 6724 имеет подстилку LSZH и черная оболочка ЛСЖ). Все кабели лондонского метрополитена должны использовать оболочку LSZH после смертельных случаев из-за вдыхания токсичного газа и дыма во время пожара на Кингс-Кросс в Лондоне в 1987 году.

Что обозначают BS5467 и BS6724?

Термины BS5467 или BS6724 очень часто используются при обозначении кабеля, армированного стальной проволокой.Эти фразы означают, что кабель SWA соответствует требованиям британского стандарта как для строительства, так и для тестирования.

Ядра

Многоядерный

Броня из стальной проволоки используется только в многожильных кабелях. Многожильный кабель swa, кабель с двумя и более жилами:

2-жильный бронированный кабель SWA

находится под напряжением и является нейтральным для приборов класса II и с двойной изоляцией, которые не требуют заземления.

3-жильные бронированные кабели SWA бывают под напряжением, нейтралью и заземлением, в отличие от 2-жильных.Трехжильный кабель относится к классу I или с одинарной изоляцией, который должен иметь заземление.

4-жильный бронированный кабель SWA

идеально подходит для работы с низковольтными или слаботочными сигналами. Изготовлен из 4 медных кабелей индивидуального цвета, отсюда и название четырехжильный кабель.

5-жильный бронированный кабель SWA

чаще всего используется в низковольтных передачах и использует трехфазную линию с одной нулевой линией для источника питания.

7-жильный бронированный кабель SWA

предназначен для низковольтных соединений с максимальным нормальным напряжением 50 В постоянного тока.Каждая жила сделана из медных проводников в стальной арматуре.

Одножильный (армированный алюминиевой проволокой)

Броня из стальной проволоки используется только в многожильных версиях кабеля. Когда кабель имеет только одну жилу, вместо стальной проволоки используется броня из алюминиевой проволоки (AWA). Это потому, что алюминий немагнитен. Магнитное поле создается током в одножильном кабеле. Это вызовет электрический ток в стальной проволоке, что может вызвать перегрев.

Легко и безопасно отрезать и зачищать кабель SWA

Растущее число электриков, получающих травмы при работе с кабелем SWA, наряду с обновленными правилами охраны здоровья и безопасности, которые вынудили большинство крупных подрядчиков запретить использование лезвий и кабельных ножей на объекте, сделали необходимость в новом инструменте для снятия изоляции SWA срочно.Инструмент SACS стал долгожданным глотком свежего воздуха для решения этой проблемы, а также противодействовал всем недостаткам, которые имели предыдущие резаки SWA:

.

Оставить комментарий
