Незамерзающий водопровод. Труба в изоляции с подогревом. | Информация

В частных жилых домах и дачных домиках, рассчитанных на сезонное проживание, имеется, как правило, только холодное водоснабжение.

Неправильно проложенный водопровод в холодное время года может перемёрзнуть и дом останется без воды. Поэтому водопроводные трубы следует укладывать в строгом соответствии с положениями действующих нормативных документов, в частности, СП за номером 61.13330.2012. Текст упомянутого свода правил Минрегиона России утвердил своим приказом за № 608, изданным 27.12. 11.

Общие принципы теплоизоляции трубопроводов

Согласно вышеназванному документу в теплоизоляции нуждается любой трубопровод, по которому передаётся носитель с температурой от -180°С до +600°С.

Изолирование поверхности водопровода заключается в нанесении на его поверхность и надёжном закреплении изоляционного материала. Этим решается задача исключения её прямого контакта с окружающей средой и обеспечение сохранения максимально возможного количества энергии носителя, перемещаемого по трубе.

Для того чтобы подобрать оптимальную изоляцию, рекомендуется выполнить необходимые расчёты.

Требования, которым должны соответствовать утеплители

Принимая решение о выполнении теплоизоляции водопровода, следует оценивать существующие утеплители не только по классическому соотношению их стоимости и качества, но и с обязательным учётом условий, в которых должен работать водопровод.

Выбираемый материал должен обладать простотой монтажа, длительными сроками эксплуатации и хорошими теплоизоляционными характеристиками. Кроме этого важное значение для качественного выполнения теплоизоляции имеют такие свойства материала, как:

Основные виды утеплителей, пользующиеся повышенным спросом

Повышенным спросом у российских потребителей в настоящее время пользуются:

На последнем материале стоит остановиться более подробно.

Полное наименование материала – пенополиэтилен вспененный (ППЭ). Международное обозначение EPE. Утеплитель обладает прекрасными эксплуатационными характеристиками:

  • Теплопроводность материала минимальна, 0,038 Вт/м*К. Что позволяет демонстрировать высокие коэффициенты теплоизоляции;

  • Вспененный ППЭ, при прямых контактах с жидкостью, за месяц непрерывного взаимодействия впитает её в объёмах, не превышающих 3,5 % от собственного объема;

  • Материал обладает высокой стойкостью к агрессивным средам, например, к бензопродуктам и маслам;

  • Материал обладает нулевой токсичностью, легко поддаётся монтажу и обладает очень высокой долговечностью (не менее 80 лет).

По своим теплоизоляционным характеристикам данный материал многократно превосходит многие материалы. Например: слой вспененного ППЭ толщиной в 2 см обладает теплосберегающими возможностями, присущими 10 см минеральной ваты, 40 см дерева или газосиликатных блоков, 120 см слою керамзитобетона или 200 см кирпича.

Чаще всего упомянутый материал предлагается в виде трубы с продольным разрезом или двух полуцилиндров (скорлуп), имеющих специальный замковый фиксатор, позволяющий свободно устанавливать их на утепляемую трубу. Изделия выпускаются в ассортименте для труб различных диаметров. При утеплении каждый следующий элемент устанавливается со смещением линии стыковки на 10 -15 см.

Кабельные системы обогрева труб

Наряду с классическими и давно используемыми вариантами утепления: прокладкой труб в земле на глубине, превышающей уровень промерзания грунта, и применением специальных утеплителей, сегодня, всё чаще, используются системы обогрева с применением электрического кабеля. Принцип её работы аналогичен функционированию системы «тёплый пол».

Греющий кабель специальной конструкции позволяет обеспечить комплексную защиту труб от промерзания за счёт создания определённой температуры. Существуют варианты использования кабеля как внутри трубопровода, так и на его поверхности.

Применение кабеля позволяет:

В состав подобной системы входит кабель, имеющий один или два металлических проводника, по которым пропускается ток. Труба обогревается за счёт получения тепловой энергии от разогревающегося металла.

Степень нагрева можно регулировать посредством изменения сопротивления используемых проводников. Металлические жилы защищены от проникновения влаги многослойной изоляционной оплёткой.

Вместе с кабелем необходимо использовать термостат, контролирующий температуру трубы. При превышении максимального значения заданной температуры, он автоматически отключает кабель от питающей сети.

Кабель может прокладываться по поверхности обогреваемой трубы или внутри неё.

Как правило, для систем обогрева более предпочтительными являются двухжильные кабели. Объясняется это тем, что проводники с одной жилой требуется закольцовывать, что достаточно проблематично в рассматриваемой ситуации.

Саморегулирующийся кабель работает более экономично и не требует подключения термостата.

Чтобы система функционировала в оптимальном режиме энергопотребления и обеспечивала нужную температуру обогрева трубы, требуется правильный выбор мощности изделия, задаваемой таким показателем, как Ватт/м. пог. При расчётах следует учитывать длину трубы, подлежащей обогреву, её диаметр, тип транспортируемого вещества и существующее дополнительное утепление трубы.

Как рассчитать тип кабеля и толщину теплоизоляции, зная диаметр трубы и диапазон температур окружающей среды. См таблицу.

Внешний диаметр трубы, мм

Толщина теплоизоляции, мм

Диапазон температур Т трубы — Т среды

20°С

30°С

40°С

50°С

60°С

27

20

4,8

7,3

9,7

12,1

14,5

30

3,8

5,6

7,5

9,4

11,3

40

3,2

4,8

6,4

8,0

9,6

50

2,8

4,3

5,7

7,1

8,5

80

2,3

3,4

4,5

5,7

6,8

34

20

5,7

8,5

11,3

14,1

17,0

30

4,3

6,5

8,6

10,8

13,0

40

3,6

5,5

7,3

9,1

10,9

50

3,2

4,8

6,4

8,0

9,6

80

2,5

3,8

5,1

6,3

7,6

42

30

5,0

7,4

9,9

12,4

14,9

40

4,1

6,2

8,2

10,3

12,4

50

3,6

5,4

7,2

9,0

10,8

80

2,8

4,2

5,6

7,0

8,4

48

30

5,4

8,1

10,8

13,6

16,3

40

4,5

6,7

9,0

11,2

13,5

50

3,9

5,9

7,8

9,8

11,7

80

3,0

4,5

6,0

7,5

9,0

60

30

6,3

9,5

12,7

15,9

19,0

40

5,2

7,8

10,4

13,0

15,6

50

4,5

6,7

9,0

11,2

13,5

80

3,4

5,1

6,8

8,5

10,2

Как пользоваться таблицей? Таблица теплопотерь для труб используется для того, чтобы определить теплопотери, и следовательно, необходимую для защиты от замерзания мощность на погонный метр трубы. К значениям, полученным из таблицы, не- обходимо добавить еще коэффициент запаса – 1.3 – 1.5.

1. В первой колонке указан внешний диаметр трубы.

2. Во второй колонке указана толщина теплоизоляции.

3. В следующих колонках указаны различные диапазоны температур – от 20°C до 60°C – между температурой трубы и окружающей среды.

Например, для поддержания трубопровода в незамерзающем состоянии при максимально низкой температуре –30°C, диапазон температур выбирается из колонки 40°C.

Пример:

Пластиковая труба с внешним диаметром 48мм и толщиной теплоизоляции 50мм. Диапазон температур составляет 40°C. Расчетные теплопотери по таблице – 7.8Вт/м, с учетом коэффициента запаса 1.3, требующаяся мощность равна 7.8 x 1.4 = 10.14Вт/м. Поскольку для пластиковой трубы максимально допустимая мощность на погонный метр составляет 10Вт/м, выбираем кабель Optiheat 10.

Нагревательные кабели предназначены для предотвращения замерзания жидкостей в трубах, а не для их размораживания, поэтому особое внимание нужно уделить правильному монтажу и расчету необходимой мощности. Систему следует включать в период, когда температура воздуха опускается до +5ºС, так как именно в это время возможно резкое похолодание. Если систему включить уже при отрицательной температуре, то потребуется значительное время для размораживания образовавшегося льда, а напор воды может быть минимальным.

Принцип установки на трубу кабеля обогрева

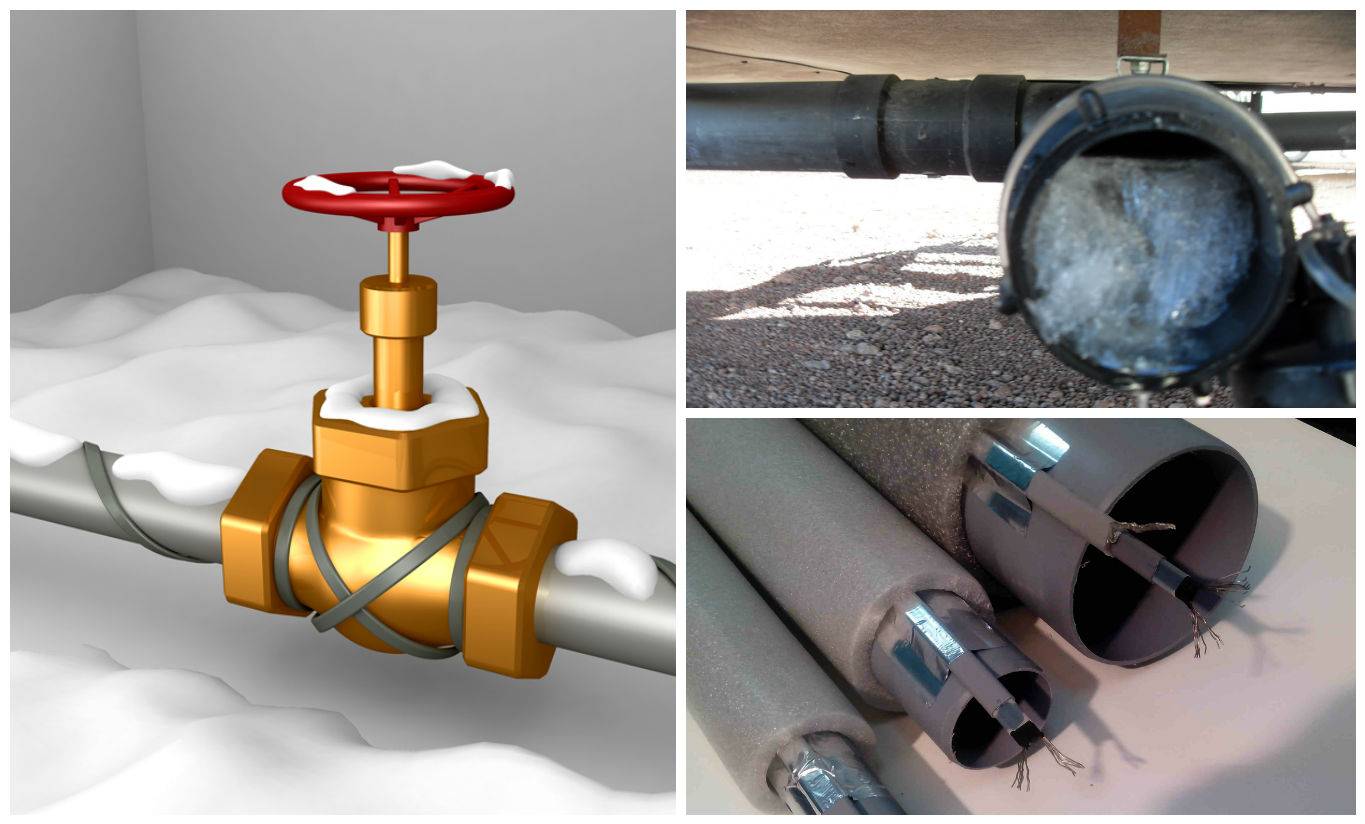

  1. Прокладка обогрева по поверхности трубы. Кабель фиксируется по длине трубы или оборачивается вокруг неё.

Линейный монтаж наиболее прост. Обязательное условие, протяжка кабеля под нижней частью трубы, что обеспечивает дополнительную защиту проводника от механических повреждений. Вторая причина заключается в том, что вода замерзает снизу. Вполне логично размещение обогревателя именно здесь быстрее устраняет проблему. При продольной укладке могут выполняться 1 – 4 линии.

Фиксация проводника к трубе производится скотчем на алюминиевой основе. Он не просто закрепляет проводник на трубе, но и повышает его теплоотдачу. Возможно крепление обычным скотчем, который оборачивается вокруг трубы в два-три раза с шагом в 300 мм.

Повышенного внимания требуют прохождения углов. В этих местах, для сокращения изгиба, рекомендуется класть проводник по наружному радиусу трубы.

В районах с холодными зимами рекомендуется выполнять спиральный обвив трубы кабелем. При этом минимальный шаг витка должен составлять 50 мм. Для работы потребуется кабель, длина которого составляет ≥ 1,7 от длины обогреваемого трубопровода.

В труднодоступных местах укладка имеет определённую специфику. Кабель следует намотать с припуском, после чего завернуть излишек в обратную сторону. При этом кабель, при входе и выходе с данного участка, необходимо зафиксировать скотчем.

При обогреве отдельных узлов водопровода (фланцевые соединения, запорная арматура и т.п.) расход кабеля будет выше, так как в данных местах у водопровода повышенный теплоотвод.

Датчик контроля температуры, следует размещать в самом холодном месте трубопровода, с максимальным удалением от нагревательного элемента. Место установки предварительно проклеивается скотчем на основе алюминия.

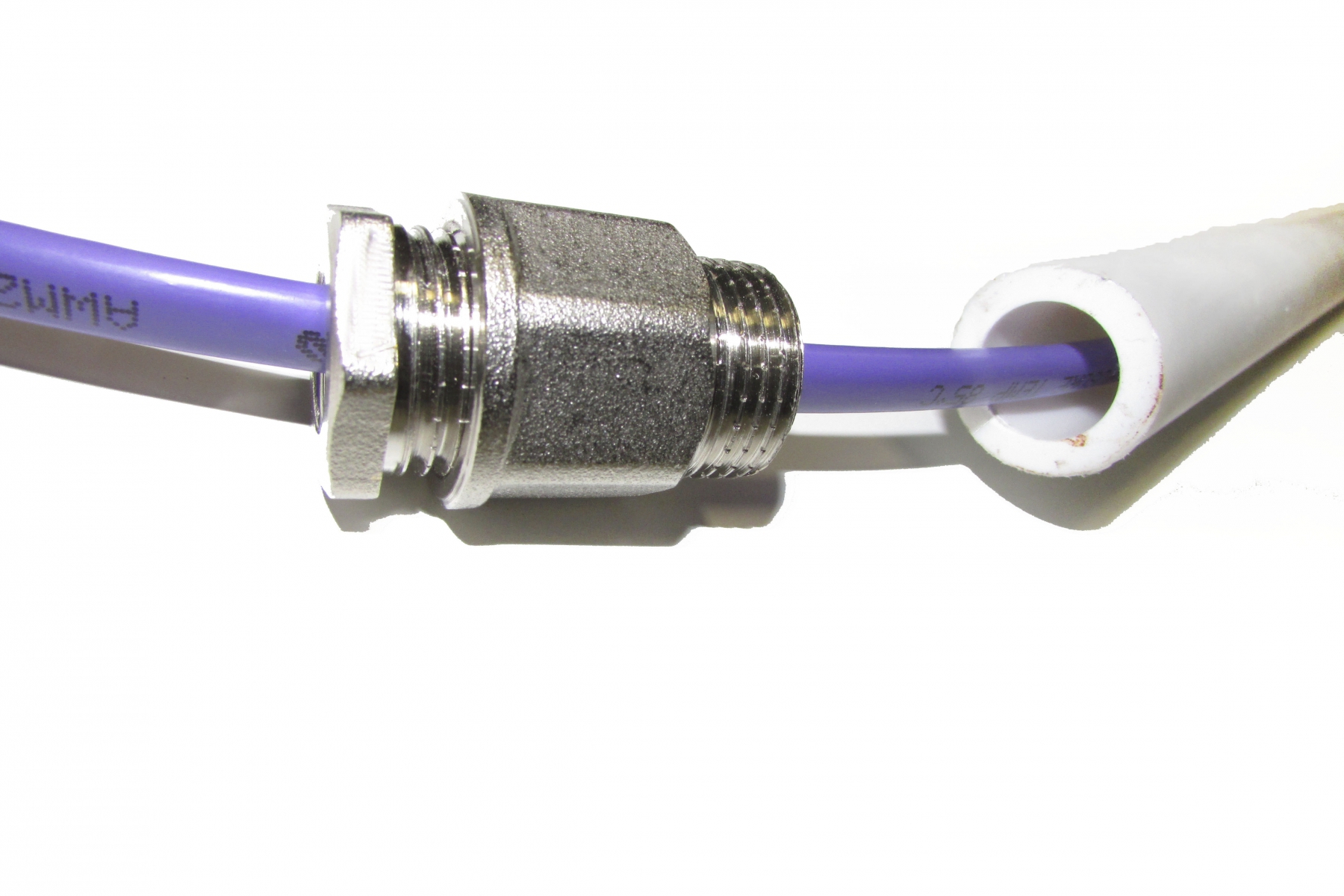

  1. Прокладка изнутри

Этот вариант прокладки целесообразно применять в тех случаях, когда наружный обогрев невозможен. Например, если трубопровод уже смонтирован и уложен под землёй, либо в бетонном сооружении и т.п. Вариант имеет некоторые особенности:

  • Монтаж применим в малоизогнутых, либо прямых участках трубопровода. Проводка кабеля через установленную запорную арматуру или имеющиеся тройники запрещена.

В числе достоинств можно отметить пониженное энергопотребление (обогреватель напрямую контактирует с водой). Ремонт такого варианта проводить значительно проще. Его следует просто вынуть через установочный сальник.

  1. Подключение к электросети

До момента установки внутреннего проводника требуется выполнить изоляцию его конца. Указанная процедура выполняется с использованием специального элемента, термоусадочной трубки, обеспечивающей надёжную защиту жил от проникновения влаги. В процессе подключения гибкого обогревательного кабеля его греющую часть соединяют с холодной.

Для того, чтобы гарантировать безопасную работу системы обогрева и её экономичность, целесообразно подключить 2-а дополнительных устройства: первым является терморегулятор, вторым – УЗО. Первое обеспечивает регулировку температуры через установленные термодатчики, а второе защищает систему от возможных утечек тока.

  1. Теплоизоляция

Рекомендуется, в обязательном порядке, утеплить трубы с использованием классического утеплителя. Например, скорлупок из ПВХ или вспененного пенополиэтилена ППЭ (смотри выше).

В качестве дополнительной защиты водопроводных труб от факторов атмосферного характера (осадки ветры и т.п.) могут использоваться кожухи из гофрированных ПНД труб (водопроводная труба прокладывается внутри трубы гофрированной).

Эти варианты прокладки широко применяются также при протяжке водопроводных труб сквозь перекрытия, перегородки и стены. Наличие кожуха позволяет минимизировать возможный ущерб от протечек, упрощает замену трубы и обеспечивает свободное изменение её размеров под воздействием температур.

термопровод для обогрева, обогревательный провод, электрокабель, термокабель внутри трубы

Содержание:

Замерзшие в зимние время трубы – это крайне неприятная проблема, решение которой требует серьезных трудовых и финансовых затрат. Мало того, что водопровод попросту не функционирует, так еще и возникает немалый риск полной потери работоспособности системы.


Чтобы избежать подобных затруднений, можно воспользоваться одним из способов обогрева труб, позволяющим предотвратить их замерзание. Чаще всего для прогрева используются кабельные и пленочные системы, которые при своей относительно невысокой стоимости являются крайне эффективными способами защиты трубопровода. О том, как обогреть трубы водопровода, и пойдет речь в данной статье.

Достоинства обогрева труб

Прокладка системы, обеспечивающей прогрев труб, позволяет добиться массы положительных эффектов:

  1. Вода в трубопроводе не сможет замерзнуть даже при очень сильном морозе;
  2. За счет искусственного подогрева будет поддерживаться определенная температура жидкости, находящейся в системе;
  3. Вероятность застоя жидкости в трубопроводе полностью исключается;
  4. Электрообогрев трубопроводов предотвращает кристаллизацию твердых фракций;
  5. Нагревая трубу горячего водоснабжения, можно существенно снизить теплопотери;
  6. Все вязкие жидкости смогут без проблем двигаться по трубопроводу;
  7. Поток любой жидкости, находящейся в системе, будет стабильным;
  8. Внешняя поверхность труб защищается от образования конденсата и нарастания ледяной корки;
  9. Учитывая систему обогрева труб на этапе планирования трубопровода, можно существенно сократить необходимый объем работ, ведь укладывать трубы на большой глубине не придется;
  10. Ремонтировать и менять трубы в зимнее время не придется – система прогрева исключает их повреждение.

Помимо положительного воздействия, оказываемого системой обогрева на трубопровод, можно выделить и несколько непосредственно присущих ей свойств. Стоимость такой конструкции невелика и полностью окупается при эксплуатации. Прокладка линии обогрева не требует особых знаний и усилий, поэтому провести эту работу можно даже при отсутствии соответствующего опыта.

Кабельный обогрев труб водопровода

На практике для нагрева трубопровода чаще всего применяется кабельная система. Основным элементом конструкции является термокабель для труб, который прокладывается на протяжении всей магистрали. Способов его монтажа несколько – одним из них, например, является не простая прокладка в длину, а обмотка вокруг трубы, за счет чего достигается более равномерный прогрев.


Независимо от разновидности, принципиальная конструкция системы кабельного обогрева труб включает в себя:

  • Магнитные пускатели, расположенные в шкафу управления;
  • Алюминиевую ленту, за счет которой обеспечивается изоляция системы;
  • Теплоизоляционный материал;
  • Нагревательный кабель;
  • Терморегулятор.

При монтаже греющей системы нужно предварительно разобраться в приложенной инструкции. Например, в резистивном двухжильном саморегулирующемся кабеле для подогрева труб терморегулятор отсутствует – такая система определяет рабочую температуру в автоматическом режиме без дополнительных настроек. Резистивные кабели уже давно зарекомендовали себя самым лучшим образом, поэтому такой выбор в большинстве случаев является оптимальным.


Впрочем, выбор подходящей системы подогрева трубопровода – дело индивидуальное. Для правильного подбора конструкции нужно учитывать массу внешних факторов, влияющих на параметры требуемой системы.

К основным факторам, влияющим на выбор системы прогрева, относятся:

  • Диаметр водопроводных труб;
  • Глубина залегания магистрали;
  • Общая протяженность труб, требующих утепления;
  • Климатические условия, свойственные данному региону;
  • Степень теплопроводности материала, используемого для теплоизоляции.

Зависимость параметров греющего кабеля от описанных выше параметров достаточно очевидна – например, для толстой трубы с легкой теплоизоляцией потребуется более мощный кабель, и наоборот.

Монтировать подогрев труб водопровода несложно: кабель плотно прижимается к трубе и фиксируется при помощи самоклеящейся ленты из алюминия. Если в процессе работы резистивный кабель был поврежден, то его нужно менять целиком. Пересекать резистивные кабели нельзя.


Требование о пересечении можно не соблюдать в том случае, если в качестве системы подогрева был выбран саморегулирующийся термопровод для обогрева труб – он просто не может перегореть, поэтому никаких проблем при эксплуатации не возникнет.


В любом случае, когда провод для подогрева труб уложен, они укутываются слоем теплоизоляции и гидроизоляции. Термодатчик крепится к трубе при помощи все той же клейкой ленты. Как правило, данный элемент устанавливается на верхней части трубы и между греющими кабелями.

Прокладывать систему подогрева лучше в теплое время года, но если уж пришлось заниматься этим при низких температурах, из-за чего обогревательный кабель для труб замерз и стал слишком жестким, можно непосредственно перед монтажом включить его в сеть и запустить на некоторое время – он очень быстро придет в нормальное состояние.

Пленочный подогрев труб

Еще один способ обогрева водопроводной магистрали – пленочная система. Ее принципиальное отличие от кабельной заключается лишь в основном конструктивном элементе, которым является специальная пленка. Труба обматывается этой пленкой, а поверх нее монтируется теплоизоляция и гидроизоляция.

Достоинств у такого способа немало, и в первую очередь среди них выделяется равномерная теплоотдача. Кроме того, пленочный обогрев имеет очень простую конструкцию и без проблем устанавливается даже неопытными монтажниками – всего-то и надо, что зафиксировать пленку, обмотанную вокруг трубы, клейкой лентой. Система сама по себе обходится недорого, а ее простота позволяет дополнительно сэкономить на монтаже.

Внутренний обогрев труб

Для обустройства системы, подогревающей водопроводную магистраль изнутри, требуется электрокабель для обогрева труб, но устанавливать его придется не снаружи, а внутри трубы. Это существенно повышает сложность работы, но и эффективность собранной системы получается на порядок выше. Чаще всего внутренний подогрев используется в кранах и насосах, установленных под открытым небом.


Регулировка работы такой системы может осуществляться как простыми выключателями, так и автоматикой. Установленный внутри трубы прогревочный кабель для водопровода дает возможность точечно прогревать необходимые участки системы без лишних затрат на электроэнергию.

Заключение

Установленная труба для водопровода с подогревом – это надежная защита системы водоснабжения от прорыва в зимнее время. Смонтировав такую конструкцию, можно разом избавиться от ряда неприятных проблем, неизбежно сопровождающих любой трубопровод, находящийся за пределами здания.


труба с греющим кабелем, цена на подогреваемые трубы в Москве

Установка в трубах водопровода греющего кабеля позволяет снизить до минимума вероятность прорыва труб из-за расширения замерзшей воды. Трубы с подогревом для водопровода служат намного дольше, так как при достижении определенной температуры кабель начинает выделять тепло, своевременно предотвращая образование конденсата и снижая риск появления ледяных пробок.

Подогрев труб греющим кабелем имеет следующие преимущества:

  • Кабель греющий может самостоятельно менять свою мощность, ориентируясь непосредственно на температуру окружающей среды. Это означает, что водопроводные трубы с подогревом не нужно оснащать специальными датчиками или терморегуляторами, которые отвечают за контроль температуры обогреваемого водопровода.
  • Цена трубы с обогревом находится на приемлемом уровне, вполне доступном для многих потребителей. Помимо этого, экономическая целесообразность обусловлена и фактом, что труба с обогревом потребляет относительно малое количества электроэнергии. Связано это с тем, что водопровод обогревается только в том случае, когда температура опускается ниже установленного значения.
  • Водопроводная труба с обогревом не требует какого-либо дополнительного ухода. Все процедуры обслуживания трубы с обогревом сводятся к тому, что пользователю необходимо с наступлением холодов подключать питание кабеля к сети электроснабжения. После этого труба с обогревом работает в автоматическом режиме, не требуя участия человека.

Профессиональный монтаж греющего кабеля на трубах водопровода

Наша компания предлагает греющий кабель, который предназначается для обогрева водопровода. Используя трубы с обогревом, можно обеспечить стабильную подачу холодной и горячей воды даже в самые сильные морозы. Именно поэтому многие жители, проживающие в регионах с холодным климатом, устанавливают подогрев водопровода, прекрасно понимая, что затраты на обустройство кабельной системы будут значительно ниже, чем замена или капитальный ремонт трубы, лопнувшей из-за воздействия отрицательной температуры.

Основные преимущества сотрудничества с нашей компанией:

  • Высокая квалификация специалистов. Мы очень внимательно подходим к вопросам отбора персонала, поэтому у нас трудятся только опытные специалисты, которые уже долгое время занимаются кабельным подогревом. Они в кратчайшие сроки подберут и установят все необходимое оборудование, чтобы водопровод смог выдержать перепады температуры на протяжении всего времени эксплуатации.
  • Гибкая ценовая политика. Мы работаем напрямую с производителями кабелей греющих, поэтому можем устанавливать трубы обогрева по максимально выгодной стоимости. Кроме того, наша компания всегда предоставляет скидки на трубы обогрева всем постоянным клиентам, которые регулярно обращаются к нам за помощью.

Для того чтобы купить греющий кабель, а также получить подробные ответы на дополнительные вопросы относительно проектирования или установки всех элементов системы обогрева водопровода, достаточно связаться с нашими менеджерами, позвонив им по телефону +7 (495) 363-02-10.

САМОРЕГУЛИРУЮЩИЕСЯ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

РЕЗИСТИВНЫЕ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

*— указана розничная стоимость, в случае оптовой закупки возможна скидка.

** — в рублях по курсу ЦБ на день оплаты.

Греющий (нагревательный) кабель для обогрева труб (трубопроводов)

В разделе греющего кабеля для трубопроводов представлены нагревательные кабели «Теплолюкс» и EBECO длиной от 1 до 30 м для внутреннего/наружного размещения, а также фитинги и расходные материалы к ним. Выбирайте и приобретайте у нас любые необходимые вам решения быстро, удобно и выгодно с возможностью осуществления доставки товаров.

Комплект для обогрева труб «Защита трубопровода»

Идеальное решение для дачи, гаража, садового участка!

— Простой монтаж и подключение.
— Долговечность и надёжность.
— Не требуется система уравления.
— Все что вам нужно — просто включить в розетку.

Комплект греющего (нагревательного) кабеля для обогрева труб (трубопроводов) EBECO FROSTVAKT служит для защиты бытовых и промышленных водопроводов (пластиковых и металлических, диаметром до 100 мм) от замерзания при отрицательной температуре, в помещениях и на улице.

Вы также можете использовать греющий кабель для обогрева водосточных труб и воронок (соединение нагревательного и проводящего кабеля не должно находиться внутри трубы), дренажных систем кондиционеров, грунта в оранжереях и телицах.

Кабель для обогрева труб «Защита трубопровода» состоит из нагревательного саморегулирующегося кабеля Ebeco EBtrace F10, cнабженного 2 — 3 м (в зависимости от мощности комплекта) соединительным кабелем и разъемным соединением, рассчитанными на 220 вольтовые розетки с заземлением (евровилка). Выходная тепловая мощность регулируется самим нагревательным элементом кабеля — полимерной матрицей, в зависимости от теплосъема окружающей среды. Таким образом, нет никакого риска перегрева нагревательного кабеля для обегрева труб и трубопровода.

Применяется только на теплоизолированных трубопроводах, т.е. после укладки нагревательного кабеля трубопровод или трубную арматуру (краны, тройники, муфты, фланцы, водосчётчики и т.д.) нужно теплоизолировать. При этом нагревательный кабель для обогрева труб можно покрывать только материалом, выдерживающим температуру от 65C (например, минеральным утеплителем) толщиной не менее 30 мм.

Обогрев труб саморегулирующимся кабелем можно осуществлять, прокладывая кабель как снаружи трубы, так и изнутри.

Обогрев трубопровода снаружи производится на вновь прокладываемых водопроводах или на водопроводах, к которым можно осуществить доступ. В этом случае греющий кабель закрепляется на нижней поверхности трубы или обвивается по спирали вокруг трубы (в зависимости от диаметра и конкретных условий на объекте). Кабель крепится к трубе с помощью алюминиевого скотча для передачи тепла от кабеля равномерно, по всей площади поверхности трубы (алюминиевым скотчем необходимо обмотать сплошь весь обогреваемый участок трубы). После этого на трубу одевается трубный утеплитель типа Thermaflex, Энергофлекс и т.п.

При отсутствии доступа к трубопроводу и невозможности его обеспечить, обогрев трубы саморегулирующимся кабелем осуществляют изнутри трубы. При этом в месте ввода нагревательного кабеля в трубу устанавливают тройник или седелку (для всех видов пластиковых трубопроводов мы рекомендуем именно седелки) с отводом на 1/2” или ?”. После установки седелки или просверливании отверстия в трубе, в седелку вкручивается трубная врезка, в которую согласно прилагаемой инструкции заводится нагревательный кабель. ВНИМАНИЕ! Трубопроводы диаметром 20мм и ниже обогреваются только снаружи.

Водопроводные трубы с подогревом

Чтобы водопровод не замерз и не лопнул, необходимо заранее позаботиться о его подогреве. Водопроводные трубы с подогревом не замерзнут даже в сильные морозы и будут эффективно функционировать. Для обогрева водопроводных труб используется специальный греющий кабель. Саморегулирующийся греющий кабель не только защитить трубы от замерзания, но также и не даст образовываться конденсату.

1. Греющий кабель представляет собой обыкновенный кабель, для нагрева которого используется электрическое сопротивление.

2. Включать греющий кабель необходимо в том случае, если температура воздуха на улице понижается меньше 5 градусов Цельсия.

3. Греющий кабель состоит из нагревательного и электрического проводников, а также из штепсельной вилки и термоограничителя. Проводники соединены лазерной спайкой.

4. На внешней изоляции греющего кабеля отсутствуют швы. Благодаря этому, кабель оказывается надежно защищен от влаги, воздействия температур, а также химических веществ. Отключение питания кабеля и регулировка температуры нагрева трубы производится с помощью термоограничителя.

5. Укладка кабеля при утеплении водопроводных труб может производиться либо спиралью, либо параллельными рядами. Для крепления кабеля может использоваться либо липкая лента, либо стягивающая металлическая сетка.

6. После того, как греющий кабель будет прикреплен к водопроводной трубе, сверху его необходимо обмотать фольгой, чтобы эффективнее происходило сохранение тепла.

7. Гребший провод нужно выбирать в зависимости от задач, которые должна решать система обогрева. Греющие кабели также могут использоваться для того, чтобы защитить от замерзания канализационные системы, водопроводы и водостоки. В таком случае требуется система небольшая по размеру.

8. Для защиты от обледенения водостоков и канализационных систем применяется греющий кабель, имеющий мощность примерно 50-60 Вт/м. Такой мощности будет вполне достаточно для того, чтобы растопить снег со льдом. Использовать более мощные греющие кабели в данном случае совсем нерационально.

Далее по теме:

Читайте еще:

Обогрев водопроводных труб греющим кабелем

Одной из проблем загородных домов является промерзание водопровода с наступлением холодов. Замерзание воды в трубах может происходить по нескольким причинам – слишком низкие температуры в течение продолжительного времени или неправильно выполненный монтаж системы водоснабжения. Основной способ решить данную проблему – выполнить обогрев водопроводных труб греющим кабелем, что по силам любому начинающему электрику. В этой статье мы расскажем, как выполнить монтаж греющего кабеля для водопроводных труб своими руками. Для наглядности Вам будут предоставлены схемы укладки, инструкции и наглядные фото.

Как работает система кабельного обогрева?

Для начала необходимо понять, как происходит обогрев труб при помощи электричества. Саморегулирующийся или резистивный греющий кабель прокладывается в месте промерзания трубы и подключается к электросети и как следствие происходит нагрев кабеля и прогрев трубы. Монтаж греющего проводника для водопровода может быть выполнен как внутри трубы, так и снаружи. Каждый из этих вариантов обладает своими преимуществами и недостатками, о них мы поговорим ниже.

Важно знать, что в системах обогрева водопроводных труб применяется двухжильный проводник. Так как двухжильный проводник не надо закольцовывать, что бывает очень затруднительно в стеснённых условиях. Лучшим вариантом является прокладка саморегулирующегося греющего кабеля, работающего без термостата.

Способ монтажа греющего проводника
Давайте рассмотрим способы наружного и внутреннего монтажа греющего кабеля и поговорим о дополнительной теплоизоляцией всей системы.
Внешний монтаж по трубе
Внешний монтаж по трубе выполняется двумя способами вдоль трубы и по спирали вокруг. Рассмотрим более подробно каждый из способов.
Вдоль трубы
С технической точки зрения проще всего выполняется монтаж греющего кабеля вдоль трубы в одну линию. Но в этом случае проводник должен быть обязательно закреплен под трубой, что позволит более быстро прогревать водопроводную трубу снизу доверху.
Если вы прокладываете несколько греющих кабельных линий вдоль трубы, это следует выполнять как показано на схеме ниже:

Для крепления греющего кабеля лучше всего использовать алюминиевый скотч, который не только надёжно закрепит проводник, но и повысит теплоотдачу. Можно использовать для крепежа греющего кабеля клейкую ленту, оборачивая ей трубопровод по следующей схеме:

Выполняя прокладку, особое внимание следует уделить монтажу кабеля на углах. Чтобы радиус изгиба кабеля был как можно больше, рекомендуется выполнять его по внешнему радиусу трубы, как на рисунке выше.

Спиральный монтаж греющего кабеля

Если в вашем регионе зимой наблюдаются продолжительные низкие температуры, рекомендуется оборачивать греющий кабель вокруг трубы по спирали. При этом эффективность обогрева будет на порядок выше. Есле вы решили выполнить монтаж таким образом, то должны быть готовы к тому, что расход кабеля будет примерно в два раза больше длины трубопровода. В труднодоступных местах укладка кабеля по спирали может производится следующим образом:

При этом кабель крепят оставляя петли, после чего петли обматывают вокруг трубы. При таком способе трудозатраты получаются на порядок меньше чем при пошаговой обмотке трубы.

Обогрев отдельных узлов

При обогреве таких узлов как краны, фланцы и задвижки следует использовать больше кабеля, так как в таких местах наблюдается большой отвод тепла. Более подробно со схемой монтажа можно ознакомиться ниже:

Особое внимание следует уделить установке термодатчика. Для исправной работы обогрева, рекомендуется размещать датчик на некотором удалении от кабельной линии. Как правильно расположить датчик температуры, можно ознакомиться на схемах ниже:

Монтаж греющего кабеля внутри трубы

Монтаж греющего кабеля внутри трубы выполняется в том случае, если отсутствует возможность выполнить обогрев снаружи. Данный способ обогрева водопровода выбирается, если трубы уже смонтированы под землёй или других труднодоступных местах. Недостаток данного вида монтажа заключается в следующем:

  • Занижается диаметр трубы
  • Греющий кабель со временем обрастает налётом, что ведёт к засорам
  • На водопроводе добавляется новая точка, что ведёт к снижению общей надёжности.
  • Монтаж греющего кабеля возможно осуществить только на прямых или мало изогнутых участках трубопровода. Запрещается проводить греющий кабель через запорную арматуру.

К положительным моментам этой системы относится низкое электропотребление так как происходит прямой контакт с водой и менее трудоёмкий ремонт (кабель легко заменяется). Монтаж греющего кабеля внутри трубы производится следующим образом:

1. На кабель надевается сальниковый узел для размещения в трубе

2. На участке водопровода выполняется монтаж тройника, через который будет выполнен ввод греющего кабеля.

3. Греющий кабель необходимо проложить до проблемного места, которое должно быть подогрето.

4. Сальниковый узел с кабелем закручивается и герметизируется.

Как Вы поняли, внутренний монтаж греющего кабеля в водопроводной трубе не представляет особого труда. Теперь необходимо выполнить завершающие этапы монтаж: утепление труб и подсоединение к электрической сети.

Утепление труб
Утепление труб необходимо выполнить для лучшего сохранения тепла. В качестве теплоизоляции можно использовать специальные утеплители для труб из вспенённого полиуретана. Кроме сбережения тепла, слой теплоизоляции дополнительно защитит греющий кабель (при наружном монтаже).

Подключение к электрической сети
Выполняя подключение к электрической сети лучше использовать УЗО, которое защитит человека от поражения электрическим током.
Как видите, монтаж обогрева трубопровода достаточно трудоёмок, однако его можно выполнить своими силами.

Материалы, близкие по теме:

Кабель для обогрева трубопровода секреты монтажа пластиковая труба

Способы обогрева труб и виды греющих кабелей

В связи с суровыми климатическими условиями в большинстве регионов нашей необъятной страны жители частного сектора всё чаще задаются вопросом правильной и безопасной эксплуатации систем подачи воды и отопления в своих загородных домах.

В данной статье мы максимально подробно рассмотрим обогрев пластиковых труб греющим кабелем, основные разновидности и задачи греющих систем и особенности их монтажа.

Поскольку в большую часть загородных домов вода поступает напрямую из скважины, существует серьёзный риск замораживания системы в периоды морозов. Как следствие, водопроводная система перестаёт справляться со своей задачей. Что же делать если вы столкнулись с проблемой замерзания труб в водопроводной системе своего дома? Нужен ли обогрев труб ПНД для водопровода?

Чтобы не выполнять обогрев труб на даче или в загородном доме, трубы можно проложить на большой глубине, где им не будут страшны никакие морозы, но эта задача является дорогостоящей и не всегда выполнима по ряду причин.

Обогрев трубы

Поэтому единственным способом защиты водопроводных, канализационных и топливных труб на вашей территории является непосредственный кабельный обогрев трубопроводов, обеспечивающий бесперебойную подачу в дом воды или топлива, а также отведение стоков. Кроме того, обогрев канализационных труб греющим кабелем позволяет предотвратить их повреждение  в результате сильного замерзания, оставляющего призрачные перспективы для дальнейшего пользования вашими трубами.

Электрический обогрев труб

Самым действенным методом для защиты труб от замерзания на сегодняшний день  является электрообогрев водопроводных, канализационных и топливных труб на вашем участке, использующий специальный теплогреющий кабель, размещаемый поверх трубы или внутри ее. Таким образом формируется кабельная нагревательная система, которая носит название: «Антизамерзание и обогрев труб».

Устройство кабельной нагревательной системы «Антизамерзание и обогрев труб»

♦ Нагревательный кабель (саморегулирующийся или резистивный).

♦ Терморегулятор (для саморегулирующегося греющего кабеля не является обязательным оборудованием).

♦ Электроустановочные изделия (УЗО, магнитные пускатели), устанавливаемые в Шкаф управления (ШУ).

♦ Фольгоскотч — самоклеющаяся алюминиевая лента.

♦ Теплоизоляция.

У резистивного двухжильного кабеля, точно также, как у саморегулирующегося термокабеля на одном конце смонтирована концевая муфта. С другой стороны — соединительная муфта, которая служит для соединения с силовым кабелем, подключаемым к источнику питания. В резистивном кабеле выделение тепла происходит за счёт омических потерь в нагрeвательной жиле кабеля. Таким образом, конструкция нагревательного кабеля проще, соответственно стоимость его изготовления и конечная цена для потребителя ниже. Резистивные греющие кабели уже имеют определенную заводскую длину и установленную мощность.

Таким образом, мы выяснили, что пластиковые трубы эффективно и безопасно обогреваются при использовании системы «Антизамерзание и обогрев труб», которая предполагает монтаж нагревательных греющих кабелей по всей длине трубопровода. Далее рассмотрим варианты размещения нагревательного кабеля на трубах.

Нагревательные кабели на трубах

Обогрев для труб обычно выполняется с помощью нагревающих кабелей, прокладываемых непосредственно по трубам.

Наиболее эффективным способом такой защиты труб от замерзания, актуальных на сегодняшний день и применяемых повсеместно, является укладка одного или нескольких обогревающих кабелей для водопровода по прямой линии вдоль трубы;

Обогрев пластиковых или металлических труб подразумевает, что при этом трубы изолированы такими теплоизоляционными материалами, как минеральная вата, пенопласт и др. Самое главное условие надёжной защиты от замерзания — использование теплоизоляционных материалов, не допускающих попадание влаги.

Нагревательные кабели внутри труб

Самой широко распространенной системой обогрева воды в трубе на сегодня – является установка нагревательных кабелей внутри трубы.

В этом случае кабель находится в прямом контакте с обогреваемой средой, обеспечивая тем самым, наиболее надежную защиту.

Такой кабель должен обладать высокой жесткостью, с целью  упрощения его установки на прямые участки трубы. Кроме того, кабели этого типа имеют специальное покрытие, изготовленное из полиэтилена пищевого, что предотвращает появление вредных выделений в процессе работы кабеля, поэтому качество воды остаётся неизменным.

Расчет и подбор греющего кабеля для системы обогрева труб электрокабелем

Для того, чтобы трубогрей выполнял поставленную перед ним задачу по защите пластиковых труб от замерзания, его мощности должно быть достаточно для компенсации теплопотерь. Основные факторы, которые стоит учитывать при расчете теплопотерь, приведены ниже:

  • Минимальная температура окружающей среды.
  • Место монтажа трубы.
  • Диаметр обогреваемой трубы.
  • Тип трубы и протяженность, на которой необходимо смонтировать трубогрей.
  • Толщина и коэффициент теплопроводности теплоизоляции.

Стоит уделить внимание тому правилу, что чем больше труба и меньше теплоизоляция, тем значительнее необходима удельная мощность кабеля (Вт/м). Однако, для защиты от замерзания полиэтиленовых и пластиковых труб, установленная мощность не должна превышать 15 Вт/м. В противном случае, существует опасность превышения максимально допустимых значений температуры кабеля, что приведёт к повреждению материала трубы.

Величина тепловых потерь рассчитывается по следующей формуле:

Q =(2 * 3,14 * W * L * ( t вн. — t нар. )/ Ln ( D / d тр.нар )) *1,3
где:

  • W — коэффициент теплопроводности теплоизоляции, обычно равен 0,04, (Вт)/м * °С
  • L — длина трубы, м
  • t вн. — температура жидкости внутри трубы, °С
  • t нар. — температура окружающей среды, °С
  • D тр.изол. — наружный диаметр трубы с теплоизоляцией, м
  • d тр.нар. — наружный диаметр трубы, м
  • 1,3 — коэффициент запаса

Для долговечной и эффективной службы системы обогрева пластиковых труб необходим правильный подбор мощности и длины кабеля. В этом Вам поможет наша форма расчета мощности для обогрева труб. На основании результатов расчета Вы самостоятельно или с помощью наших квалифицированных специалистов сможете легко выбрать греющий кабель, на 100% соответствующий Вашим потребностям и пожеланиям.

Требуемая длина кабеля: L кабеля=Q/Руд.каб., где:
Руд.каб. — удельная мощность кабеля.

Необходимо при расчете длины кабеля добавлять количество кабеля на задвижки, опоры и другую арматуру, используемую на трубопроводе.

Данные для расчета этих длин приведены в следующей таблице:

Труба Dy, мм Фланцы, м Задвижки, м Насосы, м Фильтры, м Опоры, м
8 0,1
10 0,2
15 0,2 0,3 0,5 1,1 0,1
20 0,3 0,3 0,7 1,3 0,1
25 0,3 0,4 0,8 1,7 0,1
40 0,4 0,6 1,2 2,4 0,2
50 0,4 0,8 1,5 3 0,2
65 0,4 0,9 1,8 3,7 0,2
80 0,5 1,1 2,2 4,5 0,2
100 0,6 1,4 2,9 5,8 0,25
150 0,6 2,1 4,2 8,5 0,25
200 1 2,8 5,5 11 0,25
250 1 3,4 6,9 13,7 0,25

*Дополнительная длина нагревательного кабеля на каждый фитинг, в зависимости от проходного сечения трубы Dу. Минимальный шаг укладки — 50 мм.

Пример расчета мощности труб

Требуется рассчитать систему обогрева труб водоснабжения с исходными данными:

  • Диаметр трубы: Dтр.нар. = 32 мм, длина трубопровода: L = 45 м;
  • Температура окружающей среды : — 35 °С;
  • Толщина теплоизоляции = 25 мм.

Подставляя все значения в формулу, мы получим следующие расчетные теплопотери:
Q = 2 * 3,14 * 0,04 * 45 * (+5 — ( -35)) / (Ln (82/32) * 1,3 = 625 Вт

Требуемая мощность на 1м трубы равно, согласно исходных данных:
625 Вт/45 м = 14 Вт/м.
Можно выбрать саморегулирующийся нагревательный кабель удельной погонной мощностью 15 Вт/м.

Тепловые ленты и кабели для труб в Ace Hardware

Тепловые ленты и кабели

Защитите свой дом от замерзших или сломанных труб. Хотя изоляция труб — хорошая идея, одной только изоляции может быть недостаточно, чтобы предотвратить разрыв труб в холодную влажную погоду. В магазине Ace Hardware вы сможете найти подходящие расходные материалы от лучших производителей, включая клейкую ленту, нагревательные кабели и многое другое.

Узнайте больше о том, как использовать тепловую ленту и как установить нагревательные кабели, с помощью следующего полезного руководства по нагревательной ленте от ваших друзей из Ace.

В чем разница между тепловой лентой и тепловым кабелем?

Термины «тепловая лента» и «тепловые кабели» часто используются как синонимы для описания кабеля нагревателя для труб, предназначенного для защиты домашних труб от замерзания. Тепловая лента доступна в двух основных формах: саморегулирующейся и постоянной мощности. Хотя саморегулирующиеся тепловые кабели и нагревательные кабели постоянной мощности служат одной цели, они имеют определенные различия.

Саморегулирующиеся тепловые кабели

Саморегулирующиеся тепловые кабели имеют специальный проводящий сердечник, который становится все более проводящим при более низких температурах.В более теплых условиях выходная мощность кабеля снижается, в результате чего сердечник становится менее проводящим. Хотя эти кабели регулируются, чтобы адаптироваться к окружающей температуре, они не могут полностью включиться или выключиться. Используйте контроллер или термостат, чтобы контролировать этот тип нагревательного кабеля для труб.

Тепловая лента постоянной мощности

Тепловая лента постоянной мощности обеспечивает одинаковую мощность на один линейный фут по всей длине кабеля. Кабель обеспечивает постоянную тепловую мощность, на которую не влияют переменные температуры, что делает его предпочтительным решением для домовладельцев, которые хотят быть уверенными, что погодные колебания не повлияют на их способность предохранять трубы от замерзания или разрыва.

Как работает тепловая лента?

Нагревательная лента на самом деле представляет собой нагревательный кабель, заключенный в электрический провод. Подключенный к электросети кабель нагревателя труб помогает регулировать температуру и предотвращает замерзание труб в холодную погоду.

Где использовать нагревательные кабели

Используйте трубчатые тепловые кабели на любых металлических или пластиковых водопроводных и канализационных трубах, которые уязвимы к замерзанию, включая водопроводы, расположенные в следующих областях:

  • Частично под землей
  • В подвалах и подвалах
  • Подземные дома
  • В хозяйственных постройках

Тепловые кабели также могут использоваться для защиты от обледенения крыш и водостоков.Когда образуются ледяные дамбы, тающий снег и лед могут вызвать скопление воды на проходах внизу. Обширное накопление снега и льда также может серьезно повредить крышу. Предотвратите риск образования ледяных плотин на крыше и водосточных желобах, установив тепловую ленту, специально разработанную для кровельных систем.

Как установить нагревательные кабели для труб?

Монтаж трубчатого нагревательного кабеля относительно прост. Обернув трубы термолентой, добавьте дополнительную стабильность, закрепив кабель наложением кабеля, рассчитанным на различные температуры, чтобы он не потерял свои адгезионные свойства.Затем накройте всю трубу прочной тепловой пленкой для труб.

Как прокладывать кровельные нагревательные кабели?

В то время как трубчатые нагревательные кабели доступны в диапазоне меньшей длины, подходящей для обертывания вокруг труб, кровельные нагревательные кабели являются очень длинными, чтобы соответствовать большинству конфигураций крыш и водостоков. Комплект кровельного нагревательного кабеля обычно включает потолочные зажимы и распорки для кабелей для упрощения установки. Кабели для обогрева кровли поставляются с подробными инструкциями по установке, и кабели следует подключать к розетке с заземлением GFI.Прокладывайте кровельные нагревательные кабели, когда на улице сухо и безопасно работать с лестницы.

Где найти тепловую ленту

Когда температура начинает стремительно падать, защитите свои трубы и крышу от замерзания с помощью ассортимента качественных тепловых кабелей от Ace Hardware. Сделайте покупки в нашем онлайн-ассортименте тепловых лент или посетите ближайший к вам Ace, чтобы получить советы экспертов и совет от нашего внимательного персонала.

Предотвращение замерзания водопроводных труб с помощью тепловой ленты

Тепловая лента может быть спасением в холодном климате, где водопроводные линии и шланги подвергаются воздействию отрицательных температур.Если вы когда-либо сталкивались с разрывом или замерзанием водопровода зимой, вы знаете, какие дорогостоящие повреждения могут произойти. Когда трубы замерзают, вода расширяется и может разорвать трубы, потенциально выпуская тысячи галлонов воды в ваш дом.

Изоляция ваших труб имеет важное значение и предотвращает замерзание труб во многих ситуациях, но этого не всегда достаточно, когда температура остается низкой в ​​течение нескольких дней или когда температура падает до минусового диапазона. Вот где пригодятся решения для электрического отопления.

Существует несколько различных способов нагрева водяных труб и шлангов, чтобы предотвратить замерзание или оттаять воду, если они замерзли. Знание доступных вариантов поможет вам принять лучшее решение при подготовке к зиме домашней сантехники. Вот несколько вариантов, обычно используемых для водопроводных труб и водяных шлангов.

Тепловую ленту этого типа, предлагаемую несколькими производителями, можно обрезать до любой длины для индивидуальной подгонки или ее можно приобрести в виде комплекта различной длины.Тепловая лента автоматически изменяет свою тепловую мощность в соответствии с изменениями окружающей температуры. Он практически не выделяет тепла, когда температура выше точки замерзания, и увеличивает уровень тепла при понижении температуры. Контроль температуры не требуется, и многие типы могут быть перекрыты без опасности перегрева (см. Инструкции производителя).

Вы можете купить саморегулирующийся термокабель в рулоне, а иногда даже за ногу в некоторых хозяйственных магазинах или магазинах товаров для дома. Помимо кабеля, вам понадобится комплект для подключения с торцевой заглушкой, а также доступная розетка для подключения кабеля. Если вы покупаете саморегулирующуюся тепловую ленту в виде комплекта на определенную длину, штекер уже прикреплен.

Другой вид тепловой ленты очень похож на саморегулирующийся, но регулируется отдельным термостатом. Его тоже можно купить ногой или в рулоне, но для него требуется отдельный комплект подключения с термостатом для контроля температуры.Нагревательная лента также может быть адаптирована к вашему применению, поскольку ее можно обрезать до любого необходимого размера; затем к концам кабеля добавляются заглушки.

Нагревательная лента с термостатическим управлением также доступна в виде комплектов различной длины с уже прикрепленными заглушкой и термостатом.

Для использования в климате, где зимой может потребоваться поливная вода, некоторые производители предлагают шланги для воды с подогревом. Они могут быть полезны домовладельцам в переходном климате, где периоды заморозков ограничены и по-прежнему требуется орошение или где необходимо наполнить поилки для скота. Подогреваемые шланги бывают разной длины и имеют электропроводящие провода, встроенные в резиновые или виниловые стенки шланга. Когда эти шланги подключены, электрический ток нагревает шланг до конца. Эти шланги автоматически отключаются в теплую погоду для экономии электроэнергии и предотвращения перегрева.

Советы по установке и использованию тепловой ленты

  • Рассмотрим комплект тепловой ленты: В дополнение к необработанному тепловому кабелю, который продается отдельно и снабжен заглушками, вы также можете купить комплекты тепловой ленты практически любой длины, которая может вам понадобиться — от 3 футов до 100 футов .К этим лентам уже подключены вилки, и обычно на них есть индикатор питания, который указывает, когда лента активно нагревается. Большинство из этих устройств оснащены встроенным термостатом, который измеряет температуру труб, чтобы включать и выключать ленту при колебаниях температуры, тем самым экономя электроэнергию.
  • Прочтите спецификации: При выборе термоленты прочитайте упаковку, чтобы убедиться, что она подходит для вашего применения. Большинство тепловых лент одобрено для использования на пластиковых или металлических водопроводах, но лучше убедиться, что это так, перед покупкой.Кроме того, убедитесь, что в нем есть нужные вам функции, такие как индикатор питания и встроенный термостат.
  • Измерьте перед покупкой: Водопроводные трубы, расположенные на наружных стенах, — это место, где чаще всего требуется тепловая лента, поскольку эти стены подвергаются отрицательным температурам наружного воздуха. Тепловая лента редко требуется для труб, проходящих через внутренние стены. Перед тем, как пойти в магазин, измерьте, чтобы определить, сколько термоленты вам нужно купить. Если вы планируете наматывать ленту по спирали вокруг трубы, длина ленты должна быть значительно больше длины водопроводной трубы.

Осторожно установите тепловую ленту в соответствии со спецификациями производителя. Многие типы тепловой ленты просто прикрепляются к нижней стороне трубы и могут быть прикреплены к трубе с помощью изоленты или стяжек. Другие типы предназначены для наматывания на трубу по спирали, а некоторые могут быть установлены любым способом. Не перекрывайте ленту, если производитель не указывает, что это допустимо.

Тепловая лента наиболее эффективна, если после установки ее покрыть изоляцией трубы.Хороший выбор — длинные трубки из пенопласта, надетые на трубы и тепловую ленту. Однако внимательно прочитайте инструкции на упаковке, чтобы убедиться, что тепловая лента может быть покрыта изоляцией. И убедитесь, что термостат находится в самом холодном месте и непосредственно на самой водопроводной трубе, чтобы давать точные показания.

Осторожно

Тепловая лента, разработанная для водопроводных труб, аналогична той, которая используется на крышах, чтобы предотвратить образование ледяных плотин вдоль карнизов, но продукты не всегда взаимозаменяемы, если производитель четко не одобряет использование в обоих случаях.Более дешевые тепловые ленты «постоянной мощности» могут представлять опасность повреждения черепицы при использовании на крыше, в то время как некоторые саморегулирующиеся тепловые ленты могут быть одобрены для использования на трубах или крышах. Прочтите инструкции на упаковке, чтобы определить утвержденные приложения.

Как предотвратить замерзание труб с помощью нагревательных кабелей для труб

Как предотвратить замерзание труб


МАГАЗИН ПОПУЛЯРНЫХ ТОВАРОВ

Когда температура падает до опасно низкого уровня, многие дома и здания подвергаются повышенному риску замерзания труб и клапанов.Когда вода замерзает (20 градусов по Фаренгейту), это вызывает расширение воды; расширение внутри труб приводит к разрыву замерзших труб ! Защитите трубы от замерзания зимой с помощью нагревательных кабелей BriskHeat! Саморегулирующийся нагревательный кабель обеспечивает защиту трубы от замерзания , когда она вам больше всего нужна; саморегулирующиеся нагревательные кабели специально разработаны для защиты от замерзания, а также для защиты от обледенения или оттаивания металлических или пластиковых труб и клапанов при опасно низких температурах; до отрицательных 40 градусов по Фаренгейту или до отрицательных 40 градусов по Цельсию. Прочная конструкция промышленного класса позволяет нагревательным кабелям быть надежным решением для защиты от замерзания даже при самых экстремальных низких температурах.

Почему саморегулирующийся нагревательный кабель?

  • Автоматически регулирует тепловую мощность в зависимости от температуры поверхности и окружающей среды
  • Регулятор температуры не требуется
  • Готовый к розетке шнур питания в сборе
  • Конструкция с заземлением для дополнительной безопасности
  • Подходит для экстремально низких температур до -40 ° F (-40 ° C)
  • Сейф для внутреннего и наружного применения
  • Нагревательный кабель с безопасным перекрытием для простой установки

Электрообогрев, нагревательная лента, нагрев поверхности или электронагреватель поддерживает и повышает температуру труб для предотвращения замерзания.Также известное как следовое нагревание, с использованием нагревательного кабеля, используется электрический нагревательный элемент и оборачивается длина трубы для непосредственной передачи тепла.

Решения

BriskHeat предварительно собраны, просты в установке и plug-and-play ! Они даже автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды. Если вы ищете тепловую ленту для труб, наш саморегулирующийся нагревательный кабель — идеальное решение для предотвращения замерзания труб!

Шаг 1: Выберите нагревательный кабель


Используя следующую таблицу, определите трубный нагревательный кабель, подходящий для ваших потребностей в нагревании металлических или пластиковых (ПВХ) труб.Мы рекомендуем саморегулирующиеся нагревательные кабели SpeedTrace

.

Добавьте 1 фут (30 см) к длине трубы для каждого клапана или патрубка в системе трубопроводов. В таблицах предполагается, что водонепроницаемая огнестойкая теплоизоляция с самым низким внешним температурным режимом. (предварительно сформированная пена). Для защиты до -20 ° F (-29 ° C) используйте изоляцию толщиной 1 дюйм (25 мм).

BriskHeat SpeedTrace Trace Heating Кабели подходят для использования внутри или вне помещений, их можно безопасно перекрывать и изолировать. С нагревательными кабелями BriskHeat нет необходимости в контроллере температуры, поскольку наши нагревательные кабели для труб автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды.

Шаг 2: Выбор метода установки обогрева трубы для обертывания трубы


Существует два простых варианта установки нагревательного кабеля:

Вариант первый: Установка нагревательного кабеля прямой трубы

Самый простой тип установки, идеально подходящий для труб меньшего диаметра (менее 3 дюймов)

  • Просто проложите нагревательный кабель по дну трубы по прямой линии на нижней половине трубы в положении на четыре или восемь часов.
  • Прикрепите нагревательный кабель к трубе, обвив трубу куском стекловолоконной или алюминиевой липкой ленты; с интервалом в 1 фут
  • Кабель нагревателя трубы должен касаться трубы
  • Между кабелем и трубой не должно быть больших воздушных зазоров

ПРИМЕЧАНИЕ : При прикреплении теплового кабеля к трубе не используйте виниловую изоленту, изоленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой липкой ленты или пластиковых кабельных стяжек

Вариант 2: Установка нагревательного кабеля со спиральной трубкой

Обеспечивает равномерное нагревание труб большего диаметра и идеально подходит для труб большего диаметра (3 дюйма и более)

  1. Просто оберните нагревательный кабель вокруг трубы; на длину трубы.
  2. Подвешивание петли через каждые 10 футов. Чтобы определить длину петли, разделите длину греющего кабеля на длину вашей трубы и умножьте на 10.
  3. Прикрепите его к трубе, обвив трубу куском липкой ленты из стекловолокна с интервалом в 1 фут.
  4. Выровняйте расстояние между спиралями, сдвинув обертку по трубе.
  5. Кабель должен касаться трубы
  6. Между кабелем и трубой не должно быть больших воздушных зазоров.
  7. Если на конце трубы остается лишний кабель, сдвиньте его вдоль трубы.

ПРИМЕЧАНИЕ : При прикреплении теплового кабеля к трубе не используйте виниловую изоленту, изоленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой липкой ленты или пластиковых кабельных стяжек

Шаг 3: Установите изоляцию трубы


Надежная система нагревательных кабелей SpeedTrace зависит от правильно установленной и сухой, устойчивой к атмосферным воздействиям теплоизоляции, такой как гибкая изоляция для труб с закрытыми ячейками INSUL-LOCK DS

  • Убедитесь, что используется не менее ½ дюйма предварительно сформированного пенопласта или эквивалентной теплоизоляции и что все трубопроводы, включая клапаны, стыки и проходы в стенах, были полностью изолированы, как показано.
  • Для защиты до -20 ° F (-29 ° C) используйте изоляцию толщиной 1 дюйм (25 мм).
  • Как можно скорее установите изоляцию на трубопровод, чтобы свести к минимуму возможность механического повреждения после установки.
  • Убедитесь, что этикетка нагревательного кабеля SpeedTrace видна на внешней стороне теплоизоляции.

Нагревательные кабели BriskHeat SpeedTrace можно безопасно изолировать!

Шаг 4: Завершение установки


Чтобы предотвратить повреждение нагревательного кабеля или шнура, закрепите шнур питания (холодный конец) пластиковой кабельной стяжкой, стеклотканевой лентой или изолентой, как показано на рисунке

Этикетки для электрообнаружения, указывающие на наличие нагревательного кабеля, прилагаются к нагревательному кабелю.Прикрепите прилагаемые этикетки «Электрическое отслеживание» на внешней поверхности изоляции трубы с интервалом в одну этикетку на каждые 10 футов (3 м) трубы, чтобы указать наличие нагревательного кабеля SpeedTrace.

Шаг 5: Запуск нагревательной ленты


  • Вставьте нагревательный кабель в розетку с защитой от замыкания на землю.
  • Проверьте автоматический выключатель, чтобы проверить питание кабеля.
  • Стоящая в трубе вода должна стать теплой в течение часа.

ОБЩИЕ ИНСТРУКЦИИ


  • Устанавливать только в доступных местах; не устанавливайте за стенами или там, где может быть спрятан кабель.
  • Не прокладывайте нагревательный кабель через стены, потолок или пол.
  • Подключайте только к розеткам с защитой от замыканий на землю, которые были установлены в соответствии со всеми действующими национальными и местными правилами и стандартами и защищены от дождя и другой воды.
  • Не используйте на гибких виниловых трубках (например, садовых шлангах).
  • Устанавливайте с огнестойкой водонепроницаемой теплоизоляцией не менее ½ дюйма.
  • Никогда не используйте на трубах, температура которых может превышать 150 ° F (65 ° C).
  • Удлинитель нельзя использовать для стационарной установки. Для временной установки ознакомьтесь с местными электротехническими и пожарными нормами.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ


ПРОБЛЕМА РЕШЕНИЕ (Я)
Греющий кабель не нагревает весь Убедитесь, что нагреватель подключен к правильному напряжению. С помощью омметра проверьте, есть ли показания сопротивления (а не разрыв цепи) в нагревателе.
Часть нагревательного кабеля не нагревает Осмотрите ненагретый кабель на предмет повреждений.
Автоматический выключатель срабатывает Убедитесь, что автоматический выключатель может выдерживать нагрузку на нагреватель в амперах. Осмотрите обогреватель и шнур на предмет повреждений.

Тепловая лента для защиты от замерзания — Боб Вила

Фото: emersonindustrial.com

Домовладельцы, живущие в сезонно холодном климате, опасаются замерзания своих труб. По крайней мере, замерзшая труба может перекрыть поток воды через дом; в худшем случае он может лопнуть и вылить галлоны за галлонами воды. Ужасные истории о разрушительных повреждениях могут вызвать лихорадочную тревогу, но замороженные трубы — рациональная проблема для многих, особенно для тех, кто живет в домах, где водопровод проходит через неотапливаемое пространство. Несмотря на то, что существует несколько эффективных способов минимизировать риск, постоянные ремонтные работы часто связаны с той работой, которую большинство людей нанимает подрядчика, — например, изменение маршрута трубы или оснащение внешней стены новой изоляцией.Однако в краткосрочной перспективе, если вы ищете быструю и недорогую защиту от замерзания, «тепловая лента действительно пригодится», — говорит Дэниел О’Брайан, технический специалист SupplyHouse.com. Несмотря на свое название, тепловая лента вообще не является клеем. Скорее, это тип электрического кабеля, который, когда его оборачивают или протягивают через трубу, выделяет контролируемое количество тепла, чтобы предотвратить замерзание.

Фото: supplyhouse.com

«Если в прошлом у вас были проблемы с замерзанием определенных труб — в подвальном помещении или на чердаке, под землей или на открытом воздухе, — разумно принять меры, чтобы предотвратить повторение», — О’Брайан объясняет.По его словам, установив тепловую ленту вокруг уязвимой трубы, «вы можете быть уверены, что, независимо от погоды, труба никогда не достигнет точки замерзания». Единственная сложность — это время: «Тепловая лента не будет работать, если вы не установите ее до того, как температура резко упадет».

Помимо важности ранней подготовки, О’Брайан подчеркивает, что на рынке существует множество тепловых лент, каждая из которых предлагает различные функции. Большинство из них являются саморегулирующимися и, благодаря встроенному термостату, регулируют свою тепловую мощность в зависимости от температуры окружающей среды.При понижении температуры саморегулирующиеся кабели выделяют больше тепла. Когда температура поднимается выше нуля, кабели автоматически отключаются, обеспечивая безопасность и энергоэффективность.

В прошлом тепловые ленты часто встраивались в домашнюю электрическую систему, но сегодня «большинство из них работает по принципу plug-and-play», — утверждает О’Брайан. «Вы подключаете один конец к розетке, а остальные устанавливаете в соответствии с инструкциями производителя». Учтите, что одни розетки безопаснее других. Фактически, для тепловой ленты О’Брайан рекомендует использовать только розетки с прерывателями цепи замыкания на землю (GCFI), которые предназначены для отключения электрического тока в случае скачка или потери мощности.

Предполагая, что рядом с трубой есть розетка GCFI, установка тепловой ленты может быть простым самостоятельным проектом для среднего домовладельца. «Очень важно прочитать и понять спецификации, предоставленные производителем», — говорит О’Брайан, но, в целом, «это несложная работа». Чаще всего кабели оборачиваются вокруг трубы с промежутком в несколько дюймов между каждой оберткой, хотя некоторые тепловые ленты предназначены для прокладки вдоль одной стороны трубы и закрепляются с помощью изоленты.

Поскольку вода и электричество несовместимы, следует проявлять осторожность. «Никогда не позволяйте кабелю перекрывать себя, — говорит О’Брайан, — и старайтесь не допускать, чтобы что-либо горючее оставалось в постоянном контакте с активным кабелем». Обязательно периодически проверяйте установку тепловой ленты, обращая внимание на утечки в трубе или потертости в нагревательном кабеле. Некоторые производители призывают использовать изоляцию труб, по крайней мере частично, чтобы защитить тепловую ленту от повреждений; другие нет.

Перед покупкой убедитесь, что выбранный вами продукт подходит для вашей ситуации.В то время как некоторые нагревательные ленты специально предназначены для оцинкованных или медных труб, другие можно использовать как с металлом, так и с пластиком. Также меняются длина и напряжение. «Вы можете найти тепловую ленту длиной от 6 футов до 300 футов и от 30 Вт до 500 Вт», — говорит О’Брайан, но будьте уверены, что эксперты SupplyHouse.com всегда будут под рукой, чтобы помочь домовладельцам сделать правильный выбор. выбор.

Фото: supplyhouse.com

Этот пост был доставлен вам на SupplyHouse.com. Факты и мнения принадлежат BobVila.com.

Решения для обогрева труб — предотвращение замерзания труб

Pipe Tracing (также известный как обогреватель) обычно используется для обеспечения того, чтобы температура технологического процесса, жидкости или материала внутри труб и трубопроводных систем поддерживалась выше температуры окружающей среды в статических условиях потока, а также для обеспечения дополнительной защиты от замерзания в определенных приложениях.


Приложения защиты от замерзания

Одно из наиболее распространенных применений продуктов для электрообогрева — это предотвращение замерзания труб.Самая эффективная и экономичная система защиты труб от замерзания — это использование саморегулирующегося электрического обогрева в сочетании с системой измерения температуры окружающей среды.

На систему, которая будет спроектирована для каждого случая электрообогрева тепловых труб, будет влиять множество факторов, таких как размер / диаметр трубы, температура жидкости / теплопотери, количество теплоотводов в линии (фланцы / клапаны) и тип изоляции.Это позволит нам определить соответствующее количество энергии, необходимое для приложений, чтобы мы спроектировали и поставили наиболее эффективную систему электрообогрева.

Элементы управления в этих системах могут быть очень сложными, поскольку они обычно критичны для процесса. Мы можем встроить в вашу систему различные функции, включая данные о температуре в реальном времени, операции резервного копирования в случае сбоя, уведомления о сбоях системы, беспроводное подключение и многое другое.

Особое внимание следует уделять отслеживанию воды для аварийных душевых и противопожарных систем.Системы электрического нагревательного кабеля также часто используются в качестве резервных систем, когда пар используется в качестве предпочтительного источника защиты от замерзания. Обратитесь в LEP за помощью в создании необходимой спецификации.


Поддержание температуры

Электрический обогреватель можно использовать для обеспечения постоянной температуры в трубах и резервуарах любого размера во многих различных областях применения. Термозащищенные трубы могут поддерживать постоянную температуру продукта при передаче по трубам в другой процесс и могут снизить расходы на нагрев резервуара, поскольку поступающий материал не создает теплового сопротивления процессу.

Liberty Electric Products может поставлять кабели, обеспечивающие протекание воды при температуре окружающей среды до -40 ° F, и кабели, выдерживающие температуру до 1100 ° F и подходящие для влажных, агрессивных и опасных мест. Мы предоставляем программное обеспечение и знания, чтобы упростить выбор правильного решения для поиска труб


Съемные / многоразовые теплоизоляционные куртки и одеяла для электрообогрева

Съемные изоляционные крышки для клапанов, фланцев и другой арматуры на промышленных предприятиях — эффективное, удобное и недорогое решение для снижения потерь тепла и повышения эффективности всего технологического процесса. Наши стандартные изоляционные изделия для труб и клапанов подходят для самых разных размеров и могут использоваться практически в любом приложении, требующем термической обработки, включая:

  • Клапаны
  • Фланцы
  • Фитинги
  • Фильтры
  • Фильтры и регуляторы
  • Насосы
  • Коллекторы
  • Смотровые стекла
  • Пароохладитель
  • Редукционные клапаны

EasyHeat In-Line внутри трубчатого нагревателя

EasyHeat In-Line внутри трубного нагревателя

EASYHEAT In-Line Внутри Нагреватель труб


Мы являемся авторизованным дистрибьютором Easy Heat, Inc.


Соединения с другим нагревательным кабелем:
EasyHeat PSR Предварительно заделанный саморегулирующийся кабель для труб.
Саморегулирующаяся трубка Danfoss Ice Guard Heat Trace
EasyHeat AHB Постоянная мощность с предварительно установленной муфтой Кабель предотвращает замерзание труб до -40 при 120 В переменного тока, подходит для использования на пластиковые и металлические водопроводные трубы
Wrap-On Pipe Heating Кабель. Предотвращает замерзание водопроводных труб до 50F. Просто оберните, изолируйте и вставьте вилку. Для использования на металлических и жестких пластиковых трубах.Встроенный термостат включает кабель при 38F.


ВНУТРИ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ ТРУБЫ … ПОДДЕРЖИВАЕТ ПОДАЧУ ВОДЫ НА ПРОТЯЖЕНИИ ЗИМЫ В ВАШЕМ ДОМЕ, КОТТЕДЖЕ ИЛИ В САЛОНЕ.

ПОТОКОВЫЙ НАГРЕВАТЕЛЬ EASY HEAT обеспечивает экономичный, эффективный внутритрубная защита водопроводов от замерзания. Кабель состоит из двух провод резистивный провод с P.V.C. изоляция, сплошная оплетка заземления и прозрачный внешний вид пищевого качества P.V.C. пиджак. Энергосберегающий термостат на 12 А с / б Прерыватель цепи замыкания на землю (G.F.C.I.) также входит в комплект.

ОСОБЕННОСТИ:

  • ** Примечание **: Для воды из полиэтилена диаметром 1 дюйм или 1,25 дюйма только трубы.

  • Разработан для стандартного одобренного CSA 1-1 / 4 «PE трубы. Для труб 1 «доступны комплекты переходников (деталь № 10561-001).

  • Энергосберегающий термостат на 10 фут. датчик определяет температуру трубы и включает и выключает кабель при требуется

  • Защищен прерывателем цепи замыкания на землю GFCI с тестом / сбросом и контрольной лампой для обеспечения безопасной эксплуатации

  • Сертификат CSA для питьевого водоснабжения

  • Обширный выбор размеров от 10 футов. до 270 футов

  • Фитинг неограничивающий (без поворота на 90) В Т-образной сборке используется фитинг Philmac для устранения потенциальных проблем. переходники могут создавать

  • Не прожигает трубу в случае высыхания (см. инструкции)

  • Удобный подключаемый модуль, работа при напряжении 120 В (5 Вт / фут) подключить систему к любой розетке на 120 вольт

  • Максимальный ток потребления составляет 11,3 А (270 футов модель)

  • Кабель обогревателя внутри трубы, обеспечивающий экономичная альтернатива поддержанию проточной воды всю зиму

  • Может использоваться в изолированных трубах

  • Упаковка выполняет роль раздаточной катушки обеспечивает плавный переход от бобины к трубе, а гибкость кабеля обеспечивает простой монтаж, кабель легко протягивается вокруг острых колен и кривые

  • Только для линий водоснабжения (не предназначены для дренажных линий или других приложений)


SL-2G Термостат GFCI (в комплекте)

SL-2G Термостат управления, разработанный для использовать в пределах 12 ампер, SL-2G оснащен 6 футов (1. 8 м) капиллярный датчик для обнаружения и контроля изменений температуры. Регулируемый диапазон настроек температуры от 34-95F (1-35C), контроль температуры Дуплексная розетка GFCI общей мощностью 1440 Вт / 12 А. Поставляется с 4 футами (1,2 м) трехжильный шнур и вилка.


EasyHeat — зарегистрированная торговая марка EasyHeat, Inc.

[На главную] [Наверх]

Мы Дистрибьютор промышленных, коммерческих и Жилые обогреватели и элементы управления. Всегда консультируйтесь инструкции производителя по установке для правильной установки продукты или системы, представленные на этом сайте. © Авторское право 1999-2019 Mor Electric Heating Assoc., Inc.

MOR ELECTRIC HEATING ASSOC., INC.
5880 Alpine Ave. NW — Comstock Park, MI 49321 USA
Тел. 616-784-1121-800-442-2581 — Факс 616-784-7775
Эл. Почта: sales @ heatingsplus .com

Тепловая лента против нагревательного кабеля

Какая разница и какая мне нужна?

(часть нашего сборника статей обо всем, что вам нужно знать о нагревательном кабеле)

Мы все время разговариваем с людьми, которые просят нас «тепловую ленту», тогда как на самом деле они ищут тепловой кабель , который также известен как нагревательный кабель, кабель для обогрева или кабель для обогрева.Путаница понятна: многие хозяйственные магазины продают комплекты для защиты от обледенения крыш, которые включают нагревательный кабель, но называют это «тепловой лентой». (Если это то, что вы ищете, вы попали в нужное место; вы можете найти эти комплекты кабелей для обогрева крыши здесь.) Но, несмотря на сходство названий, разница есть! Есть несколько промышленных и научных приложений, где вы можете использовать одно из них, но большинство приложений явно требуют того или другого. На этой странице будут обсуждаться различия между нагревательной лентой и нагревательным кабелем, а также некоторые области применения, в которых следует использовать тот или иной, и вы найдете ссылки на страницы, где вы можете приобрести наши тепловые ленты и кабели для тепловых проводов.У нас также есть информация об аналогичном, менее известном, но очень полезном продукте — нагревательных шнурах .

Конечно, если у вас есть какие-либо вопросы о продуктах или вашем приложении, пожалуйста, позвоните нам по телефону (866) 685-4443 , отправьте нам электронное письмо по адресу [email protected] или заполните контактную форму, и мы будем рады вам помочь.

Быстрое сравнение

Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор
Нагревательный кабель Нагревательная лента Нагревательный шнур
Более низкие значения плотности мощности и температуры с максимальным диапазоном температур от 150 ° F до 500 ° F, а также кабели низкой интенсивности, хорошо подходящие для предотвращения замерзания. Более высокие плотности мощности и температуры, от лент с максимальной температурой 305 ° до лент для очень высоких температур, рассчитанных на температуру до 1400 ° F (760 ° C). Плотность мощности и конструкция сопоставимы с нагревательной лентой.
Доступен с корпусами, устойчивыми к воде и многим химическим веществам и подходящими для использования на открытом воздухе. Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но очень хорошо подходит для спирального наматывания вокруг труб. Очень гибкий, чтобы соответствовать узким контурам и необычным формам. Такая же гибкая, как нагревательная лента, но более проста в использовании неточной упаковки.
Немного закругленный, напоминающий кабель типа NM или Romex ™. Плотность мощности измеряется в ваттах на фут. Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм. Круглый в поперечном сечении.
Многие стили можно обрезать по длине и добавить концы в поле. Продается фиксированной длины от 2 до 20 футов (в зависимости от стиля). Изготовлен на заказ или продается фиксированной длины от 3 до 24 футов.

Нагревательный кабель

Нагревательный кабель больше похож на стандартный двухжильный кабель для домашней электропроводки (тип NM или Romex ™) и не так гибок, как тепловая лента — большинство разновидностей гибки примерно так же, как садовый шланг.Жесткость связана с одним из основных отличий между ними и тепловыми лентами: нагревательные кабели заключены в корпус, который защищает нагревательные элементы и означает, что вы можете использовать нагреватель в более широком диапазоне условий окружающей среды. Нагревательный кабель также может быть отрезан по длине и заделан электрическими соединениями, и фактически мы продаем его пешком. Существует два основных типа нагревательного кабеля:

Саморегулирующийся или саморегулирующийся нагревательный кабель сделан таким образом, чтобы он не превышал определенную температуру.(Это не означает, что он будет поддерживать нужную температуру без контроля температуры, только то, что он не перегреется и не сгорит. Название вводит в заблуждение многих людей — поэтому мы написали статью о том, что «саморегулирующийся» на самом деле означает. Мы рекомендуем по крайней мере базовый термостат.) Они находятся на нижнем конце диапазона температур, со стилями, подходящими для приложений от до 250 ° F. Доступны версии на 120 и 240 В; последний также может работать при 208, 220 или 277 В. Саморегулирующиеся кабели бывают двух видов:

Нагревательный кабель постоянной мощности, , напротив, не контролирует собственную температуру, поэтому для него требуется контроллер. Он доступен для более высоких температур, со стилями до 500 ° F. Он может работать в более широком диапазоне напряжений: 120, 208, 240, 277 и 480 В. Он бывает нескольких разновидностей, каждая из которых имеет свои преимущества. Чтобы упростить выбор, воспользуйтесь этой таблицей:

Общего назначения Суровые условия
высокотемпературный
Стекловолокно
высокотемпературный
Полиимид
высокотемпературный
Максимум
температура экспозиции.
400 ° F
204 ° С
500 ° F
260 ° С
500 ° F
260 ° С
500 ° F
260 ° С
В наличии
мощность
3, 5, 8, 12 Вт / фут
10, 16, 26, 29 Вт / м
4, 8, 12 Вт / фут
13, 26, 39 Вт / м
4, 8, 12 Вт / фут
13, 26, 39 Вт / м
4, 8, 12, 18 Вт / фут
13, 26, 39, 59 Вт / м
Сопротивление
до влажности
Отлично Отлично Хорошо Хорошо
Сопротивление
к химикатам
Отлично Отлично Хорошо Хорошо
Сопротивление
к пламени
Отлично Отлично Отлично Отлично
Сопротивление
к излучению
От удовлетворительного к хорошему От удовлетворительного к хорошему Хорошо Отлично
(гибкая после экспонирования
на номер 10 9 рад)
Образец
заявки
  • Средняя химическая обработка
  • Пищевая промышленность
  • Водопровод
  • Мазут
  • Возврат конденсата
  • Управление высокотемпературным процессом
  • Асфальтовые заводы
  • Нефтеперерабатывающие заводы
  • Взрывоопасные и агрессивные среды
  • Сильный холод
  • Контроль вязкости
  • Управление высокотемпературным процессом
  • Электростанции
  • Нефтеперерабатывающие заводы
  • Взрывоопасная среда
  • Ядерная среда
  • Трубопроводы тяжелой нефти
  • Запрещенные галогены
  • Линии с продувкой паром высокого давления

Тепловая лента

Тепловая лента — это продукт, который можно использовать в тех случаях, когда небольшие цилиндрические секции требуют высокой плотности мощности (что обычно также указывает на высокие температуры). Большинство тепловых лент доступно для версий на 120 В и 240 В, с мощностью от 52 Вт до 3135 Вт. Плотность мощности, которую мы измеряем в Вт / дюйм², составляет от 4,3 Вт / дюйм² до 13,1 Вт / дюйм² для высоких частот. -температурные версии. Тепловая лента — это продукт с постоянной мощностью, в отличие от саморегулирующихся продуктов, которые имеют встроенную защиту от перегрева, и по этой причине вы должны использовать с ней какой-либо регулятор температуры.

Что касается размеров , одно из самых больших различий между тепловой лентой и нагревательным кабелем заключается в том, что тепловая лента продается фиксированной длины — наша длина колеблется от 2 до 20 футов, в зависимости от стиля.Вы не можете обрезать тепловую ленту по длине, за исключением тепловой ленты, нарезанной по длине (которая недоступна для онлайн-продажи, хотя вы можете связаться с нами, чтобы узнать больше).

У нас есть несколько различных разновидностей тепловой ленты для широкого спектра применений:

  • Тепловые ленты из силиконовой резины являются хорошей тепловой лентой для применений при температуре до 450 ° F и обладают химической и влагостойкостью. (Обратите внимание, это не означает, что они химически и влагостойкие; их нельзя погружать! ) Они также доступны
  • Тепловые ленты с изоляцией из стекловолокна поставляются без элементов управления — без встроенного термостата.Они доступны в нескольких различных конфигурациях:
  • Тепловые ленты из Samox ™, высокотемпературного тканого материала, доступны для применения при температуре до 1400 ° F и представлены в двух вариантах:

Нагревательные шнуры

Нагревательные шнуры очень похожи на нагревательные ленты, но имеют округлое поперечное сечение. Это уменьшает открытую поверхность и делает теплопроводность несколько менее эффективной, но преимущество заключается в том, что нагреватель гораздо менее прост, если его неточно обернуть.Нагревательные ленты Ленты должны быть намотаны очень осторожно, чтобы обеспечить постоянный контакт всей плоской ширины ленты с нагреваемой поверхностью. Если нагревательная лента включена, когда часть ее подвергается воздействию воздуха с обеих сторон — будь то из-за того, что она перекрывает угол или из-за того, что она была изогнута во время упаковки, — эта часть не сможет передавать свое тепло другому объекту, и все это тепло накапливается в ленте и перегревает ее. Греющий шнур круглый, не перекручивается и не имеет плоских сторон.(Тем не менее, вам все равно необходимо убедиться, что никакие участки кабеля не находятся в воздухе без контакта с нагретым объектом, иначе существует вероятность перегрева.)

Мы можем изготовить нагревательные шнуры на заказ (просто свяжитесь с нами для уточнения цены), и у нас есть в наличии нагревательные шнуры, которые доступны в двух стилях:

Итак, какой из них подходит для моего приложения?

Если, прочитав это, вы все еще не уверены, какой тип обогревателя лучше всего подходит для вашего применения — или если вы просто хотите поговорить с инженером по применению, чтобы убедиться, что вы получаете правильный тип — вы всегда можете войти свяжитесь с нами: позвоните нам по телефону (866) 685-4443, заполните одну из наших контактных форм или просто напишите нам по адресу info @ oemheaters.

Оставить комментарий
