Устройство армопояса с армированием и опалубкой: Изготовление, устройство и заливка армопояса

Опубликовано в Разное
/
24 Июн 2018
Комментариев 0

Содержание

Армопояс под мауэрлат своими руками

Приветствую читателей моего скромного строительно-ремонтного блога. Накануне в нашу фирму обратился заказчик, который пожаловался на появление трещин в стене из пенобетонного блока. Выехав на объект, я обнаружил что мауэрлат кровли был уложен на пенобетон, в результате чего и произошло образование трещин.
Чтобы не попасть в подобную ситуацию, сегодня я расскажу о таком важном инженерном элементе как армирующий пояс.

Назначение и функции

Сначала рекомендую вам ознакомиться с мегаполезным видео о том, для чего нужен армирующий пояс:

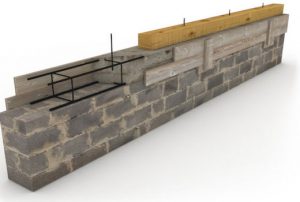

Если говорить кратко, то армопояс под мауэрлат представляет собой монолитную бетонную конструкцию, повторяющую контуры постройки, и служит для следующих целей:

  • при движении почвы, способствует сохранению геометрии здания и целостности стен;
  • если были допущены ошибки при укладке блоков или кирпича, армопояс позволяет выровнять горизонтальную поверхность под мауэрлат;
  • придает сооружению дополнительную жесткость;
  • армированный пояс принимает на себя точечную нагрузку от стропил, компенсирует ее и распределяет по поверхности несущих стен;
  • механическая прочность конструкции позволяет надежно закрепить на ней мауэрлат.

Газобетон, керамзитобетон и пеноблок – современные и относительно дешевые стройматериалы. Несмотря на все достоинства, все они имеют один существенный недостаток – под воздействием точечной нагрузки от стропил блоки могут лопнуть, что значительно ослабляет прочность всей стены. Поэтому армопояс на газобетоне и других пористых блоках – обязательное условие долговечности конструкции.

Нужен ли армопояс на стенах из кирпича, ведь они обладают достаточной прочностью для крепления мауэрлата с помощью анкеров и закладных элементов? Поскольку кирпичная кладка не монолитная конструкция, то строители настоятельно рекомендуют и на таких стенах устройство армопояса, особенно в регионах сейсмически нестабильных и для построек, возведенных на склонах.

Можно ли сделать кирпичный армопояс?

Некоторые «специалисты» считают, что альтернативой бетонной конструкции может служить армопояс из кирпича. Я же хочу сразу указать на недостатки этого варианта:

  • нагрузка от крыши будет неравномерно распределяться на несущие стены;
  • на некоторые кирпичные блоки будет действовать точечная нагрузка;
  • по сравнению с бетонной конструкцией – более длительный и трудоемкий процесс устройства;
  • более низкая прочность, в сравнении с монолитным армопоясом из бетона.

Из этого следует, что укрепление стен дома армированной кирпичной кладкой не может конкурировать с монолитным бетонным поясом. Использовать кирпичный армопояс можно для крыш хозяйственных построек небольших размеров и других зданий вспомогательного назначения. При возведении нужно придерживаться следующих тезисов:

  • Для увеличения прочности на каждый ряд кирпича прокладывается армирующая сетка из проволоки диаметром до 5 мм;
  • Ширина кирпичной конструкции должна соответствовать толщине стен строящегося здания;
  • Высота армопояса зависит от типа используемых стройматериалов и вида кровли, и в среднем составляет 40 мм.

Определение размеров армопояса

В разрезе армированный пояс под мауэрлат представляет из себя прямоугольник или квадрат, минимальные размеры сторон которого должны составлять 200×200мм.

Основной величиной, влияющей на расчеты, является ширина стены. Я рекомендую придерживаться следующих правил:

  • толщина армопояса должна быть максимально близка к толщине стены;
  • высота не должна быть больше ширины, но не меньше чем 200 мм;
  • оптимальным считается соотношение ширины и высоты 1:1.

Зная длину, ширину и высоту укрепляющей конструкции, несложно рассчитать количество бетона, необходимое чтобы залить армопояс.

Технология устройства армированного пояса

К сооружению конструкции приступают после завершения всех работ по возведению стен. Технология состоит их следующих этапов:

  • сооружение опалубки;
  • изготовление армокаркаса;
  • заливка бетона в опалубку.

Перечисленные операции не представляют особой сложности, поэтому армопояс вполне можно соорудить своими руками.

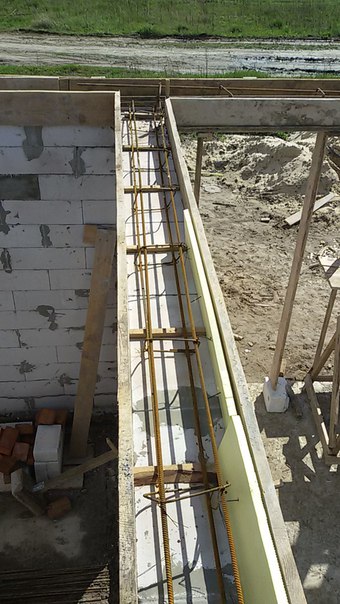

Монтирование опалубки

В зависимости от типа материала, из которого возведены стены дома, опалубка для армопояса изготавливается из кирпича, дерева, OSB-плит, или U-образных блоков.

В случае съемной опалубки, ее сооружение производится обычно прямо на месте. Она монтируется из доски толщиной не менее 20 мм и шириной до 200мм. Обработанная сторона доски устанавливается внутрь каркаса. Влажность дерева должна составлять не менее 25%, при необходимости его можно смочить водой. Алгоритм проведения работ следующий:

  1. Опалубку сколачивают гвоздями, длина которых подбирается таким образом, чтобы с обратной стороны гвоздь можно было загнуть. Гвозди забиваются с внутренней стороны наружу.
  2. Соединяя доски при помощи брусков с интервалом от 50 см до 1м, сооружают щиты нужной высоты.
  3. Щиты крепятся ниже края стены на 5 -10 см с помощью саморезов. Для надежности крепления, соединяющие щиты бруски можно делать длиной метр и более, и закреплять их к стене на несколько саморезов (такой вариант продемонстрирован на фото ниже).
  4. Чтобы бетонная смесь не раздавила опалубку, сверху щиты скрепляются между собой брусками с интервалом в 1 метр;
  5. Чтобы сделать армопояс правильно, в процессе сооружения опалубки необходимо постоянно проверять горизонтальность и вертикальность конструкции с помощью уровня или ватерпаса.
  6. Во избежание просачивания раствора через щели, доски необходимо плотно подгонять друг к другу, изнутри обить пленкой, либо запенить щели монтажной пеной.
  7. При отсутствии пленки, чтобы бетон не прилипал к дереву, внутреннюю поверхность опалубки можно промазать гидрофобной смазкой или отработанным маслом.

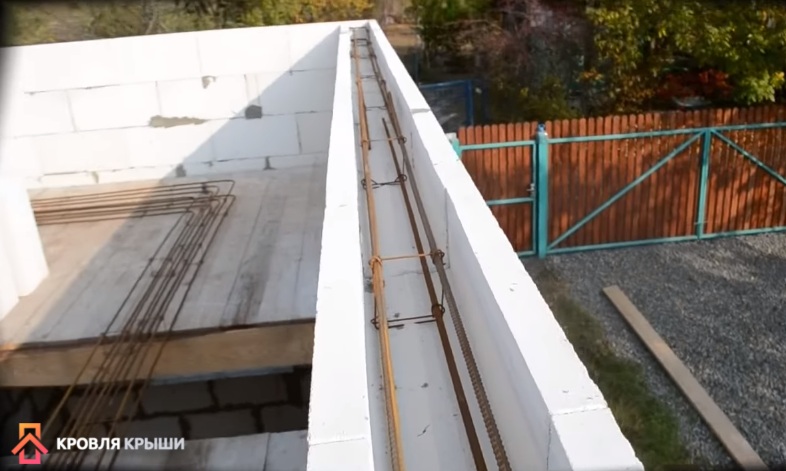

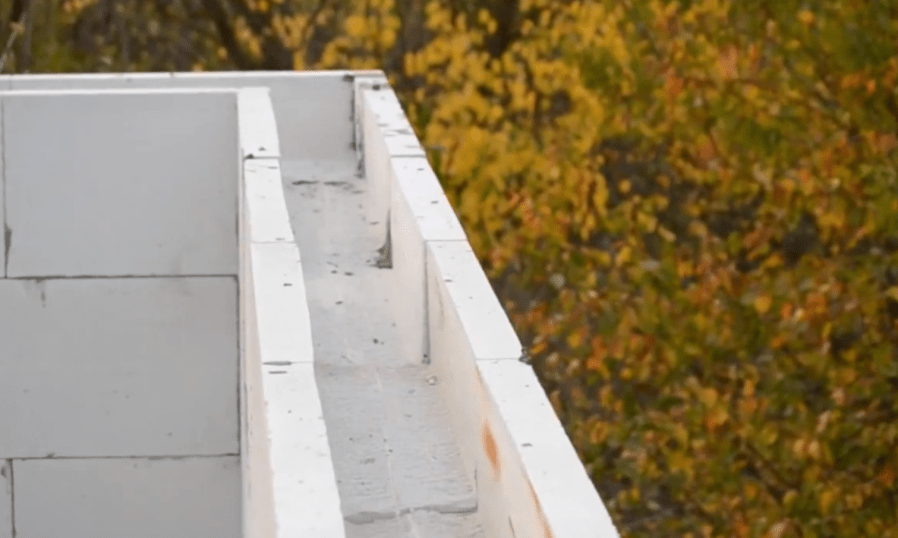

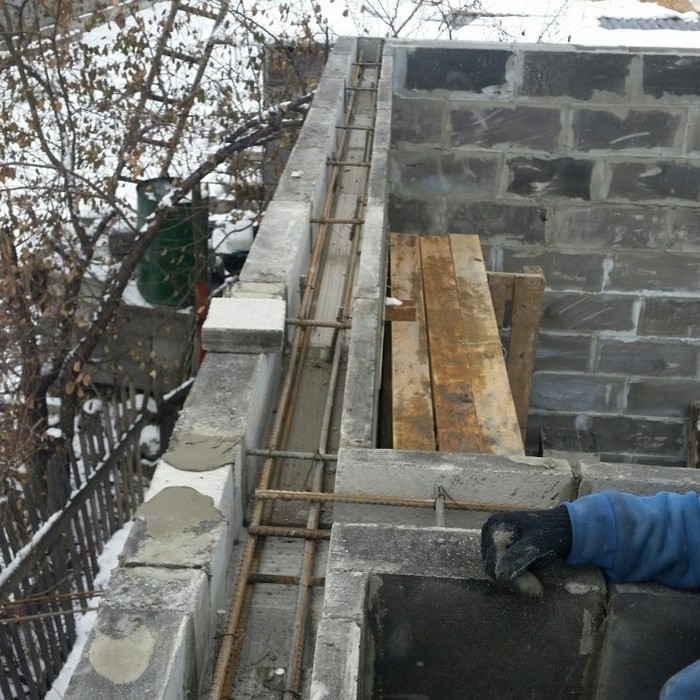

Если изготавливается армопояс для газобетона, то сооружение деревянной опалубки не требуется. В этом случае последний ряд стеновой кладки делается из блоков с U-образным вырезом, которые и выполняют функцию опалубки для заливаемого раствора.

Если стены кирпичные, то наружную опалубку можно сделать кладкой в полкирпича, а внутреннюю из ОСП плит или досок. Так же можно поступить и с газо- и пеноблочными стенами, когда внешняя часть каркаса выкладывается из блоков меньшей толщины, а внутренняя – из дерева.

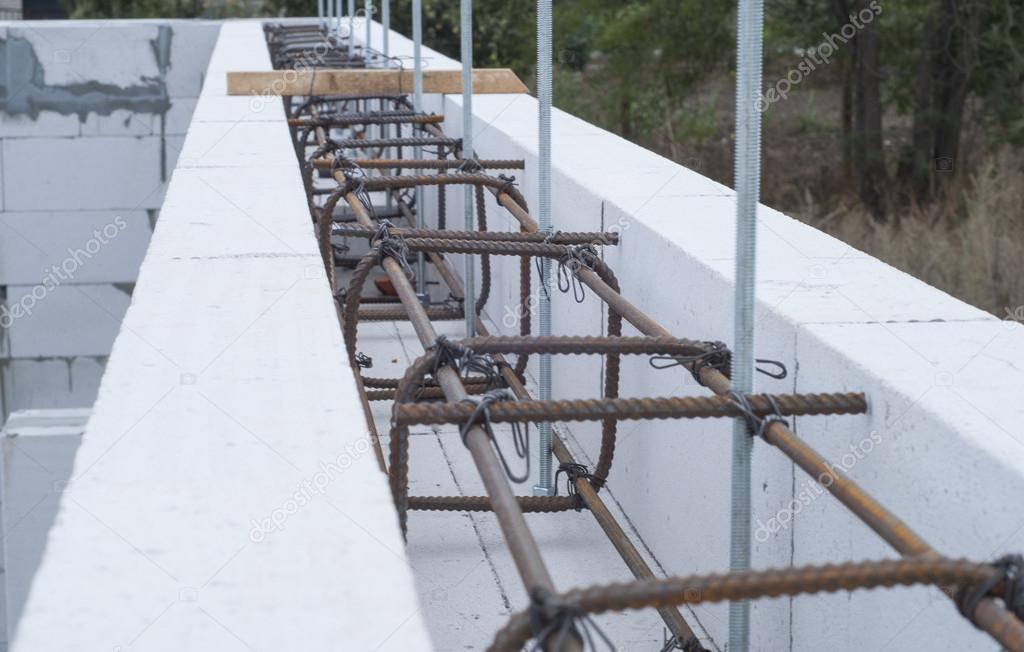

Установка арматурного каркаса

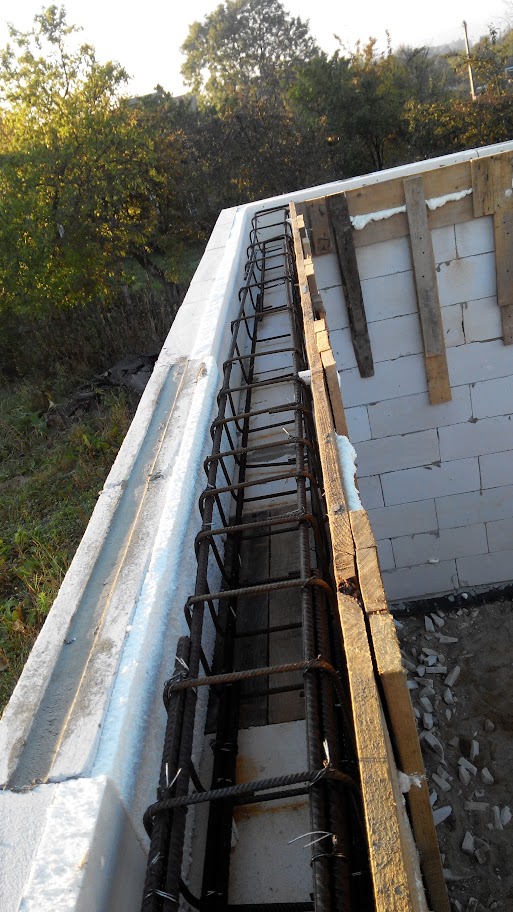

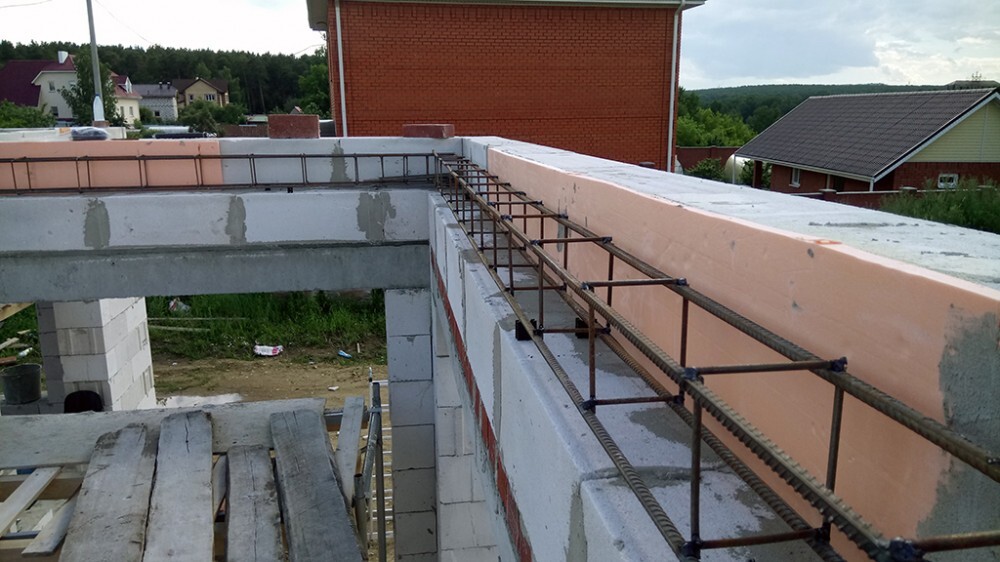

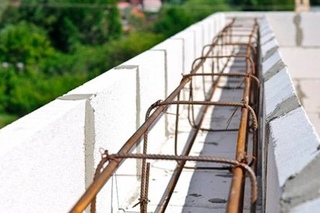

Опалубка готова и теперь необходимо произвести армирование будущего пояса. Поскольку арматурный каркас делается из железных прутьев и имеет немалый вес, то его изготовление производится прямо в желобе опалубки.

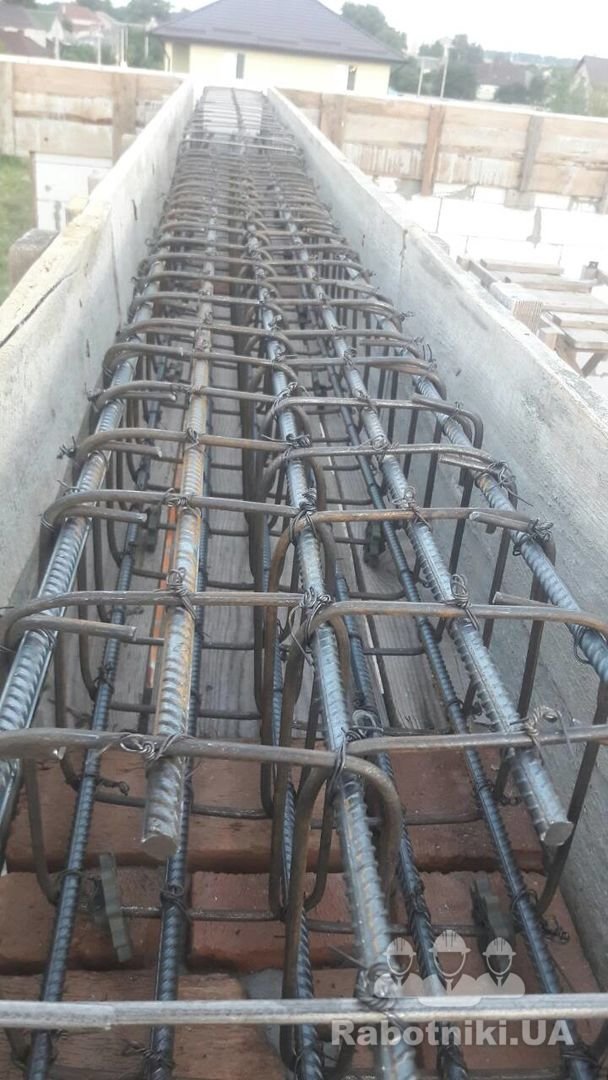

Армирование монолитного пояса производится при помощи стальных прутьев диаметром от 8 до 12 мм. Прутья обязательно должны быть ребристые – это улучшает сцепление бетона с арматурой и, соответственно, увеличивает прочность конструкции на растяжение.

Только такую арматуру можно использовать для несущего каркаса. Прутья без насечек могут быть использованы для поперечных соединений

Чтобы сделать армопояс прочным и надежным, нельзя соединять прутья арматуры с помощью сварки, т.к. это приводит к потере металлом своих свойств и ослабляет конструкцию.

Прутья связываются между собой при помощи вязальной проволоки, при этом их нахлест при стыковке должен быть не менее 30 см, а по углам не менее 50 см. От толщины проволоки не зависит прочность каркаса, поэтому не стоит брать слишком толстую – это только усложнит работу.

Толщина армированного пояса может быть различной:

  • Если постройка предусматривает легкое перекрытие, то можно сделать армопояс под мауэрлат плоской конструкции – в этом случае каркас делается из двух продольных стержней, соединяемых между собой с интервалом 20 см арматурой меньшего диаметра;
  • Если проект предполагает массивную крышу, то для армирования необходимо использовать объемную конструкцию из четырех прутьев, которая в сечении образует форму прямоугольника или квадрата.

Производя армирование необходимо следить за тем, чтобы каркас отстоял от всех поверхностей минимум на 50 мм. Чтобы приподнять арматуру на нужную высоту, используют подложки из кирпича соответствующего размера, либо специальные пластиковые звездочки-фиксаторы.

К уже готовому армирующему каркасу, с максимальным интервалом 1 м, при помощи проволоки крепятся шпильки, на которых будет держаться мауэрлат. Используют шпильки диаметром 12 мм, а длину делают такой, чтобы она выступала над мауэрлатом не меньше, чем на 40 мм.

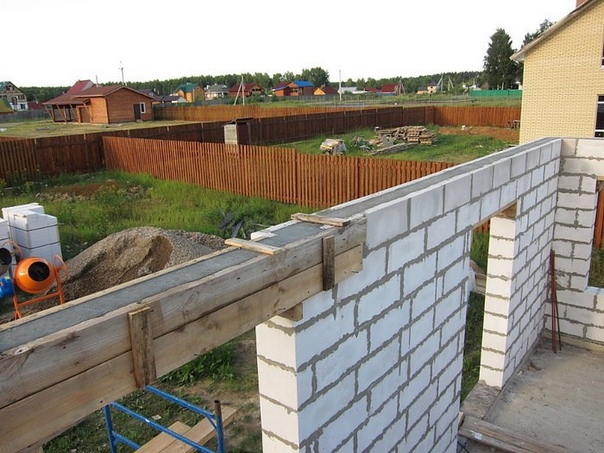

Заливка бетона

Можно изготовить бетон и залить армопояс своими руками, а можно заказать уже готовый раствор на заводе (марка бетона должна быть не меньше чем М200). Поскольку объем заливаемой опалубки большой, то сделать армопояс лучше из готового бетона, залив его бетононасосом.

Для самостоятельного приготовления бетона понадобятся:

  • цемент марки М400;
  • песок;
  • щебень или гравий.

Все компоненты смешиваются в пропорции 1 часть цемента, 3 части песка и 5 щебня. Заливка армопояса должна производится за один раз при теплой, не дождливой погоде.

Чтобы сделать армопояс максимально прочным, необходимо из бетонной смеси удалить воздух. Для этого бетон используется вибрационная машинка, а при ее отсутствии делают это путем интенсивного протыкивания смеси куском арматуры по всему периметру.

Для предотвращения пересыхания, конструкцию на протяжении пяти дней необходимо периодически увлажнять или накрыть полиэтиленовой пленкой.

Утепление – нужно ли нет?

Бетонный армопояс является мостиком холода – зимой он может промерзать, а при резких перепадах температуры на нем возможно появление конденсата, что может привести к появлению плесени. Чтобы этого избежать, необходимо обязательно произвести утепление армопояса.

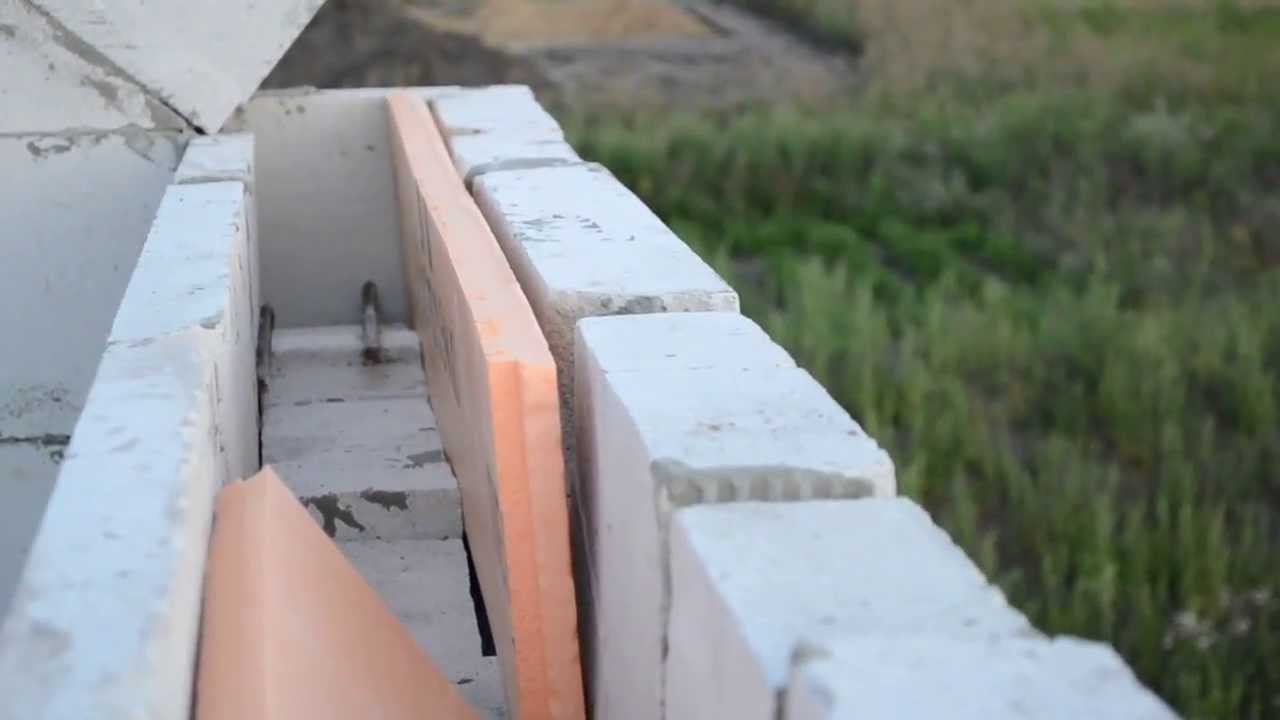

Эффект от этой процедуры будет максимальным, если утеплитель расположить с наружной стороны пояса, и лучше всего делать утепление на этапе строительства. Для этого при сооружении опалубки делается отступ от наружного края стены, который закрывается утеплителем, а затем подогнанным под размер пеноблоком. В качестве утеплителя для армопояса можно использовать экструдированный пенополистирол, пенопласт или минвату.

Если по какой-то причине утепление не было произведено во время постройки дома, это можно сделать, когда работы по возведению крыши уже закончены.

Если армирующий пояс по ширине равен ширине стены, то утепление производится следующим образом:

  • Пенопласт или ЭПП, с помощью клея для пенополистирола или дюбелей «зонтиков», крепится к армопоясу;
  • После этого поверхность оштукатуривается смесью для обработки пенополистирольных плит. Высота утеплителя должна равняться высоте пояса плюс 15 см вниз от нижнего уровня армированной конструкции;
  • Если крыша перекрывает утеплитель, то хорошо, если же нет – необходимо защитить его от воздействия атмосферных осадков. Для этого сверху утепляющего пояса монтируется отлив из оцинкованного металла. Верхний край отлива крепится в заранее сделанный пропил в стене и герметизируется силиконом.

На этом буду закругляться. Надеюсь, материал будет вам полезен. Жду вас в комментариях для обсуждения нюансов.

Что такое армопояс, зачем он нужен и как сделать его своими руками

Сегодня устройство армопояса считается чуть-ли не обязательным этапом при строительстве небольшого частного дома. Монолитный пояс закладывают в проекты, его рекомендуют приглашённые строители, но мало кто может обосновать его необходимость.

Цель статьи: понять принципы создания армирующего пояса и развеять некоторые мифы о важности этой конструкции. Но сначала общие теоретические вопросы, всесторонне поясняющие предмет обсуждения – устройство армопояса.

Содержание статьи

Что такое армопояс

Армопоясом называют монолитный бетонный контур с армированием, расположенный в горизонтальной плоскости строения по периметру несущих стен.

Функциональная задача армированного пояса – равномерное распределение нагрузки тяжёлых конструктивных элементов.

Вторая технологическая задача – обеспечение жёсткости и устойчивости строения.

Где устанавливается

Армопояс может располагаться:

  • ниже фундамента;
  • над уровнем земли, в цокольной части строения;
  • под межэтажными плитными перекрытиями;
  • под мауэрлатом.

Во всех вариантах пояс устраивается по всему наружному периметру здания, иногда – связывает все несущие стены.

Когда необходим

В каких случаях необходим армопояс:

  • предполагаемая высота здания – два и более этажа;
  • климатические условия в месте строительства экстремальны в плане перепадов температур, выпадения осадков, сейсмических показателей, силы ветров;
  • грунты под сооружением нестабильные, сыпучие, илистые, водонасыщенные, — любые, способные дать неравномерную усадку здания;
  • фундамент дома — свайный либо столбчатый;
  • стеновой материал — облегчённые, пористые, вспененные блочные материалы, имеющие недостаточные показатели устойчивости к балкам и плитам перекрытия;
  • система стропил предполагает применение анкеров, шпилек.

Функции армопояса

Основные аргументы в пользу армопояса:

  1. Увеличение пространственной жёсткости. Благодаря армопоясу конструкция здания связывается в единую жёсткую раму. В итоге сооружение приобретает дополнительные характеристики устойчивости к негативным природным воздействиям: землетрясениям, подвижкам грунта, ветровым нагрузкам.
  2. Распределение нагрузок. Пояс из монолитного армированного бетона принимает на себя нагрузки плит перекрытия, балок, ферм, равномерно распределяя нагрузки, предохраняя от точечного разрушения и растрескивания фундаменты и стены.
  3. Перекрытие проёмов. Армопояс в отдельных случаях исключает применение перемычек для всех видов проёмов: оконных, дверных, технических.
  4. Крепление стропильной системы. Верхний монолитный пояс располагается по стенам, обеспечивает надёжный монтаж конструкций стропильной системы, сохраняет стены от разрушения под воздействием стропильных элементов.

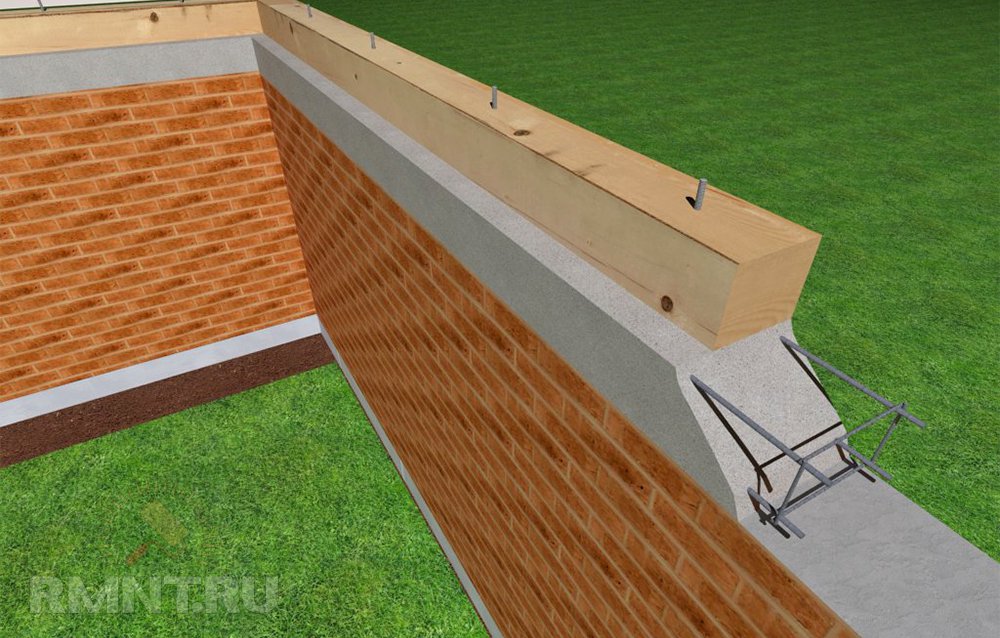

Армопояс под мауэрлат.

Когда возводить армопояс не нужно

Многие индивидуальные застройщики полагают, что армопояс необходим для возведения любых зданий, является панацеей от растрескивания стен, усадки основания, разрушения зданий. На самом деле он нужен далеко не всегда. Например, в следующих вариантах он не нужен вовсе:

  • Фундамент устроен на прочных грунтах, грунтовые воды расположены глубоко.
  • Стены строения возводятся из камня, кирпича, монолитного бетона.
  • Здание одноэтажное, чердачное или мансардное перекрытие возводится без использования железобетонных изделий.

Это всего лишь часть вариантов, когда армопояс возводить нецелесообразно. Чтобы понять, нужны ли дополнительные расходы на армопояс, необходимо рассчитать нагрузки на несущие стены и соотнести показатели с техническими характеристиками стеновых материалов.

Важно! Часто показателей прочности блоков из газобетона, керамзитобетона, арболита достаточно для сопротивления нагрузкам небольшого одноэтажного и даже двухэтажного дома.

Рассуждения о пользе армопояса

Если немного копнуть в историю строительства, то такого понятия, как армопояс, ещё очень недавно просто не существовало. Все выдающиеся памятники зодчества не имели арматурного усиления по простой причине – металл был дорог либо его не было вовсе для строительных нужд. Не было и технологий производства арматуры в сегодняшнем понимании.

Индустриальное строительство потребовало иных материалов и скоростей строительства. Возведение производственных цехов, домен, элеваторов – это уже массовый переход на применение железобетона.

Тяжёлые материалы при высотном строительстве потребовали принятия мер противостояния возникающим нагрузкам на фундаменты и стены. Стал применяться металл. Когда его использовали в бетонной массе, ему стали придавать различные формы профиля, тем самым обеспечивая должное сцепление с бетонной смесью.

Армировались и армируются сейчас все ответственные, сильно нагруженные, как правило, высокие конструкции.

Возникает вопрос: тогда какая связь между армированием и строительством одно-двухэтажного жилого дома.

Зачем загородному дому арматура

Есть одно условие, при выполнении которого никаких армопоясов в строительстве индивидуального жилья не требуется – это строительство по традиционным технологиям и с применением таких же традиционных материалов.

Попробуем распределить дома по видам и по необходимости устройства армопоясов при их возведении.

Кирпичный дом

Тяжёлое строение даже для одного этажа. По этой причине фундамент возводится, как правило, монолитный, ниже глубины промерзания.

Монолитный фундамент и армопояс

Монолитное основание обязательно армируется. Стержни арматуры располагаются вертикально, горизонтально, перевязываются между собой. Так обеспечивается прочность фундамента и его великолепные несущие свойства.

Где в фундаменте или цоколе нужен дополнительный армопояс? Нигде: под фундаментом или сверху устройство пояса– это всего лишь увеличение высоты фундамента.

Само понятие «армопояс» для монолитного фундамента не применяется. Кто всё-таки делает дополнительную армоленту над фундаментом – тот просто выравнивает монолитное основание по единой отметке, то есть исправляет ошибку по высоте или выравнивает горизонтальный уровень.

Вывод: устройство армопояса в монолитном фундаменте — пустая трата денег и ненужный расход материалов.

Стены, кровля и армопояс

Для вековой эксплуатации кирпичных и каменных стен необходимы прочный фундамент и квалифицированное исполнение кладки стен. Никаких армирующих поясов для цельных каменных стеновых конструкций не требуется.

Не нужен армопояс и в случае межэтажного (чердачного) перекрытия таких стен железобетонными плитами, достаточно качественного кирпича и закладных металлических деталей в кладке. Устройство пояса для опирания стропильной конструкции также нецелесообразно – достаточно деревянных мауэрлатов. Всё сказанное правомерно и для стен, возведённых по монолитной технологии.

Вывод: в кирпичном доме с монолитным фундаментом армопояс не применяется. Использование блоков типа ФБС для фундаментов также исключает применение технологии дополнительного ленточного армирования.

Армопояс в каркасном строении

В строительстве всё больше используются каркасные технологии. Это означает, что стены возводятся из облегчённых материалов: деревянного каркаса, внутренней/внешней обшивки и утеплителя. Тяжёлый армопояс поверх стены будет в таком строении чужеродным элементом, не выполняющим никаких функциональных задач.

Всё зависит от вида фундамента. Если основа каркасного здания – монолитная плита, то армопоясу в этом сооружении места нет. Но если применяются столбчатый или свайный вариант основания для каркасника, то армопояс в нём – ростверк (или рандбалка).

Столбы или сваи фундамента обвязываются железобетонным поясом-ростверком, на который и монтируется каркас здания. Характеристики ростверка рассчитываются на нагрузки, он может быть разным по насыщенности арматурой, по линейным параметрам, но, по сути, это тот же армопояс. Так же как и монолитный армированный ленточный фундамент, который для каркасных домов практически не применяется.

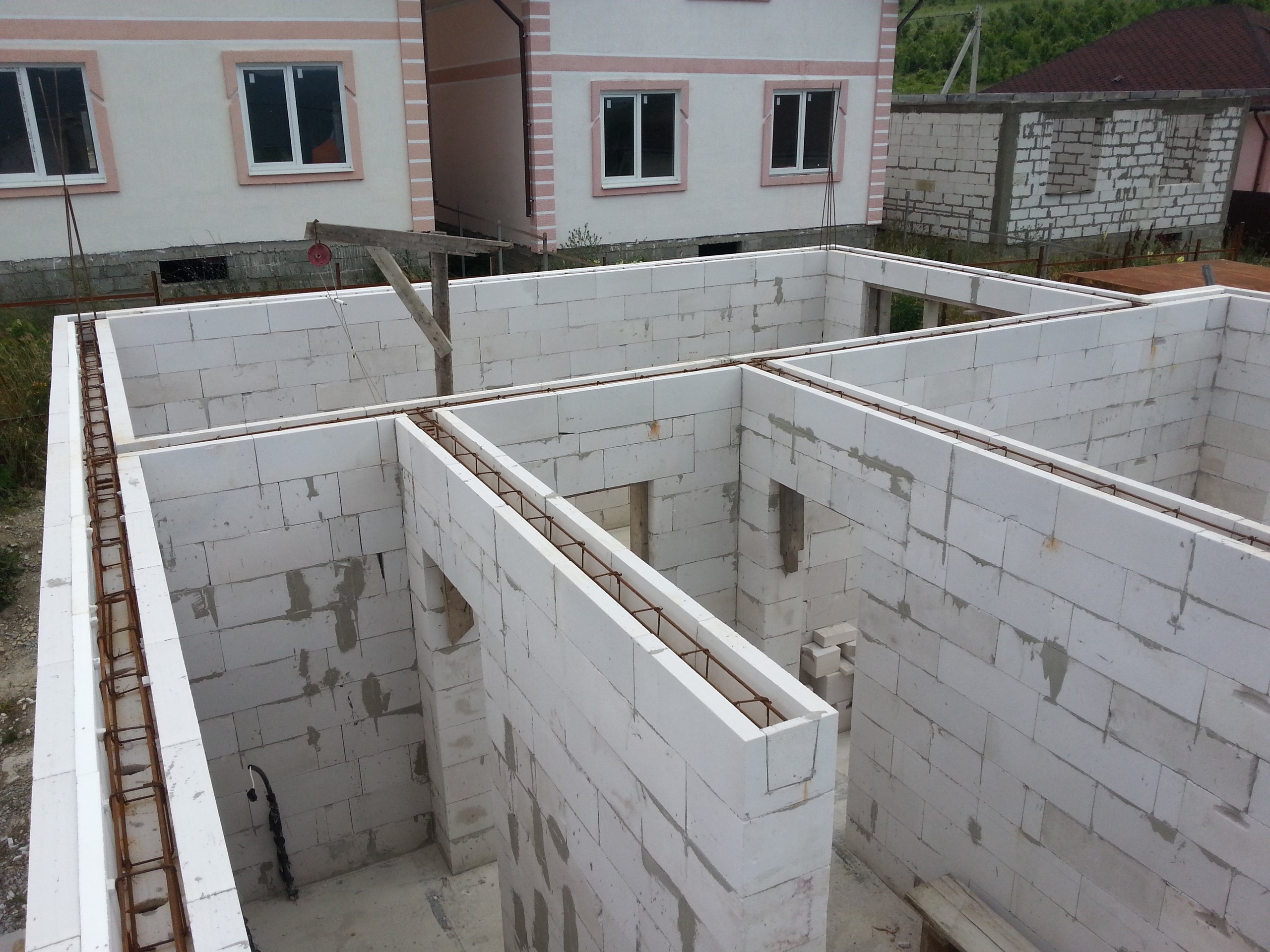

Армопояс в домах из штучных блоков

Под штучными рядовыми блоками понимаются изделия для возведения стен, изготовленные из самых разнообразных материалов. Их множество, ведь блок можно изготовить литьём или прессованием почти из любых материалов. Но в большей степени застройщиков интересует применение армопояса в домах, стены которых сложены из газоблоков или пеноблоков. Разумеется, — и в этих случаях использование поясного армирования зависит от вида фундамента.

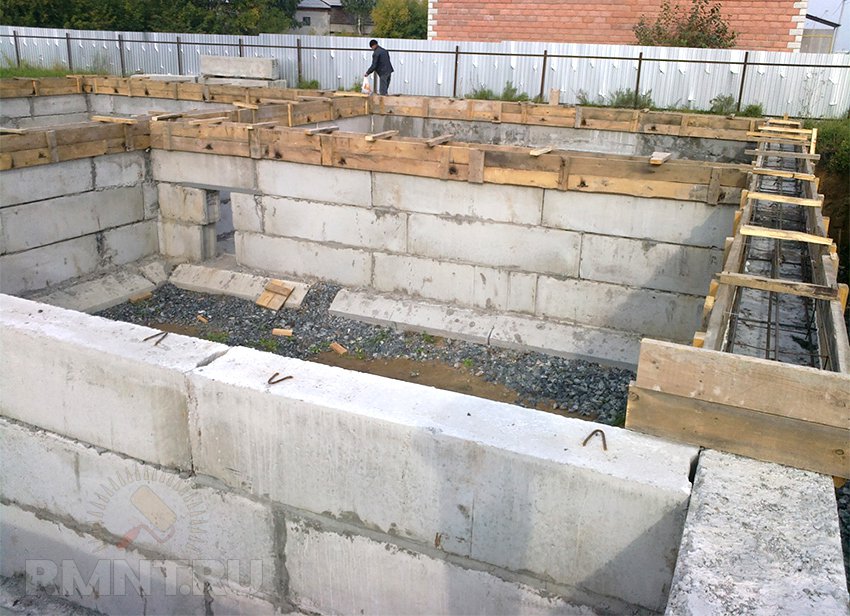

Армопояс для фундамента и цоколя строений из блоков

Стоит повторить, что ленточные фундаменты, выполненные из монолитного армированного по всем правилам, не требуют дополнительного усиления ни снизу, ни сверху. Для свайных и столбчатых заглублённых фундаментов выполняется аналог армопояса – ростверк.

Но наши российские умельцы используют для устройства самые немыслимые комбинации технологий. Именно поэтому, при возведении оснований из штучных стеновых бетонных блоков, шлакоблоков, мелкозаглублённых, неармированных, и прочих подобных, армопояс желателен во всех его функциональных направлениях.

Варианты:

  • под фундаментом в виде сплошной армированной ленты, по ширине превышающей сам фундамент примерно в полтора раза;
  • над фундаментом по типу ростверка – на ширину стен;
  • в стенах на любом уровне – на ширину стен либо менее, с учётом утеплителя;
  • под межэтажные и чердачные перекрытия – в зависимости от вида перекрытия или стропильной системы.

Если подходить к вопросу армирования с точки зрения здравого смысла, то возникает ощущение, что придумали армопояс недобросовестные производители строительных стеновых материалов.

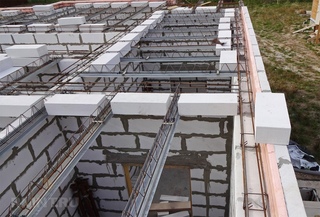

Армирование стен

Из всех видов блоков, предлагаемых на рынке, доверие вызывают только газоблоки. Не потому, что они самые лучшие, иногда бывает совсем наоборот, а потому, что их могут изготовить только в заводских условиях, такова технология. Армопояс для стен из разных материалов:

  • Газоблоки. Заводские изделия предполагают наличие у материала свойств, обозначенных в паспорте изделия. А там сказано, что для строительства одноэтажного, а иногда и более высокого дома, не требуется устройство дополнительных усиливающих конструкций. То есть – армопояс не нужен.
  • Пеноблоки. По характеристикам эти изделия совсем немного уступают газоблокам, но проблема в другом: на рынке появилось слишком много поддельных изделий — слишком доступна и недорога технология изготовления пеноблоков. Поэтому для стен из пенобетонных изделий армирование необходимо. Причём, чем чаще – тем лучше, по причине неизвестного качества.
  • Шлаковые, керамзитовые и прочие подобные изделия армировать необходимо. Причины те же, что и с пеноблоками — плохо поддающийся расчётам на нагрузки материал.

Количество и параметры армопоясов для блочных стен выбирают сами застройщики или приглашённые на строительство специалисты.

Что армируем, а что нет

Вывод из перечисленного: армирование необходимо лишь при возведении дома из пеноблоков или иных непроверенных, «сделанных в гараже» материалов.

Фундамент снизу и в районе цоколя армировать нужно только в случаях, когда заказчик не уверен в его качестве или не проводил расчёты на нагрузки.

Как самостоятельно сделать армопояс

Для домов, строящихся по проекту, проблема изготовления армопояса не стоит, надо только чётко следовать прилагаемым чертежам и схемам.

Самострой — это стихия российских застройщиков в плане «сам себе прораб». И, как ни странно, это хорошо. Когда строишь по принципу «хочу как у соседа», то ГОСТы и нормативы игнорируются, а техническую информацию предоставляет сосед. Конечно, есть определённые рекомендации, общие для всех стихийных застройщиков.

Армопояс – это конструкция из арматуры, залитая бетонной смесью в опалубке. Основные параметры материалов:

Металлическая арматура

Арматура профильная толщиной 8 – 14 мм. Толстые пруты 12 – 14 мм располагаются по периметру, на углах сгибаются, на стыках связываются внахлёст. Из продольных прутов формируется пространственная фигура прямоугольного сечения. Поперечные отрезки 8 – 10 мм связываются с продольными вязальной проволокой, создавая жёсткость арматурного пояса (хомуты).

Армирование по углам

Угол из арматуры может быть выполнен не только изгибанием прутов под 90° или на иную величину.

Возможна их раскладка внахлёст, при этом внутренние продольные пруты в углу обязательно перехлёстываются с внешними, фиксируются вязальной проволокой между собой.

Возможна ли сварка арматуры

Сварка арматуры в поясе не рекомендуется, нагрев металла приводит к снижению его прочности. Но для стыков в углах возможно сваривание нижней и верхней арматуры вертикальными прутами. В данном случае перегрев не повлияет на качество пояса, так как на стыках вдвое увеличивается площадь арматуры.

Длина нахлёста прутов

Если для углов применяются небольшие изогнутые отрезки арматуры, то они должны связываться с продольными прутами в месте перехлёста. Соединение арматуры встык не допускается ни на углах, ни на продольных участок. Длина нахлёста в сочленениях – 30-50 диаметров применяемой арматуры. Например, если толщина прута 12 мм, то длина нахлёста будет как минимум 36 см.

О непрерывности армопояса

Армопояс должен быть непрерывным, но бывают и исключения.

Индивидуальные застройщики считают непреложной истиной, что армопояс разрывать нельзя. На самом деле термин «монолитный пояс» объединяет два разных варианта его назначения.

Жёсткость строения

В первом случае армопояс выполняет функцию придания жёсткости конструкции, чтобы дом не развалился под действием урагана, землетрясения или цунами.

Если сверху на него монтируются плиты перекрытия – армопояс эффективно работает на жёсткость, не позволяя строению сложиться или разложиться. Если же над поясом нет достаточной нагрузки, и устроена, к примеру, лишь лёгкая стропильная система, — то он просто не нужен.

Часто можно наблюдать картину: стена здания лопнула, угол накренился, а пояс под кровлей остался нерушим. Это результат проседания фундамента и ненужности верхнего армопояса.

Важно! Армопояс может усилить жёсткость здания только в том случае, если он достаточно пригружен сверху.

Распределение нагрузки

Когда стены дома возведены из лёгких стеновых блоков, на которые уложены плиты перекрытия или балки стропильной системы, то стены могут просесть, сжаться под тяжестью нагрузок в местах опирания. В таких случаях функция пояса – равномерное распределение нагрузок от верхних конструкций.

К примеру, дом построен из газо-/пенобетона. Это те материалы, которые не могут воспринимать концентрированные нагрузки без деформации, достаточно слабы на смятие. Поэтому, в обязательном порядке, под плиты перекрытия сооружается распределяющий нагрузку монолитный пояс. В задачу такого армопояса не входит стягивание дома в жёсткую конструкцию, а потому он может разрываться по необходимости.

Местом разрыва может быть, например:

  • стена под фронтоном здания, на которую не опираются стропильные элементы;
  • окно лестничной площадки, где нет плит перекрытия.

Важно! Армопояс, распределяющий нагрузки, может быть разорван при необходимости.

Опалубка армопояса

Опалубка — форма в виде прямоугольного корыта, в которое укладывается арматура и заливается бетонная смесь. Как правило, ширина опалубки равна ширине возводимых стен. Расположение – по длине периметра.

Важно! Главные условие для формы: герметичность, прочность креплений, распорок, стяжек, особенно в момент загрузки бетоном.

Возможно приобретение в специализированных компаниях типовой щитовой опалубки. С точки зрения цены: самостоятельное изготовление из доступных материалов – вне конкуренции. После схватывания бетона опалубочная конструкция разбирается.

Бетон

После устройства опалубки заказывается на бетонном заводе необходимый объём бетона, заливка производится в один приём.

Самостоятельное изготовление бетона трудоёмко, но возможно. Стандартная пропорция для самостоятельного изготовления бетонной смеси цемент М 500 : песок : щебень мелкой фракции = 1 : 2 : 3. После тщательного перемешивания смесь помещается в опалубку, уплотняется вибрированием, разравнивается. Срок схватывания – сутки при положительной температуре воздуха, полное застывание – 7 суток, окончательное схватывание — 28 суток, созревание – 100 лет.

Практические рекомендации

В первую очередь застройщику следует понять: так ли необходим армопояс в строительстве его дома. Это действительно важный вопрос, ибо расходы на устройство армопояса значительные.

Опытные застройщики знают, с каким упорством навязывают строительные бригады услугу по устройству армопояса.

Если принято решение об устройстве пояса – то лучше выполнить работу самостоятельно. Это несложно, достаточно посмотреть на фото разного рода опалубки и арматуры.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI. RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Армопояс под мауэрлат: крепление своими руками

Изготовление армирующего пояса поверх кладки стены гарантирует высокую прочность строения. Особенно это важно для зданий, стены которых изготавливаются из пористых материалов с ограниченной несущей способностью, таких, как пенобетон, газонаполненные блоки или керамзитобетон. Перечень можно дополнить кирпичными стенами некоторых конструкций.

В каких случаях нужен армопояс и как его изготовить

Этот узел исполняет роль «посредника» между коробкой здания и верхним строением, состоящим из стропильной системы и кровельного пирога. Точечные нагрузки от каждой стропильной ноги передаются на опорную конструкцию и равномерно распределяются по верхней плоскости стен. Характер нагружения состоит из двух векторов:

  1. Вертикально направленный, обусловленный массой стропильной системы и ветровыми нагрузками на кровлю.
  2. Горизонтальный, передаваемый наклонным элементом — стропилом. В конце концов распирающее усилие может привести к деформации стен и их разрушению.

Поэтому армирующий пояс является обязательным элементом, если коробка здания изготовлена из пенобетона, керамзитобетона, кирпича и подобных им материалов. Нужно отметить, что устройство армопояса не устраняет необходимости установки мауэрлата, поскольку эти узлы выполняют принципиально различные функции:

  • армопояс укрепляет конструкцию коробки здания;
  • мауэрлат является основанием для устройства стропильной системы.

    Армированный пояс по верху стены необходим для усиления конструкции дома

Строго говоря, в большинстве современных конструкций зданий присутствуют несколько армопоясов. Первый из них расположен внизу, под коробкой здания, и имеет собственное название — ростверк. Его назначение такое же — распределение нагрузок на фундамент. Второй и последующие — выше, последний — по верху стены под мауэрлат.

Следует понимать, что основным укрепляющим элементом является именно ростверк. Устройство последующих поясов усиленной конструкции (за счёт установки более мощной арматуры) без нижнего армопояса бессмысленно и является бесполезной тратой денег.

Межэтажные армопояса придают зданию дополнительную прочность

Размеры и конструкция армопояса

Обычно ширина армирующего пояса под мауэрлат должна приближаться к ширине кладки стены. Минимальным является размер 25х25 сантиметров. При использовании для кладки стен газобетонных блоков верхний ряд выполняется из блоков специальной U-образной формы, предназначенных именно для создания армопояса.

U-образные блоки упрощают заливку армопояса, являясь опалубкой для него

На стенах из кирпича роль наружной стенки опалубки играет кладка в полкирпича, а внутренняя изготавливается из различных материалов, таких, как ОСП, фанера, доски и другие подобные изделия.

Если предусмотрено строительство дома с мансардой, в стропильной системе, как правило, используются стойки, лежни и другие детали, характерные для такой конструкции. В таком случае нагрузка должна распределяться и на простенки внутри дома, на них также нужно устраивать армопояс. Во всех других случаях такая опора устраивается только по внешнему периметру стен.

Технология устройства

Для изготовления этого устройства разработаны и применяются разные технологии. Различие между ними заключается в материалах опалубки и способах её устройства, а также в методах исполнения армирования.

Опалубка под армопояс

Опалубку делают из досок или листовых материалов. Связка по низу производится брусками 50х50 миллиметров, которыми устанавливается расстояние между стенками. Для придания конструкции жёсткости производятся вставки из резьбовых шпилек размером М8. Внутри опалубки на шпильку надевается пластиковая трубка, длина которой соответствует размеру армопояса по ширине. После созревания бетона на 7-й — 10-й день можно демонтировать опалубку, при этом нижние бруски и пластиковые трубки остаются в массе бетона, существенно не влияя на его прочностные характеристики.

Фотогалерея: виды опалубок для армопояса
Доска — наиболее распространенный материал для опалубки армопояса
При заливке армопояса стена утепляется, чтобы отсечь «мостик холода»
Армопояс органично вписывается в конструкцию здания
Для опалубки армопояса хорошо подходит фанера

Верхний обрез опалубки нужно выставить строго по горизонтали, воспользовавшись водяным уровнем. При этом нужно учитывать, что уровень заливки бетона будет контролироваться именно по краям опалубки.

Перед заливкой армопояса производится установка закладных деталей. Винтовые шпильки и анкерные болты крепятся к арматуре вязальной проволокой, а деревянные бруски просто заливаются бетоном. Закладные нужны для решения следующих задач:

  1. Анкерные болты или резьбовые шпильки для крепления мауэрлата.
  2. Деревянные бруски для дополнительной фиксации опорного бруса с использованием скоб.

    Для крепления опорного бруса используются прутки, шпильки и деревянные закладные детали

Армирование

Для упрощения процесса установки прутков часто применяется сборка сеток на земле из четырёх или шести арматурин, которые затем размещаются в опалубке. Поперечные связи располагаются на расстоянии 20–25 сантиметров друг о друга. Размер сечения такой сетки составляет 15–25 сантиметров. Недостаток такого способа заключается в том, что их стыковка происходит по углам коробки здания. А это противоречит основному правилу армирования — стыковка на углах и пересечениях арматуры недопустима.

Армирование повышает несущую способность пояса

Армирование лучше производить последовательной сборкой внутри опалубки. Для этого прутки арматуры выкладываются в один слой по всему периметру армопояса. Там, где концы выходят на угол здания, производится загиб и конец крепится к очередному прутку вязальной проволокой. После укладки нижнего пояса производится монтаж второго. Для этого нужно заранее изготовить П-образные стойки и поперечины, которые нужно установить на расстоянии 20–25 сантиметров друг о друга. Крепление производится вязальной проволокой. Следует обратить внимание на выбор этого материала. Скреплённые им узлы работают только во время заливки, а после застывания бетона они не несут никакой нагрузки. Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига. Ими гораздо легче пользоваться, а результат тот же.

При монтаже армирующего каркаса лучше использовать мягкую отожжённую проволоку

Заливка армопояса под мауэрлат

Особенность выполнения работ по заливке армопояса состоит в том, что они выполняются на высоте. То есть подача бетона или его компонентов к месту выполнения работ существенно затруднена. А заливку армопояса нужно произвести в один приём. Следует понимать, что заказ бетононасоса в этом случае неизбежен.

Использование бетононасоса гарантирует заливку пояса в один приём

Сколько заказать бетона

Расчёт потребности в материале для этого случая прост. Например, при размере армопояса 25х30 сантиметров и длине по периметру 40 метров, понадобится бетона: 0,25 х 0,3 х 40 = 3 кубометра. Нужно согласиться, что приготовить такое количество материала и поднять его на высоту весьма затруднительно.

Как произвести заливку армопояса

Заливку нужно произвести бетоном марки не ниже 200, что предполагает следующую рецептуру:

  • цемент марки 400 — одна часть;
  • песок мытый — три части;
  • гравий — три части;
  • вода — одна часть с контролем консистенции раствора.

Для большей текучести бетона в его состав вводятся пластификаторы, не влияющие на качество.

Бетонный раствор подаётся внутрь опалубки непрерывно и наполняет опалубку до краёв. В процессе заливки бетона его нужно постоянно протыкать стержнем, а лучше обрабатывать погружным вибратором. В противном случае в массе могут образовываться пустоты, влияющие на прочностные характеристики армопояса.

Обработка вибратором гарантирует качество бетона

Для закрепления мауэрлата в процессе заливки нужно установить крепление. Возможны следующие варианты:

  1. К арматурной сетке привязывается проволока диаметром 5–6 миллиметров таким образом, чтобы её концы длиной до 40 сантиметров выходили за уровень бетона по обеим сторонам армопояса.
  2. Также возможно сделать выпуск крепёжных концов проволоки по оси армопояса на расстоянии 20–25 сантиметров. В этом случае два конца выпускаются через два отверстия, и брус крепится к бетонной поверхности скруткой.
  3. Кроме указанных способов применяются также анкерные болты или резьбовые шпильки, при помощи которых поверх армопояса крепится мауэрлат.

Установка и крепление мауэрлата

Эта ответственная операция выполняется с учётом ряда обстоятельств:

  1. Для несущего элемента стропильной системы применяется деревянный брус сечением 100х150 или 150х150 миллиметров.
  2. Только в случае, когда для неё используются металлические изделия (в частности — профильная труба), мауэрлат делают из швеллера или балки.
  3. При необходимости, когда длина основания превышает 6 метров, брус можно сращивать. Для этого выполняются запилы и детали стягиваются винтом.
  4. Перед укладкой бруса поверхность армопояса укрывается гидроизоляцией, чаще всего для этого используется рубероид в один или два слоя.
  5. Перед установкой древесину нужно обработать антисептиками и антипиренами.
  6. Анкерные болты представляют собой пруток L-образной формы с резьбой М12 — М16. Детали крепятся перед бетонированием к армирующему каркасу по оси армопояса на расстоянии не более одного метра. При заливке, пока бетон ещё не схватился, нужно пройти и поправить все болты, чтобы они стояли строго перпендикулярно к поверхности армопояса.

    Распространён способ крепления опорного бруса шпилькой или анкерным болтом

  7. Разметка отверстий для анкерных болтов производится по месту. После установки бруса на болты на выступающую резьбовую часть устанавливается шайба и наворачивается гайка. При затяжке гаек нужно приложить усилие, чтобы шайба немного промяла древесину. Нужно соблюдать условие, чтобы места крепления мауэрлата не совпадали с местами установки стропильных ног. В идеальном случае они должны располагаться посередине между ними.

    Мауэрлат устанавливается на оцинкованный резьбовой крепёж

  8. Аналогичным образом используются закладные шпильки. Перед заливкой армопояса они крепятся к армирующему каркасу вязальной проволокой не менее чем в двух точках, а в процессе заливки их положение нужно контролировать. К нижнему концу шпилек необходимо приварить поперечины.
  9. Установку мауэрлата нужно производить не ранее, чем через 28 дней после заливки бетона поле полного его отвердения.

Видео: как устроить армопояс своими руками

Строение с армопоясом обеспечит эксплуатацию загородного дома в течение не менее 50 лет с минимальными затратами на ремонт. А главное — проживание в таком укреплённом доме будет комфортным и безопасным.

Устройство армопояса в доме из газобетона

При строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Для чего нужен

армопояс в доме из газобетона

Многие начинающие строители до конца не понимают, зачем нужен армопояс для стен дома. Особенно, если строение одноэтажное. На самом деле, необходимость его возведения исходит из следующих причин:

  • Пояс связывает воедино всю конструкцию, являясь своеобразным ребром жесткости. Тем самым повышается сопротивляемость здания ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без наличия такого усиления повышается вероятность образования трещин на стенах.
  • Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
  • Благодаря армопоясу появляется возможность изготавливать оконные и дверные проемы любой ширины.
  • Закрепить стропильную систему на крыше необходимо очень надежно, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от габаритов самой стены:

  • Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
  • Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее более 30 см. Это неоправданный расход средств при одинаковой степени защиты. К тому же, будет наблюдаться повышенная нагрузка на стены.
  • Толщина армопояса для газобетона может равняться толщине стены, а может быть, меньше.
  • Рекомендуется сечение армопояса делать квадратным. Существует правило сопромата: квадратное сечение является более стойким к механическим нагрузкам, нежели прямоугольное.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки. Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаков по своей толщине. Тогда ряд блоков, который будет на него укладываться, не изменит геометрию стены дома.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Тем самым обеспечивается заливка армопояса за 1 заход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Заливка армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

  • Цемент — 1 часть.
  • Песок — 3 части.
  • Щебень — 5 частей.
  • Вода — до густоты.
  • Пластификатор — по рекоммендации производителя.

Бетонный раствор перемешивается вручную или при помощи бетономешалки. После этого раствор заливается внутрь опалубки. Используя металлический штырь, бетон уплотняется с удалением из него пузырьков воздуха.

Совет: заливать армопояс рекомендуется за один заход, чтобы не допустить расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхности залитого слоя устанавливают деревянные перемычки. После их снятия поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон окончательно застынет. Опалубку можно будет снять. В течение этих дней армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

О необходимости обустроить армопояс на газобетоне между этажами мы поговорили. А нужен ли такой слой бетона снизу чердачного перекрытия? Не будет ли слишком громоздким дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как данный материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сместится со своего места.

Кроме того, будут укреплены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжелят всю конструкцию, поэтому можно не беспокоиться за сохранность стен. Следовательно, армопояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса пояса часто используется всего 2 арматурных прута.

Мауэрлат должен надежно крепиться к армопоясу. С этой целью, еще до заливки бетонного раствора, поднимают вертикально вверх шпильки с гайками. Деревянный брус мауэрлата крепится к бетону именно этими шпильками и сверху фиксируется гайками.

Других отличий у такой конструкции не имеется.

Сделанный по всем правилам бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление усиленного бетонного пояса 2–3 дня, вы продлите срок эксплуатации дома в несколько раз.

Армопояс под крышу — зачем он нужен и как его смонтировать?Стройкод

Необходимость создания армопояса под мауэрлат при сооружении крыши не всегда очевидна начинающим строителям. У них зачастую создается неверное представление об армированном укреплении основы для возведения кровли как о чем-то ненужном и излишнем. Однако, армопояс – важный посредник, распределяющий нагрузку крыши на стены здания. Рассмотрим, почему необходим армопояс под крышу, какие функции он выполняет и как выполнить его обустройство своими руками.

Необходимость армопояса

Начнем рассмотрение армированного основания под крышу с его основных функций.

Преобразование нагрузки

Стропильные ноги передают мауэрлату нагрузку, основное сосредоточение которой находится в местах опоры стропил на стены дома. Задача мауэрлата и армопояса преобразовать эту нагрузку, сделав ее равномерной. На мауэрлат воздействуют два типа нагрузок. Это вес самой крыши, скопившегося на ней снега, воздействие на кровлю порывов ветра и другие природные явления.

Другая нагрузка связана с распиранием стропилами стен здания. При повышении веса кровли она значительно возрастает. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, при ряде положительных характеристик не способны выдерживать подобную распирающую нагрузку. Перед монтажом на них мауэрлата в обязательном порядке необходимо создать армированный пояс.

Кирпичные стены обладают большей выдержкой к точечным нагрузкам, потому для монтажа на них мауэрлата достаточно применять анкера или закладные детали. Однако, эксперты рекомендуют использование армопояса и для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление кровли к дому

Важнейшая и основная задача мауэрлата – это прочное крепление кровли к дому. Таким образом, сам мауэрлат должен быть надежно смонтирован к зданию.

Основные задачи армированного основания под крышу можно свести к следующим пунктам:

  • Удерживание строгой геометрии здания при любых ситуациях: сезонные колебания почвы, землетрясения, усадке дома и т. д.;
  • Выравнивание стен в горизонтальной проекции, исправление неточностей и огрехов, допущенных при возведении стен;
  • Обеспечение жесткости и стабильности всей конструкции строения;
  • Равномерное и распределенное рассредоточение нагрузки крыши на стены здания;
  • Возможность прочного крепления к армированному основанию важных элементов кровли, в первую очередь мауэрлата.

Расчет армированного основания под крышу

Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо сделать расчет размеров армопояса. По строительным стандартам он должен быть шириной, равной ширине стены, и не менее 25 см. Рекомендуемая высота армированного основания находится в районе 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

Если возведение стен производится из газобетона, то верхний ряд делается из камня в виде буквы U, который создает опалубку. В нее необходимо заложить армирующие элементы и залить всю конструкции раствором цемента.

Перед началом собственно строительных работ необходимо также подготовить необходимый инструментарий и строительные материалы. Для создания армированного основания под крышу понадобится:

  • Бетономешалка для качественного замешивания раствора цемента;
  • Специализированный вибратор, который разгоняет цементный раствор в опалубке, не допуская создания в конструкции пустот из воздуха;
  • Материалы для сооружения опалубки;
  • Арматура.

Технология установки

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и укладка арматуры

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

  • Толщина бетона от каркаса до опалубки не меньше 5 см;
  • Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона. Это можно выполнить различными методами:

  • При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
  • Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
  • Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.

Установка крепежных элементов для мауэрлата

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

  • Между двумя стропилами есть минимум одна шпилька;
  • Максимальный шаг установки – не более 1 метра.

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:

  • 1 часть цемента М400;
  • 3 части промытого песка и столько же щебня.

Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.

Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру.

Монтаж мауэрлата

Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.

Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:

  • Брус мауэрлата обрабатывается антисептиками;
  • Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
  • Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.

Подведем итоги

Армированное основание под мауэрлат – скорее необходимость, чем роскошь. Кровельная конструкция оказывает довольно большое воздействие на стены дома, которое хотя и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армопояса необходимо в строениях из газо– и керамзитобетона из-за непрочности данных материалов, в зонах с высокой сейсмической активностью. Также укрепление стен под мауэрлат целесообразно проводить при создании тяжелых кровельных сооружений.

Выполнение армирования верхней части стен не является сложной работой, требующей привлечения специалистов. При соблюдении ряда правил и привлечении помощников ее можно выполнить собственными силами.

Опалубка для армопояса: устройство, технология, монтаж

Как только закончено строительство стен, неизбежно назревает вопрос – как делается опалубка для армопояса? Дело в том, что каждый объект, построенных из любых материалов, испытывает достаточно сильные нагрузочные воздействия – от проседаний почвенного состава и климатических условий до веса кровли. С помощью бетонного армированного пояса постройка укрепляется, сохраняются ее геометрические формы, стены защищаются от искривлений, давление плит перекрытий распределяется равномерно. Армопояс представляет собой жесткую каркасную конструкцию из стальных прутьев и бетона. Если сборка опалубочной системы для фундаментного основания особых сложностей не вызывает, то смонтировать такую конструкцию на определенной высоте порой затруднительно. Укрепленная на несущих стенах, опалубка должна выдержать создаваемое бетонным раствором давление и не нарушить заданные формы.

Виды опалубки для армопояса

Опалубка на армопояс своими руками может выполняться различными способами. Чаще всего пользуются одним из основных вариантов – съемным либо несъемным. Формы монтируются из различных материалов.

Съемная

Когда покупка готовых блочных элементов для устройства опалубочной конструкции не запланирована, конструкцию лучше всего собрать из пиломатериала.

Такая опалубка разбирается, как только армопояс наберет достаточный показатель прочности, и используется на другом рабочем участке.

Переставная система дает возможность экономить финансовые средства. Правда, устройство армопояса с армированием и такой опалубкой считается процессом трудоемким, требует аккуратных действий и максимальной внимательности.

Несъемная

Самая простая технология. Единственный ее недостаток связан с увеличением финансовых затрат, потому что опалубочные формы применятся один раз и останутся в армированном слое навсегда. Монтаж такой опалубки для армопояса выполняется из готовых пенополистирольных блоков, и вся сложность задачи заключается только в правильности установки.

Опалубочные блоки из такого материала выполняют функцию дополнительного утеплительного слоя, ведь железобетонная конструкция представляет собой мостик холода.

Блочный материал изготавливается по разным размерам, и приобрести необходимые элементы легко. Сборка выполняется просто, посредством специальных креплений, разработанных по принципу «шип-паз».

Высота армопояса и необходимость его устройства

Стандартный вариант армированного пояса по высоте достигает тридцати сантиметров, значение ширины принимается по толщине возведенных стен или фундаментных оснований.

Опалубку изготавливают из строганной доски, насквозь пришиваемой я внутренней стороны гвоздями. Для соединения щитов используют бруски либо обрезки досок.

Основное предназначение армопояса – укрепление объекта, возведенного из материалов, не в полной мере обеспечивающих необходимый показатель жесткости.

Заливают армированный пояс в определенных случаях:

  • строительство ведется по мелкозаглубленному фундаментному основанию;
  • при возведении сооружения на уклонном участке;
  • когда в непосредственной близости от объекта находятся овраги или водоемы;
  • при определенных особенностях почвенного состава;
  • на объектах, строящихся в сейсмически опасных регионах.

Порядок выполнения монтажа

Опалубка под армопояс должна выполняться из материалов, отвечающих определенным требованиям по прочности, жесткости, влагонепроницаемости. Кроме того, применяемый материал должен обеспечивать простоту установки и разборки и возможность его использования в последующих работах. Еще одно немаловажное условие – приемлемая стоимость.

Считается, что собирать опалубку возможно из любых доступных материалов, параметры которых соответствуют размерам стен, объему заливаемого раствора и конструкции объекта. Как правило, строители предпочитают использовать:

  • листовой металл – отличается прочностью и продолжительным эксплуатационным периодом, применяется для установки съемных опалубок, придает бетону любые формы;

  • алюминий – легкий материал, не нуждающийся в особом уходе, не поддающийся образованиям коррозии. Правда, стоит достаточно дорого, и в процессе монтажа могут возникать определенные технические сложности;
  • древесный материал – легко поддается обработке, отличается доступной ценой. Но он подвержен воздействию влажной среды и считается не самым прочным;
  • пластик – может использоваться в качестве самостоятельных щитов или в виде стеклотканевой вспомогательной прокладки;
  • комбинированная опалубка – каркасная основа выполняется из металла, в которую устанавливаются пластиковые либо деревянные щиты.

Итак, как устанавливается опалубка для армопояса своими руками?

Строители рекомендуют использовать доски, ширина которых составляет 200 – 250 мм, толщина – 2. 5 – 4 см. Чтобы защитить древесину от влаги и не допустить ее деформирования, предварительно просушенные доски следует обработать гудроном, олифой либо краской.

В первую очередь готовятся щиты, высота их должна достигать сорока – пятидесяти сантиметров. Соединительные бруски набиваются с шагом в 0.6 – 0.8 м. Сборка выполняется саморезами либо гвоздями. Второй вариант несколько дешевле, но при разборке опалубки возникают затруднения с его извлечением.

Длина используемых гвоздей должна быть на три пять сантиметров больше общей толщины доски и бруса.

Последовательность дальнейших действий – вопрос спорный. Так как каркасная основа должна быть цельной, многие рекомендуют сначала смонтировать именно ее, и только после этого устанавливать опалубочную систему.

Алгоритм действий следующий:

  • на поверхности несущих стен выполняется разметка. С учетом толщины стен такую линию наносят в пяти – пятнадцати сантиметрах от их верхнего края;
  • готовятся к установке деревянные щиты. Если имеются щели, их следует заделать рейками либо паклей, внутренние поверхности обтянуть полиэтиленовой пленкой, чтобы создать дополнительную защиту от воздействия воды;
  • опалубка крепится к стене одним из нескольких способов. Наиболее простым считается просверливание сквозных отверстий под дюбель-гвозди. Но такой вариант лучше всего подойдет для стен из прочного материала, пенобетонные блоки придется сверлить насквозь и устанавливать стяжки;
  • верхняя кромка щитового ряда выравнивается, дополнительно укрепляется брусками. К арматурному каркасу приваривают закладные элементы, чтобы крепить детали кровли. Стяжка верхних краев устанавливается над нижним креплением с шагом в пятьдесят – шестьдесят сантиметров. На этом установка опалубки для армопояса под мауэрлат закончена;
  • в подготовленную форму заливается бетонный раствор. Выполняется это вручную, либо бетон подается на площадку прямо с завода;
  • залитая масса укрывается полиэтиленом.

Демонтаж съемной опалубки

Разбирается опалубочная конструкция после того, когда залитый бетонный раствор затвердеет. Сложностей в такой работе нет. В первую очередь извлекаются стяжки, после чего опалубку можно разбирать по элементам.

Почистив и просушив щиты, их можно задействовать на других рабочих местах.

Полезные советы по монтажу

Как сделать надежную опалубку на армопояс?

Чтобы во время бетонирования не возникли внезапные сложности, необходимо учесть ряд особенностей, присущих работе с древесным материалом.

Армопояс получится ровным и надежным, если соблюдены общепринятые правила:

  • перед монтажом опалубки стены выравниваются, очищаются от остатков застывшего раствора;
  • при сборке необходимо контролировать вертикальное расположение щитов и направляющих элементов;
  • для выполнения работ подбирается надежный и крепкий материал;

  • чтобы доски не прогибались и не разрывались, крепления рекомендуется устанавливать с небольшим интервалом;
  • щелевые участки между досками тщательно заделываются.

Заключение

Встречаются ситуации, когда устройство армированного пояса считается работой обязательной. Конструкция считается укрепляющей, повышает уровень прочности объекта. Лучшими решениями для обустройства опалубки являются пенополистирольные блочные элементы или пиломатериал.

Расценки на бетонные работы, заливка армопояса цена Одесса

ЗЕМЛЯНЫЕ РАБОТЫ
Разбивка осей на участкеединоразово1000
Разработка грунта экскаваторомм.куб65
Разработка грунта вручнуюм.куб320
Уплотнение основания щебенем с засыпкой и трамбовкойм.кв80
Обратная засыпка пазух экскаваторомм.куб60
Уплотнение пазух трамбовкойм.куб150
УСТРОЙСТВО ФУНДАМЕНТА
Устройство бетонной подготовким. кв100
Установка/разборка опалубки фундаментам.кв80
Армирование фундаментакг10
Бетонирование фундаментам.куб600
Монтаж блоков ФБСм.куб300
Гидроизоляция фундаментов вертикальная (обмазочная)м.кв50
Гидроизоляция фундаментов вертикальная (наплавляемая)м.кв100
КЛАДКА СТЕН И ПЕРЕГОРОДОК
Гидроизоляция фундаментов горизонтальнаям.пог25
Кладка стен (газобетон)м.куб.600
Армирование стен из газобетона (горизонтальное)м.пог30
Кладка стен (ракушняк, керамоблок)м.куб.700
Кладка стен (кирпич)м.куб.800
Кладка перегородок с армированием (газобетон)м. кв.120
Кладка перегородок с армированием (кирпич)м.кв.160
Устройство вентканаловм.пог150
БЕТОННЫЕ РАБОТЫ (опалубка, утепление, армирование, бетонирование)
Устройство монолитных колоннм.пог330
Устройство монолитных сердечниковм.пог300
Устройство перемычек в несущих стенахм.пог240
Устройство монолитных балокм.пог280
Устройство армопоясам.пог240
Устройство сейсмопоясам.пог100
УСТРОЙСТВО МЕЖЭТАЖНЫХ ПЕРЕКРЫТИЙ
Установка опалубки монолитного перекрытиям.кв80
Армирование и бетонирование монолитного перекрытиям. кв350
Устройство перекрытия из сборных ж/б плитм.кв60
Устройство деревянного перекрытия (утепление и подшива)м.кв300
КРОВЕЛЬНЫЕ РАБОТЫ
Устройство кровли из металлочерепицы
— // — односкатная, двухскатнаям.кв380
— // — вальмоваям.кв400
— // — сложнаям.кв450
Устройство кровли из битумной черепицы
— // — односкатная, двухскатнаям.кв430
— // — вальмоваям.кв450
— // — сложнаям.кв500
Устройство кровли из керамической (цементно-песчаной) черепицы
— // — односкатная, двухскатнаям. кв530
— // — вальмоваям.кв550
— // — сложнаям.кв600

по конструкции и назначению. Заливка армопояса в доме из газобетона Как распилить блок под армопояс

— специальная строительная конструкция, укрепляющая здание за счет фиксации кирпичной кладки. Сейсмический пояс незаменим при возведении архитектурных сооружений. Конфигурация монолитного железобетонного пояса соответствует очертанию дома. Заливка бронепояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется особое внимание, если стоит задача построить объект, обустроить стены и крышу.

Заливка армопояса производится после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого стройматериала с недостаточной прочностью. К хрупким стройматериалам крепить балки для установки стропил проблематично. Если правильно залить армопояс, вы обеспечите надежность крепления элементов пола. Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строящегося объекта строительства.Он перераспределяет усилия, создаваемые элементами здания. Сейсмический пояс увеличивает устойчивость конструкции здания к перепадам температур, ветровым нагрузкам и усадке.

Армированный пояс — особая конструкция, которая используется для надежной фиксации кирпичной кладки

Если объект строительства — двухэтажный жилой дом, то заливают два одинаковых бронепояса. Устройство первого выполняется, когда завершено возведение контуров нижнего этажа. На него устанавливаются потолочные элементы.Второй уровень армирования выполняется после завершения строительства второго этажа. Он является основанием для крепления стропил.

Возможность строительства армированного ремня

В каких случаях требуется усиление конструкции, можно ли обойтись без него? Заливка сейсмического пояса происходит в следующих случаях:

  • недостаточно заглубленный фундамент;
  • расположен в непосредственной близости от оврагов и водоемов;
  • дом построен в гористой местности;
  • возможна усадка грунта под здание;
  • объект находится в сейсмической зоне.

Для чего нужна опорная рама?

Рядный современный материал, применяемый в строительстве, имеет ряд преимуществ. Но из-за недостаточной жесткости негативно воспринимают точечные усилия. Предотвратить разрушение можно, выполнив устройство бронепояс. Это событие является оправданной необходимостью для современных построек, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается естественным воздействиям

Перекрытие кровли воздействует на здание двумя видами усилий:

  • Вертикальная нагрузка, передаваемая массой крыши и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими.Точечный эффект фермы преобразуется в равномерно распределенный.
  • Действие расширения передается основанию за счет опорных стропил. Крыша пытается раздвинуть здание. Этому противодействует ремень, армированный стальным стержнем.

Функциональное назначение

Усиленный каркас выполняет ряд важных задач:

  • сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
  • Выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок при кладке;
  • обеспечение жесткости строящегося здания;
  • распределения локальных или точечных сил вдоль опорной плоскости опорных поверхностей;
  • фиксация замкнутой линии, являющейся основанием для крепления крыши.

Вне зависимости от ваших планов по размещению чердака, следующего этажа или крыши над первым этажом дома, помните, что вам нужно позаботиться об усилении конструкции!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть прислоняться к стене, в перекрытии кладки на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляющих собой квадратную конструкцию с размером стороны не менее 250 миллиметров. Если строительство здания ведется из газобетона, то кладку последнего ряда производят специальными блоками П-образной конфигурации. Эта цепочка представляет собой опалубку для заливки бетона. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется путем установки кирпича половинной толщины, а внутренний — из досок.

результаты Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Вернуться на

Где бы вы предпочли жить: в частном доме или квартире?

Вернуться на

При построении каркаса обращайте внимание на его непрерывность по всему периметру объекта. В общей системе кровли дома предусмотрены специальные элементы: лежаки или стойки для коньков, опирающиеся на другие стены здания, не являющиеся капитальными.В этой ситуации на них также следует соорудить арматурный каркас. Проверьте горизонтальность верхнего края с помощью уровня воды.

Последовательность подготовительных операций

Для армопояса своими руками можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно приобрести все необходимое. Этапы установки включают:

  • Подготовка к установке. прочный? Какие материалы нужны? Для обустройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров. Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо скрепить опалубку гвоздями для обеспечения жесткости. Длина гвоздей до 120 миллиметров позволяет надежно закрепить опалубку для бронепояса. Осторожно загните выступающие части ногтей. Для надежности конструкции направляющие следует крепить к капитальным элементам здания.

    Армирующий пояс (сейсмостойкий пояс) — повышает надежность дома и предотвращает появление трещин

  • Обеспечение неподвижности. Размеры направляющих элементов из балок или досок должны соответствовать толщине стены. Форма крепится к доскам с помощью гвоздей. Опалубка для бронепояса должна иметь жесткость, не расходиться при заливке бетонного раствора.
  • Герметизация стыков. Заклеиваем торцевые щели густым раствором, который не должен вытекать, оставаться внутри периметра. Также можно добавить пенополиуретан или ленту для заделки зазоров.

    • Особенности армирования

    Для установки арматурного каркаса потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру здания. При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом с внутренней стороной стены здания, а другим — с внешней. Как правильно закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и соединений. Выступающие углы ремня следует загнуть по всему периметру.

    После армирования конструкция будет окружена двумя прочными стальными кольцами.Перегородки здания, не несущие силовой нагрузки перекрытия, армируют традиционным способом. Обязательно установите поверх арматуры проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Прикрепляем сетку к арматуре с помощью вязальной проволоки. При креплении решетчатой ​​конструкции по периметру не допускаются зазоры. Убедитесь, что минимальный вертикальный размер усиленного контура составляет 20 сантиметров. Несущие элементы каркаса перекрываются.Это обеспечит прочность пояса после бетонирования.

    Заливка бетоном. В целом этот этап не вызывает затруднений.

    Бетонная подготовка

    Можно использовать раствор для кладки кирпича на основе песчано-гравийной смеси … Для этого используют речной песок, щебень крупной фракции, а также небольшое количество щебня. В случае традиционно используемого цемента марки 400 одна часть цемента смешивается с четырьмя частями смеси песка и гравия.Уровень заливаемого раствора контролируется предварительно натянутой строительной нитью.

    Заливка бетонным раствором

    Обеспечить необходимую прочность можно, соблюдая следующие рекомендации:

    №
    • бетонирование опалубки для армопояса осуществляется по технологии в один прием;
    • выполнять работу непрерывно;
      • №
    • желательно наносить раствор бетононасосом прямо в деревянную форму;
    • заливать бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
    • предпочтительно использовать бетон марки не ниже М 200;
    • воздушные карманы, отрицательно влияющие на прочность, недопустимы. Для устранения используйте специальные вибраторы;
      • №
    • использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает период твердения бетона;
    • на 3 недели бетонная масса должна стоять;
    • в жаркий период обильно смочить поверхности водой для предотвращения трещин и прочности застывшего раствора.

    Заключительные операции

    Каркас опалубки следует демонтировать через неделю после оседания бетона.К этому времени он достигнет своих прочностных характеристик. После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или устройства кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой плит перекрытия. В местах крепления кровельной системы при необходимости проделываются отверстия для анкеров.

    На стройматериалах экономить нецелесообразно. Если армированный пояс заполнен технологическими требованиями, то долговечность постройки и прочность конструкции гарантированы. Армопояс под крышей, следуя этим рекомендациям, делать несложно! Вы можете сделать это сами!

Любая конструкция, без исключения, из любых блочных материалов, будет постоянно подвергаться воздействию природных явлений — вспучивания почвы, осадки зданий и других движений почвы. Кроме того, усиление ветра, а также дожди также могут повлиять на целостность всего здания. Именно для исключения различных перемещений здания по верху стен выполняется бетонный бронепояс.А как сделать армопояс своими руками и поговорим в этой статье.

Аппарат Армопояс

Армирующий пояс или, как его иногда называют сейсмический пояс, позволяет повысить прочность всего дома, а также позволяет предотвратить растрескивание стен в результате перемещения грунта с фундаментом и под воздействием атмосферных явления. Кроме того, если правильно сделать армопояс, он позволяет равномерно распределять нагрузки с крыши или бетонных перекрытий над ней.

Обратите внимание! Даже если полы в доме деревянные, необходимость в изготовлении бронепояса не отпадает. Тип перекрытия не определяет, делать бронепояс или нет. В любом случае пояс должен закрывать все стены.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции. Обычный бронепояс имеет два стандартных элемента — жесткий объемный каркас из арматуры, а также бетон, в котором он находится.В целом все достаточно просто, но сделать армопояс своими руками без изучения его особенностей, наверное, будет сложно.

Как сделать армопояс — последовательность

Для того, чтобы определить всю сложность работы, а также для более детального анализа способа изготовления армированного ремня, мы разделим технологию изготовления на несколько этапов. Можно сказать, что мы дадим определенные инструкции по изготовлению бронепояса.

Арматурный каркас металлический

Начать сборку каркаса необходимо с того, что сегменты арматуры должны быть установлены в верхней части стены.Для этого нужно просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них кусочки. Арматура устанавливается в точках пересечения стен и по всему периметру конструкции через 1-1,5 мета. Сегменты устанавливаются квадратом из четырех частей, они задают размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены.Для этого продольные стержни привязываются вязальной проволокой к вертикально установленным шпилькам. Таким образом фиксируются два параллельных стержня.

После того, как продольная арматура установлена, ее необходимо соединить короткими перемычками через каждые 2,5-3 см. Для перемычек нужно использовать арматурные сегменты.

Аналогичным образом устанавливаются вертикальные сегменты. К ним позже будет прикреплен верхний продольный ряд арматуры. Верхний ряд будет крепиться таким же образом и с таким же шагом, как и горизонтальный.Длина отрезков будет зависеть от общей толщины армопояса. Рекомендуемая толщина армопояса 200 — 250 мм. По этим размерам необходимо определить длину вертикальных сегментов. Продольные стержни арматуры снова крепятся к вертикальным сегментам, которые затем прикрепляются поперечными сегментами. В целом все точно так же, как и с нижним уровнем продольных тяг.

Опалубка

На данном этапе можно действовать двумя способами: либо установить несъемную опалубку, либо сделать разборные доски.Оптимальным вариантом будет сборно-разборная конструкция. Собирается практически из любых досок или листовых материалов. В процессе возведения опалубки необходимо следить за ее верхним краем — разница не должна быть более 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а вторая сниматься после застывания налитого раствора. Если фасад отделан каким-либо материалом или утеплен, то на лицевую сторону можно поставить несъемную опалубку из пенополистирола, которая в дальнейшем станет одним из элементов изоляционного слоя.С внутренней стороны можно положить обычную доску или OSB, которые можно закрепить подручными метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.

Самым сложным моментом здесь будет соединение двух частей опалубки армопояса. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы залитый бетон не раздавил их по бокам. Для этого на верхнем крае опалубки нужно закрепить деревянные распорки с шагом 30-40 см, а также можно стянуть проволокой.Для фиксации проволокой необходимо просверлить отверстия в досках и продеть проволоку, которая будет стягивать две части конструкции. После того, как раствор застынет, просто откусите эту проволоку бокорезами, и она останется внутри бронепояса. После стяжки можно переходить к следующему этапу возведения армирующего пояса.

Заливка бетоном

Здесь нет ничего сложного, кроме поднятия бетона внутри опалубки поверх стены.Но с этим вопросом легко разобраться при заказе. Фирмы, предоставляющие услуги по доставке бетона, имеют возможность заказать бетононасос, который перекачивает раствор в любую точку залитого армопояса.

Скажем еще несколько слов о качественной бетонной смеси и о способе ее приготовления, если готовить самостоятельно. При заказе марка должна быть не ниже B15. Но если готовить самостоятельно, то состав будет такой: одно ведро цемента и два ведра щебня и песок … Лучше всего готовить бетонную смесь толще, так как она не будет слишком сильно раздавливать опалубку. Однако у такого раствора есть свой нюанс — смесь в опалубке необходимо тщательно утрамбовать и утрамбовать. В идеале для этого используют глубинный вибратор, но в бытовом строительстве он встречается не часто. Для герметизации можно использовать либо кусок арматуры, либо кусок деревянного бруска, которым тщательно уплотняется весь раствор в опалубке.

Завершение

Заключительный этап изготовления армопояса своими руками — контроль твердения бетона.Сразу после заливки бетонной смеси лучше всего накрыть целлофановой пленкой. Это необходимо для уменьшения потери влаги и появления трещин на армопоясе. Через несколько дней, когда будет достигнута первоначальная прочность, опалубку можно будет снимать (снимать). Кстати, советуем прочитать статью ««.

На этом, в общем, все. Уточним только одну деталь, касающуюся гидроизоляции армопояса. Обычно на армопояс укладывают мауэрлат для дальнейшего монтажа кровли.Для этого на поверхность бетона для гидроизоляции необходимо уложить рубероид или другой современный битумный материал. Таким образом вы сможете защитить основание крыши от влаги, поступающей со стен.

При строительстве дома из газосиликатных блоков обязательным условием является изготовление армированного пояса из бетонного раствора. Армопояс для газобетона — это монолитный слой бетона, равномерно распределенный по всему периметру стен дома.Такая конструкция на порядок увеличивает надежность газобетонной стены и всей конструкции. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Что нужно для

армопояс в газобетонном доме

Многие начинающие строители не до конца понимают, зачем нужен бронепояс для стен дома. Особенно, если здание одноэтажное.На самом деле необходимость в его постройке объясняется следующими причинами:

  • Ремень связывает всю конструкцию, являясь своего рода ребром жесткости. Это увеличивает устойчивость здания к ветровым нагрузкам, сейсмической активности, подвижкам грунта в зоне строительства, усадке строительного материала. Без такого армирования увеличивается вероятность растрескивания стен.
  • Вся нагрузка на стены распределяется равномерно, что продлевает срок службы дома.
  • Благодаря армированному поясу становится возможным изготовление оконных и дверных проемов любой ширины.
  • Необходимо очень надежно закрепить стропильную систему на крыше, но газоблоки этого не могут обеспечить.

Армопояс габариты

Размеры армопояса зависят от габаритов самой стены:

  • Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
  • Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать его больше 30 см.Это неоправданная трата средств с такой же степенью защиты. К тому же на стены будет повышенная нагрузка.
  • Толщина бронепояса для газобетона может быть равна толщине стены, а может и меньше.
  • Рекомендуется делать сечение бронепояса квадратным. Есть правило сопротивления: квадратное сечение более устойчиво к механическим воздействиям, чем прямоугольное.

Варианты изготовления армопояса

Некоторые строители в целях экономии делают из кирпичей бронепояс.Он состоит из 4–5 рядов кирпичей, между которыми укладывается арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно использовать для возведения небольших построек или хозяйственных блоков.

Разберем, как правильно сделать армированный пояс для газобетона методом монолитной заливки. Существует несколько вариантов изготовления бронепояса, которые приведены ниже:

Использование готовых П-образных блоков

Эти продукты имеются в продаже. В разрезе каждого П-образного блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены — 10 см, а второй — 5 см. П-блоки устанавливаются на обычный газобетонный клей сначала по углам стены, а затем соединяются в один ряд. Блоки укладываются более толстыми сторонами на наружные стены зданий.

Над дверными и оконными проемами устанавливаются деревянные перемычки, которые крепятся вертикальными опорами. Перемычки должны быть на одном уровне с верхом предыдущего ряда газоблоков.

Этот способ отличается простотой и скоростью монтажа, но не пользуется популярностью из-за дороговизны П-блоков. Как вариант, вы можете сделать U-образные блоки своими руками, вырезав средние части ножовкой.

Использование дополнительных блоков

Для изготовления армопояса можно использовать дополнительные блоки разной толщины. Для наружных стен используются заготовки толщиной 10 см, а для внутренних — 5 см. Их устанавливают на клей поверх предыдущего ряда. Изоляция должна примыкать к наружным блокам.В зазор между блоками закладывается арматурный каркас и заливается бетон.

Вариант с односторонним дополнительным блоком

Используются дополнительные блоки толщиной 10 см. Их устанавливают на клей с внешней стороны стены. Сразу возле блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для снижения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в него заливается бетонный раствор.

Снаружи дома бетонная полоса не будет видна, поэтому вы можете выполнять любую внешнюю отделку таким же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с двух сторон стены. Внутри опалубки, близко к ней снаружи, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем в опалубку заливается бетон. После затвердевания бетона и снятия опалубки необходимо произвести ремонт утеплителя. Чаще всего это делается совместно с штукатуркой стен или отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона бронепояса выходит за пределы здания, требуется установка обязательной опалубки. Его можно изготавливать из плоских плит, OSB, листов фанеры, ЛДСП. Опалубку крепят непосредственно к стенам из газобетона с помощью саморезов по дереву. Если используются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы бетонный слой был одинаковой по толщине. Тогда ряд блоков, которые на нем уместятся, не изменит геометрию стены дома.

Сверху к опалубке крепят горизонтальные перемычки, фиксируя ее с двух сторон. Перемычки прикручиваются саморезами или прибиваются через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стене. После снятия опалубки остается полость глубиной около 3 см, которой вполне хватит для слоя отделочного материала.

Совет: опалубку устанавливают сразу по всему периметру стен. Это обеспечивает наполнение армопояса за 1 прогон.

Армирование бетона

Для увеличения прочности и жесткости бетонного слоя его необходимо армировать.Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех стержней вдоль стен. Арматуру связывают вязальной проволокой через каждые 50 см, образуя квадратный или прямоугольный каркас. Не рекомендуется использовать сварку для шатунов, так как металл быстро начнет ржаветь даже внутри бетонного слоя именно в местах сварки.

Арматурный каркас не должен лежать на газобетоне. Его нужно поднять над ним примерно на 3 см.Для этого используются специальные пластиковые зажимы для армирования. Каркас удобнее вязать внутри опалубки.

Наполнение армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон марки М200 и выше. Его можно купить готовым или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорции раствора:

.
  • Цемент — 1 часть.
  • Песок — 3 части.
  • Щебень — 5 частей.
  • Вода — до загустения.
  • Пластификатор — рекомендованный производителем.

Бетонный раствор смешивается вручную или с помощью бетономешалки. После этого раствор заливается в опалубку. С помощью металлической булавки бетон уплотняют, удаляя из него пузырьки воздуха.

Совет: армопояс рекомендуется заливать за один прием, чтобы предотвратить расслоение нескольких слоев бетона.Если такой возможности нет, то на поверхность залитого слоя устанавливаются деревянные перемычки. После их снятия бетонная поверхность увлажняется, после чего продолжается заливка.

Примерно через 5 дней бетон окончательно затвердеет. Опалубку можно снять. В эти дни желательно поливать армопояс водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

Говорили о необходимости обустроить бронепояс на газобетон между этажами.Нужен ли такой слой бетона внизу мансардного этажа? Разве дом с несколькими поясами не был бы слишком громоздким? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как этот материал не отличается повышенной прочностью. Крепления просто ослабнут от воздействия ветровых нагрузок, и брус сдвинется со своего места.

Кроме того, стены будут усилены, чтобы на них не появлялись трещины. 2 бетонных пояса не сделают всю конструкцию слишком тяжелой, поэтому за сохранность стен можно не беспокоиться.Поэтому бронепояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться размерами в меньшую сторону, так как несет меньшую нагрузку. К тому же для усиления каркаса ремня часто используют всего 2 арматурных стержня.

Мауэрлат должен быть надежно прикреплен к бронепоясу. Для этого еще до заливки бетонного раствора шпильки с гайками поднимают вертикально вверх. Деревянные балки мауэрлат крепится к бетону этими шпильками и закрепляется сверху гайками.

Других отличий в этой конструкции нет.

Бетонный армопояс, изготовленный по всем правилам, придаст зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, сделает надежную крышу. Потратив 2-3 дня на изготовление железобетонного пояса, вы в несколько раз продлите жизнь дома.

Армопояс — обязательный элемент при строительстве дома, выполняющий множество важных функций. О видах, назначении и технологии изготовления армированного ремня мы поговорим своими руками в нашей статье.

В общем, армирующий пояс — это монолитная железобетонная конструкция, охватывающая несущие или, по крайней мере, внешние стены здания. Названия этого элемента несколько: сейсмический пояс, разгрузочный пояс, армированный пояс, армированный пояс и т. Д. В любом случае это каркас или сетка из арматуры, залитой бетоном. Обязательное условие для любого армопояса — его не следует прерывать, а значит, заливка осуществляется по кругу без перерыва, единовременно.

Армопояс выполняет несколько основных функций:

  1. Укрепляет стены и предохраняет их от «пробора».
  2. Равномерно распределяет нагрузку на стены нижнего этажа от стен верхнего этажа.
  3. Предотвращает неравномерную усадку здания и растрескивание.
  4. Выполняет выравнивание кладки путем распределения жидкого бетона строго в горизонтальной плоскости.
  5. Иногда точечные нагрузки возникают из-за перекосов или ошибок строителей, и использование армированного ремня позволяет избежать этих вредных явлений.

В зависимости от способа строительства, этажности здания, типа фундамента и геологических особенностей местности используется от одного до 4 армированных поясов.

Когда армопояс не нужен

Сразу скажем, что межэтажные и подкровельные ремни нужны всегда. В случае монолитного фундамента на подушечной плите ростверк и цокольный бронепояс не нужны.

Также не используются при строительстве деревянных и каркасно-панельных домов, хотя иногда применяют свайные ростверки, когда дом стоит на болотистой почве, а также когда хотят дополнительно укрепить и без того не очень прочную конструкцию.

Свайный ростверк выполняет роль бронепояса подвала, поэтому конструкция его вполне рациональна. Если не делать ростверк под сборный ленточный фундамент, то второй пояс тоже можно не делать, пользы от него не будет, да и долго такой дом простоять не будет.

Виды армированных ремней

Всего существует 4 основных типа бронепоясов:

  1. Ростверк, или подвал бронепояс, а также ростверк свайный.
  2. Армопояс между фундаментом и стенами здания, армопояс подвал.
  3. Армированный пояс по верхнему ряду стен, на который будут укладываться плиты перекрытия (межэтажный пояс).
  4. Разгрузочный пояс под крышей, к которому будет крепиться мауэрлат.

Если количество этажей в здании увеличивается, соответственно увеличивается количество межэтажных поясов. Теперь стоит рассмотреть каждый из перечисленных армированных ремней отдельно.

Grillage

Ростверк — нижний, чаще всего подземный армированный пояс, на который опираются стены ленточного фундамента.Также армопоясом называют ростверк, который соединяет отдельные столбы или сваи столбчатого или свайного фундамента. В этом случае он чаще всего играет роль подвального пояса.

Если армированный пояс выполняет функцию опоры стен ленточного фундамента, то необходимо вырыть под ним траншею на глубину, которую должен определить инженер, исходя из климатических, геодезических, сейсмических и других исходных данных местности. выбран для строительства. Дно траншеи засыпается песком, смешанным с щебнем, иногда чистым песком, если почва твердая и не водянистая.

Высота ростверка обычно 30-50 см, а ширина от 70 до 120 см. В отличие от других видов ремней ростверк укладывается под все несущие стены конструкции. Нижний пояс должен быть максимально прочным, ведь на нем будет стоять весь дом. Этот элемент будет испытывать самые серьезные нагрузки, связанные с усадкой и сползанием почвы, воздействием почвенной влаги и т. Д.

Лучше использовать арматуру 12-14 мм с поперечной обвязкой 10 мм.Шаг обвязки — не более 200 мм. Сначала укладываем на землю два арматурных стержня длиной 6 метров и привариваем поперечным куском арматуры по краям и посередине. Остальные поперечные отрезки провязываем проволокой, так как сварка меняет прочность арматуры за счет температурного воздействия, а проще говоря «отпускает» металл.

Далее делаем такую ​​же «лесенку», после чего свариваем эти лестницы с перекладинами на концах и посередине, как и раньше.Остальные перекладины вяжем, просто вяжем! Так у нас получился арматурный каркас, который будет проложен в ростверке. Размеры (толщину и высоту) следует рассчитывать так, чтобы бетон перекрывал арматуру на 5 см со всех сторон. Если арматура касается земли или «выглядывает», она быстро сгниет и прочность конструкции нарушится.

Это фундамент дома и он должен быть прочным. Ростверк лучше делать с запасом прочности 20-30%, не щадя арматуру и не экономя на марке бетона.Это окупится позже.

Столбчатый ростверк также распределяет нагрузку и связывает отдельные стойки вместе, предотвращая их смещение. Это также не допускает точечной усадки дома, но заставляет здание «врастать» в землю равномерно и одинаково во всех точках.

Однако свайно-столбчатый ростверк часто делают деревянным, называя его обвязкой. Это не считается бронепоясом.

После того, как стены сборного ленточного фундамента, например, из бетонных блоков или кирпичей, возведены на сплошном ростверке, следует заново возвести армированный пояс.Стены фундамента могут выступать над землей, могут быть заподлицо с ней, бронепояс строим независимо от этого.

Считается, что если ростверк сделан правильно и его прочность не вызывает сомнений, то пояс цоколя особо укреплять нельзя. Но мы строим «на века», поэтому на долговечности дома и его прочности не будем экономить, но и перерасходовать тоже не нужно.

Например, принято считать, что подвальный пояс располагается только по периметру.внешние стены, но если перекрытия — плиты, лучше делать это на всех несущих стенах. Если внешнее утепление стен не планируется, то ширина армопояса равна ширине стены. Если есть утеплитель, то ширину армированного пояса нужно делать с учетом утеплителя, либо подготовленные полосы пенополистирола перед заливкой вставить под опалубку.

Арматура в принципе достаточно и сетчатая, то есть без каркаса.Для сетки используем три продольных стержня по 12 мм, шаг поперечных стержней — 10 см. Высота пояса обычно 20-40 см. Лучше сделать 40 или хотя бы 30, так будет прочнее и надежнее. Не забудьте про гидроизоляционные прокладки из двухслойного рубероида или другого материала, чтобы влага не поднималась в ваш дом по капиллярам бетона. Это, конечно, не отменяет гидроизоляцию фундамента, но ее все же используют обязательно.

Ремень межэтажный усиленный

Межэтажный пояс предназначен для усиления стен и равномерного распределения нагрузки от плит на всю коробку дома. Именно поэтому этот пояс называют разгрузочным.

Он также предотвращает расщепление стен, которые имеют тенденцию к этому под действием осевых нагрузок. Ну и в итоге выравнивает плоскость короны коробки, по которой может «ходить» даже мастер-каменщик.

Межэтажные пояса лучше всего делать с каркасом из 4-х продольных арматурных стержней 12 мм, высотой 40 см и шириной стены с учетом теплоизоляции.Его необходимо укладывать на все несущие стены. Многие утверждают, что под всеми стенами следует ставить только ростверк, а плиты перекрытия будут давить на все несущие конструкции, поэтому межэтажный армированный пояс лучше делать вдоль всех стен.

Подкровельный или мауэрлат армопояс

Это тоже довольно важный пояс. Во-первых, он распределяет нагрузку со стропильной системы, фронтона и крыши в целом. Во-вторых, позволяет надежно закрепить мауэрлат.В-третьих, он, опять же, выравнивает горизонталь коробки, что важно для успешного строительства стропильной системы, где важна геометрическая точность.

Последний армопояс выполняется по аналогии с предыдущим. Если кладка плит не планируется, то пояс монтируют по периметру внешних стен, а если стропила наклонные, то укладку на среднюю несущую стену, на которую будут опираться коньковые стойки и кровать. , мешать не буду.

Опалубка и бетонные работы

Опалубка обычно состоит из досок, которые собираются в щиты на земле и прикрепляются к стене для быстрого монтажа. Иногда доски сшивают арматурой и сваривают между собой привариванием ручки. Также эту роль может выполнять стальная проволока, которую продевают в предварительно просверленные отверстия и стягивают рычагом из арматуры или металлического стержня.

Сверху доски опалубки соединяются обрезками бруса или досок.В целом способы усиления опалубки зависят от способов заливки: если заливка ведется с достаточной высоты, то следует максимально усилить опалубку. Если бетон будет заливать из ведер, то в таком перестраховании не будет необходимости. Особое внимание следует уделить стыкам, углам и поворотам экрана.

Нижняя часть опалубки принимает наибольшую нагрузку, поэтому иногда ее прибивают арматурой с приварной перемычкой, не позволяющей доске отойти от стены.

Арматурный каркас укладывается таким образом, чтобы стержни были покрыты со всех сторон слоем бетона не менее 5 см.

Так как заливка осуществляется на высоте, рекомендуется использовать бетононасос или специальную воронку с запорным механизмом, которая будет заполняться бетоном и открываться по мере необходимости для заполнения опалубки. Транспортировать такую ​​воронку следует краном.

Основы монолитного литья, вибрация и другие подобные вопросы подробно описаны в других наших статьях, например, «Как правильно залить фундамент под дом.«О выборе цемента вы можете прочитать в статье« Как выбрать цемент ». Единственное предостережение относительно высотной заливки опалубки — это вопрос безопасности. Также следует осторожно вибрировать, чтобы не повредить опалубку и каркас.

Опалубка снимается ломом или ломом. В жаркую погоду это можно сделать за день, в холодную лучше подождать два-три дня. Марка бетона должна быть не ниже М400.

Итак, вы узнали:

  1. Армопояс — необходимый элемент системы несущих конструкций.
  2. Армопоя бывает нескольких видов, и все они необходимы при определенных обстоятельствах.
  3. Армопояс не является конструктивно сложным элементом.
  4. Стоимость армированного ремня оправдывает получаемую выгоду.

Конечно, лучше, чтобы все работы по определению параметров, применимости, необходимости и других характеристик этого конструктивного элемента, а также его изготовление выполняли опытные специалисты. Это та деталь, которую переделать практически невозможно, но она выполняет важные функции.Поэтому лучше сэкономить на чем-то другом: обоях или перилах на веранде, а не на бронепоясе.

04.06.2018
Вопрос: Что такое армированный армирующий пояс и его структура

В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости возводимых зданий и на увеличение срока службы. Ведь объекты строительства подвергаются колоссальному воздействию природных факторов. Поэтому строительные конструкции необходимо правильно армировать.Одно из таких укреплений — армопояс.

Армопояс — что это

Армопояс представляет собой монолитный железобетонный контур, который укладывают на все основные стены здания, соединяя их в единый каркас.

Основная задача армопояса — распределить равномерную нагрузку на несущие стены здания и на фундамент.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундамент, под плиты перекрытия и под мауэрлат (брус, на который опираются стропила).

Какие функции выполняет армопояс?

Существует несколько причин, определяющих необходимость устройства армопояса при строительстве дома:

  • Повышение пространственной жесткости — усиленный пояс соединяет конструкцию здания в одно целое и выполняет функцию жесткого каркаса, благодаря чему здание получает дополнительную устойчивость к негативным факторам, ветровым нагрузкам, подвижкам грунта, землетрясениям;
  • Равномерное распределение нагрузок — монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам чердачных и межэтажных перекрытий продавливаться через хрупкий пенобетон и пенобетон;
  • Выполнение проемов — железобетонная лента позволяет делать проемы любой ширины для дверей и окон в стенах без использования специальных перемычек;
  • Присоединение стропильной системы к стенам — монолитный армированный пояс обеспечивает жесткое и надежное крепление для монтажа стропильной системы кровли, особенно когда стены здания выполнены из легких блоков.

Вам всегда нужен армопояс?

Укрепление дома не всегда необходимо. Рассмотрим ситуации, в которых конструкцией бронепояса можно пренебречь:

  • фундамент расположен на твердом грунте: каменистый грунт, крупный и крупный песок, грунт, не насыщенный водой;
  • стены дома будут кирпичными;
  • Стены дома будут построены из арболитов, толщиной не менее 30 см и прочностью не менее B2.5;
  • строится коттедж, полы в котором будут из деревянных балок, а не из бетонных плит.

В том случае, если почва на участке слабая и не очень устойчивая, например, пыльный песок, лёсс, глина, суглинок или торф, то строительство бронепояса обязательно.

То же самое, если стены дома построены из легкого и хрупкого керамзита, пенобетона или газобетонных блоков — ответ очевиден, нужен бронепояс! Это связано с тем, что эти блоки не рассчитаны на движение грунта и точечные нагрузки от плит перекрытия.

Армопояс строительная техника

Способ возведения монолитного армопояса аналогичен технологии заливки обычного монолитного фундамента:

  1. Вяжется и устанавливается каркас из арматуры;
  2. Устанавливается опалубка;
  3. Заливается бетон.

Некоторые дополнительные нюансы, тонкости и небольшие изменения технологии зависят от расположения железобетонного пояса.

Типы армопояс или зоны расположения

Базовый разгрузочный армопояс или База (1 уровень — под фундамент) — на эту конструкцию возложены большие усилия от всей массы здания и реакции грунта.Фундамент будет армирован арматурным каркасом, повторяет расположение капитальных стен и забетонируется при формировании ленточного фундамента.

База армопояс (Уровень 2 — над фундаментом) — ширина этого пояса должна соответствовать толщине стен и пропорционально распределять силы, действующие на фундамент.

Армопояс между перекрытиями под плиты перекрытия — это неразъемный железобетонный пояс, расположенный между верхним уровнем стен дома и расположенный между этажами перекрытия бетонных плит перекрытия.Его задача — обеспечить неподвижность несущих стен и не допустить появления в них трещин. Он распределяет нагрузки от плит перекрытия на контур здания и снижает вероятность деформации проемов.

Армопояс последнего этажа под мауэрлат — этот армированный пояс отливается после возведения последнего этажа и служит основой для мауэрлата. Он компенсирует нагрузку от самой кровли и дополнительно от осадков, снега и ветра.

Армопояс первого уровня (под фундамент)

Чтобы существенно снизить давление дома на землю, армопояс под фундамент следует делать на 30-40 см шире основной бетонной ленты фундамента. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.

Армопояс первого уровня выполняется под всеми несущими стенами конструкции, а не только по периметру наружных стен.Арматурный каркас для него изготавливается исключительно вязанием, а не сваркой. Сварку можно применять только тогда, когда основная арматура предварительно соединена в общую пространственную конструкцию.

Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг — не более 20 см.

Очень важно, чтобы арматурный каркас не соприкасался с основанием при заливке бетона в фундамент. Якорь должен быть утоплен посередине.Этого можно добиться, поместив под каркас камни или половинки кирпича. Это убережет металлический каркас от процесса коррозии (ржавчины).

Заливку армированной ленты бетоном необходимо производить за один прием. Это необходимо для того, чтобы избежать стыков, снижающих прочность конструкции.

Армопояс 2 яруса (на фундаменте)

Перед тем, как приступить к возведению стен на фундамент, необходимо залить цокольный армированный пояс. По своей сути он является продолжением основного фундамента и служит дополнительным усилением здания.

Если для вязания каркаса для армированного пояса первого уровня потребовалось 8 стержней основной арматуры, то для вязания каркаса для армированного пояса второго уровня достаточно 4 стержней арматуры с диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.

Конструкция залита по периметру здания по наружным стенам. Средняя высота от 20 до 40 см. Бетон для заливки цокольного бронепояса — М200 и выше.

Армированный пояс первого уровня является основой дома, а цокольный пояс является дополнением и усилением несущей способности бронепояса для фундамента. Следовательно, если армопояс первого уровня был заполнен качественно, то пояс второго уровня (подвала) можно сделать не таким прочным.

В целом можно сказать, что сочетание качественных армопоясов первого и второго уровня — это гарантия надежности и долговечности фундамента на любом грунте.

Армопояс для плит перекрытия

Если строится многоэтажный дом, то плиты перекрытия несут сильные нагрузки на стены. Для уменьшения этой нагрузки на высоте сопряжения также необходимо установить армированный пояс между стеной и плитами перекрытия. Заливается по периметру наружных стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопояса, то желательно, чтобы она была равна ширине стены.

Расстояние между плитой и лентой не должно превышать ширину 1-2 кирпича.Идеальное расстояние от 10 до 15 см.

Арматурный каркас для межэтажного пояса вяжется в виде сетки из двухжильных арматурных стержней толщиной от 10 до 12 мм.

Если кладка стен здания производится из газобетонных блоков, то по краям можно поставить два тонких блока в качестве опалубки, а между ними установить арматурный каркас и заливать бетон.

Для стен толщиной 40 см в качестве опалубки можно использовать перегородочные блоки 10 см.

Если толщина стен меньше 40 см, то в стандартном газобетонном блоке можно самостоятельно вырезать желоб для прокладки в него армированного пояса. Или заранее купите специальный пеноблок из газобетона с готовым желобом.

Армопояс под мауэрлат

Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность надежного крепления кровли (мауэрлат + стропила) и устройства деревянных и бетонных перекрытий между мансардой и последним этажом.

Армопояс под мауэрлат, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, поскольку вертикальная нагрузка, приходящаяся на этот ремень, минимальна.

Мауэрлат крепится к бронепоясу с помощью анкерных стержней с резьбой, диаметр которых должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и удерживаются в нем за счет кривизны.

Чтобы в дальнейшем не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними необходимо рассчитать заранее, чтобы в дальнейшем они находились посередине между стропильными конструкциями.Главное, чтобы стропильные ноги не совпадали со шпильками. После заливки бетоном длины шпилек должно хватить, чтобы установить на них мауэрлат и закрепить двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетона между каркасом и внешней поверхностью бетона оставалось не менее 3-5 см.

Лента армированная кирпичная

При строительстве больших домов, особенно многоэтажных, арматурный пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где не требуется мощное армирование, пояс выкладывают из кирпича.

Кирпичная лента Armo design представляет собой от 3 до 5 рядов кирпичной кладки, армированной армирующей сеткой. В швы каждого ряда кирпича на раствор кладут стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек около 3-4 см.

Ширина кирпичного пояса должна быть равна ширине несущей стены.

Иногда, чтобы усилить прочность конструкции, кирпичи кладут не горизонтально, а вертикально по торцам.

Нужно ли утеплять армопояс

С точки зрения теплоизоляции, армирующий пояс не очень хорошо себя показывает, и в зимний период через него теряется некоторое количество тепла. Из-за этого внутри может образовываться конденсат, который приводит к образованию плесени.

Чтобы этого избежать, при строительстве армированного пояса необходимо его снаружи утеплить с помощью теплоизоляционных материалов.

«А как утеплить армопояс» — спросите вы. На этот вопрос есть несколько ответов. Самый распространенный материал — пенополистирол, но также можно использовать пенобетон и газобетон.

Главное, перед кладкой вязкого арматурного каркаса и заливкой бетона необходимо учесть и не забыть оставить место (от внешнего края стены) для укладки утеплителя.

Бетон какой марки нужен для армопояса

Для изготовления армированного пояса под плитами перекрытия и стропильных систем минимальным требованием является использование бетона марки М200 или М250 или выше. Необходимый бетон можно купить в готовом виде или замесить самостоятельно из цемента М400.

Для того, чтобы сделать бетон самостоятельно, важно знать пропорции компонентов.

Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор — добавка, повышающая подвижность и текучесть бетона.

По водоцементному соотношению. Она должна быть в пределах от 0,5 до 0,7 на единицу цемента, другими словами, на 10 частей цемента должно приходиться от 5 до 7 частей воды.

Избыточное количество воды в бетоне отрицательно сказывается на его характеристиках и делает его менее прочным.

Стоимость наполнения армопояса

Стоимость армопояса рассчитывается для всех конкретных проектов всегда индивидуально. Учитываются основные параметры конструкции и материалы, из которых будет построен дом.

В первую очередь, в зависимости от того, из чего сделаны стены здания, определяется технология изготовления бронепоясов для фундамента, для малуэриата (кровли), а если в здании несколько этажей, то для этажей. .

Как правило, арматурные пояса требуются при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистиролбетон, керамзитобетон и арболитобетон. Это связано с тем, что блоки из этих материалов не обладают высокой прочностью и боятся высокой сейсмической активности, неустойчивых грунтов и точечного давления со стороны кровли.

Расчет стоимости заливки бронепояса — простая задача, так как дома почти всегда разные и в каждом проекте есть множество факторов, которые повлияют на конечную цену.

Если вы обратитесь к частному мастеру Михаилу Долгих, он поможет определить и рассчитать все работы по устройству бронепояса для вашего дома.

Стоимость заливки армированного ремня обойдется в 250 руб. за погонный метр.

Доверие профессионалам

Установку армопояса следует доверять только профессиональным строителям.

Выбирая исполнителей работ, обращайте внимание только на узкоспециализированных профессионалов, которые уже несколько лет крутятся в своей сфере и хорошо знакомы с особенностями установки такого типа конструкции.

В стоимость работ должна входить оплата бригады, всей техники и оборудования, необходимого для строительства.

С квалифицированной строительной бригадой вы можете сделать надежную конструкцию дома, а опытный прораб поможет вам минимизировать время и стоимость сметы.

Чтобы узнать цену армопояса в проекте вашего дома, свяжитесь с нашим специалистом по контактам, указанным на сайте.

Как правильно сделать армопояс под крышу. Прейскурант на строительные работы

Если дом построен из блочных материалов, то он часто подвергается естественным воздействиям. В частности, оседает здание, вокруг него набухает грунт и т. Д. Ну а сильный ветер и продолжительные ливни негативно сказываются на целостности конструкции.Для защиты от подобных воздействий поверх стен из бетона создают пояс своими руками. В нашей статье я хотел бы рассказать о технологии изготовления армирующего ремня, а также о его назначении.

Назначение и конструкция армопояса

Армирующий пояс (сейсмостойкий пояс) — повышает надежность дома и предотвращает появление трещин. Они, в свою очередь, образуются при движении земли или под воздействием атмосферных осадков. Такой элемент помогает равномерно распределять нагрузки от расположенных над ним тяжелых конструкций.


Например, бетонные полы укладываются поверх армирующей ленты. Многие заблуждаются, считая, что деревянных полов и быть не должно. Это далеко не так — этот элемент нужен для закрытия стен любого дома. В этом случае тип перекрытия значения не имеет. Ведь, как известно, дома строятся на долгие века, а не на короткий срок.


Устройство Армопояс: этапы работы и их особенности

Армированный пояс — это монолитная конструкция из железобетона, повторяющая контур стен здания.

Арматурный пояс применяется для зданий из газобетона, пенобетона и других подобных материалов. Предотвращает деформацию стен здания. Эта конструкция изготавливается из бетона и арматуры или армированной сетки. Эта статья расскажет, как сделать армопояс под мауэрлат своими руками.

Армопояс под мауэрлат выполняет следующие функции:

  • Обеспечивает жесткость всей конструкции;
  • Равномерно распределяет нагрузку, создаваемую кровлей, на поверхность несущих стен дома;
  • Выравнивает конструкцию стены по горизонтали и компенсирует ошибки, допущенные при возведении стен;
  • Армопояс отличается высокой прочностью. Благодаря этому к нему можно прикрепить практически любую отвесную конструкцию. Но обычно его используют для фиксации мауэрлата;
  • Предотвращает разрушение здания при неравномерной усадке, сезонном движении грунта и землетрясениях.

Размеры ленты для мауэрлата и характеристики

При изготовлении бронепояса необходимо учитывать, что он должен иметь такую ​​же ширину, что и несущие стены. Но при этом он не должен быть меньше 250х250 миллиметров.

Изготавливаемая конструкция должна быть непрерывной и, по возможности, иметь такую ​​же прочность. В этом случае бетонный пояс должен быть монолитным.

Армирующий пояс под мауэрлат заливается бетоном за один раз. Металлическая фурнитура должна иметь диаметр 12 миллиметров. Его необходимо надежно и прочно скрепить, а также перевязать между собой.

Если стены дома построены из керамзитобетонных блоков, то размер армопояса зависит от толщины блоков.

Если необходимо закрепить мауэрлат к стене из газобетона, то последний его ряд необходимо выложить из специальных блоков в форме буквы «U». Этот ряд будет служить опалубкой при заливке бетона. Для кирпичных стен внутренняя опалубка — из досок, а внешняя — из полукирпича.

Изготовление опалубки и установка металлического каркаса

Приступать к изготовлению бронепояса нужно по окончании возведения стен дома.Чтобы набить армирующий пояс, необходимо сделать опалубку.


При проектировании опалубки важно следить за тем, чтобы ее верхняя сторона была строго горизонтальной. Вы можете проверить это с помощью спиртового или строительного уровня. Далее внутри изготовленной опалубки укладывается арматурный каркас … В его продольной части должно располагаться не менее 4 стержней арматуры диаметром двенадцать миллиметров.

Продольная арматура соединяется через каждые 25 сантиметров с помощью пересекающихся частей арматурных стержней или проволоки диаметром восемь миллиметров.

Каркас также можно изготовить точечной контактной сваркой. Укладывая арматуру, следует учитывать, что толщина бетона из каркаса арматуры должна быть не менее пяти сантиметров.

Для этого нужно подложить под арматуру битые кирпичи или доски. Однако лучше использовать пластиковые опоры необходимой высоты. Они продаются практически в любом строительном магазине.

Чтобы опалубка не отрывалась от бетона, ее необходимо закрепить следующим образом:

  • Закрепите верх и низ опалубки деревянными брусками.Когда бетон застынет, верхние доски нужно демонтировать, а нижние оставить.
  • Также возможно закрепить опалубку с помощью специальных диагональных упоров. Одним концом они упираются в горизонтальную поверхность, а другим — в опалубку.
  • Многоразовая опалубка OSB крепится шпильками с резьбой.

Диаметр шпилек должен быть не менее 12 миллиметров. При закреплении шпилек следует учитывать, что они должны возвышаться на несколько сантиметров над установленным мауэрлатом.

Расстояние между креплениями должно быть менее одного метра. При этом между стропильными ногами должна быть хотя бы одна шпилька. С помощью вязальной проволоки шпильки под мауэрлат фиксируются строго в вертикальном положении к арматурному каркасу.

Заливка бетоном

Чтобы армопояс был максимально прочным, бетон нужно заливать за один раз. Желательно использовать бетон марки не ниже М200.

Лучше всего использовать товарный бетон, так как объем работ довольно большой.Его следует подавать непосредственно в опалубку с помощью бетононасоса. Вы, конечно, можете сделать бетон самостоятельно, если есть возможность. Однако в этом случае вам понадобится бетономешалка и помощники.


Для изготовления бетона вам понадобится:

  • щебень — 4,8 части;
  • цемент — 1 часть;
  • песок мытый — 3 части.

В заливном бетоне могут быть воздушные карманы (пузыри). Чтобы их убрать, нужно взять обычный кусок арматуры и проткнуть им бетон по всему объему.

Также пластификаторы используются для повышения эффективности. Они увеличивают подвижность подметания, а также снижают содержание воды. В результате армопояс быстрее застывает и становится более прочным.

Крепление мауэрлата

Опалубка демонтируется, когда бетон твердый. Прикрепить мауэрлат к армопоясу можно за 7-10 дней. Древесину необходимо предварительно обработать специальными добавками.


Эта мера исключит возможность гниения и повреждения древесины насекомыми.Между собой бруски соединяются косым вырезом или прямым замком. Благодаря этому конструкция становится монолитной.

Все соединения застрахованы контргайками. Оставшиеся выступающие штифты срезаем болгаркой. Между мауэрлатом и армопоясом должен располагаться слой.

Что такое армопояс и для чего он нужен? Сама конструкция бронепояса представляет собой железобетонную ленту, покрывающую все здание. На эту ленту опираются плиты как вдоль внутренних, так и внешних стен.Армопояс выполняет важную функцию по укреплению стен здания, которые выполнены с помощью газобетона.

Стены лучше выдерживают существующие и возможные нагрузки, кроме того, в конструкции не возникают деформации и перепады температур.

С помощью бронепояса здание фактически объединено в единую конструкцию. Имеет ребра жесткости, что, естественно, делает конструкцию более прочной и устойчивой к горизонтальным воздействиям.В тот момент, когда в здании появляются ребра жесткости, и оно становится прочнее, появляется возможность проделывать в нем проемы, которые впоследствии станут дверями и окнами.

Важно! При строительстве из газобетона в обязательном порядке следует делать армопояс.

Основные причины установки армопояса:

  • Армопояс защищает газобетон от точечных ударов, которые на него негативно влияют. Такой удар происходит в месте крепления кровли к стене (крепление осуществляется шпильками и анкерами).
  • С помощью армированного ремня компенсируются разрывные нагрузки , возникающие при использовании подвесной стропильной системы. Нагрузка распределяется пропорционально всему дому.
  • Деформация стен также выравнивается , с помощью бронепояса выравнивается.

Если в здании несколько этажей и этажей, то армопояс устанавливается на каждом. Его также устанавливают на уровне стропильной системы … Бывают случаи, когда возникает необходимость установить армированный пояс вдоль фундамента сооружения.

Монтаж деревянной опалубки для армопояса

Установка деревянной опалубки не вызовет затруднений при строительстве:

  1. Сначала необходимо установить деревянную опалубку. Следует учитывать, что высота досок должна быть около тридцати сантиметров, это позволит установить дополнительные доски на расстоянии 60 см друг от друга. Вся эта процедура проводится для того, чтобы бетон не сломал деревянную опалубку под действием своей массы.
  2. После заливки бетона необходимо уложить арматуру диаметром 12.
  3. После того, как арматура была уложена , ее необходимо связать и уложить на специально разработанные звездочки. При такой укладке получается активный нижний слой.
  4. Когда все действия выполнены. остается бетон выровнять и утрамбовать. Армопояс полностью готов.

К готовому бронепоясу крепятся шпильки, необходимые для фиксации пола.Шпильки устанавливаются по всей площади на расстоянии 60 сантиметров. С помощью шпилек закрепят пол и крышу.

Арматурный каркас для армопояса

Армопояс представляет собой конструкцию из четырех арматурных стержней, соединенных перемычками, которые представляют собой кольцевой арматурный каркас. Поперечное сечение перемычек бывает прямоугольным и квадратным. Для изготовления арматурного каркаса потребуется арматура, которая должна быть продольной оребрением.

Армопояс для газобетона с П-образными блоками

U-образные блоки укладываются следующим образом:

  • Укладка производится на верхний ряд кладки, который обрабатывается клеевой смесью.
  • Теплоизоляция размещается в самом П-образном блоке, это делается ближе к внешней стене;
  • Укладка арматуры и заливка бетона;

Армопояс из перегородок

  • Изначально на саму кладку укладываются перегородочные блоки, которые покрываются клеевой смесью;
  • Теплоизоляция размещена в наружных блоках
  • Укладка арматуры и заливка бетона.

Преимущество этого метода в том, что перегородочные блоки играют роль несъемной опалубки.

Армопояс с использованием съемной деревянной опалубки


Известен способ изготовления съемной панельной деревянной опалубки, которая будет выполнять роль бронепояса. Такой способ применим при строительстве дома из газобетонных блоков, толщина которых составляет от 200 до 300 мм.

Опалубка изготавливается из досок или фанеры, которые крепятся с внешней стороны перемычками. Ширина такого бронепояса не должна превышать толщину стены.

Крепление происходит следующим образом: нижняя часть каркаса крепится к стене, это можно сделать при помощи саморезов, затем остальная часть соединяется поперечными стяжками.

Для предотвращения разрыва конструкции внутрь укладывается арматура, а уже потом заливается бетонный раствор.

Армопояс из перегородок и деревянной опалубки

Монтаж данной конструкции осуществляется по стандартной схеме монтажа армированного ремня, на верхний ряд кладки на клеевой основе.

Заливка армопояса бетоном

Армопояс можно заливать бетоном, когда он полностью установлен на место и в нем уложена арматура. Для заливки необходимо использовать бетон, специально предназначенный для фундаментных работ.

Важно! Выполнять работы по заливке бетонного раствора необходимо единовременно. Если за один раз что-то мешает заливать, то устанавливаются деревянные перегородки и производится заливка в отсеках. При снятии перемычек остаются швы, которые необходимо обработать обильным количеством воды, а затем обработать бетоном.

При заливке бетона его уплотняют и удаляют пустоты, если таковые имеются. Их удаляют проколом и заливают строительным раствором.

Если бетонный раствор заливать в жаркую погоду, то его необходимо накрыть пленкой, которая предотвратит быстрое высыхание влаги и, как следствие, образование трещин. При хороших погодных условиях время полной готовности армопояса составляет 4 дня, после чего можно продолжать строительные работы.

Крепление армопояса к газобетону

Для начала заливки необходимо произвести геометрические расчеты всех характеристик.Определитесь с шириной и высотой, ширина, в свою очередь, соответствует ширине стены, а высота должна быть около 300 мм. Для того, чтобы приступить к заливке бетона, необходимо сделать опалубку из досок. Щит крепится саморезами к внутренней и внешней части стены.

В опалубку укладывается арматурный каркас, и только после этого заливается бетон. В растворе необходимо оставить желоб, который будет облицован утеплителем и улучшит теплопроводность, не допуская выхода теплого воздуха из помещения.

Во время строительства вам понадобится следующий инструмент:

  • Саморезы;
  • Бетономешалка;
  • Сортировочная машина;
  • Шпильки и болты;
  • Дистанционные танцоры;
  • Мастерок зубчатый;
  • Mallet;
  • Рулетка.

Со всеми инструментами работа выполняется быстро и качественно. Нет необходимости прибегать к помощи профессионалов, работающих в этой сфере.

Процесс заливки бетона в опалубку

Этот процесс в глобальном строительстве происходит с использованием строительного шланга и бетономешалки.Но применять этот способ нельзя везде, так как бетон подается из рукава с большой высоты и может разрушить опалубку. В этом случае необходимо либо сделать прочную опалубку, либо загрузить ее вручную.

Важно! Сделать цемент можно самостоятельно, для этого нужно смешать следующие предметы: цемент, щебень и песок (пропорции 1-3-5) + вода.

Ну и самое главное заливать цемент надо за один раз. Если такой возможности нет, то необходимо установить перегородки, которые будут препятствовать прохождению бетона.Стыки заливаются водой и укладывается следующий отсек.

Свойства материала и особенности работы с ним

Этот материал обладает рядом положительных качеств, к которым можно отнести как стоимость, так и характеристики конструкции, а главное простоту работы с ним. По многим характеристикам газобетон превосходит кирпич. Единственное, что уступает газобетону, — это его прочность.

Именно по этой причине необходимо учитывать нюансы при строительстве из газобетона:

  1. У такого дома должен быть хороший фундамент.
  2. Гладкая поверхность для строительства.
  3. Для построек из газобетона требуется устройство армопояса, что является обязательным.

Армопояс предназначен для газобетона для предотвращения обрушения стен, которое может произойти под давлением кровли. Также такая конструкция упрощает монтаж мауэрлата. Сам материал — газобетон, крепежные детали он держит недостаточно прочно. При возведении зданий из газобетона необходимо придерживаться существующей технологии.

Для установки армопояса можно использовать два метода. В первом способе используется деревянная опалубка, во втором — дополнительные блоки. Если рассматривать оба случая, то однозначно можно сказать, что первый выполнить сложнее, второй проще, но дороже.

Технология и причины создания бронепояса над проемами

Часто при строительстве дома, где происходит переход первого этажа на второй, получается перекрытие, и оно нависает над открытым пространством (нет единой стены).Стены здания утеплены пенопластом и кирпичом, кирпич выполняет дизайнерскую функцию.

В такой конструкции необходимо возвести опоры перекрытия:

  1. Для этого в здании возводятся вертикальные столбы из кирпича. Каждый столб сложен из полутора кирпичей. Внутри каждого столба устанавливаются трубы диаметром 60 мм.
  2. Каждая труба уходит в землю почти на метр и приваривается к арматурному каркасу. С помощью таких труб в столбах создается дополнительная опора, которая позволит им выдерживать большую нагрузку. Расстояние между столбами должно быть около двух метров.
  3. В дальнейшем на эти стойки опирается усиленный пояс. Они помогают конструкции быть прочнее и надежнее. Проседания не будет, и газобетон не будет деформироваться под воздействием внешнего давления, создаваемого как давлением со стороны крыши, так и окружающей среды.

    Устройство армированного пояса под мауэрлат обязательно для зданий, возводимых из пенобетона, газобетона и других подобных материалов.

    Армопояс — относительно недорогая конструкция, позволяющая предотвратить деформацию стен здания. Для его изготовления используют арматуру или арматурную сетку и бетон.

    Для чего нужен армопояс?

    Армопояс применяется в строительстве в различных конструкциях для усиления несущих стен.

    Как правило, армопояс используется для следующих целей:

    • Для предотвращения деформации стен конструкции при неравномерном проседании грунта, перепадах атмосферных температур, сдвигах грунта и т. Д.
    • Для конструкций , изготовленных из материалов, не устойчивых к деформациям изгиба (газобетон, пенобетон). При возведении из таких материалов бронепояс принимает на себя всю нагрузку деформации стен.
    • При строительстве дома из газобетона или пенобетона для возведения кровли нужен еще и армированный пояс. В таких случаях армированный пояс служит для крепления балок, так как газобетон или пенобетон не выдерживают точечных нагрузок, анкеровка не рекомендуется.
    • Также применение бронепояса необходимо при строительстве двухэтажных домов для равномерного распределения нагрузки стен второго этажа на стены первого.

    Армопояс при изготовлении должен быть замкнут по кругу и не иметь разрывов по стенкам.

    Армопояс функции

    Использование бронепояса обязательно при возведении конструкций различного типа.

    В строительстве армопояс выполняет следующие функции:

    • Усиление несущих стен , предотвращение их расхождения при различных деформациях.
    • Равномерно распределяет нагрузку кровли на стены здания.
    • Позволяет выровнять кладку , так как распределение жидкого бетона осуществляется в горизонтальной плоскости, образуя ровное покрытие.
    • Предотвращает точечные нагрузки на стены.
    • Предотвращает неравномерную усадку конструкции , которая приводит к образованию трещин.

    Армопояс можно использовать в различных количествах, как правило, используется не более четырех, в зависимости от конструкции здания.

    Для чего нужен мауэрлат?

    мауэрлат это опорное основание для структуры крыши фермы. Проще говоря, это фундамент крыши здания.

    Мауэрлат выполняет следующие основные функции при кровле здания:

    1. Снимает разрывную нагрузку на стены со стропил. … Разрывная нагрузка создается за счет веса конструкции крыши и количества снега на нем зимой.
    2. Крепит крышу к стенам здания. , поскольку крыша является отдельной конструкцией здания от основного здания.Следовательно, крыша должна быть хорошо прикреплена к стенам, чтобы предотвратить ее смещение во время сильных порывов ветра.

    Мауэрлат изготавливается из того же материала, что и вся кровля (металл или дерево). При установке кровли не допускается разрыв мауэрлата, он должен быть сплошным вдоль стен по кругу.

    Размеры армопояса для мауэрлата

    При строительстве его ширина должна максимально соответствовать ширине стены. При этом размеры армопояса должны быть не менее 250 мм на 250 мм.

    Для устройства армопояса под мауэрлат существует несколько способов изготовления опалубки:

    • При строительстве стен из газобетона последний ряд укладывают П-образными блоками марки Д 500, которые являются опалубкой для армопояса.
    • Если стены выложены кирпичом , то внешняя опалубка выполняется из полукирпичной кладки, а внутренняя — из досок.

    Конструируя бронепояс для мауэрлата, стоит помнить, что он должен быть сплошным по всему периметру наружных стен.Если конструкция крыши содержит сложную конструкцию, на навесных стенах следует также установить бронепояс.

    Армопояс строительство

    Армопояс имеет четыре основных типа конструкций различного назначения в строительстве:

    1. Подушка армопояс … Служит начальным фундаментом фундамента здания. Это подземный пояс, на котором крепятся фундаментные стены. Как правило, высота такого пояса составляет 30-50 см при ширине от 70 до 120 см.
      Прокладка бронепояса фундамента производится под всеми несущими стенами. Для изготовления этого ремня рекомендуется использовать арматуру 14-16 мм, а для поперечной перевязки 10 мм. При одевании следует соблюдать шаг не более 200 мм.
    2. Подвал. Устанавливается между фундаментом и стенами для безопасного дома. Также рекомендуется монтировать цокольный бронепояс под всеми стенами возводимого здания, а не только под несущими.
      Арматура для такого ремня используется диаметром 12 мм с поперечным шагом 10 см. Как правило, высота такого пояса составляет 20–30 см, но для большей надежности рекомендуется делать 30–40 см.
    3. Межэтажный пояс. Он равномерно распределяет нагрузку, плиты и вес второго этажа на каркас первого этажа. Он выполнен с помощью каркаса из продольных прутьев диаметром 12 мм. Высота такого пояса должна быть не менее 40 см, что касается ширины, то она должна соответствовать ширине стены.
      Кровельный армопояс. Его делают для крепления мауэрлата, который служит основанием для крепления кровли.

    Все виды армопай строятся следующим образом:

    Установка опалубки, укладка металлического каркаса. Для изготовления бронепояса первым делом необходимо установить опалубку.

    Опалубка выполняется из кирпича, досок или П-образных блоков, в зависимости от типа пояса:

    1. При строительстве здания из кирпича опалубку межэтажного и кровельного пояса выполняют кладкой кирпича, с одной стороны, и доски с другой.
    2. Если здание строится из газобетонных блоков, то опалубка для пояса кровли выполняется из блоков П-образной формы.
    3. Для изготовления опалубки для других типов лент используются деревянные доски. Для изготовления деревянной опалубки армопояса рекомендуется использовать доски толщиной не менее 3 см и закрепить их поперечно брусками сверху и снизу. Это предотвратит расширение опалубки в разные стороны от силы тяжести бетона, что приведет к деформации боковой стороны пояса.
    4. После демонтажа опалубки нижние поперечные балки остаются в бетоне; их необходимо обрезать заподлицо со стеной.
    5. После изготовления опалубки следует уложить металлический каркас, для которого используется арматура диаметром от 10 до 16 мм. При изготовлении каркаса рекомендуется приварить его перемычки. Каркас следует укладывать посередине между стенками опалубки, соблюдая зазор для беспрепятственной заливки бетоном.
    6. Установка закладных шпильки с резьбой. Для крепления мауэрлата к бронепоясу необходимо использовать стержни с резьбой диаметром 12 мм с большими шайбами ​​и гайками. Шпильки устанавливаются после установки опалубки и изготовления каркаса.
      Шпильки крепятся к каркасу армопояса на расстоянии одного метра друг от друга. Шпильки необходимо приобретать такой длины, чтобы они выступали на 30-40 мм над поверхностью монтируемого мауэрлата.
    7. Заливка армопояса бетоном. После проведения всех манипуляций с опалубкой и изготовления каркаса следующим этапом является заливка этой конструкции бетоном.Для изготовления бронепояса следует использовать бетон марки не ниже М 200. Бетон можно купить в готовом виде или сделать своими руками.

    Для изготовления бетона своими руками потребуются следующие материалы:

    1. Цемент марки М400.
    2. Песок.
    3. Щебень.

    Бетонный раствор получают путем смешивания одной части цемента и трех частей песка и гравия в бетономешалке.

    После заливки армированного пояса бетоном следует пройти по его поверхности вибрирующей передней частью рубашки для удаления пузырьков воздуха в бетоне.При отсутствии вибрационной машины пузырьки воздуха удаляются обливанием бетона по всему периметру металлической планкой.

    Все работы по заливке армированного пояса бетоном следует выполнять единовременно. Заливку армопояса бетоном следует производить в теплую и не дождливую погоду.

    армопояс. После заливки бетоном через 2 дня он приобретет необходимую прочность и опалубку можно будет снимать. Через 5-7 дней после снятия опалубки, когда бетон полностью высохнет, можно приступать к установке мауэрлата.

    Поверхность бруса, на которую будет строиться мауэрлат, необходимо покрыть антисептиком и антипиреном, чтобы предотвратить образование грибка и плесени.

    Мауэрлат устанавливается следующим образом:

    Стоит ли делать армопояс под мауэрлат из кирпича

    Армопояс под мауэрлат может быть кирпичным, но такая конструкция имеет ряд недостатков, таких как:

    • Неравномерное распределение нагрузки на стены.
      • на стеновые блоки.
  4. Сравнительно трудоемкий процесс изготовления армопояса.
  5. Низкая прочность по сравнению с монолитной железобетонной лентой.

    6. Следовательно, кирпичный бронепояс под мауэрлат — неуместная трата финансов и времени на его строительство, так как он не несет в себе полезных качеств бронепояса.

    Использование усиленного пояса должно быть обязательным для регионов с повышенным снегопадом и сильным ветром.

  • Опалубка для армопояс
  • Создание каркаса арматуры
  • Заливка опалубки
  • Несколько советов

Армопояс, он же армирующий пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмический пояс представляет собой неразъемную железобетонную конструкцию вокруг дома, повторяющую контур его стен.

Включает в себя каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня.Эта смесь называется железобетонной.

Армопояс — это тот же фундамент, но он находится между этажами здания. Правильно заполненный пояс служит для придания прочности стенам за счет перераспределения нагрузки со всех элементов здания.

  • с неглубоким фундаментом;
  • при строительстве здания на склоне горы или холма;
  • , если рядом есть реки или овраги;
  • при проседании грунта под зданием;
  • в зоне сейсмической активности.

Чаще всего армопояс заливают, когда на стену кладут последний ряд строительного камня. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс увеличивает устойчивость конструкции к силе ветра, процессу усадки дома и сезонным колебаниям температуры.

Если нет необходимости строить армированный пояс для стен из шлакоблока, то конструкция из пеноблоков и газоблоков обязательно должна иметь армированный пояс.К стене из газосиликатного камня, на которую будут устанавливаться стропильные ноги, нельзя крепить балку. Поможет только усиленный пояс.

Для двухэтажного дома нужно будет залить 2 таких пояса. Первый армопояс заливается после того, как будут отделаны стены 1 этажа. Позже на него будут уложены плиты. плита перекрытия … После завершения кладки 2 этажа выполняется следующий армированный пояс. К нему будут прикреплены опоры для стропильной конструкции.

Опалубка для армопояса

Высота армированного ремня обычно 30 см.Иногда может быть чуть меньше или больше. Его ширина равна толщине стены. Для возведения опалубки используются доски толщиной от 20 мм. Нижний край доски крепится к внешней и внутренней стороне стены саморезами. Верхние соединяются обрезками досок. У вас должно получиться своеобразное корыто высотой 30 см. В нескольких местах стены опалубки можно скрепить вязальной проволокой. Возможно изготовление перемычек для крепления через каждые м.Они не позволят доскам прогнуться под тяжестью бетона.

Вернуться к содержанию

Создание арматурного каркаса

Каркас собирается из горизонтально уложенных прутков арматуры диаметром 8-12 мм. Они должны быть ребристыми. Бетонная масса крепче цепляется за такие стержни. Они выложены в 2 нити. Поверх продольных стержней накладываются поперечные перекладины в виде лестницы с шагом 70 см. Каркас сваривается или связывается вязальной проволокой.В углах здания арматуру можно дополнительно усилить приваренными к ней уголками.

Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому для поднятия арматуры снизу кладут фрагменты кирпича. Если предполагается, что нагрузка достаточно велика, для армирования используется не лестница, а трехмерная конструкция из 4-х продольных арматурных стержней, соединенных в виде параллелепипеда. На концах и в середине они соединяются сваркой.Остальные точки подключения подключите правильно, так как сварка ослабляет металлическую конструкцию.

Вернуться к содержанию

Заливка опалубки

Перед заливкой верхнего бронепояса рекомендуется через каждые 80-100 см уложить в опалубку отрезки проволоки. С ее помощью она будет крепиться к поясу в будущей деревянной балке, на которую устанавливаются стропильные ноги. Для заливки используйте обычный строительный бетон из смеси песка, цемента и щебня.Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Рекомендуется заливать всю опалубку за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры для выпуска воздуха.

В жаркое время суток нужно обильно полить конструкцию и накрыть полиэтиленовой пленкой. Это делается для того, чтобы бетон в процессе интенсивного высыхания не трескался, а влага не испарялась слишком быстро.Так бетон быстро наберет прочность. Через 4-5 дней можно аккуратно демонтировать опалубку. Но для полного созревания бетона потребуется 2-3 недели. Из забитых в блоки гвоздей или кусков проволоки рекомендуется делать своеобразного ёжика для лучшего сцепления бетона со стеной.

назначение, установка, укладка и усиление. Крыша в частном доме своими руками

Схема крепления стропил

Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берут готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

Назначение и габариты армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • равномерное распределение нагрузки по поверхности стен.

Армопояс — это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

  1. Устройство опалубки по периметру здания.
  2. Изготовление бронепояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетоном.
  6. Снятие опалубки после застывания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения.Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединять их в местах стыков металлическими скобами.


Схема крепления со шпильками (справа) и скобами (слева)

Далее нужно прикрутить стропила к мауэрлату.Соединение происходит разрезанием, разрезанием, разрезанием, но оно должно занимать не более 25% прутка. Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

Основные способы крепления, начиная с предпочтительного:

  • Крепление шпильками. Этот вид крепления может использоваться в строительстве как простых одноэтажных построек, так и вспомогательных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.
  • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидким дюбелем», вклеенным анкером и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона делается отверстие как для штатного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции достаточно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
  • Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками протыкалась металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон — недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • брус будет армирован металлическими элементами: замками, гвоздями, металлическим профилем;
  • снеговые и ветровые нагрузки в вашем районе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, и для его крепления на газобетон используются шпильки, химические анкеры или стальная проволока.

Как крепить мауэрлат к газобетону без армированного пояса?


На сайтах производителей встречаются противоречивые утверждения о необходимости строительства дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку.Другие же предлагают хеджирование. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит жизнь постройки.

Мауэрлат чаще всего изготавливается из того же материала, что и стропила — металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он идет из деревянного бруса … Именно к мауэрлату крепятся стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие сооружения встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

  • равномерное распределение веса кровли по стенам;
  • надежная фиксация стропильной системы;
  • Защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для лучшего качества склейки желательно брать материал с большим сечением. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, преобразовывая и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Их скрепляют гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат кладут на внутреннюю часть стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:

  • с использованием стальной проволоки;
  • с помощью анкеров;
  • шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки являются основным материалом для облицовки мауэрлата

Как закрепить мауэрлат стальной проволокой

Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетен в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

Крепление

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также, залив бетон, можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на стадии заливки. Их закрепляют в желобе, который с помощью проволоки заполнят бетонной смесью. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, однако их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

Прутки укладываются на готовый армопояс с помощью болтов. По дереву постучите молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками

Крепление мауэрлата на металлические шпильки можно осуществить 2 способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с заглублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены.При этом следует учитывать, что длины шпильки должно хватать не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

В последнем случае вся процедура аналогична установке анкеров, только вместо болтов — шпильки.

В некоторых случаях при возведении зданий из газобетона нельзя использовать армопояс, но тогда нужно оборудовать мауэрлат. В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.

Возводя крышу для дома из пеноблоков, необходимо стремиться снизить ее вес, чтобы нагрузка на стены была небольшой. Однако если в доме железобетонный каркас, то от этой рекомендации можно отклониться.

Почему?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению. И нам такая судьба не нужна.

Как сделать крышу светлее?

Во-первых, вам нужно использовать более легкие решетчатые формы. Во-вторых, балки из бруса должны быть пустотелыми. Швеллеры лучше всего использовать на основе OSB.

К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подходят следующие:

  • Гофрокартон
  • Медный лист
  • Металлочерепица
  • Оцинкованное железо

Особенности устройства свесов и откосов

При возведении кровли дома из газобетона важную роль играет ферма и угол наклона ее откосов.Особенно, если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая большую нагрузку на конструкцию. Вскоре это приведет к разрушению кровли и другим опасностям.

Чем острее угол, под которым установлены стропила, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс устройства мансардной крыши.

Устройство мансардной кровли — сложный процесс. Перед началом работы запомните некоторые особенности установки:

  • Для стропил используются балки 10 × 10, 15 × 15 или 20 × 20 сантиметров
  • Между стенами и мауэрлатом обязательно проложить слой гидроизоляции
  • Узлы мансардной конструкции лучше крепить толстыми металлическими скобами
  • Древесина, используемая для изготовления элементов конструкций, должна быть хорошо просушена и обработана антисептическим и противопожарным составом
  • Лучше отдать предпочтение хвойным деревьям, так как влияние влаги на них меньше всего

1 этап — гидроизоляция стыковочного узла мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции.Для этих целей можно использовать обычный рубероид. Укладывается по всему периметру стен и ничем не фиксируется.

2 этап — установка мауэрлата

Мауэрлат — деревянный брус, который крепится по периметру стен дома.

Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.

Концы анкеров зацеплены для предотвращения дальнейшего вытягивания.Однако есть анкеры с дистанционной системой внизу. Шаг фиксации 10-15 сантиметров. Место крепления находится между стропильными ногами на равном расстоянии.

Если у дома с мансардной крышей из газобетона будет два ската, то нужно два мауэрлата, если с четырьмя скатами, то четыре.

В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.

Этап 3 — строительство стропильной системы

Стропильная система должна быть собрана идеально, потому что это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.

Стропильную систему лучше сделать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.

Стропильная конструкция

Стропила подвесные и наклонные.

Когда пролет между стенами не более шести метров, то можно устанавливать наклонные стропила. Если пролет вдвое больше, то наклонные стропила здесь используют только при установке дополнительной опоры.

Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.

Подготовка стропильных ног

Стропила установим с шагом 60 сантиметров, оставив отверстия для окон.Возьмите штанги для «ножек» сечением 10 × 10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).

Монтаж балок перекрытия

Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Монтаж вертикальных стоек

Если крыша у дома из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.

Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Выбрать сечение балок из таблицы.

Балка мансардного перекрытия устанавливается между столбами. Дополнительно фиксируется болтами или другим способом.

С выбранным ранее шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.

Установка коньковых стоек
Стойки

Ridge могут быть установлены сразу.Между ними будет крепиться сам конек, но можно и без них.

Установка нижних стропил

Теперь необходимо установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делают вырезы, которыми они опираются на мауэрлат и дополнительно закрепляются скобами.

Установка верхних стропил

Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.

Установка обрешетки

Из того, какой кровельный материал выбран, умещается в прочную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.

Монтаж рубероида

Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли — желоба, защитные трапы и т. Д.

Видео о поэтапном строительстве крыши дома из пеноблоков

Начало строительства кровли

Монтаж балок стропильной системы

Крепление стропил

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в раскосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного перекрытия под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно предпочитают расположение классических дистанционных стропильных схем, где верх и низ стропил соединены шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка — это переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае жестко закреплен устройство мауэрлат необходимо, непосредственно соединены в единый контур по периметру здания, или жестко привязаны к одному контуру опорной монолитной железобетонной обвязки контур. Поэтому мы рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Анкеры Т- или Г-образной формы с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой с мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст расширительные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Схема монолитной железобетонной обвязочной ленты для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые анкерные стержни надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое — которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то нужно обеспечить доступ к креплению Мауэральта, чтобы подтянуть этот орех раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом влажная древесина сохнет и дает усадку.В случае дистанционной конструкции стропил или если вы не знаете, будет ли конструкция стропил дистанционной или неконтролируемой, имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку) со стороны внешняя сторона мауэрлата. На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент полосы) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Раздвижной в этом шарнира также невозможно из-за жесткое крепление стропила с углом и плоским металлом, в сочетании с опорной планкой зажатой от нижней части стропила. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата к стене газобетонного дома

Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

Мауэрлат выполняет в конструкции здания 2 функции:

  1. Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
  2. К мауэрлату, закрепленному на стенах, крыше.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать брус твердой древесины, обработанный антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.

Дополнительно замок укреплен на балках большими гвоздями, что дает возможность создать неразъемную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

Надежность монтажа мауэрлата на газобетонные стены напрямую зависит от правильности монтажа и точности расчетов.

Расчет размеров

Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.

Зависит от:

  1. Площадь и длина периметра здания.
  2. Тип крыши.
  3. Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.
  4. Климатические условия региона.
  5. Есть ли в доме чердак.

Главное для правильного расчета — это тип конструкции крыши.

Может быть любой:

  1. Classic — крыша с 1, 2, 3 или 4 скатами.
  2. Крестообразная.
  3. В форме шпиля.
  4. Бедро, полуовальное или бедро.
  5. Сферический.
  6. Квартира.
  7. В сложенном виде.

Итак, для правильного и точного расчета мауэрлата необходимо знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.

Формула для расчета

Прежде всего необходимо замерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.

Объем мауэрлата рассчитывается по следующей формуле:
V = LS

  • L — периметр дома или длина бруса;
  • S — сечение стержня.
  • В — объем;
  • r — плотность материала;
  • м — масса штанги.

Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

Выбор материала

  • Для изготовления мауэрлата использовать деревянную балку сечением 10х10 — 15х15 см, желательно использовать материал из лиственной древесины, обработанный антисептиком.
    Бруски необходимо укладывать равномерно по всему периметру стен; для их соединения на стыках планки делается прямой замок.
    Желательно дополнительно укрепить, закрепив замки крупными гвоздями.
  • В результате будет жесткая цельная конструкция из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены; по внутреннему краю укладывается брус так, чтобы между наружным срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
    Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который упирается мауэрлат.
  • Не забываем , что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

Способы крепления

Есть несколько способов надежно прикрепить мауэрлат к газобетону. Так как крепление должно быть надежным, способным предотвратить малейшие смещения конструкции крыши.

В современном строительстве применяются следующие виды крепления данного элемента:

  1. Трос стальной прочный
  2. Анкеры встраиваемые в стену.
  3. Металлические шпильки.
  4. Химический завод.

Крепление прочной проволокой

При возведении стен на последних 2-3 верхних рядах между укладываемыми блоками прокладывается стальная проволока, которая прочно фиксируется газобетонными блоками. Он должен выступать с двух сторон на такую ​​длину, которой хватит, чтобы надежно прикрутить мауэрлат к стене.

Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.

Анкеровка

Прочные и прочные крепления мауэрлата можно сделать путем создания усиленного ремня.

Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

Армопояс дает возможность выровнять горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

Стены здания , возведенные из газобетона, обладают низкой прочностью — это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.

Армированный пояс по верхней части стен удобнее создавать из специальных П-образных железобетонных изделий, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

Для ременного устройства по углам используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены закреплен арматурный каркас, он состоит из прутьев 6 и 12 мм.

Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно поставить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.

Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

После создания арматуры каркас заливается бетоном, заливка должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но их необходимо устанавливать не меньше, чем стропильные ноги, и устанавливать так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует как можно точнее разметить. .

После того, как бетон затвердеет и наберет прочность, анкер будет в нем надежно зафиксирован.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу конструкции крыши.

После схватывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами при помощи гаек, подложив под них металлические шайбы.

Точно посчитайте точки В стержне можно просверлить отверстия для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.

В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае также потребуется связать к стержням арматуры анкерную проволоку.

Крепление мауэрлата на шпильки

Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление — закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приварной поперечной закладной или квадратной металлической основой шириной не менее 5 см.

Даже при кладке стен эти шпильки вделываются в них, их размера должно хватить, чтобы пройти сквозь толщину бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.

Точно так же, как и с анкерными болтами, отмечаются точки для сверления отверстий, также прикрепляется деревянный брус и затягиваются гайки.Мауэрлат можно крепить к газобетону при помощи шпилек CPT 12 мм.

Технология работы:

  • в газобетоне просверлено отверстий с шагом 1 — 1,5 м;
  • в них вставляем шпильку и заливаем отверстие цементным молоком;
  • затем делается гидроизоляция , чтобы не было контакта газобетона с деревом;
  • сверху кладут мауэрлат и закрепляют его гайками;
  • После того, как брус закреплен на стенах , его стягивают в стыках коваными скобами.

Химический завод

Применяется другая технология крепления мауэрлата, позволяющая надежно закрепить его в пенобетонных стенах. Для работы вам понадобится приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.

Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер — клей на синтетической основе, который проникает на большую глубину и скрепляет очень надежный материал стен и вашего сердечника.

Значение гидроизоляции при укладке

Между деревом мауэрлата и стеной здания необходимо сделать гидроизоляционный слой. Для этого подойдут полиэтилен, рулонные материалы, а можно использовать новейшие гидроизоляционные средства.

Необходимость в этой работе важна, иначе в местах соприкосновения различных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

Свод правил Калифорнии, раздел 8, раздел 1711. Арматурная сталь и последующее натяжение в бетонных конструкциях.

(a) Область применения и применение.

(1) В этом разделе изложены требования к защите сотрудников, связанных с использованием арматурных стальных конструкций, используемых при строительстве бетонных и каменных конструкций, включая операции по последующему натяжению.

(2) В обязанности контролирующих подрядчиков согласно этому разделу входят обязанности, указанные в Разделе 1711 (c), (d), (e) (5), (f), (g) (6), (h) ( 1), (4) и (5), а также раздел 1717 (f).

ПРИМЕЧАНИЕ 1. Дополнительные требования к арматурной стали и бетонным конструкциям содержатся в Статьях 20 и 29 настоящих Приказов.

ПРИМЕЧАНИЕ 2: Другие соответствующие положения GISO и CSO могут применяться к бетонным и каменным строительным работам.

Компетентное лицо.Тот, кто способен идентифицировать существующие и предсказуемые опасности в окружающей среде или условиях труда, которые являются антисанитарными или опасными для сотрудников, и кто уполномочен принимать оперативные корректирующие меры для их устранения.

Контролирующий подрядчик. Генеральный подрядчик, генеральный подрядчик, менеджер по строительству или любое другое юридическое лицо, которое несет общую ответственность за строительство проекта, включая планирование, качество и завершение.

Постоянная нагрузка.Постоянная нагрузка без факторов нагрузки, обусловленная массой (весом) элементов, поддерживаемой конструкции и постоянных приспособлений или принадлежностей.

Ложная работа. Опалубка для поддержки бетона и операций по размещению поддерживаемых плит бетонных конструкций, включая все опорные элементы, оборудование и связи.

Опалубка. Полная система поддержки для свежеуложенного или частично затвердевшего бетона, включая опалубку или оболочку (форму), которая находится в контакте с бетоном, а также все поддерживающие элементы, включая берега, опоры, оборудование и распорки.

Операции после натяжения. Метод напряжения железобетона, при котором стержни, проходящие через бетон, растягиваются после того, как бетон затвердел.

Квалифицированное лицо, дежурный или оператор. Лицо, назначенное работодателем, которое в результате обучения, опыта или инструктажа продемонстрировало способность безопасно выполнять все возложенные на него обязанности и, при необходимости, имеет надлежащую лицензию в соответствии с федеральными, государственными или местными законами и постановлениями.

Квалифицированный монтажник.Такелажник, отвечающий критериям квалифицированного специалиста.

Железобетон. Композитный материал, в котором бетон обеспечивает прочность материала на сжатие, а армирование в виде дополнительного заделанного материала обеспечивает прочность на разрыв и / или пластичность.

Арматурщик. Рабочий в основном занимается подъемом, такелажем, сборкой, перемещением и установкой арматурных стальных узлов, элементов, тросов после натяжения и сопутствующего оборудования.Деятельность по арматурной стали включает, помимо прочего: разгрузку и транспортировку арматурных компонентов; изготовление, предварительная сборка и установка стальных арматурных колонн, балок, балок, матов, сварной проволочной сетки и навесных стен; и размещение тросов пост-натяжения.

Reshores. Временные вертикальные опорные элементы, которые размещаются или оставляются на месте при удалении исходных опорных стоек или стоек для опалубки. Опоры используются для поддержки частично затвердевшего бетона и других строительных нагрузок.

Бланк заявления. Форма, которая перемещается как бетон, размещается и скользит, не отделяясь, образуя стены или другие бетонные конструкции.

Подъемные домкраты. Переносные гидравлические устройства, которые тянут связки, связанные с бетоном после растяжения, создают постоянную растягивающую нагрузку.

Сухожилие. Металлический элемент, обычно из стали, такой как проволока, многожильные компоненты (например, проволока), стержни или стержни, используемые в бетоне с предварительным или последующим напряжением.

(c) Доступ к сайту и его расположение.Контролирующий подрядчик должен обеспечить предоставление и техническое обслуживание следующего:

(1) Соответствующие подъездные пути к участку и через него для безопасной доставки и передвижения вышек, кранов, грузовиков, другого необходимого оборудования, материалов, которые будут возводиться, и средства и методы контроля пешеходов и транспортных средств.

ИСКЛЮЧЕНИЕ: Это требование не распространяется на дороги за пределами строительной площадки.

(2) За исключением случаев, когда это невозможно из-за нехватки места в плотных городских районах, прочная, правильно спланированная и осушаемая территория, которая легко доступна для работы с достаточным пространством для безопасной сборки, такелажа и хранения арматуры и опор -напрягающие материалы и безопасная эксплуатация арматурного оборудования подрядчика.

(3) Соответствующая внешняя площадка для посадки материалов на перекрытиях многоярусных зданий.

ИСКЛЮЧЕНИЕ 1: В тех случаях, когда конструкция, конструкция или ограниченное пространство не позволяют установить внешние платформы.

ИСКЛЮЧЕНИЕ 2: Если конструкция конструкции допускает безопасную посадку материалов без внешней платформы.

(4) Надлежащая установка уступов и / или опор в соответствии с положениями Разделов 1541 и 1541.1 до начала работ по укреплению котлованов и / или траншей.

(d) Письменные уведомления до начала и сразу после установки арматурной стали и укладки бетона.

Контролирующий подрядчик должен гарантировать, что подрядчику по арматурной стали на проекте предоставлены следующие письменные уведомления в указанное время:

(1) До начала монтажа арматурной стали, что опалубка и фальшподряд были проверены и определены как выполнить проектные требования компетентным лицом подрядчика по установке опалубки / опалубки, как указано в подразделах (d) (2) и (3) ниже, и сразу после установки арматурной стали и укладки бетона.

(2) До начала монтажа арматурной стали, чтобы вертикальная опалубка, приподнятые настилы и другие рабочие / пешеходные поверхности были структурно устойчивыми и оставались надлежащим образом закрепленными, закрепленными или поддержанными в соответствии с Разделами 1713 и 1717 для обеспечения безопасного доступа арматурных металлургов, материалов и оборудования.

(3) Перед началом монтажа арматурной стали, чтобы уступы и / или опоры для земляных работ были проверены компетентным лицом.

(e) Требования к устойчивости вертикальных и горизонтальных колонн, стен и других арматурных узлов.

(1) Арматурная сталь для стен, опор, колонн, сборных арматурных стальных сборок и аналогичных вертикальных конструкций должна иметь оттяжки, скобы или опоры для предотвращения обрушения.

(2) (A) Системы оттяжек, распорок или опор должны быть разработаны квалифицированным специалистом.

(3) Арматурную сталь нельзя использовать в качестве оттяжки или скобы.

(4) Рулоны проволочной сетки должны быть закреплены для предотвращения опасной отдачи.

(5) Контролирующий подрядчик должен запретить другие строительные процессы ниже или вблизи возведения арматурных сборок до тех пор, пока они не будут надлежащим образом поддерживаться и / или закреплены для предотвращения обрушения конструкции.

(6) Подрядчик по арматурной стали должен пометить определенные участки монтажного уровня для своей работы. Оттяжки и / или распорки должны быть установлены до отсоединения узла усиления от такелажа подъемника.

(f) Требования к защите от прокола и хранению защитных покрытий.

(1) Сотрудники должны быть защищены от опасностей работы вокруг или над открытыми, выступающими стальными арматурами или другими подобными выступами в соответствии с положениями Раздела 1712.

(2) Когда защитные кожухи предоставляются подрядчиком по арматурной стали они должны оставаться на месте после завершения работ по арматурной стали для защиты рабочих от других профессий, только если контролирующий подрядчик или его уполномоченный представитель:

(A) приказал подрядчику по арматурной стали оставить защитные крышки на месте; и

(B) проверил и принял контроль и ответственность за защитные крышки; или

(C) Передал контроль и ответственность за защитные покрытия другому подрядчику, кроме подрядчика по арматурной стали.

ПРИМЕЧАНИЕ: к подразделам (f) (2) (A) — (C): Обязанности контролирующего подрядчика, связанные с принятием контроля и хранением защитных покрытий, не освобождают отдельного работодателя или субподрядчика от защиты своих сотрудников от коления опасности в соответствии с положениями Раздела 1712 (c).

(ж) Требования к сборкам арматуры для подъема и такелажа.

(1) Квалифицированный такелажник (такелажник, который также является квалифицированным лицом) должен проверять такелаж перед каждой сменой, а обращение с грузами должно производиться в соответствии с Общим отраслевым приказом по технике безопасности, раздел 4999.

(2) Маршруты для подвешенных грузов должны быть заранее спланированы, чтобы гарантировать, что ни один сотрудник не должен работать непосредственно под подвешенным грузом, за исключением:

(A) Сотрудники, участвующие в размещении или первоначальном соединении узлов арматуры; и

(B) Сотрудники, необходимые для подъема или расцепления груза.

(3) При работе с подвешенными грузами должны быть соблюдены следующие критерии:

(A) Поднимаемые материалы должны быть оборудованы так, чтобы предотвратить непреднамеренное смещение;

(B) Крюки с самозакрывающимися предохранительными защелками или их эквиваленты должны использоваться для предотвращения выскальзывания компонентов из крюка.

(4) Все грузы должны устанавливаться квалифицированным монтажником.

(5) Все подъемные устройства под крюком, такие как распорки, используемые для подъема предварительно смонтированных клеток, стен, колонн, балок и других конструкций, должны быть спроектированы, рассчитаны на нагрузку и изготовлены под руководством зарегистрированного в Калифорнии профессионального инженера.

(6) Контролирующий подрядчик должен запретить любую деятельность в опасной зоне подъемных работ или в зоне риска, включая зоны разгрузки и подготовки арматурных сборок.

(h) Операции после натяжения. Контролирующий подрядчик должен:

(1) Предоставить компании, выполняющей операцию по напряжению, письменную документацию о достижении минимальной указанной начальной прочности бетона на сжатие до начала операций по напряжению.

(3) Убедитесь, что установлены знаки и заграждения, ограничивающие доступ в зону стресса только для персонала, занятого в операциях по снятию или снятию напряжения.

(4) Запретить другим строителям работать на забаррикадированных территориях во время напряженных работ.

(5) Убедитесь, что имеется подходящая безопасная рабочая платформа длиной не менее трех футов, измеренная от конца плиты перекрытия до нижней кромки платформы, например, удлинение опалубки, для напряжения арматуры, обрезки хвостов арматуры и заливки раствора где операции по натяжению выполняются выше нормы.

ИСКЛЮЧЕНИЕ: к подразделу (h) (5): Если прилегающая конструкция или другое конструктивное ограничение пространства препятствует установке внешних платформ.

(A) Рабочая платформа, требуемая в подразделе (h) (5), должна включать ограждения и подножки, соответствующие требованиям Раздела 1621, и на ней не должно быть мусора или материалов, не связанных с операцией по напряжению или снятию напряжения.

(6) Убедитесь, что натяжное оборудование закреплено, чтобы предотвратить случайное смещение во время работы.

(7) Убедитесь, что калибровка оборудования, работающего под напряжением, в соответствии со спецификациями контракта, доступна на месте. Перед нагрузкой компетентное лицо должно проверить соответствие калибровки оборудования, работающего под нагрузкой.

(8) Обеспечьте, чтобы компетентное лицо проверяло оборудование для напряжения на предмет повреждений или дефектов до начала операций по нагрузке и периодически во время операций по нагрузке.Использование стрессового оборудования должно соответствовать инструкциям и рекомендациям производителя.

(9) Убедитесь, что используются методы, гарантирующие, что опорные формы, опоры или опоры не упадут из-за выпуклости бетона во время операций по напряжению. При проектировании опалубки, опалубки и опор следует учитывать статические и строительные нагрузки (в том числе возникающие из-за напряжений).

Сотрудникам не разрешается размещать или связывать арматурную сталь в стенах, опорах, колоннах и т. Д.на высоте более 6 футов над прилегающей поверхностью, если не используется система индивидуальной защиты от падения в соответствии с Разделом 1670 или другой метод, обеспечивающий эквивалентную защиту от опасности падений с возвышенных поверхностей.

ИСКЛЮЧЕНИЕ: Рабочие-арматурщики могут перемещаться от точки к точке по горизонтали или вертикали по арматурной стали на высоту до 24 футов над поверхностью ниже, при условии отсутствия опасности удара на кол.

(j) Устойчивость опалубки и опалубки должна быть обеспечена в соответствии с Разделами 1713 и 1717.

(k) Требования к обучению. В дополнение к требованиям к обучению, изложенным в разделе 1509 Программы предотвращения травм и заболеваний, работодатели должны гарантировать, что каждый работник, выполняющий работы по арматурной стали и / или после натяжения, прошел обучение у квалифицированного специалиста в следующих областях для деятельности в чем они занимаются:

(1) Опасности, связанные с арматурной сталью и работами по последующему натяжению; и

(2) надлежащие процедуры и оборудование для выполнения работ по армированию стали и последующего натяжения.

Опалубка и опалубка | Системы опалубки и опалубки

Стеновая опалубка

Все, что вам нужно, — от резервуаров, подвалов и опор мостов до высотных коммерческих или многоквартирных домов — BrandSafway предлагает идеальное решение для опалубки стен. BrandSafway может помочь вам разработать безопасное и эффективное решение для вашего проекта по формовке бетона, от больших площадей до изогнутых стен, с краном или без него.

Опалубка перекрытий

Наш широкий ассортимент надежных и эффективных систем опалубки перекрытий доступен для аренды или продажи.В зависимости от требований вашей рабочей площадки вы можете выбрать нашу панельную или традиционную систему опалубки для перекрытий.

Монолитная опалубка

Когда армированный монолитный бетон является указанным методом строительства для многоуровневых жилых и коммерческих зданий, монолитные системы опалубки являются идеальным решением. Наши монолитные опалубочные системы состоят из полностью алюминиевых ручных панелей, которые можно легко перемещать и устанавливать без использования крана или специальных инструментов.

Подъемная опалубка

Системы подъемной опалубки BrandSafway включают в себя самоподъемную опалубку, рельсовую направляющую и подъемную платформу. Наши системы подъемной опалубки, специально разработанные для строительства высотных бетонных ячеек, также могут использоваться для возведения внутренних и внешних стен. Мы предлагаем простые системы, зависящие от крана, такие как Jumpform, а также решения для базовой системы подъема по рельсам (RCS). В качестве альтернативы мы предлагаем системы самоподъемной опалубки (SCF), которые управляются рельсами и используют гидравлику для подъема на следующий уровень заливки.

Решения для опалубки

BrandSafway предлагает безопасные и эффективные системы опор, в том числе наши универсальные рамные и подвесные системы, а также береговые опоры и балочные системы. Предлагаемые для аренды или продажи наши опорные конструкции характеризуются высокой стабильностью и простотой монтажа. Как эксклюзивный дистрибьютор оборудования WACO®, BrandSafway также предлагает решения для опалубки WACO. Посетите WacoScaffolding.com для получения дополнительной информации.

Edge Protection

Позвольте нам помочь вам сохранить ваш сайт в безопасности.BrandSafway предоставляет советы, продукты и решения, чтобы вы могли полностью соответствовать последним рекомендациям, правилам и политикам в области здравоохранения и безопасности на своей рабочей площадке. Мы предлагаем передовую защиту, защиту от падения, защиту от падения, защитные экраны, строительные леса и системы лестниц — все от одного поставщика и идеально подходит для строительства из бетона, стального каркаса, кирпича и дерева.

Для стран Северной и Южной Америки посетите сайт aluma.com.

Для Ближнего Востока и Африки посетите опалубку.sgbgroup.com/ae.

Для регионов Азии и Тихого океана посетите formwork.sgb-aluma.sg/.

Для Европы посетите hunnebeck.co.uk.

Альтернативы бетонной опалубке | For Construction Pros

Древесина уже много лет является опалубкой, которую выбирают подрядчики по бетону. Он относительно недорогой и простой в использовании, легкий, легко разрезаемый по размеру, а также его легко заменять и разбирать.

Однако у деревянной опалубки есть и недостатки. Его использование ограничено, и его нельзя повторно использовать в одной работе для другой.Также известно, что деревянная опалубка впитывает воду из бетона, когда он высыхает, что снижает прочность бетонной конструкции. С другой стороны, пиломатериалы со слишком большой влажностью могут сжимать влажный бетон и вызывать трещины при усадке.

Эти проблемы привели к появлению сотен альтернативных вариантов опалубки — из стали, алюминия, искусственной древесины, фанеры, пластика и ткани, — которые претендуют на три преимущества: экономию времени, труда и денег.

Тем не менее, опалубка является важным элементом бетонного строительства, поэтому выбор правильной опалубки важен для любой работы.На самом деле, правильный выбор может сильно повлиять на график, требования к рабочей силе, качество и общую стоимость проекта, — говорит Майкл Шеффер, старший менеджер по продукции Doka USA в США.

«Опалубка, временные или постоянные формы, используемые для удержания влажного бетона до его схватывания, являются важнейшим элементом бетонного строительства. Не менее важен выбор правильной опалубки », — отмечает Шеффер. «С течением времени формы для опалубки превратились из традиционной древесины, изготавливаемой вручную, в предварительно спроектированные системы, состоящие из комбинации стали, алюминия, искусственной древесины, фанеры и пластика.Эти достижения в области форм для опалубки привели к увеличению производительности и безопасности на стройплощадке, с меньшими трудозатратами и с улучшением качества готовой продукции ».

Но при таком большом количестве вариантов, как подрядчики могут выбрать правильный. Schaeffer предлагает следующие советы, которые следует учитывать при выборе системы опалубки:

  • Доступен ли требуемый материал? Материал производит поставщик или закупает его у другой компании?
  • Может ли поставщик опалубки предварительно смонтировать часть или всю опалубку перед поставкой? Это может снизить стоимость аренды, снизить трудозатраты и минимизировать требования к месту сборки.
  • Предоставляет ли поставщик услуги на месте для обучения и сокращения времени обучения бригады опалубки?
  • Насколько безопасна установка, использование и демонтаж системы? Можно ли легко подниматься на формы и есть ли в системе точки крепления, где это необходимо?
  • Какой опыт у фирмы в отношении вашего типа проекта?
  • Предлагает ли поставщик инженерные услуги? Будет ли поставщик предоставлять чертежи сборки опалубки специально для проекта или только общие чертежи системы?

Теперь давайте посмотрим на несколько новейших альтернатив опалубке, представленных на рынке:

Кронштейн Rapid Form

Кронштейн Rapid Form от Innovative Concrete был разработан для замены деревянных опор при строительстве надземных перекрытий.Кронштейн обычно используется для работы с фундаментом вокруг здания, при строительстве погрузочных доков или любых работ, связанных с вертикальными работами.

Изготовленный из стали с последующим порошковым покрытием для защиты от ржавчины, изобретатель кронштейна Боб Калбах говорит, что он устраняет трудозатраты и затраты, связанные с покупкой, компоновкой, измерением, резкой, сборкой и очисткой после снятия деревянных опор. По его оценкам, традиционный процесс занимает примерно в три раза больше времени, чем скобка.

Если плита предназначена для поворота вниз на стене, необходимо сформировать внешние края так, чтобы бетон не выходил за верхнюю часть стены. Традиционно это делается путем разрезания двух половинок, которые удерживают форму у стены. Детали накладываются друг на друга, форма прикрепляется, а затем все скрепляется. После заливки бетона опоры снимаются и выбрасываются. Изготовленный из стали, кронштейн Rapid Form Bracket заменяет опоры для пиломатериалов при строительстве надземных перекрытий.Innovative Concrete

«Почему мы платим 1200 долларов за поддон из дерева, режем все это, забираем эти куски и выбрасываем их, когда закончим. Не только это, но вы должны собрать все это. Сотни предметов собраны, а затем выброшены в мусорный бак », — спрашивает Калбах.

Кронштейн недавно использовался при строительстве четырехэтажного офисного здания для LifeQuest общей площадью 3 675 футов по прямой. В рамках проекта потребовалось 925 кронштейнов, что позволило компании сэкономить примерно 720 кронштейнов «два на четыре» при стоимости 4800 долларов.Кроме того, по оценкам подрядчика, экономия рабочей силы составит 26 800 долларов США.

Тканевая опалубка

Использование тканевой опалубки началось в начале 20-го -го века с бетонных архитектурных сооружений. Сегодня альтернатива опалубке постепенно набирает обороты в строительной отрасли, поскольку общественность все больше внимания уделяет устойчивости. К отрасли все чаще обращаются с просьбой снизить выбросы углекислого газа. Хотя использование дерева и / или металла не исключается полностью за счет использования ткани, его можно сократить до основных компонентов, тем самым экономя природные ресурсы.

Использование тканевой опалубки, такой как геотекстиль, дает несколько дополнительных преимуществ, согласно статье Роберта П. Шмитца, зарегистрированного профессионального инженера, с более чем 35-летним опытом работы в области архитектуры и строительства. Эти преимущества включают в себя:

  • Возможность формировать очень сложные формы
  • Ткань прочная, легкая, недорогая и многоразовая
  • Улучшенная обработка поверхности и долговечность благодаря фильтрующему действию
  • Более эффективная и экологичная конструкция, поскольку материал размещается только там, где это необходимо.
  • Повышенная свобода выражения дизайна, позволяющая архитекторам и дизайнерам мыслить не только о простой призматической форме.

Шмитц отмечает, что тканевая опалубка все же имеет свои недостатки.К ним относятся:

  • Релаксация может происходить из-за сил предварительного напряжения в мембране
  • Потенциал ползучести геотекстильного материала, который может быть ускорен повышением температуры, что может произойти во время гидратации бетона по мере его отверждения.
  • Бетон необходимо укладывать осторожно, а тканевую опалубку не сдавливать, пока бетон находится в пластичном состоянии.

«Однако до тех пор, пока не будут разработаны новые ткани, преимущества использования геотекстиля намного перевешивают любые недостатки», — пишет Шмитц.«Кроме того, до тех пор, пока не будут разработаны стандарты и руководящие принципы для использования в системах формования сборного железобетона и монолитного бетона, этот метод формования бетона останется нишевым рынком, используемым только теми, кто достаточно смел и смел, чтобы бросить вызов статус-кво. Для практического использования проектным сообществом необходима некоторая стандартизация систем и руководство, чтобы подрядчики чувствовали себя комфортно при использовании гибкой опалубки ». Изготовленная из полиэтилена высокой плотности, Fab-Form продает свою продукцию как экологически чистую замену пиломатериалов и фанеры для формирования бетонных оснований.Fab-Form Industries

Возглавляя внедрение в строительной отрасли, Ричард Фирн, владелец и основатель Fab-Form Industries, Ltd., разработал несколько продуктов для формования ткани, в том числе Fastfoot для непрерывных и раздвижных опор, Fastbag для раздвижных опор , и Fast-Tube для опор и колонн.

Изготовленная из полиэтилена высокой плотности, Fab-Form продает свою продукцию как «экологичную замену пиломатериалов и фанеры для формирования бетонных оснований».

Force Concrete & Masonry Corporation из Пискатауэя, штат Нью-Джерси, работает с Fab-Form почти десять лет.Недавно они использовали продукт Fastfoot, чтобы заложить основу нового Центра здоровья и спорта при Университете Рутгерса.

У проекта были сжатые сроки — всего шесть месяцев. Поскольку Force Concrete & Masonry смогла установить огромное количество опалубки до начала заливки, они смогли залить весь бетон за один день, поддерживая выполнение проекта. Кроме того, поскольку ткань предотвращает соприкосновение бетона с деревянным каркасом, деревянный каркас можно использовать повторно и легко снимать, что дополнительно увеличивает производительность труда.

«Когда вы снимаете [формы], вы снимаете только деревянный каркас», — объясняет Билл Павлик из Force Concrete & Masonry. «Ткань прилегает к неровной поверхности, что значительно упрощает работу. Если вы используете обычные формы, вам нужно вернуться и исправить внизу или в других местах ».

Изолированные бетонные опалубки

Изолированные бетонные опалубки (ICF) не являются новой технологией, но они набирают популярность. Фактически, до краха жилищного строительства в 2008 году многие дома были построены с использованием опалубки ICF — типа постоянной бетонной опалубки, которая образует внешнюю стеновую оболочку здания.Однако в последнее время альтернативная опалубка частично вернула себе популярность по мере роста популярности энергоэффективных и устойчивых к стихийным бедствиям домов и зданий.

Согласно отчету Портлендской цементной ассоциации, в прошлом на жилые дома на одну семью приходилось около 70% строительства ICF по сравнению с 30% для коммерческого или многоквартирного использования. (СПС). Но использование в более крупных коммерческих зданиях, по-видимому, является растущим рынком по нескольким причинам. Главный из них — это возможность снизить потребление энергии для обогрева и охлаждения здания.Здесь показаны изолированные бетонные формы Nudura, которые отвечают требованиям сегодняшних зданий, предлагая энергоэффективный и экологически чистый вариант строительства. Nudura

Согласно отчету PCA, по некоторым оценкам, экономия составляет 20 процентов и более. R-значение для типичного ICF составляет около 20, и стены часто могут иметь высокую воздухонепроницаемость на 10-30% лучше, чем рамы с совместимыми окнами, дверями и крышей. В результате, предполагая 100-летний срок службы, PCA оценивает, что один дом ICF на одну семью может сэкономить около 110 тонн CO2 по сравнению с традиционным домом с деревянным каркасом.

«Это более чем компенсирует выбросы CO2, связанные с производством цемента, используемого для изготовления бетона», — говорится в отчете.

Кроме того, ICF экономит природные ресурсы за счет отказа от деревянного каркаса конструкций. Формы также часто содержат переработанные материалы.

Безопасность, установка и снятие опалубки

Опалубка, используемая в строительстве, должна быть спроектирована, изготовлена, возведена, поддержана, закреплена и обслужена таким образом, чтобы она могла выдерживать все вертикальные и горизонтальные нагрузки, которые будут действовать.При работе с опалубкой необходимо соблюдать меры безопасности.

Оборудование

Чертежи и проектные планы должны включать в себя все изменения, для расположения разъемов, Опалубочные детали оборудования, рабочие палубы, строительные леса, а также все другие связанные аксессуары. После того, как все эти детали разработаны, Опалубочные оборудование должно быть проверено до эрекции, чтобы определить, что оборудование соответствует требованиям, указанным в опалубочных чертежах. Не используйте подпорки оборудования, которое потенциально поврежденную или признаки повреждения.Все оборудование для опалубки необходимо проверять непосредственно перед, во время и сразу после укладки бетона. Тщательно осмотрите все компоненты и, если вы обнаружите ослабленное оборудование, немедленно укрепите его. Чрезвычайно важно проверить, чтобы все опорные плиты, береговые насадки, удлинители и винты были прочными и прикреплены к фундаменту и опалубке.

Бетон

Опалубка, используемая и предназначенная для монолитного бетона, требует особого внимания.Из-за значительного веса, который бетон добавляет опалубке и опалубочному оборудованию, важно убедиться, что эксцентричные нагрузки действуют на элементы, рассчитанные на такую ​​нагрузку. Если одной почтовые берега используются один поверх другого (многоуровневый), то дополнительные требования Опалубочных должны быть выполнены. Берега должны быть:

  • Спроектировано квалифицированным проектировщиком, и установленная опора должна быть проверена инженером, имеющим квалификацию в области проектирования конструкций.
  • Выровнено по вертикали
  • Соединено для предотвращения перекоса
  • Надежно закреплено в двух взаимно перпендикулярных направлениях на уровне соединения

Регулировку опорных стоек для поднятия опалубки нельзя производить после укладки бетона.Когда бетон должен выдерживать нагрузки, превышающие его возможности, необходимо возводить перекладку, поскольку первоначальные формы и опоры удаляются.

Монолитный бетон

Опалубку, используемую при монолитных операциях, необходимо тщательно спланировать, спроектировать и проверить. Вот список рекомендаций и требований к монолитной опалубке:

  • Структура формы должна сохраняться в пределах всех проектных допусков, указанных для вертикальности во время подъемных работ.
  • Запрещается превышать заданную безопасную скорость подъема.
  • Все вертикальные скользящие формы должны быть снабжены подмостками или рабочими площадками, где сотрудники должны работать или проходить.
  • Стальная арматура для стен, опор, колонн и подобных вертикальных конструкций должна иметь соответствующую опору для предотвращения опрокидывания и обрушения.
  • Работодатели должны принять меры для предотвращения откатывания развернутой проволочной сетки. Эти меры могут включать, но не ограничиваются, закрепление каждого конца рулона или переворачивание роли.

Правила техники безопасности

Когда пришло время снимать опалубку, следуйте этим рекомендациям:

  • Не снимайте опалубки и опоры (за исключением тех, которые используются для перекрытий на уклонах и опалубках), пока рабочий не определит, что бетон набрал достаточную прочность, чтобы выдерживать его вес и приложенные нагрузки.
  • Проверьте информацию о прочности бетона по строительным чертежам, спецификациям и результатам испытаний. Испытания должны проводиться в соответствии со стандартным методом испытаний Американского общества испытаний и материалов (ASTM), разработанным для определения прочности бетона на сжатие, а результаты должны указывать на то, что бетон приобрел достаточную прочность, чтобы выдерживать его вес и приложенные нагрузки.
  • Прочтите всю техническую информацию вашего контракта, в которой описаны процедуры снятия опалубки.
.

No related posts.

Оставить комментарий
