варианты своими руками. Устройство узла карниза скатной кровли

Подшивка крыши – шаг обязательный. В результате проведения таких работ дом получает не только приятный внешний вид, но и дополнительную защиту от воздействия осадков.

Что это такое?

Свесы – выступающие части по периметру крыши. Из задача состоит в защите стен здания от попадающих дождевых капель и прочих загрязнений, которые могут попасть на стены с кровельных скатов. Свесы могут быть различного размера, традиционно их ширина колеблется в пределах 0,4-1 м. По большому счету, выполнять подшивку совсем не обязательно. Это больше обусловлено общей эстетикой, чем функциональностью

Как бы то ни было, подшивка выполняет несколько важных задач:

С ее помощью можно защитить от посторонних глаз «начинку» кровельного пирога. Никому не хочется, чтобы слои гидроизоляции, утеплителя, пароизоляционной пленки были видны.
Подшив не дает ветру сорвать листы кровли. Если не подшить крышу, то сильный порыв ветра может проникнуть в вентиляционный зазор и попросту поднять крышу, полностью разрушив ее. Так что подшивку можно считать обязательной в ветреных регионах.

Подшивка производится только в самом финале всех отделочных работ после того, как произведена полная облицовка не только крыши, но и самого здания. Профессионалы называют подшив крыши финальным штрихом, придающим законченный вид всему строению.

Существует несколько разновидностей как самих скатов, так и пошивки. Каждый из способов подшивки подходит для определенного ската, и нужно иметь в виду все эти тонкости. Проанализируйте, какой именно скат собираетесь оформлять, и только после этого приступайте к расчетам, закупке материалов и прочим приготовлениям. Также учтите общую стилевую концепцию дома и решите, нужны ли подшивы вообще в вашем случае.

Виды конструкции

Свесы бывают карнизными или фронтонными. Карнизы располагаются горизонтально, а фронтоны – вертикально.

Имейте в виду, что фронтонные свесы подшиваются только определенным образом, поскольку защитить их намного сложнее, чем горизонтальные.

Основное предназначение карнизных свесов – обеспечение вентиляции кровли.

Общеизвестно, что между слоями крыши обязательно нужно оставлять зазоры, иначе они не будут в полной мере выполнять свои функции и во многом крыша станет неэффективной. Например, если не обеспечить необходимое пространство между пароизоляционной прослойкой и утеплителем, то утеплитель может вымокнуть, заплесневеть, перестать удерживать тепло. Наличие хорошей вентиляции – одно из главных правил при сооружении кровли.

Карнизные свесы бывают простыми или с выносом. Обыкновенный свес легче в устройстве, но имеет несколько недостатков, главный из которых – гулкий звук, возникающий каждый раз, как подует сильный ветер. При выполнении подшивки с выносом таких неприятностей не возникает. Сделать вентиляцию через карнизный свес возможно и в первом, и во втором случае. Наличие выноса не является препятствием. Фронтонные свесы выполняют защитную функцию, оберегая стены здания от атмосферных явлений.

Подшивка под свес является стандартной составляющей узла, которая учитывается еще на стадии планирования. Стоит отметить, что варианты узлов могут быть разными, однако каждый из них предусматривает наличие подшива.

Обратите внимание, что производят подшивку разных крыш: мансардной, плоской, двухскатной, вальмовой. Какой бы ни была кровля, она должна быть подшита, чтобы гарантировать не только наилучшие эстетические, но и функциональные показатели. Не каждый вариант имеет фронтонные подшивы. Например, четырехскатная или плоская крыши обходятся только карнизными, так как фронтонов не имеют.

Прямо по стропилам

Подшивка свесов прямо по стропилам – наиболее простой способ устройства. Он используется преимущественно для кровель с малыми углами скатов (до 30 градусов). Выполнить подобную подшивку сможет даже новичок.

Технология заключается в следующем:

из брусков или досок изготавливают дополнительную обрешетку, по которой в дальнейшем будет выполняться подшивка;
обрешетка прикручивается к стропилам, располагают ее параллельно стене.

Имейте в виду, что свес обязательно должен выступать за стены на 40-50 см. Если величина больше или меньше, предпочтительно выбрать иной способ подшивки.

При желании и наличии определенного опыта можно расположить обрешетку перпендикулярно стропилам, а не вдоль них. Однако здесь важно следить за выполнением условия параллельности стене. Обшивку можно чуть направить от стены, чтобы больше обезопасить стены, однако именно параллельное расположение является эталонным.

Важным условием является нахождение свесов в одной плоскости : если они колеблются по высоте относительно земли, то лучше предпочесть другой способ подшивки. К тому же ровные свесы подшить намного проще, ведь не придется собирать подшивку из кусков. Достаточно будет использовать цельную доску или брусок.

Для облегчения монтажа специалисты советуют использовать веревку. Так, вначале подшиваются угловые элементы свесов, потом между ними натягивается веревка, и дальнейший монтаж производится уже по ней. По веревке можно сразу оценить ровность подшивов, их одинаковость, а это в большой степени влияет на общую эстетику всего вида крыши.

Горизонтальная

Горизонтальную подшивку выбирают в случаях, когда крыша имеет крутые скаты. Именно в этих ситуациях подшив смотрится гармонично и эффектно. По большому счету, горизонтальная подшивка представляет собой коробку, которая прибивается по карнизу.

В дальнейшем ее специальным образом окаймляют досками. Это делается во избежание попадания влаги внутрь короба.

Если свес в ширину больше, чем 45 см, то его необходимо дополнительно укреплять. Для этого используются дополнительные балки, укладывающиеся посередине короба. Так нижняя часть подшивки прибивается и к этому бруску тоже, поэтому нагрузка на сами свесы и специально сооруженную обрешетку значительно снижается. Есть здесь и второй момент: такое крепление необходимо, если дом располагается в ветреном районе. Слишком широкий подбой может просто снести ветром.

Одним из промежуточных этапов работ является установка перпендикулярных брусьев. Их набивают перпендикулярно стене. Это делается для большего укрепления свеса, снижения нагрузки, чтобы снеговое и ветровое воздействие не сказывалось негативным образом на форме карнизных краев, а вся нагрузка перераспределялась на поперечные балки.

Приведенные способы подшивки свесов подходят для карнизов. Что касается фронтонов, то для них допустимо использовать только один из методов, особенности которого описаны ниже. Это связано и с необычной формой фронтонных свесов, и с особенностями нагрузки, которая на них ложится. Если карнизы при боковом ветре практически не подвергаются воздействию, то фронтоны в зависимости от угла их наклона могут значительно страдать от этого.

С учетом всех особенностей и был разработан способ подшивки по обрешетке для фронтонов.

По обрешетке

Интересной особенностью обшивки фронтонного свеса по обрешетке является то, что способ остается неизменным вне зависимости от того, как именно подшивали карнизные свесы. Брус непосредственно крепится к обрешетке, составляя каркас для последующей обшивки. В дальнейшем обшивочные доски прикрепляются непосредственно к этим идущим вдоль всего фронтона брусьям.

Большое влияние на технологию подшивки оказывает то, какая именно конструкция у фронтона. Он может располагаться практически вровень со стеной (когда свесов практически не предусмотрено) или может сильно выдаваться. В первом случае подшивку делают еще и для того, чтобы вода не попадала под нее, ведь вероятность такого исхода здесь намного выше. Во втором случае вся подшивка делается снизу, там же закрепляется водоотводящий желоб.

Стоит иметь в виду, что в некоторых случаях все же стоит оставить карниз или фронтон не подшитым. Безусловно, это не касается случаев, когда свес практически отсутствует или укороченный.

В редких случаях подшивают карниз и оставляют без подшива фронтон и наоборот, но это скорее исключение, поскольку подобное сочетание не только часто выглядит непрезентабельно, но и не самое удобное в эксплуатации. Чаще всего можно встретить случаи, когда подшивка и карниза, и фронтона выполнена одинаковым способом или они оба оставлены без нее.

Таким образом, каждый из способов подшивки можно использовать при подшивании свесов своими руками. Это не вызовет затруднений, в особенности если у человека, затевающего строительство, есть соответствующий опыт.

Чем подшивать?

Большее влияние на общий вид здания оказывает не только то, как именно выполнена подшивка свесов крыши, но и материал, выбранный для этого. Для подшивов можно использовать различное сырье, начиная от всем известного дерева и заканчивая специально разработанными для этих целей софитами.

Есть несколько критериев, на которые нужно опираться при выборе:

Важное влияние оказывает эстетическая составляющая. Материал должен согласоваться с общим видом здания и окружающим ландшафтом. Например, подшивать свесы односкатной кровли дома в стиле хай-тек резными деревянными панелями по меньшей мере странно.
Еще один решающий фактор – срок службы материала. Помните, что на свесы и на обшивку в частности оказывается куда большее негативное влияние, чем на кровлю в целом, поэтому материал должен быть прочным и долговечным. Идеальным считается выбор такого варианта, который имеет эксплуатационный срок приблизительно равный сроку службы самой крыши.
Простота монтажа тоже много значит. Многие решаются подшивать свесы в одиночку, так что материал не должен быть слишком тяжелым, хрупким или еще каким-либо образом осложнять дальнейшие работы.

Среди всего многообразия материалов, используемых для подшивки свесов, лишь некоторые обладают всеми вышеперечисленными качествами. Некоторые из них более традиционные и известны еще с советских времен, другие же появились совсем недавно.

Тем не менее, каждый из таких вариантов заслуживает внимания, так как именно их профессиональные строители рекомендуют взять на заметку.

Доска

Натуральная древесина и по сей день остается лидером среди материалов, выбираемых для подшивки. Это связано с общеизвестной технологией работы с деревом, относительной дешевизной и отсутствием необходимости приобретать дополнительные инструменты. Распилить доску, придав ей нужные вид и форму, можно обыкновенной ножовкой, а для закрепления использовать саморезы.

Еще одним достоинством является то, что дерево «дышит», создавая наиболее благоприятный микроклимат под крышей. Правильно обустроенные вентиляционные отверстия вкупе с этой особенностью дают превосходный результат: подкровельное пространство не отсыревает, не преет, излишняя влага там не накапливается. В результате все слои кровельного «пирога» служат долго и оптимально справляются со своими функциями.

При монтаже доски стоит учитывать несколько факторов.

Однако не только доска является «представителем» древесины. Сюда же можно отнести еще две разновидности, широко использующиеся в подшивочных работах: вагонку и фанеру.

Вагонка

Во многом по своим качествам вагонка схожа с доской, однако есть одно немаловажное отличие. Планки вагонки отличаются тем, что они очень хорошо обработаны. Также, как правило, это узкие доски, в то время как струганная доска может быть какой угодно ширины.

При покупке вагонки есть некоторые нюансы, на которые профессионалы особенно обращают внимание. Так, для подшивки свесов подойдет далеко не любое сырье. Вагонка не должна быть слишком толстой, но и чрезвычайно тонкая – плохое решение. Оптимально, если толщина составляет 2-5 мм. Играет роль и влажность. Чрезвычайно сухие, пересушенные доски быстро растрескаются, а слишком влажные – разбухнут.

Для подшивки принято выбирать специально предназначенную для этих целей влагостойкую вагонку, которая обработана составом, препятствующим задерживанию на ней влаги.

Можно сделать подобное покрытие и самостоятельно, используя обыкновенный лак для дерева. Выносить на открытый воздух планки можно только после того, как они полностью просушены, иначе велик риск, что лак высохнет неравномерно и в результате вспучится. Перед монтажом необходимо около месяца подержать вагонку под открытым небом, чтобы материал адаптировался к окружающим условиям и не покоробился со временем.

Вагонка – лучший выбор, если нет желания возиться с обработкой, как в случае с досками. Стоит иметь в виду, что вагонка несколько дороже, чем струганная или обрезная доска. Ее цена составляет около 6 долларов за квадратный метр против 2,5 долларов (цена квадратного метра доски).

Фанера

Как и в случае с предыдущими двумя вариантами, при выборе фанеры необходимо уделять особое внимание влагостойкости. К сожалению, самостоятельно наделить фанерные листы этим качеством не получится. Нужно изначально покупать фанеру с влагоотталкивающими свойствами.

Сами по себе плиты влагостойкой фанеры жесткие и практически не поддаются деформациям, поэтому производить их монтаж можно цельным полотном. Плиты крепятся к специально построенному каркасу из брусьев.

Вентиляция должна быть предусмотрена заранее, так как сделать из фанеры ее не выйдет. Обязательно нужно приобретать специальные вентиляционные решетки.

Для многих большие вопросы вызывает внешний вид такой подшивки. Без окрашивания или иной обработки фанерные плиты выглядят не очень привлекательно, поэтому не каждый решиться делать такие подшивы. Однако все искупает долговечность и крепость сооружения. В тому же фанера легкая относительно вагонки и досок, что тоже говорит в ее пользу.

Таким образом, среди деревянных изделий есть из чего выбирать. Многих подкупает их экологичность, других – внешний вид, третьих – доступная стоимость. Ряд качеств присущи только дереву, другие можно встретить и у альтернативных материалов, таких как пластик или металл. В любом случае, не стоит зацикливаться на чем-то одном. Перед тем как сделать окончательный выбор в пользу того или иного варианта, рекомендуется подробно ознакомиться со всеми имеющимися материалами. Только после этого можно принимать решение, которое будет обоснованным и взвешенным.

ПВХ-сайдинг

Сайдинг из поливинлхлорида изначально не был предназначен для подшивки свесов, однако некоторые предприимчивые мастера приспособили его для этого. Для того чтобы сделать подшивы из сайдинга, потребуется целый комплект деталей:

П-образные полосы для отделки краев;
«уголки» для отделки стыков;
вентиляционные решетки.

Предварительно стоит учесть, что профессионалы не рекомендуют использовать сайдинг при отделке фронтонных свесов, так как его жесткости не будет достаточно, чтобы выдержать все воздействия. Так, ПВХ-сайдинг подходит преимущественно для отделки карнизов.

Большую роль играет количество креплений, приходящихся на каждую планку. Минимально их может быть два, но часто количество доходит и до четырех. Это обусловлено шириной свеса: чем она больше, тем чаще устанавливаются крепления.

Многие отдают предпочтение ПВХ-сайдингу из-за большого выбора расцветок, а также демократичной цены, которая в среднем составляет 4 доллара за квадратный метр.

Серьезным недостатком является неустойчивость к ультрафиолету: уже спустя три года после начала эксплуатации сайдинг теряет значительную долю насыщенности. Выгорает он неравномерно. В первую очередь страдают те части, которые находятся непосредственно на открытых участках, детали же, расположенные в тени, могут полностью сохранить свой первоначальный цвет. Из-за этого со временем подшивка может стать пятнистой и малопривлекательной. Однако на самом сроке службы такие метаморфозы не сказываются.

Профлист

Обшивка профнастилом выполняется легко. В основном это связано с тем, что материал легко режется и из него можно без труда можно «выкроить» какой угодно «лоскут» для подшивки.

Профлист – стальной рефленый лист, обработанный специальным образом, чтобы на нем не появлялась коррозия. Материал отличается высокой надежностью, стойкостью, прочностью, а также имеет и некоторые другие достоинства , в числе которых – огромный выбор цветовых решений. Можно подобрать профнастил практически любого цвета. Наибольшей популярностью пользуются темно-коричневый, белый, темно-зеленый. Такой выбор расцветок позволяет сделать подшивку, идеально совпадающую с кровлей или стенами.

При работе с профнастилом не нужны какие-то специальные инструменты.

Достаточно будет тех, которые имеются у каждого дома или их можно без труда одолжить у друга или соседа. Распиливать профлист нужно циркулярной пилой по металлу, а закреплять – обыкновенными саморезами, предварительно просверлив дрелью отверстия.

Интересной находкой стали «уголки» из профлиста, позволяющие наилучшим образом закрыть ненужные щели и зазоры. При этом необходимое пространство все же остается из-за рельефности материала.

Профнастил считается лучшим материалом, когда работы по подшивке свесов предстоит проводить новичку. Именно он менее всего трудоемок в монтаже и вызывает меньше всего затруднений. К тому же цена данного материала тоже демократичная, что не может не радовать всех желающих сэкономить.

Софиты

Софиты более всего напоминают сайдинг, однако есть одно существенное отличие. Если ПВХ сайдинг был разработан для обшивки стен, то софиты – материал, специально предназначенный для подшивки свесов. Софиты имеют множество доработок, предназначенных сделать этот материал идеально подходящим для подшивов:

Наличие специальных вентиляционных отверстий. Некоторые планки софитов перфорированы, поэтому трудностей с доступом воздуха под кровлю не возникает.
Дополнительное защитное покрытие. Оно не дает ультрафиолетовому излучению воздействовать на софиты, поэтому они не выгорают даже в течение длительного нахождения под открытыми солнечными лучами.
Большое разнообразие материалов. Софиты делают как из металлов (медь, алюминий, сталь), так и из винила. Пластиковый вариант распространен более всего. Главным образом это обусловлено его стоимостью.
Легкость монтажа. Поставляются софиты комплектами, в которых есть крепежные детали, сплошные и перфорированные планки, соединители. Таким образом, процесс подшивки упрощен донельзя, а в результате получается красивый и аккуратный свес. Специализированное оборудование тоже не нужно. Сгодятся все имеющиеся в доме инструменты.

Несмотря на обилие достоинств, у материала есть один существенный недостаток. Софиты нельзя использовать для подшивания фронтонных свесов крыши. Они пригодны только для карнизов. Именно эта маленькая особенность и заставляет многих отказываться от них в пользу других, более традиционных вариантов.

10860 0 1

Фасад дома никогда не будет выглядеть законченным и аккуратным, если не сделана подшивка свесов крыши. Сейчас существуют разные варианты обустройства этого сектора. Основываясь на богатом опыте практика, я выбрал 3 самых ходовых вида карнизной облицовки и дальше вы узнаете, почему их предпочитает большинство хозяев, а заодно мы пошагово разберем процесс монтажа своими руками.

Зачем подшивать карниз

Эстетическая составляющая облицовки, безусловно, важна, но кроме нее карнизные свесы выполняют и важную практическую функцию:

В подавляющем большинстве кровлю сейчас принято утеплять, и если кровельный пирог по краю не прикрыть лобовой планкой, то он останется беззащитным перед капризами природы и начнет активно разрушаться, особенно это касается утеплителя;
Лобовая доска, которая накрывает лобовую планку и также считается частью карнизной конструкции, является основой для системы отливов, в большинстве случаев отливы крепятся как раз на нее, так проще;

Вентиляция подкровельного пространства идет снизу вверх, соответственно в наклонных кровлях воздух заходит через карнизный свес, а выходит в районе конька. Грамотно устроенный карнизный свес исполняет роль своеобразного фильтра, не пуская под кровлю мусор и лишнюю влагу;
И наконец, птицы, насекомые и прочая живность часто строят свои жилища именно под кровлей и, закрывая свесы, вы продляете жизнь своей крыше.

Чем отличается фронтонный свес от карнизного

Подобные конструкции разделяют на фронтонные и карнизные. Каждый из этих свесов выполняет свою функцию:

Карнизными называют горизонтальные свесы, которые берут свое начало от нижнего среза кровли. Их обустройство считается самым важным, так как именно сюда заходит воздух для обеспечения подкровельной вентиляции;
Фронтонный свес — это нижний наклонный сектор кровельного пирога, граничащий с фронтоном дома. В вентиляции он не принимает участия и обшивка здесь нужна только для красоты и защиты утеплителя от живности.

Фронтонные свесы могут быть только в тех кровельных конструкциях, где есть наклонный срез плоскости кровли, к примеру, двускатные крыши. Вальмовые, шатровые и прочие закрытые стропильные системы имеют только карнизные свесы.

Три варианта отделочных материалов

В действительности таких вариантов гораздо больше, мы взяли лишь самые ходовые, плюс даже в популярных направлениях есть свои различия по моделям и видам.

Вариант №1: деревянные свесы

До недавнего времени древесина была самым распространенным материалом. Красота натурального дерева бесспорна и монтируется обшивка довольно легко. Единственным минусом можно считать необходимость хорошей пропитки древесины. В линейке представлены вагонка, а также подшивная и обрезная доска.

Иллюстрации	Рекомендации
	Вагонка . Главным достоинством таких планок считается удобное соединение шип-паз. С одного торца здесь находится шип, а с другого паз. Таким образом, карниз, отделанный деревянной вагонкой, будет без щелей и зазоров.
	Подшивная доска . Такая доска имеет своеобразную форму, торцы у нее скошены под углом, что позволяет обустраивать поверхность без видимых щелей. В карнизных свесах подшивная доска хороша тем, что между планками можно оставлять небольшие вентиляционные зазоры которых не будет видно.
	Обрезная доска . Это самый простой вариант. Обрезную доску можно набить плашмя с небольшими вентиляционными зазорами между планками, но это будет не очень красиво. Или зашить карниз елочкой, как на фото слева, правда в этом варианте придется оставлять специальные щели для вентиляции.

Вариант №2: софиты или сайдинг для карнизов

Облицовка карнизов сайдингом сейчас бьет все рекорды популярности. Если быть точным, то карнизный сайдинг принято именовать софитами. От обычного сайдинга такие планки отличаются наличием вентиляционных сеток или решеток. В остальном, как материал, так и монтаж софитов аналогичны обустройству сайдинга.

Иллюстрации	Рекомендации
	Медный софит . Медный софит при правильном монтаже простоит дольше, чем сама крыша. Медь не нужно ничем красить или пропитывать, она и так хороша. Проблема только в том, что медные софиты очень дорогие.
	Алюминий . Алюминиевые софиты такие же долговечные, как и медные. Плюс эти планки окрашиваются порошковым способом, а значит, цвет можно подобрать под любой фасад. Правда, цена алюминиевых софитов не намного ниже, чем медных.
	Оцинкованная сталь . Цена здесь средняя, плюс оцинкованные софиты также окрашиваются и если их не царапать, то будут стоять долго.
	Пластик . Виниловые софиты можно назвать оптимальным вариантом. Они легкие, не боятся влаги и самые доступные по стоимости. Главное, не брать дешевые модели, так как они со временем изменяют цвет.

Вариант №3: профлист

Отделка профлистом ненамного отличается от облицовки свесов софитами, они даже визуально похожи. Более того, профлист делается из того же оцинкованного и окрашенного металла, что и стальные софиты. Только габариты этих листов намного больше и на них нет вентиляционных сеточек. Их придется обустраивать отдельно.

Техника монтажа свесов

Установка свесов проводится после полного обустройства кровельного пирога. Желательно чтобы стеновая отделка также была закончена, но это требование необязательно.

Виды конструкций

Обшивка свесов может проводиться в 3 вариантах:

Под стропильными ногами;
При помощи подвесных кобылок;
С привязкой к стене.

Иллюстрации	Рекомендации
	Обшивка параллельно кровле . Под стропильными ногами облицовываются кровли с малым углом наклона, обычно до 30º. Расчетов и замеров здесь потребуется меньше, но важно, чтобы все стропильные ноги были одной толщины и располагались на одной плоскости.
	Подвесные кобылки . Коробчатые конструкции более распространены. По правилам положено обустраивать кобылки как на схеме слева и к ним подшивать облицовку.
	Привязка к стене . Такой монтаж гораздо проще предыдущего, но по данной схеме нельзя обшивать свесы деревянных домов, так как во время усадки их может покоробить или они вообще разрушатся.

Монтаж торцевой и лобовой доски

Монтаж следует начинать с подрезки по уровню стропильных ног и планок подкровельной обрешетки. Для этого натягивается шнур между крайними точками и по нему все подрезается;
Торцевая доска прибивается по наклонному краю кровли. Она станет ограничителем для монтажа фронтонного свеса;
Под лобовую доску края стропильных ног должны быть подрезаны строго вертикально, но перед ее монтажом, вначале прибивается обвязочная или подшивная доска и только потом, на нее крепится лобовая доска;
Размеры подшивной доски должны быть порядка 20х150 мм. Торцевая и лобовая доски берутся толще, от 30 мм.

Обустройство софитов

Неважно, из какого материала сделаны софиты, технология монтажа у них одинаковая. Из материала нам понадобится J-фаска, J-профиль, финишный профиль и собственно сами софиты.

Существует 3 схемы обустройства карниза софитами, мы возьмем 1, так как она обходится дешевле.

Иллюстрации	Рекомендации

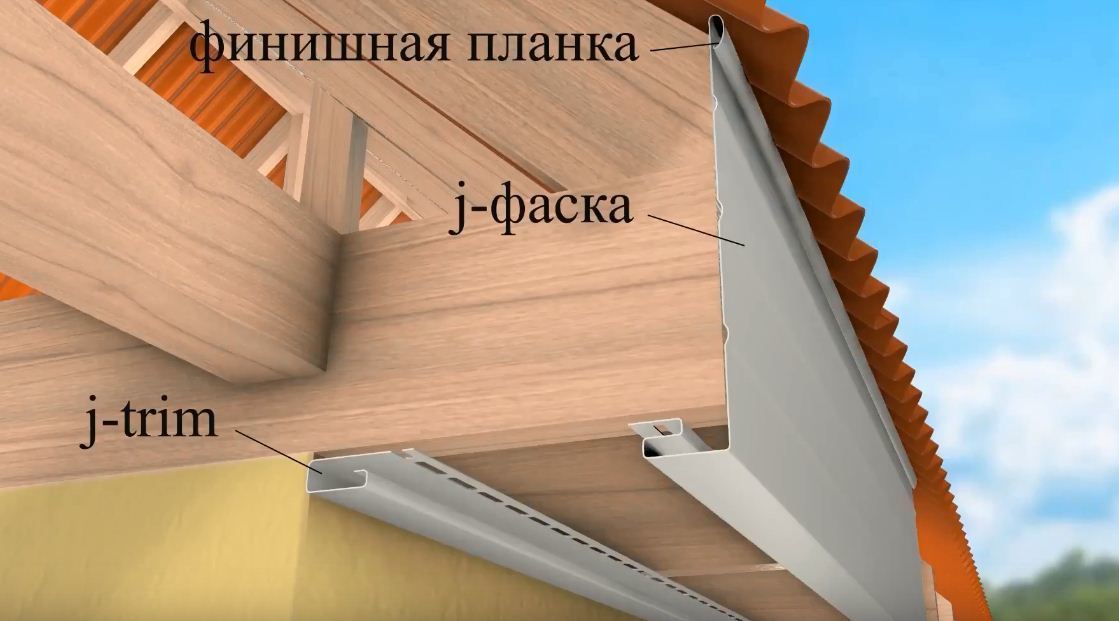

	J-профиль . Отмеряем J-профиль. Наружный и внутренний уголок в двускатной крыше одинаковые, в других конструкциях кровли их нужно замерять отдельно.
	Резка . Софиты и профили проще резать болгаркой.
	Крепление профилей . Профили крепятся саморезами с широкой шляпкой. Саморезы загоняются в центр крепежного отверстия. Между шляпкой самореза и профилем должен остаться зазор в 1 мм для свободного движения при температурных колебаниях материала.
	Расчет софитов . Планка отмеряется и отрезается на 6 мм короче расстояния между пазами профилей. Если вы имеете дело с пластиковыми софитами и работаете зимой, то допуск нужно делать порядка 10 мм.
	Вставляем софиты .
	Отделка лобовой доски . Здесь все делается аналогично: по обеим сторонам доски крепятся J-профили, после чего с допуском подрезаются планки и крепятся к лобовой доске.

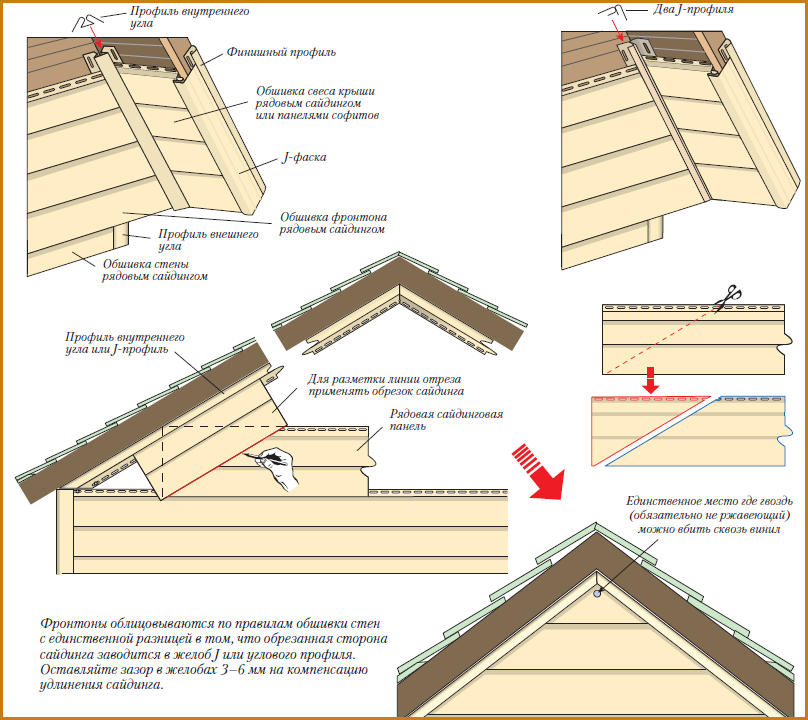

	Фронтонный свес . В данном случае монтаж фронтонного свеса делается аналогично. Разница лишь в том, что на фронтон не обязательно ставить софиты с сетками для вентиляции, здесь можно использовать обычный сайдинг.

Вывод

Описанная техника обустройства свесов софитами считается наиболее сложной. На видео в этой статье есть более простые варианты отделки. Если остались вопросы, пишите в комментарии, постараюсь помочь.

16 октября 2017г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Любые кровельные работы на крыше требуют завершающего аккорда в оформлении и обустройстве крыши, а именно — отделки и установки защиты для выступающих за пределы стен свесов. Работы по подшивке свесов не отличаются особой сложностью, поэтому подрезка и подшивка карниза крыши своими руками — вполне доступное дело для любого мастеровитого человека. Но в любом случае, чтобы дом не выглядел брошенным сараем, независимо от того, какой способ подшивки карниза был выбран, потребуется аккуратность в работе и точный расчет.

Какой вариант карниза сделать для крыши

Понятно, что обойтись без подшивки свеса нельзя, во-первых, это необходимо сделать для защиты чердачного помещения от мышей и птиц. Во-вторых, любой уважающий себя хозяин предпочитает сделать подшивку карниза по всем правилам строительной науки, потому что это красиво и всегда придает зданию очень эффектный законченный вид.

Для обычных одно и двухскатных крыш используют несколько вариантов отделки карниза:

Глухой или . В этом случае, чтобы изолировать чердак, промежутки между нижними концами стропил забиваются отрезками дюймовой доски, вылет карниза получается коротким. Неподшитый карниз можно сделать для высоких остроконечных крыш, когда давление льда и снега на свесы очень незначительно;
Укороченный тип карниза можно сделать для небольших построек с малоразмерными крышами или для кровельных конструкций, оборудованных снегозадерживающими планками;
Коробчатый тип подшивки наиболее простой в изготовлении, его можно сделать в процессе установки креплений водоотводных желобов. По внешнему виду такой вариант оформления свеса значительно уступает классическому;
Классический тип подшивки карниза является наиболее распространенным при обустройстве вальмовых и двухскатных крыш. Повышенная трудоемкость изготовления с лихвой компенсируется возможностью сделать свес по-настоящему эффектным и прочным.

Основное отличие классического типа подшивки карниза от остальных состоит в заделке вагонкой, профлистом или софитами нижней плоскости кровельного свеса. Закрытое «дно» свеса защищает стропила и утеплитель от дождевой воды, забрасываемой ветром под кровлю крыши, и одновременно является хорошей защитой от птиц.

Важно! Кроме того, при использовании подобного варианта карниза появляется возможность сделать разгрузку свеса от вертикальных сил давления накапливающихся масс снега.

Установка горизонтальных распорок одновременно позволяет укрепить свесы, сделать их длиннее, не опасаясь прогиба или обрыва под порывами ветра. Вынесенный на расстояние 50 — 70 см карниз позволяет уменьшить количество воды, попадающей на стены и основание фундамента. Чем длиннее свесы, тем меньше можно сделать ширину отмостки.

Сделать качественную защиту по-другому невозможно, любой другой тип карниза крыши, укороченный или коробчатый, полноценно защитить стропила и обрешетку не в состоянии. Кроме того, декоративные качества классического способа подшивки карниза позволяют сделать плавный переход от крыши к фасаду здания по-настоящему симпатичным.

Устройство карниза крыши

Прежде чем искать способ, как сделать карниз крыши своими руками, стоит разобраться в основных деталях устройства подшивки. Общее представление о том, как выглядит и как строится облицовка, можно получить из схемы свеса, приведенной ниже на рисунке.

Конструкция свеса состоит из следующих элементов:

7 — нижние концы стропильных балок крыши. При необходимости вместо дорогостоящих и слишком массивных стропил свесы можно сделать в виде приращенных дюймовых досок — кобылок;
4 — горизонтальные распорки, используемые в качестве основы для подшивки карниза. Сделать распорку нужно так, чтобы доска одновременно упиралась в карнизный брус, нашиваемый на стену, и на лобовую доску, без деформации или искривления верхней линии капельника;
10 — горизонтальный брус, укладываемый на стену фасада по уровню нижних концов стропил или кобылок. Иногда вместо горизонтальной планки или деревянного бруска используют подкосы с вертикальными стойками, но в этом случае фасад здания захламляется лишними крепежными деталями.

Кроме перечисленных деталей, важнейшими элементами подшивки являются капельник — номер 3, подкладной фартук — номер 4, и подшивка свеса — номер 6. Капельник и крепления водосточных желобов нужно сделать и установить до монтажа кровельного покрытия крыши.

После сборки деревянного каркаса карниза нижняя плоскость подшивается одним из вариантов отделки. Это может быть вагонка, сайдинг, пластиковые панели или софиты.

Совет! Независимо от того, каким материалом будет подшит карниз, обязательно нужно сделать подкладной уголок — фартук из тонколистового металла. Это обеспечит надежную защиту от замокания лобовой доски и промерзания вентиляционных пазов водным конденсатом.

Исключение составляют случаи облицовки лобовой доски и подшивки нижней плоскости карниза профилированным листом. В этом варианте защитную роль фартука выполняют полоски профлиста, поэтому вместо полноформатного уголка можно сделать декоративный вариант, которым будет закрыт стык между двумя полосками отделочного материала. Нужно сделать поправку на то, что вода, попадающая на облицовку лобовой доски, будет сбрасываться через щели, образованные волнами листового профиля.

Материалы для подшивки карниза

Подшить карниз можно любым прочным листовым материалом, не боящимся воды, обладающим небольшим весом и малым коэффициентом теплового расширения. Наиболее традиционные материалы:

Вагонка или шпунтованная доска. При наборе сплошного полотна из вагонки нужно сделать вентиляционные зазоры между торцами досок и фасадом здания, размер щели не менее 10 мм;
Профилированный металлический лист с высотой профиля 8 мм, именуемый в народе «заборным». Облицовку из профлиста можно сделать без вентиляционных щелей, так как на стыках полос всегда остаются щели достаточно больших размеров;
Софиты представляют собой пластиковые панели со сквозной перфорацией. Это наиболее дорогой и красивый вид материала, используемый для подшивки карниза. Монтируются софиты так, как и обычные ПВХ-панели.

Важным условием подшивки является обеспечение нормального притока воздуха под свесы. При правильном построении кровельного пирога, за счет вентиляционных окон под коньковой планкой поток воздуха будет засасываться через подшивку, перетекать по полостям контробрешетки, попутно удаляя конденсат. Если закрыть облицовку наглухо или сделать щели в подшивке слишком маленькими, свесы крыши и утепление нижних ярусов кровельного пирога будут напитываться влагой и промерзать.

Отделка карниза металлическим профилем

Наиболее подходящим материалом для изготовления карниза и каркаса под подшивку всегда был и еще долго останется обычный сосновый брусок и дюймовая доска. В качестве подшивочного материала проще всего использовать профлист, лучше всего окрашенный заводским способом. По сути, сделать отделку свесов и подшить основание металлом обойдется вдвое дешевле софита и вагонки. Кроме того, сделать работу можно за пару дней, тогда как набивка вагонки под карниз крыши займет не меньше трех-четырех дней.

Собираем каркас под обшивку

Предварительно нужно сделать торцовку стропильных балок. Для этого по размеру выноса кровельного покрытия определяют размер горизонтальных распорок. Измеряем расстояние от линии будущей заделки капельника до фасада здания.

При замере важно контролировать горизонтальное положение линейки, поэтому измерения нужно сделать с помощью строительного уровня. На стенке отмечаем линию крепления распорок, на стропилах наносим точки пересечения распорки и стропильной балки или кобылки.

С помощью того же строительного уровня через отмеченные точки необходимо сделать риски для запила стропил в вертикальной плоскости. По отметкам на стене с помощью обычной капроновой нитки нужно сделать линию для крепления горизонтального бруса.

Сборку каркаса под карниз крыши выполняем в обратном порядке — сначала крепим на стене брус, затем устанавливаем по уровню распорки, и только после этого запиливаем в одной плоскости концы стропил. Понятно, что все деревянные элементы каркаса необходимо обработать водоотталкивающей пропиткой и антисептиком.

Как сделать подшивку профлистом

Принцип обшивки достаточно прост. Из цельного профилированного листа вырезают отдельные полосы на ширину лобовой доски, это примерно 10-15 см. Если стропила уложены в каркас крыши неточно, и образуется волна, то заготовки под отделку нужно сделать с запасом в 4-5 мм.

Обычно ленты из профлиста режут не сразу, а по мере укладки облицовочного материала на карниз. Первым делом нужно сделать облицовку лобовой доски по всему периметру крыши.

Крепеж выполняется с помощью оцинкованных саморезов с компенсирующими шайбами. Для выравнивания каждой ленты используется натянутый шнур, но перед окончательным креплением нужно сделать проверку положения облицовки по строительному уровню. При укладке металла обязательно нужно сделать перехлест в одну волну, как это делается при укладке на крыше профлиста.

Нижний край облицовки карниза может не иметь ровной линии, быть ступенчатым, это не имеет особого значения, главное — выровнять полоски по верхней кромке, которая заходит под крышу. Нижнюю кромку карниза все равно закроет накладной уголок, поэтому бороться за идеальную конфигурацию не имеет смысла.

На втором этапе нужно подшить профлистом основание. Для этого под горизонтальный брус набивается пластиковый профиль, используемый при сборке софитов или ПВХ панелей. Для подшивки плоскости можно заранее сделать необходимое количество заготовок, и только потом крепить к каркасу.

На завершающем этапе нужно уложить декоративный уголок, закрывающий все линии стыковки подшивочных листов карниза. Уголок нужно сделать на специальном гибочном станке, так как от правильности линий и геометрии декора будет зависеть впечатление обо всей работе.

Заключение

Аналогичным способом крепятся софиты и вагонка. Основное отличие заключается в том, что вагонку и пластик в первую очередь набивают по «днищу» карниза, и только потом на лобовую доску нашивают металлический фартук, уголок, устанавливают крепления водосточных желобов, капельника, собирают водосборную систему отвода дождевой воды. Вагонку обязательно красят или обрабатывают атмосферостойким лаком.

Даже плоская крыша, которая выполняется с использованием рулонных материалов, обустраивается карнизом. Его устройство необходимо для исключения попадания воды в подкровельное пространство во время дождя. Исключением могут стать крыши, которые оборудованы парапетом.

Карниз устанавливается для того, чтобы исключить попадание влаги в подкровельное пространство.

Помимо своих функциональных обязательств, карниз выступает в качестве завершающей отделки кровельной конструкции, так как после окончания подшивки закрываются внутренние составляющие стропильной системы. Для обеспечения более эффективной защиты стропила основания кровли дома выводятся за пределы стен на отрезок, составляющий 50 см. В некоторых случаях этот показатель может быть ненамного увеличен.

Свойства кровельных свесов

Внутреннее устройство карниза крыши. Для изготовления короба следует отобрать не витые ровные доски без коры и сучков в больших количествах.

В некоторых случаях конструкция стропильной системы не оборудуется выступами, выходящими за стены дома. При этом применяется способ, который подразумевает принудительное за счет специальных элементов, которые получили название кобылок.

Стоит отметить, что нельзя забывать о защите , которая обеспечивается за счет устройства карниза. Ширина свесов, обеспечивающих защиту , не должна быть менее чем 500 мм. При этом на край кровли устанавливается доска карнизного типа. Нижняя часть конструкции карнизов нуждается в обязательной обшивке. Узлы карниза чаще всего обшиваются доской.

Важно помнить, что конструкция скатного и фронтального карниза разительно отличается друг от друга.

Виды карнизных свесов

За всю историю строительства домов было придумано огромное количество разновидностей свесов, которые были успешно применены на практике. К основным видам относятся:

Неподшитые свесы — используются при устройстве вальмовой кровли дома и для скатной, и для двускатной конструкции.
Подшитые свесы — тоже чаще всего применяются на вальмовых крышах и широко востребованы при устройстве кровли двускатной конструкции.
Коробчатые карнизные свесы — используются при обустройстве односкатной и ломаной кровли.
Укороченные карнизные применяются абсолютно на каждом типе конструкции.

Датская крыша также будет хорошо смотреться с такими карнизами.

Разновидности карнизных свесов

Узел карниза кровли дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

Узлы карнизных свесов могут иметь несколько видов. Поэтому очень важно остановиться более подробно на особенностях их конструкции.

Карнизный свес, который выполняется заподлицо, устраивается в тех случаях, когда стропильная система не выводится за переднюю границу стены. Для этого требуется укрепление края стропил с помощью сливной доски, которая располагается в горизонтальном положении. Это делается для того, чтобы обеспечить защиту фронтона дома от проникновения влаги. При этом также обеспечивается крепление системы водосточных желобов. Помимо этого, такие конструктивные особенности придают ломаной кровле оригинальность.

Несмотря на преимущества, данный узел имеет один недостаток, который заключается в незащищенности верхней части стены от попадания воды. Узел свеса, выполненного заподлицо, имеет длину, которая составляет не менее 50 см. Если же он устраивается в сооружениях из кирпича или панелей, можно сделать выступ с меньшей длиной.

Крыша дома защищает все здание от осадков и придает ему эстетичный законченный вид. Остается облагородить фронтонные свесы и закрыть карнизы крыши. Этот кропотливый процесс понадобится не только для наведения красоты – он связан также с обеспечением вентиляции подкровельного пространства и ветрозащиты.

Карнизы необходимы для защиты стен от осадков, поэтому они выступают за габариты здания, а сделать эффективной ветровую защиту крыши призвана обшивка стропил и свеса. Необходимо разобраться в том, как и какими материалами выполнить заключительный этап работ.

В этой статье

Что такое карниз и из чего он состоит?

Прежде чем приступить к работам по отделке, необходимо понять, что такое карниз крыши. Под этим понятием в строительстве подразумевается часть кровельной конструкции, которая выступает за стены здания и защищает их от атмосферных осадков. Расстояние от стены дома до нижнего края ската именуют кровельным свесом, который по нормам должен быть не менее 40 см, а иногда достигает и 100 см, в зависимости от архитектурного решения.

Это нужно для того, чтобы предотвратить намокание стен дома от воздействия талой и дождевой воды, поступающей со скатов кровли. Кроме того, закрытые карнизы вашей крыши будут выполнять функцию ветровой защиты и обеспечат бесперебойную воздушную циркуляцию в подкровельной части конструкции.

Состоит карниз кровли из ряда элементов, наличие которых определяется способом подшивки. Карнизные свесы могут быть фронтальными при односкатной и двухскатной крыше и боковыми. Фронтальные карнизы необходимы не только для защиты верхней части фронтона, но и для придания ветрозащитных и эстетических свойств всей крыше. Они образуются выступающими частями обрешетки, и метод их отделки свой для каждого вида используемого материала.

Важно помнить, что все узлы жесткости и направляющие бруски должны иметь дополнительные поперечины из-за длинных пролетов.

Стыки нужно закрывать декоративными уголками, придающими дополнительную прочность.

Что касается боковых свесов, то их конструкция сложнее, а отделка карнизов крыши состоит из большего количества операций и имеет ряд разновидностей.

Составляющие

Во всех видах боковых карнизов присутствуют следующие составляющие:

стропильный свес, в случае короткой стропильной ноги ее удлиняют кобылкой;
лобовая доска, крепится к концу стропил вертикально и является основой для крепления вспомогательных элементов и отделочных материалов;
фартук из металла, крепится на лобовой доске;
водосточный желоб с капельником;
жесткая конструкция свеса, расположена между стеной дома и лобовой доской карниза;
брейка, которая крепится к конструкции свеса;
материал обшивки.

Типы устройства свесов

Чтобы выбрать материал и способ отделки карниза крыши своими руками, нужно знать типы устройства свесов, а именно:

Свес, построенный на одном уровне со стенами, то есть заподлицо. При этом типе кровли отделка карниза крыши заключается в креплении лобовой доски вровень со стенами. Это делает невозможным создание полноценной защиты стен от талой и дождевой воды и используется в сухом климате, а водосток с капельником крепится непосредственно к лобовой доске.
Открытый свес, при монтаже которого водосточные желоба крепят на крыше к стропилам снизу или в верхней части с обязательной установкой капельника. При этом методе хорошая вентиляция, но плохая ветрозащита подкровельного пространства.
Свес закрытого типа, который является наиболее предпочтительным с точки зрения вентиляции, ветровой защиты и эстетичного внешнего вида. Монтаж заключается в креплении вертикальной лобовой доски к стропилам и изготовлении паза на стене дома, затем между этими элементами крепится отделочный материал. Окончательно стыки декорируются внешними прямоугольными уголками.
Свес фронтонный, используется при двускатных крышах, а длина выноса определяется хозяином исходя из целесообразности.

Кроме этих основных видов, существует много разновидностей конструкций карнизов, и их использование зависит от сложности крыши.

Материалы для отделки карниза

Для отделки карниза вашей крыши своими руками можно подобрать разный материал. Если исходить из единообразия с кровельным материалом, то нужно и отделку производить, используя то же покрытие. Это позволит сэкономить, если заранее рассчитать количество материала с учетом отделки карниза, а также использовать обрезки.

Когда такой подход почему-либо не устраивает, можно подобрать по цвету, качеству и цене нужное покрытие из широкого перечня предлагаемой отделки и комплектующих. В большинстве случаев используют следующие материалы:

хвойные пиломатериалы;
пластмассовый или металлический сайдинг;
профнастил;
софиты.

Хвойные породы дерева обладают повышенным содержанием смол, поэтому более долговечны. Но деревянный материал необходимо выбирать по степени просушки, а толщина его должна находиться в пределах 15–22 мм.

Для повышения срока службы перед монтажом важно обработать дерево специальным составом, который препятствует гниению, образованию плесени и воздействию насекомых.

При поперечном монтаже отделочных планок необходимо закрепить настенный брус и прикручивать доски между стеной и вертикальной лобовой доской. Если предстоит продольный монтаж, то необходимо укрепить конструкцию карниза дополнительными силовыми элементами во избежание провиса.

Сайдинг является более стойким к атмосферным воздействиям материалом и не требует дополнительной обработки. Его достаточно легко подобрать по цветовой гамме, а дополнительные крепежные приспособления позволяют отделать карниз крыши самостоятельно.

Профнастил обладает высокой коррозионной стойкостью, но требует повышенного внимания к увеличению жесткости конструкции свеса. Профнастил можно также подобрать по цвету и толщине.

Софиты обладают всем необходимым для быстрого и эффективного монтажа и являются экологичным и популярным видом отделки карниза. Они бывают медными, алюминиевыми, оцинкованными и виниловыми. Если металлические софиты имеют сравнительно большой вес, то пластиковый материал значительно легче и дешевле.
Софиты обладают перфорированными отверстиями, которые обеспечивают хорошую вентиляцию подкровельного пространства и не ухудшают ветрозащиту.

Какой инструмент понадобится?

Перед отделкой необходимо подготовить надежное оборудование и исправный инструмент, который понадобится при обшивке карниза, а именно:

рулетку;
строительный уровень;
разметочный шнур;
строительный карандаш или фломастер;
дрель и перфоратор;
шуруповерт и саморезы;
электрический удлинитель;
лестницы;
инструмент для раскроя материала;
молоток;
крепежный материал;
спецодежду и перчатки.

Необходимо помнить о правилах техники безопасности при высотных работах и иметь исправное электрооборудование.

Последовательность облицовки свесов карниза

Начинать работы по отделке карнизов следует с выбора способа обшивки. Затем подготавливается карниз к монтажу облицовки, а именно:

Выравниваем концы стропил по длине, при этом используем уровень, чтобы концы стропил были обрезаны параллельно стенам.
Вертикально монтируем к стропилам лобовую доску и выставляем горизонтально ее нижний обрез. Крепим на доску отделочный фартук и элемент крепления для горизонтальных планок.
На этом этапе можно закрепить капельник и кронштейны для водостока, выставив их с надлежащим углом наклона, обеспечив беспрепятственный сток воды.
На одном уровне с нижним срезом лобовой доски на стену дома притягивается брус, на который прикручивается крепеж для горизонтальных планок.
От стены дома до лобовой доски ставятся перемычки через 50 см для упрочнения конструкции.
К смонтированному каркасу крепятся отделочные горизонтальные элементы, которые вы выбрали. Необходимо оставлять температурный зазор между стеной дома и лобовой доской, дабы избежать деформации элементов отделки карниза.
Стыки следует закрыть декоративными уголками, чтобы обеспечить эстетичный внешний вид, а также придать дополнительную прочность конструкции карниза крыши.

Очень важно обеспечить надежную вентиляцию под кровлей, чтобы избежать гниения, деформации или пересыхания материала.

Все элементы отделки карниза крыши должны быть смонтированы по уровню, без перекосов и строго перпендикулярно к стене здания. Выполнять работы рекомендуется при температуре не ниже +10 °C.

Подводим итоги

Мы рассмотрели вопросы, которые могут возникнуть при отделке карнизов крыши своими руками, выяснили, какими бывают типы карнизов и их конструктивные особенности. Приобрели знания о видах отделочных материалов, которые используют, закрывая свесы. Подробно остановились на важных моментах и последовательности монтажа облицовки.

Каждый человек, исходя из финансовых возможностей, доступности материала и климатических условий региона, сам определяет способ отделки крыши. Мы надеемся, что смогли помочь вам с выбором. Используя современные материалы, можно не только своими руками смонтировать отделку карниза, но и добиться гарантированной долгой службы всей кровли.
