Утюг Philips GC-4850 – при включении на мгновенье загорается индикатор и выключается. Нагрев тена не происходит.
После разборки добрался до платы управления, но она залита (предполагаю для исключения попадения влаги, либо просто что бы не ремонтировалось):
Стоимость оригинальной платы в районе 50$ плюс ожидание – месяц. Поэтому было решение запустить его в обход ее. Если все верно – то я так понимаю было так:
А должно теперь подключаться так:
По данному подвключению вопрос – но задам его в конце поста.
Когда морально осознал, что плата выбросится – то появился чисто спортивный интерес ее разобрать и попытаться более точно диагностировать неисправность. На форуме описано что чаще всего вылетает твердотелое реле. (в моем случае это 899-1A-C Т06)
Если я все правильно понимаю, то он должен звониться?! А у меня не звонится – получается обрыв:
Ну и теперь вопросы уваж.
форумчанам:
1. Если запускать в обход платы – верно ли мое подулючение?
2. Если верно – есть желание также подключить светодиод для индикации нагрева – и если я все верно понимаю то подлючать его нужно так :
3. Правильно ли я установил неисправность? (должна ли она там звонится)?
4. Если да – нужно менять на такое же реле или можете подскзать аналог (что бы было доступно заказать а не ждать месяц полтора)
5. Если заменив реле – и восстановиви работоспособность платы удастся – нужно ли при обратном монтаже таже герметизировать ее. Если да – то чем лучше?
Всем спасибо за внимание, и особенно тем – кто найдет время для ответа.[/img]
Нет видео.
| Видео (кликните для воспроизведения). |
Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.
Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:
- Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
- Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
- Емкость/резервуар для воды, которая используется при отпаривании.
- Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
- Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.
Общее устройство электроутюга
После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.
Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.
Инструменты, которые могут понадобиться при ремонте утюга
Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.
Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.
Под ней обнаруживается клеммная колодка к которой крепится шнур.
Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.
В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.
Снять заднюю крышку — первое что надо сделать при разборке утюга
Как каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.
Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.
Чтобы разобрать утюг надо снять кнопки
В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet).
Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).
Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.
Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва.
Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.
При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.
Проверяем целостность шнура электропитания
Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки).
Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.
Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.
Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.
Это выходы нагревательного элемента утюга
Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения.
Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.
Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.
Это терморегулятор на утюге
К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.
Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.
В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам.
Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.
Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.
Терморегулятор с другого ракурса
Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.
Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур.
Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.
Ремонт утюга: предохранитель и его прозвонка
Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.
Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.
Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими борами (подойдет сковорода) наливаете воду и уксус (обычный, столовый).
На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.
Очищение отверстий для выхода пара на утюге
Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.
Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.
Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат.
После промыть водой и собрать.
Пришла любимая и говорит – утюг сдох. Ну что поделать… и такое бывает. Надо попробовать его разобрать и посмотреть, в чем дело. Как разбираются утюги нового поколения – я хз. Пришлось подглядывать в инет и аккуратно все фоткать, чтобы не забыть, как его собирать… Фотки под катом.

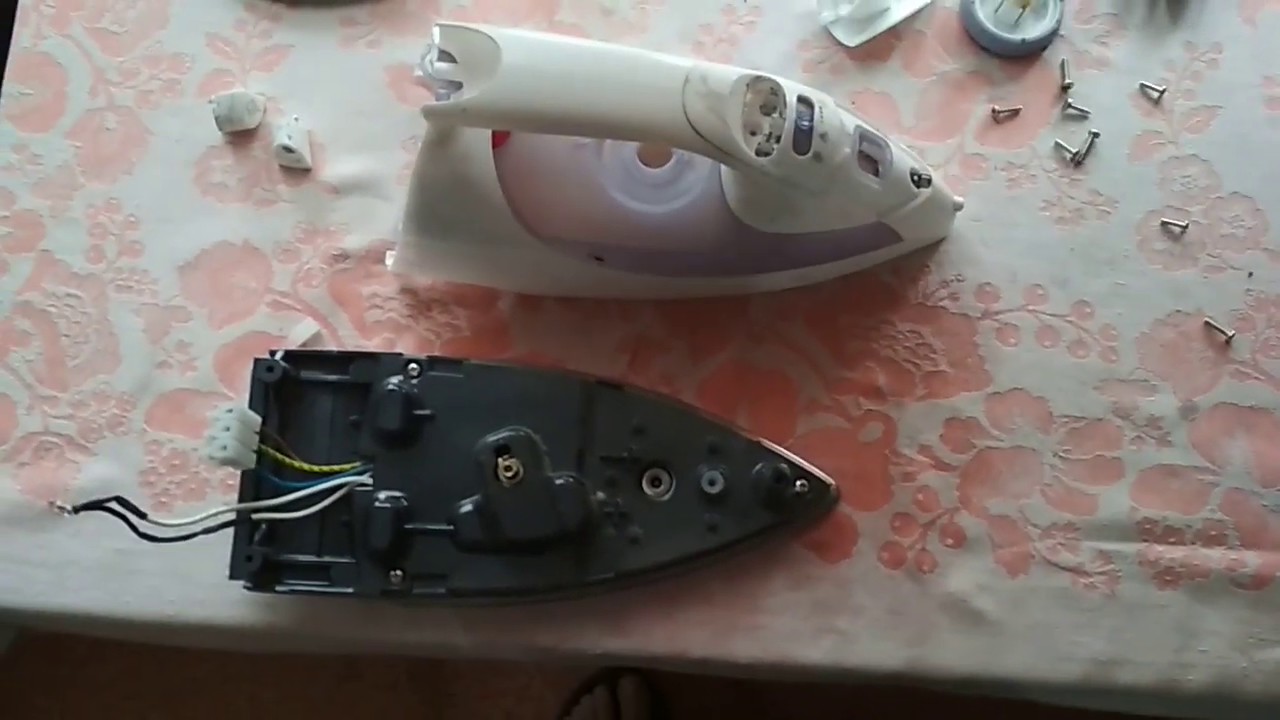

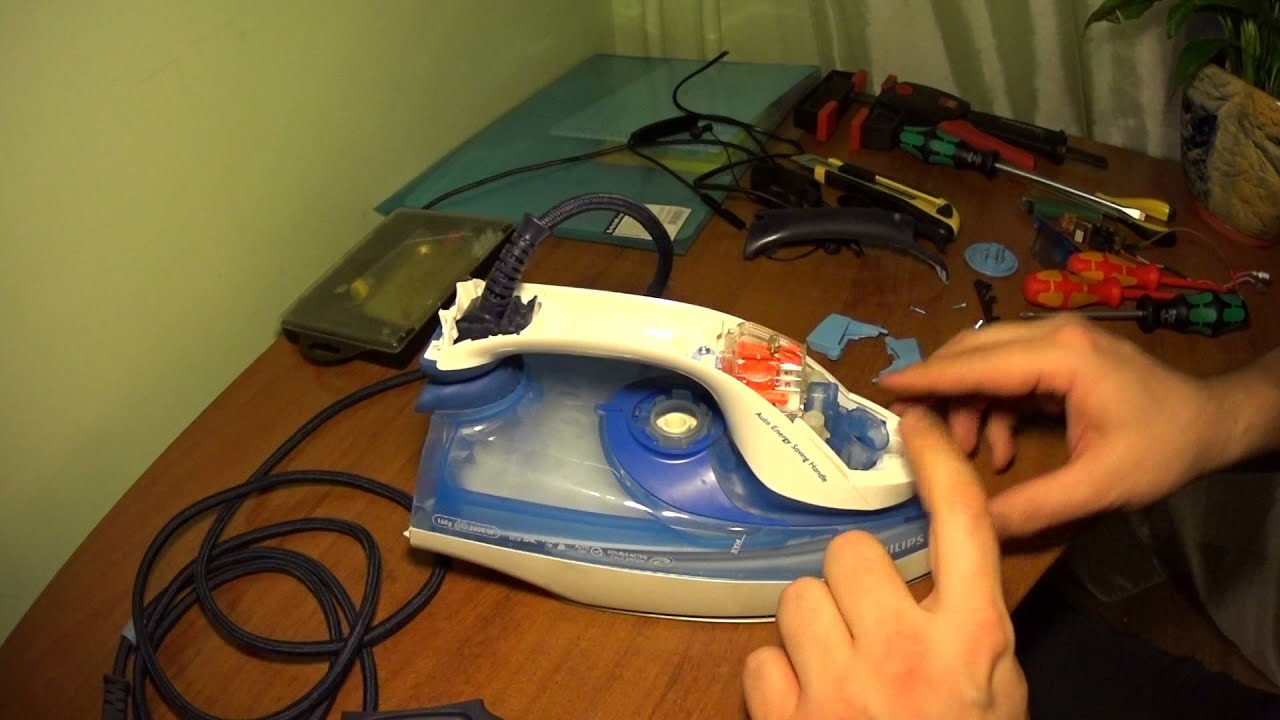

- Снимаем прозрачную пластиковую крышку сзади, подцепив ее отверткой.
- Снимаем резиновую пробочку и откручиваем шуруп.

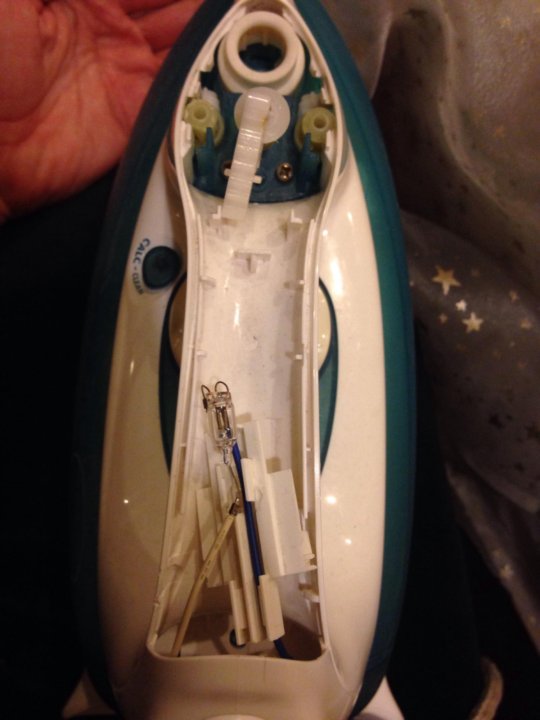

- Снимаем пластиковую крышку и созерцаем проводочки. Откручиваем 2 шурупа подошвы и 2 шурупа на силовом проводе (тот, что в розетку идет).
- Со всех сторон аккуратно подцепляем и снимаем с защелок накладную ручку. Получаем доступ к ламкочкам и кнопочкам на плате, залитой эпоксидкой.

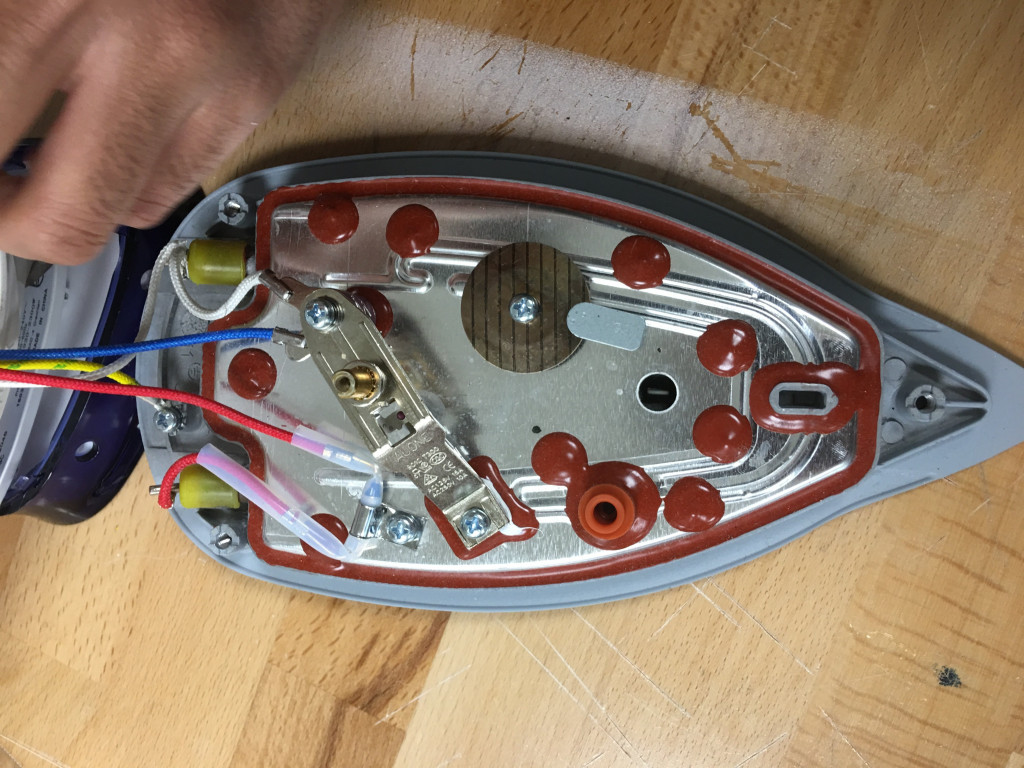

- Откручиваем платку. Отклоняем назад платку с проводами.
- Скручиваем водяной бункер. И отклоняем его назад.
- Обязательно фоткаем клеммы, чтобы потом знать, как собирать все это обратно.
Белая паста – это типо силикона-герметика или хрен знает что это. Вобщем оно нужно, чтобы не окислялись клеммы, как мне кажется. - Снимаем клеммы.
- Скручиваем последнюю запчасть. И снимаем ее.
- И вот она! Долгожданная подошва утюга. Чистим очень аккуратно все детали, резинки и т.п.
- Потом начинаем кропотливый процесс сборки обтано….
Белая паста – это типо силикона-герметика или хрен знает что это. Вобщем оно нужно, чтобы не окислялись клеммы, как мне кажется.У меня сборка получилась с третьего раза. Зато утюг после этого заработал! Удачи вам!
Спасибо за схему сборки/разборки.
Чиню кнопку “пар”, но пока безуспешно. Не подает воду (ни капли) через свой клапан, что стало очевидно после разборки утюга.
А ее механизм, похоже, неразборный
Кнопка “брызгалка” тоже сначала не работала, но как-то быстро раздрочилась сама, а “пар” вот никак не хочет.
Огромное спасибо, как нельзя кстати. Не было подачи пара при глажке и при чистке, разобрал полностью утюг. Зря конечно. Причина: забита дырка в крышке заливки воды. Вот так .

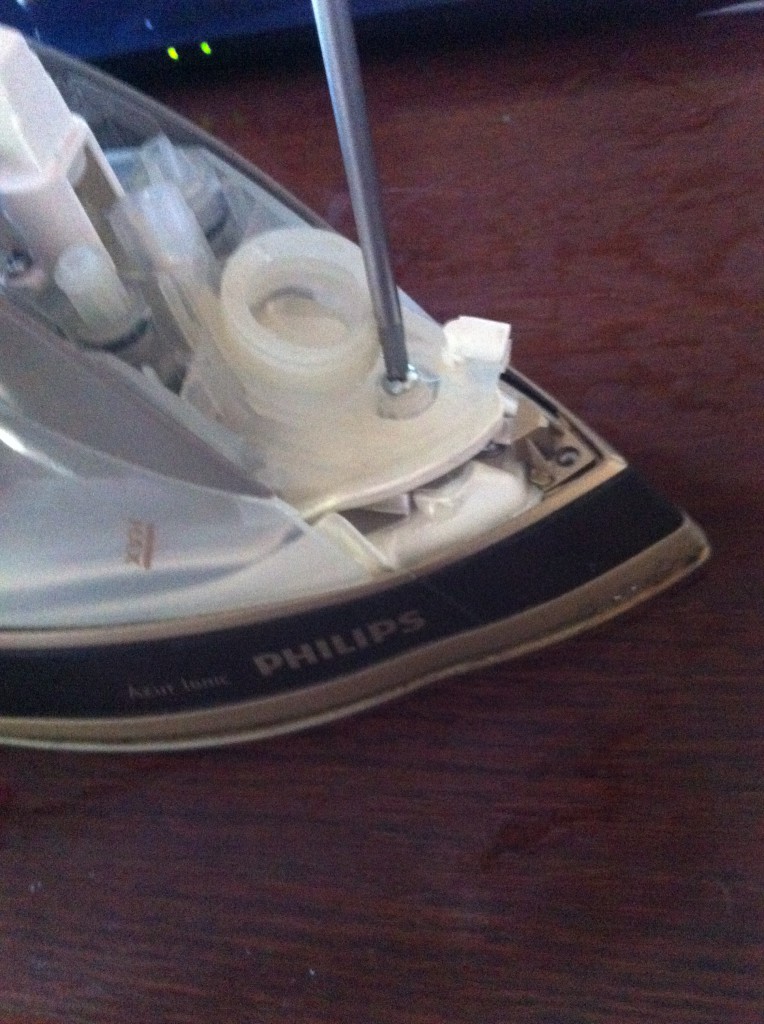

Чтобы нормально снять верхнюю крышку ручки, надо сначала снять крышечку заливного отверстия.
Для этого сначала снимаем ось (она короче) из левой втулки при поднятой крышечке, немного раздвигая в стороны и вытягивая на себя левое крыло крышечки, а потом вытаскиваем крышечку вправо и на себя – там есть винтик и его надо отвернуть (между второй и третьей картинкой). Именно он держит носовую часть крышки ручки, а потом как сказано выше на картинках после второй картинки.
У меня к сожалению затвердела от температуры и частично лопнула снизу большая красная прокладка для подачи сильного пара в подошву. Если кто знает, скажите, где ее купить.
Собрал весь утюг легко с первого раза благодаря описанию и фото. Спасибо друг.
От души бро! Сделал как ты описал, щас буду обратно собирать, посмотрим, что получится. Я еще окромя чистки подошву прокипятил в растворе лимонной кислоты. Должно быть нормально, т.к. вся накипь в отверстиях для пара – высыпалась. Ух наглажусь щас))))
Спасибо дружище!
Разобрал по фото до основания:)
Не работал- подгорели клеммы терморегулятора.
А белая паста это теплопроводящий состав на основе кремния.
Наш аналог-КПТ8
Как-то не доводилось с такой пастой иметь дело, спасибо за информацию, буду знать) Рад что помог!
Спасибо, сильно помогло сократить время разборки!
Спасибо, сильно помогло сократить время разборки!
А в чём заключалась неисправность?
Не включался утюг, я воспользовалась Вашей статьей, все разобрала по фото, хорошо закрепила контакты, собрала, все работает, только осталось 2 винта, но , думаю, что не очень важных. Большое Вам спасибо за помощь.
что за медный диск с металлическим язычком на подошве утюга сверху?
Очень помогло в разборке. Почистил “подошву” от накипи. Я бы добавил фото по всем винтам крепления, что бы у девушек не оставалось их при сборке.
спасибо
как то не работает переднии впрыск воды, попробовал прочистит галовку но кнопка не держит компресииу.
Чтобы починить утюг своими руками, нужно знать, как сделан этот прибор. Рассматривая устройство утюга, можно сказать, что конструктивно он похож на такие приборы, как чайник или нагреватель.
Отличия заключаются лишь в предназначении аппаратов и наличии дополнительных узлов.
В утюге, независимо от страны и фирмы производителя, имеются четыре основных узла:
- нагреватель;
- вилка со шнуром;
- термопредохранитель;
- регулятор температуры.
Чтобы утюжок начал работать, следует на трубчатый нагревательный элемент, расположенный в подошве прибора, подать напряжение. В современных моделях, таких как «Ровента», применяются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагревания, то подошва прибора раскалится настолько, что будет пригодна разве для жарки яичницы, а никак не для глажки белья.
С целью предотвратить чрезмерное нагревание в цепь аппаратов встраивается регулирующее устройство. От терморегулятора утюга зависит тепловой режим, который выбирается с учетом вида тканей: некоторые материалы можно гладить при температуре 100 С, другим необходимы показатели в 200 С. В большинстве моделей, к которым относятся и утюги «Браун», регулировочное колесо располагается в верхней части корпуса под ручкой.
Немаловажным узлом для обеспечения безопасности является предохранитель. При достижении прибором экстремальных температур, возникших в результате неисправности, термопредохранитель разомкнет контакты, а утюг выключится.
Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.
Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.
Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление.
Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.
Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить. При окислении клемм нужно отсоединить провода и зачистить проблемные места.
Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать.
Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.
Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.
Наиболее распространенной причиной выхода из строя нагревательного элемента является разрыв спирали. Еще одной причиной может быть недостаточный контакт стержней ТЭНа с выводами прибора в точках соединения.
В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.
Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.
Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.
Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.
Чтобы убедиться в неисправности температурного регулятора, придется разобрать утюг полностью.
Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.
Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.
После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.
Чтобы наладить утюг, можно обратиться к статистике, которая говорит, что 50-60% неисправностей возникает из-за того, что выходит из строя термопредохранитель. Данный узел бывает одноразового действия и многоразового. Предохранители первой группы, как камикадзе, срабатывают только один раз.
Узел рассчитан так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая эксплуатация прибора без дополнительного вмешательства становится невозможной.
Более современные технологии предусматривают использование биметаллических деталей. Такой термопредохранитель способен отключать утюг в экстремальных ситуациях, а затем снова включать. Если не работает утюг по этой причине, проще всего выбросить узел, а цепь закоротить. Сделать это можно разными способами:
- при помощи пайки;
- путем обжатия металлического стержня;
- переключением проводов питания.
В каждом случае необходимо добиться надежного контакта.
Еще одним распространенным заболеванием является проблема с системой отпаривания. Иногда в утюге «Бош» кнопка, включающая процесс, сильно продавливается, а пар не подается. Ремонт утюга Bosch следует начать с откручивания самореза сзади и снятия задней крышки. Затем следует аккуратно вытянуть две кнопки, регулирующие подачу пара, вверх.
Они не закреплены винтами и держатся на втулках за счет силы трения. Дальше необходимо открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой расположены два насоса: один подает воду на разбрызгиватель, другой доставляет воду на подошву для создания пара. Требуется извлечь паровой насос. В нижней части есть шарик, который из-за накипи прилипает к дну камеры. Для устранения неисправности нужно протолкнуть шарик в камеру и собрать утюг в обратной последовательности.
Какой бы утюг не пришлось чинить, необходимо помнить о безопасности и соблюдать определенные правила: включать прибор в сеть лишь, когда это необходимо; не пытаться устранить неисправность влажными руками; во время ремонта утюг необходимо устанавливать на устойчивое, не пропускающее ток и жаропрочное покрытие.
Одним из непременных атрибутов в доме является электрический утюг. С давних времён конструкция его постоянно совершенствуется.
Начиналось все с применения подручных средств — камней, плашек, подогреваемых прихваток. Потом появились утюги, работающие с использованием горячего угля, спирта, газа. С 1903 года американец Эрл Ричардсон начал выпуск первых электрических приборов.Если утюг перестал нагреваться, а гарантия уже истекла, можно попробовать починить его самостоятельно. Для этого необходимо знать, как правильно разобрать утюг. Современные приборы отличаются между собой в основном дизайном, а по конструкции имеют небольшие различия. Перечислим составные части:
- Корпус: задняя крышка, верхняя крышка.
- Подошва с ТЭНом.
- Водяной резервуар, камера парогенератора, водяная магистраль, испаритель парового удара, водяные и паровые форсунки, помпа мягкого пара.
- Заливочная крышка.
- Кнопки — мягкого пара, парового пара, капельного увлажнения.
- Терморегулятор с ручкой установки температуры.
- Термопредохранитель.
- Клеммная колодка.
- Индикатор — вкл/выкп.
- Сетевой шнур с вилкой.
- Шарнир сетевого шнура.
- Электронная плата.
- Взаимодействие этих исправных узлов обеспечивает нормальную работу утюга.
Затем проверяется целостность ТЭНа, который находится в так называемой подошве, самая тяжёлая деталь. Проверяется шнур и на целостность цепи.
Если у вас уже есть опыт ремонта, то проверить ТЭН, биметаллический регулятор и термопредохранитель можно с клеммной колодки. Чтобы её увидеть нужно, снять только заднюю крышку. Если перегорел ТЭН, то нужно определится, что выгоднее — заказывать подошву данной модели или покупать новый прибор. Неисправный биметаллический регулятор и термопредохранитель можно заменить самим.
Производители, в том числе Филипс, постоянно работают над усложнением конструкции, чтобы затруднить самостоятельную разборку. Но народные умельцы находят выход и в этом случае. Вот пример того, как разобрать утюг philips azur:
- Снимают ручку установки температуры.
- Снимают заднюю крышку (возможно, вместе с верхней вставкой).
- Снимают наконечники проводов, с контактной колодки.
- Снимают ручку.
- Снимают водяной бачок, помпу мягкого пара, парового удара и капельного увлажнения.
- Снимают корпус парогенератора.
- Снимают кожух терморегулятора (если есть).
Ещё один спереди под крышкой, где заливается вода. После этого снимаем верхнюю накладную часть ручки. Если накладка с защёлками, аккуратно, с помощью ножа или отвёртки осторожно отодвинуть их и приподнять накладку ручки.Под ней расположена электронная плата управления. Если она закреплена, то откручиваем шуруп крепления.
Чтобы не запутаться при сборке, желательно записать или снять на камеру процесс разборки. С клеммной колодки снимаем провода. Все снятое отодвигаем в сторону. Теперь надо снять ручку регулятора температуры. С помощью ножа и отвёртки приподнимаем её вверх. Снимаем основную часть ручки. Под ней находится камера парогенератора и подошва с ТЭНом. Необходимо открутить два болтика сзади и один спереди и снять парокамеру.
Теперь есть доступ к регулятору температуры, термопредохранителю и нагревательному элементу. В этой части скапливается много различной грязи, которая отрицательно влияет на работу утюга.
Всю поверхность нужно хорошо почистить. Проверить и при необходимости прочистить все водяные и паровые каналы подошвы.Осуществить проверку электронной платы, на которой находится датчик движения сложнее. Здесь нужен навык ремонта электронной техники. Если плата не залита эпоксидкой, визуально определить, где находятся два конца от датчика, и прозвонить их.
Состояние цепи зависит от вертикального или горизонтального положения платы. После проверки целостности снятых деталей можно приступить к сборке утюга в обратной последовательности.
Электрический утюг — один из самых главных и просто необходимых для жизни приборов в доме. Прогресс человеческого развития шагнул значительно вперед и теперь можно быстро и комфортно гладить любую одежду, вне зависимости от характера её материала.
Но вместе с этим бывает так, что возникают проблемы, поскольку техника может перестать работать.
И поэтому нужно знать, в чем причина, как устранить неисправность самостоятельно. Специалисты считают, что 80 % проблем возможно устранить самостоятельно.
Сначала рассмотрим и познакомимся с конструкцией утюгов.
Итак, основные элементы — это нагревательный тэн, подошва, индикатор включения и терморегулятор. Тэн представляет собой спираль, которая нагревается при подаче в утюг электричества. И уже эта спираль разогревает подошву. Индикатор светится и указывает что утюг подключено и он в рабочем состоянии.
Прибор нагревается до нужной температуры и индикатор автоматически отключается и тухнет свет лампочки. Бывает на утюге две лампочки: зеленая и красная.
Как выполнить ремонт утюга марки Philips
В этом случае зеленая говорит о том, что к прибору подключено питание. А красная указывает на работу тэна, горит — работает, не горит — выключен. Терморегулятор регулирует температуру глажки и его управление можно осуществлять на корпусе устройства.
Во всех приборах также имеется предохранитель, который отключает тэн, если случается такое что терморегулятор не срабатывает и температура не падает, а поднимается.
Когда температура снижается до минимума, то терморегулятор снова включается и электрический ток поступит на спираль тэна.
Когда ваш утюг дал сбой и перестал работать важно не спешить покупать новый, а проблемный выбрасывать за ненадобностью. Прибор в большинстве случаев можно привести к рабочему состоянию и исправить поломку. Только если сгорает нагревательный элемент утюга, то уже ничего не сделать и нужно покупать новый. Но такое случается совсем не часто.
Что нужно приготовить рядом занимаясь ремонтом утюга? Хорошо, если в доме имеется несколько отверток и прибор, который называется тестер, а также рабочая лампочка с хорошей батарейкой. Возможно понадобится разобрать корпус прибора.
Первым делом нужно найти винты, которые скрепляют корпус и подошву. Винты обычно находятся под специальными заглушками, емкостью где вода. Важно действовать аккуратно, не сломать защелки деталей.
Первым делом нужно проверить горит ли лампочка на индикаторе. Если нет, то проблема в шнуре утюга.
Чтобы отремонтировать его, надо снять заднюю крышку и проверить подключение кабеля питания, может быть, что какой-то контакт плохо подключен.
Дальше можно воспользоваться обычным тестером и проверить исправность кабеля. Один конец — к вилке шнура, а другой — к проводкам внутри корпуса. Если не работает, потом отрезать 4-6 сантиметров провода. Один конец тестера и лампочку приставить к вилке, а к другому концу — батарейку.
Если лампочка не светит, то что-то не так со шнуром. Можно еще отрезать и попробовать опять, подключив тестер. Может быть в итоге так, что шнур не пригоден и нужно его заменить. Если лампочка после проверки горит, то это означает что проблема не в шнуре и поэтому нужно будет разбирать утюг дальше, другие детали.
Еще одна популярная проблема, подстерегающая владельцев утюгов — неисправность терморегулятора. Основой регулятора температур является биметаллическая пластина. Эта пластина нужна для работы быстродействующего выключателя.
Температурный регулятор действует так: подошва утюга нагревает биметаллическую пластину; так как коэффициент расширения тепла двух металлов бывает разным, биметаллическая пластина изгибается и отжимает контактную пластину.
Таким образом происходит размыкание цепи и отключения тэна.
В этом видео, вам покажут как устранить проблему с остыванием утюга. Смотрим и запоминаем!
Когда же температура биметаллической пластины снижается до определенного уровня, она снова стает ровной и отпускает контактную пластину. Тогда тэн опять срабатывает. Очень важно обращать внимание на работу терморегулятора, не сломан ли он. Проверить это можно покрутив его ручку в крайние положения.
Если контактные пластины смыкаются и размыкаются, то он в порядке. Эти пластины являются основой регулятора температуры. В противном же случае, если не удается это сделать, нужно снять ручку регулятора, поддевая ее каким-нибудь острым предметом, ножом или плоской отверткой. Это совсем не трудно. Если такая тактика не удается, лучше вообще снять корпус утюга, выкручивая винты.
Когда это будет сделано, можно посмотреть на проблему изнутри, так легче найти поломку.
Затем, используя прозвонку, посмотрите, срабатывает ли электрическая цепь. Одним концом прозвонку подключают к одному контакту, а другим концом — к другому. Теперь, если загорается лампочка, когда регулятор ставить в крайние положения, то терморегулятор исправен.
Но если нет, то нужно произвести зачистку контактов. Для этого можно применить мелкозернистую наждачную шкурку или даже пилочку для ногтей. Затем нужно сделать проверку целостности цепи терморегулятора пользуясь электрическим тестером.
Тепловой предохранитель для утюга
Далее следует обратить внимание на термопредохранитель. Проверяя его, можно обнаружить ещё одну неисправность утюга. Для этого необходимо подключить к нему с обеих сторон провода прозвонки. Если с предохранителем всё в порядке, то зуммер тестера начнёт издавать звук, «пищать». Если зуммер всё же не «пищит», то значит термопредохранитель — неисправен.
В 50-60% случаев неисправности утюга, проблема возникает именно из-за перегорания термопредохранителя.
Бывают два типа термопредохранителей: одноразовые и многоразовые. Многоразовые термопредохранители созданы по тому же принципу, что и биметалл (также как и основной регулятор утюга).
Когда установленная температура повышается контакт разрывается, и вследствие этого прерывается цепь питания нагревательного элемента. После того, как утюг остыл биметаллический контакт снова замыкает цепь питания нагревательного элемента. Так, многоразовый термопредохранитель оберегает утюг от перегрева (за исключением тех случаев, когда не сработал основной терморегулятор) и полностью сгореть.
В отличие от многоразового термопредохранителя, одноразовый своё предназначение может выполнить лишь единожды. Когда заданная температура превышается одноразовый термопредохранитель разрывает питание нагревательного элемента, таким образом утюг защищён от перегрева и от того, чтобы нагревательный элемент перегорел.
Здесь, можно просмотреть интересное видео по ремонту холодильников.
В этой статье, вы найдёте интересную информацию о том, какой фирмы лучше всего выбрать водонагреватель.
Если сработал одноразовый термопредохранитель, то утюг дальнейшей эксплуатации уже не подлежит, его необходимо ремонтировать.
Самый простой вариант решения данной проблемы будет заключаться в том, чтобы выбросить этот одноразовый термопредохранитель, а электрическую цепь в данном месте закоротить. Если основной регулятор температуры исправен, то отсутствие термопредохранителя никаким образом не отразится на работе и безопасности утюга.
Для того, чтобы закоротить электрическую цепь в том месте, где термопредохранитель отсутствует, необходимо припаять в это место другой предохранитель или просто провод.
Приложив немало труда и проверив основные элементы, приходим к тому, что перестал работать нагревательный тэн. Часто его просто невозможно или очень сложно изъять из прибора и заменить. Да и это может выйти очень даже не дешево. Поэтому лучше в таком случае утилизировать утюг. Части утюга, которые ещё рабочие, к примеру шнур, могут еще пригодится дома и можно это оставить.
Лучше заливать в утюг только дистиллированную или кипяченную воду. Это убережет от образования накипи в системе отпаривания.
Нет видео.| Видео (кликните для воспроизведения). |
Автор статьи: Петр Морокин
Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.
✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.6 проголосовавших: 23Поддержка: Azur Performer Plus Паровой утюг GC4522/00
{{/if}} {{/iff}} {{#iff @key «eq» ‘phone’}} {{#if this.
phoneFlag}} Позвонить {{#each this}}{{#if phoneNumberLabel}} {{phoneNumberLabel}} {{else}} Позвонить {{/if}}
- {{openingHoursWeekdays}}
- {{openingHoursSaturday}}
- {{openingHoursSunday}}
Написать
{{#each this}} {{#if whatsappNumberDial}} {{#if optionalData1}}{{{optionalData1}}}
{{/if}} {{#if optionalData2}}{{{optionalData2}}}
{{/if}} {{#if timetable}}- {{#if this.openingHoursWeekdays}}
- {{openingHoursWeekdays}} {{/if}} {{#if openingHoursSaturday}}
- {{openingHoursSaturday}} {{/if}} {{#if openingHoursSunday}}
- {openingHoursSunday}} {{/if}}
socialFlag}}
{{#this}}
{{#iff type «eq» ‘link’}} {{#iff media «eq» ‘supportforum’}} {{else}} {{/iff}}
{{this.label}} {{/iff}}
{{#iff type «eq» ‘content’}} {{/iff}}
{{#iff type «eq» ‘script’}} {{this.label}} {{!— Issue with Chat link due to google+ script, so commenting the same. —}}
{{!—{{{this.content}}}
—}} {{/iff}} {{/this}} {{/if}} {{/iff}} {{/each}}Поддержка: PerfectCare Azur Паровой утюг GC4914/20
{{/if}} {{/iff}} {{#iff @key «eq» ‘phone’}} {{#if this.phoneFlag}} Позвонить {{#each this}}{{#if phoneNumberLabel}} {{phoneNumberLabel}} {{else}} Позвонить {{/if}}
- {{openingHoursWeekdays}}
- {{openingHoursSaturday}}
- {{openingHoursSunday}}
emailFlag}} Послать эл. письмо {{/if}}
{{/iff}}
{{#iff @key «eq» ‘social’}}
{{#if this.whatsappFlag}} WhatsAppНаписать
{{#each this}} {{#if whatsappNumberDial}} {{#if optionalData1}}{{{optionalData1}}}
{{/if}} {{#if optionalData2}}{{{optionalData2}}}
{{/if}} {{#if timetable}}- {{#if this.openingHoursWeekdays}}
- {{openingHoursWeekdays}} {{/if}} {{#if openingHoursSaturday}}
- {{openingHoursSaturday}} {{/if}} {{#if openingHoursSunday}}
- {openingHoursSunday}} {{/if}}
label}} {{/iff}}
{{#iff type «eq» ‘content’}} {{/iff}}
{{#iff type «eq» ‘script’}} {{this.label}} {{!— Issue with Chat link due to google+ script, so commenting the same. —}}
{{!—{{{this.content}}}
—}} {{/iff}} {{/this}} {{/if}} {{/iff}} {{/each}}ᐅ Philips GC4930/10 Azur Advanced отзывы — 26 честных отзыва покупателей о утюге Philips GC4930/10 Azur Advanced
Самые выгодные предложения по Philips GC4930/10 Azur Advanced
Аноним, 30.04.2019
Умный утюгУслышав характеристики этого утюга от своей подруги, я не не могла поверить.
И она с радостью дала мне опробовать свое новое приобретение. Утюг оказался лёгкий, быстро нагревается, сам отключается через 2 минуты. Очень понравилось, что шнур свободно вращается и не надо отключать утюг, чтобы залить в него воду. Довольна. Куплю и себе такой же.
Евгений К., 25.04.2019
Достоинства:Быстро греется!
хотя на ощупь не кипяток — разглаживает отлично!
Дизайн не плох,
Нет крутилки для выбора температуры.
Недостатки:
Некоторые вещи разглаживает не очень, видать особенности тканей, на пар не реагируют.
Не самый критичный минус — расход воды большой.
Комментарий:
Брал утюг в июле 2018, сейчас апрель 2019.
Утюг жив, работает отлично, не плюется и не течет! (тьфу-тьфу-тьфу)
Изначально заправляю его дистиллированной водой (69руб -5л в леруа).
(не из под крана!!! и не отстоенной!!)ржавчины не образуется!
Накипи тоже не заметил. Дома двое детей, глажка частая процедура!
Ирина, 09.03.2019
Шикарный утюг. Не нужно выставлять температуру, отличный пар. Один раз отвлекли дети, оставила подошвой на одежде больше чем на минуту, даже следов не осталось. Советую всем.Ольга, 25.02.2019
Плюсы: Универсальность,качество глажки,длинный шнур.Минусы: нет.
Подарили на новоселье, глажу теперь не нарадуюсь , отглаживает все вещи просто на ура! Экономит кучу времени, всем советую.
Аноним, 24.01.2019
Недостатки:нет липучки для удобного наматывания провода.
Комментарий:
Безопасен в использовании
Говоря об этом продукте, хочется перечислять только его достоинства, а именно:
+Легкий;
+Удобен в использовании;
+Индикатор на утюге дает понять когда устройство готово к работе;
+Не надо поднимать при глажке, можно не бояться, что вещь может быть испорченна, утюг подстраивается к любому виду ткани, кроме тех, которые гладить вообще не рекомендуется;
+Вилка с ручкой, с прошлым утюгом постоянно мучилась с выдергиванием из розетки;
+Приятный дизайн.
Покупкой довольна.
Сергей, 14.
01.2019
Минусы: пока не обнаружил
всем советую этот утюг
Ольга, 13.01.2019
Компания Philips просто молодцы, я даже представить себе не могла, что можно сделать настолько удобным это устройство. Я терпеть не могу гладить, а теперь для меня процесс глажки большое удовольствие. Утюг удобно держать, не надо напрягать запястья все время поднимая устройство, так как он безопасен для ткани, не прожигает и подстраивается под любой вид материала. И вилку сделали с ручкой, безопасно можно вытащить из розетки. Я очень довольна, лучший помощник хозяйке.
Федоренко Галина, 11.01.2019
Достоинства:Легкий, вода не протекает, интеллектуальный)
Недостатки:
Нет регулировки изменения режимов, сначала подумала я)
Комментарий:
В общем, то ли я от жизни отстала, потому что всегда перед глажкой крутила колёсико на утюгах, то ли безответственно подошла к выбору этого утюга и не ознакомилась должным образом перед покупкой с характеристиками (понравился мне он очень на картинке?), но о том что у этого экземпляра нет регулировок, за которыми я как обычно потянулась перед глажкой, меня повергло в шок) при всём при этом утюжок оказался умненьким, под тип ткани подстраивается сам, ничего не испортил)
Tamara, 11.
01.2019
В общем , утюг неплох, особенно для тех, кому приходится много утюжить постельное , столовое белье, пеленки, детскую одежду
Владимир А., 07.01.2019
Достоинства:Утюг Филипс 4930/10. трудно определить — ведь он не ГЛАДИТ !
Недостатки:
просто нет пара, вернее пар есть, но проходит во все щели, где можно, кроме подошвы утюга.
Комментарий:
Купил в маркетплейсе БЕРУ. Прислали 5 марта 2019 года без всякой гарантийной бумажки. Налили воды, включили. Дождались, когда синий индикатор нагрева перестанет моргать. Приступили к работе. Пара нет. От слова совсем. Попробовали паровой удар. Пар пошел в дырки для залива воды, крышку для залива воды выбило струей пара, пар шел через корпус, но только не в места, где ему положено — через отверствия в подошве утюга. Все остальные попытки оказались аналогичные. Утюг Philips GC4930/10 Azur Advanced не оправдал гордое название — утюг «нового поколения» Короче, подарок на 8 марта был скомпрометирован. Теперь пойду покупать каску…
Светлана, 06.01.2019
Плюсы: Удобный, прост в действии (не надо переключать) и конечно красивый!Минусы: пока нет
Купили месяц назад.
Покупкой довольны. Гладит сам практически.
Саладин, 06.01.2019
ДостоинстваУмный утюг, сложно испортить вещь.
Недостатки
При получении была сильно помятая упаковка, из-за чего внутри упаковки было много пыли, неприятно получать новую вещь в пыли!!! За это оченка и снижена на один бал.
Федотова Ирина, 14.10.2018
Достоинства:Утюг купила три недели назад. Всем хорош. Гладит отлично, перестраивается на любой тип ткани быстро, как и заявлено.
Недостатки:
Один.
Кому-то он покажется ерундой, но мне после старого утюга( тоже филипс) очень заметно. 2 метра шнура это ооочень мало. Вот прям совсем мало.Комментарий:
Рекомендую. Видимо цена-качество это вот этот самый утюг.
Светлана, 02.09.2018
Плюсы: Функциональный, удобный, гладит самМинусы: нет
Покупкой довольна. Купили месяц назад. Рекомендую.
Виктория, 02.08.2018
Плюсы: Постройка по ткань, самоочистка, самоотключение, сильная паровая волнаМинусы: Не обнаружено
Здравствуйте! Расскажу про утюг Philips модель GC4930.
Он привлек моё внимание своими интеллектуальными характеристиками такими как: система самостоятельной подстройки под тип ткани, система самоочистки, быстрый нагрев, мощный паровой удар, сам отключится, при бездействии и даже не испортил одежду. Когда начала пользоваться к плюсам прибавилось еще удобство, потому как высоко современная подошва обеспечивает хорошее скольжение и необычный дизайн. Легко отгладил сильно мятую одежду с большим количеством складок, теперь берусь за глажку с большим удовольствием. Нисколько не уступает парогенератору. Рекомендую!
Аноним, 29.07.2018
мечта,а не утюгОстановилась на этом утюге и не пожалела. Мало того, что я не умею гладить, так я еще и не люблю это делать. Так было ровно до того момента, пока мне не порекомендовали эту модель утюга.
Его не нужно специально настраивать, легко скользит, без проблем отглаживает пересушенное бельё, мощный за счёт температуры и пара, быстрый за счет хорошей, качественной подошвы. И еще одно супер преимущество, я больше не вздрагиваю в течение дня, вспоминая, выключила я его или нет, он умеет сам отключаться. Рекомендую!Аноним, 18.07.2018
Хорошо гладит, хорошие функцииДобрый день! Выбирала подарок для свекрови и остановила свой выбор именно на этом утюге. Как вы понимаете, выбирала тщательно, права на ошибку нет) И не прогадала! Утюг легкий, с прозрачным контейнером для воды, системой подстройки от особенности ткани, системой самоочистки, постоянным и мощным паровым ударом, функцией самоотключения, которая включается когда утюг не перемещается и красчивый, современный дизайн.
Быстро и без усилий гладит, достаточно один раз провести по ткани. Самое главное — свекровь довольна и благодарит за подарок! Филипс, спасибо, ты делаешь нашу жизнь легче, удобнее и счастливее!2200, 18.07.2018
ДостоинстваХорошо справляется с глаженьем. Нет лишних рычагов и кнопок, не нужно регулировать температуру.
Недостатки
Заявление о том, что утюгом можно гладить с лицевой стороны и от швов и подклада не останется следов — неправда — следы остаются.
Комментарий
В век высоких технологий, когда многие бытовые вещи автоматизированы, идея упростить глаженье отсутствием необходимости регулировать температуру замечательна. Особенно, если при этом утюг хорошо справляется со своей функцией. Этот утюг справляется.
Заявление о том, что при глажении он выделяет мого пара, и уходит много воды из резервуара, от людей, которые купили утюг из категории «паровых» удивляет. Конечно пар есть, но в допустимых пределах. Воду приходилось подливать раза три где-то за 40 минут работы, но это тоже не проблема, так как при глажении всегда под рукой пластиковая бутылка с водой. Этот утюг тяжелее предшественника, но считаю это плюсом, так как требуется меньше усилий для создания давления на вещи при глажении, и так как утюг не прожигает ткань и сам отключается, достаточно просто отодвинуть его в сторону не переворачивая, чтобы переложить вещи. Пробовала прогладить им без пара. С рубашкой из плотного хлопка и детскими джинсами справился. К мужским джинсам пар пришлось добавить, но, думаю, и другой утюг вряд ли справился бы «на сухую». Особой гладкости скольжения я не заметила, возможно, потому что прошлый утюг тоже имел керамическое покрытие. В общем, утюг хороший. Со своей задачей справляется. За свою цену приятно удивляет технологиями: отсутствием регулятора температуры, возможностью глажения всех типов ткани в любом порядке и автоматическим отключением в любом положении.Анастасия, 26.06.2018
При выборе бытовой техники всегда ориентируюсь на его функциональность, мне нужен максимум. Всё что нужно есть в этом утюге от Филипс. Производитель обеспечил удобство пользования, утюг мощный, хорошая ударная волна — без усилий разглаживает все складки, прекрасно скользит за счет современных технологий, скорость глажки увеличилась так как, не нужно прилагать усилий в процессе. Он сам отключается через 2 или через 8 минут в зависимости от положения в которой остался на гладильной доске. Это лучший утюг, которым я пользовалась. Мой вывод: 10 баллов из 10.Аноним, 22.05.2018
Достоинства:нет его этого положительного момента
Комментарий:
Ужаааас! Зачем я его купила!
Решила приобрести данный утюг для качественной глажки.
Выбор был между парогенератором и хорошим утюгом с мощной подачей пара. Плюс важное свойство в выборе утюга играла подошва утюга, чтобы он не прожигал ткани.Но ЭТО ПРОСТО УЖАС И КОШМАР как он пачкает ржавчиной, ржавой водой одежду. Только это Ваниш и отстирывает. АБСОЛЮТНО НОВЫЙ УТЮГ, 3 ДНЯ КАК КУПИЛА причём на последние, на данный момент, кровно заработанные денежки!!!!!!
Мощная подача пара обеспечивает пятна АБСОЛЮТНО С ДВУХ СТОРОН ТКАНИ И С ИЗНАНОЧНОЙ И С ЛИЦЕВОЙ!!! Безполезно гладить через дополнительную ткань сверху, так как пачкает ВСЁ!!!!! Всё ткани и сверху и межуточные и снизу.
Вода используется чистейшая, двух степеней очистки, очень хорошие фильтры для проточной воды.
Думала, что буду наслаждаться глажкой, а выходит только из утюга одна ржавая грязззззь! Порченая одежда и постельное бельё. А САМОЕ ОТВРАТИТЕЛЬНОЕ ЭТО ПОРЧЕННЫЕ НЕРВЫ!!! Кто мне эти убытки возместит????????
Кристина, 10.
05.2018
Минусы: не обнаружила
Отличный вариант для людей кто много гладит, в особенности если есть маленькие дети, не прожигает ,не портит и легко отглаживает все типы тканей
очень понравился, супер!!!
ДоминикА, 10.05.2018
Плюсы: Универсальный, подходит считай для любых типов ткани! Быстро разглаживает все, результатом довольна.Минусы: Негативных ощущений НЕТ.
Нет никаких специальных параметров для каких-то типов ткани — этот утюг одинаково хорошо гладих их всех. И при этом не портит ничего из моей одежды, белья и тп! Подошва вся гладкая, приятная, скользит просто по тканям.
Очень мощный паровой удар, я наконец справляюсь со своими занавесками и могу не париться с их глажкой как раньше… Утюг еще и умный, может напомнить мне о том, что нужно его от накипи почистить например. И еще и безопасный, сам отключается если я его забыла включенным!
Ольга, 01.04.2018
Плюсы: Сам подстраивается под материал, дизайн, удобен в использовании, безопасен, вилка с ручкой, легкий, можно особо не поднимать, сам отключается через 2 минуты, индикатор на утюге показывает когда устройство готово к работе, может заменить отпариватель.Минусы: Нет липучки для наматывания провода.
Пользуюсь утюгом около месяца.
Терпеть не могла гладить, до того как муж купил мне эту модель. Теперь от глажки получаю удовольствие.
Денис, 16.03.2018
Плюсы: Легкая глажкаМинусы: цена
Купил супруге. Отзыв от ее лица.
Купила данный утюг, потомучто видела у сестры старый Филипс, который ставишь и он сам парит, без нажатия на кнопку. Думала все филипсы такие. Оказалось нет.
Покупали через интернет, в магазине такой модели не было, сказали, что очистка будет сзади в виде фильтра.
Пришел утюг, а фильтра нет. Прочитала инструкцию — фильтр есть, а в реале нет. Связалась с Филипс. Ответили быстро и обьяснили, в этой моделе он встроен и принцип работы как у Витека семилетней давности. Минус.
Начала гладить, не парит — без нажатия на кнопку. Второй минус. Прежний утюг поменяла, потомучто стерла силиконовую кнопку пар.
Подошва хорошая, как у Витека семилетней давности ))) не цепляет никакую ткань.
Отсутствие программ — Витек на максимуме также гладит все ткани, не прожигая.
Еще минус цена. Мы купили с помощью бонусов за полцены, если бы отдала деньги целиком — не получила бы совсем удовольствия. Получила бы Витек семилетней давности за тройную цену.
Из плюсов:
1. вес утюга — идеальный
2. сильный паровой удар, не надо водить утюгом три раза по одному месту, соответственно большой расход воды и стремительное сокращение времени глажки.
Гюзэль, 16.01.2018
Очень удобен в использовании. Гладит сам, без особых усилий. Довольна данным приобретением. Долго искала, чтобы был и не сильно дорогой и хороший.
Я нашла его.Ольга, 31.12.2017
Плюсы: Стильный, качество сборки, технология оптимал темпМинусы: Пока не знаю
Пользуюсь ровно два дня. у меня большая семья и гладить приходится много и часто. Мой предыдущий филлипс отработал свое настолько, что и не поверила бы. Пережил кучу полетов и стоит сейчас на подоконнике, жалко выбросить. Выбирала между этим и моделью тоже с технологией оптимал темп, но новее и дороже. Мощнее. Пока ждала свои бонусы, тот еще подорожал. Купила этот. Классная вещь, ребята, скажу я вам. Не надо ничего больше крутить. Включила, водичку с фильтра налила и все- не прожжет, ничего не прихватит, автоматической подачи пара хватает только так, паровым ударом еще не пользовалась. Красотун. Глажу себе и ставлю его на белье, никаких проблем.
Спасибо Филлипс за такую разработку.
Как правильно разобрать бытовой утюг филипс azur. Самостоятельный ремонт утюга тефаль
Компания Bosch редко выпускает на рынок простые модели. Практически все устройства работают на пару и многие из них беспроводные. Продукция этого производителя очень распространена и отличается в основном отличным качеством. Но все имеет свой срок годности, поэтому некоторые пользователи спустя время задаются вопрос: как провести ремонт утюга “Бош” своими руками? Для ответа на этот вопрос следует вдаться в некоторые интересные подробности и разобраться. Этим мы и займемся в этой статье.
Что такое утюг?
Что же это такое? Даже если начинать рассматривать старые модели, то можно выделить следующие компоненты:
- Корпус со встроенным регулятором.
- Основание (подошва).
- Спиральный элемент.
- Электрические схемы и соединения.
Классический прибор имеет две съемные детали — это подошва и задняя стенка.
В каком из мест могут возникнуть проблемы? Основные неисправности связаны и кабелем устройства. Для определения такой неполадки нужно использовать мультиметр.
- Емкость для жидкости.
- Разбрызгиватель этой самой жидкости.
Резервуар в разных моделях может располагаться на разных местах. Второй же компонент расположен на “носу” утюга. Принцип работы устройства выглядит следующим образом:
- Подошва доходит до определенной температуры.
- Происходит автоматическая подача воды.
- Вода превращается в пар и вбрасывается нажатием специальной клавиши.
Основные неполадки
Новенькие модели утюгов могут иметь большое число компонентов, но, как мы разобрались, в каждой из них будут четыре знакомых детали. Самые распространенные неисправности как раз-таки и касаются этих компонентов:
- Подошва отказывается нагреваться. Возможно, прибор нуждается в срочном ремонте предохранителя или терморегулятора. Первый может страдать от разрыва в контактах, а у второго они могут окислиться.
- Устройство не включается. Как упоминалось выше, множество проблем связано именно с кабелем питания. Но не стоит забывать и о терморегуляторе, который с забитыми отверстиями далеко не пойдет — тут не обойтись без чистки.
- Вышел из строя температурный регулятор, что мешает менять режимы работы.
Разборка
Как разобрать утюг Bosch? Для того чтобы понять, что делать дальше, нужно научиться разбирать устройство:
- Найдите винт на задней стенке, выкрутите его и снимите крышку.
- Обыщите корпус на предмет наличия спрятанных замков или выступов. Если таковые имеются, то аккуратно подденьте их острым предметом.
- Выкрутите оставшиеся винты и достаньте емкость.
- После демонтажа бака осмотрите все внутреннее строение прибора.
- На защитной крышке выкрутите несколько винтов и получите доступ в электросхеме.
Проведение ремонта
Как отремонтировать утюг “Бош”? В большинстве случаев достаточно избавиться от “загрязнений”.
Чистка:
- После разборки устройства необходимо снять подошву, продуть ее пылесосом и почистить небольшой щеткой, дабы удалить пыль и мелкий сор.
- Далее потребуется разместить компонент в миске с водой и уксусом либо лимонной кислотой.
- Прямо вместе с емкостью поставить на огонь, нагреть миску и прокипятить подошву в течение пяти минут. Повторить данную процедуру 3-5 раз.
Важно! Можно вместо воды и уксуса воспользоваться специальным средство против накипи, предназначенным для кастрюль и чайников. После проделанных манипуляций прибор оставляется на сушку и ждет проверки в течение суток.
Куда сложнее будет избавиться от накипи, если устройство работает на пару. Тут, скорее всего, проблема заключается в том, что забились отверстия для конденсата.
Специалисты дают следующие советы:
- Используйте ватную палочку. Продвиньте ее в отверстия и сделайте несколько поступательных движений. Также можно смочить ее в спиртовом растворе.
- Рассыпьте соль на хлопковой ткани и прогладьте утюгом.
Важно! Этот проверенный метод быстро приводит в себя подошву из нержавейки.
- Если работа не ладится с керамическим или тефлоновым элементом, сразу идите в сервисный центр. Данная работа по силам любой мастерской.
- Если из строя вышел терморегулятор, предохранитель или другой компонент, то попробуйте их очистить от окисленных соединений при помощи спирта.
Утюг – один из самых необходимых электроприборов в доме, однако в нем, как и в любом предмете бытовой техники, случаются неисправности. Например, вы включили прибор в сеть, подождали некоторое время и поняли, что утюг по-прежнему холодный. Справиться с этой проблемой можно и самому, не прибегая к помощи специалистов сервисного центра. Ниже мы рассмотрим наиболее распространенные причины, по которым не нагревается ваш любимый утюг, и дадим советы, как починить данную поломку.
В некоторых ситуациях понять, в чем заключается проблема отсутствия нагревания можно, даже не разбирая агрегат.
Если вы убедились, что утюг включен в сеть, в доме нет перебоев с электричеством, а световой индикатор на корпусе утюга горит – значит, поврежден нагревательный элемент утюга (иначе говоря, «тэн»). К сожалению, в данном случае прогнозы неблагоприятные.
Дело в том, что ТЭН соединен непосредственно с подошвой утюга. Если крепления неразъемные, то, вероятнее всего, вам придется обратиться к специалистам и заменять всю подошву, либо покупать новый утюг. Если нагревательный элемент прикреплен с помощью наконечников, то теоретически его можно отсоединить от подошвы и далее с помощью наждачной бумаги зачистить поврежденные контакты.
Если проблема в ТЭНе, решить ее самостоятельно весьма затруднительно, и выгоднее будет приобрести новый электроприбор, потому что замена детали в этом случае будет дорогостоящей.
Впрочем, это далеко не единственная версия, по которой не греет утюг. Попробуем диагностировать иные неисправности:
- Поврежден сетевой шнур. Это одна из самых распространенных поломок. Вам необходимо проверить включение утюга в сеть и рассмотреть провод: нет ли где-нибудь обрыва или повреждения. Целостность сетевого шнура и вилки можно диагностировать при помощи мультиметра. Это устройство измеряет сопротивление в электрической цепи. Вам нужно прозвонить шнур и определить его работоспособность. Убедитесь, что в розетке есть напряжение, переведя мультиметр в режим, обозначенный буквой V. Это знак переменного напряжения. После латинской буквы V, как правило, следует символ «~».
- Напряжение в розетке присутствует, утюг включается, но не греет? Проверьте, не перегнулся ли провод , не ослабли ли контакты с нагревательным элементом. Также можно самостоятельно укоротить шнур на несколько см. Возможно, после этой процедуры поврежденный участок будет удален, и проблема решится. Если же прибор по-прежнему отказывается включаться, замените шнур на новый.
- Вышел из строя терморегулятор. Регулятор температуры – это рычажок, который мы поворачиваем, чтобы установить температуру нагревания на минимум или максимум в зависимости от типа ткани, которую нужно прогладить. Он регулирует температуру, до которой нагревается подошва. Эта деталь имеет нехитрую конструкцию, она представлена биметалической пластинкой, натяжение которой регулирует специальная пружина. При изменении температуры регулятора контакты попеременно замыкаются и размыкаются, в этот момент через них идет ток высокого напряжения. Если контакты загрязняются, на них попадает пыль или ворсинки, то это непременно сказывается на работоспособности техники. В таком случае правильнее будет тщательно прочистить контакты наждачной бумагой (не забывайте отключать утюг от сети электропитания!).
- Проблема в термопредохранителе. Что делать, если со шнуром все в порядке, световой индикатор включения горит, а терморегулятор исправен? Проверяем термопредохранитель. В любой модели современных утюгов имеется встроенный предохранитель, который отвечает за безопасность прибора в процессе эксплуатации. При чрезмерном повышении температуры внутри конструкции этот элемент разрушается (разъединяет электрическую цепь), чтобы не возник пожар. Соответственно, после того, как «полетел» предохранитель, утюг перестает нагреваться. Проверить работоспособность предохранителя можно, использую прозвонку. Если выяснилось, что причина неисправности кроется именно в нем, замените его на новый. Впрочем, здесь все зависит от модели прибора. Термопредохранители бывают сменными и литыми, плавкими и не плавкими.
Это одна из самых распространенных поломок. Вам необходимо проверить включение утюга в сеть и рассмотреть провод: нет ли где-нибудь обрыва или повреждения. Целостность сетевого шнура и вилки можно диагностировать при помощи мультиметра. Это устройство измеряет сопротивление в электрической цепи. Вам нужно прозвонить шнур и определить его работоспособность. Убедитесь, что в розетке есть напряжение, переведя мультиметр в режим, обозначенный буквой V. Это знак переменного напряжения. После латинской буквы V, как правило, следует символ «~».
Он регулирует температуру, до которой нагревается подошва. Эта деталь имеет нехитрую конструкцию, она представлена биметалической пластинкой, натяжение которой регулирует специальная пружина. При изменении температуры регулятора контакты попеременно замыкаются и размыкаются, в этот момент через них идет ток высокого напряжения. Если контакты загрязняются, на них попадает пыль или ворсинки, то это непременно сказывается на работоспособности техники. В таком случае правильнее будет тщательно прочистить контакты наждачной бумагой (не забывайте отключать утюг от сети электропитания!).
Соответственно, после того, как «полетел» предохранитель, утюг перестает нагреваться. Проверить работоспособность предохранителя можно, использую прозвонку. Если выяснилось, что причина неисправности кроется именно в нем, замените его на новый. Впрочем, здесь все зависит от модели прибора. Термопредохранители бывают сменными и литыми, плавкими и не плавкими.Как разобрать утюг самостоятельно
Если вы ни разу в своей жизни не разбирали электрические приборы, то это может стать большой головоломкой. В нынешних моделях снаружи не видно ни единого крепления, винтика или разъема. Как быть в этом случае и как разобрать конструкцию? Ведь в советских, бабушкиных утюгах все было устроено гораздо проще и понятнее.
Внимательно рассмотрите корпус вашего электрического помощника. Сегодня конструкция электроприборов устроена таким образом, что все элементы, детали, соединены друг с другом скрытыми защелками . Найдите плоскую отвертку и аккуратно подденьте защелки.
Далее вы и обнаружите те самые винтики, скрепляющие основные части утюга.
Помните, что утюг в разобранном состоянии категорически запрещается включать в розетку.
Некоторые популярные производители бытовой техники, такие как Тефаль, Филипс, Браун нередко применяют винты с фирменными, не совсем стандартными головками. Здесь придется изрядно помучиться и подобрать нужную отвертку, а то и вовсе обратиться в сервисный центр изготовителя.
Чтобы не допустить неисправности утюга, лучше всего заранее позаботиться о бережном уходе.
- Подготовьте чистую гладильную доску и проверьте, нет ли на подошве утюга прилипшей пыли, шерсти, ворсинок и прочего мусора. При нагревании это может повлиять и на работу утюга, и испортить вещь, которую вы гладите.
- Шерстяные вещи, шелковые ткани, органзу лучше гладить через специальную ткань. В случае с шерстью часть ворсинок может остаться на подошве утюга, а деликатные ткани легко повреждаются, на них могут остаться пятна, подпалины.
- Регулируйте температурный режим в соответствии с материалом ткани.
- Изделия из искусственного меха, замши, кожи не рекомендуется гладить с помощью пара. Паровое воздействие негативно влияет на волокна (они могут расплавиться, остаться на основании утюга).
- Матовые ткани желательно гладить с изнанки, чтобы на них после глажки не появился ненужный блеск.
- Храните утюжок в месте, не доступном для детей и домашних животных. Так, собака запросто может растрепать провод, в результате чего утюг перестанет функционировать.
Заключение
Итак, мы выяснили основные причины, почему не включается или не нагревается ваш утюг, и привели способы устранения данной проблемы. Какие бы совершенные технологии не выдумывали производители (сенсорное управление, автоматическая подача пара, поступление воды, отсутствие проводов), причины неисправности универсальны практически для всех утюгов.
Это может быть плохой контакт сетевого шнура, неисправность ТЭНа, поломка предохранителя или банальное запыление контактов.
Если вам не удалось провести диагностику самостоятельно, обратитесь за квалифицированной помощью, но не забудьте, что ремонт – процесс дорогостоящий, и в некоторых серьезных случаях экономически выгоднее будет приобрести новый электроприбор.
Как отремонтировать утюг своими руками. Секреты разборки и ремонта.
Ничто не вечно под луной. В один прекрасный или не очень день, включив утюг в розетку и прождав 5-10 минут, вы понимаете, что он не работает. Такой красивый, удобный, привычный и все равно не работает. Выход — выкинуть и купить новый не самый лучший вариант. Значит, нужен ремонт. В 80% случаев утюг можно вернуть в рабочее состояние. В 20% перегорает нагревательный элемент и в этом случае действительно дешевле выкинуть его и порадовать себя новой покупкой.
Для ремонта понадобится следующий инструмент:
набор отверток
тестер или батарейка с лампочкой
Перед началом ремонта необходимо оценить внешние проявления неисправности. 99% утюгов имеют световую сигнализацию. Это, как правило, лампочка красного цвета, сигнализирующая о процессе нагрева ТЭНа (термоэлектрического нагревательного элемента).
Существуют варианты с двумя лампочками — зеленой и красной, в этом случае зеленая лампочка сигнализирует о том, что утюг включен в розетку и на него подано напряжение 220 В, а красная указывает на процесс включения и отключения ТЭНа.
Если не одна из лампочек не горит во всех положениях терморегулятора, значит первое подозрение падает на исправность шнура.
Самая большая сложность в ремонте современных утюгов это их разборка. Дизайнеры диктуют свои правила и поэтому все скрепляющие конструкцию винты спрятаны, и найти их довольно сложно. Невозможно описать все конструкции, их великое множество, но есть несколько общих принципов:
Пластмассовый корпус утюга всегда скрепляется с подошвой при помощи винтов (мне не попадался ни один утюг в котором для крепления использовались лишь пластмассовые защелки)
Винты обычно скрыты под декоративными заглушками, светофильтрами для лампочек, ёмкостью для воды системы отпаривания.
Всегда надо стараться разобрать утюг так, чтобы после сборки было не стыдно взглянуть на свою работу.
Старайтесь не сломать пластмассовые защелки деталей
Перво-наперво надо снять заднюю крышку, закрывающую то место, откуда выходит электрический шнур. Поиск винтов задней крышки обычно не вызывает затруднений. Сняв заднюю крышку, вы сможете проверить целостность электрического шнура, 20% неисправностей связано с изломом провода в месте выхода шнура из утюга или из вилки. Для проверки целостности шнура вам потребуется тестер или обыкновенная прозвонка (батарейка, лампочка и кусок провода).
Один конец идущий от лампочки присоединением к штырям вилки, а другой, идущий от батарейки, поочередно к проводам выходящим из электрошнура. Провод в желто-зеленой изоляции проверять не обязательно, это так называемый защитно-нулевой провод. Если лампочка горит, значит провод в порядке и надо искать неисправность дальше.
Если лампочка не горит, значит вас можно поздравить с отысканием неисправности.
Для устранения этой неисправности обычно хватает укоротить шнур сантиметров на 10-15 и вновь подключить на то место, где были прикручены эти провода (предварительно вновь проверив его целостность, если лампочка прозвонки не горит, значит провод поврежден возле вилки и её надо заменить) Следует отметить, что электрошнур утюгов специальный, провода его имеют прорезиненую изоляцию, выдерживающую большую температуру.
Поэтому любой провод здесь не подойдет, нужен в прорезиненной изоляции.
Если провод нормальный, значит придется разбирать утюг дальше. Перед дальнейшей разборкой необходимо зарисовать схему подключения проводов, потом этот рисунок здорово облегчит вам сборку.
Philips, Siemens, Braun, Tefal, Rowenta, Bosh являются лидерами по производству бытовой техники. Их качество надежнее, а сами приборы стоят дороже, $60-80. Если вы при покупке рассчитываете на сумму в 20-30$, то вам следует обратить внимание на утюги Scarlett, Unit, Binatone, Clatronic, Vitek, Vigod и др.
Утюг – вещь в хозяйстве необходимая и незаменимая. Но, как и любой прибор, который часто используют, он приходит в негодность. Что делать в таком случае? Нести в мастерскую или покупать новый? Не спешите делать ни то, ни другое. Устройство утюга довольно простое, и человек, обладающий даже небольшими навыками и знаниями, сможет справиться с этой задачей. Причины неполадок утюга обычно связаны с электричеством и очень редко с системой отпаривания.
Руководствуйтесь нашими советами, и вы сможете быстро научиться ремонтировать утюг.
Со старыми советскими утюгами проблем не было, а на современных все винтовые крепления скрыты заглушками для придания лучшего дизайна изделию. Отыщите и выньте их кончиком ножа, а под ними будут винты. Еще в некоторых местах используются пластиковые замки, чтобы их открыть – аккуратно отогните край детали, просуньте маленькую отвертку, и слегка надавливая, откройте замки. Там тоже будут винты. Открутите их, и ручка с бачком снимется без труда. Когда будете снимать бачок, следите, чтобы не потерялись резиновые уплотнители.
Когда у вас открылся доступ к подошве утюга, то нужно проверить сначала термопредохранитель, а потом термостат. Первый служит для того, чтобы не случилось возгорания. Когда по каким-то причинам температура в утюге начинает несанкционированно повышаться, предохранитель перегорает. Проверяют его тестером, и если предохранитель неисправен, его нужно заменить. Меняется он просто, стоит только открутить винт, который его фиксирует на корпусе, и два винта, которыми он подключается к цепи.
Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты.
Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность.
Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания.
Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг , чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого.
Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.
Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга.
Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др.
)
Чтобы разобрать утюг нужна специальная отвертка
Все же, один вид ремонта утюга можно выполнить своими руками, но обязательно подготовленному человеку. Ремонт этот связан с заменой сетевого шнура.
Если утюг довольно старый и проработал много лет без поломок, то часто причиной его внезапной поломки становится сетевой провод (шнур), подключающий его к розетке.
Многочисленные «узелки» на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно «звонить» шнур. А для этого нужно снять торцевую крышку.
Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой «секрет». Но разве «нашего» домашнего умельца это остановит… Только еще раз напоминаем: за этой крышкой опасное напряжение!
Проверьте тестером целостность проводки сетевого шнура.
Если одна из жил шнура не проводит ток, то рассоедините место крепления шнура под крышкой утюга и замените новым шнуром. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа приблизительно 2квт) и безопасным (гибким и защищенным специальным чехлом).
Электрическая схема подключения утюга к сети
На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.
Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.
Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну — внутренний обрыв одной сетевого шнура.
И то, для этого потребуется тестер и специальная отвертка.
Термостат, регулирующий температуру нагревания подошвы утюга
На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.
Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт.
Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.
Если вы посмотрите на верхнее фото, то на первом плане увидите кембрик (изоляционную трубку), в котором и находится одна из главных защит от перегрева утюга — предохранитель аварийного отключения.
Опять же, если он сломается, то вряд ли сможете обойтись без сервисного центра или мастерской по ремонту утюгов.
Так что причин для того чтобы разбирать утюг своими руками нет, кроме одной — замены сетевого шнура. А для этого не нужно разбирать утюг полностью, а всего лишь снять его торцевую крышку.
Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.
Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.
Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос — Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?
Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор.
Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.
Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?
Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.
Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.
Ремонт утюга philips gc 4425 своими руками
Самое подробное описание: ремонт утюга philips gc 4425 своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.
Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.
Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:
- Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
- Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
- Емкость/резервуар для воды, которая используется при отпаривании.
- Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
- Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.
| Видео (кликните для воспроизведения). |
Общее устройство электроутюга
После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.
Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.
Инструменты, которые могут понадобиться при ремонте утюга
Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.
Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.
Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.
В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.
Снять заднюю крышку — первое что надо сделать при разборке утюга
Как каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности.
Но есть несколько моментов, которые встречаются практически у любых производителей.
Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.
Чтобы разобрать утюг надо снять кнопки
В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).
Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают.
Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.
Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.
При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку.
Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.
Проверяем целостность шнура электропитания
Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.
Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся».
Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.
Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.
Это выходы нагревательного элемента утюга
Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.
| Видео (кликните для воспроизведения). |
Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.
Это терморегулятор на утюге
К пластине подходят два контакта.
На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.
Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.
В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.
Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко.
Выход — заменить его.
Терморегулятор с другого ракурса
Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.
Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.
Ремонт утюга: предохранитель и его прозвонка
Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода.
Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.
Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.
Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими борами (подойдет сковорода) наливаете воду и уксус (обычный, столовый). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.
Очищение отверстий для выхода пара на утюге
Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете.
Так повторять можно 3-4 раза. Пока не растворятся соли.
Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.
Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.
Сообщение truemetal » 03 мар 2011 18:21
Сообщение ЕЛЕремонт » 03 мар 2011 18:36
Может быть что угодно, например неисправный нагревательный элемент.
Сообщение Jax_2004 » 16 сен 2013 00:42
Сообщение transfor » 16 сен 2013 01:18
Есть два способа очистки утюга от накипи .
Сообщение rises » 01 апр 2014 15:49
Сообщение transfor » 02 апр 2014 00:28
Сообщение riselost » 17 апр 2014 16:36
Сообщение transfor » 17 апр 2014 23:59
Сообщение Kos1234 » 24 янв 2017 14:11
Сообщение Kos1234 » 24 янв 2017 14:12
Сообщение Паевл » 29 авг 2017 20:59
Сообщение transfor » 29 авг 2017 22:29
Сообщение Паевл » 29 авг 2017 22:58
Сообщение transfor » 30 авг 2017 22:45
Сообщение Паевл » 30 авг 2017 23:44
Сообщение volna2m » 31 авг 2017 09:52
Джентльмен – человек, при общении с которым чувствуешь себя джентльменом.
Ремонт стиральных,посудомоечных,швейных машин и бойлеров в Нижнем Новгороде
Сообщение transfor » 31 авг 2017 10:17
Сломанный утюг не стоит сразу выбрасывать и покупать новый. Если поломка не слишком серьезная, то его можно отремонтировать самостоятельно. Утюги производства разных фирм отличаются формой, техническими характеристиками, запчастями, но по конструкции они все одинаковые. Имея отвертку и мультиметр, можно произвести своими руками ремонт утюга Филипс и других марок.Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга не отличается сложностью и состоит из следующих элементов:
- Подошва со встроенным нагревателем. Если в приборе имеются отпариватели, то для них в подошве предусмотрены отверстия.
- Термостат функции регулирования температуры нагрева.
- Резервуар, в котором содержится вода для отпаривания.
- Сопло для разбрызгивания воды и выхода пара. Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.
- Электрический шнур для подключения прибора к сети. Он прикрепляется к контактной колодке, расположенной под пластиковой крышкой.
Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы понадобятся:
- крестовые отвертки прямой и изогнутой формы;
- широкий нож или ненужная пластиковая карта, чтобы поддевать защелки;
- мультиметр для проверки работы электрических элементов;
- паяльник для замены деталей.
Чтобы отремонтировать утюг, нужно иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать аккуратность и последовательность действий.
Один из наиболее сложных моментов ремонта — разборка устройства. Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели.
На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.
В устройствах Rowenta и подобных им конструкциях на ручках расположены болты, их нужно открутить. Под снятыми кнопками также есть винты, их тоже убирают. После этого отжимают защелки, закрепляющие верхние пластиковые детали, и снимают их. Утюг разбирают до тех пор, пока не разделят корпус и подошву.
Конструкции приборов от разных производителей несколько отличаются друг от друга, поэтому процесс разборки у них также бывает разным.
Но в любом случае работу нужно производить аккуратно и не торопясь.
Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.
Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром. Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.
com/embed/27904XK-HDo»/>Если прибор перестал греться, возможно, сгорел ТЭН, замена которого стоит дорого. Если это случилось, то лучше купить новый утюг. Два выхода нагревательного элемента находятся в задней части подошвы утюга. Для проверки мультиметр нужно настроить для измерения сопротивления и подключить к клеммам ТЭНа. Если на дисплее прибора появляется число, близкое к 250 Ом, ТЭН в порядке. Если число намного больше, то нагревательный элемент перегорел.
Терморегулятор внешне представляет собой пластину с расположенными на ней контактами и пластиковым стержнем, предназначенным для надевания диска. К контактам подключают мультиметр и проверяют работу терморегулятора. При выключении звук должен исчезать, а при включении появляться вновь.При поломке терморегулятора утюг может не включаться, даже если он установлен на «включено». Может быть наоборот — прибор не выключается при выключенном терморегуляторе. В обоих случаях проблема заключается в неисправных контактах.
Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить, используя наждачную бумагу с мелким зерном. Если прибор не отключается, то контакты могли сплавиться или сцепиться при падении. Можно попробовать аккуратно расцепить их, стараясь не погнуть и не повредить. Если не получится, то придётся заменить утюг.
На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.
Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве.
Чтобы их почистить, нужно приготовить один из следующих составов:
- 1 л воды смешивают с 200 граммами уксуса;
- на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.
Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.
Если из разбрызгивателя перестала поступать вода, причина может быть в отсоединении трубки. Для устранения неисправности нужно разобрать панель с кнопками впуска и установить на место имеющиеся там трубки.Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.
Утюг, который перестал работать, не стоит сразу нести на помойку.
Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.
Чтобы починить утюг своими руками, нужно знать, как сделан этот прибор. Рассматривая устройство утюга, можно сказать, что конструктивно он похож на такие приборы, как чайник или нагреватель. Отличия заключаются лишь в предназначении аппаратов и наличии дополнительных узлов.
В утюге, независимо от страны и фирмы производителя, имеются четыре основных узла:
- нагреватель;
- вилка со шнуром;
- термопредохранитель;
- регулятор температуры.
Чтобы утюжок начал работать, следует на трубчатый нагревательный элемент, расположенный в подошве прибора, подать напряжение. В современных моделях, таких как «Ровента», применяются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагревания, то подошва прибора раскалится настолько, что будет пригодна разве для жарки яичницы, а никак не для глажки белья.
С целью предотвратить чрезмерное нагревание в цепь аппаратов встраивается регулирующее устройство. От терморегулятора утюга зависит тепловой режим, который выбирается с учетом вида тканей: некоторые материалы можно гладить при температуре 100 С, другим необходимы показатели в 200 С. В большинстве моделей, к которым относятся и утюги «Браун», регулировочное колесо располагается в верхней части корпуса под ручкой.
Немаловажным узлом для обеспечения безопасности является предохранитель. При достижении прибором экстремальных температур, возникших в результате неисправности, термопредохранитель разомкнет контакты, а утюг выключится.
Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.
Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.
Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.
Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись.
Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить. При окислении клемм нужно отсоединить провода и зачистить проблемные места.
Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.
Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.
Наиболее распространенной причиной выхода из строя нагревательного элемента является разрыв спирали. Еще одной причиной может быть недостаточный контакт стержней ТЭНа с выводами прибора в точках соединения.
В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую.
Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.
Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.
Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.
Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему.
Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.
Чтобы убедиться в неисправности температурного регулятора, придется разобрать утюг полностью.
Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.
Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.
После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга.
В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.
Чтобы наладить утюг, можно обратиться к статистике, которая говорит, что 50-60% неисправностей возникает из-за того, что выходит из строя термопредохранитель. Данный узел бывает одноразового действия и многоразового. Предохранители первой группы, как камикадзе, срабатывают только один раз. Узел рассчитан так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая эксплуатация прибора без дополнительного вмешательства становится невозможной.
Более современные технологии предусматривают использование биметаллических деталей. Такой термопредохранитель способен отключать утюг в экстремальных ситуациях, а затем снова включать. Если не работает утюг по этой причине, проще всего выбросить узел, а цепь закоротить. Сделать это можно разными способами:
- при помощи пайки;
- путем обжатия металлического стержня;
- переключением проводов питания.
В каждом случае необходимо добиться надежного контакта.
Еще одним распространенным заболеванием является проблема с системой отпаривания. Иногда в утюге «Бош» кнопка, включающая процесс, сильно продавливается, а пар не подается. Ремонт утюга Bosch следует начать с откручивания самореза сзади и снятия задней крышки. Затем следует аккуратно вытянуть две кнопки, регулирующие подачу пара, вверх. Они не закреплены винтами и держатся на втулках за счет силы трения. Дальше необходимо открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой расположены два насоса: один подает воду на разбрызгиватель, другой доставляет воду на подошву для создания пара. Требуется извлечь паровой насос. В нижней части есть шарик, который из-за накипи прилипает к дну камеры. Для устранения неисправности нужно протолкнуть шарик в камеру и собрать утюг в обратной последовательности.
Какой бы утюг не пришлось чинить, необходимо помнить о безопасности и соблюдать определенные правила: включать прибор в сеть лишь, когда это необходимо; не пытаться устранить неисправность влажными руками; во время ремонта утюг необходимо устанавливать на устойчивое, не пропускающее ток и жаропрочное покрытие.
Электрический утюг — один из самых главных и просто необходимых для жизни приборов в доме. Прогресс человеческого развития шагнул значительно вперед и теперь можно быстро и комфортно гладить любую одежду, вне зависимости от характера её материала.
Но вместе с этим бывает так, что возникают проблемы, поскольку техника может перестать работать. И поэтому нужно знать, в чем причина, как устранить неисправность самостоятельно. Специалисты считают, что 80 % проблем возможно устранить самостоятельно.
Сначала рассмотрим и познакомимся с конструкцией утюгов.
Итак, основные элементы — это нагревательный тэн, подошва, индикатор включения и терморегулятор. Тэн представляет собой спираль, которая нагревается при подаче в утюг электричества. И уже эта спираль разогревает подошву. Индикатор светится и указывает что утюг подключено и он в рабочем состоянии.
Прибор нагревается до нужной температуры и индикатор автоматически отключается и тухнет свет лампочки.
Бывает на утюге две лампочки: зеленая и красная.

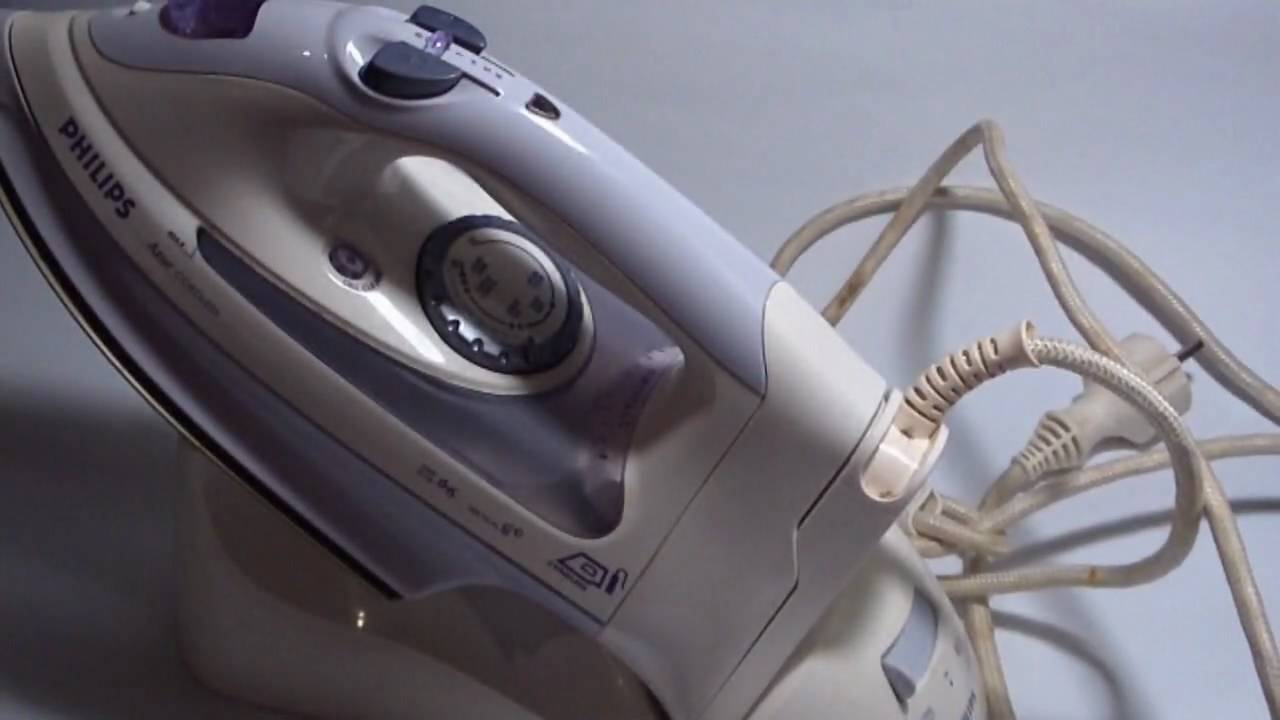

Как выполнить ремонт утюга марки Philips
В этом случае зеленая говорит о том, что к прибору подключено питание. А красная указывает на работу тэна, горит — работает, не горит — выключен. Терморегулятор регулирует температуру глажки и его управление можно осуществлять на корпусе устройства.
Во всех приборах также имеется предохранитель, который отключает тэн, если случается такое что терморегулятор не срабатывает и температура не падает, а поднимается. Когда температура снижается до минимума, то терморегулятор снова включается и электрический ток поступит на спираль тэна.
Когда ваш утюг дал сбой и перестал работать важно не спешить покупать новый, а проблемный выбрасывать за ненадобностью. Прибор в большинстве случаев можно привести к рабочему состоянию и исправить поломку. Только если сгорает нагревательный элемент утюга, то уже ничего не сделать и нужно покупать новый. Но такое случается совсем не часто.
Что нужно приготовить рядом занимаясь ремонтом утюга? Хорошо, если в доме имеется несколько отверток и прибор, который называется тестер, а также рабочая лампочка с хорошей батарейкой. Возможно понадобится разобрать корпус прибора.
Первым делом нужно найти винты, которые скрепляют корпус и подошву. Винты обычно находятся под специальными заглушками, емкостью где вода. Важно действовать аккуратно, не сломать защелки деталей.
Первым делом нужно проверить горит ли лампочка на индикаторе. Если нет, то проблема в шнуре утюга. Чтобы отремонтировать его, надо снять заднюю крышку и проверить подключение кабеля питания, может быть, что какой-то контакт плохо подключен.
Дальше можно воспользоваться обычным тестером и проверить исправность кабеля. Один конец — к вилке шнура, а другой — к проводкам внутри корпуса. Если не работает, потом отрезать 4-6 сантиметров провода. Один конец тестера и лампочку приставить к вилке, а к другому концу — батарейку.
Если лампочка не светит, то что-то не так со шнуром.
Можно еще отрезать и попробовать опять, подключив тестер. Может быть в итоге так, что шнур не пригоден и нужно его заменить. Если лампочка после проверки горит, то это означает что проблема не в шнуре и поэтому нужно будет разбирать утюг дальше, другие детали.
Еще одна популярная проблема, подстерегающая владельцев утюгов — неисправность терморегулятора. Основой регулятора температур является биметаллическая пластина. Эта пластина нужна для работы быстродействующего выключателя.
Температурный регулятор действует так: подошва утюга нагревает биметаллическую пластину; так как коэффициент расширения тепла двух металлов бывает разным, биметаллическая пластина изгибается и отжимает контактную пластину. Таким образом происходит размыкание цепи и отключения тэна.
В этом видео, вам покажут как устранить проблему с остыванием утюга. Смотрим и запоминаем!
Когда же температура биметаллической пластины снижается до определенного уровня, она снова стает ровной и отпускает контактную пластину.
Тогда тэн опять срабатывает. Очень важно обращать внимание на работу терморегулятора, не сломан ли он. Проверить это можно покрутив его ручку в крайние положения.
Если контактные пластины смыкаются и размыкаются, то он в порядке. Эти пластины являются основой регулятора температуры. В противном же случае, если не удается это сделать, нужно снять ручку регулятора, поддевая ее каким-нибудь острым предметом, ножом или плоской отверткой. Это совсем не трудно. Если такая тактика не удается, лучше вообще снять корпус утюга, выкручивая винты.
Когда это будет сделано, можно посмотреть на проблему изнутри, так легче найти поломку. Затем, используя прозвонку, посмотрите, срабатывает ли электрическая цепь. Одним концом прозвонку подключают к одному контакту, а другим концом — к другому. Теперь, если загорается лампочка, когда регулятор ставить в крайние положения, то терморегулятор исправен.
Но если нет, то нужно произвести зачистку контактов. Для этого можно применить мелкозернистую наждачную шкурку или даже пилочку для ногтей.
Затем нужно сделать проверку целостности цепи терморегулятора пользуясь электрическим тестером.
Тепловой предохранитель для утюга
Далее следует обратить внимание на термопредохранитель. Проверяя его, можно обнаружить ещё одну неисправность утюга. Для этого необходимо подключить к нему с обеих сторон провода прозвонки. Если с предохранителем всё в порядке, то зуммер тестера начнёт издавать звук, «пищать». Если зуммер всё же не «пищит», то значит термопредохранитель — неисправен.
В 50-60% случаев неисправности утюга, проблема возникает именно из-за перегорания термопредохранителя. Бывают два типа термопредохранителей: одноразовые и многоразовые. Многоразовые термопредохранители созданы по тому же принципу, что и биметалл (также как и основной регулятор утюга).
Когда установленная температура повышается контакт разрывается, и вследствие этого прерывается цепь питания нагревательного элемента. После того, как утюг остыл биметаллический контакт снова замыкает цепь питания нагревательного элемента.
Так, многоразовый термопредохранитель оберегает утюг от перегрева (за исключением тех случаев, когда не сработал основной терморегулятор) и полностью сгореть.
В отличие от многоразового термопредохранителя, одноразовый своё предназначение может выполнить лишь единожды. Когда заданная температура превышается одноразовый термопредохранитель разрывает питание нагревательного элемента, таким образом утюг защищён от перегрева и от того, чтобы нагревательный элемент перегорел.
Здесь, можно просмотреть интересное видео по ремонту холодильников.
В этой статье, вы найдёте интересную информацию о том, какой фирмы лучше всего выбрать водонагреватель.
Если сработал одноразовый термопредохранитель, то утюг дальнейшей эксплуатации уже не подлежит, его необходимо ремонтировать.
Самый простой вариант решения данной проблемы будет заключаться в том, чтобы выбросить этот одноразовый термопредохранитель, а электрическую цепь в данном месте закоротить. Если основной регулятор температуры исправен, то отсутствие термопредохранителя никаким образом не отразится на работе и безопасности утюга.
Для того, чтобы закоротить электрическую цепь в том месте, где термопредохранитель отсутствует, необходимо припаять в это место другой предохранитель или просто провод.
Приложив немало труда и проверив основные элементы, приходим к тому, что перестал работать нагревательный тэн. Часто его просто невозможно или очень сложно изъять из прибора и заменить. Да и это может выйти очень даже не дешево. Поэтому лучше в таком случае утилизировать утюг. Части утюга, которые ещё рабочие, к примеру шнур, могут еще пригодится дома и можно это оставить.
Лучше заливать в утюг только дистиллированную или кипяченную воду. Это убережет от образования накипи в системе отпаривания.
В данной теме приводится фото с пояснениями:
- по разборке утюга,
- его ремонту
Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».
Тестирование электрической цепи как и для всей бытовой техники проводится пробником к примеру ОП-1
либо мультиметром цифровым.
Существенного различия схем утюгов от разных производителей,- нет.
Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips
Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн. Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна. Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.
Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.
Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна.
Причины неисправности утюга следующие:
- разрыв проводки шнура у основания вилки;
- механическое повреждение проводки шнура по всей его длине;
- перегорание тэна подошвы утюга;
- окисление контактов биметаллической пластины термолегулятора;
- перегорание термопредохранителя
Что здесь можно заменить при проведенном тестировании:
- заменить шнур;
- заменить вилку шнура;
- зачистить контакт терморегулятора;
- заменить терморегулятор;
- заменить термопредохранитель
Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже разборке утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.
Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания.
Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.
Ремонт утюга — мулинекс
Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.
Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.
В задней части утюга фото №1, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.
После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки фото №2.
Корпус крышки при этом стараемся не повредить.
После снятия задней крышки утюга фото №3 нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:
нагревательного элемента ТЭНа.
Далее, аккуратно ножом вскрываем крышку ручки утюга фото №4. Мелкие детали от ручки утюга и шурупы складываем в кружку.
Чтобы непосредственно добраться до контактов терморегулятора фото №5 и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.
Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.
Отверткой на фотоснимках показаны места креплений таких деталей.
То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.
Отверткой показана ручка терморегулятора фото №7 и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.
На фотоснимке показаны дополнительные места таких соединений фото №8, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.
Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора фото №9. Контакты терморегулятора указаны наконечником отвертки.
Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.
Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.
Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.
Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.
Диагностика утюга
На фотоснимке показана сигнальная лама фото №10. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.
В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента фото №11. Проводим диагностику нагревательного элемента.
Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.
Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга фото №13.
Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.
Вот мы и разобрались в неисправности и починили утюг. Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.
Автор статьи: Антон Кислицын
Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.
✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4 проголосовавших: 8PHILIPS AZUR 4800 GC4845 РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ Pdf Загрузить
Philips Consumer Lifestyle
Руководство по обслуживанию
ИНФОРМАЦИЯ О ПРОДУКТЕ
Характеристики
— Цвет: синий шторм
— подошва SteamGlide plus
— Насадка Easy Reach Steam
— Производительность пара (45 грамм / мин)
— Выстрел пара, SOS (170 грамм / мин)
— Вертикальный SOS
— Функция распыления
— Емкость бака (350 мл)
— Устройство для намотки шнура и липучка
— Длина шнура (2.
5 м)
— Система остановки капель
— Система двойного активного расчета
Информация по безопасности
— Этот продукт соответствует требованиям
Подавление помех на радио и телевидении.
— После ремонта изделие должно работать
должным образом и должен соответствовать требованиям безопасности и
правовых норм, официально установленных на данный момент.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Напряжение
: 220 — 240 В
Частота
: 50 — 60 Гц
Мощность
: 2000 — 2400 Вт
Размер (F-бокс)
: 130 (Д) x 327 (Ш) x 164 (В) мм
Вес (продукт)
: 1.59 кг
Издатель Philips Consumer Lifestyle
10/06
Водный совет
Подходит для использования с водопроводной водой. Совет смешивать равными порциями
дистиллированной воды или используйте только дистиллированную воду, если водопроводная вода
очень тяжело.

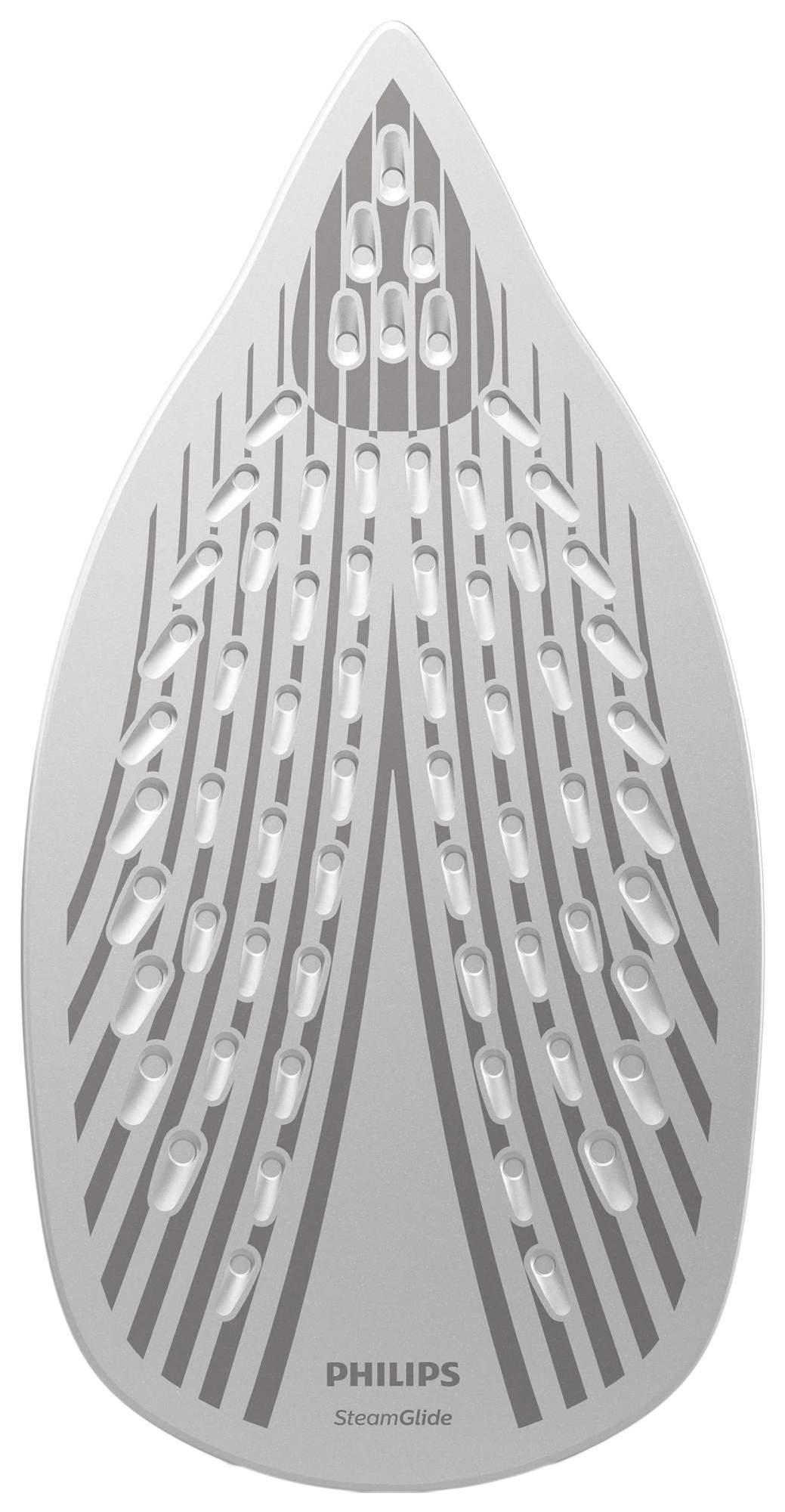

Подошва SteamGlide plus
Специально обработанная подошва Stealide plus рассчитана на 2
совершенно разных типа пароотводчиков:
1.
Большие отверстия для максимального разглаживания складок
2.Прекрасные вентиляционные отверстия для лучшего скольжения
Паровой наконечник Easy Reach
Концентрированный пар подается в труднодоступные места
заостренная форма и удлиненные прорези для пара.
Система двойного активного расчета
Это двухступенчатая система защиты утюга от накипи.
наращивание:
1. Таблетка от накипи предотвращает засорение накипи
.2. Функция очистки от накипи удаляет отслоившиеся накипи
Система остановки капель
Вода попадает в паровую камеру через клапан резервуара
при достаточно высокой температуре подошвы.
Когда температура слишком низкая, клапан резервуара закрывается на
означает биметаллический диск.
Напечатано в Нидерландах
Паровой утюг Azur 4800
пароотводчика.
частицы все еще находятся внутри утюга.
© Авторские права защищены
GC4845
Возможны изменения
Ремонт железных рулонов в домашних условиях.
Как разобрать бытовой утюг Philips azur. До какой максимальной температуры может нагреваться утюг Philips Сюрприз, но проблема как разобрать утюг — самая сложная в ремонте.Производитель пытается навязать официальный сервис. В СССР разобрать железо было непростой задачей. Что уж говорить о нынешнем разнообразии. Советские модели были довольно грубоваты с эстетической точки зрения, мастер волен не переживать за внешний вид, современные модели красивы, они раскрывают такое хрупкое тело. Пластиковые детали как бы нарочно сделаны из сорта полимера, который демонстрирует минимальную гибкость и легко ломается.
Считаем, что шаги предпринимаются, повторим еще раз отдать работу сервисным центрам.Обычные жители — привыкли считать каждую копейку, хотим сделать сами. Итак, сегодняшняя тема: как разобрать утюг.
Разобрать железо
Начнем с обещанного советского железа. Сразу оговорюсь, мало общего с паром. Перечислим детали, из которых состоит утюг, со знаком качества в виде звезды, вписанной в пятиугольник:
- Задняя крышка.
- Регулятор температуры.
- Шнур питания.
- Подошва.
- Ручка часто является неотъемлемой частью корпуса.
Набор инструментов
Внутри силовой блок, ТЭН подошвы, терморегулятор и термопредохранитель. В модели UL-84, которую мы видим на фото, в задней части подошвы имеется крышка для быстрого доступа к ТЭНу. Видите крышку с перевернутым утюгом. Полюбуйтесь силовыми контактами ТЭНа. На заднем плане — джентльменский набор для открытия бытовой техники. Давай объясним. В зеленом корпусе много наконечников вместе с типичным TORX, вы можете увидеть невероятную форму головы.Набор покупался в Москве по цене порядка 800 — 1000 руб. В комплекте адаптер. Сегодня биты намного дешевле из-за конкуренции со стороны дилеров.
Головки не подходят для двусторонней отвертки, которую мы здесь увидим. Через переходник шпульки шпулька попадает во внутренний магнит. В сером корпусе под стандартными головками отверток видно 6 розеток. Стоимость удовольствия с ручкой — сотни рублей, не более 400.
Почему мы долго шлифуем инструмент? Каждое видео с разборкой утюга начинается с жалоб на нестандартные головки шурупов.Между тем, каждый мужчина просто обзаведется джентльменским набором, позволяющим раскрутить космический корабль. Более того, читатели наверняка приобрели накопитель со сменными головками. Купите набор нестандартных насадок!
Снимая заднюю крышку (фото №2), видим: силовых болтов явно нет. Видно:
- прижимная планка на двух винтах;
- контакты идущие к реле, один оборот разрывается биметаллической пластиной, регулируется ручкой режимов.
Понятно, что вход следует искать от регулятора температуры.Аккуратно подденьте ручку двумя отвертками с боков, она вылетит с жутким треском. Регулятор удерживался двумя стальными пружинными скобами, цепляющимися за паз. Нет ничего криминального. Смотрите фото, выглядит страшно, работает почти полвека. Дадут ли такую гарантию Philips, Vitek, Tefal, Braun, Bosch? Выводы делайте сами. Видите два силовых болта, немедленно откручивайте!
Для снятия подошвы проанализируем контактный блок, показанный на втором фото.
На последнем изображении мы видим регулируемую биметаллическую пластину. Для защиты от ненадлежащего износа регулятора при сборке отмечается асимметрия формы отверстия. Разборка завершена. Мощность устройства — 1 кВт, сопротивление обмотки — 50 Ом. Произойдет это при любом положении термостата, пока контакты замкнуты.
Конечно, при необходимости отрегулируйте биметаллическую пластину. Используются плоскогубцы плюс умелые руки. Подгибая металл, меняем температуру реле.Отсоедините ТЭН, разобрав контакты на фото №2. Проверить сопротивление короткого замыкания реле. Отлично — почистить контакты, отполировать.
Разберите импортный паровой утюг
Не говорите, что разобрать утюг Tefal просто; вот несколько типичных уловок.
Устройство современного утюга
Трехуровневые современные утюги, типовой состав:
- Ручка, которая интегрируется с резервуаром.
- Чехол, защищающий бак от горячей подошвы.
- Подошва с бойлером, отверстия для выхода пара.
Узлы конструктивно унифицированы. Часто без поломки разобрать детали не удается. Ручка приклеена к баку, корпус — цельный пластиковый, способ сварки бойлера и подошвы вообще сложно определить.
Под корпусом находится отсек электронных элементов. Термостат представлен биметаллической пластиной. Рядом с ним виден термопредохранитель, обычно он через термостойкую ткань впрессован на стенку бака, либо прямо рядом с нагревательным элементом.Соответственно, установка элемента может составлять, например, 140 градусов или выше. Определяется схемой защиты от перегрева, моделью утюга. Плавкий предохранитель можно узнать по монтажному кронштейну, по красноречивым надписям на корпусе, которые приводят к допустимому току (опция), рабочей температуре.
Таким же образом замените плавкий предохранитель. Чтобы разобрать проводной утюг Braun Freestyle, вам нужно будет вытянуть шнур с электронной начинкой.Согласно приведенным выше советам, сначала снимите задние винты, а затем дужку.
Наконец, снимите кнопку парового удара, расположенную в области кнопок парового удара. Шнур, электронная часть удерживаются пластмассовыми зубцами. Ручка, бак, подошва — практически одно целое. Однако в носовой части мы замечаем пару силовых винтов. Действуйте в соответствии с обстоятельствами.
Дизайн, на наш взгляд, стал основой беспроводных утюгов. Силовые контакты съемные. Вы можете снять, поставить подошву с бачком, ручку на место, когда захотите.Без разборки. Хотя любые беспроводные утюги работают циклично: n секунд тиранируют подставку, m секунд гладят одежду, внутри нет таймеров (горят сигнальные светодиоды). Работает с биметаллической пластиной. В цепочку подошвы включается зеленая лампочка; создается второй контакт верхнего положения для красного. Следуйте на светофор. Зеленый означает, что вы можете. Красный? Пора ставить утюг.
Создаваемые модели со встроенным аккумулятором, конечно, больше весят. Не каждый может назвать качество достоинством.Но время автономной работы длится дольше. Что касается обычных дорогих беспроводных утюгов, цикл составляет примерно 24-5. Время глажки в пять раз больше, чем отдыха. Разобрать беспроводной утюг не сложнее проводного.
Мы добавляем не редкость беспроводные утюги: Tefal, Philips. Недавно на рынке появился Панасоник. Настоящая новость — Tefal непопулярна в Америке. Panasonic может похвастаться удобной коробкой для переноски. Забыл посмотреть на продаваемое в России, за рубежом японское самое эргономичное железо среди беспроводных моделей.Выпущен Indian, купить даже на e-bay сложно.
Кстати, слишком долго ждать, чтобы думать о родине Будды. Добрая часть населения мира живет, много зарабатывает программное обеспечение.
Надеюсь, научил читателей разбирать утюг. Они принесли типовые приемы, которые используются повсеместно. Невозможно создать универсальную инструкцию, как перебирать многочисленные модели. Отдельные экземпляры одного производителя могут кардинально отличаться от других представленных рынком.Прощаемся, ждем комментариев, смотрим фото, оцениваем, сравниваем, учимся разбирать утюги своими руками.
С тех пор, когда люди сняли шкуры животных и стали надевать тканые одежды, встал вопрос об удалении вещей от складок и замятий. Вещи дробили плоскими камнями, гладили на сковородах с раскаленными углями, а этого просто домохозяйки не придумали, до 6 июня 1882 года американский изобретатель Генри Сили запатентовал электрический утюг.
И только в 1903 году американский предприниматель Эрл Ричардсон воплотил изобретение в жизнь, сделав первый утюг с электрическим подогревом, который очень понравился швеям.
Принцип работы и электрическая схема утюга
Электрическая схема
Если посмотреть на электрическую схему утюга Braun, можно подумать, что это схема электрического нагревателя или электрочайника. И это неудивительно, электрические схемы всех этих устройств мало чем отличаются. Различия заключаются в конструкции этих бытовых приборов из-за их разного назначения.
Напряжение питания 220 В через гибкий термостойкий шнур с литой вилкой подается на разъем XP, установленный в корпусе утюга.Клемма РЕ является заземляющей клеммой, не принимает участия в работе и служит для защиты человека от поражения электрическим током в случае пробоя изоляции на корпусе. Провод PE в шнуре обычно желто-зеленый цветов.
Если утюг подключен к сети без цепи заземления, провод PE не используется. Клеммы L (фаза) и N (ноль) в утюге эквивалентны, на какой вывод подается ноль или фаза не имеет значения.
С клеммы L ток поступает на регулятор температуры, а если его контакты замкнуты, то на одну из клемм TEN.С клеммы N ток через термопредохранитель поступает на вторую клемму нагревателя. Параллельно клеммам ТЭНа через резистор R подключена неоновая лампочка, которая загорается при подаче напряжения на ТЭН и нагреве железа.
Для того, чтобы утюг начал нагреваться, необходимо подать напряжение питания на трубчатый электронагреватель (ТЭН), запрессованный в подошву утюга. Для быстрого нагрева подошвы используются нагревательные элементы большой мощности, от 1000 до 2200 Вт.Если такая мощность подается постоянно, то за несколько минут подошва утюга прогреется докрасна и погладить вещи, не испортив их, будет невозможно. Для глажки изделий из капрона и анида температура утюга 95-110 ° С, а вещей из льна 210-230 ° С. Поэтому для установки нужной температуры при глажке вещей из разных тканей существует температура. устройство управления.
Регулятор температуры управляется круглой ручкой, расположенной в центральной части под ручкой утюга.При повороте ручки по часовой стрелке температура нагрева увеличится; если повернуть против часовой стрелки, температура подошвы будет ниже.
Вращение от ручки к блоку термостата передается через переходник в виде втулки или металлического уголка, надеваемого на шток с резьбой термостата. Ручка на корпусе утюга удерживается несколькими защелками. Чтобы снять ручку, достаточно с небольшим усилием оторвать ее от края лезвием отвертки.
Работа термостата утюга Philips и любого другого производителя обеспечивается установкой биметаллической пластины, которая представляет собой полосу двух металлов, спеченных вместе по всей поверхности металла с разным коэффициентом линейного расширения.При изменении температуры каждый из металлов расширяется в разной степени, и в результате пластина изгибается.
В регуляторе температуры пластина через керамический стержень соединена с бистабильным переключателем. Принцип его действия основан на том, что за счет плоской изогнутой пружины при прохождении точки равновесия контакты мгновенно размыкаются или замыкаются. Производительность необходима для уменьшения подгорания контактов в результате образования искр при их размыкании.Точку переключения переключателя можно изменить, повернув ручку на корпусе утюга, и таким образом контролировать температуру нагрева подошвы. При включении и выключении переключателя термостата слышен характерный мягкий щелчок.
Для повышения безопасности работы утюга при выходе из строя термостата, например, контакты свариваются, в современных моделях (в советских утюгах не было термопредохранителя) термопредохранитель FUt, рассчитанный на температуру срабатывания Установлено 240 ° C.При превышении этой температуры тепловой предохранитель размыкает цепь и напряжение на нагреватель больше не подается. При этом не имеет значения, в каком положении находится ручка регулировки температуры.
Существует три типа конструкций плавких предохранителей, как на фотографии, и все они работают по принципу размыкания контактов из-за изгиба биметаллической пластины в результате нагрева. На фото слева термопредохранитель утюга Philips, справа внизу — Braun.Обычно при падении температуры подошвы ниже 240 ° C плавкий предохранитель восстанавливается. Оказывается, термопредохранитель работает как термостат, но поддерживает температуру, подходящую для глажки только льняных вещей.
Для индикации напряжения питания нагревательного элемента неоновая лампочка HL подключается параллельно его выводам через токоограничивающий резистор R. Индикатор не влияет на работу утюга, но позволяет судить о работоспособности. Если лампочка светит, но утюг не нагревается, значит в обрыве имеется обмотка ТЭНа или плохой контакт в месте подключения его выводов к цепи.
Схема подключения
Вся электрическая цепь утюга смонтирована на противоположной стороне подошвы из высокопрочного алюминиевого сплава. На этом фото представлена электрическая схема электрического утюга Philips. Схемы подключения утюгов других производителей и моделей утюгов незначительно отличаются от представленных на фото.
Напряжение питания 220 В подается от шнура питания через кольцевые клеммы на клеммах 3 и 4. Клемма 4 подключается к клемме 5 и одной из клемм нагревателя.С вывода 3 напряжение питания поступает на термопредохранитель и затем на термостат утюга, а от него уже через шину на второй вывод нагревателя. Неоновая лампа подключена между 1 и 5 контактами через токоограничивающий резистор. Штифт 2 заземлен и приклепан непосредственно к подошве утюга. Все шины схемы сделаны из железа и в данном случае это оправдано, так как тепло, выделяемое в шинах, идет на нагрев железа.
Ремонт утюга своими руками
Внимание! При ремонте утюга нужно соблюдать осторожность.Прикосновение к открытым участкам цепи, подключенной к электрической сети, может привести к поражению электрическим током. Не забудьте вынуть вилку из розетки!
Провести самостоятельный ремонт утюга по карману любому домашнему мастеру, даже не имеющему опыта ремонта бытовой техники. Ведь электрических компонентов в утюге мало, и проверить их можно любым индикатором или мультиметром. Железо зачастую сложнее разобрать, чем отремонтировать. Рассмотрим технологию разборки и ремонта на примере двух моделей Philips и Braun.
Утюги перестают работать по одной из следующих причин, перечисленных по частоте случаев: обрыв шнура питания, плохой контакт клемм в точке подключения шнура к электросхеме, окисление контактов в термостате и термическое воздействие. неисправность предохранителя.
Проверка шнура питания
Так как при глажении шнур питания постоянно изгибается и наибольший изгиб происходит в том месте, где шнур входит в корпус утюга, то в этом месте провода в шнуре обычно изнашиваются.Эта неисправность начинает проявляться, когда утюг еще нормально нагревается, но при глажении индикатор включения нагрева мигает, не сопровождаясь щелчком переключателя термостата.
При износе изоляции жил в шнуре может произойти их короткое замыкание с внешним проявлением в виде вспышки огня с громким хлопком и срабатывания выключателя в щите. В этом случае нужно вынуть вилку железного шнура из розетки и произвести ремонт своими руками.Короткое замыкание в железном шнуре для человека не опасно, а вот хозяйки впечатляют.
Если утюг не нагревается, то в первую очередь необходимо проверить напряжение в розетке, подключив любое другое электрическое устройство, например, настольную лампу, или подключить утюг к другой розетке. Не забудьте повернуть регулятор температуры на утюге по часовой стрелке хотя бы до первого кружка на шкале. В крайнем левом положении ручки регулировки температуры утюг можно выключить.Если розетка исправна, а утюг не нагревается, то с включенной вилкой в сеть поднесите ее ко входу в корпус утюга, одновременно нажимая на нее, наблюдая за индикатором питания. Эту же операцию необходимо проделать в зоне, где шнур входит в розетку. Если индикатор загорелся хотя бы на мгновение, это означает, что в шнуре питания точно произошел обрыв провода и вам придется отнести утюг в сервисную мастерскую или отремонтировать самостоятельно.
Использование мультиметра или тестера циферблата
Если у вас есть мультиметр или стрелочный тестер, вы можете проверить шнур питания, не подключая его к сети, что безопаснее, если подключить щупы устройства, включенного в режим измерения сопротивления, к контактам вилки питания.Рабочий утюг должен иметь сопротивление около 30 Ом. Даже небольшое изменение показания прибора при перемещении шнура укажет на наличие в нем обрыва провода.
Если шнур питания перетерся у входа в розетку, то разбирать утюг не нужно, а достаточно будет заменить вилку на новую, отрезав ее в месте повреждения провода .
Если шнур питания протерся на входе в утюг или предложенный способ не позволил определить неисправность шнура, то придется разобрать утюг.Разборка утюга начинается со снятия задней крышки. Здесь могут возникнуть трудности из-за отсутствия подходящей биты для головки самореза. Например, у меня нет бит для прорези типа звездочки со штифтом в центре, и такие винты я откручиваю плоской отверткой с подходящей шириной лезвия. После снятия крышки с утюга станут доступны все контакты, необходимые для поиска неисправной детали в утюге. Можно будет, не разбирая утюг, проверить целостность шнура питания, исправность ТЭНа и термостата.
Как вы можете видеть на фото утюга Philips, из шнура питания выходят три провода, соединенные клеммными колодками с выводами утюга в изоляции разного цвета. Цвет изоляции — это маркировка проводов.
Хотя международного стандарта еще нет, большинство европейских и азиатских производителей электроприборов приняли желто-зеленый обозначают заземляющий провод (который обычно обозначается латинскими буквами) цветом изоляции PE ), коричневый — фаза ( L ), голубой — нулевой провод ( N ) Буквенное обозначение обычно наносится на корпус утюга рядом с соответствующей клеммой.
Изолированный провод желто-зеленый цвет является заземляющим, служит для обеспечения безопасности и не влияет на работу утюга. Подводящие провода имеют изоляцию , коричневый, и голубой, , , поэтому их необходимо проверить.
Использование настольной лампы
Есть много способов проверить шнур питания утюга и все зависит от того, какие инструменты есть под рукой у домашнего мастера. Если под рукой нет устройств, то можно воспользоваться самым простым способом.
Для этого сначала нужно снять муфты клемм шнура с клемм утюга.Клеммные колодки на железных контактах обычно удерживаются защелками, и, чтобы их можно было легко снять, нажмите на защелку острым предметом, как показано на фотографии. В этом случае одновременно необходимо осмотреть контакты на предмет их окисления или подгорания и, если таковые имеются, очистить контакты снизу и сверху до блеска мелкой наждачной бумагой. Если клеммы надеваются без усилий, то необходимо их подтянуть плоскогубцами. Пошаговые инструкции по ремонту клеммных соединений на фотографиях приведены в статье «Восстановление контакта клемм».После этого нужно поставить клеммы на место и проверить работу утюга, подключив его к сети. Вполне возможно, что это была вина и утюг заработает.
Если клеммные соединения в порядке, то нужно снять клеммы, прикрепленные к коричневому и синему проводу, и соединить их с контактами вилки любого электроприбора с помощью изоленты, лучше всего настольная лампа с лампой накаливания или светодиодная лампа. за это. Выключатель в настольной лампе должен быть включен.После этого включить железную вилку в сеть и загнуть железную проволоку в месте ее входа в корпус и у вилки. Если настольная лампа горит постоянно, значит, железная проволока в хорошем состоянии и придется искать неисправность дальше.
Использование индикатора фазы
Проверить трубчатый электронагреватель (ТЭН)
ТЭНы в утюжках выходят из строя крайне редко, а если ТЭНы неисправны, то утюг приходится выбросить. Чтобы проверить ТЭН, достаточно снять с него заднюю крышку.Обычно выводы ТЭНа подключаются к крайним клеммам и, как правило, к этим же выводам подключаются выводы индикатора включения подогрева. Поэтому, если индикатор горит, но нагрева нет, то причиной этого может быть обрыв змеевика нагревателя или плохой контакт в точках сварки выводов утюга с выходящими из нагревателя контактными стержнями.
Есть модели утюгов, такие как модель Braun, показанная на фотографии, в которой термостат включен в зазор одного вывода нагревателя, а термопредохранитель — в зазор другого.В этом случае, если неисправен термопредохранитель, то можно сделать ошибочный вывод о выходе из строя ТЭНа. Окончательный вывод о состоянии ТЭНа можно будет сделать только после полной разборки утюга.
Проверка исправности термостата утюга
Для того, чтобы проверить термостат, нужно полностью разобрать утюг. Ручка утюга и пластиковая часть корпуса крепятся к его металлической части винтами и защелками.Моделей утюгов даже от одного производителя существует огромное количество и способов крепления в каждой из них свои, но есть общие правила.
Одна точка крепления обычно находится в районе носка утюга, а пластиковый корпус фиксируется саморезом, как на этом фото утюга Philips. В этой модели саморез находится под ручкой регулировки количества пара. Чтобы добраться до головки самореза, нужно повернуть ручку против часовой стрелки до упора и потянуть вверх.Сняв блок управления подачей пара, саморез можно открутить.
В модели утюга Braun, которую мне пришлось ремонтировать, саморез был спрятан под декоративной крышкой водяного сопла. Чтобы открутить саморез, пришлось снимать насадку. Она просто плотно прилегала. Кстати, его можно снять для чистки в случае засорения.
Вторая точка крепления обычно находится в зоне входа шнура питания. Пластиковый корпус утюга крепится саморезами и защелками.В представленной на фото модели утюга Philips используется метод резьбового крепления. Крепление шурупами с точки зрения ремонтопригодности утюга предпочтительнее, так как разборка снижает риск повреждения крепежа пластикового корпуса.
А в модели утюга Braun пластиковая часть корпуса с ручкой фиксируется двумя защелками, зацепленными за проушины. Для разборки нужно снять защелки с сетки, разводя в стороны.
Эту работу нужно выполнять аккуратно, чтобы не сломать защелки и проушины.Защелки расцеплены, и теперь часть корпуса с ручкой можно отделить от утюга. Он, в свою очередь, крепится к крышке адаптера саморезами или с помощью флажков.
На этой фотографии утюга Philips подошва крышки закреплена тремя винтами. Перед тем, как открутить винты, нужно снять индикатор питания, который удерживается клеммными колодками на выводах утюга.
А для модели утюга Braun крышка крепится к подошве с помощью четырех металлических флажков, продетых через прорези.Чтобы открыть крышку, с помощью плоскогубцев поверните флажки так, чтобы они встали вдоль прорезей. В этом утюге полностью заржавели два флажка у носика, и мне пришлось из стальной полосы согнуть специальный переходник и нарезать в нем две резьбы для винтового крепления.
После снятия крышки термостат станет доступен для звонков и ремонта. В первую очередь нужно проверить состояние контактов. Утюг Philips имеет термопредохранитель в блоке термостата. В холодном состоянии контакты должны быть замкнуты.
Если внешний вид контактов не вызывает подозрений, то нужно прозвонить их с помощью тестера циферблата или мультиметра, включенного в режим измерения минимального сопротивления. На фото слева показаны контакты выключателя термопредохранителя, а справа — терморегулятора. Мультиметр должен показывать нулевое значение. Если мультиметр показывает 1, а стрелка тестера бесконечна, значит неисправность кроется в контактах, они окислены и требуют чистки.
Проверка контактов термостата также может быть проверена с помощью индикатора фазового поиска по методу проверки сетевого шнура, описанному выше, последовательно касаясь одного или других контактов. Если при прикосновении к одному контакту индикатор горит, а к другому нет, значит, контакты окислены.
Можно обойтись без проверки, сразу зачистив наждачной бумагой контакты терморегулятора и термопредохранителя. Затем включите утюг, он должен работать.
Если под рукой нет приспособлений для проверки контактов, можно включить утюг в сеть и закоротить контакты с помощью лезвия отвертки с хорошо изолированной пластиковой ручкой. Если загорелся индикатор и утюг начал нагреваться, значит, контакты сгорели. Не следует забывать о крайней осторожности.
Для зачистки контактов нужно зажать между контактами узкую полоску мелкой наждачной бумаги и десяток раз растянуть. Далее поверните планку на 180 ° и очистите второй контакт контактной пары.Очистка контактов терморегулятора для продления срока службы утюга пригодится, если, например, при ремонте системы подачи пара пришлось разобрать утюг.
Примеры самостоятельного ремонта утюгов
Недавно мне пришлось ремонтировать два неисправных утюга марки Braun и Philips. Опишу неисправности, которые пришлось исправить.
Ремонт электрического утюга Braun
Утюг не нагревался, индикатор не светился ни в одном положении ручки регулировки температуры.При перегибе шнура питания утюг не подал никаких признаков работы.
После снятия задней крышки выяснилось, что напряжение питания поступало через клеммную колодку. Доступ к профсоюзным терминалам был затруднен. Маркировка проводов соответствовала общепринятым цветовым кодам. Раньше железо уже ремонтировалось, о чем свидетельствует сломанная левая защелка на клеммнике.
Внешний вид снятой клеммной колодки показан на фотографии.Он также имеет неоновую лампочку для подачи напряжения на нагреватель.
Шины питания входного напряжения местами покрыты оксидной пленкой ржавчины. Это не могло вызвать поломки утюга, что подтвердилось подключением его после удаления следов ржавчины с контактов наждачной бумагой.
После полной разборки утюга зазвонил термопредохранитель и контакты термостата мультиметром. Предохранитель дисплея имеет нулевое сопротивление, а контакты термостата бесконечны.
Осмотр показал, что контакты плотно прилегают друг к другу, и стало очевидно, что причина выхода из строя кроется в окислении их поверхностей. После зачистки контактов наждачной бумагой контакт восстановился. Утюг стал нормально нагреваться.
Philips Ремонт утюга
Мой утюг Philips попал в ремонт после того, как хозяин очистил паровую систему. Не работал терморегулятор, а утюг прогрелся до температуры срабатывания термопредохранителя.
После полной разборки утюга обнаружилось отсутствие керамического толкателя, который должен находиться между биметаллической пластиной и переключателем термостата. В результате биметаллическая пластина погнулась, но ее движение на выключатель не передавалось, поэтому контакты были постоянно замкнуты.
Не было старого железа, из которого можно было снять толкатель, не было возможности купить новый, и приходилось думать, что делать. Но прежде чем сделать толкатель своими руками, необходимо было определиться с его длиной.В биметаллической пластине и переключателе имелись коаксиальные отверстия диаметром 2 мм, в которые предварительно закреплялся штатный толкатель. Для определения длины толкателя нужно было взять винт М2 и две гайки. Для фиксации винта вместо толкателя необходимо было поднять термостат, открутив один саморез.
Внимание! Биметаллическая пластина контактирует с подошвой утюга и имеет с ней хороший электрический контакт. Пластина автоматического выключателя подключается к электрической сети.Винт металлический и хорошо проводит электрический ток. Поэтому касаться подошвы утюга во время описанной регулировки нужно только после того, как утюг вынут из розетки!
Винт вставлялся снизу в отверстие биметаллической пластины, как на фото, и фиксировался гайкой. Благодаря возможности поворота второй гайки по часовой стрелке или против часовой стрелки, появилась возможность регулировать высоту имитатора толкателя, чтобы настроить термостат на поддержание контроля температуры, установленного ручкой.
Длину толкателя, при которой температура нагрева утюга соответствует установленному положению ручки регулировки, можно выбрать путем пробной глажки. Но для этого придется каждый раз собирать и разбирать утюг. Электронный градусник гораздо проще использовать. Многие мультиметры имеют функцию измерения температуры с помощью внешней термопары.
Чтобы измерить температуру подошвы, наденьте ручку на термостат и установите ее в положение с одним, двумя или тремя кругами напротив стрелки на корпусе утюга.Далее закрепите термопару на подошве утюга, зафиксируйте подошву в вертикальном положении и включите утюг в сеть. Когда температура подошвы перестанет меняться, снимите показания.
В результате эксперимента было определено, что нужен толкатель длиной около 8 мм. Поскольку утюг внутри корпуса можно было нагреть до температуры 240 ° C, толкатель должен был быть изготовлен из термостойкого материала. Попался мне на глаза резистор, и я вспомнил, что в нем резистивный слой нанесен на керамическую трубку.Резистор мощностью 0,25 Вт как раз подходит по размеру, а его укороченные медные выводы, продетые в отверстия, будут служить в качестве зажимов.
Резистор подходит на любой номинал. Перед установкой в утюг резистор на горелке газовой колонки прогрел до красного цвета и наждачной бумагой удалили пригоревший слой краски и напыление резистора. Все было снято до керамики. Если вы используете резистор номиналом более 1 МОм, в котором нужно быть уверенным на 100%, то вы не сможете удалить краску и резистивный слой.
После подготовки вместо керамического элемента дистанционной прокладки был установлен резистор и концы отводов слегка загнуты в стороны. Утюг был собран и перепроверена работа термостата, которая подтвердила, что температура поддерживается термостатом в пределах данных, приведенных в таблице.
До какой максимальной температуры может нагреваться утюг Philips
При калибровке терморегулятора я решил заодно узнать, какую максимальную температуру может нагревать электрический утюг.
Для этого были закорочены выводы терморегулятора и термопредохранителя. Как видно на фото, прибор показал 328 ° С. Когда подошва была нагрета до этой температуры, пришлось выключить утюг из-за опасений, что его пластиковая часть может пострадать.
Сегодня разберемся с очень неприятной ситуацией, когда утюг перестал нагреваться. Железо стало неотъемлемой частью каждого. На примере утюга vitek vt 1259 я расскажу, как узнать, почему не греется утюг.
Для разборки нам понадобится отвертка, металлический шпатель, и дальше все будет зависеть от того, почему не греется утюг, причины.
Во-первых, за утюгом видим один болт, открутить его можно плоской отверткой с отверстием посередине.
Сейчас ищем оставшиеся болты для разборки утюга. Убираем пуговицы на ручке утюга, для этого необходимо поддеть шпателем, но осторожно, чтобы не сломать застежки.Под кнопками есть болт, откручиваем, уже используя крестовую отвертку.
Уже можно снять верхнюю часть ручки утюга, по шву поддавливаем шпателем и отламываем защелки. Также откручиваем все болты, которые видим.
В задней части утюга vitek vt 1259 откручиваем все болты, кроме тех, которые держат шнур питания, эти два закручивать не нужно. В противном случае шнур будет висеть и просто мешает нашим дальнейшим действиям.
В передней части возле носа тоже болты видим, выкручиваем.
Откручиваем все болты в корпусе; можно поднять корпус. Скоро узнаем, почему перестал нагреваться утюг. Когда подняли корпус, нашли еще три болта, мы их тоже откручиваем.
Снимаем верхнюю часть, остается только подошва. Итак, как узнать, почему не греется утюг? На подошве есть терморегулятор и термопредохранитель.Термопредохранитель находится в белом корпусе, к нему нужно добраться, корпус нельзя двигать в одну сторону, поэтому можно просто разрезать его пополам и толкать в разные стороны.
Дойдя до термопредохранителя, переводим тестер в режим набора номера и проверяем, должен ли он звонить. Тепловой предохранитель нам не звонит, а это значит, что он неисправен и его нужно заменить на такой же. Выяснили, почему перестал нагреваться утюг. Устанавливаем новый термопредохранитель и включаем утюг, он мгновенно стал нагреваться.Всем удачи в ремонте.
Утюг — довольно простой бытовой прибор, состоящий из ТЭНа, лампочки, показывающей работу режимов, емкости для воды, используемой при пропаривании, кнопки управления и ручки. Это вопрос первой необходимости; его нельзя заменить ничем другим. Поэтому так неприятна его поломка. Если у вас перестал работать утюг , не ремонтируйте его самостоятельно, так как это не совсем безопасно. Кроме того, важно правильно определить причины поломки железа .При неправильном определении высока вероятность повреждения остальных узлов устройства.
Рассмотрим общие причины поломки железа :
Итак, сломался утюг. Что делать?
Стоит ли ремонтировать своими руками? Самостоятельный ремонт утюга часто связан с появлением на корпусе царапин и трещин, из-за которых терморегулятор или ручка могут выпасть. Устройство может пострадать настолько, что отремонтировать его будет невозможно.Не у всех, даже у технически продвинутого человека, есть все необходимые инструменты для диагностики и ремонта устройства, а уж тем более необходимые запчасти. Часто самостоятельный ремонт железа заканчивается его полной разборкой. В таком виде его привозят в сервисный центр, что значительно увеличивает стоимость ремонта. Если у перестал работать утюг , рекомендуем обратиться в сервисный центр. Качество и срок дальнейшей эксплуатации устройства зависит от уровня профессионализма и знаний мастера, который занимается ремонтом техники.Не рекомендуем обращаться к знакомым, якобы знающим, как делается ремонт, или к частным мастерам в целях экономии. Крупные компании, которые на законных основаниях предлагают услуги по ремонту бытовой техники, обеспечивают качественный ремонт. Здесь вы защищены законом и поэтому можете ни о чем не беспокоиться.
Наши специалисты ремонтируют утюги самой различной сложности, вне зависимости от причин поломки утюга , и предлагают услуги по ремонту любых повреждений.
Одним из непременных атрибутов дома является электрический утюг.С давних времен его конструкция постоянно совершенствуется. Все началось с использования подручных средств — камней, плашек, нагретых гвоздей. Затем появились утюги, работающие на раскаленном угле, спирте, газе. С 1903 года американский граф Ричардсон начал производство первых электроприборов.
Конструкция современного утюга
Если утюг не нагревается и срок гарантии истек, можно попробовать отремонтировать его самостоятельно. Для этого нужно знать, как правильно разобрать утюг.Современные устройства различаются между собой в основном дизайном, а в дизайне имеют небольшие отличия. Перечислим комплектующие:
Возможные неисправности
Устранение неполадок необходимо начинать с проверки кабеля питания. Он постоянно перекручивается при глажке. Для проверки целостности провода и вилки необходимо использовать мультиметр в режиме набора номера. В случае обрыва цепи нужно покупать новый.
Затем проверяется целостность ТЭНа., который расположен в так называемой подошве, самой тяжелой части. Шнур также проверяется на целостность.
Если у вас уже есть опыт ремонта, то проверить ТЭН, биметаллический регулятор и термопредохранитель можно на клеммной колодке. Чтобы его увидеть, нужно снять только заднюю крышку. Если перегорел обогреватель, то нужно определить, что выгоднее — заказать подошву данной модели или купить новое устройство. Неисправный биметаллический регулятор и термопредохранитель можно заменить самостоятельно.
Поэтапная разборка прибора
Производители, в том числе Philips, постоянно работают над тем, чтобы усложнить конструкцию, чтобы затруднить самостоятельную разборку. Но умельцы и здесь находят выход. Вот пример того, как разобрать утюг philips azur:
Разборка утюга Philips начинается с ослабления винта на задней крышке. Его можно накрыть заглушкой. Далее снимаем крышку с петли шнура питания.Затем открутите два винта с конца, которые находились под крышкой, один сверху и два снизу. Еще один спереди под крышкой, куда наливается вода. После этого снимите верхнюю накладную часть ручки. Если накладки с защелками, аккуратно ножом или отверткой отодвиньте их и поднимите накладку на ручке.
Ниже находится электронная плата управления. Если зафиксировано, то откручиваем винт.
Чтобы не запутаться при сборке, желательно записывать или снимать процесс разборки на камеру .Снимите провода с клеммной колодки. Все, что удаляется, отодвигается. Теперь вам нужно снять ручку регулировки температуры. С помощью ножа и отвертки поднимите его. Снимаем основную часть ручки. Внизу — камера парогенератора и подошва с нагревательным элементом. Необходимо открутить два болта сзади и один спереди и снять камеру.
Теперь есть доступ к регулятору температуры, тепловому предохранителю и ТЭНу. В этой части скапливается много разной грязи, что негативно сказывается на работе утюга.Вся поверхность должна быть хорошо очищена. Проверить и, при необходимости, очистить все водные и паровые каналы подошвы .
Проверить электронную плату, на которой расположен датчик движения, сложнее. Здесь вам понадобится навык ремонта электронной техники. Если плата не покрыта эпоксидной смолой, визуально определите, где два конца находятся от датчика, и прозвоните их.
Состояние схемы зависит от вертикального или горизонтального положения платы.Проверив целостность снятых деталей, можно приступать к сборке утюга в обратном порядке.
Как очистить утюг и удалить известковый налет
Ваше железо пытается вам что-то сказать? Если он просто не выполняет свою работу или ваша свежевыстиранная одежда покрыта случайными отметками, возможно, пришло время для удаления накипи.
Большинство крупных производителей утюгов рекомендуют очищать утюг от накипи каждые 1–4 месяца, в зависимости от того, как часто вы им пользуетесь. Вот как это сделать…
- Ваш утюг откашливает меловые белые минеральные отложения или известковый налет на свежевыстиранной одежде?
- Есть ли липкие остатки (от глажки ткани на слишком высокой температуре) на подошве подошвы (также известной как металлическая насадка)?
- Железо скорее волочится, чем скользит?
- Оставляет ли утюг следы и пятна?
Если что-то из этого звучит знакомо, пора почистить утюг! Не обращайте внимания на проблему, и вы рискуете испортить тонкие вещи, которые вы только что гладили.
Неднапа Чумджумпа / EyeEmGetty Images
Избавление от грязи подошвы
Возьмите большую чистую влажную ткань и протрите слегка теплую подошву. Нам нравится универсальная чистящая салфетка e-fabric (14,40 фунтов стерлингов за четверых, Amazon).
Если вы используете сушильные салфетки в своем барабане, они также могут быть эффективными — снова включите утюг на низкую мощность и протрите несколько сушильных листов по подошве, чтобы удалить скопившуюся грязь и сажу.
Вы также можете использовать немного белой зубной пасты с влажной тканью, чтобы аккуратно удалить скопившуюся грязь с основы.
Не используйте абразивные чистящие средства, так как они могут повредить покрытие подошвы подошвы. Однако вы можете использовать чистящее средство, специально разработанное для подошв. Команда GHI оценила Faultless Hot Iron Cleaner (4,08 фунта стерлингов, Amazon).
Для тщательной очистки
Большинство паровых утюгов теперь имеют ту или иную форму самоочищающихся систем или систем «защиты от накипи» — используйте их регулярно, следуя инструкциям производителя.
Или налейте равные части белого уксуса и воды в резервуар для воды, пока он не наполнится на треть. Включите его на средний огонь и дайте ему пропариться примерно 5-10 минут, чтобы весь уксус испарился . Затем наполните камеру чистой водой и снова включите утюг, чтобы промыть следы минеральных отложений и уксуса. Протрите основание утюга и отверстия для пара бумажным полотенцем.
Сначала сверьтесь с инструкциями производителя, так как не все рекомендуют использовать уксус.
Засоренные отверстия для пара в утюге
Для очистки засоренных отверстий для пара используйте ватный тампон, смоченный водой и раствором уксуса.
Чтобы предотвратить накопление известкового налета в утюге, всегда удаляйте излишки воды из камеры после окончания глажки.
Если на утюге образовался известковый налет, используйте средство для удаления накипи, например Oust All Purpose Descaler (3,99 фунта стерлингов, Amazon), чтобы избавиться от него. Просто следуйте инструкциям производителя.
Очистка утюгов с парогенератором
Очистите подошву утюга с парогенератором так же, как и утюги с парогенератором.Но у большинства есть встроенные системы для удаления или сбора накипи в резервуаре, поэтому следуйте инструкциям. Несколько раз промойте бак дистиллированной водой.
3 лучших паровых утюга GHI
Лучший паровой утюг
Tefal FV2662 Ultraglide
Явный победитель благодаря хорошему дизайну, простоте использования и способности разглаживать практически все складки.
Второе место
Tefal FV5670 Турбо Pro
Впечатляющий утюг с мощным паровым усилителем.
Лучший легкий утюг
Russell Hobbs 25090 Однотемпературный паровой утюг
С одной настройкой температуры это был самый простой утюг в нашем обзоре.
Понравилась статья? Подпишитесь на нашу рассылку новостей , чтобы получать больше подобных статей прямо на ваш почтовый ящик.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.
Разборка, типичные неисправности и способы их устранения Термореле для утюга
Утюг — довольно простое бытовое устройство, состоящее из нагревательного элемента, лампочки, показывающей работу режимов, емкости для воды, используемой для пропаривания, кнопки управления и ручки. Это основная необходимость, ее нельзя заменить чем-то другим.Поэтому так неприятна его поломка. Если у вас перестал работать утюг , не ремонтируйте его самостоятельно, так как это не совсем безопасно. Кроме того, важно правильно определить причин поломки железа … При неправильном определении велика вероятность повреждения остальной части устройства.
Рассмотрим часто встречающиеся причины поломки железа :
Итак, сломался утюг. Что делать?
Стоит ли починить самостоятельно? Самостоятельный ремонт утюга часто связан с появлением на корпусе царапин и трещин, из-за которых термостат или ручка могут выпасть.Устройство может быть настолько сильно повреждено, что не подлежит ремонту. Не у всех, даже у технически продвинутого человека, есть все необходимые инструменты для диагностики и ремонта устройства, а уж тем более необходимые запчасти. Часто самостоятельный ремонт утюга заканчивается его полной разборкой. В таком виде его привозят в сервисный центр, что значительно увеличивает стоимость ремонта. Если у перестал работать утюг , советуем обратиться в сервисный центр. Качество и продолжительность дальнейшей эксплуатации устройства зависит от уровня профессионализма и знаний мастера, который занимается ремонтом техники.Не рекомендуем связываться с друзьями, якобы знающими, как делается ремонт, или с частными мастерами в целях экономии. Крупные компании, которые на законных основаниях предлагают услуги по ремонту бытовой техники, обеспечивают качественный ремонт. Здесь вы защищены законом, поэтому вам не о чем беспокоиться.
Наши специалисты проводят ремонт утюгов самой различной сложности, независимо от того, какие причины поломки утюга и предлагают услуги по ремонту любых повреждений.
Если утюг перестал нагреваться, можно купить новый, но часто поломка не очень серьезная и ее можно исправить самостоятельно. Если вы умеете работать с отверткой и мультиметром, то сможете. О том, как отремонтировать утюг своими руками, и поговорим в этой статье.
Общее устройство
Поскольку утюги производятся очень разными компаниями, они немного отличаются — по форме, скорости нагрева, качеству запчастей и т. Д. Но здесь общая компоновка осталась прежней.В наличии:
- Подошва со встроенным нагревательным элементом. Если есть функция пароварки, на подошве есть несколько отверстий для выхода пара.
- Термостат с ручкой, позволяющий установить необходимую температуру нагрева подошвы.
- Емкость / емкость для воды, используемой для приготовления на пару.
- Имеется форсунка для распыления воды, принудительного пара. Также есть регулятор пара. С его помощью устанавливается периодичность автоматической подачи испарившейся воды.
- Утюг подключается к сети с помощью электрического шнура, который крепится к клеммной колодке, расположенной сзади под пластиковой крышкой.
После того, как вы в целом ознакомились с тем, что есть где, можно приступать к ремонту утюга своими руками.
Что понадобится для работы
Для работы понадобится набор отверток — крестовая и плоская. Вам понадобится широкий нож или ненужная пластиковая карточка — подденьте части утюга защелками.Для проверки целостности деталей понадобится мультиметр (). Также может потребоваться — если нужно поменять какие-то детали.
Все инструменты, но в процессе работы иногда требуется изолента или термоусадочные трубки, может понадобиться наждачная бумага, плоскогубцы.
Как разобрать утюг
Первая сложность, с которой сталкиваются желающие отремонтировать утюг своими силами, — это разборка. Это далеко не так просто и очевидно. Самый простой способ — снять заднюю панель.Есть несколько винтов, которые видны и которые трудно открутить. Кроме шурупов могут быть защелки. Итак, открутив все видимые застежки, поддеваем крышку кончиком отвертки или старой пластиковой картой, отделяем крышку от корпуса.
Под ним находится клеммная колодка, к которой крепится шнур. Если есть проблемы со шнуром, дальше разбирать утюг нельзя. Но если со шнуром все в порядке, придется разбирать дальше, а это может вызвать проблемы.
У некоторых утюгов — Philips (Филипс), Tefal (Тефал) также есть болты под крышкой. Их тоже откручиваем. В общем, если видим застежки, снимаем их.
Снимаем заднюю крышку — первое, что нужно сделать при разборке утюга
Каждый производитель разрабатывает собственный дизайн, который часто меняется от модели к модели. Поэтому возникают трудности. Но есть несколько моментов, которые есть практически у любого производителя.
Сразу нужно снять циферблат регулятора температуры и кнопки подачи пара, для чего их нужно зажать пальцами и потянуть вверх.Кнопки могут иметь защелки, поэтому может понадобиться что-нибудь тонкое, чтобы их немного выдавить — можно поддеть их отверткой.
У некоторых утюгов, таких как Rowenta, как на фото, есть болты на ручке (есть в некоторых моделях Scarlet). Если есть, откручиваем. Под снятыми кнопками тоже спрятан винт, его тоже откручиваем. Затем снимаем верхние пластиковые детали. Обычно они застегиваются на защелки. Чтобы их было легче снять, можно вставить в замок лезвие ножа или кусок пластика (пластиковую карту).
Обычно под крышками есть какие-то болты. Открутив их, продолжаем разборку, пока корпус и подошва не разделятся. К сожалению, более точных рекомендаций дать невозможно — слишком разные конструкции. Что можно посоветовать — действовать медленно и осторожно. И еще несколько видеороликов о том, как разобрать утюги разных марок.
Шнур питания
Отказ электрического шнура — довольно частый вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, подошва может плохо нагреваться.Шнур может гнуться, скручиваться, при изгибе повреждена изоляция, некоторые провода могут изнашиваться полностью или частично. Если есть такое повреждение, лучше заменить шнур, независимо от того, причина это или нет. В любом случае все места с поврежденной изоляцией необходимо утеплить.
При обнаружении повреждений любой ремонт утюга начинается с осмотра шнура. Чтобы точно определить, нормально это или нет, нужно позвонить в него. Для этого достаточно снять заднюю крышку.Станет доступна клеммная колодка, к которой подключается шнур. Вам понадобится тестер или мультиметр. Ставим в режим дозвона, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен пищать. Это означает, что провод цел.
Цвет изоляции жил может быть любым, но желто-зеленый обязательно заземление (это необходимо проверить, установив щуп на небольшую металлическую пластину внизу вилки).Два других подключаются к контактам вилки. Здесь один из этих двух проводов должен звенеть с контактом, к которому вы прижали щуп мультиметра. Повторяем ту же операцию с другой булавкой.
Для полной уверенности в исправности шнур его необходимо смять / перекрутить при наборе номера. Особенно в местах, где есть проблемы с изоляцией. Если скрип от таких действий прервался, шнур лучше заменить. Его также необходимо заменить, если один или оба штифта не звонят.Возможно, вам повезет, и дальнейший ремонт утюга вам не понадобится.
Проверка работоспособности ТЭН
Если утюг совсем не нагревается, возможно, перегорел нагревательный элемент. Если это так, то стоит купить новый утюг, так как замена обойдется почти в такую же сумму. Но в первую очередь нужно убедиться, что виноват именно ТЭН.
Чтобы проверить ТЭН, добираемся до самой подошвы утюга.На нем, ближе к спинке, два выхода ТЭНа. Переводим мультиметр на позицию измерения сопротивления (до 1000 Ом), снимаем замеры. Если цифры на дисплее порядка 25 ° Ом, то ТЭН в норме, если больше — перегорел. Как уже было сказано, если перегорел ТЭН, ремонтировать утюг не стоит — выгоднее купить новый.
Проверка термостата
Термостат имеет вид пластины с группой контактов и выступающим пластиковым штифтом, на который затем надевается диск.
Два контакта подходят к пластине. Устанавливаем на них щупы мультиметра и проверяем работоспособность (звоним). В положении «выключено» звук мультиметра должен пропасть; при включении и повороте в любое положение он должен продолжать звучать.
Повреждение может заключаться в том, что в положении «включено» все равно нет контакта — значит, утюг вообще не греется. Может быть и другая ситуация — он не отключен регулятором и / или не реагирует на положение регулятора.Обе причины в контактах. И, скорее всего, они сгорели.
В первом случае может мешать нагар, который можно счистить, воткнув между контактами кусок наждачной бумаги с мелкой зернистостью и пару раз и «побродив» по контактам. Если наждачной бумаги нет, можно воспользоваться пилкой для ногтей, но действовать нужно аккуратно — температурные настройки зависят от изгиба пластин. Так что их нельзя слишком сильно согнуть.
Во втором случае — если утюг не выключается — контакты могли сгореть — оплавились.Ремонт утюга в этом случае заключается в попытке их разделить. Но этот трюк редко удается. Выход — заменить.
Может быть еще один момент: при падении контакты могли как-то блокироваться. При нагревании подошвы утюга гибочная термопласта давит на контактные группы, но контакты не могут размыкаться. Результат тот же — утюг при нагревании не выключается. Ремонт утюга тоже похож — стараемся вернуть пластинам подвижность, стараемся не гнуть их.Если не работает, меняем.
Проверка предохранителя
Тепловой предохранитель устанавливается примерно в том же месте, что и термостат. Стоит при перегреве подошвы утюга — выгорает, если утюг нагревается до опасных температур. Обычно на этот предохранитель надевается защитная трубка и чаще всего она белая.
Находите контакты, звоните. В штатном состоянии предохранитель «звенит», если перегорел — тишина. При желании можно сдвинуть трубку, прозвонить напрямую — возможен обрыв / прогорание соединительного провода.Если перегорел предохранитель, припаиваете, ищите аналогичный и устанавливаете на место.
Исключать из схемы термопредохранитель не стоит — он убережет от возгорания в случае проблем с терморегулятором: он просто перегорит и утюг не заработает. И хотя утюг потребует ремонта, ваш дом будет в безопасности.
Система парового орошения
Если из утюга почти не выходит пар, а в емкости есть вода, скорее всего отверстия забиты солями.Восстановить работоспособность можно с помощью несложной уловки. В посуду с низкими бортиками (подойдет сковорода или противень) налейте воду и уксус (обыкновенный, столовый уксус без красителей). Один стакан уксуса на литр воды. Второй рецепт — 2 чайные ложки на 250 мл кипятка лимонной кислоты … В посуду с приготовленной жидкостью опустить отключенный утюг. Жидкость должна покрывать подошву.
Емкость с утюгом поставить на огонь, довести до кипения, выключить.Подождите, пока он остынет. Снова разогреться. Это можно повторить 3–4 раза. Пока соли не растворятся.
Иногда вода перестает выходить из разбрызгивателя. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга заключается в том, что необходимо разобрать панель, на которой закреплены кнопки впрыска, и переустановить все трубки и провода.
Второй способ удаления накипи с утюга — полностью разобрать его, чтобы осталась только одна подошва.Заклейте подошву скотчем, чтобы не просачивалась вода, но вы также можете положить ее в посуду. Залить внутрь подошву горячую воду с уксусом или лимонной кислотой, дать остыть, процедить, снова залить. Продолжайте так, пока не будете довольны результатом. Затем промыть водой и собрать.
Известный нам электрический утюг был изобретен в 20 веке. Однако утюг — изобретение не новое, его изобрели еще в далеком 17 веке. С появлением в наших домах электроэнергии началось массовое производство электрических утюгов.Сегодня мы живем в эпоху цифровых технологий и новых возможностей. Утюг из обычного нагревательного прибора давно превратился в цифровой аппарат, начиненный электроникой. Сам по себе обычный утюг имеет простейшую конструкцию — нагревательный элемент, на индикатор и тепловое реле. Тэн часто используется как нагревательный элемент. Нагревательный элемент представляет собой спираль, которая помещается в специальный корпус, часто в виде трубы. Трубка изготавливается из негорючего материала — керамики или металла. При подаче напряжения на спираль последняя нагревается — тепловая энергия поступает на основной металлический корпус утюга.Типовая принципиальная схема утюга представлена на рисунке:
1 — электронагреватель
2 — термостат
3 — резистор
4 — лампа
5 — вилка питания
Схемы других электрических утюгов будут добавлены позже.
Любой утюг имеет систему индикации, предупреждающую о том, что ТЭН находится в режиме нагрева. Еще одна важная часть любого утюга — это термодатчик, он срабатывает при достижении максимальной температуры ТЭНа. В схемах утюгов всегда присутствует термопредохранитель, который отключает ТЭН, если не работает основной регулятор, а температура подошвы превышает температуру термопредохранителя.Термодатчик активирует (размыкает или замыкает) реле, реле в свою очередь отключает напряжение питания спирали. При снижении температуры до минимального уровня снова срабатывает датчик температуры — включение питания ТЭНа.
Газоразрядные лампы (например, неоновые) часто служат индикатором включения. Современный утюг работает по тому же принципу, но с некоторыми добавками. В частности, термостат. Он предназначен для плавного регулирования напряжения, подаваемого на нагревательный элемент.Регулируя натяжение, мы регулируем степень накала спирали и, следовательно, температуру утюга. Еще одно дополнение — резервуар для воды. Цистерна обычно встроена в корпус утюга. Вода нагревается и превращается в пар, и в нужный момент пар может выпускаться — это улучшает процесс глажки. Сегодня утюг оснащен микроконтроллерами, автоматическим выбором температуры нагрева, имеет стильный и удобный дизайн, они уже мало чем напоминают те утюги, которые создавались в далеком 17 веке.
В нашей жизни утюг занимает очень важное место, он придает нашей одежде красивый вид, разглаживает все складки после стирки и, наоборот, при необходимости специальной формы стрелок помогает придать нашей одежде законченный вид.
В нашей жизни бывает, что наш помощник выходит из строя, и у него не все функции работают, пароварка может работать плохо, а что еще хуже, вообще не греть.
В этой статье разберем, как отремонтировать утюг своими руками, чтобы не выкинуть старый и не купить новый.На данный момент у нас работает довольно много видов утюгов: от самых простых до утюгов с парогенератором.
Следует отметить, что базовая конструкция этих утюгов одинакова. На рынке представлены крупные фирмы, например Philips, Rowenta, Tefal, Bosh, Braun (коричневый) и др.
В контакте с
Одноклассники
Основные поломки утюга
Когда утюг исправно работает — это, конечно, хорошо, но наступает момент, когда что-то идет не так.Поэтому рассмотрим самые частые поломки. К ним относятся:
- Обрыв провода. Это проявляется в том, что утюг не нагревается, лампочка не загорается.
- Повреждение термостата. Утюг работает в одном положении или вообще не работает, не реагирует на переключение регулятора или все время нагревается без выключения.
- Сгорел тэн. Индикатор горит, но утюг не нагревается.
- Пароход сломался. При этом выливается мусор, пара нет, льется вода и тд.
Начало ремонта
Для ремонта понадобится отвертка прямая и крестообразная. Желательно иметь под рукой мультиметр, нож:
- Обрыв провода — простейшая поломка утюга, в результате которой на утюг не подается напряжение и нагревательный элемент не нагревается. В этом случае требуется определить место обрыва.Это часто бывает в местах перегиба, в основном у входа в утюг.
После определения этой поломки вскрываем изоляцию провода ножом, зачищаем провод с двух сторон и скручиваем, не забываем изолировать провода, — это обезопасит вас от поражения электрическим током, а также от поражения электрическим током. короткое замыкание в железе.
Конструкция термостата довольно проста. Он состоит из биметаллической пластины (которая при нагревании сгибает и размыкает контакты) и пары контактов, каждый из которых может быть заключен в корпус.В холодном состоянии контакты должны быть замкнуты, а сопротивление термостата должно быть нулевым. Легко проверить мультиметром.
Также контакты должны легко расходиться. Если этого не происходит, то их сжигают. Требуется отключить их и почистить нулевым или мелким напильником. Если утюг не подчиняется регулятору, то необходимо заменить термостат, так как это механическая поломка и ремонт более дорогой и менее качественный, чем замена утюга на новый.
2. Проверка ТЭНа. (ТЭН — ТЭН). Часто, если ТЭН не нагревается, то требуется, прежде всего, прозвонить его мультиметром. Исправный ТЭН имеет сопротивление несколько десятков Ом в зависимости от мощности утюга.
У неработающего будет сопротивление, равное бесконечности. Если перегорел ТЭН, его нужно по возможности заменить, иначе утюг вообще будет работать эффективнее.
3. Если лампа горит, но ТЭН не работает, все равно может быть пробой термопредохранителя. В этом случае требуется его замена. При замене желательно брать точно такую же или при более высокой температуре. Устанавливается с помощью хомутов, так как пайка при такой температуре неэффективна.
4. Если отпариватель или распылительная система не работают должным образом, их необходимо очистить. Для этого приготовьте раствор из воды и уксуса в соотношении 1 литр на 200 граммов уксуса.Вы также можете купить специальные средства для удаления накипи.
Сняв верхнюю планку утюга, можно увидеть две помпы (слева — для пропаривания). Внимательно осмотрите насос на предмет отложений на насосе
.Для этого налейте раствор в широкую емкость, установите утюг в такое положение, подошвой в воду, но так, чтобы вода не попадала внутрь. Нагреваем воду до кипения, даем остыть, повторяем эту процедуру 3-5 раз. По опыту этого должно быть достаточно.Кроме того, кнопка подачи пара или распылителя может не работать, и в этом случае ее необходимо заменить.
5. Также может просто перегореть предохранитель, установленный в некоторых моделях утюгов. Народ предлагает просто закрыть его, но в таких случаях утюг будет работать без защиты, поэтому рекомендуется заменить его точно таким же.
Окончание ремонта
После замены всех неисправных деталей рекомендуется собрать электрическую цепь и проверить мультиметром, подсоединив концы тестера вместо шнура питания.Сопротивление будет во всех положениях регулятора. Если положение отключено, в этом положении сопротивление будет равно бесконечности.
Примечание: при сборке все провода необходимо отделить друг от друга, не касаясь оголенной частью металла.
Более серьезные неисправности требуют ремонта в мастерской бытовой техники. Учтите, что иногда покупка нового утюга оправдана затратами на его ремонт.
Из этого видео Вы научитесь ремонтировать утюг самостоятельно:
В контакте с
Вы видите неточности, неполную или неверную информацию? Вы знаете, как сделать свою статью лучше?
Хотите предложить фотографии по теме для публикации?
Помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с вами и вместе сделаем публикацию лучше!
Однако производители выступают против несанкционированного ремонта, поэтому постоянно усложняют систему для того, чтобы обычному человеку отремонтировать было практически невозможно.Не всем производителям выгодно производить вечное; Выгоднее постоянно приобретать необходимые для повседневной жизни устройства. Все-таки попробуем изучить теорию ремонта в домашних условиях.
Необходимые инструменты
Для проведения ремонта мы позаботимся о некоторых инструментах, они изготавливаются самостоятельно без особых затрат. Вот список:
- пара или два отжима;
- ракель потайной застежки;
- недорогой светодиодный фонарик и лупа;
- длинный и узкий кусок замши, пилочка для ногтей, спирт;
- последнюю точку можно заменить грифельным или чернильным ластиком, либо отрез чистой тряпкой, потребуется спирт.
Соковыжималка
Изготовлен из прочной верхней оболочки из бамбука, его размеры примерно равны толщине палочки от мороженого, один конец нарезан клином. Часто используют нефиксированное крепление; в сервисных компаниях их снимают специальными плоскогубцами. В домашних условиях крышки поддели: зубцы защелки имеют двухсторонний скос и выходят из пазов без поломки. Не рекомендуется снимать крышку на плотных зажимах столовым ножом или отверткой, как показано на рисунке.Сталь деформирует пластик и может повредить крышку.
Зачем нужен бамбук — у его верхнего слоя прочность на изгиб больше, чем у пластика, но меньше на сдвиг. Соковыжималка для бамбука при правильном обращении снимет крышку; если сделать неправильно, он сам деформируется, но не испортит покрытие. Для снятия воспользуйтесь отжимами, поддев крышку с двух сторон.
Вы можете сделать соковыжималку, разрезав пластиковую мешалку для кофе на клин, который вставляется в кофемашину.Он тонкий и поместится даже в тонкую прорезь, аккуратно снимет усы фиксированных креплений, не поцарапает их и ничего не сломает внутри устройства.
Фонарик и увеличительное стекло
Маленькие дешевые светодиодные фонарики ярко светят, отбрасывая резкие тени. Для нашего ремонта это преимущество, так как такое освещение проходит даже в очень маленькие трещины, с помощью лупы можно увидеть, что удерживает деталь. Для проведения этой операции отрывают крышку с проблемой демонтажа, светят туда фонарь и смотрят в лупу, что держит.
Как снять защелки
Оптимально найти схему демонтажа в сервисной книжке, но часто их просто нет. Стандартной схемы разборки нет, так как каждая торговая марка придумывает свои секретные защелки. Причем они могут отличаться даже в разных моделях одной ТМ. В книге по этому поводу сказано: «Производитель оставляет за собой право вносить изменения в конструкцию, не влияющие на ее характеристики». Это касается как раз и скрытых креплений, их придется искать самому.
Кстати, западные производители постепенно отходят от изготовления конструкций, которые при самостоятельном ремонте сломать можно только еще больше. Но азиатские компании упорно после него. Например, в некоторых китайских продуктах винт, фиксирующий носик, находится не за крышкой отсека, а за кнопками распыления воды и пара.
Сияем и смотрим. На рисунке выделено зеленым цветом — это не защелка, а шип в пазу. Сама защелка находится сзади. Для разбора убраны кнопки:
- нажмите кнопку вперед;
- нажимаем с тыльной стороны тонкую выжимку;
- отжать защелку;
- зажим находится в исходном положении, пуговицу поднимаем вверх до тех пор, пока она идет, при этом слышен мягкий щелчок зуба, а это значит, что он вышел из паза;
- поддерживаем пуговицу от падения, вынимаем ящик;
- продолжать опору, двигаться вперед под углом, выворачивая шип из паза;
- повторяем все манипуляции со второй кнопкой.
Фасонный крепеж
Крепеж в европейских моделях чаще всего под крестовую отвертку или шестигранник. Если подходящего шестигранника нет, покупать его не нужно; открутить такой хомут можно обычной плоской отверткой с жалом подходящего размера … Также он подходит для любимых китайскими производителями шурупов со шлицем трилистника. Но не стоит слишком сильно сжимать отвертку, так как боковой зажим значительный и винт может застрять в резьбе.Если застежка затянута очень туго, снимите ее, сделав несколько резких поворотов, поместив инструмент в разные пары пазов.
Хуже обстоит дело с болтом на рисунке справа — здесь поможет прорезь TORXX, ножницы или пинцет, если застежка болтается в гнезде. Проще всего провести операцию маленькими плоскогубцами для утконоса или бокорезами, но последние оставят следы на перемычке паза. С самими крепежами ничего не будет сделано, но если вам в следующий раз придется обращаться в сервисную службу, опытный мастер увидит, что неквалифицированный человек попытался получить доступ к внутренней части устройства, и использует это повод для увеличения стоимости ремонта.
Паровой утюг
Чтобы было легче найти все потайные винты, внимательно изучим устройство парового утюга. Его стандартная компоновка представлена ниже:
Ударная пропарка перегретым паром устанавливается не на всех моделях; действует только при максимальном положении регулятора — трех точках. В дорогих моделях с ударным паром паровой насос блокируется, когда стрелка регулятора установлена в нижнее положение. Это прописано в инструкции, которую мало кто читает.Если нет парового удара, нужно выставить регулятор на максимум, это может решить проблему.
Новшеством в электронной части является отключение ТЭНа при изменении положения подошвы. При вертикальном размещении устройства специально или в результате падения нагрев отключается модулем позиционной защиты. Именно эта часть находится на втором месте по поломкам в качественных моделях, в первую очередь это формирование масштаба, о котором речь пойдет ниже.Обе поломки часто подпадают под категорию самостоятельного ремонта.
Как китайцы парились
Глядя на подошвы утюгов из Китая разных категорий, можно увидеть, что у большинства моделей нет настоящих капельных насадок. На самом деле получается, что при капитальном нагреве можно получить паровой шок, удерживая кнопку пара, в том же положении регулятора из кнопки выходит мягкий пар с каплями, чтобы получилось капельное увлажнение, оба зажал сразу.
Схема электрических соединений утюга
Реле КМ и датчик положения СК — позиционная защита. Здесь часто можно встретить индикатор питания, неоновый, а не светодиодный. Защиту можно отключить, что не повлияет на работу утюга для потребителя, но светодиодный индикатор тоже не будет работать, а это уже создает неудобства в использовании. Мы отключаем защиту по частям, при этом сохраняя ее работоспособность.
На картинке цифры с индексами — это последовательность действий при вызове «горячей» и «холодной» цепи мультиметром: один щуп с крокодилом цепляется за пин с сетевой вилкой, второй проходит по позициям.Оба циферблата будут встречаться на контактах реле КМ. В нормальном состоянии контакты КМ не замкнуты: если прибор подключен к сети, контакты термостата КМ подтянуты, замкнутые контакты подают ток на ТЭН. Неисправность в самой позиционной защите отключает нагревательный элемент по принципу избыточной безопасности. Для мастера без соответствующего опыта этот факт может стать ребусом.
Может случиться так, что при перезвоне вы обнаружите, что в соединительной крышке нет контакта.В такой ситуации поможет только перекус проводов и заделка их в новый.
Тепловая защита (тепловая)
Предохранитель от перегрева включается в работу, если температурный порог подошвы выходит за пределы 240 градусов или через ТЭН проходит ток заданного значения. Подбирается новый предохранитель по току и мощности агрегата:
- 2200 Вт — 25 А;
- 1500 Вт — 16 А;
- 1000 Вт — 10 А;
- 600 Вт — 6.3 А.
Тепловая защита подбирается с запасом, 220 В — эффективный показатель напряжения в сети, амплитуда 220 В х 1,4 = 308 В. Полупериод частоты составляет 50 Гц 10 мс, тепловой срабатывает 4-5 мс. В случае скачка тока до порогового значения 245 В термическое воздействие рабочего тока нагревательного элемента в полностью работающем устройстве может ухудшиться.
Предохранителипредставлены в трех модификациях — одноразовые, восстанавливаемые и самовосстанавливающиеся.Первый переплавляется в аварийной ситуации, во избежание повреждения других деталей помещается в диэлектрически устойчивый к температурам рукав, чаще всего он сделан из стеклопластика. В противном случае на подошву может пробиться сетевое напряжение. Во втором случае стоит биметаллическая пластина с напряжением, она переворачивается и размыкает контакты. Чтобы вернуть все в рабочее состояние, его выдавливают через специально левое окошко, прижимают чем-то острым до щелчка. Третий вариант самостоятельно возвращает пластину в исходное положение, когда оборудование остынет.Такие термики работают в паре с терморегулятором и всегда оснащены предохранителем.
Термостат
Единственный терморегулятор относится к основным жизненно важным деталям и поэтому чаще всего выходит из строя. Это спусковое устройство механического действия, которое функционирует с помощью биметаллической пластины. К терморегулятору в холодильнике это не имеет никакого отношения. Сходство только в наличии спускового крючка, конструкция совершенно другая.Работает по следующему принципу:
- Деталь с подвижным контактом закреплена на статической секции переключающей пружиной. Когда контакты замкнуты, на нагревательный элемент подается напряжение. Сжатие пружины регулируется специальной ручкой на корпусе.
- задний боковой контакт совмещен со штоком диэлектрического толкателя, снабженного биметаллической пластиной.
- Последняя часть деформируется при нагревании и воздействует на подвижный контакт посредством стержня; этот эффект продолжается до тех пор, пока пружина не будет перегружена.
- Пружина подбрасывает контакты и раздвигает их.
- ТЭН отключается, подошва снижает температуру.
- Пластина постепенно возвращается в исходное положение, при уменьшении давления на пружину она отбрасывается назад и регулятор находится в исходном положении.
Нагревательный элемент нагревается, цикл начинается снова. В старых моделях и частях новых регулятор выполнен с незакрепленным коромыслом — 1 на рисунке.
Конструкция имеет существенные недостатки — четыре перегоревших контакта и большой перепад температур между срабатыванием и падением регулятора в исходное положение. Данную конструкцию дополняет калибровочный винт под ручкой, при завышении температуры он затягивается утюгом или откручивается, если плохо греется. Чтобы получить калибровочный винт, снимите ручку регулировки температуры. Он фрикционно закреплен на оси, в корпусе зафиксирован лапами на проставке.Чтобы снять его, поверните его до минимального значения до упора, а затем потяните на себя.
Большинство моделей имеют унифицированные терморегуляторы с двойной подпружиненной системой — на фото 2. Он работает с высокой точностью и не требует дополнительных настроек. Слабые места — как и в описанном выше случае контактов, будут рассмотрены ниже. Керамический стержень отмечен синим цветом, в некоторых случаях трескается. Его длина 8 мм, заменяемая деталь сделана из резистора МЛТ-0,5 Вт, на фото 2.Его выводы обрезаются на 1,5-2 мм, красочный слой удаляется дихлорэтаном или смывкой ПАВ, проводящий слой удаляется наждачной бумагой. С показателем сопротивления 620-680 кОм установить так, чтобы краска горела без дыма и запаха. Но подошва проткнет и защемит руку. Еще более неприятная ситуация — уменьшение сопротивления, если на резисторе идет незащищенный проводящий ток, а ток утечки увеличивается на несколько позиций.
Бывает, что шайба-вставка трескается в регуляторе.Замена сделана из фторопласта, рисунок 2б.
Очистка контактов
Иногда рекомендуется чистить контакты наждачной бумагой, но это не так, по проводам проходит большое напряжение, очистка этим методом сокращает время до пригорания. В актуальных моделях для контактов используются тонкостенные штампованные, они полностью выгорают. Для чистки берем пилочку, оборачиваем замшей, смоченной спиртом, кладем между контактами и тройкой, пока на замше не останутся следы нагара.Или вырежьте из чернильного ластика узкий клин, протрите им, а затем пройдитесь таким же клином, но из ластика для карандашей. В конце процедуры берем ту же пилочку для ногтей, оборачиваем тряпкой в спирте и с ее помощью удаляем частицы ластика.
Бывает, что утюг максимально нагревается, изменение положения ручки регулятора и калибровочного винта на ситуацию не влияет. Этот симптом указывает на спайку контактов. Поможет только замена.
Как разобрать утюг
Стандартная разборка осуществляется следующим образом:
- демонтировать ручку температуры;
- снимаем заднюю крышку, иногда вместе с верхней;
- сзади — контактный блок;
- верхняя крышка;
- корпус; Крышка регулятора температуры
- , если есть.
Теперь внутренности можно осмотреть и отремонтировать. Каждый этап предусматривает нюансы при демонтаже. Некоторые из них мы рассмотрим отдельно на примере продукции западных компаний, а сейчас опишем общие нюансы.
Задняя крышка
Только имеет крепление винтом или несколькими. Они могут располагаться внизу попарно. Здесь есть два варианта — одна задняя и верхняя крышка или отдельные. Первый вариант предусматривает прямую ручку, затем крышки снимаются отталкиванием пальцами, крепление осуществляется по горизонтальным осям в продольных пазах.
В случае отдельных крышек задняя крышка фиксируется одним или двумя винтами; здесь тоже есть два варианта: задняя крышка заподлицо с корпусом или накладка. Если он заподлицо, то его нижняя часть волочится к себе, в верхней его части есть крепление с шипами в пазах, они выкручиваются и крышка вылезет наружу. Вторая ситуация применима только к креплениям с одним винтом посередине. Если винт откручивается, а крышка за них не двигается и не растягивается, то она фиксируется двойными шипами в пазах — снизу и сверху.Толкаем вверх, отпускаем нижние шипы, затем тянем вниз, выворачивая верхние из пазов.
Блок
После демонтажа задней крышки обнаружится клеммник, он сам является рассадником поломок. В моделях разной стоимости это самый простой винт, заменяют плавленый пропиленом. Не кладите полиэтилен и ПВХ, так как они не выдерживают температуры.
Самая надежная конструкция — с соединительными клеммами — 2 на рисунке, откручиваем 2 винта зажима сетевого шнура и пару винтов для непосредственного крепления блока.Подзываем сетевые провода к соответствующим гнездам колодок, если этого не произошло, нужно заменить колодки или установить на провода вставные клеммы. Перемотать провода в режущий блок не получится.
Верхняя крышка
Верхняя крышка с зазубринами защелкивается, но не фиксируется. Снять можно двумя отжимами, рассмотренными выше, процесс начинается с заднего края, если не получается, берем с переднего.
Позиционная защита
Большинство моделей имеют модуль защиты положения под корпусом.Здесь слабое место — датчик положения. Чаще всего это пластиковый ящик — обозначен на рисунке красными стрелками, всегда есть пара выходов. Датчик положения надежно прикрыт крышкой или покрыт компаундом сверху, его легко поднять.
Поломку определить несложно: блок не включается, но небольшой стук заставит ненадолго поработать и снова выключится. Внутри датчика можно найти пару контактов и металлический валик в плотном и грязном покрытии.Изначально это чистый и бесцветный силикон, но доработке поспособствовала искра от реле. В результате нагар не позволяет ролику замыкать контакты и двигаться должным образом.
Поврежденный смазочный материал удаляют столовым уксусом; Не рекомендуется запускать ролик без смазки. Во время использования устройство хаотично нагреется, реле хлопнет, срок эксплуатации датчика значительно сократится. Если силикона нет, можно использовать машинное масло, этот вариант даже лучше, так как оно устойчиво к загрязнениям и не воспринимает искры.Перед нанесением протрите датчик спиртом, наложите иглу от шприца на масленку, аккуратно нанесите масло, не окрашивая стенки. После всех манипуляций крышка фиксируется обратно любым суперклеем, жирные стенки не слипнутся.
Brown и некоторые другие отправляют сигнал датчика положения через микросхему, где он обрабатывается. В такой конструкции лучше всего оставить ролик без смазки.
Еще одна вероятная неисправность — сгоревшие контакты или катушка на реле; в такой ситуации включения вообще не произойдет.Для проверки модуля его снимают и подают на обмотку постоянное рабочее напряжение или переменный ток, на корпусе прописано это число — зеленая линия. Мы услышим щелчок и тестер определит короткое замыкание. Если этого не произошло, необходима замена реле.
Если вы сомневаетесь в данных, записанных на реле, измерьте сопротивление. Если ток обмотки в этом напряжении составляет от 80 до 100 мА, не запускайте обмотку. Реле тестируется от регулируемого источника питания.Чаще всего рабочее напряжение до 24 В.
Позиционная защита не является важным элементом. Чтобы откинуть назад и оставить индикацию ТЭНа, припаивают белый провод, соединяют с коричневым или припаяют и соединяют красный. Реле иногда начинает издавать щелкающие и дребезжащие звуки, его тоже паяем.
Корпус
При демонтаже задней крышки и клеммной колодки мы увидим шипы, фиксирующие корпус в пазах — внизу рисунка.Там могут быть винты, пока мы его не снимем, так как может быть еще пара винтиков, удерживающих корпус в районе носа.
Уже рассматривалось, как китайцы прячут винты, у других производителей их нужно искать под крышкой горловины отсека. Когда верхняя крышка будет снята, горловина останется на месте. Чтобы снять горловину, приподнимите люк отсека и снимите крышку отжимом, мы увидим винты на носу — верхняя часть рисунка.
Далее корпус утюга разбирается и снимается насосами, видим все неисправности, приводящие к отсутствию пара, протеканию воды внутри, из-за чего утюг выбрасывает искры, шумит и пробивается. Это могут быть солевые отложения в трубах и клапанах или трещины в трубах. Клеить трубки нельзя, так как в условиях высоких температур это малоэффективно. Сначала очищаем водопровод от накипи. В сосках делаем это раствором лимонной кислоты в пропорции 1 ч.за стакан. Складываем лопнувшие трубки, надеваем отрезки термоусаживаемой трубки, нагреваем бытовым феном.
Проблемы разных марок
Tefal
Есть индивидуальные нюансы. Кузов демонтируется с верхней крышкой. Носовой винт находится под крышкой диспенсера для воды (слева и в центре на картинке), он виден сквозь полупрозрачный пластик. Чтобы получить доступ к насосам, снимите верхнюю крышку на разобранном корпусе. Винт находится за кнопками — правая часть рисунка, для снятия крышки снимается.
Эта торговая марка является лидером по производству аккумуляторных утюгов. Изделия трех типов: контакты расположены на платформе, подошва аккумулирует тепло, шнур стреляет. Первый и второй варианты можно отремонтировать самостоятельно, третий может ошибочно показаться неисправным.
Шнур выталкивает толкатель, приводимый в действие несистемным спусковым механизмом с индивидуальной биметаллической пластиной. Если кажется, что температура уже упала, а шнур не вставлен обратно, может оказаться, что устройство просто недостаточно круто.Дожидаемся, пока температура не упадет, пытаемся снова поставить, выставляем регулятор на высокую температуру и ждем съемки. Система не очень удобная, поэтому не раскупается.
Филипс
Отличительная черта ТМ Philips — двойной корпус. Популярная модель Azur разбирается по стандартной схеме — A на картинке, разница в размещении защелок задней крышки — пара винтов внизу. Под декоративным слоем с насосами мы найдем внутренний защитный кожух с защитой — B на картинке, затем массивная подошва, собственно, третий корпус, на котором термостат и термометр — B на картинке.
По своей конструкции они типичны, разбираются как лущеные груши: на тыльной стороне крышка на 1 винт без хитрых креплений. Для демонтажа открутите винт и оттяните наливной шланг шнура питания — на рисунке крышка снимается вместе с шарниром, затем разборка происходит как обычно.
Коричневый
Неистребимый грех этих устройств — тонкостенный резервуар парогенератора из оцинкованной стали и крепежные детали корпуса регулятора с гибкими ножками из того же материала.Очень хорошо ржавеет, ремонтировать бессмысленно.
Обратный пар
Дорогие и дешевые модели склонны к образованию накипи. Почистить без разборки бачка проблематично, сделать так, как показано на рисунке, категорически нельзя — хозяева кипятят утюг в кастрюле с уксусом.
Уксусная кислота будет плавать на пластике, делая его хрупким, разъедает шероховатую никелевую поверхность подошвы, тефлоновое покрытие отслаивается.Для правильной чистки прибор разбирают до подошвы, как на видео.
Выше уже было сказано, что для удаления накипи в утюге лучше брать лимонную кислоту. Перед чисткой контакты ТЭНа и керамических втулок плотно обматывают качественной мягкой изолентой в 3-4 слоя или термоусаживаемой лентой.
Накипь с форсунок очищается зубочисткой. По окончании процедуры систему обильно промывают чистой водой сверху вниз, переливая ее в бак парогенератора.Только такая процедура гарантирует исправное состояние утюга.
Как отремонтировать утюг своими руками. Секреты разборки и ремонта. Пошаговая инструкция по разборке утюгов Tefal и Philips, обзор проблем Как разобрать утюг Helenberg si 3045
Хоть утюг и не самая дорогая бытовая техника, но когда он выходит из строя, сразу за новым бежать нельзя. Сначала попробуйте отремонтировать самостоятельно. Ремонт утюга своими руками — с этого можно начать карьеру домашнего электрика.Простая схема, минимум элементов.
Если говорить об электрических утюгах, то они бывают трех видов:
Самый распространенный — утюги с отпаривателями, это его ремонт и мы рассмотрим дальше. Для начала следует ознакомиться с его устройством. Так починить утюг своими руками будет проще. Зная состав устройства и назначение его частей, можно назвать возможные причины неполадок.
Вообще говоря, каждый утюг состоит из корпуса, ручки, регулятора температуры и подошвы с отверстиями, через которые пар подается в зону глажки.Для поддержания режима пропаривания в корпус утюга встроен резервуар для воды; есть также регуляторы интенсивности пара.
Устройство паровой системы
Современные электрические утюги этого типа имеют несколько режимов пропаривания. Чтобы понять, как все работает, нужно рассмотреть, как это работает. Ведь зачастую ремонт утюга своими руками необходим не потому, что утюг не нагревается, а потому, что не идет пар. И здесь важно понимать, в чем именно дело.
В современных моделях есть три режима пропаривания, которые имеют отдельные кнопки. Каждая кнопка включает собственный насос, который в зависимости от настроек подает необходимое количество воды. Всего таких режимов и насосов:
Более простые модели (предыдущего поколения) обычно имеют опрыскиватель и режим пропаривания. Их структура несколько иная. Первое отличие состоит в том, что управление подогревом подошвы перенесено на ручку (правда, не всегда), управление паром тоже на ручке, но выполнено в виде поворотного диска.
Кнопка оросителя в таких моделях утюгов располагается между регулятором температуры и паром.
Самостоятельный ремонт невозможен без электросхемы. Как видите, принципиальная схема электрического утюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме ТЭНов и прочих «дополнительных» устройств.
В схеме всего несколько элементов: соединительный блок, ТЭН, регулятор температуры и тепловая защита.Тепловая защита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения от перегрева. Поскольку элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.
Как разобрать утюг
Если утюг не работает, первым делом его нужно разобрать. Это не так просто, как кажется — слишком много моделей, каждая из которых может иметь свои «фишки». Причем разные модели одного производителя могут разбираться по-разному.Однако есть общие принципы и правила:
Процесс разборки утюга не требует применения силы. Если «не идет» нужно внимательно посмотреть, что и где держит. И не стоит сразу разбирать его до конца — это не всегда нужно.
Проверка простейшая
Часто не работает утюг из-за проблем со шнуром. В процессе эксплуатации часто гнет, в местах прогиба повреждается изоляция, даже могут появиться искры.Поэтому первый шаг в самостоятельном ремонте утюга — осмотреть и прозвонить шнур. Вам понадобится мультиметр для набора номера (читайте, как с ним работать).
Разобрать утюг самое начало
Проверка шнура питания
Иногда, чтобы убедиться, что проблема в шнуре, можно включить утюг в сеть. Если все в порядке, загорается контрольная лампа. Обычно это зеленый светодиод. Поэтому горит постоянно или периодически гаснет и за состоянием шнура будем следить.Скручиваем и сгибаем, обращая внимание на состояние сигнальной лампочки. Если он моргает, значит действительно виноват шнур питания. Лучше заменить, но при желании можно найти проблемное место (часто визуально легко определить) и исправить ситуацию.
Если это проблемы с изоляцией, а сам проводник цел, устраните проблему изолентой. Если провода повреждены, их обрезают, подключают по-новому с помощью, место подключения изолируют.Этот ремонт — временная мера, так как проблемы снова появятся — недалеко от «восстановленного» места. Поэтому шнур все же лучше заменить.
Клеммы и контакты
Если на шнуре нет внешних повреждений, но он не работает, придется разбирать утюг. На первом этапе сложностей обычно нет — сзади один болт. Это, пожалуй, единственная застежка, которую невозможно спрятать. Откручиваем, снимаем крышку.
Снять заднюю крышку обычно несложно — один болт
Под задней крышкой спрятана клеммная колодка, к которой подходят провода от термостата и ТЭНа, с другой — подключается наш шнур питания.Клеммная колодка может выглядеть иначе. У некоторых производителей, таких как Bosch) он спрятан под пластиковой крышкой. Крышку необходимо снять. Как к нему добраться, зависит от модели. Иногда достаточно просто поддеть и вытащить, иногда нужно удалить какие-то детали. Важно добраться до контактов.
Часто причина того, что утюг не нагревается, кроется не в ТЭНе, а в том, что контакты забиты или окислены. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто расшатывается контакт.Если есть одна из этих проблем, исправьте ее. Возможно, на этом ремонт утюга своими руками и закончится.
Если собираетесь снимать провода с контактов, сфотографируйте, как было. Проблем со сборкой будет меньше. Человеческая память — вещь ненадежная. Фото намного достовернее.
Проверка шнура на целостность
Если контакты в норме, чистые, вызовите шнур на целостность проводов. Берем тестер / мультиметр, ставим в режим набора номера.Одним щупом касаемся штыря шнура, вторым «перебираем» провода на клеммной колодке. Если провод цел, одна из пар должна «зазвонить» — раздастся звуковой сигнал.
Заклинание железного шнура
Шнур утюга трехжильный, два провода идут к контактам шнура, а третий — зеленый или желто-зеленый — к массе. На железной вилке металлическая пластина. Прикоснувшись к нему и к зеленому проводу на колодке, вы должны услышать «писк» мультиметра.Если хоть один провод «не звенит», меняем шнур.
Терморегулятор
Как он работает? Он состоит из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры нагревается, гнется. При определенной температуре он так сильно изгибается, что размыкает контакты, отключая питание. Когда утюг остывает, он принимает исходное состояние, контакты снова замыкаются, утюг снова начинает нагреваться.
Для начала нужно проверить, работает ли вообще. Перекрутите его из одного крайнего положения в другое. В одном из положений должен быть слышен характерный щелчок, который издают замыкающие контакты. Именно через них подается питание на нагревательные элементы утюга. Оставляя термостат в таком положении, проверяем наличие электрического контакта.
Два контакта выходят из регулятора температуры (к ним подключаются провода, подключенные к ТЭНам). Касаемся их щупами мультиметра (режим набора номера).Если скрипит — все нормально. Но, переведя регулятор в другое крайнее положение, должен получиться «обрыв» — контакты должны разомкнуться. В этом случае этот узел работает нормально.
Визуальный контроль не помешает — может они пригорели, окислились, ослабли. При наличии окалины, грязи, ржавчины их можно аккуратно очистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не срезайте контакты полностью. Во время чистки старайтесь до минимума изгибать пластины — чтобы не расшатывать контакт.
Иногда регулятор крутится с трудом. Взявшись за него плоскогубцами или плоскогубцами, вращайте его вперед и назад, пока не добьетесь более плавного хода. Затем нужно взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и обладает хорошими смазывающими свойствами.
После всех манипуляций еще раз проверяем наличие контакта в положении «термостат». Если все в порядке, можно попробовать подключить утюг и проверить его работу. Возможно, ремонт утюга своими руками завершен.Если нет, продолжайте.
Предохранитель
Термопредохранители бывают одноразового и многоразового использования. Одноразовые ожоги при превышении критических температур. После этого утюг не включается и восстановить его работоспособность можно только заменой одноразового предохранителя.
Многоразовый изготовлен на основе той же биметаллической пластины и тоже работает. Этот агрегат повышает надежность утюга — не дает ему перегореть, если вдруг не сработал терморегулятор.Чаще всего причина неработающего утюга — перегоревший предохранитель. Это около 50% случаев выхода из строя данного устройства. Это происходит, если и термостат, и многоразовый предохранитель не отключили утюг.
Добраться до предохранителя можно, только полностью сняв корпус. Находим, касаемся щупами мультиметра с двух сторон. Если нет звуков, виноват именно он. Неисправный припаиваем, ставим так же. Также можно вместо него поставить «жучок» — припаять кусок проволоки. Но при следующей поломке перегорит ТЭН, а не предохранитель.Тогда ремонт утюга своими руками закончится покупкой нового — цена подошвы сопоставима со стоимостью нового утюга.
Проблемы с подошвой утюга (ТЭН + бак для воды)
Во многих моделях чугуна нагревательный элемент вместе с резервуаром для воды заключен в единый корпус. Проблемы с одной из этих деталей приводят к одному — купить новый утюг. Замена подошвы нецелесообразна, так как эта деталь стоит немного дешевле нового утюга. Даже если вы решили поменять подошву, нет гарантии, что вы найдете ту, которая вам нужна — рынок стремительно меняется, модели снимаются с производства, запчасти к ним не производятся.В общем, если вы сами дошли до этого этапа в самостоятельном ремонте утюга, скорее всего, сходите в магазин за новым.
Лишь небольшой процент случаев, когда работоспособность подошвы может быть восстановлена - если контакты окислились настолько, что контакт исчез. Находим эти контакты, тщательно чистим и обжимаем. Далее снимаем мерки.
Устанавливаем мультиметр в режим измерения сопротивления. В утюгах электронагреватели обычно имеют сопротивление около 250 Ом (точнее смотрите в паспорте), поэтому предел измерения составляет 1000 Ом.Если сопротивление где-то в этих пределах, значит все нормально. Если показывает «бесконечность» — перегорел ТЭН. Как уже было сказано, замена не имеет смысла, практичнее купить новый утюг.
Выход так же — за новым утюгом — может быть с исправным ТЭНом. Это произойдет, если резервуар для воды деформирован. Он может разорваться или опухнуть. В любом случае утюг не работает, хотя электрическая часть «в норме».Это повреждение — проблемы с резервуаром для воды — связано с большим количеством накипи. Легче предотвратить, чем устранить. В утюг необходимо налить воду с небольшим количеством солей. Да, производители пишут, что из-под крана воду можно наливать. Он отработает свой гарантийный срок. А потом — купить новый.
Что делать, если пар не выходит
Пар обычно не выходит, если отверстия в подошве забиты солями. Этого не произойдет, если использовать дистиллированную воду (в идеале), пропустить через фильтры или хотя бы кипяченую.
Очистить утюг от накипи очень просто. Для этого возьмите металлическую или термостойкую емкость, в которую ее можно поставить на дно. В воде разводим лимонную кислоту (1 столовая ложка на стакан воды) или уксус (1 стакан на 1 литр). Выставляем регулятор пара на максимум, устанавливаем утюг так, чтобы его спинка была чуть выше носа. В качестве подстаканников можно использовать обычные монеты.
Налейте раствор. Жидкость должна покрывать платформу примерно на 1-1,5 см. Перенести емкость с утюгом на плиту, довести до кипения, выключить на 20-30 минут, снова включить.Такие циклы повторяем 3-4 раза. После этой процедуры все отверстия и резервуар для воды будут очищены. Однако пока не вытечет весь осадок, на белье могут оставаться следы.
По этому ремонт утюга своими руками. Если все равно не работает, еще раз внимательно осмотрите все элементы системы. Их не так много — шнур и блок, терморегулятор, предохранители, ТЭНы.
Некоторые поломки бытовой техники с минимальными навыками и инструментами можно легко устранить, для этого не нужно обращаться в сервисный центр.Отремонтировать утюг Tefal своими руками вполне реально, главное правильно разобрать прибор и определить причину неисправности.
Виды утюгов Tefal и возможные причины повреждений
Гладильное оборудование от французского производителя делится на паровые и с парогенератором. Первые имеют классический дизайн электрического утюга; Кроме того, внутри находится резервуар для воды объемом до 300 мл. Жидкость, налитая в специальную емкость, нагревается и через отверстия в подошве подается к ткани в виде пара.
Несколько иная конструкция устройств с парогенератором. Бак для воды находится на станции в котле. Утюг и станция соединены трубкой для подачи воды, силовым кабелем. Вода в бойлере превращается в пар, по трубкам она непрерывно под давлением подается к подошве утюга. Из отверстий в подошве выходят струи пара, ткань разглаживается.
Причины выхода устройства из строя могут быть:
- физический — плохой контакт шнура, ТЭНов и тд;
- химический — накипь от жесткой воды на нагревательном элементе;
- механический — кнопки сброса.
Чтобы устранить любую из этих проблем, сначала необходимо разобрать утюг Tefal.
Как разобрать прибор
Для работы потребуются отвертки: плоская и звездочка.
Важно! Перед запуском отключите прибор от электросети. В некоторых моделях (FV 9347, 5375, 9240, 4680, 3530 и 3830) установлен шток против известкового налета, его необходимо удалить.
Разбор начинают с откручивания двух болтов на задней стенке.Используйте для этого отвертку со звездочкой. Третий болт находится под кнопкой подачи пара, снимать его нужно аккуратно: подденьте плоской отверткой, отстегните пластиковые защелки, потяните на себя. Действовать нужно очень осторожно, чтобы ничего не сломать. Таким же образом снимаем кнопку распыления воды.
Совет! В зависимости от модели под пуговицами могут располагаться небольшие пуговицы: шариковая, пружинная, трубка и резинка. Необходимо запомнить схему их размещения, чтобы впоследствии установить ее обратно.
Открутите болт, расположенный под кнопками системы подачи пара, после чего ручку устройства можно снять. Осторожно снимите единственный регулятор температуры. Выньте прокладку шнура питания . Под ним спрятаны еще 2 винта и видно 4 контакта.
Перейти к разбору корпуса. Корпус состоит из двух надежно закрытых частей, которые не следует пытаться разбирать. Герметик виден невооруженным глазом, это масса черного цвета, похожая на резинку.
Важно! Подошва утюгов Tefal крепится к внутренним элементам специальными методами, которые отличаются от методов, применяемых другими производителями. Это могут быть труднодоступные винты (обычно находятся под заглушками) или специальные защелки. Прежде чем приступить к отделению подошвы от тела, убедитесь, что все застежки сняты.
Чтобы полностью не сломать прибор, перед работой стоит посмотреть видео о разборке и ремонте утюга Tefal.
Особенности парсеров с системой Easycord
Некоторые модели утюгов Tefal, например Ultragliss FV4650 или Supergliss FV 3535, оснащены системой easycord , отличительной особенностью которой является особая конструкция задней панели устройства. Болты расположены на подставке, соединенной с ручкой. Откручивая их, снимаем крышку, закрывающую место установки шнура, после чего приступаем к разборке системы подачи пара. Кнопки расположены на съемном блоке, который можно снять, отогнув специальные защелки.
После этого можно снять ручку, осторожно потянув ее вверх. Следующим шагом будет снятие шурупов. 2 из них расположены на задней части утюга, а еще один — на лицевой стороне под съемным блоком. Затем разберите утюг так же, как стандартные модели.
Распространенные неисправности и способы устранения
Порядок ремонта зависит от типа неисправности. Стоит рассмотреть самые распространенные. С некоторыми из них можно разобраться самостоятельно, решение особо сложных задач следует доверить специалистам.Для работы понадобится тестер, отвертки, изолента, в некоторых случаях запчасти, на случай замены неисправных элементов.
Повреждение шнура питания
Чаще всего утюг не включается из-за того, что шнур протерся, шнур . На него приходится большая нагрузка при работе устройства, и со временем он выходит из строя. Чтобы убедиться, что причина поломки в шнуре, нужно проверить тестером. Для этого после снятия задней панели утюга тестером проходит по всей длине провода, выявляется участок зазора.
- Отремонтировать шнур: заизолировать провода, заменить вилку, удалить перекручивания.
- Заменить полностью, подобрав аналог, подходящий по техническим параметрам.
Неисправности паровой системы
Отверстия в основании прибора могут быть забиты известковыми отложениями накипью или частицами обгоревших тканей. Для очистки используйте лоскут из мягкой ткани, смоченный в уксусе или растворе лимонной кислоты. Натирают проблемные места до полного растворения отложений.При обработке важно не допускать контакта мокрой тряпки с другими элементами утюга.
Подошву нельзя протирать острыми предметами: на ней появятся царапины, из-за которых рабочая поверхность будет плохо скользить по ткани. На кнопках подачи пар на утюге Tefal должен очистить деталь и ее расположение от пыли, осмотреть защелки, а затем поставить на место. Если разбрызгиватель забился, прочистите его. Для этого воспользуйтесь иглой.
Термостат поломки
От этого элемента зависит температура нагрева подошвы и возможность установить нужный режим глажки.Наиболее частая причина неисправности термостата — засорение контактов . Мелкие тканевые волокна закупоривают промежутки. После разборки устройства очистите контакты наждачной бумагой, иглой или острым предметом. После проверки поверните втулку, на которой находится ручка переключателя. Если все в порядке, прозвучит щелчок.
Неисправность предохранителя
Предохранитель может быть одиночным или множественным. Первые перестают работать, когда перегорают, и исправить их уже невозможно. полностью заменить деталь .
Предохранитель нужно будет прозвонить тестером. Если индикатор на приборе не загорается, прибор необходимо разобрать и проверить контакты проводов. Затем зазор закрывается или элемент полностью заменяется, если не подлежит ремонту.
Отказ ТЭНа
Причина, по которой утюг включается, но подошва не нагревается — это поломка ТЭН . В большинстве современных моделей утюгов ТЭН соединен с емкостью для воды, и разобрать его для замены на новый не получится.Придется либо полностью заменить подошву, либо купить новое устройство. Первый вариант нецелесообразен — подходящую рабочую поверхность сложно найти, а ее приобретение обойдется недешево.
Для того, чтобы утюг работал исправно долгое время и не приходилось его ремонтировать, следует придерживаться простых рекомендаций.
- Если устройство имеет функцию самоочистки, вы должны использовать ее не реже 1 раза в месяц.
- Важно следить за состоянием подошвы: своевременно удалять с нее налет и нагар.Для этого используйте раствор уксуса или лимонной кислоты, специальные карандаши для чистки. Ни в коем случае нельзя наливать в емкость растворы — они могут испортить мелкие детали, прокладки, что приведет к разгерметизации емкости.
- Стоит использовать только мягкую воду : фильтрованную, кипяченую, талую, дистиллированную или специальную, предназначенную для утюгов. Это поможет предотвратить образование накипи.
- Не перегибайте шнур. После глажки и остывания устройства проволока аккуратно наматывается на корпус.
В случае серьезных поломок, устранить которые самостоятельно не представляется возможным, следует обращаться в сервисные центры Tefal, расположенные в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Там же вы можете заказать необходимые запчасти для ремонта.
Лучшие утюги 2019 года
Утюг Bosch TDA 3024010 на Яндекс Маркете
Утюг Philips GC2990 / 20 PowerLife на Яндекс Маркете
Утюг Braun TexStyle 7 TS735TP на Яндекс Маркете
Утюг Philips GC3675 / 30 EasySpeedAdvanced на Яндекс Маркете
Iron Rowenta DW 5135D1 на Яндекс Маркете
Одним из непременных атрибутов дома является электрический утюг.С давних времен его конструкция постоянно совершенствуется. Все началось с использования подручных средств — камней, плашек, нагретых гвоздей. Затем появились утюги, работающие на раскаленном угле, спирте, газе. С 1903 года американский граф Ричардсон начал производство первых электроприборов.
Конструкция современного утюга
Если утюг не нагревается и срок гарантии истек, можно попробовать отремонтировать его самостоятельно. Для этого нужно знать, как правильно разобрать утюг.Современные устройства различаются между собой в основном дизайном, а в дизайне имеют небольшие отличия. Перечислим комплектующие:
Возможные неисправности
Устранение неполадок необходимо начинать с проверки кабеля питания. Он постоянно перекручивается при глажке. Для проверки целостности провода и вилки необходимо использовать мультиметр в режиме набора номера. В случае обрыва цепи нужно покупать новый.
Затем проверяется целостность ТЭНа., который расположен в так называемой подошве, самой тяжелой части. Шнур также проверяется на целостность.
Если у вас уже есть опыт ремонта, то проверить ТЭН, биметаллический регулятор и термопредохранитель можно на клеммной колодке. Чтобы его увидеть, нужно снять только заднюю крышку. Если перегорел обогреватель, то нужно определить, что выгоднее — заказать подошву данной модели или купить новое устройство. Неисправный биметаллический регулятор и термопредохранитель можно заменить самостоятельно.
Поэтапная разборка прибора
Производители, в том числе Philips, постоянно работают над тем, чтобы усложнить конструкцию, чтобы затруднить самостоятельную разборку. Но умельцы и здесь находят выход. Вот пример того, как разобрать утюг philips azur:
Разборка утюга Philips начинается с ослабления винта на задней крышке. Его можно накрыть заглушкой. Далее снимаем крышку с петли шнура питания.Затем открутите два винта с конца, которые находились под крышкой, один сверху и два снизу. Еще один спереди под крышкой, куда наливается вода. После этого снимите верхнюю накладную часть ручки. Если накладки с защелками, аккуратно ножом или отверткой отодвиньте их и поднимите накладку на ручке.
Ниже находится электронная плата управления. Если зафиксировано, то откручиваем винт.
Чтобы не запутаться при сборке, желательно записывать или снимать процесс разборки на камеру .Снимите провода с клеммной колодки. Все, что удаляется, отодвигается. Теперь вам нужно снять ручку регулировки температуры. С помощью ножа и отвертки поднимите его. Снимаем основную часть ручки. Внизу — камера парогенератора и подошва с нагревательным элементом. Необходимо открутить два болта сзади и один спереди и снять камеру.
Теперь есть доступ к регулятору температуры, тепловому предохранителю и ТЭНу. В этой части скапливается много разной грязи, что негативно сказывается на работе утюга.Вся поверхность должна быть хорошо очищена. Проверить и, при необходимости, очистить все водные и паровые каналы подошвы .
Проверить электронную плату, на которой расположен датчик движения, сложнее. Здесь вам понадобится навык ремонта электронной техники. Если плата не покрыта эпоксидной смолой, визуально определите, где два конца находятся от датчика, и прозвоните их.
Состояние схемы зависит от вертикального или горизонтального положения платы.Проверив целостность снятых деталей, можно приступать к сборке утюга в обратном порядке.
— гарантия аккуратности и опрятного вида. Ответственные и респектабельные хозяйки испытывают не очень приятные эмоции при поломке устройства — его дорогостоящий ремонт по карману далеко не всем. И зачем давать лишние деньги, если есть возможность починить устройство самостоятельно. Давайте разберемся, в чем заключаются основные неисправности гладильного устройства и как можно самостоятельно отремонтировать утюг в домашних условиях.
Перед тем, как разобрать гладильную машину, проверьте все внешние элементы конструкции, возможно, проблема в них. В его нижней части расположены основные детали утюга, они потом служат основными причинами поломки. В их числе:
1) Регулятор температуры.
2) Электрический шнур
3) Водяной регулятор
4) Система пропаривания
5) Утюг
6) Нагревательный элемент
Происхождение железа
Первое гладильное устройство было изобретено в Древней Греции — для складывания одежды использовались точеные горячие камни.Когда появился первый утюг, похожий на современный вид, его использовали исключительно для глажки шелка.
Интересный факт: корпус первых утюгов был заполнен раскаленными углями.
Неизвестно, кто и когда изобрел подобие современного утюга, но Генри Сили присвоил изобретение первого электрического устройства. В 1882 году американец зарегистрировал механизм под названием «Электрический утюг».
Вес электрического устройства составлял шесть килограммов.Поэтому несложно представить, в чем был процесс глажки. После того, как в механизм был введен метод нагрева угольной дугой, уход за тканевыми вещами значительно упростился.
В 1892 году Crompton Co и General Electric Company начали производство электрических утюгов. Далее в устройства были внедрены регулятор тока и подачи пара, защита от накипи и другие важные опции. В соответствии с модой изменился дизайн утюгов.
Утюг
Принцип работы гладильного механизма следующий: ток нагревает спираль, которая направляет производное тепло на подошву механизма.Достаточно сложная конструкция гладильной машины включает в себя следующие элементы:
- Электропровод. В таких устройствах используются провода с тканевой оплеткой, она защищает оболочки провода от нагрева и шлифования.
- Система регулирования пара. Специальные кнопки на механизме служат сигналом для подачи пара или водяных брызг.
- Емкость для воды. В специальном отсеке обрабатывается жидкость для подачи пара.
- Термостат. За счет терморегуляции устройство не перегревается, тем самым не портя вещи.
- Железная подошва. Деталь используется для прямого разглаживания одежды.
Для определения неисправности необходимо произвести диагностику устройства. Именно поэтому для самостоятельного ремонта рекомендуется знать особенности конструкции и принцип работы гладильной машины.
Диагностика утюга и определение возможных причин неисправности
Утюг может не работать по разным причинам, на его выход из строя влияет некачественный уход, продолжительность эксплуатации, используемая вода и многие другие факторы.Рассмотрим основные сигналы устройства о неисправности.
Что значит скрип утюга? В каждом устройстве этого типа установлены тепловые реле; они периодически включаются и выключаются. Вы можете диагностировать их с помощью электрического тестера. Для этого необходимо разобрать утюг и проверить тестером электрический сигнал.
Железо течет: что делать? Утечка может быть вызвана двумя причинами: неисправностью клапана или неправильной работой. В первом случае вода вытекает из парового утюга: когда клапан закрыт или жидкость недостаточно нагрета для образования пара.Чтобы проверить деталь, залейте ее водой и включите в розетку. Встряхните прибор в горизонтальном направлении и выключите пар. Если вода вытекает, клапан закрыт неправильно. В гладильных устройствах Philips такая неисправность встречается реже, и особенно отличаются длительной эксплуатацией.
Что делать, если утюг плохо парится или вообще не выпускает пар? Причина может заключаться в масштабе. В этом случае необходимо очистить механизм лимонным раствором: влить смесь лимонной кислоты в утюг и установить режим пропаривания.Подождите, пока пар полностью восстановится, и промойте устройство дистиллированной водой.
Почему утюг не греется? Оптимальный нагрев прекращается, когда выходят из строя следующие детали: насосы, плавкие предохранители или просто срабатывают контакты. Для точного определения устройства следует провести диагностику, это можно сделать самостоятельно или поручить специалисту. Для диагностики откройте устройство и проверьте подозрительные детали с помощью электрического тестера. При выходе из строя одной из частей звуковые сигналы на устройстве прекращаются.
Почему утюг долго остывает? Возможно проблема в термостате. Проверить пробой мультиметром можно так: вскрыть корпус и зачистить контакты на биметаллической пластине. Проверьте их электрическим тестером и поверните румпель регулятора. Цифра 1 на дисплее устройства укажет на его неисправность.
Как разобрать утюг
Разобрать механизм старой конструкции не проблема, с новыми моделями разобраться сложнее.Современные трехъярусные утюги состоят из ручки, корпуса и подошвы. Найти спрятанные под пластиковой накладкой саморезы бывает сложно, для этого нужно знать основные места. Элементы крепления расположены в торцевой части, под терморегулятором и ручкой, а также под кнопками. Возьмите подходящую отвертку или другой запястье и осторожно подденьте корпус устройства. После снятия корпуса устройства открутите последние три винта с внутренней стороны подошвы. Теперь можно считать, что последние этапы демонтажа завершены.Аналогичным образом соберите механизм. Смотрите видео: Как разобрать утюг за 3 минуты.
Совет: Будьте осторожны и внимательно разматывайте утюг. В большинстве случаев разобрать механизм без поломок невозможно. Подробности конструкции можно узнать, прочитав инструкцию, так больше шансов уберечь устройство от механических повреждений.
Проблемы со шнуром питания
Чаще всего протирается шнур возле вилки и оболочки корпуса.Если шнур неисправен, деталь требует замены. Предварительно проведите электрические испытания, они помогут определить точную причину поломки. Испытания проводятся за счет мультиметра, контрольной лампы, индикатора фазы и с помощью «болвана». Принцип работы устройств такой же. Все они служат для определения электрического сигнала в заданных точках. В некоторых моделях утюгов отсутствует шнур питания, он относится к таким устройствам.
Совет: В некоторых случаях для возобновления нормальной работы утюга достаточно зачистить контакты на вилке.В этом случае менять провод не нужно.
Неисправность ТЭНа (ТЭН)
Перед заменой основного нагревательного элемента попробуйте удалить с него накипь. Именно накипь становится основной причиной плохого обогрева. При правильном использовании нагревательный элемент необходимо очищать от коррозии, накипи и других повреждений каждые 3 месяца. Также из-за сильного перегрева может сломаться спираль на ТЭНе, это еще одна причина замены детали. Перед покупкой устройства определите необходимую мощность, габариты, условия теплоотдачи будущей детали.Процесс замены старого ТЭНа на новый несложный, для этого на место неисправного устройства подключите новый. Десятка прикручена саморезами.
Совет: Чем больше мощность утюга, тем быстрее он нагреется. К мощным механизмам относятся модели и.
Совет: Поскольку Tenes производят разные конструкции, подобрать элемент для новой модели утюга не составит труда.
Неисправность теплового предохранителя
Термопредохранитель предназначен для защиты электрической системы устройства от скачков напряжения или коротких замыканий в сети.Деталь размещается возле основного нагревательного элемента. Для диагностики термопредохранителя используйте мультиметр (недорогой вариант -): подключите плюсовой и минусовой контакты к двум концам детали. Цифра один на дисплее указывает на обрыв цепи (полную неисправность устройства). Как показывает практика, частой причиной поломки железа становится термопредохранитель. Однако сильно бояться не стоит, при нормальной работе терморегулятора прибор способен функционировать без помощи предохранителя.
Самая частая причина выхода из строя любого утюга — перегоревший плавкий предохранитель. Единственное решение этой поломки — заменить его новым. Если утюг пропаривается неправильно, то очищаются вентиляционные отверстия на подошве оборудования и удаляется осадок из паровой камеры. Когда утюг при глажке прилипает к ткани, то его подошву необходимо очистить, а при необходимости разобрать для этого.
Однако, какой бы ни была причина ремонта оборудования, каждый настоящий мужчина должен уметь разбирать утюг.Давайте рассмотрим процесс разборки утюга более подробно.
Как разобрать утюг
- Разборку утюга начинают с откручивания скрытого винта, расположенного под крышкой емкости для воды. Затем подденьте отверткой, приподнимите и снимите разобранную крышку утюга.
- Открутите первый винт. Он расположен сверху. Дальнейшая разборка продолжается в ручке утюга. Вытягивается шнур с поддерживающей насадкой, расположенной на конце ручки.Выньте поворотный регулятор спереди, повернув его против часовой стрелки до упора и потянув вверх.
- Под регулятором есть еще один винт. Его также откручивают (это будет второй скрытый винт) и аккуратно снимают кнопки.
- Затем с помощью отвертки откройте ручку утюга и снимите регулятор температуры. Обратите внимание, что под крышкой этого регулятора спрятано еще пара винтов. Крышку необходимо плотно вытащить отверткой (чаще всего она держится на трех защелках) или вытолкнуть изнутри, предварительно сняв подошву утюга.
- Теперь открутите винты, расположенные под регулятором, и те, которые находятся на конце подошвы. Обычно туда вкручиваются две маленькие и две большие винтики.
- Затем аккуратно удаляют уже «незакрепленную» часть, представляющую собой большую (обычно белую) часть тела. Важно, чтобы детали от пуговиц не терялись. Это пружины, черные поршни, сетчатые фильтры внизу цилиндров. В целях безопасности лучше сразу выдвинуть эти детали и отложить их в сторону.
- Также следует проявлять осторожность с трубкой, ведущей к соплу утюга, чтобы она не была случайно сломана или повреждена.
- Теперь откройте доступ к винту, расположенному на носике устройства. Перед повторной сборкой обязательно проверьте целостность и герметичность всех имеющихся контактов. Совет: научившись разбирать утюг, обратите внимание, что при сборке терморегулятор устанавливается в положение «максимум» и прокручивается уже против часовой стрелки.
Обнаружить обгоревшую деталь помогает характерный черный налет на соответствующей детали.Работу контактов проверяют индикатором отвертки.
Пошаговая инструкция и фото, прекрасно демонстрирующие, как разобрать утюг Tefal, представлены на этой странице — Разборка утюга Tefal. Таким образом, вы сможете увидеть, насколько верен ваш процесс разборки, и не упустили ли вы какие-либо детали.
Загрузите подробные инструкции по разборке утюга Philips. Согласитесь, надежнее иметь под рукой собственное руководство к действию. Никогда не знаешь, в какой момент может произойти поломка утюга, а ходить в негладимых вещах совсем не доставляет удовольствия.
Вступите в общество ремонтников железа и подробно узнаете, как разобрать утюг Брауна, и какие хитрости в нем скрыты, вам будет интересно на странице.
Помните, разборка и сборка утюга должны происходить в спокойной обстановке, чтобы исключить отвлекающие и раздражающие факторы. Складывать детали следует подальше друг от друга, чтобы они не запутались, не упали со стола, не сломались. Собирая утюг, следите за отсутствием «лишних» деталей (прокладок, пружин и т. Д.).).
Как чистить паровой утюг. Паровой утюг — полезная бытовая техника… | by IronsExpert
Как очистить пластину парового утюга?
Несмотря на то, что опорную плиту легче всего чистить, многие люди по-прежнему пренебрегают ею. Это может привести к образованию стойких отложений, которые могут вызвать ожог тарелки и помешать ей плавно скользить по одежде.
Очистка очень проста. Во-первых, вам нужно приготовить смесь, состоящую из соли и белого уксуса в равных частях.Затем распределите кашицу по пластине утюга и аккуратно протрите ее влажным полотенцем. Смесь действует как мягкий абразив, который более эффективен для очистки, чем обычная вода. Убедившись, что тарелка чистая, удалите излишки соли и уксуса и протрите тарелку свежей влажной тканью.
Как очистить паровые отверстия парового утюга?
Паропроводы утюга со временем могут заблокироваться из-за кристаллизации минералов, содержащихся в водопроводной воде. Типичный пример — известковые отложения.Это может снизить эффективность пара в утюге. Отверстия для пара лучше всего очищать вместе с пластиной, так как для процесса требуется такая же смесь. Для очистки отверстий потребуется ватный тампон или ватная палочка, поскольку они меньше и труднее достать.
Как почистить утюг зубной пастой?
Помимо чистки зубов, зубную пасту можно использовать для чистки предметов домашнего обихода. Обычная белая зубная паста эффективна как мягкий абразив. Вы можете использовать его для чистки пластины парового утюга вместо жидкости для чистки утюга, продаваемой в магазинах, или домашних средств.Для этого нанесите небольшое количество зубной пасты на всю поверхность пластины утюга и медленно и осторожно протрите ее влажным полотенцем.
Как очистить паровой утюг внутри?
Хотя на самом деле невозможно получить доступ к внутренним частям большинства паровых утюгов, вполне возможно очистить их, пропустив через них чистящий раствор. Несмотря на то, что в магазинах есть чистящие средства для этой цели, лучше приготовить их самостоятельно, так как это более экономично, но столь же эффективно.Поскольку у большинства утюгов резервуары есть внутри, следующие шаги также научат вас, как чистить резервуар для воды парового утюга.
• Приготовьте чистящий раствор, состоящий из дистиллированного белого уксуса и чистой воды в равных частях.
• Наполните резервуар утюга.
• Установите на утюге максимальную температуру, обычно обозначается хлопком.
• Положите утюг на хлопковое полотенце на гладильной доске.
• Нажмите кнопку подачи пара короткими сериями по 20–30 секунд, чтобы выпустить пар на полотенце и очистить утюг.Продолжайте делать это примерно минуту или две.
• Слейте воду из резервуара с раствором уксуса и залейте в него свежую воду.
• Повторите процесс пропаривания еще раз, чтобы удалить весь уксус, оставшийся внутри утюга.
• Слейте всю оставшуюся воду.
Это также процесс очистки парового утюга от накипи, поскольку уксус удаляет все известковые отложения с парового утюга.
Важно время от времени чистить утюг. Это гарантирует, что он работает лучше и прослужит дольше.Надеюсь, из этого руководства вы узнали, как чистить парогенератор. Теперь у вас не должно возникнуть проблем с чисткой парового утюга Rowenta.
Эта статья предоставлена вам компанией IronsExpert.
Покупатели Amazon сходят с ума от парового утюга Philips Azur
«Так гладко скользит по одежде»: этот паровой утюг Philips Azur позволяет без труда разглаживать складки (а в настоящее время он дешевле на 35 фунтов стерлингов на Amazon)
| Обновлено:Ненавижу глажку? Если так, то вы не одиноки.Это было бы реальностью, если бы нам не приходилось каждую неделю решать кучу мятой одежды. Что ж, Amazon, возможно, не сможет гладить за вас, но это поможет вам быстрее закончить работу.
Паровой утюг Philips Azur — это мощное и быстрое гладильное устройство с паровым ударом 2600 Вт, мощностью 250 г и непрерывной подачей пара 50 г в минуту для быстрого нагрева и быстрого разглаживания складок.
Он изготовлен с подошвой SteamGlide Advanced для удобного глажения любой ткани, включая хлопок, лен, шерсть и другие.
Популярный паровой утюг Philips Azur — это мощное устройство для быстрого глажения, стоимость которого на Amazon
в настоящее время снижена более чем на 35 фунтов стерлингов.Независимо от того, ведете ли вы большую семью, носите рубашки каждый день или у вас просто много необходимой одежды. Часто складки разглаживаются, этот паровой утюг создан, чтобы сделать за вас тяжелую работу. Более того, в настоящее время он снижен на 39% на Amazon, поэтому вы можете приобрести его всего за 54,99 фунтов стерлингов.
Паровой утюг Philips Azur оснащен большим резервуаром для воды на 300 мл, что позволяет сократить количество повторных заправок, а это значит, что вы можете гладить за один раз.Он также имеет систему защиты от капель, чтобы предотвратить любые протечки и пятна на вашей одежде каплями воды.
Хотя некоторые покупатели Amazon отмечают, что утюг немного тяжелее, чем те, которые они пробовали, большинство покупателей высоко оценивают его, описывая его как «лучший утюг», «хорошее соотношение цены и качества» и «простой в использовании». использовать ‘.
Один покупатель прокомментировал: «Я впервые купил утюг Phillips, и пока я очень впечатлен. Он очень быстро нагревается и гладко скользит по одежде.Подошва имеет продуманную конструкцию, и вы можете легко добраться до таких областей, как между кнопками и узкими панелями.
Утюг Philip Iron оснащен подошвой SteamGlide Advanced для удобного глажения любой ткани.
‘Он вмещает больше воды, чем мой предыдущий утюг, а экологическая настройка прекрасна, так что вам не придется часто пополнять его. Единственным недостатком является вес, но преимущества этого утюга намного перевешивают эту мелочь. Очень рад.’
Беспокоитесь, что вы оставили утюг включенным? Вам не нужно паниковать, так как паровой утюг Philips Azur имеет функцию автоматического отключения для дополнительного спокойствия.Утюг отключается, если вы оставите его стоять на месте, через две минуты, если его оставили на подошве, и через восемь минут, если его оставили на опоре для пятки.
Благодаря быстрому удалению накипи, его также очень легко чистить, и он обладает длительным сроком службы пара, что позволяет максимально эффективно использовать утюг.
Получите три месяца Amazon Music Unlimited бесплатно с этим новым предложением
Amazon Music Unlimited 3 месяца БЕСПЛАТНО (только для новых участников)
Amazon дает британским меломанам возможность бесплатно транслировать три месяца Amazon Music Unlimited в честь празднования Brit Awards (это экономия 19 фунтов стерлингов.98).
Вам не нужно быть основным участником, чтобы воспользоваться этой замечательной сделкой, но эта пробная акция предназначена только для клиентов, которые плохо знакомы с Amazon Music Unlimited.
Предложение действительно до 23 февраля 2020 года.
Посмотреть предложение
MailOnline может получать комиссию с продаж по ссылкам на этой странице.
