В трубу под давлением врезка: 7 способов + видео инструкция

Опубликовано в Разное
/
14 Фев 2018

Содержание

7 способов + видео инструкция

На чтение 12 мин. Обновлено

Фото – устройство для врезки в водопровод под давлениемНаиболее надежным способом организовать водоснабжение загородного дома  является подключение внутренней водопроводной сети к действующей системе. Но возможность перекрытия магистрального водопровода имеется далеко не всегда, поэтому встает вопрос  о выполнении врезки в водопровод под давлением.

Эта операция может выполняться как с применением сварочных работ, так и без них. Но в любом случае такие работы должны выполняться квалифицированными специалистами при наличии у них специального допуска и оформленного разрешения на выполнение подключения.

Получение допуска на производство работ

Учитывая важность водопроводной магистрали как объекта обеспечения жизненно важным продуктом, допуск для производства врезки нужно получать в местном управления водоканала. Способ выполнения не важен – с применением сварки, или без нее.

Подключение, выполненное самовольно, считается незаконной и за ней следуют меры административного воздействия с материальным наказанием.

Утвержденную копию планировки участка выдает Федеральный центр, регистрирующий земельное владение, а техусловия по подключению формулирует отделение Водоканала. В них должны быть указаны следующие данные:

  • место выполнения врезки;
  • размер трубы магистрального водопровода;
  • данные, которые могут понадобиться при производстве врезки.

Такой документ может быть исполнен в специализированной проектной организации, но это не отменяет его утверждения в водоканале.

Документ на производство врезки зарегистрируется в местном отделении санэпидстанции. Набор документом, представляемых в СЭС, сопровождается заявлением о необходимости подключения к центральной водопроводной сети.

Учитывая всевозможные ограничения, очевидно, что экономия средств за счет приложения собственных усилий, возможна только при выполнении земляных работ. Остальное может выполняться только специалистами при наличии специальных допусков.

Подключение в водопровод под напором запрещена при следующих условиях:

  • трубопровод выполнен из трубы большого диаметра;
  • при отсутствии подключения к центральной схеме канализационных стоков;
  • если при врезке не предусмотрена установка приборов учета расхода воды.

Приспособление для врезки в водопровод под давлением

Врезаться в трубопроводную систему с остановкой прокачки связана с значительными материальными потерями. Чтобы произвести такую операцию, необходимо:

  1. Сбросить давление в водопроводе и слить находящуюся в нем воду. Это связано со значительным перебоем водоснабжения всех объектов, задействованных на данной трубе.
  2. Выполнить отверстие в стенке трубы доступным способом.
  3. Установить отводной патрубок, смонтировать на нем кран или задвижку.
  4. Смонтировать узел подключения от отвода к внутренней разводке в доме и на участке.
  5. Проверить все соединения на герметичность.
  6. Заполнить трубопровод водой, сбросить воздушные пробки, поднять напор в системе до необходимой величины.

Очевидно, что временные и энергетические затраты при такой технологии подключения весьма значительны.

Поэтому разработана и применяется технология установки отводов на трубы, находящиеся под напором  без остановки функционирования водопровода.

Перед тем, как сделать врезку в водопровод под давлением, следует на трубу установить специальный седельный хомут, так называемую «седелку». Она представляет собой разрезную муфту, которая стягивается винтами.

Для уплотнения используется резиновая прокладка. На полумуфте изготавливается фланец или обрезок трубы для ввода сверла. Вариант уплотнения резиной применяется при производстве врезки в трубу из пластика.

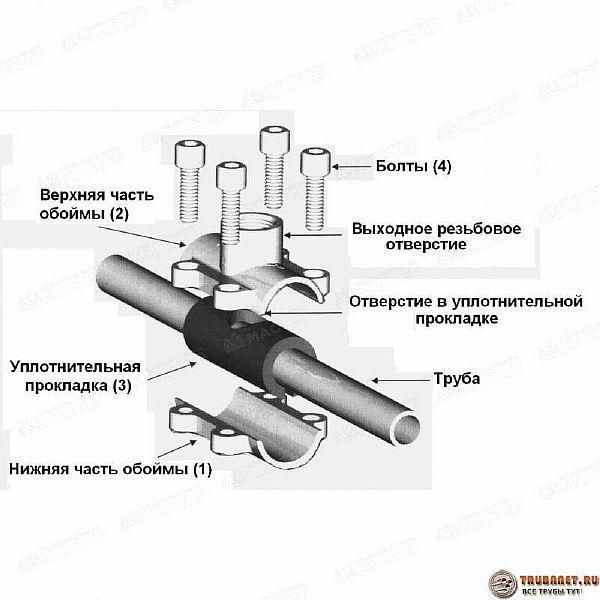

Фото – схема устройства седельного хомута для врезания в трубопровод

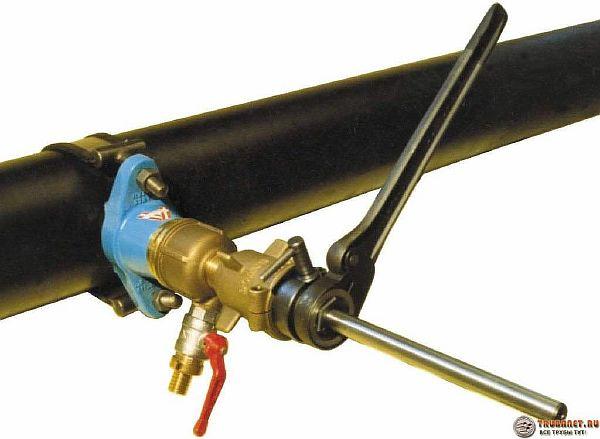

Фото – вариант устройства приспособления для врезания с отводным шаровым краном

При сверлении труб из чугуна или  стали, используется седелка в виде охватывающего слоя пластичного материала, нанесенного по внутренней поверхность муфты.

В настоящее время широкое применение находят универсальные сделки, которые изготавливаются из металлической полосы. Их конструкция напоминает стяжной хомут для автомобилей.

Учитывая постоянное совершенствование инструмента, обращаем внимание на устройство, в которое устанавливается фреза и используется кран, установленный сбоку для отвода воды при прохождении стенки.

При врезке в пластиковую трубу водопровода под давлением используются встроенные нагревательные элементы, которые позволяют проплавлять стенку без использования резки.

Для использования с трубками большого диаметра применяются седелки трехсоставные.

Установка седелки

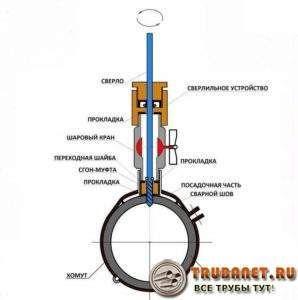

Фото – схема установки седелки и врезки в трубу водопровода

Крепление этого элемента конструкции производится стяжкой винтами. При этом затяжку нужно производить, затягивая винты поочередно, чтобы половинки муфты сходились равномерно, без перекоса.

На стальных трубах необходима тщательная подготовка поверхности вплоть до обработки металлической щеткой или наждачной шкуркой.

При сверлении для врезки в чугунную трубу водопровода под давлением, осевое усилие на инструмент нужно производить с меньшим нажимом, чтобы избежать излома стенки, поскольку чугун хрупок.

Способы врезания в трубопровод

Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.

Смотреть видео

Рассмотрим простейший метод

Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.

Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок  пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.

Если врезка в водовод производится в стальную трубу, можно поступить еще проще – достаточно приварить к трубе отвод с резьбовым концом и установить на него тот же шаровый кран. Дальнейшие действия выполняются по указанной схеме.

Встраиваемые фрезы

Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.

Фото – приспособление с фрезой для врезки в водопровод под напоромВращение инструмента производится вручную посредством воздействие на рукоятки. Профессиональный инструмент работает с использованием привода от электродрели. Торец патрубка оснащается запорным устройством, через него которое инструмент заводится внутрь.

В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.

Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы

По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.

Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.

Использование сверловочных хомутов

Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.

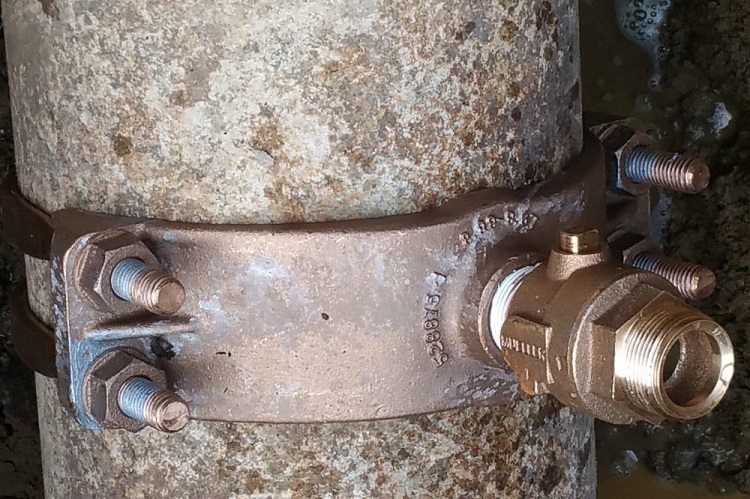

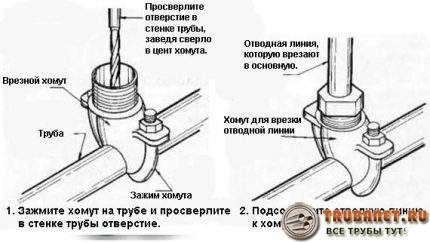

Фото – хомут засверловочный для врезки в трубопровод

Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.

Другие способы врезки

Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями. Его надевают на магистральную трубу и крепят длинными шпильками.

Смотреть видео
[sociallocker]

[/sociallocker]

Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.

Основные этапы процедуры врезки

Подводя итог сказанному, можно выделить основные этапы производства работ:

  1. Установка хомута для врезки на магистральный трубопровод.
  2. Монтаж запирающего устройства.
  3. Сверление отверстия стенке трубы
  4. Подключение внутридомовой водопроводной трубы к врезке.

Для установки дополнительного подключения к водопроводу на участке или в доме не требуется дополнительного согласования и может быть выполнено самостоятельно.

Правила определения места врезки

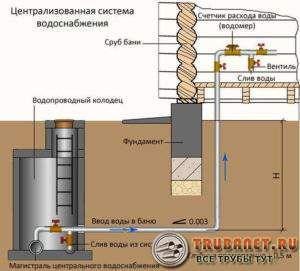

Фото – принципиальная схема врезки в магистральный водопроводОбычно подсоединение к водопроводу производится в ближайшем смотровом колодце  на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.

Для средних широт она составляет 1,2-1,5 метра. Но траншей должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.

В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.

Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.

Перед началом рытья траншеи нужно убедиться в отсутствии ее пересечения с другими коммуникативными системами – кабелями связи, энергоснабжения или канализации.

Как подобрать материалы для врезки

Подключение к магистральному водопроводу производится с использованием труб из различных материалов – полиэтилена, чугуна, стали, в том числе с защитными покрытиями.

При использовании материалов из чугуна следует учитывать его свойства, особенно такое, как повышенная способность к излому. Нужно выбирать трубы из чугуна с шаровидным графитом, который более пластичен, а в процессе обработки не применять значительных усилий на инструмент.

Труба, применяемая для врезки должна быть по диаметру меньше магистральной.

Смотреть видео

Подключение производится трубами размером от 50 миллиметров.

При подключении к трубопроводу из пластика используются изделия с встроенными нагревательными элементами, способными термическим способом выполнить отверстие, при этом одновременно устанавливается калибрующая фреза для получения точного сочленения.

При давлении до 1,6 МПа в пластиковой магистрали применяются седельные хомуты, создающие равномерное давление по всей площади контакта, что предотвращает деформацию пластичного изделия.

Использование седелок со встроенной фрезой и обратным клапаном позволяет в соединении сварку, после чего срок службы такой врезки возрастает до 50 лет.

Общие правила выполнения отвода

Врезка производится с использованием одного из описанных способов. При этом передний конец трубы подключается непосредственно к врезанному элементу, а второй – через счетчик расхода воды – к разводке внутреннего водопровода.

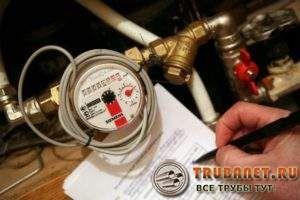

Фото – прибор учета расхода водыТаким образом, местом установки счетчика является промежуток между вентилем/задвижкой врезки и вентилем подключения к внутренней водопроводной сети. При установке прибора необходимо использовать также клапан обратного хода, препятствующие образованию течению жидкости вспять.

Для случаев, кода введение водопровода в дом связано с пересечение стены или фундамента, отверстие в них должно быть больше диаметра самой трубы примерно не 200 миллиметров.

По окончании монтажа и необходимых испытаний его необходимо заделать с использованием смоляных прядей или водонепроницаемого сальника. Финишная отделка поверхности выполняется цементным раствором.

Испытания и регулировка давления в водопроводе

Врезка под давлением в водопроводное оборудование является завершающим этапом его монтажа. Цель такого мероприятия – проверка качества соединений, выполненных при сборке.

Для этого нужно выполнить следующие мероприятия:

  1. Заполнить водопровод водой полностью. Для этого нужно открыть все несколько кранов в доме, чтобы была возможность стравить воздух из системы. Кроме того, в нормально спланированном водопроводе должен быть установлен автоматический клапан для удаления воздуха.
  2. Замерить давление воды на месте врезки отводной трубы. Для водопровода в районах с малоэтажной застройкой оно поддерживается в пределах 1,5-2,8 атмосфер.
  3. Нужно учитывать, что некоторые виды бытовой техники и сантехнического оборудования могут работать только при минимальном давлении в 4 атмосферы, в противном случае они либо не включаются, либо быстро выходят их строя. Очевидно, что внутри домовой водопровод должен надежно воспринимать нагрузку не менее 4,5 атмосфер.
  4. После заполнения водопроводной сети водой подключается нагнетатель, и давление в системе повышается до 6 атмосфер. Одновременно производится осмотр всех соединений на предмет выявления протечек на его соединениях. Нагрузка продолжается в течение времени не менее часа.

Давление в системе является решающим фактором для успешной работы водопровода. При его недостаточности потребителя преследуют отказы бытовой техники, а превышение может вывести из строя всю систему. При этом наиболее уязвимы резьбовые соединения.

Одна атмосферная единица способна поднять столб воды на высоту 10 метров. Для нормальной работы массажного душа или джакузи минимальное давление составляет 4 атмосферы. Посудомоечная или стиральная машина нуждаются в давлении 2,5-3,0 атмосферы, а в этой статье вы узнаете как подключить стиральную машинку к водопроводу и канализации.

Предлагаем ознакомиться со статьей как подключить посудомойку к водопроводной и канализационной системе самостоятельно.

Смотреть видео
[sociallocker]

[/sociallocker]

Давление в системе водопровода – показатель нестабильный. Он зависит не только от настроек самой системы, но и от уровня забора жидкости из системы в данный момент времени. При максимальном расходе оно может снижаться вплоть до нуля, а затем резко пониматься.

В то же время нужно помнить, что чрезмерно высокое давление  в диапазоне 4-10 атмосфер способствует быстрому выходу из строя керамических вставок вентилей и поломке регулирующей аппаратуры бытовой техники. Критически высокий показатель давления составляет 6,5 атмосфер.

Снижение давления до величины 1-4 атмосферы приводит к отключению большинства моделей бытовой техники и маленькому напору воды в кранах.

Проверка величины давления производится инструментально с использованием стандартного прибора – водяного манометра. Его нужно устанавливать еще во время монтажа водопроводной сети.

Владелец трубопровода имеет право на принятие любого решения по установлению давления в собственной сети. Но профессионалы рекомендуют относиться к этому процессу очень взвешенно, учитывая количество точек водоразбора и характеристики насоса для повышения давления, особенно граничные условия его работы.

Как повысить давление в водопроводе

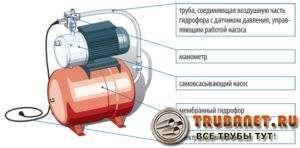

Фото – схема устройства насосной станции с аккумулятором для водопроводаЭто наиболее актуальная задача для владельцев, которая время от времени возникает у каждого.

Проблема может быть решена несколькими способами:

  • установить агрегат для повышения давления;
  • ввести в систему резервную накопительную емкость.

Первый способ предпочтителен для квартирных водопроводных систем, поскольку в стандартном помещении трудно найти место для размещения резервной емкости. Но их широко применяют и на дачных участках и в загородных домах.

Дополнительный насос может быть установлен на входе в здание. При работе такое устройство дополнительно насыщает воду кислородом.

Традиционным способом повышения давления в любых условиях являются насосные станции с гидроаккумулятором. Объем дополнительной емкости составляет 24 или 50 литров, а давление можно стабилизировать в пределах 1-5 атмосфер.

Установленный на чердаке резервный бак, кроме стабилизации давления в системе, позволяет всегда иметь запас воды для питья и приготовления пищи даже во время перебоев с подачей воды.

Понижение давления

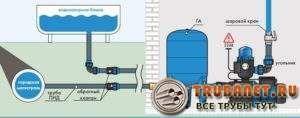

Фото – использование резервной емкости для стабилизации напора в водопроводеВ отдельных случаях требуется понизить давление в системе. Например, если пробуренная скважина является фонтанирующей. Давление в таких водозаборах составляет до 10 атмосфер, и оно разрушительно для водопровода.

В таких случаях применяется регулировка системы вручную изменением параметров настройки. Для контроля результатов используется встроенный в систему манометр.

Регулировка производится следующим образом:

  1. Отключить электропитание насосно – аккумуляторной станции.
  2. Открыть крышку блока автоматизированного управления давлением.
  3. Гайку верхнего регулятора (большего размера) повернуть по часовой стрелке, что приведет к уменьшению верхней границы давления.
  4. Меньшую гайку повернуть против часовой стрелки, повышая нижнюю границу отключения.

Смотреть видео

Подключить насос к электропитанию, запустить станцию, и, по манометру, проверить эффективность произведенных регулировок. При необходимости операцию нужно повторить до получения нужных результатов.

Различные марки насосно-аккумуляторных станций регулируются по-разному, и это в полной мере отражается в сопроводительной документации к этим устройствам, которыми и следует руководствоваться для настройки.

Врезка в водопровод под давлением своими руками

Врезка в водопровод под давлением

Врезка в водопровод под давлением

Содержание статьи

Очень часто необходимо врезаться в действующий водопровод под давлением. Многих людей данная работа пугает тем, что придётся нарушать работу действующей магистрали. Некоторые боятся, что у них ничего не получится, ведь вода в трубе находится под напором.

На самом же деле, чтобы врезаться в водопровод под давлением, нет ничего сложного. Нет, конечно же, есть свои определённые нюансы, о которых и будет рассказано в данной статье строительного журнала samastroyka.ru.

Что нужно знать перед тем, как осуществить врезку

Сначала нужно упомянуть про бюрократические моменты и только после этого переходить к техническим аспектам. Итак, вероятней всего, придется получить разрешение на врезку. Но можно врезаться в водопровод и без разрешения, если вы точно уверены, что к чему. При этом стоит понимать, что за незаконную врезку предусмотрена административная и материальная ответственность.

Второй момент связан с определением оптимального участка трубы для врезки в водопровод. Лучше всего если это будет такое место, где труба проложена прямо, без изгибов. Плюс ко всему, к трубопроводу должен быть свободный подход, чтобы вырыть яму и произвести подключение трубы.

Врезка в водопровод под давлением

Третий момент связан с определением нужных материалов, для врезки в водопровод под давлением. Выбор напрямую зависит от того, из чего именно сделана труба: полипропилена, стали или чугуна. Также нужно заранее знать диаметр трубы, в которую будет осуществляться врезка.

Выбор материалов для врезки

В зависимости от материалов изготовления трубопровода существуют готовые седелки для труб. Чаще всего это пластиковые изделия в виде хомута с резьбовым ниппелем посередине.

Врезка в водопровод под давлением

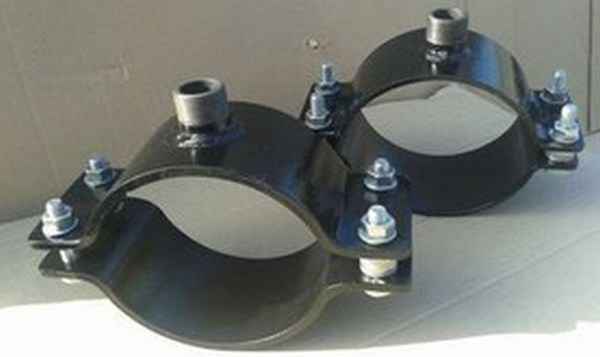

Для врезки в стальной трубопровод, можно использовать и самодельные приспособления. Изготавливаются они из трубы диаметром больше, чем сам трубопровод, в который планируется врезка.

Чтобы сделать самодельное приспособление для врезки понадобится сварка, кусок трубы и резьбовой ниппель. Сначала труба разрезается вдоль на две части. Сбоку к каждому куску привариваются металлические пластины, с заранее просверлёнными отверстиями. Пластины нужны для того, чтобы обжать хомут на трубе.

Врезка в водопровод под давлением своими руками

Затем к одной части трубы приваривается резьбовой ниппель, и через него сверлится отверстие в трубе. Готовое изделие можно использоваться для того, чтобы врезаться в трубопровод под давлением.

Врезка в водопровод под давлением своими руками

Также для врезки в трубу под давлением понадобится шаровый кран. Он накручивается на приваренный ниппель к трубе. Для уплотнения резьбы рекомендуется использовать паклю (сантехнический лен).

Врезка в водопровод под давлением своими руками

Сам процесс врезки в водопровод под давлением выглядит так:

  • Сначала подготавливается участок, производится выемка грунта, чтобы можно было бы удобно выполнять работы по врезке в трубу;
  • Затем труба очищается от грязи и битума, если он присутствует на её поверхности;
  • На трубу надевается самодельное приспособление (седелка для врезки) с резиновой прокладкой. После этого хомут хорошо обтягивается болтами и гайками с двух сторон;

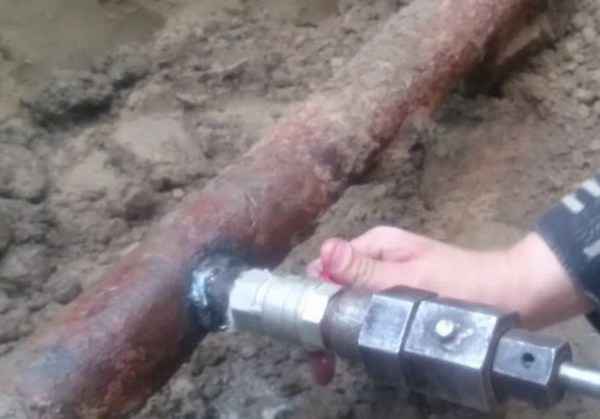

  • Затем открывается шаровый кран и через него в трубопроводе под давлением сверлится отверстие;
  • Как только из отверстия пошла вода, сверло быстро извлекается, а кран перекрывается.

После того как кран был перекрыт, работы по подключению в действующий водопровод можно продолжать. Таким образом, если все продумать до мелочей, то нет необходимости обращаться к специалистам.

Кстати, врезка в водопровод под давлением имеет немалую стоимость, поэтому можно прилично сэкономить, если проделать эту работу самостоятельно.

Оценить статью и поделиться ссылкой:

Врезка в трубу водопровода: варианты и этапы процедуры

На чтение 7 мин.

Врезка в водопровод осуществляется в различных случаях. Врезку в существующий водопровод можно выполнять только в особых ситуациях. Просто так врезаться в коммуникации нельзя, для этого нужно получить разрешение, особенно когда речь идет о государственном водопроводе.

ВрезкаВрезка в трубу

Варианты врезки в трубопровод

Существуют такие варианты:

  • врезка в магистральный водопровод;
  • врезка во второстепенный трубопровод.

От вида врезки, материла трубопровода и других нюансов зависит, как будут осуществляться работы и какое оборудование будет использовано.

Магистральный водопровод обслуживает не одну квартиру или дом, а большой участок. Такие трубопроводы проходят через различные районы населенного пункта, к ним присоединяют ветки, которые подают воду каждому потребителю. Магистральные трубы находятся под высоким давлением.

Осуществлять врезку в трубу водопровода второстепенного легче, т. к. эти трубы тоньше, расположены близко к поверхности, обладают пластиковым корпусом. При врезке следует различать трубы, которые бывают с высоким, средним и низким давлением.

У труб высокого давления прочный корпус. Они выполнены из стали, чугуна или полиэтилена — материалов высокого давления. При работе с этими конструкциями нужно соблюдать технику безопасности. При врезке в водопровод жидкость будет выходить под большим напором, перекрыть который трудно подручными средствами. Трубы среднего и низкого давления более безопасны. Осуществлять ввод в такие трубопроводы легче: у них тонкий корпус, а пробой в коммуникации можно устранить даже подручными средствами.

По типу материала трубы могут быть изготовленными из следующих материалов:

  • чугуна;
  • стали;
  • полиэтилена.

Подключение к чугунной трубе

Врезка в чугунную трубу водопровода осуществляется при помощи муфты. Присоединение чугунной трубы к коммуникациям требует соблюдения таких правил:

  1. Сначала очищают поверхность трубопровода на участке, где будут делать отверстие для ввода, от загрязнений и ржавчины.
  2. На трубе фиксируют резиновый уплотнитель и устанавливают седелку.
  3. К отводу крепят запорный вентиль, через него будут устанавливать коронку.
  4. Выполняют сверление перфоратором, при этом постоянно охлаждают участок ввода. Сначала берут сверло маленького диаметра, постепенно его толщина увеличивается.
  5. Когда коронку уберут, задвижку закрывают.
  6. В конце работы наносят антикоррозийную прослойку и изоляцию.

При использовании чугуна надо применять несколько коронок для сверления. В них фиксируют режущие пластины, изготовленные из твердых сплавов металлов. Необходимо устранить перегрев оборудования и инструментов. Для этого режущие части приборов охлаждают водой. Чугун достаточно хрупкий, поэтому сверлить нужно на низких оборотах и с небольшим давлением. Когда электрический прибор вытаскивают из отверстия, на него может брызнуть вода.

Поэтому между оборудованием и патроном ставят резиновый экран. При использовании седельного хомута для фиксации к водопроводу используют резиновый уплотнитель. Хомут можно устанавливать при помощи перфоратора, который состоит из болта блокировки, крана для промывки, ручки и вала, снабженного сверлом. Прибор имеет металлический корпус, снабженный направляющей муфтой, чтобы облегчить выполнение работ.

Врезка в стальную трубу

Стальные трубы отличаются жесткостью и пластичностью. Врезка в водопроводную трубу из стали осуществляется по правилам:

  1. Сначала очищают поверхность трубопровода, где будут производиться работы, от загрязнений, коррозии и налета.
  2. Фиксируют на участок хомут для врезки в водопровод под давлением.
  3. Делают сварку швов и проверяют их на герметичность.
  4. После этого к патрубку присоединяют вентиль, через него делают отверстие в магистральной трубе под давлением.
  5. Подсоединяют новую ветвь трубы.
  6. Верхний участок магистральной трубы просверливают перфоратором, а оставшийся небольшой слой в несколько миллиметров обрабатывают вручную.

Врезка в бытовой водопровод внутри дома

Врезка в водопровод, находящийся внутри дома, может выполняться с помощью специалистов или самостоятельно. Для этого надо проложить трубу от крана к участку или какому-либо строению на прилегающей к дому территории.

Выполнив отвод, надо сделать еще 1 вентиль в колодце. Он понадобится для срочного отключения воды. Сзади вентиля оставляют часть трубы такого же диаметра. От нее будут идти трубы с меньшим диаметром. Открытый конец трубы оснащают заглушкой с помощью сварки и листового металла необходимой толщины.

Если входной вентиль закрыт, выполнять монтаж можно не торопясь. В стальном трубопроводе сваркой выполняют отверстие меньшего диаметра, чем толщина разводящей линии. Потом приваривают штуцер с вентилем. Отверстие просверливают. При этом используют сверло необходимого диаметра.

Разводку в доме от трубопровода из пластика выполняют пластиковыми тройниками по правилам:

  1. Вырезают участок трубопровода в том месте, где будет монтироваться тройник.
  2. Концы частей трубы, которую разрезали, смазывают герметиком.
  3. На места разреза плотно насаживают тройник и затягивают его накидными гайками.
  4. Устанавливают кран в гнездо тройника.
  5. Элементы можно монтировать при помощи цанг, которые имеют разные формы.
  6. Сварку должен выполнять профессионал. Своими руками можно делать седелку или хомут только в том случае, если в системе нет воды. Все другие работы должен проводить человек, имеющий специальные навыки.

Этапы процедуры

Этапы врезки в дейстующие сети:

  1. Выбирают способ врезки. Монтаж выполняют под углом 45 или 90º, отвод можно направить вверх или в сторону.
  2. Выбирают материал труб с определенным диаметром.
  3. Если работы будут осуществляться без отключения воды, то применяют седельный хомут.
  4. Готовят инструменты: лопату, перфоратор, фрезу, болгарку, наждак, коронку.
  5. Выполняют земляные работы. Копают котлован, чтобы добраться до магистрального водопровода.

Все действия с трубами, находящимися под давлением, требуют соблюдения техники безопасности и проведения данных этапов работ.

Определение участка врезки

Перед началом выполнения работ надо определить необходимость врезки и место прокладки системы. Магистральная труба должна идти по прямой линии. При расчете глубины прохождения водопровода надо учитывать уровень промерзания труб в данном регионе. В средней полосе этот показатель составляет 1,2-1,5 м. Также следует знать, какие еще коммуникации имеются на территории, чтобы не повредить их.

Выполнение отвода от магистрали

Эти работы выполняют при помощи врезки в трубу под давлением. Производится сверление отверстия перфоратором. В конце работы внешнюю линию укладывают в траншею и посредством муфты соединяют с вентилем.

При отводке от магистрали водопроводной линии начало нового трубопровода должно находиться на вентиле хомута, а его конец — на приборе учета расхода воды. Счетчик должен быть расположен между отсекающими вентилями.

Если ввод в трубопровод требует прохождения отвода через стену, то при работе надо предусмотреть зазор 0,2 м. После окончания работ этот зазор надо уплотнить водостойким сальником, который покрывают сверху цементом.

Регулировка и испытания системы

Так как проходила врезка под давлением напора воды, после проведения работ нужно проверить правильность стыковки всех элементов системы. Для этого подают воду под давлением в новую линию. Через кран на другом конце трубопровода удаляют воздух, образовавшийся в системе. Если все соединения герметичные и прочные, то траншею закапывают.

Разрешающие документы

Прежде чем начать работу, надо получить разрешение на врезку. Если выполнение врезки проходит без санкций соответствующих инстанций, это грозит штрафом. Чтобы выполнить ввод в магистральный водопровод, надо получить разрешение. Нужны ТУ, план территории, где будут проходить работы, информация о месте подсоединения отвода, диаметре магистрального трубопровода.

Сначала надо обратиться в Центральный Водоканал. Потом заказать проектировщикам выполнение проектно-сметных работ. С этими бумагами надо пойти в СЭС, чтобы оформить проект. Потом пишут заявление, чтобы выдали разрешение на врезку в магистральную систему.

Осуществлять работу должны профессионалы. Бывают случаи, когда врезка запрещена. Это случается, если подсоединились к линии без установки счетчика, у отводной ветки диаметр больше, чем у магистральной, или отсутствует подключение к централизованной канализации.

этапы монтажных работ- Обзор +Видео

Своими руками можно осуществить подготовку траншеиВрезка в водопровод под давлением. Чтобы получить доступ к центральной водопроводной системе, закрытой от простых граждан, приходится проводить работы, обеспечивающие врезку в водопровод под давлением.

Что делать, чтобы провести водопроводные трубы в жилое помещение, не отключая общую систему водоснабжения, не нарушая законодательства, расскажем ниже.

Содержание статьи:

Допуск, необходимый во время проведения врезки

Врезку в общую магистральную систему любым способом без согласования со специальными структурами проводить нельзя. Выполнение монтажных работ незаконным путем влечет за собой ответственность материальную либо административную. Точную схему загородного дома приобретают в специализированной структуре, называемой «Федеральным центром регистрации земельных участков», характеристику технических особенностей получают в главном подразделении водоканала.

Технические характеристики излагают следующие знания:

  1. Зону подключения.
  2. Размер сечения центрального трубопровода.
  3. Параметры, необходимые учитывать во время врезки трубы.

Смету на врезку можно получить в специальных проектных организациях, у которых есть лицензия. Услуги частных контор могут стоить дешевле, но при этом могут появиться проблемы во время согласования документов с управлением Водоканала. Далее проект отдают в отдел СЭС, чтобы зарегистрировать и осуществить подачу заявления. В нем указывают просьбу, чтобы выдали заключение о том, что требуется выполнить врезку в общую сеть водоснабжения.

Внимание! Согласно установленным правилам врезку водопровода, работающего под давлением, также монтаж учетных устройств могут проводить лишь профессионалы с допуском. Проведение работ по своему усмотрению запрещено.

Своими руками можно осуществить подготовку траншеи и ее конечную засыпку, также осуществить доставку водопроводных элементов.

Существуют условия, когда невозможно осуществить врезку трубы:

  1. При наличии магистрального трубопровода с очень большим сечением.
  2. При отсутствии подключения участка к общей канализации.
  3. При установке врезки, не устанавливая учетные устройства.

Если есть желание, то все же можно провести монтажные работы самостоятельно.

Монтаж колодца под узел

Чтобы осуществить врезку в действующую магистраль, стоит создать смотровой колодец. Окружность колодца должна быть равна не менее 70 сантиметрам. Такой размер позволит провести работы по установке специальной арматуры для отсечения от сети: вентиль либо задвижка, и осуществить монтаж трубы. Далее смотровой колодец пригодится во время ремонтных работ водопровода.

Этапы монтажа:

  1. Под колодец выкапывают яму нужного размера. На дно ямы кладут дренажную подушку из гравия размером до 10 сантиметров.
  2. Для обеспечения прочного основания под колодцем, на гравий стелют куски рубероида, делают стяжку из бетона серии М 150 или М 200.
  3. Примерно через месяц бетон высохнет и можно возводить шахту, выкладывая с помощью кирпича стенки котлована. Также можно использовать цементные блоки, кольца из железобетона. Конец шахты не должен превышать уровня земли.

При установке колодца на участке с высоким пролеганием грунтовых вод, то надо обеспечить герметичность конструкции. В таком случае подойдет покупная пластиковая емкость, которую надо заякорить к бетонной стяжке, сверху устройства кладут монолитную плиту, имеющую отверстие для люка. Варианты врезки различаются от материла, из которого выполнен центральный водопровод. Он бывает чугунный, либо из полимера, либо оцинкованной стали.

Врезка водопроводной трубы в полимерный трубопровод

Врезку проводят поэтапно:

  1. Под колодец выкапывают ямуСначала определяют зону врезки, и начинают готовить под нее участок. Для этого подойдет зона трубопровода без поворотов, с которого счищают ржавчину, грязь посредством наждачной бумаги. В это место крепят хомут при помощи болтов. Хомут для врезки имеет клеммы, чтобы подключить сварочный агрегат.
  2. Подключив аппарат с клеммами, пускают ток.
  3. Чтобы трубу из полимерных материалов оборудовать электросварным хомутом с разборным устройством, детали надо рассоединить на два элемента в виде вертикального патрубка и вентиля. Сквозь вентильное отверстие вводятся прямоточные трубки с насадкой, чтобы рассверливать.
  4. В месте, где планируют заглублять сверло, занимаются установкой вентиля, оснащенного втулкой. Зона для заглубления располагается на участке с другого конца накладки.
  5. К вентилю подводят сверлочный аппарат и при помощи стандартного сверла делают дырку в трубопроводе. Сверло вводят сквозь вентиль, потому что, закончив проделывать отверстие, надо успеть закрыть воду и вытащить оборудование. Чтобы не нарушить герметичное соединение во время просверливания, применяют уплотняющую насадку.

    Внимание! Чтобы осуществить врезку в трубопровод из пластика, применяя сварку, сначала делают отверстие, дают охладиться поверхности, затем завинчивают вентиль.

  6. Новую трубу для ввода соединяют с фланцем, который находится на задвижном устройстве.
  7. Хомут надевают на участок врезки, далее с помощью сварки соединяют с трубой. В итоге получается прочная конструкция с герметичным соединением.

Как подключиться к чугунной трубе

Изделие из чугуна более твердое, чем полимерное, поэтому монтаж требует соблюдение своих правил:

  1. Место под врезку зачищают, снимая верхний слой чугуна.
  2. Место врезки оснащают седелкой, прокладывая уплотняющие резинки.
  3. К отводу из фланца монтируют вентиль, в него выполняют ввод коронки.
  4. Просверливают трубу, при этом время от времени охлаждают поверхность реза, заменяют коронки, которые затупились.

    Внимание! Чугунную трубу сначала сверлят посредством сверла с малым диаметром, далее устанавливают сверло побольше.

  5. Затем вытаскивают коронку, перекрывая задвижку.
  6. Проделывают восстановительные работы против появления коррозии, проводят изоляцию.

Чтобы просверлить в чугуне отверстия, используют коронки из режущих пластин, выполненных из твердых сплавов, либо сверло, оснащенное перьевой заточкой. Важно соблюдать температуру в зоне сверления, для охлаждения режущие элементы окунают в воду.

Когда вытаскивают сверла из отверстия, надо соблюдать осторожность, чтобы в электроинструменты не попала вода. Для этого надо сделать защитный экран из старой коробки либо резины. Экран устанавливают между патроном и корпусом инструмента.

Важно! Врезка в водопроводную сеть подразумевает применение 6 атмосфер, поэтому надо контролировать наличие протечек в стыках.

Седельный хомут можно соединить со станком для сверления. Элементы конструкции состоят из:

  • блокировочного болта,
  • ручки и трещетки,
  • промывочного крана,
  • вала, оснащенного сверлом.

Детали станка имеют корпус из металла. Наличие направляющей муфты упрощает работу, направляя оборудование в необходимую сторону.

Как врезать патрубок в трубопровод из стали

Сталь считается такой же жесткой, как и чугун, но белее пластичным сплавом. Способ врезки отличается и больше похож на процесс соединения с полимерными трубами.

Этапы врезки:

  1. Место врезки очищают от грязи.
  2. К месту врезки приваривают патрубок резьбового либо фланцевого типа.
  3. Сваривают швы.
  4. Тестируют швы на наличие протечек.
  5. На патрубок устанавливают вентиль любого типа.
  6. За ним монтируют ответвление наружного трубопровода.

Желательно использовать патрубок из трубы, которая содержит конструкционную сталь. Во время просверливания отверстия сначала лучше применить перфоратор, а закончить работу вручную.

Справка! Визуально проверить качество швов можно при помощи керосина. Внутри швы смазывают с помощью керосина, снаружи проводят по контуру мелом. Если на поверхности проявятся жирные пятна, значит, стыки негерметичны.

Врезать трубу можно разными способами, это зависит от давления, с которой будет работать система и особенности эксплуатации. Врезку выполняют под прямым углом либо в 45 градусов, также направив трубу в сторону либо вверх.

Как определить место для врезки

Когда вытаскивают сверла из отверстия, надо соблюдать осторожностПеред началом работ надо выбрать место установки трубы. В данном месте магистраль для врезки должна иметь прямой участок.

Внимание! Чтобы установить глубину укладки трубопровода, надо знать глубину промерзания грунта для региона.

В центральной части России уровень промерзания достигает полутора метров. На этапе выбора места учитывают другие проходящие через участок коммуникации, чтобы во время работы не задеть их.

Как выбрать материалы для водопровода

Чтобы подключиться к центральной магистрали надо использовать трубы с сечением, равным боле 50 миллиметров, выполненных из стали, чугуна, пластика. Работа с трубами из пластика исключает сварку.

Чугун очень хрупкий, давить на него во время сверления сильно нельзя, процесс проделывания отверстия выполняют с помощью малых оборотов. Также надо учитывать, что труба отвода не может быть больше трубы центральной магистрали. При подключении к трубопроводу и пластикового материала, работающего под давлением около 1.6 миллиампер, требуется использование хомутов – седелок.

Чтобы не отключать воду при подключении в чугунную либо стальную трубу применяют седловой хомут, состоящий из двух деталей, крепится к трубе с помощью болтов. Конструкцию монтируют к трубопроводу при помощи кронштейна.

Внимание! Седловой хомут выполнен из металла, изделие имеет запирающую пластину или специальный механизм.

Все чаще применяются хомуты, части которых имеют фрезу и встроенные клапаны. Они подходят для врезки в сети с давлением не боле шестнадцати бар. Такие устройства имеют муфты, и процесс врезки происходит с помощью сварки. Такой вид хомута противостоит возникновению коррозии, и служат более пятидесяти лет. Специалисты также находят применение засверлочным хомутам, которые идут в комплекте с разъемами для поворотов и насадками. Засверлочные хомуты можно устанавливать на трубы, имеющие диаметр в пределах 80-300 миллиметров.

Справка! У засверлочного хомута есть поворотно – затворный механизм, который в дальнейшем выступает в качестве регулировки либо, как запорная арматура.

Необходимый набор инструментов для врезки:

  • лопаты совковая, штыковая.
  • перфоратор и сверла.
  • коронка с болгаркой.
  • наличие прибора под фрезу.
  • кусок бумаги наждачной.

Особенности выкапывания ямы в месте врезки

В месте врезки капают яму, чтобы подобраться к магистрали. Роют при помощи экскаватора либо лопатой. Если капать экскаватором, то завершение работ надо проводить вручную, чтобы не задеть трубы. Далее от трубы капают траншею к дому. Глубина траншеи больше уровня замерзания почвы. Траншею выкапывают под углом наклона, равный двум градусам.

Как провести отвод от магистрали

Осуществив врезку трубы одним из способов, внешнюю трубу от магистрали кладут в готовую траншею, соединяют ветвь с вентилем, применяя обжимную муфту. Врезанный водопровод имеет начало на вентиле, расположенного на хомуте, заканчиваться будет на учетном приборе по расходу воды. Счетчик для воды должен находиться между двумя вентилями.

Внимание! Четный счетчик можно установить внутри колодца или внутри дома.

Учетное устройство снабжают обратным клапаном, чтобы не допустить оттока жидкости в обратном направлении. Если отводная труба проходит через стену здания, то между стеной и конструкцией должно быть расстояние, равное 20 сантиметрам. После окончания монтажа этот зазор удаляют с помощью смоляной пряди, либо заделывают посредством водостойких сальников. Далее работы маскируют с помощью цемента.

Тестовое испытание конструкции

После проведения всех работ проводят тест на качество работы системы. В новый водопровод поступает давление, выгоняя воздух из трубы через кран, который установлен на дальней стороне трубы. Проверив герметичную работу трубы, закапывают траншею с трубой, идущей к дому.

Сварка труб под давлением и врезка в водопровод

Сварка труб под давлением и врезка в водопроводСварка труб под давлением и врезка в водопровод

Сварка труб под давлением представляет собой большую сложность даже для опытных сварщиков, не говоря уже о новичках. Постоянно идущая вода из трубы мешает нормально гореть сварочной дуге, вследствие чего очень трудно получить требуемую температуру плавления металла.

Кроме того, при сварке водопроводных труб под давлением, образуется большое количество пара, который мешает качественно проводить сварочные работы. И, тем не менее, в данной статье сайта о ручной дуговой сварке mmasvarka.ru, будут даны советы по поводу того, как варить трубы под давлением.

Какими электродами варить водопроводные трубы

По праву лучшими электродами для сварки водопроводных труб под давлением уже долгое время считаются:

Электроды УОНИ 13/15 — универсальные высококачественные электроды для ММА сварки, которые дают возможность отремонтировать протекающие трубы. Сварочный шов, сформированный электродами УОНИ 13/15, имеет высокое сочетание пластичности, прочности и вязкости, что в свою очередь, позволяет заварить свищи и другие разрушения на водопроводных трубах.

Как варить трубы под давлением

Электроды МГМ-50К — сравнительно новый вид электродов, которые оптимизированы для сварки трубопроводов под давлением. Особенность сварки электродами МГМ-50К заключается в том, что вокруг дуги образуется газовый пузырь, способный оттеснить пар и даже жидкость, находящуюся под не слишком большим давлением. Все это упрощает сварочные работы, связанные с ремонтом водопроводных труб, а также даёт возможность в срок осуществить ремонтные работы.

Сварка труб под давлением

Придерживаясь нижеприведённых советов, вы существенно сможете облегчить работы связанные с ремонтом водопроводных труб под давлением:

  1. Во время сварки трубы, когда из неё идёт вода, силу тока на сварочном аппарате следует увеличить. В таком случае электрод не будет все время прилипать к трубе из-за того, что металл слишком быстро остывает.
  2. Перед сваркой труб под давлением, электроды следует прокалить. В таком случае можно добиться более качественной и стабильной дуги, которая, в свою очередь, будет быстрее испарять просачивающуюся воду со свища.
  3. Выбор постоянного или переменного тока для сварки водопроводных труб, зависит не только от напора водяного слоя, но и от толщины металла, который требуется заварить.

Так, например, сварка на переменном токе, даёт возможность формировать более мощную дугу. Поэтому варить «переменкой» можно даже трубы под высоким давлением.

Сварка труб под давлением

При этом качество сварочного шва оставляет желать лучшего. В свою очередь, сварка на постоянном токе, позволяет глубоко проплавить металл и добиться большей прочности сварочного соединения.

Как заварить свищ в трубе с водой под давлением

Рассмотрим на конкретном примере, как можно заварить свищ (небольшое отверстие) в трубе под давлением:

  1. Выберите такую позицию, с которой можно было бы легко разглядеть повреждение на трубе;
  2. Старайтесь держать электрод перпендикулярно дефекту, дабы уменьшить объем воды, попадающей на электрод;
  3. Ведите работу сверху вниз, до тех пор, пока свищ не будет заварен.

Чтобы заварить свищ в водопроводной трубе под давлением, сначала нужно наплавить некоторое количество металла в верхней части повреждения. Затем, ударив несколько раз по нему молотком, постарайтесь уплотнить дефект и остановить, тем самым, обильное образование пара.

Сварка труб под давлением и врезка в водопровод

После этого, нужно продолжить устранение свища, таким образом, до тех пор, пока отверстие в трубе не будет полностью перекрыто. Цикл, снова и снова, продолжается сверху вниз, не без участия молотка. После того, как вода перестанет бежать из трубы, следует усилить дефектное место, уменьшив при этом значение сварочного тока.

Врезка в водопровод под давлением

И хотя на сегодняшний день существуют специальные седелки для врезки в водопровод под давлением, многие, до сих пор, используют сварку для этих целей. Как врезаться в водопроводную трубу под давлением?

Врезка в водопровод под давлением

В первую очередь, нужно подготовить металлический патрубок требуемого диаметра, на одном конце которого была бы нарезана резьба. На резьбу обязательно накручивается шаровой кран, с предварительным уплотнением (сантехническим льном или фум-лентой).

Выбрав место врезки, и очистив трубу от грязи и ржавчины, можно приступать к выполнению сварочных работ:

  1. Приложите патрубок с краном к трубе для врезки, после чего обварите его по кругу. Работа эта непростая, ведь нужно не прожечь металл трубопровода, сохранив при этом его целостность;
  2. Через открытый кран на патрубке, просверлите отверстие в трубопроводе, используя для этих целей дрель и длинное сверло по металлу;
  3. После того, как из трубы пойдёт вода, быстро перекройте кран.

Таким образом, можно не только заварить свищ в водопроводной трубе под давлением, но и врезаться в действующий трубопровод.

Поделиться в соцсетях

Врезка в действующий трубопровод под давлением

Врезка в трубопровод под давлением технически сложная операция, потребность в которой возникает, как правило,  при строительстве новых сетей или на магистралях, где отключение потока транспортируемого продукта (газа, нефти, воды или др.) невозможно или влечёт экономические потери.

ООО «ПРОМТЕХНОЛОГИИ» осуществляет работы во врезке в действующий трубопровод под давлением без отключения потребителей и без снижения давления в сети. Данная технология подключения к функционирующему трубопроводу позволяет существенно сэкономить как финансовые ресурсы, так и время.

Врезка под давлением может производиться в трубопроводы из различных материалов: стальной трубопровод, чугунный, полиэтиленовый и т.д.

Возможные направления врезки:

  • Горизонтальная;
  • Вертикальная;
  • Под углом;
  • Снизу-вверх.

Преимущества врезки в трубопровод под давлением

  • Сокращение затрат. Так как при осуществлении работ не требуется блокировка всей системы снабжения, то исключаются затраты на её перезапуск. Используемые нашей компанией технологии обеспечивают проведение врезки при полностью функционирующей сети.
  • Экономия времени. Отсутствие необходимости в перекрытии и повторном запуске сети снижает общее время проведения работ. Так же важным фактором является возможность врезки в трубопровод под давлением в любое время года и в любую погоду.
  • Комфорт для потребителей. Очень важно, что при врезке в коммунальные системы возможно бесперебойное обеспечение потребителей газом, водой или теплом на всё время проведения работ.
  • Экологически фактор. Исключено загрязнение окружающей среды транспортируемым веществом.

Технологии врезки в трубопровод под давлением

ООО «ПРОМТЕХНОЛОГИИ» предлагает две технологии врезки в действующий трубопровод под давлением: через фитинг тройник или через запорную арматуру.

Врезка в трубопровод под давлением через фитинг тройник

К функционирующему трубопроводу приваривается Т-фитинг, на который устанавливается временная задвижка. Далее к отводу фитинга присоединяется вновь построенный трубопровод. На временную задвижку устанавливается буровая машина и производится врезка под давлением.

Врезка в трубопровод под давлением через запорную арматуру

К действующему трубопроводу приваривается патрубок, на который устанавливается запорная арматура. На запорную арматуру устанавливается буровая машина и производится врезка под давлением.

Все работы производятся квалифицированными специалистами, которые имеют многолетний опыт в производстве ремонтных и монтажных работ на функционирующих магистралях, а также все необходимые допуски и сертификаты.

Цена врезки в трубопровод под давлением зависит от многих факторов: параметры магистрали, способ и направление врезки и т.д. Для расчета стоимости работ воспользуйтесь опросным листом. Заполненный опросный лист можно отправить на нашу почту: [email protected]

Врезка в трубу водопровода под давлением своими руками: седелка, хомут для врезки

Если вы проживаете в доме за городом, то вам нужно обустроить подачу воды в жилье, и для решения этого вопроса существует два решения – обзавестись собственной скважиной или колодцем, или подсоединиться в централизованную трассу с водой под высоким давлением. Первый вариант – дорогостоящий, длительный и трудозатратный. Второе решение обеспечит ваш дом водой в течение одного дня, но вы будете зависимы от графика подачи воды (такое бывает в отдаленных периферийных поселках).

врезка в центральный водопровод

Положительный момент, который дает врезка в водопровод — вы получите стабильное давление в трубах, что обеспечит такую же стабильную работу бытовых приборов, требующих подводки воды – стиральной машины-автомата, посудомойки, сантехнического оборудования – ванны, джакузи, душа или даже бассейна.

Как подключиться к общей водной магистрали

Перед тем, как врезаться в водопроводную трубу под высоким давлением жидкости, ознакомьтесь с тремя вариантами технологии, которые меняются в зависимости от материала, из которого сделаны трубы (они могут быть полимерными (ПП), из чугуна, из оцинкованной стали).

Для полимерной центральной трассы врезка в трубу водопровода под давлением выглядит так:

  1. Раскапывается траншея размером не менее полутора метров, обнажается участок, на котором будут производится работы, и от него роется траншея к дому;

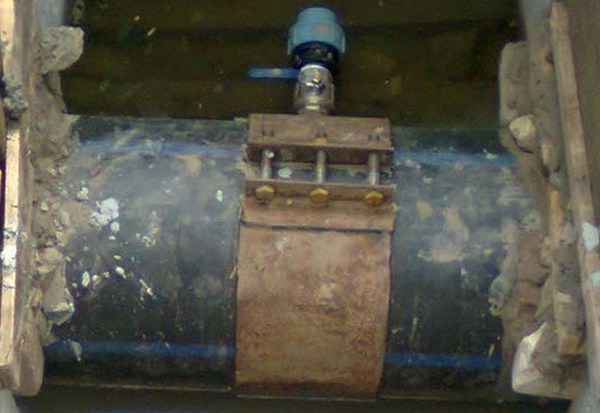

  2. По окончании землеройных работ подготавливается седелка для врезки в водопровод – это разборный обжимной хомут, внешне напоминающий тройник. Прямые отводы седелки расчленяются пополам, а на вертикальный отвод устанавливается кран для перекрытия напора. Через кран специальной насадкой высверливают трубу для врезки. Самая надежная схема седелки – разборная сварная. Такой хомут легко разделить на две половинки, собрать его над участком врезки, и соединить сваркой с магистральной трассой. Таким образом, хомут для врезки в водопровод вваривается в тело, обеспечивая надежный и абсолютно герметичный подвод воды к жилью;
  3. Труба рассверливается обычным сверлом и электродрелью. Вместо сверла можно воспользоваться коронкой, но важен результат, а не инструмент;
  4. Сверлится сквозное отверстие, пока из него не пойдет струя воды, после чего сверло вынимается и вентиль перекрывается. В целях безопасности в конце процесса сверления электрический инструмент заменяют на ручную дрель или коловорот. Если сверлить отверстие не сверлом, а коронкой, то она автоматически обеспечит герметичность места сверления. Кроме этих вариантов, существует решение с применением специальной фрезы, которую приводят во вращение разводным ключом или внешним коловоротом;
  5. Последний этап врезки в центральный водопровод – заведение своего водопровода, уложенного в траншею заранее, и подключение его к центральной трассе обжимной муфтой-американкой.

врезка в пластиковую трубу водопровода

Для полного контроля места врезки желательно над ней обустроить ревизию – колодец с люком. Колодец обустраивается стандартно: на дне делается гравийно-песчаная подушка, в траншею опускают ж/б кольца, или выкладывают стенки кирпичом. Таким образом, даже зимой можно будет перекрыть водопровод при необходимости его ремонта в доме.

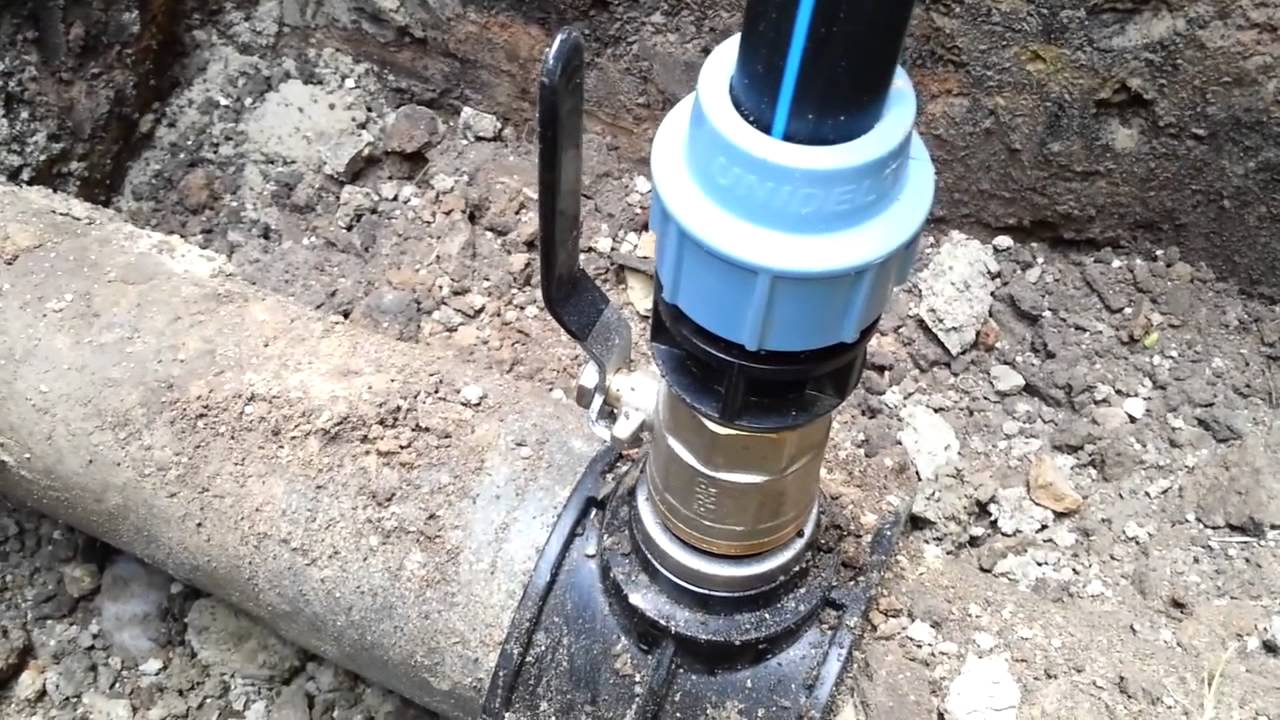

Для трубы центрального водопровода из чугуна врезка седельным методом выглядит так:

  1. Для врезки в чугунную трубу ее необходимо сначала тщательно очистить от коррозии. В самом месте сверления верхний слой чугуна снимается болгаркой на 1-1,5 мм;
  2. Седелка в трубопровод встраивается таким же образом, как и в первом пункте, но для полной герметизации стыка между трубой и обжимом прокладывают уплотнитель из резины;
  3. На дальнейшем этапе к патрубку зажима крепят запорную арматуру — кран, через который вводится режущий инструмент.
  4. Далее тело трубы из чугуна сверлится, и не забывайте о необходимости охлаждать место реза, а также своевременно менять коронки.
  5. Сверлится отверстие для врезки в главный водопровод твердосплавной победитовой или алмазной коронкой;
  6. Последний шаг – такой же: коронка вынимается, вентиль перекрывается, место врезки обваривается специальными электродами.

Универсальный врезной хомут в чугунную трубу

Стальная труба немного пластичнее чугунной, поэтому врезка труб проходит по методике, похожей на решение с полимерной магистралью, но седло не используется, и перед тем, как сделать врезку в водопроод из оцинкованной стали, реализуют следующие шаги:

  1. Труба обнажается и зачищается;
  2. На трубу сразу наваривают патрубок из такого же материала, что и основная труба;
  3. На патрубок наваривается или накручивается запорный вентиль;
  4. Тело основной трубы сверлят через вентиль – сначала электрической дрелью, последние миллиметры – ручным инструментом;
  5. Подключают к вентилю свой водопровод и врезка под давлением готова.

стальная труба с вентилем

Врезка во внутренний водопровод во дворе

От трассы, которую мы врезали в центральный водопровод, можно сделать еще одно или несколько ответвлений – для полива, для технических нужд, для обустройства колонки во дворе. Нужно только соблюдать законность врезки, и делать ее только после счетчика.

Технологически между подключением к центральному трубопроводу и подсоединением к внутренней трассе существует несколько отличий, так как для внутренней магистрали давление можно перекрыть центральной запорной арматурой. Поэтому подключение проводится при помощи обычного сантехнического тройника, а рабочие операции будут такими:

  1. В ревизионном колодце закручивается основной вентиль, и вода из внутреннего водопровода сливается через последний кран;
  2. В выбранном месте труба разрезается болгаркой или труборезом (в зависимости от материала трубы), и из этого отрезка делают отвод по длине тройника;
  3. Затем нужно установить сам тройник. Для полимерного трубопровода этот шаг выглядит так же, как врезается стандартная электромонтажная муфта – пайкой специальным сварочным агрегатом. Кроме этого варианта, можно использовать пресс-муфты или цанговые зажимы. В железную трубу тройник устанавливается на резьбу при помощи обычного сгона. Сварочный аппарат не рекомендуется задействовать, так как кольцевая сварка – процесс сложный, и для этого нужно иметь опыт;
  4. Последний шаг — вы врезаете в вертикальный отвод тройника кран, которым можно перекрывать новую магистраль водопровода. После этого можно пользоваться системой водоснабжения, открыв вентиль на центральной магистрали.

Новый трубопровод с водой можно прокладывать при снова включенном основном и дворовом водопроводе, так как вода будет перекрыта новым запорным вентилем на внутреннем тройнике.

Заключение

Врезать трубу в водную магистраль из любого материала несложно, и сделать это можно самостоятельно, не оплачивая работу специалистов. Инструмент найдется у каждого уважающего себя хозяина, как отыщется и мало-мальский опыт работы с сантехническими устройствами. Тем более, что избежать сварных, самых сложных работ, можно, если вы будете работать по чугуну или полимерной поверхности.

Единственная работа, не связанная с физическим трудом – оформление документов на врезку, которые должны выдавать региональные коммунальные службы и организации.

Что такое Hot Tap, зачем он нужен и как сделать Hot Tap в трубопроводе

Что такое Hot Tap и зачем он нужен?

Hot Taps или Hot Tapping — это возможность безопасного подключения к системе под давлением путем сверления или резки, когда она находится в потоке и под давлением.

Типовые соединения состоят из:

  • Фитинги для врезки, такие как Weldolet®, усиленный ответвитель или тройник с разрезом. Разрезные тройники, которые часто используются в качестве ответвления, и основная труба имеют одинаковый диаметр.
  • Запорный клапан, такой как задвижка или шаровой кран.
  • Станок для врезки горячей врезки с резаком и корпусом.

Механические фитинги могут использоваться для врезки под горячую воду на трубопроводах и магистралях, если они рассчитаны на рабочее давление трубопровода или магистрали и подходят для этой цели.

  • Конструкция: ASME B31.1, B31.3, ASME B31.4 и B31.8, ASME Sec. VIII Div.1 и 2
  • Производство: ASME Sec. VIII Div.1
  • Сварка: ASME Sec. IX
  • NDT: ASME Sec. V

Есть много причин для использования Hot Tap.Хотя предпочтительно устанавливать форсунки во время капитального ремонта, установка форсунки при работающем оборудовании иногда является выгодной, особенно если она предотвращает дорогостоящий останов.

Замечания перед Hot Tap

  • Горячая врезка не считается рутинной процедурой, ее следует использовать только тогда, когда нет практической альтернативы.
  • Отводы
  • должны устанавливаться обученными и опытными бригадами.
  • Следует отметить, что горячая врезка в трубопроводы высокосернистого газа представляет особые проблемы для здоровья и металлургии и должна выполняться только в соответствии с письменными планами, утвержденными эксплуатирующей компанией.
  • Для каждой отводки необходимо убедиться, что просверливаемая или распиливаемая труба имеет достаточную толщину стенки, которую можно измерить с помощью ультразвуковых толщиномеров. Существующая толщина стенки трубы (фактическая) должна быть как минимум равной толщине, необходимой для давления, плюс разумный допуск на толщину для сварки. Если фактическая толщина чуть больше, чем требуется для давления, то потеря герметичности в сварочной ванне представляет собой риск.
  • Сварка находящихся в эксплуатации трубопроводов требует разработки и квалификации процедуры сварки, а также высококвалифицированного персонала для обеспечения целостности сварных швов, когда трубопроводы работают при полном давлении и в условиях полного потока.

Установка горячего отвода

Для горячей врезки необходимы три ключевых компонента для безопасного сверления трубы; фитинг, клапан и машину для горячей врезки. Фитинг крепится к трубе в основном сваркой.
Во многих случаях фитинг представляет собой Weldolet® с приварным фланцем или разъемный тройник с фланцевым выходом (см. Изображение выше).

К этому фитингу прикреплен клапан, а к клапану прикреплено устройство для горячей врезки. Для горячей врезки всегда следует использовать новые болты, прокладки и новый клапан, если эти компоненты станут частью постоянных помещений и оборудования.

Комбинация фитинга / клапана крепится к трубе и обычно испытывается давлением. Испытание под давлением очень важно, чтобы убедиться в отсутствии конструктивных проблем с фитингом и отсутствии протечек в сварных швах.

Резак для горячей врезки — это специальный тип кольцевой пилы с направляющей коронкой посередине, установленной внутри корпуса адаптера горячей врезки.

Резак для горячей врезки прикреплен к держателю резака с помощью пилотной насадки и прикреплен к рабочему концу станка для горячей врезки так, чтобы он входил во внутреннюю часть переходника для нарезания резьбы.

Переходник для врезки будет сдерживать давление в трубопроводной системе, пока труба разрезается, в нем размещается резак, держатель резака и болты к клапану.

Операция горячего отвода

Горячая врезка выполняется за один непрерывный процесс, машина запускается и рез продолжается до тех пор, пока резак не пройдет сквозь стенку трубы, в результате чего будет удалена часть трубы, известная как «купон».

Купон обычно удерживается на одном или нескольких U-образных проводах, которые прикреплены к пилотному биту.Как только резак прорежет трубу, машина для горячей врезки останавливается, резак втягивается в адаптер горячей врезки, и клапан закрывается.

Давление сбрасывается изнутри переходника для врезки, так что устройство для горячей врезки можно снять с линии. Станок снимается с конвейера, и создается новый сервис.


Футболка с разрезом (www.armorplateonline.com)

Купон Hot Tap

Купон — это отрезок трубы, который снимается для начала обслуживания.Очень желательно «сохранить» купон и вынуть его из трубы, и в подавляющем большинстве случаев горячей врезки это так.

Пожалуйста, обратите внимание, за исключением того, что не выполняется горячее нажатие, нет никакого способа полностью гарантировать, что купон не будет «выпадать».

Удержание купонов — это в основном «работа» u-wire. Это проволока, которая проходит через пилотное долото, разрезается и изгибается, так что они могут загибаться обратно против сверла в рельефную зону, фрезерованную в долоте, а затем складываться, когда пилотное долото прорезало трубу.

Практически во всех случаях используются несколько U-образных проводов, которые служат страховкой от потери купона.

Остановка линии

Остановки линии

, иногда называемые стопорами (Stopple® — торговая марка TD Williamson Company), начинаются с горячей врезки, но предназначены для остановки потока в трубе.

Line Stops по необходимости несколько сложнее, чем обычные горячие отводы, но они начинаются примерно так же. К трубе крепится штуцер, выполняется горячая врезка по расписанию.После завершения горячей врезки клапан закрывается, затем на трубе устанавливается другой механизм, известный как привод остановки линии.

Привод ограничителя линии используется для вставки заглушки в трубу, наиболее распространенным типом является механизм с поворотной головкой. Ограничители линии используются для замены клапанов, арматуры и другого оборудования. По завершении работы давление выравнивается, и ограничитель линии снимается.

Фитинг ограничителя линии имеет специально модифицированный фланец, который включает в себя специальную заглушку, которая позволяет снимать клапан.Эти фланцы имеют несколько различных конструкций, но все они работают примерно одинаково: заглушка вставляется во фланец через клапан, она надежно фиксируется на месте, в результате чего давление может стравливаться из корпуса и клапан, затем клапан можно снять и закрыть фланец.

Настройка остановки линии

Настройка остановки линии включает в себя машину для горячей врезки, а также дополнительное оборудование, привод останова линии. Линия Стоп Привод может быть либо механическим (винтовой типа), или гидравлическим, она используется, чтобы поместить стоп-линию головы в линию, поэтому остановки потока в трубопроводе.

Привод ограничителя линии прикреплен болтами к кожуху ограничителя линии, который должен быть достаточно длинным, чтобы включать в себя головку ограничителя линии (поворотную или складывающуюся головку), чтобы привод и корпус ограничителя линии можно было прикрепить к линии болтами. запорный клапан.

В ограничителях трубопровода часто используются специальные клапаны, называемые сэндвич-клапанами. Остановка трубопровода
обычно выполняется через арендованные клапаны, принадлежащие обслуживающей компании, выполняющей работу, после завершения работы фитинг останется на трубе, но клапан и все другое оборудование будут удалены.

Линия Остановка работы

Остановка линии начинается так же, как и горячая врезка, но используется резак большего размера.
Чем больше отверстие в трубе, позволяет остановить линия головы, чтобы вписаться в трубу.

После того, как разрез сделан, клапан закрывается, машина для горячей врезки снимается с линии, и привод останова линии прикручивается на место.

Новые прокладки всегда должны использоваться для каждой настройки, но часто используются «использованные» шпильки и гайки, потому что эта операция является временной операцией, клапан, механизм и привод удаляются в конце работы.

Новые шпильки, гайки и прокладки следует использовать при окончательном заканчивании, когда глухой фланец устанавливается вне пробки заканчивания.

Привод ограничителя линии приводится в действие, чтобы протолкнуть заглушку (головка ограничителя линии) вниз, в трубу, общая поворотная головка будет поворачиваться в направлении потока и образовывать стопор, таким образом останавливая поток в трубе. труба.

Заглушка

Для того чтобы удалить клапан, используемый для линии остановки операций, завершение плагин устанавливается в линии запорной арматуры фланца (Завершение фланца).

Существует несколько различных типов комплектов фланцев / заглушек для заканчивания, но все они работают в основном одинаково, заглушка и фланец изготавливаются так, чтобы фланец мог принять и зафиксировать заглушку для заканчивания.

Эта пробка для заканчивания устанавливается под клапаном, после установки давление над пробкой может быть сброшено, а затем клапан может быть удален.

После того, как вилка в правильном положении, он заблокирован на место с замком кольцевых сегментами, это предотвращает движение штекера, причем уплотнительное кольцо становится первичным уплотнением.

Было разработано несколько различных типов заглушек для заканчивания скважин с уплотнениями металл-металл в дополнение к уплотнительному кольцу.

.

Машины для нарезания резьбы под давлением с универсальной головкой Тайвань производитель

машины для врезки под давлением с универсальной головкой, производитель TaiWan

Tai Yi Пневматический нарезной станок

Модель: TY-S (M0005-M122)

Метрический стандарт: M3, M4, M5, M6, M8, M10, M12

Британский стандарт: 1/8 дюйма, 5/32 дюйма, 3/16 дюйма, 1/4 дюйма, 5/16 дюйма, 3 / 8 дюймов (опция)

Скорость двигателя: 500 об / мин (об / мин)

Нарезание резьбы: M3-M12

Направление: перпендикулярно поверхности заготовки

Давление: 2-3 бара

Вес: 17 кг

Требование материал: металлы с HRC менее 45

Модель: TY-SLW (M3-M12)

Нарезка резьбы:

Метрический стандарт: M3, M4, M5, M6, M8, M10, M12

Британский стандарт: 1/8 «, 5/32», 3/16 «, 1/4», 5/16 «, 3/8» (опционально)

Скорость двигателя: 500 PRM / мин (RPM)

Рабочий радиус: 1800 мм v Направление: любое направление ция

Давление: 2-3 бар

Вес: 20 кг

Требования к материалу: HRC менее 45

Преимущества:

1.Специализированное производство с оригиналом GuangDong.

2. более низкое давление.

3. длительное время обслуживания.

4. поддерживает высокую точность.

5. Без подогрева и длительного использования.

6. хорошее качество двойного значения (Brand-Taiwan Shako).

7. Защита от забивания и крутящего момента.

8.Качественное послепродажное обслуживание. (Бесплатное обслуживание шпинделя в течение трех месяцев)

Образцы:

Защитная упаковка для резьбонарезного станка

Первая , поместите пену в картонную коробку, а затем упакуйте каждый предмет тонкой пленкой, поместите эти упакованные готовые продукты в картонную коробку (толщина бумаги также зависит от веса продукта.), наконец, упакуйте картонную коробку и загрузите их в контейнер.

Наши услуги по резьбонарезному станку
a Гарантийный срок 1 год на резьбонарезной станок для гаек (кроме техногенных повреждений)
b. поставка запчастей
c. Бесплатное оформление арматуры по требованию заказчика
d.Бесплатное обучение обслуживающего персонала.
e. Предоставляются бесплатные образцы для врезки.

Taiqi International Machine Company Limited была основана в 1980-х годах. Бренд — Taiyi. У нас есть 2 профессиональных завода:

Taiyi Laser Technology Co., Ltd: Сборка станков, продажа и послепродажное обслуживание

Taiyi Laser Hubei Technology CO., Ltd: R&D

Мы профессиональны в исследованиях, разработка, производство и обслуживание станков для нарезания резьбы, станков для лазерной маркировки, станков для лазерной сварки и станков для лазерной резки.

Почему выбирают Taiyi Laser

1. Защита бренда

2. Гарантия качества и высокая рентабельность конкурентоспособный производитель в Китае цена

4. Многоязычный сервис с быстрым ответом

5. Доступны услуги инженера за рубежом

6. OEM : рабочий стол / приспособление / производственная линия может быть настроена

Визит клиента

Спасибо за ваше внимание к резьбонарезному станку Taiyi

1.Какая мощность нарезания резьбы вам нужна

2. Какие материалы вам нужны для обработки
3. Какого размера ваша заготовка
.

Неразрушающий контроль — Испытание под давлением — это неразрушающий контроль, выполняемый для проверки целостности корпуса под давлением на новом оборудовании под давлением.

Что подразумевается под давлением?

Испытание под давлением — это неразрушающий контроль, проводимый для проверки целостности корпуса, работающего под давлением, на новом оборудовании, работающем под давлением, или на ранее установленном оборудовании, работающем под давлением, и трубопроводном оборудовании, которое подвергалось изменению или ремонту на своих границах.

Испытания под давлением требуются большинством кодов трубопроводов для проверки того, что новая, модифицированная или отремонтированная система трубопроводов способна безопасно выдерживать номинальное давление и герметична.Соблюдение правил трубопроводов может быть предписано регулирующими и правоохранительными органами, страховыми компаниями или условиями контракта на строительство системы. Испытания под давлением, требуемые по закону или нет, служат полезной цели защиты рабочих и населения.

Испытания давлением могут также использоваться для определения номинального давления для компонента или специальной системы, для которых невозможно определить безопасное значение расчетным путем. Прототип компонента или системы подвергается воздействию постепенно увеличивающегося давления до тех пор, пока не произойдет измеримая текучесть, или, альтернативно, до точки разрыва.Затем, используя коэффициенты снижения номинальных характеристик, указанные в нормах или стандарте, соответствующих компоненту или системе, можно установить номинальное расчетное давление на основе экспериментальных данных.

Коды трубопроводов

Существует множество норм и стандартов, касающихся трубопроводных систем. Два правила, имеющих большое значение для испытаний под давлением и герметичности, — это Кодекс ASME B31 для трубопроводов, работающих под давлением, и Кодекс ASME для котлов и сосудов высокого давления. Хотя эти два правила применимы ко многим трубопроводным системам, другие нормы и стандарты могут быть соблюдены в соответствии с требованиями властей, страховых компаний или владельца системы.Примерами могут служить стандарты AWWA для трубопроводов систем передачи и распределения воды. Кодекс ASME B31 для напорных трубопроводов состоит из нескольких разделов. Их:

  • ASME B31.1 для силовых трубопроводов
  • ASME B31.2 для трубопровода топливного газа
  • ASME B31.3 для технологических трубопроводов
  • ASME B31.4 для систем транспортировки жидкости для углеводородов, сжиженного нефтяного газа, безводного аммиака и спиртов
  • ASME B31.5 для холодильных трубопроводов
  • ASME B31.8 для газотранспортных и газораспределительных систем
  • ASME B31.9 для строительных трубопроводов
  • ASME B31.11 для трубопроводных систем для транспортировки жидкого навоза

В Кодексе ASME по котлам и сосудам высокого давления также есть несколько разделов, в которых содержатся требования к испытаниям под давлением и испытаниям на герметичность для трубопроводных систем, сосудов высокого давления и других устройств, удерживающих давление. Это:

  • Раздел I для энергетических котлов
  • Раздел III для компонентов атомной электростанции
  • Раздел V неразрушающего контроля
  • Раздел VIII для сосудов под давлением
  • Раздел X для сосудов под давлением из армированного стекловолокном пластика
  • Раздел XI по проверке компонентов атомной электростанции в процессе эксплуатации

Существует большое сходство требований и процедур тестирования среди многих кодексов.В этой главе будут обсуждаться различные методы испытаний на герметичность, планирование, подготовка, выполнение, документация и стандарты приемки для испытаний под давлением. Оборудование, полезное для опрессовки, также будет включено в обсуждение. Приведенный ниже материал не следует рассматривать как замену полному знанию или тщательному изучению конкретных требований кодов, которые должны использоваться для тестирования конкретной системы трубопроводов.

Методы проверки герметичности

Существует множество различных методов испытаний под давлением и испытаний на герметичность в полевых условиях.Семь из них:

  1. Гидростатические испытания с использованием воды или другой жидкости под давлением
  2. Пневматические или газожидкостные испытания с использованием воздуха или другого газа под давлением
  3. Комбинация пневматических и гидростатических испытаний, при которых сначала используется воздух низкого давления для обнаружения утечек
  4. Первоначальное сервисное испытание, которое включает проверку на герметичность при первом запуске системы
  5. Испытание на вакуум, при котором используется отрицательное давление для проверки наличия утечки
  6. Испытание статическим напором, которое обычно проводится для дренажного трубопровода с водой, оставшейся в стояке на заданный период времени
  7. Обнаружение утечек галогена и гелия

Гидростатические испытания на герметичность
Гидростатические испытания являются предпочтительным методом проверки на герметичность и, возможно, наиболее часто используемым.Наиболее важной причиной этого является относительная безопасность гидростатических испытаний по сравнению с пневматическими испытаниями. Вода — гораздо более безопасная жидкая среда для испытаний, чем воздух, потому что она почти несжимаема. Следовательно, объем работы, необходимой для сжатия воды до заданного давления в системе трубопроводов, существенно меньше работы, необходимой для сжатия воздуха или любого другого газа до того же давления. Работа сжатия сохраняется в жидкости в виде потенциальной энергии, которая может быть высвобождена внезапно в случае отказа во время испытания под давлением.

Расчет потенциальной энергии воздуха, сжатого до давления 1000 фунтов на кв. Дюйм (6900 кПа), по сравнению с потенциальной энергией того же конечного объема воды при 1000 фунтов на квадратный дюйм (6900 кПа) показывает соотношение более 2500 кПа. Следовательно, Потенциальное повреждение окружающего оборудования и персонала в результате отказа во время испытания под давлением намного серьезнее при использовании газообразной испытательной среды. Это не означает, что гидростатические испытания на герметичность не представляют никакой опасности. При гидростатическом испытании может возникнуть значительная опасность из-за попадания воздуха в трубопровод.Даже если весь воздух выпущен из трубопровода перед подачей давления, рабочим рекомендуется проводить любые испытания под высоким давлением с учетом требований безопасности.

Пневматические испытания на герметичность
Жидкость, обычно используемая для пневматических испытаний, — это сжатый воздух или азот, если источником является газ в баллонах. Не следует использовать азот в закрытом помещении, если существует вероятность того, что выходящий азот может вытеснить воздух в ограниченном пространстве. Известно, что при таких обстоятельствах люди теряют сознание, прежде чем осознают, что им не хватает кислорода.Из-за большей опасности травмирования газообразной испытательной средой давление, которое может использоваться для визуального осмотра на предмет утечек, для некоторых норм трубопроводов ниже, чем в случае гидростатических испытаний. Например, для пневматических испытаний ASME B31.1 позволяет снизить давление до 100 фунтов на кв. Дюйм (690 кПа) или расчетного давления во время проверки на утечку.

Комбинированные пневматические и гидростатические испытания
Низкое давление воздуха, чаще всего 25 фунтов на кв. Дюйм (175 кПа), сначала используется для выявления серьезных утечек.Такое низкое давление снижает опасность получения травм, но все же позволяет быстро обнаруживать крупные утечки. При необходимости ремонт можно провести до гидростатических испытаний. Этот метод может быть очень эффективным для экономии времени, особенно если требуется много времени, чтобы заполнить систему водой только для обнаружения утечек с первой попытки. Если утечки будут обнаружены при гидростатическом испытании, потребуется больше времени, чтобы удалить воду и высушить трубопровод в достаточной степени для ремонта.

Гидростатико-пневматическое испытание на герметичность отличается от двухэтапного испытания, описанного в предыдущем абзаце.В этом случае испытание под давлением проводится с использованием комбинации воздуха и воды. Например, сосуд высокого давления, предназначенный для содержания технологической жидкости с паровой фазой или воздухом над жидкостью, может быть спроектирован так, чтобы выдерживать вес жидкости до определенной максимальной ожидаемой высоты жидкости. Если сосуд не был спроектирован так, чтобы выдерживать вес при полном заполнении жидкостью, можно было бы испытать этот сосуд только в том случае, если он был частично заполнен технологической жидкостью до уровня, дублирующего эффект максимально ожидаемого уровня.

Первоначальное тестирование на утечку при обслуживании
Эта категория тестирования ограничена кодами определенными ситуациями. Например, ASME B31.3 ограничивает использование этого метода для работы с жидкостями категории D. Гидравлические системы категории D определены как неопасные для человека и должны работать при давлении ниже 150 фунтов на квадратный дюйм (1035 кПа) и при температуре от -20 до 366 ° F (от -29 до 185 ° C). Код ASME B31.1, раздел 137.7.1, не разрешает начальные эксплуатационные испытания внешних трубопроводов котла. Однако тот же раздел ASME B31.1 позволяет проводить первоначальные эксплуатационные испытания других систем трубопроводов, если другие типы испытаний на герметичность нецелесообразны. Первоначальные эксплуатационные испытания также применимы к проверке компонентов атомной электростанции в соответствии с Разделом XI Кодекса ASME по котлам и сосудам высокого давления. Как указано, этот тест обычно выполняется при первом запуске системы. В системе постепенно повышается до нормального рабочего давления, как требуется в ASME B31.1, или до расчетного давления, как требуется в ASME B31.3. Затем давление поддерживается на этом уровне, пока проводится проверка на утечки.

Проверка на герметичность в вакууме
Проверка на герметичность в вакууме — это эффективный способ определить, есть ли утечка где-либо в системе. Обычно это делается путем создания вакуума в системе и удержания вакуума внутри системы. Утечка указывается, если захваченный вакуум повышается до атмосферного давления. Производитель компонентов довольно часто использует этот тип проверки на герметичность в качестве проверки на герметичность производства. Однако очень сложно определить место или места утечки, если она существует.Дымогенераторы использовались для определения места втягивания дыма в трубопровод. Это очень сложно использовать, если утечка не достаточно велика, чтобы втягивать весь или большую часть дыма в трубу. Если дыма образуется значительно больше, чем может быть втянут в трубу, дым, который рассеивается в окружающий воздух, может легко скрыть место утечки. Очевидно, что этот метод не подходит для испытания трубопровода при рабочем давлении или выше, если только трубопровод не должен работать в вакууме.

Испытание статической головки на герметичность
Этот метод испытания иногда называют испытанием на падение, потому что падение уровня воды в открытой стояке, добавленное к системе для создания необходимого давления, является признаком утечки. После того, как система и опускной заполнена водой, уровень опускной измеряются и отметил. После необходимого периода выдержки высота повторно проверяется, и любое снижение уровня и период выдержки записываются. Любое место утечки определяется визуальным осмотром.

Тестирование утечки галогена и гелия
В этих методах тестирования используется индикаторный газ для определения места утечки и количества утечки. В случае обнаружения утечки галогена в систему загружается газообразный галоген. Зонд галогенного детектора используется для определения утечки индикаторного газа из любого открытого стыка. Детектор утечек галогена, или анализатор, состоит из трубчатого зонда, который всасывает смесь вытекающего газа галогена и воздуха в прибор, чувствительный к небольшим количествам газообразного галогена.

В этом приборе используется диод для определения присутствия газообразного галогена. Утечка газообразного галогена проходит через нагретый платиновый элемент (анод). Нагреваемый элемент ионизирует газообразный галоген. Ионы текут на пластину коллектора (катод). Ток, пропорциональный скорости образования ионов и, следовательно, скорости потока утечки, отображается с помощью счетчика. Зонд галогенного детектора калибруется с использованием отверстия, через которое проходит известный поток утечки. Зонд детектора проходит над отверстием с той же скоростью, которая будет использоваться для проверки системы на утечку.Предпочтительным индикаторным газом является хладагент 12, но можно использовать хладагенты 11, 21, 22, 114 или хлористый метилен. Галогены нельзя использовать с аустенитными нержавеющими сталями.

Проверка на утечку гелия также может выполняться в режиме сниффера, как описано выше для галогенов. Однако, кроме того, испытание на утечку гелием может быть выполнено с использованием двух других методов, которые более чувствительны при обнаружении утечки. Это режим трассера и режим капота или закрытой системы. В режиме индикатора создается вакуум в системе, и гелий распыляется на внешнюю поверхность соединений, которые проверяются на утечку.Вакуум системы всасывает гелий через любое негерметичное соединение и доставляет его на гелиевый масс-спектрометр. В режиме вытяжки тестируемая система окружена концентрированным гелием.

Испытание на герметичность гелием в вытяжном шкафу является наиболее чувствительным методом обнаружения утечек и единственным методом, признанным Разделом V Кодекса ASME как количественный. Производители компонентов, требующих герметичного уплотнения, будут использовать вытяжной метод обнаружения утечки гелия в качестве производственного испытания на герметичность. В этих случаях компонент может быть окружен гелием в камере.К компоненту подключается гелиевый течеискатель, который пытается довести внутренние компоненты компонента до вакуума, близкого к абсолютному нулю.

Любая утечка гелия из окружающей камеры в компонент будет втягиваться в гелиевый течеискатель под действием создаваемого им вакуума. Детектор утечки гелия содержит масс-спектрометр, сконфигурированный для определения присутствия молекул гелия. Этот метод тестирования в замкнутой системе позволяет обнаруживать утечки величиной от 1X10 -10 куб. См / с (6.1X10 -12 куб. Дюймов / сек), стандартный атмосферный воздух. Метод замкнутой системы не подходит для измерения большой утечки, которая может затопить детектор и сделать его бесполезным для дальнейших измерений до тех пор, пока из детектора не удастся извлечь каждую молекулу гелия.

Метод закрытой системы не подходит для трубопроводной системы в полевых условиях из-за больших объемов. Также он не показывает место утечки или утечек. Наконец, чувствительность обнаружения утечек с использованием замкнутой системы на много порядков выше, чем обычно требуется.Анализатор гелия является наименее чувствительным методом и может давать ложные показания, если гелий из большой утечки в одном месте системы диффундирует в другие места.

Большая утечка также может затопить детектор, временно сделав его непригодным, пока весь гелий не будет удален из масс-спектрометра. Давление гелия, используемое во всех этих методах, обычно составляет одну или две атмосферы, что достаточно для обнаружения очень небольших утечек. Низкое давление также служит для уменьшения количества гелия, необходимого для испытания.Испытания на утечку гелия редко, если вообще когда-либо, используются для демонстрации того, что система может безопасно выдерживать расчетное давление.

Детекторы утечки

гелиевые не смогут обнаружить утечки, если компонент или система трубопроводов не станут полностью сухими. Жидкость, содержащаяся в небольшом канале утечки из-за капиллярного действия, может перекрыть утечку из-за низкого давления гелия и поверхностного натяжения жидкости. Поэтому при использовании этого метода в абсолютно сухих условиях требуется большая осторожность.В противном случае эта система может оказаться даже менее чувствительной при обнаружении утечки, чем гидростатическое испытание под высоким давлением. Кроме того, гелиевый течеискатель легко загрязняется маслами и другими соединениями и становится неточным. В полевых условиях обычно не исключается возможность загрязнения течеискателя.

Испытательное давление

Выбранный метод испытания и жидкая испытательная среда вместе с применимыми правилами также устанавливают правила, которым необходимо следовать при расчете требуемого испытательного давления.В большинстве случаев давление, превышающее расчетное, применяется на короткое время, скажем, по крайней мере, 10 минут. Величина этого начального испытательного давления часто по крайней мере в 1,5 раза превышает расчетное давление для гидростатических испытаний. Однако он может быть другим в зависимости от того, какой код применим и от того, будет ли испытание гидростатическим или пневматическим.

Кроме того, испытательное давление никогда не должно превышать давление, которое могло бы вызвать податливость, или максимально допустимое испытательное давление какого-либо компонента, подвергаемого испытанию.В случае ASME B31, раздел 137.1.4 и Норм для котлов и сосудов высокого давления, максимальное испытательное давление не должно превышать 90 процентов от выхода для любого компонента, подвергающегося испытанию. Испытательное давление необходимо для демонстрации того, что система может безопасно выдерживать номинальное давление. После этого периода давления, превышающего расчетное, часто допустимо снизить давление до более низкого значения для проверки герметичности. Давление при осмотре поддерживается в течение времени, необходимого для проведения тщательной проверки

.
Код Тип испытания
ASME B31.1 Гидростатическая (1)
ASME B31.1 Пневматический
ASME B31.1 Первоначальное обслуживание
ASME B31.3 Гидростатический
ASME B31.3 Пневматический
ASME B31.3 Первичное обслуживание (3)
ASME I Гидростатический
ASME III
Раздел 1, подраздел NB
Гидростатическая
ASME III
Раздел 1, подраздел NB
Пневматический
ASME III
Раздел 1 Подраздел NC
Гидростатическая
ASME III
Раздел 1 Подраздел NC
Пневматический
ASME III
Раздел 1 Подраздел ND
Гидростатический
ASME III
Раздел 1 Подраздел ND
Пневматический
Код Испытательное давление
минимум
ASME B31.1 в 1,5 раза больше конструкции
ASME B31.1 в 1,2 раза больше дизайна
ASME B31.1 Нормальное рабочее давление
ASME B31.3 1,5-кратное исполнение (2)
ASME B31.3 в 1,1 раза больше дизайна
ASME B31.3 Расчетное давление
ASME I В 1,5 раза больше максимально допустимого рабочего давления (4)
ASME III
Раздел 1, подраздел NB
1.В 25 раз больше расчетного давления в системе (5)
ASME III
Раздел 1, подраздел NB
Давление в системе в 1,25 раза больше расчетного (6)
ASME III
Раздел 1 Подраздел NC
1,5-кратное расчетное давление в системе
ASME III
Раздел 1 Подраздел NC
Давление в системе в 1,25 раза больше расчетного
ASME III
Раздел 1 Подраздел ND
В 1,5 раза больше расчетного давления в системе для завершенных компонентов, в 1,25 раза больше расчетного давления в системе для трубопроводных систем
ASME III
Раздел 1 Подраздел ND
1.В 25 раз больше расчетного давления в системе
Код Испытательное давление
максимальное
ASME B31.1 Максимально допустимое испытательное давление для любого компонента или 90% предела текучести
ASME B31.1 В 1,5 раза больше расчетного или максимально допустимого испытательного давления для любого компонента
ASME B31.1 Нормальное рабочее давление
ASME B31.3 Не превышать предел текучести
ASME B31.3 В 1,1 раза больше расчетного давления плюс меньшее из 50 фунтов на кв. Дюйм или 10 процентов испытательного давления
ASME B31.3 Расчетное давление
ASME I Предел текучести не должен превышать 90%
ASME III
Раздел 1, подраздел NB
Не превышать пределы напряжений, указанные в расчетном разделе NB-3226, или максимальное испытательное давление любого компонента системы (5)
ASME III
Раздел 1, подраздел NB
Не превышать пределы напряжений, указанные в расчетном разделе NB-3226, или максимальное испытательное давление любого компонента системы
ASME III
Раздел 1 Подраздел NC
Если минимальное испытательное давление превышено на 6 процентов, установить предел по нижнему пределу анализа всех испытательных нагрузок или максимального испытательного давления любого компонента
ASME III
Раздел 1 Подраздел NC
Если минимальное испытательное давление превышено на 6 процентов, установить предел по нижнему пределу анализа всех испытательных нагрузок или максимального испытательного давления любого компонента
ASME III
Раздел 1 Подраздел ND
Если минимальное испытательное давление превышено на 6 процентов, установить предел по нижнему пределу анализа всех испытательных нагрузок или максимального испытательного давления любого компонента
ASME III
Раздел 1 Подраздел ND
Если минимальное испытательное давление превышено на 6 процентов, установить предел по нижнему пределу анализа всех испытательных нагрузок или максимального испытательного давления любого компонента
Код Испытательное давление
время выдержки
ASME B31.1 10 минут
ASME B31.1 10 минут
ASME B31.1 10 минут или время на проверку герметичности
ASME B31.3 Время до завершения проверки герметичности, но не менее 10 минут
ASME B31.3 10 минут
ASME B31.3 Время на проверку на герметичность
ASME I Не указано, обычно 1 час
ASME III
Раздел 1, подраздел NB
10 минут
ASME III
Раздел 1, подраздел NB
10 минут
ASME III
Раздел 1 Подраздел NC
10 или 15 минут на дюйм проектной минимальной толщины стенки для насосов и клапанов
ASME III
Раздел 1 Подраздел NC
10 минут
ASME III
Раздел 1 Подраздел ND
10 минут
ASME III
Раздел 1 Подраздел ND
10 минут
Код Обследование
давление
ASME B31.1 Расчетное давление
ASME B31.1 Ниже 100 фунтов на кв. Дюйм или расчетного давления
ASME B31.1 Нормальное рабочее давление
ASME B31.3 в 1,5 раза больше конструкции
ASME B31.3 Расчетное давление
ASME B31.3 Расчетное давление
ASME I Максимально допустимое рабочее давление (4)
ASME III
Раздел 1, подраздел NB
Давление больше расчетного или испытательное давление в 0,75 раза больше
ASME III
Раздел 1, подраздел NB
Давление больше расчетного или испытательное давление в 0,75 раза больше
ASME III
Раздел 1 Подраздел NC
Давление больше расчетного или испытательное давление в 0,75 раза больше
ASME III
Раздел 1 Подраздел NC
Давление больше расчетного или испытательное давление в 0,75 раза больше
ASME III
Раздел 1 Подраздел ND
Давление больше расчетного или испытательное давление в 0,75 раза больше
ASME III
Раздел 1 Подраздел ND
Давление больше расчетного или испытательное давление в 0,75 раза больше

Примечания:

1. Наружные трубопроводы котла должны пройти гидростатические испытания в соответствии с PG-99 ASME Code Section I.
2. ASME B31.3 гидростатическое давление должно быть выше 1,5-кратного расчетного давления пропорционально пределу текучести при температуре испытания, деленному на прочность при расчетной температуре, но не должно превышать предел текучести при температуре испытания. Если речь идет о сосуде, расчетное давление которого меньше, чем в трубопроводе, и когда сосуд не может быть изолирован, трубопровод и сосуд могут быть испытаны вместе при испытательном давлении сосуда при условии, что испытательное давление сосуда составляет не менее 77 процентов испытательного давления трубопроводов.
3. ASME B31.3: начальные эксплуатационные испытания разрешены только для трубопроводов категории D.
4. Кодекс ASME Раздел I. Давление гидростатического испытания при температуре не менее 70 ° F (21 ° C) и испытательное давление при температуре менее 120 ° F (49 ° C). Для парогенератора с принудительным потоком с частями, работающими под давлением, рассчитанными на разные уровни давления, испытательное давление должно быть не менее чем в 1,5 раза больше максимально допустимого рабочего давления на выходе из пароперегревателя, но не менее 1.25-кратное максимально допустимое рабочее давление любой части котла.
5. Кодекс ASME, раздел III, раздел 1, подраздел NB, пределы испытательного давления определены в разделе NB3226; также компоненты, содержащие паяные соединения, и клапаны, которые должны быть испытаны перед установкой при давлении, в 1,5 раза превышающем расчетное значение системы.
6. Кодекс ASME Раздел III, Раздел 1, подраздел NB, давление пневматического испытания для компонентов, частично заполненных водой, должно быть не менее 1.25-кратное расчетное давление системы.

Отказ оборудования, работающего под давлением

Сосуды высокого давления и трубопроводные системы широко используются в промышленности и содержат очень большую концентрацию энергии. Несмотря на то, что их конструкция и установка соответствуют федеральным, государственным и местным нормам и признанным промышленным стандартам, продолжают происходить серьезные отказы оборудования, работающего под давлением.

Существует множество причин выхода из строя оборудования, работающего под давлением: разрушение и истончение материалов в процессе эксплуатации, старение, скрытые дефекты во время изготовления и т. Д.. К счастью, периодические испытания, а также внутренние и внешние проверки значительно повышают безопасность сосуда высокого давления или системы трубопроводов. Хорошая программа испытаний и инспекций основана на разработке процедур для конкретных отраслей или типов судов.

Ряд аварий позволил сосредоточить внимание на опасностях и рисках, связанных с хранением, обращением и перекачкой жидкостей под давлением. Когда сосуды под давлением действительно выходят из строя, это обычно является результатом разрушения корпуса в результате коррозии и эрозии (более 50% разрушения корпуса).


Новое построенное судно разорвано во время гидроиспытаний

Все сосуды под давлением имеют свои собственные специфические опасности, включая большое накопленное потенциальное усилие, точки износа и коррозии, а также возможный отказ предохранительных устройств контроля избыточного давления и температуры.
Правительство и промышленность отреагировали на потребность в улучшенных испытаниях систем, работающих под давлением, разработав стандарты и правила, определяющие общие требования к безопасности под давлением (Кодекс ASME по котлам и сосудам под давлением, Руководство по безопасности под давлением DOE и другие).
Эти правила определяют требования к реализации программы безопасности при испытаниях под давлением. Очень важно, чтобы конструкторский и эксплуатационный персонал использовал эти стандарты в качестве критериев при написании и реализации программы безопасности при испытаниях под давлением.

Программа испытаний под давлением

Хорошая программа безопасности при испытаниях под давлением должна выявлять производственные дефекты и износ в результате старения, растрескивания, коррозии и других факторов до того, как они вызовут отказ сосуда, и определять (1) может ли сосуд продолжать работу при том же давлении, (2) какое могут потребоваться меры контроля и ремонта, чтобы система давления могла работать при исходном давлении, и (3) необходимо ли снижать давление для безопасной эксплуатации системы.

Все компании, работающие с оборудованием под давлением, почти все имеют расширенные технические инструкции по испытаниям сосудов под давлением и трубопроводных систем. Эти руководящие принципы подготовлены в соответствии со стандартами безопасности давления OSHA, DOT, ASME, местными, государственными и другими федеральными кодексами и стандартами.

Документация включает определение ответственности инженерного, управленческого персонала и персонала по безопасности; общие требования к оборудованию и материалам; процедуры гидростатических и пневматических испытаний для проверки целостности системы и ее компонентов; и руководящие принципы для плана испытаний под давлением, аварийных процедур, документации и мер контроля опасностей.Эти меры включают контроль сброса давления, защиту от воздействия шума, экологический и личный мониторинг, а также защиту от присутствия токсичных или легковоспламеняющихся газов и высокого давления.


Пуск нового резервуара при испытании на пневматическое давление воздухом

Определения испытаний под давлением

  • Изменение — Изменение — это физическое изменение любого компонента, имеющее последствия для конструкции, которые влияют на способность сосуда высокого давления выдерживать давление, выходящее за рамки элементов, описанных в существующих отчетах с данными.
  • Допуск на коррозию — Дополнительная толщина материала, добавленная конструкцией, чтобы учесть потери материала в результате коррозионного или эрозионного воздействия.
  • Коррозионная обработка — Любая услуга системы давления, которая из-за химического или другого взаимодействия с материалами конструкции контейнера, содержимым или внешней средой приводит к растрескиванию контейнера, его охрупчиванию и потере более 0,01 дюйма. толщину за год эксплуатации, или испортить любым способом.
  • Расчетное давление — давление, используемое при расчете компонента давления вместе с совпадающей расчетной температурой металла, с целью определения минимально допустимой толщины или физических характеристик границы давления. Расчетное давление для сосудов показано на производственных чертежах, а для трубопроводов максимальное рабочее давление указано в перечне трубопроводов. Расчетное давление для трубопровода больше на 110% от максимального рабочего давления или на 25 фунтов на кв. Дюйм от максимального рабочего давления.
  • Инженерная инструкция по безопасности (ESN) — Утвержденный руководством документ, описывающий ожидаемые опасности, связанные с оборудованием, и проектные параметры, которые будут использоваться.
  • Высокое давление — Давление газа выше 20 МПа (3000 фунтов на кв. Дюйм) и давление жидкости выше 35 МПа (5000).
  • Промежуточное давление — Давление газа от 1 до 20 МПа (от 150 до 3000 фунтов на кв. Дюйм) и давление жидкости от 10 до 35 МПа (от 1500 до 5000 фунтов на кв. Дюйм).
  • Испытание на утечку — Испытание давлением или вакуумом для определения наличия, скорости и / или местоположения утечки.
  • Низкое давление — Давление газа менее 1 МПа (150 фунтов на кв. Дюйм) или давление жидкости менее 10 МПа (1500 фунтов на кв. Дюйм).
  • Работа в зоне с персоналом — Операция под давлением, которая может проводиться (в определенных пределах) в присутствии персонала.
  • Максимально допустимое рабочее давление (МДРД) — максимальное допустимое давление в верхней части сосуда в его нормальном рабочем положении при рабочей температуре, указанной для данного давления.Это наименьшее из значений, найденных для максимально допустимого рабочего давления для любой из основных частей сосуда в соответствии с принципами, установленными в разделе VIII ASME. МДРД указано на паспортной табличке емкости. МДРД можно принять таким же, как расчетное давление, но по большей части МДРД основывается на изготовленной толщине за вычетом допуска на коррозию. MAWP относится только к сосудам под давлением.
  • Максимальная расчетная температура — максимальная температура, используемая в конструкции, и не может быть ниже максимальной рабочей температуры.
  • Максимальное рабочее давление (MOP) — Максимальное давление, ожидаемое во время работы. Обычно это на 10-20% ниже МДРД.
  • Минимально допустимая температура металла (MAMT) — Минимальная температура для существующего сосуда, позволяющая выдерживать испытания или рабочие условия с низким риском хрупкого разрушения. MAMT определяется путем оценки сосудов под давлением, построенных до 1987 года. Этот термин используется в API RP 579 для оценки хрупкого разрушения существующего оборудования.Это может быть одна температура или диапазон допустимых рабочих температур в зависимости от давления.
  • Минимальная расчетная температура металла (MDMT) — Минимальная температура металла, используемая при проектировании сосуда высокого давления. MDMT является термином кода ASME и обычно отображается на паспортной табличке сосуда или в форме U-1 для сосудов, спроектированных в соответствии с ASME Section VIII, Division 1, издание 1987 г. или более поздним.
  • МПа — Абсолютное давление в единицах СИ. 1 атмосфера (14,7 фунта на кв. Дюйм) равна 0.1 МПа.
  • Процедура эксплуатационной безопасности (OSP) — Документ, используемый для описания средств контроля, необходимых для обеспечения того, чтобы риски, связанные с потенциально опасным исследовательским проектом или уникальной деятельностью, находились на приемлемом уровне.
  • Оборудование, работающее под давлением — Любое оборудование, например, сосуды, коллекторы, трубопроводы или другие компоненты, которое работает при давлении выше или ниже (в случае вакуумного оборудования) атмосферного давления.
  • Емкость под давлением — Компонент, работающий под давлением относительно большого объема (например, сферический или цилиндрический контейнер) с поперечным сечением больше, чем у соответствующего трубопровода.
  • Контрольное испытание — Испытание, в ходе которого прототипы оборудования подвергаются воздействию давления для определения фактического выхода или давления разрыва (используется для расчета МДРД).
  • Дистанционное управление — Операция под давлением, которую нельзя проводить в присутствии персонала. Оборудование должно быть установлено в испытательных камерах, за сертифицированными заграждениями или работать из безопасного места.
  • Фактор безопасности (SF) — Отношение предельного (т. Е. Разрыва или отказа) давления (измеренного или рассчитанного) к МДРД.Фактор безопасности, связанный с чем-то другим, кроме давления отказа, должен быть обозначен соответствующим нижним индексом.

Коды, стандарты и ссылки

Американское общество инженеров-механиков (ASME)

  • Котлы и сосуды под давлением Код: Раздел VIII Сосуды под давлением
  • ASME B31.3 Трубопроводы для химических заводов и нефтеперерабатывающих заводов
  • ASME B16.5 Трубные фланцы и фланцевые фитинги

Американское общество испытаний материалов (ASTM)

  • ASTM E 1003 Стандартный метод испытаний на гидростатическую герметичность

Американский институт нефти (API)

  • RP 1110 Испытание давлением стальных трубопроводов для транспортировки газа, нефтяного газа, опасных жидкостей…
  • API 510 Техническое обслуживание, проверка, оценка, ремонт и изменение
  • Обжиговые обогреватели по API 560 для нефтеперерабатывающих заводов общего назначения
  • API 570 Осмотр, ремонт, изменение и повторная оценка эксплуатационных трубопроводных систем
  • API 579 Проект рекомендуемой практики API для пригодности к эксплуатации

Роберт Б. Адамс

  • Президент и главный исполнительный директор EST Group, Inc. Харлейсвилл, Пенсильвания

Интересные статьи об отказе при испытании давлением

Отказ сосуда под давлением во время пневматического испытания

Отказ сосуда под давлением во время гидроиспытаний

Отказ сосуда под давлением во время испытания воздуха

Замечание (и) автора…

Испытания под давлением ASME B31.3
Системы трубопроводов

обычно проектируются и изготавливаются в соответствии с применимыми нормами. Конечно, использование ASME B31.3 может быть применимо к судам, перевозящим нефть, но вы действительно должны следовать коду, для которого была разработана система трубопроводов. Поскольку я знаком с B31.3, а не с эквивалентом в Европе (или другой стране), я буду основывать свой ответ на B31.3.

ASME B31.3 требует «проверки герметичности» системы трубопроводов. Это не структурный тест, это всего лишь проверка, чтобы определить, есть ли в системе точки утечки.* С другой стороны, существуют нормы, которые могут требовать структурных испытаний, например, по нормам для котлов и сосудов высокого давления. В этом случае проводится гидростатическое испытание, чтобы убедиться, что резервуар и присоединенные к нему трубопроводы являются конструктивными, а не просто герметичными.

ASME B31.3, п. 345.1 гласит:
До ввода в эксплуатацию и после завершения соответствующих проверок, требуемых п. 341, каждая система трубопроводов должна быть испытана на герметичность. Испытание должно представлять собой гидростатическое испытание на герметичность в соответствии с п.345.4, за исключением случаев, предусмотренных в данном документе.

Если владелец считает гидростатическое испытание на герметичность нецелесообразным, либо пневматическое испытание в соответствии с п. 345.5 или комбинированное гидростатико-пневматическое испытание в соответствии с п. 345.6 может быть заменен, учитывая опасность энергии, хранящейся в сжатом газе.

Таким образом, согласно нормам, испытание на герметичность с использованием воздуха может быть выполнено, если владелец системы считает гидростатическое испытание нецелесообразным.

Важно понимать, что давление, при котором проводится испытание, является функцией расчетного давления.Расчетное давление является функцией допустимых пределов напряжений в трубопроводе, которая также является функцией рабочей температуры.

  • Для гидростатических испытаний, п. 345.4.2 требует давления не менее чем в 1,5 раза превышающего расчетное давление.
  • Для пневматического испытания, п. 345.5.4 требует давления не менее 110% от расчетного.

Следующим шагом для инженера (предпочтительно проектировщика трубопроводной системы или специалиста по анализу напряжений) является создание процедур испытаний под давлением.Эти процедуры испытания под давлением рассматривают возможность хрупкого разрушения при низких температурах, что может быть проблемой при указанных температурах. Процедуры испытания давлением на самом деле представляют собой набор процедур (обычно), которые включают в себя такие вещи, как метод создания давления в системе, положения клапана, снятие предохранительных устройств, изоляция частей системы трубопроводов и т. Д.

Относительно низкой температуры, п. 345.4.1 гласит: «Жидкость должна быть водой, если нет возможности повреждения из-за замерзания или неблагоприятного воздействия воды на трубопровод или технологический процесс (см. Параграф.F345.4.1). В этом случае можно использовать другую подходящую нетоксичную жидкость ». Допускается использование гликоля / воды.

Если испытание должно проводиться пневматически, испытательное давление следует повысить до 25 фунтов на кв. Дюйм, после чего должна быть проведена предварительная проверка, включая осмотр всех соединений. Настоятельно рекомендуется использование низкотемпературной пузырьковой жидкости.

Итак, вывод:

  1. Если вам дали задание провести гидроиспытание при 16 бар, то это должно быть 1.5-кратное расчетное давление 10,67 бар. Следовательно, согласно B31.3, пневматическое испытание следует проводить не при 16 бар, а при 1,1-кратном расчетном давлении или 11,7 бар. Доведите пневматическое давление до 11,7 бар.
  2. Возможность хрупкого разрушения должна быть рассмотрена соответствующим инженером. В случае температуры ниже 0 ° C следует проверить используемый материал, чтобы убедиться, что он не ниже минимально допустимой температуры для данной стали.
  3. Опытный инженер должен разработать набор процедур испытаний под давлением.В этих процедурах необходимо указать, какие участки трубы подвергаются испытаниям, в каких положениях следует размещать клапаны, какие предохранительные устройства необходимо снять (или установить) и т. Д.
  4. Пневматическое испытание необходимо начинать при давлении 25 фунтов на кв. Дюйм, а перед повышением давления необходимо провести предварительное обследование на утечки.
  5. Самое главное, знающий инженер должен также проверить проектную спецификацию трубопровода на предмет всех требований, относящихся к испытаниям на герметичность или давление.

Хотя B31.3 описывает это как «испытание на герметичность», когда выполняется гидростатическое испытание в 1,5 раза больше расчетного, оно является структурным испытанием.

Пожалуйста, прочтите статью: Департамент труда США, OSHA

.

Причины прихвата трубы — Буровые работы

Труба застревает в скважине по разным причинам. Эти причины можно разбить на две основные группы:

  1. Дифференциал заедает
  2. Механическое заедание
  3. 1.1 Дифференциальное заедание

Поскольку во время бурения гидростатический напор, создаваемый столбом бурового раствора, превышает давление пластовых флюидов в проницаемых пластах, фильтрат бурового раствора течет из скважины в пласт, оставляя фильтрационную корку на стенке ствола скважины.В фильтрационной корке будет существовать перепад давления, равный разнице гидростатического напора столба бурового раствора и пласта. ECD, создаваемый во время откачки, увеличивает этот перепад давления.

Когда бурильная колонна входит в контакт с фильтрационной коркой, любая часть трубы, которая оказывается погруженной в корку, будет подвергаться более низкому давлению, чем та часть, которая полностью остается в скважине. Если перепад давления достаточно высок и действует на достаточно большой площади, труба может застрять.Усилие, необходимое для высвобождения дифференциально прихваченной трубы, зависит от:

  1. Перепад давления между стволом скважины и пластом. Этот перепад создает силу, толкающую трубу к стороне отверстия, добавляя к любым боковым силам, возникающим из-за отклонения отверстия.
  2. Площадь поверхности трубы, заделанной в стеновой пирог. Чем толще корка или чем больше диаметр трубы, тем вероятнее будет эта площадь.
  3. Коэффициент трения между трубой и коркой стенки.Это будет зависеть от используемого раствора и пробуренных пластов.
  4. Дифференциальное прилипание следует рассматривать как аналог поверхностного натяжения на поверхности жидкости. Труба по существу застряла в упругой среде, и эта ситуация влияет на нашу методику освобождения.
  5. 1.2 Механическое заедание

Механическое заедание обычно вызывается одной или несколькими из следующих причин:

  1. Хлам в яме
  2. Недостаточная очистка ствола
  3. Неустойчивые образования
  4. Ключевое место
  5. Некачественная практика бурения
  6. Мусор в яме

Большая часть мусора в дырах попадает с поверхности.Трубные ключи, плашки и клещи для труб обычно случайно падают в скважину. Этот тип мусора обычно застревает в бурильной колонне во время подъема, либо во время спусков, либо во время соединения. Однако мусор может образовываться в скважине из-за отказа инструмента в таких инструментах, как инструменты Rebel, расширители и долота Tricone.

2. Недостаточная очистка скважины

Если шлам не удаляется из скважины эффективно, тогда, когда циркуляция прекращается, они могут осесть вокруг бурильной колонны, вызывая уплотнение скважины и застревание трубы.

3. Неустойчивые образования

Устойчивость пластов, обнаруженных в скважине, сильно различается. Некоторые пласты инертны и их легко пробурить, в то время как другие, такие как сланцы и соли, могут вызвать серьезные проблемы. Проблемные сланцы делятся на две группы: набухающие и шелушащиеся.

Набухающие сланцы реагируют на воду и, как следует из их названия, со временем набухают. Скорость, с которой происходит набухание, будет зависеть от типа используемого бурового раствора и самого типа сланца.Набухающие сланцы могут быть обнаружены во время бурения как избыточные тяги, поскольку компоненты бурения большего диаметра протягиваются через набухшие участки. Шлам, циркулирующий вверх от бурения через эти секции, также будет указывать на тип глинистого сланца на дне скважины, так как они довольно часто будут уступать на выходе из скважины, образуя глиняные шары на поверхности.

Облупляющиеся сланцы разрушаются в скважине из-за того, что фрагменты падают в ствол скважины в виде каверн. Каверны имеют совершенно другой вид, чем шлам, и поэтому их можно обнаружить на сланцевом вибраторе.По мере увеличения веса бурового раствора в сланцы может попасть больше фильтрата, что может увеличить количество каверн. Также возможно, что увеличение веса бурового раствора может уменьшить проблему за счет приближения гидростатического давления бурового раствора к пластовым давлениям в случае сланцев с избыточным давлением. Только полевой опыт покажет, как отреагируют местные осыпающиеся сланцы.

Большинство солевых разрезов может быть пробурено без проблем при условии использования пересыщенной соли или бурового раствора на масляной основе.Однако пластичность некоторых солей неизбежно вызовет проблемы с отверстиями. По мере бурения скважины напряжения в солевой секции снимаются, и соль пластически течет в скважину. В некоторых областях это требует специальных методов бурения, таких как регулярное расширение, чтобы скважину можно было пробурить впереди.

4. Ключевое место

Это вызвано вращением замков и бурильной колонны относительно пласта. Обычно это проявляется только при резких изменениях угла в скважине.Степень посадки шпонки зависит от резкости изгиба ствола скважины, мягкости пласта в нем, величины натяжения бурильной колонны, которая заставляет ее врезаться в стенку скважины, и количества часов вращения.

Ключевое положение при отключении сначала определяется как отметка на диаграмме самописца бурения. Этот всплеск указывает на небольшое перетягивание при втягивании КНБК в гнездо ключа. При первых признаках этого следует протереть гнездо ключа либо специальным очистителем для ключа, либо жесткой стабилизированной КНБК.После обнаружения ключевого седла необходимо споткнуться с особой осторожностью, так как даже когда ключевое седло было эффективно стерто, новое ключевое седло может образоваться во время последующих операций сверления.

5. Плохая практика бурения

Каждый раз, когда что-либо изменяется в скважине, супервайзер бурения должен учитывать последствия, которые могут иметь эти изменения. При переходе с переднего КНБК на жесткую КНБК необходимо соблюдать осторожность, поскольку колонна спотыкается в скважину, чтобы предотвратить ее прилипание.Если проводится рассверливание, это следует делать осторожно, чтобы КНБК не «вкручивалась» в пласт. Точно так же, если была снята нижняя КНБК, необходимо соблюдать осторожность при спуске КНБК полного калибра при следующем спуске.

При вытягивании из скважины бурильщик должен быть проинформирован о том, какие излишки допустимы, перед повторным спуском колонны или, если необходимо, обратным расширением скважины.

3.2 Предотвращение прихвата трубы

Процесс предотвращения начинается при программировании скважины и продолжается во время бурения скважины.

3.2.1 Предотвращение прихвата трубы на этапе программирования

При написании программы бурения каждый пласт и ситуация должны быть оценены с точки зрения их потенциала как источника проблем прихвата трубы. Реакция пластов в соседних скважинах должна быть изучена и учтена в Программе бурения.

Правильный выбор системы бурового раствора имеет первостепенное значение для успешной работы скважины. Использование буровых растворов на нефтяной основе в проблемных сланцах в некоторых случаях устранило эти проблемы. В других пластах буровые растворы на нефтяной основе могут создать столько же проблем, сколько и решить (см. Главу 7).Сведите вес бурового раствора к рабочему минимуму. Запрограммируйте использование таблеток Hi-Vis или Lo Vis для очистки отверстий, если ожидаются проблемы.

Все больше и больше буровых установок оснащаются системами верхнего привода. Они вызвали много шума из-за обратного рассверливания и должны быть указаны, если другие методы борьбы с выдавливанием солей или вспучиванием сланцев в прошлом оказались неэффективными. Проблемные формации иногда поднимают свою уродливую голову только после определенного времени в открытом стволе. Особенно это касается наклонно-направленных скважин.В пласте этого типа, обычно в глинистых сланцах, вероятность ожидаемых проблем со стволом скважины можно представить как пропорциональную квадрату времени в днях, когда ствол скважины открыт.

С этими формациями это просто означает, что если вы быстро закроете скважину, то вы увидите немного проблем. Однако существуют ограничения на скорость бурения скважин, и в некоторых случаях может возникнуть необходимость в планировании дополнительной обсадной колонны только для консолидации ствола скважины до ее начала, чтобы вызвать проблемы.Не программируйте забойный двигатель

.

Отправить ответ

avatar
  Подписаться
Уведомление о
