Вальмовая крыша. Устройство, узлы и усиление вальмовой крыши

Важнейший элемент дома, который оказывает влияние на всю постройку, это крыша. Её конструкцию подбирают, учитывая погодные условия в вашей местности и материалы, что используются в строительстве. И, конечно же, большое значение имеет внешний вид крыши. Среди всех конструкций больше всего заслуживает вашего внимания вальмовая кровля.

Содержание:

  1. Особенности и конструкция вальмовой крыши
  2. Разновидности вальмовых крыш
  3. Вальмовая крыша своими руками

Особенности и конструкция вальмовой крыши

Вальмовая крыша пользуется особой популярностью, так как ей присущи высокие прочностные характеристики, долговечность и оригинальный вид. Также стоит отметить и её необычайную конфигурацию. Вальмовая крыша станет отличным выбором при обустройстве жилого чердачного этажа, так как позволяет упростить процедуру создания мансардных окон.

Кроме того, вальмовая крыша имеет обтекаемую форму. И благодаря этому она не так сильно подвергается разрушению от ветровых нагрузок, как другие конструкции. Конек крыши в свою очередь не подрывается порывами ветра. И на это свойство следует обратить внимание, если вы проживаете в южных районах с сильными ветрами.

Вальмовая крыша представлена четырьмя скатами. Они наклонены со всех сторон здания. Два ската являются боковыми, как у классической конструкции крыши. Еще два, дополнительные, располагаются между двумя предыдущими. В вальмовой крыше, в отличие от шатровой разновидности, присутствует не одна вершина, а две. Они соединены между собой коньком.

Вертикальные фронтоны имеют вид наклонных треугольных скатов. Они называются вальмами. Получается, что два ската у подобной конструкции принимают форму трапеции — по длинным сторонам. А по торцу – треугольную форму.

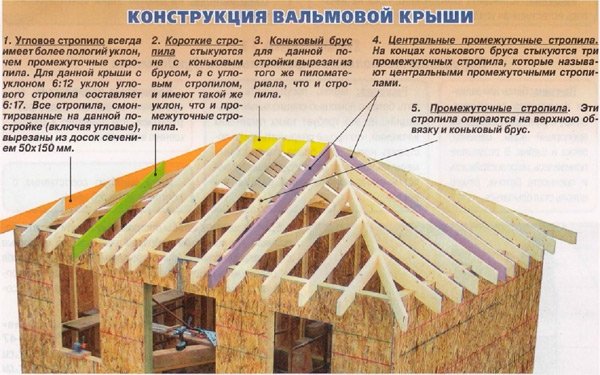

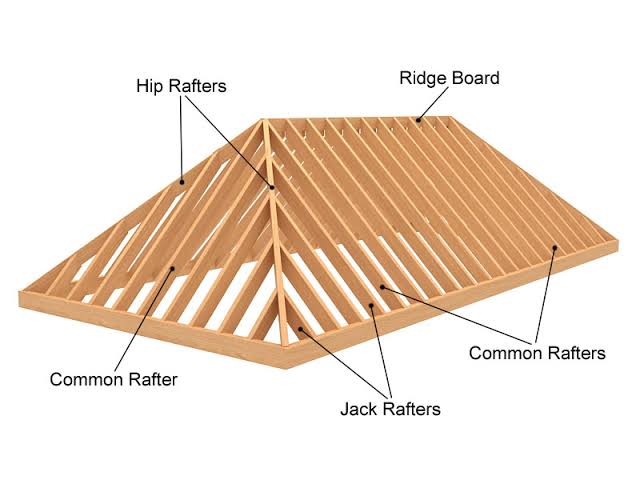

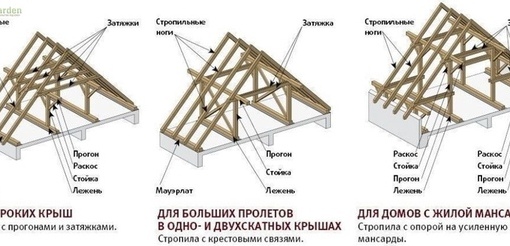

Конструкция вальмовой кровли состоит из таких узловых элементов:

  • Коньковый брус. Именно этот элемент является верхней точкой крыши и её главной несущей осью. В этом месте также соединяются все грани. Чаще всего при возведении вальмовой крыши центр конька совпадает с центром всего кровельного покрытия.
  • Угловые стропила. Стропильные ноги накосного типа выступают базовыми силовыми элементами и соединяют коньковый брус и углы постройки. Для их вырезания используют доски, толщина которых равна толщине конька. Стропильная нога одним концом крепится к коньку, а вторым — заходит за границы дома. Понадобится четыре штуки, зависимо от проекта.
  • Короткие стропила. Они могут быть разными по длине, но выходят под одним углом. При определении их количества во внимание принимают площадь крыши. Короткие стропила соединяются одним концом угловыми стропильными ногами. А другим они опираются на мауэрлат или угол здания, к коньку не крепятся.
  • Рядовой каркас. Центральные промежуточные стропила установлены на концах конькового бруса и выводятся на несущие стены здания. Их число равняется шести, с каждой стороны – по три.
  • Промежуточный каркас. Промежуточные стропила начинаются на коньке, а второй стороной опираются на мауэрлат. На вальмах не устанавливаются.

Разновидности вальмовых крыш

Перед устройством вальмовой крыши следует разобраться, какие они бывают. Если конструкция с вальмой обрывается выше уровня боковых скатов, то кровлю называют голландской. Также иногда можно встретить название датская крыша. Такую конструкцию сложнее построить, чем классическую вальмовую. Однако старые дома с подобной кровлей целыми десятилетиями, а иногда – и намного дольше, стоят без изменений.

Еще существуют шатровые вальмовые крыши, скаты которых принимают одинаковую форму. Боковых скатов попросту нет. Вальмы формируют одинаковый угол. Шатровые крыши обустраивают исключительно для домов квадратной формы.

Также можно встретить различные необычные ломаные вариации вальмовой крыши. Конструкция состоит из скатов, которые имеют разный размер и расходятся под разными углами. Сложные ломанные вальмовые крыши редко встречаются, но вид имеют самый эффектный.

Вальмовая крыша своими руками

Устройство вальмовой кровли следует начинать с проектирования такой конструкции. Если вы правильно разработаете схему, то её получится собрать самостоятельно без привлечения дополнительных рабочих.

Угол наклона крыши

Оптимальный угол наклона крыши стоит определять в зависимости от климатических условий в регионе:

  1. Уклон в ветряной местности должен быть как можно меньшим. Так вы сможете защититься от больших нагрузок на внешние стены.
  2. Наклон крыши для регионов, где случаются обильные снегопады, следует увеличить. Так с кровли будет быстро сходить снег.
  3. В местности, где преобладает сухая и жаркая погода, уклон следует делать минимально возможным. Чтобы навсегда забыть о перегреве, выбирайте этот показатель на уровне 2-5°.

Угол наклона также рекомендуется выбирать, зависимо от материала кровли:

  • При использовании наборного материала в штуках, к примеру, шифера, создайте крышу под минимальным углом — 22°.
  • Для вальмовой крыши из рулонного материала угол наклона будет зависеть от числа слоев. Если вы планируете укладывать два слоя, то угол должен составлять до 15°. Если будете укладывать 3 слоя, то сделайте угол от 2 до 5°.
  • При монтаже кровли из профнастила крышу сооружайте под минимальным уклоном – при условии герметичных стыков от 12°.
  • Если вы надумали уложить металлочерепицу, сделайте минимальный уклон в 14°.
  • Для мягкой черепицы ограничьтесь наклоном вальмовой крыши в 11°.
  • При покрытии крыши ондулином угол достигает 6°.
  • Если вы выбрали мембранную кровлю, то запомните, что она подходит для крыш, которые имеют любой уклон.

Кроме того, уклон вальмовой крыши рекомендуется пропорционально увеличивать, если увеличилась общая площадь и количество материалов, которые используются при работе. Поэтому если вас интересует экономия, стоит учитывать этот момент при проектировании вальмовой крыши.

Площадь вальмовой крыши

Обратите внимание, что некоторые факторы в расчет вальмовой кровли не включаются:

  • габариты дымоходной трубы;
  • размеры мансардных окон;
  • фальцы;
  • не имеющие отношения к кровельному покрытию свесы и парапеты;
  • длина ската,
  • элементы брусков, что выступают над кровельным покрытием;
  • примыкания.

Площадь кровли определяют в метрах квадратных. Для проведения таких расчетов вы можете воспользоваться специальным калькулятором, который легко отыскать в сети. С его помощью определяется площадь вальмой крыши и количество строительных материалов.

Для расчета вальмовой кровли придется вспомнить знания, полученные на уроках геометрии. Так как вальмовая крыша имеет две вершины, то её общая площадь состоит из суммы площадей двух боковых плоскостей (трапеции) и площадей двух вальмов (треугольники):

  1. Определить площадь вальма можно по формуле обыкновенного равнобедренного треугольника: S= 0,5*a*h, где а – основание вальма, h – высота вальмовой плоскости.
  2. Площадь боковой плоскости определяется по формуле трапеции: S = h*(a + b)/2, где а – длина, b – основание, h – высота. Площадь трапеции получится разбить на площадь одного прямоугольника и двух треугольников.
  3. При этом площадь рекомендуется вычислять по длине карнизов, а не по краям дома. Если вы планируете укладывать металлочерепицу или кровельные покрытия в рулонах, то длину ската уменьшите на 700 миллиметров.
  4. Площадь коврового покрытия может намного превышать саму крышу. Это объясняется тем, что материалы укладываются с нахлестом. Также на крыше бывает много дополнительных элементов и примыканий. Поэтому чтобы рассчитать количество кровельного материала, прибавьте к площади крыши 10%. Если вы планируете возвести сложную крышу, то — 15-20%.
Расчет стропильной системы

Расчет стропильной системы вальмовой крыши – очень важная работа. Стропила должны выдерживать кровельный материал, нагрузки, создаваемые ветром и снегом. Поэтому при расчете учитывайте вес материалов, применяемых для создания кровельного покрытия и отделки, вес системы стропил и климатические условия в вашем регионе.

Для этой работы подготовьте замерную рейку и нанесите на неё все разметочные обозначения.

Так вы избавитесь от неточностей в измерениях. Для изготовления рейки используйте фанеру, которая имеет ширину 5 сантиметров. Также приготовьте таблицу, где указаны соотношения длины и размещением стропильных ног, чтобы достичь высокой точности при измерениях.

Расчеты проводите в такой последовательности:

  • Длина стропильной ноги равняется произведению соответственного коэффициента.
  • Разметьте ось с торца постройки. Делайте по верхней обвязке.
  • Просчитайте половину ширины конька. Так вы выясните месторасположение первого элемента системы стропил.
  • Приложите конец рейки к размеченной линии. Другой — разместите по линии боковой стены. Здесь и будет место для промежуточной стропильной ноги.
  • Чтобы узнать длину стропила, один конец бруса установите на свес крыши, а второй — разместите на внешнем углу несущей стены.
  • Где расположить следующее центральное стропило, вычисляют так. Перенесите замерную рейку на край боковой стены, оставьте на ней пометки будущей системы стропил.
  • Аналогичные действия нужно провести на трех углах, что остались. Так вычисляется размещение конька и торцов промежуточных стропильных ног.

Для расчета угла наклона четырехскатной вальмовой кровли проделывайте манипуляции в такой последовательности:

  1. Измерьте горизонтальную проекцию промежуточной стропильной ноги, используя замерную рейку.
  2. В таблице найдите подходящий угол крыши. Совершите произведение этих показателей.
  3. Измерьте длину стропила от места, где крепится опора, до конька.
  4. Аналогичным образом определите длину свеса. Сделайте произведение соответственного коэффициента на горизонтальную проекцию.

Теперь поговорим об накосной детали. Расчет стропильной ноги проведите так:

  • Отмерьте её длину от угла жилого дома.
  • Проекцию можно получить, если произведете квадраты проекций рядового каркаса.
  • Результат умножьте на поправку. Это и будет длина угловой стропильной ноги.
Монтаж опор для стропил

Первым делом установите опоры для поддержки бруса конька:

  1. Нижние опоры различаются, зависимо от использованного для возведения дома материала. В брусчатых или рубленых домах эти функции выполняют верхние венцы сруба. В зданиях, которые сооружены по каркасной технологии, опорой выступает верхняя обвязка каркаса. В кирпичных домах накосные стропильные ноги опираются на мауэрлат.
  2. Мауэрлат нужен для распределения нагрузки на внешние стены. Для его изготовления возьмите балку из древесины, что имеет сечение 100х100 мм. Этот элемент можно укладывать ближе к внутреннему краю стены или по центру.
  3. Чтобы крышу не сорвало ветром, прикрепите его с помощью скруток из проволоки. Выдерживайте при этом шаг в 1000 мм.
  4. Чтобы вы могли свободно осматривать мауэрлат и стропила, выдерживайте определенные расстояния. От чердачного перекрытия до мауэрлата должно быть хотя бы 400 мм.
  5. Верхняя опора для системы накосных и диагональных стропильных ног – балка, сечение которой равно сечению диагональных стропил.
  6. В конструкции вальмовой крыши нет кирпичных фронтонов, которые имеет двускатная кровля. Поэтому установите под коньковый брус стойки, которое имеют сечение 100х100 мм. Располагают их с шагом 3-4 м, как показано на фото вальмовой кровли.
  7. Стойку обоприте на лежень. Уложите его на внутреннюю несущую стену или плиту перекрытия. В первом случае для изготовления лежня используют доску, что имеет сечение 50х150 мм. Во второй ситуации — брус, который обладает сечением 150х150 мм. Под лежень в обязательном порядке уложите рулонную гидроизоляцию.

Установка стропильной системы

При устройстве системы накосных и диагональных стропильных ног вальмовой крыши следуйте такой инструкции:

  • Накосные стропила крепятся к внутренним углам стен, а диагональные — к внешним. Длина первых больше обычных стропил, так как на них возложена в полтора раза большая нагрузка.
  • На стропильные ноги накосного типа будут опираться укороченные стропила скатов. Их называют нарожниками. Их принято изготавливать спаренными из двух рядовых ног.
  • Под стропила диагонального вида устанавливают опоры — одну или две. Для их изготовления используйте стойки из бруса. Подкосы размещают под острым углом 45°.
  • Промежуточные стропильные ноги опираются сверху на коньковый брус, а снизу — на мауэрлат. При их монтаже придерживайтесь шага в 1,0-1,2 м. Сечения подобных ног нужно выбирать, зависимо от схемы балки — одно- или двухпролетная, шага стропил, создаваемой весом крыши и снегом нагрузки. Помните, что промежуточные стропильные ноги не должны быть слишком длинными.
  • Каждое второе стропило крепите к несущей стене с помощью скруток. Сделайте их из 2 проволок, что имеют диаметр 4 мм. Промежуточный каркас соедините с мауэрлатом. Используйте для этого обратную скобу.
  • Угловые стропильные ноги известны под названием нарожники. Также зачастую их называют полуногами, так как они имеют укороченную длину. С одной стороны нарожники опираются на мауэрлат, со второй – на диагональную ногу. Для равномерной распределения нагрузки от угловых ног на накосные нарожники крепят к диагональным в разных местах, согласно схеме вальмовой кровли.
  • Для симметричного размещения всех стропильных ног сделайте отметки на коньковом брусе и мауэрлате. Наиболее важный момент при изготовлении стропильной системы вальмовой крыши — грамотное соединение всех элементов в местах, где пересекаются центральные и диагональные стропила. Сделайте для этого на брусьях надрезы, которые имеют двойной скос.

Усиление крыши и обрешетка

Чтобы конструкция вальмовой крыши получилась долговечной и надежной, не достаточно просто изготовить крепкую стропильную систему. Необходимо также её усилить:

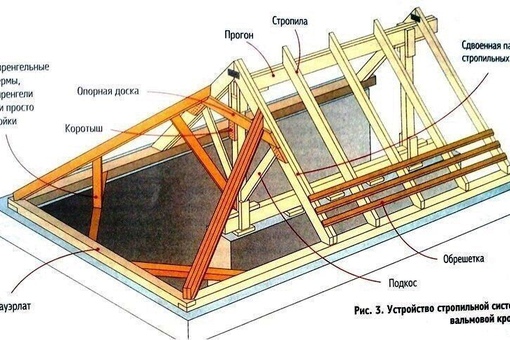

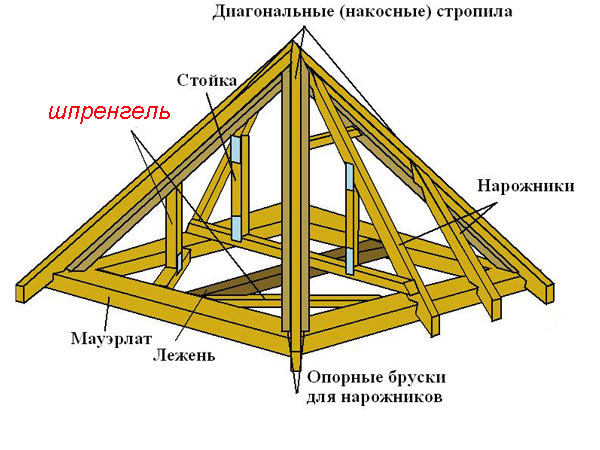

  1. Для усиления в углах размещают шпренгель – брус, что перекидывается между плечами мауэрлата и образует угол. Эти стойки предназначаются для подпирания диагональных стропильных ног. Если шпренгель располагается вдалеке от угла, то рекомендуется к нему пристроить ферму.
  2. На перекрытие установите стойки, которые сверху соединяются брусом. Он выступает настоящей подпоркой для стропил и обеспечивает равномерное распределение нагрузки на здание. Подобные стойки выполняют функции полок.
  3. Если диагональные стропила имеют очень большую длину, то вам следует использовать сдвоенные балки вместо одного бруса, как показано на видео о вальмовой крыше.
  4. Для создания обрешетки рекомендуется использовать деревянные доски. Также для этой цели годятся бруски с сечением 40 на 40 или 50 на 50 мм.
  5. Предварительно обработайте древесину защитным составом, затем — тщательно просушите. Лучше не брать для работы сырые доски, так как они способны вызывать деформацию кровельного покрытия.
  6. Обрешетку располагают перпендикулярно стропильным ногам. Стропила должны размещаться сплошным слоем. Также можно их устанавливать с шагом 10-15 см. Способ обустройства обшивки зависит от типа кровельного материала. Скажем, для мягкой кровли обрешетка допускается только сплошная.

Устройство кровельного пирога

После установки обрешетки на вальмовой крыше можно заняться обустройством кровельного пирога:

  • Для начала уложите слой гидроизоляционного материала для предотвращения попадания под кровельное покрытие воды. Также гидроизоляция поможет избежать формирования конденсата. Зафиксируйте его к стропилам, используя строительный степлер. Сверху укрепите контробрешеткой, не забывая о зазорах между кровельным и гидроизоляционным материалом для создания вентиляции.
  • Размещение пароизоляционного и теплоизоляционного материала будет зависеть от предназначения чердака. Определите, каким он будет – теплым или холодным. В ситуации с холодным чердаком утеплите пол, потому что утечки теплоты из жилого пространства минимальны. В случае с теплым чердачным помещением утеплите и крышу. Уложите утеплитель между стропилами. Затем обшейте обратную поверхность вальмовой крыши строительным картоном. В итоге вы получите потолок для мансарды.
  • Под утеплитель зачастую укладывают пароизоляционный материал. Размещается он внахлест. Поэтому вам следует рассчитывать на большой расход материала.
  • При выборе кровельного материала учитывайте его внешний вид, прочностные характеристики, надежность и долговечность. Также обратите внимание и на погодные условия в регионе и угол наклона вашей крыши.
  • Вальмовая крыша – это классическая конструкция, поэтому прекрасно будет смотреться глиняная черепица, которая не поддается деформациям и не выгорает.
  • Присмотритесь к другим черепичным материалам – битумной и металлической черепице. Они имеют бюджетную стоимость, отличаются простым монтажом, характеризуются высокими показателями устойчивости к разного рода повреждениям и шумоизоляции.
  • Допускается использование листовых вариантов кровельного материала из металлопрофиля. Чтобы достичь самого оригинального вида вальмовой крыши, задумайтесь о медном покрытии. Это дорогостоящий материал, который увеличивает цену вальмовой крыши. Однако его стоимость с лихвой оправдывается экологической чистотой и большой выносливостью.
  • Затем займитесь покрытием коньков и карнизных свесов, отделкой дымоходных труб в тех местах, где они проходят через крышу, устройством разжелобков и слуховых окон. Особое внимание уделите установке элементов снегозадержания, водосточной системы и ограждений крыши.

Таким образом, вальмовые крыши пользуются большой популярностью. Особенно, если вы решили построить небольшой загородный дом или дачу. Присмотритесь к вальмовой кровле при возведении офисного строения представительного характера. К тому же подобная конструкция будет идеальной для постройки оригинальной архитектуры с возвышениями, выступами и башенками. А еще вальмовая крыша – идеальна при устройстве мансардного этажа.


Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

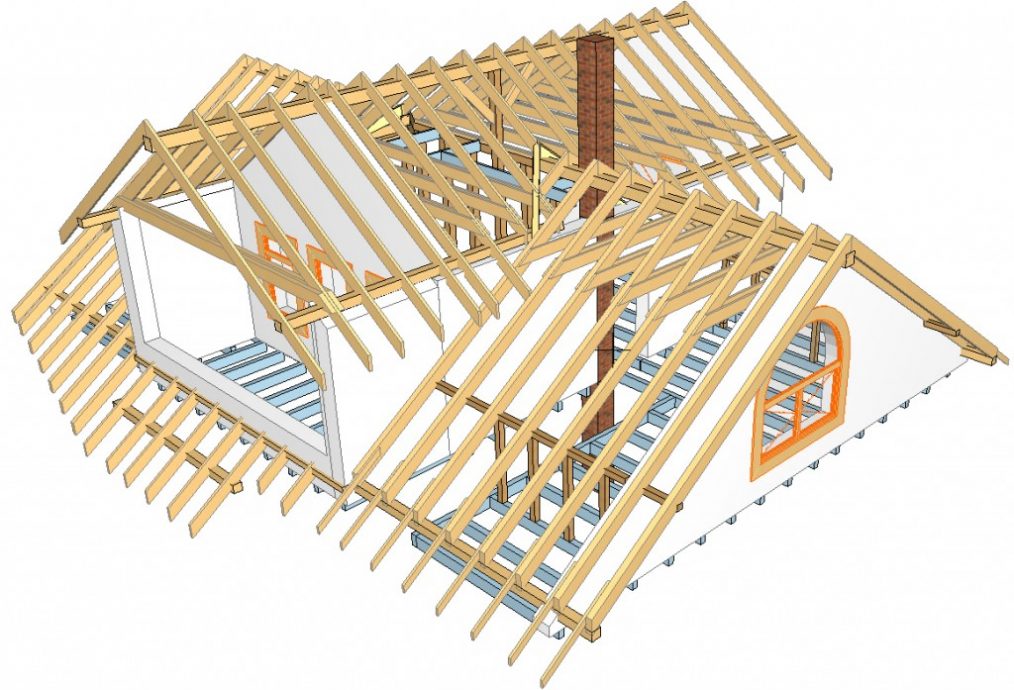

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

  • Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
  • Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
  • Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
  • Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

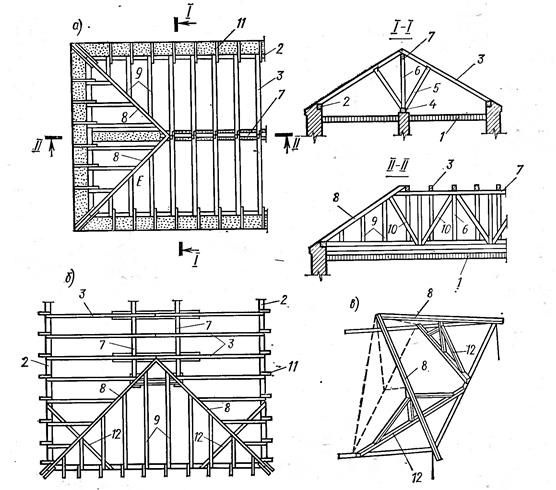

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

  • Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

  • Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

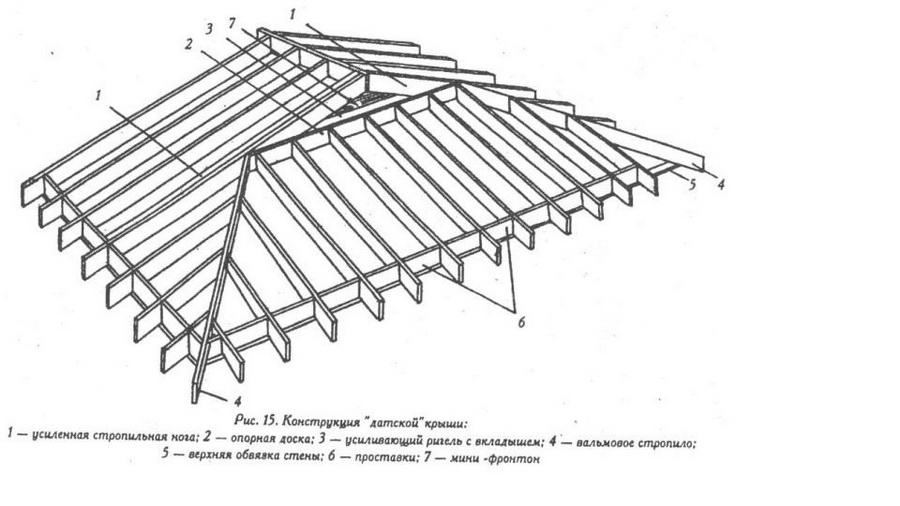

Датская полувальмовая крыша

  • Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

  • Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.



Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.


В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

  • Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
  • Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

  • Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
  • Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
  • Ондулин — любой угол уклона не меньше , от размера угла напрямую будет зависеть шаг обрешетки.
  • Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши Поправочный коэффициент для угловых стропил  Поправочный коэффициент для промежуточных стропил
3:12 1.016 1.031
4:12 1.027 1.054
5:12 1.043 1.083
6:12 1. 061 1.118
7:12 1.082 1.158
8:1 2 1.106 1.202
9:1 2 1.131 1.250
10:12 1.161 1.302
11:12 1.192 1.357
12:12 1.225 1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.


Сам расчет осуществляется в следующей последовательности:

  • Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
  • От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
  • Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

  • Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

  1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
  2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
  3. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.
  4. Установка опор, конькового прогона и угловых стропильных ног

  5. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
  6. Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

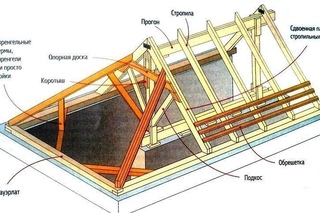

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

Вальмовая крыша — конструкция, устройство вальмовой кровли, монтаж вальмовой стропильная система

Архитектурные фантазии современных строителей иногда просто поражают. Крыша, как венец любого дома, всегда была источником особого их внимания. Если заказчик ставит цель построить эффектный дом, то первое что предложит застройщик – это сделать сложную многоскатную кровлю. Именно к таким относится крыша вальмового типа, о которой и пойдет речь в нашей статье.

Смотрятся кровли такого класса всегда броско и подойдут и большому дому и небольшой загородной даче. Конструкция вальмовой крыши сложная и для ее планировки потребуется участие профессионала, который правильно сделает чертеж каждого ската под нужным углом.

На первый взгляд может показаться, что знание теоремы Пифагора и наличие разметочной рейки, позволит выполнить расчеты и новичку. Но без наличия хоть малейшего опыта, не стоит рисковать. Одна ошибка в расчетах может привести к порче кровельного материала и необходимости переделывать всю стропильную систему.

Устройство вальмовой крыши

Главное, что отличает данный тип крыш – это конструкция, которая состоит из двух главных элемента, а именно:

  • Первый: два типичных ската кровли.

  • Второй: два боковых ската вальмового типа (отсюда и название кровли). Вальмы закрывают не закрытую стандартными скатами площадь кровли.


Вальмовая крыша и ее разновидности

Перед тем, как приступить к созданию проекта, необходимо определиться, какому типу вальмовой конструкции отдать предпочтение.

  1. Голландская кровля. Для данной конструкции характерно обрывания вальмы выше уровня бокового ската.

  2. Датская кровля. Данная конструкция является одной из самых сложных, но в тоже время надежных. Для нее характерно наличие мини-фронтонов и вальм трапециевидной формы. Здесь кровельные работы под ключ лучше доверить профессионалам.

  3. Крыша эркера. Это сложная архитектурная конструкция крыши с вынесенным за пределы фасада дома пространством. Данные выступы и называют эркерами, в дальнейшем они могут использоваться как зимние сады или просто уголки для отдыха.

  4. Шатровая кровля. Скаты данной конструкции имеют одинаковую форму. В ней не предусмотрено наличие боковых скатов, а вальмы расположены под одним углом. Данный тип крыш может быть использован только для домов квадратной формы.


Вальмовая стропильная система состоит из 4 основных частей:

  • Верхняя точка кровли и главная ее несущая ось – брус конька.

  • Стропильные углы, соединяющие брус конька со всеми углами строения (накасное стропило).

  • Стропила короткие выходящие под одним углом.

  • Промежуточные центровые стропила, формирующие каркас всей системы.

Монтаж вальмовой крыши: его основные моменты

Монтаж кровли начинается с укладки стоек, строго в вертикальном направлении. Главное их назначение — поддержка конькового бруса. После этого начинается этап крепления угловых стропил и установка центральных стропил.

Сложная конструкция крыши вальмового типа предполагает, что брус для конька и все остальные стропила будут изготовлены с одинаковой толщиной. Только таким образом можно гарантировать, что система прослужит долго и надежно.
Стропила короткие соединяются с угловыми стропилами, а не с коньковым брусом. В отличие от монтажа обычной двускатной кровли. Крайне важно чтобы угол всех маленьких стропил был единым.


Выбирая высоту вальмовой кровли необходимо помнить, что для слишком низкой конструкции необходимо будет соорудить дополнительные элементы опорного назначения. Это нужно для обеспечения более надежной поддержки всех тяжелых элементов конструкции.

Современные кровельщики советуют после окончания монтажа крыши обработать все деревянные элементы системы специальными пожаростойкими и антисептическими пропитками. С ними вальмовая кровля станет еще более долговечной и главное безопасной.

Похожие материалы:

— Композитная черепица;

— Крыша из шифера своими руками;

— Укладка мягкой кровли.

Добавить комментарий

устройство, конструкция, плюсы и минусы, типы конструкций, особенности монтажа

Крыша — это не просто покрытие здания. Она должна быть надежной конструкцией, выполняющей функцию защиты от различных атмосферных явлений. Сильный ветер способен разрушить многие виды кровель. Лучше всех ветровые нагрузки выдерживает вальмовая крыша.

Вальмовая крыша состоит из четырех плоскостей, располагающихся под уклоном. Их называют скатами. Это одна из разновидностей четырехскатной крыши. Две плоскости имеют форму трапеции и накрывают большую часть дома по всей его длине, две остальные — треугольные. Они располагаются с торцов здания и называются вальмами.

Устройство и конструкция четырехскатной крыши

В основании крыши лежит сложная конструкция из балок и стропил. На нее крепится каркас, а сверху укладывается наружное покрытие. Это может быть черепица, шифер или ондулин.

Вальмовая крыша состоит из нескольких конструктивных элементов:

  • Скаты.
  • Коньки. Так называют пересечение скатов по горизонтали. Но на самом деле это элементы крыши, которые крепятся в месте пересечения скатов и на ребра.
  • Ребра. Они образуются в местах пересечения скатов с вальмами. Существуют горизонтальные и наклонные ребра.
  • Карниз или карнизный навес.Это края крыши, выступающие над стенами.
  • Системы водоотвода.

Конструкция вальмовой крыши не имеет фронтов. Слуховые или мансардные окна располагаются прямо на скатах.

Плюсы и минусы вальмовой крыши

Вальмовые кровли имеют свои преимущества:

  • противостоят сильным порывам ветра;
  • не подвергаются деформации за счет жесткости конструкции;
  • позволяют делать большие карнизные свесы с четырех сторон здания, необходимые для защиты фасадов от атмосферных осадков;
  • меньше подвергаются разрушениям в местах карнизных навесов;
  • визуально делают дома с мансардой низкими.

Такой тип кровли имеет и свои недостатки:

  • сложность конструкции;
  • дороговизна;
  • чердак становится меньшим, особенно это неудобно при устройстве мансарды;
  • во время дождя через мансардные окна в дом проникает влага. Этого можно избежать, накрывая окна перед дождем, но это не очень удобно.

Типы конструкций вальмовых кровель

Вальмовые крыши имеют несколько разновидностей:

  • Классическая четырехскатная. Для ее построения используются прямые стропила. Угловые ребра тянутся от конька, а свесы располагаются на одной высоте.
  • Полувальмовая голландская. Такая кровля отличается от классической тем, что вальмы укорочены и имеют длину в 1,5−3 раза меньше длины двух других скатов. Данная конструкция используется для установки обычных вертикальных окон в мансарде.
  • Полувальмовая датская. Такая конструкция предусматривает наличие вертикального фронта, а ниже него монтируется торцевой скат. В качестве фронтона используются треугольные окна.
  • Шатровая. Устанавливается в большинстве случаев на домах, имеющих квадратную форму. Все вальмы шатровой крыши имеют форму равнобедренных треугольников, а ребра сходятся в одной точке.
  • Ломаная вальмовая конструкция. Состоит из скатов разных размеров, расходящихся под разными углами. Дома со сложными ломаными крышами смотрятся очень эффектно. В них рационально используются площади.

Расчеты конструкции

Прежде, чем приступить к построению, необходимо точно измерить ширину и длину здания.

Выбрать угол наклона крыши. Следует учитывать, что угол наклона в регионах, где бывают сильные ветра, а также преобладает сухая и жаркая погода должен быть минимальным (от 2 до 5°). В случае частых снегопадов, угол наклона крыши следует выбирать больший, чтобы снег быстро сходил.

Определиться с шагом стропил. Промежуток между стропильными ногами может колебаться от 60 см до одного метра и зависит от тяжести используемых покрытий.

Продумать размеры обрешетки. Они зависят от вида наружного покрытия.

Путем несложных расчетов вычислить длину и количество необходимых стропил, стоек, балок и реек для обрешетки. Здесь нужно будет вспомнить знаменитую теорему Пифагора.

Вычислить количество необходимого материала для покрытия.

Учтите, что угол наклона зависит и от материалов кровли. Оптимальный наклон для различных видов покрытий составляет:

  • шифер — 22°;
  • металлочерепица — 14°;
  • мягкая черепица — 11°;
  • ондулин — 6°;
  • профнастил — 12° при условии хорошей герметизации стыков;
  • рулонный материал в два слоя — 15°, в три слоя — 2−5°;
  • мембранная кровля — любой угол.

Монтаж вальмовой крыши

Первым делом необходимо выполнить разметку:

  • На верхней обвязке с торца дома размечается ось.
  • Рассчитывается половина толщины конькового бруса и определяется горизонтальная проекция первого центрального стропила.
  • Размечаются местоположения промежуточных стропил путем откладывания одинаковых расстояний от размеченной лини по периметру боковой стены.
  • Рассчитывается длина свеса стропил.

Все детали конструкции следует крепить в следующей последовательности:

  1. Мауэрлат. В качестве него используют деревянный брус, размерами 10×10, 10×15 или 15×15 см, укладываемый поверх периметра стеновой панели дома. Он служит опорой для стропил и должен быть надежно закреплен. Между мауэрлатом и стеной ложится водонепроницаемый материал. Например, рубероид.
  2. Прогон — балка, которая закрепляется параллельно мауэрлату для создания дополнительной опоры стропилам в случае необходимости.
  3. Стойки и подкосы. Для надежности стойки лучше закрепить, установив под них опоры.
  4. Конек. Для его установки следует использовать отвес и рейку. Он должен быть закреплен точно по высоте и по уровню.
  5. Диагональные стропила. Можно взять одинаковые по длине стропила или же обрезать их после монтажа.
  6. Рядовые или центральные стропила. Они монтируются путем врубки на мауэрлат и конек с одинаковым расстоянием между собой. Для надежной фиксации можно применять стяжки и ригели.
  7. Нарожники — угловые стропила. Для прочности нарожники соседних скатов следует стыковать с диагональными стропилами на разной высоте.

Соединяются все деревянные элементы внахлест. Для этого используются накладные металлические уголки или пластины.

Стропила лучше брать цельные, но если они длинные, то можно использовать сдвоенные балки.

Советы-подсказки по монтажу стропильной системы

  • Для предотвращения погрешностей в измерениях, при разметке лучше пользоваться не рулеткой, а замерной рейкой. Ее легко изготовить из полосы фанеры или планки шириной 5 см.
  • Для долговечности конструкции рекомендуется использовать во время строительства хорошо высушенные брусья хвойных пород.
  • Коньковый брус и все стропила должны иметь одинаковую толщину.
  • Все замеры следует выполнять по нижнему ребру стропил.

После построения стропильной системы на нее набивают обрешетку, а затем укладывают следующие слои:

  • пароизоляции, пленка пристреливается к стропилам строительным степлером, а на швы наносится специальная герметизирующая лента;
  • утеплителя, его следует укладывать плотно к стропилам снизу вверх, между гидроизоляцией и утеплителем оставляется зазор в 2 см для вентиляции;
  • гидроизоляции;
  • контробрешетки, она представляет из себя деревянные планки, крепящиеся поперек стропил для закрепления утеплителя;
  • наружного покрытия.

Расчет и монтаж вальмовой крыши не так уж прост. Эти работы следует проводить с особой внимательностью. Если нет уверенности в собственных силах, то лучше обратиться за помощью к специалистам.

Оцените статью: Поделитесь с друзьями!

Вальмовая четырехскатная крыша: конструкция стропил, разметка

Вальмовая четырехскатная крыша может стать исходной точкой для рождения различных оригинальных форм. К примеру, параллелепипеды, пересекающие ее, создают интересную, более динамическую форму, четырехскатные крыши небольших надстроек улучшаю внешний вид дома и увеличивают его высоту.

Самыми распространенными  кровельными системами считаются вальмовые крыши,   конструкция которых отличаются особой надежностью и долговечностью.

Четырехскатная крыша, можно сказать, имеет универсальную форму. Она прекрасно вписывается в архитектуру исторических зданий, как и подчеркнуто современных зданий. Наиболее эффектно смотрится она, покрытая керамической черепицей или гонтом или украшенная небольшими люкарнами.

Вальмовая четырехскатная крыша имеет два ската в виде равнобочной трапеции, пересекающиеся в коньке, и еще два – имеющих форму треугольников, вершины которых находятся на противостоящих краях конька. В углах, где сходятся скаты образуются выступающие ребра, благодаря чему снег на них надолго не задерживается, а вода довольно легко стекает.

Но наличие ребер имеет и свои недостатки – создает сложности при выполнении покрытия и повышает реальную стоимость конструкции. Наклон всех скатов у нее одинаков, и обычно он меньше угла наклона двухскатной.

↑Типы вальмовых кровель

Вальмовые крыши могут иметь форму разной сложности. В соответствии с этим их подразделяют на следующие виды:

  • Шатровая крыша есть ни что иное, как вальмовая кровля на квадратный дом. Она имеет четыре одинаковых ската в форме равнобедренного треугольника, которые стыкуются  в одной точке сверху.
  • Скаты полувальмовых конструкций частично закрывают фронтон. Полувальмовая крыша идеально подходит  на прямоугольный дом.
  • Ломаные конструкции могут иметь скаты разного размера, которые соединяются друг с другом под различными углами. Такая крыша более уместна на большом здании. Однако возводить ее очень сложно.

В каждом случае тип крыши  подбирается индивидуально. При этом учитываются размеры дома и проводятся сложные расчеты.

Конструкция четырехскатной вальмовой крыши ↑

Как известно, конструкция четырехскатных крыш состоит из двух компонентов:

  •  двух обычных скатов, которые встречаешь на любой другой;
  •  двух других, которые не закрывают в длину площадь дома, а оставшийся промежуток оставляют двум вальмам. Именно благодаря второму компоненту, четырехскатная крыша приобретает неповторимость.
Правильное создание подобной конструкции предполагает соблюдения некоторых положений.
  • Поскольку угол наклона промежуточных элементов больше, чем у угловых, то размеры используемых досок должны быть не менее 5х15 см;
  • Короткие детали необходимо крепить к угловым составляющим стропил, а не к коньку. Необходимо проследить, чтобы уклоны промежуточных досок и коротких брусьев совпадали.
  • При реализации проекта стропильная система четырехскатной вальмовой крыши и коньковая система выполняются из одного материала.
  • В стропильную систему входят также и центральные стропильные ноги. Их закрепляют к краям коньковой доски. Таким образом, одним концом они практически упираются в коньковую доску, а другим – в конец обвязки (верхний).

Разметка и узлы ↑

Расчет проводят при помощи таблицы Пифагора и замерной рейки. Если проект создан по всем правилам, то устройство вальмовой четырехскатной крыши, включая надрезы из стропил можно выполнить самостоятельно.

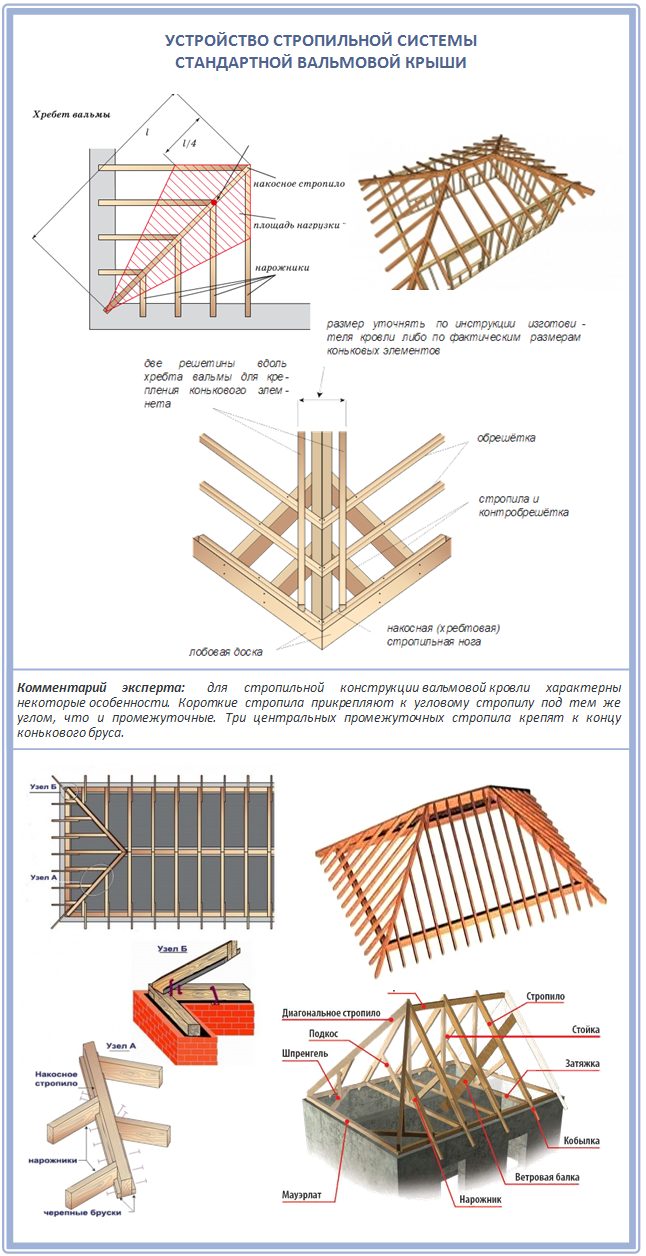

Разметка

Отметим все основные узлы конструкции и выясним, как их монтировать.

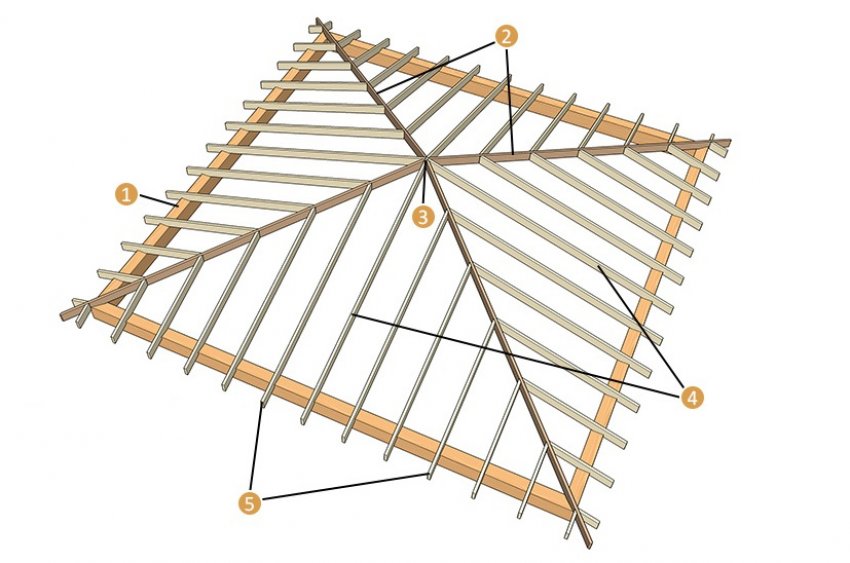

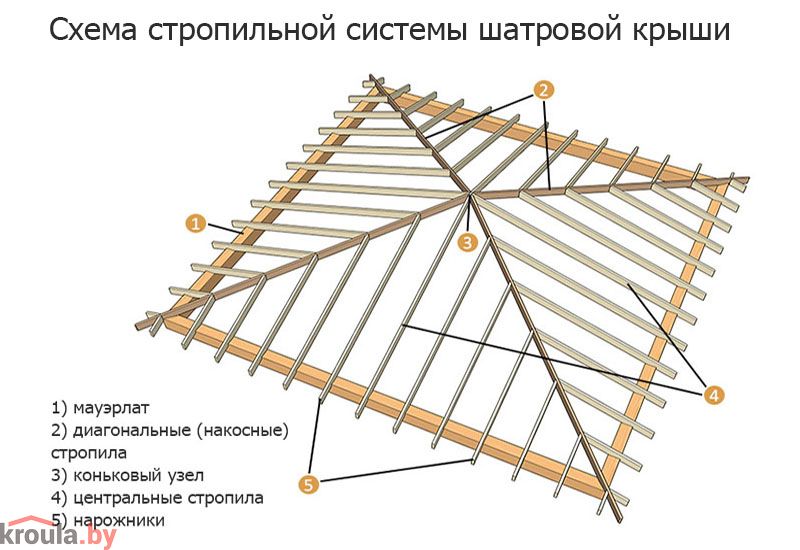

  • (3) – это конек, который играет роль несущей оси, и находится он по центру сооружения.

(1), (2), (4), (5) – стропила.

  • (1) накосные – выполняют функцию базовых силовых компонентов. Они изговливаются из брусьев, аналогичных по толщине коньковому. Стропильные ноги одним концом крепят к коньку, что же касается другого, то он выходит за пределы строения.
  • (4) – центральные, которые отходя от краев конька, выходят на стены.
  • (2) – отходящие от краев конькового бруса промежуточные, которые идут по скатам. На вальмах их не используют.
  • (5) – короткие, длина которых может различаться, к конькам не крепят.

Успех при строительстве основан на точных расчетах, правильной разметке и грамотном чертеже. Точность расчетов особенно важна для выявления правильного соотношения между вальмами и длиной скатов, что, в конце концов, и является залогом надежности возводимой кровли.

Разметку проводят в следующем порядке:

  •  с торца дома по верхней обвязке размечают ось:
  •  рассчитывают половину толщины конька и определяют тем самым местоположение первого элемента стропильной системы;
  • для определения места расположения промежуточной стропильной ноги используют замерную рейку – одним концом ее прикладывают к размеченной линии, а другой располагают по линии боковой стены;
  • длину стропильного свеса рассчитывают, установив брус одним концом на внешнем угле стены, другим – на кровельный свес. Далее, перемещая замерную линейку по краю боковой стены, отмечают на ней дислокацию центрального стропила;
  • аналогично поступают с оставшимися тремя углами.

Таким образом, как видно и на схеме, в углах постройки формируются квадраты (розовые), образованные стенами и центральными промежуточными стропильными ногами, а угловая – делит каждый из них по диагонали, образуя при этом прямоугольные треугольники.

Последовательность работ по устройству ↑

  • Устанавливаются вертикальные стойки, поддерживающие коньковый брус. Процесс крепления к центровой балке проводят через системы укосов. Далее монтируют одинаковые по длине диагональные стропила. Длина свеса обычно составляет 50-70 см. Особого внимания требует стыковка диагональных стропил, конька и вальмы.
  • После установки накосных стропил, переходят к монтажу рядовых – с шагом в 60 см. Крепят последние к мауэрлату и коньковому брусу при помощи врубки. Рядовые стропила дополнительно фиксируют при помощи стяжек и ригелей.
  • К диагональным планкам с каждой стороны крепят нарожники, связывающие мауэрлат и диагональные стропила. Рядовые брусья и нарожники устанавливают относительно конька под прямым углом.

Вальмовые крыши: конструкция стропильной системы



© 2021 stylekrov.ru

Вальмовая крыша – конструкция и монтаж

Содержание статьи

Крыша любого дома должна обязательно выполнять защитную функцию. И здесь нет никакой разницы в том, какой вид крыши используется — она в любом случае не должна пропускать снег, воду и прохладный воздух. Мало того, важным фактором в данном случае является и экономичность. К числу крыш, готовых предоставить данное преимущество, относится кровля вальмового типа. Или вальмовая кровля, как ее еще называют в народе.

Конструкция вальмовой крыши

Крыша данного типа состоит из четырех скатов, два из которых располагаются в форме трапеции, а еще два ската устанавливаются в виде треугольников. Существуют также и полувальмовые крыши, конструкция которых не предвидит установку треугольного ската таким образом, чтобы он доходил до карниза или конька. Но это уже совершенно другая история.

Сложности в создании вальмовой крыши заключаются в том, что стропильную систему достаточно сложно создать. Если принимать во внимание другие аспекты, от обычных скатных кровель она практически ничем не отличается.

Особенности возведения

Сама процедура возведения вальмовой крыши условно разделяется на несколько важных этапов:

  • составление чертежей проекта;
  • проведение расчетов;
  • устройство стропильной системы;
  • гидро- и теплоизолирование крыши;
  • проведение кровельных работ.

Все вальмовые крыши имеют стропильную систему, которая состоит из стропильных ног, нарожников, накосных стропил, шпренгельной фермы.

Шпренгельная ферма — это брус или балка, которая подкладывается на мауэрлат стен с угловым сходом. Чтобы данный брус не прогибался в процессе эксплуатации, к нему дополнительно устанавливаются два подкоса. В процессе строительства частного дома подобная конструкция не нуждается в дополнительной проверке всех расчетов. Балка или брус может иметь размер 10х15 см, стойки 10х10 см, а подкосы — 10х5 см.

Нарожники часто называют стропильными полуногами, поскольку с виду напоминают укороченные стропила. Они опираются на накосные стропила.

Накосные стропила направляют к углам торца дома от конька. Обычно они несут повышенную нагрузку. Из-за своеобразного расположения часто их называют диагональными.

Стропила вальмовой крыши

Изначально придется сделать разметку и произвести расчеты вальмовой кровли. Торцы мауэлата должны содержать информацию о том, в каком направлении будет проходить осевая линия. Разметка в данном случае имеет большое значение, поскольку она используется в качестве ориентира для конька. И только после этого можно будет перейти к разметке места установки стропильных ног.

Накосные стропила создаются из двух досок, скрепленных воедино. Важно убедиться в том, что эти доски смогут без проблем выдержать нагрузку, заявленную в расчетах. Если есть подозрения на то, что нагрузка будет слишком большой, в месте стыка досок можно подложить специальную опорную доску. Она будет служить в качестве защитного средства при слишком большой нагрузке на кровлю.

Если пролет перекрывается стропилом на длину до семи метров, специалисты рекомендуют устанавливать один подкос, расположенный вверху. Если длина пролета не больше семи метров, но и не выше девяти, нижняя часть обязательно должна содержать шпренгельную стойку (ферму).

При наличии более длинного стропила крайне желательно сделать так, чтобы он имел дополнительную опору. Если в составе перекрытия, из которого состоит крыша вальмовая, находится железобетонная плита, опора ставится непосредственно на это перекрытие. В другом случае придется использовать дополнительную поперечную балку. На нее устанавливается дополнительная опора.

Монтаж стропильной системы

Главным условием правильно созданной вальмовой кровли является унификация материалов. То есть, конструкция вальмовой крыши не должна содержать в себе разные материалы.

Перед тем, как приступить к непосредственной установке стропильной системы, крепят мауэрлат по верхнему краю стен.

Вальмовая крыша

Далее укладывают центральную балку. Обратите внимание — укладка должна производиться максимально точно — по меткам, нанесенным предварительно на всех торцах дома. Непосредственно на центральную балку крепятся стойки для конькового бруса. Они закрепляются раскосами и упорами. Установленные стойки должны быть строго вертикальными. Для контролирования вертикальности используется отвес и уровень.

На установленные стойки укладывают коньковый брус. Отметим, что это самый главный этап. Правильное его выполнение будет оказывать влияние на дальнейшую геометрию всей без исключения кровли. Коньковые брусья обязательно должны лежать на идентичной высоте от перекрытия дома, сохраняя горизонтальную форму.

Установив коньковый брус, можно приступать к непосредственному устройству вальмовой кровли. Устройство заключается в правильном креплении остальных элементов стропильной системы.

Монтаж накосных стропил.

Точность установки этих частей оказывает непосредственное влияние на вид крыши в целом. Диагональные (накосные) стропила скрепляются одним концом к мауэрлату а вторым — к коньку. На конце конькового бруса создают двойной скос, причем это делается таким образом, чтобы плоскости бруса и плоскости скосов стропильной системы были идентичными. Обратите внимание – расчет вальмовой крыши в данном случае должен быть идеальным.

Затем производится установка промежуточных частей стропильной системы. Шаг рядовых стропил зависит от того, какой тип кровельного материала выбрал владелец. Главным условием установки является параллельность стропил относительно друг друга.

Нарожники устанавливаются к диагональным стропилам в разных местах. Каждая сторона должна располагаться параллельно относительно рядовых стропил.

Заключение

Закончив работы по установке элементов стропильной системы, можно приступить к дальнейшему обустройству обрешетки, установке гидро- и теплоизоляционных материалов, а также установке покрытия вальмовой четырехскатной кровли. Обязательным условием является обработка деревянных элементов конструкции специальными антисептическими и противопожарными средствами, которые повысят срок эксплуатации крыши на долгие годы. Обрешетку следует укладывать в перпендикулярной позиции относительно стропил. Ее можно сделать как сплошной, так и с наличием небольших зазоров. Выбор типа обрешетки зависит от подбора кровельного материала.

Дом с вальмовой крышей

Конструкция вальмовой крыши и ее значение при возведении здания.

Классический дом с вальмовой крышей

Кровля здания несет в себе много функций. От простой эстетической до важной защитной. Крыша должна предохранять от температурных перепадов, осадков и природных воздействий. В настоящее время очень распространена четырехскатная конструкция вальмовой крыши. Она отличается длительным сроком службы, прочностью и различными конструктивными вариантами, которые можно адаптировать к тому или иному типу здания. Так, например, в домах с мансардными помещениями, имеющими вальмовую кровлю, легко встраиваются мансардные окна. Вальмовая кровля весьма эстетична, экономична и при всей трудоемкости оправдывает себя.

Разновидности вальмовых стропильных конструкций

Вальмовые кровли характерны обтекаемыми формами, которые снижают напор ветра, что весьма полезно в районах с сильными и частыми ветрами. Подобные конструкции крыши, в первую очередь, отличаются способами строительства. Существуют висячие вальмовые кровли, а также наклонные. Первый вариант характерен установкой стропильной системы на стеновые проемы. Во втором – стропильная система имеет опору на несущие столбы. Наклонный вариант считается экономичным и получил большее распространение. Вальмовая кровля, как разновидность скатной крыши, делится в свою очередь на несколько конструктивных типов:

  • Шатровые, четырехскатные. Подобные кровли отличаются четырьмя одинаковыми скатами (вальмами), как правило, присущи квадратным строениям.
  • Полувальмовые, многоскатные. В подобных конструкциях вальмы короткие, не достающие до нижней части крыши, скаты лишь частично прикрывают фронтон.
  • Ломаные вальмовые, разноскатные. Кровли, состоящие из разноразмерных скатов, соединенных под не одинаковыми углами. Монтировать подобные конструкции сложнее, но внешний вид более эстетичный.
  • Датские, сложноскатные. Подвид полувальмовой крыши, с вальмами, закрывающими часть фронтона, распространенные для зданий с мансардными помещениями.
Стропильная система вальмовой крыши

Характеристики и особенности вальмовых конструкций

Отличия вальмовой кровли заключаются в устройстве ее скатов – треугольные фронтонные и прямоугольные боковые. Характерной чертой четырехскатной кровли является две вершины, соединенные коньком. Наиболее сложный участок – установка системы стропил, т.е. каркаса кровли. Стропильная система состоит из нескольких типов балок (стропил):

  • Центральные опорные балки называют рядовыми стропилами.
  • Накосные или диагональные стропила.
  • Угловые стропила, которые называются нарожными.
Диагональные или накосные стропила в системе стропил вальмовой крыши

Принципиальным вопросом является правильный подбор материала при изготовлении стропил и других элементов.

Важно!Многоскатная конструкция вальмовой крыши требует прочных сортов древесины, наилучшими считаются сосна и лиственница. Доски используются только просушенные, перед строительством их необходимо обработать антисептиком.

Дабы многоскатная конструкция выдерживала свой вес, снежный покров и порывы ветра, нагрузку, доски необходимо подбирать с сечением пятьдесят миллиметров.

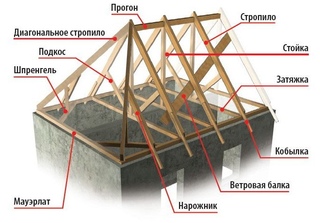

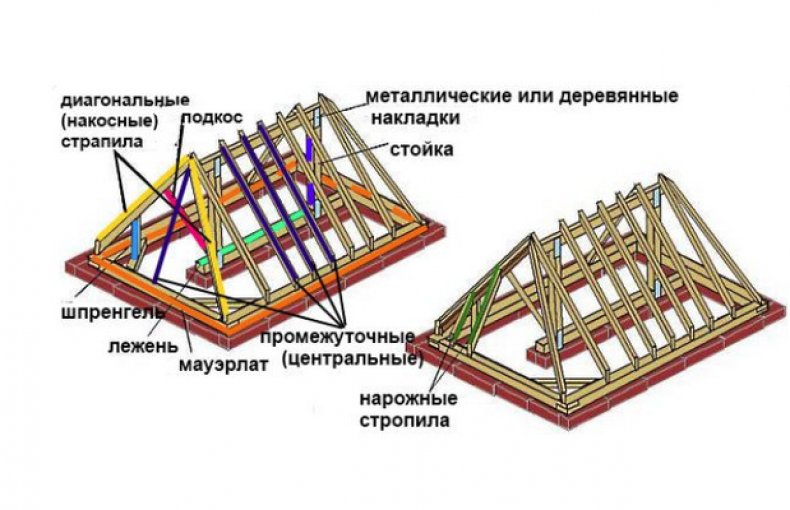

Элементы стропильной системы

Каркас вальмовых конструкций включает в себя различные элементы:

  • Накосные стропила, фиксируемые диагонально. Крепятся между опорами или балками и другой парой стропил.
  • Трапециевидные скатные элементы.

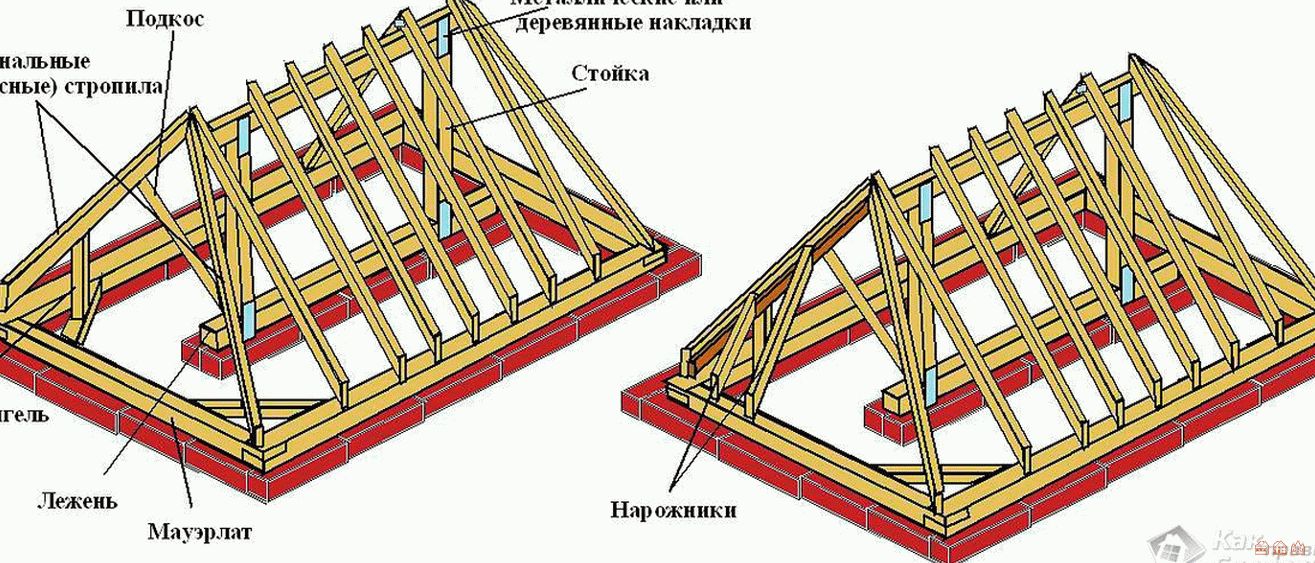

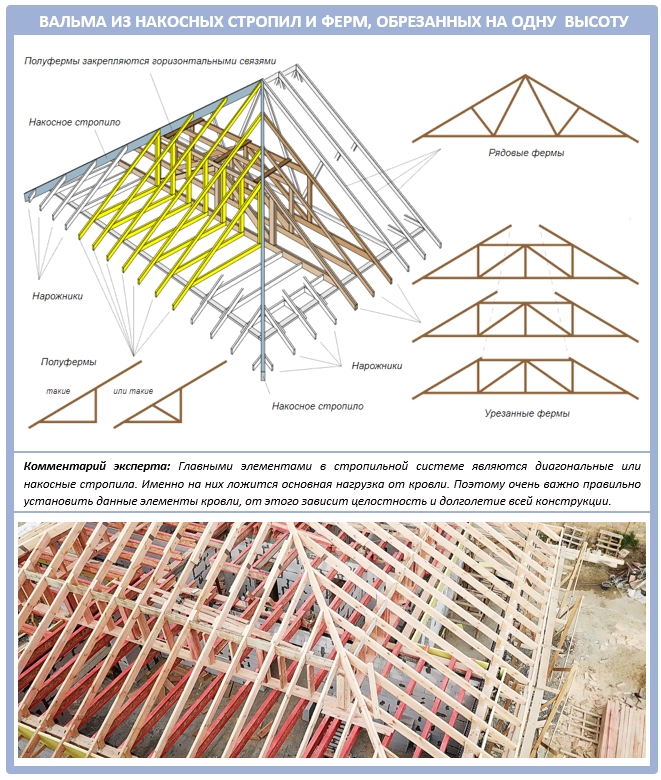

  • Нарожники – комплект укороченных балок. Закрепляются к накосным балкам и опорам в нижней части.
  • Лежни – монтирующиеся на стеновых проемах или на невысоких столбовых опорах. В некоторых ситуациях лежень крепится деревянными подкладками к перекрытию.
  • Прогоны, балки расположенные параллельно нижним опорам. Их главная задача увеличение прочностных характеристик. Прогоны для боковых скатов рекомендуется делать длиной 4,5 м.
  • Стойки и подкосы.
  • Ригели.
  • Шпренгели.

Обзор стропильной системы вальмовой кровли

Рассчитываем многоскатную вальмовую конструкцию

Для возведения прочной и долговечной кровли следует провести предварительные расчеты. Кроме размеров стропил и других частей каркаса из стропил, необходимо просчитать и провести разметку точек крепления несущих балок. Также в результате расчетов нужно получить высоту крыши и величину ее угла наклона. Такие расчеты позволяют провести компьютерные программы или опытные специалисты-проектировщики. В результате расчетов необходимо получить места крепления стропил, включая две базовые точки (называемые мауэрлатами) на обвязке внизу здания. В данных точках следует укладывать центральные балки. При наличии дополнительных опор, стенной пролет может быть длиннее общепринятых размеров. В этом случае скат укрепляется дополнительными наклонными стропилами, что актуально для четырехскатных и полувальмовых конструкций с углом наклона скатов до 34 градусов.

Дом с многоскатной вальмовой крышей

Основные принципы монтажа вальмовой кровли

При возведении четырехскатной или многоскатной конструкции следует помнить о принципиальных правилах:

  1. Размеры доски, используемой в стропильной конструкции должны быть не меньше, чем 50х150 мм.
  2. Использовать для изготовления каркаса и конька кровли следует одинаковые материалы.
  3. Центральные стропила следует крепить к краю коньковой доски, упирая их в верхний конец обвязки.
  4. При ширине здания превышающей 4,6 м, стропильные балки делают составными, компонуя по длине дополнительными элементами.
  5. Для предотвращения распоров в точках крепления стропил с нижней опорой, рекомендуется изготовить горизонтальный уровень.
  6. Нельзя врезать стропила в нижнюю обвязку, это приведет к снижению прочности, поскольку лежни служат опорой для подкосов и стоек.
  7. Укороченные стропила (нарожники) крепятся к коньковой балке не менее чем двумя 80 мм гвоздями.

Опоры для стропил вальмовых крыш

Как было сказано выше, конструкция стропильной системы варьируется по вариантам крепления на здании. Это целиком зависит от вида строительного материала, используемого при возведении здания:

  • В рубленых домах или, сложенных из бруса, стропильная система может крепиться на верхних венцах, которые и служат опорой.
  • В деревянных сооружениях каркасного типа опорой для стропил кровли служит верхняя часть обвязки каркаса.
  • Для кирпичных и каменных зданий в качестве опоры стропильной системы служит нижний опорный венец.

Важно!В любом варианте крепления стропил следует обязательно провести гидроизоляцию плоскости опоры. Обычно использую гидроизолирующий материал рулонного типа .

При укладке лежня на кирпичные столбы его размер должен составлять 100х145 мм ± 5 мм. В случаях, когда лежень монтируется на проеме стены, а также на перекрытиях, можно использовать более низкую (на 5-10 мм) доску. Лежень можно не использовать для четырехскатной кровли, если используются балки без крышных подкосов. Делаем стропильную систему вальмовой крыши

Рекомендации по монтажу

Некоторые конкретные рекомендации, придерживаться которых необходимо при устройстве каркаса вальмовой четырехскатной кровли:

  • Угловое стропило монтируется с более пологим углом, нежели промежуточные балки. Кровли с наклоном в соотношении 6:12 уклон угловой балки необходимо выдержать в соотношении 6:17.
  • Короткие балки следует стыковать не с балкой конька, а с угловым стропилом, короткие стропила должны иметь такой же угол наклона, что и промежуточные.
  • Центральные промежуточные стропила должны фиксироваться на окончаниях конька.
  • Промежуточные стропила имеют опору на обвязку по верху стены дома и другим концом крепятся к коньковому брусу.

Способы монтажа нарожников и накосных стропил

Короткие стропила, фиксируемые между накосными балками и нижней опорой должны иметь жесткую фиксацию с каждой частью каркаса крыши. С этой целью в точке крепления верхнее окончание нарожника подпиливается под углом, с расчетом добиться плотного прилегания с накосным стропилом. Фиксируется нарожник при помощи гвоздей. Дабы придать прочности каркасу кровли нижняя плоскость, на которую опираются стропила, укрепляют брусками с квадратным сечением в пять сантиметров. На таких брусках можно закрепить нарожники. Длина диагональных накосных стропил, зачастую, превышает длину стандартного бруса, что требует наращивания стропила. Для того чтобы срастить брус по длине следует изготовить стыковой узел. Подобная конструкция изготавливается методом косого прируба с укреплением места стыка стяжными болтами 13-14 мм. Большое количество различных конструкций крыш на частных домах и коттеджах поражает своим разнообразием. Архитектурных идей – множество. Но вальмовая конструкция остается оптимальным вариантом по надежности и долгосрочности из всего многообразия четырехскатных крыш. Строительство подобной кровли труднее в сравнении обычной двухскатной, но при достаточном терпении и следовании квалифицированным рекомендациям, это принесет положительные практические и эстетические результаты.

Основы каркаса вальмовой крыши

Как и любой другой тип кровли, вальмовая крыша Обрамление начинается с определения длины и распила обычного стропила. В обычное стропило определит высоту и длину коньковой доски который установит, где будут располагаться вальмовые стропила.

Плюсы

  • Простая вальмовая крыша спускается вниз со всех четырех сторон, связывая внешние стены вместе, делая здание более прочным, чем двускатная крыша. Особенно полезно в районах, подверженных сильному ветру.
  • Повышает общую стоимость и внешний вид дома.
  • Нет высоких двускатных стен, что позволяет сэкономить на обшивке, сайдинге или кирпиче.

Минусы

  • Сложнее построить, чем двускатную крышу .
  • Дороже двускатной крыши.

Детали шатровой крыши

  • Обычные стропила используются для центрирования коньковой доски в здания, установите высоту и найдите концы конька.Коммонс работает от конька и до вершин наружных стен.
  • Коньковая доска — это самая верхняя часть вальмовой крыши, которая используется для крепления общих и вальмовых стропил.
  • Вальмовые стропила прибиты под углом 45 градусов к коньковой доске к четырем внешним углам здания. Также используется для прибивания верхней части стропил домкрата.
  • Стропила Jack прибиты к бедру и спускаются к наружным стенам.У них такой же покрой седла и хвоста, как и у обычных. Верхний отвес — это специальный разрез, называемый составной митрой.
  • Расположение частей каркаса вальмовой крыши

    Некоторые из ваших более дорогих домов, изготовленных по индивидуальному заказу, имеют то, что я называю перекладной крышей.

    Это тип вальмовой крыши, где основной пролет имеет один уклон, а концы вальм — более крутой.

    Это делает коньковую доску длиннее, здание кажется больше, а крышу круче, чем они есть на самом деле.Это делает дом еще более ценным.

    Ссылки на соответствующие страницы Carpentry Pro Framer


    КАРКАС И ЗДАНИЕ ШАТРОННОЙ КРЫШИ

    Шатровая крыша или так называемые шатровые крыши — это особый тип крыши, который имеет очень пологий уклон по бокам и нисходящий узор к боковым стенам .

    Область, где одна секция крыши встречается с другой секцией, считается «вальмовой», а вальмовая крыша обычно имеет очень одинаковые углы без вертикального конца.

    Вальмовые крыши состоят из четырех стропил, которые обычно встречаются на коньковой доске, расположенной в средней части крыши.

    Если рассматривать прямоугольную форму большинства зданий, то вальмовые крыши будут иметь две треугольные стороны и две трапециевидные стороны; тогда как в случае квадратных зданий, вальмовые крыши чаще обращены к верхней части, образуя пирамидальную структуру.

    Другие названия шатровых крыш — пирамидальная крыша и крыши павильонов; здесь мансардные крыши, а также полушатровые крыши — небольшие вариации простых вальмовых крыш.

    Вальмовые крыши чаще используются в сложных архитектурах, скорее всего, для бунгало, коттеджей и домов ранчо.

    Эти крыши добавляют домам больше качеств, таких как традиционный дизайн, прочность и повышенный комфорт. Вальмовые крыши считаются одними из самых простых конструкций в категории вальмовых крыш.

    КОНСТРУКЦИЯ ВАТРОНОВ

    Вальмовые крыши можно проектировать как на зданиях квадратной, так и на прямоугольной формы; В конструкции вальмовых крыш могут быть треугольные стороны, а также сочетание треугольных и трапециевидных сторон.

    Некоторые конструкции вальмовой крыши имеют пирамидальную форму, тогда как другие могут иметь более симметричные конструкции.

    Как правило, на дизайн или стиль вальмовой крыши влияют три основных фактора:

    1. Карниз: Вальмовые крыши с глубокими карнизами, которые могут помочь в затемнении окна от солнечных лучей; такая схема помогает охлаждать внутреннюю часть дома и обеспечивает сокращение счетов за электроэнергию при уменьшении энергопотребления.
    2. Прочность: Для тех областей, где чаще встречаются ветер и циклоны; Скаты вальмовой кровли сконструированы с высокой точностью, чтобы обеспечить долговечную службу.
    3. Стиль : Вальмовые крыши славятся своим неповторимым стилем и изящным внешним видом, которые добавляют красоты конструкции дома.

    КАК ПОСТРОИТЬ ВИНТОВУЮ КРЫШУ

    Как обсуждалось выше, вальмовые крыши имеют наклонные стороны, поэтому они должны быть сконструированы с высокой точностью и безопасностью. Вот несколько шагов, которые помогут вам правильно построить шатровую крышу:

    Шаг 1: Измерения:

    Один из самых важных и основных шагов, который необходимо сделать при строительстве шатровой крыши, — это выполнить измерения перед установкой.Это должны делать опытные люди с калькулятором вальмовой крыши; и вы должны снять размеры по ширине и длине здания, которые затем будут использоваться для расчета размеров коньковой доски, а также длины стропил.

    Шаг 2: Раскрой стропил:

    После того, как вы закончили с измерительной частью, пришло время разрезать стропила в соответствии с этими спецификациями. Эти детали в дальнейшем будут использованы для строительства крыши.

    Этап 3: Крепление стропил к коньковой доске:

    Коньковые доски действуют как каркас, опирающийся на крышу; Приступать к монтажу нужно с крепления стандартных стропил к нужной стороне коньковых досок.

    Вы должны продолжать этот процесс до тех пор, пока твердость или прочность всех коньковых досок не увеличится и не будет согласована по их весу.

    Шаг 4: Размеры вальмового стропила:

    Перед тем, как перейти к постройке вальмовой крыши, хорошо бы обеспечить правильное выравнивание по углам.Для этого типа вычислений вы должны использовать квадратную рамку, которая облегчает выполнение измерений.

    Шаг 5: Продолжаем прикреплять стропила:

    Сейчас самое время перейти к креплению стропил; Эксперты предлагают начинать с одной стороны и пытаться прикладывать большее давление для каждой регулировки стропил на доске. Это давление обеспечит вам гораздо лучшие результаты.

    Шаг 6: Обрежьте стропила:

    После того, как прибивка стропил будет завершена, теперь вы можете начать обрезку, чтобы обеспечить превосходную линейную планировку.

    Шаг 7: Крепление продольных стропил:

    В этом типе конструкции угловые стропила известны как тазобедренные стропила, и они должны быть соединены с соседними стропилами, которые уже закреплены.

    Шаг 8: Прикрепите стропила и домкраты:

    После того, как вы закончите крепление стропил, пора установить домкраты между стропилами вальмы и стандартными стропилами.

    Хорошо начинать с одной части, а затем двигаться к концу; хотя этот процесс длительный, но при правильном выполнении он, несомненно, может привести к долгосрочным результатам.

    В случае, если у вас нет должных знаний об этом процессе установки, попробуйте воспользоваться поддержкой экспертов.

    Важно обеспечить точность, потому что это может привести к обшивке, вентиляционным и дренажным соединениям между ними.

    Если крыша также включает дымоход, то вам необходимо пройти некоторые другие процедуры, чтобы помочь вам в идеальной конструкции шатровой кровли.

    КАК ОБРАБОТАТЬ ВИНТОВУЮ КРЫШУ

    По сравнению с глобальным каркасом крыши, каркас вальмовой крыши сложнее, потому что он состоит из четырех сторон переменной длины вместо двух.Доска конька центрирована здесь как по длине, так и по ширине.

    Вальмовые крыши, как правило, могут иметь множество размеров, которые могут иметь Т- или L-образную форму, и может потребоваться более сложная конструкция каркаса.

    Здесь крыша разделена, а также структурирована на различные части, и основные точки соединения находятся между гребнями и стропилами, поэтому центральная часть крыши требует более точного каркаса.

    После того, как эти стропила отрегулированы должным образом, можно легко разместить домкраты, а также обычные стропила.Таким образом, обрамление вальмовой крыши требует опыта в этой области, чтобы законченная конструкция могла быть спроектирована с большей точностью и безопасностью для дома.

    Строительство вальмовой крыши требует должного внимания к некоторым основным факторам, таким как размеры, каркас и регулировка стропил.

    В случае, если вы думаете о строительстве вальмовой крыши для вашего сложного коммерческого или жилого здания, то важно построить превосходный план каркаса вальмовой крыши.

    Цель этого плана — представить направление, а также изменения размеров для всей конструкции; Этот план расположения помогает всем членам работать на разных частях крыши.

    Размер крыши в основном зависит от типа дома и его размеров; Если вы пытаетесь самостоятельно выполнить процедуру для крыши вашего дома, то лучше начать с предварительно разработанного пакета направляющих для шатровой крыши.

    Это руководство может помочь вам обеспечить надлежащую вентиляцию, обшивку, водосточные желоба, дренаж, изоляцию, регулировку дымоходов и защиту от небесного освещения.

    Различные комплекты откидной крыши могут помочь вам в этом процессе с инструкциями по качеству.

    Здесь вы получите лучшую информацию, если ищете, как построить каркас вальмовой крыши. Угол разгибания бедра со всех сторон, вероятно, должен составлять 45 градусов, но в некоторых случаях допустимы и другие углы.

    1. Начнем с плана здания прямоугольной формы.
    2. Найдите осевую линию в средней части.
    3. Теперь нарисуйте линию под углом 45 градусов от каждого угла к центральной линии, которая может помочь установить спецификации местоположения для стропил.
    4. Проведите линию гребня между точками пересечения вальмовых стропил.
    5. Наконец, посчитайте расстояние между стропилами и уложите их согласно плану устройства кровли.
    6. Для проектирования вальмовых крыш желательно построить правильные схемы на бумаге, чтобы эти рисунки могли помочь вам в правильной планировке на следующих этапах.

    Обрамление вальмовых и двускатных крыш не так сложно по сравнению с процедурами обрамления вальмовых крыш; здесь крыши строятся под углом 90 градусов:

    1. В первую очередь необходимо спроектировать планировку здания.
    2. Теперь нарисуйте самый большой прямоугольник внутри плана здания.
    3. Теперь нарисуйте осевые линии для всех прямоугольников, которые образуются внутри.
    4. Постройте линию под углом 45 градусов как снаружи, так и изнутри углов и продлите эти линии до пересечения с центральной линией. Эти линии укажут расположение шатровых стропил на внешних углах, а также на стропилах долины.
    5. Теперь осевая линия помогает соединить долину и шатровые стропила.
    6. Нарисуйте сплошные линии, чтобы обозначить расположение выступов.
    7. Проверьте расстояние между различными стропилами, а затем постройте аналогичный план каркаса крыши.

    Используя эти инструкции по обрамлению вальмовых крыш, можно соорудить в своем доме качественную крышу, которая защитит вас от любых неблагоприятных погодных условий.

    Вальмовые крыши считаются лучшим выбором для перекрытия навесов с конструкциями горизонтального типа. Эксперты говорят, что этот навес с шатровой крышей приносит наибольшую прибыль как на побережье, так и в ветреных местах, а также придает очень привлекательный вид собственности.

    В большинстве этих мест вы можете найти квадратную вальмовую крышу, которая придает дому неповторимый вид с дополнительной защитой от нежелательных природных явлений.

    Для тех, кто хочет сделать правильный анализ плана вида вальмовой крыши, некоторые цифры могут оказать большую помощь:

    Эти изображения могут предоставить полные рекомендации в отношении деталей каркаса вальмовой крыши; лучший источник для понимания такой важной задачи — это изображения.

    Становится легче следовать процедурам, если у нас есть графическое представление для каждого аспекта.Хотя существует множество схем стилей кровли, которые обеспечивают надлежащее покрытие дома с дополнительной защитой от неблагоприятных погодных условий.

    Вот несколько преимуществ шатровых крыш:

    • Шатровые крыши пирамидальной формы очень предпочтительны на горных станциях, где в зимнее время случаются обильные снегопады.
    • Вальмовые крыши обычно имеют одинаковую облицовку со всех сторон, что упрощает установку водостоков.
    • Вальмовые крыши также хорошо подходят для теплого климата, поскольку они создают идеальную тень для домов со всех сторон, способствуя прекрасному охлаждению.
    • Вальмовые крыши также имеют карнизы по всем направлениям, которые помогают обеспечить полную защиту дома от солнца и других атмосферных проблем.
    • Одним из важнейших преимуществ вальмовых крыш является их способность обеспечивать отвод воды; поскольку все стороны крыши имеют правильный угол наклона, на этих крышах нет шансов скопления воды.
    • Помогают создать защиту от обрушения кровли.
    • Вальмовые крыши с наклоном на 30 градусов считаются лучшими конструкциями для длительного срока службы.

    Вальмовые крыши имеют несколько недостатков:

    • Одним из наиболее заметных недостатков вальмовых крыш является их типичный или сложный процесс строительства.
    • Вальмовые крыши требуют большой рабочей силы, а также требуют дополнительного сырья, что увеличивает стоимость.
    • Они время от времени нуждаются в обслуживании, чтобы обеспечить долгий срок службы.

    Если вам интересно, как построить шатровую крышу в коммерческой или жилой недвижимости, то это руководство может вам очень помочь. Он включает в себя полную информацию о стропилах, гребнях, каркасе и основах дизайна, которые могут помочь людям даже в самостоятельной деятельности.

    Вальмовые крыши считаются лучше, чем двускатные крыши, потому что они лучше защищают ваш дом со всех концов, так что внутренняя конструкция может оставаться в безопасности даже в неблагоприятных погодных условиях.

    Шатровые крыши не очень уязвимы для сильного ветра, как двускатные крыши, поэтому они считаются идеальными практически для всех условий окружающей среды. Как правило, люди начинают с каркаса наполовину вальмовой крыши, потому что это помогает упростить процедуру строительства для рабочих.

    Благодаря правильному обрамлению вальмовой крыши перед началом строительства всем рабочим становится проще поддерживать идеальное выравнивание в различных углах для обеспечения надлежащего соединения стропил и коньков.

    Основная цель дизайна вальмовой крыши — обеспечить надлежащую защиту дома от любых погодных условий с минимальными требованиями к обслуживанию.

    Эти крыши должны быть достаточно устойчивы к сильным ветрам, а также снегу, потому что некоторые районы сильно подвержены влиянию таких факторов окружающей среды.

    Другие важные соображения заключаются в том, что он должен добавить больше привлекательности структуре дома с некоторыми уникальными дизайнами.

    Что такое вальмовые крыши, их плюсы и минусы, варианты и способы их сборки

    Замена крыши — один из самых масштабных проектов по благоустройству дома, которые вы, вероятно, когда-либо будете делать, поэтому убедитесь, что все сделали правильно.При выборе деревянного каркаса новой крыши наиболее популярным выбором будет шатровая крыша типа благодаря ее современной и очень прочной конструкции.

    Если вы не знакомы с этим типом крыши, позвольте мне рассказать все о ее характеристиках, преимуществах и недостатках, стилях, а также о том, как вы можете построить такую ​​крышу для своего дома.

    Что такое шатровая крыша?

    Шатровые крыши наиболее распространены в Северной Америке и считаются вторыми по популярности стилями крыш после двускатных крыш.В то время как двускатная крыша состоит из двух наклонных сторон, которые соединяются друг с другом в верхней части фронтонных концов, шатровая крыша имеет четыре наклонные стороны без двускатных концов . Все четыре стороны вальмовой крыши наклонены вниз к стенам под постоянным углом. Смежные стороны, которые пересекаются с внешним углом, называются «шатром» крыши. Форма вальмовых крыш обычно прямоугольная.

    Краткая история вальмовых крыш

    Шатровые крыши были популяризированы в Америке в начале 18 века.Многие дома в георгианском стиле в центрально-атлантических и южных регионах США имели прямоугольные шатровые крыши с кирпичными конструкциями. Эти крыши продолжали быть общей чертой американских домов в 50-х годах и в основном были замечены в домах в стиле ранчо и в традиционных американских домах в стиле Foursquare.

    Сегодня шатровые крыши по-прежнему востребованы, особенно в регионах, где бывают сильные ветры или ураганы. Это происходит благодаря четырем сторонам крыши, которые обеспечивают лучшую защиту от непогоды, чем двускатные крыши.

    Преимущества вальмовой крыши

    • Эстетическая привлекательность: Вальмовые крыши — визуально привлекательное дополнение к дому и даже могут повысить его стоимость.
    • Долговечность: Эти типы крыш более долговечны и устойчивы, чем двускатные крыши из-за их четырех наклонных сторон.
    • Превосходная защита от непогоды: в регионах с сильными ветрами и сильными снегопадами шатровые крыши являются лучшим вариантом, поскольку их наклон позволяет легко соскальзывать со льду или снегу.Вальмовые крыши также отлично подходят для районов, подверженных ураганам.
    • Дополнительное жилое пространство: вальмовые крыши обеспечивают дополнительное жилое пространство с добавлением слухового окна или мансардного окна на чердаке.
    • Энергоэффективность: вальмовые крыши идеальны не только для холодного и ветреного климата. Их способность сохранять в доме прохладу летом делает их идеальными для теплого климата. Это благодаря четырем сторонам крыши, которые защищают дом от чрезмерной жары. Эти карнизы надежно защищают дом от неблагоприятных погодных условий, поэтому вальмовые крыши являются одними из самых энергоэффективных вариантов дизайна.
    • Надежный дренаж: нисходящие скаты вальмовых крыш обеспечивают отличный дренаж во время сильных штормов и дождей.

    Недостатки

    • Дороже, чем двускатная крыша: , хотя установка вальмовой крыши может быть дешевле, чем мансардная, она все же дороже, чем двускатная крыша. Из-за конструкции крыши требуются дополнительные строительные материалы, что приводит к увеличению временных и трудовых затрат.
    • Чувствительность к утечкам: Вальмовая крыша обеспечивает надежный отвод дождевой воды, но при этом более подвержена утечкам. Это из-за впадин и скатов крыши, которые облегчают проникновение воды. Поэтому важно использовать квалифицированного кровельщика для установки такой крыши для вашего дома, чтобы минимизировать риски.

    5 стилей вальмовой крыши

    1. Простая вальмовая крыша

    Обычная вальмовая крыша является наиболее распространенным стилем с многоугольным скатом с двух сторон и треугольным скатом с двух остальных сторон. Все четыре стороны соединяются наверху, образуя гребень.

    2. Half Hip or Jerkinhead

    Также называемая jerkinhead или обрезанным фронтоном , полускатная крыша имеет две короткие стороны, образующие карниз. Для них обычно характерны верхние части фронтона, а не небольшое бедро. Одним из преимуществ полувальмовой крыши является легкость отвода водостока из желобов.

    3. Голландское фронтальное бедро

    Голландские двускатные шатровые крыши обладают дополнительным внутренним пространством благодаря своей небольшой двускатной конструкции, которую можно найти на коньке крыши (рядом с ее верхом). Этот тип вальмовой крыши обеспечивает лучшую вентиляцию, сохраняя при этом сопротивление ветру. Также можно установить слуховой проход в центре вальмовой крыши для дополнительной жилой площади. Это придает красивый декоративный вид вальмовой крыше, а также превращает чердак в функциональное жилое пространство.

    4. Поперечная вальмовая крыша

    Поперечно-вальцовая крыша типа — еще один популярный стиль, который перекрывает L-образные конструкции перпендикулярно. Шов образует двускатную крышу, а две секции соединяются в конце, образуя впадину.

    5. Пирамидальная шатровая крыша

    Вальмовые крыши пирамид имеют четыре стороны треугольной формы одинакового размера, которые соединяются в верхней части квадратной конструкции, образуя отчетливую пирамиду. Этот вид вальмовой крыши еще называют крышей павильона. Все четыре стороны конструкции одинаково соединены в одну централизованную вершину.

    Как построить вальмовую крышу за 8 простых шагов

    Вальмовая крыша — один из самых простых в строительстве стилей кровли, особенно по сравнению с мансардной крышей. В сочетании с фронтонами и другими элементами конструкция вальмовой крыши может стать долгосрочным проектом по благоустройству дома, которым вы будете наслаждаться в течение многих десятилетий.

    Выполните эти 8 шагов, чтобы начать установку вальмовой крыши. В конце я добавил видео, которое поможет вам лучше понять, как оформить вальмовую крышу.

    Шаг 1. Измерьте и отрежьте стропила: необходимо измерить ширину и высоту всех четырех сторон. Стандартная вальмовая крыша имеет конек, который еще называют доской, образующей верх крыши.Есть два наклонных гребня, выходящих и опускающихся к углам, называемых тазовыми стропилами. Эти стропила проходят по боковым стенам, которые еще называют обычными стропилами.

    Шаг 2. Рассчитайте длину всех обычных стропил: после того, как вы измерили ширину здания, разделите это число на 2, так как каждое стропило покрывает только половину крыши. Вычтите ширину от коньковой доски, прежде чем приступить к расчету уклона крыши.

    Шаг 3. Выделите расположение «птичьего рта» на стропилах: «птичий рот» — это термин, используемый для обозначения зазора в стропиле, чтобы он мог поместиться наверху стены конструкции.Вам нужно будет отрезать птичий пасть, чтобы найти место с помощью столярной площади.

    Шаг 4. Распилите обычные стропила круглой пилой: чтобы облегчить эту задачу, используйте первое стропило в качестве последующей выкройки. Возьмите круглую пилу и вырежьте такие же узоры на остальных обычных стропилах. Каждые из общих стропил размещайте через каждые 50 см вдоль стен здания.

    Шаг 5. Соберите вальмовые и королевские стропила: на торцевых углах крыши имеется длинное центральное стропило, которое проходит от стены до конца конька.Это называется царь-стропила. Поместите 6 общих стропил на их точках вдоль двух самых длинных стен, надежно прибив их гвоздем. Далее поднимите коньковую балку на нужную высоту и прибейте ее между центральными стропилами. Вам нужно будет установить до 6 общих стропил, прибив их к конструкции стены. Эти королевские стропила обеспечат дополнительную поддержку балке конька и предотвратят ее обрушение.

    Шаг 6. Прибейте оставшиеся общие стропила к коньковой балке.Убедитесь, что каждое стропило находится на расстоянии 20 дюймов от соседних. Большинство вальмовых крыш обычно имеют одно общее стропило со стороны крыши.

    Шаг 7. Прибейте фанерную обшивку к общим стропилам. Это необходимо сделать до того, как на крышу будут уложены окончательные кровельные материалы, например, битумная черепица. Чтобы разместить фанерную обшивку, используйте гвозди, чтобы удерживать ее на стропилах. Убедитесь, что деревянный лист полностью прямой и плоский, иначе черепица будет раскачиваться.

    Шаг 8. Завершающий этап — установка черепицы.

    Узнайте, как обрамить вальмовую крышу, посмотрев это видео сейчас

    Каков срок службы вальмовой крыши?

    Вальмовые крыши могут прослужить до 5 декад , если не больше, при условии их правильной конструкции. Срок службы вальмовой крыши зависит от качества материалов и ухода, который они получают. Чтобы ваша вальмовая крыша прослужила дольше, используйте металлическую черепицу или глиняную черепицу и проводите регулярное техническое обслуживание, чтобы предотвратить утечку воды.

    Просмотры сообщений: 1,997

    Калькулятор каркаса вальмовой крыши



    Калькулятор каркаса вальмовой крыши — с шаблонами для резки стропил и планами расположения — дюймы

    Примечание: элементы крыши имеют цветовую кодировку Ridge Common и King Common. Hip Rafter Джек Стропило



    Схема калькулятора каркаса вальмовой крыши с полными размерами
    Присоединиться Подробно

    Каркас вальмовой крыши — схема соединения бедра с общим коньком

    Угол обшивки слоя и отступ обрезки — обе ориентации листа ↔ ↕ Калькулятор обрезки бедра
    Диаграмма угла среза ската вальмовой крыши 1138. 93 фут² = 35,6 листов + 5% 10% 15% отходы = 40 листов
    листов с округлением до следующего полного листа

    Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 1 С квадратной крышей гребень становится квадратным центральным элементом (шкворнем) с длиной сторон, равной толщине обычных стропил.

    Чтобы удалить эту центральную часть конька, вы можете удлинить 2 (только) противостоящих обычных стропила и соединить их вершины вместе в центре.

    Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 2

    Для получения хорошей прямой фасции добавьте дополнительный дюйм или 2 к хвостовикам всех ваших стропил (общая длина). После того, как они подняты, вы можете провести линию, чтобы разметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать любые деформации гребня или ошибки маркировки, резки и исправления.
    2-сторонние стропила King Common немного отличаются по длине от других Commons, потому что толщина гребня и стропила не одинакова.
    Если толщина гребня и обычных стропил идентичны, 2-х концевые стропила King будут такими же, как и все обычные стропила.
    Используйте шаблон стропила для конца King Commons и отрегулируйте длину и разрез в соответствии с требованиями.

    Разметка беговых обрешеток вверх Общие места: (от нижнего конца стропил до каждой обрешетки) Разметка + выступление

    Разметка беговых планок вверх Бедро: (от нижнего конца центра бедра до каждой рейки) Разметка + речь

    Длина планки (длинная сторона планки — до центра бедер)



    Спусковые измерения выполняются — И НА — от начальной точки до ближней стороны каждого стропила.
    Щелкните списки для вертикального форматирования.

    Running Ridge: отметка + речь


    Длина стены: разметка + речь
    Ширина стены: разметка + речь
    Running Hip: Mark Out + Speech

    Измерение бедер на ближней и дальней стороне каждого стропила.
    Начинайте бег от бедра с верхнего края бокового разреза бедра (после разреза), а не в конечную точку — см. Детали бедра ниже.
    Перед установкой проверьте все зазоры и квадраты!

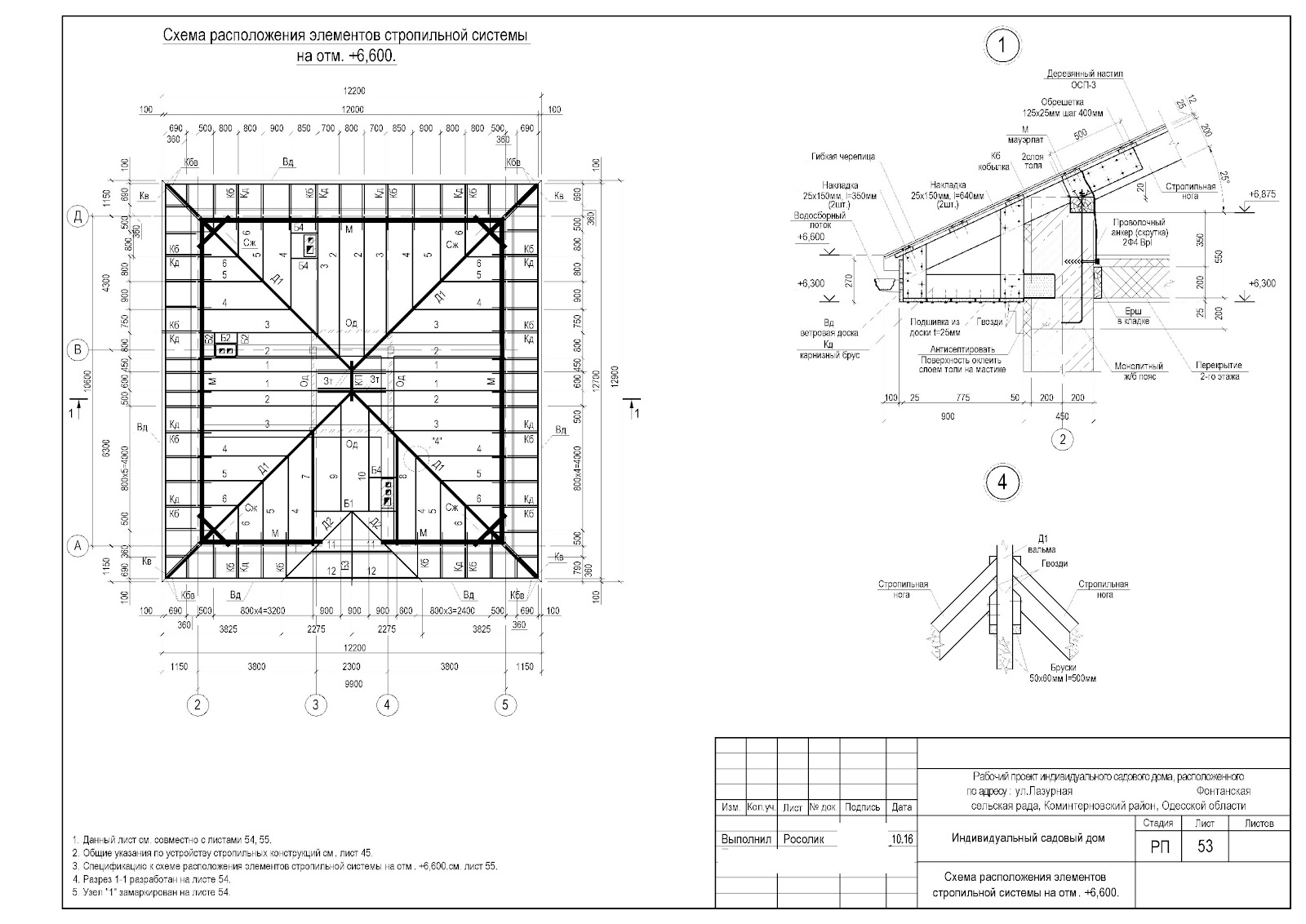

    Схема расстановки стропильных стен вальмовой крыши


    Отметьте, отрежьте (и проверьте соответствие) 1 Обычный и 1 Бедренный, затем используйте в качестве выкройки, чтобы отметить и отрезать остальные.

    Схема общих стропил с полными размерами

    Схема Hip Rafter с полными размерами

    При использовании циркулярной пилы или пилы для резки под углом установите угол скоса пилы на 45 °, чтобы получить углы стороны подъема и бедра.
    Если угол наклона пилы установлен на 45 °, при резке бедер и домкратов под углом отвеса будут правильные боковые углы.
    См. Подробности обдува бедра и настройки угла наклона пилы и лезвия.


    Положите устройство на наклон и нажмите «Начать измерение», чтобы напрямую измерить шаг. Нажмите Stop + Calculate, чтобы зафиксировать текущий угол наклона и рассчитать крышу.Нажмите «Речь», чтобы постоянно говорить под определенным углом.
    Щелкните левой кнопкой мыши, отпустите, затем перетащите, чтобы измерить масштаб на диаграмме ниже — Увеличьте масштаб диаграммы для более точных измерений.

    Угол крыши Свес Масштаб


    Каркас вальмовой крыши — схема секций крыши


    Детальная схема Hip Rafter Детальная схема Jack Rafter — правая сторона Чтобы обозначить и вырезать отвесные и боковые разрезы с помощью циркулярной пилы — Распечатайте бумажный шаблон (простой + точный) ИЛИ:
    1: Отметьте крайнюю линию угла отвеса (назад от квадрата) с обеих сторон бедра. Это острый конец. (Пока не вырезайте)
    2: Отмерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно разрезать)
    3: Установите угол наклона полотна циркулярной пилы на 45 °, отрежьте одну сторону вдоль второй линии, наклонив полотно к острому концу, затем переверните и обрежьте другую сторону таким же образом.


    Схема фаски стропила бедра


    Распечатайте и вырежьте полномасштабные бумажные шаблоны — согните дерево, чтобы отметить и вырезать углы (легко)

    Полномасштабный шаблон для резки Hip Rafter Шаблон для полномасштабной резки Jack Rafter Стандартный шаблон для полномасштабной резки стропил

    Крыши крыльца
    Для пристройки крыльца вальмовой крыши к стене существующего здания можно использовать половину результатов калькулятора. Введите длину пристройки в «Длина стены» и удвойте ширину пристройки, затем минус толщину конька, в записи «Ширина стены». (Минус Ридж толщины, чтобы позволить коньку стать полюсной пластина — пик крыши будет немного выше — хребет Толстого должен быть таким же, как Common).
    Полученная диаграмма крыши затем «разрезается пополам» по линии верхней части конька , причем нижняя половина является продолжением крыши, с коньком и двумя торцевыми стропилами King Common Rafters, которые становятся опорными плитами, которые прикрепляются к стене существующего здания.①

    Длина надстройки крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра встретятся прежде, чем достигнут стены существующего здания. Если длина пристройки составляет половину длины пристройки, 2 бедра будут соответствовать на существующей стены, и крыша достигнет пика. (без гребня), как половина пирамиды. ②

    Если длина удлинителя на меньше удвоенной ширины, 2 бедра встретятся прежде, чем достигнут существующей стены, и вам понадобится выступ, выходящий из существующая стена под углом 90 °, чтобы соединить бедра там, где они встречаются.В этом случае вы можете ввести длину пристройки в поле «Ширина стены». и удвойте ширину пристройки к «длине стены», затем «разрежьте диаграмму пополам» по длине в центре. (переместите или добавьте 2 общих объекта, чтобы они стали табличками для голосования на существующей стене) ③
    Наверх ↑


    Что-то построили с помощью наших калькуляторов? Пожалуйста, пришлите фотографии! Посмотреть примеры

    Один способ разметки и разрезания стропил

    Один из самых надежных способов обрамления крыши — это использование вальмовой конструкции крыши. Плоскости кровли имеют наклон вверх со всех сторон, поэтому каркас подпирает крышу со всех сторон. Если здание квадратное и стороны равны, плоскости крыши будут встречаться в одной точке, как в пирамиде. В здании прямоугольной формы с шатровой крышей плоскости крыши с двух длинных сторон пересекаются на коньке, как показано на рисунке ниже.

    Ключевым элементом конструкции является шатровое стропило, простирающееся от угла здания до пика или конька. Прежде чем мы объясним вальмовые стропила, необходимо понять, как раскладывать и резать обычные стропила; это описано в документе « Cutting Common Rafters » (17 марта).Существует множество вариантов вальмовых крыш и их конструкции, но для целей этой статьи предположим, что все плоскости крыши имеют одинаковый уклон (6:12) и встречаются на коньке. Для простоты все обрамление будем делать из 2х шт.

    Тим Хили Вальмовые стропила поддерживают две наклонные плоскости, составляющие вальмовую крышу. В зависимости от размера крыши, вальма могут быть двойными или изготовлены из другого материала, например, LVL.

    Спойлер
    Если бы вы показали метод, который я описываю здесь, многим опытным разработчикам, они бы отказались от него как от работы воина выходного дня или новичка.Но учитывая, что эта колонка предназначена для начинающих торговцев или тех, кто не может строить крыши на регулярной основе, я хотел представить простой надежный подход, которому любой может следовать при установке вальмовой крыши. Этот метод — отличный запасной вариант, который избавляет от математических манипуляций, которые обычно требуются при традиционных методах выкладки бедренных стропил. Чтобы найти отличную статью о традиционном способе обрамления вальмовой крыши, взгляните на книгу Тима Улера « Framing a Hip Roof », 13 сентября.

    Цель:
    Понять, как работает шатровое стропило в шатровой крыше, и разобраться в этом конкретном методе расчета и подрезки тазобедренного стропила

    Необходимые навыки:

    • Понимание основ конструкции кровельного каркаса и резки стропил .
    • Знакомство и базовые навыки работы с циркулярной пилой.
    • Возможность снимать точные измерения и записывать их.
    • Знакомство и базовые навыки с обрамлением квадрата.

    Инструменты:

    • Измерительная лента
    • Квадрат каркаса
    • Шаги ступеней
    • Циркулярная пила

    Словарь:

    • Стандартные стропила: Кровля элементов каркаса, идущих от верхней стены пластины к коньку.
    • Стандартные стропила King: Общие стропила в вальмовой крыше, которые переходят под прямым углом с обеих сторон вальмового стропила.
    • Высота над пластиной: Расстояние на стропиле, измеренное по отвесу от верхнего внешнего края пластины до верхнего края стропила.
    • Длина стропила в бедрах (или длина стропы): Длина стропила в бедрах, основанная на расчетах по квадрату обрамления или строительному калькулятору.
    • Отрезок по отвесу: Отрез на стропиле или другом угловом элементе каркаса, который будет располагаться вертикально по отвесу при установке элемента.
    • Обрез сиденья: Надрез на стропиле или другом угловом элементе каркаса, который будет выровнен при установке элемента.
    • Резка под углом: Резка, выполненная пильным диском, установленным под углом.
    • Птичий рот: Треугольный вырез в нижней части стропила там, где он сидит на плитах.

    Обрамление вальмовой крыши стало проще — Fine Homebuilding

    Сводка: Строитель из Северной Каролины Джон Кэрролл анализирует процесс строительства вальмовой крыши и обсуждает свою технику переосмысления этой сложной конструкции. Используя в качестве примера крышу небольшого флигеля, Кэрролл сначала находит шесть общих стропил, а затем использует таблицу множителей стропил для определения длины обычных стропил.Затем он определяет длину и длину тазовых и домкратных стропил. К статье прилагаются полноцветные иллюстрации, в которых подчеркивается, как Кэрролл снимает шатровую крышу.


    Обрамление вальмовой крыши — головная боль для большинства плотников, но это не обязательно. Этот процесс стал для меня намного проще, когда я понял, что основная проблема при строительстве вальмовой крыши — это планировка, а не математика. А ключ к разметке — точно знать, где начать и где закончить измерения.

    В моем подходе все измерения проводятся по нижнему краю стропила, от короткой точки до короткой точки.Я не так научился это делать, но как только я начал думать о нижней плоскости стропил вместо верхней (или вместо какой-то теоретической средней линии), все стало на свои места. Потому что я измеряю и размечаю нижнюю часть стропил, где я отмеряю, и где отрезаю; а так как шагов меньше, меньше шансов на ошибку.

    Еще одно преимущество моего подхода заключается в том, что мне не нужно опускать бедро, потому что я использую пиломатериалы одного размера для всех стропил и выравниваю нижние края.На этой крыше я использовал пиломатериалы 2 × 6 для вальцов, домкратов и общих элементов. В результате верхние части домкратов оставались на 1⁄4 дюйма выше бедра, что позволяло обшивке очищать бедро и позволяло воздуху проходить через бедро и подниматься к вентиляционному отверстию конька. Если бы я хотел, чтобы и нижний, и верхний края были на одной плоскости, я мог бы разрезать 2 × 8 до ширины 5–3 ⁄4 дюйма.

    Мне также не нужно делать поправки для измерения от центра доски, потому что я снимаю все свои измерения с края доски.

    Еще одна вещь, которая немного отличается от меня, — я откладываю английскую рулетку, когда заканчиваю обрамлять стены, и беру метрическую ленту, чтобы обрамить крышу. В моем подходе метрическая система проще в использовании, когда задействована математика, потому что нет дробей, с которыми нужно иметь дело. Сама математика проста в вычислении, потому что каждое положение и размер стропил можно объяснить с помощью прямоугольных треугольников и размеров, основанных на теореме Пифагора.

    Однако прежде чем я рассмотрю что-либо из этого, первое, что я делаю на новом сайте вакансий, — это знакомлюсь с деталями и визуализирую, как части сочетаются друг с другом.Показанный здесь проект представляет собой простой складской навес. Поскольку крыша небольшая, а весь каркас сделан из бруса размером 2 × 6, мне не нужно делать поправки для большей коньковой балки или шатровых стропил.

    Два инструмента облегчают работу

    Во-первых, я делаю историю из куска фанеры шириной 2 дюйма. Я кладу его на верхнюю плиту торцевой стены и размечаю пролет общих стропил, толщину стены (для пропила сиденья) и свес карниза. Прелесть стика в том, что у меня есть все начальные размеры, которые мне нужны, чтобы обрамить крышу в одном месте.Затем я могу перенести сюжетную палку на станцию ​​для монтажа и использовать ее для выполнения всех сокращений, не тратя время на беготню вперед и назад.

    Для получения дополнительных чертежей и подробностей нажмите кнопку «Просмотр PDF» ниже:

    Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

    Посмотреть PDF

    Каркас и строительство вальмовой крыши

    Как выбрать каркас и строительство вальмовой крыши

    Прежде всего, вы должны знать, что такое вальмовые крыши. Это особый вид кровли, имеющий пологий уклон в сторону боковых стен, имеющий рисунок вниз. Область, где две части крыши соприкасаются друг с другом, называется шатром. Вальмовая крыша имеет равномерные углы без вертикальных концов. В основном это коттеджи, дома-ранчо и бунгало, где сооружается шатровая крыша. Наличие этих крыш может добавить зданиям дополнительные качества, такие как прочность, повышенный уровень комфорта и традиционный дизайн. Вальмовые крыши известны как самая простая конструкция в группе вальмовых крыш. Если вы рассматриваете каркас вальмовой крыши и постройку для своего дома, вы должны иметь в виду три важных фактора, которые могут повлиять на стиль или дизайн вальмовой крыши.

    Карниз: Эти крыши имеют более длинные карнизы, которые могут защитить ваше окно от прямых солнечных лучей. Таким образом, если у вас есть эти крыши, ваш интерьер будет оставаться прохладным летом, что может помочь сократить расходы на охлаждение и счета за электроэнергию при меньшем использовании кондиционера.

    Прочность: В случае, если вы живете в районе, где бывают быстрые ветры и циклоны, которые случаются с регулярными интервалами, то каркас и конструкция вальмовой крыши помогут вам в этом.Если скат этих крыш построен с точностью, то они служат дольше.

    Style: Строительство вальмовой крыши может добавить красоты и экстерьера вашему дому. Этот стиль считается одним из лучших стилей крыш из-за его уникального внешнего вида.

    Строительство вальмовой крыши

    Строительство вальмовой крыши — задача не из легких. Поскольку он построен с уклонами, вы должны быть очень аккуратными и точными, а также соблюдать меры безопасности. Следующие шаги могут помочь вам в доме с шатровой крышей .

    Самым важным шагом является правильное измерение перед установкой вальмовой крыши. Вам следует обратиться за помощью к опытным людям, чтобы получить измерения, потому что, если ваши измерения будут неправильными, все пострадает после этого.

    После снятия мерки необходимо обрезать стропила по размеру.
    Теперь вы должны разместить коньковую доску, которая действует как каркас, а затем начать укладывать стропила с каждой стороны в соответствии с требованиями.

    После установки стропил убедитесь, что они правильно выровнены по углам.Делать это нужно с помощью обрамляющего угольника для точного измерения.

    Как только вы убедитесь, что все стропила расположены под тем же углом, где они должны были быть, самое время приступить к их фиксации. Эксперты посоветуют начать исправлять их с одной стороны.

    По окончании забивки стропил можно подрезать их для получения более линейной планировки.

    Теперь пора соединить вальмовые стропила с уже установленными. Угловые стропила для такой конструкции называют шатровыми.

    И наконец, установите домкраты между стандартными и вальмовыми стропилами. Вы должны начать это с одного конца и направить к другому.

    Если вы разбираетесь в конструкции вальмовой крыши и конструкции , то вы можете сделать это самостоятельно, но в противном случае рекомендуется обратиться за помощью к любой профессиональной строительной компании, чтобы ваша работа выполнялась лучше.

    Оставить комментарий
