Вальмовая крыша — 60 Фото идей кровли

Вальмовая кровля — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Фото: eaglemetalsmfg.com

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Одноэтажные дома

Фото: dallasmetalroofs.com

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Фото: muellerinc.com

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные вальмовые крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

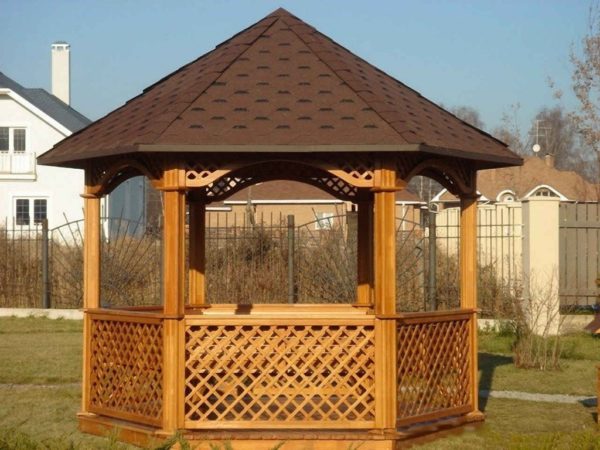

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из кровли Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулиновой кровли

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровли из металлочерепицы

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка вальмовых крыш

проекты частных домов и виды четырехскатной кровли + фото

1Дом неотъемлемая составляющая жизни любого человека. И неважно живете вы в собственном доме или снимаете в аренду.

А может вы в данный момент занимаетесь его постройкой?

Для тех, кто решил самостоятельно возводить дом важно помнить, что особое внимание следует уделить крыше.

Этот конструктивный элемент имеет особую важность, как с эстетической точки зрения, так и практической. Ведь ему придется защищать всю постройку от различных погодных условий:

  • Дождь;
  • Снег;
  • Град;
  • Ветер;
  • Солнце.

Поэтому перед постройкой необходимо продумывать заранее, какую форму будет иметь крыша? Каким кровельным материалом лучше ее перекрыть? Произвести необходимые расчеты вальмовой крыши перед началом постройки, чтобы в период перекрытия не возникло проблем.

Содержание статьи

Какие бывают крыши?

Форму лучше подбирать ориентируясь на климат того региона где вы живете. От этого зависит насколько будет эффективна защита всего здания в разные периода года.

Они делятся на:

  • Плоские;
  • Скатные.

У каждой их них есть свои преимущества и недостатки.

Но в регионах с частыми осадками в виде дождей, снегопадов или града, лучше всего устанавливать скатные варианты.

Благодаря углу наклона осадки не накапливаются на плоскости, а сходят по скатам в специальные водовороты. Углы наклона выбирается в соответствии с желанием застройщика, начиная от 10 градусов.

Они также делятся на несколько видов:

  • Односкатные;
  • Крутой угол двускатной поверхности;
  • Пологая форма двухскатной плоскости;
  • Ломаная с расположением мансарды;
  • Вальмовая с четырьмя сторонами под скаты;
  • Полувальмовая;
  • В виде шатра с четырьмя скатами.

Подробнее о видах крыш вы можете прочитать здесь.

ВАЖНО!

Выбирая подходящую форму необходимо учитывать ряд факторов: насколько обильны осадки в вашем районе; дуют ли ветра и особенно, какой силы и длительности, это важно для выбора подходящего угла наклона.

1

Виды крыш

Четырехскатная кровля – что из себя представляет, и каких видов бывает?

2Основное отличие вальмовой крыши от всех это наличие четырех скатов. Стропильная система состоит из двух больших частей, которые имеют форму трапеции, а маленькие треугольника.

Назвали этот вид из-за его треугольных скатов расположенных на фронтальной стороне.

Для постройки подобной конструкции необходима двойная стяжка и балки. Еще следует обустроить водостоки к каждому скату, чтобы влага не повредила стены дома.

Планируя конструкцию водостоков, следует продумать, куда будут стекать осадки, некоторые совмещают стоки с общей канализационной системой. Но тут

важно учитывать количество осадков в вашем регионе.

Вальмовая кровля обладает массой преимуществ, основной из которых является ветровая защита от сильных порывов. Подобная конструкция меньше подвергается деформации и служит значительно дольше двускатной кровли.

Вальмовая конструкция не имеет вертикальных фронтонов, вместо них установлены скаты в форме треугольника. Благодаря этому визуально уменьшается объемность, правда этого нельзя сказать о стоимости всей конструкции.

Раскрой материала и монтажные работы во время перекрытия вальмовой крыши обойдутся владельцу в полтора раза дороже, чем установка обычной кровли.

С другой стороны не придется покупать обшивочный материал, для торцевой части, что сэкономит строительный бюджет.

Конструкция вальмового типа может быть простого вида и сложного. Простая форма имеет обычные геометрические расчеты.

Сложный вид требует тщательного расчета и дополнительных материалов по конструированию. Конечно, эффектнее смотрится сложные конструкции вальмовой крыши особенно с мансардой.

2

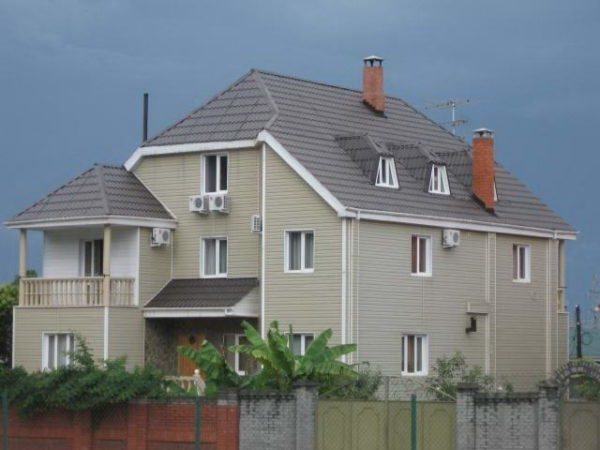

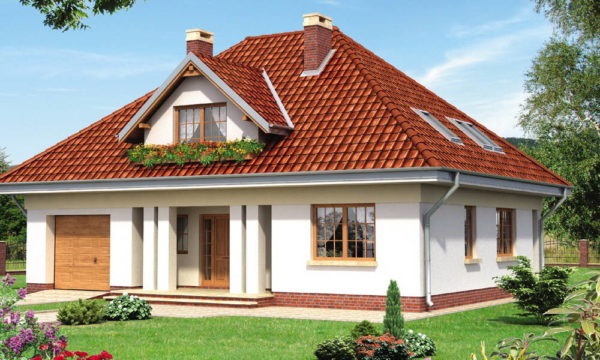

Вальмовая крыша фото

3

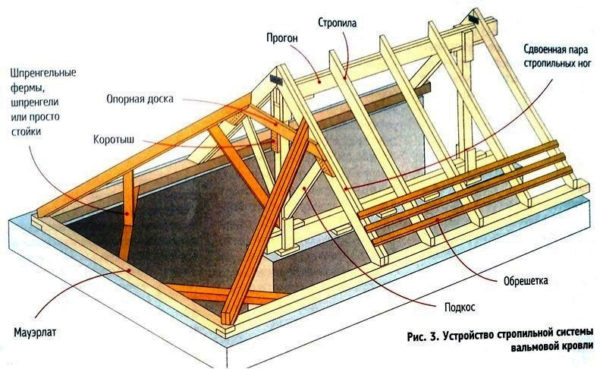

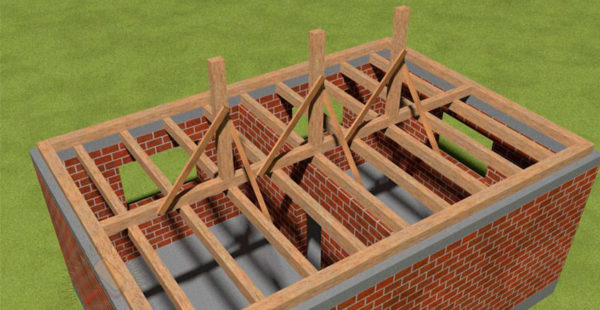

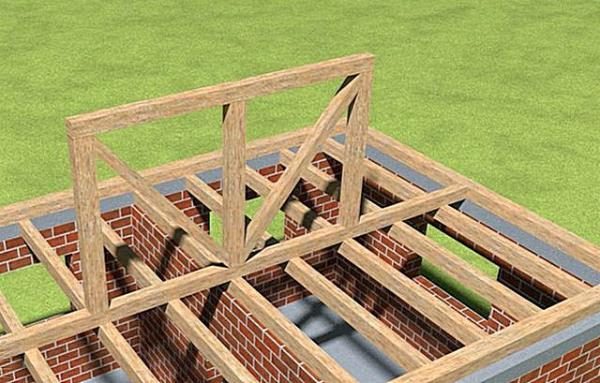

Стропильная система вальмовой крыши

Преимущества и недостатки

Вальмовая конструкция имеет как свои плюсы, так и минусы.

Хотя ряд достоинств значительно больше:

  • Эстетическая форма кровли, позволяет визуально уменьшить объемность конструкции;
  • Надежная защита от серьезных порывов ветра;
  • Благодаря наличию четырех скатов, осадки в виде снега или дождя легко удаляются, тем самым продлевая долговечность конструкции;
  • Минимальная деформация кровли за счет жесткой конструкции крыши;
  • Вальмовая крыша позволяет равномерно распределять тепло без его утраты, например в зимний период.

Есть и недостатки у вальмового вида кровли:

  • Главный минус это высокая стоимость, как основы для конструкции, так и материалов необходимых для покрытия крыши;
  • Сложность конструирования, это касается и изначальных чертежей, необходимо внимательно проводить замеры, чтобы не возникло проблем во время постройки;
  • Размеры чердака значительно уменьшаются, это проблема, если вы собираетесь построить еще дополнительно мансарду или обжить чердачное помещение;
  • Мансардная часть крыши подвергается дополнительным атмосферным нагрузкам, что чревато попаданием, например, дождя внутрь крыши. Приходится дополнительно перекрывать мансардные окна, а это не очень удобно.

Если вас не испугали минусы вальмовой крыши, то знайте, результат превзойдет ваши ожидания. Подобная конструкция принесет радость взору и бюджету, сэкономив его в будущем.

Если есть желание сэкономить, но при этом чтобы дом выглядел эффектнее, тогда стоит рассмотреть вариант с мансардной постройкой.

Вальмовые крыши частных домов фото ниже:

4

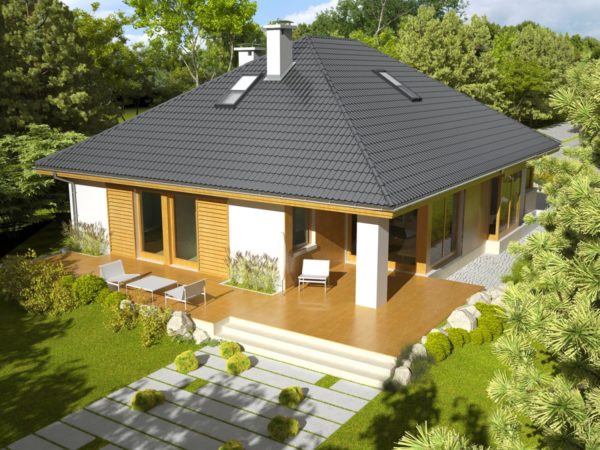

Четырехскатная крыша фото

5

Дома с четырехскатной крышей фото одноэтажные

Сравнение четырехскатной и двускатной кровли – что лучше?

При постройке дома хозяина в первую очередь интересует стоимость. Поэтому большее предпочтение отдают двускатной форме крыши при планировании перекрытия дома и она дешевле.

Простота конструкции делает ее постройку проще даже самому владельцу, незачем нанимать дополнительных работников.

К тому же подобная форма проверена веками поэтому и популярна. Два уклона крыши упираются в стены постройки, образуя форму треугольника.

Она значительно упрощает скатывание осадков особенно снега, в отличии от односкатной. К тому же подобрать необходимый материал для перекрытия значительно проще.

ОСТОРОЖНО!

Но что касается практичности, то следует учитывать возможные порывы ветра, которые могут достигать такой силы, что срывают кровлю. Тем самым подвергая опасности не только жильцов дома, но и тех, кто может пострадать, когда сорванная кровля упадет.

В этом случае стоит обратить внимание на вальмовый вид крыши. Он значительно практичнее и безопаснее, за счет сложности и прочности конструкции.

Вальмовое перекрытие позволяет не только обезопасить постройку, но и придать зданию особенную изюминку.

Выбор в любом случае останется за хозяином, что ему будет по душе безопасность или экономия.

6

Двускатная крыша по американски

7

Четырехскатная

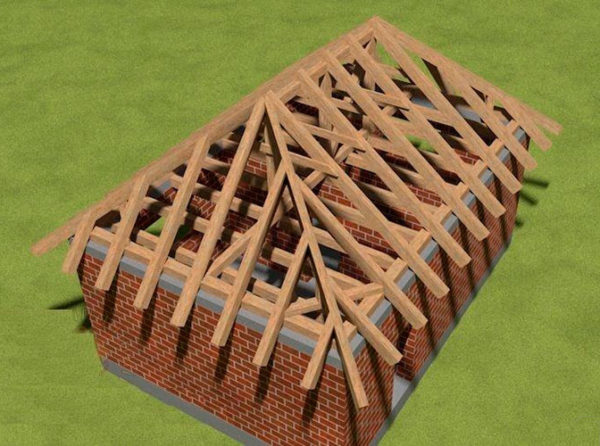

Устройство вальмовой крыши

Основным критерием для постройки вальмовой крыши является предварительный чертеж, который основывается на точности расчетов. Перед началом следует точно замерить длину и ширину здания.

После продумать угол наклона крыши. Он зависит от особенностей климата в вашем регионе, а также от материала, которым вы собираетесь перекрывать крышу.

ВНИМАНИЕ!

Районы с частыми сильными ветрами, и также жаркой и сухой погодой, требуют небольшого угла для будущей кровли. Если же у вас преобладают обильные снегопады, то угол наклона стоит увеличить, чтобы снегу легче было съезжать с крыши.

Вот расчеты подходящих углов для различных кровельных материалов:

  • Для шифера – 21 градус;
  • Для металлочерепицы – 13 градусов;
  • Для мягкой черепицы – 10 градусов;
  • Ондулиновая кровля – 6 градусов;
  • Для профнастила – 12 градусов, при этом обязательно провести хорошую герметизацию стыков;
  • Для рулонного материала, если он ложиться двумя слоями – 15 градусов, трехслойное перекрытие требует от 2-5 градусов;
  • Для мембранной кровли подойдет любой угол.

Когда вы определились с углом, следует приступить к расчетам промежутка между стропильными ногами. Расстояние зависит от тяжести кровельного материала – от 60 см до 1 м. После вычисляется количество материала для перекрытия.

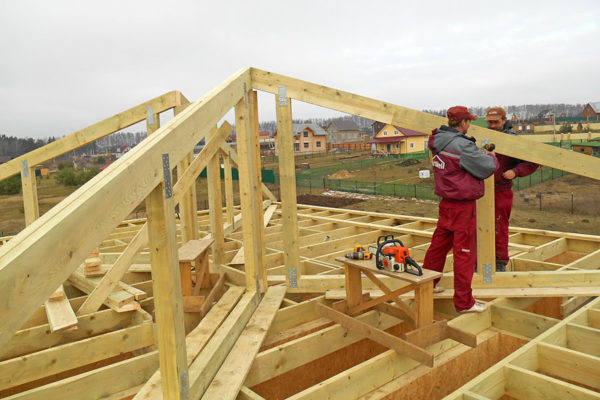

Приступая непосредственно к монтажу, следует придерживаться некоторых правил:

  1. Сначала обязательно нужно разметить все детали будущей конструкции.
  2. Крепить детали конструкции необходимо в определенной последовательности.
  3. После приступать к соединению всех деталей в единую конструкцию, с использованием металлических уголков или пластин.
  4. При монтаже лучше использовать цельные стропила для прочности конструкции. Если же крыши слишком длинная, следует использовать сдвоенные балки.

В качестве советов:

  • Конструкция будет прочнее и долговечнее, если используются хвойные хорошо просушенные балки.
  • Вы избежите неточностей при замерах, если будете использовать не рулетку для измерения, а замерную рейку.
  • Все брусья для конструкции необходимо выбирать одной толщины.
  • Проводите все измерения по нижнему ребру стропил.

Уделите особое внимание при расчетах и конструировании вальмовой крыши. Если вы сомневаетесь в собственных силах, то посоветуйтесь с профессионалами.

3

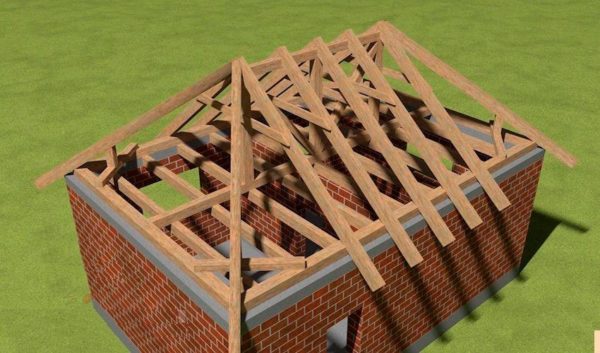

Устройство вальмовой крыши

7

Углы наклона

Четырехскатная крыша с мансардой – особенности

3Мансарда при постройке дома является не сколько атрибутом практичности, сколько эстетики. Приятно любоваться из окон мансарды видом.

Конструирование мансарды, если вы выбрали вариант вальмовой крыши, довольно сложен. Поэтому следует внимательно провести предварительные расчеты на чертеже.

Разметку, для будущей установки вальмовой крыши, следует делать по нижней части, где расположатся полы мансарды. На торцевой стороне обозначается центр, именно там будет проходить коньковый брус.

Основным отличием в конструкции является размещение вальмовых стропил. Они не стягиваются затяжками, как это делается, например, при постройке двускатной крыши.

Поэтому нагрузка будет ложиться на коньковый брус, на него опираются диагональные и рядовые стропильные ноги.

Постройка вальмовой крыши с мансардой придаст вашему дому изыска, но потребует серьезных силовых затрат, не говоря уже о денежных.

2

Четырехскатная кровля с мансардой

Вальмовая крыша с нежилым чердаком – особенности

Если вы не планируете обживать чердачное помещение дома, то это упростит конструкцию крыши. Поскольку вальмовая крыша имеет пологий уклон, можно использовать короткие стропила для конструкции с меньшим сечением, что значительно сэкономит строительный бюджет.

Жилой чердак потребует пересмотра конструкции, в том числе и изменение формы крыши или значительного поднятия балочного перекрытия. Подобное решение можно применять для постройки больших коттеджных домов, где размеры конструкции позволяют оборудовать чердак под комнату.

1

Вальмовая кровля с чердаком

Примеры проектов домов

На выбор будущему застройщику предлагаются разные варианты вальмовых крыш:

  • В виде шатра – самая простейшая из всех конструкций. Выглядит как пирамида и не требует дополнительных затрат и не доставить проблем с конструированием.
  • С трапециевидными сторонами крыши. Эта форма подходит к длинным домам.
  • Форма полуовала. Довольно сложная, как при проектировании, так и в финансовом плане. Она требует дополнительных затрат. Зато по красоте и эстетичности значительно выше других.

Проекты одноэтажных домов с четырехскатной крышей:

1

Проект деревянного дома с четырехскатной крышей

2

Проект дома с крышей из металлочерепицы

Заключение

Если трудности вас не пугают, то можно самостоятельно заняться постройкой вальмовой крыши. Благодаря положительным моментам эта форма крыши подарит вам комфорт и удобства, а еще привлекательность.

Стропильная система ломаной крыши — устройство и расчет (фото, видео, чертежи)

Двухскатная крыша с ломаным скатами, угол наклона которых различается в верхней и нижней части, считается одним из наиболее популярных типов кровли в частном строительстве. Не смотря на техническую сложность конструкции такого типа, она применяются при возведении не только фешенебельных коттеджей, но также обычных дачных домиков. В этой статье вы узнаете, что такое стропильная система ломаной крыши, как выполняется расчет, в чем преимущества, а также особенности монтажа.

Содержание статьи

В классическом понимании ломаная крыша — двухскатная крыша пятиугольной формы, геометрия скатов которой изменена таким образом, что верхняя часть имеет угол 20-30 градусов, а нижняя 50-60 градусов. Ее прародительницей стала традиционна треугольная кровля, которую видоизменили с целью более рационального использования подкровельного пространства, оборудование там жилых помещений или места для складирования вещей, запасов. Сначала строители действовали скорее по наитию, а впоследствии архитекторы, отметившие эффективность применения, стали создавать все больше проектов с кровлей такого типа.

Проект дома с ломаной крышей

Преимущества и особенности конструкции

Есть ряд причин, по которым в проект дома включается ломаная кровля, чаще всего они вытекают из достоинств:

  • Она позволяет максимально эффективно распорядиться пространством, расположенным под крышей. Там может быть оборудовано полноценное жилое помещение с достаточно высоким потолком, с естественным освещением, которое можно использовать в качестве кабинета, спальни, детской.
  • Она улучшает внешний вид строения, делая более эффектным. При использовании современных кровельных материалов даже самая простая ломаная кровля, вносит «изюминку» в облик строения, делая дизайн эксклюзивным, дорогим.
  • В дом с такой кровлей органично вписывается просторный балкон, благодаря чему подобные проекты пользуются особой популярностью среди заказчиков.
  • Великолепно справляется с защитой от ветра и атмосферных осадков. Склоны сконструированы таким образом, что снег не задерживается на них, а свободно соскальзывает.

Стропильная система ломаной крыши

Разница между треугольной двухскатной и ломаной крышей

Утепление ломаной крыши

Чаще всего застройщики прибегают к сооружению кровли с ломаными скатами в ситуациях, когда мансарда дома будет использоваться для жилья. Это на самом деле проверенный временем, наиболее оптимальных вариант, не лишенный своих особенностей:

  • Высокая стоимость. Для постройки этой конструкции необходимо большое количество высококачественного материала, так что она обойдется значительно дороже простой двухскатной.
  • Техническая сложность, в виду которой осуществить сборку способны профессионалы с высоким уровнем столярных навыков. Для начала строительства нужен сложный расчет и грамотный чертеж. К тому же минимальное количество работников — три человека, бригаде меньшего состава это не под силу.
  • Возможные потери тепла во время отопительного сезона, что приводит к большему расходу дров, газа или электричества.
  • Высокая стоимость установки специальных мансардных окон.

Ломаная крыша с мансардными окнами

Стропильная система

Стропильная система ломаной кровли — совокупность всех опорных элементов каркаса, количество и сечение которых определяет расчет. Так как подобная кровля имеет сложную геометрию она состоит из множества частей, чем она массивнее, тяжелее, тем больше элементов, тем они должны быть прочнее.

Визуально систему опор можно разделить на две части: верхняя, в форме равнобедренного треугольника, а нижняя — трапеция с большей стороной внизу. Профессионалы советуют использовать висячие и наслонные стропила в комбинации, чтобы конструкция была более надежной.

Конструкция стропильной системы

Вот как она выглядит:

  1. Верхние наслонные стропила. Изготавливаются из прочных, надежный, ровных досок, не имеющих сучков размеров 50х150 мм или 100х150 мм. Они крепятся под углом, которые определяет расчет, одним концом упираясь в конек, а другим в опорную стройку. Стропила испытывают нагрузку на прогиб, на распирание, которые определит расчет воздействующих сил. Шаг установки варьируется от 60 до 120 см. Крепление выполняется жесткого типа.

    Наслонные стропила

  2. Затяжка. Горизонтальная стягивающая балка, изготавливающаяся из бруса прямоугольного сечения. Она служит, чтобы разряжать распирающую нагрузку стропил, связывая между собой стропильные пары. Чем выше расположена затяжка, тем толще она должна быть. А еще она выполняет функции каркаса для потолка мансарды.

    Стропильная система с затяжкой

  3. Бабка. Вертикальная подвеска, связывающая между собой конек с затяжкой, перенося на него вес, минимизируя прогиб. Чтобы сделать бабку необходим брус и специальный подвесной крепеж.
  4. Конек. Место встречи двух стропил, которое можно усилить с помощью конькового прогона, в качестве которого используется также брус.
  5. Стойки. Вертикальные опоры, которые подпирают верхним концом наслонные стропила, а нижним опираются в балки перекрытий. Чаще всего стойки изготавливают из бруса прямоугольного сечения, длина этого элемента должна составлять предполагаемой высоте потолка плюс 20-30 см. Комфортным считается потолок 2-2,5 м. Стойки будут исполнять роль каркаса для создания мансардных стен.

    Установка стоек

  6. Висячие стропила. Они нижней по принципу ползуна крепятся к балкам перекрытия, а верхней упираются в затяжку. Стропильные ноги также выполняются из досок, подвергаются воздействию на прогиб, но не распирание. Длины стропил должно хватать для формирования комфортного свеса, отступающего от стены не менее, чем на 40-50 см. Если ноги недостаточно длинные, свес компенсируют кобылками.

    Установка висячих стропил

  7. Подкосы. Опорные элементы, располагающиеся под углом к висячим стропилам, задача подкосов гасить прогиб стропильных ног, перенося часть веса балку перекрытия.
  8. Балка перекрытия. Основа будущего полового перекрытия мансарды, выполненная из бруса.
  9. Мауэрлат. Прочный брус квадратного сечения 100х100 мм или 150х150 мм, который кладут в основание кровли для распределения веса равномерно вдоль несущих стен, предотвращать опрокидывание стропил во время порывов ветра.

Выбор и подготовка материала

Как вы понимаете, основным материалом для стропильной системы ломаной крыши является древесина. А это, к сожалению, горючий, не влагостойкий, подверженный гниению материал. Эти качества, безусловно, являются недостатками, которые легко устранить, проведя обработку антипиреном, антисептиков, влагозащитной пропиткой. Обрабатывать дерево для эффективной защиты этими составами необходимо в несколько слоев. Расчет необходимого объема антисептика производят согласно рекомендациям производителя.

Необходимые материалы

Используйте высококачественный материал из хвойных пород, без сучков. Если они все же есть, уберите, обработайте специальным средством. Нешлифованное дерево следует предварительно ошкурить, кору в обязательном порядке удалить.

В качестве кровельного материала используется металлочерепица, профнастил, шифер, ондулин, шинглас. Так как конструкция сама по себе массивна, специалисты советуют отдавать предпочтение более легким материалам, чтобы излишне не перегружать стропильную систему. Вес в таком случае станет определяющим фактором при выборе. Обрешетка изготавливается сплошного или решетчатого типа, из необрезной доски или из влагостойкой фанеры. В качестве утеплителя применяются минеральная вата на базальтовой основе или пенопласт. Декоративная обшивка может быть выполнена из сайдинга, блок-хауса или вагонки.

Фрагмент кровельного пирога

Нюансы монтажа

Начинать возведение кровли необходимо, выполнив расчет нагрузки, которой она будет подвергаться. Для этого складывают вес каждого из материалов кровельного пирога, найти который можно в справочной литературе. Затем определяются временные нагрузки от выпадающего снежного покрова. Когда эти показатели складываются, получается такой показатель, как общая нагрузка, который колеблется в районе 40-50 кг/м2. Согласно этим параметрам определяется, каким запасом должна обладать стропильная система, сечение элементов каркаса. Избавить вас от этих вычислений может специальная программа для расчета, доступная для использования в интернете. После этого составляется чертеж, отражающий расположение всех элементов с рассчитанными размерами.

Дальнейшие действия относятся к собственно монтажу ломаной кровли:

  • Производится закупка всех необходимых материалов. Лучше приобрести их с небольшим запасом, чтобы не оказаться в ситуации, когда чего-то не хватает.
  • Все деревянные элементы распиливаются в размер согласно шаблону. Быстрее всего это сделать болгаркой или циркулярной пилой.

    Изготовление элементов стропильной системы

  • Нижние стропила, подкосы, стойки на земле соединяются вместе, образуя, так называемые, фермы.

    Собранные стропильные фермы, готовые к установке

  • Готовые фермы поднимаются на верх для установки.
  • Фермы соединяются затяжками, настилаются верхние наслонные стропила.

    Монтаж стропильных ферм

  • Создается обрешетка, монтируется утеплитель, укладывается кровельный материал.
  • Фронтоны, свесы обшиваются выбранным материалом, оборудуются оконные проемы.

ломаная двухскатная крыша

Если расчет выполнен грамотно, стропильная система ломаной крыши является прочной, надежной конструкцией мансардной кровли, которая прослужит не одно десятилетие при условии регулярного контроля за состоянием.

Видео-инструкция

что это такое, виды конструкций, фото

Автор Виталий Калугин На чтение 10 мин. Опубликовано

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

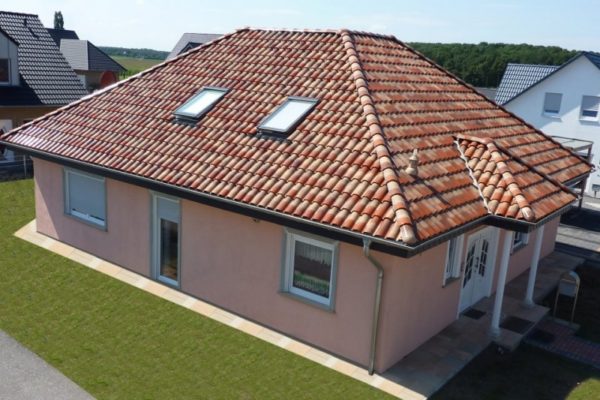

Четырехскатная вальмовая крышаВальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

  1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

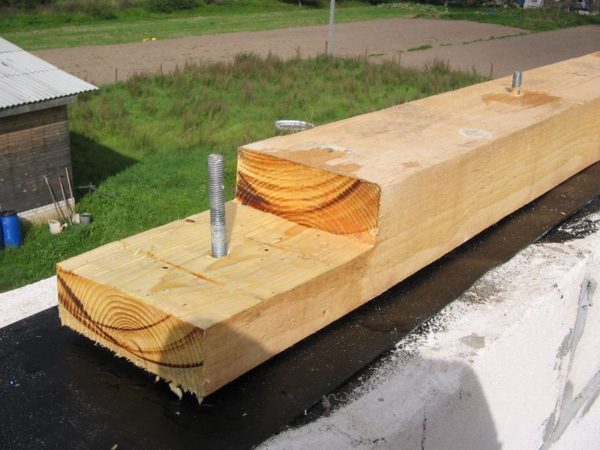

    МауэрлатМауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

  2. Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.
  3. Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.

    Коньковый прогонКоньковый брус крепится к стойкам и является опорой для всех основных стропил

  4. Основные стропила. Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.
  5. Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.

    Диагональные стропилаПосле закрепления всех диагональных стропил временные подпорки стоек убирают

  6. Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.
  7. Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.
  8. Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.
  9. Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.

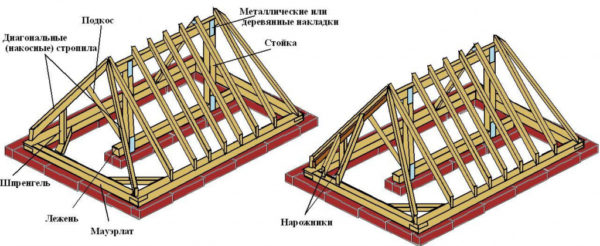

    Основные детали вальмовых кровельКонструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш
Вальмовая кровля с оранжереей
Небольшая оранжерея из поликарбоната врезана в конструкцию каркаса дома и кровли
Стеклянная вальмовая крыша
Крыша оригинального домика в датском стиле имеет два стеклянных ската
Шатровая крыша сложной конструкции
Вальмовые кровли могут иметь ломаные скаты сложной формы

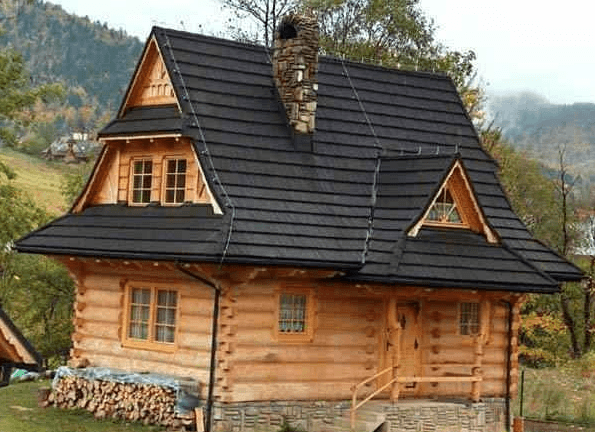

Вальмовая крыша с «кукушкой»
Небольшой выступ на мансардном этаже с собственной стропильной системой называется «кукушатником»

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Полувальмовая крыша голландского типаГолландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

Датская полувальмаПри формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30o и отличается повышенной устойчивостью к ветровым нагрузкам.

Четырёхскатная вальмаШатровую кровлю можно возвести только на квадратном здании
Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Вальма с висячей стропильной системойЗатяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

  1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
  2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
  3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
  4. Улучшение внешнего облика строения.

    Вальмовая кровля с «кукушкой»Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

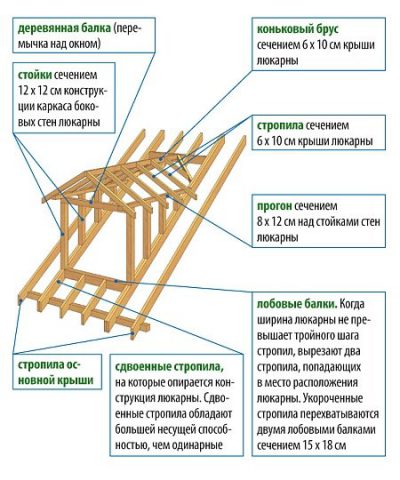

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Устройство каркаса «кукушки»Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальмовой крышеКозырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Устройство стропильной системы несимметричной вальмыНаличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Бесконьковая кровляКоличество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

  1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
  2. Установка и временное крепление стоек. Их нужно поставить на лежень.

    Крепление стоек вальмовой кровлиСтойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

  3. Закрепление коньковой балки поверх стоек.
  4. Установка и крепление фронтальных стропил к мауэрлату и коньковой балке.
  5. Монтаж диагональных стропил между коньковой балкой и углами мауэрлата — четыре штуки.

    Диагональные и фронтальные стропилаПоложение диагональных стропил окончательно устанавливает форму всех скатов

  6. Установка нарожных балок между мауэрлатом и диагональными стропилами.
  7. Установка шпренгелей между укосинами и диагональными стропилами.
  8. Для зданий шириной до шести метров допускается изготовление затяжек между стропильными ногами при монтаже навесной системы. Эти элементы конструкции служат для компенсации распирающей нагрузки на мауэрлат со стороны стропильных ног.
  9. Дополнительное укрепление стропильных ног стойками или укосинами в зависимости от размеров здания.

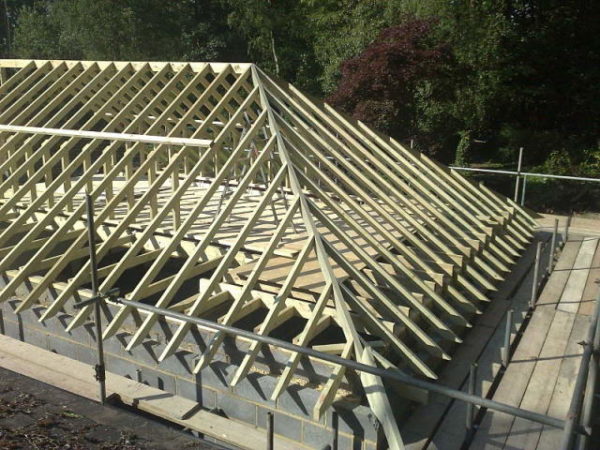

    Стропильный каркас вальмовой кровлиГотовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

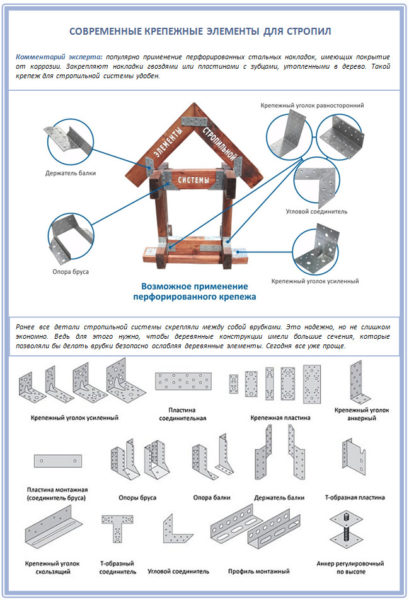

Крепёж для монтажа стропильной системыЭлементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Видео: монтаж вальмовой кровли в одиночку

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

Пошаговая инструкция по строительству ломаной мансардной крыши своими руками

После вхождения в моду лофтов, то есть, по сути, переоборудованных под жилье чердаков, ломаные крыши стали чрезвычайно популярными. Это своего рода вариация на тему двускатной крыши, но несколько более сложной геометрии. Благодаря обустройству ломаной крыши в своем доме, появляется возможность увеличить полезный жилой объем мансарды — значительно приподнять потолок в крайних точках ската. Кроме того, как считают многие, такая крыша смотрится более необычно и значительно эффектнее, чем простая двускатная.

Строительство ломаной крыши несколько сложнее, чем двускатной, но проще, чем любой четырехскатной — вальмовой, полувальмовой, шатровой, а также других с более экзотичной геометрией. Однако перед тем как приступить к изучению данной темы, рекомендуется ознакомиться с основными терминами и понятиями и узнать, как возводить более простые варианты крыш — односкатную и двускатную.

Ломаная крыша: с чего начать

В строительстве без планирования не строится даже собачья будка, так что нулевым шагом в возведении ломаной крыши станет построение чертежа. Его можно выполнить на компьютере или вручную. Для начала строим фронтальную проекцию стопы (стопа вкратце — основа дома без крыши) нашего дома. Теперь, также соблюдая пропорции, строим на чертеже такую крышу, какая нам нравится. Не забываем при этом, что под ней будет находиться мансарда, так что нужно продумать высоту потолков в ней. Так мы получим ориентировочную высоту крыши, градус ската и другие параметры.

На предложенном плане излом располагается на высоте 3,1 метра, что, собственно, будет (условно, без учета подкровельного пирога) чистовой высотой потолка в мансарде. Если отделка будет выполняться гипсокартоном, то в итоге в мансардном этаже потолок будет около 2,5 метров — весьма неплохо. Наружные углы скатов с горизонтом составляют: конькового — 30°, боковых — 60°. Кстати, если угол ската составляет 60° и более, то при расчетах снеговая нагрузка может не учитываться — снег на ней удерживаться не будет. Ваш собственный чертеж может иметь и другие параметры.

Расчет составляющих стропильной системы



Чтобы наша крыша не рухнула под собственным весом и весом «кровельного пирога», нужно точно подобрать сечения брусьев и досок стропильной системы, а также произвести расчет их максимальной прочности. Для этого нужно воспользоваться специальной программой «Расчет стропил и балок перекрытия».

Чтобы рассчитать сечение балок боковых скатов, нужно открыть закладку (они внизу окна) «Строп.1». Далее устанавливаем подходящее сечение и вносим из плана нашего дома показатель вертикальной силы реакции (на рисунке в программе это красная стрелка, направленная вверх) в самой верхней точке стропила. Назовем этот показатель Q1 кг.

Чтобы рассчитать сечение стропил для конькового ската, переходим во вкладку «Арка». В программе вносим значение Lс нашего плана (окошечко для проставления параметра находится на рисунке). Также проставляем в программе значение h0 (окошко для вставки находится на рисунке в программе). Теперь выбираем нужное сечение стропил, заносим с плана показатель вертикальной силы реакции Qкг, однако уже для нижней точки стропила.

Осталось только просуммировать Q1 кг и Qкг, чтобы получить сосредоточенную нагрузку N, передающуюся через балки стоек на балки перекрытия. Именно этот параметр мы будем использовать, чтобы подобрать сечения досок и балок нашей стропильной системы.



Строительство ломаной крыши

Теперь, когда мы определили все необходимые габариты и нагрузки, можно переходить к конкретным действиям — строительству ломаной крыши. Чтобы не усложнять пояснение формулами, используем для примера типовую «коробку» дачного домика габаритами 8×8 метров. Итак, приступим.

Этап 1:

Кладем мауэрлат (брусья вдоль несущих стен, в нашем случае — по всему периметру) и поверх него — балки перекрытия. Один из вариантов крепления мауэрлат — скобой к деревянной пробке, вмонтированной в стену выше перекрытия. При укладке бруса мауэрлата нужно не забывать про гидроизоляцию. Она должна защищать древесину во всех местах, где та касается стены (снизу и сбоку со стороны наружной стены). Сечение балок перекрытия в данном случае составляет 10×20 см — этого будет достаточно.

Этап 2:

Выставляем вертикальные стойки. Они будут располагаться под изломами нашей ломаной крыши. Сначала выставляются угловые (крайние), для которых мы будем использовать брус 10×15 см, затем — промежуточные из бруса 5×15 см с максимальным шагом 3 метра. Для того, чтобы соблюсти четкую линию выставления стоек, между угловыми рекомендуется натянуть шнурок или использовать лазерный уровень.

Стойки, и угловые, и промежуточные, крепятся временными распорками. На иллюстрации такими распорками поддерживается только правая угловая стойка. Чтобы определить высоту стоек, нужно к расчетной чистовой высоте потолков мансарды (естественно, в месте установки стоек) прибавить 10 см.

Здесь необходимо сделать небольшую ремарку: нередко бывает, что уложив мауэрлат, мы не получаем прямоугольник или квадрат с углами четко 90°. Особенно часто такое встречается в старых домах, которые «повело» от времени или при строительстве которых были допущены ошибки. Это не является проблемой, так что волноваться не стоит. Между тем, чтобы впоследствии не мучиться с установкой остальной системы нашей крыши, стойки нужно постараться выставить так, чтобы они образовали четкий прямоугольник. В противном случае дальше начнутся проблемы со стропильной системой, и, как говорят, пошло-поехало.

Этап 3

Поверх стоек укладываются прогоны (брусья, связывающие все стойки с одной стороны в единую систему, которые будут также служить опорой будущей конструкции), для которых мы будем использовать брусья 5×15 см и ставим недостающие стойки (то есть на каждой балке перекрытия). Для стоек также используем брус 5×15 см. Для этих стоек распорки уже не потребуются. Они не являются несущими, а представляют собой каркас стен нашей будущей мансарды.

Этап 4:

Поверх брусьев прогонов перпендикулярно им и параллельно стойкам кладем доски затяжек. Крепить доски удобнее всего кровельным уголком. Исходя из предложенного в начале статьи плана, длина затяжек составляет 5,5 метров. Сечение рассчитывалось в специальной программе исходя из параметров «Нагр.(норм.)»=«Нагр.(расч.)»=150 кг/м². Для затяжек эксплуатационная нагрузка отсутствует.

Как показывают расчеты в этой программе, если ширина досок равна 5 см, то высота должна составлять не менее 21 сантиметра. Однако доски таких габаритов встречаются не часто, потому для дальнейших расчетов в данной статье принято, что используются затяжки 5×20 см. Чтобы исключить прогиб, в дальнейшем будет предложена инструкция по установке подвесок. Это не вполне правильно, поскольку даст незначительную, но все же дополнительную нагрузку на стропила в углах скатов. Чтобы компенсировать эту дополнительную нагрузку, габариты стропил, полученные в программе, будут несколько увеличены: вместо 5×15 см будут использоваться стропила сечением 5×20 см.

Устанавливая доски затяжек, под каждую где-то посредине длины устанавливаем временную подпорку. Это позволяет снизить степень провисания. Можно использовать подпорки 2,5×15 см (на иллюстрации можно видеть подпорку только под одну затяжку). Они необходимы, чтобы во время монтажа стропил можно было не бояться, что одно из брусьев подломится, а также для исключения провисания.

Поверх затяжек кладем доску 2,5×15, которая стянет их и сделает всю конструкцию более устойчивой. Важно: эту доску нельзя устанавливать точно по центру — она будет мешать дальнейшему монтажу. Достаточно будет отступить от центральной оси около 20 см вправо или влево.

Этап 5:

Теперь ставим брусья боковых стропил, как это показано на иллюстрации. Не забываем, что, несмотря на все наши старания, геометрия основания кровли могла получиться отнюдь не идеальной. Потому сначала делаем шаблон по торцевому брусу. Затем на всех последующих стропильных брусьях делаем только верхний запил. После этого прикладываем стропило в нужное нам место и только тогда уже окончательно запиливаем его внизу. Только после этого крепим стропило.

Если длины бруса не хватает, его можно нарастить, но под место стыка нужно непременно поставить дополнительную стойку.

Теперь можно монтировать заглушки для утеплительного материала, как это показано на иллюстрации.

Этап 6:

Далее можно ставить стропила верхнего конькового ската. Изготавливаем временную стойку: берем доску 2,5×15 и ставим ее точно перпендикулярно на крайней затяжке, как это сделано на иллюстрации. Правый (или левый) край доски должен быть выровнен точно по центральной оси. Теперь берем такого же сечения доску, прикладываем ее к нашей центральной стойке и карандашом делаем отметки, где будут находиться верхний и нижний запилы — мы получили шаблон.

По этой матрице делаем два стропила и устанавливаем их противоположно друг другу на торце. Сразу же закрепляем эту пару подкосом для устойчивости. Чаще всего данная работа выполняется втроем. Коньковый брус не потребуется.

Теперь можно аналогичным образом установить все стропила. На крышу такой же длины, как в примере, то есть, 8 метров, хватит 4-х подкосов, 2 с уклоном в одну сторону, 2 — в противоположную. Чтобы остальные пары стропил не покосились, их скрепляют доской 2,5×15 см, как это показано на иллюстрации, то есть, для каждой пары делается своя стойка.

Этап 7:

Как мы и планировали, чтобы исключить провисание досок-затяжек после того, как мы удалим из-под них временные подпорки, будем устанавливать подвески, для чего используем доску 2,5×15 см. Делается это так, как показано на иллюстрации. Теперь должно стать очевидным, зачем поперечная доска, скреплявшая затяжки, не выкладывалась точно посредине — она бы очень мешала процессу.

Этап 8:

Пришло время изготовить каркас фронтонов и обшить его снаружи деревом или другим выбранным материалом.

Далее последовательность действий такая: установка карнизов, сооружение обрешетки, обвязка обрешетки, создание фронтонных свесов и отливов. В других статьях эти этапы описаны более подробно.

Теперь нашу крышу можно считать практически готовой, пора переходить к сооружению «кровельного пирога», но это будет рассмотрено в другой статье.

Стропильная система вальмовой крыши — устройство и чертежи (фото, видео)

Вальмовая крыша, пожалуй, самый популярный вид четырехскатной кровли. Она подходит для перекрытия частных домов большой и малой площади, бань, даже беседок. Узнаваемую геометрию ей придает стропильная система вальмовой кровли, совокупность опорных элементов, работающих как каркас.

Содержание статьи

Сложность данной конструкции заключается в большом количестве составных частей и узлов крепления, требующих особых навыков и опыта. Эта статья ответит на вопросы о том, из чего она состоит, какие материалы используют для строительства, а также как выполняют монтажные работы.

Проект беседки с четырехскатной крышей

Стропильная система вальмовой крыши

Конструкция вальмовой крыши

Вальмовая крыша относится к четырехскатному типу, то есть образована из четырех скатов, плоскостей, имеющих одну общую сторону. Два ската, заменяющие собой фронтоны, называют вальмовыми или торцевыми, они имеют треугольную форму. А два других, в виде трапеций, обозначают термином фасадные. Линия, в которой сходятся все четыре ската – конек, самая высокая часть крыши. Конструкция вальмового типа состоит из:

Утепление вальмовой крыши

  1. Вальмовых скатов, которые имеют форму треугольника, располагаются на месте, принадлежащем фронтонам.
  2. Фасадных скатов трапециевидной формы.
  3. Конька, линии, которую образуют верхнее соединение стропильных пар, вершины вальмовой крыши.
  4. Свеса, выступающей за пределы периметра дома части крыши, образованной за счет длины стропильных ног или кобылок. Он защищает поверхность стен от талой и дождевой воды.
  5. Стропильной системы вальмовой крыши, каркаса несущего и распределяющего вес кровельной конструкции.
  6. Кровельного материала, покрытия, которое настилают на стропильные ноги вальмовой крыши для защиты от атмосферных осадков.
  7. Водостока, системы отведения воды, скапливающейся на крыше. Он состоит из желоба, водоприемной воронки и водосточной трубы и переносит влагу с поверхности крови к ливневой канализации.
  8. Снегозадержателей, элементов, не дающим снежным массам, накопившимся на крыше, обрушиваться и травмировать проходящих мимо людей.

Виды стропильной системы

Стропильная система вальмовой кровли может быть трех типов, в зависимости от того, как располагаются стропила:

  • Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
  • Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
  • Комбинированного. Этот термин означает что стропильная система состоит из чередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

Виды стропильной системы вальмовой крыши

Важно! При помощи висячей стропильной системы можно перекрыть строение не больше 6 метров шириной. Использование наслонных стропил с одной дополнительной опорой увеличивает это расстояние до 12 м, с двумя – до 18 м.

Используемый материал

Стропильная система крыши вальмового типа состоит из множества составных частей, которые отражает чертеж, они изготавливают из следующих материалов:

  1. Из металла. В таком случае используют уголки и двутавры из оцинкованного металла. Это прочный, коррозионностойкий, долговечный материал, который выдерживает большие нагрузки. У металлических стропил есть ли два существенных минуса – значительный вес и высокая стоимость. Поэтому используют металл в строительстве крыши крайне редко, особенно в частном домостроении.

    Стропильная система вальмовой крыши из металла

  2. Из древесины. Чаще всего применяют дерево твердых хвойных пород, например, сосны. Преимущества очевидны – легкий вес, невысокая цена, простота в обработке. Слабое место деревянной стропильной системы – это подверженность гниению, действию микроорганизмов и вредителей. Однако, эта проблема решается обработкой антисептическими составами. Кстати, те, кто заботится о пожарной безопасности, применяют еще антипирены.

Стропильная система вальмовой крыши из дерева

Правильно обработанное и подготовленной дерево – прекрасный материал для изготовления стропильной системы. Работать с ним гораздо проще, он не требует специального инструмента. А приятная цена позволит снизить затраты. Тем более металлический каркас крыши могут позволить себе лишь те, кто уверен в запасе прочности фундамента.

Элементы системы

В зависимости от площади и особенностей планировки дома, стропильная система вальмовой крыши приобретает различные виды, но основу ее составляют следующие элементы:

Висячая стропильная система

  1. Мауэрлата, представляющего собой брус сечением 100х100 мм или 150х150 мм. Его задача – равномерное распределение веса кровельной конструкции по периметру несущих стен. К мауэрлату крепят нижние части стропильных ног.
  2. Лежня, изготовленного из бруса толщиной 100 мм и более, который выполняет функции мауэрлата на внутренних несущих перегородках. На лежень монтируют стойки.
  3. Конькового прогона, деревянный брусок, на который опираются верхние части стропильных ног. Его соединяет собой вертикальные стойки.
  4. Диагональных стропил, формирующих ребра вальмовых скатов. Их крепят таким образом, что они продолжают конек и расходятся к углам дома. Всего в вальмовой крыше четыре диагональных стропильных ноги, их крепят к коньковом прогону и мауэрлату. Эти стропильные ноги имеют большую длину и подвергаются большим нагрузкам, поэтому их толщина должна быть в два раза больше рядовых.

    Диагональные стропильные ноги

  5. Рядовых стропил, которые служат опорой трапециевидных скатов. Для изготовления используют доски размера 50х150 мм или 100х150 мм. Верхняя часть рядовых стропильных ног опирается на коньковый прогон, а нижняя на мауэрлат. Шаг между ними берется 60-120 см, на его размер оказывает влияние применяемый утеплитель и вес кровельного материала.
  6. Нарожников, укороченных стропил, прикрепляемых одной стороной к диагональным, а другой к мауэрлату. Расстояние между нарожниками не должно превышать 70-80 см, а размеры пиломатериала не имеют особого значения, так как нагрузка на них не велика.
  7. Стоек, то есть вертикально расположенных опор из бруса. Стойки устанавливают на лежень, они подпирают стропильную ногу в средней части или коньковый прогон в зависимости от характера использования чердачного помещения.
  8. Затяжек, горизонтальный перемычек между ногами каждой стропильной пары. Затяжки стягивают стропила, снимая распирающую нагрузку на стены. Расположенную высоко у конька затяжку называют ригель, а низкорасположенную используют как балку перекрытия.
  9. Подкосов, подстропильных ног, которые располагают под углом к стропилам для уменьшения их прогиба под собственным весом.
  10. Шпренгелей, вертикальных подпорок диагональных стропил. Конструкции с вертикальными стойками и горизонтальными схватками называют шпренгельные фермы.

Обратите внимание! Некоторые элементы стропильной системы вальмовой крыши имеют значительную длину. А стандартный размер пиломатериалов из дерева ограничен шестью метрами. Чтобы выйти из этой проблемной ситуации, кровельщики изготавливают клееные или наборные стропила, составленный из двух или трех частей.

Монтаж мауэрлата

Монтаж мауэрлата – отправная точка создания стропильной системы для вальмовой кровли. Правильная установка обеспечит надежное основание для стропил. Во время строительства дома из бруса или бревна роль мауэрлата выполняют верхние венцы. В сооружениях из кирпича, газосиликатных блоков его крепят следующим образом:

Способы установки мауэрлата

  • На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
  • Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
  • После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
  • Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате никогда не выполняют выпилы под стропила, нарушать его целостность нельзя!

Этапы сборки

Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

  • Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
  • Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.
  • Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.

    Монтаж диагональных стропильных ног

  • Усиливают диагональные стропила шпренгельными фермами. Стягивают смежный стороны мауэрлата схваткой, упирая в нее нижнюю часть шпренгеля. Верхнюю часть подставляют под диагональные стропила.
  • Монтируют рядовые стопила. Сначала устанавливают фронтальную и тыльную пару ног, между ними натягивают тросик и, выравнивая по нему, укладывают остальные.

    Монтаж рядовых стропил

  • Устанавливают нарожники. Берут одну доску, примеряют, размечают на ней выпилы под мауэрлат и диагональные стропила. Половину нарожников изготавливают по этому лекалу, а остальные в зеркальном отображении. Прикрепляют с помощью гвоздей или уголков. Концы стропил оставляют неподрезанными.
  • Между диагональными стропилами натягивают нить и подравнивают стропила таким образом, чтобы их длина формировала свес 40-50 см. Монтируют ветровую доску.

    Готовая стропильная система вальмовой крыши

  • Настилают обрешетку. Схема обрешетки выбирается согласно рекомендациям к конкретному типу кровельного материала. Для мягкой, рулонной кровли изготавливают сплошную из листов ОСБ, а для металлочерепицы и профнастила подходит решетчатая обрешетка.

Грамотный расчет, подробный чертеж и качественная установка – залог долгой службы и надёжности стропильной системы крыши.

Видео-инструкция

Конструкция вальмовой крыши: стропильная система

«Датская» вальмовая крыша: конструкция состоит из нескольких элементов. В нее входят специальные доски опоры, стропила (в том числе вальмовые), ригель с вкладышем, верхняя обвязка стены, проставки. Монтажные работы довольно простые, кроме того не нужно покупать дорогостоящие кровельные материалы. Поэтому застройщики отдают предпочтение именно этому инженерному решению. Таким образом, получается удобная вальмовая двухскатная крыша.

Для кровли с тремя фронтонами характерны следующие элементы: стропила для фронтонов, коньковые специальные прогоны, стойки, балки перекрытия, многочисленные затяжки. Благодаря этому, архитектурные объекты перестают быть безликими. Три фронтона идеально подойдут для сложных строений, к примеру, здания с башенками, главное — правильно выполнить расчет фронтона. Такая конструкция, естественно, более дорогостоящая. Она сама по себе еще и сложна, в отличие от «датской» крыши. Поверхность занимает объемную площадь, поэтому для возведения здания придется потратить немалую сумму финансового бюджета.

При монтаже кровли такого типа, обратите внимание на стропильную систему. Процесс обустройства стропильной системы вальмовой крыши довольно сложный и трудоемкий. Для конструкции нужно будет установить специальные стропила, направленные на стенные углы. Стропильные ноги еще называют накосными диагональными.

Благодаря такому скрещиванию слоев, можно избежать частых проблем, возникающих при строительстве. Во-первых, благодаря такой методике можно получить цельные балки больших размеров. При этом сечение становится уже удвоенным – это позволяет несущей стропильной системе выдерживать механические нагрузки. Во-вторых, при соединении стропил происходит унификация типоразмеров элементов. Благодаря такому процессу, вы сможете изготавливать диагональные стропила из тех же пиломатериалов, что используются и для стандартных стропил.

Строительство вальмовой крыши своими руками

  • Конструкция вальмовой крыши – это емкое инженерное сооружение. Она требует правильного монтажа и использования при этом надежных кровельных материалов. Такие крыши идеально впишутся в наиболее распространенные типы ландшафта. Отметим, что такие кровли – это очень яркие и запоминающиеся архитектурные объекты. Они без труда подойдут к различным нестандартным строениям, например, небольшим башенкам. Но не забывайте, что на результат повлияет выбранный вами кровельный материал.
  • Красивому архитектурному облику должно подходить соответствующее покрытие. Рекомендуем использовать традиционную керамическую черепицу, кровлю из меди или современные виды материала. Вальмовая крыша с разными углами потребует сочетания вальмового и двухскатного элементов. От этого и будет зависеть качество и изыск готового строения.
  • Необходимость в таком типе кровли возникает в климатических зонах с сильными ветрами. Поэтому нужно создать защиту от них. Сегодня можно часто встретить чердачные помещения в виде мансард. Это своего рода измененные комнаты, очень стильные и функциональные. Но они должны быть оборудованы специальными мансардными окнами. Именно поэтому монтажные работы вальмовых крыш требуют специальной подготовки работников (читайте: «Стропильная система своими руками: материал, расчеты, установка»).
  • Не забывайте, что кровля должна обеспечивать не только безопасную эксплуатацию, но и защищать мансардные помещения от атмосферного влияния. При этом по всем стандартам должны быть проведены гидро–, тепло–, и пароизоляция. Немаловажным является и грамотный выбор древесины для деревянной конструкции вальмовой крыши. Советуем отдавать предпочтение сосне или лиственнице. Заметим, что древесина ни в коем случае не должна быть сырой. Кроме того ее следует пропитать специальным защитным составом, называемым антисептиком. Планировать угол наклона вальмовой крыши, а также другие работы должны только профессионалы.

Выполнение расчетов вальмовых крыш

Благодаря проведению расчетов по всем правилам, вы сможете изготовить вальмовую крышу с надежной, эстетичной и безопасной конструкцией. Если вы решили своими силами производить все монтажные работы, все равно пригласите профессионала. Он осуществит весь комплекс расчетов и проведет грамотную разметку. В крайнем случае, рекомендуется пользоваться специальным калькулятором для вальмовых крыш. Не стоит забывать, что важно провести вычислительные работы по параметрам стропил. Но кроме этого должны быть учтены и иные элементы, необходимые для кровли.

  1. Первым делом нужно изготовить рейки, которые будут выполнять вспомогательные разметочные функции. Именно на них следует наносить отметки выявленных расстояний. Это предотвращает риск ошибок при расчетах. Для грамотного выполнения монтажа всех стропил, нужно снизить минимальную погрешность в расчетах. Не забывайте, что разметка должна быть предельно точной. На тех местах, где будут располагаться стропила – следует провести обозначение. Суть разметки состоит в установлении двух ключевых точек. Одну из них размещают на мауэрлате по центру стены, а вторую – посередине конькового бруса. В площади между этими двумя точками укладывается основное стропило.
  2. При схеме проекта с тремя стропилами, место закрепления крайних определить можно следующим способом: первым делом монтируется центральное стропило. Затем отмеряют лишь половину расстояния до бруса конька. Замеры нужно проводить в обе стороны. После этого, происходит укладка дополнительных стропил. Они ложатся поверх ранее отмеченных точек при параллельном уклоне к основному. При использовании больше трех стропил – они размещаются по пролетам конька на одинаковом расстоянии.
  3. Вальмовая ломаная крыша потребует определенных нюансов в распределении. В соответствии с ним длина конькового бруса делится на числовое значение (оно должно быть на единицу больше, чем общее количество стропил в стропильной системе ломаной крыши). В итоге полученный результат и будет нужным вам расстоянием между стропилами. Длина центрального стропила предполагает определение несколькими способами:
    -Первый метод – установка стропильной системы ломаной крыши происходит в местах будущей фиксации. Для этого нужно очертить нужные контуры спилов. Ненужные части – просто отпиливаются.
    -Второй способ – более удобный. Он заключается в определении высоты коньковых пролетов и стропильных проекций на плоскости основания кровель. Затем можно выполнять замеры по длине стропил. Для этого понадобится знание теоремы Пифагора. Измерять и отпиливать ненужные части досок рекомендуется на земле. После всех работ материал уже поднимается на крышу (читайте также: «Вальмовая крыша — стропильная система: элементы и устройство»).
    -Третий прием – самый простой. Высчитывание параметров длины стропил, характер их связи с высотой коньковых пролетов и размеров здания – происходит путем изучения специализированных строительных справочников. В этом случае вполне необходимо установить каркас вальмовой крыши по чертежам. Они в свою очередь также являются частью проекта.
  4. Для каждого проекта всегда одно требование – учет величины угла наклона кровли. Чтобы установить расстояние между фиксацией каждого промежуточного стропила, нужно выбрать одно из них. Оно и будет приниматься в качестве так называемой отправной отсчетной точки. Обычно она располагается на мауэрлате. Важный момент: при расчете вальмовых крыш, учитывайте расстояние от угла дома до отправной точки. Оно должно строго совпадать со стропильной длиной.

Другие промежуточные стропила также устанавливаются равномерно. Их верхние концы должны быть зафиксированы на диагональном стропиле. Нижние концы располагаются на мауэрлате. Не забывайте и о методе работы: вальмовые стропила следует устанавливать только встык с угловыми стропилами.

Устройство вальмовой кровли, подробно на видео:

Возведение вальмовой кровли подразумевает учет разнообразных нюансов. К примеру, размеры крыши не должны быть произвольными. На них влияют размеры всего здания. То есть все элементы должны быть пропорциональными друг другу. Это важно не только из защитных соображений, но и с точки зрения эстетической составляющей сооружения.

Если вы грамотно и корректно выполните все расчеты – то получите в свое распоряжение прочную, эстетичную и безопасную вальмовую крышу. Конструкция такой кровли – это своего рода сооружение с ломаными линиями (прочтите также: «Характеристики и конструкция крыш: стропильные системы»). Поэтому особенно важно точно определить, сколько кровельного материала понадобится для завершения всех работ. Помните, что под скатами вальмовых крыш можно соорудить жилое мансардное помещение. Но при этом возрастут и расходы. Другими словами, вам нужно будет учесть и работы, связанные с проведением гидроизоляции, теплоизоляции и пароизоляции. Ни один из этих этапов не следует игнорировать, так как без них влияние атмосферной среды может негативно сказаться на функционировании вашей кровли.

Подведем итог: расчет сметы по стоимости кровли включает в себя:

  • выбор покрытия для крыши;
  • расчет всей площади, занимаемой крышей;
  • выбор материалов с учетом их изготовителя.

Отметим, что кровельные покрытия различаются между собой в цене, в цветовой гамме, в функциональных характеристиках, в весе. При этом серьезная составляющая при выборе – это методы установки. При выборе кровельного материала обязательно учитывайте нагрузку от снега и способности противостоять ветрам.

Таким образом, возведение вальмовых кровель – довольно сложный процесс. И если вы решили качественно его провести, то рекомендуем обратить к специалистам. Они не только покажут вам фото– и видеоматериалы по данной тематике, но и помогут составить расчеты и смету. Кроме того фирмы часто предлагают недорогой кровельный материал. Так что выбор тут очевиден.

PPT — Презентация PowerPoint со сломанной шатровой крышей, скачать бесплатно

  • Сломанная шатровая крыша

  • План с отбортованной и долинной кровлей Шаг крыши = 25⁰

  • План откидной крыши Шаг = 25⁰ Что участники определяют боковой разрез Creeper

  • Разметка вальмовой и плоской крыши Шаг крыши = 25⁰ Что участники определяют боковой разрез Valley Creeper • Что участники определяют боковой разрез Creeper • Половина пролета • Обычный стропил

  • Планировка вальмовой и плоской крыши Шаг кровли = 25⁰ • Что определяют участники в разрезе по бокам Valley Creeper • Половинный пролет • Обычное стропило • Что определяют участники с боковым разрезом Creeper • Половинный пролет • Обычное стропило

  • Разметка бедра и V-образная крыша Шаг крыши = 25⁰ • Что определяют стержни, боковой разрез ползуна • Половина пролета • Обычное стропило

  • Разметка сломанной вальмовой крыши Шаг крыши = 25⁰ необходимо разработать новые скосы

  • Разметка сломанной вальмовой крыши Шаг крыши = 25⁰ Все скосы и краевые срезы такие же, как у вальмовой крыши. Сломанная вальмовая крыша, поскольку пролет не такой же, подъем не будет таким же

  • Планировка сломанной вальмовой крыши Шаг крыши = 25 Стропила в бедрах Малый пролет Корона Стропила на конце Малый пролет 90 x 35 @ 450 c до c Тазобедренные стропила 140 x 35 Конек 140 x 35 Обычные стропила Большой пролет Общие стропила Малый пролет бедра Стропила Большой пролет Стропила Малый пролет Центрирующее стропило Малый пролет Коронный конец Большой пролет Сломанное центрирующее стропило Сломанное бедро Центрирующее стропило Точка сборки большого пролета

  • Шаг крыши = 25⁰ План разбитого шатрового стропила 90 x 35 @ 450 c до c Тазобедренные стропила 140 x 35 Гребень 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = √2

  • Шаг кровли = 25⁰ Разметка стропил сломанной вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Коньки 140 x 35 Расстояние между стропилами 300 мм 1.489 1.103 0.466 1.000 Определите требуемую длину Обычный основной пролет стропил = длина в плане x длина стропила / м = (1000-17,5) x 1,103 = 982,5 x 1,103 = 1084 √2

  • Обычный стропила — большой пролет .000 √2 Отвес

  • Шаг кровли = 25⁰ Разметка сломанных стропил вальмовой крыши 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите требуемую длину Стандартные стропила Главный пролет = 1084 Обычные стропила Малый пролет = √2

  • Шаг крыши = 25⁰ Разметка сломанных стропил вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1.000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = длина в плане x длина стропил / м = (675-17.5) x 1,103 = 657,5 x 1,103 = 725 √2

  • Обычное стропило — Малый пролет по отвесу • Поскольку основной и малый пролет имеют одинаковый шаг, разрезы по отвесу должны быть одинаковыми 1,489 1,103 0,466 1,000 √2 Отвес

  • Шаг кровли = 25⁰ Разметка сломанных стропил вальмовой крыши 90 x 35 при 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = 1084 Обычные стропила Незначительный пролет = 725 подъемов Главная крыша = (½ пролета — ½ конька) x подъем / м = (1000 — 17.5) x 0,466 = 982,5 x 0,466 = 458 √2

  • Шаг кровли = 25⁰ Разметка сломанных стропил вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Коньк 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 подъем основной крыши = 458 = (½ основного пролета — ½ конька) x подъем / м = (1000 — 17,5) x 0,466 = 982,5 x 0,466 = 458 √ 2

  • Шаг кровли = 25⁰ Разметка стропил сломанной вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = = (½ пролета — ½ конька) x Подъем / м = (675 — 17,5) x 0,466 = 657,5 x 0,466 = 306 √2

  • Шаг кровли = 25⁰ Разметка сломанных стропил вальмовой крыши 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите необходимую длину Основной пролет стропил = 1084 Общий пролет стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 √2

  • Разметка сломанной вальмовой крыши Шаг кровли = 25 develop Для разработки других элементов кровли нам необходимо определить план длина первого стропила 90 x 35 @ 450 c к c Hip Rafters 140 x 35 Конек 140 x 35 Напоминаем, что все бедра и впадины делят углы пополам.В этом здании это означает, что они находятся под углом 45⁰.

  • Шаг кровли = 25⁰ План разбитых стропил вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите необходимую длину Обычный основной пролет стропил = 1084 Обычный Малый пролет стропил = 725 подъемов основной крыши = 458 подъемов второстепенной крыши = 306 основной пролет в бедрах = длина в плане Конечная стропила x длина бедра / м = (1000-17,5) x 1,489 = 982,5 x 1,489 = 1,463 √2

  • Стропило бедра — Отрезок большой простирания 1.489 1,103 0,466 1.000 √2 Отрез по отвесу

  • Шаг крыши = 25⁰ Разметка сломанных стропил вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1.000 Определить Требуемая длина Обычный основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем вспомогательной крыши = 306 Основной пролет в бедрах = 1,463 Длина бедра Незначительный пролет = = длина в плане стропила на конце х бедра / м = (0,675 — 17,5 ) x 1,489 = 657,5 x 1,489 = 979 √2

  • Шаг кровли = 25⁰ Разметка стропил сломанной вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Коньк 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Длина бедра Главный пролет = 1,463 Длина бедра Малый пролет = = Длина в плане Конечная стропила x Длина бедра / м = (0,675 — 17,5) x 1,489 = 657,5 x 1,489 = 979 √2 Долина такая же, как и бедро

  • Стропила бедра — Малый отрезок расстояния между ногами • Поскольку основной и малый пролет имеют одинаковый шаг, разрезы отвеса должны быть то же 1.489 1.103 0.466 1.000 √2 Отрез по отвесу

  • Шаг крыши = 25⁰ Разметка сломанных стропил вальмовой крыши 90 x 35 при 450 c — c Набедренные стропила 140 x 35 Конька 140 x 35 Расстояние между стропилами 300 мм Определить длину осевой линии Общий основной пролет стропил = 1084 Малый пролет общих стропил = 725 Подъем основной крыши = 458 Промежуточный подъем крыши = 306 Длина бедра Главный пролет = 1,463 Длина бедра Малый пролет = 979 Длина основного плана 1-го ползуна = ½ пролета — Шаг + Коррекция = 1000 — 300 + (1,414 x — 17,5 + 17,5) = 693 x длина стропил / м = 693 x 1.103 = 764 1.489 1.103 0.466 1.000 √2 Обратите внимание, что эти измерения являются направленными, поскольку они идут назад к верхней плите, они должны быть отрицательными

  • Creepers — Major SpanPlumb Cut • Creepers имеют тот же шаг, что и обычные стропила. У них должен быть одинаковый отвес 1.489 1.103 0.466 1.000 √2 Отвес

  • Шаг кровли = 25⁰ Укладка сломанных стропил вальмовой крыши 90 x 35 при 450 c to c Набедренные стропила 140 x 35 Конька 140 x 35 Стропила Расстояние 300 мм. Определите длину осевой линии. Общий основной пролет стропил = 1084 Общий пролет стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Большой пролет длины бедра = 1.463 Малый пролет длины бедра = 979 1-й основной ползун = 764 1-й второстепенный ползун = 406 Плановая длина = ½ пролета — шаг + коррекция = 675 — 300 + (1,414 x -17,5 + 17,5) = 368 x длина стропила / м = 368 x 1,103 = 406 1,489 1,103 0,466 1,000 √2

  • Creepers– Minor SpanPlumb Cut • Creepers имеют тот же шаг, что и обычные стропила. У них должен быть одинаковый отвес 1.489 1.103 0.466 1.000 √2 Отвес

  • Шаг кровли = 25⁰ Укладка сломанных стропил вальмовой крыши 90 x 35 при 450 c to c Набедренные стропила 140 x 35 Конька 140 x 35 Стропила Расстояние 300 мм. Определите требуемую длину. Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Большой пролет в бедрах = 1463 Малый пролет длины бедра = 979 1-й основной ползун = 764 1-й малый ползун = 406 1-й ползун = 698 Длина в плане = ½ пролета + коррекция впадины — ½ гребня = 675 — (1,414 x -17,5 + 17,5) — 17,5 = 633 x стропила Длина / м = 633 x 1.103 = 698 1.489 1.103 0.466 1.000 √2

  • Вылет сломанной вальмовой крыши Шаг кровли = 25⁰ скос кромки стропил Valley Creepers 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Гребень 140 x 35 Какой треугольник образует скос

  • Crippled or Valley CreepersPlumb Cut • Лезвия имеют такой же шаг, как и обычные стропила.У них должен быть одинаковый отвес 1.489 1.103 0.466 1.000 √2 Отвес

  • Разрез сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других кровельных элементов нам необходимо определить длину в плане первого стропила 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Определить поврежденное центрирующее стропило

  • Разметка сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину плана первого стропила 90 x 35 @ 450 c — c Hip Rafters 140 x 35 Ridge 140 x 35 Определить поврежденное центрирующее стропило Мы напоминаем, что все бедра и впадины делят углы пополам.В этом здании это означает, что они находятся под углом 45⁰.

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину в плане первого стропила 90 x 35 @ 450 c до c Набедренные стропила 140 x 35 Коньк 140 x 35 Определить искореженное центрирование Бедра стропил под углом 45 ° 1000-675 = 325 ½ большого пролета — ½ малого пролета

  • Разрез сломанной вальмовой крыши Шаг крыши = 25⁰ Для разработки других элементов кровли нам необходимо определить длину плана первого стропила 90 x 35 @ 450 c — c Hip Rafters 140 x 35 Ridge 140 x 35 Определить поврежденное центрирующее стропило Мы напоминаем, что все бедра и впадины делят углы пополам.В этом здании это означает, что они находятся под углом 45⁰. Следовательно, там, где сломанное бедро пересекается с малым пролетом конька, должно быть 325 мм от центральной линии основного пролета конька

  • Разбитая вальмовая крыша Шаг крыши = 25⁰ Для разработки других элементов кровли нам необходимо сначала определить длину плана. Стропила 90 x 35 @ 450 c до c Бедренные стропила 140 x 35 Коньк 140 x 35 Определить поврежденное центрирующее стропило Оба бедра под углом 45 ° 1000-675 = 325 ½ большого пролета — ½ малого пролета

  • План сломанной шатровой крыши Шаг кровли = 25⁰. Для разработки других элементов кровли нам необходимо сначала определить длину плана стропила 90 x 35 @ 450 c — c Бедренные стропила 140 x 35 Конек 140 x 35 Определить искореженное центрирующее стропило = (½ большого пролета — ½ малого пролета) x 2 Или = Большой пролет — Малый пролет Это должно быть 2x Это

  • План сломанной вальмовой крыши Шаг крыши = 25⁰ Для разработки других элементов кровли нам нужно определить длину плана первого стропила 90 x 35 @ 450 c to c Бедренные стропила 140 x 35 Ri dge 140 x 35 Определить поврежденные центрирующие стропила Поскольку впадина находится под углом 45 °, пересечение с впадиной должно быть еще 325 мм

  • Шаг крыши = 25⁰ Разметка сломанной шатровой стропилы крыши 90 x 35 @ 450 c to c бедра Стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем главной крыши = 458 Подъем малой крыши = 306 Основной пролет в бедрах = 1.463 Малый пролет по длине бедра = 979 1-й основной ползун = 764 1-й второстепенный малый ползун = 406 1-й ползун = 698 Деформированное центрирующее стропило = 689 Длина в плане = большой пролет — малый пролет + коррекция впадины — ½ гребня = 2000 — 1350 + (1,414 x — 17,5 + 17,5) — 17,5 = 625 x длина стропила / м = 625 x 1,103 = 689 1,489 1,103 0,466 1,000 √2

  • Скошенное центрирующее стропило • Скошенное центрирующее стропило имеет тот же шаг, что и обычные стропила. • Он должен иметь такой же отвес 1.489 1,103 0,466 1.000 √2 Отвес

  • Разметка сломанной вальмовой крыши Шаг крыши = скос кромки 25⁰ для искореженных центрирующих стропил 90 x 35 при 450 c to c Набедренные стропила 140 x 35 Конус 140 x 35 Какой треугольник образует скос

  • Простое проявление скоса Из предыдущего • Стропила со скосом по отвесу • Стропила со скосом по ровной кромке • Стропила для снятия скоса по краю • Обшивка со скосом по отвесу • Скос по отвесу на бедре • Бедро с ровным скосом • Срез по краю на бедре • Стропила со скосом по поверхности

  • План разбитой вальмовой крыши Шаг крыши = 25⁰ У каждого стропила долины должен быть противоположный стропила 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Коньк 140 x 35

  • План сломанной вальмовой крыши Уклон крыши = 25⁰ Каждый Вальмолаз должен иметь противоположный лианчик Стропила 90 x 35 @ 450 c to c Бедренные стропила 140 x 35 Коньк 140 x 35

  • План сломанной вальмовой крыши Шаг крыши = 25⁰ Каждый Вальмовый лиан должен иметь противоположную лиану Стропило 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Коньк 140 x 35

  • Разрез сломанной вальмовой крыши Шаг крыши = 25⁰ Каждый Valley Creeper должен иметь противоположную лиану Стропило 90 x 35 @ 450 c — c Hip Rafters 140 x 35 Ridge 140 x 35 Из предыдущих расчетов мы определили следующее:

  • Layout of Broken Hip Roof Pitch = 25⁰ Каждый Valley Creeper должен иметь противоположный лианчик Стропило 90 x 35 @ 450 c — c Hip Rafters 140 x 35 Ridge 140 x 35 Длина центральной линии такая же, как и расстояние от точки сбора

  • Разбитая вальмовая крыша Шаг кровли = 25⁰ Каждый Valley Creeper должен иметь противоположный лианчик Rafter 90 x 35 @ 450 c to c Бедренные стропила 140 x 35 Коньк 140 x 35 Для определения истинной длины Длинная точка Длина центральной линии 325 +/- Коррекция длинной точки -7.5 (-17,5 x 1,414 + 17,5) Вычет ½ конька 17,5 Длина в плане = 325 + -7,5 — 17,5

  • Шаг кровли = 25⁰ Разметка стропила сломанной вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 х 35 конька 140 х 35 Расстояние между стропилами 300 мм Определите требуемую длину Общий основной пролет стропил = 1084 Обычный малый пролет стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Длина бедра Большой пролет = 1,463 Длина бедра Малый пролет = 979 1-й основной пролёт = 764 1-й малый ползун = 406 1-й ползун = 698 Поврежденный центральный стропила = 689 Подходящий ползун = 331 Длина плана = ½ большого пролета — ½ малого пролета + поправка впадины — ½ гребня = 1000 — 675 + (1.414 x -17,5 + 17,5) — 17,5 = 300 x Длина стропил / м = 300 x 1,103 = 331 1,489 1,103 0,466 1.000 √2

  • Загрузить больше ….

    PPT — Презентация PowerPoint со сломанной шатровой крышей, скачать бесплатно

  • Сломанная шатровая крыша

  • План с отбортованной и долинной кровлей Шаг крыши = 25⁰

  • План откидной крыши Шаг = 25⁰ Что участники определяют боковой разрез Creeper

  • Разметка вальмовой и плоской крыши Шаг крыши = 25⁰ Что участники определяют боковой разрез Valley Creeper • Что участники определяют боковой разрез Creeper • Половина пролета • Обычный стропил

  • Планировка вальмовой и плоской крыши Шаг кровли = 25⁰ • Что определяют участники в разрезе по бокам Valley Creeper • Половинный пролет • Обычное стропило • Что определяют участники с боковым разрезом Creeper • Половинный пролет • Обычное стропило

  • Разметка бедра и V-образная крыша Шаг крыши = 25⁰ • Что определяют стержни, боковой разрез ползуна • Половина пролета • Обычное стропило

  • Разметка сломанной вальмовой крыши Шаг крыши = 25⁰ необходимо разработать новые скосы

  • Разметка сломанной вальмовой крыши Шаг крыши = 25⁰ Все скосы и краевые разрезы такие же, как у вальмовой крыши.

  • Планировка сломанной вальмовой крыши Шаг крыши = 25 ° Стропила в бедрах Малый пролет Корона Стропила на конце Малый пролет 90 x 35 @ 450 c до c Тазобедренные стропила 140 x 35 Конек 140 x 35 Обычные стропила Большой пролет Общие стропила Малый пролет бедра Стропила Большой пролет Долина Стропила Малый пролет Центрирующее стропило Малый пролет Конец короны Главный пролет Скошенное центрирующее стропило Сломанное бедро Центрирующее стропило Главный пролет Точка сбора

  • Разметка сломанной вальмовой крыши Шаг крыши = 25⁰ При более сложной крыше крыша .Важно спланировать и определить как можно большую часть крыши за пределами строительной площадки Стропила 90 x 35 @ 450 c до c Вальмовые стропила 140 x 35 Конек 140 x 35

  • Шаг кровли = 25⁰ План сломанной вальмовой крыши Стропила 90 x 35 @ 450 c до c Вальмовые стропила 140 x 35 Коньк 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = √2

  • Шаг крыши = 25⁰ План сломанной вальмовой крыши Стропила 90 x 35 @ 450 c до c Бедренные стропила 140 x 35 Конек 140 x 35 Шаг стропил 300 мм 1.489 1,103 0,466 1,000 Определите требуемую длину Основной пролет стропил = длина в плане x длина стропила / м = (1000-17,5) x 1,103 = 982,5 x 1,103 = 1084 √2

  • Обычный стропила — большой пролет Отрезок по отвесу 1,489 1,103 0,466 1,000 √2 Отвес

  • Шаг кровли = 25⁰ Укладка сломанных стропил вальмовой крыши 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Конька 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите требуемую длину Стандартные стропила Пролет = 1084 Обычные стропила Незначительный пролет = √2

  • Шаг кровли = 25⁰ Разметка сломанных стропил вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конька 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = длина в плане x длина стропила / м = (675-17,5) x 1,103 = 657,5 x 1,103 = 725 √2

  • Обычные стропила — малый пролет Отрез • Поскольку большой и малый пролет имеют одинаковый шаг, разрезы по отвесу должны быть одинаковыми 1.489 1.103 0.466 1.000 √2 Отвес

  • Шаг кровли = 25⁰ План стропила сломанной шатровой крыши 90 x 35 @ 450 c to c Бедренные стропила 140 x 35 Коньк 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем главной крыши = (½ пролета — ½ конька) x подъем / м = (1000 — 17,5) x 0,466 = 982,5 x 0,466 = 458 √2

  • Шаг кровли = 25⁰ Разметка сломанных стропил вальмовой крыши 90 x 35 при 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1000 Определите требуемую длину Общий основной пролет стропил = 1084 Обычные стропила Малый пролет = 725 подъемов Основная крыша = 458 = (½ основного пролета — ½ конька) x подъем / м = (1000 — 17.5) x 0,466 = 982,5 x 0,466 = 458 √2

  • Шаг кровли = 25⁰ Разметка стропил сломанной вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конька 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = = (½ малого пролета — ½ конька) x Подъем / м = (675 — 17,5) x 0,466 = 657,5 x 0,466 = 306 √2

  • Шаг кровли = 25⁰ Разметка стропил сломанной вальмовой крыши 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 √2

  • План сломанной шатровой крыши Шаг кровли = 25⁰ Для создания другой кровли Сначала необходимо определить длину в плане Стропила 90 x 35 @ 450 c to c Бедро-стропила 140 x 35 Гребень 140 x 35 Напоминаем, что все бедра и впадины делят углы пополам. В этом здании это означает, что они находятся под углом 45⁰.

  • Шаг кровли = 25⁰ Разметка стропил сломанной вальмовой крыши 90 x 35 @ 450 c to c Вальмовые стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Большой пролет длины бедра = Длина в плане конечной стропилы x Длина бедра / м = (1000 — 17,5) x 1,489 = 982,5 x 1,489 = 1,463 √2

  • Стропила бедра — большой пролет по отвесу 1,489 1,103 0,466 1000 √2 Отрезок по отвесу

  • Шаг крыши = 255 Укладка крыши при сломанном бедре 90 x 35 450 c to c Hip Rafters 140 x 35 Ridge 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Длина бедра, большой пролет = 1,463 Длина бедра Малый пролет = = Длина в плане Конечная стропила x Длина бедра / м = (0,675 — 17,5) x 1,489 = 657,5 x 1,489 = 979 √2

  • Шаг кровли = 25 Разметка стропил сломанной вальмовой крыши 90 x 35 при 450 c to c Набедренные стропила 140 x 35 Коньк 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите необходимую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Основной пролет в бедрах = 1.463 Длина бедра, малый пролет = = длина в плане стропила на конце кроны x длина бедра / м = (0,675 — 17,5) x 1,489 = 657,5 x 1,489 = 979 √2 Впадина такая же, как у бедра

  • Стропила бедра — малый пролет Отрез • Поскольку большой и малый пролет имеют одинаковый шаг, разрезы по отвесу должны быть одинаковыми 1.489 1.103 0.466 1.000 √2 Отвес

  • Шаг крыши = 25⁰ Разметка стропила сломанной шатровой крыши 90 x 35 @ 450 c to c Hip Rafters 140 x 35 Ridge 140 x 35 Расстояние между стропилами 300 мм Определить длину центральной линии Общий основной пролет стропил = 1084 Общий пролет стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Длина бедра Большой пролет = 1.463 Малый пролет длины бедра = 979 Длина основного плана 1-го ползуна = ½ пролета — шаг + коррекция = 1000 — 300 + (1,414 x -17,5 + 17,5) = 693 x длина стропила / м = 693 x 1,103 = 764 1,489 1,103 0,466 1,000 √ 2 Обратите внимание, что эти измерения являются направленными, поскольку они возвращаются к верхней плите, они должны быть отрицательными.

  • Creepers — Major SpanPlumb Cut • Creepers имеют тот же шаг, что и обычные стропила. У них должен быть одинаковый отвес 1.489 1.103 0.466 1.000 √2 Отвес

  • Шаг крыши = 25⁰ Укладка сломанных стропил вальмовой крыши 90 x 35 при 450 c to c Набедренные стропила 140 x 35 Конька 140 x 35 Стропила Расстояние 300 мм. Определите длину осевой линии. Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой кровли = 306 Основной пролет в бедрах = 1.463 Меньший пролет длины бедра = 979 1-й основной ползун = 764 Младший 1-й ползун = 406 Плановая длина = ½ пролета — шаг + коррекция = 675 — 300 + (1,414 x -17,5 + 17,5) = 368 x длина стропила / м = 368 x 1,103 = 406 1,489 1,103 0,466 1,000 √2

  • Creepers– Minor SpanPlumb Cut • Creepers имеют тот же шаг, что и обычные стропила. У них должен быть одинаковый отвес 1.489 1.103 0.466 1.000 √2 Отвес

  • Шаг крыши = 25⁰ Укладка сломанных стропил вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конька 140 x 35 Стропила Расстояние 300 мм. Определите требуемую длину. Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Большой пролет в бедрах = 1.463 Малый пролет длины бедра = 979 1-й основной ползун = 764 1-й второстепенный ползун = 406 1-й ползун = 698 Длина в плане = ½ пролета + коррекция впадины — ½ гребня = 675 — (1,414 x -17,5 + 17,5) — 17,5 = 633 x стропила Длина / м = 633 x 1.103 = 698 1.489 1.103 0.466 1.000 √2

  • Вылет сломанной вальмовой крыши Шаг кровли = 25⁰ скос кромки для стропил Valley Creepers 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Гребень 140 x 35 Какой треугольник образует скос

  • Crippled or Valley CreepersPlumb Cut • Лезвия имеют тот же шаг, что и обычные стропила.У них должен быть одинаковый отвес 1.489 1.103 0.466 1.000 √2 Отвес

  • Разрез сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других кровельных элементов нам необходимо определить длину в плане первого стропила 90 x 35 @ 450 от c до c Набедренные стропила 140 x 35 Конек 140 x 35 Определить поврежденное центрирующее стропило

  • Разметка сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину плана первого стропила 90 x 35 @ 450 c — c Hip Rafters 140 x 35 Ridge 140 x 35 Определить поврежденное центрирующее стропило Мы напоминаем, что все бедра и впадины делят углы пополам.В этом здании это означает, что они находятся под углом 45⁰.

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину в плане первого стропила 90 x 35 @ 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Определить поврежденное центрирование Бедра стропил под углом 45 ° 1000-675 = 325 ½ большого пролета — ½ малого пролета

  • Разрез сломанной вальмовой крыши Шаг крыши = 25⁰ Для разработки других элементов кровли нам необходимо определить длину плана первого стропила 90 x 35 @ 450 c — c Hip Rafters 140 x 35 Ridge 140 x 35 Определить поврежденное центрирующее стропило Мы напоминаем, что все бедра и впадины делят углы пополам.В этом здании это означает, что они находятся под углом 45⁰. Следовательно, там, где сломанное бедро пересекается с малым пролетом конька, должно быть 325 мм от центральной линии основного пролета конька

  • Выкладка сломанной вальмовой крыши Шаг крыши = 25⁰ Для разработки других элементов кровли нам нужно сначала определить длину плана. Стропила 90 x 35 @ 450 c до c Бедренные стропила 140 x 35 Коньк 140 x 35 Определить поврежденное центрирующее стропило Оба бедра под углом 45 ° 1000-675 = 325 ½ основного пролета — ½ малого пролета

  • План сломанной вальмовой крыши Шаг кровли = 25⁰. Для разработки других элементов кровли нам необходимо сначала определить длину плана стропила 90 x 35 @ 450 c — c Бедренные стропила 140 x 35 Конек 140 x 35 Определить искореженное центрирующее стропило = (½ большого пролета — ½ малого пролета) x 2 Или = Большой пролет — Малый пролет Это должно быть 2x Это

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину плана первого стропила 90 x 35 @ 450 c to c Бедренные стропила 140 x 35 Ri dge 140 x 35 Определите поврежденное центрирующее стропило Так как впадина находится под углом 45 °, пересечение с впадиной должно быть еще 325 мм

  • Шаг крыши = 25⁰ Разметка сломанной шатровой стропилы крыши 90 x 35 @ 450 c до c бедра Стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малая крыша = 306 Основной пролет в бедрах = 1.463 Малый пролет по длине бедра = 979 1-й основной лиан = 764 1-й второстепенный малый лиан = 406 1-й ползун = 698 Деформированное центрирующее стропило = 689 Длина в плане = большой пролет — малый пролет + коррекция впадины — ½ гребня = 2000 — 1350 + (1,414 x — 17,5 + 17,5) — 17,5 = 625 x длина стропила / м = 625 x 1,103 = 689 1,489 1,103 0,466 1,000 √2

  • Скошенное центрирующее стропило • Скошенное центрирующее стропило имеет тот же шаг, что и обычные стропила. • Он должен иметь такой же отвес 1.489 1,103 0,466 1.000 √2 Отвес

  • План сломанной вальмовой крыши Шаг кровли = скос кромки 25 for для деформированных центрирующих стропил 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конус 140 x 35 Какой треугольник образует скос

  • Простое проявление скоса Из предыдущего • Стропила со скосом по отвесу • Стропила со скосом по ровной кромке • Стропила для снятия скоса по краю • Обшивка со скосом по кромке • Скос по отвесу по бедру • Плоский скос по бедру • Срез по краю на бедре • Стропила со скосом по плоскости

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ У каждого ползуна долины должен быть противоположный стропила 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Коньк 140 x 35

  • План сломанной вальмовой крыши Уклон кровли = 25⁰ У каждого лианы долины должен быть противостоящий лианчик Стропила 90 x 35 @ 450 c to c Бедренные стропила 140 x 35 Коньк 140 x 35

  • План сломанной вальмовой крыши Шаг крыши = 25⁰ Каждый лиан долины должен иметь противоположную лиану Стропила 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Коньк 140 x 35

  • Разрез сломанной вальмовой крыши Шаг крыши = 25⁰ Каждый Valley Creeper должен иметь противоположную лиану Стропило 90 x 35 @ 450 c — c Hip Rafters 140 x 35 Ridge 140 x 35 Из предыдущих расчетов мы определили следующее:

  • Layout of Broken Hip Roof Pitch = 25⁰ Каждый Valley Creeper должен иметь противоположный лианчик Стропило 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Гребень 140 x 35 Длина осевой линии такая же, как расстояние от точки сбора

  • Разбитая шатровая крыша Шаг крыши = 25⁰ Каждый Valley Creeper должен иметь противоположный ползун Стропила 90 x 35 @ 450 c to c Бедро-стропила 140 x 35 Коньк 140 x 35 Для определения истинной длины Длинная точка Длина центральной линии 325 +/- Коррекция длинной точки -7.5 (-17,5 x 1,414 + 17,5) Вычесть ½ гребня 17,5 Длина плана = 325 + -7,5 — 17,5

  • Загрузить больше ….

    PPT — Презентация PowerPoint со сломанной шатровой крышей, скачать бесплатно

  • Сломанная шатровая крыша

  • План с отбортованной и долинной кровлей Шаг крыши = 25⁰

  • План откидной крыши Шаг = 25⁰ Что участники определяют боковой разрез Creeper

  • Разметка вальмовой и плоской крыши Шаг крыши = 25⁰ Что участники определяют боковой разрез Valley Creeper • Что участники определяют боковой разрез Creeper • Половина пролета • Обычный стропил

  • Планировка вальмовой и плоской крыши Шаг кровли = 25⁰ • Что определяют участники в разрезе по бокам Valley Creeper • Половинный пролет • Обычное стропило • Что определяют участники с боковым разрезом Creeper • Половинный пролет • Обычное стропило

  • Разметка бедра и V-образная крыша Шаг крыши = 25⁰ • Что определяют стержни, боковой разрез ползуна • Половина пролета • Обычное стропило

  • Разметка сломанной вальмовой крыши Шаг крыши = 25⁰ необходимо разработать новые скосы

  • Разметка сломанной вальмовой крыши Шаг крыши = 25⁰ Все скосы и краевые разрезы такие же, как у вальмовой крыши.

  • Планировка сломанной вальмовой крыши Шаг крыши = 25 ° Стропила в бедрах Малый пролет Корона Стропила на конце Малый пролет 90 x 35 @ 450 c до c Тазобедренные стропила 140 x 35 Конек 140 x 35 Обычные стропила Большой пролет Общие стропила Малый пролет бедра Стропила Большой пролет Долина Стропила Малый пролет Центрирующее стропило Малый пролет Конец короны Главный пролет Скошенное центрирующее стропило Сломанное бедро Центрирующее стропило Главный пролет Точка сбора

  • Разметка сломанной вальмовой крыши Шаг крыши = 25⁰ При более сложной крыше крыша .Важно спланировать и определить как можно большую часть крыши за пределами строительной площадки Стропила 90 x 35 @ 450 c до c Вальмовые стропила 140 x 35 Конек 140 x 35

  • Шаг кровли = 25⁰ План сломанной вальмовой крыши Стропила 90 x 35 @ 450 c до c Вальмовые стропила 140 x 35 Коньк 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = √2

  • Шаг крыши = 25⁰ План сломанной вальмовой крыши Стропила 90 x 35 @ 450 c до c Бедренные стропила 140 x 35 Конек 140 x 35 Шаг стропил 300 мм 1.489 1,103 0,466 1,000 Определите требуемую длину Основной пролет стропил = длина в плане x длина стропила / м = (1000-17,5) x 1,103 = 982,5 x 1,103 = 1084 √2

  • Обычный стропила — большой пролет Отрезок по отвесу 1,489 1,103 0,466 1,000 √2 Отвес

  • Шаг кровли = 25⁰ Укладка сломанных стропил вальмовой крыши 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Конька 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите требуемую длину Стандартные стропила Пролет = 1084 Обычные стропила Незначительный пролет = √2

  • Шаг кровли = 25⁰ Разметка сломанных стропил вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конька 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = длина в плане x длина стропила / м = (675-17,5) x 1,103 = 657,5 x 1,103 = 725 √2

  • Обычные стропила — малый пролет Отрез • Поскольку большой и малый пролет имеют одинаковый шаг, разрезы по отвесу должны быть одинаковыми 1.489 1.103 0.466 1.000 √2 Отвес

  • Шаг кровли = 25⁰ План стропила сломанной шатровой крыши 90 x 35 @ 450 c to c Бедренные стропила 140 x 35 Коньк 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем главной крыши = (½ пролета — ½ конька) x подъем / м = (1000 — 17,5) x 0,466 = 982,5 x 0,466 = 458 √2

  • Шаг кровли = 25⁰ Разметка сломанных стропил вальмовой крыши 90 x 35 при 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1000 Определите требуемую длину Общий основной пролет стропил = 1084 Обычные стропила Малый пролет = 725 подъемов Основная крыша = 458 = (½ основного пролета — ½ конька) x подъем / м = (1000 — 17.5) x 0,466 = 982,5 x 0,466 = 458 √2

  • Шаг кровли = 25⁰ Разметка стропил сломанной вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конька 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = = (½ малого пролета — ½ конька) x Подъем / м = (675 — 17,5) x 0,466 = 657,5 x 0,466 = 306 √2

  • Шаг кровли = 25⁰ Разметка стропил сломанной вальмовой крыши 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 √2

  • План сломанной шатровой крыши Шаг кровли = 25⁰ Для создания другой кровли Сначала необходимо определить длину в плане Стропила 90 x 35 @ 450 c to c Бедро-стропила 140 x 35 Гребень 140 x 35 Напоминаем, что все бедра и впадины делят углы пополам. В этом здании это означает, что они находятся под углом 45⁰.

  • Шаг кровли = 25⁰ Разметка стропил сломанной вальмовой крыши 90 x 35 @ 450 c to c Вальмовые стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Большой пролет длины бедра = Длина в плане конечной стропилы x Длина бедра / м = (1000 — 17,5) x 1,489 = 982,5 x 1,489 = 1,463 √2

  • Стропила бедра — большой пролет по отвесу 1,489 1,103 0,466 1000 √2 Отрезок по отвесу

  • Шаг крыши = 255 Укладка крыши при сломанном бедре 90 x 35 450 c to c Hip Rafters 140 x 35 Ridge 140 x 35 Расстояние между стропилами 300 мм 1.489 1,103 0,466 1,000 Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Длина бедра, большой пролет = 1,463 Длина бедра Малый пролет = = Длина в плане Конечная стропила x Длина бедра / м = (0,675 — 17,5) x 1,489 = 657,5 x 1,489 = 979 √2

  • Шаг кровли = 25 Разметка стропил сломанной вальмовой крыши 90 x 35 при 450 c to c Набедренные стропила 140 x 35 Коньк 140 x 35 Расстояние между стропилами 300 мм 1,489 1,103 0,466 1,000 Определите необходимую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Основной пролет в бедрах = 1.463 Длина бедра, малый пролет = = длина в плане стропила на конце кроны x длина бедра / м = (0,675 — 17,5) x 1,489 = 657,5 x 1,489 = 979 √2 Впадина такая же, как у бедра

  • Стропила бедра — малый пролет Отрез • Поскольку большой и малый пролет имеют одинаковый шаг, разрезы по отвесу должны быть одинаковыми 1.489 1.103 0.466 1.000 √2 Отвес

  • Шаг крыши = 25⁰ Разметка стропила сломанной шатровой крыши 90 x 35 @ 450 c to c Hip Rafters 140 x 35 Ridge 140 x 35 Расстояние между стропилами 300 мм Определить длину центральной линии Общий основной пролет стропил = 1084 Общий пролет стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Длина бедра Большой пролет = 1.463 Малый пролет длины бедра = 979 Длина основного плана 1-го ползуна = ½ пролета — шаг + коррекция = 1000 — 300 + (1,414 x -17,5 + 17,5) = 693 x длина стропила / м = 693 x 1,103 = 764 1,489 1,103 0,466 1,000 √ 2 Обратите внимание, что эти измерения являются направленными, поскольку они возвращаются к верхней плите, они должны быть отрицательными.

  • Creepers — Major SpanPlumb Cut • Creepers имеют тот же шаг, что и обычные стропила. У них должен быть одинаковый отвес 1.489 1.103 0.466 1.000 √2 Отвес

  • Шаг крыши = 25⁰ Укладка сломанных стропил вальмовой крыши 90 x 35 при 450 c to c Набедренные стропила 140 x 35 Конька 140 x 35 Стропила Расстояние 300 мм. Определите длину осевой линии. Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой кровли = 306 Основной пролет в бедрах = 1.463 Меньший пролет длины бедра = 979 1-й основной ползун = 764 Младший 1-й ползун = 406 Плановая длина = ½ пролета — шаг + коррекция = 675 — 300 + (1,414 x -17,5 + 17,5) = 368 x длина стропила / м = 368 x 1,103 = 406 1,489 1,103 0,466 1,000 √2

  • Creepers– Minor SpanPlumb Cut • Creepers имеют тот же шаг, что и обычные стропила. У них должен быть одинаковый отвес 1.489 1.103 0.466 1.000 √2 Отвес

  • Шаг крыши = 25⁰ Укладка сломанных стропил вальмовой крыши 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конька 140 x 35 Стропила Расстояние 300 мм. Определите требуемую длину. Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малой крыши = 306 Большой пролет в бедрах = 1.463 Малый пролет длины бедра = 979 1-й основной ползун = 764 1-й второстепенный ползун = 406 1-й ползун = 698 Длина в плане = ½ пролета + коррекция впадины — ½ гребня = 675 — (1,414 x -17,5 + 17,5) — 17,5 = 633 x стропила Длина / м = 633 x 1.103 = 698 1.489 1.103 0.466 1.000 √2

  • Вылет сломанной вальмовой крыши Шаг кровли = 25⁰ скос кромки для стропил Valley Creepers 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Гребень 140 x 35 Какой треугольник образует скос

  • Crippled or Valley CreepersPlumb Cut • Лезвия имеют тот же шаг, что и обычные стропила.У них должен быть одинаковый отвес 1.489 1.103 0.466 1.000 √2 Отвес

  • Разрез сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других кровельных элементов нам необходимо определить длину в плане первого стропила 90 x 35 @ 450 от c до c Набедренные стропила 140 x 35 Конек 140 x 35 Определить поврежденное центрирующее стропило

  • Разметка сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину плана первого стропила 90 x 35 @ 450 c — c Hip Rafters 140 x 35 Ridge 140 x 35 Определить поврежденное центрирующее стропило Мы напоминаем, что все бедра и впадины делят углы пополам.В этом здании это означает, что они находятся под углом 45⁰.

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину в плане первого стропила 90 x 35 @ 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Определить поврежденное центрирование Бедра стропил под углом 45 ° 1000-675 = 325 ½ большого пролета — ½ малого пролета

  • Разрез сломанной вальмовой крыши Шаг крыши = 25⁰ Для разработки других элементов кровли нам необходимо определить длину плана первого стропила 90 x 35 @ 450 c — c Hip Rafters 140 x 35 Ridge 140 x 35 Определить поврежденное центрирующее стропило Мы напоминаем, что все бедра и впадины делят углы пополам.В этом здании это означает, что они находятся под углом 45⁰. Следовательно, там, где сломанное бедро пересекается с малым пролетом конька, должно быть 325 мм от центральной линии основного пролета конька

  • Выкладка сломанной вальмовой крыши Шаг крыши = 25⁰ Для разработки других элементов кровли нам нужно сначала определить длину плана. Стропила 90 x 35 @ 450 c до c Бедренные стропила 140 x 35 Коньк 140 x 35 Определить поврежденное центрирующее стропило Оба бедра под углом 45 ° 1000-675 = 325 ½ основного пролета — ½ малого пролета

  • План сломанной вальмовой крыши Шаг кровли = 25⁰. Для разработки других элементов кровли нам необходимо сначала определить длину плана стропила 90 x 35 @ 450 c — c Бедренные стропила 140 x 35 Конек 140 x 35 Определить искореженное центрирующее стропило = (½ большого пролета — ½ малого пролета) x 2 Или = Большой пролет — Малый пролет Это должно быть 2x Это

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину плана первого стропила 90 x 35 @ 450 c to c Бедренные стропила 140 x 35 Ri dge 140 x 35 Определите поврежденное центрирующее стропило Так как впадина находится под углом 45 °, пересечение с впадиной должно быть еще 325 мм

  • Шаг крыши = 25⁰ Разметка сломанной шатровой стропилы крыши 90 x 35 @ 450 c до c бедра Стропила 140 x 35 Конек 140 x 35 Расстояние между стропилами 300 мм Определите требуемую длину Общий основной пролет стропил = 1084 Малый пролет обычных стропил = 725 Подъем основной крыши = 458 Подъем малая крыша = 306 Основной пролет в бедрах = 1.463 Малый пролет по длине бедра = 979 1-й основной лиан = 764 1-й второстепенный малый лиан = 406 1-й ползун = 698 Деформированное центрирующее стропило = 689 Длина в плане = большой пролет — малый пролет + коррекция впадины — ½ гребня = 2000 — 1350 + (1,414 x — 17,5 + 17,5) — 17,5 = 625 x длина стропила / м = 625 x 1,103 = 689 1,489 1,103 0,466 1,000 √2

  • Скошенное центрирующее стропило • Скошенное центрирующее стропило имеет тот же шаг, что и обычные стропила. • Он должен иметь такой же отвес 1.489 1,103 0,466 1.000 √2 Отвес

  • План сломанной вальмовой крыши Шаг кровли = скос кромки 25 for для деформированных центрирующих стропил 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конус 140 x 35 Какой треугольник образует скос

  • Простое проявление скоса Из предыдущего • Стропила со скосом по отвесу • Стропила со скосом по ровной кромке • Стропила для снятия скоса по краю • Обшивка со скосом по кромке • Скос по отвесу по бедру • Плоский скос по бедру • Срез по краю на бедре • Стропила со скосом по плоскости

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ У каждого ползуна долины должен быть противоположный стропила 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Коньк 140 x 35

  • План сломанной вальмовой крыши Уклон кровли = 25⁰ У каждого лианы долины должен быть противостоящий лианчик Стропила 90 x 35 @ 450 c to c Бедренные стропила 140 x 35 Коньк 140 x 35

  • План сломанной вальмовой крыши Шаг крыши = 25⁰ Каждый лиан долины должен иметь противоположную лиану Стропила 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Коньк 140 x 35

  • Разрез сломанной вальмовой крыши Шаг крыши = 25⁰ Каждый Valley Creeper должен иметь противоположную лиану Стропило 90 x 35 @ 450 c — c Hip Rafters 140 x 35 Ridge 140 x 35 Из предыдущих расчетов мы определили следующее:

  • Layout of Broken Hip Roof Pitch = 25⁰ Каждый Valley Creeper должен иметь противоположный лианчик Стропило 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Гребень 140 x 35 Длина осевой линии такая же, как расстояние от точки сбора

  • Разбитая шатровая крыша Шаг крыши = 25⁰ Каждый Valley Creeper должен иметь противоположный ползун Стропила 90 x 35 @ 450 c to c Бедро-стропила 140 x 35 Коньк 140 x 35 Для определения истинной длины Длинная точка Длина центральной линии 325 +/- Коррекция длинной точки -7.5 (-17,5 x 1,414 + 17,5) Вычесть ½ гребня 17,5 Длина плана = 325 + -7,5 — 17,5

  • Загрузить больше ….

    PPT — Презентация PowerPoint о сломанной вальмовой крыше, скачать бесплатно

  • Сломанная вальмовая крыша

  • Разметка сломанной вальтовой крыши Шаг крыши = 25⁰ Не требуется создавать новые скосы

  • из Сломанная вальмовая крыша Шаг крыши = 25⁰ Все скосы и краевые срезы такие же, как у вальмовой крыши Сломанная вальмовая крыша Поскольку пролет не такой же, то подъем не будет таким же

  • Расположение сломанной вальмовой крыши Шаг крыши = 25⁰ Бедренные стропила Малый пролет Коронный конец Малый пролет Стропила 90 x 35 @ 450 c to c Бедренные стропила 140 x 35 Конек 140 x 35 Обычные стропила Большой пролет Обычные стропила Малый пролет Тазобедренные стропилы Большой пролет Стропила с долиной Малый пролет Центрирующие стропила Малый пролет Корона Конец Большой Сломанное центрирующее стропило Сломанное бедро Центрирующее стропило Точка сборки большого пролета

  • Вылет сломанной вальмовой крыши Шаг крыши = 25⁰ Стропила 90 x 35 при 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 1000 / Cos 25 = Определить длину осевой линии Общий пролет стропил =

  • Разметка сломанной вальмовой крыши Шаг крыши = 25⁰ Стропила 90 x 35 @ 450 c to c Бедренные стропила 140 x 35 Конек 140 x 35 Определить осевую линию Длина Общий пролет стропил = 1103

  • План сломанной вальмовой крыши Шаг крыши = 25⁰ Стропила 90 x 35 @ 450 c до c Бедренные стропила 140 x 35 Конек 140 x 35 675 / Cos 25 = Определить длину центральной линии Пролет = 1103 Общий пролет стропил =

  • План сломанной вальмовой крыши Шаг крыши = 25 ° Стропила 90 x 35 @ 450 c до c Вальмовые стропила 140 x 35 Конек 140 x 35 Определить длину центральной линии Основной основной пролет стропил = 1103 Общий пролет стропил = 745

  • План сломанной вальмовой крыши Шаг крыши = 25⁰ Стропила 90 x 35 @ 450 c до c Вальмовые стропила 140 x 35 Конька 140 x 35 Желто-коричневый 25 x 1000 = Определить длину центральной линии Span = 1103 Common Малый пролет стропил = 745 подъём основной крыши =

  • План сломанной вальмовой крыши Шаг крыши = 25⁰ Стропила 90 x 35 @ 450 c до c Вальмовые стропила 140 x 35 Конек 140 x 35 Желто-коричневый 25 x 1000 = Определить центральную линию Длина Общий пролет стропил = 1103 Малый пролет обычных стропил = 745 Подъем основной крыши = 466

  • Вылет сломанной вальмовой крыши Шаг крыши = 25⁰ Стропила 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Коньковая 140 x 35 Желто-коричневый 25 x 675 = Определить длину центральной линии Общий основной пролет стропил = 1103 Малый пролет обычных стропил = 745 Подъем основной крыши = 466 Подъем малой крыши =

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Стропила 90 x 35 @ 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Определение длины осевой линии Общий пролет стропил = 1103 Малый пролет общих стропил = 745 Подъем основной крыши = 466 Подъем малая крыша = 315

  • План сломанной вальмовой крыши Крыша Шаг = 25⁰ Стропила 90 x 35 @ 450 c to c Hip Rafters 140 x 35 Ridge 140 x 35 = √ (Rafter² + ½ Span²) √ (1.103² + 1²) = 1,489 Определить длину осевой линии Общий основной пролет стропил = 1103 Малый пролет общих стропил = 745 Подъем основной крыши = 466 Малый подъем крыши = 315 Основной пролет в бедрах =

  • План сломанной вальмовой крыши Шаг крыши = 25⁰ Стропила 90 x 35 @ 450 c до c Набедренные стропила 140 x 35 Коньк 140 x 35 Определите длину осевой линии Общий большой пролет стропил = 1103 Малый пролет общих стропил = 745 Подъем главной крыши = 466 Подъем малой крыши = 315 Большой пролет в бедрах = 1,489

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Стропила 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 = √ (Стропила² + ½ пролета²) √ (0.745² + 0,500²) = 0,897 Определить длину осевой линии Общий основной пролет стропил = 1103 Малый пролет общих стропил = 745 Подъем основной крыши = 466 Подъем малой крыши = 315 Основной пролет в бедрах = 1,489 Длина бедра Малый пролет =

  • Планировка Сломанная вальмовая крыша Шаг крыши = 25 ° Стропила 90 x 35 @ 450 c to c Вальмовые стропила 140 x 35 Конек 140 x 35 Определите длину центральной линии Общий пролет стропил = 1103 Общий пролет стропил = 745 Подъем основной крыши = 466 Подъем Малая крыша = 315 Большой размах длины бедер = 1.489 Малый пролет длины бедра = 0,897

  • План сломанной вальмовой крыши Шаг крыши = 25⁰ Стропила 90 x 35 @ 450 c до c Тазобедренные стропила 140 x 35 Конек 140 x 35 = То же, что и большой пролет подъема Определите длину центральной линии Общая Основной пролет стропил = 1103 Общий пролет стропил = 745 Подъем основной крыши = 466 Вспомогательный пролет = 315 Основной пролет в бедрах = 1,489 Малый пролет в бедрах = 0,897 Большой пролет подъема бедра =

  • План сломанной вальмовой крыши Шаг крыши = 25⁰ Стропила 90 x 35 @ 450 c до c Вальмовые стропила 140 x 35 Конек 140 x 35 Определите длину осевой линии Общий основной пролет стропил = 1103 Малый пролет обычных стропил = 745 Подъем основной крыши = 466 Подъем малой крыши = 315 Основной пролет длины бедра = 1.489 Малый пролет длины бедра = 0,897 Большой пролет подъема бедра = 466

  • Вылет сломанной вальмовой крыши Шаг крыши = 25 ° Стропила 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Коньк 140 x 35 = То же, что Малый пролет подъема Определите длину осевой линии Общий основной пролет стропил = 1103 Малый пролет обычных стропил = 745 Подъем основной крыши = 466 Малый подъем крыши = 315 Большой пролет длины бедра = 1,489 Малый пролет длины бедра = 0,897 Большой пролет подъема бедра = 466 Малый пролет подъема бедра =

  • Планировка сломанной вальмовой крыши Шаг кровли = 25 ° Стропила 90 x 35 @ 450 c to c Вальмовые стропила 140 x 35 Конек 140 x 35 Определить длину центральной линии Общий пролет стропил = 1103 Общий пролет стропил = 745 Основной пролет стропил Крыша = 466 м. Высота малая крыша = 315 м. Длина бедра, большой пролет = 1.489 Малый размах длины бедра = 0,897 Большой размах подъема бедра = 466 Малый размах подъема бедра = 315

  • Разбивка крыши со сломанной вальмой Шаг крыши = 25 ° = 450 / Cos 25 = 497 Стропила 90 x 35 @ 450 c до c Тазобедренные стропила 140 x 35 Конек 140 x 35 Определите длину осевой линии Общий основной пролет стропил = 1103 Малый пролет общих стропил = 745 Подъем основной крыши = 466 Малый подъем крыши = 315 Длина бедра Большой пролет = 1,489 Длина бедра Малый пролет = 0,897 Большой пролет подъема бедра = 466 Малый размах подъема бедра = 315 Укорочение ползуна =

  • Разметка сломанной вальтовой крыши Шаг крыши = 25⁰ = Длина — (концы бедра x (½ пролета + ½ стропила) = 3603 — (2 x (1000+ 17) = 1569 Стропила 90 x 35 @ 450 c до c Бедренные стропила 140 x 35 Конек 140 x 35 Определите длину осевой линии Общий основной пролет стропил = 1103 Малый пролет обычных стропил = 745 Подъем основной крыши = 466 Подъем малой крыши = 315 Основной пролет длины бедра = 1.489 Малый размах длины бедра = 0,897 Большой размах подъема бедра = 466 Малый размах подъема бедра = 315 Укорочение крипера = 497 Большой пролет конька

  • Вылет сломанной вальмовой крыши Шаг крыши = 25⁰ Стропила 90 x 35 при 450 c до c Тазобедренные стропила 140 x 35 Конек 140 x 35 Определите длину осевой линии Общий основной пролет стропил = 1103 Малый пролет общих стропил = 745 Подъем основной крыши = 466 Малый подъем крыши = 315 Длина бедра Большой пролет = 1,489 Длина бедра Малый пролет = 0,897 Большой пролет подъема бедра = 466 Малый пролет подъема бедра = 315 Укорочение ползунка = 497 Большой пролет конька = 1569

  • Вылет сломанной вальмовой крыши Шаг крыши = 25⁰ Стропила 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 Поскольку оба пролета имеют одинаковый уклон, они ПОДОБНЫ, поэтому укорочение ползуна одинаково для обоих пролетов. Определите длину осевой линии. Общий пролет стропил = 1103 Общий пролет стропил = 745 Подъем основной крыши = 466 Подъем малой крыши = 315 Длина бедра Большой пролет = 1 .489 Малый пролет длины бедра = 0,897 Большой пролет подъема бедра = 466 Малый пролет подъема бедра = 315 Укорочение ползунка = 497

  • Вылет сломанной вальмовой крыши Шаг крыши = 25 ° Стропила 90 x 35 при 450 c to c стропила 140 x 35 Конек 140 x 35 Таким образом, элементы кровли, которые мы рассмотрели ранее, определяются таким же образом. Определить длину центральной линии Общий пролет стропил = 1103 Общий пролет стропил = 745 Подъем основной крыши = 466 Подъем малой крыши = 315 Длина вальмы Большой пролет = 1,489 малая размах бедер = 0.897 Большой пролет подъема бедра = 466 Малый пролет подъёма бедра = 315 Укорочение ползунка = 497

  • Разметка сломанной вальмовой крыши Шаг крыши = 25⁰ Для разработки других элементов кровли нам необходимо определить длину в плане первой стропилы 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Деформированное центрирующее стропило

  • Разметка сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других кровельных элементов нам необходимо определить длину в плане первого стропила 90 x 35 @ 450 c до c Набедренные стропила 140 x 35 Коньк 140 x 35 Определить искалеченное центрирующее стропило расстояние между малым пролетом конька и поврежденным центрирующим стропилом = разница между двумя половинными пролетами 1000-675 = 325

  • План сломанной вальмовой крыши Шаг кровли = 25⁰. Для разработки других элементов кровли нам необходимо сначала определить длину плана Стропила 90 x 35 @ 450 c — c Бедренные стропила 140 x 35 Конек 140 x 35 Определить поврежденные центрирующие стропила Мы напоминаем, что все бедра и впадина ys углы разделить пополам.В этом здании это означает, что они находятся под углом 45⁰.

  • Планировка сломанной вальмовой крыши Шаг кровли = 25 develop Для разработки других элементов кровли нам необходимо определить длину в плане первого стропила 90 x 35 @ 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Определить искривленное центрирование Стропила Напоминаем, что все бедра и впадины рассекают углы пополам. В этом здании это означает, что они находятся под углом 45⁰. Следовательно, там, где сломанное бедро пересекается с малым пролетом конька, должно быть 325 мм от центральной линии основного пролета конька

  • Разбитая вальмовая крыша Шаг крыши = 25⁰ Для разработки других элементов кровли нам необходимо сначала определить длину плана. Стропила 90 x 35 @ 450 c — c Набедренные стропила 140 x 35 Коньк 140 x 35 Определить поврежденное центрирующее стропило Поскольку впадина находится под углом 45 °, пересечение с впадиной должно быть еще 325 мм

  • Разбитая вальмовая крыша Шаг кровли = 25⁰. Чтобы разработать другие элементы кровли, нам необходимо определить длину плана первого стропила 90 x 35 @ 450 c — c Бедренные стропила 140 x 35 Конек 140 x 35 Определить искореженную центровку стропил. Малая половина пролета) 2 x (1000 — 675)

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину в плане первого Стропила 90 x 35 при 450 c до c бедра Раф Размеры 140 x 35 Коньк 140 x 35 Определить поврежденный план центрирующего стропила Длина осевой линии = 2 x (Большая половина пролета — Малая половина пролета) 2 x (1000 — 675) = 650

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Развить истинную длину поврежденного центрирующего стропила 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 Длина центральной линии в плане = 650 мм Вычесть ½ толщины конька = 17.5 мм Вычесть / добавить поправку на длину точки

  • Разметка сломанной вальмовой крыши Шаг кровли = 25⁰ Развить истинную длину искореженного центрирующего стропила 90 x 35 при 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 • Длина центральной линии в плане = 650 мм • Вычесть ½ толщины конька = 17,5 мм • Вычесть / добавить поправку на удлиненную точку • Вычесть ½ бедра x 1,414

  • Разметка сломанной вальмовой крыши Шаг кровли = 25⁰ Определите истинную длину изломанного стропила центрирующего стропила 90 x 35 @ 450 c до c Набедренные стропила 140 x 35 Коньк 140 x 35 • Длина центральной линии в плане = 650 мм • Вычесть ½ толщины конька = 17.5 мм • Вычесть / добавить поправку на длину точки • Вычесть ½ бедра x 1,414 = 25 мм • Добавить ½ толщины стропила =

  • Разметка сломанной вальмовой крыши Шаг кровли = 25⁰ Определите истинную длину скрученных стропил по центру 90 x 35 @ 450 c до c Hip Rafters 140 x 35 Ridge 140 x 35 • Длина центральной линии в плане = 650 мм • Вычесть ½ толщины конька = 17,5 мм • Вычесть / добавить поправку на длину точки • Вычесть ½ бедра x 1,414 = 25 мм • Добавить ½ толщины стропила = 17,5 • Истинная длина = 650 — 17,5 — 25 + 17,5 Cos 25

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Развить истинную длину деформированного центрирующего стропила 90 x 35 при 450 c to c Бедро 140 x 35 Гребень 140 x 35 • Длина центральной линии в плане = 650 мм • Вычесть ½ толщины гребня = 17.5 мм • Вычесть / добавить поправку на длинную точку • Вычесть ½ бедра x 1,414 = 25 мм • Добавить ½ толщины стропила = 17,5 • Поправка на длинную точку = -7,5 мм • Истинная длина = 650 — 17,5 — 7,5 Cos 25 • Истинная длина = 625 = 690 от мм до длинного Pt (красный) Cos 25

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Отрез по отвесу для искореженных центрирующих стропил 90 x 35 @ 450 c до c Набедренные стропила 140 x 35 Коньк 140 x 35 скрученный Центрирующее стропило находится в той же плоскости, что и обычные стропила, поэтому оно должно быть того же шага, что и обычные стропила, поэтому на обоих концах должен быть ТОЧНЫЙ ОТРЕЗ ОТВЕСА

  • Расположение сломанной шатровой крыши Шаг кровли = 25⁰ Фаска кромки для поврежденных центрирующих стропил 90 x 35 @ 450 c до c Бедренные стропила 140 x 35 Гребень 140 x 35 Какой треугольник образует скос?

  • Планировка сломанной вальмовой крыши Шаг крыши = скос кромки 25 ° для поврежденных центрирующих стропил 90 x 35 @ 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Какой треугольник образует скос

  • Простая разработка скоса Из предыдущего • Стропила со скосом по отвесу • Стропила со скосом по горизонтали • Ползун со скосом по кромке • Обшивка со скосом по отвесу по бедру • Строп с ровной скосом по бедру • Скос по кромке бедра • Обрешетка со скосом по лицевой стороне

  • Разметка сломанной вальмовой крыши Шаг крыши = 25⁰ скос кромки для стропила с поврежденными центрирующими стропилами 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 Скошенная кромка для поврежденного центрирующего стропила — это скос кромки CREEPER EDGE • То же самое для • ползунков Valley • Crippled Creepers

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Стропила 90 x 35 @ 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Кромка скоса для деформированного центрирования Стропила — это КРЕПЕР КРАЙНАЯ СКУСКА • То же самое для • Valley Creepers • Crippled Creepers Из этого следует, что все скосы прогона такие же, как и на конце бедра

  • Разбитая вальмовая крыша Шаг крыши = 25⁰ Каждый Valley Creeper должен иметь противоположный лианчик Стропило 90 x 35 @ 450 От c до c Набедренные стропила 140 x 35 Коньк 140 x 35

  • План сломанной вальмовой крыши Шаг крыши = 25⁰ Каждый Valley Creeper должен иметь противоположный стропила 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Коньк 140 x 35

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ Каждый Valley Creeper должен иметь противоположный стропила 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35

  • План сломанной вальмовой крыши Шаг кровли = 25⁰ У каждого стропила долины должен быть противоположный стропила 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 Из предыдущих расчетов мы определили следующие

  • Ла y из сломанной вальмовой крыши Шаг кровли = 25⁰ У каждого ползуна долины должна быть противоположная ползуна Стропила 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 Длина центральной линии такая же, как расстояние от точки сбора

  • Планировка сломанной вальмовой крыши Шаг кровли = 25⁰ У каждого стропила Valley должна быть противоположная стропила 90 x 35 @ 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 Для определения истинной длины Длинная Pt Длина центральной линии 325 Deduct ½ Конька 17.5 +/- Коррекция длинной точки -7,5 TL = 300 / cos 25 =

  • План сломанной вальмовой крыши Шаг крыши = 25⁰ Каждый Valley Creeper должен иметь противоположный стропило 90 x 35 @ 450 c до бедра Стропила 140 x 35 Конек 140 x 35 Для определения истинной длины Длинная точка Длина центральной линии 325 Вычесть ½ конька 17,5 +/- Коррекция длинной точки -7,5 TL = 300 / cos 25 = 331 (КРАСНЫЙ) ПРИМЕЧАНИЕ. долина и стропила одинаковой толщины

  • Загрузить еще….

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
