Как должна работать вентиляция в доме и квартире
В доме, в квартире должна постоянно действовать вентиляция. Если обмена воздуха не будет, то быстро произойдет накопление вредных газов. Состав воздуха может стать даже опасным для здоровья и жизни. Больше всего угрожает формальдегид, который выделяется из фанеры. Но также и газы, которые образуются при горении, жизнедеятельности, или выделяющиеся из различных веществ, например, ядовитый стирол выделяется из пенопласта (пенополистиролов) при его разложении.
Воздухообмен в квартире и в доме обязывают обеспечить и нормативы. Например, СП 55.13330.2011 требует обеспечить воздухообмен в квартире не менее 3 м куб. в час на один метр квадратный площади (если на 1 человека меньше 20 м кв. площади). Следовательно, в комнату площадью 20 м кв. должно за час поступать не менее 60 м куб. воздуха.
Подробней о требованиях нормативов по воздухообмену в частных домах и квартирах читайте далее.
Как организована вентиляция в действующих домах и квартирах?
Как выполнена вентиляция в старых квартирах
Старые многоквартирные дома и каждая квартира в них оборудовались естественной вытяжной вентиляцией. Вытяжка осуществляется по вентиляционным каналам, выхода которых делались в кухню, санузел, кладовую, иногда в другие комнаты. Сам вентиляционный канал поднимался отдельным тоннелем на конек крыши.
Но специальных средств для поступления свежего воздуха предусмотрено не было. Подача свежего воздуха осуществляется через неплотности в рамах и дверях. Затем из каждой комнаты с окнами и дверями, через неплотные межкомнатные двери, воздух движется в комнаты с вентиляционными каналами.
При таком устройстве вентиляции обеспечить нормативный воздухообмен не представляется возможным. Отверстия, щели через которые осуществляется приток, не регулируется, могут быть каких угодно размеров.
Вентиляционный канал хоть и нормируется по конструкции, но не обеспечивает фиксированную тягу, — она полностью зависит от разности температур в помещении и на улице и от ветра. Причем зимой естественная тяга максимальная, а летом исчезает вовсе. Ветер может как усиливать тягу, так и уменьшать ее.
В результате может происходить застой воздуха в помещениях, накопление вредных газов, запахов, и значительное повышение влажности.
Или наоборот, может быть повышенный воздухообмен и излишний вынос тепла из помещения вместе с воздухом, сухость, прохлада в помещении.
Из-за неправильно работающей вентиляции теплопотери вместе с воздухом из утепленного дома зимой могут достигать 50 -60%. Это весьма значительные деньги выброшенные буквально на ветер.
Ситуация в одноквартирных домах
Многие частные дома вообще не оборудовались вытяжными каналами, т.е. вентиляционные приспособления не предусматривались. Вытяжка осуществлялась через печь, дымоход. Поступление воздуха могло происходить только через неплотности в рамах и дверях или за счет открытия форточек, створок.
Отдельным случаем являются деревянные дома, которых весьма много в России. Раньше они все строились без каких либо систем вентиляции. Ненормируемый воздухообмен происходил в них за счет высокой воздухопроницаемости самих стен. При этом проветривание зачастую было излишним, такой дом нужно было часто утеплять, — заделывать (конопатить) щели между бревнами. Сейчас при строительстве деревянных домов упор сделан на более плотную стыковку бревен, применяются например и шипованные брусья.
При строительстве и реконструкции домов с каналами вентиляции для естественного проветривания необходимо предусмотреть приточные устройства, которые бы обеспечили постоянный приток свежего воздуха во все комнаты, а также обеспечить переток воздуха между комнатами через межкомнатные двери, если вытяжное отверстие канала находится не в каждой комнате.
Как определить, — нормальный ли воздухообмен
Без системы автоматизации и контроля принудительной вентиляции узнать объем замещающегося воздуха в помещениях не представляется возможным.
Но косвенно определить как работает вентиляция можно.
В помещении, где находятся люди, влажность всегда будет повышаться. Кроме того влага может поступать в дом из грунта при нарушениях строительства.
Комфортная рекомендуемая влажность в помещении составляет 50% — 60%.
Если вентиляция недостаточная в доме или в квартире влажность будет повышенной — 60 — 70%.
Если воздухообмен избыточный, и тепло излишне расходуется с воздухом, влажность будет пониженной — 30 — 45%.
Существуют бытовые измерители влажности, в виде небольшого электронного прибора.
Простая схема вентиляции с вытяжным каналом и приточными клапанами в каждой комнате на окнах.
Но можно установить автоматизированные средства вентиляции – бризаторы, автоматизированные клапаны, вентиляторы. Эти устройства можно настроить таким образом, чтобы в автоматизированном режиме поддерживать оптимальный режим вентиляции и при этом экономить тепло наилучшим образом.
Подробней о возможности реконструкции имеющихся систем вентиляции основанных на естественной тяге через вентиляционный канал читайте на сайте. Какие вентиляционные устройства применяются в частном доме и квартире
Какие нормативные требования к системам вентиляции
Существуют нормативные требования к проветриванию частных домов и квартир.
Согласно СП 55.13330.2011 «Дома жилые одноквартирные», в частных домах должно обеспечиваться следующее.
Согласно СП 54.13330.2011 «Здания жилые многоквартирные» для квартир в многоквартирных домах обеспечивается.
Требования должны выполняться при +5 град С на улице и +18 град внутри помещения и в безветренную погоду.
Также на своем пути к вентиляционному каналу свежий воздух должен перетекать не более чем через две межкомнатные двери. Переточные отверстия в межкомнатных дверях – не менее 200 см кв в комнате с приточным отверстием и не менее 800 см кв. в комнате с вентиляционным каналом.
Для выполнения указанных требований, в частном доме, как правило, должны устанавливаться приточные устройства в каждой комнате, а также выход вентиляционного канала на каждом этаже. Мансарда дома не может эффективно проветриваться столь коротким вентиляционным каналом, там необходимо обустройство принудительной вытяжки (нагнетания).
Как должна работать вентиляция в квартире, чтобы воздух был свежий?
Квартира является тем местом в жизни человека, где он проводит большую часть своего свободного времени. В связи с этим качество воздуха в ней должно соответствовать высоким стандартам здравоохранения и гигиены, а также способствовать комфортному существованию и отдыху жильцов. Как должна работать вентиляция в квартире знают далеко не все. Именно это, чаще всего, вызывает определенные проблемы и трудности. Итак, попробуем разобраться в тонкостях и аспектах функционирования вентиляции в жилом помещении.

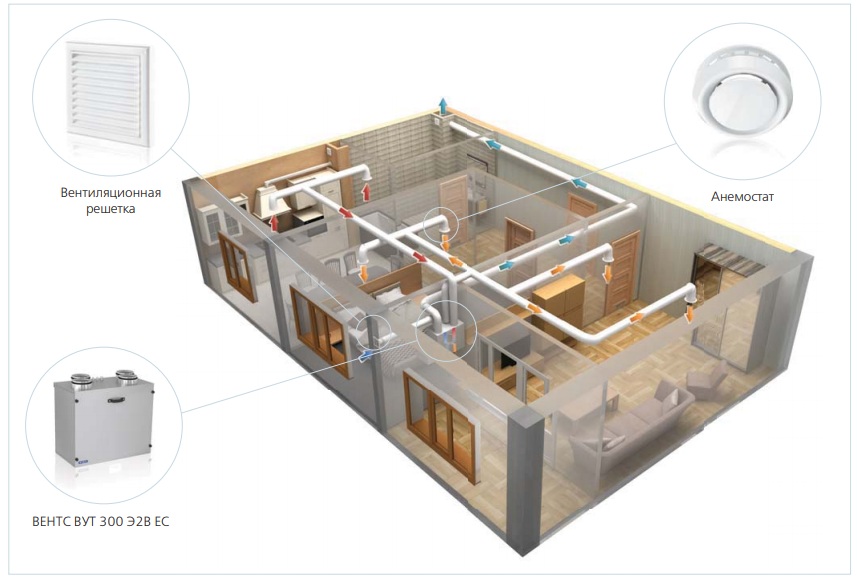

Схема вентиляции квартиры
Естественная вентиляция квартиры
Такая система воздухообмена на сегодняшний день наиболее распространена в жилых домах. Это обусловлено как наследием – в старых домах не была проведена модернизация вентиляционных сетей, так и ее дешевизной. Однако следует помнить, что такой воздухообмен не является самым эффективным.
Как должна работать естественная вентиляция
Принцип действия этого типа воздухообмена основан на работе разведенной сети воздушных каналов, которые выводятся в один общий стояк дома. Канал в каждой квартире оборудован вентиляционной решеткой. За счет перепада давлений, силы ветра и разницы температур между наружным воздухом и атмосферой внутри квартиры, а также благодаря наличию щелей в окнах и дверях, происходит естественная циркуляция воздуха в помещениях.
Схема естественной вентиляции
Но в последнее время в старых, а также в новых домах устанавливаются металлопластиковые окна и герметичные двери, которые препятствуют естественной циркуляции воздуха в помещении. Они не позволяют воздушным массам попадать внутрь помещения, следовательно, нарушают режим работы всей сети. С другой стороны, старые, засоренные пылью и жировыми отложениями воздуховоды, не справляются со своей функцией.
Все это приводит к тому, что в квартире образуется затхлый, сырой и «тяжелый» воздух. Жильцы вынуждены открывать форточки и окна, чтобы дополнительно проветрить помещения. Этим они сводят на нет энергоэффективность своей квартиры, попусту расходуя тепловые ресурсы и электроэнергию.
Во избежание такой ситуации специалисты и эксперты рекомендуют обустраивать в квартире более функциональные системы воздухообмена. Такие, как принудительная вентиляция.
Принудительная вентиляция

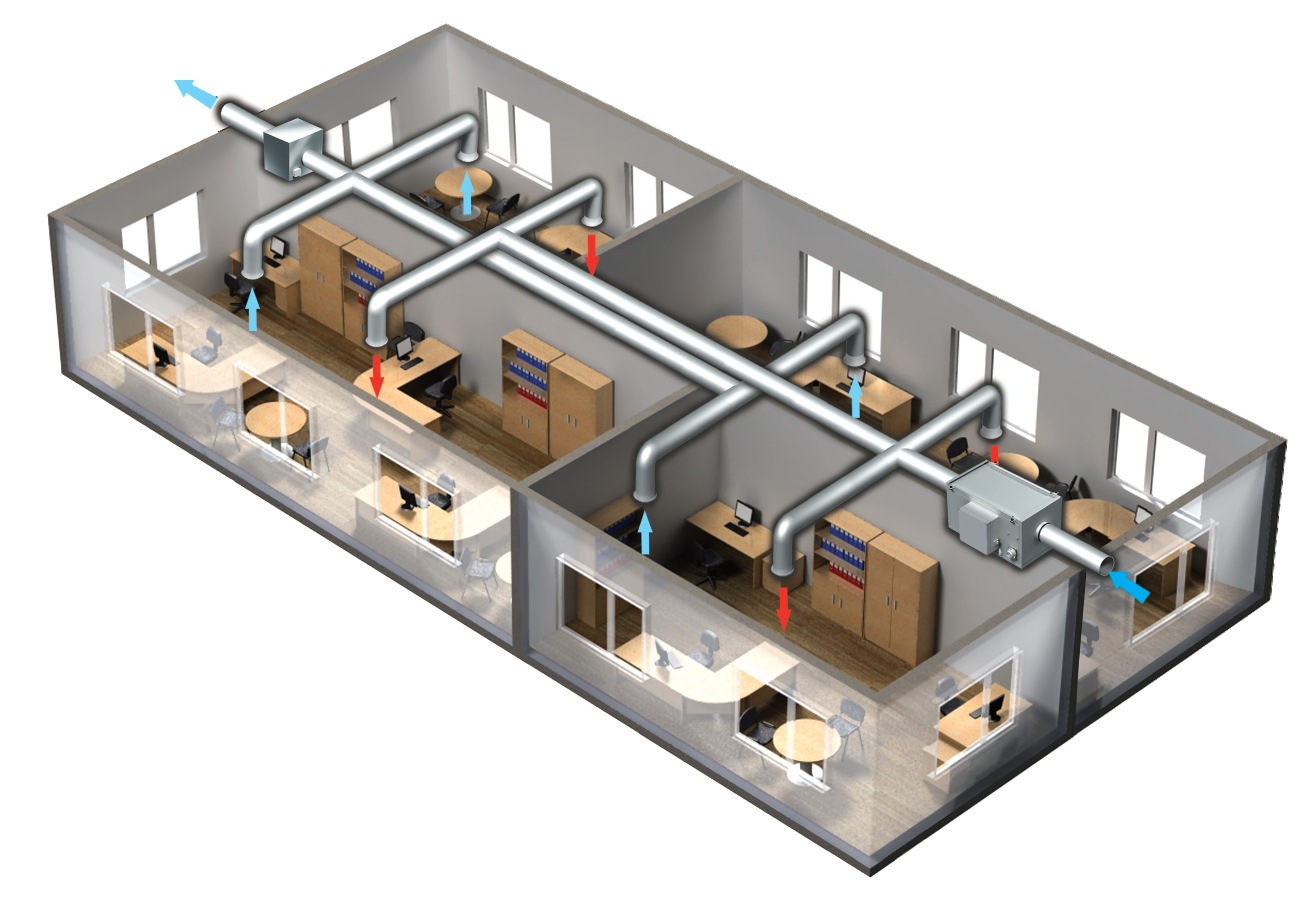

Системы принудительного воздухообмена
Само название этих типов воздухообмена говорит о том, что циркуляция воздуха осуществляется по принуждению с помощью специального оборудования.
Системы принудительной циркуляции могут быть:
- Принудительными вытяжными;
- Принудительными приточными в сочетании с естественной вытяжкой;
- Принудительными приточно-вытяжными;
- Принудительными приточно-вытяжными с рекуперацией тепла.
Итак, как же должна работать такая принудительная система?
Во-первых, вентиляция должна быть спроектирована в зависимости от объема помещения. Во-вторых, она обязательно должна включать установку вентиляторов, которые будут обеспечивать движение воздушных масс. Такие вентиляторы могут быть:
- Осевыми;
- Канальными;
- Потолочными;
- Оконными;
- Центробежными.
Виды вентиляторов
Оптимальным решением для организации работы принудительной вентиляции считаются центробежные вентиляторы, поскольку их работа является наиболее бесшумной. Они должны быть смонтированы в самом вытяжном канале, особенно если речь идет о ванной и туалете, где постоянный воздухообмен является основным требованием.
Правильная работа системы вентиляции должна быть рассчитана на кратность обмена воздушных масс равной 60 кубическим метрам в час на человека. Само оборудование принудительной системы, т.е. вентиляторы, устанавливаются под потолком или в фальшпотолке, если они присутствуют в квартире. Один из каналов системы подает в квартиру воздух, а другой рассчитан на его выброс наружу. Вентиляционные каналы ни в коем случае не должны проходить по помещениям. Из внешнего заметного оборудования в помещениях должны быть исключительно вентиляционные решетки. В целом вся сеть проектируется так, чтобы вход воздуха находился в жилых помещениях, а вывод в санузлах или ванных.
Установка вытяжного вентилятора

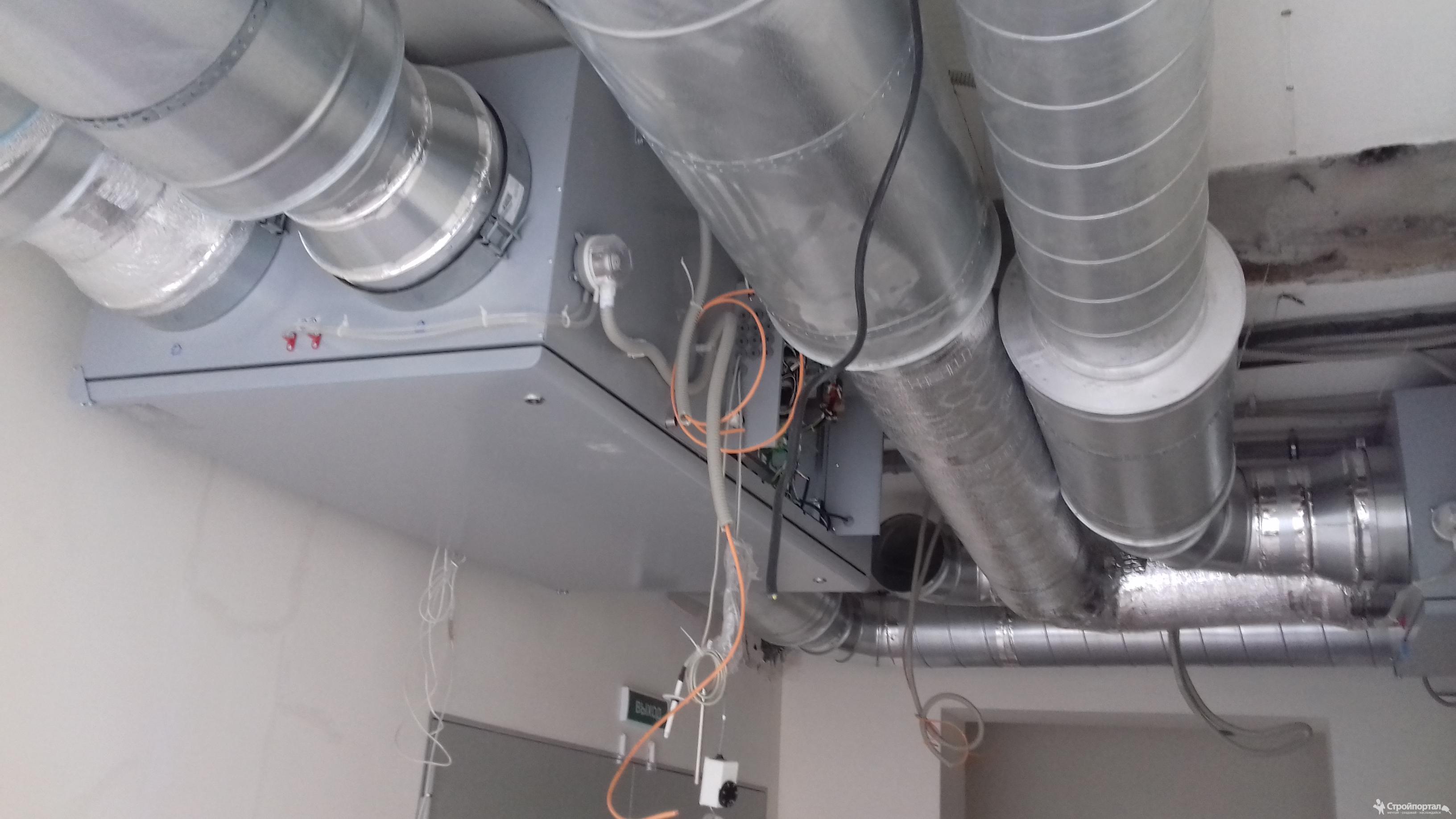

Рекуперация тепла
В случае если в квартире оборудована вентиляционная система с рекуперацией тепла, то для ее работы должен быть установлен теплообменник, нагревающий холодный воздух с улицы. Такая схема обеспечивает не только правильную циркуляцию воздуха, но и снижает потерю тепла в квартире. Кроме того, рекуперационные системы, ввиду установленных в них фильтров, производят очистку воздуха от пыли и грязи.
Воздухообмен на кухне
От правильной организации воздухообмена на кухне зависит атмосфера всей квартиры. Ведь большинство жирных капель, угарных газов и грязи образуется и скапливается именно здесь. И это не говоря об угарных газах.
Кухонная вытяжка
Поэтому устройство вытяжки на кухне – важный элемент всей системы вентилирования в квартире. Следует помнить, что оптимальным решением должна стать вытяжка, установленная над рабочей зоной кухни на расстоянии не менее 65 сантиметров от горячей поверхности. Вытяжной шкаф должен быть соединен с каналом или шахтой вентиляции воздуховодом.
При этом следует помнить, что более мощная вытяжка при организации естественного воздухообмена во всем доме может нарушить работу последнего. Соответственно, выбирать мощность вытяжного шкафа следует не только из расчета необходимой кратности смены воздуха на кухне, но также с учетом общей производительности сети вентилирования дома. Самым лучшим решением станет вывод вытяжки в отдельный, выходящий наружу, воздуховод.
Вентиляция в ванной и туалете
Для полной функциональности воздухообмена в квартире также не следует забывать о вентилировании ванной и туалета. Естественная вентиляция может стать не лучшим вариантом. Поэтому необходимо обеспечить мощный и производительный вывод отработанного квартирного воздуха. Для этого обычно используют корпусные вентиляторы. Зачастую их оборудуют датчиками влажности и движения. Это обеспечивает экономную работу вентилятора и продление срока его полезного использования. Такие датчики включают вентилятор при превышении уровня установленных значений, или же когда в ванной кто-то находится.

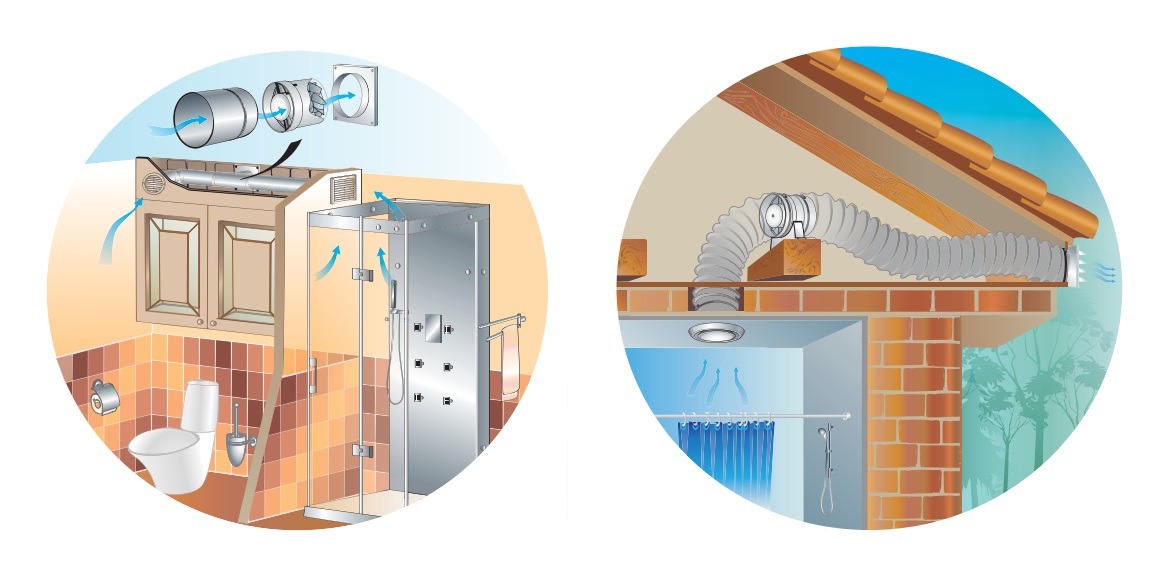

Вентиляция ванной комнаты
Вентиляция квартиры, выбор ее типа, организация и установка, подбор материалов и оборудования – сложный, но необходимый процесс. Лучше всего доверить эту работу экспертам – ведь они знают, как правильно должна работать вентиляция в квартире. Однако можно все сделать и самостоятельно. Для этого необходимо тщательно подготовиться – прочитать соответствующие пособия, проконсультироваться со сведущими людьми при покупке оборудования. В любом случае правильно работающая сеть воздухообмена в вашей квартире, независимо от исполнения или стоимости, будет обеспечивать комфорт, свежий чистый воздух, удаление запахов и пыли, а также здоровье и отличное самочувствие всем жильцам квартиры.
Организация квартирной воздухообменной сети
почему не работает? И что делать?
Распространенная ситуация: в квартире душно, от соседей тянет табачным дымом, окна запотевают, без свежего воздуха начинает болеть голова… При проветривании становится холодно, возникают сквозняки. Как же быть? И почему в квартире не работает вентиляция?
Системы вентиляции в многоквартирных домах, устройство:
Обычно вентиляция в многоквартирном жилом доме представляет собой общую шахту, идущую от первого этажа и до чердака, и небольшие каналы, соединяющие с ней каждую квартиру.
При этом предполагается, что приток в квартирах должен осуществляться за счет неплотностей в деревянных оконных рамах, щелей в конструкции домов, а также при помощи открытых окон и форточек.
Какие же возникают проблемы с вентиляцией? Из-за чего? И как их решить?
Проблема №1: не работает приток. Как проверить вентиляцию?
Вентиляция – это пропорциональный воздухообмен.
Приточка воздействует на вытяжку, «выталкивая» столько воздуха, сколько поступило.
Но часто притока в наших квартирах попросту недостаточно. Причиной становится то, что в стремлении утеплить свое жилище практически все жители многоквартирных домов устанавливают пластиковые стеклопакеты.
Окна с герметичными рамами, в отличие от деревянных, не пропускают воздух. Они, действительно, позволяют уменьшить шум с улицы, предотвращают возникновение сквозняков, выглядят эстетичнее. Но при этом мы остаемся без вентиляции.
Как это проверить? Попробуйте приоткрыть окно, и к вентиляционной решетке приложить отрывок газетной бумаги или салфетки. Листок притянется. А если окно закрыть (то есть убрать приток) — салфетка тут же упадет на пол.
То есть обеспечиваем приток = запускаем вытяжку.
Однако держать окна или форточки постоянно открытыми – не лучшее решение, особенно в условиях уральского климата. Мы попросту запускаем «частичку улицы» в квартиру (со свежим воздухом, но при этом с холодом, а заодно с пылью и с шумом городских улиц).
Как решить проблему и впустить свежий воздух, не открывая окон?
Если причиной неработающей вентиляции является недостаточный приток, то поможет какое-либо приточное устройство. Сегодня таких много. Самое простое и недорогое — клапан КИВ-125 или КПВ-125. Такие нередко устанавливают в современных новостройках.
Однако такая вентиляция не предотвращает потери тепла – пусть не столь же существенные, как при открытых окнах, но часть нагретого воздуха через вентиляционную шахту будет «выбрасываться» на улицу. В квартире станет прохладней.

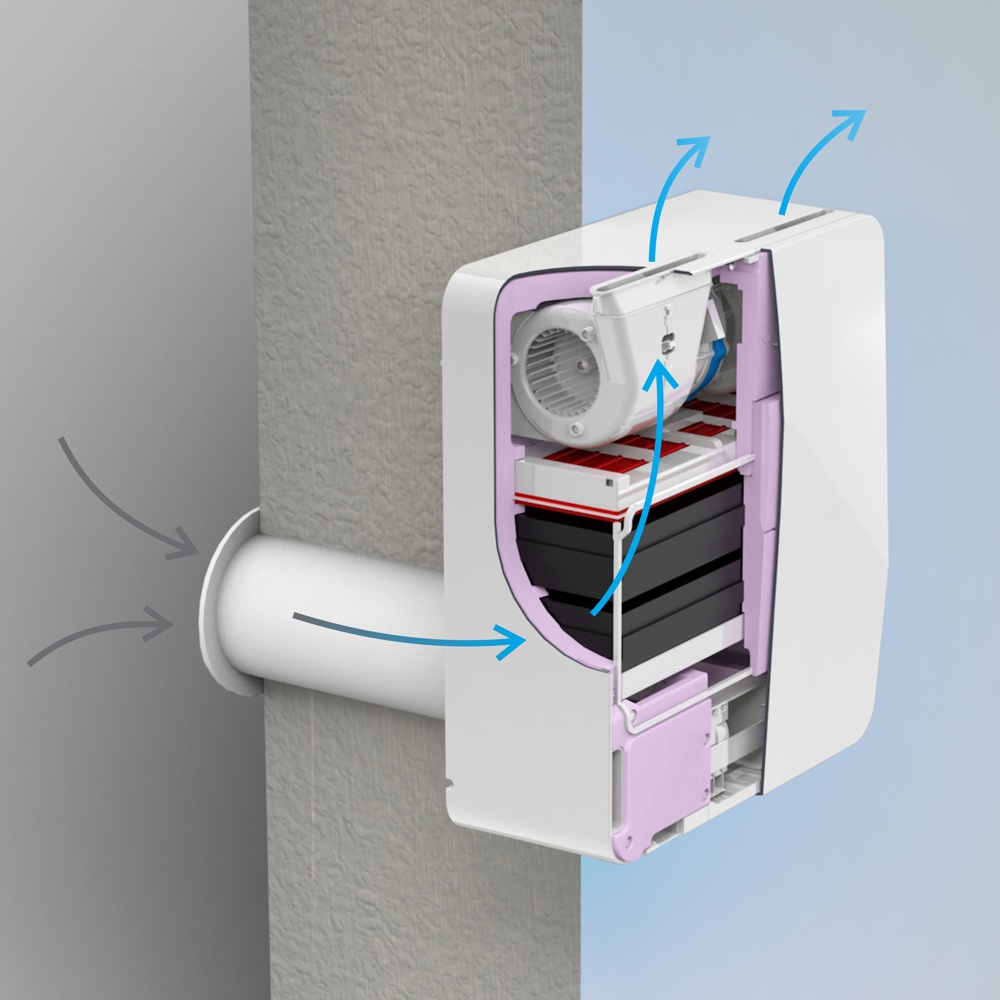

Еще один вариант — проветриватели (бризеры Тион) — они также выполняют приток, к тому же хорошо очищают воздух от грязи, пыли, выхлопных газов, да еще и подогревают его. Но и у них есть недостаток — существенное потребление электроэнергии (в режиме нагрева) и эффективное функционирование только при работающей вытяжке.
Также можно установить приточные вентиляционные установки. Они обеспечивают приточным воздухом всю квартиру. Оптимальны для крупных объектов. Их основной недостаток — устанавливаются до проведения отделочных работ и также могут потреблять довольно много энергии.
Но не забывайте, что все эти устройства будут эффективны только при исправной вытяжке!
Проблема №2: не работает вытяжка.
Если вентканал не перекрыт, а вытяжная вентиляция все равно не осуществляется (салфетка падает даже с открытыми окнами, не притягиваясь к вентиляционной решетке), причинами могут быть:
— засор вентиляционной шахты (для устранения необходимо обратиться в управляющую компанию),
— повреждение вентиляции кем-то из соседей, например, при ремонте (это также диагностируют жилищные конторы),
— установка в квартире этажом выше или ниже оборудования, осуществляющего принудительную вытяжку через естественный вентканал. Например, мощного вентилятора, кухонной вытяжки и т.д.
В этом случае у соседей отработанный воздух вытягивается хорошо (при достаточном количестве притока). Но воздушный поток становится настолько быстрым, что он создает воздушную заслонку и препятствует вытяжке из других квартир.
Как решить проблему и обеспечить вытяжную вентиляцию?
Попросите управляющую компанию проверить работу вытяжного канала, при необходимости сделать чистку. Если эти меры не помогли добиться желаемого эффекта — можно установить вытяжной вентилятор или другое устройство в канал вентиляции.
Однако здесь также важно учитывать, что одной вытяжки без притока недостаточно.
Кроме того количество приточного и вытяжного воздуха должно быть сбалансированным.
И наконец, важно навредить соседям, перекрывая вентканал своей вытяжкой! Установка слишком мощного устройства или работающего 24 часа в сутки оправдана лишь на верхних этажах.
Важно также помнить, что чем интенсивнее работает вытяжка, тем быстрее поступает приток, и тем холоднее становится в квартире. Воздух может даже не успевать загрязняться — настолько стремительно он будет улетать.
Как решить обе проблемы (и недостаточный приток, и плохую вытяжку)?
Можно обойтись и без вентканала, и без форточек. В этом случае все тепло мы «запрем» в квартире. Проникновение посторонних запахов ограничим. А воздух будем обновлять при помощи специальных приточно-вытяжных устройств для вентиляции.
Они позволят сохранить нагретый воздух зимой или прохладу летом. И при этом обеспечат эффективный воздухообмен в вашем жилище. Варианты таких устройств:
1) не требующие воздуховодов (децентрализованные) – например, клапан вентиляции с рекуператором. Два клапана, работая в паре, обеспечивают приток и вытяжку.
2) централизованные — вентиляционные установки с роторным рекуператором. Выполняют по одним воздуховодам – приток, по другим — вытяжку. Забирают отработанный воздух из кухни, санузла, ванной, и поставляют приточный, свежий и чистый – в жилые комнаты.
И те, и другие устройства задерживают тепло из вытяжки, а затем передают его притоку, благодаря пластинам рекуператора.
Недостаток такого способа один — при отключении электроэнергии можно остаться без вентиляции. Выход — установить источник бесперебойного питания.
С качественной вентиляцией с надежными фильтрами воздух в квартире будет таким же свежим и чистым, будто вы живете за городом или в лесу. Ни окна, ни форточки открывать Вам больше не придется.
Задать свои вопросы и получить консультацию специалиста можно по телефону: +7 (343) 214-84-40. Осуществляем поставку оборудования, проектирование и монтаж вентиляции в Екатеринбурге и в Челябинске (а также по области). Предоставляем скидки. Подробная информация – в офисах группы компаний «Терконт» и по телефонам.
Видео:
копирование без ссылки на http://terkont. ru запрещено
Еще статьи по теме:
— 10 фактов о вентиляции в ванной
— Приточная вентиляция: устройства, цены, преимущества и недостатки
— Естественная вентиляция дома: распространенные заблуждения
— Вентиляция или кондиционирование? что выбрать и как не допустить ошибок?
Система вентиляции в многоквартирном доме: решения для многоэтажных зданий
Что произойдет с многоквартирным домом без вентиляции? Жильцов будет мучить постоянное ощущение духоты, квартиру заполонят запахи из кухни и санузла, на стенах появится сырость и плесень. Исправная и эффективная вентсистема избавляет от подобных страданий. Но как устроена вентиляция на практике?
Содержание:
Устройство вентиляции в многоэтажных домах
В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.
Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.
Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.
Виды воздуховодов:
- Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
- Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
- Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.
В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:
- Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
- Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
- По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
- Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.
Требования к вентиляции жилого дома:
- герметичность;
- высокая производительность;
- пожаробезопасность;
- соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.
Виды вентиляции в жилых домах
Наиболее распространена естественная вентиляция. Она работает так:
- Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
- Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
- Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.
Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.
Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.
Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.
Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.
Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.
Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.
- точка забора свежего воздуха;
- блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
- воздуховоды;
- диффузор, через который подается свежий воздух;
- вентиляционная решетка для забора отработанного воздуха;
- труба, через которую выходит отработанный воздух.
Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.
Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.
Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.
В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.
Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.
Схемы вентиляции в квартирах многоэтажного дома
Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.
1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.
2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.
3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.
4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.
У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.
Кто должен чистить вентиляцию в многоквартирном доме
Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.
Возможные причины отсутствия тяги:
- Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
- В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
- Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.
Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.
Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.
Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.
Дай мне воздуха глоток: как должна работать вентиляция в квартире
Эксперты рассказали сайту «РИА Недвижимость» о том, какие есть альтернативы сквознякам, а также напомнили о простых и вроде бы очевидных, но нередко нарушаемых правилах вентиляции в многоквартирных домах.
Сквозняку быть
В советское время вентиляция помещений в многоквартирных домах обеспечивалась благодаря «неплотности оконных и дверных проемов», то есть через щели в окнах и входных дверях, рассказывает эксперт компании «Сибпромстрой» Антон Ширяев.
Современные же дома строятся с намерением обеспечить городскому жителю максимальный комфорт и уединение, поэтому там делается максимальная звуко-, гидро- и теплоизоляция его от внешней среды. В итоге они превращаются в герметичные коробки.
«Современные квартиры все больше похожи на термосы без отверстий с минимальными теплопотерями, но все это не способствует созданию в них нормального микроклимата. Для организации притока воздуха лучше всего применять специальные проветриватели, в которых есть встроенные многоступенчатые фильтры, нагреватель, дополнительные функции. Подобные устройства позволяют не только обеспечивают требуемый воздухообмен, но и очищают поступающий воздух, при этом в помещение не проникают сквозняки и шум с улицы», — отмечает технический директор компания «Бриз — Климатические системы» Константин Григорьев.
Чтобы поддерживать внутри квартиры нормальный микроклимат, ее жильцам необходимо помнить несколько основных правил, продолжает Ширяев. Первое — это обеспечить приток воздуха в комнаты.
«В большинстве многоквартирных домов применяется общеобменная система вентиляции, в которой приток свежего воздуха обеспечивается открытием окна. Приоткрыли окно — вентиляция заработала. Без притока воздуха вытяжка не работает. Не обязательно раскрывать окно настежь, даже микропроветривание создаст воздухообмен в помещении», — говорит Ширяев.
С учетом того, что климат в большей части России суров, и не всегда зимой хочется открывать окна, застройщики при возведении многоквартирных домов сразу устанавливают на створки окон специальные устройства, которые обеспечивают приток воздуха, продолжает эксперт. Внутри этого устройства есть тканевая мембрана, которая распрямляется, когда влажность в помещении увеличивается. Плюс оконно-приточных клапанов в том, что их можно поставить и на уже существующие в квартирах пластиковые окна, демонтаж оконной рамы при этом не требуется.
Однако, по словам руководителя отдела вентиляции и кондиционирования компании Breez (Екатеринбург) Алексея Безроднова, специальные створки для окон подойдут не для каждого климата.
«Клапан врезается в конструкцию окна. Это европейское решение на мягкую зиму, где температура в минус 15 воспринимается как катастрофа. Даже в московском регионе это не работает, не говоря уже о более регионах частях страны. Среди плюсов — клапан плохо пропускает звук с улицы, хотя и не дает полной звукоизоляции», — объясняет Безроднов.
По его словам, оптимальное решение, когда конструкция окна не трогается. «На рынке квартирной вентиляции есть несколько неплохих решений. Это рекуператоры воздуха и локальные приточные установки. Для этих устройств необходима стена, которую можно просверлить. В ней проделывается отверстие, туда вставляется теплообменник и вентилятор. Сначала эта конструкция работает на вытяжку, а затем и на приток», — рассказывает эксперт Breez (Екатеринбург).
Щели — это хорошо
Еще одно правило для грамотной работы вентиляции в квартире — наличие просвета между дверью и полом. Особенно качественный воздухообмен актуален для влажных помещений — санузла или, например, ванной комнаты, указывает Ширяев.
«Сегодня большинство квартир в новостройках приобретаются с черновой отделкой и двери собственники устанавливают сами, порой забывая или намеренно устанавливая двери плотно к полу, поскольку они выглядят более эстетично и обладают большей звукоизоляций.
Если для межкомнатных дверей отсутствие зазора не столь критично, то в ванной комнате двери в пол приводят к быстрому образованию конденсата и, как следствие, плесени на стенах и сантехнике», — объясняет собеседник агентства.
Говоря о вентиляции в современной квартире, все в основном думают, как решить вопрос вытяжки, но это не совсем корректно. Чтобы вы не делали с вытяжными отверстиями, какие бы вентиляторы не ставили, без организации притока воздуха они не будут корректно работать, подчеркивает Григорьев.
Воздушные девайсы
Что касается внутренних отверстий вентиляционных систем, то их обычно закрывают с помощью специальных решеток, говорит эксперт сети гипермаркетов для ремонта и дачи ОBI Илья Чхеидзе. Они различаются по функционалу и месту установки. Главная задача таких решеток — обеспечить правильное распределение и циркуляцию воздуха в помещении и, конечно, они являются элементом декора и придают вентиляционному отверстию эстетичный вид.
Внутренние решетки различаются по типу распределения воздуха на приточные — для подачи свежего воздуха, вытяжные — соответственно, для удаления его наружу, и переточные — их ставят между помещениями или в дверь, чтобы воздух мог свободно циркулировать между комнатами, объясняет эксперт ОBI.
«Для ванных комнат, туалета, кухни и других помещений с повышенной влажностью и частой сменой температур, обычной решетки будет недостаточно, здесь не обойтись без вытяжного вентилятора.
Он поможет поддержать оптимальную атмосферу в помещении и обеспечит качественную работу вентиляционной системы. При выборе, прежде всего, стоит ориентироваться на мощность и уровень шума — громкий вентилятор вряд ли даст вам как следует расслабиться в горячей ванной, а недостаточно мощный не сможет удалить влажность и нежелательные запахи из помещения», — говорит Чхеидзе.
Наказание за переделки
Очень часто жильцы многоквартирных домов совершают серьезные ошибки при установке вентиляции. Одна из самых распространенных — они на естественную вентиляцию ставят кухонные вытяжки, говорит Безроднов. «Дело в том, что каналы, особенно в старом жилом фонде объединенные. Люди часто жалуются на то, что вентиляция не работает. Вытяжки с избыточной мощностью могут вывести из строя вентиляцию. Бывает так, что не работает весь стояк из-за того, что изначально было неправильное техническое решение», — предупреждает эксперт.
По словам Григорьева, чаще всего в процессе ремонта собственники вносят изменения в конструкции воздухозаборных решеток: меняют их проходное сечение, переносят или даже замуровывают. Нередко производят подключение механической вытяжки к каналам естественной вентиляции, что не соответствует проектным решениям застройщика. Бывает, что разрушают и срезают вентиляционные шахты, чтобы увеличить площадь своих квартир.
Если собственник повредил общую систему вентиляции в своей квартире, то, конечно, должен отремонтировать и восстановить ее за свой счет, предупреждает Григорьев.
Это касается и несанкционированной перепланировки. Если в ходе нее будут повреждены, перенесены или демонтированы вентиляционные каналы, то на собственника налагается штраф от тысячи до пяти тысяч рублей и требование привести все в первоначальный вид. Эксперт напоминает, что вентиляционные каналы — это общедомовое имущество и часть инженерного оснащения дома, самовольно вносить в них изменения незаконно, а зачастую опасно, как для самого жильца, так и для соседей.
«Насколько мне известно, в крупных городах были случаи, когда за незаконную перепланировку при установке вентиляции человека выселяли, квартиру продавали, чтобы возместить ущерб. А то, что осталось от продажи квартиры и возмещения ущерба, отдавали человеку, чтобы он мог купить гораздо меньшую по площади квартиру», — приводит пример Безроднов.
Также следует помнить, что в квартирах с газовыми плитами закрывать вентиляционное отверстие полностью нельзя, указывает Григорьев. Если вентиляционное отверстие полностью перекрыто, то при выключенной механической вытяжке воздухообмен в помещении минимален. Если предположить, что жильцы забудут выключить плиту, то при минимальном воздухообмене газ постепенно выжигает кислород, и пламя может просто потухнуть.
«Да, в современных моделях газовых плит в таких случаях газ перекрывается, но систем со 100% надежностью не существует, поэтому и требуется гарантированный приток свежего воздуха для поддержания горения», — заключает эксперт.
Как должна работать вытяжка на кухне
В каждом многоквартирном доме строители проектируют естественную вентиляцию. Это конструкция, которая пронизывает дом и забирает отработанный воздух из каждой квартиры. Почти все хозяева дополняют естественную вентиляцию вытяжкой над кухонной плитой.
Но случается, что мы можем выбрать вытяжку неправильно или общая естественная вентиляция в доме работает плохо. Вот, какие проблемы могут быть из-за этого:
— Воздух забирается слабо или не забирается совсем.
— Когда вытяжка выключена, то воздухообмен совсем прекращается: дома становится душно, появляются запахи.
— Система естественной вентиляции всего дома может сломаться: воздух перестанет забираться из нижних квартир или ваш отработанный воздух начнет уходить к соседям.
⠀
Что сделать, чтобы вытяжка работала правильно?
Первый вариант: вытяжка с регулировкой мощности и функцией естественной вентиляции.
— Ступенчатая регулировкой мощности. Для приготовления яичницы на завтрак не нужна максимальная мощность. А для варки супа достаточно включить среднюю. Функция регулировки мощности вытяжки помогает экономить электроэнергию и бережет от неправильного функционирования общую систему вентиляции дома.
— Функция естественной вентиляции. Такая вытяжка обеспечивает работу естественной вентиляции, когда вентилятор отключен. Обычно на таких моделях можно заметить небольшую решетку в нижней части канала. Но лучше дополнительно уточнять у продавца.
Второй вариант: рециркуляционная вытяжка
Такие модели не выводят воздух из комнаты, а только его очищают. На фильтры оседают частицы жира, а нагретый воздух вместе с запахами фильтруется и возвращается на кухню. После работы такой вытяжки нужно обязательно проветрить кухню, чтобы впустить новый воздух.
Третий вариант: вентиляционный адаптер на два отвода
Вентиляционный адаптер — это система крепления воздухоотводов. Его используют там, где нет места для обычного крепления. Если поставить адаптер на два отвода, то разные вентиляционные каналы на кухне будут отвечать за разные ситуации. К первому подключится вытяжка, на втором будет обычная вентиляционная решетка с обратным клапаном.
Почему дует из вентиляции — причины обратной тяги
Система вентиляции – неотъемлемая часть любой квартиры или дома. Ее задача состоит в том, чтобы удалять загрязненный тяжелый воздух из помещения и в то же время организовывать поступление чистого воздуха. Но иногда, особенно в квартирах, построенных в советское время, наблюдается интересное явление: вместо того, чтобы вытягивать воздух, система вентиляции втягивает его. Это чревато тем, что вы не только ощутите сквозняк или холод зимой, но и будете дышать несвежим воздухом. Давайте выясним, почему дует из вентиляции и как решить эту проблему.
Проверка
Проверка вентиляции За день в помещении жилого пространства воздух становится влажным и загрязненным. Для удаления такого воздуха существует вентиляционная система, по вентиляционным каналам загрязненный воздух уходит из квартиры.Чтобы выяснить, правильно ли работает ваша вентиляционная система, возьмите листок бумаги или газету. Откройте окно, форточку или двери. Затем приложите лист бумаги к вентиляционному отверстию. Если лист притянулся к вентиляционной решетке, ваша вентиляция работает исправно. Если лист отклонился от решетки, значит, воздух в обратном направлении дует вам в квартиру. Вы и ваши родные дышите загрязненным воздухом.
Принцип работы
Естественная вентиляцияОбычные квартиры не оборудованы механической системой вентиляции, зачастую она приточно-вытяжная. Принцип работы вентиляции естественного типа прост:
- Воздух проникает в помещение через небольшие щели, отверстия.
- Вследствие этого создается тяга, и загрязненный воздух выводится из комнат в вентиляцию.
Как видно, чтобы этот процесс проходил естественно, приток воздуха снаружи должен быть обязательным условием. По принятым ранее стандартам, он должен был заходить через щели в дверях, рамах окон и т.п.
В наши же дни новые технологии стремятся к созданию герметичных соединений. Металлопластиковые окна, двери с уплотнителями – все это противоречит принципу естественной вентиляции. Так как все соединения плотно загерметизированы, воздух не может проникать в квартиру. Выходит, что при полной герметизации помещения работа вентиляции будет затруднена.
Как влияет вытяжка
Слишком мощная вытяжкаЛюди, которые проживают в квартирах, имеют те же проблемы с вентиляцией. Если в жилище установлены глухая дверь и ПВХ окна, то в нем предусмотрены два канала, через которые ненужный воздух удаляется. Один из них находится в ванной и туалете, другой служит вытяжкой для кухни. Зачастую жители таких квартир могут заметить странное явление: через отверстие, находящееся в туалете, воздух дует обратно. Почему? Иногда причина может заключаться в вытяжке.
Сегодня вытяжки делают большой мощности, чтобы они были способны втягивать все пары, образующиеся при приготовлении пищи. Но это не всегда полезно. Работающая вытяжка может забрать основную часть воздуха в квартире. Вследствие этого в санузле образуется обратная тяга, так как двери и окна плотно закрыты. Воздуху просто неоткуда поступать, и он проникает через вентиляцию.
Обратите внимание! Такая проблема возникает даже в том случае, когда ваша вытяжка в туалете работает исправно. Вся проблема в недостатке воздуха в остальных комнатах. Именно поэтому возникает обратная тяга. Более того, так как система вентиляции в многоэтажных домах объединена, вы можете услышать запахи с соседних этажей.
Как справиться с такой проблемой? Для этого не нужно особых усилий и проведения масштабных ремонтных работ. Чтобы в туалете не создавалось обратной тяги, открывайте форточку или дверь во время работы вытяжки. Тогда воздух будет свободно циркулировать. Чтобы проверить, решилась ли проблема, откройте окно или дверь и приложите к вентиляционному отверстию лист бумаги. Если он притянется, все в порядке.
Другие причины нарушения работы
Забита вентиляционная шахтаЭто далеко не все причины, почему из вентиляционной системы воздух дует обратно. Есть еще несколько распространенных причин:
- Расположение трубы в зоне ветровой тени.
- Ветер, дующий в одном определенном направлении.
- Сквозняки в больших помещениях, которые не разделены на отсеки.
- Наличие мусора, птичьих гнезд, снега, льда, сажи в вентиляционных каналах.
- Холодный воздух и пары, накопившиеся в каналах, препятствующие движению тяги.
- Неправильная работа вентиляторов или системы вытяжки.
Все это может стать причиной того, что холодный воздух будет заходить в вашу квартиру. Но что делать, чтобы устранить все проблемы, связанные с этим явлением?
Приточный клапан
На пластиковые окна нужно установить приточный клапанЕсли вы живете в квартире, где нет притока воздуха через окна и двери, его нужно обеспечить. Для этого можно использовать простой оконный приточный клапан, через который свежий воздух будет поступать даже тогда, когда окна и двери закрыты. Достаточно просто установить его на пластиковое окно. Он является регулируемым, поэтому вы можете контролировать приток воздуха в квартиру. Его установка займет совсем немного времени.
Приточный клапан схемаСуществует модель, которая монтируется в стену. Она состоит из круглого патрубка, проходящего через стену насквозь. С обеих сторон он закрыт решетками. Там же находится фильтр, который не пропускает в дом пыль и другие нежелательные частицы с улицы. Решетка внутри может регулироваться, таким образом, вы можете открывать клапан и закрывать его. Для удобства такой стеновой клапан устанавливается возле окна, тогда воздух будет нагреваться. Установка такого клапана обойдется дороже, но результат тоже вас порадует. Благодаря таким нехитрым методам, можно избавиться от проблем с вентиляцией.
Устранение других причин
Вентиляция может обледенетьЗачастую, если обеспечить доступ воздуха в помещение, проблема с вентиляцией исчезает. Если же нет, нужно искать глубже. Возможно, проблема в самой системе вентиляции – она может быть засорена. От вас требуется просто почистить каналы от скопившегося мусора. Это могут быть птичьи гнезда, скопившаяся сажа, пыль и прочий мусор. В зимний период шахта может замерзать и обрастать льдом. Его нужно убрать, а шахту очистить от снега.
Если же это не помогло, нужно искать решение в конструкции вентиляции. Возможно, ее решетка размещена на проходном канале. В таком случае в один канал объединяются каналы от нескольких помещений, расположенных вертикально. Для правильного функционирования вентиляции нужно поставить заглушку в начале вентиляционного канала. Для воздуха, который заходит в канал, ходов в нижнюю часть оставаться не должно. Он должен проходить вверх. Если эта система нарушена, образуется обратная тяга.
Если вы живете на нижнем этаже, этого особо незаметно. Но чем выше этаж, тем сильнее ощущается проблема. Поток воздуха, который поднимается по каналу, не попадает в вентиляционную решетку. Образуется обратная тяга, которая становится препятствием для выхода ненужного воздуха из квартиры. Чтобы избежать этого явления, устанавливается заглушка. Она не должна пропускать потоки воздуха снизу. Они будут направляться в сборный канал через предназначенное для этого отверстие.
Дефлектор на дымоходТакже для увеличения воздухообмена устанавливают специальные дефлекторы. Они выступают в роли насоса, выполняя подсос воздуха из вентиляционной шахты.
Если у вас дует из вентиляции, с такой проблемой столкнулись не только вы. Как видите, решение может быть очень простым. Главное – найти причину и устранить ее.
Вентиляция всего дома | Министерство энергетики
Энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Существует четыре основных механических системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии.
Сравнение систем вентиляции всего дома
Система вентиляции | Плюсы | Минусы |
Выхлоп |
|
|
Поставка |
|
|
Сбалансированный |
|
|
Вентиляторы с рекуперацией энергии и тепла |
|
|
Системы вытяжной вентиляции
Системы вытяжной вентиляции работают, разгерметизируя ваш дом. Система выпускает воздух из дома, в то время как добавочный воздух проникает через неплотности в оболочке здания и через преднамеренные пассивные вентиляционные отверстия.
Системы вытяжной вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может привести к попаданию влажного воздуха в полости стен здания, где он может конденсироваться и вызывать повреждения от влаги.
Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме. Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях, чтобы подавать свежий воздух, а не полагаться на утечки в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.
Одна из проблем с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества, в том числе:
- Радон и плесень из подполья
- Пыль с чердака
- Дым из пристроенного гаража
- Дымовые газы из камина или водонагревателя и печи, работающей на ископаемом топливе.
Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время работы) работают при работающей системе вытяжной вентиляции.
Вытяжные вентиляционные системы также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с вентиляционными системами с рекуперацией энергии , поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом.
Системы приточной вентиляции
В системах приточной вентиляции используется вентилятор для создания давления в вашем доме, который нагнетает наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и каналах вентилятора плиты, а также специальные вентиляционные отверстия (если таковые имеются).
Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которые подают свежий воздух обычно в одну, а лучше в несколько комнат, которые обитатели занимают больше всего (например, в спальню, гостиную). Эта система может включать в себя регулируемые оконные или настенные форточки в других комнатах.
Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в дом, чем вытяжные вентиляционные системы.Создавая давление в доме, приточные вентиляционные системы минимизируют внешние загрязнители в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов. Приточная вентиляция также позволяет фильтровать поступающий в дом наружный воздух для удаления пыльцы и пыли или осушать его для контроля влажности
Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате.Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к образованию плесени, грибка и гниения.
Как и системы вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха перед его поступлением в помещение. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.
Системы сбалансированной вентиляции
Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не повышают и не сбрасывают давление в вашем доме. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.
Система приточно-вытяжной вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухни, ванные комнаты и, возможно, прачечная).
В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед их подачей в дом.
Приточно-вытяжные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.
Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение.Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Кроме того, как и в системах приточной вентиляции, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой.
Вентиляционные системы с рекуперацией энергии
Вентиляционные системы с рекуперацией энергииобеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху.Летом внутренний воздух охлаждает более теплый приточный воздух, что снижает затраты на охлаждение.
Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперации энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.
Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник. В случае проветривателя с рекуперацией теплообменник передает определенное количество водяного пара вместе с тепловой энергией, в то время как проветриватель с рекуперацией тепла передает только тепло.
Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха обычно менее влажному поступающему зимнему воздуху, влажность воздуха в помещении остается более постоянной.Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.
Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Однако есть некоторые разногласия по поводу использования систем вентиляции вообще во влажную, но не слишком жаркую летнюю погоду.Некоторые эксперты считают, что лучше выключать систему в очень влажную погоду, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.
Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию поступающему воздуху. Однако они наиболее рентабельны в климатических условиях с суровыми зимами или летом, а также при высоких затратах на топливо.В мягком климате стоимость дополнительной электроэнергии, потребляемой системными вентиляторами, может превышать экономию энергии за счет отсутствия необходимости кондиционирования приточного воздуха.
Установка систем вентиляции с рекуперацией энергии обычно стоит дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, более сложны в обслуживании и часто потребляют больше электроэнергии.Для большинства домов попытка восстановить всю энергию вытяжного воздуха, вероятно, не будет стоить дополнительных затрат. Также такие виды вентиляционных систем до сих пор не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.
В общем, вы хотите иметь приточный и обратный воздуховод для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть максимально короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, для повышения производительности.Изолируйте воздуховоды, расположенные в неотапливаемых помещениях, и заделайте все стыки клейкой мастикой (ни в коем случае не обычной клейкой лентой).
Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование инея. Очень холодный приточный воздух может вызвать образование инея в теплообменнике, что может привести к его повреждению. Накопление инея также снижает эффективность вентиляции.
Вентиляционные системы с рекуперацией энергии требуют большего обслуживания, чем другие вентиляционные системы. Их необходимо регулярно очищать, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить появление плесени и бактерий на поверхностях теплообменника.
Вентиляция в зданиях | CDC
Исследования показывают, что размер частиц SARS-CoV-2 составляет около 0,1 микрометра (мкм). Однако вирус обычно не распространяется по воздуху сам по себе. Эти вирусные частицы созданы человеком, поэтому вирус задерживается в респираторных каплях и ядрах капель (сухие респираторные капли), которые крупнее.Большинство респираторных капель и частиц, выдыхаемых при разговоре, пении, дыхании и кашле, имеют размер менее 5 мкм. По определению, высокоэффективный воздушный фильтр для твердых частиц (HEPA) имеет эффективность не менее 99,97% при улавливании частиц размером 0,3 мкм. Эти частицы размером 0,3 мкм приблизительно соответствуют размеру наиболее проникающих частиц (MPPS) через фильтр. Фильтры HEPA даже более эффективно улавливают частицы размером и меньше, чем MPPS. Так, НЕРА-фильтры бывают не меньше 99.Эффективность захвата созданных человеком вирусных частиц, связанных с SARS-CoV-2, составляет 97 %.
Портативные фильтрующие установки HEPA, которые сочетают в себе фильтр HEPA с системой вентиляторов с приводом, являются предпочтительным вариантом для дополнительной очистки воздуха, особенно в местах повышенного риска, таких как поликлиники, пункты вакцинации и медицинского тестирования, тренажерные залы или общественные зоны ожидания. Другие условия, в которых может быть полезна портативная фильтрация HEPA, могут быть определены с использованием типичных параметров оценки риска, таких как уровень заболеваемости в сообществе, ожидания соблюдения требований к лицевым маскам и плотность людей в помещении.Хотя эти системы не подают разбавляющий воздух снаружи, они эффективно очищают воздух в помещениях, чтобы снизить концентрацию взвешенных в воздухе частиц, включая частицы вируса SARS-CoV-2. Таким образом, они дают эффективный воздухообмен без необходимости кондиционирования наружного воздуха.
При выборе переносного блока HEPA выберите систему, размер которой соответствует области, в которой она будет установлена. Это определение делается на основе расхода воздуха через блок, который обычно указывается в кубических футах в минуту (куб. фут/мин).Многим портативным фильтрационным установкам HEPA присваивается скорость подачи чистого воздуха (CADR) (см. Руководство EPA по очистителям воздуха на значке Homepdf, внешний значок), которая указана на этикетке в руководстве по эксплуатации, на упаковочной коробке и/или на упаковке. сама фильтрующая установка. CADR — это установленный стандарт, определенный Ассоциацией производителей бытовой техники (AHAM). Участвующие производители переносных воздухоочистителей сертифицируют свою продукцию в независимой лаборатории, поэтому конечный пользователь может быть уверен, что она работает в соответствии с заявлениями производителя.CADR обычно указывается в кубических футах в минуту для продуктов, продаваемых в Соединенных Штатах. В параграфах ниже описывается, как выбрать подходящий воздухоочиститель в зависимости от размера помещения, в котором он будет использоваться. Приведенная ниже процедура должна выполняться всегда, когда это возможно. Если воздухоочиститель с соответствующим номером CADR или выше недоступен, выберите блок с более низким рейтингом CADR. Устройство по-прежнему будет обеспечивать постепенно большую очистку воздуха, чем при полном отсутствии воздухоочистителя.
В данном помещении, чем больше CADR, тем быстрее он будет очищать воздух в помещении.На этикетке AHAM указаны три номера CADR, по одному для дыма, пыли и пыльцы. Частицы дыма самые маленькие, поэтому число CADR лучше всего применимо к вирусным частицам, связанным с COVID-19. На этикетке также указан наибольший размер помещения (в квадратных футах, футах 2 ), для которого подходит устройство, при стандартной высоте потолка до 8 футов. Если высота потолка выше, умножьте размер комнаты (футы 2 ) на отношение фактической высоты потолка (футы), деленное на 8. Например, для комнаты площадью 300 футов 2 с потолком 11 футов переносной воздухоочиститель с маркировкой для помещения размером не менее 415 футов 2 (300 × [11/8] = 415).
Программа CADR предназначена для оценки производительности небольших комнатных воздухоочистителей, типичных для использования в домах и офисах. Для более крупных воздухоочистителей и воздухоочистителей меньшего размера, производители которых решили не участвовать в программе AHAM CADR, выберите блок HEPA на основе рекомендуемого размера помещения (фут 2 ) или скорости потока воздуха (куб. фут/мин), предоставленной поставщиком услуг. производитель. Потребители могут принять во внимание, что эти значения часто отражают идеальные условия, которые завышают фактическую производительность.
Для воздухоочистителей с рекомендуемым размером помещения регулировка для помещений выше 8 футов такая же, как описано выше. Для блоков, которые обеспечивают только скорость воздушного потока, следуйте «правилу 2/3 внешнего значка», чтобы приблизиться к рекомендуемому размеру помещения. Чтобы применить это правило для помещения высотой до 8 футов, выберите воздухоочиститель со значением расхода воздуха (куб. фут/мин), которое составляет не менее 2/3 площади пола (фут 2 ). Например, для стандартного помещения площадью 300 футов 2 требуется воздухоочиститель, обеспечивающий поток воздуха не менее 200 кубических футов в минуту (300 × [2/3] = 200).Если высота потолка выше, выполните тот же расчет, а затем умножьте результат на отношение фактической высоты потолка (футов) к 8. потолок, требуется воздухоочиститель, который может обеспечить поток воздуха не менее 275 кубических футов в минуту (200 × [11/8] = 275).
В то время как меньшие вентиляторные системы HEPA, как правило, представляют собой автономные устройства, многие более крупные устройства позволяют присоединять гибкие воздуховоды к впускному и/или выпускному отверстию воздуха (обратите внимание, что более крупные воздуховоды не подпадают под описание «очиститель воздуха в помещении» и может не иметь рейтинга CADR).Использование воздуховодов и стратегическое размещение системы HEPA в пространстве может помочь обеспечить желаемую схему воздушного потока от чистого к менее чистому там, где это необходимо. Канальные системы HEPA также можно использовать для организации вмешательств с прямым захватом источника для лечения пациентов и / или сценариев тестирования (см. обсуждение CDC / NIOSH о вентилируемом изголовье). В зависимости от размера HEPA-вентиляторов/фильтров и конфигурации объекта, в котором они используются, несколько небольших портативных HEPA-блоков, развернутых в зонах повышенного риска, могут оказаться более полезными, чем один большой HEPA-блок, обслуживающий объединенное пространство.
Пример 2. Дано: Комната, описанная в Примере 1 , теперь дополнена портативным устройством очистки воздуха HEPA с CADR дыма 120 кубических футов в минуту (Q hepa = 120 кубических футов в минуту). Дополнительное движение воздуха в помещении улучшает общее перемешивание, поэтому назначьте k = 3,
.Вопрос: Сколько времени экономится для достижения того же 99-процентного снижения содержания переносимых по воздуху загрязняющих веществ при добавлении в помещение портативного устройства HEPA?
Решение: Добавление фильтрующего устройства HEPA обеспечивает дополнительный приток чистого воздуха в помещение. Здесь объемный расход чистого воздуха (Q): Q = Q e + Q hepa = 80 кубических футов в минуту + 120 кубических футов в минуту = 200 кубических футов в минуту.
ACH = [Q x 60] / (объем помещения) = (200 кубических футов в минуту x 60) / (12’ x 10’ x 10’) = 12 000/1 200 = 10 ACH.
Согласно Таблице B.1 идеальное время ожидания смешивания, основанное на 10 ACH и 99% снижении содержания взвешенных в воздухе частиц, составляет 28 минут.
Используя коэффициент смешивания 3, расчетное время ожидания для 99-процентного снижения количества переносимых по воздуху загрязняющих веществ в помещении составляет 3 x 28 = 84 минуты.Таким образом, повышенный ACH и более низкое значение k, связанные с портативной установкой фильтрации HEPA, сократили время ожидания с первоначальных 5 часов и 45 минут до всего лишь 1 часа и 24 минут, сэкономив в общей сложности 4 часа и 21 минуту, можно было безопасно заселить.
Добавление переносного блока HEPA увеличило эффективную скорость вентиляции и улучшило смешивание воздуха в помещении. Это привело к сокращению времени очистки помещения от потенциально инфекционных частиц в воздухе более чем на 75%.
Единственный способ, которым будут работать пассивные вентиляционные отверстия
ВЕНТИЛЯЦИЯ: единственный способ, которым будут работать пассивные вентиляционные отверстия
Шон Максвелл 2015-12-17 00:46:58
Только вытяжная вентиляция является одной из наиболее распространенных стратегий как для одноквартирных, так и для многоквартирных домов. В многоквартирных домах вытяжка выводится из квартир, часто в ванных комнатах и/или кухнях, а свежий воздух предназначен для ее замены.Откуда берется этот «свежий воздух», может быть загадкой. Он может исходить из щелей или преднамеренных вентиляционных отверстий во внешней оболочке, а также может исходить из других квартир или коридора через щели или подрезы дверей коридора. Часто это происходит из нескольких из этих источников, в зависимости от того, где находится квартира в здании, а также от ветра, температуры, баланса механических систем и графиков работы, а также от поведения жильцов. Это действительно трудно сказать.
Частично проблема заключается в том, что очень трудно поддерживать постоянными все эти факторы или корректировать их во время исследования, особенно в занятых зданиях.Стивен Винтер Ассошиэйтс (SWA), мой бывший работодатель, выполнил исследовательский проект для программы Building America в рамках Национальной лаборатории возобновляемых источников энергии, который попытался получить более полное представление о том, что происходит, и определить передовой опыт для многоквартирной вентиляции. Хотя у нас не было достаточно оборудования, времени или денег, чтобы окончательно определить, откуда поступает свежий воздух даже большую часть времени, мы узнали кое-что о системах вентиляции и о том, что заставляет их работать (или нет). Некоторые эксперименты даже забавляли.
Во-первых, мы проверили как можно больше вещей в квартире, чтобы определить возможные пути утечки. Например, мы проверили дверь в коридор. Чтобы провести этот тест, мы разработали всевозможные хитроумные приспособления, в том числе капсулу из пенопласта, которую можно надеть на дверь, и тестер воздуховода для измерения утечек (см. рис. 1). Нам также необходимо было измерить утечку из пассивных вентиляционных отверстий во внешней оболочке. В большинстве проверенных зданий это были так называемые струйные вентиляционные отверстия, потому что они предназначены для обеспечения постоянного притока свежего воздуха к жильцам.
В ходе нашего тестирования мы быстро обнаружили, что дверь в коридор часто является самым большим каналом воздухообмена в квартире. Каждое здание было разным, но утечка через дверь варьировалась от 20 CFM50 до более 200 CFM50. Для очень тесных квартир это может быть более 50% от общей площади утечки квартиры. Обратите внимание, что типичный тест двери с вентилятором не учитывает протечку двери, потому что это дверь, которая чаще всего используется для теста! Эта практика имеет тенденцию игнорировать одну из определяющих характеристик оболочки квартиры и схемы воздушного потока.
Тестирование часто показывало дефекты во многих установках пассивной вентиляции. Тем не менее, даже если бы они работали в соответствии с проектом, для забора воздуха из вентиляционных отверстий с желаемой скоростью необходимо постоянное отрицательное давление до 20 Па. Диаграмма на Рисунке 2 показывает, что разумная цель 7,5 кубических футов в минуту на струйный вентиль потребует 20 Па отрицательного давления.
Поскольку одно только знание объема утечки не скажет вам, сколько свежего воздуха проходит через дверь квартиры, мы контролировали давление с помощью датчиков давления и регистраторов данных.Это позволило нам увидеть, постоянно ли квартира находилась под отрицательным или положительным давлением. В этом случае нам нужно было постоянное отрицательное давление, потому что конструкция вентиляции только с вытяжкой требует, чтобы свежий воздух вытягивался из пассивных вентиляционных отверстий или других желаемых мест.
К сожалению, в большинстве зданий квартиры просто недостаточно герметичны, чтобы стабильно удерживать отрицательное давление и вытягивать воздух из пассивных вентиляционных отверстий. Вместо этого давление в квартирах и коридоре сильно колебалось в зависимости от погоды, ветра и, в частности, занятости здания в целом.Чаще воздух поступал в щели в коридорной двери или выходил из них. Хотя двери часто были хорошо защищены от атмосферных воздействий, они и множество других утечек в квартире затмевали площадь утечки пассивных вентиляционных отверстий. В результате вентиляционные отверстия практически не обеспечивали вентиляцию при типичном отрицательном давлении.
Герметичные апартаменты
Мы хотели посмотреть, что произойдет, если у нас будут действительно герметичные квартиры, и нам помогли Калифорнийский университет в Дэвисе, который согласился применить технологию аэрозольной герметизации в нескольких квартирах.ASHRAE 62.2-2013 рекомендует герметичность квартиры на уровне 0,30 CFM50 или менее на квадратный фут площади помещения. Мы загерметизировали одну квартиру до 0,27 CFM50 на квадратный фут вручную, в то время как Калифорнийский университет в Дэвисе загерметизировал другую до 0,08 CFM50 на квадратный фут с помощью аэрозоля. Разница в эксплуатации этих двух квартир была разительной. На рисунках 3 и 4 показано, как каждая квартира работала в шести различных условиях.
В обоих случаях первое условие показывает квартиру без работающих систем — вытяжные вентиляторы выключены, пассивные вентиляционные отверстия закрыты.Второе условие показывает вероятное максимальное давление — вытяжные вентиляторы включены, но пассивные вентиляционные отверстия все еще закрыты. Третье условие показывает квартиру с открытыми форточками; это нормальная работа, как задумано. Четвертое условие показывает квартиру с приоткрытой дверью в коридор; это было сделано, чтобы помочь интерпретировать аномалии из долгосрочной регистрации данных. Пятое условие показывает возврат к нормальной работе, а шестое условие показывает квартиру с снова выключенными всеми системами.
Между этими двумя квартирами огромная разница.В относительно негерметичной квартире (рис. 3) включение вентиляторов, открытие и закрытие вентиляционных отверстий оказывает некоторое влияние, но незначительное. В конце концов, воздух с такой же вероятностью будет поступать из других квартир или коридора, как и из пассивных вентиляционных отверстий. Более герметичная квартира (рис. 4) может резко изменить свое давление, изменив работу вентиляционных отверстий и вентиляторов. В этой квартире воздух гораздо чаще поступает из пассивных вентиляционных отверстий, чем в других квартирах. Но достаточно ли этого?
SWA попытался определить, насколько воздухонепроницаемой должна быть квартира, чтобы получать большую часть воздуха из пассивных вентиляционных отверстий.Получить весь подпиточный воздух из пассивных вытяжек практически невозможно, потому что невозможно получить идеально герметичные квартиры. Но учитывая, что соответствие ASHRAE 62.2-2013 требует свежего воздуха, и что мы хотим свести к минимуму приток воздуха в жилище из неизвестных источников, было бы целесообразно обеспечить герметичность менее 0,1 CFM50 на квадратный фут. Насколько это вообще достижимо?
Эффективная только вытяжная вентиляция
SWA ведет базу данных испытаний дверей с воздуходувкой, проведенных за последние несколько лет в зданиях, которые участвовали в какой-либо программе по защите окружающей среды или энергоэффективности. На рис. 5 показаны результаты этих испытаний. Восемьдесят восемь процентов протестированных квартир прошли порог ASHRAE 62.2-2013 в 0,3 CFM50 на квадратный фут ограждения, но лишь небольшая часть смогла достичь 0,1.
Чтобы эффективно использовать только вытяжную вентиляцию и уменьшить приток свежего воздуха из нежелательных источников, таких как другие квартиры и коридоры, квартиры должны быть герметизированы до уровней, которые обычно не встречаются даже в самых лучших экологически чистых зданиях. Поскольку только вытяжная вентиляция является одной из самых распространенных форм вентиляции, это представляет собой проблему.Кроме того, значительное отрицательное давление, необходимое для стабильной работы пассивных вентиляционных отверстий, может привести к другим непредвиденным последствиям для ограждающих конструкций здания.
Одним из способов решения проблемы является подача свежего воздуха непосредственно в квартиры с помощью таких средств, как приточно-вытяжная вентиляция, и это, вероятно, наиболее целесообразно с точки зрения качества воздуха в помещении. Но сбалансированная вентиляция обходится дороже. Необходимы инновации в небольших, недорогих вентиляторах с рекуперацией тепла и вентиляции с рекуперацией энергии.В целом, все конструкции вентиляции, как только вытяжные, так и сбалансированные, должны хорошо функционировать в герметичных помещениях.
Шон Максвелл был старшим консультантом по энергетике в Steven Winter Associates и в настоящее время проживает в Австралии. Его почти семь лет работы в SWA варьировались от десятков энергоаудитов многоквартирных домов до исследований для программы DOE Building America.
© Журнал эффективности строительства. Посмотреть все статьи.
ВЕНТИЛЯЦИЯ: единственный способ, которым будут работать пассивные вентиляционные отверстия
/article/VENTILATION%3A+The+Only+Way+That+Passive+Vents+Will+Work/2349578/285128/article.HTML
Список выпусков
Зима 2019 г.
Осень 2019
Лето 2019 г.
— бесплатноВесна 2019
Зима 2018
Осень 2018 г. — бесплатно
Лето 2018
Весна 2018 г.
Зима 2017
Осень 2017
Лето 2017
Весна 2017 г.
Осень 2016
майиюнь2016
Март Апрель 2016
Январь Февраль 2016
ноябрь декабрь 2015
Сентябрь Октябрь 2015
июль август 2015 г.
май июнь 2015 г.
Март Апрель 2015
Январь Февраль 2015
ноябрь декабрь 2014
июль август 2014 г.
май июнь 2014 г.
Март Апрель 2014
Январь Февраль 2014
ноябрь декабрь 2011
Сентябрь Октябрь 2011
июль август 2011
май июнь 2011 г.
март апр 2011
Библиотека
Устранение проблем с вентиляцией | Инженерная архитектура RAND, DPC
Я новичок в правлении 16-этажного кооператива на 146 квартир, построенного в 1961 году.
На протяжении многих лет у нас были различные жалобы на недостаточную вытяжку и реверс в некоторых ванных комнатах и кухнях, а также жалобы на сигаретный дым и запахи готовки (акционер любит регулярно готовить рыбу по пятницам!). Наши акционеры пытались закрыть вентиляционные отверстия или заглушить сквозняки в своих подразделениях, и мы предприняли несколько попыток исправления, таких как замена вентилятора, но безрезультатно. Должны ли мы вызвать инженера, и если мы это сделаем, чего нам ожидать?Зазоры в воздуховодах изменяют воздушный поток и давление в системе и позволяют запахам и дыму проникать в места общего пользования и соседние помещения
Неправильная вентиляция здания не только влияет на комфорт всех жильцов с точки зрения температуры и запахов, но также может привести к проблемам со здоровьем из-за плохого качества воздуха в помещении, таким как аллергия на плесень и синдром больного здания.Это также может повлиять на системы дымоудаления и целостность системы пожарной безопасности, а также увеличить эксплуатационные расходы и затраты на электроэнергию.
Неисправности и отказы могут возникать в любой точке вентиляционной системы здания и могут быть вызваны плохим проектированием или установкой, ошибками в эксплуатации или техническом обслуживании, поведением жильцов или любой их комбинацией. Использование локальных исправлений, таких как уплотнение окон и дверей и установка вентиляторов в ванной/кухне без надлежащей оценки, может практически не иметь никакого эффекта и часто может привести к усугублению проблем.
Определение источника или источников проблем с вентиляцией в многоквартирных домах средней и высокой этажности и их решение могут быть сложными и требуют методичного и исследовательского подхода. Если в вашем здании что-то подозрительно пахнет, начните с привлечения квалифицированного специалиста, такого как инженер или архитектор, для расследования.
Устранение неполадок: основыБольшинство послевоенных зданий строится с центральной вытяжной системой вентиляции, где вентиляторы на крыше соединяются вертикальными шахтами, иногда с ответвлениями воздуховодов, а затем с вытяжными решетками в индивидуальных квартирных банях и/или кухнях, коридорах и помещениях общего пользования. .Вентиляторы на крыше удаляют загрязненный воздух из помещений, а свежий и чистый воздух извне втягивается в здание под действием отрицательного давления через небольшие отверстия вокруг дверей и окон.
Оценка может начинаться сверху, начиная с проверки вентиляторов на крыше. Если какой-либо из вентиляторов не работает, выглядит поврежденным, вибрирует или издает необычные или громкие звуки, простой вызов службы поддержки может решить любые проблемы. Имейте в виду, что ваши вентиляторы на крыше могут работать правильно и даже в соответствии с нормами, но инженер или архитектор может определить, работают ли они с необходимой для вашего здания мощностью.
Вы также можете осмотреть и пройтись, чтобы проверить выхлопные терминалы, чтобы убедиться, что жители не блокируют решетки намеренно или случайно. Вы также захотите обследовать соседние единицы, другие единицы по линии и, возможно, выборочно проверить случайные единицы и решетки общего пространства, чтобы определить, являются ли проблемы локальными или системными.
Простой способ проверить, работает ли вентиляционное отверстие, — это подержать перед ним бумажную салфетку или лист туалетной бумаги.Как минимум ткань должна подтягиваться и присасываться к решетке. Если он падает, значит, вентиляция не работает должным образом. Даже если вентиляционное отверстие выхлопное, оно может быть недостаточно выхлопным или соответствовать нормам. Если не обнаружен низкий поток воздуха, вы можете попробовать очистить решетку и снять ее, чтобы увидеть, нет ли в воздуховоде мусора, который может блокировать поток воздуха. Другими признаками недостаточного потока воздуха могут быть видимая плесень, скопление конденсата, пятна влаги и отслаивающаяся краска или обои.
Ручной анемометр можно приобрести в хозяйственном магазине примерно за 50 долларов США для измерения скорости воздушного потока из вентиляционных отверстий, но привлечение квалифицированного специалиста для измерения скорости воздушного потока и проведения тестов в системе позволит более точно и лучше определить причину проблем, когда базового устранения неполадок недостаточно.
Общие виновники: ваши соседи
Недавние ремонтные работы ваших соседей часто могут способствовать проблемам с вентиляцией всего здания, если они сами не являются их источником. Работы, выполняемые во время переделки, могут непреднамеренно или преднамеренно проколоть или разрушить часть шахты или ответвления, оставить мусор, блокирующий воздушный поток, создать зазоры в воздуховодах или изменить ход воздуховодов, изменив воздушный поток и давление в системе. Поврежденные или дефектные воздуховоды также могут представлять опасность пожара и дыма, и их следует проверять, чтобы убедиться, что они остаются огнестойкими.
Недавний ремонт ваших соседей часто может способствовать проблемам с вентиляцией всего здания, если они сами не являются их источником.
Владельцы квартир также часто устанавливают вентиляторы на своих кухнях и в ванных комнатах, чтобы усилить слабую вентиляцию. Центральные вытяжные системы изначально спроектированы для работы без использования встроенных или точечных вентиляторов и полагаются на более крупные вытяжные вентиляторы на крыше для обеспечения адекватной тяги от вытяжных терминалов. Добавление точечных вытяжных вентиляторов в любой точке системы, скорее всего, может ухудшить условия вытяжки для соседних блоков, создавая изменения давления и реверсивные потоки воздуха.
Новые дверные и оконные конструкции, которые более плотно закрываются от проникновения воздуха, также могут оказывать негативное влияние на вытяжные системы из-за уменьшения количества подпиточного воздуха, необходимого для надлежащей вытяжки в старых зданиях. Снятие пробок и уплотнителей или просто открытие окна само по себе может улучшить характеристики выхлопа.
Пассивное курение
Сигаретный дым особенно коварен. Даже после решения проблем с обратным потоком воздуха дым распространяется с естественными сквозняками и проникает через щели, плинтусы, выключатели света, электрические розетки, вентиляционные отверстия и далее в другие квартиры.
Инфракрасные камеры или дымовой тест могут обнаружить утечку воздуха, которую можно устранить, чтобы улучшить ситуацию, но, к сожалению, единственный реальный способ борьбы с проникновением дыма — это его источник. Если вы не можете помешать курильщику закурить, в помещении нарушителя можно установить систему фильтрации воздуха коммерческого класса «пожиратель дыма», которая может поглощать большую часть дыма и других запахов. Однако это дорогостоящее решение и не может быть эффективным на 100%.
Экспертные решенияЕсли невозможно получить окончательные ответы только на основе визуальных наблюдений и проверки воздушного потока, инженер или архитектор может порекомендовать очистку шахты и воздуховодов, а также зонд видеоскопа для очистки шахты и воздуховодов от мусора, скопления и проверки на наличие засоров и крупных щели, препятствующие воздушному потоку.После проведения полного обследования и оценки инженер или архитектор выпустит отчет с выводами и рекомендациями, как правило, начиная с наиболее экономически эффективных и наименее навязчивых возможных решений. Также рассматриваются бюджетные соображения, и будет включен график любой рекомендованной работы.
Проблемы с шахтой или воздуховодами, возникшие из-за строительных дефектов, повреждений от переделки или старения, могут потребовать более инвазивных видов ремонта, таких как вскрытие стен или потолков для устранения засоров и герметизации щелей и отверстий.Решения проблем системной вентиляции могут варьироваться от установки демпферных устройств регулятора постоянного воздушного потока на решетках до балансировки воздушного потока по всему зданию; регулировка мощности вентилятора или разработка модификаций или обновлений для повышения производительности вентилятора; перепроектировать всю систему вентиляции.
При возникновении проблем с вентиляцией хороший инженер или архитектор будет работать с вами, чтобы определить и разработать наилучшее решение, будь то простое исправление или масштабная программа капитального ремонта, чтобы обеспечить оптимальную, эффективную работу системы вентиляции вашего здания и соответствие нормам. и, что более важно, поддерживать комфорт и здоровье ваших жителей.
Все системы работаютКак и в случае любой системы здания, рекомендуется плановое техническое обслуживание, а также должны соблюдаться надлежащие эксплуатационные процедуры. Внедрение программы профилактического обслуживания может иметь большое значение для сохранения вашей системы и экономии денег. Вытяжные вентиляторы следует периодически балансировать и проверять. Шахты и воздуховоды следует проверять и очищать каждые пару лет, в то время как выхлопные решетки и воздуховоды сушилок для белья требуют более частой очистки.Содержание воздуховодов сушилки в чистоте может повысить эффективность сушилки и сэкономить деньги на строительстве за счет затрат на электроэнергию. Кроме того, жителям необходимо напомнить, что любые изменения, сделанные через стены или связанные с вентиляционными отверстиями, сначала требуют одобрения совета директоров.
Питер Варсалона , PE является директором RAND Engineering & Architecture, DPC . Эта колонка была первоначально опубликована в выпуске журнала Habitat Magazine за май 2017 года.
БОЛЬШЕ СПРОСИТЕ ИНЖЕНЕРА СТАТЬИ«Надежная сборка, правильная вентиляция»: важность домашней вентиляции и качества воздуха в помещении
Когда-то дома обычно вентилировались естественным образом — вы распахнули окно или открыли входную дверь, чтобы свежий воздух пополнил спертый воздух в доме, унося с собой запахи, пыль и влагу. Тем не менее, в старых домах сквозняки, дырявые и совсем не энергоэффективные.
Сегодня больше внимания уделяется строительству «более герметичных» домов.«Конечно, с точки зрения энергоэффективности герметичные дома с высокими эксплуатационными характеристиками лучше. Но тесные дома особенно нуждаются в вентиляции, а дома, в которых спроектирована механическая вентиляция, более долговечны, удобны и энергоэффективны.
Вентиляция важна по ряду причин; снижение влажности в доме, предотвращение образования плесени и уменьшение количества токсичных газов, что приводит к более здоровой и чистой окружающей среде в помещении.
В сегодняшней статье мы затронем тему надлежащей домашней вентиляции: каковы стандарты чистоты воздуха в помещении, почему это важно и как этого добиться?
Существуют ли стандарты чистоты воздуха в доме?
Существует стандарт чистоты воздуха в доме, установленный Американским обществом инженеров по отоплению и кондиционированию воздуха (ASHRAE) и известный как ASHRAE 62.2.
По сути, ASHRAE 62.2 представляет собой базовую формулу скорости вентиляции. Это общепринятый метод определения минимальной скорости вентиляции, которая должна быть в доме, чтобы иметь безопасный воздух в помещении и оставаться максимально энергоэффективным.
Новые дома строятся в соответствии со стандартами ASHRAE 62.2 (как минимум), которые помогают домовладельцам добиться максимальной энергоэффективности своих новостроек без ущерба для качества воздуха в помещении или безопасности.
Зачем домам нужна вентиляция?
По данным Агентства по охране окружающей среды, концентрация загрязняющих веществ в воздухе может быть в два-пять раз выше в помещении, чем на улице. Поскольку мы обычно проводим до 90% нашего времени в помещении, жизненно важно, чтобы этот воздух был как можно более чистым.
Одна из основных причин, по которой вентиляция так важна, заключается в том, что она уменьшает влажность воздуха. Влага в доме может появляться в результате таких действий, как купание, приготовление пищи и дыхание. Влага сама по себе не обязательно вредна. Однако слишком большое его количество может привести к образованию конденсата или даже плесени. Плесень представляет опасность как для вашего здоровья, так и (если она становится достаточно серьезной) для структурной прочности вашего дома.
Надлежащая вентиляция также важна для уменьшения количества твердых частиц (таких как пыль, перхоть домашних животных и пыльца) в доме. Если вы живете в плохо проветриваемом доме, в котором скапливается пыль, вы можете обнаружить, что сенная лихорадка, астма и другие респираторные симптомы могут обостриться.
Плохая вентиляция также может привести к скоплению газов от приготовления пищи, бытовой техники, радона или каминов. Это может препятствовать циркуляции химикатов или летучих органических соединений (ЛОС), выделяющихся из новой мебели, краски и других предметов промышленного производства в доме.
Другими словами, хорошая вентиляция является важной частью безопасной и комфортной домашней обстановки.
Какие типы вентиляции могут быть в домах?
В жилых домах существует три основных типа вентиляции: естественная, точечная и общедомовая.
Естественная вентиляция — это то, о чем мы упоминали ранее в статье — это обмен наружного воздуха с внутренним через открытые окна, двери или щели в доме. Это, безусловно, полезно и надежно, но, как известно любому жителю Висконсина, не всегда удобно, доступно или энергоэффективно.
Точечная вентиляция относится к локализованным механизмам в доме, которые «точечно» вентилируют участки, которые в этом больше всего нуждаются. Как правило, это вентиляторы для ванных комнат и вытяжки.
Наконец, существуют системы вентиляции всего дома , которые предназначены для обеспечения контролируемой вентиляции всего дома через систему воздуховодов и вентиляторов.
Как улучшить вентиляцию дома
Если вы считаете, что ваш дом не так хорошо проветривается, как должен, есть способы исправить это.
Во-первых, это может быть просто чаще открывать двери и окна или включать вентиляторы для воздухообмена. Это особенно важно во время приготовления пищи или принятия душа. Вы также можете позаботиться о том, чтобы ваши ванные комнаты были должным образом оборудованы вентиляторами, которые дуют наружу вашего дома, а не на чердак!
Нужен совет по вентиляции?
Специалисты RVI хотели бы подробнее рассказать о стандартах вентиляции и воздухообмена в помещениях, высокоэффективном домостроении и системах домашней вентиляции.RVI также предлагает системы вентиляции для уменьшения влажности и улучшения качества воздуха в вашем гараже.
Если вы находитесь в северной части штата Висконсин, мы надеемся, что сегодня вы свяжетесь с нашей командой специалистов по изоляции, вентиляции и домашнему хозяйству!
Вентиляция многоквартирных домов: Помогите зданиям дышать
В сообществе многоквартирных домов ведутся споры о наилучшем способе вентиляции жилых зданий. Есть три конкурирующих варианта дизайна, которые могут быть реализованы в жилом дизайне: естественная вентиляция, механическая вентиляция и гибридный подход.
Какой набор «легких» лучше поставить в вашем здании? Вам необходимо учитывать требования LEED EAp1, требования местного законодательства, местный климат здания, конфигурацию квартиры, конкретные требования проекта к вытяжке и многое другое. Вот некоторые вещи, о которых стоит подумать.
Естественная вентиляция
Начнем с естественной вентиляции. Из-за более низких первоначальных затрат и более низких эксплуатационных расходов (благодаря необходимости кондиционирования меньшего количества наружного воздуха), не говоря уже о растущем спросе на велнес, естественная вентиляция возвращается.Однако естественная вентиляция не всегда является идеальным решением. С преобладанием оздоровительных тенденций и отраслевой направленностью USGBC и несколько местных юрисдикций используют более строгую интерпретацию требований к вентиляции и вытяжке, связанных с путями соответствия ASHRAE 62 как для естественно вентилируемых, так и для механически вентилируемых помещений.
Естественная вентиляция зависит от управляемых пользователем окон, обеспечивающих поступление необходимого наружного воздуха в помещение. Здание с полностью естественной вентиляцией использует преобладающие ветры и включает в себя прозрачные полы и другие компоненты дизайна, которые перемещают воздух по зданию.Естественная вентиляция использует охлаждающий эффект движущегося воздуха. Тем не менее, если жилое помещение с естественной вентиляцией не изучено, не спроектировано и не эксплуатируется должным образом, могут возникнуть проблемы с комфортом, влажностью и качеством воздуха в помещении.
Некоторые вещи, о которых следует помнить при естественной вентиляции.
• При проектировании планировки здания самым большим компонентом, который следует учитывать, является то, что здание с естественной вентиляцией ограничивает эффективность работающих окон до 25 футов. Поэтому все помещения должны быть постоянно открыты для работающих окон.Чтобы удовлетворить эти требования без чрезмерно сложной конструкции воздуховодов-перемычек и переходов для перемещения воздуха из одного помещения в другое, квартира должна быть ограничена глубиной 25 футов и иметь доступ к каждому помещению с работающим окном.
• Общая площадь открываемых окон должна быть больше 4% общей площади квартиры. Тип окна также имеет решающее значение, так как общая открытая площадь окна варьируется в зависимости от типа используемых окон (створчатые, одинарные/двухстворчатые, раздвижные, навесы и т. д.).). Если проемы закрыты жалюзи или другими препятствиями, общая свободная площадь должна использоваться для расчета общей рабочей площади окна.
• В соответствии со стандартом ASHRAE 62.1 кухонная вытяжка не нуждается в вытяжке наружу, если помещение вентилируется естественным образом, поэтому отдельная вытяжка кухни не требуется; простой рециркуляционный вентилятор над плитой выполняет свою работу. Однако для всех ванных комнат требуется вытяжка, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе.Нормы, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она непрерывная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.
• Одно из ограничений здания с естественной вентиляцией заключается в том, что при закрытых окнах вентиляция отсутствует. Эта очевидная проблема редко ограничивает попытки создания конструкции с естественной вентиляцией. Например, в климатической зоне Вашингтона, округ Колумбия, холодные зимы и жаркое и влажное лето ограничивают количество дней, в течение которых комфортно находиться с открытыми окнами.Таким образом, в течение длительного времени, когда окна не открыты, отсутствие надлежащей вентиляции может привести к проблемам с комфортом и качеством воздуха в помещении.
Варианты механической вентиляции
Механическая вентиляция — это более традиционный подход к проектированию, при котором наружный воздух подается в отдельные квартиры через механическую систему воздуховодов. Наружный воздух подается непосредственно в приточно-вытяжную установку установки через отдельные воздухозаборники в каждой квартире и кондиционируется оставшимся возвратным воздухом; или предварительно кондиционированный воздух подается в отдельные квартиры через наружный блок, установленный на крыше. Вот несколько моментов, о которых следует помнить при рассмотрении вопроса об искусственной вентиляции легких:
• Требуемые объемы наружного воздуха определяются стандартом ASHRAE 62.1 и Международным механическим кодексом. В соответствии с этими требованиями наружный воздух должен подаваться из расчета 5 кубических футов в минуту на человека + 0,06 кубических футов в минуту на фут2. Вместимость определяется количеством спален в каждой квартире. Студии и апартаменты с одной спальней рассчитаны на размещение двух человек. Каждая дополнительная спальня добавляет в проектные расчеты еще одного человека.
• В соответствии с требованиями Международного механического кодекса наружный воздух должен подаваться непосредственно в помещение, а не по коридорам через подрезы и/или открытые входные двери.
• В отличие от помещений с естественной вентиляцией, кухонная вытяжка требуется и должна вентилироваться за пределы квартиры через дымовую трубу, объединяющую несколько квартир вместе, или через специальный воздуховод, выходящий за пределы каждой квартиры. Использование микроволновых печей или рециркуляционных вытяжек недопустимо.
Кухонная вытяжка делится на две категории: общая вытяжка и вытяжка. Общая вытяжка может быть просто вытяжной решеткой в кухонной зоне, которая выводится в общий вытяжной канал квартиры или ванной комнаты. Но из-за жира и тепла, связанных с вытяжкой вытяжного шкафа, он классифицируется как другой уровень воздушного потока, чем общий выхлоп, и не может сочетаться с общим выхлопом, вытяжкой из ванной или сушилки. Скорости, которые требуются для жилых кухонь, составляют 50 кубических футов в минуту, если они непрерывны, и 100 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.
Вытяжкадля ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Нормы, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она непрерывная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.
• Из-за того, что устройство с механической вентиляцией разделено на отсеки, герметизация имеет решающее значение для надлежащей работы. В проекте должны быть проверены требуемые скорости вытяжки и обеспечено соответствующее количество наружного воздуха для создания положительного давления в агрегате.Небольшое избыточное давление поможет устранить проникновение снаружи и предотвратить дискомфорт, возможные проблемы с плесенью и перенос запаха из соседних квартир или коридоров.
Гибридная вентиляция: лучшее из двух миров
Как следует из названия, гибридная естественная/механическая вентиляция включает в себя как естественную, так и механическую вентиляцию. Наружный воздух — сырой или предварительно подготовленный — подается в квартиры как через открывающиеся окна, так и через механическую вентиляцию.Хотя этот подход может обеспечить лучшее из обоих миров, есть несколько общих камней преткновения:
• Помещения с естественной вентиляцией определяются как первые 25 футов квартиры, аналогично подходу с естественной вентиляцией. Но в отличие от подхода с естественной вентиляцией, установка может быть спроектирована глубже, чем предел 25 футов. Любые зоны, которые расширяются за пределы 25 футов, требуют механической вентиляции.
• Площадь пола, выходящая за пределы 25 футов, должна иметь механическую вентиляцию в соответствии с требованиями стандарта ASHRAE 62.1, как описано в предыдущем разделе.
• В зависимости от расположения кухни может потребоваться или не потребоваться вытяжка. Если вся кухня находится в пределах 25 футов от работающего окна, кухня считается вентилируемой естественным образом и не нуждается в специальной вытяжке. Однако, если вся кухня или ее часть выходит за пределы 25 футов, она считается вентилируемой с механической вентиляцией и, следовательно, требует кухонной вытяжки. Типы вытяжки и направления соответствуют тем же принципам, что и полностью вентилируемая кухня.
Вытяжкадля ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62. 1 и Международном механическом кодексе. Нормы, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она непрерывная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.
• Гибридный подход к вентиляции уменьшает размер механического оборудования из-за меньшего объема наружного воздуха, необходимого в каждой квартире. Он также обеспечивает естественную вентиляцию и позволяет жильцам использовать время, когда внешние условия являются подходящими.А механическая вентиляция обеспечит минимальное количество свежего воздуха в течение всего года, даже когда внешние условия не позволяют жильцам открывать окна. Надлежащая координация между командой проектировщиков является обязательной для обеспечения того, чтобы площади пола и окон были точными для естественной вентиляции, а механическая вентиляция соответствовала размеру оставшихся пространств.
В зависимости от географического положения, общего дизайна и стиля многоквартирного дома каждый из этих вариантов вентиляции может создать идеальную среду обитания для жильцов. Крайне важно, чтобы проектная группа определила подход к проектированию на ранней стадии проектирования схемы, чтобы предотвратить возникновение проблем на поздних стадиях проектирования или даже в процессе подачи заявки на LEED.
COVID-19 и вентиляция в квартирах
В условиях пандемии COVID-19 (хроновируса) люди чрезмерно обеспокоены переносом аэрозолей из коридоров в квартиры многоэтажных домов. Они чувствуют, как много воздуха поступает в их квартиры из коридора, и им интересно знать, могут ли аэрозоли передаваться в их квартиры.Беспокойство людей в связи с распространением патогенов воздушно-капельным путем вполне законно.
Распространение возбудителя по воздуху происходит через капли и аэрозоли, обычно образующиеся при кашле, чихании, крике, дыхании, смыве туалета, некоторых медицинских процедурах, пении и разговоре.
Большинство крупных испускаемых капель под действием силы тяжести приземляются на поверхности в пределах 3–7 футов от источника. Небольшие аэрозоли (<10 мкм) могут оставаться в воздухе и быть заразными в течение длительного периода времени (несколько минут, часов или дней) и иметь увеличенное распространение в диапазоне от 6 до 20 футов от источника при выбросе при кашле или чихании.
Рис. 1: Передача частиц по воздуху.
Большинство многоквартирных домов в Канаде обеспечивают подачу вентиляционного воздуха в апартаменты на данном этаже за счет повышения давления в коридоре за счет подачи наружного воздуха. Система основана на проникновении через входные двери отдельных апартаментов. Это происходит через воздушный зазор под входными дверями. В некоторых зданиях воздух поступает в помещения через передаточные решетки над входными дверями для облегчения прохода воздуха.
Приточный вентиляционный воздух в коридоре, как правило, представляет собой весь наружный воздух, который охлаждается и время от времени кондиционируется (охлаждается) от установки кондиционирования воздуха.Вентиляционная установка, устанавливаемая обычно на крыше, а иногда и в здании, будет подавать этот воздух на разные или на все этажи в зависимости от размера здания.
Рисунок 2: Вентиляция в многоквартирных домах
В идеале наружный воздух в коридоре образует естественную одностороннюю инфильтрацию в апартаменты. Коридоры представляют собой зону положительного давления, в то время как в люксах будет отрицательное. Обычно один вытяжной вентилятор в туалете всегда включен, чтобы облегчить подачу наружного воздуха в номер.Если система будет работать в соответствии с проектом, воздух не будет поступать из люксов в коридор и не будет перекрестного загрязнения от люкса к люксу.
Может быть несколько причин, по которым система может быть скомпрометирована. При открываемых окнах в люксах воздействие ветра может вызвать повышение давления в отдельных люксах и предотвратить попадание воздуха из коридора. Это может негативно сказаться на работе обычного коридорного воздухоснабжения.
В высотных зданиях эффекты дымовых труб могут изменить естественное давление по вертикали на лестничных клетках.Дверь на лестничную клетку, оставленная открытой в течение длительного времени, может привести к разгерметизации коридора и, следовательно, к изменению направления воздушного потока. Теперь воздух из люксов может поступать в коридор и проникать в другие люксы.
Инженеры по отоплению, вентиляции и кондиционированию воздуха (HVAC) давно знают, что мельчайшие частицы патогенов перемещаются в воздухе, который циркулирует, нагревается и охлаждается в современных зданиях. Более известная болезнь легионеров, бактериальная пневмония, в последние годы неоднократно выявлялась в системах кондиционирования воздуха в зданиях.Если в здании есть основная система вентиляции, вероятность перекрестного загрязнения может быть довольно высокой.
Теперь вопрос на миллион долларов; как можно смягчить или избавиться от возможности перекрестного заражения?
Прежде чем мы начнем искать решения, я хочу поделиться выдержкой из недавнего документа ASHRAE по аэрозолям. «Мы должны признать, что даже самая надежная система HVAC не может контролировать все воздушные потоки и полностью предотвратить распространение инфекционного аэрозоля или передачу болезни каплями или аэрозолями.Воздействие системы HVAC будет зависеть от местоположения источника, мощности источника, распределения выпущенного аэрозоля, размера капель, распределения воздуха, температуры, относительной влажности и фильтрации».
Один из способов уменьшить проникновение воздуха из коридора — закрыть отверстие в двери коридора. Воздух пойдет по пути наименьшего сопротивления. Окно можно открыть, чтобы обеспечить замену воздуха для вытяжного вентилятора. Это будет работать, когда набор закрыт и остается закрытым.
Теперь при открытии двери в коридор динамика будет быстро меняться.Чтобы в квартиру не поступал воздух, пришлось бы герметизировать помещение больше, чем коридор. Обычно воздух, подаваемый в коридор, обслуживает ВСЕ апартаменты. Только один люкс, выходящий в коридор, может означать, что дверь будет подвергаться чрезвычайно высокому давлению. Предоставление шлюза внутри квартиры (тамбура) может обеспечить некоторую защиту, но это нецелесообразно, учитывая ограничения на то, что вы можете делать в многоквартирном доме. Таким образом, решение может заключаться в том, чтобы ограничить открытие дверей до минимума.Это снизит экспозицию. Лучшим вариантом было бы использование номинальных масок для фильтрации любых аэрозолей в воздухе.
