Интересные и необычные виды кирпичной кладки | Заземлились!

После долгих лет жизни в скучных, серых и однотипных кирпичных зданиях у многих наших соотечественников сформировалось стойкое чувство, что красота и оригинальность с этим материалом просто несовместимы. Однако это совсем не так – из кирпича можно построить дом, который станет настоящим произведением архитектурного искусства. Даже из обычного кирпича с помощью декоративной кладки и цветного раствора можно создать настоящее чудо.

Покажем самые креативные и интересные примеры кладки, которые вы можете использовать для украшения стен своего дома.

Фламандская кладка

У кирпича есть две основные рабочие стороны: длинная – это ложок, и короткая – тычок. Именно различная комбинация и смещение рабочих сторон кирпича создают разнообразные виды кладок.

Фото: wienerberger.ru

При фламандской чередуют ложки и тычки. Важно, чтобы тычки каждого следующего ряда находились в центре ложков предыдущего. На фото сверху кладку чуть усложнили тем, что все тычки немного «утоплены» в стену. Таким образом получают строгий и сложный узор.

«Бразильская» кирпичная кладка или «Клаустра»

При «бразильской» кладке друг на друга опираются только тычки кирпичей, из-за чего в стене остаются пустые пространства. Такая кладка интересна в первую очередь контрастом – в глухой прочной кирпичной стене вдруг появляются отверстия, которые привносят легкость и прозрачность в общий вид дома.

Фото: wienerberger.ru

Отверстия не всегда сквозные – в европейском климате кладка «Клаустра» часто применяется для декорирования и выделения панорамных окон.

Фото: wienerberger.ru

3D-кладка, которая создает игру теней

Одним из самых интересных видов кладки считается рельефная – когда из преимущественно плоской стены выступает несколько кирпичей (иногда под углом) для создания 3D-эффекта.

Фото: wienerberger.ru

Такую кладку используют, чтобы добиться красивой игры света и тени. По мере того как в течение дня движется солнце, выступающие части по-разному отбрасывают тени и облик дома постоянно меняется.

Фото: wienerberger.ru

Кладка, напоминающая лоскутное одеяло

Стену разделили на квадратные зоны, в каждой из которых кирпичи уложили в разных направлениях. В итоге получился узор, похожий на лоскутное одеяло.

Фото: asb.sk

Хаотичная или «дикая» кладка

Тут никакого строгого порядка нет, главный принцип – все кирпичи укладываются так, как вы сами хотите. Стены дома из-за этого кажутся более естественными. Именно такую кладку чаще всего используют при строительстве европейских частных домов.

Фото: wienerberger.ru

Другие способы украшения стен

Один из самых эффектных приемов – комбинация кирпича с другими материалами. Например, с деревом.

Фото: wienerberger.ru

Кладка, отличающаяся от общего рисунка, создает эффект, будто окна визуально удлиняются или расширяются.

Фото: wienerberger.ru

Если использовать растворы различных цветов, можно добиться интересного эффекта, будто стены выложены разными видами кирпича. На фото на обоих частях фасада один и тот же кирпич, но из-за раствора другого оттенка кажется, что он разный.

Фото: wienerberger.ru

Если вы задумались о постройке собственного дома, но не знаете, с чего начать, записывайтесь на бесплатный онлайн-курс Wienerberger «Школа нового дома» – он поможет вам разобраться со всеми нюансами строительства, даже если вы совсем ничего не знаете об этом.

Другие материалы канала

🏠 7 способов украсить фасад загородного дома

🏠 5 идей, как украсить стены дома зеленью

🏠 Что нужно знать перед постройкой стен загородного дома

Кирпичная кладка и ее виды применения

Кирпичные кладки подразделяются на различные виды в зависимости от степени сложности и различия структуры кирпича, которые применяются при возведении строительных зданий и конструкций.

В первую очередь рассмотрим встречающиеся виды кладки в зависимости от степени сложности их возведения:

Простейшая – наружная и внутренняя стена без архитектурного оформления, если не считать пояски и карнизы с высотой не превышающего четыре ряда кирпича.
Простой сложности – кладка с усложненными участками стены, не более 10% от всей площади лицевой стороны стены .
Средней сложности – кладка с усложненными участками стены, не более 20% от всей площади лицевой стороны стены.
Сложная — кладка с усложненными участками стены, не более 20% от всей площади лицевой стороны стены.
Особо сложная — кладка используется при возведении архитектурных частей стены, таких как арка, свод, купол и других видов конструкций имеющих криволинейное очертание.

И коротко рассмотрим следующие основные примеры кирпичной кладки и их применения в зависимости от задействованных при работе материалов:

Из керамического кирпича пластического прессования – широкое применение при возведении стен, столбов, дымовых труб зданий и для сооружений подземного назначения.
Из керамического пустотелого кирпича – используют при возведении несущих наружных и внутренних стен сооружения. Малая теплопроводность
кирпича позволяет уменьшить толщину стены до 20-25%, в сравнении со стенами из полнотелого керамического кирпича.
Из керамических полнотелых кирпичей – широкое использование при возведении наружных и внутренних стен

Рекомендация: при выборе кирпича для различной кладки проконсультируйтесь с профессионалом в зависимости от расположения будущего сооружения и сейсмического контура окрестности.

Кирпичная кладка: возведение стен из кирпича

Кирпичные постройки окружают нас повсюду. Использовать этот материал для строительства научились еще в древности. Дома из кирпича-сырца были обнаружены в древнейшем поселении людей эпохи неолита – Чатал-Гуюке. Технология по возведению сооружений из кирпича получила название кладка. Кирпичная кладка используется при массовой застройке и в частном секторе. Люди, которые профессионально занимаются кладкой, называются каменщиками. Обучиться этому ремеслу можно и самостоятельно, тогда при работах на даче не придется прибегать к услугам профессионалов.

Процесс обучения ремеслу каменщика сложен и требует многих часов практики. В этой статье мы постараемся раскрыть все основные вопросы, относящиеся к кирпичной кладке. Знание технологических процессов и инструментов будет полезно не только для тех, кто на практике собирается осваивать кладку из кирпича, но и для тех, кто планирует строить дом с привлечением наемных бригад.

Для тренировки в кладке собственными руками лучше всего начать с небольшого объекта, такого как кирпичная коптильня, мангал или небольшой сарай. Очень важно освоиться с основными инструментами каменщика. Все инструменты можно условно разделить на те, которые используются для приготовления раствора, для нанесения раствора на кирпич и измерительные приспособления.

Бетономешалка (бетоносмеситель) – строительное оборудование для приготовления строительных смесей. Чтобы не тратить много времени и усилий на приготовления растворов, используют бетономешалки. Бетономешалки бывают ручные (приводятся в движение с помощью вращения ручки) и электрические (с приводным механизмом от электродвигателя). Электрические мешалки могут работать без участия человека. Постоянное вращение не дает раствору застывать. Вращаться может сам барабан, а лопасти при этом остаются неподвижными. В некоторых конструкциях лопасти вращаются, а барабан неподвижен.

Рама с колесами облегчает транспортировку мешалки по территории стройки или дачного участка

В конструкции бетономешалки в качестве приводного механизма используется мотор-редуктор или венец.

Дрель-миксер облегчает работы по смешиванию раствора. Дрель может работать на низких оборотах с высоким крутящим моментом и имеет специальную насадку-мешалку.
Мастерок (кельма) – ручной инструмент в виде лопатки, предназначенный для манипуляций с веществами густой субстанции – растворами. Кельма каменщика состоит из отшлифованного с двух сторон полотна. Ручка выполняется из пластмассы или из дерева. С полотном ручка соединяется специальным кронштейном. На конце ручки может присутствовать специальный боек для подстукивания кирпичей при кладке. Размеры мастерка зависят от специфики работы от 150х100 мм до 200х100 мм.

Кельма с деревянной ручкой и стальным бойком на конце

От рукоятки кельмы зависит удобство работы с инструментом. Наклонная ручка на кронштейне 4 – 5 см позволяет избежать попадания остаточного раствора на руки при обстукивании.

Кирка каменщика – инструмент для раскалывания и усадки кирпичей. С одной стороны головки находится боек, с другой – острое лезвие. Рукоятка бывает деревянной или пластиковой с резиновыми вставками. Резина обеспечивает защиту руки от вибрации, деревянная более приятна на ощупь, но при интенсивной работе быстро приходит в негодность и требует замены.

Резиновое покрытие позволяет снизить вибрации при работе киркой каменщика

Расшивка – инструмент, предназначенный для расшивки швов. Расшивки оснащаются пластиковыми и деревянными рукоятками. Они имеют узкое перо, которому придаются различные формы (выпуклая, прямая наклонная, треугольная и др.). Перо расшивки позволяет проникать в шов и разравнивать его после кладки.

Расшивка служит для затирания шва

Растворная лопата предназначена для подачи раствора на кладку или для приготовления смеси. Клинок имеет форму совка, что облегчает перемешивание раствора. Черенок выполняется из дерева или фибергласса. На конце черенка иногда ставят D-образную рукоятку для удобства работы.

Большой объем ковша облегчает подачу раствора

Емкости для раствора – контейнеры для приготовления смеси. В зависимости от размеров бывают нескольких видов. Емкости из пластика могут быть круглой или прямоугольной формы, обычно их объем не превышает 100 л. Для приготовления большого количества раствора подойдет металлическая тара от 200 л.

Тара для раствора оснащена строповочными кольцами для перемещения с помощью кранов или другой грузоподъемной техники

Емкость для воды – для приготовления раствора потребуется вода, для удобства её можно налить в специальную емкость. Для этого подойдут ведро или пластиковая тара.
Шнуровой отвес – относится к измерительным приборам для проверки прямых вертикальных линий (отвесная линия) на углах, стенах и столбах. Отвес представляет собой стальной конусовидный груз на веревке.

Вес шнурового отвеса каменщика достигает 1 – 2 кг, более легкие изделия используются в безветренную погоду

Уровень – измерительный прибор для определения линии горизонта. Внутри уровня находится пузырек воздуха, которые своим перемещением показывает, насколько поверхность отклонилась от горизонтали или вертикали
Правило представляет собой рейку со шкалой измерения. Правило изготавливается из дерева или из алюминия. Правило используется для измерения ровности стен.

Нельзя использовать только один измерительный прибор и пренебрегать другими. Уровень, отвес и правило используются вместе, дополняя друг друга.

Порядовка – стальная или деревянная рейка для измерения рядов кладки. Порядовка крепится на углах и позволяет отмерить высоту следующего ряда вместе со швом.
Причалка – капроновая нить или леска, которая натягивается между двумя углами для контроля прямых линий в рядах кладки.

Перед тем, как начать разговор о самой кладке, нужно сказать несколько слов о терминологии. Промежутки между кирпичными блоками называются швами, швы заполняются раствором и связывают все элементы постройки в монолитную конструкцию. Швы бывают вертикальными и горизонтальными. Горизонтальные швы делаются непрерывными, в большинстве стенных кладок они располагаются параллельно земле и линии горизонта. Исключение составляют только специфические виды кладок (арки). Вертикальный шов не должен быть непрерывным, если в стене есть непрерывный вертикальный шов, значит технология кладки была нарушена. Способ размещения кирпичей профессионалы называют перевязкой швов.

Все поверхности кирпича имеют свои названия. Все эти термины используются профессиональными каменщиками. Постель – это верхняя и нижняя плоскости кирпича. Ложок – две длинные боковые плоскости. Тычок располагается с торцов изделия. Ряды, в которых кирпичи стыкуются тычками называются ложковыми (по названию поверхности с лицевой стороны). Если кирпичи соприкасаются тычками, то такой ряд называется ложковым.

Перевязка швов позволяет образовать монолитную конструкцию. Верхние ряды фиксируют нижние. Существует большое количество разных систем перевязки, но самыми распространенными являются однорядные, трехрядные и многорядные.

Однорядная перевязка способ создания монолитной конструкции из кирпича, когда происходит чередование ложковых и тычковых рядов.
Трехрядная перевязка – подходит для строительства столбиков, которым необходимо придать устойчивость. При этом способе кладки три ряда ложковых рядов перевязываются одним тычковым.
Многорядная перевязка отличается от трехрядной количеством связываемых рядов, их может быть 5 или 6.

Декоративная кладка – кирпичи ложковые и тычковые чередуются, при этом тычковый кирпич имеет другой цвет

На лицевой стороне допускается декоративная кладка, когда кирпичи разных цветов образуют определенный рисунок.

Швы между блоками кирпичей бывают выполнены по-разному в зависимости от назначения кладки.

Пустошовка – черновой вариант швов, рассчитанный на последующую штукатурку. Между кирпичами оставляют незаполненное цементом пространство. При штукатурке раствор попадает в это пространство и улучшает сцепление с поверхностью.
Подрез применяется при создании гладкой поверхности из кирпича. Раствор заполняет полностью все пространство до края. Подрез используется при облицовке.
Расшивка – дополнительная обработка шва, которая включает в себя придание шву определенной формы. Часто для этого используется специальный инструмент – расшивка. Профессиональные каменщики изготавливаются расшивку самостоятельно. В зависимости от формы инструмента шов получается, выгнутый, вогнутый, косой, треугольный или двухсрезной.

На кладку влияет толщина возводимых стен. В центральном и северном регионе нашей страны для внешних стен домов используется кладка в два или в два с половиной кирпича. Если здание двухэтажное, то толщину стен на втором этаже можно делать уже. При этом вариаций кладок разной толщины бывает большое количество.

Разновидности кладки в зависимости от толщины стен

В полкирпича (15 см) – кирпичи укладываются в ряд друг за другом. Такая толщина допускается при строительстве перегородок внутри дома, чтобы разделить пространство на комнаты. При этом стена не должна быть несущей. Кладку в один кирпич можно укрепить с помощью армирования.
В один кирпич (25 см) – бруски примыкают друг к другу ложками. Такая кладка используется для несущих стен во внутренней части дома или пристройки.
В полтора кирпича (38 см) можно возводить внешние стены дома для одноэтажных конструкций. В этом виде кладки используется два слоя кирпичей. Внутренний смыкается ложками, наружный – тычками, как при кладке полкирпича. При таком способе постройки стен между двумя слоями может идти слой утепляющего или звукоизолирующего материала.
В два кирпича (51 см) – друг за другом идут два слоя кирпичной стены. В обоих случаях бруски смыкаются ложками.
В два с половиной кирпича (64 см) – стена состоит из трех слоев кирпича. Два ряда смыкаются ложками, один – тычками. Такая толщина стен подходит для капитальных частных домов. Для наружного слоя может использоваться облицовочный кирпич, а для внутренних – строевой. Стена может обеспечить качественную теплоизоляцию и прочность, но из-за большого расхода кирпича и раствора дом будет стоить значительно дороже.

Кирпич в кладке – это только половина дела. Раствор – субстанция, выполняющая связующую функцию. После нанесения густое вещество застывает и приобретает прочность. В зависимости от состава различают виды растворов.

Цементный – самый часто используемый вид раствора, в состав входит вода, песок и цемент для кладки. Приготовление раствора обычно происходит прямо на месте строительства, в этом случае на помощь приходят вспомогательные инструменты (бетономешалки, дрели-миксеры). Применение цементного раствора позволяет создавать монолитные прочные конструкции, при этом некачественные ингредиенты или нарушение технологии могут привести к трещинам и повреждению целостности материала.

Технологии производства цемента различаются, наиболее востребованная разновидность – портлендцемент. В его состав входит гипс, измельченный цементный клинкер и силикаты кальция. Название цемента связано с английским островом Портленд, где добывается похожий по цвету камень.

Известковый готовится из песка, воды и негашеной извести. Материал используется для возведения перегородок внутри помещений, так как вещество имеет плохую устойчивость к влаге. При этом получившийся раствор обладает высокой пластичностью.

Растворы для зданий в древнегреческих и римских городах создавались на основе известняка. Римляне добавляли к растворам извести дополнительные ингредиенты, которые повышали устойчивость к влаге. Некоторые из этих построек сохранились до наших дней.

Известково-цементный раствор включает в себя одновременно и цемент, и известь. Сочетает полезные свойства двух видов растворов.
Печной раствор предназначен для печной кладки, а также для кладки уличных печей грилей-барбекю. Обычно печной раствор используется для внутренней части топки. Для приготовления используется смесь из песка и глины, которая подвергается длительному предварительному вымачиванию.
Сухие кладочные смеси – фактически представляют собой готовый раствор – развел водой и можно работать. Компоненты находятся в оптимальной пропорции, поэтому сложно нарушить технологию приготовления. В кладочных смесях присутствуют дополнительные ингредиенты, которые увеличивают характеристики конечного продукта (прочность, плотность, пластичность, морозостойкость).

При использовании цемента нередко пропорция может изменяться в пользу песка. При попытке сэкономить в раствор не докладывается цемент. В результате смесь теряет прочность и застывший раствор может пойти трещинами. С готовой смесью такого перекоса произойти не может.

Соблюдение правильных пропорций – важная составляющая хорошего раствора. Универсальных рецептов не существует, смешивать приходиться в зависимости от состава. Для смесей с известью обычно используется 4 части песка 1 части извести. Для цементного раствора важна марка цемента. Марка обозначается буквой «М», цифра – прочность при сжатии. Для М 500 потребуется сделать пропорцию из 1 части цемента и 4 – песка. Для M 300 – 1:3. Количество жидкости влияет на консистенцию раствора. Мастер исходит из климатических условий – в жаркую погоду делают более жидкий цемент, чтобы дольше не схватывался. Также густота раствора подбирается под конкретную кладки и разновидности кирпича. Новичкам рекомендуется добавлять воду в будущий раствор небольшими дозами, чтобы проще подобрать нужную консистенцию.

Для получения растворов разных оттенков, в него могут добавляться различные дополнительные ингредиенты. Например, для раствора черного цвета при замешивании добавляется сажа.

Сама процедура приготовления может проводится как вручную, так и привлечением специализированной техники и инструмента. Ручное замешивание обычно производится с помощью обычных лопат. Все ингредиенты должны быть очищены. Песок должен иметь фракцию более 2 мм и предварительно пройти процесс просева. Непросеянный песок может содержать камушки и мусор, что будет создавать проблемы для каменщика. Готовый раствор должен периодически перемешиваться, чтобы замедлить процесс схватывания.

На расход раствора оказывает влияние много факторов. На 1 кв.м кладки потребуется 75 литров раствора, если толщина кладки составляет один кирпич. Увеличить расход может непрофессионализм работника и структура кирпича (в пустотелом кирпиче раствор утекает в отверстия). Также влияет качество кирпича и трещины, неровности потребуют больше смеси.

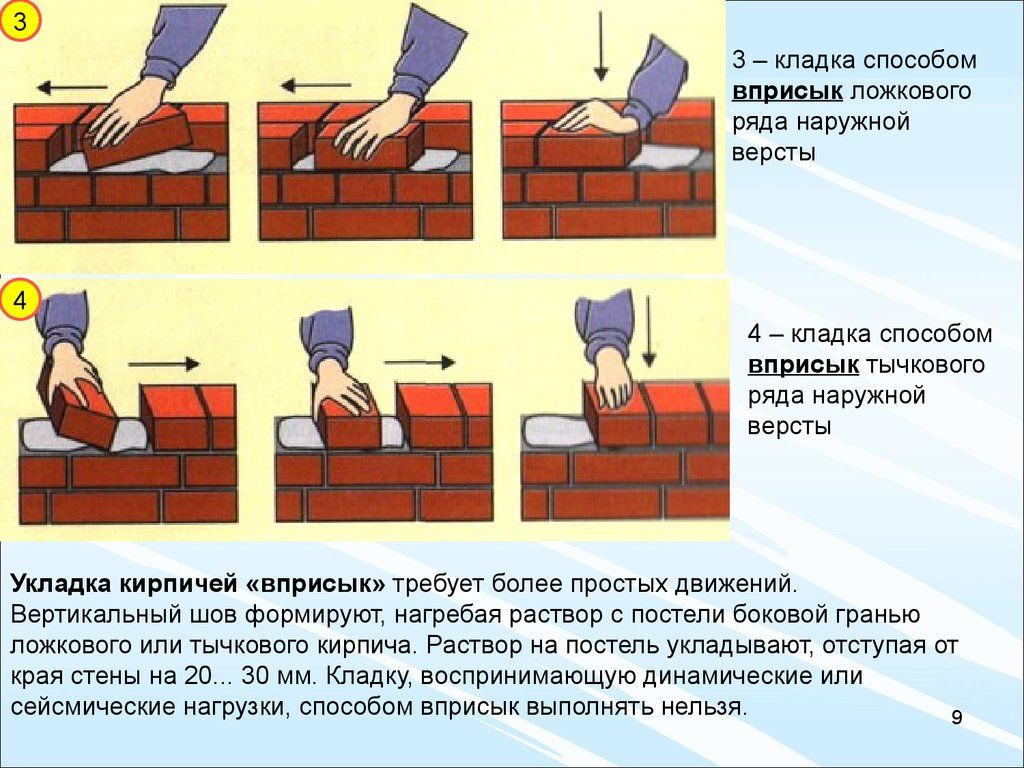

Кладка кирпича может производится по-разному. Каменщиками выработано два основных метода: впритык и вприжим.

Впритык – при таком методе кладки, раствор укладывается на постель лежащего ниже кирпича. Кирпич верхнего ряда кладется и при помощи своего веса нагоняет раствор на вертикальную плоскость соседнего бруска. Излишки раствора убираются с помощью кельмы. При нанесении раствора необходимо сделать отступ от лицевой стороны.
Вприжим – метод, при котором раствор загоняется на вертикальную поверхность соседнего кирпича с помощью ребра кельмы. На постель раствор кладется с отступом 10 мм от лицевой стороны, при этом разравнивается по постели. Существует версия этого метода, когда раствор наносится на тычок укладываемого кирпича (при кладке тычок к тычку в ложковых рядах)

Кладка впритык Кладка вприжим

Профессиональные каменщики иногда практикуют такой способ кладки, когда раствор наносится сразу в расчете на 3-4 кирпича. Новичкам рекомендуется наносить смесь для одного кирпича, так как из-за отсутствия навыков нанесенный раствор успеет подсохнуть.

Технология возведения стены из кирпича

Возведение стены начинается после завершения работы над фундаментом, укладка первого слоя требует большого опыта и является ответственным мероприятием, от которого будет зависеть все дальнейшее строительство.

Выкладка кирпичей – этап, который рекомендуется пройти новичкам. Профессиональные каменщики обычно обходятся без него. Первый ряд кирпичей выкладывается без раствора на фундамент.

Между фундаментом и кирпичом настилается рубероид.

Выравниваем уровни – для выравнивания используют веревку или леску – причалку, она натягивается между двумя углами и обеспечивает равнение по лицевой стороне. Иногда причалку натягивают и по внутренней и по внешней стороне. С углов закрепляют порядовки – это шкала, которая позволяет отмечать ряды кирпичей со швами.
Кладка первого ряда корректируется с помощью уровня. Чтобы каждый раз не отмерять отступ от лицевой стороны, на край кирпича кладут стальной пруток.

Полезно иметь в запасе несколько прутков разной длины. Длинный пруток укладывается по лицевой стороне. Короткие можно использовать для заполнения вертикального шва.

Кладка последующих рядов производится от угла. Причалка перетягивается на новый уровень. Каждый кирпич контролируется с помощью уровня. Усадка производится тыльной стороной мастерка или молотком каменщика.
Армирование – каждые 2-3 ряда в кладку добавляется арматура. Она не должна по диаметру превышать ширину шва.
После завершение кладки при работе с внешним слоем стены проводится расшивка швов.

Кирпичная кладка – сложная и трудоемкая процедура. Сложность кладки зависит от толщины стен и способов перевязки. Осваивать ремесло каменщика лучше с простых видов, тренируясь на стенах в половину кирпича. Браться за строительство дома, не имея опыта в кладке, не рекомендуется, в этом деле лучше обратиться к профессионалам. Знания о специфике работы и инструментах пригодятся при проектировании и составлении сметы расходов на строительство.

Кирпичная кладка: основные виды и приемы

Одной из самых экономичных видов укладки выступает так называемая колодцевая кирпичная кладка. Данная технология подразумевает возведение двух простенков в половину кирпича и дальнейшее их соединение горизонтальными и вертикальными мостами. Такие типы конструкций в основном оснащаются воздушной прослойкой, которая, во-первых, экономит материал, а во-вторых, дает необходимую прочность и термоизоляцию, в общем.

Промежуток между двумя стенами заполняется каким-либо термоизоляционным материалом, например минеральной ватой или пенопластом.

Схема создания швов

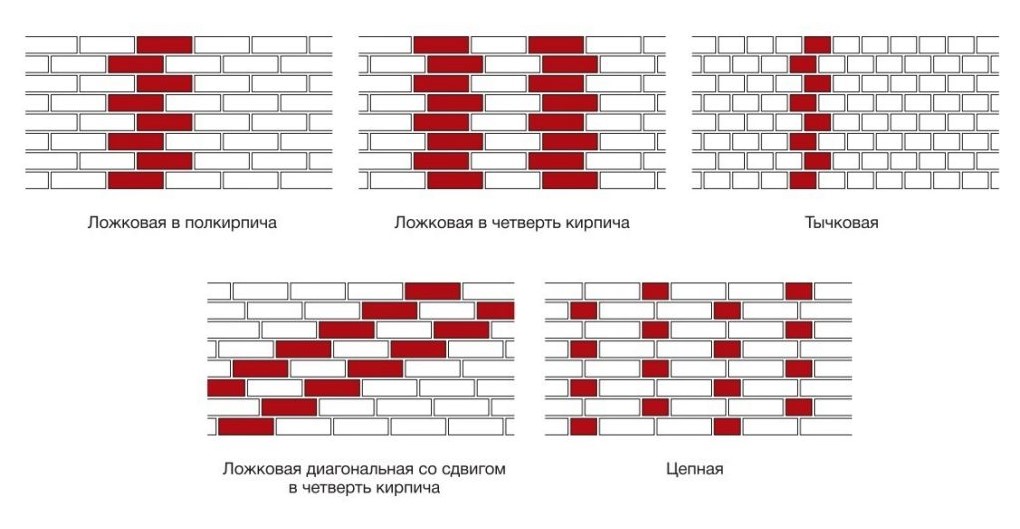

Одним из важнейших моментов при создании прочной несущей конструкции выступает правильное распределение нагрузки. Известно множество проверенных схем перевязки, которые в основном применяются при строительстве зданий из кирпича.

Одной из самых старых схем считается цепная. Ее суть — последовательная перевязка каждого из рядов. Для соблюдения данного варианта следует чередовать ложковые и тычковые ряды и соответственно укладывать нижние швы симметрично на два диаметра укладываемого кирпича.

Крестовая схема подразумевает ассиметричное закрытие стенных швов, а ложковая методика делает то же самое но уже на половину длины кирпича.

Инструменты и материалы

Для строительства лучше всего использовать рядовой кирпич, но особое внимание следует обратить на его внешний вид, только тогда внешний вид готового изделия будет хорошим. Инструменты которые потребуются при кладке кирпича:

мастерок
лазерный или пузырьковый уровень
кирка — молоток
угольник
мерная рулетка
расшивочный инструмент
ведро
лопата
резервуар для приготовления строительной смеси.

Расходными материалами являются кирпич и клеящая смесь, от которых в основном и зависит прочность и надежность кладки. Клеящая смесь обычно приготовляется на цементной, известковой или известково — цементной основе. Сам раствор приготавливают из смеси песка и цемента. Пропорции для смешивания выбирают приблизительно 1:4, в зависимости от марки цемента и предназначения всей смеси. Известковый раствор применяется наиболее редко, так как его прочность очень низка. А самым востребованным считается известково — цементный раствор. Который отличается сравнительной дешевизной и необходимыми качествами, удовлетворяющими требования к прочности.

Облегченная кладка

Раствор накладывается на место стыка специальной лопаткой, после чего растирается кельмой. После чего производится укладка следующего кирпича, стоит отметить то, что необходимо тщательно следить за совпадением швов. Далее проводится осаживание, процесс постукивания по нему специальным молоточком, до того момента пока звено точно не займет свое место. Следующим этапом выступает удаление излишков клеящей смеси, при котором кельмой убирается выдавленный раствор и укладывается на нужное место или обмазывает стыки. После возведения четырех-пяти рядов колодцы заполняют теплопроводным и легким материалом, например, керамзитом, щебнем, песком.

Виды кирпича

Силикатный кирпич, который обладает наибольшей прочностью. Изготавливается он из смеси извести и песка. Отличается изделие дешевизной и широкой областью использования.

Керамический кирпич приготавливается из различных сортов глины, путем обжига. Сфера применения таких кирпичей также довольно широка.

Как керамические, так и силикатные кирпичи бывают цельными и пустотелыми, облицовочными и нет.

Как видно нет ничего сложного в самостоятельной укладке кирпича, для тех, кто пользуется основными правилами, кладка кирпича пройдет непринужденно и качественно!

Как класть кирпич — инструкции!

Виды и способы

Кладку различают в зависимости от вида строительства.

Терминология кладки

Существуют определённые способы, к которым относится:

Ложковая перевязка.
Цепная перевязка.
Многорядный вариант.
Облегчённая.
Армированная перевязка.
Декоративная перевязка.
Ажурная.

Способы перевязки кладки.

Что собой представляет каждый вариант, давайте разбираться вместе.

Ложковый ряд

Это самая простая кладка в 1\2 кирпича. Особенность выполнения: смещение вертикальных швов от одного ряда к другому на четверть или половину длину кирпича. Если речь идёт о стандартном продукте: 250/120/65.

Цепная перевязка

Её назначение: сделать стену как можно прочнее. Для монолита всей конструкции используется схема: горизонтальный ложковый ряд укладывается параллельно с разбежкой швов. Второй ряд – тычковый.

Многорядный вариант

Важно чтобы тычком выполнялись первые и крайние ряды в стене. Нет жёстких ограничений на использование тычка в каждом втором ряду кладки

С тычковым рядом можно чередовать от 3-х до шести ложковых рядов.

Облегчённая кладка

Особенности облегчённых конструкций.

В данном варианте облегчённой конструкции есть одна особенность. Облегченная кладка – это по сути две стены, только выложенные в 2 кирпича. Пространство между стенами заполняется разными материалами. Например, керамзитом.

Армированная перевязка

Армированный способ перевязки

Перевязка этим способом необходима для укрепления общей конструкции. Обычно этим способом пользуются при возведении зданий в сейсмоопасном районе. Армирование возможно при монтаже теплоизоляционных стен.

Декоративный вариант

Внешняя декоративная отделка

Этот способ кладки используется с внешней стороны здания для украшения фасада и/или полной композиции. Сегодня ажурная кладка практикуется при отделке внутри помещений, как технических, так и жилых зон. Стену можно искусственно состарить, или использовать как вариант отделки углов помещения, или в виде фрагмента на общей стене.

Существует несколько вариантов, о которых читайте ниже.

Готический вариант.

Простой способ укладки ,где в каждом ряду чередуются длинные и короткие стороны рабочего (укладочного) продукта.

В виде креста.

Она выполняется на два креста. Сначала необходимо подобрать промежуток чередования будущего узора.

Силезская технология.

Этот вариант предполагает вложить два ряда непосредственно в ложок. Третий ряд укладывается в тычёк

Важно при выполнении этого технологического процесса соблюдать вертикальность шва

Голландская технология.

Вариант голландской технологии предполагает изначально укладывать кирпич ложком. Необходимо чередовать тычёк через каждые два ложка.

Ажурный вариант.

Ажурный забор

Этот вариант больше подходит для оформления стены с внешней стороны.

Мы перечислили небольшую часть возможных приёмов кладки кирпича. Больше о способах можно почерпнуть из технической литературы и видеоматериалов, которых много в сети интернет.

Расчёт кирпича для кладки

Толщина кирпичной кладки
Вид кирпичной кладки	Часть кирпича	Толщина стены, мм.
Кладка в четверть кирпича	0,25	65
Кладка в полкирпича	0,5	120
Кладка в 1 кирпич	1	250
Кладка в полтора кирпича	1,5	380
В два кирпича	2	510
В два с половиной кирпича	2,5	640
В три кирпича	3 и более	770 и больше
Стандартные размеры кирпича
Вид кирпича	Размеры, мм.
длина	ширина	толщина
Одинарный	250	120	65
Утолщенный	250	120	88
Одинарный модульных размеров	288	138	63
Утолщенный модульных размеров	288	138	88
Утолщенный с горизонтальным расположением пустот	250	120	88

Возможные виды кладки

Виды кладки кирпича

Кирпичная кладка

Существует два основных способа кирпичной кладки: с однорядной (цепной) и многорядной перевязкой швов. При цепной перевязке тычковые и ложковые ряды чередуют так, чтобы поперечные горизонтальные швы были сдвинуты друг относительно друга на четверть кирпича, а продольные — на полкирпича. Вертикальные швы в соседних рядах тоже не должны совпадать (разбежка минимум в четверть кирпича). Цепная система считается более простой, стабильной и прочной.

Схема кирпичной кладки

При многорядной перевязке тычковые ряды укладывают через определённое число ложковых рядов (количество зависит от толщины стены, но не превышает шести рядов). Вертикальные и горизонтальные швы тоже перекрываются, но не в таком строгом порядке, как при цепной системе. Для усиления стен применяют армирование стальными сетками (через 3-5 рядов). Принцип перевязки соблюдается и при кладке конструктивных элементов (столбов, перемычек).

Облицовка кладки из одинарного кирпича

Облицовка лицевым кирпичом стены из блоков

Для экономии кирпича, снижения веса здания и повышения теплотехнических показателей наружных стен применяют облегчённые виды кладки — кирпично-бетонные и пустотные (колодцевые, с горизонтально-кирпичными диафрагмами и др. ). В первом случае основную часть стены из блоков перевязывают с кирпичной облицовкой. Во втором случае возводят две стенки в полкирпича и заливают между ними лёгкий бетон. Функцию анкеров выполняют кирпичи, уложенные тычком (кирпично-бетонная анкерная кладка). При пустотной кладке наружную и внутреннюю стенку перевязывают кирпичными перемычками (диафрагмами). Пустоты заполняют керамзитобетоном или другим лёгким бетоном, шлаком, перлитовым песком и прочими сыпучими утеплителями. По тому же принципу выполняется колодцевая кладка, в которой связующими элементами служат растворно-арматурные диафрагмы.

Крестовая сложная кирпичная кладка (в два кирпича)	Готическая кирпичная кладка (в два кирпича)
Декоративная кладка с прерывающимися вертикальными швами	Декоративная кладка с совпадающими во всех рядах вертикальными швами

Кладка клинчатой перемычки

Кладка лучковой перемычки

Остаётся добавить, что облицовка монтируется по собственным, художественным законам. За многовековую историю изобретено множество способов декоративной кладки. Для создания фасадных композиций не только применяют различные системы перевязки (готическую, голландскую, крестовую и др.), но и варьируют цвет затирки швов, ставят кирпичи углом или на ребро (узорчатая и рельефная кладка), устраивают карнизы, пилястры и т. д.

Кладка арочной перемычки

Применять облегчённые кладки нужно крайне осмотрительно. По прочности и устойчивости такие стены заметно уступают однородным. К тому же в процессе эксплуатации невозможно проверить, что происходит с внутренним заполнением.

Конструктивная схема трёхслойной стены

Кирпичная кладка под расшивку: альтернативный способ

Несмотря на то, что стандартно кирпич под расшивку укладывается не так уж и сложно, все же некоторые люди выискивают более простые способы. Согласитесь, четко выверять ширину шва – дело достаточно утомительное, да и не у всех это может получаться на все 100%. Именно по этой причине появился альтернативный способ укладки кирпича, который не предусматривает использование такого инструмента, как расшивка, но, тем не менее, результат получается такой же качественный.

В основу этого метода кладки силикатного или любого другого кирпича под расшивку положено использование круглого или прямоугольного прута – он укладывается вдоль всего нижнего ряда с обеих его сторон. После этого вам останется только заполнить пространство между прутками цементным раствором и уложить на него кирпич, пристукивая его резиновым молотком. Для такой кладки понадобится запастись изрядным количеством прутков – вынимать уже уложенный прут можно только после того, как над ним расположится еще несколько рядов кирпича. Вытаскивать его нужно аккуратно, а перед очередным использованием хорошенько промыть от старого раствора.

Кладка кирпича с прутком фото

Вся прелесть данного метода укладки облицовочного кирпича заключается в том, что после изъятия прутков вы сразу же получаете красивый, а главное ровный и равномерно заполненный раствором шов. Его не придется дополнительно подводить и даже очищать с помощью щетки по металлу. Единственное, что потребует от вас особого внимания, это укладка первого ряда – как и в случае с расшивкой, его придется выложить идеально, с использованием уровня или маяков.

Теперь несколько слов о преимуществах использования прутка в виде шаблона для кладки кирпича под расшивку. Их достаточно много.

С помощью прутка вы получаете практически идеально ровные швы – в некотором роде использование этого приспособления можно сравнить с применением крестиков при укладке кафеля.
Такой способ укладки кирпича можно назвать чистым – если все делать аккуратно, то на лицевой стороне кладки не появится ни одной капли раствора, которую придется счищать. Вообще раствор, попавший на кирпич, может доставить массу неприятностей, особенно если речь идет о дорогом облицовочном строительном материале – он въедается в поры, а его очистка с помощью металлической щетки может привести к испорченному внешнему виду кирпичной стены.
Необходимость формировать шов полностью отсутствует – за вас это сделает круглый пруток. Почему круглый? Потому что квадрат в большинстве случаев не позволяет сделать так, чтобы раствор и кирпич были примерно на одном уровне – такие швы дополнительно придется заполнять раствором. Что же касается круглого прута, то устанавливая его по самому краю кирпича, мы исключаем необходимость дополнительно заполнять швы раствором.
Как класть кирпич под расшивку с прутком фото

В заключение темы, кладка кирпича под расшивку, хочу отметить то, что такая технология получила широкое распространение при возведении любых кирпичных строений, в которых важную роль отводят красивой лицевой поверхности. Мало того, под расшивку укладывается не только сам кирпич, но и плитка, имитирующая его – например, фагот или обычный клинкер под кирпич, да в общем то и сам клинкерный кирпич то же.

Александр Куликов

Типы каменных кладок

О типах каменных кладок можно говорить многое. Свое название те или иные каменные кладки получали по разным признакам: по месту распространения, по этническому или национальному признаку строителей, по форме используемого материала или его породе, по технологическому признаку или по методу кладки, и, наконец, по какому-либо художественному признаку. Все перечисленные признаки каменных кладок позволяют определять их типизацию в пределах трех вышеописанных видов.

Не будем при этом путать каменные кладки с каменными облицовками, которые тоже можно типизировать. Разница между кладками и облицовками состоит в том, что кладки несут какой-либо вес сооружения, они являются базовыми частями сооружения. Облицовки же держат на себе только свой вес, да и то не во всех случаях.

Первые названия каменных кладок в архитектуре имеют греческое происхождение, затем внесли свой вклад древнеримские строители.

Обратите внимание на фото, виды каменной кладки этого типа выполнялись задолго до греческой и римской цивилизаций — в Египте, в Шумере и в Вавилонии. Кладки из одинаковых по размерам отесанных каменных блоков, выложенных с правилами ложковой перевязки (как при кирпичных кладках) в Греции (Элладе) начали называться ИСОДОМ

Кладки из одинаковых по размерам отесанных каменных блоков, выложенных с правилами ложковой перевязки (как при кирпичных кладках) в Греции (Элладе) начали называться ИСОДОМ.

Кладки из каменных блоков разных размеров, выполненные с классическими ложковой и тычковой перевязками, при непрерывных горизонтальных швах, греки назвали ПСЕВДОИСОДОМ.

Если каменные стены, выполненные в кладках типа ИСОДОМ или ПСЕВДОИСОДОМ, были только снаружи гладкими и каменными, а внутри заполнялись песком, землей, суглинком, то тогда их называли ЭМПЛЕКТОН. Разумеется, что такие кладки были менее надежны, но зато быстрее возводились.

Каменные стены с внутренним заполнением (забутовкой) бутовым камнем назывались ДИАМЕКТОН.

Кладки, выполненные из больших плохо обработанных или плохо отесанных блоков, глыб или блокоподобных камней весом от тонны до десятков тонн, сложенные насухо (без растворов), получили название ЦИКЛОПИЧЕСКИХ. Такие кладки производят большое впечатление, наталкивая наблюдателей на мысль о том, что их делали громадные существа. Циклопические кладки можно выделить в подвиды среди системно-архаических и системно-культурных кладок.

К системно-архаическим циклопическим можно отнести те кладки, исполнители которых остались неизвестны и которые выполнялись из плохо обработанных камней.

К системно-культурным циклопическим относятся кладки с установленной историей и цивилизацией своего происхождения. Ярким примером таких кладок могут служить неповторимые инкские кладки, которые примечательны некоторой округленностью или выпуклостью лиц камней и их сверхплотной подгонкой. При этом камням придавались разномерные блокоподобные, блоковые или многогранные формы. Как выполнялись такие кладки, остается загадкой по сей день.

Инкские нециклопические кладки всегда системно-культурные, блоковые, блокоподобные, иногда комбинированные — блоково-бутовые, блоково-глыбовые. Вместе с тем инки делали и много простых бутовых кладок.

Кирпичная кладка в интерьере кухни

Использование стилизованных плиточных материалов в кухне — практичное решение. Они обеспечат простоту проведения уборок. Дополнительно помогут подчеркнуть изысканность оформления. Отлично подойдут для современного, модерн и лофт стиля. Рекомендуется применять такие материалы для всех стенок или для оформления рабочей зоны: фартука и стенок возле мойки, плиты, холодильника, столешницы для готовки.

Предпочтение нужно отдавать изделиям с глянцевыми поверхностями. Он легко чистятся от любых загрязнений. Не следует покупать матовые рельефные материалы. Такую облицовку будет очень сложно очистить. Цветовая гамма материалов может быть любой, подходящей к выбранной стилистике. Но нужно помнить, белый и кремовый кафель на фартуке или за плитой потребует частой чистки. В этих частях лучше использовать оранжевый, красно-коричневый или темно-серый кафель.

Краткая классификация

Современное производство выпускает кирпичные блоки 2-х видов – красный керамический и белый силикатный. Остальные изделия – разновидности их.

Кирпичи также бывают:

пустотелыми – для закладки пустот и проемов, где повышенная несущая нагрузка – отсутствует или незначительна;
полнотелыми – применяются для воздвижения несущих опорных конструкций, дымоходов, фундамента,

Сложность работ зависит от конфигурации и рисунка. В процессе выполнения поставленных задач по возведению стены из кирпича своими руками применяют следующие виды кладки:

Цепная;
Крестовидная;
Голландская;
Готическая;
Английская;
Многорядная;
Колодцевая;
Возведение конструкции с прослойками из воздуха шириной 500 – 700 мм.

При правильном соблюдении технологии любая разновидность кирпичной кладки обеспечивает прочность несущей конструкции.

Кирпичная кладка арочных сводов

После того как определили конструкцию будущей арки и начертили схематический эскиз, следует подготовить инструменты и материалы для работы.

Для выполнения монтажных работ вам понадобится:

–Кирпичи для сооружения арочного свода. Лучше отдавать предпочтение при покупке материала клиновому кирпичу, который имеет трапециевидную форму.

–Раствор – предназначен для крепления кирпичей. В его состав входит песок, глина и гравий.

–Кружала.

–Емкость для замешивания раствора.

–Рейки.

–Гвозди.

–Распорки (клинья).

–Строительный уровень – предназначен для контроля за правильностью проведения работ.

–Молоток.

–Лобзик.

–Маркер или карандаш.

Порядок монтажных работ:

–Изначально следует изготовить пяты по шаблону. При монтаже пят следует опираться на размеры конструкции, указанные в эскизе. Для изготовления шаблона предварительно заготавливаются качественные листы ДСП и деревянные бруски. Затем на ДСП-панели с помощью маркера отмечаются крайние точки конструкции. Следует помнить, что шаблон лучше делать на 1-2 см меньше, нежели планируемый свод, тогда его легче будет смонтировать. Далее точки между собой соединяются дугообразной линией.

–По сделанной разметке с ДСП-листа необходимо вырезать шаблон. Он должен состоять из двух дугообразных деталей, скрепленных между собой деревянными брусками. В качестве крепежных элементов для фиксации брусьев необходимо использовать саморезы. Готовый шаблон следует при помощи опор и деревянных клиньев зафиксировать в проеме (там, где планируется дальнейшая установка кирпичной арки).

–Далее необходимо укрепить фундамент арки, так как дополнительная нагрузка на опоры может вызвать их деформацию. Кроме того, не укрепленная арка с течением времени может обрушиться. Для строительства основы используется бетон и кирпичи.

–Затем переходим к строительству арочной перемычки для кирпичной кладки. Для этого по бокам шаблона следует сделать штробы, в которых в дальнейшем размещаются дополнительные крепежные элементы конструкции. В центре верхней дуги необходимо закрепить замковый кирпич, благодаря которому будет обеспечиваться крепление свода

–На следующем этапе осуществляется установка боковых элементов свода и колонн, на которые крепится опалубка. Колонны возводятся из бетона или кирпича. Для того чтобы расстояние между боковыми стойками было одинаковое по всей высоте опор, следует предварительно вырезать доску, длина которой будет равна ширине пролета арки. Этой доской нужно контролировать правильность проведения монтажных работ.

–После того как шаблон зафиксирован со всех сторон, переходим к укладке кирпича. Кладка проводится поперечными полосами с двух сторон свода по направлению от пят до закрепленного замкового кирпича. Для того чтобы боковые опоры получились одинаковыми, следует укладку материала производить одновременно с обоих боков. После того как возведены опоры свода, следует закрепить подпорочный деревянный брус с двух сторон конструкции. Длина нижнего шва арки должна равняться 6-7 см, а верхнего – 3 см.

–Выкладывая свод арки, ориентируйтесь на ранее закрепленный шаблон. Швы между материалом залейте раствором. В процессе укладки свода закрепляйте кирпичи клиньями так, чтобы они приняли нужную форму. Монтируйте свод с двух сторон одновременно. Следите за тем, чтобы закрепленный замковый кирпич оставался строго посередине арки.

–Когда кладка кирпича закончится и раствор затвердеет, удалите его излишки кистью. Затем можно убрать шаблон.

Подготовка

Перед непосредственным началом воздвижения здания необходимо уделить внимание некоторым мелочам, чтобы впоследствии не тратить на них драгоценное время:

Просчитать количество кирпичных блоков и объем строительной смеси.
Приобрести их в строй маркете с запасом на случай, когда их по тем или иным причинам может не хватить;
Проверить исправность инструмента. Досадно, когда кельма поломается, когда выравниваются свежеуложенные кирпичи или уровень – неисправен и вся кладка производится криво.
Настилаем на фундамент рубероид для обеспечения гидроизоляции.
Подготавливаем нужное количество раствора;
Натаскиваем нужное количество строительных блоков, чтобы не бегать постоянно за новыми, когда надо выложить один ряд.
Располагаем стопку кирпичей так, чтобы она не мешала, чтобы не задевалась, стройматериал не падал на ноги.

Особенности однорядной кладки

Дом из кирпича – это множество прочно связанных мелких деталей, создающих монолитное сооружение. Любой кирпич имеет три измерения: длину, ширину и высоту. Когда говорится о кладке в один ряд, подразумевается, что толщина этого ряда равна самому большому измерению. В стандартном варианте кирпича это 25 сантиметров. Выше двадцати метров кирпич в один ряд не кладут ввиду критического увеличения нагрузки. В таких случаях используется многорядная кладка.

Кирпич – это кусок термически обработанной глины стандартной формы. У каждой стороны изделия имеется свое название. Пастель – самая большая сторона, средняя боковая – это ложок, а самая маленькая торцовая часть – это тычок. Современное качество производства таково, что перед кладкой желательно убеждаться, насколько точно совпадают размеры различных партий полученной продукции. От этого зависит качество будущей конструкции.

Кладка в 1 кирпич применяется для строительства небольших строений и перегородок. Крайне важный момент, касающийся будущего качества постройки – геометрия кирпича. Грани должны строго расходиться под 90 градусов, иначе дефектов строения не избежать. Для усиления прочности кладки вертикальные швы обязательно делатся со смещением. Прием смещения шва называется перевязкой. Укладка ряда торцовой самой маленькой поверхностью кирпича наружу называется тычковой. Если же класть кирпич наружу более длинной боковой стороной – это ложковая укладка.

Правило однорядной укладки: первый и последний ряды всегда являются тычковыми. В этих случаях битый или поврежденный кирпич никогда не используется. Цепная кладка – это способ, при которой тычковые и ложковые ряды все время чередуются. Правильность кладки углов обеспечивает успех остальных деталей. При возведении здания сначала делаются два угла, которые связываются рядами кирпичей, затем наступает очередь третьего угла, который тоже связывается. Четвертым углом создают законченный периметр. Стены всегда возводятся обходом по периметру. Ни в коем случае нельзя строить стены по очереди.

Использование кирпичной кладки в различных стилях

Кирпичная кладка часто становится изюминкой декора, которая гармонично вписывается в любое помещение.

Романтический стиль

Трансформация индустриального стиля в романтический кажется не возможным. Но это не так. Правильное освещение, грамотно подобранный цвет облицовочного материала и текстиля изменяет пространство. Очень стильно смотрятся арки, дверные проёмы или колонны в жилом помещении, которые отделаны кирпичом.

Поп-арт

Здесь сочетается как, казалось бы, не сочетаемое. Дизайнеры рекомендуют не экспериментировать с цветом. Поиграйте на контрастах. Скомбинируйте мебель ярких цветов и забелённый кирпич. Усильте ощущение при помощи фактурной игры. К примеру, сделайте грубую кладку из кирпича и диван или кресло, на которые можно накинуть велюровый или флисовый плед.

Готический стиль

Достаточно мрачный средневековый стиль. Создавая пространство в данном стиле, можно скомбинировать несколько способов укладки. Это создаст впечатление того, что стену надстраивали несколько столетий. Добавьте сюда витражную или имитированную под старину мебель, гобелены и потолочные балки, и интерьер будет смотреться изысканно.

Скандинавский стиль

Кирпичные стены в скандинавском стиле являются частым явлением. Данный стиль использует кирпич окрашенный в темные и серые цвета или светлые тона. На стенах делается легкий акцент, но переходы должны быть плавными. Интерьер дополняется аксессуарами с грубыми формами и шкурами.

Этнический стиль

Данный стиль преображает холодный и грубый индустриальный стиль. Атмосфера помещения становится более тёплой и мягкой. Кладка делается преимущественно из кирпича охристого цвета. Пространство декорируется текстилем, керамиком, коврами в этническом стиле.

Как вы находите идею использовать кирпич в отделке стен?

Укладка рядовой перемычки проемов своими руками

Чтобы уложить кирпич над проемом, необходим такой же инструмент, как и для обычной кирпичной кладки:

–Кельма.

–Отвес.

–Уровень.

–Киянка.

Работы по укладке рядовой кирпичной перемычки ничем принципиально не отличаются от кладки стен.

В ходе укладки рядовой перемычки проемов своими руками следует придерживаться данных правил:

–Перевязка швов при кирпичной кладке перемычек обязательна. Также при проведении работ необходимо следить за ровностью рядов и соблюдать их вертикальность. Так как данная кладка будет испытывать дополнительные нагрузки не только на сжатие, но и на изгиб (так как не имеет под собой опоры), качество проведения работ должно быть на высоте

Особое внимание следует уделить заполнению швов цементным раствором. Марка бетона должна быть не менее 25

В нем должно быть больше цемента, чем в обычном растворе.

–Количество рядов над проемом, которые необходимо укладывать с особым качеством, должно быть не менее шести.

-Глубина заделки перемычек в кирпичную кладку должна быть на полметра с каждой стороны. Если его ширина составляет 1,5 метра, то длина ряда должна быть не менее 2,5 метров.

Между рядами кирпичные перемычки вертикальной кладки армируются при помощи конструкционной стали. Для этих целей используется стальная арматура диаметром 6-8 мм или гладки пруток, такого же размера. Арматура укладывается сверху ряда и накрывается раствором, на который укладывается следующий ряд кирпича. Концы арматуры загибаются в направлении верхнего ряда.

–Для того чтобы ровно уложить кирпич и исключить протекание раствора, над проемом можно смонтировать опалубку. На нижнюю доску стоит уложить слой рубероида. Далее на поверхности опалубки выкладывается слой цементного раствора. Затем в него необходимо утопить несколько прутов арматуры, который укрывается вторым слоем раствора.

–Опирание перемычки на кирпичную кладку будет проводиться именно благодаря арматуре. После этого процедуру повторяют. Для того чтобы арматура под воздействием влаги не поддавалась коррозии, слой раствора над ним должен быть не менее 30 мм. Укладку кирпича на подготовленную постель можно проводить уже на следующие сутки. Однако, опалубку не стоит демонтировать на протяжении 2-х недель летом или 3-х осенью и весной.

Практические рекомендации

Глубина расшивки имеет свои особенности. Глубокая расшивка отлично прячет в тень имеющиеся неровности и мелкие огрехи. Делайте ее для обыкновенной массы. Но в баварской кладке часто используют белую расшивку, она придает фасаду зданий эксклюзивный вид. Тень для белой расшивки не помощник, а враг, она сглаживает контрастность оформления фасада. Имейте это в виду, белую расшивку нельзя делать глубокой, максимум на 1–2 мм. Это автоматически означает, что швы должны быть идеально ровными и без пропусков, на белом фоне заметны малейшие проблемы.

Как делается расшивка швов кладки из кирпича

Правильные и неправильные виды расшивки швов

Светлый кладочный раствор

Тёмный кладочный раствор

Бывают случаи, когда застройщики по неопытности или с целью экономии средств покупают некачественные кирпичи. Оптимальный вариант – перед приобретением взять несколько кирпичей, по очереди прислонять их друг к другу всеми гранями и проверять зазоры и разброс по размерам. Но если некачественный материал уже приобретен, то придется учиться работать с ним. Класть сего нужно по несколько измененной технологии.

Что делать, если кирпич с неровными гранями

Толщина свежего раствора должна быть примерно два сантиметра, в этом случае ширина шва между рядами поучится примерно сантиметр. Следовательно, для контроля высоты надо изготовить новое приспособление. Можете пользоваться обыкновенными ровными отрезками досок толщиной 20 мм. Небольшими саморезами прикрутите их буквой Т, одна грань будет упираться в верхнюю плоскость кирпичей, а вторая в боковую. При перемещении приспособления на новое место обязательно мастерком подрезайте место примыкания к нему свежей массы, в противном случае она будет смещаться. Потом во время затирки швов потребуется больше усилий.
Поставьте кирпич на свежую массу, немного придавите его, проверьте положение. Боковые грани могут быть настолько неровными, но идеально выставить не удастся, придавайте кирпичу среднее положение. Толстую грань одного кирпича обязательно ставьте к толстой соседнего, горизонт выравнивайте толщиной раствора минимум по трем кирпичам одновременно, а не по одному. Никогда во время выравнивания не бейте по грани кирпичей, стучите только посредине. Если так не делать, что кирпичи будут приподнимать противоположную сторону, придется их снимать, убирать старый раствор и повторять все сначала. Таким способом можно использовать даже кирпич, имеющий выгнутые саблей грани. Постоянно визуально контролируйте внешний вид шва, сразу убирайте выступивший раствор мастерком. Кладка, конечно, будет выполняться медленнее, но это цена за экономию денег или невнимательность.
Вставьте обыкновенный металлический прутик размером 10 мм и окончательно придавите кирпич. Проверьте положение уровнем в двух плоскостях. Пока раствор мягкий, поставьте ровную рейку ребром на внешний угол кирпичей (версту) и легкими постукиваниями подровняйте ее, грани кирпичей переместятся в одну линию. Как видите, во время кладки придется пользоваться двумя приспособлениями с различной толщиной, в противном случае никогда не удастся выровнять бракованные кирпичи. Если все делать правильно, то на законченной баварской кладке отличить бракованные кирпичи от качественных сможет лишь профессиональный мастер и то лишь при внимательном изучении с близкого расстояния. Расшивку делайте с минимальным углублением, кирпичи неровные, не нужно открывать их плоскости.

Если в точности соблюдать технологию баварской кладки, то фасад будет не только красивым, но и долговечным. Никогда не спешите делать работы, помните, что исправление ошибок в любом случае занимает больше времени, чем внимательная кладка. Нельзя описать в одной статье все возможные случаи, учитесь принимать самостоятельные решения, чем больше у вас будет практического опыта, тем легче решаются возникающие трудности.

Облицовка стены

Качественная баварская кладка

Как показала практика, баварская кладка пользуется у потребителей большой популярностью

Фото дома из кирпича баварская кладка

Конструкция наружной стены дома из кирпича

Как видно на фото, облегченные кирпичные стены условно можно разделить на две группы. К первой относят конструкции, состоящие из двух параллельных кирпичных стен, между которыми остается воздушный зазор или закладывается термоизоляционный материал. При этом утеплитель защищается от внешних воздействий, однако несколько ослабляется конструктивная прочность стены.

Ко второй группе относятся конструкции наружных стен из кирпича, состоящие из одной стены, утепленной (снаружи или внутри) термоизоляционными плитами. В этом случае толщина кладки может быть минимальной исходя лишь из требований прочности (во всех климатических районах не менее 250 мм), а тепловая защита обеспечивается толщиной и качеством утеплителя. При расположении утепляющего слоя внутри помещения по технологии возведения кирпичных стен дом защищают от водяных паров пароизоляцией, при размещении снаружи — защищают экраном или штукатуркой от атмосферных воздействий.

Заключение

Самостоятельно украшать свой дом, кабинет с помощью нестандартной облицовки и интересно, и полезно. Выбрав оптимальный вид стилизованных материалов, владельцы смогут создать уютную и комфортную атмосферу. При этом использовать специальные изделия можно для каждой части жилья: начиная от прихожей и заканчивая ванной, туалетом

При подборе материалов следует особое внимание уделить их составу и расцветке

Легкую облицовку разрешается использовать даже для гипсокартонных перегородок. Тяжелые материалы в большей мере подойдут для облицовки лестниц, бетонных разделителей, комнатных ниш и, конечно же, несущих стен. Оригинально и стильно провести обновление помещений поможет тщательный подбор оптимального рисунка по рядам. Также не стоит забывать о соответствующей обстановке, которая будет создана в комнатах. Подбираемые мебель, декор должны гармонично смотреться на фоне выполненной облицовки.

https://youtube.com/watch?v=CkoJtGzz8vQ

Кирпичная кладка | 6 видов кирпичей | Виды кирпичной кладки | 4 типа кирпичной связки

Что такое кирпичная кладка?

Строится путем укладки кирпичей в раствор в упорядоченном порядке для получения прочных нагрузок, которые выдерживают чрезмерные нагрузки.

Существует ряд типов кирпичей и растворов , которые можно использовать для изготовления кирпичной кладки .

Склеивание в кирпичной кладке, которое приклеивается к кирпичам одновременно , выполняется путем заполнения швов между кирпичами подходящим раствором.

Необходимо соблюдать особые меры предосторожности, поскольку раствор смешивается и укладывается, так как он сильно влияет на характеристики и долговечность каменной конструкции.

Также читайте: Тип кирпича в кирпичной кладке Английская и фламандская перевязка

Классификация кирпичей на основе изменения размеров.

В строительстве есть места, где кирпич правильной прямоугольной формы не подходит. Его нужно модифицировать.

Такие кирпичи требуются для цоколей , углов стен и перекрытий.

Существует длинный список кирпичей такого особого размера. Здесь мы обсудим важные из них.

Косоглазый кирпич.
Рельефный кирпич.
Опорные кирпичи.
Закругленный кирпич.
Каунузский кирпич.

№1. Косоглазый кирпич-

Они обрезаны под углом под углом более 90 градусов . Они необходимы для формирования внешнего или внутреннего угла в стене .

№2. Раскладной кирпич-

Имеют уровень или часть, по ширине, длине или в обоих направлениях . Отдельные формы сгруппированы под блестящими кирпичами, которые также предназначены для использования внутри помещений, а также для окон, вентиляционных отверстий и цоколей.

№3. Облицовочные кирпичи-

Они используются для облицовки стен , чтобы придать им хороший внешний вид, а также могут использоваться для легкого отвода воды.

Если к стене необходимо прикрепить выступ, может потребоваться особая форма . Полукруглые, полукруглые и седловидные кирпичи — некоторые распространенные имитации кирпичей .

№4. Закругленный кирпич —

Кирпич

используется на боковых сторонах стены для получения закругленных углов. Это стандартный кирпич с закругленным краем .

№5. Кирпич Cownose-

Похож на бычий нос, но имеет обе стороны, закругленные в одну сторону . Его также можно назвать кирпичом с двойным выпуклым носом. Они используются так же, как и закругленные, но только придают дополнительную округлость .

Также читайте: Нормативный анализ кирпичной кладки

Типы кирпичей

Существует почти столько же способов классификации кирпичей, сколько существует различных типов кирпичей.

Но если вы классифицируете их по тому, куда они идут, вам нужно запомнить только два: облицовочный кирпич и затыловочный кирпич.

Облицовочный кирпич используется снаружи зданий, а это значит, что он должен быть достаточно прочным, чтобы выдерживать дождь, бурю и другие неблагоприятные погодные условия .
Затыловочные кирпичи, однако, располагаются за облицовочными кирпичами. Таким образом, в то время как облицовочные кирпичи должны быть, по крайней мере, слегка приятными на вид, никого не волнует, как выглядят тычковые кирпичи.

Если вы говорите с кем-то о типах кирпича , используемых в строительстве, есть большая вероятность, что они классифицируют кирпичи, которые они используют, на основе сырья. В таком случае вы должны знать пять основных типов.

Различные Типы кирпичной кладки Работы, используемые при производстве кирпичной кладки В том числе:

Обожженные глиняные кирпичи.
Бетонные кирпичи.
Силикатный кирпич (кирпич из силиката кальция).
Глиняные кирпичи из летучей золы.
Инженерные кирпичи.
Прочие кирпичи, такие как выпуклый, швеллерный, перекрытия, бухты и пустотелый кирпич.

№1. Обожженные глиняные кирпичи —

Кирпич жженый глиняный обладает хорошей устойчивостью к влаге, насекомым и эрозии и создает в помещении хорошие условия окружающей среды . Они имеют среднюю стоимость и прочность на сжатие от средней до высокой .

Кирпичи могут быть изготовлены с использованием сложных фабричных методов, простых трудоемких методов или ряда механизированных технологий между ними. Обожженная глина Кирпичи изготавливаются путем помещения формованной глины в печь и обжига .

Эти кубики похожи на белый хлеб : они универсальны и могут использоваться по-разному, даже если это не самые интересные кубики в мире.

Поскольку они настолько популярны и широко используются, говорить о типах кирпичной кладки без упоминания обожженной глины может быть непросто .

Есть четырех классов из обожженного глиняного кирпича, причем первого класса предлагает лучшее качество и наибольшую прочность .

№2. Бетонные кирпичи-

изготовлен из бетона . Это наименее используемый кирпич. Он имеет низкую прочность на сжатие и низкое качество.

Бетонный кирпич представляет собой смесь цемента и заполнителя, обычно песка, формованную в формах и отвержденную .

Бетон Труба изготовлена из цемента , заполнителя и отверждена , как указано выше. Эти кирпичи используются над и под влагостойким слоем .

Эти кирпичи могут быть использованы для фасадов, заборов и внутренних кирпичных кладок из-за их звуковых сокращений и термостойкости качеств.Его также называют растворным кирпичом .

№3. Силикатные кирпичи —

Это смесь песка, извести и летучей золы . Материалы связываются посредством химической реакции, которая происходит во время влажного смешивания.

Если вы ищете кирпич, который может выдержать собственный вес, попробуйте эти. Они славятся своей звездной несущей способностью.

№4. Глиняные кирпичи из летучей золы —

Глиняные кирпичи с летучей золой изготавливаются из глины и летучей золы при температуре около 1000°С.

Некоторые исследования показали, что эти кирпичи, как правило, выходят из строя из-за того, что кирпичи вступают в контакт с влагой и водой, что приводит к их расширению .

№5. Инженерные кирпичи —

Инженерный кирпич — это кирпич, изготовленный при чрезвычайно высоких температурах, образующий плотный и прочный кирпич, что позволяет кирпичу ограничивать прочность и водопоглощение.

Инженерный кирпич

обладает превосходной несущей способностью, влагозащитными характеристиками и химической стойкостью.

№6. Особые виды кирпича —

Обычные строительные кирпичи, как правило, имеют прямоугольную форму, твердую структуру и изготавливаются из подходящих типов кирпичной глины.

Однако в конструкции здания также иногда используются модифицированные формы, кирпичи из пористых или пустотелых структур и материалы, отличные от глины.

Знакомство с этой классификацией кирпича очень важно для инженера-строителя и архитектора. Мы обсудим их ниже.

Также читайте: Испытание кирпича на прочность при сжатии | Водопоглощение | Размеры Тест

Инструменты для кирпичной кладки

Материалы и оборудование, используемые при кладке строительных кирпичей

Растворная смесь или Mason Mix Brix.
Рулетка.
Молоток.
Шланг, уровень или теодолит.
Транспортный уровень.
Тачка.
Защитные очки.
Доставить.
И другое оборудование по проекту и личным предпочтениям.

Типы кирпичного раствора

Типы кирпичного раствора Существует два типа материала. Это происходит следующим образом.

Кирпичная кладка в грязи
Кирпичная кладка из цемента

#1. Кирпичная кладка в грязи-

Глина применяется для заполнения различных швов кирпичной кладки.
Толщина шва 12 мм.
Применяется для возведения стен максимальной высотой 4 метра.
Сырцовый кирпич или глинобитный – кирпич представляет собой высушенный на воздухе кирпич , изготовленный из смеси суглинка, глинозема , песка и воды, смешанных со связующим материалом, таким как рисовая шелуха или солома.
известны с 9000 г. до н.э., хотя с 4000 г. до н.э. кирпичей также обжигали для повышения их прочности и долговечности.

#2. Кирпичная кладка в цементе-

Также читайте: Что указывает | Типы указывания | Указатель с ключом

Типы кирпичной связки

Существуют различные Типы Связей, Обычно используемые в Кирпичной Кладке.

Растяжка
Коллектор
Английская облигация
Фламандская облигация

#1.Носилки Bond-

Эту связь иногда называют ходячей связью. Это соединение является самым простым соединением, которое используется сегодня, это соединение не подходит в качестве отдельной структурной стены, и непосредственно за ней формируется структурная стена, закрепленная стеновыми связями.

Натяжные связки обычно используются в качестве фасада основного структурного здания. может выглядеть очень просто, но очень эффектно с введением других шаблонов .

Часто эта облигация используется в садовых стенах, но когда рассматривает возможность ландшафтного дизайна, вам следует искать другие привлекательные облигации, такие как английские облигации или фламандские облигации .

#2. Коллектор Bond-

Заголовок — это короткая сторона кирпича, если смотреть по высоте. В стандартном кирпиче он имеет лицевую сторону 90 мм × 90 мм.

В кладке из тычкового кирпича все кирпичи укладываются в ряды, как показано на рисунке выше. Этот тип кладки полезен для возведения толстых кирпичных стен .

#3. Английская облигация –

Кирпичная кладка на английской связке — это когда кирпичи укладываются чередующимися слоями верхних и ложковых .

Традиционный способ укладки ряда часто заменяется 1 рядом коллекторов, затем 3–5–7 рядами между рядами натяжения, называемыми садовыми стеновыми обвязками .

Как и в случае с фламандской облигацией, получить правильную облигацию может быть очень сложно, и потребуется много практики.

№4.

Фламандская облигация –

Это альтернативные кирпичи, которые были размещены в качестве заголовков и подрамников в каждом ряду. Каждая жатка сразу же помещается вверх и вниз посередине носилок для поддержания ее равномерности.

Фламандские облигации, как и другие облигации, редко используются в новых современных зданиях и больше подходят для садовых стен и декоративных конструкций. Это может быть очень трудной связью, потому что она требует большого внимания к деталям.

Примечание

Кирпичная кладка

Кирпичная кладка определяется как укладка кирпичей систематическим образом с использованием раствора для связывания кирпичей вместе и создания прочной массы, способной выдерживать большое давление. Существуют различные типы кирпичей и растворов, которые используются для возведения кирпичной кладки .

Что такое кирпичная кладка?

Кирпичная кладка является высокопрочной формой конструкции .Он построен путем систематического размещения кирпичей в растворе для создания прочной массы, способной выдерживать прилагаемые нагрузки. Связывание в кирпичной кладке , скрепляющее кирпичи вместе, производится путем заполнения швов между кирпичами подходящим раствором.

Виды кирпичной кладки

Обожженные глиняные кирпичи.
Бетон Кирпич.
Песок Известковые кирпичи (кирпичи из силиката кальция)
Глиняные кирпичи с летучей золой.
Инженерные кирпичи.
Другие типы кирпича включают выпуклый, швеллерный, облицовочный, выпуклый и пустотелый кирпич.

Различные виды кирпича

Высушенные на солнце или необожженные глиняные кирпичи.
Обожженные глиняные кирпичи.
Блоки из летучей золы.
Бетонные кирпичи.
Инженерные кирпичи.
Кирпич из песочно-известкового или силикатного кальция.

Кирпичная кладка

Кирпичная кладка является высокопрочной формой конструкции .Он построен путем систематического размещения кирпичей в растворе для создания прочной массы, способной выдерживать прилагаемые нагрузки. Связывание в кирпичной кладке , которое скрепляет кирпичей вместе, производится путем заполнения швов между кирпичами подходящим раствором.

Типы кирпичей для дома

В зависимости от ваших потребностей каждый тип кирпича предлагает свою эстетическую и структурную целостность. Существует четыре основных типа кирпича , о которых нужно узнать перед тем, как приступить к проекту: конструкционный кирпич , огнеупорный кирпич , фанера и брусчатка.

Что такое каменная кладка?

Кирпичная кладка — это метод строительства, в котором используются отдельные элементы, такие как кирпич и камень, связанные вместе раствором. Это одна из самых прочных строительных технологий в мире, популярная на протяжении веков.

Определение кирпичной кладки

Каменщик использует кирпичи , бетонные блоки, конструкционную плитку, а также природные и искусственные камни для строительства дорожек, заборов, стен, патио, зданий и других сооружений.

Типы кирпичей для дома

Обожженные глиняные кирпичи: Обожженные глиняные кирпичи также известны как обычные кирпичи, потому что они являются наиболее распространенным типом кирпича в современном строительстве. Эти кирпичи используются в колоннах, стенах, фундаментах и т. Д. С самыми разными целями.
Высушенные на солнце глиняные кирпичи: Некоторые мастера могут предпочесть делать эти простые высушенные на солнце глиняные кирпичи, которые использовались еще 7000 г. до н.э. на юге Турции и в окрестностях города Иерихон в современной Палестине.
Бетонные кирпичи: Обычно используемые для внутренней кирпичной кладки или для изготовления фасадов и заборов, эти кирпичи изготавливаются из твердого бетона. Бетон заливается в специальные формы, что позволяет производителям создавать различные размеры и формы.
Инженерный кирпич: Как следует из названия, инженерный кирпич пользуется популярностью у инженеров-строителей из-за его высокой прочности на сжатие и плотности, идеальных качеств для использования в качестве несущего материала.
Силикатный кирпич: Изготовленный из смеси песка, извести и, возможно, цветного пигмента для изменения внешнего вида кирпича, силикатный кирпич обладает высокой прочностью на сжатие, поэтому его часто используют для несущих стен. в домах и многоэтажках.
Блоки из летучей золы: Зола-унос — побочный продукт, производимый угольными электростанциями, который может содержать токсичные металлы, такие как ртуть, мышьяк, сурьма и хром.
Огнеупорный кирпич: Если целью проекта кладки является создание конструкции, стены или каркаса, обладающих высокой устойчивостью к теплу и огню, то огнеупорный кирпич является лучшим материалом.

Типы тротуарного кирпича

Кирпич для бетонной брусчатки.
Цементный кирпич для брусчатки.
Кирпич для брусчатки из бордюрного камня.
Кирпичная брусчатка.
Квадратный кирпич для мощения.
Космический кирпич для мощения.
Шестигранный кирпич для мощения.
Кирпич для брусчатки из Колорадо.

Различные виды кирпичей

Обожженные глиняные кирпичи:
Глиняные кирпичи, высушенные на солнце:
Бетонные кирпичи:
Инженерные кирпичи:
Силикатный кирпич:
Блоки из летучей золы:
Огнеупорные кирпичи:

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение –

Типы каменной кладки, используемые в строительстве

Монализа Патель — инженер-строитель, получившая степень магистра (ME) в Университете Л. J Инженерно-технологический колледж Ахмадабада в 2018 году. Она инженер (строитель) в SDCPL – Gharpedia. Помогать людям решать их вопросы, связанные со строительством, — ее страсть. Помимо блоггера, она также участвует в проектировании конструкций в SDCPL. Она доступна в LinkedIn, Twitter, Instagram и Facebook.

Этот пост также доступен в: हिन्दी (хинди)

Каменная кладка — один из старейших методов строительства, известных человеку. В каждой стране мира есть уникальные или исторические сооружения, которые стоят, потому что построены из каменной кладки.Каменные здания, особенно каменные, чрезвычайно устойчивы к атмосферным воздействиям и не легко повреждаются физическими силами. Армированная кладка также противостоит ураганным и сейсмическим воздействиям.

Кладка – это искусство укладки различных блоков каменной кладки, т. е. кирпича, камня, бетонных блоков и т. д., с помощью раствора в определенной последовательности для получения однородного элемента или элемента здания. По наличию кладочных материалов и узлов кладка делится на следующие виды.

Знайте свойства гранитного камня

Полы из мраморного камня: все, что вам нужно знать

Кирпичная кладка подразделяется на

(A) Основной материал i.е. Блок кладки Используется для кладки

(B) Связующий материал, используемый для кладки

(C) Толщина кладки (только для кирпича)

(A) Типы кладки на основе основного материала, используемого для кладки 90 0 8

01. Каменная каменная кладка

02. кирпичная кладка

03. Класс клавиши

04. Масонская масонская

05. Gabion Masonry

06. Композитная кладка

07. Усиленная кладка 9000. 9000.

08. Бетонная кладка

(c) Типы кладки на основе толщины масонства (только для кирпича)

01. Один кирпич Masonry

02. Полукирпичная кладка

03. Полуторакирпичная кладка и т. д. И так далее, так что следующая стена из двух кирпичей, затем стена из двух с половиной кирпичей и т. д.

(A) Типы Каменная кладка на основе материала, используемого для кладки

Ни один другой строительный материал не является таким долговечным, прочным и устойчивым к атмосферным воздействиям, как камень.Камень редко подвергается воздействию обычных повседневных действий, которые изнашивают другие строительные материалы. Благодаря своей долговечности, прочности и способности к атмосферным воздействиям камень служит долгое время. Камни в зависимости от их геологического строения имеют срок службы от 300 до 1000 и даже более лет. Камень не набухает, не гнется, не деформируется, не раскалывается и не вмятина. Ветер, дождь, град, мокрый снег и снег не влияют на камень. Таким образом, благодаря своим многочисленным преимуществам каменная кладка получила широкое распространение.

Случайный щебень каменной кладки
Кирпичная кладка квадратного бутового бруска без брусчатки
Полигональный бутовый Кладка
Кремневый щебень Кладка
Кирпичная кладка из сухого щебня

Кирпичная кладка из тесаного камня
Кирпичная кладка грубой обработки из тесаного камня
Кирпичная кладка с облицовкой из камня или карьера
Кирпичная кладка из тесаного камня с фаской
Блок тесаного камня в курсе

В большинстве мест используются местные камни, что делает его экономичным.

Кирпичная кладка выполняется из обожженного глиняного кирпича, что предполагает определенное качество блока и, следовательно, хорошие эксплуатационные характеристики. Однако, даже если используется раствор хорошего качества, прочность на растяжение очень ограничена. Размер, положение и количество проемов будут играть основную роль в выполнении кирпичной кладки. Узнайте больше о кирпичной кладке и мерах предосторожности, прежде чем строить свой дом.

(a) Кладка из монолитных бетонных блоков

Это сравнительно новый материал.Из-за широкого использования глины для изготовления кирпичей, которые в противном случае разрушают верхний плодородный слой земли, использование блоков стало популярным. Кладочные блоки из монолитного бетона имеют большой вес. Они обеспечивают очень хорошую устойчивость конструкции. Они изготавливаются больших размеров, поэтому на возведение монолитной кладки из бетонных блоков уходит меньше времени, чем на кирпичную кладку. Для больших работ по кладке, таких как несущие стены, эти сплошные блоки желательны.

Сплошные бетонные блоки и блоки из газобетона: как сделать правильный выбор

(b) Пустотная бетонная кладка

Чем больше монолитных бетонных конструкций, тем больше они весят в железобетонных конструкциях, что приводит к увеличению их веса. , и поскольку для его подъема и установки на определенную высоту также требуется больше рабочей силы, поэтому стали использоваться полые бетонные блоки, которые уменьшают вес конструкции. Он используется в жилых домах, школах, церквях и других общественных зданиях. Он особенно подходит для строительства недорогих домов. Эти блоки могут быть изготовлены в различные формы и размеры в зависимости от их использования. Полый блок сам по себе легкий по весу. Для кладки из пустотелого бетона особых навыков не требуется. Он конструктивно прочнее кирпича. Не требует штукатурки. Возможны более тонкие стены; следовательно, это даст больше площади ковра. Работа по переодеванию не требуется. №швов меньше, так как пустотелый бетонный блок кладки больше по размеру, чем обычный кирпич.

(c) Кирпичная кладка из автоклавных бетонных блоков

Кирпичная кладка из автоклавного пенобетона представляет собой легкую, несущую конструкцию с высокими изоляционными свойствами. Это прочный строительный продукт, который производится в широком диапазоне размеров и прочности. Блоки газобетона в три раза легче красного кирпича. Блоки большего размера ускоряют кладку. Он преодолевает ограничения пустотелых бетонных блоков, особенно в отношении скрытой сантехники, электрических проводов и т. д.Он использует летучую золу и, следовательно, является экологически чистым материалом.

Шокирующая правда о жизни газобетонных блоков и красного кирпича!

Фанерная кладка является предпочтительным выбором для строительства и реконструкции дома, поскольку она создает впечатление прочной кирпичной или каменной стены, обеспечивая при этом лучшую экономичность и теплоизоляцию. Его можно использовать как дополнение к традиционным деревянным каркасным конструкциям, а можно ставить на стены из бетонных блоков. В зависимости от личного выбора, она может покрывать всю стену от фундамента до крыши или останавливаться на уровне подоконника.

Габионы – это корзины, обычно из оцинкованной стали (оцинкованной стали), заполненные щебнем среднего размера. Эти габионы будут действовать как единое целое и сложены с отступами, чтобы сформировать облицовку или подпорную стену. Преимущество габионов в том, что они хорошо дренированы и гибки, а также устойчивы к горизонтальному давлению, наводнениям, потоку воды сверху, повреждениям от мороза и потоку почвы. Ожидаемый срок их полезного использования соответствует длине провода, из которого они состоят, и при использовании в суровых климатических условиях (например, на берегу в условиях соленой воды) они должны быть изготовлены из соответствующего коррозионностойкого провода.В настоящее время габионы имеют прямоугольную форму. В прошлом габионы часто представляли собой цилиндрические плетеные корзины, открытые с обоих концов, которые обычно использовались для временного, часто военного строительства.

Каменная кладка, состоящая из двух или более типов строительных материалов, называется композитной кладкой.

Композитная кладка может быть принята по двум причинам:

Улучшение внешнего вида здания
Использование доступных материалов для достижения максимальной экономии.

Армированная кладка представляет собой строительную систему, в которой стальная арматура в виде арматурных стержней или сетки помещается в раствор или помещается в отверстия и заполняется бетоном или цементным раствором. Помещая арматуру в кирпичную кладку, можно значительно улучшить устойчивость к горизонтальным нагрузкам, таким как сейсмические нагрузки, и способность рассеивать энергию. Армированная кладка прочнее и способна выдерживать боковые нагрузки лучше, чем обычная кладка. Он также ведет себя более пластично, чем обычная кладка, допуская некоторую деформацию под нагрузкой, а не хрупкое разрушение.

08. Бетонная кладка в мешках

Низкосортный бетон помещают в тканые пластиковые мешки, аналогичные тем, которые используются для мешков с песком, а затем укладывают.Затем мешки поливают водой и укладывают на место, после чего они становятся серией искусственных камней, которые соответствуют друг другу, а также прилегающей почве и конструкциям. Это подтверждение делает их устойчивыми к смещению. И тогда мешок становится нефункциональным и в конце концов распадается. Этот тип кладки используется для защиты входов и выходов водоводов в местах, где дорога проходит через ручей или сухой поток. Он также используется для защиты берегов ручьев от эрозии, особенно там, где поблизости проходит дорога.

(B) Кладка на основе вяжущего материала, используемого для кладки

01.Кирпичная кладка в цементном растворе

Смешивание цемента с песком и водой приводит к получению пасты, более известной как цементный раствор. Основная функция цементного раствора состоит в том, чтобы комбинировать элементы каменной кладки различных размеров для получения более гладкой поверхности. Используйте цементный раствор в ограниченном пространстве или на участках, где размещение цемента нежелательно. Благодаря широкому применению и преимуществам, а также расширенным применениям в каменной кладке, цементный раствор обязан своей прочностью и долговечностью своим сбалансированным и хорошо перемешанным свойствам.Обладает более высокими водопроницаемыми качествами, необходимыми для более прочной каменной кладки. Цементный раствор обеспечивает прочность на сжатие, соответствующую стандартам широкого спектра кладочных и строительных работ.

02. Кладка на известковом растворе

Известковый раствор изготавливается из извести (гидравлической или негидравлической), воды и песка. Сегодня известковый раствор обычно используется для консервации существующих старых зданий или воссоздания новых с использованием традиционных методов.Пористые и мягкие свойства известкового раствора обеспечивают определенные преимущества при работе с более мягкими строительными материалами, такими как природный камень и терракота. Хотя портландцемент по-прежнему широко используется в новых конструкциях из кирпича и бетона, его не рекомендуется использовать при ремонте и реставрации кирпичных и каменных конструкций, изначально построенных с использованием известкового раствора. Известковый раствор более пористый, чем цементный раствор, и он выводит любую влагу из стены на поверхность, где она испаряется.

03.Кладка в глиняном растворе

Первый раствор был сделан из глины. Сотни лет назад каменные дома изначально обмазывали глиной. В результате каменный дом стал прочным и теплым и прослужил всю жизнь. Грязь дышит и создает в доме прекрасную теплую атмосферу, которую бетон никогда не сможет . Глиняный раствор не такой водостойкий, как портландцемент, и над ним нужна крыша, чтобы защитить его от сильного дождя. Его тоже время от времени нужно подкрашивать.При использовании глиняного раствора стоимость каменной кладки может быть снижена на 22%. Цемент является тепловыделяющим материалом. Так, использование глины или снижение расхода цемента сделает кладку экологически чистой.

(C) Кладка На основе толщины кладки (только для кирпичной кладки)

Эта классификация была сделана на основе стандартного размера кирпича, который использовался на протяжении многих лет, так как кирпич до настоящего времени был популярным материалом для каменного строительства.

Толщина стен из камня/блоков зависит от их размера. Однако в блочном строительстве популярны стены толщиной 100 мм, 150 мм и 200 мм. В то время как минимальная возможная толщина обработанного камня будет 23 см (230 мм), а необработанного, то есть случайного камня, будет 35 см (350 мм).

Одна кирпичная стена, которую иногда называют стеной 9 дюймов/23 см. Кладка из одного кирпича используется как для внешней, так и для внутренней стены здания.

Полукирпичная стена, которую иногда называют стеной толщиной 4 дюйма/13 см. Полукирпичная кладка обычно используется в качестве внутренней стены в здании.Он редко используется в несущих конструкциях, скорее, не может быть.

03. Полуторакирпичная кладка

Полуторакирпичная стена, которую иногда называют стеной 14 дюймов/35 см. Полуторакирпичная кладка используется в фундаменте здания, а также для нижних этажей в доме этажностью более 4 этажей.

Известно, что каменная кладка служит сотни и даже тысячи лет. Более 70% строительства в мире выполнено из кирпичной кладки. Масонство становится все более популярным во всех частях мира. Многие из важных памятников мира были построены из каменной кладки. Архитекторы и строители выбирают каменную кладку за ее долговечность, красоту и универсальность.

Услуги по оценке каменной кладки

Разделительные трещины между RCC и каменной кладкой

Разделительные трещины между каменными стенами и дверными рамами

Важность полос RCC в несущей конструкции (Masonry Building)

1, Изображение 2, Изображение 3, Изображение 4, Изображение 6, Изображение 7, Изображение 8, Изображение 9, Изображение 10, Изображение 11, Изображение 12, Изображение 13, Изображение 14, Изображение 16, Изображение 17

Monalisa Patel является структурным Инженер, получивший степень магистра (ME) в Институте им.J Инженерно-технологический колледж Ахмадабада в 2018 году. Она инженер (строитель) в SDCPL – Gharpedia. Помогать людям решать их вопросы, связанные со строительством, — ее страсть. Помимо блоггера, она также участвует в проектировании конструкций в SDCPL. Она доступна в LinkedIn, Twitter, Instagram и Facebook.

Различные типы точек в кирпичной кладке

Существуют различные типы точек в кирпичной кладке. В настоящее время люди используют указывание в своей кирпичной кладке для многих целей.Один из них заключается в том, что из-за удивительного внешнего вида указка придает вашему дому или бизнесу гораздо более привлекательный вид, который, несомненно, подчеркнет красоту строения. Наведение создает рисунок на стене, улучшающий внешний вид конструкции. Разные виды штриховки в кирпичной кладке дают разные типы рисунков. И поэтому у вас есть широкий выбор на выбор в соответствии с рисунком, который вы хотите.

Это очень старая конструкция ремесла, построенная сотни лет назад.Другая причина, по которой выполняется наведение, заключается в защите растворных швов. Используя указку, вы защищаете суставы от любых атмосферных воздействий.

Расшивочные работы по кирпичной кладке являются наиболее эффективным способом восстановления состояния и внешнего вида строительной конструкции и составляют существенную часть общего и текущего ремонта здания. Указание также помогает улучшить структурную целостность конструкции здания. Кроме того, это делает наружную стену более защищенной от атмосферных воздействий.Это то, чем должны быть ваши стены.

Что такое кирпичная кладка?

Каменная кладка — это концепция искусства и ремесла, которая выполняется на здании из камня, глины, кирпича или даже бетонного блока. Эта концепция добавления ремесел к зданию пришла к очень раннему возрасту земли. Первобытный человек делал каменные кладки на стенах пещер. Люди взяли эту концепцию и использовали ее, чтобы улучшить визуальный дизайн своего здания для большей привлекательности. Эта кладка начинается с экстрактивных материалов, таких как глина, гравий, песок и т. д.наиболее часто используемые материалы — граниты, известняк и песчаник. Для придания формы камням и кирпичам используются различные инструменты. Чтобы получить более привлекательный вид, архитекторы обычно добавляют цвет, рисунок и текстуру.

Что указывает?

Указание при ремонте зданий техники ремонта растворных швов между кирпичами или другими элементами каменной кладки. При старении растворных швов растрескиваются и разрушаются, дефектный раствор удаляют вручную или с помощью электроинструмента и заменяют свежим раствором, желательно того же состава, что и исходный.Часто заостряется вся стена или даже вся конструкция, потому что дефектные места трудно обнаружить, а соседние стыки также могут нуждаться в ремонте. Раствор плотно укладывается тонкими слоями и обрабатывается до получения гладкой, вогнутой, готовой поверхности. Так-пойнтинг — это усовершенствование пойнтинга, при котором для декоративных целей образуются резко очерченные точки.

Типы точек в кирпичной кладке

Существуют различные типы точек в кирпичной кладке, которые вы можете выбрать для своей кладки.У каждого типа наведения есть свои преимущества, которые вы можете получить. В основном в этой статье мы будем говорить о 8 типах кладки в кирпичной кладке.

TuckPointing
TuckPointing
Tuckpointing
Tuckpointing
Указывающая из бисера
выдержанных указывающих
указывают на указывание
указывают на указывание
указывают на указывание
V-Drained указывая
Flush Pointing
Когда вы применяете промывку техника, что происходит, раствор заполняется и вдавливается в растворный шов. А затем выполняется отделка путем зачистки краев камней или кирпичей. Это придает ему гладкий вид. Чтобы придать ему окончательную отделку, края обрезаются кельмой и линейкой. Преимущество этого метода заключается в том, что он исключает возможность скопления пыли, воды и т. д.
Tuckpointing
В методе Tuckpointing швы заполняются раствором и уплотняются, обеспечивая его выравнивание с поверхностью кладки. Канавки вырезаются в растворном шве, пока раствор еще свежий.Это делается потому, что на свежем растворе легко сделать канавки. Затем Ti заполняется белой цементной шпатлевкой. Если эти выступы сделаны в ступке, то это известно большинству как половинчатое сгибание.
Рифленый шов
В процессе торцовки вогнутые канавки формируются в стыке и запрессовываются в кладочный шов. Поскольку формы канавок вогнутые, придание формы выполняется с помощью инструментов, которые также имеют вогнутую форму. Самое лучшее в бисероплетении — это тот факт, что внешний вид, который он дает, очень привлекательный. Тем не менее, он может быть поврежден немного быстро.
Выветренная шпонка
В выветренной шпонке раствор вдавливается в шов. Поскольку раствор свежий, кончик горизонтального шва осторожно отжимают с помощью остроконечного инструмента. Изображение, на которое это похоже, представляет собой наклонную вещь сверху вниз.
Шпоночная шпаклевка
При шпаклевке раствор вдавливается в швы с помощью шпателя и очень хорошо ложится на лицевую поверхность каменной кладки.После прессования раствора его аккуратно изгибают. Вы увидите изогнутую дугу с канавками, образующуюся в растворном шве. Считается, что эти ключевые указания придают вашей стене наилучший вид.
Заглубление
При заглублении шов заполняется раствором. После этого с помощью прямого инструмента раствор отодвигается от края. Это дает ровную прямую вертикальную облицовку и отделку. Однако это не идеальный метод, потому что он не так сильно проливает воду.Следует использовать только тот кирпич, который обладает отличной морозостойкостью. Зато внешний вид хороший.
Ударная расшивка
При этой расшивке раствор сначала заполняется и прижимается к лицевой стороне кирпичной кладки, а затем верхний край шва запрессовывается внутрь примерно на 10 мм по сравнению с нижним углом. Он образует наклон сверху вниз, так что дождевая стена будет быстро стекать.
V Рифленое наведение
Эти типы наведения аналогичны наведению с ключом.Раствор заполняется и вдавливается в шов. После этого в соединении формируют V-образную канавку с помощью V-образного инструмента. Внешний вид действительно приятный.
Что ж, теперь вы знаете о преимуществах и, что более важно, о типах расшивки в кирпичной кладке. Вы можете выбрать любой тип наведения, который вы хотите для своей кирпичной кладки, и, основываясь на внешнем виде, вы можете выбрать его, а также проконсультироваться с вашим лучшим подрядчиком по каменной кладке.
Руководство по различным типам кирпичей и их использованию
После того, как вы решите работать с кирпичами, следующим шагом будет определение того, какой кирпич использовать в вашем проекте. Некоторые типы кирпича созданы для прочности, в то время как другие предназначены в основном для их привлекательности. Но найти подходящий для ваших нужд может быть непросто.
И хотя кирпичи могут показаться скромными и простыми, при правильном размещении они могут быть совершенно гламурными. Чтобы узнать о различных типах кирпичей и о том, как их можно использовать, читайте дальше.
Основные типы кирпичей
Существует почти столько же способов классификации кирпичей, сколько существует различных типов кирпичей.Но если вы классифицируете их в зависимости от того, куда они идут, вам нужно запомнить только два: облицовочный кирпич и затыловочный кирпич.
- Облицовочный кирпич используется снаружи зданий, поэтому он должен быть достаточно прочным, чтобы выдерживать дождь, бурю и другие неблагоприятные погодные условия.
- Затыловочные кирпичи, однако, располагаются за облицовочными кирпичами. Таким образом, в то время как облицовочные кирпичи должны быть, по крайней мере, слегка приятными на вид, никого не волнует, как выглядят тычковые кирпичи.
Если вы говорите с кем-то о типах кирпичей, используемых в строительстве, есть большая вероятность, что они классифицируют кирпичи, которые они используют, на основе сырья.В таком случае вы должны знать пять основных типов.
Обожженные глиняные кирпичи
Обожженные глиняные кирпичи изготавливаются путем помещения формованной глины в печь и ее обжига.
Эти кубики похожи на белый хлеб: они универсальны и могут использоваться по-разному, даже если это не самые интересные кубики в мире. Поскольку они настолько популярны и широко используются, говорить о типах кирпичной кладки, не упоминая обожженную глину, может быть непросто.
Существует четыре класса обожженного глиняного кирпича, при этом первый класс предлагает наилучшее качество и наибольшую прочность.Кирпичи из высококачественной обожженной глины не имеют заметных недостатков, но они также будут стоить вам больше денег.
Ищете универсальный глиняный кирпич для патио? Попробуйте красный мощеный кирпич, чтобы создать первоклассный образ, который никогда не выйдет из моды.
Бетонный кирпич
Ищете полнотелый кирпич для забора или фасада? Если это так, рассмотрите бетонные кирпичи. Качество не на высшем уровне, но они хорошо блокируют тепло и уменьшают звук.
Бетонные кирпичи не часто пользуются популярностью, вероятно, потому, что они предлагают такую смелую эстетику.Но, если вы действительно хотите этот кирпич без серого цвета, вы можете выбрать другой пигмент в процессе производства.
Известняковые кирпичи
Представляют собой смесь песка, извести и летучей золы. Материалы связываются посредством химической реакции, которая происходит во время влажного смешивания.
Если вы ищете кирпич, способный выдержать собственный вес, попробуйте эти. Они славятся своей выдающейся несущей способностью.
Инженерные кирпичи
Инженерные кирпичи могут выдерживать высокую температуру, потому что они производятся при невероятно высоких температурах, что придает им высокую плотность.
В соответствии со своим названием инженерные кирпичи лучше всего подходят для строительных проектов. Например, они обычно используются для таких вещей, как канализация, люки и подпорные стены.
Глиняные кирпичи с летучей золой
Слепите вместе летучую золу и глину, добавьте чрезвычайно высокие температуры, и вы получите глиняные кирпичи с летучей золой. Они менее пористые, чем кирпичи из обожженной глины.
Летучая зола является побочным продуктом угольных электростанций. Это может показаться противоречивым, но производство кирпича из летучей золы на самом деле может быть лучше для окружающей среды, чем другие виды производства кирпича.Это уже сокращает выбросы углерода в Индии.
Какой тип кирпича вам нужен?
Если вы все еще не уверены, какой тип кирпича вам следует использовать, мы можем вам помочь. У нас большой выбор бытового кирпича разных цветов и стилей. Кроме того, мы — семейный бизнес, который поставляет кирпичи строителям всех уровней квалификации в Нью-Берлине, Милуоки и на юго-востоке Висконсина. Это означает, что мы будем рады поговорить о типах кирпичей, которые мы перевозим, их использовании и многом другом!
Хотите поговорить о вашем следующем проекте? Свяжитесь с нами сегодня.
НЕСКОЛЬКО БЕТОННЫХ КЛАДНЫХ СТЕН — NCMA
ВВЕДЕНИЕ
Кирпичные стены Multiwythe могут иметь одну из нескольких форм: композитные, некомпозитные или облицованные стены. Основные различия между этими стеновыми системами заключаются в деталях конструкции и в том, как предполагается, что приложенные нагрузки переносятся и распределяются по несущей системе.
В композитной кладке элементы кладки, состоящие из нескольких элементов, действуют с композитным действием (ссылки.1, 2). То есть составные стены спроектированы таким образом, что створки действуют вместе как единый структурный элемент, чтобы противостоять нагрузкам. Для этого требуется, чтобы каменные перекладины были соединены перемычками каменной кладки (которые редко используются из-за ограничений по стоимости и детализации) или заполненными раствором или раствором манжетным швом и стенными связями, чтобы обеспечить адекватную передачу нагрузки между перемычками.
В отличие от этого, каждая ветвь некомпозитной каменной стены (также называемой стеной с полостью) соединена с соседней ветвью металлическими стеновыми связями, но они сконструированы таким образом, что каждая ветвь индивидуально сопротивляется нагрузкам, воздействующим на нее. Поперечные изгибающие моменты (изгиб), например, из-за ветра, распределяются на каждый луч пропорционально его относительной жесткости. Нагрузки, действующие параллельно плоскости некомпозитной стены (в плоскости), воспринимаются только поперечиной, к которой приложены нагрузки, без учета передачи напряжения между ветвями.
В облицованной стене опорная перекладина спроектирована как несущая система, а облицовка обеспечивает архитектурную отделку стены. Закрепленный шпон передает все внеплоскостные нагрузки на опору через стеновые связи, поддерживая при этом собственный вес в плоскости.Шпонированные стены не покрываются данным ТЭК. Архитектурные детали описаны в Детали облицовки бетонной кладки, TEK 5-1B (ссылка 3). Предписывающие требования к проектированию и детализации включены в Облицовку для бетонной кладки, TEK 3-6B и (ссылка 4), а процедуры инженерного проектирования изложены в Структурных опорных системах для облицовки каменной кладки, TEK 16-3A (ссылка 5). Обратите внимание, что хотя требования строительных норм и правил для каменных конструкций определяют стену с полостью как стену из некомпозитной каменной кладки, термин стена с полостью также обычно используется для описания стены из шпона с опорой из каменной кладки.
Хотя Строительные нормы и правила для каменных конструкций включают в себя положения о проектировании некомпозитных и композитных каменных стен, эти подходы к проектированию редко используются с каменными стенами, поскольку они требуют возведения двух несущих стен рядом друг с другом. Другими словами, если конструктивный дизайн диктует использование 12-дюймового. (305 мм) часто проще и экономичнее использовать один 12-дюймовый. (305-мм) Wythe, а не композитная система, состоящая из 4-дюймовых.и 8-дюймовый. (102- и 203-мм) агрегаты. Основное преимущество использования композитных и некомпозитных конструкций заключается в приложениях, где желательны разные архитектурные особенности на каждой стороне полностью открытой бетонной каменной стены. По сравнению с одностенными стенами также можно реализовать большую гибкость в контроле влажности и изоляции, а также повышенный класс огнестойкости и звукопроницаемости.
Информацию о методе расчета допустимых напряжений, методе расчета прочности и эмпирическом расчете можно найти в ссылках 6, 7 и 8 соответственно. Критерии, характерные для стен из некомпозитной и композитной кладки, обсуждаются в настоящем ТЭК. Расчетные таблицы включены в «Проектирование некомпозитных (полых) стен из бетонной кладки», ТЕК 16-4А, и «Проектирование конструкций из неармированной композитной кладки», ТЕК 16-2В (ссылки 9, 10).
НЕКОМПОЗИТНЫЕ СТЕНЫ
В некомпозитной конструкции прутья соединяются стенными связями, в отличие от жесткого соединения, как в композитных стенах.В шве между створками некомпозитных стен не допускается наличие перемычек, затирки или строительного раствора.
За исключением путей несущей нагрузки и требований к расстоянию между анкерами, архитектурные детали стен из некомпозитной кладки почти неотличимы от деталей каменной облицовки на опорной кладке. См. Детали облицовки бетонной кладки, TEK 5-1B и Облицовки бетонной кладки, TEK 3-6B (ссылки 3, 4).
Структурный дизайн
Стены некомпозитные проектируются следующим образом: приложенные вертикальные нагрузки воспринимаются узлом, ближайшим к центру пролета несущего элемента; изгибающие моменты распределяются на каждую стрелу пропорционально ее относительной жесткости; а нагрузки, действующие параллельно плоскости стены (поперечные нагрузки), воспринимаются только затронутой стороной. Кроме того, ширина полости ограничена 4 ½ дюйма (114 мм), если не выполняется подробный анализ стяжки на стене.
Поперечные (внеплоскостные) нагрузки распределяются на основе жесткости на изгиб, определяемой моментом инерции, следующим образом:
Строительные нормы и правила
«Требования к каменным конструкциям» включают в себя обязательные требования к расстоянию между анкерами для обеспечения совместимого бокового отклонения между витками (см. рис. 1).Для соединения шпангоутов используются проволочные стяжки, в состав которых также могут входить поперечные проволоки горизонтального армирования швов. Если не проводится детальный анализ, применяются предписывающие требования. В дополнение к положениям, показанным на рисунке 1, эти предписывающие требования включают:
- Муфтовые соединения не должны содержать коллекторов, цементного раствора или строительного раствора.
- В тех случаях, когда поперечные проволоки арматуры стыков используются в качестве связей, арматура стыков должна быть лестничной или язычковой, поскольку тип фермы ограничивает дифференциальное перемещение в плоскости между двумя поперечинами. Также разрешены регулируемые узлы усиления швов, которые считаются разновидностью регулируемых стяжек.
- Дополнительные требования к стеновым стяжкам можно найти в Анкеры и стяжки для каменной кладки, TEK 12-1A (ссылка 11).
Рисунок 1—Требования к детализации некомпозитных стен
КОМПОЗИТНЫЕ СТЕНЫ
Композитные стены представляют собой многослойные стены, в которых обе стенки структурно действуют как единое целое.Они зависят от достаточной передачи напряжения через соединение между тросами для составного действия. В дополнение к общим требованиям к проектированию для обеспечения достаточной структурной прочности, которые применимы ко всем несущим каменным стенам, Требования строительных норм и правил к каменным конструкциям содержат директивные требования для склеивания витков композитных стен, а также допустимые напряжения сдвига для стыкового соединения. Хотя это и не запрещено правилами (ссылка 2), перекладины стен из композитной кладки не должны строиться из разнородных материалов, таких как глиняная и бетонная кладка, поскольку жесткое соединение таких материалов вместе не допускает дифференциального перемещения между перемычками.
Композитные стены чаще всего проектируются с осевой нагрузкой от плит перекрытия или кровли, воспринимаемой внутренней кладкой. Вертикальный стык между сучками может содержать как вертикальную, так и горизонтальную арматуру, либо арматура может быть помещена в любую из сучков. Толщина стыка между соседними перемычками не ограничена по толщине, но обычно имеет размер, соответствующий модульной компоновке и любой арматуре, которая может быть помещена в стык. Напряжения в каждой оси из-за осевой нагрузки и изгиба рассчитываются с использованием модульного отношения n для преобразования сечений с использованием упругого анализа и при условии отсутствия проскальзывания в муфтовом соединении, как показано в следующем примере.
Пример: усиленная композитная стена, преобразованный участок и нейтральная ось
Рассмотрим стену из композитной каменной кладки, построенную из 6-дюймовой каменной кладки. (152-мм) бетонная кладка, 2-дюймовая. (51 мм) залитый цементным раствором воротниковый шов, содержащий вертикальные стержни № 4 (M#13) на расстоянии 48 дюймов (1219 мм) от центра и 4 дюйма. (102-мм) бетонный кирпич. Модули упругости материалов:
бетонная кладка:
E _м = 900 f’ _м = 900 (1500 фунтов на кв. дюйм)
= 1 350 000 фунтов на кв. дюйм (9 310 МПа)
цементный раствор:
E _г = 500 f _г = 500 (2000 фунтов на кв. дюйм)
= 1000000 фунтов на кв. дюйм (6890 МПа)
сталь
:
E _s = 29 000 000 фунтов на кв. дюйм (200 ГПа)
Модульное соотношение, n , для раствора и стали:
n _г = E _г / E _m = 1 000 000/1 350 000 = 0.74
n _s = E _s / E _m = 29 000 000/1 350 000 = 21,5
Используя эти модульные коэффициенты, эквивалентные площади цементного раствора и стали на основе 12-дюймового. (305-мм) ширина бетонной кладки:
N
г N _{G A _G = 0,74 (2 дюйма × 12 дюймов) = 17,8 м. (11 480 мм²)
N _S A _S = 21,5 (0,20 дюйм²/бар x 0,25 бар/фут) = 1.08 дюймов² (697 мм²)}
Полученный преобразованный участок показан на рисунке 2.
Рисунок 2—Преобразованная секция для примера (на основе 12-дюймовой (305-мм) секции)
Чистая площадь поперечного сечения 6-дюймового. (152 мм) и 4 дюйма. Ширина бетонной кладки (102 мм) составляет 24,0 дюйма²/фут (0,051 м²/м) и 43,5 дюйма/фут (0,051 м²/м).092 м²/м) соответственно (ссылка 12). Определить общую преобразованную площадь, A _tr :
A _tr = 24 + 17,8 + 1,08 + 43,5 дюйма²/фут
= 86,4 дюйма²/фут (0,18 м²/м)
Затем определите положение нейтральной оси преобразованного сечения, рассчитав x̄ , расстояние от нейтральной оси 6-дюймового сечения. (152-мм) бетонная кладка к нейтральной оси трансформируемого участка.
Моменты инерции трех элементов стены:
( I _см ) = 130. 0 в. ⁴ / Ft (1.78 x 10 ⁸ мм ⁴ / м) (Ref. 12)
I _G = (^{1 /₁₂) BH³ = (¹ / ₁₂) (8.9) (2) ³ = 5.9. ⁴ / ft (8.10 x 10 ⁷ мм ⁴ / м)
I _S = (₁₂) BH³ = (¹/₁₂) (2.2) (0,5) ³ = 0,023 в. ⁴ / Ft (3.13 x 10 ⁴ мм ⁴ / м)
( I _см ) _{4 дюйма} = 47,6 дюйма ⁴ /фут (6,50 x 10 ⁷ мм ⁴ /м) (ссылка 12)}
Используя теорему о параллельных осях, момент инерции преобразованного сечения, I _tr , равен:
Затем определяют напряжения в каждом элементе, используя: преобразованный момент инерции, I _tr : модульное отношение, n ; площадь преобразованного участка, А _тр ; и расстояние от крайнего волокна до нейтральной оси составного сечения, c . Например, расчетное напряжение стали из-за изгиба составляет:
Связь Уайтов
Чтобы обеспечить передачу сдвига, Строительные нормы и правила для каменных конструкций требуют, чтобы стык между витками был либо заполнен раствором или раствором и соединен стенными связями, либо пересекался соединительными перемычками кладки.
Требования к расстоянию между стеновыми стяжками
показаны на рис. 3.
Несмотря на то, что разрешено, использование каменных перемычек является устаревшим методом соединения каменных витков и не рекомендуется по нескольким причинам. Коллекторы менее пластичны, чем металлические настенные анкеры, что делает адаптацию к дифференциальному движению критической проблемой. Дифференциальное движение может срезать коллекторы, эффективно устраняя комбинированное действие, особенно при сочетании бетонной и глиняной кладки. Кроме того, стены, соединенные перемычками, также более восприимчивы к проникновению воды.
При использовании коллекторов они должны быть расположены равномерно и иметь общую площадь поперечного сечения не менее четырех процентов от общей площади поверхности стены. Коллекторы также должны быть встроены не менее чем на 3 дюйма (76 мм) в каждое звено. См. рис. 3.
Особенности конструкции
В конструкции из композитной каменной кладки изоляция и пароизоляция, при необходимости, не могут располагаться в стыке между витками, как это обычно делается в некомпозитной конструкции. Изоляция может располагаться как в жилах внутренней створки, так и на внутренней части стены.
Поскольку два стержня композитной стены действуют как одна структурная единица, вертикальные деформационные швы, в том числе огнестойкие деформационные швы, должны проходить через оба стержня в одном и том же месте поперек полого стыка.
Рисунок 3—Требования к детализации композитных стен
ОБОЗНАЧЕНИЯ
A _n = чистая площадь поперечного сечения стенового элемента, дюймы.²/ft (мм²/м)
A _tr = площадь преобразованного сечения, дюйм²/фут (мм²/м)
c = расстояние от крайнего волокна до нейтральной оси композита сечение, дюймы (мм)
d = расстояние от предельно сжатого волокна до центра тяжести растянутой арматуры, дюймы (мм)
E _g = модуль упругости цементного раствора, psi (МПа)
E _m = модуль упругости каменной кладки при сжатии, фунт/кв. дюйм (МПа)
E _s = модуль упругости стали, фунт/кв. (МПа)
F ‘_M = Указанная прочность на сжатие кладки, PSI (MPA)
F _S = рассчитанный растягивающийся или сжимающий стресс в арматуре, PSI (MPA)
I _см = момент инерции бетонной кладки, дюйм.⁴ / FT (мм ⁴ / м)
I _G = момент инерции раствора, в. ⁴ / FT (мм ⁴ / м)
I _S = момент инерции стали, дюймы ⁴ /фут (мм ⁴ /м)
I _i = средний момент инерции внутренней оси, дюймы ⁴ /фут (мм /м)
I _o = средний момент инерции внешней оси, дюйм в.⁴ /ft (мм ⁴ /м)
M = максимальный момент в рассматриваемом сечении, дюйм-фунт/фут (Н-мм/м)
n = модульное соотношение = поперечная нагрузка на внутренний WHETE, PSF (KPA)
W _O = поперечная нагрузка на внешний WHETE, PSF (KPA)
W _T = Общая поперечная нагрузка, PSF (KPA)
X̄ = расстояние от нейтральной оси элемента до нейтральной оси преобразованного сечения, дюймы. (мм)
Ссылки
Международные строительные нормы и правила, 2003 г., с комментариями. Международный совет по коду, Inc., 2004.
Строительные нормы и правила для каменных конструкций, ACI 530-05/ASCE 5-05/TMS 402-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
Детали облицовки бетонной кладки, ТЭК 5-1Б. Национальная ассоциация бетонщиков, 2003 г.
.
Облицовка бетонная кладка, ТЭК 3-6Б.Национальная ассоциация бетонщиков, 2005 г.
.
Системы опорной конструкции для каменной кладки, ТЕК 16-3А. Национальная ассоциация бетонщиков, 1995 г.
.
Расчет допустимых напряжений бетонной кладки, ТЭК 14-7А. Национальная ассоциация бетонщиков, 2004 г.
.
Расчет прочности бетонной кладки, ТЭК 14-4А. Национальная ассоциация бетонщиков, 2002 г.
.
Опытный расчет железобетонных стен, ТЭК 14-8А. Национальная ассоциация бетонщиков, 2001 г.
.
Проектирование железобетонных некомпозитных (пустотных) стен, ТЭК 16-4А. Национальная ассоциация бетонщиков, 2004 г.
.
Расчет конструкций неармированной композитной кладки, ТЭК 16-2Б. Национальная ассоциация бетонщиков, 2002 г.
.
Анкеры и стяжки для кладки, ТЭК 12-1А. Национальная ассоциация бетонщиков, 2001 г.
.
Свойства сечения бетонных стен, ТЭК 14-1А. Национальная ассоциация бетонщиков, 2003 г.
.
NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности и ответственности за точность и применение информации, содержащейся в этой публикации.
Тип конструкции влияет на особенности подъема влаги стен из синекирпичной кладки
https://doi.org/10.1016/j.conbuildmat.2021.122791Получить права и содержание проведен временной эксперимент по подъему влаги из кирпичных стен.
•
Высота подъема влажной стены сплошной стены ниже, чем у полой стены.
•
Модель с острым фасадом также подходит для кладки сложных конструкций.
•
Предложены формулы для высоты подъема сырости стен двух типов.
Abstract
Повышение влажности в исторических зданиях приводит к порче материалов, растрате энергии, ущербу, связанному с водой, некомфортному воздуху в помещении и росту плесени. На процесс возведения реальной стены влияют типы конструкции, детали кладки, условия окружающей среды, физические свойства кирпича и раствора. Уточнить особенности подъема влаги под влиянием типов конструкции в стенах из голубого кирпича, сплошной стены и пустотелой стены из глиняного голубого кирпича и известкового раствора размером 3 м (высота) × 1.2 м (ширина) × 0,24 м (толщина) были построены для проведения эксперимента по подъему воды в течение 600 дней в закрытой лаборатории. Результаты показали, что типы конструкции непосредственно влияли на скорость подъема и высоту острых фронтов, которые составили 192 см в стенке полости и 168 см в сплошной стене через 600 дней. Расчетная модель подъема влаги в сплошной стенке и стенке с полостью подчинялась модели острого фронта однородной стенки; однако условия окружающей среды влияют на возникновение резкого фронта и распределение влаги. Исследование расширяет понимание подъема влаги в реальной кладке и предоставляет данные, подтверждающие моделирование влажности, потребление энергии и сохранение наследия кирпичной кладки.
Ключевые слова
Кирпичная кладка
Тип конструкции
Поднимающаяся влага
Острый фасад
Полая стена
Рекомендованные статьиСсылки на статьи (0)
Ltd.
Рекомендуемые статьи
Ссылающиеся статьи
Полая стена из двухслойной кладки в качестве подстилающего слоя при озеленении зданий
Двухслойная кладка — что это такое?
Наружная стена или створка из двухслойной каменной кладки защищает от солнца, ветра и дождя и в основном поддерживает только себя.Внутренний «лист» является несущей стеной. Внешняя стена действует исключительно как защитный слой от длительного атмосферного воздействия, и они обычно соединяются металлическими стенными связями, дюбелями или стержнями из нержавеющей стали. Вместе с «основной теплоизоляцией» их еще называют «пескоструйными фасадами». Полость заполнена изоляцией; часто между утеплителем и наружным полотном еще остается слой воздуха (4-6см), и в этом случае в наружной стене имеются типичные шовные щели или небольшие отверстия для вентиляции и дренажа, если внутри образуется конденсат.
Конструктивные проблемы с двустворчатыми полыми стенами
В отличие от обычных жилых домов, в которых все стены соединены по углам, эти стены обычно разделены по углам и узнаваемы по длинным вертикальным деформационным швам. Каждая стена стоит отдельно, так сказать, менее жесткая и может «двигаться» в случае расширения. Однако это также означает, что эти стены более чувствительны к тяжелым, нагруженным шпалерам. В зависимости от типа, конструкции и конструкции несущая способность двухслойной кладки может значительно различаться.Если на внешней «листовой» стене уже видны трещины на стыках, углах окон или имеются какие-либо повреждения, их следует сначала отремонтировать, прежде чем пытаться озеленить фасад (установить архитектурные тросы для шпалеры). Во избежание растрескивания избегайте установки крепления в первых 3-4 рядах кирпичей и по углам (как описано в разделе озеленение стен ). Даже на расстоянии 25-40 см от углов следует избегать давления расширения в стене, например, используя химический раствор вместо расширительных дюбелей.
Указания по монтажу в двустворчатую кладку
Прежде чем прикреплять элементы решетки FassadenGrün , проверьте, существуют ли какие-либо рекомендации или правила по монтажу на вашем здании , которые необходимо соблюдать. Эти рекомендации можно найти в документах, касающихся строительства здания, или вы можете обратиться непосредственно в строительную компанию. Поскольку установка решетчатых элементов часто прямо не упоминается, к подобным объектам применяются местные правила, которые являются обязательными.Считайте наши световые решетки и их крепления эквивалентными, скажем, сборке почтовых ящиков или уличных светильников, наши комплекты easy и medium эквивалентны установке панелей или спутниковых чаш (или других выступающих элементов, таких как вывески магазинов). ), а также наши тяжелые и массивные конструкторы, аналогичные навесам/солнцезащитным жалюзи. По общему правилу установка как во внешнюю, так и во внутреннюю стену запрещена, так как обе перегородки должны быть подвижными независимо друг от друга.Следует избегать любого давления в результате затяжки болтов/гаек анкерного крепления на крепления во внутренней стене, поскольку это прижимает внешнюю оболочку к внутренней стене (заклинивание) и может привести к трещинам в кладке.

По сути, крепления для крепления вашей решетчатой системы можно монтировать только во внешнем «листе», и все возникающие нагрузки должны поглощаться и переноситься этой стеной. Соединительный (длинный) анкер (между двумя стенами , где находится воздушная полость, может быть опорой для передачи нагрузок на внутреннюю стену.Однако они могут поглощать только силы растяжения, а не силы сжатия.
Какие элементы решетки совместимы?
Наши комплекты освещения и соответствующие «легкие» решетчатые элементы подходят для любого типа двустворчатой кладки (стены с пустотами). То же самое относится и к нашим Easy Kits, но соответствующий винт с проушиной должен быть глубоко закреплен, чтобы расстояние между стеной и тросом решетки оставалось ограниченным 2–3 см, а кабельные зажимы (зажимы) не могли быть чрезмерно затянуты. .

В нашем ассортименте Medium Kit хорошо подходит версия Eco , которую также можно использовать без ограничений; в версиях Classic и Premium кабели не должны быть чрезмерно натянуты, а установочные винты должны быть натянуты лишь настолько, чтобы позволить кабелю немного «прогнуться» в случае перегрузки. Можно монтировать в кирпич (клинкер) или в раствор j мази .

Наших моделей тяжелых и массивных лучше избегать.Однако, если вы чувствуете потребность в более тяжелом комплекте, мы рекомендуем одну из средних конструкций, предпочтительно Premium , потому что давление расширения особенно мало.
No related posts.
