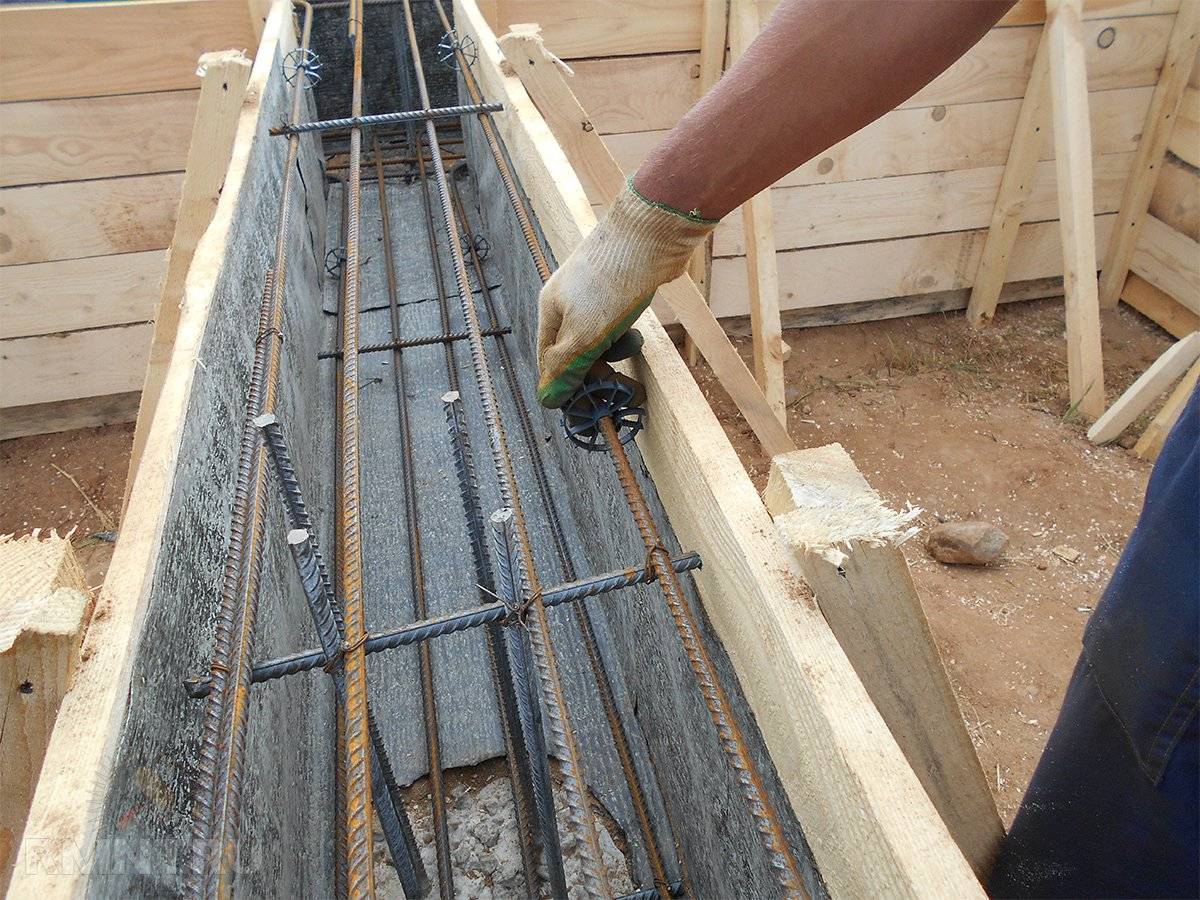

Арматура для фундамента — схема и правила укладки, способы вязки

При обустройстве фундаментов всегда применяется армирование. Оно реализуется путем установки на место будущего основания здания арматурного каркаса. Назначение этого каркаса – увеличение прочности фундамента и сохранение его целостности под большими нагрузками. Армирование также помогает справляться бетону с пучением грунтов в холодное время года.

Назначение вязки арматуры для фундамента

Чтобы арматурный каркас полноценно выполнял свои функции и не разрушился во время заливки бетона, его увязывают в цельную неподвижную конструкцию. Вязка удерживает элементы каркаса на протяжении всего процесса заливки фундамента. Также после застывания раствора арматурный каркас благодаря вязке удерживается в единой конструкции, что положительно влияет на его прочностные характеристики.

Правильно увязанный каркас плотно прилегает к застывшему раствору на протяжении всего срока эксплуатации.

Это предупреждает появление трещин и разломов фундамента при переменных нагрузках, возникающих вследствие изменений характеристик почвы со временем или со сменой времен года.

Схема вязки арматуры

Чтобы правильно увязать арматуру для фундамента, необходимо придерживаться определенных правил, которые учитываются еще на этапе проектирования здания. Принцип увязки арматурного каркаса можно разъяснить на примере ленточного фундамента, так как он наиболее часто используется в частном строительстве.

Ленточный фундамент

основные правила

Для ленточного фундамента ключевым моментом при увязке каркаса является правильный выбор диаметра арматуры. Многие строители уже на этом этапе допускают ошибку. Сегодня благодаря развитию технологий существуют специальные программы или интернет ресурсы, которые помогают застройщикам просчитать нужный диаметр прутков в зависимости от параметров фундамента.

В целом, если нет возможности воспользоваться такими калькуляторами, можно сказать, что для ленточного фундамента со средними параметрами используется арматура диаметром от 10 до 12 миллиметров. Если здание будет двухэтажное или исполненное из тяжелых строительных материалов, то для каркаса берется арматура диаметром 14 миллиметров. Для каркасных или деревянных домов иногда допускается использование прутков диаметром всего 8 миллиметров.

При вязке арматурного каркаса могут допускаться и другие ошибки. Например, при обустройстве конструкции в целях экономии укладывается слишком мало прутков. Для ленточного фундамента расчет каркаса делается исходя из диаметра арматуры. Между точками вязки должно быть расстояние не более 60 диаметров используемого прутка.

На углах фундамента обязательно увязывается гнутая арматура, концы которой после поворота должны бить длиной не менее 35 диаметров прутка. Вдоль фундамента прокладываются продольные прутки, которые связываются между собой поперечинами. Весь каркас крепится на предварительно заколоченных в грунт штырях. Арматурный каркас бывает одноуровневым или плоским, а также пространственным.

Способы вязки арматуры

Существует несколько способов вязки арматурного каркаса для фундамента:

  • вязальной проволокой;
  • специальными скрепками;
  • пластиковыми хомутами;
  • клипсами;
  • свариванием.

Вязка с помощью вязальной проволоки

Самый простой и распространенный вариант вязки каркаса – при помощи вязальной проволоки. Благодаря современным инструментам этот способ является одним из самых быстрых и дешевых. Он также не уступает по надежности другим методам вязки арматурного каркаса.

Для вязки проволокой могут использоваться следующие инструменты:

  • крючки;
  • крючки со спиральной оттяжкой;
  • плоскогубцы;
  • специальные щипцы со спиральной оттяжкой и откусыванием излишков проволоки;
  • аккумуляторный пистолет;
  • Шуруповерт с коючком.

Для увязки арматуры крючками и другими ручными приспособлениями проволока нарезается длиной около 20 сантиметров и складывается вдвое. Далее происходит закручивание, которое более подробно описано ниже.

Более современным способом вязки проволокой является применение специального пистолета. Такой инструмент предварительно заправляется проволокой в бухте.

Далее инструмент прикладывается к перекрещиванию арматуры в месте увязки и аппарат все делает автоматически. Проволока дозируется, обвязывается вокруг перекрещивания и закручивается. После этого автомат обрезает излишки.

Вязка с помощью скрепок

Еще один быстрый способ скрепить арматурный каркас – вязка при помощи скрепок. Такие приспособления изготовлены из каленого металла, имеют хороший запас прочности и их довольно непросто разогнуть при заливке бетона.

Вязка пластиковыми хомутами

Вязка пластиковыми хомутами стала применяться относительно недавно. Однако этот способ быстро набрал популярность, поскольку пластиковые стяжки стоят недорого и очень просто монтируются.

К тому же они никак не реагируют на влагу и обладают достаточным запасом прочности при воздействии на каркас определенных нагрузок.

Вязка клипсами

Вязка арматурного каркаса клипсами применяется гораздо реже, чем остальные способы. Хотя этот метод очень быстрый и недорогой. Выпускаемые производителями клипсы позволяют соединять одновременно несколько идущих в перекрестие арматур в разных плоскостях. Это существенно экономит время, так как отпадает надобность делать по несколько связок вместо установки одной клипсы.

Сваривание

Самый старый метод вязки – сваривание. Со временем стал использоваться крайне редко, так как имеет существенные недостатки по сравнению с той же вязальной проволокой. Во-первых, для сваривания требуется сварочный аппарат и опытный сварщик. Во-вторых, процесс сваривания происходит очень медленно, что значительно отодвигает сроки строительства. Ну и наконец, качество вязки во многом зависит исключительно от мастерства сварщика.

Последовательность действий при вязке арматуры проволкой

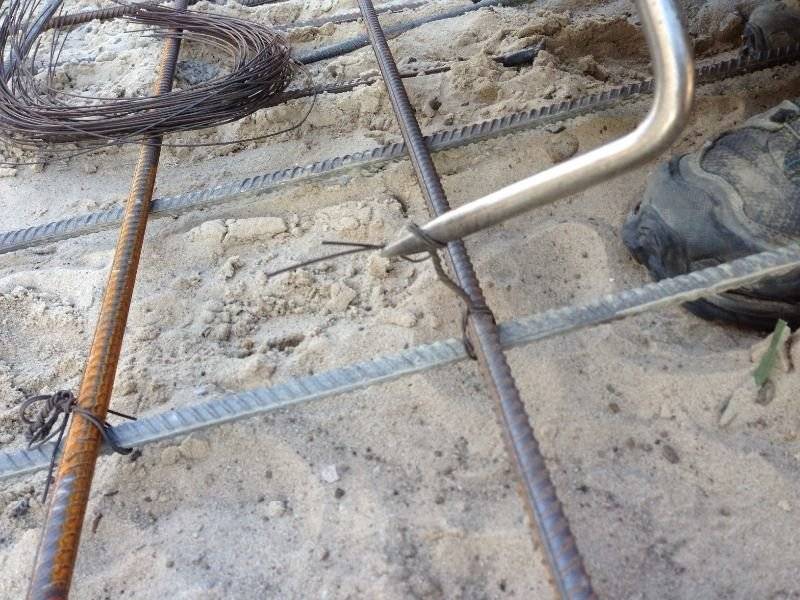

Для увязки арматурного каркаса с помощью проволоки самый дешевый и простой инструмент – металлический крючок. Чтобы с его помощью сделать узел на перекрестии прутков, нужно отрезать кусок проволоки длиной около 20 сантиметров.

Далее проволока немного изгибается и продевается вокруг перекрестия. После этого крючок продевается в петлю и на его острие загибаются свободные два конца проволоки.

Затем круговыми движениями зажатая в крючок проволока закручивается до того момента, пока две соседние арматуры не будут плотно притянуты друг к другу. На этом этапе следует внимательно следить за усилием, и постараться не порвать проволоку.

После закручивания крючок вытягивается из петли, и процедура повторяется на следующем перекрестии.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Создание пространственного арматурного каркаса для фундамента дома(вязка арматуры). Часть 1. | Мастер на все руки

Довольно часто многие вещи в строительстве,кажутся странными, возможно, даже пугающими для тех, кто сталкивается с ними впервые. Создание пространственного арматурного каркаса для фундамента дома как раз из этой «оперы». В народе это называется «вязкой арматуры на фундамент».

А ведь, на самом-то деле, все предельно просто:

— Берете совокупность соединённых между собой элементов с периодическим профилем. Брать нужно именно те элементы, которые подходят по назначению, ориентации в конструкции, условиям применения, по виду материала, из которого арматура изготавливается. Также по сечению, разрушающей нагрузке и габаритам… Затем, скручиваете рабочую и конструктивную арматуру в пространственный каркас….

Если вам уже надоело читать всю эту …ь, то, с вашего позволения, я перейду на более понятный язык 😁

В общем, как уже анонсировалось ранее, затеял я строительство ЭкоДома своими руками. Для начала, конечно же, нужно было определить тип грунта, а затем, уже тип и параметры фундамента для будущего дома. Сказано — сделано! Потом подошло время перейти от теории к практике, так сказать. Впереди намечается ответственная и, отчасти, творческая работенка! Нужно будет создать основу для будущего жилища. Если допущу ошибку, на данном этапе, — это может вылиться в очень большую неприятность. 😒Так, что…

Вязать арматуру можно по-разному. Можно с помощью специального крючка(бывает и полу автоматическим), можно с помощью, например, шуруповерта. Ну и, для общего развития, так сказать, следует упомянуть о специальном вязальном пистолете. Вещь хорошая, своих денег стоит!

Но так как масштабы предстоящих работ у меня будут далеки от промышленных, то и покупать его смысла нет никакого. Как-то не охота отдавать за это чудо инженерной мысли(я сейчас не иронизирую) сумму сопоставимую с ценой всего бетона, который пойдет на фундамент!

Перед началом вязки каркаса, нужно сначала провести определенные подготовительные работы, а именно:

Нарезать 20 сантиметровые кусочки из вязальной проволоки

Для этого, я вкрутил два самореза в деревянную стену на расстоянии 20 см друг от друга.

Наматываем на них проволоку, тихо насвистывая какую-нибудь подходящую мелодию себе под нос.

Выкручиваем саморез и снимаем получившийся моток. Разрезаем с одной стороны на изгибе.

Первый пучок готов! Принимаемся за следующий.

Перехватите пучок именно пластиковой стяжкой, потом будет очень удобно выдергивать проволочки!

Таких кусочков понадобится очень много, так, что нарежьте сразу большое количество!

Сегодня строители все чаще используют вот такие, уже готовые, крепления-защелки, которые можно купить и не «парится» с проволокой. Но нужно поискать.

просто защелкиваете и все!

просто защелкиваете и все!

Нарезать куски арматуры для хомутов (поперечной арматуры)

Нарезать (болгаркой, например) из арматуры диаметром 8 мм, заготовки необходимой вам длины

Чтобы каждый раз не отмерять нужную длину заготовки, я вбил два колышка на расстоянии необходимой длины отреза. После чего, не напрягая извилины и рулетку, упирал один конец арматуры в первый колышек, а на уровне второго — отрезал ее.

Наверное, это самая легкая часть подготовительных работ😉

Следите за тем, чтобы провод от болгарки не повредился об острые края отрезков арматуры. Я свой, все-таки, изрядно поцарапал…

После описанных выше процедур, вам нужно будет согнуть из получившихся отрезков, собственно, хомуты. Легко сказать — «согнуть»😁

Тут без специального приспособления не обойтись. Многие делают его из подручных средств. Я использовал вот такое вот приспособление

Дело не сложное, если смотреть со стороны😉Знай, отмеряй нужную длину и гни

…гни

…гни

Пока не получишь нужное количество заготовок😢

Поверьте, данный «комплекс упражнений» позволит вам проработать довольно широкий набор разного рода мышц, о существовании которых,вы вероятно, даже не подозревали😁

В общем, изометрические упражнения Александра Засса — это вещь!😁😉Проверено мастером на все руки!

Продолжение следует.

Вязка арматуры под ленточный фундамент

На основание здания воздействует не только его вес, но движение грунта, возникающее при сезонных изменениях. При замерзании почва расширяется и оказывает существенное давление на фундамент. Бетон недостаточно прочен и пластичен, чтобы выдержать такие нагрузки, поэтому выполняется армирование ленточного фундамента. Процесс включает создание металлического каркаса из прутков, который впоследствии заливается раствором.

Ленточный фундамент — особенности устройства

Ленточный вариант основания представляет собой железобетонный контур, проходящий под всеми несущими стенами. Его возводят на участках с различным грунтом, в том числе неоднородным, оказывающим неравномерную нагрузку на фундамент. Конструкция является оптимальным вариантом при планировании подвального помещения.

Использование для заливки одного бетона приведет к растрескиванию в зонах растяжения. Заложенная в конструкцию арматура имеет достаточную упругость, чтобы предотвратить деформацию.

Какой материал используют для создания каркаса?

В процессе подготовки к строительству необходимо решить, какая арматура нужна для ленточного фундамента. Материал для укрепления основания здания должен соответствовать следующим требованиям:

  • высокое нормативное сопротивление;
  • пластичность;
  • долговечность;
  • стойкость к высокой и низкой температуре;
  • способность к сцеплению с бетоном;
  • устойчивость к коррозии.

Продукция металлопроката в виде круглых прутков с гладкой или рифленой поверхностью — оптимальный вид материала для армирования фундамента. Периодичный профиль, выполненный под определенным углом, овивает изделие и способствует лучшей адгезии с бетоном. Именно такой вид металлопроката применяется для формирования продольных составляющих каркаса. Для обеспечения пространственной связи в поперечном и вертикальном направлении каркаса можно использовать гладкий пруток.  В каталоге цветного металлопроката можно выбрать подходящий для Вас.

Диаметр арматуры зависит от предполагаемой нагрузки, минимальный составляет 8 мм, а максимальный 16 мм. Легкая постройка на устойчивом грунте не требует массивного основания, значит, для армирования подойдет пруток 8-10 мм. Возведение опоры здания на пучистом участке требует использования стержней диаметром 14-16 мм.

Альтернативой стальной арматуры стали композитные изделия. Они прочнее, дешевле, не поддаются коррозии и действию химических веществ.

Несмотря на положительные характеристики, материал недостаточно изучен, поэтому стекловолоконную арматуру используют для ленточного фундамента очень редко.

Как рассчитать необходимое количество арматуры?

Соединение бетона и металла создает конструкцию, способную выдержать высокие динамические нагрузки. Особенностью ленточного основания является существенная длина при небольшой ширине, около 40 см. Такая конструкция получает значительную нагрузку в продольном направлении. На этом участке устанавливаются рифленые прутки сечением не менее 10 мм. При самостоятельном строительстве фундамента потребуется выполнить расчет арматуры.

Проведение вычислений потребует значения нескольких параметров:

  • ширина и длина здания;
  • глубина траншеи;
  • длина внутренних стен;
  • количество прутков в верхнем и нижнем поясе армирования.

Зная длину и ширину, рассчитывается периметр. Например, длина 10 м, ширина 6 м, плюс внутренняя стена 6 м.

(10 + 6) x 2 + 6 = 38 м — общая длина стен. В обычной обвязке используется по два прутка в верхнем и нижнем армирующем поясе. Это означает, что всю длину нужно умножить на четыре. 38×4 = 152 м рифленых стержней. Если здание строится на заглубленном основании, поясов армирования укладывается 3-4, соответственно увеличивается метраж металлопроката.

Количество гладкой арматуры для поперечного расположения рассчитаем с шагом 0,4 м, получаем 38 : 0,4 = 95 штук. Величина горизонтальных штырей равняется 0,4 — 0,1 = 0,3 м (по 5 см отступают от каждой стенки опалубки). Необходимый метраж металлопроката составит 95×0,3 = 28,5 м

Длина вертикальных прутков зависит от глубины фундамента, при значении 80 см она составит 0,8 — 0,1 = 0,7 см (10 см приходится на отступы сверху и снизу, необходимые при монтаже каркаса). Можно вычислить размер одной перевязки (0,3 + 0,7) x 2 = 2 м. Количество армирующих связок равно числу поперечных прутков 95×2 = 190 м — общее количество гладкой арматуры.

Для фиксации понадобится проволока сечением 1 мм, на каждую связку приходится около 0,3 м. Перед покупкой металлопроката необходимо с помощью ГОСТов перевести метраж в килограммы.

Используя чертежи проекта, составляется схема армирования. Имея наглядное пособие, проще выполнить расчет материала.

Особенности установки каркаса для ленточного фундамента

Чтобы основание было прочным и прослужило долгие годы необходимо защитить металлические элементы от соприкосновения с землей и окружающей средой. Для этого каркас должен располагаться не менее чем в 5 см от дна, стенок и верха траншеи.

Технология сооружения металлической конструкции включает следующие этапы:

  1. В траншею, выкопанную под фундамент, насыпается и утрамбовывается песчаная подушка. Ее высота зависит от заглубленности основания здания и составляет от 15 до 50 см.
  2. По периметру и в углах вбиваются вертикальные штыри, к которым производится привязка силовых поясов.
  3. На дно траншеи по всей длине укладывается кирпич или пластиковые подставки, которые обеспечат зазор между нижним поясом и грунтом.
  4. Рифленые прутки размещаются на кирпичных подставках, связываются между собой, поперечными и вертикальными стержнями. Между продольными прутьями оставляется расстояние 0,3 м, шаг поперечных перемычек — 20-50 см в зависимости от предусмотренной нагрузки. Стержни в местах пересечения фиксируются проволокой. Такое крепление не напрягает металл как сварка и создает «плавающий» каркас, не повреждающийся от движения грунта.
  5. Второй пояс привязывают к вертикальным стойкам и выполняют обвязку. Обязательно проверяется уровень горизонта каркаса на каждом этапе. Схема армирования предусматривает соединение продольных и поперечных стержней в квадратные или прямоугольные ячейки. Чтобы ускорить процесс, возможен вариант, не резать длинный пруток на части, а сгибать в форме четырехугольника с нужной длиной стороны.
  6. На углах фундамента продольные прутья должны загибаться и заходить друг на друга с нахлестом. Этот участок подвержен наибольшему числу различных нагрузок. Для усиления увеличивают количество продольных стрежней и добавляют специальную арматуру.

Технология связывания арматурного каркаса

В промышленном строительстве выполняется сварное соединение арматуры, этот способ значительно ускоряет процесс. При небольшом объеме работы для частного дома, предпочтительней использовать проволоку. Прежде чем приступить креплению каркаса, необходимо узнать, как правильно вязать арматуру и какие инструменты для этого понадобятся.

Для соединения используется проволока или пластиковые хомуты. Первый материал прочнее и надежней, второй быстрее крепится, но требует осторожности при заливке бетона. После застывания раствора свойства крепежа не различаются.

Вязка арматуры под ленточный фундамент выполняется следующими инструментами:

  • вязальный крючок;
  • пассатижи;
  • дрель с насадкой в виде крюка;
  • специальный пистолет.

Вязальный крючок — универсальный и практичный вариант, его можно изготовить самостоятельно. Компактный размер облегчает работу в ограниченном пространстве траншеи.

Связывание арматуры происходит по схеме:

  1. Отрезается кусок проволоки длиной 30 см.
  2. Складывается вдвое и заводится за прутья.
  3. Крючок цепляет петлю, затем в него заводится второй конец проволоки и начинается закручивание.
  4. Вращение выполняется по часовой стрелке. Нельзя сильно закручивать проволоку, иначе она порвется.

Дрель или шуруповерт с насадкой облегчат процедуру при большом объеме работы. Использование автоматического пистолета, имеющего микрочип для контроля натяжения проволоки, повышает производительность и дает хорошее качество скрутки. Цена такого инструмента высокая и его чаще используют профессиональная монтажники.

Разобравшись, как правильно армировать фундамент, можно выполнить весь объем работы своими силами. Важно уделить внимание каждому этапу создания каркаса от выбора прутков до скрутки каждого элемента. От этого зависит конечная прочность возводимой конструкции.

расчет и схема вязки арматуры, как правильно вязать

Любое здание не может обойтись без надежного и крепкого основания. Строительство фундамента является наиболее важным и трудоемким этапом. Но в этом случае должны быть соблюдены все правила и требования по укреплению фундамента. Для этой цели возводят ленточный фундамент, который способен сделать основу сооружения крепкой и надежной. Стоит рассмотреть подробнее особенности ленточного фундамента, а также технологию выполнения армирования конструкции.

Особенности

Ленточный фундамент представляет собой монолитную бетонную полоску без разрывов на дверные проемы, становящуюся основой под строительство всех стенок и перегородок конструкции. Основой ленточной конструкции является бетонированный раствор, который изготавливается из цемента марки М250, воды, песочной смеси. Для его упрочнения применяют арматурный каркас, выполненный из металлических прутьев разных диаметров. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

В любой ситуации нужно быть готовым к тому, что различные негативные влияния на сооружения могут сказываться на состоянии основы. Поэтому, если армирование выполнено неправильно, при первой малейшей угрозе фундамент может разрушиться, что приведет к разрушению всей постройки.

Армирование имеет следующие преимущества:

  • препятствует проседанию грунта под зданием;
  • утвердительно сказывается на шумоизоляционных качествах фундамента;
  • повышает устойчивость фундамента к резким перепадам температурных режимов.

Требования

Расчеты арматурных материалов и схемы армирования выполняются в соответствии с правилами функционирующего СНиПА 52-01-2003. Сертификат имеет конкретные правила и требования, которые необходимо выполнять при армировании ленточного фундамента. Главнейшими показателями прочности бетонных сооружений являются коэффициенты сопротивляемости на сжатие, растяжение и поперечный излом. В зависимости от установленных стандартизированных показателей бетона подбирается определенная марка и группа. Выполняя армирование ленточного фундамента, определяется тип и контролируемые показатели качества арматурного материала. По ГОСТу допускается использование горячекатаной строительной арматуры повторяющегося профиля. Группа арматуры выбирается в зависимости от предела текучести при предельных нагрузках, она должна обладать пластичностью, стойкостью к ржавчине и низким температурным показателям.

Виды

Для армирования ленточного фундамента употребляется два вида прутьев. Для осевых, которые несут ключевую нагрузку, необходим класс АII или III. При этом профиль должен быть ребристый, ведь он обладает лучшей адгезией с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для суперконструкционных перемычек используют более дешевую арматуру: гладкую класса АI, толщина которой может быть 6–8 миллиметров. За последнее время большой востребованностью стала пользоваться стеклопластиковая арматура, ведь она обладает лучшими прочностными показателями и длительными эксплуатационными сроками.

Большинство проектировщиков не рекомендуют ее употреблять для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких стройматериалов давно известны. Разработаны специализированные арматурные профили, которые способствуют тому, что бетон и металл объединяются в целостную конструкцию. Каким образом будет вести себя бетон со стеклопластиком, как надежно будет данная арматура соединяться с бетонной смесью, а также успешно ли эта пара будет справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно применить стекловолоконную либо железобетонную арматуру.

Расчет

Расход арматуры нужно выполнять на этапе планирования чертежей фундамента, чтобы в дальнейшем с точностью знать, какое количество стройматериала потребуется. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлокаркаса. Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

  • чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
  • теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
  • соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
  • нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
  • расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.

Схема

Постоянное движение грунтов оказывает серьезнейшее давление на ленточный фундамент. Чтобы он крепко противостоял таким нагрузкам, а также на этапе планировки ликвидировал источники образования трещин, специалисты рекомендуют позаботиться о правильно выбранной схеме армирования. Схема армирования фундамента – это конкретное расположение осевых и перпендикулярных прутков, которые собраны в единую конструкцию.

В СНиПе №52-01-2003 четко рассматривается каким образом выполняют укладку арматурных материалов в фундамент, с каким шагом в различных направлениях.

Стоит рассмотреть следующие правила из данного документа:

  • шаг укладывания прутьев зависит от диаметра арматурного изделия, габаритов гранул щебенки, метода укладки бетонного раствора и его уплотнение;
  • шаг рабочего упрочнения – это дистанция, которая равна двум высотам сечения упрочняющей ленты, но не больше 40 см;
  • поперечное упрочнение – это расстояние между прутьями составляет половину ширины самого сечения (не больше 30 см).

Определяясь со схемой армирования, необходимо учитывать тот факт, что в опалубку монтируется собранный в одно целое каркас, а внутри будут обвязываться только угловые участки. Число осевых армированных слоев должно быть не менее 3 по всему контуру фундамента, ведь заранее невозможно определить области с наиболее сильными нагрузками. Наиболее востребованными являются схемы, у которых соединение арматуры выполняется таким образом, чтобы образовывались ячейки геометрических фигур. В данном случае гарантируется крепкое и надежное фундаментальное основание.

Технология работ

Армирование ленточного фундамента проводится с учетом следующих правил:

  • для функционирующей арматуры применяют прутья группы А400, но не ниже;
  • специалисты не советуют употреблять в качестве соединения сварку, поскольку она притупляет сечение;
  • на углах арматура в обязательном порядке связывается, но не сваривается;
  • для хомутов не разрешено использовать безрезьбовую арматуру;
  • необходимо строго выполнять защитный бетонированный слой (4–5 см), ведь он является защитой металлических изделий от коррозии;
  • при выполнении каркасов прутья в осевом направлении соединяются с нахлестом, который должен составлять не меньше 20 диаметров прутьев и не меньше 25 см;
  • при частом размещении металлических изделий необходимо соблюдать крупность заполнителя в бетонном растворе, он не должен застревать промеж прутков.

Подготовительные работы

Прежде чем приступать к работе, необходимо очистить рабочий участок от различного мусора и мешающих предметов. По предварительно подготовленной разметке выкапывается траншея, которую можно сделать вручную либо с помощью специализированной техники. Чтобы стены были в идеально ровном состоянии, рекомендуется монтировать опалубку. В основном каркас помещают в траншею вместе с опалубкой. После чего выполняют заливку бетоном, а также в обязательном порядке проводится гидроизоляция конструкции посредством рубероидных листов.

Способы вязки арматуры

Схема упрочнения ленточного фундамента допускает соединение прутьев методом связки. Связанный металлокаркас обладает повышенной крепостью сравнительно со сварочным вариантом. Это объясняется тем, что увеличивается риск прожига металлических изделий. Но это не относится к заводским изделиям. Допускается для ускорения работ выполнять армирование на прямолинейных участках методом сваривания. Но армировку углов производят только с применением вязальной проволоки.

Перед тем как вязать арматуру нужно приготовить необходимые инструменты и стройматериалы.

Существует такие два способа связывания металлических изделий:

  • специализированный крючок;
  • вязальная машинка.

Первый способ подходит для небольших объемов. Кладка арматуры в данном случае займет слишком много времени и сил. В качестве соединяющего материала применяют отожженную проволоку, диаметр которой составляет 0,8–1,4 мм. Употребление иных стройматериалов запрещено. Арматуру можно связать отдельно, а после опустить в траншею. Либо выполнять связывание арматуры внутри котлована. Оба способа рациональные, но имеются некоторые различия. Если изготавливать на поверхности земли, то можно справиться самостоятельно, а в траншее понадобится помощник.

Как правильно вязать арматуру в углах ленточного фундамента?

Для угловых стен используется несколько методов связывания.

  • Лапкой. Для осуществления работ на конце каждого прута делают лапку под углом 90 градусов. В данном случае стержень напоминает кочергу. Величина лапки должна составлять не меньше 35 диаметров. Загнутый участок стержня подсоединяют к соответствующему вертикальному участку. В результате чего получается, что наружные прутья каркаса одной стены присоединены с наружными другой стены, а внутренние присоединяются к внешним.
  • С использованием Г-образных хомутов. Принцип выполнения схож с предшествующей вариацией. Но здесь не нужно изготавливать лапку, а берут спецэлемент Г-образной формы, величина которого составляет не меньше 50 диаметров. Одну часть привязывают к металлокаркасу одной стеновой поверхности, а вторую – к вертикальному металлокаркасу. При этом внутренние и наружные хомуты соединяются. Шаг хомутов должен формироваться ¾ от высоты стены подвального помещения.
  • С использование П-образных хомутов. На угол понадобится 2 хомута, величина которых составляет 50 диаметров. Каждый из хомутов приваривают к 2 параллельным прутьям и 1 перпендикулярному стержню.

Как правильно нужно армировать углы ленточного фундамента, смотрите в следующем видео.

Как выполнить армировку на тупых углах?

Для этого наружный пруток гнут до определенной градусной величины и крепят к нему дополнительно стержень для качественного усиления прочности. Внутренние спецэлементы соединяются с наружным.

Как вязать упрочнительную конструкцию своими руками?

Стоит рассмотреть подробнее, как выполняется вязание арматуры на поверхности земли. Сначала изготавливаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где выполняется армировка углов. Подготавливаются отрезки арматуры. Стандартизированная величина прутьев составлять 6 метров, по возможности лучше их не трогать. Если нет уверенности в собственных силах, что можно справиться с такими прутьями, их можно разрезать пополам.

Специалисты рекомендуют начинать вязать арматурные прутья для самого короткого участка ленточного фундамента, что дает возможность приобрести определенный опыт и навык, в дальнейшем будет легче справиться с длинными конструкциями. Резать их нежелательно, ведь это приведет к увеличению расхода металла и снижает крепость фундамента. Параметры заготовок следует рассмотреть на примере фундамента, высота которого составляет 120 см, а ширина – 40 см. Арматурные изделия должны быть залиты со всех сторон бетонной смесью (толщина около 5 см), что является первоначальным условием. Учитывая эти данные, чистые параметры упрочнительного металлокаркаса должны составлять по высоте не больше 110 см, по ширине 30 см. Для вязки необходимо добавить по 2 сантиметра с каждой грани, это нужно для нахлеста. Поэтому заготовки для горизонтальных перемычек должны иметь величину 34 сантиметра, заготовки для осевых перемычек – 144 сантиметра.

После расчетов вязание упрочнительной конструкции происходит следующим образом:

  • следует выбрать ровный участок земли, положить два длинных прутьев, концы которых нужно подровнять;
  • на дистанции 20 см от концов привязываются по крайним граням горизонтальные распорки. Для связывания потребуется проволока величиной 20 см. Ее складывают вдвое, протягивают под участком связывания и затягивают посредством вязального крючка. Но затягивать необходимо с осторожностью, чтобы проволока не обломалась;
  • на дистанции около 50 см выполняется поочередное привязывание оставшихся горизонтальных распорок. Когда все будет готово, конструкцию убирают на свободное место и осуществляют связывание еще одного каркаса идентичным способом. В итоге получатся верхняя и нижняя части, которые нужно между собой соединить;
  • следом необходимо установить упоры для двух частей сетки, упереть их можно к различным предметам. Главное – это соблюдать, чтобы связанные конструкции имели надежное профильное расположение, дистанция между ними должна приравниваться к высоте связанной арматуры;
  • по концам привязываются по две осевые распорки, параметры которых уже известны. Когда каркасное изделие будет напоминать готовое приспособление, можно приступать к привязыванию остальных кусков арматуры. Все процедуры выполняются с проверкой размеров конструкции, хоть заготовки и выполнены одинаковых габаритов, лишняя проверка не повредит;
  • по аналогичному методу осуществляется связывание всех остальных прямых участков каркаса;
  • на дно траншеи укладывается прокладка, высота которой составляет не меньше 5 см, на ней будет уложена нижняя часть сетки. Устанавливаются боковые подпорки, монтируется сетка в правильном положении;
  • снимаются параметры непровязанных стыковочных мест и углов, подготавливаются отрезки арматурного изделия для подсоединения металлокаркаса в общую систему. Стоит обратить внимание, что нахлест концов арматуры должен составлять не меньше 50 диаметров прутка;
  • привязывается нижний поворот, после перпендикулярные стойки и к ним выполняется привязывание верхнего поворота. Осуществляется проверка дистанции армировки ко всем граням опалубки. Упрочнение конструкции на этом заканчивается, теперь можно переходить к заливанию фундамента бетонной смесью.

Вязание арматуры посредством специализированного приспособления

Чтобы изготовить такой механизм, потребуется несколько досок толщиной 20 миллиметров.

Сам процесс выглядит следующим образом:

  • отрезаются 4 доски по величине арматурного изделия, их соединяют по 2 штуки на дистанции, равной шагу вертикальных стоек. В итоге должны получиться две доски идентичного шаблона. Необходимо следить за тем, чтобы разметка дистанции между рейками была одинаковой, иначе не получится осевого расположения соединительных спецэлементов;
  • изготавливаются 2 вертикальные подпорки, высота которых должна приравниваться к высоте арматурной сетки. Подборки должны иметь профильные угловые опоры, которые не позволят им перевернуться. Проверяется готовая конструкция на прочность;
  • ножки опоры устанавливаются на 2 сколоченные доски, а две наружные доски укладываются на верхнюю полку опоров. Выполняется фиксирование любым удобным методом.

В итоге должна образоваться модель арматурной сетки, теперь работу можно осуществлять без сторонней помощи. На запланированные участки устанавливаются вертикальные раскосы арматурного изделия, заранее посредством обычных гвоздей на определенное время выполняется фиксирование их положения. На каждую горизонтальную перемычку из металла устанавливается прут арматуры. Данную процедуру выполняют по всем сторонам каркаса. Если все выполнено правильно, можно приступать к вязанию посредством проволоки и крючка. Конструкцию необходимо делать, если в наличие есть одинаковые участки сетки из арматурного изделия.

Вязание армированной сетки в траншеи

Выполнять работы в траншеи довольно сложно из-за тесноты.

Необходимо хорошенько обдумать схему вязания каждого спецэлемента.

  • На дно траншеи укладываются камни или кирпичи высотой не больше 5 см, они поднимут металлические изделия от поверхности земли и позволят бетону закрыть арматурные изделия со всех граней. Дистанция промеж кирпичей должна быть равной ширине сетки.
  • Поверх камней кладутся продольные прутья. Горизонтальные и вертикальные стержни должны быть порезаны по необходимым параметрам.
  • Приступают к формированию основы каркаса с одной стороны фундамента. Работу выполнить будет легче, если заранее привязать к лежащим стержням горизонтальные распорки. Помощник должен поддерживать торцы прутьев до тех пор, пока они не монтируются в нужном положении.
  • Выполняется поочередное вязание арматуры, дистанция между распорными элементами должна быть не меньше 50 см. Аналогичным образом связывается арматура на всех прямых участках фундаментальной ленты.
  • Проверяются параметры и пространственное местоположение каркаса, при необходимости необходимо исправить положение, а также исключить прикосновение металлических изделий к опалубке.

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

  • Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
  • Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
  • На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
  • Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.
  • Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
  • Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
  • Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Качественно выполненное упрочнение фундамента является залогом длительного эксплуатационного срока здания (20–40 лет), поэтому данной процедуре должно быть уделено особое внимание. Но опытные мастера советуют проводить ремонтно-профилактические работы каждые 10 лет.

Как вязать арматуру для фундамента: рекомендации

Если вас интересует вопрос, как вязать арматуру для фундамента, стоит знать, что это организованный рабочий процесс, требующий соблюдения правильности вязки и определенной приказ. Сначала каждый элемент подготавливается к установке, и если один или несколько из них неисправны, их необходимо предварительно зачистить и выпрямить. Далее выполняется стропа, затем каждый элемент подается непосредственно к месту вязки.Затем элементы устанавливаются в правильное проектное положение, после чего можно приступать к вязанию. Об этом стоит рассказать подробнее.

Как вязать арматуру для фундамента: рабочий процесс

Процедура вязки осуществляется с помощью металлической проволоки определенного диаметра, а также посредством узлов крепления, то есть монтажных крючков. Складывание стержней производится внахлест, после чего их стыки соединяются посередине и по краям с помощью стальной проволоки.Чтобы избежать разрыва провода в местах соединения, его диаметр необходимо подобрать правильно, в полном соответствии с регламентом. Процедура вязки может выполняться с помощью пистолета или вручную. Первый вариант считается оптимальным, так как выполняется в автоматическом режиме, не требует дополнительных работ и экономит время. Повышает скорость работы и силу связывания, что положительно сказывается на качестве получаемого результата. Ручное связывание — это процесс, при котором связывание осуществляется с помощью специального крючка.У этого метода есть недостаток — значительные временные затраты. Если вас интересует, как вязать арматуру для фундамента, то следует сказать, что сделать это можно с помощью специальных раскосов, доступных для покупки в специализированном строительном магазине. Очень часто вязку делают для небольших домов, так как они рассчитывают на незначительный вес конструкции на возводимом фундаменте.

Говоря о том, как правильно вязать арматуру, также стоит отметить, что для многоквартирных домов арматура изготавливается методом сварки.Такой метод не лишен недостатков. Во-первых, речь идет о большом объеме работ, требующих дополнительного количества сварщиков. Применение электросварки вызывает снижение прочности арматуры, что связано с воздействием на нее повышенных температур. При сварке увеличивается жесткость получаемой конструкции, при ее уплотнении с помощью вибратора часто бывает, что нарушается целостность сварных швов на стыках. Как правильно вязать арматуру для фундамента, чтобы не потерять честность? Все чаще для этих целей применяют метод вязки скобами или проволокой при формировании каркаса.Благодаря этому конструкция получает оптимальную степень соединения, снижается риск разрушения арматуры в процессе заливки бетона и последующего его уплотнения.

Теперь вы не только знаете, как вязать арматуру для фундамента, но и имеете представление, как это сделать правильно и качественно.

р>>

Наносим основу сами

Как правильно залить фундамент

Устройство ленточной базы для

Дренаж фундамента — надежная защита дома

Утепление фундамента по периметру дома

Как сделать опалубку для бандажа

Как построить забор на кирпичных столбах?

Как построить дом из бруса своими руками?

Как вязать арматуру для фундамента

Страница не найдена — ScienceDirect

  • Пандемия COVID-19 и глобальные изменения окружающей среды: новые потребности в исследованиях

    Environment International, том 146, январь 2021 г. , 106272.

    Роберт Баруки, Манолис Кожевинас, […] Паоло Винеис

  • Исследования по количественной оценке риска изменения климата в городских масштабах: обзор недавнего прогресса и перспективы будущего направления

    Обзоры возобновляемых и устойчивых источников энергии, Том 135, январь 2021 г., 110415

    Бин Йе, Цзинцзин Цзян, Цзюньго Лю, И Чжэн, Нань Чжоу

  • Воздействие изменения климата на экосистемы водно-болотных угодий: критический обзор экспериментальных водно-болотных угодий

    Журнал экологического менеджмента, Том 286, 15 мая 2021 г., 112160

    Шокуфе Салими, Сухад А.А.А.Н. Альмуктар, Миклас Шольц

  • Обзор воздействия изменения климата на общество в Китае

    Достижения в области исследований изменения климата, Том 12, Выпуск 2, апрель 2021 г., страницы 210-223

    Юн-Цзянь Дин, Чен-Ю Ли, […] Зенг-Ру Ван

  • Восприятие общественностью изменения климата и готовности к стихийным бедствиям: данные из Филиппин

    2020

    Винченцо Боллеттино, Тилли Алкайна-Стивенса, Манаси Шарма, Филип Дай, Фуонг Фама, Патрик Винк

  • Воздействие бытовой техники на окружающую среду в Европе и сценарии его снижения

    Журнал чистого производства, Том 267, 10 сентября 2020 г. , 121952

    Роланд Хишир, Франческа Реале, Валентина Кастеллани, Серенелла Сала

  • Влияние глобального потепления на смертность апрель 2021 г.

    Раннее развитие человека, Том 155, апрель 2021 г., 105222

    Джин Кальеха-Агиус, Кэтлин Инглэнд, Невилл Кальеха

  • Понимание и противодействие мотивированным корням отрицания изменения климата

    Текущее мнение об экологической устойчивости, Том 42, февраль 2020 г., страницы 60-64

    Габриэль Вонг-Пароди, Ирина Фейгина

  • Это начинается дома? Климатическая политика, направленная на потребление домохозяйствами и поведенческие решения, является ключом к низкоуглеродному будущему

    Энергетические исследования и социальные науки Том 52, июнь 2019 г., страницы 144–158.

    Гилен Дюбуа, Бенджамин Совакул, […] Райнер Зауэрборн

  • Трансформация изменения климата: определение и типология для принятия решений в городской среде

    Устойчивые города и общество, Том 70, июль 2021 г. , 102890

    Анна С. Хурлиманн, Саре Мусави, Джеффри Р. Браун

  • «Глобальное потепление» против «изменения климата»: воспроизведение связи между политической самоидентификацией, формулировкой вопроса и экологическими убеждениями.

    Журнал экологической психологии, Том 69, июнь 2020 г., 101413

    Алистер Рэймонд Брайс Суттер, Рене Мыттус

    • Китай Арматурная основовязальная стекловолоконная геосетка Композитный геотекстиль 80kn / 80kn Производители, поставщики — Прямая цена с завода

    Мы будем поддерживать и использовать существующие сильные стороны для дальнейшего улучшения нашей нетканой геотекстильной ткани, геосетки BX1200, геокомпозита с отражающими трещинами и расширения областей нашей деятельности.Наша компания придерживается стратегии развития «полное следование, частичное превосходство, ключевой прорыв и догоняние последних». У нас есть полная и научная система управления качеством, приглашаем друзей из всех слоев общества посетить, направлять и вести переговоры о бизнесе. Мы всегда постоянно обеспечиваем вам самое добросовестное обслуживание клиентов и самый широкий выбор дизайнов и стилей из лучших материалов. А поскольку Kayo продает весь спектр защитного снаряжения, нашим клиентам не нужно тратить время на поиски.

    Знакомство с продуктом

    PP Композитная георешетка с геотекстилем изготавливается из полимера методом экструзии, формования листового металла и штамповки, а затем вытягивается вдоль и поперек. Материал обладает высокой прочностью на растяжение как в продольном, так и в поперечном направлении, а структура также обеспечивает идеальную соединительную систему для более эффективных усилий и диффузии через грунт и подходит для армирования фундаментов больших площадей. Геотекстиль устойчив к ультрафиолетовому старению, износу, коррозии, имеет малый вес и оказывает значительное влияние на повышение прочности грунта на сдвиг, целостность грунта и усилие нагрузки.PP Geogrid Composite With Geotextile широко используется в асфальтовом покрытии, цементном покрытии и армировании земляного полотна, железнодорожном полотне, защите откосов плотин, взлетно-посадочных полосах аэропортов, борьбе с песком и других инженерных проектах. Доступны различные прочности на растяжение, такие как 20/20кн, 30/30кн, 40/40кн. Стандартный размер рулона 3,95м х 50м. Если вы заинтересованы, пожалуйста, свяжитесь с нами.

    Характеристики продукта

    1. Повышение несущей способности дорожного основания и продление срока его службы

    2.Предотвращает проседание и растрескивание дорожного покрытия

    3. Быть удобным для строительства, снижать затраты и затраты на техническое обслуживание проекта

    4. Обеспечивать устойчивость откосов и предотвращать потерю воды и почвы

    Спецификация:

    CD

    49

    11

    11

    CD

    )

    99

    Двухосная георешетка PP

    Свойство

    Тест
    Метод

    PP
    20-20

    ПП
    30-30

    ПП
    40-40

    Климатическая прочность на растяжение (кн / м)

    MD

    20

    30

    30

    20

    30153

    30

    49

    мд

    7

    11

    14

    CD

    7

    14

    Прочность на растяжение на 5% Удлиненное удлинение

    MD

    14

    21

    28

    CD

    14

    21

    28

    Удлинение в Max Load (%)

    53

    MD

    13

    13

    9016

    13

    Минимальный углерод Black

    ASTM D4218

    2

    9016

    2

    9016

    Сырье

    9016

    Pet или PP

    MASS на единицу (г / м 2 )

    120 150 или 200

    Размер рулона

    Ширина рулона (M)

    3. 95

    9

    50153

    50

    Приложение продукта

    1. Создание продукции

    1. Стабилизация курса курса

    1.Base и Subbase

    . 3. Площадки для передачи груза над сваями

    4. Перекрытие карьерных пустот и воронок

    5. Усиленные фундаменты

    6. Взлетно-посадочные полосы и градуированные участки аэропортов

    7.Лагуны/хвостохранилища

    Наша служба

    1. Профессиональные техники предлагают комплексные решения.

    2. Более 70 производственных линий и 860 рабочих для совместных усилий по вашему заказу.

    3. Быстро, эффективно, отличное качество, лучший сервис для вас.

    Как всегда, мы будем продавать лучший экономически эффективный Армирующий Основовязальный Стекловолоконный Геосетка Композитный Геотекстиль 80kn / 80kn с лучшим качеством и предлагать вам самое внимательное обслуживание.Мы отплатим клиентам за их долгосрочную поддержку и доверие более высоким качеством и лучшим предпродажным и послепродажным обслуживанием. Мы действительно следуем бизнес-режиму «честное и надежное, устойчивое развитие и превосходство».

    Армирование ленточного фундамента: технология и основные правила

    Каждому зданию и сооружению необходим прочный фундамент. В малоэтажном строительстве для усиления используется армирование ленточного фундамента, возведение которого является одним из самых ответственных и затратных этапов..

    Не стоит экономить на количестве и качестве материала, так как пренебрежение технологией и правилами приведет к плачевным последствиям.

    Базовое устройство выполняется в следующей последовательности:

    1. Отбор проб грунта из траншеи в соответствии с чертежами для армирования ленточного фундамента.
    2. Изготовление песчаной подушки трамбовкой.
    3. Монтаж стального арматурного каркаса.
    4. При температуре наружного воздуха ниже пяти градусов бетон необходимо подогреть.
    5. Крепление опалубки.
    6. Заливка бетона.

    Прежде чем правильно армировать фундамент, следует выяснить свойство грунта, составить схему, рассчитать количество материала и приобрести его.

    Армирование ленточного фундамента по ГОСТ 5781

    При составлении проекта кроме линейных параметров бетонной ленты указывают еще характеристику армирования:
    • арматура какого диаметра нужна для фундамента;
    • количество стержней;
    • их местонахождение.

    Если планируется самостоятельно возводить и армировать ленточный фундамент под дом, баню, гараж, то придерживаются определенных правил согласно действующим СНиП и ГОСТ 5781-82. В последнем представлены классификация и сортамент горячекатаного круглого проката периодического и гладкого профиля, предназначенного для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь). А также, указано:

    • технические требования;
    • упаковка, маркировка;
    • транспортировка и хранение.

    Перед армированием ленточного фундамента следует ознакомиться с классификацией арматуры. По типу поверхности стержни бывают гладкими и периодическими по профилю, то есть гофрированными.

    Максимальный контакт с заливаемым бетоном достигается только при использовании арматуры с профильной поверхностью.

    Отражение может быть:

    Также арматура подразделяется на классы А1-А6 в зависимости от марки и физико-механических свойств используемой стали: от низкоуглеродистой до приближающейся к легированной.

    При самоармировании ленточного фундамента вовсе не обязательно знать все параметры и характеристики классов. Достаточно ознакомиться с:

    марка стали
    • ;
    • диаметры стержней;
    • допустимых углов холодного изгиба;
    • радиусов изгиба.

    Эти параметры можно указать в прайс-листе при закупке материалов. Они также представлены в таблице ниже:

    Значения из последнего столбца важны при изготовлении гнутых элементов (хомутов, ножек, вставок), так как увеличение угла или уменьшение радиуса изгиба приведет к потере прочностных свойств арматуры..

    Для самостоятельного выполнения ленточного фундамента обычно берут гофрированный стержень класса А3 или А2, диаметром 10 мм. Для гнутых элементов – гладкая арматура А1 диаметром 6-8 мм.

    Как правильно разместить арматуру

    Расположение арматуры в ленточном фундаменте влияет на прочность и несущую способность фундамента. Эти параметры напрямую зависят от:
    • толщина арматуры;
    • длина и ширина рамы;
    • стержневых профилей;
    • способ вязания.

    В процессе эксплуатации фундамент подвергается постоянным нагрузкам в результате подвижек грунтов при морозном пучении, просадке, наличии карстовых и сейсмических явлений, наконец, от веса самого здания. Таким образом, верхняя часть основания в первую очередь подвергается сжатию, а нижняя — преимущественно растяжению. В середине нагрузки практически нет. Поэтому армировать его нет смысла.

    В схеме армирования ярусы каркаса располагаются продольно по верху и низу ленты.При необходимости усиления фундамента, выявленного при расчете, устанавливаются дополнительные ярусы.

    При высоте основания более 15 см применяется вертикальное поперечное армирование из гладких стержней.

    Быстрее и удобнее сделать рамку из отдельных контуров, сделанных заранее. Для этого прутья сгибаются по заданным параметрам, образуя прямоугольник. Их следует делать одинаковыми, не допуская отклонений. Таких элементов потребуется довольно много.Работа довольно кропотливая, но в окоп уйдет быстро.

    Поперечная арматура в фундаменте устанавливается с учетом нагрузок, действующих поперек оси фундамента. Он фиксирует продольные стержни в заданном расчетном положении и препятствует возникновению и развитию трещин. Расстояние между стержнями зависит от марки, способа укладки и уплотнения бетона, диаметра арматуры и ее размещения по отношению к направлению бетонирования. Также не забывайте, что каркас фундамента должен располагаться в 5-8 см от верхнего уровня заливки и краев опалубки.

    При соединении стержней используется вязальная проволока и специальный крючок. Применение сварки допустимо только для фитингов, имеющих в маркировке букву «С». Каркас собирается с помощью стержней и зажимов, связывающих его в единую конструкцию. Шаг арматуры в ленточном фундаменте должен составлять 3/8 его высоты, но не более 30 см.

    Усиление подошвы

    Для одноэтажного дома и в хороших грунтовых условиях фундамент заглубляется на глубину промерзания грунта. В этом случае армирование подошвы ленточного фундамента выполняет скорее страховочную функцию. Его изготавливают, укладывая сетку из стержней на дно основания. Взаимная договоренность в данном случае не играет роли. Главное, чтобы слой бетона был не более 35 см.

    На слабых грунтах или при высокой расчетной нагрузке может потребоваться фундамент с более широким основанием.Тогда применяется продольная арматура, как и в первом случае, а для поперечной требуется отдельный расчет.

    Как усилить углы

    Устои и углы в фундаментах представляют собой места концентрации разнонаправленных напряжений. Неправильная стыковка арматуры в этих проблемных местах приведет к образованию поперечных трещин, выкрашиванию и расслоению.

    Армирование углов ленточного фундамента выполняется по определенным правилам:

    1. Стержень изогнут таким образом, что один его конец уходит вглубь одной стенки основания, другой — в другую.
    2. Минимальный припуск стержня к другой стене 40 диаметров арматуры.
    3. Простое связанное перекрестие не используется. Только с применением дополнительных вертикальных и поперечных стержней.
    4. Если изгиб на другой стене не позволяет сделать длину стержня, то для их соединения используется Г-образный профиль.
    5. Один хомут от другого в раме должен располагаться на расстоянии вдвое меньшем, чем в ленте.

    Чтобы нагрузки в углах ленточного основания распределялись равномерно, делают жесткую связку из наружной и внутренней продольной арматуры.

    Как рассчитать арматуру

    Расчет армирования ленточного фундамента выполняется с учетом возможных напряжений при строительстве и эксплуатации сооружения. Например, продольное растяжение за счет такой конструкции: вертикальные и поперечные стержни в длинных и относительно узких каналах почти не влияют на распределение нагрузок, а выполняют роль элементов крепления.

    Чтобы рассчитать, сколько класть арматуры в фундамент, нужно определиться с его размерами.Для узкой базы в 40 см будет достаточно четырех продольных стержней – двух вверху и двух внизу. Если вы планируете делать фундамент размером 6 х 6 м, то на одну сторону каркаса вам понадобится 4 х 6 = 24 м. Тогда общее количество продольной арматуры составит 24 х 4 = 96 м. удобно ее считать, когда вы самостоятельно составляете чертеж раскладки арматуры.

    Если нет возможности купить стержни нужной длины, то их можно сделать внахлест (более метра).

    Стоимость фундамента складывается из цены используемых материалов и объема работ. При расчете лучше использовать проект с указанной глубиной и шириной основания. Также на стоимость влияет удаленность объекта строительства и сопутствующие работы, такие как:

    • гидроизоляция;
      • изоляция
    • ;
    • отмостка;
    • дренаж;
    • ливневая вода.

    Все это составляет окончательную цену. Хотя для небольшого строения фундамент можно сделать даже своими руками.Самое сложное и длительное в сооружении ленточного фундамента – это его армирование, но можно справиться и в одиночку. Конечно, с двумя-тремя помощниками работать проще и безопаснее.

    Видео по армированию монолитных ленточных фундаментов

    Схемы вязания для начинающих вязальщиц от The Fiber Co.

    Сегодня мы представляем первую из серии дизайнерских коллекций под названием «Основы», предназначенных для начинающих вязальщиц, готовых расширить свои навыки, и для уже более продвинутых, которые хотели бы адаптировать узоры и сделать их своими.Мы назвали его «Основы», потому что это строительные блоки для хобби на всю жизнь, в котором мы можем одеть себя и своих близких в красивые цвета и текстуры.

    The Textured CowlCable and Rib Hat

    Подарок ручной работы лежит в основе нашей последней серии дизайнерских коллекций. Дизайны просты и предназначены для начинающих вязальщиц, которые взяли в руки спицы и теперь хотят расширить свои знания, создав что-то, что они могут использовать. В The Fiber Co. мы понимаем, что эти вещи требуют времени для начинающих вязальщиц, и мы хотим, чтобы вы не испытывали ничего, кроме радости, работая с нашей пряжей.Мы также хотели вдохновить более продвинутых вязальщиц общими формами, текстурами и стилем, чтобы они служили основой для импровизации и расширения или адаптации к личной эстетике.

    Cable Wristwarmers

    В первой серии дизайнов будет использована наша пряжа Road to China Light, восхитительная смесь альпаки, шелка, верблюжьей шерсти и кашемира. Для всех узоров требуется от 1 до 3 мотков, поэтому они идеально подходят для знакомства с нашей пряжей. Чтобы найти ближайшего к вам продавца, просмотрите наш список по всему миру, здесь . В каждом дизайне есть простой стежок или техника, которая продвинет вас вперед в вашем путешествии. Мы сохранили все как можно более чистым и свободным от беспорядка.

    Mistake Stitch Rib Hat

    Найдите все четыре модели Foundations для продажи на Ravelry прямо сейчас и начните совершенствовать свои навыки вязания уже сегодня. В The Fiber Co. мы увлечены привлечением каждого производителя и вдохновляем нашей пряжей и узорами. Вы можете найти больше вдохновения и руководств на нашем канале YouTube. Не забудьте нажать кнопку подписки, чтобы увидеть наши видео в своей ленте.

    СохранитьСохранить

    СохранитьСохранитьСохранитьСохранить

    СохранитьСохранить

    СохранитьСохранить

    СохранитьСохранить

    СохранитьСохранить

    СохранитьСохранить

    СохранитьСохранить

    СохранитьСохранить

    Как сделать войлочный бифштекс

    Вязальная жизнь полна прозрений и совпадений. Показательный пример: так же, как Энн нужно было отрезать самый длинный стейк в своей жизни, на ее эпическом броске Stranded Stripe Throw из MDK Field Guide No. 13 марта вязальщица написала нам новости о фантастическом способе получения бифштекса, о котором мы никогда не слышали. Мы рады представить нашу новую участницу, Гретхен Фанк, и эту очень острую (каламбур!) технику.

    —Энн и Кей

    Элис Адамс из Миннесоты — ручная вязальщица, вязальщица на машине и ученый, с которой также очень весело вязать. Я всегда с нетерпением жду возможности поговорить с ней о методах.

    Несколько лет назад я сделал проект с особенно длинным стейком.Упомянув о своих опасениях по поводу шитья на машинке и о том, как утомительно мне будет вязать бифштекс, я спросила, что бы она предпочла. Алиса улыбнулась и тихо сказала: «Я бы пощупала».

    Я отложила вязание. Мой разум мчался. Игла нащупала стейк? Как это сработает? Будет ли это работать? Это сработает! Как только я смог, я попробовал его, и теперь это мой любимый метод.

    Моя подруга Алиса изобрела новый способ приготовления еды, и он работает!

    Я имел удовольствие представить этот метод своим ученикам в The Yarnery, магазине пряжи в Сент-Луисе. Пол М. Н. на семинаре в Everwood Farmstead Foundation в Висконсине, а также другим посетителям вязания Meg Swanson’s Schoolhouse Press Knitting Camp в 2018 году. На каждом мероприятии руки поднимались с вопросами и мыслями о том, как можно использовать эту технику; от наведения до починки, до усиления, до крепления поплавков и так далее и тому подобное. Как уместно, учитывая научный ум, который это придумал!

    Теперь, с любезного разрешения Алисы, я делюсь им с вами.

    Что такое стейк?

    Начнем с стейкинга.Почему стейк? Так что можем вязать по кругу. Потому что легче поддерживать натяжение по кругу, а двухцветное вязание или вязание с косами может быть большим препятствием для плоского вязания, но нам очень нравятся кардиганы.

    Если вы не знакомы, стек — это небольшой набор (3, 5 или 7) дополнительных стежков, размещенных в круговом узоре, чтобы сформировать вертикальную полосу ткани, которая будет вырезана позже. Вязание традиционно выполняется из шерсти и обычно в цветном узоре. Обычно стейк укрепляется после вязания, но иногда его просто дерзко и холодно вырезают.

    Армирующие стержни

    Методы укрепления варьируются от ручного или машинного шитья до вязания крючком краев стека и добавления дополнительных стежков, которые распутываются и вшиваются. Иногда стеки используются в тканях, не сделанных из шерсти, и они часто укрепляются с помощью машины. — сшитая линия. Все эти методы хороши. Какой из них вы используете, зависит от личных предпочтений, ваших или автора шаблона.

    Валяние иглой для укрепления стейка — это быстро, легко и чисто.Требуется несколько специальных инструментов, которые легко приобрести, и немного новых навыков.

    Но самое главное, армирование иглопробивным валянием надежно. Кому не нужно больше безопасности? Из всех методов этот больше всего успокаивает нервы, и делать его весело.

    Инструменты

    Вот инструменты, которые я использую для войлока:

    — Автоматический инструмент для валяния Clover с 5 иглами и небольшим ковриком для валяния в виде кисти

    —Острые ножницы

    —Кусок картона для помещения внутрь объекта при резке

    У вас уже есть оборудование для валяния? Вот два пункта, которые я исключил из списка:

    — Коврики для валяния из пеноматериала или губки. Это будет работать? Конечно. Но ткань нужно подтягивать каждые несколько ударов, чтобы она не расплавилась на губке, что мне показалось утомительным. Кроме того, мягкая текстура не чувствовала себя в безопасности во время ударов.

    — Одинарные иглы для валяния. Конечно, их можно использовать, но я ленив и предпочитаю, чтобы на меня работало много иголок, как крошечная армия. Дырокол с 5 иглами и выдвижной защитой покрывает ровно то количество стежков, которое я использую для зоны вышивания, и работает быстро.

    Техника

    Теперь, когда у вас есть необходимое оборудование, вот основы.

    Шаг 1

    Сделайте вязаное изделие с 3-7 стежками в том месте, где будет разрез. В узорах, которые включают в себя закругленные отверстия, просто следуйте схеме для размещения и вязания закругленных стежков.

    Обратите внимание, я не требую, чтобы изделие было двухцветным или однотонным, круглым, узорчатым или нет. Это потому, что вы можете использовать этот метод для всего, что сделано из шерсти. Если вы не уверены, просто убедитесь, что это работает на образце.Его можно использовать даже на тканой или связанной крючком ткани. (Ткачихи и вязальщицы, подхватите эту мысль!)

    Этап 2

    Поместите подушечку-щетку под участок, который нужно валять.

    Будьте очень осторожны, чтобы не натянуть и не натянуть ткань на щетку. Если ткань натянуть, она растянется во время валяния. а затем взъерошиваются при разрезании. Это будет большой облом, с которым ничего не поделаешь.

    Просто аккуратно положите ткань на щетку и, если вы не можете удержаться, легонько погладьте ее сверху, чтобы закрепить.Достаточно.

    Этап 3

    Проткните ткань иглой.

    Постарайтесь попасть во все точки вдоль линии стейка хотя бы несколько раз.

    Я работаю с секциями 1-3 дюйма над 5 стежками, пробивая примерно 20-30 раз, затем проверяя и, возможно, делая это еще 10 раз. Поднимите работу, чтобы посмотреть, как она выглядит на изнанке. Он будет нечетким, а швы будут становиться все менее и менее заметными. Это то, что нам нужно, гладкое спереди и очень нечеткое сзади.

    Будьте осторожны, не переборщите. Если переусердствовать, ткань может разжеваться, и пути назад уже не будет. Однако достичь этого сложно, так что не пугайтесь — просто знайте. Все есть баланс. Я останавливаюсь, когда стежков больше не видно, обычно над теми же тремя стежками.

    Этап 4

    Разрежьте ткань.

    Важно: поместите что-нибудь (идеально подойдет кусок картона) между тем, что вы собираетесь вырезать, и обратной стороной работы.Это может закончиться трагедией, если поплавки с другой стороны работы будут срезаны, спросите меня, откуда я знаю.

    Вот оно! Теперь вы готовы обработать края по своему желанию.



    Пожалуйста, присоединяйтесь ко мне на мероприятии Minnesota Knitters Guild Yarnover 2020 в Миннесоте для живого урока. Особая благодарность Алисе Адамс, которая доверила мне обучение этому методу и расширила мой кругозор, когда я это делал. Спасибо также моему фантастическому вязальщице Ханне Стенерсон. Если вы хотите увидеть урок или мысли тех, кого я обучала этому методу, посмотрите видеоблог Мэг Суонсен и пост в блоге моей коллеги-учителя Сьюзен Рейни.

    В магазине MDK

    Полосатое одеяло Kaffe Fassett — идеальный проект для вас, чтобы заработать значок за заслуги перед войлочным войлоком! Спасибо за ваши покупки . Они заставляют все происходить здесь, в MDK.

    Кей Гардинер и Энн Шейн

    Как правильно рассчитать арматуру и армировать фундамент

    Изготовление железобетонных фундаментов своими руками – самый ответственный из всех этапов строительства.Необходимую жесткость и прочность обеспечивает закладная арматура, поэтому сегодня мы устраним пробелы в понимании функций арматуры и объясним методику расчета арматуры для фундамента. сила. Это означает, что если бетонный блок поместить под пресс, он начнет разрушаться только под очень большим давлением.

    Реальность эксплуатации железобетонных изделий такова, что невозможно точно предсказать, какие силы будут действовать при конкретная точка массива.Это связано с тем, что конфигурация конкретного изделия не имеет такого значения, как физико-механические характеристики основания, на которое это изделие устанавливается. И почти всегда они непредсказуемы..

    Нагрузка в бетоне распределяется неравномерно. Максимальное напряжение приходится на точку опоры, при этом всегда действует правило рычага – сила возрастает пропорционально рычагу. Если подвесить бетонную балку с обоих концов, то воздействие на центр будет напрямую зависеть от длины балки..

    Схема работы балки на изгиб: а – балка бетонная; б – железобетонная балка; 1 – арматура

    Интересен также характер и направление деформаций в разных точках. При сгибании одна сторона даст усадку, но это, как мы выяснили, ничего хорошего не сулит. Гораздо хуже, что с обратной стороны изделия бетон будет растягиваться, что при низких значениях эластичности приведет к трещине и разрыву.

    Основной задачей арматуры является предотвращение растяжения бетона.Это достигается за счет сил трения, передающих нагрузку от слоя бетона на закладные элементы, имеющие модуль упругости значительно выше, чем у бетона. И, конечно же, арматура должна быть распределена максимально равномерно, чтобы на каждом отдельном участке конструкции не было слабых мест при плохой перевязке. В противном случае армирование теряет всякий смысл..

    Как укрепить фундамент

    Арматура бывает двух видов.Рабочая арматура выполняет прямую функцию арматуры – принимает на себя нагрузку в приложенной плоскости. Конструктивную арматуру применяют для устройства линий рабочей арматуры в слое бетона и получения при необходимости дополнительных связей. армирование. Стальная арматура может быть сварной или несварной, в зависимости от термомеханической арматуры и области использования.

    Для фундамента в качестве рабочей арматуры целесообразно использовать периодический профиль, обладающий наибольшим сцеплением с окружающим массивом. Вспомогательное армирование, наоборот, выполняется гладкими стержнями, хотя это не является окончательным правилом.

    Важен и материал, марка стали определяет класс арматуры. Классы А400 – А600 наиболее востребованы у частного застройщика: они наиболее распространены на строительных основаниях и не требуют специальных средств соединения: весь каркас собирается на клею.Все чаще применяется композитная арматура (ГОСТ 31938) из пластика, армированного углеродом и стекловолокном. Такая арматура намного легче стальной и абсолютно не подвержена коррозии, а насколько она важна в конкретном проекте решать вам. основные значения, описанные в пособии к СНиП 2.03.01:

    1. Плотность закладки арматуры (коэффициент армирования).Определяется сечением изделия как отношение суммы сечений арматурных стержней к сечению бетонного массива. Минимум, установленный нормами, составляет 0,05 %, хотя коэффициент может увеличиваться по мере роста отношения длины сегмента к его высоте до 0,25 %.
    2. Толщина стержней. При длине отрезка более 3 метров применяется арматура диаметром не менее 12 мм, свыше 6 метров – свыше 14 мм, а при длине 10 метров – 16 мм и более.
    3. Распределение арматуры. Если фундамент имеет глубину около метра, то какой край укреплять от растяжения: верхний или нижний? Что лучше — небольшое количество толстых стержней или много линий тонкой арматуры? На практике часто всю рабочую арматуру укладывают на одну грань, разбивая на как можно большее количество стержней, не мешающих заливке бетона. Затем этот же пояс дублируется на противоположной стороне.
    4. Коэффициент надежности (армирование) – понятие, прямо вытекающее из предыдущего пункта.Прочность фундамента может быть заведомо завышена в 2-3 раза в случае непредвиденных изменений геоморфологии региона или отсутствия готового проекта на момент строительства.

    Последние должны относиться к разряду исключений, но на практике почти половина объектов ИЖС строится именно так. Проблема в том, что без исчерпывающих проектных данных вы не сможете точно установить вес здания, определить по нему достаточную площадь и глубину залегания, соответствующие несущей способности грунта, затем рассчитать линейные характеристики фундамента используя стандартные пропорции, и из них вывести оптимальные способы усиления ее конструкции, адекватные расчетной нагрузке.

    Конфигурация армирования для НЗЛФ, ленточная и плитная

    Ленточные фундаменты, залегающие выше глубины промерзания, армируются каркасом прямоугольного сечения. Между наружными ребрами может располагаться неограниченное количество линий армирования, между которыми должен соблюдаться стандартный зазор. Как правило, такие каркасы состоят из отдельно соединенных модулей, длина которых удобна для транспортировки и монтажа. Конструктивное армирование здесь представлено П-образными или замкнутыми хомутами, опоясывающими рабочие стержни арматуры через каждые 0. 6-1,1 метра.

    Армирование прямого участка ленточного фундамента: 1 – рабочая продольная арматура; 2 – конструкционная арматура (хомуты)

    Заглубленные фундаменты армируются по типу ленты каркасом. Линии армирования, как уже упоминалось, дублируются и центрируются на верхней и нижней гранях. Дополнительно могут быть проложены промежуточные линии для компенсации сил давления и пучения грунта, если этого требует проект. Арматура соединена между собой вертикальными стержнями.Эта арматура внешне похожа на конструктивную, но выполняет и функцию рабочей, в значительной степени предотвращая деформации кручения и бокового давления. из нескольких слоев. На верхнюю и нижнюю плоскости накладываются сетки в соответствии со стандартным защитным слоем. Параметры армирующей сетки – табличная, стержневая и ячеистая рассчитываются в зависимости от размеров плиты.Что касается ребер жесткости под плитой, то они формируются по типу каркасов МЗЛФ, а затем крепятся к сетке плиты вертикальными стержнями конструктивной арматуры. прост, но в основе есть повороты и пересечения. На них линии сходящихся шпангоутов соединяют гнутыми закладными элементами из арматуры одного сечения. Кромки устанавливаются с нахлестом от 40 до почти 100 номинальных диаметров.Практика усиления углов фундамента армирующими сетками 12х150х150 мм достаточно распространена, особенно на слабых грунтах и ​​в сейсмоопасных районах.

    Армирование устоев и углов ленточного фундамента: 1 – рабочая продольная арматура; 2 – поперечная арматура; 3 – вертикальная арматура; 4 – Г-образные хомуты

    Мы уже описывали преимущества вязки арматуры перед сваркой и настоятельно рекомендуем использовать только этот способ, если только речь не идет о фундаментах специального назначения..

    Каждый последующий сегмент каркаса устанавливается на проставки или кольца, препятствующие нарушению защитных слоев. Прутья на концах соединяются в стандартный нахлест, по 2-3 проволочных хомута на каждом стыке.

    В итоге армирующий каркас должен быть сформирован таким образом, чтобы по нему могли свободно перемещаться люди.

    No related posts.

    Оставить комментарий
