Высота установки электросчетчика: Установка счетчиков и электропроводка к ним

Опубликовано в Разное
/
30 Июн 2018

Содержание

Переставили электросчетчик в квартире (на высоту больше 1,7 метра). Пришел электрик и отказался пломбировать счетчик. Это правомерно? — Счетчики и учет электроэнергии — Свет — Вопрос-ответ

17.03.2015

Свет / Счетчики и учет электроэнергии

Добрый день. Живу в хрущевке, переустановили электросчетчик. Поставили на то же место, где изначально был установлен старый, естественно выше отметки 1,7. Пришел специалист из энергосбыта и не опломбировал прибор учета, сославшись на данную норму (высота установки не более 1,7).

Я сознательно нарушила данную норму по следующим причинам:

1. Не штробить стену и не перекладывать новые провода, старых просто не хватит.

2. Счетчик находится рядом с входной дверью, при вносе и выносе крупногабаритной мебели, та самая мебель будет за него цеплятся.

3. Ребенок ставит табуретку и смело лезет в счетчик.

Наши «законотворцы» видимо ждут летальных исходов, для того что бы пересмотреть данную норму, принятую исключительно для удобства проверки соответствующими органами, информацию которым мы теперь обязаны передавать по телефону либо на сайте.

Других показаний, характеристик, рекомендаций, нормативных актов (я не знаю чего еще, может здравого смысла) для установки данной нормы я нигде не нашла. То есть на 0,80 метра (а в некоторых случаях допускается не ниже 0,40) можно устанавливать, а на 40 см поднять НЕВОЗМОЖНО.

Представьте себе электрический счетчик на уровне 0,80 (или же 0,40) — ребенку и табуретки подставлять не нужно, я уже не говорю о домашних животных, которые могут погрызть или не дай бог помочиться на данный прибор. Ну где логика то? И вопрос по сути: как доказать, что я в своей собственной квартире могу установить прибор учета в то место, которое изначально, при планировке и постройке данного дома, предназначалось для установки данного прибора учета, хотя оно находится выше отметки 1,7м?

Оценить вопрос

Ответы и комментарии

Где установить электросчетчик в квартире, доме, на даче

На чтение 6 мин. Просмотров 557 Опубликовано

Предисловие. Сегодня мы решили рассмотреть вопрос правильной установки счетчика электроэнергии и уделим внимание данной проблеме в этой статье. Рассмотрим подробнее правила установки электросчетчика в квартире, в частном доме и на даче в 2015-2016 годах, так как установка прибора учета потребляемой энергии необходима везде, где происходит подключение жилой недвижимости к центральным электросетям.



В каждом загородном доме, на даче и в квартире необходим открытый доступ ко всем источникам электроэнергии. Однако технические трудности не всегда позволяют это сделать, и многих домовладельцев волнует вопрос, где можно установить счетчики электричества в частном доме. Чтобы к владельцу недвижимости в дальнейшем не было никаких претензий от энергосбытовой компании города или района.

О чем следует знать перед установкой прибора

По принципу работы разделяют счетчики на электронные и индукционные. Индукционные приборы учета потребляемой энергии являются менее точными и их повсеместно меняют на электронные. Перед покупкой необходимо осмотреть целостность пломбы государственного доверителя и уточнить срок установки пломбы на прибор. Если счетчик трехфазный, то установка пломбы на электросчетчике должна быть сделана не позже 1 года, для однофазного прибора – не более 2 лет.

Установить счетчик сможет любой электромонтажник, но перед работой необходимо затребовать у энергосбытовой компании типовой договор на выполнение работ с приложенным к нему актом о разделении балансовой принадлежности. В документах будут содержаться все требования к установке счетчика электроэнергии, и описана граница ответственности поставщика электроэнергии и хозяином недвижимости.

Где установить счетчик электроэнергии в частном доме

Подключение вводного автомата в щитке

Лучше всего устанавливать счетчик в теплом помещении в распределительном щитке. Наиболее оптимальный вариант для частного дома – утепленный предбанник, веранда или прихожая. Данный способ защитит прибор от влажности и атмосферных осадков, с другой стороны не затруднит доступ к прибору учета потребляемой энергии при проверке или техническом обслуживании.

Высота монтажа счетчика варьируется от 0,8 до 1,7 метра от уровня пола. Входная цепь должна подключаться к входному автомату, а уже после этого к вашему счетчику. К щитку подключается защитное заземление, которое обезопасит электронику и технику в доме в случае короткого замыкания. Общая разводка с автоматами подключается уже выходу счетчика.

Многих владельцев частных домов и садовых участков работники энергосетей заставляют в добровольно-принудительном порядке переносить счетчик электроэнергии на фасад дома, мотивируя это различными распоряжениями своей энергосбытовой компании. По вопросу законности и правомерности этого требования читайте в статье далее в главе «Законна ли установка электросчетчика на улице».

Где установить счетчик электроэнергии в квартире

Электронный счетчик с автоматами в щитке

Установку электросчетчика в квартирах проводят в основном представители сетевой компании, следуя правилам ПУЭ.

В старых многоэтажках счетчики устанавливаются на квартирных площадках в распределительных щитках. В новостройках счетчики устанавливают непосредственно в квартире в закрытом щитке в прихожих, где располагается также и группа автоматов на всю квартиру.

При переносе счетчика электроэнергии из подъезда в квартиру следует знать, где можно установить счетчик электроэнергии в квартире. Для этого необходимо подготовить в прихожей место для монтажа электрического щитка. Высота для монтажа счетчика на стене должна быть в пределах от 0,8 до 1,7 метра от уровня пола. Допускается высота и меньше 0,8 метра от уровня пола, но не менее 0,4 м.

Соблюдая Правила устройства электроустановок (ПУЭ) входная цепь обесточивается и производится подключение к входному автомату. С автомата цепь идет уже на сам прибор учета электроэнергии, а уже от него к разводке с автоматами. К щитку подводится заземление, которое в случае короткого замыкания защитит бытовую технику и электронику в квартире от скачка напряжения.

Где установить счетчик электроэнергии на даче

Установить счетчик в садоводстве или на даче следует на фасаде дома на высоте 0,8 – 1,7 метра, что обеспечит доступ к прибору представителям сетевой компании. При температурах ниже 0°С счетчики будут учитывать потребление некорректно. По этой причине следует подумать об утепленном электро щитке или установке прибора учета потребляемой энергии внутри отапливаемого помещения садового домика.

При размещении счетчика на фасаде здания, потребителя лишают возможности безопасного содержания своего имущества, поскольку доступ к прибору учета в снт будут иметь не только сотрудники организации, но и любой желающий. Если вы не препятствуете доступу для проверки и снятия показаний электросчетчика контролерам и представителям сбытовой компании, то оснований обязывать вас устанавливать прибор на улице нет.

Законна ли установка счетчика электроэнергии на улице?

Установка счетчика на фасаде дома

Правила установки электросчетчика на улице также регламентируются ПУЭ. Однако стоит ли устанавливать счетчик на улице решать вам. Зачастую энергосбытовые компании просто хотят решить проблемы с проверкой показаний прибора за счет потребителя. При этом следует знать, что установка счетчиков электричества на улице будет подвергать прибор отрицательному воздействию атмосферных явлений.

Влажность и холод будут оказывает негативное влияние на срок службы прибора, кроме того при отрицательных температурах индукционный счетчик считать потребление электроэнергии будет неточно, причем в пользу энергосберегающей компании в 2015-2016 годах. Требования организаций по установке счетчика электроэнергии в снт и в частных домах на улице незаконны и идут в ущерб собственникам жилья.

Установка электросчетчика на столбах, на фасаде дома на улице нарушают требования ПУЭ, где черным по белому написано, что электрический счетчик необходимо устанавливать в сухих помещениях с температурой не ниже 0°С. Если приведенные аргументы не действуют, то можно пойти на небольшую хитрость и установить электрический счетчик на фасаде дома, где планируется в дальнейшем строительство утепленной веранды.

Требования ПУЭ (Правила устройства электроустановок)

Пункт 1.5.27

Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

Допускается установка счетчика электричества в не отапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

Пункт 1.5.29

Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 – 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

Высота установки электросчётчиков

О процессе монтажа счётчиков электричества можно рассказывать очень много и долго. Но в тот момент, когда вопрос касается индивидуальных строений представители энергоснабжающей организации просят размещать приборы учёта на улице. Об этом мы уже рассуждали с вами в «Блоге экспертов». В вопросе выносить ли счётчик или не выносить его за пределы дома, как правило, у собственника жилья возникает непонимание. Хозяин дома боится за сохранность счётчика, и это вполне разумно. Как установить счётчик правильно?

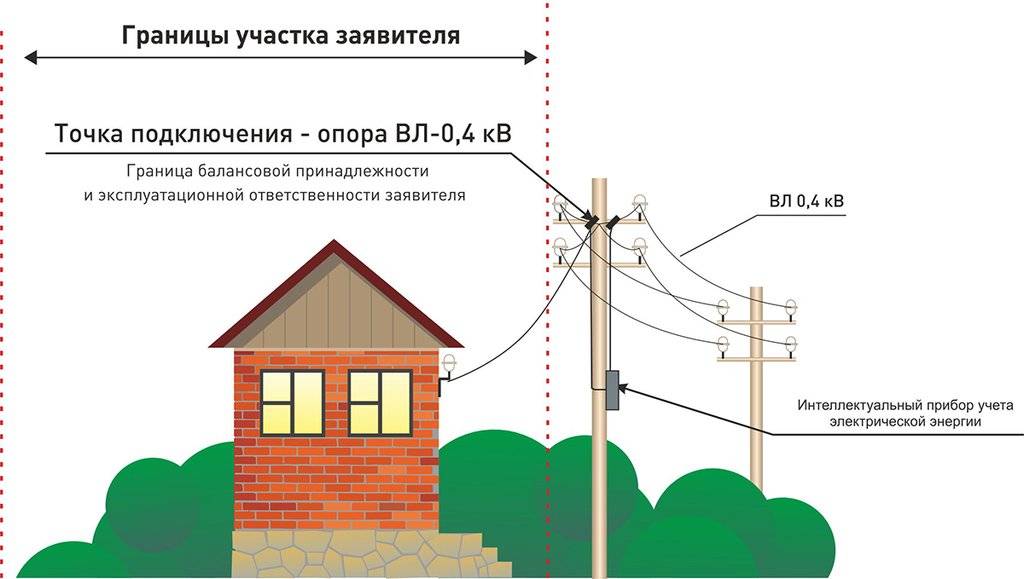

Прибор должен размещаться на границе сети (определяется так называемой «балансовой принадлежностью»). Об этом говорится в Правилах учёта. О том же свидетельствуют и ПУЭ – счетчик устанавливается соответственно границе раздела. Но в Постановлении Правительства № 530 сказано, что обязанность Потребителя – обеспечить свободный (беспрепятственный) доступ к прибору сотрудников ресурсоснабжающей организации, но не оговаривается конкретное место расположения счётчика. Такое требование обусловлено необходимостью как регулярной проверки его техсостояния (в первую очередь, целостности пломбы), так и контрольного считывания показаний. Поэтому поставить прибор в частном доме, конечно, не получится, хотя это и предпочтительнее. Если же речь идет о каком-то промышленном, хозяйственном или ином объекте, принадлежащем частному лицу, то при наличии круглосуточной охраны, которая проводит к месту установки счетчика, данный вопрос может решаться и по-другому.

Но есть и еще одно положение того же документа – ПУЭ. Согласно п. №1.5.27, прибор учета эл/энергии должен размещаться в сухих помещениях, где температура не опускается ниже 0 ℃. Кроме того, энергетики, требуя установки именно вне строения (на столбе, фасаде здания и тому подобное), вступают в противоречие с Гражданским Кодексом. А именно – в его ст. 210 сказано, что собственник несет всю полноту ответственности за сохранность своего имущества. А как ее обеспечить, если оно – на улице? Нужно учесть и то, что приборы учета бывают разных конструктивных исполнений. Например, индуктивные отличаются тем, что при понижении температуры воздуха начинают считать «быстрее». По оценке специалистов, такой «довесок» к показаниям может достигать 0,1 от реально потребленной энергии. Другими словами, придется оплачивать ее в размере 110%.

На какой высоте устанавливать счётчик

Когда разговор заходит именно о сохранности, нередко от представителя ЭСО можно услышать рекомендацию – ставьте повыше, чтобы никто не дотянулся. Не будем упоминать о неудобстве ежемесячного съема показаний с такого прибора. Есть п.1.5.29 (опять ПУЭ), в котором указано, что допустимое расстояние от пола до изделия – в пределах от 80 см до 1 м 70 см. В отдельных случаях – от 40 см.

Соответствие характеристик прибора условиям его дальнейшей эксплуатации. Главным образом, температура окружающей среды и возможность использования счетчика при ее отрицательных значениях. Это касается случаев, когда прибор будет размещен вне строения (фасад, столб и так далее). В продаже имеются изделия, которые позволяют производить дистанционное считывание показаний. Это гораздо удобнее во многих отношениях. Но возникает вполне резонный вопрос – не будет ли меняться со временем протокол передачи информации? Есть такое понятие – «моральное старение» технического средства, поэтому при покупке такого устройства целесообразно учитывать и перспективу его эксплуатации (например, возможности по перенастройке), так как стоит оно значительно дороже более «простых» аналогов.


Все поставщики энергоносителей (энергетики, газовики и так далее) – организации коммерческого типа. Одно из направлений их деятельности – продажа приборов учета. Зачастую они просто навязывают нам определенный тип устройства, причем, как правило, не самый дешевый. Нужно знать, что у нас есть право выбора. Если посмотреть в специализированных магазинах, то можно найти и более дешевый прибор. Поэтому необходимо при подаче документов сразу же уточнить, какой счетчик подходит для установки на данном объекте (подразумеваются его параметры). А уж какую конкретно его модель приобрести, мы можем решить и сами. Главное – соответствие характеристик (в первую очередь, класс точности).

Для частных строений лучше приобретать счетчик двухрежимный. Дело в том, что прилегающая территория освещается и в темное время суток, а тарифы «дневной» и «ночной» – разные, причем последний значительно меньше. Даже если речь идет только об одной лампочке перед входной дверью (а часто их на участке значительно больше), то за месяц экономия получится вполне приличная. При первичной установке любого счетчика его опломбировка производится абсолютно бесплатно. Это нужно иметь в виду, так как нередко и за это пытаются взять с нас деньги.

Всё необходимое оборудование для установки приборов учёта вы можете приобрести по телефону +7 499 707 14 60 или переходите на сайт shop.p-el.ru, чтобы сделать заказ сразу на сайте!

Как правильно установить электросчётчик — Ремонт220

Автор Светозар Тюменский На чтение 3 мин. Просмотров 3.1k. Опубликовано Обновлено

Правила установки электросчётчика. Главным документом, определяющим правила установки электросчётчиков являются ПУЭ (Правила Устройства Электроустановок),  Учёт электроэнергии

Первое, на что следует обратить внимание перед установкой электросчётчика в квартире или в частном доме – это срок давности госповерки электросчётчика. Посмотреть дату госповерки можно на пломбе кожуха счётчика (не путайте с пломбой энергоснабжающей организации на клеммной крышке).

Оттиск на пломбе госповерителя расшифровывается так: римские цифры означают квартал, а две арабские цифры на обратной стороне – год госповерки. Будьте внимательны при покупке счётчика, т. к, согласно ПУЭ,  максимальный срок давности госповерки на момент установки не должен превышать 1 год для трёхфазного электросчётчика и 2 года – для однофазного, независимо был ли счётчик до этого в работе или нет.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках – с давностью не более 2 лет.

Монтаж электросчётчиков следует производить на высоте 0,8 – 1,7 м от пола, принято ставить их на уровне глаз, что в общем-то понятно: удобно для снятия показаний, обслуживания, замены.

Электросчётчик должен стоять ровно, с максимальным уклоном в сторону не более 1°. Это важно скорее для индукционного (электромеханического) счётчика, на погрешности электронного электросчётчика угол наклона никак не скажется. Но, правила – есть правила, поэтому лучше не экспериментировать и установить электросчётчик  ровно, с соблюдением всех норм.

Электрощит. Правилами не оговорены какие-то конкретные, разрешённые конструкции, исполнения и размеры электрощитов, однако, сказано следующее:

Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Коммутация перед счётчиком:



Для безопасной самостоятельной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Однако, иногда, энергоснабжающие организации видят автомат, установленный до счётчика  как способ хищения электроэнергии, поэтому, лучше заранее поместить его в специальный бокс, имеющий снаружи петельки для пломбирования. Это, наверняка избавит вас от ненужных вопросов представителей энергоснабжающей организации.

На видео показана схема и порядок установки нового электросчетчика на месте старого.

Мы искренне надеемся, что наша статья с видео помогла вам в установке электросчетчика в квартире своими руками.

Меняем счётчик самостоятельно и не переплачиваем в ЖКУ


Установка и подключение однофазного однотарифного счетчика электроэнергии СЕ101 R5 – Энергомера


Установка однофазного электросчетчика на даче своими руками – соединение автоматов в щитке


Установка счетчика электроэнергии


Счетчик электроэнергии – необходимый компонент любой системы электроснабжения. Всем известно, что предназначение данного устройства заключается в измерении и учете расхода электрической энергии постоянного и переменного тока.

От правильной установки счетчика зависит то, насколько правильно будут происходить расчеты оплаты за электричество, а также функционирование системы в целом.

Как происходит правильная установка счетчика электроэнергии?

Правила монтажа счетчика:

  • самым первым пунктом, на который необходимо обратить внимание, является помещение и его состояние. Счетчик электроэнергии должен устанавливаться в сухом доступном месте, к которому беспрепятственно можно приблизиться. Диапазон температур для такого помещения варьируется от 0 до +40 градусов по Цельсию (т.е. не ниже 0⁰, не выше 40⁰). Нередки ситуации, когда температурный режим сложно поддержать. Тогда на зимний период счетчик нужно утеплять, например, при помощи специального утепленного шкафа с подогревом.
  • место монтажа счетчика бывает различным. Устройство может устанавливаться на стене, на специальных панелях, в шкафах или же в отсеках комплектного распределительного устройства (КРУ).
  • способ крепления

Счетчики электроэнергии могут крепиться на металлических щитках, в щитках и боксах из пластика, а также на деревянных щитках.

  • высота установки

Нормированная высота расположения счетчика 800-1700 мм над уровнем земли. Также важно, чтобы устройство находилось на уровне глаз человека для наиболее удобного обслуживания и снятия показаний. Именно этим объясняется запрет на монтаж электросчетчиков на уличных столбах на большой высоте.

  • угол наклона при установке счетчика

Счетчики электроэнергии индукционного типа устанавливаются с наклоном не выше, чем 1 градус. Несоблюдение данного условия чревато отклонениями в учете показаний потребления электроэнергии.

размеры шкафов, ниш, щитов должны быть такими, чтобы обеспечивался простой доступ к выводам электрического счетчика или же к трансформаторам. Также габариты необходимо подбирать с учетом возможности замены счетчика.

  • подключение проводов к счетчику требует соблюдения двух важных правил: следование цветовой маркировке проводов и обеспечение защиты провода длиной свыше 12 мм.
  • коммутационные аппараты устанавливаются перед электросчетчиком для более быстрой и безопасной замены в случае необходимости.

Торговая сеть «Планета Электрика» имеет в своем ассортименте широкий выбор различных счетчиков электроэнергии.

Установка электросчетчика | Заметки электрика

Добрый день, дорогие гости и постоянные читатели сайта «Заметки электрика».

Сегодня я Вам расскажу как правильно произвести установку и монтаж электросчетчика.

Перед тем, как к этому приступать рекомендую прочитать мои следующие статьи: схема подключения счетчика прямого включения в сеть, подключение счетчика через трансформаторы тока, как выбрать электросчетчик, как правильно приобрести электросчетчик.

Установка электросчетчика производится по требованиям нормативного документа ПУЭ 7 издания, согласно раздела про учет электроэнергии.

1. Помещение

Счетчики электрической энергии необходимо устанавливать в сухих помещениях и они должны быть расположены в удобных и доступных местах для их обслуживания. Температура в таких помещениях не должны быть ниже 0°С и выше 40°С .

Если температурный режим трудно организовать, то необходимо предусмотреть утепление в зимний период, например, установить его в утепленный шкаф с возможностью подогрева.

2. Место установки

Электросчетчики разрешено устанавливать в следующих местах:

  • на стене
  • на панелях и щитах учета
  • в шкафах
  • в релейных отсеках КРУ (комплектное распределительное устройство)

3. Крепление

Счетчики электроэнергии допускается крепить:

  • на металлических щитках
  • в пластиковых щитках и боксах (пример установки счетчика в квартирном электрическом щитке)
  • на деревянных щитках

4. Высота

Монтаж и установка электросчетчиков производится на высоте от 800-1700 мм от уровня пола, а также желательно на уровне глаз человека — для удобства обслуживания и снятия его показаний. Это весомое доказательство тому, что счетчики ЗАПРЕЩЕНО устанавливать на уличных столбах (опорах) на недосягаемой высоте. Об этом подробнее здесь.

5. Угол наклона

Индукционные счетчики электроэнергии необходимо устанавливать с углом наклона не более 1°С. Если это условие не соблюдать, то возникнет дополнительная погрешность учета электроэнергии.

6. Габаритные размеры шкафов, ниш и щитков

Самое главное условие по габаритным размерам шкафов, ниш и щитков для установки счетчиков электрической энергии:

7. Подключение проводов к электросчетчику

При подключении проводов к счетчику электроэнергии необходимо соблюдать следующие условия:

8. Коммутационные аппараты

Для быстрой и безопасной замены электросчетчиков напряжением до 0,4 (кВ) необходимо установить перед ними коммутационный аппарат (автоматический выключатель, предохранители) на расстоянии не более 10 метров. Более подробно об этом читайте здесь.

Чаще всего, энергоснабжающая организация видит способ хищения или обмана в установке автоматического выключателя перед счетчиком. Поэтому рекомендую заранее поместить автоматический выключатель в специальный пластиковый бокс, который имеет «ушко» для его пломбирования.

P.S. Обязательно прочитайте мою статью о проблемах с энергоснабжающей организацией — Электросчетчик на улице. Законно ли?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как правильно установить и защитить уличный счётчик электроэнергии

Подключая электроэнергию к новому объекту, многие хозяева сталкиваются с тем, что энергоснабжающая организация требует от них установить электросчётчик на улице, а точнее — на фасаде здания или же на ближайшей опоре воздушной линии электропередач. В крайнем случае – на заборе. Их аргумент непоколебим — так удобно для работников ЭСО, которые смогут беспрепятственно получить доступ к нему в любое время, даже без хозяев. Но удобно ли это хозяевам? И насколько это требование законно?

Как и почему появился счетчик электроэнергии уличный

Требовать установку счётчика на улице — это грубое нарушение закона. Технические условия эксплуатации электросчётчиков, прописанные в ПУЭ (глава 1.5, пункт 1.5.27), гласят: допустимый температурный диапазон их эксплуатации от 0°C до +40°C, а место установки должно быть сухим — отсюда понятно, что речь идёт отнюдь не об улице. К тому же на улице нельзя избежать таких атмосферных воздействий, как дождь, снег, порывы ветра, что никак не увеличивает срок его службы. А теперь «самое интересное»: оказывается, при минусовых температурах электросчётчики индукционного типа начинают «грешить» — и отнюдь не на руку хозяевам. Набегающие за месяц дополнительные 10% могут просто «убить» старушку пенсионерку и подпортить настроение семье со средним достатком.

Однако это все просто и понятно, когда дело касается кого-то другого. А когда необходимо подключить электроэнергию в свой дом, а по другую сторону оказываются несговорчивые энергетики — после долгих или коротких пререканий практически все уступают и устанавливают счетчик электроэнергии уличный.

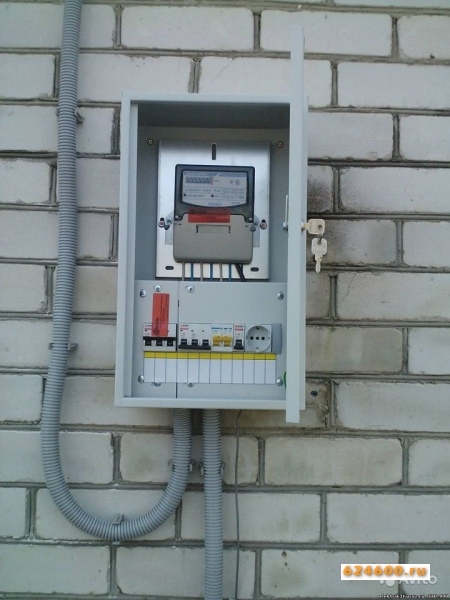

Как правильно установить и защитить электросчётчик на улице

У хозяев, столкнувшиеся с необходимостью установить электросчётчик на улице, возникает масса вопросов:

  • на какой высоте его устанавливать;
  • как установить на столбе сразу несколько счётчиков разных хозяев;
  • как уберечь его воров;
  • как подобрать уличный ящик для счётчика.

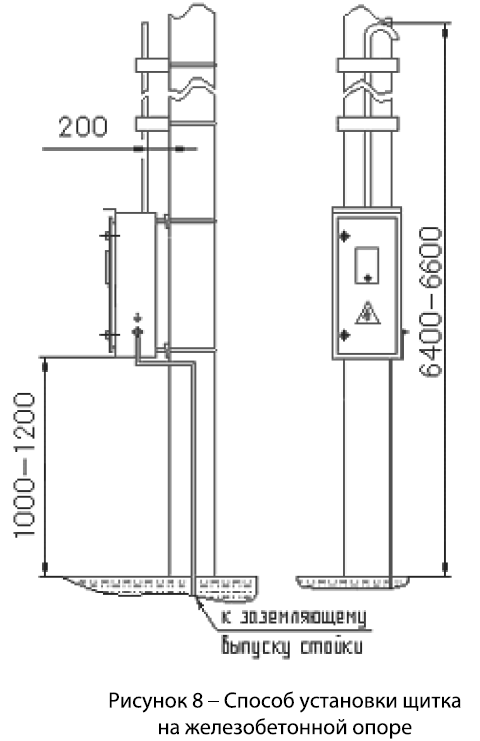

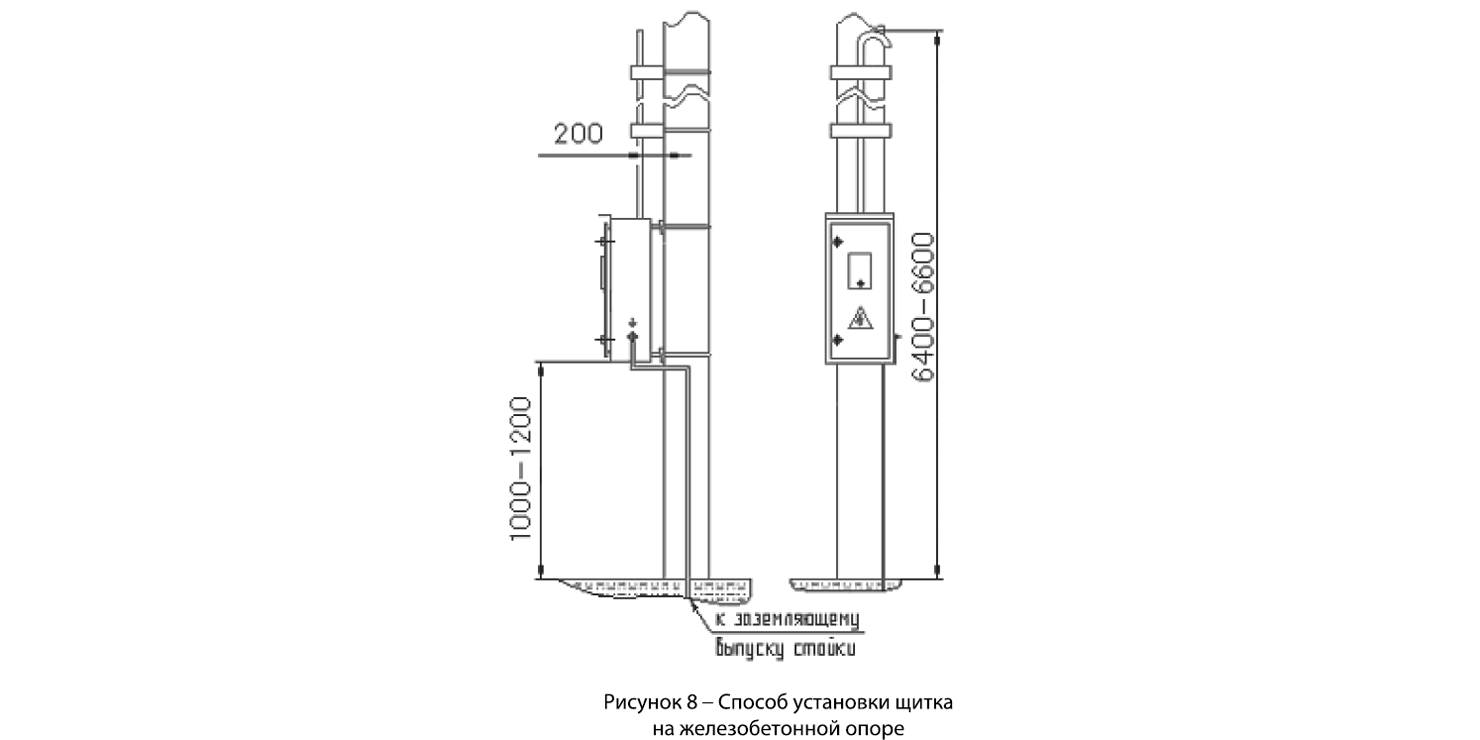

По нормам, прописанным в том же ПУЭ, счётчик электроэнергии уличный должен быть установлен на высоте от 0,8 до 1,7 м от земли. Такая доступная высота делает его привлекательным как для воров, так и для желающих подключиться к нему. Чтобы защитить счетчик электроэнергии уличный от воров, некоторые представители энергоснабжающих организаций советуют устанавливать его на высоте более 3 метров. Таким образом, достигается полная недосягаемость — и для хозяев, и для чужих любопытных глаз, что весьма неудобно для владельцев, желающих контролировать свои расходы. Самым лучшим, цивилизованным вариантом защиты электросчётчика окажется покупка специально созданного для него ящика.

Виды ящиков для уличного электросчётчика

Ящики, или по-другому пункты выносного учёта — это специальные защитные блоки, предназначенные для защиты электросчётчика от внешних воздействий, обычно оснащены дополнительной аппаратурой: грозозащитой, автоматическим выключателем и т. д. Ящики для счётчика различаются по уровню защиты – от IP20 до IP65. По способу установки различают ящики: открытые и скрытые, напольные, встраиваемые и накладные.

Многие модели ящиков радуют пользователей дополнительными функциями: антивандальной защитой, устойчивостью к химическим воздействиям, повышенной влагозащищенностью и др. Если в хозяйстве установлен счетчик электроэнергии уличный — жизненно необходимо подобрать ему защитный ящик, отвечающий всем его параметрам.

Как выбрать ящик для электросчётчика

Выбирая ящик для счётчика, нужно проследить есть ли у него:

  • места для установки выключателей-автоматов;
  • смотровое окно для снятия показателей;
  • отверстия для входящих и выходящих проводов;
  • возможности его опломбировать.

При выборе стоит обратить внимание на его предназначение: одни подходят для обычных счётчиков, другие – рассчитаны на трёхфазные. Важным критерием для ящика является его прочность. Современные производители предлагают покупателям ящики из высокопрочных материалов: металла, термопластика, самозатухающего поликарбоната — выбирать нужно модели с наивысшими показателями прочности, чтобы не беспокоиться о его повреждении.

Чтобы правильно защитить электроприбор, обезопасить и продлить срок его службы необходимо определиться с условиями, в которых он будет эксплуатироваться, техническими характеристиками и размерами счётчика — только владея полной информацией можно сделать правильный выбор. В идеале ящик для электросчётчика должен быть одинаковой с ним марки, что позволит им стопроцентно подойти друг к другу. Правильно установленный и защищённый уличный счётчик станет залогом безопасности и дома, и соседей.

Минимальная высота для счетчика электроэнергии

Какая минимальная высота для монтажа электрооборудования? Монтаж счетчика электроэнергии.

Счетчик электроэнергии
Электрооборудование Вопрос: Какова минимальная высота для монтажа электрооборудования?

  • Есть ли минимальная высота для установки счетчика услуг сбоку от дома.
  • Новый подземный сервис и новый сервис / метр 43 ″ до верха банки.
  • Насколько я понимаю, все панели должны быть установлены на 60–72 дюймов выше готовой конструкции.

Этот вопрос по электропроводке поступил от Энтони из Уайт-Пайн, штат Теннесси.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Энтони.

Установка электрооборудования

Приложение: установка электрической службы.
Уровень квалификации: Продвинутый — Лучше всего устанавливается лицензированным подрядчиком по электрике или сертифицированным мастером-электриком.
Необходимые инструменты: Сумка для электромонтажных работ с ручными инструментами и различными электроинструментами, необходимыми для конкретного метода электрического монтажа.
Расчетное время: зависит от типа панели, местоположения и доступного доступа к области проекта.
Меры предосторожности: Это масштабный проект. Работа с электрической панелью может быть связана с опасностью вспышки дуги и должна выполняться Лицензированным подрядчиком по электрике.
Уведомление: Установка электрической панели обслуживания должна производиться в соответствии с местными и национальными электротехническими нормативами с разрешением и проверяться.

Монтаж счетчика электроэнергии

    • Минимальная высота счетчика электроэнергии фактически указывается местным поставщиком электроэнергии или энергетической компанией.
    • Национальный электротехнический кодекс NEC не определяет минимальную высоту для счетчика услуг, однако типичная минимальная высота для установки счетчика услуг на стороне дома составляет от 5 до 6 футов над готовым уровнем или ровной поверхностью.

Подробнее об электрических услугах

Домашние электрические коды обслуживания

Основные электрические схемы дома

Электросхемы и автоматические выключатели в доме

В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и значений силы тока, используемых в большинстве домов.
Список электрических цепей панели

Подземные электрические коды


» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 120 и 240 В
Электропроводка выключателей света
Электропроводка 3-проводного и 4-проводного электропроводки
Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Как найти и устранить неисправности и отремонтировать электропроводку
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
900 13. …и многое другое.

Базовая домашняя электрическая проводка на примере

Краткий обзор домашней электропроводки

Поможем правильно подключить

Узнайте больше из моего курса «Домашняя электрическая проводка»:

Базовая домашняя электрическая проводка на примере

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.


Установка прибора

| Xcel Energy

В местах с сильным снегопадом, ледовой нагрузкой и на высоте более 6000 футов все счетчики должны быть установлены на фронтальной или непротекающей стороне здания или другого сооружения, и не должно быть прилегающих линий крыши, которые будут капать. непосредственно на или в сторону соседней установки счетчика. Дополнительные сведения см. В чертеже SC-20A в Руководстве по установке и использованию энергетических стандартов Xcel (PDF).

Обратите внимание: Xcel Energy не несет ответственности за перемещение вспомогательного оборудования, служебного входа или измерительного оборудования в результате неправильного размещения, не соответствующего требованиям.

Должен быть минимальный радиальный зазор 3 фута между точкой сброса / выпуска линии сбросного устройства, вентиляционным отверстием регулятора или соединенным трубопроводом выходного отверстия всех комплектов счетчиков газа и источников возгорания. Любая точка выпуска / выпуска линии сбросного устройства, вентиляционного отверстия регулятора или подсоединенного выпускного трубопровода должна располагаться снаружи, где газ может свободно выходить в атмосферу, и вдали от любого отверстия в здании.

Не должно быть никакого механического, электрического или коммуникационного оборудования, установленного непосредственно за набором газовых счетчиков, в области 12 дюймов по обе стороны от набора газовых счетчиков или над набором газовых счетчиков. Кабель может проходить через пространство над счетчиком комплект, если он прикреплен непосредственно к стене за комплектом.

Запрещенные местоположения счетчиков газа:

  • Каждый счетчик, существующий в здании, должен быть расположен в вентилируемом месте на расстоянии более трех футов от любого источника возгорания или источника тепла, которые могут повредить счетчик.
  • Газовые счетчики нельзя размещать в машинных, котельных, обогревательных или электрических.
  • Газовые счетчики нельзя размещать под внутренними лестницами или витринами.
  • В Мичигане счетчик нельзя устанавливать в спальне, туалете, ванной, под лестницей из горючего материала, а также в непроветриваемом или недоступном месте.

% PDF-1.6 % 1 0 obj >>> / Pages 3 0 R / StructTreeRoot 6 0 R / Тип / Каталог >> endobj 5 0 obj > / Шрифт >>> / Поля [] >> endobj 2 0 obj > поток 2014-08-06T15: 01: 16-05: 002014-08-06T15: 01: 15-05: 002014-08-06T15: 01: 16-05: 00Adobe Acrobat 8.0 Приложение для объединения файлов / pdf

  • RickH
  • uuid: 6a0516cc-7b15-4319-80d1-bf15150ac0bbuuid: 1efbbf32-e0dd-4ff2-885b-8a4bb4a5abc1Adobe Acrobat 8.0 конечный поток endobj 3 0 obj > endobj 6 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > endobj 34 0 объект > endobj 35 0 объект > endobj 36 0 объект > endobj 37 0 объект > endobj 38 0 объект > endobj 39 0 объект > endobj 40 0 объект > endobj 41 0 объект > endobj 42 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > endobj 46 0 объект > endobj 47 0 объект > endobj 48 0 объект > endobj 49 0 объект > endobj 50 0 объект > endobj 51 0 объект > endobj 52 0 объект > endobj 53 0 объект > endobj 54 0 объект > endobj 55 0 объект > endobj 56 0 объект > endobj 57 0 объект > endobj 58 0 объект > endobj 59 0 объект > endobj 60 0 obj > endobj 61 0 объект > endobj 62 0 объект > endobj 63 0 объект > endobj 64 0 объект > endobj 65 0 объект > endobj 66 0 объект > endobj 67 0 объект > endobj 68 0 объект > endobj 69 0 объект > endobj 70 0 объект > endobj 71 0 объект > endobj 72 0 объект > endobj 73 0 объект > endobj 74 0 объект > endobj 75 0 объект > endobj 76 0 объект > endobj 77 0 объект > endobj 78 0 объект > endobj 79 0 объект > endobj 80 0 объект > endobj 81 0 объект > endobj 82 0 объект > endobj 83 0 объект > endobj 84 0 объект > endobj 85 0 объект > endobj 86 0 объект > endobj 87 0 объект > endobj 88 0 объект > endobj 89 0 объект > endobj 90 0 объект > endobj 91 0 объект > endobj 92 0 объект > endobj 93 0 объект > endobj 94 0 объект > endobj 95 0 объект > endobj 96 0 объект > endobj 97 0 объект > endobj 98 0 объект > endobj 99 0 объект > endobj 100 0 объект > endobj 101 0 объект > endobj 102 0 объект > endobj 215 0 объект > endobj 218 0 объект > endobj 221 0 объект > endobj 224 0 объект > endobj 229 0 объект > endobj 234 0 объект > endobj 241 0 объект > endobj 242 0 объект > endobj 243 0 объект > endobj 244 0 объект > endobj 245 0 объект > endobj 246 0 объект > endobj 247 0 объект > endobj 248 0 объект > endobj 249 0 объект > endobj 250 0 объект > endobj 251 0 объект > endobj 252 0 объект > endobj 253 0 объект > endobj 254 0 объект > endobj 255 0 объект > endobj 256 0 объект > endobj 257 0 объект > endobj 258 0 объект > endobj 259 0 объект > endobj 260 0 объект > endobj 261 0 объект > endobj 262 0 объект > endobj 263 0 объект > endobj 264 0 объект > endobj 265 0 объект > endobj 266 0 объект > endobj 267 0 объект > endobj 268 0 объект > endobj 269 ​​0 объект > endobj 270 0 объект > endobj 271 0 объект > endobj 272 0 объект > endobj 273 0 объект > endobj 274 0 объект > endobj 277 0 объект > endobj 278 0 объект > endobj 279 0 объект > endobj 280 0 объект > endobj 281 0 объект > endobj 282 0 объект > endobj 283 0 объект > endobj 284 0 объект > endobj 285 0 объект > endobj 286 0 объект > endobj 287 0 объект > endobj 288 0 объект > endobj 289 0 объект > endobj 290 0 объект > endobj 291 0 объект > endobj 292 0 объект > endobj 293 0 объект > endobj 294 0 объект > endobj 295 0 объект > endobj 296 0 объект > endobj 297 0 объект > endobj 298 0 объект > endobj 299 0 объект > endobj 300 0 объект > endobj 301 0 объект > endobj 302 0 объект > endobj 303 0 объект > endobj 304 0 объект > endobj 305 0 объект > endobj 308 0 объект > endobj 309 0 объект > endobj 310 0 объект > endobj 311 0 объект > endobj 312 0 объект > endobj 313 0 объект > endobj 314 0 объект > endobj 315 0 объект > endobj 316 0 объект > endobj 317 0 объект > endobj 318 0 объект > endobj 319 0 объект > endobj 320 0 объект > endobj 321 0 объект > endobj 322 0 объект > endobj 323 0 объект > endobj 324 0 объект > endobj 325 0 объект > endobj 326 0 объект > endobj 327 0 объект > endobj 328 0 объект > endobj 329 0 объект > endobj 330 0 объект > endobj 331 0 объект > endobj 332 0 объект > endobj 333 0 объект > endobj 334 0 объект > endobj 335 0 объект > endobj 336 0 объект > endobj 337 0 объект > endobj 338 0 объект > endobj 339 0 объект > endobj 342 0 объект > endobj 343 0 объект > endobj 344 0 объект > endobj 345 0 объект > endobj 346 0 объект > endobj 347 0 объект > endobj 348 0 объект > endobj 349 0 объект > endobj 350 0 объект > endobj 351 0 объект > endobj 352 0 объект > endobj 353 0 объект > endobj 354 0 объект > endobj 355 0 объект > endobj 356 0 объект > endobj 357 0 объект > endobj 358 0 объект > endobj 361 0 объект > endobj 362 0 объект > endobj 363 0 объект > endobj 364 0 объект > endobj 365 0 объект > endobj 366 0 объект > endobj 367 0 объект > endobj 368 0 объект > endobj 369 0 объект > endobj 370 0 объект > endobj 371 0 объект > endobj 372 0 объект > endobj 373 0 объект > endobj 374 0 объект > endobj 375 0 объект > endobj 376 0 объект > endobj 377 0 объект > endobj 378 0 объект > endobj 379 0 объект > endobj 380 0 объект > endobj 381 0 объект > endobj 382 0 объект > endobj 383 0 объект > endobj 386 0 объект > endobj 387 0 объект > endobj 388 0 объект > endobj 389 0 объект > endobj 390 0 объект > endobj 391 0 объект > endobj 392 0 объект > endobj 393 0 объект > endobj 394 0 объект > endobj 395 0 объект > endobj 396 0 объект > endobj 397 0 объект > endobj 398 0 объект > endobj 399 0 объект > endobj 400 0 obj > endobj 401 0 объект > endobj 404 0 объект > endobj 405 0 объект > endobj 406 0 объект > endobj 407 0 объект > endobj 408 0 объект > endobj 409 0 объект > endobj 410 0 объект > endobj 411 0 объект > endobj 412 0 объект > endobj 413 0 объект > endobj 414 0 объект > endobj 415 0 объект > endobj 416 0 объект > endobj 417 0 объект > endobj 418 0 объект > endobj 419 0 объект > endobj 420 0 объект > endobj 421 0 объект > endobj 422 0 объект > endobj 423 0 объект > endobj 424 0 объект > endobj 425 0 объект > endobj 426 0 объект > endobj 427 0 объект > endobj 402 0 объект > endobj 403 0 объект > endobj 384 0 объект > endobj 385 0 объект > endobj 359 0 объект > endobj 360 0 объект > endobj 340 0 объект > endobj 341 0 объект > endobj 306 0 объект > endobj 307 0 объект > endobj 275 0 объект > endobj 276 0 объект > endobj 239 0 объект > endobj 240 0 объект > endobj 237 0 объект > endobj 238 0 объект > endobj 235 0 объект > endobj 236 0 объект > endobj 232 0 объект > endobj 233 0 объект > endobj 230 0 объект > endobj 231 0 объект > endobj 227 0 объект > endobj 228 0 объект > endobj 225 0 объект > endobj 226 0 объект > endobj 222 0 объект > endobj 223 0 объект > endobj 219 0 объект > endobj 220 0 объект > endobj 216 0 объект > endobj 217 0 объект > endobj 213 0 объект > endobj 214 0 объект > endobj 211 0 объект > endobj 212 0 объект > endobj 209 0 объект > endobj 210 0 объект > endobj 207 0 объект > endobj 208 0 объект > endobj 205 0 объект > endobj 206 0 объект > endobj 203 0 объект > endobj 204 0 объект > endobj 201 0 объект > endobj 202 0 объект > endobj 199 0 объект > endobj 200 0 объект > endobj 196 0 объект > endobj 197 0 объект > endobj 198 0 объект > endobj 193 0 объект > endobj 194 0 объект > endobj 195 0 объект > endobj 191 0 объект > endobj 192 0 объект > endobj 189 0 объект > endobj 190 0 объект > endobj 186 0 объект > endobj 187 0 объект > endobj 188 0 объект > endobj 184 0 объект > endobj 185 0 объект > endobj 182 0 объект > endobj 183 0 объект > endobj 180 0 объект > endobj 181 0 объект > endobj 178 0 объект > endobj 179 0 объект > endobj 176 0 объект > endobj 177 0 объект > endobj 173 0 объект > endobj 174 0 объект > endobj 175 0 объект > endobj 171 0 объект > endobj 172 0 объект > endobj 169 0 объект > endobj 170 0 объект > endobj 167 0 объект > endobj 168 0 объект > endobj 165 0 объект > endobj 166 0 объект > endobj 162 0 объект > endobj 163 0 объект > endobj 164 0 объект > endobj 160 0 объект > endobj 161 0 объект > endobj 157 0 объект > endobj 158 0 объект > endobj 159 0 объект > endobj 154 0 объект > endobj 155 0 объект > endobj 156 0 объект > endobj 152 0 объект > endobj 153 0 объект > endobj 150 0 объект > endobj 151 0 объект > endobj 148 0 объект > endobj 149 0 объект > endobj 146 0 объект > endobj 147 0 объект > endobj 144 0 объект > endobj 145 0 объект > endobj 142 0 объект > endobj 143 0 объект > endobj 139 0 объект > endobj 140 0 объект > endobj 141 0 объект > endobj 137 0 объект > endobj 138 0 объект > endobj 134 0 объект > endobj 135 0 объект > endobj 136 0 объект > endobj 132 0 объект > endobj 133 0 объект > endobj 130 0 объект > endobj 131 0 объект > endobj 128 0 объект > endobj 129 0 объект > endobj 126 0 объект > endobj 127 0 объект > endobj 124 0 объект > endobj 125 0 объект > endobj 121 0 объект > endobj 122 0 объект > endobj 123 0 объект > endobj 118 0 объект > endobj 119 0 объект > endobj 120 0 объект > endobj 116 0 объект > endobj 117 0 объект > endobj 114 0 объект > endobj 115 0 объект > endobj 112 0 объект > endobj 113 0 объект > endobj 110 0 объект > endobj 111 0 объект > endobj 107 0 объект > endobj 108 0 объект > endobj 109 0 объект > endobj 105 0 объект > endobj 106 0 объект > endobj 103 0 объект > endobj 104 0 объект > endobj 10 0 obj > / ExtGState> / Font> / Pattern> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >> endobj 428 0 объект > поток HW] o8} ׯ = ( ( i; fmv (J \ R. S2jSd ލ97 In? $ OEL˙FqeƼ [L! Lermú5 ~ g = tE # w8yn =, WYy9}] P S [YjN3: |> igtC7

    Общие требования к установке, часть XX

    Один из способов защитить людей от опасностей, связанных с использованием электричества, — это обеспечить достаточное рабочее пространство перед электрическим оборудованием и вокруг него. Статья 110.26 Национального электротехнического кодекса (NEC) содержит спецификации размеров рабочего пространства, необходимого для всего электрического оборудования. Это рабочее пространство также должно поддерживаться, чтобы обеспечить готовую и безопасную эксплуатацию и техническое обслуживание такого оборудования.Минимальные размеры по глубине, ширине и высоте рабочего пространства указаны в пунктах 110.26 (A) (1), (A) (2) и (A) (3).

    Высота рабочего пространства для оборудования, работающего при номинальном напряжении 600 В (В) или ниже относительно земли и которое может потребовать проверки, регулировки, обслуживания или технического обслуживания при включенном питании, должна соответствовать 110. 26 (A) (3). Рабочее пространство должно быть свободным и простираться от уровня, пола или платформы до высоты 6 1 / 2 футов или высоты оборудования, в зависимости от того, что больше.Само электрическое оборудование может иметь высоту менее 6 1 / 2 футов, но если оно установлено так, чтобы верх оборудования был выше 6 1 / 2 футов, минимальное рабочее пространство Высота должна быть высотой оборудования.

    Например, щит устанавливается рядом с выключателем (предохранителем) на стене из бетонных блоков. Фактическая высота панели составляет 5 футов 4 дюйма, но она установлена ​​на высоте 20 дюймов от пола. Верх панели составляет 84 дюйма (7 футов) над полом.В этой установке автоматический выключатель (в самом верхнем положении) не находится на высоте более 6 футов 7 дюймов от пола. Следовательно, эта установка соответствует требованиям 404.8 (A). Верх выключателя находится на высоте всего 72 дюйма (6 футов) над полом. Поскольку верхняя часть панели находится на высоте более 6 1 / 2 футов над полом, минимальная высота рабочего пространства, необходимая для этой панели, равна высоте панели. Минимальная высота рабочего пространства, необходимая для этого разъединителя, составляет 6 1 / 2 футов (см. Рисунок 1).

    Второе предложение в 110.26 (A) (3) гласит, что в пределах требований этого раздела к высоте другое оборудование, расположенное выше или ниже электрического оборудования, может выходить за пределы передней части оборудования, но разница в глубине не должна быть более 6 дюймов. Важно отметить, что другое оборудование должно быть связано с электрической установкой.

    Например, над желобом (кабельным каналом) монтируются два щитовых щитка. Поскольку желоб содержит проводники для щитков, он связан с электроустановкой.Каждая панель имеет глубину 6 дюймов, а глубина желоба — 12 дюймов. Поскольку перепад глубины не превышает 6 дюймов, такая установка разрешена (см. Рисунок 2).

    Не существует ограничений на количество элементов, разрешенных выше или ниже электрического оборудования в пределах требований по высоте 110,26 (A) (3), пока другое оборудование связано с электрической установкой и не выходит за пределы передней части электрооборудования. оборудование более чем на 6 дюймов.Обратите внимание, что никакие требования не ограничивают электрическое оборудование в пределах высоты 110,26 (A) (3) от выхода более чем на 6 дюймов за переднюю часть другого связанного оборудования, если для другого оборудования также не требуется рабочее пространство.

    Например, желоб устанавливается над распределительным щитом. Он связан с электроустановкой и, следовательно, может находиться в выделенном для распределительного щита пространстве оборудования. Глубина желоба составляет 12 дюймов, а глубина распределительного щита — 24 дюйма.Хотя распределительный щит выступает более чем на 6 дюймов за переднюю часть желоба, установка разрешена (см. Рисунок 3).

    Фактическая глубина электрооборудования и связанного с ним оборудования может отличаться более чем на 6 дюймов, если разница в глубине после установки не превышает 6 дюймов. Например, панель глубиной 4 дюйма необходимо установить над желобом глубиной 12 дюймов. Желоб содержит проводники для щитка; следовательно, он связан с электрической установкой.Если бы щиток был установлен непосредственно на стене над желобом, установка была бы нарушением 110,26 (A) (3), потому что желоб выходил бы на 8 дюймов за переднюю часть щитка. Максимальное расстояние, на которое он может выходить за пределы панели, составляет 6 дюймов. В этой установке стальная труба 2 дюйма квадратного сечения будет прикреплена к стене, а щиток будет прикреплен к трубе. После того, как щит будет установлен на расстоянии 2 дюймов от стены, разница в глубине будет не более 6 дюймов.Поскольку желоб после установки не выходит за пределы передней части панели более чем на 6 дюймов, такая установка разрешена (см. Рисунок 4).

    Старая общепринятая практика заключалась в установке трансформатора на полу перед щитом. В NEC 1996 года в Раздел 110-16 (a) было добавлено предложение, касающееся рабочих зазоров, и разрешало использование другого оборудования в рабочем пространстве; однако все оборудование в рабочем пространстве должно быть одинаковой глубины.Помимо ряда изменений этого раздела в издании 1999 г., нумерация раздела была изменена с 110-16 на 110-26.

    В NEC 1999 года новый подраздел касался высоты рабочего пространства. Требование было изменено, чтобы разрешить установку другого оборудования, связанного с электрической установкой, над или под электрооборудованием, если оно не выходит за пределы передней части оборудования более чем на 6 дюймов. Хотя ранее это было разрешено, установка трансформатора на полу перед щитом больше не разрешается, если только передняя часть трансформатора не выступает более чем на 6 дюймов перед щитом (см. Рисунок 5).

    Раздел высоты рабочего пространства содержит два исключения. Первый относится к существующим жилищным единицам, в которых вспомогательное оборудование или щитовые панели, не превышающие 200 ампер, должны быть разрешены в помещениях с высотой рабочего пространства менее 6 1 2 футов [110,26 (A) (3) Исключение № . 1].

    Второе исключение было новым в NEC 2011 года. Счетчики, установленные в гнездах счетчиков, должны выходить за пределы другого оборудования.В этом разделе говорится, что розетка счетчика должна соответствовать правилам этого раздела.

    Например, розетка для счетчика (основание счетчика) установлена ​​над стойкой к атмосферным воздействиям. Глубина основания счетчика и наружной панели составляет 4 дюйма. Счетчик коммунальной компании выходит за пределы передней части основания счетчика на 8 дюймов. Поскольку основание счетчика и щиток имеют одинаковую глубину, счетчик коммунального предприятия выходит за лицевую часть щитка на 8 дюймов. Без 110.26 (A) (3) Исключение № 2, такая установка будет нарушением. Однако, поскольку счетчики, установленные в гнездах счетчиков, могут выступать более чем на 6 дюймов за щиток, такая установка разрешена (см. Рисунок 6).

    В колонке следующего месяца продолжается обсуждение требований к электромонтажу.

    затопленных счетчиков вызывают вопросы об их установленной высоте

    Район штата Айова во второй раз за восемь лет переживает большие расходы из-за наводнения, особенно когда жители и официальные лица считают, что электрические повреждения можно было уменьшить.

    Согласно отчету The Gazette , около 20 принадлежащих городу башен с электросчетчиками могут нуждаться в замене по цене около 15 000 долларов каждая, и если не будет оказана федеральная помощь, местные налогоплательщики окажутся на крючке. Электроэнергия в гавани остается отключенной и может быть отключена на некоторое время.

    Район, Эллис-Харбор, является частью Сидар-Рапидс. После наводнения 2008 года были внесены изменения, чтобы лучше защитить гавань от ущерба от наводнения, включая добавление плавучих домов с кабельным привязыванием к берегу в качестве отказоустойчивых и промышленных плавучих устройств, в отличие от поплавков в бочках для новых плавучих домов или новых владельцев.

    Электросчетчики и опоры также были перенесены со стороны на вершину склона, поднявшись на высоту около пяти футов. Но этого было недостаточно. Когда 27 сентября река Кедр достигла отметки почти 22 фута, несколько метров было затоплено.

    Фактически, опасения были высказаны на встречах между Комиссией по благоустройству набережной, Alliant Energy и городскими властями после наводнения 2008 года.

    Cedar Rapids владеет инфраструктурой, но размещение счетчиков регулируется коммунальными предприятиями, которые требуют, чтобы счетчики были не выше 4-6 футов над уровнем земли, чтобы можно было безопасно считывать показания счетчиков вручную, говорится в отчете.

    По словам директора городских парков и зон отдыха, который не работал в городе в 2008 году, но был проинструктирован персоналом, сказал, что город «поощрял» Alliant поднять больше счетчиков после 2008 года, но энергетическая компания отказалась отклоняться от своих стандартов. .

    Городские власти и Alliant обсуждают возможные решения, позволяющие избежать такого же ущерба в будущем, включая размещение счетчиков выше и наличие удаленного считывающего устройства, доступного на уровне земли или из транспортного средства, что доступно для некоторых новых структур.

    Как подключить электрическую коробку счетчика

    Если вы переезжаете в новый дом, рано или поздно вы наткнетесь на ящик электрического счетчика. Эта коробка служит ограждением. В нем находится электросчетчик — устройство, которое контролирует потребление электроэнергии в вашем доме.

    Следовательно, коробка электрического счетчика должна быть прочной и стоять на месте. Коробка не должна быть непрочной. Обеспечение его безопасности и хорошей защиты в любых условиях — одна из ваших обязанностей как домовладельца.Хорошо охраняйте этот ящик, поскольку он контролирует вашу мощность.

    За показания счетчика внутри ящика электрического счетчика отвечает поставщик электроэнергии. Коробка электросчетчика ваша. В Новом Южном Уэльсе существует стандартная процедура, установленная Energy NSW. Только ASP (аккредитованный поставщик услуг) должен устанавливать электрические счетчики. Гордон Пауэрс аккредитовал электриков 2-го уровня для выполнения таких задач. Они могут помочь вам с проблемами, связанными с вашим электросчетчиком. Сюда входят ящики для электросчетчиков. Вы можете рассчитывать на то, что они сделают что-то за вас.

    Есть несколько вещей, которые вы можете сделать при установке боксов. Главное, чтобы ящик электросчетчика был максимально надежным и прочным. Он должен соответствовать рекомендациям энергетического совета. Считайте их предварительными шагами перед тем, как поставить новую коробку.

    1. Найдите место для распределительной коробки

    Определите, где внутри вашего дома вы хотите разместить ящик электрического счетчика. Важно учитывать высоту, на которой местный электрик установит вашу коробку.Минимальная высота ящиков для электрических счетчиков составляет 48 дюймов от земли. Максимальная высота установки составляет 72 дюйма. Держите ящик на высоте, чтобы он был доступен для вас.

    2. Отключите все электричество в своей собственности

    Установки ящиков для электрических счетчиков могут привести к поражению электрическим током. Убедитесь, что в вашем доме отключено все электричество. Электросчетчик принадлежит поставщику электроэнергии в вашем доме. Лучше всего связаться с ними и поработать с ними для установки коробки, чтобы избежать несчастных случаев и повреждений.Они несут ответственность за полное отключение электричества в вашем доме.

    3. Вызвать электрика

    Пора. Для фактической установки коробки электрического счетчика обратитесь к местным надежным электрикам. У них есть соответствующее обучение и лицензия, чтобы обращаться с вашим ящиком электрического счетчика и заботиться о нем. Гордон Пауэрс — тот, на кого можно положиться в этой области. Не забывайте, ваша безопасность важнее всего!

    4. Прикрепите коробку к стене

    На этом этапе ваш электрик монтирует коробку электрического счетчика.Коробки электрических счетчиков обычно имеют вырезы для винтов и креплений. Прикрутите коробку к стене. Лучше всего, если на стене или в выбранном месте будет подготовленная точка для установки шурупов. Таким образом, винты действительно войдут в отверстие. Они вызывают меньше повреждений или несчастных случаев из-за незакрепленной крышки.

    5. Вырезать отверстие под проводку

    Должен быть вырез для проводки вашего электросчетчика. Провода должны проходить через вырез достаточно удобно.Кроме того, вырез служит другой цели. Это точка вставки защитной трубки или трубки. Обеспечьте безопасность не только считывающего устройства, но и дорожки проводки. Они могут стать причиной такой же опасности, если вы не защитите их достаточно хорошо.

    6. Подключите проводку

    После крепления коробки к стене и закрепления выреза для проводки теперь можно подключать провода. Осторожно и полностью подключите провода к счетчику.

    7.Дважды установите флажок

    После установки коробки электросчетчика и закрепления проводов к счетчику все перепроверьте. Постучите по коробке пару раз и убедитесь, что она на месте. Пропустите трубку или трубу, которая защищает проводку через вырез.

    Заключение

    Установка коробки электросчетчика так же важна, как и любой другой электромонтаж. Вам по-прежнему нужны люди с достаточной подготовкой и опытом, чтобы справиться с этими аспектами дома.Любая неудача может привести к повреждению или неисправности. Вы хотите избежать этого для вашего места. Поэтому лучше вызвать электриков. В Gordon Powers мы предоставляем экспертные электрические услуги, включая услуги по учету электроэнергии в Сиднее.

    Для справок или записи на прием, пожалуйста, позвоните нам по телефону (02) 9199 7480 или запишитесь на прием онлайн здесь.

    Как читать ваш счетчик

    Измеритель SRP в вашем доме отслеживает ваше ежедневное потребление энергии.Ниже приведены объяснения того, как считывать показания каждого типа счетчиков для наших вариантов тарифного плана «Базовый», «Время суток», «Генерация клиентов» и «Электромобиль (EV)».

    Метров

    Landis + Gyr

    Вы можете считать показания этого глюкометра с помощью ЖК-дисплея самого глюкометра.

    Чтобы узнать потребность в кВт, подождите, пока на ЖК-дисплее счетчика отобразится код 10.Код отображается в области 3 — см. Легенду. Будет отображена ваша максимальная мощность в кВт за день; это максимальная средняя нагрузка за 15 или 30-минутный интервал, в зависимости от вашего тарифного плана, за день.

    Код Описание чтения
    0 Код 0 — время суток (HH.ММ)
    2 Код 2 — Дата (ММ ДД ГГ)
    3 Код 3 — общее считывание кВтч (включая показания в пик и вне пиковой нагрузки)
    4 Код 4 — пиковый кВтч
    5 Код 5 — Непиковые кВтч
    7 Код 7 — сверхвысокая мощность кВтч (только для электромобилей)
    10 Максимум кВт — это максимальная средняя нагрузка за день с интервалом в 15 или 30 минут, в зависимости от вашего тарифного плана.

    Если вы хотите просмотреть исторические ежедневные показания этого счетчика, вы можете сделать это онлайн, используя «Моя учетная запись».

    Landis + Gyr солнечный счетчик

    Счетчик Landis + Gyr также работает в домах с солнечной системой электроснабжения. Индикаторы внизу экрана показывают поток электричества.

    Код Описание чтения
    Когда индикаторы движутся справа налево, ваша солнечная система вырабатывает энергию и отправляет ее в SRP.
    Когда индикаторы движутся слева направо, ваш дом покупает способность системы SRP.

    Elster REX счетчики

    Счетчики Elster REX включают солнечные счетчики REX1, REX2 и REX2.

    Измеряемые величины: счетчики REX могут отображать значения как энергии, так и потребления. Значения энергии могут отображаться пятью цифрами. Если количество требует меньшего количества цифр, используются ведущие нули. Если используется измерение TOU, счетчики могут отображать количество энергии для каждого тарифа. Идентификатор ставки показывает соответствующую ставку для каждого количества.

    Пожалуйста, обратитесь к изображениям ниже, чтобы просмотреть образцы дисплеев, которые будут циклически проходить счетчики REX.Коды и соответствующие описания следующие:

    REX1

    Этот счетчик можно прочитать с помощью ЖК-дисплея на самом счетчике.

    Код Описание чтения
    8888,88 Тест дисплея
    т Время суток (военное время)
    кВтч Общее считывание кВтч (включая показания в пик и вне нагрузки)
    Стоимость A кВтч Пиковая мощность (только для клиентов TOU)
    Скорость C кВтч Непиковый кВтч (только для клиентов TOU)

    Если вы хотите просмотреть исторические ежедневные показания этого счетчика, вы можете сделать это онлайн, используя «Моя учетная запись».

    REX2

    Этот счетчик можно прочитать с помощью ЖК-дисплея на самом счетчике.

    Код Описание чтения
    8888,88 Тест дисплея
    т Время суток (военное время)
    кВтч Общее считывание кВтч (включая показания в пик и вне нагрузки)
    T A кВтч Пиковая мощность (только для клиентов TOU)
    T C кВтч Непиковый кВтч (только для клиентов TOU)

    Если вы хотите просмотреть исторические ежедневные показания этого счетчика, вы можете сделать это онлайн, используя «Моя учетная запись».

    REX2 солнечный счетчик

    REX2 также работает на счетчике для дома с солнечной системой электроснабжения.

    Стрелки внизу дисплея показывают поток электричества. Левая стрелка указывает, когда ваша солнечная система производит энергию и отправляет ее в SRP. Правая стрелка показывает, когда ваш дом покупает энергию из системы SRP. Мигающие стрелки указывают количество энергии, которую вы покупаете или продаете.Чем быстрее мигает, тем больше энергии покупается или продается.

    Код Описание чтения
    Указывает, что солнечные панели производят энергию, которую покупает SRP.
    Указывает, что энергия покупается у SRP

    Elster A3T измеритель

    Этот счетчик можно прочитать с помощью ЖК-дисплея на самом счетчике.

    Код Описание чтения
    888 Тест дисплея
    0 Время суток (военное время)
    1 День недели
    2 Дата
    3 Всего кВтч
    4 Пиковая мощность кВтч (тариф A)
    5 Внепиковые кВтч (тариф C)
    7 Супер-непиковая мощность кВтч (тариф D — только тарифный план для электромобилей)
    10 Максимум кВт — это максимальная средняя нагрузка за день с интервалом в 15 или 30 минут, в зависимости от вашего тарифного плана.

    Если вы хотите просмотреть исторические ежедневные показания этого счетчика, вы можете сделать это онлайн, используя «Моя учетная запись».

    К началу

    Regresar al Principio

    Механические счетчики

    SRP использует следующие механические счетчики.

    Цифровой:
    Цифровой счетчик отображает числа в четырех или пяти окнах.Если у вас есть этот измеритель, вы просто записываете числа (например, на Рисунке 1 ваше показание будет 8304).

    Наберите:
    Большинство измерителей SRP представляют собой измерители циферблатного типа с четырьмя или пятью циферблатами в виде часов, пронумерованных по часовой стрелке и против часовой стрелки (см. Рисунок 2). Для этих счетчиков вам нужно читать циферблаты справа налево в соответствии с направлением стрелки. Следуйте этим рекомендациям при чтении циферблатов:

    • Если указатель находится между двумя числами , запишите наименьшее число. (Если это не 9 и 0, тогда вы должны записать 9.)
    • Если указатель находится прямо на числе , посмотрите на циферблат справа. Если указатель находится между 9 и 0, запишите меньшее число. Если он находится между 0 и 1, запишите большее число.
    • Чтобы рассчитать использование , прочтите числа, которые вы записали для каждого набора, слева направо (в нашем примере это будет 9079). Чтобы определить, сколько киловатт-часов (кВтч) вы израсходовали, вычтите предыдущее показание из текущего и умножьте разницу на множитель счетчика, который можно найти на вашем счетчике.

    Если у вас есть какие-либо вопросы по поводу вашего счетчика, позвоните представителю службы поддержки клиентов SRP по телефону (602) 236-8888.

    К началу

    Regresar al Principio

    Счетчики времени использования

    SRP использует следующие счетчики для некоторых счетов из тарифного плана TOU (E-26). Ниже приведены типы счетчиков TOU, указанные производителем. Каждый счетчик отображает не только ваше потребление в киловатт-часах (кВтч), но и другую информацию.

    Чтобы узнать, как читать ваш глюкометр, найдите ниже инструкции и схему для вашего типа глюкометра и обратитесь к легенде справа.

    Измеритель ABB / Elster (EEM)

    Слева на дисплее появится трехзначный идентификационный код. В правой части дисплея отобразится описание кода. Дисплей будет автоматически меняться примерно каждые шесть секунд.

    Пожалуйста, обратитесь к изображению ниже, чтобы просмотреть образец дисплея.Код и соответствующее описание следующие:

    кВтч
    Код Описание чтения
    888 Тест дисплея (8.8.8.8.8)
    000 Время суток (военное время) **
    001 День недели
    (1 = воскресенье, 2 = понедельник и т. Д.)
    002 Дата (месяц-день-год)
    003 Всего кВтч
    004 Пиковая мощность
    005 Внепиковые кВтч

    ПРИМЕЧАНИЕ: Когда информация счетчика повторяется, мигающие A или B в левой части дисплея счетчика указывают измеренную норму; я.е. A = пиковый, B = непиковый. Мигающая буква в правой части дисплея — это индикатор напряжения. Мигающая стрелка указывает направление электрического тока.

    К началу

    Regresar al Principio

    Счетчик Шлюмберже

    На дисплее будет отображаться трехзначный идентификационный код слева только для тестового режима. Остальные идентификационные коды представляют собой две цифры, показанные слева.В правой части дисплея отобразится описание кода. Дисплей будет автоматически меняться примерно каждые шесть секунд.

    Пожалуйста, обратитесь к изображению ниже, чтобы просмотреть образец дисплея. Код и соответствующее описание следующие:

    кВтч
    Код Описание чтения
    888 Тест дисплея (8.8.8.8.8)
    01 Время суток (военное время) **
    02 Дата (месяц-день-год)
    03 Всего кВтч
    04 Пиковая мощность
    05 Внепиковые кВтч

    К началу

    Regresar al Principio

    Счетчики повреждены

    Большинство проблем с глюкометром являются результатом вандализма, взлома или несчастного случая.Если защитное стекло или пломбы на глюкометре сломаны, он может работать неправильно. Не пытайтесь настраивать или ремонтировать счетчик.

    Оставить комментарий
