Высота установки розеток и выключателей от пола
Размещение электрической фурнитуры в жилых домах, общественных зданиях и производственных помещениях должно соответствовать комфортному и безопасному их использованию. В то же время, точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов. Один из важных параметров размещения фурнитуры на стене — это высота установки розеток и выключателей от пола.
Стандарты высоты установки электрофурнитуры
Существование каких-то строгих нормативов установки розеток и выключателей вряд ли кто подтвердит. В нормативном перечне есть два документа, затрагивающих этот вопрос — это Свод правил по проектированию и монтажу электроустановок — СП 31-110-2003 и Правила устройства электроустановок — ПУЭ-7.
Данная документация даёт советы рекомендательного характера по высоте установки розеток и выключателей. Тоже касается мифа о существовании какого-то «твёрдого евростандарта» в этом отношении. В старых домах, построенных во времена СССР, придерживались определённых норм размещения розеток и выключателей по высоте от пола помещения.
Виды розеток
В России в общественных зданиях используется электросеть, напряжением 220 — 240 вольт. Это объясняется тем, что сила тока не превышает 16 А. Розетки служат для подключения бытовой и офисной техники. Обычно фурнитура имеет два гнезда (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливают дополнительную клемму заземления.
Тип установки и виды розеток
Розетки различают по типу установки:
- Накладные.
- Встроенные.
Накладные
Накладная фурнитура применяется для наружной электропроводки. Применяют такие формы корпусов в помещениях с размещенной проводкой по поверхности стенового ограждения. Наружная прокладка проводов устраивается в помещениях с деревянными стенами или в офисах, сданных в аренду. Новый арендатор стремится приспособить электропроводку для своих нужд. Провести наружную проводку гораздо легче, чем штробить стену и делать косметический ремонт помещения.
Основание розетки имеет монтажные отверстия под шурупы или дюбели. Закрепив клеммную площадку, к ней подсоединяют провода. Затем привинчивают корпус розетки. Накладные устройства обычно изготавливают в одиночном исполнении.
Встроенные
Клеммный разъём розетки для скрытой проводки помещают в коробку, утопленную в стену. В стене сверлятся или пробиваются перфоратором круглые отверстия, в которые вставляют коробки с проводами. Кроме двух жил электрической сети, может быть подведен третий провод заземления.
Корпуса фурнитуры могут иметь несколько пар разъёмных отверстий. В продаже есть одиночные розетки, которые можно группировать, заключая их в общую декоративную рамку.
Такие группы электрических разъёмов устанавливают как горизонтально, так и в вертикальном положении. Помимо этих видов утопленных разъёмов, существуют выносные розетки. По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенностью выносной конструкции заключается в том, что в стене скрыта катушка с проводом. Разъём вынимают из гнезда и вытягивают его на требуемую длину — до 3 метров и более.
Дополнительные опции
В торговой сети предлагают розетки с различными дополнительными функциями — корпуса с подсветкой, выталкивателем вилки, влагозащитной крышкой и другие.
Кроме того, розетки оснащают устройствами защитного отключения, которые отключают питание при обнаружении несанкционированной утечки электроэнергии. Фурнитура с таймером отключает подачу тока в заданное время. Это удобно для подключения обогревателей и других бытовых приборов без своего устройства. Силовая розетка может высвечивать на своей панели количество потребляемой энергии в ваттах.
Есть конструкции с замковым приспособлением, которые закрывают контактные отверстия. Их применяют там, где могут находиться маленькие дети. Фурнитура может иметь USB вход для подзарядки гаджетов.
Розетки иного назначения
В группы разъёмов включают розетки с гнёздами подключения кабельного интернета и телесигнала. Такие конструкции устанавливают также в одиночном исполнении.
Виды выключателей
Бытовые выключатели вместе с розетками составляют комплекс электрического оборудования в жилых и общественных зданиях.
По способу установки выключатели бывают накладными и встроенными. Монтаж устройств происходит таким же образом, что и установка розеток.
Рассматривая весь ассортимент выключателей на рынке электротехники, можно различить устройства по принципу их работы:
- Клавишные.
- Поворотные.
- Кнопочные.
- Датчики движения.
- Сенсорные.
- Беспроводные.
- Диммеры.
Клавишные
Самые распространённые устройства — клавишные выключатели. Они просты в обращении. Их внешняя форма исполнения может быть различного дизайна. Стандартные приборы изготавливают в виде одно-, двух- и трёхклавишной конструкции. С их помощью можно включать определённые группы лампочек в потолочных и стеновых навесных осветительных приборах (люстры, бра). Монтировать и менять выключатели такого типа легко и просто.
Поворотные
Эти устройства давно не производят. Их можно встретить в старых домах, производственных помещениях. Нужно заметить, что поворотные включатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн приборов оставляет желать лучшего. Их работа сопровождается громкими щелчками.
Кнопочные
Принцип устройства заключается в том, что под клавишей установлен микровключатель. Включение света осуществляется бесшумным нажатием пальцем на верхнюю панель прибора.
Датчики движения
Выключатели с датчиками движения устанавливают в проходных помещениях (коридорах, лестничных клетках). Они могут быть прямолинейного действия, с большим углом наблюдения, и круговые — с обзором на 360о.
На приборе установлен таймер, с помощью которого устанавливают время включения света. Использование таких устройств приносит значительную экономию затрат электроэнергии и существенно продлевают срок службы лампочек.
Сенсорные
Встроенная микросхема под верхней панелью выключателя срабатывает при лёгком касании рукой поверхности прибора. Применение таких устройств исключает возникновение короткого замыкания, что влияет на увеличения срока службы ламп.
Беспроводные
В корпусе выключателя вмонтирован приёмник инфракрасного излучения, связанного с реле. Посланный сигнал в виде луча инфракрасного спектра из пульта управления «заставляет» реле размыкать или смыкать контакты.
Радиус действия пульта — от 20 до 25 метров. С помощью этой системы управляют освещением из любого места помещения.
Диммеры
Выключатели оборудованы датчиками, реагирующими на степень естественного освещения комнаты. При начинающихся сумерках или облачной погоде, датчик посылает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

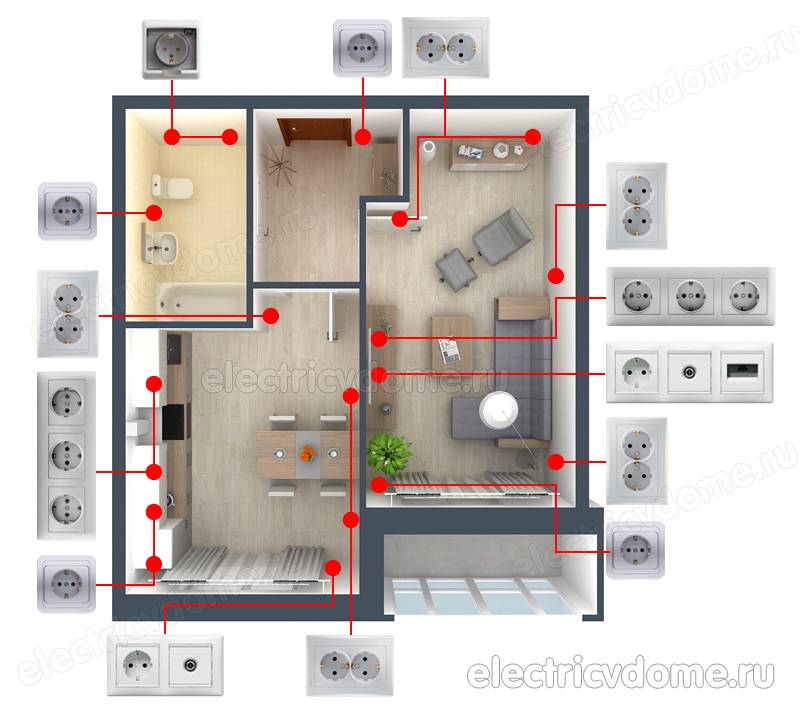

Высота установки розеток и выключателей в квартире
Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.
Коридор
Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.
В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.
Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.
Зал
В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели. Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.
Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.
Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.
Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.

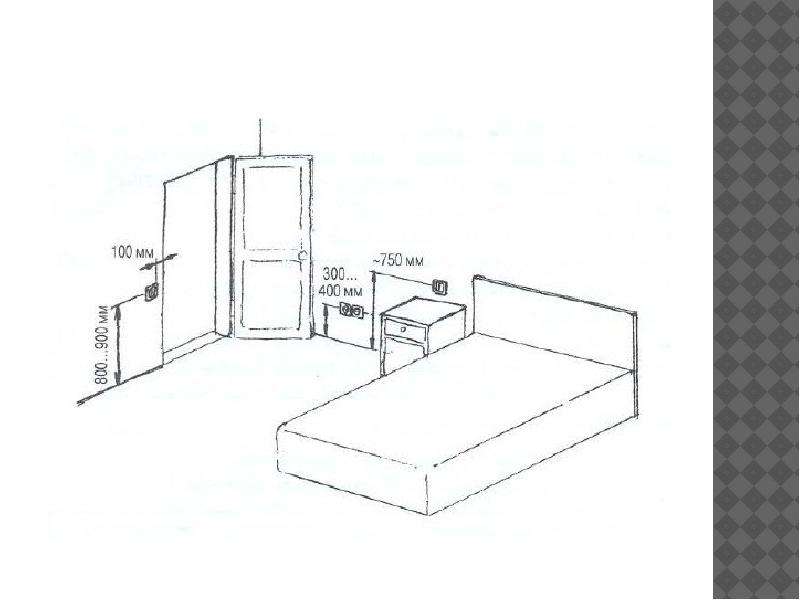

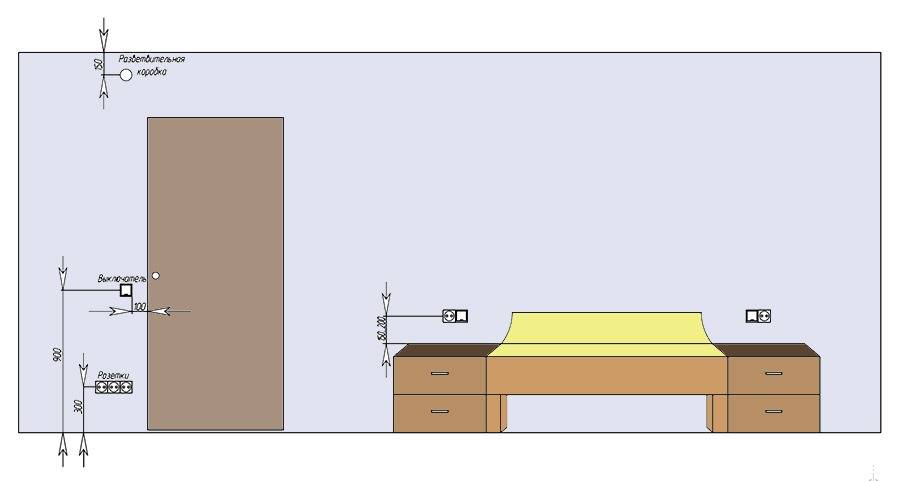

Спальня
С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки. Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.
Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.
В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.
Детская
Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.
Кухня
Высота стола со встроенными шкафами и ящиками составляет 85–87 см. Над столом устанавливают блоки из розеток. Количество разъёмов в блоке зависит от потребности в питании нескольких кухонных электрических приборов (электрочайник, комбайн, кофемолка и прочее). Чтобы шнуры приборов резко не изгибались, розетки помещают на высоте 160–170 мм от поверхности стола. Розетку для холодильника устанавливают сзади корпуса агрегата — на высоте 900 мм.
Выключатель верхнего освещения кухни устанавливают снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Монтируют выключатели клавишного, точечного и сенсорного типа.
Ванная комната
Над раковиной сбоку зеркала, на высоте 80 см от пола устанавливают одну или две розетки для электробритвы, фена и вентилятора вытяжки.
Для джакузи и вертикальной душевой кабины розетки размещают на высоте от 50 до 80 см от пола. Розетки должны быть с влагозащитными крышками.
Выключатель клавишного или другого типа устанавливаю снаружи ванной комнаты на стандартной высоте — 800–900 мм.
Полезные советы

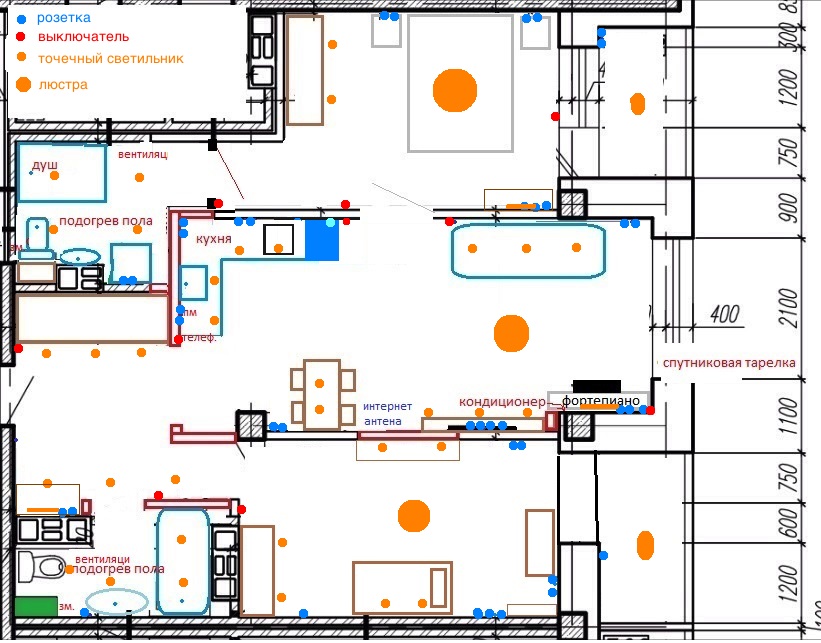

Перед тем, как делать расстановку мебели и бытовой техники, нужно разработать проект устройства электропроводки в помещениях нового дома или ремонтируемой квартиры.

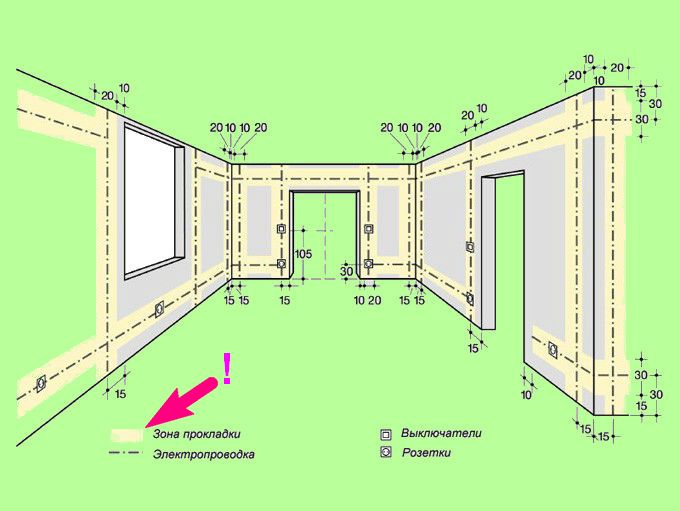

Нужно установить размеры по горизонтали и вертикали положения розеток и выключателей. В каждом случае определить модели и типы РиВ.
Полезно составить спецификацию электрической фурнитуры. Это поможет сориентироваться при закупке РиВ — как в модельном, так и в ценовом формате
Если в доме есть маленькие дети, учесть это обстоятельство при определении высоты расположения тех или иных моделей РиВ.
Датчики движения и диммеры могут существенно сэкономить сумму оплаты за электроэнергию.
Структура вертикальных ограждений помещений поможет выбрать тип установки устройств электропитания — накладные или встроенные РиВ.
Заключение
Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное пребывание в доме или квартире. Выбор высоты розеток и выключателей можно соотносить с «евростандартом» или другими требованиями, главное, чтобы высота установки отвечала двум вышеуказанным условиям — безопасности и комфорту.
Высота установки розеток и выключателей от пола. Рекомендации по высоте установки розеток и выключателей Стандарты розеток и выключателей по высоте
Установка розеток должна выполняться в соответствии с существующими нормативами, ведь от этого зависят не только эксплуатационные качества, но и безопасность. Если не продумать этот момент, в устройство может попасть вода, увеличится опасность повреждений механического характера и т. д. Кроме того, придется пользоваться удлинителями, ведь вилки не будут доставать до розеток. Именно поэтому крайне важно устанавливать эти приспособления на определенной высоте.
Уже долгое время все стремятся делать ремонт в соответствии с зарубежными требованиями, полагая, что именно это решение наиболее привлекательно с эстетической и практической точки зрения. Скажем сразу: такого норматива не существует. Под ним обычно понимается просто использование в работе последних технологий.

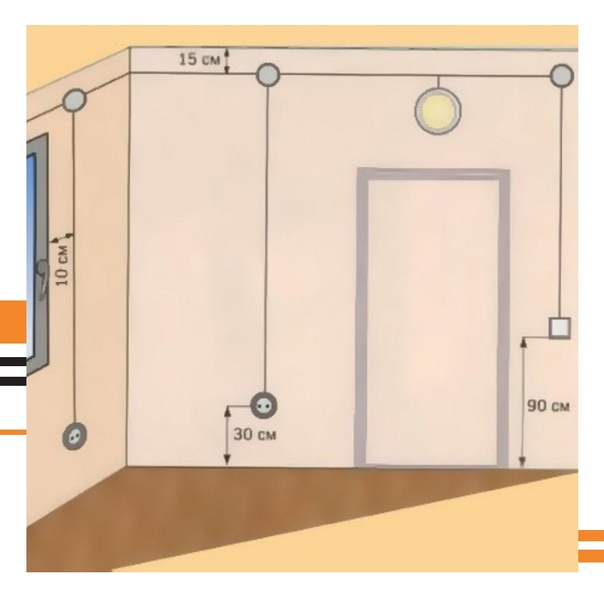

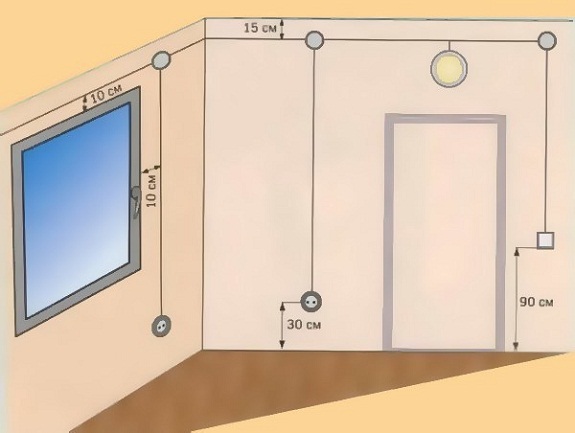

Несмотря на это, считается, что высота выключателя от пола
по евростандарту равна 100 см, а розетки — 30 см.
Предписания ПУЭ

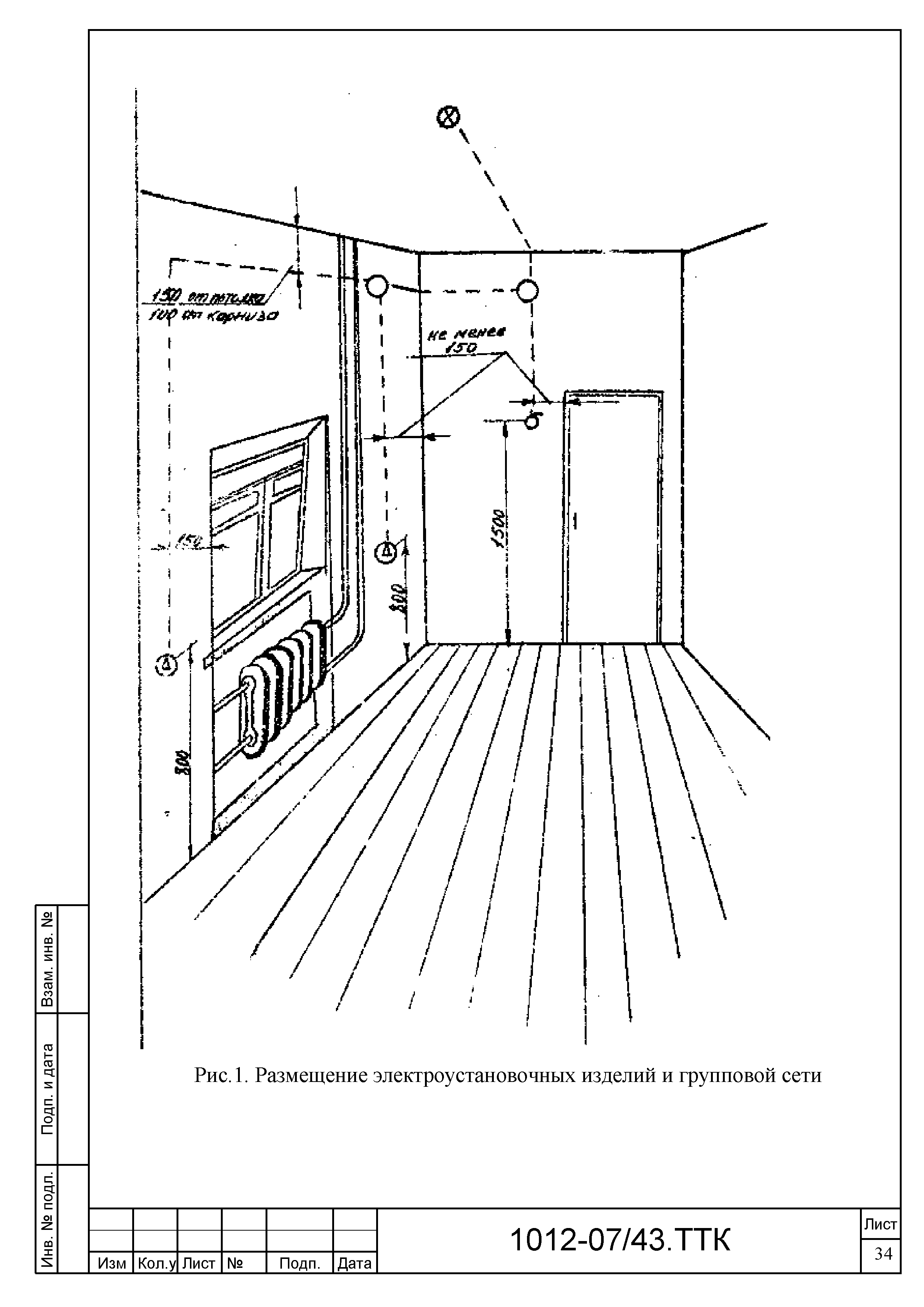

Совсем другое дело правила устройства электроустановок (ПУЭ ), закрепленные во многих документах. Такой стандарт существовал еще в советское время и регламентировал установку розеток в 90 см, а выключателей в 1,6 м от поверхности пола.
Объясняется такое решение просто: электротехнический прибор всегда в поле зрения, а значит — возникновение чрезвычайной ситуации гораздо легче обнаружить или предотвратить.
Современные требования несколько отличаются. ГОСТом предписано любые подобные приспособления размещать в соответствии со следующими требованиями:
- не ближе 0,6 м от дверей душевой;
- не менее, 5 м от газопроводов;
- приблизительно 0,6 м от моек;
- на предприятиях общепита и торговли данные электротехнические приборы предписано монтировать на высоте 1,3 м, в общественных местах — до 1 м.
Указаний на высоту приспособлений для штепселей в квартирах и частных домах нет, но любой электрик вам скажет, что она должна быть не ниже 10 см. Что касаемо выключателей, то оговоренный выше 1 м — это просто оптимальный вариант для всех членов семьи, но он тоже нигде не зафиксирован. В детских дошкольных учреждениях этот показатель нормирован — 180 см.
Из вышесказанного можно сделать вывод, что так называемый стандарт «Евро» и ПУЭ не нарушают общих правил пользования электроприборами, а значит — вы сами решаете, на каком расстоянии от пола должна располагаться розетка или выключатель, но в пределах, описанных ранее.
Критерии выбора места расположения и высоты электроприборов

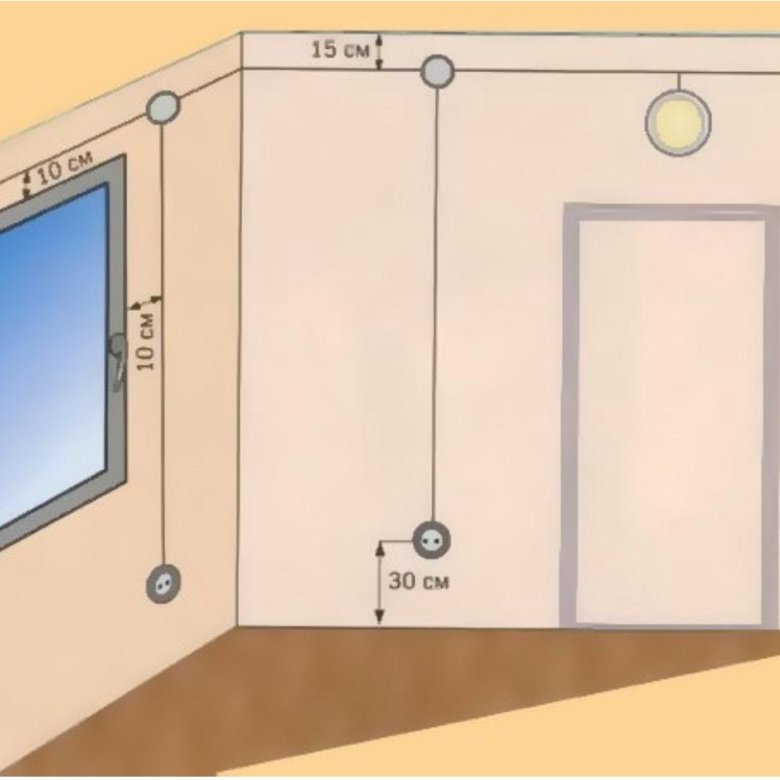

Размещение розеток и выключателей по евростандарту предполагает относительно небольшое расстояние от плинтуса. Но не стоит ставить это во главу угла, ведь на первом месте находится безопасность и комфорт эксплуатации.
Установить розетку или выключатель не так сложно — тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.
Евростандарт в и выключателей
При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно.
При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота и выключателей (евростандарт) — это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.
Установка выключателей
Существуют три основных способа, которые используются при монтаже выключателя.

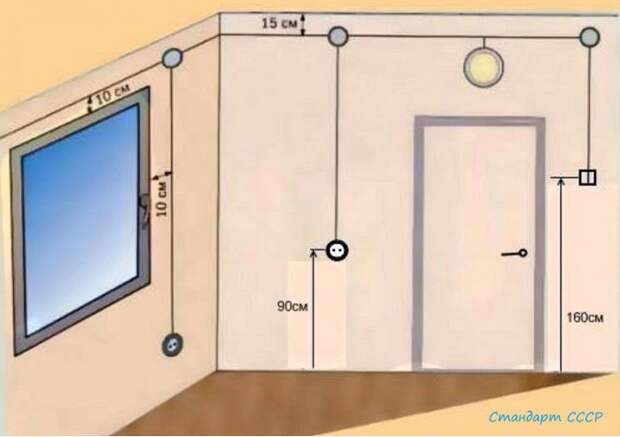

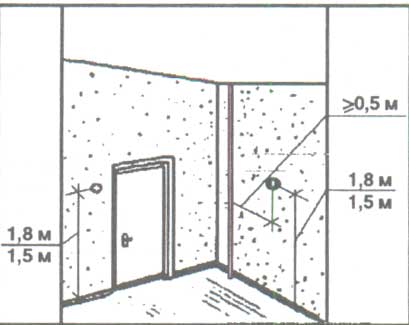

Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель.
Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.

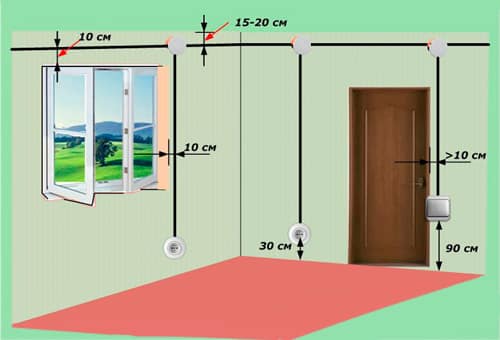

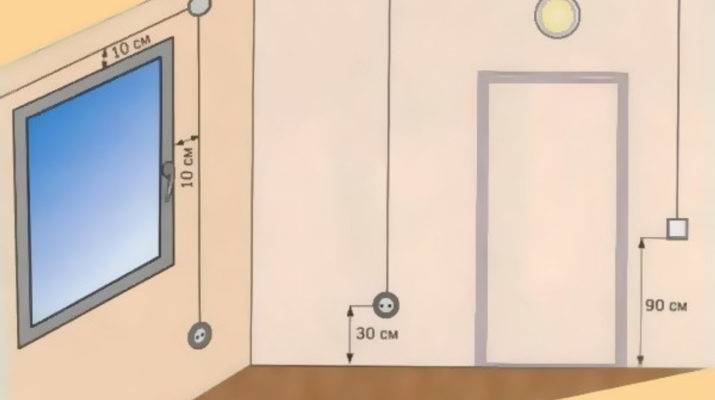

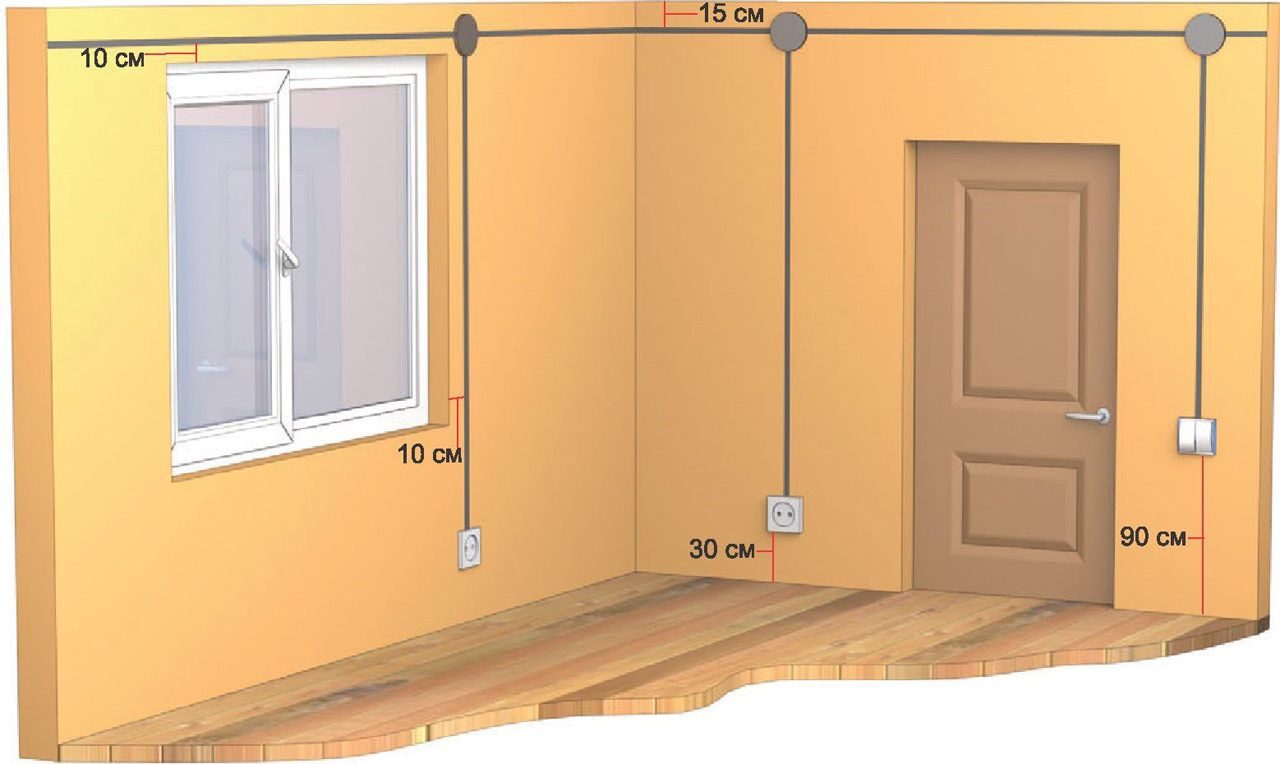

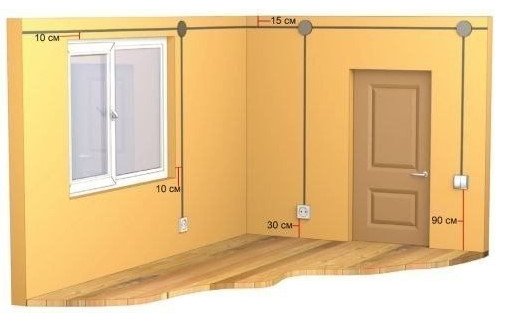

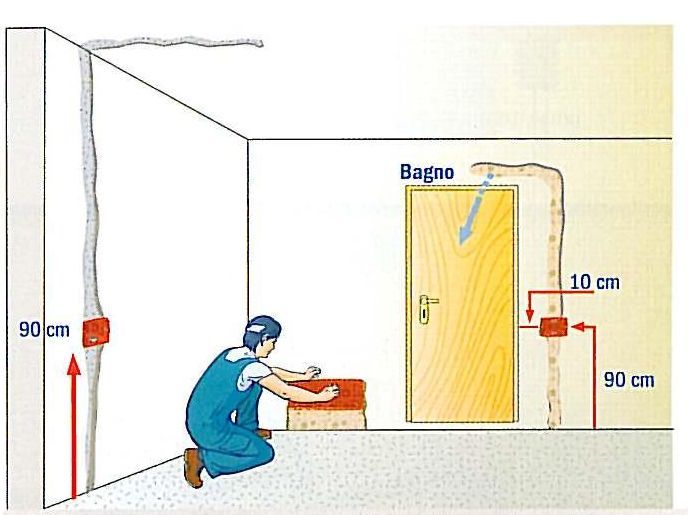

Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.
Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.
Установка розеток
Советский подход. В этом варианте высота розеток от пола не меньше 90 см.
Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода.
При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.
Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию.
Различия в розетках европейского стандарта и советского — в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские — от 10 до 16 А, что увеличивает возможность использования различной техники.
Пользователи отмечают значительную разницу в удобстве «советской» установки и евростандарта в пользу последней.
Монтировать розетку или выключатель нужно в том месте, где это будет целесообразно и комфортно в использовании, конечно, не забывая при этом о технике безопасности. Розетки в пол будут целесообразным решением только в необходимом для этого месте.
В помещениях, которые имеют большую площадь, следует установить несколько выключателей, чтобы обеспечить себе максимальный комфорт передвижения в темное время суток.
Внимательно следует отнестись к установке розеток в сантехнических помещениях. Они должны быть обеспечены специальным устройством, защищающим от утечки токов, то есть иметь заземление. Целесообразно розетку (например, для стиральной машины) вывести за пределы помещения.
Не меньшего внимания заслуживают и розетки на кухне, особенно в месте, где большое скопление бытовой техники. Монтировать розетки при этом нужно выше столешницы на 5-10 см.
Не помешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что нужно подключить пару лишних приборов одновременно.
Количество выключателей и розеток в доме следует принять таким, какое будет достаточным для комфортного использования электроприборов и осветительных.
Общие нормы

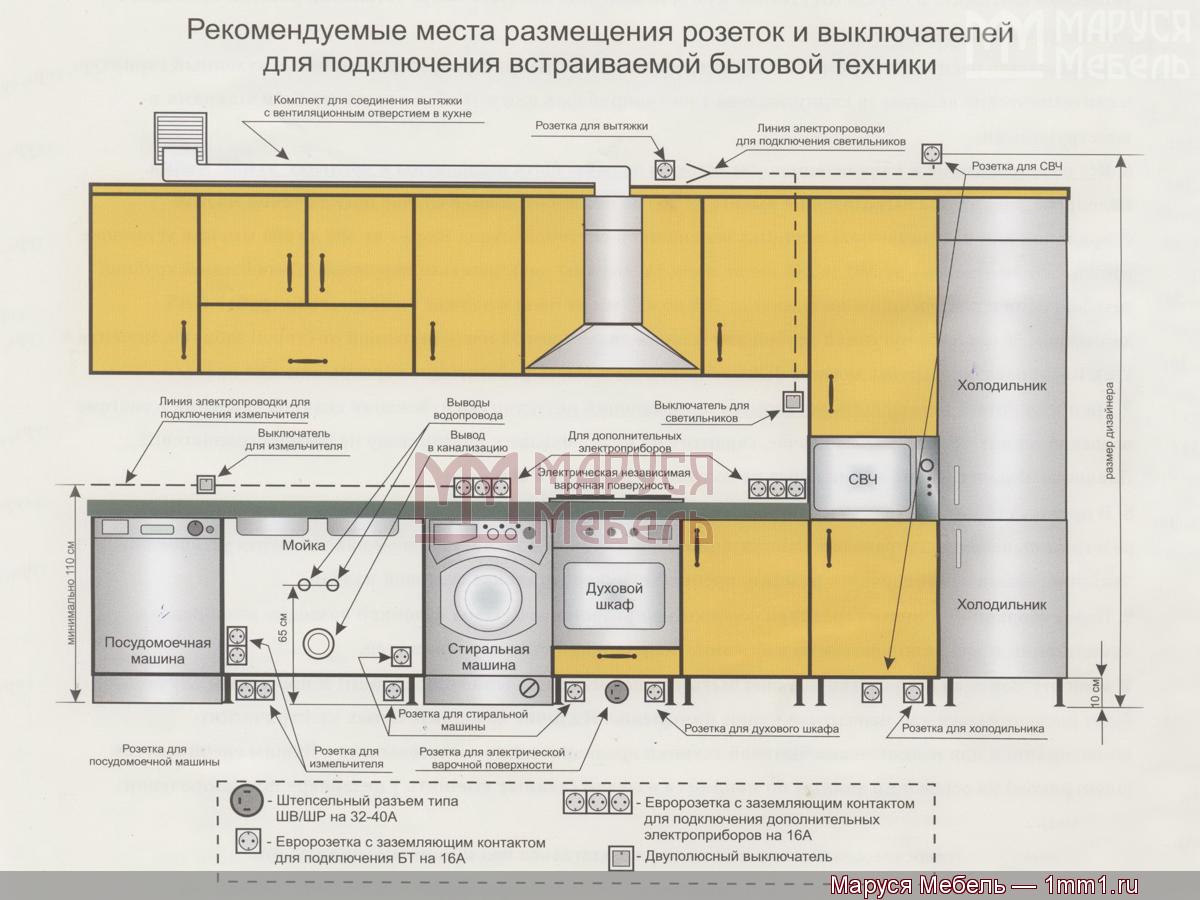

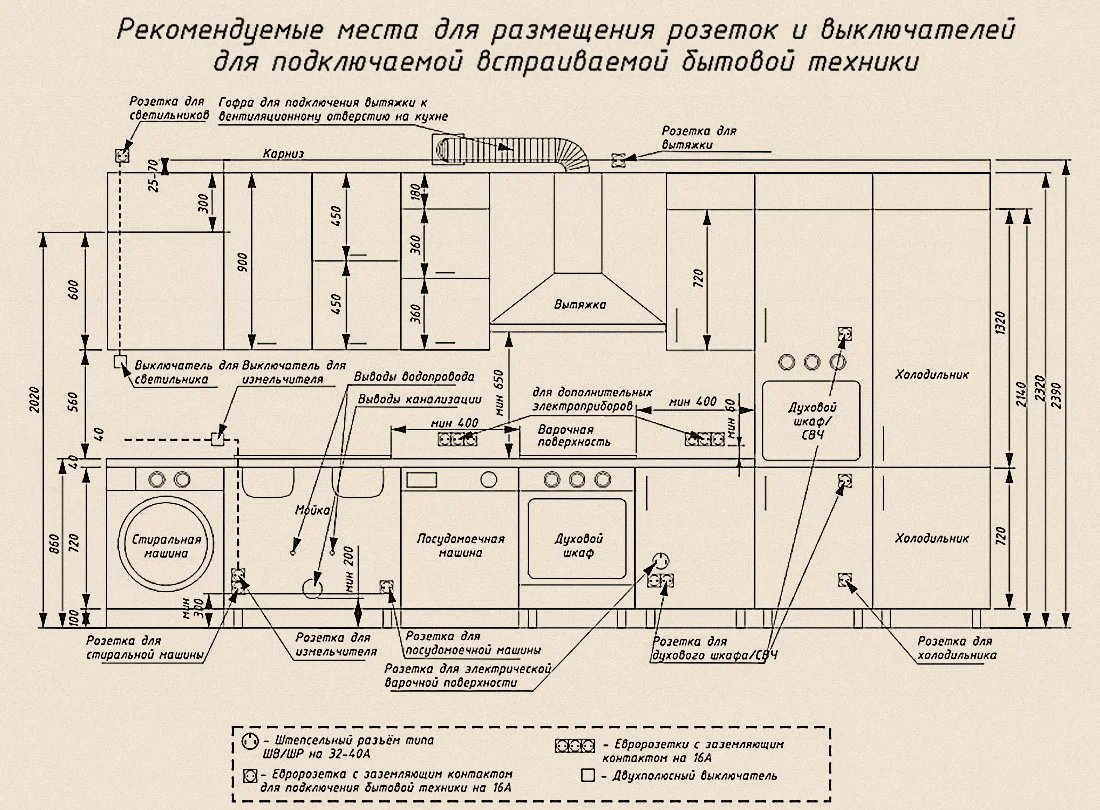

Высота установки выключателей и розеток на кухне — это отдельная тема, так как здесь присутствует повышенная влажность и риск подтопления.
За розеток от пола 10 см.
Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.
Провод от прибора до розетки не должен быть длиннее 150 см.
От вытяжки до прибора не должно быть больше 20 см.
Если розетку нужно установить под мойкой, то ее степень защиты от влаги должна быть соответствующей (не менее IP 44).
Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что запрещен их монтаж непосредственно над плитой или мойкой, за выдвижным ящиком, за встраиваемой техникой.
Нормативная документация
Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.
Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.
Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.
Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

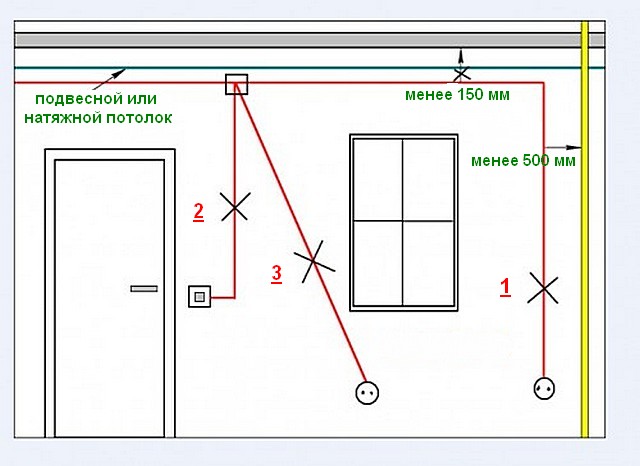

Монтаж электрики
Качественно выполненная установка электровыключателей и розеток — залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.
Преимущественно и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:
Значительно улучшается дизайн.
Можно увеличить количество необходимых розеток.
Расположение приборов выбирается с учетом расстановки мебели.
Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.
Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.
Мощность и надежность проводки увеличиваются.

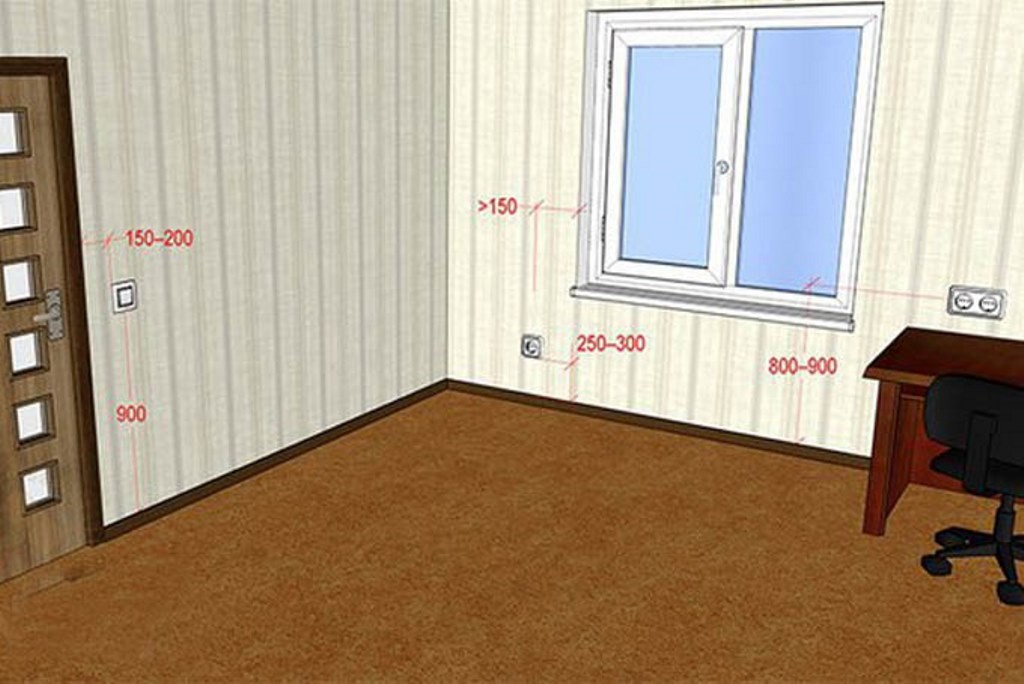

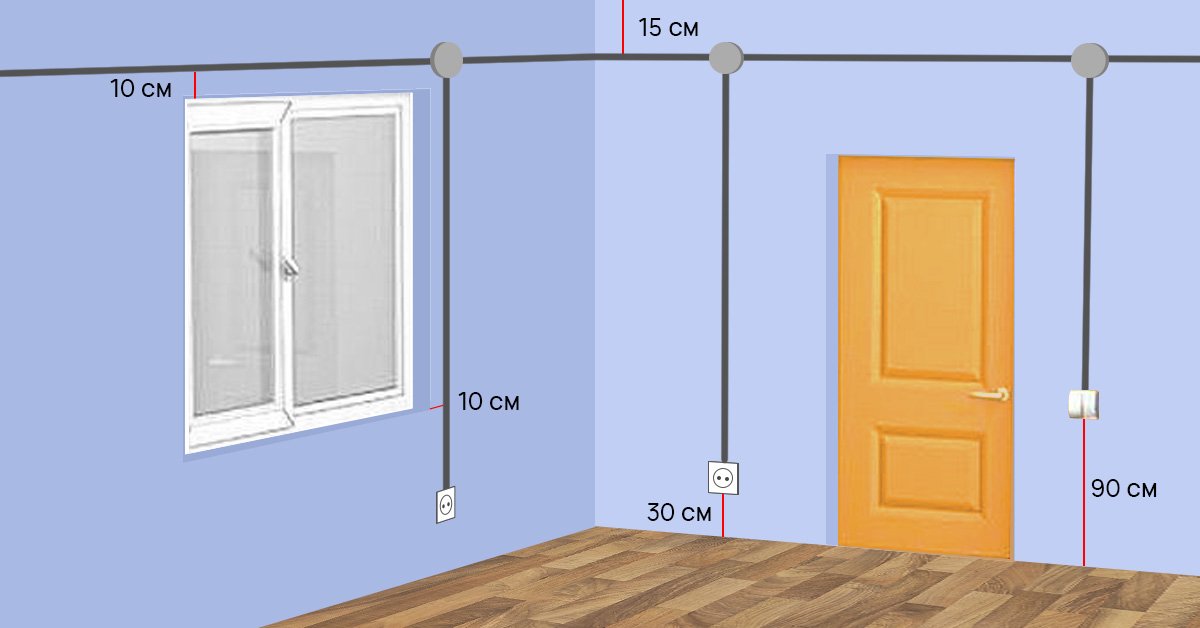

Установка выключателей по евростандарту. Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. от пола. Это позволяет, не поднимая руки или просто проходя мимо выключать и включать свет. Установка выключателей по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где это будет удобно именно вам. Не взирая ни на какие стандарты и не в ущерб безопасности.
Чтобы более подробно разобраться в этом вопросе начнем с выключателей.
Есть три варианта установки выключателей:
Советский. Заключается он в том, что устанавливаются выключатели на расстоянии примерно 160 см от пола. Для многих людей именно этот вариант был и остаётся самым подходящим. Во-первых, люди привыкли, что выключатель находится на уровне глаз, во-вторых, именно этот вариант является самым рациональным, когда в районе выключателя стоит низкая мебель не позволяющая установить выключатель ниже. Также немало важным фактором является наличие детей, малыши очень любят играть со светом, а в данном варианте это невозможно.

Установка розеток.
Розетки также могут устанавливаться на разном расстоянии от пола, но в данном случае евростандарт установки розеток, наиболее рационален, так как они устанавливаются на расстоянии 30 см. от пола. Это гораздо удобнее, чем привычный нам советский вариант, когда они устанавливались на расстоянии 90 см от пола, это позволяет комфортно использовать бытовые приборы и прятать провода. Но и здесь нужно помнить о назначении помещения, в котором устанавливаются розетки, так как, например, в кухне иногда провода необходимы над столом, где непосредственно используется техника.
И несколько слов о технической части темы установки розеток, все мы используем розетки евростандарта, так как те розетки, которые стояли в недавнем прошлом не позволяют использовать большую часть бытовой техники. Есть такое понятие как переходники, но их использование далеко небезопасно, так как может привести к возгоранию. В розетках евростандарта диаметр штырей на 0,8 мм больше, чем в отечественных.
Евростандарт монтажа розеток
Установка розеток по евростандарту включает в себя перечисление многих пунктов, которые по некоторым мнениям лучше соблюдать, и выполнять в точности с написанием. Ведь все объяснения из руководств по возведению собственной проводки ссылаются на евростандарт, который выполняет функцию Вашего спасителя.
Несмотря на излюбленные высказывания о правильности всех изречений евростандарта, об устоявшейся системе, которую следует соблюдать, установка розеток по евростандарту может принимать различный вид. Основное правило – розетку необходимо устанавливать в двадцати — тридцати см. от пола, на выбор можно устанавливать как внешнюю, так и внутреннюю розетку, особой разницы за исключением удобства использования — нет. По этому же евростандарту выключатели должны находиться на высоте 90 см.
При появлении в странах постсоветского пространства западной бытовой техники, население столкнулось с проблемой подключения этих приборов к нашим отечественным розеткам. Для бесперебойной работы заграничных бытовых приборов и обеспечения безопасности потребовалась установка розеток по евростандарту. Вошедшие в практику переходники себя не оправдали по причине пожарной безопасности, они становились источниками возгораний не только приборов, но и окружающих их предметов, что ставило под угрозу жизнь владельцев бытовой техники.
Установка розеток по евростандарту выполняется с учетом требований безопасности, предъявляемых к современной бытовой технике, включая , выбор оптимальной высоты розеток и прочее.
В евророзетках диаметр штырей на 0,8 мм больше, чем в отечественных. Больше и расстояние между штырями. Сила тока в евророзетках – 10 или 16 А, в отечественных – 6,3 либо 10 А. Из этого следует, что установка розеток по евростандарту, позволяет одновременно использовать большее количество электроприборов.
Нормативы и стандарты установки розетки, выключателя
Единого норматива или стандарта на установку розеток нет. Существует так называемый евростандарт. Согласно этим правилам, разницы в том, какую розетку устанавливать (внешнюю или внутреннюю), нет. Имеет значение техника безопасности и комфорт эксплуатации. Так, по евростандарту розетки устанавливаются на расстоянии 20-30 сантиметров от пола, а выключатели в комнате – 90 см от пола, на кухне – 110 см.
Евророзетки несколько отличаются от отечественных устройств. Диаметр штырей и расстояние между ними в евророзетке больше. Сила тока тоже больше, почти в два раза: евро – 10-16 А, отечественные – 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту выгоднее, т. к. позволяет подключать одновременно несколько приборов.
В России долго время действовал другой вариант установки розеток и выключателей. 160 см высота от пола – это советский стандарт расположения выключателя. Очень многие люди по-прежнему считают его самым удобным. Выключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая его не закроет, а также безопасен для детей, любящих «пощелкать» клавиши.

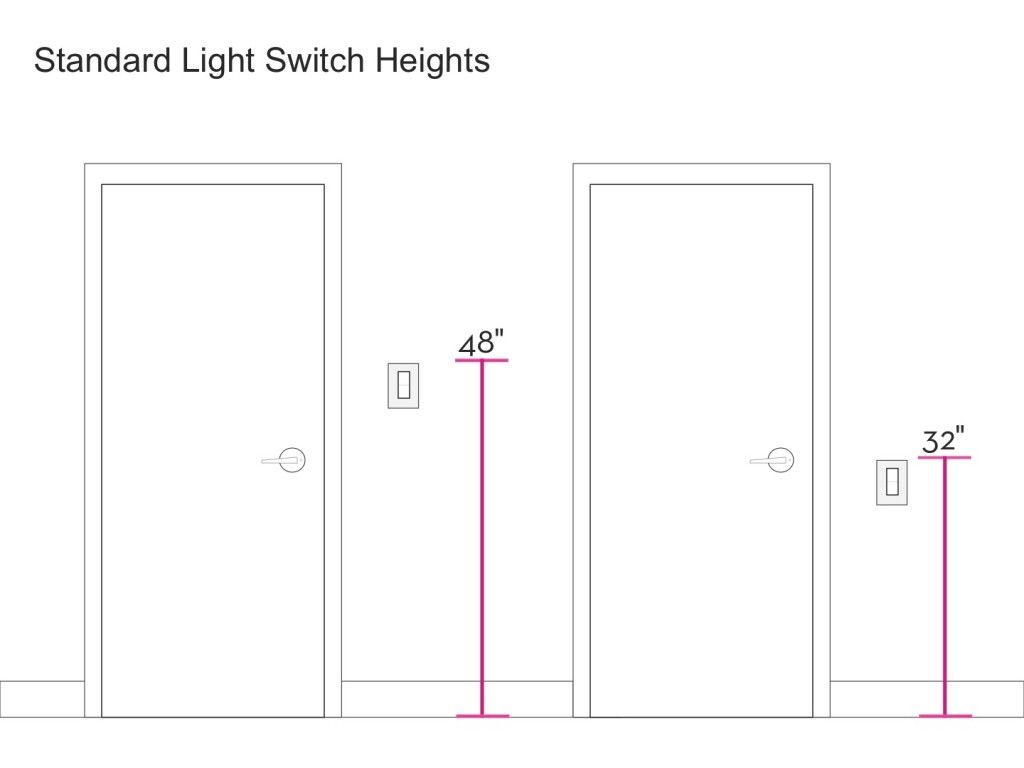

Можно выбрать и более оригинальный американский стандарт установки розеток. Он предусматривает не только высоту от пола (раковины или кухонного стола) в 30,5-41 см, но и определенное расстояние между розетками в комнате – 1,8 м, начиная от дверного проема.

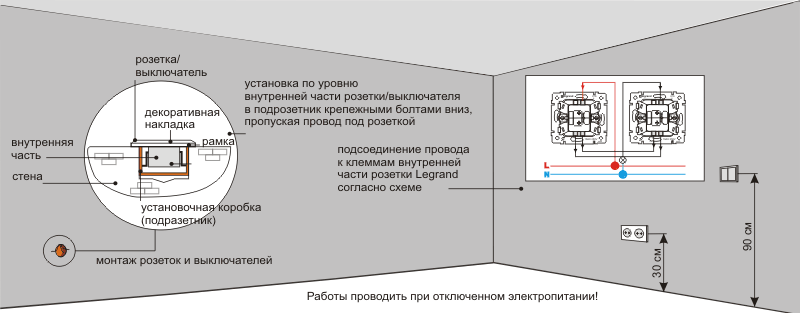

Установка розеток и выключателей в разных стенах
Для разметки розетки ее контур обводится на стене. При работе по бетону отверстие под подрозетник выдалбливается перфоратором с алмазной коронкой. Подрозетник может иметь разную форму: круглый или квадратный. Для бетонных монолитных стен существуют также установочные коробки. Чтобы закрепить подрозетник в стене, используется гипсовый клей, обычная штукатурка или строительный гипс.
Колодка в подрозетнике прикрепляется раздвижными лапками или шурупами. Сверху на нее крепится пластиковый корпус.
В гипсокартонной стене установить розетку или выключатель тоже можно. При этом отверстие вырезается с помощью специального инструмента.
Устанавливая розетку в гипсокартоне, используют другую насадку для перфоратора. Процесс несколько отличается от установки розетки в бетон или кирпич. Все отверстия в гипсокартоне делают заранее. К месту отверстий протягивают кабеля, которые и выводят в подготовленные дырки. Подрозетники для полых поверхностей, таких как гипсокартон, имеют специальные лапки. Они держат розетку на листе.

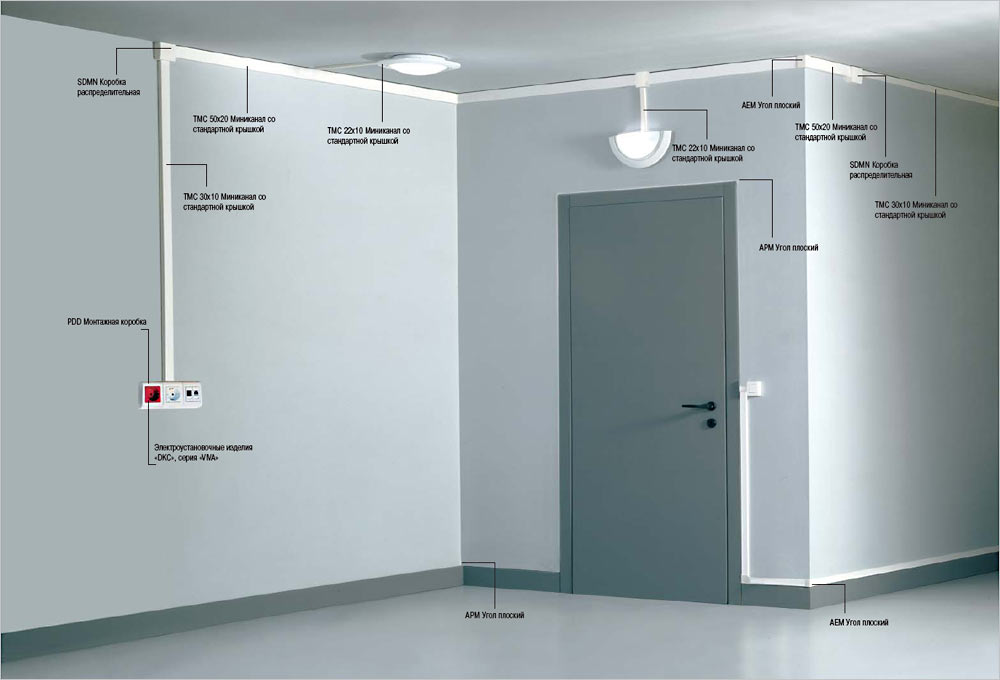

Устанавливать розетки, выключатели при открытой проводке электрикам случается все реже, поскольку они портят внешний вид помещения. Гораздо приятнее, когда все спрятано под стену, все аккуратно и эстетично.
Требования к современным розеткам и к установке:
При установке розетки или выключателя нельзя путать порядок подключения контактов. Особенно важно это помнить, когда подключается трехконтактная розетка с заземляющим контактом.
Кроме того, что высота установки не нормируется единым стандартом, не нормируется и высота розеток, которые предназначены для кондиционеров и других приборов, с заземляющим контактом.
Розетки устанавливаются с расчетом на ток в 6 А, одна штука на 10 м2 площади – по комнатам, в кухне любой площади – две розетки.

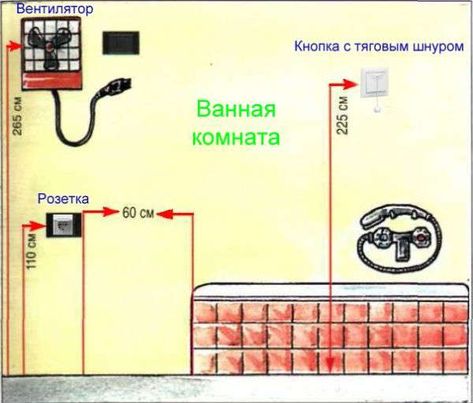

Устанавливать розетку в ванной комнате можно только на расстоянии 0,6 м от ванной, а также при соблюдении следующих условий: используются влагозащищенные розетки, они подсоединяются к источнику питания БСНН или ЗСНН или защищаются УЗО.
Нельзя устанавливать розетки в ванной комнате под раковиной или над ней. Нужно выбирать такую схему разводки, при которой будет исключена перегрузка в сети, т.е. важно защитить от перегрузок по току, иначе основной предохранитель не справится и в приборе будет короткое замыкание.
Контакт вилки с розеткой не должен быть «расшатанным». Надежный контакт не даст разогреться разъему и не приведет к пожару или порче кабеля.
Токоведущие части розетки должны быть изолированы друг от друга, а также защищены от прикосновений.
Некоторые современные розетки имеют защиту от неправильного подключения, когда нельзя в розетку вставить только один штырь вилки.
Среди множества электромонтажных работ, установка розетки, выключателя является одной из самых простых, однако это не значит, что ее нужно выполнять как угодно, не соблюдая определенных правил.
Обработан
Обустройство новой или замена старой проводки всегда сопряжена с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели. На данный момент не существует унифицированных правил и норм, поэтому с каждым отдельным случаем нужно разобраться подробнее.
Стандарты, СНиПы, нормативы – где найти точный ответ?
Сказать, что существуют точные рекомендации по поводу того, где и на каком расстоянии нужно устанавливать розетку в каждом конкретном случае, нельзя. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра равнялась 90–100 см от пола, а во втором 150–170 см. На самом деле в данных значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать какой-либо прибор в розетке, не было необходимости нагибаться. Кроме того, подобное расположение источников питания способствовало тому, что мебель можно было поставить в любом месте помещения, что особенно актуально при стесненных жилищных условиях.
В настоящее время во многих новых панельных домах можно до сих пор встретить такое стандартное размещение . В нашем обиходе распространено слово «евростандарт», но на самом деле такого унифицированного понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют свои правила размещения источников питания, не говоря уже о том, что некоторые из них имеют в придачу отличные от наших конструкции розеток и выключателей. Как правило, под евростандартом понимают монтаж розеток на высоте 30–40 см от пола и установку выключателей на высоте от 80 см до одного метра. Причем не существует никаких рекомендаций относительно их месторасположения в комнатах. Такое расположение розеток не слишком удобно, так как постоянно приходится нагибаться для включения прибора, но зато в помещении отсутствуют висящие по стенам провода.
Что касается российских стандартов и нормативных актов, таких как ПУЭ, ГОСТ Р 50571.11-96, СП 31-110-2003 и прочих, можно выделить несколько основных позиций, которые дают рекомендации, где должны устанавливаться розетки и выключатели:
- в ванной источники электричества должны находиться на расстоянии как минимум 60 см от дверей душевой кабины и кранов;
- не разрешается размещать их над и под мойками;
- в школах и детских дошкольных учреждениях выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
- удаленность розеток и выключателей от газопроводов должна составлять не менее полуметра.
Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет информации, где их лучше располагать относительно расстановки мебели в помещении и наличия определенной техники. Однако этот факт позволяет хозяевам домов производить монтаж источников питания в том месте, где для них это более комфортно, а также дает возможность монтировать то их количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в домашнем обиходе без надобности сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

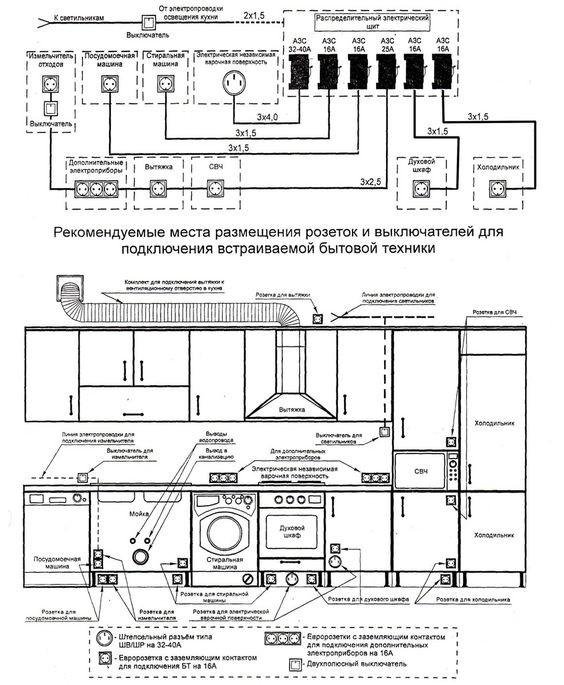

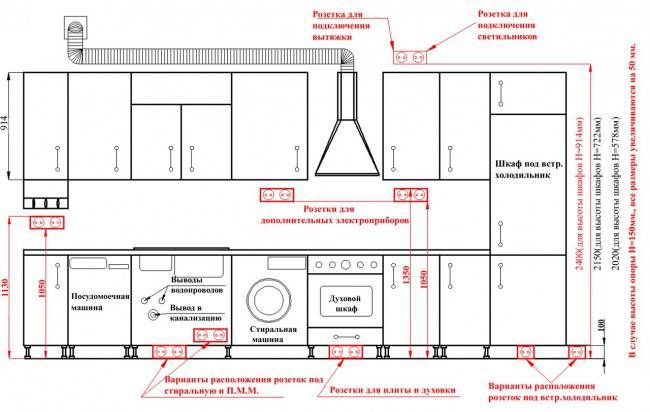

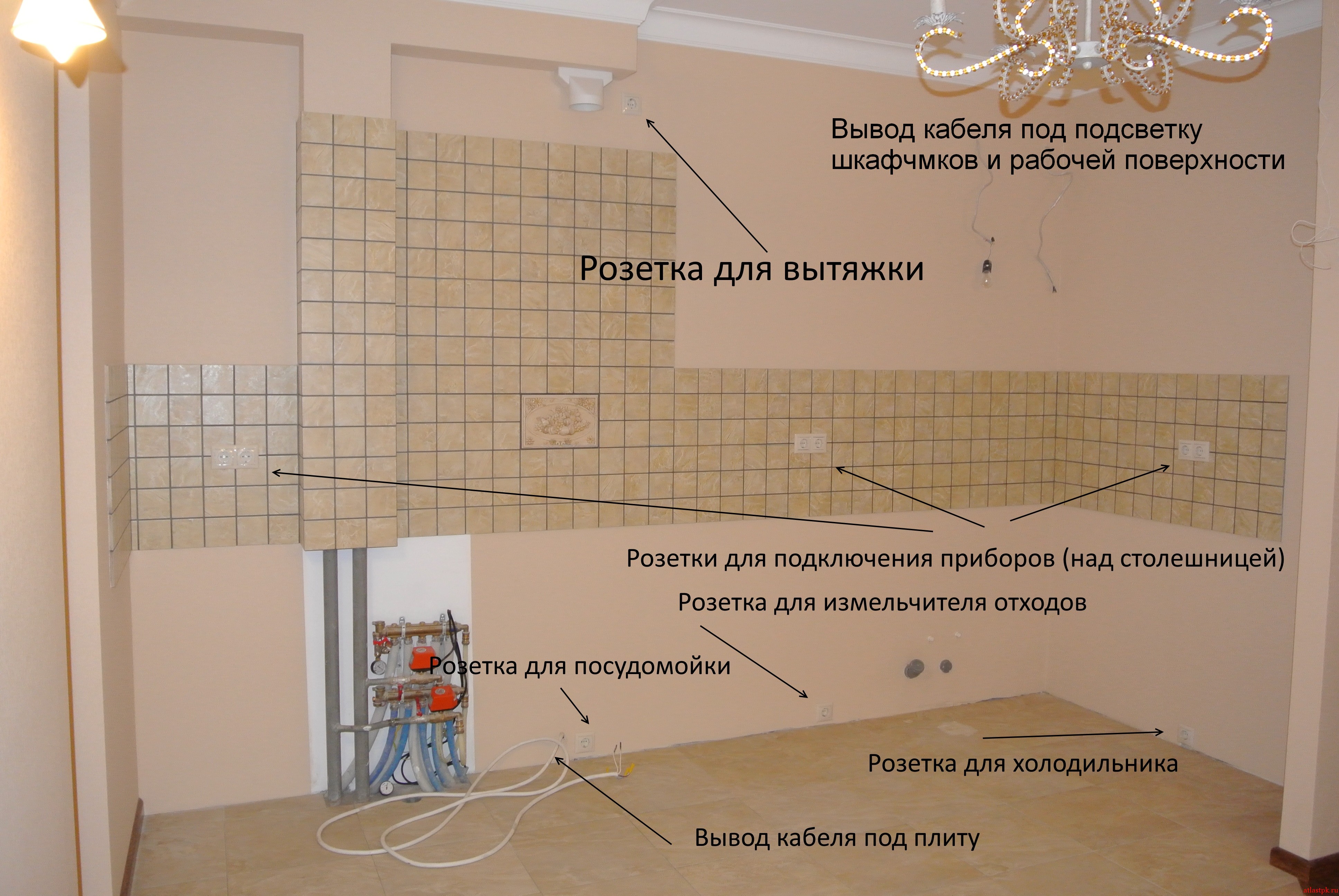

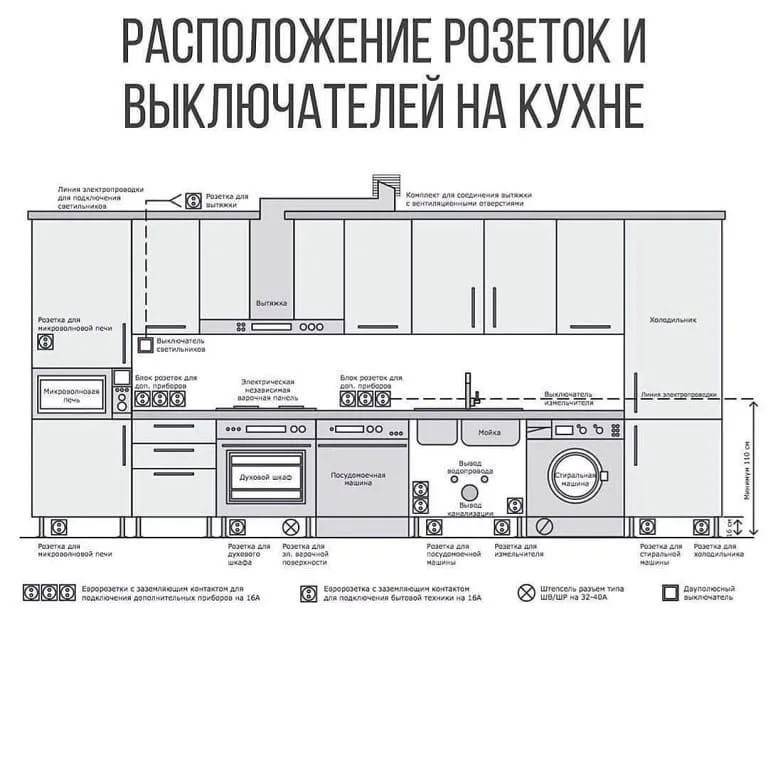

Розетки в кухне – как всё предусмотреть
Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно встретить микроволновую печь, электрочайник, тостер, посудомоечную машину и много чего еще. А ведь для каждого из этих приборов важно продумать правильное расположение розеток. Кроме того, важно учесть и расположение мебели и самого кухонного гарнитура. А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным. Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций.
Для того чтобы сделать розетки и выключатели практичными и максимально доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учесть, что большое число техники в настоящее время выпускается с достаточно короткой длиной шнура. К таковой можно отнести холодильник, посудомоечную машину, плиту. Для этих приборов оптимальным будет расположение розеток на высоте 10–20 см от чистового покрытия пола. Поскольку они постоянно включены в сеть, то такое расстояние от пола до розетки позволит шнуру не провисать.

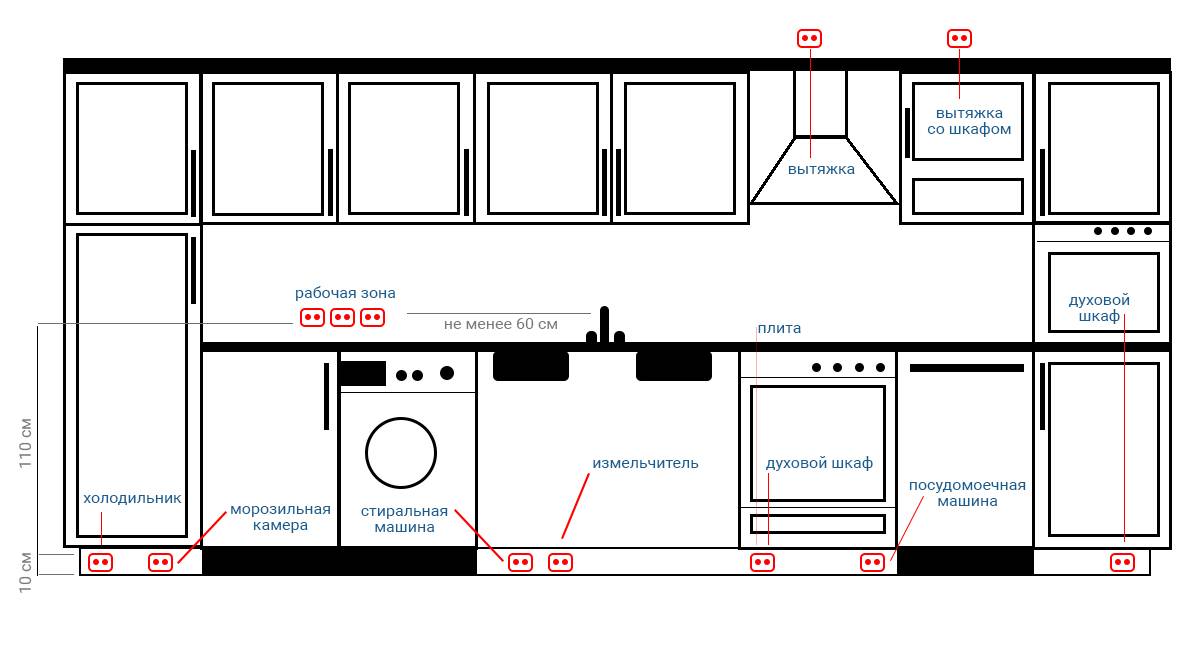

Для подключения мелкой кухонной техники, такой как электромясорубка, тостер, мультиварка, миксер и др., рекомендуют монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае ими будет удобно пользоваться, расположив их на поверхности стола. Если на кухне имеется встраиваемая техника, то тогда источники электроэнергии нужно располагать не прямо за самими приборами, а за соседними шкафами, причем нужно сделать отверстия в задних стенках мебели, чтобы имелся свободный доступ для отключения. Оптимальной высотой расположения точек считается 30–60 см от пола.
При монтаже розеток и выключателей над столешницей необходимо располагать их на расстоянии минимум 60 см от источника воды.
При установке на кухне вытяжки розетку для нее монтируют на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, причем важно учесть тот момент, что располагаться точка должна сбоку от вентиляционной трубы, предоставляя отрытый доступ к ней. Над верхними шкафами кухонного гарнитура можно расположить розетки для осветительных приборов, встроенных в верхний ряд мебели и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб. Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний.
Такой подход к обустройству разводки позволяет грамотно распределить точки по стенам кухни для рационального их использования. Кроме того, существует хорошая возможность проложить проводку относительно мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию к электрораспределительному щитку. При на кухне важно не только определить правильную высоту розеток и выключателей, но и сделать запас мощности на случай комплектации кухни новым оборудованием или замены старой техники на более мощную. Что касается установки выключателей в кухне, то их располагают, как правило, со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.

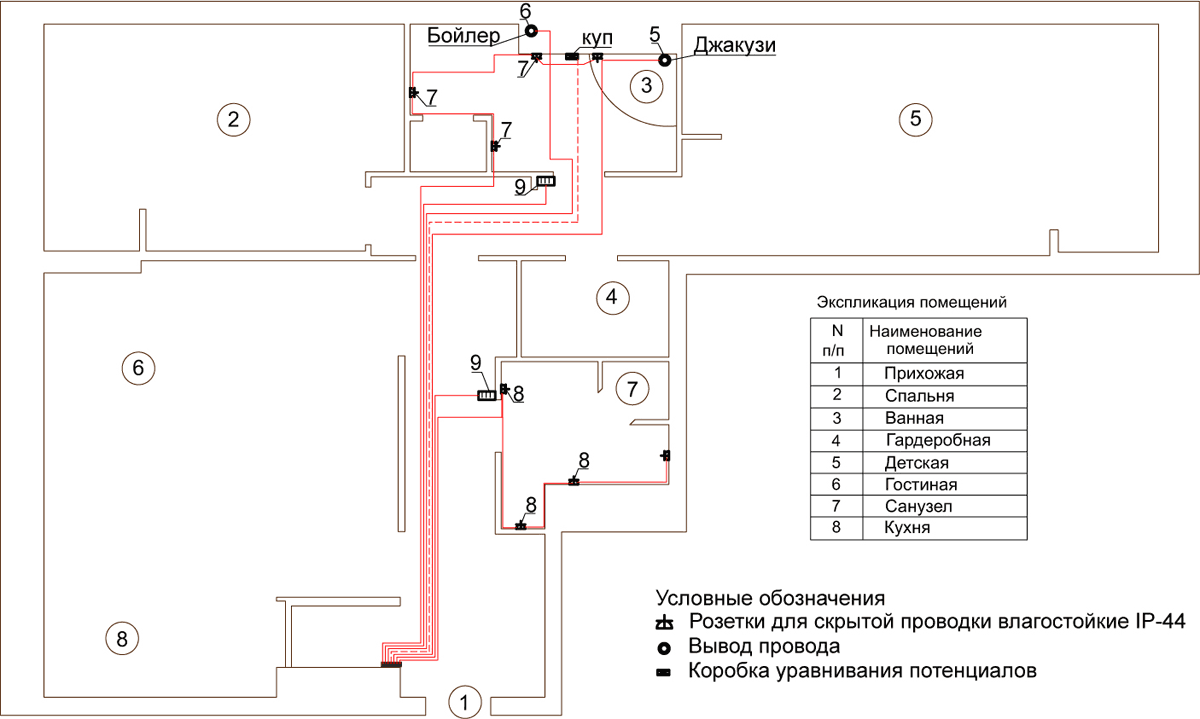

Можно ли располагать розетки в ванной комнате?
Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, но сегодня иметь розетку в ванной комнате просто необходимо, причем их количество не ограничивается одной штукой. Посудите сами, первым делом необходимо отвести персональную точку для стиральной машины, так как использовать удлинитель в подключении оборудования не рекомендуется в принципе. Желательно, если для нее вовсе будет выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства расположение ее рекомендуется на высоте одного метра. Делается это для того, чтобы в любой момент была возможность отключить прибор от сети.
В домах, где за горячее водоснабжение отвечает бойлер, для него нужно выделить отдельную линию с УЗО и розетку, расположенную в непосредственной близости от прибора. Над столешницей в санузле тоже допускается устанавливать розеточные блоки. Они используются для фена, электробритвы и другой мелкой техники. Важным ограничением при их установке является то, что располагать их необходимо как минимум на расстоянии 60 см от источника воды. Все розетки в ванной комнате обязательно делаются с заземлением и влагозащитным экраном, который убережет их от попадания брызг.
При выборе розетки нужно обращать внимание на маркировку. Выглядит она так: IP ХY, где Х – это степень защиты от пыли. Y – это степень защиты от влаги (для использования в ванной комнате нужно покупать модели с цифрой не меньше 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно лишь для маломощной техники. Прокладывая проводку к розеткам, необходимо позаботиться о том, чтобы использовался медный кабель с тремя жилами (фаза, ноль и заземление) сечением 2,5 мм.
Кабель необходимо прокладывать напрямую от распределительного щитка, то есть на ванную должна выделяться отдельная линия. Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность ее случайного повреждения и контакта с водой. Установке розеток в ванной комнате должен предшествовать грамотно составленный проект, в котором все расстояния будут вымерены до сантиметра. Только в таком случае можно безопасно пользоваться оборудованием и осуществлять водные процедуры.
Выключатели, как правило, никогда не устанавливаются в самих ванных комнатах, а находятся перед входом в них. Высота установки выключателей обычно стартует от 80 см.
Жилые комнаты – много розеток не бывает
Грамотная разводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и свисающих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя–тремя розетками на комнату, что в современных реалиях ничтожно мало. Вот и происходит перегрузка в электросети, бесчисленные отключения электроэнергии. И что еще хуже – пожары. Поэтому, обдумав дизайн комнаты, обязательно нужно продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, расположите точки электропитания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить свое время.
Итак, давайте рассмотрим местоположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на ложе. Если это семейная кровать, то необходимо расположить блок из розеток по обе ее стороны. Расстояние их от пола будет зависеть от нескольких факторов. Если вплотную к кровати приставлены тумбочки, то розетки удобно расположить с отступом в 10–15 см вверх от них. Если тумбочек не предусмотрено, тогда выбирайте любое место возле кровати на расстоянии 30–90 см от чистового покрытия пола.
Рядом с розетками в данном блоке следует расположить выключатели надкроватных бра и общего света. Если планируется разместить светильники на тумбочках около кровати, то для них обязательно стоит добавить лишнюю розетку. Это правило относится и к расположению розеток по обеим сторонам дивана в гостиной. Бра в залах используют редко, но вот торшеры встречаются достаточно часто, поэтому лишняя розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.
Помимо розеток с напряжением 220 В устанавливайте специальные USB-порты для подзарядки современных гаджетов – телефонов, смарт часов и прочего.
Для телевизора, если он будет висеть на стене, обустраивают блок из пяти розеток на расстоянии 130 см от пола. Или в 30–60 см от пола, если для него заготовлено место на низкой тумбе. Блок состоит из 3 электророзеток, гнезда для антенны и интернет-соединения. Оборудуя рабочее место, нужно предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это приблизительно 90 см от пола, а второй делают выше пола лишь на 30 см). В него будет подключен стационарный компьютер.
Если в комнате предполагается установить туалетный столик, что актуально особенно в спальнях, то для них играют те же правила, что и для рабочей зоны – 2 блока на расстоянии 30 и 90 см от пола. Монтируя электропроводку, не забудьте поставить несколько блоков розеток по периметру комнаты для подключения пылесоса, увлажнителя воздуха и прочих приборов. Выключатели располагают, как правило, при входе возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для пущего удобства не забывайте устанавливать дублирующие (проходные) выключатели для регулирования света, особенно, если ваше освещение не завязано на смартфоне или пульте управления.
Где еще нужны розетки в доме
Планируя разводку, не стоит выпускать из виду такие помещения, как балкон, прихожая, кладовая и тому подобные, ведь устанавливаемые там розетки и выключатели играют важную роль. Начнем с прихожей – первого помещения, которое встречает всех пришедших в дом. Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и остальных в жилище, должна равняться 75–90 см. Что касается розеток, если размеры данного помещения небольшие, то достаточно будет одной двойной розетки для подключения пылесоса и обувной сушилки. Если коридор вытянут, то можно предусмотреть по блоку розеток с каждой из его сторон. Расстояние их от пола – 30–40 см, но если вам это неудобно, то вы может сами выбрать этот показатель в зависимости от личных предпочтений.
Если вы планируете оборудовать на балконе рабочий уголок или рекреационную зону, то там следует также позаботиться об обустройстве источников питания. Если планируется размещать стол для работы, то, как уже описывалось выше, – установите два блока розеток на разной высоте. Если же помещение будет использоваться только для отдыха, достаточно будет 1–2 блоков розеток на высоте 30 см выше .
Если вы планируете устанавливать в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.
Установка розеток и выключателей в квартире по евростандарту удобна не для всех. Производя монтаж проводки и определяя места для будущих источников питания, в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.
Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.
При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.
В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.
Что указано в ПУЭ
На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:
- Штепсельные приборы располагают на расстоянии от 0.
6 м от открытых источников воды и входа в комнату.
- Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
- Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
- В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.
Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.
Что прописано в ГОСТ и СП
Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:
- Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
- В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
- В частных строениях количество розеток не регламентируется.
К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.
Требования по «Евростандарту»
Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:
- высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
- для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.
Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.
Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.
Планировка электросети в разных комнатах
Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.
Электропроводка на кухнях
Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:
- Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
- Дистанция до газопровода от 50 см.
А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:
- Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
- Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
- Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
- Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
- Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.
Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.
Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:
- духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
- отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
- для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.
Нюансы расположения в ванной
Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:
- для стиральной машины соблюдается высота в 1 м;
- для водонагревательных приборов — не менее 180 см;
- при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.
Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.
Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.
Как провести ток в спальне или гостиной
Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:
- средняя высота размещения розеток от пола — 70 см;
- вспомогательные розетки возле стола монтируются на уровне в 0.
3 м от напольного покрытия, где делают блок из 2–3 розеток;
- за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.
Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.
Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.
Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.
Практические советы для разработки проекта электросети в доме или квартире
От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:
- Заранее продумать расстановку мебели и электроприборов по квартире.
- Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
- На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
- Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.
Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.
Особенности установки выключателей в общественных зданиях
Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:
- Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
- В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

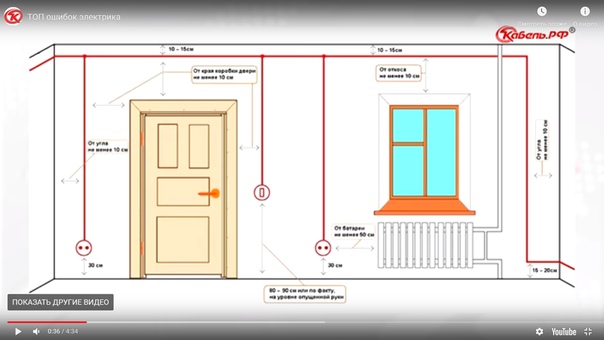

Видео по теме
Рекомендуем также
Рекомендуемые высоты установки выключателей
Для индивидуального жилища эти цифры строго не регламентируются, здесь главный принцип – чтобы удобно было пользоваться. Общепринятые же высоты установки розеток и выключателей меняются от эпохи к эпохе, от страны к стране и даже от местности к местности. Например, в нашей стране раньше было общепринято устанавливать розетки на высоте 800-900мм, а выключатели – 1500-1600мм. От центра розетки или выключателя до чистого поля. Сегодня общепринято устанавливать розетки на высоте 300-400мм, а выключатели – 800-900мм от центра розетки до чистого пола, хотя встречаются цифры 450 и 1150мм соответственно.
Высота установки розеток согласно ПУЭ: «В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1м. Допускается установка штепсельных розеток в(на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов».
Интересные рекомендации приводятся в публикациях BICSI (BuildingIndustryConsultingServiceInternational). Согласно рекомендациям этой организации высота установки розетки зависит от размеров свободного пространства перед розеткой.
Свободное пространство перед розеткой |
Расстояние от чистого пола до центра розетки |
До 750мм |
375-1220мм |
До 1220мм |
225-1350мм |
Как можно заметить, существуют некоторые противоречия в цифрах, но всё же значения для розеток 300-400мм, а для выключателей 800-900мм от центра розетки или выключателя до чистого пола можно считать общепринятыми и устоявшимися.
Теперь об особых случаях.
Около письменных столов розетки помещают чуть выше столешницы, примерно 800мм от чистого пола. Розетки около кухонных столов располагают примерно 1050мм от чистого пола. В Ванной комнате стараются располагать розетки как можно выше, до 1800мм от чистого пола.
Выключатели лучше всего располагать сразу у входа в комнату. Их можно устанавливать рядом с дверным проёмом на высоте опущенной руки (около 800-900мм от пола) таким образом, чтобы открытая входная дверь не перекрывала доступ к ним. Расстояние до края дверного проёма не должно быть меньше 100мм. В спальне удобно использовать дублирующие выключатели, расположенные в изголовье кровати над прикроватными тумбочками на высоте примерно 750мм от чистого пола.
Ждем вас в офисе для бесплатной консультации по инженерным сетям!
Карта проезда в офис, метро Новокузнецкая
Все инженерные сети: электрика, водоснабжение, отопление и вентиляция!
Бесплатный выезд инженера для оценки объемов!
Гарантия на работы 5 лет!
Компания более 20 лет на рынке, есть все Лицензии СРО и МЧС!
Для Госзаказчиков, ТСЖ, Служб эксплуатации действуют партнерские бонусы и скидки!
Заявки на проект и монтажные работы ждем на почту
Для заказа выезда инженера звоните
+7(495) 118-32-15
+7(495) 118-34-20
На какой высоте от пола делают розетки и выключатели. Какой должна быть высота выключателя от пола по евростандарту? Стандарты для розеток
Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.
При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.
В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.
Что указано в ПУЭ
На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:
- Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
- Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
- Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
- В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.
Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.
Что прописано в ГОСТ и СП
Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:
- Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
- В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
- В частных строениях количество розеток не регламентируется.
К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.
Требования по «Евростандарту»
Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:
- высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
- для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.
Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.
Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.
Планировка электросети в разных комнатах
Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.
Электропроводка на кухнях
Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:
- Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
- Дистанция до газопровода от 50 см.
А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:
- Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
- Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
- Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
- Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
- Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.
Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.
Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:
- духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
- отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
- для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.
Нюансы расположения в ванной
Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:
- для стиральной машины соблюдается высота в 1 м;
- для водонагревательных приборов — не менее 180 см;
- при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.
Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.
Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.
Как провести ток в спальне или гостиной
Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:
- средняя высота размещения розеток от пола — 70 см;
- вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
- за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.
Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.
Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.
Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.
Практические советы для разработки проекта электросети в доме или квартире
От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:
- Заранее продумать расстановку мебели и электроприборов по квартире.
- Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
- На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
- Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.
Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал.
Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.
Особенности установки выключателей в общественных зданиях
Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:
- Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
- В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.
Видео по теме
Установка и монтаж электропроводки согласно нормам европейских стандартов – не просто желание соответствовать передовым представлениям дизайна, но и выполнение важнейших принципов пожарной безопасности.
Условно, евростандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый в установке розеток и выключателей, должен удовлетворять трём основным критериям:
- наличие заземления;
- правильное месторасположение разъемов;
- соответствие потребляемой мощности.
Рассмотрим все тонкости, нюансы и сложности установки.
Правило № 1. Выключатели принято устанавливать на высоте 90 сантиметров от пола.
Советский стандарт подразумевал размещение выключателя почти вдвое выше – на высоте 1,6 метра. Европейские правила несколько упрощают жизнь: свет включить более легко, нажать на кнопку можно не поднимая руки. Отечественные нормативы были придуманы неслучайно и также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не смогли бы играться с разъемом, который может составлять опасность для жизни.
Однако, евростандарт также решает вопрос безопасности. Во-первых, выключатели нового образца не могут быть опасны в принципе – они глубоко посажены, герметично произолированы, а кнопки снять не просто даже для взрослого. Европейские выключатели не только на 100% безопасны, но и защищены от влаги, пыли и перегрева.
Локация всех разъемов – основное отличие евростандарта от отечественных принципов.
![]()
Правило № 2. Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.
И вновь-таки вспомним советский, всем привычный стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, спрятать метры переплетающихся кабелей было невозможно. Европейский норматив не только упрощает жизнь, но и позволяет шире развернуться в вопросах дизайна интерьера.
Правило № 3. Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.
Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.
Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.
Для сравнения, большинство отечественных розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовых приборов, снижая нагрузку на электропроводку.
Соответствие потребляемой мощности
С каждым днем бытовые приборы становятся все более экономными, однако их число неуклонно растет – появляется техника, которой раньше не существовало – кухонные комбайны, блендеры, бойлеры, увлажнители и пр. Поэтому нагрузки на нашу бытовую проводку непрерывно возрастают.
Что нужно помнить при монтаже электрики по евростандарту?
- Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
- Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
- Заземление – обязательная мера.
- Ни в коем случае нельзя устанавливать розетки под или над раковинами.
- Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.
Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.
Рассчитайте стоимость работ по установке розеток и выключателей по Евростандарту!
Составьте перечень работ и получите расчет стоимости за 10 минут от бригад и мастеров!
Существует ряд правил, которые регламентируют высоту розеток от пола. Однако они не являются строгими, благодаря чему дизайнеры воплощают в жизнь много нестандартных идей. Параметры монтажа указаны в правилах установки розеток от пола — ПУЭ.
Высота установки розеток по евростандарту должна быть 0,3 м от напольного покрытия. Это считается удобным, поскольку все кабели находятся невысоко. Они не будут портить внешний вид и позволят свободно расставлять мебель в помещении, не заслоняя разъем. Шнуры располагаются на полу и не мешают проходу.
Высота установки выключателей составляет 0,9 м от пола. Расстояние считается оптимальным для всех членов семьи, поскольку на этом уровне включить освещение сможет даже ребенок. Чтобы понять, на какой высоте ставить розетки и выключатели, необходимо учитывать рост жильцов.
Советский стандарт установки розеток и выключателей
В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм заключается в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места согласно стандартам 75-80 см. А высота установки розеток позволяет подключить все настольные электроприборы, даже если у них короткий кабель. При этом маленькие дети не могли дотянуться до устройств.
Согласно ГОСТ, положение выключателя регламентировалось так же, как и расстояние от пола до розетки. Тумблер располагался на высоте 160 см, благодаря чему он всегда находился на уровне головы. Выключатель было легко найти, даже если рядом стояла мебель.
Особенности расположения выключателей и розеток
При монтаже мест подключения следует выбирать ту высоту установки розеток, которая является целесообразной для данного помещения. Так, европейский стандарт предусматривает размещение разъемов электросети в разных частях комнаты. Это гораздо удобнее, чем устанавливать блок розеток в одном месте, поскольку отпадает необходимость использовать удлинители. В гостиной и спальнях этот вариант будет лучшим. Поэтому необходимо рассмотреть достоинства и недостатки каждого стандарта в различных комнатах.
При проектировании разводки следует учитывать такие особенности:
- Устанавливать высоту разъемов на основании планировки размещения мебели и электрических приборов в комнате.
- Обеспечить свободный и постоянный доступ к этим местам. Нельзя плотно закрывать их предметами мебельного гарнитура и прочими габаритными предметами.
- Количество розеток нужно рассчитывать с запасом.
- Расстояние между ними должно быть таким, чтобы можно было легко провести уборку с помощью пылесоса в любой части комнаты.
- Расположение выключателей и розеток определяется предназначением помещения. Если это склад, то размещать все нужно ближе ко входу.
Если жилая комната — возле мест отдыха. А высоту определяет дизайн помещения и рост хозяина.
В коридоре
В прихожей хватает 2-3 розеток. От них преимущественно запитывают бытовую технику (пылесос, сушилку для обуви и пр.). Чтобы подключенные провода не мешали перемещаться по комнате, разъемы должны находиться на расстоянии 20 см от пола. В некоторых прихожих есть полочки для мелочей. На них часто кладут телефоны, поэтому 1 разъем стоит сделать рядом, чтобы было удобно заряжать устройство. Если в коридоре планируется размещение роутера, нужно выделить для него отдельную розетку.
Высоту выключателя выбирают такую, чтобы каждому жильцу было удобно пользоваться устройством. Тумблер размещают преимущественно на расстоянии 75-90 см от пола.
В ванной комнате
В ванной комнате устанавливают стиральную машину, бойлер, пользуются электробритвой и феном. В зависимости от конфигурации приборов достаточно 2-3 места подключения к электросети. Высота размещения розеток будет зависеть от подключаемой техники. Так, феном и бритвой удобно пользоваться, когда штепсель включается возле зеркала на уровне пояса. Стиральную машину и бойлер подключают так, чтобы кабель доставал до разъема. Поэтому для водонагревателя розетку размещают на высоте 140-170 см.
При монтаже устройств необходимо соблюдать технику безопасности, поэтому нельзя размещать проводку слишком низко. Так, если случится перелив воды, провода останутся невредимыми. Согласно стандартам по высоте размещения, их нужно устанавливать не ниже 15 см от напольного покрытия и на расстоянии 60 см от кранов. Выключатель выносится в коридор, поскольку в комнате высокая влажность. Часто его объединяют с тумблером для туалета.
В гостиной
В гостиной чаще, чем в других комнатах, переставляют мебель и устанавливают больше всего электроприборов. Поэтому высоту розеток над полом стоит выбирать, основываясь на их предназначении в диапазоне 15-30 см. Желательно монтировать их во всех углах комнаты, чтобы в будущем не пришлось тянуть удлинители.
Основными устройствами в гостиной являются:
- телевизор;
- домашний кинотеатр;
- спутниковый приемник;
- бра или торшеры;
- кондиционер;
- Wi-Fi роутер;
- компьютер;
- колонки;
- дополнительные устройства для компьютера и пр.
Для этого нужно большое количество розеток, чтобы обеспечить одновременную запитку всех устройств. Поэтому следует позаботиться о размещении на каждой стене 1-2 розеток. Нежелательно устанавливать их выше 30 см от напольного покрытия, чтобы не нагромождать комнату проводами и не портить ее внешний вид. Необходимо максимально скрыть их от обзора.
При прокладке электропроводки нужно учитывать размещение мебели и места, где устройства будут подключаться. Одни приборы требуют постоянного питания, другие включаются периодически. Это также следует учитывать при разводке. Не стоит размещать блок более чем из 2-3 розеток, чтобы не портить дизайн помещения. Выключатели в этой комнате можно устанавливать как по евростандарту, так и по старым нормативам. Все зависит от дизайна помещения.
На кухне
Больше всего техники находится на кухне. Поскольку с каждым годом количество электроприборов увеличивается, возникает необходимость их размещения и подключения. Главной техникой являются:
- холодильник;
- микроволновая печь;
- вытяжка;
- посудомоечная машина;
- мультиварка;
- телевизор.
Часто эти устройства подключены постоянно. Дополнительно используются:
- блендер;
- чайник;
- тостер;
- соковыжималка;
- кофеварка;
- миксер и пр.
Количество розеток определяется частотой их использования. Главным условием в данной ситуации является удобство доступа к сети. Поэтому сейчас популярен монтаж электрических розеток прямо в мебели. Таким образом их можно скрыть от обзора и сделать доступными. Но к разъемам для встраиваемой техники должен быть легкий доступ, как и к включателям.
Высота расположения места подключения для холодильника составляет 15-20 см. Если планируется на нем установка микроволновой печи, уровень поднимают до 60-80 см. Когда стиральная машина размещается на кухне, кабель питания прокладывают на высоте не выше 30 см. Для местных осветительных приборов устанавливают розетки на расстоянии до 10 см над ними.
Если телевизор крепится с помощью кронштейнов, высота места подключения может быть 180-200 см от поверхности пола. А для небольших устройств розетки монтируют на рабочей поверхности. Для мощных электроприборов желательно сделать отдельную силовую линию, чтобы предотвратить перегорание проводки. Клавишу выключателя ставят на уровне пояса, чтобы было комфортно включать каждому жильцу.
В спальне
В спальне хватает 4 мест подключения к электросети. Если в комнате планируется размещение ТВ-приемника, следует предусмотреть и его запитку, и сопутствующих устройств. Высота розеток в спальне не должна быть больше 30 см от пола. Исключением может быть монтаж кондиционера. Для него желательно сделать розетку рядом с устройством.
Рядом с кроватью часто устанавливают настольные лампы, бра или торшеры. Поэтому нужно сделать 2-3 разъема по каждую сторону. Если будет часто использоваться ноутбук, тоже следует предусмотреть место подключения. Когда в спальне имеется туалетный столик, возле него часто устанавливают местный светильник и включают плойку, выпрямитель и другие приборы. Поэтому следует обеспечить свободный доступ к разъемам.
Для стандартных спален выбирают размещение выключателя на высоте 90 см. Если же комната имеет сложный дизайн, она должна предусматривать монтаж тумблеров на несколько клавиш или их размещение в разных частях спальни.
В детской
В детской комнате следует размещать 2-4 разъема электросети. Основной техникой является лампа, а для старших детей — компьютер. Нужно обеспечить подключение всем стационарным устройствам и оставить 1-2 разъема свободными. Раньше их делали на большой высоте, чтобы ребенок не мог достать. Сейчас изделия оснащают средствами защиты, поэтому их можно монтировать по стандартам.
Выключатель должен располагаться на высоте 75-90 см, чтобы ребенок мог легко дотянуться до него. Важно, чтобы шифоньер или открытая межкомнатная дверь не заслоняли его. Ребенок должен легко и быстро дотянуться до выключателя, поэтому удобным считается размещение с той же стороны, где и ручка двери. Во входной зоне размещают розетку для бытовой техники так, чтобы ее закрывала распахнутая створка. Разъем используют для подключения пылесоса, отопительного прибора или других устройств. Высота может быть 10-30 см.
В рабочем кабинете
Здесь может быть много электроприборов, как и в гостиной. На столе часто размещают:
- лампу;
- компьютер;
- колонки;
- сканер;
- принтер и др.
Дополнительными приборами являются:
- кондиционер;
- бра или торшер.
Поэтому следует установить не менее 6 разъемов электросети. Рекомендуется монтировать их на высоте не более 30 см от пола, чтобы избежать нагромождения проводов. Если на рабочей поверхности используется паяльник и другие электроинструменты, тогда рекомендуется установить розетку на высоте не более 15 см над уровнем столешницы.
Поскольку нет четких законов, регламентирующих размещение мест подключения к сети, устанавливать их нужно, опираясь на удобство и дизайн.
При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.
Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.
Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.
Высота установки розеток
При строительстве зданий в советское время
розетки устанавливались на высоте 90 сантиметров
от пола, что не всегда было удобно.
Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.
Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.
Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка .
Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.
При расположении розеток на кухне нельзя допускать, чтобы они располагались:
- за корпусами встраиваемой техники;
- внутри шкафов;
- над мойкой;
- над плитой.
Читайте подборку статей про установку розеток в квартире :
Высота установки выключателей
Используется два варианта установки выключателей.
- Установка на расстоянии 160 сантиметров от уровня пола , как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
- Установка на расстоянии 90 сантиметров от пола , как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.
При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.
Обязательные требования для расстояний установки
При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:
- 0,5 м – до газовых труб, труб отопления и батареи;
- 10 см – до оконных и дверных проемов;
- 10 см – до угла помещения;
- 0,8 м – до кухонной мойки.
И помните: расположение электрооборудования в ванной устанавливается отдельными правилами .
Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.
Установить розетку или выключатель не так сложно — тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.
Евростандарт в и выключателей
При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно.
При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота и выключателей (евростандарт) — это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.
Установка выключателей
Существуют три основных способа, которые используются при монтаже выключателя.
Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель.
Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.
Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.
Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.
Установка розеток
Советский подход. В этом варианте высота розеток от пола не меньше 90 см.
Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода.
При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.
Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию.
Различия в розетках европейского стандарта и советского — в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские — от 10 до 16 А, что увеличивает возможность использования различной техники.
Пользователи отмечают значительную разницу в удобстве «советской» установки и евростандарта в пользу последней.
Монтировать розетку или выключатель нужно в том месте, где это будет целесообразно и комфортно в использовании, конечно, не забывая при этом о технике безопасности. Розетки в пол будут целесообразным решением только в необходимом для этого месте.
В помещениях, которые имеют большую площадь, следует установить несколько выключателей, чтобы обеспечить себе максимальный комфорт передвижения в темное время суток.
Внимательно следует отнестись к установке розеток в сантехнических помещениях. Они должны быть обеспечены специальным устройством, защищающим от утечки токов, то есть иметь заземление. Целесообразно розетку (например, для стиральной машины) вывести за пределы помещения.
Не меньшего внимания заслуживают и розетки на кухне, особенно в месте, где большое скопление бытовой техники. Монтировать розетки при этом нужно выше столешницы на 5-10 см.
Не помешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что нужно подключить пару лишних приборов одновременно.
Количество выключателей и розеток в доме следует принять таким, какое будет достаточным для комфортного использования электроприборов и осветительных.
Общие нормы
Высота установки выключателей и розеток на кухне — это отдельная тема, так как здесь присутствует повышенная влажность и риск подтопления.
За розеток от пола 10 см.
Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.
Провод от прибора до розетки не должен быть длиннее 150 см.
От вытяжки до прибора не должно быть больше 20 см.
Если розетку нужно установить под мойкой, то ее степень защиты от влаги должна быть соответствующей (не менее IP 44).
Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что запрещен их монтаж непосредственно над плитой или мойкой, за выдвижным ящиком, за встраиваемой техникой.
Нормативная документация
Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.
Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.
Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.
Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.
Монтаж электрики
Качественно выполненная установка электровыключателей и розеток — залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.
Преимущественно и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:
Значительно улучшается дизайн.
Можно увеличить количество необходимых розеток.
Расположение приборов выбирается с учетом расстановки мебели.
Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.
Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.
Мощность и надежность проводки увеличиваются.
Высота розеток от пола
В настоящее время строительные нормативы не предусматривают никакие правила относительно размещения электрических розеток на определенной высоте. В жилых помещениях, домах и дачах пользователи могут самостоятельно решать, где им удобно сделать розетку.
Согласно СП 31-110-2003, выключатели желательно устанавливать со
стороны дверной ручки примерно в 100 сантиметрах от пола. Розетки можно
устанавливать на таком же расстоянии в любом месте. По правилам
устройства электрических узлов выключатели и розетки должны находиться
дальше, чем в 60 сантиметрах от газопровода, ванны, душевой кабины или
источника влаги. Такое расстояние считается начиная от внешнего края
раковины или дверного проема душевой кабины.
В некоторых статьях по устройству электрической сети в доме можно заметить множество рекомендаций о «евростандарте» установки розеток и выключателей. Этот стандарт предусматривает установку электрических узлов на расстоянии 30 сантиметров от пола. Выключатели можно устанавливать на высоте 90 сантиметров. Такие величины ничем не обоснованы. Подобная трактовка постоянно воплощается в жизнь при проведении евроремонта и не может не вызывать вопросов у жильцов помещения. Слишком низкие выключатели и розетки могут стать причиной чрезвычайных ситуаций.
По советским стандартам выключатели устанавливались на высоте 160
сантиметров от пола, а розетки на расстоянии 90 сантиметров. На практике
розетки могут быть установлены на высоте от 20 до 100 сантиметров. Это
зависит исключительно от особенностей использования электрических узлов
питания.
В розетки, которые расположены относительно низко на высоте 90 сантиметров, удобно включать разные электрические приборы. Если при эксплуатации прибор будет постоянно выключаться из сети, то розетку нужно располагать ниже. Таким образом она будет скрыта от глаз за мебелью в комнате.
Перед установкой розетки питания необходимо нарисовать общую схему помещения и указать места расстановки мебели. После этого можно подобрать наиболее подходящие точки для розеток таким образом, чтобы не понадобились удлинители.
Розетки питания для компьютеров и другой мощной техники необходимо всегда оставлять в свободном доступе и не закрывать мебелью в целях безопасности.
Высота установки розеток и выключателей: стандарт и «евростандарт» | ENARGYS.

Основными документами, обуславливающими стандарты монтажа электрической розетки, служат Правила Устройства Электроустановок (ПУЭ) в них отмечены некоторые требования, которых необходимо придерживаться при монтаже.
Так, выключатели освещения необходимо устанавливать на стене с той стороны от двери, где находится дверная ручка на высоте не более 1 м. В том случае, когда предусмотрено управление с помощью шнура, разрешено устанавливать выключатель наверху, практически под самым потолком.
Важным требованием считается выдерживание расстояний от розеток, выключателей и прочих элементов электрической проводки до газопроводов и газовой арматуры и вентилей, оно должно не быть менее 50 см.
Расположение розеток в ванных комнатах жилых помещений продиктовано правилами техники безопасности. Монтаж электрических элементов осуществляется в так называемой зоне 3, она начинается на расстоянии 60 см от ванны, дверей душевой кабины и от прочих сантехнических разводок.
Высота установки розеток и выключателей, «евростандарт»
Вместе с европейским ремонтом жилья, получило распространение расположение розеток и выключателей по «евростандарту».

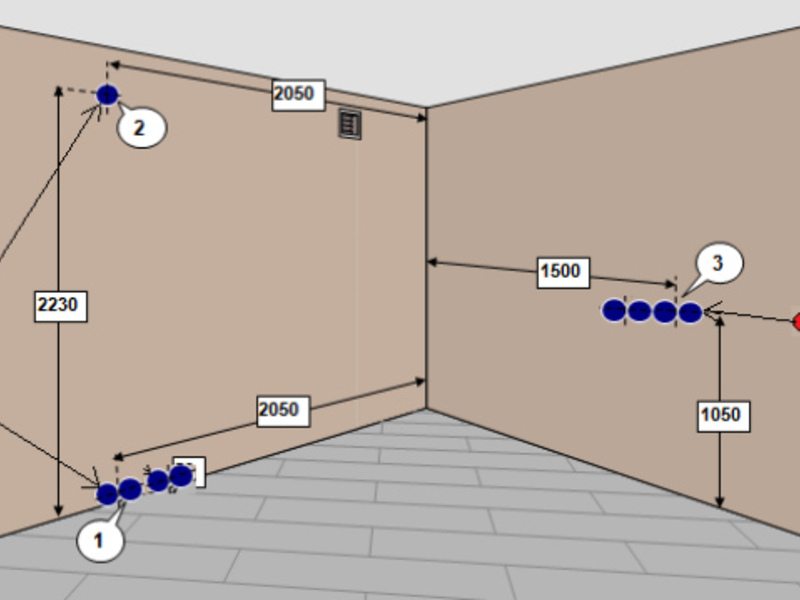

Рис.№1. Общие расстояния установки элементов электропроводки согласно европейскому стандарту.
Согласно «евростандарту» розетки монтируются на расстоянии 30 см, а установка выключателей освещения нормируется 90 см от уровня пола.
Рис. №2. Расположение розеток и выключателей согласно требованиям европейского стандарта.
Эти требования продиктованы тем, что в случае установки розеток, высота 30 см позволяет максимально полно использовать длину проводов подключаемой бытовой техники, и предоставляет скрыть от посторонних глаз места подключения. Кроме того, расстояние 30 см дает возможность предохранить точки подключения от случайного воздействия воды или механических подключений.
В случае установки выключателя освещения, его расположение дает возможность максимально удобно производить отключения и включения осветительных приборов, даже не поднимая руки, или без излишнего поиска выключателя в темноте.
Высота установки розеток и выключателей согласно принятому в советское время стандарту расположения розеток и выключателей, которым пользуются да сих пор, предусматривает расположение выключателей на расстоянии 160 см. от пола. Розетки монтировались на высоте 90 см.
Рис.№3. Расположение выключателей и розеток согласно принятому в СССР стандарту.
Необходимо помнить, что все стандарты, согласно которым производится установка выключателей и розеток их уровень и высота подчиняются, прежде всего, правилам удобства и целесообразности. Это означает, что все цифровые значения являются средними, принятыми за основу, главные установочные параметры выбираются опытным путем в зависимости от вашего роста, от будущего расположения мебели и бытовых приборов и оборудования.
Высота розеток и выключателей от пола по евростандарту: правильное расстояние
Установка
Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:
- перед установкой линия оснащается отдельным автоматом для аварийного отключения;
- каждая розетка имеет отдельное подключение с обособленным проводом;
- розетка комплектуется кабелем заземления и оснащается крышкой;
- располагаться прибор должен не ближе 60 см от источников воды;
- монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.
Для установки потребуются следующие инструменты:
- индикатор для измерения напряжения;
- отвертка крестовая;
- нож или специальный инструмент для удаления изоляции;
- уровень;
- дрель;
- плоскогубцы.
Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:
- Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
- Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
- После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
- Финальным шагом будет установка корпуса на отведенное место и подача электричества.
Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.
Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:
- проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
- установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.
Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.
При монтаже следовать технике безопасности:
- монтаж проводится в обесточенной квартире;
- провода проверять индикатором перед подключением;
- нельзя допускать контакта с оголенными проводами.
При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.
Розетки в ванных помещениях можно и нужно устанавливать.
Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока
Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.
Требования к подрозетникам
Единого свода правил, описывающих монтаж коробок для скрытой установки электрических розеток, не существует. Правила устройства электроустановок требуют соблюдения общих требований пожарной и электробезопасности. В этом смысле установка коробки под розетку ничем не отличается от монтажа распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию размещения розеток в помещении. Ну и здравый смысл никто не отменял.
Мы постараемся объединить все условия, при которых установка подрозетников не вызовет проблем при эксплуатации электрообрудования.
- Материал коробочек должен быть достаточно прочным, чтобы выдерживать усилие, с которым из розетки вынимается вилка. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого на подрозетниках, предназначенных для установки на строительные смеси (как правило это гипс или алебастр), имеются отлитые на внешней поверхности ребра, пазы и зацепы. Технологические отверстия для заведения проводки также работают в качестве фиксирующих элементов.
- В эти щели попадает пастообразный раствор, после высыхания выдернуть корпус можно, лишь разрушив часть стены или сломав пластик.
- Подавляющее большинство подрозетников изготавливается из различных видов пластмасс.
С одной стороны, это дешево, с другой — пластик является диэлектриком, и не разрушается под действием влаги.
- На внутренней стороне коробочек должны быть отформованы ребра для крепления розеток.Многие помнят квартиры советской постройки, в которых розетки выпадали из стены при малейшем усилии. Раньше подрозетники делались из металла. Мало того, что это небезопасно, за гладкую поверхность не могли зацепиться распорные направляющие на розетке.
- Кроме того, подрозетники оснащаются посадочными отверстиями для винтового крепления.
- Пластик, из которого делают подрозетники, не должен поддерживать горение. С точки зрения стены (бетон или кирпич), это требование бессмысленно. Но от корящей розетки могут воспламениться обои на стене, или стоящая рядом мебель.
Необязательные, но полезные требования — возможность соединять несколько розеток между собой на стандартные фиксаторы. Это позволяет собирать конструкцию любой длины.
Что такое правильная электрика?
Технические вопросы и вопросы безопасности электрической системы в доме или электрики в квартире профессиональные электрики обычно называют самым важным критерием оценки этой системы. Это конечно так, но комфорт, практичность и универсальность обустройства электросистемы так же имеют очень большое значение.
Для удовлетворения обоих требований — функциональности и безопасности проектировщик должен тщательно спроектировать всю систему, основываясь на требованиях нормативов и регламентов, в то же время учитывая желания заказчика. Это очень важный шаг в механизмах планирования капитального ремонта или строительства квартиры или дома. Перед проектированием Вы изначально должны знать, как будет обустроено то или иное пространство в вашем доме (комнаты, ванная, кухня и так далее).
Высота розеток на кухне
В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.
На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.
А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.
Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.
Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.
В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».
Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.
Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.
Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).
Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.
Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:
- удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
- безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
- длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.
Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.
Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.
Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.
Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.
Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.
В этом случае расстояние от столешницы составляет 35…50 см.
Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.
Точки электродоступа для телевизоров и компьютерной техники
Представить себе современную квартиру или дом более-менее состоятельных людей без телевизора и компьютера практически невозможно. Соответственно, для них необходимы отдельные розетки, и, как правило, не одна, а хотя бы две-три.
Подвод обычно ведется в штробах по стенам или потолку, реже в плинтусах (кабельные каналы). При этом необходимо подвести не только обычный электрический кабель, но и антенный, «витую пару» (сетевой кабель), соответственно и точек подключения будет две-три.
На фото слева направо: две обычные точки, гнезда для подключения антенного кабеля и витой пары.
Расположить группу гнезд можно по-разному, что и показано на схеме (вместе с размерами – расстояниями до пола и углов комнаты).
Таким образом, высота розеток для телевизора на стене может быть и 15…30 см (если они расположены открыты или за тумбой для TV, и 800…1200 мм (если группа скрыта за смонтированным на стену телевизором или размещена рядом с ним).
Тем, кто использует домашний кинотеатр, потребуется еще больше гнезд электросети. При этом, чтобы избежать путаницы проводов, лучше размещать группы отдельно.
В отношении комьютерщиков все еще сложнее. С учетом количества периферийных устройств розеток может потребоваться пять, семь, десять и даже больше. При этом почти наверняка пригодится специальное гнездо для подключения витой пары. Часто розетки размещают не на стене, а на специальном столе или под ним – в зависимости от того, как расположена техника.
Очень удобны в этом плане специальные стойки, ножки для столов, накладные элементы с группами гнезд разного типа.
При этом сразу необходимо учитывать необходимость маскировки большого количества проводов, поскольку вне зависимости от расположения розеток на столе или под столом они просто мешают.
Для этого используют кабельные стяжки, специальный крепеж, крепят планки с кабельными каналами, заказывают мебель с подготовленными местами для крепления – в общем, вариантов масса.
Расположение розеток и выключателей по правилам
Старый стандарт и новые тенденции моды. Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.
Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.
Значимость проектирования электроснабжения
Попытки сделать ремонт самостоятельно иногда приводят к смешным или даже плачевным последствиям. Домашние мастера сносят стены, обустраивают звукоизоляцию, но не учитывают правил, на какой высоте устанавливают выключатели и розетки. Проектирование электропроводки включает в себя учет типа помещения, планируемое освещение, количество используемой бытовой техники. Разделение каждой комнаты на несколько функциональных зон также влияет на расположение электрических розеток.
Особенности установки выключателей и розеток на кухне
Когда речь идет об установке розетки и выключателя на кухне, то в данной ситуации вопросу нужно уделить особое внимание. На кухне, как правило, находится очень большое количество разной бытовой техники
Кроме того, именно в этом помещении присутствует огромное количество зон, которые могут быть опасными: это и открытый огонь, плиты, которые нагреваются, большое количество воды. Нужно особенно много внимания в данной ситуации уделить безопасности.
Не стоит использовать на кухни удлинители или переходники, лишние провода, которые очень часто становятся причиной замыкания и очень сильного пожара, который сложно ликвидировать.
Как правильно разместить на кухне розетки и выключатели: советы дизайнера видео
В кухонном помещении высота розеток и выключателей должна быть с учетом того, какие особенности имеет помещение, какие там есть электрические и иные приборы, а также в зависимости от многих других нюансов.
Существует несколько общих правил, с которыми необходимо ознакомиться каждому:
- Поверхность, где вы варите, а также раковина — это самые опасные зоны, вблизи них нельзя монтировать их, ведь это может закончиться серьезными проблемами.
- Установку розетки, обеспечивающий нормальную и полноценную работу бытовой техники на кухне, необходимо производить рядом с этой техникой или же над ее поверхностью.
- Очень часто люди могут допускать одну и ту же ошибку — они располагают розетки за приборами, куда очень трудно, а порой и вовсе не реально достать.
- Когда вы выбираете место под розетку, то в обязательном порядке нужно учитывать высоту столешницы. Это нужно для того, чтобы можно было обеспечить максимальный доступ до розетки, во время которого не будет возникать неудобств.
Неудобное расположение розеток и выключателей видео
Какая высота расположение выключателей и розеток в квартире — это очень важный вопрос, который нужно изучить во всех подробностях. Если вы нарушите какое-то правила и стандарты, то это может обернуться в дальнейшем не только дискомфортом, но и серьезной проблемой. Неправильное расположение розетки может привести к короткому замыканию, а потом к пожару. Кроме того, это может провоцировать массу неудобств, поэтому нужно соблюдать правила и относиться к данному вопросу очень внимательно. Если же вы не можете самостоятельно спроектировать расположение устройств в том или ином помещении, то воспользуйтесь услугами специалистов, которые помогут решить этот достаточно важный и деликатный вопрос.
Высота розеток и выключателей: стандарты или здравый смысл?
Практически любой, даже небольшой косметический ремонт помещения включает в себя если и не полную замену существующей электропроводки, то хотя бы ее частичную модернизацию. Заключается такая модернизация обычно в восстановлении неработоспособных участков проводки, а также переносе имеющихся и добавлении новых точек. И если непосредственно прокладка проводов, «завязывание» разветвительных коробок, сборка электрических щитков и прочее — это задачи для специалистов, то выбор мест для размещения розеток и выключателей — прерогатива владельцев помещения.
Когда дело доходит до планирования расположения электроустановочных изделий, у владельцев возникает вопрос: а существуют ли какие-нибудь обязательные стандарты для такого случая?
Как таковых, жестких и обязательных к соблюдению стандартов на высоту расположения розеток и выключателей не существует — ни в России, ни в Европе. Поэтому устанавливать их можно на любом расстоянии от пола. Но при этом обязательно должны быть соблюдены четыре условия:
- Должна быть физическая возможность не только монтажа «точки» в выбранном месте, но и подведения к ней проводов.
- Должна обеспечиваться безопасность эксплуатации розетки или выключателя — здравый смысл подсказывает, что возле источников воды, сильного тепла и, тем более, открытого огня эти изделия лучше не устанавливать.
- Смонтированную розетку (ну, или выключатель) должно быть удобно эксплуатировать — выключатель под диваном так же неуместен, как и розетка на потолке.
- Крайне желательно иметь возможность оперативного доступа к «точке». В первую очередь это касается электророзеток, часто «прячущихся» за мебелью или бытовой техникой.
Если не брать в расчет «специализированные» помещения (типа кухни, санузла или ванной комнаты), то обычно условием, определяющим выбор места и высоты установки «точки», служит соблюдение пункта №3. Проще говоря, куда удобно — туда и ставим. Именно так и появился пресловутый «европейский стандарт», вовсе таковым не являющийся — это, по сути, просто наиболее часто выбираемая высота установки:
- Для розеток — 20-40 см от уровня пола;
- Для выключателей — оптимально 80-100 см от уровня пола.
Высота расположения розеток и выключателей
Продиктованы эти цифры следующими соображениями: при слишком низком расположении электрической точки велики шансы залить ее водой во время влажной уборки полов. Да и часто пользоваться ею не слишком удобно — приходится очень низко нагибаться. Если розетка смонтирована намного выше 40 см от пола — становятся слишком заметными шнуры питания включенных в нее электроприборов, что довольно неэстетично, а с точки зрения большинства дизайнеров — вообще преступно.
Для выключателей высота установки выбирается так, чтобы клавиша включения попадала «под руку» — для среднестатистического человека это как раз немного меньше метра от пола.
Исключение — это детские помещения, в которых рекомендовано вообще все электроустановочные изделия с питанием от сети 220 В располагать на высоте не менее 1,6 м от уровня пола; однако для частного жилого сектора это правило обязательным не является.
Выше или ниже: стандартное положение электроприборов
В современных нормативах на строительство и ремонт нет жестких нормативов на уровень размещения стационарных электроприборов – розеток и выключателей, есть соображения целесообразности и удобства, а также типовые решения.
В отношении высоты выключателя от пола можно придерживаться либо старого советского, либо современного европейского стандарта. Первый, исходя из норм безопасности, предлагает монтировать выключатели на высоте не менее 150 см от пола. Один из вариантов обоснования именно такой высоты – чтобы дети до определенного возраста не могли дотянуться до выключателя. Однако дети сообразительны и находчивы, поэтому полноценной защитой от игр с верхним светом это считать нельзя.
Поэтому «европейский» стандарт, 90 см от пола, более рационален.
Розетки принято крепить в тех местах, где они будут необходимы для подключения электроприборов. По тем же «советским» стандартам нормой на комнату или кухню считались две розетки. Умельцы, конечно, переделывали одиночные розетки, ставя вместо них двойные и тройные, используя переходники, но с учетом нынешнего количества оборудования в квартире двух розеток и даже четырех, шести бывает недостаточно.
Тем более что ряд производителей бытовой техники (например, стиральных машин) напрямую запрещают подключать свои изделия в розетку через переходник.
Высота розеток от пола определяется исходя из расположения подключаемых к ним электроприборов и мебели.
Так, если нужно подключить настольную лампу, гаджеты, которые в подключенном состоянии лежат на столе (комоде, тумбе, полке), логично расположить розетку на высоте 0,15…0,3 м над опорной поверхностью. Если же тумбы (стола, другой корпусной мебели) нет, та же высота принимается от пола.
Но здесь надо также учитывать безопасность розеток во время влажной уборки – они должны находиться достаточно высоко, чтобы случайные брызги во время активного мытья пола не могли попасть внутрь устройства.
Важно: при расчете положения низко расположенных от пола выключателей и розеток высота по евростандарту принимается с учетом плинтуса, то есть фактически от его верхнего края.
Этот параметр принимается также с учетом безопасности во время влажной уборки – ведь плинтуса время от времени моют так же, как и пол.
Если розетки и выключатели монтируют возле мягкой мебели (кроватей, кресел, диванов), необходимо располагать устройства по бокам от мебели на таком уровне, чтобы лежащий (сидящий) человек свободно доставал рукой до розетки, не наклоняясь и не вставая.
Высота положения зависит от высоты мебели. Так, для сравнительно низкой кровати будет достаточно 60 см от пола, для обычной – 70 см. Для высокого рабочего кресла уместнее 75…80 см. Если рядом с мягкой мебелью имеются тумбы, полки, журнальные столики – соответственно, учитывается высота верхней поверхности элемента обстановки.
А вот для очень низких диванов в восточном стиле и кресел-мешков удобнее разместить розетки и выключатели на уровне 30…40 см, то есть примерно на уровне положения локтя сидящего человека или чуть ниже.
Официальные правила расположения
Розетка и выключатель могут устанавливать как угодно, за исключением опасных мест – ванны, кухни и других комнатах, где есть газ и вода. Для регулирования расположения этих точек в опасных помещениях издано несколько документов:
- ГОСТ Р 50571.11-96;
- СП 31-110-2003;
- Правила Устройства Электроустановок.
Обязательно стоит ознакомиться с этими документами, если вы самостоятельно занимаетесь ремонтом. Жилищные службы могут проверить вашу квартиру на соответствие стандартам, если у вас произойдет авария, короткое замыкание. И если окажется, что вы нарушили установленные правила, могут назначить штраф или отказать в выплате страховой суммы.
Насколько это важно
Размещение электропроводки – одна из наиболее ответственных задач при ремонте жилища. В начале процесса рекомендуется решить, где будет располагаться техника, компьютерный стол, телевизор. Только так получится оборудовать розетки на удобном расстоянии. Составляя схему оборудования источников, также важно учесть размеры комнаты, общее количество розеток и выключателей.
От местонахождения разъемов зависит не только удобство их использования, но и внешний вид квартиры. Неправильно расположенные устройства способны испортить впечатление от ремонта. Установленный посередине комнаты разъем будет смотреться нелепо, и эксплуатация окажется неудобной.
Евростандарт: мифы и реальность
Во многих тематических статьях или на форумах можно встретить термин “евростандарт”. Это не совсем корректное понятие, так как в разных европейских странах действует своя нормативная база в части размещения розеток и выключателей.
Общепринятая высота розеток по евростандарту достигает 30-40 см от линии пола. Выключатели вынесены на высоту 0,8-1 м. Если подумать, то в таком расположении можно найти свои преимущества – отсутствуют висящие по стенам шнуры и кабели, проводка менее заметна. А невысокое размещение выключателей позволяет не приподнимать руки для включения и выключения света.
Учитывайте, что габарит евророзетки и расстояние между отверстиями под штыри больше, чем у отечественных аналогов. Импортные изделия рассчитаны на ток до 16 А, а наши – до 10 А. Поэтому совместно с евророзетками можно использовать более мощные электроприборы.
Требования СП и ГОСТ
Правильное размещение розетки вытекает из следования этим правилам:
- Одна розетка устанавливается на каждые 4 м периметра жилой комнаты;
- Владелец частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
- Одна розетка размещается на каждые 10 кв. м площади коридора (выключатели лучше установить на обоих концах коридора).
Оптимальное расположение
В каждой комнате жильцы часто или постоянно пользуются различными электроприборами. Чтобы все предметы интерьера были на своих местах и розетки не оказались спрятанными за шкаф или диван, следует нарисовать план каждого помещения с указанными размерами и определить, куда встанет мебель, техника, освещение. Нужно учесть также строительные нормы и правила, чтобы обеспечить пожарную безопасность и чёткую работу электропроводки.
Прихожая и коридор
Освещение в прихожей лучше подключать с помощью отдельных выключателей. Чаще всего в этом помещении пользуются сушилками для обуви или пылесосом. Поэтому будет достаточно двух розеток, расположенных в углу на высоте 30 см от пола и 10 см от двери или мебели. При необходимости установки дополнительных электроустройств в прихожей схема усложняется.
Ванная
В ванной комнате могут быть постоянно включены в розетки стиральная машина, душевая кабина и водонагреватель. Часто нужно воспользоваться феном или бритвой. Для крупной техники потребуются отдельные источники энергии, которые по правилам должны располагаться не ближе, чем за 60 см от источника воды и от пола. Покупать следует специальные влагозащитные розетки с крышкой и маркировкой IP44 — у них есть особый пластиковый фланец с внутренней стороны для стока воды при попадании.
Вентилятор принудительной вытяжки обычно подключают к выключателю освещения — если человек вошёл в ванную комнату, начинает работать вытяжка.
Кухня
Кухня лидирует по количеству постоянно работающих электроприборов. Основной перечень постоянно включённой в сеть техники:
- холодильник;
- посудомоечная машина;
- электроплита;
- микроволновка;
- телевизор;
- вытяжка;
- электрочайник;
- стиральная машина.
Поэтому необходимо не меньше восьми розеток для постоянной работы и не менее пяти для мелкой бытовой техники, такой как миксер, кофемолка или мясорубка.
Основную трудность представляет правильное расположение розеток для встроенной техники — их нельзя размещать за электроприборами, поэтому лучше вынести источники энергии за соседние шкафы кухонного гарнитура. Для варочной панели и духового шкафа необходимо установить отдельные источники питания — сдвоенная розетка не выдержит нагрузки.
Гостиная
Эта комната служит для отдыха и развлечения домочадцев, в ней расположены телевизор, аудиоцентр, Wi-Fi роутер, сплит-система, точки локального освещения. Эти приборы подключены постоянно, розетки для них по правилам безопасности монтируют на высоте 30 см от пола и не менее 10 см от дверных и оконных проёмов.
Для сплит-системы розетку следует разместить наверху, около места установки внутреннего блока — это позволит избежать некрасивых проводов на стенах.
Спальня
На прикроватных тумбочках обычно лежат телефоны или планшеты, которые требуют дополнительной подзарядки. Поэтому оптимальным решением будет разместить пару розеток у кровати, на расстоянии 15–20 см от столешницы.
Удобно смотреть любимые фильмы и передачи, валяясь в кровати, поэтому телевизор обычно вешают на противоположную изголовью кровати стену. Спрятать розетку можно за панелью экрана.
Детская
Маленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.
Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.
Кабинет или рабочий стол
На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.
Полезные советы
Перед тем, как установить электророзетки в помещении, необходимо составить проект их размещения. До этого нужно определиться с расположением мебели и бытовых приборов, после чего составить схему помещения, на которой должны быть отмечены оконные и дверные проемы, схемы прохождения электропроводки, водопровода и газопровода, а также все электророзетки, в том числе интернет и телефонные.
Составлять схему нужно с учетом следующих требований:
- расстояние от батарей, труб и других систем коммуникаций до выключателей должно составлять не менее 50 см;
- расстояние от угла комнаты, оконного или дверного проема до выключателя или точки питания – не менее 10 см;
- расстояние до мойки – не меньше 80 см.
Точки питания для стационарной бытовой техники (компьютера, телевизора, микроволновой печи) рекомендуется располагать за самими приборами. Нужно обязательно учитывать размеры мебели, чтобы она не загораживала выключатели и электророзетки.
Расположение выключателей определяется целым рядом факторов. Например, стороной, в которую открывается дверь, а также типом помещения. В длинном коридоре или на лестнице рекомендуется устанавливать два выключателя – по одному в каждом конце помещения.
Розетки и выключатели в ванных комнатах
Сравнительно недавно розетки в ванных комнатах вообще не устанавливались. Во-первых, отсутствовала техника, которая требовала отдельного подключения. Стиральные машины старого образца могли подключаться через удлинитель из любого места квартиры. Ну и во-вторых, отсутствовали качественные розетки, защищенные от воздействия влаги.
В настоящее время современную ванную комнату невозможно представить без розеток. Кроме того, часто их установка не ограничивается одной единицей. Только стиральная машина-автомат требует отдельной точки, подключенной к отдельной линии, защищенной собственным УЗО. Мощные агрегаты просто не смогут долго работать через обычный удлинитель. Как правило, высота розеток в этом случае составляет в пределах 1 метра, что позволяет при необходимости очень быстро отключить стиральную машину от сети.
Отдельная розетка потребуется для электрического водонагревателя, поскольку во многих домах именно с помощью бойлера решается проблема горячей воды. Для него также выделяется отдельная линия с УЗО, а сама розетка располагается непосредственно возле самого прибора. Блоки розеток могут устанавливаться над столешницей. От них поступает питание к электробритве, фену и прочей мелкой бытовой технике.
Серьезным ограничением в их установке является обязательное расстояние в 60 см от источников воды. В качестве дополнительных мер безопасности монтаж предполагает установку и подключение заземления, а также использование влагозащитного экрана.
В отличие от розеток, выключатели никогда не монтируются внутри ванных комнат. Они устанавливаются перед входом в помещение на высоте от 80 см и выше. Прокладка кабеля осуществляется напрямую от электрощита в виде отдельной линии скрытым способом. Это позволяет избежать случайных повреждений и контактов с водой. Перед монтажом предварительно составляется план, в котором все расстояния вымеряются и наносятся с максимальной точностью.
Расстояния и места размещения

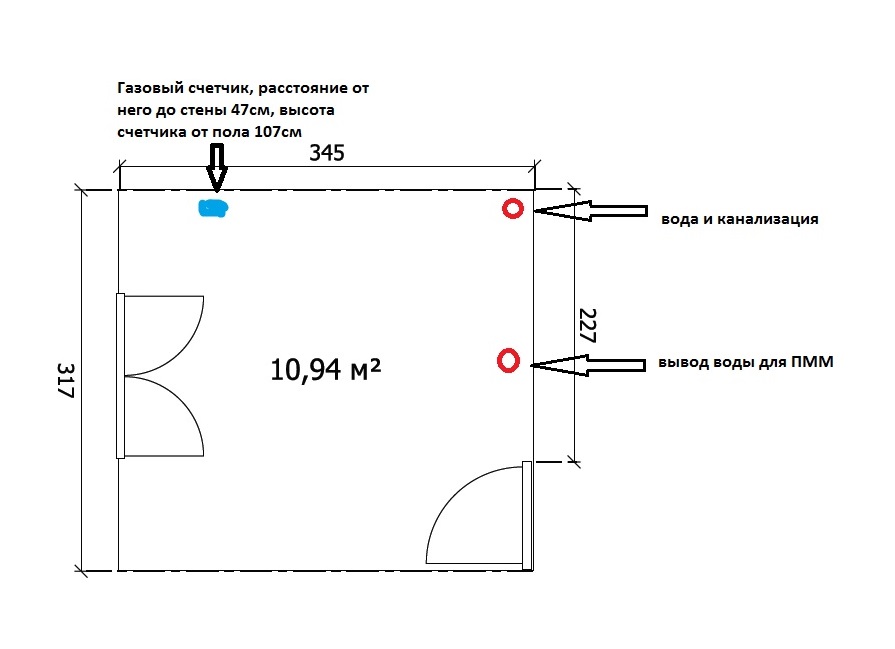

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.
Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.
Если кухня угловая, то же самое проделываете со смежной стеной.
Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.
Холодильник
Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.
Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.
Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.
Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.
Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.
Розетки рабочей зоны и над столешницей
Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.
Размещайте розетки в этой зоне в 105см от пола.
В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.
Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.
Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.
Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.
Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.
Вытяжка
Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.
Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.
Варочная и духовка
При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.
Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.
Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.
Если такой возможности нет, то придется подключаться от нижней группы.
В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.
Посудомойка
Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.
Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.
Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.
В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.
Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.
Евростандарт
Высота выключателя от пола по евростандарту — 90 см, розетки — 30 см. Однако как таковой стандартизации на деле не никогда существовало, и в нашу жизнь это понятие пришло вместе с понятием евроремонт, сменив «советский стандарт». Конечно, у него свои достоинства и недостатки:
- Плюс — розетки не «бросаются в глаза» и ничему не мешают, а выключатели расположены на уровне опущенной руки — их можно включать без приложения каких-либо усилий, и даже не глядя. Высота выключателя от пола 90 см.
- Минус — для того чтобы вставить в розетку штепсель, необходимо будет наклоняться, а включатель не должен быть ничем загорожен.
Собственный стандарт
Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.
Устанавливать розетки у себя дома можно на своё усмотрение, но следуя описанным выше правилам. Поэтому не обязательно принимать какой-либо из стандартов. Можно размещать розетки исходя из собственного удобства использования.
Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.
Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.
Рекомендации по монтажу
Если вы хотите провести монтаж проводки и подключить розетки с выключателем самостоятельно без привлечения сторонней помощи, то следует придерживаться приведённых выше советов и ряда правил, которые позволят выполнить все работы без проблем и, главное, безопасно:
- первым этапом будет подготовка план-схемы, где будет отражена будущая планировка комнаты, при этом, составить её нужно максимально точно, чтобы потом можно было купить требуемое количество кабеля. Не очень приятно, когда в самый пик работы внезапно будет не хватать кабеля или же наоборот – останется немало неиспользованного;
- также необходимо отметить на стенах все розетки, которые будут нужны. При этом следует учитывать высоту расположения различных приборов;
- приборы для неподвижных приборов (вроде компьютера или холодильника) следует монтировать так, чтобы они одновременно были доступны и прятались за техникой;
- независимо от того, что вы устанавливаете, розетку или выключатель, порядок подключения контактов путать нельзя! Это особенно критично при подключении трехконтактной розетки, у которой имеются заземляющие контакты;
- розетки устанавливаются из расчёта на ток в 6А, т. е. по штуке на каждые 10 м2 площади комнаты. На кухне любой площади устанавливаются две розетки;
- розетки или выключатели нельзя устанавливать под или над раковиной;
- схема разводки должна быть подобрана таким образом, чтобы полностью исключить перегрузки в сети;
- часто используемые розетки следует размещать на высоте 30 см, при этом учитывая, чтобы до них можно мог свободно дотянуться шнур пылесоса из любой точки комнаты.
Где купить
Максимально быстро приобрести установочные изделия можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:
Настенный переключатель с пластиковым покрытием | Сенсорный выключатель BONDA | ЖК-Wi-Fi cмарт-настенный выключатель |
EsooLi Tuya Smart Life стеклянный сенсорный выключатель | Сенсорный выключатель UBARO | Сенсорный выключатель Minitiger |
Что нужно помнить при монтаже электрики по евростандарту?
- Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
- Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
- Заземление – обязательная мера.
- Ни в коем случае нельзя устанавливать розетки под или над раковинами.
- Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.
Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.
Расстояние розеток друг от друга
Оптимальное количество розеточных гнезд подбирается по площади комнаты, а минимальное расстояние между ними регламентируется электротехническими правилами. Возможны разные варианты установки. Розетки можно располагать поодиночке, группировать или использовать готовые розеточные блоки на несколько штепселей. Прежде чем делать посадочное гнездо для подрозетников, необходимо произвести разметку. Между их центрами должно быть не менее 71 мм.
В жилых комнатах на каждые четыре метра стены должна приходиться минимум одна розетка. В прихожих следует придерживаться правила – минимум одна электроточка на 10 квадратных метров. При этом сдвоенные экземпляры считаются за одну единицу.
Выводы и ценные рекомендации
Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.
Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.
Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование. Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также для Ethernet кабеля.
Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.
Около туалетного столика
Возле столика прибор должен располагаться над зеркалом или по сторонам от него. Свет должен падать на человека, а не отражаться в нем. В бра около туалетного столика лучше установить лампы накаливания (матовые), так как галогенные или светодиодные дают желтоватый свет. Устанавливать люминесцентные не следует – с ними искажается цветовое восприятие, поэтому макияж будет получаться странным.
Если было решено установить светильник над зеркалом, высота установки определяется его габаритами. Источник освещения должен быть выше головы человека, сидящего за столом. Во время установки бра по бокам зеркала высота будет зависеть от их количества. Если монтируется по 1–2 светильника, то лучше, чтобы лампы были выше уровня глаз. А если по 2 или 3 прибора с каждой стороны, то надо подбирать так, чтобы свет «не резал» глаза.
Какова требуемая минимальная высота AFF настенной электрической розетки в соответствии с нормами Нью-Йорка? | by Skwerl
ElectricЭлектротехнические нормы Нью-Йорка не определяют минимальную высоту монтажа.
Электротехнический кодекс города Нью-Йорка 2011 г., раздел 210.52
Раздел 210.52 NEC (Национальный электротехнический кодекс) и Электротехнический кодекс г. Нью-Йорка (на основе NEC 2008 г.) не определяют минимальную высоту установки, но вы должны соблюдать требования к высоте установки местной электросети.
Основываясь на исследовании Скверла, Нью-Йорк не указывает минимума. Обычная высота настенной розетки составляет от 12 до 18 дюймов AFF (над финишным полом). В редких случаях розетки все же устанавливаются в плинтусах и в полу с надлежащими коробками/крышками.
Розетки для «счета» должны находиться на высоте менее 5–6 дюймов над полом. NEC 210.52(4)
Требование американского Закона об инвалидах.
Свод федеральных правил 28, часть 36 (Американский закон об инвалидах) в разделе 4.27.3 указано, что розетки для электрических и коммуникационных систем на стенах должны быть установлены на высоте не менее 15 дюймов над полом. Однако это исключение указывает, что это не относится к розеткам, не предназначенным для использования жильцами здания. Максимальная высота розеток и/или выключателей составляет от 48 до 54 дюймов, в зависимости от условий, см. разделы 4.2.5 и 4.2.6 ADA
Горизонтальное размещение (для справки)
NEC 210–52 Как правило, розетки в жилых помещениях должны установлен так, чтобы ни одна точка вдоль линии пола (измеряемая по горизонтали) в любом пространстве стены не находилась на расстоянии более 6 футов от выпускного отверстия в этом пространстве.Розетка должна быть установлена в каждом пространстве стены шириной 2 фута или более.
Местный закон № 39 от 2015 г. (Международный № 433-A)
A Местный закон о внесении поправок в административный кодекс города Нью-Йорка в отношении установки и технического обслуживания устройств безопасности электрических розеток и защиты от несанкционированного доступа. устойчивые сосуды в некоторых общественных частях многоквартирных жилых домов.
Требования к высоте электрооборудования в жилых помещениях
Целью этой статьи является разъяснение требований BS 7671 , части M Строительных норм и правил Англии и Уэльса, и BS 8300: 2009 (Проектирование зданий и их подходы к удовлетворению потребностей людей с ограниченными возможностями), касающихся к высоте монтажа электрооборудования в жилых помещениях.
Кроме того, в статье будут даны рекомендации по высоте установки оборудования в жилых помещениях, подверженных риску затопления, а также по расположению розеток рядом с раковинами.
Требования BS 7671
BS 7671 требуется, чтобы розетка на стене или аналогичной конструкции была установлена на достаточной высоте над полом или любой рабочей поверхностью, чтобы свести к минимуму риск механического повреждения розетки или связанной с ней вилки и гибкого шнура. во время введения, использования или извлечения вилки (Правило 553.1.6 см.)
Целью требования является предотвращение повреждений, которые могут возникнуть в результате слишком тугого изгиба гибкого шнура между вилкой и полом или рабочей поверхностью.
Кроме того, высота установки настенных розеток и других принадлежностей должна быть достаточной, чтобы избежать их намокания или ударов, например, в результате уборки пола (см. группы правил 522.3 и 522.6).
Требования части M Строительных норм и правил
Часть M Строительных правил, которые применяются в Англии и Уэльсе, требует принятия разумных мер для того, чтобы люди могли получить доступ и использовать здание и его помещения.
Раздел 1.18 Утвержденного документа M , который применяется к новым жилищам, включает в себя цель помочь людям с ограниченной досягаемостью более легко пользоваться жильем путем размещения настенных выключателей и розеток на подходящей высоте.
Способом достижения вышеуказанной цели является установка выключателей и розеток для освещения и других аксессуаров в жилых помещениях на соответствующей высоте от 450 мм до 1200 мм от уровня чистого пола (см. рис. 1).
BS 8300: 2009 — это свод правил, который включает рекомендации по высоте установки электрооборудования для удовлетворения потребностей людей с ограниченными возможностями. Рекомендации применяются к проектированию новых зданий и для оценки доступности и удобства использования существующих зданий и их улучшений, но не распространяются на жилища или жилые дома, предназначенные исключительно для использования людьми с ограниченными возможностями. Верхний и нижний пределы монтажной высоты, указанные в BS 8300 , воспроизведены в таблице 1.
Некоторые значения высоты в Таблице 1 выходят за пределы максимальной монтажной высоты 1200 мм и минимальной высоты 450 мм, указанных в утвержденном документе M . В таких случаях может быть целесообразным выбрать монтажную высоту, которая соответствует рекомендациям как в Таблице 1, так и в утвержденном документе M .
Если установка розетки на верхнем пределе высоты может создать повышенную опасность спотыкания, например, если ребенок споткнется о гибкий шнур, вставленный в розетку, следует рассмотреть возможность установки розетки на более низкой высоте. предел.
Для обеспечения доступа для инвалидов-колясочников розетки, выключатели и органы управления должны находиться на расстоянии не менее 350 мм от углов помещения.
Жилища, подверженные затоплению
Руководство по вопросам, связанным с наводнениями, дано в публикации под названием «Подготовьте свою собственность к наводнению». Ее бесплатную электронную копию можно загрузить, посетив раздел «Наводнение» на веб-сайте Агентства по охране окружающей среды www.environment-agency.gov.uk.
Дополнительные рекомендации по затоплению (включая риск затопления) приведены в утвержденном документе C «Подготовка площадки и устойчивость к загрязняющим веществам и влаге» , применимом к Англии и Уэльсу, который можно загрузить, посетив веб-сайт государственных строительных норм Великобритании www.www.planningportal.gov.uk.
При проведении работ в жилище, подверженном риску затопления, необходимо учитывать следующие вопросы, некоторые из которых включены в раздел «Подготовка вашего имущества к затоплению»:
- Электрическое оборудование, такое как распределительные устройства, счетчики (по согласованию с дистрибьютором) и розетки должны быть установлены выше ожидаемого уровня затопления.
- Кабели, питающие нижний этаж, должны быть проложены через верхний этаж, чтобы предотвратить возможное повреждение от затопления нижнего этажа.
- Кабели, которые могут быть повреждены затоплением, должны быть протянуты в пластиковый кабелепровод. В таких кабелепроводах необходимы дренажные отверстия, чтобы предотвратить скопление воды в нижних точках кабелепровода, тем самым снижая риск долговременного повреждения водой кабелей и связанного с ними оборудования. Предоставление таких трубопроводов может уменьшить объем работ по замене электропроводки, необходимых после наводнения (в зависимости от количества воды и грязи, попадающих в такие трубопроводы и связанное с ними оборудование).
Что касается оборудования, принадлежащего распределителю электроэнергии, то Правила безопасности, качества и непрерывности электроснабжения (ESQCR) 2002 требуют, чтобы распределитель устанавливал и, насколько это практически возможно, обслуживал оборудование для предотвращения опасности (Правила 24 ESQCR).В соответствии с требованиями Правила 24 от дистрибьютора может потребоваться учет затопления.
13 A BS 1363 розетки и аналогичные аксессуары, устанавливаемые рядом с раковиной, краном или умывальником
Для уменьшения эффекта разбрызгивания розетки и аналогичные аксессуары, как правило, должны быть установлены на расстоянии не менее 300 мм (в идеале не менее 1000 мм) в горизонтальной плоскости от краев раковины, кран или умывальник.
Другие руководства и публикации см. на веб-сайте ELECSA. Информацию о схемах внутренних установщиков ELECSA можно найти на сайте www.elecsa.co.uk
.Существует ли стандартная высота выключателя света? – Firstlawcomic.com
Существует ли стандартная высота выключателя света?
Расположение выключателей освещения: все выключатели расположены на расстоянии 42″ от центра электрического щитка от чистого пола. Стандарт высоты выключателя света 48 дюймов появился более 100 лет назад, на рубеже веков, когда электричество впервые было введено в жилье.
На какой высоте должен быть выключатель на стене?
В большинстве комнат строители обычно размещают нижнюю часть выключателей на высоте 48 дюймов над полом. Это удобная высота для большинства жителей дома, когда они сидят или стоят, а также облегчает установку выключателей во время строительства.
На каком расстоянии от двери должен быть выключатель?
Нет национальных законов о том, как далеко должен быть выключатель света от дверной рамы. Рекомендуется устанавливать переключатель на расстоянии не менее 8 дюймов от рамы, чтобы оставить место для пластины переключателя.
На каком расстоянии от двери должен быть выключатель?
Почему выключатели света находятся вне ванной комнаты?
Если установлен обычный кулисный переключатель, он должен находиться за пределами ванной комнаты, чтобы избежать риска поражения электрическим током. Выключатели, установленные в ванной, обычно представляют собой шнур. Это предотвращает контакт мокрых рук с электрическим током или даже прикосновение сухих рук к мокрому выключателю. Потому что вода и электричество несовместимы!
Какой высоты должны быть выключатели на стене?
Минимально допустимая высота в соответствии с Законом о справедливом жилищном обеспечении составляет 15 дюймов от пола.При установке выключателей в мастерской некоторые столяры размещают их на высоте 52 дюйма от пола, чтобы можно было прислонить листы фанеры к стене, не закрывая выключатели. Обзоры Pro Tool: как высоко я должен установить выключатель света?
Какова высота переключателя?
Высота от пола до середины пластины переключателя не должна превышать 48 дюймов, а минимальная высота не должна быть менее 15 дюймов. Когда переключатель находится над прилавком с пространством для колен, а глубина прилавка превышает 20 дюймов, максимальная высота переключателя уменьшается до 44 дюймов.
Почему важно установить высоту розетки и выключателя света?
Установка электрических розеток и настенных выключателей стандартной и одинаковой высоты важна как для простоты установки, так и для удобства пользователей. Установка нескольких ящиков вдоль стены намного быстрее и проще, если все ящики имеют одинаковую высоту.
Какой высоты должна быть настенная розетка?
Установка электрических коробок для выключателей света и настенных розеток 1 Установка электрических коробок для выключателей света 2 Средняя высота выключателей света составляет 46 дюймов от пола до центра распределительной коробки.3 Это также относится к накладным розеткам на кухне и в ванной, где выключатели и розетки находятся на одной высоте.
Какова стандартная высота настенного выключателя?
Стандартная высота настенных выключателей в большинстве комнат (за исключением тех, что над кухонными стойками) составляет 48 дюймов над верхней частью напольного покрытия. Для пользователей инвалидных колясок в качестве максимального роста обычно указывается 48 дюймов, поскольку при сидении в инвалидной коляске бывает трудно достичь более высоких уровней.
Какова стандартная высота выключателей света?
Имейте в виду, что не для каждого города требуется определенная минимальная высота.Идеальная высота выключателя света составляет 48 дюймов от земли. Строители обычно используют этот стандарт, поскольку эта высота может быть достигнута как из положения стоя, так и из положения сидя.
Какова максимальная высота ADA для переключателей?
Если в стойке нет места для колен, ширина стойки не должна превышать 24 дюйма, а максимальная высота переключателя составляет 46 дюймов. Рекомендации ADA написаны, чтобы сделать выключатели доступными для всех, включая детей и людей в инвалидных колясках, поэтому большинство электриков им следуют.
Какова высота распределительной коробки?
Обычно нижняя часть распределительных коробок устанавливается на высоте от 44 до 46 дюймов над полом, то есть верхняя часть коробки находится на высоте от 47 1/2 до 49 1/2 дюймов над полом.
Установка розеток и выключателей по евростандарту. Высота установки розеток и выключателей, правила и нормы расположения Высота установки выключателей
Размещение электроприборов в жилых домах, общественных зданиях и производственных помещениях должно соответствовать их удобному и безопасному использованию.При этом точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов. Одним из важных параметров размещения аксессуаров на стене является высота установки розеток и выключателей от пола.
Вряд ли кто-то подтвердит наличие каких-то строгих норм установки розеток и выключателей. В нормативном перечне есть два документа, которые решают этот вопрос – это Свод правил устройства и устройства электроустановок – СП 31-110-2003 и Правила устройства электроустановок – ПУЭ-7.
В этой документации даны рекомендации по высоте установки розеток и выключателей. То же касается и мифа о существовании некоего «твердого европейского стандарта» в этом отношении. В старых домах, построенных во времена СССР, придерживались определенных норм размещения розеток и выключателей по высоте от пола комнаты.
Типы розеток
В России в общественных зданиях используется электрическая сеть напряжением 220 — 240 вольт. Это связано с тем, что сила тока не превышает 16 А.Розетки используются для подключения бытовой и офисной техники. Аппаратное обеспечение обычно имеет два разъема (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливается дополнительная клемма заземления.
Тип установки и типы розеток
Розетки различают по типу установки:
Накладная
Накладная арматура применяется для наружной проводки. Такие формы построек используются в помещениях с проводкой, расположенной на поверхности ограждения стены.Наружную проводку устраивают в помещениях с деревянными стенами или в сдаваемых в аренду офисах. Новый арендатор стремится приспособить проводку под свои нужды. Провести внешнюю проводку гораздо проще, чем штробить стену и делать косметический ремонт комнаты.
Основание розетки имеет монтажные отверстия для винтов или дюбелей. Закрепив клеммник, к нему подключают провода. Затем прикрутите корпус розетки. Накладные устройства обычно изготавливаются в одинарном исполнении.
Встраиваемый
Вилка розетки для скрытой проводки размещается в коробке, утопленной в стене.Перфоратором в стене сверлятся или пробиваются круглые отверстия, в которые вставляются коробки с проводами. Кроме двух проводов электрической сети можно подключить третий провод заземления.
Аксессуары Корпуса могут иметь несколько пар разъемных отверстий. В продаже есть одиночные розетки, которые можно сгруппировать, заключив в общую декоративную рамку.
Такие группы электрических разъемов устанавливаются как в горизонтальном, так и в вертикальном положении. Помимо этих видов встраиваемых соединителей, существуют выносные розетки.По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенность дистанционной конструкции в том, что катушка с проводом спрятана в стене. Коннектор вынимается из гнезда и вытягивается на необходимую длину – до 3 метров и более.
Дополнительные опции
Розничная сеть предлагает розетки с различными дополнительными функциями — корпуса с подсветкой, выталкиватели вилок, водонепроницаемые крышки и другие.
Кроме того, розетки оборудованы устройствами защитного отключения, отключающими питание при обнаружении несанкционированной утечки электроэнергии.Аксессуары с таймером отключают подачу тока в заданное время. Это удобно для подключения обогревателей и других бытовых приборов без собственного устройства. Розетка может отображать на своей панели количество потребляемой энергии в ваттах.
Имеются конструкции с запорным устройством, закрывающим контактные отверстия. Их используют там, где могут находиться маленькие дети. Аксессуары могут иметь USB-вход для подзарядки гаджетов.
Другие розетки
В группу разъемов входят розетки с разъемами для подключения кабельного интернета и телевизионного сигнала.Такие конструкции также устанавливаются в одинарном исполнении.
Типы выключателей
Выключатели бытовые вместе с розетками составляют комплекс электрооборудования жилых и общественных зданий.
По способу установки выключатели бывают накладными и встроенными. Монтаж приборов происходит так же, как и монтаж розеток.
Рассматривая весь ассортимент выключателей на рынке электротехники, можно выделить устройства по принципу их действия:
- Клавиатуры
- Поворотные.
- Кнопка.
- Датчики движения.
- Сенсорный.
- Беспроводная связь
- Диммеры
Клавиатуры
Наиболее распространенными устройствами являются клавиатурные переключатели. Они просты в обращении. Их внешняя форма исполнения может быть различной конструкции. Стандартные устройства изготавливаются в виде одно-, двух- и трехклавишного исполнения. С их помощью можно включать определенные группы лампочек в потолочных и настенных светильниках (люстрах, бра).Монтаж и замена выключателей этого типа выполняется легко и просто.
Вертлюг
Данные устройства давно не производятся. Их можно встретить в старых домах, производственных помещениях. Следует отметить, что поворотные переключатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн устройств неудачный. Их работа сопровождается громкими щелчками.
Кнопочный
Принцип работы устройства заключается в том, что под ключ устанавливается микропереключатель.Свет включается бесшумным нажатием пальца на верхнюю панель устройства.
Датчики движения
Выключатели с датчиками движения устанавливаются в проходных помещениях (коридоры, лестничные клетки). Они могут быть прямоугольными, с большим углом обзора, и круглыми — с обзором на 360°.
На устройстве установлен таймер, с помощью которого устанавливается время включения света. Использование таких устройств приносит существенную экономию затрат на электроэнергию и значительно продлевает срок службы лампочек.
Сенсорный
Встроенная микросхема под верхней панелью переключателя срабатывает при легком касании поверхности устройства рукой. Использование таких устройств исключает возникновение коротких замыканий, что сказывается на увеличении срока службы лампы.
Беспроводной
Инфракрасный приемник, подключенный к реле, установлен в корпусе переключателя. Посланный сигнал в виде инфракрасного луча от пульта управления «заставляет» реле размыкать или замыкать контакты.
Дальность действия пульта от 20 до 25 метров. Используя эту систему, управляйте освещением из любой точки комнаты.
Диммеры
Выключатели оснащены датчиками, реагирующими на степень естественного освещения в помещении. Когда начинаются сумерки или пасмурная погода, датчик подает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.
Высота установки розеток и выключателей в квартире
Зная особенности строения электрофурнитуры, можно спланировать их расположение по высоте от пола.Примерное расположение электроприборов также зависит от назначения помещения. Все высоты электроприборов – это расстояние от пола до центра передней панели оборудования.
Коридор
Помещение может быть холлом с входной дверью. Выключатель лучше всего разместить в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки дверного замка. Обычно это высота 80-90 см от пола.При входе и выходе из квартиры или дома рука человека перемещается на одной высоте с ручкой и выключателем. Даже в темноте можно быстро включить свет.
В коридоре монтируются клавиатуры, указатели, сенсорные или выключатели с датчиком движения. Устройство с датчиком движения устанавливается под потолком.
Розетка установлена в коридоре для подключения пылесоса. Чтобы шнур не провисал, розетку ставят на высоте 150 – 200 мм от пола.Если коридор достаточно длинный, то устанавливаются две розетки.
Холл
В гостиной потолочный выключатель устанавливается на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для изменения интенсивности освещения комнаты используются двухпозиционные выключатели. Одна клавиша включает три лампочки, а другая зажигает две другие лампочки.
Модели выключателей для гостиной могут быть клавишными, точечными, сенсорными.В больших залах часто устанавливают диммеры.
Розеток в гостиной может быть несколько, в зависимости от количества электроприборов и оборудования. Розетка спрятана за телевизором, музыкальным центром и т.п. Если оборудование установлено на столе или на мебельной полке, розетка размещается на высоте устройства.
Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подключается к розетке на уровне внутреннего блока.В крайнем случае розетку размещают за корпусом мягкой мебели. Высота точки питания может быть установлена на усмотрение арендодателя.
Спальня
С обеих сторон прикроватные тумбочки обычно ставят в изголовье двуспальной мебели. Над ними размещают бра. Для удобства над каждой тумбочкой установлены розетки. Если стандартная высота прикроватной мебели составляет примерно 53 – 55 см от пола, то место соединения размещают немного выше поверхности тумбы на уровне 60 – 65 см от пола.
Устанавливаются двойные розетки, чтобы можно было одновременно подключить освещение и зарядку телефона или ноутбука. Разъемы используются для временного подключения бытовых приборов, таких как утюг или пылесос.
В спальне редко используют верхний свет, поэтому я устанавливаю выключатель на той же высоте, что и в прихожей. Для верхнего света используются все типы выключателей, кроме диммеров и датчиков движения.
Детский
Потолочный ключевой выключатель устанавливается на стандартной высоте 80-90 см от пола.Розетку размещают над столом на высоте 70–80 см от пола. Для защиты ребенка от случайного поражения электрическим током розетка устанавливается с запорным устройством.
Кухня
Высота стола со встроенными шкафами и ящиками 85–87 см. Блоки розеток устанавливаются над столом. Количество разъемов в блоке зависит от потребности в мощности нескольких кухонных электроприборов (электрочайник, комбайн, кофемолка и т.д.). Чтобы шнуры приборов не перегибались резко, розетки располагают на высоте 160–170 мм от поверхности стола.Розетка для холодильника установлена в задней части корпуса агрегата – на высоте 900 мм.
Выключатель верхний для кухни устанавливается снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Крепление переключает клавиатуру, точечный и сенсорный тип.
Ванная
Над раковиной со стороны зеркала, на высоте 80 см от пола, устанавливаются одна или две розетки для электробритвы, фена и вытяжного вентилятора.
Для джакузи и вертикального душа розетки располагают на высоте от 50 до 80 см от пола.Розетки должны быть с влагозащитными крышками.
Клавиатурный или другой тип выключателя устанавливаю вне ванной комнаты на стандартной высоте 800–900 мм.
Прежде чем заняться расстановкой мебели и бытовой техники, необходимо разработать проект устройства электропроводки в помещениях нового дома или ремонтируемой квартиры.
Необходимо установить горизонтальные и вертикальные размеры положения розеток и выключателей. В каждом случае определить модели и виды НИОКР.
Полезно составить спецификацию электроарматуры. Это поможет сориентироваться при покупке R&V — как по модели, так и по формату цены.
Если в доме есть маленькие дети, учитывайте это обстоятельство при определении высоты расположения различных моделей R&V.
Датчики движения и диммеры позволяют значительно сэкономить сумму оплаты за электроэнергию.
Конструкция вертикального ограждения помещения поможет выбрать тип установки устройств электроснабжения — накладной или встроенный РиВ.
Заключение
Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное пребывание в доме или квартире. Выбор высоты розеток и выключателей можно соотнести с «евростандартом» или другими требованиями, главное, чтобы высота установки соответствовала двум вышеуказанным условиям – безопасности и комфортности.
Обустройство новой или замена старой проводки всегда сопряжены с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели.На данный момент не существует единых правил и норм, поэтому с каждым отдельным случаем нужно разбираться более детально.
Стандарты, СНиПы, стандарты — где найти точный ответ?
Нельзя сказать, что есть точные рекомендации, где и на каком расстоянии устанавливать розетку в каждом конкретном случае. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей.В первом случае цифра составляла 90–100 см от пола, а во втором – 150–170 см. На самом деле эти значения были рациональны, потому что выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать любой прибор, находящийся в розетке; не нужно было нагибаться. Кроме того, такое расположение источников питания способствовало тому, что мебель можно было поставить в любом месте комнаты, что особенно актуально в стесненных бытовых условиях.
В настоящее время во многих новых панельных домах еще можно найти такое стандартное жилье.Слово «евростандарт» распространено в нашем обиходе, но на самом деле такого единого понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют правила размещения источников питания, не говоря уже о том, что некоторые из них имеют, кроме того, розетки и выключатели, отличные от наших конструкций. Как правило, под евростандартом понимается установка розеток на высоте 30–40 см от пола и установка выключателей на высоте от 80 см до одного метра.При этом отсутствуют рекомендации относительно их расположения в помещениях. Такое расположение розеток не очень удобно, так как для включения устройства постоянно приходится нагибаться, а проводов, висящих на стенах в комнате, нет.
Что касается российских норм и правил, таких как ПУЭ, ГОСТ Р 50571. 11-96, СП 31-110-2003 и др., то можно выделить несколько основных положений, дающих рекомендации по установке розеток и выключателей:
- в санузле источники электроэнергии должны находиться на расстоянии не менее 60 см от дверей душевой кабины и кранов;
- не допускается их размещение над и под раковинами;
- в школах и детских садах выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные щитки;
- Удаленность розеток и выключателей от газопроводов должна быть не менее полуметра.
Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет сведений, где их лучше разместить относительно расстановки мебели в помещении и наличия той или иной техники. Однако этот факт позволяет владельцам домов устанавливать блоки питания в том месте, где им удобнее, а также дает возможность монтировать то количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в своей бытовой технике сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.
Розетки на кухне — как все предусмотреть
Современная кухня не ограничивается холодильником и газовой плитой. Сегодня можно найти микроволновую печь, электрочайник, тостер, посудомоечную машину и многое другое. Но для каждого из этих устройств важно учитывать правильное расположение розеток. Кроме того, важно учитывать расположение мебели и самого кухонного гарнитура. А если к этому добавить водопроводные и газопроводы, то вопрос правильной разводки становится особенно актуальным.Перед началом работ по обустройству электропроводки необходимо составить подробный план электропроводки с точным указанием каждого пункта относительно мебели, окон, дверей и коммуникаций.
Для того чтобы розетки и выключатели были практичными и доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует отметить, что в настоящее время выпускается большое количество оборудования с достаточно короткой длиной шнура.Сюда может входить холодильник, посудомоечная машина, плита. Для этих устройств оптимальным будет расположение розеток на высоте 10–20 см от чистового напольного покрытия. Так как они постоянно подключены к сети, такое расстояние от пола до розетки позволит не провисать шнуру.
Для подключения мелкой кухонной техники, такой как электрическая мясорубка, тостер, мультиварка, миксер и др., рекомендуется монтировать розетки, отступая на 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола.В этом случае их будет удобно использовать, разместив на поверхности стола. Если на кухне есть встроенная техника, то источники электричества нужно располагать не непосредственно за самой техникой, а за соседними шкафами, а в задних стенках мебели нужно сделать отверстия, чтобы был свободный доступ для отключение. Оптимальной высотой очков считается 30-60 см от пола.
При установке розеток и выключателей над столешницей необходимо располагать их на расстоянии не менее 60 см от источника воды.
При установке вытяжки на кухне выход для нее монтируется на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, при этом важно учитывать тот момент, что точка должна находиться на со стороны вентиляционной трубы, обеспечив к ней свободный доступ. Над верхними шкафами кухни могут располагаться розетки для встроенных в верхний ряд мебели осветительных приборов и для освещения рабочей зоны, если они не имеют отдельных выключателей.Также можно расположить выход для вентилятора, если он встроен в вентиляционный канал. Таким образом, все розетки можно условно разделить на три уровня: нижний, средний и верхний.
Такой подход к расстановке проводки позволяет грамотно распределить точки на стенах кухни для их рационального использования. Кроме того, имеется хорошая возможность прокладки проводки относительно мощности используемых устройств, поскольку для некоторых из них рекомендуется вести отдельную линию до электрораспределительного щита.Находясь на кухне, важно не только правильно определить высоту розеток и выключателей, но и сделать запас мощности на случай оснащения кухни новой техникой или замены старой техники на более мощную. Что касается установки выключателей на кухне, то их обычно располагают со стороны открытой части дверей на расстоянии опущенной руки, что обычно составляет 80-100 см.
Можно ли ставить розетки в ванной?
Еще пару десятков лет назад вопрос об установке розеток в ванной комнате практически не обсуждался, а сегодня иметь розетку в ванной комнате просто необходимо, и их количество не ограничивается чем-то одним.Посудите сами, первое, что нужно сделать, это выделить личную точку для стиральной машины, так как использовать удлинитель в подключении техники не рекомендуется в принципе. Целесообразно, если для него будет полностью выведена отдельная строка с обязательным подключением к ней УЗО. Для большего удобства его расположение рекомендуется на высоте одного метра. Это сделано для того, чтобы в любой момент можно было отключить устройство от сети.
В домах, где за горячее водоснабжение отвечает котел, для него должна быть выделена отдельная линия с УЗО и розеткой, расположенной в непосредственной близости от прибора.Над столешницей в ванной также допускается установка блоков розеток. Они используются для фенов, электробритв и другой мелкой техники. Важным ограничением при их установке является то, что они должны располагаться на расстоянии не менее 60 см от источника воды. Все розетки в ванной обязательно делаются с заземлением и влагозащитным экраном, который защитит их от брызг.
При выборе розетки необходимо обращать внимание на маркировку. Выглядит это так: IP XY, где Х — степень защиты от пыли.Y – степень защиты от влаги (для использования в ванной нужно покупать модели с номером не ниже 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно только для маломощного оборудования. При подключении к розеткам необходимо следить за тем, чтобы использовался медный кабель с тремя жилами (фаза, ноль и земля) сечением 2,5 мм.
Кабель должен быть проложен непосредственно от распределительного щита, то есть в санузел должна быть выделена отдельная линия.Проводка прокладывается скрытым способом – в воротах или за гипсокартоном. Такой подход исключает возможность случайного повреждения и контакта с водой. Установке розеток в ванной должен предшествовать грамотно разработанный проект, в котором все расстояния будут вымерены до сантиметра. Только в этом случае можно безопасно пользоваться оборудованием и проводить водные процедуры.
Выключатели, как правило, никогда не устанавливаются в самих санузлах, а располагаются перед ними.Высота установки автоматических выключателей обычно начинается от 80 см.
Жилые комнаты — розеток много не бывает
Правильная проводка в жилых комнатах позволит не только функционально использовать все блага цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и висящих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя-тремя розетками на комнату, что в современных реалиях ничтожно мало.Отсюда и перегрузки в электросети, бесчисленные отключения электроэнергии. А еще хуже — пожары. Поэтому, продумав дизайн помещения, необходимо продумать, на какой высоте устанавливать розетки и где их лучше разместить. С мебелью на эскизе расположите точки питания на расстоянии вытянутой руки от каждого места, где вы планируете проводить время.
Итак, давайте посмотрим на расположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на кровати.Если это семейная кровать, то блок розеток необходимо разместить с обеих сторон от нее. Их расстояние от пола будет зависеть от нескольких факторов. Если прикроватные тумбочки стоят вплотную к кровати, то розетки удобно расположить с отступом от них на 10-15 см вверх. Если тумбочки не предусмотрены, то выбирайте любое место возле кровати на расстоянии 30–90 см от чистового напольного покрытия.
Рядом с розетками в этом блоке должны быть расположены выключатели прикроватных бра и общего света.Если вы планируете размещать светильники на прикроватных тумбочках возле кровати, то для них обязательно стоит добавить дополнительную розетку. Это правило касается и расположения розеток по обеим сторонам дивана в гостиной. Бра в прихожих используются редко, а вот торшеры встречаются довольно часто, поэтому дополнительная розетка на расстоянии 30 см от пола для подключения прибора будет очень кстати.
Помимо розеток 220 В установите специальные USB-порты для подзарядки современных гаджетов – телефонов, умных часов и прочего.
Для телевизора, если он висит на стене, оборудовать блок из пяти розеток на расстоянии 130 см от пола. Или 30-60 см от пола, если для него подготовлено место на низкой тумбе. Блок состоит из 3 электрических розеток, антенного разъема и подключения к Интернету. Обустраивая рабочее место, необходимо предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это примерно 90 см от пола, а второй делается над полом всего на 30 см).К нему будет подключен стационарный компьютер.
Если в комнате предполагается установка туалетного столика, что особенно актуально в спальнях, то для них действуют те же правила, что и для рабочей зоны — 2 блока на расстоянии 30 и 90 см от этаж. При монтаже электропроводки не забудьте поставить по периметру помещения несколько блоков розеток для подключения пылесоса, увлажнителя и других приборов. Выключатели обычно располагают в подъезде возле двери не менее чем в 10 см от проема и на высоте 75–90 см.Некоторые устанавливают выключатели со стороны коридора. Для дополнительного удобства не забудьте установить дублирующие (проходные) выключатели для регулирования света, особенно если ваше освещение не привязано к смартфону или пульту управления.
Где еще нужны розетки в доме
При планировании электропроводки нельзя упускать из виду такие помещения, как балкон, прихожая, кладовая и т.п., ведь установленные там розетки и выключатели играют важную роль роль. Начнем с прихожей – первой комнаты, которая встречает всех, кто пришел в дом.Здесь необходимо предусмотреть источник света. Высота этого выключателя, как и других в жилище, должна быть 75–90 см. Что касается розеток, то если размеры этого помещения небольшие, то одной двойной розетки будет достаточно для подключения пылесоса и сушилки для обуви. Если коридор вытянутый, то можно предусмотреть по блоку розеток с каждой из его сторон. Их расстояние от пола составляет 30–40 см, но если вам это не удобно, то вы можете выбрать этот показатель самостоятельно, в зависимости от личных предпочтений.
Если вы планируете обустроить на балконе рабочий уголок или зону отдыха, то следует также позаботиться об обустройстве электроснабжения. Если вы планируете разместить стол для работы, то, как уже было описано выше, установите два блока розеток на разной высоте. Если помещение будет использоваться только для отдыха, будет достаточно 1-2 блоков розеток на высоте 30 см сверху.
Если вы планируете установить в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.
Установка розеток и выключателей в квартире по евростандарту не всем удобна. При монтаже проводки и определении мест для будущих источников питания в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.
При выполнении электромонтажных работ большое значение имеет высота розеток от пола и уровень расположения выключателей. Эргономичное расположение розеток делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.
Регулируемые стандарты
При выборе расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку
Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит придерживаться заданных стандартов.
Регламент выглядит так:
- от газопровода и батарей отопления, точки питания удаляются не менее чем на 40 см;
- высота выключателя от пола — 1 м;
- в ванной комнате розетки вынесены на 60 см от душа, раковины, биде или ванны;
- от дверного косяка, точки питания отодвинуты на 10-15 см.
При установке розеток в ванной обязательно их подключение через УЗО.
Требования ГОСТ и СП
Требования к установке розеток и выключателей по ГОСТ:
- расположение розеток и выключателей хозяин дома/заказчик определяет сам;
- 4 м2 жилой площади должны иметь одну точку подачи;
- в коридоре — по одному на каждые 10 м2.
Совместное предприятие также устанавливает определенные стандарты для электромонтажных работ:
- выключатели в помещениях рекомендуется приподнимать над полом на уровне 1-1,5 м;
- если вопрос о детских учреждениях — расстояние увеличивается до 1,8 м;
- розетки в пунктах общественного питания, пищевых производствах монтируются от пола на высоте 1-1,3 м.
При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень расположения розеток/выключателей для конкретного объекта.
Установка розеток по евростандарту
Согласно набравшим популярность в последнее время европейским стандартам электропроводки, все выключатели лучше монтировать на высоте 90 см от пола, а розетки – на 30 см. Такое расположение точек питания считается удобным для всех жильцов дома или гостей. Интенсивность света можно регулировать не глядя, просто протянув руку. Электроприборы устанавливаются без некрасиво уложенных или висящих проводов.
По нормам бывшего СССР высота установки розеток равнялась 0,9 м от пола. Автоматические выключатели были установлены на высоте 1,6 м. До сих пор электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены другие варианты.
Советские стандарты монтажа имеют ряд преимуществ:
- все выключатели и розетки расположены в доступном для взрослых членов семьи месте;
- ребенка не могут добраться до места кормления, что обеспечивает безопасность;
- исключено случайное нажатие выключателя; Навесная мебель
- не закрывает доступ к клавишам освещения.
По советским стандартам вилки электроприборов вставляются без необходимости лишний раз сгибать.
Перед проектированием электропроводки необходимо четко определить, где будет располагаться мебель
Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:
- Составьте подробный план расстановки мебели, всех бытовых приборов и точек освещения в комнате.Обязательно поставьте на чертеж предполагаемые розетки/выключатели.
- Учитывать средний рост жителей или офисных сотрудников.
- Расположите на схеме все точки питания (для оргтехники, интернета, бытовой техники, светильников, бра) так, чтобы они были доступны пользователю и в то же время по возможности скрыты от глаз. Особенно это касается стационарной техники (телевизор, компьютер, холодильник, стиральная машина и т. д.).
- У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
- Для открытых участков стен высота выпусков от пола по евростандартам 30 см. Особенно это касается оборудования, используемого периодически (пылесос, переносной вентилятор и т. д.).
- Выключатели лучше располагать сбоку от ручки двери на расстоянии 10-15 см от косяка. Это удобно и эргономично. Окончательная высота автоматических выключателей определяется опытным путем. Обычно это 80-100 см.
- По типу помещения все переключатели расположены максимально удобно для пользователя.В спальне и гостиной необходимо следить за тем, чтобы человек управлял освещением, не вставая с дивана-кровати.
- Для коридора квартиры/дома/офиса точки питания лучше делать в начале и в конце помещения.
- Первый уровень.Подразумевает установку розеток на высоте 10-15 см от пола. Сюда подключаются мощная духовка, электрическая плита, морозильник, холодильник, измельчитель отходов. Удобство такого расположения в том, что после установки встроенной кухни добраться до розеток другим способом, через шкафы или стол снизу, будет невозможно.
- Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в районе кухонного фартука.Благодаря такому расположению на рабочей поверхности можно удачно подключить электрочайник, блендер, микроволновку, миксер и другую мелкую бытовую технику, которой удобно пользоваться.
- Третий уровень. Смонтировать точки питания для подключения электровытяжки, телевизора, подсветки. Высота локации 2-2,5 метра от пола.
- По обеим сторонам двуспальной кровати (независимо от ее размера) делают двойную розетку и двухклавишный выключатель. Они располагаются в 70 см от плинтуса. Это позволяет отдыхающему, не вставая с постели, управлять освещением, ставить на зарядку мобильный телефон, читать книгу под ночником.
- Главный выключатель размещается в комнате сразу после входа.
- Если в спальне есть туалетный столик, по обеим его сторонам на высоте 70-90 см сделайте розетки для подключения бра или фена.
При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненной работы, при необходимости изменить что-то еще на этапе планирования.
Правила расположения электрических точек в разных помещениях
Розетки для ванной комнаты
Расположение розеток в ванной
Ванная комната – это помещение с повышенной влажностью.Поэтому крайне важно знать, на какой высоте делать розетки и выключатели, чтобы они не представляли опасности.
Основные запреты – установка розеток под раковину, биде, ванну. Розетки должны быть отделены от них не менее чем на 60 см, чтобы предотвратить случайное попадание воды. Переключение желательно производить вне помещения или также подальше от моющихся вещей. Светильники и бра у зеркала желательно запитать через шнур или ключ-выключатель со стороны, противоположной раковине/ванне.
Гостиная
Для телевизора и музыкального центра розетку лучше сделать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предполагается установка кондиционера, то розетку под ним выводят на уровне 20-40 см от потолка.
Кухня
Существует несколько стандартов расположения розеток в этой комнате. Они различаются в зависимости от используемой техники:
Выключатель расположен непосредственно у двери на удобной для пользователя высоте. Как правило, он близок к европейским стандартам и составляет 90-110 см.
Спальня
Пример расположения электрических точек у кровати
Все точки питания в спальне расставлены в соответствии с выбранным набором мебели. Не исключено, что он будет нестандартным. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями или при разработке дизайн-проекта.
Дети
Еще 10 лет назад специалисты рекомендовали размещать все точки питания в детских комнатах как можно выше.Это обеспечивает безопасность ребенка и исключает вероятность контакта с электрической сетью. Сегодня все розетки снабжены специальными фиксирующими заглушками. Чтобы поднять их, малышу нужны усилия. Поэтому такие розетки можно монтировать по евростандарту.
Выключатель в комнате ребенка сделан по его росту. Целесообразно установить регулируемую точку питания, с помощью которой можно увеличивать или уменьшать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.
Шкаф
Для дорогостоящего оборудования необходимо предусмотреть систему защиты от скачков напряжения
В этой комнате требуется больше очков силы. По крайней мере, один блок должен быть расположен в непосредственной близости от стола. Через него будут подключены персональный компьютер, монитор, роутер, принтер и копир, аудиоколонки. Блок расположен в 30 см от пола. Сколько силовых точек в него войдет, мастер решает сам, в зависимости от количества будущего оборудования.
Если в шкафу предусмотрена библиотека, то необходимо смонтировать розетку для торшера. Устанавливается в зоне чтения. Точка питания для торшера также выполнена на уровне евро 0,3 м.
На свободной стене будет еще 1-2 розетки. Они используются для подключения временного оборудования.
При наличии здравого смысла и четкой расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.
При замене проводки нужно решить, какая будет высота розеток от пола. Правильно — решать, ведь строгих норм и стандартов не существует.
На какой высоте можно
Отсутствуют нормы и стандарты, регламентирующие расположение розеток и выключателей в комнатах и помещениях общего назначения. Есть только ограничения по максимальной высоте для розеток – не более 1 метра от пола, а также нормы, которые касаются проводки в помещениях с тяжелыми условиями эксплуатации.В домах и квартирах есть ванные комнаты.
Так все же, на какой высоте ставить розетки? Есть два варианта:
Где разместить выключатель
С выключателями определиться проще. Их нужно разместить так, чтобы большинству членов семьи было удобно пользоваться. Удобно включать/выключать свет нижней рукой. Опустите руку, отметьте уровень ладони. Здесь могут быть расположены ключи. Такое расположение оптимально для детей. Они могут достичь этого уровня уже через 3-4 года.То есть взрослым не придется идти включать свет ребенку, если он захочет поиграть или сходить, например, в туалет.
Но это далеко не единственный вариант. В спальне, например, можно. Они позволяют управлять светом с нескольких точек. В этом случае один выключатель ставится возле двери и один или два возле кровати. Таким образом, вы можете выключить свет, не вставая. Очень удобно. Высота установки такого выключателя где-то на месте повреждения матраца сбоку от кровати.
Выбрать место для розеток в комнатах
Выбрать место для установки розеток сложнее. Их можно размещать как минимум на уровне пола. Кстати, есть напольные модели, разводка которых в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка максимально незаметна – в газ не бросаются. А вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/вынуть штекер, приходится очень низко наклоняться или приседать.Хотя это неудобно для молодых людей, это не проблематично, но для людей в возрасте такое расположение может быть проблемой. Если в семье есть пожилые люди, желательно, чтобы высота розеток от пола была не менее 30-40 см. В этом случае необходим наклон, но этот наклон не идет ни в какое сравнение с предыдущим методом размещения. Это компромиссный вариант — и достаточно удобный, и не очень бросающийся в глаза.
Возле стола высота розеток над столешницей
Но не все точки питания в комнатах должны быть установлены таким образом.Например, если возле рабочего стола высота розеток от пола составляет 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Это действительно удобно.
Высота розеток на кухне
Проводка на кухне — это целая система. Во-первых, для каждого мощного устройства предусмотрена отдельная линия питания с установленным на ней автоматическим выключателем и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовка, электроплита, стиральная машина, электроводонагреватель, встроенная бытовая техника большой мощности).Эти розетки необходимо вывести в то место, где вы планируете установить устройства.
Выделенные линии для мощных электроприборов
Требуется выделенная линия на холодильник. Но причина здесь не в повышенном энергопотреблении, а в скачках напряжения, которые создает мотор холодильника при его включении и выключении. Лучше, чтобы другие устройства их ощущали по минимуму, и возможно это при наличии отдельной линии. Выход для холодильника можно сделать на любой высоте – хоть 5 см от пола, хоть на уровне локтя (110-120 см).
Для газового котла отопления обязательна выделенная линия питания с УЗО и автоматом. Для него требуется стабильное напряжение, и обязательна отдельная линия. Эта розетка должна располагаться с учетом необходимости установки стабилизатора напряжения (если он не установлен на всю квартиру или дом). Оптимальный вариант – сбоку от котла. Направо или налево — как позволяют обстоятельства.
Выберите высоту в зависимости от подключенного оборудования
Для встраиваемой бытовой техники высота розеток от пола 10 см (это от пола до центра розетки, и около 5 см от низа розетки).Они размещаются на стене позади оборудования. Расположение такое, что можно добраться через подвал. На этом же уровне поставили розетку для стиральной машины. Его можно сделать выше, если шкаф для стирки без задней стенки.
Для освещения и вытяжек розетки делаются над шкафами. Их нижний край находится на 5-10 см выше шкафов. Выключатель подсветки выводят на рабочую стену, располагая сразу под верхними шкафами.
Это можно сделать так.Главное удобство использования
Остальную мелкую бытовую технику обычно размещают на рабочем столе, поэтому их удобно подключать практически сразу над столешницей. Высота выпусков от пола в этом случае составляет 110-120 см. Она будет примерно на 15-20 см выше столешницы. Именно так, как нам нужно. Если вы заказываете нестандартную высоту, отрегулируйте положение розеток соответствующим образом.
Розетки для мелкой кухонной техники, сгруппированные по три-четыре штуки рядом.Это удобно при эксплуатации и более приемлемо при монтаже. Вы сами решаете, с каким оборудованием будет удобно работать, считаете количество блоков, которые нужно включать одновременно, добавляете один-два «на всякий случай». Это и будет необходимое количество розеток. Их высота те же 15-20 см над столешницей, то есть относительно пола будет 100-120 см.
В ванной
Вторым проблемным помещением для электриков является санузел.Но проблемы здесь другого характера – это повышенная влажность и возможность попадания воды. Чтобы понять, куда ставить розетки в ванной, нужно знать, где можно разместить бытовую технику. Ванная комната разделена на зоны (см. фото).
Зона 0 — самая высокая вероятность попадания воды. Это зоны, непосредственно примыкающие к ванной, душевой, раковине. В этой зоне можно устанавливать только розетки на 12 В. Но это напряжение редко подается в частные дома.Просто розетки вообще не установлены.
В зоне 1 допускается установка водонагревателей. В зоне 2 кроме котлов можно установить вентиляторы и светильники. А розетки должны быть в зоне 3 – на расстоянии не менее 60 см от источника воды. Необходимо установить специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательным условием является наличие заземления, автомата и УЗО с током утечки 10 мА.
Высота выпусков от пола опять же не регламентирована, но есть смысл поставить их выше: чтобы минимизировать возможность попадания воды. Даже если поставить специальные розетки с крышками, лучше перестраховаться.
Правила электромонтажа
При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:
- Электропроводка в помещении выполняется горизонтально, отступая от потолка 20 см.
- От монтажной коробки провод идет вертикально вверх.
Почему так строго? Чтоб в любых условиях можно было понять где и как проводка. Если проложить произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет уже никто не вспомнит, куда и как идут провода и висит, например, новый, можно запросто попасть в проводку. Придерживаясь этих простых правил, вы всегда сможете визуально определить, куда идут провода – над розеткой или выключателем, независимо от того, на какой высоте они находятся от пола.
При ремонте и замене электропроводки возникает вопрос: какая должна быть высота розеток от пола? Как поставить переключатели на высокий уровень? Есть ли какие-то правила, регламентирующие это?
Есть ли нормы
В современных квартирах часто можно увидеть один из двух вариантов:
- советский — выключатель на высоте 160-180 см, розетки — 90 см,
- европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.
Единых норм размещения данного электрооборудования в квартирах не существует. Есть рекомендации СНиП и ПУЭ (Правил устройства электроустановок), но это только рекомендации, а не жесткие требования. Регулирование расположения электрических розеток и выключателей в тех местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.
Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности их повреждения и попадания в них воды.Поэтому, где их установить, в большинстве случаев решать вам.
Евростандарт
Этим наименованием обозначают размещение электрооборудования в новых домах с евроремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительные на расстоянии 30 см от пола.
Это никакими нормами не регламентировано, просто этот вариант многие считают более удобным, чем советский, который был принят в старых домах.Низко расположенный выключатель удобен даже для детей, а розетки, установленные вплотную к полу, позволяют спрятать провода и удобно расположить технику с короткими шнурами питания.
Существует также американский стандарт, согласно которому
- розетки устанавливаются на 30,5-41 см от уровня пола, рабочих поверхностей,
- расстояние между ними 180 см, считая от дверного проема.
ПУЭ регламентирует установку электрических розеток в санузлах и душевых, а также их размещение относительно газопровода.
- Электрические розетки должны находиться на расстоянии не менее 0,6 м от двери душа.
- Запрещается устанавливать их в банях, саунах, санузлах, душевых, кроме душевых и санузлов в квартирах и гостиничных номерах.
- Электрооборудование размещают на расстоянии не менее 0,5 м от газопроводов.
- Розетка в ванной подключается через УЗО (устройство защитного отключения).
- Каждая группа электрических розеток в квартире по правилам также должна иметь свое УЗО.
Требования ГОСТ и СП (Свода правил)
Расстояние от розетки до душевой двери по ГОСТ также должно быть не менее 0,6 м.
Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:
- На каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах — одна на каждые 10 кв. площадь.
- расстояние до кондиционеров и электроплит не регламентируется,
- в частном и индивидуальном доме количество электрических розеток определяет заказчик (собственник).
Кухня
На кухне много бытовой техники, поэтому розеток должно быть достаточно, чтобы не приходилось включать технику, особенно мощную, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.
Для приборов, располагающихся на столе или на других рабочих поверхностях, то есть для микроволновой печи, тостера, мультиварки и аналогичных малогабаритных приборов, розетки размещают на высоте 20 см от рабочей поверхности или 110- 120 см от уровня пола.Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9 м.
Возле раковины желательно установить электрические розетки с защитными крышками. Их делают от раковины на расстоянии около 80 см.
Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.
Выходы для кухонной вытяжки и светильников, встроенных в мебель, располагают на высоте 2-2,5 м от пола, при этом центр вытяжки должен быть не менее 20 см.Расположенные на этом уровне розетки не видны с пола, они спрятаны за шкафами, и чтобы добраться до них, достаточно встать на стул. Это удобно, так как они используются не очень часто.
Розетки для встраиваемой техники обычно устанавливаются на высоте 0,3-0,6 м от пола, не нужно устанавливать их непосредственно за техникой, чтобы они оставались в свободном доступе. Обычно для этого вырезают задние стенки шкафов и шкафов, но в современной мебели есть цоколь высотой около 12 см.В нем удобно размещать розетки, он находится примерно в 10 см от пола.
На кухне необходимо разместить электрические розетки для приборов так, чтобы не было перегрузки. Если установлены стиральная и посудомоечная машины, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, не подключайте ее через удлинитель.
Примерное расположение розеток на кухне показано на рисунке.Если позволяет место, предусмотрите доп по углам, над обеденным столом, а если на кухне есть телевизор, то там, где он будет стоять.
Ванная
Влажность в ванной всегда повышенная, поэтому здесь используется электрооборудование с усиленной защитой от влаги — не ниже IP44, электрические розетки должны иметь брызговик. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.
Согласно ПУЭ, розетки должны находиться на расстоянии не менее 60 см от двери душевой кабины, такое же расстояние выдерживается и от умывальника.
Высота от пола выбирается любая удобная, но нельзя ставить розетки в ванной на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.
- 1 м — для стиральной машины,
- 1,8 м — для электроводонагревателя,
- 1,1 м — дополнительная розетка для бритвы, фена, электрической зубной щетки, здесь важно, чтобы вам было удобно ими пользоваться устройства.
Спальня
В спальне удобно поставить выключатели общего освещения по обеим сторонам двуспальной кровати на высоте 0.7 м, так что вы можете использовать его, не вставая. Рядом также размещены розетки, от которых можно включить лампы или ночники на тумбочках, или поставить телефон на зарядку.
Еще один пригодится на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки. Если спальня имеет другие функции, розеток понадобится больше.
Прочие помещения
Если в помещении есть рабочий, письменный или компьютерный стол, то розеток должно быть достаточно для размещения всей необходимой техники и настольной лампы.Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом. Для компьютера, телевизора, принтера и подобного стационарного оборудования розетки лучше размещать за ним. Это необходимо учитывать при разработке плана размещения данного электрооборудования.
В длинном коридоре желательно поставить выключатели с обоих концов. При установке выключателя рядом с дверью учитывайте, в какую сторону он открывается.
Планировка
Предусмотреть место для установки каждой розетки и выключателя следует до начала ремонтных работ.Необходимо составить схему, где будут указаны все электроустановки, каналы для проводов. Это поможет вам избежать ситуации, когда выключатель находится за шкафом или провод не достает до розетки.
На плане указать
- места прохождения водопровода и газопровода,
- окна и двери
- расстановку всей мебели
- расположение бытовой техники с названиями,
- трассы проводки на стенах,
- все розетки, включая телефонную, кабельный интернет.
- Все это необходимо спланировать до начала штробления каналов в стенах.
Розетки и выключатели в различных помещениях
В помещениях различного назначения имеются рекомендации ПУЭ по размещению электрооборудования.
- В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если подключение проводов осуществляется сверху.
- В детских учреждениях — розетки и выключатели на высоте 1.8 м.
- В остальных помещениях розетки устанавливаются на высоте не более 1 м, выключатели — от 80 до 170 см.
Заключение
Размещение розеток и выключателей – вопрос удобства. Расстояние от пола строго не регламентируется, но регламентируются другие моменты, такие как расстояние от душевых кабин, раковин, газовых труб, от пола в ванной, связанных с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.
Розетки для установки стандартов. Высота установки от пола выключателей и розеток по нормам евростандарта. Стандарты и стандарты.
Поскольку все мы люди умные, то прекрасно понимаем, что электричество не любит шуток, поэтому с ним необходимо «играть» по строго определенным правилам. Другими словами, по определенным стандартам, позволяющим сделать совместное существование человека и электрических сетей максимально комфортным и взаимовыгодным.Поговорим о высоте, на которой должны быть установлены электрические розетки и выключатели, чтобы было безопасно и удобно.
Модуль реализации защитной установки, а именно: — тип и сечение защитного проводника; — достаточно и как установить вилку с защитным контактом. Окончательный осмотр внутренней установки проводит делегат эксплуатационной части с целью получения работы и подключения ее к распределительной сети низкого напряжения.Заключительной проверкой внутренней установки будет: — выполнение положений строительного проекта; — эстетическая сторона работы; — как производить электрические соединения в дозах, к приборам, распределительному щиту, светильникам. — как разместить и установить распределительный щит, приборы и светильники.
Высота розеток и выключателей: стандарты или здравый смысл?
Практически любой, даже небольшой косметический ремонт помещения включает в себя если не полную замену существующей электропроводки, то хотя бы ее частичную модернизацию.Такая модернизация обычно заключается в восстановлении неработоспособных участков проводки, а также переносе существующих и добавлении новых точек. И если непосредственная прокладка проводов, «обвязка» распределительных коробок, сборка электрощитов и так далее — задачи специалистов, то выбор мест для размещения розеток и выключателей — прерогатива владельцев помещений.
Электропроводка, соответствующая выверенным проверкам, считается приемлемой и подключается к сети электроснабжения и пуско-наладке.Средства правовой защиты будут выданы для отклоненных установок на стойке регистрации. Проведение измерений для проверки сопротивления изоляции. Сопротивление изоляции установки проверяют измерением: — сопротивления изоляции жил от земли; — сопротивление изоляции проводников между собой. Значение изоляции изоляционной установки считается действительным, если оно составляет не менее 500 кОм.
При планировании размещения электромонтажных изделий у владельцев возникает вопрос: существуют ли обязательные нормы на такой случай?
Как таковых жестких и обязательных стандартов высоты розеток и выключателей нет — ни в России, ни в Европе.Поэтому их можно устанавливать на любом расстоянии от пола. Но при этом должны быть соблюдены четыре условия:
Измерение сопротивления изоляции проводников относительно земли проводят путем выделения каждой жилы на один вывод мегаомметра, а другой зажим подключают к проводнику нулевой защиты. Для измерения сопротивления изоляции проводников между собой необходимо выполнить следующие действия: 25
Переключатели и переключатели будут замкнуты; — луковицы будут извлечены из гнезда; — трансформатор звонка будет отключен.Общие положения Проектирование, строительство и монтаж электроустановок осуществляются в соответствии с действующими техническими регламентами, чтобы люди, находящиеся поблизости, не имели прямого контакта с компонентами, которые находятся под напряжением или могут быть под напряжением. Организация рабочих мест должна обеспечивать полную безопасность персонала при выполнении ремонтных, ремонтных и монтажных работ.
- Должна быть физическая возможность не только установки «точки» в выбранном месте, но и подвода к ней проводов.
- Должна быть обеспечена безопасность эксплуатации розетки или выключателя – здравый смысл подсказывает, что лучше не устанавливать данные изделия вблизи источников воды, сильной жары и, тем более, открытого огня.
- Навесная розетка (ну или выключатель) должна быть удобной в эксплуатации — выключатель под диваном так же неактуален, как и розетка на потолке.
- Крайне желательно иметь возможность быстрого доступа к «точке». В первую очередь это касается электрических розеток, зачастую «прячущихся» за мебелью или бытовой техникой.
Если не брать во внимание «специализированные» помещения (такие как кухня, санузел или санузел), то обычно условием, определяющим выбор места и высоты «точечной» установки, является соблюдение п.3. Проще говоря , где удобно — туда и ставим. Именно так появился пресловутый «евростандарт», который таковым вовсе не является – это, по сути, просто наиболее часто выбираемая высота установки:
Точки, где могут произойти аварии, должны быть обеспечены предохранительными и сигнальными устройствами.Если работа выполняется несколькими бригадами, обязательно должен быть один руководитель, ответственный за работу, чтобы определить меры, генерируемые задачей. Когда электроустановка всегда под напряжением. Наличие напряжения в установках устанавливают с помощью указателя напряжения или контрольной лампы. Не допускайте, чтобы столбы помечались как опасные только после того, как они были поддержаны и закреплены.
- Для розеток — 20-40 см от уровня пола;
- Для выключателей — оптимально 80-100 см от уровня пола.
Высота розеток и выключателей
Эти цифры продиктованы следующими соображениями: если электрическая точка расположена слишком низко, высока вероятность ее заполнения водой при влажной уборке пола. Да и часто пользоваться им не слишком удобно — приходится очень низко нагибаться. Если розетка монтируется намного выше 40 см от пола, то шнуры питания входящих в нее электроприборов становятся слишком заметными, что довольно неэстетично, а с точки зрения большинства проектировщиков вообще преступно.
Проверка стойки заключается в зажатии ее острым предметом в различных точках основания. При подъеме на столб рабочий должен быть привязан ремнем безопасности, начиная с расстояния не более 2 м от земли во избежание травмирования соскальзыванием крюков. Работа с пультами управления Работы на пультах управления, сигнализации и контроля производятся только после отключения напряжения, установки экранов и ограничения информирования осведомителей с применением средств индивидуальной защиты.
Меры, принимаемые при подключении воздуха.Перед приземлением на столб контролируют стойку и средства защиты. Когда дело доходит до уровня нижних изоляторов, рабочий должен остановиться и надеть электроизолирующие перчатки. Компоновщик поднимается наверх, ставя защитные заглушки над проводником и защитные люки над изоляторами, начиная с нижнего проводника снизу и повторяя работу на всех проводниках, с которыми он мог соприкасаться в процессе работы. Предлагаемая ссылка выполняется, начиная с менее доступных шагов.
Для выключателей высота установки выбирается так, чтобы кнопка включения попадала «под руку» — для обывателя это как раз чуть меньше метра от пола.
Исключением являются детские комнаты, в которых вообще рекомендуется все электроустановочные изделия с питанием 220 В размещать на высоте не менее 1,6 м от уровня пола ; однако это правило не является обязательным для частного жилого сектора.
После приклеивания снимите кожухи и защитные чехлы с проводников в порядке, обратном их нанесению. Во время выполнения стоек на шесте помощник контролирует нижнюю часть работы. Во время дождя, грозы, темноты или атмосферных разрядов запрещается работать под напряжением. Средства индивидуальной защиты Все средства индивидуальной защиты, используемые обслуживающим персоналом, должны соответствовать требованиям безопасности труда. Средствами, применяемыми для защиты от поражения электрическим током, путем изоляции человека от токоведущих частей, являются: средние и электроизолирующие инструменты, индикаторы напряжения и устройства короткого замыкания и 27.
Несколько слов об «одноразовых» розетках
Все вышеперечисленное касается электрических розеток, к которым регулярно подключается/отключается электрооборудование. Однако в каждом доме есть целая группа техники, которая используется по принципу «включил и забыл»: холодильники и морозильники, кондиционеры и водонагреватели, стиральные машины и даже телевизоры.
Все защитные устройства должны систематически контролироваться следующим образом: — Электроизоляционные защитные устройства должны проверяться на диэлектрическую жесткость в условиях и в сроки, установленные правилами.- другие средства защиты должны подвергаться периодическому внешнему осмотру и, при необходимости, механическим испытаниям, предусмотренным действующими правилами безопасности работ в электроустановках. Средства и электроизоляционные инструменты.
Резиновые сапоги — электроизолирующая вспомогательная защита в электроустановках любого типа, а резиновые перчатки — вспомогательная СВЧ в высоковольтных электроустановках и большая СВЧ в слаботочных установках. Изоляционные чушки используются для непосредственного управления сепараторами без механических воздействий, для применения короткозамкнутых и заземляющих банд, а также для измерения и испытания действующих установок или там, где это может иметь место.
Розетки для таких бытовых приборов обычно проектируются в малозаметных местах. Высота установки абсолютно не критична и выбирается исключительно из соображений здравого смысла — чтобы при необходимости можно было быстро к ней подобраться, но она не «вырисовывалась» на вид.
Например, электрические розетки для кухонных вытяжек, кондиционеров и некоторых душевых кабин устанавливаются на высоте 1,8-2,5 м от пола , для водонагревателей или настенных телевизоров — 1.5-1,8 м , для микроволновых печей и другой кухонной техники — 10-15 см над рабочей поверхностью (столешница). Ниже всех обычно монтируются розетки для холодильников и стиральных машин — не выше 60 см от пола .
Платформы электроизоляционные применяются в качестве вспомогательных защитных устройств в электроустановках любого напряжения. Они изготовлены из деревянных сеток с электроизолирующими ножками. Еще у нее были резиновые коврики. Допускаются в качестве вспомогательных устройств защиты в электроустановках на любое напряжение.Они предназначены для расширения на полу помещений, где нет электроустановок, особенно в местах, где работают сепараторы. Инструменты с изолирующей ручкой.
Изолирующие ручки следует хранить в специальных шкафах или на полках. Во время транспортировки инструменты должны быть защищены от влаги и грязи. Электроизоляционные инструменты, бывшие в употреблении, необходимо предварительно подвергнуть внешнему осмотру. Защита от неправильного использования напряжения в плохих секторах или в случае наведенного напряжения при прерывистой работе установки.
При проведении капитального ремонта или косметического ремонта в квартире или в загородном доме часто заменяют инженерные коммуникации.
Индикатор напряжения основан на световом явлении неоновой трубки с учетом альтернативной разности потенциалов. Не подключайте индикатор напряжения к земле. Индикатор напряжения можно использовать только на открытом воздухе в сухом режиме. Они должны храниться в закрытых ящиках. Средства от ожогов. Для защиты от ожогов используются защитные очки и изолирующие перчатки.Защитные очки используются для замены предохранителей при разделке кабелей, вскрытии клеммных колодок в бывших в употреблении кабельных сетях, склеивании кабелей и заливке изоляционного материала.
В данном случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.
Расположение электрических розеток и выключателей
В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующую нехватку источника питания для конкретного прибора.Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.
Периодическая проверка защитных устройств. Защитные мероприятия проверяются в специальных установках организованными в связи с этим энергоблоками в соответствии с правилами техники безопасности в электроустановках. Меры безопасности при выполнении работ по фланцам и установке счетчиков.
При выполнении работ необходимо снять напряжение:. 29. Установки или части установок, в которых выполняются работы; соседние установки, находящиеся на расстоянии меньше минимального расстояния по воздуху, до которого могут добраться подрядчики, инструменты, материалы или инструменты, необходимые при безопасной работе. В случае прямого или полупрямого счетчика последовательность операций будет следующей: снятие предохранителей с распределительного щита потребителя; снятие предохранителей со шнура или столба, к которому подключено соединение; установка красных изолирующих колпачков; Установка микотала «Не закрывать, не загораживать»; снятие крышки с тяг консоли; снятие нулевого провода и наложение изолирующего пальца на головку; замена счетчика; подключение используемых проводников в обратном порядке; установить крышку на раковину и снять ее; включение счетчика; проверить правильность работы счетчика.
Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:
- Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое. . Розетки монтируются на высоте 20-30 см от поверхности пола, а устройства для управления освещением размещаются выше.
Важно: если в семье есть маленькие дети, под вилку обязательно нужно установить розетки, оснащенные специальными защитными шторками.
Вернемся к математике. Нет, нам не нужно решать алгоритмы или другие сложные уравнения. Есть некоторые помещения, о которых нужно помнить, когда вы оформляете ванную комнату или ремонтируете ее. Местами хорошо себя чувствуешь, и все в порядке: туалетной бумагой легко, и свет там, где надо. Ну а связано все это с простыми цифрами, которые облегчат вам жизнь. Вот расстояния, которые следует учитывать при обустройстве ванной комнаты.
Сантиметр за сантиметром, ванная комната должна быть самой функциональной комнатой в вашем доме.Правильная высота тумбы под раковину от 80 до 90 сантиметров. Если у вас в семье есть дети или высокие люди, выбирайте душ со штангой, позволяющей скользить насадке душа. Мы идем дальше. А для держателя рулона туалетной бумаги есть две цифры, которые вам нужно иметь в виду. Вот некоторая большая поддержка, которую вы можете сделать.
- На вопрос, на каком расстоянии от пола устанавливаются розетки в кухонных помещениях, ПУЭ также дает четкий ответ на высоте 1,3 м от поверхности пола.Но следует учитывать, что это правило может быть изменено в соответствии с расстановкой и высотой мебели.
Важно: следует помнить о требованиях, изложенных в п.7.1.50 ПУЭ: наименьший зазор от электроразъема до газопровода должен быть не менее 0,5 м.
Законы и технические регламенты
Мы часто контролируем форму ванной комнаты, а компании, продающие новые квартиры, не учитывают пространство, когда речь идет о ванне.Кроме того, в этой главе в старых квартирах нет щедрых ванн. Однако вот расстояния между сантехническими элементами, которые следует соблюдать, если вы хотите большего комфорта.
В любом случае, вы хотите сгладить раковину, ванну и унитаз, перед ними необходимо иметь разрешение 76 центров. Установите выключатели и розетки там, где их можно безопасно использовать. Например, невозможно установить электрические розетки на пол или поверхность рабочего стола. Вы можете коснуться их или повредить ткань, протирая стол или пол.
- Теперь попробуем разобраться, какое должно быть расстояние от розетки до пола в помещении с повышенной влажностью. Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метра от поверхности пола.
Важно устанавливать слоты и переключатели там, где их удобно использовать. Также установите розетки и выключатели в спальнях. На кухне, в мастерской, в гараже электрические розетки лучше располагать на высоте 1-1,2 м от пола.Тогда вам меньше всего понадобится менять электроприборы на кухне. Подключить электрическую розетку к коридору с помощью выключателя на высоте 1-1,2 м от пола. Такой блок не образует интерьер коридора, и вам будет удобнее включать насос, чтобы очистить коридор.
Остальные выключатели установите на высоте 1-1,2 м от пола, так как они будут включаться и выключаться без движения рукой. Помните, что выключатели и розетки внутренние, поэтому они вписываются в интерьер по дизайну и цвету.Важно, чтобы в одной комнате были отдельные дизайнерские изделия, не отличающиеся по цветовой гамме от комнаты.
Внимание! Не устанавливайте электрические розетки непосредственно в душевой и парилке.
Еще один важный момент: в соответствии с п. 7.1 правил электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. Причем подключение электроприборов в помещениях с повышенной влажностью следует производить через устройство защитного отключения (УЗО).
Положение за рубежом
В соответствии с британским стандартом BS7671:
- Розетки могут быть установлены на расстоянии 450-1200 мм от поверхности пола.
- Количество электроприборов в помещении не ограничено.
В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):
- Розетки должны быть установлены на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается вдоль стен вдоль линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий – через такой же интервал и так по всему периметру, постепенно переходя от комнаты к комнате.
- Розетки монтируются на высоте 30,5-41 см (12-16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.
Особенности расположения выключателей
Разобравшись с разъемами, постараемся определить, какова инструкция по установке выключателей. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты установки электроприборов. Какое единственно верное мнение?
В советское время монтаж бытовых рубильников производился на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.
Если установка рубильника производится в непосредственной близости от двери, зазор от него до наличника двери должен быть не менее 10 см. Считается, что такое расположение гораздо удобнее стандартного советского времени.
В Правилах устройства электроустановок (ПУЭ) конкретные параметры расстояния выключателей от пола не приводятся.
Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:
- Пункт 7.1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0,6 м.
- Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливаются от газопровода на расстоянии не менее 50 см.
Важно: Соблюдение правил установки необходимо не только для безопасности и эффективности работы электроприборов.
При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы при оформлении разрешительной документации.
Заключение
Еще больше полезной и интересной информации вы можете узнать, посмотрев видео в этой статье. «>
Заключение
Больше полезной и интересной информации вы можете узнать посмотрев видео в этой статье.
Какая должна быть высота выключателя от пола по евростандарту?
Занимаясь строительством или ремонтом, многие домовладельцы задаются вопросом, как правильно и на какой высоте от пола установить выключатели или розетки.Ведь от этого во многом зависит не только удобство их использования, но и безопасность эксплуатации.
Для того чтобы разобраться с этим вопросом, рассмотрим правила их размещения, существовавшие в недавнем прошлом, и новые европейские стандарты, пришедшие из цивилизованной Европы.
Нормы устройства электроустановок
На сегодняшний день никаких строгих нормативов или правил, регламентирующих расположение и количество розеток и выключателей, не существует. «Евростандарт» — это всего лишь условность, ведь здесь главное удобство в использовании плюс техника безопасности.Единственными документами, в которых рассматривается этот вопрос, являются: свод правил устройства общественных и жилых помещений (СП 31-110-2003) и правила устройства электроустановок (ЭЭУ), поэтому монтаж электропроводки должен основываться по этим рекомендациям. Сначала соблюдайте следующие правила установки:
- Желательно, чтобы высота установки выключателя от пола была до 1 м, и он располагался со стороны дверной ручки.
- Розетки можно размещать в любых местах и на одинаковом расстоянии от пола.
Выписка из ПУЭ
В ПУЭ рассмотрены некоторые правила безопасности, которые необходимо соблюдать при размещении.
- Выключатели рекомендуется размещать сбоку от дверной ручки. Высота выключателя от пола 1 м.
- Допускается их размещение под потолком, с контролем света, включающего свет, попадающий на рекомендуемый уровень.
- Расстояние от выключателя и розетки до газовых и отопительных труб, а также батарей — не менее 0.5 м.
- На кухне каждая точка электроснабжения должна находиться на расстоянии не менее 0,5 м от газопровода, до мойки не менее 0,8 м и достаточно высоко от пола.
- Электроблоки в санузлах можно устанавливать от сантехнического оборудования и пола на расстоянии 0,6 м.
Установка в жилом доме электрических узлов
Существует 2 способа расположения выключателей и розеток в квартирах и домах. Это старые, многим знакомые советские стандарты, и так называемые европейские стандарты.Рассмотрим подробно каждый из них.
Старые традиции
В советское время в жилых помещениях выключатели должны были устанавливаться на уровне плеча человека или под потолком. Розетки в стене были установлены из соображений удобства и безопасности. Как правило, их монтировали на расстоянии от пола примерно 90-100 см.
Потолочные выключатели работали следующим образом. Для управления светом к подпружиненному механическому рычагу, спрятанному внутри корпуса, прикреплялся шнур.При первом его напряжении загорелся свет, а при другом — газ.
Высота выключателя от пола составляла 160-180 см. Это расстояние в то время считалось наиболее подходящим и оптимальным для управления светом. А сегодня, особенно для пожилых людей, это самый удобный вариант. Выключатель не будет загораживать низкую мебель, например, большие пальцы, и будет располагаться на уровне глаз. К тому же до него не дотянутся маленькие дети. Многие привыкли к такому расположению коммутационных аппаратов и считают его нормой.
Указанная высота розеток и выключателей от пола имеет свои преимущества и недостатки:
- Плюс — розеткой удобно пользоваться, так как не нужно наклоняться над ней, а выключатель не мешает размещению мебели и находится на уровне глаз;
- Минус — шнуры питания свисают с приборов, и чтобы включить свет нужно поднять руку.
Евростандарт
Высота выключателя от пола по евростандарту 90см, розетки — 30см.Однако как таковой стандартизации толком никогда не существовало, и в нашу жизнь это понятие пришло вместе с понятием евроремонта, придя на смену «советскому стандарту». Конечно, у него есть свои достоинства и недостатки:
- Плюс — розетки не «бросаются в глаза» и ничего. Выключатели расположены на уровне опущенной руки — их можно включить без всяких усилий и даже не глядя. Высота выключателя от пола 90 см.
- Минус — для того, чтобы вставить вилку в розетку, нужно будет наклонить, а выключатель не должен ничем загораживаться.
Рекомендации по расположению выключателей и розеток
Высота розеток и выключателей по «советским» стандартам, с точки зрения удобства многие считают весьма сомнительной. Пресловутому европейскому стандарту сегодня отдали куда больше преференций. И тому есть много причин. Например, блок розеток не так бросается в глаза, как множество розеток со шнурами и «тройниками». Высота выключателя от пола 90 см (на уровне опущенной руки человека) также очень удобна, так как его можно быстро найти даже в темноте.
Розетки и выключатели, не имеющие защиты от тока утечки «на землю» (дифават, УЗО), устанавливать в ванных и туалетах крайне не рекомендуется. То же самое относится и к розетке для стиральной машины.
Как выполнить установку?
Прежде чем приступить к непосредственной установке выключателя или розетки, на стене необходимо обвести их контур. В бетоне отверстие делается перфоратором с алмазной коронкой. Емкость может быть квадратной или круглой.В подготовленные отверстия вставьте специальные монтажные коробки. Для их фиксации используйте строительный гипс, гипс или гипсовый клей. Коробка крепится с помощью выдвижных язычков или винтов, затем на нее надевается пластиковый корпус.
Монтаж в стену из гипсокартона несколько отличается,и набор инструментов другой. Все отверстия в гипсокартонных листах, куда будет прокладываться кабель, делаются заранее. Для фиксации выключателей и розеток используют специальные лапки. Они будут держать их на листе.
Открытая проводка встречается крайне редко и, как правило, фиксируется временно (например, при ремонте), потому что провода портят салон.Согласитесь, смотреть на стену, где все эстетично и аккуратно, гораздо приятнее.
Некоторые рекомендации по установке
Если проводка и подключение розетки и выключателя производится без привлечения специалиста, то следует придерживаться приведенных выше рекомендаций и определенных правил, которые позволят без проблем выполнить все работы и, главное, безопасно.
- В первую очередь необходимо определиться с расстановкой электроприборов и мебели в комнате.Для этого рекомендуется составить схему, и желательно в таком масштабе, чтобы можно было отметить всю технику, требующую подключения к электричеству, а также мебель.
- Затем обозначьте расположение выключателей и розеток, рассчитайте необходимое количество для каждой комнаты.
- Розетки для техники (компьютера, холодильника и т.д.) лучше располагать так, чтобы к ним всегда был свободный доступ, но в то же время они были спрятаны за этими электроприборами.
- Розетки над тумбочками, письменным столом, комодом и т. п. лучше располагать на высоте 15-20 см от мебели.
- Не устанавливайте выключатели или розетки над или под раковиной.
- Схема разводки должна быть выбрана таким образом, чтобы избежать перегрузки в сети.
Резюме
Итак, четких норм относительно того, какой должна быть высота розеток и выключателей от пола (евро или советские стандарты) нет. Но есть много рекомендаций, которые нужно соблюдать, особенно из соображений безопасности.
Высота и место установки коробки
Высота и место установки коробки Нет особых требований к установке коробки на определенной высоте. Крепление может быть на любой удобной высоте, отвечающей потребностям, для которых устанавливается коробка. Все ящики одинакового назначения должны монтироваться на одинаковой высоте. В некоторых экстремальных случаях розетки с розетками монтируются в стене параллельно полу на достаточной высоте, чтобы можно было установить накладку.Этот тип установки требует, чтобы был сделан припуск на основной отделочный материал, а также на материал стены, когда устанавливается глубина коробки. Сосуды, поставленные на пол, трудно использовать и представляют опасность в местах, где пол моют шваброй.
Высота розеток и выключателей обычно указывается на чертежах. Измерение может производиться либо от чернового пола, либо от готового пола и может быть до дна коробки; центр коробки, который, вероятно, встречается чаще всего; или верхнюю часть коробки.Самая популярная высота для розеток в жилых помещениях дома составляет 12 дюймов от линии пола до центра коробки. Многие электрики маркируют рукоятки своих молотков, чтобы использовать их в качестве ориентира для установки розетки
.
Рисунок 5-19.- Коробчатая опора для полой стены.
коробки на нужной высоте, как показано на рисунок 5-20. Можно использовать любое количество других направляющих, таких как линейка или зубчатый стержень.
Довольно распространенной практикой является маркировка точного местоположения каждой настенной коробки на стойках по всему зданию до начала монтажа.Следует использовать деревянный мелок, столярный карандаш или фломастер, который оставляет хорошо видимую отметку. Стрелка, как показано на рисунок 5-20, используется, чтобы показать, где должен быть размещен центр коробки. Стрелка также указывает на сторону стойки, на которую будет помещена коробка. Для дополнительного удобства рядом со стрелкой могут быть нанесены символы, указывающие типы устанавливаемых устройств. Некоторыми примерами могут быть XX для дуплексной розетки, SS для двух однополюсных выключателей, S3 для трехпозиционного выключателя или XR для разветвленной розетки.Распределительные коробки и розетки для прачечных, подсобных помещений и гаражей обычно устанавливаются на высоте 4 фута от пола. Эта высота часто увеличивается от 4 до 6 дюймов, когда часть стены должна быть обшита панелями или панелями высотой 4 фута. Коробки для розеток над столешницей обычно устанавливаются на высоте около 18 дюймов над столешницей (см. статью 210-52(c)(5) NEC). Это измерение может варьироваться на несколько дюймов вверх или вниз, в зависимости от высоты задней панели. Установка коробок без учета брызговика может привести к тому, что коробки будут перекрывать разные уровни поверхности стены.
Потолочные короба располагаются совершенно по другому методу измерения. В большинстве комнат есть по крайней мере один потолочный светильник, расположенный в центре комнаты. Можно использовать несколько способов, чтобы найти место для установки этого светового короба. Один из способов — использовать линейку или ленту, чтобы найти точку посередине в одном измерении комнаты и отметить ее, как показано на рис. рис. 5-21, вид A. Сделайте второе измерение по тому же размеру комнаты и отметьте среднюю точку. Соедините две метки. Измерьте другой размер комнаты, чтобы найти центр, и отметьте его на предыдущей линии.Эта точка является местом для потолочного светового короба. Рисунок 5-21, вид B, показывает еще один способ определения потолочной коробки. Проведите диагонали бечевкой из противоположных углов комнаты. Точка пересечения диагоналей и есть центр комнаты. Иногда положение коробки выкладывается на черновом полу. Затем точка переносится на потолок с помощью отвеса (заостренного груза на веревке). Когда отвес подвешен на веревке, удерживаемой на уровне потолочных балок, с точкой груза над желаемым местом, верх веревки будет в том месте, где должна быть установлена коробка.
Рисунок 5-20.- Измерение высоты установки коробки.
Рисунок 5-21.- Расположение потолочных светильников.
Во многих комнатах требуется несколько потолочных светильников. Если используются только два источника света, измерьте половину длины комнаты, а затем проведите диагонали для каждой половины, как показано на рисунке. рис. 5-21, вид C. Эта процедура измерения дает вам местоположение для каждого источника света.В комнате, которая должна быть освещена рядом светильников, они должны быть установлены вдоль центральной линии. Светильники должны быть расположены так, чтобы освещение было максимально равномерным. Вы можете определить расстояние, разделив длину комнаты на количество огней. Эта цифра представляет собой пространство, которое должно оставаться между любыми двумя соседними огнями. Светильники в каждом конце ряда располагаются на половине предыдущего расстояния от стены. Этот интервал показан на рис. 5-21, вид D. Если вы еще раз посмотрите на вид C, то увидите, что расстояние от торцевых стен до светильников также вдвое меньше, чем расстояние между светильниками.
