Зачем нужен стабилизатор напряжения для газового котла: Стабилизатор напряжения для газового котла — разбираемся в нюансах

220В, для настенных или навесных, нужен ли электронный с аккумулятором, электрический

По статистике каждая четвёртая поломка газового котла связана с неполадками электросети. Современными котлами управляет высокотехнологичная электроника, которая достаточно требовательна к электропитанию.

В частном секторе нередки резкие перепады напряжения, скачки электричества, что губительно для электрических плат котла.

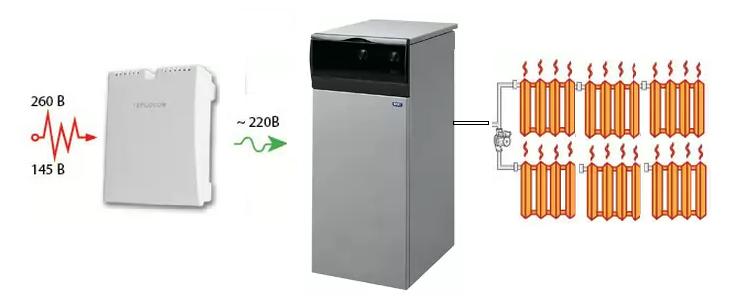

Стабилизатор защищает оборудование в таких ситуациях и обеспечивает качественное электропитание для газового котла. В отличие от ИБП, стабилизатор только регулирует частоту и напряжение тока на выходе, что позволяет всем системам работать без перегрузок. ИБП же имеет встроенные батареи питания, и в случае отключения электричества позволяет системе работать автономно какое-то время.

Виды стабилизаторов напряжения для газовых котлов отопления

Стабилизаторы напряжения различают по типу работы. Бывают релейные, симисторные и электромеханические. У каждого типа свои особенности работы, предназначенные для разных условий.

220В и 380В: требуемая мощность

Стабилизаторы бывают однофазные 220 В и трехфазные 380 В. Все газовые котлы имеют входное напряжение 220 В. Обычный газовый котёл потребляет в среднем 200—300 Вт, поэтому необходим стабилизатор с мощностью 400Вт и больше.

Все стабилизаторы устроены сходным образом:

• автотрансформатор отвечает за выравнивание напряжения;
• контролирующее устройство отслеживает напряжение на входе;
• регулятор изменяет количество витков на обмотке, за счёт чего и происходит понижение или повышение напряжения;
• предохранитель от коротких замыканий и перегрузок.

Электрические релейные

У таких стабилизаторов нет движущих частей, управление происходит с помощью микропроцессора, т. е. реле, отсюда и название. Изначально такой вид приборов использовали там, где напряжение было недостаточным, но современные релейные стабилизаторы могут и понижать напряжение. Их подключают, если скачки в сети незначительны.

Для котлов рекомендуется точность 5%, если этот показатель выше — при сильном скачке напряжения плата котла перегорает. Чем ниже точность, тем лучше для котла.

Фото 1. Электронный релейный стабилизатор напряжения однофазный модели ST-888, производитель — «Teplocom», Россия.

Плюсы:

• Быстродействие 100 мс.
• Диапазон 135—315 В.
• Точность 7,5%.
• Устойчивы к частым скачкам напряжения.
• Небольшие размеры.
• Малый вес.
• Быстро срабатывают.
• Практически бесшумны.
• Не искажают синусоиду.
• Комфортно работают в диапазоне -20°С — +40°С.
• Срок службы не менее 10 лет.

Минусы:

• При переключении реле слышны щелчки.
• В момент переключения обмоток мигают лампочки.
• Чем больше точность трансформатора, тем выше его цена.
• Много некачественных приборов на рынке.

Электромеханические

Самые простые по устройству, но тем не менее надёжные устройства.

В электромеханических трансформаторах подача электричества регулируется ползунком, который перемещает щётки по виткам вторичной обмотки электропривода, регулируя количество витков.

Ползунки перемещает двигатель, который контролируется микропроцессором.

Срок службы этого агрегата напрямую зависит от качества щёток, но в любом случае рекомендуется сервисное обслуживание по замене щёток. Такие регуляторы применяют в основном для холодильников и телевизоров.

Внимание! Использование электромеханических регуляторов для котлов запрещено! При замыкании они вызывают открытую искру, что очень опасно в сочетании с газом!

Плюсы:

• Высокая точность, около 3%.

• Широкий диапазон напряжений.
• Устойчивость к перегрузкам.

Минусы:

• Замена щёток каждые 2—3 года.
• Нельзя использовать на холоде.
• Греются при работе.
• Медленно срабатывают.
• Достаточно шумно работают.
• Попадающая в прибор пыль обугливается.
• Искрит при размыкании/замыкании контактов.

Симисторные

Считаются лучшими на сегодняшний день. Трансформатор управляется с помощью электронных ключей, симисторов, устройство быстро срабатывает на любые изменения во входящем напряжении.

Плюсы:

• Срабатывание 10—20 мс.
• Точность 1—2,5%.
• Диапазон 120—280 В.
• Максимальная погрешность 0,5%.
• Бесшумная работа.
• Длительный срок службы.

Минусы:

• Высокая цена.
• Если плата управления выйдет из строя, потребуется её замена.

Вам также будет интересно:

Настенные, напольные и навесные

По способу установки стабилизаторы напряжения бывают настенные, напольные и универсальные. Настенные трансформаторы плоские, эстетичные.

Напольные — мощнее, но и более габаритные, что не всегда удобно. Обычно для котлов не требуются большие мощности, поэтому можно приобрести компактный настенный или универсальный стабилизатор.

Как выбрать

При выборе стабилизатора важно учесть условия, в которых котёл будет работать: скачки напряжения, место, а также финансовые возможности. Прибор должен выглядеть эстетично, не занимать много места, работать безопасно и бесшумно. Если котёл дорогой, то и регулятор выбирайте надёжный и качественный. Не менее важны и технические характеристики оборудования.

Время отклика

Время, за которое прибор реагирует на скачок напряжения в сети. Чем этот показатель ниже — тем лучше. Но не стоит переплачивать за чрезмерно высокие скорости реагирования, 10—20 мс вполне достаточно.

Диапазон входного напряжения

Чем шире этот диапазон — тем лучше. Если напряжение в сети упадёт ниже минимума или поднимется выше максимума, то прибор просто отключит котел.

Фото 2. Тиристорный стабилизатор напряжения модели Norma 20000, напряжение 220 В, производитель — «Энерготех», Россия.

Чтобы вычислить диапазон входного напряжения замеряйте его несколько раз в сутки, а затем возьмите среднее арифметическое.

Уровень коррекции

Чем выше такой показатель — тем лучше. Этот параметр означает разницу между 220 В и тем напряжением, которое выдаёт прибор на выходе. Для такого чувствительного оборудования, как газовый котёл, это важно, хотя многие другие электроприборы нормально переносят разницу в 10%.

Диапазон температурных условий

Этот показатель важен для северных регионов. Указывает, при каких температурах прибор может корректно работать. Хотя в большинстве котельных плюсовая температура, на это стоит обратить внимание. У агрегатов с теплоизоляционным кожухом этот диапазон значительно шире.

Электронная управляющая схема

Возможна двух типов: монолитная и дискретная схемы. Первая представляет собой блок, включающий все электронные элементы.

Если один элемент сломается, то придётся заменить весь блок, что составит около 30% стоимости прибора.

В дискретной же схеме присутствует плато со впаянными приборами, если выйдет из строя какой-то один элемент, то его меняют, не меняя весь блок.

Как установить

Прежде всего, при установке выбирают помещение. Так как речь идёт об электрике, то требуется сухость. Если в котельной влажно или сыро, то регулятор туда устанавливать нельзя, поэтому подвал не всегда подходит для этой цели. Необходима влажность не более 60—70%.

Гараж и кладовка — также неудачные места, прибор не располагают в близости от горючих, химически активных и легковоспламеняющихся веществ.

Чердаки и закрытые шкафы не подойдут из-за слишком высокой температуры в летнее время и недостаточной циркуляции воздуха, прибор перегреется и быстро выйдет из строя.

Подключение

Непосредственно подключение котла к стабилизатору происходит элементарно: трансформатор включают в розетку, а к нему подключают котёл. Если стабилизаторов несколько, то для каждого используйте отдельную розетку, иначе они создадут сетевые помехи друг другу. Дополнительная проверка оборудования не требуется.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, какие параметры нужно учитывать при покупке стабилизатора напряжения.

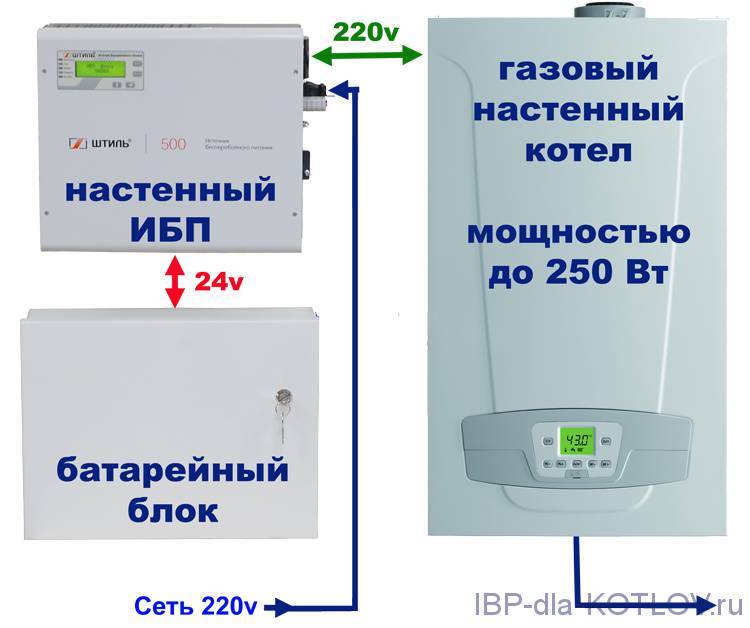

Заключение: нужен ли стабилизатор с аккумулятором

Котёл — важное оборудование в доме, ведь он отвечает за отопление и горячую воду. Поломка газового котла, особенно зимой,

станет настоящей коммунальной катастрофой, а ремонт занимает обычно немало времени. Кроме того, газовые котлы — дорогостоящее оборудование.

Производители указывают в руководстве к приборам требования к эксплуатации, где качественное электропитание чаще всего стоит на первом месте. Если это условие не соблюдается, то гарантийные обязательства аннулируются.

Трансформатор способен защитить чувствительную к питанию электрику котла от поломок, которые в частном секторе происходят часто из-за скачков напряжения.

Вместе с тем стабилизатор делает использование котла намного экономичнее и сохранит немалую сумму владельцу. В условиях российских электросетей применение стабилизатора напряжения обязательно.

Стабилизатор напряжения для газового котла — назначение, виды, как выбрать и подключить: tvin270584 — LiveJournal

Энергозависимые отопительные газовые котлы очень чувствительны к качеству электропитания. При скачках напряжения они легко могут выйти из строя, доставив вам массу неприятностей и лишних финансовых затрат. В статье мастер сантехник расскажет, что такое стабилизатор напряжения и зачем он нужен, какие бывают виды, как правильно выбрать и рассчитать исходя из потребляемой мощности газовым котлом, а также приведем краткий обзор наиболее популярных моделей.

Назначение стабилизатора напряжения

Современные газовые котлы представляют собой целый комплекс оборудования в одном корпусе, который призван не просто подогревать теплоноситель, но и пристально следить за качеством работы и безопасности. Для этого в котлы внедряют электронные блоки с микропроцессорами и ЖК-дисплеями. Бытовые приборы оснащаются датчиками, клапанами, вентиляторами и насосами. Электроника оборудования контролирует работу всех блоков и вносит своевременные корректировки.

Среди таких систем и функций возможны следующие:

• Автоматическое выключение котла при падении тяги, затрудненном удалении продуктов горения, понижающемся давлении газа в магистрали, затухании пламени, заторе или пробое в контуре отопления. Срабатывает и при других внештатных ситуациях.
• Модулирование пламени автоматикой с установкой количества задействованных горелок и высоты огня в каждой из них.
• Препятствие замерзанию системы при длительном отключении. Самостоятельный кратковременный запуск для прогонки носителя, открытии клапанов, прокачке насоса, предотвращающий порчу внутренних элементов.
• Плавный розжиг и понижение интенсивности пламени при подходе к установленному показателю температуры, что обеспечивает щадящую работу и снижает количество перезапусков.
• Поддержание разной температуры в нескольких контурах с сохранением в памяти занесенных установок. Программирование может быть связано с временем суток, днями недели.
• Продолжение циркуляции насоса после отключения пламени, обеспечивающее ровный нагрев во всех участках контура.
• Анализ внешних погодных данных искусственным интеллектом газового котла и подбор соответствующего режима работы для создания максимально комфортного микроклимата. Функция помогает экономить ресурсы, оптимизируя нужное взаимодействие блоков и узлов.

Чтобы понять нужен ли стабилизатор напряжения для газового котла стоит рассмотреть что происходит в его работе на практике. Газовые котлы для бытового использования рассчитаны на питание от сети 220-230 В с небольшой погрешностью +-10-15%. При просадке напряжения на 20 В. котел продолжит полноценно функционировать.

Но падение тока в сети может быть куда большим, до 140-180 В. Это особенно наблюдается в частном секторе, куда заведомо протянуты слабые линии. В такой ситуации оборудование будет работать нестабильно, возможно отключение некоторых вышеописанных функций или просто остановка до возобновления полноценного питания.

В более серьезных случаях происходит не падение, а скачки напряжения. Ток в сети может кратковременно достигнуть показателя 250-300 В, что приведет к повреждению платы программного блока, перегоранию электронных схем или полному выходу из строя печатных плат. Тогда потребуется дорогой ремонт или даже замена котла.

Падение напряжения или его скачки вполне возможны из-за следующих факторов:

• Возрастающая нагрузка на линию ввиду роста количества потребляющих приборов у населения;
• Вмешательство в щитовую подъезда или распределительную коробку на улице неквалифицированного человека, приведшее к замыканию проводов;
• Накидывание токоведущих частей линии друг на друга в следствие погодных катаклизмов (намерзание льда на проводах, сильный ветер).

Учитывая эти факторы стоит обязательно обзавестись стабилизатором тока для газового котла, что обеспечит его длительную работу.

Виды стабилизаторов

Рассмотрим типы стабилизаторов напряжения по принципу работы.

Релейный или электронный

Подключаются к сети с диапазоном действия 135–315 В. Одни из самых дешевых приборов. К плюсам релейного типа относят:

• Хорошую скорость срабатывания (100 мс).
• Компактность и небольшой вес.
• Стабильную синусоиду. Точность выходного тока 7,5%.

Минусы:

• Достаточно шумная работа (слышатся щелчки).
• При переключении обмоток может мигать свет.
• Небольшой срок службы.

Электромеханический или сервоприводный

Напряжение регулируется щеткой, которая двигается по кругу электродвигателя.

Преимущества:

• Высокая точность (3%).
• Работа в широком диапазоне.
• Плавная регулировка выходной частоты.
• Небольшая стоимость.

Недостатки:

• По истечении трех-четырех лет щетку регулировки придется заменить.
• В холодном помещении прибор функционировать не будет.
• Замедленная реакция.
• Из-за принципа работы может открыто искрить.

Симисторный или тиристорный

На сегодня это лучшее устройство, хотя его стоимость выше, чем у предыдущих двух. Высокая точность срабатывания 2–3% благодаря большому количеству обмоток. Разбег — 214–226 В.

Плюсы:

• Высокая скорость (10–20 мс) и точность.
• Стабильная и тихая работа.

Минусы:

• Высокая стоимость.

Двойного преобразования (инвенторный)

Отдельный вид защиты, который можно назвать самым надежным. Изначально аппарат преобразует переменный ток в постоянный, а затем снова в переменный с чистой синусоидой. Рабочий диапазон составляет 120–300 В. Моментально реагирует на всплеск или снижение напряжения. Из недостатков можно выделить дороговизну прибора.

Широтно-импульсный (ШИМ)

Устройство основано на срабатывании генератора импульсов. Он выдает точный ток на выходе. Позволяет полностью синхронизироваться с газовым котлом. Рекомендуется для подключения к низкочастотной сети.

Что учитывать при выборе

Чтобы разобраться в том, как подобрать стабилизатор напряжения для газового котла, необходимо понять его ключевые параметры и их влияние на работу отопительного прибора. Это поможет выбрать аппарат максимально подходящий для конкретных условий эксплуатации.

Количество фаз

Выбор количества фаз зависит от параметров сети. Если она однофазная, тогда и защитное устройство нужно такого же типа.

Однофазный. Подойдет для навесного и напольного отопительного оборудования. Часто устанавливается в домах и квартирах с сетевыми значениями 220 В. Служит для выправления мощности до 135 кВа.

Трехфазный. Применяется больше в промышленных целях для подключения в котельнях. Диапазон мощности 380–400 В. Можно использовать и в бытовых условиях, если параметры подключения соответствуют заявленным.

Напряжение на входе и выходе

Стабилизаторы напряжения для газовых котлов должны обеспечивать доведение тока из сети до оптимальных 220 В. В зависимости от масштабов падения напряжения выпускают и стабилизаторы с разным диапазоном входного тока. Чтобы узнать с какими параметрами искать прибор необходимо провести небольшое исследование.

Для этого понадобиться вольтметр (стрелочный или цифровой мультитестер). Электронный прибор нужно установить на значение переменного тока с верхним пределом более 500 В. Замер следует проводить в разное время суток, чтобы увидеть как изменяются показатели в зависимости от нагрузки на сеть. Оптимально наблюдать в течение недели и замерять вольты в: 6:00, 9:00, 12:00, 15:00, 18:00, 21:00, 24:00 часа. Хорошо завести тетрадку, чтобы записывать полученные данные. В конце эксперимента можно добавить 10-15 В в каждую сторону, чтобы создать небольшой запас.

Если тестирование показало границы 180-240 В, то именно с такими данными и следует искать стабилизатор напряжения. Иногда, за городом, в сети могут быть перепады от 140 до 270 В, что уже потребует другой модели.

Выходное напряжение стабилизатора должно максимально соответствовать показателям газового котла. В большинстве случаев это 220 В+-10%. Чтобы избежать отключения из-за недостатка мощности лучше выбирать приборы с точностью выходного напряжения +-5%. Тогда это полностью впишется в требуемые производителем данные и посодействует бесперебойной работе.

Мощность

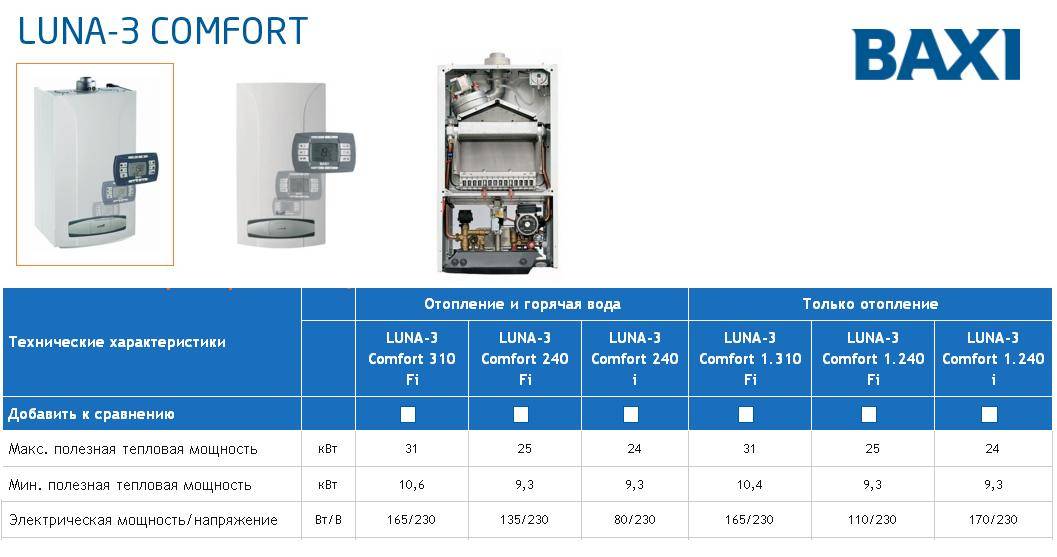

У газовых котлов разных марок различный рабочий диапазон — может быть 10 или 24 кВт. Это нужно учитывать при выборе.

Мощность стабилизатора должна покрывать не только потребление котла, но и сопутствующего оборудования, установленного внутри или параллельно. Это может быть циркуляционный насос, у которого есть свой показатель мощности.

Чтобы стабилизатор напряжения полностью соответствовал котлу и насосу его показатель должен учитывать возрастающие пусковые токи и иметь запас от максимальной мощности суммы всех приборов на 30%.

Теперь все это можно закрепить формулой: (мощность котла Вт + мощность насоса Вт * 3) * 1.3 = мощность стабилизатора ВА.

Например: котел — 150 Вт, а насос — 70 Вт. Получаем: (150 Вт+70 Вт*3)*1.3 = 468 ВА.

Но важно учитывать и просадку напряжения. Если входной ток падает, то возможности стабилизатора по его повышению тоже падают. Например, при наличии в розетке 170 В. эффективность работы стабилизатора снизится на 80% от номинальной мощности, а при 130 В. он будет работать только на 50% от заявленного показателя. Поэтому паспортную мощность стабилизатора нужно умножать на процентное падение и делить на 100.

Посчитаем: если в сети 170 В, которые составляют 80%, то при стабилизационном аппарате на 500 ВА он будет работать как на 400 ВА. Для указанного выше в примере котла на 150 Вт и насоса на 70 Вт, с учетом просадки 170 В, нужно искать стабилизатор на 600 ВА.

Быстродействие стабилизации напряжения

Этот параметр обозначается двумя единицами измерения:

• Скоростью реакции — измеряется в вольтах в секунду (В/с) и сообщает о периоде, затрачиваемом на восстановление нормального напряжения на выходе при значительных колебаниях входного;
• Временем срабатывания — обозначается миллисекундами, уходящими на реакцию прибора, чтобы изменить сетевой сигнал.

Чем скорость выше и время срабатывания меньше, тем лучше защищен газовый котел при скачках, как в одну, так и в другую стороны. Самые качественные стабилизаторы напряжения имеют первый показатель 100 В/с и выше. Это позволяет реагировать защитному оборудованию практически мгновенно. Данные в 10-20 В/с свидетельствуют о некоторой задержке, достаточной для кратковременной некорректной работы котла.

Время срабатывания считается хорошим от 5 мс и меньше. 10 мс будут вполне приемлемыми, а 20 мс удовлетворительными. Большие значения уже подразумевают некоторый риск. В инверторных аппаратах задействовано двойное преобразование тока, поэтому параметра скорости они не имеют.

Форма выходного напряжения

Переменный ток обозначается волнистой линией ввиду изменяющейся частоты. На шкале это имеет форму синусоиды. Чтобы газовый котел работал устойчиво и правильно напряжение должно быть максимально приближено к идеальной синусоиде. Чистый выходной сигнал не создаст погрешностей или сбоев в блоке электроники.

Наличие защиты и функция рестарта

При выборе стабилизатора напряжения для газового котла следует обращать внимание на опции защиты. В совсем дешевых аппаратах их может не быть, что чревато выходом из строя самого стабилизатора.

Важной функцией является отключение прибора при перегрузке. Это случается когда он работает на пределе своей мощности из-за слишком слабого входящего напряжения. Чтобы витки трансформатора или плата не сгорели аппарат самостоятельно отключается.

Этот же процесс происходит и в случае слишком высоких скачков, принимая которые стабилизатор не способен понизить до исходящих 220 В. Чтобы не причинить вред газовому котлу источник тока отключается.

В зависимости от места монтажа, нагрузок и местности эксплуатации стабилизирующий прибор может испытывать и температурные воздействия. Хорошо если при значительном перегреве он сможет сам прервать линию до момента остывания.

При наличии функций защиты пригодится и возможность рестарта, избавляющая от различных неудобств. Например, когда было значительное падение напряжения стабилизатор отключился, что спровоцировало остановку газового котла. Владельцы в это время была на работе. В выключенном состоянии прибор продолжает отслеживать параметры сети, и когда они нормализуются до значений, с которыми аппарат сможет справиться в рамках своих возможностей, то питание восстанавливается.

Котел, получив подключение, запускается, и хозяева возвращаются в обогретое жилье. В противном случае, когда отсутствует функция рестарта, к их приходу весь дом остыл, хотя напряжение уже давно в норме. А если это произошло во время зимнего отпуска, когда семья была в поездке, то система может и вовсе размерзнуться.

Функция перезапуска может быть выставлена с задержкой, чтобы предупредить частые запуски котла, когда входящее значение неустойчиво и балансирует на пограничном уровне.

Без опции рестарта включение стабилизатора и котла будет всегда требовать ручного режима с участием человека.

Дополнительные особенности

При выборе стабилизатора напряжения для газового котла нужно учесть и другие дополнительные особенности, которые не являются ключевыми, но посодействуют более удобной эксплуатации.

Способ размещения и количество выходных разъемов

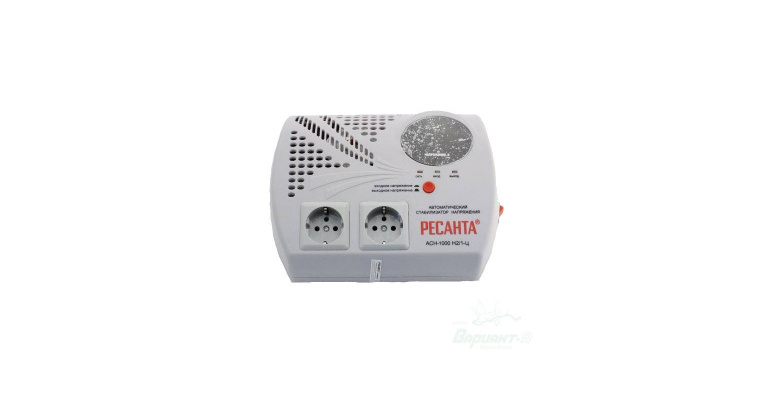

Настенные варианты более легки и компакты, занимают минимум места. Напольные чаще используются в промышленных целях для техники большой мощности.

При выборе стабилизатора напряжение, стоит учесть количество выходных разъемов. Хотя основной потребитель — это газовый котел, но если существует необходимость в защите и других электронных приборов в доме от низкого напряжения или скачков, то стоит выбрать стабилизатор с запасом по мощности и несколькими розетками (3-4), что позволит подключать в него и другую бытовую технику.

Индикация

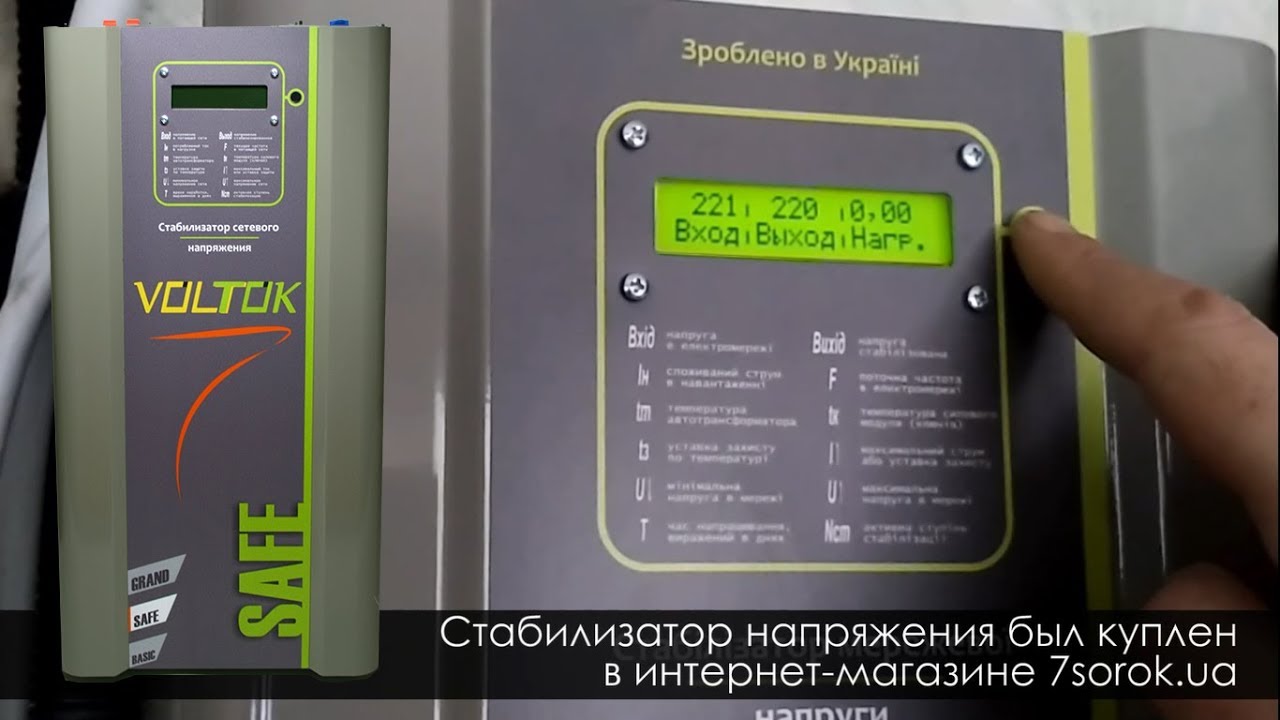

Стабилизатор для газового котла может показывать текущее напряжение в вольтах на входе в прибор и на выходе из него:

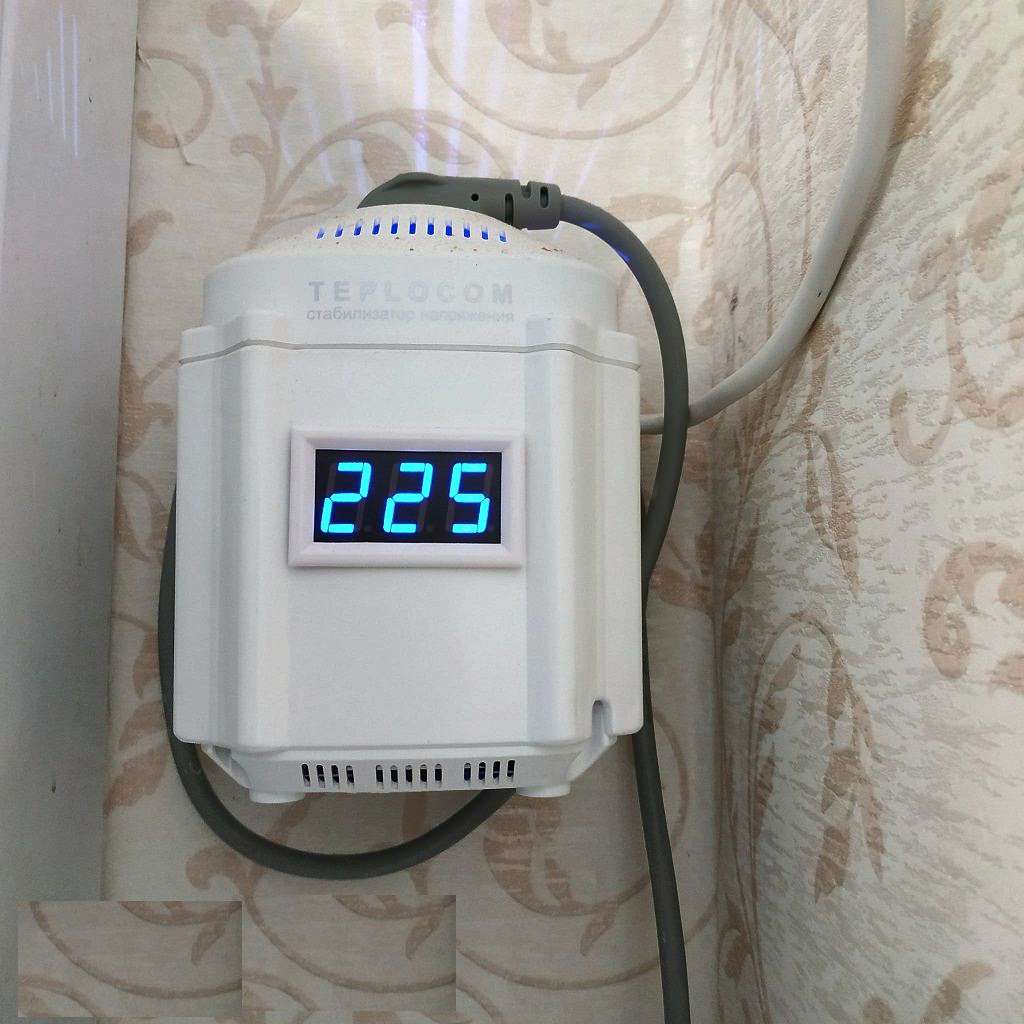

• Стабилизаторы с LED-дисплеем. Яркие цифры хорошо видны в дневное и ночное время, позволяют мгновенно оценить ситуацию одним взглядом. Это самый практичный и современный вариант.
• Стрелочными датчики вольтметра. Это аналоговое устаревшее решение. У такого исполнения нет подсветки и в темноте необходимо использовать фонарик. Но точность показаний остается высокая и помогает следить за напряжением.
• Диодная индикация. В этом случае пользователи не знают количество поступающих вольт и уровень их корректировки, а лишь видят по зеленому индикатору, что напряжение нормальное, по желтому, что происходит стабилизация (значит сейчас оно понижено или завышено). Когда загорается красный диод, это свидетельствует о срабатывании защиты. Применяется на бюджетных товарах, мало информативно, но вполне приемлемо.

Рабочая температура

Установка стабилизатора напряжения для газового котла подразумевается внутри здания, поэтому о диапазоне рабочих температур мало кто беспокоится. Но если монтаж планируется в котельной, являющейся отдельной пристройкой, то следует убедиться, что прибор выдержит снижение температуры до +5 градусов и сможет корректно работать. Крепить его слишком близко к котлу тоже не рекомендуется и важно позаботиться, чтобы вокруг его корпуса мог свободно циркулировать воздух.

Как подключить стабилизатор

Перед установкой ознакомьтесь с инструкцией и технической документацией устройства:

• Аппарат располагается в сухом помещении с указанной в паспорте температурой.
• Блок ставится вдали от горючих веществ.
• Нельзя размещать прибор в закрытых шкафах, тумбах. Важно обеспечить нормальную циркуляцию воздуха.
• Подключение к котлу проводится через розетку с заземлением.

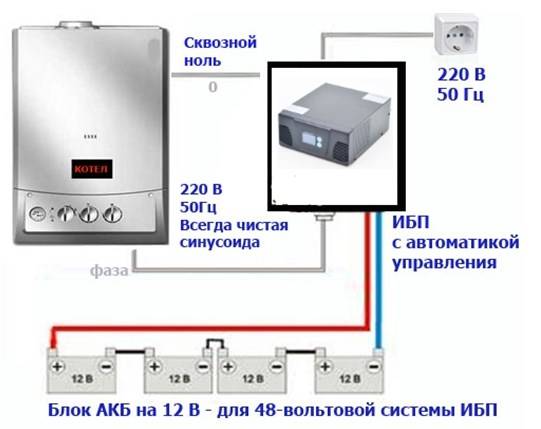

Смотрите схему ниже:

Чаще всего защитное устройство ломается при длительной работе с низким напряжением (170 В). При подключении соблюдайте рабочее напряжение на входе.

Почему при работе слышатся щелчки

На это есть несколько причин:

• Щелчки слышны при неправильном подборе мощности. Когда значения энергии выходят за допустимые пределы, стабилизатор отключается. При этом слышится щелчок. Выход — подобрать подходящий прибор.
• Плохая пайка контактов. Чаще встречается в недорогих версиях. В процессе использования в месте пайки возникает трещина, что является причиной посторонних звуков.
• Механический тип оборудования. Во время переключения режима возникают щелчки.

Видео

В сюжете — Зачем покупать стабилизатор напряжения для газового котла

В сюжете — Сравним пять стабилизаторов напряжения, которые часто используются для газовых котлов

В сюжете — Подбираем стабилизатор для котла отопления

Заключение

Надеемся, что после прочтения данного материал у вас не осталось вопросов нужен ли вашему газовому котлу стабилизатор напряжения или нет. Однозначно нужен. Единожды потратив сравнительно небольшую сумму на то, чтобы купить стабилизатор, вы на многие годы защитите свой отопительный котел от некачественных электросетей и сэкономите кучу средств на ремонте дорогостоящей электроники.

В продолжение темы посмотрите также наш обзор Почему тухнет газовый котел — причины и следствия

Источник

https://santekhnik-moskva.blogspot.com/2021/09/Stabilizator-napryazheniya-dlya-gazovogo-kotla.html

Как выбрать стабилизатор напряжения для газового котла, инструкция и отзывы

Стабилизаторы напряжения используются в отопительном оборудовании частных, загородных и не только домов. В конструкции отопительных систем они служат устройством, предотвращающим выход газового котла из строя в результате нарушения режима подачи электроэнергии.

Содержание:

1. Зачем он нужен и в чем его польза
2. Виды
3. Критерии выбора
4. Каким должен быть стабилизатор
5. Установка

Зачем нужен стабилизатор и в чем его польза

Эксплуатационный срок любого электрического прибора, в том числе и газового котла, напрямую зависит от стабильности входящего напряжения. Более того, расчетный срок службы оборудования вычисляется исходя из работы при постоянных параметрах, чем может похвастать далеко не каждая электросеть. Большая часть электрических устройств выходит из строя по причине нестабильного напряжения. Недорогое и простое устройства можно не только быстро и легко отремонтировать, но даже выбросить, с целью приобрести новое. Однако газовые котлы стоят больших денег, да и их ремонт влетает в копеечку. Поэтому для них установку стабилизатора напряжения можно назвать обязательно процедурой.

Скачки напряжения, как выше, так и ниже нормы в 220 В, оказывают влияние на работу управляющей платы и автоматики прибора. Это, в свою очередь, приводит к их нестабильной работе и возникновению неполадок, искажению рабочих показателей. Это увеличивает износ оборудования, что, в сочетании с новыми перепадами напряжения, приводит к выходу из строя автоматики и других компонентов. Устройство корректирует напряжение и частоту электрического тока на входе и поддерживает оптимальные параметры для работы газового котла без перегрузок. Тот факт, что стабилизатор удерживает рабочие показатели сети в норме, обеспечивает экономичное потребление энергии исключительно в рамках необходимого, что является существенным дополнительным преимуществом.

Виды

По принципу действия стабилизаторы напряжения делят на несколько разновидностей.

Рекомендуем изучить сравнительную таблицу снизу и прочитать более подробные описания самых интересных видов в продолжении статьи. Таблица представлена в виде кликабельной фотографии.

Таблица сравнений. Нажмите чтобы увеличить.

Электромеханические

В этих устройствах регулировку подачи напряжения осуществляет токосъемная щетка. Среди достоинств этих приборов:

• Большой срок службы при использовании качественного графитового пальца.
• Высокая устойчивость к перегрузкам и возможность работы в широком диапазоне напряжения.
• Выравнивание с погрешностью в ±3% от номинальной величины.

Тем не менее, у этих устройств есть характерные недостатки:

• Электромеханическое устройство чувствительно к температуре и не может использоваться в холодных помещениях.
• Более низкая скорость срабатывания относительно аналогов.
• Во время работы щетка движется и создает шум.
• Токосъемные щетки необходимо заменять с периодичность в 3-5 лет.
• Пыль, проникающая внутрь прибора, обугливается и нагорает на элементах.
• Размыкание и замыкание прибора может сопровождаться образованием искры.

Из-за последней особенности в списке электромеханические стабилизаторы не рекомендуется использовать для газового котла и другого взрывоопасного оборудования.

Релейные

Релейный или электронный стабилизатор не имеет в конструкции подвижных деталей, здесь за поддержание напряжения и частоты в пределах нормы отвечает электроника. Эти устройства обладают следующими преимуществами:

• Более быстрая реакция на перепады по сравнению с электромеханическими стабилизаторами.
• Повышенная устойчивость к постоянным колебаниям входного напряжения.
• Небольшой вес и габариты устройств служат удобству монтажа и эксплуатации.

Среди недостатков этих устройств называют:

• большую громкость щелчков по время переключения реле напряжения между диапазонами;
• мигание осветительных приборов во время переключения обмоток.

Точность работы релейных стабилизаторов напрямую зависит от количества ступеней автоматического трансформатора. Однако, чем их больше, тем выше стоимость прибора. Точность стабилизации у этих устройств находится в районе 5%, не превышая разрешенный ГОСТ показатель.

Для тех, кто планирует приобретать электронный стабилизатор напряжения для газового котла стоит проконсультироваться с продавцом по поводу совместимости конкретной модели прибора и котла.

Простой релейный

Полупроводниковые (тиристорные)

В основе работы тиристорных или симисторных стабилизаторов лежат полупроводники, для производства которых используются монокристаллы – тиристоры. Они выполняют функцию электронных ключей, наделяя прибор характерными преимуществами:

• Самая быстрая скорость срабатывания среди перечисленных видов стабилизаторов.
• Рабочий ресурс устройства практически неограничен.
• Устойчивость к температурным нагрузкам, конфликтам электросети и механическим воздействиям.
• Наивысшая точность.
• Бесшумная работа.

Ключевыми недостатками данного прибора является сложность обслуживания и ремонта платы управления при выходе из строя. Кроме того, прибора данной категории стоят значительно дороже аналогов.

В разобранном виде. В принципе конструктивно они все очень похожи.

Критерии выбора

Говоря о том, как выбрать стабилизатор напряжения, следует помнить, что эффективность его работы будет зависеть от сетевых параметров. В первую очередь следует обратить внимание на показатели номинального и фактического напряжения в сети. На упаковке и самой модели, как правило, указывается суженный рабочий диапазон. К примеру, устройство 220 В будет иметь диапазон 210-230 В. Причиной этому является использование однофазной схемы, рассчитанной для работы при 220 В . Для выхода стабилизатора из строя будет достаточно 10% отклонения от номинала.

Кроме того, необходимо учитывать диапазон суточных колебаний фактического напряжения. Для настройки работы стабилизатора, очень важно знать крайние величины напряжения – если во время работы показатель выйдет за их предел, произойдет немедленное автоматическое отключение газового котла.

Кроме того, для того чтобы выбрать стабилизатор напряжения необходимо учитывать потенциальную нагрузку на прибор. При этом важно сохранить рациональность: слабый прибор выйдет из строя при регулярных перегрузках, а слишком мощная модель может стать лишней тратой денег. Для начала следует узнать потребляемую мощность газового котла, которая, как правило, указывается в паспорте прибора. Стоит обратить внимание, что речь идет о входной электрической, а не тепловой мощности. Для того чтобы определить запас для уверенной работы стабилизатора, нужно это значение увеличить на 30%.

Когда в конструкцию парового котла планируется включать насос, необходимо выполнять расчеты исходя из суммарной нагрузки устройств. В действительности, специалисты не советуют прибегать к подобного рода монтажу, но он нередко встречается в отопительных системах для дома. Для определения их номинальной мощности необходимо потребляемую мощность насоса умножить на 3 и прибавить к результату входную мощность котла, а затем сумму умножить на 1,3.

При выборе стабилизатора следует обратить внимание и на фильтр прибора. Бесперебойную и надежную работу платы управления котла может обеспечить только напряжение с правильной синусоидой.

Рекомендуем к просмотру короткое видео о том как выбирать стабилизатор напряжения, возможно оно будет вам полезно.

Каким должно быть устройство

В первую очередь рекомендуем посмотреть видео сверху, если вы этого еще не сделали.

По способу установки приборы делятся на три категории:

• напольные;
• настенные;
• универсальные.

Напольный

Настенный



Назвать тот или иной тип предпочтительным нельзя, все зависит от индивидуальных особенностей. Универсальные модели поддерживают возможность установки как в вертикальной, так и в горизонтальной плоскости.

Отвечая на вопрос, как выбрать стабилизатор напряжения, специалисты говорят, что он должен быть снабжен:

• Функцией автоматической защиты от замыкания, перегруза или перегрева.
• Хорошим запасом мощности. Для дачи, коттеджа или загородного дома хорошо подойдет прибор с расчетным диапазоном в 250-600 ВА.
• Функцию автоматического запуска газового котла при возобновлении питания.
• Заземляющим выводом.
• «Отсекателем» напряжения – функцией для отключения котла при выходе фактического напряжения за рабочие пределы стабилизатора.

Кроме того, отмечается, что для дома или квартиры с постоянными скачками напряжения лучшим вариантом являются тиристорные стабилизаторы. Также, если рабочий диапазон по паспорту превышает 200 В, стоит отнестись с осторожностью к его покупке – возможно прибор не сможет сформировать необходимое напряжение.

Установка

Для установки устройства настенного типа потребуется небольшой набор инструментов:

• бокорезы;
• дюбель-гвозди;
• крестовая отвертка;
• электродрель;
• монтажный нож.

Подобрать хорошее место для установки устройства очень просто – необходимо чтобы по краям прибора осталось около 15-20 см пространства: для обслуживания и вентиляции. Также желательно чтобы он находился в сухом, проветриваемом месте, недоступном для детей и домашних животных. Допустимые показатели влажности воздуха, как правило, указаны в паспорте. Не рекомендуется устанавливать стабилизатор в подвале, гараже или чердаке во избежание поломки в результате высокой влажности, перегрева прибора в летнее время или близкого нахождения химических и воспламеняющихся веществ.

В комплект стабилизатора входит монтажная пластина. Для надежного закрепления приборов любого веса её необходимо прибивать к стене с помощью дюбель-гвоздей (длина – от 100 мм, диаметр – от 8 мм) строго в горизонтальном положении. После этого нужно повесить прибор на пластину. Для удобства подключения проводов на его клеммы нанесены вспомогательные обозначения. После подсоединения питающих проводов к стабилизатору, можно подавать электроэнергию и проверять работу.

При подключении нескольких однофазных устройств, необходимо для каждого из них иметь выделенную розетку, чтобы избежать возникновения неполадок. Так, к примеру, включение трех приборов в одну трехфазную розетку может возникнуть следующая ситуация: при переключении одного устройства будет возникать сетевая помеха и переключать другое.

Важность стабилизатора напряжения сложно недооценить. Производители указывают, что гарантийный ремонт газовых котлов невозможен в случаях, когда поломка вызвана несоблюдением требований по эксплуатации. А электропитание как раз относится к этим требованиям и сгорание прибора от скачков напряжения считается виной владельца. Поэтому к приобретению прибора следует отнестись внимательно и ответственно, чтобы не пришлось переплачивать за ремонт и лишние киловатты.

Неперехваченное исключение

В тех районах, где происходят скачки напряжения, часто используют стабилизаторы для отопительных котлов. Такой прибор помогает поддерживать нормальное напряжение и предотвращает поломку оборудования. Рассмотрим, как выбрать стабилизатор, характеристики, наличие защиты и в каких случаях можно использовать источник бесперебойного питания вместо стабилизатора напряжения для газового котла.

Содержание:

1. Почему необходим стабилизатор для газового котла?
2. Какой стабилизатор напряжения подходит для газового котла

2.1. Электромеханические стабилизаторы

2.2. Релейные стабилизаторы

2.3. Электронные стабилизаторы

1. Характеристики стабилизатора для газового котла

3.1. Фазность

3.2. Диапазон входного и выходного напряжения

3.3. Мощность

3.4. Быстродействие стабилизации напряжения

3.5. Форма выходного напряжения

1. Функция рестарта и наличие защиты

4.1. Конструктивные особенности

4.3. Диапазон рабочих температур

Почему необходим стабилизатор для газового котла?

Современные газовые котлы не только нагревают теплоноситель, но и следят за безопасностью и качеством работы. Для этого в агрегатах устроены микропроцессоры и электронные блоки. Приборы оснащены клапанами, датчиками, насосами и вентиляторами. Контролирует и корректирует работу блоков электроника газового котла.

Рассмотрим функции газового оборудования:

1. При длительном отключении происходит препятствование замерзанию всей системы. Для прогонки носителя производится самостоятельный запуск котла. Кроме этого открываются клапаны, прокачивается насос и предотвращается поломка внутренних элементов.
2. При падении тяги, понижении давления газа в магистрали, плохом удалении продуктов сгорания, затухании пламени, пробое или заторе в отопительном контуре котел автоматически выключается.
3. Для обеспечения щадящей работы производится плавный розжиг и понижается интенсивность пламени при установленной температуре.
4. После выключения пламени продолжается циркуляция насоса для ровного нагрева во всех участках отопительного контура.
5. Поддерживается различная температура в разных контурах, при этом сохраняется в памяти установок вся информация. Можно программировать работу на сутки, дни и недели.
6. Производится анализ погодных данных и подбирается подходящий режим работы для создания комфортной температуры в доме. Таким образом, можно сэкономить ресурсы при оптимизации взаимодействия узлов и блоков.



Для того чтобы определиться нужен ли стабилизатор напряжения для котла отопления, необходимо рассмотреть его работу на практике. Газовые котлы работают от сети 220-230 В с погрешностью до 15%. Если напряжение упадет на 20 В, то оборудование будет нормально работать. Но случаются ситуации, когда напряжение падает до 140 В. Такое часто происходит в частном секторе. Поэтому газовый котел начинает работать нестабильно или просто отключается.

В серьезных случаях происходят скачки напряжения, а не падение. В таком случае показатели в сети могут быть от 250 до 300 В. Плата программного блока может повредиться или перегорят электронные схемы. В худшем случае выйдет из строя печатная плата. Ремонт этих элементов потребует приличную сумму или вовсе придется заменить газовый котел.

Скачки напряжения или его падение может произойти в следующих ситуациях:

1. При вмешательстве в распределительную коробку может случиться замыкание проводов.
2. В зависимости от количества потребляющих приборов у населения может увеличиться нагрузка на линию.
3. При плохих погодных условиях может произойти накидывание токоведущих элементов линии друг на друга.

Чтобы предотвратить поломку газового котла рекомендуется приобрести стабилизатор напряжения. Но так как стабилизаторов напряжения представлено большое количество, то выбрать подходящий довольно трудно. Рассмотрим подробно виды прибора и критерии выбора.

Какой стабилизатор напряжения подходит для газового котла

Все стабилизаторы напряжения выполняют такие задачи: доводят ток до максимального значения приближенного к 220 В при падении или скачках, а также разрывают цепь при больших показателях, когда не получается их нормализировать. В таком случае происходит защита чувствительных электронных узлов от перегрузки.
Стабилизаторы можно разделить на 3 вида, которые имеют свои достоинства и недостатки. Принцип работы заключается на круговых обмотках трансформатора, по которым происходит перемещение угольных щеток. При помощи сервопривода производится вращение. Исходя из входного напряжения,  устройство перемещает щетки в нужно положение, таким образом, обеспечивая необходимые исходящий ток.



Электромеханические стабилизаторы

Преимущества данного вида:

1. Невысокая стоимость.
2. Точность.
3. Компактные размеры корпуса.
4. Может переносить значительные перегрузки.
5. Несколько регулировок.

Недостатки электромеханических стабилизаторов напряжения:

1. При отрицательных температурах плохо функционирует.
2. При резких скачках напряжения может сильно завысить или снизить выходящее значение.
3. Время срабатывания составляет 2 секунды.
4. Конструкция сервопривода и бегунка механическая, поэтому за счет износа щеток и трения не имеет большого срока службы.
5. На контактах между щетками и обмоткой может искрить, поэтому необходимо производить удаленный монтаж.
6. Шум во время работы.

Электромеханические стабилизаторы можно использовать для газовых котлов, но требуется уделить особое внимание безопасности: устроить утепленное место для установки и удаленности от оборудования.

Релейные стабилизаторы

Такие стабилизаторы используются чаще, чем электромеханические. 5-12 реле подключается к обмотке трансформатора, каждое из них заключается в герметичный корпус. В зависимости от того как изменяется входящее напряжение ток пускается через одно из них по контуру максимально приближенному к 220 В. Таким образом, обеспечивается выравнивание к норме. От количества реле зависит  точность установки значения. Конструкция не имеет механических элементов.



Преимущества релейного стабилизатора:

1. Большой диапазон входного напряжения.
2. Невысокая стоимость.
3. Быстрая реакция на скачки.
4. Работает при отрицательных температурах.
5. Легко переносит перегрузки мощности.
6. Так как нет механических элементов, то срок службы довольно большой.
7. Не нужно постоянно контролировать и обслуживать.

Минусы релейного стабилизатора:

1. Шум при работе.
2. Ступенчатая регулировка с искажением синусоиды.
3. Погрешность выходящего напряжения может составлять 8%.



Исходя из качества и стоимости, такие стабилизаторы напряжения для газовых котлов используются довольно часто.

Электронные стабилизаторы

Через разные контуры обмотки трансформатора проходит ток в электронных стабилизаторах. Происходит это при помощи электронного ключа (тиристора или симистора). Первые пропускают ток в одном направлении, а вторые – в двух. Благодаря таким элементам прибор имеет высокую эффективность и небольшие размеры.



К преимуществам электронного стабилизатора можно отнести:

• Точность стабилизации от 3 до 5%;
• Большой срок службы;
• Простота эксплуатации;
• Отсутствие шума при работе;
• Не подвергаются воздействиям отрицательных температур;
• Не нужно регулярно обслуживать;
• Вводные значения имеют большой диапазон.

Недостатки:

• Высокая цена;
• Прибор чувствителен к помехам и перегрузкам.

Такие стабилизаторы относятся к универсальному оборудованию для газовых котлов. Единственной причиной для приобретения другого вида является только цена.

Характеристики стабилизатора для газового котла

Для правильного выбора стабилизатора напряжения для газового котла рекомендуется узнать подробнее о характеристиках и их влиянии на работу прибора. Таким образом получить выбрать подходящий стабилизатор для определенных условий использования.

Фазность

Практически все жилые дома подключены к сети 220 В и частотой 50 Гц. Для такой сети подойдет однофазный стабилизатор напряжения. В некоторых домах устроен трехфазный ввод, но каждая линия разделяется и выдает 220 В. Таким образом, нагрузка распределяется равномерно и поэтому можно применять однофазные модели.

Для производственных зданий, где устроены газовые котлы высокой мощности, требуется устанавливать трехфазные стабилизаторы 380 В. Но можно использовать и другой способ, при котором приобретаются однофазные приборы на каждую фазу, следовательно, стоимость будет ниже, но понадобится больше времени для подключения.

Диапазон входного и выходного напряжения

Стабилизаторы нужны для обеспечения тока из сети до 220 В для газовых котлов. Приборы выпускаются с разными диапазонами входного тока в зависимости от падения напряжения. Для того чтобы узнать какие параметры должен иметь прибор, необходимо провести исследование.

Для опыта нужно приобрести вольтметр цифровой или стрелочный. На значение переменного тока с пределом от 500 В нужно установить прибор. Замерять показания нужно в разное время для того чтобы увидеть как будут меняться значения в зависимости от нагрузки в сети.

Рекомендуется в течение 7 дней замерять значения в определенное время: 6:00, 9:00, 12:00, 15:00, 18:00, 21:00, 24:00 часа. После проведения эксперимента следует прибавить на каждую сторону по 15 В для получения небольшого запаса.



Если данные получились в пределах 180-240 В, то стабилизатор должен иметь такие значения. В загородных домах перепады напряжения могут быть 140-270 В, в таком случае нужно выбрать другую модель прибора.

Показатели котла должны соответствовать выходному напряжению стабилизатора. Обычно это 220 В. Для того чтобы предотвратить отключение газового котла из-за недостаточной мощности рекомендуется приобретать прибор с точностью выходного напряжения +-5%. Таким образом получится вписаться в требуемые данные производителем и добиться бесперебойной работы отопительного котла.

Мощность

При выборе стабилизатора напряжения для газового котла в первую очередь нужно обратить внимание на мощность. В паспорте оборудования нужно посмотреть, какой показатель указан. Газовые котлы имеют значение максимальной полезной тепловой мощность 6000-24000 кВт и потребляемой мощности 0,1-0,2 кВт.

При запуске газового котла данное значение увеличивается на пару секунд, таким образом, значение стабилизатора превосходит показатели котла. Но на сколько, можно узнать после следующих расчетов.

Следующей составляющей считается вольт-ампер, которые обозначают мощность стабилизатора. Они представляют полную мощность прибора. Если устройство имеет мощность 500 ВА, то показатель будет 350 Вт.

Мощность стабилизатора покрывает потребление газового котла и другого сопутствующего оборудования, которая устроено параллельно или внутри. Например, циркуляционный насос.

При выборе стабилизатора следует учесть запас от максимальной мощности суммы всех устройств на 30% и возрастающие пусковые токи для соответствия насосу и газовому котлу.

Рассмотрим такую формулу: (мощность котла+мощность насоса*3)*1,3=мощность стабилизатора.

Например: газовый котел 150 Вт, насос – 70 Вт. Получается: (150+70*3)*1,3=468 ВА.

Кроме этого нужно учесть просадку напряжения. При падении входного тока стабилизатор тоже понижает свои возможности по его повышению. Например, если есть в розетке 170 В, то эффективность снизится на 80% от номинальной мощности. Именно поэтому необходимо умножить паспортную мощность на процентное падение и разделить на 100.

Если в сети 170 В, то есть 80%, то при стабилизаторе на 500 ВА он будет работать на 400 ВА. Для газового котла 150 Вт и циркуляционного насоса 70 Вт необходимо выбрать стабилизатор напряжения 600 ВА.

Быстродействие стабилизации напряжения

Данный параметр имеет две единицы измерения:

1. Время срабатывания. Обозначается миллисекундами, которые уходят на реакцию прибора для изменения сетевого сигнала.
2. Скорость реакции. Показатель обозначается в вольтах в секунду, показывает период, который был затрачен на восстановление напряжения на выходе при колебаниях входного напряжения.

При высокой скорости и небольшом времени срабатывания котел лучше защищается в обе стороны. Наиболее эффективные стабилизаторы имеют напряжение с показателем от 100 В/с. Прибор реагирует мгновенно. При 10-20 В/с происходит небольшой задержка, которой хватит для некорректной работы газового котла.

Оптимальным временем срабатывания является 5 мс и менее. 20 см считается удовлетворительными, а 10 мс – допустимыми. При больших показателях есть риск. Инверторные приборы отличаются двойным преобразованием тока и не имеют параметры скорости.

Форма выходного напряжения

Из-за изменяющейся частоты переменный ток обозначается волнистой линией. В виде синусоиды это представлено на шкале. Для нормальной работы газового котла напряжение должно быть приближено к идеальной синусоиде.

Функция рестарта и наличие защиты

Для правильного выбора стабилизатора напряжения требуется обратить внимание на функции защиты. В недорогих приборах они могут отсутствовать, следовательно, сам стабилизатор может выйти из строя.

Опции защиты стабилизаторы напряжения для газового котла:

1. В зависимости от эксплуатации, нагрузка, места установки прибор может испытывать температурные воздействия. В некоторых ситуациях он может самостоятельно прервать линию до остывания при большом перегреве.
2. При перегрузке прибор отключается. При долгой работе на предельной мощности из-за слабого входящего напряжения происходит перегрев. Прибор сам отключается для того чтобы предотвратить сгорание платы или трансформатора.
3. При больших скачках, которые прибор не может снизить до 220 В происходит самостоятельное отключение. Это необходимо для сохранения качества работы газового котла.
4. При больших скачках напряжения стабилизатор отключается и, следовательно, прекращает работу газовый котел. При отключении прибор все равно отслеживает параметры сети и при нормализации снова начинает работу. Такая возможность рестарта помогает избавиться от множества неудобств.

Газовый котел включается и работает в нормальном режиме, а хозяева вернуться в теплый дом. Если в приборе нет функции рестарта, то дом остынет, а напряжение будет давно в нормальном состоянии. Если такая ситуация произойдет при длительной поездке жильцов, то вся система может замерзнуть.

Можно установить функцию перезапуска с задержкой для предупреждения частых запусков котла.

Если не предусмотрена функция рестарта, то включить стабилизатор и котел придется вручную. При покупке стабилизатора напряжения рекомендуется обращать внимание на такую функцию.

Конструктивные особенности

Стабилизаторы напряжения для газовых котлов могут иметь такие размеры: 200х300х70 мм -450х500х300 мм. В зависимости от типа прибора, количества реле, размера трансформатора  формируются размеры. Рекомендуется выбирать небольшие размеры, которые можно удобно расположить в частном доме и не занимать лишнее пространство. Если у вас обустроена отдельная котельная, то размер стабилизатора напряжения может быть любым.

Стабилизаторы изготавливаются двух видов: напольные и настенные. Второй вариант наиболее удобен, так как позволяет легко следить за показателями, которые расположены на уровне глаз.

Если блок установить на полу,  то придется наклоняться для того, чтобы увидеть показатели индикаторов. Но при выборе это не является основным критерием.

В квартире и небольшом доме лучше выбрать настенный стабилизатор, так как его легко спрятать. Есть еще стабилизаторы стоечного типа, но их мощность намного больше потребностей насоса и котла, поэтому нет никакого смысла устанавливать такую большую конструкцию.

В стабилизаторе нужно учесть еще и количество выходных разъемов, так как кроме газового котла, возможно, придется защитить еще другие электрические приборы от скачков напряжения. Поэтому рекомендуется выбирать стабилизатор с несколькими розетками и запасом мощности.

Индикация

Стабилизаторы напряжения отображают напряжение на входе и выходе прибора в вольтах. На корпусе устраивается стрелочный датчик, диодный индикатор или LED-дисплей.

Рассмотрим подробнее каждый вид:

1. Стрелочный датчик выпускается довольно давно и не пользуется популярностью на сегодняшний день. Он не оснащен подсветкой, поэтому в темноте придется использовать фонарик. Главным преимуществом стрелочного датчика является точность показаний.
2. Диодная индикация. В таком датчике нельзя посмотреть поступающие вольты и корректировать уровень. О нормальном уровне можно узнать по зеленому индикатору. Желтый цвет указывает на стабилизацию. Если загорелся красный диод, то значит, сработала защита. Такой датчик не отображает множество информации, но является бюджетным.
3. LED-дисплей. Цифры на дисплее подсвечиваются и видны в любое время. Можно сразу оценить уровень напряжения. Такой датчик является современным и эффективным.

Диапазон рабочих температур

Так как стабилизатор напряжения устанавливается в помещении, то мало кто задумывается о диапазоне рабочих температур. Если же прибор будет установлен в отдельной пристройке, то следует проверить уровень температуры, так как стабилизатор может нормально функционировать при температуре от +5 градусов. Устанавливать стабилизатор напряжения слишком близко к газовому котлу не рекомендуется. Кроме этого следует оставить свободное место вокруг прибора для циркуляции воздуха.

Вы можете купить стабилизаторы напряжения в нашем магазине.

Читайте также:

Какой стабилизатор напряжения для газового котла лучше выбрать

Преимущества газового оборудования

Современное газовое оборудование обладает наиболее оптимальными техническими и эксплуатационными характеристиками. Такие котлы легко программируются на нужные рабочие режимы и доводятся до нормы путем точных регулировок. За счет этого создается существенная экономия энергоносителей и соответственно, денежных средств. Однако, данные системы не могут обходиться без электроэнергии – они требуют непрерывного и сбалансированного питания.

Благодаря использованию электронных схем и другим конструктивным особенностям, газовые котлы имеют ряд отличий и преимуществ:

• Наличие электронных схем, обеспечивающих оптимальный расход газа. В нужные моменты автоматика включает установленное количество горелок и регулирует высоту пламени на каждой из них.
• С помощью тонких настроек электроника самостоятельно отслеживает изменяющиеся внутренние и внешние условия. После этого она выбирает и запускает наиболее оптимальный режим, обеспечивающий рациональное и экономичное функционирование системы с минимальным расходом газа.
• Практически все модели оборудованы плавным розжигом. При наборе заданной температуры у них автоматически снижается интенсивность горения и количество повторных запусков котла, способствуя долговечной эксплуатации оборудования.
• В современных системах с несколькими контурами температурные показатели отслеживаются на каждом участке. В памяти электронных блоков управления сохраняются все параметры, необходимые для поддержания установленных рабочих режимов. Программирование учитывает не только дни недели, но и часы, когда система должна будет работать с максимальной отдачей. В сферу регулировок попадают и циркуляционные насосы, оптимально распределяющие тепловую энергию по всем контурам отопления.
• Электроника и автоматика постоянно следит за безопасностью оборудования. Несколько ступеней надежно защищают при сбоях в работе и аварийных ситуациях.

Таким электронным схемам необходимо стабильное электропитание, которое обеспечивается путем установки стабилизирующих устройств. Стоимость этих приборов совсем невелика по сравнению с возможными разрушительными последствиями от перепадов напряжения.

Какие типы стабилизаторов подходят для котлов

Производителями выпускается множество стабилизаторов различных моделей. Представленные на рынке приборы можно разделить на четыре типа:

• электромеханические (сервоприводные)
• релейные
• электронные (тиристорные)
• инверторные

Каждый тип обладает своими особенностями, плюсами и минусами, которые нужно учитывать при подборе. Приведем краткий обзор оборудования по каждому типу.

Электромеханические

Принцип действия основан на круговых обмотках трансформатора, по которым перемещаются угольные щетки, управляемые сервоприводом.

Плюсы: низкая стоимость, широкий диапазон входного напряжения, точность и плавность регулирования, способность переносить перегрузки, возможность работы при низких температурах и высокой влажности, надежная система защиты от перенапряжения и перегрева, длительный срок службы.

Минусы: невысокая скорость регулировки (реагирования), повышенный уровень шума, повышенные вес и габариты по сравнению с приборами других типов.

Такие стабилизаторы можно ставить для отопительных котлов, но не рекомендуется использовать их, если имеют место частые ощутимые скачки напряжения. Также по требованиям безопасности необходимо отдельное место установки.

Релейные

Широко распространённый современный тип стабилизаторов. Здесь ток, пропускаемый по обмотке трансформатора регулируется специальными реле, а не механическим способом. Некоторые ресурсы приводят информацию, что релейные СН не подходят для отопительных котлов из-за своего низкого быстродействия. Действительно, скорость отклика производимых ранее стабилизаторов этого типа была низкой, однако современные модели лишены этого недостатка.

Плюсы: доступная стоимость, широкий диапазон и высокая скорость регулирования, надежная система защиты, компактные размеры и легкий вес.

Минусы: ступенчатое регулирование, отсутствие запаса мощности, средний уровень шума, недолгий срок эксплуатации.

По соотношению цена/качество релейные стабилизаторы являются оптимальным выбором и широко используются с отопительными котлами.

Электронные

Электронные стабилизаторы регулируют ток также пропуская ток через трансформатор с помощью электронных ключей, что позволяет обеспечить компактные размеры прибора и его высокую эффективность.

Плюсы: широкий диапазон и высокая скорость регулирования, низкий уровень шума, компактные размеры, длительный срок службы.

Минусы: высокая стоимость, ступенчатое регулирование, отсутствие запаса мощности.

Электронные стабилизаторы более совершенное и универсальное решение для котлов отопления. Они имеют более высокую стоимость, чем релейные, поэтому менее распространены.

Инверторные

В инверторных стабилизаторах нет трансформатора, здесь переменный входной ток сначала преобразуется в постоянный, а затем из него генерируется необходимое переменное напряжение.

Плюсы: широкий диапазон входного и высокая точность выходного напряжения, высокая скорость и плавность регулирования, отсутствие шума, минимальные размеры и вес, долгий срок эксплуатации.

Минусы: высокая стоимость, отсутствие запаса мощности.

Стабилизаторы этого типа обеспечивают наиболее качественное регулирование, но имеют самую высокую цену среди перечисленных типов.

Подробнее про различные типы стабилизаторов напряжения для дома, написано в следующей статье: какие типы и виды стабилизаторов напряжения для дома существуют?

Конкретные примеры выбора стабилизаторов

Неплохо по надежности работают стабилизаторы латвийской фирмы «Ресанта». В ассортименте производятся релейные и электромеханические модели устройств. По мощности для газовых котлов подходят две модели электромеханических стабилизаторов: Ресанта ACH — 500 /1- ЭМ и Ресанта ACH — 1000 /1- ЭМ. Ниже приведены их характеристики.

Технические характеристики электромеханических стабилизаторов «Ресанта» (для увеличения масштаба кликните по картинке)

Если посмотреть на строчку «Время регулирования» вы увидите просто плачевную цифру – 10v/сек. То есть за секунду может быть компенсирован перепад на 10В. В реалиях на наших сетях перепады составляют в несколько раз больше. Что это значит? Такие стабилизаторы не смогут гарантировать безопасность газового котла.

Давайте рассмотрим примеры подбора стабилизаторов для конкретных моделей котлов. Например, владелец газового котла Vaillant turboTEC plus VUW 362-5 ищет стабилизатор, так как при установке его предупредили, что ремонтировать по гарантии оборудование не будут, если этого устройства не будет. Хорошо, что ребята попались честные и предупредили. Часто просто молча ставят штамп, а потом отказывают в ремонте. В месте проживания пропадание электроэнергии и скачки – дело обычное. Исходя из такого положения, лучший вариант – ИБП on-line типа с аккумуляторами для обеспечения работы на время отключений.

Если говорить о мощности стабилизатора, то в данном случае потребляемая мощность котла 175Вт. Для учета пиковых нагрузок умножаем эту цифру на 5: 175Вт*5=875Вт. То есть для этой модели газового котла «Виалант» подходит стабилизатор мощностью от 900Вт.

Выход из строя платы управления происходит из-за перепадов напряжения

Рассчитаем мощность стабилизатора для котла Baxi модель LUNA-3 COMFORT 240 i. Этот котел потребляет 80Вт. Рассчитываем пиковые нагрузки – 80Вт*5=400Вт. Для этого оборудования подойдет стабилизатор совсем маломощный, но менее 500Вт такие устройства бывают редко. Потому выбирайте один из пятисотватных. Кстати, другие котлы той же линейки потребляют намного больше электроэнергии, так что для каждой модификации требуется делать расчет.

Все автоматизированные газовые котлы требуют стабильного напряжения на входе. Пусть у них, как у Baxi стоят платы защиты от перепадов, но с перепадами в наших сетях они справляются не всегда. Некоторые сервисные центры, как в случае с «Виалантом», официально предупреждают о необходимости установки стабилизаторов. У других, как, например, у «Аристонов», это не требование, а рекомендация. Но при отсутствии стабилизатора на входе котла или в квартире/доме просто объявляют поломку не гарантийной из-за ненадлежащих условий эксплуатации. А условия эксплуатации определяются исходя из паспортных данных.

Давайте рассмотрим немецкие котлы. Навесной газовый котел Buderus Logamax U052-28. Вот требования по электропитанию.

Требования по электропитанию у «Будерусов»

Из чего следует, что при подаче большего или меньшего напряжения режим работы будет нештатным, то есть ремонт в случае повреждения за счет владельца котла. Для обеспечения нормальных условий работы ставьте стабилизатор напряжения, а для котла «Будерус» этой марки мощность устройства 155Вт*5=775Вт.

Та же картина, примерно у «Висманов». На сайте нет требований по установке стабилизатора (в Германии нет в таких устройствах необходимости), а рабочее напряжение тоже 210-230В. Так что обеспечьте, пожалуйста. У этой марки потребляемая мощность для настенных газовых котлов 130-165Вт. Даже если вы не хотите заморачиваться и считать для каждой модели, берите 1кВт: ни одному из устройств больше не нужно. В данном случае запас никак не повлияет на работоспособность, хотя отражается на цене.

Для газовых котлов «Виссман» необходим стабилизатор

Из всего сказанного выше, можно сделать вывод: вне зависимости от того, какой марки стоит у вас газовый котел, «Аристон», «Будерус», «Висман», «Бакси», «Беретта» или любой другой – ставьте стабилизатор. И безопасную работу газового котла обеспечат только на тиристорах. Пусть он и дороже. Просто помните, что стоимость платы управления (а именно она горит при повышенном/пониженном напряжении) – это половина стоимости котла.

Лучшие напольные стабилизаторы напряжения для газового котла

Напольное размещение расширяет возможности для производителей по оснащению стабилизаторов, потому что отпадает необходимость в компактном корпусе или малом весе. Часто в этой категории можно найти очень мощные модели до 2000 Вт, но встречаются и довольно компактные на 500-600 Вт.

Напольные стабилизаторы можно установить под столом, на столе, или специальной полке. Нередко их размещают в нише или тумбочке. Это избавляет владельцев от необходимости сверлить стены и прокладывать провода с кабель-каналами. КПД таких моделей варьирует от 85 до 97%. Взаимодействие с диапазоном входящего напряжения может быть от 140 до 270 В.

РЕСАНТА ACH-500/1-Ц	Daewoo Power ProductsDW-TZM1kVA
Активная мощность, Вт	500	1000
Входное рабочее напряжение, В	140-260	140-270
Габариты (ШхВхГ), мм	110х133х134	306х363х433
Время отклика, мс	7	20
Вес, кг	2,5	3,16

РЕСАНТА ACH-500/1-Ц

Компактная модель с вытягивающейся резиновой ручкой для переноса. Относится к релейному типу и имеет мощность 500 В. Скорость срабатывания 35 в/с. Работает с диапазоном напряжения 140-260 В.

+ Плюсы РЕСАНТА ACH-500/1-Ц

1. На цифровом дисплее видно издалека отображающиеся значения.
2. Стальной корпус прочен и убережет ключевые детали при падении или ударе.
3. Бесшумная работа разрешает использовать недалеко от входа в спальню.
4. Простая установка и подключение.
5. Долго работает без поломок.
6. КПД 97%.
7. Резиновые ножки обеспечивают устойчивое положение даже на вибрирующей скользкой поверхности.
8. Время отклика 7 мс.

– Минусы РЕСАНТА ACH-500/1-Ц

1. Первое время издает при работе неприятный запах.
2. Дизайн очень простой, почти «советский».
3. Если нет места на полу или другой поверхности, то придется мастерить полку.
4. Короткий сетевой шнур, который большинству пользователей пришлось удлинять.
5. Только одна розетка.

Этот стабилизатор напряжения станет лучшим для небольшой котельной в частном доме, где его можно установить  непосредственной близости от котла. Габариты 110х133х134 мм и вес 2.5 кг нисколько это не затруднят. Хозяевам не придется ничего сверлить и прикручивать. Перфорация в два ряда на корпусе содействует активному естественному охлаждению.

Daewoo Power Products DW-TZM1kVA

Стабилизатор выпускается в двух цветах лицевой панели: оранжевом и черном. Корпус полностью из металла и снабжен ручкой для транспортировки. На дисплее сразу отображаются два значения напряжения: входное и выходящее.

+ Плюсы Daewoo Power Products DW-TZM1kVA

1. Много функций самозащиты.
2. Информативная цифровая индикация.
3. Один из самых больших диапазонов по входящему напряжению.
4. Легкий вес 3 кг не затрудняет транспортировку.
5. Качественная сборка корпуса, с точной подгонкой всех деталей, убережет внутренние узлы от пыли.

– Минусы Daewoo Power Products DW-TZM1kVA

Не очень маленькие габариты 306х363х433 мм, требующие достаточно места для размещения.
Минимальная рабочая температура разрешена от +5 градусов, поэтому, в случае установки в котельной, она должна быть достаточно утеплена.
Время срабатывания 20 мс.
Присутствует погрешность в 8%, что важно учитывать при подборе к конкретному котлу.
Громкие щелчки при работе.

Вывод. Эта модель стабилизатора лучшая для установки в котельной рядом с мощным котлом. Подходит для районов, где часто наблюдаются скачки напряжения. Максимальный верхний предел для преобразования составляет 270 В. Два ряда перфорации для вентиляции уберегут ее от перегрева, а металлический корпус не даст повредить внутренние узлы.

Критерии выбора стабилизатора

Выбирая стабилизатор напряжения для своего газового котла, следует обращать внимание на несколько моментов

Параметры сети, к которой подключается прибор

Каждая из моделей имеет определенные требования к питающему оборудование напряжению. Большинство производителей указывает в паспорте газового котла суженный диапазон его рабочего напряжения. Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств – однофазные приборы, рассчитанные на стандартное напряжение в 220 В. Для них будет достаточно всего лишь 10% отклонения, чтобы стабилизатор вышел из строя.

Обязательно нужно учитывать колебание фактического напряжения, которое происходит в сети в течение суток. Очень хорошо выяснить низший и высший предел колебаний, поскольку, если верхняя граница будет «пробита», устройство немедленно обесточит газовый котел. Выбранная модель стабилизатора должна удерживать напряжение в строго заданных пределах, с учетом разрешенного допуска.

Величина нагрузки

Для корректной работы устройства необходимо определить, сможет ли оно справиться с предполагаемой нагрузкой. Маломощная модель просто не выдержит постоянных перегрузок. Покупка же чрезмерно мощного прибора – бессмысленная трата денег. Прежде всего, нужно определить потребляемую газовым котлом мощность. Ее можно посмотреть в паспорте устройства.

Здесь нужно быть очень внимательным и не перепутать тепловую и электрическую мощность. В данном случае понадобится электрическая или входная. Она указывается в разделе «Характеристики» цифрами с наименованием Вт. Тогда как в кВт указывается тепловая мощность. Взятую из паспорта величину нужно увеличить на треть. Это будет необходимый для корректной работы прибора запас.

Если к одному стабилизатору планируется подключить не только котел, но и насос, нужно учитывать полную нагрузку от обоих приборов. Нужно отметить, что специалисты не рекомендуют такую установку, но на практике это нередко случается. Важный нюанс заключается в учете величины пускового тока насоса, которая в некоторых случаях может втрое превышать номинальную. Для определения требуемой мощности стабилизатора нужно произвести следующие действия. Мощность насоса умножается на три, к ней прибавляется мощность котла. Полученное число умножается на коэффициент 1,3.

Стабилизатор напряжения для газового котла в напольном исполнении более массивен. Такие устройства менее удобны в использовании, однако стоимость их ниже

Способ установки

В зависимости от способа крепления выпускаются три типа стабилизаторов:

• Настенные. Небольшие устройства, закрепляющиеся непосредственно на стене.
• Напольные. Приборы, предназначенные для установки на любой горизонтальной поверхности.
• Универсальные. Могут закрепляться как на вертикальной, так, при необходимости, и на горизонтальной поверхности. Наиболее удобные модели, поскольку при необходимости их легко можно переустановить.

В целом стабилизатор для котла должен соответствовать следующим требованиям:

• Иметь запас мощности. Чаще всего будет достаточно прибора, рассчитанного на 250-600 ВА.
• Иметь защиту от перегрузки, от короткого замыкания и перегрева.
• Иметь синусоидальное напряжение на выходе, иначе двигатель насоса будет поврежден.
• Иметь автозапуск при включении электроснабжения после отключения.
• Иметь функцию защитного отключения в случае выхода напряжения за пределы безопасности, так называемый «отсекатель» напряжения.
• Иметь заземляющий вывод.

И еще несколько советов от специалистов-практиков:

В районах с интенсивной застройкой и на участках, обслуживающихся старыми подстанциями, очень часто случаются скачки напряжения. В таких условиях оптимальный выбор  – тиристорный стабилизатор.
Если в паспорте понравившейся модели стабилизатора указано, что она работает в диапазоне порядка 200 В, или даже больше, стоит отнестись к такому прибору настороженно. Чаще всего качество выходного напряжения будет недостаточным

Особое внимание в этом случае стоит обратить на страну сборки и производителя. Его репутация станет гарантией качества.

Выбирая между напольным и настенным прибором, предпочтение стоит отдать второму варианту. Такие устройства существенно экономят место, кроме того, риск их случайного механического повреждения минимальный.

Очень удобны настенные стабилизаторы напряжения. Приборы компактны, устойчивы к механическим повреждениям, однако их стоимость несколько выше, чем у напольных

Зачем для газового котла нужен стабилизатор напряжения

Подача электроэнергии в газовый котел требуется для нескольких узлов:

• циркуляционный насос;
• вентилятор турбонаддува;
• электронная плата управления с подключенной сетью датчиков (самодиагностика).

Первые два устройства вполне устойчивы к перепадам рабочего напряжения. К наиболее требовательным группам потребителей относят плату управления. Она обладает тонкими настойками, позволяющими определять наличие пламени на горелке и прочими установками безопасности. Сразу детектируется перегрев теплоносителя, падение давления, отсутствие циркуляции и прочие важные параметры котла.

Любой скачок или изменение режима электропитания могут дать сбой в системе и вызвать череду ложных срабатываний датчиков.

Если подобная ситуация будет повторяться часто, плата управления перегорит. Новый узел стоит дорого, дополнительная плата потребуется за замену элемента и новую настройку систем котла.

Неизвестно, каков будет результат подобной замены. поскольку уровень подготовки специалистов сервисных центров бывает разный. Кроме того, на время ремонта дом останется без обогрева (если нет резервного котла, что бывает редко).

Поэтому, одновременно с приобретением котла необходимо купить стабилизатор напряжения и пользоваться им с самых первых дней работы системы.

ВАЖНО!
Стабилизаторы не спасают от полного отключения питания. Для отдаленных поселков это следствие изношенности и перегрузки сетей является обычным явлением

Если такая ситуация стала нормой, лучше приобрести энергонезависимый котел, не нуждающийся в электропитании и более надежный в условиях нестабильной подачи энергии.

ТОП-5 стабилизаторов напряжения с двойным преобразованием

К наиболее качественным и надежным видам стабилизаторов относят устройства с двойным преобразованием. Рассмотрим наиболее заметные модели:

Штиль IS550

Стабилизатор напряжения малой мощности (400 Вт), рассчитанный на работу с одним потребителем. Компактный, легкий прибор. Предназначен для навесного монтажа. На выходе однофазное напряжение, погрешность составляет всего 2%.

Параметры прибора:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 155х245х85 мм;
• вес — 2 кг.

Достоинства:

• высокая точность стабилизации, ш
• ирокий диапазон входного напряжения,
• компактность и малый вес.

Недостатки:

• низкая мощность,
• слишком высокая цена.

Штиль IS1500

Бытовой стабилизатор напряжения с двойным преобразованием. Мощность составляет 1,12 кВт. Рассчитан на работу с однофазным током частотой 43-57 Гц.

Основные параметры:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 96%;
• габариты — 313х186х89 мм;
• вес — 3 кг.

Достоинства:

• компактность,
• привлекательный внешний вид,
• малый вес.

Недостатки:

шум от работающего вентилятора, для которого в паспорте нет данных о сроке службы.

Штиль IS350

300-ваттный стабилизатор с двойным преобразованием напряжения. Отличается высокой точностью стабилизации — 2%.

Параметры прибора:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 155х245х85 мм;
• вес — 2 кг.

Достоинства:

• компактность,
• малый вес прибора,
• способен работать с разными источниками,
• обладает высокой точностью.

Недостатки:

• малая мощность,
• слишком высокая цена прибора.

Штиль IS1000

Стабилизатор мощностью 1 кВт. Прибор с двойным преобразованием напряжения, предназначен для настенного монтажа. Отличается компактностью, малый вес устройства не создает лишней нагрузки на опорные конструкции.

Характеристики стабилизатора:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 300х180х96 мм;
• вес — 3 кг.

Достоинства:

• высокое быстродействие,
• надежность,
• диапазон входных напряжений весьма велик, что не дает причин для беспокойства за бытовую технику и электроприборы.

Недостатки:

• малая длина шнура питания,
• небольшой шум от вентилятора,
• неудобное расположение вилок для потребителей.

Штиль IS3500

Стабилизатор с двойным преобразованием мощностью 2,75 кВт. Рассчитан на навесной монтаж, обладает высокой точностью работы (всего 2% погрешности).

Основные параметры прибора:

• входное напряжение — 110-290 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 370х205х103 мм;
• вес — 5 кг.

Достоинства:

• высокая точность,
• надежность,
• широкий диапазон напряжений на входе.

Недостатки:

• чрезмерный уровень шума от охлаждения,
• сравнительно высокая стоимость.

Рейтинг лучших стабилизирующих устройств

Предлагаем вашему вниманию наш собственный ТОП 7 лучших стабилизаторов 220В, который мы составили, изучив многочисленные рейтинги магазинов электроприборов и отзывы покупателей. Отсортированы данные модели в порядке уменьшения качества.

1. Powerman AVS 1000D. Тороидальный агрегат с высокими стандартами качества: низкий уровень шума, высокий КПД, небольшие габариты и вес. Мощность этой модели составляет 700 Вт, рабочая температура в пределах 0…40°C, а входное напряжение колеблется в диапазоне 140…260В. Обладает шестью ступенями регулировки и двумя выходами, а время реакции всего 7 мс.
2. Энергия Ultra. Одна из лучших электронных моделей для газового котла buderus, baxi, viessman. Обладает высокими техническими параметрами: мощность нагрузки 5000-20 000Вт, диапазон 60В-265В, временная перегрузка до 180%, точность в пределах 3%, морозоустойчивость от -30 до +40 °С, настенный тип монтажа, абсолютная бесшумность работы.
3. Rucelf Котел-600. Отличный аппарат в качественном металлическом корпусе, внутри которого имеется хорошо изолированный автотрансформатор. Обладает высокими техническими параметрами: мощность 600ВТ, диапазон 150В-250В, работа в пределах 0…45°C, четыре ступени регулировки, а время реакции составляет 20 мс. Имеется одна евророзетка, которая находится снизу. Настенный тип крепления.
4. Ресанта ACH-500/1-Ц. Прибор релейного типа с мощностью 500 Вт и входным напряжением 160…240 В. Изделия марки Ресанта имеют две вариации исполнения. Время реакции составляет 7 мс, обладает четырьмя ступенями регулировки и встроенной защитой от перегрева, короткого замыкания, высокого напряжения. Подключается к розетке с заземлением.
5. Sven AVR Slim-500. Несмотря на китайское происхождение, релейный прибор обладает достойным качеством монтажа и техническими характеристиками: мощность 400Вт, четыре ступени регулировки, входное напряжение в пределах 140…260 В. Свен способен функционировать при температуре от 0 до 40°C. Оснащен тороидальным автотрансформатором с датчиком перегрева. Время реакции всего 10 мс.
6. Штиль R600ST. Единственный электронный стабилизатор, предназначенный специально для газовых колов. Благодаря симисторным ключам, рабочее напряжение составляет от 150 до 275В. Мощность устройства – 480Вт, температурный диапазон — 1…40°C, четырехступенчатая регулировка, время реакции составляет 40 мс. Имеется отдельный контур для каждой из двух Евророзеток. Полностью бесшумная работа.
7. Бастион Teplocom ST-555. Еще одна модель релейного типа, но мощность которого на порядок ниже — 280 Вт, а входное напряжение составляет 145…260 В. Также в отличие от марки Ресанта, время реакции Бастиона составляет 20 мс, а количество ступеней всего три. Кроме того, прибор нагревается в процессе работы и в нем отсутствует автоматический предохранитель.

   Как подключить устройство к котлу?

Теперь необходимо изучить схему правильного подключения стабилизирующего прибора.

Прежде всего, чтобы защитить свой газовый котел, непосредственно перед ним необходимо сетевой фильтр, а сразу после входящей автоматики – реле контроля напряжения.

Как правило в местах использования отопительных котлов, электропитание передается при помощи двухпроводной воздушной линии которая оборудована системой заземления ТТ. В такой ситуации необходимо добавить УЗО с током уставки до 30 мА.

Таким получается следующая схема:

Внимание! И стабилизатор, и газовый котел должны быть оборудованы заземлением!

Для того чтобы заземлить котел (а также и остальные электроприборы), в системе ТТ требуется обустроить отдельный заземляющий контур, который полностью изолирован от нулевого рабочего проводника, а также и от остальной сети. Сопротивление заземляющего контура рассчитывается согласно нормативам Правил устройства электроустановок.

Вывод: какой стабилизатор для газового котла выбрать

Из всего описанного выше можно подвести итог, какое стабилизирующее устройство подойдет для газового котла наилучшим образом:

• однофазный;
• с мощностью от 400 Вт или на 30-40% больше мощности котла;
• любого вида, кроме электромеханического, либо электромеханический прибор установить в другом помещении.

Для потребителей главным критерием выбора стабилизаторов напряжения является цена изделия. Одна по одной и той же стоимости можно купить прибор, который не подходит для газового оборудования вовсе или же приобрести надежную модель, которое обеспечит достойную защиту. Поэтому при выборе стабилизирующего устройства необходимо учитывать перечисленные параметры, а не только цену.

Как выбрать стабилизатор напряжения для газового котла

Если тип стабилизатора вы выбрали, пришло время определиться с мощностью. Потребляемая мощность котла указана в паспортных данных, обычно она колеблется от 100Вт до 200Вт. Но это средняя мощность. В моменты включения/выключения устройств она может быть больше в 4-5 раз. Потому умножаете цифру из паспорта на 5, добавляете небольшой запас (10%) и имеете требуемую мощность.

Определившись с мощностью, нужно выбрать брэнд

В первую очередь обратите внимание не на строчку «страна-производитель», а на ассортимент продукции. И в Китае делают неплохую технику

Тут вопрос качества, а не географии. Если фирма выпускает стабилизаторы в широком диапазоне мощностей – это хороший признак: технология отработана. Не советуем брать новинки, так как для нормальной обкатки модели требуются годы. А для стабилизаторов лучшее – это проверенное.

Если говорить о производителях конкретно, то лучше всех себя показали устройства российского производства: Штиль, Лидер, Прогресс. Неплохо работают украинские Volter. Из Европы в Россию поставляются только итальянские Orion. Других «европейцев» (не считая стран СНГ и прибалтов) по заверениям специалистов на рынке нет. Есть еще белорусские ЗОРД. Их собирают из китайских запчастей.

Стабилизатор Штиль российского производства имеет хорошие характеристики

Если говорить о технических характеристиках, на которые можно обратить внимание, это на:

Время отклика и скорость реакции на изменение напряжения. Время отклика измеряется в миллисекундах. Чем меньше это параметр, тем лучше для котла. Скорость реакции измеряется в вольтах в секунду (в/сек) — это на сколько за секунду может откорректировать напряжение данный прибор. Тут подход другой – чем выше значение, тем лучше.

Технические характеристики релейного стабилизатора «Ресанта» (для увеличения масштаба кликните по картинке)

Рабочий диапазон напряжения на входе. Это те максимальное и минимальное значения напряжений, которые прибор может «выровнять». При превышении порога в одну или другую сторону стабилизатор просто отключит котел до восстановления напряжения в пределах нормы. Если для телевизора или другой бытовой техники такое явление приемлемо, то частые отключения газового котла в морозы могут привести к разморозке системы. Потому измеряем максимальное и минимальное напряжение в сети (тестером) и берем по этой характеристике с некоторым запасом. Но тут нужно учесть вот что: чем более широкий диапазон может скорректировать стабилизатор, тем дороже он стоит.
Количество уровней коррекции. Этот параметр указывается для релейных и электронных моделей. Чем больше их, тем точнее поддерживается напряжение, но и большую стоимость имеет прибор.
Метод установки. Есть модели напольные или настенные. Так как для газовых котлов мощные стабилизаторы не нужны, в большинстве своем они настенного исполнения.
Рабочий диапазон температур. Обычные устройства работают при температуре от +5 о С до +40 о С, то есть подходят для установки в помещении. Уличные варианты предполагают наличие кожуха, и тогда могут эксплуатироваться и при минусовых температурах. Но если у обычной модели указаны минусовые температуры, это, скорее всего, маркетинговый ход, а не реальные значения.

Все стабилизаторы небольшой мощности (а такие для газовых котлов и нужны) рассчитаны на однофазные сети 220В. Трехфазные стабилизаторы нужны лишь в том случае, когда сам котел у вас требует трехфазного подключения.

Типы стабилизаторов

Срок безремонтной эксплуатации газового котла с насосом и розжигом от электросети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то крайне желательно. Современные стабилизаторы делятся на три вида:

1. Релейного типа – самые дешевые, но не самые долговечные приборы. Подгорание контактов заставляет хозяина менять устройство каждые 3-4 года. Точность амплитуды стабилизации тоже оставляет желать лучшего.
2. Стабилизаторы на сервомоторах могут плавно выравнивать выходное напряжение, но работают более медленно, что повышает риск аварии.
3. Электронные схемы на управляемых тиристорах (симисторах) и микропроцессорах долговечны, обладают высокой точностью стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.

По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.

Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.

Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.

Как выбрать стабилизатор

При покупке отталкивайтесь от основных параметров:

1. Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
2. Диапазон выходного напряжения прибора.
3. Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.

Требования к качественному стабилизатору для газового котла:

1. Эстетичный внешний вид.
2. Маленькие размеры и достаточная мощность.
3. Возможность настенного или напольного размещения.
4. Простота и надежность.
5. Бесшумность в работе и надежный тепловой режим работы.
6. Электронное исполнение.
7. Цена стабилизатора должна оправдывать его технические характеристики.

Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или мастеров-газовиков.

Производители электронных и механических стабилизаторов

Популярные модели стабилизаторов зарубежного и отечественного производства:

Характеристики \ Модель	СНАП-500	VEGA-50-25	РЕСАНТА АСН-2000	Shteel-1000
Стабилизатор	Механический	Электронный
Мощность	500 Вт	500 Вт	2000 Вт	1000 Вт
Скорость регулировки, сек	1,0	0,3	0,5-0,7	0,2
Входное напряжение	150-250 В	172-288 В	140-260 В	132-260 В
Точность напряжения на выходе стабилизатора, %	1	0,5	1,5	2,5
Защита	Нет	Есть	Есть	Есть
Рабочая температура	-5/+40°С	-25/+45°С	0/+45°С	+5/+40°С
Срок эксплуатации	1-3 года	7-15 лет	5-10 лет	10-20 лет
Габариты	175x190x140 мм	275x425x260 мм	100x183x240 мм	240x170x120 мм
Масса	4 кг	16 кг	4,2 кг	6 кг
Гарантийный срок обслуживания	1 год	5 лет	2 года	5 лет
Производитель	КНР	Италия	Россия	Украина
Стоимость	30 $	600 $	700 $	140 $

Как видите, самые дешевые – китайские механические приборы. Российские стабилизаторы – самые дорогие в своей линейке мощностей и других технических характеристик. Впрочем, стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией — она может дорого для вас обернуться.

Стабилизатор напряжения для газового котла — назначение, виды, как выбрать и подключить — Московский сантехник — 27 сентября — 43237535570

Энергозависимые отопительные газовые котлы очень чувствительны к качеству электропитания. При скачках напряжения они легко могут выйти из строя, доставив вам массу неприятностей и лишних финансовых затрат. В статье мастер сантехник расскажет, что такое стабилизатор напряжения и зачем он нужен, какие бывают виды, как правильно выбрать и рассчитать исходя из потребляемой мощности газовым котлом, а также приведем краткий обзор наиболее популярных моделей.



Назначение стабилизатора напряжения



Современные газовые котлы представляют собой целый комплекс оборудования в одном корпусе, который призван не просто подогревать теплоноситель, но и пристально следить за качеством работы и безопасности. Для этого в котлы внедряют электронные блоки с микропроцессорами и ЖК-дисплеями. Бытовые приборы оснащаются датчиками, клапанами, вентиляторами и насосами. Электроника оборудования контролирует работу всех блоков и вносит своевременные корректировки.

Среди таких систем и функций возможны следующие:



• Автоматическое выключение котла при падении тяги, затрудненном удалении продуктов горения, понижающемся давлении газа в магистрали, затухании пламени, заторе или пробое в контуре отопления. Срабатывает и при других внештатных ситуациях.
• Модулирование пламени автоматикой с установкой количества задействованных горелок и высоты огня в каждой из них.
• Препятствие замерзанию системы при длительном отключении. Самостоятельный кратковременный запуск для прогонки носителя, открытии клапанов, прокачке насоса, предотвращающий порчу внутренних элементов.
• Плавный розжиг и понижение интенсивности пламени при подходе к установленному показателю температуры, что обеспечивает щадящую работу и снижает количество перезапусков.
• Поддержание разной температуры в нескольких контурах с сохранением в памяти занесенных установок. Программирование может быть связано с временем суток, днями недели.
• Продолжение циркуляции насоса после отключения пламени, обеспечивающее ровный нагрев во всех участках контура.
• Анализ внешних погодных данных искусственным интеллектом газового котла и подбор соответствующего режима работы для создания максимально комфортного микроклимата. Функция помогает экономить ресурсы, оптимизируя нужное взаимодействие блоков и узлов.



Чтобы понять нужен ли стабилизатор напряжения для газового котла стоит рассмотреть что происходит в его работе на практике. Газовые котлы для бытового использования рассчитаны на питание от сети 220-230 В с небольшой погрешностью +-10-15%. При просадке напряжения на 20 В. котел продолжит полноценно функционировать.

Но падение тока в сети может быть куда большим, до 140-180 В. Это особенно наблюдается в частном секторе, куда заведомо протянуты слабые линии. В такой ситуации оборудование будет работать нестабильно, возможно отключение некоторых вышеописанных функций или просто остановка до возобновления полноценного питания.

В более серьезных случаях происходит не падение, а скачки напряжения. Ток в сети может кратковременно достигнуть показателя 250-300 В, что приведет к повреждению платы программного блока, перегоранию электронных схем или полному выходу из строя печатных плат. Тогда потребуется дорогой ремонт или даже замена котла.

Падение напряжения или его скачки вполне возможны из-за следующих факторов:



• Возрастающая нагрузка на линию ввиду роста количества потребляющих приборов у населения;
• Вмешательство в щитовую подъезда или распределительную коробку на улице неквалифицированного человека, приведшее к замыканию проводов;
• Накидывание токоведущих частей линии друг на друга в следствие погодных катаклизмов (намерзание льда на проводах, сильный ветер).



Учитывая эти факторы стоит обязательно обзавестись стабилизатором тока для газового котла, что обеспечит его длительную работу.

Виды стабилизаторов

Рассмотрим типы стабилизаторов напряжения по принципу работы.

Релейный или электронный

Подключаются к сети с диапазоном действия 135–315 В. Одни из самых дешевых приборов. К плюсам релейного типа относят:



• Хорошую скорость срабатывания (100 мс).
• Компактность и небольшой вес.
• Стабильную синусоиду. Точность выходного тока 7,5%.



Минусы:



• Достаточно шумная работа (слышатся щелчки).
• При переключении обмоток может мигать свет.
• Небольшой срок службы.



Электромеханический или сервоприводный

Напряжение регулируется щеткой, которая двигается по кругу электродвигателя.

Преимущества:



• Высокая точность (3%).
• Работа в широком диапазоне.
• Плавная регулировка выходной частоты.
• Небольшая стоимость.



Недостатки:



• По истечении трех-четырех лет щетку регулировки придется заменить.
• В холодном помещении прибор функционировать не будет.
• Замедленная реакция.
• Из-за принципа работы может открыто искрить.



Симисторный или тиристорный

На сегодня это лучшее устройство, хотя его стоимость выше, чем у предыдущих двух. Высокая точность срабатывания 2–3% благодаря большому количеству обмоток. Разбег — 214–226 В.

Плюсы:



• Высокая скорость (10–20 мс) и точность.
• Стабильная и тихая работа.



Минусы:



• Высокая стоимость.



Двойного преобразования (инвенторный)

Отдельный вид защиты, который можно назвать самым надежным. Изначально аппарат преобразует переменный ток в постоянный, а затем снова в переменный с чистой синусоидой. Рабочий диапазон составляет 120–300 В. Моментально реагирует на всплеск или снижение напряжения. Из недостатков можно выделить дороговизну прибора.

Широтно-импульсный (ШИМ)

Устройство основано на срабатывании генератора импульсов. Он выдает точный ток на выходе. Позволяет полностью синхронизироваться с газовым котлом. Рекомендуется для подключения к низкочастотной сети.

Что учитывать при выборе

Чтобы разобраться в том, как подобрать стабилизатор напряжения для газового котла, необходимо понять его ключевые параметры и их влияние на работу отопительного прибора. Это поможет выбрать аппарат максимально подходящий для конкретных условий эксплуатации.

Количество фаз

Выбор количества фаз зависит от параметров сети. Если она однофазная, тогда и защитное устройство нужно такого же типа.

Однофазный. Подойдет для навесного и напольного отопительного оборудования. Часто устанавливается в домах и квартирах с сетевыми значениями 220 В. Служит для выправления мощности до 135 кВа.

Трехфазный. Применяется больше в промышленных целях для подключения в котельнях. Диапазон мощности 380–400 В. Можно использовать и в бытовых условиях, если параметры подключения соответствуют заявленным.

Напряжение на входе и выходе

Стабилизаторы напряжения для газовых котлов должны обеспечивать доведение тока из сети до оптимальных 220 В. В зависимости от масштабов падения напряжения выпускают и стабилизаторы с разным диапазоном входного тока. Чтобы узнать с какими параметрами искать прибор необходимо провести небольшое исследование.

Для этого понадобиться вольтметр (стрелочный или цифровой мультитестер). Электронный прибор нужно установить на значение переменного тока с верхним пределом более 500 В. Замер следует проводить в разное время суток, чтобы увидеть как изменяются показатели в зависимости от нагрузки на сеть. Оптимально наблюдать в течение недели и замерять вольты в: 6:00, 9:00, 12:00, 15:00, 18:00, 21:00, 24:00 часа. Хорошо завести тетрадку, чтобы записывать полученные данные. В конце эксперимента можно добавить 10-15 В в каждую сторону, чтобы создать небольшой запас.

Если тестирование показало границы 180-240 В, то именно с такими данными и следует искать стабилизатор напряжения. Иногда, за городом, в сети могут быть перепады от 140 до 270 В, что уже потребует другой модели.

Выходное напряжение стабилизатора должно максимально соответствовать показателям газового котла. В большинстве случаев это 220 В+-10%. Чтобы избежать отключения из-за недостатка мощности лучше выбирать приборы с точностью выходного напряжения +-5%. Тогда это полностью впишется в требуемые производителем данные и посодействует бесперебойной работе.

Мощность

У газовых котлов разных марок различный рабочий диапазон — может быть 10 или 24 кВт. Это нужно учитывать при выборе.

Мощность стабилизатора должна покрывать не только потребление котла, но и сопутствующего оборудования, установленного внутри или параллельно. Это может быть циркуляционный насос, у которого есть свой показатель мощности.

Чтобы стабилизатор напряжения полностью соответствовал котлу и насосу его показатель должен учитывать возрастающие пусковые токи и иметь запас от максимальной мощности суммы всех приборов на 30%.

Теперь все это можно закрепить формулой: (мощность котла Вт + мощность насоса Вт * 3) * 1.3 = мощность стабилизатора ВА.

Например: котел — 150 Вт, а насос — 70 Вт. Получаем: (150 Вт+70 Вт*3)*1.3 = 468 ВА.

Но важно учитывать и просадку напряжения. Если входной ток падает, то возможности стабилизатора по его повышению тоже падают. Например, при наличии в розетке 170 В. эффективность работы стабилизатора снизится на 80% от номинальной мощности, а при 130 В. он будет работать только на 50% от заявленного показателя. Поэтому паспортную мощность стабилизатора нужно умножать на процентное падение и делить на 100.

Посчитаем: если в сети 170 В, которые составляют 80%, то при стабилизационном аппарате на 500 ВА он будет работать как на 400 ВА. Для указанного выше в примере котла на 150 Вт и насоса на 70 Вт, с учетом просадки 170 В, нужно искать стабилизатор на 600 ВА.

Быстродействие стабилизации напряжения

Этот параметр обозначается двумя единицами измерения:



• Скоростью реакции — измеряется в вольтах в секунду (В/с) и сообщает о периоде, затрачиваемом на восстановление нормального напряжения на выходе при значительных колебаниях входного;
• Временем срабатывания — обозначается миллисекундами, уходящими на реакцию прибора, чтобы изменить сетевой сигнал.



Чем скорость выше и время срабатывания меньше, тем лучше защищен газовый котел при скачках, как в одну, так и в другую стороны. Самые качественные стабилизаторы напряжения имеют первый показатель 100 В/с и выше. Это позволяет реагировать защитному оборудованию практически мгновенно. Данные в 10-20 В/с свидетельствуют о некоторой задержке, достаточной для кратковременной некорректной работы котла.

Время срабатывания считается хорошим от 5 мс и меньше. 10 мс будут вполне приемлемыми, а 20 мс удовлетворительными. Большие значения уже подразумевают некоторый риск. В инверторных аппаратах задействовано двойное преобразование тока, поэтому параметра скорости они не имеют.

Форма выходного напряжения

Переменный ток обозначается волнистой линией ввиду изменяющейся частоты. На шкале это имеет форму синусоиды. Чтобы газовый котел работал устойчиво и правильно напряжение должно быть максимально приближено к идеальной синусоиде. Чистый выходной сигнал не создаст погрешностей или сбоев в блоке электроники.

Наличие защиты и функция рестарта

При выборе стабилизатора напряжения для газового котла следует обращать внимание на опции защиты. В совсем дешевых аппаратах их может не быть, что чревато выходом из строя самого стабилизатора.

Важной функцией является отключение прибора при перегрузке. Это случается когда он работает на пределе своей мощности из-за слишком слабого входящего напряжения. Чтобы витки трансформатора или плата не сгорели аппарат самостоятельно отключается.

Этот же процесс происходит и в случае слишком высоких скачков, принимая которые стабилизатор не способен понизить до исходящих 220 В. Чтобы не причинить вред газовому котлу источник тока отключается.

В зависимости от места монтажа, нагрузок и местности эксплуатации стабилизирующий прибор может испытывать и температурные воздействия. Хорошо если при значительном перегреве он сможет сам прервать линию до момента остывания.

При наличии функций защиты пригодится и возможность рестарта, избавляющая от различных неудобств. Например, когда было значительное падение напряжения стабилизатор отключился, что спровоцировало остановку газового котла. Владельцы в это время была на работе. В выключенном состоянии прибор продолжает отслеживать параметры сети, и когда они нормализуются до значений, с которыми аппарат сможет справиться в рамках своих возможностей, то питание восстанавливается.

Котел, получив подключение, запускается, и хозяева возвращаются в обогретое жилье. В противном случае, когда отсутствует функция рестарта, к их приходу весь дом остыл, хотя напряжение уже давно в норме. А если это произошло во время зимнего отпуска, когда семья была в поездке, то система может и вовсе размерзнуться.

Функция перезапуска может быть выставлена с задержкой, чтобы предупредить частые запуски котла, когда входящее значение неустойчиво и балансирует на пограничном уровне.

Без опции рестарта включение стабилизатора и котла будет всегда требовать ручного режима с участием человека.

Дополнительные особенности

При выборе стабилизатора напряжения для газового котла нужно учесть и другие дополнительные особенности, которые не являются ключевыми, но посодействуют более удобной эксплуатации.

Способ размещения и количество выходных разъемов

Настенные варианты более легки и компакты, занимают минимум места. Напольные чаще используются в промышленных целях для техники большой мощности.

При выборе стабилизатора напряжение, стоит учесть количество выходных разъемов. Хотя основной потребитель — это газовый котел, но если существует необходимость в защите и других электронных приборов в доме от низкого напряжения или скачков, то стоит выбрать стабилизатор с запасом по мощности и несколькими розетками (3-4), что позволит подключать в него и другую бытовую технику.

Индикация

Стабилизатор для газового котла может показывать текущее напряжение в вольтах на входе в прибор и на выходе из него:



• Стабилизаторы с LED-дисплеем. Яркие цифры хорошо видны в дневное и ночное время, позволяют мгновенно оценить ситуацию одним взглядом. Это самый практичный и современный вариант.
• Стрелочными датчики вольтметра. Это аналоговое устаревшее решение. У такого исполнения нет подсветки и в темноте необходимо использовать фонарик. Но точность показаний остается высокая и помогает следить за напряжением.
• Диодная индикация. В этом случае пользователи не знают количество поступающих вольт и уровень их корректировки, а лишь видят по зеленому индикатору, что напряжение нормальное, по желтому, что происходит стабилизация (значит сейчас оно понижено или завышено). Когда загорается красный диод, это свидетельствует о срабатывании защиты. Применяется на бюджетных товарах, мало информативно, но вполне приемлемо.



Рабочая температура

Установка стабилизатора напряжения для газового котла подразумевается внутри здания, поэтому о диапазоне рабочих температур мало кто беспокоится. Но если монтаж планируется в котельной, являющейся отдельной пристройкой, то следует убедиться, что прибор выдержит снижение температуры до +5 градусов и сможет корректно работать. Крепить его слишком близко к котлу тоже не рекомендуется и важно позаботиться, чтобы вокруг его корпуса мог свободно циркулировать воздух.

Как подключить стабилизатор

Перед установкой ознакомьтесь с инструкцией и технической документацией устройства:



• Аппарат располагается в сухом помещении с указанной в паспорте температурой.
• Блок ставится вдали от горючих веществ.
• Нельзя размещать прибор в закрытых шкафах, тумбах. Важно обеспечить нормальную циркуляцию воздуха.
• Подключение к котлу проводится через розетку с заземлением.



Смотрите схему ниже:

Чаще всего защитное устройство ломается при длительной работе с низким напряжением (170 В). При подключении соблюдайте рабочее напряжение на входе.

Почему при работе слышатся щелчки

На это есть несколько причин:



• Щелчки слышны при неправильном подборе мощности. Когда значения энергии выходят за допустимые пределы, стабилизатор отключается. При этом слышится щелчок. Выход — подобрать подходящий прибор.
• Плохая пайка контактов. Чаще встречается в недорогих версиях. В процессе использования в месте пайки возникает трещина, что является причиной посторонних звуков.
• Механический тип оборудования. Во время переключения режима возникают щелчки.



Видео

В сюжете — Зачем покупать стабилизатор напряжения для газового котла



В сюжете — Сравним пять стабилизаторов напряжения, которые часто используются для газовых котлов



В сюжете — Подбираем стабилизатор для котла отопления



Заключение

Надеемся, что после прочтения данного материал у вас не осталось вопросов нужен ли вашему газовому котлу стабилизатор напряжения или нет. Однозначно нужен. Единожды потратив сравнительно небольшую сумму на то, чтобы купить стабилизатор, вы на многие годы защитите свой отопительный котел от некачественных электросетей и сэкономите кучу средств на ремонте дорогостоящей электроники.

В продолжение темы посмотрите также наш обзор Почему тухнет газовый котел — причины и следствия

Источник

https://santekhnik-moskva. blogspot.com/2021/09/Stabilizator-…

https://tvin270584.livejournal.com/638647.html

https://zen.yandex.ru/media/id/6007c9d6e1be7a0d33505026/stab…

https://www.facebook.com/groups/santehnikmoskva

https://www.liveinternet.ru/users/2546267/post487119938/

Стабилизатор напряжения для газового котла — назначение, виды, как выбрать и

tvin270584 — 27.09.2021

Энергозависимые отопительные газовые котлы очень чувствительны к качеству электропитания. При скачках напряжения они легко могут выйти из строя, доставив вам массу неприятностей и лишних финансовых затрат. В статье мастер сантехник расскажет, что такое стабилизатор напряжения и зачем он нужен, какие бывают виды, как правильно выбрать и рассчитать исходя из потребляемой мощности газовым котлом, а также приведем краткий обзор наиболее популярных моделей.

Назначение стабилизатора напряжения

Современные газовые котлы представляют собой целый комплекс оборудования в одном корпусе, который призван не просто подогревать теплоноситель, но и пристально следить за качеством работы и безопасности. Для этого в котлы внедряют электронные блоки с микропроцессорами и ЖК-дисплеями. Бытовые приборы оснащаются датчиками, клапанами, вентиляторами и насосами. Электроника оборудования контролирует работу всех блоков и вносит своевременные корректировки.

Среди таких систем и функций возможны следующие:

• Автоматическое выключение котла при падении тяги, затрудненном удалении продуктов горения, понижающемся давлении газа в магистрали, затухании пламени, заторе или пробое в контуре отопления. Срабатывает и при других внештатных ситуациях.
• Модулирование пламени автоматикой с установкой количества задействованных горелок и высоты огня в каждой из них.
• Препятствие замерзанию системы при длительном отключении. Самостоятельный кратковременный запуск для прогонки носителя, открытии клапанов, прокачке насоса, предотвращающий порчу внутренних элементов.
• Плавный розжиг и понижение интенсивности пламени при подходе к установленному показателю температуры, что обеспечивает щадящую работу и снижает количество перезапусков.
• Поддержание разной температуры в нескольких контурах с сохранением в памяти занесенных установок. Программирование может быть связано с временем суток, днями недели.
• Продолжение циркуляции насоса после отключения пламени, обеспечивающее ровный нагрев во всех участках контура.
• Анализ внешних погодных данных искусственным интеллектом газового котла и подбор соответствующего режима работы для создания максимально комфортного микроклимата. Функция помогает экономить ресурсы, оптимизируя нужное взаимодействие блоков и узлов.

Чтобы понять нужен ли стабилизатор напряжения для газового котла стоит рассмотреть что происходит в его работе на практике. Газовые котлы для бытового использования рассчитаны на питание от сети 220-230 В с небольшой погрешностью +-10-15%. При просадке напряжения на 20 В. котел продолжит полноценно функционировать.

Но падение тока в сети может быть куда большим, до 140-180 В. Это особенно наблюдается в частном секторе, куда заведомо протянуты слабые линии. В такой ситуации оборудование будет работать нестабильно, возможно отключение некоторых вышеописанных функций или просто остановка до возобновления полноценного питания.

В более серьезных случаях происходит не падение, а скачки напряжения. Ток в сети может кратковременно достигнуть показателя 250-300 В, что приведет к повреждению платы программного блока, перегоранию электронных схем или полному выходу из строя печатных плат. Тогда потребуется дорогой ремонт или даже замена котла.

Падение напряжения или его скачки вполне возможны из-за следующих факторов:

• Возрастающая нагрузка на линию ввиду роста количества потребляющих приборов у населения;
• Вмешательство в щитовую подъезда или распределительную коробку на улице неквалифицированного человека, приведшее к замыканию проводов;
• Накидывание токоведущих частей линии друг на друга в следствие погодных катаклизмов (намерзание льда на проводах, сильный ветер).

Учитывая эти факторы стоит обязательно обзавестись стабилизатором тока для газового котла, что обеспечит его длительную работу.

Виды стабилизаторов

Рассмотрим типы стабилизаторов напряжения по принципу работы.

Релейный или электронный

Подключаются к сети с диапазоном действия 135–315 В. Одни из самых дешевых приборов. К плюсам релейного типа относят:

• Хорошую скорость срабатывания (100 мс).
• Компактность и небольшой вес.
• Стабильную синусоиду. Точность выходного тока 7,5%.

Минусы:

• Достаточно шумная работа (слышатся щелчки).
• При переключении обмоток может мигать свет.
• Небольшой срок службы.

Электромеханический или сервоприводный

Напряжение регулируется щеткой, которая двигается по кругу электродвигателя.

Преимущества:

• Высокая точность (3%).
• Работа в широком диапазоне.
• Плавная регулировка выходной частоты.
• Небольшая стоимость.

Недостатки:

• По истечении трех-четырех лет щетку регулировки придется заменить.
• В холодном помещении прибор функционировать не будет.
• Замедленная реакция.
• Из-за принципа работы может открыто искрить.

Симисторный или тиристорный

На сегодня это лучшее устройство, хотя его стоимость выше, чем у предыдущих двух. Высокая точность срабатывания 2–3% благодаря большому количеству обмоток. Разбег — 214–226 В.

Плюсы:

• Высокая скорость (10–20 мс) и точность.
• Стабильная и тихая работа.

Минусы:

• Высокая стоимость.

Двойного преобразования (инвенторный)

Отдельный вид защиты, который можно назвать самым надежным. Изначально аппарат преобразует переменный ток в постоянный, а затем снова в переменный с чистой синусоидой. Рабочий диапазон составляет 120–300 В. Моментально реагирует на всплеск или снижение напряжения. Из недостатков можно выделить дороговизну прибора.

Широтно-импульсный (ШИМ)

Устройство основано на срабатывании генератора импульсов. Он выдает точный ток на выходе. Позволяет полностью синхронизироваться с газовым котлом. Рекомендуется для подключения к низкочастотной сети.

Что учитывать при выборе

Чтобы разобраться в том, как подобрать стабилизатор напряжения для газового котла, необходимо понять его ключевые параметры и их влияние на работу отопительного прибора. Это поможет выбрать аппарат максимально подходящий для конкретных условий эксплуатации.

Количество фаз

Выбор количества фаз зависит от параметров сети. Если она однофазная, тогда и защитное устройство нужно такого же типа.

Однофазный. Подойдет для навесного и напольного отопительного оборудования. Часто устанавливается в домах и квартирах с сетевыми значениями 220 В. Служит для выправления мощности до 135 кВа.

Трехфазный. Применяется больше в промышленных целях для подключения в котельнях. Диапазон мощности 380–400 В. Можно использовать и в бытовых условиях, если параметры подключения соответствуют заявленным.

Напряжение на входе и выходе

Стабилизаторы напряжения для газовых котлов должны обеспечивать доведение тока из сети до оптимальных 220 В. В зависимости от масштабов падения напряжения выпускают и стабилизаторы с разным диапазоном входного тока. Чтобы узнать с какими параметрами искать прибор необходимо провести небольшое исследование.

Для этого понадобиться вольтметр (стрелочный или цифровой мультитестер). Электронный прибор нужно установить на значение переменного тока с верхним пределом более 500 В. Замер следует проводить в разное время суток, чтобы увидеть как изменяются показатели в зависимости от нагрузки на сеть. Оптимально наблюдать в течение недели и замерять вольты в: 6:00, 9:00, 12:00, 15:00, 18:00, 21:00, 24:00 часа. Хорошо завести тетрадку, чтобы записывать полученные данные. В конце эксперимента можно добавить 10-15 В в каждую сторону, чтобы создать небольшой запас.

Если тестирование показало границы 180-240 В, то именно с такими данными и следует искать стабилизатор напряжения. Иногда, за городом, в сети могут быть перепады от 140 до 270 В, что уже потребует другой модели.

Выходное напряжение стабилизатора должно максимально соответствовать показателям газового котла. В большинстве случаев это 220 В+-10%. Чтобы избежать отключения из-за недостатка мощности лучше выбирать приборы с точностью выходного напряжения +-5%. Тогда это полностью впишется в требуемые производителем данные и посодействует бесперебойной работе.

Мощность

У газовых котлов разных марок различный рабочий диапазон — может быть 10 или 24 кВт. Это нужно учитывать при выборе.

Мощность стабилизатора должна покрывать не только потребление котла, но и сопутствующего оборудования, установленного внутри или параллельно. Это может быть циркуляционный насос, у которого есть свой показатель мощности.

Чтобы стабилизатор напряжения полностью соответствовал котлу и насосу его показатель должен учитывать возрастающие пусковые токи и иметь запас от максимальной мощности суммы всех приборов на 30%.

Теперь все это можно закрепить формулой: (мощность котла Вт + мощность насоса Вт * 3) * 1.3 = мощность стабилизатора ВА.

Например: котел — 150 Вт, а насос — 70 Вт. Получаем: (150 Вт+70 Вт*3)*1.3 = 468 ВА.

Но важно учитывать и просадку напряжения. Если входной ток падает, то возможности стабилизатора по его повышению тоже падают. Например, при наличии в розетке 170 В. эффективность работы стабилизатора снизится на 80% от номинальной мощности, а при 130 В. он будет работать только на 50% от заявленного показателя. Поэтому паспортную мощность стабилизатора нужно умножать на процентное падение и делить на 100.

Посчитаем: если в сети 170 В, которые составляют 80%, то при стабилизационном аппарате на 500 ВА он будет работать как на 400 ВА. Для указанного выше в примере котла на 150 Вт и насоса на 70 Вт, с учетом просадки 170 В, нужно искать стабилизатор на 600 ВА.

Быстродействие стабилизации напряжения

Этот параметр обозначается двумя единицами измерения:

• Скоростью реакции — измеряется в вольтах в секунду (В/с) и сообщает о периоде, затрачиваемом на восстановление нормального напряжения на выходе при значительных колебаниях входного;
• Временем срабатывания — обозначается миллисекундами, уходящими на реакцию прибора, чтобы изменить сетевой сигнал.

Чем скорость выше и время срабатывания меньше, тем лучше защищен газовый котел при скачках, как в одну, так и в другую стороны. Самые качественные стабилизаторы напряжения имеют первый показатель 100 В/с и выше. Это позволяет реагировать защитному оборудованию практически мгновенно. Данные в 10-20 В/с свидетельствуют о некоторой задержке, достаточной для кратковременной некорректной работы котла.

Время срабатывания считается хорошим от 5 мс и меньше. 10 мс будут вполне приемлемыми, а 20 мс удовлетворительными. Большие значения уже подразумевают некоторый риск. В инверторных аппаратах задействовано двойное преобразование тока, поэтому параметра скорости они не имеют.

Форма выходного напряжения

Переменный ток обозначается волнистой линией ввиду изменяющейся частоты. На шкале это имеет форму синусоиды. Чтобы газовый котел работал устойчиво и правильно напряжение должно быть максимально приближено к идеальной синусоиде. Чистый выходной сигнал не создаст погрешностей или сбоев в блоке электроники.

Наличие защиты и функция рестарта

При выборе стабилизатора напряжения для газового котла следует обращать внимание на опции защиты. В совсем дешевых аппаратах их может не быть, что чревато выходом из строя самого стабилизатора.

Важной функцией является отключение прибора при перегрузке. Это случается когда он работает на пределе своей мощности из-за слишком слабого входящего напряжения. Чтобы витки трансформатора или плата не сгорели аппарат самостоятельно отключается.

Этот же процесс происходит и в случае слишком высоких скачков, принимая которые стабилизатор не способен понизить до исходящих 220 В. Чтобы не причинить вред газовому котлу источник тока отключается.

В зависимости от места монтажа, нагрузок и местности эксплуатации стабилизирующий прибор может испытывать и температурные воздействия. Хорошо если при значительном перегреве он сможет сам прервать линию до момента остывания.

При наличии функций защиты пригодится и возможность рестарта, избавляющая от различных неудобств. Например, когда было значительное падение напряжения стабилизатор отключился, что спровоцировало остановку газового котла. Владельцы в это время была на работе. В выключенном состоянии прибор продолжает отслеживать параметры сети, и когда они нормализуются до значений, с которыми аппарат сможет справиться в рамках своих возможностей, то питание восстанавливается.

Котел, получив подключение, запускается, и хозяева возвращаются в обогретое жилье. В противном случае, когда отсутствует функция рестарта, к их приходу весь дом остыл, хотя напряжение уже давно в норме. А если это произошло во время зимнего отпуска, когда семья была в поездке, то система может и вовсе размерзнуться.

Функция перезапуска может быть выставлена с задержкой, чтобы предупредить частые запуски котла, когда входящее значение неустойчиво и балансирует на пограничном уровне.

Без опции рестарта включение стабилизатора и котла будет всегда требовать ручного режима с участием человека.

Дополнительные особенности

При выборе стабилизатора напряжения для газового котла нужно учесть и другие дополнительные особенности, которые не являются ключевыми, но посодействуют более удобной эксплуатации.

Способ размещения и количество выходных разъемов

Настенные варианты более легки и компакты, занимают минимум места. Напольные чаще используются в промышленных целях для техники большой мощности.

При выборе стабилизатора напряжение, стоит учесть количество выходных разъемов. Хотя основной потребитель — это газовый котел, но если существует необходимость в защите и других электронных приборов в доме от низкого напряжения или скачков, то стоит выбрать стабилизатор с запасом по мощности и несколькими розетками (3-4), что позволит подключать в него и другую бытовую технику.

Индикация

Стабилизатор для газового котла может показывать текущее напряжение в вольтах на входе в прибор и на выходе из него:

• Стабилизаторы с LED-дисплеем. Яркие цифры хорошо видны в дневное и ночное время, позволяют мгновенно оценить ситуацию одним взглядом. Это самый практичный и современный вариант.
• Стрелочными датчики вольтметра. Это аналоговое устаревшее решение. У такого исполнения нет подсветки и в темноте необходимо использовать фонарик. Но точность показаний остается высокая и помогает следить за напряжением.
• Диодная индикация. В этом случае пользователи не знают количество поступающих вольт и уровень их корректировки, а лишь видят по зеленому индикатору, что напряжение нормальное, по желтому, что происходит стабилизация (значит сейчас оно понижено или завышено). Когда загорается красный диод, это свидетельствует о срабатывании защиты. Применяется на бюджетных товарах, мало информативно, но вполне приемлемо.

Рабочая температура

Установка стабилизатора напряжения для газового котла подразумевается внутри здания, поэтому о диапазоне рабочих температур мало кто беспокоится. Но если монтаж планируется в котельной, являющейся отдельной пристройкой, то следует убедиться, что прибор выдержит снижение температуры до +5 градусов и сможет корректно работать. Крепить его слишком близко к котлу тоже не рекомендуется и важно позаботиться, чтобы вокруг его корпуса мог свободно циркулировать воздух.

Как подключить стабилизатор

Перед установкой ознакомьтесь с инструкцией и технической документацией устройства:

• Аппарат располагается в сухом помещении с указанной в паспорте температурой.
• Блок ставится вдали от горючих веществ.
• Нельзя размещать прибор в закрытых шкафах, тумбах. Важно обеспечить нормальную циркуляцию воздуха.
• Подключение к котлу проводится через розетку с заземлением.

Смотрите схему ниже:

Чаще всего защитное устройство ломается при длительной работе с низким напряжением (170 В). При подключении соблюдайте рабочее напряжение на входе.

Почему при работе слышатся щелчки

На это есть несколько причин:

• Щелчки слышны при неправильном подборе мощности. Когда значения энергии выходят за допустимые пределы, стабилизатор отключается. При этом слышится щелчок. Выход — подобрать подходящий прибор.
• Плохая пайка контактов. Чаще встречается в недорогих версиях. В процессе использования в месте пайки возникает трещина, что является причиной посторонних звуков.
• Механический тип оборудования. Во время переключения режима возникают щелчки.

Видео

В сюжете — Зачем покупать стабилизатор напряжения для газового котла

В сюжете — Сравним пять стабилизаторов напряжения, которые часто используются для газовых котлов

В сюжете — Подбираем стабилизатор для котла отопления

Заключение

Надеемся, что после прочтения данного материал у вас не осталось вопросов нужен ли вашему газовому котлу стабилизатор напряжения или нет. Однозначно нужен. Единожды потратив сравнительно небольшую сумму на то, чтобы купить стабилизатор, вы на многие годы защитите свой отопительный котел от некачественных электросетей и сэкономите кучу средств на ремонте дорогостоящей электроники.

В продолжение темы посмотрите также наш обзор Почему тухнет газовый котел — причины и следствия

Источник

https://santekhnik-moskva.blogspot.com/2021/09/Stabilizator-napryazheniya-dlya-gazovogo-kotla.html

Выбор регулятора напряжения для газового котла отопления

При монтаже системы отопления обязательно устанавливается регулятор напряжения для газового котла (ГЦ). Предупреждает о повреждении электронной платы в случае непредвиденных проблем в электрической сети. Чтобы правильно выбрать это устройство, нужно понимать не только характеристики, но и принципы работы. Вы согласны?

Все о видах стабилизаторов, их устройстве и действии вы узнаете, прочитав предложенную нами статью.Мы указали на ориентиры, необходимые для правильного выбора, перечислили ведущих производителей в сегменте. Принимая во внимание наши советы, вы правильно оборудуете газовый котел необходимым для работы устройством.

Содержание статьи:

• Актуальность параметров напряжения на котлах
• Принцип работы стабилизаторов
• Типы бытовых моделей
  • Сервопривод или электромеханический
  • Тиристор или симистор
  • Электронный или релейный
• Стабилизаторы двойного преобразования
• Критерии выбора при покупке устройства
  • Максимальная мощность нагрузки
  • Скорость стабилизации напряжения
  • Диапазон рабочего напряжения
  • Температура окружающей среды
  • Другие некритические параметры
• Производители стабилизаторов напряжения
• Лучшие модели газовых котлов
• Выводы и полезное видео по теме

Актуальность параметров напряжения на котлах

Даже недорогой газовый котел имеет 15-25 датчиков, информация о которых круглосуточно обрабатывается встроенной электронной картой. От ее работы зависит и обогрев дома, и безопасность жильцов в случае выхода из строя отдельных элементов оборудования.

Стоимость новой оригинальной электронной платы для газового котла составляет около 40-50% от ее стоимости, поэтому за сохранностью этого элемента следует следить с особым вниманием. Для нормальной работы платы газового оборудования сервисные центры настоятельно рекомендуют использовать стабилизатор напряжения.

Подвесные регуляторы напряжения не рекомендуется вешать под котлом, так как при прорыве труб вода может сломать электрооборудование.

Без стабилизатора бесплатного гарантийного обслуживания не будет. Особенно это актуально для загородных домов, где напряжение может падать по вечерам до 170-180 В или кратковременно превышать 250 В при обрыве проводов.

Кроме электронной платы, из-за изменения параметров электросети может сгореть и водяной насос, замена которого тоже будет стоить недешево. Поэтому лучше приобрести ЦО сразу при покупке газового котла, чтобы избежать проблем в будущем.

Принцип работы стабилизаторов

Принципиальное внутреннее устройство регулятора напряжения одинаково во всех его типах.

Под корпусом обычно прячутся следующие компоненты:

1. Автотрансформатор с несколькими обмотками, отвечающий за согласование выходного напряжения с заданными параметрами.
2. Устройство управления, обнаруживающее изменения входного напряжения.
3. Автоматические выключатели. Они отключают стабилизатор при выходе параметров питания за пределы рабочего диапазона.
4. Автоматика управления, изменяющая путь тока по обмоткам трансформатора в зависимости от разности входного и выходного напряжений.

Дополнительно СН может комплектоваться аккумуляторными батареями, позволяющими питать подключенные устройства после пропадания напряжения питания.

На релейных стабилизаторах при напряжении 10% напряжение колеблется в районе 220 В, отклоняясь на 10-15 В либо в меньшую, либо в большую сторону от целевого уровня

Принцип работы стабилизатора прост. При отклонении входного напряжения от нормы автоматика меняет путь тока через обмотки трансформатора так, чтобы на выходе выдавалось постоянное напряжение 220 В. Технически эффект стабилизации достигается несколькими способами, в зависимости от типа устройства.

Типы бытовых моделей

Не все типы ЦО рекомендуются для бытовых газовых котлов. Некоторые категории этих устройств предназначены для промышленных целей и их использование в домашних условиях нецелесообразно.

Поэтому далее будут рассматриваться только виды стабилизаторов, подходящие для обустройства загородного дома.Предлагаем ознакомиться с моделями, которые подходят для отопления и продаются в большинстве специализированного оборудования.

Сервопривод или электромеханический

Принцип работы стабилизаторов напряжения для сервоприводных котлов отопления заключается в перемещении токосъемника по обмоткам трансформатора с помощью электропривода. Движение контролируется автоматикой.

Электромеханические регуляторы напряжения нежелательно устанавливать вблизи котлов с открытой газовой камерой, т. к. искра внутри устройства может привести к взрыву при утечке газа

Регулирование напряжения стабилизатором достигается изменением числа витков вторичной обмотки автотрансформатора, которые участвуют в передаче.Этот принцип позволяет устройству увеличивать или уменьшать выходное напряжение сети в зависимости от его входного значения.

Преимущества сервопривода CH:

1. Устойчивость к перегрузке.
2. Точность и плавность установки значений выходного напряжения 3-5%.
3. Долгий срок службы при регулярном обслуживании.

Минусы электромеханических устройств:

1. Чувствительность к отрицательным температурам, при которых нарушается работа устройства.
2. При активной эксплуатации щетка коллектора требует замены каждые 3-4 года.
3. Низкая скорость изменения напряжения — 10-40 В/сек.
4. Шумовой сервопривод.
5. Появление искр при движении токоприемника, что исключает установку СН в помещениях с высокой вероятностью утечки газа.

Стоимость сервоприводов в 3 раза дороже релейных и в 2 раза дешевле тиристорных. Включать такие СН в одну ветку с холодильником не рекомендуется, т.к. постоянные перепады напряжения при включении компрессора быстро приведут к стиранию щетки коллектора.

Тиристор или симистор

СН с тиристорами наиболее предпочтительны для газовых котлов. Принцип их действия заключается в формировании набора электрических выводов из вторичной обмотки трансформатора.

Тиристорные регуляторы напряжения с нагрузками могут нагреваться, поэтому их следует устанавливать так, чтобы не загораживать вентиляционные отверстия

Схема работы электронных ЦЗ чем-то похожа на сервоприводные модели. Только вот за регулирование числа витков на вторичной обмотке отвечает неэлектрический привод.токосъемные, так и отдельные выходы, включение которых регулируется тиристорными устройствами и процессором.

При падении напряжения отключаются выводы одних тиристоров и включаются выводы других, что обеспечивает охват большего числа витков обмотки.

Количество электрических выводов от трансформатора напрямую влияет на плавность и точность регулирования напряжения. Их количество может достигать 20-25 штук. Иногда используются двухуровневые стабилизаторы, обеспечивающие еще большую точность выходного напряжения.

Переключение тиристоров управляется процессором, который непрерывно анализирует входное и выходное напряжения. И если одно звено цепи оборвется, его заменит следующее.

Описанный принцип работы тиристора СН обуславливает ряд преимуществ такого оборудования:

1. Срок службы 10-15 лет.
2. Высокая скорость отклика — 10-20 мс.
3. Точность установки выходного напряжения от 1-3%.
4. Эксплуатационная устойчивость к частым изменениям напряжения.
5. Возможность работы при минусовых температурах.
6. Устойчивость к электрическим помехам.
7. Бесшумность за счет отсутствия движущихся частей.
8. Сохранность платы котла даже при коротком замыкании обмотки в трансформаторе.
9. Гладкая синусоида при переключении.

Тиристор SN Недостатки:

1. Высокая цена. Стоимость тиристорных стабилизаторов в 2-3 раза выше сервоприводов, и в 6-8 раз выше релейных.
2. Возможность перегорания дорогой платы управления или выхода из строя одного из тиристоров при перегрузке.
3. Необходимость активного охлаждения при высоких нагрузках.

Большинство тиристорных СН имеют мощность 5 кВт и предназначены для регулирования напряжения во всем доме или квартире. Но около 10% моделей имеют рабочую мощность до 1,5 кВт, что достаточно для подключения практически любого бытового котла отопления.

Электронный или релейный

Реле типа СН являются самыми дешевыми устройствами для регулирования напряжения.Их рабочим «ядром» являются от 4 до 20 катушек индуктивности с разными обмотками.

В зависимости от разницы напряжения между входом и выходом устройства автоматика подключает те или иные элементы. В результате происходит грубая ступенчатая настройка выходных параметров энергосистемы.

Внутреннее устройство реле SN. Недорогие модели релейных регуляторов напряжения имеют всего 4 управляющих реле. В случае поломки эти элементы легко заменяются новыми.

Регулировка переключения между катушками происходит с помощью реле, которые издают характерные щелчки.

Преимущества реле CH:

1. Компактный и легкий.
2. Низкая цена.
3. Скорость ответа находится в пределах 0,1 секунды.
4. Оперативная устойчивость к частым срабатываниям сигнализации.

Недостатки релейных устройств:

1. Мигает при переключении катушек.
2. Отсутствие синхронизации синусоиды.
3. Громкий щелчок при срабатывании реле.
4. Низкая точность настройки для большинства моделей 5-8%.

Дешёвые реле вряд ли порекомендуют в газовой котельной. Но при отсутствии денег на более продвинутые модели подойдет и этот тип оборудования.

Стабилизаторы двойного преобразования

Данный тип КВ представляет собой симбиоз с источником бесперебойного питания. Схема его работы представляет собой двухступенчатое преобразование поступающей электроэнергии.

Стабилизаторы с двойным преобразованием мощности тяжелые и тяжелые из-за прилагаемой свинцово-кислотной батареи

Сначала на аккумулятор подается выровненный постоянный ток с пониженным напряжением. Затем с клемм той же батареи снимают электричество, повышают напряжение до 220В, инвертируют ток в переменный, а преобразованную энергию подают на выходы стабилизатора.

Такая схема даже при минимальной емкости аккумулятора обеспечивает полную автономность параметров выходного напряжения.

Преимущества CH с двойным преобразованием:

1. Независимость параметров выходного напряжения от домашней сети.
2. Полная защита котла от резких скачков напряжения, коротких замыканий.
3. Отсутствие коммутационных элементов и задержек.
4. Всегда правильная синусоида.
5. Иммунитет
6. Срок работы более 10 лет.
7. Возможность автономной работы газового котла без внешнего электричества.

Недостатки регуляторов напряжения с двойным преобразованием:

1. Высокая цена. Цена приборов мощностью 1 кВт начинается от 200 долларов.
2. Низкий КПД (90%) из-за охлаждающего вентилятора.

Двойные стабилизаторы преобразования мощности отлично подходят для оборудования в оборудованной котельной частного дома. Но их цена может достигать половины стоимости системы отопления. Поэтому окончательный выбор регулятора напряжения для газового котла зачастую зависит от количества выделяемых на него денег.

Критерии выбора при покупке устройства

Не каждый котел можно подключить к дешевому регулятору напряжения. При выборе регулятора напряжения необходимо учитывать параметры подключаемого оборудования, так как иногда оно может даже не включиться из-за срабатывания встроенных защитных предохранителей.

Все важные технические параметры стабилизатора будут рассмотрены ниже.

Максимальная мощность нагрузки

В инструкции к СН обычно указывают производительность оборудования в Вольт-Амперах (ВА).Этот показатель часто путают с ваттами. Показатель на приборе в 500 ВА не означает, что этот стабилизатор может нормально обеспечить работу оборудования мощностью 0,5 кВт.

Дорогие тепловые насосы часто имеют электронную схему, снижающую пусковые токи. Однако определение наличия такой функции в оборудовании, встроенном в котел

Бытовые котлы в квартирах обычно потребляют в рабочем режиме до 150 Вт.

Но в момент их включения запускаются два процесса, резко увеличивающие ток:

• зарядные конденсаторы электронной платы;
• запуск электродвигателя насоса отопления.

В результате этих двух явлений нагрузка на стабилизатор возрастает в 3-5 раз до 450-750ВА в течение первых 0,1-0,4 сек. Возникающие пусковые токи могут быть восприняты как короткое замыкание, в результате которого устройство будет отключено из-за срабатывания защиты.

Недорогие КВ обычно не имеют регулировочных устройств. Их автоматика изначально была запрограммирована на стабилизацию напряжения на уровне 220В

Лучшим вариантом ЦО для газового котла будет модель, полная мощность которой в ВА будет в 5 раз больше рабочей потребности котла.

При несоблюдении данной рекомендации ситуация может развиваться двояко:

1. Котел не включается и вам придется поменять стабилизатор на более мощный.
2. СН будет регулярно работать в режиме перегрузки, что приведет к его аварийному выходу из строя.

Поэтому покупать регулятор напряжения для системы отопления следует с запасом по мощности в 3-5 раз. С учетом потребляемой мощности большинства котлов это не будет затратным капиталовложением, но избавит от многих проблем.

Скорость стабилизации напряжения

В стабилизаторах выравнивание напряжения происходит не сразу. Главное, чтобы время задержки не сказалось негативно на работе котла, ведь кратковременный импульс величиной 260-270В уже может привести к перегоранию электроники.

При установке нового газового котла лучше всего купить тиристорный регулятор напряжения, который обеспечит максимальную защиту и точную настройку выходных параметров

Серводвигатели ВЧ (10-40 В/с) имеют наименьшее быстродействие, поэтому не могут гарантировать защиту электронной платы от критических перепадов напряжения.

Релейные стабилизаторы

быстрее и выравнивают напряжение за 0,1-0,2 секунды. Этого времени достаточно, чтобы защитить котел от проблем.

Тиристорные СН обеспечивают скорость коррекции напряжения 10-20 мс. Электроника даже не заметит такого прерывания. Именно поэтому стабилизаторы являются лучшими.

Диапазон рабочего напряжения

Большинство даже бюджетных стабилизаторов имеют рабочий диапазон от 140-160 до 250-260 вольт. Если напряжение в сети еще ниже, то это повод обратиться в организацию, обслуживающую электросеть.При выходе входных параметров за пределы заданных диапазонов срабатывает защита, и СН просто отключается.

На обратной стороне СН обычно указываются важные технические характеристики, в том числе диапазон рабочего напряжения. При выходе за его пределы устройство выключается

Вечером напряжение в частном секторе может упасть до 170-180 В, поэтому покупать стабилизаторы для систем отопления загородных домов с рабочими параметрами ниже не рекомендуется.

Температура окружающей среды

Стабилизаторы сервопривода

выдерживают очень низкие температуры.Это связано с обледенением обмоток трансформатора, по которым движется токосъемник. В результате под нагрузкой могут возникать сильные токи, которые могут расплавить медный провод и вызвать короткое замыкание.

Отрицательные температуры отрицательно сказываются на работе регуляторов напряжения из-за регулярного осаждения водяного конденсата на металлических внутренних элементах.

При установке ЦЗ на морозе обязательно узнайте в инструкции температурный диапазон, при котором может эксплуатироваться оборудование. Некоторые стабилизаторы даже имеют утепленный или водонепроницаемый корпус.

Другие некритические параметры

При покупке стабилизатора напряжения желательно учитывать другие некритичные характеристики оборудования:

• точность стабилизации напряжения:
• возможность крепления СН на стену;
• наличие заземления;
• количество встроенных систем защиты.

Даже самая плохая точность стабилизации напряжения 10% не помешает стабильной работе газового котла.Кроме того, его электронные карты имеют собственные маломощные ВЧ.

Для остального оборудования показателей в 200 или 240 В достаточно для стабильной работы. Но оптимальное значение все же 220 В с минимальными отклонениями.

Заземление должно быть выполнено на металлических корпусах стабилизаторов. Это защитит оборудование и защитит человека от поражения электрическим током в случае поломки прибора.

Прибор всегда можно установить на стену, соорудив небольшую полочку, но специализированные крепления подойдут лучше. Поэтому при необходимости настенного размещения ЦО лучше приобрести для этого соответствующие модели.

Помимо защиты от скачков напряжения, подключаемое оборудование должно быть защищено от опасностей самого стабилизатора.

Следовательно, СН должны иметь механизмы защиты от таких факторов:

• перегрев;
• перегрузка;
• отклонение выходного напряжения за пределы допустимых значений;
• короткое замыкание.

Чем больше защиты обеспечивает конструкция, тем меньше вероятность повреждения подключенного оборудования.Последней заслуживающей внимания характеристикой является цена устройства, но этот параметр зависит от многих факторов.

Производители стабилизаторов напряжения

Всего несколько производителей выпускают стабилизаторы напряжения всех типов сразу. Большинство компаний сосредотачиваются на производстве продуктов для определенной ниши. Отечественные производители в последние годы наладили выпуск собственных СН лучше зарубежных аналогов.

Желательно, чтобы регуляторы напряжения имели не только световую индикацию перегрузки, но и оповещали пользователя звуковым сигналом.

Итак, лучшие производители бытовых реле СН это:

• Ресанта;
• Лидер;
• Люксеон;
• Энергия;
• Свен.

Хорошие электромеханические устройства производят:

• ЛогикПауэр;
• Люксеон;
• РУЦЕЛФ;
• Ресанта;
• Солби.

Производство тиристорных стабилизаторов занимается в компании:

• Вольтер;
• Люксеон;
• Лидер;
• Спокойствие;
• Прогресс.

Существуют десятки других производителей регуляторов напряжения, которые также заслуживают внимания. Их продукцию также можно приобрести в магазине, если в нем нет подходящих моделей вышеуказанных фирм.

Лучшие модели газовых котлов

Выбор стабилизатора для котла отопления во многом определяется параметрами местной электросети и мощностью подключаемого оборудования. Но можно составить «портрет» приличной ЦО для систем отопления квартир и небольших домов.

Выглядит так:

1. Суммарная мощность не менее 1000 ВА.
2. Встроенная защита от перегрева, случайного короткого замыкания, перегрузки.
3. Правильный выходной синусоидальный сигнал.
4. Нижний порог рабочего напряжения выше нормативного значения в местной электросети.
5. Автозапуск с задержкой после срабатывания защиты.
6. Наличие клемм заземления.
7. Скорость регулировки напряжения не более 20 мс, точность настройки 2-3%.
8. Возможность работы на морозе и крепление на стену.

Также желательно предложение о низкой стоимости, но с описанными выше параметрами это невозможно.

Тиристорные стабилизаторы

можно брать с запасом мощности и в дополнение к ним подключать маломощные электронные гаджеты для штатной зарядки.

Далее будут представлены самые популярные модели СН в трех категориях: реле, сервопривод и тиристор. При составлении списка будет учитываться рассматриваемый идеальный «портрет» стабилизатора.

Лучшая эстафета Серийный номер:

1. LogicPower LPT-1000RV;
2. Люксеон ЛДР-1000;
3. Powercom TCA-1200;
4. СВЕН Нео Р1000;
5. БАСТИОН Теплоком ST1300.

Верхние сервостабилизаторы:

1. Ресанта АЧ2000/1-ЭМ;
2. Сервопривод Luxeon LDS1500;
3. РУЦЕЛФ SDW-1000;
4. Энергия ЧБТ-1000/1;
5. Элитек АСН 1500Е.

Лучшие тиристорные приборы:

1. Штиль R 1200SPT;
2. Люксеон ЭДР-2000;
3. Прогресс 1000Т;
4. Лидер ПС 1200W-30;
5. Аваттом СНОПТ-1.0.

Данные модели предназначены для безотказной работы котлов с максимальной потребляемой мощностью 200 Вт.

Они далеки от идеала, но являются лучшими в своем классе. Эти СН надежны, а в случае поломки их производители предоставляют гарантийное обслуживание.

Выводы и полезное видео по теме

Представленные видеоролики помогут определиться с выбором хорошего ЦО для газового котла.

Видео №1. Выбор регулятора напряжения для котельного оборудования — полезные советы:

Видео №2.Работа и внутреннее устройство стабилизатора:

Видео №3. Тестирование пяти разных стабилизаторов напряжения:

Для покупателей стабилизаторов напряжения основным критерием выбора является стоимость устройства. Но за одну цену можно приобрести и СН, который вообще не подходит для газового котла, и устройство, которое годами будет надежно защищать подключенное оборудование.

Чтобы не жалеть о потраченных деньгах, при покупке стабилизатора всегда нужно учитывать все вышеописанные параметры оборудования.

Пожалуйста, пишите комментарии в блоке ниже. Расскажите о том, как вы выбирали стабилизатор для собственного газового котла. Делитесь полезной информацией, которая будет полезна посетителям сайта, задавайте вопросы, размещайте фотографии по теме статьи.

Найдите подходящий преобразователь напряжения в нашем Руководстве по покупке

Что такое преобразователь напряжения?

Преобразователь напряжения (также известный как преобразователь мощности или трансформатор напряжения) — это устройство преобразования электроэнергии, которое используется для изменения выходной электрической мощности источника питания.Чаще всего эти преобразователи используются для изменения напряжения с 220 вольт до 110 вольт или со 110 вольт до 220 вольт. Если электронное устройство, электроприбор или электроинструмент рассчитаны на конкретное напряжение, которого нет в наличии, единственным способом использования устройства является повышение или понижение мощности до нужного уровня. Потребность в преобразователе напряжения часто возникает у людей, которые выезжают за границу или отдыхают за границей и привозят с собой электронику.

Видео выше содержит полезную и подробную информацию о различиях напряжения в разных странах, а также о различных типах преобразователей. Пожалуйста, посмотрите видео, а затем прочтите информацию ниже, чтобы получить полное представление о том, как работает преобразователь напряжения, о различных типах преобразователей и о том, как выбрать подходящий преобразователь для ваших конкретных нужд.

Понижающий и повышающий преобразователи напряжения:

Понижающие преобразователи напряжения

используются для понижения напряжения в странах, где используется напряжение 220, 230 или 240 вольт. Они снижают напряжение до 110 вольт, поэтому вы можете использовать электронику и бытовую технику на 110 вольт.

Повышающие преобразователи напряжения позволяют пользователю повышать напряжение со 100 до 220 вольт. Кроме того, все повышающие преобразователи, которые мы предлагаем, также работают в режиме понижения, то есть их можно использовать в обоих случаях — для повышения напряжения со 110 вольт до 220 вольт, а также для понижения напряжения с 220 вольт до 110 вольт. Этот тип преобразователя широко известен как повышающий/понижающий или двунаправленный преобразователь.

Мы предлагаем полную линейку повышающих и понижающих преобразователей мощностью до 25 000 Вт.
Щелкните здесь, чтобы просмотреть наш выбор преобразователей напряжения .

Какой тип и размер преобразователя напряжения вам нужен?

Если вы планируете использовать электронику или бытовую технику, приобретенную в стране с напряжением 110 вольт, и использовать их в стране с напряжением 220 вольт, вам потребуется «понижающий» преобразователь. Если вы планируете использовать электронику или бытовые приборы, купленные в стране с напряжением 220 вольт, и использовать их в стране с напряжением 110 вольт, вам понадобится повышающий преобразователь. Чтобы определить, какой преобразователь лучше всего подходит для вас: повышающий или понижающий преобразователь, используйте в качестве справочной информации нашу карту глобального руководства по напряжению .Это поможет вам определить правильное напряжение, используемое в районе (районах), куда вы отправитесь. Далее см. нашу сравнительную таблицу преобразователей напряжения для получения дополнительной информации о различных типах преобразователей и предлагаемых ими функциях.

Размер преобразователя напряжения определяется мощностью. Следовательно, размер, который вам понадобится, зависит от того, какие устройства вы будете питать, и от количества потребляемых ими ватт. Мы рекомендуем использовать преобразователь/трансформатор напряжения, мощность которого в 2-3 раза выше, чем у вашего прибора.Для некоторых бытовых приборов, таких как электроинструменты, двигатели, лазерные принтеры и телевизоры, требуется преобразователь, в 2-3 раза превышающий номинальную мощность устройства, поскольку при включении им требуется скачок мощности. Эта дополнительная мощность является предупредительной мерой, гарантирующей, что ваше оборудование будет функционировать должным образом, а преобразователь напряжения не будет поврежден. Имейте в виду, что трансформатор с более высокой мощностью никогда не повредит вашему прибору, однако, если вы купите недостаточно мощный трансформатор, он не будет работать.



Как определить мощность вашего устройства и выбрать правильный преобразователь напряжения

Чтобы определить правильную модель преобразователя напряжения или сверхмощного трансформатора, вам нужно сначала определить мощность электронных устройств или приборов, которые вы планируете взять с собой. Вы можете найти эту информацию на этикетке производителя, расположенной на задней или нижней части устройства или устройства, или в разделе технических характеристик руководства пользователя устройства.



ВАЖНОЕ ПРИМЕЧАНИЕ: Вт на вашем приборе может обозначаться аббревиатурой W. Однако, если вы не можете найти ватты или Вт на этикетке вашего устройства, вы можете найти амперы, также известные как сила тока или А. Это можно преобразовать в ватты, чтобы выбрать правильный преобразователь.



Если отображается только номинальная сила тока, умножьте входное напряжение на номинальную силу тока, чтобы найти номинальную мощность. В качестве руководства используйте следующий пример:   Вольт x Ампер = Ватт   или   110 В x 1.5 А = 165 Вт



Что такое стабилизатор напряжения и нужен ли он мне?

В некоторых странах напряжение источника питания может колебаться вверх и вниз, намного больше, чем несколько вольт. Их называют «затемнениями», и они очень распространены в некоторых районах. Отключение происходит, когда обычное напряжение падает намного ниже нормы, в результате чего свет почти тускнеет. Для электроники и техники это хуже, чем если бы полностью пропало напряжение. Много раз, когда происходит отключение, это состояние низкого напряжения возвращается к норме с внезапным скачком мощности (ватт), настолько сильным, что это может повредить электронику и приборы.

Чтобы помочь вам защитить ценную электронику от внезапных скачков напряжения, мы предлагаем высококачественные преобразователи со встроенными стабилизаторами напряжения. Наши трансформаторы напряжения типов 4 и 5 поддерживают стабильное выходное напряжение независимо от того, насколько сильно изменяется входное напряжение. Если условия вызывают резкие колебания напряжения, преобразователь просто отключится, предотвратив повреждение вашего оборудования.



Что такое Герц — 50 Гц против 60 Гц?

Гц — это аббревиатура от Герц или циклов.Один цикл в секунду равен одной герц или 1 Гц. Североамериканское электричество напряжением 110-120 вольт вырабатывается при частоте 60 Гц (60 циклов в секунду) переменного тока. Большая часть зарубежной электроэнергии напряжением 220-240 вольт вырабатывается при частоте 50 Гц (50 циклов в секунду) переменного тока. Эта разница в циклах приведет к тому, что аналоговые часы и схемы синхронизации, использующие переменный ток в качестве базы синхронизации, будут отображать неправильное время. Однако большинство современного электронного оборудования, включая зарядные устройства для сотовых телефонов, компьютеры, принтеры, стереосистемы, магнитофоны и проигрыватели компакт-дисков, видеомагнитофоны/DVD-проигрыватели, ЭЛТ, плазменные или ЖК-телевизоры и мониторы и т. не будет зависеть от разницы в циклах.

110 вольт против 120 вольт или 220 вольт против 230 вольт против 240 вольт?

Номинальные характеристики преобразователя напряжения обычно находятся в диапазоне напряжений. Приборы, рассчитанные на 110 или 120 вольт, обычно могут работать от 100 до 127 вольт. Точно так же приборы на 220 или 230 вольт обычно могут работать от напряжения от 220 до 240 вольт. Таким образом, любой качественный понижающий преобразователь напряжения позволит любому прибору на 110 вольт работать в странах с напряжением 220, 230 или даже 240 вольт.Это также относится к качественному повышающему преобразователю напряжения, который позволяет использовать любой прибор на 220 вольт в любой стране с напряжением 110 или 120 вольт.



Что такое адаптер внешней розетки?

Штепсельный адаптер — это не преобразователь, а простой адаптер, который позволяет вилке ваших электронных устройств или приборов подключаться к электрической розетке/розетке. Существует довольно много различных стилей розеток и вилок, которые часто различаются в зависимости от страны, и они будут принимать только электронику и бытовую технику с родной вилкой.Вилки-переходники также иногда необходимы для преобразователей напряжения в зависимости от типа вилки и в зависимости от того, поставлялись ли они с какими-либо адаптерами.

Изделия с двойным или международным напряжением могут работать как от 110 вольт, так и от 220 вольт. Для этих продуктов не требуется преобразователь напряжения, но для использования за рубежом все же требуется штепсельный адаптер. Если вы часто путешествуете за границу или путешествуете по разным странам, лучше всего приобрести набор адаптеров для вилок иностранного производства , предлагающий различные адаптеры для всех типов розеток.





Глобальная карта-справочник по напряжению

Сведения о напряжении по странам

Для более подробной разбивки точных стандартов напряжения по странам используйте таблицу ниже.



СТРАНА НАПРЯЖЕНИЕ ЧАСТОТА Афганистан 220 В 50 Гц Албания 230 В 50 Гц Алжир 230 В 50 Гц Американское Самоа 120 В 60 Гц Андорра 230 В 50 Гц Ангола 220 В 50 Гц Ангилья 110 В 60 Гц Антигуа 230 В 60 Гц Аргентина 220 В 50 Гц Армения 230 В 50 Гц Аруба 127 В 60 Гц Австралия 230 В 50 Гц Австрия 230 В 50 Гц Азербайджан 220 В 50 Гц Азорские острова 230 В 50 Гц Багамы 120 В 60 Гц Бахрейн 230 В 50 Гц Балеарские острова 230 В 50 Гц Бангладеш 220 В 50 Гц Барбадос 115 В 50 Гц Беларусь 230 В 50 Гц Бельгия 230 В 50 Гц Белиз 110/220 В 60 Гц Бенин 220 В 50 Гц Бермуды 120 В 60 Гц Бутан 230 В 50 Гц Боливия 230 В 50 Гц Босния 230 В 50 Гц Ботсвана 230 В 50 Гц Бразилия 110/220 В* 60 Гц Бруней 240 В 50 Гц Болгария 230 В 50 Гц Буркина-Фасо 220 В 50 Гц Бурунди 220 В 50 Гц Камбоджа 230 В 50 Гц Камерун 220 В 50 Гц Канада 120 В 60 Гц Канарские острова 230 В 50 Гц Кабо-Верде 230 В 50 Гц Каймановы острова 120 В 60 Гц Центральноафриканская Республика 220 В 50 Гц Чад 220 В 50 Гц Нормандские острова (Гернси и Джерси) 230 В 50 Гц Чили 220 В 50 Гц Китай, Народная Республика 220 В 50 Гц Колумбия 110 В 60 Гц Коморские острова 220 В 50 Гц Конго, Народная Республикаиз 230 В 50 Гц Демократическая Республика Конго. Республика (ранее Заир) 220 В 50 Гц Острова Кука 240 В 50 Гц Коста-Рика 120 В 60 Гц Кот-д’Ивуар (Берег Слоновой Кости) 220 В 50 Гц Хорватия 230 В 50 Гц Куба 110/220 В 60 Гц Кипр 230 В 50 Гц Чехия 230 В 50 Гц Дания 230 В 50 Гц Джибути 220 В 50 Гц Доминика 230 В 50 Гц Доминиканская Республика 110 В 60 Гц Восточный Тимор 220 В 50 Гц Эквадор 110 В 60 Гц Египет 220 В 50 Гц Сальвадор 115 В 60 Гц Экваториальная Гвинея 220 В 50 Гц Эритрея 230 В 50 Гц Эстония 230 В 50 Гц Эфиопия 220 В 50 Гц Фарерские острова 230 В 50 Гц Фолклендские острова 240 В 50 Гц Фиджи 240 В 50 Гц Финляндия 230 В 50 Гц Франция 230 В 50 Гц Французская Гайана 220 В 50 Гц Газа 230 В 50 Гц Габон 220 В 50 Гц Гамбия 230 В 50 Гц Германия 230 В 50 Гц Гана 230 В 50 Гц Гибралтар 230 В 50 Гц Греция 230 В 50 Гц Гренландия 230 В 50 Гц Гренада (Наветренные острова) 230 В 50 Гц Гваделупа 230 В 50 Гц Гуам 110 В 60 Гц Гватемала 120 В 60 Гц Гвинея 220 В 50 Гц Гвинея-Бисау 220 В 50 Гц Гайана 240 В 60 Гц Гаити 110 В 60 Гц Гондурас 110 В 60 Гц Гонконг 220 В 50 Гц Венгрия 230 В 50 Гц Исландия 230 В 50 Гц Индия 240 В 50 Гц Индонезия 230 В 50 Гц Иран 230 В 50 Гц Ирак 230 В 50 Гц Ирландия (Eire) 230 В 50 Гц Остров Мэн 230 В 50 Гц Израиль 230 В 50 Гц Италия 230 В 50 Гц Ямайка 110 В 50 Гц Япония 100 В 50/60 Гц** Иордания 230 В 50 Гц Кения 240 В 50 Гц Казахстан 220 В 50 Гц

СТРАНА НАПРЯЖЕНИЕ ЧАСТОТА Кирибати 240 В 50 Гц Южная Корея 220 В 60 Гц Кувейт 240 В 50 Гц Кыргызстан 220 В 50 Гц Лаос 230 В 50 Гц Латвия 230 В 50 Гц Ливан 230 В 50 Гц Лесото 220 В 50 Гц Либерия 120 В 60 Гц Ливия 127/230 В 50 Гц Литва 230 В 50 Гц Лихтенштейн 230 В 50 Гц Люксембург 230 В 50 Гц Макао 220 В 50 Гц Македония 230 В 50 Гц Мадагаскар 127/220 В 50 Гц Мадейра 230 В 50 Гц Малави 230 В 50 Гц Малайзия 240 В 50 Гц Мальдивы 230 В 50 Гц Мали 220 В 50 Гц Мальта 230 В 50 Гц Мартиника 220 В 50 Гц Мавритания 220 В 50 Гц Маврикий 230 В 50 Гц Мексика 127 В 60 Гц Микронезия, Федеральные Штаты 120 В 60 Гц Молдова 230 В 50 Гц Монако 230 В 50 Гц Монголия 230 В 50 Гц Монтсеррат (Подветренные острова) 230 В 60 Гц Марокко 220 В 50 Гц Мозамбик 220 В 50 Гц Мьянма (бывшая Бирма) 230 В 50 Гц Намибия 220 В 50 Гц Науру 240 В 50 Гц Непал 230 В 50 Гц Нидерланды 230 В 50 Гц Нидерландские Антильские острова 127/220 В 50 Гц Новая Каледония 220 В 50 Гц Новая Зеландия 230 В 50 Гц Никарагуа 120 В 60 Гц Нигер 220 В 50 Гц Нигерия 240 В 50 Гц Норвегия 230 В 50 Гц Окинава 100 В 60 Гц Оман 240 В 50 Гц Пакистан 230 В 50 Гц Атолл Пальмира 120 В 60 Гц Панама 110 В 60 Гц Папуа-Новая Гвинея 240 В 50 Гц Парагвай 220 В 50 Гц Перу 220 В 60 Гц Филиппины 220 В 60 Гц Польша 230 В 50 Гц Португалия 230 В 50 Гц Пуэрто-Рико 120 В 60 Гц Катар 240 В 50 Гц Остров Реюньон 230 В 50 Гц Румыния 230 В 50 Гц Российская Федерация 230 В 50 Гц Руанда 230 В 50 Гц ул. Китс и Невис (Подветренные острова) 230 В 60 Гц Сент-Люсия (Наветренные острова) 240 В 50 Гц Сент-Винсент (Наветренные острова) 230 В 50 Гц Саудовская Аравия 127/220 В 60 Гц Сенегал 230 В 50 Гц Сербия и Черногория 230 В 50 Гц Сейшелы 240 В 50 Гц Сьерра-Леоне 230 В 50 Гц Сингапур 230 В 50 Гц Словакия 230 В 50 Гц Словения 230 В 50 Гц Сомали 220 В 50 Гц Южная Африка 230 В 50 Гц Испания 230 В 50 Гц Шри-Ланка 230 В 50 Гц Судан 230 В 50 Гц Суринам 127 В 60 Гц Свазиленд 230 В 50 Гц Швеция 230 В 50 Гц Швейцария 230 В 50 Гц Сирия 220 В 50 Гц Таити 110/220 В 60 Гц Таджикистан 220 В 50 Гц Тайвань 110 В 60 Гц Танзания 230 В 50 Гц Таиланд 220 В 50 Гц Того 220 В 50 Гц Тонга 240 В 50 Гц Тринидад и Тобаго 115 В 60 Гц Тунис 230 В 50 Гц Турция 230 В 50 Гц Туркменистан 220 В 50 Гц Уганда 240 В 50 Гц Украина 230 В 50 Гц Объединенные Арабские Эмираты 220 В 50 Гц Соединенное Королевство 230 В 50 Гц Соединенные Штаты Америки 120 В 60 Гц Уругвай 220 В 50 Гц Узбекистан 220 В 50 Гц Венесуэла 120 В 60 Гц Вьетнам 220 В 50 Гц Виргинские острова 110 В 60 Гц Западное Самоа 230 В 50 Гц Йемен, респ. из 230 В 50 Гц Замбия 230 В 50 Гц Зимбабве 220 В 50 Гц

Китай производитель стабилизатора напряжения, солнечная панель, поставщик стабилизатора напряжения

Тип бизнеса:

Производитель/Фабрика

Деловой диапазон:

Электрика и электроника

Сертификация системы управления :

ИСО9001:2015, ИСО14001:2015, ОХСАС18001:2007

Основные рынки:

Европа, Юго-Восточная Азия/Ближний Восток, Африка

Среднее время выполнения заказа:

Время выполнения в пиковый сезон: один месяц
Время выполнения в межсезонье: один месяц

Обслуживание ОЕМ/ОДМ

Образец доступен

Стабилизатор напряжения, регулятор напряжения, производитель / поставщик AVR в Китае, предлагающий микрокомпьютер Ptogramed Control PC-MCR10000va, однофазный светодиодный дисплей, однофазный светодиодный дисплей с управлением симистором, стабилизатор напряжения, стабилизатор напряжения, симистор, стабилизатор напряжения, светодиодный дисплей, защита питания, однофазная и т. д. на.

Правильное напряжение для работы кондиционера | Руководства по дому

Автор: Jack Burton Обновлено 29 декабря 2018 г.

Домашние кондиционеры предлагаются в двух стилях: центральный кондиционер для всего дома, который часто сочетается с системой центрального отопления, и оконные блоки, предназначенные для охлаждения отдельных комнат. Для правильной работы этих двух типов приборов требуется разное электрическое напряжение. Даже небольшой кондиционер может создать нагрузку на домашнюю электрическую систему.

Центральные кондиционеры

Для работы центральных кондиционеров требуется специальная цепь на 220 или 240 вольт. При запуске центрального кондиционера ему может потребоваться до 5000 Вт электроэнергии, что делает его одним из крупнейших потребителей электроэнергии в доме. Холодопроизводительность кондиционера измеряется либо в британских тепловых единицах (БТЕ), либо в «тоннах». Чем больше количество БТЕ или тонн, тем выше мощность охлаждения агрегата. Больший блок также требует больше электроэнергии.Покупка устройства, слишком большого для вашего дома, тратит электроэнергию впустую и приводит к более быстрому износу устройства.

Оконные кондиционеры

Оконные кондиционеры предлагаются в моделях на 110/120 В или 220/240 В, в зависимости от их охлаждающей способности. Блок, предназначенный для охлаждения одной небольшой комнаты, такой как спальня, обычно обеспечивает 15 000 БТЕ и часто работает от стандартной настенной розетки на 110/120 вольт меньшего размера. Из-за большого энергопотребления в цепи не должно быть никаких других устройств, чтобы избежать перегрузки.Для оконного блока размером более 15 000 БТЕ может потребоваться выделенный канал 220/240.

Добавление цепей

Во многих домах нет 220/240-вольтовых цепей в качестве стандартного оборудования в жилых помещениях, и их должен добавлять квалифицированный электрик. По словам Билла Ферреры из Ferrera Electric в Сан-Франциско, это может стоить от 500 до 1500 долларов на дату публикации, в зависимости от типа дома, его местоположения и работы, которую необходимо выполнить. Все оконные кондиционеры имеют необходимую информацию об электрических требованиях на упаковке устройства.Как и в случае с центральным блоком, покупка слишком большого оконного блока является пустой тратой энергии и денег.

Определение размера блока

В спецификациях, перечисленных для отдельных блоков кондиционеров, указан размер площади, которую они охлаждают. Например, блок переменного тока, который охлаждает площадь 120 квадратных футов, будет лучше всего работать в комнатах шириной 10 футов и шириной 12 футов. Сопоставив размер вашей комнаты или дома с техническими характеристиками устройства, вы можете выбрать кондиционер соответствующего размера. Другими факторами, которые вы можете учитывать, являются количество окон и степень изоляции.Если через окна поступает больше тепла, вам понадобится блок большего размера. Плохо изолированный дом позволит прохладному воздуху выходить быстрее, и может потребоваться оконный блок большего размера. Квалифицированный технический специалист может помочь вам определить подходящий центральный блок переменного тока для ваших нужд.

Обслуживание кондиционеров Хиллсборо, Орегон и Форест Гроув, Орегон, Ремонт кондиционеров Тигард, Орегон и Бивертон, Орегон | Техническое обслуживание ОВК Корнелиус, Орегон | Ремонт отопления и обслуживание кондиционеров Алоха, Орегон

Обслуживание кондиционеров Хиллсборо, Орегон и Форест Гроув, Орегон, Ремонт кондиционеров Тигард, Орегон и Бивертон, Орегон | Техническое обслуживание ОВК Корнелиус, Орегон | Ремонт отопления и обслуживание кондиционеров Алоха, Орегон | Про Отопление и Охлаждение, Inc.

Эффективность. Долговечность. Комфорт.

Pro Отопление и охлаждение, Inc.

Обслуживание района Большого Портленда

Pro Heating and Cooling, Inc. стремится обеспечить лучшее обслуживание и удовлетворение потребностей клиентов в каждом аспекте ведения бизнеса. Это наше обещание вам. Свяжитесь с нами сегодня и узнайте, как компания Pro Heating and Cooling, Inc. может помочь вам в достижении ваших целей!

Эффективность. Долговечность. Комфорт.

Pro Отопление и охлаждение, Inc.

Обслуживание района Большого Портленда

Pro Heating and Cooling, Inc. стремится обеспечить лучшее обслуживание и удовлетворение потребностей клиентов в каждом аспекте ведения бизнеса. Это наше обещание вам. Свяжитесь с нами сегодня и узнайте, как компания Pro Heating and Cooling, Inc. может помочь вам в достижении ваших целей!

БЕСПЛАТНАЯ ОЦЕНКА ПРИ ЗАМЕНЕ ИЛИ УСТАНОВКЕ НОВОГО ОБОРУДОВАНИЯ В РАССТОЯНИИ 15 МИЛЬ

Монтаж систем отопления ∴ Обслуживание ОВК ∴ Обслуживание кондиционеров ∴ Установка кондиционеров ∴ Ремонт отопления ∴ Алоха, Орегон ∴ Тигард, Орегон ∴ Банки, Орегон

Надежные услуги и ремонт ОВКВ

Семейная компания Pro Heating and Cooling, Inc. предоставляет полный спектр экспертных услуг по ОВКВ и качеству воздуха в помещениях в районе Большого Портленда. Мы отличаемся уникальным вниманием к деталям. Сосредоточив внимание на ваших конкретных потребностях, следуя строгим протоколам и адаптируя наши усилия, мы обеспечиваем наилучшие результаты.

Служба

Охлаждение

Pro Отопление и охлаждение, Inc. специализируется на модернизации. Для всех ваших жилых помещений мы используем передовые инновации в области охлаждения, предлагая точный контроль над внутренней средой.

Узнайте больше!

Отопление

Pro Отопление и охлаждение, Inc.всегда правильный выбор. Мы обеспечиваем установку для новых строительных проектов, реконструкцию, модернизацию и модернизацию, предлагая правильную систему отопления для ваших конкретных потребностей и целей.

Узнайте больше!

Качество воздуха

Мы являемся экспертами по качеству воздуха в помещениях Большого Портленда.Мы предлагаем различные установки систем IAQ, в том числе канальные очистители воздуха.

Узнайте больше!

Газопровод

Наша команда обладает квалификацией и знаниями в области ремонта, установки или обслуживания газопроводов. Доверьте обслуживание газопровода профессионалам из Pro Heating and Cooling, Inc.!

Узнайте больше!

Не стесняйтесь обращаться к нам по телефону (971) 225-0905 для новых проектов строительства и реконструкции, модернизации системы, сезонного обслуживания и ремонта.Мы работаем со всеми марками и моделями оборудования для отопления, охлаждения, контроля качества воздуха и нагрева воды и сотрудничаем с такими ведущими производителями, как Bryant, Honeywell, Nest, Ecobee и RGF.

Обслуживание кондиционеров в Форест-Гроув, Орегон | Банки по ремонту кондиционеров, Орегон | Ремонт кондиционера Бетани, OR

Компания Pro Heating and Cooling, Inc., говорящая на английском и испанском языках, предоставляет необходимые вам услуги ОВК в Хиллсборо, Бивертоне, Тигарде, Алохе, Лейк-Освего, Форест-Гроув, Бетани, Корнелиусе и Бэнксе, штат Орегон.У нас работает команда технических специалистов, сертифицированных NATE, которые выполняют все проекты вовремя, точно и в соответствии с вашими требованиями. Сосредоточившись на эффективности, долговечности и комфорте, компания Pro Heating and Cooling, Inc. поможет вам.

Позвоните сегодня, чтобы заказать ремонт, техническое обслуживание и установку систем отопления и охлаждения!

Если вам нужны решения для отопления, охлаждения, герметизации воздуховодов, WiFi-термостата, нагревателя горячей воды или качества воздуха в помещении, мы — компания, которой вы можете доверять в районе Большого Портленда. Надежный и профессиональный комфорт начинается дома!

Просмотр планов обслуживания

Pro Heating and Cooling, Inc. — это семейная компания, работающая в области ОВКВ с более чем 15-летним опытом работы.

Мы предлагаем надежные услуги HVAC в районе Большого Портленда.

Мы сделаем все возможное, чтобы помочь вам достичь ваших целей. Наша команда стремится служить вам наилучшим образом!

Что говорят наши клиенты

Адольфо был гибок в планировании и скоро приехал. Сначала он не знал модель нашей печи, но провел тщательное исследование и связался с производителем по поводу возникшей у нас проблемы. Он заранее сообщил нам об ошибке в системе и вскоре исправил ее. Обвинения тоже были справедливыми. Могу порекомендовать его услуги.

Петра Кочарова

Не могу передать словами профессионализм и качество работы Pro Heating and Cooling.Наша печь вышла из строя в пятницу утром, обслуживание было отправлено в тот же день, и мы установили новую систему HVAC утром следующего понедельника. Мартин и его команда превзошли все наши ожидания.

Брайс Кидд

Все обзоры Google Оставить отзыв

Купоны и специальные предложения

Работая с нами, вы можете значительно сэкономить.Для получения более подробной информации по приведенной ниже информации, пожалуйста, позвоните нам по телефону (971) 225-0905

Все акции

Мы обслуживаем все марки и модели

Установка отопления ∴ Установка кондиционера ∴ Ремонт кондиционера ∴ Ремонт кондиционера ∴ Обслуживание ОВКВ ∴ Тигард, ИЛИ ∴ Хиллсборо, ИЛИ ∴ Форест Гроув, ИЛИ

Forest Grove, или

Tigard, или

Банки, или

Банки, или

Банки, или

Бетани, или

Озеро Освего, или

Beaverton, или

Hillsboro, или

Aloha, или

Услуги и обслуживаемые районы

Pro Отопление и охлаждение, Inc. остается открытым и готов служить вам! Наши специалисты принимают дополнительные меры предосторожности, чтобы обеспечить здоровье и безопасность вас и вашей семьи.

В связи с актуальной проблемой переносимых по воздуху вирусов, вызывающих заболевания, мы можем помочь улучшить качество воздуха в вашем доме с помощью таких продуктов, как очиститель воздуха REME HALO.

Свяжитесь с нами для бесплатной консультации Посмотрите, какие шаги мы предпринимаем

Портативный генератор может спасти вас, когда отключится электричество

Консультации экспертов по аварийным портативным генераторам, в том числе по их покупке, настройке и эксплуатации, а также по характеристикам, размерам и необходимому оборудованию генератора.

ПРЕДУПРЕЖДЕНИЕ О УГАРНОМ ГАЗАХ : Никогда не запускайте генератор или автомобиль внутри дома или гаража, даже если двери и окна открыты.

Когда электричество отключается во время сильного урагана или отключения электроэнергии, многие из нас осознают, насколько мы зависим от электричества. Электричество, в конце концов, обеспечивает свет и питает почти все бытовые приборы и устройства в наших домах. В результате без электричества наши дома становятся не более чем убежищем.Мы сидим в темноте, представляя, как оттаивают наши замороженные продукты, и молимся о продлении срока службы аккумуляторов мобильных телефонов и ноутбуков. Портативный генератор, расположенный за пределами жилого дома. Ильди900 | Dreamstime

Вот почему аварийные генераторы имеют смысл. Генераторы могут обеспечить достаточную мощность, чтобы наши домохозяйства могли работать до тех пор, пока электричество не вернется. Наличие портативного электрического генератора под рукой на случай серьезного отключения электроэнергии может помочь вашей семье пережить бурю. Наличие электроэнергии может позволить вам иметь пару ламп, охлаждение, горячую воду от газового водонагревателя и работающую газовую печь.

В этой статье вы найдете информацию, которая поможет вам сделать разумный выбор в отношении аварийных электрических генераторов и других устройств, обеспечивающих бесперебойную подачу электроэнергии. Кроме того, вам помогут с базовой настройкой, уходом и обслуживанием.

Для получения информации о резервных генераторах, которые представляют собой постоянные, мощные версии более распространенных аварийных генераторов, см. Альтернативы аварийным генераторам.

Покупка лучшего портативного аварийного генератора

Если вы живете в районе, где перебои в подаче электроэнергии случаются редко, но иногда случаются, портативный аварийный генератор может быть всем, что вам нужно.Он может поддерживать работу морозильной камеры и холодильника или позволить вам включить свет, включить микроволновую печь и компьютер, чтобы вы могли прожить несколько дней без каких-либо серьезных потерь. Небольшой портативный генератор можно использовать везде, где требуется электроэнергия. DuroStar

Выбирайте генератор, созданный специально для домашнего использования, а не генератор для работы или кемпинга. Подумайте, какая мощность и какие типы вилок вам понадобятся. Также учитывайте качество машины и то, насколько легко ее будет запускать и обслуживать.

Купить портативные электрические генераторы на Amazon.

Рекомендации по генераторам

Вот характеристики, которые следует учитывать при выборе:

Мощность, которую может выдавать генератор

Размер генераторов зависит от количества ватт электроэнергии, которую они вырабатывают. В дополнение к мощности, вырабатываемой генератором в режиме постоянной работы, генератор также должен подавать короткие всплески «импульсной» мощности, которые необходимы в течение нескольких секунд для запуска крупного прибора, такого как холодильник или сушилка для белья.

Небольшой генератор мощностью от 3000 до 4000 Вт — этого достаточно для питания холодильника среднего размера, нескольких бытовых приборов, телевизора и некоторых источников света. Если вы хотите более цивилизованной жизни, увеличьте мощность до 5000–6000 Вт, и вы сможете добавить оконный кондиционер или два, морозильник и другие бытовые приборы. Большие генераторы мощностью от 7 000 до 10 000 Вт позволяют обслуживать практически все в доме среднего размера, за исключением центральной системы кондиционирования воздуха.

Тип и количество электрических вилок, которые есть в генераторе

Небольшой переносной генератор может иметь только 12-вольтовые вилки, подходящие для стандартных удлинителей и способные питать свет и небольшие и средние приборы.Если вам нужно запитать электроприбор на 240 вольт, убедитесь, что у генератора есть подходящая вилка. Если вы подключаете генератор к дому через автоматический переключатель (см. раздел «Резервные генераторы и резервные батареи ИБП»), должна быть специальная вилка с четырьмя разъемами, обеспечивающая как 120, так и 240 вольт.

Обратите внимание на количество и тип выходов и элементов управления, предлагаемых генератором. DuroStar

Тип топлива, на котором будет работать генератор

Большинство недорогих генераторов работают только на бензине или дизельном топливе и могут иметь топливный бак, которого хватит только на пару часов.Выберите модель с достаточно большим баком, чтобы он мог работать большую часть ночи. Также рассмотрите генераторы, которые можно преобразовать для подключения к баллону с пропаном или к линиям природного газа в доме.

Двигатель генератора и метод запуска

Некоторые недорогие генераторы запускаются с помощью тягового троса, который нужно дергать, как старомодную газонокосилку. Модели более высокого класса имеют электрические стартеры с питанием от батареи. Очевидно, что нажать на кнопку стартера гораздо проще, чем дернуть за трос. Также подумайте, что необходимо для поддержания их работоспособности.Некоторые двигатели необходимо запускать и прогонять на несколько минут каждый месяц или два, в то время как другие могут не работать год или два.

Метод заземления генератора

Почти все современные генераторы не нуждаются в заземлении (подключение к заземляющему стержню, вкопанному в землю, или к металлической водопроводной трубе). В целях безопасности ознакомьтесь с руководством пользователя, чтобы убедиться, что выбранная вами модель не нуждается в заземлении.

Получите предварительно проверенную локальную установку генератора Pro

Полезное видео

Ниже приводится видеоролик Consumer Reports, который очень полезен для получения общей информации при покупке генератора.

Сборка портативного генератора

Большинство портативных аварийных генераторов требуют небольшой сборки, включая установку колес. Также потребуется долить масло того типа, который рекомендован производителем. В общем, если вы планируете использовать генератор в холодную погоду, добавляйте масло 5W-30; для работы в умеренную и жаркую погоду используйте 10W-30. Также обязательно используйте рекомендуемый тип топлива — например, многие модели требуют неэтилированного бензина с октановым числом 85 или выше и содержанием этанола не более 10%.

Заблаговременное планирование

Помните, что будет гораздо проще собрать и настроить оборудование, когда у вас есть электричество, особенно если отключение произойдет после наступления темноты. Прежде чем запустить генератор, спланируйте, где вы разместите его в случае отключения электроэнергии, и определите, где вы будете прокладывать удлинители. Составьте список приборов и источников света, которые вы хотите включить на случай отключения электроэнергии, и сложите их мощность, чтобы убедиться, что вы не перегрузите генератор.

Купите мощные удлинители на Amazon.

Никогда не запускайте газовый двигатель в доме — он выделяет ядовитые пары угарного газа, которые могут быть смертельными. Его можно запустить во внутреннем дворике, открытом крыльце или подъездной дорожке, а также в сарае или другом незанятом проветриваемом хозяйственном помещении.

Также имейте в виду, что шум генератора может вызывать раздражение, поэтому по возможности устанавливайте прибор вне пределов слышимости. Не планируйте размещать генератор там, где он может попасть под дождь.Хотя генераторы могут некоторое время работать в легком тумане, ливень может вывести их из строя.

Проверьте свое снаряжение

Проверьте длину удлинителей, чтобы убедиться, что они доходят до нужных вам мест, и храните их рядом с генератором. Храните большое количество бензина или другого топлива в безопасных и легкодоступных контейнерах.

Обязательно используйте прочные удлинители, а не легкие бытовые шнуры. Шнуры должны быть как минимум 12-го калибра; 10 калибра или толще предпочтительнее.Проверьте шнуры на наличие повреждений изоляции и оголенных проводов. Обязательно имейте под рукой качественные удлинители. Это 100-футовый калибр 10/3 с силовым блоком. Coleman

Щит электроснабжения

Не пытайтесь подключить переносной генератор к щитку электроснабжения вашего дома. Этот тип генератора предназначен для подачи ограниченного количества энергии через удлинители. Если вам нужна система, которая автоматически подает питание во время отключения, наймите профессионала для установки резервного генератора (см. Альтернативы портативному аварийному генератору).

Если вы хотите, чтобы ваш генератор снабжал энергией определенные розетки и бытовые приборы в вашем доме без необходимости использования нескольких удлинителей, попросите электрика установить передаточный переключатель на главной сервисной панели дома. После установки этого переключателя вы просто подключаете к нему генератор, чтобы подавать питание на назначенные электрические цепи. Подключайте только те приборы и свет, которые вы хотите использовать.

Как запустить аварийный генератор

Перед запуском аварийного генератора прочитайте статью Настройка переносного генератора (выше).Если вы предпримете шаги, предложенные в этой статье, вы будете гораздо лучше подготовлены к тому, чтобы запустить генератор быстро и легко. рука. © Лиза Ф. Янг | Dreamstime.com

При настройке генератора проверьте уровни масла и топлива и при необходимости долейте их. Перенесите генератор в сухое, хорошо проветриваемое место, которое вы выбрали, и соберите различные удлинители, которые вам понадобятся.

Запустите генератор перед подключением удлинителей. Подключите шнуры, а затем запустите их в дом. Хотя шнуры могут намокнуть, следите за тем, чтобы все соединения — например, там, где вы соединяете два шнура, — оставались сухими. Отрегулируйте скорость двигателя по мере необходимости, чтобы поддерживать приборы или освещение, которые вы хотите запитать.

Обратитесь к руководству пользователя, чтобы определить, как долго двигатель будет работать, прежде чем вам потребуется дозаправка, чтобы вы могли предвидеть необходимость дозаправки. При заправке сначала выключите двигатель и отсоедините шнуры.Прежде чем заливать топливо, подождите несколько минут, пока двигатель остынет.

Если отключение электроэнергии может длиться дни, а не часы, спланируйте потребление энергии так, чтобы двигатель мог отдохнуть. Включайте холодильник или морозильник только время от времени и держите его дверцу максимально закрытой.

Если возможно, запускайте генератор только от четверти до половины времени. Вы можете, например, выключить его, когда все ложатся спать. Исключения составляют водоотливной насос, который должен работать непрерывно для очистки воды в подвале, или печь или газовый котел, необходимые для обогрева дома в очень холодные ночи.

Техническое обслуживание переносного генератора

Нет ничего более неприятного во время отключения электроэнергии, чем выкатить свой переносной аварийный генератор только для того, чтобы обнаружить, что он не работает.

Поддержание работоспособности генератора в течение недель или месяцев, когда он вам не нужен, имеет решающее значение. Если вы обычно используете свой генератор только один раз в голубую луну, настоятельно подумайте о покупке для него чехла, чтобы защитить его от непогоды и мусора.

Во-первых, обратитесь к руководству пользователя, чтобы узнать, как правильно выполнять техническое обслуживание, чтобы быть уверенным, что двигатель запустится, когда вам это нужно.В руководствах обычно указывается:

• Периодическая очистка и/или замена свечей зажигания

• Очистка экрана на искрогасителе

• Поддержание достаточного количества масла

• Замена масла после определенного количества часов работы

• Периодическая очистка и/или замена воздушного фильтра

Если вы не будете запускать переносной генератор более месяца, добавьте в бак стабилизатор топлива, чтобы предотвратить засорение карбюратора. Многие производители рекомендуют запускать двигатель примерно на 10 минут каждые два-три месяца. Стабилизатор топлива можно найти на Amazon.

Если ваш генератор оснащен электростартером, обязательно держите аккумулятор заряженным, чтобы генератор мог запуститься, когда вам это нужно. (Если батарея разрядится, большинство моделей позволяют запустить генератор ручным усилием.)

Содержите генератор в чистоте. Накройте его, чтобы он оставался сухим. Если он нуждается в очистке, избегайте использования шланга; используйте мягкую щетку или протрите едва влажной тканью.Прочная крышка может защитить ваш генератор, когда он не используется в течение длительного времени. Классические аксессуары





О Доне Вандерворте

Дон Вандерворт совершенствовал свой опыт более 30 лет, работая редактором-строителем Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных журнальные статьи. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году.Подробнее о Don Vandervort

Guard — Руководство по покупке водонагревателей

Индия славится своими экстремальными погодными условиями; поскольку мы хорошо разбираемся в меняющихся температурах, всегда лучше быть полностью готовыми к этим климатическим изменениям.

Несмотря на то, что мы любим зиму, мы определенно должны отдать должное человеку, который изобрел водонагреватели, чтобы мы могли принимать душ холодными и промозглыми зимами Индии. Скрежет зубов и дрожь тела может остановить только теплая расслабляющая ванна.Вот тут-то и появляется наш герой, «водонагреватель».

При покупке водонагревателя возникают основные вопросы, не волнуйтесь, мы их покрыли.

Хотите узнать, как работает водонагреватель?
Типовой электроводонагреватель работает по простому механизму, электронагреватель подключается к сети 220 вольт. Чтобы нагреть воду, ток пропускают через определенный электростойкий нагревательный элемент, закрепленный в середине бака.Питание подается через термостат, который контролирует температуру воды.

У нас есть новый способ получить горячую воду, не беспокоясь о растущих расходах на электроэнергию, например, солнечный водонагреватель. Солнечная система нагрева воды работает по принципу термосифонного процесса и принудительной циркуляции. Он использует солнечную энергию и может дать до 50-70C* горячей воды. Основой водонагревателя ETC Solar является солнечный коллектор в основном в виде труб и накопительного бака.Вакуумная трубка действует как поглотитель в солнечном водонагревателе, а вакуумная трубка состоит из двух стеклянных трубок, между которыми находится вакуум, который является отличным изолятором. Падающее на трубку солнечное излучение проходит через внешнюю прозрачную трубку и попадает на внешнюю поверхность внутренней трубки. Он поглощает тепловую энергию и затем передает ее холодной воде, протекающей по трубе. Таким образом, солнечный коллектор — это тот, который превращает солнечное излучение в тепло. Резервуар для хранения — это именно то, на что это похоже; Он держит воду.Солнечная система нагрева воды на основе технологии вакуумных труб является наиболее энергоэффективной и экономичной.

*Зависит от температуры окружающей среды

Какие типы водонагревателей доступны на рынке?
Кто не любит опционы? Даже в нишевом секторе водонагревателей на рынке доступно множество вариантов, из которых вы можете выбирать. В зависимости от ваших потребностей и удобства, вы можете купить подходящий водонагреватель.

1. Бойлеры для воды (6 литров и выше):
Наиболее простой и классической формой водонагревателей являются накопительные водонагреватели. Они широко используются в бытовых целях. Причина, по которой его называют накопительным водонагревателем, заключается в том, что внутри прибора установлен накопительный бак. Он может хранить горячую воду в течение значительного периода времени даже без электричества и, таким образом, позволяет использовать его по мере необходимости.Категория накопительных водонагревателей далее делится на конкретные продукты с эксклюзивными характеристиками, а именно:
а. Галька (металлическая и не металлическая)
б. Спринхот плюс
в. Пароварка серии
д. Пароварка Plus MS
е. Пароварка Plus MSV
ф. Отпариватель Plus MS Sleek
г. Отпариватель Плюс МШ
час Кристалл Плюс
я.Пароход Плюс EPAC

Вы также можете просмотреть наши накопительные водонагреватели и выбрать подходящую модель для дома и работы.

2. Проточные водонагреватели (1-3 литра)
Проточные водонагреватели – это устройства высокой мощности, которые мгновенно нагревают воду. Водонагреватели такого типа очень компактны и подходят для небольших ванных комнат и кухонь, где пространство ограничено.В этой категории доступно несколько разновидностей:
а. Метро Спринхот (индекс
) б. Спринхот
в. радужная оболочка

Узнайте больше о моделях проточных водонагревателей V-Guard.

3. Солнечные водонагреватели
Солнечные водонагреватели безвредны для окружающей среды, что выполняет свою задачу, а также помогает нам продвигать устойчивое развитие.Они преобразуют возобновляемую солнечную энергию в тепло с помощью солнечного теплового коллектора. Диапазон доступных здесь:
а. V-горячая серия
б. Win-горячая серия
в. SSAL PR
д. Коммерческая серия ССАЛ
е. V горячая коммерческая серия

Просмотрите солнечные водонагреватели V-Guard и выберите подходящую модель для дома и работы.

4.Газовые водонагреватели
Газовые водонагреватели – это те, которые работают на сжиженном газе. Они получают свое питание через газопроводы/баллоны, и они очень энергоэффективны. Они легче по весу и очень экономичны.

а. СейфФло Плюс

5. Стержни погружного нагревателя
Эта оригинальная технология использования нагревательных стержней, а не электроприборов, является удобным и полезным методом нагрева воды.Благодаря своим компактным размерам погружные нагревательные стержни легко размещаются в местах хранения или шкафах. Он предназначен для быстрого нагрева, состоит из крюка для подвешивания, светового индикатора для безопасной работы, а также имеет индикатор уровня воды, чего еще желать?

Какие конкретные факторы следует учитывать при покупке водонагревателя?

Покупка водонагревателя — это не высшая математика, но есть некоторые специфические факторы, о которых нужно помнить, инвестируя в него.

a) Размер семьи:
Ваша ежедневная потребность в воде является одним из основных факторов, определяющих мощность вашего водонагревателя. Ниже приводится приблизительное представление о мощностях, необходимых для среднего использования. Обратите внимание, что это ориентировочно, поскольку производительность зависит от режима использования воды, температуры воды на входе и погодных условий.

Вместимость	Критерии
6-10 л	2 человека на ванную
15 л	1-2 человека на ванную комнату в холодных климатических условиях
15 л или более	3-4 человека на ванную
25 л	3-4 человека на ванную комнату в холодных климатических условиях
35 л или более	Более 4 человек, ванны
Проточный водонагреватель	Кухня, умеренная потребность в горячей воде

б) Энергоэффективность
Энергосберегающие продукты полезны для вашего кошелька и окружающей среды.Таким образом, разумным вариантом будет использование водонагревателей, которые потребляют меньше энергии и обладают высокой эффективностью. Энергоэффективность водонагревателя определяется его рейтингом Energy Star, т. е. чем выше рейтинг, тем выше энергоэффективность продукта.

в) Послепродажное обслуживание
Водонагреватели относятся к чувствительным приборам, за которыми необходимо регулярно ухаживать и обслуживать. Очень важно иметь хорошую послепродажную поддержку для ремонта газовых колонок в случае повреждения.Нажмите здесь, чтобы просмотреть все авторизованные сервисные центры V-Guard в вашем регионе.

Наша служба поддержки клиентов постоянно работает над тем, чтобы быстро разрешить ваши жалобы, связанные с продуктами и услугами. Посетите нашу страницу обслуживания клиентов, чтобы войти в свои запросы сейчас.

d) Тип воды
Многие люди недооценивают ущерб, наносимый жесткой водой вашим водонагревателям.Жесткая вода содержит большое количество минеральных солей, таких как кальций и магний. Минералы, присутствующие в жесткой воде, могут вызывать образование накипи. Со временем это начинает мешать эффективности водонагревателей.

Мы в V-Guard понимаем это и предлагаем ряд водонагревателей, которые также подходят для нагрева жесткой воды.

e) Совместимость с нагнетательным насосом
Применение нагнетательного насоса для водонагревателей требуется в случае высотного здания.Большинство водонагревателей, доступных на рынке, склонны к протечкам при воздействии высокого давления воды. Модельный ряд водонагревателей V-Guard выдерживает высокое давление (до 8 кг/см2), что гарантирует их совместимость с напорными насосами и высотными зданиями.

е) Стильный
Кто сказал, что бытовая техника не может быть красивой? Идеальный водонагреватель — это тот, который выполняет свою работу с максимальной эффективностью, а также повышает уровень вашей ванной комнаты.Поэтому, инвестируя в хороший водонагреватель, обратите внимание и на свое эстетическое чувство.

Каталожные номера
У вас могут возникнуть дополнительные вопросы об инвестировании в водонагреватель для вашего дома или работы. Посетите наш раздел часто задаваемых вопросов на веб-сайте V-Guard, чтобы узнать больше.

По любым дополнительным вопросам, пожалуйста, не стесняйтесь писать в нашу службу поддержки клиентов.

Вот оно! Наше полное руководство по покупке водонагревателя. Благодаря этому мы уверены, что вы сможете принять мудрое решение о покупке водонагревателя, который наилучшим образом соответствует вашим потребностям.

.

No related posts.
