пошаговая инструкция в фото и видео

Постройка нового дома — это трудный и сложный процесс. Особенно это касается стадии проектирования и монтажа двускатной крыши , которая должна защищать жильцов от дождя и снега. Благодаря современным технологиям установку многих деталей и конструкционных составляющих здания можно выполнить самостоятельно, без найма бригады специализированных рабочих. Когда хозяева дома решают провести монтаж стропильной системы своими руками, следует узнать обо всех нюансах, так как правильно установленная крыша сэкономит время и деньги.

Из чего состоит

Всем известно, что двускатная крыша имеет форму треугольника, состоящего из двух равномерно наклонённых друг на друга прямоугольных половин, закреплённых стропильной системой изнутри. Следовательно, создаётся эффект естественной и автономной очистки поверхности под воздействием силы гравитации от дождя, снега, града, листьев и грязи без участия сторонних сил. Перед тем, как сделать стропильную систему, следует знать её основные конструкционные составляющие.

Стропильная система состоит с нескольких составляющих:

Мауэрлат – брус с поперечным сечением в 100–150 мм, установленный на несущие стены по периметру постройки для распределения нагрузки создаваемой стропильной системой.
Конёк – балка, соединяющая все стропильные ноги по одной линии вместе в самом верху крыши для поддержания стабильности конструкции и устойчивости во время сильных ветровых нагрузок.

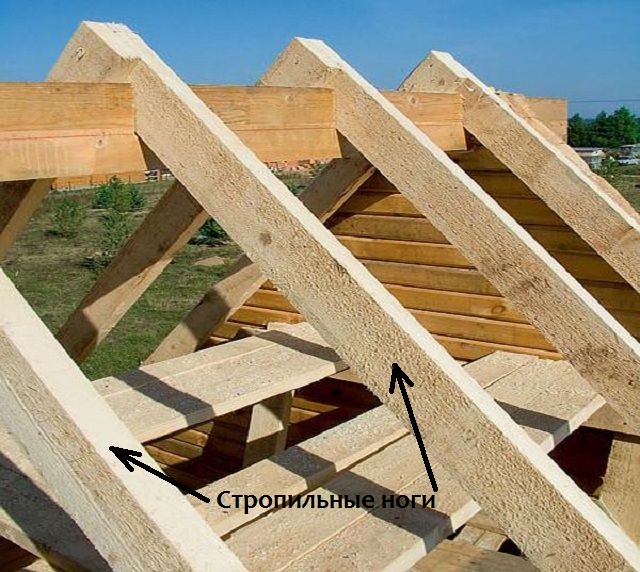

Стропильные ноги – брус или доска с поперечным сечением в 100–150 мм, которая устанавливается под углом на мауэрлат, создавая форму равнобедренного треугольника. Таким образом, равномерно распределяется вся нагрузка, передаваемая от кровли и всей конструкции на мауэрлат и несущие стены. В зависимости от массы кровельного материала стропильные ноги устанавливают с шагом друг от друга на 60–120 мм.

Свес – выступающая от стены на 400 мм часть конструкции для создания отвода от стен дождевой или талой воды.
Лежень – балка сечением в 100-150 мм, которая находится на уровне мауэрлата параллельно коньку для создания дополнительной поддержки веса, передающегося на него со стоек крыши.
Подкосы – затяжки для формирования прочной конструкции при больших пролётах.
Кобылки – доски, которые устанавливают в качестве продолжения балок стропил для образования ската крыши в случае коротких стропильных ног.
Стойки – брус сечением 100–150 мм находящийся в вертикальном положении между внутренними стенами или лежнем и местом соединения конька со стропильными ногами, для передачи и распределения всей массы конструкции.
Затяжка – нижняя балка — перекладина, соединяющая два нижних конца стропильных ног для предотвращения разъезда в стороны всей конструкции.
Обрешетка – доски или брусья для укрепления стропильной системы и установки кровельного пирога.

В зависимости от наличия или отсутствия некоторых элементов конструкции различают два вида стропильных систем — это висячие и наслонные стропила, а также их комбинация.

Висячие стропила — устанавливают при высоте наружных стен менее 10 метров с приличной толщиной и с отсутствием внутренних стен-перегородок. Такого рода конструкцию следует дополнять затяжкой у основания стропил.
Наслонные стропила — устанавливают при высоте наружных стен более 10 метров с наличием внутренних столбчатых опор, на которые размещают лежень или опорную балку.

Когда выбрали тип стропильной системы, можно переходить к расчётам.

Для правильного расчёта размеров и формы крыши следует придерживаться определённых правил.

Обратите внимание! Любая двускатная крыша должна иметь угол от 5 до 90 градусов иначе монтаж будет очень сложным и с дальнейшими проблемами во время эксплуатации дома.

В случае частых и обильных осадков в районе постройки, можно создавать ломаную крышу, где верхняя часть имеет пологий наклон, а нижняя с резким уклоном. Во время выбора угла также нужно думать о скорости ветра — чем острее угол крыши, тем больше она будет похожа на корабельный парус. Таким образом, нужно подбирать средние размеры и высоту стропил, учитывая все факторы погоды и массы кровельного пирога.

Находим площадь одного ската крыши:

Площадь ската = Длина ската, умноженная на ширину ската

При этом:

Ширина ската = Длина стены + Длина выступа, умноженная на 2

Высота ската в этом случае равна длине стропил.

Количество стропил будет рассчитываться по формуле:

Количество стропильных ног равно двойной ширине ската, разделенной на шаг между стропилами.

Теперь рассчитываем допустимую нагрузку:

Вес кровли равен сумме веса всех слоев кровли на 1 м. кв.

Еще необходимо прибавить 10% от полученной цифры.

К полученной величине добавляем нагрузку от воздействия факторов внешней среды и угол наклона крыши. В зависимости от этих данных следует подбирать материал для создания стропильной системы.

Монтаж

В случае бетонных или кирпичных стен проводится монтаж мауэрлата. Если же конструкция состоит из брёвен или бруса, то роль мауэрлата будет играть верхушка стены.

На бетонной или кирпичной конструкции в верхушку монтируются металлические стержни с шагом 1–1,3 м с поперечным диаметром в 1 см и с нанесённой на них резьбой, а после полной их установки сверху размещается мауэрлат.

Также следует создать слой гидроизоляции между мауэрлатом и стеной для предотвращения попадания влаги и воды. Стены из пенобетонных блоков в местах соединения нужно дополнительно армировать и залить бетоном в 200–300 мм.

Для получения конструкции с приличным запасом прочности используют мауэрлат в виде бруса с поперечным сечением в 150 мм. Его устанавливают на стержни с резьбой в районе верхнего обреза стен (специального канала для мауэрлата) на слой гидроизоляции. Для длинных стропильных ног с огромной массой можно установить дополнительную опору с упором на лежни.

Теперь можно переходить к монтажу стропильных ног с комбинированием наслонной и висячей систем. Для этого следует взять балки с размерами около 50–70 х 150-170 х 6000-Ин9000 мм и изготовить начальный шаблон одной стропильной ноги, по ней будут в дальнейшем создаваться остальные стропила.

Как только получено требуемое количество стропильных ног, можно начинать установку стропил на мауэрлат. Дополнительно соединять с коньковым брусом гвоздями и с балкой перекрытия саморезами. В случае установки наслонной системы, нужно провести монтаж опор под стропилами с шагом, ранее определённым на стадии проектирования. По завершении монтажа стропила соединяются с коньком вверху балок с использованием скоб, болтов или металлических уголков.

Теперь необходимо придать жёсткости конструкции установив нижние затяжки и верхние ригеля. Если в районе проживания часто наблюдаются сильные ветра и бури, крышу можно укрепить диагональными связями с использованием простых досок.

После этого устанавливается обрешётка по горизонту и проводится монтаж кровельного пирога. Для обрешетки используют сухой брус без трещин и сучков, который начинают устанавливать возле конька с направлением сверху вниз. Так проводится монтаж обеих сторон до получения хорошей жёсткости поверхности.

Таким образом, создаётся стропильная система крыши гаража или небольшой постройки без привлечения бригады специалистов и с приличной экономией денежных средств.

Видео

Внешний вид дома и срок его службы напрямую зависят от того, как крыша защищает перекрытие, насколько хорошо она будет отводить воду от цоколя и от стен. В нашей статье мы расскажем о том, как сделать стропила на дом, учитывая все советы бывалых мастеров и исключая самые распространенные ошибки.

Несмотря на то, что существует много видов крыш, в индивидуальном загородном строительстве наибольшее распространение получили два вида: односкатные и двускатных крыши.

Односкатная крыша имеет самую простую конструкцию, которую под силу освоить даже человеку, далекому от строительства. Но такие крыши в основном применяют при строительстве вспомогательных и хозяйственных построек.

Для жилых помещений чаще всего обустраивают двускатную или ломаную (мансардную) крыши. Несмотря на некоторые сложности конструкции, такую крышу вполне можно возвести и самостоятельно, если прислушаться к советам мастеров и выполнять все пошагово, не спеша, по предварительному плану-проекту.

Вальмовые крыши имеют очень сложную конструкцию и достаточно трудоемкие. Обустройство таких крыш нужно доверять профессионалам. Однако вальмовые крыши – самые надежные, они устоят даже при особо сильных ветровых нагрузках.

Четырехскатная (шатровая) крыша применяется для квадратных зданий. По сути. Она является разновидностью вальмой крыши.

Из всех вышеперечисленных крыш самая сложная – крестовая. Она имеет сложные конструктивные элементы – разжелобки (ендовы). Такие диагональные вспомогательные стропила нужно устанавливать дополнительно.

Это очень трудоемкая работа, не терпящая спешки и неаккуратности. В этих местах обычно скапливается снег и от того, насколько будет грамотно выполнена данная конструктивная часть, зависит качество кровли и ее надежность.

Каждая из вышеперечисленных видов крыш состоит из двух главных элементов: кровли и . Кровля является ограждающей частью конструкции крыши, стропила – ее несущей частью.

Основные виды стропил

Перед тем как делать стропила, нужно выяснить их конструктивные особенности и определиться с вариантом их обустройства.

В кровельном строительстве различают два вида стропил:

Висячие.
Наслонные

Висячие – наклонно установленные балки на опоры с разной высотой. В качестве опоры зачастую выступают наружные стены дома (односкатная крыша) или наружные и внутренние стены одновременно (крыша двускатная).

Совсем не обязательно закреплять в одной плоскости крыши стропильные ноги противоположнее скатов. Их можно уложить попеременно на коньковый прогон.

Такое попеременное соединение стропил в коньке позволяет обустроить строительную ферму. Для этого нужно все элементы висячих стропил связать между собой в жесткую единую конструкцию.

Важно знать: стропильную ферму нужно установить на крайние две опоры. Таким образом, из-за отсутствия внутренней опоры, стропильные ноги будут упираться одна в другую в коньковом соединении, создавая горизонтальное довольно сильное давление. Если неправильно рассчитать распределение нагрузки, то распор, передаваясь на стены, способен даже их опрокинуть.

Для того чтобы исключить такую ошибку, специалисты советуют сделать пояс-затяжку внизу у стропильной фермы. Его основная миссия – погасить возникающий распор.

Какие типы стропильных систем предпочтительнее при строительстве загородного дома?

Однозначного ответа на это вопрос быть не может. Все зависит от конструкции дома, предполагаемой нагрузки на кровлю и выбора кровельного материала. Так, наслонные имеют простое устройство, для их сборки не нужны сложные приспособления и механизмы.

Напротив, висячие стропила можно даже собрать на земле, но для их установки на место потребуется дополнительная техника (например, автомобильный кран).

Висячие стропила также можно собирать из отдельных элементов прямо на доме. От того, как правильно установить стропила, зависят дальнейшие работы.

Так, важно знать: нужно сделать дощатый настил на чердачном перекрытии. А для того, чтобы детали прикрепить временно, потребуются вспомогательные расшивки и раскосы, выполненные из досок.

Материалы для стропил и их соединения

Стропила изготавливают из брусьев или досок. Для этого обычно используют древесину хвойных пород. Толщина доски должна быть не менее 40-60 мм.

Причем все деревянные конструкции не должны иметь изъянов виде сучков и трещин, хорошо просушенные. Так как бревна имеют большой вес, то многие кровельщики не советуют их применять.

А вот стропила из досок удобно монтировать и они имеют небольшой вес. Работать с таким материалом можно даже самостоятельно, не прибегая к помощи специалистов.

Важно: для соединения стоек стропильной системы с лежнем или прогоном, рекомендуем применять врубки.

Существует три варианта сборки стропильной системы:

Со стойками
С подкосами.
Со стойками и подкосами одновременно.

Рассмотрим, как правильно сделать стропила. В зависимости от величины пролета между наружными стенами нужно использовать:

доски для стоек и стропил использовать;
брус 10х10 см – для оформления конькового прогона;
мауэрлат и лежень можно изготовить из бревен, отесав их на два канта или же из такого же бруса (10х10мм).

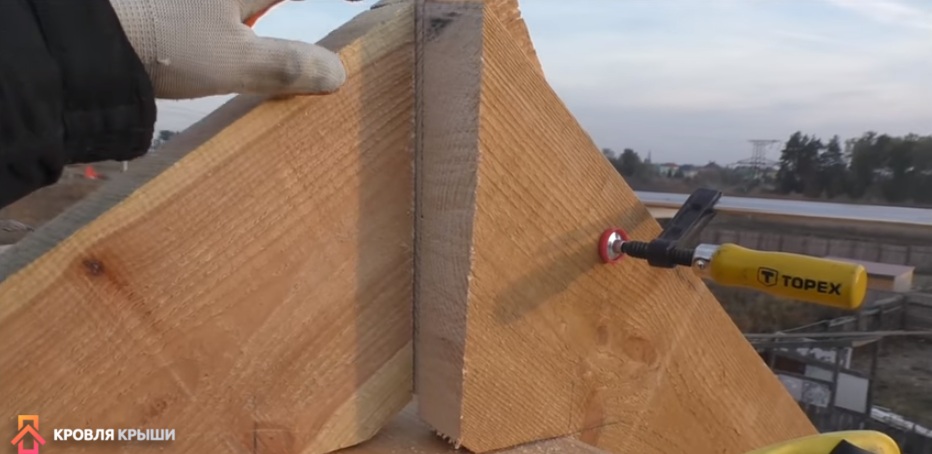

Оформляя коньковый узел важно к прогону и к мауэрлату прибить с помощью больших гвоздей специальные хомуты, выполненные из стальной полосы.

Можно обойтись и без стальных хомутов, но тогда придется применить скрутки из толстой проволоки (с диаметром6 мм).

Как сделать правильно стропила для каменного или кирпичного дома? На кирпичную или каменную кладку укладывают непрерывный мауэрлат.

Для того чтобы его надежно закрепить, рекомендуем поставить отрезок бруса или бревна (около 50 см) под каждую стропильную ногу. А затем при помощи хомутов закрепить к металлическим крюкам, их нужно предварительно установить ниже мауэрлата на 30 см.

Как правильно делать стропила в брусчатых или рубленых деревянных домах? В деревянных постройках стропила укладывают на верхний венец стены.

Закрепляют при помощи хомутов, которые прибивают ко второму венцу. Стропильную дощатую ферму можно обустроить с пролетами (6-8 см) или при помощи ригеля.

Обустраиваем конструктивные элементы ферты так:

Одинарную затяжку с помощью досок, толщина которых, как и на стропилах.
Для двойной затяжки можно использовать доски чуть тоньше (более40 мм).
Для накладок и ригеля применяйте доски с толщиной30 мм.

Разберемся в не менее важном вопросе: как правильно собрать стропила, обеспечив жесткость крыши в разных направлениях? Если стропильная ферма имеет необходимую жесткость, то этого вполне достаточно для продольного направления.

А вот, для того чтобы крыша смогла противостоять ветровым нагрузкам, необходимо в поперечном направлении установить пару диагональных связей, причем в каждом ее скате.

Небольшой совет: диагональные связи можно обустроить при помощи доски толщиной 30-40 мм. Для наслонных стропил под коньком и между двумя стоками-соседями рекомендуем установить раскосы. Однако в том случае, если Вы планируете по обрешетке делать диагональный (косой) настил, то раскосы можно и не делать.

Определяем необходимое сечение стропил

Несколько факторов, от которых зависит сечение стропил:

От предполагаемой на них нагрузки (от веса будущей кровли и снежной шапки).
От того, какие размеры пролета.
От угла установки и шага стропил (т.е. от уклона кровли).

Для средней полосы России предпочтительнее устанавливать двускатную крышу, уклон которой 30 градусов и больше, с шагом стропил не менее 120 см.

Рассмотрим зависимость сечения стропил от длины стропильной ноги:

Так, с шагом 300 см, для стропил можно использовать доски с сечением 8х14; 6х14; 4х18 см или брусья с сечением 10х12 см.
Для шага 400 см можно применять доски с сечением 8х18; 6х20 см или брусья с сечением 10х16 см.
Для шага 500 см можно применять доски с сечением 8х22 см или брусья с сечением 10х20 см.
В тех конструкциях, где применялись подкосы, высоту доски или бруса можно немножко уменьшить.

Теперь, когда Вы узнали, как собрать правильно стропила, можно смело приступать к работе. Чтобы было удобнее поднимать и перемещать деревянные конструкции, позовите на помощь друга.

После того, как стропила будут установлены, нужно заняться кровлей. Такую работу старайтесь спланировать и провести максимально быстро, чтобы уберечь стропильную систему от возможного намокания. Лучше всего это делать в летнюю солнечную погоду.

Выбирать кровельное покрытие нужно с учетом уклона крыши и ее крутизны. Вполне понятно, что выбор покрытия для кровли зависит и от материальных возможностей не только при первоначальной установке покрытия, но и при последующей его эксплуатации.

Важно учесть: чем круче угол наклона кровли, тем больше денег потребуется на ее обустройство. Это связано с увеличением расхода необходимых материалов. Но, в то же время, крутые кровли намного лучше отводят дождевую воду и снег, соответственно свою функцию они выполняют на все 100%, поэтому и прослужат без ремонта тоже намного дольше.

Несмотря на то, что в настоящее время рынок кровельных материалов радует разнообразием и огромным выбором. Все же универсального кровельного материала пока еще не изобрели.

Такого, чтобы он и стоил недорого, и подходил для самых разных погодных и климатических условий, был легким и долговечным.

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным , так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент см олистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

Для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

Древесина для монтажа системы стропил должна быть вылежанной , что исключит риск ее деформации в конструкции.
Влажность древесины должна составлять не более 2— 2,5%.
Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
При возведении наслонной системы подойдет и второй сорт материала.
Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт др евесины, однако, стараясь выбирать при этом сырье , на котором минимальное количество сучков.
Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв .м . крыши в 180÷200 кг.
Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.
Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства . Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее . Они упираются в лежень и закрепляются к нему.
Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.

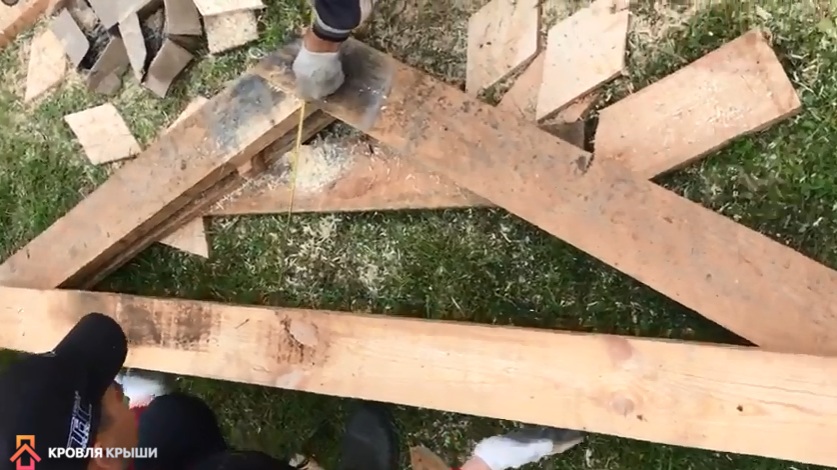

Ригель — это доска, которая скрепляет две стропильных ноги.
Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек . Эту деталь применяют в висячих системах стропил.
Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
– мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.

Существует три вида стропильных систем — это наслонная , висячая и комбинированная, т. е . включающая в себя элементы как одной, так и другой.

Висячая система

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

Так как на такую систему выпадает большая , которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают т реугольник еще и балкой перекрытия.
Бабка, подпирающая конек , устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
Подмога, которая усиливает стропильную ногу.
Коньковый брус в этой системе обязателен.

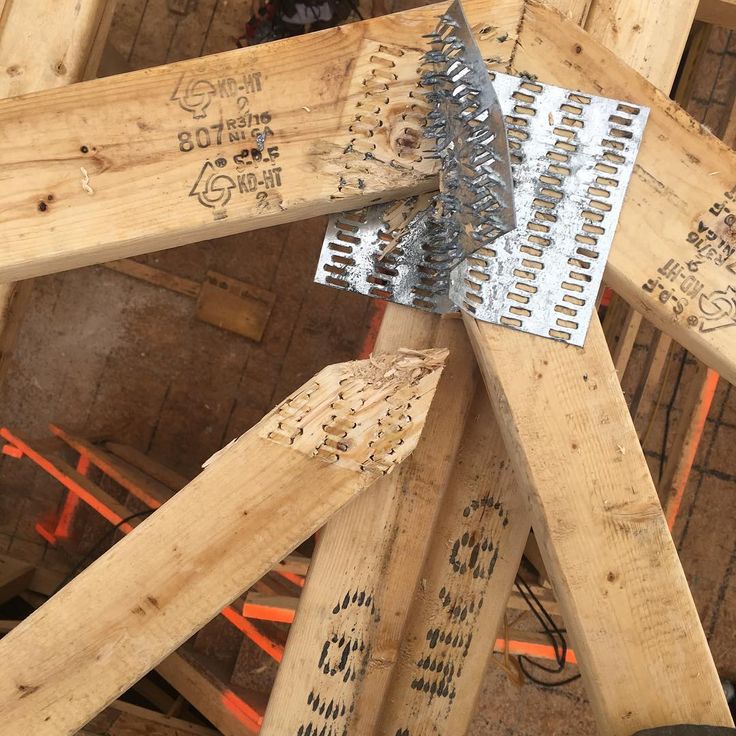

Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная система

Наслонная система более устойчивая и надежная , благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату.

При при нятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами.

Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет , а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы.

Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.

Видео: устройство стропильной системы двускатной крыши

Монтаж стропильной конструкции

Подготовив подходящий материал и имея проект конструкции крыши, можно приступать к ее монтажу.

Двускатная крыша

На несущих стенах закрепляются бруски мауэрлата на заранее настеленный гидроизоляционный материал — рубероид , и на них производится разметка установки стропил. Очень важно произвести разметку по двум сторонам установки одинаково, иначе стропила будут перекошены.

Первые стропила подгоняются и жестко скрепляются непосредственно на высоте, чтобы не совершить ошибок в креплениях и в выборках для установки на .
Затем, их опускают вниз, и все остальные стропила изготавливаются по первому образцу. На земле намного проще и безопаснее подогнать все элементы конструкции друг к другу и сделать надежные крепления.

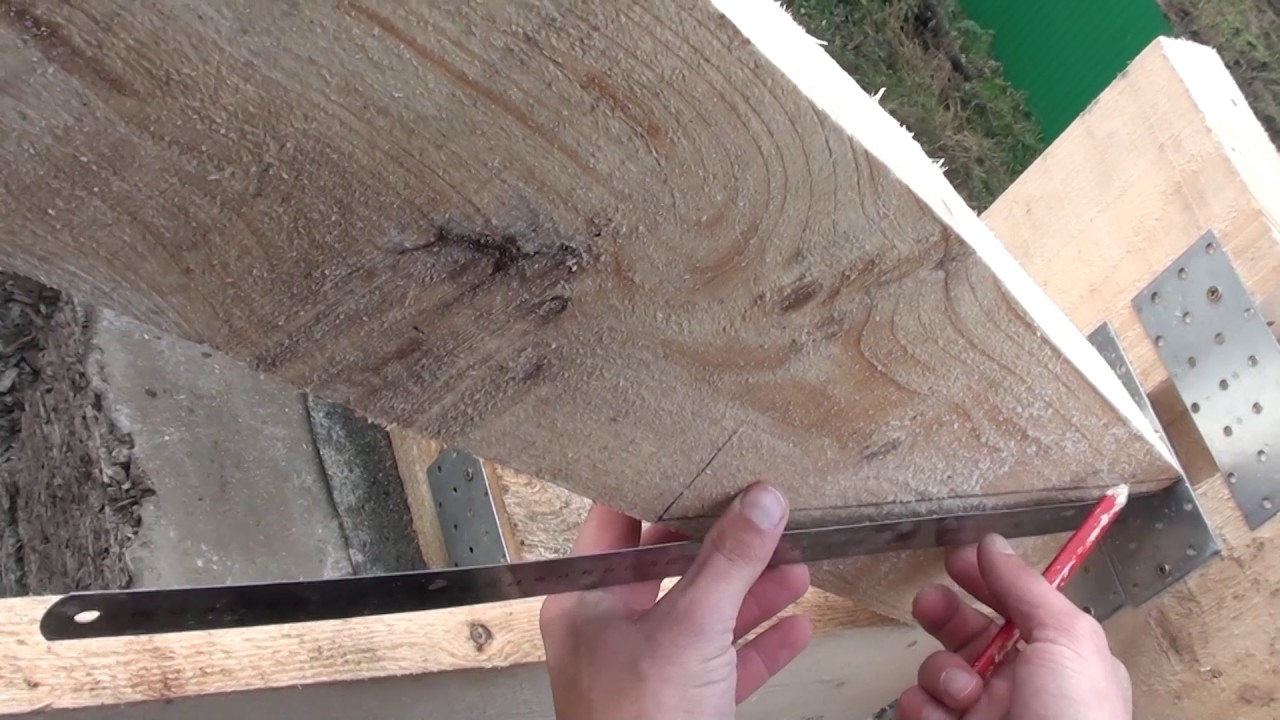

Распиливая бруски под стропила, необходимо оставить небольшой запас, т.е . сделать их немного длиннее, чем требуется, чтобы была возможность подогнать их по месту.

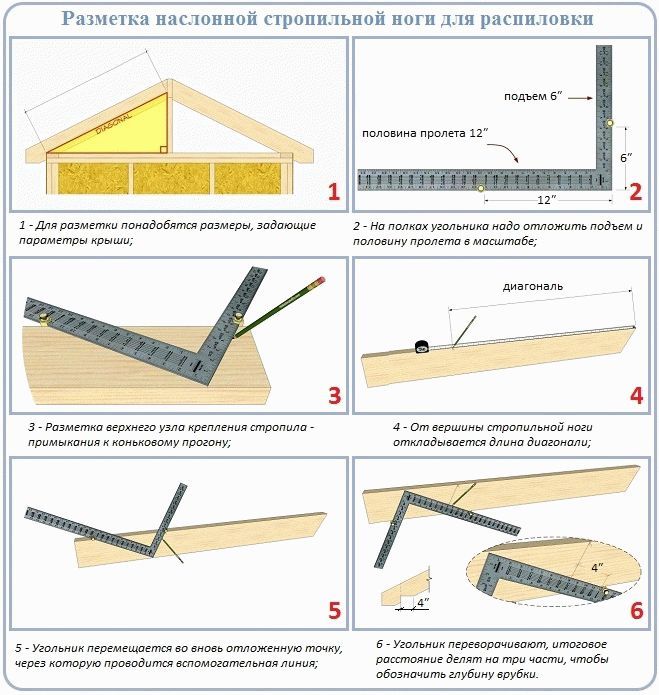

Чтобы легче было сориентироваться, выставляя первые стропила, берут брус, длина которого равна расстоянию между внешними краями стен — это будет основанием или гипотенузой будущего треугольника.

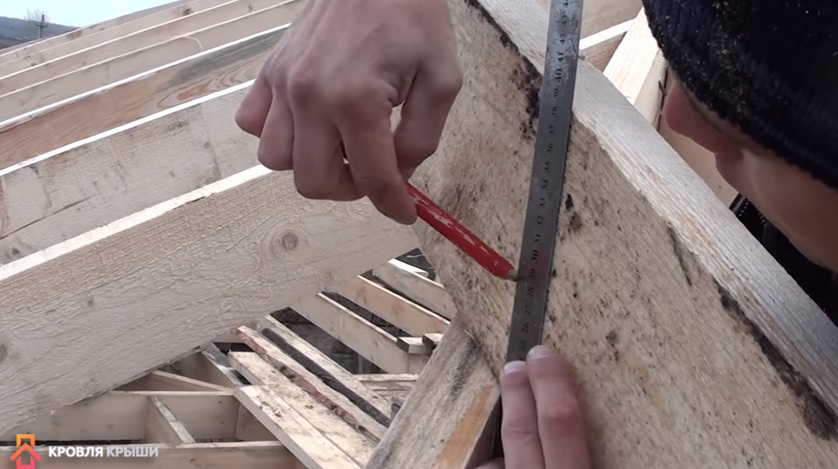

Определяется середина бруска, и к ней временно прибивается перпендикулярная доска, имеющая высоту от фронтальной стены сооружения до конька — вершины равностороннего треугольника.
Затем, выкладываются и закрепляются стороны — катеты треугольника, они же стропильные ноги.

Если выбрана висячая система стропил, то сразу же размечаются и закрепляются затяжки.
Если предполагается устанавливать дополнительные крепления, то их закрепляют уже на месте, после установки стропил на крыше.

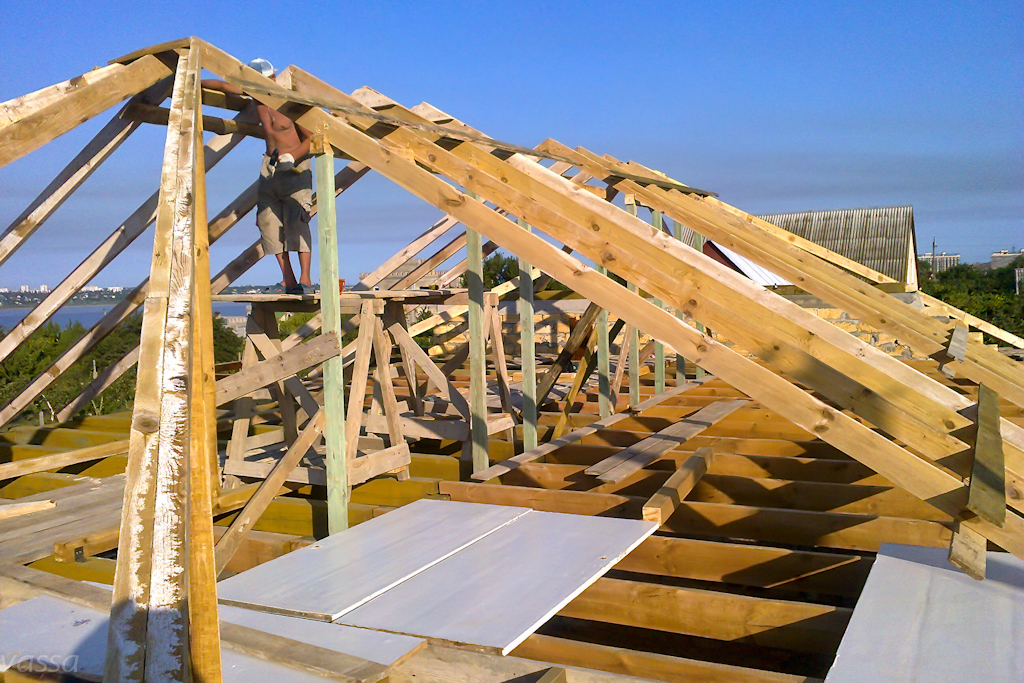

Далее, сначала поднимаются и временно устанавливаются первые стропила. На каждом из них размечаются места, где будут сделаны прямоугольные выборки для закрепления их на мауэрлате.

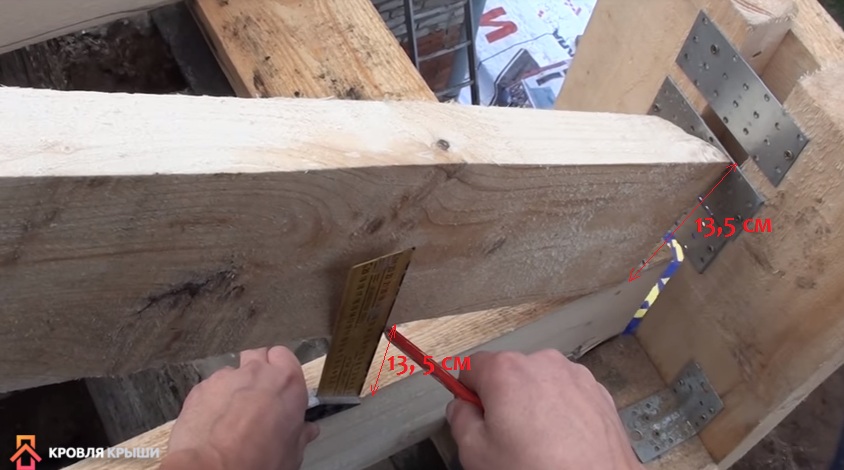

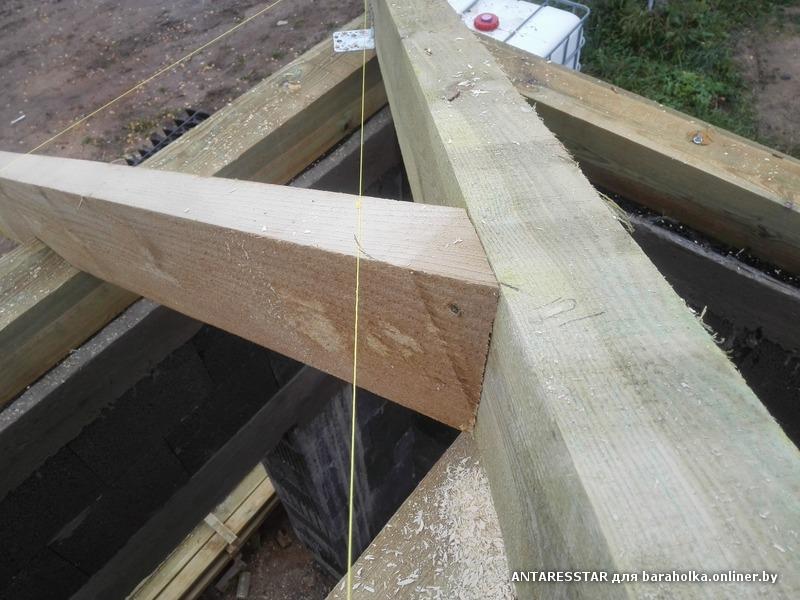

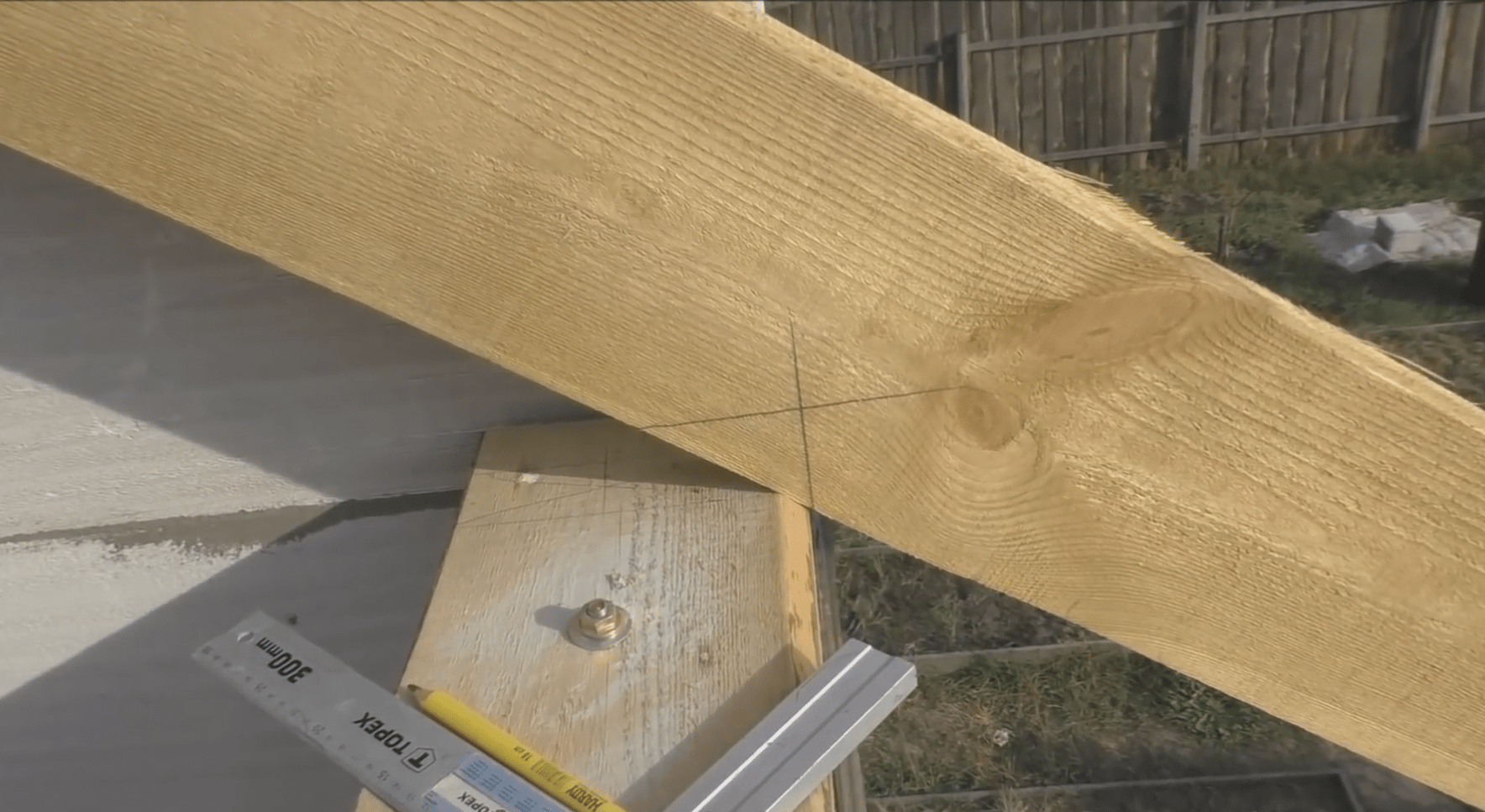

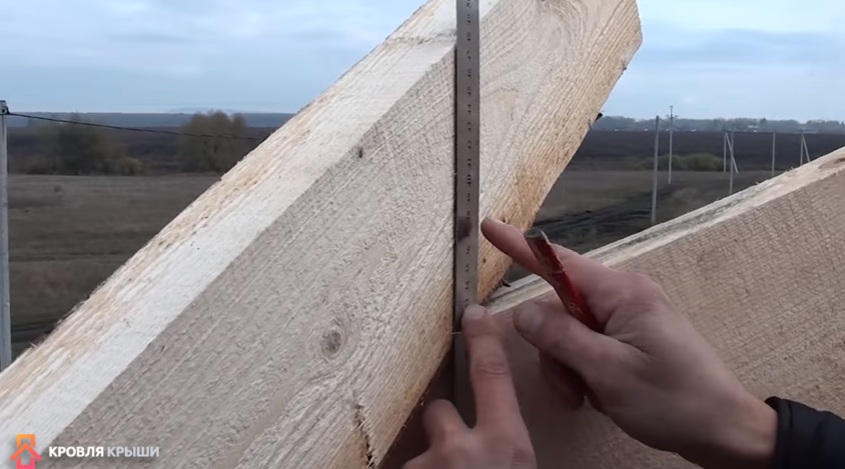

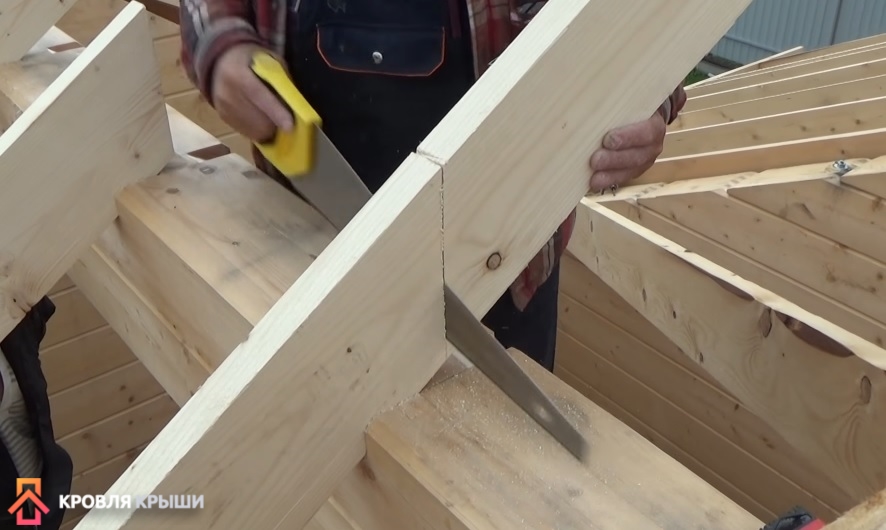

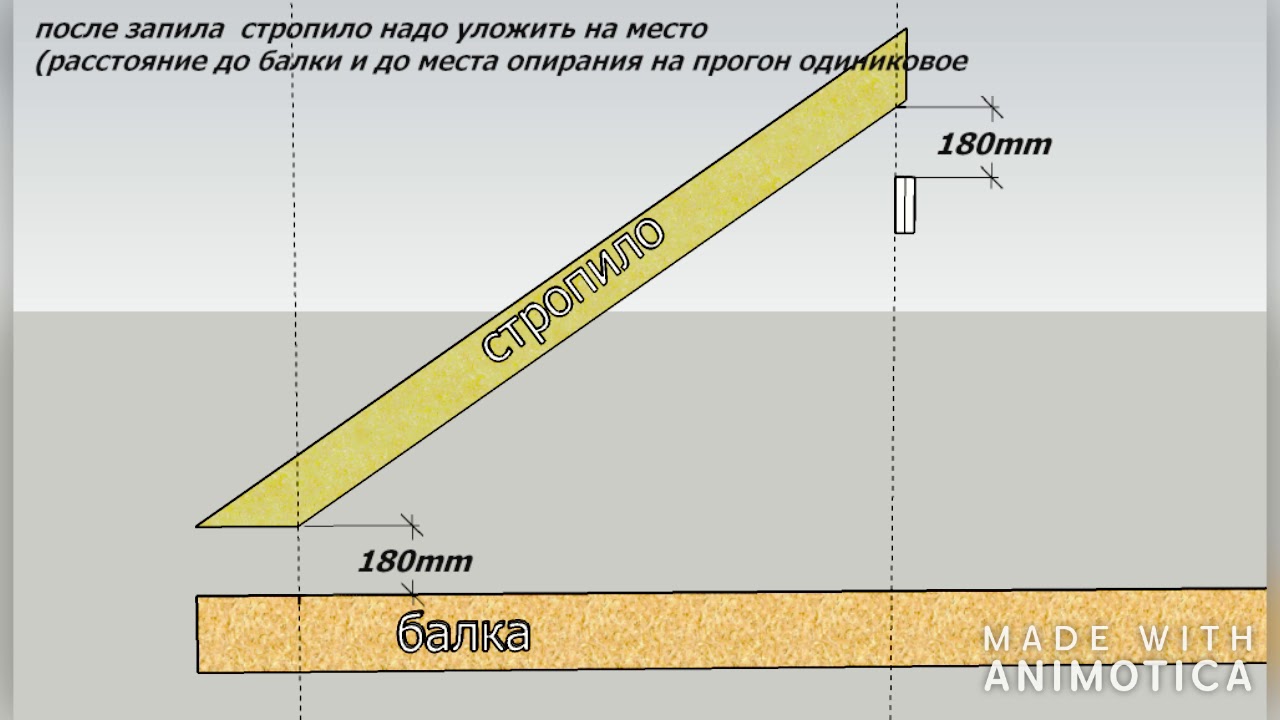

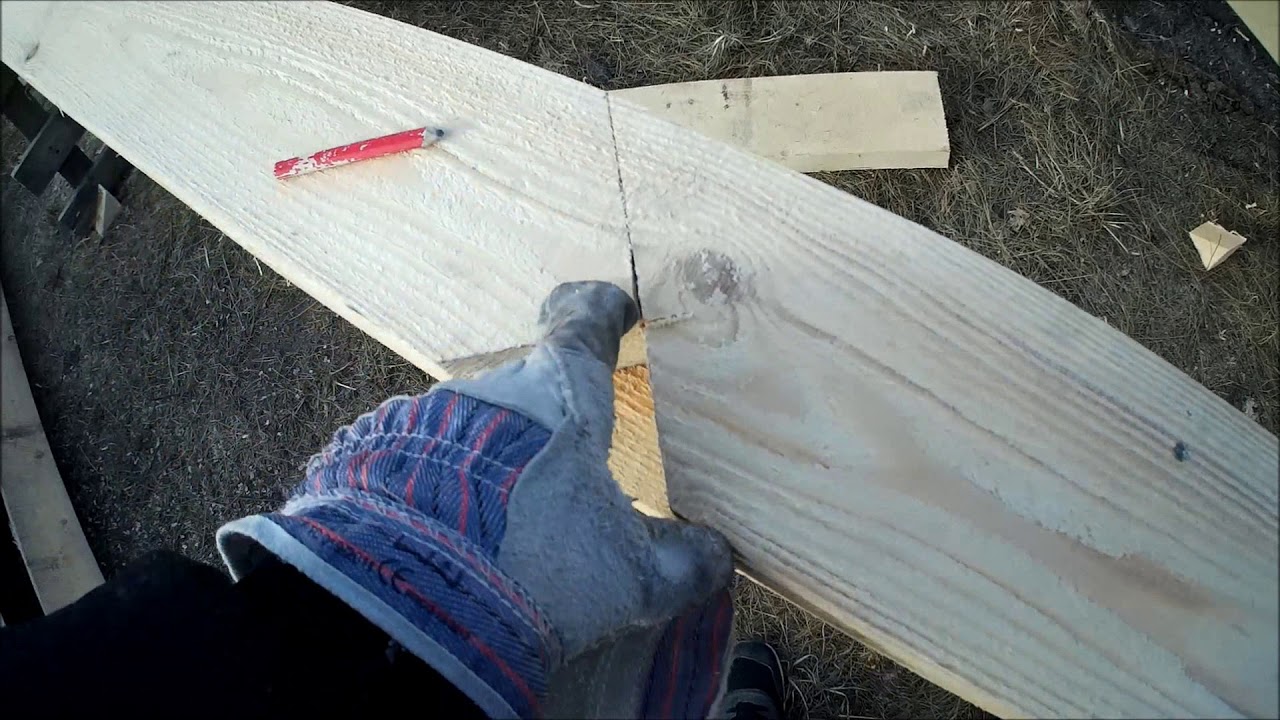

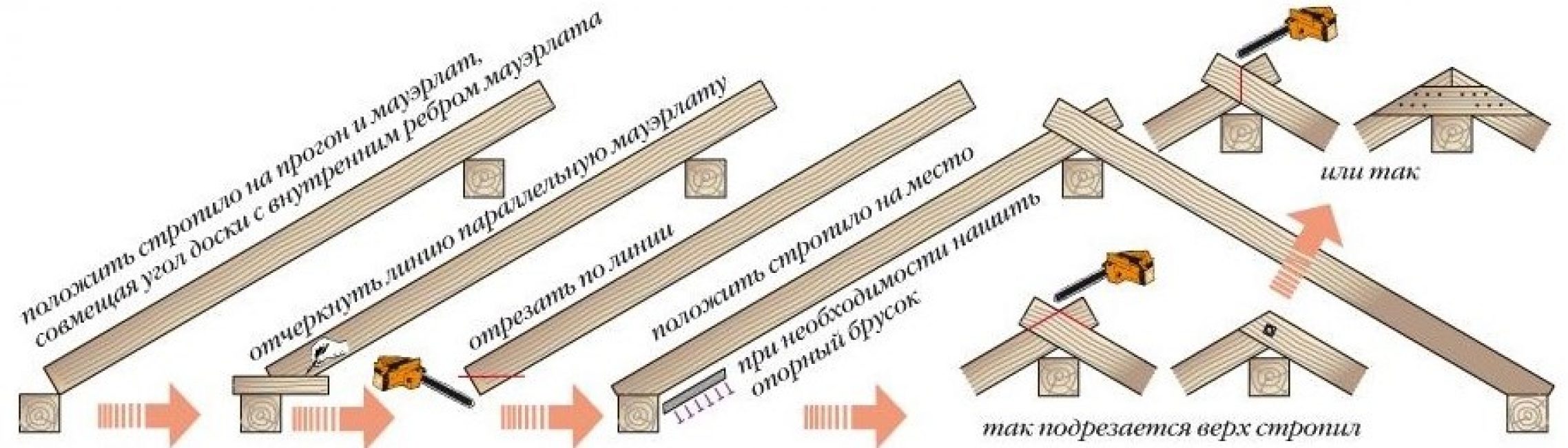

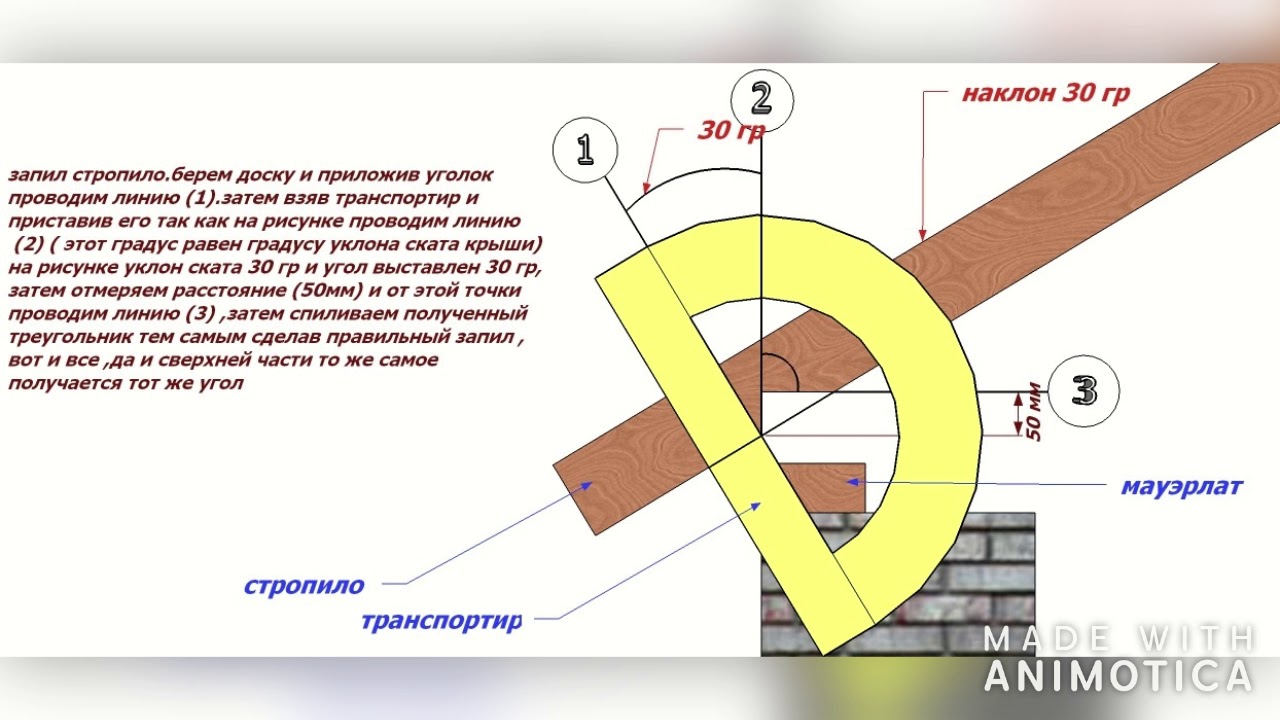

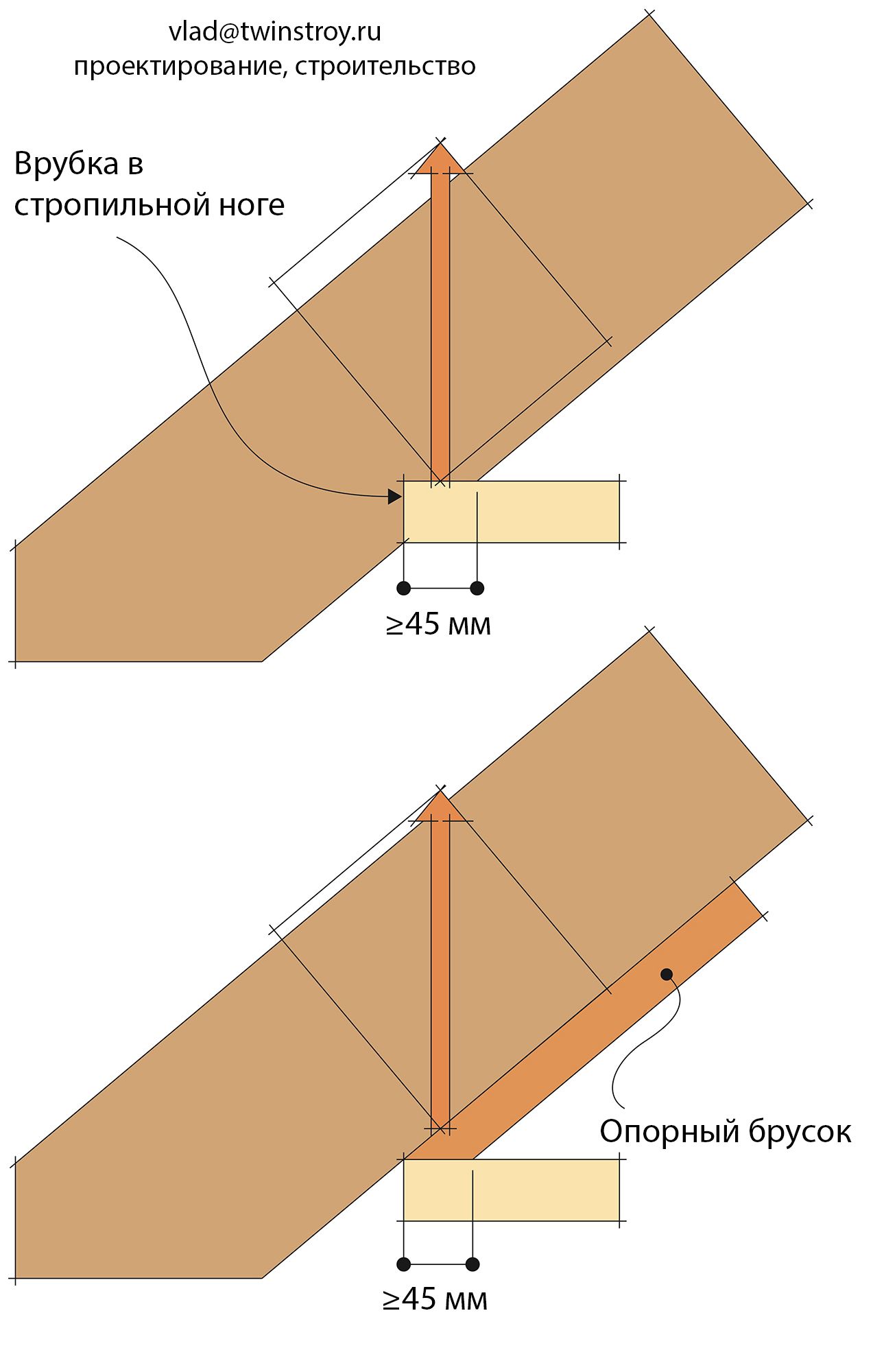

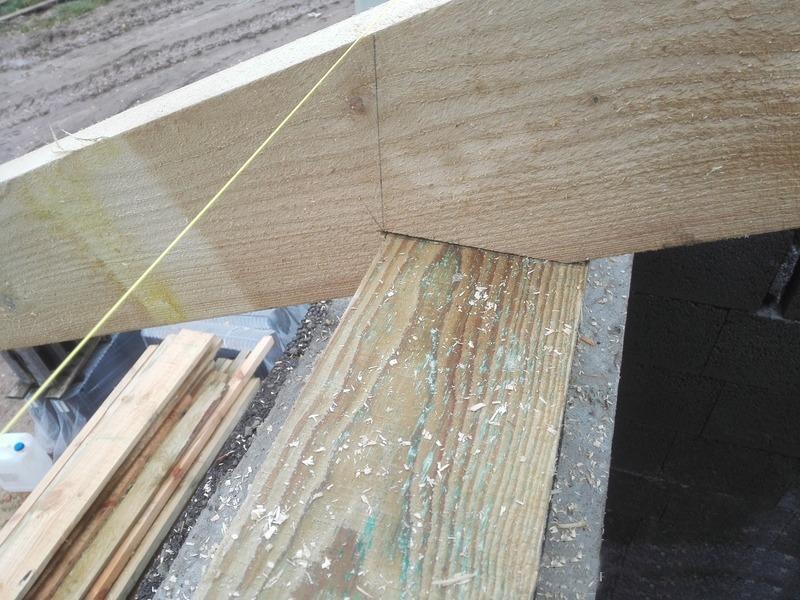

Затем, стропила опускают снова вниз, и на них выпиливают пазы, имеющие прямой угол.

По первой паре, взяв ее за образец, вымеряются и вырезаются такие же пазы и на остальных стропилах.

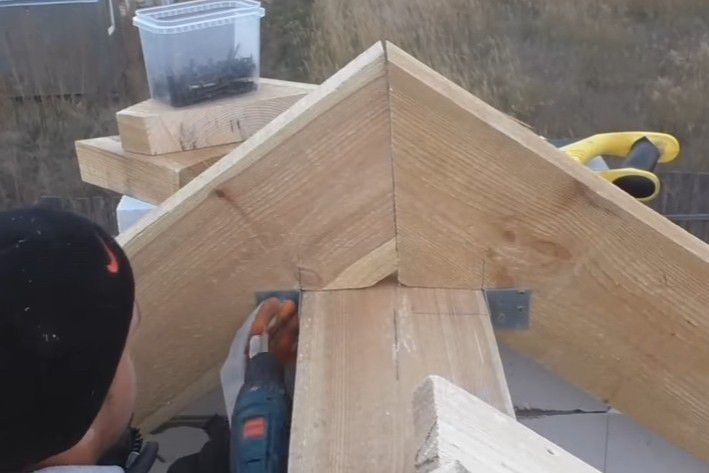

Далее, поднимаются на стены два треугольника, которые устанавливают в начале и конце будущей . Если предусмотрен коньковый брус, то им сразу же связывают обе установленные детали.

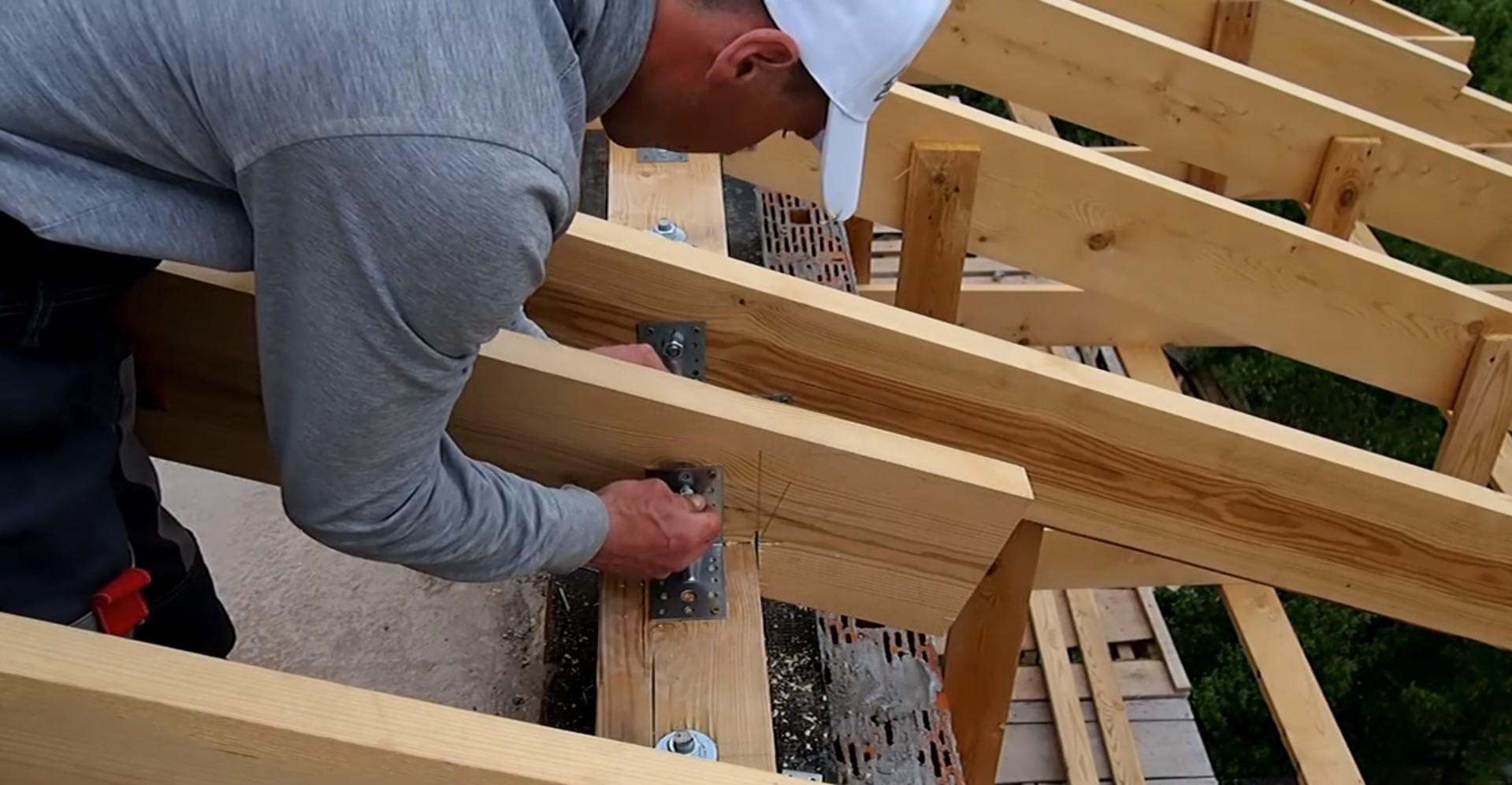

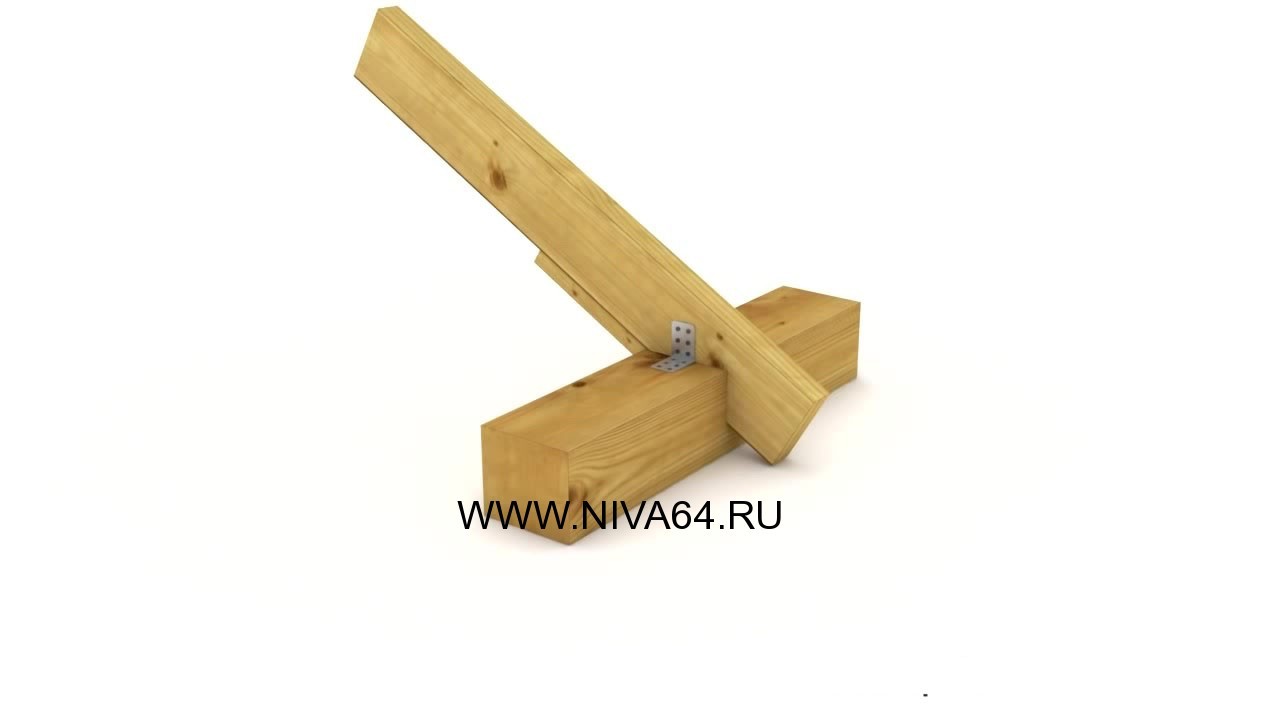

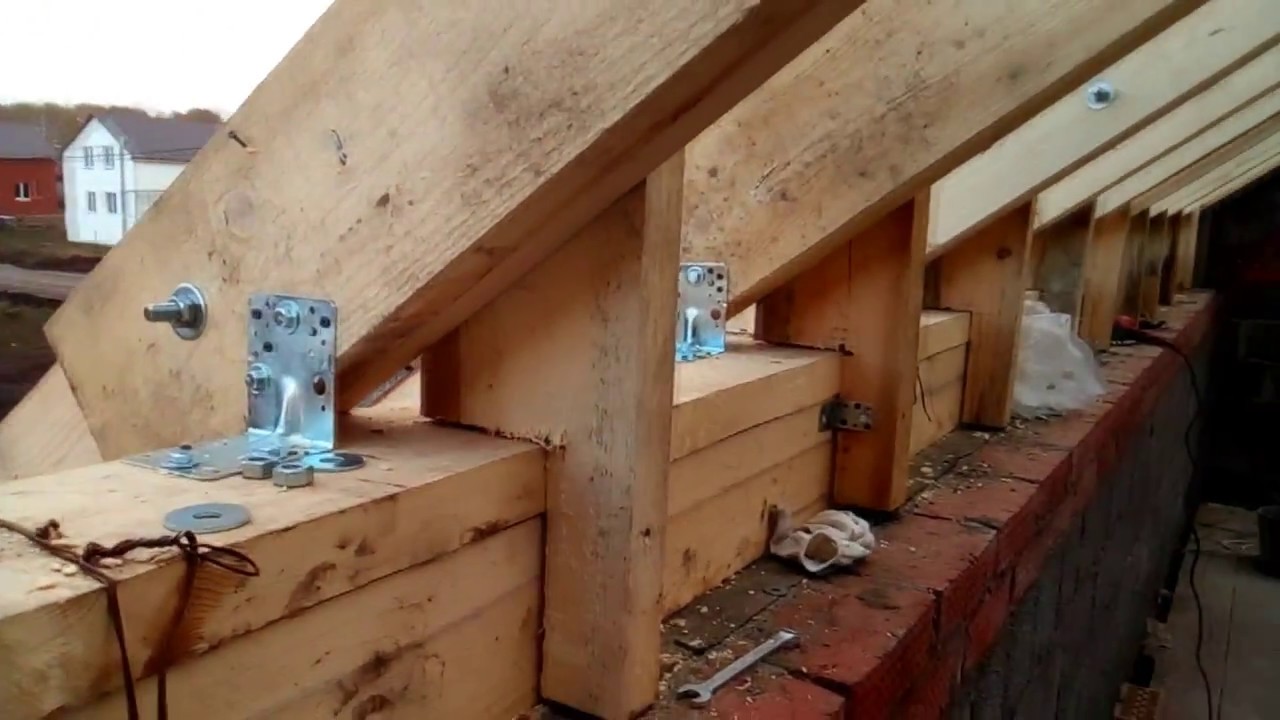

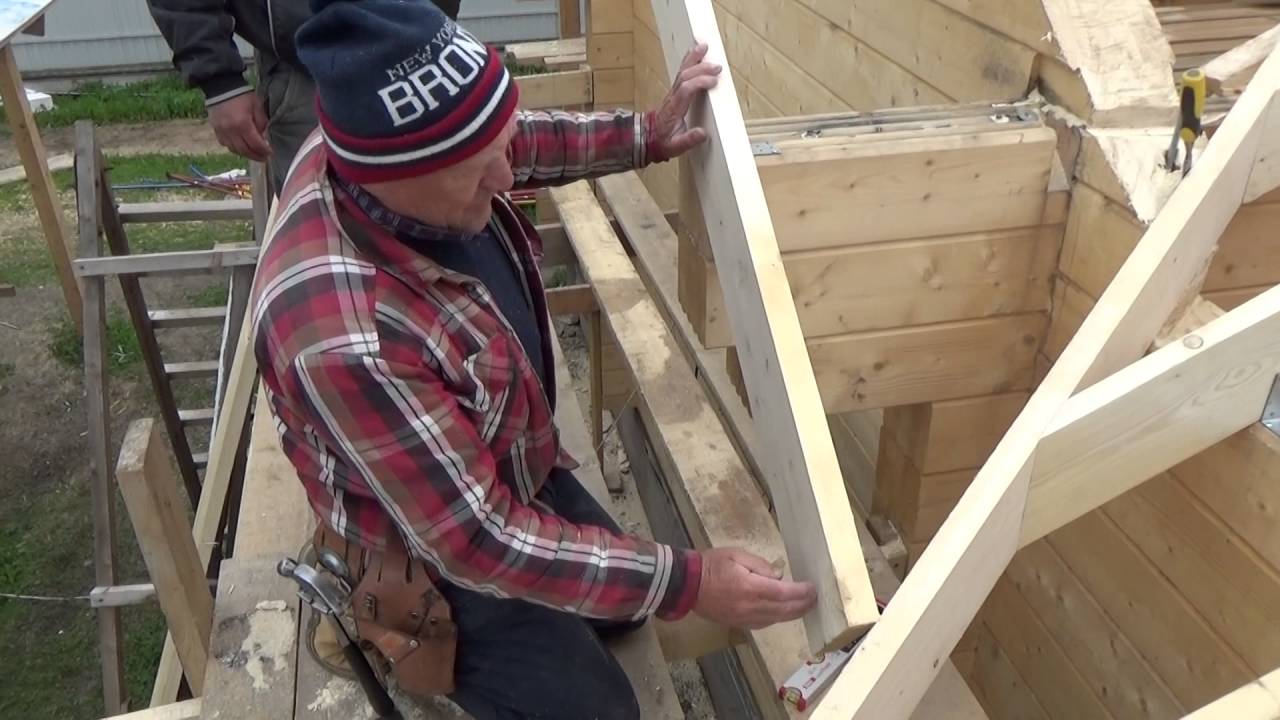

Видео: как стропила крепят к мауэрлату

По каждому скату между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирам для выравнивания остальных деталей конструкции.
Первые установленные стропила сразу усиливаются стойками, подкосами и другими, дающими жесткость и надежность конструкции, элементами системы.
Далее, поднимаются и устанавливаются остальные стропильные пары.
При необходимости, их связывают между собой прогонами и лежнями.
Устанавливая систему стропил, все ее элементы закрепляются временно, так как возможно позже придется какие-то из них подгонять и переустанавливать. Основательно они крепятся только после выверки всей системы. Тогда для креплений применяются уголки, скобы, а при необходимости — скользящие элементы. В разных местах соединений применяются саморезы, гвозди, болты, скобы и шпильки.

При необходимости стропила могут удлиняться «кобылками»

После того, как система в основном установлена, стропила могут «кобылками» на свесах — это делается для того, чтобы стены строения были как можно лучше укрыты от попадания на них влаги во время дождя.
Следующим этапом работы идет устройство обрешетки сверху стропил. Толщина и ширина досок для этой части конструкции выбираются с учетом технологии монтажа выбранного материала для кровли – это будет зависеть от ширины, веса и длины его листов.

Видео: монтаж стропильной системы двускатной крыши

Односкатные системы

Принято считать, что односкатную систему используют только при устройстве крыши гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша прекрасно служит и для покрытия жилых домов, и под ней даже можно устроить дополнительную теплую комнату, если правильно рассчитать уклон конструкции.

Односкатную систему можно рассматривать, как половину двускатной крыши, но с некоторыми отступлениями.Например, если при установке двускатной крыши фронтонной частью является ширина строения, то при односкатной — его длина.

Фронтон может быть поднят из кирпича или деревянных брусьев и досок. Высота его будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ней будет устроена дополнительная комната.

Стропила в данной системе укладывать проще, но если расстояние между стен достаточно большое, то все равно необходимо для жесткости установить дополнительные поддерживающие элементы.

Чтобы правильно определить нужный угол уклона , нужно опираться на следующие факторы:

Толщина снежного покрова в зимний период и среднее количество осадков в другие времена года.
Вес кровельного покрытия, которым планируется застелить стропильную систему.
Временные нагрузки, в виде порывов ветра.

Угол этого вида крыши может варьироваться от 5 до 45, а иногда встречаются здания с углом даже в 60 градусов.

Монтаж односкатного варианта производится на месте, т.е . на высоте, так как опорами для стропил служат фронтонная и задняя стенка строения.

Если уклон крыши в одноэтажном особняке не слишком большой, то стропила могут быть продлены вперед с фронтальной или задней стороны дома. Это делают для того, чтобы устроить под кровлей веранду или террасу.

Мансардные системы

Наиболее сложные в исполнении — мансардные системы крыши

Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций крыши. Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть двускатная с высоко поднятым коньком или ломаная мансардная крыша.

Двускатная крыша

Для того чтобы устроить под д вускатной крышей дополнительное помещение, пространство должно быть свободным от различных дополнительных креплений. Поэтому придется обойтись минимальным их количеством.

Обязательными в этой конструкции будут стойки и затяжки — они же выполнят функции обрешетки , на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными.

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома — более сложная, чем обычная двускатная, но ее преимущество в том, что жилая площадь, которая получается в результате ее монтажа, будет гораздо больше, а потолок — выше.

Примерная схема мансардной «ломаной» системы

Этот вид крыши называют ломаными, так как система состоит из двух частей, в каждой из которых стропила расположены под разным углом.

Боковые стропила могут быть расположены под углом в 30 или 45 градусов от вертикали — это самый распространенный вариант их установки.

Верхнее закрепляют под углом, который может варьироваться от 5 до 30 градусов от горизонта.

В мансардной конструкции могут использоваться обе системы стропил. Нижние стропила предпочтительнее устраивать по наслонной системе, но если в строении нет капитальных перегородок, то можно использовать и висячую. В последнем случае, балки чердачного перекрытия, равно, как и стропила, должны устанавливаться на расстоянии не более 50— 60 см друг от друга . Нужно отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет выпадать достаточно серьезная , гораздо больше значительная, чем при устройстве двухскатной крыши.

Начало возведения нижней стропильной системы, начинают с установки стоек, закрепленных обвязками сверху, а снизу — балками перекрытия. Расстояние между системами стоек и будет шириной помещения, а их высота определяет высоту комнаты.

Начало монтажа — установка двух рядов стоек

Этот каркас определит размещение остальных элементов системы.
Далее, нужно найти середину расстояния между рядами стоек, и это определит место расположения в вышерасположенной части мансарды. В этом месте устанавливается вертикальный брус, такой же высоты, что и система стоек.

Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки и балку перекрытия , таким образом, получаются треугольники, в которых стойка и балка перекрытия образуют прямой угол.
Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия , они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на первом рисунке в этом разделе.
Далее, балки перекрытия связываются между собойгоризонтальной рейкой, которая набивается сверху них, посередине конструкции.
Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.

На коньке стропильные ноги могут быть закреплены на коньковой доске или же соединяются металлической или деревянной накладкой между собой
Иногда для жесткости конструкции между коньком и балкой перекрытия устанавливают поддерживающую бабку.

Делается обрешетка фронтонных стен с проемами для окон. Если вход в будет с улицы, то на одном из фронтонов, кроме того, предусматривается проем для двери.

Далее, если это необходимо, вся стропильная система обшивается обрешеткой или же фанерой, если в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.

Видео: пример монтажа стропильной мансардной системы

Обустраивать стропильную систему совсем не просто , и в одиночку с этой работой не справиться — потребуется, как минимум , два помощника. Желательно, чтобы хотя бы один из приглашённых мастеров обладал определенным опытом в данной сфере строительства.

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями. Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Классификация стропильных ног

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Специфика изготовления и укладки стропилин

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

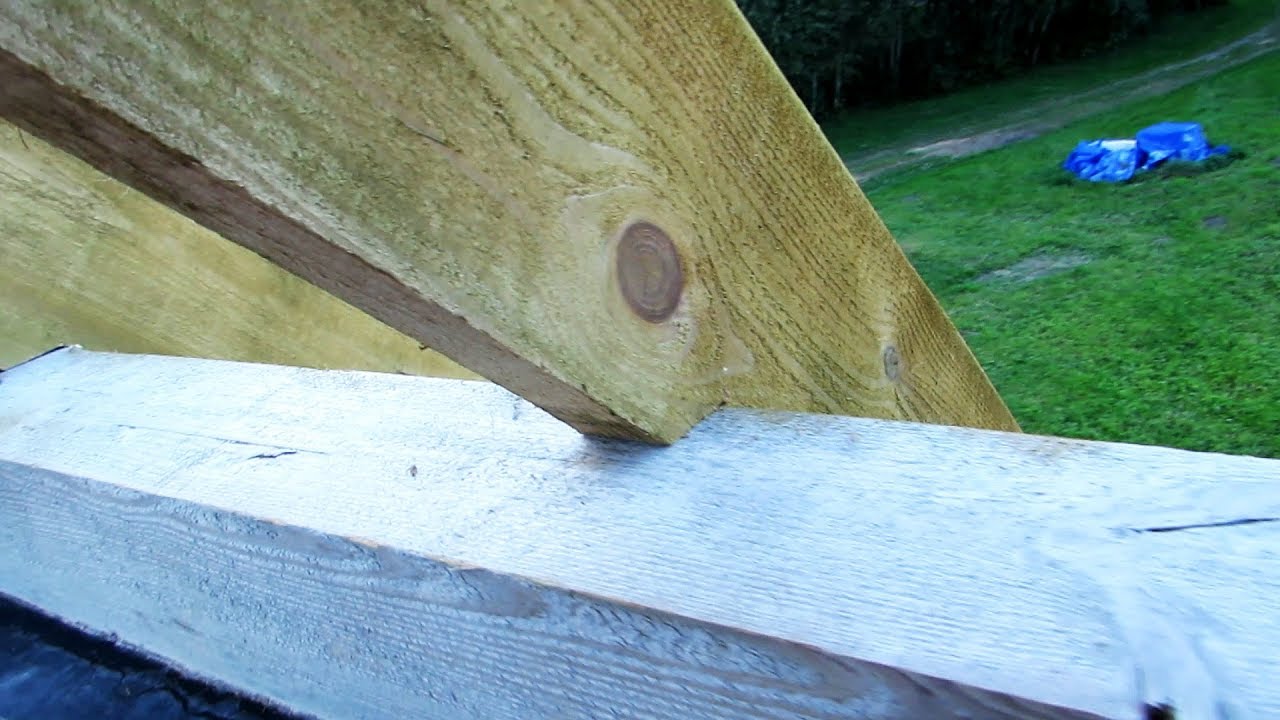

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

Сооружение каркаса крыши по висячей технологии

Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.
На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

Чтобы увеличить устойчивость системы, под стропилины установим стойки:

Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
Выдолбим в бревнах гнезда согласно разметке.

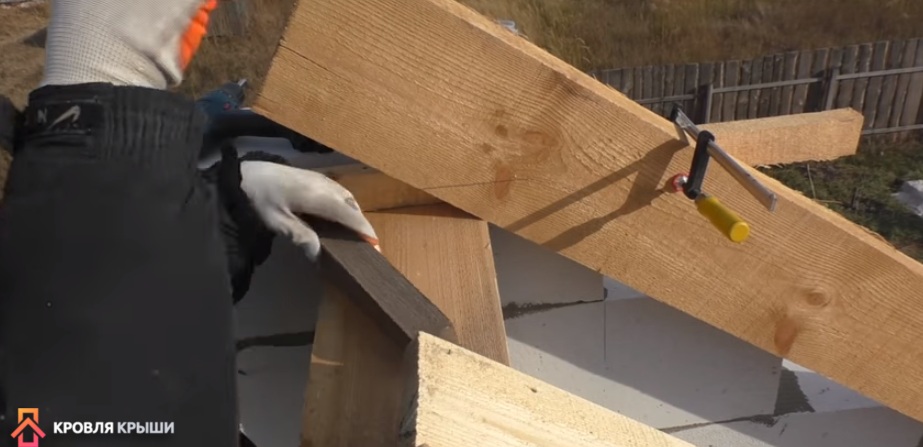

Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
Изготовим стойку и две накладки для ее крепления к стропилине.
Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

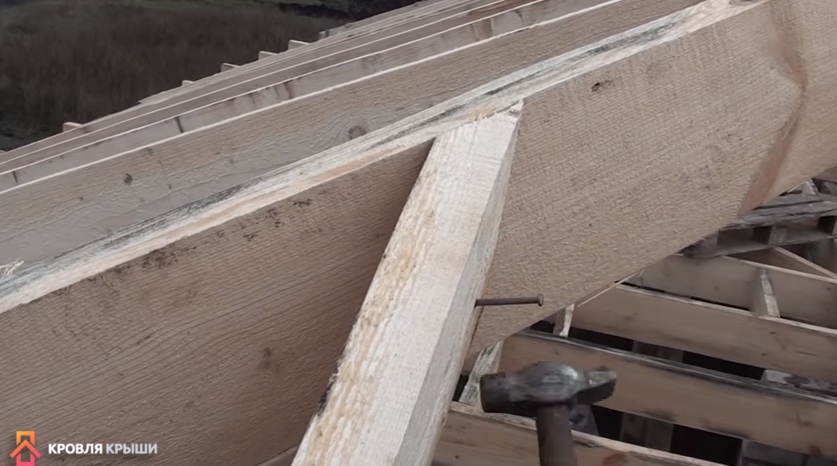

К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

Отмечаем по факту ширину кобылки на перепуске.

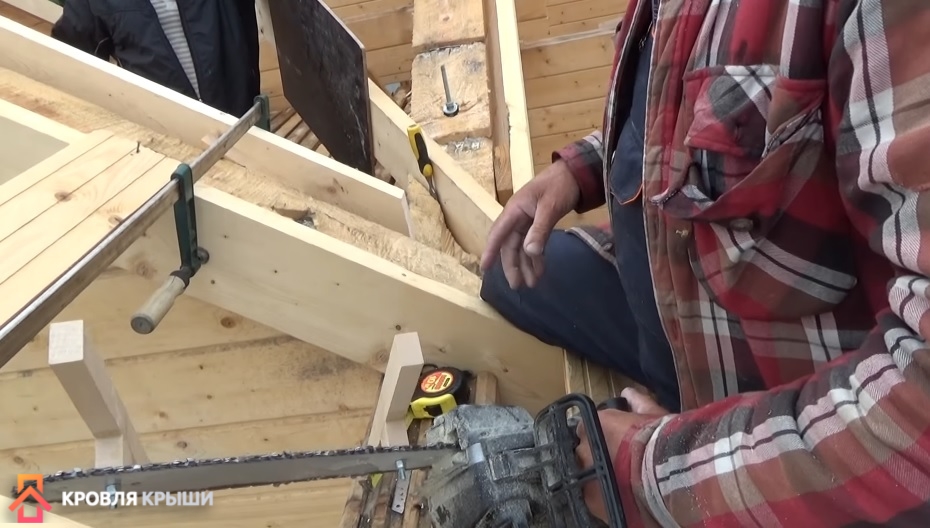

Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

Устройство наслонного каркаса крыши

В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

Вариант разметки строительным угольником:

На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.

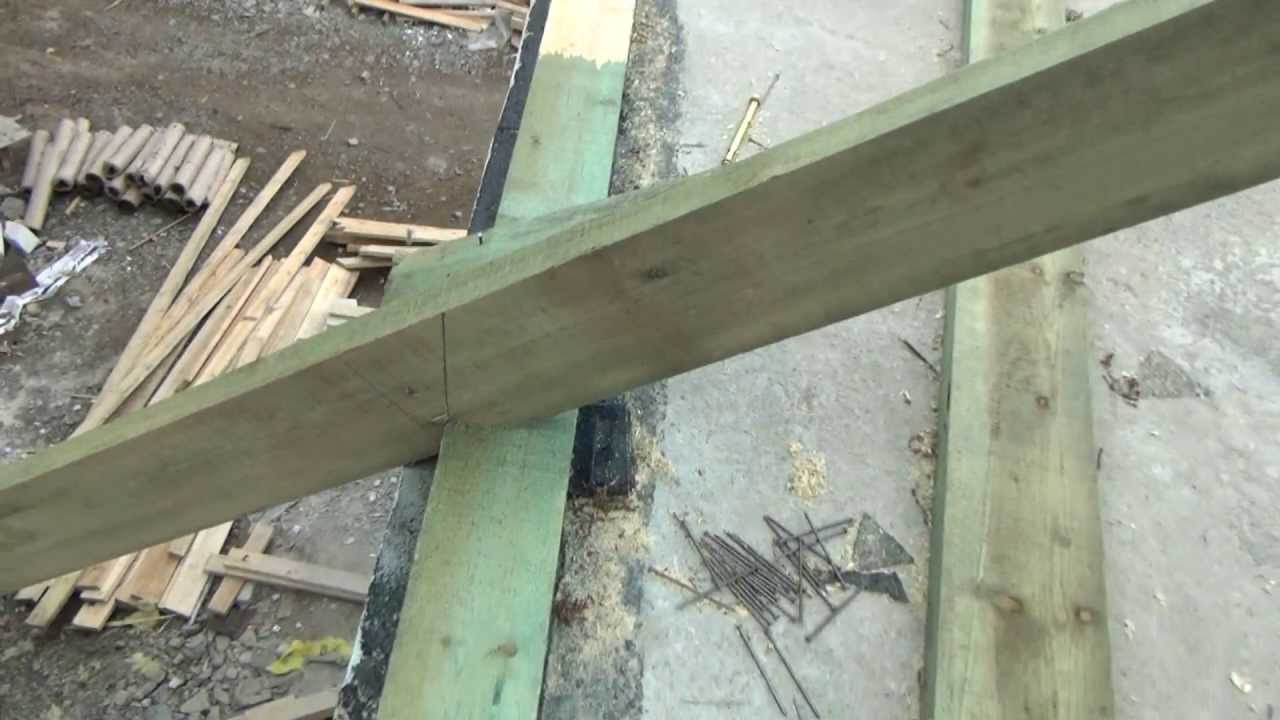

К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.
Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
Переносим угольник в эту точку. Проводим линию, параллельную первой.
Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
Линия меньшего отрезка как раз и обозначит нам врубку.

В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

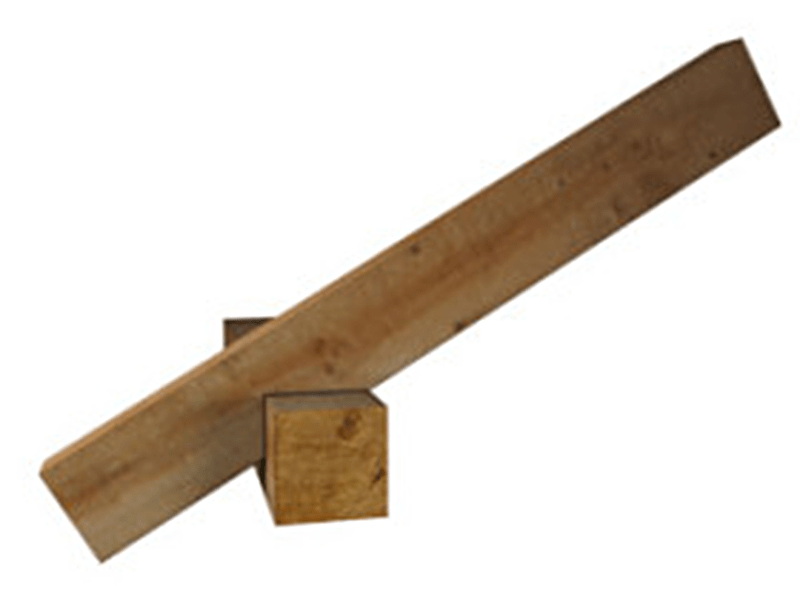

Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

Установка стропил: как сделать и укладывать стропила для крыши своими руками

Разбираемся как производится установка стропил. Обзор технологиий, которые нужно соблюдать желающим правильно сделать стропила для крыши своими руками.

Cтропила своими руками и установка их на крышу

Стропильная система представляет собой основу крыши. Поэтому к установке стропил своими руками надо подходить с большой долей ответственности. От того, насколько качественно вы выполните расчет и сборку стропил, будет зависеть долговечность кровли.

Стропила принимают на себя все нагрузки: от кровли, снега, ветра. Поэтому важно, чтобы древесина для них была идеальной. На ней должны отсутствовать сколы, трещины, не должно быть сучков, следов гнили и прочих изъянов.

Типы стропильных систем

Есть висячие и наслонные стропила.

Наслонные образуют скаты крыши. Опорами для них являются внутренние и наружные стены. Стропила применяют в основном для устройства крыши с одним скатом.

Для двухскатной кровли их используют только тогда, когда в конструкции дома имеется дополнительная опорная стена.

Висячие стропила хороши тем, что их можно использовать при больших пролетах без устройства дополнительных опор. Дополнительно монтируются ригели, которые снижают нагрузку на кровлю от снега.

Висячие стропила на крышу своими руками устанавливают в том случае, если ширина пролета не более семи метров.

При больших значениях надо дополнительно монтировать вертикальную распорку (бабку). При расстоянии между пролетами более девяти метров, к стропильным ногам под углом прибивают подкосы.

Без дополнительных распорных элементов ферму крыши представить невозможно. Учитывайте это при устройстве стропильной системы своими руками. К примеру, затяжка предотвращает расползание стропильных ног, которое может произойти из-за давления, оказываемого на кровлю. Но одной затяжки мало. Брусья под нагрузкой начнут прогибаться и могут сломаться. Чтобы этого избежать, устанавливают ригели, а также «бабки».

И эти условия касаются строительства любой крыши. Даже крыша каркасного дома своими руками построенная, нуждается в различных укреплениях, несмотря на то, что конструкция такой крыши является одной из наиболее легких.

Но прежде чем перейти к строительству крыши необходимо возвести дом. О том как построить каркасный дом вы можете почитать тут. Дома по этой технологии быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Главное, чему вы должны уделять повышенное внимание при самостоятельной сборке стропил — качество соединений. Поговорим об этом подробнее.

Жесткое соединение

Для стыковки стропильных ног с мауэрлатом часто используют жесткое соединение. Его суть в том, что на конце стропильной ноги делается вырубка под углом 90 градусов. Этой частью нога надежно опирается на мауэрлат.

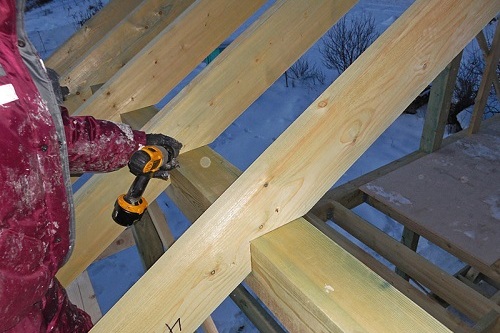

Для более прочного соединения стропило фиксируют к горизонтальному брусу металлическим уголком или тремя гвоздями: два — под углом, один — сверху.

Скользящее соединение

При скользящем соединении в мауэрлате делается паз, в который вставляется стропильная нога. Крепление осуществляют при помощи «салазок» саморезами или гвоздями.

Соединение стропил между собой

Крепить стропила между собой вверху можно несколькими способами. 1 способ — крепление встык. Для этого концы стропильных ног укладываются с нахлестом друг на друга. Далее делается вертикальный срез. После этого стропила прикладываются встык друг к другу и фиксируются двумя гвоздями под углом. Дополнительно можно использовать металлическую пластину, которая монтируется между стропильными ногами вверху.

Наращивание стропил: брус

Нарастить стропила из бруса можно методом вырубки. Для этого на концах брусьев делают запилы, длиной равной удвоенной высоте сечения. Высота запилов должна равняться 1/5 высоты бруса.

После стыковки брусьев в них просверливается отверстие под болт, бруски соединяются.

Наращивание стропил: доска

Здесь больше вариантов соединений. Можно доски соединить внахлест. Длина нахлеста примерно такая же, как половина длины доски.

Надежное соединение выполняется с использованием десяти гвоздей, вбиваемых под углом 45 градусов.

Можно соединить доски встык, а с двух сторон на шов прибить по доске.

При установке стропил своими руками надо постоянно следить за тем, чтобы они были расположены точно на одном уровне. Собирать фермы лучше непосредственно на чердаке, так как они очень тяжелые, а поднимать их довольно тяжело без наличия спецтехники. Размеры и форму стропила также приобретают уже наверху.

Перед тем как приступить к строительству крыши, необходимо отделить этаж при помощи перекрытия. Перекрытия в доме из пеноблоков — это часть общей конструкции дома, которая по важности не уступает фундаменту и крыше.

Если вы уже сделали перекрытия, то подумайте, может вы хотите сделать крышу под комнату. Дома, в которых часть объёма, находящегося под крышей оборудована как жилое помещение называются дома с мансардной. О том как построить такой дом вы можете ознакомиться здесь.

Особенности возведения крыши дома из пеноблоков описаны в этой статье. При возведении крыши необходимо стремиться к снижению ее веса, чтобы нагрузка на стены была небольшой. Однако если у дома имеется железобетонный каркас, то от этой рекомендации можно отступить.

Самостоятельная установка стропильной системы

Установка стропильной системы — несложный процесс. Сначала на крыше надо собрать ферму. Делать это можно как угодно, в зависимости от ее типа.

Удобно делать ферму с затяжкой внизу.

Сначала отрезается брус или доска необходимой длины. Они будут играть роль затяжки. Для этого измеряется расстояние между стенами дома с заходом на сами стены. Далее заготавливают вертикальный брус (доску), который будет стоять между затяжкой и стропильными ногами. Его длину надо подогнать так, чтобы при соединении с ним стропильных ног в верхней точке, получился необходимый уклон скатов. Расчеты ведите с учетом того, что кровля должна минимум на полметра свисать за карниз.

Первую ферму надо использовать в качестве шаблона. По нему сразу делается вторая ферма. Все расчеты надо записать. После того, как построили стропила своими руками, нужно установить собранные конструкции по краям крыши и натянуть между ними веревку. При установке промежуточных ферм надо контролировать по ней их высоту.

Перед установкой промежуточных ферм надо сделать разметку по периметру крыши, чтобы точно выдерживать шаг между стропилами при монтаже. Когда все стропильные фермы смонтированы, можно приступать к установке обрешетки, контробрешетки, укладывать кровельный материал и утеплять крышу.

Сооружение стропил своими руками и процесс установки их на крышу своего дома

Стропильная система — скелет крыши. Чтобы он не рассыпался, надо соблюсти элементарные правила изготовления древесины для стропил и уметь правильно их собрать и

Чтобы крыша служила максимально долго и в полной мере выполняла все возлагаемые на нее обязанности, нужно, помимо всего прочего, правильно собрать стропильную систему. Это можно сделать своими руками. Однако перед началом основного этапа работы необходимо определиться с типом кровли и самой системы стропил, подобрать подходящий и качественный материал, а также составить план, в соответствии с которым будет возводиться стропильная система.

Тип системы зависит от формы кровли дома. На этапе проектирования должны в целом учитываться особенности всей системы и конструкция кровли в частности. После подготовки и закрепления отдельных элементов монтируется непосредственно стропильная система. Данная работа предполагает выполнение множества технологических этапов. Делая все по инструкции, вы не встретитесь ни с какими существенными проблемами, и готовая стропильная система для кровли вашего дома будет максимально качественной.

Составление проекта стропильной системы

При составлении проекта необходимо учитывать тип кровли дома. Для кровли каждого отдельного типа подготавливается индивидуальная стропильная система. К примеру, система стропил для мансардной кровли будет абсолютно не такой, как система для вальмовой крыши. Поэтому при самостоятельном выполнении работ необходимо обязательно учитывать данные факторы.

Однако существует ряд требований, которые являются универсальными для кровли любого типа. Проектируя стропильную систему и непосредственно крышу, учитывайте следующие важные моменты:

Если кровля будет утепляться, то все работы по монтажу должны быть продуманы так, чтобы их можно было выполнить максимально удобно, легко и быстро.
При монтаже утеплителя нужно продумать дальнейшее устройство стропильных ног.
Важно учитывать вес конструкции кровли и рассчитывать мощность стропильной ноги в соответствии с данным параметром.

Стропильная система должна собираться из качественной и прочной древесины. Важно, чтобы заготовка, сушка и хранение материала осуществлялись в соответствии с правилами. Лучше всего использовать смолистые брусья. Смола — это природный антисептик, так что древесина будет находиться под дополнительной защитой, а готовая стропильная система прослужит максимально долго.

В случае если кровля вашего дома вальмовая, стропила должны иметь разное сечение. Самые прочные стропила следует устанавливать там, где соединяются несколько брусков. При выборе материала для ендовых стропил нужно быть особенно внимательным. Стык между плоскостями довольно часто становится одним из главных проблемных мест. Такие участки характеризуются наименьшей прочностью во всей системе и могут давать течь.

Подготовка бруса перед работой

Для возведения надежной стропильной системы нужно использовать достаточно толстый брус. Подойдет материал сечением 10х20 см, 10х10 см, 20х20 см и т.п. Там, где стропила должны иметь особенно высокую прочность, к примеру, если конструкция предусматривает наличие накосных стропил, балки нужно сращивать. Оптимальнее всего использовать брус длиной 400-600 см. Лучше всего для стропил подходит уже вылежавшийся брус. Это гарантирует то, что древесина не изменится в размерах после возведения крыши.

Прежде чем приступать к устройству стропил и гидроизоляции, обязательно продумайте такие моменты, как защита древесины от огня и вредителей. Во-первых, брус следует пропитать антипиретиками. Подобная обработка приводит к снижению горючести древесины. Во-вторых, материал в обязательном порядке обрабатывается антисептическими составами, благодаря которым будет предотвращаться его гниение.

Данные меры должны быть приняты задолго до окончательного монтажа стропильной системы. Так вы сможете последовательно обработать каждый элемент конструкции, уделив особе внимание тем, которые могут быть повреждены в будущем. Уделяйте особое внимание стыкам. Защитные составы удобнее всего наносить при помощи кисти. Используйте довольно широкий инструмент с длинным ворсом. Не забудьте об индивидуальной защите. Обязательно наденьте перчатки, респиратор и защитные очки.

Защитные составы рекомендуется наносить двойным слоем. Перед обработкой древесина должна просохнуть. Можете, конечно, и не дожидаться полного высыхания. Но если вы хотите, чтобы материал как можно лучше пропитался и служил максимально долго, не торопитесь и дайте ему полностью высохнуть перед нанесением очередного слоя. Начинать установку стропильной системы для кровли можно только после того, как защитные средства хорошо впитаются и материал полностью просохнет.

В процессе выполнения данной работы вам понадобится несколько простых инструментов, работа с которыми не требует особых навыков и подготовки, а именно:

Топор.
Молоток.
Бензопила или ножовка для дерева.
Измерительная рулетка.
Строительный уровень.
Электрическая дрель.
Металлические скобы от 20 см.
Гвозди длиной 8-20 см.
Гвоздодер.
Карандаш.

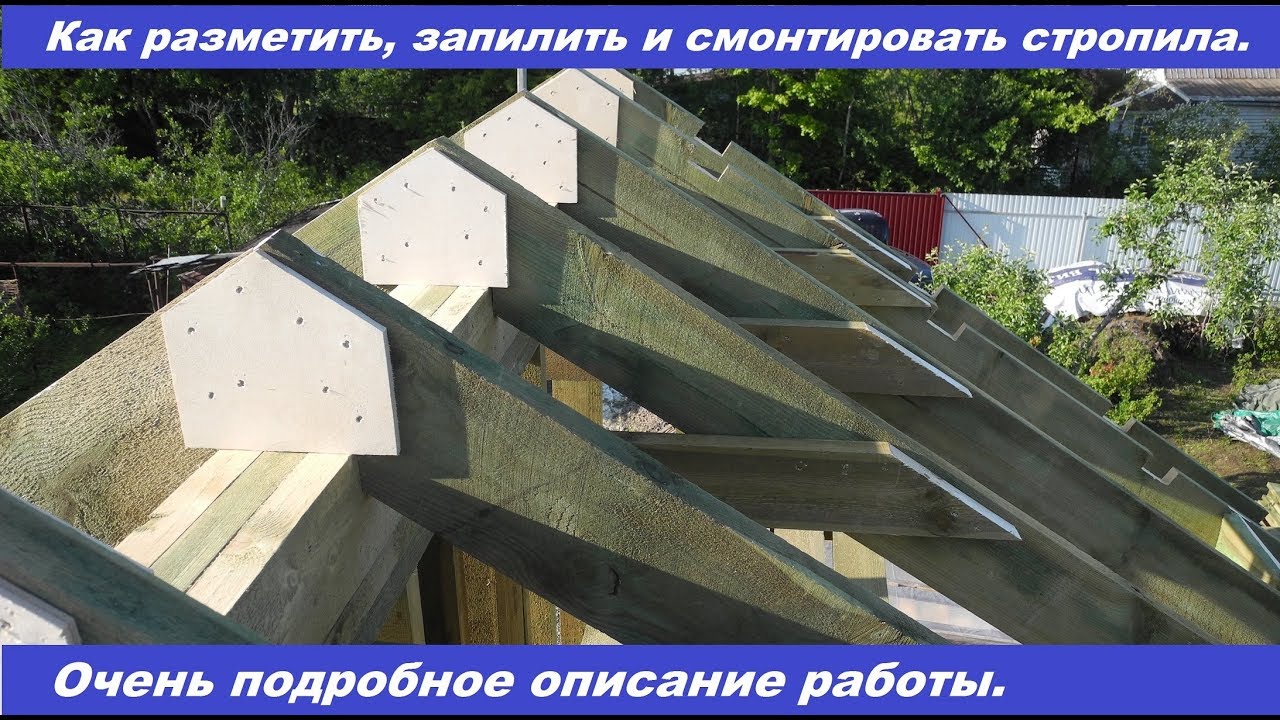

Пошаговая инструкция по установке стропил

Порядок установки стропильной системы для дома своими руками следующий. Сначала выполняется укладка мауэрлата. Он представляет собой брус, который выполняет функции основы для стропильной системы. Укладывайте мауэрлат поверх стен по периметру строения. Применяются специальные крепления. Их необходимо установить с шагом до 1-1,2 м. Для дополнительного повышения влагозащитных свойств под мауэрлат необходимо подложить рубероид. Можно использовать и другие удобные вам гидроизоляционные материалы.

Брус укладывается рядом со шпильками. Отмечаются места для создания отверстий. После того как все необходимые отверстия будут просверлены, шпильки следует продеть в мауэрлат. Это необходимо сделать таким образом, чтобы шпильки немного выступали. Большой выступ делать не нужно, будет достаточно нескольких миллиметров. Мауэрлат дополнительно фиксируется шайбами и гайками. После завершения фиксации мауэрлата можете переходить к следующему этапу работы, на котором вам предстоит скрепить стропила со смонтированным мауэрлатом.

Стропильная нога устанавливается в подходящее положение и фиксируется к мауэрлату. Для этого применяются оцинкованные стальные кронштейны. Дополнительно подготовьте крепежные скобы и саморезы.

Кронштейн будет предотвращать смещение расположенных вдоль мауэрлата стропил. Скоба тоже предназначена для предотвращения их смещений. По такому же принципу, с использованием кронштейнов, выполняется монтаж стропил к коньковой части кровли. В целях дополнительного усиления и крепления коньковой части кровли можно использовать рейку. Ее следует соединить с противоположными стропилами в виде буквы «А».

Для максимально надежного соединения стропил друг с другом можно тоже применять шпильки. Для данной работы подходят шпильки не менее 8 мм, в случае если для кровли применяется ондулин и прочие нетяжелые кровельные материалы. Если же вы выбираете керамическую черепицу и другие тяжелые материалы, следует использовать более длинные шпильки, от 10-12 мм.

Чтобы стропила не смещались, лучше использовать сразу 2 шпильки на один узел крепления.

В некоторых случаях возникает необходимость в удлинении бруса. При возникновении такой ситуации соединяйте брусья внахлест, используя для этого шпильки повышенной прочности и диаметром не менее 1 см.

Запил стропил односкатной крыши

Заманчивая простота крыши с единственным скатом вселяет мысли о возможности проявить себя на поприще успешного строителя. Сооружение незатейливой конструкции заключается в банальной укладке стропильных ног на опорные стенки. Никаких сложных узлов, мудреных и многочисленных состыковок. Однако даже в простейшем плотницком деле есть хитрости, требующие досконального изучения. Будущему исполнителю надо твердо знать, как производится крепление стопил односкатной крыши, чтобы исключить деформацию и повреждение элементов каркасной системы.

Традиционные «деревянные» заморочки

Схема стропильного каркаса односкатной крыши до предела проста. Представляет собой ряд параллельно уложенных досок или брусьев, опирающихся краями на две различающиеся по высоте стены. Для установки и крепления стропильных ног к строительной конструкции используется переходный элемент, выполненный из древесины.

В зависимости от типа обустраиваемой коробки и материала стен функцию переходного элемента выполняет:

Мауэрлат. В схеме односкатной крыши это две отдельно уложенные деревянные балки, завершающие бетонные или кирпичные стены.
Верхняя обвязка каркасного сооружения. Установленный поверх стоек каркаса пояс из двойной сшитой доски или бруса.
Верхний венец стопы, сложенной из бруса или бревна.

Стропильные ноги и контактирующие с ними элементы сделаны из древесины, имеющей свойство изменять собственные размеры вслед за колебаниями влажностного фона и перепадами температуры. Весенней и осенней порой, особенно в дождливый период, длина стропильных ног будет несколько больше, чем засушливым летом и морозной зимой.

Представьте, что будет, если жестко закрепленная вверху и внизу стропилина увеличится в размерах. Появятся прорехи в гидроизоляции, разболтается крепеж, сдвинутся листы шифера, сместиться металлочерепица. К тому же прогиб и пучение каркаса крыши непременно отразятся на ее износостойкости.

Однако изменения линейных размеров стропилин – вовсе не главная закавыка деревянных стропильных систем. Неприятным сюрпризом, если его не учесть, станет осадка только что построенной коробки.

Наиболее ярко она проявляется у деревянных стен, но конструкциям из бетона и кирпича тоже весьма характерна. Вспомним, что односкатные крыши опираются на стенки разной высоты. Без расчетов можно понять, что просядут они на разные величины. Т.е. возникает угроза, что из-за разницы в просадке стен новенькая крыша не просто поменяет угол уклона. Появится вероятность нарушения узлов с крайне негативными разрушительными последствиями.

Несмотря на простоту односкатных крыш и близкое к горизонтали направление укладки стропилин, о перечисленных рисках забывать нельзя. Узлы, применяемые в крепление стропильных ног односкатной крыши, обязаны учитывать «капризы» древесины.

Работа разработчика собственного проекта односкатной крыши заключается в поиске верного решения трех важных задач, согласно которым:

Должна быть обеспечена возможность перемещения деревянных деталей относительно друг друга.
Следует исключить все вероятные причины нарушения соединений.
Необходимо предоставить стропилинам возможность адаптироваться к последствиям просадки стен, чтобы они смогли принять устойчивую позицию.

Стропильные ноги односкатных крыш, возведенных над стенами равной высоты, относятся к разряду наслонных. Висячий тип применяется, если обустраиваемая коробка имеет стены равной высоты, и скат формируется стропильными треугольниками.

С креплением треугольников все понятно: горизонтальной стороной они устанавливаются на обвязку или мауэрлат, имеют с опорными элементами максимальную площадь состыковки, фиксируются обычным способом.

С наслонными стропильными ногами все гораздо сложнее. Устанавливаются они под углом к опорным элементам. Без обработки и подготовки к монтажу стропила имеют лишь две ненадежные точки соприкосновения с обвязкой или мауэрлатом.

Насколько бы не был мощным крепеж, двух точек совсем недостаточно для прочной посадки детали. Даже при незначительном воздействии такой скат банально съедет вниз вместе со сплошной обрешеткой и многослойным кровельным пирогом. Однако есть придуманные еще древними строителями методы, позволяющие избежать подобных передряг.

С целью предотвращения нежелательных перемещений увеличивают площадь контакта стропилины и опорного элемента, для этого производится:

Выборка врубок. Это выпилы в форме треугольника или треугольника с зубом. Выпиливают их исключительно на стропилах, чтоб не ослаблять несущий мауэрлат.
Запил верхнего или нижнего края стропильной ноги, благодаря чему создается опорная площадка, повышающая устойчивость. Выполняется строго вертикально или горизонтально.

В зависимости от вида и места отпиливания или торцовки врубки и запилы могут ограничивать и не ограничивать движение деревянной детали. Ограничения считаются относительными, потому что абсолютно жестких креплений в строительстве односкатных крыш нет. Специалисты классифицируют применяемые узлы по степеням свободы: от одной до четырех.

В сооружении крыш с одним скатом чаще всего фигурируют:

Узлы крепления с одной степенью свободы – практически неподвижные соединения, позволяющие стропилине слегка поворачиваться вокруг точки крепления.
Узлы крепления с двумя степенями свободы – соединения, обеспечивающие возможность поворота вокруг крепежа и незначительного горизонтального смещения.
Узлы крепления с тремя степенями свободы – соединения, позволяющие поворот и смещение по горизонтали и вертикали.

Наличие степеней свободы вовсе не означает, что стропилина сможет свободно вращаться и перемещаться в районе узла. Крепятся они довольно жестко, ведь им предстоит держать обрешетку, профнастил или иной вид покрытия, снежный покров.

Соединение проявит собственные возможности только в случае превышения нагрузки. Тогда стропильные ноги всего лишь переместятся и займут новое положение, а система останется без повреждений.

Любая схема односкатной крыши нам наглядно изображает наличие как минимум двух соединительных узлов. Разделим их условно на верхние и нижние. В сооружении стропильных крыш действует правило: если один из узлов закреплен жестко, то у второго должно быть больше возможностей для передвижения.

Проецируя и упрощая технологический принцип, можно сказать: если крепления в верхних узлах односкатной крыши выполнены жестко, то нижние соединения должны быть более свободны, чтобы обеспечить возможность смещения при превышении давления. И наоборот: если нижнее крепление практически неподвижно, то вверху стропилину нужно обеспечить неким резервом для передвижения и поворота.

Подробно об узлах односкатной крыши

После знакомства с теоретической стороной вопроса крепления стропилин односкатной крыши можно приступать к практическим исследованиям востребованных узловых схем. Отметим, что большинство проектов систем с единственным скатом рассчитано на установку стропилин, формирующих свесы за счет собственной длины. Однако при перекрытии больших пролетов бывает, что не хватает нормативных размеров пиломатериала. В этих случаях к стропилам пришиваются кобылки, создающие свес. Устанавливаются они сбоку к установленной ноге и на принцип формирования узла вообще не влияют.

Второй причиной использования кобылок в формировании свесов является слишком увесистая стропилина, которую весьма затруднительно поднимать и устанавливать. Третья предпосылка кроется в особенностях узловых креплений: если нижняя пятка устанавливается на ползун с отторцованным краем.

№ 1: Опора вверху и шарнирно-подвижный низ

Схему с жестко закрепленным верхом и относительно подвижным низом применяют в устройстве крыш над пристройками, в сооружении объектов с крутой крышей и значительной разницей между высотой опорных стенок.

Проще говоря, там, где верхний край стропилины упирается в деревянную балку, прогон или стену основного здания и пространства для движения ей не оставлено. Нижний узел в таких ситуациях рассчитывается на ползун, позволяющий слегка сместиться.

Алгоритм классического варианта с опиранием верха на прогон:

Устанавливаем опоры прогонной рамы. На обвязку каркасной постройки с противоположных сторон устанавливаем опоры, сшитые из трех отрезков доски 25×100. Средний отрезок должен быть на 75мм короче крайних, чтобы сформировалась своеобразная выемка.
Сооружаем прогонную раму. В выемку укладываем доску 25×150 требующейся длины.
К торцу будущей крыши прикладываем доску 25×100 произвольной длины, но больше диагонали, проведенной от вершины прогонной рамы до обвязки, примерно на 30см. Отмечаем вертикальную линию верхнего запила, очертив прилегающую грань прогона. Отмечаем линию нижнего запила и вертикаль для торцовки края стропилины.
Выкраиваем стропилину согласно отметкам, примеряем ее по факту, при необходимости корректируем запилы.
Согласно изготовленному шаблону выкраиваем и монтируем стропильные ноги.

Тип крепежа выбираем, исходя из предполагаемой нагрузки. Верх удобнее зафиксировать уголками, низ — уголками, закрутив в них не более трех саморезов, или скользящими опорами. При необходимости нижний узел можно стабилизировать – пришить к стропильной ноге снизу опорный брусок.

Узел соединения с прогоном может быть оформлен несколько иначе: стропилина укладывается на балку с помощью врубки. Здесь паз выбирается строго по размеру материала. Но если необходимо повысить степень свободы, горизонтальная стенка врубки скашивается под незначительным углом, а нижний узел оснащается пришивной планкой.

№ 2: Верх и низ шарнирно-неподвижен

Схема применима при обустройстве коробок, стены которых уже прошли интенсивную усадку. Подходит для обособленных объектов. Верхний узел выполняется в виде треугольной врубки, нижний – в форме запила с зубом, упирающимся в мауэрлат.

Процесс строительства односкатной стропильной системы:

Доску-заготовку ребром устанавливаем на брусья мауэрлата в любом месте крыши.
На нижний мауэрлат плашмя укладываем хорошо отторцованный обрезок доски. Его кладем так, чтобы крайняя грань совпадала с внутренней гранью мауэрлата. Очертив обрезок, получаем абрис нижнего узла крепления.
Обрезок переносим в район верхней врубки и очерчиваем его, ведь нижняя пятка стропилины понизится именно на эту величину.
Заготовка с вычерченными, а затем выпиленными узлами будет служить шаблоном. Пользуясь им, изготавливаем заданное проектом количество ног.
Устанавливаем стропила. Фиксируем внизу скобами или шпильками, вверху уголками.

Если потребуется увеличить степень свободы, по аналогии с предыдущим методом вертикальную грань верхней врубки нужно будет слегка скосить. Угол врубки тогда окажется не 90º, а 95 — 97º. Опытные плотники несложные врубки делают непосредственно на объекте, перевернув заготовку вверх. Начинающим исполнителям не стоит подражать на первых этапах.

Шаблон стропилин применяется в строительстве крыш только тогда, когда нет сомнений в геометрических характеристиках коробки. В обратных ситуациях стропила примеряются и изготавливаются поштучно. Сначала устанавливаются крайние элементы системы, затем по натянутой между ними шнурке рядовые ноги.

Одна из вариаций на тему двух шарнирно-неподвижных узлов предполагает устройство вертикального запила вверху и врубки с зубом внизу. Работы по их устройству производятся следующим образом:

Устанавливаем доску-заготовку на мауэрлат так, чтобы ее нижний угол находился прямо над наружной гранью бруса.
Вверху с помощью отрезка доски отмечаем вертикальную линию запила (х) и замеряем ее длину.
Переносим длину верхнего запила в область нижнего узла. Откладываем длину запила (х) вверх по вертикали от внутреннего верхнего ребра мауэрлата.
От полученной точки чертим горизонтальную линию. В результате получается врубка с зубом.
Выпиливаем по отметкам узлы, устанавливаем на место, крепим уголками, нижние узлы дублируем скобами.

При увеличении размера (х) уклон крыши будет увеличиваться, при уменьшении сократиться.

№ 3: Свободный верх и шарнирно-неподвижный низ

Идеальная схема для сооружения односкатной крыши со стропилами, края которых выпускаются за стены. После некоторой корректировки может применяться в обустройстве пристроек.

Устанавливаем заготовку ребром на верхний и нижний мауэрлатный брус с выносом краев за пределы стен. Здесь нужен помощник, чтобы удержать доску навесу.
Прикладываем шаблон – отторцованный обрезок доски последовательно к нижнему и верхнему мауэрлату так, чтобы внешняя грань шаблона совпала с внешней гранью брусьев. Отмечаем линии предстоящих запилов.
Выбираем врубки согласно очерченным линиям. Вертикальную стенку верхней врубки слегка скосим.
Устанавливаем стропило, фиксируем вверху гвоздями или уголками, внизу скобами.
Изготавливаем и монтируем остальные стропилины аналогичным образом.

Понятно, что подвижность с ее антагонистом – понятия относительные. Однако с прохладцей к ним относиться нельзя. Учитывать степень свободы узла требуется и в период проектирования, и при выборе крепежа. Недостача подвижности конструкции приведет к деформации, излишек будет способствовать неустойчивости.

№ 4: Подвижность обоих узлов крепления

Схему с двумя подвижными узлами можно применять в случае, если у обоих крепежных соединений не больше двух степеней свободы. Т.е. смешение по горизонтали исключают ограничительные приспособления, установленные вверху и внизу.

Рассмотрим пример, в котором стропила пристройки закладываются вверху в вырубленные в стене ниши. Значит, горизонтальное смещение исключено, возможен поворот и некоторое передвижение по вертикали. Низ посажен с помощью врубок, но в горизонтальном направлении ограничен металлическими уголками.

Действия строителя «односкатки» по шагам:

Готовим объект к работе. На кирпичную стену пристройки ставим мауэрлат, изготовленный из бруса 100×150. Укладываем его на широкую сторону ближе к внутренней грани стены. Крепим анкерами через 80см. В основной стене здания на проектной высоте вырубаем пазы под верхние пятки стропилин. Глубина врубок 12см, шаг между ними 70см. Если нет желания возиться с выдалбливанием, можно использовать металлические кронштейны, прикрученные к стене.
Делаем шаблон стропильной ноги. Доску-заготовку устанавливаем верхним краем в паз, нижним на мауэрлат. Отступив от нижних углов заготовки 10см в горизонтальном направлении, вычерчиваем две треугольные врубки.
Согласно показаниям шаблона изготавливаем стропилины. Устанавливаем их, фиксируем положение металлическими уголками.

Способ устройства действителен при перекрытии пролетов до 4,5м. Если требуется перекрыть пролет побольше, стропилам понадобится группа поддержки в составе подкосов.

№ 5: Жесткое крепление к наклонной обвязке

Метод применяется в каркасном строительстве, потому что уложить опорный элемент под наклоном можно только на запиленные под углом стойки. Наклонно подпиливаются либо стойки самого каркаса, либо консольно-прогонной конструкции, устанавливаемой на коробку. В принципе, последний вариант вполне подходит для сооружения односкатной крыши по бетонным и кирпичным стенам.

Этапы устройства односкатной крыши по наклонной обвязке:

Собираем конструкцию, создающую уклон крыши. На фронтонной стороне каркасной постройки монтируем короткие стойки с запиленным под углом верхним краем.
На наклонный верх стоек укладываем доску в один ряд для небольших хозяйственных построек, в два для более серьезных домов.
Торцевые стороны крыши оснащаем рамами в форме прямоугольного треугольника, гипотенуза которых должна повторить линию ската.
Прикладываем стропило к торцу крыши, чтобы отметить линию нижнего запила.
По шаблону изготавливаем необходимое число стропильных ног. Устанавливаем их на обвязку, фиксируем положение элементов металлическими уголками.

Без тени сомнений отнесем последний метод к наиболее простой категории. Из всех способов крепления стропил к обвязке и брусьям мауэрлата односкатной крыши этот самый располагающий к попыткам самостоятельной реализации.

Завершающие крепежные работы

После установки всего ряда стропильных ног проверяем проектное положение элементов, расстояния между ними. Прикладываем произвольную доску плашмя к каркасу ската, выявляем недочеты и исправляем огрехи. Затем крепим стропилины скобами или связками к стенам через одну в регионах со средней и низкой ветровой активностью. Фиксируем каждую ногу в областях с высокой ветровой нагрузкой.

Кобылки, если они запланированы к установке, изготавливают из материала с размерами наполовину меньшими, чем размеры стропильных ног. Пришивают их сбоку к стропилине. Длина пришиваемого участка в среднем 60-80см.

Видео для наглядного изучения процесса

Представленные методы и схемы крепежа стропилин односкатной крыши проверены практикой. Используются они чаще всего в «чистом виде». Однако некоторые корректировки согласно конкретным техническим условиям не исключены.

Залогом долговечности дома жилого типа или любого другого назначения станет безопасная и прочная кровля. Качество монтажа основывается на верном подборе материалов, крепежных элементов и технологии соединения узлов конструкции.

Варианты крепления

Какая бы ни была крыша, она предполагает наличие нескольких основных элементов, среди них можно выделить стропильный каркас, обрешетку и кровельный пакет. Что касается системы стропил, то она представляет собой основной опорный элемент крыши, который еще иногда называют скелетом. Обрешетка — это ребра, на которые устанавливается укрывной материал. Разновидности стропильных систем можно свести к двум основным классам, среди них висячие стропила и те, что называются наслонными.

Висячие стропила

Если вам необходимо произвести крепление стропил к мауэрлату, то важно знать, что первые из них могут быть висячими. Они образованы треугольным жестким сопряжением конструкции, которая имеет вид ферм. В их составе можно выделить брус и стропильные доски. Затяжки в этом случае убираются на мауэрлат. Последний представляет собой толстый опорный брус, который надежно закреплен сверху стены. В качестве его задачи выступает создание основы для профильного каркаса.

Наслонные стропила

Если необходимо произвести крепление стропил к мауэрлату, то нужно помнить о том, что первые из них могут быть наслонными. При этом брусья стропил, которые располагаются под углом, обладают двумя точками опоры на концах, а именно мауэрлатом и коньковым брусом. Последний опирается через промежуточные стойки на стену постройки, расположенную внутри. В качестве опоры может выступить и массивный продольный брус.

Варианты крепления стропил к мауэрлату

В качестве особенности строительного наклонного каркаса выступает то, что его составляющие могут иметь между собой подвижное и неподвижное соединение. Если речь идет о деревянной постройке, то в качестве мауэрлата выступает последний венец сруба или бруса, который относится к верхней обвязке стен. Если есть необходимость произвести крепление стропил к мауэрлату, то соединение верхних концов с коньком делают шарнирно-подвижным. Это касается и сопряжения нижней части. Такое требование обусловлено снижением возникающих внутренних напряжений, которые свойственны стропильному каркасу. Причиной таких напряжений выступают температурные колебания, деформации деревянных зданий, усадка дома, а также неравномерная нагрузка от снега и ветра. Если манипуляции под коньком производятся на значительной высоте, что не очень удобно, то предпочтительнее выбрать жесткое соединение стропильных досок. Для нижних концов при этом оставляется свобода перемещения.

Фиксация стропильной ноги

Когда есть необходимость осуществить крепление стропил к мауэрлату, то нижний узел, как правило, фиксируется одним из нижеперечисленных способов. Технология может быть распорной, она предполагает обустройство неподвижного узла соединения, в этом случае стропила упираются в основание бруса жестко. Соединение может быть скользящим. При этом стропило будет скользить по поверхности бруса, удерживаясь на нём исключительно с помощью крепежных элементов. Оба данных способа достаточно широко распространены и обладают своими особенностями.

Разновидности фиксации без запила и с его наличием

Крепление стропил к мауэрлату без запила применимо исключительно при скользящем сопряжении. Стропильная нога при этом будет свободно лежать своей кромкой на поверхности мауэрлата. В качестве крепежа в данном случае применяются уголки. Данный вариант крепления не считается совершенно надежным при больших нагрузках со стороны кровли. По этой причине его используют для перекрытия пролетов с незначительными габаритами. Для того чтобы обеспечить более надежное сопряжение составляющих нижнего узла, производят выпиливание блокирующего зуба-запила. Его можно выполнить по определенной технологии. Вместо запила в стропилах достаточно часто используются упорный брусок, который пробивается для прочности. Если было решено произвести крепление стропил к мауэрлату скобами, то запил следует выполнить в стропильной ноге, а не в мауэрлате. Это исключит деформирование и ослабление.

Разновидности крепежа

Крепление стропил к мауэрлату, фото которого представлено в статье, может осуществляться с помощью гвоздей и скоб, в качестве наиболее простого варианта выступает проволока-катанка, которую складывают в несколько рядов. Сегодня на рынке строительных материалов можно найти крепежные элементы различных видов. Гвозди, которые применяются в соединениях, исключают расшатывание крепежа. Однако для этого следует использовать крепёж с насечкой или так называемый крученый гвоздь. Если вы решили использовать болты и шурупы, под них важно подложить шайбы или пластины, изготовленные из стали. Это позволит предотвратить утапливание крепежных деталей.

Правила осуществления работ по креплению стропил

Если производится крепление стропил к мауэрлату односкатной крыши, то заготовка укладывается на коньковый брус ее верхним краем, тогда как нижний угол следует соединить с внутренним ребром мауэрлата. Используя отрезок доски, который выступает в качестве шаблона, необходимо очертить на поверхности стропил линию, которая располагается параллельно по отношению к верхней границе мауэрлата. Если будет делаться запил, то нужно с внутренней или наружной стороны разметить упорные зубы. Далее производится обрезание по линиям. Когда осуществляются запилы, следует соблюдать разметку углов для того, чтобы обеспечить плотное прилегание всех элементов деревянной конструкции. Когда производится крепление стропил к мауэрлату гвоздями, на следующем этапе нужно установить элемент на свое место. Теперь можно произвести фиксацию. Если используются гвозди, то их необходимо устанавливать под углом через стропильную доску в брус по два с обеих сторон. Если было решено применить скобы, то их установка осуществляется с внутренней стороны бруса примерно в центральную часть. Другой ее конец разворачивается на прямой угол в сторону стропил, а после забивается в них.

Альтернативное использование крепежа

Если производится крепление стропил к мауэрлату двухскатной крыши с использованием проволоки-катанки, то ее необходимо сложить в четыре ряда, сформировав хомут. С помощью него снаружи стропило прикручивается к мауэрлату. Наиболее часто сопряжение скобами или проволокой комбинируется с другими видами соединений, при этом вы получаете резервное крепление. Взамен проволоки можно использовать перфорированную монтажную ленту. Достаточно часто используются уголки. Они прикручиваются шурупами к верхней грани мауэрлата с обеих сторон от стропила, нужно укрепить уголки к нему. Для того чтобы обеспечить более внушительную надежность, уголки следует использовать с двумя рядами отверстий, а также ребром жесткости. Взамен уголков Вы можете применить специальные пластины, которые обладают разворотом концов на прямой угол.

Правила осуществления крепления

Если производится крепление стропил к мауэрлату в деревянном доме, то использовать следует исключительно качественные элементы. Экономия в данном случае недопустима, так как некачественные метизы не будут гарантировать создания долговечной и устойчивой кровли. Запилы, если они имеются, на стропилах нужно выполнять очень аккуратно, это позволит избежать необходимости монтажа дополнительных прокладок или вкладышей. Такие детали помогут обеспечить хорошее соединение, однако лучше всего обойтись без них. Это обусловлено тем, что со временем они способны деформироваться и вовсе выпасть. Это станет причиной ослабления всей конструкции. Стропила рекомендуется устанавливать именно на стальные пластины и уголки. Их лучше всего приобрести до начала проведения работ над крышей. Иначе придется останавливать монтаж на время, что продлит период проведения манипуляций. Однако можно использовать и другие виды креплений, которые были описаны выше. Но это будет только лишь временной мерой. Для установки бруса в качестве наиболее оптимального варианта выступают гвозди и саморезы. Для обустройства долговечной конструкции обязательно используются болтовые соединения по типу шпилек. При установке крыши специалисты рекомендуют использовать скользящие крепления. Такая технология хороша для сопряжения стропил с мауэрлатом. Подвижность конструкции выступает обязательным условием. Перед тем как зафиксировать стропила, необходимо подготовить специальные выемки. Они способны обеспечить плотное герметичное прилегание элементов. Для того чтобы выемки были одинаковыми, следует использовать шаблоны. Если скаты крыши сделаны под разным углом, в данном случае шаблоны должны изготавливаться отдельно. Если в конструкции есть запилы, то их глубина должна быть равна 1/4 ширины стропильной ноги. Для соблюдения этого параметра следует дополнительно осуществлять точные измерения.

Заключение

Когда производится крепление стропил к мауэрлату без запила, то важно обеспечить прочность и устойчивость крыши при воздействии сильного ветра. Важно позаботиться и о проблеме распирающего усилия, которое оказывает значительное влияние. Кровельная система должна собираться первоначально на земле. Эта подготовка считается необходимой. Все замеры можно будет сделать, а также произвести врезки в мауэрлате. В конечном итоге нужно подогнать и установить элементы на месте. Готовые части должны быть установлены на сооружение по очереди. Приобретая метизы, следует помнить о том, что их плохое качество может стать причиной не только перекосов, но и обрушения всей конструкции. Именно по этой же причине не рекомендуется использовать подкладочный материал, делая соединение максимально прочным, так как оно не будет расшатываться со временем и не станет предполагать необходимости проведения ремонта.

Декабрь 27, 2016

Намечается строительство кровли, нужна простая конструкция с хорошими характеристиками прочности и надежности? В таком случае отличным вариантом станет односкатная кровля. Она сделает ваш дом, гараж, пристройку или другую конструкцию по-своему оригинальной. Кроме того, стропильная система односкатной крыши несложная в монтаже. Выполнить её можно не имея строительного опыта.

Почему именно односкатная

Конструкция кровли из 1 ската имеет такие преимущества:

При постройке на односкатной крыше можно использовать любые виды кровельного материала. Потому что угол наклона может быть самым малым, можно строить практически плоскую крышу.
Парусность такой конструкции намного меньше чем у двухскатной. Такой вариант можно использовать в местностях с сильными ветрами.
Легкость при монтаже и эксплуатации. Построить ее можно своими руками.
Маленький вес по сравнению с другими видами кровли.
Для односкатной крыши можно сооружать скаты в несколько этажей. Такое решение придаст дизайна вашему дому.
Строительство односкатной крыши самое экономичное и не требует много времени.
В такой конструкции вода скатывается только на 1 сторону.
Кровля подойдет для постройки любого типа.

Как и любая другая конструкция, односкатная крыша имеет несколько минусов:

При маленьком угле наклона площадь чердачного помещения минимальна.
Имеет менее привлекательный вид. Что можно исправит при наличии фантазии дизайнера.

Расчет конструкции

Стропильная система односкатной крыши, по сути, состоит из стропильных ног наслонного типа. Крепить стропила нужно параллельно друг другу. Стропила же, в свою очередь, имеют опору на две точки. В основном ими выступают несущие стены здания.

Создание угла наклона ската

Необходимый угол уклона ската достигается некоторыми способами:

При разработке проекта здания одна из стен, на которые будут ложиться стропильные ноги, делается немного выше. Такой способ является распространенным, так как сильно упрощает конструкцию стропил. Но в таком случае пойдет больше материала на возведение стен. Боковым стенам, идущим параллельно стропилам, придается форма трапеции.
Данный способ является разновидностью 1. Также при планировке учитываются стойки каркаса. В таком варианте крайние стойки на одной стороне выше, а на другой они ниже на определенную высоту.
При одинаковой высоте стен на одной из стен устанавливаются вертикальные стойки необходимой высоты. На первый взгляд такая конструкция является нестабильной, так как стропильные треугольники имеют свободный ход вправо и влево. Но данная хлипкость конструкции устраняется при установке обрешетки каркаса и обшивания деревом фронтальной части кровли.
Можно применять односкатные фермы. Такой способ достаточно хорош в том, что можно соорудить одну ферму, подогнать ее под нужные размеры и использовать ее как шаблон. А с помощью шаблона соорудить остальные фермы можно на земле. Существуют готовые стропильные фермы. Они идеально подогнаны для любого типа кровли. Для них достаточно только произвести установку и закрепление на мауэрлат. Далее можно свободно обшивать односкатную крышу обрешеткой.
При возведении пристройки около дома используется данный метод. В таком случае с одной стороны пристройки могут быть запланированы стойки или стена, а с другой — у нас уже есть капитальная стенка готового здания. Крепление к ней можно произвести с помощью хорошо зафиксированного горизонтального прогона или же отдельных креплений, также выровненных по горизонтали. Все крепления на стене здания делаются выше стоек или стены противоположной стороны.

Определяем сторону ската кровли

Нередко возникает вопрос, в какую сторону определить скат крыши? В случае с пристройкой к дому особых вариантов нет. Скат делается в направлении от здания для обеспечения свободного стока воды при ливнях.

Если же планируется отдельная постройка, то тут можно выбрать сторону. В основном расположение ската делают на заднюю часть здания. Хотя бывают случаи, когда скат производят на фасадную сторону. В такой ситуации выбор полагается, основываясь на дизайнерский стиль здания, территориальные особенности участка, с какой стороны удобней проложить систему коммуникаций и тому подобное.

Но в таком случае также не следует упускать некоторые нюансы:

Правильнее будет расположение односкатной кровли в ветреную сторону. Таким образом, воздействие ветра минимизируется. Ведь ветер, направленный в кровлю с небольшим углом, практически не действует на нее.
Для прямоугольной постройки можно выбрать расположение ската вдоль или поперек. Но тут нужно помнить, что стропила односкатной крыши не могут иметь беспредельную длину. Для некоторого расстояния требуется их усиление. По правилам свободный размер стропил составляет 4.5 метра. При установке стропильной системы до 6 метров требуется наличие подстропильной ноги. Ее располагают под углом 45 градусов на опорный брус.

Крутизна скатов

Если идет речь об односкатной кровле, то в большинстве случаев выбирают угол не до 30 градусов. Такой выбор объясняется тем, что кровля сильно уязвима с фасадной стороны постройки к ветровой нагрузке. Хотя наклон ската и стараются соорудить с ветреной стороны, но это не исключает присутствие ветра со стороны фасада. Поэтому крутой угол наклона создает высокую силу подъёма. При сильном ветре на конструкцию кровли ложится высокая нагрузка.

Скат ниже 10 градусов является также неприемлемым, так как сразу возрастают нагрузки на систему стропил во время снегопада. С началом оттепели на краю кровли появляется ледяная корка, препятствующая свободному сходу талой воды.

Немаловажным является для определения угла ската материал кровельного покрытия. Ведь для разных материалов также указывается производителем свой угол ската.

В зависимости от материала можно выделить некоторые стандартные величины угла ската:

До 2 градусов – практически плоская кровля. Она требует не менее 4 слоев покрытия рулонного битума. Наносить его нужно по горячей технологии. Также требуется гравийная посыпка, утопленная в мастику.
3-5 градуса – предполагает три слоя рулонного покрытия. Гравийную присыпку можно не использовать.
9-15 градусов – при рулонном материале хватит 2 слоев. Также можно использовать некоторые типы профнастила или металлочерепицы.
10-17 градусов – можно стелить волнистый шифер усиленного профиля.
11-20 градусов – мягкая битумная черепица.
14-25 градусов – асбестоцементный шифер, при 25 градусах профнастил и металлочерепица ложатся практически без ограничений.
27-50 градусов – керамическая, цементная черепица.

Монтаж

При строительстве односкатной крыши своими руками для верной и надежной установки нужно пользоваться чертежами и подробной инструкцией, где будут указаны все размеры и количество нужного материала. Чертеж-схему можно создать самому или же найти в интернете готовый образец. Также можно заказать его у профессионалов строительства.

Перед началом стройки нужно выбрать вентилируемой или не вентилируемой тип кровли. Первая отлично подходит для жилого помещения, так как вентиляция обеспечивает комфортный микроклимат внутри здания. Все это достигается с помощью промежутков между гидроизоляционными материалами. Второй тип подходит для сооружения террасы или складского помещения.

Сооружение стропил при односкатной крыше

Стропильная система односкатной кровли предполагает пару популярных способов ее монтажа:

Крепление стропил односкатной крыши на несущие стены. В таком случае кровля получится более экономичной и на нее пойдет меньше пиломатериала. Несущая стена должна быть на уровне высоты крыши. Так как в нее упирается верхняя часть стропила.
Сооружается треугольная ферма, которая включает в себя балки и стойки. Она объединит конструкцию стропил. При таком способе не придется выстраивать несущую стену на высоту кровли, но пойдет больше древесины. Этот способ является удобным, так как можно смонтировать все фермы внизу с помощью шаблона.

При возведении стропил понадобятся дополнительные опоры и подкосы. Количество таких дополняющих элементов зависит от:

Наклона ската.
Веса стропил.
Длина узлов примыкания кровли со стеной.
Материала крыши.
Материалов теплоизоляционного слоя.

Шаг стропил

Расстояние между стропилами можно определить по коробке, на которой возводится кровля. Чтобы расстояние между стропилами было одинаковое, скаты, на которые опираются стропильные ноги, делятся на равные участки. В зависимости от устанавливаемых материалов можно выделить некоторые величины:

Для стропил из бруса шаг составляет от 1. 5-2 метра.
При использовании спаренных досок расстояние между стропилами 1-1.75 метра.
Применение одинарных досок полагается на шаг 0.6-1.2 метра.

Также на расстояние между стропилами имеет влияние тип утеплителя. Рекомендуется, чтобы слой теплоизоляции жестко устанавливался между стропилинами. После установки стропильной системы можно перейти к мауэрлату. Он поможет распределить нагрузку на стены.

Нюансы монтажа мауэрлата

Мауэрлат – дополняющий элемент любой кровли. На него устанавливается нижний край стропила. Его крепление производят к несущей стене или между балками системы стропил. Для крепления мауэрлата необходимо использовать арматуру, если стены дома из пористого материала, прожженную проволоку, если стены кирпичные, анкерные болты для деревянного дома.

Чтобы продлить срок службы мауэрлата необходимо установить его на гидроизоляционный слой.

Балки перекрытия, их установка

Кроме мауэрлата для некоторых конструкций односкатных кровель подразумевается монтаж балок перекрытия. На них опираются стропильные ноги. Такие балки монтируют с шагом подобным стропильной системе. Крепление стропила к мауэрлату всегда производится с помощью запила. Зазор меж стропилом и мауэрлатом сводится к минимуму.

При стропильной системе более 4.5 метра устанавливаются подстропильные ноги. Они придают прочность и исключат прогиб бруса стропила. Место установки зависит от ширины пролетов. Односкатная кровля огромной площади без исключений должна включать подстропильные ноги. В противном случае грозит ее поломка или обвал.

Нужно помнить при увеличении шага между стропилами придется уменьшать шаг обрешетки или делать ее сплошной.

Основные советы

Монтируя односкатную кровлю, не забывайте про некоторые нюансы:

Расположить скат нужно с ветреной стороны. Для того чтобы крышу не сорвало при ветре.
Когда рассчитываете стропильную систему нужно учесть климатические условия. Это количество выпавшего снега, ливневые дожди, сила ветра. Равномерное распределение нагрузки на стропила повысит срок эксплуатации.
Учитывать нахлест при расчете материалов.
Меньший шаг стропил односкатной крыши позволяет выдерживать нагрузку повыше.

Пример конструкции односкатного гаража

Стены построены из пеноблока. Первым делом нужно установить мауэрлат. При односкатной крыше это 2 бруса уложенные на стенах разной высоты.

Поэтапная схема возведения системы стропил состоит:

С внутренних сторон обеих стен устанавливаем брус 100х150 мм. Его монтаж производим на гидроизоляционный материал рубероид. Это и будет наш мауэрлат. Крепеж мауэрлата делаем с помощью усиленных уголков 90х90. Для этого используем дюбеля диаметром 14 мм.
Берем доску 50х200 мм и устанавливаем на мауэрлат с запасом 50-60 см. Запас должен превышать плановые размеры карниза. После все ненужное обрезается.
Помечаем дальнейшие запилы на доске, глубина которых не должна быть больше 1/3 ширины доски.
Делаем пометку стен так чтобы последние стропила не касались их. Рекомендуемое расстояние 4-5 см.
С помощью шаблона производим остальные стропила. Крепление производим скобами или уголками.
Учитывая ширину свеса, производим кобылок. Монтируем все элементы карниза, чтобы между деревом и стеной был слой гидроизоляции.
Обрезаем все излишки и крепим ветровую доску 25х100 мм.

Простейшая схема конструкции гаража выполнена. Следующими шагами будет установка обрешетки и настил кровельного материала.

В отличие от двухскатного варианта, односкатная кровля используется в строительстве жилых домов значительно реже, можно сказать, даже неохотно. Прежде всего, из-за внешней угловатости и чрезмерной простоты. Жилой дом под такой крышей выглядит не очень привлекательно. Исключением могут быть авторские проекты дизайна коттеджей с несколькими разноуровневыми односкатными крышами, выглядят они очень красиво, но достаточно сложны и требуют немалых усилий при практической реализации.

В чем особенность односкатной крыши

Такая система проще и доступнее в изготовлении своими руками, ее достаточно просто собрать для гаража или склада. Зачастую односкатная крыша является наиболее простым и эффективным решением для обустройства простых вспомогательных или хозяйственных помещений, например, для изготовления кровли на кирпичной пристройке к дому.

К достоинствам односкатной крыши можно отнести следующие позиции:

Вес от стропила и силовых ферм в каркасе крыши не создает распирающих усилий, как в случае с двухскатными вариантами;
Стропила односкатной крыши даже при большом размере пролета крыши не требуют использования массивного и толстого бруса, как для более сложных двух и четырехскатных вариантов. Основная часть нагрузки передается стропильной системой к балкам перекрытия и стенам постройки с помощью подкосов, стоек или несущих опорных ферм, изготовленных из обычной 50-й доски;
Использование односкатной кровли зачастую становится единственно возможным вариантом в случае, если необходимо выполнить пристройку к капитальной стене дома, как на фото, или даже сделать крышу над балконом.

Благодаря минимальным требованиям к качеству и размерам пиломатериалов, из которых строится стропильная система односкатной крыши, простому монтажу стропил и кровельного пакета, такой способ обустройства крыши практически является незаменимым для возведения любых подсобных построек.

Особенности применения односкатной крыши

Кроме перечисленных достоинств и простоты устройства, односкатная система стропил имеет свою специфику, которую следует учитывать при планировании параметров кровли:

Во-первых, для односкатной крыши большой площади очень сложно делать стропильную систему с уклоном ската более 26о из-за большой высоты фронтона. Например,при максимально допустимом наклоне стропил разница в высоте двух стен на пролете в 6 мсоставит целых 2,4 м;
Во-вторых, небольшой угол наклона ската приводит к малоэффективному удалению снега и воды, что может создавать очень большую нагрузку на стропила и несущие элементы крыши при большом слое снега. Поэтому для односкатной крыши в качестве кровельного материала рекомендуют использовать профнастил с гладкой поверхностью;
В-третьих, если односкатная крыша устанавливается на отдельно стоящем здании, фронтон со стороны поднятого края крыши чаще всего зашивают доской и заклеивают полимерной пленкой с наружной отделкой пластиковой вагонкой. Делается это для того, чтобы избежать затекания дождевой и талой воды под стропила крыши. Можно заложить фронтонную нишу кирпичом или гипсоблоком, при условии, что превышение высокой части стены над остальными составляет не более 60 см.

Совет! Наиболее предпочтительным способом обустройства односкатной крыши будет вариант пристройки к капитальной стене готового здания.

Конструкция стропил для односкатной крыши

Существует три основных способа установки стропил на крыше. По конфигурации построения стропил они имеют очень много общего, основное отличие заключается в способе компенсации вертикальных нагрузок на стропило.

Установка стропильной системы из коротких балок

При величине пролета, не превышающей 4,5 м, стропила могут изготавливаться из бруса или доски сечением 50х100 мм и устанавливаться с опорой на верхний и нижний ряд мауэрлата. Если мауэрлат уложен в нишу ниже верхней кромки стены, то верхний край стропил подрезается по вертикали, и запиливается углом опорная поверхность доски для опоры на мауэрлатном брусе. В этом случае стык между торцом стропила и поверхностью стены необходимо закрывать накладным карнизным элементом.

Если стропило опирается на мауэрлат, уложенный на верхнюю плоскость стены, в этом случае край стропильной балки также запиливается под опору на брус, но вертикальный срез торца выполняется под плоскость стены. После выравнивания стропил крыши вертикальная плоскость среза закрывается пленкой и зашивается доской. В обоих случаях стропильные балки пришиваются скобами или стальной лентой непосредственно к доске мауэрлата.

Нижний край стропила может устанавливаться с упором в каменную кладку стены. Для обустройства свеса к стропилам могут пришивать «кобылки», а саму балку упирают в угол мауэрлата и фиксируют проволочной петлей на внутренней поверхности стен или доски потолочного перекрытия. Обычно такой вариант применяют для кровельного покрытия из профнастила или битумной черепицы, как на рисунке.

Устройство крыши из длинномерных стропил

Более сложным вариантом сборки односкатной крыши является система с большой длиной пролета. При длине потолочного перекрытия до 6-ти метров достаточно подпереть стропильные балки дополнительными опорами. Подстропильная нога крепится к доске стропила стальной накладкой и саморезами без врезки.

При длине пролета более шести метров потребуется, как минимум, одна промежуточная опора на внутреннюю стену или усиленную балку в потолочном перекрытии. При большом пролете промежуточных стоек может быть две или три. В этом случае в поперечном направлении к скату крыши под стропила укладывают дополнительный брус прогона, выравнивающий плоскость кровли. Каждый прогон устанавливают на вертикальной стойке и усиливают подстропильными ногами и схваткой.

Установка простой стропильной системы на поперечных фермах-рамах

Самой распространенной схемой построения каркаса из сборных стропил можно назвать вариант с опорой стропильных балок на сборных фермах. В предыдущих вариантах установка и крепление стропил односкатной крыши выполнялось на основе двух стен разной высоты. Это давало определенные преимущества. Из-за высокой жесткости и прочности кирпичных стен при обустройстве кровли проблем, связанных с возникновением сдвигающего бокового усилия, не возникало, поэтому конструкция односкатной крыши компоновалась только для вертикальных нагрузок.

На практике такие идеальные условия возникают только при выполнении пристройки к готовой кирпичной стене капитального здания. Гораздо чаще требуется собрать односкатную крышу на кирпичной или шлакоблочной коробке гаража или бани с одинаковой высотой всех стен. В этом случае система стропил крыши будет более уязвима для сдвигающего усилия от ветровой нагрузки.

В данном варианте для сборки каркаса крыши применяются наслонные стропильные балки, уложенные на две сборные фермы или рамы. Одна из них совмещена с главным фронтоном постройки, вторая ферма установлена посредине, на капитальной внутренней стене здания. Вся конструкция кровли установлена на уложенной обвязке из 50-ти миллиметровой доски, выполняющей роль мауэрлата. Доска крепится к кирпичу стены с помощью проволоки, стальной ленты и заборных дюбелей. Получается прочное и достаточно гибкое крепление.

Сначала изготавливают первую опорную раму. Первая ферма собирается из вертикальных стоек, закрепленных к основанию мауэрлата с помощью распорных металлических уголков. Это наиболее трудоемкий и ответственный момент работы, требуется выровнять верхнюю опорную планку рамы строго по горизонту, от этого зависит, насколько ровным получится скат крыши.

Прежде чем приступать к сборке второй рамы, необходимо собрать две эталонные стропильные балки на земле. Как обычно, длинные стропила получают сращиванием двух коротких с помощью набивки поверх половинок третьего куска. Оба стропила выкладывают по краям, одним концом на первую ферму, вторым концом на доску мауэрлата с противоположной стороны, и тщательно регулируют угол наклона обоих стропил.

Далее, ориентируясь по высоте установленных эталонных стропил, собирают вторую опорную ферму-раму, расположенную в центральной части коробки. На следующем этапе фронтон первой рамы зашивается доской, устанавливаются распорные балки и ветровые доски, как на фото. Это обеспечит высокую жесткость обеих рам, даже при сильном лобовом ветре. В этом заключается специфика создания крыши на рамах повышенной жесткости.

Наслонные стропила крепятся к доске обвязки с помощью стальных скоб и проволочных петель. При желании можно использовать, как крепеж для стропильной системы, болтовое соединение. Одно из преимуществ наслонных стропил состоит в простом способе их сращивания из двух более коротких досок. Чаще всего выполняется укладка двух частей стропильной балки на несущие фермы-рамы, после чего две половинки просто сбиваются между собой гвоздями. Каждая из стропил тщательно выравнивается по двум точкам – срединной опорной раме и нижней точке опоры на обвязке. Далее остается забить гвоздями 100 мм, уложенные и отрегулированные балки стропил.

Перед выполнением обрешетки зашиваются доской боковые фронтоны крыши. Это придает всей конструкции необходимую жесткость и прочность. Часть стропил оформляют в виде нижнего и верхнего свесов. Торцевые поверхности стропильных досок подбивают карнизной доской и зашивают вагонкой нижнюю часть карниза-поднебесник. На следующем этапе необходимо связать стропила досками обрешетки, их укладывают на балки и прибивают в шахматном порядке. Остается уложить потолочное перекрытие и кровельный материал.

Различные варианты сборки крепления стропил на односкатной крыше

Кроме приведенного варианта сборки каркаса под односкатную крышу, на практике зачастую применяются более простые и доступные способы крепления стропильной системы.

Например, при сборке садового домика из бруса достаточно просто уложить стропильные балки с определенным шагом на фронтон и верхнюю балку задней стены домика. При этом стропила, помимо опорной конструкции для кровли, играют роль элемента жесткости для всего дома.

Достаточно просто собирается конструкция односкатной крыши для деревянной пристройки к дому из бруса. Верхний край ската устанавливается на балку, которая опирается на вертикальные стойки, прибитые к стене дома. Из фото видно, что нижняя опорная балка для стропил крыши устанавливается на вертикальных стойках, вся конструкция оформляется в виде рамы с дополнительными фронтальными ребрами жесткости. Каждая из стропил имеет запил под опорную поверхность несущих балок.

В некоторых случаях, например, при пристройке гаража к капитальной стене, для крепления стропил можно использовать торцы балок потолочного перекрытия, как на фото. В этом случае стропило жестко крепится с помощью пары стальных уголков к выступающей торцевой части бруса.

Заключение

Установка стропил для односкатной крыши не сложнее, чем сборка каркаса под двухскатную кровлю. При наличии опыта работы с пространственными конструкциями из дерева, по типу садового домика или сарая собственной постройки, изготовить крышу для пристройки к дому вполне по силам даже начинающему плотнику.

Бикрост ТКП
Дымоход для печи из кирпича в бане
Четырехскатная крыша
Стропильная система односкатной крыши

Запил стропил на вальмовой крыше

О вальмовой крыше мы уже говорили в одной из прошлых статей на сайте. Там была описана конструкция крыши с опиранием стропил на мауэрлат. После опубликования статьи, я получил много просьб показать, как сделать вальмовую крышу с опиранием стропил на балки перекрытия, а также ответить на вопрос, можно ли сделать вальмовую крышу с разными углами наклона скатов.

Таким образом захотелось одним примером ʺубить сразу двух зайцевʺ. Сейчас мы рассмотрим конструкцию вальмовой крыши с опиранием стропил на балки перекрытия и с разными углами наклона скатов.

Итак, допустим мы имеем коробку дома из теплоблоков (полиблоков) 8,4х10,8 метров.

ШАГ 1: Устанавливаем мауэрлат (см. рис.1):

Рисунок 1

ШАГ 2: Устанавливаем длинные балки перекрытия сечением 100х200 см с шагом 0,6 метров (см.рис.2). На расчёте балок я больше останавливаться не буду.

Рисунок 2

Самыми первыми ставим балки, которые проходят строго посередине дома. По ним мы будем ориентироваться, устанавливая коньковый брус. Затем ставим остальные с определённым шагом. Например, у нас шаг 0,6 метра, но мы видим, что до стены осталось 0,9 метра, и могла бы поместиться ещё одна балка, а её нет. Такой пролёт оставляем специально для «выносо́в». Ширину его не стоит делать меньше 80-100 см.

ШАГ 3: Устанавливаем выноса́. Шаг их определяется при расчёте стропил, о котором чуть позже (см. рис.3):

Рисунок 3

Пока ставим только выноса, соответствующие длине конька, которая будет равна 5 метрам. Длина конька у нас больше разницы между длиной и шириной дома, которая составляет 2,4 метра. К чему это приводит? Приводит это к тому, что угловое стропило не будет расположено под углом 45° в плане (на виде сверху), а угол наклона скатов и вальм будет отличаться. У скатов уклон будет более пологий.

Выноса на мауэрлате достаточно закрепить гвоздями. К длинной балке перекрытия их крепим, например, так (рис.4):

Рисунок 4

Никаких запилов в этом узле делать не надо. Любой запил ослабит балку перекрытия. Здесь мы используем два металлических стропильных крепления типа LK по бокам и один большой гвоздь (250 мм), забитый насквозь через балку в торец выноса. Гвоздь забиваем самым последним, когда вынос уже скреплён с мауэрлатом.

ШАГ 4: Устанавливаем коньковый брус (см. рис.5):

Рисунок 5

Все элементы этой конструкции кроме подкосов выполнены из бруса 100х150 мм. Подкосы из доски 50х150 мм. Угол между ними и перекрытием не менее 45°. Мы видим, что под крайними стойками лежат брусья опирающиеся сразу на пять балок перекрытия. Делаем это для распределения нагрузки. Также для снижения нагрузки на балки перекрытия и передачи части её на несущую перегородку, установлены подкосы.

Высоту установки конькового бруса и его длину мы определяем для своего дома сами, делая предварительный эскиз на бумаге.

ШАГ 5: Изготавливаем и устанавливаем стропила.

В первую очередь делаем шаблон стропил скатов. Для этого берём подходящую по длине доску нужного сечения, прикладываем её, как показано на рисунке 6 и делаем разметку с помощью небольшого уровня (линии синего цвета):

Рисунок 6

Высота бруска, который мы наложили на вынос для разметки нижнего запила, равна глубине верхнего запила. Мы её сделали 5 см.

По полученному шаблону делаем все стропила скатов, опирающиеся на коньковый брус, и закрепляем их (см. рис.7):

Рисунок 7

В подобных конструкциях, где стропила опираются не на длинные балки перекрытия, а на короткие выноса, мы всегда ставим под стропила над мауэрлатом небольшие подпорки, формируя как бы небольшой треугольник и разгружая узел крепления выноса к балке (см. рис.8):

Рисунок 8

Заносить эти подпорки дальше внутрь крыши и уж тем более ставить их на стык выноса с балкой не нужно. Через них передаётся большая часть нагрузки с кровли (это можно будет увидеть в расчётной программе) и балка перекрытия может просто не выдержать.

Сейчас немного о расчётах. Выбирая сечение стропил для данной крыши, мы рассчитываем только одно стропило – это стропило ската. Оно здесь самое длинное и угол наклона его меньше, чем угол наклона стропил вальм (пояснение – скатом мы называем скат крыши в форме трапеции, вальмой – скат крыши в форме треугольника) Расчёты производим во вкладке ʺСтроп.3ʺ. Пример результатов на рисунке 9:

Рисунок 9

Да, забыл сказать. Кто уже скачивал данную расчётную программу с моего сайта до 1 декабря 2013г. Там вкладки ʺСтроп.3ʺ нет. Для скачивания обновлённой версии программы снова зайдите на статью по ссылке:

Данная статья также была немного откорректирована благодаря отзывам некоторых читателей, за что им отдельное спасибо.

ШАГ 6: Добавляем выноса и крепим ветровые доски (см. рис.10). Выносов добавляем столько, чтобы осталось место для крепления углового выноса. Ветровые доски на углах пока просто сшиваем между собой, контролируя их прямолинейность. Проверьте визуально, не провисли ли углы. Если да, поставьте под них прямо с земли временные подпорки. После установки угловых выносов, эти подпорки убираем.

Рисунок 10

ШАГ 7: Размечаем и устанавливаем угловые выноса.

Для начала нам необходимо натянуть шнурку по верху балок перекрытия, как показано на рис.11

Рисунок 11

Теперь берём брус подходящей длины (сечение такое же как у всех выносов) и кладём его сверху на угол, чтобы шнурка была посередине него. Снизу на этом брусе карандашом отмечаем линии запилов. (см. рис.12):

Рисунок 12

Убираем шнурку и устанавливаем отпиленный по отмеченным линиям брус (см. рис.13):

Рисунок 13

Угловой вынос крепим к мауэрлату с помощью двух кровельных уголков. К балке перекрытия крепим его уголком на 135° и большим гвоздём (250-300 мм). Уголок 135° при необходимости подгибаем молотком.

Таким образом ставим все четыре угловые выноса.

ШАГ 8: Изготавливаем и устанавливаем угловые стропила.

У вальмовой крыши, которую я описывал ранее, углы наклона скатов и вальм были одинаковые. Здесь эти углы разные и поэтому угловое стропило будет иметь свои особенности. Мы также делаем его из двух досок такого же сечения, что и стропила. Но доски эти сшиваем между собой не совсем обычно. Одна будет чуть ниже другой (примерно около 1 см, в зависимости от разницы углов наклона скатов и вальм).

Итак, в первую очередь на каждую сторону крыши натягиваем по 3 шнурки. Две по угловым стропилам, одну по среднему стропилу вальмы (см. рис.14):

Рисунок 14

Далее мы будем пользоваться малкой (угломером).

Измеряем угол между шнуркой и угловым выносом – нижний запил. Назовём его «α» (см. рис.15):

Рисунок 15

Также отмечаем точку «В»

Высчитываем угол верхнего запила β = 90°- α

В нашем примере α = 22° и β = 68° .

Теперь берём небольшой обрезок доски с сечением стропила и запиливаем на нём один конец под углом β. Получившуюся заготовку прикладываем к коньку, совмещая одно ребро со шнуркой, как показано на рис.16:

Рисунок 16

На заготовке провели линию параллельную боковой плоскости соседнего стропила ската. По ней мы сделаем ещё один запил и получим шаблон верхнего запила нашего углового стропила.

Также когда мы прикладываем заготовку, нужно отметить на стропиле ската точку «А» (см. рис.17):

Рисунок 17

Теперь изготавливаем первую половинку углового стропила. Для этого берём доску подходящей длины. Если одной доски не хватает, сшиваем две доски. Сшить можно временно обрезком дюймовки длиной около метра на саморезы. Делаем по шаблону верхний запил. Измеряем расстояние между точками «А» и «В». Переносим его на стропило и делаем нижний запил под углом «α».

Устанавливаем полученное стропило и закрепляем (см. рис.18):

Рисунок 18

Скорее всего из-за своей длины первая половинка углового стропила будет прогибаться. Нужно примерно посередине поставить под него временную стойку. На моих рисунках она не показана.

Теперь изготавливаем вторую половинку углового стропила. Для этого измеряем размер между точками «С» и «Д» (см. рис.19):

Рисунок 19

Берём доску подходящей длины, делаем верхний запил под углом β, отмеряем расстояние «С-Д», делаем нижний запил под углом α. Устанавливаем вторую половинку углового стропила и сшиваем её с первой гвоздями (100 мм). Гвозди вбиваем в разбежку примерно через 40-50 см. Результат показан на рис.20:

Рисунок 20

Верхний конец второй половинки углового стропила нужно запилить ещё раз. Делаем это бензопилой прямо по месту (рис.21):

Рисунок 21

Таким же образом мы изготавливаем и устанавливаем три оставшиеся угловые стропила.

ШАГ 9: Устанавливаем стойки под угловые стропила. В первую очередь обязательно нужно поставить стойку упирающуюся в место соединения углового выноса с балкой перекрытия (см. рис. 22):

Рисунок 22

Если длина пролёта перекрываемого угловым стропилом (его горизонтальная проекция) больше 7,5 метров, ставим ещё стойки примерно на расстоянии ¼ величины пролёта от верхней точки углового стропила. Если пролёт больше 9 метров, добавляем стойки посередине углового стропила. В нашем примере этот пролёт равен 5,2 метра.

ШАГ 10: Устанавливаем два центральных стропила вальм. В начале 8-го шага мы уже натянули шнурки для их замера.

Делаем стропила таким образом – измеряем малкой угол нижнего запила «γ», вычисляем угол верхнего запила «δ»:

δ = 90° — γ

Замеряем расстояние между точками «К-Л» и делаем по нему стропило. Концы запиливаем по определённым нами углам. После этого верхний конец нужно ещё раз запилить (заострить его) с учётом угла «φ», который так же замеряем с помощью малки (см. рис.23):

Рисунок 23

ШАГ 11: Добавляем выноса на углы. Самые крайние выноса, которые не достают до мауэрлата, делаем облегчёнными, из доски 50х200 мм (см. рис.24):

Рисунок 24

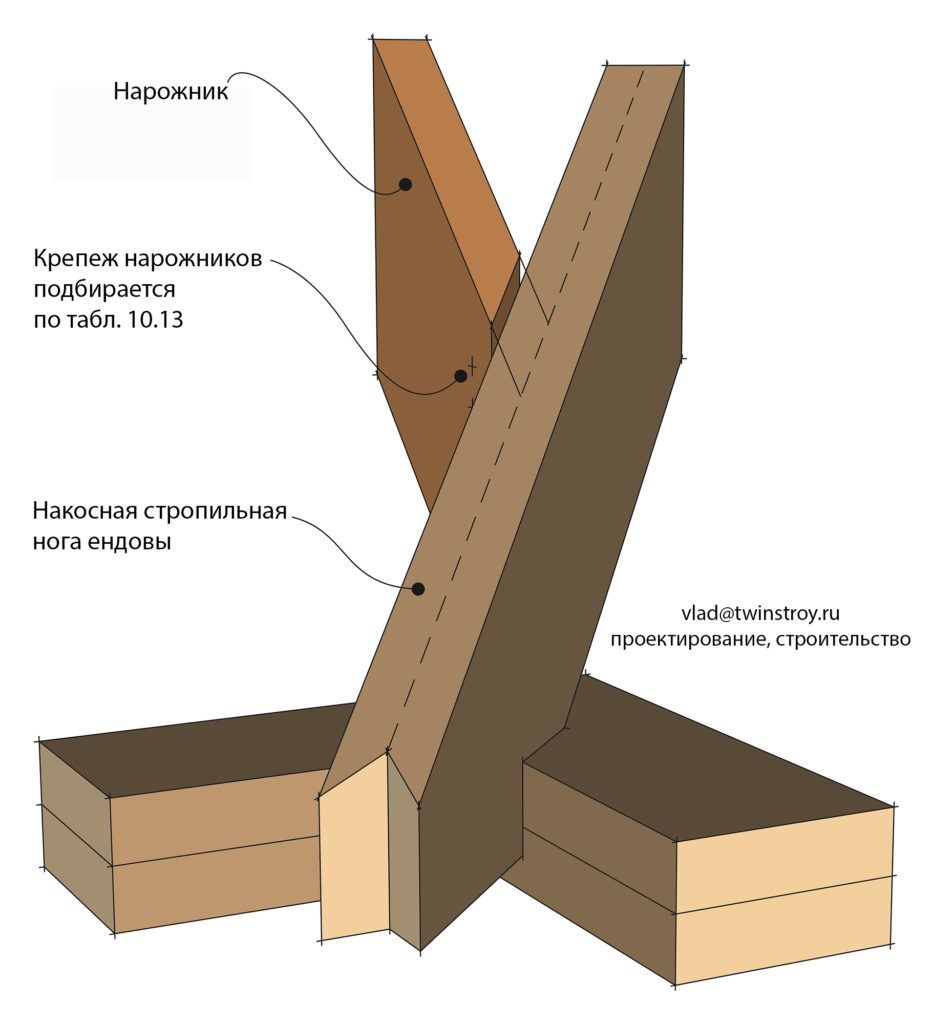

ШАГ 12: Устанавливаем нарожники. Как изготавливать нарожники, я подробно описывал в первой статье про вальмовую крышу. Здесь принцип абсолютно такой же, поэтому повторяться не буду (см. рис.25):

Рисунок 25

К угловому стропилу нарожники крепим с помощью металлического уголка 135°, при необходимости подгибая его.

После установки всех нарожников, нам остаётся подшить карнизы снизу и сделать обрешётку. Об этом мы уже много раз говорили.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

Строительство Х-образных (восьмискатных) крыш.
Строительство Т-образной крыши дома.
Монтаж Г-образной крыши с фронтонами различной ширины.
Г-образная крыша дома с равными фронтонами.
Шатровая крыша дома своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику …

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Вальмовая крыша — особенности конструкции

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид. Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Вальмовая крыша стропильная система состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные узлы вальмовой крыши

Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Вальмовая крыша стропильная система — схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша стропильная система своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона вальмовой крыши

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
Ондулин — любой угол уклона не меньше 5°, от размера угла напрямую будет зависеть шаг обрешетки.
Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади вальмовой крыши

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы вальмовой крыши

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши	Поправочный коэффициент для угловых стропил	Поправочный коэффициент для промежуточных стропил
3:12	1.016	1.031
4:12	1. 027	1.054
5:12	1.043	1.083
6:12	1.061	1.118
7:12	1.082	1.158
8:1 2	1.106	1.202
9:1 2	1.131	1.250
10:12	1.161	1.302
11:12	1.192	1.357
12:12	1.225	1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Вальмовая крыша стропильная система

Монтаж стропил вальмовой крыши

Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.
Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как вальмовая крыша стропильная система усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

При строительстве стропильной системы для обеспечения надежности конструкции важно следить за каждой деталью. Особенное внимание уделяют узлу крепления стропилины к мауэрлату. Именно в этом месте передается основная часть нагрузки на несущие стены. При этом важно не только как закрепить, что использовать, но и точность запила. Ведь если доска будет не полностью опираться, тогда она может сломаться и привести к обрушению крыши. В статье рассмотрим как запилить стропила и какие способы для этого существуют.

Разновидности крепления стропил

В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:

жесткий;
наслонный;
скользящий.

Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.

В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.

Общие рекомендации

Прочности крыши зависит не только от того как правильно были сделаны запилы. Примите во внимание следующие советы:

Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.

Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.

Вырубка посадочного места

Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.

Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.

Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.

Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2—3 миллиметра допустимы.

Далее, приложите шаблон к стропилам и перенесите разметку. Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон.

Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.

Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила. Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов.

Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

Подрезка для прямого стыка с мауэрлатом

Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.

Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол. Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.

Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.

На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.

Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.

Практически всегда постройка крыши создает массу вопросов о том, какой именно конфигурации и конструкции должен быть каркас, чтобы обеспечить минимальное давление на кровлю и при этом не создавать дополнительных изгибающих нагрузок на стены дома. Чаще всего проблему прочности решают использованием вальмовых вариантов каркаса. Она сложнее в постройке, но дает ряд интересных преимуществ. Даже внешний вид вальмовой крыши более приятен глазу, в то время как обычный двухскатный вариант с прямыми фронтонами создает впечатление определенной незаконченности.

В чем секрет использования четырехскатных крыш

Строят крышу с вальмами не из-за красоты, хотя это тоже важно. Вальмовую крышу можно рассматривать, как усовершенствованный вариант обычной двухскатной конструкции. Вальмы – это две наклонные поверхности практически всегда треугольной формы. Применение вальмовых вставок превращает основные боковые скаты в равнобедренные трапеции, смыкающиеся основаниями на верхнем коньковом брусе.

Вальмовая крыша всегда более предпочтительна по ряду причин:

Более симпатичного и эстетичного дизайна, придаваемого внешнему виду дома и всей усадьбе, особый стиль. Обычный двухскатный вариант, даже в богатом исполнении и отделке, конкурировать с эффектным «голландским» стилем не сможет;
Высокой стойкости каркаса к разнонаправленным ветровым нагрузкам. Это основная причина использования вальмовых конструкций крыши;
При правильном выборе параметров каркаса есть возможность создавать комфортабельные помещения мансардного типа.

Важно! Стоимость и сложность постройки значительно выше обычных двухскатных вариантов, поэтому при отсутствии опыта и навыков потребуются пара опытных помощников и специалист, способный выполнить проверку прочности конструкции.

Основной трудностью в изготовлении вальм является даже не столько сложность самой конструкции, сколько необходимость очень тщательного соблюдения и точного выполнения всех размеров рядовых и накосных стропил. Поэтому в каждом конкретном случае изготовлению вальмовой крыши предшествует тщательная деталировка и расчет размеров. Насколько это непростое дело, можно судить по приведенному ниже фото. Поэтому иногда каркас вальмовой крыши предварительно собирают на ровной горизонтальной площадке с подгонкой размеров всех элементов.

Особенности привязки вальмовой крыши на коробку здания

Выбор конкретных параметров крыши всегда связан с розой ветров на участке, ориентацией дома относительно окружающих построек и древесных насаждений, количеством выпадающих снега и дождя. Кроме того, учитываются размеры дома и разновидность кровельных материалов, которым предполагается зашивать скаты кровли.

В зависимости от размеров коробки здания, угла наклона скатов специалистами используются несколько разновидностей установки каркаса вальмовой крыши на стены:

Привязка стропил и силовых балок с опорой на мауэрлат стен. Это стандартный способ, простой и доступный для выполнения, укладка стропил на мауэрлат для вальмовой крыши в этом случае ничем не отличается от установки обычной двухскатной конструкции даже собственными силами;
Комбинированный способ,при котором нижняя часть стропильных ног стоит на деревянном брусе мауэрлата, центральный коньковый брус и часть массы деревянного каркаса через вертикальные стойки опирается на деревянный лежень и внутреннюю стену постройки;
Крепление каркаса крыши на балки перекрытия потолка. Наиболее сложный способ установки вальмовой крыши.

Важно! Если в конструкции крыши используется схема с висячими стропилами, например, в качестве навеса над крыльцом, входом в дом или над открытой террасой, вальмовая крыша в обязательном порядке крепится на мауэрлат.

Установка вальмовой крыши на мауэрлат

Принцип установки четырехскатной вальмовой крыши такой же, как и обычной двухскатной конструкции. В обязательном порядке нужно предусмотреть гидроизоляцию под брус мауэрлата, правильно выровнять опорную поверхность по горизонту. Такой способ крепления применяется в небольших домах с отсутствием внутренних капитальных стен, на которые можно перенести часть нагрузки от стропильных ног. Тем не менее даже в упрощенных схемах вальмовая крыша требует точного расчета размеров каждой из стропил.

Каркас крыши с вальмами отличается от обычной двухскатки наличием, так называемых диагональных стропильных ног, их положение и функции достаточно наглядны из приведенной схемы. Накосная стропильная балка вальмовой крыши упирается в наиболее прочное место — в угловое соединение двух стен. Поэтому важно правильно так соединить каждую пару диагональных балок между собой, и дополнительно с коньковым прогоном, чтобы срединная линия коньковой фермы была параллельной стенам здания,проекция линии на плоскость мауэрлата проходила точно через середины мауэрлатных поперечных брусьев.

В этом случае нагрузка от снега и ветра будет оптимально распределяться между всеми силовыми элементами каркаса и, главное, – равномерно передавать усилие через мауэрлат на кирпичную или бетонную кладку стен дома. Это предупредит отрыв отдельных шпилек или даже разрушение самого бруса мауэрлата. Если в проекте дома предусмотрено использование висячих стропил, угол подъема или наклона ската желательно выдержать в пределах 50-55о. Увеличение рекомендованных значений приведет не только к заметному удорожанию, но в отдельных случаях уменьшит полезное пространство под вылетом стропильных ног. Взамен хозяин получит хороший сход с крутого наклона вальмовой кровли снега, льда и воды.

Кроме диагональных элементов, в подобной схеме обязательно используются шпренгели – угловые перемычки мауэрлатной рамы, и могут применяться подкосы – боковые наклонные опоры, усиливающие жесткость стропильной ноги. Как и в двухскатной крыше, стропила в точке смыкания на коньковой балке соединяются шпильками и ригелями. Аналогичным способом сращивают попарно стыки пары накосных балок и подкосов.

Для формирования поверхности настила на вальмовой части крыши пространство между двумя диагональными стропильными ногами зашивают нарожными стропилами. Техника их установки на вальмовой плоскости сложнее, чем у рядовых балок, каждый элемент приходится подгонять в размер строго индивидуально. Зачастую даже тщательный расчет не дает ответа на вопрос, где и в какой размер выполнять точки врезки крепления, поэтому заготовки под нарожные балки приходится вымерять и вырезать с большим допуском.

Крыша с опорой на балки перекрытия

Не всегда вальмовую крышу можно опереть непосредственно на стены. Если кладка выполнена не из жесткого и прочного керамического или силикатного материала, использованы пеноблоки, газобетонные или арболитовые материалы, без опоры на балки перекрытия, скорее всего, не обойтись. Стены из подобных материалов не выдержат горизонтальной нагрузки от стропильных балок, и со временем верхняя часть кладки будет просто выдавливаться распирающим усилием от веса вальмовой крыши.

Такой способ дороже и сложнее, требует большого количества качественного соснового бруса под балку. Работы с укладкой балочного перекрытия тоже стоят дорого и потребуют специальной подъемной техники.

Что дает такой вариант привязки к стенам дома:

В связи с большим весом вальмовой крыши приходится использовать балки из деревянного бруса, обладающего большой прочностью. Например, для пятиметровых балок используется брус 10х20 см. Такая балка укладывается с шагом 60-65см на предварительно подготовленный контур мауэрлата. Автоматически формируется плоскость зашивки под потолок и пол для мансарды на втором этаже;
Набор балок увеличивает жесткость рамы мауэрлата под вальмовой крышей. Тем самым частично компенсируется распирающее усилие стропил;
Каркас вальмовой крыши получает своего рода днище из уложенного соснового бруса, тем самым резко увеличивается жесткость конструкции, ее способность противостоять самым неблагоприятным нагрузкам от снега и ветра.

При укладке балок необходимо предусмотреть наличие вылета бруса за пределы стены. В продольном направлении это достигается путем укладки увеличенных на 1,5м брусьев, вдоль длинной стороны стен приходится дополнительно укладывать короткие метровые брусья. В результате по периметру стен дома получается своего рода «гребенка» из бруса, на который, собственно, и будут крепиться рядовые и нарожные стропильные элементы.

В центре системы уложенных балок устанавливается прямоугольная рама из двух вертикальных брусов 10х15см, на которые опирается коньковый прогон. Для усиления раму дополняют подкосами из доски сороковки.

Важно! Подобный вариант опоры коньковой балки допускается только при наличии внутренней опоры из колонн или капитальной кирпичной стены. В противном случае вес вальмовой крыши через раму проломит балки перекрытия.

В верней части каждой из стропил выполняется пропил паза 5*5см, с помощью которого стропильная нога опирается на конек. В нижней части стропила вальмовой крыши крепятся к выносу брусьев с помощью ригелей и коротких подпорок. Это значительно увеличит жесткость соединения ноги и бруса.

Далее выполняется обшивка выступающих концов бруса с помощью доски, и размечается место установки диагональных балок. Под накосные балки устанавливают диагональные врезки из бруса, на которые и будут опираться силовые элементы вальмы. Размер накосных балок и точки врезки измеряются по факту. Это нужно, чтобы скомпенсировать прогиб или подъем углов площадки из уложенного бруса.

Вторым важным моментом в разметке диагональных стропил является угол спила концов для плотного прилегания: в верхней части — к коньковой балке, в нижнем секторе — к распорке из бруса. В обязательном порядке диагональную балку усиливают вертикальной стойкой, опирающейся на брус в месте контакта со стеной.

На завершающем этапе устанавливают нарожные стропила по каждому из треугольных скатов вальмовой крыши. Плоскость зашивается сосновой доской или вагонкой, в зависимости от размеров конструкции.

Заключение

Конструкция вальмовой крыши только кажется сложной. Вполне по силам освоить ее изготовление своими руками, но потребуется опыт и определенные знания. Поэтому для первых пробных шагов лучше выбрать несложный и дешевый вариант дачного домика или хозяйственной постройки.

Внутренние водостоки в многоэтажном здании
Водостоки своими руками
Как закрепить водосток
Устройство водостоков кровли

Монтаж стропильной системы вальмовой крыши. Запил стропил вальмовой крыши. Нарожники и способы их устройства

Итак, допустим мы имеем коробку дома из теплоблоков (полиблоков) 8,4х10,8 метров.

ШАГ 1: Устанавливаем мауэрлат (см. рис.1):

Рисунок 1

Рисунок 2

ШАГ 3: Устанавливаем выноса́. Шаг их определяется при расчёте стропил, о котором чуть позже (см. рис.3):

Рисунок 3

Рисунок 4

ШАГ 4: Устанавливаем коньковый брус (см. рис.5):

Рисунок 5

ШАГ 5: Изготавливаем и устанавливаем стропила.

Рисунок 6

По полученному шаблону делаем все стропила скатов, опирающиеся на коньковый брус, и закрепляем их (см. рис.7):

Рисунок 7

Рисунок 8

Рисунок 9

Рисунок 10

ШАГ 7: Размечаем и устанавливаем угловые выноса.

Для начала нам необходимо натянуть шнурку по верху балок перекрытия, как показано на рис.11

Рисунок 11

Рисунок 12

Убираем шнурку и устанавливаем отпиленный по отмеченным линиям брус (см. рис.13):

Рисунок 13

Таким образом ставим все четыре угловые выноса.

ШАГ 8 : Изготавливаем и устанавливаем угловые стропила.

Измеряем угол между шнуркой и угловым выносом – нижний запил. Назовём его «α» (см. рис.15):

Рисунок 15

Также отмечаем точку «В»

Высчитываем угол верхнего запила β = 90°- α

В нашем примере α = 22° и β = 68° .

Рисунок 16

Также когда мы прикладываем заготовку, нужно отметить на стропиле ската точку «А» (см. рис.17):

Рисунок 17

Устанавливаем полученное стропило и закрепляем (см. рис.18):

Рисунок 18

Рисунок 19

Рисунок 20

Рисунок 21

Таким же образом мы изготавливаем и устанавливаем три оставшиеся угловые стропила.

Рисунок 22

ШАГ 10: Устанавливаем два центральных стропила вальм. В начале 8-го шага мы уже натянули шнурки для их замера.

Рисунок 23

Рисунок 24

Рисунок 25

К угловому стропилу нарожники крепим с помощью металлического уголка 135°, при необходимости подгибая его.

Строительство Х-образных (восьмискатных) крыш.

Строительство Т-образной крыши дома.

Монтаж Г-образной крыши с фронтонами различной ширины.

Г-образная крыша дома с равными фронтонами.

Шатровая крыша дома своими руками.

Загородные участки не отличаются большими размерами. Поэтому многие строят дома малой площади и увеличивают жилое пространство за счет создания на чердаке дополнительных жилых помещений. Это возможно, если правильно выполнить устройство стропильной системы вальмовой крыши.

1 Что представляет собой вальмовая кровля?

Такая кровля выполняется в виде четырех скатов. Два из них – это классические боковые в виде трапеции, и еще два треугольные на торцах крыши. В отличие от шатровой крыши, где все четыре ската сходятся в одной точке, у вальмовой имеется две вершины, соединенные между собой коньком.

Вальмовая крыша с четырьмя скатами

Именно боковые треугольные фронтоны, которые выполняются с уклоном, и называются вальмами. Двухскатная крыша также имеет треугольные торцевые фронтоны, но располагаются они строго вертикально, у вальмовой крыши эти скаты наклонены, что является отличительным признаком этого вида крыш.

Двускатная вальмовая крыша

Вальмовой крыша называется в том случае, если торцевые скаты, начинаясь от конька, доходят до наружной стены, то есть, до карниза. Но встречаются варианты, когда скат прерывается и в одном месте переходит в вертикальную плоскость. Тогда подобная крыша называется полувальмовой или голландской.

2 Узлы и элементы вальмовой кровли

По способу монтажа и использованию различного материала такие кровли можно отнести к разряду сложных конструкций. В целом конструкция вальмовой крыши состоит из мауэрлата, конькового бруса, стропил – угловых, коротких и промежуточных.

Мауэрлат – это деревянный брус, монтируемый по всему периметру дома на самом верху стен. Он служит для правильной передачи и распределения нагрузок, оказываемых ветром, снеговым покровом, весом кровли и самой стропильной системы на несущие стены здания. Этот элемент является связующей верхней обвязкой для стен, выполненных из штучных материалов – кирпича, бетонных блоков.

Мауэрлат вальмовой крыши

Для стен из бревна или бруса мауэрлат не устраивается. Его роль выполняют верхние венцы сруба.

Коньковый брус является тем главным элементом стропильной системы, который соединяет все скаты крыши в единую конструкцию. Он должен быть одинакового сечения со стропильными ногами. В противном случае в дальнейшем может возникнуть перекос всей стропильной конструкции и крыши в целом.

Угловые стропила, называемые по-другому накосными либо диагональными стропилами – базовые силовые детали, соединяющие углы коробки здания с коньковым брусом. Для их изготовления потребуется доска, равная по толщине коньковому брусу. Одним концом она крепится к коньку, вторым опирается на мауэрлат. В зависимости от проекта крыши используется различное количество таких стропил, но не менее четырех.

Угловые стропила вальмовой кровли

Короткие стропила могут быть различными по длине, но при сборке конструкции крыши они все выводятся под одним углом и располагаются параллельно промежуточным стропилам. Когда производится необходимый расчет их количества, прежде всего, учитывают площадь всей крыши. Одним концом короткие стропильные ноги соединяются с угловым стропилом, а другим опираются на наружную стену здания.

Центральные стропила устанавливаются верхним концом на коньковый брус, нижним опираются на несущие стены дома. Как правило, их расчет такой: три с одной стороны крыши и столько же с другой, но при конструировании стропильных систем для домов большой площади допускается увеличение их количества.

Центральные стропила вальмовой кровли

Промежуточные стропила – это элементы, одной стороной монтируемые на коньке, а второй опирающиеся на мауэрлат. На вальмовых скатах их обычно не используют, поскольку вся площадь закрывается короткими стропилами. Расчет сечения и количества промежуточных элементов производится исходя из несущей способности стропильной конструкции и вида кровельного материала.

При больших размерах здания потребуется установка дополнительных укрепляющих элементов в виде подкосов и вертикальных стоек, поддерживающих коньковый брус, и шпренгельных конструкций, чтобы исключить провисание диагональных стропил.

3 Виды вальмовых крыш

Стропильные системы в этих видах крыш выполняются в различных вариантах. Например, если вальмовый скат не доходит до конька, вследствие чего наверху образуется вертикальный маленький фронтон треугольной формы, то такая крыша носит название – голландская.

Голландская вальмовая крыша

Также выделяются шатровые кровли. У них все четыре ската одинаковой формы, а боковых фронтонов в таких конструкциях попросту нет. Вальмы в этом варианте представляют собой треугольные поверхности, уклон которых выполнен под одним углом с другими скатами. Как правило, используются такие системы для строений, имеющих в проекции площадь в форме квадрата. В группе вальмовых крыш есть полувальмовые мансардные кровли, четырехскатные, щипцовые, многощипцовые и двухскатные.

Шатровая кровля

Кроме этого, существуют ломаные кровли, состоящие из скатов различных размеров, угол наклона у которых разный. Подобные конструкции весьма сложны в устройстве, также сложно произвести и их расчет. Поэтому встречаются они нечасто, но нужно заметить, что они имеют очень привлекательный вид. Оценить эффектность крыш с ломаной конструкцией стропильной системы вы можете на видео, где также рассказывается об особенностях их сооружения.

4 Расчет вальмовых конструкций – угол наклона

Устройство вальмовых стропильных систем начинается с разработки их проекта. Правильный и грамотный проект позволит собрать крышу в короткие сроки. Оптимальный выбор угла наклона скатов определяется в зависимости от климатических условий:

В регионе, где преобладает ветреная погода, угол наклона должен быть меньше, это позволит снизить нагрузку от ветра на крышу.
При более снежных зимах угол наклона скатов, наоборот, увеличивают, чтобы лед и снег не скапливались на крыше.

Проект вальмовой стропильной системы

При выборе угла наклона стропил, соответственно, проводится и расчет необходимого количества материала. И если для обрешетки практически во всех случаях расчет производится исходя из общей площади кровли, то количество и сечение угловых и коротких стропил рассчитываются отдельно, в зависимости от выбранного типа крыши.

Кроме климатических особенностей региона, при выборе угла наклона учитывается тип кровельного материала:

Если используется наборный материал, например, шифер или металочерепица, то чтобы не увеличивать нагрузку на стропила, угол лучше сделать не менее 22°.
При использовании рулонных покрытий учитывается количество слоев. Чем их больше, тем меньше можно сделать наклон скатов.
Устройство большего угла наклона скатов позволяет использование кровельного материала – профнастила, но в расчет при этом берется высота профиля. Угол наклона при этом может варьироваться в диапазоне от 20 до 45 градусов.

Выбор угла наклона кровли по материалу

Правильный расчет угла наклона крыши начинается с определения торцевой оси здания на верхней обвязке. После этого необходимо отметить середину конькового бруса, в этой точке будет располагаться центральная стропильная нога. Затем необходимо определить место расположения следующего промежуточного стропила, для чего отмеряется расстояние, соответствующее расчету распределения промежуточных стропильных ног. В большинстве случаев оно не превышает 70–90 см.

Длина стропил определяется так, чтобы их нижний конец выступал над наружной стеной на 40–50 см, а верхний упирался в коньковый брус.

Аналогичный расчет проводится на всех четырех сторонах крыши для вычисления расположения промежуточных стропильных ног на коньковом брусе. Пример их правильного расположения показан на фото.

5 Сборка стропильной системы

При проектировании вальмовых крыш можно использовать два вида стропил – висячие и наслонные. Висячие опираются только на стены здания, передавая все распорные нагрузки мауэрлату. Если предполагается устройство мансарды, то дополнительно потребуется установка стяжек из металла или дерева, которые укладываются на несущие стены здания и впоследствии служат основанием для устройства перекрытия. На фото видно, как устраиваются мансардные вальмовые крыши с висячей стропильной системой.

Мансардная вальмовая крыша с висячей стропильной системой

Наслонные стропила применяются, если для них есть опора в виде колонн или внутренних несущих стен. При конструировании системы допускается чередование двух типов стропил. Там, где внутренние стены исполняют роль опор, крепятся наслонные, а в других местах висячие.

Крепление стропил в основном осуществляется путем устройства запилов (седел). Но их глубина не может превышать четвертой части ширины стропильной доски. Для того, чтобы запил был одинаковым на всех ногах, необходимо сделать шаблон. Кроме этого, элементы стропильной системы крепятся с применением металлических уголков, саморезов, гвоздей. Крепление также может производиться скобами, болтами и шпильками.

Крепление элементов стропильной системы вальмовой крыши

При монтаже мауэрлата не забудьте проложить слой гидроизоляции по верху стен. Если стены выложены из кирпича, то в последних рядах кладки устанавливаются закладные детали для дальнейшего крепления мауэрлата. Подобные крепления могут быть изготовлены в виде вертикальных шпилек или болтов, устанавливаемых с шагом не больше полутора метров.

Вальмовые кровли – это сложные конструкции, но это нисколько не снижает их популярности. Несмотря на сложность возведения, они дают возможность устроить дополнительное жилое помещения в чердачном пространстве, а если провести качественное утепление мансарды, то можно эксплуатировать ее и в зимнее время.

Практически все загородные дома, построенные в европейском стиле, украшают вальмовые кровли. Такие сооружения отличаются надежностью и эстетичным видом. Если присмотреться, то по строению они походят на верхние части домов, которые с древних времен возводят в Японии и Китае.

1 Простые и сложные виды вальмовых кровель

Самая простая вальмовая крыша – это четырехскатная система, где фронтальные склоны имеют форму трапеций, а торцевые выполнены в виде треугольников. Скаты-треугольники носят названия «вальмы», они берут свое начало у торцевого карниза и простираются до краев конька. В ходе сооружения такой конструкции используют систему наслонных и накосных стропил – приемы позаимствованы из схем, по которым возводят двухскатные и четырехскатные кровли.

Конструкция полувальмовой крыши образуется из двух элементов обычной двухскатки и двух вальм. Карнизы последних, как правило, располагаются намного выше фронтальных. Отличительной особенностью данного типа сооружения является отсутствие острых выступов. Такие крыши получили распространение в регионах с сильными ветрами. Если дом строится в местности, для которой характерны обильные снегопады, то скаты полувальмовой конструкции делают более крутыми. Пологие склоны крыш – оптимальный вариант для менее снежных регионов.

Четырехскатная система — пример самой простой вальмовой крыши

Вальмовая кровля может походить на шатер или пирамиду, в таком случае ее называют шатровой или, соответственно, пирамидальной. Сооружают подобные конструкции крыш на домах, несущие стены которых формируют квадрат или правильный прямоугольник. Все стороны шатровой крыши имеют форму треугольников, верхушки которых сопрягаются в одной точке.

Самая сложная вальмовая конструкция имеет ломаную форму. Состоит такая роскошная крыша из разных по размеру и форме скатов, при этом каждый из них имеет излом. Простым примером ломаной кровли выступает двухскатка, у которой фронтальные стороны имеют в верхней части излом. Такой подход позволяет значительно увеличить чердачное пространство, в котором обычно обустраивают мансарду.

2 Шесть основных частей стропильной системы

Надежность и длительность эксплуатации вальмовой крыше обеспечивают определенные узлы и элементы стропильной конструкции. Без них не обходится монтаж ни простых, ни сложных кровель вальмового типа.

1. Ребра (угловые, диагональные стропила) – формируют места стыка вальм и скатов-трапеций. Их монтируют под меньшим углом, чем промежуточные стропилины. В качестве материала для изготовления угловых и промежуточных стропил используют доску 50х150 мм.
2. Короткие стропила (нарожники) – одной стороной упираются в угловые стропилины, другой опираются на мауэрлат. Уклон нарожников такой же, как и у промежуточных стропилин.
3. Конек (верхнее горизонтальное ребро крыши) – отсутствует в вальмовой шатровой конструкции. В крышах сложных конфигураций количество коньков может быть увеличено до двух и более. В сечении конек должен иметь такой же размер, как и стропильные ноги.
4. Центральные стропилины (рядовые) – с обеих сторон конькового бруса стыкуются по три рядовых стропилины. Нижняя часть каждой упирается в мауэрлат.
5. Промежуточные стропильные ноги – верхняя часть элементов упирается в коньковый брус, нижняя – в основание.
6. Мауэрлат – фиксируется по периметру строения, служит опорой для стропильной системы.

Опорой для стропильной системы по всему периметру служит мауэрлат

Чтобы описанная в пунктах внешняя часть каркаса стропиловки приобрела необходимую прочность, в конструкции используются и другие немаловажные элементы. Например, устойчивость коньку, помимо стропильных элементов, обеспечивают стойки. Эти подпорные детали монтируются на лежень, они приобретают устойчивость за счет подкосов, которые еще и препятствуют прогибу стропил. Если на чердаке планируется обустройство мансардного этажа, то стойки могут быть заменены другими подпорными деталями.

Карнизные свесы способны продлить срок эксплуатации постройки. Удлиненные выступы крыши защищают стены и цоколь дома от намокания, причиной которого становятся косые дожди. В летний период карнизный выступ не позволяет проникнуть в дом солнечным лучам. Но чтобы его увеличить, к стропильным ногам монтируют детали, называемые кобылками.

Конструкция вальмовой крыши приобретает устойчивость к ветровым нагрузкам благодаря присутствию в стропильной системе ветровой балки. Данный элемент надежно соединяет стропила склонов крыши. Крепление доски выполняют под углом, от коньковой балки к мауэрлату, изнутри чердачного пространства. Чтобы снять нагрузку со стен в конструкции задействуют такие детали, как шпренгели, их монтируют к основанию по углам постройки.

3 Порядок возведения вальмовой четырехскатки

Вальмовую крышу начинают сооружать с обустройства мауэрлата, который монтируют на несущие стены по периметру постройки, и установки лежня. Если дом строится из дерева, то в качестве основания обычно выступает верхний венец сруба. Для бетонных и кирпичных построек мауэрлат может быть выполнен из железобетонных или деревянных балок, здесь все зависит от бюджета и несущей способности стен дома.

Лежень и мауэрлат изготавливают из бруса сечением 100х150, 150х150 мм.

Брус фиксируют с применением анкерных шпилек, их вмуровывают в кладку еще на этапе возведения стен. Лежень обустраивают по балкам перекрытия или на внутреннюю несущую перегородку дома, он необходим для установки опорных стоек. Правильность монтажа опор контролируют строительным уровнем или отвесом. Опорные элементы временно фиксируют с помощью подпорок и саморезов, на лежне их закрепляют с применением металлических накладок и уголка. Стойки монтируют в один ряд прямо под коньковым брусом с расстоянием друг от друга не более двух метров.

Если возводится вальмовая крыша-шатер, то опоры монтируют таким образом, чтобы они смогли образовать прямоугольник, который бы повторял форму периметра постройки. Для этого их устанавливают на одинаковом расстоянии от углов дома. Что касается высоты опорных элементов, то она определяется проектом кровли. Если в стандартной четырехскатной системе обустраивается один конек, то в шатровой конструкции поверх опор монтируют сразу несколько прогонов, которые формируют прямоугольник.

Как уже упоминалось выше, простая вальмовая крыша возводится за счет стропиловки наслонного типа, которая применяется в двускатных конструкциях. Процесс происходит по следующей схеме:

1. Из доски делаем шаблон, приложив ее поочередно к коньку и мауэрлату, на ней размечаем снизу и сверху запилы и выпиливаем их. Еще раз проверяем готовый шаблон, приложив к коньку в месте монтажа боковых стропилин, при необходимости выполняем подгонку элемента по месту. Если шаблон подходит, то по нему изготавливаем необходимое количество стропил. Затем монтируем к коньку и основанию (расстояние 0,5-1,5 м) с помощью металлических скоб или уголков и саморезов.
2. На следующем этапе по шаблону изготавливаем угловые стропильные элементы, но так как они будут испытывать повышенную нагрузку, то с целью упрочнения их делаем из двух одинаковых досок путем сращивания по толщине. Запилы в угловых элементах выполняем под углом 45 градусов. Верхнюю часть ребра монтируем на опорную стойку конька, нижнюю фиксируем на углу мауэрлата.
3. В промежутке между угловыми стропилинами на вальмовой кровле устанавливаем нарожники. Доску для них по толщине особо не выбираем, так как указанные элементы не будут нести существенной нагрузки. Первую половину нарожников выполняем по шаблону с запилом в верхней части, вторую половину изделий делаем в зеркальном отражении. Разметку нижней части нарожников проводим в ходе монтажа, по завершению обрезаем края, образующие свес, выравниваем их с помощью натянутого шнура.

Основанием для мауэрлата обычно служит верхний венец сруба

Внизу под угловые стропилины обязательно ставят подпорки (шпренгели), так как именно на их нижнюю часть будет идти большая нагрузка. Шпренгели монтируют подобно опорным стойкам на усиленное основание. С целью упрочнения боковых стропилин под ними монтируют подкосы, верхняя часть которых должна упираться в стропильную ногу, а нижняя в лежень.

4 Как правильно сращивать стропила по длине

Если сооружается вальмовая крыша сложной конфигурации, то за неимением досок подходящего размера кровельщикам приходится выполнять сращивание стропил по длине. Конечно же, на базе строительных материалов можно подобрать необходимый брус, но опытные строители знают, что одновременно с длиной увеличивается и толщина доски, тогда как в результате сращивания стропил удается добиться необходимой длины строительных элементов, не нарушая соотношения геометрических размеров.

Чтобы удлиненные детали смогли обеспечить нужную степень жесткости стропильной системе, необходимо определить, какие нагрузки воздействуют на различные области конструкции. Стыки могут располагаться только в местах с минимальным изгибающим моментом. Обычно таким местом является область возле конька. Опытные кровельщики знакомы с несколькими способами удлинения стропил, ведь использовать в строительной практике какой-либо один метод не получается. Причиной тому становятся следующие факторы:

шаг монтажа стропилин;
ограниченный запас материалов;
тех. оснащение стройплощадки.

Самым распространенным способом наращивания стропильной ноги называют удлинение «встык». Подлежащие сращиванию элементы обрезаем под углом 900. Срез должен быть точным, что позволит исключить образование прогиба в месте стыка. Фиксируем стропилины с помощью накладок из дерева или металла и гвоздей, которые, во избежание растрескиваний древесины, вбиваем в шахматном порядке.

«Косой прируб» – этот метод сопряжения элементов выполняем, обрезав края стропилин в месте стыка под углом 450. В качестве крепежей используем болты с диаметром от 12 до 14 мм, которые монтируем в центре месте стыка. Если нет времени на обрезку материала, то стропильные элементы соединяем просто и быстро методом «внахлест», при этом нахлест может составлять до 1000 мм. Гвозди в брусья вбиваем по всей длине нахлеста в шахматном порядке, также для их сращивания могут применяться болты, их ввинчиваем в предварительно высверленные отверстия. Последний метод называют более надежным.

Четырехскатная вальмовая кровля позволяет обеспечить дому презентабельный внешний вид. За счет включения в проекты крыш мансардных и слуховых окон удается оживить и разнообразить конструкции. Главное, чтобы расчет стропильной системы был выполнен точно, тогда дом простоит много десятилетий.

Вальмовая крыша — особенности конструкции

Основные узлы вальмовой крыши

Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Вальмовая крыша стропильная система — схема соединения основных узлов конструкции

Виды вальмовых крыш

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша стропильная система своими руками

Угол наклона вальмовой крыши

Карта ветровых нагрузок регионов России

Шифер — рекомендуемый угол уклона 15º — 65° . Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
Керамическая черепица — наилучший уклонный угол для скатов 35° — 65° . Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

Металлическая черепица — минимальный уклон для данного материала составляет 13° , максимальный производителями не устанавливается;
Мягкая черепица — оптимальным размером уклона считается не меньше 15º . Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
Ондулин — любой угол уклона не меньше 5° , от размера угла напрямую будет зависеть шаг обрешетки.
Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади вальмовой крыши

Расчет площади вальмовой крыши

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы вальмовой крыши

Соотношение угла ската крыши	Поправочный коэффициент для угловых стропил	Поправочный коэффициент для промежуточных стропил
3:12	1.016	1.031
4:12	1.027	1.054
5:12	1.043	1.083
6:12	1.061	1.118
7:12	1.082	1.158
8:1 2	1.106	1.202
9:1 2	1.131	1.250
10:12	1.161	1.302
11:12	1.192	1.357
12:12	1.225	1.414

Сам расчет осуществляется в следующей последовательности:

Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Вальмовая крыша стропильная система

Монтаж стропил вальмовой крыши

Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.
Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм ., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм . Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Тип вальмовой крыши чаще всего используется для частных домов или коттеджей. Комплекс устроен в виде четырехскатной крыши с двумя скатами трапециевидной формы. В ее основе включены сложные элементы, состоящие из стропил и балок. В этой статье мы расскажем, как выполнить монтаж вальмовой крыши, а также разберем устройство стропильного комплекса.

Элементы стропильной системы бывают наслонными и висячими. Наслонная стропильная система считается наиболее выгодной. Такой комплекс используют для опорных сооружений или конструкций со средней несущей стеной. Висячая система применяется на стенах с внешними проемами. Недостаток виясчего комплекса является его сложность монтажа.

Для информации! За счет наличия дополнительной опорной конструкции можно значительно увеличить область пролета. Чаще всего такое устройство применяется в четырёхскатной крыше с углом наклона в 35 градусов.

Вальмовая крыша имеет следующее устройство стропильной системы:

стойки, подкосы;
трапециевидные элементы ската;
нарожники;
шпренгели;
ригели;
накосные элементы, крепящиеся по диагонали либо по направлению углов проема.

Диагональный накосный элемент фиксируется краем в нижнюю опору всей стропильной системы либо в балку. Такая конструкция имеет большие линейные размеры и способна вынести высокую силовую нагрузку. Нарожники представляют собой стропильные элементы, имеющие небольшую длину. Они крепятся на накосную систему в одной точке опоры, а вторая фиксируется по нижней точке опоры. Для уменьшения линейного размера используют стойки и подкосы. Такое соединение позволяет выполнить монтаж вальмовой крыши без дополнительных распорок. Стоит отметить, в коньковом элементе вальмовой крыши возможно применение распорок для поддержания всей конструкции. Исключить образование распора поможет установка горизонтального уровня, который используют вместе с нижней опорой:

фксацией на балку, которую врезают в дополнительный брус и располагают на нижней опоре;
фиксация на нижней балке с обязательной обвязкой верховых венцов.

Специалисты не рекомендуют выполнять фиксацию в нижнюю опору, т.к. такое действие значительно снижает прочность и надежность конструкции. Независимо от выбранной конструкции крыши и стропильной системы должное внимание следует уделить гидроизоляции. Например, при укладке леженя на кирпичный слой сечение рулонной гидроизоляции должно быть 100х150 мм, а вот при укладке леженя на стеновые проемы либо перекрытия его высота может составлять на 10 см меньше.

Для информации! Лежень может отсутствовать у стропил вальмовой крыши только в случае отсутствия подкосов на крыше.

Прогоны выполняют функцию дополнительного усиления всей конструкции. Их располагают, как подпору на расстоянии 4,5 м. Монтаж шпренгелей выполняется с учетом линейной величины пролетов, а его изготовление выполняется из бруса либо бревна. Накосные стропила увеличивают нагрузку и переходят в шпренгель.

Процесс монтажа стропильного комплекса

Устройство стропильной системы для вальмовой крыши состоит из действий:

Возведение мауэрлата по всему периметру стен. Фиксируют его при помощи шпилек с резьбой, которые установлены в кладке и прочно затягивают их гайками. В местах стыковки мауэрлата находят посадочную плоскость и подрезают половину балки;
Следующий этап требует четкого соблюдения чертежей проекта дома. Если ширина дома составляет до 7,5 метров, висячие стропила связывают ригелем в верхней части. При ширине дома меньше 6 метров выполняют нижнюю затяжку;
После укладки мауэрлата отмечается центральная ось на торцевой стене, фиксируют две крайние стойки и ставят их на балки перекрытия, закрепляя временными подкосами;

Для информации! Если конструкция крыши перекрыта панелями, сверху следует установить центральную балку, с фиксацией нижних концов крайних стоек. Если же строение перекрыто балками, стойки монтируют на них и крепят при помощи саморезов.

Коньковый брус укладывается на стойки, на самом мауэрлате выполняют отметку стропильных ног и делают их монтаж. Крепеж стропила к мауэрлату выполняют методом врубки. Для этого делают специальный вырез на стропильной ноге, за счет чего опирающиеся элементы плотно становятся и обеспечивают высокую прочность;
Накосные и диагональные вальмовые стропила фиксируют на мауэрлат, а второй конец к месту стыковки конькового бруса. На фото наглядно показан элемент опираемых стропил на вальмовой крыше.

Способы крепления нарожника

Нарожники изготавливают из цельного материала. Для обеспечения жесткого крепления выполняют подпиливание верхнего края данного элемента в одной области с накосными стропилами. Установка стропил дополнительно усиливается металлическими деталями. Нарожники монтируют на силовой каркас кровли, за счет чего происходит опирание стропил, что значительно увеличивает надежность и безопасность кровли. Для увеличения несущей способности стропильной системы применяют следующий метод:

Выполняют усиление всех сторон нижней плоскости стропильного элемента брусками с сечением 50х50 мм. Монтаж стропил следует выполнять из хорошо подсушенного дерева, предварительно обработанного специальными антисептиками.
Если выполнена установка стропил на мауэрлат, их удлиняют за счет дополнительных элементов — кобылки, которые служат навесом над стеной.

Усиление стропильной системы

В устройстве стропильных элементов следует серьезно отнестись к стыковочным узлам. Увеличить несущую способность вальма можно за счет установки специальной стойки, задача которой — соединять стропы и перекрытия. Еще одним важным моментом является устройство обрешетки, которую изготавливают из досок или бруса. Шаг обрешетки можно использовать любой, однако, при использовании мягкой черепицы специалисты рекомендуют устанавливать сплошную обрешетку, а в остальных типах шаг составляет 20-50 см. Комфортное проживание в доме обеспечит грамотное устройство пароизоляции, гидроизоляции, вентиляции и звукоизоляции. Все строительные материалы укладываются в виде кровельного пирога.

Для информации! Устройство кровельного пирога позволит обеспечить нормальную вентиляцию помещения, а также сохранит элементы стропильной системы.

Монтаж стропильной системы вальмовой конструкции достаточно сложный и длительный процесс, требующий четкого соблюдения правил и норм. Каждое действие в ее устройстве влияет не только на внешний вид крыши, но и отвечает за технические и эксплуатационные характеристики. Грамотный расчет всех показателей и правильное строение крыши позволит создать комфортные условия проживания в доме.

Данный вариант кровли имеет четыре уклона. Две длинных ее наклонных поверхностей имеют трапецеидальную форму, а две других, меньшего размера, имеют форму треугольника – именно их называют вальмами. Они расположены по фронтонам строения и соединяют конек с карнизом. Трапецеидальные плоскости имеют большую площадь и уклон, также располагающийся от верхнего горизонтального ребра до карниза.

Вальмовая кровля имеет несколько различных конструкций:
Традиционная с двумя скатами трапециевидной формы и двумя вальмами, ее называют «голландская» крыша.
Шатровая – имеет одинаковые по размеру скаты треугольной формы. Идеально подходит для строений квадратной формы.
Полувальмовая – вальмы закрывают только верхнюю часть торца не более чем до середины. Подходит для строительства домов с мансардой, ее называют «скандинавская» кровля.
Полувальмовая – вальмы не имеют треугольной формы, а являют собой форму небольших трапеций. Такая крыша дает большое мансардное помещение, еще ее называют «датская» кровля.
Как и любой другой вид, вальмовый тип крыши имеет каркас и стропильную систему – на них и держится вся конструкция.
Устройство стропильной системы
Стропильная система является основной составляющей всей конструкции кровли.
В отличие от двускатной, устройство несущей конструкции вальмового типа кровли более сложное.
Независимо от того будет здание прямоугольным или квадратным, форма скатов не изменится.
Рассматривая устройство системы стропил вальмовой кровли можно определить, что она состоит из нескольких элементов:
Мауэрлат — основание для стропил, связующее звено между несущими стенами и стропильной системой.
Накосные или диагональные опоры – имеют наибольшую длину и несут наибольшую нагрузку.
Центральные стропила – служат для соединения конька с мауэрлатом по бокам скатов, сходятся на углах конька с 3-х сторон.
Промежуточные стропила — соединяют конек и карниз.
Подкосы – создают не только жесткость, но и обеспечивают конфронтацию ветровым нагрузкам со стороны фронтонов здания, располагаются под разным углом к стропильным ногам.
Нарожники – наиболее короткие стропила.
Шпренгели или шпренгельные фермы – усиливают несущую способность конструкции кровли. Представляют собой балку из бруса, расположенную на углу соединяющихся внешних стен.
Стойки – придают ногам опор дополнительную устойчивость, устанавливаются на стыке двух стропил и коньковой балки.
Угловое стропило (ребро) – расположено под меньшим углом, чем промежуточные элементы системы.
Короткие стропильные ноги – закреплены на угловой опорной доске.
Конек.
Затяжка – выполняет функцию балки перекрытия.
Ветровая балка – крепится с наклоном с ветреной стороны крыши.
Прогоны – расстояние между соединением опор к коньку.

Монтаж стропил
После того как вид кровли определен, приобретены все необходимые стройматериалы, можно напрямую приступать к сооружению каркаса.
Перед началом возведения несущей конструкции необходимо составить ее проект и чертеж.
Итак, устройство системы опор состоит из нескольких этапов:

Перед началом возведения следует уложить деревянный брус по периметру внешней стены – мауэрлат. Для его укладки необходимо оборудовать армированный пояс из железобетонной конструкции, усиливающей несущие способности стен. Следует обратить внимание, чтобы мауэрлат был надежно закреплен, не допуская малейшего смещения.
Если стены из камня или кирпича, по их верху возводится опалубка, в которую монтируют армокаркас с помощью оцинкованных резьбовых шпилек, калибром не менее 10 мм. Верхняя часть шпилек должна выступать на 4-5 см из основания для опор (мауэрлата).
После установки каркаса производят заливку цементным раствором.
Затем, как бетон застынет, его поверхность покрывают битумом и накрывают слоем рубероида или другими гидроизоляционными материалами.
На выступающую часть шпилек надевают брусья с высверленными отверстиями. Закрепляют конструкцию с помощью гаек.
Мауэрлат изготавливают из просушенного и пропитанного антикоррозийными и противовозгорающими средствами деревянного бруса хвои 10*15 или 15*15 см. Влажность дерева не должна превышать 20%.
Последующим этапом является установка центральной балки на мауэрлат, которая располагается параллельно коньку. К нему крепятся стойки. Эти стойки служат поддержкой определенной части опорной системы.
Начиная работу необходимо все поэтапно сверять и перепроверять. Только так можно уберечь себя от ошибок и в итоге добиться максимально прочной конструкции.
Виды стропил вальмовой крыши
Опоры крыши вальмового типа делятся на два вида:
Висячие – балки расположены на брусе потолочного перекрытия двух внешних стен без дополнительной поддержки.
Наслонные – по верхнему краю внутренних стен располагается горизонтальный брус, к которому крепятся вертикальные опоры. Основой для торцевой части бруса являются наружные стены.
Наслонный тип опор подходит для построек с промежуточной опорной стеной или колоннами.
Данная несущая конструкция имеет больше базовых точек, поэтому сделать ее можно значительно легче.
Если здание имеет две несущие стены, устанавливается стяжка, поддерживающая стропильные ноги и распределяя нагрузку по всем вертикальным опорам.
Для вальмового типа крыши наиболее подходящей считается наслонная система, придающая большей прочности и облегчающая конструкцию кровли.
Такая модификация применяется при сооружении чердачной или мансардной крыши.
Как рассчитать систему стропил вальмовой крыши
Расчет несущей конструкции является основным этапом проектирования крыши. Малейший просчет в расчетах может быть причиной деформации или разрушения кровли.
После изучения конструкции крыши необходимо рассчитать угол наклона системы стропил. Чем он выше, тем большему воздействию ветров подвержена кровля, но от снега и наледи очищается самостоятельно.
Величина угла наклона скатов может быть 5-60 градусов, она зависит от нагрузки ветра и снега.
После определения угла наклона следует начинать расчеты определения основных нагрузок, которым подвержена крыша. К ним относятся вес самой кровли и природные явления – ветер и осадки.
Общее значение веса несущей конструкции, обрешетки, покрытия и утепления делят на площадь всех наклонных плоскостей. Полученная величина показывает нагрузку на 1 м2 кровли. Для жилого дома она должна выдерживать нагрузку в 45-50 кг/м2. Этот показатель одинаковый для любой местности.
Осадочные нагрузки разнятся в зависимости от местности и составляют 80-150 кг/м2. Эту величину можно узнать, используя «Строительные нормы и правила».
Значение нагрузки необходимо помножить на корректировочный коэффициент:
На 1.0, когда угол наклона не превышает 25 градусов;
На 0.7, если значение угла 25-60 градусов.
Если кровля подвергается регулярным сильным снегопадам, рекомендуется установка двойных опор или сплошной обрешетки.
Определение ветровой нагрузки подразумевает использование коэффициента давления ветра.
Показатель нагрузок (ветровой и снеговой) умножают на индекс, равный значению шага стропил. Шаг стропил определяется в метрах.
Завершающим этапом является расчет количества и критериев материалов.
После вычисления всех нагрузок на 1 м2 и на площадь всей кровли, определяют сечение опор (наименьшие значения):
Мауэрлат – 10*10 см.
Затяжки и прогоны – 5*15 см.
Кобылки, подкосы, ригели – 10*10, 15*15 см.
Количество балок, на которых крепится обрешетка и дополнительные элементы вычисляется длиной кровли. Например, длина крыши 12 м, шаг между стропилами 1 м. Исходя из этого, понадобится 24 строительные ноги, по 12 на каждую сторону.
При проведении расчетов для объемных проектов рекомендовано использовать специальные компьютерные программы для проектирования.
Все полученные показатели необходимо нанести на чертеж.
Узлы
Рассчитанные с точностью узлы дают возможность добиться прочности и привлекательного внешнего вида крыши.
Соединение элементов конструкций кровли производится согласно определенным требованиям.
Основные узлы несущей конструкции:
коньковый узел – пара опор скрепляется гвоздями или болтами, и укрепляется балками на болтах;
узел опоры балок на мауэрлат – укрепляется металлическими уголками, строительными скобами, гвоздями или болтами;
узел соединения стропила с затяжкой, которая расположена посередине стропила – осуществляется с помощью гвоздей или болтов;
совмещение подкоса, стойки и опоры – выполняется при помощи высечки и укрепляется строительными скобами.
Стропильная система
Качество крыши напрямую зависит от каркаса и основы для настила кровли. Несущая конструкция крыши служит основой и определяет срок ее службы.
Стропильная система мансардной вальмовой крыши
Данная система опор устойчива к сильным ветровым нагрузкам из-за отсутствия фасадной стены крыши.
Кровля этой формы дает возможность соорудить большие отвесы, которые обеспечивают защиту стен и основания дома от дождя, снега и наледи.
Составляющие элементы системы стропил мансардной крыши:
Мауэрлат.
Коньковые и боковые прогоны.
Опорные балки.
Наслонные и висячие стропила.
Подкосы.
Опорные стойки.
Диагональные стропила.
Отличительной особенностью мансардной вальмовой крыши является использование в ее конструкции наслонных и висячих стропил. Верхний уклон производится из висячих стропил, опирающихся на стойки или боковой прогон.
Во избежание изгиба они оборудуются затяжками. При монтаже нижнего ската используют наслонные стропила с основой на мауэрлат, и горизонтальную балку, соединяющую стропильную систему в ее средней части.
Нижние покатые поверхности имеют угол наклона порядка 60 градусов, а верхние – не менее 30 градусов.
Усиление стропильной системы
Для обеспечения прочности и долговечности вальмовой крыши недостаточно изготовить стропильную систему, ее необходимо еще и усилить.
Самыми распространенными способами усиления являются:
Установка на углы крыши шпренгелей со стойкой, подпирающей диагональную опору. Если шпренгель расположен вдалеке от угла, лучше всего пристроить к нему шпренгельную ферму.
Установка стоек, соединенных сверху брусом на перекрытие (железобетонное) или затяжку. Они выполняют функции подпорок и обеспечивают равномерное распределение нагрузки на дом.
Использование сдвоенных балок вместо одного бруса при излишней длине диагональных стропил.
Использование деревянных досок 40*40 или 50*50 мм для сооружения обрешетки.
Вальмовая крыша является одной из разновидностей четырехскатных кровельных конструкций. По сложности обустройства вальмовые крыши превосходят классические и двухскатные кровли, — разместить на доме четыре ската, в точности согласованных между собой и состыкованных под одинаковыми углами не очень просто. Но при большом желании даже самые трудновыполнимые мероприятия становятся понятными и простыми. Ознакомьтесь с руководством и приступайте.
У четырехскатной кровельной системы есть ряд отличительных особенностей. Так, вальмовая крыша включает в свой состав пару длинных скатов, имеющих выраженную трапециевидную форму, а также пару коротких скатов, выполненных в виде наклонных треугольников.
Основные сложности при обустройстве традиционной вальмовой крыши возникают на стадии возведения стропильной конструкции, состоящей одновременно из накосных, рядовых и нарожных стропил.
Вальмовые кровли отлично противостоят ветровым нагрузкам и в целом имеют высокие эксплуатационные характеристики. Чтобы готовая крыша служила максимально долго и качественно, на стадии проектирования необходимо решить ряд важных вопросов, а именно:
выбрать оптимальный материал для обустройства кровельной конструкции;
определить интенсивность осадков, характерную для региона строительства;
установить средние и максимальные показатели ветровых нагрузок.
С учетом приведенных выше показателей вы сможете рассчитать оптимальные значения углов наклона скатов и высоты кровельной конструкции.
Для выполнения расчетов и составления проекта вы можете обратиться к специалисту либо же найти подходящий проект в одном из множества открытых источников. При наличии должных навыков с упомянутыми мероприятиями можно справиться собственноручно.
Рассматриваемая крыша, как уже отмечалось, имеет очень интересную конструкцию. И если большие скаты можно увидеть практически на всех крышах, то короткие скаты делают рассматриваемую систему поистине уникальной.
Конструкция кровельной системы такова, что скаты не перекрывают площадь дома по длине и оставшееся свободное место заполняется двумя короткими вальмами.
При самостоятельном составлении схемы вальмовой кровельной конструкции вам нужно будет использовать разметочную рейку и таблицы Пифагора.
Важно, чтобы проект крыши был максимально точным – только так вы сможете самостоятельно сделать правильные надрезы из стропильных элементов и установить все компоненты системы собственноручно.
Что нужно знать до начала работы?
Чтобы система в полной мере соответствовала всем выдвигаемым требованиям, запомните следующие рекомендации:
промежуточные компоненты стропильной системы вальмовой кровли являются более крутыми, если сравнивать их с угловыми деталями, поэтому применяемые для обустройства промежуточных элементов доски должны иметь размер не меньше 5х15 см;
крепление коротких элементов выполняется к угловым стропильным компонентам, а не к доске конька. Промежуточные доски нужно закреплять с таким же уклоном, как и короткие брусья;
коньковую систему кровли и стропильные элементы нужно делать из одного и того же материала;
промежуточные стропильные ноги фиксируются по краям доски конька. Они одновременно должны стыковаться с верхним концом обвязки и с коньковой доской;
стропильные элементы и коньковый брус должны быть равнозначной толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут более тонкими, через время каркас кровли деформируется и целостность системы серьезно нарушится;
вальмовая кровельная система может быть почти любой высоты. Однако при обустройстве чересчур низкой кровли необходимо использовать дополнительные опоры;
для обеспечения максимально длительного срока эксплуатации вальмовой крыши для ее обустройства необходимо использовать тщательно высушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные компоненты подлежат обязательной обработке антисептической пропиткой.
Руководство по возведению вальмовой кровли
Приступайте к обустройству крыши. Начните с создания разметки строительного объекта.
Разметка
Грамотно выполненная разметка, правильный чертеж и максимально достоверные расчеты – вот три основополагающих фактора успешного строительства. Разметку выполняйте в соответствии с чертежами. Придерживайтесь следующей последовательности.
Первый шаг. Разметьте ось по высшей обвязке с торцевой стороны здания;
Второй шаг. Рассчитайте 50% толщины конька и установите место размещения первого элемента системы стропил.
Третий шаг . Приложите один край замерной рейки к отмеченной ранее линии. Второй конец разместите по линии боковой стенки. Так вы установите точку размещения промежуточного стропильного элемента.
Четвертый шаг. Определите длину стропильного свеса. Для этого разместите брус одним краем на наружный угол стенки, а другим установите его на кровельный свес.
Пятый шаг. Вычислите следующий компонент центральных стропил. Переместите рейку к краю боковой стенки и наметьте место крепления стропила. Элемент будет находиться между верхней кровельной обвязкой и боковой стенкой.
Повторите действия для оставшихся трех углов. Так вы узнаете, где в будущем будут устанавливаться промежуточные стропильные ноги и торцы конька.
Расчет
Первый шаг. Возьмите разметочную рейку и определите значение горизонтальной проекции промежуточного стропильного элемента. В соответствии со стандартизированной документацией найдите подходящий для вашей ситуации наклон кровли и умножьте определенные значения.
Второй шаг. Замерьте длину стропила. Делайте это от выборки на коньке крыши к выборке на месте фиксации опоры. Замер ведите по нижней линии.
Третий шаг. Аналогичным образом определите длину свеса. Для этого умножьте значение горизонтальной проекции на соответствующий поправочный коэффициент. Можете воспользоваться положением теоремы Пифагора, известной еще со школьных времен: c2=a2+b2. В рассматриваемой ситуации а – это вертикальная проекция, а b, соответственно, горизонтальная проекция.
Четвертый шаг. Переходите к расчетам угловых компонентов. С одной стороны стропильных ног присутствуют косые срезы, за счет которых обеспечивается надежная фиксация элементов к коньку кровли. Непосредственно у конька имеется подрез со специальным двойным скосом, применяемый для крепления угловых компонентов.
Угловые стропильные ноги рассчитываются в следующем порядке:
от любого угла дома отмеряется длина стропильного элемента;
устанавливается проекция, равная квадратам длины проекций используемых центральных стропильных ног, умноженным друг на друга;
полученное значение умножается на поправочный коэффициент, что позволяет определить длину угловой стропильной ноги.
Установка стропил
Первый шаг. Приступайте к монтажу вертикальных стоек, за счет которых будет поддерживаться коньковый брус. Крепите элементы к центральной балке при помощи системы укосов.
Второй шаг. Установите диагональные стропила. Все элементы должны иметь одинаковую длину. В случае со свесами кровли показатель будет варьироваться от 500 до 700 мм. Уделяйте особое внимание правильности стыковки вальмы, диагональных стропильных элементов и конька.
Третий шаг. Установите накосные стропила, а после – рядовые стропила с шагом порядка 600 мм. Рядовые стропила крепите к мауэрлату и коньковому брусу по методу врубки. Для усиления фиксации используйте ригели и стяжки.
Важно, чтобы рядовые стропила не контактировали со шпильками, за счет которых выполнено крепление мауэрлат к стенам дома.
Четвертый шаг. Прикрепите к каждой стороне диагональных планок нарожники, за счет которых накосные стропила будут связываться с мауэрлатом.
Как рядовые стропильные элементы, так и нарожники должны быть смонтированы строго перпендикулярно к коньку.
Усиление стропильной конструкции
При выборе метода усиления стропил ориентируйтесь, прежде всего, на размеры здания. Среди самых популярных методов усиления нужно выделить следующие варианты:
на углах кровли фиксируются шпренгели со специальной стойкой, выполняющей функции опоры для диагонального стропильного элемента. Шпренгелем в данной ситуации является брус, который вам надо перекинуть между двумя угловыми плечами опорного мауэрлата. В случае если установку шпренгеля приходится выполнять на большом расстоянии от упомянутого угла, профессионалы рекомендуют установить надежную шпренгельную ферму;
по железобетонному перекрытию либо же по затяжке набиваются стойки. Они будут выполнять функцию т.н. «полки», подпирающей стропильные элементы посередине;
в случае если диагональные стропильные элементы имеют слишком большую длину, вместо одного бруса следует применять сдвоенные балки.
Вентиляция
Для устройства необходимого уровня вентилирования подкровельного пространства сделайте в ветрозащитной пленке отверстие для входа воздуха. Его необходимо размещать сверху, ближе к кровельному коньку.
Если ветровая подшивка делается из древесины, достаточно просто закрепить доски с зазором в 2-3 мм. В случае же если для изготовления подшивки используются пластиковые изделия, предварительно элементы нужно подвергнуть перфорации.
Если ветровая подшивка кровли уже собрана, можете вмонтировать в нее обыкновенные вентиляционные решетки. Стандартный диаметр таких решеток составляет 50 мм. Сеточка изделия может иметь любой цвет. Решетки размещайте по всей длине ветровой с шагом порядка 800 мм.
В завершение вам остается лишь уложить утеплитель, обустроить гидроизоляционный слой, набить доски обрешетки и смонтировать выбранное финишное покрытие.
Теперь вам известны основные особенности и порядок самостоятельного обустройства вальмовой крыши. Работу вряд ли можно назвать слишком легкой, но используя полученные знания на практике, вы сможете справиться с выполнением всех сопутствующих мероприятий своими руками.
Удачной работы!
Видео – Вальмовая крыша своими руками
Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма
Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?
Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.
Основные принципы создания вальмой крыши дома
Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:
вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.
Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.
Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.
Виды вальмовых стропильных систем
При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы
Наслонная.
Висячая.
Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.
В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.
Создание чертежа стропильной системы вальмовой крыши
Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.
Измеряем габаритные данные строения
Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:
высота расположения конька;
длина ската;
угол наклона;
количество необходимого материала.
Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.
Выбор оптимальной высоты крыши
После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:
будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.
Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.
Выбор угла наклона ската вальмовой кровли
В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:
Как вычислить угол ската крыши и рассчитать ее монтаж
в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.
Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.
Выбираем точки (шаг) установки стропилин
После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.
Как правильно подобрать шаг установки стропил
Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.
Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:
Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.
Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.
Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.
Определяем длину конька
Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.
Как правило, расчет длины конька проводится в следующей последовательности:
определяется ширина дома и эта величина делится пополам;
полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.
Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.
Рассчитываем количество необходимого материала
Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:
Расчет площади вальмовой кровли
Вначале рассчитываем площадь кровли . Зная угол наклона и высоту расположения конька, сделать это будет несложно.
Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
После этого, зная шаг установки стропил, высчитываем их количество.
Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.
Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши , особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.
Стропильная система крыши. Виды, узлы и особенности монтажа
Основные элементы стропильной системы
Названия, принятые в обиходе строителей, имеют специфичную терминологию. А вы знаете что как называется?
Хребты
Примыкания стропильных ног
Проемы в кровле
Ендовы
Коньковый прогон (конек)
Изменение угла наклона крыши
Перпендикулярные примыкания к стропилам
Горизонтальная связка стропил по центру
Горизонтальная связка стропил по низу
Примыкание стропил к стене
Фронтон в плоскости стены
Фронтонный свес
Подрез стропил для подшива карнизов
Карнизный свес
Карниз в плоскости стены
Блок-балки между стропилами
Примыкание стропильной ноги к стене
В этой статье мы будем разбирать каждый из этих терминов, говорить о роли элементов в структурной целостности, а также поговорим о типовых узлах и альтернативных решениях. Будет много полезной информации. А для начнем мы с базовых понятий.
Определение и виды стропильных систем
Стропильная система крыша — это деревянная каркасная конструкция, которая воспринимает ветровые и снеговые атмосферные нагрузки. Конфигурация крыши наиболее широко варьируется по всей стране. Это связано с тем, что крыша играет самую активную роль из всех частей здания в защите от непогоды, а в России колебания погоды являются экстремальными. Одни крыши защищают в первую очередь от солнечного жара, другие должны укрывать жителей под тоннами снега.
Выбор уклона крыши
Одна из наиболее очевидных вариаций формы крыши связана с наклоном (или уклоном) крыши. Основными факторами, влияющими на уклон крыши, являются стилистические соображения, тип используемого кровельного материала и желаемое пространство под крышей. Климат также оказывает сильное влияние на уклон крыши.
В районах со значительным количеством осадков крыши делают с большим уклоном, чтобы “сливать” дождь, в то время как теплый, засушливый климат, как правило, благоприятствует более плоским крышам. Наклон или уклон крыши измеряется как отношение подъема к проекции длины (например, ½ или ¼), либо имеет измерение в градусах. К примеру, говорят, что угол наклона данной крыши — 30 град.
Форма крыши
Формы крыш, как правило, имеют региональный характер, который отражает не только климатические изменения, но и исторические влияния. Все формы крыши являются производными от четырех основных форм крыши, показанных ниже: плоская крыша, односкатная крыша, двускатная крыша и шатровая крыша.
Рисунок: базовые формы
Практически любая форма может быть выполнена путем объединения четырех основных форм. Некоторые из этих сложных форм настолько распространены, что имеют свои собственные названия. Например, двускатная (фронтонная) форма и четырехскатная могут сочетаться, образуя голландский фронтон. Два различных уклона двускатной крыши могут объединяться, образуя вальмовую крышу. К двускатной крыше можно пристроить мансарду и так далее. Четыре общие комбинации показаны ниже.
Рисунок: сложные (совмещенные) формы
Типы стропильной системы крыши
Крыши строятся либо из отдельных элементов — стропил (балочные каркасные крыши), либо из ферм заводского изготовления. Классические системы обычно изготавливаются из бруса или доски, но могут также использоваться композитные материалы, такие как двутавровые деревянные балки. Балочные стропильные системы возникли еще до развития каркасного строительства в 19 веке. Предшественников современной каркасной стропильной системе можно увидеть на древних крышах по всему миру. Современная деревянная поэлементная стропильная система остается популярной, потому что это самая удобная с точки зрения монтажа система крыши, а материалы наименее дороги. Фермы изготавливаются из нескольких небольших элементов (обычно 2х4 м), соединенных на заводе или в цехе для создания одного длинного конструктивного узла. Только в очень простых зданиях (например, ангарах или производствах) экономия труда при сборке ферменной системы конкурирует с классической стропильной системы из отдельных элементов.
Балочная стропильная система
Одно из преимуществ стропил из балок заключается в том, что пространство внутри конструкции крыши может стать жилым пространством или неэксплуатируемым техническим помещением. Полуэтажные (мансардные) жилые помещения на верхних этажах и настоящие складские чердаки — примеры разнообразия использования. Второе преимущество заключается в том, что сложные крыши значительно экономичней сделать из отдельных элементов, нежели чем из ферм.
Рисунок: балочная стропильная система
Фермы
Фермы позволяют перекрывать значительно большие пролеты, чем стропильные системы из обычной доски, оставляя большие открытые пространства под ними или позволяя перемещать перегородки без учета конструкции крыши выше. Фермы быстро поднимаются вверх при помощи спецтехники, что обычно приводит к экономии временных затрат при монтаже крыши в здания простой формы. Большим недостатком ферм является то, что ферменную крышу практически невозможно реконструировать, так как фермы никогда не следует резать или иным способом нарушать целостность готовых элементов.
Рисунок: ферменная конструкция крыши
В дополнение к выбору высоты, формы и структуры, рассмотренным выше, многие другие решения вносят свой вклад во внешний вид и форму крыши. К ним относятся выбор обшивки, подстилающего слоя и кровельного материала; форма карнизных и фронтонных выносов; желоба и водосточные трубы; изоляция и вентиляция кровли. Все эти вопросы обсуждаются в данной статье.
Размеры сечения стропил
Размеры стропил обычно составляют 45х145, 45х195 мм, а расстояние между ними обычно составляет от 60 см до 100 см. Распространенный шаг 60 см связан с шириной утеплителя. Размер стропил зависит в первую очередь от пролета, шага, нагрузки на крышу, а иногда и от требуемой толщины изоляции. Ниже приведена таблица с соотношением размера стропильных ног и пролетов.
Длина стропильного элемента, м
Шаг стропил, мм 3,0 3,5 4,0 4,5 5,0 5,5 6,0
600 45х145 45х145 45х145 45х145 45х175 45х195 45х195
800 45х145 45х175 45х195 45х195 75х195 75х195 75х195
Стропильная система односкатной крыши
Стропильная балочная система может поддерживаться стенами здания, конструктивной коньковой балкой или прогонами. Односкатная крыша—самая простая наклонная крыша— имеет стропила, которые простираются от одной стены до другой. Эти стропила должны быть достаточно прочными, чтобы выдержать вес самих балок и последующих конструктивных слоев, а также вес снеговой нагрузки. Стропила также должны быть достаточно высокими, чтобы между ними можно было установить достаточно толстый слой изоляции. Общая нагрузка на крышу переносится на концы стропил, где она опирается на стены. В простом примере на картинке: каждая стена несет часть постоянной и переменной нагрузки на крышу.
Чертеж: стропильная система односкатной кровли
Двускатная кровля: висячие стропила
Висячая крыша (треугольное сечение, безконьковое)—стропила устанавливаются по парам без опирания на конек. Каждая стропила охватывает только половину расстояния между двумя стенами (двускатная крыша, показанная на чертеже, является самым простым вариантом). Горизонтальные стяжки—потолочные балки или чердачные— образуют треугольник со стропилами. Потолочные балки обычно расположены на верхней обвязке стен или мауэрлате, но также могут быть расположены выше, образуя частично сводчатый потолок или полумансарду. Соединения стропил в верхней точке обычно реализуется при помощи перфоленты или специализированного крепежа. Также часто узел усиливается дополнительными хомутами. Висячие стропила — достаточно слабая с точки зрения восприятия нагрузки схема. Поэтому используется при маленьких пролетах. Утепление осуществляется по горизонтальным стяжкам
Чертеж: висячая стропильная система
Двускатная кровля с опорой на конек
Горизонтальных связей, необходимых для двускатной крыши, можно избежать, если стропила прикреплены на коньке к несущей коньковой балке (или стене), что эффективно превращает двускатную крышу в две односкатные крыши, как показано на рисунке ниже.
Чертеж: двускатная кровля с коньком
Стропильная система с прогонами
Прогоны — это горизонтальные элементы, которые поддерживают несколько стропил, обычно в середине пролета. Прогоны используются для поддержки большепролетных конструкций или, когда нет возможности применять стропила большого сечения. Смысл прогонов в уменьшении пролета стропил и ,как следствие, увеличении несущей способности всей системы. Сами прогоны должны опираться на столбы или на несущие стены как показано на рисунке ниже.
Чертеж: стропильная система с прогонами
Потолочные балки
Потолочные балки очень похожи на балки пола. На самом деле балки второго этажа двухэтажного здания служат потолочными балками для нижнего этажа. Потолочные балки отличаются от балок пола только тогда, когда над балками нет пола (кроме мансардного этажа). Потолочные балки имеют такие же размеры, как и балки пола. Пролет балок зависит от расстояния между ними и от того, будет ли чердак над балками использоваться для хранения.
Чертеж: узел опирания потолочных балок
Потолочные балки могут функционировать как стяжки, чтобы противостоять горизонтальным усилиям, возникающим на опоре стропил. Для этого важно надежно прикрепить балки к стропилам и к стенам дома.
Важно знать
По нижней плоскости потолочных балок часто устраивают дополнительную обрешетку для того чтобы избежать растрескивания чистовой отделки потолков из-за возможных перемещений и деформаций потолочных балок в процессе эксплуатации.
В месте опирания стропил на стены или несущие балки делается специализированный вырез в стропильной ноге. В американской практике называется “bird’s mouth” — птичий клюв. У нас просто стропила “запиливаются”.
Узел: устройство запила в стропильной ноге
ЭКСПЕРТНОЕ МНЕНИЕ
Хорошо, если ширина “запила” равна ширине площадки опирания и (или не обшитой стенки, если обшивка будет сделана позже). Минимальная ширина опирания “запила” на стену — 100 мм.
Узел: устройство блок-балок за опорой
Узел: устройство блок-балок на опоре
Узел примыкания скатов кровли с разными углами наклона
Везде, где угол наклона крыши меняется от пологого к крутому (как в вальмовой крыше) или от крутого к пологому (как в мансардной крыше), оба конца стропил должны иметь опору. Если изменение уклона происходит над стеной, то сама стена будет обеспечивать опору. Если изменение уклона не происходит над стеной, то опора должна быть обеспечена прогонами или балкой (хребтом).
Узел примыкания скатов на ендове с опорой
Узел примыкания скатов на ендове без опоры
Узел примыкания скатов на хребте на опоре
Узлы устройства мансардных окон, дымоходов, люков
Обрамление элементов, выступающих через крышу здания—световые люки, дымоходы и слуховые окна— начинается с прямоугольного отверстия в стропильной системе. Для проемов в одной плоскости крыши, обрамленных полностью общими стропилами, обрамление делается относительно легко. Отверстие шириной в три стропила или меньше может быть сделано путем прерывания стропил и удвоения боковых стропил, как показано ниже. Очевидно, что это более эффективно, если ширина и расположение проема соответствуют расстоянию между стропилами. При устройстве больших проемов стропила должны быть проверены расчетами на несущую способность. Отверстия, которые пересекают коньки, хребты и ендовы или изломы при изменении высоты, должны иметь дополнительные точки опирания и должны быть отдельно рассчитаны по нагрузкам.
Чертеж: обрамление мансардного окна
Обрамление отверстий в большинстве случаев либо отвесны, либо перпендикулярны стропилам, как показано на рисунке ниже. Материал обрамления ответных отверстий должен иметь сечение выше, чем стропила.
Узел: обрамления проема в кровле
Устройство слухового окна в крыше
Мансардные окна часто имеют ширину более трех стропил , поэтому их конструкция должна быть рассчитана по прогибам по 2-му предельному состоянию проектировщиком. Отверстие в крыше должно быть сконструировано таким образом, чтобы выдерживать все нагрузки, налагаемые весом самого слухового окна и снеговой нагрузкой. Мансардные стены и крыша имеют ту же конструктивную схему, как стены и крыша главного здания.
Если стены мансарды не простираются ниже уровня плоскости кровли, то стропильная система на краю проема должна поддерживать мансарду. Если слуховое окно имеет боковые стенки, которые простираются до пола, пол может быть использован для поддержки слухового окна, а стропила со стороны отверстия могут быть одинарными.
Ендовы в стропильной системе крыши
Внутренний угол двух пересекающихся плоскостей крыши называется ендовой. В большинстве случаев ендовы — это сдвоенные стропильные ноги, которые опираются на стены и на коньковые балки. Эти ендовы воспринимают большие нагрузки и должны быть отдельно спроектированы. Соединительные стропила поддерживают область между стропилами ендовы и коньковой балкой.
Как показано на рисунках, стропила ендовы могут поддерживаться сверху коньковой балкой или брусом обрамления. Система поддержки коньковой балкой более практична, когда коньки пересекающихся  крыш находятся близко друг к другу; однако система поддержки брусом обрамления лучше, когда нижний конёк пересекает основную крышу вблизи или ниже центра стропильного пролета.  Там, где не требуется пространство между пересекающимися крышами, можно построить более простую “имитацию кукушки”. Эта кукушка сделана без стропил ендовы. Одна крыша сначала строится полностью из обычных стропил без какого-либо специального обрамления. Затем две направляющие устанавливаются над стропилами или над обшивкой первой крыши, а доборные стропила крепятся к направляющим.
Чертеж: крепление через ендовую балку
Чертеж: крепление через обрамление
Чертеж: фальш-кукушка
Устройство хребтов крыши
Хребет — это внешний угол, где сходятся две плоскости крыши. Он состоит из хребтовых стропил в качестве основных несущих элементов на пересечении и доборных стропил от хребта до карниза. Хребты опирается на своем нижнем конце на стену на уровне обвязки (или на столб), а на своем верхнем конце на конек (или на стену).  Большинство вариантов стропильной системы подразумевают, чтобы хребты выступали ниже нижнего края основных стропил. Часто хребтовые балки делают бОльшего сечения, чем основные стропила. Это связано с тем, что хребты воспринимают всю нагрузку от стропил.
Чертеж: устройство хребтовых балок
Узел примыкания стропил к хребту
Увеличенная высота сечения хребтов не представляет никакой проблемы в чердачном помещении, но если внутренняя поверхность крыши должна быть превращена в финишный потолок, то хребты должны быть в один уровень с основными стропилами, чтобы позволить плоскостям финишного потолка встретиться. В случае, если невозможно выровнять сечения основных стропила и хребтовой балки, то пускают по нижней плоскости стропил дополнительную обрешетку.
Альтернативные варианты: стропила из деревянных двутавровых балок
Схема: кровля из деревянных двутавровых балок
Прочность, точность изготовления и большая длина, которые делают деревянные двутавровые балки подходящими для каркаса пола , также указывают на их возможность использование для каркаса крыши. Двутавровые балки, используемые в качестве стропил, составляют основную массу конструкционных пиломатериалов, используемых для стропильной системы; и они более жесткие, прочные и легкие, чем их твердоспиленные аналоги. Несмотря на множество преимуществ, инженерные конструкции в качестве каркаса крыши не получили такого взрывного роста, как в случае с каркасом перекрытий. Отчасти причина в том, что крыша, выполненная из балок, требует больших трудозатрат и дополнительных знаний. Большинство узловых решений применяемых для обычных досок, не пригодны для двутавровых балок. Также требуется применение дополнительных вставок и заполнений в связи с формой двутавра. Это добавляет время и трудозатраты.
Узел опирания на мауэрлат
Еще одно различие между каркасными крышами из цельного пиломатериала или двутавровых конструкций заключается в том, что i-joists почти всегда требует несущей коньковой балки. Это означает, что нагрузка на крышу должна переноситься вниз к фундаменту через вертикальные несущие элементы -столбы или стены. Соотношение затрат и выгод для каркасных крыш с инженерным балками благоприятствует его использованию только для простых двускатных, четырехскатных, мансардных и шатровых кровель.
Узел примыканию двутавров к коньковой балке
Однако многие строители нашли способы совместить преимущества как сплошных пиломатериалов (доски и бруса) и деревянных двутавров на одном и том же здании. В этих гибридных крышах двутавры используются для основных форм, а полнотелые пиломатериалы используются для более мелких деталей и более сложных форм.
Узел обрамления проема в крыше из двутавров
Общие принципы каркаса, применимые к каркасу крыши из цельного пиломатериала, также справедливы для инженерных двутавров. Стоит отметить, что для выполнения проектных работ инженерные элементы кровли из двутавров должны быть установлены полностью в соответствии с инструкциями производителя.
Автор статьи:
Ивочкин Алексей
Инженер-строитель
Инженер-строитель
Крепление стропил к мауэрлату
Теперь подробно рассмотрим варианты крепления наслонных стропил к мауэрлату домов из газобетона (схемы крепления стропил подойдут и для других «каменных» домов). Система наслонных стропил может быть выполнена в виде распорной или безраспорной конструкции. Кончено, «безраспорной» конструкцию стропил мы называем с некотрой степнью допуска, так как определенная часть распирающих нагрузок в узле крепления стропила-мауэрлат все-таки будет передаваться на стену. Но, без сомнения, величина таких распирающих нагрузок в случае исполнения стропильной системы в виде «безраспорной» конструкции будет значительно меньше, чем в заведомо «распорной» стропильной системе.

Наслонная система стропил может быть выполнена в виде распорной или безраспорной конструкции. От того каким образом будут выполенены узлы опирания стропил на мауэрлат и как стропила будут сочленяться на коньковом прогоне зависит будет передавать стропильная система распор на стены дома из газобетона или не будет. Более выигрышным вариантом в плане сохранения конструктивной целостности здания является безраспорная конструкция наслонных стропил. Чтобы занчительно снизить передаваемые распирающие нагрузки на стены дома один из концов наслонных стропил должен быть закреплен так, чтобы обеспечивать продольный сдвиг стропила под воздействием снеговой или ветровой нагрузки. Для этого в безраспорных конструкциях стропильных систем соблюдается следующее правило: крепление одного конца стропильной ноги делается на скользящей опоре, позволяющей продольное смещение (сдвиг) и поворот стропила (две степени свободы), крепление другого конца стропил делается с допуском только поворота (одна степень свободы). Крепление с двумя степенями свободы может быть выполнено на современных крепежных пластинах-ползунах, либо на стальных скобах с использованием проволочных петель (петель из лавсановых или стальных крепежных лент) в сочетании с конструкционным креплением в виде уголков, деревянных коротышей или пробоя гвоздями (по одному с каждой строны). Конструкционное крепление предупреждает сдвиг стропил вдоль продольной оси мауэрлата (стен).

Варианты крепления наслонных стропил к мауэрлату с одной и двумя степенями свободы.

В варианте «Б» — креплении стропила к мауэрлату с двумя степенями свободы испорльзуется крепежный элемент — ползун. Он предохраняет стропила от подъема ветром и при этом позволяет осуществлять сдвиг стропила при прогибе под нагрузкой. В таком случае при отсутствии жесткой связи стропило-мауэрлат распирающая нагрузка не будет передаваться на опорную стену. Подвижное крепление стропила к мауэрлату с двумя степенями свободы может быть выполнено также при помощи скобы, уголков с пробитием по долном гвоздю с каждой строны или без пробития, с помощью деревянных брусков с пробитем по одному гвоздю с каждой строны или вообще без пробития. В случае использования таких «доморщенных» несовершенных услов крепления обязательно дополнительное креплени ястропила к мауэрлату, стене или перекрытию с помощью проволочных петель, стальных монтажных лент, полос металла или хомутов, лавсановых ПЭИ лент. Такие дополнимтельные крепления не ограничат две степени свободы стропила, но предотвратят срыв стропил и кровли ветром или ураганом.

При соединении других элементов стропильной системы следует пользоваться таблицей минимального количества и длины гвоздей [на основании таблицы 8-2 СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом]:

Таблица. Минимальное количество и длина гвоздей

Скрепляемые элементы

Способ забивки

Минимальная длина гвоздей, мм

Минимальное количество гвоздей

Стропила к коньковой доске

В торец через коньковую доску либо вкосую

80 / 60

3 /4

Балки чердачного перекрытия к обвязке наружной стены

Вкосую

80

2

Стропила к обвязке наружной стены

Вкосую

80

3

Затяжка к стропилам

Под прямым углом

80

3

Связи к стропилам

Под прямым углом

60

3

Ниже мы представляем возможные варианты конструкции крепления стропил к мауэрлату, каждое из которых может быть выполнено как в виде «жесткой» связи (с одной степенью свободы стропила), так и с двумя степенями свободы для создания безраспорной конструкции наслонной стропильной системы. Ниже мы приведем табличку, в котрой опишем крепление стропила к мауэрлату для каждого варианта как с одной степнью свободы в сочленении, так и с двумя степенями сводбоды.

Таблица. Варианты конструкции

Вариант конструкции 1 степень свободы 2 степени свободы
А Стальной уголок прибивается к стропилу 3 гвоздями с каждой стороны Стальной уголок прибивается к стропилу 1 гвоздем с каждой стороны или не прибивается вообще
Б Деревянные накладки («седло») крепятся к мауэрлату стальным уголком тремя гвоздями в каждую плоскость или пробоем через деревянный брусок. Деревянные накладки крепятся к мауэрлату 1 гвоздем с каждой стороны.
В Стальной уголок прибивается к стропилу 3 гвоздями с каждой стороны Стальной уголок прибивается к стропилу 1 гвоздем с каждой стороны или не прибивается вообще
Г Стропило прибивается к мауэрлату минимум 3 гвоздями или крепится 3 гвоздями через стальной уголок Сдвиг невозможен — стропило жестко упирается в мауэрлат треугольным запилом.
Д Стропило прибивается к мауэрлату минимум 3 гвоздями или крепится 3 гвоздями через стальной уголок Сдвиг возможен только при отсутствии в узле упорного деревянного бруска, блокирующего продолный сдвиг.
Е Стропило прибивается к мауэрлату минимум 3 гвоздями или крепится 3 гвоздями через стальной уголок Сдвиг возможен только при отсутствии в узле упорного треугольного запила стропила, блокирующего продолный сдвиг.

Часто возникает вопрос о величине запила для опорной площадки стропила: на какую часть стропила можно заглублять запил? Ответ найден в международном строительном коде для одно-двухквартирных индивидуальных жилых домов (IRC 2012, пункт R802.7.1.1): максимальная высота треугольного запила составляет 1/4 высоты сечения стропила. Максимальный свободный вынос стропила без опоры составляет 61 см. При большем выносе стропил требуется установка подопрных укосин. Если соотношение высоты сечения стропилены к ширине превышает 6 к 1, то требуется установка поперчных связей, исключающих опрокидыание стропил вдоль продольной оси.

К началу статьи: способы крепления мауэрлата к стенам из газобетона
Что такое стропила без подкосов
Что такое стропила
Стропила являются несущей конструкцией, на которой держится вся крыша. На них ложатся кровельные материалы. От их прочности зависит, как долго простоит крыша и когда необходимо производить ремонт крыши.
По способу опирания делятся на стропила с подкосами и стропила без подкосов. О первых мы расскажем в одной из следующих статей, а о второй – прямо сейчас.
Что называют стропилами без подкосов
Стропилами без подкосов называют стропила стоящие   на опорах без дополнительных упоров. При их использовании стропильная система крыши может быть смонтирована как с передачей распора на мауэрлат, так и без его передачи.
Совет. Если вы ведете строительство дома своими руками —   используйте стропила без подкосов при монтаже односкатных крыш с пролетом не более 4.5 м или двускатных при пролете не более 9 м.
Как крепятся стропила без подкосов
В умных книгах говорят о том, что «Работающее на изгиб стропила, к которым относятся стропила без подкосов, не передающие распор на стены, должны иметь одну опору закрепленной, но свободно вращающейся, а другую свободно вращающейся и подвижной.»
Таким условиям соответствуют 3 варианта закрепления стропил:
Низ стропильной ноги либо подшивается опорным бруском, либо на нем делается запил зубом. За счет этого он упирается в мауэрлат. В верхней части горизонтальный запил со скосом.
         Глубина запила не может быть более четверти высоты стропила.
Верхние концы стропильных ног свободно укладываются на прогон. В двускатных крышах их крепят к прогону по типу скользящей опоры, а между собой не скрепляют.
Из-за трудностей монтажа данная схема практически не применяется на двускатных крышах. Применение такой схемы теми, кто ведет строительство дома своими руками, может спровоцировать появление протечек и экстренный ремонт крыши.
Кроме того, при прогибе стропил, под действием нагрузок, приходится расплачиваться раскрыванием конькового узла кровли, появлением протечек. Таким образом, ремонт кровли может понадобиться в самый неподходящий момент.
Зато при монтаже односкатных крыш подобная стропильная система используется достаточно часто.
Нижняя часть стропильной ноги устанавливается на ползун, в верхняя часть закрепляется гвоздями, болтом, упиранием в прогон или с противоположную стропильную ногу.
Этот способ крепления стропильных ног является наиболее популярным при монтаже двускатных крыш.
Совет. Используя этот вариант особое внимание уделите креплению стропильной ноги на мауэрлате с соблюдением проектного ( или согласованного шага. Игнорирование этого совета может привести к тому, что кровельные материалы при монтаже лягут с образованием клина около конька.
Низ стропильной ноги изготавливают на ползуне, а верх закрепляют жестко.
Этот способ не дает распора. Однако при нем в коньковом узле образуется изгибающий момент, который может привести к разрушению крыши.
Вы наверняка обратили внимание на то, что во всех трех вариантах нижний конец стропильной ноги выполняется на подвижной опоре, а верхний на шарнире.
Следует отметить, что описанная выше стропильная система не относится к разряду устойчивых. Для того чтобы устранить этот недостаток противолежащие стропильные ноги фиксируются горизонтальными схватками. Для еще увеличения устойчивости конструкции в места пересечения схваток со стойками, держащими коньковый прогон, их крепят друг с другом.
Чем ниже установлена схватка, тем устойчивее конструкция. Однако обычно их устанавливают на высоте около 2 м для того, чтобы они не препятствовали проходу человека.
Чем ниже установлены схватки, тем лучше. Обычно их устанавливают на высоте не менее 1,8–2 м от поверхности перекрытия, чтобы они не мешали проходу человека.
Однако не следует считать стропильные системы, смонтированные из стропил без подкосов хронически неустойчивыми. Неустойчивость безраспорной стропильной системы проявляется только на крышах, где невозможно коньковый прогон от горизонтального смещения. При применении их на вальмовых крышах, в домах у которых фронтоны сложены из кирпича, блока или камня безраспорные стропильные системы устойчивы, их колебания не деформируют кровельные материалы, уложенные на крышу, и не заставляют хозяев делать внеплановый ремонт кровли.

пошаговых инструкций в фото и видео
Строительство нового дома — трудный и сложный процесс. Особенно это касается этапа проектирования и монтажа двускатной крыши, которая должна защищать жильцов от дождя и снега. Благодаря современным технологиям монтаж многих деталей и конструктивных элементов здания можно выполнить самостоятельно, без найма бригады профильных рабочих. Когда хозяева дома решат заняться монтажом стропильной системы своими руками, следует узнать обо всех нюансах, так как правильно установленная крыша сэкономит время и деньги.
Из чего состоит
Всем известно, что двускатная крыша имеет форму треугольника, состоящего из двух прямоугольных половин, равномерно наклоненных друг относительно друга, закрепленных стропильной системой изнутри. Следовательно, создается эффект естественной и автономной очистки поверхности под действием силы тяжести от дождя, снега, града, листьев и грязи без участия сторонних сил. Прежде чем сделать стропильную систему, следует знать ее основные конструктивные составляющие.
Стропильная система состоит из нескольких компонентов:
Мауэрлат — брус сечением 100–150 мм, устанавливаемый на несущие стены по периметру здания для распределения нагрузки, создаваемой стропильной системой.
Конек — балка, соединяющая все стропильные ноги в единую линию вместе в самом верху крыши для сохранения устойчивости и устойчивости конструкции при сильных ветровых нагрузках.
Стропильные ноги — брус или доска сечением 100-150 мм, устанавливаемая под углом на мауэрлат, создавая форму равнобедренного треугольника.Таким образом, вся нагрузка, передаваемая от кровли и всей конструкции на мауэрлат и несущие стены, распределяется равномерно. В зависимости от массы кровельного материала стропила устанавливаются с шагом 60-120 мм друг от друга.
Свес — часть конструкции, выступающая из стены на 400 мм для создания отвода от стен дождевой или талой воды.
Порог — брус сечением 100-150 мм, который располагается на уровне мауэрлата параллельно коньку для создания дополнительной опоры для веса, передаваемого на него от стоек крыши.
Подкосы — затяжки для формирования прочной конструкции для больших пролетов.
Кобылы — доски, устанавливаемые как продолжение стропильных балок для формирования уклона кровли в случае коротких стропильных ног.
Стойки — брус сечением 100-150 мм, расположенный в вертикальном положении между внутренними стенами или лежащий и стык конька со стропильными ногами, для передачи и распределения всей массы структура.
Затяжка — нижняя балка — перекладина, соединяющая два нижних конца стропильных ног для предотвращения рассыпания в стороны всей конструкции.
Обрешетка – доски или бруски для усиления стропильной системы и установки кровельного пирога.
В зависимости от наличия или отсутствия некоторых конструктивных элементов различают два вида стропильных систем – это висячие и наслонные стропила, а также их сочетание.
Стропила висячие — комплект при высоте наружных стен менее 10 метров приличной толщины и при отсутствии внутренних стен, перегородок. Эту конструкцию следует дополнить затяжкой в основании стропил.
Стропила стропильные — устанавливаются при высоте наружных стен более 10 метров при наличии внутренних столбчатых опор, на которые укладывают ложе или опорную балку.
Когда вы выбрали тип стропильной системы, можно переходить к расчетам.
Для правильного расчета размеров и формы крыши необходимо придерживаться определенных правил.
Внимание! Любая двускатная крыша должна иметь угол от 5 до 90 градусов, иначе монтаж будет очень сложным и с дальнейшими проблемами при эксплуатации дома.
При частых и обильных осадках в районе строительства можно создать ломаную крышу, где верхняя часть имеет пологий скат, а нижняя — крутой скат.При выборе угла нужно думать и о скорости ветра – чем острее угол крыши, тем больше она будет похожа на корабельный парус. Таким образом, нужно подобрать средний размер и высоту стропил с учетом всех погодных факторов и массы кровельного пирога.
Найти площадь одного ската крыши:
Площадь склона = Длина склона, умноженная на ширину склона
Где:
Ширина откоса = Длина стены + Длина выступа, умноженная на 2
Высота ската в этом случае равна длине стропил.
Количество стропил будет рассчитано по формуле:
Количество стропильных ног равно двойной ширине ската, деленной на шаг между стропилами.
Теперь рассчитаем допустимую нагрузку:
Вес кровли равен сумме веса всех слоев кровли на 1 кв.м. Также необходимо прибавить 10% от полученной цифры.
К полученному значению прибавляем нагрузку от влияния факторов окружающей среды и угла наклона кровли.В зависимости от этих данных следует выбирать материал для создания стропильной системы.
Крепление
В случае бетонных или кирпичных стен монтируется мауэрлат. Если конструкция состоит из бревен или бруса, то роль мауэрлата будет играть верх стены.
На бетонную или кирпичную конструкцию сверху монтируют металлические стержни с шагом 1–1,3 м с поперечным диаметром 1 см и наложенной на них резьбой, а после их полной установки сверху укладывают мауэрлат.Также следует создать гидроизоляционный слой между мауэрлатом и стеной для предотвращения попадания влаги и воды. Стены из пенобетонных блоков в местах стыков необходимо дополнительно армировать и залить бетоном на 200-300 мм.
Для получения конструкции с приличным запасом прочности используется мауэрлат в виде бруса сечением 150 мм. Устанавливается на шпильки с резьбой в районе верхней кромки стен (специальный канал для мауэрлата) на гидроизоляционный слой.Для длинных стропильных ног с огромной массой можно установить дополнительные опоры с упором на станины.
Теперь можно переходить к монтажу стропил с сочетанием наслонной и висячей систем. Для этого возьмите брусы размерами примерно 50–70 х 150–170 х 6000–В9000 мм и сделайте первоначальный шаблон для одной стропильной ноги, по нему в дальнейшем будут созданы остальные стропила.
После получения необходимого количества стропил можно приступать к установке стропил на мауэрлат.Дополнительно соедините с коньковым брусом гвоздями и с брусом перекрытия саморезами. В случае установки наслонной системы необходимо производить установку опор под стропила с заранее определенным на этапе проектирования шагом. В конце монтажа стропила соединяют с коньком в верхней части балок с помощью скоб, болтов или металлических уголков.
Теперь необходимо придать жесткость конструкции, установив нижние затяжки и верхние перекладины.Если в районе проживания часто наблюдаются сильные ветры и ураганы, крышу можно укрепить диагональными связями, используя простые доски.
После этого обрешетка устанавливается горизонтально и устанавливается кровельный пирог. Для обрешетки используют сухой брус без щелей и сучков, который начинают устанавливать возле конька с направлением сверху вниз. Таким образом обе стороны монтируются до получения хорошей жесткости поверхности.
Таким образом, стропильная система крыши гаража или небольшого строения создается без привлечения бригады специалистов и с приличной экономией денежных средств.
Видео
Внешний вид дома и срок его службы напрямую зависят от того, как крыша защитит потолок, насколько хорошо она будет отводить воду из подвала и со стен. В нашей статье мы расскажем о том, как сделать стропило на свой дом, учитывая все советы опытных мастеров и исключив самые распространенные ошибки.
Несмотря на то, что видов крыш много, в индивидуальном загородном строительстве наибольшее распространение получили два типа: односкатная и двускатная.
Односкатная крыша имеет простейшую конструкцию, которую сможет осилить даже человек, далекий от строительства. Но такие крыши в основном используются при строительстве подсобных и хозяйственных построек.
Для жилых помещений чаще всего обустраивают двускатную или ломаную (мансардную) крышу. Несмотря на некоторые конструктивные сложности, такую крышу вполне можно возвести самостоятельно, если следовать советам мастеров и делать все поэтапно, не торопясь, по предварительному плану-проекту.
Вальмовые крыши имеют очень сложную конструкцию и достаточно трудоемки. Устройство таких крыш нужно доверять профессионалам. Однако вальмовые крыши самые надежные, они выдерживают даже особо сильные ветровые нагрузки.
Четырехскатная (шатровая) крыша применяется для квадратных зданий. По факту. Это разновидность вальмовой крыши.
Из всех вышеперечисленных крыш самая сложная — крестовая. Имеет сложные конструктивные элементы – бороздки (долины). Такие диагональные вспомогательные стропила нужно устанавливать дополнительно.
Это очень трудоемкая работа, не терпящая спешки и невнимательности. В этих местах обычно скапливается снег, и от того, насколько грамотно выполнена данная конструктивная деталь, зависит качество кровли и ее надежность.
Каждый из вышеперечисленных видов крыш состоит из двух основных элементов: кровельного и . Кровля – это ограждающая часть кровельной конструкции, стропила – ее несущая часть.
Основные виды стропил
Перед изготовлением стропил необходимо выяснить их конструктивные особенности и определиться с вариантом их расположения.
В кровле различают два типа стропил:
Висячие.
Волосатый
Висячие — балки, установленные на опорах разной высоты. Наружные стены дома (двускатная крыша) или наружные и внутренние стены одновременно (двускатная крыша) часто выступают в роли опоры.
Не обязательно крепить стропила в одной плоскости крыши напротив скатов. Их можно укладывать поочередно на коньковый прогон.
Такое поочередное соединение стропил в коньке позволяет обустроить строительную ферму.Для этого нужно соединить все элементы висячих стропил между собой в жесткую единую конструкцию.
Важно знать: ферма должна быть установлена на две крайние опоры. Таким образом, из-за отсутствия внутренней опоры стропила будут упираться друг в друга в коньковом соединении, создавая довольно сильное горизонтальное давление. Если неправильно рассчитано распределение нагрузки, то распорка, передаваемая на стены, способна даже их опрокинуть.
Чтобы исключить такую ошибку, специалисты советуют делать стягивающий пояс внизу фермы.Его основная миссия – погасить возникший заказ.
Какие виды стропильных систем предпочтительнее при строительстве загородного дома?
На этот вопрос не может быть однозначного ответа. Все зависит от проекта дома, предполагаемой нагрузки на крышу и выбора кровельного материала. Так, у слоистых простое устройство; для их сборки не нужны сложные устройства и механизмы.
Наоборот, висячие стропила можно собрать даже на земле, но для их установки на место потребуется дополнительное оборудование (например, автокран).
Висячие стропила также можно собирать из отдельных элементов прямо на доме. От того, как правильно установить стропила, зависит дальнейшая работа.
Итак, важно знать: на мансардном этаже нужно сделать дощатый настил. А для того, чтобы временно прикрепить детали, потребуются вспомогательная вышивка и подкосы из досок.
Материалы для стропил и их соединения
Стропила изготавливаются из брусков или досок. Для этого обычно используют хвойную древесину.Толщина доски должна быть не менее 40-60 мм.
При этом все деревянные конструкции не должны иметь изъянов в виде сучков и трещин, хорошо просушены. Так как бревна тяжелые, многие кровельщики не рекомендуют их использовать.
А вот стропила из досок удобны в монтаже и имеют небольшой вес. С таким материалом можно работать даже самостоятельно, не прибегая к помощи специалистов.
Важно: для соединения стоек стропильной системы с станиной или прогоном рекомендуем использовать врезки.
Возможны три варианта сборки стропильной системы:
Со стойками
С подтяжками.
С распорками и распорками одновременно.
Рассмотрим, как правильно сделать стропила. В зависимости от размера пролета между наружными стенами необходимо использовать:
доски для стоек и стропил использовать;
брус
10х10 см – для оформления конькового прогона;
мауэрлат и кладку можно выполнить из бревен, распилив их по двум кромкам или из одного бруса (10х10мм).
Оформляя коньковый узел, важно выполнить специальные хомуты из стальной полосы с крупными гвоздями в прогон и к мауэрлату.
Можно обойтись без стальных хомутов, но тогда придется применить скрутку из толстой проволоки (диаметром 6 мм).
Как сделать стропила для каменного или кирпичного дома? На кирпичную или каменную кладку укладывают сплошной мауэрлат.
Для надежной фиксации рекомендуем подложить под каждую стропильную ногу кусок бруса или бревна (около 50 см).А затем с помощью хомутов закрепить к металлическим крюкам, предварительно их нужно установить ниже мауэрлата на 30 см.
Как сделать стропила в блочных или рубленых деревянных домах? В деревянных постройках стропила укладывают на верхний венец стены.
Закрепите хомутами, которые прибиваются ко второму венцу. Стропильная ферма может быть оснащена пролетами (6-8 см) или с помощью ригеля.
Элементы конструкции Ферта оборудуем следующим образом:
Одинарная затяжка с использованием досок, толщина которых, как на стропилах.
Для двойной затяжки можно использовать доски немного тоньше (более 40 мм).
Для накладок и ригелей используйте доски толщиной 30 мм.
Давайте рассмотрим не менее важный вопрос: как правильно собрать стропила, обеспечив жесткость кровли в разных направлениях? Если стропильная ферма имеет необходимую жесткость, то для продольного направления этого вполне достаточно.
Но чтобы крыша выдерживала ветровые нагрузки, необходимо установить пару диагональных связей в поперечном направлении, причем в каждом из ее скатов.
Небольшой совет: диагональные связи можно устроить из доски толщиной 30-40 мм. Для стропил крыши под коньком и между двумя соседними водостоками рекомендуется устанавливать раскосы. Однако если вы планируете делать на обрешетке диагональный (косой) настил, то раскосы можно не делать.
Определить необходимое сечение стропил
Несколько факторов, от которых зависит сечение стропил:
От предполагаемой нагрузки на них (от веса будущей крыши и снежного покрова).
От какого размера пролет.
От угла установки и шага стропил (т.е. от уклона крыши).
Для средней полосы России предпочтительнее устройство двускатной крыши, уклон которой 30 градусов и более, с шагом стропил не менее 120 см.
Рассмотрим зависимость сечения стропил от длины стропильной ноги:
Итак, при шаге 300 см, для стропил можно использовать доски сечением 8х14; 6х14; 4х18 см или бруски сечением 10х12 см.
Для шага 400 см можно использовать доски сечением 8х18; 6х20 см или бруски сечением 10х16 см.
Для шага 500 см можно использовать доски сечением 8х22 см или бруски сечением 10х20 см.
В тех конструкциях, где использовались подкосы, высота доски или бруса может быть немного уменьшена.
Теперь, когда вы научились правильно собирать стропила, можно смело приступать к работе. Чтобы легче было поднимать и перемещать деревянные конструкции, позовите на помощь друга.
После того, как стропила установлены, нужно заняться кровлей. Старайтесь спланировать и провести такие работы как можно быстрее, чтобы уберечь стропильную систему от возможного намокания. Лучше всего это делать в летнюю солнечную погоду.
Выбирать кровельное покрытие необходимо с учетом уклона крыши и ее крутизны. Вполне понятно, что выбор покрытия для кровли также зависит от возможностей материала не только при первоначальном монтаже покрытия, но и при его последующей эксплуатации.
Важно учитывать: чем круче угол крыши, тем больше средств потребуется на ее обустройство. Это связано с увеличением расхода необходимых материалов. Но, в то же время, крутые крыши намного лучше отводят дождевую воду и снег, соответственно свою функцию они выполняют на все 100%, поэтому и без ремонта прослужат гораздо дольше.

Несмотря на то, что в настоящее время рынок кровельных материалов радует разнообразием и огромным выбором.Но универсального кровельного материала еще не придумали.
Чтобы он был недорогим и подходил для самых разных погодных и климатических условий, он был легким и прочным.
Стропильная система — несущий несущий каркас для крыши. Именно поэтому она должна быть надежной, так как от качества материала, из которого изготовлены элементы системы, и профессионализма ее сборки напрямую зависит долговечность всей конструкции.
вполне возможно изготовить и установить, имея ряд мастеров, которые уже не раз занимались таким делом.Без опыта в этой работе и надежного советчика браться за нее самостоятельно опасно – лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако если вы все-таки решили попробовать свои силы, то ко всем деталям системы нужно подойти со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.
Чтобы вся стропильная система дома служила долго, для изготовления ее элементов выбирается просушенная хвойная древесина.Для стропил необходим брус размером 100÷150×50÷60 мм.
Хвойная древесина имеет небольшой вес, что благоприятно для всей конструкции дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.
Еще один плюс хвойного материала для возведения основания под крышу – высокий процент содержания см в его структуре, а значит повышенная способность противостоять атмосферной влаге.
Для изготовления элементов стропильной системы она должна соответствовать некоторым требованиям, напрямую влияющим на долговечность всей конструкции:
Древесина для монтажа стропильной системы должна быть выдержанной, что исключает риск его деформация в конструкции.
Влажность древесины должна быть не более 2-2,5%.
Если устраивается висячая стропильная система, то для затяжек и самих стропил необходимо брать древесину исключительно первого сорта.
При возведении многослойной системы подойдет и второй сорт материала.
Для подпорных элементов — подкосов и подкосов можно использовать третий сорт другой массы, однако стараясь выбирать сырье, на котором минимальное количество узлов.
Точная толщина заготовок подбирается в зависимости от веса выбранного кровельного материала и от погодных условий в регионе.Особенно это касается максимальной толщины снега зимой. Например, для средней полосы регионов России необходимо рассчитывать нагрузку на 1 кв.м. крыши 180 ÷ 200 кг.
Кроме того, параметры стропильных ног зависят от габаритных размеров стропильной системы и ее уклона.
Перед установкой системы древесина должна пройти противогрибковую и противопожарную обработку.
При монтаже конструкции необходимо знать и виды нагрузок, которым подвергается вся стропильная система – они также учитываются при выборе параметров стропил и монтаже конструкции.
К временным нагрузкам относятся вес человека при ремонтных работах на кровле, снежный покров зимой и сила порывов ветра.
это вес кровельных, теплоизоляционных и теплоизоляционных материалов.
К особым видам нагрузок относится сейсмическое воздействие, если сооружение расположено в сейсмоопасных районах.
Общий проект стропильной системы
Наиболее распространенная стропильная система имеет форму треугольника и предназначена для обустройства.Включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных опор, и стяжки. Каждая такая треугольная конструкция называется стропильной. Треугольные элементы системы располагаются на определенном расстоянии друг от друга, чаще всего это от 50 до 80 см.
Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Он может заканчиваться на уровне стен или продолжаться для устройства свесов, которые могут иметь длину от 40 сантиметров и более.Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».
Итак, как было сказано выше, стропила представляют собой одну треугольную секцию, в которую входят:
Две стропильные ноги, соединенные по коньковому брусу, или без его использования, непосредственно друг с другом.
Подкосы или стропильные ноги — это подкосы, поддерживающие стропильную ногу и смягчающие падающую на нее нагрузку. Они упираются в кровать и фиксируются к ней.
Стойки или вертикальные опоры, состоящие из стержней.Они, как и распорки, поддерживают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на скамью.
Ригель – это доска, скрепляющая две стропильные ноги.
Захват представляет собой две перекладины, закрепленные с обеих сторон стропильной ноги. Он выполняет ту же задачу, что и ригель – придает жесткость конструкции.
Бабка представляет собой вертикальный блок, который является подпорным и устанавливается посередине треугольника, упираясь в балку перекрытия и поддерживая конек.Эта деталь используется в висячих стропильных системах.
Прогоны – соединяют отдельные стропила в общую систему. Они параллельны стене.
Затяжки — это балки перекрытия, которые соединяют стропила, замыкая стропильный треугольник.
— мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.
Стропильные системы бывают трех видов — это наслонная, висячая и комбинированная, т.е. включающая элементы как того, так и другого.
Подвесная система
Висячая стропильная система используется для перекрытия зданий без внутренних стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.
Так как на такую систему приходится большая система, которая передается на несущие стены, для снятия этого напряжения используются такие дополнительные элементы:
Затяжка, которая одновременно служит балкой перекрытия. Его можно использовать для полетов до 6 метров. Если пролет больше, то его поднимают выше по стропильной ноге, а в нижней части треугольник также замыкают брусом внахлест.
Передняя бабка, поддерживающая конек, устанавливается при пролете между несущими стенами более восьми метров.
Раскосы, отходящие от передней бабки под углом и поддерживающие стропила.
Помощь, укрепляющая стропильную ногу.
Коньковая балка в этой системе обязательна.
Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются шурупами.
Система
Накладная система более устойчива и надежна, благодаря дополнительным опорам в виде капитальных перегородок внутри здания.Их наличие дает возможность сделать на чердаке дополнительную комнату.
При принятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая место.
В этой системе стропила крепятся на мауэрлат, который крепится к боковым несущим стенам. Для надежности монтажа в стропильных ногах вырезают специальные пазы, а элементы скрепляют между собой скобами.
Коньковая балка в этой системе желательна, если между несущими стенами образуется большой пролет, а на чердаке планируется устроить жилое помещение.Это же касается и пуфов, которые в этом случае закрепляются на уровне потолка будущего помещения.
Также необходимо знать, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящим вглубь стены на 350–400 мм, так как на него приходится большой вес и динамическая нагрузка от всей стропильной системы.
Если предполагается, что несущие стены здания могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату с помощью скользящих креплений, позволяющих элементу принять нужное положение без вреда для стен или вся стропильная система.
Видео: устройство двускатной кровельной системы
Монтаж стропильной конструкции
Подготовив подходящий материал и имея дизайн-проект крыши, можно приступать к ее монтажу.
Двускатная крыша
Мауэрлатные брусья на предустановленной гидроизоляционной стене закрепляются на материале несущих стен — рубероида и являются разметкой места установки стропил. Очень важно одинаково сделать разметку с обеих сторон установки, иначе стропила будут перекошены.
Первые стропила подгоняются и жестко крепятся непосредственно по высоте, чтобы не ошибиться в креплениях и в образцах для установки на.
Затем опускаются вниз, а все остальные стропила изготавливаются по первому образцу. На земле гораздо проще и надежнее подогнать все элементы конструкции друг к другу и сделать надежные крепления.
Подпиливая брусья под стропила, необходимо оставить небольшой запас, т.е. сделать их немного длиннее, чем требуется, чтобы можно было подогнать их на место.
Чтобы было легче ориентироваться, выставляя первые стропила, возьмите брус, длина которого равна расстоянию между внешними гранями стен – это будет основание или гипотенуза будущего треугольника.
Середину бруса определяют, а перпендикулярную доску, имеющую высоту от передней стенки конструкции до конька, — вершины равностороннего треугольника.
Затем выкладываемся и фиксируем стороны — ножки треугольника, они же стропила.
Если выбрана висячая стропильная система, то затяжки сразу размечаются и фиксируются.
Если планируется установка дополнительных креплений, то они закрепляются уже на месте, после установки стропил на крышу.
Далее сначала поднимаются и временно устанавливаются первые стропила. На каждом из них отмечены места, где будут сделаны прямоугольные образцы для закрепления их на мауэрлате.
Затем стропила снова опускаются вниз, и на них вырезаются пазы, имеющие прямой угол.
В первой паре, взяв ее за образец, вымеряют и вырезают такие же пазы на остальных стропилах.
Далее на стенах поднимаются два треугольника, которые устанавливаются в начале и конце будущего. Если предусмотрена коньковая балка, то к ней сразу соединяются обе установленные детали.
Видео: как крепятся стропила к мауэрлату
На каждом скате между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирами для выравнивания остальной конструкции.
Первые установленные стропила сразу же усиливают подкосами, подкосами и другими элементами системы, придающими жесткость и надежность конструкции.
Далее поднимаются и устанавливаются остальные стропила.
При необходимости соединяются между собой прогонами и станинами.
При монтаже стропильной системы все ее элементы фиксируются временно, так как впоследствии может потребоваться подгонка и переустановка некоторых из них. Основательно они крепятся только после выверки всей системы. Затем для креплений используются уголки, кронштейны, а при необходимости и выдвижные элементы. В разных местах соединений применяют саморезы, гвозди, болты, скобы и шпильки.
При необходимости стропила можно удлинить «кобылкой»
После того, как система в основном установлена, стропила можно «накинуть» на свесы – это делается для того, чтобы стены здания были как можно лучше защищены от влаги на них во время дождя.
Следующий этап работ – устройство обрешетки поверх стропил. Толщина и ширина досок для этой части конструкции подбираются с учетом технологии монтажа выбранного материала для кровли – от этого будет зависеть ширина, вес и длина ее листов.
Видео: монтаж стропильной системы двускатной крыши
Односкатные системы
Принято считать, что односкатная система применяется только при устройстве кровли гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша также служит покрытием для жилых домов, а под ней можно даже устроить дополнительное теплое помещение, если правильно рассчитать уклон конструкции.
Двускатную систему можно рассматривать как половину двускатной крыши, но с некоторыми отклонениями. Например, если фронтонная часть – это ширина конструкции при устройстве двускатной крыши, то длина двускатной крыши.
Фронтон можно поднять из кирпича или деревянных балок и досок. Его высота будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ним устраивают дополнительное помещение.
Стропила в этой системе легче класть, но если расстояние между стенами достаточно велико, все же необходимо установить дополнительные опорные элементы для жесткости.
Чтобы правильно определить нужный угол наклона, необходимо опираться на следующие факторы:
Толщина снега зимой и среднее количество осадков в другое время года.
Вес кровельного покрытия, которым планируется покрыть стропильную систему.
Временные нагрузки в виде порывов ветра.
Угол наклона крыши этого типа может варьироваться от 5 до 45, а иногда встречаются здания с углом даже 60 градусов.
Монтаж односкатного варианта производится на месте, т.е.е. по высоте, так как передняя и задняя стены конструкции служат опорами для стропил.
Если уклон кровли в одноэтажном особняке не слишком большой, то стропила можно выдвигать вперед с передней или задней части дома. Это делается для того, чтобы соорудить под крышей веранду или террасу.
Мансардные системы
Самые сложные — кровельные мансардные системы
Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций кровли.Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть фронтон с высоким приподнятым коньком или ломаная мансардная крыша.
Двускатная крыша
Для устройства дополнительного помещения под двускатной крышей пространство должно быть свободно от различных дополнительных приспособлений. Поэтому вам придется обойтись минимальным их количеством.
Обязательными в данной конструкции будут стойки и затяжки – они же будут выполнять функции обрешетки, на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.
Но в этом случае очень важно использовать массивные брусья для перекрытий, которые легко выдержат вес стропильной системы с утеплителем и кровельным материалом, плюс всю нагрузку, которую дают предметы мебели, которые будут установлены в комнате. Кроме того, необходимо монтировать брусья балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50÷60 см, но чтобы стены конструкции без проблем выдерживали всю нагрузку, они должны быть достаточно массивным и прочным.
Монтаж системы происходит в той же последовательности, что и двускатной крыши.
Мансардная «ломаная» конструкция
Конструкция мансардной крыши дома сложнее, чем у обычной двускатной, но ее преимущество в том, что жилая площадь в результате ее установки будет намного больше, а потолок выше.
Пример планировки мансардной «ломаной» системы
Этот вид крыши называется ломаным, так как система состоит из двух частей, в каждой из которых стропила расположены под разными углами.
Боковые стропила могут располагаться под углом 30 или 45 градусов от вертикали – это наиболее распространенный вариант их установки.
Верх фиксируется под углом, который может варьироваться от 5 до 30 градусов от горизонта.
В мансардной конструкции можно использовать обе стропильные системы. Нижние стропила предпочтительнее устраивать по наслонной системе, но если в конструкции нет капитальных перегородок, то можно использовать висячую. В последнем случае балки чердачного перекрытия, а также стропила следует устанавливать на расстоянии не более 50-60 см друг от друга.Следует отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет достаточно серьезной, гораздо более значительной, чем при двускатной крыше.
Начало возведения нижней стропильной системы, начинают с установки стоек, закрепляемых обвязкой сверху, а снизу — балок перекрытия. Расстояние между стеллажными системами будет шириной помещения, а их высота определяет высоту помещения.
Начало монтажа — установка двух рядов стоек
Этот каркас определит размещение остальных элементов системы.
Далее нужно найти середину расстояния между рядами стеллажей, это и определит расположение в верхней части чердака. В этот момент устанавливается вертикальная балка, такой же высоты, как и стеллажная система.
Затем устанавливаются боковые стропила, они фиксируются на обвязке стойки и бруса внахлест, таким образом, полученные треугольники, в которых стойка и брус внахлест образуют прямой угол.
Когда все боковые элементы установлены, приступают к установке балок перекрытия, они же крепятся к обвязочному бруску и торцу бокового стропила.Схема этого пучка показана на первом рисунке в этом разделе.
Далее балки перекрытия соединяются между собой горизонтальной рейкой, которая набивается поверх них, посередине конструкции.
Устанавливаются коньковые стропила, которые опираются на подкосы. Они крепятся к рейке, соединяющей балки перекрытия.
На коньке стропила могут быть закреплены на коньковой доске или соединены между собой металлической или деревянной накладкой
Иногда для жесткости конструкции между коньком и коньком устанавливается опорная головка балка пола.
Обрешетка фронтонных стен выполнена с проемами для окон. Если вход с улицы, то на одном из фронтонов дополнительно предусмотрен проем для двери.
Далее при необходимости вся стропильная система обшивается обрешеткой или фанерой, если в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.
Видео: пример монтажа стропильной мансардной системы
Обустроить стропильную систему совсем несложно, и в одиночку с этой работой не справиться – потребуется как минимум два помощника.Хотя бы один из приглашенных мастеров должен иметь некоторый опыт в этой сфере строительства.
Каркас крыши задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений технологии монтажа, из-за огрехов изготовления его элементов возникают перекосы системы, традиционные протечки, дыры в покрытии, грозящие аварийными ситуациями. Чтобы соорудить надежную и устойчивую конструкцию крыши, нужно четко знать, как распиливать и устанавливать стропила с последующей фиксацией к несущим элементам.
Классификация стропил
Стропилами, или стропилами, называют деревянные или металлические балки, устанавливаемые на коробку дома под заданным углом. Они определяют конфигурацию конструкции крыши, принимают на себя и стойко противостоят сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему здания.
Конструктивная простота стропил крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратной резки.Расхождения в стыках стропильных ног с мауэрлатом, друг с другом и с другими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.
С другой стороны, правильная установка стропил может исправить некоторые ошибки в строительстве коробки дома, а не усугубить ситуацию четким повторением и повышенным перепадом высоты стен. Правда, в таких ситуациях элементы каркаса изготавливаются индивидуально и скрупулезно подгоняются фактически непосредственно на объекте.
Однако, прежде чем разбираться со спецификой монтажа, необходимо выяснить, в чем заключаются их конструктивные отличия, по которым стропила делятся на две группы, это:
Подвеска. Тип стропил, не имеющих верхней опоры. В верхней части крыши стропила упираются друг в друга. Чтобы под тяжестью составляющих кровельного пирога и снега такая конструкция не лопнула мауэрлатный брус, висячие стропила соединяют горизонтально установленной затяжкой.
Избыточный вес. Разновидность стропильных ног, укладываемых на две опоры, разные по высоте. Вверху чаще всего опираются на коньковый прогон, установленный в крестовине стропил, реже упираются друг в друга, подпиленные под углом друг к другу. Дно упирается в мауэрлатный брус или упирается в него.
Область их применения и технология монтажа зависят от того, к какой группе относятся стропила. Висячую разновидность собирают на земле, а фермы, выполненные в виде своеобразных треугольников, поднимают на крышу и монтируют в полностью подготовленном к установке виде.
Плюсом возведения стропильного каркаса по висячей технологии является безопасность проведения работ и возможность выполнения максимально точных узловых соединений. Если при строительстве крыши используется простейший вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, на место которого вполне подойдет узкая выравнивающая доска.
Недостатки подвесной технологии имеют преимущества. Например, ферму, собранную на земле, транспортировать к месту установки гораздо сложнее, чем доски и брус для обрешетки стропил.Существуют ограничения по перекрытию пролетов: предельной считается 14 м, за пределами которой нецелесообразно устанавливать склонные к провисанию деревянные балки без промежуточных опор.
Стропила наслонной группы как сверху, так и снизу опираются на самостоятельные конструкции. Верх их укладывают на проходную конструкцию, которую монтируют на балки перекрытия или на станину, заменяя мауэрлат на внутренней стене. Днище либо крепится на мауэрлат, либо опирается на него, цепляясь за балку зубом или вшитой вместо зуба опорной планкой.
Преимуществом многоуровневых систем по праву признана возможность перекрытия практически любых пролетов по размеру. Просто с увеличением перекрываемого пространства конструкция усложняется: ее дополняют подкосами на пару со стойками, дополнительными прогонами вместе с лежаками, сужениями.
Слоистая конструкция собирается и монтируется дольше, потому что строят ее не из ферм, а из отдельных элементов. Однако именно у этой схемы больше возможностей в исправлении дефектов коробки или неравномерно осевшего сруба.Так как стропила наслонного типа укладываются индивидуально, то можно несколько изменить положение и размеры сборки, чтобы в результате образовалась идеально ровная плоскость ската.
Особенности изготовления и монтажа стропил
Понятно, что для возведения стропильной системы вам потребуются пиломатериалы – сортовой прокат деревообрабатывающих предприятий с четкими геометрическими параметрами. Вам понадобится доска или брус, на которых, разумеется, нет монтажных зазоров и выемок для установки.
Зачем нужны разрезы и разрезы? Дело в том, что при укладке на ребро у досок и брусьев площадь опоры слишком мала. Они соприкасаются с мауэрлатом только одной вестмой с тонкой леской, из-за чего при малейшей нагрузке могут «съезжать» с занимаемого положения сверху и тащить за собой всю конструкцию.
Для увеличения площади опирания в месте примыкания стропил и мауэрлата, или его и дополнительного прогона, в брусе или доске выбирают угловую выемку, выпиливают зуб или вшивают опорный брус .Если вершина стропил будет сопряжена с зеркально-противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.
Основное правило при возведении стропильных рам заключается в том, чтобы опорные участки, выбранные в пиломатериале, были строго горизонтальными и вертикальными. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и нагрузкой до полного разрушения системы.
Учтите, что узлы стропильных систем обязаны обеспечивать возможность незначительного смещения и поворота при превышении нагрузки. Эти движения необходимы для того, чтобы конструкция немного прогибалась, немного двигалась, но не разрушалась и оставалась устойчивой.
Эти тонкости должен знать как мастер, решивший заняться изготовлением и установкой стропил своими руками, так и хозяин строящегося дома, не желающий оплачивать некачественные трудовые усилия строительная бригада.Разберем распространенные варианты, чтобы понять суть процесса.
Конструкция каркаса подвесной крыши
Рассмотрим на примере возведения стропильной системы над срубом бани. Пролет между стенами небольшой, его проще и целесообразнее перекрыть висячей конструкцией, установка которой будет производиться в обход потолочных балок – матриц.
Бревенчатая основа – практически идеальный вариант для установки висячих систем, так как ее проще всего втиснуть в горизонт, избавляя от необходимости подгонять стропила в случае нарушения геометрии подошвы.Нет необходимости в устройстве мауэрлата. Однако затяжку придется сдвинуть вверх, чтобы обойти верхний венец сруба и образовать полезное чердачное пространство.
Перед установкой стропил проводится поэтапная подготовка сруба. По обеим сторонам стопы выравниваем обводы по шнурку, привязанному к гвоздям, вбитым в два крайних бруса. Поверх перемычек обжимаем плиту так, чтобы край каждой балки заканчивался ровной горизонтальной площадкой.
Бревна, образовавшиеся после обжатия верхней выпуклости бревна по краям балок, выравниваются к горизонту по уровню.Применяем указанный инструмент управления к трем и более лучам одновременно. Если длина уровня недостаточна для проведения такой проверки, используйте вместо него длинную рейку или доску.
Выдавив все лишнее, размечаем гнезда под стропильный зуб. Для этого снова используем гвозди и шнурок. Отметим, что разграничивать места выборки гнезд на переходах можно как до строительства висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропил.Они помогут примерить с большей точностью.
Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуется прибить по контрольной рейке, один из краев которой будет указывать на ось симметрии. Без перил можно обойтись, если уже есть некоторый опыт в строительстве крыш.
Две двухдюймовые доски на 10–15 см длиннее проектной длины стропил сшиваются вверху гвоздем или болтом так, чтобы они могли вращаться вокруг этого места соединения.
На рейке, установленной по центру будущего щипца, отмечаем расчетную высоту стропильной системы. Ставим над ней еще одну отметку – это высота зуба, точнее длина вертикали, отложенной от основания зуба до его вершины.
На крайние обводы кладем сшитые в одну точку доски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
Совмещаем место соединения досок с верхней отметкой на рейке, определяющей длину стропил с зубом.
От нижнего угла обоих стропил откладываем высоту зуба, возвращаем заготовкой шаблона на землю и вырезаем зуб по разметке.
Возвращаем заготовку шаблона на место, устанавливаем, вбивая зубья в предназначенные для них пазы. Может случиться так, что после установки верх заготовки не будет соответствовать инструкции рельса. Затем нужно вытащить гвоздь и отрегулировать положение верхушки, обязательно отметить новую точку.
После подгонки верха начертите вертикальную линию на их предстоящем стыке на обеих досках, измерьте размер ригеля и отметьте форму накладок для верхнего стыка стропил на обрезках досок.
Если все получилось ровно и корректировки больше не требуются, шаблон готов. Возвращаемся с ним на землю. Разбираем заготовку и делаем надрезы по отмеченным линиям. Детали, полученные в результате подгонки и подгонки, послужат эталоном для практически поточного производства стропильных ферм в необходимом количестве.
Будем собирать висячие фермы на земле. Их установку, как и подгонку, должны производить не менее двух человек. Один мастер просто не справится с такой работой. Исполнитель, расположенный выше, установит ферму, а второй изменит ее положение по указанию отвеса. Положение каждой выровненной и установленной фермы следует зафиксировать временными распорками.
Для повышения устойчивости системы установить стойки под стропила:
Размечаем матрицы под места установки дополнительных опор проверенным способом: забиваем гвоздь с противоположных сторон и натягиваем шнурок.
Гнезда в бревнах будем выдалбливать по разметке.
Попробуем кусок бара на место установки. Отметьте на нем строчку запила с учетом высоты шипа.
Изготовим стойку и две накладки для ее крепления к стропилу.
Устанавливаем изготовленную опору и таким же образом фиксируем положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работу, пока не оснастим каждое стропило дополнительной опорой.
Для обеспечения жесткости висячей системы фермы соединяют ветровыми связями — досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость увеличится за счет конструкции обрешетки.
Стропила крепятся к матрицам гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж значительно проигрывают традиционным методам.К бокам стропил прибиваем галтели из досок, ширина которых вдвое меньше материала, использованного при изготовлении стропил.
Длина кобылки должна быть на 70 — 80 см больше проектной ширины свеса. Это расстояние необходимо для их надежного соединения со стропильными ногами. Кобылы можно нарезать заранее, а можно без предварительных пропилов прибить к стропилам обрез узкой доски, а затем провести линию карниза. Однако первый вариант более удобен и экономичен.
В большинстве случаев, как и в приведенном примере, кобылка должна быть частично заглублена в обход матриц, для этого:
Отмечаем по факту ширину кобылки на обводе.
Делаем два надреза пилой по разметке на 2/3 толщины кобылки. Мы также видели бревно между крайними пропилами с помощью пилы. Дорабатываем углубление зубилом в сопровождении молотка.
Устанавливаем кобылки в образовавшиеся углубления, зашиваем их стропилами с гвоздями длиной 100 мм.
По окончании установки всех кобылок в крайние забиваем гвоздь. Потяните контрольный шнур и отметьте, где обрезать излишки.
Устройство каркаса скатной крыши
В возведении стропильного каркаса по наслонной технологии много общего с монтажом висячей конструкции. Примерка осуществляется практически в той же последовательности, поэтому дважды описывать действие не имеет смысла.Основное отличие заключается в способах формирования верхнего узла, поскольку вершины наслонных стропил имеют опору — коньковый прогон.
Если вверху обрешеточные стропила банально опираются на коньковый прогон, то их укладывают либо с шагом, т.е. параллельно друг другу, либо со строго вертикальным стыком, аналогично стыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным прилеганием к коньковому брусу.
Существуют схемы, по которым наслонные стропила опираются не на конек, а на боковой прогон.В таких ситуациях вершина формируется по висячему принципу, а точка опоры на бегунке формируется угловой выемкой.
Разберем самый популярный вариант в конструкции рядных стропил с опорой на нижний угловой срез и на коньковый прогон через вертикальный запил. Учтите, что максимальная глубина пропила не должна превышать 1/3 ширины доски.
Вариант маркировки строительным угольником:
На квадрате отмечаем в масштабе высоту крыши и половину пролета.Эти значения отражают уклон скатов и задают основные углы. Пропорции должны быть точно выдержаны.
Если дальнейшее использование угольника не планируется, то можно отметить отсроченные точки прикрученными бобышками или короткими шурупами, если планируется, лучше использовать краску, которая удаляется растворителем.
К уложенной плоской доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим линию по показаниям угольника – это линия верхнего спила стропилины – место сопряжения ее с коньковым прогоном.
Распиливаем по отмеченной линии циркулярной пилой. Распиловочную доску укладываем ровно, как и положено при резке по ширине. Продольные разрезы выполняются с выпиской по ребру.
От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от места стыковки с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
Переместите квадрат в эту точку. Нарисуйте линию, параллельную первой.
Переверните квадрат, переместите его вдоль заготовки так, чтобы 2/3 всего расстояния было слева, а 1/3 справа. Картинка 8’ и 4’.
Линия меньшего сегмента как раз и укажет нам на вырез.
В конце чертим на доске контур карнизного свеса, вырезаем его по намеченным линиям и с помощью заготовки стропила своими руками выпиливаем остальные элементы крыши.
Возможно применение описанного метода без строительного угольника и разметки на нем параметров кровли.Достаточно представить процесс, чтобы обычным чертежным инструментом отложить нужные расстояния. Однако без опыта можно запутаться в расчетах углов и отрезков.
В помощь начинающим строителям разработан шаблон с вариантами формирования угловых вырезов. Он поможет сориентироваться в изготовлении стропильных ног из самых распространенных в этой местности пиломатериалов.
В случаях укладки стропил с врубками в верхней и нижней части следует помнить, что глубина обоих углублений должна быть одинаковой, чтобы уклон крыши не изменился в процессе строительных работ.Обычно для устройства двух равновеликих пропилов используют вспомогательный брусок, толщина которого составляет не более 1/3 толщины доски.
Заготовка стропил затем устанавливается ребро на мауэрлат и на прогон. Брусок прикладывают сбоку в районе нижнего и верхнего узлов, чтобы очертить вырез.
Если вруб нужен только в нижней части стропил, а верх будет опираться на прогон с спилом, то доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, т.е. чтобы угол наклона ската не изменился в результате резки.Ниже к будущему узлу прикладывается второй брусок такого же размера и с его помощью намечается контур будущего среза.
Для формирования зазоров с зубом используются те же методы. Разница только в форме запития.
Монтаж наслонных стропил начинается с установки двух крайних ферм. Элементы монтируют по одному, тщательно проверяя их положение при помощи уровня с отвесом. Чаще всего фермы устраивают из сдвоенных досок, потому что на них распределяется больше нагрузки.Их закрепляют временными распорками, затем соединяют шнурком или рейкой для обозначения плоскости ската.
Рядовые стропила, расположенные между крайними несущими фермами, установить шнурки по инструкции. При необходимости отрегулируйте положение ножек в соответствии с реальной ситуацией.
Монтаж стропил: как сделать и уложить стропила на крышу своими руками

Разбираемся, как установить стропила. Обзор технологий, которые необходимо соблюдать тем, кто хочет правильно сделать стропила для крыши своими руками.
Стропила своими руками и установка их на крышу
Стропильная система является основой крыши. Поэтому к установке стропил своими руками следует подходить с большой ответственностью. От того, насколько качественно вы выполните расчет и сборку стропил, будет зависеть долговечность кровли.
Стропила принимают на себя все нагрузки: от крыши, снега, ветра. Поэтому важно, чтобы древесина была для них идеальной. На нем не должно быть сколов, трещин, не должно быть сучков, следов гнили и других изъянов.
Типы стропильных систем
Различают висячие и наслонные стропила.
Предки образуют скаты крыш. Опорой для них служат внутренние и наружные стены. Стропила используются в основном для устройства кровли с одним скатом.
Для двускатной крыши применяются только при наличии в конструкции дома дополнительной несущей стены.
Висячие стропила
хороши тем, что их можно использовать при больших пролетах без дополнительных опор. Дополнительно монтируются ригели, снижающие нагрузку на крышу от снега.
Висячие стропила на крышу своими руками устанавливаются, если пролет не более семи метров.
Для больших значений необходимо установить дополнительную вертикальную стойку (переднюю бабку). При расстоянии между пролетами более девяти метров к стропилам под углом прибивают подкосы.
Невозможно представить стропильную ферму без дополнительных распорок. Учитывайте это при монтаже стропильной системы своими руками. Например, затяжка препятствует растеканию стропил, которое может произойти из-за давления, оказываемого на крышу.Но одной затяжки недостаточно. Прутки под нагрузкой начнут гнуться и могут сломаться. Чтобы этого избежать, установите поперечины, а также «бабки».
И эти условия распространяются на конструкцию любой кровли. Даже крыша каркасного дома, построенного своими руками, нуждается в различных укреплениях, несмотря на то, что конструкция такой крыши одна из самых простых.
Но прежде чем приступить к постройке крыши, нужно построить дом. О том, как построить каркасный дом, можно прочитать здесь.Дома по этой технологии быстро стали популярными не только в нашей стране. Они возводятся в сжатые сроки, не требуют огромных денежных затрат, имеют хорошие эксплуатационные характеристики, экологичны.
Главное, на что следует обратить повышенное внимание при самостоятельном монтаже стропил, это качество стыков. Поговорим об этом подробнее.
Жесткое соединение
Для соединения стропил с мауэрлатом часто используют жесткое соединение. Суть его в том, что на конце стропил делается сруб под углом 90 градусов.Эта деталь надежно опирается на ножку мауэрлата.
Для более прочного соединения стропила крепят к горизонтальному брусу металлическим уголком или тремя гвоздями: двумя – под углом, одним – сверху.
Скользящее соединение
При скользящем соединении в мауэрлате делается паз, в который вставляется стропильная нога. Крепление осуществляется с помощью «салазок» с помощью шурупов или гвоздей.
Соединение стропил между собой
Существует несколько способов крепления стропил вверху.1 способ — крепление встык. Для этого концы стропильных ног накладываются друг на друга внахлест. Далее делается вертикальный разрез. После этого стропила прикладывают встык друг к другу и фиксируют двумя гвоздями под углом. Кроме того, можно использовать металлическую пластину, которая монтируется между стропильными ногами вверху.
Подъем стропил: брус
Можно нарастить стропила из бруса вырубкой. Для этого на концах брусков делаются пропилы, длиной, равной удвоенной высоте сечения. Высота пропилов должна быть равна 1/5 высоты балки.
После соединения брусков в них сверлится отверстие под болт, соединяются бруски.
Стропила: доска
Вот еще варианты подключения. Вы можете стыковать доски внахлест. Длина нахлеста примерно равна половине длины доски.
Надежное соединение выполняется с помощью десяти гвоздей, вбитых под углом 45 градусов.
Можно стыковать доски встык, а с двух сторон до шва прибить вдоль доски.
При установке стропил своими руками необходимо постоянно следить за тем, чтобы они располагались точно на одном уровне. Собирать фермы лучше прямо на чердаке, так как они очень тяжелые, и поднять их довольно сложно без наличия специальной техники. Размеры и форму стропил также приобретают уже наверху.
Перед тем, как приступить к возведению крыши, необходимо отделить пол с помощью потолка. Потолки в доме из пеноблоков – это часть общей конструкции дома, которая по значимости не уступает фундаменту и кровле.
Если вы уже сделали потолки, то подумайте, может вы хотите сделать крышу под комнату. Дома, в которых часть объема под крышей оборудована под жилое помещение, называются домами с мансардой. О том, как построить такой дом, вы можете узнать здесь.
Особенности возведения крыши дома из пеноблоков описаны в этой статье. При возведении крыши необходимо стремиться уменьшить ее вес, чтобы нагрузка на стены была небольшой. Однако если дом имеет железобетонный каркас, то от этой рекомендации можно отступить.
Самостоятельный монтаж стропильной системы
Монтаж стропильной системы – простой процесс. Для начала нужно собрать ферму на крыше. Вы можете сделать это, как вам нравится, в зависимости от его типа.
Удобно делать ферму с затяжкой внизу.
Сначала отрезается брус или доска необходимой длины. Они будут играть роль пуховки. Для этого расстояние между стенами дома измеряют с подходом к самим стенам.Далее подготавливают вертикальный брус (доску), который будет стоять между затяжкой и стропильными ногами. Его длину необходимо отрегулировать так, чтобы при соединении стропильных ног в верхней точке получился необходимый уклон скатов. Расчеты основаны на том, что крыша должна нависать над карнизом не менее чем на полметра.
В качестве шаблона следует использовать первую ферму. На нем сразу делается вторая ферма. Все расчеты должны быть записаны. После того, как вы соорудили стропила своими руками, нужно установить собранные конструкции по краям крыши и натянуть между ними веревку.При установке промежуточных ферм необходимо контролировать их высоту на нем.
Перед установкой промежуточных ферм необходимо сделать разметку по периметру крыши, чтобы точно выдержать шаг между стропилами при монтаже. Когда все стропильные фермы смонтированы, можно приступать к монтажу обрешетки, контробрешетки, укладывать кровельный материал и утеплять крышу.
Строительство стропил своими руками и процесс их установки на крышу вашего дома

Стропильная система – это скелет крыши.Чтобы она не крошилась, необходимо соблюдать элементарные правила изготовления древесины для стропил и уметь правильно их собирать и
Чтобы крыша служила как можно дольше и полностью выполняла все возложенные на нее обязанности это, необходимо, в том числе, правильно собрать стропильную систему. Вы можете сделать это самостоятельно. Однако перед началом основного этапа работ необходимо определиться с типом кровли и самой стропильной системы, выбрать подходящий и качественный материал, а также составить план, в соответствии с которым стропильная система будет быть построенным.
Тип системы зависит от формы крыши дома. На этапе проектирования в целом следует учитывать характеристики всей системы и конструкции крыши в частности. После подготовки и закрепления отдельных элементов непосредственно монтируется стропильная система. Эта работа предполагает выполнение множества технологических операций. Делая все по инструкции, вы не столкнетесь со значительными проблемами, а готовая стропильная система для крыши вашего дома будет максимально качественной.
Проектирование стропильной системы
При составлении проекта необходимо учитывать тип кровли дома. Для крыши каждого отдельного типа готовится индивидуальная стропильная система. Например, система стропил для мансардной крыши будет абсолютно отличаться от системы для вальмовой крыши. Поэтому при выполнении работ своими руками необходимо учитывать эти факторы.
Однако существует ряд требований, универсальных для любого типа кровли.При проектировании стропильной системы и самой крыши учитывайте следующие важные моменты:
Если кровля будет утепляться, то все монтажные работы должны быть продуманы так, чтобы их можно было выполнить максимально удобно, легко и быстро.
При монтаже утеплителя нужно учитывать дальнейшее расположение стропильных ног.
Важно учитывать вес конструкции крыши и рассчитывать мощность стропильных ног в соответствии с этим параметром.
Стропильная система должна быть собрана из качественной и прочной древесины. Важно, чтобы подготовка, сушка и хранение материала осуществлялись в соответствии с правилами. Лучше всего использовать смолистые бруски. Смола является природным антисептиком, поэтому древесина будет находиться под дополнительной защитой, а готовая стропильная система прослужит максимально долго.
Если крыша вашего дома вальмовая, стропила должны иметь разное сечение. Самые прочные стропила следует устанавливать там, где соединяются несколько брусков.При выборе материала для торцевых стропил нужно быть особенно внимательным. Стык между плоскостями довольно часто становится одним из основных проблемных мест. Такие участки характеризуются наименьшей прочностью во всей системе и могут стать причиной протечки.
Подготовка древесины перед работой
Для возведения надежной стропильной системы нужно использовать достаточно толстый брус. Подойдет материал сечением 10х20 см, 10х10 см, 20х20 см и т. д. Там, где стропила должны иметь особо высокую прочность, например, если конструкцией предусмотрено наличие накосных стропил, балки необходимо сращивать.Лучше всего использовать брус длиной 400-600 см. Лучше всего для стропил подходит уже созревший брус. Это гарантирует, что древесина не изменится в размерах после возведения крыши.
Прежде чем приступить к монтажу стропил и гидроизоляции, обязательно подумайте о таких вещах, как защита древесины от огня и вредителей. Во-первых, древесина должна быть пропитана жаропонижающими средствами. Такая обработка приводит к снижению горючести древесины. Во-вторых, материал обязательно обрабатывается антисептическими составами, благодаря чему будет предотвращено его гниение.
Эти меры необходимо предпринять задолго до окончательного монтажа стропильной системы. Так вы сможете последовательно обрабатывать каждый элемент конструкции, уделяя особое внимание тем, которые могут быть повреждены в будущем. Особое внимание уделите суставам. Защитные составы удобнее всего наносить кистью. Используйте довольно широкий инструмент с длинным ворсом. Не забывайте о личной защите. Обязательно надевайте перчатки, респиратор и защитные очки.
Защитные составы рекомендуется наносить двойным слоем.Перед обработкой древесина должна высохнуть. Можно, конечно, не дожидаться полного высыхания. Но если вы хотите, чтобы материал пропитался и прослужил как можно дольше, не торопитесь и дайте ему полностью высохнуть перед нанесением следующего слоя. Приступать к монтажу стропильной системы крыши можно только после того, как защитные средства хорошо впитаются, а материал полностью высохнет.
В процессе выполнения данной работы вам потребуются несколько простых инструментов, работа с которыми не требует специальных навыков и подготовки, а именно:
Топор.
Молоток.
Бензопила или ножовка по дереву.
Критерий.
Строительный уровень.
Электродрель.
Металлические скобы от 20 см.
Гвозди длиной 8-20 см.
Кусачки для ногтей.
Карандаш.
Пошаговая инструкция по установке стропил
Порядок монтажа стропильной системы для дома своими руками следующий. Сначала укладывается мауэрлат. Представляет собой брус, который служит основой для стропильной системы.Уложите мауэрлат поверх стен по всему периметру здания. Используются специальные крепления. Их необходимо устанавливать с шагом 1-1,2 м. Для дальнейшего повышения влагозащитных свойств под мауэрлат необходимо уложить рубероид. Вы можете использовать другие гидроизоляционные материалы, удобные для вас.
Балка укладывается рядом со стойками. Отмечены места для проделывания отверстий. После того, как все необходимые отверстия просверлены, шпильки следует продеть в мауэрлат.Это нужно сделать так, чтобы шпильки немного выступали. Большой выступ делать не нужно, достаточно будет нескольких миллиметров. Мауэрлат дополнительно фиксируется шайбами и гайками. Закончив фиксацию мауэрлата, можно переходить к следующему этапу работ, где предстоит скрепить стропила со смонтированным мауэрлатом.
Стропильная нога устанавливается в подходящее положение и крепится к мауэрлату. Для этого используются скобы из оцинкованной стали. Дополнительно подготовьте монтажные скобы и саморезы.
Кронштейн предотвратит смещение стропил, расположенных по мауэрлату. Кронштейн также предназначен для предотвращения их смещения. По такому же принципу с помощью кронштейнов крепятся стропила к коньковой части крыши. Для того чтобы дополнительно укрепить и скрепить коньковую часть крыши, можно использовать рейку. Ее следует соединить с противоположными стропилами в виде буквы «А».
Для максимально надежного соединения стропил между собой также можно использовать шпильки.Для этой работы подходят шпильки не менее 8 мм, если для кровли используется ондулин и другие легкие кровельные материалы. Если вы выбираете керамическую плитку и другие тяжелые материалы, вам следует использовать более длинные шпильки, от 10-12 мм.
Чтобы стропила не смещались, на один крепеж лучше использовать сразу 2 шпильки.
В некоторых случаях возникает необходимость удлинить балку. В случае возникновения такой ситуации соедините брусья внахлест, используя для этого шпильки повышенной прочности и диаметром не менее 1 см.
Рекомендации по скреплению стропильной системы с мауэрлатом
Иногда возникают ситуации, когда длины стропил не хватает. Обычно это происходит при возведении Т-образной крыши. Но это может произойти и при других обстоятельствах.
В таких случаях для предотвращения или даже полного устранения провисания кровельного покрытия по длине под собственным весом или весом осадков необходимо основательно провести работы по усилению кровли.Лучше сразу все делать правильно и на совесть. Намерение исправить дефекты «когда-нибудь позже» в будущем может привести к проблемам, которые потребуют гораздо более существенных затрат времени, денег и усилий.
Чтобы решить эту проблему, вы можете прибегнуть к одному из двух доступных способов. В соответствии с первым из них посередине стропильной системы устанавливается прогон, благодаря которому будет осуществляться равномерное распределение нагрузки. Либо можно прибегнуть к другому методу.В соответствии с ним монтируются дополнительные поперечные балки и устанавливаются распорки. Благодаря этой системе вся поступающая нагрузка будет распределяться достаточно эффективно.
Второй способ балансировки нагрузки более практичен и эффективен. Именно его чаще всего используют при строительстве мансардных крыш.
После завершения монтажных работ следует обрезать все стропила на крыше. Подрежьте их до уровня карниза. После этого, если возникнет такая необходимость, можно будет провести гидроизоляционные работы.
Таким образом, в самостоятельном обустройстве стропильной системы особых проблем не возникает. Делая все самостоятельно, вы получаете большой опыт и значительно экономите на услугах сторонних мастеров. Нужно просто во всем следовать инструкции, четко следовать установленным требованиям и правилам, и у вас обязательно получится создать прочную и надежную стропильную систему. Хорошей работы!
внезапных наводнений в Аризоне; 1 стропила погибли в Гранд-Каньоне
ФЛАГСТАФФ, Аризона.—
Один человек, пропавший без вести во время рафтинга по реке Колорадо в Гранд-Каньоне во время внезапного наводнения, был найден мертвым в четверг в холодной воде, а второй человек был найден живым, сообщил представитель парка.
Наводнение было частью муссонных штормов, которые затопили Аризону на этой неделе, в том числе во Флагстаффе, где городские улицы превратились в грязное месиво из-за воды, несущей бревна и мусор. В четверг велась уборка из-за угрозы нового дождя.
В Гранд-Каньоне поток воды хлынул через щелевый каньон и смыл лагерь, где два коммерческих плота с 30 пассажирами сошли на берег для отдыха клиентов в среду вечером, сообщила пресс-секретарь Гранд-Каньона Джоэль Бэрд.
Первоначально власти полагали, что в реку унесло двух человек, и начали их поиски с воздуха, земли и воды. Один был найден в лагере, который группа покинула в поисках более безопасного места для сна, сказал Бэрд. Другой был найден мертвым в воде рядом с затопленным лагерем, сказала она.
Вертолет парка доставил двух парамедиков к реке поздно вечером в среду, чтобы оказать помощь и стабилизировать состояние раненых стропил после того, как кто-то из пассажиров позвонил по спутниковому телефону с просьбой о помощи.Семь раненых пассажиров были вывезены из каньона по воздуху, сказал Бэрд, который не был уверен в степени их травм.
Лагерь был разбит примерно в 40 милях вниз по течению от того места, где плоты были спущены на воду в Лис-Ферри, недалеко от границы между штатами Аризона и Юта. Бэрд сказал, что парк поможет другим рафтерам, которые хотят сократить свое путешествие, сойти с реки.
Наводнение превратило обычно зеленоватую реку в грязно-коричневую. В среду синоптики объявили о внезапных наводнениях в этом районе, но неясно, знали ли об этом гиды по рафтингу.
По данным Национальной метеорологической службы, на этом участке реки Колорадо выпало около дюйма дождя.
Чиновники парка не сразу обнародовали имя погибшего стропила. По меньшей мере еще два человека погибли в этом году во время сплава по Гранд-Каньону, который ежегодно привлекает десятки тысяч туристов, местных жителей и исследователей.
63-летний Джеймс Крокер из Колорадо умер после того, как в июне упал в реку на вершине порога. Члены его частной лодочной группы вытащили его из воды, но не смогли привести в чувство.
Дебора Эллис, 60 лет, из Айдахо умерла после того, как коммерческий плот, на котором она находилась, ударился о пороги и перевернулся в конце апреля. В отчете о вскрытии, опубликованном Associated Press в ответ на запрос публичных документов, установлено, что она утонула.
Весь Юго-Запад, отчаянно нуждающийся в дожде после двух лет унылой активности муссонов, недавно был обрушен на штормы. Прогнозируется еще дождь.
В Тусоне пожарная команда спасла отца и двух его дочерей с крыши их автомобиля в среду после того, как они въехали в обычно сухую стирку и застряли в паводковых водах, сообщил представитель пожарного округа Golder Ranch капитан.Адам Джарролд.
Новостная рассылка
Наши океаны. Наши общественные земли. Наше будущее.
Получите «Точку кипения», наш новый информационный бюллетень, посвященный изменению климата и окружающей среде, и станьте частью обсуждения — и решения.
Введите адрес электронной почты
Запишите меня
Время от времени вы можете получать рекламные материалы от Los Angeles Times.
Дальше на север, во Флагстаффе, паводковые воды затопили населенные пункты в тени горы, сгоревшей в 2019 году, и прилегающие районы, в результате чего как минимум один автомобиль поплыл по городской улице. Жители были в некоторой степени подготовлены к сильному наводнению с помощью мешков с песком вокруг своих домов и бетонных барьеров для перенаправления воды. Тем не менее, многие из них были раскопаны.
Флагстафф и округ Коконино объявили чрезвычайное положение в связи с муссонным наводнением, открыв финансирование и позволив чиновникам запрашивать государственную помощь, согласно пресс-релизу.
Угроза внезапных наводнений сохранится до следующей недели, сообщила Национальная метеорологическая служба, хотя угрозы будут скорее разрозненными, чем массовыми.
Двое утонули после того, как внезапный паводок обрушился на Гранд-Каньон и смыл лагерь стропил
Власти разыскивают двух человек во время рафтинга, которых унесло в реку Колорадо во время внезапного наводнения в Гранд-Каньоне.
Поток воды
через щелевый каньон смыл лагерь, где в среду вечером остановились два коммерческих плота с 30 пассажирами, сообщила пресс-секретарь Гранд-Каньона Джоэль Бэрд. Кто-то в поездке позвонил властям по спутниковому телефону с просьбой о помощи и сказал, что есть раненые.
Бэрд сказал, что спасательные бригады на земле, в воде и в воздухе пытаются быстро найти как минимум двух человек, оказавшихся в реке, но шансы найти их живыми невелики.
«Вероятность выживания человека, вошедшего в реку Колорадо без спасательного жилета, к сожалению, очень мала», — сказала она.«Наши поисковые менеджеры также учитывают это, но мы также настроены оптимистично».
Вертолет парка доставил к реке двух парамедиков поздно вечером в среду, чтобы оказать помощь и стабилизировать раненых стропил. По словам Бэрда, наиболее тяжелораненый пассажир был доставлен по воздуху в больницу, а в четверг спасатели планировали вывезти еще шестерых.
Никакой информации о личности людей или степени их травм не было немедленно обнародовано.
Наводнение обрушилось на лагерь, который находится почти в 40 милях (64 километрах) от того места, где плоты были спущены на воду в Лис-Ферри, недалеко от границы между штатами Аризона и Юта. Синоптики объявили о внезапном наводнении в этом районе в среду, но неясно, знали ли об этом гиды по рафтингу. Бэрд отказался назвать название компании.
Радар показывал примерно дюйм (2.5 сантиметров) дождя на том участке реки Колорадо, где температура воды составляет около 4 градусов по Цельсию, сообщила Национальная служба погоды.
Весь Юго-Запад, который отчаянно нуждался в дожде после двух лет унылой активности муссонов, в последнее время сильно пострадал, и прогнозируется еще больше дождя.
В Тусоне бригада быстрого реагирования пожарной службы спасла отца и двух его дочерей с крыши их автомобиля в среду после того, как они въехали в обычно сухую стирку и застряли в паводковых водах, сообщил представитель пожарного округа Golder Ranch капитан Дж.Адам Джарролд.
«Наше послание: будьте терпеливы, особенно здесь, в пустыне», — сказал он. «Вода быстро появляется, но и быстро уходит».
Дальше на север, во Флагстаффе, паводковые воды затопили населенные пункты в тени горы, сгоревшей в 2019 году, и прилегающие районы, в результате чего как минимум один автомобиль поплыл по городской улице.Жители были в некоторой степени подготовлены к сильному наводнению с помощью мешков с песком вокруг своих домов и бетонных барьеров для перенаправления воды. Тем не менее, многие из них копали грязь, бревна и мусор со своих дворов.
Угроза внезапных наводнений сохранится до следующей недели, сообщила Национальная метеорологическая служба, хотя освещение будет скорее разрозненным, чем широкомасштабным.
«Влага никуда не денется, и она также будет нагреваться, так что это идеальные ингредиенты для дневных и вечерних гроз в Аризоне», — сказал Эван Ла Гуардиа, метеоролог из Флагстаффа.
Спасатели в Гранд-Каньоне воспользовались ясной погодой в четверг утром, чтобы провести воздушный поиск реки и доставить вниз по течению от лагеря легкое судно, которое может плыть вверх по реке в поисках любого, кто находится в воде.
Во второй половине дня в четверг вероятность грозы составила 50%, а ожидаемые высокие температуры и высокая влажность могут осложнить поисковые работы, сказал Бэрд.
Остальная часть группы рафтинга перебралась в более безопасный лагерь вниз по течению от щелевого каньона, но без большей части своего имущества, сказал Бэрд.По ее словам, парк будет работать, чтобы привлечь людей, которые хотят сократить поездку по реке.
Храбрые японские стропилы гребут против наводнения
Дата выдачи: 07.07.2020 — 05:02
Когда проливной дождь залил его живописный район на западе Японии, Кентаро Оиси не колебался: он прыгнул в надувную лодку, обычно используемую для рафтинга туристов, и поплыл, чтобы спасти застрявших местных жителей.
50-летний мужчина и трое его товарищей по стропилам, которые обычно берут отдыхающих в неприятную прогулку по реке Кума, гребли по грязным водам, которые затопили их район после того, как река вышла из берегов.
«Мне позвонили из городского управления по борьбе со стихийными бедствиями и попросили о помощи… так как они думали, что мы будем первыми, кто доберется туда», — сказал AFP по телефону Оиси, возглавляющий ассоциацию рафтинга в городе Хитоёси.
«Я сразу сказал им: «Сейчас мы спустимся туда.«И я приготовил лодки. Я нисколько не колебался, — сказал он.
Несколько дней проливных дождей над обширными территориями юго-западного острова Кюсю в Японии привели к гибели десятков людей в результате наводнений или оползней, а низменные районы, такие как Хитоёси, за одну ночь превратились в город-призрак.
По меньшей мере 17 человек погибли на курорте с горячими источниками, а непрекращающиеся проливные дожди затруднили доступ для аварийных служб. земле в прибрежном городе, но он описал свой шок, увидев свой родной город под водой.
«У меня 20-летний опыт рафтинга, но я никогда не мечтал» о том, чтобы грести на лодке по городу, — сказал AFP гребец-ветеран.
«Честно говоря, я сначала так испугался, когда увидел, как быстро поднимается уровень воды в реке», — сказал он.
— ‘Возвращение к реке’ —
Во время спасательных операций четырем стропилам часто приходилось высаживаться и осторожно вести плот против набегающей мутной воды, чтобы не опрокинуть и не опрокинуть перепуганных жителей на борту.
«Это было так сложно, потому что мы не знали, что находится под грязным потоком», — сказал Оиси.
Но им удалось спасти около 40 жителей, в основном пожилых людей, в том числе одного человека, ожидавшего помощи после того, как вода хлынула до уровня шеи.
«Обычно мы помогаем туристам из-за пределов города насладиться рафтингом, но в этот раз мы могли бы помочь местным жителям выжить», — сказал он.
«Я благодарен за то, что теперь местные жители знают, какой вклад в развитие общества может внести рафтинг», — сказал он.
После однодневной спасательной операции Оиси сменил весло на лопату и с тех пор помогает убирать грязь с домов в своем районе.
В обычное время у Оиси был бы один из самых оживленных периодов высокого туристического сезона, когда на сплав по реке стекалось до 100 человек в день.
Но в связи с наводнением, начавшимся в дополнение к пандемии коронавируса, которая нанесла ущерб туризму, он уже решил сократить свои убытки в этом году.
«Я отказался от возобновления работы в этом году, так как мосты были размыты, а дороги были отрезаны. Но я все еще надеюсь вернуться к реке, возможно, в следующем году», — сказал стропила AFP.
© AFP, 2020 г.
Внезапное наводнение, охватившее Аризону на этой неделе, включая Флагстафф-Сити, убило стропила из лагеря Гранд-Каньон.
Сообщается, что два человека пропали без вести во время сплава по реке Колорадо в Гранд-Каньоне во время внезапного наводнения, при этом один был найден мертвым в четверг в холодной воде, а другой был найден живым.
Пресс-секретарь Гранд-Каньона Джоэль Бэрд сказала, что лагерь был смыт потоком воды, «где два коммерческих плота с 30 пассажирами оторвались от реки, чтобы остаться в среду вечером». Сначала власти провели поисково-спасательные работы с воздуха, земли и воды и, к счастью, нашли одного выжившего, оставшегося в том же лагере, где их группа ранее находилась в поисках убежища. К сожалению, второй был найден мертвым в воде рядом с затопленным лагерем.
На данный момент личность умершей жертвы еще не обнародована администрацией парка.

Поездка подошла к концу

(Фото: Фото Джеффа Топпинга/Getty Images)
БЛЭК-КАНЬОН, AZ – 29 ДЕКАБРЯ: Дэйв Паук наблюдает за 15-футовой рекой Агуа-Фриа со своей пристани 29 декабря 2004 года, которая обычно сухая в этом месте, спешка возле своего дома в парке и кемпинге Rivers Edge RV в 50 милях к северу от Феникса в Блэк-Каньон-Сити, штат Аризона.
Люди опечалены несчастным случаем, о котором никто не знал.Поездка, которая изначально планировалась продлиться больше недели, закончилась самым худшим образом.
Компания Arizona Raft Adventures, организовавшая моторизованное путешествие, поговорила с Джоном Диллоном, исполнительным директором Ассоциации экипировщиков реки Гранд-Каньон, которая представляет в четверг экипировщиков, которым разрешено находиться в каньоне, о своей реакции на аварию. Диллон сказал, что экипировщики были рады узнать, что один стропила выжил, но были опечалены внезапной смертью другого.Диллон еще не разговаривал с одним из официальных лиц компании, который оказался в другом путешествии по реке.
«Наши сердца разбиты тем, что люди в поездке кого-то потеряли, люди дома кого-то потеряли», — сказал он. «Это важнее всего остального».
Наводнение превратило обычно зеленоватую реку в парке в грязно-коричневую, когда она достигла лагеря примерно в 40 милях (64 км) ниже по течению от того места, где плоты спустились на воду в Лис-Ферри, недалеко от границы штатов Аризона-Юта.
Читайте также: 45 000 человек подали заявку на получение шанса убить бизона Гранд-Каньона

Операция по спасению отдыхающих

После того, как официальные лица получили звонок по спутниковому телефону от одного из экипировщиков, прибывших в поездку, с просьбой о помощи, они немедленно отреагировали и отправили парковый вертолет с двумя парамедиками поздно вечером в среду. Некоторые из стропил получили травмы, на которые также была оказана оперативная помощь, т.е. степень травмы еще не была известна.
Семь раненых пассажиров были эвакуированы из каньона по воздуху, а другие рафтеры, которые хотят сократить свое путешествие, выбрались из реки с помощью парка.
В последнее время ураган
в Аризоне обрушился на весь юго-запад, несмотря на два года унылой активности муссонов. Тем временем пожарная бригада быстрого водоснабжения в Тусоне спасла отца и двух его дочерей с крыши их машины после того, как они застряли в паводковых водах, которые обычно были «сухой стиркой».
«Наше послание: будьте терпеливы, особенно здесь, в пустыне», — сказал представитель пожарной охраны Golder Ranch.«Вода быстро появляется, но и быстро уходит».
Читайте также: Человек потратил годы на поиски и сохранение более 1000 утерянных сортов яблок!
© 2022 NatureWorldNews.com Все права защищены. Не воспроизводить без разрешения.
Как очистить подвальные стропила
Делиться заботой!
Подвальные стропила — это место, которое многие из нас игнорируют и годами оставляют неубранным. Но это плохо. Если вы не уберете это место вовремя, у вас будет скопление грязи, неприятный запах, влага, пыль и плесень.
Это не только плохо видно, но и вредно для здоровья. Так что очистите подвальные стропила, пока не стало слишком поздно. Не знаете, как почистить стропила в подвале?
Мы здесь, чтобы помочь вам. Мы расскажем вам, что вам понадобится для очистки стропил подвала и как их очистить.
Прокрутите вниз, чтобы узнать все подробности об очистке стропил в подвале.
Как очистить подвальные стропила
Очистка стропил в подвале немного сложнее, чем очистка других частей дома.Вы можете использовать коммерческое чистящее средство для очистки или самодельное решение.
Мы любим использовать самодельные растворы, не содержащие химикатов, поэтому мы расскажем вам, как чистить стропила в подвале домашними средствами.
Оборудование, которое вам понадобится
Ведро или миска, теплая вода, белый уксус, пищевая сода, жидкость для мытья посуды, губка, зубная щетка, ткань из микрофибры, защитные приспособления.
Процесс очистки
Поскольку стропила в подвале не чистятся месяцами, существует вероятность появления плесени и вредителей.Поэтому лучше надеть защитное снаряжение перед началом процесса очистки. Начнем
Шаг первый:
Возьмите миску или ведро и наполните теплой водой. Добавьте две чашки белого уксуса и несколько капель жидкости для мытья посуды.
Белый уксус может убить бактерии и удалить любую грязь из подвала. А добавление нескольких капель жидкости для мытья посуды увеличит его мощность.
Шаг второй:
Теперь возьмите губку и бросьте ее в воду.Дайте ему пропитаться раствором, отожмите лишний раствор и используйте губку, чтобы вытереть подвальные стропила. Оставьте на пятнадцать-двадцать минут.
Шаг третий:
Повторите протирку шваброй несколько раз, пока грязь не будет полностью удалена. Если губка загрязнилась, замените ее и возьмите другую.
Поскольку в подвале полно грязи, потребуется не менее четырех-пяти повторных швабр. Если после мытья полов все еще остается какая-то стойкая грязь или пятно, есть способ избавиться от этого.
Шаг четвертый:
Сделайте густую пасту из пищевой соды, теплой воды и нескольких капель лимонного сока. Вылейте пасту прямо на пораженный участок и оставьте на двенадцать-пятнадцать минут.
Возьмите зубную щетку и осторожно почистите ею участок. Продолжайте тереть, пока не закончите с пятном.
Шаг пятый:
После уборки пришло время влажной уборки. Чтобы удалить остатки, вы должны еще раз протереть шваброй, смоченной чистой водой.
Затем используйте ткань из микрофибры, чтобы впитать влагу и полностью очистить подвальное стропило.
Заключение
Мы упростили для вас процесс. Теперь вы знаете, как чистить стропила в подвале, так что найдите время и почистите стропила в подвале. Если вы хотите избежать принятия решения, нет проблем.
Купите чистящее средство для подвала и выполните тот же процесс. Наш общий процесс прошел успешно. Дайте нам знать, если это поможет вам или нет.
Я Эрик Льюис, профессиональный уборщик. Я занимаюсь уборкой домов более 10 лет и имею опыт во всех аспектах работы. От чистки до подметания, от мытья до уборки пылесосом, я делал все это.
НАЗВАНИЕ СТРАНИЦЫ
Основы кровли
Если вы считаете, что покупка новой крыши входит в ваш список дел, мы можем помочь. Вот информация о ресурсах, которая вам понадобится, чтобы сделать этот опыт положительным.Это ваш шанс изменить внешний вид вашего дома с помощью высокоэффективных кровельных материалов.
Основы кровли
Крыши состоят из множества важных частей; ознакомьтесь с Owens Corning™ Roofing, чтобы узнать больше о вашей крыше и ее частях, которые работают вместе, чтобы сделать ваш дом более безопасным.
Основы кровли
Думаете, вам нужна новая крыша? Owens Corning™ Roofing позволяет изучить распространенные проблемы, такие как скручивание гонта и образование пузырей на крыше, которые могут указывать на то, что вам нужна новая крыша.
Основы кровли
Выбор правильного кровельного подрядчика для вашего проекта имеет решающее значение.Owens Corning™ Roofing предлагает несколько полезных советов, которые помогут вам выбрать подходящего профессионального подрядчика по кровельным работам для вашего проекта.
Основы кровли
Owens Corning™ Roofing and Asphalt предлагает лидерство в кровельной отрасли в создании устойчивых решений и переработке гонта.
No related posts.

Оставить комментарий

Отменить ответ

	Длина стропильного элемента, м
Шаг стропил, мм	3,0	3,5	4,0	4,5	5,0	5,5	6,0
600	45х145	45х145	45х145	45х145	45х175	45х195	45х195
800	45х145	45х175	45х195	45х195	75х195	75х195	75х195

Блог > Разное

Запил стропил: пошаговая инструкция в фото и видео

пошаговая инструкция в фото и видео

Из чего состоит

Монтаж

Видео

Основные виды стропил

Материалы для стропил и их соединения

Определяем необходимое сечение стропил

Видео: устройство стропильной системы двускатной крыши

Видео: как стропила крепят к мауэрлату

Видео: монтаж стропильной системы двускатной крыши

Видео: пример монтажа стропильной мансардной системы

Классификация стропильных ног

Специфика изготовления и укладки стропилин

Cтропила своими руками и установка их на крышу

Типы стропильных систем

Самостоятельная установка стропильной системы

Составление проекта стропильной системы

Подготовка бруса перед работой

Пошаговая инструкция по установке стропил

Рекомендации по скреплению стропильной системы с мауэрлатом

Запил стропил односкатной крыши

Варианты крепления

Висячие стропила

Наслонные стропила

Варианты крепления стропил к мауэрлату

Фиксация стропильной ноги

Разновидности фиксации без запила и с его наличием

Разновидности крепежа

Правила осуществления работ по креплению стропил

Альтернативное использование крепежа

Рекомендации по укреплению

Правила осуществления крепления

Заключение

Почему именно односкатная

Расчет конструкции

Создание угла наклона ската

Определяем сторону ската кровли

Крутизна скатов

Монтаж

Сооружение стропил при односкатной крыше

Шаг стропил

Нюансы монтажа мауэрлата

Балки перекрытия, их установка

Основные советы

Пример конструкции односкатного гаража

В чем особенность односкатной крыши

Особенности применения односкатной крыши

Конструкция стропил для односкатной крыши

Установка стропильной системы из коротких балок

Запил стропил на вальмовой крыше

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

Вальмовая крыша — особенности конструкции

Основные узлы вальмовой крыши

Виды вальмовых крыш

Вальмовая крыша стропильная система своими руками

Угол наклона вальмовой крыши

Правильный расчет площади вальмовой крыши

Расчет стропильной системы вальмовой крыши

Монтаж стропил вальмовой крыши

Усиление каркаса

Разновидности крепления стропил

Общие рекомендации

Вырубка посадочного места

Подрезка для прямого стыка с мауэрлатом

В чем секрет использования четырехскатных крыш

Особенности привязки вальмовой крыши на коробку здания

Установка вальмовой крыши на мауэрлат

Крыша с опорой на балки перекрытия

Заключение

Монтаж стропильной системы вальмовой крыши. Запил стропил вальмовой крыши. Нарожники и способы их устройства

1 Что представляет собой вальмовая кровля?

2 Узлы и элементы вальмовой кровли

3 Виды вальмовых крыш

4 Расчет вальмовых конструкций – угол наклона

5 Сборка стропильной системы

1 Простые и сложные виды вальмовых кровель

2 Шесть основных частей стропильной системы

3 Порядок возведения вальмовой четырехскатки
