Ливневки ремонт: Ливневая канализация устройство и особенности эксплуатации

восстановление внутренней и наружной ливневки

Ремонт ливневой канализации или хотя бы профилактический осмотр, по-хорошему, нужно проводить в конце и начале сезона эксплуатации, который совпадает с теплым временем года. Ведь за зиму, от спровоцированных заморозками линейных деформаций, пострадает как минимум один-два конструкционных элемента системы поверхностного дренажа.

И в этой статье мы рассмотрим комплекс мероприятий, направленных на восстановление неисправной ливневки, коснувшись и профилактических работ, с помощью которых можно поддерживать работоспособность водоотвода сколь угодно долгое время.

Ремонт ливневой канализации

Проблемы ливневой канализации

Поверхностный водоотвод выходит из строя по трем причинам:

• Из-за заиливания пропускного отверстия лотка.
• Из-за образования в теле водовода ледяной пробки.
• Из-за физического разрушения конструкционного элемента, спровоцированного коррозией или линейными деформациями.

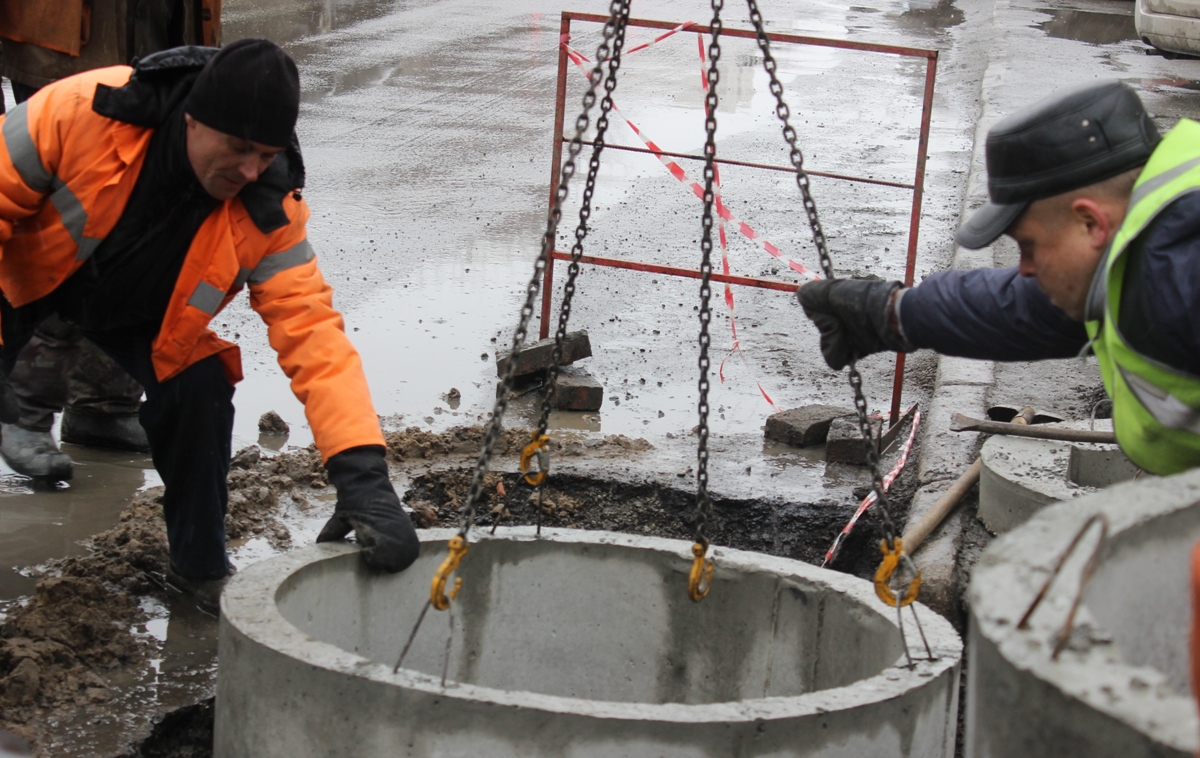

Выход из строя ливневой канализации

Первую причину можно устранить без особых хлопот, что и делается (предусмотрительными домовладельцами) практически ежегодно (в формате профилактических мероприятий).

Вторая причина «проходит» сама по себе, по мере оттаивания грунта. Причем нетерпеливые домовладельцы, разумеется, могут проплавить ледяную пробку. Однако, не успевшая стечь в дренажный колодец вода, превратится в лед буквально за считанные минуты.

Третья проблема решается только путем демонтажа проржавевшего участка или закладкой полимерной втулки, вводимой во внутреннюю часть поврежденной сети.

В итоге, первую проблему решают на этапе профилактических работ, вторую – игнорируют, а третья – потребует полноценного капитального ремонта. И далее по тексту мы рассмотрим и «профилактические» и «капитальные» решения вышеуказанных проблем.

Профилактические мероприятия

Профилактика ливневой системы проводится и в начале и в конце сезона эксплуатации. Причем, в начале сезона стоит прогреть ливневые трубы паром, избавляя систему от ледяных пробок. А в конце сезона трубы промывают плотной струей воды и удаляют из пескоприемника илистые отложения.

Необходимо отметить, что и та и другая операция проводится лишь силами специализированных компаний, в инструментальном парке которых есть и парогенераторы (для прогрева труб), и гидравлические насадки (для промывки лотков), и особые насосы (для выкачки песчаной взвеси).

Разумеется, все вышеуказанные инструменты можно приобрести и в личное пользование, но стоят они очень дорого. Поэтому любители решать проблемы «своими руками» арендуют нужную технику, оплачивая сравнительно скромную сумму.

Ну а сам процесс профилактики, при попытке решить задачу «своими руками», выглядит следующим образом:

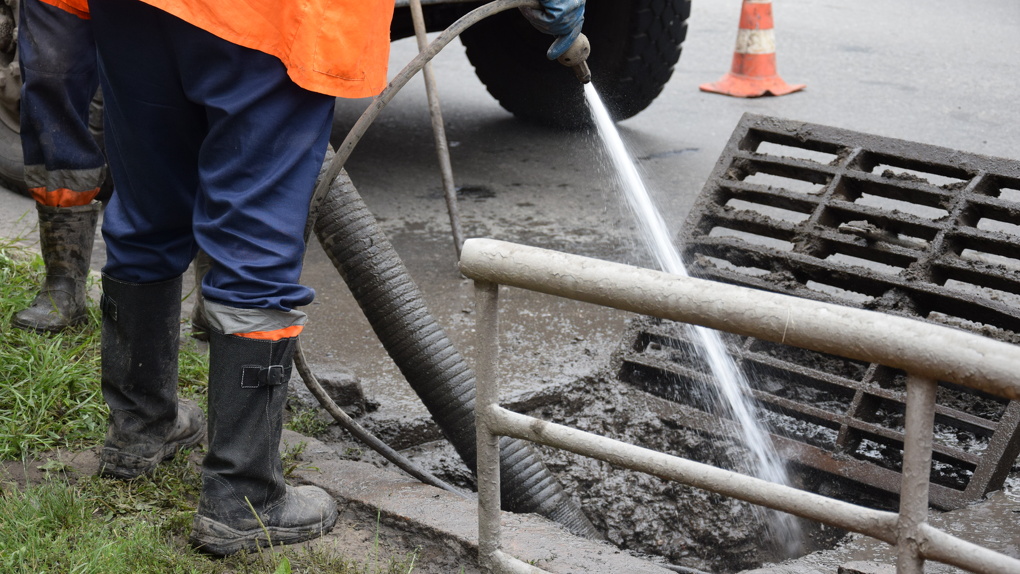

Профилактика системы ливневых стоков

• В ливневку вводится труба с насадкой. После этого труба подключается к компрессору и напор от насадки начинает очищать полость лотка, смывая весь мусор в пескоприемник.
• После завершения чистки в пескоприемник вводится вакуумный шланг, который подключают к насосу, пригодному для перекачки взвесей. И песок выкачивается из полости приемника в какую-либо емкость.

Капитальный ремонт внутренней ливневой канализации

Капитальный ремонт ливневки начинается с осмотра поврежденного участка. Для этого используют смотровые колодцы. Причем с учетом уклона трубы обнаружить проржавевший участок можно безо всяких хлопот – по потекам ржавчины на стенках колодца.

Осмотр смотрового колодца

Далее нужно принимать решение – менять ли трубы на новые, откопав траншею, или задействовать в ремонтных работах полимерную втулку – вкладыш из полиэтилена или полимербетона, который «вложат» во внутреннюю полость проржавевшей трубы.

Причем, основной фактор, влияющий на принятие решения – это целостность самого «подпорченного» изделия. То есть, если в старую трубу уже просыпалась щебенка из подсыпки, то владельцу дома придется откапывать поврежденный участок, обустраивая конкретную ветку трубопровода заново.

Если старый канал все еще  проницаем, то него вставляют полимерную или полимербетонную трубу, которая сыграет роль втулки, усиливающей проржавевший участок. Причем полимербетонные трубы вставляют прямо из колодца, используя винтовые или гидравлические домкраты и лебедку, закрепленную в соседнем колодце. Соответственно, лебедка затягивает сегмент трубы, а домкраты подталкивают его в торец.

После монтажа полимерной втулки о целостности ливневого трубопровода можно не заботиться лет 50-70 – именно столько проживет полиэтиленовая труба даже в ржавом корпусе. Ведь полиэтиленовые трубы не боятся подвижек грунта, сопротивляются коррозии и не лопаются при промерзании канала.

Хотя проблему промерзания можно решить и без замены труб – введя в трубу нагревательный кабель, подключаемый к домашней электросети в сильные морозы. Ну а в трубах, заложенных ниже уровня промерзания грунта, вода не замерзает.

Опубликовано: 04.09.2014

Ливневая канализация в многоэтажном доме. Устройство. Внутренняя часть.

Задумывались как устроена ливневая канализация в многоэтажном доме, кто отвечает за монтаж, а также должен строить данный элемент коммуникаций? Разберемся вместе с вами, в данной статье.

                Количество осадков, выпадающих на крышу дома, создает серьезную опасность для жителей верхних этажей. Кроме этого, под угрозой оказывается фундамент и подвальные помещения. Дождевая вода нуждается в организованном сборе и отведении в точки сброса. Эти функции выполняет ливневая канализация в многоэтажном доме. Не следует путать ее с обычной канализационной системой. Они выполняют схожие задачи, но имеют существенные различия в конструкции и режиме работы.

Задачи ливневой канализации многоэтажного дома

                Основная функция ливневых систем — организация сбора и транспортировки дождевых или талых вод. Кроме этого, комплекс выполняет следующие задачи:

• защита грунта от размывания;
• отсечка стоков от контакта с фундаментом;
• сохранение наружной отделки здания;
• транспортировка и сброс стоков в дренажные емкости.

Ливневая канализация в высотных зданиях является одной из основных систем жизнеобеспечения. Отсутствие нормально действующей системы ставит под угрозу квартиры верхнего этажа, способствует преждевременному разрушению несущих элементов конструкции. Проникновение стоков в подвал способствует появлению комаров, возникновению в подъездах затхлого запаха. Ливневая канализация МКД — обязательный элемент благоустройства, предписанный СНиП и прочими нормативными документами. Каждый, кто отвечает за ливневую канализацию должен обеспечить работоспособность и хорошее состояние системы.

Особенности конструкции

                Ливневая канализация состоит из двух участков:

• внутренний;
• наружный.

Внутренняя ливневая канализация — это все элементы, расположенные на кровле и вертикальные трубопроводы, по которым вода перемещается в приемные емкости. Наружная часть представляет собой систему транспортировки стоков в дождевой коллектор. Состав и конструкция внешних участков практически одинаковы у всех систем.  Разница заключается в способе сбора и перемещения воды с кровли вниз.

Дома со скатной кровлей

                Здания с наклонными скатами крыш оснащаются системой приемных лотков, установленных по периметру крыши. Вода стекает в них, проходит к приемным воронкам, спускается по водосточным трубам и направляется в приемные резервуары или в магистральную линию. Все системы подобного типа являются самотечными. Это означает, что монтаж внутренней ливневой канализации необходимо производить с учетом уклона лотков.

Ремонт и уход за подобными системами несложен, так как скрытые элементы отсутствуют. Однако, размещение компонентов на большой высоте затрудняет работы и делает обслуживание или замену крайне опасной процедурой.  Открытые лотки часто заполняются мелким мусором, принесенным ветром. Засоры быстро увеличиваются и уплотняются, преграждая путь стокам.  Если не производить периодическую очистку водостоков, влага будет переливаться через край, попадать на стены и окна нижних этажей. Это единственный недостаток подобных систем.

Дома с плоской кровлей

Внутренняя ливневая канализация в многоэтажном доме с плоской крышей представляет собой одну или несколько приемных воронок, соединенных с вертикальным трубопроводом. Другое название — сифонный водосток. Он проходит до нижнего этажа, выходит из фундамента и присоединяется к магистральной линии. Для организации эффективного сбора воды к воронкам делается уклон. Диаметр стояка должен обеспечивать достаточную пропускную способность, чтобы удаление дождевой воды происходило без задержек.

Иногда встречается более сложное строение внутренних сифонных систем. Приемные воронки соединяются с горизонтальными трубопроводами, расположенными под плитой перекрытия. От горизонтальных труб отходит Г-образный присоединительный элемент, подключенный к стояку. Принцип работы сети не меняется, различие только в конструкционных вопросах.

Ремонт ливневой канализации в многоквартирном доме значительно упрощается, если она собрана по сифонному типу. Все возможные проблемы заключаются в засорении стояка. Обслуживать, ремонтировать и менять узлы при таком расположении элементов гораздо проще и безопаснее.

Проектирование подобных систем производится исходя из общей конфигурации здания. Согласно нормам СНиП, на один подъезд приходится один стояк, или на 250 м² кровли — один вертикальный трубопровод. Важно обеспечить качественную герметизацию всех соединений, иначе возникнут протечки, разрушающие материал стен или фундамент. Стояки канализации высотных зданий являются общедомовым имуществом, поэтому заботы о состоянии этих элементов ложатся на плечи работников управляющих компаний.

Вам также может понравиться:

Ливневая канализация в частном доме: устройство, монтаж, правила

Дренаж и ливневая канализация — виды и особенности систем

Канализация в бане: устройство, как сделать своими руками

Особенности внешнего участка системы

                Наружный участок представляет собой либо дренажный колодец, соединенный с внутренним участком подземным трубопроводом, либо присоединение к магистральной линии. Особенность работы этих сетей состоит в непостоянной загрузке. Большую часть времени внутренняя полость пустая, что делает ее привлекательной для грызунов и насекомых. Если монтаж системы был выполнен с ошибками, возникнут засоры. Для устранения по всей длине подземной части трубопровода устанавливаются ревизионные (смотровые) колодцы. Расстояние между ними должно составлять не более 50 м (для труб диаметром от 200 до 450 мм). Прочистка засоров — трудоемкая процедура, поэтому чаще всего используют наружные лотки. Они накрыты декоративными решетками и легко очищаются от песка и мелкого мусора.

                Существуют разные типы наружных систем:

• самотечные;
• напорные.

Первые представляют собой систему трубопроводов, расположенных под определенным уклоном. Стоки текут по ним самостоятельно, без посторонней помощи. Второй тип представляет собой комплекс труб, расположенных на разных уровнях. Подача стоков производится при помощи специальных насосов. Такой тип сети используется в условиях плотной застройки, сложного рельефа местности или необходимости обойти автостраду.

Монтаж и обслуживание ливневой канализации многоэтажного дома

                Каждый, кто должен строить ливневую канализацию в городе, руководствуется нормами СНиП и данными проекта. Многоэтажный дом — это серьезная постройка, которая создается комплексными методами. Помимо основных данных, проект включает в себя все линии прокладки коммуникаций, сведения о глубинах траншей, диаметре труб, количестве колодцев. В отличие от частного строительства, устройство ливневой системы многоквартирного дома является одной из позиций плана строительства. Все земляные работы, монтаж внутренних и наружных участков выполняются в ходе общих строительных работ. Поскольку обязанность создания ливневых сетей ложится на строителей того или иного объекта, для многоквартирных домов ответственным будет подрядчик, выполняющий возведение данного здания. Он же производит сборку внутренних участков, соединяет их с наружными сетями и обеспечивает работоспособность всего комплекса.

                Нередко у пользователей возникает вопрос — кто отвечает за ливневую канализацию в городе, в чьем ведении находится ремонт, обслуживание и прочие работы. Здесь однозначного ответа нет, поскольку все части городской системы располагаются на разных участках. Владелец, которому они принадлежат, обязан выполнять ремонт и обслуживание элементов системы, относящихся к своей собственности. Профилактика сетей производится раз в полгода, а ремонтные работы — не реже, чем 1 раз в 2 года. В многоквартирных домах эти задачи выполняются силами специалистов из управляющих компаний, реже с помощью приглашенных сотрудников специализированных организаций. За состояние магистралей отвечает Горводоканал.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Ливневая канализация в частном доме: устройство и монтаж ливневки

Задумывались как устроена ливневая канализация в частном доме на участке? Рассмотрим подробнее устройство и установку ливневки-для двора с отводом стоков, а также основные элементы системы и порядок действий. Обо всем по порядку в данной статье.

                Дождевая или талая вода способна доставить владельцам частных домов или дач массу неприятностей. Лужи, раскисший грунт, сырость в подвальных помещениях — это далеко не полный список проблем, вызванных сточными водами. Решение вопроса — ливневая канализация в частном доме. Она обеспечивает отвод излишней влаги в заранее отведенные участки. Устройство системы не представляет принципиальной сложности. Удаление стоков может быть реализовано своими руками. Рассмотрим вопрос внимательнее.

Назначение, особенности системы

                Ливневая канализация (или просто ливневка) — это система отведения дождевой или талой воды. Она представляет собой комплекс дренажных лотков или трубопроводов, по которым стоки направляются в точку сброса. Принципиальным отличием от бытовых или промышленных систем является отсутствие сливных отверстий и необходимость организации сбора воды. Кроме этого, периодичность работы ливневки зависит от погодных условий. В теплое время года система может простаивать месяцами. С наступлением холодов работа ливневой канализации прекращается.

                Устройство ливневой канализации — надежный способ защиты участка и фундамента дома от размывания.  Правильная прокладка дренажных каналов исключает образование луж на дворе, обеспечивает организованный сбор, очистку и удаления излишков воды. В качестве точек сброса используются водоемы, овраги или методика инфильтрации в грунт.

Устройство ливневой канализации

Устройство ливневой канализации в частном доме заметно отличается от систем бытового или промышленного типа. Здесь не допускается присутствие мусора или твердых частиц. Стоки поступают в трубопроводы только пройдя фильтрацию. Песок отстаивается в приемных колодцах и периодически вычищается оттуда по мере наполнения. Это важный момент, поскольку система функционирует только во время дождя. Если внутри труб окажутся посторонние предметы, они быстро образуют сложные засоры.

Существует две разновидности ливневых систем:

• открытая, представленная сетью лотков, по которым отводятся излишки воды;
• закрытая. Это сеть подземных трубопроводов и колодцев.

Как правило, ливневая канализация на участке дачного или частного дома представляет собой смешанную систему. Она состоит из открытого участка, соединенного с подземной сетью. Такая конструкция сокращает расходы и трудозатраты. Уход и очистка дренажных лотков не требует особых усилий и выполняется в течение небольшого времени. Закрытая часть используется только для подведения стоков к коллектору или дренажным колодцам.

Основными объектами защиты являются фундамент и подвал. Для отсечки стоков по периметру отмостки надо сделать замкнутый дренажный контур из лотков открытого типа. Он соединен с приемными элементами водосточной системы кровли (дождеприемниками). Стоки попадают в открытые желоба, откуда направляются в коллекторы. Если позволяет состав грунта, из колодцев вода впитывается в почву и никуда больше не отводится. Такая схема удобна, но на практике она возможна не всегда. Поглощение влаги — процесс медленный, во время сильного ливня коллектор быстро переполнится, и стоки разольются по всей площади участка. В таких ситуациях либо выбирают емкость, соответствующую максимальному объему стоков, либо используют схему ливневки для двора с отводом в канализацию. Если грунт на участке глинистый и не позволяет воде впитываться, прокладывают подземные трубопроводы с присоединением к магистральной ветке ливневой канализации.

Основные компоненты системы дренажа

                В составе ливневой канализации на даче или в частном доме используются следующие элементы:

• дождеприемники. Устанавливаются под водосточными трубами;
• открытые желоба. Укладываются по периметру дома вплотную к наружной кромке отмостки. Кроме этого, могут использоваться для подачи стоков в коллектор;
• закрытые трубопроводы, погруженные в грунт. Они сохраняют возможность использования почвы для посадки растений, благоустройства участка;
• придверные поддоны. Это емкости, накрытые решетками. Установка перед входом исключает возможность образования лужи;
•  смотровые колодцы. Используются для очистки, ревизий или иных ремонтных работ;
• пескоуловители. Это емкости, выполняющие роль отстойников для взвешенных частиц. Тяжелая фракция оседает на дно и впоследствии извлекается из резервуара. Очищенная вода выводится через перелив;
• коллекторный колодец. Являются конечными пунктами сбора стоков для фильтрации в почву.

Ливневка — самотечная система. Все элементы установлены под определенным уклоном. Строгих требований относительно глубины погружения трубопроводов не имеется, так как в холодное время года дождей нет, а летом вода не замерзнет. Это несколько упрощает монтаж ливневой канализации, снижая объем земляных работ. Минимальная глубина погружения труб диаметром 50 мм составляет 300 мм. С увеличением сечения трубопроводов возрастает и уровень закладки, достигая 700 мм.

Вам также может понравиться:

Расчет ливневой канализации: пример и основные правила!

Сети ливневой канализации: правила, уклон и глубина заложения!

Насос для канализации в квартире для кухни: принцип работы, преимущества, виды!

Порядок монтажных работ

В отличие от наружных элементов, установка ливневой канализации закрытого типа производится только на стадии строительства. Большие объемы земляных работ в условиях благоустроенного участка выполняются крайне редко. Если площадь обслуживаемой зоны невелика, проще провести сеть наружных каналов до коллектора, или вывести их наружу до точки сброса.

Рассмотрим, как создается ливневая канализация в частном доме своими руками. Порядок действий:

подготовка. Определяется схема прокладки каналов, точки размещения колодцев и коллекторов. Рассчитывается объем резервуаров и сечение труб;

• разметка. На территории участка отмечаются точки размещения коллектора, смотровых колодцев, определяются оси траншей под лотки или подземные трубы;
• земляные работы. По разметке выкапывают траншеи, делаются углубления под емкости и резервуары;
• погружение и установка емкостей. Коллектор, колодцы и прочие крупные элементы системы размещают в гнездах, ориентируют по осям труб и фиксируют положение;
• монтаж труб ливневой канализации. Производится укладка сети с заданным уклоном. Все действия необходимо постоянно сверять со схемой, составленной во время подготовительного этапа. Монтаж труб начинают от дождеприемников (или промежуточных коллекторов), а завершают подключением к основному резервуару;
• засыпка труб слоем гравия. Он используется в качестве утеплителя, сохраняя более высокую температуру. Это не дает замерзнуть остаткам воды, если они имеются. Такая технология не сможет обеспечить сохранность заполненных труб, но для остатков воды этот способ вполне годится;
• засыпка траншей и пазух элементов системы. Все углубления заполняются вынутым грунтом. Поверхность уплотняют до среднего состояния. Важно сохранить прочность верхнего слоя грунта, но не повредить трубы от излишней нагрузки сверху.

Все работы выполняются параллельно с постройкой дома, чтобы впоследствии не пришлось снова производить земляные работы. Это опасно для фундамента, создает возможность нарушения тепло- и гидроизоляции основания.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Ливневая канализация в частном доме своими руками:расчет,укладка,ремонт

Расчет ливневой канализации

Укладка ливневой канализации требует предварительное проведения расчетов для того, чтобы обеспечить эффективную работу устройства и выполнение всех задач.

• Для того чтобы провести расчет ливневки, вам потребуются данные о среднем количестве осадков, которые фиксируются метеорологами на вашей местности. Обнаружить данную информацию, которая включает в себя данные о периодичности дождей и снегопадов, их мощности, можно в СНиП 2. 04.03-85.
• Также вам нужно знать о площади стоков. В случае с точечной ливневкой — это неполная площадь кровли (проекция в плоскости). В случае с линейной — сума площади всех объектов, которые присутствуют на вашем участке.
• Необходимо владеть информацией о физико-механических характеристиках почвы и наличии ранее проложенной подземной канализационной конструкции.

После того как вы узнаете все эти данные, вам необходимо будет провести расчеты, используя форму для расчета расхода атмосферных осадков.

Формула: Q=q20xFxY, в которой:

Q — объем сточных вод, которые должны пройти через систему;

q — интенсивность осадков;

F — площадь поверхности, с которой будут отводиться ассенизационные стоки;

Y — коэффициент (материал, из которого изготовлено покрытие площадок).

Поправочный коэффициент, если у вас территория покрыта щебнем — 0,4; если бетоном — 0,85; если асфальтом — 0,95. Для крыши он равен 1. Используя эту формулу, вы получите значение объема. Далее посредством СНиП вы сможете определить необходимый диаметр трубопровода и то, на какую глубину закапывать канализационную трубу.

Требования к ливневой канализации предполагают обязательный учет таких параметров, как уклон ливневой канализации и глубина ливневой канализации. Прокладывать дождеприемники и трубопровод следует на такой глубине, на которой они устанавливаются на вашей территории. Узнать вы конкретные данные сможете либо в строительной компании, либо у соседей, у которых уже есть ливневка. Если ваш участок находится в средней полосе, то уклон ливневой канализации на 1 м — 0,3 м в случае, если диаметр системы трубопроводов 50 см. Если у лотков и трубопровода габариты больше, тогда глубина ливневки должна быть около 0,7 м.

Устройство,принцип работы,монтаж септика Чисток можно найти на этой странице

Устройство,принцип работы,монтаж септика Юнилос можно найти на здесь

Устройство,принцип работы,монтаж септика Лидер можно найти на этой странице

Советуем вам утеплять ливневку посредством слоя геотекстиля и щебня, если вы монтируете ее на незначительную глубину, для того чтобы защитить устройство от промерзания.

Также обязательно подводите каналы к элементам сбора и очистки дождевых и талых вод под специальным уклоном. Если ваши трубы имеют диаметр 150 мм, тогда уклон трубы должен быть 0,008 мм. Если 200 мм, то уклон — 0,007. Обязательно меняйте угол в зависимости от монтажа трубопровода. Например, при установке дождеприемников для ливневой канализации и подсоединению к ним каналов, угол должен быть максимальным — 0,02. Это нужно для того, чтобы увеличить скорость самотека ассенизационных сточных вод. А вот перед пескоуловителями сделайте уклон минимальным для того, чтобы замедлить скорость самотека. Это позволит мусору, песку и другим осадкам осесть в конструкции.

Особенности монтажа ливневой канализации в частном доме

Ливневая канализация в частотном доме служит для отвода дождевых вод. Правильный монтаж ливневки позволяет избавиться от проседания фундамента в результате увлажнения грунта, промерзания почвы, затопления подвала, разрушения асфальта и других покрытий из-за заболачивания участка.

Обустройство ливневой канализации кровли препятствует появлению грибков и плесени на фасаде здания.

Виды дождевой канализации

Система может быть открытого и закрытого типа. Открытая ливневка предполагает расположение на участке нескольких лотков для транспортировки воды в сборники. Для естественного ливнестока, дренаж делается на поверхности грунта, при этом вода впитывается в почву. Укладка модульных каналов открытой дорожной ливневки выполняется без нарушения целостности покрытия.

Закрытый точечный тип ливневой канализации требует профессиональных навыков, так как трубы и другие элементы прокладываются в земле, соединяясь с дренажем. Чаще всего используют комбинированный вариант, который совмещает преимущества обеих систем.

Конструкция дождевой канализации

Чтобы понять, что такое водоотвод и как его устанавливать на участке, необходимо разобрать назначение основных элементов системы, и принцип работы очистных сооружений ливневой канализации.

Элементы приема

Приемники осадков

Дождеприемник представляет собой емкость с отводом жидкости, присоединенную к канализации. В качестве материалов используются полипропилен, полиэтилен и полимербетон.

Преимущества полимербетона:

• простота монтажа;
• надежная гидроизоляция;
• небольшой вес;
• защита от засорения благодаря гладкой внутренней поверхности;
• долгое время не требуют ремонта;
• удобство транспортировки.

Данный материал считается самым дорогим вариантом для обустройства лотка, но служит дольше остальных.

Дождеприемник комплектуется фильтрами корзинчатого типа для защиты системы от попадания крупных загрязнений, таких как камни, растения и прочий мусор минерального, органического и неорганического происхождения. Современные версии приемников оснащаются сифонами для защиты от появления запахов на участке. В любой момент фильтр можно извлечь и очистить от накопившегося осадка.

Поддоны

В отличие от дождеприемников, поддоны (лотки) размещаются непосредственно перед входом в здание. Снизу они оснащаются отводными трубами, а сверху закрываются металлической решеткой. Такая конструкция позволяет убрать с участка лишнюю воду и очистить обувь от грязи. Придверные поддоны часто играют еще и декоративную роль благодаря разнообразию решеток и ограждений.

Транспортеры

К ним относятся трубы и желоба, которые перенаправляют талые и дождевые воды из лотков и приемников в коллектор для дальнейшей переработки, а также вся ливневая система водоотведения с крыши здания. Транспортеры изготавливаются из следующих материалов:

1. ПВХ. Оптимальный вариант для ливневой канализации своими руками в частном доме. Легко монтируются, для герметизации стыков используются специальные уплотнители. Доступный по стоимости.
2. Гофрированный полимер. Многослойный материал, применяется для закрытых систем, так как выдерживает постоянную нагрузку грунта. Полиэтилен и полипропилен обладают меньшим весом, по сравнению с ПВХ, а их гибкость позволяет выполнять монтаж транспортеров без установки поворотных фитингов.
3. Сталь. Стальные трубы практически не используются в современных дождевых канализациях по причине высокой стоимости, большому весу и сложности монтажа ливневки. Но они выдерживают нагрузку лучше пластика.

Важно! При выборе материала учитывается глубина заложения труб, давление грунта на 1 см2, средняя температура окружающей среды за год, особенности объекта и ландшафта территории, а также, опыт людей, которые будут выполнять установку, и общий бюджет.

Колодцы

Железобетонные дренажные колодцы сейчас используются редко по причине сложностей перевозки и большого веса. Предпочтение отдается полимерам. Они обеспечивают полную герметичность элемента, надежность, а ребристая поверхность корпуса защищает его от всплытия под действием грунтовых вод (не требуется бетонирование котлована).

Защитные элементы ливневой канализации

Песколовушки

Обязательный грязезащитный элемент для всех систем. Он удаляет песок и частицы почвы из воды, защищая трубы от засорений. За счет разницы диаметра труб, поток воды теряет свою скорость, при этом, взвешенные частицы опускаются на дно под действием гравитационных сил.

Примеси собираются в специальной корзине, и периодически их нужно удалять. После первичной грубой очистки вода через передающие коллекторы отправляется на дальнейшую фильтрацию.

Бензоотделители

Губчатые полимерные фильтры, смоченные водой, на которых собираются капли масла и бензина. Чаще всего ставятся на производственные дождевые канализации, но, если на участке регулярно моется и обслуживается машина, наличие данного узла необходимо, т.к. мелкодисперсные частицы бензина забивают систему и нарушают ее работу.

Фильтры для ливневых стоков

Устройства с разным принципом работы и конструкцией удаляют из стоков механические, органические и другие включения согласно требованиям санитарных норм. От крупных взвесей очищают механические фильтры, к которым относятся решетчатые поверхности для задержки крупного бытового мусора, корзины для мелкого сора, флотаторы. Сорбционные установки базируются на принципе поглощения химических веществ активированным углем, шунгитом и другими сорбентами.

Важно! После сбора воды в дренажном туннеле и ее очистки, в стоках все равно остаются примеси и загрязнения. Поэтому для утилизации осадков обязательно устанавливаются септики, где проходит их сбор, хранение и фильтрация. Даже при наличии центральной канализации, слив стоков не допускается, если они не соответствуют санитарным нормам.

Монтаж ливневой канализации

Подбор элементов

Ливневая канализация своими руками в частном доме начинается с замеров и схем. Для определения количества дождеприемников, длины дренажных труб и их диаметра, а также класса септика, нужно предварительно составить план территории. На нем указывается расположение участков с болотистым грунтом и лужами, места с неровностями ландшафта. На основании этих данных определяют расположение поддонов и приемников, выбирают место для установки коллекторов и септика. Система строится с учетом существующих инженерных сетей (водоснабжение и т.д.), которые проходят по участку.

Для расчета размеров и формы элементов ливневой канализации, определяется средний объем воды, который будет ежедневно проходить по трубам, частота атмосферных осадков, площадь и тип дорожного покрытия (бетон, асфальт, гравий и другие материалы имеют разные коэффициенты поглощения жидкости).

Глубина закладки труб

Если для открытой канализации все компоненты ввода распределяются поверхностно, то для закрытой системы без траншей не обойтись. Точная глубина закладки труб определяется индивидуально для каждого участка, но согласно санитарным нормам, она должна быть не менее 30-70 см (чем больше диаметр труб, тем больше глубина). Это усложнит дальнейший ремонт ливневой канализации, но защитит ее от морозов.

Не стоит забывать и об уклоне труб, так как вода должна стекать в сборники, и далее – в дренажные тоннели. Угол зависит от диаметра коммуникаций и от особенностей ландшафта. К примеру, для трубы диаметром 25 см, расположенной на ровной поверхности, понадобится уклон не менее 8 мм (на каждый погонный метр). При этом максимально допустимое значение уклона канализации составляет 15 мм на метр.

Порядок монтажа

1. Кровельная часть. Ливневая канализации кровли устанавливается в первую очередь. Для организации сброса воды через водоотвод понадобятся желоба, воронки, заглушки, колена, трубы и крепления. Желоба монтируются по всему периметру крыши. Они могут не соединяться друг с другом, а заканчиваться трубами с воронкой и заглушками. Но, если длина участков небольшая, для перехода используется герметичное колено. У земли трубы с кровли соединяются с дренажом канализации.
2. Разметка территории и земляные работы. На участке, согласно плану, отмечается расположение сборников, поддонов, лотков, труб и колодцев. Для указания необходимости серии уклонов используют веревку. После этого вырываются траншеи с заранее рассчитанной глубиной, а также котлованы для колодцев и септика (если еще нет на участке).
3. Монтаж ливневки. В траншеи насыпается нужное количество песка для создания настила (защита от проседания грунта), на который укладываются трубы. После, они герметично соединяются между собой. Затем ставятся приемники, и подключатся к системе. Фильтры и решетки монтируются в последнюю очередь. Для укрепления лотков используют цемент. Коллекторы также бетонируются.
4. Проверка магистрали. Для тестирования дождевой канализации, ее полностью заполняют водой, используя для этого каждый приемник. Только при отсутствии протечек и бесперебойного поступления воды в колодцы, можно переходить к засыпке.
5. Засыпка. Если водоотведение происходит без протечек, трубы и другие элементы засыпают грунтом.

Техническое обслуживание

Обслуживание ливневой канализации сводится к периодическим осмотрам системы с удалением скопившегося мусора. Кроме того, может потребоваться:

• промывка канализации раз в 3-4 года;
• ремонт ливневой канализации при необходимости;
• удаление ила со дна колодцев при помощи промывки насосом.

В случае появления засоров нужно обратиться в специальную службу, которая использует профессиональное оборудование и устранит проблему без повреждения узлов.

Для подготовки к зиме трубы прочищают, сливают воду с приемников и транспортеров, перекрывают входы. Система открытого типа консервации не требует.

Выбор септика для ливневой канализации

Для дополнительной очистки ливневых вод, либо при отсутствии центральной канализации, систему подключают к септику, в который сливается вода с раковины, ванны и другой сантехники. Если он еще не установлен на участке или не соответствует общей производительности с учетом дополнительной нагрузки, потребуется его монтаж.

В таблице представлены отличия и особенности популярных производителей септиков:

Марка и производитель	Характеристики	Толщина стенок, мм	Количество потребителей, чел
Евробион (Юбас)	Использование современной мембранной технологии для повышения эффективности очистки. Корпус изготовлен из полипропилена. Максимальная очистка стоков — 98%.	10	4-100
Барс (Аква Холд)	Подходит для всех типов грунта, выдерживает давление почвенных вод. Материал – ПНД (полиэтилен). Очистка до 60%.	25	5-17
Евролос БИО	Конструкция с упрощенным доступом в первичную камеру для обслуживания секции. Для аэрации используется струйный эжектор. Степень очистки – до 98%. Материал корпуса – полипропилен.	10	3-20
Юнилос Астра	Многоступенчатая очистка с использованием компрессора. Материал корпуса – полипропилен. Очищает стоки до 98%.	8; 15; 20	от 2 до нескольких сотен
Танк (Тритон-пластик)	Классическая технология с многоступенчатой переработкой стоков. Корпус из литого полиэтилена без швов. Модульный принцип септиков позволяет собирать систему практически любого размера и производительности.	10-15	2-100
Термит (Мультпласт)	Применяются для проблемных грунтов (глинистых и песчаных, с пустотами), при высоком уровне грунтовых вод. Для корпуса используется материал ПНД.	20	3-12
Росток (Экопром)	Для низкого уровня грунтовых вод, гироскопической почвы. Материал – ПНД. Отличается небольшими габаритами.	12	3-6
Тверь (Инженерное оборудование)	Механическая и биологическая очистка, четырехуровневая система осветления канализационных и ливневых вод. Для любых грунтов. Материал – полипропилен. Используются для больших участков, так как занимают много места. Доступ ко всем узлам через люки.	5	2-1000
Топас (Топол-Эко)	Низкое энергопотребление, конструкция оснащена четырьмя камерами. Подходит для всех типов грунтов. Требует установки автономного генератора для защиты от перебоев напряжения. Корпус сделан из полипропилена.	от 8 до 20	4-200



Актуализированная ливневая канализация СНиП 2.04.03-85 требует внимания к инструкциям и точности в расчетах. Если у вас возникли вопросы, задавайте их в комментариях. А тех, кто смог самостоятельно выполнить пошаговый монтаж, просим поделиться собственным опытом и полезными советами.

Рейтинг автора

Автор статьи

Инженер-проектировщик. Стаж 10 лет

Написано статей

Просмотров: 145

Особенности монтажа ливневой канализации в частном доме

Ливневая канализация в частотном доме служит для отвода дождевых вод. Правильный монтаж ливневки позволяет избавиться от проседания фундамента в результате увлажнения грунта, промерзания почвы, затопления подвала, разрушения асфальта и других покрытий из-за заболачивания участка.

Обустройство ливневой канализации кровли препятствует появлению грибков и плесени на фасаде здания.

Виды дождевой канализации

Система может быть открытого и закрытого типа. Открытая ливневка предполагает расположение на участке нескольких лотков для транспортировки воды в сборники. Для естественного ливнестока, дренаж делается на поверхности грунта, при этом вода впитывается в почву. Укладка модульных каналов открытой дорожной ливневки выполняется без нарушения целостности покрытия.

Закрытый точечный тип ливневой канализации требует профессиональных навыков, так как трубы и другие элементы прокладываются в земле, соединяясь с дренажем. Чаще всего используют комбинированный вариант, который совмещает преимущества обеих систем.

Конструкция дождевой канализации

Чтобы понять, что такое водоотвод и как его устанавливать на участке, необходимо разобрать назначение основных элементов системы, и принцип работы очистных сооружений ливневой канализации.

Элементы приема

Приемники осадков

Дождеприемник представляет собой емкость с отводом жидкости, присоединенную к канализации. В качестве материалов используются полипропилен, полиэтилен и полимербетон.

Преимущества полимербетона:

• простота монтажа;
• надежная гидроизоляция;
• небольшой вес;
• защита от засорения благодаря гладкой внутренней поверхности;
• долгое время не требуют ремонта;
• удобство транспортировки.

Данный материал считается самым дорогим вариантом для обустройства лотка, но служит дольше остальных.

Дождеприемник комплектуется фильтрами корзинчатого типа для защиты системы от попадания крупных загрязнений, таких как камни, растения и прочий мусор минерального, органического и неорганического происхождения. Современные версии приемников оснащаются сифонами для защиты от появления запахов на участке. В любой момент фильтр можно извлечь и очистить от накопившегося осадка.

Поддоны

В отличие от дождеприемников, поддоны (лотки) размещаются непосредственно перед входом в здание. Снизу они оснащаются отводными трубами, а сверху закрываются металлической решеткой. Такая конструкция позволяет убрать с участка лишнюю воду и очистить обувь от грязи. Придверные поддоны часто играют еще и декоративную роль благодаря разнообразию решеток и ограждений.

Транспортеры

К ним относятся трубы и желоба, которые перенаправляют талые и дождевые воды из лотков и приемников в коллектор для дальнейшей переработки, а также вся ливневая система водоотведения с крыши здания. Транспортеры изготавливаются из следующих материалов:

1. ПВХ. Оптимальный вариант для ливневой канализации своими руками в частном доме. Легко монтируются, для герметизации стыков используются специальные уплотнители. Доступный по стоимости.
2. Гофрированный полимер. Многослойный материал, применяется для закрытых систем, так как выдерживает постоянную нагрузку грунта. Полиэтилен и полипропилен обладают меньшим весом, по сравнению с ПВХ, а их гибкость позволяет выполнять монтаж транспортеров без установки поворотных фитингов.
3. Сталь. Стальные трубы практически не используются в современных дождевых канализациях по причине высокой стоимости, большому весу и сложности монтажа ливневки. Но они выдерживают нагрузку лучше пластика.

Важно! При выборе материала учитывается глубина заложения труб, давление грунта на 1 см2, средняя температура окружающей среды за год, особенности объекта и ландшафта территории, а также, опыт людей, которые будут выполнять установку, и общий бюджет.

Колодцы

Железобетонные дренажные колодцы сейчас используются редко по причине сложностей перевозки и большого веса. Предпочтение отдается полимерам. Они обеспечивают полную герметичность элемента, надежность, а ребристая поверхность корпуса защищает его от всплытия под действием грунтовых вод (не требуется бетонирование котлована).

Защитные элементы ливневой канализации

Песколовушки

Обязательный грязезащитный элемент для всех систем. Он удаляет песок и частицы почвы из воды, защищая трубы от засорений. За счет разницы диаметра труб, поток воды теряет свою скорость, при этом, взвешенные частицы опускаются на дно под действием гравитационных сил.

Примеси собираются в специальной корзине, и периодически их нужно удалять. После первичной грубой очистки вода через передающие коллекторы отправляется на дальнейшую фильтрацию.

Бензоотделители

Губчатые полимерные фильтры, смоченные водой, на которых собираются капли масла и бензина. Чаще всего ставятся на производственные дождевые канализации, но, если на участке регулярно моется и обслуживается машина, наличие данного узла необходимо, т.к. мелкодисперсные частицы бензина забивают систему и нарушают ее работу.

Фильтры для ливневых стоков

Устройства с разным принципом работы и конструкцией удаляют из стоков механические, органические и другие включения согласно требованиям санитарных норм. От крупных взвесей очищают механические фильтры, к которым относятся решетчатые поверхности для задержки крупного бытового мусора, корзины для мелкого сора, флотаторы. Сорбционные установки базируются на принципе поглощения химических веществ активированным углем, шунгитом и другими сорбентами.

Важно! После сбора воды в дренажном туннеле и ее очистки, в стоках все равно остаются примеси и загрязнения. Поэтому для утилизации осадков обязательно устанавливаются септики, где проходит их сбор, хранение и фильтрация. Даже при наличии центральной канализации, слив стоков не допускается, если они не соответствуют санитарным нормам.

Монтаж ливневой канализации

Подбор элементов

Ливневая канализация своими руками в частном доме начинается с замеров и схем. Для определения количества дождеприемников, длины дренажных труб и их диаметра, а также класса септика, нужно предварительно составить план территории. На нем указывается расположение участков с болотистым грунтом и лужами, места с неровностями ландшафта. На основании этих данных определяют расположение поддонов и приемников, выбирают место для установки коллекторов и септика. Система строится с учетом существующих инженерных сетей (водоснабжение и т.д.), которые проходят по участку.

Для расчета размеров и формы элементов ливневой канализации, определяется средний объем воды, который будет ежедневно проходить по трубам, частота атмосферных осадков, площадь и тип дорожного покрытия (бетон, асфальт, гравий и другие материалы имеют разные коэффициенты поглощения жидкости).

Глубина закладки труб

Если для открытой канализации все компоненты ввода распределяются поверхностно, то для закрытой системы без траншей не обойтись. Точная глубина закладки труб определяется индивидуально для каждого участка, но согласно санитарным нормам, она должна быть не менее 30-70 см (чем больше диаметр труб, тем больше глубина). Это усложнит дальнейший ремонт ливневой канализации, но защитит ее от морозов.

Не стоит забывать и об уклоне труб, так как вода должна стекать в сборники, и далее – в дренажные тоннели. Угол зависит от диаметра коммуникаций и от особенностей ландшафта. К примеру, для трубы диаметром 25 см, расположенной на ровной поверхности, понадобится уклон не менее 8 мм (на каждый погонный метр). При этом максимально допустимое значение уклона канализации составляет 15 мм на метр.

Порядок монтажа

1. Кровельная часть. Ливневая канализации кровли устанавливается в первую очередь. Для организации сброса воды через водоотвод понадобятся желоба, воронки, заглушки, колена, трубы и крепления. Желоба монтируются по всему периметру крыши. Они могут не соединяться друг с другом, а заканчиваться трубами с воронкой и заглушками. Но, если длина участков небольшая, для перехода используется герметичное колено. У земли трубы с кровли соединяются с дренажом канализации.
2. Разметка территории и земляные работы. На участке, согласно плану, отмечается расположение сборников, поддонов, лотков, труб и колодцев. Для указания необходимости серии уклонов используют веревку. После этого вырываются траншеи с заранее рассчитанной глубиной, а также котлованы для колодцев и септика (если еще нет на участке).
3. Монтаж ливневки. В траншеи насыпается нужное количество песка для создания настила (защита от проседания грунта), на который укладываются трубы. После, они герметично соединяются между собой. Затем ставятся приемники, и подключатся к системе. Фильтры и решетки монтируются в последнюю очередь. Для укрепления лотков используют цемент. Коллекторы также бетонируются.
4. Проверка магистрали. Для тестирования дождевой канализации, ее полностью заполняют водой, используя для этого каждый приемник. Только при отсутствии протечек и бесперебойного поступления воды в колодцы, можно переходить к засыпке.
5. Засыпка. Если водоотведение происходит без протечек, трубы и другие элементы засыпают грунтом.

Техническое обслуживание

Обслуживание ливневой канализации сводится к периодическим осмотрам системы с удалением скопившегося мусора. Кроме того, может потребоваться:

• промывка канализации раз в 3-4 года;
• ремонт ливневой канализации при необходимости;
• удаление ила со дна колодцев при помощи промывки насосом.

В случае появления засоров нужно обратиться в специальную службу, которая использует профессиональное оборудование и устранит проблему без повреждения узлов.

Для подготовки к зиме трубы прочищают, сливают воду с приемников и транспортеров, перекрывают входы. Система открытого типа консервации не требует.

Выбор септика для ливневой канализации

Для дополнительной очистки ливневых вод, либо при отсутствии центральной канализации, систему подключают к септику, в который сливается вода с раковины, ванны и другой сантехники. Если он еще не установлен на участке или не соответствует общей производительности с учетом дополнительной нагрузки, потребуется его монтаж.

В таблице представлены отличия и особенности популярных производителей септиков:

Марка и производитель	Характеристики	Толщина стенок, мм	Количество потребителей, чел
Евробион (Юбас)	Использование современной мембранной технологии для повышения эффективности очистки. Корпус изготовлен из полипропилена. Максимальная очистка стоков — 98%.	10	4-100
Барс (Аква Холд)	Подходит для всех типов грунта, выдерживает давление почвенных вод. Материал – ПНД (полиэтилен). Очистка до 60%.	25	5-17
Евролос БИО	Конструкция с упрощенным доступом в первичную камеру для обслуживания секции. Для аэрации используется струйный эжектор. Степень очистки – до 98%. Материал корпуса – полипропилен.	10	3-20
Юнилос Астра	Многоступенчатая очистка с использованием компрессора. Материал корпуса – полипропилен. Очищает стоки до 98%.	8; 15; 20	от 2 до нескольких сотен
Танк (Тритон-пластик)	Классическая технология с многоступенчатой переработкой стоков. Корпус из литого полиэтилена без швов. Модульный принцип септиков позволяет собирать систему практически любого размера и производительности.	10-15	2-100
Термит (Мультпласт)	Применяются для проблемных грунтов (глинистых и песчаных, с пустотами), при высоком уровне грунтовых вод. Для корпуса используется материал ПНД.	20	3-12
Росток (Экопром)	Для низкого уровня грунтовых вод, гироскопической почвы. Материал – ПНД. Отличается небольшими габаритами.	12	3-6
Тверь (Инженерное оборудование)	Механическая и биологическая очистка, четырехуровневая система осветления канализационных и ливневых вод. Для любых грунтов. Материал – полипропилен. Используются для больших участков, так как занимают много места. Доступ ко всем узлам через люки.	5	2-1000
Топас (Топол-Эко)	Низкое энергопотребление, конструкция оснащена четырьмя камерами. Подходит для всех типов грунтов. Требует установки автономного генератора для защиты от перебоев напряжения. Корпус сделан из полипропилена.	от 8 до 20	4-200

Актуализированная ливневая канализация СНиП 2.04.03-85 требует внимания к инструкциям и точности в расчетах. Если у вас возникли вопросы, задавайте их в комментариях. А тех, кто смог самостоятельно выполнить пошаговый монтаж, просим поделиться собственным опытом и полезными советами.

Рейтинг автора

Автор статьи

Инженер-проектировщик. Стаж 10 лет

Написано статей

Техническое обслуживание и осмотры ливневых вод

Программа передачи обслуживания

Если у вас есть ливневое сооружение и вы хотите передать его в Программу обслуживания ливневых сооружений округа, воспользуйтесь приведенными здесь инструкциями. Жилые помещения, расположенные на территориях общего пользования ТСЖ / КА, имеют право на передачу в программу обслуживания округа.

Процесс передачи состоит из трех этапов:

• Этап 1: Сбор документов и обращение в DEP
  Соберите информацию для подготовки заявки.

• Этап 2: Подача заявления
  Подайте заполненное заявление и необходимые документы на рассмотрение DEP и окружным прокурором.

• Этап 3: Запись документов
  Завершите передачу, записав документы и получив заверенную копию.

После того, как вы завершите эти этапы, округ становится ответственным за структурное обслуживание объекта, такое как утечки, замена камня или замена бетона и труб.Владелец собственности остается владельцем объекта и продолжает нести ответственность за неструктурное обслуживание объекта, такое как вывоз мусора, стрижка травы и озеленение.

DEP настоятельно рекомендует связаться с нами перед отправкой документов о переводе, чтобы убедиться, что все необходимые документы подготовлены, и узнать больше о процессе перевода.

ПРИМЕЧАНИЕ: Хотя DEP поощряет ассоциации домовладельцев подавать документы о передаче как можно скорее, документы о передаче не будут отправлены административному чиновнику округа до тех пор, пока объект не пройдет утвержденную окончательную проверку и объект не будет в надлежащем рабочем состоянии, как определено DEP. .Однако проверка передаточных документов DEP может происходить одновременно с ремонтными работами для приведения объекта в надлежащее рабочее состояние.

Этап 1: Сбор документов и обращение в DEP

Для перевода требуются различные документы. Эта документация помогает убедиться, что вы являетесь подтвержденным владельцем и что бывший владелец (во многих случаях застройщик) передал имущество общего пользования, такое как ливневая канализация, по мере необходимости. Необходимые документы включают:

• Сервитут и заветы для ливневых вод

• Информация о сооружении ливневой канализации

• Информация о местонахождении недвижимости

Используйте следующую схему в качестве руководства для сбора соответствующей информации для приложения:

1. Укажите количество и типы ливневых сооружений , которые вы хотите передать, и номера участков (номеров) участков (номеров налоговых счетов), на которых эти сооружения расположены.

   • Большую часть этой информации можно найти в письмах о техобслуживании / проверках, предоставляемых DEP ежегодно или каждые 3 года.

   • Если неизвестно, свяжитесь с DEP, чтобы узнать номера объектов ливневой канализации (у каждого объекта ливневой канализации есть номер, отличный от номера земельного участка).

   • Обратите внимание, что ливневые стоки не являются частью Программы обслуживания ливневых сооружений и не могут быть перенесены.

2. Оформить акт на имущество.

3. Обеспечьте соответствующие сервитуты и условия для сооружения или сооружений ливневой канализации. Сервитут определяет границы, в пределах которых DEP будет иметь законные полномочия на доступ к собственности для проверки и структурного обслуживания объекта. Соглашение определяет обязанности ассоциации домовладельцев и DEP в отношении ливневых вод.

   • Если на вашем предприятии есть действующие «Грант на управление ливневыми водами и право отвода» и «Инспекция по Декларации соглашений / техническое обслуживание сооружения по управлению ливневыми водами», заполните Поправку к Декларации соглашений (.doc, 37 КБ) и приложите текстовое описание зоны сервитута (метры и границы) как Приложение A, графическое изображение зоны сервитута как Приложение B и исходную Декларацию Соглашения как Приложение C.

   • Если на вашем предприятии нет сервитута или соглашения о ливневых водах, заполните документы «Грант на управление ливневыми водами» (.doc, 53KB) и Декларацию о соглашении (.doc, 51KB). По запросу DEP может помочь предоставить необходимые размеры и границы сервитута (Приложение A к сервитуту) и графическое изображение (Приложение B к сервитуту) для объекта.Новая Декларация Завета будет приложением C к сервитуту. Не забудьте запросить эту услугу в письменном виде при подаче документов заявки в DEP. Если вы являетесь владельцем кондоминиума, пожалуйста, свяжитесь с DEP перед подачей заявки, поскольку вместе с ней требуются дополнительные документы.

   • Рассмотрите возможность найма адвоката. DEP предлагает владельцам собственности нанять адвоката для помощи в исследовании и подготовке документов для завершения процесса передачи.Адвокат может быть особенно полезен, если невозможно найти документ.

4. Предоставьте последний налоговый счет. Доступно в Интернете.

Вам нужна помощь?

DEP с радостью поможет вам в этом процессе. Пожалуйста, напишите нам по адресу [email protected] или позвоните по номеру 311 и сообщите местонахождение объекта ливневой канализации. DEP может предоставить тип структуры, номер объекта и понимание того, чего ожидать в процессе передачи.

Этап 2: подать заявку в DEP

После того, как большая часть или вся информация, описанная в Этапе 1, будет собрана, заполните форму заявки на передачу обслуживания ливневых вод.

Инструкции по заполнению формы имеются.

Вы должны заполнить, подписать и нотариально заверить все соответствующие документы по сделке, такие как предоставление сервитута, декларация о ковенантах или поправки к соглашениям. Отправьте форму заявления и подтверждающие документы на юридическое рассмотрение в DEP и в офис окружного прокурора округа Монтгомери.Воздержитесь от оформления документов, пока DEP не одобрит проекты. Предоставьте черновики в формате Word для облегчения редактирования.

После юридической проверки и сертификации прокурор округа возвращает документы в DEP для передачи административному работнику округа. После того, как окружной административный чиновник подписал документы, DEP возвращает вам полностью оформленные документы, чтобы их можно было занести в земельную книгу (см. Ниже).

Этап 3: Документы записи

Как только DEP вернет вам полностью оформленные документы, процесс передачи почти завершен.Остается только зарегистрировать подписанные документы в Земельной документации графства. Вы должны зарегистрировать документ в Земельной документации округа. Обязательно записывайте только те документы, которые были подписаны и утверждены Округом. Сообщите DEP, когда вы записали документы.

Официальное письмо с одобрением не будет отправлено до тех пор, пока вы не предоставите уведомление DEP о том, что документы зарегистрированы в Земельной документации округа. Как только DEP получает уведомление, округ Монтгомери становится единственной организацией, ответственной за техническое обслуживание ливневой канализации.Вы получите письмо с указанием этого.

Время, необходимое для завершения всего процесса передачи, зависит от:

1. Правильно ли было заполнено заявление и, если нет, как быстро исправления были отправлены в DEP

2. Подписали ли вы заявку в соответствии с запросом и предоставили ли копию акта, счет налога на имущество, информацию о сервитуте, и в конечном итоге выполнили ли измененный или новый договор

3. Количество обрабатываемых заявок на перевод

Прежде чем подавать заявку в DEP, свяжитесь с нами в [email protected] или позвоните по номеру 311, чтобы подтвердить, что у вас есть вся информация, необходимая для подачи заявки.

StormFilter — Очистка ливневых вод от Contech

Параметры носителя StormFilter

• PhosphoSorb ^® — Легкая среда, созданная на основе перлита, которая удаляет общий фосфор (TP), одновременно адсорбируя растворенный P и фильтруя частицы P.
• Перлит — расширенная вулканическая порода. Его пористая, многоячеистая структура и неровные края делают его эффективным для удаления TSS, масла и жира.
• CSF ^® Листовая среда — Гранулированная органическая среда, созданная из лиственных листьев, CSF является наиболее эффективной для удаления растворимых металлов, TSS, масел и нейтрализации кислотных дождей.
• Цеолит — природный минерал, используемый в различных приложениях для фильтрации воды, используется для удаления растворимых металлов, аммония и некоторых органических веществ.
• Гранулированный активированный уголь — микропористая структура с большой площадью поверхности для обеспечения высокого уровня адсорбции.Он в основном используется для удаления масел, жиров и органических веществ, таких как гербициды и пестициды.
• ZPG ^™ — запатентованная смесь цеолита, перлита и GAC для улучшения характеристик перлита и целевых органических веществ, растворимых металлов и других загрязнителей.

Опции картриджа

Гибкость для уменьшения размеров и затрат …

Все сайты разные, и не всем подойдет один размер. Различная высота картриджа дать вам гибкость дизайна для разработки StormFilter специально для вашего сайта и снизить стоимость системы для владельца.

• Картридж 27 дюймов — использование площадок с доступным не менее 3,05 футов приводная головка, площадь поверхности носителя максимальна, чтобы обеспечить максимальную скорость лечения на картридж; лучше всего подходит для сайтов с ограничениями по занимаемой площади
• 18-дюймовый картридж — оригинальный размер картриджа StormFilter обеспечивает средний земля и работает с головкой на 2,3 фута
• Low Drop — Обеспечивает фильтрацию с потерями напора всего 1,8 фута; лучше всего подходит для участков с ограниченными гидравлическими ограничениями

Конфигурации

Гибкость для адаптации потоков, проектных требований, и гидравлика…

Конструкции, в которых размещаются фильтрующие картриджи, могут быть построены различными способами, чтобы учесть широкий диапазон потоков, проект следы и переменные гидравлические условия. Стандартные конфигурации включают водосборный бассейн, люк, свод, входной патрубок и линейную решетку.

• StomFilter для максимального отклонения от нормы обеспечивает лечение и байпас потока в одном сборном хранилище, устраняя необходимость в внешние байпасные или соединительные конструкции.
• Volume StormFilter разработан для работы с объемным правила обработки и могут быть объединены с хранилище для очистки и снижения качества воды в объеме необходимое время слива.
• Структуры Cast-in-Place StormFilter обеспечивают максимальную степень гибкости и доступны для установки в пределах здания или другие области, где сборные конструкции не могут быть размещены. Помощь Подрядчика на месте предоставляется убедиться, что готовый продукт соответствует стандартам Contech и функция.

Выберите одобрение StormFilter

• Департамент экологии штата Вашингтон (TAPE) GULD — Basic, Phosphorus
• Департамент охраны окружающей среды Нью-Джерси (NJDEP)
• Канада ISO 14034 Экологический менеджмент — Проверенные экологические технологии (ETV)
• Департамент качества окружающей среды Северной Каролины (NC DEQ)
• Департамент окружающей среды Мэриленда (MD DOE)
• Техасская комиссия по качеству окружающей среды (TCEQ)
• Департамент качества окружающей среды штата Вирджиния (VA DEQ)
• Департамент охраны окружающей среды штата Мэн (ME DEP)
• ул.Луис Метрополитен Канализационный округ
• Партнерство по качеству ливневых вод Сакраменто (SSQP)

Техническое обслуживание StormFilter

Каждому производимому фильтрующему устройству в конечном итоге потребуется рутинная поддержание. Вопрос в том, как часто и сколько это будет Стоимость. Надлежащая оценка затрат на долгосрочное обслуживание должна учитывать при выборе производимого лечения устройство. StormFilter был оптимизирован для сокращения долгосрочного затраты на техническое обслуживание с проверенной, повторяемой производительностью в лаборатории и в полевых условиях.

• Снижение затрат на жизненный цикл — StormFilter был разработан для предсказуемые интервалы технического обслуживания от 1 до 5 лет, что приводит к меньшему количеству операций по техническому обслуживанию и сокращению жизненного цикла затраты по сравнению с другими фильтрующими устройствами.
• Простота обслуживания — Все структуры StormFilter обеспечивают доступ для осмотр, замена носителя и промывка конструкции. Визуальные индикаторы технического обслуживания наблюдаются с поверхность.
• Программа замены картриджей предусматривает отремонтированные картриджи, доставленные на ваш сайт, готовы к установке.Contech организует прием и отправку пустых картриджей назад, что снижает стоимость картриджей и снижает воздействие на окружающую среду.
• Техническая поддержка — Contech создала сеть из Сертифицированные поставщики услуг по обслуживанию, обеспечивающие обслуживание StormFilter по минимально возможной цене.

Техническое обслуживание частной ливневой системы

Обслуживание ливневой системы — что требуется?

Владельцы собственности несут ответственность за очистку и техническое обслуживание своей частной системы ливневой канализации и должны подавать сводную форму обслуживания ливневой канализации (сводную форму) и необходимую документацию до 31 июля каждого года. Примечание: из-за пандемии Covid 19 эта дата была продлена до 15 сентября этого года.

Что такое частная ливневая система?

Системы ливневых вод — это инфраструктура, которая улавливает и транспортирует ливневые стоки до того, как они попадут в наши ручьи, озера и Пьюджет-Саунд. Частные ливневые системы часто включают в себя такие элементы, как ливневые пруды, канавы, канавы, трубы, водосборные бассейны, а иногда и фильтры.

Каковы преимущества обслуживания вашей системы ливневых вод?

• Предотвратить повреждение ливневой системы и дорогостоящий ремонт.
• Предотвратить затопление собственности.
• Снижение ответственности за счет предотвращения ущерба, нанесенного водой ниже по течению.
• Снижение загрязнения местных водоносных горизонтов, ручьев, озер, водно-болотных угодий и Пьюджет-Саунд.
• Снижение эрозии берегов и каналов ручьев, наносящей вред водным организмам и имуществу.

Чтобы ваша система ливневой канализации функционировала должным образом и оставалась в хорошем состоянии в соответствии с соглашением вашего города, выполните следующие действия:

1.Осмотрите вашу систему ливневой канализации
Выберите соответствующие разделы из Контрольного списка для ливневых вод, применимые к вашей системе.

2. Выполните техническое обслуживание и устраните проблемы
Некоторое обслуживание требует квалифицированного или сертифицированного специалиста по обслуживанию, например, очистных хранилищ и фильтров (см. Спецификации осмотра и обслуживания). Возможно, вам придется обращаться к разным подрядчикам для разных видов услуг.

Виртуальная инспекционная презентация

Виртуальные проверки с вопросами и ответами

Найдите профессиональных поставщиков услуг

Этот список поставщиков ведется округом Терстон и не означает одобрения со стороны города.При выборе подрядчика, пожалуйста, проведите собственную проверку рекомендаций и сверка.

3. Предоставить необходимую документацию
Заполните форму резюме и отправьте ее вместе с контрольными списками, счетами-фактурами и фотографиями по адресу:

• Электронная почта: [email protected]
• Почта: Общественные работы Олимпии, Управление ливневыми водами
  P.O. Box 1967, Olympia, WA 98507

Примечание. Вы должны предоставить доказательства / счета-фактуры для ВСЕХ замен фильтров и очистных картриджей.

Карта ливневой системы

Эта онлайн-карта ливневой системы позволяет вам увидеть, какие активы составляют ваше частное сооружение ливневой системы.
