Делаем ремонт люстры с пультом управления своими руками

С развитием технологий, каждый хочет сделать свой дом уютней. Внести интересные дополнения в дизайн, автоматизировать некоторые элементы отделки и декора. Одним словом, облегчить свою жизнь, одновременно создав уникальный и качественный дизайн.

Конструктивные особенности светильника

Одним из основных аспектов комфорта человека, является наличие качественного освещения, которое будет способствовать как отдыху, так и созданию продуктивной рабочей среды. А для облегчения управления освещением, всё чаще можно встретить люстры с пультом дистанционного управления.

Конструкция светодиодного светильника с пультом

Такие приборы имеют довольно сложную конструкцию, и для их сборки и подключения необходимо иметь некоторые познания. Для управления такими лампами используется пульт дистанционного управления, или контроллер. Люстра работает на довольно большом расстоянии и может устанавливать тот режим освещения, который вам необходим нажатием всего нескольких кнопок.

Набор функций будет зависеть от типа устройства, которое вы используете.

Лампы с пультом управления разделяют на несколько типов:

  • Комбинированные
  • С использованием светодиодной техники.
  • Работающие с помощью галогенных ламп.

В зависимости от конструкции, увеличивается и сложность сборки и монтажа самого устройства. Также повышается и шанс поломки, которая будет требовать ремонта своими руками либо прибегая к помощи специалистов.

Пульт управления и его функции

В этой статье мы поговорим о том, как отремонтировать люстру с пультом управления своими руками. Расскажем вам, как определить уровень повреждения, какие виды повреждений бывают, почему возникают неисправности и как проверить работоспособность пульта, контроллера и светодиодных ламп.

Вы сможете легко понять, почему перестала включаться ваша люстра с пультом управления, разобраться с поломкой и произвести ремонт своими руками.

Определим серьёзность повреждения

Так как такие люстры обладают системой отдалённого управления, способны работать в разных режимах, программироваться и прочее, они подвержены повышенному риску выйти из строя. Поломка может быть от банально испорченных батарее в пульте, до серьёзной неисправности программной платы, блоков питания и контроллера.

Основными ми показателями поломки могут быть такие признаки:

  1. Лампа не включается от пульта.
  2. Не работают некоторые режимы освещения.
  3. Самовольно выключается.
  4. Не переключаются режимы, используя пульт, но исправно работают при регулировке выключателем.
  5. Мигание устройства, самовольное переключение между режимами.

Конечно, это краткий список основных неисправностей, которые встречаются чаще всего. Зачастую ремонт сводится к замене одной или нескольких составляющих конструкции.

Например, часто требуется отремонтировать или произвести замену пульта и контроллера, из-за чрезмерной нагрузки на систему могут горечь трансформаторы, блоки питания, приёмник или патроны.

Ищем неработающий элемент

Начнём с самой распространённой причины неисправности, это севшие батарейки. Не стоит сразу начинать паниковать и вызывать мастера, чтобы он раскурочил вам всю красоту. Начните с самого простого, что вы можете спокойно сделать своими руками, замените батарейки в пульте управления. Если замена не помогла, тогда следует искать причину поломки дальше.

Если лампа имеет несколько видом лампочке, тогда следует протестировать отдельные блоки. Обычно каждый тип подсветки группируют в блок, и за его работу отвечают несколько компонентов.

За соединение блоков в единую конструкцию, отвечает контроллер. Если пульт после замены не работает, то следует попробовать запустить люстру от выключателя.

Если и он не способен включить систему, тогда поломка скорей всего в контроллере. Если же с его помощью можно запустить отдельные модули системы, например, светодиодный ряд работает нормально, а галогенные лампы не включаются, тогда проблему следует искать в модуле галогенных ламп и делать ремонт там.

Проверьте все контакты, качественно они закреплены. Затем протестируйте работоспособность трансформаторов и блоков питания. Трансформатор может сгореть, если используются лампы слишком большой мощности.

Самым последним, что следует сделать, это проверить работоспособность самих ламп своими руками. Конечно, маловероятно, что сгорят сразу все, но и таким случаям есть место. Это может произойти из-за резкого скачка напряжения, нестабильности сети, слишком мощного трансформатора и блока питания.

Проверяем пульт и контроллер

Если лампа перестала работать и не включается от пульта. Как уже было сказано выше, первым делом следует заменить батарейки. Если такая махинация не помогла решить проблему и прибор не включается, тогда следует переходить к проверке работоспособности этого пульта и самого контроллера.

Если у вас есть дополнительный пульт, который подходит к контроллеру, можно использовать его в качестве тестера. Если и с его помощью ничего не вышло, тогда неисправность пульта можно отложить в сторону, проблему заключена в устройстве управления всей схемой.

Проверьте правильность подключения контроллера, возможно, его изначально подключили неправильно. Убедитесь, что входящая полярность соответствует норме, и провода подключены как указано в инструкции. Также проверьте качество подключённых проводов, надёжно ли они соединены.

Если всё в порядке, тогда следует полностью заменить контроллер. Так как без необходимых знаний ремонт устройства практически невозможен.

Проверяем работоспособность светодиодов

Светодиодные лампочки очень часто подвергаются поломке из-за неправильного использования. Они состоят из множества разных деталей, которые изнашиваются при повышенном входящем напряжении или неправильно подключении.

Самым простым способом проверить работоспособность лампочки, подключить её к другому прибору. Только следует убедиться, что он абсолютно исправен и работает нормально. Также для проверки можно использовать специальный или сделанный своими руками светодиодный тестер.

Он отлично подходит для лампочек с нестандартным цоколем. Ремонт светодиодов невозможен, их следует заменить, в случае, когда они перестают функционировать.

Причины поломок и их решения

Каждая технически сложная схема подвергается множеству возможных неисправностей. Причин возникновения неисправностей может быть очень много начиная от плохой подачи тока, заканчивая браком элементов питания и поддерживания работоспособности.

Люстры с пультом управления работают при входящем напряжении 220 Вольт. Если входящий ток имеет сильное отклонение, тогда риск возникновения поломки значительно увеличивается. Допустимое отклонение перепадов тока находится в пределах +- пять процентов. Если показатель уходит за эти границы, тогда устройство может быстро выйти из строя.

Также довольно распространёнными причинами является плохое качество соединения контактов, неправильно подключение, смена полярности, недостающая мощность трансформатора и блока питания. Очень часто последние два элемента выходят из строя из-за использования слишком мощных галогенных или светодиодных ламп, они вызывают перегруз схемы и запчасти выйдут из строя.

Ремонт люстр, отремонтируем любые люстры в Москве и области.

Современные люстры – это не просто осветительные приборы, но важные декоративные элементы интерьера, поэтому к их выбору каждый из нас относится с особым трепетом. Но что делать, если любимая люстра по каким-то причинам вышла из строя: детишки постарались или подвела старая проводка? Конечно, обратиться за помощью к специалисту, который произведет качественный и профессиональный ремонт люстры прямо у вас дома. Специализируемся именно на этом направлении, поэтому отлично разберёмся даже в самых сложных конструкциях, а также имеем все необходимое оборудование, чтобы выполнять свою работу на совесть.

Ремонт люстр на дому

Если настольную лампу еще можно отвезти к мастеру на ремонт, то с люстрами дело обстоит намного сложнее, ведь они напрямую подключены к электросети, и самостоятельно отключать их довольно небезопасно. Насколько же упрощает задачу выезд мастера на дом! Так, он быстро определит проблему, устранит ее и повесить люстру на законное место.

Ремонт люстр в Москве и области

Отличаемся гибким подходом к клиенту, поэтому обеспечиваем качественный и оперативный ремонт люстр в любой точке Москвы и области. Позвоните нам, и мы обеспечим выезд специалиста к вам в дом в день заказа. Вам не придется долго ждать, и очень скоро вы сможете использовать свою люстру, как и раньше.

Отремонтировать люстру за один день

Некоторые вещи и дела не терпят отлагательств, то же касается и ремонта люстр. Такая поломка может обернуться неудобствами для всей семьи, поэтому важно ее вовремя устранить. Вы можете быть уверены, что мастер приедет как можно скорее и добросовестно произведёт необходимый ремонт.



Ремонт классических люстр

Классические люстры – это приборы, которые есть практически в каждом доме, поэтому чаще всего нам приходится ремонтировать именно их. Поэтому у каждого нашего сотрудника есть соответствующий опыт и квалификация, чтобы сделать эту работу для вас качественно и быстро.



Ремонт люстры с пультом управления

Чем сложнее прибор, чем чаще происходят поломки, поэтому люстры с пультом управления, как более сложные устройства, требуют только профессионального ремонта. Мы готовы произвести все необходимые работы прямо у вас дома, чтобы любимая люстра вновь радовала своим светом ваших домашних..



Ремонт светодиодных люстр

Светодиодные люстры – невероятно красивые, но в то же время далеко не дешевые приборы, поэтому своевременный ремонт может помочь избежать лишних трат на новую люстру, а также проблем связанных с ее выбором. Мы специализируемся на ремонте подобных приборов и готова в считанные часы вернуть вашу любимую люстру в рабочее состояние.



Ремонт галогенных люстр

Сегодня стремительно набирают свою популярность такие приборы для освещения, как галогенные люстры. Действительно, в декоре они смотрятся довольно колоритно, поэтому при поломке такой красоты не торопитесь менять одну люстру на другую. В таком случае, проще обратиться к специалистам, которые быстро ее починят и вернут на законное место.



Ремонт хрустальных люстр

Каждая хрустальная люстра – это своего рода шедевр, который непременно становится одним из важнейших элементов всего декора. Но, к сожалению, время от времени поломки неизбежны. Однако это не повод менять люстру целиком!  Быстро устраним даже сложные проблемы, и ваша люстра вновь будет радовать глаз своим светом.



Ремонт китайских люстр

У кого-то китайские люстры ассоциируются с недорогими светильниками, в то время как другие воспринимают их как настоящие произведения искусства. Как бы то ни было, и те и другие рано или поздно нуждаются в ремонте, который грамотно и профессионально готовы осуществить наши сотрудники.



Ремонт старинных, редких, антикварных, советских люстр

Ремонт старинных и редких люстр требуют огромного опыта, аккуратности, знаний где найти или как изготовить запасные части.  Вы можете заказать ремонт старинных, советских и антикварных люстр с выездом мастера к Вам домой или в офис.



Стоимость ремонта люстр

В зависимости от сложности работ и спектра поставленных задач стоимость ремонта люстр может быть самой разнообразной. Чтобы уточнить примерную стоимость конкретно вашего заказа, позвоните по телефону, указанному на сайте.

    цена
шт. Разборка и сборка осветительного прибора 400
шт Замена ламп 150
шт. Замена плафонов 150
шт. Прочистка рожка от обгоревшей проводки 350
шт. Замена кнопки, выключателя (Бра, торшера)  350
шт. Замена регулятора света (Диммер) 450
шт. Замена проводки в люменисцентном светильнике 550
шт. Замена гнезда для стартёров 250
шт. Замена трансформатора люстры круглого 1420
шт. Замена трансформатора люстры, светильника 500
шт. Диагностика осветительного  прибора 800
шт. Замена проводки в торшере 450
шт. Замена проводки в люстре, бра 300
шт. Замена патрона не стандартного 300
шт. Замена патрона обычного 200
шт. Замена дросселя 500
шт. Замена проводке в рожке 300





Как починить люстру с галогенными лампами?

Как самостоятельно отремонтировать люстру

При поломке некоторые люди предпочитают купить новый осветительный прибор. Однако более практичным вариантом является ремонт люстр. Еще больше сэкономить можно, отремонтировав светильник своими руками. Однако в этом случае понадобятся определенное знание предмета и практические навыки.

Поиск проблемы

Вначале ищут источник проблемы, из-за которой люстра пришла в неисправное состояние.

Выключатель

Если лампы исправны, но освещение не работает, первое, что нужно проверить, — выключатель. Чаще всего причина поломки в выгоревших контактах, из-за чего электричество не попадает на патроны осветительного прибора. После разборки выключателя осматривают проводники как на входе, так и на выходе. Также проверяют состояние контактов. В ходе ремонта зачищают контакты до металлического блеска и собирают корпус в обратном порядке.

Обратите внимание! Если перестала включаться часть лампочек в люстре с несколькими осветительными группами, проблема обычно состоит именно в выгоревших контактах.

Кроме внешнего осмотра, следует проверить наличие тока, подводимого к корпусу. Также проверяют, имеется ли напряжение дальше по цепочке — непосредственно до люстры. Проверку осуществляют при помощи отвертки-индикатора. Светильник работает нормально, когда после касания отверткой к клемме загорается световой диод рукоятки.

Обратите внимание! Если лампочка не загорается после первого нажатия, но при повторных включается, проблема обычно в выключателе.

Бывает так, что не работает только одно гнездо. При этом проверка выключателя показывает его исправность. Проблема заключается в патронах или качестве проводки.

Лампочки

Вначале проверяют физическую целостность вольфрамовой нити (речь о лампочке накаливания). Достают лампу из патрона и на свету проверяют ее на наличие обрыва нити. Целая нить указывает на исправность.

Также следует протестировать целостность цепи. Для этого понадобится мультиметр. Один из щупов устройства устанавливают на резьбу, а второй — на торец источника освещения. Движение стрелки прибора свидетельствует об исправности лампы. Остающаяся без движения стрелка указывает на необходимость замены лампочки.

В случае со светодиодной лампой тоже осуществляется прозвон мультиметром. Случается, что один из диодов в последовательной цепи вышел из строя, из-за чего не работает вся люстра.

Электропроводка

Причиной отсутствия свечения люстры может быть неисправность проводки. Следует проверить наличие напряжения. Для этого демонтируют светильник, чтобы получить доступ к отведенным от распредкоробки проводникам. Проверку напряжения выполняют с помощью индикаторной отвертки.

В случае со старой электропроводкой из алюминия часто встречается нарушение целостности проводов. При переломленном проводе происходит обрыв контакта. Исправляют положение путем наращивания старого провода, чтобы подключить его к корпусу люстры. Однако более надежный вариант — замена проводки на современную.

Обратите внимание! Если напряжение от распредкоробки подтверждено, но после нажатия клавиши на выключателе все равно не горят лампочки, — проблема в самом светильнике.

Ремонт люстры

Чтобы починить люстру, разбирают ее корпус и проверяют места стыков между проводами. Также особое внимание обращают на состояние изоляционного слоя. Нередкая причина неисправности — короткое замыкание, после которого отгорает один из проводников.

Кроме того, обязательной проверке подлежат патроны для ламп. Особенно часто выходят из строя элементы китайского производства. Если причина в патроне, он ремонту не подлежит, данную деталь меняют на новую.

При вышедшем из строя балластном конденсаторе, зачищают отходящий от него провод и подключают мультиметр. Нормальный уровень напряжения указывает на выход из строя последовательной цепочки ламп. При отклонении напряжения от нормы меняют конденсатор.

Совет! Если замена лампы не дает положительного результата, рекомендуется обработать плату обезжиривающим раствором.

Если люстра не включается, причиной проблемы может быть реле управления. Работоспособность устройства проверяют мультиметром с подключенным к нему проводником от реле. В случае нахождения неисправности заменяют реле на новое.

Другие проблемы

Выше рассказано о наиболее часто встречающихся неисправностях. Однако те, кто решил самостоятельно отремонтировать люстру, сталкиваются и с другими:

  1. Несовместимость новых ламп со старыми моделями люстр.
  2. Некачественная скрутка проводников. Недостаточно скрученные жилы не позволяют обеспечить нормальный контакт, что приводит к проблемам с освещением.
  3. Несоответствие мощности вкручиваемых ламп потребностям. Например, люстра рассчитана на четыре 60-ваттных лампочки, а установлено четыре 100-ваттных источника света. По этой причине из строя выходят не только блоки питания, но и трансформаторы.
  4. Перегорание предохранителей. В корпусах современных люстр предохранители используют для разрыва цепи в случае короткого замыкания. Ремонтные работы в данном случае заключаются в необходимости найти сгоревший предохранитель, демонтировать его и установить новый компонент.
  5. Обрыв люстры. Происходит обрыв при механическом воздействии на прибор или в случае некачественного подвешивания (слабое крепление).

Ремонт светодиодных люстр

Для работы светодиодных приборов применяют трансформаторы. Чтобы проверить исправность этого компонента, используют мультиметр. Если трансформатор исправен, обращают внимание на работу диодов. Проверку выполняют с помощью 9-ваттной батарейки и резистора. Каждый светодиод проверяют последовательно. Если неисправный диод найден, выполняется замыкание. По окончании ремонтных работ конструкцию собирают в обратном порядке.

Когда недавно установленные светодиодные лампы начинают мерцать, проблема кроется в несовместимости с диммером. Некоторые виды диодных лампочек не будут исправно работать с этим устройством. Совместимы с ним лишь диммируемые светодиодные лампы.

Ремонт галогенных люстр

Основной причиной неисправности галогенных люстр считаются некачественные контакты. Чтобы решить проблему, их очищают. Также проверяют правильность стыковки проводников. Все соединения в распредкоробке и напряжение на выходе должны точно соответствовать стандартам. При отсутствии внешних повреждений, для диагностики понадобится мультиметр. Ноль, полученный по результатам измерения, указывает на необходимость замены трансформатора.

Люстры с пультом дистанционного управления

Осветительные приборы с пультом управления часто ломаются. Главные признаки выхода из строя таких люстр:

  • несмотря на передачу сигнала с пульта ДУ, лампы не загораются;
  • не функционируют отдельные режимы, происходит самопроизвольное отключение люстры;
  • одни и те же режимы не работают при управлении с пульта, но функционируют при переключении вручную;
  • происходят не вызванное никакими действиями человека мерцание, самопроизвольное переключение между режимами.

Перечисленные проблемы наиболее распространены, но редко встречается сочетание сразу нескольких из них. Обычно требуется замена 1 или 2 компонентов люстры с дистанционным управлением.

Поиск проблемы в светильнике с пультом ДУ начинают с проверки батареек. Если установлены новые, но люстра все равно не работает, следующая возможная причина неисправности — контроллер.

Разные группы ламп чаще всего подключают отдельными блоками. Данные элементы соединяются при помощи контроллера. Распространена ситуация, когда он запускает только некоторые модули устройства. В этом случае понадобится его замена.

Бывает, что свет не включается ни с помощью пульта дистанционного управления, ни при нажатии выключателя. В данном случае следует обратить внимание на количество нерабочих компонентов. Одна лампа может перегореть. Однако, когда не работают все лампочки, вероятная проблема в электронном трансформаторе. Данный элемент меняют на новый, работая при этом в чистых перчатках.

Ремонт хрустальной люстры

Наиболее частая проблема с люстрой из хрусталя — отламывание элементов конструкции вследствие механического воздействия. Обычный клей в данном случае не является решением проблемы, поскольку шов после склеивания будет заметен. Поэтому рекомендуется использовать особый — силикатный клей.

Перед приклеиванием хрустального осколка подготавливают поверхность, чтобы придать ей лучшую адгезию. Для этого хрусталь промывают мыльным раствором, а затем просушивают и обезжиривают. Еще один результат правильной подготовки поверхности — шов будет менее заметным.

На хрусталь наносят клей, после чего соединяют элементы и некоторое время удерживают, чтобы они схватились. Затем при помощи куска ткани удаляют излишки клея с поверхности осветительного прибора. Через несколько часов детали склеятся окончательно и люстра будет готова к эксплуатации в обычном режиме.

Как осуществить ремонт люстр самостоятельно

Ремонт люстр можно заказать у профессионалов, а можно и выполнить самостоятельно, в зависимости от типа поломки. Прежде чем ремонтировать, следует проверить, исправен ли выключатель и подается ли на нее напряжение.

Ремонт люстр с галогенными лампами своими руками

Признаками поломки светильника с галогенными лампами являются:

  1. Не светятся все лампочки.
  2. Не светится часть лампочек.
  3. Если прикоснуться к лампе, она на некоторое время начинает светиться.
  4. Светятся только светодиоды или только лампочки.

Причиной необходимости отремонтировать осветительный прибор являются обычно плохие контакты на соединениях.

  1. В этом случае, чтобы осуществить ремонт галогенных люстр,достаточно провести зачистку контактов и проверить соединения проводов в распаечных коробках.
  2. Если контакты соединены правильно, видимых повреждений нет, то для определения поломки необходимо воспользоваться тестером. Тестер позволяет измерить выходное напряжение. Ремонт необходим, если тестер показывает ноль на выходных клеммах трансформатора. В этом случае придется приобрести и установить новый трансформатор такой же модели.
  3. При ремонте люстры с галогенными лампами с пультом управления, сначала проверяют исправность элементов питания. После этого проверяют работу и целостность ламп, а также трансформатора. Если все перечисленные элементы исправны, значит, сломан электронный блок управления. Заменить его проще, чем починить. При замене электронного блока требуется промаркировать провода, чтобы при подключении не ошибиться.

Ремонт светодиодных люстр своими руками

Очень многие сейчас отдают предпочтение светодиодным приборам, так как они гораздо дольше остаются в эксплуатации. При поломке можно довольно быстро осуществить ремонт светодиодной люстры своими руками, не прибегая к помощи посредников.

  1. Для начала следует проверить, поступает ли на светильник напряжение. Сделать это можно при помощи мультиметра. Если напряжение есть, переходим к следующему этапу.
  2. Проверяем работоспособность ламп.
  3. Проверяем целостность предохранителей. Для этого их необходимо «прозвонить». Если предохранитель сломан – меняем на новый, если же нет, придется ремонтировать.
  4. Теперь проверяем отсутствие короткого замыкания и целостность проводов в корпусе светильника. Корпус также нужно прозвонить.
  5. В последнюю очередь проверяется блок питания и сами светодиоды. В качестве блока питания обычно используется выпрямитель, для проверки можно использовать мультиметр. В случае поломки, блок питания проще будет заменить аналогичным.

Ремонт хрустальных люстр самостоятельно

Хрустальные люстры сами по себе стоят достаточно дорого, и даже ремонт китайских изделий из хрусталя не будет дешевым. Чтобы восстановить поломанный элемент хрустального светильника самостоятельно, необходимо провести следующие действия.

  1. Вырезаем из пенопласта деталь такой формы, как та, что вышла из строя.
  2. Для успешного соединения положите сломанную деталь в форму.
  3. Прежде чем клеить деталь, отведите на расстояние 15 см форму и раскрутите удерживающую проволоку.
  4. На место соединения кусков нанесите клей. Для ремонта китайской люстры лучше использовать силикатный клей.
  5. Теперь элемент вместе с формой устанавливается на плафон, вровень с остальными. Пенопластовая форма должна надежно держать деталь.
  6. Дайте детали высохнуть минимум 24 часа и уберите пенопластовую форму.

Отремонтировать светильник самостоятельно, как видим,совсем просто и не так дорого. Если же поломка серьезная, то ремонт китайской люстры, или любой другой, лучше доверить профессионалам. В некоторых случаях, ремонт люстр в Москве и СПБ может обойтись недешево, к этому следует быть готовым.

Ищем проблему и производим ремонт люстры с дистанционным управлением дома

Современные светильники постоянно модернизируются, появляются новые функции, и это помогает сделать жизнь более комфортной и простой.

Люстра, управляемая пультом дистанционного управления имеет ряд преимуществ перед осветительными приборами с обычными выключателями.

Конструкция такого светильника сложна, и могут возникать поломки, которые необходимо исправлять.

Произвести ремонт люстры с пультом дистанционного управления можно в домашних условиях, но нужно иметь определенные знания и навыки в электротехнике.

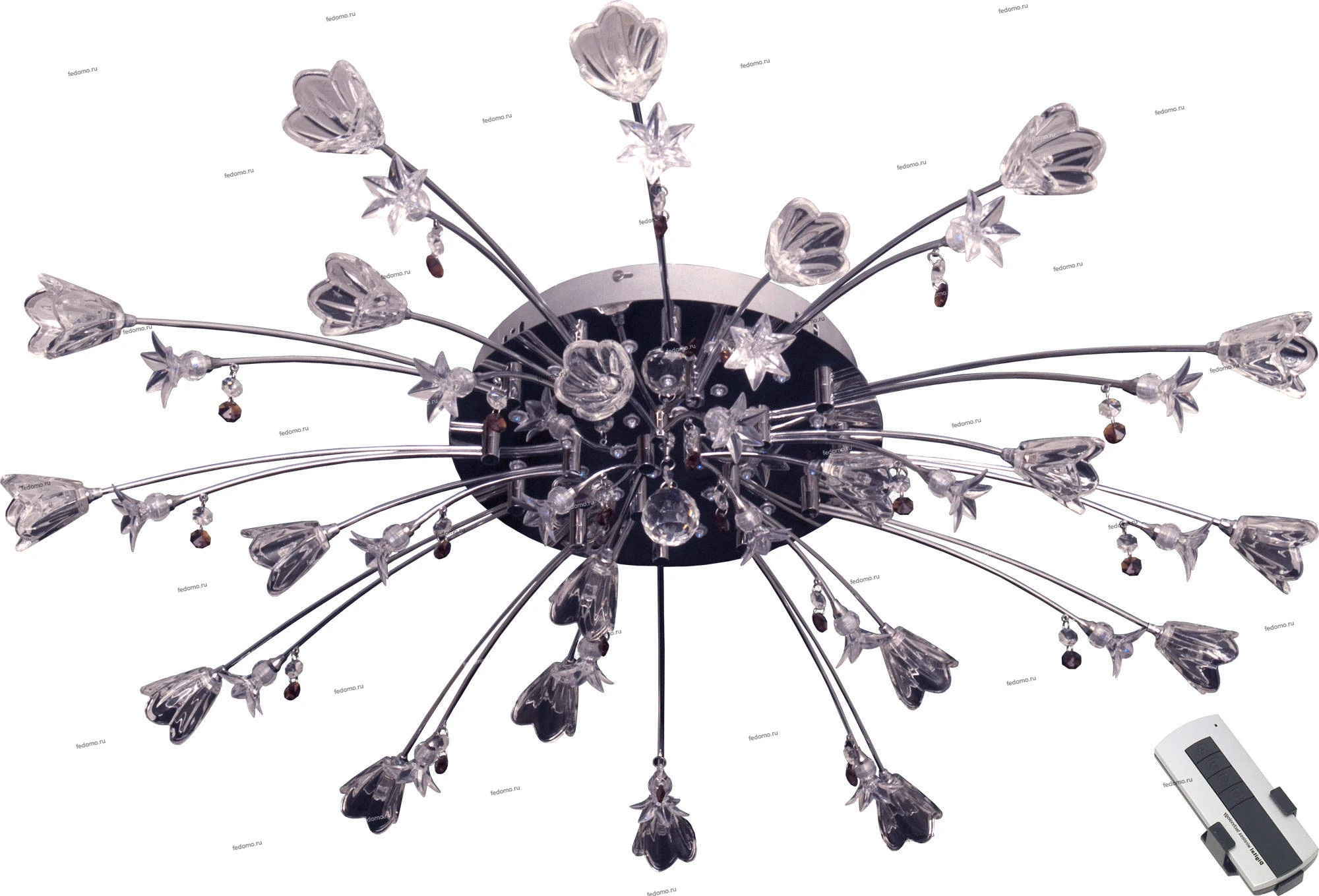

Устройство и принцип работы люстры с пультом управления (ПДУ)

Люстры с ПДУ классифицируются по виду используемых источников света:
  1. Со светодиодами. В конструкции содержатся несколько диодов разных цветов, благодаря которым постепенно изменяется подсветка. Такие светильники являются элементом декора в квартире, они часто ломаются. Для питания светодиодов нужно напряжение 12 В, поэтому в конструкции имеется специальный блок питания.
  2. С галогеновыми лампами. Работают при помощи трансформаторов, которые выполняют импульсное преобразование напряжения. Если произошла поломка, каждая лампа проверяется мультиметром, и выявляется нерабочий элемент.
  3. Комбинированные. Такие люстры отличаются более сложной конструкцией.

Люстры оборудованы реле, в котором установлен модуль, получающий и анализирующий сигнал с ПДУ. Питание на реле передается через гасящий конденсатор, лишняя энергия нейтрализуется балластным конденсатором. Место припоя со временем может становиться слабее и сломаться.

Сам пульт ДУ оснащен минимальным набором кнопок, необходимых для управления освещением. Питание происходит от батареек.

Определим серьезность повреждения, вероятность и целесообразность ремонта

Перед тем как отремонтировать люстру с пультом управления, нужно определить причину поломки и возможность ее исправления в домашних условиях. Наиболее часто встречаются две разновидности поломок:
  1. Люстра не включается.
  2. Нет реакции на сигнал от ПДУ.

В первом случае стоит проверить, работают ли батарейки в пульте. Если замена батареек не помогла, можно разобрать ПДУ, проверить целостность платы, заменить сломанные компоненты и прочистить контакты. Сделать это можно в домашних условиях.

Важно! Если при попытке переключения люстры с ПДУ идут характерные щелчки, то контроллер исправен. Для питания ламп используются дополнительные блоки, которые и могут быть причиной неисправности. Их следует заменить.

Если поломка связана с лампочками, их следует заменить. Для светодиодного устройства придется заменять всю ленту.

Ремонт люстры обычно сводится к замене пульта дистанционного управления, контроллеров, блоков питания или трансформаторов. При наличии умений и знаний в области электроники и электротехники можно на дому починить светильник. Это выйдет дешевле, чем покупать новый прибор.

Поиск поломок и установление причин

Основные признаки неисправностей:
  1. При подаче сигнала от ПДУ лампочки не загораются.
  2. Не работают отдельные режимы подсветки, осветительный прибор может самопроизвольно включаться.
  3. Осветительное устройство может включаться от ручного переключения, но не реагирует на пульт.
  4. Самопроизвольное мигание и переключение режимов.
  5. Работают не все группы светодиодов или галогенных ламп.

При выявлении неисправности нужно отремонтировать сломавшийся элемент.

Проверка пульта радиоуправления и контроллера

Пульт можно проверить следующим способом. Надо взять смартфон, включить камеру, навести на нее пульт, и начать переключение канала. Если ПДУ работает, на экране появится белое моргание. Если его не появилось, пульт придется ремонтировать.

После этого нужно провести следующие действия:

  1. Проверить, работают ли батарейки.
  2. Проверить дорожки платы.
  3. Прочистить контактные площадки платы.

Проверить батарейки можно при помощи мультиметра. Если напряжение на выходе ниже нормы – их нужно заменить. Если причина не в батарейках, требуется разобрать пульт, посмотреть на дорожки печатной платы, места припоя. Контактные площадки следует аккуратно прочистить. Если около места припоя имеются кольцевые трещины, их нужно припаять.

Работоспособность светодиодов

Когда не загорается один или несколько диодов, нужно проверить правильность подключения контроллера управления, его работоспособность или исправность самого диода. В люстре содержится несколько блоков питания, от которых получают напряжение лампочки.

Светодиоды соединяются последовательно. При неисправности одного, цепь разорвется, и остальные тоже не будут гореть. В такой ситуации необходимо найти перегоревший компонент и заменить его. Подобная проблема чаще всего встречается при покупке некачественных китайских люстр.

Исправность трансформатора на галогенном светильнике

Галогенные лампы питаются от трансформаторов. Если такой светильник сломался, нужно проверить электронные трансформаторы. Затем проверяются сами лампы, они соединяются параллельно и их можно прозвонить мультиметром. Неисправный элемент заменяют.

Как производится ремонт люстры с пультом управления своими руками: характерные неисправности и способы устранения

Нет реакции при нажатии на пульте

Если пульт ДУ исправен и работает, то причина в контроллере управления. Чтобы починить светильник, нужно снять лампу, вытащить блок контроллера и разобрать его.

Внутри находится плата RF-приемника, на которой нужно проверить конденсаторы, места паек, контакты около фотоэлемента. Конденсаторы желательно заменить, так как со временем у них уменьшается емкость. Остальные компоненты проверяются на наличие трещин и по необходимости заменяются согласно схеме подключения.

Если действия не помогли, значит, нужно выполнить замену платы или купить новый пульт.

Некорректная работа с пульта

При управлении с ПДУ световой элемент может перестать реагировать на команды. Нужно проверить, работают ли все команды со стационарного выключателя. Если режимы функционируют, проблема в плате контроллера. Нужно ее проверить и заменить конденсаторы.

Неполадки со стационарным выключателем

Возможна другая проблема – люстра реагирует на пульт и не отвечает на сигнал от стационарного выключателя. В таком случае необходимо обесточить квартиру и прозвонить мультиметром соединения выключателя с блоком контроллера. Найденный обрыв устраняется.

Не светятся светодиоды и лампочки

Если люстра состоит из галогенных лампочек, нужно обесточить квартиру, проверить их и заменить перегревшие на новые лампы. При поломке светодиодных светильников советуется поменять все диоды.

При исправности галогенной и светодиодной части нужно проверять трансформатор. Его можно прозвонить мультиметром. Если неисправность в нем, трансформатор заменяют.

Важно! При работе с галогеновыми лампочками дотрагиваться до них можно только в перчатках. Прикосновение к ним голыми руками оставляет следы, и прибор может сломаться.

В прибор нельзя устанавливать галогенные лампы, мощность которых выше необходимых для светильника. Из-за этого может перегореть трансформатор или патроны.

Светильник не включается

Для починки требуется произвести следующие действия:
  1. При помощи мультиметра проверить наличие сетевого напряжения.
  2. Если напряжение есть, проверяется работоспособность ламп.
  3. Проверить целостность предохранителей, заменить неисправные.
  4. Проверить, не повреждены ли провода.
  5. Посмотреть правильность подключения цвета проводов.

Другие проблемы

Причиной поломки может быть неисправность реле управления. Нужно проверить его дорожки, целостность платы. Неисправные элементы восстанавливают.

Если в комбинированных люстрах не работают галогенные лампы, стоит проверить их модуль и заменить.

Основные выводы

Люстра с пультом дистанционного управления – удобный прибор, облегчающий управление освещением. Конструкция управляемого дистанционно светильника сложнее классического, поэтому поломки случаются чаще.

Большинство проблем можно исправить самостоятельно в домашних условиях. К ним относятся неработающие батарейки в пульте, поломка составляющих, повреждение проводов. Ремонт отдельных компонентов обойдется дешевле, чем покупать новый светильник.

Ремонт люстры своими руками

Чем больше вашей люстре лет, тем выше вероятность того, что скоро вам предстоит выполнять ремонт люстры. Часто полная замена осветительного прибора не всегда приводит к желаемому эффекту. Современные модели люстр, хоть производитель гарантирует качество, менее надежны, чем те, которые выпускали раньше. Если в вашем доме периодически наблюдаются скачки напряжения, будьте готовы к тому, что в ближайшем будущем вас ждет ремонт люстры с пультом управления. Ремонт своими руками поможет существенно сэкономить на замене осветительного прибора. Чтобы починить такую конструкцию, необходимо иметь представление о схеме функционирования светодиодной лампы.

Лампа с ПДУ: особенности конструкции

Ремонт люстры начинается со знакомства с конструкционными особенностями, присущими этой группе электроники. К ним относят:

  1. Светодиодную подсветку.
  2. Галогенный светильник.
  3. Реле с регулятором.

Светодиодный светильник состоит из большого количества разноцветных диодных лампочек, благодаря которым регулируется уровень света и цвет подсветки. К диодам энергия поступает благодаря конденсатору, который является частью светодиодной конструкции. Этот конструктивный элемент позволяет преобразовать электроэнергии до оптимального режима работы диодов.

Особенность галогенной лампы – последовательная цепочка включения. Ремонт люстры с галогенными лампами включает в себя несколько этапов, но проще всего заменить все лампочки и не искать неисправность по цепи. Блок галогенных ламп получает питание от трансформатора, который импульсно изменяет подаваемое напряжение.

Почему ломаются осветительные приборы

Различают две существенные причины поломки галогенных лампочек: неисправность самих лампочек или поломка трансформатора.

Одним из самых уязвимых мест в конструкции считается реле, а точнее его место соединения с блоком конденсаторов. Чем выше нагрузка на люстру, чем чаще вы ее используете, тем больше вероятность поломки реле.

Пульт, которым комплектуется люстра, выглядит чуть больше спичечного коробка и состоит из пластмассового короба и четырех кнопок. Работает такое приспособление по совершенной схеме проектирования, которая редко когда отказывает.

Важно! Если вы столкнулись с такой проблемой: при нажатии кнопки на пульте лампа не включается, но исправно работает при включении с выключателя – попробуйте просто заменить батарейки.

Возможные поломки галогенной лампы

Неисправности осветительного прибора, за которыми следует ремонт люстры, связаны:

  1. С невозможностью включения прибора от дистанционного пульта.
  2. Часть галогенных или светодиодных лампочек не загорается.
  3. Светильник срабатывает только после включения выключателем.
  4. Осветительный прибор не включается вообще.

За каждой из неисправностей скрывается как минимум одна причина. Поэтому прежде чем выполнить ремонт люстры, необходимо выявить причину неправильного функционирования прибора. Чтобы провести диагностику люстры, используйте мультиметр – прибор, при помощи которого проверяют электроустройства.

При нажатии кнопок на пульте лампа не реагирует

Разберем причины, когда требуется ремонт люстры с пультом управления. Ремонт своими руками можно сделать, когда причина неисправности кроется:

  1. В проверке уровня напряжения батареек.
  2. В случае если мультиметр показал достаточный уровень заряда батарейки для исправной работы пульта, проверьте кнопки на исправность. Включите на телефоне камеру, и, наведя ее на лампочку пульта, поочередно нажимайте кнопки, так вы сможете увидеть, загорается ли индикатор лампочки или какая-то из кнопок вышла из строя. Если при нажатии мигание отсутствует, такая кнопка требует замены.

Важно! Можно приобрести новый пульт. Он продается в паре с приемником, а замена приемника – хлопотная процедура.

Продиагностировав оборудование по двум предыдущим пунктам и не обнаружив неисправности, вы увидели, что лампа все равно не включается – поломка в приемнике радиочастот. В таком случае он подлежит замене вместе с пультом.

Засорение контактов также может послужить причиной отказа в работе пульта. Избавиться от такой проблемы можно так: почистить контакты от загрязнений, капнув каплю суперклея, а на него размельченный графит. Иногда вместо графита используют фольгу. После этого пульт можно собрать обратно, приведя в рабочее состояние.

Ремонт люстры с галогенными лампами и светодиодами может потребоваться и в случае поломки приемника. Чтобы заменить элемент питания, воспользуйтесь пошаговой инструкцией.

Как заменить приемник питания светодиодной лампы

  1. Приобретите новый приемник вместе с пультом управления.
  2. Проследите за тем, чтобы пульт и приемник были настроены на одну частоту.
  3. Отключите в квартире электричество.
  4. Демонтируйте осветительный прибор и раскройте его коробку.
  5. Обрезав провода, снимите приемник.
  6. Изучив новый блок питания, поместите его в коробку, монтируя на место старого.
  7. Зачистите проводки и изолируйте, соединив между собой провода одного цвета.
  8. Защелкните коробочку и монтируйте осветительный прибор на место.

Как видите, ремонт люстры своими руками выглядит не так страшно, как могло показаться на первый взгляд.

Лампы (часть ламп) перестали гореть: как решить проблему

Схема ремонта радиоуправляемой люстры будет заключаться совершенно в другом, если в осветительном приборе не загорается часть лампочек.

  1. Если не горят некоторые лампы, замените их: выкрутив и монтировав новые.
  2. При неисправности светодиодной подсветки лучше заменить полностью всю цепочку.
  3. Если, проверив галогенную или светодиодную цепочку, оказалось, что она находится в рабочем состоянии, но проблема, скорее всего, в трансформаторе, подающем питание. Проверить его можно при помощи мультиметра, приложив щупы к выходным клеммам. Обнаружив поломку, замените трансформатор, монтировав аналогичную модель изделия внутрь люстровой коробки.

Важно! Галогенные лампы сверхчувствительны. Если дотронуться до них голыми руками, они могут перестать работать. Чтобы избежать такой неприятности при ремонте люстры, используйте резиновые перчатки.

Лампочки загораются после тактильного воздействия

Лампочки мигают при физическом воздействии, но не реагируют на сигналы, подаваемые из пульта управления? Всему виной закисленные контакты. Решить такую проблему проще других – просто почистите контакты. Используйте для этого толстую иглу, пинцет или скальпель, растворитель и лоскуток ткани без ворса. После очистки контактов дайте им высохнуть, и только после этого включите осветительный прибор.

Ремонт люстры с подсветкой – простая задача для тех, кто знаком с радиотехникой. Если у вас нет элементарных навыков работы с такими приборами, лучше обратитесь к специалисту.

Ремонт люстр

Современные люстры – это не просто осветительные приборы, но важные декоративные элементы интерьера, поэтому к их выбору каждый из нас относится с особым трепетом. Но что делать, если любимая люстра по каким-то причинам вышла из строя: детишки постарались или подвела старая проводка? Конечно, обратиться за помощью к специалисту, который произведет качественный и профессиональный ремонт люстры прямо у вас дома. Специализируемся именно на этом направлении, поэтому отлично разберёмся даже в самых сложных конструкциях, а также имеем все необходимое оборудование, чтобы выполнять свою работу на совесть.

Ремонт люстр на дому

Если настольную лампу еще можно отвезти к мастеру на ремонт, то с люстрами дело обстоит намного сложнее, ведь они напрямую подключены к электросети, и самостоятельно отключать их довольно небезопасно. Насколько же упрощает задачу выезд мастера на дом! Так, он быстро определит проблему, устранит ее и повесить люстру на законное место.

Ремонт люстр в Москве и области

Отличаемся гибким подходом к клиенту, поэтому обеспечиваем качественный и оперативный ремонт люстр в любой точке Москвы и области. Позвоните нам, и мы обеспечим выезд специалиста к вам в дом в день заказа. Вам не придется долго ждать, и очень скоро вы сможете использовать свою люстру, как и раньше.

Отремонтировать люстру за один день

Некоторые вещи и дела не терпят отлагательств, то же касается и ремонта люстр. Такая поломка может обернуться неудобствами для всей семьи, поэтому важно ее вовремя устранить. Вы можете быть уверены, что мастер приедет как можно скорее и добросовестно произведёт необходимый ремонт.

Ремонт классических люстр

Классические люстры – это приборы, которые есть практически в каждом доме, поэтому чаще всего нам приходится ремонтировать именно их. Поэтому у каждого нашего сотрудника есть соответствующий опыт и квалификация, чтобы сделать эту работу для вас качественно и быстро.

Ремонт люстры с пультом управления

Чем сложнее прибор, чем чаще происходят поломки, поэтому люстры с пультом управления, как более сложные устройства, требуют только профессионального ремонта. Мы готовы произвести все необходимые работы прямо у вас дома, чтобы любимая люстра вновь радовала своим светом ваших домашних..

Ремонт светодиодных люстр

Светодиодные люстры – невероятно красивые, но в то же время далеко не дешевые приборы, поэтому своевременный ремонт может помочь избежать лишних трат на новую люстру, а также проблем связанных с ее выбором. Мы специализируемся на ремонте подобных приборов и готова в считанные часы вернуть вашу любимую люстру в рабочее состояние.

Ремонт галогенных люстр

Сегодня стремительно набирают свою популярность такие приборы для освещения, как галогенные люстры. Действительно, в декоре они смотрятся довольно колоритно, поэтому при поломке такой красоты не торопитесь менять одну люстру на другую. В таком случае, проще обратиться к специалистам, которые быстро ее починят и вернут на законное место.

Ремонт хрустальных люстр

Каждая хрустальная люстра – это своего рода шедевр, который непременно становится одним из важнейших элементов всего декора. Но, к сожалению, время от времени поломки неизбежны. Однако это не повод менять люстру целиком! Быстро устраним даже сложные проблемы, и ваша люстра вновь будет радовать глаз своим светом.

Ремонт китайских люстр

У кого-то китайские люстры ассоциируются с недорогими светильниками, в то время как другие воспринимают их как настоящие произведения искусства. Как бы то ни было, и те и другие рано или поздно нуждаются в ремонте, который грамотно и профессионально готовы осуществить наши сотрудники.

Ремонт старинных, редких, антикварных, советских люстр

Ремонт старинных и редких люстр требуют огромного опыта, аккуратности, знаний где найти или как изготовить запасные части. Вы можете заказать ремонт старинных, советских и антикварных люстр с выездом мастера к Вам домой или в офис.

Стоимость ремонта люстр

В зависимости от сложности работ и спектра поставленных задач стоимость ремонта люстр может быть самой разнообразной. Чтобы уточнить примерную стоимость конкретно вашего заказа, позвоните по телефону, указанному на сайте.

Ремонт настенно-потолочного светодиодного светильника.

День добрый юным ремонтерам. Сегодня в обзоре ремонт светодиодного светильника Varton 12W с неисправностью ,,не светиться, не работает!», подаренный мне безвоздмездно.

Разбираем светильник и при внимательном осмотре сразу же обнаруживаем светодиод с чёрной точкой, что служит твёрдым доказательством его неработоспособности.

Сразу бросается в глаза сгоревший светодиод.

Сгоревший светодиод вблизи.

На других светодиодах точек не обнаружено. Это обнадёжило, так как практика показывает, что в подобных случаях с подобными светодиодными светильниками, причина неисправности с высокой долей вероятности может оказаться в одном лишь светодиоде. Который перегорев, разорвал собой цепь питания остальных светодиодов, включённых в данном случае в последовательную цепь.

Продолжаем, согласно общепринятому алгоритму ремонта. Вторым пунком у нас следует внешний внимательный осмотр платы питания, на предмет вздувшихся электролитических конденсаторов, подозрительных, подгоревших деталей, почернений платы. Таковых не обнаружилось.

Вздувшихся конденсаторов и изьянов не обнаружено.

С оборотной стороны платы питания, тоже всё оказалось в порядке, сузив таким образом зону поиска неисправности. Что ещё более прибавило оптимизма и уверенности в благополучном исходе ремонта, подсказав что и напряжение питания выдаваемое блоком питания, вполне может оказаться на месте и скорей всего в пределах нормы.

Плата с обратной-стороны в порядке.

Подключил прибор к выходу блока питания, подключил светильник к электросети, заизолировав высоковольтные провода (кембрики, как показано на фото) и увидел что напряжение на выходе блока питания и на входе светодиодной ленты присутствует.

Проверка выходного напряжения без нагрузки.

УВАЖАЕМЫЕ РЕМОНТЕРЫ! ВНИМАНИЕ! СОБЛЮДАЙТЕ ПРАВИЛА БЕЗОПАСНОСТИ В УСЛОВИЯХ С ПОВЫШЕННЫМ, ОПАСНЫМ ДЛЯ ДРАГОЦЕННОЙ ЧЕЛОВЕЧЕСКОЙ ЖИЗНИ, ТОКАМИ И НАПРЯЖЕНИЯМИ. ПРИ РЕМОНТЕ ПОД НАПРЯЖЕНИЕМ ДЕРЖИТЕСЬ ПОДАЛЬШЕ ОТ БАТАРЕЙ ОТОПЛЕНИЯ (заземление). Опасными считаются напряжения свыше 50В! Общие рекомендации для ремонтеров-слаботочников таковы; при вынужденной работе под высоким напряжением, берегите глаза, не сидите за рабочим местом с БОСЫМИ НОГАМИ на голом бетонном полу (РЕЗИНОВЫЙ КОВРИК) и РАБОТАЙТЕ ОДНОЙ РУКОЙ! Не становитесь живым проводником тока!

Чтобы уменьшить время на ремонт и на нудную проверку остальных светодиодов мультиметром, для начала замыкаю сгоревший светодиод пинцетом, (пинцет !С ИЗОЛИРОВАННЫМИ РУЧКАМИ!), под напряжением. Светильник заработал. Далее пошёл искать в домашних завалах подходящий светодиод.

Смелое замыкание светодиода.

Нашёл плашку со светодиодами от сгоревшей лампы, предстояла задача их снять. Обычным паяльником в данном случае справиться проблематично. Я демонитрую светодиоды в таких случаях просто применяя обычную кухонную электроплитку. С тем важным условием чтобы НЕ ПЕРЕГРЕТЬ СВЕТОДИОДЫ, так как они очень этого боятся (температурная деградация светодиодов), доводя температуру лишь до уровня расплавления олова. Выставляю на конфорке нагрев на 2-ечку. Нагреваю планку со светодиодами, повторюсь, до температуры расплавления олова, шустро убираю блату с конфорки и быстренько снимаю их по очереди. При необходимости, процесс нагрева-снятия плашки повторяю, памятуя о перегревах. Подобным образом снимаю и наш сгоревший светодиод.

Снятие запасного светодиода.

Прозвонил снятые светодиоды мультиметром, проверил на реальную работоспособность, подавая на них напряжение. Вычислив математически по количеству оных на питающее напряжение с нагрузкой, замеряв и помня что в данном светильнике под нагрузкой реально выходное напряжение проседает до 85В, вышло что-то около 3,5В ,,на брата»,. Припаиваю наш ,,новый» светодиод, так как новых в заначке не обнаружилось, уже обычным паяльником. Снятый светодиод оказался немного короче, поэтому пришлось слега повозиться, проявить внимательность и ,,навесить соплю» из олова. Подробности на фото.

Установка нового светодиода.

Подключил к электросети, заработало, светодиод оказался слегка ,,прохладного» свечения, нежели его новоиспечённые ,,тёплые» собратья. Протестировал светильник, оставив его на пару часов во включенном состоянии, неисправность не повторилась. На сим собрал светильник в обратном порядке и в хорошем расположении духа пошёл отмечать событие чаем с конфетами!

Ремонт и подключение галогенной люстры

Благодаря использованию галогенных ламп в светильниках позволило кардинально изменить представление людей об электрическом освещении своего жилища. Галогенные лампы своим удивительным светом украсят любое помещение, воплощая самые смелые мечты владельцев жилища и фантазии дизайнеров.

Следует отметить, что галогенные люстры нельзя подключать к обычной электрической сети 220 В без применения специальных понижающих трансформаторов. В зависимости от используемых ламп, источник питания может преобразовывать стандартное бытовое напряжение в 6, 12 или в 24 В. Так как для питания ламп используется безопасное для человека напряжение, то такие люстры можно без опаски устанавливать в помещениях с повышенной влажностью, например, в душевых и ванных комнатах. Но чтобы правильно подключить галогенную люстру, потребуются некоторые знания электротехники.

  1. Устройство галогенной люстры
  2. Подключение галогенной люстры
  3. Советы по монтажу и подключению галогенной люстры
  4. Ремонт галогенных люстр



Устройство галогенной люстры

Люстра с галогенными лампами состоит из декоративного корпуса, стеклянных и пластмассовых отражателей и ламп. В комплект к люстре также идет и трансформатор, понижающий бытовое напряжение 220 В в номинальное, для выбранных ламп.

Рис 1. Понижающий трансформатор 220/12В



Рис 2. Галогенная лампа

Для подключения люстры нам понадобится:

— люстра с галогенными лампами;

— понижающий трансформатор с соответствующим выходным напряжением;

— инструмент для подсоединения проводников.

Внимание! Все работы должны производиться с отключенным напряжением — во избежание поражением электротоком.

Подключается к сети галогенная люстра через трансформатор согласно схеме:

Рис 3. Схема подключения люстры с одной галогенной лампой

Данная схема галогенной люстры предназначена для подключения одной лампы, а что делать, если их несколько? Тогда следует руководствоваться схемой, представленной ниже.

Рис 4. Схема подключения люстры с 6 галогенными лампами

Чтобы разобраться со всеми проводами и выполнить подключение без ошибок, нужно более детально рассмотреть каждый шаг соединения всех элементов люстры. На рис. 2 изображена схема подключения шести галогенных светильников к двум понижающим трансформаторам, питающимся от квартирной электропроводки напряжением 220 В. Согласно правилам безопасной эксплуатации электроприборов фазный проводник обязательно должен разрываться выключателем (на рисунке он коричневого цвета). Нулевой провод (голубого цвета) присоединяется непосредственно на клеммные соединения понижающих трансформаторов. Для удобства зажимные винты маркированы буквами L – фаза и N – ноль.

По сути, не имеет значения, сколько ламп будет подключаться к сети, важно каждую группу ламп подключить к отдельному трансформатору, а их, соответственно,  правильно соединить в распределительной коробке.

 Не следует коммутировать провода где-то над подвесным потолком, стремясь немного сэкономить на длине проводников. Может так однажды случиться, что люстра галогенная не включается, например, по причине плохого контакта в клеммных соединениях. И из-за этого придется разбирать потолок, чтобы зачистить провода и заново их соединить. Поэтому всегда все коммутации следует проводить в распределительных коробках, которые специально предназначены для этого.

Подключение галогенной люстры

С подключением понижающих трансформаторов мы разобрались, теперь дело за лампами. Подключаются они всегда параллельно друг к другу, не нужно путать их с елочной гирляндой, где лампочки соединяются последовательно друг к другу. Так как трансформаторы изготавливаются определенной мощности, следует внимательно прочитать на их корпусах, сколько ламп одновременно можно к ним подсоединить. В противном случае, если источников света будет больше, чем сможет выдержать трансформатор, то лампы будут гореть в половину накала. Кроме этого, трансформатор будет работать с перегрузкой и со временем выйдет из строя.



Рис 5. Схема подключения галогенных ламп к понижающим трансформаторам

Советы по монтажу и подключению галогенной люстры

Чтобы не случилось так, что галогенная люстра сломалась из-за некачественного подключения, следует соблюдать основные правила:

  • провода, идущие от трансформатора к лампам, не должны иметь длину более 2 м. Так как рабочее напряжение галогенных ламп довольно низкое, в проводниках могут возникнуть потери, которые также приведут к снижению яркости свечения источников света;
  • трансформаторы крайне не рекомендуется закрывать в маленьких по объему полостях, в которых ограничена естественная вентиляция и циркуляция воздуха. Также запрещено их устанавливать вблизи источников тепла и на горючем основании. В случае невозможности соблюдения данных условий нагрузку на трансформатор следует уменьшить на 25% от номинального значения его мощности;
  • для управления галогенными лампами запрещается применение диммеров (реостатов для ручного изменения яркости светового потока) возможна некорректная работа всего оборудования с выходом его из строя.



Ремонт галогенных люстр

Частые причины, по которым могут не работать люстры с галогенными лампами – это плохие контакты на соединениях. Чтобы отремонтировать люстру, зачастую достаточно зачистить провода, подключенные к трансформаторам и проверить соединения в распаечных коробках.

Если видимых следов повреждения нет, контакты зачищены и обжаты, а лампы гореть все равно не хотят, тогда необходимо вооружиться тестером, с помощью которого можно измерить выходное напряжение. Если на выходных клеммах трансформатора тестер показывает ноль, то нужно идти в магазин электротоваров и покупать точно такой же, не забыв запомнить или переписать маркировку на его корпусе.

Если предстоит ремонт галогенной люстры с пультом дистанционного управления, то начинать его нужно с банальной проверки элементов питания. Потом проверить целостность ламп и работоспособность трансформатора и, в случае исправности всех элементов галогенной люстры, остается электронный блок управления лампами. Чтобы его отремонтировать, нужны более глубокие познания в электронике, поэтому, если именно он является причиной поломки люстры, его следует заменить целиком. Отсоединяя от него провода, следует их промаркировать, чтобы не ошибиться с подключением нового блока.

Когда все операции по замене вышедших из строя деталей будут произведены, люстра должна засиять всеми своими лампами, радуя своих владельцев.

Люстра с пультом не работает один режим

Люстра не включается с пульта ДУ. Что делать?

Ремонтируем беспроводной переключатель (Wireless switch)

Многие владельцы китайских люстр с пультом ДУ сталкиваются с тем, что спустя год-два их люстра начинает плохо реагировать на команды с ПДУ. Как правило, неисправность проявляется следующим образом:

  • Включается, если пульт поднести близко.

  • Плохо реагирует на команды с пульта ДУ.

  • Самопроизвольно выключается.

  • Не реагирует на выключение каналов A, B, C по отдельности. Выключаются только все режимы кнопкой D.

На странице про устройство и ремонт люстры с пультом управления я уже рассказывал об этой неисправности. О её причине я узнал из комментария одного из посетителей сайта. Спустя какое-то время я столкнулся с данной неисправностью лично.

Причина плохой реакции люстры на команды связана вовсе не с пультом дистанционного управления (ПДУ), а вот с этой коробкой с надписью «Wireless switch». Это беспроводной переключатель (радиопереключатель). Именно он отвечает за приём и исполнение команд. В моём случае данный блок имеет маркировку Y-7E. Это трёхканальный вариант.

Как оказалось, причина поломки кроется в металлоплёночном конденсаторе, который является частью источника питания на балластном конденсаторе. На фото он обозначен красной стрелкой.

Его ёмкость обычно составляет 1~1,5 микрофарады (мкФ). Рабочее напряжение от 250V.

Такая схема с использованием конденсатора, который гасит излишки напряжения, активно применяется в китайских люстрах. Такая же схема задействована и для питания светодиодной части, если таковая имеется.

Использование простых схемотехнических решений и применение низкокачественных комплектующих приводит к тому, что люстра довольно быстро приходит в негодность.

Проблема в том, что спустя 1-1,5 года этот конденсатор теряет свою ёмкость. При этом напряжение питания беспроводного переключателя с положенных 12~13 вольт падает до уровня в 6~7 вольт. В этом я убедился лично, когда сделал замеры мультиметром.

Пониженное напряжение приводит к тому, что электромагнитные реле либо просто не работают, либо начинают дико «глючить».

Катушка реле просто не может притянуть якорь, который удерживает контакты в замкнутом состоянии.

Кроме того, заниженное и нестабильное напряжение питания приводит к некорректной работе микросхемы дешифратора команд (HS153SPJ). Микросхема-дешифратор HS153SPJ питается напряжением +5V от интегрального стабилизатора LM78L05.

При этом один режим люстры, например, А может включиться штатно, но вот другой, B или C уже не включается. Либо люстра просто не выключается, повторные нажатия на кнопки выбранного режима (A, B, C) ни к чему не приводят, хотя индикация на пульте ДУ есть.

Перед нами фото проверки балластного конденсатора CBB21 145K250V универсальным тестером LCR T4. Как видим, вместо положенной ёмкости в 1,4 мкФ (145K расшифровывается как 1400000 pF = 1400 nF), он имеет ёмкость всего 0,3924 мкФ (392,4 нФ (nF)). Более чем в 3,5 раза меньше, чем указано на его корпусе. Конденсатор неисправен.

В большинстве случаев устранить некорректную работу приёмного блока удаётся заменой этого конденсатора. Я, например, вместо неисправного установил конденсатор К73-17 ёмкостью 1 мкФ. (1µ0) и на рабочее напряжение в 250 вольт. Такой у меня оказался в наличии.

Также можно установить импортный металлоплёночный конденсатор с номинальной ёмкостью от 1 до 1,5 микрофарад и рабочим напряжением от 250V. Сейчас найти такой не проблема, особенно, если проживаете в большом городе. Подойдёт и б/у конденсатор из неисправной радиоаппаратуры, но перед установкой его обязательно нужно проверить.

Если есть возможность, то лучше установить конденсатор с большим рабочим напряжением, например, на 400 или 630V.

Про маркировку конденсаторов постоянной ёмкости можно почитать тут. Это поможет, если захотите подобрать конденсатор самостоятельно.

После замены конденсатора беспроводной переключатель необходимо проверить. Подключать нагрузку (трансформаторы, лампы) не обязательно. Если переключатель работает исправно, то вы услышите уверенные щелчки электромагнитных реле при нажатии на кнопки ПДУ.

Обращаю внимание на то, что беспроводной переключатель собран по примитивной схеме и не имеет гальванической развязки от электросети 220V. Поэтому, когда он включен, необходимо избегать касания токоведущих частей схемы.

Проводить любые восстановительные работы необходимо после полного отключения беспроводного переключателя от электросети!

То, что ваша люстра вдруг перестала включаться не самое страшное. Куда страшнее чрезмерный нагрев некоторых элементов, который может привести к печальным последствиям. А уж когда всё это «добро» висит под потолком, то вопрос пожаробезопасности встаёт как никогда остро.

Так как схемотехнические решения, применяемые в китайских люстрах с ПДУ, оставляют желать лучшего, то я решил усовершенствовать люстру.

О том, как доработать китайскую люстру с ПДУ, сделать её более долговечной и безопасной читайте здесь.

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:



Примечания по поиску и устранению неисправностей и ремонту ручных пультов дистанционного управления

Полное или частичное воспроизведение этого документа разрешено, если оба выполняются следующие условия:

1. Это примечание полностью включено в начало.
2. Плата не взимается, кроме расходов на копирование.

Назад к содержанию часто задаваемых вопросов по восстановлению ИК-пульта ДУ.

ИК-дистанционная диагностика и ремонт

БЕЗОПАСНОСТЬ

Внутри пульта дистанционного управления нет ничего опасного.Даже глядя упор в ИК-излучатель вряд ли что-нибудь повредит. Худшее, что произойдет, если вы сделаете ошибку, что цепь будет повреждена сверх ремонту не подлежит и новый пульт будет в вашем будущем! 🙂

Однако, если вы войдете внутрь телевизора, видеомагнитофона или другого управляемого устройства, см. соответствующее руководство по ремонту этого оборудования для получения важной информации по БЕЗОПАСНОСТИ.

Тестирование пультов

Если только ваш пульт дистанционного управления не был переехал бульдозером и не плоский, как блин, не стоит сразу предполагать, что он действительно сломан.
  • Во-первых, подтвердите, что ваша проблема не только в переключателе в неправильное положение или случайное нажатие клавиши с выбором «VCR» вместо ‘ТЕЛЕВИЗОР’.
  • Если ваш «проблемный» блок универсального типа, убедитесь, что он не просто забыли его программирование или коды — повторно инициализируйте его. Распространенная причина потеря памяти — батареи выпадают или теряют контакт на мгновение из-за падения или удара. Чтобы убедиться, что он правильно сброшен, снимите батарейки на минуту или около того, а также нажмите кнопку питания на несколько секунд (чтобы разрядить все внутренние конденсаторы) перед выполнением перепрограммирование.Смотрите раздел: Забыли универсал Удаленная настройка ?.
  • Некоторые старые телевизоры, в частности, могут иметь «отпуск» или другой переключатель в отключить набор (или только удаленные функции). В этом отношении, если вы не может вообще включить оборудование, убедитесь, что оно подключено к розетка под напряжением. 🙂
  • Некоторые телевизоры могут иногда выходить из строя из-за скачка напряжения или из-за его отсутствия. веская причина на всех. Отключите телевизор от сети на несколько минут, чтобы сбросить настройки. это также возможно (хотя у меня нет никаких доказательств этого), что пульт может запутаться.См. Примечание выше о программируемых пультах дистанционного управления.
  • Прежде чем делать что-либо еще, проверьте и / или замените батареи на новые. ед. Кто знает, как долго они там пробыли.
  • Не игнорируйте возможность того, что ваш супруг (или местный полтергейст) случайно уронил пульт, разлив батарейки — и положил обратно в обратном направлении! Это может привести к тому, что пульт ДУ полностью не работает, слабая (ограниченный диапазон) или неустойчивая работа. Постоянный урон — это не то вероятно, но возможно с некоторыми конструкциями, если результирующее напряжение на Печатная плата действительно имела обратную полярность.
  • Далее попробуйте определить, действительно ли проблема в самом пульте а не телевизор, видеомагнитофон, компакт-диск или другое управляемое оборудование. Самый простой способ сделать это — временно запрограммировать универсальный пульт в соответствии с вашим оборудованием. Если теперь это работает успешно, то вы можете быть уверены, что Проблема заключается в удаленном блоке.
  • Если у вас нет универсального пульта ДУ для управления оборудованием, то либо вы не нашли правильную настройку кода, либо сам пульт действительно неисправен (или у вас нет универсального пульта дистанционного управления!).
  • Если у вас или у друга есть идентичный или почти идентичный кусок оборудования, попробуйте (неисправный) пульт на нем (и его пульт на вашем оборудовании) в качестве дальнейшего теста.
  • Если у вас несколько единиц оборудования, убедитесь, что у вас нет случайно заменил внешне идентичный пульт на слегка другой модели видеомагнитофона, например. Не вся техника — даже похожая тип — от одного производителя обязательно использовать один и тот же сигнал формат передачи.

Диагностика проблемы

Ниже предполагается, что нет реакции на ручной блок, даже если он поднят. рядом с телевизором, видеомагнитофоном или другим управляемым оборудованием.Где работает пульт но только на меньшем расстоянии, чем в новом состоянии, см. раздел: Уменьшенный рабочий диапазон.

Чтобы сузить проблему, используйте ИК-детектор, чтобы определить, излучает ИК-сигнал при нажатии каждой кнопки. Пока это не гарантирует правильность сигнала, устраняет самые распространенные проблемы рассмотрение. Карта ИК-детектора или схема ИК-детектора, подобная одной из этих описано в разделе: ИК-детектор и сопутствующие Схемы очень удобны для тестирования пультов дистанционного управления и других ИК-излучателей.Некоторые видеокамеры, видеокамеры, цифровые камеры, камеры безопасности, Веб-камеры и даже камеры сотовых телефонов также чувствительны к ИК-излучению и будут показать яркое пятно света, если направить его на рабочий источник ИК-излучения. Однако, так как многие из них имеют ИК-фильтр, отрицательный ответ не является окончательным, если вы не подтвердите, что камера отвечает на заведомо работающий пульт. ПК и КПК с ИК-связью и подходящее программное обеспечение (например, OmniRemote для Palm III) может быть полезно для удаленное тестирование. См. Раздел: Некоторые альтернативы «Быстрые и грязные» удаленные тестеры для дополнительных опций.

MCM Electronics, Centerville, Ohio / 1-800-543-4330, список 2 различных форм карты по 7,29 долл. США каждая (карта № 72-005 / 3,5 x 2,5 дюйма и датчик 72-003 / 4,75 x 0,75 дюйма. Radio Shack, Edmund Scientific и другие предлагают аналогичные детекторы.

Утилизированный модуль ИК-датчика от телевизора или видеомагнитофона также может использоваться как ИК-датчик. детектор. Обычно они работают от однополярного источника (типичное 12 В) и выходного чистый демодулированный сигнал — вы не увидите несущую, только единицы и нули. Это будет верно и для схемы ИК-детектора, если вы не расположите пульт дистанционного управления и фотодиод так, чтобы схема действовала как фильтр нижних частот из-за емкости B-E транзистора.Radio Shack и Digikey (среди прочего) также продают недорогие модули ИК-приемников (под $ 5), который также предоставит демодулированный сигнал для вашего удовольствия от просмотра. Однако обратите внимание, что некоторые из них могут быть настроены на определенную несущую частоту, например 40 кГц и поэтому может не реагировать на все пульты. (Заметьте, я слышал о ложные проблемы с захватом некоторых устройств Radio Shack — они не такие же, как те, что продавались некоторое время назад.)

(От: Бретта Валаха ([email protected]).)

Тем, кому нужен отличный ИК-приемник по разумной цене, попробуйте Radio Shack’s MOD1.Это ИК-приемник, который демодулирует данные для х-миттеров 40 кГц. В выходной сигнал затем можно увидеть в осциллографе или использовать для управления небольшим транзистором, который по очереди водил бы динамик! Выходной сигнал MOD1 является обратным сигналу код отправлен. То есть логический уровень TTL от MOD1 высокий, когда нет IR. подарок. Если случайно вам понадобится ИК-приемник, который работает от другого оператора связи, попробуйте DigiKey (1-800-DIGI-KEY). Я знаю, что у них есть два других типы точно.

Ограниченный рабочий диапазон

При правильном дизайне в пульте действительно ничего не должно быть (или получателя), который ухудшается при разумном использовании (по крайней мере, с точки зрения рабочее расстояние).Однако не все пульты дистанционного управления сконструированы должным образом. (или изготовлены), и могут быть другие причины для пульта дистанционного управления, который раньше надежно работать с другого конца дома или отскакивать от дальней стены но теперь даже не будет отвечать прямо с расстояния в несколько футов:
  • Слабые батарейки — замените!
  • Грязь, мусор, табачный дым или остатки кулинарного жира и прочие покрытия на окнах ручного блока или приемника. Тщательно (но аккуратно) очистить с моющим средством, водой и спиртом по мере необходимости.Это может означать INSIDE как ну как снаружи!
  • Повреждено окно в ручном блоке или приемнике. Если кто-то пытался очистить окно наждачной бумагой, могут быть проблемы. Удалить, заменить или отполировать поврежденный участок.
  • Слабые ИК-светодиоды. Так как они сильно загружены, они могут со временем деградируют. Замените ИК-светодиоды высокой интенсивности от Radio Shack или реальный дистрибьютор электроники и посмотрите, поможет ли это.
  • Засохший резервуарный конденсатор. Для управления ИК-светодиодами требуется большой пик токи.Иногда это зависит от входного конденсатора, питаемого от аккумулятор, а не сам аккумулятор. Если этот конденсатор выходит из строя, пик производительность будет значительно снижена или будет нестабильной. Протестируйте и / или просто замените все электролитические конденсаторы в ручном блоке.

Удаленный ремонт

Большинство проблем можно исправить без специальных навыков. Однако где плохие соединения или замена компонентов, вам придется умеет делать небольшую пайку. В этом случае малая мощность (т.е.грамм., Потребуется паяльник с тонкими жалами мощностью 25 Вт и припой для стержней из канифоли. К счастью, печатные платы в пультах ДУ обычно конструируются с использованием размеры (подушечки и лески) соответствуют последнему слову техники 1950-х годов. Следовательно, доработка не так сложна, как, скажем, на вашем ПК с тактовой частотой 500 МГц!

ВНИМАНИЕ: Вы можете легко превратить простой ремонт (например, плохие паяные соединения) в дорогой беспорядок, если вы используете неподходящее паяльное оборудование и / или не хватает навыков пайки, чтобы справиться с этим.Если сомневаетесь, найдите кого-нибудь еще для пайки или, по крайней мере, для практики, практики, практики, пайки и сначала демонтируйте ненужную печатную плату! См. Документ: «Устранение неполадок и ремонт бытовой электроники »для получения дополнительной информации о пайке. и приемы доработки.

Испытательное оборудование за пределами хорошего зрения и, возможно, мультиметр нужны редко.

Самой сложной частью ремонта пульта дистанционного управления может быть просто получение внутри! Производители, кажется, гордятся тем, насколько становится практически невозможным без динамита:

  • Винты — Некоторые хорошо спроектированные (с точки зрения ремонта) агрегаты имеют винт или два в очевидных местах (задняя крышка и / или внутри батареи отсек).После снятия (обычно с помощью правильного наконечника Philips с тонким наконечником) плоской отверткой) две половинки корпуса разойдутся, возможно, после скольжение одного по отношению к другому на долю дюйма.
  • Скрытые защелки — Если винты не видны (и даже после их удаления в в некоторых случаях) необходимо будет внимательно осмотреть шов и, возможно, внутри отсека для жидкого теста, чтобы определить, где вероятные места пластиковые кнопки. Проведите по шву ножом для масла или аналогичным тонким инструментом. может убедить устройство разорваться пополам.
  • Клей — я не знаю, используют ли какие-либо пульты дистанционного управления этот более или менее постоянный подход, но если это так, может потребоваться осторожное использование ножовки. 🙁
Даже если корпус после разборки слегка поврежден (например, щелчок или два ломаются), экономное использование полуперманентного клея, например, лобового стекла Sealer, вероятно, сможет скрепить все вместе таким образом, чтобы осталось мало свидетельств его травмирующего опыта.

Проблемы с пультами

Большинство проблем возникает в ручных блоках из-за злоупотреблений со стороны дети, домашние животные и даже хорошо воспитанные взрослые.Однако оборудование или даже внешнее вмешательство тоже может быть виновато. Поэтому также см. разделы: Проблемы с оборудованием и Проблемы из-за помех.

Ниже приведены наиболее распространенные типы проблем и предлагаемые решения. Как уже отмечалось, большинство из них носит физический характер: разряженные батареи, мусор, плохие соединения.

Для всех, кроме первых двух, потребуется разборка. Производители кажется, используют все более и более творчески (читай: непонятно и трудно open) способы скрепления двух половинок удаленной оболочки.Там может быть один или два винта, и / или корпус может просто «расколоться» пополам аккуратно поддев ножом или маленькой отверткой по шву или скольжению две половинки составляют долю дюйма, чтобы разблокировать некоторые защелки. Посмотрите для шурупов сзади (возможно, под непросто отклеивающейся этикеткой) и внутри аккумуляторного отсека, а также скрытые кнопки.

Разрядились батареи или батареи вставлены неправильно
Решение очевидное. Если батарейки быстро разряжаются — батарейки в пульте обычно последние годы — тогда у вас может застрять кнопка, какая-то проводящая грязь под одной из кнопок, или неисправная микросхема — или возможно, вы используете дешевые батарейки.

Убедитесь, что все батареи установлены в правильном направлении, как указано на внутри батарейного отсека или под его крышкой. Если он использует больше, чем 2 батареи, установка одной обратно может также привести к слабому или неустойчивому операция.

Корродированные контакты батареи
Удалите химические отложения — сначала удалите пыль с засохшего материала при помощи мягкой щеткой, а затем удалите остатки влажной безворсовой тканью. или бумажное полотенце. Отполируйте контакты щеткой из стекловолокна и / или карандашом. ластик и / или очень мелкая наждачная бумага или пилочка для ногтей.Если есть доказательства чтобы аккумуляторный сок попал внутрь корпуса, вам нужно будет открыть пульт и тщательно очистите салон. Возможен дополнительный ремонт необходимо, если очевидно повреждение проводки, компонентов или следов на печатной плате.
Обрыв или прерывистый контакт
Чаще всего встречаются соединения аккумулятора и цепи доска. Тщательно перепаяйте и при необходимости укрепите. Там также могут быть трещины в паяных соединениях на выводах различных компонентов (особенно те, которыми злоупотребляют, как переключатели).Оплавление припой на подозрительных стыках.

Кроме того, проверьте селектор, питание или включение) на правильность операция. Извлеките батареи и с помощью омметра проверьте контакты с переключателем (ами) во всех положениях. Эти переключатели могут быть легко поврежденным в результате падения или сдавливания пульта дистанционного управления. В контакты могут загрязняться, забиваться, корродировать или просто изнашиваться при Что ж. Поиск замены может оказаться сложной задачей. Разборка переключатель может позволить вам очистить или восстановить контакты в некоторых случаях.

Сломанный керамический резонатор
Они могут выйти из строя из-за удара при падении пультов дистанционного управления.

Частота часто составляет 455 кГц (я предполагаю, поскольку они широко используются как фильтры в секции IF AM-радио и, следовательно, недороги.)

Если у вас есть осциллограф, проверьте наличие сигналов на ИС, когда кнопки нажаты — если на какой-либо пин не действует, то у вас может быть плохой резонатор (или плохая ИС и т. д.). Мониторинг на одном проводе керамического резонатор должен выдавать сигнал на своей резонансной частоте, когда кнопка нажата.Типичная форма волны может иметь амплитуду в несколько десятых долей вольт.

Если у вас нет прицела, это один из возможных признаков плохого резонатора (не считая того, что он разбит) будет устойчивый выход ИК-светодиода. для всех нажатий кнопок — обычно выход будет заметно пульсирующим. Конечно, это также может указывать на неисправную ИС.

Керамический резонатор обычно представляет собой небольшой синий или оранжевый предмет, который выглядит похож на пластиковый (острые края) или погруженный (гладкие края) конденсатор.

Маркировка печатной платы будет X1 или CR1 или что-то в этом роде. Замены могут быть доступны в таких местах, как MCM Electronics или другие дистрибьюторы электроники. Или рассмотрим пожертвование органов от пульт для техники, которая давно ушла в то развлечение центр в небе, если частота его резонатора такая же.

Однако частота может быть довольно критичной для правильной работы (в пределах Для некоторых может потребоваться 5 процентов или лучше), и хотя это не обычная ошибка, Я слышал об изменении частоты резонатора (вероятно, из-за травмы) от достаточно, чтобы вызвать проблемы.

(От: Левин А. Р. У. Эдвардс ([email protected]).)

Если у вашего резонатора 3 контакта вместо 2, и вы не можете найти замену, вы можете использовать 2-контактный резонатор, но вам нужно будет добавить две маленькие крышки (возможно, 33 пФ?) Между ножками резонатора и землей.

Грязь, разливы, грязь, маслянистые отложения внутри
Это может вызвать проблемы со схемой, препятствующие надежной работе ключей. или физические проблемы, из-за которых клавиши просто застревают или залипают. Ненадежная или неустойчивая работа по этим причинам, вероятно, является наиболее общая проблема с дистанционным управлением после разряда батарей.
  • Если вы недавно протирали снаружи мокрой или влажной тканью (или в посудомоечной машине!), то это вполне вероятно, так как жидкость может просочиться внутри и немедленно привести к разного рода странному поведению или задерживается на некоторое время.
  • Полностью разобрать и промыть резиновую мембрану с обеих сторон. клавиатура, печатная плата и пластиковый корпус с водой (и мягким моющим средством при необходимости) для удаления грязи на основе сахара, а затем изопропилового спирта. Тщательно просушите.
  • Для удаления стойкой грязи можно использовать ластик для карандашей и / или щетку из стекловолокна. осторожно (только на печатной плате).Однако позолота (если присутствует) и / или сам медный след довольно тонкий!
  • Если между резиной и платой есть масляная пленка, если вы действительно не сделаете ПРЕВОСХОДНУЮ работу по уборке, она быстро вернется. Он может вернуться, что бы вы ни делали.

    Как только вы думаете, что получили все, сделайте это снова — с мылом и водой, ну и резина, и плата.

    Эта слизь может происходить из нескольких источников (кажется, никто не знает точно) в том числе: масла для тела, разливы, пластификаторы из гибких клавиатура, защитная смазка и т. д.Если вы не окунули пульт в бак с моторным маслом, чтобы создать эту проблему, может быть нет надежного способа предотвратить его возвращение в будущем. Подробнее ниже.

ВНИМАНИЕ! В некоторых случаях проводящий черный материал может растворяться в алкоголь — сначала тщательно протестируйте на клавиатуре ключа, который вам наплевать около. Если на ткани или тампоне отклеивается черный материал, используйте только вода и моющее средство. Надеть черные вещи — это гораздо больше труднее, чем его удалить. 🙂

У меня есть одна (1) информация, позволяющая предположить, что чистка резиновой прокладки мягкой ластик для карандашей может быть лучше, чем мытье.Однако это может также удалите проводящий материал в некоторых устройствах.

(От Стива Ленагана ([email protected]).)

Мы производим тонны беспроводных телефонов, и мне никогда не приходилось ремонтировать токопроводящую прокладку в моей карьере (35 лет). Мы замачиваем их в кипящей воде и мыле для посуды на 30 минут. Я очищаю печатные платы спиртом и грубой тканью. Работает каждые время.

(От: Майкл Шелл ([email protected]).)

Люди заметили, что клавиши (и пульты), которые используются чаще, имеют тенденцию чтобы было больше проблем с маслом.Это согласуется с моими наблюдениями.

Я должен прояснить одну вещь: я * ЗНАЮ *, что все, что происходит НЕ из-за утечки или другого внешнего загрязнения. Если бы я этого не видел собственными глазами, тоже не поверил бы! Иногда ключи, которые наиболее часто используемые (и имеющие больше всего масла) находятся в центре — это ДОЛГОЙ путь для внешнего загрязнения, чтобы путешествовать!

Масло ведет себя немного иначе, чем большинство обычных бытовых (и ручных) масел.

  1. Совершенно не липкий
  2. ОЧЕНЬ понятно.
  3. ОЧЕНЬ гидрофобен и моющее действие заметно меньше, чем у большинство масел на нефтяной основе.

Я бы не заметил этих тонкостей, если бы не то, что у меня работал с тормозной жидкостью силиконовой (DOT 5), которая, за исключением добавления фиолетового краситель, ведет себя точно так же.

Итак, похоже, что производители силиконовых клавиатур сохранили грязную маленький секрет за все эти годы!

Думаю, мы все должны с нетерпением ждать нашего трехлетнего ритуала очистки.Я полагаю хардкорный аппаратный хакер мог сделать свою собственную клавиатуру и опубликовать ее раньше и после измерения веса сказать нам, сколько граммов масла эти штуки держать! (ВНИМАНИЕ: возможно, вам придется выпекать в бескислородной атмосфере!)

Изношенные или корродированные контактные площадки на печатной плате
Они могут быть встречно-штыревыми или полукруглыми и страдать от как износ, так и коррозия. Электропроводящая смола или другая подобная проводящая можно использовать краску (например, используемую для ремонта обогревателя заднего стекла) или чернила для ремонта.К печатной плате можно приклеить кусок тонкой медной фольги. и припаян к соответствующей дорожке цепи. (Золотая фольга была бы лучше так как он не подвергается коррозии, но может быть немного дорогим для пульта дистанционного управления за 10 долларов!)

Если покрытие стерлось и чистка контактов длилась недолго чем несколько дней или недель, лужение их тонким слоем припоя должно Помогите.

Изношенный проводящий материал на резиновых кнопках
Сравните низ часто используемых клавиш с теми, которые редко используются. толкнул.Если вы видите резину сквозь проводящий материал после чистка, подушка, вероятно, изношена до такой степени, что перестает работать. Это может быть отремонтировано с помощью электропроводящей эпоксидной смолы или другого подобного проводящего материала. краска или тушь. Иногда к пластине можно приклеить полоску алюминиевой фольги. резиновая поверхность. 3M производит пленку для защиты от электромагнитных и радиопомех, тип 1181, которая должен очень хорошо работать для этого. Другой источник небольших количеств металлической лентой будет магазин, который делает витражи или продает принадлежности для делая это.Грифель (графит) также может работать хотя как долго неизвестно (хотя некоторые сообщают о хороших успехах с этим легкодоступным материалом).

MCM Electronics по телефону 1-800-543-4330 перечисляет ремонтный комплект для резиновой клавиатуры. за 24,95 долларов. В нем должно быть достаточно материала для ремонта 400 контакты (2 контейнера на 200 контактов). Их номер детали 20-2070. Недешево, но 400 контактов покрывают довольно много типичных пульты. Примечание: я не знаю, легко ли смешать только достаточно материал всего на 1 или 2 контакта — стоит подтвердить, что это возможно перед заказом.Или пригласите несколько десятков друзей (и их чешуйчатые клавиатуры) для удаленного ремонта. 🙂

По той же цене пульт дистанционного управления Также в Keypad Repair есть комплект для покрытия изношенной резины. Это состоит бутылочки с проводящей краской, которая не нужна смешивание.

Также существует материал под названием «резистивное покрытие» или что-то в этом роде. что продолжается как краска. Это может быть доступно в электронике распределитель. Или, если вы дружите с местной ремонтной мастерской, они может пожелать сэкономить несколько капель.

Иногда токопроводящий материал не стирается полностью. только на поверхности, и еще может быть что-то под поверхностью. Легкий шлифование может помочь.

К сожалению, единого лучшего решения не существует, поскольку используемый материал для токопроводящих резиновых прокладок в пультах не все одинаково.

(От: Пол Вебер ([email protected]).)

«Если вы ищете ленту из алюминиевой или медной фольги с клейким слоем, Посетите местный хозяйственный магазин, в водостоке и / или водостоке на крыше разделы.Как вариант, попробуйте магазин автозапчастей. Я нашел разнообразие клейкой пленки (в том числе из нержавеющей стали) в таких учреждения.

По поводу ремонта токопроводящих резиновых клавиатур: металл я не использовал. ленточный метод, но, вероятно, попробую его. У меня был большой успех с тщательная очистка и легкая полировка зоны контакта с очень (Зернистость 1000) влажная / сухая наждачная бумага ».

(От: Руфуса ([email protected]).)

«Если вы можете найти аналогичные накладки на мембране другого пульта ДУ, обрежьте их вне квадрата и используйте их для замены дефектных колодок.Ты можешь использовать силиконовый клей для их крепления. Будьте осторожны, чтобы обрезать такое же количество с каждого пэда, чтобы пуговицы были одинаковыми, а не обрезать слишком глубоко, чтобы повредить резиновый купол ».

(От: Уэса Хильтербранда ([email protected]).)

«Лучший способ, который я нашел, — это взять старый пульт (мусорный или абсолютно не нужны) с такими же токопроводящими площадками. Ищите малоиспользуемая площадка (например, кнопка записи), добавьте умелого маневрирования с помощью точного ножа и немного суперклея, и иногда вы можете заменить плохой (ые) пэд (ы) на вашем пульте с лучшими пэдами.Как я это сделал состоит в том, чтобы отрезать прокладку примерно на полпути от листа, к которому она прикреплена (по окружности прокладки, немного ниже токопроводящей поверхность). Вероятно, это следует делать только в крайнем случае, и ВАШИ ПАЛЬЦЫ!

Кстати, это только мое мнение. Я НЕ МОГУ нести ответственность за любой ущерб понесенные в результате выполнения этой процедуры. Попробуйте это НА СВОЙ РИСК! Помните, что если вы испортите свой рабочий пульт, выхода нет «.

(От: Кейт Крейг (kcraig @ mlode.com).)

«Я использую банку TV TUBE COAT (GC Electronics), проводящую краску. для аквадага кинескопа (использовалась черная краска снаружи кинескопа для земли). Выдавите небольшое количество жидкости на лист бумаги и используйте ватную палочку. (ватный тампон) уронить на подушечку «.

(От Марка Сатерфилда ([email protected]).)

«Перья с предварительно нанесенными проводящими чернилами доступны в местных магазины электроники, но явно не Radio Shack «.

(От Майка Харрисона (wwl @ netcomuk.co.uk).)

«Это не то же самое, что серебро, используемое для обогревателей автомобильных стекол и т. Д., который, я думаю, вероятно, сохнет слишком сильно и трескается. Это сделано Circuit Works, которые также делают проводящие эпоксидные смолы. Их номер детали CW2610 для ремкомплекта, поставщик из Великобритании Farnell, цена UKP 22,33 ».

(От Родни А. Шмидта ([email protected]).)

«Чтобы исправить это, я использовал ленту из нержавеющей стали, которая продается для герметизации изоляции воздуховодов воспользуйтесь дыроколом для бумаги и приклейте штампованная нержавеющая сталь на колодке.Мне очень повезло с использованием это, и поскольку нержавеющая сталь в любом случае является клейкой, она остается на месте, пока супер клей сохнет «.

(От: Аноним.)

«Я пробовал использовать ремонтный комплект для обогрева заднего стекла Permatex Quick Grid (часть номер: 15067), который легко доступен через Интернет и авто магазины запчастей. Мои ранние попытки не увенчались успехом, пару лет они работали. дней, а затем проводящая краска треснет, отслоится и сделает постоянные контакты. В конце концов я нашел три способа заставить его работать:
  1. Используйте бумажную спичку, пропитанную проводящим материалом, чтобы «покрасить» резиновая прокладка, в результате получилось очень тонкое покрытие.Не трескается.
  2. Сначала нанесите на подушку типекс, дайте высохнуть, затем покрасьте проводящий материал. Через пару месяцев он не треснул.
  3. Моя жена сначала использовала краску для ногтей, а затем проводящий материал. Снова сделал не трескается.

Различные кнопки моего пульта дистанционного управления были отремонтированы с использованием этих методов (для ради эксперимента!) »

(От Брюса Кертиса.)

«Я использовал графит для смазки замка, чтобы временно восстановить функцию к кнопкам, но нашли другой метод, который пока работает намного лучше так как это более постоянный ремонт.

Я использовал двойную липкую ленту и кусок проводящей резины от 3M. 2209 Одноразовый ремешок на запястье. 3M 2209 часто поставляется с электронным карты оборудования, но также доступны всего за пару долларов. В Помимо нескольких футов проводящей резины, 3M 2209 также включает кусок клейкой медной фольги, который потенциально может быть использован, но я проверил сначала проводящая резина, и нет необходимости проводить испытания с использованием медной фольги «.

Треснувшая печатная плата
Их можно легко отремонтировать, поскольку печатные платы обычно очень простые, односторонние, с широкими следами.Используйте эпоксидную смолу или клей например, Duco Cement (TM) или герметик для лобового стекла, чтобы отремонтировать и укрепить печатная плата. Соскребите изоляционное покрытие и разрывы перемычки. тонкая проволока и припой. Не закрывайте зазоры припоем просто как трещины. и будущие проблемы неизбежны.
Плохой ИК-светодиод
Проверьте ИК-светодиоды с помощью внешнего источника питания (с ограничением тока). резистор) и ИК-детектор и / или контролировать напряжение на них, пока операционная. Подставьте видимый светодиод и посмотрите, загорается ли он при нажатии клавиш нажаты.Используйте осциллограф, чтобы контролировать привод до светодиода. Вам следует см. несущую с импульсной кодовой модуляцией. Если он неисправен, замените его на Доступен ИК-светодиод высокой интенсивности.

Отметим, что, строго говоря, эти ИК-излучатели, возможно, следует называть Инфракрасные излучающие диоды или IRED, поскольку они не излучают видимого света. Однако в этом документе мы будем использовать термин ИК-светодиод, поскольку он смысл понимается подавляющим большинством читателей.

Плохая IC
Если в пульте используется нестандартный чип, выбросьте его! Однако вышедший из строя чип обычно весьма маловероятно, если только на него не попадает молния (теперь как бы случиться?).Даже случайно вставив батарейки задом наперед (хотя определенно не рекомендуется!) — что убивает многие устройства — может не причинить вред пульту. Проверьте каждый вывод на ИС осциллографом. определить, жив ли он хотя бы.

(Источник: Дуэйн П. Мантик).

«Очень много ИК-пультов используют микросхемы той же или аналогичной серии. обычная серия поступает от NEC и представляет собой uPD1986C, который, кстати, назван в книге замен NTE как NTE1758. Многие из них чипы дешевы, их не так сложно найти, и они производятся в прост в эксплуатации с 14- или 16-выводными корпусами DIP.Если у вас нет пайки или навыки демонтажа, замена несложная. »

Конденсатор мертвой памяти

В некоторых ручных блоках есть устройства определенного типа для хранения внутренних настроек во время период извлечения батарей для замены. Это может быть большой обычный электролитический конденсатор или «суперконденсатор». Маркировка печатной платы будет вероятно, это число «С», но кто знает? Если это устройство выйдет из строя, любые поведение возможно. Просто проверьте его мультиметром — там на нем должно быть какое-то напряжение, вероятно, равное или немного меньшее, чем у основной аккумулятор, хотя возможно более низкое значение, если оно не около 0 В.Должны быть доступны замены.

ВНИМАНИЕ: НЕ заменяйте конденсатор памяти аккумулятором, пока он заряжен. от основного аккумулятора, если он есть. Хотя пульт может работать таким образом, попытка зарядить неперезаряжаемые батареи может привести к неприятное поведение. Хотя существует вероятность возгорания или взрыва. низкий, зачем рисковать?

Альтернативы ремонту

Доступно большое количество универсальных запрограммированных пультов дистанционного управления. по 10 долларов. Они настраиваются путем ввода номера кода для каждого типа оборудования. вы будете использовать — телевизор, видеомагнитофон, кабельное телевидение и т. д.Не теряйте инструкцию вручную, или вы не будете знать, какие коды использовать, если батареи разрядятся или пульт теряет память по любой причине! Запишите коды ручкой на наклейку на задней панели пульта дистанционного управления и внутри батарейного отсека. За обычное использование ТВ / видеомагнитофона / кабеля, вариант за 10 долларов — это нормально. Однако многие не будут предоставлять специальные функции, такие как программирование телевизора или видеомагнитофона или доступ к другим определенные функции меню модели.

Однако некоторые пульты дистанционного управления One-For-All (и, возможно, другие) имеют возможности, не указанные в пакете (или на веб-сайте).Проверить с производителя (в случае Universal, это может быть по электронной почте), чтобы определить есть ли у какой-либо из их продукции то, что необходимо для вашей модели (ей).

Универсальные пульты дистанционного управления доступны по несколько более высокой цене (возможно, 25-100 долларов). Лучшие из них способны запоминать все фактические сигналы отправленные вашими оригинальными пультами, непосредственно просматривая ИК-передачу. Из Конечно, ваши существующие пульты должны правильно работать в учебных целях. Убедитесь, что вы получаете гарантию возврата денег с ними, поскольку некоторые могут быть совместим со всем оборудованием.Преимущество обучающего пульта в том, что он можно научить выполнять функции настройки, настройки и программирования как для нормальной работы. Однако процесс обучения, скорее всего, будет утомительно и отнимает много времени, и вам придется отслеживать, какие кнопки что — возможно, не стоит усилий в конце. Если резервные батареи если когда-нибудь умрет, весь процесс обучения придется повторить.

(От: Майкл Шустер ([email protected]).)

«Вы можете получить большую часть OEM-пультов Zenith от MCM Electronics.Эти включая те, которые продавались под маркой Gemini в качестве потребительских товаров; их Обучение на 4 устройствах / запрограммированное дистанционное управление было особенно приятно).

Они определенно = ведут себя = как будто у них есть EEPROMS; т.е. узнал функции сохраняются на неопределенный срок без питания.

Также обновляемые универсальные пульты от Universal Electronics (т. Е. те, у которых есть «волшебный» ключ) почти наверняка имеют EEPROM, так как они могут настраиваться, перемещая кнопки и назначая прямой двоичный функции для клавиш не в исходном заранее запрограммированном расположении.Такие настройки также сохраняются при потере питания «.

(От: Дакухайда ([email protected]).)

«К сожалению, пульты RCA не подлежат ремонту ни на одном устройстве, выпущенном после 1986 года. Печатная плата отлита в пластиковом корпусе, единственный способ получить чертову вещь на части, и вы сломаете его, не имея возможности собрать его обратно. Rca продает универсальная система дистанционного управления Link 5, которая даже имеет функцию pip. Обычно 25 долларов. Если вам действительно нужно точное совпадение, загляните внутрь крышки батарейного отсека, вы можете получить номер детали для пульта дистанционного управления, шесть цифр, обычно 221000 или аналогичный.Вы можете позвонить в любой авторизованный сервисный центр RCA, и они могут заказать его за вы, или вы можете связаться с MCM electronics, Excel electronics или любым другим авторизованный дистрибьютор запчастей Thomson. »

Кстати, самый дорогой универсальный пульт RCA, который продает Wal-Mart, я использую в в нашем магазине почти все, кроме самых новых телевизоров RCA. Последние 2 года модели.

(От: [email protected])

Некоторые универсальные пульты лучше других. Я недавно купил (здесь, в Великобритании) один под названием «Wizard», сделанный Philex (крупный производитель сменных пультов).Имеет несколько уровней программирования:

  1. Кодовые номера на основе производителя, которые дают вам базовый уровень функциональность, как у простых универсальных пультов
  2. Изменение конфигурации ключа. После установки (1) можно выбрать кнопку и повторное нажатие заставляет его последовательно выдавать все (?) коды с та же часть производителя, но с изменением второй части кода. однажды вы нажмете правильную, вы можете сохранить код для этой кнопки (во флэш-памяти). А немного утомительный, но хороший охват.
  3. Он может узнать код с существующего пульта дистанционного управления и сохранить на любой кнопке.

Все это можно настроить для 8 различных устройств. Настройки сохраняются во FLASH память, чтобы вы не потеряли программирование, когда батареи разрядятся. 🙂 У него есть несколько недокументированных причуд, например, установка нового производителя code, кажется, очищает все существующие «изученные» коды. 🙁

Купил в Грандате (Великобритания 0208-900-2329, международный + 44-208-900-2329) за 16,50 фунтов стерлингов + налог и почтовые расходы.

Я также подключил фототранзистор и ИК-светодиод к последовательному порту. на старом ноутбуке, и экспериментировал, превратив его в обучающую удаленный. Должен сказать, я был удивлен, сколько разных схем кодирования кажется, что используется, просто пробежав пункт a) выше и наблюдая за формы волны Я задокументировал около 20 вариантов, прежде чем мне стало скучно. Он работает с моим британским спутниковым «дигибоксом» и с JVC. Видеомагнитофон, но не пошел дальше. Мне было особенно интересно что видеомагнитофон (HR-S4700EK) реагирует на два совершенно разных кодирования схемы, предположительно он был разработан для обратной совместимости с некоторыми старый код их, но более новый код требуется, чтобы получить все функции для работы.Несколько кодов выполняют функции, для которых нет на официальном пульте дистанционного управления (обычно доступны только из кнопки на передней панели!) Один код стирает все записи по таймеру настройки! 🙁

Оригинальные сменные пульты

В некоторых случаях единственный реальный вариант — получить оригинальную замену. дистанционное управление. Это может быть тот случай, когда необходимо легко доступны или вы влюбились в расположение кнопок, стиль или декоратор цветов! Если вам нужно получить доступ к специальным функциям на вашем оборудовании, обучающий пульт может быть альтернативой, если у вас есть доступ к рабочему дистанционное управление, чтобы вы могли научить его.Однако обучающие пульты редко бывают такими удобно как оригинал. Что касается цвета, всегда есть аэрозольная краска!
  • Считать оригинального производителя оборудования только в крайнем случае так как они, вероятно, захотят взимать с вас руку и ногу (или больше) за замена.

    У Panasonic есть веб-сайт, где вы можете ввести номер своей модели и получить детали. список с прейскурантными ценами и описанием деталей:

    Этот сайт включает поддержку для потребителей Panasonic, Technics и Quasar. электроника.Однако мой быстрый визит показал только предметы типа аксессуаров. (например, замена оригинальных пультов дистанционного управления, кабелей и т. д.). Зашифрованный защита кредитной карты, по-видимому, позволяет заказывать детали напрямую.

  • Дистрибьюторы электроники, такие как MCM Electronics, имеют на складе различные оригинальные пульты — цены колеблются от 9 до 143 долларов (вау 143 доллара за глупый довольно простой пульт! У него даже нет звука высокой четкости или чего-то еще экзотика. В наши дни вы можете купить весь видеомагнитофон менее чем за 143 долларов, включая собственный пульт!), средняя цена этих замен все еще довольно надулся на 40 долларов.
  • Дистанционное и ручное обслуживание предлагает оригинальные заводские пульты дистанционного управления от большое количество компаний. Я не знаю, как у них цены по сравнению с напрямую от производителя или с такими местами, как MCM Electronics:
  • Вот тот, который, похоже, также специализируется в этой области:
    • ReplacementRemotes.com, Пульты дистанционного управления, оригинальные пульты дистанционного управления, универсальные пульты дистанционного управления, пульты от телевизора, подробнее, Телефон: 1-336-969-1842.

    Они также будут пытаться найти удаленные устройства, которые трудно найти.

  • И еще. Они также утверждают, что большинство продаваемых ими пультов заводской оригинал.


Назад к содержанию часто задаваемых вопросов по восстановлению ИК-пульта ДУ.

ИК-детектор и сопутствующие схемы

Цепи ИК-детекторов

Ниже показаны два подхода.
  1. Первый использует голый фотодиод в качестве датчика. Проще, ниже мощность, и не должно заботиться о том, какая модуляция используется источником ИК-излучения.
  2. Модуль ИК-детектора, извлеченный из телевизора или видеомагнитофона или приобретенный у радио Вместо фотодиода можно использовать Shack или другое место.Это будет гораздо больший динамический диапазон (реакция как на слабые, так и на сильные сигналы) чем простой фотодиод. Однако некоторые из них предполагают особую частота модуляции и будет слеп ко всему остальному. Требования к питанию также может быть более строгим — может настаивать на регулируемом 12 В).
Схема ИК-детектора с голым фотодиодом
Этот ИК-детектор может использоваться для тестирования ИК-пультов дистанционного управления, проигрывателя компакт-дисков. лазерные диоды и другие низкоуровневые инфракрасные излучатели.У него не будет чувствительность или динамический диапазон подхода, описанного в разделе: Схема ИК-детектора с использованием модуля ИК-приемника, но будет реагировать на все источники ИК-излучения, попадающие в диапазон длин волн фотодиод, поскольку нет схемы демодуляции или связи, чтобы получить в пути.

ИК-излучение, попадающее на фотодиод, вызывает протекание тока через R1. к основанию Q1, включая его и LED1.

Стоимость компонентов не критична. Купите фотодиод, чувствительный к ближнему ИК — 750-900 мкм или остаток от оптопары или фотосенсора.Мертвый компьютер мыши, а не пушистые, обычно содержат ИК-чувствительные фотодиоды. За для удобства используйте аккумулятор на 9 В. Даже слабая подойдет. Постройте схему так, чтобы светодиод не освещал фотодиод!

Обнаруженный сигнал можно контролировать через транзистор с помощью осциллограф.

 Vcc (+9 В) o ------- + --------- +
                    | |
                    | \
                    // R3
                    \ R1 \ 500
                    / 3.3 К /
                    \ __ | __
                    | _ \ _ / _ LED1 Видимый светодиод
                  __ | __ |
        ИК ----> _ / _ \ _ PD1 + -------- o Точка контроля осциллографа
          Датчик | | (низкая активность)
        Фотодиод | B | / C
                    + ------- | 1 квартал 2N3904
                    | | \ E
                    \ |
                    / R2 |
                    \ 27K |
                    / |
                    | |
       Земля o -------- + --------- + -------- o Земля
                   _ | _
                    -


Схема ИК-детектора с использованием модуля ИК-приемника
В нем в качестве ИК-датчика используется весь модуль ИК-приемника.Его чувствительность и динамический диапазон будет намного лучше, чем схема, описанная в раздел: Схема ИК-детектора с использованием голого фотодиода, начиная с Эти модули имеют встроенную схему автоматической регулировки усиления. Однако некоторые модули настроены на определенную частоту модуляции и / или связаны по переменному току и не будет реагировать на все пульты дистанционного управления или другие импульсные или непрерывные источники ИК-излучения.

Модуль ИК-приемника от телевизора, видеомагнитофона или приобретенный в Radio Shack или в другом месте управляет основанием Q1 через R1.Возможно, даже удастся полностью исключить транзисторную схему и подключить светодиод непосредственно к выход модуля (последовательно с токоограничивающим резистором к Vcc или Gnd), но это зависит от приводных возможностей модуля. Вы можете использовать что угодно Vcc требуется для модуля ИК-приемника для цепи светодиода, но может необходимо изменить значение R2, чтобы ограничить ток светодиода до менее его максимальный рейтинг.

Показан конкретный случай, когда Vcc равно +5 В.

                                 R2
    Vcc (+5) o ------ + ----------- / \ / \ -------- +
                    | 220 __ | __
                    | _ \ _ / _ LED1 Видимый светодиод
                    | |
                    | + + -------- o Точка контроля осциллографа
               + ---------- + | (низкая активность)
              - | ИК | выход R1 B | / C
       ИК --->: Приемник | ------ / \ / \ ----- | 1 квартал 2N3904
              - | Модуль | 10 К | \ E
               + ---------- + |
                    | - |
         Gnd o ------ + ----------------------- + -------- o Gnd



ИК-тестер Стива

(Источник: Стив Райс (punky @ efortress.com).)

Диод ИК-приемника (из металлолома Пенни) прикреплен к 18-дюймовой одиночной паре провода пропущены через толстую соломинку (от какого-то неизвестного напитка латте в ранним утром). RTV наконечник для сохранения жесткости. Положительный конец к положительному концу Аккумулятор 9 В. Отрицательный конец к резистору 330 Ом 1/4 Вт, а оттуда на дисплей Светодиод (я выбрал симпатичный красный из помойки), а потом обратно на минус батареи.

Затраченное время: 2 часа. (1 час, чтобы убедиться, что RTV затвердел должным образом.)

Применение к многочисленным источникам дистанционного управления и нескольким устройствам записи компакт-дисков при условии приятного свечения светодиода индикатора.

Я только что получил на ремонт дисковый блок Fisher 25, и вышеуказанный тестер был инструмент для определения того, что более 12 ИК-излучателей были в рабочем состоянии. (Некоторые из них были в местах, которые иначе были бы очень труднодоступными.)

Некоторые альтернативные «быстрые и грязные» удаленные тестеры

В дополнение к схемам ИК-детекторов, карте ИК-детекторов и видеокамере, видеокамера или цифровая камера вот еще несколько вариантов:

(От: Райдон Берри ([email protected]).)

Измерьте потребление тока от батарей.Поставил мультиметр в диапазоне около 25 мА и при нажатии каждой кнопки код отправлено будет отображаться как виляющая игла на VOM или средний ток для DMM. Если керамический фильтр или ИК-диоды вышли из строя, ток остается очень низким, но если все в порядке, вы должны увидеть импульсы от 5 до 10 мА.

(От Малика ([email protected]).)

«Если у вас есть удаленный ИК-телевизор в мастерской для тестирования видеомагнитофонов и другого видео оборудования, вы можете изменить его так, чтобы звук можно было слышать из динамика, который представляет собой ИК-сигнал.

Просто соедините выход ИК-приемника (в телевизоре) со входом аудиовыход каскад. Используйте керамический колпачок небольшого номинала и резистор высокого номинала, это должно быть возможно на всех удаленных телевизорах и почти ничего не будет стоить вам «.

(От: ShyGuy4Yu ([email protected]).)

«Возьмите заведомо исправный ИК-приемник из старого набора. Подайте на него постоянный ток. выход в аудиоусилитель. Вы слышите прерывистую работу действительно хорошо, не коснувшись тестового оборудования.Положите один на прилавок для демо для клиентов .. Отлично !! »

(От Сэма).

Какая прекрасная идея! Единственное, что меня беспокоит, это то, что не все IR передатчики используют ту же частоту модуляции, поэтому я не знаю, как простить демодулятор в ИК-приемнике было бы. Таким образом, вы можете Считайте пульт дистанционного управления плохим, хотя на самом деле он просто несовместим.

Возможно, через некоторое время вы сможете научиться распознавать коды на слух также! 🙂

(От: Пола Гроэ (grohe @ galaxy.nsc.com).)

«Вот еще один« быстрый »и« очень грязный »тест ИК-излучателя, который я использовал:

Закрепите * стеклянный * диод (1N34, 1N914, 1N4148 и т. Д.) Между вашим наконечник зонда и зажим заземления. Поверните чувствительность осциллографа примерно до 20 tp 50 мВ / дел. Держите диод за заземленный провод (для уменьшения наводок).

Направьте «деловой» конец пульта прямо на чистую часть корпус диода. Теперь ИК-пакеты будут видны на прицеле.

Возможно, вам придется перемещать пульт, чтобы найти «горячую точку» в окне.Чем больше оголяется диодный переход, тем лучше отклик.

Пульт Sony вырабатывает около 50 мВ пиковых напряжений с типичными 1N4148 / 1N914 и более. чем 200мВpp с «широко открытым» точечным германием 1N34A (на расстоянии 1 см).

Кстати, постоянная времени этой настройки может маскировать фактические 40 кГц. несущие импульсы. Поместите резистор 100 кОм параллельно диоду чтобы четко видеть отдельные импульсы (чувствительность * снижена *).

Или просто поднесите пульт к AM-радио для быстрой проверки.»

(От Сэма)

И Филип также предложил последний, так что я тоже буду чествовать его. 🙂 Практически любой чувствительный усилитель может улавливать щелчки на рабочем удаленный. Для этого может подойти гитарный или микрофонный усилитель. Однако ни один из этих косвенные методы фактически проверяют ИК-выход, но, вероятно, точны в большинстве случаев достаточно.

(От: Филипа М. Гещикевича ([email protected]).)

«Просто возьмите карманный AM-радио или Walkman, настроенный на AM, и нажмите кнопки.Этот работает на всех пультах, которые у меня есть …. кроме ультразвукового. 🙂 »

(От: Боба Квакенбуша ([email protected]).)

«Настройте AM-радио на тихую часть диапазона, держите пульт рядом с (обычно внутренняя) антенна, нажмите и удерживайте любую кнопку на пульте дистанционного управления. Звук будет тихое трепетание, поэтому слушайте внимательно. Будьте осторожны со своим интерпретация результатов. «Отсутствие флаттера» НЕ может означать, что передатчик не работает «.

(Из: Дэвида С.Brink ([email protected]).)

«Просто рассеките пульт достаточно далеко, чтобы получить доступ к выводам ИК-светодиодов (если пульт несколько раз проходил через движущиеся части Ленивого мальчика, такие разборка может даже не понадобиться). Держите светодиод параллельно ему и посмотрите, загорается ли он при нажатии кнопок пульта ДУ «.

(От Сэма)

Примечание. Поскольку падение напряжения на ИК-светодиоде обычно меньше указанного через видимый светодиод, это может не работать, если в пульте дистанционного управления не используются два светодиода в серии.В этом случае может потребоваться замена.



О пульте дистанционного управления и настенном управлении

Проводные настенные пульты управления (без приемника)

Есть несколько типов проводных средств управления без приемников. Наиболее распространены одинарные / двойные ползунковые регуляторы или поворотные ручки.

  • Регулятор Single Slide контролирует ТОЛЬКО скорость вращения вентилятора, а требует двухпроводной настройки (один горячий — положительный и один отрицательный / нейтральный). То же, что и выключатель.

  • Двойной слайдовый регулятор будет управлять скоростью вращения вентилятора и освещением, а требует трехпроводной настройки (два горячих — положительных и один отрицательный / нейтральный).

  • Ручка вентилятора управления обычно двухпроводная. Если они не оснащены управлением светом или тумблером. Тогда для управления потребуется трехпроводная установка (два горячих — положительных и один отрицательный / нейтральный). Некоторые ручки управления имеют большую силу тока и могут управлять до 10 вентиляторами (ТОЛЬКО скорость вращения вентилятора, без света).

Проводные / беспроводные настенные пульты управления (приемник)

Большинство настенных пультов управления с приемниками имеют проводное соединение. Проводные настенные элементы управления требуют двухпроводной настройки и говорят с приемником через микропереключатели. Dip-переключатели — это крошечные переключатели (обычно 4-8 переключателей с возможностью включения / выключения) в настенном пульте управления и часто на приемнике (если только приемник не является обучающим приемником, где настенный пульт управления должен быть запрограммирован или « записан » в приемник, чтобы разговаривать друг с другом).Двухпозиционные переключатели на приемнике и настенном пульте управления должны соответствовать друг другу, чтобы вентилятор работал. Беспроводное настенное управление работает точно так же, но для работы требуется крошечный аккумулятор. (Обычно это 12-вольтовая батарея A23, которую можно найти в местных магазинах / магазинах бытовой техники.)

Пульт дистанционного управления с приемником

Большинство пультов дистанционного управления с приемниками говорят через микропереключатели. Dip-переключатели представляют собой крошечные переключатели (обычно 4-8 переключателей с возможностью включения / выключения) внутри пульта дистанционного управления и часто на приемнике (если только приемник не является обучающим приемником, где пульт дистанционного управления должен быть запрограммирован или « записан » в приемник, чтобы разговаривать друг с другом).Чтобы вентилятор работал, микропереключатели на приемнике и пульте дистанционного управления должны соответствовать друг другу. Для работы большинства пультов дистанционного управления требуется крошечный аккумулятор. (Обычно это 12-вольтовая батарея A23, 9-вольтная батарея или две / четыре батареи AAA. Обычно их можно найти в местных магазинах / магазинах бытовой техники.)

Ресиверы

Большинство элементов управления, которые разговаривают с приемниками, работают через микропереключатели (объяснено ранее). Хотя, с другой стороны, некоторые приемники являются приемниками обучения и требуют определенной команды от пульта дистанционного управления / настенного управления для работы.У каждого производителя есть свой набор команд, необходимых для прослушивания приемником. Эти команды будут объяснены далее в разделе F.A.Q.

Элементы управления в сочетании с лампами CFL

Большинство элементов управления имеют функцию затемнения. В то время как большинство осветительных приборов являются переходными или поставляются с CFL (компактными люминесцентными лампами), они, тем не менее, не имеют функции затемнения и в сочетании с элементами управления, которые не работают должным образом или могут издавать небольшой гул, что приводит к выгоранию лампы. приемник / плата компьютера.

Посмотреть все пульты дистанционного управления для потолочных вентиляторов по производителям можно здесь


Азия .ru

Каталог Запросы: 1226239 компаний: sql
Бытовая электроника и электротехника (144237)
Аудио и видео оборудование, Домашняя техника, Кухонная техника, Источники питания, …
Электронные компоненты и детали (31323)
Электроустановочные компоненты и материалы, Электронные компоненты, Электронные компоненты оборудование, …
Компьютеры, программное обеспечение и периферия (50962)
Устройства хранения данных, Периферийные устройства, Компьютерные аксессуары, Силовые устройства, …
Средства связи / сети / телефонии (47447)
Телефония, Оборудование для проводных сетей, Оборудование для беспроводных сетей, Спутниковое / навигационное оборудование, …
Промышленное оборудование (148133)
Другие промышленные материалы, Другое промышленное оборудование, Запасные части для промышленного оборудования, Металлообрабатывающее оборудование, …
Оргтехника (56945)
Стационарный, Оборудование системы безопасности, Расходные материалы, Офисная мебель, …
Детские товары (55498)
Игрушки, Детская одежда, Детские аксессуары, Детские коляски, …
Транспортные средства, запасные части и аксессуары (85614)
Запчасти и аксессуары для автомобилей, Мото техники, Двигатели и двигатели, Автомобиль, …
Спорт и отдых (82486)
Летние виды спорта, Досуг и развлечения, Туристическая амуниция, Фитнес, …
Одежда, обувь, материалы и аксессуары (380100)
Материалы для пошива и обуви, Повседневная одежда, Другая одежда, Обувь и аксессуары, …
Хозтовары (167378)
Аксессуары для кухни, Мебель и аксессуары для мебели, Дизайн и интерьер, Товары для дома, …
Химические материалы и продукты (26428)
Химические агенты, Пластиковые материалы, Прочие химические продукты, Химические реагенты, …
Медицина и фармацевтика (34260)
Фармацевтические препараты, Медицинское оборудование, Медицинские изделия и материалы, Медицинские инструменты и аксессуары, …
Драгоценности, бижутерия и подарки (68874)
Подарки и подарки, Ювелирные изделия, Бижутерия, …
Галантерея (30167)
Женские сумки, Прочие галантерейные товары, Сумки, Рюкзаки, …
Товары для личного пользования (30241)
Косметика, Средства для ухода за волосами, Часы, Прочие личные аксессуары, …
Сырье (12471)
Железная сталь, Продукция из цветных металлов, Другое сырье, Металлы Минералы, …
Ремонт и строительство (131841)
Сантехника, водоснабжение и канализация, Инструменты для билдинга, Металлопрокат, металлоконструкции и ковка, Плитка, мрамор и гранит, …
Оптическое и оптическое оборудование и аксессуары (9486)
Очки, Оптические материалы и аксессуары, Микроскопы, Другое оптическое оборудование, …
Сфера услуг (30309)
Бизнес-услуги, Рекламные услуги, Другие услуги, Издательские услуги, …
Продовольственные товары (61824)
Сельскохозяйственные продукты, свежие или охлажденные, Табак, вино, кофе, чай и напитки, Фрукты, Замороженная еда, …
Вторичные материалы (963)
Металлические отходы, Текстильные отходы, Прочие переработанные материалы, Макулатура, …
Сельское хозяйство (47248)
Оборудование и материалы для аквакультуры, Экстракт животных, Семена растений, Агрохимикаты, .

Оставить комментарий
