Котел для бани своими руками

Котел в бане – это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства – это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева. Но лучшим вариантом считается котел, сделанный собственными силами.

Оглавление:

  1. Отличие между банной печью и котлом
  2. Причины строительства котла для бани
  3. Выбор котла для бани
  4. Строительство котла для бани своими руками



Отличие между банной печью и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов.

Поиски в глобальной сети ответа на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию также нужно изучать, потому что большой разницы между котлом и печью для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, как строится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, которая выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сваренную из трубы или бочки, нельзя назвать печкой, потому что она является не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопления банных помещений, нагрева камней и воды, а также поддержания определенной температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.

Причины строительства котла для бани

Сегодня на рынке представлены различные котлы на твердом горючем. Можно при желании выложить кирпичную печь в бане. Если вы хотите построить кирпичную печь, то помните, что процесс этот — довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучения технологии производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать — решать каждому хозяину парной самому. Помните, что для небольшой парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов. К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство — это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.

Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, которое планируется использоваться. В некоторых случаях к бане можно провести газ, выбор будет понятным. А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова. Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например – регулярно чистить котел. Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же — постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они максимального КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее.   А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.

Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяет ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то немедленно нужно обратиться к специалисту. Это значит, что возникли неполадки с котлом. Еще одно из преимуществ газовых котлов — не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый — самый компактный. Вес данных котлов достигает 50 килограмм, при этом его мощность — до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола.

Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.

Электрические котлы для бани

На сегодня электрические котлы — экологически самые чистые. Один из самых важных факторов, который присущ электрическим котлам, — им не нужна вентиляция. Это подходит для парилок, к которым не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.

Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко поддерживают заданную температуру при достаточно долгом горении топлива. Но, все же, они не могут функционировать в автоматическом режиме, соответственно они требуют загрузки очередной партии топлива и экологически чисты.

На сегодня производители котлов, которые действуют на твердом топливе, постоянно стараются усовершенствовать устройство котлов для бани, разрабатывают технологии, которые помогают добиться более высокой надежности и эффективности.

В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума энергии из сырья и равномерного распределения процесса горения дров.

Улучшенная термоизоляция котла максимально уменьшает теплопотери, а грамотно придуманная  конструкция передает теплоносителю максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы. У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

В наше время подобные котлы для бани могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами. Также твердотопливные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракции, и специальным устройством  для подачи его в камеру горения.

Котлы на жидком топливе для бани

Агрегаты, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную металлическую или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года ухудшаются его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты. Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе.

Перед тем, как установить котел в бане подобного типа, его нужно обязательно показать специалисту.

Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, а во второй камере совершается непосредственно синтез газа, то есть догорание. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов — высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.

Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани. Сам процесс изготовления подобного аппарата включает в себя выбор материала, приваривание опор котла и монтаж экрана.

Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет использоваться в процессе работы. Опытные мастера при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит воспользоваться небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают помещения объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу. Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.

Приваривание опор для котла

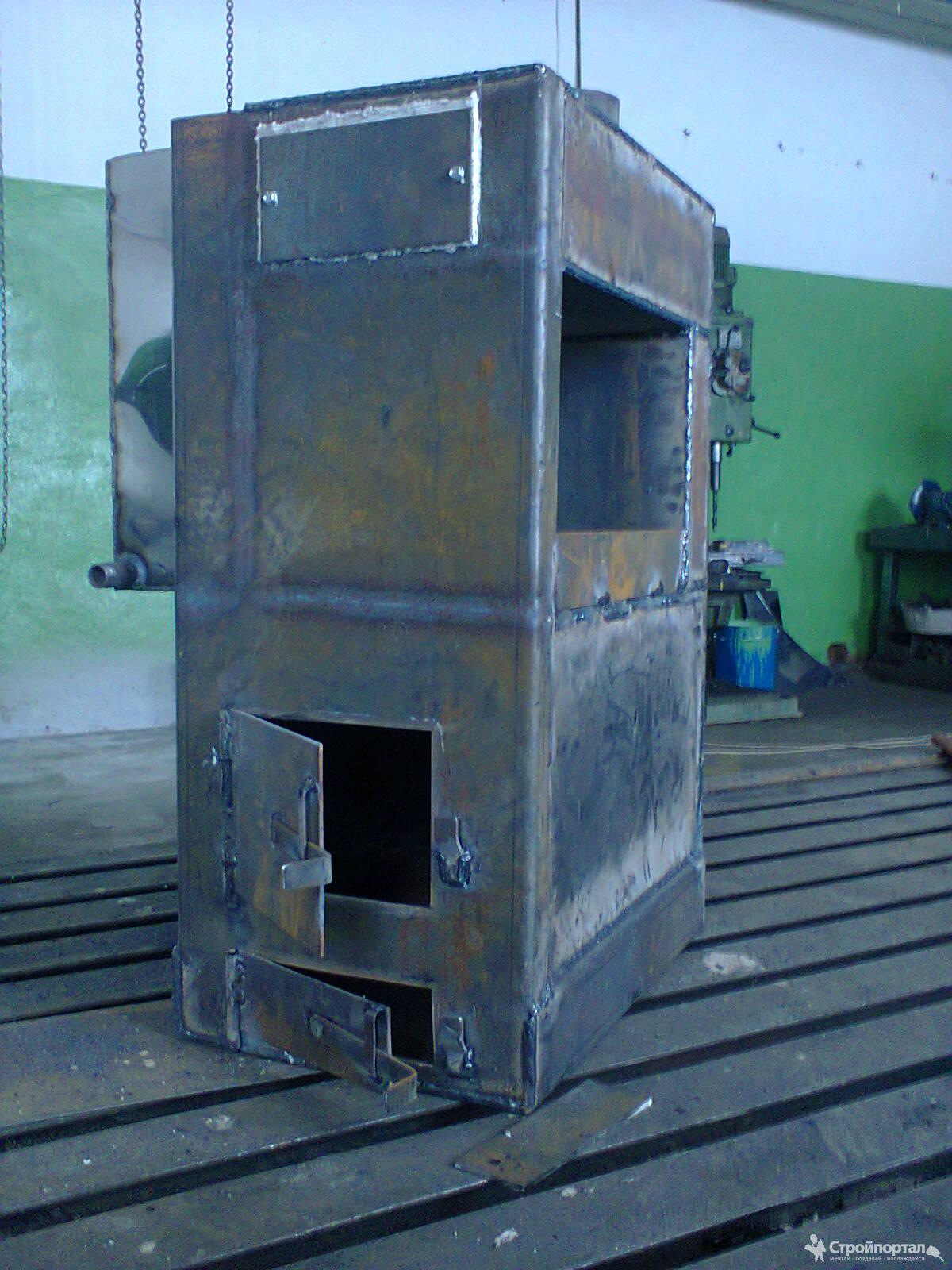

В качестве корпуса для банного котла будет использоваться труба. Вашей задачей будет приварить параллельно земле 3 опоры, на 3-х уровнях, другими словами – 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

  1. Самый нижний уровень необходим для выполнения установки дна печи;
  2. Обычно высоту второго уровня рассчитывают зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
  3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического круга с минимальной толщиной от 5 миллиметров и также вырезанным отверстием для укрепления переходного кольца дымовой трубы.

Разместите опоры под перегородки строго друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, в боковой части трубы, а начинать стоит от самого дна. Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус дно, верхняя крышка и колосник. Далее производя монтаж в помещении, делают таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни. Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. Также нужно знать, что в нижней части кирпичной конструкции должно оставаться отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим материалом, вы узнали, как сделать котел для бани собственными руками. Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантировано обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.


Печи для бани своими руками

С давних времен на Руси пользовалась особенной популярностью кирпичная печь в баню, которую можно было не встретить в собственном доме лишь в исключительных случаях. В последние несколько лет бани буквально переживают момент невероятного перерождения.

Прежде всего, на это, конечно, оказывает тот факт, что все больше людей отказываются от проживания в многоквартирных домах и делают все чаще выбор в пользу индивидуального строительства. Именно поэтому вопрос как построить печь для бани становится все популярнее с каждым годом.

Если вы сможете грамотно спланировать процесс строительства, то вам без проблем в короткий срок удастся построить собственную баню, и добавить своему дома особенной атмосферы бодрости и здоровья.

Содержимое обзора:

Процесс подготовки

Все, что нужно для того, чтобы самостоятельно построить баню на своем участке – это буквально минимальные строительные навыки и немного терпения. Первое, с чего стоит начать – это выбрать чертежи печи для бани своей мечты.

В большинстве случаев печь в парилке располагают таким образом, чтобы одна часть строения отвечала за поддержание уровня теплоты в предбаннике, а другая – за отопление непосредственно парного помещения.

Если говорить о материале, который стоит выбрать для строения также в самом начале, то в принципе большинство строителей сходятся во мнении о том, что можно применять те остатки материалов, которые не использовались во время проведения основной стройки.

Процесс стройки будет идти намного быстрее в том случае, когда заранее подготовлены все необходимые инструменты.

Лучше всего, чтобы по правую сторону от печи находились мастерки, а также уровень, ведро, в котором будет раствор и молоток.

Слева от печи, как правило, размещают ведро с чистой водой и обязательно еще одно ведро с совком для мусора, а также плоскогубцы и обыкновенный карандаш, который обязательно понадобится во время проставления различных отметок.

Для печи обязательно понадобится котлован. Особенное внимание стоит уделить его размерам, а именно глубине, которая должна быть не меньше 0.7 м.

Дно котлована, согласно правилам, должно быть засыпано примерно на двадцать сантиметров песком. После этого песок сверху закрывается щебнем и битым кирпичом.

Далее обязательно в котловане необходимо предусмотреть армированный каркас с опалубкой. Сверху полностью вся поверхность должна быть залита бетоном. Посмотрите фото печи для бани и вы увидите, что оставляется обычно не больше двадцати сантиметров.

Последние два слоя фундамента выступают уже в качестве главного гидроизоляционного материала. После того, как фундамент полностью будет готов, его в обязательном порядке проверяют на горизонтальность.

Если проявятся какие-либо недостатки, то их можно будет достаточно просто устранить, используя возникшие огрехи. После проведенных работ можно постепенно переходить к строительству самой бани.

Важность дымоходного канала

Особенное внимание во время установки дымохода очень важно уделять общим параметрам строения. В том случае, если самодельная печь для бани из металла получилась достаточно маленькой, то не стоит и трубу делать чересчур массивной.

Приблизительно толщина стенок составляет на практике около половины кирпича. Желательно, чтобы и сечение дымовых проходов было такого же размера.

Финальный этап

Очень важно уже после завершения укладки, но перед началом использования, как следует просушить банную печь. Принято для этих целей использовать один из способов:

Обратите внимание!
  • Принудительный;
  • Естественный.

Наиболее предпочтительным, по словам строителей, является второй вариант, однако предстоит заранее приготовиться к дополнительным временным затратам.

Используя данный способ можно будет быть уверенным в том, что печь действительно просохнет максимально равномерно, и не образуется ни одна трещина.

Запомните, что если вы будете соблюдать все советы, данные вам строителями, то без каких-либо сложностей сможете построить баню достаточно быстро исключительно собственными силами.

Не забудьте заранее только убедиться в том, что вы готовы к необходимым финансовым затратам.

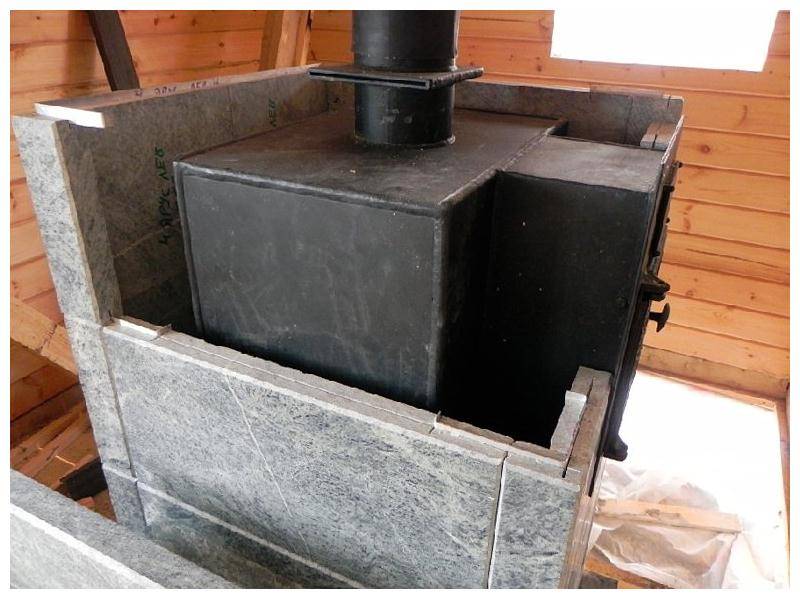

Фото печи для бани своими руками

Обратите внимание!

Обратите внимание!



делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

  • устойчивость покрытия при механическом воздействии;
  • надежная теплоотдача;
  • низкий коэффициент расширения при нагревании;
  • способность к удержанию жара даже после прогорания дров;
  • возможность применять любые типы топлива;
  • минимум сварочных швов;
  • быстрый прогрев парной.

Нельзя обойти стороной и пару недостатков металлических конструкций:

  • металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
  • тепло распространяется по пространству помещения неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

  • проверьте прочность конструкции;
  • убедитесь, что на поверхности нет повреждений или коррозии;
  • в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
  • можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

По сравнению с такой установкой круглая труба имеет следующие преимущества:

  • металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
  • трубы – наиболее экономичный вариант;
  • процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
  • с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
  • срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

  • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
  • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
  • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
  • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.

Как сделать своими руками?

Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.

Главные требования к монтажу самодельной печи для бани:

  • установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
  • на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
  • 500 мм – минимальный выступ трубы над кровлей;
  • все деревянные детали обрабатываются материалом для изоляции со слоем глины;
  • поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
  • полок должен располагаться рядом со стеной, где стоит печь.

Для работы потребуются такие материалы и инструменты:

  • отрезок трубы для корпуса банной печи;
  • кусок трубы для отведения газа;
  • металлический лист толщиной 10-12 мм;
  • элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
  • болгарка;
  • сварочный аппарат.

Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.

В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.

Сборка вертикального варианта происходит по определенным этапам.

  • Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
  • Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
  • Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
  • Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
  • Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
  • Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
  • Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.

Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.

Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра. Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.

Принципы сборки предполагает несколько этапов.

  • Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
  • Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
  • Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
  • Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
  • Спереди выполняем отверстия под топку и зольник, монтируем дверки.
  • Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
  • Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
  • Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
  • Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.

После сборки печи любого типа необходимо очистить его от окалины и ржавчины.

Остановимся подробнее на некоторых моментах установки самодельной печи.

Фундамент

Первый этап для возведения печи. Его следует проводить в соответствии со всеми правилами и требованиями.

Для создания выполняем следующие действия:

  • сбиваем квадратную опалубку высотой 200 мм;
  • равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
  • скрепляем элементы арматуры вязальной проволокой на участках соединения;
  • вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.

Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.

Колосник

Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.

Собрать колосник – тоже несложная задача. Для этого:

  • вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
  • вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
  • привариваем металлические прутки по горизонтали или вертикали.

Советы по изготовлению

Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.

  • Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
  • Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
  • На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
  • При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
  • Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
  • Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
  • Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
  • Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
  • Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
  • Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
  • Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

  • Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
  • Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
  • Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

Выбираем котел для бани — газовый, электрический, или твердотопливный.

Выбирать котел в баню необходимо исходя из многих факторов. Такая покупка имеет строго индивидуальный подход, и во многом зависит от характеристик постройки, а также от личных требований к парной. Мы расскажем какое оборудование экономичнее и продуктивнее, как его правильно устанавливать и подключать, и в каких случаях целесообразно сделать дровяной котел для бани своими руками.

Котел для бани часто путают с печью, особенно рассматривая самые простые агрегаты, энергоносителем в которых является специальное твердое топливо, или, чаще — дрова. На самом деле котел имеет более сложное устройство, и представляет собой оборудование, которое состоит из печи, бака для нагрева воды, теплообменника, дымохода. Принцип работы банного котла для подогрева воды Теплообменник — змеевик, состоящий из конструкции труб: «две в одной», радиаторной решетки. В основной трубе — теплоноситель для отопления. В ней также расположена вторая труба для подачи горячей воды. Для максимальной теплоотдачи вода в них циркулирует в разных направлениях. Оборудование для подогрева воды может быть встроенным, или выносным. Часто бак размещают в парилке, в предбаннике, или в обмывочной. Обкладывают камнем или кирпичом для лучшего удержания тепла. В первую очередь, выбор агрегата зависит от того, какой энергоноситель будет использован: электричество, газ, дрова, или специальное твердое топливо. Газовые печи для бань с выносным баком — принцип подключения Электрокотлы для бань Электрический котел сегодня используется практически в каждой квартире, поскольку по принципу работы он представляет собой обычный бойлер. Если рассматривать такое оборудование, как вариант подогрева теплоносителя для отопления — электрокотел неэкономичен. При этом, само оборудование и его монтаж стоят недорого. Электрические котлы для бани практически не используются, поскольку имеют существенные недостатки: большое потребление электроэнергии; необходимость в трёхфазной сети с высокой мощностью. Но применение электрических котлов имеет и положительные моменты: экологичность, чистота в помещении, компактность, работа в автоматическом режиме. Поэтому, в небольшой баньке часто устанавливают бойлер, или маленький одноконтурный котел — для подогрева воды в обмывочной. Электрический котел устанавливают, когда баня находится в подвальном помещении, или гараже частного дома. В случае установки такого оборудования следует учитывать, что камни для создания пара также могут нагреваться от электричества. Газовые котлы для бани Самые выгодные и эффективные в использовании газовые агрегаты: компактные, простые и недорогие в эксплуатации, многофункциональные. Нет необходимости постоянно приобретать топливо. Используются для отопления предбанников и обмывочных, нагрева горячей воды. В процессе топки газовое обогревающее оборудование не выделяет ни гари, ни запаха. Так как газовые устройства взрывоопасны, изготавливать их своими руками не рекомендуется. Существуют специализированные газовые банные котлы, которые предназначены только для нагрева камней, парной, небольшого предбанника. Специализированный газовый котел для бани с баком и каменкой Для крупных банных комплексов, или одновременного отопления жилых помещений и пристроек используются газовые котлы для дома: Одноконтурные — для обогрева небольшой баньки, подогрев воды в обмывочной. Двухконтурные — отапливают предбанник, нагревают воду. Если баня пристроена к дому, то оборудование можно использовать и для его индивидуального отопления. Трехконтурные — для обогрева полов помещения, и когда при бане оборудован небольшой бассейн. Напольный газовый котел для отопления и подогрева воды в больших объемах Давление газа — важный критерий при выборе котла для бани Следует учитывать, что подавая газ на котел из центральной магистрали, или тем более — из баллона, необходимо следить за давлением. При покупке котла давление в сети — является одним из критериев его выбора, поскольку производители предупреждают, что нарушение подачи энергоносителя — не безопасно для эксплуатации устройства. Твердотопливные котлы для бань Твердотопливные агрегаты длительное время хранят тепло, не требуют дополнительного подключения к источнику питания. Но их эксплуатация дорого обходится, поэтому они используются только для подогрева воды в обмывочной, и, реже — для обогрева небольшого предбанника. Твердотопливный котел со съемным баком Для этого вида котлов необходим уголь определенной фракции и влажности, поскольку дров для подогрева воды понадобится слишком много. Из-за угля в помещении будет присутствовать специфическая пыль, от которой сложно избавиться. Кроме того данное оборудование не может работать в автоматическом режиме. И самый неприятный момент — понадобится регулярная чистка котла. Принцип работы твердотопливной печи для бани с выносной топкой подробно описан в нашей статье. Устройство твердотопливного котла для бани Чаще всего для маленьких бань используют простые дровяные котлы, которые также относятся к твердотопливным. Такое оборудование обычно устанавливается вместе с печью, при возведении бани. В отличие от других типов эноргоносителя — можно сделать дровяную печь и котел для бани своими руками, но для этого понадобится определенный опыт в строительстве. Делаем дровяной котел для бани Первым делом необходимо подготовить место для размещения оборудования: укрепить напольное покрытие. Используемые материалы: Шамотный кирпич; Асбестовый картон, толщиной более сантиметра; Металлический лист, толщиной от одного миллиметра. Дровяной котел для бани с баком сделанный своими руками Основание делают ровным и прочным. Для изготовления дымохода используются только негорючие материалы. С внешней стороны его дополнительно покрывают теплоизоляцией. Важно знать: место соединения отопительного устройства с дымоходной трубой делают разборным. Процесс изготовления состоит из трех этапов: подготовка материалов, приваривания опор, создание экрана. Материалы Выбрав котел в бане цилиндрической формы, используйте металлическую бочку литров на 200. Подойдет толстая труба диаметром в полметра, длиною до метра. А также приготовьте: Арматуру толщиной 14 мм, сделав три отрезка по 3 см для опор. Металлический лист толщиной 4 мм; Металлический лист толщиной 5 мм; Кирпичи и цемент.

Сборка Привариваем к корпусу параллельно три опоры. Первая, нижняя на самом дне. Средняя располагается в зависимости от расположения поддувальной дверцы. Третья ниже на 20 см от верха корпуса. Далее вырезаем дно и крышку из листов металла. В крышке делаем отверстие кольца дымохода. В боковой части корпуса делаем отверстие для короба. Туда монтируем дверки печные и поддувальные. Внутри короба делаем перегородку для отсеков. И делаем экран: выкладываем кирпичную стену или полностью обкладываем котел. Для конвекции воздуха внизу оставляем отверстие. Но для начала ввариваем короб в бочку или трубу. Вставляем дно, крышку, колосник. Устанавливаем дымоход. Даже сэкономив на самостоятельной сборке котла для бани, немало средств и времени уйдет на закупку и поиск материалов, не говоря о монтажных работах. Если на вашем участке есть централизованная подача газа — лучше использовать более современное нагревательное оборудование. Выбираем котлы в баню Для поддержания стабильной оптимальной температуры горячей воды рекомендуется устанавливать оборудование с чугунными теплообменниками. Они нагреваются медленно, но долго держат нужную температуру. В пользу установки газового нагревательного оборудования в бане говорят такие факты: Экономия в расходе топлива и его оплате, если сравнивать с электрическим или твердотопливным оборудованием. Экологичность: отсутствие гари, запаха, вредных выхлопов. Простота установки, настройки, эксплуатации, ремонта. Потребление электроэнергии всего 40 кВт. Компактность. Одновременный нагрев помещения, воды. Конструкция и комплектация специализированной газовой печи для бани Учитывая все эти факторы можно сделать вывод, что установка газового устройства — экономичное и экологичное решение. Выбирают его с учетом параметров бани и функций, которые оно выполняет. Газовый котел для бани выбирают по таким характеристикам: тепловая мощность, наличие автоматики, средств контроля. Подбирая оборудование, необходимо обратить внимание на его номинальную производительность. Подробную информацию о выборе газового котла для обогрева дома вы найдете в нашем материале. Настенные газовые котлы для подогрева воды Для деревянной бани не стоит приобретать настенное оборудование, только напольное. Так как в этом случае недопустима высокая температура продуктов сгорания. Согласно правилам пожарной безопасности можно устанавливать газовые котлы в баню, высота помещения которой, не менее трех метров. А ширина дверного и оконного проемов не менее 80 см. Если котел устанавливается индивидуально для бани, то рекомендуется обратить внимание на оборудование последних моделей, которые могут работать от двух энергоносителей. Вы сами можете выбирать, использовать газ, или дрова. Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор. Универсальные газовые котлы для бани Термофор Поскольку современное оборудование дает возможность использовать любой источник энергии, выбор устройства зависит от их доступности все меньше. Поэтому при покупке котла следует больше обращать внимание на: общую площадь парной; качество и толщину метала печи; скорость и температура нагрева; объем бака для воды; размеры и габариты: трубы, печки, бака. Установка газового котла в бане своими руками Перед подключением оборудования необходимо оформить соответствующие разрешения и согласовать проект в органах власти. Разработать в специализированной службе проект газоснабжения, после чего направить его и сопутствующие документы на согласование, например, в Горгаз. Потребуются бумаги от производителя: техпаспорт оборудования, инструкция, сертификат соответствия. Работы с газовым оборудованием осуществляются специалистами в соответствии с принятыми правилами и нормами: СНиП 42-01-2002 и II-35-76, свод правил: СП-41-104-2000. В них дано подробное описание, как правильно выполнять данные работы, и что делать категорически запрещено. К примеру, диаметр дымохода подбирается в соответствии с мощностью устройства по специальным формулам. Настенные газовые котлы для подогрева воды Получив нужные разрешения можно приступать к работам: подвести газопровод и водоснабжение, облицевать стену противопожарным материалом, сделать отверстие для дымохода. Промыть системы труб устройства. Настенное оборудование прикрепить к планкам. Сделать отверстия в стене, закрепить планки анкерами или саморезами. Зафиксировать котел на крепёжных планках. Присоединить к трубам краны, фильтры; Присоединить краны на входе, выходе; Установить сгоны; Подключить отопительную систему; Соединить сгон с отоплением; Подключить водоснабжение; Присоединить дымоход. Для напольного оборудования выделяется отдельное помещение. Стены и пол покрывают специальными противопожарными материалами. Агрегат прикручивают к полу. Остальная схема подключения идентична настенному варианту.

Итог

Сегодня существует множество вариантов котлов для бань, поэтому каждый сможет выбрать необходимое оборудование для своих потребностей. Выполняя самостоятельно монтаж, сборку, или подключение агрегата соблюдайте все указанные производителем нормы и правила — от этого зависит безопасность вас и вашей семьи. Помните, газовое оборудование взрывоопасно.

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.

Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.

Особенности: плюсы и минусы

Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.

Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:

  • листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
  • как следствие, такая печь будет стоить дороже;
  • топливник цилиндрической формы лучше проводит тепло;
  • исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
  • плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.

В чем плюсы именно металлических печей:

  • цилиндр лишь немного проигрывает сферической форме по теплопроводности;
  • толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
  • печь можно перемещать, она долговечна;
  • стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
  • подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
  • многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
  • помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.

Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

  • вертикальные;
  • горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Материалы

Для проведения работы необходимы следующие материалы:

  • непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
  • труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
  • труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
  • листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;
  • навесные петли из металла;
  • небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
  • отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
  • цементный состав;
  • кирпичи;
  • песок.

Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.

Необходимые инструменты:

  • аппарат для сваривания элементов;
  • любой сильный резчик по металлу;
  • электроды;
  • врезной кран;
  • металлопрокат для ножек;
  • асбестовый шнур;
  • ручки для дверей.

Схемы и чертежи

Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.

В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена печь:

  • В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
  • Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
  • Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
  • С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
  • Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.

После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.

Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.

Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.

Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.

Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.

Изготовление и монтаж

Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.

Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.

Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.

Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.

Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.

Горизонтальная печь

При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:

  • Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, по длине данная труба будет от 0,7 до 0,9 м.
  • Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
  • Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
  • Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.

Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.

Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.

Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.

Вот и все – печка для бани готова. Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.

Вертикальная

Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.

Этапы изготовления.

  • Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
  • В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.
  • Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
  • Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
  • К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.
  • Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
  • Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
  • К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
  • Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.
  • Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
  • Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
  • В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.
  • Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
  • Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
  • Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.

Полезные рекомендации

Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.

Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.

Как сварить печку из трубы своими руками, смотрите в видео ниже.
