Четырехскатная крыша своими руками: Строим четырехскатную крышу своими руками

Опубликовано в Своими руками
/
10 Июн 1987

Содержание

Шатровая крыша, как сделать шатровую крышу своими руками, полезные советы.

Шатровые крыши на домах привлекают внимание издалека. Лаконичность формы и кажущаяся простота крыши подкупает, поэтому возникающее желание сделать подобную крышу естественно. Что для строительства необходимо предусмотреть и как правильно возвести крышу.

Шатер или вальмовая крыша

Наиболее экономичным вариантом крыши частного дома, с точки зрения экономии материалов для строительства,  является шатровая крыша. Скаты крыши выполнены в виде равнобедренных треугольников, образующих общую вершину, основанием крыши является квадрат.

Крыша в виде шатра является разновидностью четырехскатной крыши.

Кстати, другое название шатровой крыши это вальмовая крыша. Основанием вальмовой крыши является также прямоугольник, две боковые грани  треугольные, а две остальные представляют трапецию.


Безупречная симметрия скатов и стропильной системы крыши требует точного расчета и скоординированности действий при ее возведении самостоятельно. Для того, чтобы смастерить такую крышу, необходимо изучить особенности ее конструкции.

Конструкции шатровых крыш

Основными элементами стропильной системы крыши в виде шатра являются:

•  диагональные стропила, расположенные по углам каркаса крыши

•  опорная балка мауэрлат, служащая опорой концов стропил

•  укороченные стропила или нарожники, прикрепленные к накосным стропилам

•  опоры подкосы

•  дополнительные опоры (прогоны, ригели и лежни), создающие дополнительную жесткость крыше.

Тем не менее, сложное расположение элементов шатровой крыши и стропила создают востребованную устойчивую систему, которую используют при строительстве загородных домов. Естественно, для сооружения шатровой крыши требуется расчет, формулы которого основаны на тривиальных способах расчета треугольников.

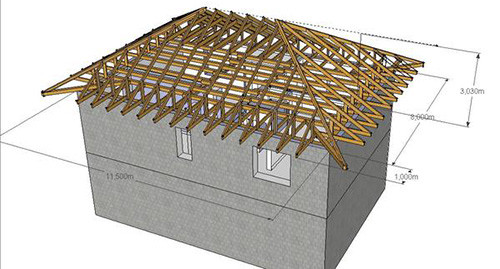

Расчет шатровой крыши

Целью расчета шатровой крыши является нахождение объема материалов, необходимых для ее возведения (кровельный, подкровельный материал),

обрешетка и устройства стропильной системы по заданным параметрам. Кроме объемных параметров, производят расчет угла наклона ската и динамическую прочность всей системы.

Безусловно, по количеству параметров расчет достаточно объемен и сложен, поэтому рекомендуется воспользоваться он-лайн  калькулятором.



В результате расчета будут получены следующие данные:

•  углы наклона стропил боковых

•  общая площадь поверхности кровли (с учетом свесов)

•  длины диагональных, боковых и накосных стропил

•  рекомендуемое стропильное сечение

•  количество необходимых стропил для устройства системы

•  объемы бруса для стропил (м3)

•  количество рядов обрешетки.

Полученных данных достаточно для возведения шатровой крыши своими руками.


Возводим шатровую крышу

Сооружение шатровой крыши рекомендуется начинать с малых архитектурных форм, например, крыши открытой беседки или гаража. Отличный повод для изучения технологии возведения крыши и последующего усовершенствования полученных навыков в работе!

каркас

Каркас шатровой крыши имеет классически простую конструкцию и состоит из 4-х диагональных стропил и 8-и подкосов (по 2 подкоса на каждое стропило).

Монтаж крыши начинают с возведения каркаса. Необходимо помнить, что для деревянных домов каркас будет опираться на верхние венцы, для кирпичных домов и домов из пенобетона на мауэрлат.

установка мауэрлата и опорных брусьев

Для привязки мауэрлата рекомендуется произвести монтаж закладных элементов и  армопояса. Для создания мауэрлата используют деревянные брусья, закрепленные по периметру между собой прямым замком.

Существуют такие способы крепления мауэрлата:

•  с применением проволоки из стали

•  используя строительные шпильки

•  с помощью анкерных болтов.





Крепление мауэрлата с применением проволоки производят путем закладки кусков стальной проволоки на расстоянии 20-30 мм. После высыхания кладки проволокой обвивают брус и закрепляют ее концы.

Строительные шпильки для крепления имеют Г-образную форму  и максимальную глубину погружения в бетонную подушку до 450 мм. Для установки шпилек мауэрлат размечают и сверлят отверстия для установки. Затем шпильки устанавливают по месту и закручивают гайкой.

Полезные советы

Независимо от выбранного способа крепления мауэрлата при установке крепежа необходимо учитывать наличие гидроизоляционного слоя. Материал гидроизоляции прокалывают перед введением шпилек. После заливки бетоном необходимо прочистить резьбу шпилек до того, пока бетон не застыл.

Крепление мауэрлата с помощью анкерных болтов производят непосредственно в армопояс перед заливкой. Для разметки отверстий под анкерные болты подготавливают доску и размечают на ней места установки.

Затем доску прикладывают к грани мауэрлата и высверливают отверстия согласно разметке. Подготовленный мауэрлат надевают на болты, подкладывают шайбу и закручивают гайку.

монтаж стропильной системы

Выровняв мауэрлат по периметру, можно переходить к установке стропильной системы – диагональных стропил, который располагают по диагоналям шатровой крыши.  Для справки: основная нагрузка стропильной системы шатровой крыши приходится именно на диагональные стропила. Диагональные балки имеют значительную длину и соответственно вес.

Монтаж диагональных стропил производят по расчетной распорной или безраспорной схеме, по которой стропильная нога диагональной балки может упираться  в мауэрлат или балку. Угол наклона диагональных стропил может составлять до 23°.  Вторая пара диагональных стропил устанавливается аналогичным образом. После установки длинных диагональных стропил  к ним примыкают по два коротких подкоса.

При работе может возникнуть необходимость стесывания верхней пласти накосной стропилы, которую требуется уложить на ребре под углом. Пласть, расположенную в ендове, стесывают желобком. Это позволяет проще производить укладку обрешетки.

Полезные советы

Согласно выбранному проекту все сопутствующие операции при возведении шатровой крыши – возведение обрешетки, устройство ендовы, обрамления труб и проемов производят при монтаже стропильной системы. Строгое соблюдение технологии возведения обеспечит хороший результат.

Выбор крепежа для возведения шатровой крыши

Выбору крепежа для возведения крыши необходимо уделить особое внимание.

Для соединения элементов стропильной системы будет задействован следующий металлический крепеж:

•  перфорированные пластины зубчатые и гвоздевые

•  скобы, хомуты, шурупы и гвозди

•  уголки стальные перфорированные

•  салазки и ползунки для крепления стропил.

Кроме того, могут  потребоваться деревянные изделия:

•  нагели и пластины

•  треугольники бруски

•  накладки при создании шипового соединения.

Крепеж рекомендуется выбирать улучшенного качества, потому что стропильная система и шатровая крыша должны обладать повышенной прочностью.

Четырехскатная крыша дома своими руками. Как правильно сделать вальмовую крышу своими руками? 4 х скатная шатровая крыша

После опубликования статьи о строительстве двухскатной крыши своими руками, мне на почту стало приходить много писем с просьбой показать, как возводится четырехскатная вальмовая крыша. Действительно, такой вариант стропильной системы довольно популярен, но строительство её более сложно, чем той же двухскатной крыши или даже ломаной.

Сложность эта связана с наличием в конструкции угловых стропил. В разных источниках их называют по разному — диагональные, накосные, вальмовые… Я буду использовать термин угловые для простоты.

При описании строительства двухскатной крыши и я использовал конструкцию, в которой стропила опираютсся на балки перекрытия расположенного ниже этажа.

Сейчас для разнообразия мы рассмотрим пример, когда стропила опираются непосредственно на мауэрлат.

Итак, допустим мы имеем стопу дома размером 7х11 метров. Высота её 3,5 метра. Под крышей у нас будет неотапливаемый чердак. На рисунках ниже показано, как мы установили чердачное перекрытие и мауэрлат (для увеличения изображений кликайте на рисунок).

Расчет сечения балок перекрытия был сделан в программе описанной Я выбрал сечение 100х200 мм.

Балки рассчитывались как нагруженные распределённой нагрузкой. Шаг балок — максимально возможный при таком сечении 0,7 метров. При расчете чердачных перекрытий я всегда использую нормативную распределенную нагрузку в 300 кг/м². Здесь 200 кг/м² приходится на вес самого перекрытия с утеплителем и 100 кг/м² добавлено как временная нагрузка от людей, которые будут передвигаться по перекрытиям в процессе строительства крыши и возможно в процессе эксплуатации (некоторые хранят на чердаке различные вещи).

Расчетная нагрузка «Нагр. (расч.)» определяется увеличением нормативной нагрузки (в данном случае на 10%) для обеспечения большего запаса прочности.

Балки перекрытия, с целью равномерного распределения нагрузки, мы установили на доску сечением 50х150 мм. Особенно это важно для несущей перегородки, ведь помимо самих перекрытий, на неё будет приходиться ещё часть нагрузки от крыши. В качестве используется брус 100х150 мм.

Любая четырехскатная вальмовая крыша начинается с установки конькового бруса. Соответственно нам его нужно на что-то опирать. Если под коньковым брусом расположена несущая перегородка, тогда всё просто — опираемся на неё.

В нашем же примере несущая перегородка в доме расположена перпендикулярно будущему коньку. Опирать конёк на балки перекрытия нельзя, т.к. сечение их на это не рассчитывалось. Поэтому поступаем следующим образом. На мауэрлат строго по середине устанавливаем несущую балку. Она состоит из двух досок сечением 50х200 мм (см. рисунки). Промежуток между ними 50 мм. Почему именно две доски — будет понятно ниже.

Обратите внимание, где находятся вставки между досками (правый рисунок — размер 676 см замерен рулеткой; разделив это значение на 2 и отняв от него 2,5 см — получим искомый размер). Вставки эти сделаны из обрезков доски 50х150 мм и крепко пришиты гвоздями.

Теперь собираем так называемую «скамью». Стойки из досок 50х150 мм, коньковый брус из доски 50х200 мм. Стойки ставим строго вертикально по уровню (либо отвесу) на показанные выше вставки. Каждая стойка фиксируется временными раскосами (на рисунке показаны раскосы только на одной стойке). Все соединения делаются на саморезы, чтобы их можно было легко разобрать. Зачем — будет ясно далее.

Высота стоек определяется способом, о котором говорилось в статье про ломаную мансардную крышу. Т.е. прежде чем приступать к строительству, необходимо на бумаге нарисовать в масштабе эскиз коробки дома и будущей крыши (чем крупнее будет рисунок, тем более он наглядный). Эскиз рисуется исходя из личных эстетических предпочтений.

Из полученной схемы мы и определяем высоту стоек. В данном примере меня вполне устраивают стойки высотой 2,5 метра.

Следующим шагом будет изготовление и установка стропил упирающихся в коньковый брус. Чтобы не путаться, назовём их рядовыми стропилами. Расчёт показал, что в качестве рядовых стропил в нашем примере (регион — Нижегородская обл., кровля — металлочерепица) можно использовать доски сечением 50х150 мм с шагом 0,6 метра.

Для начала изготовим шаблон из дюймовой доски 25х150 мм. Порядок его разметки показан на рисунках ниже:

Немного поясню. Берём дюймовую доску подходящей длины. Прикладываем её как показано на левом рисунке. Верхний запил отчеркиваем как показано на среднем рисунке с помощью любого бруска высотой 5 см. Эта высота равна глубине запила стропила в месте его соединения с мауэрлатом. Обычно я эту глубину беру равной примерно одной трети от высоты сечения стропила. Т.е., например, если бы стропила были из доски 50х200 мм, тогда запил бы был глубиной 7 см.

Нижняя часть шаблона размечается в соответствии с правым рисунком. Запил стропила на мауэрлате рисуем снова используя любой брусок высотой 5 см. Затем, отмерив от наружной поверхности стены 40 см (такой ширины будет наш карнизный свес), рисуем вертикальную линию по уровню или отвесу.

На правом рисунке можно заметить, что при разметке шаблона, оказалось, что верхний ряд облицовочного кирпича нам мешается. Поэтому мы его просто сняли. Можно было выбить отдельные кирпичи в местах установки стропил. Я уже писал ранее, что не стоит нагружать крышей облицовочную кладку.

Итак, шаблон рядовых стропил готов. Конечно построить коробку дома, а также установить мауэрлат и коньковый брус с соблюдением идеальной геометрии очень сложно. Погрешности всегда будут. Поэтому прежде чем делать заготовку очередного стропила, возьмите шаблон и приложите его в том месте, где это стропило будет ставиться. Если Вы видите какие-то несостыковки, сразу учтите их при изготовлении стропила. Возможно его нужно будет на несколько миллиметров удлинить или наоборот укоротить. В общем в процессе работы всё станет понятно.

После того как все рядовые стропила установлены и закреплены, в данном примере, перед установкой угловых стропил, я бы разгрузил нашу среднюю несущую балку (которая из 2-х досок 50х200). Для этого мы снимаем стойки, на которые ставили коньковый брус. В этот момент нагрузка полностью распределится на стены коробки дома. А теперь наши стойки мы немного укорачиваем и ставим их на место. Они должны войти между коньком и балкой свободно с минимальными усилиями (забивать их здоровым молотком не надо).

Если бы у нас стойки опирались не на балку, а на несущую перегородку, этот шаг мы бы пропустили.

Теперь переходим к самому интересному — изготовление и установка угловых стропил. Угловое стропило должно одновременно находиться сразу в 2-х смежных плоскостях скатов. Это является обязательным условием того, что обрешётка и кровля будут ровными без прогибов. Разные строители делают это по разному. Расскажу, как делаем мы.

Расчет сечения угловых стропил довольно сложный, углубляться в него смысла нет. Мы всегда делаем их из 2-х сшитых между собой досок того же сечения, что и рядовые стропила. Эта практика проверена многолетним опытом многих строителей. За надёжность я могу поручиться, конечно с установкой необходимых подпорок (о них мы поговорим ниже).

Для начала на каждом углу непосредственно к мауэрлату прикрепляем по два запиленных (см. рис.) обрезка доски (50х100 мм) длиной около 30 см. Запилы сделаны под углом 45º.

Далее на любой угол, с которого решили начать, крепим обрезок доски (в данном случае 50х150 мм) согласно рисунку. Обратите внимание — плоскость бруска обращённая к нам совпадает с линией соединяющей внутренний и наружный углы мауэрлата. Короче говоря, брусок стоит в том месте, где будет стоять правая доска будущего углового стропила.

Теперь на рядовом стропиле замеряем с помощью угольника размер показанный на рисунке и отмечаем его на установленном бруске. Назовём полученную точку — точка 1. Вкрутим в неё саморез.

Вверху согласно рисунку делаем разметку. Размер 10 см — это толщина углового стропила. Главное, чтобы треугольник был равнобедренный. Назовём точку справа (на рисунке помечена маленьким штрихом) — точкой 2. В неё также вкручиваем саморез.

Между точками 1 и 2 натягиваем шнурку (показана синим цветом). Затем берём любой небольшой обрезок доски шириной 15 см (такая же как и у стропил) и, совмещая его верхнюю грань со шнуркой (см.рис), упираем этот обрезок в мауэрлат. В точке касания рисуем карандашом отметку и замеряем размер опирания углового стропила (в данном случае 11 см). Эту отметку назовём — точка 3.

Теперь нам нужно замерить угол наклона углового стропила. Для этого мы используем малку. Лучше приобретать малку с транспортиром в сборе (левый рисунок). Если такую найти не удалось, можно пользоваться и простой малкой плюс обычный школьный транспортир (средний рисунок). Какой угол мы замеряем показано на правом рисунке:

Полученную заготовку прикладываем вверху (см. левый рисунок) к нашей точке 2 и совмещая её со шнуркой, карандашом рисуем линии параллельные рядовому стропилу справа. По этим линиям делаем новый запил. Что должно получиться видно на правом рисунке. Так же на рисунке видно, что в нижней точке соприкосновения шаблона и рядового стропила, мы поставили ещё одну отметку. Назовём её — точка 4.

Наконец мы снимаем шнурку, замеряем рулеткой расстояние между точками 3 и 4 и изготавливаем угловое стропило. Последовательность такая: замеряем свес рядового стропила. Выше на рисунке, где показано рядовое стропило с размерами, нужный нам размер 0,67 метра. Умножим это значение на 1,5. К полученной цифре прибавим расстояние между точками 3 и 4. Так мы получим длину заготовки углового стропила. Длина эта сделана с достаточным запасом. Свес получится больше необходимого, его подрезают уже по месту, когда делают карниз.

Теперь сшиваем две доски 50х150 . При большой длине заготовки доски стыкуем — стыки делаем в разных местах. Думаю тут всё очевидно. С помощью шаблона размечаем и запиливаем верхний конец правой доски. Затем как бы делая зеркальное отображение запиливаем левую доску. Откладываем на заготовке расстояние между точками 3 и 4 (откуда откладывать должно быть понятно из рисунков выше). Делаем нижний запил выдерживая угол α и наш размер опирания углового стропила — 11 см. Теперь стропило можно ставить на место и закреплять.

Для других угловых стропил все запилы делаем такими же. Единственное что можно уточнить — это расстояние между точками 3 и4.

Самая нагруженная точка углового стропила находится на расстоянии 1/4 пролёта от верхней точки. Поэтому здесь нужно поставить дополнительные стойки. Как я уже говорил, в нашем примере на балки перекрытия ставить стойки нельзя, поэтому кладём под них дополнительные балки сечением 100х200 мм.

Теперь нам нужно изготовить и установить так называемые «нарожники». Здесь в принципе всё не так сложно, как может показаться. Для начала на мауэрлате карандашом делаем разметку с необходимым шагом (0,6 метра) и отмечаем места где будут стоять нарожники. Теперь мы прямо по месту делаем самый короткий крайний нарожник. Его нижние запилы и длина свеса отмечаются по оставшемуся у нас шаблону рядовых стропил. Они одинаковые. Верхний запил можно сделать прямо по месту без каких либо сложных построений. Нарожник не тяжёлый. Взяли, покрутили, прикинули, пару раз бензопилой поправили верхний запил и всё получится. Если нарожник на несколько сантиметров сдвинется влево или вправо вдоль мауэрлата — это не страшно. Главное добейтесь, чтобы при взгляде сверху угол между ним и мауэрлатом был 90º. Думаю это понятно.

Теперь мы можем использовать этот короткий нарожник как шаблон для всех остальных. Запилы все одинаковые, разная только длина. Смотрите рисунок: мы замеряем длину рядового стропила и вычитаем из неё длину сделанного короткого нарожника. Полученную цифру делим на общее число нарожников в углу. Мы ведь сделали разметку на мауэрлате и знаем сколько их будет. В нашем случае пять. Итак, мы получили расстояние, на которое будет отличаться длина каждого последующего нарожника. Т.е. короткий у нас есть, прибавляем к нему это расстояние, получаем длину следующего и так далее. Уверен, что если Вы сами будете строить крышу и дойдёте до этого этапа, то здесь проблем у Вас уже не возникнет.

Теперь небольшое отступление. Если величина пролёта перекрываемого угловым стропилом больше 7,5 метров, помимо установленной нами стойки нужно поставить дополнительную стойку на расстоянии 1/4 пролёта от нижней точки опоры. Если перекрытия позволяют ставим стойку на них, либо делаем так называемый «шпренгель» (см. рис.).

Если же величина пролёта более 9 метров, ставим ещё стойки по середине. Ну здесь соответственно нужно будет усиливать и рядовые стропила. В процессе их расчёта это станет очевидно.

Итак, возвращаемся к нашей крыше. Теперь нужно сделать карнизный свес. В этой статье я углубляться в процесс не буду. Устал уже писать. Приведу лишь несколько рисунков, из которых думаю и так всё будет понятно.

На этом хотелось бы закончить. Конечно, чем сложнее процесс, тем сложнее его описать в понятной и доступной форме. Всё же я надеюсь, что люди, которые решат строить вальмовую крышу собственными руками, разберутся и у них обязательно всё получится. Какие-либо вопросы либо дополнения по теме пишите в комментариях. Обсудим.

И ещё одно наблюдение. По моему личному предубеждению вальмовая крыша в чистом виде, как мы строили ей в этой статье, выглядит как то скучновато. Она просто преображается, если сделать хотя бы одно слуховое окно.

Когда потенциальный владелец приступает к строительству личного дома, он даже не подозревает, что его ждет впереди. Особенно, если это человек, не имеющий большого опыта в строительных делах. У него появляется множество вопросов. И каждый надо решить правильно, чтобы будущие поколения смогли любоваться созданным шедевром долгие года!

Тогда это будет уже семейная недвижимость, которую можно передавать поколениям. Строительство личного дома это подразумевает. И тут, как никто, нужна профессиональная бригада. Именно в ней есть специалисты с опытом и необходимыми знаниями. Именно они знают, как сделать вальмовую крышу. Но, и в этом случае – заказчик не должен стоять в стороне, а следить за ходом событий, и помогать бригаде. Только так можно построить свой дом!

В этой статье

Элементы 4-скатной крыши

В составе кровли есть четыре плоскости, которые пересекаются, скаты. Из них два с треугольной формой. Именно для них название – торцевые элементы. Они собой, как бы, заменяют фронтоны. Два элемента, которые остались, имеют вид трапеций. Их называют фасадными. Угол наклона для скатов находится в параметрах от 15 градусов и до 60. Материал для покрытия в этом случае используется любой. Его вид зависит от предпочтения владельца строения. Четырехскатная конструкция складывается из элементов:

  • утепления;
  • вальмовой крыши;
  • конька, расположенного в пересечении плоскостей скатов;
  • скатов. Это четыре поверхности кровли, расположенные под углами к самому ее основанию;
  • свесов, это части кровли, которые выступают за периметр ее основания. Они нужны для защищенности стен строения от возможного попадания воды. Формируют их, увеличивая ноги стропилам. Иногда для цели используют кобылки;
  • системы стопил. Она совсем не просматривается снаружи, но играет роль каркаса. Это опора четырехскатной крыши. Формируют ее конфигурацию;
  • водосточной системы, которая может обеспечивать отведение лишней жидкости с кровли. Это может быть внешний водосток. В составе его желоба, воронка для приема воды, трубы, расположенные в вертикальном направлении;
  • снегозадержатели, малые бортики, утроенные по краям скатов. Они исключают обрушение снега.

Это классический вид вальмовой конструкции. Достоинства ее – прочность, красивый вид. Недочет – относительный вид сложности. А также – значимая стоимость. Для многих потенциальных заказчиков это решающий аргумент. Не многие знают, как правильно ее оборудовать. До начала расчета площади конструкции и потребности в материалах, надо знать многое. Чтобы сделать вальмовую крышу своими руками. Например, надо знать особенности конструкции крыши, состав ее элементов, подлежащих расчетам.

Основные ее элементы:


Расчет

Конструкция эта считается сложной. Сделанный дом будет гордостью владельца. По этой причине еще до работы по устройству кровли надо разработать проект. Чтобы не попасть впросак, не ошибиться с расчетами, необходимо к расчетам привлечь хороших специалистов. Желательно ИТР из проектной организации.

Практика давно доказала: на привлечении классных специалистов экономить нельзя. Иначе окончание работы по расчетам и проектированию чревато отрицательными последствиями. Будут впоследствии большие потери. А именно, когда строительство будет почти заканчиваться. Только самые несложные чертежи или элементы, потенциальный владелец, может рассчитать самостоятельно. Но не больше! Особенно страдают в этих случаях самоуверенные люди.

Определение места для расположения стропил, конькового бруса

Для цели определения места для конструкций надо:

  • отметить линию для оси расположенной по центру, начиная с торцов строения, выполнять работу следует по уровню верха карниза. Так определяют место для расположения конька;
  • с помощью линейки с градацией, которая располагается одним концом на отмеченной линии бруса для конька, а другим опирается на боковую стену, определяют место для установки стропил;
  • после чего определяют линейкой протяженность для свеса. В этот момент линейка должна выходить за внешнюю сторону стены;
  • точно такую же процедуру выполняют по всей длине определенной стены, которую на данный момент рассматривают.

Процедуру повторяют для остальных стен. Так получают места для монтажа конькового бруса, стропил. Делать расчеты допускается несколько проще. Для этого можно воспользоваться таблицами для коэффициентов. В них указываются соотношения определенных показателей. Например: уклон крыши/длина для промежуточного стропила/протяженность для стропила в углу.

Расчет площадей

Как только будут определены параметры для системы стропил, определено их конкретное месторасположение. Можно приступить к расчету площади для покрытия вальмовой крыши. Теперь надо ее поделить на фрагменты. Это будут скаты. И для каждого надо рассчитать площадь, учитывая свесы.

Использовать для расчетов можно формулы, которые изучали еще в школе. После расчетов их итоги надо сложить в сумму. Результат сложения – это и есть общая площадь вальмовой кровли. Но это еще не все. Не надо забывать, что из этой суммы следует вычитать площадь труб для дымохода, и также окон. Ведь они тоже располагаются на конструкции.

Расчет углов наклона

При этом расчете учитывают количество возможных осадков, степень загрузки от ветров и снега. Назначение чердака, материал для покрытия крыши, прочее. Только из-за сложности расчетов можно использовать специализированные программы. Чтобы не совершить непоправимых ошибок, необходимо в этот момент привлечь людей, специальность которых – проектирование частного сектора. Ведь это свой дом!

Есть в строительстве еще полувальмовая крыша, шатровая, ломаная. Все используются по предпочтению. Полувальмовая кровля от классической отличается тем, что ее вальмы, имеют усеченную форму. Для этого типа конструкций характерны хорошие характеристики эксплуатации. Привлекательный внешний вид. Но это решение сложное, дорогое. Требует много знаний!

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

  • Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
  • При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
  • При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

  • Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
  • Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

  • Крайние стропила делают сдвоенными.
  • Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

При строительстве собственного жилья на плечи ложится много ответственности. Приходится заниматься кучей вопросов и участвовать в процессе строительства. Ведь надежная крыша над головой обеспечит комфортную жизнь.

Сложности всегда привлекают человека. Ведь не зря говорят: «Мы не ищем легких путей». Так происходит и в строительстве. Четырехскатная кровля имеет сложную форму, придавая зданию особый вид. Такая архитектура привлекает многих. Данный вид особо популярен при постройке загородных домов. На одноэтажный дом неплохим вариантом станет построить четырехскатную крышу.

В этой статье

Вид

Расположение с разных сторон 4 скатов придает вашему жилью солидный вид. Зачастую скаты имеют разную форму: пара из них получается в форме треугольника и играет роль фронтона, а некоторым придают форму трапеции.

Сложности с четырехскатной крышей при расчетах и монтаже отпугивают многих желающих, но если вы не сомневаетесь в своих силах, то можно смело производить постройку.

Преимущества конструкции

Четырехскатная крыша своими руками имеет следующие плюсы:

  • отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
  • наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
  • чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
  • строительство 4-скатной кровли обойдется не дороже остальных видов.

Типы

При исполнении четырехскатной крыши своими руками можно выделить несколько ее подвидов:

  • вальмовая — является классическим вариантом. Имеет 2 треугольные вальмы и 2 ската в форме трапеции;
  • полувальмовая — имеет немного укороченные скаты. Отлично используется для мансарды;
  • шатровая — исполняется в виде пирамиды. Идеальна для квадратного здания.

Проект

Перед тем как перейти непосредственно к строительству, необходимо создать проект кровли, для того чтобы в дальнейшем не совершать ошибок. Как построить кровлю? В таком деле поможет поэтапная инструкция. Ознакомившись с конструкцией дома, приступаем к следующему:

  • рассчитываем угол наклона скатов, опираясь на такие показатели, как ветровая нагрузка, осадки в вашей местности, тип кровельного материала. В местностях с сильными порывами ветра угол наклона желательно делать меньше 30 градусов, таким образом, снизится парусность. В районах, которые постоянно заваливает осадками желаемый угол кровли — не ниже 65 градусов, чтобы предотвратить скопление снега и воды. В местности с более-менее стабильным климатом отлично подойдет крыша от 40 до 50 градусов. Для каждого вида материала производитель указывает самый низкий угол эксплуатации;
  • рассчитываем высоту конька с помощью ряда несложных формул геометрии.

Конструкция системы стропил

Стропильная система четырехскатной крыши образует каркас кровли. Она складывается из таких элементов:

  • мауэрлат — брус, расположенный по периметру стен и распределяющий на них нагрузку. Четырехскатная крыша насчитывает 4 бруса. Если дом деревянный, то мауэрлатом будут колодки верхних венцов. В кирпичном доме поверх стен создают бетонный пояс, в который муруют специальные шпильки. На них потом и крепится мауэрлат;
  • балка конька, или прогон, — находится выше всех элементов. К нему крепится верхняя часть стропил. У 4-скатной крыши он меньше длины дома;
  • стропильные ноги — доски, создающие геометрию скатов. Их сечение — 50 х 150 мм. У четырехскатной крыши используется 3 вида стропил: накосные, рядовые, нарожные. Установка рядовых стропильных ног осуществляется на скаты в виде трапеции. Накосные стропила производятся из более прочного материала, так как на них нагрузка больше. Верхняя часть накосных опирается на прогон конька, а нижняя — на угол мауэрлата. Вальму формируют нарожные стропила. Они делают упор на стропильные ноги по диагонали и опорный брус;

  • лежень — брус, что укладывают опорную стену, находящуюся внутри постройки. Функционально лежень переводит вес и распределяет его на фундамент;
  • вертикальные опоры — стойки, монтирование происходит на лежень. Являются подпоркой для средины стропила и прогона;
  • подстропильная нога, или подкос. Угол его установки — 45 градусов к стропилу. Упор делается в стойку. Используется для того, чтобы стропила не прогибались, для переноса части веса на несущую стенку;
  • шпренгель используют для поддержки накосных стропил. Это вертикальная опора, похожая на стойку. Шпренгельные фермы используют чаще всего;
  • затяжка, или ригель, — бруски горизонтального положения, которые схватывают стропильные пары в верхней и нижней частях;
  • кобылки — доски, удлиняющие стропила и защищающие стены от сырости, формируя свес кровли.

Порядок выполнения монтажа

Четырехскатная крыша начинается с установки мауэрлата, который укладываем по периметру стен. Его сечение — 150 х 150 мм. При размещении необходимо контролировать его уровнем. Находиться брус должен в 5–7 см от края стены. Крепление производим на заранее замурованные шпильки. Сверху прикручиваются гайки. Такой брус свяжет конструкцию стропил и стены дома в единое целое.

Чтобы установить стойки, нужны лежень и балки перекрытия. Размер бруса таких элементов составляет 100 х 200 мм. Установка опор производится вертикально с креплением пластинами или уголком. При использовании вальмовой крыши стойки ставятся в 1 ряд, а сверху крепится прогон. Шатровая крыша предполагает размещение опор по диагонали. Равные расстояния откладываются от угла. Таким образом, получается прямоугольник, на который укладываем прогоны. Все крепим с помощью уголка.

Монтаж стропильной системы крыши

Следующим этапом нужно сделать шаблоны стропил. По ним устанавливаем боковые стропила. Для заготовки подойдет тонкая доска. Прикладываем ее к прогону и отмечаем запил. Со вторым концом, что находится у мауэрлата, также отмечаем запил. Изготавливаем нужное количество стропил, используя шаблон. После выбора шага крепления производим установку. Шаг может составлять от 60 см до 1 м. Соединение делаем саморезами.

Угол наклона ската определяют накосные стропила. Располагают их диагонально для дополнительной нагрузки. Часто для них используются сдвоенные доски. Запилы также делаем по шаблону. Верхняя часть накосных стропил для придания прочности соединяется ригелем.

Шатровая крыша соединяет накосные стропила возле конька, используя затяжки. Установка происходит под углом 90 градусов. Проволочными хомутами соединяем со стенами.

Нарожники крепим к диагональным стропилам. Их длина может быть разнообразной, но они должны располагаться параллельно друг к другу. Рядовые и нарожные стропила вместе образуют боковые скаты.

Четырехскатная крыша своими руками подошла к завершению. Последним этапом является ее утепление с помощью базальтовой ваты или вспененного полистирола. Укладку материала производим между стропил. От влаги защитит слой гидроизоляции. Обрешетка напрямую зависит от типа материала крыши.

В этом видео можно узнать подробнее о строительстве и проектировании чертырехскатной вальмовой крыши:

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:


Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат . Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке . Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень , которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка , из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель , который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники . Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

  1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
  2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
  3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

  1. Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
  2. Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
  3. Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Тематические материалы:

Обновлено: 10.05.2020

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Крыша своими руками четырехскатная – инструкции

Крыша своими руками четырехскатная

Крыша всегда была и остается той деталью, которая завершает не только внешний вид дома, но и позволяет ему быть надежным и добротным.

Это обитель для собственного уединения, комфорт и затишье для близких людей, неповторимо прекрасные часы, проведенные в собственном уголке. Что может быть лучше! И это не просто кровля или ее форма. Это один из моментов, который определяет ваше жизненное кредо.

Человечеству пришлось пережить много важных событий, которые повлияли на будущее цивилизации, изобретения и унификации, поворотные точки, которые отразились на дальнейшей жизни и развитие большинства отраслей и сфер деятельности.

Такими приобретениями в области инженерии и архитектуры стали конструкции крыш и кровельные разработки. На протяжении тысяч лет люди строили тот дом, в который будет приятно вернуться после длительного путешествия – в разных местностях это были различные архитектурные формы.

Круглые башни украшали неприступные крепости и делали возможным просмотр всех прилежащих окрестностей. Много скатные крыши могли украшать дома со сложным рельефом стен и изысканными конструктивными решениями. Кровля для большого и вместительного дома – вот самый лучший вариант для того, чтобы ваша семья была обеспечена собственным комфортабельным углом – система в четыре ската стала наиболее предпочтительна в архитектуре многих народов Европы.

Вальмовая крыша

И сегодня эта конструкция является наиболее предпочтительной среди проектировщиков стандартного жилья и загородных коттеджей. Если этот вариант можно по праву назвать самым сложным при проектировании и строительстве, требующим немалого опыта и навыков, но одновременно он может считаться наиболее надежным, долговечным и привлекательным для тех, кто хочет построить дом на долго.

Виды и особенности  четырехскатной крыши

Если вы решили выбрать строительство дома от фундамента до крыши собственными руками, то при наличии определенных навыков и опыта, времени и средств вы построите собственный очаг. Но когда вы трезво взвесите собственный опыт и возможности, и поймете, что не имеете достаточного строительного стажа, то наилучшим вариантом будет строить дом, который будет покрыт односкатной или двускатной конструкцией.

Нетрадиционная крыша

Она не на много отличается удобством и красотой, а в процессе строительства не составит труда. Если внимательно рассмотреть четырехскатную крышу, то вы обязательно увидите несколько больших особенностей, которые выгодно отличают ее от остальных вариантов. Прежде всего, это разновидности четырехскатных кровель:

  • вальмовый тип. Он отличается тем, что состоит из конструктивных составляющих в форме треугольников или трапеций. Они и носят название вальмов, здесь отсутствуют фронтоны, а при желании украсить окнами – они отлично располагаются на плоскостях скатов;
  • полувальмовый тип – отличаются наиболее изломанным рельефом, который строится из треугольника вверху и трапеции внизу;
  • шатровый тип – без фронтонный вариант, где одинаковые грани позволяют создавать идеально правильную форму строения.

Такие варианты могут быть комбинированными, то есть составлять сложную конструктивную систему.  Использовать свои задумки и делать из простого проекта вашего дачного или загородного дома настоящий маленький замок. Всегда считалось, что возведение дома с подобными конструктивными изысками было самым сложным в области строительства индивидуального жилья. И это действительно так, потому что в этом случае стоит вспомнить все азы геометрии и физики, сделать точный план и рассчитать проект.

Схема крепления стропил

Как это можно осуществить – внимательно изучив предлагаемые инструктивные материалы и руководство, где подробно описываются все без исключения нюансы этого достаточно сложного процесса. Крыша своими руками четырехскатная – дело очень кропотливое и точное, где каждый, самый крошечный просчет может быть чреват нарушениями правил безопасности.

Как строить крышу в четыре ската

Процесс проектирования и строительства можно распределить на несколько этапов. Они достаточно просты:

  • чертеж в эскизном варианте;
  • расчет нагрузок на стропильную систему;
  • монтаж стропил;
  • создание кровельного пирога.

Каждый из этих этапов можно по праву назвать основным, так как от него зависит будущее всего строительства. Однако, если вы будите точно выполнять все без исключения рекомендации и советы, не экономить финансы и время, ваш проект обязательно будет успешным.

Проект шатровой крыши

Поэтому этапы создания четырехскатной кровли нужно рассмотреть более внимательно.

Чертеж в эскизном варианте

Для того, чтобы правильно создать эскиз и техническую документацию вашего дома, вы можете самостоятельно определить собственные взгляды и потребности, а затем обратиться в проектную компанию. Те организации, которые специализируются на данных работах, помогут вам избежать ошибок и возможных неточностей. Для тех, кто хочет произвести чертежные работы самостоятельно, мы можем порекомендовать следующие моменты или основные определяющие проекта.

Это точный расчет конструкций системы стропил, основных узлов и соединений, описание устройства кровельного пирога других  важных элементов кровли.

Необходимо, прежде всего, определиться с возможными климатическими нагрузками. В каждом регионе нашего отечества они не слишком различаются, как условно постоянные, так и условно переменные. К первым относится вес строительной конструкции, а ко вторым – нагрузка снега, осадков, ветра и возможный расчет массы людей, которые будут работать на кровле.

Самым главным на этом этапе является расчет наклона, вернее — его угла, что и определяется климатическими особенностями региона. Там, где превалируют осадки, стоит рассчитывать наклон от 450 до 600, чтобы само очистка кровли происходила быстро и незаметно. Однако вам стоит учитывать, что при повышении угла ската повышается расход материалов, нагрузки на стропила и увеличиваются финансовые вложения.

Схема и расчет нагрузок на стропильную систему

Это наиболее сложный момент во всем  плановом расчете. Здесь сам обязательно понадобится такая наука как тригонометрия или активная помощь специалиста – проектанта. В общих чертах расчет выглядит следующим образом – высота конька определяется как половина длины дома, помноженная на коэффициент нижнего угла. После этого рассчитывается длина стропила и его сечение.

Необходимо обязательно рассчитывать запасы прочности  как 1/0,4. После производится расчет высоты, ширины и длины, остальные конструктивные и инженерные элементы.

Проект крыши

Монтаж стропил четырехскатной схемы

После точного и выверенного расчета производят монтажные работы, которые по праву считаются наиболее ответственным в сооружении кровли.

Прежде всего, выбираем комплект материалов, в который обязательно должен входить опорный брусок, стропила и опорный брусок, а также более мелкие детали, согласно инструкций. Самый важный фрагмент стропильной системы – брус из хорошо высушенного и обработанного дерева, сечение по стандарту должно составлять 5,0х15,0см, который придаст жесткость конструкции. Первым укладывается мауэрлат, являющийся основанием всей конструкции.

Если вы производите все самостоятельно, не нужно упускать из внимания, что нужно постоянно проверять точность конструкции, а для этого всегда под руками должны быть инструменты – уровень и отвес. В домах из натурального дерева основанием кровли отлично служат верхние венцы сруба.

Создание кровельного пирога

Когда установлены диагональные стропильные конструкции, их обязательно нужно закреплять при помощи стек или раскосов. Именно они придадут прочность всей конструктивной системе, распределяя нагрузку равномерно и точно.

Утепление современной краши

Укрепляют конструкцию посередине со всех сторон.

Затем приходит черед сборки основного каркаса. Чтобы каркас был прочным, шаг укладки должен составлять не более полуметра. Стропильная система располагается, начиная с метра от конька. Это основа надежного и прочного кровельного пирога, который складывается из материалов кровли, изоляционных и утеплительных приспособлений. Данный этап поможет вам поможет вам создать теплый и уютный дом, в котором будет хорошо всем.

Достойные результаты получают при достойной и неспешной работе.

Правильный и взвешенный подход – залог настоящего успеха, как профессионального строителя, так и начинающего любителя.

Видео Крыша своими руками четырехскатная

https://www.youtube.com/watch?v=wDzofqZKiBY

Четырехскатная крыша своими руками: фото, как сделать, устройство

Четырехскатная крыша обходится хозяевам дома дороже двускатной, ее сложнее монтировать, но если все правильно сделать, то кровля придаст дому чрезвычайно эффектный внешний вид.

Стропильная система четырехскатных крыш сложнее двускатных, но все неудобства на этапе монтажа окупаются за счет повышенной надежности и прочности.

Многоскатные крыши

Односкатные и двускатные крыши могут быть стильными и привлекательными, особенно если у автора проекта хороший вкус.

Но многоскатные крыши эффектны сами по себе, даже не обладая особым эстетическим чутьем или способностями архитектора, выбор в пользу четырех и большего количества скатов делает дом нестандартным.

Многоскатные кровли могут быть четырехскатными или многощипцовыми.

Основные виды четырехскатных крыш:

  • вальмовая кровля подходит для прямоугольных строений. Два ската вдоль конька имеют форму трапеции, а к коньку примыкают еще два ската треугольной формы;
  • полувальмовая крыша выглядит практически так же, но треугольные вальмы короче трапециевидных. Это одна из разновидностей мансардной кровли, которая позволяет устанавливать обычные окна;
  • датская и голландская вальмовые крыши тоже являются вариантами мансардных;
  • шатровая кровля предназначена для накрывания квадратных строений, все ее вальмы имеют равнобедренную треугольную форму.

Вальмовая четырехскатная крыша своими руками является более простым вариантом по сравнению с шатровой, у которой более сложная стропильная система.

Вот почему шатровую четырехскатную крышу своими руками стоит делать лишь с опытом кровельных работ за плечами.

Конструкция четырехскатной крыши по сравнению с двухскатными имеет ряд преимуществ и недостатков.

Стропильная система вальмовых крыш легко позволяет оборудовать жилое помещение под кровлей, то есть выиграть значительное количество полезного пространства.

Фото:

У многих людей, выбирающих четырехскатные крыши, присутствует расчет на их долговечность, и это совершенно правильно!

Мало какая другая конструкция кровли отличается такой же устойчивостью к внешним воздействиям, как шатровая или вальмовая.

Если правильно все рассчитать, опираясь при монтаже на грамотно построенные чертежи, избежать ошибок в монтаже, то четырехскатная крыша не будет нуждаться в ремонте годами.

Ей будут нипочем обильные осадки и сильные ветры. Особенно низкой парусностью отличаются шатровые крыши – речь идет о незначительной способности воспринимать кинетическую энергию ветра.

Теплоизоляция кровли с жилым помещением под нею позволяет сэкономить на отоплении. Эстетический компонент – может, не основной по значению, но немаловажный плюс четырехскатных крыш.

Однако строительство четырехскатной крыши является куда более затратным делом, чем двускатной.

Некоторой экономии можно добиться за счет меньшего количества кирпичной кладки, но она не окупит затраты на стропильную систему.

Видео:

При обустройстве мансарды под четырехскатной крышей будет меньше места, чем под двускатной, исключение составляет вальмовая кровля.

Если забыть закрыть наклонное мансардное окно во время дождя, то может натечь лужа. Если для кого-то это проблема, то лучше сразу спроектировать вертикальные окна.

Четырехскатная крыша как вызов

Возведение, реконструкция, ремонт и все, что связано с крышами – удовольствие не из дешевых.

Качественные кровельные, изоляционные и утепляющие материалы требуют значительных финансовых вложений, у хозяев дома может возникнуть искушение покрыть кровлю дома своими руками и таким образом сэкономить немалые деньги на хороших специалистах. Такой расчет понятен, но может подвести.

Если с двускатной крышей неопытному кровельщику справиться не так уж сложно, то без точного чертежа к четырехскатной крыше даже подходить не стоит.

Работы потребуют большого количества инструментов, включая электроинструмент, который, возможно, есть не у каждого, кто планирует строительство крыши своими руками.

Но самое главное – точный расчет и четкое понимание принципов, без которых монтаж четырехскатной кровли не будет удачным в полной мере.

Малейшая ошибка (непрочно закрепленный на углах мауэрлат, начало монтажа не с конька, недостаточно прочные основания для стоек) приведет к тому, что кровле может потребоваться ремонт куда раньше, чем вы рассчитываете.

Еще одна трудность заключается в необходимости использовать современные крепежные элементы из качественного металла. Будучи непрофессионалом, трудно представить, на чем можно или ни в коем случае не следует экономить.

Четырехскатная крыша своими руками – это риск, идти ли на который каждый владелец крыши должен решить самостоятельно.

Видео:

Трезвый расчет поможет определить, стоит ли экономия возможных неприятностей и если да, то как минимизировать вероятность их появления.

Один из способов – тщательно изучить видео и другие материалы о том, как построить четырехскатную кровлю.

Зная все нюансы, представляя процесс в теории, есть хорошие шансы, что на практике вам удастся избежать ошибок или, по крайней мере, вы будете знать, на каком этапе их вероятность высока и есть необходимость в консультации специалиста.

Второй способ – перестраховаться – заручиться поддержкой опытного кровельщика. Даже если установка стропил и монтаж кровельного материала по большей части будет вашей ответственностью, периодический контроль над процессом со стороны мастера поможет сориентироваться, все ли вы делаете правильно.

Кровельщик может провести расчет, сколько того или иного кровельного материала потребует площадь кровли.

Дело в том, что при покрытии одного и того же типа крыши может потребоваться разное количество кровельных материалов, что важно знать заранее.

Особенности подготовительного этапа

Точная схема, включающая все расчеты, чертежи и наброски будущей кровли – один из важнейших этапов кровельных работ, хоть и происходит он на бумаге или в компьютере.

Если до установки самой первой балки четко не понимать устройство четырехскатной крыши, которую предстоит возвести, то добиться успеха получится разве что случайно или интуитивно.

Это причина, по которой посчитать площадь, рассчитать количество материалов, разработать проект будущей кровли должен архитектор, даже если в дальнейшем, вплоть до последнего гвоздя, вы планируете вкладывать исключительно свой труд.

Сложность этапа проектирования четырехскатной кровли в огромном количестве составляющих элементов, каждый из которых должен выполнять возложенную на него задачу.

Фото:

Если хотя бы один из них не будет справляться, то проект под названием «крыша любимого дома» будет разваливаться как карточный домик, требуя постоянных переделок и доработок.

Грамотный архитектурный проект существенно упрощает монтажные работы, поскольку архитекторы подробно описывают каждый узел и соединение, и работа напоминает сборку конструктора по инструкции.

При этом остаются возможности допустить ошибку, но их вероятность значительно снижается.

Определение уклона скатов – важная часть проектных работ. Для четырехскатных кровель он варьируется в широких рамках 10 – 60º. От наклона во многом зависит выбор кровельного материала.

При минимальном угле лучше всего подходит шифер (асбестоцементный или еврошифер) или рулонное покрытие. 14 – 60º – диапазон металлических кровельных покрытий – фальцевого, металлопроката, металлочерепицы и так далее. Черепица кладется на крыши с уклоном 30 – 60º.

Чем большим будет угол наклона, тем больше потребуется кровельного материала, а чем угол будет меньшим, тем более основательная стропильная система потребуется, поскольку ей придется выдерживать больше снега.

При разработке проекта архитектор рассчитает наиболее оптимальный вариант крыши – висячие или наслонные стропила, какие и сколько дополнительных элементов необходимо, шаг размещения стропил.

Фото:

При этом учитываются все возможные виды нагрузок, которые придутся на крышу – от веса всех материалов кровельного пирога и оборудования, которое будет устанавливаться на кровле, до погодных условий и веса людей, способных одновременно на ней находиться.

Необходимо учесть и просчитать даже такой фактор, как степень возможной деформации стропильных досок и балок под действием различных факторов.

В качестве стропил лучше всего использовать брус хвойных пород прямоугольной формы с сечением. Антисептические пропитки обеспечивают долговечность дерева.

Стальной крепеж позволяет усилить стропильную систему четырехскатной кровли.

Установка четырехскатной крыши

Проект готов, и ничего не остается, кроме как сделать четырехскатную крышу. Сначала возводятся стропила, которые могут быть висячими и наслонными. Второй вариант дешевле и проще.

Конструкция стропильной системы включает следующие элементы:

  • мауэрлат – основание крыши, выложенное по периметру перекрываемого участка, служит основанием для стропил;
  • прогон – дополнительная опора, укладывается параллельно мауэрлату;
  • диагональные стропила упираются ногами о мауэрлат;
  • многопролетные конструкции предполагают использование стоек и подкосов;
  • стойки и подкосы упираются в лежень.

Таковы основные элементы стропильной системы, но возможны и дополнительные, например, ригели, которые используют для компенсации распоров – результата ошибок, допущенных в процессе возведения четырехскатной крыши.

Сначала сооружаются вспомогательные леса, которые позволят кровельщику комфортно работать в полный рост. Крыша, в том числе вальмовая, всегда начинается с конька.

К более длинным стенам постройки прибивается по вспомогательной доске, один из краев которой должен совпадать с центральной осью и натягивают шнурку, которая повторяет центральную ось. Стропила должны пересекаться точно под шнуркой.

Фото:


Мауэрлат укладывается по тому же принципу, что и для двускатной крыши, но на все стены здания. Диагональные стропила соединяют конек крыши с углами строения. На эти элементы стропильной системы придется максимальная нагрузка.

Правильная разметка диагональных стропил – залог симметричности крыши, необходимой для равномерного распределения нагрузки на всю конструкцию во избежание ее деформации.

Коньковый прогон должен располагаться строго горизонтально, к нему крепятся диагональные стропила.

Если стропила монтируются из двух частей, то место стыка обязательно усиливают вертикальной опорой.

Стык не повлияет на жесткость конструкции, если будет располагаться на расстоянии четверти своей длины сверху от конька.

Фото:


Когда основной каркас стропильной системы готов, устанавливаются стропила под обрешетку.

Стропильная система вальмовой крыши, кроме центральных стропил, которые крепятся к коньку, включает угловые стропила (нарожники). Они верхней частью опираются на диагональные стропила.

Возле углов вальм располагаются самые короткие нарожники.

Шаг размещения стропильных ног должен определить архитектор на этапе проектирования, но на каждый скат должно приходиться не менее трех центральных стропил.

После монтажа стропильной системы монтируется гидро-, паро- и тепло- (шумо-) изоляция, затем кладется кровельный материал.

Последний определяет состав кровельного пирога и выбор изоляционных материалов.

Видео:

Например, материалы с высокой теплоемкостью более требовательны к пароизоляции и вентиляции, чем с низкой теплоемкостью. Монтаж четырехскатной крыши можно считать законченным.

Чем строже вы будете следовать рекомендациям производителя и соблюдать технологию монтажа, тем дольше крыша не потребует ремонта в процессе эксплуатации.

Как построить четырехскатную крышу своими руками для беседки

Главная » Разное » Как построить четырехскатную крышу своими руками для беседки

обзор конструкций + выбор покрытия

В архитектурном мире хорошо известно: четырехскатная крыша отличается от других видов тем, что придает любому строению или постройке объем, завершенный образ, чувство монументальности. Это то, чего обычно так не хватает беседкам, особенно, если вы не возвышаете их на массивных фундаментах и не строите капитальные стены!

Тогда как обычная односкатная и двускатная крыша выглядят на таких малых архитектурных формах немного скудно, однообразно. А потому, если вы желаете построить действительно то, что будет потом радовать глаз, поверьте: четырехскатная крыша для беседки – идеальный вариант!

Сравните для начала два варианта самых популярных беседок – с двухскатной и четырехскатной крышей:

Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

А для самых маленьких беседок и вовсе такую:

Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:

  • Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
  • Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
  • Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.
  • Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
  • Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
  • Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
  • Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
  • Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
  • Ш

Как построить беседку

  • Категории
    • Автомобильная промышленность
    • Практические инструкции по строительству
      • Подвал
      • Шкаф
      • Столешницы
      • Палубы
      • Снос
      • Двери
      • Гипсокартон
      • Гипсокартон Столярные изделия
      • Установка полов
      • Обрамление
      • Мебель
      • Водосточные желоба
      • Освещение
      • Молдинг
      • Сантехника — Справочник
        • Водонагреватели
      • Крыши и беседки
      • 000
      • 000
      • 00030006
  • Крыши и беседки
  • Винтовые лестницы
  • Камень и бетон
  • Столярные изделия
  • Гидроизоляция
  • Палубы
  • Декорирование
  • Проекты «Сделай сам»
  • .

    Покрытие вальмовой крыши

    Самостоятельная укладка вальмовой крыши поможет вам сэкономить много времени и средств. Если вы точно знаете, как установить черепицу на вальмовую крышу, вы наверняка сможете добиться столь желанного профессионального вида.

    Ремонт черепицы на вальмовой крыше не только сохранит ваш дом в отличной форме на долгие годы, но и защитит вашу крышу от всех погодных явлений.

    Установка черепицы на вальмовую крышу занимает больше времени, чем ее установка на крышу любого другого типа.Это потому, что вам нужно обрезать и подрезать больше черепицы для этого типа крыши и уложить ее по углам.

    Те из вас, кто задается вопросом, как рассчитать количество черепицы для вальмовой крыши, должны выполнить следующие несколько шагов, и вы узнаете, как самостоятельно покрыть шатровую крышу.

    ПОДГОТОВКА ВОДНОЙ КРЫШИ К ПЕРЕМЕЩЕНИЮ

    Первое, что вам нужно сделать, это закупить необходимое количество черепицы для работы. Обычно 3 пучка черепицы могут покрыть площадь около 9.29 квадратных метров.

    Однако было бы разумно измерить вашу крышу, прежде чем покупать эту черепицу. Если вам интересно, как измерить вальмовую крышу на битумную черепицу, то сделайте следующее.

    Сначала измерьте длину и ширину отдельных секций вашей крыши, и вы можете легко определить точную площадь крыши, умножив их.

    Теперь вам нужно сложить площадь отдельных секций, а затем разделить ее на 100, чтобы узнать количество кровельных квадратов, которые вам понадобятся для работы.

    Сметная черепица вальмовая кровля

    Вам нужно определить длину черепицы, когда она лежит на крыше, чтобы определить, как они будут лежать по ширине крыши. Как правило, длина битумной черепицы составляет 3 фута. Поэтому, если ширина вашей крыши не кратна длине черепицы, вам нужно установить частичную деталь в конце каждого ряда.

    Очистка крыши

    Воспользуйтесь кровельной лопатой или садовой лопатой, чтобы быстро удалить старую черепицу.Удалите все металлические элементы в области дымохода, желобов и вентиляционных отверстий.

    Однако вы можете сохранить некоторые долины, которые находятся в лучшей форме. Далее вам нужно очистить крышу. Удалите все гвозди, снова прикрепите незакрепленные доски, осмотрите обшивку и замените поврежденные участки.

    Подготовка поверхности под черепицу — чрезвычайно важный аспект кровли. Правильная уборка и демонтаж крыши позволят вам увидеть любую потенциальную проблему, требующую внимания.

    Например, если вы прибьете черепицу к гнилой доске, гвоздь не выдержит.

    Теперь вам нужно уложить асфальт, водостойкую подкладку или фетровую бумагу на крышу. Основа прочной крыши — это правильная установка качественной защиты настила крыши.

    Теперь, когда ваша крыша готова к укладке черепицы, давайте перейдем к самому важному разделу нашей статьи, а именно. как установить битумную черепицу на вальмовую крышу.

    Как уже упоминалось ранее, замена черепицы вальмовой крыши потребует с вашей стороны гораздо больше времени и усилий.

    Это связано с тем, что необходимо обрезать больше черепицы и подогнать ее по размеру для вашей вальмовой крыши. Причем укладка черепицы предполагает укладку ее по краям.

    В идеале вы должны попытаться совместить черепицу на вальмовой крыше таким образом, чтобы она соответствовала естественному течению вашей крыши. Как покрыть конек вальмовой кровли черепицей, будем делать так:

    Первый шаг: добавить защиту

    Если вы хотите защитить свою крышу от возможного повреждения водой, вам нужно начать свой кровельный проект с добавления гидроизоляции к гребням и добавления полос жести по краям вальмовой крыши.

    Второй шаг: первая черепица

    Второй шаг включает укладку первой черепицы на крышу. Это должно быть сделано таким образом, чтобы дно черепицы могло прилегать к нижнему краю вальмовой крыши. Теперь нужно аккуратно обрезать края черепицы.

    Опять же, вы должны сделать это так, чтобы он соответствовал углу конька вальмовой крыши, на которой она лежит.

    Например, если вы начинаете с левой стороны, то нужно обрезать левый угол черепицы.Точно так же, если вы начнете с правой стороны, вам придется обрезать правую часть черепицы. Эту работу нужно делать очень аккуратно и точно.

    Теперь, когда вы уверены, что ваша первая черепица правильно выровнена с краем и коньком вашей крыши, вы должны прибить эту первую черепицу к вальмовой крыше.

    Гвоздь должен быть помещен на верхний край черепицы, который должен быть примерно в полутора дюймах от верха и по бокам.

    После установки этого гвоздя вам нужно будет вставить еще один прямо в центр черепицы.Однако, если вы живете в ветреном регионе, вам нужно поместить 2 гвоздя в центр черепицы.

    Продолжайте добавлять черепицу и прибивать ее гвоздями, пока не останется линия черепицы на нижнем крае вашей крыши. Затем вам нужно будет обрезать последнюю оставшуюся черепицу таким образом, чтобы вы могли подогнать ее под угол вальмовой крыши.

    Третий шаг — продолжайте добавлять черепицу

    Четвертый шаг — заглушки и клеи

    На этом последнем этапе вам нужно прикрепить последнюю черепицу, которую вы положили на вальмовую крышу, с помощью кровельного цемента из асфальта.Эту последнюю черепицу также необходимо правильно прибить, чтобы она оставалась на месте.

    Прибивание черепицы гвоздями гарантирует, что остальная часть черепицы будет закреплена.

    работает над основанием краев вальмовой крыши, используя 2 уложенных друг на друга черепицы. Вам нужно обрезать эту черепицу, чтобы она подходила правильно.

    Убедитесь, что вы начинаете с того, что первая крышка конька лежит на нижней части конька вальмовой крыши. Теперь, поднимаясь по гребню, используйте на каждой точке по одной крышке.

    Несколько важных советов по кровле

    Одна из самых частых причин выхода из строя вальмовой кровли — неправильная установка стартовой черепицы.

    Стартовая черепица — ваша первая линия защиты от сильных ветров, поэтому вам нужно быть очень осторожным при ее установке.

    Ошибки при установке гвоздей также могут привести к проблемам с черепицей в будущем. Следовательно, вам необходимо убедиться, что тип ногтя, его длина, сила приложения и угол наклона соответствуют правильному пути.

    Всякий раз, когда поверхность вашей крыши пересекается, есть большая вероятность утечки воды. Поэтому гидроизоляция кровли является обязательной, если вы заинтересованы в гидроизоляции критических участков крыши.

    Правильная вентиляция поможет сохранить на чердаке свежую и проветриваемую атмосферу, поэтому важно установить вентиляционные отверстия на коньке. Однако установка коньковых вентиляционных отверстий требует работы на самой высокой части вашей крыши, поэтому вы должны использовать надлежащие средства защиты, чтобы предотвратить падение.

    Обязательно спланируйте проект заранее и постарайтесь найти хотя бы одного человека, который поможет вам с работой. Даже одна рука помощи может существенно изменить ситуацию и привести к более эффективному использованию времени.

    У профессиональных кровельщиков есть собственное оборудование и техника для очистки строительной площадки. Однако, когда вы беретесь за этот проект самостоятельно, вам необходимо принять некоторые меры безопасности.

    Защитите место вокруг вашего дома, которое может пострадать от падения материала во время работы. Поднесите магнит к зоне падения, чтобы собрать гвозди, которые могли упасть.

    .

    Садовая беседка / Пещера для мужчин / Планы постройки навеса I Вальмовая крыша 10

    20 ‘x 10’ Частично закрытая беседка с вальмовой крышей. Эту структуру можно также использовать как садовый сарай, человеческую пещеру или сарай. С крытой террасой с одной стороны и закрытой комнатой с другой с окнами и дверями, пропускающими свет, это будет идеальное место для встреч круглый год. Размеры беседки: 20 футов в длину и 10 футов в ширину у основания, крыша имеет 12-дюймовый свес по всему периметру, поэтому общий размер крыши составляет 12 футов на 22 фута, а крыша имеет уклон 4-12, так что пик составляет 10 футов — 8 дюймов.Закрытая площадка размером 10 футов на 8 футов, а открытая палуба — 10 футов на 12 футов. Эти подробные планы профессионально составлены и просты для понимания. Они выложены на бумаге стандартного размера Letter и будут доступны для скачивания после получения оплаты. Все планы включают в себя список материалов, список окон и дверей, список инструментов и полный список резки с иллюстрациями и пошаговыми подробными чертежами. Такую беседку можно построить за один-два уик-энда, и она рассчитана на длительный срок службы. Эти планы покажут вам, как построить беседку точно такую, как на картинке.Эта беседка должна быть отдельно стоящей, но она должна располагаться на прочном и ровном основании. Просто создайте его и наслаждайтесь долгие годы. Эта продажа предоставляет план для строительства показанной беседки и НЕ включает в себя материалы или инструменты, необходимые для ее строительства или полной беседки, ЭТО ТОЛЬКО ПЛАНЫ, НЕ КОМПЛЕКТ.

    .

    Садовая беседка / Пещера для мужчин / Планы постройки навеса I Вальмовая крыша 14

    20 ‘x 14’ Частично закрытая беседка с вальмовой крышей. Эту структуру можно также использовать как садовый сарай, человеческую пещеру или сарай. С крытой террасой с одной стороны и закрытой комнатой с другой с окнами и дверями, пропускающими свет, это будет идеальное место для встреч круглый год. Размеры беседки — 20 футов в длину и 14 футов в ширину у основания, крыша имеет 12-дюймовый свес по всему периметру, поэтому общий размер крыши составляет 14 футов на 16 футов, а крыша имеет уклон 4-12, так что пик составляет 11 футов — 3 1/2 дюйма.Эти подробные планы профессионально составлены и просты для понимания. Они выложены на бумаге стандартного размера Letter и будут доступны для скачивания после получения оплаты. Все планы включают в себя список материалов, список окон и дверей, список инструментов и полный список резки с иллюстрациями и пошаговыми подробными чертежами. Такую беседку можно построить за один-два уик-энда, и она рассчитана на длительный срок службы. Эти планы покажут вам, как построить беседку точно такую, как на картинке. Эта беседка должна быть отдельно стоящей, но она должна располагаться на прочном и ровном основании.Просто создайте его и наслаждайтесь долгие годы. Эта продажа предоставляет план для строительства показанной беседки и НЕ включает в себя материалы или инструменты, необходимые для ее строительства или полной беседки, ЭТО ТОЛЬКО ПЛАНЫ, НЕ КОМПЛЕКТ.

    .

    Четырехскатная крыша руками чертежи. Четырехскатная крыша своими руками. Как рассчитать и построить. Чем дом с четырехскатной крышей лучше двухскатного варианта

    Пиломатериал обрабатывают антисептиками, защищающими древесину от различных грибков и плесени. Эти составы должны иметь долгий срок защиты, не вымываться и проникать глубоко в обрабатываемый материал.

    В деревянных домах в качестве мауэрлата используется последний ряд сруба. Для крепления стропил в бревнах вырубаются пазы. В строениях из кирпича изготовленный нижний каркас из брусьев ложится по периметру наружных стен на армопояс из бетона. В пояс закладываются металлические шпильки для закрепления бруса.

    Для точной разметки каждый брус ложится на шпильки и сверху по нему ударяют молотком, таким образом, получается точная отметка крепежа. Затем его снимают и сверлят отверстия.

    Подготовленные отдельные элементы мауэрлата укладываются на стены, покрытые нескольким слоями гидроизоляции — рубероидом. Балки закрепляются гайками, накрученными на шпильки. Углы брусьев скрепляются пластинами из металла или скобами.

    Видео: крепление мауэрлата вальмовой крыши После крепежа брус не должен сдвинуться даже на миллиметр — от этого зависит надежность всей кровли в дальнейшем. Особенность укладки мауэрлата — брусья по длине укладываются внахлест с большим количеством соединений. Лежни точно так же, как и мауэрлат крепятся с гидроизоляцией только к несущим внутренним стенам.

    Знаете ли вы? Лучшим материалом для мауэрлата является лиственница, поскольку со временем ее древесина становится прочнее.

    Лежни играют немаловажную роль в системе крыши. К ним крепятся опорные стойки и подкосы. Они укладываются на внутренние несущие перегородки. Если их нет в строении, тогда для стоек необходимо устройство усиленных балок перекрытия.

    Учитывая высокую нагрузку, балку выполняют из бруса 100х200 мм. Лежень, укладываемый на стену, может быть сечением 100х100 мм. Выравнивание по горизонту производят с помощью деревянных прокладок. Если не предусматриваются подкосы, лежни можно не устанавливать, стойки внизу будут соединяться схватками.

    Опоры закрепляются к лежням или балкам перекрытия. Выставляются по отвесу и временно крепятся укосинами из брусков с помощью саморезов. В дальнейшем стойки закрепляются металлическими элементами. Верх соединяется с коньковым брусом.
    Установка опор зависит от вида четырехскатной кровли:


    Стропильная система шатровой кровли

    Для вальмовой крыши коньковая балка является несущей составляющей всей конструкции, так как к ней будут прикрепляться диагональные стропила и вся кровля.

    Видео: монтаж конька кровли четырёхскатной крыши Ставится опорный брус по опорам с обязательным применением отвеса и ватерпаса, что позволит контролировать установку в двух плоскостях.

    Важно! От правильной разметки конькового бруса, стоек для него и диагональных стропил зависит симметрия кровли, а значит и равномерное распределение нагрузок, что в свою очередь исключит деформацию конструкции.

    От правильной установки конькового бруса зависит конструкция всей системы.
    Схема расположения конькового бруса в стропильной системе вальмовой крыши

    Трапециевидные скаты

    Трапециевидные скаты образуются центральными и боковыми стропилами. Центральное стропило — доски, формирующие края ската и примыкающие к коньковому прогону. Боковые стропила наполняют плоскость ската.

    Выгон боковых стропил

    Боковые стропила выставляются по типу двухскатной крыши — изготавливают шаблон, прикладывая доску шириной 15 см к коньковому брусу.

    Намечается верхний уступ, которым доска будет закрепляться на коньковом брусе. Шаблон прикладывается к балке и размечается нижний запил, для упора на мауэрлат.

    Соединяют все уголками и саморезами. Шаг стропил зависит от длины прогона и составляет от 50 см и до 1,5 м. Низ стропила можно крепить с применением опорного бруска, набиваемого в месте крепления к мауэрлату, что сохраняет целостность стропила.

    Укрепление подкосами и крепление коньков

    Боковые балки подпираются подкосами, нижним краем упирающимися в лежень, а верхним краем под 45° в стропильную ногу.

    Закрепляются стропила к балке конька пластинами, деревянными накладками, с помощью врубки без скосов.

    Треугольные скаты

    Вальмовые скаты образуются накосными стропилами, и чтобы кровля была идеально симметричной, они устанавливаются в расчетных местах на мауэрлате.

    Выгон накосных (диагональных) стропил

    Накосные стропила — брус, устанавливаемый по диагонали, упирающийся одним торцом в угол мауэрлата, а вверху соединяется с брусом конька. Нагрузка на эти стропила в два раза больше, чем в боковые. Поэтому для их изготовления используют клееный брус нужной длины или сдвоенные доски.

    Видео: сборка стропильной системы вальмовой крыши Диагональные стропила имеют большую длину, поэтому на крыше их нужно сразу крепить надежно. Запил внизу для прикрепления к мауэрлату выполняется под углом 45° к доске.

    Для стропила ставится одна или несколько стоек, но стыки срощенных досок должны располагаться в 15 см от опоры. Под диагональное стропило можно установить подкос, если упором служит лежень, то угол наклона должен быть 35 -45° к горизонту. Дополнительные опоры устанавливаются исходя из:

    • длина до 7,5 м — один подкос;
    • длина до 9 м — опора в нижней части или шпренгельная ферма;
    • длина более 9 м — дополнительная опора.

    Важно! Если перекрытие не сильно прочное, нужно проложить дополнительную балку для упора стоек.

    Верхний торец стыкуется с коньковым брусом в месте пресечения двух центральных промежуточных стропил, поэтому подрез в этой части делается с двумя скосами и крепление производится с использованием прибоины — короткая доска толщиной 5 см. Также крепить можно с помощью металлической пластины или хомутов.

    Нарожники — короткие стропила, используемые для крепежа диагональных балок . Выполняют их из цельного материала.

    К длинному стропилу нарожники закрепляют с помощью врубки или с установкой опорных планок, с обеих сторон стропила, размером 50х50 мм, и все это усиливают металлическими элементами.
    Крепятся нарожники на диагональный брус со смещением, чтобы не было стыков в одной точке. Нижний конец короткой балки упирается в мауэрлат. Устанавливаются эти элементы с шагом 0,6 м, начиная от крайнего рядового стропила.

    Усиление шпренгелями и подкосами

    Наибольшая нагрузка в крыше с четырьмя скатами приходится на низ диагональных стропил, поэтому для снятия части нагрузки с них устанавливают шпренгели (вертикальные опоры). Их ставят на усиленные брусья, как стойки под коньковую балку. Используют брус сечением:

    • для балок — 10х15см:
    • для опор — 10х10 см;
    • для подкосов — 5х10см.

    Подкосы закрепляются под балки, которые внизу упираются в лежень или балки перекрытия, а вверху край под 45° крепят к стропилу.

    Её установка обеспечивает качественную укладку кровельного материала. Обрешетка выполняется из брусков или досок, набиваются они на стропила параллельно коньку крыши с шагом 0,5 м. Для мягкого кровельного материала используют фанеру.

    Укладка пароизоляционной мембраны, утеплителя, гидроизоляции

    Порядок установки кровельного пирога:

    • на стропила крепится пароизоляционная мембрана;
    • устанавливается обрешетка;
    • крепится утеплитель с гидроизоляцией;
    • закрепляется контробрешетка.

    Видео: монтаж пароизоляции, утеплителя и гидроизоляции (на примере скатной кровли)

    Капельник — угловая металлическая пластина для стока воды с гидроизоляционного слоя . Планка крепится на краю свеса крыши. Пошаговая установка:

    • закрепить желоб для отвода воды;
    • листы капельника прикрепить саморезами к обрешетке внахлест;
    • наклеить битул-каучуковую ленту;
    • вывести гидроизоляционную пленку сверху пластины так, чтобы край пленки переходил в капельный лист;
    • закрепить край гидроизоляции к каучуковой ленте на капельнике, а саму пленку к стропилам.

    Знаете ли вы? Самая большая кровля построена в Эмиратах. Ее площадь составляет 230000 м2, что соответствует площади 50 футбольных полей.

    Материал кровли может быть любым, и укладка осуществляется по рекомендациям производителя. Для различных материалов существуют минимальные углы наклона кровли:

    • шифер и черепица — 22°;
    • рулонные материалы , угол зависит от количества слоев — для трех слоев до 5°, для двух — 15°;
    • профнастил — 12°;
    • металлочерепица — 14°;
    • ондулин — 6°;
    • гибкая битумная черепица — 11°.

    Крепление конька

    Материал конька зависит от материала кровли и во время монтажа нужно обратить внимание:

    Спасибо за Ваше мнение!

    Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

    1 раз уже
    помогла

    Скатные крышные конструкции очень часто используются в частных домах. Их четырехскатная разновидность идеально подходит высоким строениям, поскольку крыша смотрится более компактно и аккуратно без массивного фронтона. Конструкция четырехскатной крыши содержит множество составляющих элементов. Она может быть как сравнительно простой, так и более сложной за счет мансардных и слуховых окон. Но в последнем случае она смотрится более интересно и разнообразно.

    Крыша четырехскатная в сравнении со своим двухскатным собратом лучше противостоит ветровым нагрузкам, осадкам и хорошо защищает стены постройки. Ее конструкция более сложная, но на небольшой дом или беседку такую крышу можно соорудить самостоятельно. На фото в сети можно увидеть, как красиво и гармонично смотрится 4-скатная крыша. Она украшает как одноэтажные дома, так и более высокие постройки.

    Перед тем, как сделать четырехскатную крышу своими руками, необходимо определиться с ее разновидностью. Существуют следующие виды таких систем:

    1. Вальмовая конструкция имеет в своем составе два ската трапециевидной формы и два треугольных ската, называемых вальмами. Первые два ската стыкуются друг с другом в коньке. При монтаже используется прием обустройства наслонных стропил, как в двухскатной системе, и накосных стропильных ног из 4-х скатной системы.
    2. Полувальмовая конструкция имеет такое же строение, только вальмовые скаты укорочены. Под ними располагается фронтон, в котором можно сделать большие окна для освещения чердака или мансардного этажа без потери прочности кровли.
    3. Шатровые крыши своими руками вы также можете соорудить, если сделаете четыре ската в форме равнобедренного треугольника. Они сходятся в одной точке.
    4. Сложнее всего самостоятельно построить четырехскатную крышу сложной конфигурации с множеством ендов, фронтонов, примыканий и чердачными окнами. В этом случае строительство лучше доверить специалистам, поскольку только они смогут правильно рассчитать конструкцию, выполнить ее план, схему и собрать на месте.

    Внимание! Помимо несущего каркаса крыши необходимо определиться с кровельными, гидроизоляционными и теплоизоляционными материалами, поскольку разные конструкции крыш и уклон скатов требуют использования разных материалов.

    Составляющие элементы

    Поскольку устройство четырехскатной крыши практически не отличается от двухскатной системы, она состоит из тех же составляющих элементов, но с добавлением некоторых дополнительных деталей. 4-х скатная крыша имеет в своем составе такие детали:

    • Мауэрлат . Это деревянный брус квадратного или прямоугольного сечения, который укладывается по верху наружных несущих стен, на которые будут опираться стропила. Он воспринимает всю нагрузки и равномерно распределяет для передачи на стены. Дома с четырехскатной крышей делают с мауэрлатом сечением 100х100 мм или 150х100 мм.
    • Лежни – это внутренние опорные элементы, которые укладываются на несущие стены внутри дома или опоры. Материал и сечение лежней такой же, как у мауэрлата.
    • Стропила делятся на накосные и боковые. Последние из них образуют трапециевидный скат, а накосные нужны для вальмовых скатов. В шатровой крыше боковые стропила не используются. Боковые стропила собирают из бруса сечением 5х15 см, а диагональные – 10х15 см. Оптимальный шаг стропильной системы 800-900 мм, но он может быть меньше или больше в зависимости от выбранного кровельного покрытия и особенностей конструкции крыши.
    • Стойки нужны для поддержания каркаса четырехскатной конструкции.
    • Коньковый прогон – горизонтальный элемент, который одновременно соединяет стропила и служит для них опорой. Скатная конструкция шатровой крыши не имеет конька. Его лучше выполнить из бруса сечением 150х100 (50) мм.
    • Затяжки – горизонтальный элемент, который соединяет парные боковые стропила, не позволяя им разъезжаться в стороны. Материал – доска сечением 5х15 см.
    • Нарожники – это укороченные стропила, которые крепятся к диагональной ноге. Они делаются из доски размером 150х50 мм.
    • Подкосы – специальные распорки, которые позволяют увеличить прочность и несущую способность крыши.
    • Кобылка – это элементы, которые формируют свес кровли и крепятся к стропилам снизу. Ее делают из бруса сечением 120х50 мм.

    При обустройстве более сложной 4-скатной крыши, чертеж и конструктивная схема могут содержать другие дополнительные элементы, например, карнизы, защитные планки, дополнительную обрешетку и т.п. Чтобы точно подсчитать требуемое количество материала, необходимо выполнить эскиз или чертеж в масштабе, и по нему провести все необходимые расчеты.

    Важно: материал всех составляющих элементов крыши – древесина хвойных пород не ниже 2 сорта с влажность не более 15 %.

    Последовательность монтажа

    То, как делается четырехскатная крыша своими руками, мы изучим на примере самой простой вальмовой конструкции. Пошагово процесс установки составляющих элементов крыши выглядит так:

    1. Для передачи и равномерного распределения нагрузки от каркаса крыши, снега и самого кровельного покрытия на несущие стены укладываются мауэрлаты. Брусья фиксируют к ограждающим конструкциям посредством анкерных шпилек, которые закладывают еще на этапе возведения стен. Если дом возводится из дерева, то роль мауэрлата выполняет последний венец сруба. Брус мауэрлата обязательно защищается от кирпичных, бетонных и каменных стен посредством гидроизоляции. Для этого его оборачивают двумя слоями рубероида.
    2. Лежни укладывают на несущие внутренние стены. Они необходимы там, где в стропильной системе предусмотрены стойки. Если в доме нет внутренних несущих стен или они находятся не в том месте, то под стойки необходимо предусмотреть усиленные балки, которые выполняют функции перекрытий. Как правило, балки имеют сечение 20х5 см, поэтому несущие элементы увеличивают до сечения 20х10 см.
    3. После этого приступают к установке стоек на несущие балки или лежни. Стойки выравнивают по уровню или отвесу и временно фиксируют посредством подпорок из досок. Для надежной фиксации стойки используют металлические уголки или стальные пластины. Для простой вальмовой системы вам понадобится один ряд стоек, установленных по центру прямо под коньком. Шаг стоек не больше 2 м. При обустройстве шатровой крыши стойки нужно устанавливать под диагональными ногами на одинаковом расстоянии от угла дома.
    4. Далее на установленные стойки кладут прогоны. У обычной вальмовой системы этот прогон – конек. У шатровой крыши все прогоны образуют прямоугольник меньшего периметра, чем сам дом. Все прогоны в такой конструкции скрепляются металлическими уголками и саморезами.
    5. Теперь можно начинать монтаж стропильных ног. При этом установку боковых стропил в простой вальмой системе выполняют в такой последовательности:
    • Доску (150х25 мм) по ширине стропил прикладывают к коньку в месте установки крайней стойки и делают шаблон. На нем отмечают верхний запил (то место, которым стропильная нога будет опираться на конек) и выпиливают его.
    • Далее шаблон прикладывают к коньку и выпиливают нижний запил (тот, которым стропильный элемент будет опираться на брус мауэрлата).
    • После этого готовый шаблон прикладывают к коньку в месте установки стропил и проверяют необходимость подгонки для каждого стропильного элемента.
    • Размечают стропила и выпиливают по шаблону выемку.
    • Теперь стропильные ноги можно устанавливать и крепить к мауэрлату и коньковому брусу. Для фиксации используют металлические уголки и саморезы либо скобы.

    Более подробно про монтаж стропильной системы четырехскатной крыши можно узнать из предложенного видео:

    1. Для изготовления диагональных усиленных стропил можно использовать две срощенные доски обычного бокового стропила. Шаблон под диагональные ноги делают аналогично. Верхней частью эти элементы опираются на стойку, а нижней – на угловую часть мауэрлата. Именно поэтому запилы нужно делать под 45 градусов.
    2. Далее между двумя диагональными стропилами устанавливают нарожники. Шаг установки этих элементов равен шагу монтажа стропил. Верхней частью нарожник опирается на диагональную ногу, нижней – на мауэрлат. Запил на верхней части нарожников у половины элементов делается в зеркальном отражении. Нижний запил обычно выполняют по месту. После монтажа элемента образуется свес, который выравнивают по натянутому шнуру и подрезают.
    3. Построенная стропильная система еще не гарантирует надежность крыши. Поскольку на диагональные ноги приходится максимальная нагрузка, под них необходимо установить дополнительные стойки – шпрегнели. Они должны опираться на усиленные балки перекрытия.
    4. Под боковые стропильные ноги устанавливаются подкосы, которые нижним краем опираются на лежень или балку перекрытия, а их верхний край должен упираться в стропило под углом примерно в 45°.
    5. Крыша четырехскатная своими руками может делаться с любым кровельным покрытием, например, из ондулина, профнастила, металлочерепицы, гибкой черепицы. Но стоит помнить, что под мягкое покрытие нужно делать сплошную обрешетку из влагостойкой фанеры или ОСП. Если вы планируете делать мансардный этаж, то необходимо между стропилами заложить утеплитель, а снизу подшить все пароизоляцией. Если чердак будет холодный, то утепляются только перекрытия. Под кровельное покрытие обязательно укладывается гидроизоляция и делается вентиляционный зазор.

    Крыши частных домов, имеющие четыре, а не один или два ската, являются гораздо более серьезной конструкцией. Собрать ее не сложнее, чем двухскатную, но преимуществ четырёхскатная крыша стропильной системы имеет больше. Высокое качество кровли обеспечивается прочностью такой системы. На фото четырехскатная крыша своими руками

    Особенности крыши из четырех скатов

    1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона – это экономия на стройматериалах и трудозатратах.
    2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют ее деформированию под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше.
    3. Конструкция и устройство вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры.
    4. В схеме архитектурного соответствия четырёхскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам.
    5. Эстетичность крыши доказана практикой и временем – такие конструкции используются с тех лет, когда люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

    Как будет конструироваться стропильная система четырехскатной крыши, зависит от типа крови – шатрового или вальмового. Поэтому стоит подробнее рассмотреть эти разновидности, их особенности и устройство.
    Фото устройства вальмовой крыши

    Вальмовая крыша

    Крыша по вальмовому типу (см. фото выше) представляет собой сборку двух трапециевидных или треугольных деревянных узлов. Эти элементы скрепляются между собой плоскостями верхних поверхностей, а грани треугольников перекрываются коньковыми скатами.

    На стропильный каркас вальмовой крыши монтируется кровельный пирог, состоящий из нескольких слоев: гидроизолятора, теплоизолятора, вентиляционного слоя стройматериалов и финишного декоративного и защитного покрытия (см. видео). По виду крепления система вальмовой крыши подразделяется на висячую и наслонного типа. Наслонная схема стропильной системы четырёхскатной крыши в исполнении более экономична, проще в монтаже и по конструкции.
    Чертежи системы стропил

    При наклоне вальмовой крыши ≤ 35° обязателен монтаж вспомогательных опорных балок, чтобы укрепить длинный пролет со стропилами наслонного типа. Дополнительные опоры предохраняют дом от атмосферной влаги, сильных ветров и перепадов температур.


    1. Стропила накосной конструкции – брус, монтирующийся по диагонали, одним торцом упирается в мауэрлат, вторым – крепится к следующей паре. Так как в развернутом виде накосные стропила имеют очень большие размеры, то на крыше их необходимо надежно фиксировать. Также накосные стропила исполняют роль опоры для нарожников.
    2. Трапециевидные деревянные сборки для скатов кровли.
    3. Нарожники – конструкции небольшого размера из стропильных балок короткой длины, укрепляются на стропилах накосного типа. Если ширина стен дома составляет ≥ 4,5 м, то конструкцию соединяют в блок из нескольких элементов, чтобы потом из них сделать единую кровлю.
    4. Подкосы, ригели и стойки служат для минимизации размеров и применения нарожников. Использование этих элементов позволяет собрать кровлю практически без дополнительного укрепления.
    5. Лежни служат опорами для стоек и подкосов, нижним концом их упирают в подставки из кирпича на внутреннем стенном торце или подгоняют под размер подкладками деревянных брусков.
    6. Прогон представляет собой балку, уложенную параллельно нижней опорной балке. Служит для обеспечения прочности стропильной конструкции.
    7. Шпренгелями увеличивают жесткость по всем направлениям. Шпренгели должны иметь такое же сечение, как и стропила, и крепятся они по длине пролета.

    Схема четырёхскатной кровли

    Шатровая крыша

    Крышу по типу шатра можно построить из треугольных деревянных конструкций. Неспециалисту совладать с построением такой крыши будет непросто, так как здесь важно абсолютно точно соблюдать все размеры и габариты, чтобы добиться полной симметрии шатровой кровли. Но благодаря такой крыше ваш дом выдержит ветер любой силы, даже ураган. Самодельная крыша, стропильная система которой выполнена в виде шатра, превосходно предохраняет жилье от проникновения холода и влаги даже в чердачное или мансардное пространство.

    По конструкции чертежи вальмовой и шатровой системы стропил похожи, так как состоят из одинаковых узлов и элементов. Разница – только в длине стропил и вариантах монтажа. В шатровой конструкции также хорошо работают стропила висячего или наслонного типа, но висячие элементы закрепить своими силами дилетанту очень сложно – потребуется помощь профессионала. Шатровую крышу часто обустраивают над площадями без внутренних перекрытий, перегородок и стен, и балки для опор укладываются на несущие стены. Детали наслонной конструкции изготовить дешевле и легче, но, чтобы с ними можно было работать, необходимо наличие внутренней несущей стены и/или бетонных колонн.

    1. Перед началом работ с любыми изделиями из дерева их необходимо обработать антисептическими и антипиреновыми средствами.
    2. Древесина для любых элементов должна быть хорошо высушена в естественных условиях. Влажность материала должна быть ≤ 22%.
    3. Мауэрлат делается из бруса с квадратным сечением 150 мм или прямоугольным 150 х 100 мм.
    4. Стропила должны иметь в длину ≥ 50 мм и в ширину ≥ 150 мм.
    5. Для всех изделий используется одна порода дерева, и желательно – хвойная.
    6. Чтобы изготовить большое количество ригелей, стоек и прогонов с одним углом среза, используется заранее заготовленный шаблон.

    В вальмовой системе стропил сначала делается опора в виде мауэрлата. От ровного его устройства зависит не только прочность конструкции, но и эстетичность всей крыши, поэтому опорные балки должны быть уложены строго по горизонтали. Облегчить выравнивание мауэрлата может заливка небольшого ростверка (опалубки) по всему периметру стен дома. Подробнее об этом смотрите видео ниже.

    Для крепления ростверка используются арматурные штыри, вбитые или вставленные в стену. Через отверстия в этих стержнях мауэрлат крепится резьбовыми соединениями к стенам и ростверку.

    Как собирать и монтировать на месте систему вальмовой крыши:

    1. Верхние плоскости несущих стен дома необходимо перед установкой вскрыть гидроизоляторами – мастикой, битумом, гудроном. Сверху на слой гидроизоляции укладывается рубероид.
    2. Опорный брус, из которого будет собираться мауэрлат, насаживается на штыри в стенах, притягивается гайками с шайбами. При монтаже мауэрлата нужно постоянно проверять его горизонтальность при помощи уровня.
    3. Следующей устанавливается центральная опора – к ней будут прикрепляться стойки с коньком. Опорная балка укладывается или на боковые балки мауэрлата, или на поверхности внутренних несущих стен.
    4. Для главной опоры конька устанавливаются вертикальные балки. Коньковые опоры не нужно сразу крепить жестко – только после полной сборки системы стропил. Жесткость можно придать стальными уголками, деревянными распорками или металлическими шпильками.
    5. Чтобы крыша была идеально симметричной, стропила треугольных вальмовых конструкций опирают на мауэрлат в расчетных местах. Разметку под каждое из них нужно делать заранее, чтобы балка не попала на крепежный стержень. Промежуточные балки нужны, чтобы соединить конек со стенами.
    6. Дальше устанавливаются накосные стропильные балки, которые будут соединять каждый угол дома с концом коньковой балки.

    Между свесом и стеной выдерживается расстояние ≥ 50 см. Если участок выбран в регионе с сильными ветрами, то это расстояние увеличивается в 2 раза. Таким образом обеспечивается защита крыши и стен от осадков, которые могут задуваться и увлажнять поверхность вплоть до фундамента.


    1. Теперь можно крепить рядовые стропильные брусья, чтобы соединить мауэрлат с коньком. Расстояние между стропилами рассчитывается исходя из общих размеров крыши и длины промежуточных стропил. Некоторые кровельные стройматериалы нужно укладывать на часто смонтированную обрешетку, поэтому общих рекомендаций по соблюдению расстояний нет. Рядовые стропила в стандартном решении устанавливаются в паз через 0,4-0,5 м, также место крепления можно усилить гвоздями или стальными накладными пластинами.
    2. Если крыша имеет небольшой угол наклона, то стропила нужно усилить шпренгелями из-за дополнительного давления снега зимой.
    3. Для укрепления верхнего торца накосных брусьев монтируется ферма из шпренгелей. Она состоит из двух подкосин, выходящих из одной точки.
    4. Последний шаг в строительстве стропильной системы – обрешетка. Материал для каркаса обрешетки выбирается исходя из кровельного материала. Чаще всего это квадратные рейки сечением 5 см, а если обрешетка будет сплошной, то можно использовать доски или пятислойную фанеру.

    Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

    В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

    Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

    Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

    Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

    Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

    Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

    Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

    Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

    Если в вашем регионе осадки и ветра не отличаются большой силой, то угол наклона конструкции при этом может быть незначительным.

    Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

    От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

    • если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
    • когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
    • для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

    Расчет уклона кровли на фото.

    Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

    Стропильная система четырехскатной кровли

    Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

    Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

    При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

    Тип устройства стропильной системы зависит от особенностей постройки, а потому может быть разным.

    Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

    В некоторых постройках применяют оба вида стропил одновременно.

    Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки.

    Расчет нагрузок кровли

    Разрабатывая чертеж и проект кровли индивидуальных домов, важно правильно рассчитать нагрузки.

    Нагрузки бывают таких типов:

    • постоянные – вес утепляющего материала, различных материалов отделки и изоляции, вес материалов
    • для кровли и вес обрешетки;
    • временные – вес снега зимой, негативное влияние ветра;
    • дополнительные – различные конструкции, которые крепят к кровле.

    Создавая проект и чертеж кровли вашего дома, следует придерживаться среднего значения снеговой нагрузки, которая равняется 180 кг на м.кв.

    Но если угол наклона равняется 60 градусам и больше, то снеговую нагрузку не учитывают.

    Что касается ветровых нагрузок, их среднее значения обычно составляет 35 кг на м.кв, но если наклон кровли меньше 30 градусов, эту поправку не учитывают.

    После произведения всех расчетов можно приступать к выбору материала для устройства кровли.

    На фото ниже представлена схема строения четырехскатной крыши и название всех элементов конструкции.

    Выбор материалов для возведения кровли

    Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

    Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

    Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

    Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы.

    Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

    Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

    Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

    Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

    Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

    Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

    Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

    Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

    Кроме того, опоры для коньковых прогонов также часто делают металлическими.

    Возведение четырехскатной крыши

    Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

    Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

    Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

    Она должна опираться на плиту перекрытия или внутреннюю стену.

    Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

    Высота конька также должна быть размечена с максимальной точностью.

    Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

    После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

    Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

    Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

    Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

    Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

    Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

    Чем ближе к углу дома, тем короче нарожники.

    Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

    Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

    Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

    Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

    На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

    На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

    Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

    Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

    Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

    Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

    Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

    Голландская крыша: классика четырех скатов

    Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

    Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

    Предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

    А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

    Полувальмовая голландская крыша: особая устойчивость

    Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

    Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

    Полувальмовая датская крыша: европейские традиции

    А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

    Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

    Шатровая крыша: идеальные пропорции

    Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

    Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

    Устройство стропильной системы крыши с четырьмя скатами

    Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

    Этап І. Планирование и проектирование

    Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

    А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

    Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:


    Этап ІІ. Заготовка конструктивных элементов

    Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

    Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат . Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

    Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

    Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

    А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке . Для этого возьмите брус 150 на 100 мм.

    Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень , которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

    Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

    Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

    А вот для наружной стороны вам понадобится еще одна доска – кобылка , из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

    А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель , который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

    И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники . Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

    В жизни все эти элементы выглядят так:

    Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

    Этап ІІІ. Установка чердачного перекрытия

    Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

    А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

    Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

    Этап ІV. Монтаж конькового прогона

    В рассчете конькового прогона отталкивайтесь от таких нюансов:

    1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
    2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
    3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

    В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

    Этап V. Установка стандартных и диагональных стропил

    Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

    1. Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
    2. Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
    3. Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

    Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

    На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

    Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

    Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

    У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

    Четырехскатная крыша своими руками. Описание особенностей установкаа

    Крыша, как и какой-либо другой архитектурный элемент, способна украсить дом и сделать его особенным. Часто уникальная кровля является гордостью хозяина. Кроме популярных и более простых в исполнении одно- и двухскатных крыш существуют и четырехскатные со сложной технологией монтажа и стропильной системой. Они бывают трех видов – шатровые, вальмовые и полувальмовые. При правильном проектировании и четком подборе необходимых материалов может быть сооружена четырехскатная крыша своими руками.Главной отличительной чертой такой кровли являются направленные к углам накосные (диагональные) стропила. Они несут большую нагрузку и потому длиннее обычных. Характерным является и наличие коротких стропил (нарожников), опирающихся не на коньковый прогон, а на накосный.Четырехскатная крыша, своими руками сооружаемая, начинается с установления мауэрлата и прочной связки его со стенами дома при соблюдении ряда особенностей:

    • расстояние между мауэрлатом и наружной стороной стенки не должно быть меньше 5 метров;
    • для крепления бруса используют анкера, проходящие через отверстия в самом брусе;
    • чтобы мауэрлаты не разъезжались и выдерживали жесткость, ближе к углам их соединяют шпренгелями, деревянными или металлическими перемычками, располагая их под углом.

    Стойки монтируются в соответствии с разметкой и крепятся укосинами. На них с использованием отвеса устанавливается коньковый брус.Для того чтобы четырехскатная крыша дома, своими руками установленная, прослужила долго, осуществляют следующие действия:

    • выдерживается пространственное расположение и высота конькового прогона;
    • стойки опираются на несущую внутреннюю стену или на уложенные по несущей стене прогонные брусья, что позволяет уравновесить тяжесть кровли;
    • размер свеса будущей крыши делают в пределах от 0,5 м до 1 м;
    • боковые скаты формируют установлением промежуточных стропильных ног и нарожников, при этом внимание уделяется параллельности и расположению их в одной плоскости;
    • в последнюю очередь осуществляется монтаж обрешетки кровли брусками 40х40 или 50х50 мм с использованием досок, имеющими сечение 25х100 или 25х150 мм.

    Построить крышу четырехскатную своими руками вполне по силам при соблюдении следующих правил:

    — Сечение накосных стропил из-за двойной нагрузки должно быть вдвое больше сечения остальных элементов. Также их узлы крепления, несущие большую напряженность, усиливаются металлическими перфорированными накладками или катанками.

    — Сращивание накосных стропил производится в верхней части стропильной ноги с усилением этого места стойкой или подкосом. Данный процесс важен для того, чтобы четырехскатная крыша, своими руками сделанная, была достаточно крепкой.

    — Чтобы обойтись без врубки, но не ослабить стропилу во время крепления нарожников, используются опорные бруски.

    — Длинный коньковый пролет нуждается в дополнительных поддерживающих стойках.

    — Нарожники крепятся в шахматном порядке на обеих сторонах стропилины. Это позволит распределить равномерно нагрузку.

    — Стропилы поддерживаются стойками, упирающимися в несущие стены.При правильном подходе и четком соблюдении вышесказанного четырехскатная крыша, своими руками сооруженная, прослужит долгие годы.

    Как построить вальмовую крышу Рецепты

    Как построить вальмовую крышу Рецепты

    Подробнее о «как построить вальмовую крышу рецепты»

    КАК ПОСТРОИТЬ ВАЛЬМОВУЮ КРЫШУ | DOITYOURSELF.COM
    2010-04-16  · Вальмовая крыша — это, по сути, крыша с наклонными сторонами. Как и все другие строительные работы, она требует аккуратности и точности. Однако, если некоторые…
    С doityourself.com
    Расчетное время чтения 3 мин.
    КАК СДЕЛАТЬ КАРКАСНУЮ КРЫШУ.ПОЛНАЯ ДЕМОНСТРАЦИЯ МАКЕТА…
    20.04.2020  · В этом видео подробно объясняется, как построить вальмовую крышу.
    С youtube.com
    Автор Опилки и древесина Просмотров 514K
    КАРМАНИРОВКА ВАЛЬМОВОЙ КРЫШИ, КАК ПОСТРОИТЬ ВАЛЬМОВУЮ КРЫШУ
    Поначалу конструкция шатровой крыши может показаться довольно сложной для понимания, но я собираюсь разобрать ее и подробно объяснить каждую область. Я начну с самого начала с простых частей, прежде чем приступить к более сложным вещам, и таким образом, надеюсь, я буду …
    Из столярные советы и хитрости.ком

    ПРОСТЫЕ СПОСОБЫ ИЗМЕРЕНИЯ Вальмовой КРОВЛИ: 10 ШАГОВ (С …
    2019-10-23  · Шатровая крыша — это распространенный стиль крыши, характеризующийся двумя парами противоположных граней, наклоненных вниз от высокой вершины. Если вы укладываете новый кровельный материал на …
    From wikihow.com
    100% (7) Просмотров 20K Приблизительное время чтения 9 минут
    КАК СТРОИТЬ Вальмовую КРЫШУ | DOITYOURSELF.COM
    25 01 2011  · Стропила вальмовой крыши обычно сочетаются с обычными стропилами.Благодаря конструкции, расположенной под углом 45 градусов, стропила вальмовой крыши подчеркивают красоту коньковой доски и подчеркивают изгибы кровли. В отличие от обычных стропил, конструкции которых довольно просты, вальмовые стропила имеют достаточно сложную конструкцию. Однако, несмотря на присущую им сложность, вы все же можете изготовить и…
    С doityourself.com
    Расчетное время чтения 2 минуты
    ПРИСТРОЙКА К ДОМУ С шатровой крышей | ФОРУМ ДЛЯ БЛАГОУСТРОЙСТВА СДЕЛАЙ САМ
    2013-08-16  · 714 Сообщений.№ 3 · 12 августа 2013 г. Как и выше, выравнивание не сработает. Вы либо получите 2 долины, что будет выглядеть ужасно и подчеркнет тот факт, что это надстройка, либо вам нужно будет перестроить крышу с более высоким коньком. Если бы это была традиционная срезанная крыша, вы могли бы сохранить часть крыши и использовать ее в качестве опоры…
    От diychatroom.com
    Количество взаимодействий с пользователем 6 Расчетное время чтения 3 минуты
    КАК ПОСТРОИТЬ Вальмовую КРЫШУ: 15 ШАГОВ (С ИЛЛЮСТРАЦИЯМИ) — WIKIHOW
    16 05 2011  · Чтобы построить четырехскатную крышу, начните с измерения ширины и высоты здания, на которое вы строите крышу.Затем введите эти размеры в онлайн-калькулятор кровли, чтобы определить длину каждого общего стропила. Затем, как только вы узнаете длину стропил, отрежьте несколько деревянных досок по размеру и сделайте надрезы на каждой из них, чтобы стропила…
    80% (86) Просмотров 530K Приблизительное время чтения 10 минут
    КАК ПОСТРОИТЬ Вальмовую КРЫШУ | Вальмовая КРЫША, КРОВЛЯ СДЕЛАЙ САМ, КРЫША
    Шатровая крыша против двускатной крыши. Если вам нужно построить дом из фундамента или если вы хотите отремонтировать свой дом, вы никогда не должны делать ошибку, пренебрегая дизайном крыши.Часто при проектировании и строительстве дома крышу очень недооценивают, но на самом деле она является фундаментальной частью дома, защищающей от ветра, дождя и снега. По этим причинам…
    С pinterest.com
    Расчетное время чтения 5 минут
    КАК ПОСТРОИТЬ Вальмовую КРЫШУ | Вальмовая КРЫША, КОНСТРУКЦИЯ КРОВЕЛЬНЫХ ФЕРМ, КРОВЛЯ
    Шатровая крыша против двускатной крыши. Если вам нужно построить дом из фундамента или если вы хотите отремонтировать свой дом, вы никогда не должны делать ошибку, пренебрегая дизайном крыши.Часто при проектировании и строительстве дома крышу очень недооценивают, но на самом деле она является фундаментальной частью дома, защищающей от ветра, дождя и снега. По этим причинам…
    С pinterest.com
    Расчетное время чтения 2 минуты
    ЧТО ТАКОЕ Вальмовые КРЫШИ, ИХ ПЛЮСЫ И ПРОТИВ, ВАРИАНТЫ И…
    2020-08-16  · Как построить четырехскатную крышу за 8 простых шагов. Вальмовая крыша является одним из самых простых кровельных стилей, особенно по сравнению с мансардной крышей.В сочетании с фронтонами и другими особенностями конструкция вальмовой крыши может стать долгосрочным проектом по благоустройству дома, которым вы будете наслаждаться в течение многих десятилетий. Выполните следующие 8 шагов, чтобы построить свою вальмовую крышу…
    С сайта homenish.com
    Расчетное время прочтения 9 минут
    СТРОИТЕЛЬСТВО Вальмовой КРЫШИ — ФЕРМАНСКИЙ ДОМ В ВЕРМОНТЕ — BOB VILA
    Часть 1: Строительство вальмовой крыши. Боб разговаривает с плотником по свинцовому каркасу Дэном Энрайтом, пока он и его команда работают над односкатной крышей над кухней / гостиной.Что усложняет работу, так это …
    От bobvila.com

    КАК ПОСТРОИТЬ ГАРАЖ НА ДВЕ МАШИНЫ С КВАРТИЕЙ, БАЛКОНОМ И …
    https://www.homebuildingandrepairs.com/garages/index.html Посетите наш веб-сайт сегодня, чтобы узнать больше о каркасе гаража, строительстве дома и балконах. В…
    С youtube.com

    КАК СДЕЛАТЬ КАРКАСНУЮ ПИРАМИДАЛЬНУЮ КРЫШУ | ЭХОВ
    Шатровая крыша имеет четыре наклонных стороны, в отличие от двускатной крыши, которая имеет форму шатра и имеет только две стороны.Шатровая пирамидальная крыша построена на квадратном здании с четырьмя треугольными сторонами, которые сходятся в точке наверху. Шатровая пирамидальная крыша отличается от более распространенных шатровых крыш, возводимых на прямоугольных зданиях, отсутствием конька …
    From ehow.com

    КАК ПОСТРОИТЬ НАВАР ДЛЯ Вальмовой КРЫШИ
    Первый навес вальмовой крыши, который я построил более 10 лет назад, был построен по частям: сначала входили две опорные фермы, а затем стропила обрезались и размещались по отдельности на уровне крыши.Этот подход создал прочную крышу, но потребовалось довольно много времени, чтобы построить ее, и она была очень тяжелой для ног со всем этим подъемом по лестнице для проверки, вырезания, повторного измерения и т. д. Поэтому потребовалось изменение подхода.
    Из secrets-of-shed-building.com

    КАЛЬКУЛЯТОР ВАЛЬМОЙ КРЫШИ — EASY RAFTERS
    Вальмовая крыша представляет собой прямоугольную крышу, имеющую скат со всех четырех сторон. Обычная вальма имеет одинаковые скаты со всех сторон, в то время как неправильная вальма имеет разные скаты на основной и вальмовой крышах.Easy Rafters не рассчитывает полную четырехскатную вальмовую крышу, а рассчитывает обычные, вальмовые и нарожные стропила для одного конца вальмовой крыши. Чтобы рассчитать вальмовую крышу, выберите вальмовую крышу из типа крыши …
    С easyrafters.com

    КАК ПОСТРОИТЬ Вальмовую КРЫШУ — ROOFGENIUS.COM
    08.06.2020  · Шатровая крыша обеспечивает структурную целостность дома или здания, ведь вальмовая крыша – это конструкция, которая получает прочность от всех четырех углов, парапета и стен конструкции.Вальмовая крыша является более многогранной в конструкции, чем двускатная. Компоненты механизма вальмовой крыши — это коньковая доска, обычные стропила, вальмовые стропила и нарожники. Коньковая доска не всегда …
    From rowgenius.com

    ПРОЕКТИРОВАНИЕ И КОНСТРУКЦИЯ ВАЛЬМОЙ КРЫШИ — MYROOFF.COM
    Прежде чем перейти к строительству вальмовой крыши, хорошо бы обеспечить правильное выравнивание углов в углах. Для этого типа расчета вы должны использовать рамочный угольник, который облегчает выполнение измерений.Шаг 5: Продолжайте крепить стропила: сейчас самое время перейти к креплению стропил; а эксперты советуют начинать с одной стороны и пробовать…
    From myrooff.com

    КРЫША 3: КАК ПОСТРОИТЬ Вальмовую КРЫШУ — DAVEOSBORNE.COM
    Схема вальмовой крыши: если это длинная крыша с вальмами на концах, в центре будут общие стропила. Первое, что нужно сделать, это разметить общие стропила, поэтому вам нужно знать длину коньковой доски. Это можно найти, измерив длину здания, вычитая пролет и добавляя толщину коньковой доски.
    От daveosborne.com

    ПРОСТЫЕ СОВЕТЫ ПО СТРОИТЕЛЬСТВУ Вальмовой КРЫШИ — ROOFGENIUS.COM
    Первым шагом к строительству вальмовой крыши является снятие видимых измерений длины ваших коньковых досок. Все, что вам нужно сделать, это вычесть ширину вашего здания из его длины. Затем приступайте к резке жизненно важных общих стропил. Они должны быть идентичны классической двускатной крыше. Определите их длину, используя наклон крыши и ширину вашего дома…
    С сайта Roofgenius.com

    РЕЗКА ОБЫЧНЫХ И ВАЛЬМЕННЫХ СТРОПИЛ: ПРОСТЫЕ РЕШЕНИЯ ДЛЯ КРЫШИ …
    Рик Арнольд, частый автор Fine HomeBuilding и Journal of Light Construction, ведущий JLC Live!, The Katz Roadshow, Remodeling Show,…
    С youtube.com

    ОНЛАЙН-КАЛКУЛЯТОР: КАЛЬКУЛЯТОР ВАРМОВОЙ КРЫШИ
    Шатровая крыша в виде пирамиды. Шатровая крыша. Здесь мы рассматриваем два типа четырехскатных крыш (см. рисунок): 1) Пирамидальная вальмовая крыша – основание крыши квадрат, стороны крыши – одинаковые равнобедренные треугольники 2) Шатровая крыша – основание крыши – прямоугольник, две стороны – одинаковые равнобедренные треугольники и две стороны равных трапеций.Подъем крыши: Рядовые стропила:
    С planetcalc.com

    АВТОМАТИЧЕСКОЕ СОЗДАНИЕ ПОЛУВАТРАЧНОЙ КРЫШИ
    20 07 2021  · Полувальмовая крыша представляет собой комбинацию стилей двускатной и вальмовой крыш, в которой плоскость вальмовой крыши поднимается вверх от частичной двускатной стены. Для создания автоматической полувальмовой крыши. Откройте план главного архитектора, на котором вы хотите создать полувальмовую крышу. В этом примере используется простое здание 30 x 40 футов с высотой потолков 108 1/8 дюйма.
    От главный архитектор.ком

    РЕЦЕПТЫ ИЗГОТОВЛЕНИЯ САМОГОДА КАК СДЕЛАТЬ ВИСКИ — ПРОДУКТЫ ВЫСОКОЙ ПРОЧНОСТИ …
    Следующие рецепты самогона были переданы нам для обмена. если у вас есть собственный фаворит, пришлите нам копию, чтобы опубликовать на [email protected] Спасибо! КУКУРУЗНЫЙ ВИСКИ Добавьте 25 фунтов дробленой кукурузы, 25 фунтов сахара, 12,5 галлонов воды. Сначала хорошенько вымойте дробленую кукурузу, чтобы удалить большую часть частиц мусора — поместите ее в большой сосуд — (мы используем пищевой…
    из hiproofproducts.ком

    КАЛЬКУЛЯТОР ВАРМОВОЙ КРЫШИ — MYROOFF.COM
    После этого вам нужно будет попытаться найти хороший калькулятор уклона вальмовой крыши, чтобы убедиться, что вы можете получить последние расчеты. Есть много вещей, о которых нужно подумать и принять во внимание при выборе стиля вальмовой крыши, поэтому надежный универсальный калькулятор вальмовой крыши будет очень полезен для этой работы. Сделайте это правильно, поискав правильный стиль калькулятора, и вы сэкономите …
    От myrooff.ком

    КАК ПОСТРОИТЬ ВАЛЬМОВУЮ КРЫШУ — ПОИСК В GOOGLE
    Шатровая крыша или шатровая крыша — это тип крыши, у которой все стороны спускаются вниз к стенам, обычно с довольно пологим уклоном. Таким образом, это дом без фронтонов или других вертикальных сторон крыши. Квадратная вальмовая крыша имеет форму пирамиды. Крыша, состоящая из наклонных, плоских концов и сторон, соединенных по краям в виде вальм, причем более длинные стороны образуют гребень наверху; крыша, имеющая…
    Из объектов.google.com

    Вальмовая КРЫША — ГЛАВНЫЙ АРХИТЕКТОР
    Создание декоративного слухового окна вручную. 5:32. Создание вальмовой крыши с изогнутыми карнизами. 6:13. Чертеж парапетных стен с плоской крышей. 7:49. Размещение и модификация световых люков. 2:54. Редактирование бордюра и шахты светового люка.
    От Chiefarchitect.com

    КАК ПОСТРОИТЬ ВАЛЬМОВУЮ КРЫШУ — СДЕЛАЙТЕ ЭТО САМОСТОЯТЕЛЬНО | Пи Джей Фитцпатрик
    2020-10-14  · Как построить вальмовую крышу Направления. Разделите ширину здания на 2, чтобы найти длину обычных стропил.Вычтите из этой цифры ширину коньковой доски. Определяем уклон крыши. Введите эти размеры в кровельный калькулятор, чтобы найти длину каждого стропила. У стропил, размещенных на коротких концах крыши, вместо ширины будет вычтена длина коньковой доски. С …
    От pjfitz.com

    СОЕДИНЕНИЕ ДВУХ КРЫШ РАЗНОГО УГЛА | JLC ОНЛАЙН
    2016-10-31  · Чтобы сделать ендовы, мы прикрепили шпалы к односкатной крыше, разместив их, поместив 14-футовую линейку (которая обычно используется для стяжки бетона) поверх стропил крыльца, чтобы спроецировать плоскость новая крыша крыльца над поверхностью существующей односкатной крыши.Мы просто передвигали поверочную линейку, пока она не коснулась крыши сарая, а затем разместили 2-by под …
    From jlconline.com

    Шатровая крыша | СТРОЙКА
    Шатровая крыша квадратного здания будет напоминать пирамиду, в то время как в прямоугольном здании различные части сходятся в коньке наверху крыши. Почему вальмовые крыши популярны? Реклама. Шатровые крыши очень популярны в Австралии. Распространенной альтернативой вальмовой крыше является остроконечная крыша, которая, как правило, дешевле и проще в строительстве.Шатровая же крыша состоит из трех элементов …
    From build.com.au

    Вы в настоящее время на диете или просто хотите контролировать состав пищи и ингредиенты? Поможем подобрать рецепты по способу приготовления, пищевой ценности, ингредиентам…
    Проверьте это »

    Связанный поиск

    Букатини с фенхелем и анчоусами Салат с макаронами и курицей Баффало

    Четырехскатная крыша своими руками. Как рассчитать и построить. Виды четырехскатной крыши Монтаж своими руками Как собрать четырехскатную крышу

    Четырехскатная вальмовая крыша считается достаточно сложной и материалоемкой конструкцией, возводить которую своими руками берутся немногие домовладельцы.Но если вы решились на самостоятельное строительство, сначала пройдите подготовительный путь – изучите теоретические материалы, в том числе представленные в данной публикации. Затем собрать макет стропильной системы малых размеров, чтобы разобраться с узлами, нюансами их изготовления и расчетом количества бруса. Итак, давайте сделаем первый шаг и рассмотрим…

    Конструктивные особенности

    Данный тип кровельной конструкции, представленный на фото, представляет собой обычную двускатную крышу, но без вертикальных фронтонов.Вместо этого по бокам здания делаются 2 дополнительных ската – вальмы с другим углом наклона.

    Ссылка. Если все 4 плоскости наклонить под одинаковым углом, то получится другой тип крыши – четырехскатная. Поскольку его скаты сходятся в одной точке в виде купола, конька как такового нет.

    Стропильная система

    вальмовой крыши состоит из следующих элементов (показаны на схеме):

    • мауэрлат, станина — мощная обвязочная балка, устанавливаемая на верхнюю плоскость стен по периметру здания и внутренних перегородок;
    • кровельные скаты образованы наклонными балками, установленными с расчетным шагом, — стропильными ногами;
    • вместе с элементами жесткости — затяжками, стойками и раскосами — стропила образуют фермы крыши;
    • коньковый прогон — балка, соединяющая верхние точки ферм;
    • в некоторых конструкциях нижняя часть стропильных ног удлиняется за счет дополнительной детали — кобылки.

    По линии схождения плоскостей устанавливаются вальмовые стропила, опирающиеся на углы здания. Их уклон совпадает с углом основных скатов. А вот торцевые стропильные ноги, называемые нарожниками, образуют более крутые или пологие скаты по бокам дома.

    При строительстве 4-х скатных крыш применяют 2 вида ферм — висячие и наслонные. В первом нижний пояс (затяжка) опирается только на наружные ограждения частного дома, поэтому ставить их на слишком длинные пролеты нерационально из-за повышенного расхода материалов на ребра жесткости.Устройство висячей фермы, см. чертеж:

    Преимуществом многослойных конструкций является возможность опираться на капитальную межкомнатную перегородку и перекрывать большие пролеты без увеличения расхода материала. На эти фермы стоит обратить внимание начинающим кровельщикам, так как они надежнее и проще в установке.

    Если на мансардном этаже планируется устроить жилую мансарду, то уклон основных скатов увеличивается, а ферма получает 2 опоры в виде стоек, образующих стены помещения.Эти детали принято ставить на кровати или балки перекрытия. деревянный дом. Перекрытия мансардного помещения формируются благодаря горизонтальным затяжкам, соединяющим стропила сверху, как это сделано на схеме:

    Устройство вальмовой крыши пошагово

    Как и любое серьезное сооружение, вальмовая крыша возводится своими руками в несколько этапов:

    1. Создание проекта с расчетом несущих конструкций.
    2. Лесоматериалы и другие кровельные материалы.
    3. Монтаж стропильной системы.
    4. Укладка покрытия с утеплением (при необходимости).

    Консультации по дизайну. Чтобы вам не пришлось беспокоиться о надежности здания, настоятельно рекомендуется доверить проектные работы инженерам, невзирая на финансовые затраты. Они рассчитают все параметры – шаг установки стропил, их сечение, количество подкосов и затяжек в соответствии с погодными условиями в вашей местности.

    Выше для примера чертеж вальмовой крыши с наслонными фермами, перекрывающими 2 пролета из 4.показано 5 м. Длина основных стропильных ног 6 м, высота конька 4 м, угол наклона 41°. Эту конструкцию можно взять за основу, если ширина здания не превышает указанной на чертеже (9 метров). Обратите внимание на важный момент: чем больше наклонены вальмы, тем большую нагрузку испытывают веточки и центральный коньковый узел, куда они упираются. В данном примере бедра лучше располагать под углом 45-50°.

    Самое сложное при возведении вальмовых крыш — правильная установка узлов для сращивания угловых стропил с мауэрлатом и верхнего пояса ферм в разных конструкциях.Это еще одна причина проконсультироваться с проектировщиками, которые проектируют отдельные соединения. Чтобы вы поняли, о чем речь, приводим чертежи верхнего опорного узла, где вальмовая стропильная нога примыкает к коньку.

    В некоторых проектах не предусмотрено изготовление и установка конькового прогона между фермами. Затем к затяжке и дополнительным стойкам крепятся вальмовые ребра, как предписывает чертеж:

    Нижний узел опирания ноги на мауэрлат и сращивание стропил выглядит несколько проще, хотя в действительности требует тщательной распиловки досок под разными углами, что и отражено на схеме.

    Для наглядного ознакомления с более сложной системой, где вальма совмещена с эркером, предлагаем посмотреть обучающее видео:

    Выбор пиломатериалов

    Перед тем, как сделать стропильную систему вальмовой крыши, следует выбрать качественную и просушенную древесину. По соотношению цена-качество наиболее подходящий вариант – хвойное дерево – ель, лиственница или сосна. Недопустимы выраженная узловатость, гниль и следы жизнедеятельности насекомых-вредителей.

    Представляем самые «ходовые» размеры пиломатериалов, используемых для поэтапного возведения вальмовой крыши:

    • основное стропило — одинарная доска 50 х 200 мм или двойная 40 х 150 мм;
    • мауэрлат: минимальное сечение – 100 х 150 мм, оптимальное – 20 х 20 см;
    • нарожники — доска 5 х 15 см;
    • прогона – брус 50 х 150 или 50 х 200 мм;
    • подкосы, ригели — доска толщиной от 25 до 50 мм;
    • стойки — брус 5 х 10 см.

    Набор монтажных планок и уголков тоже не будет лишним

    Примечание. Если кровельные конструкции вам рассчитывают инженеры-проектировщики, то они же составят спецификацию всех материалов с размерами.

    На обрешетку под укладку профнастила или металлочерепицы традиционно применяют доски толщиной 25-32 мм, а на контробрешетку – бруски 5 х 5 см.

    Монтаж обвязочной балки на стены

    В отличие от двускатных крыш, где мауэрлат устанавливается на боковые стены, под вальмы обвязка делается по всему периметру.Исключение — каркасные, бревенчатые и брусовые дома, где в роли мауэрлата выступает верхний ригель стены или последний ярус бревен. Затем в нем делаются пазы, куда вставляются стропильные ноги, как показано на фото.

    На стенах из легкого ячеистого камня — газобетона и пеноблока — перед укладкой обвязки устраивается армирующий железобетонный пояс. В него заделываются монтажные шпильки, на которые впоследствии надевается обвязочная балка. Пошагово порядок работ выглядит так:

    1. Монтаж щитовой опалубки, обвязка арматурного каркаса с закладными деталями и заливка ленточной бетонной смесью М200.
    2. Гидроизоляция бетонной поверхности рубероидом или битумной грунтовкой.
    3. Установка балки и ее фиксация на шпильках.

    Угловые соединения мауэрлата выполняются врубкой на полдерева. Точно так же брус растет в длину, если стандартного размера 6 м недостаточно. Также в углах делаются горизонтальные подкосы или вбиваются железные скобы, не позволяющие балкам раздвигаться под нагрузкой основных и вальмовых стропил.

    Консультация. Обязательно обработайте все деревянные детали антисептиком и антипиреном. Один защищает древесину от гниения, а второй повышает ее огнестойкость.

    Сборка стропильной системы

    Стропильные фермы больших размеров обычно монтируются на месте, потому что для их подъема с земли потребуется в два раза больше рабочих. В деревянных домах в первую очередь устанавливаются все балки перекрытия, а на них устраивается временный настил.Для установки высокого конька также понадобятся строительные леса.

    Поэтапная сборка конструкции вальмовой крыши выполняется в следующем порядке:

    1. Как и при сооружении двускатной крыши, первым шагом является размещение центральных опор, к которым крепится коньковый прогон.
    2. Производится установка основных стропил, которые обрезаются сверху и снизу под нужным углом. На коньке встречные стропильные ноги выводятся в одну плоскость и крепятся стальными пластинами на саморезы (желтые, а не черные).Балки фиксируются к мауэрлату уголками.
    3. После установки основных ферм стяните их ригелями и подкосами по чертежам, используя для крепления болты.
    4. Установить ребра — крайние вальмовые стропила. Их соединение с коньковым и обвязочным брусом осуществляется по одной из предложенных выше схем.
    5. Отпилите и прибейте веточки к раме. Каждая из них срезана под разными углами, определяемыми измерением в 4-х точках (вдоль каждой стороны доски).
    6. При необходимости закрепить кобылки для обеспечения свеса 0,5 м и подшить карнизы досками.

    Консультация. Так как бедренные ребра очень длинные, их необходимо нарастить и поставить дополнительные опоры. Стык делайте возле конька, где нагрузка на крышу меньше, а опоры монтируйте ближе к мауэрлату.

    Как в реальности крепятся элементы вальмовой конструкции, смотрите в следующем видео:

    Нанесение финишного покрытия

    Эта завершающая операция выполняется по традиционной технологии, предусматривающей вентиляцию.подкровельное пространство и устройство гидроизоляционного слоя из диффузионной мембраны. Последний не позволяет влаге проникать с улицы на чердак, в то же время пленка свободно пропускает водяной пар наружу. Отличие от покрытия обычных двускатных крыш только одно: по линиям излома (на вальмовых ребрах) укладываются дополнительные накладки.

    Материал покрытия укладывается в следующем порядке:

    1. Стропильная система полностью покрыта диффузионной мембраной.Полотна раскатывают горизонтально с нахлестом не менее 100 мм, начиная снизу. Стыки необходимо заклеить липкой лентой.
    2. Пленка прибивается к внешним краям стропил через бруски контробрешетки сечением 5 х 5 см, обеспечивая вентиляцию под металлочерепицей или другим материалом.
    3. Перпендикулярно направлению стропильных ног прибиваются доски обрешетки. Интервал укладки зависит от выбранного покрытия, а для мягкой черепицы укладка сплошная.
    4. Кровельный материал и вся арматура монтируется на торцах кровли, а также вокруг вентиляции и дымоходов.

    Примечание. Брусья контробрешетки, прибитые к стропилам, не должны становиться препятствием для вентиляционного воздуха. Поэтому их специально укорачивают до длины 2-3 м и прибивают с зазором 5-10 см между соседними элементами.

    Утепление вальмовой крыши производится как при монтаже покрытия, так и после него, главное собрать правильный «пирог», показанный на схеме.В первом случае минеральная вата укладывается сверху, под гидроизоляцию, а во втором – изнутри.

    Заключение

    Надо понимать, что преимуществ у вальмовой крыши перед двускатной немного. Во-первых, она является красивым архитектурным решением, а во-вторых, снижает ветровую нагрузку на боковые фасады частного дома. Но за это домовладельцу придется расплачиваться повышенным расходом древесины и усложнением строительства, а значит, и временными затратами.Отсюда совет: не торопитесь с решением и хорошенько взвесьте все за и против. Но если уже взялись, то делайте кровлю качественно, для себя, не экономя на консультациях с инженерами-строителями.

    Инженер-строитель с опытом работы в строительстве более 8 лет.
    Окончила Восточноукраинский национальный университет. Владимир Даль по специальности «Оборудование электронной промышленности» 2011 года.

    Похожие сообщения:


    Четырехскатная крыша, также называемая вальмовой – наиболее популярна при строительстве индивидуального жилья в большинстве стран Европы.Кроме, разве что, Скандинавии, имеющей схожий климат и строительные традиции со средней и северной Россией. Варяги, как и восточные славяне, предпочитали строить из цельного дерева и устраивать простые двускатные крыши. В наше время всеобъемлющей глобализации человеческой деятельности подвержены все отрасли, в том числе архитектура и строительство. Загородный дом с вальмовой крышей теперь полюбился жителям стран СНГ и стал неотъемлемой частью ландшафта наших сел и небольших городов.

    Отметим плюсы и минусы четырехскатной крыши по сравнению с более распространенной и конструктивно простой двускатной крышей.

    Преимущества вальмовой крыши:

    • Правильно спроектированная и смонтированная вальмовая крыша, благодаря отсутствию вертикальных торцевых стен (фронтонов или фронтонов), имеет низкое сопротивление воздушному потоку. Соответственно, он лучше всего противостоит ураганным ветрам и менее подвержен разрушению кровли в местах карнизных свесов (не имеет фронтонов).
    • Четырехскатная крыша за счет угловых ребер, сходящихся к коньковой опорной балке, имеет жесткую конструкцию и не подвержена каким-либо серьезным деформациям.
    • Вальмовая крыша позволяет соорудить большие свесы со всех четырех сторон здания, тем самым защищая фасады от атмосферных осадков.
    • Четырехскатная крыша делает дом с мансардой визуально ниже. Это важно, когда здание нужно встроить в существующее одноэтажное здание, не нарушая баланса и характера здания.
    • Шикарная шатровая крыша. Хотя не все с этим согласны.

    Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

    Недостатки вальмовой крыши:


    Еще один вариант интеграции полноценных окон в крышу.

    Разновидности четырехскатной крыши

    • Классическая четырехскатная крыша предполагает прямые стропила без изломов, угловые ребра начинаются от конька, все свесы на одной высоте.

      Основной тип шатровой крыши. Две торцевые стороны имеют форму треугольника, две другие – трапеции. Большие свесы хорошо защищают фасад от атмосферных осадков, и по дому можно спокойно ходить под дождем.

    • Шатровая крыша — это разновидность шатровой крыши, в которой все ребра сходятся в одной центральной точке.

      Шатровая крыша больше подходит для дома квадратной формы.

    • Датская вальмовая крыша — вид четырехскатной крыши с фронтонами, расположенными в верхней части коротких скатов.

      Схема стропильной системы датской четырехскатной крыши. Небольшой щипец наверху короткого склона используется для вентиляции или освещения.

    • Полностью вертикальные окна могут быть встроены в датскую крышу.

      вертикальные окна

    • Еще один тип сложной датской вальмовой крыши с двумя скатами на коротком конце.

      Этот тип кровли называют голландским.

    • Полувальмовая крыша (также называемая двускатной полувальмовой) фактически является разновидностью двускатной крыши, так как все стропильные ноги, опирающиеся на мауэрлат, устанавливаются с длинной стороны и параллельно друг другу.

    • Ломаную четырехскатную крышу еще называют мансардной вальмовой. Он сложнее в изготовлении, но позволяет выделить большую площадь под жилые помещения.

      Ломаная форма кровли позволяет более рационально использовать чердачное пространство, но стоит дороже

    • Покатая четырехскатная крыша отличает традиционную архитектуру Китая, Японии и Кореи. Только они делают перерыв не в том направлении, к которому мы привыкли.

    • Вальмовая крыша может быть не только четырехскатной, возможны различные комбинации различных типов конструкций.

      Крыши комбинированного типа, где сочетаются вальмовая и двускатная конструкции.

    • Эта крыша четырехскатная, но скатов гораздо больше, чем четыре. Но принцип, по которому собирается стропильная система, такой же, как и у простой четырехскатной.

    Конструктивные особенности стропильной системы

    Рассмотрим, как сделать четырехскатную крышу самостоятельно, обеспечив при этом ее надежность и прочность.Выбираем простую конструкцию с центральной опорой.

    Так как только часть стропил в центральном секторе длинной стороны имеют полную длину и сходятся в районе конька, то не всю стропильную систему можно стянуть затяжками — в районе вальмы они не будут работать так, как в двускатная крыша. Кроме того, часто в борьбе за высоту мансардного этажа мауэрлат располагают значительно выше плоскости пола и балок (затяжек). Поэтому будем исходить из того, что в нашем случае стропильная система четырехскатной крыши не будет использовать в качестве конструктивного элемента затяжки.Основную нагрузку в центре крыши будет нести балка, расположенная в коньковой зоне: ее будут поддерживать косые и обычные полноразмерные стропильные ноги.

    Стандартная четырехскатная конструкция с опорой в районе конька

    Опорная балка конька должна поддерживаться стойками. Чтобы воспринимать от них достаточно солидную нагрузку, в идеальном случае должна быть внутренняя несущая стена. Если такового нет, балки перекрытия должны быть достаточно прочными, чтобы выдержать вес центральной части крыши.В случае перекрытия первого этажа сборными железобетонными плитами перекрытий их несущей способности обычно достаточно, и опоры столбов можно разместить на плитах через горизонтальную деревянную балку.

    Нет необходимости, чтобы опора располагалась в области конька. Стойки могут располагаться по бокам конька, то есть опорных зон, расположенных вдоль конька, может быть две и более.

    На фото видно, что конек не упирается в стойки.

    Конек опирается с обеих сторон вдоль конька на стойки. В этом случае стойки опираются непосредственно на стропила, брус не использовался. Каждая стропильная балка имеет свою стойку. Довольно твердое решение.

    Четырехскатную крышу над небольшим зданием можно монтировать без стоек

    При малых пролетах (до 4 метров) можно обойтись без стоек. Однако по возможности хотя бы в местах пересечения конька с косами стоит разместить по одной затяжке и стойке.

    Небольшая конструкция перекрывается без использования стоек или затяжек

    Стропильная система вальмовой крыши практически идентична вальмовой вальмовой. Только вместо конькового бруса рекомендуется установить центральную опору. Либо устроить замкнутый опорный контур из балок и стоек.

    Варианты стропильной системы вальмовой крыши. На схеме слева угловое стропило (скат) опирается на ферму, подобное решение можно использовать для всех типов вальмовых крыш.

    Последовательность монтажа четырехскатной крыши

    В первую очередь, как и во всех видах крыш, монтируется мауэрлат. Для каркасных домов это верхняя стеновая панель обвязки, для срубов – верхний венец. В качестве мауэрлата используется деревянный брус сечением 10х10 см, чаще не менее 10х15 или 15х15 см. Необходимо стремиться к тому, чтобы она была сплошной по всей длине. Креплению балки необходимо уделить особое внимание. Для каменной стены идеальным решением будет железобетонный монолитный пояс в зоне опирания мауэрлата с предварительно установленными в нем закладными деталями (резьбовыми шпильками от М12 и выше).Если такой возможности нет, придется закрепить шпильки металлическими распорными дюбелями в кладке.

    Схема крепления мауэрлата в кладке

    Соединения мауэрлата по длине выполнять не встык, а внахлест, с несколькими точками соединения. Углы должны быть надежно соединены металлическими пластинами, уголками, скобами.

    Разметка мауэрлата на стене. Обратите внимание на стык элементов и соединение углов.Справа показана установка балки на монолитный пояс.

    Следующим этапом является установка стоек и установка параллельно им несущего конька или боковых балок. Для стоек, как правило, выбирают брус 10х10-10х15 см, для бруса более высокого сечения: 8х16, 10х20 и больше. Оптимальное соотношение ширины и высоты 1/1,5-1/2, тогда брус меньше скручивается при высыхании. Это же правило справедливо и для стропильного бруса.

    Стойка и опорная балка в этом случае параллельны коньку

    В каркасно-панельных домах опорные балки часто не используют, устанавливают только стойки с шагом стропил.В любом случае на конек ставится балка, только меньшего сечения. Можно использовать обычный стропильный элемент. Конек поддерживается на временных стойках, которые затем убираются. Конек служит направляющим элементом для монтажа всей конструкции.

    Стойки устанавливаются в каркасном доме. После установки стропил их подрезают на нужной высоте.

    Такой опорный контур ставится под четырехскатную крышу, заменяет центральную опору

    В-третьих, ставят угловые (наклонные) стропила.Нагрузки на них выше и сечение должно быть выше. Хотя иногда предпочитают сначала поставить рядовые во всю длину, а уже потом монтировать косы. Это непринципиально.

    Стропильная система вальмовой крыши деревянного каркаса. В этом случае обходились вообще без стоек, вместо них натягивали верхнюю часть стропил с двойными горизонтальными связями. Крепить стропила к стене сруба лучше на скользящих опорах.

    Сначала монтируются стойки и коньковая балка.Следующий шаг – стропила, ставятся рядовые. Угловые (наклонные) стропила монтируются из бруса того же сечения, что и остальные. Это не правильно. Нагрузка на него гораздо выше и сечение должно быть мощнее.

    Скользящие опоры — лучшее решение крепления стропил к стене для сруба

    Затем монтируются остальные стропильные ноги, в том числе укороченные. Сами стропила должны быть сплошными, в крайнем случае необходимо установить подкладки не менее 1.5 метров на стыке и закрепите их с двух сторон в нескольких точках. Соединения деревянных элементов можно производить внахлест, используя накладные металлические пластины. В местах опирания стропил на мауэрлат и балки следует делать опорные врезы и использовать прочные металлические элементы.

    Так крепятся стропила к мауэрлату и балкам

    В соответствии с таблицей можно ориентировочно определить сечение деревянного бруса для стропильных ног.

    Для углового стропила полученное значение необходимо увеличить минимум в 1,5 раза

    Стропильная система готова. Теперь нужно выбрать тип кровли и приступить к сооружению под нее подходящего основания: сплошной настил или обрешетка, при необходимости контробрешетка и ветрозащита.

    Четырехскатная крыша своими руками вполне посильная задача, по крайней мере для не сложного в плане дома. Общие принципы для всех видов вальмовых крыш: мауэрлат должен быть хорошо закреплен и соединен по углам, начинать нужно с конька, стойки нуждаются в хорошем фундаменте.Необходимо обеспечить надежную опору кровли с большим пролетом и следить за надежностью всех соединений.

    Фиксация элементов будет лучше при использовании специальных современных металлических креплений для дерева, да и работать будет легче. Конечно, вы должны иметь хотя бы базовые столярные навыки. Очень помогает наличие электроинструмента: дрели, циркулярной пилы или бензопилы. Также необходимо запастись ручным инструментом: пилами, стамесками, молотками. Вам потребуются измерительные приборы: столярный уровень, отвес, рулетка, шнур.

    Трудоемкость работ при возведении четырехскатной крыши ненамного выше обычной двускатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная трудность заключается в том, что скатная крыша требует очень точного проектирования и знания технологии, особенно если у вас нет хорошей практики в строительстве такой крыши.

    Чем дом с четырехскатной крышей лучше двухскатного варианта

    Почему обыкновенную двускатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

    • Внешний вид вариант четырехскатной крыши выглядит намного красивее и изящнее, чем двухскатная конструкция;
    • Даже простая четырехскатная крыша гораздо лучше противостоит стихии благодаря более плавным контурам и аэродинамике.Даже при самом сильном ветре стропила каркаса остаются почти равномерно нагруженными, благодаря правильной балансировке диагональных стропил;
    • Два дополнительных ската лучше отводят воду, сохнут под действием ветра и тем самым защищают крышу дома от протекания, как в случае с прямыми фронтонами. Таким образом, для четырехскатной крыши достигаются значительно более высокие показатели теплоизоляции и морозостойкости.

    Важно! Конструкция крыши в четыре ската, в отличие от «двушки», имеет высокую степень приспособления.

    Для климата с большим количеством осадков отлично подойдет датский вариант с крутыми основными скатами и двумя вальмами; для степной зоны с сильными ветрами низкий каркас палатки с большими свесами и средним углом наклона.

    Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделено под жилое помещение, а используется в хозяйственных целях. За счет появления двух дополнительных скатов площадь и полезная площадь мансарды уменьшается примерно на 25%.Но при желании и размерах мансардного помещения достаточно, вместо мансарды можно обустроить небольшую комнату, пусть даже с окнами и балконом, как на фото.

    Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, при сооружении четырехскатной крыши потребуется установка дополнительных горизонтальных балок — ригелей, которые будут играть роль потолок для мансардного помещения.

    Как сделать односкатную крышу

    В первую очередь стоит разобраться, чем 4-скатная крыша в деталях отличается от двухскатного варианта.

    Основное отличие 4-скатной стропильной системы от двухскатной симметричной крыши

    Различия в конструкции будут наиболее заметны на схеме с простым прямоугольным вариантом четырехскатной крыши, представленной на фото:

    Важно! Большинство элементов доборных скатов требуют очень тщательной подгонки, поэтому часто диагональные стропила и стропила собираются с предварительной «прихваткой» на саморезах, и только после окончательной подгонки их заменяют болтовым соединением или сбивают вниз гвоздями.

    Шатровая крыша своими руками, последовательность работ

    Самым сложным этапом возведения стропильной системы является этап навешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных брусьев с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равными.

    Во-вторых, воображаемая линия, проведенная между точками примыкания или вершинами треугольников, образованных диагональными стропилами с обеих сторон, должна проходить точно по оси конькового прогона как по горизонтали, так и по вертикали.Правильно выровнять и отрегулировать положение диагональных стропил – основная сложность при сборке скатной крыши.

    На этапе подготовки сборки четырехскатной крыши укладывается доска или брус мауэрлата, при этом важно тщательно выровнять плоскость доски с горизонтом. На мауэрлат наносится предварительная разметка мест установки боковых стропил, стропильных ног и затяжек. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

    После раскладки и крепления затяжек собирается коньковый каркас или «скамейка». По сути, это коньковая балка, установленная на вертикальных стойках. К стойкам пришивают продольные и поперечные распорки, обеспечивающие устойчивость каркаса до сборки стропил вальмовых скатов.

    Перед выкладкой диагональных стропил коньковый каркас необходимо подпереть парой временных брусьев, которые крепятся к мауэрлату и к крайней стойке «скамейки».Это предотвратит опрокидывание конькового каркаса под давлением диагональных стропил на другую сторону.

    Дальше самое сложное. Сначала определяют реальную длину каждой из наклонных балок, для этого в точку опоры на конце коньковой балки забивают гвоздь и измеряют шнуром длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждое из стропил замеряют и отрезают по его длине шнур.

    Установив плетеные элементы на мауэрлат, определяют линию соприкосновения и запиливают контактную поверхность.Подрезав плоскости опоры наклонных балок, их укладывают на торец конькового прогона.

    Нижние концы диагональных балок устанавливаются в угловой стык мауэрлатной балки с подрезкой опорной поверхности балки по приведенной выше схеме. Иногда форму подреза делают по шаблону, но надежнее наметить линию запила вручную.

    Идеально воображаемый. вертикальная плоскость, проведенная через любое наклонное стропило, должна быть параллельна плоскости наклонной балки, расположенной с противоположной стороны вальмовой крыши.

    Если все сделано правильно, то два диагональных стропила четырехскатной крыши будут ровно по оси конькового бруса. Во избежание прогиба, достаточно длинных валков, необходимо устанавливать подкосы и стропильные опоры с установкой временных креплений из саморезов. Аналогично устанавливаются стропила с противоположного ската и элементы выравниваются с максимальной точностью. Для повышения жесткости вальмовых скатов вырезают несколько нарожников и устанавливают по краям диагональных балок.

    После переходят к укладке рядовых стропильных балок. Крепление на мауэрлат осуществляется стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильная доска обычно вырубается по шаблону и укладывается на коньковый брус.

    Обычно после навешивания рядов на коньковый прогон и мауэрлат в верхней части устанавливаются дополнительные ригели, уменьшающие распирающее действие каркаса шатровой крыши.После установки всех стропил и выравнивания основных силовых элементов четырехскатного каркаса переходят к основному креплению всех стропил на мауэрлат и коньковый прогон.

    На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, треугольные скаты «вбиваются» наружными балками. Каждая из веточек обрезается на свою длину по схеме ниже и устанавливается в шахматном порядке, это позволяет избежать ослабления балки из-за совпадения пропилов на противоположных сторонах.

    Все элементы крепятся гвоздями, саморезами и болтовыми соединениями с накладными стальными пластинами и уголками.

    Заключительные операции

    После сборки основного каркаса вальмовой крыши в концы стропил набиваются кобылки — короткие доски, образующие ряд свесов кровли вдоль стены. На концах кобылки измеряют линию среза, обрезают так, чтобы концы находились в одной плоскости, и пришивают карнизную доску. Нижняя часть кобылки обшивается вагонкой или обычной доской.

    После обработки древесины балок антисептическим составом приступают к набивке досок обрешетки. Толщину досок, количество материала и места крепления выбирают исходя из того, какую крышу планируют стелить на данную четырехскатную крышу.

    Заключение

    Четырехскатная крыша заслуженно считается одной из самых удобных и практичных кровельных конструкций. Если вы собираетесь возводить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам понадобится опыт выравнивания и регулировки положения каждой из балок.Поэтому правильно будет получить необходимый опыт и навык работы с четырехскатными крышами у более опытных мастеров.

    Четыре ската крыши в разных плоскостях придают строению респектабельный вид, но в то же время возведение такой конструкции является наиболее сложным этапом возведения здания. Чтобы крыша получилась правильной и прослужила долгие годы, необходимо правильно рассчитать все составляющие элементы и не отклоняться от значений, полученных на протяжении всего периода строительства.

    Проведение измерений

    Чтобы крыша получилась «правильной», необходимо рассчитать коэффициент пропорциональности ее конструктивных элементов.

    Для этих целей используется мерная рейка (далее измерительный инструмент), на которую для удобства нанесены все размеры, это позволяет сократить количество измерений и время на их выполнение. Рейка изготовлена ​​из фанеры, шириной 5 см.
    С помощью мерной палки Существуют также таблицы, в которых указано отношение количества стропил к их длине.Рассчитывают процентное соответствие длины вальм и скатов, затем по ним определяют прочностную характеристику кровли:

    • от торца здания, по верхней обвязке отмечают ось ;
    • определяется расположение первой части стропильной системы , для этого необходимо рассчитать толщину конька;
    • определяют положение промежуточного стропила , для этого конец измерительного инструмента прикладывают к отмеченной линии, а другой конец оставляют на линии стены;
    • Длина свеса определяется — один конец балки укладывают на угловую наружную стену, другой — на свес кровли.Для расчета другой составляющей центрального стропила нужно переложить рейку на край боковой стены, метки на инструменте укажут расположение бруса. Эти операции выполняются на всех углах;
    • все эти действия позволяют определить место где будут располагаться коньки конька и промежуточное стропило . Измерительная рейка измеряет проекцию промежуточного луча в горизонте. Далее по таблице определяется подходящий уклон крыши;
    • длина балки измеряется от надреза на основании до конька в месте планируемого крепления .

    Расчет и измерение углов:

    • балка измеряется — от угла стены. Умножается дважды и получается желаемое расстояние проекции;
    • необходимая длина углового стропила рассчитывается на основе ранее измеренного бруса с использованием поправочного коэффициента.

    Видео: особенности сборки каркаса вальмовой крыши

    Для начала работ по сооружению кровли необходимо спроектировать ее, провести конструктивные расчеты и сделать чертеж в уменьшенном масштабе.При выполнении проекта такой крыши необходимо учитывать все нагрузки, которые будут на нее действовать.

    Изначально определяются углы, на которые будут наклонены скаты крыши. Он может быть от 5 до 60° и определяется на основании:

    • назначение чердака;
    • сила ветра, количество снега и дождя;
    • Из чего будет сделана крыша?

    Чертеж и схема четырехскатной крыши Для строительства в районах с очень многоснежными зимами угол наклона скатов должен быть не менее 45°.

    Правила расчета для проектирования:

    • чертеж поверхности кровли необходимо разбить на простые геометрические фигуры и нанести все размеры — так будет проще выполнить расчет;
    • вычислить каждый скат путем умножения его площади на косинус угла наклона;
    • высота конька крыши рассчитывается по формуле прямоугольного треугольника;
    • сечение стропил зависит от нагрузки на них и угла наклона крыши.Рассчитывают расстояние (шаг) между ними, несущую способность, прочность и степень деформации;
    • общая масса крыши рассчитывается из количества материала и площади здания;
    • если к балкам подвешиваются дополнительные грузы, то в расчет вводится показатель полезной нагрузки.

    Важно! Правильное проектирование строительных конструкций – ответственная процедура, и главное на данном этапе правильные расчеты.Поэтому специалисты рекомендуют перепроверять их не один раз.

    Лучшей древесиной для строительства кровли будут хвойные породы. Древесина должна быть качественной, без дефектов, а влажность не должна превышать 22%.

    Для возведения желаемой конструкции необходимы следующие материалы:

    • Мауэрлат — несущая балка, испытывающая наибольшее давление, должна быть цельной, сечением не менее 150х150 мм;
    • стойки и шпренгели — вертикальные опоры;
    • затяжки — соединить боковые балки, не допускать их разъединения;
    • стропила боковые, диагональные и косые — доски размером 50х100 мм, для большой площади лучше 50х200 мм;
    • фокусники — детали для каркаса ската, лежащие на диагональных стропилах;
    • ветровые балки и подкосы — для прочности конструкции;
    • кровати — балки, уложенные на несущие внутренние стены;
    • коньковый брус — верх крыши является опорой для стропил;
    • кобылка — доски, прикрепленные внизу стропил, создают нагрузку на крышу;
    • доски для каркаса .

    Конструкция четырехскатной (вальмовой) Крепежный материал: шпильки для крепления каркаса к стенам, металлические пластины для соединения различных деталей.

    Пиломатериал обработан антисептиками, защищающими древесину от различных грибков и плесени. Эти составы должны иметь длительный срок защиты, не вымываться и глубоко проникать в обрабатываемый материал.

    Инструмент:

    • строительный уровень;
    • ножовка и циркулярная пила;
    • рулетка и отвес;
    • дрель, ;
    • зубило и молоток.

    Мауэрлат и крепление для кровати

    В деревянных домах в качестве мауэрлата используется последний ряд сруба. Для крепления стропил в бревнах вырезают пазы. В кирпичных зданиях нижний каркас из балок укладывается по периметру наружных стен на армопояс из бетона. В пояс закладываются металлические шпильки для закрепления балки.

    Для точной разметки каждая балка упирается в шпильки и ударяется молотком сверху, таким образом получается точная метка крепежа.Затем его снимают и сверлят отверстия.

    Подготовленные отдельные элементы мауэрлата укладываются на стены, покрытые несколькими слоями гидроизоляции – рубероида. Балки фиксируются гайками, навинченными на шпильки. Углы брусков скрепляются металлическими пластинами или скобами.

    Видео: вальмовая крыша Крепление мауэрлата После крепления брус не должен смещаться ни на миллиметр – от этого зависит надежность всей кровли в будущем.Особенностью укладки мауэрлата является то, что брусья укладываются внахлест по длине с большим количеством стыков. Кровати так же, как и мауэрлат, крепятся гидроизоляцией только к несущим внутренним стенам.

    Знаете ли вы? Лучшим материалом для мауэрлата является лиственница, так как со временем ее древесина становится прочнее.

    Кровати играют важную роль в системе крыши. К ним крепятся опорные стойки и подкосы. Их укладывают на внутренние несущие перегородки.Если их нет в здании, то для стоек необходимо установить усиленные балки перекрытия.

    Учитывая высокую нагрузку, балка изготовлена ​​из бруса 100х200 мм. Кровать, уложенная на стену, может быть сечением 100х100 мм. Горизонтальное выравнивание выполняется с помощью деревянных распорок. Если подкосы не предусмотрены, кровати можно не устанавливать, стойки внизу будут соединены стяжками.

    Опоры крепятся к станинам или балкам перекрытия. Их выставляют по отвесу и временно скрепляют укосинами из брусков с помощью саморезов.В дальнейшем стойки фиксируются металлическими элементами. Верх соединяется с коньковым брусом.
    Установка опор зависит от типа шатровой крыши:



    Стропильная система крыши

    Для вальмовой крыши коньковый брус является несущим элементом всей конструкции, так как к нему будут крепиться диагональные стропила и вся крыша.

    Видео: монтаж конька шатровой крыши Вдоль опор укладывается опорная балка с обязательным использованием отвеса и ватерпаса, что позволит контролировать установку в двух плоскостях.

    Важно! От правильной разметки конькового бруса, стоек для него и диагональных стропил зависит симметричность кровли, а значит, и равномерное распределение нагрузок, что в свою очередь позволит исключить деформацию конструкции.

    От правильной установки конькового бруса зависит конструкция всей системы.
    Схема расположения коньковой балки в стропильной системе вальмовой крыши

    Трапециевидные откосы

    Трапециевидные скаты образованы центральными и боковыми стропилами.Центральное стропило – это доски, образующие края ската и примыкающие к коньковому прогону. Боковые стропила заполняют плоскость ската.

    Штамповка боковых стропил

    Боковые стропила устанавливаются по типу двускатной крыши – шаблон изготавливается путем прикладывания доски шириной 15 см к коньковому брусу.

    Намечается верхний уступ, которым доска будет закреплена на коньковом брусе. Шаблон прикладывают к балке и отмечают низ запила, ориентироваться на мауэрлат.

    Соедините все уголками и шурупами.Шаг стропил зависит от длины прогона и составляет от 50 см до 1,5 м. Низ стропила можно зафиксировать с помощью опорного бруса, набитого в месте крепления к мауэрлату, что сохраняет целостность стропила.

    Усиление раскосами и крепление коньков

    Боковые балки опираются на подкосы, нижним краем упираясь в станину, а верхним краем под углом 45° в стропильную ногу.

    Стропила крепятся к коньковому брусу накладками, деревянными накладками, с помощью врубки без скосов.

    треугольные пандусы

    Вальмовые скаты формируются стропилами, а для того, чтобы крыша была идеально симметричной, их устанавливают в расчетных местах на мауэрлат.

    Пастбище наклонных (диагональных) стропил

    Наклонные стропила — брус, установленный по диагонали, упирающийся одним концом в угол мауэрлата, а вверху соединенный с коньковым брусом. Нагрузка на эти стропила вдвое больше, чем на боковые стропила. Поэтому для их изготовления используют клееный брус необходимой длины или двойные доски.

    Видео: сборка стропильной системы вальмовой крыши Диагональные стропила длинные, поэтому их необходимо надежно крепить к крыше сразу. Запил в нижней части для крепления к мауэрлату выполняется под углом 45° к доске.

    Для стропил ставят одну или несколько стоек, но стыки сращенных досок должны располагаться в 15 см от опоры. Под диагональным стропилом можно установить подкос, если ложем является упор, то угол наклона должен быть 35 -45° к горизонту.Дополнительные опоры устанавливаются на базе:

    • длина до 7,5 м — раскос один;
    • длина до 9 м — опора в нижней части или стропильная ферма;
    • длина свыше 9 м — дополнительная опора.

    Важно! Если потолок не очень прочный, необходимо уложить дополнительный брус для упора стоек.

    Верхний конец стыкуется с коньковым брусом в месте пересечения двух центральных промежуточных стропил, поэтому подрез в этой части выполнен с двумя скосами и крепление производится с помощью прибоя — короткой доски толщиной 5 см.Также можно закрепить с помощью металлической пластины или хомутов.

    Стропила — короткие стропила, используемые для крепления диагональных балок . Они сделаны из твердого материала.

    Стропила крепятся к длинному стропилу с помощью врубки или с установкой опорных планок, с обеих сторон стропила, размером 50х50 мм, и все это армируется металлическими элементами.
    Штифты устанавливаются на диагональную балку со смещением так, чтобы не было стыков в одной точке. Нижний конец короткой балки опирается на мауэрлат.Эти элементы устанавливаются с шагом 0,6 м, начиная от крайнего рядового стропила.

    Усиление фермами и подкосами

    Наибольшая нагрузка в кровле с четырьмя скатами приходится на низ диагональных стропил, поэтому для снятия с них части нагрузки устанавливают шпренгели (вертикальные опоры). Их размещают на армированных брусьях, как стойки под коньковую балку. Используйте пруток с сечением:

    • для балок — 10×15 см:
    • для опор — 10×10 см;
    • для распорок — 5×10см.

    Подкосы крепятся под балки, которые внизу упираются в станины или балки перекрытия, а вверху ребром под 45° крепятся к стропилам.

    Его установка обеспечивает качественную укладку кровельного материала. Обрешетку делают из брусков или досок, их набивают на стропила параллельно коньку крыши с шагом 0,5 м. Фанера используется для мягкого кровельного материала.

    Укладка пароизоляционной мембраны, утеплителя, гидроизоляции

    Порядок установки кровельного пирога:

    • на стропила крепится пароизоляционная мембрана;
    • установлена ​​обрешетка;
    • утеплитель с гидроизоляцией прилагается;
    • контррешетка фиксированная.

    Видео: монтаж пароизоляции, утепления и гидроизоляции (на примере скатной крыши)

    Капельница — угловая металлическая пластина для отвода воды из гидроизоляционного слоя . Планка крепится к краю свеса крыши. Пошаговая установка:

    • закрепить желоб для отвода воды;
    • прикрепить саморезами капельники к перекрытию обрешетки;
    • скотч битул-резиновый;
    • снять гидроизоляционную пленку поверх плиты так, чтобы край пленки переходил в капельник;
    • край гидроизоляции крепим к резиновой ленте на отлив, а саму пленку к стропилам.

    Знаете ли вы? Самая большая крыша, построенная в Эмиратах. Его площадь составляет 230 000 м2, что соответствует площади 50 футбольных полей.

    Кровельный материал может быть любым, а укладка осуществляется согласно рекомендациям производителя. Для различных материалов минимальные углы наклона кровли:

    • шифер и черепица — 22°;
    • рулонные материалы , угол зависит от количества слоев — для трех слоев до 5°, для двух — 15°;
    • гофрокартон — 12°;
    • металлочерепица — 14°;
    • ондулин — 6°;
    • гибкая черепица — 11°.

    Крепление для конька

    Материал конька зависит от материала кровли и при монтаже необходимо обратить внимание на:

    Спасибо за ваше мнение!

    Пишите в комментариях, на какие вопросы вы не получили ответа, мы обязательно ответим!

    1 раз уже
    помогло

    Четырехскатная крыша (вальмовая) – одна из самых популярных кровельных конструкций в сфере частного домостроения.Крыша четырехскатного типа, в отличие от двускатных кровельных конструкций, имеет дополнительные треугольные скаты. Как сделать четырехскатную крышу своими руками? Для этого сначала нужно изучить его конструктивные особенности, технологию строительства. После создания проекта крыши: рассчитайте необходимое количество строительного материала, создайте чертежи с точным размещением всех элементов конструкции, укажите другие моменты.

    В этой статье

    Типы конструкций четырехскатной крыши

    • Шатровая крыша – классический вариант четырехскатной крыши с двумя трапециевидными и двумя треугольными скатами.
    • Конструкция полувальмовой крыши — вальмовая крыша, у которой укорочены скаты треугольной формы. Этот вариант используется при наличии мансарды.
    • Шатровая крыша — конструкция крыши напоминает пирамиду, все четыре ската имеют треугольную форму. Его используют для покрытия построек квадратной конструкции, можно сделать четырехскатную крышу для беседки.

    Преимущества применения четырехскатной (вальмовой) крыши

    Конструкция четырехскатной крыши состоит из прямоугольного основания, четырех наклонных плоскостей, скатов, два из которых трапециевидные, а два треугольные, расположенные в зоне размещены фронтоны двускатной конструкции крыши.На скаты устанавливаются мансарды, слуховые окна, эркеры, кукушки. Это придает крыше особый вид.

    Основные преимущества использования четырехскатной конструкции крыши

    • Благодаря отсутствию фронтонов такая крыша более устойчива, в отличие от двускатной, перед сильными ветровыми нагрузками, поэтому рекомендуется для строительства в регионах, где преобладают сильные порывистые ветры.
    • Большее количество скатов способствует более эффективному отводу талой, дождевой воды и снега. На таких конструкциях практически не задерживается снег.
    • Под такую ​​конструкцию можно обустроить достаточно просторное чердачное помещение.
    • Еще один немаловажный плюс четырехскатной крыши – доступная стоимость строительства за счет использования деревянного стройматериала для обустройства стропильной системы, на которую можно укладывать кровельное покрытие любой ценой.

    Создание проекта вальмовой крыши

    Как построить четырехскатную крышу своими руками? Для этого необходимо предварительно подготовить дизайн-проект с чертежами и подробными деталями его монтажа.Чтобы правильно определить оптимальный угол наклона скатов, нужно внимательно изучить рекомендации производителя кровли, климатические условия. Например, для шифера рекомендуемый угол наклона может быть от 15 до 60 градусов, для рулонной мягкой кровли – до 18 градусов, для черепицы – 30-60 градусов.

    Важно! Большое значение имеет количество осадков в зимний период. При интенсивном снегопаде скаты лучше делать более крутыми, чтобы снег спокойно скатывался с крыши.

    Подобрав оптимальный для вашего региона угол наклона кровли, необходимо рассчитать высоту конька и другие его параметры. При расчете стропильной системы обязательно нужно учитывать длину стропил, сечение деревянного бруса, размер прогона, шаг установки.

    При создании проекта четырехскатной крыши необходимо учитывать также следующие нагрузки:

    • массу используемого кровельного материала, покрытия в целом;
    • Масса гидроизоляционного, теплоизоляционного покрытия;
    • количество годовых осадков;
    • ветровая, снеговая нагрузка;
    • размещение на крыше дополнительных элементов: световых люков, фонарей, антенн и т.п.

    Важно! Рассчитав все возможные нагрузки на конструкцию крыши, необходимо добавить некоторый запас прочности, который будет гарантировать устойчивость крыши при непредвиденных обстоятельствах.

    Также все покупные пиломатериалы для возведения стропильной системы необходимо предварительно обработать антисептиком.

    стропильная система

    Конструкция четырехскатной крыши предполагает выбор определенного сечения составляющих стропильной системы. Сечение выбирают в зависимости от расчета предполагаемых нагрузок на стропильную систему в период эксплуатации.При этом обязательно учитываются ветровые, снеговые нагрузки, используемый угол наклона скатов крыши.

    Обязательно предусмотреть запас прочности стропил, рассчитать шаг с учетом их несущей способности. Конструкция стропильной системы выбирается в зависимости от параметров здания: наклонные стропила рекомендуется использовать при наличии столбчатых опор, внутренней несущей стены. Если нет возможности сформировать такую ​​несущую конструкцию, то необходимо обустроить стропильную систему висячего типа.Для некоторых типов зданий используются оба варианта стропильных систем.

    При создании проекта необходимо не только правильно выбрать стропильную систему, но и определить необходимость дополнительных элементов крепления, например, затяжек, раскосов, которые придают конструкции большую жесткость, предотвращают ее расшатывание после длительной эксплуатации, а также уменьшить процент нагрузки на сами стропила.

    Расчет нагрузки

    Подробно рассматривая, как сделать четырехскатную крышу самостоятельно, рекомендуется особое внимание уделить расчетам возможных нагрузок на конструкцию крыши.

    Виды возможных нагрузок на кровлю:

    • нагрузки, постоянно воздействующие на кровлю — это масса обрешетки, защитных материалов (гидроизоляции, утепления), кровельного материала;
    • временные (непостоянные) нагрузки — масса снега, накопившаяся на кровле в зимний период, ветровые нагрузки, другие воздействия окружающей среды;
    • дополнительные нагрузки – это дополнительные элементы, закрепленные на стропилах, например, бак для воды, камеры системы вентиляции и т. д. (дополнительные элементы также следует учитывать в процессе создания проекта, расчета стропильной системы).

    При проектировании стропильной системы производят два расчета, один из которых направлен на анализ прочности (нужно убедиться, что система способна выдержать предполагаемые нагрузки). Другой расчет направлен на анализ возможных деформаций всех элементов кровли.

    После выполнения всех предусмотренных расчетов выполняются чертежи стропильной системы четырехскатной (мансардной) крыши. Подробная схема должна содержать размеры каждого компонента, а также способ их крепления.

    Сегодня можно значительно упростить расчеты стропильной системы четырехскатной конструкции крыши с помощью компьютерной программы, что также поможет предотвратить случайные ошибки.

    Завершающим этапом обустройства четырехскатной (мансардной) крыши является ее утепление. Для этого рекомендуется использовать пенополистирол или базальтовую вату. Между стропилами укладывается теплоизоляционный материал. Также необходимо положить слой гидроизоляции для защиты кровли от влаги.

    Со временем

    Четырехскатная крыша достаточно сложная конструкция, которую можно построить своими руками. Поэтому перед тем, как приступить к обшивке дома рубероидом самостоятельно, следует досконально изучить технологию возведения такой конструкции, проконсультироваться со специалистами в этой области. От того, насколько правильно и качественно будут проведены все этапы возведения кровли, будет зависеть продолжительность ее срока службы в дальнейшем.

    Монтаж 4-х скатной крыши.Шатровая крыша дома своими руками


    Чаще всего четырехскатную крышу для дома выбирают из-за ее внешней привлекательности, не учитывая, что у этой конструкции есть и другие достоинства: способность выдерживать большие ветровые нагрузки, повышать уровень защиты стен от влаги, позволять обустроить жилое помещение в чердачном помещении.

    Шатровая крыша своими руками. Фото

    Четырехскатные скаты считаются оптимальным вариантом для регионов с сильными ветрами и большим количеством осадков.Решая построить четырехскатную крышу самостоятельно, необходимо учитывать, что данная конструкция т Требует точных чертежей и повышенного внимания при замерах и разметке.

    Подготовительные работы


    Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами заключается в отсутствии необходимости в боковых фронтонах. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

    Под крышей может быть просто мансардное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее назначения и подбора материалов с учетом особенностей климата … При выборе углов важно учитывать количество осадков и силу ветра скатов, толщины материалов для деревянных составляющих и типа кровли.

    Важно! Уклон скатов может варьироваться от 5 до 60

    °. …Чем сильнее ветер и больше осадков, тем больше уклон.

    Деревянные компоненты должны быть толще, чем для фронтона. Если уклон не превышает 18°, для кровли подходят рулонные материалы. При уклоне 18-30° лучше выбирать металлочерепицу или керамическую черепицу.

    Расчет ч Двускатная крыша своими руками. Фото

    По завершению первого этапа, точная схема кровли … Необходимо знать какие материалы и в каком количестве необходимо закупить.

    Этапы строительства четырехскатной крыши своими руками


    Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов влажностью 18-22%. В первую очередь устраивается основание, которое равномерно распределяет нагрузку на несущие конструкции. По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат — массивный брус 10х15 см или 15х15 см. Стыки выполняются внахлест, для связки уголков используются металлические скобы, пластины и уголки.

    Следующим этапом строительства четырехскатной крыши является установка станины. Это брусок, служащий опорой для стоек и располагающийся на основании. Далее на грядки (брус 10х10 или 10х15 см) монтируются стойки с шагом стропил (не более 2 метров), устанавливается коньковый брус (10х20 см), временно опирающийся на специальные стойки.

    Важно! Необходимо обратить особое внимание на угол установки стоек.

    При монтаже четырехскатной крыши необходимо учитывать, что она состоит из 4-х плоскостей. Трапециевидные скаты требуют боковых стропил , для треугольных — диагональных (косых). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см.

    Шатровая крыша своими руками. Фото

    В местах опирания стропил на основание нужно сделать пропилы и зафиксировать конструкцию металлическими элементами.Сверху стропила упираются в коньковый брус, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

    Установка на крыше


    Завершающим этапом строительства четырехскатной крыши своими руками является монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила). Укладывается на стропила гидроизоляционный материал . Его назначение – исключить разрушение стропильной системы из-за попадания влаги с чердака под кровельный материал.Пленка накладывается внахлест и для герметичности заклеивается скотчем.

    Следующим шагом является устройство контрбруса . Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет закрепить гидроизоляционный материал, создает воздушную подушку между кровельным материалом и утеплителем.

    Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга.Если обустройство жилых помещений в чердачном помещении не планируется, то тогда монтируется кровельный материал.

    При устройстве теплого чердака пароизоляционный материал (пленка, фольга, пергамин) монтируется на стропила изнутри с помощью степлеров, предотвращая попадание влаги теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

    Преимущества четырехскатной крыши


    Конструкция четырехскатной крыши позволяет:

    • чердачное помещение преобразовать в жилую мансарду, то есть увеличить полезную площадь дома;
    • повышают уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым повышая прочность кровли и продлевая срок ее службы;
    • делают внешний вид дома более привлекательным.

    Несмотря на то, что планирование и процесс устройства требует много времени и материальных затрат, устройство четырехскатной крыши своими руками возможно при наличии базовых навыков плотника. В хозяйстве обязательно должны быть: бензин, циркулярная или ручная пила, дрель, стамески, молотки, уровень, шнур, рулетка. Перед началом работы желательно внимательно просмотреть подходящее по содержанию видео.


    Предупреждение : Использование неопределенной константы WPLANG — предполагается «WPLANG» (это вызовет ошибку в будущей версии PHP) в /var/www/krysha-expert..php онлайн 2580

    Предупреждение : count(): Параметр должен быть массивом или объектом, который реализует Countable в /var/www/krysha-expert..php в строке 1802

    Шатровая крыша считается одной из самых сложных конструкций. Как и любой, он имеет свои преимущества и недостатки. Для принятия взвешенного решения необходимо ознакомиться с реальными эксплуатационными характеристиками четырехскатной крыши.


    недостатки


    Как видите, преимущества четырехскатной крыши сомнительны, а недостатки существенны.

    Практический совет. Профессиональные строители рекомендуют выбирать шатры только в исключительных случаях, когда другие варианты неприемлемы по разным причинам.

    Типы шатровых крыш

    Каждая страна имеет свои строительные традиции и стилевые предпочтения. Какие виды вальмовых крыш используют архитекторы?

    Стол. Виды четырехскатных крыш.

    Вид на вальмовую крышу Краткое описание

    Простейшая крыша имеет два правильных треугольных вальмовых ската и два наклонных трапециевидных ската.Чем меньше угол наклона скатов, тем больший свес можно сделать для защиты фасада и прилегающей территории.

    Все скаты сходятся в одной точке, конька крыши нет. Используется в качестве покрытия для зданий правильной квадратной формы.

    Успешная попытка улучшить классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна.Имеет существенный недостаток – из-за установки окон и без того сложный монтаж стропильной системы еще более усложняется. Есть и более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.

    Имеет невысокие фронтоны и небольшие вальмы над ними. Особенность этой конструкции в том, что все стропильные ноги опираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

    Универсальных рекомендаций по выбору типа четырехскатной крыши не существует; каждый застройщик должен принимать решение самостоятельно или после консультации с архитекторами. Но всегда нужно помнить, что есть и другие, более дешевые и удачные варианты стропильных систем.

    Пошаговая инструкция по строительству четырехскатной крыши

    Для примера рассмотрим вариант самого простого из перечисленных видов вальмовых крыш – классический.Но даже такая простая конструкция вальмовой крыши намного сложнее любой двускатной крыши.

    Важно. Приступать к строительству вальмовой крыши можно только после того, как профессионалы проведут все расчеты. Оптимальный вариант – заказать проект дома в соответствующих организациях. Это обойдется значительно дешевле, чем восстановление конструкции после ее разрушения.

    Шатровая крыша своими руками: чертежи и фото ниже.

    Как монтируется четырехскатная крыша

    План стропильной системы

    Монтаж обрешетки, пароизоляции, гидроизоляции

    Устройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

    Каждый укладываемый слой имеет свою функцию, все слои вместе образуют единую систему , защищающую конструкцию.

    Укладка обрешетки

    Обрешетка представляет собой деревянную конструкцию, состоящую из балок, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки – 50х50 мм.

    Перед установкой щита требуется обработка обшивки антисептиками .

    Обрешетка монтируется либо сплошным слоем, либо с шагом 100-150 мм (в зависимости от наружного покрытия).

    Обрешетку следует закрепить гвоздями.

    Установка обрешетки

    Установка пароизоляции

    Пароизоляционная пленка устанавливается в целях для предотвращения попадания влаги в слой теплоизоляции … Пароизоляционная пленка крепится к плитам обшивки степлером внахлест. Места нахлеста заклеиваются скотчем.

    При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам.В местах установки труб или окон можно использовать резиновые или полиуретановые клейкие ленты.

    ОСТОРОЖНО!

    Пароизоляционный материал не должен огибать доски обшивки во избежание образования мест скопления воды.

    Водяной пар обладает высокой проникающей способностью, поэтому установка пароизоляции является очень важным этапом работ .

    Установка пароизоляции

    Монтаж гидроизоляции

    После монтажа утеплителя укладывается гидроизоляция.Гидроизоляция не пропускает влагу, скопившуюся в подкровельном пространстве, внутрь кровельного пирога. Как и у теплоизоляционной пленки , гидроизоляция укладывается внахлест, а стыки проклеиваются .

    Особенно важно правильно уложить пленку в коньковой части. … Область конька наиболее подвержена скоплению паров конденсата.

    Важность каждого этапа монтажа кровли вальмовой крыши не следует недооценивать, а уж тем более отказываться от установки какого-либо элемента.

    Монтаж гидроизоляции

    Шатровые крыши считаются самыми прочными и долговечными . Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и долговечные.

    Несмотря на сложность конструкции, можно установить самостоятельно , главное выполнять каждый этап работ поэтапно в четкой последовательности и выбирать качественный, надежный материал, ведь кровля должна защищать дом уже более десятка лет.

    Полезное видео

    В этом видео вы узнаете как построить вальмовую крышу своими руками:

    В контакте с

    Для крыш, состоящих из 4-х скатов, стропильная система висячая и наслонная. Все зависит от способа крепления стропил. Что касается подвесной системы, то ее установка очень сложна, а ее ремонт довольно сложен. Подобная система используется в зданиях, где внутри нет стен. Для нее наружные стены играют роль опоры.

    Накладная система проще в установке и дешевле с точки зрения капиталовложений. Подобная конструкция используется, когда в середине здания проходит опорная стена, а также имеются промежуточные опорные железобетонные столбы. Такая опора увеличивает длину пролета, перекрываемого наслонными стропилами. Часто, если уклон крыши меньше 40 градусов, используется именно эта система.

    Типы четырехскатных крыш

    Крыши с четырехскатной конструкцией бывают разных типов.Они подразделяются на:

    Шатровые крыши

    Плоскость 2-х из 4-х скатов такой кровли выполнена в виде трапеции, а 2-х других — в виде треугольника. Последние называются «бедра». Данная конструкция не оборудована фронтонами. Мансардные окна или слуховые окна устанавливаются на скаты.

    Шатровые крыши

    В данной конструкции плоскости 4-х треугольных скатов соединяются вверху. Из-за этого получается пирамида , состоящая из 4-х углов, в основании которой находится прямоугольник или квадрат.Здесь также нет фронтонов.

    Полувальмовые крыши

    Здесь плоскость вальмы будет представлять собой ломаную линию, состоящую из 2 частей: верхней — треугольной , а нижней — трапециевидной .

    Особенности конструкции стропил для вальмовой крыши

    Стропила такой крыши имеют 4 диагональные ноги. Низом они упираются в углы дома, а сверху попарно сходятся в коньках опор. Для диагонально расположенных стропил опора составляет:

    • каркасный дом — верх крепления каркаса;
    • дом деревянный — верх стен снаружи;
    • Дом кирпичный — Мауэрлат.

    Мауэрлат Брус деревянный 100×100 м м. Его прямая функция – разделение централизованной нагрузки со стропил на стены. Кроме того, он удерживает крышу от падения при сильном ветре. По этой причине такой кусок необходимо прикрутить к стене проволочными петлями.

    Прогон скатов, являющийся основанием для раскладки стропил вверху, представляет собой деревянный брус, поперечное сечение которого совпадает со стропилами по диагонали. Вместо кирпичного фронтона опорами для таких балок служат деревянные стойки 100×100 мм, шаг 3-4 м.

    По длине стропила превосходят другие, и на них также передается нагрузка от стропил. Бывает так, что в целом нагрузка на стропила по диагонали в 1,5 раза выше, чем на остальные.

    Скаты вальмовой крыши получаются благодаря промежуточным стропилам . Они крепятся друг к другу с помощью мауэрлата, а также конькового бруса. Расстояние между ними должно быть 100-120 см. Сечение этих элементов рассчитывается отдельно в зависимости от нагрузок, которые на них приходятся.

    Стропила из уголков короче по длине, поэтому их часто называют « полулаг ». Конец вверху угловых стропил упирается в диагональ, а внизу – в мауэрлат.

    Особенности стропильной системы для вальмовой крыши

    Такими особенностями отличается система стропил четырехскатной вальмовой крыши. Конструкция опирается на 4 подпорные стены. Все они должны иметь мауэрлат , он передает нагрузку на подпорные стены.Мауэрлат необходимо жестко прикрепить к стене с помощью металлических конструкций, уходящих вглубь стен.

    Часто наружные стены удерживают мауэрлат от горизонтального сдвига. В верхней части стены, где держится мауэрлат, внутрь кладки оставляют проем.

    Если крыша не отличается большими размерами, то нет обязательного использования длинных мауэрлатов, можно просто использовать короткий брус, который соединяется в углу крыши под углом 90 градусов. Но учтите, что тогда требуется диагональное армирование.

    В кровле шатрового типа 4 наклонных стропила. Крепятся в углу основания крыши, а сходятся они там, где соединяется мауэрлат. Вверху стропила сходятся в одной точке. Накосные стропила наслонные типа (при наличии несущих стен) или висячие . Если используется наслонная стропильная конструкция, то она будет легче по весу, но выдержит большие нагрузки.

    Для увеличения жесткости мауэрлат соединяется по диагонали перемычками.Часто такое армирование требуется при коротком мауэрлате.

    По конструкции эти системы можно разделить на:

    Первые представляют собой балки, с 2 точками крепления в виде стен. При этом на ногу действует 2 вида нагрузок: на изгиб и на сжатие. Распределение нагрузки по горизонтали на висячие стропила осуществляется по их анкерным точкам. Чтобы уменьшить этот эффект, их нужно соединить металлической или деревянной затяжкой.

    Наклонные стропила представляют собой балку с промежуточной опорой, которая имеет опоры на стены внутри здания или дополнительные опорные элементы.Основное воздействие на опору — изгиб. Для создания несущей кровельной конструкции могут применяться наслонные, в случае промежуточных опор между собой не более 6,5 метров.

    Если вы решили создать стропильную систему для 4-х скатной крыши своими руками, то вам важно знать общие правила , при соблюдении которых ваша работа будет успешной:

    1. Выбрать тип стропильной системы, который подходит вам лучше всего.
    2. Сделать чертеж крыши .
    3. Определить будущий угол наклона крыши.
    4. Выберите тип стропильной системы. Если дом небольшой, то подойдет подвесная система. В случае более крупной конструкции требуется многослойная.
    5. Рассчитать необходимый метраж материала , толщину доски и бруса.
    6. Купить все инструменты.
    7. Основную часть стропильной конструкции лучше собирать на земле, а затем поднимать ее вверх и продолжать монтировать остальную часть.
    8. Надежно прикрепите все элементы друг к другу.
    9. Наклейте всем правила техники безопасности , так как работа ведется на высоте.

    Классическая четырехскатная и сегодня еще непривычна к российским широтам и напоминает заморский быт. Именно поэтому его чаще всего строят для того, чтобы придать архитектуре жилого дома особую эффектность с точки зрения стиля и восприятия, выгодно выделить его среди однообразных привычных строений.

    Кроме того, четырехскатная крыша – построенная по всем правилам своими руками – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

    Шатровая крыша имеет скаты, которые выполнены в виде равнобедренных треугольников и сходятся своими вершинами в одной точке. Если четырехскатная крыша при взгляде сверху выходит квадратной в плане, то она называется четырехскатной.

    Если она не получилась квадратной, а получилась в виде прямоугольника, это вальмовая крыша.Такое интересное название она получила благодаря пандусам, которые похожи на щипцы-бедра.

    Голландская крыша: классика из четырех скатов

    Классическим вариантом считается голландская или вальмовая крыша, которая отличается особой устойчивостью к ветру и снегу.

    Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных скатов по коротким сторонам. В отличие от четырехскатной, эта форма, по мнению современных архитекторов, считается более эстетичной.

    Предполагает установку четырех косых стропил — диагональных опорных балок, идущих от двух вершин скатов к верхним углам здания.

    А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, либо уже внизу, то есть сама полувальмовая может быть треугольником или трапециевидной, и называться датской или полувальмовой голландской.

    Полушарнирная голландская крыша: дополнительная устойчивость

    Полувальмовая голландская крыша является одновременно вариантом как двускатной конструкции, так и четырехскатной.Отличается от классического варианта наличием усеченных вальм – треугольных торцевых скатов. По правилам длина вальмовой голландской крыши должна быть в 1,5-3 раза меньше длины боковых трапециевидных скатов.

    Преимущество такой крыши в том, что здесь можно установить вертикальное мансардное окно, и при этом нет острого уступа, как у двускатной крыши, что, в свою очередь, повышает способность крыши выдерживать экстремальные ветровые нагрузки .

    Полувальмовая датская крыша: европейские традиции

    А вот датская полувальмовая крыша — это разновидность чисто вальмовой конструкции.В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

    Преимущество данной конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в крыше и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

    Шатровая крыша: идеальные пропорции

    Шатровую крышу обычно кладут на здания, стены которых имеют одинаковую длину, образующую квадратный периметр.У такой четырехскатной крыши все скаты по форме – те же равнобедренные треугольники, мечта кровельщика, словом, и кошмар строителя.

    Дело в том, что конструкция классической четырехскатной крыши еще сложнее, чем вальмовой, ведь здесь все стропила должны сходиться в одной точке:

    Устройство стропильной системы крыши с четырьмя скатами

    Вот самый простой пример постройки стандартной вальмовой крыши для небольшого загородного дома:

    Стадия I.Планирование и дизайн

    Прежде чем делать четырехскатную крышу, обязательно продумайте все ее детали, до мелочей. Обязательно соорудите даже самое простое устройство четырехскатной крыши по готовому чертежу. Дело в том, что готовая двускатная крыша имеет почти заметные изъяны и перекосы, но если где-то ошибиться в конструкции той же вальмовой или четырехскатной крыши, то диагональные стропила просто не сойдутся в коньке и это будет крайне сложно починить это.

    И поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, то просто подготовьте подробный чертеж и хорошо, если в этом вам поможет профессионал. Все детали такой крыши должны быть просчитаны – до мелочей!

    Кстати, сегодня достаточно модно делать вальмовую крышу не только крышей, но и отдельными ее функциональными элементами:


    Этап II. Заготовка элементов конструкции

    Итак, если вы взяли готовый чертеж крыши или набросали его самостоятельно и уверены в будущем качестве, самое время подготовить необходимые элементы стропильной системы.А для этого сначала разберемся, как они правильно называются.

    Итак, первое, о чем вы должны позаботиться, прежде чем строить четырехскатную крышу, это мауэрлат . Это квадратный или прямоугольный брус, который вы будете укладывать поверх стен по всему периметру дома. Она станет опорой для стропил, которая будет передавать на нее нагрузку, и именно эта доска будет равномерно распределять вес всей крыши на стены дома и фундамент.Идеальный вариант – использовать в качестве мауэрлата брус сечением 15 на 10 см.

    Далее вы соорудите стропильных ног — это основной элемент, который будет создавать уклон крыши. Стандартные стропила изготавливаются из досок 50 х 150 мм, а диагональные – 100 х 150 мм.

    Вам понадобится и затяжка, основная задача которой не допустить смещения стропильных ног в стороны. Сами затяжки вы закрепите и соедините с нижними торцами, а для этого запасите доски параметром 50 на 150 метров.

    А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и фиксироваться между собой в конек . Для этого берем брус 150 х 100 мм.

    Далее по центру двух противоположных сторон должна быть поперечная балка — порог , который служит опорой для стоек, а они, в свою очередь, подпирают коньковый прогон. Для этой цели подойдет брус сечением 100 на 100 мм или 100 на 150 мм.

    Откосы становятся опорой для стропил, препятствующей их сползанию.Таких необходимо установить под углом к ​​стеллажу, для этого возьмите тот же материал, что и на станине.

    Не забываем также про ветровую доску – это горизонтальный элемент, соединяющий все нижние концы стропил. Вам нужно будет прибить его к стропилам по внутреннему периметру крыши и таким образом подчеркнуть линию ската. Для этой цели подойдет доска 100 х 50 мм.

    А вот для внешней стороны вам понадобится еще одна доска — кобылка , из того же материала.Такое странное название эта доска получила с тех времен, когда ее делали резной, в виде лошадиных морд.

    Но самым необычным и сложным элементом шатровой крыши является шпренгель , придающий жесткость всей конструкции. Его основная задача — связать все горизонтальные и вертикальные элементы. Он также монтируется под углом и изготовлен из бруса 100 х 100 мм:

    И, наконец, если речь идет именно о вальмовой крыше, то единственный элемент, присутствующий исключительно в вальмовых крышах, это жен … Представляют собой укороченные стропила, опирающиеся на диагональную стропильную ногу. Сделать их можно из доски 50 х 150 мм.

    В жизни все эти элементы выглядят так:

    Подумайте также об утеплителе, гидроизоляционной пленке и дополнительных кровельных элементах:

    Этап ІІІ. Устройство мансардного этажа

    Часто бабки висячих стропил или вешалки, работающие на растяжение в вальмовой кровле, должны изготавливаться из стали. Для этого перпендикулярно затяжке деревянных стропил на хомутах подвешивают специальные деревянные прогоны.

    И уже перпендикулярно к прогонам подвешивают деревянные балки, после чего между ними укладывают безбалочные легкие заполнители. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или ферму, вам нужно выбирать подвесные конструкции перекрытий.

    Для стальных ферм подвесной потолок должен быть выполнен противопожарным, по стальным балкам. Между такими балками следует укладывать сборные железобетонные плиты, а уже на них — легкий утеплитель. Для повышения огнестойкости и долговечности таких несущих конструкций их необходимо выполнять из железобетона.Причем самые железобетонные несущие конструкции лучше делать из крупногабаритных сборных панелей, чтобы не рисковать.

    Стадия IV. Монтаж конькового прогона

    При расчете конькового прогона отталкивайтесь от следующих нюансов:

    1. Если здание имеет капитальные продольные стены или не менее двух рядов внутренних столбов, то делают два прогона. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
    2. Если в здании нет внутренних опор, то наклонные стропила здесь делать нельзя. А потому используются специальные строительные фермы, к которым просто подвешивается мансардный этаж. При этом стержни, расположенные по верхнему контуру ферм, образуют верхний пояс строительной фермы, а по нижнему контуру уже нижний пояс. Сама решетка фермы теперь образует вертикальные стержни и раскосы — наклонные стержни, которые располагаются между верхним и нижним поясами.Причем такие фермы не обязательно изготавливаются только из дерева, напротив, достаточно популярны сегодня сталежелезобетонные. В процессе строительства фермы устанавливаются на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – стропильные, которые состоят из стропильных ног, вертикального подвеса, бабки и затяжек.
    3. Если ширина здания достаточно велика, при монтаже используются строительные фермы или стропильные опоры. Но тогда мансардный этаж нельзя будет перекрыть балками, которые будут опираться только на стены.Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, либо к стяжке, чтобы образовать, таким образом, подвесные потолки.

    На этой фотоиллюстрации хорошо видно, как именно нужно крепить стропила к коньку и конькам:

    Этап V. Монтаж стандартных и диагональных стропил

    Итак, диагональные стропильные ноги опираются непосредственно на конек, в зависимости от следующих условий:

    1. Если посередине крыши только одна коньковая балка, то диагональную ногу нужно набить на консоль балки.Их специально для этого освобождают на 15 сантиметров за бутафорской рамкой, а затем лишнее отпиливают.
    2. Если прогонов два, то на них нужно установить стропильную конструкцию из горизонтального бруса и стойки, а затем закрепить сами стропила.
    3. Если при этом брус крепкий, из бруса, а не из досок, то есть смысл сделать отлив — короткую доску толщиной не менее 5 сантиметров. А на него уже опереть стропила вальмовой крыши.

    Кроме того, для надежности стропила фиксируют металлической проволокой, скрученной несколько раз.

    На ребра монтаж коньковых элементов необходимо производить в той же последовательности, что и на обычном коньке крыши. Те. установить ребристый элемент с закрытым концом, вставить коньковые элементы в замок и зафиксировать их механически. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать и начальный и конечный коньковые элементы.

    Но только обрезать их по контуру при закреплении на кромке, а стыки зафиксировать механически. Обязательно обработать грунтовкой и минеральной посыпкой из штатного ремкомплекта. Не забудьте также при установке коньковых элементов, наконец, на ребрах или коньке четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

    Все те же принципы необходимо соблюдать при устройстве четырехскатной крыши сложной формы:

    Ты сможешь! Пожалуйста, задавайте свои вопросы в комментариях.

    Конструкция шатровой крыши. Шатровая крыша дома своими руками

    Возведение каркаса четырехскатной крыши сложный процесс с характерными технологическими особенностями. При строительстве используются собственные конструктивные элементы, последовательность работ другая. Зато результат поразит своей эффектной формой и устойчивостью к отражению атмосферных атак. А домашний мастер может гордиться своими личными достижениями в качестве кровельщика.

    Однако, прежде чем решиться на устройство такой конструкции, стоит ознакомиться с алгоритмом, по которому возводится стропильная система четырехскатной крыши и со спецификой ее устройства.

    Класс четырехскатных крыш объединяет два типа конструкций, напоминающих в плане квадратный и прямоугольный конверт. Первый сорт называется шиповником, второй – шиповником. На фоне скатных собратьев их отличает отсутствие фронтонов, называемых в кровельном деле щипцами. При возведении обоих вариантов двускатных конструкций используются наслонные и висячие стропила, монтаж которых осуществляется в соответствии со стандартными технологиями возведения скатных стропильных систем.

    Характерные отличия в классе четырехскатных:

    • У четырехскатной крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной высшей точке. Конька как такового в конструкции шатра нет; его функцию выполняет центральная опора в ярусных системах или вершина висячей фермы.
    • У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара – треугольную. Вальмовая конструкция отличается от вальмового аналога обязательным наличием гребня, к которому трапеции примыкают верхними основаниями.Треугольные скаты, они же вальмы, своей вершиной примыкают к коньку, а их стороны состыкованы с наклонными сторонами трапеций.

    Исходя из конфигурации крыш в плане видно, что шатровые конструкции обычно возводят над квадратными зданиями, а вальмовые — над прямоугольными домами. Подойдут как мягкие, так и мягкие покрытия. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

    Часто вальмовые и вальмовые системы крыш используются вместе при строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

    Конструкции с четырьмя скатами могут опираться непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждым стропилом можно найти верхнюю и нижнюю опоры, каркас крыши строится по наслонной технологии.

    Монтаж наслонных стропильных ног проще и доступнее для неопытного кровельщика, которому необходимо учитывать, что:

    • При жестком скреплении верхней и нижней пяток стропил металлическими уголками или с помощью опорной деревянной подкладки потребуется усиленное крепление мауэрлата, т.к. на него будет передаваться распорка.
    • При жесткой фиксации верхней пятки и шарнирном креплении низа стропила усиление крепления мауэрлата не требуется, так как при превышении нагрузки на кровлю шарнирное крепление, например, на ползунки, позволят стропилам немного смещаться, не создавая давления на мауэрлат.
    • При навесном верхе стропил и жестко закрепленном низе распор и давление на мауэрлат также исключаются.

    Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на этапе проектирования дома.Если в здании нет внутренней несущей стены или нет возможности соорудить надежные опоры для центральной части крыши, кроме схемы сборки висячей стропильной системы ничего не получится. Правда, в большинстве случаев используется слоистый метод строительства, для реализации которого необходимо заранее предусмотреть несущую опору внутри здания.

    В устройстве стропильных систем вальмовых и вальмовых крыш применяются специфические конструктивные элементы, это:

    • Диагональные стропильные ноги, образующие хребтовые соединения скатов.В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши. В тентовых системах наклонные ножки соединяют вершину с углами.
    • Нарожники, или стропильные полулаги, устанавливаемые перпендикулярно карнизам. Они опираются на диагональные стропила, располагаются параллельно друг другу, поэтому отличаются разной длиной. Народники образуют плоскости вальмовых и вальмовых скатов.

    Диагональные стропила и стропила также используют для устройства ендов, только тогда устраивают вогнутые углы крыши, а не выпуклые, как вальмовые углы.

    Вся сложность устройства каркаса для крыш с четырьмя скатами заключается в установке диагональных стропил, от которых зависит результат формирования конструкции. Кроме того, скаты обязаны прочно держать нагрузку в полтора раза большую, чем обычные стропильные ноги скатных крыш. Потому что они подрабатывают коньком, т.е. опорой для верхней пятки жен.

    Если вкратце описать процедуру возведения наслонного каркаса четырехскатной крыши, то можно уложиться в несколько этапов:

    • Устройство мауэрлата на кирпичные или бетонные стены.Процесс установки мауэрлата на стены из бревна или бруса можно отменить, ведь его с успехом заменяет верхний венец.
    • Установка центральной опоры конструкции вальмовой крыши или опорной рамы основной части вальмовой крыши.
    • Монтаж обычных наслонных стропил: пар для вальмовой крыши и ряд, определенный конструктивным решением для вальмовой конструкции.
    • Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.
    • Изготовление по размеру и крепление наручников.

    В случае использования схемы висячего каркаса началом возведения каркаса шатра будет установка треугольной стропильной фермы по центру. Монтаж ряда стропильных ферм будет началом монтажа четырехскатной вальмовой стропильной системы.

    Устройство вальмовой стропильной системы

    Разберем один из распространенных примеров устройства вальмовой крыши с наслонными стропильными ногами.Им придется опираться на балки перекрытия, уложенные поверх мауэрлата. Жесткое крепление с врезкой будем использовать только для закрепления верха стропильных ног на коньковом прогоне, чтобы не было необходимости усиливать крепление мауэрлата. Размеры коробки, показанной на примере дома, составляют 8,4×10,8 м. Фактические размеры крыши в плане увеличатся с каждой стороны на размер карниза, на 40-50 см.


    Базовое устройство мауэрлата

    Мауэрлат – это сугубо индивидуальный элемент, способ его монтажа зависит от материала стен и архитектурных особенностей здания.Способ укладки мауэрлата планируется по правилам в период проектирования, т. к. для надежной фиксации мауэрлата рекомендуется:

    • Оборудовать легкие пенобетонные, газосиликатные и аналогичные стены армированным железобетонным поясом, залитым по периметру, с установленными в период заливки анкерами для крепления мауэрлата.
    • Кирпичные стены сложите стороной в один или два кирпича по внешнему краю так, чтобы образовался уступ по внутреннему краю для укладки деревянного каркаса.Во время кладки между кирпичами укладываются деревянные пробки для крепления мауэрлата скобами к стене.

    Мауэрлат изготавливается из бруса размерами 150×150 или 100×150 мм. Если предполагается эксплуатация подкровельного пространства, желательно брать бруски потолще. В цельном каркасе брус соединяется косыми пропилами. Затем места соединения укрепляют саморезами, обычными гвоздями или глухарями, а углы укрепляют скобами.

    Балки перекрытия укладываются поверх выровненного по горизонтали мауэрлата, устроенного оптимальным образом для конкретного здания. Используется брус сечением 100×200мм. В первую очередь укладывается брус, проходящий точно по центральной оси здания. В примере длины бруса для строительства сплошных балок недостаточно, поэтому их собирают из двух балок. Место стыковки должно располагаться над надежной опорой. В примере опорой является внутренняя несущая стена.

    Шаг между балками перекрытия 60 см. Если обустраиваемая коробка не отличается идеальными параметрами, как это бывает в большинстве ситуаций, расстояние между балками можно немного изменить. Такая подгонка позволяет немного «сгладить» огрехи конструкции. Между крайними балками с обеих сторон и стенами дома должен быть зазор в 90 см, необходимый для установки выносных опор.


    Так как балки перекрытия сами по себе смогут образовать только два карнизных свеса, к их концам крепятся короткие балки перекрытия — аутригеры.Сначала их устанавливают только в районе основной части вальмовой крыши, именно там, где предстоит монтировать стропильные ноги. Ствол прибивается к мауэрлату, крепится к брусу шурупами, крупнокалиберными гвоздями, шпильками, а крепления усиливаются уголками.

    Строительство коньковой части

    Центральная часть вальмовой крыши представляет собой обыкновенную двускатную конструкцию. Стропильная система для нее устроена по тем правилам, которые она диктует. В примере есть некоторые отступления от классической трактовки наклонного принципа: не используется станина, на которую традиционно устанавливаются опоры для конькового прогона.Работу кровати придется выполнять центральной балкой перекрытия.

    Для возведения коньковой части стропильной системы вальмовой крыши необходимо:

    • Соорудить опорный каркас для стропильных ног, верхняя часть которого будет опираться на коньковый прогон. Прогон будет поддерживаться тремя опорами, центральная из которых установлена ​​непосредственно на центральной балке перекрытия. Для установки двух крайних опор сначала укладывают два поперечных бруска, перекрывающих не менее пяти балок перекрытия.Стабильность повышена за счет двух распорок. Для изготовления горизонтальной и вертикальной частей опорной рамы использовался брус сечением 100×150 мм, подкосы изготовлены из доски 50×150 мм.
    • Изготовить стропильные ноги, для чего сначала нужно сделать шаблон. К месту установки прикладывается доска подходящих размеров, на ней чертятся линии будущих пропилов. Это будет шаблон для непрерывного изготовления стропил.
    • Установите стропильные ноги, уперев их спилом в коньковый прогон, а нижней пяткой в ​​противоположный стержень.

    Если бы балки перекрытия клали поперек короба, то стропила основной части крыши опирались бы на балки перекрытия, что гораздо надежнее. Однако в примере они опираются на шток, поэтому под них необходимо устраивать дополнительные мини-опоры. Эти опоры следует располагать так, чтобы нагрузка от них и расположенных выше стропил передавалась на стены.

    Затем с каждой из четырех сторон монтируется по три ряда штоков. Для удобства осуществления дальнейших действий контур крыши оформляется карнизной доской.Его необходимо прибить к балкам перекрытия и выносным опорам строго горизонтально.

    Установка угловых стоек

    В пространстве, ограниченном карнизной доской, имелись угловые участки, не заполненные деталями стропильной системы. Здесь понадобятся угловые стойки, установка которых осуществляется следующим образом:

    • Для того, чтобы указать направление установки, натягиваем шнурок. Протягиваем от точки условного пересечения крайней опоры рамы с балкой перекрытия до угла.
    • Поверх шнурка кладем на его место планку. Придерживая брусок, начертите пропилы снизу в месте пересечения бруска с балками перекрытия и угловым соединением карнизных досок.
    • Готовый ствол с отпиленным излишком крепим к мауэрлату и к балке перекрытия уголками.

    Остальные три угловые стойки изготавливаются и монтируются таким же образом.

    Установка диагональных стропил

    Диагональные, они же наклонные, стропильные ноги изготавливаются из двух сшитых между собой досок сечением, равным размеру рядовых стропил.В примере одна из досок будет располагаться немного выше второй из-за разницы углов вальм и трапециевидных скатов.

    Последовательность работ по изготовлению и монтажу матов:

    • От самой высокой точки конька протягиваем шнурок к углам и к центральной точке ската. Это вспомогательные линии, по которым мы будем отмечать предстоящие разрезы.
    • Угломер плотника — малая мера угла между шнурком и верхней стороной углового стержня.Так определяется угол нижнего среза. Предположим, что оно равно α. Угол верхнего среза рассчитывается по формуле β = 90º – α.
    • Под углом β отрезаем один край произвольной обрезки доски. Прикладываем его к месту верхнего крепления, совмещая край этой заготовки со шнурком. Намечаем излишки, мешающие плотному монтажу. Нужно снова распилить по отмеченным линиям.
    • Под углом α отпиливаем нижнюю пятку на другом срезе доски.
    • Изготавливаем первую половину диагонального стропила по шаблонам верхней и нижней опоры. Если сплошная доска недостаточно длинна, можно соединить две части. Их можно срастить с посаженным на саморезы метровым отрезком в дюйм, он должен располагаться с внешней стороны подошвы конструкции. Устанавливаем готовую первую часть.
    • Вторую часть стропил делаем точно так же, но учитываем, что она должна быть немного ниже первой ее половины.Участок стыковки досок в один элемент не должен совпадать с участком стыковки досок первой половины скоса.
    • Две доски сшиваем гвоздями на расстоянии с шагом 40-50 см.
    • По протянутой к центру ската шнурке проводим линию, по которой необходимо будет подогнать запил для стыковки его с соседними стропилами.

    По описанному алгоритму необходимо установить еще три диагональные ножки.Под каждую из них следует установить опоры в месте крепления угловых надставок к балкам. Если пролет более 7,5 м, по диагонали ближе к коньку устанавливается еще одна опора.

    Изготовление и монтаж вальмовых стропил

    Шнур между вершиной конька и центром ската уже натянут. Она послужила осью для наметки разрезов, и теперь по ней необходимо измерить угол γ и вычислить угол δ = 90º – γ.Не отклоняясь от проверенного пути, готовим шаблоны верхней и нижней опоры. Прикладываем верхнюю обвязку к предназначенному для нее месту и отмечаем на ней линии пропила для плотного прилегания между диагональными стропилами. С помощью заготовок делаем центральную ножку бедра и закрепляем ее там, где она должна быть.

    В пространство между угловыми стойками и карнизной доской устанавливаем короткие стойки для придания жесткости конструкции и обеспечения прочной фиксации крайних, самых коротких штапиков.Далее следует заняться изготовлением шаблонов для самих женщин:

    • Отрезаем доску под углом δ и крепим в месте крепления к диагональному стропилу.
    • Намечаем по факту излишки, которые нужно снова урезать. Полученный шаблон используется при изготовлении всех наручников, например, правой стороны бедра. Для левой стороны верхний шаблон будет подпилен с противоположной стороны.
    • В качестве шаблона нижней пятки используем отпиленный под углом γ кусок доски.Если все предыдущие шаги были выполнены правильно, то по этому шаблону делаются нижние точки крепления для всех остальных женщин.

    В соответствии с фактической длиной и «показаниями» шаблонов изготавливаются раскосы, необходимые для формирования плоскостей вальм и частей основных скатов, не заполняемых обычными стропильными ногами. Их устанавливают так, чтобы верхние точки крепления стропил к диагональным стропилам были разнесены, т.е.е. верхние соединительные узлы соседних скатов не должны сходиться в одном месте. Балки крепятся к стропильной ноге уголками, к балкам перекрытия и аутригерам как разумнее и удобнее: уголками или металлическими зубчатыми пластинами.


    Технология вальмовой крыши основана на уже известных принципах вальмовой конструкции. Правда, в их конструкции отсутствует коньковая часть стропильной системы. Строительство начинается с установки центральной опоры, к которой крепятся врезные стропила, а затем несущие.Если при строительстве крыши с оболочкой используется висячая технология, то сначала устанавливается готовая ферма.

    Предлагаем вам воспользоваться нашим бесплатным онлайн-калькулятором расчета стройматериалов при устройстве вальмовой крыши – и следовать инструкции.

    Полезные видеоинструкции

    Кратко видео ознакомит с последовательностью и правилами монтажа стропильной системы четырехскатной крыши вальмовой и вальмовой категорий:

    Ознакомившись со спецификой устройства и освоив тонкости устройства крыш с четырьмя скатами, можно смело приступать к реализации планов по ее строительству.

    После публикации статьи о строительстве двускатной крыши своими руками, на мою почту стало приходить много писем с просьбами показать, как возводится двускатная вальмовая крыша. Действительно, этот вариант стропильной системы достаточно популярен, но его конструкция сложнее, чем такая же двускатная крыша или даже ломаная.

    Эта трудность связана с наличием в конструкции угловых стропил. В разных источниках они называются по-разному — диагональные, косые, вальмовые… Я буду использовать термин угловой для простоты.

    При описании конструкции двускатной крыши я также использовал конструкцию, в которой стропила опираются на балки перекрытия, расположенные ниже. Теперь для разнообразия рассмотрим пример, где стропила опираются непосредственно на мауэрлат.

    Итак, допустим, у нас есть подножье дома размером 7х11 метров. Его высота составляет 3,5 метра. У нас будет неотапливаемый чердак под крышей. На фотографиях ниже показано, как мы устанавливали мансардный этаж и мауэрлат (чтобы увеличить изображения, нажмите на картинку).

    Расчет сечения балок перекрытий производился в описанной программе. Я выбрал сечение 100х200 мм.

    Балки рассчитаны как нагруженные распределенной нагрузкой. Шаг балок максимально возможный при таком сечении 0,7 метра. При расчете мансардных этажей я всегда использую стандартную распределенную нагрузку 300 кг/м². Здесь 200 кг/м² это вес самого пола с утеплителем и 100 кг/м² добавляется как временная нагрузка от людей, которые будут передвигаться по этажам при строительстве кровли и возможно при эксплуатации (некоторые хранят разные вещи в чердак).

    Расчетная нагрузка «Нагрузка (расчетная)» определяется увеличением стандартной нагрузки (в данном случае на 10%) для обеспечения большего запаса прочности.

    Для равномерного распределения нагрузки мы установили балки перекрытия на доску сечением 50х150 мм. Особенно это важно для несущей перегородки, так как помимо самих перекрытий на нее будет приходиться часть нагрузки от кровли. Используется брус 100х150 мм.

    Любая четырехскатная крыша начинается с установки конькового бруса.Соответственно, нам нужно на него опираться. Если под коньковым брусом находится несущая перегородка, то все просто – опираемся на нее.

    В нашем примере несущая перегородка в доме расположена перпендикулярно будущему коньку. Опирать конек на балки перекрытий нельзя, т. к. их сечение для этого не рассчитано. Поэтому поступаем следующим образом. Устанавливаем несущую балку на мауэрлат строго посередине. Он состоит из двух досок сечением 50х200 мм (см. фото).Зазор между ними 50 мм. Почему именно две платы — будет понятно ниже.

    Обратите внимание, где расположены вставки между досками (правая цифра — рулеткой измерили размер 676 см; разделив это значение на 2 и отняв от него 2,5 см — получаем нужный размер). Эти вставки изготовлены из обрезков досок 50х150 мм и прочно сшиты гвоздями.

    Теперь собираем так называемую «скамейку». Стойки из досок 50х150 мм, коньковый брус из досок 50х200 мм.Ставим стойки строго вертикально по уровню (или отвесу) на показанные выше вставки. Каждая стойка фиксируется временными раскосами (на рисунке показаны раскосы только на одной стойке). Все соединения выполнены с помощью саморезов, чтобы их можно было легко демонтировать. Почему — будет понятно дальше.

    Высота стоек определяется способом, описанным в статье про ломаную мансардную крышу. Те. перед началом строительства необходимо начертить на бумаге в масштабе эскиз коробки дома и будущей крыши (чем больше рисунок, тем он нагляднее).Эскиз рисуется исходя из личных эстетических предпочтений.

    По полученной схеме определяем высоту стоек. В данном примере меня вполне устраивают стеллажи высотой 2,5 метра.

    Следующим этапом будет изготовление и установка стропил, упирающихся в коньковую балку. Чтобы не запутаться, назовем их обычными стропилами. Расчет показал, что в качестве рядовых стропил в нашем примере (регион — Нижегородская область, кровля — металлочерепица) можно использовать доски сечением 50х150 мм с шагом 0.6 метров.

    Для начала сделаем шаблон из дюймовой доски 25х150 мм. Порядок его маркировки показан на рисунках ниже:

    Позвольте мне немного объяснить. Возьмите дюймовую доску подходящей длины. Применяем его, как показано на левой картинке. Выкраиваем верхний срез, как показано на среднем рисунке, используя любой брусок высотой 5 см. Эта высота равна глубине врубки стропила в месте его соединения с мауэрлатом. Обычно я беру эту глубину равной примерно одной трети высоты стропильного сечения.То есть, например, если бы стропила были из доски 50х200 мм, то насыбка была бы глубиной 7 см.

    Нижняя часть шаблона размечена в соответствии с рисунком справа. Запилила стропила на мауэрлате еще раз, используя любой брусок высотой 5 см. Затем, отмерив 40 см от наружной поверхности стены (это ширина нашего карнизного свеса), прочерчиваем по уровню или отвесу вертикальную линию.

    На картинке справа видно, что при разметке шаблона оказалось, что нам мешает верхний ряд облицовочного кирпича.Поэтому мы просто сняли его. Можно было выбивать отдельные кирпичи в местах установки стропил. Я уже писал ранее, что не стоит нагружать облицовочную кладку кровлей.

    Итак, шаблон рядовых стропил готов. Конечно, соорудить коробку в домашних условиях, как и установить мауэрлат и коньковый брус с соблюдением идеальной геометрии, очень сложно. Всегда будут ошибки. Поэтому, прежде чем производить заготовку следующего стропила, возьмите шаблон и приложите его в том месте, где будет располагаться это стропило.Если вы видите какие-то нестыковки, сразу учитывайте их при изготовлении стропил. Возможно, его нужно будет удлинить на несколько миллиметров или, наоборот, укоротить. В общем, в процессе работы все станет ясно.

    После того, как все обычные стропила установлены и закреплены, в этом примере перед установкой угловых стропил я бы разгрузил нашу среднюю несущую балку (это 2 доски 50х200). Для этого снимаем стойки, на которые ставился коньковый брус.В этот момент нагрузка будет полностью распределяться на стенки бокса дома. А теперь немного укорачиваем наши стойки и ставим их на место. Они должны свободно входить между коньком и балкой с минимальными усилиями (забивать их здоровым молотком не нужно).

    Если бы наши стойки опирались не на балку, а на несущую перегородку, то этот шаг мы бы пропустили.

    Теперь переходим к самому интересному – изготовлению и установке угловых стропил. Угловое стропило должно быть одновременно расположено сразу в 2-х смежных плоскостях скатов.Это обязательное условие, чтобы обрешетка и крыша были ровными без прогибов. Разные строители делают это по-разному. Я расскажу вам, как мы это делаем.

    Расчет сечения угловых стропил довольно сложный, вникать в него нет смысла. Делаем их всегда из 2-х сшитых между собой досок такого же сечения, как и обычные стропила. Эта практика проверена многолетним опытом многих строителей. За надежность могу поручиться, разумеется, с установкой необходимого реквизита (о них мы поговорим ниже).

    Для начала на каждом углу непосредственно к мауэрлату прикрепляем два пиленых (см. рис.) обрезных досок (50х100 мм) длиной около 30 см. Пилы выполнены под углом 45º.

    Далее, на любой угол, с которого решили начать, прикрепляем кусок доски (в данном случае 50х150 мм) согласно рисунку. Обратите внимание – обращенная к нам плоскость бруска совпадает с линией, соединяющей внутренний и внешний углы мауэрлата. Одним словом, брус стоит в том месте, где будет стоять правая доска будущего углового стропила.

    Теперь на обычном стропиле отмеряем с помощью угольника размер, указанный на рисунке, и отмечаем его на установленном бруске. Назовем получившуюся точку — точка 1. Вкрутите в нее саморез.

    Вверху по рисунку делаем разметку. Размер 10 см – это толщина углового стропила. Главное, чтобы треугольник был равнобедренным. Назовем точку справа (отмечена на рисунке маленькой черточкой) — точка 2. В нее также вкручиваем саморез.

    Протяните шнурок между точками 1 и 2 (показаны синим цветом). Затем берем любой небольшой кусок доски шириной 15 см (такой же, как у стропил) и, совместив ее верхний край со шнурком (см. рисунок), прижимаем этот кусок к мауэрлату. В месте касания начертите карандашом отметку и измерьте размер опоры углового стропила (в данном случае 11 см). Назовем эту отметку — точка 3.

    Теперь нам нужно измерить угол наклона углового стропила.Для этого используем малку. Малку лучше приобрести с транспортиром в сборе (левое фото). Если не удалось найти, можно использовать простой маленький плюс обычный школьный транспортир (средняя картинка). Какой угол мы измеряем, показано на правом рисунке:

    Полученную заготовку вверху (см. левый рисунок) прикладываем к нашей точке 2 и, совмещая ее со шнурком, проводим карандашом линии, параллельные рядовому стропилу справа. Делаем новую смывку по этим линиям.Вы можете увидеть, что должно получиться на правой картинке. Также на рисунке видно, что в нижней точке соприкосновения шаблона и рядового стропила мы ставим еще одну отметку. Назовем это точкой 4.

    Наконец, снимаем шнурок, измеряем рулеткой расстояние между точками 3 и 4 и делаем угловое стропило. Последовательность следующая: измеряем свес рядового стропила. Выше на рисунке, где изображено обычное стропило с размерами, нужный нам размер равен 0.67 метров. Умножьте это значение на 1,5. К полученной цифре прибавляем расстояние между точками 3 и 4. Так мы получаем длину заготовки углового стропила. Эта длина сделана с достаточным запасом. Свес получится больше, чем нужно, он вырезается уже на месте, когда делается карниз.

    Теперь сшиваем две доски 50х150. При большой длине дощатой заготовки делаем встык – делаем стыки в разных местах. Я думаю тут все очевидно. С помощью шаблона отметьте и подпилите верхний край правой доски.Затем, как бы делая зеркальное отражение, подпиливаем левую доску. Откладываем на заготовке расстояние между точками 3 и 4 (откуда надо откладывать должно быть понятно из рисунков выше). Делаем нижний срез, выдерживая угол α и наш размер опоры углового стропила – 11 см. Теперь стропила можно поставить на место и закрепить.

    Для других угловых стропил все вырезы делаем одинаково. Единственное, что можно уточнить, это расстояние между точками 3 и 4.

    Наиболее нагруженная точка углового стропила находится на расстоянии 1/4 пролета от верхней точки. Поэтому здесь нужно ставить дополнительные стойки. Как я уже говорил, в нашем примере на балки перекрытия нельзя поставить стойки, поэтому подкладываем под них дополнительные балки сечением 100х200 мм.

    Теперь нам нужно изготовить и установить так называемые «жены». Здесь, в принципе, все не так сложно, как может показаться. Для начала на мауэрлате карандашом делаем разметку с необходимым шагом (0.6 метров) и отметить места, где будут стоять жены. Теперь делаем самый короткий крайний клин прямо на месте. Его нижние срезы и длину свеса отмечают по оставшейся выкройке рядовых стропил. Они одинаковые. Верхний срез можно сделать прямо на месте без сложных конструкций. Народник не тяжелый. Взяли, подкрутили, разобрались, пару раз бензопилой поправили верхнюю и все получится. Если запястье сдвинется на несколько сантиметров влево или вправо по мауэрлату, это не страшно.Главное добиться, чтобы при взгляде сверху угол между ним и мауэрлатом был 90º. Я думаю, это понятно.

    Теперь мы можем использовать это короткое вязание крючком в качестве шаблона для всех остальных. Выкройки все одинаковые, только длина разная. Смотрите рисунок: измеряем длину обычного стропила и отнимаем от него длину короткого стропила, сделанного человеком. Разделите полученную цифру на общее количество людей в углу. Мы делали разметку на мауэрлат и знаем, сколько их будет.В нашем случае пять. Итак, мы получили расстояние, на которое будет отличаться длина каждого последующего человека. Те. у нас короткий, прибавляем к нему это расстояние, получаем длину следующего и так далее. Я уверен, что если вы сами построите крышу и дойдете до этого этапа, то здесь у вас не возникнет никаких проблем.

    Теперь небольшое отступление. Если размер пролета, перекрываемого угловым стропилом, более 7,5 метров, помимо установленной нами стойки необходимо поставить дополнительную стойку на расстоянии 1/4 пролета от самой нижней точки опоры.Если перекрытие позволяет поставить на них рейку, или делаем так называемый «шпренгель» (см. рис.).

    Если пролет больше 9 метров, посередине ставим больше стоек. Ну и тут соответственно надо будет рядовые стропила усилить. В процессе их расчета это станет очевидным.

    Итак, вернемся к нашей крыше. Теперь нужно сделать карнизный свес. В этой статье я не буду углубляться в процесс. Уже устал писать. Вот лишь несколько картинок, из которых, думаю, все будет понятно.

    На этом я хотел бы закончить. Конечно, чем сложнее процесс, тем сложнее его описать в понятной и доступной форме. Все же надеюсь, что люди, решившие построить вальмовую крышу своими руками, разберутся и у них обязательно все получится. Есть вопросы или дополнения по теме, пишите в комментариях. Давайте обсудим.

    И еще одно наблюдение. На мой личный предрассудок, вальмовая крыша в чистом виде, как мы ее строили в этой статье, выглядит как-то скучновато.Он просто преображается, если сделать хотя бы одно мансардное окно.

    Схема складского навеса для вальмовой крыши 16×24 своими руками

    Как построить навес для вальмовой крыши 16×24 за неделю или меньше?

    Большой навес с двускатной крышей во дворе не только добавит ценности вашему имуществу, но и даст вам достаточно места для хранения припасов и проведения досуга. Вы уже рассматривали этот вариант и отказались от него, учитывая сумму денег, которую вам придется потратить на возведение хорошего сарая во дворе? Вот для чего мы здесь.

    Добро пожаловать в 3DSHEDPLANS – нет, мы не строим сарай по высоким ценам, но предоставим вам все необходимые детали, которые вам понадобятся, чтобы построить сарай самостоятельно без профессиональной помощи. Наши опытные столяры разработали для вас планы сарая, включая все размеры и детали поставки, которые помогут вам сэкономить тысячи долларов.

    Вот наше 10-шаговое руководство по строительству шикарного сарая во дворе.

    Шаг № 1: Получите разрешения

    Соблюдение закона является ключом к тому, чтобы быть ответственным гражданином, и это убережет вас от многих неприятностей.Во многих штатах требуется юридическое разрешение, если вы хотите построить дополнительную единицу к своему дому. Свяжитесь с командой юристов и получите разрешение на сарай для начала.

    Шаг № 2: Определитесь с типом и размером

    Существует 3 основных типа навесов в зависимости от того, для каких целей они служат и какой у них тип крыши

    1. Навесы-навесы: Как видно из названия, навесы-навесы строятся у стены. Они меньше по размеру и лучше всего подходят для хранения садовых инструментов или хозяйственных принадлежностей.

    2. Навесы с фронтоном: больше по размеру, чем сараи с навесом, навесы с фронтоном в зависимости от размера служат не только для хранения, но и могут быть легко преобразованы в гараж или помещение для спортзала.

    3. Навесы с вальмовой крышей: самый изысканный тип навесов с вальмовой крышей, которые лучше всего подходят для больших навесов, которые можно использовать в качестве мини-офиса, домика у бассейна, любимого арт-пространства или гаража.

    Шаг № 3: Знание измерений

    Навес с вальмовой крышей 16×24 имеет огромные размеры.Вы должны убедиться, что он построен в правильном месте, чтобы он не выглядел некрасиво, и чтобы вокруг было достаточно места для сада. Сарай 16×24 будет иметь максимальную высоту 12 футов и 5 ½ дюймов, включая крышу. Крыша имеет ширину 25 футов и 7 ½ дюймов, тогда как стены имеют высоту 7 футов и 6 дюймов, а ширина сарая составляет 16 футов и 1 дюйм. С таким большим навесом вам придется установить 2 окна на боковой стене с дверью меньшего размера для общего пользования и большой гаражной дверью на передней стене. Двери и окна приобретаются отдельно.

    Шаг № 4. Получите инструменты и материалы

    Прежде чем приступить к строительству, приобретите необходимый инструмент. Для основного здания сарая вам потребуются нагретые под давлением пиломатериалы, фанера, черепица, стропила, L-образные соединения, оцинкованные гвозди, шпильки и калеки и т. д. Вы будете использовать обычные строительные инструменты, включая молоток, пилу, шурупы и т. д.

    Шаг № 5. Установка фундамента и создание пола

    Очистите от растительности место, где вы будете строить сарай.

    • Фундамент должен быть построен на гладкой ровной поверхности.

    • Сделать фундамент из прогретой под давлением древесины в соответствии с размерами.

    • Закрепите балки обода и пола, забивая оцинкованные гвозди и используя L-образные соединения.

    • После того, как каркас и балки будут готовы, прибейте 3/4-дюймовую шпунтованную фанеру с помощью оцинкованных гвоздей к основанию, образующему пол.

    Шаг № 6: Создание конструкции стены

    После того, как фундамент готов, самостоятельно изготовьте конструкцию стены из обработанной под давлением древесины.

    • Начните с верхней и нижней пластин, выровняйте шпильки каждые 7 футов и 6 дюймов по ширине между двумя пластинами.

    • Прибейте конструкцию вместе с помощью оцинкованных гвоздей. Как только структура для всех 4 стен будет завершена, вырежьте пространство для дверей и окон на передней стене и стене справа.

    • Закрепите конструкцию с помощью L-образных соединений, хомутов и болтов. Возведите стены над фундаментом, используя L-образные соединения и гвозди.

    • После того, как конструкция не повреждена, прибейте фанеру T1-11 снаружи, чтобы покрыть стену.

    Этап № 7. Сооружение каркаса вальмовой крыши

    Теперь самая сложная часть конструкции.

    • Сделайте основной каркас вальмовой крыши, прибив центральные стропила к центральной балке конька.

    • Королевские шпильки наклонены под углом в соответствии с размерами вашей крыши.

    • Добавьте два общих стропила по центру с каждой стороны.

    • Соберите основную конструкцию крыши, используя оцинкованные гвозди.

    • Закрепите эту конструкцию на стенах с помощью L-образных соединений и гвоздей.

    • Наконец, прибейте оставшиеся домкраты и вальмовые стропила к конструкции.

    Шаг 8. Покройте крышу

    Каркас вальмовой крыши на стенах не поврежден, пришло время покрыть крышу.

    • Гвоздь Фанера толщиной 3/4 дюйма в качестве первого слоя каркаса крыши.

    • После фанеры закрепите битумную черепицу поверх фанеры, чтобы предотвратить протечки и придать крыше окончательный вид.

    • Вы можете обратиться к инструкции по установке гонтов.

    Шаг № 9: Установка софитов и фасций

    Фризовые доски и софиты добавляют детали конструкции. Установите бордюры на стены так, чтобы они находились на одном уровне с отделкой.Покройте края софитами, придав внешнему виду вашего сарая законченный вид.

    Шаг № 10. Добавление последних штрихов
    • Закрепите дверь гаража спереди и добавьте меньшую дверь и окна 3×3 с правой стороны, следуя инструкциям, приведенным в упаковке дверей и окон.

    • Вы можете покрасить сарай или покрыть его лаком.

    Теперь ваш навес с вальмовой крышей 16×24 готов, и вы можете использовать его по своему усмотрению.Если вы хотите еще больше сократить свою тяжелую работу, получите наш ПРЕМИУМ ПЛАН САРАЯ. Премиум-план поставляется с полным руководством по покупке расходных материалов и инструментов, а также с 3D-изображениями, которые помогут вам визуализировать сарай до того, как он будет построен.

    Односкатная крыша: стили каркаса, терминология и советы

    Для большинства мастеров каркас крыши является самой сложной частью строительства сарая. Но с небольшим пониманием стилей крыши, терминологии и конструкции каркас крыши вполне по силам любому плотнику выходного дня.

    Существует два основных способа обрамления односкатной крыши. Традиционный метод заключается в резке и установке всех деталей — стропил, коньковой доски, стяжек и потолочных балок — по одной доске за раз. Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на место. Тем не менее, вы потратите много времени на подъем и спуск по лестнице, что может быть утомительно.

    Ускорьте работу по обрамлению крыши, предварительно изготовив фермы крыши на земле. Затем поднимите каждую ферму на место и прикрутите ее к стене.

    Второй вариант — построить каркас крыши на земле , чтобы сформировать отдельные фермы крыши. Ферма крыши представляет собой сборную часть каркаса крыши, состоящую из пары угловых стропил и одного горизонтального нижнего пояса, который образует потолочную балку. После сборки фермы поднимаются и крепятся к вершинам стен. Строительство и установка ферм быстрее и проще, чем сборка каркаса по частям, но вам понадобится помощь, чтобы поднять фермы на место.

    Что такое односкатная крыша

    Односкатная крыша, также известная как односкатная или односкатная крыша, представляет собой крышу, которая наклонена в одном направлении.Он плоский с крутым склоном. В зависимости от конструкции здания уклон может различаться по степени крутизны. Хотя раньше он использовался только для навесов, теперь он стал более популярным для использования в домах. Конструкция проста и экономична. Кровельщику проще и быстрее построить такую ​​крышу, которая требует меньших трудозатрат. Важно правильно утеплить эту крышу, так как в разное время года она может быть очень горячей или холодной.

    Односкатная крыша

    Наклон односкатной крыши

    Односкатная крыша имеет одну наклонную плоскость, что делает ее самой простой из всех кровельных рам.Крыша этого стиля может использоваться на отдельно стоящей хозяйственной постройке, но особенно хорошо подходит для навесов, которые пристроены к другой конструкции, такой как дом, гараж, конюшня или сарай. В таких случаях к существующей стене крепится горизонтальный ригель для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно небольшой уклон, обычно от 4 дюймов 12 (18º) до 8 дюймов 12 (33 градуса).

    Совет: При выборе уклона односкатной крыши учитывайте положение дверей.Крутая скатная крыша спускается к дверному проему ниже, чем чуть менее крутая крыша, и это может

    Двускатная крыша

    Дизайн двускатной крыши

    Двускатная крыша на сегодняшний день является наиболее распространенным видом односкатной крыши. Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами обычных стропил, которые проходят под углом от вершин стен до козырька крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил, где они встречаются на вершине.

    Проверьте планы сарая, чтобы узнать точный размер и расстояние между брусьями, используемыми для каркаса крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенными на расстоянии 16 дюймов от центра. Коньковую доску часто вырезают из бруса 1×6 или 1×8. При обрамлении крыши сборными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу в вершине и фиксируются фанерными косынками.

    Совет: Двухскатные односкатные крыши выглядят лучше всего при уклоне крыши 11 дюймов 12 (40°) или 12 дюймов 12 (45°).

    Крыша солончака

    Конструкция крыши из солончака

    Крыша из солончака похожа на двускатную, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает пик крыши от центра, чтобы он был ближе к передней стене, создавая характерную крышу из солончака. При обрамлении солончаковой крыши важно следовать двум простым рекомендациям, чтобы сохранить правильные пропорции крыши: во-первых, стропила должны располагаться под углом 45º, чтобы получился уклон крыши 12 дюймов 12. Во-вторых, расположите вершину крыши на расстоянии одной трети от передней стены.

    Совет: При обрамлении крыши сарая обязательно устанавливайте каждое стропило прямо над стойкой стены, которая будет передавать нагрузку с крыши на фундамент.

    Гамбрель Крыша

    Конструкция вальмовой крыши

    Эту конструкцию часто называют амбарной крышей, и ее легко узнать по характерному двускатному профилю. У него есть две короткие, неглубокие плоскости крыши, которые наклоняются вниз от вершины, а затем резко обрываются на два более крутых ската, спускающихся к верхушкам стен.Вальмовую крышу немного сложнее сконструировать, чем крыши других стилей, просто потому, что она содержит гораздо больше частей. Однако преимущество заключается в том, что вальмовые крыши создают очень просторный интерьер с большим пространством над потолочными балками, которые можно использовать в качестве чердака для хранения вещей. Как и в большинстве стилей крыши, вальмовая может быть построена по частям, одна доска за раз, или вы можете построить фермы на земле, а затем поднять их на место.

    Совет: При строительстве сарая с двускатной крышей лучше размещать двери на торцевой стене, потому что боковые стены обычно слишком короткие, чтобы обеспечить достаточную высоту над головой.

    Шатровая крыша

    Конструкция вальмовой крыши

    Вальмовая крыша представляет собой крышу со скатом со всех сторон сарая. Все они имеют одинаковую длину и собираются вместе, образуя гребень. Эта крыша не имеет фронтона или пика наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют в условиях сильного ветра и снега из-за наклона крыши. Тем не менее, вальмовые крыши могут быть дорогими в строительстве. При более сложной конструкции требуется больше строительных материалов.

    Какая крыша лучше всего подходит для сарая?

    Мы рассмотрели несколько различных стилей крыш, так какой из них лучше всего подходит для сарая? Мы рекомендуем двускатную или односкатную крышу.Вот несколько причин, почему нам нравятся эти двое.

    Гейбл

    • Стандартный тип крыши
    • Имеет дополнительное пространство над потолком для чердака, кладовой или пристройки
    • Легко защищает от дождя и снега, особенно на больших склонах
    • Простая сборка для новичка

    Навес

    • Недорогая сборка
    • Стены, защищенные от сырой погоды свесом крыши
    • Дождь и снег легко соскальзывают, особенно на высоких склонах
    • Более высокая высота стены дает место для хранения на чердаке или чердаке
    • Хорошее место для солнечных батарей
    • Простая сборка для начинающих

    Сборка основания односкатной крыши

    Подложка – это поверхность, на которую укладывается кровельное покрытие.Во многих случаях лучшим вариантом для этого является доска для покрытия крыши, которая бывает нескольких типов. Как правило, это тонкие подложки, которые устанавливаются между изоляционным и мембранным слоями кровли. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с некоторыми клеями, используемыми для кровли.

    Различные типы подложек для крыш или покрывающих досок:

    • Фанера/ОСП
    • Минеральное волокно
    • Цемент
    • Древесное волокно
    • Гипсовое волокно
    • Гипс
    • Полиизо высокой плотности
    • Перлит
    • Асфальт

    Подложка устанавливается путем крепления к структурному настилу или к нижележащей подложке.Многие из лучших методов установки включают в себя ступенчатое расположение балок покрытия в каждом ряду и стыков изоляции под ним. Это уменьшает налипания и зазоры между слоями.

    Какая древесина лучше всего подходит для моей односкатной крыши?

    Приобретая древесину для крыши сарая, следует учитывать несколько моментов:

    • Уклон вашей крыши
    • Снежная нагрузка, которую может выдержать ваша крыша
    • Ветер, который может повлиять на сарай
    • Какая будет отделка крыши
    • Расстояние между стропилами — 12″, 16″ или 24″
    • Размер вашей крыши
    • Ваш бюджет на кровлю

    Существуют разные виды фанеры, которые можно использовать для крыши.

    Ориентированно-стружечная плита (OSB)

    Это самый дешевый вид обшивки из дерева. Это делается путем склеивания щепы хвойных пород в полуслучайном порядке и поставляется в листах, как правило, 4 фута. Х 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что он выполнит свою работу, OSB не так прочен, как фанера, и не так долго прослужит при определенных погодных условиях.

    Фанера для наружных работ (CDX)

    Аналогичен OSB, но сделан более прочным и устойчивым к атмосферным воздействиям.Это делается путем склеивания тонких ломтиков дерева вместе в слоях. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к сортам фанеры, а X означает экспозицию.

    Различия

    Самая большая разница между этими двумя видами древесины заключается в том, как они устойчивы к воде. CDX (воздействие) не может противостоять воде так долго, как OSB. Таким образом, CDX обычно используется внутрь, если только он не подвергается обработке давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

    OSB

    – хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что позволяет ей дольше сохраняться.

    OSB, как правило, намного дешевле, чем CDX. Так что, если вы хотите гораздо более экономичную древесину, это тот, который вам нужен.

    Стропила 2×4 и 2×6: в чем разница?

    В зависимости от уклона односкатной крыши вы можете выбрать между стропилами 2×4 или 2×6. Но в чем разница? Проще говоря, все сводится к тому, что необходимо для вашего сарая.Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального хода крыша поднимается на 3 дюйма. Для тех, которые меньше 3:12, стропила 2х4 недостаточно прочны. Это пологие крыши, и стропила 2 × 6 всегда должны быть выбором пиломатериалов.

    Если вы хотите сделать ферму, вы всегда будете использовать перемычки 2×4 для прочности.

    Хотя пиломатериалы 2×6 будут стоить вам больше денег, их можно использовать практически для любого типа сарая.Они могут быть разнесены дальше, чем 2×4. Но, если вы живете в месте, не подверженном сильному ветру или обильному снегопаду, вам подойдут стропила 2×4. Они не могут выдерживать большую нагрузку, как 2×6, но могут дать вам больше гибкости в дизайне вашей крыши.

    Кровельные материалы для сарая

    Существуют различные типы кровельных материалов, которые вы можете выбрать, готовясь нанести последние штрихи на свою крышу.

    • Черепица с тремя лепестками – это стандартный и самый недорогой вариант для односкатной крыши.Черепицу легко монтировать, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать гарантию, которая длится до 30 лет.
    • Металл – Металлические крыши имеют массу преимуществ. Они легкие и часто служат дольше, чем другие виды кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
    • Кедровая каша – При правильном уходе за кедром он может простоять до 35 лет.Этот материал естественно устойчив к насекомым, а также устойчив к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить средние цены за свои кровельные материалы.
    • Асфальтовая черепица – Архитектурная черепица представляет собой два или более слоев асфальта, склеенных вместе. Они намного тяжелее, чем черепица с тремя выступами, но на них распространяется пожизненная гарантия. Этот тип черепицы может привнести художественный элемент на крышу сарая.Они обычно используются в жилых домах, что делает их популярным вариантом и для навесов.
    • Рулонная кровля с минеральной поверхностью из стекловолокна (MSR) – Этот тип кровли представляет собой битум, армированный стекловолокном. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных и физических повреждений. Нижняя часть покрыта минеральным разделительным материалом. Это обычно используется для зданий с низким уклоном, таких как сараи, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
    • Доска и обрешетка – Это кровельное и сайдинговое покрытие существует уже давно. Раньше его изготавливали из деревянных реек, помещаемых на стыки деревянных панелей. Это обеспечивало дополнительную защиту от непогоды. При кровельных работах в качестве дренажных путей использовались рейки, позволяющие соединять панели вместе. Сейчас для этого используются различные металлы, что придает старому стилю обновленный современный вид.
    • Кровельная панель из поликарбоната – Поликарбонат представляет собой прочный и эластичный термопластичный материал.Легкий материал, поликарбонат может выдерживать экстремально высокие или низкие экстремальные температуры. Это хороший кровельный материал для навесов, террас, патио, гаражей и других небольших построек. Это также устойчивый к ультрафиолетовому излучению вариант, доступный по цене и защищающий от обесцвечивания.

    Какой самый дешевый способ покрыть сарай?

    Самый бюджетный кровельный материал – МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что она дешевле, чем черепица, она также тоньше и проще в установке.Если ваша крыша имеет уклон, то монтировать рулонную кровлю можно с помощью гвоздей. Для плоских крыш применяется факельный метод.

    Как гидроизолировать односкатную крышу?

    Каждый хочет иметь возможность хранить вещи в сарае, не беспокоясь о попадании внутрь дождя или снега. Защита крыши от атмосферных воздействий является очень важным этапом при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

    • Шаг 1:  Выберите конструкцию крыши, которая позволяет легко падать влажным погодным условиям, например, фронтон или навес.
    • Шаг 2: Используйте войлок на крыше перед укладкой гонта. Это просто дополнительный слой защиты для фанеры под ним.
    • Шаг 3: Иметь подходящий выступ. Если вы этого не сделаете, вода может быть отброшена назад на сторону сарая и стекает по внешним стенам.
    • Этап 4: Немедленно устраняйте повреждения крыши.
    • Шаг 5:  Добавьте желоба.

    Гидроизоляция крыши вашего сарая поможет продлить срок службы вашего сарая.

    Как продвигается ваш дизайн односкатной крыши?

    При наличии нужных материалов, знаний и рекомендаций любой может построить односкатную крышу. Мы надеемся, что это руководство было полезным для вас, когда вы строите свой сарай. Мы будем рады услышать о том, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!


    Джозеф Труини является ведущим телешоу Today’s Homeowner и соведущим еженедельной радиопередачи Today’s Homeowner . Он написал три бестселлера по строительству сараев и живет в Роксбери, штат Коннектикут.

    Бедра против фронтона (против обратного фронтона) — какая крыша лучше всего подходит для вашего нового гаража?

    Есть ряд соображений, когда вы думаете о замене старого гаража или просто о строительстве нового строения, когда его еще нет. Тип крыши или дизайн крыши будут определять общий вид собственности, как и возможный уклон крыши, что само по себе может действительно изменить внешний вид гаража. Гаражи бывают трех разных стилей:

    БЕДРО

    Шатровая крыша — это тип крыши, в которой все стороны наклонены вниз к стенам от самой высокой точки крыши.


    Фронтон

    Двускатная крыша — это классическая, наиболее часто встречающаяся форма крыши в странах с холодным или умеренным климатом. Он состоит из двух секций крыши, наклоненных в противоположных направлениях и расположенных таким образом, что самые высокие горизонтальные края встречаются, образуя конек крыши.


    ОБРАТНЫЙ ФРОНТОН

    Крыши с обратным фронтоном представляют собой секции крыши, которые проходят в направлении, противоположном направлению обычной двускатной конструкции.

    Тип крыши часто соответствует жилому дому

    Как правило, владельцы хотели бы заменить свой нынешний гараж конструкцией, которая соответствует типу крыши дома, чтобы создать архитектурную целостность на участке и увеличить стоимость собственности.

    В качестве альтернативы, некоторые домовладельцы хотели бы изменить стиль крыши, чтобы получить больше места для хранения, свести к минимуму визуальное воздействие гаража во дворе или отразить крышу будущего запланированного ремонта. В любом случае выбор индивидуален.

    Фронтон или обратный фронтон могут обеспечивать варианты хранения

    Если в вашем доме не хватает основных мест для хранения вещей, вы можете рассмотреть вариант крыши с двускатной или двускатной крышей, которая позволяет хранить предметы над конструкцией потолка гаража, предоставляя вам дополнительное место для хранения: объедините это с крышей с более крутым уклоном (и набор выдвижных лестниц), и вы действительно можете получить некоторое практичное пространство над вашим транспортным средством.

    Гараж с вальмовой крышей имеет меньше сайдинга под крышей, поскольку стены не выходят за пределы верхней плиты, и его часто считают более прочным структурным зданием. Поскольку крыша наклонена со всех четырех сторон, в этом дизайне меньше места для хранения, но выбор этого варианта, безусловно, может иметь смысл, если в вашем существующем доме уже есть крыша этого типа.

    Крыша с шагом 6, 7 или 8/12, безусловно, обеспечит больше возможностей для хранения, чем стандартная крыша с шагом 4/12, и ее обязательно следует учитывать, если вы чувствуете себя ограниченным!

    Свяжитесь с Heartland Garage Builders сегодня!

    Если вы хотите построить отдельный гараж, свяжитесь с Heartland Garage Builders для получения БЕСПЛАТНОЙ консультации по телефону 224-326-2698 или закажите онлайн на сайте HeartlandGarageBuilders.ком.

    • Что спросить во время консультации?

      После сырой и холодной зимы без функционирующего гаража вполне естественно заинтересоваться процессом строительства или […]

    • Что такое бетонные покрытия?

      По мере смены времен года и снижения температуры сезон бетона обычно заканчивается до тех пор, пока не вернется более теплая погода. В то время как в году четыре сезона […]

    • Как подготовить гараж к смене сезона

      Поскольку сезоны меняются, важно подготовить свой новый отдельный гараж к смене температур и погодных условий.Подготовка вашей конструкции к зиме помогает предотвратить […]

    • Что такое вариант зонирования и нужен ли он мне?

      Любая недвижимость, будь то коммерческая, жилая или промышленная, подлежит муниципальным ограничениям. Эти ограничения были введены для защиты […]

    • Преимущества добавления патио к отдельно стоящему гаражу

      Чем более универсальным становится отдельный гараж; тем больше идей домовладельцы могут исследовать, чтобы создать идеальное пространство для своей собственности.

    Оставить комментарий
