Как сделать флюгер – лучшие варианты, материалы, технология изготовления

Флюгер – неотъемлемая часть стильного декора кровли современного дома. Однако его назначение далеко не ограничивается только функцией украшения внешней части сооружения. Он может быть и элементом дымохода, и генерировать электроэнергию и даже предсказывать погоду. Рассмотрим, как сделать флюгер в домашних условиях, какие разновидности его бывают, а также какие материалы и приспособления понадобятся.

Флюгер – парящий орёлИсточник orchardo.ru

Назначение и принцип действия флюгера

Многих владельцев частных домов задумываются о том, как сделать флюгер своими руками в домашних условиях с минимумом затрат сил, средств и времени. Однако прежде чем приступить к его изготовлению, не лишним будет узнать о его назначении, устройстве, разновидностях и значении символики. Разберём их более детально.

Флюгер – элемент декора кровли дома и многофункциональное приспособление. Принцип его действия основан на взаимодействии специальной части – флажка – с воздушным потоком. Силой ветра он разворачивается в сторону минимального сопротивления. При этом стрелка-противовес будет всегда показывать направление – откуда дует ветер. При наличии лёгкого пропеллера прибор к тому же будет определять и ветровую нагрузку, а при подключении к другим приборам – ещё выполнять другие полезные функции.

Флюгер для определения направления ветраИсточник alfakrov.com

В зависимости от поставленных перед ним задач он может иметь одно и сразу несколько следующих назначений:

• Декоративное.

Является частью оформления экстерьера здания.

• Метеорологическое.

Выполняет роль прибора, показывающего силу и направление ветра, а также при подключении счётчика его количественное измерение.

• Защитное (для дымохода).

Закрывает выход трубы от попадания осадков, предметов и задувания ветра.

• Электрогенерирующий .

При достаточной мощности лопастей и постоянной большой силе ветра возможно подключение генератора для выработки электрического тока.

Кроме того, флюгер может защищать от грызунов – как сам дом, так и рядом расположенную территорию. Однако в таком случае его устанавливаются не на крышу, а непосредственно на участке.

Интересная информация! Флюгер является одним из обязательных элементов, венчающих кровлю частного дома на территории практически всех европейских государств. При этом в каждом конкретном случае он выглядит оригинально, неповторимо для всей округи.

Оригинальный флюгерИсточник stroy-podskazka. ru

Устройство

Основные элементы флюгера:

Это главная часть устройства. Под действием ветра своей плоскостью он разворачивается и встаёт параллельно воздушному потоку. Изготавливается в какой-либо геометрической форме либо при художественном оформлении – тематической фигуре. Благодаря этому придает основное декоративное значение всему прибору.

Размещена на противоположной части флажка. Основное назначение – указание направления, откуда дует ветер. Не является обязательным элементом конструкции – в случае установки флажка непосредственно на вертикальную ось.

Установлен на противолежащей части оси флажка. Уравновешивает систему флажок-стрела (флюгарка). Как правило, имеет одинаковую массу с противолежащей частью. Иногда бывает более тяжёлым, когда устройство делается так, чтобы в безветрие возвращалось в одно и то же положение.

• Вертикальная ось с корпусом и блоком крепления.

Ось, на которой расположена флюгарка, закреплена в специальном корпусе и сидит на подшипнике. В стремлении упростить конструкцию её нередко устанавливаются просто в трубу подходящего диаметра. Внизу для облегчения вращения она просто опирается на металлический шарик.

Устройство флюгераИсточник fireplace.su

• Защитный колпачок.

Размещается непосредственно над вертикальной осью и служит защитой от проникновения влаги и пыли внутрь вращающегося механизма.

Монтируется вместо стрелы и позволяет оценить скорость ветра. К нему могут подключаться электронные метеорологические счётчики или электрогенератор.

• Элементы крепления.

В зависимости от материала и конструкции кровли в каждом конкретном случае подбираются кронштейны, саморезы, болты и прочие крепёжные изделия.

Совет! Выбирая как сделать флюгер своими руками нужно учитывать малейшие детали, чтобы потом не выполнять сложную доработку. Одним из таких элементов является роза ветров. Она представляет собой пару скрещённых под прямым углом прутков, на краю каждого из которых устанавливается буква с соответствующей частью света. После её правильного выставления по компасу можно достаточно точно определять направление ветра.

Разновидности

Выше были кратко представлены основные разновидности флюгера. Разберём их более подробно – из каких основных частей они состоят, какие функции выполняют, каковы их основные особенности.

Метеорологический флюгерИсточник academic.ru

Метеорологические

Приборы служат для измерения параметров ветра – скорости, силы, направления. В зависимости от устройства оснащаются пропеллером, вращающимися чашечками и электронными датчиками. Существует две модификации метео-флюгера:

• Анеморумбометр (флюгер-Вильда).

Состоит из мачты, розы ветров, флюгарки, вертикальной шкалы и металлической пластины для определения силы ветра по её отклонению.

• Современный электронный.

Оснащается электронными датчиками для определения силы, направления и скорости атмосферных потоков, обработки данных и передачи их на умные приборы (смартфоны, ПК).

Флюгер Вильда нередко изготавливался любителями, все необходимые данные для этого имеют в соответствующих источниках.

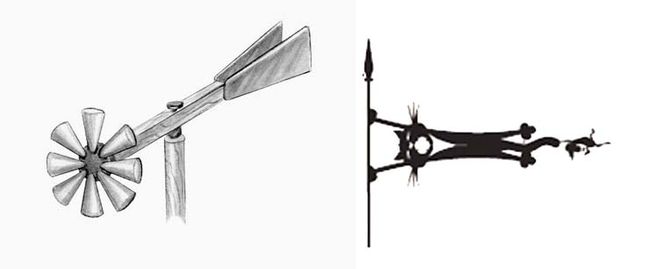

Электрогенерирующие

Флюгер состоит из флюгарки, на одном конце которого закреплён флажок, на другом многополостный пропеллер, посередине – корпус с мини-генератором. В отличие от промышленных крупных приборов, такая модель отличается лёгкостью и простотой конструкции. По сути он представляет собой любительский ветрогенератор электрического тока малого номинала и может служить источником аварийного электроснабжения во время отключения внешней сети в период непогоды.

Ветрогенератор для флюгераИсточник usamodelkina.ru

Дымоходные

Флюгер-дефлектор представляет собой вращающуюся конструкцию, устанавливаемую непосредственно на выход из трубы дымохода. Его основная задача – усиление тяги и устранение эффекта обратной тяги. Внешне он также может иметь художественное оформление, однако декор – неглавная его задача. Принцип действия прибора основан на улавливании специальными элементами ветра и создание внутри разряженного пространства.

Благодаря последнему возникает усиление тяги. При его применении строителям удаётся сократить длину надкровельной части трубы и повысить КПД прибора отопления на 20-25 %. В целом устройство отличается достаточно сложной конструкцией, поэтому изготовить его можно только в заводских условиях.

Декоративные

Основная задача данной модификации флюгера – украшение кровли. Флюгарка может быть представлена в самых разнообразных формах, материалах и композициях. Применяемые фигурки имеют различные значения – эстетическое, эзотерическое, мистическое, фантастическое и прочее – в том числе такое, какое в неё вкладывает сам владелец дома.

Декоративный флюгерИсточник dizajninterer.ru

Пугала для птиц и ветряки от грызунов

Могут иметь самую разнообразную конструкцию. Некоторые экземпляры включают пропеллер для создания вибраций и отпугивания грызунов. Естественно, местом установки приборов служит почва огорода, а не кровля дома. Модификации для птиц должны иметь большие габариты. Их цель создать иллюзию присутствия человека на участке, тем самым отпугнув пернатых от посевов и ягод.

Всё о флюгерах: от значения фигурки до технологии монтажа и сравнения цен

Символика и её значение

В решении вопроса о том, как сделать простой флюгер своими руками, не последнее значение имеет символика применяемых фигур флюгарки. Вот что означают самые распространённые из них:

• Петух – классика, богатство, солнечная энергия, положительная энергетика.
• Кот – изобилие домашнего благосостояния, уют, тепло, умиротворённость.
• Трубочист – удача, деньги, счастье.
• Корабль-парусник – начало новой счастливой жизни.
• Лошадь – сила, мудрость, скорость.
• Пегас – целеустремлённость, стремительность.
• Дракон – победа, долголетие, открытие тайн, здоровье.
• Лодка – путешествие, удача, сила духа.
• Всадник – воин-победитель, завоеватель, власть.
• Лев – монархия, храбрость, способность защищаться.

Флюгер в форме льваИсточник prom.st

• Стрела – стремление к высшим знаниям.
• Единорог – символ целомудренности.
• Рыба – семейность, плодородие, гармония.
• Волк – неустрашимость, решимость, мужество.
• Орёл – защита дома от врага.
• Сова – мудрость.
• Баба Яга – мифический персонаж.

Обратите внимание! Выбор той или иной композиции для флюгера должно исходить не только из личных предпочтений владельца дома, но и общей архитектуры и стиля оформления сооружения. Например, изображения славянского этноса хорошо дополнят крышу, оформленную по простонародным мотивам с элементами резьбы по дереву.

Материалы для флюгера

Вид материала играет далеко не последнюю роль в разрешении вопроса о том, как сделать флюгер своими руками в домашних условиях. Традиционно применяют следующие его разновидности:

1. Дерево.
2. Сталь.
3. Медь.
4. Пластик.
5. Фанеру.

Разберём особенности каждого из них более детально.

Смотрите в этом видео, как сделать флюгер из металла:

Дерево

Издревле применяемый материал для изготовления флюгера. Отличается небольшой массой, простотой в обработке и лёгкостью задания необходимых форм. Использовать рекомендуется только хорошо высушенную, без трещин и прочих дефектов древесину. Непосредственно перед монтажом его необходимо обрабатывать влагоотталкивающей пропиткой. Срок службы – от небольшого до среднего. Подвержен гниению, воздействию насекомых и грибков.

Сталь

Материал обладает оптимальной жёсткостью, и потому хорошо защищён от механического повреждения и воздействия биологических факторов. Лучший вариант – нержавеющий сплав. Однако если используется обычный состав, требуется защита от коррозии. Недостатки к тому же проявляются в сложности обработки, изготовлении и значительном весе конструкции, что несколько усложняет монтажные процедуры.

Медь

Материал достаточной прочности и в одно и то же время хорошей пластичности, и потому легко обрабатывается и даёт возможность задать фигурке объем, что придаст ей оригинальности. К тому же медь имеет природную защиту от коррозии. Однако при выпадении химически реактивных атмосферных осадков изделие на его основе может покрыться зелёным налётом и потеряет свои изначальные эстетические качества. Ещё один минус меди – высокая стоимость.

Медный флюгер с розой ветровИсточник sovetclub.ru
Технология обустройства молниезащиты в частном доме: особенности и примеры

Пластик

Широко доступный, легко обрабатываемый, практически невесомый, долговечный и дешёвый материал. Пластиковые модели весьма разнообразны по форме, конструкции, цвету. Они не выгорают на солнце и не разрушаются под действием атмосферных факторов. Однако при сильных ветрах и недостаточной изначальной прочности могут легко повредиться.

Фанера

Лёгкий в обработке и достаточно прочный материал. Однако под действием влаги легко разрушается. Поэтому использовать можно только многослойные водостойкие модификации. При этом перед установкой изделие должно обязательно окрашиваться защитными составами.

Важно! Изготовить флюгер можно практически из любого подручного материал. Жёсткость не является обязательным требованием, за исключением основных нагружаемых его элементов – поворотной оси и блока крепления. Избыточная мягкость этих узлов приведёт к быстрому износу соприкасающихся поверхностей и, как следствие, заклиниванию или, напротив, разболтанности. Поэтому обе части должны быть из стойкого металла.

Смотре в видео, как сделать элементарный флюгер:

Монтаж готового флюгера на крышу

Недостаточно просто знать, как сделать флюгер своими руками из подручных материалов, необходимо ещё правильно установить его по частям света и вертикали, а также надёжно закрепить в соответствии с материалом кровли. В общем виде процедура монтажа выглядит следующим образом:

• Изначально конструкция собирается, затем проверяется на правильность сборки.
• Подготавливаются элементы крепежа.
• Устройство вносится на кровлю и устанавливается с выверкой по компасу (при наличии розы ветров) и вертикали по строительному уровню.
• Блок крепления фиксируется на саморезы, гвозди или иные элементы крепежа.

Перед окончанием монтажных работ необходимо удостовериться, что все части флюгера на месте – особенно подшипник или шарик для поворотной оси. Без последнего элемента прибор не будет правильно функционировать. От этого будет зависеть лёгкость воздействия минимальной ветровой нагрузки на флажок и его ответная реакция.

Важная информация! Во время установки флюгера важно не повредить гидроизоляционный слой кровли. Иначе придётся не только его переустанавливать, но и ремонтировать крышу от протечки.

Смотрите в этом видео, как монтировать флюгер на конёк дома:

Этапы создания

Изготовление флюгера – дело достаточно ответственное и хлопотливое. Неправильная форма даже одной на первый взгляд мало важной детали приведёт к тому, что прибор не будет исправно работать. Поэтому производство подобного устройства лучше доверить настоящим профессионалам. Тем же, кто имеет некоторый опыт, можно предложить пример следующей инструкции, как самому сделать флюгер из листа нержавейки:

• Изготавливается чертёж конструкции флюгера.
• Выполняется рисунок главной фигуры в полном масштабе на большом листе бумаги.
• Затем фигура вырезается ножницами.
• Полученный трафарет прикладывается сверху на подходящий по размерам лист нержавеющей стали толщиной около 2 мм.
• Обводятся маркером/карандашом/мелом контуры фигуры.
• Затем лист зажимается в верстатке.
• После этого с помощью электрического лобзика вырезается точно по обведённому контуру необходимая фигурка.
• Далее по краям убираются заусенцы, снимаются неровности, доводятся углы.
• Вырезанному контуру придаются элементы художественной обработки – проделываются глаза, рот, нос, усы и т. д.
• После этого изготавливается флюгарка из металлического прутка с противовесом.

В этом видео показано, как сделать флюгер из листа нержавейки:

• Все элементы перед фиксацией тщательно выверяются, чтобы не было перекосов по массе.
• Фигурка приваривается к флюгарке с противовесом.
• Внизу к ней присоединяется поворотная ось.
• Для неё в свою очередь изготавливается кронштейн в виде двух пластин под углом кровли и выходящей из угла трубы, в которую будет вставлена поворотная ось с шариком для лучшего вращения.
• Когда все элементы готовы, их собирают и проверяют на работоспособность.
• Далее флюгер красится, обрабатывается и доводится до завершённого состояния.
• В завершении устройство устанавливается на крыше с выверкой по вертикали с помощью строительного уровня.

В ходе изготовления важно соблюсти пропорции, углы, равновесие и расстояние между всеми узлами – чтобы флюгер работал даже от малейшего дуновения ветра.

Крыша с эркером: принципы конструкции и этапы возведения

Коротко о главном

Флюгер взаимодействует с воздушным потоком и показывает его направление. При подключении к датчику он также способен измерять его скорость. В зависимости от назначения и конструкции существуют следующие его разновидности:

1. Декоративные.
2. Метеорологические.
3. Защитные для трубы дымохода.
4. Вырабатывающие электрический ток.
5. Отпугивающие грызунов и птиц.

В стандартном исполнении в его состав входят флажок, стрела, противовес, вертикальная ось с блоком и элементами крепления, пропеллер и защитный колпачок. Главная самая заметная его часть – флюгарка – может изготавливаться в виде различных фигур – петуха, кота, льва, лошади и т. д.

В качестве материала изготовления, как правило, берётся дерево, сталь, медь, пластик и фанера. Все они имеют характерные плюсы и минусы. При монтаже флюгера необходимо соблюдать его ориентацию по вертикали и частям света – при наличии розы ветров. Изготавливается элементарная модель достаточно легко по инструкции, но более сложные и качественные варианты доступны лишь профессионалам.

Флюгер своими руками.

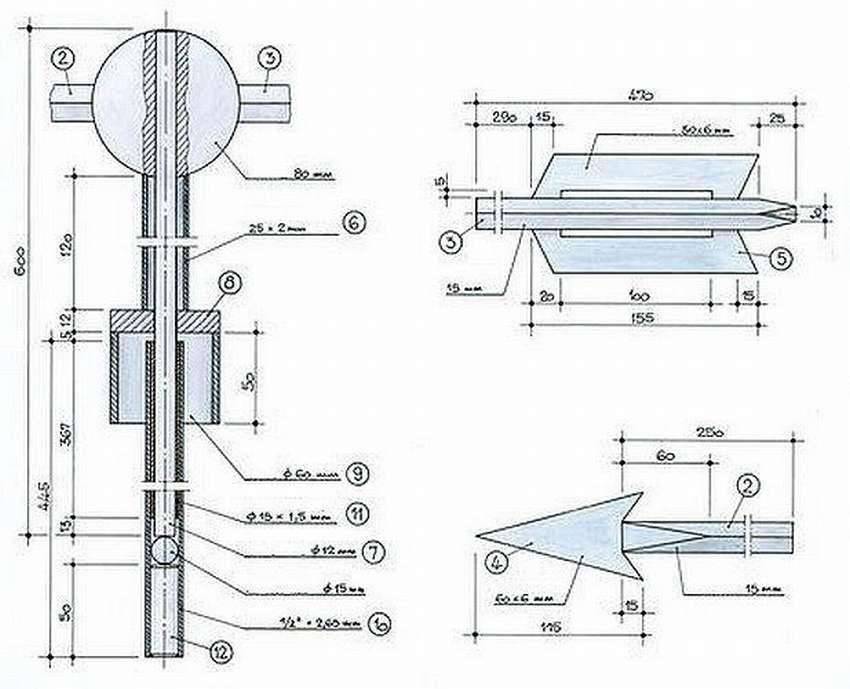

Как сделать флюгер. Чертежи, эскизы.

    Обычно, желание сделать флюгер своими руками возникает у человека, который не нашел подходящего силуэта  в магазине. Ведь флюгер является символом и своего рода, визитной карточкой хозяина дома.

    Сейчас в крупных строительных магазинах, продается флюгеры различной тематики, однако этот выбор крайне ограничен. Обычно это традиционный силуэт петуха, парусного корабля, кошки или какого-нибудь другого животного.

    Пожалуй, на этом выбор заканчивается. Размеры флюгеров, которые можно купить в магазине, тоже не всегда оптимальны.  Поэтому, для человека, который решил создать, что то уникальное, два выхода.

1. Обратиться в компанию, которая делает флюгеры на заказ.
2. Своими руками сделать флюгер.

Имейте в виду, что если Вы решились создать флюгер самостоятельно, будьте готовы к существенным временным и материальным затратам.

Итак, как сделать флюгер своими руками. Пошаговая инструкция.

Этап первый.

Создание силуэта для вашего флюгера.

Если у вас возникло такое желание, значит вы не нашли в магазине ничего подходящего и очевидно у вас уже есть какая то задумка, что должно быть изображено на вашем флюгере.

Ну, например, вы увлекаетесь таким видом спорта, как баскетбол и хотели бы видеть на крыше своего дома фигурку баскетболиста или эмблему баскетбольного клуба, за который вы болеете. Вы не художник и не дизайнер, поэтому самому силуэт не нарисовать. Что делать?

Все просто. Открывайте Яндекс или Google, набирайте в поисковой строке «силуэт баскетболиста». Выбираете и скачиваете подходящий. К примеру, вот такой. Или любой, который вам понравится.

 флюгер своими руками

Дальше вам потребуется знание какого-нибудь графического редактора, например Photoshop. После ряда манипуляций и раздумий, у вас должно получится нечто подобное.

Если вы не знакомы с графическими редакторами, можно обратится в любую фотостудию, где за вполне приемлемые деньги можно нарисовать силуэт для вашего флюгера. Главное, что бы вы понимали, что именно вы хотите.

Теперь, когда у вас есть силуэт вашего флюгера, необходимо определиться с размерами. Для того чтобы флюгер был хорошо виден на высоте одного-двух этажного дома и силуэт был хорошо читаем и различим, рекомендуется, что бы один из габаритов указателя (без учета крепления) был не менее 750 мм. Если у вас одноэтажный дом или беседка, то 650 мм.вполне достаточно.

Этап второй. Необходимое оборудование.

Для начала, ознакомимся со списком инструментов, которые потребуются для того, что бы сделать флюгер своими руками.

1. Сварочный аппарат.

флюгер сваркаОн потребуется для того, чтобы закрепить часть оси вращения на силуэте флюгера, а так же для сборки системы установки. Оптимальный вариант, это сварка в аргоне. Если вдруг у вас нет такого оборудования, обратитесь в ближайшую автомастерскую, или компанию, занимающуюся металлообработкой. Впрочем, сварка аргоном, это не обязательное требование. Просто сварочный шов в среде аргона, получается гораздо красивей, чем при других способах сварки. Для такой конструкции, как флюгер, визуальное качество сварного шва не столь критично.

Вы можете воспользоваться обычным полуавтоматическим сварочным аппаратом.





2. Токарный станок.

токарные работы на флюгере

Для обработки оси вращения. Ось вращения для флюгера должна быть выполнена с максимально возможной точностью. Мы уверены, что вы обладаете всеми необходимыми навыками, что бы это сделать, и у вас есть соответствующее оборудование. Чертежи для оси вращения флюгера, см. ниже, в разделе «Комплект чертежей для флюгера»







3. Установка плазменной, лазерной или гидроабразивной резки.

лазерная резкаОна потребуется для самой ответственной части, а именно, для вырезки силуэта указателя и частей системы крепления флюгера.

Конечно, любой силуэт можно вырезать электролобзиком или ножницами по металлу, но поверьте, что лазерная или плазменная резка сделает этот процесс гораздо быстрее и увлекательней. Прилагаются несколько чертежей для резки стандартных флюгеров. Флюгер:





4. Камера порошковой окраски.

Для того, что бы флюгер не ржавел, его обычно красят. Наиболее качественная окраска, порошковая.















ПРОДОЛЖЕНИЕ СЛЕДУЕТ…

Откуда ветер дует: как сделать флюгер своими руками

Ветроуказатель на крышу: устройство и принцип работы

Хотя сегодня флюгер чаще всего используется как элемент декора загородных домов, списывать его со страниц истории пока рано. Даже в наш цифровой век механические ветроуказатели исправно несут свою службу на небольших метеостанциях, в портах и на аэродромах. В зависимости от предназначения можно выделить несколько типов флюгеров:

• метеорологические ветроуказатели, которые изготавливаются из кованого металла и отличаются высокой подвижностью, что, в свою очередь, положительно сказывается на точности показаний;

• приборы, совмещённые с устройством для определения скорости ветра, которые по имени создателя называются флюгерами Вильде;

• дымоходные — с корпусом, который дополнительно играет роль колпака дымовой трубы;

• декоративные — служат в основном для украшения, поэтому их флажок и указатель выполняют в виде фигурок птиц, зверей, сказочных персонажей и т. д.

Какой бы простой ни казалась конструкция флюгера, надёжный и долговечный ветроуказатель можно получить только в том случае, если он будет содержать следующие детали и узлы:

1. Вертикальная ось, на которой устанавливается флажок и противовес. Ось может свободно вращаться на 360°, благодаря узлу скольжения или качения.
2. Корпус, который крепится к печной трубе или монтируется на крыше. Являясь основанием конструкции, корпус выполняет функции держателя подвижной оси.
3. Подшипник. Этот узел фиксируется в корпусе и обеспечивает лёгкость вращения оси ветроуказателя. В конструкции может использоваться один или несколько шарикоподшипников, а также узлы скольжения, состоящие из втулок с низким коэффициентом трения.
4. Защитный колпак. Устанавливается на вертикальной оси и предотвращает проникновение осадков в корпус ветроуказателя.
5. Ориентирные углы или румбы. Представляют собой два перекрещенных под углом 90° прутка с нанесёнными литерами, обозначающими стороны света (пары Север-Юг и Восток-Запад). Румбы жёстко фиксируют к корпусу и во время монтажа флюгера ориентируют по компасу.
6. Стрела (указатель) — крепится к оси под углом 90° и служит указателем направления ветра.
7. Флажок представляет собой лопасть, установленную с одной стороны стрелы. В большой площади поверхности этого элемента, собственно, и кроется весь декоративный потенциал флюгера.
8. Противовес. Крепится на другом конце указателя и служит в качестве балансировочного устройства, уравновешивающего стрелу.

Конструкция флюгера настолько проста, что её можно с лёгкостью воссоздать в домашних условиях

Уже одного взгляда на схему флюгера достаточно, чтобы понять, как он работает. Благодаря высокой парусности флажка, поворот указателя происходит даже от небольшого перемещения воздушных масс. Вращение лопасти будет происходить до тех пор, пока она не установится параллельно ветру — в таком положении площадь сопротивления будет минимальной. При этом стрелка будет направлена в ту сторону, откуда дует ветер, а флажок точно укажет место, куда перемещаются воздушные массы.

Варианты конструкций флюгеров

Традиционно флюгарка для крыши изготавливается в виде плоских силуэтов сказочных персонажей, животных, ангелов, силуэтов кораблей, старинных экипажей, трубочистов и даже пивных кружек с рыбой. В старину, в плотной городской застройке с высокими остроконечными крышами, таким способом удавалось обозначить самые важные в городе места – городскую ратушу, торговые лавки, пивные, дом лекаря, пекаря и сапожника.

Сегодня все чаще в качестве флюгерки выбирают силуэты котов, птиц, петухов, собак, забавных мультяшных героев.

Особым уважением пользуются силуэты аистов на крыше, как символа надежности домашнего очага.

Нередко для флюгера на крыше используют церковные силуэты, фигурки ангелов и целые религиозные сюжеты.

Отдельную категорию составляют так называемые флюгеры – дымники, устанавливаемые на дымоход или дымовую трубу. В этом случае флюгерку для крыши изготавливают способом художественной ковки, что обеспечивает высокую прочность и долговечность конструкции.

Признаком высокого стиля считается установка на крыше объемных фигур, изготовленных из жести и тонколистового металла. Собранный из нержавейки, а иногда с хромированным покрытием, такой флюгер всегда производит впечатление на гостей и прохожих.

Изготавливаем флюгер на крышу своими руками

Наилучшим материалом для изготовления флюгера считается тонколистовая сталь, для небольших конструкций, с форматом 400х500 мм, используется оцинкованный лист толщиной 2-2,5 мм, для сложных и габаритных конструкций можно использовать трехмиллиметровый металл.

Подбираем подходящий эскиз флюгерки. Это может быть шуточный сюжет.

Более традиционные силуэты — волк, кошка, медведь.

Особой популярностью для изготовления флюгарок на крышу пользуются силуэты драконов и экзотических животных.

Переносим понравившийся силуэт флюгерки на металл и вырезаем электролобзиком.

Края заготовки флюгера зачищаем болгаркой.

Предварительно потребуется изготовить крепление для установки флюгера на крышу, фото.

Для этого потребуется полоска металла шириной 20 см и длиной 50 см. Полоску необходимо выгнуть на стальном уголке в тисках в форме трапеции, как на фото. В центре вырезаем отверстие и привариваем толстостенную стальную трубу, внутренним диаметром 15 мм и высотой 300 мм. Для фиксации оси вращения флюгера в боковой стенке просверливается отверстие и нарезается резьба М8.

На следующем этапе необходимо подобрать ось вращения под трубу и вырезать канавку под установку фиксирующего болта.

Остается приварить металлический силуэт флюгера к оси и покрасить хорошей атмосферостойкой краской, после этого можно подбирать место на коньке крыши.

Самую простую школьную конструкцию флюгера для крыши можно изготовить за полчаса из деревянного бруска.

Флюгерка собирается из двух брусков. Первый используется как основание оси, из второго изготавливается стрела. Для оперения можно использовать жесть из консервной банки, а в качестве оси вращения обычный гвоздь, забитый в отверстие, просверленное на глубину 40-50 мм. Школьный флюгер сможет показывать условный напор или скорость ветра. Для этого нужно вырезать тонкую пластинку жести и закрепить ее на тонком проволочном подвесе. Если добавить рамку с градуированной шкалой, конструкция может определять скорость ветра с точностью до 10%.

Для использования на крыше дачи или в качестве игрушки можно изготовить флюгер из обычной пластиковой бутылки. Потребуется литровая пластиковая бутылка, спица или сварочный электрод и деревянная рейка – опора. Нужно аккуратно проделать разогретым металлом отверстие в донной части и пробке бутылки. Далее, на боковой поверхности канцелярским ножом вырезают лопасти и отгибают их под углом 90 о к оси вращения. Остается закрепить спицу на деревянной планке, одеть флюгерку и испытать прибор в действии на крыше.

Как сделать флюгер

Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:

• При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.
• При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.

Некоторые изделия больше похожи на произведение искусства

По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.

Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров

Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом. Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.

После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.

Зачем нужен флюгер

Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:

• Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
• При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.

Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.

Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.

Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.

Как устроен флюгер

В конструкции флюгера используется четыре основных узла:

• Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
• Подшипник качения;
• Ось вращения;
• Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.

Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.

Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.

Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.

Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.

Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.

Читать также: Паспорт счетчика электроэнергии меркурий

Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.

Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.

Особенности и назначение

Флюгером называют прибор из арсенала метеорологов. Он устанавливается на крышу дома, чаще на кровельную часть или на дымоход. Зачастую флюгеры украшают именно частные дома. Этот прибор измеряет силу ветряного потока и его направление. Сейчас, в эпоху современных гаджетов, флюгер кажется пережитком прошлого. Дома можно установить продвинутую аппаратуру, и она точнее определит как направление ветра, так и его силу. Однако флюгеры и по сей день остаются актуальны. В основном, конечно, ради красоты, а не для практических целей. Но порой и технологии могут дать сбой. А старый добрый метод не подведет.

История создания флюгера переносит нас в Древнюю Грецию в 48 год до нашей эры. Эта конструкция была выполнена в виде языческого бога Тритона. Он выглядит как русалка, только мужского рода. То есть у него рыбий хвост, а туловище и голова мужчины. Этот флюгер украшал вершину башни ветров. Высота башни составляла 12 метров, а диаметр ее был приблизительно 8 метров. Башня была восьмигранной. Сделал ее предположительно астроном Кирр. Верхушка Башни ветров была украшена изображениями восьми ветров – северный, северо-восточный, восточный, юго-восточный, южный, юго-западный, западный и северо-западный. Флюгер, возвышавшийся на Башне ветров, в длину был 4-8 футов. Он указывал направление ветра и какой именно бог отвечает за погоду в данный момент. Флюгер Башни ветров, к сожалению, не сохранился до наших дней.

Флюгеры часто украшали крыши домов знатных людей в Древней Греции, особенно богатых землевладельцев. Но для них флюгер носил и практический характер. На нем чаще всего изображались боги Древней Греции.

Популярны флюгеры были также и в странах Скандинавии, точнее, у викингов

Для них знание направления и силы ветра было очень важно, так как они были мореходами и часто передвигались на кораблях. А знание, куда направлен ветер, помогало им в расчетах

Поэтому флюгер зачастую располагался на корабле – либо на носу, либо на специальном шесте на палубе. Он был сделан из дорогих материалов и изображал языческих богов. Только на этот раз боги были норвежскими. Позже флюгер украшал шпили церквей. И вот эти конструкции уже сохранились до наших дней. Если путешествуя по Скандинавии, присмотреться к верхушкам храмов, то можно увидеть этот древний элемент.

В Средние века в европейских странах тоже не забывали о флюгерах. Хозяева больших замков велели устанавливать их на своей крыше. Вместе с функцией определения ветра он служил указателем того, какая именно семья живет в этом доме, так как геральдические отличия отображались на флюгере.

В викторианскую эпоху популярность флюгеров возросла как никогда. В это время они уже не изготавливались руками и по индивидуальному заказу. Таких мастерских было мало и они не успевали обслужить всех желающих приобрести это изделие. Поэтому организовывались производства, которые ставили изготовление флюгера на поток. После викторианской эпохи интерес к этим конструкциям упал. Возрождение их произошло только в 1970-е годы.

Флюгеры разделяются на группы в зависимости от их назначения.

Дымоходный. Этот флюгер располагается вблизи дымохода, точнее, на колпаке трубы от него. Он препятствует попаданию лишнего воздуха в дымоход и при сильном ветре продукты сгорания не задерживаются в дымоходной трубе. Это увеличивает тягу вентиляции и дымохода. Тогда камин и отопление адекватно работает. Подобный прибор устанавливается при наличии камина и помогает его правильной эксплуатации, особенно если в регионе, где построен дом, сильные и порывистые ветра.

Красивый деревянный флюгер в виде самолёта

На изготовление такого флюгера требуются навыки плотника, но и выглядит он красиво, заодно эти навыки можно и приобрести.

Из относительно сложных инструментов, помимо лобзика, дрели, шуруповёрта и болгарки потребуются:

• тиски и
• электрорубанок (возможно получится обойтись и без него).

Как и в предыдущем варианте сначала изготавливается пропеллер, выглядит такой пропеллер уже куда лучше чем в первом варианте, но и навыков и инструментов требуется больше.

Лопасти пропеллера делаются в данном случае из фанеры. Фюзеляж изготавливается из брусков, выпиливая их лобзиком, подрезается электрорубанком. Все подробности сборки и изготовления рассказаны в видео.

В этом же видео (в конце) показан интересный вариант флюгера с движущимися фигурками. Только зачем-то автор сделал фигурки в которых женщина колет дрова, а мужчина сидит и пьёт… Не красиво, но принцип понять пойдёт.

Рекомендую: Как дёшево построить дом и обустроить свой дачный или загородный участок

Простые решения

Если опыта и таланта работы с деревом и металлом нет, как и денег для оплаты труда мастера, а флюгер установить очень хочется, то на помощь придут простые материалы и интересные и оригинальные решения. Можно изготовить флюгер из пластиковых бутылок. Уж этого добра в каждом доме хватает, и ловкости рук для этой конструкции тоже должно хватить у каждого.

Есть вариант недолговечного флюгера из одной пластиковой бутылки. Можно проявить изобретательность и сделать его из нескольких пластиковых бутылок.

Алгоритм изготовления флюгера из одной бутылки:

• Необходимо подготовить несколько предметов, чтобы сделать флюгер. Это 2-литровая пластиковая бутылка, ножницы или острый канцелярский нож, лист картона и простой карандаш, водостойкие краски, скотч.
• На листе картона отмечаются крылья пропеллера. Чтобы не ошибиться с диаметром крепления самого пропеллера, можно использовать пробку от бутылки. Ее обводят с маленьким припуском на внутренней стороне картонной заготовки.
• Чтобы картонная деталь не порвалась, необходимо обе стороны картона обработать скотчем с двух сторон.

Ширина крыльев самолета устанавливается исходя из длины пластиковой бутылки. Можно задекорировать их любым образом – украсить красными звездами, можно использовать различные полосы разной величины и цвета, вырезав все эти детали из картона предварительно.
Далее нужно взять пластиковую бутылку и в местах, где будут установлены крылья самолета, сделать надрезы. Делать это удобнее при помощи острого ножа. Корпус самолета можно тоже украсить с помощью водостойких красок

Чаще всего используются акриловые краски, так как они обладают повышенной стойкостью, что для флюгера очень важно.
У бутылки откручивается пробка и прикрепляется пропеллер флюгера. После его установки пробка прикручивается обратно.

• Чтобы можно было сделать настоящую компактную кабину, в области крыльев прорезается прямоугольное, квадратное или круглое отверстие.
• Чтобы крылья фигуры были надежнее, их тоже рекомендуется с двух сторон обклеить скотчем.
• В «кабину» можно усадить игрушечного пилота. Дети будут в восторге от такого флюгера. А еще лучше сделать его совместно с детьми.

Модель из нескольких пластиковых бутылок будет долговечнее и прочнее, нежели предыдущий вариант. Чтобы изобрести эту модель, потребуются бутылки из пластика объемом 1,5 литра (4 штуки), пластиковые емкости объемом 0,5 литров в количестве 2 штук, канцелярский нож, ножницы, клей «Момент», отвертка, 3 штуки саморезов 25*2,5 мм, небольшой отрез пластика, водостойкая краска, кисть.

Алгоритм действий для изготовления флюгера-самолета:

У трех пластиковых бутылок объемом 1,5 литра отрезают дно.
Карандашом или маркером обозначают контуры лопастей. Лучше всего сделать разметку, чтобы одна линия проходила в углубленной части донышка, а другая – на выпуклой грани

Важно помнить, что линии должны быть несколько округлой формы.

• Острым ножом нужно удалить все ненужные части бутылки из пластика. В этом месте получается верхушка флюгера. Два других донышка бутылок аналогичным образом обрабатывают.
• Чтобы пропеллеры самолета вращались свободно и легко, необходимо сделать отверстия в центре детали. Проделать их можно как шилом, которое раскалено, так и дрелью.
• Вертушки изготовлены. Теперь на очереди корпус самолета. Из куска пластика необходимо вырезать крылья будущего изделия. Их размер должен составлять 35*4 сантиметра. Позже на крыльях можно установить дополнительные вертушки.

На пластиковой бутылке объемом 1,5 литра делаются отверстия с обеих сторон, чтобы на этих местах установить крылья самолета.
Через эти отверстия вставляются заготовленные крылья

Важно проследить, чтобы длина крыльев самолета с двух сторон была одинаковой.
На двух других бутылках из пластика объемом 0,5 литра делаются надрезы с одной стороны, чтобы соединить все детали.
Все стыки нужно обработать клеем «Момент» или другим суперклеем. Это нужно сделать очень тщательно.

• Когда вся конструкция с клеем высохла, в бутылке, расположенной по центру, делают отверстие под ось вращения.
• Края этого отверстия тщательно обрабатываются суперклеем и ось вращения устанавливается в это отверстие.
• Опять все детали должны хорошо просохнуть.
• В отверстие, которое заранее было подготовлено, монтируется саморез. После этого он не очень плотно закручивается в середину пробки. Это необходимо сделать со всеми бутылками.

• Пробки с саморезами возвращаются на бутылки.
• Для реалистичности изделия можно сделать хвостовую часть самолета из пластика.
• После сборки самолета можно его декорировать, как хочется – хоть с помощью аэрозольных красок, хоть акриловых.

Этапы изготовления

Вне зависимости от сложности декоративной части флюгера изготавливается он одинаковым способом.

Самые важные элементы любого флюгера – это корпус и вертикальная ось. Если сделать их недобросовестно, то флюгер будет иметь проблемы с поворотами, а значит, свою функцию определения направления ветра не будет выполнять в нужном объеме. Самый лучший вариант для долговечной конструкции – это установленные на вертикальную ось металлические подшипники. А корпус защитит эту конструкцию от пыли, влажности и других неблагоприятных факторов. Если влага и грязь не будет проникать в эту часть изделия, то нет необходимости в регулярной смазке подшипников, так как они не будут подвержены ржавчине и другим деформациям.

Диаметр вертикальной оси флюгера – не менее 10 мм. Если этот показатель будет ниже заявленной цифры, то положение флюгера не будет устойчивым и сильные порывы ветра он может не выдержать.

Следующим шагом должно быть определение места, где будет располагаться флюгер. На конструкции необходимо предусмотреть крепление, которое будет устанавливаться на крыше дома.

Даже при самостоятельном изготовлении флюгера лучше будет показать трафарет и заготовку специалистам, чтобы они оценили точность и правильность расчетов. Они смогут оценить чертеж и подкорректировать его, а изготовить флюгер можно и самостоятельно. Но наличие грамотного чертежа необходимо, иначе придется переделывать работу, а возможно, начинать ее заново.

Поэтапное изготовление флюгера своими руками на примере изготовления флюгера-самолета с легким пропеллером.

• Корпус-опору для флюгера можно изготовить из трубы с диаметром 15 мм и 120 мм длиной. Сверху можно сделать резьбу, чтобы установить колпак, выполняющий защитную функцию. Снизу крепежные пластины устанавливаются путем варки.
• Подшипник устанавливается внутрь корпуса. Можно использовать два подшипника. Это будет лучший вариант. В таком случае вертикальная ось не будет болтаться.
• Вертикальную ось можно сделать из стального прута. Диаметр оси определяется по диаметру обоймы подшипника. Длина выбирается в каждом случае своя. Делать это необходимо, отталкиваясь от нахождения элементов крепления. Главное, чтобы флажок флюгера не касался их.

• Используя молоток, вертикальную ось плотно и крепко вбивают в обоймы подшипников. Сверху устанавливается колпачок для защиты этой части конструкции.
• Главный элемент изделия готов. Он будет обеспечивать свободный поворот флюгера. Теперь пришло время для декоративной части флюгера. Нужно вырезать флажок. В данном случае это фигурка самолета. Он очень подходит к пропеллеру. Самолет можно изготовить либо из дерева, либо из металла. Все зависит от желания владельца дома.
• Флажок присоединяется к верхней части вертикальной оси болтами. Лучше использовать три болта, чтобы крепление было надежнее.

• На очереди изготовление пропеллера. Возможно вырезать винт из стального листа и установить на носу самолета. Можно не вырезать финт самостоятельно, а использовать пропеллер с маленького вентилятора и закрепить его к конструкции флажка флюгера. Конечно, лучше использовать заводской пропеллер, так как он будет практически бесшумным.
• Теперь настало время установки флюгера непосредственно на крышу дома. Если есть желание и возможность, нужно установить к основе флюгера и розу ветров. Можно использовать для крепления болты, а можно просто приварить эту деталь.

чертежи с размерами, изготовление из металла и дерева

Флюгер представляет собой флаг или другую конструкцию, установленную на вертикальной оси и поворачивающуюся под воздействием ветра. Противовес направляется в ту сторону, с которой дует ветер.

Инструменты и материалы для изготовления

Поскольку нашему метеорологическому прибору приходится постоянно сопротивляться воздействию окружающей среды, порой очень агрессивному, изготавливаться он должен из соответствующих материалов, иначе долго не прослужит. Часто флюгеры делают деревянными (даже фанерными) и из листового железа. Редко выбирается медь, хотя именно этот металл подходит больше других.

Деревянный флюгер, обработанный защитным составом, прослужит несколько лет. Стальной аналог — несколько десятилетий при условии периодического подкрашивания, для чего не всегда есть возможность, а вот медное изделие практически вечное. Обрабатывать медный лист проще всего, а с его украшением не появляется проблем.

С недавних пор флюгеры начали делать из пластика. Материал легко обрабатывать — для этого не нужны сложные инструменты. Однако, если для крыши дачного домика изделие подходит, то на большом роскошном доме оно смотреться не будет, тут уже потребуются дорогие материалы. Инструменты понадобятся следующие:

• ножницы по металлу;
• пила;
• ножовка;
• напильник;
• болгарка;
• наждачная бумага;
• дрель;
• карандаш;
• линейка.

Что такое флюгер и его функции

Основная функция флюгера — указывать направление ветра

Флюгер — это приспособление, принимающее определенное положение и выполняющее дополнительные функции под воздействием давления воздуха на его исполнительные детали и механизмы. Для работы прибора в любом случае необходимо внешнее влияние. При полном штиле флигель на крыше будет просто неподвижным элементом, не решающим никаких практических задач. Совсем иное дело, когда воздушные массы приходят в движение.

Установленный флюгер на крышу может выполнять следующие функции:

• определение направления ветра;
• выдача показаний о скорости движения воздушных масс;
• защита дымовых труб от попадания посторонних предметов, осадков, насекомых птиц и грызунов, предотвращение возникновения обратной тяги;
• отпугивание вредителей с помощью вибрации и шума, создаваемого пропеллером;
• ориентир, хорошо видимый издалека;
• украшение здания, придание ему неповторимого антуража.

В некоторых случаях владельцы недвижимости используют самодельный флюгер – петушок, конь или рыба – как оберег жилья, отгоняющий от него нечистую силу.

Как сделать флюгер с пропеллером: вся суть

Если вы не намерены потратиться на дорогостоящий флюгер из металла, то проще изготовить его самостоятельно с применением подручных материалов, таких как пластиковые бутылки.

Изготовление ветряка в виде самолета с пропеллером.

Это занятие может стать забавным мастер-классом для детей и увлекательным творческим процессом для взрослых.

При изготовлении ветряка следите, чтобы применяемые материалы были влагоустойчивыми и легкими. Тяжелый флюгер плохо крутится, а изделие из картона быстро испортится под дождем.

Флюгер является непременным атрибутом сада и огорода приморских городков, деревень, дач. Правильно выполненный и установленный ветряк выполняет такие функции:

В давние времена флюгер был мощным амулетом, защищающим од злых духов и дурного глаза. Если суеверия вам чужды, то красивый ветряк всегда сможет стать прекрасным декором или своеобразным фамильным знаком.

Сначала определяемся с местом установки. Считается, что хорошо, когда из-за флюгера не нарушена симметричность конструкции крыши. Так, если на кровле имеются трубы, прикреплять приспособление лучше к ним. Если труб нет, крепите флюгер к коньку. Чтобы установить изделие на коньке, потребуется всего две полосы (крепежных элемента), которые располагаются точно под углом скатов. Порядок сборки на месте установки:

Внутренний диаметр трубы определяется внешним диаметром подшипника. Так как флюгер располагается под открытым небом, каждый раз во время дождя он будет подвергаться воздействию воды. В связи с этим металлическую конструкцию рекомендуется смазать солидолом после покраски изделия. Периодически нужно подтягивать резьбовые соединения, смазывать подшипник и так далее. Все детали и узлы должны иметь большой запас прочности, особенно крепления, ведь на флюгер действуют серьезные ветровые нагрузки, да и осадки добавляют проблем.

Назначение

Флюгер крепится  на крыше дома или рядом с ним. При изменении направления ветра он меняет свое положение. Таким образом он и показывает направление ветра. Само устройство представляет собой флаг с противовесом. Под ним устанавливается деталь, указывающая на стороны света.

Флюгер позволяет определять  силу воздушного потока. Для этого на нем устанавливается еще одна металлическая пластина в вертикальном положении. Она должна быть гибкой и под воздействием ветра больше пластина отклоняется, тем сильнее ветер.

Еще один способ определения силы ветра — установка легкого пропеллера. Такой флюгер на крышу с пропеллером можно сделать и своими руками. Чем сильнее дует ветер, тем сильнее он крутится.

Виды флюгеров

Вскользь уже указывалось, что флюгеры делятся по назначению. Упустим из виду декоративные. Их строение и дизайн зависят только от фантазии автора. Можно нарушать пропорции, убирать детали и, даже, поставить флюгер под наклоном. Если же от прибора ждут точных показаний, требуется строговертикальная постановка на открытом всем ветрам участке крыши. Здесь встречаются:

• Метеорологические флюгеры. Их еще именуют анеморумбометрами. Сложный термин связан с заимствованием прибора профессиональными метеорологами. Отказавшись от внешних изысков, они сделали упор на функциональность флюгеров. В них встроили датчики, передающие информацию на компьютеры. Контрольное время работы приборов – 10 минут. За это время засекается скорость ветра. Учитываются мгновенный, максимальный и средний показатели. Плюсом, метеорологические модели указывают точное направление движения потоков воздуха. Проще говоря, характеристики ветра анеморубометр преобразует в электросигналы, передавая их на аппаратуру через кабель. Не удивительно, что профессиональные метеорологические флюгеры работают от блоков питания.

Прототипом анеморумбометров стал классический флюгер механического устройства. Такой указывает лишь направление ветра и то с отклонениями. Метеорологи такие аппараты именуют анемометрами. Замерить скорость порывов конструкция не способна.

• Флюгеры Вильда. Так называются приборы, не только указывающие направление ветра, но и замеряющие его силу. За это отвечает добавленная в конструкцию пластина. Она стоит вертикально, что считается нулевым положением. Пластина свободно двигается. Отклонение от оси указывает на прилагаемые ветром усилия.

• Дымоходный флюгер. Упоминалось, что модели категории предотвращают обратную тягу в печной трубе. Дополнительно, флюгеры прикрывают ее от попадания пыли, воды, насекомых и даже крупных животных, к примеру, птиц. В открытом дымоходе они могут свить гнездо. Прикрыть трубу можно дымником. Так именуют статичный козырек. Обычно, он в форме прямоугольника. В противовес флюгеру, такая конструкция лишь провоцирует обратную тягу в трубе, особенно при сильном ветре.

Флюгарка на трубе вращается, как и прочие флюгеры. Тягу в трубе они увеличивают за счет строения. Оно направлено на   эффект Бернулли. Он «вытекает» из закона сохранения энергии. У флюгарки над дымоходом есть внутренний конус. Огибая его, воздух формирует область пониженного давления.

При этом, в вентиляционном канале тяга усиливается. Достичь результата можно только с цилиндрическим наконечником трубы. Не стоит путать его с прямолинейным дымником.

Флюгер своими руками — чертежи

Устройство довольно просто – декоративная часть, флюгарка, приваривается к металлическому круглому неармированному стержню, а для обеспечения крутящего момента, он закрепляется на подшипники устанавливаемые внутри дюймовой металлической трубы, служащей корпусом.

Диаметр внутреннего кольца подшипника берется не более 9 мм, а высота на одну треть ниже вращающегося стержня.

Выбор дизайна флюгарки – это дело вкуса владельца, ее можно сделать самостоятельно, либо приобрести готовую. Предпочтительнее конечно первый вариант, поскольку можно выбрать любой рисунок из интернета, либо нарисовав самостоятельно, перенести его на металлическую пластину.

Классический вариант флюгарки – кованная сталь, однако, услуги ковки далеко не всегда доступны, да и вес флюгера будет весьма существенным, рекомендуется использовать листовую медь, стоимость будет примерно одинаковой, однако, вырезать рисунок можно самостоятельно.

После фиксации подшипников, трубу-корпус набивают смазкой и вставляют стержень, необходимо чтобы он хорошо фиксировался, как верхним так и нижним подшипником.

Для защиты от попадания влаги сверху на стержень одевается конусообразный козырек и в самую последнюю очередь прикрепляется флюгарка.

Если устройство предполагается использовать для получения точных данных, тогда не лишним будет установить на корпусе крестовину с обозначениями сторон света, но и размещать такой флюгер придется с использованием компаса.

Какая форма лопасти является оптимальной?

Один из главных элементов ветрогенератора – комплект лопастей.

Существует ряд факторов, связанных с этими деталями, которые сказываются на эффективности ветряка:

• вес;
• размер;
• форма;
• материал;
• количество.

Если вы решили сконструировать лопасти для самодельного ветряка, обязательно нужно учитывать все эти параметры. Некоторые полагают, что чем больше крыльев на винте генератора, тем больше энергии ветра можно получить. Другими словами, чем больше, тем лучше.

Однако это далеко не так. Каждая отдельная часть движется, преодолевая сопротивление воздуха. Таким образом, большое количество лопастей на винте требует большей силы ветра для совершения одного оборота.

Кроме того, слишком много широких крыльев могут стать причиной образования так называемой «воздушной шапки» перед винтом, когда воздушный поток не проходит сквозь ветряк, а огибает его.

Форма имеет большое значение. От нее зависит скорость движения винта. Плохое обтекание становится причиной возникновения вихрей, которые тормозят ветроколесо

Самым эффективным является однолопастной ветрогенератор. Но построить и сбалансировать его своими руками очень сложно. Конструкция получается ненадежная, хоть и с высоким коэффициентом полезного действия. По опыту многих пользователей и производителей ветряков, самой оптимальной моделью является трехлопастная.

Вес лопасти зависит от ее размера и материала, из которого она будет изготовлена. Размер нужно подбирать тщательно, руководствуясь формулами для расчетов. Кромки лучше обрабатывать так, чтобы с одной стороны имелось закругление, а противоположная сторона была острой

Правильно подобранная форма лопасти для ветрогенератора является фундаментом его хорошей работы.

Для домашнего изготовления подходят такие варианты:

• парусного типа;
• крыльчатого типа.

Лопасти парусного типа представляют собой простые широкие полосы, как на ветряной мельнице. Эта модель наиболее очевидна и проста в изготовлении. Однако ее КПД настолько мал, что эта форма практически не применяется в современных ветрогенераторах. Коэффициент полезного действия в данном случае составляет около 10-12%.

Гораздо более эффективная форма – лопасти крыльчатого профиля. Здесь задействованы принципы аэродинамики, которые поднимают в воздух огромные самолеты. Винт такой формы легче приводится в движение и вращается быстрее. Обтекание воздухом значительно сокращает сопротивление, которое встречает на своем пути ветряк.

Правильный профиль должен напоминать крыло самолета. С одной стороны лопасть имеет утолщение, а с другой – пологий спуск. Воздушные массы обтекают деталь такой формы очень плавно

КПД этой модели достигает значения 30-35%. Хорошая новость заключается в том, что построить крыльчатую лопасть можно и своими руками с применением минимума инструментов. Все основные расчеты и чертежи можно легко адаптировать под свой ветряк и пользоваться бесплатной и чистой энергией ветра без ограничений.

Особенности и размеры конструкции

Основных моментов в конструкции флюгера два. Имеется в виду следующее:

• Ось-стержень, являющаяся своеобразным крепежным элементом, устанавливается строго вертикально и крепится к крыше дома.
• На стержне монтируется флажок с противовесом. Сила ветра давит на флажок, и горизонтальная часть флюгера поворачивается вокруг оси.

По каждую сторону оси должны находиться равные по весу части, что самое сложное во всем процессе изготовления.

Особенностями конструкции можно назвать дополнительные элементы. К примеру, винт, ведь многих привлекает идея того, как сделать флюгер с пропеллером своими руками. Чем интенсивнее вращается пропеллер, тем сила ветра больше — все просто и понятно. Может иметься также вертикально установленная пластина, закрепляющаяся так, чтоб оставаться свободной. При этом раскачиваться пластина должна в одной плоскости. Она тоже дает представление о силе ветра — чем больше отклонение угла от вертикали, тем сильнее ветер.

В плане формы и дизайна ограничений никаких — лишь бы конструкция выполняла свои функции. То же относится и к размерам. Правда, специалисты советуют делать изделие шириной 40−50 см и длиной 70−80 см. Это оптимальный вариант для небольших зданий. Когда флюгер устанавливается на крышу беседки, размеры могут быть меньшими.

Флюгер на крышу

Прежде чем начать монтаж флюгера на крыше беседки или дома, ее корпус необходимо набить литолом или солидолом.

Чтобы выставить точно розу ветров необходимо воспользоваться компасом.

Существует несколько вариантов установки флюгера:

1. На краю его корпуса закрепляют круглый фланец;
2. Закрепляют хомутами или плоские пластинки;
3. Так же устанавливают флюгер при помощи плоских полосок – распорок, на колпак дымоходной трубы. В том случае, если возникнет необходимость вычислить силу ветра, то свободно висящую пластинку из металла помещают на прибор и по ее отклонению по вертикали определяют нужную величину.

Если правильно разработать и установить флюгер, то он будет реагировать даже на незначительные изменения ветра, активными движениями. Желаем вам удачи в начинаниях!

Какая форма лопасти является оптимальной?

Один из главных элементов ветрогенератора – комплект лопастей.

Существует ряд факторов, связанных с этими деталями, которые сказываются на эффективности ветряка:

• вес;
• размер;
• форма;
• материал;
• количество.

Если вы решили сконструировать лопасти для самодельного ветряка, обязательно нужно учитывать все эти параметры. Некоторые полагают, что чем больше крыльев на винте генератора, тем больше энергии ветра можно получить. Другими словами, чем больше, тем лучше.

Однако это далеко не так. Каждая отдельная часть движется, преодолевая сопротивление воздуха. Таким образом, большое количество лопастей на винте требует большей силы ветра для совершения одного оборота.

Галерея изображений

Лопасти ветряка в форме турбин

Вертикальное расположение лопастей

Ветряк нестандартной конфигурации

Лопасти в виде обычных лопаток

Кроме того, слишком много широких крыльев могут стать причиной образования так называемой «воздушной шапки» перед винтом, когда воздушный поток не проходит сквозь ветряк, а огибает его.

Форма имеет большое значение. От нее зависит скорость движения винта. Плохое обтекание становится причиной возникновения вихрей, которые тормозят ветроколесо

Самым эффективным является однолопастной ветрогенератор. Но построить и сбалансировать его своими руками очень сложно. Конструкция получается ненадежная, хоть и с высоким коэффициентом полезного действия. По опыту многих пользователей и производителей ветряков, самой оптимальной моделью является трехлопастная.

Вес лопасти зависит от ее размера и материала, из которого она будет изготовлена. Размер нужно подбирать тщательно, руководствуясь формулами для расчетов. Кромки лучше обрабатывать так, чтобы с одной стороны имелось закругление, а противоположная сторона была острой

Правильно подобранная форма лопасти для ветрогенератора является фундаментом его хорошей работы.

Для домашнего изготовления подходят такие варианты:

• парусного типа;
• крыльчатого типа.

Лопасти парусного типа представляют собой простые широкие полосы, как на ветряной мельнице. Эта модель наиболее очевидна и проста в изготовлении. Однако ее КПД настолько мал, что эта форма практически не применяется в современных ветрогенераторах. Коэффициент полезного действия в данном случае составляет около 10-12%.

Гораздо более эффективная форма – лопасти крыльчатого профиля. Здесь задействованы принципы аэродинамики, которые поднимают в воздух огромные самолеты. Винт такой формы легче приводится в движение и вращается быстрее. Обтекание воздухом значительно сокращает сопротивление, которое встречает на своем пути ветряк.

Правильный профиль должен напоминать крыло самолета. С одной стороны лопасть имеет утолщение, а с другой – пологий спуск. Воздушные массы обтекают деталь такой формы очень плавно

КПД этой модели достигает значения 30-35%. Хорошая новость заключается в том, что построить крыльчатую лопасть можно и своими руками с применением минимума инструментов. Все основные расчеты и чертежи можно легко адаптировать под свой ветряк и пользоваться бесплатной и чистой энергией ветра без ограничений.

Основные тезисы

• Флюгер применяется для определения направления и силы ветра.
• Для его изготовления используют дерево, нержавеющую сталь или медь.
• По своему назначению флюгера бывают метеорологическими, предназначенными для измерения силы ветра, дымоходными и декоративными.
• Форма флюгера выбирается произвольно.
• Для изготовления качественного флюгера необходимо сделать чертеж.
• Флюгер для дачного домика можно сделать из подручных средств.
• При установке флюгера необходимо следить за правильной ориентацией по сторонам света.

Видео о том, как сделать простейший флюгер своими руками:

Особенности и размеры конструкции

Основных моментов в конструкции флюгера два. Имеется в виду следующее:

• Ось-стержень, являющаяся своеобразным крепежным элементом, устанавливается строго вертикально и крепится к крыше дома.
• На стержне монтируется флажок с противовесом. Сила ветра давит на флажок, и горизонтальная часть флюгера поворачивается вокруг оси.

По каждую сторону оси должны находиться равные по весу части, что самое сложное во всем процессе изготовления.

Особенностями конструкции можно назвать дополнительные элементы. К примеру, винт, ведь многих привлекает идея того, как сделать флюгер с пропеллером своими руками. Чем интенсивнее вращается пропеллер, тем сила ветра больше — все просто и понятно. Может иметься также вертикально установленная пластина, закрепляющаяся так, чтоб оставаться свободной. При этом раскачиваться пластина должна в одной плоскости. Она тоже дает представление о силе ветра — чем больше отклонение угла от вертикали, тем сильнее ветер.

В плане формы и дизайна ограничений никаких — лишь бы конструкция выполняла свои функции. То же относится и к размерам. Правда, специалисты советуют делать изделие шириной 40−50 см и длиной 70−80 см. Это оптимальный вариант для небольших зданий. Когда флюгер устанавливается на крышу беседки, размеры могут быть меньшими.

Как правильно сориентировать флюгер

Ориентация прибора по сторонам света осуществляется с помощью компаса. Нужно, чтобы символ N на флюгере точно совпадал по направлению со стрелкой компаса, указывающей на север. Правильная ориентация устройства позволит безошибочно определять, откуда дует ветер.

Ориентация флюгера по сторонам света сохраняется даже при минимальном перемещении воздуха. Это обусловлено достаточной парусностью фигурки устройства. Подшипники вращают прибор ровно столько, сколько необходимо, чтобы установить его параллельно направлению ветра.

Именно в таком положении фигурка оказывает минимальное сопротивление потоку воздуха. Таким образом, стрелка указывает направление, откуда дует ветер.

Монтаж флюгера на крыше дома позволит получать достоверную информацию о погоде и обеспечит ваш дом красивым символом и оберегом.

современные виды и стильные идеи оформления (65 фото-идей)

Впервые известный современным историкам флюгер появился в древнегреческом городе Афины в сорок восьмом году до нашей эры. Он венчал крышу восьмигранной Башни Ветров высотой двенадцать метров, выстроенной астрономом Андроником из Кирр, и изображал фигуру божества по имени Тритон, обладающего человеческим обликом и рыбьим хвостом.

Позже практичное приспособление стало основной частью морских судов. Его корабельная версия представляла собой флажок, присоединенный к верхушке длиннейшей мачты судна.

Чтобы уменьшить время плавания, профессиональные лоцманы выставляли необходимые паруса после определения стороны света, в которую дул ветер.

Во времена эпохи средневековья городские трубочисты желали знать силу ветра для безопасного выполнения своих обязанностей. Поэтому они начали фиксировать флюгеры на самых высоких трубах. Спустя несколько веков рассматриваемое устройство стало отличным декоративным элементом для современных загородных домов.

Опытные дизайнеры фиксируют определитель ветров на кровельном коньке, чтобы красиво оформить верхнюю часть жилого здания. Широкое распространение этой идеи доказано многочисленными фото флюгера.

Его оптимальные декоративные свойства достойно оценили жители европейских городов, придумавшие моду на оборудование высоких башен уникальными изделиями, которые оснащались выкованными или штампованными фигурками. Последние служат талисманами, а также символизируют таинственность и романтику.

Такое увлечение распространилось и на территории Российской Федерации. Владельцы загородных участков, планирующие поставить флюгер на крышу своего частного жилища, непременно заинтересуются информацией о разновидностях подобного изделия. Тогда их устройство обязательно выделится среди остальных вариантов, показывая хороший вкус дачников.

Краткое содержимое статьи:

Основные типы флюгеров

Для корректного распределения устройств по классификационным категориям специалисты используют критерий функционального предназначения. Поэтому существуют эффективные приспособления для

Метеорологических целей. Подобные изделия представляют собой состоящую из выкованных деталей конструкцию. Правильно выполненная балансировка повышает точность определения направлений ветров, а внешний облик рабочего элемента напоминает детский флажок.

Чтобы добавить функциональность, необходимо присоединить специальную пластину из металла. Она поможет узнать силу воздушных потоков вычислением угла, на который изгибается деталь под влиянием порывов ветра.

Декоративных целей. Основное отличие таких изделий состоит в отсутствии подвижных деталей. Дизайн и материалы изготовления определяются хозяином частного жилья, ориентирующимся на индивидуальные предпочтения при создании эстетически привлекательной крыши.

Отпугивания птиц. Определитель ветров дополняется специальным пропеллером, издающим неприятные для пернатых звуки. Благодаря этому кровельное покрытие можно предохранить от накопления птичьего помета, соли которого разрушают структуру материала.

Предотвращения обратного попадания воздуха в трубу здания. Специальный флюгер на дымоход монтируется над отверстием, перекрывая доступ ветру в твердотопливное устройство обогрева. Он эффективно сохраняет оптимальную силу тяги, защищая помещение от заполнения продуктами сгорания топлива.

Основные материалы изготовления

Для производства классических флюгеров традиционно используется выкованный металл, а демонстрационных изделий – древесина и более прочный материал поливинилхлорида. Металлические изделия отличаются максимально упрощенной конструкцией.

Искусные мастера украшают рабочую деталь каким-нибудь животным. Она присоединяется к металлическому стержню, нижний конец которого закреплен на крыше частного здания. Габариты декоративной части изменяются в пределах от 40 до 70 сантиметров. Поворачиваясь под контролем движущегося воздуха, она показывает сторону, куда дует ветер.

Чтобы флюгер на дом функционировал максимально корректно, его крепежный стержень требуется разместить предельно вертикально.

Деревянные определители являются демонстрационными устройствами, посредством которых специалисты обучают детей наименованиям сторон света. После установки на крышу, основной материал приспособлений быстро разрушится под воздействием температуры, ультрафиолета и осадков.

Чтобы изготовить деревянный флюгер своими руками, необходимо вырезать основные элементы из фанерной доски. Затем они покрываются разноцветными лакокрасочными материалами, обрабатываются палубным лаком и собираются в единую конструкцию. Лаковая пропитка на короткий период времени предохранит изделие от неблагоприятных факторов.

Особенности конструкции

Современные магазины продают классические виды флюгеров, изготовленные путем штамповки медного или стального листа. Фигурная часть декорирована изображениями животных или сказочных персонажей, обладающих некоторым символическим смыслом.

Чтобы обеспечить корректное определение направления ветра, конструкция фиксируется на крыше по технологическим правилам, информация о которых содержится на множестве сайтов интернета. Стандартная структура флюгера содержит три основных элемента.

Среди них обнаруживается:

• Стойка, используемая для удерживания всех конструкционных деталей, а также их фиксации к крыше.
• Флюгарка, представляющая собой вращающийся элемент.
• Указатель сторон света, помогающий замечать направления дующих ветров.

Монтаж определителя на конек крыши

Перед началом монтажных процессов определяется наибольшая высота кровельной конструкции. Составляя чертеж флюгера, необходимо предусмотреть присутствие крепления из специальных боковых сторон и пластин, изготовленных из металлического сплава.

Оно устанавливается строго вертикально, а положение указателей ветра определяется с применением компаса. Затем на стальной трубе фиксируется флюгарка, после чего трубка крепится в вертикально поставленном стержне.

Размещенный в основании изделия подшипник помогает указателю беспрепятственно двигаться в любых направлениях вокруг своей оси. Перед монтажом эта деталь обрабатывается защитными средствами, предотвращающими проникновение влаги и замедляющими скорость коррозионных процессов.

В готовых образцах обнаруживается особый узел, благодаря которому ветровой указатель способен легко перемещаться и улучшить точность функционирования всего приспособления.

Монтаж указателя на дымоходе

Перед тем, как сделать флюгер для дымоходной трубы, необходимо убедиться в присутствии надежного защитного колпака. В его определенных местах дрелью просверливаются отверстия, служащие для монтажа металлических кронштейнов.

К ним надежно присоединяется основная конструкция приспособления. Эта комбинация обеспечивает свободное вращение корпуса и дефлекторов, ликвидирующих вероятность движения воздуха обратно в трубу. Тогда твердотопливные устройства начнут эффективнее обогревать жилище за счет улучшенной силы тяги.

Фото флюгера

Сохраните статью себе на страницу:

Пост опубликован: 09.10

Присоединяйтесь к обсуждению: Copyright © 2022 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

Флюгер своими руками. Как сделать флюгер своими руками. Флюгер своими руками. Из каких материалов сделать и как правильно установить

Наверняка вы обращали внимание на крыши домов, на самой верхушке которых установлен флюгер. Подобный прибор является «визиткой» и даже частичкой культуры и пейзажа большинства стран. Например, в Таллине, Риге и Амстердаме практически на каждом здании можно увидеть флюгер на крыше. Не все знают, для чего он предназначен. Оказывается, это не просто украшение дома, но еще и важный атрибут, с помощью которого можно определить направление и скорость воздушных потоков. Именно поэтому флюгер является необходимостью, особенно в тех городах и странах, где имеется выход в море.

В настоящее время флюгарку больше устанавливают на крыши домов как украшение и своеобразную визитную карточку. Выглядеть прибор может по-разному. В словаре Даля можно встретить такое описание: «флюгер – это небольшой подвижный флажок, сделанный из железа, который указывает направление ветра. Также ветренник может иметь и иную форму, и изготовлен из другого материала – жести, в виде стрелы с вращающейся трубкой».

Большинство зданий таких знаменитых городов, как Рим и Стокгольм украшают индивидуальные флюгера. То же самое можно сказать и о Кремле в Москве. Изящество и неповторимость каждого флюгера заставляет нас обращать внимание на небольшие атрибуты зданий. Из обыкновенного куска железа можно получить неповторимый предмет, который будет не только украшать коттедж, небольшой домик или дачу, но и говорить об индивидуальности владельца.

Как выбрать и установить

Прибор для измерения направления ветра – это небольшой по размерам флаг, сделанный из металла, который закрепляется на вертикальной оси. Чтобы определить силу воздушного потока, флюгер устанавливают на стойку, которая остается подвижной. Для того чтобы узнать силу ветра, не обязательно устанавливать флюгер – его может заменить и обычный пропеллер. Но сейчас, когда этот небольшой предмет стал скорее украшением дома, нежели необходимостью, популярность флюгера возросла. Он стал не только метеорологическим прибором, но еще и домашним оберегом.

Флюгер может иметь разную форму. Популярны флюгера в виде петушков, корабля или самолета. Также на крышах домов можно встретить забавных лягушек, сказочных персонажей и знаки зодиака. Например, крышу знаменитого Петропавловского собора в Санкт-Петербурге оберегает флюгер в виде ангелочка.

Посмотреть интересные модели флюгера можно на фото:

Можно приобрести готовый флюгер и установить его самостоятельно. Для этого необходимо приготовить все необходимое:

• флюгер;
• компас;
• металлический кронштейн для крепления;
• электродрель с набором сверл по металлу;
• заклепки и приспособление для заклепок;
• несколько крепежных элементов и гаечный ключ.

Как установить флюгер самостоятельно:

1. Сначала нужно выбрать подходящее место на крыше. Как правило, это высшая точка — колпак на дымовой трубе. Если вы хотите прикрепить флюгер именно на это место, то толщина металла должна быть не большее 1.5 мм.
2. Сначала необходимо в трубе на крыше (в колпаке) установить кронштейн по диагонали. Полосу металла, толщиной не более 2 мм загибают с обеих сторон (по 2-3 см), чтобы потом края прикрепить заклепками.
3. Возьмите дрель и сделайте отверстие в колпаке трубы. Оно должно быть равным диаметру «ножки» флюгера.
4. Если в стержне нет резьбы, то ее нужно сделать самостоятельно.
5. Установите стержень прибора в подготовленное отверстие и накрутите гайку с шайбой.
6. Стержень флюгера закручивается по принципу «в раскос», чтобы прибор оставался подвижным. Проверить «розу ветров» можно по компасу.
7. Теперь нужно надежно прикрепить стойку к раскосу и вставить на конец стержня еще одну шайбу, а сверху на нее уже накрутить гайку.

Флюгер своими руками

Приобрести и установить флюгер – это еще половина дела. Главное, что нужно соблюдать при установке небольшого метеорологического прибора — чтобы он постоянно вращался вокруг оси. Даже если будет небольшой ветер, все равно флюгер должен вращаться. Чтобы этого достичь, необходимо прикрепить к флюгеру подшипник.

Если у вас есть желание установить на крышу своего дома флюгер, но представленный ассортимент вас не удовлетворяет, тогда стоит сделать прибор самостоятельно. Это будет отличный шанс подчеркнуть индивидуальность дома и сделать свой собственный, неповторимый флюгер.

Сделать прибор можно из листовой стали или из меди. Сегодня можно не ломать голову над размерами флюгера, они давно стандартизированы. Стандартный флюгер (верхняя часть) имеет такие размеры: 400 мм по высоте и 800 мм в длину. Естественно, если вы хотите установить прибор на небольшую беседку, гараж или забор, то тогда размеры можно уменьшить.

Флюгер имеет 3 части:

1. Стойку (преимущественно из металла).
2. «Розу ветров» (4 стальные прута длиной 20 см, сваренные крест-накрест. На концы каждого прута прикрепляют буквы, обозначающие стороны света).
3. Флюгарку (флажок или любую другую вращающуюся часть).

Флюгер изготавливают по чертежу. Это может быть готовый чертеж или разработанный на основе рисунков и описания.

Выбор материала

Флюгер можно сделать из разных материалов. Несколько столетий назад для изготовления флюгеров использовали легкий материал – дерево. Самые надежные и долговечные флюгеры изготавливают из металла. Металлические фигуры будут служить гораздо дольше, чем деревянные флюгера. Даже если сделать конструкцию из фанеры, пропитанной влагостойкими средствами и слоями краски, все равно после нескольких месяцев «службы» флюгер может испортиться. Противостоять долгое время ветру и осадкам флюгер из фанеры не сможет, а вот из металла – прослужит десятки лет.

Можно сделать пластиковый флюгер. Этот современный материал не имеет большого веса, и не будет подвергаться коррозии, чего нельзя сказать о металлических флюгерах. Из листа пластика можно получить любую деталь, причем ее можно сначала спроектировать на листе бумаги, а потом вырезать по готовому образцу. Некоторые, небольшие модели флюгеров можно сделать даже из пластиковых бутылок. Естественно, для коттеджа такой вариант не подойдет, а вот для домика на даче – вполне.

Настоящие флюгеры, сделанные самостоятельно из разных материалов можно встретить крайне редко. В основном подобные приспособления скорее служат для украшения домов, и справиться со своей прямой обязанностью – показывать направление ветра не всегда могут. Можно встретить массивные кованые изделия, изготовленные профессионалами. Такие флюгера являются своеобразной визитной карточкой владельца и указывают на его вкус и достаток. Самостоятельно сделать кованый флюгер очень трудно, поэтому лучше остановиться на более простых декоративных моделях – из пластика, старых дисков или листа жести. Если вы решили сделать деревянного петушка на шесте из фанеры, то стоит покрыть фигурку краской в несколько слоев, причем соединять элементы нужно не жестко. Конечно, можно сделать флюгер и из плотного картона, но он прослужит не более месяца. Такой вариант приемлем для детей и подростков, когда во время летних каникул много свободного времени и нужно себя чем-то занять.

Интересная модель флюгера с пропеллером:

Как сделать флюгер своими руками

Чтобы не возникало вопросов, как сделать флюгер, необходимо заранее приготовить все необходимое, начиная от чертежа, материалов и заканчивая инструментами и подходящим для работы местом. Для работы понадобится стандартный набор столярных и слесарных инструментов, которые обычно имеются у каждого мужчины. Если принято решение работать с металлом, то нужны и соответствующие инструменты. Для фанеры или дерева необходимо приобрести (или взять напрокат) электролобзик, а также напильник и наждачную бумагу. Все необходимые отверстия нужно просверлить заранее электродрелью. Для более серьезных работ с металлическими деталями понадобится болгарка, а также ножницы по металлу.

Флюгер из металла:

1. Сначала нужно сделать опору. Для этого возьмите отрезок металлической трубы длиной 12 см и диаметром не более 1.3 см. Вверху заранее нужно сделать резьбу (ее размер соответствует размерам крышки).
2. На внутреннюю сторону флюгера снизу устанавливают подшипник. Закрепить флюгер можно при помощи стальных полос, которые фиксируются по бокам опоры. Их необходимо закрепить так, чтобы они не препятствовали вращению флюгера вокруг оси.
3. Как сделать корпус флюгера. Сначала нужно сделать по чертежу заготовку, а верх украсить любым элементом. Важно – если флюгер будет использоваться как метеоприбор, то нужно на корпус сверху установить защитный колпак.
4. Настоящее произведение искусства может получиться только из ваших рук. Популярные элементы флюгера – птицы. Например, петух олицетворяет достаток в доме и оберегает его. Сделать петушка можно из листа нержавеющей стали и закрепить при помощи болтов. Хороший материал для изготовления петушка – листовая сталь толщиной не более 1 мм или медь, такой же толщины. Медь найти очень трудно, а вот из листовой стали сделать фигурку не будет проблемой. Размер петушка для стандартного флюгера составляет 500 на 300 мм. Сначала нужно распечатать на принтере картинку и вырезать фигурку из бумаги. Прикрепить лист на металл и при помощи ножниц по металлу вырезать нужное очертание. Для работы понадобится зубило и напильник. Не спешите, эта часть работы самая кропотливая и ответственная. Фигурку можно как прикрепить, так и приварить к металлической трубе, тогда конструкция будет более надежна.
5. Когда флюгер готов, его остается только прикрепить к крыше. Чтобы все сделать правильно и не нарушить «розу ветров», необходимо воспользоваться компасом. А если после завершения установки взять обычную проволоку и один конец прикрутить к флюгеру, а второй закрепить на 1-1. 5 м в земле, то можно получить хороший и дешевый громоотвод.

Как сделать оригинальный флюгер самостоятельно, смотрите на этом видео:

Сделали флюгер в школу своими руками из картона | Радость Творчества

Всем привет!

На прошлой неделе на дистанционном обучении одна из моих дочек- ученица второго класса изучала тему «Ветер» по предмету Окружающий мир.

В этот же день по расписанию был урок труда и домашним заданием по предмету стало изготовление простой поделки имеющей отношение к ветру. Предлагалось сделать своими руками вертушку, самолет или флюгер.

Учитель прислала несколько примеров работ на данную тему и возможный способ их изготовления.

Ознакомившись с предложенными материалами. мы с дочкой решили изготовить флюгер своими руками.

Придумали возможную форму флюгера, в итоге дочка решила, что он будет в форме птицы.

Для работы понадобится: картон для детского творчества, фольга, скрепка, ножницы, клей и деревянная шпажка.

Сначала нарисовали и вырезали 2 одинаковые заготовки летящей птицы. Каждая заготовка помещается на лист картона форматом А5.

как сделать флюгер из картона и фольги, простые поделки, задание по труду, 2 класс

как сделать флюгер из картона и фольги, простые поделки, задание по труду, 2 класс

Обе заготовки должны быть одинаковыми. На следующем фото одна фигура наложена на вторую для наглядности.

как сделать флюгер из картона и фольги, простые поделки, задание по труду

как сделать флюгер из картона и фольги, простые поделки, задание по труду

Затем вырезаем из фольги фигуру по форме птицы с небольшим запасом.

флюгер своими руками, простые поделки, занятия с детьми, ветер

флюгер своими руками, простые поделки, занятия с детьми, ветер

Аккуратно сминаем и загибаем фольгу по шаблону, можно надрезать ножницами в некоторых местах для удобства.

как сделать флюгер из картона и фольги, простые поделки, задание по труду

как сделать флюгер из картона и фольги, простые поделки, задание по труду

Получится примерно вот так. На фотографии обратная сторона заготовки. Выглядит не очень аккуратно, но дочка делала всё самостоятельно и изнаночную сторону у готовой работы будет не видно.

как сделать флюгер из картона и фольги, простые поделки, задание по труду

как сделать флюгер из картона и фольги, простые поделки, задание по труду

Вторую птичку тоже оборачиваем фольгой с одной стороны. Теперь на фото показана лицевая сторона.

как сделать флюгер из картона и фольги, простые поделки, задание по труду

как сделать флюгер из картона и фольги, простые поделки, задание по труду

Далее нам понадобится канцелярская скрепка. У нас дома нашлась только среднего размера, можно взять скрепку побольше.

как сделать флюгер из картона и фольги, простые поделки, задание по труду

как сделать флюгер из картона и фольги, простые поделки, задание по труду

Скрепку разгибаем и приклеиваем на нижнюю часть одной из заготовок с изнаночной стороны.

как сделать флюгер из картона и фольги, простые поделки, задание по труду

как сделать флюгер из картона и фольги, простые поделки, задание по труду

Можно использовать супер-клей, клей «Момент», но только придется подождать пока детали склеятся. Мы использовали горячий клей, и быстро, и надежно.

После того, как приклеили скрепку, приклеиваем вторую деталь птички.

как сделать флюгер из картона и фольги, простые поделки, задание по труду, идеи

как сделать флюгер из картона и фольги, простые поделки, задание по труду, идеи

Следующим шагом мы решили птичку закрепить на основу. Взяли деревянную шпажку, вставили её в скрепку.

как сделать флюгер из картона и фольги, вертушка, простые поделки, задание по труду

как сделать флюгер из картона и фольги, вертушка, простые поделки, задание по труду

Затем скрепку загнули вверх, насколько смогли.

как сделать флюгер из картона и фольги, простые поделки, задание по труду, идеи, фото

как сделать флюгер из картона и фольги, простые поделки, задание по труду, идеи, фото

И зафиксировали горячим клеем.

как сделать флюгер из картона и фольги, простые поделки, задание по труду

как сделать флюгер из картона и фольги, простые поделки, задание по труду

Получился вот такой самодельный флюгер.

флюгер своими руками, фото пошагово

флюгер своими руками, фото пошагово

Конечно, мы с дочкой решили проверить работает он в качестве своего основного назначения или нет. На улице была безветренная погода и проверка прошла в домашних условиях. Для создания ветра использовали фен.

На видео ниже показано, что наш самодельный флюгер в форме птицы способен показывать направление ветра. Чтобы флюгер мог свободно двигаться, я вставила его в палочку для воздушных шариков.

Надеюсь наш опыт по изготовлению самодельного флюгера из подручных материалов в школу будет полезен.

Если понравилась публикация — не забудьте поставить Лайк. Если считаете информацию полезной — поделитесь с друзьями в соцсетях.

Если вам интересно творчество в целом, а также оригинальные идеи и мастер классы — подписывайтесь на мой канал, чтобы первыми видеть в ленте новые публикации.

Возможно вам будет интересно почитать:

Как мы с дочкой сами гравюру изготовили. Мастер класс, пошаговые фото и видео

Красивые цветы- камелии для школьных бантов из ленты шириной 5 см. Мастер класс с фото пошагово

Рисуем пальчиками. Наша совместная работа в детский сад на конкурс

Несколько поделок с детьми из пластилина. Интересные идеи из личного опыта

Осенние поделки из природных материалов. Как сделать колодец из веточек своими руками

Как сделать красивый флюгер из мусора — Новости Матери-Земли

1 / 2

Относительно легко сделать флюгер из запасных частей, которые, возможно, у вас уже завалялись.

ФОТО: FLICKR.COM/BEAMILLION

2 / 2

Вы можете превратить запчасти в декоративные указатели ветра.

ЛИНДЕН О. ХЭЙР

❮ ❯

Украшение двора — отличный способ выразить свое творчество, украсить свою усадьбу и утилизировать старые вещи, которыми вы больше не пользуетесь.Вот как я использовал кучу запчастей, чтобы сделать флюгер для своей собственности.

В течение многих лет меня впечатляли флюгеры, которые я видел по всей стране. Поэтому однажды я решил запустить свой сварочный аппарат и построить флюгер из хлама, который валялся на ранчо. Поскольку у меня одна из лучших коллекций хлама в этом районе — к большому разочарованию моей жены — у меня было и есть из чего выбирать.

Первое, что нужно было построить, это основание, которое подходило бы к козырьку амбара.Основание представляло собой старый кусок 3-дюймового уголка длиной около 4 футов с двумя кусками уголка длиной 2 фута, приваренными перпендикулярно центру. Поскольку наш сарай ориентирован точно на север и юг, я просто вырезал буквы для каждого направления ветра из капота старого грузовика и приварил их к соответствующему куску уголка, в зависимости от того, как он будет сидеть на крыше сарая. Я приварил две распорки к центру основания, чтобы стабилизировать и закрепить его на крыше. Важно, чтобы основание было ровным, чтобы центр тяжести находился точно по центру.

Следующий шаг — приварить или прикрепить к центру основания старый шпиндель переднего колеса. Это то, на чем будет вращаться верхняя часть лопасти. Шпиндель и ступица переднего колеса, должным образом заполненные смазкой, вероятно, являются лучшим набором подшипников, которые вы можете приобрести для этой цели, и они прослужат вам долгие годы практически без обслуживания. Затем я вырезал центр старого колеса, который соответствует схеме болтов ступицы. На него будет крепиться верхняя часть флюгера, так как это позволяет скрепить флюгер болтами на две части для простоты установки.

Приварите короткий кусок полой карданной передачи так, чтобы сплошная шлицевая часть вала была направлена ​​вверх, к центру колеса. Приварите прихваточным швом хороший подержанный сквозной подшипник вокруг шлицевого вала, который будет нести ветрозащитные чашки. Подшипник позволит ветровым чашам вращаться независимо от остальной части лопасти. Важно установить чашки на кольцо, которое крепится к подшипнику, либо с помощью изогнутых лепестков, либо болтов, так как приваривание их к самому подшипнику деформирует и разрушит его.

Я сделал конусы из старой жести кожуха водонагревателя, а затем приварил их к толкателям, которые, в свою очередь, были приварены к кольцу.После того, как я установил ветрозащитные чашки на шлицевой вал, я прорезал отверстие в старом колпаке лунной втулки и установил его на опорный подшипник, чтобы не допустить проникновения влаги. Подшипник должен быть хорошо смазан очень легкой смазкой, чтобы он вращался при малейшем ветерке. Затем к вершине шлицевого вала я приварил старое низкотемпературное полотно циркулярной пилы. (Отпущенное лезвие треснет при приваривании.) Приварите стрелу, сделанную из стального уголка станины и листового металла кузова старьевщика, горизонтально к ней.Петух (или любой другой символ, который вы решите использовать), установленный сверху, выполнен таким же образом. Важно надежно закрепить лопасть и выровнять ее, чтобы она правильно вращалась. И, как и при любых видах кровельных работ, при установке флюгера следует соблюдать крайнюю осторожность!

Наш сарай находится прямо у шоссе, ведущего к Национальному памятнику Орегонские пещеры, и кто-то всегда останавливается, чтобы сфотографировать флюгер. Вскоре после того, как я установил первую крыльчатку, которую построил, турист из Лос-Анджелеса вкатил свой фургон в мой скотный двор и потребовал, чтобы я его снял.Я спросил его, о чем он говорит. Он сказал: «Назови свою цену — я хочу купить». Ну, я назвал свою цену, и теперь она где-то в Северном Голливуде, дует ветер Санта-Ана. С тех пор я продал три или четыре и мог бы продать больше.

Еще одну я продал местному владельцу ранчо, который занимается разведением крупного рогатого скота породы черный ангус, и у меня есть заказы еще на несколько — если у меня когда-нибудь будет время их построить. Но любой, у кого есть сварочный аппарат и горелка, может собрать их вместе, поэтому я надеюсь увидеть, как лопасти появляются на зданиях по всей стране.

Опубликовано 1 февраля 1992 г.

РОДСТВЕННЫЕ СТАТЬИ

Свечи не только создают настроение. Осветите комнату, добавьте спокойствия в ванну, приготовьте еду, скройте запахи или предохраните себя и свои трубы от замерзания.

Поскольку следующие холодостойкие культуры высевают семенами, ваши дети могут помочь с посадкой этих семян и наблюдать за их развитием всю зиму.

Лед, хранящийся в должным образом изолированном здании, прослужит более года без электричества, чтобы обеспечить круглогодичное охлаждение, но требует тяжелой работы.

Создание собственного флюгера

Вы можете сделать флюгер для теплицы, террасы или сада для украшения.Эти инструменты, также называемые «флюгерами», веками использовались для определения направления ветра. Фермеры используют флюгеры, чтобы знать, какую погоду ожидать в зависимости от направления ветра.

Флюгер — это просто кусок дерева или металла на шарнире. Плоская часть или лезвие ловит ветер и указывает в сторону и к ветру, указывая направление ветра. Направление ветра всегда описывается с точки зрения того, откуда дует ветер, а не в направлении. Например, западный ветер будет дуть на восток.Передняя часть флюгера всегда должна быть обращена в сторону, откуда дует ветер.

Шаг 1. Вырежьте свой рисунок

Нарисуйте рисунок на материале, который вы используете для лопасти флюгера. Используйте лобзик или копровую пилу, чтобы вырезать форму, и отшлифуйте края до гладкости. Ваше лезвие может быть плоским или трехмерным, в зависимости от вашего художественного уровня и мастерства. Раскрасьте и украсьте свой клинок.

Шаг 2. Найдите точку баланса вашего клинка

После того, как вы закончите украшать свой клинок, вам нужно будет найти точку баланса.Это место в нижней части лезвия, где оно будет балансировать на пальце, равномерно распределяя вес.

Как только вы найдете это место, просверлите вертикальное отверстие (если это дерево) не менее 2 дюймов в длину и максимально прямое (используйте сверлильный станок, если он у вас есть). Вес лезвия должен быть равномерно распределен вперед и назад.

Шаг 3. Прикрепите стержень или стержень к лезвию

Увеличьте отверстие лезвия, чтобы сделать его больше и достаточно свободным, чтобы стержень или стержень мог свободно вращаться.Вставьте дюбель или стержень в лезвие и убедитесь, что оно свободно вращается. Используйте наждачную бумагу, чтобы сузить дюбель в том месте, где он входит в лезвие, если он слишком тугой, или используйте дрель, чтобы увеличить отверстие, если вы используете металлический стержень.

Шаг 4. Прикрепите стержень или дюбель и надпись к основанию

Когда лезвие и дюбель работают правильно, прикрепите нижнюю часть дюбеля к шару или основанию стойки. Эта база не должна двигаться. Буквы должны быть привинчены, приклеены или постоянно прикреплены или вырезаны в основании, поскольку они указывают направления земли.

Шаг 5. Прикрепите основание

Теперь, когда у вас есть флюгер и основание, вы можете прикрепить их к более надежной конструкции, такой как перила крыши или настила, или к столбу или ограждению. При необходимости вы можете закрепить его винтами, скобами или другим оборудованием. Убедитесь, что ваше лезвие имеет свободный, беспрепятственный путь к ветру и свободно вращается.

Как сделать деревянный флюгер 👩 Сделай сам

Содержание статьи:

Введение

Если у нас есть дом в городе, за городом или у моря, мы можем создать совершенно особый объект как с эстетической, так и с функциональной точки зрения. Это действительно флюгер , который полезен не только для конкретной функции, чтобы наблюдать за изменением самого ветра, но и для ориентации ребер дымохода дымохода в зависимости от области, в которой мы находим себя, поэтому проверяя, если статистика в руках, тенденция это юг, север или, скорее, восток или запад. Итак, в следующих шагах давайте посмотрим, как это сделать, используя дерево и несколько инструментов.

нужен

• фанеры или бальса Wood
• JIG SAW
• Винил-клей
• кронштейны и карандаш
• Масло или температура
• Квартира
• Трансферные листы
• железный стержень
• цилиндр в перфорированной латуни

из всего мы получаем древесину и необходимые инструменты, поэтому мы идем в центр DIY и покупаем листы тонкой фанеры (около 1 сантиметра) или пробкового дерева, которые, будучи очень легкими, служат для оптимизации результата, и поэтому он позволяет получить лопасть гораздо более чувствительную. Для резки дерева нам также понадобится лобзик для лепки, виниловый клей и скобы для создания различных форм украшений.

После того, как размер флюгера установлен, берем лист дерева и на поверхности с помощью пары скоб и карандаша начинаем рисовать различные изображения. Если мы остановимся на классическом петухе или коне (как показано на основном рисунке), то после изготовления электролобзиком вырезаем его и подравниваем контуры, а масляными или темперными красками наносим цвет, который больше всего удовлетворяет. нас.Тем не менее, рекомендуется покрасить его в цвет, отличный от светло-голубого, чтобы он был виден даже средь бела дня. В конце работы посыпаем выравнивающей посыпкой для защиты цвета, используя подходящую для непогоды, т.е. морского типа. Ту же операцию мы проделываем и со стрелкой, а что касается букв, соответствующих 4 сторонам света, мы используем переносы, которые мы обводим карандашом на дереве, а затем аккуратно вырезаем лобзиком. Наконец, с той же процедурой, описанной выше, мы обеспечиваем окраску и отделку.

На этом этапе нам остается только собрать различные детали, склеив их клеем ПВА, а затем после корректировки берем железный прут толщиной около 1,5 см, а сверху закрепляем полученную деревянную конструкцию. В конце укладываем его на крышу (или на дымоход дымохода), и сразу проверяем, правильно ли работает наш нестандартный флюгер. Для проверки достаточно небольшого порыва ветра, который благодаря перфорированному латунному стержню, предварительно нанесенному на дерево, заставляет опорный стержень вращаться.

Советы

Несколько полезных ссылок:

• Как сделать флюгер
• Как сделать флюгер

Видео: сборка собственной метеостанции, часть 3 — флюгер

Самодельный флюгер и компас Занятие

В последнее время в моей жизни было много погодных явлений. У нас только что была пара недель прекрасной летней погоды, за которой последовали мокрый снег, мокрый снег и град.(К сожалению, я не обращал особого внимания на изменения погоды, и моя 4-летняя дочь оделась в шорты и шлепанцы во время одной из наших прогулок, когда начался град.) Я также помогала своей 6-летней дочери. Кооператив Old’s homeschool, где дети узнают о погоде. Меня определили в группу осадков, и я думаю, что это здорово, что мой малыш теперь может кричать «ПРЕКИП-ТАЦИЯ!» когда идет дождь. Мой сын работает в ветровой группе, где он сделал ветровой носок и измерил направление ветра, записывая свои данные каждую неделю и используя эти записи, чтобы делать прогнозы.

Недавно я листал учебник своего сына по Вальдорфу для первого класса и увидел этот проект флюгера. Он так идеально вписался в то, что уже изучал мой сын, что я решил сделать его и представить в качестве своего научного вклада на 123Homeschool4Me в этом месяце. Чтобы сделать его немного более познавательным, мы также сделали наш собственный самодельный компас, чтобы ориентировать наш флюгер. (См. публикацию 123Homeschool4Me для получения подробных инструкций с картинками для обоих занятий.)

Если вы ищете отличную забавную книгу для изучения погоды, особенно для детей младшего возраста, я настоятельно рекомендую Freddy the Frogcaster.Мой 6-летний ребенок наткнулся на эту книжку с картинками в библиотеке, и ему и моему 4-летнему ребенку она очень понравилась. (Очевидно, в этой серии есть и другие книги о метелях, торнадо и ураганах. Мне нужно не забыть добавить их в свой список хранения в библиотеке.) обязательно включите Облачно, возможны осадки в виде фрикаделек, в свои уроки погоды. Хотя в ней, очевидно, не рассказывается о РЕАЛЬНОЙ погоде, впечатляет, как много связанных с погодой терминов и выражений уместилось в этой книге в контексте еды.

Не забудьте зайти на 123Homeschool4Me, чтобы найти полное иллюстрированное руководство по изготовлению самодельного флюгера и компаса и весело провести время, поощряя своих начинающих метеорологов!

Ссылки по теме

Научные занятия для детей
Робототехника для детей
Лучшие подарки для детей

Четыре деревянных флюгера — Дизайн мебели

Флюгеры всегда вызывают восхищение, особенно причудливые конструкции восемнадцатого века. Несколько приведенных здесь примеров можно найти в прекрасной книге. Сосновая мебель ранней Новой Англии. Рассел Х. Кеттелл. Если вас не волнует направление ветра, эти лопасти станут ярким украшением стен, будь то окрашенные и состаренные или окрашенные и покрытые лаком.

Многие чертежи лопастей требуют установки и поворота устройств, требующих навыков металлообработки. Мы постарались сделать вещи простыми и доступными для столяров. Все эти лопасти вращаются на неподвижном латунном стержне, за исключением конька, который приклеен к стержню, вращающемуся на шарикоподшипнике.Обратите внимание, что все лопасти имеют смещенную от центра точку поворота, что позволяет им поворачиваться против ветра. Они будут качаться достаточно свободно, чтобы работать при умеренном ветре, но чувствительность можно повысить, сбалансировав их. Положите готовую лопатку на дюбель, расположенный вдоль точки поворота. Добавьте свинцовые грузы, пока лопасть не будет сбалансирована. Затем просверлите отверстия по краям лопасти и вставьте грузы.

Лошадь

Лошадка вырезается из клееной сосны толщиной 1 дюйм или наружной фанеры. При использовании цельного материала обязательно стыкуйте края с помощью установочных штифтов %, расположенных после переноса выкройки.Просверлите лошадь для латунного стержня и прикрепите ее к балке 2 x 2 x 44 дюйма, также просверленной для стержня. Стержень приклеен к коньку и балке эпоксидной смолой и вращается на стальном шарике внутри закупоренной трубы, частично заполненной маслом. Трубка вставлена ​​в 2-дюймовую деревянную стойку. Шайба, припаянная к латунному стержню, удерживает лопасть, а медный дождевик сохраняет узел шарикоподшипника сухим. масляная краска

Стрела

Стрела, пожалуй, наиболее логичная конструкция для указания направления ветра, и эта заимствована из старого и довольно богато украшенного флюгера.

Любители пилы получат удовольствие, создавая эту конструкцию из сосны % x 6 x 42 дюйма. Первоначальная лопасть вращалась на стержне % дюйма, утопленном в плоском стержне длиной 3 фута толщиной % дюйма, сужающемся от 2 дюймов в конце. дно вверху и скошенный вверху для отвода дождевой воды. Шайба была припаяна к стержню, как показано на рисунке.

Окрасьте стрелу и покройте ее тремя слоями лака; или запечатайте древесину и покрасьте ее в темно-красный, черный или какой-либо другой темный цвет.

Змея

Со времен Эдемского сада змеи считались в мифологии злодеями; и хотя некоторые люди отталкиваются от этих рептилий, мы решили включить этот дизайн восемнадцатого века, потому что это, вероятно, самый яркий и оригинальный флюгер, который мы когда-либо видели.

Временно соедините две сосновые доски размером 1 x 6 x 36 дюймов встык и перенесите выкройку. Разметьте места для дюбелей, чтобы они укрепили тело змеи. Просверлите отверстия для дюбелей и соедините края досок водостойким клеем.

Разметьте и просверлите отверстие «Ae» для монтажного стержня, при необходимости просверлив его с обоих краев. Выпилите змейку и отшлифуйте ее. лучше против неба.

Треска

Двести лет назад, когда треска играла важную роль в экономике прибрежной Новой Англии, ее изображения украшали многие коньки крыш, шпили и вывески таверн. Его значение значительно уменьшилось, но треска по-прежнему служит прекрасным флюгером или украшением стен.

Корпус, включая хвост, можно выпилить электролобзиком из куска сосны 1 x 8 x 30″, предварительно просверлив отверстие под вал для свободной посадки на стержень. Отдельно от сосны сформируйте плавники и соедините их с корпусом дюбелями. и водостойкий клей.Ни одна уважающая себя треска не появилась бы на публике Без своего подбородочного усача (мясистого придатка на нижней челюсти). Это дублируется гвоздем, пробитым через предварительно просверленное отверстие и согнутым.

Нанесите грунтовку и покрасьте треску масляными красками. Нижняя сторона кремовая, в пределах показанной пунктирной линии. В качестве настенной плакетки треска может быть окрашена или окрашена морилкой после шлифовки. Слегка сотрите его и используйте темную краску, такую ​​как Min-wax Special Walnut. Покройте несколькими слоями сатинового лака.

К латунному стержню припаяна большая шайба. Если стержень вставлен в деревянный столб, скосите верхний край столба для отвода дождевой воды.

PiN5 CtJT X’ STôCti ArtD Dev*JEi_ci> TP Bot>y

Продолжить чтение здесь: Сундук с одеялами

Была ли эта статья полезной?

Как сделать флюгер своими руками

Флюгер говорит о двух вещах: где север и откуда дует ветер. Пока он говорит об этих двух вещах, флюгер может быть как простым, так и причудливым, как вы пожелаете. Флюгеры — это хорошие первые научные проекты, которые дети могут использовать, чтобы научиться измерять и понимать окружающий мир.Они могут использовать флюгер в качестве отправной точки для изучения истории декоративных символов, которыми они украшались, или более глубоко погрузиться в физику ветра и атмосферного давления. Или вы можете просто весело провести время вместе, делая один.

Разработайте и вырежьте лопасти и символы направления ножницами по металлу. Делаете ли вы стрелу или какой-либо другой символ, такой как орел, петух или лошадь, ваш лопасть должен иметь меньше квадратных дюймов или площадь на стреле или головном конце и больше на хвосте. Головка вашего флюгера будет поворачиваться, указывая на ветер, чтобы сказать вам, откуда дует ветер.Вырежьте из металла две одинаковые формы для лопасти. Вырежьте символ для каждого направления света: север, юг, восток, запад.

Сделайте опорный столб из метлы или другого круглого шеста с верхушкой, которую можно отшлифовать или обрезать до закругленного конца, чтобы он поместился внутри банки или банки. Найдите место для установки шеста в месте, где он может ловить ветер, не загороженном деревьями или зданиями. Столб забора или сарай во дворе — хорошие места, чтобы попробовать.

Прикрепите короткие отрезки дюбелей и закрепите их под углом 90 градусов к опорной стойке с помощью пены и клея или папье-маше.Если ваш опорный столб достаточно толстый, вы можете просто просверлить отверстия, вставить в них дюбели и приклеить их на место в столбе. Не забудьте оставить достаточно места в верхней части шеста, чтобы можно было надеть на него банку из-под оливок или консервную банку. Прикрепите индикаторы сторон света (Север-Юг, Восток-Запад) к концам дюбелей с помощью кнопок или скоб. Покрасьте или покройте лаком папье-маше или пенопласт на собранном шесте, чтобы защитить его от влаги.

Прикрепите лопасть к банке для оливок (снизу вверх), сформировав центр каждой детали вокруг банки и закрепив каждую сторону зажимами или втулками.Если вы используете форму петуха для лопасти, вам нужно установить банку немного выше в форме, чтобы она правильно балансировала и не опрокидывалась. Также важно сбалансировать лопасть так, чтобы она имела одинаковый вес спереди и сзади — с каждой стороны банки. Это означает, что вам придется расположить банку немного ближе к хвосту флюгера, чем к его голове, так как на хвосте больше места. Установите флюгер на вершине опорного столба, и ветер поймает хвост и повернет голову в направлении, откуда дует ветер.

Блог AcuRite — 7 типов метеорологических инструментов

Локальный и персональный мониторинг погоды начинается с правильных датчиков, датчиков и оборудования; по сути, широкий спектр метеорологических инструментов. беспроводные датчики погоды и домашней окружающей среды, домашние метеостанции с подключением к Wi-Fi и портативные погодные устройства — широкий ассортимент и типы метеорологических инструментов, доступных сегодня, могут показаться ошеломляющими, но AcuRite здесь, чтобы помочь!

Что такое метеорологические инструменты?

Метеоприбор — это любое устройство, которое измеряет погодные условия.Поскольку существует широкий спектр погодных условий, которые можно измерить, существует большой ассортимент метеорологических приборов для самых разных целей. Возможно, вы уже знакомы с обычными метеорологическими приборами, такими как термометры и флюгеры. Но чтобы получить полное представление о погоде вокруг нас, нам нужны гигрометры, анемометры, барометры, датчики дождя и иногда даже датчики молний. Несколько метеорологических инструментов часто объединяются в один продукт, известный как метеостанция.Интегрируя несколько инструментов измерения параметров окружающей среды и барометр, метеостанции могут дать вам полное представление об условиях на открытом воздухе, а также генерировать надежные прогнозы погоды. В этой статье рассказывается о различных типах метеорологических инструментов, о том, как они работают и, в конечном счете, о том, какую пользу они могут принести вам в повседневной жизни.

Значение персональных метеорологических приборов

Персональные метеостанции предоставляют точные условия для вашего точного местоположения. Возможно, у вас есть сад и вам нужно точно отслеживать количество осадков? Может быть, предупреждение о надвигающихся заморозках поможет вам продлить вегетационный период или даст время укрыть хрупкие однолетники? Предварительное уведомление о сильном ветре посоветует вам занести футбольные ворота вашего ребенка внутрь, прежде чем их унесет на улицу.И само собой разумеется, что телевизионная погода не может отслеживать состояние воздуха в помещении, например, в гараже, доме, на чердаке или в подвале.

Если вам нужны данные об окружающей среде, характерные для вашего собственного двора, вам потребуются персональные метеорологические приборы.

Персональные метеостанции предоставляют точные условия для вашего точного местоположения. Возможно, у вас есть сад и вам нужно точно отслеживать количество осадков? Может быть, предупреждение о надвигающихся заморозках поможет вам продлить вегетационного периода, или дать вам время, чтобы прикрыть ваши хрупкие однолетники? Предварительное уведомление о сильном ветре посоветует вам занести футбольные ворота вашего ребенка внутрь, прежде чем их унесет на улицу.И само собой, по телевизору погода не может контролировать состояние воздуха в помещении в таких местах, как ваш гараж, дом, чердак или подвал.

Если вам нужны данные об окружающей среде, характерные для вашего собственного заднего двора, вам потребуются персональные метеорологические приборы.

7 типов метеорологических приборов

Ассортимент продукции AcuRite включает широкий спектр беспроводных метеоприборов, доступных для личного использования. Прежде чем решить, какая метеостанция лучше всего подходит для ваших нужд, важно получить общее представление о типах метеорологических инструментов, о том, как они работают и что они делают.

1. Анемометры

Анемометр

• Измеряет скорость ветра
• Чашки вращаются с воздушным потоком
• Скорость отображается в милях в час и км/ч

Что такое анемометр?

Анемометр – это любое устройство, измеряющее скорость ветра.Первые устройства для измерения ветра были изобретены столетия назад, и за эти годы было разработано несколько разновидностей анемометров. Эти различные конструкции имеют встроенные чашки, пропеллеры и даже звуковые датчики.

AcuRite использует конфигурацию с тремя чашками, которые вращаются горизонтально, когда через них проходит ветер. Этот дизайн работает хорошо, потому что аэродинамически разработанные чашки улавливают максимальную силу ветра на открытой стороне, в то время как позволяя воздуху легко проходить через заднюю сторону чашек, поворачивая их.Еще одной качественной характеристикой является конструкция с двумя подшипниками, которая устраняет колебание и изгиб вала, что не предлагается на других аналогах. недорогие системы метеостанций.

Придя в движение, чашки вращают небольшой приводной вал с магнитом на нижнем конце. Когда приводной вал вращается, магниты проходят через датчики, посылая электрические импульсы на процессор компьютера. Затем процессор преобразует электрические импульсы в показания скорости ветра.

---

2. Флюгеры

Что такое флюгер?

Флюгер показывает направление ветра. Например, он может сообщить вам, что ветер дует с юго-востока, а затем меняет направление на восток.

Флюгеры — довольно простые устройства.Плавник сидит на шпинделе, который может вращаться горизонтально. Так как один его конец длиннее другого, плавник всегда будет указывать в направлении, куда дует ветер.

Метеостанции AcuRite оснащены флюгером, встроенным в AcuRite Iris (5-в-1). Флюгер свисает с нижней стороны датчика и вращается по шпиндель. На конце шпинделя находится 16-позиционный оптический датчик, который позволяет компьютерному процессору узнать, в каком направлении указывает флюгер, чтобы определить направление ветра. Ветер Сбалансированная конструкция лопастей и прецизионные подшипники позволяют им плавно вращаться даже при приложении самых незначительных усилий. Это позволяет ему чувствовать малейшее изменение направления ветра. И, как анемометр, он имеет конструкция с двумя подшипниками для устранения биения и изгиба вала.

Как AcuRite Atlas, так и AcuRite Iris оснащены флюгером, что позволяет обеим метеостанциям передавать по беспроводной связи точную информацию о направлении ветра на дисплей метеостанции или на смартфон или компьютер с помощью приложения My AcuRite.

Флюгер

• Измеряет направление ветра
• Плавник вращается на шпинделе
• Направление отображается как Север/Юг/Восток/Запад

---

3.

Барометры Барометр

• Измеряет барометрическое (атмосферное) давление
• Использует пьезорезистивный датчик давления
• Изменения давления могут указывать на приближающиеся штормы
• Давление отображается в inHg (дюймы ртутного столба)

Что такое барометр?

Барометр измеряет атмосферное давление.Как и в случае с другими метеорологическими приборами, на протяжении веков было разработано множество различных конструкций барометров. Исторически наиболее распространенными типами были ртутный (также известный как барометр Торричелла) и барометр-анероид.

Метеостанции AcuRite оснащены электронным барометром. В нем используется пьезорезистивный датчик давления, который преобразует атмосферное давление в аналоговый электрический сигнал. Принцип его работы заключается в том, что датчик давления содержит то, что известно как тензодатчик.Применяемые для этой цели тензорезисторы часто выполняются в виде диафрагмы. Чем больше атмосферное давление, тем сильнее деформируется диафрагма. Поскольку электрический ток проходит через датчик, деформация диафрагмы приведет к изменению электрического сопротивления, приложенного к току. Это изменение тока интерпретируется цифровым датчиком как показания давления. процессор барометра. Другими словами, чем выше давление, тем больше перемещается диафрагма и, в свою очередь, тем выше показания давления.

Среди множества доступных метеорологических инструментов барометры имеют жизненно важное значение, поскольку изменения атмосферного давления могут указывать на надвигающееся изменение погоды, например, на грозу. Таким образом, AcuRite метеостанции учитывают атмосферное давление при расчете прогнозов погоды.

---

4.Гигрометры

Что такое гигрометр?

Гигрометр измеряет влажность. На протяжении многих лет методы измерения влажности включали скрученные волокна, влажные ткани, покрывающие колбы термометров, и даже сосновые шишки.

В датчиках влажности AcuRite используется резистивный датчик. Принцип его работы заключается в том, что электричество проходит через небольшой кусочек водопоглощающего резистивного полимера. Поскольку полимер подвергается воздействию воздуха, водяной пар имеет способность впитывать внутрь материал.Это, в свою очередь, изменяет его сопротивление любому электрическому току, проходящему через него. Как и следовало ожидать, чем выше влажность воздуха, тем больше водяного пара будет поглощаться, а большее изменение электрического сопротивления. Сопротивление, создаваемое датчиком, будет электронным образом преобразовано в показания влажности на цифровом дисплее гигрометра или метеостанции.

Гигрометр

• Измеряет влажность
• Использует резистивный датчик
• Отображение влажности в процентах относительно насыщенного воздуха

---

5.Детекторы молний

Детектор молний

• Чувствует удары молнии
• Подсчитывает количество ударов
• Расстояние до приближающегося шторма

Что такое датчик молнии?

Детектор молнии измеряет расстояние и частоту ударов молнии. В зависимости от назначения и технологии детекторы молний могут сильно различаться по стоимости и сложности. Они начинаются с ваших ушей и глаз (первоначальный природный детектор молний) и заканчиваются оборудованием, используемым в аэропортах, которое может стоить более 100 000 долларов.

Чтобы повысить вашу молниезащиту во время игр с мячом, на рабочих местах и ​​в походах, AcuRite предлагает надежные, доступные по цене персональные портативные детекторы освещения. Персональный детектор молний работает по тому же принципу, что и радио.Разница в том, что датчик молнии «настраивается» на определенный электромагнитный импульс (ЭМИ), испускаемый ударом молнии. Поскольку детекторы молний AcuRite, как и тот, что предлагается в AcuRite Atlas, также запрограммированы на возможность анализа различных свойств ЭМИ, они могут оценивать расстояние до удара молнии. Кроме того, регулируемая система фильтрации отклонит ложные сигналы молнии, от микроволн, электродвигателей и других вводящих в заблуждение источников. Поскольку детектор молнии также подсчитывает удары молнии после начала грозы, пользователь имеет возможность оценить силу грозы и (используя оценки расстояния) определить, движется ли гроза к пользователю или от него.Персональные детекторы молний AcuRite с питанием от батареи и размером, позволяющим закрепить их на ремне или лямке рюкзака, обеспечивают удобство и портативность.

---

6. Датчики дождя

Что такое дождемер?

Дождемер измеряет количество осадков за определенный период времени.AcuRite предлагает два типа дождемеров; аналоговые датчики дождя и цифровые датчики дождя с самоочищающимися беспроводными дождеприемниками. Вот обзор различных способов измерения дождя:

Аналоговые дождемеры : Невероятно простые, легкие в использовании и экономичные, эти устройства собирают капли дождя во время шторма и (с помощью градуированных линий) сообщают вам, сколько дюймов дождя выпало. Как правило, аналог датчики дождя имеют максимальную отметку около пяти дюймов, и их необходимо периодически опорожнять, чтобы постоянно измерять количество осадков, превышающее их вместимость.Их также нужно будет опорожнять вручную между дождями, чтобы получить точное измерение последующего шторма.

Цифровые дождемеры с самоопорожняющимися беспроводными дождеприемниками : Эти устройства собирают капли дождя во время грозы и передают данные об осадках по беспроводной связи либо на автономный цифровой дисплей, либо на цифровая метеостанция.

Самоопорожняющийся дождеприемник работает, направляя дождевую воду в двустороннее «опрокидывающееся ведро».«Опрокидывающийся ковш действует как качели, одна сторона которого всегда направлена ​​вверх. По мере того, как дождевая вода собирается в «верхней» стороной, он со временем становится тяжелее и опрокидывается. Когда это происходит, содержимое выливается, а другая сторона опрокидывающегося ведра начинает наполняться дождевой водой. Каждый раз, когда ведро опрокидывается из стороны в стороне сработал электронный датчик. Поскольку каждое ведро собирает определенное количество воды перед тем, как опрокинуться, дождемер будет знать, сколько дождя выпало, исходя из того, сколько раз ведро опрокинулось во время дождя. буря.

В дополнение к повышенной точности самоопорожняющиеся дождеприемники имеют ряд преимуществ по сравнению с аналоговыми моделями:

• Самоопорожняющаяся конструкция позволяет в течение нескольких месяцев непрерывно отслеживать количество осадков.
• Благодаря беспроводному передатчику данные об осадках можно просматривать удаленно, в помещении.
• Данные об осадках могут автоматически записываться на метеостанцию ​​или автономный цифровой дисплей.
• Метеостанция или цифровой дисплей часто предоставляют исторические данные, такие как высокие и низкие рекорды, годовое накопление осадков и т. д.

Дождемер

• Измеряет количество осадков
• Базовая и цифровая модели с автоматическим опорожнением
• Расширенные функции включают исторические записи

---

7.Термометры

Термометр

• Измеряет температуру
• Использует термистор, биметаллическую катушку или жидкость в трубке
• Температура отображается в градусах Фаренгейта или Цельсия

Что такое термометр?

Термометр измеряет температуру. AcuRite предлагает три типа термометров: трубчатые термометры, термометры с биметаллической спиралью и цифровые термометры с термисторами. Вот обзор всех трех типов:

Трубчатые термометры : Работа трубчатого термометра проста; при повышении температуры жидкость, содержащаяся на дне стеклянной трубки, расширяется, заставляя ее подниматься вверх. По мере снижения температуры, уровень жидкости падает. Датчик рядом с трубкой переводит уровень жидкости в показание температуры.

Вместо ртути трубчатые термометры AcuRite заполнены 99,7% каменноугольного масла и 0,3% красного пигмента. Эта комбинация обеспечивает точную и надежную работу. Это также безопасно, если термометр сломанный.

Термометры с биметаллической спиралью : Как следует из названия, конструкция термометра с биметаллической спиралью сосредоточена вокруг свернутой в спираль металлической полосы. Полоса на самом деле представляет собой два слоя металла, каждый из которых сделан из другой, специально подобранный тип металла. Эти два металла были выбраны потому, что они расширяются с разной скоростью при повышении температуры. Внешний слой будет сделан из металла, который расширяется быстрее, чем внешний слой. внутренний слой. Это создает «тяни-толкай» между двумя полосами. Другими словами, по мере повышения температуры внешняя полоса будет пытаться распутать катушку, в то время как внутренняя полоса будет тянуть ее. пытаясь держать металл более плотно свернутым.Количество распутанной катушки будет механически переведено в показания температуры на аналоговом циферблате. Чем больше катушка распутывается, тем выше показания температуры.

Цифровые термометры с термисторами : Все цифровые термометры и метеостанции AcuRite измеряют температуру с помощью устройства, называемого термистором. Термисторы термочувствительны резисторы, электрическое сопротивление которых изменяется при повышении или понижении температуры.Другими словами, через термистор протекает электрический ток. В зависимости от температуры, которой он подвергается, термистор облегчит или усложнит прохождение электричества… вроде того, как перекрутить садовый шланг, чтобы уменьшить поток воды. Термисторы бывают двух типов:

• Термисторы с отрицательным температурным коэффициентом (NTC) демонстрируют снижение электрического сопротивления при повышении температуры.
• Термисторы с положительным температурным коэффициентом (PTC) демонстрируют увеличение электрического сопротивления при повышении температуры.

Величина электрического сопротивления термистора будет электронным способом преобразована в показания температуры на цифровом дисплее термометра. Термисторы особенно полезны, потому что (в зависимости от модель и технические характеристики) они могут измерять температуру в диапазоне от -100° до более чем 600° по Фаренгейту.Кроме того, они чрезвычайно точны во всем диапазоне температур, что обеспечивает точность и надежность показания температуры.

---



Метеостанции: комбинация метеорологических инструментов

Все упомянутые выше метеорологические приборы могут предоставить жизненно важную информацию. Но когда их информация объединяется и анализируется, вы получаете более четкое представление о полной картине погоды, а также можете делать надежные прогнозы.Вот почему метеостанция — отличный способ получить полное представление об окружающих вас погодных условиях. Доступно множество разновидностей метеостанций, но вы можете сами создать свою индивидуальную и персонализированную версию и построить свою собственную метеостанцию!

Между вашим смартфоном, Интернетом, телевизором и радио легко получить доступ к прогнозу погоды.

No related posts.
