Фундамент для туалета на даче своими руками: Как построить фундамент под туалет на даче своими руками?

Опубликовано в Своими руками
/
10 Июл 2018

Содержание

Фундамент под туалет на даче – технология строительства + Видео

Туалет с выгребной ямой, который часто устанавливается на загородных участках и дачах, вы можете построить самостоятельно. Мы опишем все тонкости этого процесса, начиная от закладки фундамента и заканчивая установкой дверей на дачный клозет.

Варианты простых санузлов для загородных участков – выбор есть

Существует несколько популярных типов туалетов, которые чаще всего ставят своими руками владельцы загородных участков. К ним относят:

  1. Пудр-клозет – простая конструкция. Для нее даже не нужно обустраивать специальную яму, предназначенную для сбора фекалий. Ее функцию выполняет емкость, которую размещают под унитазом. Для такой цели подойдет обычное ведро. После визита в подобный клозет нечистоты обычно посыпают торфом либо опилками (чтобы убрать неприятный запах) словно пудрой. Отсюда и его название.
  2. Люфт-клозет – туалет с унитазом и выгребной ямой. Яма выкапывается вне дома, а унитаз устанавливают внутри дачного жилища.
  3. Традиционный санузел на улице с выгребной ямой. Именно его чаще всего решают сделать своими руками на даче любители загородного отдыха. Туалет с выгребной ямой имеет элементарную конструкцию. Его нетрудно возвести самостоятельно, используя подручные инструменты и простые материалы. Такие санузлы устанавливаются на улице. Отходы жизнедеятельности человека собираются в яме, которую роют под туалетом. По мере необходимости ее очищают, вызывая ассенизаторскую машину. Другой вариант – когда яма заполняется, ее засыпают и переносят кабинку на другое место.

Туалет на дачном участке

Далее мы подробно рассмотрим, как обустроить своими руками санузел третьего типа. А перед этим приведем основные нормы, регулирующие размещение туалета на даче. Его необходимо устанавливать на таких расстояниях от других объектов:

  • 8 м – от летнего душа и бани;
  • 12 м – от уличного погреба и жилой постройки;
  • 25 м – от колодца с водой (скважины) и природного водоема;
  • 1 м – от ограды дачного участка и кустов;
  • 4 м – от деревьев и строений для разведения домашних животных.

Важный момент! Когда грунтовые воды размещаются на вашей даче выше 2,5 м, строить туалет с выгребной ямой нельзя. Это отдельно оговаривается в Саннормах. В подобных ситуациях вы можете сделать пудр- либо люфт-клозет или же установить современную биокабинку.

Устройство выгребной ямы своими руками – правила

Котлован для сбора нечистот под уличным санузлом на даче выкапывают глубиной 2–4 м с обязательным его уклоном к задней стороне кабинки. Дно ямы утрамбовывают. А затем покрывают 15–20-сантиметровым слоем глины. Желательно забетонировать дно котлована раствором воды, цемента (1 часть) и строительного песка (3 части).

Можно не использовать бетон и сделать основание ямы фильтрующим. В этом случае на ее дно укладывают около 15 см песка, а сверху – небольшой слой щебня (применяйте материал крупной фракции) либо гальки средней величины. Такое днище будет пропускать часть нечистот в грунт, уменьшая их общее количество. Благодаря этому очищать туалет вам придется намного реже.

Выгребная яма на участке

Нередко в котлован помещают какой-либо пластиковый резервуар (еврокубы, большие бочки). Его можно обрезать снизу и сверху, если вы планируете сделать своими руками туалет с фильтрующим дном, либо только сверху, когда сооружается герметичная конструкция.

Стены котлована рекомендуется выложить кирпичом.

Еще один популярный вариант – размещение в выгребной яме бетонных колец. Но он достаточно трудоемкий и дорогостоящий. Поэтому кольца используются лишь в случаях, когда вы часто бываете на даче и активно пользуетесь кабинкой на улице.

За задней стенкой клозета обязательно выводится труба для вентиляции. Ее верхний торец должен выступать сантиметров на 10 над крышей постройки. Желательно накрыть трубу зонтиком или конусным козырьком. Тогда ее не зальет дождь. В котлован вентиляционная труба заводится на глубину 20 см по отношению к уровню пола уличного санузла.

Фундамент под туалет – простое и надежное ленточное основание

Если вы не хотите, чтобы кабинка дала крен через пару лет эксплуатации, следует сделать фундамент для клозета. Проще всего обустроить ленточное мелкозаглубленное основание высотой 10–15 см и шириной около 25 см. Вам понадобится фанера и доски, цемент М400, песок, шнур для разметки, деревянные колья, гравий.

Изготовление фундамента для туалета

Фундамент своими руками делаете так:

  1. Определяетесь с местом размещения клозета. Отмечаете его угловые точки колышками, между которыми натягиваете разметочный шнур.
  2. Копаете яму, трамбуете ее, дно устилаете глиной (20-сантиметровый слой), потом песком (достаточно слоя в 6 см), а затем еще и щебнем либо гравием (15 см).
  3. Монтируете из фанеры и досок опалубку (без нее фундамент не построить).
  4. Смешиваете 3 части песка с 1 частью цемента, добавляете немного гравия, заливаете полученный состав водой.
  5. Заливаете отдельными слоями бетон в опалубку.
    Важно! После заливки одного слоя ждете, пока он не схватится. И только затем заливаете следующий. Самый верхний слой делайте более жидким (долейте в смесь больше воды) и при этом не используйте гравий в качестве добавки.

Обустраивая ленточный фундамент, контролируйте его горизонтальность уровнем. Тогда вы получите действительно устойчивый туалет на даче без перекосов и уклонов. Можно сделать и столбчатый фундамент для дачного санузла. Об этом далее.

Столбчатое основание – делаем своими руками

Такой фундамент обстраивается следующим образом. Сначала размечаете будущее строение. Так как возводится обычный дачный туалет, имеющий скромные геометрические параметры, допускается устанавливать только угловые столбики. Опоры вдоль стен (их называют промежуточными) в этом случае не нужны.

Столбы вы можете сделать собственноручно из рубероидных листов. Просто смотайте несколько штук в плотную трубку и зафиксируйте ее стальной проволокой. Но легче приобрести асбестоцементные трубы либо железобетонные готовые опоры требуемого сечения и размеров.

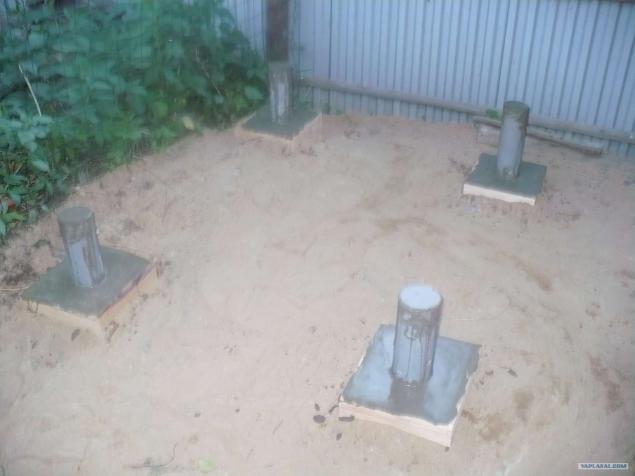

Столбчатый фундамент для туалета

Далее фундамент строится так:

  1. Укрепляете дно котлована под туалет на даче и выполняете гидроизоляцию выгребной ямы (обычно используются листы рубероида).
  2. Насыпаете на влагозащитный слой 7 см песка, трамбуете.
  3. Отсыпаете гравийный слой (15 см), его также требуется утрамбовать.
  4. Монтируете в котлован опалубку, крепите ее камнями, досками, любыми другими распорками в необходимом положении.
  5. Заливаете фундамент. Операция, опять же таки, производится послойно. Причем вам нужно постоянно следить, чтобы установленные столбы не смещались в процессе заливки.

Как видим, и столбчатый фундамент для дачного клозета возводится достаточно просто. Если же у вас совсем нет времени и желания заниматься обустройством надежного основания под туалет, поставьте кабинку на автомобильные покрышки. Разместите их в вырытом котловане с двух сторон (противоположных) клозета либо по углам строения. А потом наполните все шины мусором, оставшимся после строительных работ, гравием, обычным песком примерно на 3/4. Это самый простой способ построить фундамент своими руками.

Возводим и обустраиваем кабинку дачного санузла – инструкция

Уличный туалет обычно строят из деревянных брусьев диаметром 8 на 8 либо 5 на 5 см. Использовать материал большего сечения нет смысла. Скреплять изделия из древесины лучше всего металлическими уголками. Также вам понадобятся четыре вертикальные опоры и брусья для крыши туалета. Последние должны выходить за пределы клозета где-то на 40 см, создавая тем самым задний и передний навес.

Каркас конструкции нужно сделать более прочным. Для этого следует выполнить скрепление задних и боковых элементов постройки диагональными деревянными перемычками. А с лицевой стороны клозета, где будет устанавливаться дверь, необходимо соорудить отдельный скелет. Его изготавливают из двух брусьев (ставятся вертикально) и горизонтальной планкой, размещаемой над ними. Высота вертикальных опор – до 2 м.

Кабинка туалета из дерева

Дверь чаще всего изготавливается из древесины. Обвяжите нужное количество брусьев и смонтируйте готовую конструкцию на 2–3 петли. Не пытайтесь сделать дверь чересчур массивной. Ведь дачный туалет эксплуатируется только в теплое время года. Над входом в клозет желательно вырезать небольшое окошко. Тогда вы сможете закрывать дверь и при этом не сидеть в туалете в полной темноте.

Рекомендуется установить стекло в сделанное окно, чтобы насекомые не залетали в уличный санузел. Оно также убережет клозет и от попадания внутрь капель дождя. Нелишним будет внешний и наружный засовы на дверь. Изнутри на дверь можно поставить простой крючок, а снаружи – защелку или засов.

Обшивку туалета, как правило, выполняют 1,5–2,5-сантиметровым по толщине деревянными досками. К поверхности земли их монтируют по вертикали. При этом доски следует прибивать к каркасу нержавеющими гвоздями так, чтобы между элементами обшивки не было крупных зазоров. Деревянную крышу санузла на улице покрывают рубероидом, а сверху укладывают листы шифера.


В дачный клозет можно установить унитаз, если вы не хотите забывать о городских удобствах даже во время дачного отдыха. Важный момент. В уличный туалет нельзя ставить обычный фаянсовый унитаз. Он достаточно тяжелый, поэтому вполне может проломить напольное дощатое основание клозета.

Приобретайте металлический либо пластмассовый унитаз. Сейчас в любом магазине сантехники продаются такие изделия. Их основное отличие от традиционных стульчаков – отсутствие чаши. Подобный унитаз делается с прямым каналом, который внизу сужается. За счет этого вам не нужно будет сливать нечистоты водой.

Если унитаз вам не нужен, сделайте простое сиденье из деревянных досок и помост. Смонтируйте их на каркасе над выгребной ямой. И наслаждайтесь настоящей дачной жизнью.

Оцените статью: Поделитесь с друзьями!

Фундамент для туалета на даче своими руками

Туалет — важный элемент на загородном участке. Современные проекты коттеджей и дач, чаще всего, предусматривают наличие санузла уже в доме. Но многие владельцы загородных участков предпочитают строить туалет отдельно.

Как правило, он представляет небольшое деревянное сооружение, в некоторых случаях — кирпичное. В этой статье мы рассмотрим, как сделать туалет на даче своими руками, какое основание выбрать под данный объект. Прежде, чем приступить к строительству, нужно правильно выбрать место для туалета.

Требования к расположению туалета

  • Сооружение должно располагаться на достаточном расстоянии от водоемов, источников питьевой и технической воды. Дачный туалет, септик или выгребную яму устанавливают минимум в 25-30 метрах от скважины, колодца и других автономных источников воды;
  • Нельзя строить туалет на границе участка. Расстояние до границы должно составлять более одного метра;
  • Оптимальным вариантом станет удаленное место участка, избегайте центральной зоны;
  • При разной высоте почвы выбирайте наиболее низкую точку земельного участка;
  • Важно, чтобы к туалету могла подъехать ассенизаторская техника;
  • При установке септика учитывают степень промерзания грунта и расположение грунтовых вод.

Типы дачного туалета

Люфт-клозет устанавливают внутри дома, а выгребную яму или септик обустраивают на участке за пределами строения. Проекты дачных домов, коттеджей и бань компании “МариСруб” предполагают именно такие решения, когда санузлы находятся внутри помещения. Ведь это удобно и практично, а об устройстве туалета и проведении канализации позаботятся эксперты фирмы. Много интересных проектов вы найдете здесь.

Схема постройки люфт-клозет

Специалисты “МариСруб” внесут изменения в понравившийся вариант либо разработают индивидуальный проект. Помогут подобрать и установить септик, либо обустроить выгребную яму, выполнят монтаж канализации для частного дома.

Пудр-клозет не требует обустройства выгребной ямы. Это простое и доступное решение для дачного участка, где вместо ямы применяют емкость, которую устанавливают под унитазом и периодически очищают. Для устранения запахов в туалет засыпают опилки, сено или торф.

Пудр-клозет устанавливают непосредственно над выгребной ямой или над контейнером, в котором будут собираться отходы. Давайте рассмотрим, как сделать фундамент для такого туалета на даче своими руками в обоих случаях.

Дачный туалет над выгребной ямой

  • Для обустройства выгребной ямы делают прямоугольный котлован с классическими параметрами 1,7х1,7 и глубиной около 1,5 метров. Стены котлована покрывают геотекстилем, который защитит яму от влаги;
  • На дно котлована насыпают подушку из песка высотой 10-20 сантиметров Затем делают цементную стяжку тоже высотой 10-20 сантиметров;
  • После высыхания бетона пазухи фундамента забивают крупным щебнем и трамбуют;
  • По периметру стяжки выкладывают кирпичную кладку в один слой либо устанавливают фундаментные блоки;
  • Кладку поднимают до нулевого уровня и сверху заливают армирующий пояс;
  • В завершении работ промежуток между стеной ямы и кладкой заполняют мокрой глиной, которая образует дополнительную гидроизоляцию.

Общая схема выгребной ямы для дачного туалета

Дачный туалет над контейнером

Для данного типа туалета котлован делают более габаритный. Он должен быть длиной около трех метров, шириной в 1,5 и глубиной 2-2,5 метра. На дно насыпают песок подушку высотой 15 сантиметров и щебень высотой 10 сантиметров. Слои тщательно трамбуют, а сверху настилают несколько полос рубероида, который создадут гидроизоляцию. На рубероид заливают армированную стяжку из бетона.

На расстоянии 20-30 сантиметров от краев стяжки делают ленточную опалубку, которая будет опоясывать бетонную поверхность по периметру. Высота опалубки должна быть ниже глубины котлована на один метр. Внутри опалубку армируют и заливают бетоном.

После застывания бетона стяжку убирают, а зазор между лентой фундамента и стенами котлована забивают мокрой глиной. Сверху ленты монтируют опалубку под монолитное покрытие с двумя отверстиями-люками. Один будет использоваться под вытяжку, другой — для унитаза.

Перекрытие заливают и поверх люка для унитаза устанавливают бетонное кольцо, которое выступает на 15-20 сантиметров над грунтом. Вместо кольца можно выложить кирпичи высотой в один метр, а поверхность кирпичной кладки закрыть люком. Сверху перекрытия над лентой основания монтируют две кирпичные стенки, над которыми собирают ростверк из балок. Пустые места между стенами ямы и фундаментом промазывают битумом и засыпают землей.

Строительство деревянного туалета

Деревянный туалет — популярный и востребованный вариант, который используют владельцы загородных участков и домов. После того, как вы установили фундамент под туалет на даче, можно начинать строительство самого объекта. Для этого прямоугольный деревянный каркас закрепляют на основании. Под каждый угол подкладывают кирпичи или блоки. Между каркасом и фундаментом укладывают рубероид для гидроизоляции.

Деревянный каркас содержит четыре основных стойки, две дополнительных для двери и балки для будущей крыши, которые устанавливают по периметру. Если вы хотите сделать наклонную крышу, передние стойки сделайте выше задних. При изготовлении каркаса используют бруски или доски. Древесину предварительно покройте грунтовкой или другими защитными средствами, иначе изделия быстро сгниют.

Над выгребной ямой делают подиум-сидение из брусков и крепят к главному каркасу. Для монтажа крыши на перекладины кладут рубероид, затем укладывают слой шифера. На пол укладывают обычные доски, стены можно обшить вагонкой, досками и другими деревянными материалами. В завершении на петли вешают дверь.

Вентиляция и освещение туалета

Перед строительством туалета не забудьте продумать вентиляцию и освещение. К сооружению нужно подвести электричество, а внутри повесить осветительный прибор. Днем туалет может освещать небольшое окошко, которое делают над дверью. Подробнее о проведении электричества на садовом участке читайте по ссылке http://marisrub.ru/uslugi/inzhenernye-sistemy/elektromontazhnye-raboty.

Чтобы оборудовать вентиляцию, используют канализационную трубу из пластика диаметром 100 мм. В сидении-подиуме под диаметр вырезают отверстие. Трубу притягивают к задней стенке туалета, через отверстие нижний конец опускают в выгребную яму на 15 сантиметров вниз. Верхний конец выводят через отверстие в кровле на 20 сантиметров выше поверхности крыши. На оголовок трубы надевают и закрепляют насадку-дефлектор.

Чтобы дачный туалет прослужил долго, нужно составить проект строения и продумать каждую деталь. Важно соблюдать технологию монтажа выгребной ямы, фундамента, стен и кровли, установки вентиляции. Чтобы избежать ошибок и проблем, обратитесь к профессионалам! Мастера “МариСруб” подберут нужные материалы, установят фундамент и туалет на загородном участке. Они оборудуют качественную надежную канализацию и вентиляцию любого типа!

Как сделать фундамент для дачного туалета, душа, хозблока

Многие начинающие дачники сталкиваются с  проблемой: как сделать фундамент для деревянного туалета, дачного душа или хозблока.

В этой статье мы расскажем как сделать недорогой и долговечный фундамент для дачных конструкций.

Для начала небольшой обзор.

В дачном строительстве используются следующие основные виды фундаментов:

1. Ленточный

2. Столбчатый (свайный)

3. Ростверк (симбиоз столбчатого и ленточного)

4. На винтовых сваях.

5. Монолитная плита

В свете поставленной задачи: недорогой, но эффективный фундамент для легкой дачной конструкции, немного остановимся на вышепречисленных вариантах.

Ленточный- используется для строительства капитальных строений, но для туалета использовать нецелесообразно- стоимость такого основания в несколько раз превзойдет стоимость самого туалета.

Столбчатый- один из самых бюджетный и быстровозводимых. зачастую именно на этом варианте и останавливаются садоводы. К недостаткам столбчатого фундамента следует отнести его плохая ремонтопригодность, а так же сильная зависимость от типа почвы на участке. На глинистых почвах высока вероятность выдавливания столбов, на торфяниках их усадка. Так как эти процессы происходят неравномерно от столба к столбу, то возможен значительный перекос конструкции и даже массивная обвязка не всегда спасает.

Ростверк не лишен недостатков обычного столбчатого фундамента, но по цене соиразмерим с ленточным.

Винтовые сваи тоже не очень дешевое удовольствие. Эта технология новая, что же касается долговечности, то на самом деле у нас в стране винтовые сваи появились недавно и на практике срок их службы экспериментально не исследован. Что касается лабораторных испытаний, то срок службы сваи во многом зависит от качества металла, сварки и покрытия. А надежность от правильности монтажа.

Для дачного туалета и хозблока можно использовать любой из вышеперечисленных фудаментов, но экономически это нецелесообразно.

Давайте рассмотрим более простой и дешевый способ сделать фундамент для легких деревянный конструкций, условно назовем его столбчатый фундамент с поверхностным монтажем.

Вкратце идея такова- под опорные точки  снимается плодородный слой земли (на штык лопаты), полученное углубление засыпается песком (или песчано-гравийной смесью- ПГС) сверху укладываются блоки.

Сколько блоков нужно для фундамента туалета?

Для ответа на этот вопрос нужно понять смысл самого фундамента- отделить деревянное изделие от земли и распределить его вес.

Так что основной показатель- отношение веса изделия к площади опоры. Чем меньше этот показатель, тем более долговечным и стабильным будет фундамент.

Хватит теории. На практике для легких деревянных конструкций 4 блока по углам обязательно, а промежуточные блоки ставятся при длине пролета более 1,5 метра. Для туалета 1х1 метр хватит 4 блоков, для дачного душа с раздевалкой и подогревом 2х2 метра нужно 8 опор.

Изделие устанавливается на блок так, чтобы центр тяжести опорной точки совпадал с геометрическим центром опоры.

Какие блоки использовать? Самый простой вариант блоки размером 20х20х40см. Такие блоки легко устанавливать, а при установке на уклонах они позволяют обойти перепады высот. Именно такие блоки мы используем при установке наших изделий.

Как варант- можно использовать обычную тротуарную плитку размером 40х40см и больше. Хотя это и несколько дороже, но опорная площадь получится в два раза больше на каждой опоре а значит меньше подвижность опор.

Для простоты понимания дальнейший рассках будет для деревянного туалета 1х1 метр а в качестве опор- тротуарная плитка 40х40см.

А теперь пошаговая инструкция.

1. делаем разметку

Размер стороны туалета 1 метр+ выступание плитки 10 см с каждой стороны+ 10см с каждой стороны для того, чтобы песчаная подушка имела форму трапеции . Итого 140см- расстояние между наружными сторонами ям.

Ямка для песчаной подушки будет иметь размер 60х60 см

Чтобы правильно разметить места для опор понадобится веревка, которую натягивают на колышках. Несколько раз проверяем диагонали, на этом этапе особая точность не нужна, но старайтесь, чтобы разница между диагоналями была не более 1 см.



 2. Снимаем плодородный слой в местах опор (обычно на штык лопаты).



3. Поученное углубление засыпаем песком (ПГС). Засыпать надо слоями по 5 см с проливом водой и тромбованием до тех пор, пока песок не сравняется с уровнем земли (или чуть выше).

После того, как таким образом подготовили все 4 площадки приступаем к выравниванию. Выравнивать надо по горизонтале как саму песчаную подушку, так и все 4 опоры между собой. Для выравнивания песчаной подушки лучше использовать обычный пузырьковый уровень, а для выравнивания опор по отношению друг к другу лучше использовать водяной уровень.

Когда все площадки подготовлены, просто укладываем на них плитки (или блоки). Затем корректируем расстояние между блоками, опять поверяем диагонали и еще раз проверяем по уровню блоки по горизонтали и по отношению друг к другу.

Вот, пожалуй, и все- у нас готовы опоры под деревянный туалет или дачный душ.

Перед монтажом (сборкой) деревянного изделия на блоки или плитку необходимо положить куски рубероида для гидроизоляции.

Несколько замечаний для начинающих дачников.

Хотя этот способ и самый распространенный, но не лишен некоторых недостатков, а именно- сезонное колебание почвы. Особенно оно наблюдается весной, когда начинает пригревать солнце и та сторона, что в тени еще промерзшая, а на солнце уже оттаяла. На глинистых почвах это особенно заметно. Такие подвижки приводят к временному перекосу конструкции, который можно почувствовать при открытии и закрытии дверей.

Не стоит сильно переживать на этот счет- как только земля оттает эти подвижки прекратяться и конструкция опять встанет как и планировалось. Даже если этого не произойдет, ремонт опор провести очень легко даже без использования домкрата- с помощью лаги (рычагом) приподнять просевший угол и подсыпать под блок (плитку) немного песка. Эта процедура займет не больше получаса.

как сделать, заложить основание под люфт-клозет

Временный или постоянный фундамент для туалета на даче строили, хотя бы раз в жизни, каждый дачник.

Поэтому в данной статье мы расскажем начинающим любителям загородного отдыха об этапах обустройства дачных «удобств». Ведь обустройством дачного санузла вынуждены заниматься буквально все дачники. Это строение, по важности, можно приравнять к закладке дома, вот почему к нему следует отнестись с не меньшей ответственностью.

Как выбрать «правильное» место под фундамент туалета

По-настоящему удобное место, пригодное для обустройства дачных «удобств», подбирают, руководствуясь следующим критериями:

  • Во-первых, это место не должно располагаться поблизости от источника питьевой или технической воды, а равно и поблизости от естественных или искусственных водоемов. Согласно существующим санитарно-эпидемиологическим нормам минимальное расстояние от канализационного септика или выгребной ямы до колодца или водоема равняется 25 метрам. Причем с этой меркой подходят и к собственным источникам воды, и к колодцам или водоемам соседей.
  • Во-вторых, категорически запрещается строить туалет на границе (меже) участка. Хоть, в принципе, владелец загородного дома может заложить фундамент под дачный туалет в любой точке своего участка, отстоящей от межи на расстоянии, как минимум, один метр.
  • В-третьих, подбирая место под фундамент для туалета, нужно избегать центральной зоны участка и возвышенностей. Кроме того, необходимо учесть параметры «розы» ветров, расположив «удобства» подальше от основных направлений. Иначе неприятный запах будет относить прямо в открытые окна жилища.
  • В-четвертых, фундамент для туалета должен располагаться в относительно доступном месте, к которому возможен беспрепятственный подъезд на тяжелой технике. В ином случае владелец участка не сможет воспользоваться услугами ассенизатора.

Разумеется, очень сложно подобрать такое место, которое будет соответствовать всем вышеуказанным критериям.

Однако правила размещения фундамента относительно колодцев и рекомендацию по обеспечению подъезда к выгребной яме (или септику) следует соблюдать неукоснительно.

Как сделать фундамент под дачный туалет

Строительство основания для дачного туалета начинается с выбора его конструкции. Причем в большинстве случаев туалет для дачи возводится либо над выгребной ямой, либо над люфт — контейнером, в который собираются жидкие и твердые отходы.

Дачники, желающие соорудить фундамент под туалет классического типа, с каркасом прямо над выгребной ямой, могут воспользоваться следующей инструкцией:

  • В грунте отрывают прямоугольный котлован, стены которого изолируют от влаги с помощью геотекстиля. Классические габариты котлована: длина и ширина 1,7х1,7 метра, высота (глубина погружения в грунт) 1,5 метра.
  • На дно досыпают песчаную подушку в 10-20 сантиметров, поверх которой заливают цементно-песчаный раствор, сдобренный «жидким» стеклом, повышающим гидрофобность подошвы будущего фундамента. Толщина цементной стяжки должна равняться 10-15 сантиметров. Причем стяжка оформляется в виде ленты, заливаемой в несъемную опалубку.
  • После отвердения стяжки внутренние пазухи подошвы фундамента забивают крупным щебнем, который тщательно трамбуется.
  • Далее, по периметру стяжки выкладывают первый слой фундаментных блоков или первый ряд однослойной кирпичной кладки. Следующий слой выкладывают таким образом, чтобы верхний кирпич (блок) перекрывал вертикальный шов между двумя нижними элементами кладки.
  • Кладку поднимают до нулевого уровня, после чего поверх кирпичей или блоков заливают армирующий пояс.

В самом конце внутреннее пространство между кладкой и стеной котлована следует забить мокрой глиной, формируя дополнительную гидроизоляционную подушку.

Фундамент для туалета типа люфт-клозет строят несколько иначе, а именно:

  • На месте будущего туалета роется более габаритный котлован, шириной в 1,5 метра и длиной в 3 метра. Причем глубина котлована должна равняться 2-2,5 метрам.
  • На дне котлована делают 15-сантиметровую песчаную подсыпку, поверх которой досыпают 10-сантиметровый слой щебня.
  • По подсыпке расстилают слой гидроизоляции – несколько полос рубероида, поверх которых заливают армированную стяжку из бетона сорта М300.
  • На расстоянии 20-30 сантиметров от края застывшей стяжки укладывают ленточную опалубку, опоясывающую стяжку по периметру. Причем высота опалубки должна равняться глубине котлована минус один метр.
  • Внутреннюю часть опалубки армируют и заливают бетоном. Причем вертикальные прутья армирующей сетки можно интегрировать в подошву фундамента еще на этапе ее заливки. Такой ход увеличит прочность конструкции.
  • После отвердения заливки нужно снять опалубку и забить 20-сантиметровый зазор между лентой фундамента и стенкой котлована мокрой глиной, усиливающей гидроизоляцию основания.
  • Далее, поверх ленты монтируют опалубку под монолитное перекрытие, в котором необходимо оставить два люка – под вытяжку и фановую трубу от унитаза и под шахту ревизии.
  • Залив перекрытие, поверх люка шахты ревизии монтируют бетонное кольцо, которое должно выступать над грунтом на 15-20 сантиметров. Альтернатива кольца – кирпичная кладка метровой высоты. Верхнюю часть кольца или кладки закрывают надежным люком.
  • Далее, поверх перекрытия, прямо над лентой основания сооружают две стенки из кирпича, поверх которых собирают балочный ростверк.

В финале все пустоты между стенками котлована и фундаментом засыпают землей, предварительно промазав вертикальные и горизонтальные поверхности основания битумом.  В отдельно построенный туалет от фундамента ведет только фановая труба, расположенная под прямым углом к подошве фундамента емкости.

Следует отметить, что люфт-клозет должен обслуживаться только ассенизаторами. Ведь такая конструкция основана на полностью изолированном от окружающей среды бункере. Поэтому месторасположения такого фундамента можно выбирать с учетом несколько смягченных рекомендаций.

Саму крышу для начала необходимо покрыть с помощью рубероидного слоя, это обеспечить лучшую гидроизоляцию. После этого уже можно переходить к покрытию шифером. Необходимо создать помост и сиденье, выполняемое из древесины. Затем их устанавливают над выгребной ямой на древесном каркасе. Каркас может быть обшит с использованием вагонки, древесины или сайдинговых плит.

На самом деле, обустроить рассматриваемую конструкцию не так уж и сложно. Аналогичным образом возводится фундамент под душ с туалетом. Кроме всех вышеперечисленных действий вы сможете дополнительно провести электрическое освещение туалета. Можно также просто сделать окошко над дверью. Главное то, что все эти действия вполне может выполнить каждый желающий, вне зависимости от опыта в строительстве. Это и есть одно из ключевых преимуществ, которыми обладает данная конструкция. При грамотном выполнении всех действий, постройка будет служить многие годы.

Фундамент для дачного туалета своими руками

Поставите хороший фундамент — служить будет долго

Отдых на даче должен быть комфортным и удобным, поэтому часто обустройство садового участка начинают именно с постройки санитарного помещения. Чтобы не жалеть потом о проделанной работе, необходимо сразу учесть все важные моменты: выбор хорошего места, как правильно построить фундамент для туалета на долгие годы, какая должна быть последовательность работ и что нам для нее потребуется.

Установить фундамент под туалет на даче– задача несложная, и при правильном подходе вы легко с ней справитесь своими руками.

Как определить подходящее место

Удобство и долговечность сооружения зависит от того, насколько правильно было выбрано место установки. Обратимся к опыту бывалых дачников и узнаем несколько важных нюансов.

Перед началом работ чертят простую схему, отразив на ней все дачные сооружения, колодец или скважину.

Важный момент: туалет должен располагаться на не менее чем 25 метров от колодца, 7 метров от жилого здания и 1 метра от линии границы.

Отталкиваясь от этих показателей, отметьте на своей схеме наиболее подходящие зоны для строительства дачного туалета.

  1. Если на вашем дачном участке значительно колеблется высота почвы, то самым оптимальным вариантом для постройки туалета своими руками будет низина. Запомните: чтобы избежать залива выгребной ямы выпавшими осадками, необходимо ее основательно гидроизолировать. Не забываем сделать гидроизоляцию фундамента.
  2. Грунт, на котором будет размещено основание туалета, не должен иметь высокие показатели влажности или быть плавучим. В случае же с глинистой почвой, для лучшего впитывания жидкостей, необходимо выстелить дно ямы песком и щебнем.
  3. Один из определяющих факторов – это преобладающее направление ветра на участке. Следовательно, строить туалет нужно так, чтобы неприятные запахи не распространялись на жилой сектор.
  4. Если устанавливать санитарное помещение планируете с расчетом на долгие годы, и каждый раз менять место после полного заполнения ямы вы не собираетесь, то необходимо обеспечить подъезд к туалету ассенизаторской машины.
  5. Прежде чем сделать дачный туалет своими руками, учтите следующее: данному помещению одинаково противопоказано находиться как на солнце, так и в постоянной тени. Наиболее приемлемым вариантом будет расположить строение рядом с отбрасывающими тень в определенное время суток постройками или деревьями.

Для строительства нового туалета не подойдет место, которое уже использовалось ранее для мусора или постройки клозета.

Закладываем ленточный фундамент своими руками

Монтируется как и фундамент для дома, только глубина ленты от 40 см

Часто случается так, что дачники не уделают должного внимания основанию туалета, и ставят наспех сделанную деревянную конструкцию на любые трубы, блоки или камни. Однако впоследствии это грозит большими проблемами: сооружение неизбежно кренится в сторону и его эксплуатация становится по-настоящему опасной.

Итак, для того, чтобы избежать таких неприятностей, необходимо сделать надежный и качественный фундамент. Его возведение начинается после того, как будет полностью укреплена выгребная яма. Как правило, используется дешевый и простой вариант: стены ямы выкладываются черновым кирпичом, часто б/у.

Рассмотрим материалы, инструменты и технологию устройства ленточного фундамента.

Необходимые материалы для изготовления ленточного фундамента

  • Материалы: гравий, цемент классом не ниже М300, песок, доски или фанера.
  • Инструменты: шпагат или строительная лента, также подойдет разметочный шнур, колышки, бетоносмеситель.

Важно: если бетоносмесителя у вас нет – не отчаивайтесь, для замеса небольшого количества бетона вполне подойдет лопата и жестяное корыто/лист.

Для того чтобы сделать туалет своими руками понадобиться изготовить мелкозаглубленное основание: его высота должна быть 10 и более сантиметров, а ширина – 20-25 сантиметров. Расстояние от ямы до ленты фундамента должно достигать не менее 30 сантиметров.

Технология изготовления ленточного основания

Для возведения данного фундамента своими руками придерживайтесь этой подробной инструкции:

  1. Первым делом производится разметка местоположения дачного туалета. При помощи колышек по углам натягивается строительный шпагат.

    1 – плита из раствора; 2 – гидроизоляции; 3 – отмостка

  2. Далее необходимо сделать проекцию линий и выкопать ров по периметру. Важно, что глубина рва должна быть не менее 40 сантиметров.
  3. После этого колышки вместе с натянутой лентой аккуратно извлекаются и временно убираются в сторону. Важно делать этот шаг осторожно, так как колышки еще пригодятся при установке опалубки.
  4. Дно получившегося рва тщательно выравнивается и утрамбовывается. Желательно сделать глиняный замок.
  5. Ров засыпается слоем песка толщиной в 5-7 сантиметров. Затем при помощи простого приспособления – отрезка бревна с ручками – производится его утрамбовка и выравнивание.
  6. Следующий слой – гравий толщиной в 10-15 сантиметров – также выравнивается и трамбуется.
  7. Производится обратная установка колышек.
  8. Ориентируясь на натянутый шпагат, собирается опалубка. Она должна находиться строго посередине ленты фундамента.
  9. Происходит замес раствора в отношении 1:3, где одна часть приходится на цемент, остальное – на песок. Для лучшей прочности добавьте в смесь гравий.
  10. Смесь заливается сразу вся, либо слоями. Если заливать слоями, каждый новый слой кладется только тогда, как застынет предыдущий. В смесь для последнего слоя не стоит добавлять гравий, так как он будет выравнивающим.
  11. Для того чтобы избежать смещения такой легкой постройки, основание деревянной конструкции крепится к бетону при помощи металлических шпилек.

Монтаж столбчатого фундамента под туалет

Данный способ предусматривает первоначальный монтаж столбов, а уже потом устройство выгребной ямы. Эта последовательность позволит скорректировать выкапывание ямы, учитывая нахождение опор.

Этапы возведения столбчатого фундамента

  1. Размечается дачный участок, где будет проходить строительство. Для этого будет достаточно установить только столбы по углам, промежуточные ввиду маленькой размера постройки не понадобятся.
  2. По линии разметки вырывается ров на глубину промерзания почвы. Его ширина полностью зависит от диаметра столбов.
  3. Дно вырытой ямы укрепляется и гидроизолируется при помощи рубероида.
  4. Яма засыпается слоем песка в 5–7 сантиметров и утрамбовывается.
  5. Сверху высыпают слой гравия в 10–15 сантиметров, также тщательно уплотняется.
  6. Приготовленную опалубку из фанеры или досок устанавливают посередине рва и фиксируют при помощи камней или других распорок.
  7. Если же применяются готовые бетонные конструкции, то яма засыпается камнями, гравием и прочим строительным мусором, а затем бетонируется. Работа производится слой за слоем, при этом внимательно смотрят за тем, чтобы установленная опора не смещалась.
  8. В случае со столбами, изготовленными своими руками, установленную опалубку фиксируют и бетонируют так же, как описано в предыдущем пункте.

Совет: заройте металлическую бочку в грунт, и укрепите, таким образом, стены ямы. Кроме того, этот ход повысить прочность постройки и не даст ей сместиться из-за воздействия внешних факторов.

Бюджетный способ изготовления фундамента

Ленточный и столбчатый фундаменты под дачный санузел ставятся в том случае, если планируется капитальная постройка. Для установки легкой деревянной конструкции подойдет фундамент из блоков или покрышек. Как сделать фундамент из покрышек написано ниже, а пока смотрите видео как сделать крепко и недорого на блоках:


Самый дешевый способ изготовления основания дачного фундамента своими руками – установить сооружение на покрышки автомобиля. Данный простой, и недорогой способ был запатентован М.С. Семыкиным и успешно применяется также и в строительстве бань и домов.

Принцип работы прост: покрышки располагаются в нужных местах, как правило, по углам постройки, и заполняются песком или гравием. Плюс данного метода в том, что покрышки – это бросовый материал, не гниющий, не трескающийся, и обладающий отличными амортизационными свойствами.

Итак, мы подробно разобрали, почему необходимо для туалета строить фундамент, как выбрать подходящее место, а также узнали о трех технологиях его изготовления.

Фундамент для туалета на даче своими руками

Каждый дачник мечтает иметь на своем приусадебном участке прочный, удобный туалет, который прослужит ему много лет. Иногда дачники устанавливают постройку наспех, просто ставят кабинку на трубы, бетонные блоки. Со временем такая непрочная конструкция дает крен. Долговечность санузла напрямую зависит от того, насколько основательным будет построен фундамент для туалета.

Допустимые зоны на участке для размещения санузла

Перед тем как приступать к постройке фундамента, подумайте о месте, где будет располагаться туалетный домик. Для этого необходимо взять чертеж участка и внимательно рассмотреть все существующие сооружения, наметить местоположение скважины. После этого продумать все возможные зоны для размещения конструкции.
Есть определенные правила, которым нужно неукоснительно следовать:

  • Туалет должен быть удален от источника воды — природного водоема, скважины не менее, чем на 25 м. В противном случае, фекальные жидкости просочатся в подземные воды.
  • Рекомендуется не строить домик вблизи границы с соседним участком – до него не должно быть меньше 1 м.
  • Обратите внимание: если поместить здание в центре участка, то зловонный воздух будет достигать окон дома.
  • До построек на дачном участке – бани или душа, погреба, жилого дома должно быть 8-12 м, около 4-х м от строений для разведения животных и до деревьев.
  • Поскольку в большинстве случаев выгребные ямы вычищаются ассенизаторами, требуется продумать возможность подъезда машины к туалетному сооружению.
  • Постарайтесь расположить домик в затененном месте, так как такой постройке ни к чему перегреваться на солнце.
  • Местоположение туалета также зависит от грунта участка. Не стоит строить на грунте плавучем. В случае с глинистой почвой не забывайте: глина будет препятствовать впитыванию, нужно яму будет выкопать больших размеров.

Как вы видите, много условий для правильного размещения санузла. Может, не все вам удастся соблюсти. Из всех критериев наиболее важным является первый. Кроме того, обратите внимание: если глубина залегания грунтовых вод не превышает 2,5 м, строить туалет с выгребной ямой запрещено санитарными нормами. Подумайте о подходящем типе сооружения, а также о виде фундамента к нему.

Виды фундаментов для постройки дачного туалета

Обычно основа под туалет возводится либо над выгребной ямой, либо над контейнером, в который собираются отходы. В зависимости от этого принципа различают несколько видов фундаментов:

  1. Столбчатый.
  2. Столбчато-ленточный.
  3. Ленточный.
  4. Литой.
  5. Цокольный.
  6. Свайный.

Для самостоятельного изготовления подходят первые три опорных конструкции. Остальные делаются при помощи машин, механизмов.
Вам остается выбрать, какой фундамент для дачного туалета вы будете строить, подобрать материалы и инструменты для постройки.

Перед тем, как описывать особенности построения фундаментов под туалет на даче, остановимся на устройстве выгребной ямы.

Устройство выгребной ямы

Выгребные ямы делятся на фильтрующие, дно которых позволяет жидким отходам впитываться в землю, и нефильтрующие. Дно нефильтрующих ям бетонируется. Для устройства ямы, куда будут поступать фекальные отходы, необходимо выполнить действия:

  1. Нужно выкопать котлован глубиной 2-4 м. Он должен иметь уклон к задней стенке будущего туалета.
  2. Уплотняем дно, покрываем его слоем глины до 20 см и бетонируем.
  3. Для фильтрующего варианта дно можно не бетонировать, просто добавить слой песка-15 см и тонкий слой гальки или щебенки крупной фракции.
  4. Можно поместить емкость пластиковую или металлическую, обрезав у нее верх. Для фильтрующей конструкции у емкости следует обрезать и дно, и верхнюю часть.
  5. Стены котлована можно сделать из кирпича.
  6. Достаточно трудоемкий способ оборудования ямы с помощью бетонных колец. Потребуется привлечение механизмов для подъема и спуска тяжелых изделий.
  7. В заключение выведем вентиляционную трубу за задней стенкой туалета.

Правильное выполнение выгребной ямы облегчит вам строительство фундамента для туалета на даче своими руками.

Классический вариант ленточного построения основания санитарного домика

Ленточный фундамент является одним из самых простых в изготовлении и самых надежных. Его можно изготовить в 2-х вариантах – незаглубленный и заглубленный. Рассмотрим сначала порядок выполнения построения классического заглубленного основания, которое используется под кирпичные кабинки.

  1. Размечаем схему будущего фундамента. Вставляем угловые колышки.
  2. Выкапываем котлован (1,7х1,7х1,5 м) прямоугольной формы.
  3. Выполним гидроизоляцию дна, разместив геотекстиль.
  4. На дно помещаем 10-20 см слой песка. Утрамбовываем слой.
  5. Перед тем, как залить фундамент под туалет, устанавливаем деревянную несъемную опалубку.
  6. Заливаем дно бетонным раствором с добавлением жидкого стекла, слоем 15 см. Бетонная стяжка должна постоять 1-2 дня до полного затвердевания.
  7. В промежутках, не залитых бетоном, помещаем щебень крупной фракции.
  8. По периметру по стяжке выкладываем готовые бетонные блоки. По достижении кладкой верха траншеи, заливаем бетоном поверх блоков.
  9. Щели между краем траншеи и заливкой заполняем мокрой глиной.

Можно дно ямы под дачный туалет не заливать бетонным раствором. Просто сделать 10 см слой песка, на него 15 см слой щебенки или гальки.

Построение незаглубленного ленточного фундамента пошагово

Незаглубленный ленточный фундамент используется для более легких кабинок, сделанных из древесины или металла. Работы выполняются в таком порядке:

  1. Производим разметку построения с помощью бечевки и колышков.
  2. Копаем котлован, дно выравниваем и трамбуем. Высота 10 см, ширина 25 см, глубина 40 см. От выгребной ямы до ленточной опалубки должно быть расстояние не менее 30 см.
  3. Устилаем дно слоем глины (20 см), затем слоем песка (около 6 см), 15 см слоем гравия или щебня.
  4. Изготовляем опалубку, которая будет устанавливаться по периметру котлована шириной 20-30 см.
  5. Устанавливая опалубку, проверьте соответствие всех линий чертежу. Используйте отвес и строительный уровень.
  6. Продумайте размещение металлических шпилек, с помощью которых будет соединяться основа с каркасом туалета.

Ленточный фундамент по своим качествам — прочности и долговечности –опережает столбчатый.

Выполнение незаглубленного столбчатого фундамента

Туалет – небольшое сооружение. Часто достаточно просто поставить столбики под фундамент (от 4 по углам до 8 или более). Железобетонные столбы можно купить готовые или сделать самостоятельно, залив бетонной смесью такую, например, опалубку, как асбестоцементную трубу. Ее предварительно перед заливкой обрабатываем снаружи битумной мастикой. Такой фундамент для туалета на даче рекомендуется в том случае, если вы решили поставить на улице химический или биотуалет. Глубокая выгребная яма им не нужна, и фундамент следует ставить облегченный.
Затем переходим к устройству фундамента по плану:

  1. Выполняем разметку по своему чертежу.
  2. Для установки столбов выкопаем ямы на глубину промерзания (около 1 м).
  3. В яму устанавливаем готовые блоки или опалубку для их изготовления.
  4. Если опорами будут служить трубы, заливаем их бетонной смесью послойно, устанавливаем в трубу деревянные опоры.
  5. Если трубу взять двухметровую, она станет основой всего каркаса туалета.
  6. Кладем на дно ямы сначала рубероид для гидроизоляции, потом слой песка (10-15 см). Хорошо утрамбовуем дно.
  7. Затем насыпаем слой гравия 10-15 см, также утрамбуем.
  8. Закрепляем положение блоков распорками.
  9. В случае работы с готовыми блоками, пространство вокруг них засыпается щебнем, гравием, камнями и заливается бетонная стяжка тоже вокруг них. Заливать следует послойно, постоянно контролируя правильность выставленных столбов.
  10. В случае установки опалубки под столбы, сначала послойно заливаются опалубки под опоры, затем точно так же, как и с готовыми столбами, заливается фундамент.
  11. Следите, чтобы готовые блоки не сместились во время заливки.
  12. Чаще всего основание деревянной кабинки уличного туалетного домика закрепляется с помощью специальных шпилек, установленных в фундаменте, еще не остывшем.
  13. После этого для гидроизоляции на фундамент укладывается рубероид, затем надевается основание деревянного каркаса, сделанного из бруса сечением 1,5х1,5 см. Предварительно основание обрабатывается антисептическими пропитками, в нем заранее проделывают отверстия для шпилек.

Необходимо добавить, что вариантом собственноручно сделанных опорных столбов являются листы рубероида (3-4), плотно свернутые в рулоны и крепко схваченные стальной проволокой. Или же деревянные столбы. При изготовлении столбчатого фундамента для туалета своими руками необходимо сначала сделать фундамент, а потом уже выгребную яму.

Особенности построения фундамента для люфт-клозетов

Для туалетов типа люфт-клозет, который находится в жилом здании, фундамент несколько отличается. Это санузел с выгребной ямой. Она находится вне помещения, а унитаз внутри.

  1. Для выполнения фундамента вырываем котлован – он гораздо больших размеров, чем классический аналог (3х1,5х2,5 м, соответственно длина, ширина, глубина).
  2. На дне котлована формируем подушку, состоящую из 15 см слоя песка и 10 см слоя щебня.
  3. После этого требуется положить несколько слоев рубероида для гидроизоляции и залить бетонную стяжку.
  4. Монтируем ленточную опалубку шириной 20-30 см после затвердения бетона, закрепляем ее в неподвижном состоянии распорками. Высота опалубки ниже верхней границы котлована на 100 см.
  5. Укладываем арматуру внутрь опалубки и заливаем бетонным раствором с добавлением гравия или щебенки. Заливайте слой за слоем. В последний слой можно не добавлять гравий, его делают более жидким.
  6. После затвердения бетона снять опалубку.
  7. Щели между стенами котлована и бетонной заливкой заполняем мокрой глиной после высыхания стяжки.
  8. Сверху на застывший ленточный фундамент необходимо вновь установить опалубку для монолитного перекрытия, в котором будут 2 отверстия для люков – для вытяжки и для трубы выхода). Заливаем опалубку бетоном.
  9. Когда высохло перекрытие, формируем над отверстием для ревизии бетонное кольцо (или кладку из кирпича). Оно должно на 15-20 см выступать над землей и закрываться люком.
  10. После этого поверх перекрытия выкладываются кирпичные стенки под балки ростверка-основания.

Несмотря на сложность этого фундамента, его также можно изготовить на даче своими руками.
Что касается варианта столбчато-ленточного фундамента, он выполняется по тем же правилам, что и предыдущие.

Изготовление фундамента из покрышек

Самым экономным и быстрым способом установки основания является сооружение из покрышек. Такой интересный и необычный вариант запатентован М.С.Семыкиным, который воспользовался таким методом при строительстве бань.
Постройки из покрышек отличаются достаточной долговечностью, поскольку сделаны из резины, материала, стойкого к влиянию внешних воздействий. Они устойчивы, легко переносят смещение грунта во время весенне-зимнего сезона.
Для изготовления фундамента резиновые покрышки располагаем по углам будущего туалета (или по 2-м параллельным сторонам) и наполняем песком, гравием, камнем. Затем сверху монтируется основание каркаса кабинки.
В заключении посоветуем чаще проверять соответствие работы разметке.

Компостированный туалет на цементной плите

Местоположение объекта: Окленд, Калифорния

Высокий компостный унитаз

Цели: Создать безводный компостный туалет, который был бы функциональным и красивым.

Описание места: Санузел находится на первом этаже, под полом бетонная плита, внизу вообще нет места! В среднем туалетом пользуются 4 человека.

Стоимость: Вставка для отвода мочи — 120 долларов, плитка 220 долларов, дерево и отделка 80 долларов, бочки 20 долларов (со склада) Итого: 440 долларов (не включая рабочую силу)

Описание системы:

Самодельный компостный туалет представляет собой деревянный ящик, облицованный плиткой.Коробка включает контейнер для сбора мочи на 5 галлонов и контейнер для сбора фекалий на 5 галлонов. Коробка полностью герметична, поэтому в ванную комнату не проникает ни воздух, ни запахи. После каждого депозита добавляются стружки местного столяра, а также добавляется туалетная бумага. Крышка сиденья унитаза имеет кольцо из пенопластовой изоляционной ленты (для изоляции окон), чтобы запахи не попадали в ванную.

В птичнике был вырезан люк, чтобы создать пространство доступа для удаления и опорожнения контейнеров для мочи и фекалий. Выступающая вниз синяя насадка — это нижняя часть унитаза с отводом мочи. Пол унитаза имеет водонепроницаемую преграду на случай проливания. Вентиляционное отверстие корпуса находится с левой стороны и защищено от попадания мух.

Вентиляционное отверстие для ограждения представляет собой 3-дюймовое вентиляционное отверстие из ПВХ (оно меньше рекомендуемого размера) и вставлено в существующее вентиляционное отверстие для туалета в ванной наверху дальше по стене дома.Вентиляционное отверстие поднимается до самого верха дома. Это система с пассивной вентиляцией, но рядом с туалетом была установлена ​​электрическая розетка на случай, если позже понадобится электрический фургон. Так что пассивная вентиляция сработала хорошо.

Фекалии сливаются в бочки для компоста только для фекалий, которые вентилируются и покрываются сеткой от мух. Зимой они защищены от дождя брезентом. Компост фекалий в течение целого года, прежде чем они будут использованы в ландшафте. Когда одна бочка наполняется, она выделяется на год, и используется другая бочка. Для четырех человек используются три из этих 55-галлонных бочек по очереди.

У двух бочек есть подвесная сеть, как на изображении. Сетка пропускает воздух вокруг компостных фекалий и предотвращает анаэробные условия. Бочки, в которых есть чистый компост, быстрее, чем в том, в котором его нет. Бочку без сетки необходимо время от времени переворачивать (используется рукоятка для компоста), чтобы облегчить процесс.

Технические характеристики и примечания:

Бетонная плита и цементный фундамент влияют на размер сборных контейнеров. Сбор мочи может происходить за пределами дома, нужно просверлить небольшое отверстие, чтобы трубка вышла, а сборный контейнер мог быть снаружи или немного ниже земли с крышкой.

Техническое обслуживание и устранение неисправностей:

Емкости для фекалий и мочи необходимо опорожнять и очищать еженедельно. Если бы контейнер был больше, это могло бы происходить реже. Из-за небольшого размера собираемого кала моча иногда проливается через край дивертора и стекает вниз. Если бы под ним был контейнер большего размера, он бы собирал эти капли. В настоящее время внизу размещается пластиковый лоток для их сбора, который промывается еженедельно.

Постройте свой собственный современный флигель

Фактически, флигели обычно не видны и считаются исключительно утилитарными. Ниже мы покажем вам, как построить дом, которым вы будете гордиться и даже захотите, чтобы его испытали на себе ваши гости.Чтобы проиллюстрировать этот процесс, мы покажем вам куб, автономный унитаз с ямой, который был вручную построен в горах Санта-Крус в Калифорнии. Этот проект идеально подходит для тех, у кого есть большой участок земли, который находится далеко от их дома, и посетители регулярно пользуются имуществом.

История и советы Джеффа Уолдмана, ответственного за строительство этого флигеля, вместе со своей девушкой и друзьями.

Четкие линии Cube резко контрастируют с сырым ландшафтом, состоящим из запутанных виноградных лоз и холмов.Он расположен в пяти милях от побережья на 10 акрах в горах Санта-Крус и окружен высокими секвойями и искривленными дубами.

Шаг 1. Решите, подходит ли пристройка для ваших нужд.

Отходы с выгребной ямой — дешевое и экологически чистое решение. Это считается непостоянной инфраструктурой, и, в отличие от того, что вы можете увидеть в туалете с интенсивным движением в вашем местном парке, не все они оскорбительны. Септическая система стоит дорого, а установка закрытого туалета добавляет уровень сложности, затрат и обязательств.В традиционном ямном туалете вы закрываете отверстие и переезжаете на новое место. Это просто и эффективно. Яма шириной три фута и глубиной пять футов прослужит пять лет для семьи из шести человек. Если это подходит для ваших нужд, продолжайте читать.

Шаг 2. Выберите место с подветренной стороны и вдали от колодцев или источников воды.

Избегайте низинных углублений, где яма может заполниться грунтовыми водами.

Здесь показан окончательный результат куба без зеркала, которое будет висеть над раковиной.К сожалению, для правильного проектирования ямного туалета окон не требуется. Зеркало, помимо того, что оно функционально, добавит глубины и придаст фасаду ощущение окна. К тому же, что за раковина без зеркала над ней?

Шаг 3. Выкопайте яму.

Вы можете сделать это вручную, но если бы вы могли арендовать экскаватор с обратной лопатой, это было бы намного быстрее. Вам нужно будет укрепить отверстие деревом или другими материалами и закрыть верхнюю часть таким образом, чтобы он идеально соединялся с уборной. Можно залить традиционную бетонную площадку, ресурсов по которой в сети очень много.Но в данном случае старый кусок оцинкованной водопропускной трубы был продлен из ямы в фундамент флигеля.

После очистки ямы вы можете укрепить ее верх с помощью старой оцинкованной водопропускной трубы диаметром 32 дюйма, которую вы можете дешево забрать в местном центре восстановления и залить вокруг нее.

Шаг 4: Найдите или создайте здание, которое будет сидеть над этой дырой.

Этот особняк был спроектирован с помощью SketchUp, бесплатного программного обеспечения, используемого строителями по всему миру.Но простой флигель можно спроектировать на бумаге, имея некоторые базовые знания в области строительства. Визуальный справочник по созданию и ремонту также может помочь вам понять, как правильно построить все.

Дизайн куба выполнен в Sketchup.

Шаг 5: Обдумайте детали.

Убедитесь, что в вашей планировке достаточно места для туалета, вентиляционной трубы, места для хранения туалетных принадлежностей и, возможно, крючка для одежды. Вам также понадобится дверь. Убедитесь, что вы выбрали один заранее, так как он подскажет вам приблизительные размеры, которые вам понадобятся для его обрамления.

Уолдман и команда получили самую дешевую дверь, которую они могли найти в Home Depot. Они убирали очень тонкий металлический калибр. В ремонтном центре были и другие подержанные варианты за еще меньшую плату, но, никогда не делая этого, они предпочли предполагаемую простоту предварительно навешенной новой двери.

Убедитесь, что ваша конструкция позволяет дверце открываться, не мешая ей. Вы можете включить одно или два окна, но вы должны знать, что некоторые из лучших пристроек их не используют.Ограниченное количество рассеянного света — это нормально, но теория конструкции туалета с выгребной ямой заключается в том, что мухи и другие насекомые, которые попадают в яму, будут пытаться уйти через вентиляционную трубку, если это единственный источник естественного света. Если вы выбираете без окон, есть десятки автономных комплектов солнечного света, доступных менее чем за 50 долларов, где не требуется никаких электрических ноу-хау.

Шаг 6. Рассмотрим раковину.

Возможно, вам нужна раковина. Однако свежий воздух и естественный свет могут показаться вам более приятными.Мы решили установить раковину под защитой крыши, но сразу за туалетом. Он получает воду из садового шланга и отводит небольшое количество серой воды, которую мы производим, в деревья на склоне холма.

Сырой кедр был доставлен из Craigslist, а раковина была возвращена в местном центре восстановления. Смеситель от Колера.

Шаг 7: Определите свою палитру дизайна.

Палитра дизайна вашего флигеля может быть разнообразной. Благоприятная черта строительства в таких небольших масштабах — это низкая стоимость материалов.Хотя разница в цене между дешевым сайдингом и дорогим будет огромной для дома, для здания площадью менее 100 квадратных футов разница незначительна. Это дает возможность даже самому скромному строителю расправить свои дизайнерские крылья и экспериментировать, не нарушая при этом денег. Если есть дизайн дома, который вам всегда нравился, это ваш шанс воспроизвести его внешний вид при ограниченном бюджете.

Цель этого флигеля заключалась в том, чтобы построить структуру, которая резко контрастировала бы с ландшафтом, когда вы смотрите прямо на нее — резкие линии, красная дверь, однотонный сайдинг — но такую, которая легко могла бы затеряться в зарослях. при осмотре издалека.Кедровая обшивка почернела скандинавской сосновой смолой и сливается с обугленными пнями красного дерева шириной 10 футов, которые усеивают собственность — реликвиями старых лесозаготовок 100 лет назад.

Интерьер был спроектирован так, чтобы вы чувствовали себя так, будто входите в дом через портал.

После проектирования можно начинать строительство.

Шаг 8: Постройте фундамент из обработанной под давлением древесины и положите его на блоки цементного настила.

Держите его над землей, это предотвратит гниение и позволит вам через несколько лет установить под ним салазки или катки, если вы захотите переместить его на новое место.Вам понадобятся два отверстия в полу, которые выходят в приямок, одно для стояка унитаза и одно для вентиляционной трубки. Убедитесь, что фундамент подходит к отверстию без зазоров. Запечатайте его силиконом.

Попробуйте обрамить, обернуть и обернуть часть, обнесенную стеной, как единую конструкцию, чтобы она была герметично прилегала к элементам. Затем оттуда можно добавить крыльцо и боковую стену.

Шаг 9: Постройте стены и сделайте крышу.

Оберните его фанерой OSB и заверните в Тайвек или аналогичный материал. Окна и двери войдут в следующий.

Вы можете обернуть всю конструкцию в Тайвек. Для The Cube Уолдман использовал рекомендованные производителем гвозди с пластиковыми насадками, но они оказались неприятными. Они мешали множеству полос обшивки и были проблемой в углублении спереди, где сайдинг крепился непосредственно к обшивке. В итоге он натянул много колпачков и заклеил ногти лентой. Он думает, что в будущем ему, возможно, сойдет с рук только скрепки.

Шаг 10: Установите сайдинг.

Есть много хороших вариантов дерева. Металлический сайдинг дешевый и легкий. Есть также некоторые пластиковые панели, которые могут хорошо работать. Отделка будет проходить через щели в местах стыковки дверей и окон с сайдингом.

Для куба сайдинг представляет собой узловатый низкосортный кедр, который обычно является самым дешевым кедром на складе пиломатериалов. Вальдман покрыл весь сайдинг (переднюю и заднюю) смолой из шведской сосны производства Auson. Сосновый деготь — это традиционное скандинавское средство для консервации древесины, которое применялось на протяжении тысячелетий или около того. Смешайте 50/50 с льняным маслом и смажьте тряпкой. Дайте ему высохнуть в течение нескольких дней, и все готово. Он нетоксичен, невероятно прочен и, откровенно говоря, в сочетании с кедром намного долговечнее, чем того заслуживает эта структура.

Шаг 11: Для кровли положите битумную бумагу, затем кровельный материал и отделку.

Для этого существует множество руководств, но общий принцип заключается в том, что вы хотите, чтобы вода стекала, поэтому все нужно укладывать слоями — сначала самый низкий и постепенно поднимаясь по высоте.На каждом этапе следует спрашивать, если вода дойдет до этой точки, куда она уйдет. Вода находит путь. Металлическая кровля из гофрированного картона или фальца проста, но подойдет и черепица или черепица.

Для кровельного фетра Уолдман использовал рубероид 30 #, уложенный снизу вверх с обычными кровельными гвоздями. Бумага нависала над краями сайдинга и перекрывала кровлю. Сначала с помощью кровельных гвоздей был установлен нижний кусок карниза, закрывающий самую нижнюю часть крыши. Затем поверх этого ложится тарная бумага. Вся металлическая кровля поступила от компании Metal Sales и продавалась местным дистрибьютором. Панели были отрезаны по длине поставщиком, но Уолдману пришлось отрезать одну до ширины с помощью угловой шлифовальной машины и обрезать оклад с помощью ножниц для жести.

Шаг 12: Установите вентиляционные отверстия в стенах изнутри наружу.

Это предохранит здание от чрезмерной влажности и является неотъемлемой частью вентиляции вашей ямы. Ваша вентиляционная трубка будет направлять воздух из ямы вверх и наружу из здания.Он делает это пассивно, благодаря проходящим ветрам, разнице в давлении, которое он производит, и повышению теплого воздуха в трубке. Окрашивание трубки в черный цвет усугубляет этот эффект. Также можно активно проветривать его солнечным вентилятором. В любом случае воздух, всасываемый по трубке, исходит из ямы, которая втягивается в яму через унитаз, и этот воздух поступает, как вы уже догадались, из вентиляционных отверстий, установленных в стенах. Делайте все это правильно, и вы не заметите ни единого неприятного запаха.

Шаг 13: Купите унитаз — и правильный.

Все традиционные туалеты приспособлены для водопровода и не работают, поэтому вам нужно будет купить стояк для сухого унитаза, который представляет собой полую ванну с сиденьем, предназначенным именно для этой цели. Этот был куплен до строительства, чтобы в полу можно было проделать точно такое же отверстие. Унитаз вставлен прямо внутрь. Компостируемые туалеты также являются отличным вариантом, поскольку они не требуют воды и, поскольку они позволяют относительно легко удалять отходы, вам никогда не придется перемещать вашу конструкцию.

Шаг 14: Определитесь с вашими внутренними стенами.

Это может быть просто фанера или побеленная фанера, обеспечивающая чистый и современный вид. Этот конкретный пример окрашен в белый цвет. Если вы красите стены, не торопитесь, чтобы замазать шурупы и отшлифовать пятна. Это небольшой объем работы, который обеспечивает более законченный и чистый вид.

Здесь внутренние стены поднимаются. Левая стена покрыта лауановой фанерой (так как она будет оклеена обоями), а остальные стены оклеены бисером.

Шаг 15: Подумайте о декоре.

Когда дело доходит до декора, помните, что это небольшая площадь, поэтому будьте проще. Добавьте несколько штрихов, которые сделают его особенным, но не загромождают пространство. В этом конкретном примере есть простой шкаф для хранения вещей. Рулон туалетной бумаги — это настенный кусок мадронского дерева, упавшего прошлой зимой. Одна акцентная стена отделана обоями от Andrea Lauren на Etsy. В зоне раковины есть мыло от Juniper Ridge и турецкое полотенце от Longest Thread на Etsy.Зеркало — коммерческая модель из нержавеющей стали, которая была дешевой и должна прослужить в наружных элементах. Просто подумайте о самом главном, включая небольшие уникальные детали и простые предметы первой необходимости, которые не будут загромождать пространство и не загромождать его.

Держатель для туалетной бумаги — это кусок мадронского дерева. Уолдман и его команда установили обои с медведем от Андреа Лорен на Etsy. Перед установкой обоев обязательно тщательно очистите стену от пыли и очистите ее, а также используйте один из этих пластиковых скребков за 1 доллар, чтобы удалить пузырьки воздуха.

Зачем его делать?

Если вы никогда раньше не строили ничего подобного, то пристройка — это практичное решение для ванной комнаты, но также прекрасная возможность заняться проектированием и строительством. Делайте это интересным, легким и не зацикливающимся на мелочах. Это малоэффективный проект и возможность немного развлечься. Никто не ожидает, что флигель удивит и порадует, а ожидание от него является низким — и часто гротескным — стандартом. Любая грамотно спроектированная и достаточно хорошо построенная конструкция будет хорошо принята и станет идеальной платформой для погружения в конструкцию конструкции.

Это также возможность поэкспериментировать с материалами и методами в небольшом масштабе, прежде чем однажды заняться большим проектом, например, домом или хижиной. Площадь основания небольшая, воздействие минимально и по замыслу является временным. Через несколько лет, если вы не решите просто переместить старую структуру, у вас будет возможность вырвать блокнот и начать все заново.

Щелкните здесь, чтобы узнать больше о мельчайших подробностях этого процесса, и здесь, чтобы проследить за приключениями Уолдмана своими руками в горах Санта-Крус, где он строил общий палаточный лагерь и игровое пространство со своими друзьями и девушкой.

Обзор и общая стоимость черновой сантехники своими руками в плите (если вы НЕ эксперт)

Раскрытие информации: я иногда зарабатываю продукты или комиссионные от партнерских ссылок или партнерств в моем блоге. Я рекомендую только те продукты и услуги, которые я доверяю вам. Узнать больше.

Совместное использование — это забота!

Если вы хотите построить свой собственный дом, но беспокоитесь о том, что у вас недостаточно знаний, чтобы делать такие вещи, как прокладка собственного водопровода, не волнуйтесь! МЫ НЕ ЭКСПЕРТЫ. Но мы знаем и со многими проконсультировались. Если в какой-то момент вы подумываете о том, чтобы стать владельцем-застройщиком, знание и консультации экспертов — лучшее, что вы можете сделать. Это позволило нам обрести необходимую уверенность благодаря навыкам, которые у нас уже были для выполнения отличной работы. В этом посте мы расскажем вам, как МЫ, не являющиеся экспертами, смогли построить собственную водопроводную систему и подготовиться к бетонной плите фундамента.

Мы ТАЕАЕЕ близки к тому, чтобы построить дом в форме дома в Big Muddy Rock! Поразительно, как далеко мы продвинулись за такой короткий промежуток времени.

Опоры и балки готовы к установке! НО ПЕРВЫЙ, резюмировать:

Подготовка фундамента до этого момента

Мы закончили строительство бетонных опор в конце апреля.

Затем у нас была свалена большая куча гравия рядом с ней. Марк начал рыть канализационные траншеи:

И поднос гравий понемногу.

Тем временем я сделал слишком сложный 3D-макет нашей компоновки дренажной и вентиляционной труб и попросил друга (который является главным водопроводчиком) внести изменения, чтобы мы могли получить наилучший возможный дизайн.

Если вам нужно какое-то руководство, мы активно использовали эту книгу во время проектирования и самой сборки.

Теперь вы спрашиваете себя: «Почему бы вам просто не попросить друга-водопроводчика сделать это за вас?»

Ответ таков: в Кентукки, если вы являетесь владельцем-застройщиком, который НЕ пользуется услугами подрядчика, вы должны подписать письменное показание под присягой, в котором говорится, что вы будете единственным, кто будет заниматься водопроводом, и что вы не откажетесь от этой работы.

Сумасшедший, правда? Я могу отключить электричество, но не водопровод. Ваши правила и положения могут отличаться от штата к штату, но в Кентукки, где мы строим, использование сантехника, когда вы являетесь владельцем-застройщиком, не разрешено, даже если они делают это на общественных началах (по крайней мере, в нашем понимании ).

А теперь вы знаете! Двигаемся дальше…

Начальная предварительная подготовка сантехники

Марк пошел и купил все необходимые трубы и фитинги, чтобы собрать их по моему списку.Как вы можете видеть из этого первого снимка, мой список материалов очень близок! Но кое-что я забыл:

  1. Вентиляционные трубы (хотя я их нарисовал… Я забыл внести их в подробный список покупок! Ага.)
  2. Я неправильно использовал несколько «санитарных тройников» (T), вместо этого мне следовало использовать «wyes» (Y) (да, в сантехнике все это написано фонетически и будет отмечено как таковое на полках в магазинах, просто fyi)

В остальном это было неплохо! Не так уж плохо, учитывая, что я наполовину копировал иллюстрации из нашей книги по сантехнике.

Вот примерная схема с повсюду лежащими разъемами:

К середине мая Марк закупил все трубы из ПВХ, фитинги и другие необходимые элементы для сборки дренажных линий. Он потратил много часов на то, чтобы вырезать и подогнать все как следует. Инструменты моей папаши даже должны появиться, чтобы выполнить свою работу! Здесь мы видим, как Марк работает со своей коробкой для митры, чтобы равномерно пропилить трубу.

После того, как все было соединено в сухом состоянии, но НЕ КЛЕЕНО, мы проверили наклон дренажных линий. Для соответствия нормативам (в Кентукки и, вероятно, в других местах) у вас должно быть от 1/8 ″ до 1/4 ″ падения на каждый фут стока. Для этого мы сделали следующее:

  1. Установите натянутые стропы вдоль водостока , используя простую оранжевую нейлоновую веревку, колья и линейный уровень.
  2. Определено самое высокое, что линии могут быть установлены , чтобы они оставались в гравии и не попадали в бетон. Это оказалось примерно в 7 дюймах от струны.
  3. Мы отметили каждые четыре фута аэрозольной краской и отметили количество дюймов, которое должно быть между верхом трубы и струной в этой конкретной точке.
  4. Мы прошли от точки выхода из дома (нижняя точка) до передней части (высокая точка) и обратно, а также от конца каждой ответвления ванной комнаты и кухонной раковины к центру, где все они встречаются, к главной . Если что-то было слишком низко, мы перекопывали гравий. Если было слишком высоко, то откопали.
  5. Мы измерили… СНОВА. А потом, наверное, в третий раз.

Когда мы убедились, что все измерили как можно точнее, Марк склеил трубы.

Для этого вам необходимо:

1. Очистите концы труб в местах их стыковки с помощью специального очистителя. (без учета времени)

2. Нанесите специальный грунт на концы труб. (без учета времени)

3.Склейте трубы между собой. (ЧУВСТВИТЕЛЬНО ВРЕМЕНИ! Этот материал настраивается быстро, поэтому будьте точны!)

(Это чрезвычайно краткий обзор того, как это работает. Я мог бы попытаться создать отдельный пост в какой-то момент, если это принесет пользу моим товарищам-владельцам-строителям.)

Мы оставили его на несколько дней, пока жизнь мешала. Затем мы пошли за водой на ближайшей заправочной станции, чтобы протестировать систему:

Готовимся к заправке!

Затем он залил всю систему водой.Мы закрыли концы труб гибкими резиновыми колпачками, чтобы вода не попала внутрь. В соответствии с правилами уровень воды не должен опускаться более чем на ОДИН ДЮЙМ после ОДНОГО ЧАСА. Если у вас есть герметичное уплотнение на всех соединениях, уровень воды останется прежним. Если у вас есть протечки, уровень воды упадет. Все просто, правда? Ну…

Проверка, изменился ли уровень воды в трубе или остался прежним.

УТЕЧЕК НЕ БЫЛО! Тоже с первого раза! Чувствовал себя довольно хорошо. Он держал воду как чемпион, но мы еще раз проверим это перед заливкой бетона.

Когда мы остались довольны трубами, мы еще раз проверили уклон, чтобы убедиться, что все по-прежнему точно измерены и соответствует кодам. Я думаю, нам нужно было внести несколько незначительных изменений, но в остальном все было так же, как мы его оставили.

СКОЛЬКО СТОИМО СТОИМОСТЬ ВСЕ САНТЕХНИЧЕСКИЕ МАТЕРИАЛЫ? ТОЛЬКО 471,83 $. Шутки в сторону. Сюда входят все трубы, соединители, очиститель, грунтовка и цемент.Это также включает в себя избыточное количество труб и несколько предметов, которые нужно вернуть.

Это не включает инструменты, поскольку они у нас в основном уже были. Если вам НУЖНЫ инструменты, сначала посоветуйтесь с готовыми друзьями и семьей, чтобы просто одолжить и вернуть их. Если вы пока не хотите покупать, вы можете взять напрокат инструменты в большинстве обычных или семейных семейных магазинов. И, конечно же, поскольку было бы глупо строить дом без приличного запаса инструментов, покупайте необходимые инструменты и пополняйте свой запас на ходу.

Как ни крути, если вы хотите быть строителем-собственником, но беспокоитесь о расходах на сантехнику, осознанное выполнение работы своими руками — это ОГРОМНАЯ экономия средств.

Подготовка поверхности перекрытия

ОТТУДА МЫ НАЧИЛИ ЛОПАТУ В ЭТОЙ БОЛЬШОЙ КУЧЕ ГРАВИНА. Гравийный слой составляет примерно шесть дюймов, покрывающий все трубы, и будет поддерживать нашу изоляцию и бетонную плиту.

За три дня мы вышли из этого:

К этому:

С нами вдвоем, парой лопат, граблями и одной тачкой.Потому что мы ненормальные.

В правом нижнем углу последней фотографии вы видите пластинчатый уплотнитель . Марк арендовал его в местном хозяйственном магазине примерно за 70 долларов, чтобы утрамбовать и выровнять гравий.

Так что дальше?

Ну, я сказал ранее, что члены кадрирования здесь!

Они станут стоечно-балочным каркасом для нашего дома. Планируется, что они будут установлены к концу этой недели.

Фермы будут доставлены через неделю. Может быть, мы сможем отпраздновать нашу 10-летнюю годовщину свадьбы, стоя в грубом обрамлении дома нашей мечты!

Я могу мечтать. Спасибо, что мечтали вместе с нами!

Если вы только присоединяетесь к нам в нашем путешествии по строительству дома, обязательно ознакомьтесь с обзором нашего проекта дома здесь и ознакомьтесь с другими обновлениями прогресса строительства усадьбы здесь. И, конечно же, самый быстрый способ узнать обо всем этом — подписаться на Facebook и подписаться на них.

Спасибо, что присоединились к нам!

Санузел в подвале без разбития бетона

Мы можем получать комиссию за покупки, сделанные после перехода по ссылкам на этой странице.

Совместное использование — это забота!

Эд

Этой осенью мы взяли чулан и превратили его в ванную комнату в подвале, не сломав бетон. И получилось красиво. (Журнал Better Homes and Gardens соглашается — они представили наш проект в своем выпуске за февраль 2019 года!)

Мы установили мацерационный унитаз Sanicompact от Saniflo Canada в ванной комнате в подвале.Мы обсудили все веские причины для его выбора здесь.

С практической точки зрения лучшими частями было то, что он позволил нам добавить раковину и унитаз, не ломая бетонный пол и не используя пространство, которое занимал бы обычный туалет.

Обычный туалет торчал бы слишком далеко в комнате для предпочтительного дизайна Робин.

В такой маленькой комнате — каждый дюйм на счету!

а насколько сложно было установить?

Что ж, на этот раз я здесь, чтобы провести вас через это с большим количеством фотографий (мы взяли более 180!) И некоторыми советами, которые я узнал во время нашей установки.

Saniflo Canada предоставляла не только унитаз Sanicompact, но и техническую поддержку, когда у меня возникали вопросы. С учетом моего опыта и их понимания, я надеюсь, что это руководство поможет вам решить, можете ли вы установить его и помочь вам в этом процессе.

Итак, я написал этот пост, чтобы помочь вам добавить ванную комнату, не разрушая бетон. Я многому научился. Ниже я делюсь своими советами и руководством по установке мацерационной унитазной системы Saniflo.

Как сделать ванную комнату в подвале, не ломая бетон

Для начала, немного о навыках, которые вам понадобятся:

Опись навыков:

  • Сантехника для слива / канализации — вероятно, и ПВХ, и АБС — в зависимости от того, что в вашем доме есть для основной трубы.
  • Поставка сантехники — медь / пекс в зависимости от того, что есть в вашем доме — арматура Sharkbite, если вы похожи на меня и вам нужен ярлык.
  • Электрооборудование — Либо добавление нового выделенного выключателя и участка для унитаза (или добавление его к существующему участку).
  • Обрамление, гипсокартон, столярные изделия, покраска и т. Д.

Прочтите этот список. Перед тем, как взяться за этот проект, я проделал все эти шаги по частям. Я также посмотрел несколько видео на YouTube и кое-что прочитал.Я изучил много до и во время этой установки.

Если что-то звучит пугающе или что-то совершенно новое для вас, возможно, вы захотите установить профессионал. Я бы посоветовал прочитать оставшуюся часть этого руководства, потому что я постараюсь рассказать вам о выборе местоположения и некоторых других вещах, которые помогут при разговоре с профессионалом. Кроме того, если вашу установку выполнит профессионал, Saniflo Canada предоставит вам дополнительный год на вашу гарантию, так что это тоже хорошая сделка.

Несмотря на все мои предостережения, этот проект все еще можно сделать своими руками, и если у вас есть эти навыки или вы знаете кого-то, кто знает, вы можете получить дамскую комнату в любом месте вашего дома менее чем за 1500 долларов.

Перечень материалов для ванных комнат в подвале:
  • Saniflo Sanicompact. Обязательно сравните цены (и используйте онлайн-купон!):
  • 1 ″ ПВХ-труба — график 40, номинальное давление — столько, сколько вам нужно, чтобы пройти от вашего туалета до основной водопроводной трубы в вашем доме.
  • 1 ″ фитинги из ПВХ, чтобы сделать все, что вам нужно, чтобы добраться туда. Избегайте использования колен под углом 90 градусов — вместо этого используйте фитинги 2 x 45 градусов, чтобы сделать все повороты плавными при промывке под давлением.
  • Медь 1/2 ″ или pex для подключения линии подачи и раковины (при условии, что вы подключаете раковину к системе Saniflo).
  • Труба и фитинги из АБС-пластика 1-1 / 4 дюйма (для подсоединения сифона раковины и для соединения с основным соединением сточной трубы.
  • 1-дюймовый запорный шаровой кран из ПВХ
  • 1-1 / 2 дюйма на 1-1 / Гибкая муфта 4 или 1 ″ для соединения трубы европейского размера из ПВХ с североамериканской трубой из АБС (если это то, что у вас есть — я покажу вам свое решение ниже)
  • АБС и цемент / грунтовка из ПВХ
  • Проводка (при необходимости) добавьте розетку GFI для подключения Saniflo.
Как сделать этот список более конкретным? Выберите место для унитаза Saniflo и приступайте к измерениям!

Для меня это означало, что Робин должна решить, где ей это нужно, в крошечном (4х4!) Туалете, который мы переделывали.

Затем я вскрыл потолок и снял гипсокартон, проверил, где находятся стойки и балки, составил быстрый план и начал измерять

В конечном счете, мы выбираем место, где сливная труба могла проходить прямо до балок, а затем параллельно им, пока не доходила до места, где мы могли бы опустить ее и получить доступ к основной трубе.

Это будет иметь решающее значение для самостоятельной сборки, но также будет полезно, если у вас есть профессиональная установка Saniflo Canada Sanicompact.

Немного подстроить вещи, чтобы упростить попадание в сливную трубу, будет означать меньше разрушений / строительства (и обычно меньше затрат). Тем не менее, вся водопроводная и водосточная канализация имеет небольшие размеры и может быть приспособлена для большинства помещений.

Это шкаф после частичного сноса и до того, как залили пол.

И да, это подставка для электронной клавиатуры, на которой установлена ​​раковина, чтобы временно визуализировать пространство…

Я обнаружил, что найти 1 ″ PVC было непросто.Мое решение состояло в том, чтобы найти его в Интернете и заполнить корзину на веб-сайте Home Hardware всем оборудованием, которое, как мне казалось, могло мне понадобиться. Закажите все дополнительные услуги! Вы всегда можете вернуть то, что вам не нужно, и никогда не знаете, что лучше всего подходит для чего-то.

Шаг 1. Подготовьте Saniflo Sanicompact к установке.

Установите все необходимые фитинги, чтобы все измерения были точными.

Sanicompact по умолчанию поставляется с герметичным соединением с раковиной.Вам нужно будет отрезать крышку и прикрепить сливной патрубок, если вы планируете добавить раковину (как мы).

Два верхних изображения показывают вырезание и добавление соединения слива раковины.

На нижнем изображении показаны все четыре соединения (водоснабжение, электрическая сеть GFI, канализация серая и черная канализация), которые необходимо запланировать при подготовке каркаса и инженерных сетей.

Шаг 2: Имея представление о конечном месте, начните с создания места для проема позади Saniflo Sanicompact.

Если у вас есть стена, которая позволяет вам работать сзади (например, вырезать отверстие в туалете или кладовой, чтобы облегчить соединение), это просто потрясающе. У меня этого не было.

Следовательно, я решил оставить отверстие побольше, чтобы я мог сжать руки, чтобы выполнить окончательные соединения водопровода.

Затем мы попытались скрыть как можно большую часть отверстия с помощью обрезки. Робин хотел бы, чтобы оно было меньше… Все связи Saniflo достаточно гибкие, так что у вас действительно есть немного места, чтобы перемещать вещи.


Вот основная идея того, где будет унитаз.

Я дал себе много места для соединений, но все же закончил тем, что вырезал некоторые обрамления.

Я нарисовал на обратной стороне гипсокартона, где должны были соединяться другие мои стоки. Выход GFI расположен в нижнем левом углу.

Посмотрите внимательно, как-то он избегает попадания на другие фотографии.

Шаг 3. Неровная проводка / розетка GFI и линии подачи воды 1/2 дюйма. На этом снимке показано расположение раковины (в центре справа) и обрамление унитаза (внизу слева).

Ставим оба GFI рядом с унитазом и рядом с раковиной.

Кстати — что за масса утеплителя? Воздуховод для возврата холодного воздуха нам пришлось доработать.

Шаг 4: Сделайте грубый разрез и установите водосточную трубу из ПВХ толщиной 1 дюйм.

Установите запорный шаровой кран в нижней точке, как можно ближе к унитазу.

Почему? Что ж, если вам когда-нибудь понадобится вынести унитаз для обслуживания, вы оцените возможность закрыть сточную трубу в стене и минимизировать количество черной воды, оставшейся после того, как вы все отсоедините.


Я использовал свою отрезную пилу, чтобы сделать несколько кусочков LEGO размером 1 дюйм из ПВХ — 1 x 1 дюйм, чтобы делать все необходимые повороты и повороты.

Шаг 5: Когда вы сделаете грубую подгонку ПВХ до сливной трубы, решите, как вы будете врезаться в магистраль АБС.

Обязательно укажите рекомендуемый уклон в 1/4 дюйма на фут между унитазом и штабелем.

Врезать АБС и начать сборку.

Я использовал почему-то из АБС-пластика и трехфутовый отрезок из АБС-пластика, который затем соединил с соединением с фитингом из ПВХ.

ПВХ и АБС плохо склеиваются (или вообще не склеиваются), поэтому убедитесь, что у вас есть аналогичное решение, если в вашей сантехнике много АБС.

Мой основной стек уже был разрезан профессионалом, поэтому у меня была боковая ветвь, которую я мог легко соединить.

Это моя тестовая подгонка.

А потом режем… Это изображение требует некоторых пояснений — белый ПВХ посередине — это центральный вакуум — не обращайте на него внимания.

ПВХ справа — это слив унитаза, поднимающийся вверх от задней части Sanicompact, а затем спускающийся вниз.На заднем плане слева вы можете увидеть, где он совпадает с соединением ABS-main-stack.

Муфта еще не установлена.

Лучшее изображение соединения ПВХ с АБС. Не смотрите слишком долго на эту лампочку, иначе она повредит глаза.

Шаг 6: Соберите ПВХ от унитаза до соединения ABS.

ПВХ требует грунтовки и цемента, которые могут испачкаться и оставить пятна. Считайте себя предупрежденным.

Эта труба будет находиться под давлением, когда унитаз смывает и откачивает отходы, поэтому не срезайте углы.Буквально — обрезать всю трубу как можно квадратнее и аккуратнее для чистых соединений.

No Pictures — извините, но грунтовка / цемент для ПВХ — операция, требующая времени, и есть много онлайн-руководств, если этот шаг является для вас новым.

Шаг 7: Соберите соединение сифона сифона раковины от раковины к унитазу.

Мне снова пришлось соединить АБС и ПВХ, и я снова использовал муфту.

Это не находится под давлением и просто самотеком стекает из раковины в устройство Sanicompact для смыва.

Это еще не окончательная сборка, но я поставил сифон для раковины, чтобы показать, как все будет выстраиваться.

Вы также заметите, что мне пришлось удалить часть рамы унитаза, о которой я упоминал выше.

Шаг 8: Завершите и все проверьте. Ставят гипсокартон.

Шаг 9: Подключите унитаз, выход GFI и водоснабжение.

Проверьте, все ли на место.

Подсоедините унитаз с помощью прилагаемых хомутов для шланга и отвертки 7 мм.Я попытался использовать отвертку, но не смог затянуть ее достаточно сильно (протекала!).

Позвонив в службу поддержки клиентов Saniflo Canada, я узнал, что 7-миллиметровая розетка — лучший вариант. После этого — никаких протечек, никаких проблем.

Еще раз проверьте все соединения — убедитесь, что сливной шаровой кран открыт, включите воду, вставьте вилку и попробуйте промыть!

Это соединение находится под давлением, поэтому вам нужно затянуть зажим достаточно туго.

Не вдавливайте АБС слишком глубоко в гибкую муфту Saniflo — вы хотите, чтобы она «вталкивала» сточные воды внутрь, а слишком глубокое проталкивание может помешать этому.

Еще один снимок всех связей.

Скорее всего, я оставил слишком много места в стеновой плите, но есть много усилий, которые нужно сделать, и не так много места в противном случае.

Это та точка, где было бы здорово иметь заднюю панель для доступа к соединениям.

Шаг 10: Если все в порядке, вы можете разметить пол и просверлить монтажные кронштейны.

Подсоедините сиденье. Похлопайте себя по спине. Может быть, взять его в первое плавание? Вы заслужили эту честь!

Готово!

У нас определенно есть более красивые фотографии этой дамской комнаты, но эта может быть моей любимой.
Я сделал это — раньше его здесь не было, а сейчас есть.
Все подробности…

Поделиться — это забота!

Добавление ванной комнаты на фундамент из бетонной плиты

Добавление ванной комнаты к существующему дому или собственности — это проект ремонта, который может значительно улучшить функционирование вашего дома. Это тем более верно, если в доме есть только одна полностью оборудованная ванная комната, или если вы добавляете ванную комнату, где ее в настоящее время нет, например, в подвале или в главной спальне.Но фундамент из бетонных плит добавляет еще один элемент сложности проекту ванной комнаты. Планируете ли вы добавить новую ванную комнату или реконструировать существующую, одно из основных препятствий, с которыми сталкиваются владельцы недвижимости, — это выяснить: как добавить ванную комнату к существующему плиточному фундаменту?

Для того, чтобы добавить ванную комнату в дом на бетонной плите, вам необходимо найти существующие водопроводные и канализационные линии. Затем разработайте план ванной комнаты, который будет правильно работать с существующим планом сантехники (или с ограниченными изменениями).Если возможно, сделайте набросок нового дизайна на месте, доработайте его и затем доработайте план. Затем отрежьте и удалите часть плиты, необходимую для прокладки трубопроводов водопровода и слива, затем залейте новый бетон поверх нового водопровода и сделайте полы максимально ровными. Затем, при необходимости, используйте самовыравнивающуюся смесь, чтобы пол полностью выровнялся. Выровняв пол по своему вкусу, вы можете завершить оставшиеся этапы отделки ванной комнаты так же, как и с любой другой новой ванной комнатой.Это быстрый ответ высокого уровня. Продолжайте читать, поскольку мы рассмотрим каждый шаг более подробно.

Расположение существующих водопроводных и канализационных линий

Прежде чем вы начнете строить грандиозные планы, первое, на что вы должны обратить внимание, — это расположение водосточных линий. Это очень важно, потому что новые сливные линии в ванной должны каким-то образом вписаться в существующую систему. То же самое и с линиями горячего и холодного водоснабжения.По водопроводу для нового санузла придется подключать существующую систему.

Планировка ванной комнаты

Планируя новую ванную комнату или ремонт ванной на бетонной плите, действительно важно полностью определиться с новым дизайном ванной комнаты. Вы хотите получить ответы на все свои вопросы и твердо определиться с планировкой ванной комнаты, прежде чем приступить к резке.

В противном случае вам, возможно, придется пройти процесс резки бетона более одного раза.И в зависимости от размера вашей ванной комнаты вам может потребоваться заменить или повторно залить большую часть пола в ванной комнате. Многие изменения могут сделать ваш пол похожим на доску для крестиков-ноликов.

Расположение унитаза, раковины и душа / ванны имеет наибольшее значение. В рамках этого процесса вам также необходимо убедиться, что все новые стены точно отмечены в их новых запланированных местах. В некоторых ситуациях на самом деле проще возвести любые новые стены, прежде чем разрезать бетон, как дополнительную гарантию того, что все находится в правильном месте.Вырезать участки, проходящие под стенами, должно быть несложно, особенно если они всего одна.

Эскиз ванной комнаты на полу

Еще один способ помочь вам спланировать и осмыслить вашу новую ванную комнату — это нарисовать ее на полу. Вы можете использовать рулетку, чтобы определить точное расположение всех ваших приспособлений, а затем пометить все на полу мелом.

Это может показаться сюрпризом, но набросок мелом на полу настолько близок, насколько вы сможете получить к реальной имитации размеров вашего пространства.

Это даст вам возможность встать, пройтись и внести коррективы в зависимости от того, как вы себя чувствуете в реальной жизни, а не просто соблюдать строительные нормы.

Как разрезать бетон: распиловка бетонной плиты

Как только придет время установить черновую сантехнику, вам нужно будет удалить существующий бетон, который находится в ванне, в которой должны быть установлены водопроводные трубы. Существует три основных способа снятия бетонной плиты для установки сантехники.

Первый вариант — разрезать бетон ручной пилой по бетону. Пилы по бетону бывают разных размеров. Наиболее распространенные размеры ручных пил по бетону — 12, 14 дюймов, 16 дюймов.

Вы хотите убедиться, что радиус пильного полотна достаточно велик, чтобы иметь достаточные царапины на бетонной плите, чтобы вам было легче удалить бетон. Этот инструмент работает хорошо, но будьте готовы к пыли. Вы должны носить защитные очки и респиратор.

Этот инструмент должен быть подключен к водопроводу, чтобы лезвие оставалось холодным и минимизировалось образование пыли, однако он все равно будет создавать пыль.Кроме того, имейте в виду, что вам придется наклоняться или работать на коленях, чтобы работать с ручной пилой по бетону.

Переход по полу за бетонной пилой

Если у вас есть проект, требующий значительных усилий по распилу, возможно, имеет смысл арендовать прогулочную площадку за бетонной пилой. Ходить за пилой по бетону легче для тела, так как это позволяет пользователю управлять пилой из положения стоя, а не наклоняться или приседать.

Возможность стоять во время работы с пилой сводит к минимуму утомляемость спины, коленей, плеч и ступней. Кроме того, мотоблок помещает лицо и руки пользователя намного дальше от того места, где лезвие на самом деле режет бетон. Пилы для бетона с шаговым движением также обычно производят гораздо меньше пыли при резке.

Водоснабжение пилы по бетону

Независимо от того, какую из этих пил по бетону вы используете, вам понадобится подача воды, чтобы вы могли подключить водяной шланг, чтобы лезвие оставалось холодным во время резки. Помня об этом, вы также должны продумать и спланировать, куда будут стекать сточные воды во время стрижки.

Использование циркулярной пилы для резки бетона

Для небольших работ по резке бетона вы можете использовать ручную циркулярную пилу с лезвием для бетона. Это может хорошо сработать, если вы режете на улице, где пыль не вызывает беспокойства. Есть хороший шанс, что вы все же захотите придумать способ подачи воды к пиле, чтобы минимизировать количество пыли и продлить срок службы полотна, сохраняя его прохладным.

Удаление бетона для сантехники

После того, как вы закончили зарубать весь бетон, лежащий на пути, по которому будет проложена сантехника, пора убирать бетон. Есть два основных метода, используемых для удаления поцарапанного бетонного пола: отбойный молоток и / или кувалда.

Если бетон не очень твердый и линии надреза прорезают плиту, тогда кувалда должна справиться с задачей без особых проблем. Если бетон очень старый и твердый, армированный и / или более толстый, чем обычно, вам может потребоваться отбойный молоток.

Отбойный молоток избавляет от необходимости иметь возможность размахивать тяжелым отбойным молотком и требует гораздо меньше физических усилий, чем кувалда.

С практической точки зрения лучше всего разбить бетон на секции или куски, которые можно подобрать по размеру. Эти части придется удалить вручную и выбросить.

Поскольку вы будете перемещать детали вручную или с помощью тачки, лучше не измельчать бетон на мелкие кусочки, потому что это фактически создаст больше работы.

Самовыравнивающийся бетон и грунтовка

После того, как вы проложили канализационные дренажные и подающие трубопроводы в плите, самое время залить бетон. В этом случае обычно проще и быстрее смешивать бетон в мешках, чем перевозить бетон на грузовике.

Постарайтесь выровнять пол при укладке нового бетона. Когда бетон полностью затвердеет и высохнет, вы можете заметить небольшую усадку. Это хорошо. У вас будет еще одна возможность выровнять полы.

Вы хотите, чтобы полы были как можно более ровными, независимо от того, какой тип готового покрытия вы укладываете на бетон. Самовыравнивающийся бетон — простое решение.

Вы смешиваете его из мешка и выливаете на низкие участки, а затем обрабатываете шпателем до тех пор, пока он не распределится и не осядет. Вы всегда можете перемешать и добавить еще по мере необходимости.

Иногда вам нужно будет проделать этот процесс более одного раза в зависимости от того, насколько далеко пол находится вне уровня. Не забудьте сначала нанести грунтовку для бетона на то место, где вы заливаете самовыравнивающийся бетон.

Добавление ванной комнаты в подвале

При добавлении ванной комнаты в подвале основная проблема заключается в том, как отвести сточные воды в существующую водопроводную систему. Если дом находится на септике или на канализации, которая позволяет воде естественным образом вытекать из дома, то вам повезло.

Однако, если канализационная труба вашего септика на самом деле выше, чем стоки в подвале, вам нужно будет использовать насос, чтобы направить сточные воды туда, где они должны идти.

Установка сливного насоса

Отстойник — наиболее распространенное решение, когда водостоки находятся ниже канализации или септической системы. Отстойник обычно устанавливается в плите, а все водопроводные дренажные линии в дренажной трубе плиты направляются к приямку насоса.

Когда вода в яме поднимается до определенного уровня, включается двигатель насоса и выкачивает воду из ямы в канализацию или септик и из дома.

Независимо от того, режете ли вы бетон или нет, вам следует оценить текущую пропускную способность водоснабжения и определить, может ли существующий водонагреватель правильно обслуживать дополнительную ванную комнату.

Мацерационная сантехническая система

Если вы хотите добавить ванную комнату, но не уверены в возможности врезания в фундамент из бетонной плиты, есть еще один вариант. Мацерирующие туалеты перемалывают твердые отходы и перекачивают их в основную канализационную систему дома.

Есть также компании, которые производят душевые поддоны и сливы, которые также избавят от необходимости разрезать бетонную плиту для душевого желоба. Одним из недостатков этого пути является то, что ваши варианты унитазов и стилей сливных поддонов для душа будут более ограниченными, потому что они должны работать с системой откачки воды.

Электрооборудование

Планируя новую ванную комнату, вы также должны определить, как вы проведете электрическую проводку в новое пространство.Вы можете направить его в пространство над головой или закопать в плите в защитной оболочке.

Отопление и воздух (HVAC)

Вам также необходимо заранее спланировать, как вы будете обеспечивать отопление и охлаждение нового помещения. В этих сценариях, где работают в существующем пространстве, поэтому добавление линии подачи из ближайшего воздуховода не должно создавать слишком много проблем.

Однако, если вы добавляете новую ванную комнату в ранее неотапливаемое пространство, такое как подвал или переоборудование гаража, вам необходимо заранее убедиться, что ваша существующая система отопления и охлаждения способна обслуживать новое пространство.

Это особенно верно, если вы добавляете ванную комнату большего размера.

Планирование ванной комнаты

Главный вывод из этого поста — важность планирования. В пространстве ванной комнаты с деревянным черновым полом у вас гораздо больше возможностей для внесения изменений и исправлений, потому что у вас обычно есть доступ к водопроводным и сливным линиям до во время и после проекта.

Но при работе с фундаментом из бетонных плит после заливки бетона вы не сможете легко внести изменения без дополнительных усилий и беспорядка.Имейте твердый непоколебимый план и не забудьте определить, где вы будете арендовать все свои инструменты, прежде чем начать.

Покупка алмазного диска по бетону

И последний совет: когда вы арендуете пилу по бетону в местном прокате инструментов, имейте в виду, что есть большая вероятность, что алмазный диск, который идет на пилу, затупился.

Вы можете сэкономить время и нервы, купив себе алмазный диск и установив его на арендованную пилу. Прежде чем покупать лезвие или арендовать инструмент, убедитесь, что размер лезвия вам нужен.

Когда вы закончите работу с пилой, вы можете снять лезвие и снова установить арендованный диск, прежде чем вернуть пилу в пункт проката инструмента.

Как переместить туалет

Во время реконструкции ванной комнаты, поддержание базовой площади ванной комнаты важно для контроля затрат и беспорядка, а также для соблюдения графика. Но иногда переделка ванны требует изменения ее планировки. Перенос унитаза — одно из тех изменений в планировке ванной комнаты, которые иногда необходимы.

Перемещение туалета — непростая задача. Но при необходимости это может быть выполнено с помощью значительных сантехнических работ и большого количества периферийных работ, таких как открытие пола или потолка, изменение маршрута труб и сливного фланца, а также повторная установка унитаза и других приспособлений. Обычно это работа строительной бригады и профессионального сантехника, но некоторые очень квалифицированные домашние мастера могут успешно выполнить эту работу. Для выполнения работы требуется хорошее понимание основных шагов, а также значительный опыт работы со всеми задействованными навыками.

Как перемещают туалет

Перемещение унитаза — это не столько перемещение самого приспособления (на самом деле, установка унитаза — это простая работа, которая занимает менее часа), сколько перемещение канализации и водопровода на новое место. После того, как вся сантехника установлена, установка унитаза становится относительно простой задачей.

Перемещение сливного отверстия унитаза

Дренажные трубы туалета под полом имеют широкий диаметр — обычно 3 дюйма — и их трудно провести вокруг балок пола или сквозь них.Другие услуги, проводимые под полом, еще больше усложняют ситуацию: водопроводные трубы, электрические кабели, изоляция, поперечные распорки для балок, встроенное освещение и многое другое.

Кроме того, дренажные трубы унитаза питаются самотеком, что означает, что они должны падать со скоростью 1/4 дюйма на каждую горизонтальную ногу. Хотя обычно с этим можно справиться, это может ограничить расстояние до нового унитаза, поскольку унитаз должен оставаться достаточно близко к вентиляционной трубе или главному сливу, чтобы обеспечить необходимый уклон.

Если возможно, попробуйте спланировать место вашего нового туалета так, чтобы новый слив мог проходить в промежутках между балками, и постарайтесь не надрезать балки для прокладки труб. Для этого может потребоваться дополнительное усиление конструкции, если изменения достаточно существенные, чтобы снизить прочность каркаса пола.

Перемещение водопровода в туалете

Вторая часть проекта менее сложная: прокладка водопровода в туалет. Туалеты нуждаются в запасе пресной воды, чтобы наполнять бак после каждого смыва.Поскольку эти трубы меньше, их легче провести через балки или даже внутри стеновых систем. Перенесенный водопроводный трубопровод может даже подключиться к существующему водопроводу унитаза и отправить его в новое место. Гибкие пластиковые трубы PEX упрощают эту работу для мастеров по сравнению со старым классическим методом прокладки медных труб и пайки соединений потом.

Об этом проекте

Описанный здесь проект не перемещает основную дренажную / вентиляционную систему дома, поскольку эта функция используется другими дренажными трубами для других приспособлений, а иногда и другими комнатами.В нашем примере унитаз перемещается на 5 футов (многие ванные комнаты имеют ширину 5 футов), так что общее вертикальное падение дренажной линии составляет 1 1/4 дюйма. Дренажная линия и линия подачи воды проходят в промежутках между параллельными балками, а не поперек балок, что усложняет установку.

В нашем примере предполагается, что существующие вентиляционные трубы и слив унитаза сделаны из трубы из АБС-пластика, что является наиболее распространенным сценарием. Если ваша сточная труба сделана из другого материала — чугун или ПВХ-пластик — другие распространенные варианты, — это может немного изменить способ подключения новой сливной трубы унитаза к трубе.Например, вам нужно будет использовать фитинги из ПВХ, если вы подключаетесь к вентиляционной трубе из ПВХ.

Выбор основы дополнения | HGTV

Одной из основных причин того, что строительство пристройки может стоить в два раза больше за квадратный фут, чем реконструкция существующего помещения, является фундамент. Если вы не строите или выскакиваете, каждое дополнение требует какого-то каменного фундамента, вырытого ниже линии замерзания, чтобы его не сдвинули с места из-за отрицательных температур.«Земляные работы и заливка бетона, необходимые для поддержки нового строительства, могут составлять от 10 до 15 процентов от общих инвестиций в проект», — говорит Эден Прери, Миннесота, подрядчик по проектированию и строительству Марк Макмиллер. Но есть несколько способов сократить эти расходы.

Подвал полноценный. Это самый дорогостоящий вариант, поскольку он требует наибольшего количества земляных работ и наибольшего количества бетона, к тому же бригаде, вероятно, придется пробить старый фундамент, чтобы соединить вместе новый и старый подвалы.Однако вы получаете подвал, который можно легко превратить в жилое пространство сейчас или в будущем за номинальную добавленную стоимость, говорит Макмиллер. Кроме того, вы можете утеплить под полом и использовать пол из цельной древесины, что не подходит для всех типов фундаментов.

Ползунок. Построив подвал глубиной всего несколько футов, вы можете сэкономить 3000 долларов или больше на пристройке 12×14 футов, сохранив при этом возможность использовать пол из массивной древесины и полностью изолировать под пристройкой.И все, что вы действительно отказываетесь, — это свободное пространство, которое позволит вам в будущем превратить подвал в жилое пространство. Вот почему это стандартный подход к дополнениям в большинстве регионов страны.

Плита. Построенный так же, как бетонный внутренний дворик (хотя с глубокими опорами по периметру, чтобы выдержать вес конструкции), он объединяет фундамент и пол в один слой бетона. По словам Макмиллера, это работает только в том случае, если надстройка соответствует уровню класса, и в этом случае это самый дешевый вариант, который экономит около 5000 долларов по сравнению с подвальным помещением.Бригада может поместить изоляцию под плиту (а также электрические, водопроводные, отопительные и охлаждающие линии), но из-за бетона пол, как правило, будет довольно холодным, говорит Шульц, и настил из цельного дерева не рекомендуется из-за влажности в бетоне.

Опоры опоры. Когда пристройка выше уровня земли — либо потому, что ваш первый этаж находится высоко над землей, либо потому, что вы строите пристройку второго этажа с, скажем, экранированным крыльцом под ним — самый дешевый вариант — отказаться от фундамента или плиты и вместо этого используйте опоры для столбов.

Оставить комментарий
