Гаражные ворота рольставни своими руками чертежи: Как изготовить и установить рольставни для гаражных ворот своими руками?

Опубликовано в Своими руками
/
10 Июл 2021

Содержание

Как изготовить и установить рольставни для гаражных ворот своими руками?

Мы часто храним в гараже некоторые старые вещи, ценные и не очень инструменты, запчасти для «железного коня» и прочий инвентарь. Чтобы обезопасить все эти сокровища, необходимо выбрать подходящие ворота.

Современная разработка для гаража – рольставни. Их главное предназначение состоит в обеспечении высочайшего уровня безопасности и потребности в эстетической составляющей.

Кроме того, возможно сделать рольставни для гаража своими руками и сэкономить немного денег.

[contents]

Что такое рольставни?

При необходимости защиты помещения потребуется качественное изделие, с нетрудной процедурой монтажа и использованием. Именно таким изделием можно назвать роллетные ставни для гаража.

Стальные или профили из алюминия с различной степенью толщины – это основа производства рольставней.

Изделия из алюминия отличаются повышенной прочностью, не ржавеют, и срок эксплуатации такого материала выше, чем у других изделий.

Ламели стягиваются плотно для того,

чтобы усилить противовандальный эффект, а для удерживающей функции устанавливают дополнительные жесткостные ребра.

Подобная процедура изготовления предполагает толщину изделия от 0,5 до 1 миллиметра, что осуществляет большую нагрузку на электропривод.

Изделия, произведенные из профиля на основе стального сплава, самые надежные и прочные. Для того, чтобы конструкция не испытывала воздействие влаги, ее производят из листов стали с оцинковкой.

Тепловая кумуляция в гараже достигается дополнительным утеплением рольставней. Для этого весь периметр ворот обкладывают специальным утеплителем. Такой утеплитель поможет получить комфортную температуру в помещении даже при минусовых показателях за окном.

Рольставни, предназначенные для гаража, выпускают двух видов: с вертикальным и горизонтальным открытием и закрытием ворот. Конструкции ворот могут открываться ручным методом или автоматическим.

Роллетные ворота отличаются простым монтажом и эксплуатацией. Такие изделия можно устанавливать как внутри, так и снаружи гаражного проема.

Обширный выбор ламелей позволяет выбрать ворота для любого гаражного проема.

Виды и особенности

Рольставни давно уже стали популярным материалом, способным выполнять защиту окон, дверей, ворот гаража и других пространств.

Они не только справляются с защитой, но и плотно скрывают помещение от попадания солнечных лучей и шума, производимого со стороны улицы.

Рынок предлагает множество рольставней, отличающихся по технике производства, материалу, с помощью которого создано изделие, способу установки и эксплуатационному назначению.

По способу установки такие изделия подразделяют на

встроенные и накладные. Накладные изделия устанавливаются поверх проема, который нуждается в защите, а встроенные устанавливаются во внутреннюю часть проема.

Специалисты рекомендуют использовать рольставни с внутренней установкой, потому что они устойчивы к механическому воздействию, плотно держатся, не подвергаются искривлению, и с эстетической точки зрения привлекательнее, чем второй вид.

По материалу, добавленному в производство, рольставни разделяют на:

  • пластиковые.
  • Они не применяются в проемах с большим пространством, но обладают отличными декоративными свойствами. Такие ставни защищают помещение от шумовых помех и прямых лучей солнца, но от кражи со взломом они не могут спасти имущество хозяина;

  • стальные.
  • Такие рольставни производят из металлического профиля с окрашенной или оцинкованной поверхностью. Они защищают собственность от проникания недоброжелательных лиц на территорию владельца.

    Такой вид изделий наиболее часто встречается в современном строительстве;

  • алюминиевые.
  • Этот вид рольставней похож на стальные по своим свойствам и характеру защиты помещения, но имеет меньший вес, и отличаются доступной ценой. Такие ставни используют владельцы магазинов и жители первых этажей в многоквартирных домах;

  • бронированные.
  • Обычно такие изделия производят из высокопрочного алюминия или металлического профиля. Именно эти рольставни применяют в помещениях, которые нужно максимально оградить от проникновения злоумышленников.

    Установка таких рольставней производится в учреждениях, связанных с финансами, и учреждениях с повышенной безопасностью. Часто изготовители оснащают эти изделия электрическим приводом и управлением с помощью пульта на дистанции;

  • деревянные.
  • Рольстани из дерева применяют как декоративный материал, выполненный без добавления искусственных составляющих и отличающийся высокой экологической безопасностью.

    Такие ставни защищают помещение от попадания солнечных лучей и служат теплоизолирующим материалом;

  • перфорированные.
  • Подобные рольставни сделаны из профиля с использованием прочного металла, с вставками из пластика. Такие вставки могут производиться в любой форме. Этот вид конструкций отличается высокой ценой, но, в то же время, и качеством производства.

    Мастера предпочитают устанавливать такие конструкции в помещениях, где требуется контроль за другим помещением, а так же должно производиться регулярное проветривание.

    Перфорированный вид рольставней часто используют в установке витрин магазина.

По назначению рольставни подразделяют на санитарно-технические, оконные и гаражные.

  1. Предназначение санитарно-технических рольставней – это надежная защита и визуальное скрытие предметов технологического оборудования, таких как счетчик, вентили или металлические трубы.
  2. Оконные рольставни устанавливают в проемы помещения и надежно защищают от проникновения посторонних лиц и дневного света.
  3. Рольставни для гаража защищают имущество хозяина от кражи. Такой вид рольставней служит заслуженной альтернативой тяжелым металлическим воротам.

На сегодняшний день ассортимент рольставен огромен, и представлен в различных видах и цветах.

Наибольшей популярностью пользуются горизонтальные рольставни, их широко применяют для защиты финансовых учреждений, в частных домах, квартирах и для защиты магазинов. Мастера рекомендуют устанавливать противовандальные ставни – защитные роллеты.

У этих изделий повышенная прочность, легкость в установке и управлении, и другие положительные характеристики.

Рольставни различаются по виду работы на механические и ручные. В ручном типе владелец прикладывает усилия для отпирания и закрытия ставней, а в механическом достаточно лишь нажать на кнопку, предусмотренную на специальном пульте дистанционного управления.

Существует еще один подвид подобных конструкций –

роллетные ворота. Они часто применяются для скрытия от посторонних глаз гаражей и отличаются еще большей прочностью изделия.

Оценить степень защиты такими воротами можно в видео ниже, где показан краш-тест конструкции:


Какой материал выбрать для гаража?

При выборе рольставней, наиболее подходящих в гараж, опытные мастера советуют руководствоваться не только внешним видом и простотой монтажа, но и обратить внимание на степень защиты от воров и неблагоприятных погодных условий.

Рольставни для гаража различаются по материалам, из которых они созданы. В качестве основного и самого устойчивого вида конструкции применяют металл.

Это может быть сплав, изготовленный из стали или цветного металла, но параметры проема для монтажа конструкции не всегда позволяют поставить такое тяжелое ограждение.

Поэтому в подобных конструкциях иногда применяют изделия из композитного, пластикового или алюминиевого материала.

Если нужны легкие рольставни, отличающиеся долговечностью, можно использовать изделия, произведенные из алюминия.

Такие материалы заполняют полиуретаном. Если хозяин гаража не обладает большими финансовыми возможностями, он может позволить себе рольставни, выполненные из пластикового полотна.

К тому же такой материал отличается износостойкостью и поддается влажной уборке.

Рольставни, выполненные из поликарбонатного материала, оптимизируют нужную для помещения освещенность.

Такая конструкция включает в себя роллетную основу из ламелей, цилиндр, направляющие и короб.

Конструкция подобного типа позволяет устанавливать систему с закрытием и открытием полотна во всех направлениях и под разными уклонами. Такие рольставни идеально подходят для гаража и для перегородки между двумя секциями в помещении.

Изделия из поликарбоната понравятся тем владельцам гаражей, которые не хотят быть отделены от внешнего мира плотным ограждением.

Такие системы не отделяют гараж от двора плотным покрытием, а лишь немного приглушают попадание солнечного света в помещение.

Рольставни, выполненные из деревянных элементов применяются редко, и чаще всего служат лишь декоративной составляющей. Такой вид пользуется популярностью только для применения внутри помещения или оконных проемов.

Применять такие рольставни для защиты гаража нецелесообразно, так как материал, из которого они изготовлены, не отличается прочностью, и при попытке провести проникновение в гараж, будет нарушен с помощью механических повреждений, нанесенных злоумышленниками.

Рольставни ярких цветов отличаются по стоимости от однотонных изделий в большую сторону. Однако, не обязательно ориентироваться на приобретение дорогостоящих моделей, достаточно того, чтобы ворота защищали гараж и имущество в нем.

Как изготовить рольставни самостоятельно?

Рольставни можно приобрести в магазине или на строительном рынке, но многие мастера желают изготовить такие изделия самостоятельно. Перед самостоятельным изготовлением конструкции важно определиться с технологией монтажа будущего ограждения.

Он может быть внутренним, внешним или встроенным.

Чаще всего мастера-самоучки используют внешний способ установки, предполагающий закрепление коробки над проемом.

Этот способ хорош тем, что не нуждается в дополнительных подготовительных работах.

Вся работа по производству рольставней будет подразделена на три этапа:

  • подготовительный – проведение необходимых замеров, проверка качества откосов и уровня;
  • выбор нужного материала с учетом качества стен гаража и глубины крепежа;
  • монтаж и установка конструкции.

Возможно вас заинтересует статья о том, как изготовить недорогие ворота для гаража из профлиста своими руками.

Конструкция и чертеж

В подготовительном этапе рассчитываются геометрические параметры всей роллеты, а также ее составляющих, которые получаются путем нарезки заготовок-длинномеров.

Затем необходимо составить подробный чертеж, где будут наглядно указаны габаритные размеры самодельной роллеты (ширина и высота), величины которых зависит от размеров закрываемого роллетой проема и монтажного вида (внутренний, внешний или встроенный).

Также в чертеже необходимые параметры – это длина роллетного полотна, длина направляющей шины, длины защитного короба и октогонального вала.

Процесс изготовления

Процедуру изготовления можно разделить на определенные пункты:

  • нарезание ламелей роллетного полотна со шлифовкой участков нарезания для удаления заусенцев;
  • монтаж вставки-уплотнителя в концевой профиль, установка замка и запорных полос;
  • нарезание направляющих шин с последующей шлифовкой, и установка уплотнителей в шины;
  • отбортовка в шинах при необходимости;
  • нарезание короба для защиты, изготовление окна для управительных элементов;
  • нарезание октогонального вала со шлифовкой мест нарезки;
  • сборка полотна роллеты;
  • сборка короба для защиты с дополнительными приводами.

Для изготовления роллетных ставней, даже своими руками, необходимо наличие определенного оборудования, в числе которого:

  • столы для заготовок;
  • станки для отрезания составляющих рольставни;
  • пила торцовая;
  • верстак для слесарей;
  • компрессор.

Как правильно собрать и установить?

Для успешного монтажа роллет понадобятся некоторые строительные инструменты: рулетка, уровень, шуруповерт, пассатижи, молоток, дрель с функцией перфорирования, ключи для гаек и ножницы.

Перед установкой важно качественно подготовить проем. Это включает удаление дефектов и неровностей стен для создания хорошей герметичности прилегания направляющих шин, без признаков зазора.

Самая трудоемкая работа – это подготовка и использование отверстий и крепежа. Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены.

Для бетона нужно крепить стальные анкеры с пластмассовыми дюбелями, металл потребует винтов-саморезов, для проема из кирпича созданы стальные анкеры с распоркой. Для деревянных конструкций потребуются шурупы или шпильки.

После выполненной работы по сверлению, нужно закрепить каркас, шины-направители и приводной механизм. Короб и шины мастер должен проверить уровнем для исключения перекоса. К приводному механизму подсоединяются элементы электрики.

На одном из последних этапов собирается роллетное полотно с ригельными замками и пружинами для тяги. В конце нужно удалить все лишние швы и отверстия, монтировать заглушки и различные аксессуары.

Как установить рольставни самому? Смотрите процесс сборки и монтажа в видео ниже:

Ворота-рольставни для гаража своими руками Ворота рольставни на гараж своими руками

Часто люди хранят в гараже ценные вещи: инструменты, запчасти для автомобиля и другой необходимый инвентарь, не говоря уже про самого «железного коня». Чтобы сохранить это всё в целости, нужно установить прочные ворота. В последнее время всё больше владельцев гаражей предпочитают ворота-рольставни: они обеспечивают безопасность внутреннего пространства, привлекательны внешне и доступны для изготовления своими руками.

Что собой представляют ворота-рольставни

Ворота-рольставни по своей конструкции очень тяжелы для взлома

В качестве основы для рольставней используют алюминиевый или стальной профиль различной толщины. Алюминиевые изделия достаточно прочны, служат очень долго, не подвержены коррозии. Ламели конструкции плотно соединены, что повышает противовандальный эффект, а для увеличения прочности на них предусмотрены дополнительные рёбра жёсткости.

Конструкции из стального профиля самые прочные и лучше всего противостоят несанкционированному проникновению. Чтобы стальные рольставни не страдали от воздействия влаги, для них используют оцинкованный металл.

Дополнительное утепление конструкции предохраняет от потери тепла через ворота, с этой целью по периметру ворот закрепляют специальный теплоизолирующий материал. Он поможет сохранить в гараже благоприятную температуру даже при сильных морозах на улице.

Гаражные рольставни, производят 2 видов: с горизонтальным и вертикальным перемещением ворот. Возможно открытие конструкции вручную или с помощью автоматики. Роллетные ворота несложно установить, они просты в эксплуатации, и их можно размещать как снаружи, так и внутри гаражного проёма.

Плюсы и минусы

Ворота-рольставни привлекательны на вид и легки в монтаже, но их самостоятельное изготовление обойдётся недёшево

К положительным качествам ворот-рольставней можно отнести следующие:

  • Эти конструкции избавляют вас от необходимости убирать выпавший перед гаражом снег в зимний период;
  • Их легко монтировать, во время работы для них не нужен особый уход, правильно установленная конструкция будет служить длительный срок;
  • Ворота-рольставни очень компактны, для их установки нужно мало места. В отличие от остальных конструкций ворот, они не занимают дополнительную площадь при открывании;
  • Профиль, используемый при изготовлении конструкции, бережёт тепло. Кроме того, он защищает от грязи, благодаря чему в гараже всегда будет чисто и тепло.
  • Ворота-рольставни с автоматическим управлением можно открывать дистанционно, не выходя из автомобиля.

Но есть и минусы:

  • Они плохо сохраняют тепло, так как при открывании пропускают много воздуха с улицы;
  • Возможно промерзание механизмов и ламелей полотна ворот, в зимний период влага в щелях между ламелями превращается в лёд, и открыть ворота может быть проблематично. Потребуется легко постучать по полотну, и только потом открывать;
  • Самостоятельное изготовление ворот-рольставней существенно ударит по вашему карману.

Виды рольставней и их особенности

Современный строительный рынок предлагает рольставни из разных материалов

Такая конструкция, кроме своей основной функции – защиты помещений, скрывает гараж от проникновения уличного шума и прямых солнечных лучей. В продаже можно найти много разных рольставней, которые отличаются по способу изготовления, материалу конструкции эксплуатационному назначению и способу монтажа.

Эти изделия также подразделяются по способу установки: на накладные и встроенные. Накладные рольставни размещаются с наружной стороны проёма, а встроенные монтируют внутри него.

Профессионалы советуют использовать рольставни с внутренним монтажом конструкции, так как они лучше противостоят внешнему механическому воздействию, не искривляются и выглядят симпатичнее.

По используемому материалу рольставни подразделяются на :

  • Пластиковые. Такие рольставни нельзя использовать в широких проёмах, но у них привлекательный вид. Изделия хорошо защищают помещение от шума, однако плохо противостоят внешнему воздействию;
  • Стальные. Изготавливаются из оцинкованного или окрашенного металлического профиля, хорошо противостоят внешнему воздействию, но материал боится коррозийных процессов;
  • Алюминиевые. Такие конструкции похожи по своим характеристикам на стальные, но все элементы меньше весят. В основном их используют владельцы квартир на первом этаже и хозяева магазинов;
  • Бронированные. Их изготавливают из алюминиевого профиля с повышенной прочностью. Именно их используют для помещений, которые необходимо максимально защитить от преступников. Часто ещё на заводе такие рольставни оборудуют электрическим приводом и дистанционным управлением;
  • Деревянные. Конструкции из древесины используют в основном для декорирования. У таких рольставней высокая экологическая безопасность. Они способны защитить помещение от уличного шума, низкой температуры и солнечных лучей;
  • Перфорированные. Такие изделия изготавливают из металлического профиля с пластиковыми вставками. Эти вставки могут быть любой конфигурации, стоят они дорого, но сделаны очень качественно.

Внимание! Профессионалы предпочитают использовать эти конструкции там, где необходимо регулярное проветривание, в основном их устанавливают в витринах торговых точек.

Рольставни бывают с ручным открыванием и механическим. В первой конструкции хозяину гаража необходимо прилагать усилия для закрытия и открывания ставней, а с механическим приводом нужно только нажать кнопку на пульте.

Гаражные рольставни практически невозможно сдвинуть даже с помощью троса, проникнуть внутрь очень сложно, и бесшумно это сделать не удастся. Для улучшения защиты гаража советуют устанавливать конструкции, изготовленные из цельнотянутой стали или алюминия. К сожалению, стоят эти рольставни недёшево.

Тонкости выбора

Чтобы не совершить ошибки при выборе конструкции, подходящей для вас, важно определиться с несколькими моментами:

  • Какая степень защиты для вас нужна;
  • Есть ли бесперебойное электропитание;
  • Какой способ открытия предпочтителен – автоматический или ручной;
  • Частота использования оборудования;
  • Приоритет комфорта эксплуатации или стоимости.

Ответ на любой из этих вопросов способен сильно изменить цену конструкции. Для экономии денег и времени можно проконсультироваться у профессионалов.

Разница между разными приводами рольставней

Помимо материала изготовления, рольставни отличаются по типу привода

Электрический привод.  Этот способ управления работой рольставней позволяет использовать устройства аварийного открывания и дистанционное управление. С таким приводом можно применять автоматические замки. Основной недостаток – ограничение размера по ширине проёма (минимально 60 см.)

Карданный привод. Дешёвое и надёжное устройство для управления рольставнями. Можно на выбор использовать несъёмный или съёмный узел. Минусом является то, что масса дверного полотна не должна превышать 36 кг.

Тросовый привод. Это надёжное и недорогое приспособление можно устанавливать прямо на стену или крепить к направляющей. Тросовый привод, к сожалению, не может работать вместе с перфорированными рольставнями. Обязательное условие – установка нижнего замка.

Ленточный привод. Самый дешёвый и простой способ управления роллетами. Недостаток –ограничение по массе дверного полотна (не более 15 кг). Эту систему нельзя провести сквозь стену.

Методика расчёта

Стоимость конструкции определяется с учётом основных характеристик изделия:

  1. Тип конструкции: будут установлены роллетные ворота или просто роллетная система;
  2. Габариты проёма гаражных ворот и способ установки конструкции – накладной или встроенный;
  3. Вид профиля роллет: профили подразделяются по прочности. Более надёжный материал, соответственно, стоит дороже;
  4. Вид короба: он может быть круглым, с закруглениями 45 градусов, 20 градусов или можно использовать встроенный короб;
  5. Способ управления: автоматическое устройство или ручное управление.

Расчёт выполняют с учётом ваших розничных цен, к этому нужно добавить транспортные расходы и стоимость монтажа конструкции.

Размеры нарезки заготовок

В первую очередь замеряют ширину проёма – это позволит определить точные размеры роллеты.

Ширина самой роллеты W такая же, как и ширина проёма гаражных ворот Wпр.

W= Wпр

Для комбинированной или накладной установки ворот ширину роллеты подсчитывают по формуле:

W= Wпр+2 Wш

Wш – ширина направляющей шины.

Высота роллеты Н при встроенном монтаже находится по формуле:

Н=Нпркоркц

Здесь Нком – высота короба ворот-рольставней.

Нкц – высота концевого профиля.

Нпр – высота пролёта ворот.

Длину ламели L находят с учётом ширины роллеты W, вида профиля и габаритов направляющей шины L=W – 6-100 мм.

Размер направляющей шины Lш находят так:

Lш=Н-Нкор-Р (мм) Для роллеты с направляющими;

Lш=Н-Нкор—Wш (мм) Для роллеты с направляющими с обрамлением;

Lш=Н-Нкор+20 (мм) Для роллеты без направляющих и обрамления;

Lш=Н-Нкор+20 – Wш (мм) без направляющих с обрамлением:

Размер защитного короба Lкор рассчитывается так:

Lкор=W – 10 (мм)

Самостоятельное изготовление ворот-рольставней

Порядок изготовления ворот-рольставней

Перед началом работ необходимо определиться со способом установки ворот в гараже. Бывает встроенная, внешняя и внутренняя установка ворот-рольставней.

Мастера-самоучки в большинстве случаев применяют внешнюю установку, при которой коробку монтируют над проёмом. Эта технология привлекает тем, что для неё не нужны дополнительные подготовительные работы.

Типы монтажа гаражных ворот-рольставней

Изготовление рольставней состоит из 3 этапов:

  • Подготовительный этап – выполнение всех нужных для работы замеров, проверка уровня проема ворот и качества откосов;
  • Выбор подходящего материала, при котором учитывают необходимую глубину установки креплений с учётом прочности материала стен гаража;
  • Установка конструкции ворот-рольставней.

Инструменты

Для выполнения работы необходимо приготовить следующие инструменты:

  • Перфоратор;
  • Шуроповёрт;
  • Электродрель;
  • Болгарка;
  • Кувалда;
  • Слесарный молоток;
  • Пассатижи;
  • Ножовка;
  • Кусачки;
  • Ножницы для резки металла;
  • Напильник;
  • Набор отвёрток;
  • Ключи;
  • Силиконовый пистолет;
  • Электрический тестер;
  • Паяльник мощностью 60 Вт;
  • Электрическая переноска длиной 20-30 метров;
  • Электрический индикатор;
  • Рулетка длиной 5 метров;
  • Штангенциркуль;
  • Свёрла по бетону и металлу;
  • Защитные очки;
  • Леса или лестница для выполнения работ вверху проёма ворот.

Чертёж и конструкция ворот-рольставней

Конструкция ворот-рольставней

При подготовке к работе сначала просчитывают основные размеры пролёта ворот и габариты необходимой роллеты и всех её составляющих, изготавливаемых с помощью нарезки на нужные размеры заготовок-длинномеров.

После этого готовят подробный чертёж, в котором указывают размеры роллеты (высота и ширина). Все размеры зависят от габаритов проёма гаража и способа установки ворот.

Кроме того, в чертеже указывают:

  • размер полотна роллеты,
  • длину шины,
  • габариты короба
  • длину октогонального вала.

Основные работы

Процедуру подразделяют на несколько последовательных этапов:

  • Нарезка отдельных ламелей полотна нужной длины и удаление заусенцев на срезах;
  • Установка уплотнителя в профиль, крепление запорных полос и установка замка;
  • Нарезка направляющих шин длины и удаление заусенцев на срезах, установка в них специальных уплотнителей;
  • Если потребуется, производят отбортовку в шинах;
  • Изготовление защитного короба, для защиты, вырезание окна предназначенного для установки элементов управления механизмами;
  • Обрезка октогонального вала, после чего участок среза шлифуют;
  • Формирование полотна ворот из отдельных ламелей;
  • Монтаж защитного короба и установка в нём приводов.

Чтобы самостоятельно сделать ставни для роллетных ворот, нужно приготовить специальные приспособления и инструменты, такие как:

  • Столы, на которых будет удобно нарезать заготовки;
  • Специальные станки, предназначенные для нарезки деталей рольставней;
  • Торцовая пила;
  • Слесарный верстак;
  • Воздушный компрессор.

Для правильной установки ворот-рольставней потребуются простейшие инструменты. Перед началом монтажа необходимо подготовить пролёт для установки ворот. Нужно устранить все дефекты и выровнять неровности на стенах, иначе ворота-рольставни не будут герметичны, шины не будут плотно прилегать и даже могут образоваться зазоры.

При подготовке отверстий придётся особенно поднапрячься

Наиболее сложная работа – подготовка необходимых отверстий и установка крепёжных элементов. Отверстия сверлят с помощью перфоратора на расстоянии 50 см, крепление выбирают с учётом материала, из которого изготовлены стены.

Для установки ворот-рольставней на стены из бетона нужно применять стальные анкеры, вкручивая их в дюбеля из пластика. Металлические конструкции требуют использования винтов-саморезов, а в кирпичные стены загоняют стальные анкера. Для дерева необходимы шпильки или шурупы.

После подготовки крепления возводят каркас, монтируют шины и устанавливают механизм привода. Установку шин и короба нужно выровнять, проверив уровнем. К приводу подключают электропроводку.

В конце собирают полотно ворот, устанавливают тяговые пружины и замки. После этого останется только заделать все оставшиеся отверстия и установить различные аксессуары.

Типичные просчёты

Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:

  • Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
  • Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
  • При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.

Уход за воротами-рольставнями

Гаражные ворота-рольставни, среди прочего, необходимо регулярно чистить

Уход состоит в нескольких операциях:

  • Полотно ворот нужно регулярно очищать от пыли и грязи. Иначе она начнёт налипать на вал, что существенно снизит эксплуатационный срок;
  • Необходимо регулярно убирать с полотна лёд и налипший снег. Это может привести к заклиниванию механизма. Можно просто их потихоньку обстучать, и лёд со снегом осыпятся;
  • Все части механизма необходимо смазывать. Если появится скрип или посторонний шум, то необходимо сразу провести работы по обслуживанию оборудования.

Не забывайте, что правильно выбранные и установленные гаражные ворота защитят ваш автомобиль не только от кражи, но и от сюрпризов погоды, обеспечивая исправность и сохранность транспортного средства.

как сделать монтаж на гараж своими руками

Роллетные ворота представляют собой надежный механизм, который предназначен для закрытия проема въезда в гараж. Конструкция отличается прочностью и удобством, а также гармонирует с любым фасадом здания. Плюсов можно найти массу, и если вы еще решаете, стоит приобретать или нет роллетные ворота, предлагаем узнать все подробности их установки.

Плюсы и недостатки рулонных ворот

Для того чтобы иметь полное представление о роллетах, нужно выделить плюсы и минусы подобной гаражной конструкции.

Преимущества:

  1. Чтобы открыть ворота гаража, нет необходимости в свободном пространстве с любой стороны.
  2. Они отлично выполняют свои прямые функции зимой, когда на улице стоит снежная погода (расчищать снег не нужно).
  3. Транспортное средство может совершать различные маневры.
  4. Их можно оборудовать электрическим приводом за умеренную стоимость.
  5. Эстетичный внешний вид (роллеты отлично гармонируют с жалюзи на окнах).
  6. Простая эксплуатация.
  7. Можно поставить в арочный проем.
  8. Относительно небольшой вес.

Недостатки:

  1. Не устойчивы ко взлому, если сравнивать с прочими конструкциями.
  2. Если в морозную погоду ворота обледенеют, это негативно повлияет на их функциональные свойства.
  3. Ворота нуждаются в защите от выпадающих осадков.
  4. В ворота, которые состоят из ламелей, невозможно врезать калитку.

Подготовительные работы

Для монтажа роллетных ворот понадобится следующая оснастка: рулетка, дрель, уровень, кусачки, шуруповерт, перфоратор, молоток, нож. Если гараж построен из таких материалов, как кирпич или газоблок, необходимо дополнительно приобрести металлический уголок. Проем в обязательном порядке должен быть ровным.

При качественной подготовке монтаж ворот принесет владельцу лишь минимальные затраты.

Для установки ворот своими силами не помешает купить надежные направляющие. Также стоит проверить и остальной комплект деталей: коробка, электропривод с корпусом, полотно из ламелей.

Роллетные гаражные ворота, по сравнению с традиционными, не выходят на дорогу, тем самым не делая препятствий для маневра. По этой причине нет необходимости в свободном пространстве возле стены или под потолком строения. Подобную конструкцию изготавливают по персональному заказу, после чего ее установка абсолютно не вызывает проблем.

Основная составляющая ворот – это полотно, которое состоит из маленьких профилей, фиксируемых замком-зацепкой. Снизу предусматривается деталь, обеспечивающая прилегание ворот к полу. Сверху установлены усилители, благодаря которым происходит фиксация к валу. Сами ламели производят из алюминия, с помощью роликовой прокатки, или получают методом литья.

Чертежи и расчеты

Чертежи, как правило, выполняются на этапе проектирования строения гаража, когда необходимо четко указать нужные размеры. Размер ворот, в основном, зависит от того, какой вид и тип транспорта владелец планирует хранить в гараже. Ширину ворот проектируют, опираясь на то, что она будет не менее ширины транспортного средства, дополнительно плюсуя 60 сантиметров, чтобы въезд оставался свободным.

Выбор материала

Чтобы самостоятельно изготовить роллетные ворота, необходимо подготовить следующие инструменты и материалы:

  1. Профилированный лист.
  2. Камень.
  3. Битый кирпич.
  4. Трубы из металла.
  5. Сварочный агрегат.
  6. Лопата.
  7. Цементный раствор.
  8. Кисти.
  9. Покрытие.
  • Саморезы.
  • Петли.
  • Болгарка.

Перечень необходимых инструментов

Инструменты, которые пригодятся:

  1. Заклепочник.
  2. Кусачки.
  3. Молоток.
  4. Отвертка.
  5. Уровень.
  6. Маркер.
  7. Нож.
  8. Ключи.
  9. Дрель.
  • Перфоратор.
  • Рулетка.

Установочные работы

После того, как владелец полностью изучит инструкцию установки роллетных ворот, он без особых трудностей установит их своими собственными руками. Перед началом работы необходимо проверить готовность портала для монтажа конструкции (как и для чего это делать, описывалось ранее). Планируя подключение электрического привода, стоит подумать и о проводке.

Чтобы в итоге получить целостное изделие, стоит проверить составляющие будущего изделия, и уже приступать непосредственно к сборке и установке.

Крепление направляющих

Для установки креплений рулонных ворот нужно:

  1. Отметить, где будут находиться отверстия.
  2. Просверлить стенки для крепежа.
  3. С помощью сверла сделать отверстия для заглушек.

Монтаж роллет

Для монтажа роллетного полотна нужно установить столбы на фундаменте. Сильно углублять их не стоит, а лишь должным образом армировать. Сверху стойки соединяются благодаря перемычке или стальной балке. Над воротами делают крышу, чтобы была защита от осадков.

Установку начинают со сборки каркаса, в виде буквы П. Все работы стоит проводить на полу. Верхнюю часть каркаса оборудуют коробом с валом, а боковые – шинами. Готовые ворота прикрепляются к стенкам строения. После полотно необходимо намотать на вал.

Во время монтажа роллет стоит учитывать устойчивость каркаса к ветру. Этот параметр важен, поэтому учитывать его необходимо в любом случае.

Для повышения стойкости ко взлому владельцу стоит подумать о замке или профиле с ригелями, а также цилиндром.

Установка автоматики

Роллетные ворота могут оснащаться автоматикой, благодаря чему их открытие и закрытие происходит без активных действий со стороны человека.

Также возможна установка аварийного открытия роллворот.

Автоматика управляется при помощи пульта или благодаря клавишам. Если здание гаража небольшое, его можно открыть благодаря кардану.

Делать ли автоматический механизм привода открытия и закрытия ворот или нет – решение нужно принимать во время составления проекта.

Лучше всего отдать предпочтение мотору, который имеет крутящий момент с запасом.

Этапы настройки и регулировки ворот

Чтобы отрегулировать концевые выключатели, нужно использовать шестигранник (пластиковый или металлически), который, как правило, прилагается в комплекте к готовым воротам. Стоит выяснить максимальное и минимальное положение полотна (нижнее и верхнее). Нижнее задают благодаря нижнему концевому выключателя, верхнее – благодаря верхнему. Выключатели расположены сбоку короба.

Верхнее положение полотна регулируется так, чтобы одна из ламелей была в проеме направляющих, далее выполняются электрические подключения. После переходим к установке передней части короба, закрепляя ее с помощью заклепок или саморезов. Качество креплений тут тщательно проверяется.

Откройте и закройте ворота несколько раз подряд, чтобы регулировать то, как идет полотно. После подобной проверки монтаж считается оконченным. Остается снять с ламелей пленку и убрать пыль.

Монтируем дверной проем в роллворотах

Прежде всего, владелец гаража должен определиться, как проводить монтаж – накладным типом или встроенным.

Дело в том, что решение повлияет на то, какие необходимы подготовительные работы, чтобы смонтировать отверстие в воротах. Кроме того, стоит принять во внимание особенности монтажа, которые касаются прохода для калитки.

На этом этапе нужно соблюсти следующие требования:

  1. Окружающий фундамент должен отличаться максимальной ровностью. Трещин или выступов быть не должно.
  2. Следует контролировать уровень поверхности крепления, допуская максимальную погрешность в 5 миллиметров.
  3. Должна быть свободная территория для ворот. Если есть трубопроводы или прочие коммуникации, их, по возможности, удаляют.

виды устройств и размеры, их плюсы и минусы

Роллетные ворота — простой механизм, который представляет собой мощную роллету или катушку и сворачиваемый металлический профиль ворот. Конструкции отдают предпочтение при необходимости экономить внутреннюю площадь гаража (склада) или при нехватке достаточного количества места для распашных створок со стороны улицы. Составные части полотна — роллеты – делаются из металлических пластин, способных выдерживать серьезные механические повреждения.

Как устроены рольставни

Рольставни для гаражей представляют собой механизм из основных и дополнительных элементов.

  1. Главную роль играет массивная роллета, которая размещается в верхней части гаража. На нее, по типу классических жалюзи, наматывается полотно, закрывающее вход.
  2. Само полотно ворот, которое состоит из нешироких металлических пластин, рассчитанных для наматывания на катушку роллеты.
  3. Направляющие, закрепляемые на стенах. Они также играют важнейшую роль для придания воротам жесткости.
  4. Защитный кожух. Им обычно закрываются направляющие, а также катушка роллеты, для безопасного использования.
  5. Классические или современные автоматические замки (могут открываться и закрываться дистанционно или при введении кода).

Кстати, одной из популярных разновидностей являются откатные ворота, которые хорошо подходят для закрывания ворот на внешнем ограждении (забор, стена), но они тоже иногда используются в гаражах.

Однако нужно учитывать, что откатное полотно не складывается по принципу жалюзи, а полноценно убирается в сторону или наверх. Поэтому для полотна нужно строить собственный короб рядом или рассчитывать дополнительное место в помещении гаража под убираемую конструкцию.

Автоматические

Роллетные ворота для гаража могут открываться с помощью автоматического подъемного механизма или вручную.

Автоматические виды более сложные и дорогие, могут иметь в комплекте дополнительные устройства: подогрев механизма для работы в мороз, прорезиненные уплотнители для защиты от ветра, влаги и снега, пульт управления, аварийную систему для ручного открывания/закрывания.

Как правило, автоматика обладает функцией распознавания препятствий на пути полотна и блокирует работу роллеты.

Ручные

Ручные механизмы не требуют тонкой регулировки при установке, они намного дешевле стоят и проще в эксплуатации. Но очевидно, что они и менее надежные, потому что полотно для них обычно выбирается из легких металлов, чтобы не утяжелять конструкцию.

Если вес полотна превышает 30 килограммов, то рекомендуется ставить автоматический привод.

Плюсы и минусы

Роллетные ворота популярны по той причине, что гарантируют некоторые преимущества. Их сравнивают обычно с классическими распашными вариантами или откатными конструкциями. И рольворота лучше в таких компонентах:

  • экономят пространство снаружи или внутри минимум на 2 квадратных метра;
  • используют качественную сталь или алюминий, которые не только надежны, но и долговечны;
  • эстетичны, всегда вписываются в общий экстерьер максимально цельно и гармонично;
  • удобны в пользовании, а при наличии автоматического механизма и дистанционного управления, бесценны в плохую погоду, когда можно загнать машину в гараж, не выходя на улицу;
  • представляют собой надежную защиту от взлома.

Среди недостатков можно отметить:

  • конечно, высокую стоимость решения, особенно если учитывать наличие дополнительных удобных функций;
  • сложность и дороговизну ремонта при поломке или потере внешнего вида полотна;
  • классические ворота без утеплителя — это только металлическая поверхность, которая не сохраняет тепло в помещении.

Но плюсы и минусы есть у каждого решения для гаража. Если же взвешенно подойти к выбору подъемных рулонных ворот для гаража и учесть индивидуальные нюансы, то можно значительно выиграть.

Схемы и чертежи конструкций

Если использовать рольворота в гараже исключительно для въезда и выезда на автомобиле, можно отдать предпочтение классическому варианту поверхности: цельной, без украшений и дополнительных деталей.

Нередко во внешнее оформление автоматических рольставней гаражных ворот добавляют декоративные элементы и дизайнерские ходы, чтобы выделить конструкцию на общем фоне.

Но у подъемного механизма есть свой ресурс, а его ремонт нередко дорог. Поэтому для проходного гаража или склада лучше рассмотреть роллетные ворота с калиткой и ручкой.

Такой вариант уберет необходимость много раз пользоваться автоматикой, и позволит выходить через дверь, когда есть такая возможность. С другой стороны, подобное решение добавляет стоимости конструкции.

Выбираем тип профиля для роллетных ворот

Роллеты ворот выполняются из металла. Самые распространенные варианты:

  1. Алюминиевые — легкие и долговечные. Подойдут для ручного открывания.
  2. Стальные — самые прочные, но тяжелые и дорогие.

Кроме этого, профиль рулонной поверхности может быть однослойным, двухслойным (с воздушной прослойкой внутри) или с пенным наполнителем (для сохранения тепла в помещении).

Дорогие решения также отличаются особенным подходом к оформлению внешней стороны. Она может имитировать дерево, металл, стекло, зеркальные поверхности, даже дорогие виды натурального камня.

Монтажные работы

Осуществить монтаж достаточно просто, а вот отрегулировать механизм получится при наличии специальных знаний и навыков. Поэтому для того, чтобы конструкция действительно работала правильно и долго, разумнее доверить весь цикл мастерам.

Рулонные гаражные ворота могут ставиться по типу накладной конструкции или капитально встраиваться в стену.

Накладной тип монтажа

Накладной вариант более прост в уходе и обслуживании, но менее надежен с точки зрения взлома. Также ему часто отдается предпочтение, потому что он не требует сложной подготовки фасада или переделывания стены. Катушка располагается снаружи или внутри, а направляющие устанавливаются на поверхности стены.

Встроенный

Встроенные рулонные ворота для гаража — сложная, капитальная конструкция, которая потребует место в стене для установки вала и направляющих в торцах проема. Обычно встраиваемые конструкции делаются в момент строительства помещения, чтобы сразу запланировать необходимые ниши.

Встроить роллетные гаражные ворота сложнее и дороже, но они надежнее и намного лучше вписываются в стиль постройки.

Ограничения для монтажа

Ворота-рольставни подойдут не для любых размеров проема. Правила говорят о том, что конструкция не должна превышать больше 7 метров в длину (49 квадратных метров площади полотна) для стальных роллетов и 6 метров в длину (14 квадратных метров площади) для алюминиевых рулонов.

🚘 Подъемные ворота своими руками: инструменты, материалы, пошаговая инструкция

Подъёмные ворота в гараже очень удобны. Они имеют очень много преимуществ перед обычными. Проблема подобных механизмов лишь в том, что они имеют довольно высокую стоимость. Но менталитет жителей нашей страны таков, что мы не хотим тратить лишних денег, а потому стараемся всё сделать собственноручно. Именно об этом и пойдёт речь в сегодняшней статье. Попробуем разобраться, насколько сложно изготовить подъёмно-секционные ворота своими руками, что для этого потребуется.

Подъёмные ворота очень удобны в использовании
ФОТО: alliance-garagedoors.co.uk

Содержание статьи

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

  • отсутствие необходимости дополнительного места;
  • возможность утепления ворот;
  • прочность конструкции находится на достаточно высоком уровне;
  • есть вариант установки автоматики, позволяющей проводить открытие и закрытие с пульта ДУ.

Но при всех достоинствах, есть и недостатки, среди которых:

  • невозможность установки в проёмы с непрямыми углами;
  • необходимость учёта веса утеплителя при вычислении прочности ворот;
  • сложности, возникающие при монтаже.
Можно приобрести готовое изделие, но лучше изготовить ворота самостоятельно
ФОТО: diadoors.com

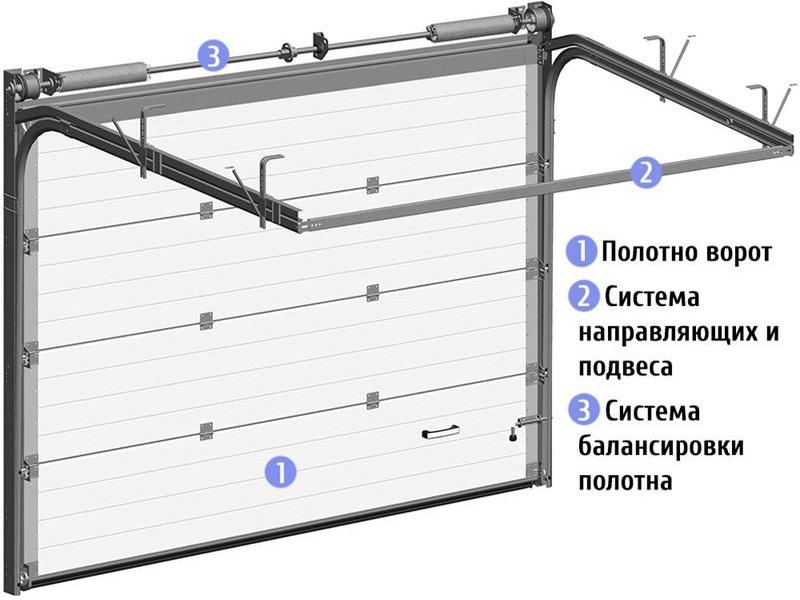

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл. Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах.

Внешний вид может быть довольно разнообразным
ФОТО: koffkindom. ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

  • УШМ (болгарки);
  • набора гаечных ключей, отвёрток и шуруповёрта;
  • сварочного аппарата;
  • карандаша, рулетки, монтажного или лазерного уровня;
  • дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Без этого инструмента обойтись не удастся
ФОТО: atvarmor.ru

Статья по теме:

Подъёмные ворота для гаража: конструкции и их устройство, принцип работы, преимущества и недостатки; материалы, используемые при изготовлении; порядок установки; самодельные конструкции и видео, описывающее процесс их изготовления — в нашей публикации.

Пошаговая инструкция по изготовлению подъёмных ворот гаража своими руками

Данная пошаговая инструкция была составлена нами для того, чтобы читателю было проще сориентироваться в алгоритме работ на фотопримерах.

Для начала проверяется подготовленный материал и просчитывается, достаточно ли его для изготовления ворот.

Материал, необходимый для изготовления подъёмных ворот
ФОТО: atvarmor.ru

Сборка каркаса будущей конструкции

После этого из профильной трубы собирается рамка, которая фиксируется по внутреннему периметру ворот струбцинами и выравнивается при помощи клиньев по уровню. Между металлической закладной и профильной трубой нужно оставить небольшой зазор, примерно в полсантиметра.

Фиксация профильной трубы при помощи струбцин
ФОТО: atvarmor.ru

Посередине рамы ввариваются 2 горизонтальных отрезка профильной трубы. Расстояние между ними должно быть около 1 см. Они будут соединяться между собой шарнирами (2 по краям и один по центру). Шарниры привариваются изнутри. Три таких же шарнира будут приварены сверху, но уже снаружи. Они и будут несущими. Те же, которые описаны здесь, будут играть поддерживающую роль.

Вваривание шарниров
ФОТО: atvarmor.ru

Когда внутренние шарниры приварены, вертикальные стойки между ними распиливаются. Теперь уже становится ясно, каким образом система будет функционировать.

Разделение рамы на 2 части
ФОТО: atvarmor.ru

Фиксация верхней створки подъёмных ворот

Когда всё готово внутри, можно перейти к основному подвесу. Для этого из профильной трубы монтируется рамка на ширину ворот и крепится над ними на анкерные болты. Она соединяется с каркасом подъёмных ворот теми же шарнирами, что были использованы изнутри.

Крепление верхней створки подъёмных ворот
ФОТО: atvarmor.ru

Теперь можно снять струбцины и, немного приоткрыв ворота, разъединить створки для того, чтобы было удобнее основательно проварить каждый шов.

Отделка получившейся конструкции и её утепление

Наружная сторона обшивается профлистом, который крепится к металлу на саморезы. При этом, размер листа должен быть чуть шире каркаса, чтобы закрыть шов, а верхняя часть должна заходить внахлёст на нижнюю. Анкерные болты разумнее всего прикрыть полосой резины, чтобы они меньше подвергались коррозии. Также можно их обработать любым силиконовым составом.

Верхняя часть с анкерами закрывается резиновой защитной полосой
ФОТО: atvarmor.ru

По нижним наружным углам воротины привариваются проушины, на которые крепятся ролики. Снизу на закладной имеет смысл сделать небольшой ограничитель из листового металла.

Монтаж роликов по углам ворот снизу
ФОТО: atvarmor.ru

Далее можно перейти к утеплению гаражных подъёмных ворот. Разумнее всего использовать для этого обычный пенопласт, который имеет невысокую стоимость, обеспечивая при этом хорошую термоизоляцию. От того, насколько плотно он будет расположен внутри створок ворот, будет зависеть и качество утепления. Его не обязательно приклеивать. Пенопласт впоследствии будет удерживаться внутренней обшивкой.

Утепление ворот изнутри при помощи пенопласта
ФОТО: atvarmor.ru

После того, как утеплитель будет на месте, можно приступать к монтажу системы противовеса. Она необходима на подъёмных воротах. Ведь, несмотря на то, что они изготавливаются из облегчённых материалов, в общей сложности створки будут иметь немалую массу и поднимать их вручную будет затруднительно.

Устройство противовеса и конструкция системы

Система противовеса состоит из центрального и углового ролика. Через них проходит тросик, закреплённый одной стороной снизу створки (возле пола) посередине, а второй к грузу. Изготавливается он из бетона, а его вес рассчитывается для каждого случая индивидуально.

Центральный ролик системы противовеса
ФОТО: atvarmor.ruУгловой ролик, на который приходится основная нагрузка
ФОТО: atvarmor.ru

Изготовление груза для системы противовеса

Теперь, когда система противовеса смонтирована, можно изготовить и сам груз. Однако сначала необходимо обшить внутреннюю часть подъёмных ворот, чтобы узнать их полный вес. Лучше всего в качестве отделочного материала использовать фанеру или ОСП, которая впоследствии будет окрашена.

Обшивка на месте, теперь можно изготовить груз для противовеса
ФОТО: atvarmor.ru

Для изготовления груза понадобится прямоугольная пластиковая ёмкость, которая выкладывается плёнкой изнутри. Это делается для того, чтобы готовый груз можно было легко вытащить из формы. Внутрь ёмкости помещается каркас из арматуры, который служит не столько для придания прочности, сколько для возможности подцепить к нему трос впоследствии.

Форма готова к заливке, закладные из арматуры расположены внутри
ФОТО: atvarmor.ru

Заливая в форму бетон можно увеличить вес груза, уложив внутри речные камни. Они довольно тяжелы. Если же впоследствии веса груза будет недостаточно, всегда можно нарастить противовес стальными «блинами».

Речные валуны помогут утяжелить груз противовеса
ФОТО: atvarmor.ru

В итоге, должен получиться аккуратный груз, который будет двигаться вверх-вниз по углу гаража. При этом, если изначально форма не была залита полностью и веса недостаточно, груз можно снова поместить в ёмкость и добавить бетона с камнями.

Рольставни на гаражные ворота своими руками

 Сегодня рольставни уже играют не только защитную роль от вторжения, но и стали элементом внешнего декора даже для гаражных ворот. Однако это очень дорогое удовольствие, так как при их изготовлении используется высококачественная сталь – очень дорогой материал и не очень дешевый декор. Причем даже стремясь сэкономить и приобретя всего лишь алюминиевый декор, а также белого цвета, что является самым дешевым, все равно не получается очень сильно понизить цену, так как установка этого приспособления также стоит немало.


 Однако вполне возможно последний пункт расхода полностью ликвидировать, если купить рольставни и установить собственноручно. Но этот процесс требует некоторых знаний.

 Подготовительный этап
 Принимая решение о самостоятельной установке рольставен нужно учесть несколько особенностей этого процесса, и, в первую очередь, изучить имеющуюся инструкцию и проверить наличие всех комплектующих, без которых установка будет просто невозможна. Набор обязан включить:

• блок для защиты;
• направляющие;
• наличие полотна именно из выбранного металла;
• управляющий механизм и барабан;
• элементы крепления.

 После проверки соответствия нужно осмотреть стены, где будут устанавливаться это приспособление. Крепятся рольставни только на ровные поверхности. Если стены не соответствуют этим требованиям, придется провести работы по выравниванию поверхностей. Важно, чтобы направляющие прилегали к стене очень плотно. Нарушение параллельности допускается не более 5 мм. Для этого важно провести оштукатуривание или выравнивание с помощью соответствующего материала.


 Порядок выполняемых работ и требуемый инструмент
 Собираясь устанавливать рольставни необходимо заранее подготовить весь требуемый инструмент, чтобы не возникало проблем в процессе работы. Нужно, чтобы в наличии были:

• дрель, перфоратор, шуруповёрт и углошлифовальная машинка;
• клепальщик;
• обязательные молоток с кувалдой;
• различные ударные инструменты;
• пассатижи с кусачками
• ножовка и ножницы для резки металла;
• напильники различного вида, отвертки и гаечные ключи;
• пистолет силиконовый;
• шестидесятиватный паяльник, удлинитель не менее 30 метров и электротестер;
• отвертка с индикатором;
• штангенциркуль;
• сверла для металла и бетона.


 О средствах защиты в виде каски, очков напоминать, конечно, не стоит, а вот обязательная лестница потребуется для работ в верхней части рольставен.

 Теперь можно приступать непосредственно к работе. Здесь требуется обязательное соблюдение следующей последовательности:

1. Сверлятся крепежные сквозные отверстия в направляющих с шагом в 40-50 см.

2. Производится подгонка конструкции с помощью вертикалей и горизонталей по ровню имеющегося проема. Произвести карандашную разметку по местам, где будут входить в стену крепежи, путем прикладки направляющих к месту крепления. Воспользовавшись перфоратором пробурить отверстия по отмеченным точкам.

3. Здесь нужно выбрать наиболее подходящий вариант крепления. Крепить можно роллеты с коробом, как наружным, так и внутренним способом. Если первый вариант обеспечивает лучшую защиту ворот и предотвращает повреждение дверей, то внутренний способ позволит управлять этой системой изнутри. При установке профилей внутрь полностью предотвращается доступ к крепежам, нет возможности поддеть или взломать такие ворота.


4. При наличии в системе автоматики потребуется предварительно в направляющие вставить специальную ленту, корд. При наружном монтаже требуется проводить кабель через стену, закрепить его и с помощью дюбелей фиксировать уже сами направляющие. Нужно обязательно проследить, чтобы все технологические отверстия были заглушены. Нельзя оставлять не заделанными и зазоры. Наличие автоматики позволит сделать единую систему, включив сюда и обеспечение пожарной сигнализацией, что позволит автоматике открыть ворота самостоятельно, если в помещении появится дым.

5. Самый сложный этап – подключение автоматики пройден, и дальнейшие действия не представляют трудностей, если следовать инструкции. Главное, чтобы по окончанию установки не образовалось «лишних» деталей. Их просто не должно быть по определению.

6. Теперь система требует фиксации. Чтобы обеспечить полную надежность таких ворот нужно все саморезы рассверлить, чтобы не осталось возможности их выкрутить.

РЕКОМЕНДУЕМ ПОЧИТАТЬ

Facebook

Twitter

Вконтакте

Google+

Нам всем нужны рольставни на роликах

Роликовые гаражные ворота — это фантастические полноценные ворота.

У них много преимуществ, и в настоящее время они являются наиболее предпочтительными гаражными воротами для многих домовладельцев. Его наградами являются долговечность, изоляция, защита от холода и сквозняков, большой выбор цветов и размеров, а также безопасность и надежность. Почти каждый получит награду от этих дверей.

Давайте посмотрим, кем они могут быть.

Пожилые или немощные

Роликовые гаражные ворота действительно подходят для пожилых людей или немощных. Это может быть результатом их легкого веса и несложной работы.
Эти типы дверей можно приобрести в автоматическом режиме, что означает, что их можно открывать и закрывать одним нажатием кнопки. Прекрасно, если вы не сможете поднять большую и тяжелую дверь. Более распространенные двери типа Up и Over могут быть довольно тяжелыми и сложными для маневрирования, особенно если вы ограничены в движении или находитесь в инвалидном кресле.

Для детей

Роликовые гаражные ворота также отлично подходят для людей с маленькими детьми. Это связано не только с факторами, упомянутыми выше, но и с тем, насколько надежна и безопасна дверь. Такие гаражные ворота невероятно прочные, прочные и долговечные.

Он будет хорошо носить после множества ударов, ударов и царапин, которые дети могут нанести, когда веселятся на улице. Вы также можете чувствовать себя комфортно, осознавая, что ваши дети будут должным образом защищены, поскольку дверь изолирована, что помогает предотвратить ее взлом.Если вам нужна автоматическая дверь, вы можете понять, что дети никогда не должны быть поражены из-за этого, поскольку закрытие прекратится, как только она обнаружит какие-либо предметы на пути.

Те, у кого мало места в гараже

Роликовые гаражные ворота абсолютно необходимы людям, у которых есть небольшие гаражные места, а также скромные подъездные пути. В отличие от традиционных ворот, гаражные рулонные ворота не занимают места в гараже. Они закатывают обереги и красиво и компактно сидят в пространстве под крышей над дверью.

Это позволит вам припарковаться на расстоянии нескольких дюймов от двери, не ведущей к препятствию. Эти двери освобождают полезную парковку и место для хранения вещей в вашем гараже. Они также подойдут тем, у кого есть солидные автомобили, такие как пассажирские перевозки, джипы или вездеходы.

Таким образом, у этого типа дверей есть огромное количество преимуществ, которые подходят людям и имуществу разного стиля.

Проверьте рулонных гаражных ворот , если вы хотите узнать больше.

Как заменить петлю или ролик на гаражных воротах

Замена петли или ролика гаражных ворот — практически то же самое работа … только замененные детали разные!

По своей конструкции ролики гаражных ворот частично входят в направляющие, чтобы предотвратить их от выскакивания из дорожки. Дорожка ворот гаража изгибается на дно, чтобы удерживать колесо на месте.

Это делает невозможным замену ролика ворот гаража без отвинтить петлю, удерживающую ролик от дверных панелей.

Аналогично, если каток выскакивает из гусеницы, ремонт заключается в демонтаже сначала установите шарнир, затем вставьте роликовое колесо в направляющую.

Гаражные ворота, особенно деревянные, тяжелые и опасные … и отключите открывалку !!

Опасности, связанные с заменой роликов и петель гаражных ворот, связаны с: 1) вес гаражных ворот и 2) натяжение пружин. Гаражная дверь пружины необходимы, чтобы помочь поднять дверь. Я предлагаю сделать этот ремонт с помощью дверь в верхнем положении… , но дверь должна иметь надлежащую опору и стабилизирован для предотвращения аварии. Имейте это в виду при чтении этих предложений …

Важно: обязательно отключите дверь гаража от сети. открывалка, чтобы предотвратить его случайную активацию во время работы !!

Поднимите и стабилизируйте дверь перед снятием болтов или винтов …

Из соображений безопасности петли и ролики лучше заменять дверцей в верхнем положении. поэтому натяжение пружины минимальное.Поскольку натяжение пружины естественным образом снимается в этой должности я научился так работать.

Не поймите меня неправильно … вы можете работать с дверью в нижнем положении. Но безопасно это сделать можно только если поднять дверь, отсоединить пружины, опустите его, отремонтируйте и снова поднимите, чтобы снова соединить пружины. Этот очень сложно сделать, если у вас нет очень легкой двери. я никогда думал, что дополнительные усилия и время того стоили.

Я предпочитаю метод стабилизации: установите С-образные зажимы ниже самых нижних роликов на рельсы ворот гаража.Длинная доска, заклинивающая под дверью, поможет надежно удерживать дверь. положение вверху, хотя использовать зажимы намного проще и удобнее.

Важно отключить устройство открывания гаражных ворот. до начала. В некоторых ситуациях может потребоваться поднять дверь немного выше верхней границы открывателя для снятия пружины напряжение. В этом случае отсоедините открыватель от двери, поднимите его как столько, сколько необходимо, и установите зажимы для стабилизации двери.

Когда вы снимаете петлю, дверные панели будут провисать. Используйте любой творческий метод, который есть в вашем распоряжении чтобы поддержать их … лестница, доска (и), значительная другое … чтобы закрепить дверные панели перед тем, как открутить петлю. Без это усиление, дверь в лучшем случае провиснет, а в худшем — сломается. г. рисунок слева показывает дверные панели, поддерживаемые двумя зажатыми досками вместе, чтобы получить необходимую длину.

Я рекомендую прикрепить опорные доски к лестнице, поможет уберечь их от скольжения или падения во время работы.( Извините, у меня не было фотографии окончательной установки.)

Пора снять / заменить петлю …

Сейчас же что вы выполнили подготовительные работы по стабилизации двери, ослабьте гайки шарнирные болты. Выбейте шарнирные болты молотком, чтобы освободить шарнир.

УКАЗАНИЕ: Оставьте гайку на болт откручивается, чтобы закрыть конец резьбы болта, чтобы вы не повредили его. Вы также можете использовать обрезки дерева для защиты ниток … на ваш выбор!

Откиньте петлю наружу от двери, чтобы отсоединить ролик от направляющей.Вы будете измените эту процедуру, чтобы установить новый ролик.

Покупка новой петли и ее установка …

Я всегда заменяю ролик при замене петли , если я не точно знаю, что ролик почти новый! Они не такие уж и дорогие, и это в любом случае, вероятно, имеет много износа, так что позже вы сэкономите себе больше хлопот.

Возьмите старую петлю с собой, когда покупка нового … поблагодаришь меня позже! Большинство оборудования магазины, стоящие их соли, будут иметь обычные петли для гаражных ворот.Наличие старых петель может быть бесценным для сравнения, особенно если в магазине есть выбор размеров или производителей.

При установке новой петли вставьте ролик в правильное отверстие, наклоните ролик обратно в направляющую и установите шарнир над отверстиями для болтов. Вставьте болты обратно снаружи через отверстия для петель и затяните гайки. Обязательно поставьте ролик ось в правильном отверстии … такая же, что и в оригинальном шарнире. ИЛИ вы можете просто сопоставить положение петли с другой стороны двери (Отлично, а?)

Примечание о болтах с квадратным подголовком…

Петли гаражных ворот часто крепятся с помощью болтов с квадратным подголовком . В отличие от стандартных болтов или винтов, на нем нет поверхности для захвата. головку болта держать, пока затягиваете гайку. Голова ровная к лучшему противостоять ржавчине и иметь красивый внешний вид.

Вместо этого у него есть квадратная кромка под головой, которая проталкивается и запирается в деревянной двери. Если вы попытаетесь затяните гайку, не нажимая полностью на болт с квадратным подголовком, она может не зацепиться в то же квадратное отверстие, что и в двери при первоначальной установке. Это может привести к тому, что отверстие откроется, и болт начнет вращаться. Затем вам придется придерживать конец резьбового часть болта плоскогубцами, затягивая гайку гаечным ключом. Старые гаражные ворота часто гниют отверстия для болтов, особенно у земли, и болты с квадратным подголовком могут поворачиваться как бы осторожны вы ни были ..

Как насчет роликов для гаражных ворот?

Ролики обычно изнашиваются раньше, чем петли. Порядок ремонта такой же как указано выше, за исключением того, что вы просто заменяете роликовый, а не шарнирный и роликовый.

Если вы имеете дело с нижним роликом (у которого нет петли), вы обнаружите, что трос двери гаража прикреплен к нижний роликовый кронштейн (скрытый на рисунке со стороны направляющей скобка). Перед снятием этого кабеля необходимо полностью снять напряжение с кабеля. скобка. Помните, что вес пружины сам по себе проявляет большую силу.

Если отсоединение кабеля слишком сложно (некоторые кабели постоянно прикреплены к нижнему кронштейну, что делает замена арт-формы) зажимаем трос к дорожке, оставив немного провисание со стороны кронштейна ролика!

Кстати, ролик на графике выглядит так, будто готов к замене… похоже, что ржавчина скрепляет их. Вызовите мастера!

Для финала …

После того, как все болты будут затянуты, снимите все зажимы, скобы и т. Д., И проверить дверь вручную несколько раз. Если вы использовали устройство открывания гаражных ворот для удерживайте дверь, отпустите ее. Если дверные панели не выровнены должным образом, возможно, вам придется немного изменить положение петли. Убедитесь, что все орехи плотно. Затем снова включите устройство открывания ворот гаража, если у вас есть один, и убедитесь, что он работает без сбоев.

Конец.

Вернуться к Вопрос двери гаража Список

Автоматические рольставни для гаражей и дверей теперь в Нигерии — Свойства

Автоматические рольставни для гаражей и дверей теперь в Нигерии — Свойства — Nairaland

Nairaland Forum / Nairaland / Общие / Свойства / Автоматические рольставни для гаражей и дверей Теперь в Нигерии (6639 просмотров)

Автоматические рольставни для гаражей и дверей теперь в Нигерии / Re: Графическое изображение кухонного шкафа и дверей / Автоматические рольставни для гаража и дверей теперь в Нигерии (2) (3) (4)

(1) ( Ответить ) ( Перейти вниз )

Автоматические рольставни для гаражей и дверей теперь в Нигерии по alarmnigeria: 14:20 23 января , 2013
Мы специализируемся на проектировании и установке рольставен для дома, промышленности, офисов, фасадов магазинов и домашних роллет.Наш изысканный ассортимент рольставен может легко улучшить красоту, ценность и безопасность вашего дома или бизнеса.

Наши ставни спроектированы и изготовлены с использованием только высококачественных компонентов для обеспечения максимальной прочности и долговечности в соответствии с условиями Нигерии. Они разработаны, чтобы аккуратно и элегантно вписаться в большинство типов окон и дверей. Все больше и больше владельцев домов и предприятий открывают для себя преимущества широкого ассортимента рольставен Nevosys Shutters.

Мы также импортируем и производим все виды ворот повышенной безопасности и систем автоматизации для контроля доступа.
Автоматические ворота
Турникет
Блокираторы дороги
Система наблюдения за автомобилем
Автоматическая дверь
Автоматическое беспроводное управление светом и тенью

Позвоните 07033992255 или напишите по электронной почте [email protected] [b] [/ b] [b] [/ b]

Re: Автоматические рольставни для гаражей и дверей теперь в Нигерии по alarmnigeria: 8:24 утра 05 марта , 2013

Мы специализируемся на проектировании и установке роликов Ставни для дома, промышленности, офисов, магазинов и дома

.

Оставить комментарий
