Как сделать своими руками циркулярку: Как сделать циркулярку из двигателя стиральной машины своими руками

Опубликовано в Своими руками
/
12 Мар 2019

Содержание

особенности конструкции, инструкция для изготовления, фото

Циркулярный станок — это тот инструмент, без которого не сможет обойтись ни один домашний мастер. Это оборудование особенно актуально для загородного дома или дачи. Но работать ручным станком не всегда удобно, а заводские станки довольно дорого стоят.

Выходом из сложившейся ситуации может быть изготовление этого устройства своими руками. Основой этого станка может быть не только ручная циркулярная пила, но и даже электродрель или болгарка.

Конструкция циркулярного станка

Изготовить станину для циркулярного станка своими руками очень просто. Для изготовления будут необходимы самые обычные пиломатериалы и совершенно немного времени.

Перед тем как продумать конструкцию предстоящего станка, нужно рассчитать нагрузку, которой он будет подвержен. Главное в станине — это надёжность и устойчивость. Для мощных производственных пил основанием является сварная усиленная металлическая конструкция. Но для пользования своими руками такой агрегат не нужен.

Если вы только решили изготовить свой деревообрабатывающий станок, то вам нужно учитывать основные параметры оборудования. Так как пилы могут быть разными, естественно, разной может быть и конструкция станины.

В первую очередь нужно определить мощность инструмента. Как правило, для домашнего пользования выбирают оборудование, где параметры мощности не превышают 850 Ватт. Но, к примеру, при строительстве дачи или загородного дома зачастую нужно распиливать очень большое количество древесины.

То есть, и мощность циркулярки требуется больше. Но опытные мастера не советуют покупать пилы, где этот показатель более 1250 Ватт. Установка этого оборудования в домашней мастерской абсолютно не оправдана. А работа на нём лишь увеличит затраты на электричество.

Чем больше производительность станка, тем устойчивей для него нужно основание. Для профессиональных циркулярок, как правило, устанавливают основание,

сваренное из стального профиля. Иногда эти станины даже бетонируются в пол. Так как вибрация устройства может привести к опасности для жизни.

Технические особенности циркулярных станков

Глубина предполагаемого разреза. От этого параметра зависит толщина материала, который будет обрабатываться на вашем станке. Этот показатель в полупрофессиональных и профессиональных станках колеблется в диапазоне 5−8 см. Для распила досок и толстой фанеры этого вполне достаточно.

Но вот работать с брёвнами на этом станке будет уже неудобно. Помимо этого, нужно учесть, что эта характеристика у самодельной пилы уменьшается. Глубина разреза будет меньше приблизительно на 1 см. Но этого можно избежать, если предусмотреть в станине стола возможность опускать или поднимать диск.

При изготовлении инструмента своими руками нужно учесть частоту его вращения. Если циркулярка вам требуется для заготовки стройматериала, то этот показатель может быть меньше. Если необходим чистый и ровный срез, то частота вращения нужна довольно высокая. Это нужно, к примеру, для изготовления мебели.

Но и в этом случае существуют определённые нюансы. Для резки пластиковых материалов эта пила не подходит. Из-за очень больших оборотов инструмента диск разогревается, и пластик начинает плавиться.

Потому лучше выбрать аппарат, где частота вращения не более 4500 об/мин, в этом случае станину для циркулярной пилы можно

изготовить из дерева. Вибрация у этого станка невысокая и дополнительное усиление стола не потребуется.

Ну и в конце, что необходимо предусмотреть, это расположение кнопок и остальных элементов управления на вашем станке. При сборке пилы своими руками не забывайте, что доступ к панели управления должен быть безопасным. Тем более важно это правило в случае, когда открытая часть пилы находится снизу столешницы.

В этом исполнении панель с включателями лучше всего разместить с внешней стороны станка либо сделать поднимающуюся столешницу. Подобная конструкция удобна и для обслуживания устройства. Затем, когда вы учли все нюансы и мелочи, можно начинать непосредственную сборку стола.

Изготовление циркулярной пилы своими руками

Наиболее простой вариант станины для циркулярки — это конструкция, изготовленная из досок и толстой фанеры. Причём непосредственно инструмент крепится снизу стационарной столешницы. Для пилы в крышке стола делается специальная прорезь.

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если предполагается работать с досками, у которых длина более 2,6 м, то крышка на станине потребуется больше. В этом случае непосредственно в конструкцию нужно внести изменения и дополнительно добавить несколько опор (ножек). В противном случае стол будет создавать сильные вибрации.

Для столешницы обычно используется фанера, у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

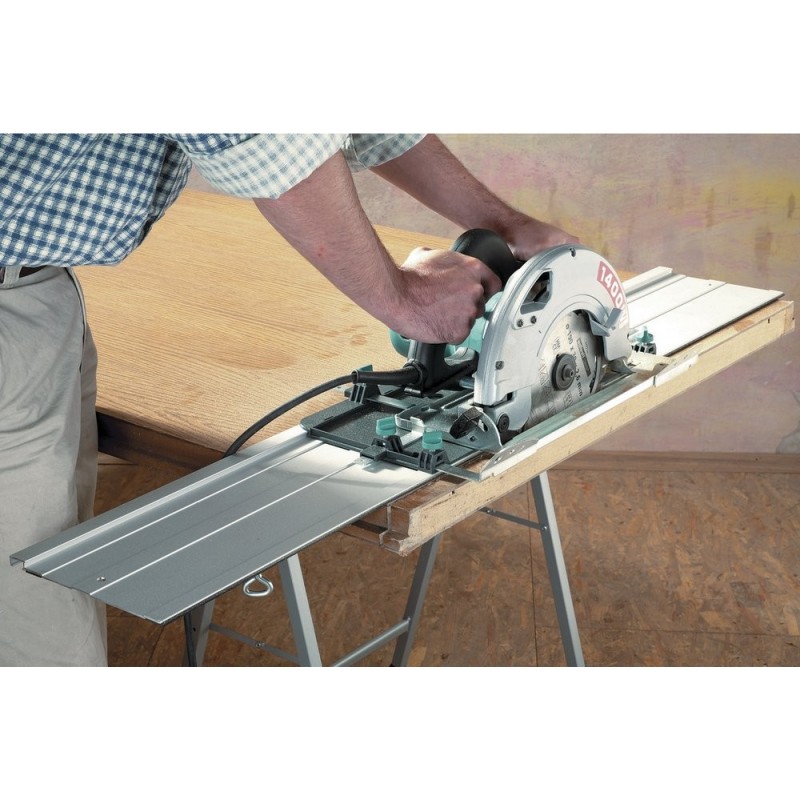

Для циркулярной пилы нужно в обязательном порядке предусмотреть направляющие. Они помогают распиливать древесину гораздо точней. Эту конструкцию сваривают из стального уголка и фиксируют к крышке струбцинами.

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

  • лист железа;
  • лист фанеры;
  • брус размером 50×50 мм;
  • доска размером 50×100 мм;
  • стальной уголок для направляющих;
  • две струбцины;
  • ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

  1. Шуруповёрт, электродрель.
  2. Ножовка или электрический лобзик.
  3. Инструменты для замеров (рулетка, угольник, линейка).
  4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

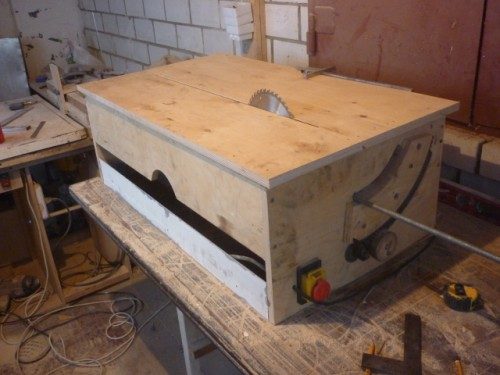

Изготовление столешницы для циркулярного станка

Сборку стола начинают с изготовления столешницы. Фанерный лист размечают так, чтобы два края крышки были в размер с краями железного листа. Фанеру выпиливают при помощи ножовки или электролобзика.

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

  • Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
  • Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь

. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

Ножки стола изготавливаются из бруска. Высота опор выбирается индивидуально. На практике, удобней всего работать за станком, когда столешница расположена на уровне бёдер. Перед креплением каждую опору нужно сострогать так, чтобы ножка сходила снизу на угол. Так, площадь основания опоры должна быть немного больше, в отличие от площади вершины.

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

Поверхность крышки полируют и обрабатывают лаком или используют для покрытия стальной лист, который крепят на саморезы. В самом конце, на подготовленное место, крепят непосредственно инструмент.

На крышке стола можно дополнительно сделать разметку, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.

Оцените статью: Поделитесь с друзьями!

Циркулярка своими руками: назначение, особенности, как сделать

В домашнем хозяйстве всегда кстати приходится циркулярная пила. Капитальный ремонт — затратное и хлопотное дело. Не каждый может позволить себе покупку дорогостоящего инструмента для обработки деревянных материалов. Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства. Собственноручно изготовленная пила имеет ряд преимуществ, таких как надежность, экономичность и заточка под непосредственные нужды.

Циркулярная пила

Назначение циркулярной пилы

Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.

Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

Циркулярка своими руками в действии

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

  1. Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
  2. Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
  3. Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке. Важно рассчитать посадочные отверстия, исключить биение.
Для циркулярки можно использовать двигатель стиральной машины
Изготовление стола для циркулярной пилы

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Ручное устройство из угловой шлиф машинки

Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.

Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.

Миниатюрный циркулярный станок настольного типа

Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».

Мини-циркулярка своими руками

Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Изготовленная стационарная циркулярная пила своими руками потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.

Стол для циркуляции

Схема сборки стола для циркулярки
Схема конструкции стола для циркулярной пилы

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

  • повышенная виброустойчивость;
  • недопустимо прогибание при нагрузке свыше 50-60 кг;
  • наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

  • клиноременная передача;
  • механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярка своими руками из двигателя от стиральной машины

Такая полезная вещь как рабочий двигатель от автоматической стиральной машины не должна без дела валяться у вас в гараже.

У любого уважающего себя самоделкина руки зачешутся при виде такой перспективной детали.

В данной статье мы расскажем, как на базе такого двигателя сделать очень хорошую легкую и компактную циркулярку, на которой без проблем можно будет распускать пятидесятую доску или даже брусок 10х10.

Внимание! Сборка циркулярной пилы своими руками и ее дальнейшее использование может оказаться опасным! Поэтому не беритесь за это дело если вы не уверены в своих навыках и не соблюдаете правила безопасности! Данная статья не является призывом к действию. И помните, вся ответственность за то, что вы делаете лежит только на вас!

Как подключить мотор?

Подключение двигателя – это самый важный этап работ, если не удастся подключить двигатель от стиральной машины правильно, то и циркулярку своими руками сделать не получится. Вся сложность даже не в подключении, а в том, чтобы добиться стабильной регулировки оборотов мотора, без этого циркулярка не будет нормально работать – диск будет рвать пиломатериал.

На двигатель от стиральной машины автомат производитель устанавливает так называемый таходатчик или датчик регулировки оборотов. Но проблема в том, что работой этого датчика управляет электронный модуль стиральной машины, на циркулярку такой модуль не поставишь, поэтому придется задуматься об устройстве, которое будет управлять оборотами двигателя. Подробно о том, как регулировать обороты двигателя от стиральной машины рассказывается в одноименной статье.

Подвижные части

Успешно подключив двигатель от автоматической стиральной машины своими руками, и проверив, как он набирает и сбавляет обороты, можно начинать делать нашу циркулярку. На схеме ниже представлен упрощенный чертеж самодельной циркулярной пилы, изготовленной с применением двигателя от стиральной машины.

Схему можно еще упростить, оказавшись от подшипникового узла. Для бытовых циркулярок это вполне допустимо.

Пока нас будут интересовать только подвижные элементы циркулярки, на которые будет приходиться основная нагрузка, а именно:

  • вал дисковой пилы;
  • вал двигателя стиральной машины автомат;
  • приводной ремень;
  • шкив двигателя стиральной машины автомат;
  • шкив вала дисковой пилы.

Приводной механизм должен работать следующим образом. Двигатель от стиральной машины приводит в движение вал с запрессованным на нем малым шкивом. На малый шкив одет приводной ремень, который передает обороты на большой шкив, одетый на вал, приводящий в движение дисковую пилу. Вроде на первый взгляд все просто, но когда делаешь циркулярку, всплывает масса тонких трудностей, которые приходится разрешать.

  1. Малый шкив нужно обязательно проточить своими руками, сделав на нем 3-4 поперечные бороздки, для того, чтобы ремень цеплялся за них и не проскальзывал.
  2. Приводной ремень не обязательно брать от стиральной машины автомат, можно взять аналогичную деталь от любой другой техники, лишь бы ремень был прочный и имел зазубрены.
  3. На большой шкив придется с краю наварить своими руками диск чуть большего диаметра, чтобы образовался своеобразный выступ, который не даст приводному ремню соскочить во время работы. На большом шкиву необязательно протачивать зазубрены, сцепление с ремнем будет нормальным и без этого.
  4. Вал, на котором будет держаться дисковая пила, а также гайка и шайба должны быть надежными, чтобы, во-первых, на высоких оборотах дисковая пила не деформировалась, а во-вторых, чтобы дисковая пила не выскочила и не причинила вред работающему с циркуляркой человеку. Лучше взять готовый вал, шайбы и гайку от штатной заводской циркулярки.

Описанный механизм рассчитан на трехсотый диск. Немало скептиков находится, которые говорят, что двигатель от стиральной машины такой диск не потянет, и что он в определенный момент остановится во время работы, а пила застрянет в доске. Таким скептикам наши специалисты отвечают следующее.

  • Во-первых, надо уметь работать с циркуляркой и не толкать на вращающуюся пилу что угодно.
  • Во-вторых, данная циркулярка будет сугубо бытовой, она рассчитана на кратковременную работу с небольшим количеством пиломатериала. Если вы хотите сделать циркулярку для бизнеса, то приобретайте специальные комплектующие, из подручных деталей такая техника не изготавливается.
  • В-третьих, практика показывает, что довольно много умельцев пользуются таким вот самодельным оборудованием и очень довольны. По крайней мере, отзывы от них, в основном, положительные.

В будущем не перегружайте вашу самодельную циркулярку работой, а главное не давайте двигателю долго работать без нагрузки.

Станина и рама

Собрав детали для подвижных частей циркулярки нам остается лишь изготовить надежную раму и станину для нашей циркулярки. В принципе для станины бытовой циркулярки можно взять самый обычный подручный материал, например кусок толстого плоского шифера. Вырезать из него прямоугольник и прорезать отверстие под дисковую пилу ничего не стоит. Но мы являемся сторонниками капитальных конструкций, поэтому предпочтем для станины циркулярки взять лист металла толщиной 3 мм, а для рамы 30 мм металлический уголок.

На рисунке выше хорошо видно, из каких элементов состоит рама самодельной циркулярки. В данном случае она также сварена своими руками, только в качестве опор используется не статичный металлический уголок, а специальные самодельные стойки. Стойка сделана из двух металлических труб разного диаметра, которые вставлены друг в друга, таким образом, станину циркулярки можно регулировать по высоте.

Специалисты настаивают на сварной конструкции рамы для циркулярки, поскольку вибрация плохо сказывается на статичные крепления, созданные с помощью болтов. Хотя если у вас нет сварки, в крайнем случае, можно сделать раму из уголков скрепив их между собой болтами и гайками. Станину к раме тоже лучше приварить.

Итак, сделать циркулярку из движка стиралки своими руками вполне можно, если у вас есть опыт изготовления разных домашних самоделок. Попробуйте сами и, возможно, вы накопите некоторый опыт, которым впоследствии поделитесь с нашими читателями. Удачи!


  • Поделитесь своим мнением — оставьте комментарий

▶▷▶▷ как сделать вал для циркулярки своими руками

▶▷▶▷ как сделать вал для циркулярки своими руками
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:05-04-2019

как сделать вал для циркулярки своими руками — Вал для циркулярки своими руками — как сделать самодельный vinstrumentahrucirkulyarnaya-piladelaem-samival-dlya Cached Как сделать вал для циркулярки своими руками О том, как сделать вал для циркулярки своими руками , поговорим далее Вал для циркулярки своими руками: процесс изготовления moiinstrumentyrurezhushhieval-dlya Cached Таким образом, работа завершена, значит, можно подводить некоторые ее итоги Теперь каждый знает о том, как сделать вал для циркулярки своими руками На самом деле все то, что было описано Как Сделать Вал Для Циркулярки Своими Руками — Image Results More Как Сделать Вал Для Циркулярки Своими Руками images Как изготовить циркулярный станок своими руками stanokgurustankikak-izgotovit-cirkulyarnyy Cached Изготовить станину для циркулярного станка своими руками очень просто Для изготовления будут необходимы самые обычные пиломатериалы и совершенно немного времени Циркулярка своими руками: чертежи, описание и видео derevo-sruoborudovaniestankicirkulyarnaya Cached Перед тем как сделать циркулярку, а также смонтировать циркулярный стол своими руками , рассмотрим каждую деталь агрегата отдельно, чтобы знать все тонкости его работы и монтажа Циркулярка своими руками — YouTube wwwyoutubecom watch?vADy_REqUbC4 Cached Collect circular saw with his own hands is relatively hard! Once the room made a circular saw, but she did not find the application and now Im going to dismantle it The mechanism is attached to Стол для циркулярки своими руками с чертежами: как правильно vinstrumentahrucirkulyarnaya-piladelaem-samistol Cached Но как быть, если необходимость возникла случайно или стоимость изделия в магазине смущает? Ответ простой сделать стол для ручной циркулярной пилы своими руками Циркулярка из дисковой пилы своими руками: как сделать stroimguruinstrumentytsirkulyarku-iz-diskovoj Cached Как сделать верстак Стол для циркулярной пилы своими руками можно сделать из плиты МДФ, ДСП, толстой фанеры, дерева, металла Пластиковый материал не подходит Этапы работы: Циркулярка — YouTube wwwyoutubecom watch?vIBTWqWC0jFs Cached Пример самодельного станка — циркулярки из подручных средств Довольно неплохой вариант Инструмент Циркулярка своими руками: как сделать циркулярную пилу из stroy-podskazkarucirkulyarnaya-pilasvoimi-rukami Cached Как сделать циркулярку своими руками ? Как сделать циркулярную пилу из ручной и приспособления для нее по чертежам? Как сделать циркулярную пилу своими руками: чертежи, руководство obustroenruinstrumenty-i-oborudovaniemehanizirovannye Cached Торцовочная пила по дереву изготовление из циркулярки своими руками Ручной трубогиб для профильной трубы как сделать по чертежам своими руками ? Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 3,230

  • Расписание фильмов, афиша, новинки, фотогалеря, акции. Joomla! — the dynamic portal engine and conte
  • nt management system. quot;Скоро здесь появится актуальное расписание. Как сделать деньги на автомобильных выхлопах. Стартап Air Ink решил делать деньги буквально из воздуха. Он делает из смога и час
  • бильных выхлопах. Стартап Air Ink решил делать деньги буквально из воздуха. Он делает из смога и частичек сажи, парящих в воздухе, чернила для ручек. Портал о бизнесе и для бизнеса в сельском хозяйстве. Информация и советы по отраслям сельского хозяйства, блоги, форумы, объявления о поиске или предложении товаров и услуг. Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. Сайт для женщин quot;Ева.руquot;: форумы, конкурсы, доски объявлений. Красота, беременность, дети, дом, здоровье, рецепты, любовь. Место для встреч с друзьями и для поиска новых. Возможность найти одноклассников, однокурсников и бывших коллег по работе. Возможность организации сообществ по интересам. Торговая площадка для покупки и продажи авторских handmade работ и дизайнерских вещей. Работы мастеров: шитье, бисероплетение, роспись, керамика.

дом

новинки

  • металла Пластиковый материал не подходит Этапы работы: Циркулярка — YouTube wwwyoutubecom watch?vIBTWqWC0jFs Cached Пример самодельного станка — циркулярки из подручных средств Довольно неплохой вариант Инструмент Циркулярка своими руками: как сделать циркулярную пилу из stroy-podskazkarucirkulyarnaya-pilasvoimi-rukami Cached Как сделать циркулярку своими руками ? Как сделать циркулярную пилу из ручной и приспособления для нее по чертежам? Как сделать циркулярную пилу своими руками: чертежи
  • если необходимость возникла случайно или стоимость изделия в магазине смущает? Ответ простой сделать стол для ручной циркулярной пилы своими руками Циркулярка из дисковой пилы своими руками: как сделать stroimguruinstrumentytsirkulyarku-iz-diskovoj Cached Как сделать верстак Стол для циркулярной пилы своими руками можно сделать из плиты МДФ
  • чтобы знать все тонкости его работы и монтажа Циркулярка своими руками — YouTube wwwyoutubecom watch?vADy_REqUbC4 Cached Collect circular saw with his own hands is relatively hard! Once the room made a circular saw

Request limit reached by ad sasXML

Расписание фильмов, афиша, новинки, фотогалеря, акции. Joomla! — the dynamic portal engine and content management system. quot;Скоро здесь появится актуальное расписание. Как сделать деньги на автомобильных выхлопах. Стартап Air Ink решил делать деньги буквально из воздуха. Он делает из смога и частичек сажи, парящих в воздухе, чернила для ручек. Портал о бизнесе и для бизнеса в сельском хозяйстве. Информация и советы по отраслям сельского хозяйства, блоги, форумы, объявления о поиске или предложении товаров и услуг. Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. Сайт для женщин quot;Ева.руquot;: форумы, конкурсы, доски объявлений. Красота, беременность, дети, дом, здоровье, рецепты, любовь. Место для встреч с друзьями и для поиска новых. Возможность найти одноклассников, однокурсников и бывших коллег по работе. Возможность организации сообществ по интересам. Торговая площадка для покупки и продажи авторских handmade работ и дизайнерских вещей. Работы мастеров: шитье, бисероплетение, роспись, керамика.

Как сделать циркулярку своими руками (видео)

(Last Updated On: 22.11.2017)

Циркулярная пила

Циркулярная пила – это, пожалуй, один из самых полезных и необходимых инструментов для мастера, занимающегося частным жилищным строительством или строящего свой собственный загородный дом. При этом многие мастера интересуются, как сделать циркулярку своими руками, чтобы сэкономить на ее приобретении. В сети сегодня представлено большое количество разнообразных вариантов, каждый умелец добавляет в конструкцию что-то свое. Мы же не будем заниматься перебором всех имеющихся вариантов, а рассмотрим наиболее популярные, по которым уже изготовлено немало самодельных циркулярок.

Циркулярная пила из болгарки

Это, пожалуй, самый распространенный вариант самодельной циркулярной пилы. Преимущество такого варианта – в простоте конструкции. Не приходится задумываться, как передать вращение двигателя на шпиндель, как устроить все необходимые конструкции шкивы и т. д. – в конструкции болгарки это все уже предусмотрено. Естественно, что для превращения в циркулярную пилу необходимо использовать достаточно мощную модель, которая обеспечит качественный отрез. В принципе, само превращение здесь сводится к замене шлифовального диска на пилу и крепление агрегата к устойчивой поверхности.

Однако есть у такого варианта и свои недостатки:

  • на болгарку нельзя установить диск достаточно большого диаметра;
  • крепление болгарки возможно только сбоку, поэтому ширина пропиливаемой древесины будет ограничена.

Поэтому лучше делать пилу циркулярную из пилы дисковой – она легко крепится с нижней стороны стола прямо по центру и позволяет использовать крупные диски. Для этого нужно прикрепить подошву пилы к столешнице с помощью винтов. Обслуживание спецтехники такого рода несмотря на самостоятельное изготовление лучше доверять профессионалам, чтобы уберечь себя от травм.

Мощная пила маятникового типа

Это более мощная и потому более производительная пила, для приведения ее в действие используется достаточно мощный отдельный электромотор. Для работы с особо толстой древесиной рекомендуется делать циркулярку по следующей схеме:

  • сваривается прочная стационарная рама;
  • в нижней части монтируется подъемная рама меньшего размера, которая дальним краем крепится на петли к основной раме, а с переднего края соединяется с регулятором высоты. Такой регулятор можно изготовить из вертикального штыря с резьбой и поворотного механизма, который будет изменять высоту положения пилы и высоту выхода ее диска на поверхность из столешницы;
  • также потребуется система соединения двигателя и пилы, для этого нужно предусмотреть в конструкции соответствующие валы и ременную передачу.

Важный момент – стол для циркулярки

Главное отличие циркулярной пилы от простой дисковой пилы — это ее стационарность. Поэтому нужно изготовить специальный стол для циркулярки.

Для столешницы можно взять толстую фанеру толщиной 2 см или просто столешницу от старого стола. Она размечается снизу под крепление дисковой пилы и под установку ребер жесткости, к которым будут крепиться ножки стола.

Видео:

Также необходимы ребра жесткости по всему периметру стола. Их нужно приклеить на столярный клей и стянуть струбцинами до полного высыхания. Затем сопряжения ребер стягиваются саморезами.

Ножки стола рекомендуется устанавливать в распор, чтобы стол был неподвижен во время работы – а это очень важно для качества распилов. Также понадобится направляющая планка, которая будет фиксировать положение обрабатываемой детали на столе. Она крепится по докам столешницы таим образом, чтобы ее можно было перемещать, например, можно использовать для крепления небольшие тиски.

В принципе, изготовление стола – это уже мелочи. Гораздо сложнее разобраться, как сделать циркулярку своими руками, но, если уделить этому вопросу достаточно времени, то все станет ясно.

Стационарная циркулярная пила своими руками. Подробная инструкция

На чтение 8 мин. Просмотров 3k.

Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.

А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.

Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.

В практическом плане стационарная циркулярная пила необходима:

  • для продольного роспуска древесины;
  • для обрезки краев не обрезной доски для получения ровных сторон;
  • для получения одинаковых по размерам планок, реек, досок;
  • для выборки части доски (четверти) для создания плотного соединения досок в щит.
  • в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.

Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:

  1. пиления;
  2. шлифования;
  3. строгания;
  4. сверления;
  5. заточки инструмента.

Как можно сделать циркулярку?

Как и при изобретении велосипеда, здесь однозначного ответа нет, в каждом отдельном случае это свой непроторенный путь поисков и открытий.

Но, в основном на вопрос как сделать циркулярную пилу мастера предпринимают попытки в нескольких направлениях:

  • усовершенствование существующих ручных инструментов, приспособив их в качестве основных частей – электродвигателя и дисковой пилы;
  • усовершенствование промышленно изготовленного инструмента под особенности применения;
  • сборка станка из отдельных элементов – вала, двигателя, станины;
  • самостоятельное изготовление всех частей конструкции, ну, разве что, кроме электродвигателя.

Ручная конструкция циркулярки

Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью дисковой пилы будет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.

Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.

Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы,  основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.

Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.

Настольная небольшая циркулярка

Такой вариант предусматривает изготовление корпуса станка из дерева или железного уголка или профильной трубы, с учетом того что размещение инструмента будет в настольном варианте. Поскольку основание будет небольшим, то использование такого инструмента открывает новые возможности. Такая деревообрабатывающая машина позволяет проводить работы в любом удобном месте.

Принцип создания такой машины похож на то, как создается ручная циркулярная пила – для основания изготавливается корпус, верхняя плита, устройство фиксации монтажной пилы или болгарки, в случае использования в качестве двигателя болгарку.

Отдельно, для соблюдения максимальной безопасности нужно предусмотреть кнопку включения и выключения электропитания инструмента, и механизм блокировки кнопок включения на самой пиле или болгарке.

Для удобства работы рекомендуется направляющую планку изготовить с направляющими для фиксации упора в корпус основания, тем самым повысив надежность крепления. Для зажима здесь рекомендуется использовать болты с гайками-барашками, таким образом, дополнительно создав удобство в работе.

Полноценная стационарная циркулярка

Особенностью такой, полноценной дисковой пилы является ее полноразмерное изготовление корпуса, возможность более точной регулировки положения пилы, более мощный двигатель и соответственно более продолжительный режим работы.

Изготовление упора и подготовка  необходимых отверстий

Для стационарной пилы, предназначенной для более продолжительного режима работы, наличие надежного упора для фиксации толщины стандартно распускаемых досок, важное и необходимое условие.

Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева.

Наиболее приемлемый вариант  это создание упора из уголка 100х100 мм, с приваренными к нему металлическими пластинами толщиной не менее 5 мм с прорезями по длине. Длина упора должна быть не меньше чем длина рабочей плиты циркулярки. Длина пластин должна соответствовать ширине рабочей поверхности плиты.

В корпусе через рабочую плиту просверливаются отверстия:

  • на краю через раму станка;
  • посередине рабочей плиты.

Отверстия должны образовывать правильный прямоугольник вершинами в центре отверстий.

Отверстия необходимы для того чтобы с внутренней стороны станка в этих местах на усиленных полосой металла толщиной 5-6 мм полос были приварены гайки для фиксации зажимных болтов упора.

При изготовлении упора и сверлении отверстий нужно учитывать, что упор должен быть параллелен плоскости пилы.

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

  • созданием подъемного механизма рабочей плиты;
  • созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.

Подъемный механизм второго типа можно представить в виде:

  1. направляющих по которым происходит движение каретки с валом и двигателем;
  2. регулировочной штанги с фиксирующими гайками;
  3.  рукояти с нанесенной шкалой регулировки.

Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

  • на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;
  • для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;
  • для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;
  • для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

Необходимые инструменты и материалы

Для правильного и надежного соединения деталей, создания жесткой  конструкции, способной выдерживать большие нагрузки понадобятся:

  • инструменты:
  • болгарка с отрезными кругами;
  • сварочный аппарат;
  • молоток;
  • дрель с набором сверл;
  • разметочный инструмент – рулетка, метр, угольник, чертилка, керн;
  • расходные материалы – электроды, щетки по металлу;
  • струбцины, тиски
  • материалы:
  • уголки металлические или профильная труба;
  • металлический лист для рабочей плиты;
  • болты, шайбы, гайки, шпильки;
  • полоса металлическая;
  • доски из дерева твердых пород;

Технология сборки стационарной установки циркулярки

Для создания подобного инструмента рекомендуется проводить работы в следующей последовательности:

  • создание рабочего эскиза, общего и детализованных чертежей;
  • разметка основных элементов;
  • нарезание заготовок;
  • сборка каркаса станка;
  • разметка и выпиливание прорезей и отверстий в рабочей плите;
  • установка двигателя, вала, подъемного механизма;
  • установка электропроводки;
  • изготовление дополнительного оборудования.

Другие варианты конструкции циркулярной пилы

Кроме вышеуказанного варианта для домашнего матера  довольно интересным вариантом будет создание универсального основания для установки на нем с помощью стандартных вставок других электроинструментов:

  • электрорубанка;
  • ручного фрезера;
  • электролобзика;
