Коптильня горячего копчения из бочки: как сделать своими руками

Самостоятельно изготовить коптильную конструкцию на частном участке, она служит незаменимым предметом для приготовления различных продуктов. Одним из вариантов изготовления является коптильня из бочки. Для этого вначале нужно составить подробный чертеж, и поэтапно выполнять работу. Рассмотрим, как изготавливается коптильня горячего копчения своими руками из бочки.

Чем отличается горячее копчение от холодного?

Конструкция горячего и холодного копчения отличается строением. Для выполнения процесса горячего вида, конструкцию располагают над огнем или дымом. Данный вид устройства не имеет больших размеров, и не составляет сложности при изготовлении. Продукты, приготовленные таким способом, имеют необычный аромат, но могут быть сухими. Для приготовления необходимо несколько часов.

Коптилка для холодного процесса отличается большими размерами, и обязательным наличием дымохода. Процесс копчения холодного вида занимает длительное время, для этого понадобиться до нескольких недель.

Такой процесс является длительным потому, что температура при приготовлении всего лишь до 40 градусов.

Чтобы не занимать лишний участок для сооружения двух конструкций, лучше сделать одно устройство, которое будет выполнять несколько функций. Если бочка не соединена с топкой, то её можно устанавливать на различные источники дыма.

Как самостоятельно сделать коптильню?

Для начала изготовления конструкции, необходимо составить подробное описание с учетом всех деталей, в этом поможет интернет. Чертеж поможет выполнить работу правильно, и поэтапно, благодаря этому, можно избежать ошибок.

Для изготовления коптильни можно использоваться несколько способов, с применением сварочного аппарата, и без него. Также можно скомбинировать коптильню холодного, и горячего процесса.

Способ № 1

Первый способ подразумевает изготовление устройства без применения сварочного аппарата. В этом и заключается преимущество данного способа. Вначале необходимо зачистить внутреннюю поверхность бочки от краски. Чтобы пыль не попала в глаза, и органы дыхания, необходимо надеть средства защиты.

На боковой стенке бочки делают разметку, и отрезают этот участок болгаркой. Таким образом, делают люк в данном сооружении, для выполнения такой работы нет определенных правил. Отверстие можно сделать прямоугольного, квадратного или круглого вида.

На боковых частях бочки закрепляют полосы, фиксирующие крышку, они препятствуют проваливанию её внутрь. Для этого можно использовать полоски из металла, их можно вырезать из другой бочки. Затем необходимо соорудить опоры, для этого их выгибают по форме бочки, и зажимают специальным инструментом, и делают отверстия. Такую процедуру выполняют с обеих сторон коптильни.

При следующем этапе, закрепляют петли для люка, используя такой же принцип, как и для опор. Петли фиксируют заклепками, это делают с обеих сторон, и прикрепляют к люку ручку, чтобы было удобно открывать. Для этого можно взять старые ручки от холодильника или других предметов. Чтобы закрепить элемент, выполняют отверстия, прикладывают ручку, и фиксируют её винтами или болтами.

После этих действий выполняют сооружение дымохода, для этого необходимо взять фитинги или трубы. Основным требованием к материалу является то, чтобы он хорошо крепился болтами, так как при этом способе не применяют сварку.

Теперь устанавливают внутреннюю часть коптилки, закрепляют опоры, и направляющие элементы для расположения решетки. Вначале нужно подобрать удобное расположение креплений, и выполняют боковые отверстия при помощи сверла. Затем вставляют опорные элементы.

Чтобы быстро удалить краску с внутренней поверхности, бочку устанавливают на огонь, оставляют до полного прогревания, а гарь счищают щеткой. После этого поверхность обезжиривают, и окрашивают огнеустойчивым материалом.

Раму, которая является опорой коптилки, выполняют из металлических уголков, их соединяют болтами.

Способ № 2

Для такого способа понадобиться сварочный аппарат, при этом внутренняя и внешняя поверхности должны быть чистыми. Бочка не должна быть использована ранее под химические вещества, если на ней имеются загрязнения, их необходимо подвергнуть термической обработке, и вымыть.

Верхний участок бочки отрезают в том случае, если предмет запаян, для этого используют болгарку. Крышку в дальнейшем применяют, как поддон для камеры приготовления.
В нижней части конструкции располагается топка, здесь нужно сделать дымоходный выход, и дверцу, размер которой 20*30 сантиметров. Отрезанный участок прикрепляют к бочке петлями, таким образом, сооружают дверцу в емкость для загрузки дров.
Дно должно иметь перфорированный вид, оно играет роль поддувала, и отделения для извлечения золы. На высоте 1/3 от всего объема бочки закрепляют дно из толстого металла, около 0,4 сантиметров.
Затем для сооружения дымохода, в бочке вырезается отверстие, которое будет схоже с диаметром фитинга.
Трубу прикрепляют к бочке, соблюдая не слишком большую высоту, иначе тяга будет увеличиваться, а приготавливаемые продукты будут выделять много жира.
К конструкции приваривают опорные ножки, которые обеспечат свободное место между почвой и бочкой, это дает возможность разжечь костер.
Топку можно делать отдельно от бочки, её сооружают из кирпича в любом удобном месте. Дно бочки служит нижней частью коптильни, при этом конструкция станет просторной.
Лицевую часть топки изготавливают из кирпича, оставляя отверстие для закладки дров, а чтобы дым мог свободно выходим, необходимо создать свободное место в задней части топки.
Чтобы собрать жир, для этого используют поддон из крышки бочки, диаметр которого соответствует диаметру бочки. Чтобы правильно поместить поддон, на высоте до 20 сантиметров приваривают арматуру крестообразным способом. На эту конструкцию устанавливается поддон из металла. В верхней части бочки выполняют основу для решетки, на которую укладывают продукты. Для этого необходимо взять арматуру, имеющую форму петель, которые располагаются со всех сторон коптильни.
При этом между решетками соблюдают ширину до 18 сантиметров.
Решетку изготавливают из проволоки, затем прикрепляют её к основе. Чтобы проволока была идеально согнута, её наматывают на окружность коптильной конструкции, а концы укорачивают до 5 сантиметров. Прутья должны иметь ширину около 2,5 сантиметров.
На последнем этапе изготавливают крышку с перфорацией, для этого можно использовать деревянный материал.

Способ № 3

При использовании этого способа, выполняют комбинированный вид горячего и холодного процесса. Данный вид коптильни считается универсальным, его сооружают без внутренней топки. Такой вид коптильни можно использовать для приготовления блюд горячего или холодного копчения.

Для такого уникального сооружения нужно использовать бочку, которая имеет прочное дно, в нем проделывают несколько небольших отверстий.
Затем отдельно устраивают топку, при этом её верхнюю часть оставляют открытой. Для изготовления можно взять кирпич, он является самым подходящим материалом.

На топку будет устанавливаться коптильня, при этом продукты, которые располагаются внутри, будут приготовлены копчением горячего способа.
Чтобы использовать бочку для копчения холодного вида, необходимо сделать дымоход, который будет выходить наружу. Если установить бочку над дымоходным выходом, то дым попадает внутрь конструкции.
Дополнительно необходимо соорудить поддон, в который будет стекать жир или сок от продуктов. Его устанавливают на арматуру, которую приваривают к бочке крест на крест. С помощью такого поддона можно легко осуществлять уход за коптильной конструкцией.
В камеру для копчения устанавливают решетки, на них укладывают приготавливаемые продукты, для этого применяют проволоку.
Накрывают коптилку специально изготовленной крышкой, для этого используют деревянный или джутовый материал, это способствует задержанию дыма.

Таким образом, для изготовления коптильной конструкции из бочки понадобиться сама бочка, арматура для сооружения решетки, и креплений для неё, болгарка, чтобы проделывать отверстия для дверей, болты или сварочный аппарат, которым сваривают все детали. В случае использования болтов, все элементы скручиваются. Для создания опоры коптильни, применяют уголки из толстого металла, которые способны выдержать всю конструкцию. Чтобы создать петли или соединения между крышкой, и бочкой, заготавливают металлические ленты.

Преимущества коптильни, сделанной самостоятельно, заключается в том, что можно придать продуктам необыкновенный вкус натуральным образом, не используя химических веществ. Изготовить коптильню в домашних условиях несложно, это можно сделать без особых знаний и опыта. Для сооружения такой конструкции можно использовать различные предметы, самой подходящей считается бочка, из неё более удобно изготовить коптильню.

особенности, плюсы и минусы, необходимые материалы и инструменты, технология сооружения, экплуатация и уход

Традиция коптить добычу досталась нам от наших далеких предков. И хотя острой необходимости сохранять продукты с помощью копчения сейчас нет, побаловать себя копченой рыбой, салом или мясом собственного приготовления иногда хочется. И в этом может помочь простая коптильня, сделанная своими руками из подручных материалов. Самый простой пример коптильного приспособления — коптильня, сделанная из металлической или деревянной бочки.

Что собой представляет коптильня?

Коптильная установка состоит из нескольких элементов:

камера копчения — в ней будут помещаться продукты, предназначенные для переработки;
печка или топливник, где будет происходить тление опилок и образование дыма;
дымоход, который соединяет коптильную камеру и печку (если он необходим по задумке автора коптильни). Длина дымохода зависит от того, каким видом копчения планируется заниматься. Для горячего копчения достаточно 2 м. Если же предполагается холодный способ, то его длина может быть до 5 метров.

Холодное копчение продуктов происходит при температуре +18−220С. При горячем копчении температура газов достигает +350С и выше. Производится оно на большом огне.

Горячим способом чаще всего коптят нежирные продукты. Для копчения жирных продуктов лучше подойдет холодный способ.

Особенности коптильни из бочки

Самый, пожалуй, простой вариант коптильни — это коптильня из бочки. Небольшую 200 литровую бочку можно купить, а можно использовать и бывшую в употреблении, только с химически безопасными веществами (предварительно тщательно ее вымыв и продезинфицировав).

Используя железную бочку, можно при желании не делать даже специального топливника и дымохода. При этом бочку можно поставить на кирпичи, на ее дно уложить стружки и опилки лиственных деревьев и, поддерживая огонь под бочкой, таким образом закоптить необходимые продукты.

С чего начать сооружение коптильни?

Существует несколько вариантов выполнения коптильни из бочки, но во всех них выбор и подготовка бочки под коптильную камеру проводится почти одинаково. Сама бочка может быть любой величины, но высота коптильной камеры должна быть в 3 раза больше ее диаметра. Обычная 200 литровая железная бочка прекрасно подходит под эти условия. Однако ее придется немного переделать.

Если планируется коптить продукты холодным способом (а он значительно полезней и надежней для качества продуктов и их сохранности), то необходимо также запастись железной трубой длиной около 5 м для дымохода.

Затем необходимо подобрать место, где будет располагаться коптильня. Оно должно быть защищено от ветров и желательно иметь накрытие. Определить и отметить на поверхности земли место, где будет коптильная камера и очаг.

От места, где будет располагаться бочка-коптильня до места, где будет находиться очаг, нужно разметить место под траншею для устройства дымохода. Затем нужно выкопать углубление под импровизированную печку и траншею под дымоход. При выполнении этих работ необходимо учитывать тот факт, что для создания в коптильне хорошей тяги, нужно создать в устройстве такой наклон трубы, чтобы дно коптильной камеры и противень печки с расположенными на нем коптящими опилками, оказались на одном уровне (согласно закону сообщающихся сосудов).

Печка-очаг может быть сделана из камней или кирпича. Делать ее лучше с большой камерой для закладки дров. Поверху камеры сгорания устраивается камера, где будут тлеть опилки. Делается такая печка как можно глубже, чтобы обеспечить достаточную плотность и температуру дыма. Стык камеры и дымохода тщательно присыпается землей для увеличения тяги, а остальная часть траншеи покрывается жестью и также засыпается землей.

Технология сооружения коптильни

Когда будут проведены все подготовительные работы, можно будет приступать к усовершенствованию бочки. Основные этапы работы будут выглядеть примерно так:

первым делом нужно вырезать дно в бочке с одного конца;
затем определить у бочки половину и вварить на этом расстоянии с помощью сварки или закрепить болтами решетку из нержавеющей стали. Она будет служить как противень для укладки более мелких кусков продуктов;
после этого в верхней части бочки нужно приварить прутья, на которые будут с помощью крючьев вешаться более крупные куски продуктов. Чтобы подвешенные куски мяса или рыбы хорошо прокоптились, они должны висеть свободно, не соприкасаясь друг с другом. Поэтому достаточно будет вварить только 3 прута;
для более качественного копчения продуктов крышку, которой будет по верху закрываться коптильная камера, нужно сделать максимально плотной;
в центральной части дна камеры копчения вырезается отверстие одного диаметра с трубой дымохода. После завершения работ по устройству печки и дымохода и установки на подготовленное место коптильной камеры в это отверстие вваривается труба дымохода.

Эксплуатации и уход за самодельной коптильней

Приступая непосредственно к процессу копчения, нужно сначала приготовить продукты. Для этого, предварительно засоленные и замаринованные продукты нужно обернуть марлей, для того, чтобы защитить их от возможного попадания копоти и грязи. Затем поместить меньшие кусочки на противень, а большие развесить на крючках. Прикрыть верх бочки плотной крышкой и хорошо обмотать мокрой мешковиной, что не дает дыму быстро уходить из коптильной камеры. Мешковина должна быть влажной все время пока идет процесс копчения.

Разложив ровным слоем опилки в дымовой камере можно разжигать костер в печке.
Растопку начинают с малого количества, постепенно увеличивая до полной загрузки.
Для копчения нельзя использовать сырые дрова. Они горят медленно и образуют много сажи, которая может оседать на продуктах. Лучшие всего использовать сухие дрова. Они хорошо и жарко горят, а значит, быстрее начнется процесс копчения. Опилки для образования ароматного дыма нужно брать обязательно лиственных пород: лучше вишню, яблоню, грушу, можно граб, бук, ясень, ольху. Можно также использовать можжевельник. Он придает продуктам красивый цвет и замечательный аромат.
О том, что процесс копчения начался, будет свидетельствовать дымок, который в некоторых местах все же может просачиваться из коптильной камеры.
Коптильню нельзя перегревать. Температура не должна быть слишком высокой, иначе это может сказаться на качестве готового продукта. В начале копчения происходит процесс подсушивания, поэтому температура не должна быть выше 90 градусов. При самом процессе копчения она допускается не выше 120 градусов. Регулировать температуру можно самостоятельно добавляя или уменьшая количество дров в топочной камере.
Время копчения продуктов зависит от желаемого результата (горячее или холодное копчение) и величины продукта.
Чем больше температура и суше воздух, тем быстрее происходит процесс копчения продуктов и тем качественнее и вкуснее они будут. Если копчение производилось правильно, то на поверхности продукта образуется красивая корочка, прекрасно сохраняющая его.
После завершения процесса копчения копченостям необходимо дать остыть в подвешенном состоянии несколько суток при температуре 10−120С.

Уход за такой коптильней не составит большого труда. После каждого копчения нужно промыть решетку и прутья, на которых коптились продукты, и почистить внутреннюю часть коптильной камеры. Вычистить остатки опилок из печки.

Конечно же, копчение дело не простое, но знания приходят с опытом. И если конструкция получиться удачной, то вкусные и приятные продукты, приготовленные своими руками, будут хорошей наградой за труд.

Видео обзор самодельной коптильни из бочки

Оцените статью: Поделитесь с друзьями!

Крайне просто и надежно: коптильня горячего копчения из бочки

Коптильня из бочки – одно из лучших решений для приготовления продуктов горячего копчения.

Сделать ее достаточно просто, а все необходимые материалы недороги и часто являются бросовыми. Нужно лишь захотеть соорудить такую помощницу и немного постараться.

Чем хороша коптильня из металлической или дубовой бочки на 200 л?

Металлическая бочка — изделие, которое несложно найти или купить. Оно имеется в арсенале многих практичных домовладельцев и садоводов. Для устройства коптильни подойдет емкость любого объема, но традиционный выбор — 200-литровая.

Это весьма внушительная по размерам бочка, что позволит загружать значительное количество продуктов. В числе преимуществ коптильни и простота ее сооружения.

Хозяину не понадобятся сверхсложные и дорогостоящие инструменты. Достаточно УШМ (болгарки) с диском по металлу, дрели или шуруповерта, набора отверток и плоскогубцев.

Коптильня из бочки займет совсем немного места, а производительность этого самодельного оборудования высока. Можно сделать как стационарную, так и мобильную конструкцию.

Важно! Устанавливать коптильню в любом случае нужно поодаль от построек и растений.

Как сделать устройство для горячего копчения своими руками

Перед началом работы внимательно осмотрите будущую коптильню. К бочке предъявляется только одно требование: она не должна иметь дырок в стенках. Также желательно, чтобы она не была окрашенной. Но, в случае необходимости, краску можно и отжечь.

Что понадобится для самодельного изделия

Помимо основного элемента коптильни (самой бочки) вам потребуются:

болты диаметром 10 или 12 мм — 4 шт.;
металлические прутки, длина которых превышает диаметр бочки на 30—40 см — 4 шт.;
металлические пластины с шарнирным соединением (можно использовать подходящую по размерам дверную петлю) — 2 шт. ;
кирпичи — 6—8 шт.;
лист металла, который будет использоваться в качестве поддона для сбора жира.

Особое внимание нужно уделить основанию, на которое будет установлена бочка.

Рекомендуется использовать металлическое полотно толщиной не менее 2 мм. Оптимально — 4—5 мм.

Более прочное основание не изогнется в процессе нагрева и предотвратит случайное опрокидывание коптильной камеры.

Размеры металлического листа должны быть такими, чтобы на него можно было свободно установить бочку.

В продаже имеются металлические жаровни на ножках. Для устройства коптильни подойдут такие, диаметр которых ненамного превышает сечение камеры. Массивные жаровни обладают солидным весом и потому максимально устойчивы. Это отличное решение для стационарной коптильни.

Выбор места: отмеряем два метра от дома

Поскольку сооружаемая коптильня относится к конструкциям, нагреваемым открытым огнем, необходимо соблюдение правил пожарной безопасности. Несмотря на то что очаг будет со всех сторон закрыт кирпичами, крайне важно найти для коптильни место, защищенное от ветра.

Но это не самая большая проблема, которую нужно будет решить. Место должно быть не только безветренным, оно должно находиться на расстоянии 2—3 м от строений любого типа, легко воспламеняемых материалов, деревьев с сухими ветками или сухой листвой.

Хорошим выбором будет место в непосредственной близости от металлического забора или любого строения из невозгораемого материала. Также можно выбирать местоположение коптильни поблизости от каменных или кирпичных стен.

Пошаговая инструкция по изготовлению коптильни из бочки на 200 литров

Чтобы получившаяся в итоге конструкция нормально функционировала, следует перед началом работы разобраться в инструкции.

Шаг 1. Подготовка бочки.

Если емкость новая, хлопот по ее обработке не будет. Со старыми придется повозиться. Прежде всего нужно отчистить грязь (если таковая имеется) и удалить ржавчину.

Во время нагрева металл будет расширяться и слегка деформироваться, что непременно вызовет отстреливание частиц ржавчины или краски. Они неизбежно прилипнут к истекающим жиром продуктам, поэтому чистая бочка — залог получения чистой пищи.

Шаг 2. Удаление днища.

Из бочки нужно сделать полый, открытый с обеих сторон цилиндр. Вооружившись болгаркой с диском по металлу, срезают дно. Но сделать это нужно так, чтобы ободок, окантовывающий нижнюю часть емкости, остался нетронутым.

Если бочка имеет дно и впаянную в нее крышку с отверстиями, верхнюю часть емкости срезают. Сделать это нужно на расстоянии 5—7 см от верхней плоскости. Таким образом получают готовую крышку для коптильной камеры. Если у бочки имеется только одно дно, не стоит отчаиваться. Не менее качественную крышку можно соорудить позднее.

Вам также будет интересно:

Шаг 3. Обработка отрезанного днища.

Отрезанное днище послужит в роли противня, собирающего жир, поэтому это металлическое полотно нуждается в обработке краев.

После среза болгаркой на металле всегда остаются зазубрины, о которые можно пораниться. Их нужно удалить с помощью той же болгарки со шлифовальным диском.

Перед началом этих работ нужно убедиться, что отрезанное дно достаточно свободно входит в полость емкости. Если это не так, днище подрезают, выравнивают вмятины или иным способом добиваются нужного результата.

Шаг 4. Высверливание отверстий под металлические пруты.

Чтобы в коптильню можно было устанавливать решетку для укладки продуктов (или подвешивать их на крючки) используют съемную конструкцию из прутков. Она состоит из двух ярусов, каждый из которых представляет собой два параллельно установленных прутка.

Оптимальное расстояние между ярусами 25—30 см, но выбор зависит от того, какие продукты чаще всего планируется коптить. Если это крупные куски мяса или рыбы, расстояние между ярусами можно увеличить.

С помощью дрели или шуруповерта высверливают отверстия в бочке так, чтобы расположение прутов соответствовало требуемой двухъярусной конструкции. Сверло нужно брать большего диаметра, чем сечение металлических прутков. Они должны свободно входить в высверленные отверстия.

Шаг 5. Разметка дверцы коптильни.

В нижней части бочки, отступив вверх 3—5 см, вычерчивают фломастером (маркером, карандашом) контур будущей дверцы. Ее длина должна быть не менее 30 см. Проще всего выполнить эту задачу следующим образом:

отмеряют линейкой или рулеткой 3—5 см от низа по направлению вверх, ставят отметку;
смещаются вправо или влево и повторяют процесс;
натягивают тонкую веревку (шпагат, леску, нитку) между двумя отметками и по ней проводят линию;
отступают вверх 15—20 см (ширина дверцы) и повторяют процесс разметки;
соединяют верхнюю и нижнюю линии вертикальными с обеих сторон.

Получают ровный прямоугольник нужного размера.

Шаг 6. Вырезание дверцы коптильни.

Выбирают для себя, с какой стороны будет открываться дверца. Традиционное направление — слева направо, но для левшей будет удобнее направление справа налево. С помощью болгарки с диском по металлу делают пропилы с трех сторон начерченного на бочке прямоугольника. Слегка пригибают дверцу внутрь емкости и выполняют четвертый пропил.

Шаг 7. Обработка краев дверцы.

Выполняется по аналогии с обработкой днища.

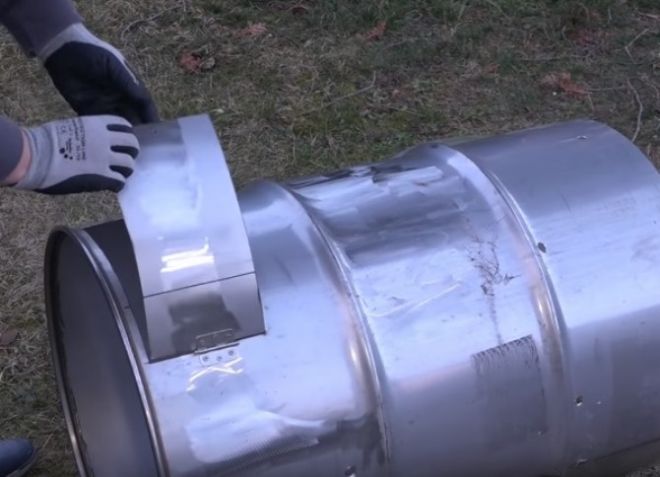

Шаг 8. Фиксация петли на дверце.

Петлю прикладывают к отрезанной дверце в том месте, где она (петля) будет находиться, отмечают местоположение шурупов. Высверливают отверстия соответствующего диаметра, снова прикладывают петлю и вкручивают шурупы.

Шаг 9. Крепление дверцы к бочке.

Дверцу с зафиксированной на ней петлей прикладывают к бочке и отмечают те места, в которые будут вкручивать шурупы. Высверливают отверстия и крепят дверцу.

Шаг 10. Установка опор для поддона.

На расстоянии 25—30 см от нижней плоскости коптильной камеры делают отметку фломастером. В этом месте будет установлен болт сечением 10—12 мм. Три таких опоры нужно равномерно расположить по окружности емкости так, чтобы они находились на одинаковой высоте. На эти болты будет опираться пластина для сбора жира.

Важно! Местоположение болтов выбирают так, чтобы опирающийся на них поддон находился выше дверцы не менее чем на 5 см.

Шаг 11. Устройство «ручки» для поддона.

Находят центр отрезанного от бочки днища, высверливают отверстие под болт сечением 10—12 мм и вкручивают болт.

Шаг 12. Устройство основания коптильни.

Чтобы конструкция была устойчивой, нужно прочное основание, которое не просядет от дождей.

Бетонный фундамент не потребуется, но уплотнить грунт будет нелишним. Далее на эту площадку укладывают любой подходящий материал:

кирпичи;
плоские камни;
тротуарную плитку.

Шаг 13. Устройство очага.

Очаг для коптильни горячего копчения из бочки должен быть устроен так, чтобы с двух его сторон имелись возвышенности, на которые будет установлена металлическая пластина, являющаяся подставкой для бочки. Для этого выкладывают 2—4 ряда кирпичей.

1-й ряд: выкладывают с каждой из 4-х сторон по два установленных плашмя (на постель) кирпича.

2-й ряд: наращивают любые из двух противоположных стенок очага аналогичным образом уложенными кирпичами. При необходимости повторяют этот шаг в 3-м ряду и далее.

Если вместо металлической подставки используют жаровню на ножках, достаточно закрыть очаг с двух сторон установленными на ребро кирпичами.

Шаг 14. Сборка и установка коптильни.

Корпус коптильни прочно устанавливают на основание и проверяют устойчивость конструкции.

Фото готовых конструкций с дымогенератором и без

Фото 1. Как происходит копчение рыбы в самодельной коптильне из металлической 200-литровой бочки.

Фото 2. К конструкции добавлен профессиональный дымогенератор из нержавеющей стали, что позволяет коптить продукты быстрее.

Фото 3. Коптильня из дубовой бочки с откидным верхом отлично выглядит и прекрасно выполняет свою функцию.

Полезное видео

Ознакомьтесь с видео, в котором показана самодельная коптильня из бочки на 200 литров: внешний вид, внутреннее устройство, использование для копчения скумбрии.

как сделать, схемы и чертежи

Самодельный агрегат горячего копчения поможет готовить ароматные, вкусные копчености в домашних условиях с минимальными затратами. Продукты в такой коптильне получаются безопасными, а сборка самой установки займет немного времени. Детальные чертежи, фото, пошаговое описание процесса сборки поможет соорудить установку своими руками.

Виды коптилен из бочки

Самым распространенным вариантом домашнего агрегата считается коптильня из бочки. Возможно собрать простой агрегат или более усовершенствованный с возможностью регулировки температуры, дополнительными функциями. Лучше всего собирать коптилку из 200 литровой бочки. В таком аппарате удастся закоптить большое количество продуктов за одну загрузку.

Вертикальная с топкой

Коптильня горячего копчения может быть нескольких видов. Простым вариантом считается вертикальная установка. Топка может быть отделена от камеры или иметь внутреннее расположение.

Агрегат подходит исключительно для горячего копчения. Перед началом сборки коптильни горячего копчения следует тщательно очистить бочку от остатков содержимого, чтобы оно в дальнейшем не отобразилось на вкусе копченостей.

Горизонтальная

В том случае, если требуется более универсальный вариант, выбирают горизонтальную установку. Такая коптилка горячего копчения может использовать в качестве мангала, барбекю. Процесс сборки схож с коптильней из газового баллона, но имеются и особенности. Плюсом такого аппарат считается то, что дым распределяется равномерно. Минус коптилки – низкая степень герметизации.

Из двух бочек

Из бочек можно соорудить обе главные части коптилки.

Вертикальная емкость послужит топкой, а горизонтальная – камерой для продуктов. Аппарат считается практичным и эффективным. Процесс приготовления в такой коптильне горячего копчения быстрый и удобный.

Изготовление первого варианта

Самым быстрым вариантом сборки коптильни из бочки своими руками признан вертикальный агрегат. Сооружается он из бочки 200 литров. Такие емкости применяются для хранения машинного масла и подобных жидкостей, поэтому перед основными процессами следует тщательно очистить бочку путем обжига. Сделать коптильню горячего копчения такого типа лучше по чертежу, поэтому предварительно стоит подготовить проект или воспользоваться готовыми идеями.

Что необходимо

Кроме 200-литровой бочки, для изготовления коптильни горячего копчения потребуется подготовить:

металлическую арматуру;
листы металла разной толщины;
трубу.

Из приспособлений потребуется:

болгарка;
сварка;
рулетка;
маркер или карандаш для разметки.

Некоторые инструменты можно заменить, но данный набор считается самым простым. Указанные приспособления имеются практически у всех.

Чертежи и схема

На схеме коптильни отображается расположение основных элементов:

внешних: топка, крышка, ручки, дверца, дымоотвод;
внутренних: топка, поддоны, решетки, крючки.

Важно на чертежах отобразить размеры будущей коптильни горячего копчения, чтобы конструкция была приспособлена к приготовлению мелко нарезанных продуктов и целых рыбин, тушек.

Разметка и распиловка

Поскольку бочка запаяна с двух сторон, следует срезать верхнюю часть. Чтобы срез вышел ровным, потребуется очертить края мелом или маркером. Далее проводится разметка, распиловка следующих деталей:
Дверца проделывается в 5 см. от дна бочки. Минимальный размер – 20-25 см. Возможно сделать более крупную дверь. С помощью петель вырезанный элемент крепят на место, что дает возможность беспрепятственно открывать/закрывать топку.
В дне бочки просверливаются отверстия для притока воздуха в топку.
Из листа металла подготавливается круглая деталь, диаметром чуть меньше бочки. Она необходима для отделения топки от камеры с продуктами. Крепится круг на 25 см. выше дна с помощью сварки.
Напротив дверцы высверливается отверстие для дымохода.

Возможно разместить топку отдельно от бочки. В таком случае увеличивается полезный объем коптильни горячего копчения, в камере удастся поместить больший объем продуктов.

Изготовление крышек и ручек

Обязательно следует приварить рукоятки к дверцам и крышке коптильни горячего копчения из бочки. Дополнительно ручки размещают по бокам коптилки для удобства транспортировки. Агрегат достаточно массивный, обычно является стационарным, поэтому боковые рукоятки не обязательны.

Коптильню из бочки необходимо загерметизировать. Гидрозатвор и правильно сделанная крышка справятся с этой задачей. Работы выполняются в следующей последовательности:

Из листа металла вырезается полоска толщиной 5 см, по длине равная окружности бочки.
Вырезанная полоска приваривается в верхней части бочки под углом 45°. Полученный желоб является гидрозатвором, куда будет наливаться вода.
Из листа металла вырезается крышка коптильни. Ее диаметр должен быть больше, чем бочка на 1 см.
Из листового металла вырезается полоска шириной 10 см, по длине равная окружности крышки.
Подготовленная полоса приваривается к крышке. Она будет заходить в гидрозатвор и обеспечивать герметичность конструкции.

Отсутствие такого гидрозатвора в коптильне горячего копчения из бочки приведет к утечке дыма, изменению температуры внутри камеры, что может повлиять на результат копчения. Для контроля температурного режима встраивается термометр.

Доработка топки

Отверстия в днище бочки помогают не только обеспечивать эффективное тление, но и удалять золу.

Чтобы приток воздуха был максимальным, а продукты горения свободно высыпались наружу, следует соорудить ножки. Материалом для их изготовления послужит металлическая арматура. Оптимальная высота от земли – 30 см. Лучше не приваривать ножки к коптилке, а сделать своеобразную подставку для обеспечения большей устойчивости коптильни горячего копчения из бочки.

Изготовление подставки

Для начала делается подставка под топливо, которое помещается внутрь бочки. Следующим этапом считается установка емкости для стекающего с продуктов жира. Установив на дно приспособление на специальных ножках, удастся предотвратить затухание щепы, а также упростить процесс очистки коптильни.

Вариант 2

Для изготовления горизонтального варианта верхняя и нижняя части бочки должны быть закрытыми. Если одна часть открыта, то перед тем как сделать коптильню, ее необходимо заварить листом металла.

Чертеж и схема

На схеме обязательно следует отметить крышку. Возможно разрезать емкость пополам, тогда верхняя часть будет служить крышкой. При этом устройство сможет использоваться в качестве барбекю. На чертеже отмечаются дымоотвод, а также ножки, на которые агрегат будет устанавливаться на костер. Схема внутреннего строения не отличается от вертикального варианта. Внутри устанавливается поддон для сбора жира, решетки и крючки для продуктов.

Изготовление опоры

В качестве опоры используется подставка, сваренная из металлических прутьев.

Для повышения устойчивости она изготавливается в форме табурета без сиденья с перекрещенными ножками. Подставка может привариваться к нижней части коптильни или быть съемной. Для этого используются болты. Повысить устойчивость можно с помощью уголков, прикрученных в нижней части подставки.

Вариант на колёсах

Чтобы сделать конструкцию более мобильной, внизу к ножкам привариваются колеса. Использовать можно старые детали от мебели или приобрести небольшие колесики в магазине. В обоих случаях возможно дополнить конструкцию полочкой для дров.

Как сделать решетку

В коптильне может быть один ярус или несколько. В качестве решеток используются готовые приспособления, к примеру, от холодильника. Также возможно применить кладочную сетку или сварить решетку из металлических прутьев самостоятельно. Чем больше шаг, тем крупнее придется нарезать куски. Оптимально сделать решетку под продукты с мелким шагом, чтобы удалось разместить мелкие продукты, а для больших кусков и тушек соорудить подставки под крючки.

Из двух металлических бочек

Вертикальная или горизонтальная коптильня горячего копчения своими руками из бочки считаются эффективными и функциональными.

Более практичным является агрегат, собранный из двух емкостей, одна из которых служит топкой, другая – камерой для продуктов.

Схема и чертежи

Схематическое изображение такой коптильни напоминает букву Т: топка располагается вертикально, камера – горизонтально. По сути, такая установка – комбинация горизонтального и вертикального варианта коптилен. Чертеж включает основные составляющие: дверцы топки, крышку камеры, дымоотвод. Возможно создать более совершенный вариант. Приваренная сбоку полочка сделает установку более практичной. На ней удобно размещать посуду или продукты. На схеме стоит указать расположение фильтра, разделяющего топку и емкость с едой, чтобы предотвратить загрязнение пищи. В крышке может быть предусмотрен врезной термометр.

Самое главное – правильная разметка

Схема поможет правильно осуществить разметку. Крышка вырезается по аналогии с горизонтальной коптильней.

Изготавливая установку горячего копчения своими руками, важно подумать про удобство эксплуатации. Поскольку в качестве топки используется отдельная большая емкость, то дверцу для загрузки топлива и поджига можно сделать большой. Чтобы конструкция была вырезана правильно, следует предварительно очистить бочки от старой краски, сделать разметку мелом или маркером и произвести распил лобзиком.

Соединяем воедино обе конструкции

Бочки схватываются сваркой. При работе с емкостями из тонкого металла, лучше использовать электроды небольшого диаметра, что поможет избежать деформации. Для обеспечения идеального прилегания двух деталей предварительно на бумаге делается рисунок полукругов верхней бочки в натуральную величину. Они прикладываются к вертикальной емкости, и делаются вырезы с помощью лобзика. Перед соединением следует проверить края, чтобы они были ровными, без заусениц.

Изготовление крышек

Крышка вырезается в верхней части горизонтальной бочки. Срезается около 80% поверхности. Для соединения ее с основанием используют петли. Чтобы обеспечить плотное прилегание, лучше обрезать элемент не полностью, а только с трех сторон. Четвертая срезается после подсоединения петель. Для исключения температурной деформации дверца усиливается по периметру металлическим уголком или полоской, вырезанной из листового металла. По аналогичной схеме можно укрепить и дверцу топки.

Дорабатываем топку

Топка представляет собой простую конструкцию, куда на дно засыпаются опилки.

Нюансом является ее непосредственное соединения с коптилкой, из-за чего продукты горения могут попасть на продукты и испортить вкус или внешний вид. Для исключения данного явления используется самодельный фильтр, который устанавливается на стыке двух емкостей. В качестве фильтрующего элемента используют мешковину или мокрую ткань, способную задержать продукты горения, смолы и канцерогены.

Шлифовка и покраска

Окончательный этап – шлифовка и покраска. Правильный подход позволит сделать коптильню горячего копчения из бочки не только практичной и функциональной, но и эстетически привлекательной.

После сборки поверхность покрывается краской. Лучше выбирать для этого термостойкие составы. Цвет может быть любой, но практичным считается черный, поскольку на нем меньше видны следы копчения. Чтобы обеспечить надежное сцепление краски с поверхностью, сварочные швы и поверхность коптильни зачищаются.

Для каких продуктов подойдут данные коптильни

В коптильне из бочки, сделанной своими руками возможно приготовить всевозможные деликатесы из:

куриного, свиного, говяжьего, кроличьего мяса;
овощей и фруктов;
грибов;
рыбы;
орехов;
сыров и колбасных изделий.

При обработке из продуктов удаляются патогенные микроорганизмы, поверхность становится золотистой, пища приобретает копченый вкус и аромат дымка. Хранить такие продукты можно короткое время. Что касается размеров помещаемых в коптилку блюд, то все зависит от размеров конструкции. При использовании 200-литровой бочки, удастся закоптить даже крупные тушки и большое количество целых рыбин.

Отзывы пользователей

Как по мне самый удачный вариант самодельной коптилки. Пользоваться удобно, коптит хорошо. Вместительный агрегат, можно готовить даже на продажу. Единственное, мы приспособили его под электрический нагреватель. Безопасно и комфортно. Еще врезали не один термометр, а несколько, в разных местах. Удобно контролировать температуру во всей камере.

Готовим рыбу и мясо в такой коптильне уже не первый год. Экономно и эффективно.

Нравится идея с подставкой на колесиках. Надо попробовать, чтобы прятать агрегат от дождя. К горячему копчению претензий никаких. Блюда получаются изумительно вкусными. Нравятся всем. Да и в качестве сомнений никаких, в отличие от магазинных.

Прочитал про идею с гидрозатвором на вертикальную коптильню из бочки. Решил доработать свой аппарат. Результат превзошел ожидания. Штука действительно работает. Копчености готовятся еще быстрей, дым сохраняется и равномерно распределяется в бочке.

У нас примитивная конструкция для горячего копчения из бочки. Просто ставим на костер и помещаем внутрь продукты. Сверху прикрываем, чем придется. Но увидев крутые фото коптилен, захотелось смастерить такой шедевр. Процесс сборки понятный. Думаю, справлюсь. Ничего сложного, главное – желание и немного времени.

Собирал коптильню по второму варианту, горизонтальную. Классный аппарат получился. Коптим в нем все. На праздники готовим шашлык и рыбку на барбекю. Доделал полочки сбоку для посуды. Удобно закладывать и вынимать еду. Снизу на ножках тоже поставил полки для топлива. Поддон для жира установил с ручками, чтоб удобней вынимать было, а в крышке термометр вставил. Колесики на подставке – бомба. Когда нужно – выкатил из гаража, потом обратно спрятал. Пользуемся уже почти год. Краска не прогорела, такая же красивая коптилка и осталась.

Коптильня горячего копчения своими руками из старой бочки

Самая простая коптильня горячего копчения делается своими руками из подручных материалов буквально за полчаса. Это если требуется быстро что-то закоптить, чтобы угостить гостей, например. Часто для этого даже не нужно никаких инструментов. Но более основательная конструкция может стать декоративным элементом, украшением вашего дачного участка.

Общая схема

В общем случае коптильня горячего копчения представляет собой закрытую ёмкость с продуктами, в которой тлеют древесные опилки, выделяя дым. При этом основная особенность такой коптилки — температура внутри должна быть высокой, от 80 до 120 градусов. Поэтому такое копчение и называют горячим. Из-за высокой температуры получение дыма обычно происходит прямо в коптильной камере — то есть жаровня и эта камера представляют собой одно целое.

У вас в хозяйстве на даче может быть коптильня горячего копчения, своими руками сделанная из самых разных подручных средств — из бочки, из корпуса старого холодильника, из металлического шкафчика, из газового баллона. Вы можете сварить её с нуля из стальных листов. В этой статье подробно рассказывается как сделать именно коптильню из бочки. Для других вариантов на сайте есть отдельные статьи.

Общая схема устройства домашней коптильни горячего копчения понятна. Дальше описываются варианты, как можно сделать разные её части. Из них вы можете выбрать наиболее подходящий для вас.

Подготовка бочки

Если нужно срочно и очень быстро, то сделать коптильню горячего копчения своими руками можно за полчаса. Она получится кустарная и неказистая, но вполне рабочая. Для более капитальных вариантов придётся повозиться дольше. В любом случае, основные этапы изготовления почти одинаковы.

Начать надо с подготовки бочки. Она должна быть металлической, пластиковые не годятся по понятной причине — температура внутри в процессе копчения будет довольно высокой. Поэтому же нежелательно использовать и деревянную бочку — она подойдёт для холодного копчения, а не для горячего.

Лучше, конечно, взять новую, ещё не использованную бочку. Но вероятнее всего у вас будет старая, отслужившая своё, ржавая ёмкость. Не страшно, большинство дачников делают коптильни именно из таких.

Предварительно промываем её изнутри через горловину, чтобы снизить риск возгорания остатков нефтепродуктов (если они там были) от искр во время резки.

Отрезаем крышку

Это первый этап подготовки бочки, и уже здесь есть варианты. Например, можно отрезать крышку вместе с верхним ребром, отступив от него вниз по стенке на несколько сантиметров. Вот как здесь:

Вы получите тонкое и острое ребро. Такую бочку будет нельзя ронять набок, так как она с большой вероятностью помнётся.

Можно отрезать не по стенкам бочки, а по самой крышке, оставив ребро с кольцом для жёсткости. В этом случае, кроме дополнительной прочности вы получите возможность сделать круглую плотную крышку, которая будет аккуратно ложиться под оставшийся бортик.

И ещё есть вариант — отрезать крышку по борту бочки довольно низко, отступив от верха сантиметров тридцать. Из получившейся посудины можно будет сделать топку, для которой пригодится заливная горловина. Как именно — об этом ниже.

Тщательно промываем бочку снаружи и изнутри. Для этого можно использовать какую-нибудь бытовую мойку высокого давления, скажем, Керхер. Если в бочке хранились нефтепродукты, то следует использовать шампунь для мытья автомобилей или что-нибудь подобное.

Днище

После предыдущего этапа мы получили открытую бочку с одним днищем. Теперь рассмотрим варианты, отрезать и его тоже или нет.

Мы делаем коптильню горячего копчения, а не холодного. Дым в ней будет образовываться от тления щепы непосредственно на раскалённом дне бочки. Поэтому напрашивается решение — не отрезать его. Именно так многие и делают.

Но можно его всё-таки отрезать. Или у вас изначально может быть такая бочка — просто труба без донышек. В этом случае потребуется что-то, на чём будут тлеть опилки. Это может быть, например, простой железный лист. Вы ставите бочку на него и герметизируете вокруг песком.

Более красивый вариант — использовать большой казан, как на этой картинке:

Такой казан сделан из толстого чугуна, поэтому его полезность ещё и в том, что он не прогорит от частого использования.

Если вы решили всё же отрезать дно, то делать это нужно обязательно по самому днищу, а не по бокам бочки. Тогда у вас останется ребро, которое придаст бочке жёсткость.

Топка

Самый простой вариант — костёр, горящий под бочкой. Сама она при этом ставится на кирпичи.

Более правильный вариант — выложить для коптильни фундамент из огнеупорного кирпича, и внутри него устроить печь.Например, вот так:

Верхом этой печи будет дно бочки. Вам потребуется оборудовать печь по всем правилам: нужна дверца для загрузки дров, поддувало с колосником для сбора золы, дымоход с трубой. Заметьте, что в этом случае дым от горящих дров просто выводится наружу, он не попадает в коптилку и не участвует в копчении. Поэтому топить можно и хвойными породами деревьев. Ещё одно достоинство такой топки — нет открытого огня, горение происходит в закрытом объёме. Это несравненно более безопасно, чем простой костёр.

Есть и ещё один способ устроить закрытую топку. Бочка разрезается пополам, причём резать нужно ближе к верхней крышке, отступая от верхнего края сантиметров тридцать-сорок. У вас получится неглубокая посудина. Её нужно перевернуть, развальцевать борта, и в неё вставить оставшуюся часть бочки днищем вниз. Между двух крышек получится закрытая топка. Останется только прорезать дверцу и отверстия для доступа воздуха. И заливная горловина, кстати, будет служить как раз для этого же.

Вот на картинке это можно разглядеть: верхняя часть бочки вставлена в нижнюю, у которой по окружности бортика сделаны небольшие прорезы, чтобы удобнее было развальцовывать край:

Заметим ещё, что в этом варианте размеры коптильни могут быть любыми — она может быть любой высоты. Можно взять не одну, а две бочки (одну для коптильной камеры, а другую для топки), и изготовить коптильню в ваш рост, или даже выше, смотря как вам удобнее.

Дверца

Самая простая коптильня никаких дверец не имеет. Бочка чистится от золы просто путём переворачивания и вытряхивания. Но если вы строите стационарную конструкцию, то дверца весьма желательна.

Вот на этом фото коптильня будет нагреваться костром, горящим на кирпичах, и поэтому дверца предназначена только для удобной чистки от золы, которая останется после тления опилок:

Здесь же дверца нужна собственно для топки коптильни дровами. Внутри виден колосник, лежащий на кирпичах, в передней стенке просверлены отверстия для прохода воздуха. Кроме того, как было рассказано выше, это верхняя часть бочки, и у неё есть заливная горловина (она на фото снизу, не видно), через которую тоже будет поступать воздух).

Дымоход

Он нужен если вы делаете закрытую топку. На этом фото топка сделана из верхней части самой бочки, поэтому для устройства дымохода вам потребуется сварка:

Нужно будет вырезать в стенке отверстие и вварить туда, например, кусок водопроводной трубы. На него можно будет надеть колено и присоединить сам дымоход; они могут крепиться простыми хомутами. Верхнюю часть трубы тоже можно прикрепить к бочке хомутом большего размера, чтобы труба не отвалилась. Длина трубы-дымохода желательно сделать выше, чем высота коптильни.

Поддон для сбора жира

Такой поддон — обязательный элемент конструкции для самодельной коптильни горячего копчения (да и не только самодельной тоже). Температура внутри коптилки будет высокой, и жир непременно станет капать с продуктов. Если не сделать поддона, жир будет заливать тлеющие опилки, что не лучшим образом отразится на вкусе ваших копчёностей. Кроме того, попав на раскалённое дно бочки, жир может просто загореться.

Проще всего для поддона использовать какую-то готовую посуду. Например, найти подходящих размеров тазик или противень. Причём, он может быть даже не круглым, если вы не будете коптить сразу много продуктов. Нужно будет только подвешивать ваши полуфабрикаты внутри коптильни точно над противнем. Вот на картинке выше прямоугольный противень с ручками стоит внутри бочки на опилках.

Для более солидной конструкции поддон можно сделать из уже отрезанной крышки этой же бочки:

Здесь железный диск, вырезанный из крышки, слегка изгибают киянкой, чтобы он принял вогнутую форму, и вставляют по центру большой болт, за который его потом можно будет вытаскивать из коптильни.

Но лучшим всё же будет, если вы сделаете настоящий круглый противень с бортиками. Он наиболее практичен в случае, когда вы планируете коптить сразу большой объём продуктов и жира ожидается много. Кроме того, для поддона нелишими будут удобные ручки.

Опора для поддона

Если вы хотите сделать всё правильно, то нужно придумать, как этот поддон будет располагаться внутри коптилки.

В простейшем случае эта посудина ставится просто на тлеющие опилки. Это, конечно, не лучший вариант, но он тоже работает. Правильнее смастерить для поддона опору, чтобы он располагался чуть выше и опилок не касался. Вот несколько вариантов, как это можно сделать.

На дно бочки кладутся три кирпича, и на них ставится поддон.

В стенках бочки сверлятся три отверстия по кругу, в них вставляются болты и затягиваются изнутри гайками. Хвостовики болтов торчат внутрь бочки, и на них можно уложить поддон.

Сверлятся четыре отверстия, в них вставляются два арматурных прутка, и на них укладывается поддон.

На этой картинке на прутьях ещё и решётка лежит:

Поддон изначально делается с ножками, и ставится на дно

Крышка

Она нужна для того, чтобы дым из коптильни не улетал сразу, а подольше задерживался внутри.

Если у вас самая простая коптильня, то используется кусок рогожи или холстины, которым накрывается сверху бочка. Нужно будет постоянно следить, чтобы ткань не загорелась, ведь бочка сильно нагревается.

Можно сбить круглую крышку из досок, или закрывать бочку не тканью, а листом железа:

Самый эстетичный вариант — использовать отрезанную верхнюю крышку. В этом случае края этой крышки нужно развальцевать, чтобы она легко надевалась на бочку.

Решётки для продуктов

Начнём опять с самого кустарного варианта. Это просто палки или арматурные прутья, положенные сверху на бочку. К ним будут подвешиваться продукты — на крюках или на отрезках проволоки.

Вариант чуть лучше, и самый распространённый — в стенках бочки сверлятся дырки, и в них вставляются эти прутья.

Ещё более правильный вариант — на эти прутья укладывается решётка или проволочная сетка:

В этом случае продукты можно не подвешивать, а раскладывать на ней.

Для самой этой решётки тоже есть много вариантов изготовления. Например, можно использовать круг, вырезанный из любой металлической решётки или сетки. Можно взять готовую строительную сетку, или сварить её из проволоки или из электродов:

Термометр

Безусловно полезное устройство для вашей коптильни. Как уже говорилось, температура горячего копчения должна быть в пределах 80-120 градусов, и хорошо иметь возможность её контролировать.

Если у вас самая простая коптилка с холщовой тканью вместо крышки, то термометр можно воткнуть просто в дырку в этой холстине. Вот как здесь:

Из цельной бочки

Наконец, бывает другой вариант изготовления коптильни горячего копчения — когда оба днища остаются на месте.

В этом случае в боку бочки вырезается большой прямоугольный кусок, который становится дверью. Этот отрезанный лист нужно посадить на петли, чтобы он открывался в сторону. С противоположного края сделать задвижку, чтобы дверь можно было запирать.

Оборудование внутри будет такое же, как в предыдущих вариантах:

опилки и щепа насыпается на дно бочки;
над ними устанавливается поддон для жира;
ещё выше монтируются прутья или решётки для продуктов.

Вся эта конструкция ставится на жаровню, например, простой костёр или мангал. Или можно сделать для неё печь, описанную выше.

Коптильня горячего копчения из бочки своими руками

Всем доброго времени.

Все знают вкус пищи приготовленной в коптильне, он отличается превосходным запахом и отменным вкусом. Но цены сейчас на коптильню не дешёвые и сегодня в данной статье мы рассмотрим, как один парень сделал коптильню горячего копчения своими руками. Для дачи это просто отличный вариант.

Коптильню наш герой будет делать из металлической бочки с объёмом 200 л.

У автора бочка с днищем и с закрытым верхом.

В качестве поддона он будет использовать металлическое кострище для разведения огня. (Но можно обойтись и без него, для этого всего лишь не нужно вырезать дно бочки он и будет служить поддоном.)

Место для разведения огня автор выложит камнем.

И приступит к вырезанию дна, оставив ободок для прочности будущей коптильни.

Верхнею часть автор обрежет отступив от края приблизительно 3 см.

Таким образом отрезанный верх будет служить в качестве крышки в момент копчения.

Затем он возьмет шпильки на 12 и отмеряв нужный размер отрежет четыре куска.

И для них в бочке сделает отверстия тут два и с противоположной стороны тоже два.

А так же немного выше он сделает ещё по два отверстия, так же напротив друг друга.

В центре вырезанного дна автор тоже сделает отверстия и вставить в него болт на 12 и зафиксирует его гайкой, это будет поддон для сборки жира при копчении.

С нижней части бочки он сделал разметку под дверцу.

Для того, чтобы можно было устанавливать поддон для сборки жира. Автор сделает четыре отверстия чуть выше дверцы приблизительно на одинаковом расстоянии друг от друга и на одном уровне.

Вырезав дверцу по разметке он прикрутил небольшой дверной навес.

В отверстия выше дверцы автор вставил болты и накрутил на них гайки, на эти болты и будет ставиться поддон для жира.

Болт в центре поддона служит ручкой, за него автор вынимает поддон и ставит обратно.

Далее автор установил шпильки в заранее сделанные отверстия. На них он будет подвешивать пищу с помощью крючков.

Сюда автор будет налаживать опилки.

А на выложенном камне разводить огонь.

Всем спасибо. До новых встреч.

Видео самоделки:

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать коптильню из 200 литровой бочки своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную инструкцию о том, как сделать коптильню из 200 литровой бочки своими руками с размещением углей внутри коптильной камеры. Данная коптильня относится к разряду горячего копчения, потому как происходит термическая обработка мяса при 200-250°, в качестве коптильного шкафа использована 200 л бочка из под пищевых продуктов. Такого рода камера очень вместительная и долговечна (при рациональном использовании) Металлическая бочка имеет ряд преимуществ 1) вместительность 2) герметичность при закрытой крышке 3) доступность (бочку можно легко найти или купить)

Представленная КОПТИЛЬНЯ из 200 л БОЧКИ имеет свои конструктивные особенности, а именно; угли в перемешку с древесиной размещаются непосредственно внутри камеры на специальном поддоне, а тление угля и дерева в замкнутой среде поддерживается за счет вентилятора нагнетающего воздух. ОБРАТИТЕ ВНИМАНИЕ! Поддерживается именно тление, а не горение! Открытого огня не должно быть, иначе мясо попросту сгорит.

Так же внутри коптильной камере размещается поддон для сбора жира установленный над углями (желательно сделать его керамическим или из металла налить немного воды и закрыть фольгой, это нужно для того чтобы капающий с мяса жир не воспламенялся и не выделял неприятный жженый запах. Выше располагаются решетки для укладки мяса, рыбы, курицы итд. В обязательном порядке бочка должна быть закрыта плотно прилегающей крышкой, чтоб не было доступа воздуха извне, а так же благодаря замкнутому циклу поддерживается оптимальная температура.

Не используйте! Оцинкованные бочки, ведра и крышки для ИЗГОТОВЛЕНИЕ КОПТИЛЕН, потому как цинк при нагреве будет выделять пары очень вредные для организма. Будьте внимательны при выборе металла!

Материалы

бочка 200 л
решетка
вентилятор
болты, гайки
труба
крышка

Инструменты

сварочный инвертор
дрель
УШМ (болгарка)
линейка
маркет
гаечные ключи

Пошаговая инструкция по созданию коптильни из 200 л бочки своими руками.

Первым делом следует подготовить саму бочку, отмыть ее от остатков содержимого. Размерить при помощи линейки. Разделяем на зоны где будут расположены решетки, поддон и угли. В самом низу проделывается технологическое отверстие, а так же изготавливается воздуховод. Внутри бочки навариваются болты на которых будут держаться решетки с мясом или рыбой. Крышку можно сделать из срезанной верхней части бочки. Для угля и древесины сделана специальная корзина. Перед началом процесса копчения угли и кусочки древесины устанавливаются на дно коптильной камеры. Поверх раскаленных углей ставится поддон для сбора жира. Вот такая замечательная коптильня получилась, с ее помощью можно коптить мясо, рыбу, курицу, колбасу, сало, время копчения занимает 5-7 часов. Копченые продукты, как вы знаете стоят в несколько раз дороже обычных, так что рационально коптить самостоятельно, так же можно открыть свое небольшое дело и продавать копчености.

Надеемся представленный материал был вам полезен. Спасибо за внимание!

9 планов курильщиков своими руками для создания собственного курильщика: от новичка до опытного

Создание собственного курильщика — отличный проект для любого питмастера, который любит делать все своими руками и хочет получить удовольствие, зная, что они не просто приготовили еду, они построили коптильню, в которой она была приготовлена!

Первое, что вам нужно сделать перед тем, как приступить к работе, — это решить, какого типа курильщик вы собираетесь построить.

Чтобы помочь вам начать работу, мы составили список из 9 сборок для курильщиков, сделанных своими руками.

Есть множество различных видов самодельных курильщиков. Чтобы помочь вам сузить круг вопросов, мы включили инструменты, которые вам понадобятся, и ссылки, где вы можете найти пошаговые инструкции по процессу сборки.

Приступим.

Щелкните, чтобы сразу перейти к каждой теме

1) Создайте свой собственный уродливый барабан-курильщик

Popular Mechanics

Уродливый барабан-курильщик настолько прост и прост в сборке, насколько это возможно. План состоит в том, чтобы превратить пищевую бочку емкостью 55 галлонов в коптильню всего за несколько часов с минимальными усилиями и без сварки.

Первое, что вам нужно сделать, это установить источник вашего барабана. Вы можете купить новую бочку емкостью 55 галлонов примерно за 150 долларов или подержанную примерно за 20 долларов.

При покупке барабана убедитесь, что на него не нанесено эпоксидное покрытие для предотвращения ржавчины. Эпоксидная смола плохо отреагирует на нагрев, и последнее, что вам нужно, — это коптить мясо в токсичных парах.

Получив барабан, его нужно очистить, а затем отполировать изнутри мелкой наждачной бумагой.Остальная часть конструкции так же проста, как прикрепить четыре воздухозаборника с помощью легко доступных сантехнических материалов, построить пожарную корзину из просечно-вытяжной металлической сетки и прикрепить ручку к крышке.

После того, как вы соберете детали и инструменты, вы сможете построить свою уродливую барабанную коптильню своими руками за полдня, и, что самое главное, вам не придется ничего сваривать.

Если вам нравится идея уродливой барабанной курильницы, но у вас нет места или инструментов, необходимых для ее сборки самостоятельно, 18 от компании PitBarrel Cooker Company.5 ″ Classic Pit Barrel Cooker — отличная готовая к использованию альтернатива.

Необходимые основные материалы

Бочка для пищевых продуктов емкостью 55 галлонов без эпоксидной смолы с крышкой
4 трубы с резьбой ¾ дюйма длиной 24 дюйма
Колено 90 градусов с резьбой ¾ дюйма
Кусок просечно-вытяжной металлической сетки размером 12 x 48 дюймов
Мелкая наждачная бумага
Различные приспособления (см. Пошаговое руководство)

Возможно, вам будет удобнее заказать самодельный барабан для копчения, подобный этому, в Big Popp Smokers.

Необходимые инструменты

Угловая шлифовальная машина
Сверло
Тиски
Гаечный ключ
Режущий стол

Необходимые навыки

Пошаговое руководство

Перейдите на сайт popularmechanics.com, чтобы получить полную информацию об этой сборке, включая исчерпывающий список всех необходимых частей, и посетите сайт howtobbqright.com, где вы найдете бесплатные планы CADD в формате PDF для вашего уродливого курильщика барабанов.

У нас также есть руководство по лучшим барабанным курильщикам, которые вы можете купить, если вам не нравится делать это своими руками.

2) Курильщик для вазонов своими руками

Если у вас внезапная тяга к копченому мясу, но у вас нет курильщика, не паникуйте. Вы всего в одной быстрой поездке в местный садовый центр до того, как сделать свой собственный из пары глиняных цветочных горшков.

Ага, вы не ослышались.

Первое, что вам нужно сделать, это просверлить отверстия для вентиляции в ваших глиняных горшках.Чтобы сделать это, не треснув горшок, начните с сверла меньшего размера и доведите его до нужного размера.

Чтобы контролировать поток воздуха в кастрюле, срежьте пару винных пробок, чтобы они вошли в отверстия для воздуха.

Один из ваших глиняных горшков будет служить держателем для угля. Поместите кирпич на дно этого горшка и поставьте сверху на кирпич небольшую решетку для барбекю, чтобы удерживать угли.

Ваш верхний горшок будет тем, что держится в дыму. Обе кастрюли могут стать довольно горячими, поэтому лучше всего снабдить верхнюю кастрюлю ручкой, выполнив простой метод просверливания двух отверстий в дне и установки стандартного U-образного болта.

После завершения сверления и стружки пробки можно приступать к работе. Если у вас есть доступ к рулону уплотнительной ленты для барбекю, вы можете использовать его для лучшего уплотнения между горшками, но это еще не конец света, если вы этого не сделаете.

Положите начатые угли на решетку на дно кастрюли и добавьте размоченную щепу. Поместите пищу над ней на обычную круглую решетку для барбекю и поставьте верхнюю кастрюлю сверху, чтобы закрыть ее.

Работа сделана!
