Лестницы из металла своими руками

Чтобы спроектировать чертеж железной лестницы на второй этаж, необходимо рассчитать целый перечень показателей. Это можно сделать как в специальных программах, например, Archicad или 3ds Max, так и самостоятельно.

Особенности металлических конструкций

По способу изготовления можно выделить два типа: лестница, полностью спроектированная из металла, и лестница, построенная на металлических каркасах. Обе отлично подойдут для использования в каркасных домах для подъема на второй этаж.

металлическая тетива

Также различают лестницы по количеству пролетов: одно- и двухпролетные, с поворотом и прямые. Но если вы строите лестницу впервые, то лучше начинать с одномаршевого варианта.

Особенность любого проекта отображается в чертежах и расчетах, в которых указывается:

1. Уклон ступеней.

2. Высота и ширина ступеней.

3. Размещение ступеней.

По глубине ступени для металлической лестницы не должны быть менее 27 см. Это связано с тем, что при спуске с лестницы, возникает опасность падения. Высота ступени должна быть от 16 до 20 см. Если она выше указанной нормы, то возникает большая нагрузка на колени и пользоваться такой лестницей некомфортно.

Сделанные металлические лестницы своими руками имеют ряд преимуществ:

1. Долговечность конструкции металлической лестницы (к примеру, на деревянной лестнице уже через полгода эксплуатации появляются трещины).

2. Возможность комбинирования.

3. Прочность конструкции.

4. Низкая цена монтажа каркаса.

расчет лестницы

к содержанию ↑

Выбираем профиль

профиль

Делать лестницы из металла начали уже давно. Особое внимание уделяли подбору швеллера и уголков. По технологии процесс очень простой, сначала ставим два швеллера параллельно друг друга, а после при помощи уголков свариваем контуры. Ну и дальше все это дело можно закрепить либо деревянными ступенями, либо металлическими.

к содержанию ↑

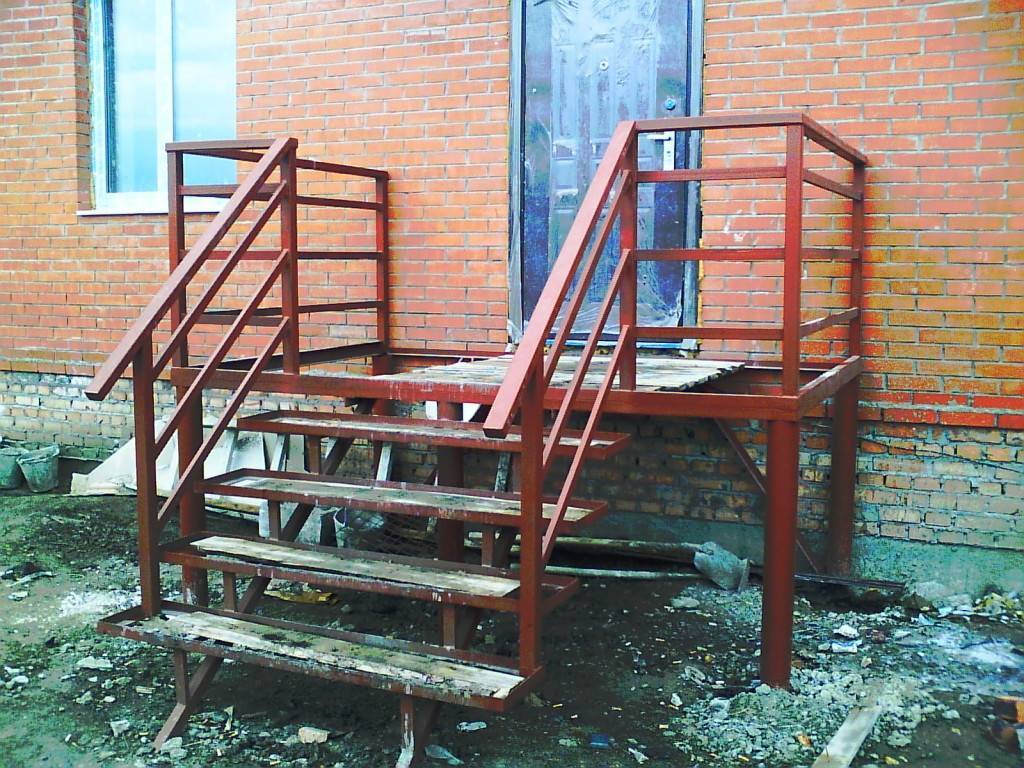

Металлическая лестница на второй этаж с улицы

Металлические лестницы можно использовать для оформления интерьера в каркасном доме. Но стоит понимать: металл придает «холодный» оттенок помещению, и не всегда может быть уместен.

Конечно, можно ее сделать с деревянными ступенями, которая придаст интерьеру больше тепла, но целесообразнее железную лестницу использовать на улице.

Сварить металлическую лестницу можно и самостоятельно, при этом у вас выйдет в меру недорогая и надежная конструкция.

к содержанию ↑

Пошаговая инструкция по варке железной лестницы

Вам понадобится:

1. Болгарка.

2. Шлифовальный и режущий диски.

3. Магнитные держатели для сварки.

4. Сварочный аппарат (лучше всего подойдет вариант инверторного типа).

5. Дрель и сверла по металлу.

6. Тиски.

7. Крепежи.

8. Уголки.

9. Стол для работы с металлом.

Изображение демонстрирует самый простой вариант железной лестницы (может быть и с деревянными ступенями).

самый простой вариант металлической лестницы

Примечание:

1. Швеллер.

2. Рифленые металлические (деревянные) ступени.

3. Стальные кобылки.

4. Места сварки.

5. Кронштейны.

к содержанию ↑

Строительство железной лестницы

Для разработки проекта небольшой металлической лестницы, необходимо подготовить два типа проекций: вертикальные и горизонтальные, см. рисунок ниже.

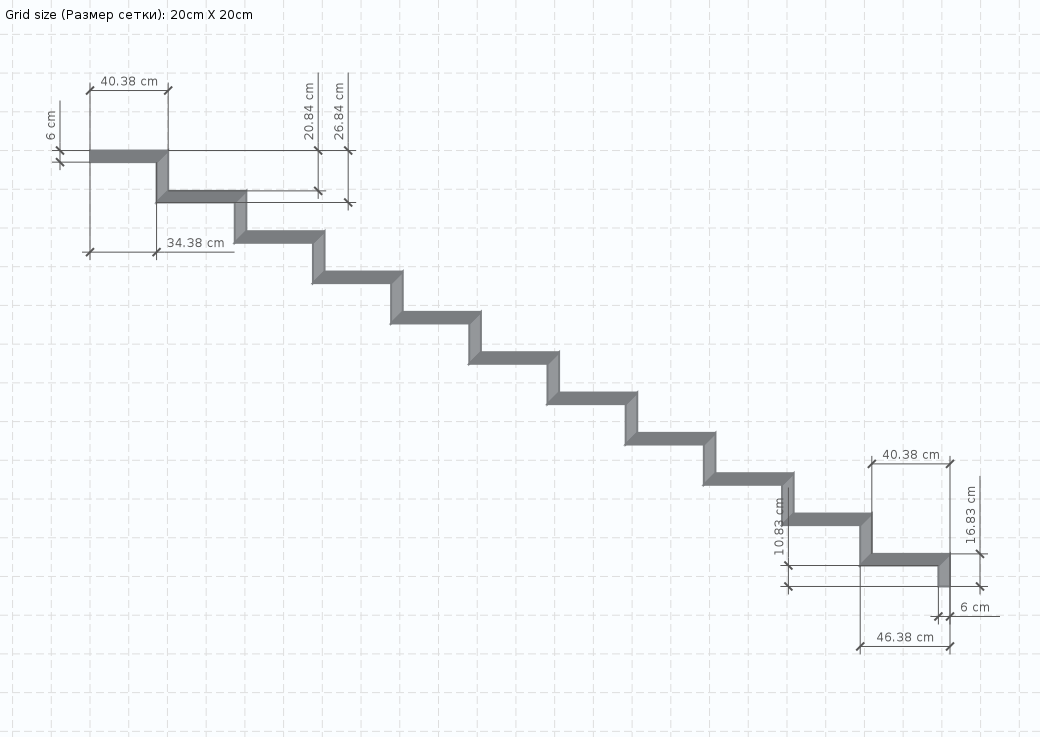

чертеж лестницы

Чтобы посчитать размер профильной трубы для косоура, воспользуйтесь следующей формулой: a2+b2=c2, где «a2» — высота лестницы, а «b2» — ее длина.

к содержанию ↑

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

1. Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.

2. Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.

3. Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

готовая лестница

Видео по строительству железной лестницы

к содержанию ↑

Строительство винтовой лестницы

 Если получится сделать самому винтовую металлическую лестницу, то она будет пользоваться особой ценностью в доме.

Потому что, она очень привлекательно выглядит и, как правило, расположена в центре всего дома, благодаря компактности, можно высвободить большое количество пространства, которое было бы занято маршевой конструкцией.

Для строительства лестницы вам потребуется толстенная труба диаметром 80 мм для центральной стойки. Длина трубы определяет высоту всей конструкции. Ширина марша в случае малой загрузки будет равна 14 см. Для того чтобы верхний виток лестницы не мешал при ходьбе по нижнему, расстояние между ними должно быть около 2 метров.

Чтобы положение лестницы было правильным, при строительстве нужно пользоваться откосами и уровнями. Обратите внимание и на пол, на котором будет стоять конструкция с учетом веса людей. Можно монтировать винтовую лестницу и без центрального столба, как на фото ниже, но это очень сложно.

к содержанию ↑

Гильзы и ступени

Ступени лестницы можно сделать из металла, каркас из уголков. Форма ступеней в отличии от маршевой лестницы, тут трапециевидная, почти треугольная. Середина должна быть не уже 20 см, а для облицовки можно использовать дерево.

винтовая лестница

Для крепления лестницы будем использовать гильзы диаметром 200 – 260 мм, и к ним крепить ступени. После того как приварили ступени к гильзам, всю конструкцию можно одеть на центральную стойку.

Кроме винтовой и маршевой лестницы есть и модульные варианты, как правильно их возводить вы сможете увидеть из видео ниже.

к содержанию ↑

Технология обшивки ступеней

Допустим вы сделали металлическую лестницу и теперь вам остается только ее обшить деревянными накладками. При выполнение этой работы учитывайте дополнительные крепежные детали, которые вам понадобятся.

металлическая лестница с забежными ступеньками

От торца ступеней отходим 2 см и начинаем размечать отверстия под саморезы и болты с шагом в 15 см. К металлическому каркасу ступеней монтируем фанеру.

Закрепляем ее при помощи монтажного клея с эффектом заполнения. Благодаря этому клею можно устранить даже проблемы и косяки при сварке. Кстати, крепить фанеру на монтажную пену, категорически нельзя, потому что она очень мягкая.

После того как вы изучили самые простые конструкции лестницы, теперь вы можете построить что-то элементарное, допустим для погреба. А затем уже постараться сделать более элегантную и эстетическую лестницу, которой будет и не стыдно похвастаться.

Металлическая лестница своими руками: пошаговая инструкция

При изготовлении лестничной конструкции используют такие материалы как дерево, металл, стекло или бетон, и возникает вопрос, какой лучше использовать материал и какой практичней. Металл имеет ряд преимуществ на фоне остальных материалов, он долговечней по срокам службы, чем древесина, не требует постоянного ухода как за стеклом и легче чем бетонные конструкции, поэтому в изготовлении металлическая лестница своими руками выглядит более привлекательным вариантом на фоне остальных.

Особенности конструкции металлических лестниц

Перед тем как приступить к изготовлению и установке лестничной конструкции необходимо:

• определиться с выбором модели по конструкции
• выбрать способ изготовления

Виды металлических лестниц по конструкционным характеристикам подразделяются на шесть вариантов:

1. На металлическом косоуре – балка, расположенная по центру лестницы под ступенями, является несущим элементом лестничной конструкции, на которой крепятся кронштейны (кобылки) для закрепления проступи и подступенка.
2. На двух косоурах – балки также располагаются снизу под ступенями, только по краям лестничной конструкции.

3. На тетивах – используются две балки, расположенные с торцов лестницы, между которыми закрепляются ступени.

4. Винтового типа – по центру устанавливается опорный столб, к которому крепятся ступени по уходящей вверх спирали.

5. На больцах – ступени закрепляются специально изготовленными болтами (больцы) к несущей стене.

6. Модульного типа – состоит из готовых заводских узлов лестничной конструкции, сборка предельна проста по прилагаемой инструкции.



Лестница из металла своими руками по выше перечисленным вариантам конструкций под силу изготовить каждому, но стоит отметить более трудоемким проектом в исполнении будет винтовой вариант, по выполнению расчетов технических характеристик и количеству материалов.

Способы изготовления металлических лестничных конструкций

Типы металлических лестниц по способу изготовления подразделяются на три варианта:

• Кованые
• Литые
• Сварные

Если вы не обладаете навыками кузнечного мастерства, изготовление кованых металлических лестниц в домашних условиях трудно выполнимое задание, единственный вариант обратится за помощью к профессионалам и заказать у них изготовление с установкой или произведя свои расчеты заказать отдельные элементы лестниц у кузнеца, а сборку и установку уже сделать самому. Кованные лестничные конструкции эксклюзивные в изготовлении, так как процесс ковки до сих пор производится вручную.

Материалом изготовления литых металлических конструкции является чугун, этот способ изготовления дорогостоящий и целесообразен только в производственных масштабах.

Сварные металлические лестницы намного проще в изготовлении по сравнению с кованными или литыми, при должном желании под силу каждому сварить лестницу своими руками в домашних условиях, но данная работа так же требуют базовых знаний сварного дела.

(Для увеличения нажмите на изображение)

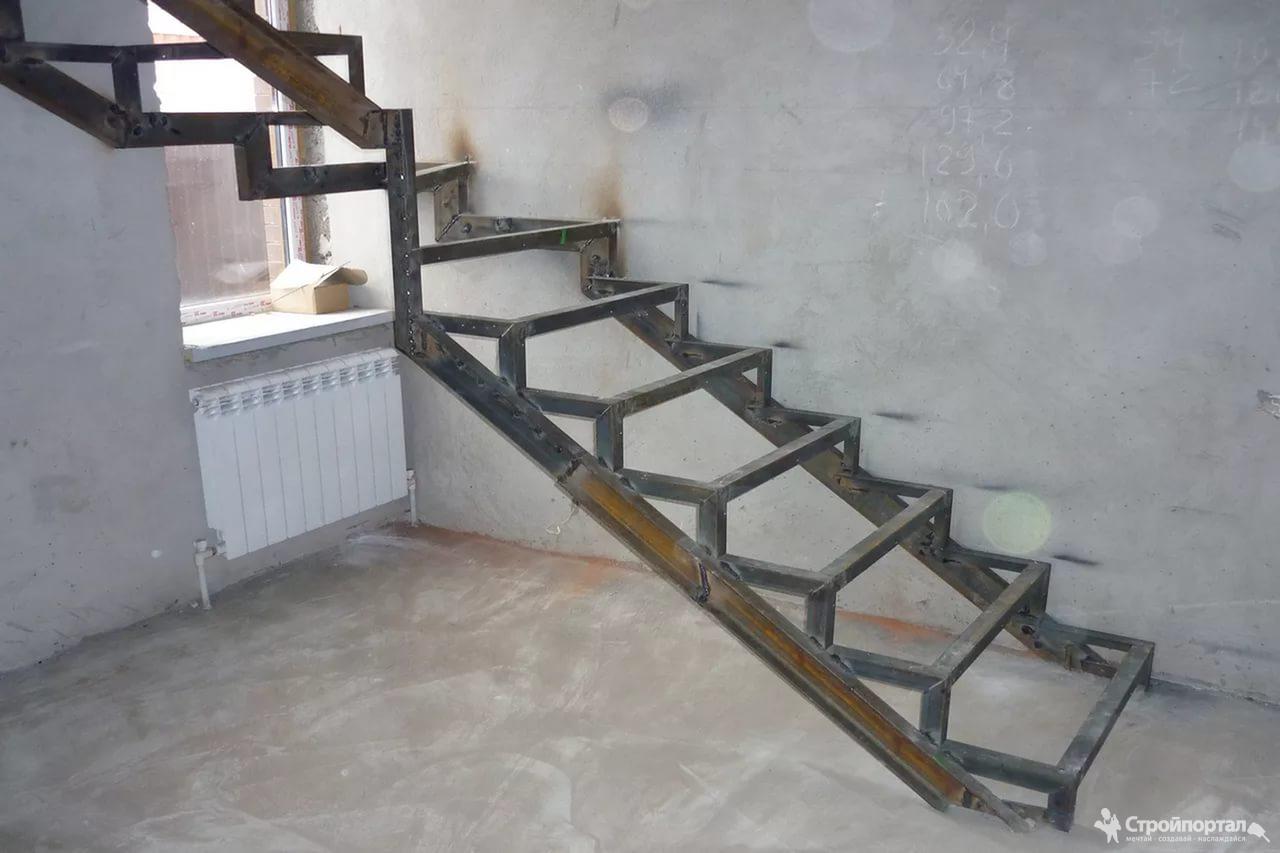

Сварная металлическая лестница на двух косоурах

Перед началом работ возникают такие вопросы, как сделать металлическую лестницу своими руками и с чего начинать, для ответа на них поможет наша пошаговая инструкция.

Приступая к изготовлению сварной лестничной конструкции, нам понадобится определенный перечень инструментов.

Набор необходимого инструмента

• Сварочный аппарат и электроды
• Сварочная маска
• Защитный брезентовый костюм и рукавицы
• Защитная маска или очки
• Болгарка
• Обрезные и шлифованные диски
• Дрель или шуруповерт с набором сверл по металлу
• Тиски и регулируемая струбцина до 800 мм
• Грунтовка, Уайт – спирит (растворитель)
• Щетка по металлу
• Набор измерительных приборов: рулетка, металлическая линейка, штангенциркуль, угольник, карандаш или цветной маркер

После того как подготовили инструмент, для ответа на вопрос как сварить лестницу, определяемся с последовательностью выполнения работ.

Этапы выполнения работ

1. Подготовка (нарезка) заготовок по размерам
2. Изготавливаем кронштейны (кобылки), элементы для закрепления проступи и подступенков к косоуру
3. Установка и закрепление косоуров по месту
4. Сварка лестницы, а именно соединение кронштейнов с косоуром
5. Сварка ступеней и балюстрад (ограждение лестничной конструкции) к каркасу лестницы
6. Зачищаем поверхность конструкции от острой кромки и заусенцев
7. Финишный этап – грунтовка металлических элементов и покраска

Подготовка косоуров начинается с выбора профиля, самый распространенный это швеллер или двутавр, но это не весь перечень доступных конфигураций, на рисунке ниже предоставлены различные варианты.

Для обеспечения безопасности и прочности конструкции, при изготовлении косоура учтите, чтобы полки выбранного профиля (двутавра или швеллера) оставались целыми, например, проступь будет выступать за полку, то необходимо подрезать проступь, а не полку.

Определившись с вариантом профиля, выбираем материал изготовления проступи. Оптимальным считается рифленая листовая сталь, она исключает вариант поскользнуться на ступенях и упасть, но ее лучше использовать если лестничная конструкция располагается внутри здания. Для уличной (наружной) лестницы не рекомендуем ее использовать, так как выпавший снег слеживается на сплошной проступи и ступеньки становятся скользкими. Для наружных ступеней лучше использовать решетчатый настил или рифленую арматуру, она приваривается с зазором в 5 – 8 мм друг к другу, что позволяет проваливаться снегу.

Приступаем к следующему шагу – изготавливаем кронштейны (кобылки). Они выполняются из металлического уголка или полого прямоугольного профиля (на изгиб он прочнее, чем уголок). Также из профиля можно изготовить основание проступи, но в целях экономии лучше основание сделать из арматуры.

Выбрав металл по форме (уголок или прямоугольный профиль) подрезаем стыковочные углы под 45 градусов и соединяем два элемента таким образом, чтобы у нас получился Г-образный угол и свариваем их. Расчет изготовления идет два кронштейна на одну ступень (конструкция лестницы на двух косоурах).

Кронштейны (кобылки) должны совпадать друг с другом по размерам и иметь прямой угол.

Устанавливаем и привариваем косоуры к опорам. Если в доме бетонный пол, то нижнюю опору можем установить прямо в бетон. Верхнюю часть косоура привариваем к опорной балке, закрепленной к перекрытию между этажами стальными анкерами. Если лестница располагается вдоль стены, то ближний косоур закрепляем анкерами к стене, для усиления лестничной конструкции.

Производим разметку на косоурах и привариваем кронштейны. Совпадение кронштейнов по горизонтальной плоскости проверяем уровнем. Между косоурами привариваем основание для проступи. Основание изготавливается также из стального уголка, прямоугольного профиля или арматуры.

При установке и закреплении кронштейнов для первой ступени (снизу) будьте внимательны и учтите высоту с учетом чистого пола, чтобы высота верхней точки первой проступи равнялась 18 см (оптимальный размер).

Следующий шаг закрепляем ступени к кронштейнам и основанию. Соединение производится двумя способами, с помощью сварки или болтов если ступени изготовлены из металла, а для деревянных ступеней используем винтовое соединения.

Привариваем ограждение с боков лестницы таким образом, чтобы не уменьшать ширину лестничного марша.

Заключительным этапом строительства лестницы металл зачищаем в местах сварки, от заусенцев, зазубрин и острых кромок, обрабатываем грунтовкой, производим покраску металлической части конструкции. После высыхания краски устанавливаем деревянные ступени, и вот наша лестница из металла своими руками готова.

Видео: изготовление и установка сварного металлического каркаса

Соблюдая поэтапный ход выполнения работ, у вас не возникнет проблем изготовить лестницу из металла в домашних условиях.

как сделать чертежи и расчеты, пошаговая инструкция

Использование металлопроката дает возможность сделать ажурными самые нагруженные и тяжелые элементы постройки. Металл применяют в тех случаях, когда дерево оказывается недостаточно прочным, а камень просто «не влезает» в рамки проектного задания. Чаще всего это ограждения, стойки, лестница, всевозможные переходы и подъемы в доме, там, где экономить на материале нельзя, так как это безопасность и здоровье. Сделанная своими руками металлическая лестница будет визитной карточкой дома.

Металлический лестничный марш подходит по всем требованиям, но материал и работа стоят недешево. Поэтому принимают соломоново решение — металлопрокат купить такой, как требуется по условиям прочности, а металлическую лестницу сделать своими руками. В итоге получаем то, что нужно при среднем уровне расходов.

Прежде чем подыскивать подходящий проект металлической лестницы, нужно будет правильно оценить свои возможности и навыки, подыскать необходимые инструменты и оборудование.

Качественно сделать металлическую лестницу несложно, но перед этим потребуется, как минимум, провести небольшую подготовку:

• Сделать эскиз будущей лестницы, выполнить доступным методом расчет размеров основных узлов – косоурных балок и поперечин подступенников. Остальные детали, как правило, не считают, проще сделать привязку на месте при сборке металлической лестницы;
• По схеме необходимо сделать деталировку и расписать, сколько и какого металлического профиля потребуется для изготовления лестницы;
• Испробовать на практике сварочное оборудование, подобрать в соответствии с толщиной металла необходимый режим, величину сварочного тока и полярность.

К сведению! Если нет уверенности в том, что получится сделать сварочные работы своими руками, то лучше всего пригласить профессионального сварщика или постажироваться с неделю у опытного специалиста.

Последний пункт списка, несмотря на всю его очевидность, всегда был и остается самым важным в подготовке. Сварка метала — достаточно сложная технологическая операция, которой не обучишься за час-два неумелых попыток сделать сварочный шов. Как только получится сделать хотя бы короткие сантиметровые валики, можно приступать к испытаниям.

Наиболее простой способ проверить качество сварки – отбить шлак и сделать с десяток максимально сильных ударов тяжелым молотком или кувалдой. Если сварочное соединение осталось целым, значит, качество сварки в порядке, и можно пробовать сделать сварку простейших деталей металлической лестницы.

Кроме сварки, сделать металлическую лестницу можно двумя способами:

• Клепкой стальными или латунными заклепками. Получается очень надежное и долговечное соединение, но для того, чтобы сделать клепаные косоуры, уйдет в десять раз больше времени, чем при использовании сварки;
• Болтовое соединение — наиболее точное и безопасное. Сделать металлическую лестницу на метизах проще и быстрее, чем на клепке, затраты на материал и трудоемкость работ значительно выше, чем при сборке деталей сваркой.

У клепки и сварки есть один серьезный недостаток. Сваркой можно собрать металлическую лестницу из относительно тонкого стального профиля, при этом удается сделать конструкцию очень жесткой и прочной. Если сделать лестницу на заклепках, то, несмотря на толстый и мощный металлопрокат, вся конструкция получается немного «плавающей». Но иногда другим способом сделать лестницу невозможно, например, если в доме планируется установить раритетный авторский вариант из ковки или чугунного литья.

Кроме перечисленного, нужно будет запастись болгаркой, комплектом отрезных дисков, разметочным инструментом, строительным уровнем, сварочными струбцинами, электродрелью и разметочным инструментом.

Существует достаточно большое количество видов лестниц и лестничных маршей, в том числе:

• Прямолинейные лестницы с консольным креплением к стене или свободной посадкой на опорах;
• Круговые или винтовые системы с одним или двумя поворотами.

К сведению! В отличие от бетонных или деревянных лестниц, металлические конструкции могут быть практически неограниченной высоты и ширины.

При этом не создается впечатления избыточной массивности или чрезмерной сложности конструкции. Если планируется сделать сложный вариант лестницы, то лучше всего доверить работу фирме или мастерам. Своими силами можно сделать относительно простой вариант. И дело тут не в сложности конструкции или владении сварочным аппаратом. Требуется определенный навык работы с металлом, кроме того, что витая металлическая лестница должна быть прочной, вся конструкция должна быть еще и красивой, а свои ошибки, как правило, сделать легко, а увидеть со стороны довольно сложно.

Простой лестничный марш из металлопроката, по сути, является единичным элементом, из которого можно сделать сложные переходы с промежуточными площадками и разворотами. Для работы своими руками можно попытаться сделать один из трех, наиболее распространенных вариантов:

• Простая лестница с несущими балками — косоурами, на которые ввариваются площадки из листового металла;
• Лестница с косоурами в виде Г-образных угольников. Ступенька образуется за счет сваренной прямоугольной рамы;
• Комбинированный вариант, когда Г–образные ступеньки, сваренные в один пролет, укладываются на две дополнительные балки.

Первый вариант наиболее простой в изготовлении, такую лестницу можно сделать даже без чертежа, достаточно только правильно рассчитать сечение двух балок, которые будут нести основную нагрузку.

Способ сделать приблизительный расчет

Сечение балок напрямую зависит от двух факторов — от угла наклона и длины металлической лестницы. Чем круче лестничный пролет, тем меньше сечение профиля, чем длиннее – тем толще и массивнее нужно сделать несущие балки.

Расчет нужно сделать по второму условию. Для начала нужно сделать предварительную оценку несущей способности балки. Для этого определяем нагрузку в виде 400 кг, это соответствует весу двух человек, спускающихся по лестнице. Далее, зная приблизительную длину будущей лестницы и нагрузку, по справочнику выбираем сечение балки для условий сосредоточенной силы. Делим надвое и получаем момент сопротивления, по которому нужно подобрать профиль с соответствующим сечением.

Можно также сделать расчет металлической балки для лестницы народным способом. Для этого нужно сделать контрольное нагружение — балку укладывают на опоры и становятся в центральной части. Прогиб под нагрузкой не должен составить более 3 мм на каждый метр длины.

Лучше всего использовать швеллер или квадратную профильную трубу, после того как балки были выбраны, нужно сделать базу. Первоначально на стену и на пол крепятся два отрезка из профиля, чаще всего это металлический уголок с шириной полки 50-70 мм. Длину отрезка нужно сделать равной ширине пролета. Вся конструкция будет опираться на эти два куска металла, поэтому крепят их основательно, анкерами в бетон или кирпич.

Далее устанавливаем косоуры. Каждую балку прихватывают болтовым соединением на уголке на стене, второй конец оставляют свободным. Будущие ступени можно сделать максимально горизонтальными, только если обе балки будут находиться в одной плоскости. Приходится подгонять положение с помощью строительного уровня и нескольких подкладок тонких кусочков фанеры. После выравнивания фанеру удаляют, а опорные поверхности подрезают болгаркой вровень.

Следующий этап – изготовление ступеней. Если в наличии есть толстый листовой металл 6-8 мм, то проступи для каждой ступеньки можно сделать цельными, вырезать в виде готовых пластин. К каждой пластине по бокам подваривают отрезки из уголка №3, чтобы можно было закрепить проступь на балках. Остается только выровнять положение проступи, прихватить сваркой и обварить короткими сварочными швами по каждой стороне. Таким способом можно сделать пролетку – длинную и крутую металлическую лестницу с шириной ступени не более 60 см.

Если предполагается сделать пролет 70-110 см шириной, то проступь для лестницы сваривают заранее из уголка в виде П-образных рам. Способ установки степеней на опорные балки аналогичен предыдущему. Можно сделать проступь с вертикальным бортиком под укладку керамогранита или зашить плоскость перфорированной металлической сеткой.

Простейшие варианты металлической лестницы не очень удобны для ходьбы, и главное — требуют очень прочных и массивных несущих балок. Существуют более сложные конструкции металлических лестниц, в которых большая часть нагрузки воспринимается не только балками, но и деталями самих ступеней.

В этом случае каждая ступень изготавливается в виде пространственной рамы, в основе которой находится прямоугольник из металлического уголка или профильной трубы, по бокам которого приварены две вертикальные треугольные опоры.

Для того чтобы сделать все ступени одинаковыми, приходится использовать готовый шаблон, заранее изготовленный и подогнанный по требуемым размерам лестницы.

Сборку ведут в следующей последовательности:

• Нарезанные заранее куски уголка просто укладываются на шаблон, подгоняются по размерам и фиксируются струбцинами;
• Выровненные отрезки прихватываются в каждом стыке 3-5 сварочными точками. После того как заготовка остынет, металлический каркас ступени проваривают полным швом;
• Не снимая раму с шаблона, аккуратно сбивается шлак, стыки зачищаются щеткой с бронзовой насадкой. Если есть дефекты, выполняется повторная сварка швов;
• Каждую заготовку последовательно укладывают на несущие балки и приваривают по нижнему краю.

Если для изготовления лестницы используется достаточно прочный уголок с толщиной полки не менее 6 мм, то от использования несущих балок можно отказаться, рамы ступеней сваривают между собой в готовый металлический пролет.

Это позволяет снизить стоимость работы и одновременно улучшить внешний вид металлической лестницы. По такой схеме обычно изготавливают металлические ступени для внутренних помещений.

В основе ступени лестничного пролета используется два Г-образных профиля, соединенных кромочным отрезком из уголка. Главным преимуществом металлической лестницы является то, что у каждой ступени есть своя опора на грунт или бетонное основание. Это означает, что конструкция сохранит несущую способность в любой ситуации, под любой нагрузкой. К минусам данного устройства можно отнести то, что каждую металлическую ступеньку нужно сделать и подогнать по размерам индивидуально.

В результате на лестницу уходит вдвое больше средств и времени, но затраты можно считать оправданными, если речь идет о доме на сваях, веранде или террасе. Чтобы увеличить жесткость конструкции, можно сделать две крестовидные распорки внутри пролета или установить металлическую лестницу параллельно фасаду здания. Последний вариант подойдет для домов с неутепленными каменными стенами.

Заключение

После сборки каркаса металлической лестницы необходимо выбрать наиболее подходящий материал для проступи. Уличные пролеты практически всегда облицовываются керамогранитными плитками или заливаются бетонной стяжкой. Для дачи чаще всего используется сетчатая облицовка, перфорированные листы или решетка из арматурных прутов. Это позволяет легко удалять грязь с обуви и сохранять чистоту на ступеньках даже в период затяжных дождей. Для домашних лестниц материалом №1 считается полированный дуб или паркетные плиты, на которые наносится специальный рельеф, чтобы сделать их не такими скользкими.

Как сделать лестницу из металла своими руками в загородном доме

В ходе строительства дачного дома большое внимание нужно уделить созданию лестниц – они должны быть максимально удобными для быстрого перемещения между этажами. Если вам не нужна красивая лестница с коваными элементами или другими украшениями, то можно сделать простейшую лестницу из металла своими руками – ее постройка отнимет минимум сил и денег.

Инструменты и материалы изготовления лестницы из металла

Для создания лестницы понадобятся следующие металлические заготовки:

Из инструментов нужно запастись прежде всего сварочным аппаратом, так как вся конструкция металлической лестницы на второй этаж будет собираться при помощи сварки. Также понадобится болгарка, дверь со сверлом по металлу и крепежи в виде болтов.

Далее подробно рассказываем, как по шагам сделать лестницу из металла собственными силами.

Подготовительные работы и расчеты

Перед тем, как приступить к работе, нужно определиться с расположением и габаритами лестницы.

Угол наклона должен быть в пределах 30-40 градусов, а ширина одного лестничного пролета не должна превышать 1,5 метра в длину. Если расстояние от начала будущей лестницы до следующего этажа больше, нужно делать угловую поворотную лестницу с парой пролетов и отдельной площадкой посередине. Это в первую очередь необходимо учесть при составлении чертежа лестницы из металла для своего дома.

В одном пролете лучше делать не более 18 ступеней, глубина которых должна равняться не менее 30 см – чтобы на ступеньку помещалась вся ступня. Оптимальная ширина ступеней, которая позволяет комфортно и свободно подниматься по лестнице одному человеку – 1,5 метра. А друг от друга поверхности ступеней должны располагаться на высоте около 15-20 см.

Создание каркаса лестницы из металла

После проведенных расчетов можно начинать сборку каркаса. Вне зависимости от того, делаете ли вы уличную лестницу из металла или внутри дачного дома, она строится одним и тем же образом, описанным ниже.

Каркас делается из двух параллельных несущих балок: для них можно взять металлический равнополочный швеллер толщиной 80-100 мм. Необходимо сделать отрезки швеллеров нужной длины, поставить их на ребро и закрепить: одним концом на полу первого этажа, а вторым – на перекрытии второго этажа. Сделать это можно, приварив концы швеллеров к гладким стальным пластинам, после чего закрепить сами пластины при помощи анкеров.

После монтажа основных балок на их верхней части делаются кобылки: угловые опоры, на которых в последствии будут лежать ступени – как на фото металлической лестницы ниже. Кобылки должны следовать по всей длине балки одна за одной, без промежутков. Длина таких опор определяется по глубине будущей ступени (не менее 25-30 см), а высота должна быть около 15-20 см.

Соорудить кобылки можно двумя способами. Первый: взять пруток рифленой арматуры толщиной 10-12 мм и согнуть его, обоими концами приварив к каркасу. Второй: нарезать из листа стальные полосы шириной 7-8 см, после чего снова выполнить гибку металла и приварить готовые изделия к швеллерам.

Укладка ступеней лестницы

Когда каркас установлен и оборудован кобылками, можно приступать к финальной стадии сооружения лестницы из металла в погреб или на второй этаж – созданию ступеней.

Для этого берется рифленый металлический лист толщиной около 8-10 мм, после чего нарезается на будущие ступени: 150 см длиной и 30-45 см шириной. Затем полученные отрезки привариваются к кобылкам. Также можно следовать другой инструкции строительства лестницы из металла и закрепить их при помощи болтов, заранее просверлив отверстия в ступеньках и опорах.

Рифленый лист используется потому, что снижает скольжение по ступеням даже во время дождя – поэтому для лестницы на улице целесообразно использовать только его. А вот для создания домашней лестницы можно взять и обычный гладкий лист из черной стали толщиной 10-12 мм – позже такие ступени обшиваются деревом, повышая эстетические качества конструкции.

Установка перил для лестницы из металла

Перед тем, как сделать металлические перила для лестницы, необходимо снова провести расчеты и замеры.

Оптимальная высота для ограждения лестницы – 90 см. В начале и в конце конструкции устанавливаются по две основные опоры: из стального швеллера толщиной 60-80 мм, либо из круглой металлической трубы диаметром 60-70 мм.

Между ними на каждой ступени с интервалом 15-20 см ставятся промежуточные балясины. Для них лучше всего использовать равнополочный уголок с размером стенки 10-12 мм. После установки на все балясины сверху перпендикулярно приваривается уголок таких же габаритов.

Подробную пошаговую инструкцию всех этапов сборки вы можете увидеть на видео изготовления лестницы из металла своими руками.

Винтовая металлическая лестница своими руками

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову —  это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

• модульные;
• литые.
• кованые;
• сварные.

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.

Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Варианты соединений

Монтаж может быть выполнен несколькими способами:

• Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.

• Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.

• Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

1. Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
2. В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
3. Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
4. Глубина ступени по средней линии подъема составляет около 200 мм.
5. Угол подъема не должен превышать 45 градусов.
6. Необходимо предусмотреть ограждения для комфортного и безопасного использования.
7. Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

• Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
• Трубу немного большего диаметра, чем предыдущая.
• Трубу круглую или квадратного маленького размера для больц.
• Уголок для ступеней.

Пошаговый алгоритм изготовления металлической лестницы своими руками:

1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
5. Устанавливаем центральную опору.
6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
8. Начиная с нижней, соединяем между собой все ступени.
9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.

Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

чертежи, на второй этаж, фото, из дерева, металла, как сделать, видео, схема, расчеты, пошаговая инструкция

Навигация по странице

Маршевая лестница, особенности расчета параметровМатериал для лестницМонтаж одномаршевой деревянной лестницы своими рукамиВинтовая лестница на второй этаж своими руками, особенности монтажа

Своими силами вы сможете сделать довольно привлекательную лестницу.Уже долгое время сохраняется тенденция в постройке жилых домов, которые имеют минимум два этажа. Эти дома никак не смогут обойтись без такой конструкции, как межэтажная лестница. Многие специализированные организации предлагают услуги по их изготовлению и монтажу, которые стоят не дешево. Сделать деревянную лестницу на второй этаж своими руками будет намного практичней и дешевле.

Винтовая лестница из металла своими руками

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Как красиво выполнить отделку

Самые приятные работы – отделочные. И здесь полет фантазии ничем не ограничен. Условие только одно – отделка должна соответствовать стилю самой лестниц и хорошо вписываться в общий интерьер комнаты.

В зависимости от материала изготовления, к примеру, ступени можно облицевать плиткой. На балясинах и перилах установить красивую светодиодную подсветку, можно подсветить каждую ступеньку – идей невообразимое количество!

В заключение следует отметить, что при выборе места под винтовую лестницу и ее монтаже, следует строго придерживаться правил по технике безопасности и рекомендаций по самой сборке. Пренебрежение основными требованиями по размерам и устойчивости всей конструкции могут навредить при эксплуатации. Самая высокая степень надежности обеспечивается при изготовлении и установке специалистами.

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову — это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.

Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Классификация

До того, как рассматривать варианты и продумывать конструкцию, необходимо вспомнить, что любая винтовая лестница (бетонная) может отличаться по месту расположения в здании, методу обустройства и форме. Все бетонные лестницы становятся опорной частью сооружения, усиливая прочность его конструкции и принимая на себя часть нагрузок, распределяя их равномерно.

Место расположения

По месту расположения бетонные винтовые лестницы могут быть наружными и внутренними. При определении данного параметра учитывают воздействие внешних негативных факторов и нагрузки, которые будет испытывать лестница, выбирают соответствующую марку бетона. Также от места расположения зависит выбор материала финишной отделки.

Немаловажно и то, что в процессе проектирования и осуществления расчетов лестниц обязательно учитывают направление распределения нагрузки.

Внутренние конструкции обычно выполняются с опорными точками на несколько несущих элементов здания, распределяют вес пропорционально. А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку.

Способ устройства

По способу устройства бетонная лестница для дома может быть двух вариантов:

сделанной из произведенных в заводских условиях железобетонных плит либо выполненной методом заливки бетонной смеси в опалубку.

Второй вариант чаще используется в частном строительстве, так как дает возможность реализовывать самые разные задумки, отойдя от типовых проектов.

По стоимости более привлекательным является вариант сборки лестницы из готовых конструкций, но самостоятельная заливка дает больше возможностей. В обоих случаях выполняют армирование лестницы, связанное со зданием, поэтому, независимо от способа устройства, конструкции получаются прочными и надежными.

Форма и конструктив

По форме лестницы могут быть прямолинейными (включать один или несколько пролетов, которые соединяются между собой под углом 90/180 градусов), которые считаются наиболее простыми и распространенными, сооружаются из готовых блоков, являются экономичными и прочными. Винтовые бетонные лестницы обычно устраивают внутри сооружения, по проекту, со сборкой опалубки, правильным расчетом нагрузок на проходную часть.

Виды пролетов по конструктиву:

• Гладкошовные – элегантное и простое решение, без лишних конструкционных элементов (и преимуществ тоже), легко узнаваемы по гладкости нижней части пролета.
• С двойным каркасом – нижняя поверхность маршей также обладает ступенчатой формой. Смотрится такая лестница оригинально, но конструкция предполагает значительно больший вес.
• С элементами тетивы или косоуров – бетон визуально облегчается, лестница кажется воздушной, но технология ее сооружения чрезвычайно сложна.

Варианты соединений

Монтаж может быть выполнен несколькими способами:

• Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.

Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.

• Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.

Виды и особенности

Винтовые лестницы очень удобно использовать при условии ограниченного пространства, поскольку много места такие конструкции не занимают, а располагаются достаточно компактно и эргономично.

Такое винтовое сооружение обладает рядом преимуществ перед остальными видами таких сооружений:

1. Компактность. Может идеально подойти в тех местах, где другие просто не пройдут по габаритам.
2. Широкий выбор материалов. Винтовые лестницы смотрятся невероятно красиво будучи сделанными почти из любого материала.
3. Выбор оттенков. Грамотно подобрав цвет к общему стилю интерьера, вы многократно усилите визуальное впечатление и общий тонус обстановки такого помещения.

Стоит также отметить некоторые негативные стороны. Если дома живут дети или люди преклонного возраста, то стоит установить дополнительные поручни и ограничители, поскольку без них такая лестница будет небезопасна для этих категорий людей.

Лестничные конструкции на второй этаж могут разниться по обширному количеству факторов. В этом вопросе справедливо утверждение – “сколько людей, столько и мнений”. Однако, они подразделяются в основном на такие типы.

Винтовые и спиральные

Примечательные и аккуратные сооружения, непростые по методу сбора, обладающие прекрасным внешним видом. Если вы задумывались о том, как сделать лестницу если в помещении мало места, то это именно то что вам подойдёт. Их фундаментальное достоинство – небольшие, скромные габариты, позволяющие установить конструкцию даже на относительно небольшой площади.

Винтовые лестницы считаются наиболее интересными, не типовыми сооружениями. Они могут разниться по материалам, применяемым при их создании и по стилю. Виды винтовых лестниц, в большинстве случаев, различаются по способу опоры ступеней.

Крепление на ограждение и опорный винт (столб)

— в таком сооружении ступени устанавливают более массивной стороной к прилегающим стенам, а для противоположной делают основу по типу центрального винта (столба), который собирается из разных пород камня. Также опору можно “нарастить” при помощи наложения ступеней друг на друга.

Фиксация ступеней консольным способом

— для такого метода сбора придётся крепить ступени к основной стойке консольным способом, сама стойка по внешним признакам напоминает столб. Каркас ступеней, установленный таким способом, получается крепкий, устойчивый, благодаря чему он может собираться без опоры на стену.

Крепление ступеней к изогнутой тетиве и ограждению

— подобное строение не требует основной опоры. Ступени встраиваются в спирально-изогнутые тетивы, одновременно играющие роль и перекрытия, и опоры. Возведение такой винтовой структуры связано с некоторыми не типовыми трудностями. С другой стороны, такие конструкции обладают весьма притягательным и нестандартным видом, благодаря чему окупается высокая сложность сбора.

Крепление узкой части к основной трубе

— самый часто встречающийся метод фиксирования: металлические проступи консольно крепятся к внутренней стороне опорной стойки в форме трубы. При таком типе винтовой конструкции труба в диаметре обязательно должна иметь не менее 5 см, поскольку представлена в роли основного опорного элемента и должна справляться с весом всей конструкции.

Маршевые

Этот вариант лестничных сооружений наиболее распространен и востребован. Популярность неудивительна и продиктована, в первую очередь, простотой конструкции, надежностью, безопасностью и относительно малой стоимостью. Маршевая лестница на второй этаж в среднем обходится дешевле своих аналогов. Если конструкция такой лестницы подразумевает несколько маршев, то между ними сооружают площадки. В большинстве случаев, выбор параметров и типа площадки зависит от размеров выделяемого места.

На больцах

Также в отдельную категорию стоит выделить больца – особые крепления, устанавливаемые вдоль стены и служащие основой для последующего размещения ступеней. В сооружении такого типа отсутствуют громоздкие массивы элементов, а сама конструкция лестницы визуально воспринимается более лёгкой, ненавязчивой.
Это достаточно интересное и новаторское решение для жилья современного типа. Необычный стиль интерьера всегда будет привлекать внимание.

Преимущества такой разновидности лестниц в том, что они выглядят непринуждённо, “не сложно”, а благодаря высокой эргономичности конструкции проникающий свет будет равномерно освещать помещение.

Такая лестница точно не будет казаться неуместной в современном интерьере в стиле “минимализм”, “лофт”, “конструктивизм”. Такой вариант может быть прекрасно интегрирован как в просторные, так и в скромные по площади комнаты. Всё благодаря тому, что длину и ширину ступеней можно заранее кастомизировать.

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

1. Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
2. В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
3. Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
4. Глубина ступени по средней линии подъема составляет около 200 мм.
5. Угол подъема не должен превышать 45 градусов.
6. Необходимо предусмотреть ограждения для комфортного и безопасного использования.
7. Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Какие материалы используются

При изготовлении лестничных систем могут быть задействованы разнообразные материалы. В таком вопросе выбор стоит основывать на будущем стиле комнаты и интерьере всего дома в целом. Немаловажной будет финансовая сторона вопроса. Не секрет, что чем более качественный материал вы захотите использовать, тем дороже он может стоить.

Именно из-за этого вопрос выбора материала и считается сложным, к его решению стоит подходить комплексно и взвешенно. Тем не менее, наиболее распространены:

• металл — нержавеющая сталь, легированная сталь, латунь, обработанный алюминий, чугун;
• дерево — орех, дуб, тик, клен, венге, лиственница, ясень, сосна и другие;
• комбинированные материалы — камень, кирпич, керамика, стекло, мрамор.

Для создания лестничных систем применяют разнообразные сочетания материалов, благодаря чему получаются оригинальные и нетипичные конструкции.

Совет!

Известно, что такие древесные породы, как лиственница, вишня и груша имеют высокий уровень сопротивления влаге. Они не только с честью выдерживают критическое сравнение с более дорогими деревьями, но и смогут прекрасно переносить повышенную влажность.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

• Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
• Трубу немного большего диаметра, чем предыдущая.
• Трубу круглую или квадратного маленького размера для больц.
• Уголок для ступеней.

Пошаговый алгоритм изготовления металлической лестницы своими руками:

1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
5. Устанавливаем центральную опору.
6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
8. Начиная с нижней, соединяем между собой все ступени.
9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.

Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Способы крепления ступеней

Чаще всего используют один из двух способов крепления ступеней:

1. Своим узким концом ступени крепятся к опорной стойке лестницы, а широким — к стене. Лестница, установленная возле стены, а ещё лучше в углу – удобная и безопасная постройка для здоровья человека, ведь она имеет двойное крепление;
2. Второй способ предполагает крепление исключительно к опорной стойке. Это не так удобно, зато позволяет расположить лестницу в любом месте, хоть посреди комнаты.

Существует некий промежуточный вариант между первыми двумя – крепление ступеней к опорной стойке и к лестничному ограждению, т.е, перилам.

Возможно, Вам окажется полезной информация о том, как сделать погреб своими руками. А в этой статье — инструкция создания тёплых полов в бане.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

Что необходимо знать перед началом проведения работ

Смотреть галерею

Если будет изготавливаться винтовая лестница своими руками, чертеж вами должен быть подготовлен еще до момента начала работ. Однако важно учесть, что подобные конструкции обладают не очень широкими ступенями, это указывает на то, что передвижение по ним будет затруднено, важно при этом соблюдать осторожность. Будет довольно проблематично разминуться двум людям, которые встретятся на винтовой лестнице. Весьма сложно также передвигать по ней габаритные предметы. Это говорит о том, что рациональнее применять винтовые конструкции в тех помещениях, в которых нет интенсивного движения. К изготовлению придется приложить массу усилий, так как элементы и узлы обладают большей сложностью, если проводить сравнение с обычными.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

• лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
• лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
• лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Преимущества и недостатки

Так как вы планируете сделать винтовую лестницу на второй этаж, предварительно следует взвесить все за и против, потому что, несмотря на свои достоинства, эта модель имеет и ряд недостатков, которые в некоторых случаях могут показаться вполне существенными.

Преимущества винтовой конструкции:

• Компактность. По сравнению с маршевой лестницей занимает минимум места, при этом передвигаться по ней удобнее, чем по раскладным или приставным моделям.
• Декоративность. Винтовой подъем на этаж выглядит очень эффектно, особенно если использовать плавные переходы и мягкие закругления.
• Бюджетность. Построить винтовую лестницу самому гораздо проще и дешевле, на неё требуется меньше материалов.

Недостатки винтовых лестниц:

• Затруднение в подъеме грузов. Из-за поворотов и ограниченного пространства перенос габаритных предметов становится весьма затруднительным.
• Меньшее удобство. Передвигаться, особенно вниз, по винтовой конструкции сложнее. Если не соблюдать правила проектирования, страдает не только комфортабельность, но и безопасность.

Главным преимуществом винтовой конструкции является её компактность

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

• высоту;
• диаметр;
• количество ступеней;
• ширину проступи;
• высоту подступенка.

Важно! Расстояние между двумя витками должно быть как минимум 2 м, чтобы, стоя на нижнем ярусе, не касаться головой ступеней, расположенных прямо над собой.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Проектирование

Металлическая винтовая лестница перед началом изготовления должна быть спроектирована. Расчёт при этом делается на удобство и безопасность эксплуатации. Например, расстояние между витками должно составить 2 м минимум, в противном случае можно зацепиться головой за верхние ступени.

Для того чтобы передвигаться было удобно, высоту подступенка следует сделать равной 15-19 см. Важно учитывать ещё и глубину проступи. Для главных лестниц этот параметр находится в пределах от 25 до 30 см. Если же речь идет о служебной конструкции, то это значение можно уменьшить. Заниженная глубина проступи может стать причиной того, что нога соскользнет со ступени.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.

Выбор металла

Прежде чем установить винтовую лестницу в частном доме, вы должны определиться с тем, какой металл лучше использовать. Наиболее популярны сегодня чугунные изделия, которые могут стать настоящим украшением дома. Они надежны, прочны и добротны, кроме того, очень красивы. Единственными их недостатками вступают сложность изготовления и дороговизна. Поэтому для самостоятельного производства лучше использовать дешевую и практичную сталь. Однако в расчет можно принять ещё и алюминий, но чаще всего он используется для комплектующих, например, перил, а вот для несущих элементов и вовсе не подходит.

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

• две или три трубы разного диаметра;
• готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж. Пошаговое руководство

Для создания лестничных конструкций в частный дом в основном пользуются услугами специалистов. Это решение помогает не тратить ваше время и силы не только на расчёты и приобретение будущего сооружения, но и на его сборку. Если вам необходимо перед установкой создать отверстие в полу и потолке, то команда специалистов, знающих своё дело, справится с этим на отлично.

Но иногда ситуация складывается таким образом, что вам нужно лично участвовать или как минимум курировать этот процесс от начала до конца. Именно для таких случаев мы постараемся максимально доступно расписать пошаговый процесс сборки и установки винтовой лестницы на второй этаж.

Какие инструменты понадобятся

В случае приобретения готовой конструкции, в комплекте уже могут находиться необходимые инструменты. Для каждого конкретного комплекта список инструментов может несколько варьироваться, но незначительно. Вам понадобятся:

• валик,
• шпатель для гипсокартона,
• шпатель обычный,
• кисть,
• угольник,
• рубанок,
• молоток,
• наждачная бумага,
• набор ключей,
• щетки,
• электроножовка,
• сварочный аппарат,
• дрель и свёрла,
• набор шестигранных гаечных ключей.

Список относительно небольшой, но стоит заранее обдумать его и приобрести недостающие виды инструментов.
Типовой набор винтовых лестниц обычно состоит из таких деталей:

1. стальная опора 3,5 дюйма типоразмера Schedule 40;
2. древесина для ступеней, подступенков, основной рамы и каркаса;
3. соединительные стойки;
4. стойки перил;
5. перила;
6. абразивная губка;
7. металлические основы ступеней.

Особенности расчетов

Как рассчитать количество и ширину ступеней исходя из лестничного пролета.

Наиважнейший этап конструирования винтовой лестницы – вычисления и замеры. При монтаже лестницы на второй этаж своими руками – это первоочередная задача, которая должна быть выполнена безукоризненно.

Первым шагом станет замер расстояния от пола до пола. Ожидается, что место под проём для лестницы уже расчищено. В противном случае необходимо приступить к расчистке такого места и создании проёма. Если у вас ограничено место, и вы задумываетесь о том, как сделать винтовую лестницу, если мало места, то стоит основательнее подойти к расчётам.

Будем считать этот замер от точки пола 1 этажа до точки пола 2 этажа равным 300 см. Для определения числа ступеней, разделим на 18 (подъем на ступеньку равный 18 см считается наилучшим). 300 ÷ 18 ~ 17 ступеней. Верхняя платформа пола считается 17 ступенью, в итоге нужно собрать всего 16 ступеней. Следом рассчитываем: 300 см ÷ 17 ступеней = 17.64 см. Эти расчёты позволили вычислить оптимальную высоту ступеней и их количество. Ширина ступени с внутренней стороны составит 10 см, этого хватит с учётом шва от сварочного аппарата.

Для вычисления размера ступенек с наружного края нужно использовать диаметр сооружения. Центральная опора вместе с двумя ступенями образуют диаметр в 172 см. Определим длину окружности, взяв диаметр лестницы и умножив на число π. Так как мы будем делать 17 ступеней, 2100 ÷ 17 = 320 мм. Чтобы сделать перекрытие верхней ступени над нижней на 2.5 см, мы посчитаем ширину ступеней с наружного края как 35 см.

Подготовка элементов и деталей

После всех расчётов у вас на руках будут данные о количестве ступенек, их размерах, величине перекрытия. После этого стоит начинать подготовку отдельных элементов.
Ступени изготавливаются самостоятельно из стальных настильных листов безопасности (рифленые пластины). Чаще ступени вырезаются из клееной доски, мебельного щита.

Целесообразно применять массив (без повреждений, обезвоженный до 10-13%). Наиболее долговечной принято считать склеенную древесину: не поведет, не зайдётся трещинами при усушке.

Используем стальную трубу 9 см типоразмера Schedule 40 в качестве центральной опоры с внешним радиусом 100 мм. Необходимо отрезать 4000 мм этого материала. Из 400 см 300 рассчитаны для ступеней, 90 см – защитное ограждение вверху и 10 см сверху в роли “страховки”. Если центральная опора не вписывается в интерьер и не должна быть частью ограждения, то не отсчитывайте 90 см. После завершения сборки, при желании, можно покрыть металлическую опору деревянными декоративными элементами.

Особенности монтажа

Установка лестницы будет проходить в строгом порядке. Верно выполненные предыдущие этапы облегчат процесс монтажа. Вам не придётся возвращаться к расчётам и изменению готовых материалов.

Размещение несущих опор

Перед непосредственной установкой опоры разумно разметить столб в областях, к которым будет производиться крепление ступеней, каждые 176,4 мм. Нижняя оконечность столба будет помещена в квадратную опору высотой 10 мм и габаритами 300 на 300 мм, обварена с каждой стороны. После этого в каждом углу необходимо просверлить отверстия. Через эти отверстия опора будет крепиться к фундаменту здания.

Присоединение площадки

Часто производители рекомендуют устанавливать верхнюю лестничную площадку и ступени на центральную опору, и после этого поднимать опору и устанавливать в нужную позицию. Последуем их совету: установите верхнюю площадку, следом закрепите нижнюю сторону несущей опоры.

Установка перил

Присоедините перила шурупами к лестнице в соответствующих местах.
Если перила из алюминия, отверстия проделайте заранее.

Установите сначала верхние перила. Лишние части изогнутых перил удалите, место среза обработайте

Регулярно следите, не забываете ли вы закрепить соединяющую стойку.

В противном случае может возникнуть масса проблем по разборке изделия и добавления отсутствующей части. Зазор составляет не более 100 мм.

Установка ступеней

Установите основания ступеней и приварите их к опоре. Следом можно крепить деревянные ступени, накладывая их на основание из металла.

Совет!

Прикрепляйте ступени к основной опоре в размеченных областях строго перпендикулярно. Ступенька должна “накрываться ” следующей примерно на 2.5 см, чтобы вы смогли закрепить соединяющие стойки.

Установка винтовой лестницы завершена.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Последовательность монтажа

Сборка проводится по определенному алгоритму. На первом этапе необходимо установить несущую стойку, затем монтируются ступени и втулки. После предстоит установить ступени с учётом их начального и конечного положения. Заключительным шагом станет фиксация кронштейнов. Затем предстоит еще и установить крепёж верхней ступени, а фиксация осуществляется к перекрытию. После этого останется лишь установить перила и поручни.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.

Часть конструкции можно обшить

Проверка комфортности и безопасности

На этапе планирования всегда присутствуют неуверенность и страх совершить ошибку. В вопросе выбора лестницы такие ошибки могут повлиять на безопасность, комфортность конструкции. Мы боимся сделать неверный выбор, упустить из поля зрения важные детали, влияющие на конечный результат.

Для проверки комфортности и безопасности будущего сооружения лестничного типа, существуют как формулы, так и негласные правила, выведенные нашими предками на основе их опыта.

Вот некоторые из них:

1. Если здание имеет несколько этажей (больше двух), необходим один большой проём для лестницы, а не несколько в разных местах.
2. Ширина прохода в жилом помещении для одного человека – не менее 80 см. Для двух – не менее 120 см. Для трёх и более – от 150 см.
3. В служебных помещениях для прохода одного человека – не менее 120 см.
4. Переносные и складные лестницы могут быть использованы только для прохода на чердачные или подвальные помещения.
5. Расстояние от потолка до лестницы должно составлять не менее 190 см.

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.

Делаем перила – соблюдаем безопасность

Финальный этап работ – установка ограждения. Перила нужны не только для обеспечения безопасности передвижения по лестнице, но и для придания конструкции элегантного вида. Ограждения лучше всего делать из балясин, изготовленных из деревянных стержней. Их несложно вырезать на токарном станке. Если доступа к такому оборудованию у вас нет, придется покупать готовые изделия. При этом вам понадобятся балясины двух видов:

• мелкие, которые вы будете устанавливать на каждую ступеньку конструкции;
• более крупные (они монтируются по углам лестницы).

Установка ограждения происходит так:

• Отмечаете на верхней части больших балясин угол, который равняется углу наклона создаваемой нами конструкции. Затем отрезаете ненужную часть.
• На нижней части балясины делаете отверстие. Оно нужно для крепления составляющих лестницы посредством цилиндрических деревянных гвоздей (их называют шкантами).
• Сверлите отверстия в местах, где будут смонтированы балясины. Устанавливаем шканты. Чтобы они не расшатывались, можно дополнительно залить их клеем.
• Ставите по всему периметру лестничного сооружения балясины.
• Монтируете поручни. Их устанавливают на отрезанную под заданным углом верхнюю часть больших балясин.
• Проверяете точность монтажа поручней, используя строительный уровень. Если все нормально, закрепляете их универсальными саморезами.
• Наносите на ограждение защитные составы для древесины.

Ваша винтовая лестница готова!

Источник

(Visited 460 times, 1 visits today)

Лестница из металла своими руками пошаговая инструкция

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и не тяжеловесную.

Сегодня мы разберем все что касается такой темы, как лестница из металла своими руками.

На сегодняшний день одной из наиболее популярных сооружений для межэтажного сообщения является винтовая лестница на второй этаж. Данная система позволяет добавить больше интерьерных красок в любое помещение, а также служит отличным способом экономии места.

Винтовые лестницы можно монтировать на маленьких площадях, в загородном доме, квартире или даче. Также ее еще называют поворотной, круглой или радикальной лестницей.

Однако винтовые лестницы имеют недостатки, например, они крайне не удобны для маленьких детей или пожилых людей. В таких случаях круглая лестница становится служебной, когда маршевая играет основную роль.

И первое, что необходимо сделать перед началом работы — это подготовить чертёж. Он даст возможность провести изготовление без различных просчётов. По поводу самого сооружения, то его главная особенность — радиальное укрепление ступенек. Это на прямую влияет на воображаемый или реальный центр. При проецировании лестницы на плоскость пола доступно получить многоугольную или круглую форму. Крепление таких систем может быть разное: опора ступенек по периметру на стены и центральную стойку, крепление исключительно на опорную стойку с центральным расположением, а иногда ступеньки можно зафиксировать на гнутых тетивах, ограждениях и в опорной стойке.

Специфика производства

С этого момента мы начнём изучать пошаговую инструкцию лестницы из металла своими руками.

Если ваш выбор пал на винтовую лестницу своими руками из металла, чертежи предварительно подготовленные помогут начать и выполнить правильно работу. Можно выбрать любую вариацию из данной рубрики. Подобные сооружения не требуют слишком много места, к примеру, ступенька шириной равной 1 м позволит получить сооружение с диаметром в 2.2 м. Из этого следует, что конструкции потребуется не более двух квадратных метров на плоскости пола. Сооружая такую конструкцию, каждый может сообщить ему желаемую угловую наклонность, но обычно она достигает не более 45 градусов.

Какой информацией нужно располагать прежде, чем начать установку

Собравшись поставить винтовую лестницу, требуется помнить — данного вида постройка имеет узкие ступеньки, что означает затруднённое по ним передвижение. Два человека с большим трудом смогут разойтись при встрече на такой лестнице. В добавок по ней крайне неудобно перемещать различные объекты больших размеров. Отсюда следует, что самое разумное применение винтовых лестниц в местах малоинтенсивного движения. Из-за большей сложности элементов и узлов, чем обычные, для изготовления понадобится затратить много сил и времени.

Подготовка материла

Во время конструирования винтовой лестницы очень важно изучить технологию осуществления данного сооружения и предварительно произвести подготовку соответствующих материалов.

Выбирая материал не стоит себя ограничивать, для этого подойдут и листовой, и профилированный металлы.

Обычно в качестве сырья для ступеней деревянной лестницы выбирают дуб, клен или бук. Можно заказать уже готовые ступени или воспользоваться самодельными, для этого потребуется обрезать доски до необходимым габаритов.

К примеру, можно произвести запил прямоугольной доски по диагонали и в итоге получить две трапецевидные проступи. Далее нужно закруглить их края, выполнить обработку кромки и покрыть лаком в 3 слоя. Вот и все, ступени для винтовой лестницы готовы!!!

Проектирование

Элемент с вертикальным размещением между соседних ступенек, являющийся подступенком, должен быть исключен из конструкции. Это даст ноге более твердую опору и исключит скольжение во время перемещения. В центральной части ступенька должна достигать 0.2 или более м. Стоит заметить, что на сегодняшний момент многие люди используют круглые лестницы, а при помощи фотографий вы можете определится с конкретным типом сооружения. Диаметр средней стойки опоры необходим быть пять и более см, это обеспечит узел надежностью. Между ветками высота необходима достигать превышающую человеческий рост, это значение обычно два и более метров, к тому же ,поднимаясь по лестнице, не нужно будет пригибаться. Количество ступеней при полном повороте должно достигать двенадцати.

Проведение расчётных работ

Перед изготовлением лестницы своими руками, чертежи выполняются опытными умельцами, что даст шанс обойти много различных ошибок, разрешить которые бывает крайне тяжело. В качестве основы можно взять характеристики расположенные ниже.

Высота этажа, измеряющаяся от плоскости пола первого до основания пола второго этажа равна трем метрам, а ширина лестницы эквивалентна 1 м. Таким образом диаметр стойки будет равен 0.2 м. И сейчас можно выявить значение конструктивного диаметра. Данная величина будет равна ширине двух ступенек и диамету опорной стойки. В таком случаи расчеты будут иметь следующий вид: 2х1+0.2, что в конечном итоге достигает отметки 2.2 м.

После определения диаметра сооружения требуется начертить окружность. Следующий этап подразумевает собой расчёт радиуса траектории передвижения. Чтобы это осуществить нужно диаметр опорной стойки сложить с шириной ступени и результат поделить на два, это будет выглядеть так: (0.2+1)/2, в результате получаем 0.6 м. Затем потребуется рассчитать количество ступеней, приходящееся на 1 виток. Для выполнения данного расчета потребуется траекторию передвижения поделить на ширину ступеньки, выглядит это так: 2х3, 14х0. 6/2, итоговое число получается – 18.84.

Если же вы решили установить лестницу на второй этаж, то важным элементом является определение высоты ступени. Высота витка делится на 19 частей. Шаг между последней и первой ступенями витка должны превышать человеческий рост. В расчете эта цифра может быть 2 м, к данному значению необходимо добавить 5 см, что позволит получить высоту витка, выражается оно следующим образом: 2+0.05, конечный результат равен 2.05 м.

Высоту ступени можно вычислить по такому расчету: 2.05/19, что приводит к значению 0.11 м. Суммарная численность ступеней достигает 28 штук: 3/0.11, получается число — 27.3, которое необходимо округлить.

Также за основу вами могут быть взяты следующие характеристики. Высота подъема – 3 м, высота ступени 11. 1 см, толщина ступени 5 см , длина – 1 м, диаметр 2.2 м, внутренний диаметр 0.2 м, общий угол поворота 510 градусов, угол ступени достигает 18.9 градусов.

Установка

Собравшись установить винтовую лестницу на второй этаж, крайне важно предварительно ознакомиться с технологией осуществления данных работ. В первую очередь производится монтаж и фиксация стойки, которая имеет расположение в середине. Далее позволено начать монтаж ступеней и распорных втулок. Мастер должен произвести фиксацию верхней части конструкции, а затем установить поручни и перила для лестницы из металла своими руками. В случаи монтажа вами лестницы, обладающей консольным защемлением ступеней, в качестве сырья можно использовать бук. Для вырезания заготовок можно применить токарный станок, предназначение которого – работа по древесине. Еще очень полезным будет ручное электрооборудование. В случаи отсутствия данного прибора, можно обратиться за помощью в подготовке деталей к мастеру. Точку угла проема доступно перенести на грань пола с помощью отвеса. На половом основании нужно прочертить линию, расположение которой будет параллельно проему, которое было проделано в потолке.

Советы по установке

Когда выполняется изготовка винтовой лестницы своими руками, чертежи должны быть выполнены профессионалом или вами лично. Следующий шаг подразумевает собой надевание на цилиндрическую часть и стартовую ступень стального сердечника. В такой же последовательности выполняется установка остальных элементов. После удачного сбора центральной стойки и ступеней требуется приступить к фиксации верхней площадки. Затем производится монтаж стоек для перил. Болт-сердечник из стали проходит сквозь две ступеньки и заканчивается немного выше ступеньки в самой высшей точке.

Завершение работы

Вы можете выполнить изготовление и установку винтовой лестницы из дерева и из металла, в последнем же случае вы должны будете уметь выполнять сварочные работы. При выборе применить древесину последним шагом станет окрашивание. Сперва лестничную поверхность необходимо зачистить наждачной бумагой, а затем очистить от пыли и покрыть морилкой.

Монтаж этой системы нужно начать выполнять с крепления центральной стойки. Затем надеваются втулки, а после — шайбы и ступени. По окончанию этих частей работы необходимо осуществить разворот ступеней вокруг стойки на нужное расстояние. Теперь нужно взяться за крепление кронштейнов. Верхнюю же ступень требуется зафиксировать на перекрытии между этажами. Во время сооружения своими руками металлической лестницы, схемы позволяют вам не отбиваться от технологии и исключить ошибки. Последним шагом является монтаж перил и поручней.

Что ж, на этом наша статья подошла к концу! Надеемся наши советы и рекомендации помогут вам. До скорой встречи в других публикациях.

Загрузка…

Как построить лестницу — Руководство своими руками

Как построить лестницу — пошаговое руководство по созданию лестницы своими руками

Есть два разных класса лестниц. Первый класс — это изготовленная на заводе лестница, которая обычно изготавливается в заводском цехе и отправляется на строительную площадку в виде комплекта, готового к сборке и установке. Второй класс, лестница, построенная плотником, и есть лестница, построенная на месте плотником. Этот вид изготовления дешевле и позволяет покрыть лестницу ковром.

Лестницу, построенную плотником, можно украсить деревянной или окрашенной юбкой. А простые настенные перила — популярный вариант завершения любого типа лестницы.

При строительстве лестницы функциональность является наиболее важным фактором. Для безопасного проектирования необходимо использовать максимальную точность. Перед началом строительства вы должны ознакомиться не только с национальными строительными нормами, но и с местными строительными нормами. В некоторых муниципалитетах действуют более строгие правила, чем в других, и проверка в первую очередь устраняет необходимость в последующем восстановлении.

После определения правильных требований к кодам для вашей лестницы, примите во внимание аспекты дизайна лестницы. Помните, что строительные материалы, которые вы используете, будут определять результат вашего готового продукта, а качественные материалы обеспечат качественную работу. Не заблуждайтесь, думая, что поскольку материал будет покрыт ковролином и его никто не увидит, качество стройматериалов не имеет значения; оно делает. При использовании материала более низкого сорта, содержащего сучки и пустоты, в дальнейшем на лестнице могут появиться трещины.На большинстве лесных складов имеется инвентарь, используемый специально для строительства лестниц.

Схемы и расчеты

После того, как вы определили надлежащие коды для вашего муниципалитета, вы готовы приступить к планированию и расчетам вашей лестницы. Возьмите карандаш и зафиксируйте свои планы на бумаге, набросав черновой план вашей лестницы.

В данном примере проект представляет собой прямую лестницу. Строительный кодекс, который мы применяем для этого проекта, — BOCA 96 для жилых помещений.В этом коде указано, что максимальная высота подступенка может составлять 7 3/4 дюйма, а длина протектора — не менее 10 дюймов.

У лестницы Arke есть винтовые и модульные комплекты лестниц для самостоятельного изготовления.

Сначала определите размер вашей лестничной клетки, убедившись, что у вас есть необходимая высота для лестницы. Запас очень важен; вы должны иметь возможность безопасно подниматься и спускаться по лестнице. Многие лестницы были вырваны из-за неправильного расчета этого элемента до ее строительства и монтажа.Нет ничего хуже, чем иметь какое-то обычное чувство лестницы, пораженное вами, ударившись головой. В этом примере выступ будет стандартным 1 1/4 дюйма, протектор — 10 дюймов каждый, а высота над головой — 6 футов 8 дюймов .

Предполагая, что расстояние от одного чистого пола до другого (общий подъем) составляет 118 дюймов, найдите необходимое количество подступенков, разделив общий подъем отделки на 7,5. Полученное количество равно количеству подступенков. Затем разделите это число на общий финишный подъем.

Пример : Общий подъем 118 дюймов / 7,5 = 15,73 — округлите общее количество стояков до 16

Общий подъем 118 дюймов / 16 подступенков = 7 3/8 дюйма каждый подъем

Зная количество подступенков, вы получите количество ступеней — 15 (шестнадцатый подступенок будет располагаться по направлению к верхнему этажу без ступеней наверху). Тогда длина лестницы составит 15 ступеней по 10 дюймов на ступень, или 150 дюймов общей длины. Чтобы определить фактическую общую длину лестницы, вы должны добавить выступ нижней ступеньки и толщину верхнего подступенка.

Пример: Общий пробег проступи 150 дюймов + выступ 1 1/4 дюйма + верхний подступенок 3/4 дюйма = общая длина лестницы 152 дюйма

Затем рассчитайте длину лестничной клетки или ширину вертикальной шахты верхнего этажа, в которой расположена лестница. Это двухэтапный расчет.

Во-первых, необходимо учесть необходимую высоту потолка и конструкцию верхнего этажа, включая высоту балок перекрытия, толщину пола и толщину гипсокартона. Для целей нашего примера мы рассчитаем, что общая толщина конструкции верхнего этажа составит 12 1/2 дюймов.Это число (12 1/2 дюймов), добавленное к желаемой высоте перемычки в 80 дюймов, составит 92 1/2 дюйма. Возьмите этот размер и разделите его на высоту подступенка.

Пример: 92 1/2 дюйма / 7 3/8 дюйма = 12,542

Ответ, который вы получите (12,542), — это количество ступеней, необходимое в проеме для создания высоты. Это будет означать, что теперь у вас есть протекторы 2,45, расположенные под заголовком. Умножив 12,542 (количество ступеней в чистом проеме) на 10 дюймов (размер глубины проступи) и прибавив 1 1/4 дюйма для выступа и 3/4 дюйма для верхнего подступенка, вы получите длину лестничного проема, необходимую для правильной перемычки. .Результат для нашего примера составляет 127 7/16 дюймов для длины лестничной клетки. Большинство лестниц, расположенных между двумя стенами, имеют готовую ширину 36 дюймов. Чтобы приспособиться к этой готовой ширине, вам нужно сделать приблизительное отверстие в 37 дюймов.

Конечный результат нашей процедуры компоновки: 10 дюймов, подъем 7 3/8 дюйма, длина лестничного колодца 127 7/16 дюймов, ширина лестничного колодца 37 дюймов, ширина отделки лестницы 36 дюймов.

Резка лестницы

Теперь, когда у нас есть указания на бумаге, как построить нашу лестницу, пора приступить к резке.Плотники всегда измеряют дважды и отрезают один раз — хорошее правило, которому следует следовать при стрижке лестниц. Строительство лестницы может быть дорогостоящим; вы хотите приобрести материалы только один раз, поэтому покупайте и раскройтесь с умом.

Когда вы начинаете проект, убедитесь, что ваше рабочее место чистое и хорошо освещено. Работа в комфортной обстановке немного облегчает выполнение сложной задачи.

Разложите стрингеры, чтобы начать собственно проект лестницы. Сделайте это, установив подъем и спуск лестницы на квадратной рамке.Квадратные зажимы обрамления должны быть отрегулированы до 7 3/8 дюйма на 10 дюймов. Затем отметьте количество ступеней и подступенков, необходимых для этой лестницы. Всегда начинайте с первого подступенка и заканчивайте верхним подступенком и проводите линию второго этажа. На этом этапе полезно подсчитать количество подступенков, чтобы не было ошибки макета. Повторите эту процедуру для всех трех стрингеров.

После того, как вы разметили ступеньки и подступенки, пришло время окончательно отрегулировать косоур лестницы.Как и в случае с любым хорошо спланированным произведением искусства, может потребоваться корректировка дизайна. Для того чтобы все стояки соответствовали нормам, может потребоваться регулировка верхнего и нижнего стояков. В нашем примере, когда к нижнему прорезу проступи будет добавлен протектор толщиной 1 дюйм, наш нижний подступенок будет на 1 дюйм выше. Вверху все наоборот. Когда мы добавляем верхнюю ступеньку, ее толщина вычитается на 1 дюйм из открытой высоты подступенка. Чтобы исправить эту ситуацию, мы вычтем 1 дюйм из среза нижнего подступенка в части стрингера на уровне пола.

После того, как вы положили стрингеры, отрежьте треугольные части. Электропила — лучший инструмент для этой задачи, но будьте осторожны, чтобы не порезаться за обозначенные вами линии разметки, что ослабит ваши стрингеры. Окончательный вырез из треугольников можно вырезать ножовкой. После того, как все три стрингера вырезаны, соедините их вместе, чтобы убедиться, что все они совпадают. Вы хотите добиться трех идеальных совпадений. Что-нибудь меньше, чем три идеальных стрингера, и вы можете подумать о том, чтобы вернуться к чертежной доске.

Имея на скамейке три симпатичных стрингера, теперь вы можете взять левый и правый стрингеры и расположить их поверх досок юбки размером 1 на 12 дюймов. На каждой доске юбки нарисуйте разрез в месте соединения стрингера с полом и верхним подступенком. Вырежьте эти линии, а также сделайте вертикальный разрез в нижней части этой доски на высоте плинтуса. Присоедините доски юбки к двум стрингерам. Эти два стрингера готовы и их можно прибить к гипсокартону.Если гипсокартона нет, заполните стрингеры до толщины гипсокартона. Всегда, всегда прибивайте гвоздями или винтами к шпилькам. Теперь центральный стрингер готов к установке на верхнем жатке и прикреплении к блокировке на полу.

Теперь, когда ваши стрингеры на месте, пора еще раз проверить все ваши разрезы. Проверьте срезы протектора на уровень и отвес. Проверяйте свои измерения во всех направлениях, слева направо и спереди назад. Проверьте верхний и нижний подступенки — учитывается ли конечная высота проступи? Верхний подступенок должен иметь толщину ступени более 7 3/8 дюйма, а нижний подступенок должен иметь меньшую толщину протектора.

Если после того, как вы дважды проверили все свои разрезы, и вы убедились, что находитесь на правильном пути, пришло время разорвать подступенки до нужной высоты и прибить их на место. Не забудьте приклеить их и прибить гвоздями для долговечности. Ваши ступени должны быть 11-1 / 4 дюйма, чтобы их не нужно было рвать, просто отрежьте их до нужной длины, приклейте и прибейте.

Прибейте проступи и подступенки к стрингерам. Устанавливайте, забивая заднюю часть подступенков в ступени, всегда используя крепежные детали с цементным покрытием.

Теперь ваша лестница завершена, за исключением стены или перил. Поскольку в нашем примере лестница расположена между двумя стенами, нам потребуется установить настенный поручень, чтобы обеспечить соответствие нормам. Установите поручень на высоте 34 дюйма над передней кромкой протектора. Он должен быть 198 дюймов в длину и содержать кронштейн для настенной рейки, ввинчиваемый в стойку или основу, каждые 4 фута. В случае открытой секции поручня сбоку от лестницы проще всего установить балясины на угловой заглушке.

Теперь вы готовы к осмотру!

Вверху: Раскладная доска юбки.

Лестничный дом — это искусство. Не ждите, что сможете узнать все из одной статьи. Многие опытные плотники испытывают трудности со строительством лестницы. Так что, если вы немного растрепали волосы, пытаясь создать качественный проект лестницы, вы попали в хорошую компанию. Наберитесь терпения и немного попрактиковавшись, вы продвинетесь в мире по только что построенным ступеням.

Боковое примечание 1:

ЛЕСТНИЧНЫЕ СОВЕТЫ

1.Чтобы создать более мягкий край, где ковер выходит за край протектора, протрите край с круглым заусенцем на 1/2 дюйма перед установкой проступей в стрингеры.

2. Если материал рассыпается, просверлите отверстия. Это также поможет предотвратить скрип в будущем.

3. Клейкие блоки могут быть размещены на нижней стороне между пересечением ступени и подступенка.

4. Еще одна очень важная вещь, о которой иногда забывают, — это герметизация нижней части лестницы. Это предотвратит скрип и коробление лестницы.

Боковое примечание 2:

СТРОИТЕЛЬНАЯ ТЕРМИНОЛОГИЯ

Лестничное здание — это искусство со своей терминологией. Вот несколько терминов, с которыми вы можете столкнуться при исследовании конструкции лестницы:

Ступени: Горизонтальная прогулочная поверхность лестницы.

Подступенок: Вертикальная поверхность между двумя ступенями.

Стрингер каретки: Опора ступеней и подступенков; обычно разрезают так, чтобы ступени располагались в горизонтальной плоскости, а подступенки прибивали к вертикальному разрезу.

Доска для швабры / юбка для швабры : кусок пиломатериала, помещенный рядом с косоурами каретки и используемый для обшивки стены.

Пристенный поручень: Поручень вдоль шага лестницы; обычно устанавливается на расстоянии 34 дюймов от передней кромки протектора. Настенная направляющая должна иметь диаметр от 1 1/4 до 1 1/2 дюйма для облегчения захвата.

Кронштейн для перил : Металлический элемент оборудования, который используется для крепления настенной направляющей к стене.

Поручень: Фасонный деревянный элемент, используемый в сочетании со стойками и балясинами для создания защитного барьера на открытом балконе или открытой секции лестницы. Эти перила также можно закрепить на стене.

Стойка (новинка): Вертикальный деревянный или опорный элемент на площадке или в начале лестницы. Столбик может быть квадратным или поворотным. Стандартный диаметр стойки составляет 3 ½ дюйма.

Настенная крышка: Доска для украшения полустены или для крепления балясин.

Балясины: Вертикальная опора поручня, которая не позволяет предметам или людям переступать через край балкона или открытую сторону лестницы. Балясины также называют шпинделями, пикетами или точками.

Высота над головой: Расстояние от передней кромки ступени до жатки прямо над ней. Шесть футов 8 дюймов — это минимальный ориентир, которому нужно следовать.

Общая высота: Размер от одного чистого этажа до готового этажа выше.

Носик: Выступающая кромка протектора. Стандартный размер носика — 1 1/4 дюйма.

Глубина проступи: Размер среза стрингера; глубина горизонтальной пешеходной поверхности за вычетом размера носа. Стандартная глубина протектора — 10 дюймов.

Высота подступенка: Расстояние по вертикали между двумя ступенями; этот размер должен быть одинаковым на протяжении всего полета. Стандартная высота подъема составляет 7 5/8 дюйма и не должна превышать 7 3/4 дюйма.

Общий пробег: Длина всех ступеней вместе взятых.

---

Рекомендуемые статьи

Как построить лестницу: 4 ступеньки

Лестницы, лестницы и ступеньки можно строить по-разному. Я попытаюсь объяснить, как построить лестницу с общей информацией о лестнице, чтобы сделать ее информативной для любого размера и формы и для любого «потенциального» лестницы.

Самая важная вещь, которую следует помнить при строительстве лестницы, — это то, что каждая ступенька, независимо от того, есть ли у вас 3 ступени или 100 ступеней, все ДОЛЖНЫ быть одного размера (подъем и бег на каждой ступеньке должны быть одинаковыми).Это особенно верно в США и Канаде, где запрещены строительные и противопожарные нормы, регулирующие размер ступеней.

Я рекомендую всем, кто строит в доме лестницу, обращаться к строительному инспектору, чтобы узнать о текущих и применимых пожарных / строительных нормах. но основы (обычно):

— Все ступени должны быть одинакового размера (подъем и бег должны быть одинаковыми на каждом шаге)
— Ширина каждой ступеньки должна быть не менее 2 футов 8 дюймов (обычные домашние ступени обычно составляют 3 фута 6 дюймов)
— Максимальная высота подступенка 7 3/8 дюйма
— Минумунм длина пробега 10 дюймов
— Ступеньки шириной 44 дюйма или более должны иметь поручни с каждой стороны.
— Код пожара обычно говорит; не позволяйте лестнице подниматься более чем на 12 футов без обеспечения площадки.Длина площадки должна быть не менее ширины ступени лестницы.

Примечание. Насколько я знаю, «Open Risers» противоречат коду из соображений безопасности, я уверен, что это верно для дома, но проверьте свой местный код, чтобы увидеть … вам может сойти с рук, если он снаружи или в гараже или что-то в этом роде …. но я не уверен. Есть некоторые мысли, что «Носящая проекция» является или будет противоречить коду из-за опасности срабатывания … еще раз проверьте локально, планируете ли вы создавать «Носящие проекции»

И последнее замечание: я нарисую большинство шагов или найду соответствующие картинки в Интернете.Этим летом я буду строить лестницу на утесе и, возможно, добавлю тогда несколько фотографий или даже новую инструкцию из-за рисков, связанных со строительством скалы.

Как построить винтовые лестницы: 15 ступеней (с иллюстрациями)

Об этой статье

Соавторы:

Специалист по архитектуре и строительству

Соавтором этой статьи является Andrew Peters. Эндрю Петерс — специалист по архитектуре и строительству и руководитель Peters Design-Build, архитектурно-строительной фирмы полного цикла в районе залива Сан-Франциско. Обладая более чем 20-летним опытом, Эндрю специализируется на экологичных и целостных методах проектирования и строительства. Эндрю имеет степень бакалавра архитектуры и сертификат специалиста по управлению проектами (PMP) и является аккредитованным профессионалом по лидерству в области энергетики и экологического дизайна (LEED). Он работал менеджером проекта в отмеченном международными наградами «Refract House», выступлении Team California в 2009 году.S. Департамент энергетики Solar Decathlon — проект, о котором было написано более 600 статей в Интернете и в печати. Эта статья была просмотрена 142 780 раз (а).

Соавторы: 14

Обновлено: 27 января 2021 г.

Просмотры: 142,780

Резюме статьиX

Самый простой способ построить винтовую лестницу — это приобрести модульный комплект винтовой лестницы, который можно собрать вместе. Если вы предпочитаете делать свои собственные, нарисуйте план так, чтобы ваша лестница имела минимальный диаметр 26 дюймов, а ступени — не менее 7.5 дюймов глубиной. Когда вы будете готовы строить, вам нужно будет отрезать стальную трубу для центральной колонны, а затем закрепить ее на месте с помощью деревянной или стальной пластины. Закрепив центральную колонну, решите, хотите ли вы обрезать заготовки ступеней лестницы самостоятельно или получить готовые. Когда у вас есть ступени, вы должны расположить их вокруг колонны так, чтобы передний край каждой следующей ступени нависал над задней частью предыдущей примерно на дюйм. Для большей устойчивости прикрепите к лестнице готовые поручни.Дополнительные советы, в том числе о том, как установить балясины между ступенями винтовой лестницы, читайте дальше!

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 142 780 раз.

5 примеров металлических лестничных перил своими руками

Металлические лестничные перила необходимы или желательны на ступенях большинства домов и предприятий для оказания помощи людям, которые входят в здание и выходят из него. Ниже представлены 5 различных проектов металлических перил, созданных нашими заказчиками.Проекты различаются по сложности, но, как вы увидите, ни один из них не является слишком сложным для энтузиастов DIY.

Простые металлические перила для доступа к задней двери

1

Этот металлический поручень был построен с использованием двух наших гибридных металлических поручней C50. Гибридные комплекты позволяют крепиться к стене одним концом, а другим концом — к уровню земли. Приятной особенностью этого набора металлических перил, сделанного своими руками, является то, что он позволяет устанавливать перила практически под любым углом. На обоих концах есть шарнирные соединения, поэтому перила можно наклонять по своему усмотрению.

Вот что сказал о своем опыте заказчик, установивший перила:

После того, как чуть более года назад умер мой 91-летний отец, моя мать была непреклонна в своем желании продолжать жить одна на их ферме площадью 80 акров. С тех пор мы с братьями работали над проектами по дому, которые помогут ей сохранить независимость, но в то же время жить в безопасности. Мы установили поручни у ее задней двери, которых не было до выполнения задания.Работа была несложной, и фитинги Kee Klamp и Kee Lite идеально подходили для этой работы. На фотографиях изображена выполненная работа и наша счастливая 86-летняя мама Кэтрин!

Простой металлический поручень для передней ступеньки

2

Эрик из Индианаполиса построил этот металлический поручень для своей парадной ступеньки. Он использовал комплект перил для поверхностного монтажа C50. Подобно гибридному набору, описанному выше, эти перила позволяют устанавливать практически любой угол и требуют минимального сверления.Вот что Эрик сказал об установке перил:

После того, как я упал с этих ступенек во время ледяной бури, я решил, что хочу поставить очень прочный металлический поручень, и это действительно очень прочный элемент . Просверливание отверстий 4-1 / 2 дюйма глубиной 4 дюйма заняло некоторое время, даже с помощью перфоратора, но в конце концов я их сделал. Совет: купите сверло по камню хорошего качества.

Мы согласны с советом Эрика. Хорошая коронка поможет сократить время сверления бетона.Если вам интересно, каково это установить один из этих комплектов перил для лестницы своими руками, посмотрите видео на странице комплекта металлических перил.

Металлический поручень с нестандартными изгибами (изгиб не требуется)

3

Установка изгибов в перила для труб может быть трудной. К счастью, есть специальные металлические поручни, которые облегчают эту задачу. Есть несколько регулируемых угловых фитингов, которые можно использовать для создания изгибов и создания перил, которые идеально вписываются в окружающую обстановку.В этих металлических перилах лестницы использовались тупые угловые отводы для навигации по углам. Результат был фантастическим! Дэвид из Висконсина сказал это:

Владелец дома (группового дома) хотел заменить перила, которые выдержали бы испытание временем, поэтому после долгих исследований я выбрал модульные трубные перила и сделал эти перила из твердых пород.

Металлические перила сбоку от лестницы

4

Эта лестница была такой узкой, что домовладелец захотел прикрепить перила сбоку от бетонных ступеней.С модульной трубной арматурой для металлических перил это не проблема! С помощью специального настенной базового фланца, эта решетка была смонтирована непосредственно на сторону ступеней бетонных. Дэйв из Миннесоты не забыл про свои новые перила:

.

Основная причина, по которой я решил использовать фитинги, заключалась в том, что мне требовался регулируемый угол наклона верхней части поручня. Поручень было очень легко построить и установить. Я использовал свою собственную трубу после тщательного измерения внутреннего и внешнего диаметра.Затем, после пробной примерки, окрашенная труба и все фитинги должны соответствовать. Теперь жена и все, кто им пользуется, довольны.

Настенные перила из матового стекла для крепления к существующим перилам крыльца

5

Кевин из Джорджии установил этот столб и настенный металлический поручень в соответствии с местными строительными нормами. Он выбрал наш продукт из-за его очевидной прочности и простоты установки.

Прочитав комментарии клиентов, вы можете сказать, что установить комплект металлических перил для лестниц Simple Rail относительно просто.А результаты ?! Вы сами можете убедиться в прочности каждого из этих перил. Мы уверены, что каждая из этих металлических перил будет обеспечивать доступность и соответствие нормам на долгие годы! Если вам нужна помощь в выборе перил, подходящих для вашей среды, не стесняйтесь обращаться к нашей команде проектов. Мы предлагаем быструю и дружелюбную помощь, и большинство перил могут быть доставлены к вам домой или на работу менее чем за неделю.

Как построить лестницу — Дизайн и планы лестниц

.

POP Projects — это коллекция новых и классических проектов из более чем столетней истории Popular Mechanics . Овладейте навыками, получите рекомендации по инструментам и, что наиболее важно, создайте что-то свое.

---

С технической точки зрения нет ничего особенно сложного в строительстве лестницы для террасы, крыльца или сарая. Сделать необходимые пропилы и собрать детали сможет любой человек, обладающий базовыми столярными навыками. И тем не менее, строительство лестницы, возможно, является самой сложной задачей, которую когда-либо предпринимали самодельные мастера.

Этот контент импортирован из {embed-name}. Вы можете найти то же содержимое в другом формате или найти дополнительную информацию на их веб-сайте.

Лестница должна соответствовать строгим строительным нормам, обеспечивающим безопасность и комфорт при подъеме. Высокие ступени затрудняют подъем, а мелкие — неудобны и опасны. Поскольку здесь так мало места для ошибки, строительная лестница требует тщательной планировки и некоторых потенциально сложных расчетов.

Для начала проконсультируйтесь с местным строительным отделом по поводу норм и правил.Затем следуйте процедуре, изложенной здесь, где я построил ступеньки для приподнятой террасы на заднем дворе.

Базовая анатомия лестницы

Гил Ан

Типичная лестница состоит из трех основных компонентов: продольных балок, ступеней и подступенков. Стрингеры, обычно вырезанные из 2х12, представляют собой наклонные доски, которые проходят от палубы до земли. Они поддерживают другие компоненты лестницы и несут вес людей, идущих по лестнице.Стрингеры обычно располагаются на расстоянии 16 дюймов по центру, и большинство лестниц имеют не менее трех стрингеров.

При определении ширины лестницы помните, что чем шире, тем лучше. Ступени на террасе и крыльце редко бывают менее 4 футов в ширину.

---

Некоторые вещи, которые могут понадобиться для строительства лестницы

---

Проступи образуют горизонтальную верхнюю поверхность каждой ступени, а подступенки устанавливаются непосредственно под передней кромкой каждой ступени. У палубных лестниц не всегда есть подступенки, но их рекомендуется установить, потому что они защищают выступающие торцы продольных балок с надрезом, что помогает предотвратить их растрескивание.

Лестницы для настилов и подъездов почти всегда изготавливаются из атмосферостойких пиломатериалов, подвергнутых обработке давлением. Ступени и подступенки также можно вырезать из обработанного пиломатериала, но часто их изготавливают из любого материала, используемого для настила, например, из кедра, красного дерева, композитных пиломатериалов, плит ПВХ или экзотических твердых пород дерева.

Шаг 1. Рассчитайте подъем и пробег

Сьюзан Питтард

Первым шагом в построении лестницы является определение общего подъема, который является общей вертикальной высотой лестницы.Положите длинную ровную или прямую доску поверх настила и дайте ей выступить от края на несколько дюймов. Затем измерьте расстояние до земли или места приземления. Допустим, общий подъем составляет 57 дюймов. Теперь, когда известно это измерение, вы можете рассчитать подъем каждой ступеньки. Разделите 57 на 7 дюймов (типичный подъем на шаг), чтобы получить 8,14. Округлите вниз, чтобы получить количество шагов: восемь. Затем, чтобы определить фактический подъем на каждой ступеньке, разделите 57 дюймов на восемь, чтобы получить 7 1/8 дюйма на каждую ступеньку.

Теперь вы должны найти общий пролет лестницы, который представляет собой горизонтальное расстояние, которое лестница преодолеет от нижней ступеньки до настила.Просто умножьте количество шагов на горизонтальную глубину каждого шага. Оптимальная глубина для ступеней настила и крыльца — 10 дюймов, что достаточно для установки двух ступеней 2×6. В нашем примере лестница имеет восемь ступенек глубиной 10 дюймов, поэтому общий пролет составляет 80 дюймов.

Если вы строите лестницу для высокой террасы, лучше всего разбить лестницу промежуточной площадкой после около семи или восьми шагов.

⚠️ За более подробной информацией обратитесь к местному строительному инспектору.Лестницы имеют строгие строительные нормы и правила в отношении допустимых размеров подъема и спуска, а также когда требуется площадка.

Шаг 2: Обрезать стрингеры

Сьюзан Питтард

Перед тем, как разложить ступеньки на 2х12, решите, как стрингеры будут соединяться с настилом. Они либо прикреплены непосредственно к балке обода, чтобы верхняя ступенька была заподлицо с настилом, либо к обрамлению под палубой, как я это сделал здесь.При установке под палубой стрингеры либо прикрепляются к балкам, либо к блокировке, расположенной между балками. Обратите внимание, что при использовании этой техники стрингеры необходимо обрезать так, чтобы они доходили до каркаса.

Отметьте выемки протектора, используя рамный угольник, оборудованный ступенями. Эти небольшие латунные приспособления крепятся к квадрату, обеспечивая точный способ разметки нескольких одинаковых выемок. Зажмите одну ступеньку на язычке квадрата прямо на высоте подъема. Прикрепите другой калибр к корпусу квадрата на уровне пробега.(Язычок — это более узкая ножка каркасного квадрата; корпус — более широкая часть. )

Затем положите квадрат на 2 x 12, прижав калибр к краю доски, и отметьте ступеньку и подступенок. Сдвиньте квадрат вниз, совместите его с ранее нарисованной выемкой и нарисуйте следующую. После нанесения всех надрезов подступенка на первом стрингере вырежьте надрезы с помощью переносной циркулярной пилы. Однако будьте очень осторожны, чтобы не обрезать карандашные линии. Если вы это сделаете, вы ослабите стрингеры.После обрезки до карандашных линий отходы все еще будут прикреплены к стрингеру. Используйте ручную пилу или лобзик, чтобы разрезать последний кусок дерева, чтобы высвободить отходы.

Затем обрежьте нижнюю часть стрингера на величину, равную толщине протектора. Например, если вы устанавливаете проступи 2×6, отрежьте 1 1/2 дюйма от нижней части стрингера. После того, как вы закончите разрезать первую стрингер, используйте ее в качестве шаблона, чтобы отметить оставшиеся стрингеры. Это гарантирует, что все стрингеры будут одинакового размера.

💡 Пометьте первую косую балку большой буквой T, чтобы идентифицировать ее как шаблон.

На этой палубе я использовал оцинкованные болты с кареткой, чтобы прикрепить стрингеры к блокировке палубы и рамы, которая была расположена на расстоянии 16 дюймов по центру. Болты с квадратным подголовком прочнее, чем шурупы, и исключают возможность раскола рамы. Обратите внимание, что нижняя часть стрингеров опирается на плиту из голубого камня, которая обеспечивает прочную поддержку, но также защищает стрингеры от грунтовой влаги и повреждения водой.Никогда не устанавливайте стрингеры прямо на голую землю. Вместо этого вылейте бетонную подушку или установите их на каменные плиты или монолитные бетонные блоки.

После установки стрингеров на место положите длинный уровень на все стрингеры, чтобы убедиться, что каждая ступенька ровная. Если вы обнаружите какие-либо выступы, срежьте их блочным рубанком или рашпилем.

Шаг 3: Установите ступени и подступенки

Сьюзан Питтард

Отрежьте подступенки нужной длины с помощью торцовочной пилы для скорости и точности. Прикрепите каждый подступенок к стрингерам с помощью 2 1/2 дюйма. шурупы для настила с обрезной головкой, которые имеют крошечные головки, погружающиеся под поверхность. Обратите внимание, что я обрезал подступенки и ступени, чтобы они выступали над внешним стрингером на 1 1/4 дюйма. Позже к стрингеру будет прибита кедровая доска размером 1х12, что придаст лестнице более законченный вид. Если вы не устанавливаете декоративную доску, обрежьте ступени так, чтобы они выступали за стрингер на 1/2 дюйма.

После установки подступенков закрепите ступени с помощью 3-дюймовых. винты с цилиндрической головкой. Оставьте от 1/8 до 1/4 дюйма.пространство между ступенями. Продолжайте устанавливать ступени, поднимаясь по лестнице. Столбы 4×4, используемые для поддержки перил лестницы, часто привинчиваются к стрингерам перед установкой проступей. Однако сначала я закончил лестницу, а затем прикрепил стойки и построил поручень, как того требует код.

Последним шагом является нанесение внешней отделки, как правило, морилки или прозрачного средства для защиты древесины для террасных лестниц и акрилово-латексной краски для крыльцов.

---

🎥

Сейчас Смотрите это:

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Комплекты стрингеров для быстрых лестниц | Простота использования менее 1 часа

Fast-Stairs ™ — это модульные регулируемые стальные лестничные балки; просто прикрутите ступеньки / ступени и перила (не входят в комплект) к спроектированным стальным ступеням лестницы, чтобы построить прочные, квадратные и отвесные, отдельно стоящие внутренние или наружные лестницы. Разработанные для отказоустойчивой лестницы для всех , наши 32 модели могут создавать лестницы высотой от 2 ½ до 13 футов и более.С помощью перфорированных стальных стрингеров вы можете закрепить любые материалы отделки лестницы, которые вы можете найти на месте. В отличие от дерева, стальные стрингеры со стабильными размерами не деформируются, не трескаются, не раскалываются, не гниют и не усаживаются. Калькулятор лестниц не требуется.

Содержимое

Все стартовые комплекты (4 ступени и 10 ступеней) содержат левую и правую 16-го калибра, двойной С-образный канал, верхнюю и нижнюю сварные секции стрингера из переработанной стали со средними скользящими соединителями, 11 ″ регулируемые по высоте стальные ремни с верхним крючком с покрытием) и все оцинкованные соединительные элементы.Двухступенчатые удлинители также включены во многие наши комплекты Fast-Stairs (пример: комплект A6 включает A4 и A2; комплект B14 включает B10 и два B2, подробности см. В обучающем видео по сборке).

Преимущества

Ничего особенного; просто базовые, функционально спроектированные, универсальные, надежные продукты, которые позволяют быстро собрать лестницу из выбранных вами частей лестницы, от 2х до лучших твердых пород дерева и других высококачественных продуктов для отделки лестниц (в комплект не входят), которые вы найдете на местном уровне и по экономическим ценам.Все стрингеры Fast-Stairs имеют размеры 6 ½ x 1 ¼ дюйма (не включая приваренные / предварительно просверленные внутренние опоры ступеней, которые будут покрывать ваши ступени / ступени). Fast-Stairs позволит вам позже настроить вашу лестницу или даже переместить ее. Новые модели меньшего размера теперь позволяют построить как минимум 4 ступенчатые секции лестницы к любой промежуточной площадке (которую вы обрамляете) и от нее.

Fast-Stairs — постоянные, многоразовые и простые в настройке. Fast-Stairs предлагает решения для самостоятельной сборки лестниц как для потребителей, так и для ремонтников, строителей и подрядчиков.Нет более простого, быстрого или лучшего способа построить сверхпрочную и экономичную лестницу. Безопасные, устойчивые к ржавчине стрингеры с порошковым покрытием легко устанавливаются и регулируются для всех лестниц, включая подвалы, чердаки, чердаки, квартиры, опоры, хранилища, гаражи, склады, сараи, бытовки и наружные применения, включая крыши, настилы, ландшафтные и строительные работы. места.

Простое измерение

Просто измерьте от пола до пола (не от пола до потолка) вертикальная высота вашей лестницы, а затем выберите из 32 моделей и цен См. Нашу таблицу выбора косоуров, регулируемую модель Fast-Stairs, которая соответствует желаемой высоте ваша лестница.Убедитесь, что у вас есть необходимый нижний этаж горизонтального участка и что проем верхнего этажа достаточно велик (75% горизонтального участка) для зазора над головой 80 дюймов.

Опция экономии места

Многолетний опыт работы в этой области показал нам, что многие клиенты ищут вариант с более крутой лестницей во всех сферах применения, будь то жилые или нет, внутри и снаружи, или просто там, где ограниченное пространство является проблемой (дополнительные ½ дюйма на высоте ваших подступенков сэкономит вам около 4 футов при нижнем горизонтальном беге на лестнице из 13+ ступеней).Только мы предлагаем этот вариант с готовыми, сборными изделиями.

Разработанные для создания безотказных лестниц, Fast-Stairs — это регулируемые стальные лестничные балки, на которые вы добавляете ступеньки и отделочные материалы по своему выбору.

• Удобство переноски / транспортировка
• Регулируемый
• Быстрая и простая сборка
• Защита от коррозии

• цельный
КОД
• или соответствие OSHA
• Низкая цена
• Ограниченная гарантия

Регулируемая лестница по высоте и ширине / Информация по коду:

Высота: Ступенька / ступенька top на любой лестнице может быть на одном уровне с верхним этажом / уровнем, если она равна ширине верхнего этажа / уровня проема. Все модели Fast-Stairs для начинающих с 4 и 10 ступенями поставляются с регулируемыми по высоте (каждые ¼ дюйма) стальными ремнями с верхним крючком, которые позволяют использовать один дополнительный подступенок для лестницы . Большинство строительных норм допускают уклон 2 ° И отклонение на ¼ дюйма между любыми высотами подступенков, что позволяет объединенному от 2 ½ до 3 дюймов дополнительно регулировать вверх или вниз на полноразмерных лестницах. Использование прилагаемых ремней с дополнительным подступенком для верхних крючков , а не не изменяет горизонтальный ход. Таким образом, два набора достижимых размеров высоты для каждой модели с одним и тем же горизонтальным пролетом, показанные на нашей странице каталога моделей и цен. См. Наш выбор лестничных косоуров.

Ширина: Измерьте и / или определите ширину вашей лестницы и отрежьте ступеньки / ступени того же размера, которые вы выберете (от 2x до лучших твердых пород дерева и других высококачественных продуктов для отделки лестниц, которые вы найдете на месте), чтобы прикрутить их к перфорированным опорам ступеней. Все материалы ступеней / проступей, которые вы добавляете к стрингерам Fast-Stairs, должны соответствовать допустимой нагрузке материала .
2x10s или стандартные (1 1/16 ″) ступени из твердой древесины: шириной до 36 дюймов
ступени из твердой древесины 2×12 или 1¼ ”: шириной до 48 дюймов.

Код Информация США и Канада (*)

P модели : 6 7/8 ″ высота подступенка , 11 ″ подножка, угол 32 ° , соответствует коммерческим / общественным нормам.
Модели A : Высота подступенка 7 7/16 ″ , подножка 10 1/4 ″ подножка, угол 36,5 ° Жилой код соответствует нормам.
Модели B : Высота подступенка 7 3/4 ″ , подножка 10 ″ подножка, угол 38 ° Жилой код соответствует нормам.
Модели C : 8 1/4 ″ высота подступенка , 7 1/2 ″ подножка, угол 48 ° , Экономия места, соответствие OSHA.
(*) Строительные нормы и правила в основном относятся к муниципальным юрисдикциям

Сегодня только Claude Ranger Job Supply предлагает экономичную прямую покупку и доставку спроектированных стальных лестниц, гарантирующих безотказное быстрое строительство лестниц для клиентов из Северной Америки во всем мире.

построить простую лестницу

Я легко мог бы написать небольшую книгу о строительстве лестниц. Это действительно сложно. Я очень хотел бы построить твое рядом с тобой. Обратите внимание, потому что мы будем двигаться быстро.

Первое, что я хочу, чтобы вы сделали, это взглянули на существующую лестницу. Если они были построены правильно, вы можете положить прямую доску посередине ступеней, и каждый выступ (конец) проступи будет просто целовать доску.Другими словами, выступы протектора совпадают.

Проверьте, насколько каждый протектор параллелен протектору сверху и снизу. То же самое и с подступенками. Мало того, пересечение любой ступени и любого подступенка составляет 90 градусов. Единственный раз, когда это неправда, — это бетонные или каменные ступени. Подступенки на этих ступенях должны быть наклонены так, чтобы из-за наклона создавался вылет в один дюйм. Понимаете, что я имею в виду под осложнениями?

Это конец

Обычный камень преткновения для большинства новичков — это то, как определить линию разреза, где начинается и заканчивается лестница. Эти строки очень простые. Это просто дополнительная линия, параллельная подступенкам и ступеням! Посмотрите на свою существующую лестницу и убедитесь, что это правда.

Расчет ступеней и ступеней

Буквально вчера я получил электронное письмо от строителя, который постоянно ставит в тупик, вычисляя подступенки. В идеальном мире мы бы хотели, чтобы эти измерения каждый раз давали простые дроби или даже числа. Это не всегда так.

Вы должны быть осторожны с высотой подступенка.Слишком маленький подступенок, скажем, от 4 до 5 дюймов, сделает лестницу слишком мелкой. Подступенок более 7,75 дюймов (максимальный подступенок в соответствии с действующим законодательством CABO!) Может быть крутой лестницей. Я помню, что в недалеком прошлом разрешались 8-дюймовые стояки! Проверьте свои местные нормы и правила, так как там, где вы живете, может быть разрешено использование 8-дюймового стояка.

Давайте выберем случайное число для общей высоты расстояния между двумя этажами. Как насчет 103,5 дюйма? Как вы можете быстро определить равные подступенки для этого общего подъема? Простой! Я ЛЮБЛЮ 7.5-дюймовые подступенки позволяют делать математику. Разделите 103,5 на 7,5 … Облом, результат 13,8. Это означает, что у вас будет 13 подступенков на 7,5 дюймов, а последний будет только 0,8 из 7,5 дюймов. Я могу вам сказать, что это недопустимо и кто-то споткнется.

Расчет показывает, что нам НУЖНО 14 подступенков, так как мы получили 13,8. Итак, разделим 103,5 на 14. Результат будет 7,3928. Это означает, что наши стояки должны быть 7,3928 дюйма. Что ж, вы не найдете этого числа на рамке! Так как же.3928 дюймов преобразовать в дробь на квадрате? Десятичный эквивалент 1/8 дюйма — 0,125, это означает, что 3/8 дюйма — это 3 раза .125 или 0,375. Так что наши ступени чуть больше 7 и 3/8 дюйма. На самом деле они 7 и 50/128 дюймов. Черт возьми, даже не пытайтесь искать 128-е на кадрирующем квадрате! Дело в следующем: видите, как просто было сделать математику? Всегда выбирайте 7,5-дюймовые подступенки, а затем двигайтесь в любом направлении, чтобы они работали одинаково, учитывая МАКСИМАЛЬНУЮ высоту подступенка в соответствии с местными правилами.

---

Примечание автора: если вам нужны пошаговые цветные фотографии процесса строительства лестницы, вам следует рассмотреть мою электронную книгу «Лестничное строительство». Это полезное руководство — ответ на все ваши разочарования по поводу процесса строительства лестницы. Щелкните ссылку, и вы будете поражены тем, что откроете.

---

Продукция для строительства лестниц

Некоторые компании производят продукты, которые упростят строительство лестниц. Вы никогда не сможете уйти от компоновки с рамным квадратом, но вы можете избавиться от необходимости делать надрез для стрингеров или фрезерные канавки для стрингеров, как я всегда делал.

Две компании производят простые металлические кронштейны L-образной формы, которые крепятся к боковым сторонам стрингеров. Ступени опираются на эти металлические кронштейны. Кронштейны имеют отверстия на каждом краю L, чтобы вы закрепили ступеньки и подступенки. Это очень изящные изделия, которые позволяют вам в мгновение ока сложить набор ступеней, как только вы разметите и разрежете стрингеры. две компании:

Simpson Strong Tie 800-999-5099 Конструкционные соединители USP 800-328-5934

Другая компания производит треугольную деревянную штуковину, которую можно прибить к стрингерам.Эти треугольники регулируются для любой длины протектора и высоты подступенка в пределах кодов. Они создают вид с выемками. Вы просто прибиваете ступеньки к треугольным блокам.

Этот продукт не предназначен для ступеней наружной террасы, поскольку деревянные кронштейны не сделаны из обработанной древесины. К продукту прилагаются простые инструкции. Возможно, поэтому продукт называется EasyRiser!

Позвоните в эту компанию для информации:

• Building Components Mfg.
  800-475-9304

---

A, B, C здания с простой лестницей

Построить лестницу — довольно сложная задача.Это требует математики, точности, часто сложных измерений и терпения. Идея довольно проста — создавать ступени одинаковой длины и подступенки одинаковой высоты в заданном пространстве. Однако это смущает многих начинающих плотников! Я могу только представить, что может чувствовать домовладелец, столкнувшись с созданием лестницы.

К наиболее частым ошибкам при строительстве лестниц относятся:

• Первая или последняя подступенка смещена на 1 дюйм или более
• Ступени лестницы не выровнены из-за неточного измерения общего подъема
• Слишком малая глубина верхнего протектора из-за несоблюдения / учета глубины выступа верхнего этажа

Углы 90 градусов

Строительство лестницы можно упростить, если вы просто научитесь доверять и понимать взаимосвязь ступеней / подступенков / и стандартного квадрата каркаса.Угол стыковки ступеней с подступенками равен 90 градусам. Так уж получилось, что стандартный квадрат обрамления постоянно установлен под этим углом. Как удобно!

Посмотрите на рисунок 1. Это рисунок обрамляющего квадрата, опирающегося на длинную косую балку лестницы. Глубина проступи и высота подступенка на чертеже не указаны. Это нормально, потому что это не имеет значения !. Независимо от размеров, угол между ними (ступеньками и подступенками) будет сохраняться на уровне 90 градусов.

Рисунок 1

Угол, который меняется в зависимости от вашей ситуации, — это угол лестницы по отношению к линиям пола. Если лестница крутая, то этот угол будет больше. Например, если вы сошли с ума и построили лестницу с 12-дюймовым протектором и подступенком, то угол между стрингером и полом будет 45 градусов. Чаще всего угол составляет около 37 градусов. Вы можете добиться этого, если построите лестницу с подступенком 7,5 дюймов и ступенькой 10 дюймов.

Вам вообще не нужно беспокоиться о градусах этого угла? Почему? Потому что квадрат обрамления автоматически рассчитает это за вас.Ваша задача состоит в том, чтобы выполнить математические расчеты, которые позволят вам создать лестницу, которая приблизит вас к пределам проступи и подступенка, как указано в ваших местных строительных нормах. Я не могу процитировать вам, что такое стандарт, просто потому, что в стране существуют разные коды! Здесь, в Цинциннати, мы используем кодекс CABO для жилья на одну и две семьи. Этот код предусматривает, что «…. максимальная высота подступенка должна составлять 7 и 3/4 дюйма, а минимальная глубина ступени — 10 дюймов».

Заставляем вещи работать

Чтобы построить ступеньки, вам необходимо рассчитать общий пробег (сумма всех ступеней) и общий подъем (сумма всех подступенков).Если у вас уже есть этажи, вы просто измеряете расстояние от этажа до этажа, где лестница соединяется на каждом этаже. Несоблюдение этого правила приведет к неправильным измерениям, если полы неровные! Вы можете увидеть, насколько это важно, посмотрев на рисунок 2.

Рисунок 2

Если вам повезло и у вас нет препятствий перед лестницей, где она упирается в нижний этаж, вы можете позволить лестнице «выбежать» на некоторое ровное расстояние. Например, выберите протектор 10 или 11 дюймов. Если хотите, представьте, что расстояние между двумя этажами составляет 112.5 дюймов. Если вы выберете 7,5-дюймовые стояки, это сработает идеально. В итоге получается 15 подступенков. Помните, у вас всегда будет на одну ступеньку меньше, чем подступенков. В этом случае у вас получается 14 ступеней. Итак, если вы выберете 11-дюймовую ступеньку, выступ самой нижней ступени заканчивается на расстоянии 154 дюйма от (14 дюймов X 11 дюймов = 154 дюйма) верхней части проема лестницы. Чтобы измерить свой общий рост, вам нужно выйти на эти 154 дюйма и измерить вверх и обратно до того места, где лестница заканчивается этажом выше.

Макет

Посмотрите еще раз на рисунок 2.Видите пунктирные линии, обозначающие ступени и подступенки? Возможно, вы видели такие лестницы с зазубринами. Эти выемки вырезают древесину, что снижает несущую способность лестницы. Представьте, что вы просто сдвинете пунктирные линии вправо так, чтобы ступени попадали внутрь стрингеров? Так мы построим нашу лестницу. Обрамляющий квадрат позволяет нам это сделать.

Посмотрите еще раз на рисунок 1. Обратите внимание, как оператор обрамления квадрата рисует вторую линию протектора.Он параллелен первой линии протектора. Обратите внимание на то, как квадрат обрамления опирается на стрингер. Видите 90-градусное соотношение между подступенком и ступенью? Вертикальное расстояние после установки стрингера будет фактической высотой подступенка. Таким образом, ступени и подступенки представляют собой просто серию параллельных линий.

Посмотрите еще раз на рис. 1. Одна из самых сложных задач — это разрезать вертикальный разрез по отвесу на одном конце стрингера и разрез плоского или нижнего сиденья, где стрингер опирается на нижний пол.Вы видите, что эти стропы представляют собой просто «линию подступенка» и «фантомную» ступеньку? Вертикальный отвес лестницы — это просто линия, которая является последним подступенком! Нижний срез сиденья — это просто верхняя часть ступени, если ваш цокольный этаж был еще одной ступенькой на очень длинной лестнице. Вы начинаете понимать, что эта работа не так сложна, как кажется на первый взгляд?

Установка квадрата на стрингере

Типичный квадрат для обрамления имеет две ножки разного размера. Они не только разной длины, но и разной ширины.Язычок квадрата — это более тонкое лезвие (обычно 1,5 дюйма шириной), а тело — часть шириной 2 дюйма. Длина языка почти всегда составляет 16 дюймов, а длина тела — 24 дюйма.

При строительстве лестницы вы сориентируете квадрат так, чтобы размер подступенка приходился на язычок, а ступенька на корпус. Посмотрите на рисунок 1. Видите, как квадрат размещен на стрингере? Угол в 90 градусов выходит за край. Линейка квадрата всегда начинается в этом внешнем углу, а дюймовые метки проходят в каждом направлении к концу каждой ножки.В нашем предыдущем примере (7,5-дюймовый подступенок и 11-дюймовые ступени) вы должны сориентировать квадрат так, чтобы отметка 7,5 дюймов на язычке и отметка 11 дюймов на корпусе совпадали с длинным краем стрингера. ВСЕГДА используйте маркировку на одних и тех же краях квадрата. Другими словами, используйте внутренние линейки квадрата или внешние линейки квадрата. НИКОГДА не смешивайте их. Не используйте внешнюю линейку на языке и внутреннюю линейку тела!

Начните с одного конца стрингера и выровняйте квадрат.Если вы используете внешние линейки (метод, который я предпочитаю), то нарисуйте карандашную линию по внешнему краю языка и тела. Карандашная отметка в виде языка будет вашим первым подступенком или отвесом, где струна упирается в пол. Маркировка корпуса — это верхняя часть первого протектора. Сдвиньте квадрат вниз по стрингеру, пока отметка 7,5 дюйма на линейке внешнего края язычка не коснется конца отметки карандаша, созданной корпусом (вершина первой ступени). Выровняйте квадрат так, чтобы отметка 11 дюймов корпуса находилась на краю стрингера.Теперь вы «ступили» на квадрат еще на один подступенок и ступеньку. Обратите внимание, как основная часть квадрата параллельна первой линии протектора, которую вы только что нарисовали — точно так же, как пунктирные линии параллельны на рисунке 2! Продолжайте делать отметки на остальных ступенях и подступенках.
