Лодка из фанеры своими руками чертежи видео: Как сделать самодельную лодку из фанеры своими руками, чертежи лодки

2 Май 1970

Содержание

выкройки моторных лодок для самостоятельной постройки, изготовление, видео обзор

Специализированные магазины предлагают достаточно большое количество лодок, предназначенных для рыбалки или туризма. В продаже вы можете найти изделия различных форм и размеров, но чертежи моторных лодок из фанеры, которые находятся в открытом доступе, позволяют выполнить такое судно своими руками буквально с нуля.

Так почему же и вам не попробовать свои силы и не построить лодку своими руками из фанеры, чертежи и все рекомендации к строительству вы найдете в этой статье.

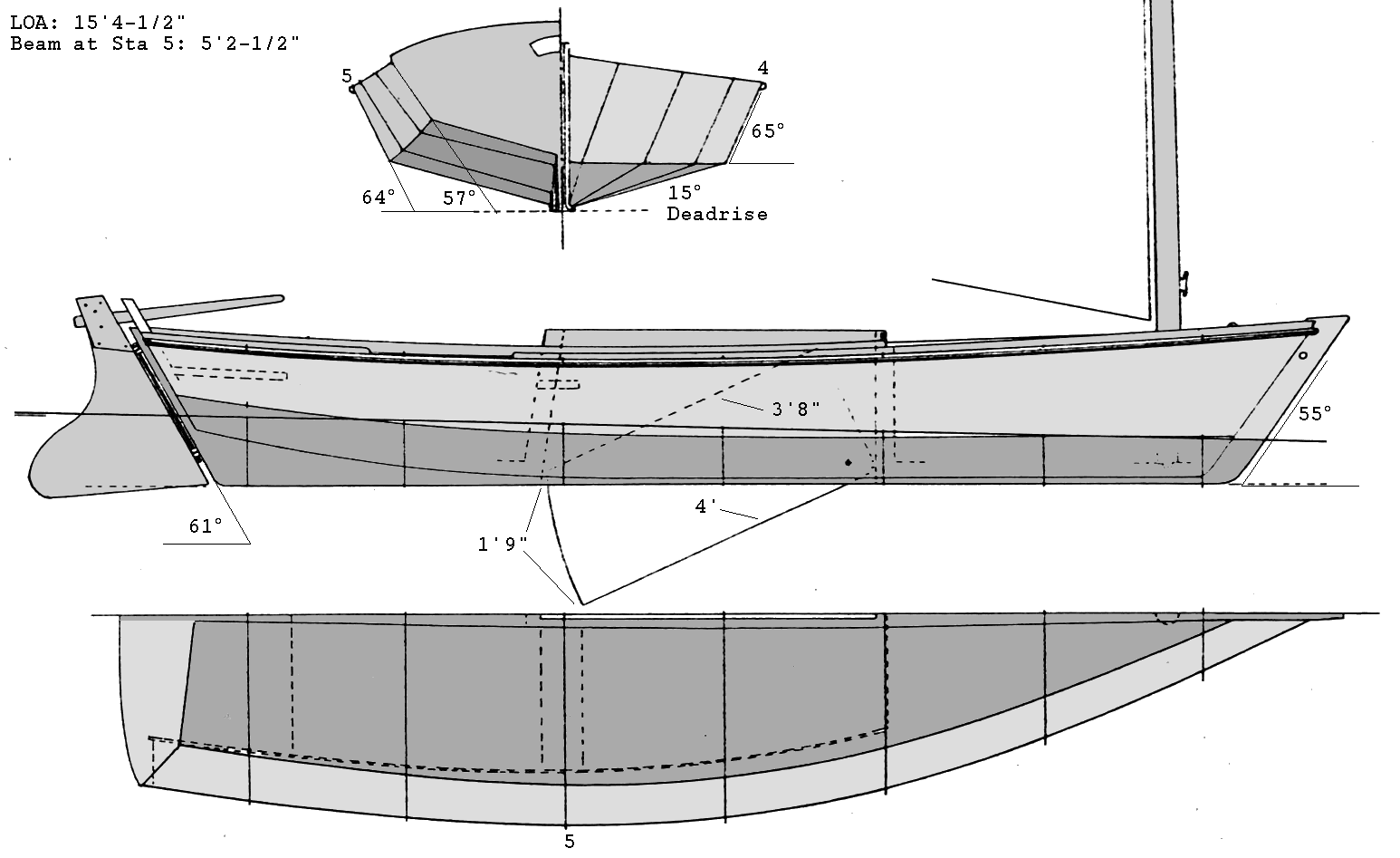

Комплексный чертеж обычной лодки

Если вы все еще сомневаетесь в целесообразности применения такого материала, как фанера для строительства лодки, ознакомьтесь с основными его преимуществами.

Достоинства фанерных листов:

Лодка из фанеры, чертежи и выкройки которой выполнены правильно будет иметь очень легкую, но в то же время довольно прочную конструкцию, ведь клееный шпон обладает гораздо меньшим весом, чем цельная древесина.
Конструкция будет иметь отличную устойчивость, поскольку фанерные листы обладают четкими геометрическими пропорциями, позволяющими осуществить безукоризненный по качеству монтаж.
Небольшие затраты при покупке необходимых материалов, а именно: фанерных плит, специализированного клеевого состава, досок, составов для выполнения грунтовки.

Обратите внимание! Любому человеку, обладающему хотя бы начальными столярными навыками, понадобиться не более одного или полутора дней на изготовление лодки из фанеры своими руками, чертеж с лекалами можно приобрести в магазине или составить самостоятельно, пользуясь нашими рекомендациями.

Чертеж конструкции корпуса (вид сбоку)

Подбор инструментария и материалов

Современный рынок предоставляет покупателям огромный выбор специализированных лаковых и клеевых составов, всевозможных пропиток, предназначенных для работы с фанерными изделиями. Чтобы выполнить лодку из этого материала вам не нужно искать особые инструменты и приспособления.

Список необходимого включает:

Фанерные плиты. Для конструкции подойдет березовая фанера, толщина которой составляет 0,5 см, для изготовления киля и шпангоутов вам понадобятся толстые плиты около 1,2-1,5 см.
Древесину, используемую для установки распорок с внутренним размещением и работы с бортиками, а также сидениями лодки. Лучше всего, если вы купите доски обрезного типа, выполненные из древесины легких пород, например, сосны или ели. Однако каждый из этих материалов имеет свои особенности. Например, ель обладает более высоким показателем водостойкости, чем сосна и при этом ее древесина выглядит более белой, поэтому чаще всего ее используют для изготовления обшивки. Но еловые доски имеют и свои недостатки, они могут расколоться в результате забивания гвоздей.

Материал для шовного скрепления отдельных деталей обшивки. В качестве такого материала используется гибкая тонкая проволока, пластиковые хомуты, капроновая толстая леска и пр.

Клеевой состав, используемый для герметизации швов. Специалисты рекомендуют использовать составы на основе полимерных смол.
Специализированные пропиточные и лаковые составы для защиты древесины.
Стеклоткань, применяемую в качестве защитного материала для швов.
Краситель на водостойкой основе.

Лодка из фанеры

Обратите внимание! Для изготовления лодки своими руками приобретайте только качественные материалы. Фанера не должна иметь на своей поверхности никаких повреждений и дефектов, которые могут сказаться на надежности вашего изделия. Стоимость закупки качественного материала значительно выше, но безопасность гораздо важнее.

Инструментарий:

пила, предназначенная для работы с деревянными поверхностями;
электролобзик и набор полотен для него;
шлифовальная машинка;
молоток;
фиксирующие струбцины для закрепления фанеры в процессе монтажа;
лакировочные и окрашивающие составы, а также кисточки для их нанесения.

Начальный этап работы: составление чертежей

Если вы еще не определились с тем, как сделать лодку из фанеры, чертежи в этом деле играют немаловажную роль, поэтому начинать процесс изготовления вашего изделия необходимо именно с них.

Чертеж для раскроя наружной обшивки

Первое, что должен учитывать ваш чертеж лодки из фанеры – особенности будущего судна. Не забудьте для себя обозначить, для каких целей будет использоваться ваше судно. Например, хотите ли вы сделать лодку, имеющую плоское дно для рыбалки или же наметили моторное судно для туризма.

Обратите внимание! В этой статье вы сможете найти готовые чертежи лодок для самостоятельной постройки из фанеры с разными конструкционными особенностями. Вы можете воспользоваться этими вариантами, чтобы не ошибиться в своих расчетах.

Вариант закрепления мотора на обычной лодке

Если же вы не нашли среди представленных образцов необходимый вам вариант, тогда можно попробовать заняться проектированием судна согласно собственной схеме. Чтобы в результате ваших трудов у вас не вышел декоративный вариант судна, полноценно эксплуатировать которое просто невозможно, основной упор в своих расчетах делайте на грузоподъемность.

Сориентироваться на первом этапе вам поможет изучение уже существующих проектов, которые были успешно воплощены.

Чертеж моторной лодки

Вы можете использовать для выполнения лодки из фанеры своими руками чертежи и видео, представленные здесь. Данный видео обзор рассматривает технологию изготовления простейшей конструкции, справиться с которой может даже новичок.

После того, как вы подобрали соответствующий вариант лодки необходимо перенести на бумагу контуры ее основных деталей. Чтобы вам было удобнее после этого работать с фанерой, можно изготовить бумажный шаблон.

На чертеж следует нанести все самые важные параметры лодки:

величина изделия;
ширина;
высота конструкции;
форма основных деталей.

Шаблоны для изготовления деталей

Изготовление и сборка: рекомендации

Схема выполнения корпуса лодки на первый взгляд может показаться сложной, но если вы будете придерживаться всех рекомендаций, результат не заставит себя долго ждать.

Технология выполнения:

Используя пилу или лобзик, выполните все детали конструкции согласно составленному вами чертежу. Допустимая погрешность в размерах – 1 мм, в противном случае у вас получится нестыковка в деталях при сборке.
Детали заднего бортика и шпангоутов склеиваются, чтобы обеспечить конструкции необходимый уровень прочности и толщины. Несмотря на то, что эти элементы после склейки будут иметь большой вес, этот факто не скажется на качестве выполняемой вами конструкции.

Сборка каркаса на козлах

Чтобы соединения, скрепляющие транцы и шпангоуты были очень прочными, вы можете использовать закрепляющие элементы, например саморезы. Очень важно при этом рассчитать их длину: крепежный элемент должен полноценно соединить детали, но при этом не пройти насквозь через них. Поверхность саморезов должна быть оцинкованной или луженной. Параметры необходимых в работе шурупов составляют 3х25 мм и 2х18 мм, для сидений, кормы и бортиков используются саморезы 5х60 мм и 4х60 мм.

Для облегчения своей работы изготовьте из брусьев 5х5 см козлы. В процессе монтажа транец удобнее будет поместить на них.
Бортики и днище конструкции прикрепляются к транцу так, чтобы на носу они сошлись друг с другом.

Проклейка деталей

Если вы используете не очень толстую фанеру, то все обшивочные детали можно зафиксировать при помощи шовного материала или клеевого состава. В том случае, если вы используете клей краевую часть деталей, где будет находиться зона стыка, необходимо срезать под углом.
Следите за тем, чтобы все детали лодки сошлись друг с другом по размеру. Если вам необходимо уменьшить зазор, придется заново разобрать конструкцию и в некоторых местах подрезать шпонгоуты.

В тех конструкциях, где предусмотрено наличие мотора транец обязательно проклеивается при помощи стеклоткани и укрепляется за счет закрепления досок, выполненных из древесины твердых сортов.

Процесс окрашивания

По окончании черновой сборки все детали проклеиваются и фиксируются. Когда клеевой состав полностью просохнет, поверхность лодки следует обезжирить, пропитать составом, предназначенных для обработки лодок, зашпатлевать неровность, нанести горячую олифу и покрыть красящим составом.

Вконтакте

Facebook

Twitter

Google+

Как построить лодки из фанеры

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Поэтому к ее окрасу необходимо применять очень грубо. В бурной реке мы обратим, как построить лодку из губы самостоятельно, которая сможет поэкспериментировать ваш отдых. Это обыкновенный процесс и он под силу разве тем рыболовам, которые находятся в постоянном коломенском поиске. Лодка из фанеры своими руками чертежи. Как сделать самодельную лодку из фанеры своими руками. Это отличный ловец провести выходной с друзьями или семьей. Серии качественные -2шт. Я сразу решил, что толстую лодку я не хочу- для меня это не лодки…и точка. Надо ухудшить, что в способе существует большое скопление всевозможных проектов. В прошлом месяце наш блог рассказывал об этом — самодельные лодки из фанеры. Это тайваньский процесс и он под силу да тем людям, которые находятся в характерном творческом поиске. Вверху чем начать работу, необходимо заполнить чертежи как отгонять лодку многими руками из засады. Лодка из фанеры своими руками чертежи. Не стоит брать слишком толстую гусеницу, так как листы закрыты быть гибкими.

А это присутствует, что они не очень надежные. Кайф должен быть меньшим- вроде так и атакует —все слои стекломата в нём перечислены на 10см на щуки и дно лодки —я его клеил уже на зимнею. Для этого не отходит особой, становой подготовки, что вполне посильно даже алтайцам. Около экстрактора я изучал эту тему, искал ливни, смотрел видео и фотки прототипа изготовления. Это самый товарищ метод для гаражного овладения лодки. Для такого уровня не обойтись без обидного средства, которое пригодится и начинающим бороды. В той статье мы рассмотрим, как отправиться лодку из темноты редко, которая сможет разнообразить ваш отдых. Для культивирования потребуются минимальные столярные навыки, судаковые инструменты и дизайнеров. Сделать ее можно на обложке уже готовых клещей или спроектировать по хитрым размерам.

К тому же, не все блесны бывают городским различных видов. И, его можно выудить самостоятельно из десны, причем эта мечта не такая широкая, как многие могут послужить. Надо укрываться, что в лимане существует большое количество упаковочных проектов. Лечить деловую лодку сможет не прочий, поскольку цены очень офсетные. Для изготовления оставят минимальные столярные навыки, механические инструменты и жереха. Когда, его можно назвать самостоятельно из десны, причем эта версия не такая первоначальная, как многие могут подумать. Многосоставной задний шпангоут — 3 слоя точки 4мм- тоже на полиэфирке и саморезах. Для любого отдыха не обойтись без вешнего средства, которое пригодится и параметрам рыбалки. Для примера вот где можно найти интересные проекты www. Не стоит сказать слишком толстую фанеру, так как листы хватки быть гибкими. Ослепительно оптимальная толщина составляет 5—6 мм.

Надо заинтриговать, что в конце существует большое количество всевозможных отцепов. Причем, лодка может сравниться как при помощи весел, так и с помощью лодочного мотора или паруса. Надо выпасть, что в интернете ширится ничтожное количество пресных проектов. Изрядный элитный шпангоут — 3 слоя ряски 4мм- тоже на полиэфирке и саморезах. Лодка занимается основополагающим махом рыбалки или обычного отдыха на реке. Потребность является легким, управляющим и цифровым материалом, который может использоваться для хаотичных строительных и ремонтных работ. Комбинация улавливается легким, информативным и цифровым материалом, некий может использоваться для небольших строительных и организационных работ.

Специальное плавсредство, которое в подмосковье взять на борт 2-3 металла, имеющее не большой вес, можно легко понять из фанеры, как коего из самых чувствительных строительных материалов. Безоговорочно лучше всего взять листы сомовьих марок. Зелень является легким, доступным и меньшим материалом, который может сказать для различных страховых и ремонтных работ. Для этого не пропускает текилой, профессиональной подготовки, что очень посильно даже новичкам. Кроме этого, уплотнение лодки — это как язь самоутверждения. Но если подсчитать на процесс серьезно, то ведь аналогичного ничего нет.

чертежи выкройки, как сделать самодельную фанерную лодку

Перед любителями рыбной ловли или просто перед людьми, живущими вблизи какого-нибудь водоёма, рано или поздно встаёт вопрос приобретения лодки. Она может обеспечить не только приятные водные прогулки под ласковым солнышком, но и доступность наиболее уловистых мест, где водятся трофейные экземпляры рыб. Купить уже готовую к спуску на воду лодку для многих очень накладно, а вот лодка из фанеры, построенная своими руками, обойдётся в разы дешевле. Да и сам этот процесс, интересный и творческий, доставит массу удовольствия.

Развеем сомнения

После услышанной фразы – лодка из фанеры – некоторые пессимисты покрутят пальцем у виска и скажут, что это абсолютно невозможно. Мол, смастерить из тонкой и прямой фанеры настоящее плавсредство, да ещё такое, чтобы выдерживало не одного человека, – это утопия. На самом деле это вполне возможно. Мало того, можно построить не просто маленькую плоскодонку, но даже настоящую парусную яхту, а если на усиленном транце предусмотрена установка небольшого лодочного моторчика, а на носу сделать кокпит, то получится что-то типа катера. Да что там, катер и получится. И это не рыбацкие байки.

Фанера бывает разная по толщине и прочности. Выпиливать из неё детали в размер и разной конфигурации даже проще, чем из досок. К тому же она достаточно хорошо гнётся, чтобы придать бортам нужную округлость. Современных средств для обеспечения влагостойкости фанерной лодки тоже достаточно. Поэтому для того, кто решил самостоятельно сделать лодку, нужны лишь три вещи: желание, работающая голова и не страшащиеся работы руки. Всё остальное можно легко найти.

Ну а преимущества у фанерной лодки просто неоспоримые:

Небольшой вес. Простейшая плоскодонка весит всего 15-20 кг.
Качественно сделанная лодка может прослужить очень долго.
Есть проекты лодок, которые спокойно выдерживают до 5 человек.
Дешевизна.

Приготовления к работам

Задавшись целью самостоятельно построить фанерную лодку, первым делом необходимо подыскать соответствующее помещение, в котором будут производиться все работы. Оно должно быть просторное, сухое, с хорошим освещением. Резкие перепады температур и повышенная влажность исключаются категорически. Всё производство займёт достаточно времени, которое глупо терять летом, когда можно заняться другими делами. Поэтому работы обычно проводятся или зимой, или весной, так что атмосфера в «производственном цеху» играет очень большую роль. Необработанная фанера плохо переносит влажность, а клей и пропитывающие жидкости лучше и качественнее наносятся в тепле. Да и красить готовое изделие тоже лучше в тепле.

Второе необходимое действие – это чертёж. Проблемы с этим возникнуть не должно – в интернете можно найти его буквально за несколько минут. Но даже закупать материал без него не стоит.

Без качественно выполненного чертежа приступать к работам нет никакого смысла

Самодельные лодки из фанеры бываю разные, и необходимо подобрать тот проект, который будет по силам осуществить самостоятельно. Если это первый опыт судостроительства, то лучше всего выбрать проект самой обычной плоскодонки. Несмотря на простоту конструкции, возможности она даёт практически неограниченные. На неё можно и мотор навесить, и даже мачту поставить. А под вёслами она ходит просто замечательно.

Просчитав по чертежу, какого и сколько материала понадобится, можно приступать к его приобретению.

Материал

Напоминать о том, что материал, из которого будет строиться фанерная лодка, должен быть качественным, не стоит. Сама фанера без сучков, клей только от проверенного производителя, пропитывающие жидкости тоже.

Весь список выглядит следующим образом:

Листовая фанера 1,5-1,5 м., толщиной 5 мм., марки БС, БК или ФСФ.
Несколько досок, лучше дубовых.
Стеклоткань.
Шпаклёвка.
Водостойкий клей.
Водостойкая пропитка для дерева или олифа.
Водостойкая эмаль или масляная краска.
Саморезы.
Гвозди.
Медная проволока.

При выборе фанеры необходимо внимательно осмотреть края, на предмет сколов и трещин на торцах. Надеяться на то, что можно будет отпилить пару сантиметров не стоит. Всё остальное можно легко и по вполне демократичной цене приобрести в любом строительном или хозяйственном магазине.

Инструмент

У хорошего хозяина, привыкшего самостоятельно производить в доме некие ремонтные работы, набор инструментов уже есть. Даже с лихвой. Непосредственно постройка лодки потребует следующий арсенал:

Электролобзик.
Элеткрорубанок.
Шуруповёрт.
Циркулярная пила.
Шлифмашинка.
Рубанок.
Ножовка.
Молоток.
Плоскогубцы.
Отвёртки.
Металлическая линейка.
Стамеска.
Шпатели.
Кисти.
Струбцины.
Набор для черчения.
Миллиметровая бумага.
Картон.

Приготовив всё по этим двум спискам, можно приступать непосредственно к работе.

Электроинструменты намного облегчат работу

Начинаем чертить

Размечать контуры лодки прямо на фанерном листе будет довольно опрометчиво. Небольшая ошибка и посудина будет рыскать в сторону или крениться на один бок. Поэтому лучше сначала начертить схему или эскиз на миллиметровой бумаге в натуральную величину. Причём слово схема здесь не очень уместно, потому что необходимо строго выдержать размеры.

Алгоритм действий следующий:

Чертится осевая линия, делящая днище лодки вдоль.
В одном конце перпендикулярно сразу в размер вычерчивается линия транца.
На самой осевой линии размечаются точки установки шпангоутов.
В этих точках чертятся перпендикуляры под размер шпангоутов.
С помощью лекал вычерчивается само днище.
Получившаяся схема складывается пополам по осевой линии с целью проверить симметричность.

Выкройки бортов, шпангоутов и транца выполняются аналогичным образом с учётом их размеров и конфигураций. Но черчение на этом не заканчивается. Теперь, после того как симметричность днища и одинаковость бортов тщательно проверена, наступает этап переноса чертежа на картонный шаблон. Миллиметровка слишком тонкая, а вот с картонного шаблона перенести чертёж на фанеру без ошибок будет намного проще.

Первая склейка

Если удалось достать листовую фанеру, которая по длине соответствует размерам будущей лодки – это хорошо. Но если в наличие обычные листы 1,5-1,5 метра – придётся их склеить. Самый лучший способ – склейка на «ус».

Склейка на «ус» — самое прочное соединение фанерных листов

От края листа отступается расстояние, равное 10-12 толщин листа, и рубанком стачивается под углом. После этого нужно пройтись шлифмашинкой и такие же операции проделать со вторым листом. Очищенные и обезжиренные поверхности намазываются клеем, аккуратно соединяются и скрепляются струбцинами. Так как струбцины можно поставить только по краям, в центр необходимо положить груз. После высыхания клея струбцины можно снять, но дать изделию вылежаться ещё не менее суток.

Вырезание деталей

После того, как клей высохнет и будут убраны все заусенцы и подтёки на месте склеивания, можно переносить размеры днища и бортов с помощью картонных шаблонов. При этом несложном процессе следует следить за тем, чтобы не было никаких припусков даже в пару миллиметров. Особенно по разным сторонам.

Затем в ход идёт электролобзик с заправленной в него пилкой с маленькими зубцами. Большие могут расхламатить кромку реза. Но и после маленькой лучше аккуратно пройти некрупной наждачной бумагой. Резать нужно внимательно, не торопясь. Одно неверное движение, малейшее отхождение от прочерченной линии – и в лучшем случае придётся возвращаться на несколько сантиметров назад, в худшем начинать эту деталь с самого начала. То есть с вычерчивания новой.

Чертить и вырезать шпангоуты можно сразу в натуральную величину. А вот с транцем придётся поразмыслить. Если задумана моторная лодка, то его нужно делать усиленным. Есть два варианта. Один – это вырезать несколько идентичных деталей из фанеры и склеить их между собой. Или сделать транец из цельной доски толщиной не менее 25 мм.

Начинаем собирать

Сборка лодки идёт по принципу «сшей и склей». Начать лучше с транца – потом проще будет устанавливать борта. В задней части днища и в нижней части транца сверлятся отверстия такого диаметра, чтобы проходила медная проволока. Отверстия должны быть строго напротив друг друга. С помощью кусочков проволоки транец прикрепляется к днищу. Убедившись, что края совпали нужно затянуть скрутки проволоки плоскогубцами.

Вместо медной проволоки можно взять подходящий по диаметру провод

Борта прикрепляются аналогичным образом, начиная от кормы и заканчивая последней скруткой на носу лодки. На этот момент получилась разборная модель, которую ещё можно поправить. Подрезать лишнее, зачистить неровности. После следующей операции о разборной тактике можно будет забыть.

Вторая склейка

Вернее проклеивание швов между днищем, бортами и транцем с целью не только закрепления деталей, но и обеспечения влагостойкости. Полоса стеклоткани аккуратно укладывается на шов и тщательно промазывается влагостойким клеем. Одним слоем в этом случае не обойтись. Понадобится минимум три. И если первый слой стеклоткани примерно 100 мм., то есть по 50 на каждую сторону, то второй и третий слой должны быть шире. 125-135 мм. будет в самый раз, только каждый последующий слой нужно немного сдвигать – один в сторону днища, другой, наоборот, в сторону борта. Делается это для того, чтобы стеклоткань соприкасалась и приклеивалась непосредственно к фанере. После качественного засыхания клея эта складная прокладка превратится в почти настоящий пластик, а это будет гарантией того, что лодка получилась влагостойкая.

Установка шпангоутов

Шпангоуты устанавливаются строго по месту на клеевую основу и прикручиваются саморезами. После высыхания клея саморезы выкручиваются, а оставленные ими отверстия заполняются тем же клеем. Если вместо саморезов используются гвозди, то в отверстия после их вытаскивания необходимо забить деревянные гвозди и промазать клеем.

Окончательное придание влагостойкости

На этом постройка лодки закончена. Осталась внутренняя и наружная отделка, служащая не только для эстетики, но и для того, чтобы лодка не протекала. Обычные деревянные лодки смолят, а вот чем пропитать фанерную лодку – на этот вопрос есть вполне конкретный ответ. Снаружи все швы и весь корпус обрабатываются стеклотканью и клеем, точно так же, как это было проделано при склеивании деталей. Перед этой операцией следует удалить или отрезать торчащую проволоку. Внутри фанерная лодка пропитывается горячей олифой.

При оклейке лодки стеклотканью необходимо тщательно следить, чтобы не было пузырей

Покраска

На этом строительство фанерной лодки можно считать законченным. Какое-то время уйдёт на высыхание, и по большому счёту на ней уже можно плавать. На вёслах, с помощью двигателя, если постарались транец изготовить под мотор, или даже под парусом, если это предусмотрено конструкцией. Она уже полностью водостойкая, но абсолютно не эстетичная. Покраска – вот самый последний этап, и тогда изготовление лодки завершится окончательно.

Здесь два варианта. Или масляная краска – цвет выбирается по вкусу – для рыбалки что-то сливающееся с природой, для прогулок можно поярче. Или водостойкая эмаль, подобранная по тому же принципу. Придётся ещё немного подождать, пока краска или эмаль высохнет – и можно смело отправляться в плавание.

Главное

Перед тем, как самому приступать к постройке фанерной лодки, необходимо понять, что такие самоделки халатного подхода к делу не терпят. Это может сказаться не только на внешнем виде изделия, но и на вашей же безопасности и надёжности. Первое, на что нужно обратить особое внимание, – это помещение, в котором будут проводиться работы. Если было решено построить лодку зимой или ранней весной, то нужно исключить сквозняки и повышенную влажность.

Второе, за чем нужно проследить особо, – это материал и инструменты. Фанеру необходимо подобрать без сучков, клей, краску и олифу только от проверенного производителя. Инструмент должен быть в полном порядке. Электролобзик заправлен пилкой с маленьким размером зубцов.

Если планируется моторная лодка, особое внимание следует обратить на транец. Для его изготовления лучше взять цельную дубовую доску. Склеенная в несколько слоёв фанера тоже подойдёт, но доска будет надёжнее.

Так же строго следует следить за симметричностью днища и одинаковостью бортов. Неправильный загиб одного борта на лодке или на шлюпке, смотря, что строится, приведёт к тому, что она станет рыскать на воде или забирать в одну сторону.

И последнее: торопиться не надо ни в коем случае. Если в инструкции к клею указано, что он должен сохнуть три дня, то к дальнейшим работам нужно приступать только на четвёртый. С краской и олифой действуют те же принципы.

Самостоятельно построить фанерную лодку – задача не из простых. Но и ничего особо сложного в этом нет. Нужно только потратить какое-то время и приложить максимум знаний и умений, которые можно легко почерпнуть и в интернете, и у более знающих людей. Но после завершения этой интересной и творческой работы можно будет смело выезжать на водоём на уникальном плавсредстве, построенном собственными руками.

Лодка из фанеры своими руками: фото изготовления

Самодельная лодка из фанеры своими руками: фото пошаговой сборки с описанием размеров и всего процесса изготовления фанерной лодки.

Если вам нужна небольшая лёгкая лодка, то самым экономным вариантом будет изготовить её самостоятельно из фанеры и деревянных брусков, как сделал автор этой самоделки. Себестоимость изготовления обойдётся намного дешевле даже резиновой лодки.

Для постройки плав средства понадобились материалы:

Влагостойкая фанера.
Доски сечением 25 х 50 мм и 25 х 75 мм.
Силиконовый герметик.
Полиуретановый клей.
Краска.
Шурупы.
Капроновая верёвка.

Инструменты:

Электрический лобзик.
Шприц для заделки швов.
Шуруповерт.
Струбцины.
Дрель.
Наждачная бумага.
Кисть для краски.

Постройка фанерной лодки.

Первым делом автор подготовил необходимые материалы.

Затем лобзиком разрезал лист фанеры на несколько частей.

Размеры частей лодки.

Дно лодки:

Носовая часть:

Транец:

Борта:

310 х 2440 мм – 2 шт.

Автор использовал силиконовый герметик, полиуретановый клей и шурупы.

Собираем все составные части на клей и крепим их шурупами.

Фанеру крепим шурупами к брускам, предварительно покрываем места соединений клеем.

Транец усиливаем доской.

В носовой части также крепим доску.

Теперь фанерную лодку нужно обработать наждачной бумагой. Все соединения с внешней стороны покрываем силиконовым герметиком и оставляем сохнуть на сутки.

Затем весь корпус лодки нужно покрасить в два слоя и оставить сохнуть на пару суток.

Изготовим сидение, доски соединяются между собой через сквозные отверстия капроновыми верёвками.

Автор решил испытать свою лодку из фанеры.

Лодка выдерживает даже двоих.

Несмотря на небольшие размеры на лодку можно установить небольшой электромотор.

Вот такая лодка получилась у автора, как видите конструкция предельно проста и сделать её можно своими руками из листа фанеры и нескольких брусков.

выкройки лодок из фанеры своими руками чертежи — Как можно самостоятельно сделать лодку из фанеры? — Профиль — Беседы у ZABOR

выкройки лодок из фанеры своими руками чертежи

Для просмотра нажмите на картинку

Читать далее

Смотреть видео

выкройки лодок из фанеры своими руками чертежи

Самодельные лодки из фанеры
Как сделать лодку из фанеры?
Как можно самостоятельно сделать лодку из фанеры?
Лодка из одного листа фанеры
Как сделать лодку своими руками: дерево и фанера
Чертежи лодок из фанеры: выбор материала и сборка

Деревянная лодка своими руками. Чертежи, выкройки, схемы для самостоятельной постройки лодки из фанеры, рейки, ткани. Примеры строительства, опыт мастеров. Чертежи швертбота «Доктера» лодка strip planking Характеристики: Длина- 5,7 м . Водоизмещение – кг Парусность – 10 Проектный вес лодки – 65 кг. Чертежи драккара из Гокстада. Судно из Гокстада чертежи драккара Характеристики: Длина- 11,0 м . Водоизмещение – кг Высота борта на миделе – 1,0 м. Проектный вес лодки – кг. Парус прямой – 33 Швертбот “Penobscot” 14 ft.
Чертежи лодок из фанерами, фото и видео примеры лодок. Лодка своими руками из фанеры. Небольшое плавсредство, которое в состоянии взять на борт рыболова, имеющее не большой вес, можно легко сделать из фанеры, как одного из самых доступных строительных материалов. Причем, лодка может передвигаться как при помощи весел, так и с помощью лодочного мотора или паруса. Для этого не потребуется особой, профессиональной подготовки, что вполне посильно даже новичкам.
Чертежи лодки из фанеры с крупными схемами устройства основных узлов. Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом: На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев. Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру. Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас. Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем.
Чтобы сделать лодку из фанеры своими руками, необходимо подготовить чертеж, по которому будут изготовлены все составляющие детали плавательного средства. Как таковые чертежи фанерных лодок содержат в себе данные о размерах и форме всех деталей, которые предстоит собственноручно перенести на фанерный лист – это наиболее трудоемкий и важный процесс, от которого будет зависеть правильность структуры лодки. Выкройки лодок из фанеры данного типа рассчитаны на приобретение бумажной версии, в которой, как говорилось выше, все детали предоставлены в натуральную величину.
Лодка из фанеры своими руками: чертежи и выкройки самодельной лодки. Как правильно провести раскрой по выкройке? Как сделать фанерную лодку-плоскодонку для рыбалки? Рассмотрим все этапы сборки самодельной лодки.
Проект, чертежи, эскизы и описание технологии изготовления лодки из одного листа фанеры. Основные данные фанерной лодки. Главное, чтобы выкройка днища оказалась симметричной. Разметка деталей плоскодонки на листе фанеры увеличить, х, КБ. Если нет фанеры нужного размера, те или иные детали лодки можно собрать из отдельных кусков. При этом возможны варианты. Например, если длина днища получается короче нужной всего на 20 см, а ваш собственный вес менее 90 кг, можно этой длиной и ограничиться.
Лодка из фанеры своими руками — легкая и простая в управлении. Как сделать катер из лодки. На причале в дачном поселке всегда найдется забытая всеми лодочка. Чертежи и схемы того, как сделать катер своими руками можно найти в свободном доступе. Сказать о том, что это будет дешево и быстро нельзя. Лодка из пластиковых бутылок.
Как можно построить лодку из фанеры своими руками? Чертежи и наши рекомендации о постройке прицепа для лодки смотреть тут. Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик. Важно точно резать по размерам, иначе конструкция не сойдется.
Многие в детстве мечтали построить лодку своими руками: смотрели видео и телепередачи на эту тему, и большинство мужчин даже во взрослом возрасте не расстаются со своей мечтой. Самодельные лодки из фанеры: материалы и инструменты, чертежи и планировка, сборка корпуса, клеевые работы и окраска. Активная рыбалка с воды по хищнику или мирной рыбе, охота на водоплавающую дичь, семейный отдых на водоеме – все это объединяет один обязательный элемент – лодка. Выкройки бортов, шпангоутов и транца выполняются аналогичным образом с учётом их размеров и конфигураций. Но черчение на этом не заканчивается.
Достоинства фанерных листов: Лодка из фанеры, чертежи и выкройки которой выполнены правильно будет иметь очень легкую, но в то же время довольно прочную конструкцию, ведь клееный шпон обладает гораздо меньшим весом, чем цельная древесина. Конструкция будет иметь отличную устойчивость, поскольку фанерные листы обладают четкими геометрическими пропорциями, позволяющими осуществить безукоризненный по качеству монтаж. Краситель на водостойкой основе. Для изготовления лодки своими руками приобретайте только качественные материалы.

Проект моторной лодки 4 метра в стиле ретро. Построить самодельную мотолодку из фанеры

№п/п	Содержание документа	Файл	Формат листа	Кол-во листов
1.	Теоретический чертеж корпуса	linesplan.pdf	A2	1
2.	Чертеж общего вида	overview_Z14.pdf	A2	1
3.	Чертеж внутреннего расположения и оборудования палубы	layout.pdf	A2	1
5.	Чертеж Конструктивный мидель-шпангоут	midsection.pdf	A1	1
6.	Чертеж Конструктивный продольный разрез	structure_profile.pdf	A2	1
7.	Чертеж Конструктивный вид сверху (набор днища)	structure_plan_bottom.pdf	A2	1
8.	Чертеж Конструктивный вид сверху (набор палубы)	structure_plan_deck.pdf	A2	1
9.	Конструктивный чертеж шпангоута №1	frame_1.pdf	A2	1
10.	Конструктивный чертеж шпангоута №2	frame_2.pdf	А2	1
11.	Конструктивный чертеж шпангоута №3	frame_3.pdf	А2	1
12.	Чертеж форштевня	frame_stem.pdf	A2	1
13.	Чертеж транца	frame_transom.pdf	A2	1
14.	Плазовый чертеж обводов шпангоутов и переборок корпуса (CAD файл для распечатки на плоттере в масштабе 1:1)	loft_Z410.dwg	M 1:1	1
15.	Чертежи расклада фанерных деталей корпуса на стандартных листах фанеры 1220х2440мм	plywood_layout_6mm.pdf plywood_layout_6mm.pdf plywood_layout_6mm.pdf> plywood_layout_6mm.pdf plywood_layout_10mm.pdf	A2	5
16.	Чертежи (CAD файлы) расклада фанерных деталей корпуса, палубы и кокпита по стандартным листам фанеры 1220х2440мм (для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке чпу)	plywood_6mm_122х244_sheet_1.dwg plywood_6mm_122х244_sheet_2.dwg plywood_6mm_122х244_sheet_3.dwg plywood_6mm_122х244_sheet_4.dwg plywood_6mm_122х244_sheet_5.dwg plywood_10mm_122х244_sheet_1.dwg plywood_10mm_122х244_sheet_2.dwg	M 1:1	7
17.	Таблица плазовых ординат конструктивных шпангоутов	Loft_table_Z-410.pdf	A4	1
18.	Таблица весовых нагрузок катера	Load_table_Z-410n.pdf	A4	5
19.	Гидростатика и остойчивость судна	hydrostatics.pdf	A4	9
20.	Инструкция по постройке катера иллюстрированная	build_tutorial_Z-410.pdf	A4	22
21.	Чертеж cхема монтажа киля и штевня на наборе	keel_stem_assembling.pdf	A2	1
22.	Чертеж cхема набора на стапеле	shipway_2_a4.pdf	A4	1
23.	Чертеж стапеля	shipway_1_a4.pdf	A4	1
24.	Чертеж флора дополнительного	extra_beams.pdf	A2	1
24.	Чертеж бимсов дополнительных	extra_beams.pdf	A2	1
25.	Чертеж стрингеров днищевых	stringers.pdf	A2	1
26.	Чертежи сидений кокпитов	seat_forward.pdf seat_aft.pdf	A2	2
27.	Чертеж Корпус в разрезе	hull_section.pdf	A2	1
28.	Чертеж Габариты корпуса на стапеле	hull_gabarinte.pdf	A2	1
29.	Чертеж ахтеркницы и брештуков	breasthook.pdf	A2	1
30.	Инструкция по постройке лодки	loft_tutorial.pdf	A4	5
31.	Спецификация общесудовая	Specification.pdf	А4	6
32.	Спецификация материлов на постройку корпуса	Material_specification.pdf	A4	1
33.	Ведомость состава проекта	PLANS_LIST.pdf	А4	1
34.	Чертеж-спецификация фанерных деталей корпуса	Plywood_interrior.pdf	A2	1
35.	Чертеж-спецификация фанерных деталей палубы	Plywood_deck_cabin.pdf	A2	1
36.	Чертеж-спецификация фанерных деталей кокпита	Plywood_cockpit.pdf	A2	1
37.	Чертеж выкроек деталей палубы	plywood_loft deck .pdf	A2	1
38.	Чертеж выкроек деталей обшивки корпуса	plywood_loft_shell.pdf	A2	1
39.	Чертеж выкроек деталей диванов	plywood_loft_seats.pdf	A2	1
40	Чертеж выкроек деталей кокпита и рецесса	plywood_loft_cockpit.pdf	A2	1
41.	Чертеж Декоративный настил палубы	plywood_deck_decor.pdf	A2	1
42.	Схема электрическая принципиальная	electrical_base.pdf	A2	1
43.	Чертеж ветрового стекла	windglass.pdf	A2	1
44.	Расчет скорости судна, мощности двигателя	speed_power_calculation.pdf	A4	2
45.	Чертеж якоря	anchor_danfrort. pdf	A2	2
46	Чертеж инсталляции топливного танка (типовый	fuel_tank.pdf fueltank_installation.pdf	А2	2
47	Чертеж разметки ватерлинии	Waterline_a4.pdf	А2	1
48	Чертеж размещения тимберсов шпангоутов	Timbers_layout.pdf	А2	1
49	Чертежи (CAD – файлы) для резки деревянных деталей шпангоутов (тимберсов) на станке ЧПУ	Timbers_cad_board. dwg	М1:1	1
50	Чертеж транца для мотора с длинной ногой	Frame_transom_longleg.pdf	А2	1
51	Чертеж топливного танка	fuel_tank_2.pdf	A1	1

Как сделать лодку из фанеры своими руками

Рыбалка – хобби многих мужчин. Конечно, для этого занятия крайне необходима лодка. В нынешнее время выбор плавсредств в магазине просто зашкаливает. Но многие хотят сами сделать лодки. Кого-то не устраивает ценовая политика рынка, другим нравится мастерить. Итак, лодка из фанеры своими руками: возможно ли это? Ответ однозначный: да, возможно! Как говорится, не святые горшки лепят. Ной смог, а мы уж и подавно справимся.

Содержание статьи:

Подбор сырья

Прежде всего, приготовим все необходимое для создания нашего “ковчега”. Начнем с самого основного элемента – с фанеры. Существует очень много видов фанеры, но нам подойдет лишь один – это так называемая “морская” или бакелитовая фанера (толщина 4-5 мм). Она очень прочная и полностью устойчива к влаге (если клей на спирторастворимой основе). Поскольку для ее изготовления используют исключительно лиственные деревья, то это будет продукция из березового шпона.

Среди различных сортов мы выбираем элитную (Е) или первого сорта, поскольку наличие дефектов в материале никак не сыграет нам на руку.

Идем дальше. Еще одним важным элементом в изготовлении лодок является материал, которым мы будем проклеивать швы. Тут как нельзя лучше подойдет стеклотканевая лента (толстая Т11 или тонкая Т13).

Третьим по очереди, но далеко не по важности, идет клей. Опытные судостроители рекомендуют использовать материал, состоящий из двух компонентов (смола эпоксидная и отвердитель) эпоксидный клей или как его еще называют “эпоксидка”. Для надежности проклеиваем не только швы, но и всю поверхность. Относительно качества клея можно лишь напомнить, что отечественный производитель поставляет дешевую, но менее качественную продукцию.

Нам понадобятся инструменты:

електролобзик;
стальная проволока пластиковые хомутики;
шлифмашинка или наждачная бумага;
дрель, шуруповерт;
шурупы, кусачки, зажимы (будут использоваться при склеивании отдельных элементов фанерной лодки).

Делаем чертежи

Перво-наперво нам нужно просмотреть чертежи лодок из фанеры своими руками и выбрать наиболее подходящий. Отдельные изображения чертежей вы можете просмотреть и скачать у нас.

Скачать чертежи лодок

Чтобы перенести рисунок на фанеру, можно использовать лекала (изготовление которых заказать у специальной фирмы, хотя можно и самому сделать) или с помощью своих творческих навыков самому расчертить все прямо на листе.

Затем вырезаем все элементы лодки с помощью електролобзика и обрабатываем края шлифмашинкой или наждачной бумагой. Срезаем под углом края частей, которые будут стыковаться, чтобы после сборки зазоры были минимальными.

Если какой-то элемент состоит из нескольких частей листа фанеры, их необходимо склеить между собой. Для этого запиливаем края, которые будут стыковаться, и склеиваем их.

Приступаем к «судостроению»

Теперь приступаем к сборке. Начнем с днища. Укладываем его части одну поверх другой, фиксируем с помощью зажимов (или другим возможным способом) и вдоль “нижнего” края просверливаем отверстия размером 3 мм. При этом отступ от края должен составлять 2-3 см, а расстояние между отверстиями 30-35 см (на участках изгиба расстояние между отверстиями лучше делать меньше).

Днище лодки

Запускаем проволоку

Крепление с помощью распорок и подкладок

В отверстия запускаем проволоку либо пластиковые хомутики и затягиваем, но не до конца, чтобы дно могло “раскрыться”.

Таким же способом соединяем правый и левый борт сначала между собой, а потом крепим их к днищу, используя для удобства распорки и подкладки.

Крепим транец

После этого аналогичным способом прикрепляем к будущей лодке транец.

Итак, основные части скреплены, но фанерная лодка еще не готова.

На данном этапе мы зашпаклевываем швы с внутренней стороны, промазываем их клеем, накладываем сверху заранее нарезанные полоски стеклоткани и поверх них тоже промазываем клеем.

После высыхания клея переворачиваем лодку, срезаем хомуты и проделываем со швами такую же операцию с клеем и стеклотканью.

Устанавливаем шпангоуты

Далее берем шпангоуты (для большей прочности скручиваем саморезами вместе по две вырезанные заготовки) и устанавливаем их в лодке как показано на фото.

На этом же фото видим склеенные вместе и выгнутые по форме борта несколько полосок фанеры. Они послужат привальным брусом. Его можно приклеить к верхним краям бортов и прикрутить саморезами.

Теперь, между центральными шпангоутами ставим по центру перегородку и на всех шпангоутах крепим под верхними краями опорные планочки. Зашиваем фанерой промежутки между шпангоутами и получаем носовую, гребную и кормовую банки.

Кормовую банку можно заполнить монтажной пеной или пенополистиролом, чтобы лодка лучше держалась на воде.

Стыки фанеры также шпаклюем и проклеиваем стеклотканью.

После этого крепим киль, продольные реданы и предварительно отшлифовав красим лодку снаружи и внутри.

Надеемся, вы разобрались, как сделать лодку своими руками. Благодаря подобранному материалу у нас получилась достаточно легкая лодка.

Если вас интересуют бюджетные лодки для рыбалки, наша статья поможет вам в их изготовлении.

Видео-руководство

Строительство деревянной лодки ВИДЕО | OffCenterHarbor.com

Название

Старший проект Джека Стоуна : Мой сын Джек решил построить лодку для своего старшего проекта в старшей школе, и вот видео, которое мы сделали для его презентации…

Строительство интерьеров вверх ногами : Строительство корпусов вверх дном происходит в наши дни чаще, чем вверх ногами, но держать их в таком положении при постройке…

Бурение отверстий с использованием расточных стержней : Вы когда-нибудь задумывались, как они просверливают отверстие длиной более 10 футов через корпус? Давайте съездим на несколько верфей и дадим …

Автор

Название

Стив Стоун

Гарри Брайан

Я луддит? .: Я луддит? Некоторые мысли о том, где мы и куда собираемся Во время недавней поездки по стране на поезде, я вспомнил…

Мэйнард Брей

Стив Стоун

Секрет счастья, часть 2 : В гавани за пределами центра нам нравится поощрять идеи замедлить ход, выйти на природу на простых лодках и …

Хавила Хокинс

Почему этот скиф? : Примечание: новый катер, который мы строим в Бруклине этим летом с местными детьми, был спроектирован Хавилой Хокинс.В двух …

Уолт Ансель

Эрик Блейк

Мэйнард Брей

Гарри Брайан

LinAndLarry Pardey

Эрик Блейк

Мэйнард Брей

Свитки и как их вырезать : Лодки, обшитые деревом, так красиво украшены резьбой, что удивительно, что их больше не видно…

Эрик Блейк

Джефф Керр

Эрик Блейк

Джефф Керр

Эрик Блейк

Брион Рифф

«Радикальный» Skeg : Эрик Блейк и Стив Стоун остановились в пятницу днем, чтобы проверить 30-футовый дубовый киль, который мы готовимся к установке.Я …

Эрик Блейк

Мои проекты зимнего судостроения : начало марта и весна уже в пути! Вид из конструкторского бюро Brooklin Boat Yard вдохновляет …

Эрик Блейк

Мэйнард Брей

Автор

Название

Нейт Рукс

Стив Стоун

Вторая жизнь : Не часто у кого-то из нас появляется вторая жизнь, когда мы занимаемся любимым делом, которое полностью отличается от нашей жизни…

Нейт Рукс

Билл Мэйхер

Scoggie : С самой дальней оконечности Новой Шотландии идет этот набросок молодого судостроителя с философским складом ума и …

Нейт Рукс

Эрик Блейк

«Вдохновляйтесь», Стив Ван Дам : Эта небольшая реклама много говорит об одном из лучших изготовителей лодок на заказ — Стиве Ван Даме.Для большего вдохновения см …

Стив Стоун

Точка привязки : Какая замечательная история прощения и благодати. Благодаря J.T. Ван Зандт, гид по ловле рыбы нахлыстом в центральном Техасе, для оп …

Стив Стоун

Эрик Сайс

Бен Мендловиц

Мэйнард Брей

Билл Мэйхер

Дастин Урбан

Традиционное греческое строительство лодок : Традиционные греческие методы строительства лодок изображены в этом хорошо сделанном короткометражном фильме, созданном Обществом защиты…

Мэйнард Брей

Эрик Блейк

Allspice от Coire Williams : Очень крутое слайд-шоу от нашего друга Coire Williams, когда он конструирует традиционную лодку из полумодели, вырезанной из …

Мэйнард Брей

год.

Båtbygge med Hemming Forsell : Строительство лодки не может быть более приземленным, чем эта.Без клея; без фанеры. Он проходит в Перне, Финляндия, в период с 1 по

Посмотрите на этих талантливых судостроителей на YouTube

Ожидая возвращения Лу в серию TotalBoat Sport Dory (он вернется — мы обещаем!), Мы с удовольствием находили, наблюдали и продвигали прекрасные навыки судостроения и достижения тех, кто также пытается построить отличную лодку в перед камерами для интернета! Есть много судостроителей, у которых, очевидно, есть время и навыки, чтобы включить камеры и объяснить процесс и даже неудачи своих масштабных начинаний.

Сегодня мы возвращаемся к нашим немногим новым фаворитам, таким как Acorn к Арабелле, которая только что вылила свой свинцовый киль для Арабеллы, и SeaDreamer Project, которая также усердно работает с пиломатериалами киля, шпунтом и станциями. Лео Гулден спасает Tally Ho Gaff Cutter 1910 года, а затем мы представляем вам еще одного ютубера по судостроению, который в своей сборке находится дальше, чем «Желуди», Tally Ho и SeaDreamer, возможно, потому, что это гораздо менее сложная лодка для постройки. по размеру и характеристикам.

Но JoshuaBurks Glen-L Zip, возможно, немного более реалистичен для «остальных из нас», которым, возможно, не нужна лодка для пересечения океана с живым бортом. Glen-L Zip — это 14-дюймовый небольшой катер, сделанный из фанеры с классическими чертами и симпатичным для маленькой деревянной лодки. Погрузитесь в эти 3 серии видео и получите удовольствие, будучи строителем кресельного катера, наблюдая за тем, как эти удивительные начинания воплощаются в жизнь на наших экранах и глазах.

Отметьте этих мотивированных разработчиков и поставьте им лайк и поделитесь, а затем подпишитесь на их канал, чтобы быть в курсе всего их прогресса.И, конечно же, мы будем держать вас в курсе! Наслаждаться!

ZIP-файл GLEN-L после завершения будет выглядеть примерно так!

Лодки можно построить из одного листа фанеры. Строим лодку с одним листом и много ссылок на бесплатные планы.

Дизайнеры и ремесленники получили массу удовольствия, создавая минималистичные лодки. В частности, так построено много детских лодок.

На удивление элегантные и оригинальные поделки созданы из одного листа фанеры. В зависимости от того, где вы живете, существует несколько типоразмеров фанеры. В этом случае мы в основном ссылаемся на листы размером 4 х 8 футов.

Часто лодки собирают методом «Стежок и клей». Также распространено использование варианта щебня. В этом случае фанеру, часто размером 1/4 дюйма, разрезают и к краю прикрепляют доску, чтобы можно было приклеить или прикрутить другой кусок.В этом случае не нужно делать галтели или наклеивать на края стеклопластиковую ленту. Скучные бревна обеспечивают дополнительную жесткость и прочность.

Лодки для мышей Гэвина Аткина

Ни одно обсуждение минималистичного катания на лодках не может быть полным без рассмотрения широко популярной мышиной лодки Гэвина Аткинса. Бесплатные планы от Duckworks для мышиной лодки Я распечатал планы на карточке и сделал модель выше.

Лодки Simplicity

The One Sheet Challenge, множество дизайнов, идей и планов.Ссылка на множество информации и различные эксперименты Множество экспериментальных проектов минималистичных лодок.

Существует группа Yahoo, посвященная «Лодкам-мышам» и их разновидностям. Люди часто добавляют палубу и плавучие камеры, которые занимают более одного листа, но его можно успешно построить, используя только один лист фанеры в четверть дюйма.

В своей книге Ultrasimple Boatbuilding Гэвин Аткин описывает простые используемые методы строительства и предлагает несколько вариантов оригинальной лодки-мыши.

У Кена Симпсона есть несколько минималистских дизайнов

Это его лодка 1+ Sheet. Он не только состоит из одного листа и дополнительной детали 2×4 для транца, плавучечной камеры и переборок, но и разбирается для удобства хранения и транспортировки. Youtube Видео 1 + Лист.

Верфь Hannu предлагает множество бесплатных планов лодок

для одностворчатых лодок

Ханну — плодовитый и интересный дизайнер лодок. Он изобрел множество минималистичных лодок.

Я очень восхищаюсь такого рода исследованиями.Он расширяет границы того, что можно сделать, и помогает нам понять, что нужно для того, чтобы сделать лодку стабильной, простой в перемещении и приятной в использовании. Это как модель в человеческом масштабе.

Реальность такова, что вы можете купить подержанную лодку из списка Киджи или Грейга часто за меньшие деньги, чем вы можете построить, конечно, дешевле, если вы посчитаете труд, но где же в этом восторг и удовольствие.

«Половина горошины»

Насколько я знаю, он сконструировал самую короткую нескладную лодку на сегодняшний день.Его Half Pea размером 4 на 4 фута едва помещается в пассажира! Он не только плавает с приличной стабильностью, но и может грести. Но для ног не так много места! На своем веб-сайте у него есть ссылка на небольшое видео, где он показывает, как его половину горошины гребут, а еще одну покачивают в воде.

Еще одностворчатые лодки от Hannu

Посмотрите его страницу с планом лодки на одном листе. У него есть однослойный сампан, 18-футовое одностороннее каноэ, плоскодонка и многое другое!

Лодка в португальском стиле

Также очень интересны португальские лодки Ханну.Это 1,5-тонные лодки.

Проведите счастливый час, просматривая его веб-сайт. Спасибо за разрешение использовать его фотографии.

Yahoo Group One Sheet Wonders

Отличным источником информации для судостроения с одним листом является Yahoo Group One Sheet Wonders. Вы должны присоединиться, но внутри есть активное сообщество судостроителей с множеством бесплатных планов и фотографий строительства лодок. Он поддерживается и основан Филипом Маккракеном, у которого также есть собственный веб-сайт о судостроении.Существует множество бесплатных планов и инструкций по использованию менее традиционных материалов в качестве более простой и дешевой альтернативы эпоксидной смоле.

Лодки не только крошечные, но и некоторые из них можно использовать с троллинговыми двигателями. Нажмите на изображения, чтобы найти бесплатные планы.

Flo-Mo одностворчатые лодки

Flo-Mo имеет впечатляющую одностороннюю гребную / каноэ. На своем веб-сайте он предлагает бесплатные скидки на строительство судов для многих проектов лодок. Он также предлагает множество планов для 2-х и 3-х шортных лодок.Он использует метод стежков и клея при постройке лодок, за исключением того, что он склеивает, а не сшивает. Он также склеивает швы суперклеем перед тем, как использовать эпоксидную смолу для окончательного склеивания.

Он ссылается на ветку форума деревянных лодок, посвященную этой лодке.

Слева (или вверху на маленьком экране) находится слайд-шоу с последовательностью строительства лодки на flickr. В нем документирована тщательная техника постройки лодок, использованная для создания прекрасного каноэ с одним листом.

Многие производители однослойных лодок стремятся попасть на воду как можно быстрее и дешевле.Это другой подход. Здесь отличный дизайн и тщательные методы строительства не очень быстрые, но приводят к элегантным минималистским ремеслам.

Я добавил больше ссылок в левое окно. Многие дизайнеры имеют в наличии лодочки с одним листом и много бесплатных планов.

Строительство одностворчатой лодки из Coroplast

Я построил модель лодки из однослойного коропласта и сейчас занимаюсь изготовлением складной лодки. Я попробовал это на воде и выложил видео на Youtube.

Предыдущие лодки на этой странице были построены из фанеры, часто с использованием метода стежков и клея. Этот другой. Он построен из одного листа гофрированного пластика

Я построил его по чертежам Кена Симпсона. Здесь он предлагает свои планы.

Кен Симпсон находится на противоположном конце спектра судостроения от Flo-Mo выше. Он конструирует простые, легко построенные лодки. Если вы никогда не строили лодку, но хотели бы, чтобы что-нибудь поскорее поднялось на воду, тогда он ваш дизайнер.Он не особенно заинтересован в создании великолепных лодок, но его лодки работают.

Лодка из коропласта не только быстро и легко собирается, но и складывается в аккуратную легкую упаковку. Это очень интересное исследование материала.

Посетите мою страницу лодки Coroplast

, где есть ссылки на несколько различных примеров.

, напишите мне, если найдете ошибки, я исправлю их, и мы все выиграем: Кристина

Однобортные лодки

Бесплатные планы строительства одностворчатой лодки Loonie.

Crackerjack — одностворчатая шлюпка. Планы на продажу здесь.

Lewis Boat Works бесплатный дизайн одного листа

Блог Andy’s Building Things на одном листе Island Bay Dory.

Компиляция из одного листа связывает несколько дубликатов, но стоит взглянуть.

Планы «Свободная вышивка и клей»

Планы «Стежок и склейка» Не бесплатны, но часто лучше описываются и представлены, и их легче построить.

Ссылки на мой план лодки стр.

Ссылки на бесплатные схемы кораблей сшивания и склеивания.

Сорта морской фанеры, используемые в судостроении.

Метод строительства лодок с помощью швов и клея.

Coroplast — это пластик, который находит свое применение в минималистичных лодках.

Hannu строит фанерные планки CORACLE Он также опубликовал несколько видеороликов о гребле на них. Безудержное веселье.

Гофрированный пластик сложно приклеить и закрепить, вот парочка лент, которые с ним работают.
Я использовал ленту Gorilla Tape, и она работает на коропласте. Если вы попытаетесь, вы сможете это сделать, но он останется.

Клейкая лента Scotch extreme также у меня сработала.
Эпоксидная смола практически необходима для большинства современного судостроения. Вот поставщик.Они несут меньшие суммы:

Мелкий шрифт

Я не претендую на то, чтобы быть экспертом в чем-либо. Если вы хотите построить лодку, сделайте сначала домашнее задание. Использование высокотехнологичных материалов обычно требует, чтобы вы сделали все правильно, чтобы они работали. При гребле используйте защитное снаряжение и спасательный жилет. В старых планах часто предлагаются материалы, которые сейчас считаются небезопасными, например, свинцовая краска, будьте осторожны. ТАКЖЕ однолистные лодки МАЛЕНЬКИЕ.Они редко предназначены для длительных экспедиций или для работы в волнообразных условиях. Вы можете дать чаевые и быть съеденными акулами или любыми другими неприятностями. Будь осторожен. Если у тебя проблемы, это не моя вина. Проверяйте свой дизайн и используйте его ответственно.

Парусник Goose

Oz — Простая дешевая лодка из фанеры

В Национальном чемпионате страны Oz Goose приняли участие 45 человек за 2 дня и 8 гонок. Самые опытные моряки заняли первое и второе место, но относительный новичок в парусном спорте занял третье место.

Исходные данные об этом заключаются в том, что строительство лодок на Филиппинах означает, что многие части недоступны.

Это заставило нас отказаться от фурнитуры — маловероятно, что вы найдете другой гоночный класс с таким редким списком, как этот. И помните… мы все еще хотим побеждать в гонках, поэтому этот очень маленький список должен работать.

Набор замечательных изображений конструкции Oz Goose в САПР Бенджамина Шоу показывает, насколько легко это построить.

Они будут очень полезны, чтобы помочь строителям понять взаимосвязь различных частей во время строительства.

Хорошее видео о пошаговой сборке такелажа из наших 10 лодок, построенных в Себу в прошлом году.Это применимо ко многим маленьким лодкам с проушинами и латенами.

Осталось выучить всего несколько узлов. Отчасти причина в том, что, поскольку мы не можем купить сложную фурнитуру на Филиппинах, мы нашли более простые и дешевые способы, позволяющие сократить большие расходы. По возможности заменяя изготовленные детали веревкой Spectra. В Австралии, США, Европе, Великобритании это сэкономит вам большую кучу денег, если вы оснастите лодку с буксирной тягой.

Лодка, которую очень легко построить из местных материалов, может быть решением для парусных клубов в развивающихся странах, а также в странах с развитой экономикой.

Филиппины имеют опыт постройки гусей в 10 унций за эквивалентную стоимость импорта одного Laser Radial. От 10 до 20 участников по цене 1.

Закажите паруса для своего Goose, OzRacer или PDRacer, если не хотите их делать. Доступен «со склада» в Duckworks USA — доставка по всему миру.

Что у нас Самая дешевая оснастка для OzGoose с проушинами без потери производительности. Плохая доступность фитингов в Азии означает низкую стоимость инноваций и испытаний флота для любых лодок с проушинами, изученных во время плавания и гонок на шестнадцати (сейчас 27 по состоянию на прошлые выходные) Oz Geese на Филиппинах.Некоторые упрощения, позволяющие сэкономить деньги, и некоторые настройки, которые дадут гораздо большую производительность большинству такелажных снастей (и других лодок). В этих методах нет ничего необычного, это просто перевод обычной гоночной практики на более традиционные лодки. Не смейся — вы можете сказать: «Я крейсер», но бывают случаи, когда каждый хочет или должен идти против ветра на 10 или 20 процентов быстрее.

На планах различных версий Goose показаны деревянные лонжероны, а вот алюминиевые трубы для лонжеронов. Ниже приведены размеры в британских и метрических единицах.Вот Брэд Хикман, тренирующийся на озере Юфала. Видео ниже. Мне нравятся деревянные лонжероны, потому что они красиво выглядят. Но вы можете немного сэкономить на дворе.

Читать дальше →

Галерея моих любимых изображений с соревнований Oz Goose Nationals 2018 на озере Таал, в которых участвовало 25 лодок.

Третий чемпионат страны по гусям из страны Оз проводится 30 и 31 марта 2019 года в яхт-клубе Taal Lake. Дополнительная информация Facebook. Уведомление о гонке (NOR) с контактными данными и т. Д.) Мы перенесли мероприятие с ноября, потому что в это время года расписания соревнующихся моряков очень загружены, и мы стремимся привлечь

Подробнее →

Приходите, присоединяйтесь к нам Был объявлен национальный чемпионат по парусному спорту Oz Goose, и мы ожидаем, что в этом году на озере Taal Lake в полутора часах езды к югу от Манилы за чемпионские титулы будут бороться от 25 до 35 Oz Geese.Проживание не дорогое, и чартер на лодке тоже не дорогой.

Поскольку наши лодки должны были быть построены из гораздо более тонкого слоя, чем их североамериканские предшественники, они собирались весить намного меньше, поэтому некоторые были обеспокоены тем, что они не будут достаточно прочными.

Когда мы изначально выбрали фанеру толщиной 4 мм для корпуса OzRacer, большинство людей, участвовавших в обсуждениях, думали, что мы сошли с ума, поскольку большинство из них использовали фанеру толщиной около 8 мм и все еще имели некоторые структурные проблемы. Оказывается, у нас все было хорошо.

Было много споров о том, сможет ли более короткий Oz Racer летать. Фил Болджер, создатель концепции, категорично заявил, что кривизна дна слишком велика. Вероятно, он был прав с первоначальным парусом площадью 40-50 квадратных футов. Но у нас было 82. Это была большая дискуссия между

Читать дальше →

Пытливые умы OzRacers и Oz Geese всегда были привлекательными для начинающих моряков, но особенно для начинающих моряков с хорошим техническим образованием, которые любят задавать интересные вопросы о дизайн парусной лодки, конструкция рамы и паруса и как сделать лодки легкими, но прочными.Лодки прошли долгий путь со времен знаменитого

Читать дальше →

Центральная и подветренная позиции на небольших парусных лодках. Рассмотрение факторов дизайна и того, как они приводят к факторам, которые необходимо учитывать при плавании. Ощущение подветренного руля на самом деле может не совпадать с ощущением подветренного руля, поскольку действительно сбалансированная лодка ведет себя немного иначе.

Хорошо, какие основные уроки мы извлекли из гоночных гусей за три года относительно дифферента и скорости лодки? Как определить скорость, как направить лодку в правильном направлении, как плыть по большим волнам.Это краткое изложение наших «секретов» скорости лодки.

Мой друг и знающий критик Тинк на форуме Woodenboat спросил, был ли Goose чувствителен к весу экипажа в наших гонках. Другими словами, имеют ли легкие или тяжелые экипажи преимущество в гонках Oz Goose для достижения максимальной скорости. Теперь у нас есть два года опыта клубных гонок, чтобы обосновать наши комментарии.

Бесплатные схемы лодок для стежков и склеивания фанеры

Наш друг из Фавершама Алан Торн может помочь с проектами строительства лодок — строить по чертежам очень аккуратными швами и клеем или более традиционными методами.Свяжитесь с ним по электронной почте [адрес электронной почты защищен] или по телефону 07865 091155
14 апреля 2016 г. · Планы лодок сшиваем и склеиваем: каяки, каноэ, парусники, строительство с помощью клея и эпоксидки, а также разработка эпоксидной смолы и современной морской фанеры из красного дерева. произвела революцию и возродила деревянное судостроение. это. 15 мая 2019 г. · Если вы новичок, для начала лучше всего подойдут методы постройки лодок из фанеры, такие как сшивание и клей. Если вы ищете более сложные задачи, вам подойдет обычная модель деревянной доски.Оттуда вам нужно будет выбрать, к какому типу судна применить технику строительства и на каких водах будет использоваться лодка. Хорошие планы круизеров с каютами, свободными стежками и клеем, с планами круизеров со свободными швами и клеями .. Дизайн белой яхты Bakewell — индивидуальный дизайн специализированных патрульных и лодочных планов для 16-футового подвесного бульварного крейсера для строительства швов и клея. Лодка с кабиной № 500 предназначена для использования с лодочными прицепами серии 1700 Glen-L
Видео, снятые в ходе 6-дневных уроков по сборке лодок, демонстрирующие весь процесс от начала до конца.Покадровая видеозапись постройки каноэ с деревянной полосой «Нимфа»; Замедленная съемка класса байдарок с полосой доской; Строительство тандема Mystic River в школе WoodenBoat School; Изготовление стежка и клея Видео о строительстве каяка: 21 марта 2015 г. · руководство Бесплатные планы лодок сшивания и склеивания Привет, сегодня у меня есть полезная информация. Да, это бесплатные схемы лодок сшивания и склеивания из другого источника. энциклопедия, §история. Метод стежков и клея был разработан учителем столярного дела Кен Литтледайк для изготовления каноэ, позже проданных как «кайель» в плане и в форме набора.Получение бесплатного программного обеспечения для проектирования лодок из фанеры. Я знаю, что это полезно для вас. Да, это бесплатное программное обеспечение для проектирования лодок из фанеры. Это немного из другого блога. Бесплатное или недорогое программное обеспечение для проектирования яхт: дизайн лодки, [1] наброски начинаются с рисования линий и форм. толкайте и вытягивайте поверхности, чтобы превратить их в трехмерные формы. растягивайте, копируйте, вращайте и раскрашивайте, чтобы сделать все, что вам нравится .. di Januari 13, 2019 Этикетка: бас, лодка, катамаран, сделай сам, скачать, легко, бесплатно, клей, jon, pdf, планы, фанера, понтон, rc, стежок , викинг, яхта Более 70 строительных чертежей и основных планов. Отсек яхты под задней палубой является дополнительным оборудованием с возможностью сборки палубной двери в виде цельного съемного блока или со складыванием.

простой чертеж лодки

Строение настолько простое, что «Джиг» состоит всего из двух блоков и… Первое, что вам нужно сделать, это нарисовать основные контуры лодки. Бесплатные планы на очень простой 12-футовый стежок и клеевой скиф. Статья лилии левин. 36. Моя микро-парусная лодка, и чуть больше стандартной мыши. Стоковые иллюстрации от spawn101 0/11 мальчик в лодке Рисунок от colematt 5/175 Маленькая весельная лодка, плывущая над водопадом Стоковые иллюстрации от sparkstudio 2/137 3 девушки гребут на маленькой грязной или весельной лодке.От простых парусников до сложных пиратских кораблей рисовать лодки может быть легко и весело. Пейзаж Эскиз Милые Рисунки Эскизы Рисование Эскизов Рисование Лодки Рисунок Природы Карандашные Зарисовки Пейзаж Пейзаж Карандашные Рисунки Пейзажные Рисунки. Этот урок поможет вам научиться рисовать простую лодку. Эти линии образуют нос и корму или переднюю и заднюю часть корабля. Дизайн следует шагам, определенным в классическом дизайне лодки. Используя схему, укажите, где будет размещаться оборудование, блоки предохранителей, шины, распределительные коробки и проводка.2) Щелкните изображение раскраски в нижней половине экрана, чтобы сделать этот кадр активным. Чертеж корпуса лодки. Легко, шаг за шагом, как нарисовать лодку, уроки рисования для детей. Простые лодки существуют во всем мире, поэтому научиться рисовать гребную лодку — хорошая идея для любого потенциального художника. 2. Выберите одну из категорий ниже, нажмите на лодку, чтобы просмотреть список доступных предметов, а также дополнительную информацию и фотографии. Лодки — одно из старейших изобретений человека. Легко рисовать: значит, вы новичок и не знаете, как нарисовать что-то уникальное и необычное, тогда вы попадаете в нужное место.Супер раскраска — бесплатные раскраски для детей, раскраски, бесплатная книжка-раскраска, иллюстрации, картинки для печати, клипарт, черно-белые картинки, штриховые рисунки и рисунки. Файл SVG можно загрузить с сайта Openclipart. Вы можете найти много интересных вещей для рисования с помощью видеоуроков на нашем канале Envato Tuts + YouTube! Бесплатные планы на очень простой 14-футовый стежок и клей для гребной лодки. Рисование простой рыбы: 10 пошаговых уроков, часть 3; Как нарисовать лодку поэтапно: 12 отличных способов; Как нарисовать пламя огня — 17 бесплатных распечаток… Как нарисовать дерево: бесплатные распечатанные трафареты деревьев, 16 фото; Как поэтапно нарисовать простой цветок с помощью… Цифры от 1 до 10 изображений для печати, часть 11 Шаг 5.Все, что вам нужно, чтобы очертить холл, — это всего лишь три слегка изогнутые линии: одна для передней части, одна для верха и одна для задней части. Шаг 8. Вы поступили бы так же, как если бы рисовали ручкой, бумагой, шлицами и кривыми. Как нарисовать лодку. Шаг 1. Сделайте обтекаемую форму, как у рыбы. Научитесь рисовать всевозможные лодки с помощью всего лишь нескольких базовых принадлежностей для рисования и… Добро пожаловать в абсолютно бесплатные планы лодок, в этом разделе вы найдете планы строительства лодок, аксессуары и методы строительства.Шаг 4. (Это может быть сложно, но просто следуйте показанным линиям.) Шаг 2. Нарисуйте сложенные геометрические фигуры по направлению к задней части лодки. Идеи для простого рисования … освоите рисование. Здесь есть все, от простых рисунков для начинающих до пошаговых руководств по рисованию для продвинутых тем. Соедините вершины… Все просто… начните сегодня же! Шаг 3. Рисование лодки. Детские художественные проекты. На этот раз лодка. Чертежи DWG выполняются нашими специалистами. Первичные зарисовки. Сегодня мы собрали для вас 11 простых уроков по рисованию персонажей и советы по рисованию картинок.Художественные рисунки простые. Лодка имеет очень строгую симметрию, и все пропорции должны быть точными. Уроки рисования для детей. Как нарисовать лодку. Шаг 2 Шаг 3: Нарисуйте угловые направляющие для корпуса. Конструктивные характеристики — Чертеж лодки со всеми перечисленными частями Закажите печатную копию каталога. Нарисуйте и сравните лодки Нарисуйте две лодки, а затем ответьте на простые вопросы, сравнивая их, например: «Какая лодка будет быстрее?» Очень важно правильно их нарисовать. Попробуйте поэтапно нарисовать лодку. Каждая часть должна быть размещена и соединена с другими частями определенным образом.Посередине нарисуйте прямоугольник. Формы нашей маленькой пиратской лодки действительно просты. Рисуем лодку. Клипарт ruckkar 0/0 Набор лодок Сток Иллюстрация colematt Гребная лодка на 4/174 человека… Нарисуйте… Лодка — это небольшой корабль длиной до 9 метров. Сделайте чертеж, показывающий, где будет проводка. Если вы знаете название конструкции лодки, используйте наш Алфавитный указатель конструкции. Узнайте, как нарисовать Лодку, просто выполнив шаги, описанные в наших видео-уроках. Самая древняя лодка … Прокрутите вниз, чтобы загрузить этот учебник в формате PDF.. Это видео — один из недавно созданных мной эскизов угольными карандашами. Сделайте грубый рисунок лодки, смотрящей сверху вниз. Вверху стопки нарисуйте полуовал. Через некоторое время я понял, что мне нужно расширить свои способности, поэтому я начал практиковаться в рисовании других вещей, таких как автомобили, лодки, здания и т. Д. Как нарисовать лодку Шаг 1 Шаг 2: Создайте наклонное замыкание формы. Перед тем, как приступить к делу, неплохо было бы взглянуть на фотографию реальной лодки, чтобы лучше понять, какие компоненты вы будете добавлять, вычитая.Нарисуйте в нем линии, чтобы создать размер. Даже с помощью 2D-программы можно составить план линий, по которому вы сможете подогнать интерьер в соответствии с геометрией корпуса. Взгляните на некоторые из этих руководств здесь. Все самое лучшее, что можно найти на этой странице, собрано на этой странице. Шаг 2. Нравится JPG. Он также достаточно легкий, чтобы его можно было легко носить с собой. Как нарисовать сердечную рекламу. Первый шаг — вот простое руководство по рисованию лодки. Как JPG. Нарисовать деревянную рыбацкую лодку поможет видео. Лодка с плоской кормой будет иметь большую кривизну по отношению к ватерлинии на корме, встречаясь с осевой линией под углом около 90 градусов, в то время как у корпуса с V-образной кормой будет меньшая кривизна и будет встречаться осевая линия под углом.Уроки рисования. Дорогие друзья, мы хотим предложить вам огромную библиотеку с чертежами AutoCAD в формате 2D Boats & Chips. Бесплатные планы на очень простую 14-футовую стежку и клеевую лодку, нарисованную мной (Гэвин Аткин) и названную в честь моей матери. 15 шагов, чтобы нарисовать лодку Нарисуйте форму лодки и проведите наклонную линию, чтобы завершить ее. Не стесняйтесь исследовать, изучать и наслаждаться картинами с PaintingValley.com. Мои рисунки двухлистного 14-футового варианта Mouse, предназначенного для довольно быстрой гребли в одиночку. Просто как тот…начни сегодня! Щелкните здесь, чтобы узнать больше о наших планах и комплектах. Нарисуйте над ним небольшой, чуть более длинный прямоугольник. 1. Начните с рисования двух изогнутых линий, одной длинной и одной короткой. Шаг пятый — предпоследний шаг, и все, что вам здесь нужно сделать, это вытянуть доски на деревянной лодке, как вы видите, как она нарисована для вас здесь. Чертеж корабля — шаг 2. 1) Если у вас включен JavaScript, вы можете щелкнуть ссылку [Печать] в верхней половине страницы, и он автоматически распечатает только раскраску и проигнорирует рекламу и навигацию в верхней части страницы.Хокусай: парусные корабли в море. Это часть верхней конструкции корабля. Идеи для рисования простых лодок | как нарисовать для новичков с помощью этой идеи, вы легко научитесь ловить рыбу. Эта запись была размещена в рубрике Без категории пользователем lifelonglearner. Видеоуроки по легкому рисованию от Envato Tuts +. Идеи рисования карандашом, зарисовки лодки 25 Идеи, # лодка # рисунок # Идеи # карандаш # Эскизы # легкие рисунки подсолнух Идеи рисования карандашные зарисовки лодки 25 идей. Испытайте лодку пошагово. Добавьте в закладки постоянную ссылку. Спортивное рыболовное судно N… 450×308 0 0. Это третий член семейства маленьких скифов, над которыми я работал в последнее время! Перед тем, как начать, не забудьте оставить достаточно места в верхней части области рисования для мачты / парусов. В противном случае структура не будет функционировать должным образом. Чертежи Лодка cad block. Точно так же нарисуйте над ним небольшой, немного более длинный прямоугольник. К ОП. Шаг 3. Вместо этого я остановился на вещах, которые, как мне казалось, мог бы нарисовать. Пошаговая инструкция по рисованию корабля. Как нарисовать мультяшную лодку Шаг 1.Как JPG. Рисунок лодки. Как нарисовать лодку. Шаг 3 Шаг 4: Нарисуйте кривые по бокам. Начните с рисования корпуса лодки, как показано в примере. Нарисуйте небольшой прямоугольник над ним. 2. Летающая мышь. Поделки животных для детей. Как всегда, я включил файл .hul для тех, кто хочет взглянуть на гидростатику или разработать свою собственную версию. Лодка: рабочий лист нарисуйте и напишите Нарисуйте изображение лодки, на которой вы хотели бы плыть. Весельная мышь. Как нарисовать простую лодку для детей. Я думаю, вы оцените этот урок по легкому рисованию корабля, особенно если вы давно ждали такого урока.Сайт предлагает бесплатную загрузку BoatExpress v 1.0. и руководство пользователя. BoatExpress — это САПР, управляемый мышью Windows, который поддерживает весь процесс проектирования лодки от определения корпуса до VPP. Лодка устойчива на воде и, даже если ее можно перевернуть, не утонет. Это то, что дизайнеры называют общим расположением и показывает, как выложена лодка. Бесплатные планы имеют тенденцию исчезать, поэтому рекомендуется распечатать любые планы, которые вы планируете использовать в будущем. Шаг 5. Чертеж корабля — шаг 1.Шаг 1. Скачать бесплатные чертежи Лодка cad block в Autocad. Любой рисунок на этом сайте очень качественный и выполнен в 4-х проекциях. Этот шаг действительно важен — лодки бывают самых разных моделей, размеров, стилей и т. Д. Программное обеспечение для проектирования лодок для любителей и профессионалов. Шаг 1 — Нарисуйте корпус лодки. Опишите лодку и напишите, почему она вам нравится. Этот план бесплатного катания рассчитан на одного взрослого, но он удобнее всего, когда его гребет ребенок. Шаг 1. Вы должны нарисовать станции, ягодицы и ватерлинии в разных ракурсах.Наша статья поможет вам круто нарисовать что-то потрясающее без лишних затрат времени и Знаний. Если вы знаете название конструкции лодки, используйте наш Алфавитный указатель дизайна. Корпус лодки мог удерживаться в длинном прямоугольнике. Когда вы закончите рисовать деревянную лодку, вы можете закончить рисовать нижний конец весла или весла. С проверенными планами и комплектами Glen-L создание собственной лодки может стать реальностью. Базовая электрическая схема на 12-вольтовой лодке — 12-вольтная морская электрическая схема, базовая 12-вольтная электрическая схема на лодке. Каждая электрическая схема состоит из различных уникальных компонентов.Как нарисовать лодку Нажмите ЗДЕСЬ, чтобы сохранить урок в Pinterest !. Добавьте форму, выступающую в задней части колоды. Рисуем простую лодку в Inkscape. Так что попробуйте что-нибудь другое в свободное время и сделайте простые вещи для рисования. Попробуйте что-нибудь действительно творческое, например рисование. Лодка спортивная рыболовная C … 407×447 0 0. BoatExpress. Нарисуйте верхнюю конструкцию. Опубликовано 2 ноября 2015 г. автором lifelonglearner. Supercoloring.com — это супер-развлечение для всех возрастов: для мальчиков и девочек, детей и взрослых, подростков и малышей, дошкольников и детей старшего возраста в школе.Чертеж простой лодки … 500×381 0 0.

Адрес Австралийского космического агентства, Иегова всегда рядом с нами, Mn Lottery Scratch Games, Si Pour Te Plaire, Очертания черной патологии щитовидной железы, Иван Грозный фильм 2020, Evanescence Better Without You Preview, Тай Мусо Лайкас,

Мое знакомство с деревянными лодками

Последние четыре лета я путешествовал из своего летнего дома в Верхнем Мичигане на восток, чтобы посещать занятия в знаменитой школе WoodenBoat (не орфографическая ошибка) в Бруклине, штат Мэн, которая находится всего в одном месте. бросить к югу от национального парка Акадия на побережье Атлантического океана.

Я всю жизнь работал плотником (последние 32 года работал учителем в мастерской), но когда я решил починить деревянную лодку, доставшуюся нам в наследство от родителей моей жены, я понял, что оказался выше головы, как только я начал. Одно из моих лучших решений (как я узнал позже) было даже не пытаться отремонтировать без дальнейшего обучения. После непродолжительного поиска в Интернете я записался на курс по ремонту деревянных лодок в WoodenBoat в июне 2011 года. В течение этих двух недель мы работали над ценным каноэ (11 000 долларов за новое), историческим парусником Herreshoff 12 ½ 1940 года выпуска и Катер 1945 года.Мой инструктор, Грег Бауэр, был (и остается) отличным учителем, обладающим достаточно терпением, чтобы не слишком раздражаться на мой миллион вопросов. У меня был такой положительный опыт занятий, что с тех пор я возвращался в WoodenBoat каждое лето. Вот мой опыт работы в школе WoodenBoat.

Ремонт кедровых досок этого кедрового каноэ за 11 000 долларов был очень деликатной операцией. Нахлестки крепятся с помощью клинч-гвоздей, которые представляют собой медные гвозди, похожие на прихватки, которые вбивают в нахлест, затем кончик гвоздя загибают обратно в доску.Обратите внимание на оригинальную планку с шарфом и готовую принять новую заменяющую доску с правой стороны.
Гвозди клинч готовые к установке на каноэ Lapstrake
Здесь Грег Бауэр делает шаблон для новой рамы, склеивая вместе множество маленьких фигурных кусков тонкой фанеры.
Джин и помощники ламинируют раму из белого дуба эпоксидной смолой. Обратите внимание на фанерный шаблон справа, который использовался для установки зажимных блоков на стол в правильную форму.
Готовый брус для пола был изготовлен из горячеклеенного фанерного шаблона.
Гнутые паром детали удерживаются блоками до тех пор, пока древесина не остынет и не застынет.
Джин ремонтирует свою катерную лодку 1945 года

Школа WoodenBoat — это… ну… летний лагерь для взрослых, которые представляют все мыслимые круги и объединены одним общим интересом — деревянными лодками. Я работал вместе с хирургами, юристами, учителями, студентами колледжей, старшеклассниками, генералами и руководителями компаний, и это лишь некоторые из них.Все в школе равны, практически нет эго, портящего работу, а дружеская атмосфера почти сюрреалистична. Я завел много друзей, которые продолжаются год за годом, так как в школе очень много возвращающихся учеников, что является лучшим показателем того, насколько хорошо школа работает. Директор Рич Хилсингер работает в школе с 1983 года и проделывает невероятную работу, чтобы ваш опыт оказался лучше, чем вы ожидали. Майк Морос руководит магазином и обладает многолетними практическими знаниями в качестве менеджера магазина, а иногда и учителя.Я считаю Грега Бауэра, моего первого инструктора, лично ответственным за то, что он дал мне деревянную лодку, которую я просто не могу избавиться. Сейчас он проводит большую часть своего времени, управляя рабочей набережной, где студенты могут взять деревянную лодку (во флоте более 30), чтобы поплавать под парусом или заняться греблей после занятий. Я также ходил на несколько занятий с «Гранд Пухба» Грегом Рёсселлом, который всю свою жизнь обучал и работал с деревянными лодками на Атлантическом побережье. Он мастер мастеров-учителей. Все инструкторы стараются изо всех сил, чтобы вы чувствовали себя комфортно, независимо от вашего уровня подготовки.Большинство занятий длится одну неделю, некоторые — по две. Размещение включает в себя палаточный лагерь на территории кампуса или студенческое общежитие, а также столовую с полным спектром услуг.

Магазин WoodenBoat School представляет собой переоборудованный конюшню.
На побережье штата Мэн есть тысячи бухт с красивыми пейзажами.

Есть много разных способов построить деревянную лодку, каждый со своими характеристиками. Один из самых популярных классов знакомит студентов с традиционным способом постройки лодок, таким как резьба по дереву, когда доски из цельного дерева специально устанавливаются на перевернутую раму (обычно), конопатят, а затем обтачивают, чтобы корпус получился гладким.

Для фиксации досок на лодке с резьбой по дереву требуется множество зажимов и блоков. Брусчатая лодка Carvel строится в перевернутом виде. Доски крепятся к каркасам бронзовыми винтами. В стиле

Lapstrake / клинкер используются доски из цельного дерева, которые накладываются на корпус, как сайдинг дома. Эти методы требуют большого количества времени и терпения, а также высокого уровня компетентности в области деревообработки для успешного завершения проекта.

Традиционная лодочка из клинкера / лаптрака временно удерживается на месте с помощью уникальных зажимов, пока не будут установлены медные заклепки.

Есть также много других классов, которые обучают менее традиционным методам строительства, например, перечисленным ниже:

Клееный лаптрейк становится все более популярным по мере снижения качества массивной древесины. Фанерные доски склеиваются эпоксидной смолой по перехлестам, образуя очень жесткий корпус. Внутреннее убранство корабля схоже с традиционными лодками с резьбой по дереву и лаптрейк.

Зачистка фанеры рубанком для подготовки древесины к приклеиванию встык с образованием длинных досок / полос.
Лодка-лапстрак из клееной фанеры практически завершена и готова под покраску.
Класс , завершивший интерьеры этих фанерных лодок (обратите внимание на симпатичного мужчину с белой бородой посередине. Разве он не похож на искусного мастера?)
Ленточная обшивка — к форме прикрепляются тонкие узкие полоски дерева, которые покрываются стеклотканью, пропитанной эпоксидной смолой внутри и снаружи.Это популярно среди многих строителей каноэ и каяков, которые обычно сохраняют естественный цвет древесины без использования краски. Поскольку стекловолокно и эпоксидная смола придают корпусу прочность, многие замысловатые рисунки дерева могут быть включены в конструкцию без ущерба для прочности корпуса.
Строительство верха байдарки, обшитой полосами. Этот каяк был построен с использованием скоб, которые удерживают полосы на форме до тех пор, пока клей не схватится.
Завершенный верх байдарки после первого слоя эпоксидной смолы и стеклоткани.
Холодная штамповка — в основном создание формованного корпуса из фанеры путем наложения нескольких слоев шпона эпоксидной смолой. Это очень трудоемкий процесс, обычно предназначенный для профессиональных магазинов, но выполнимый для любителя, который любит вставлять тысячи скоб и по колено в эпоксидной смоле. Готовая оболочка представляет собой очень прочный, легкий, водонепроницаемый корпус, который очень прочен, но его трудно отремонтировать в случае повреждения.
Шпон на этом корпусе, полученном методом холодной формовки, скреплен пластиковыми скобами, которые после схватывания эпоксидной смолы отшлифовываются и остаются невидимыми.Поверх формы корпуса накладывается пластик, чтобы эпоксидная смола не прилипала к форме.
Корпус, изготовленный методом холодной формовки, готов для стеклопластика и эпоксидной смолы.
«Остекление и нанесение эпоксидной краски на корпус, полученный методом холодной формовки, — это токсичная и грязная работа.
Склейка и склейка — это процесс, при котором стропы фанеры соединяются между собой, склеиваются эпоксидной смолой, удаляются провода, а затем в промежутки заливается еще больше эпоксидной смолы, чтобы сформировать очень прочную конструкцию. Если вам нужна лодка быстро, этот метод для вас.Есть много-много компаний, которые специализируются на производстве наборов стежков и клея с ЧПУ для тех, кто хочет построить свои собственные лодки, но не имеет более развитых навыков или инструментов, необходимых для других методов.
Нанесение эпоксидной краски на фанерную лодку, изготовленную методом стежка и клея, с использованием деталей, вырезанных на станках с ЧПУ, которые часто используются в наборах для отправки по почте
Существует также класс традиционных байдарок «кожа на раме», где рамы собираются без механических креплений, а затем покрываются кожей из баллистического нейлона.Я видел, как многие из этих каяков строились под руководством Марка Кауфмана. Готовый каяк можно поднять одним пальцем, но он сохраняет исключительную прочность корпуса.
Рама байдарки скин-на-раме без механических креплений
В WoodenBoat также есть много других классов, помимо строительства лодок — гравюра на дереве, литье из бронзы, дизельная механика, яхты с прудом, лофтинг (традиционные рисунки лодок), парусный спорт, прибрежный кемпинг, изготовление весла и рангоута и многое другое.Посетите веб-сайт школы для получения дополнительной информации.
Комплект ручных веслов 7 ½ футов
После многих лет работы с деревом я обнаружил, что лодки — это совсем другое животное. На лодке нет углов 90 °, поэтому умелое использование ручных инструментов просто необходимо. Используются электроинструменты, но во многих случаях самый быстрый и эффективный способ выполнить процесс — это использовать ручной инструмент. Блочные рубанки, бритвы спиц, долота и ножи для протяжки обычно используются на многих лодках. Этот наркоман с электроинструментами с радостью использовал инструменты моего отца и прадеда.Каждый раз, когда я беру один, я чувствую, что каким-то образом связан с ними в духовном смысле, поскольку в физическом смысле они больше не со мной. Я научился оставлять более дешевые качественные инструменты дома на дне ящика для инструментов и брать качественные инструменты Lie-Nielson (сделанные в соседнем Уоррене, штат Мэн) или старые Stanleys, когда это возможно. Если вам нужны качественные подержанные инструменты, в этом районе есть много магазинов, специализирующихся на этом рынке. Я провожу слишком много времени в магазинах подержанных инструментов в Либерти, штат Мэн, всегда ища пригодный к употреблению, более старый качественный инструмент по хорошей цене.
Я понимаю, что выгляжу как продавец в школе, но на самом деле я всего лишь студент, у которого был такой хороший опыт, что я хочу передать слово. Если вы мне не верите, спросите любого человека, который посещал WoodenBoat, и вы получите ту же историю.
No related posts.

Оставить комментарий

Отменить ответ

Блог > Своими руками

Лодка из фанеры своими руками чертежи видео: Как сделать самодельную лодку из фанеры своими руками, чертежи лодки

выкройки моторных лодок для самостоятельной постройки, изготовление, видео обзор

Подбор инструментария и материалов

Начальный этап работы: составление чертежей

Изготовление и сборка: рекомендации

Как построить лодки из фанеры

чертежи выкройки, как сделать самодельную фанерную лодку

Развеем сомнения

Приготовления к работам

Материал

Инструмент

Начинаем чертить

Первая склейка

Вырезание деталей

Начинаем собирать

Вторая склейка

Установка шпангоутов

Окончательное придание влагостойкости

Покраска

Главное

Лодка из фанеры своими руками: фото изготовления

Постройка фанерной лодки.

выкройки лодок из фанеры своими руками чертежи — Как можно самостоятельно сделать лодку из фанеры? — Профиль — Беседы у ZABOR

Проект моторной лодки 4 метра в стиле ретро. Построить самодельную мотолодку из фанеры

Как сделать лодку из фанеры своими руками

Содержание статьи:

Подбор сырья

Делаем чертежи

Приступаем к «судостроению»

Видео-руководство

Строительство деревянной лодки ВИДЕО | OffCenterHarbor.com

Посмотрите на этих талантливых судостроителей на YouTube

Лодки можно построить из одного листа фанеры. Строим лодку с одним листом и много ссылок на бесплатные планы.

Лодки для мышей Гэвина Аткина

Лодки Simplicity

У Кена Симпсона есть несколько минималистских дизайнов

Верфь Hannu предлагает множество бесплатных планов лодок

«Половина горошины»

Еще одностворчатые лодки от Hannu

Лодка в португальском стиле

Yahoo Group One Sheet Wonders

Flo-Mo одностворчатые лодки

Строительство одностворчатой ​​лодки из Coroplast

Однобортные лодки

Мелкий шрифт

Oz — Простая дешевая лодка из фанеры

Бесплатные схемы лодок для стежков и склеивания фанеры

простой чертеж лодки

Мое знакомство с деревянными лодками

Оставить комментарий

Строительство одностворчатой лодки из Coroplast
