Ремонт люстры с пультом управления

Вполне закономерным является желание сделать свой дом чуть уютнее и комфортнее. Этого можно добиться внесением интересных дополнений в дизайн, автоматизацией некоторых элементов отделки и декора. Все это делается для того, чтобы жизнь стала легче. Люстры с пультом способны упростить управление освещением комнат в квартире или частном доме, что, безусловно, удобно.

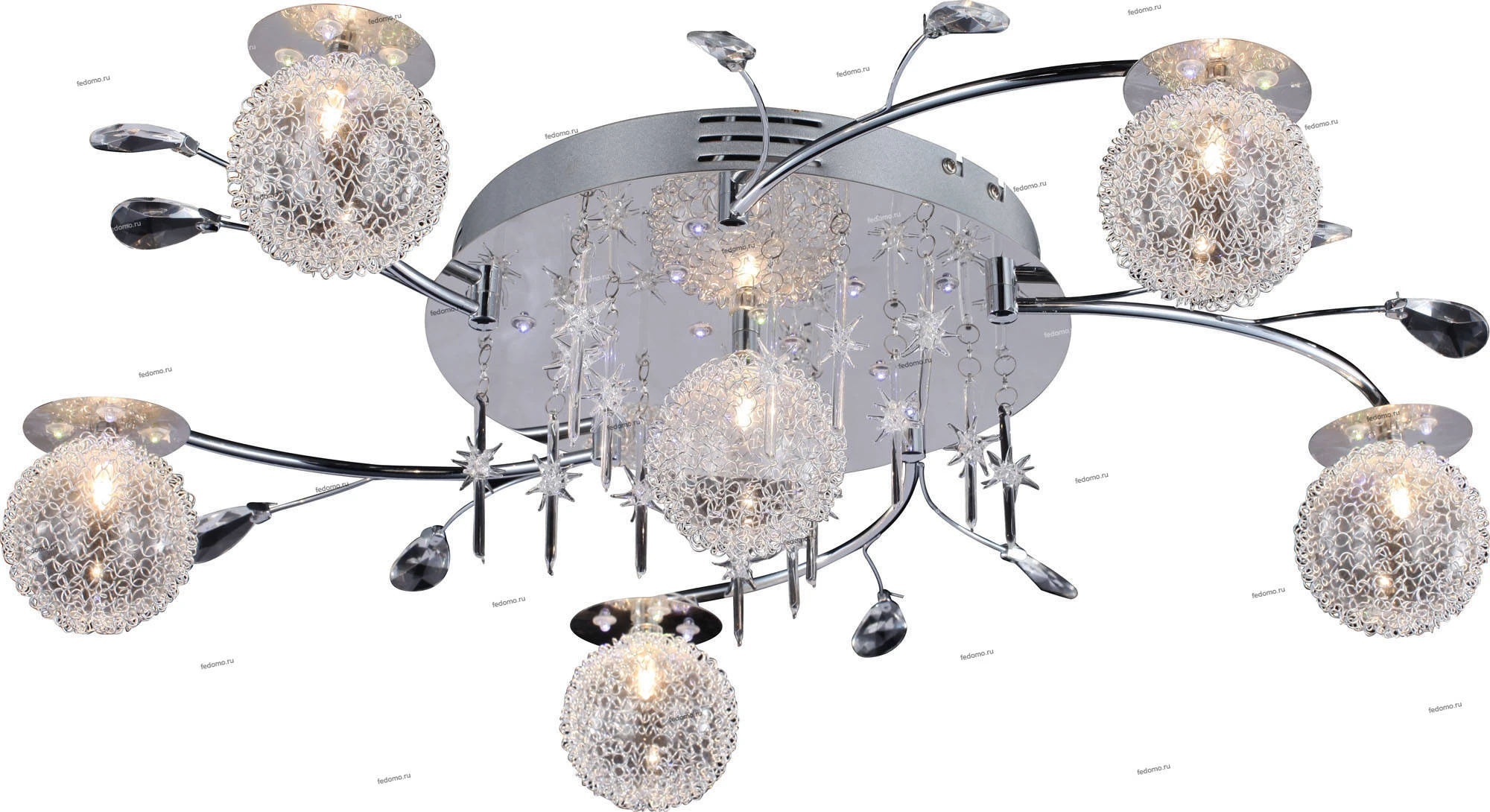

Люстры с пультом управления

Современный рынок осветительного оборудования предлагает различные варианты люстр, управление которыми осуществляется с помощью дистанционного пульта. Подобные конструкции отличаются большим разнообразием и могут быть предложены производителем в широком ассортименте. Положительным моментом является то, что имеется возможность изменения режима подсветки. Одним нажатием кнопки помещение способно погрузиться в вечерние сумерки или озариться ярким светом.

Конструкция, безусловно, стоящая и заслуживающая к себе повышенного интереса. Но иногда она может сломаться. На это существует масса причин. Не стоит спешить отправлять люстру в утиль и приобретать новую модель.

Поломку можно устранить собственными руками, не прибегая к посторонней помощи. Но для этого необходимо знать, как устроено данное осветительное устройство, разобраться в принципе его работы.

Читайте также статью ⇒ Как правильно выбрать люстру?

Конструкция и принцип работы

Подобные конструкции, имеющие дистанционные пульты управления, являются достаточно сложными электротехническими устройствами, применяющимися в быту. Для сборки и подключения необходимо обладать определенными навыками в электротехнической области. Устройство способно осуществлять свою работу на значительном удалении от потребителя, а управлять ей он может с помощью набора определенных комбинаций кнопками, расположенными на пульте.

В зависимости от конструктивных особенностей и исполнения модели количество функций может быть различным — от самых простых вкл/выкл до сложных комбинаций искусственного освещения

Люстра, управляемая с пульта состоит из нескольких важных конструктивных элементов

В зависимости от использующегося источника света различают следующие виды люстр с дистанционным управлением.

  1. В качестве источника света используются светодиодные лампы.

Конструктивно такие модели содержат плату с закрепленными на ней несколькими светодиодами с различными цветами свечения. Они обусловливают смену цвета подсветки. Как правило, они являются своеобразным элементом декора при оформлении помещений и весьма часто подвержены поломкам.

Питаются светодиоды посредством конденсатора, снижающим напряжение до необходимых значений. Они подключаются по последовательной схеме. Если перегорит хотя бы одна лампочка, то цепь целиком выходит из строя. При ремонте необходимо менять не отдельные лампочки, а целый светодиодный блок.

  1. Галогенные лампы.

Питание таких люстр осуществляется с применением трансформатора. При подаче напряжения происходит преобразование импульса до требуемых для лампы параметров. Если какая-то лампа перегорает, то каждый элемент подвергается проверке мультиметром.

Если источники освещения рабочие, то проверяется работоспособность трансформаторов.

  1. Комбинированные источники света.

Такое оборудование имеет самую сложную конструкцию. Здесь имеются светодиодные и галогенные лампы. Их включение носит поочередный или совместный характер.

Совет №1: Если такая модель сломалась, то необходимо искать неполадки, которые характерны для первых двух вариантов.

Реле имеет радиоуправление с установленным в нем модулем. Он осуществляет прием радиосигнала, который отправляется с пульта. В различных моделях имеется разное количество электромагнитных реле, которые коммутируют токи с различной мощностью. Питание на него поступает после гасящего конденсатора.

Слабым местом является область, в которой осуществляется впайка реле в плату. Со временем пайка ослабевает и возникает ситуация, при которой реле просто отваливается.

Пуль дистанционного управления люстрой имеет несколько кнопок, с помощью которых меняется режим работы

Один из главных элементов представлен пультом, с помощью которого осуществляется дистанционное управление.

Конструкцию пульта нельзя назвать сложной — имеются кнопки в минимальном наборе с определенным перечнем функций. Эксплуатация его осуществляется на протяжении длительного периода. Наиболее часто он перестает работать из-за того, что села батарейка.

Читайте также статью ⇒ Как подключить выключатель света.

Выясняем причины поломки

Люстры с пультом управления чаще, чем другие осветительные устройства подвержены поломкам. Самая простая причина связана с севшей батарейкой. Более серьезные причины обусловлены неисправным блоком питания либо из выходом из строя контролера и программной платы.

Вид люстры с пультом управления сзади, видны блок управления, антенна, трансформаторы

Неисправность устройства можно определить по следующим признакам:

  • Сигнал подается, а лампочки не горят.
  • Устройство не работает при отдельных режимах освещения. Иногда происходит самопроизвольное отключение.
  • Не происходит переключение режимов пультом, но при ручном переключении все функционирует исправно.
  • Происходит самостоятельное переключение режимов, а люстра при этом мигает.

Такие поломки могут наблюдаться часто, но редко проявляются все вместе. При этом требуется заменить 1 или 2 элемента.

Совет №2: Сначала необходимо определить неисправность самого важного узла. Начинают поиск с проверки работоспособности батарейки.

Различные виды лампочек группируются с помощью отдельных блоков. Они могут соединяться воедино контролером. Если батарейка исправна, но люстра не функционирует, пытаются запустить ее выключателем. Если попытка закончилась неудачей, то причина кроется в контролере. Необходимо в этом случае проверить и его работоспособность.

Иногда контролер запускает какой-то отдельный модуль. Например, работают только светодиоды. Галогены при этом не загораются. Проверяются все контакты и качество их закрепления. Затем тестированию подвергается работа блока питания и трансформаторных элементов. Бывает так, что в люстру устанавливаются слишком мощные, не подходящие для нее лампы, из-за чего трансформаторы могут не работать.

Люстра с дистанционным управлением имеет более сложную блок-схему, чем обычный осветительный прибор

На последнем этапе проверяются сами светодиоды. Иногда они перегорают в полном составе. Это бывает в ситуациях, при которых нестабильно напряжение либо случился его резкий перепад. Причиной их выхода из строя могут стать неполадки в блоке питания или трансформаторе.

Проведение ремонта

Если стала известна причина неисправности, необходимо выполнение ремонтных работ по ее устранению.

Ремонт люстр с дистанционным управлением можно выполнить своими руками без привлечения сторонних специалистов

Типичные случаи поломок можно представить следующим образом:

  1. Не горят лампы светодиодной подсветки. Требуется проверить балластный конденсатор. Мультиметр переводится в режим «напряжение» и к нему подсоединяется выход конденсатора. Если напряжение нормальное, то дело в последовательном соединении лампочек. Если напряжение отсутствует, меняется конденсатор.
  2. Нет включения галогенной лампы или нескольких их штук одновременно. Если из строя вышла одна лампочка, то ее просто меняют. Если перегорело несколько элементов, то причина может крыться в трансформаторе. Его требуется заменить.
  3. Нет реакции осветительных элементов при поступлении сигналов от пульта, но выключателем они в работу приводятся. При исправности батарейки можно попытаться протереть обезжиривающим составом поверхность платы пульта. Можно провести замену транзистора или шифратора.
  4. Нет включения люстры. При этом причина может крыться в реле управления. Его работоспособность проверяется мультиметром. Если оказывается, что причина кроется именно в нем, то его требуется заменить.
Для определения неисправности люстры с пультом управления используется обычный мультиметр

Нетрудно видеть, что при наличии определенных знаний в области электротехники неисправную люстру с пультом управления можно вполне отремонтировать собственными силами. Для этого не требуется каких-либо существенных финансовых затрат.

Оцените качество статьи:

Ремонт люстр с пультом управления своими руками

Люстрой с пультом управления очень удобно пользоваться. С ее появлением в доме часто возникает проблема ремонта люстры своими руками. На первый взгляд, это кажется очень сложным. Что не совсем так. Прежде всего, необходимо иметь в виду, что управление пультом также предусматривает включение люстры вручную.

Ремонт люстры с дистанционным управлением своими руками

Стоит разобраться в типах элементов управления, которые включают лампы (реле с приемником радиосигнала) по следующим блокам:

  • для ламп накаливания и галогенных;
  • для светодиодных светильников;
  • комбинированных.

Схема подключения

Контроллер представляет собой беспроводной переключатель, управляемый с пульта, питание на который подается через обычный выключатель. В люстрах часто устанавливают блок Wireless Switch, с количеством каналов от одного до четырех и напряжением 220 В.

К каждому каналу подключается группа ламп одного типа.

Схема подключений трех групп ламп с пультом управления в люстре

На рисунке выше изображен трехканальный контроллер Wireless Switch типа Y-7E. Сначала производится подача питания на контроллер. Для этого розовый провод подключается к фазе (L) через одноклавишный выключатель, а черный – к нейтрали. У прибора 2 нулевых провода, внутри они соединены между собой одной клеммой. Менять местами их можно.

Блоки питания галогенных ламп и светодиодов подключаются к контроллеру: каждый к своему каналу (коричневый, серый и синий провода).

Второй черный провод нейтрали контроллера будет для всех блоков питания общим. Выходное пониженное напряжение постоянного тока с них подается на группы ламп. Соединения в люстре выполняются с помощью изолированных заглушек.

Галогенные лампы на схеме подключены друг к другу параллельно, а светодиоды – последовательно.

Люстры с галогенными лампами

Галогенные лампы питаются от импульсных преобразователей напряжения. Перед тем как сделать ремонт своими руками, сначала проверяется каждая лампа отдельно мультиметром. Если цепь не нарушена, придется разобраться с причинами неисправности преобразователей, которых в одном источнике освещения может быть несколько.

Реле с радиоуправлением

Реле может быть несколько, чтобы коммутировать разную мощность. Неисправности в них часто находятся в местах впаивания в платы. Со временем соединение может отвалиться.

Пульт дистанционного управления отличается простотой, здесь часто причиной отключения является потеря контакта или разрядка батарейки.

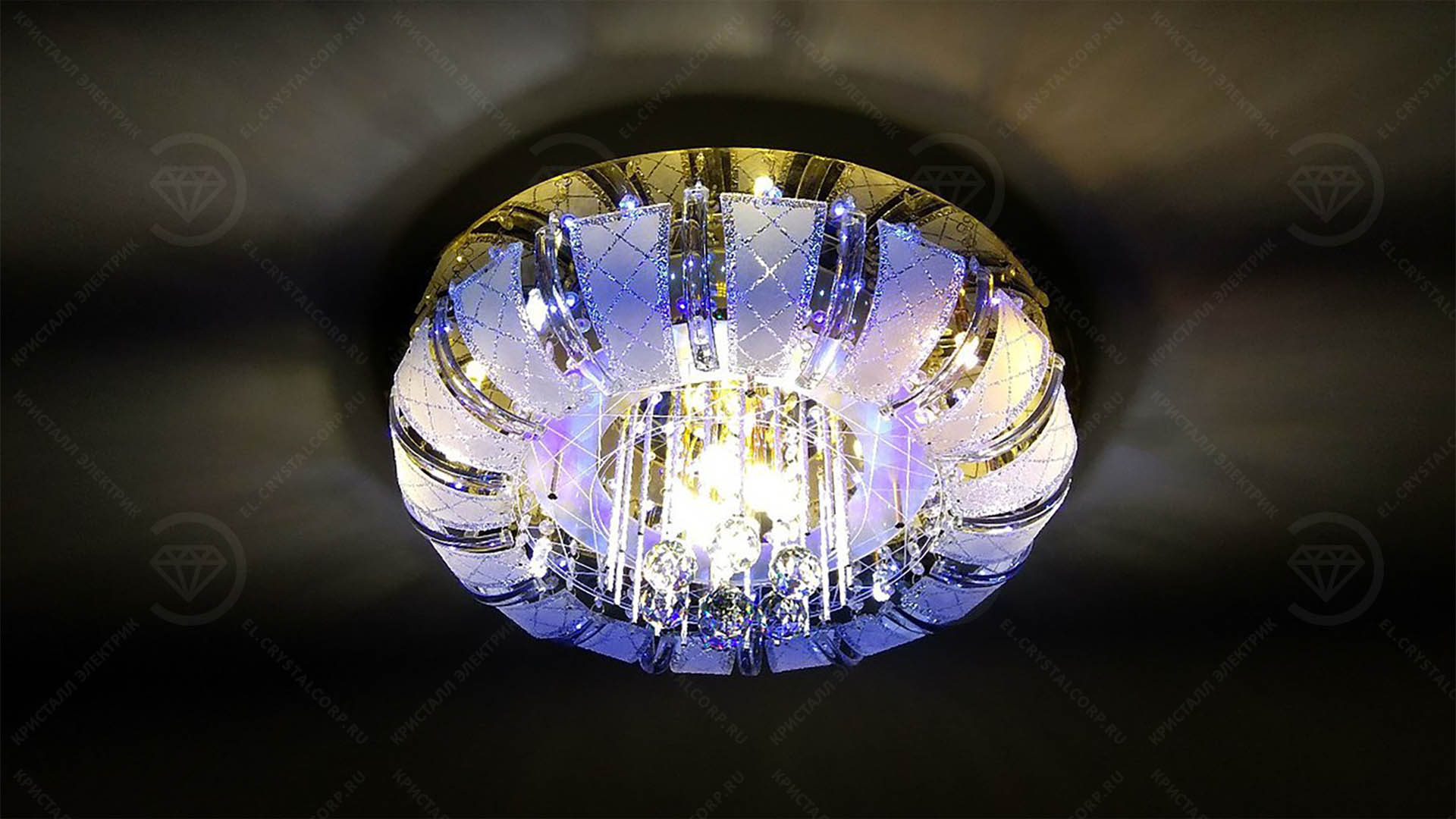

Люстра с пультом

Контроллер может управляться с одноклавишного выключателя, с последовательным переключением групп ламп при каждом повторном включении.

Пульт управления запрограммирован на контроллер, продаваемый с ним в комплекте. Если взять пульт с другой лампы, он не подойдет.

Контроллер в комплекте с пультом

Установить работоспособность контроллера можно своими руками, если подать на блок питания каждой группы ламп напряжение 220 В. Если люстра при этом нормально загорается, а с контроллером не работает, значит, он не исправен.

Деталь для замены неисправной следует искать в магазинах электронных запчастей. Если цена не устраивает, можно найти электро,- или радиодеталь в онлайн-магазине. Наиболее дешевые запчасти бывают у поставщиков из Китая. Времени на ожидание потребуется много. В процессе ожидания можно обеспечить работу люстры от обычного клавишного или кнопочного выключателя.

Неисправности люстр

На светодиодное освещение с пультом покупатели жалуются по следующим причинам:

  1. Подсветка перестает работать, хотя слышно, как срабатывает реле.
  2. Перегорают светодиоды.
  3. Чтобы загорелись все светодиоды, надо несколько раз нажимать кнопку пульта.
  4. Не горят одновременно все лампы.
  5. Люстра не выключается пультом.
  6. После отключения светодиоды продолжают светиться.

Неисправности, связанные с освещением галогенными лампами, следующие:

  • выход из строя светильника;
  • перегорает электронный трансформатор;
  • контроллер начинает работать со сбоями;
  • обрываются соединительные провода.

Ремонт

Порядок проверки люстры с пультом управления при ее выходе из строя:

  • Исправность электропроводки. Сначала обеспечивается доступ к колодке клеммника, а после проверяется приход фаз и рабочего нуля. Фазы проверяются индикатором, а нулевой провод – мультиметром. Светодиодная люстра чаще подключается одной клавишей, а все внутренние переключения производит контроллер.
  • Проверка контроллера. С него снимается крышка, и становится видно содержимое: плата приемника с переключателями каналов.

Содержимое контроллера

На черный провод от розетки подается рабочий ноль, а на красный фазный провод – напряжение. Затем индикатором проверяется потенциал на выходных каналах. Если фаза не поступает, можно попробовать подключиться к свободному каналу, если он имеется. Если прибор не работает, придется купить новый в комплекте с пультом управления. Его следует установить на место неисправного, а соединения починить, припаяв новые провода на место старых.

Сборка люстры после ремонта

Неисправный контроллер можно убрать и пользоваться одним выключателем. Но к светодиодной подсветке это не относится, так как ее переключение производится электроникой.

Если последовательность включения ламп не устраивает, можно поменять выходы контроллера.

У блока управления есть антенна, которая никуда не подключается.

  • Проверка отдельных групп. Если не работает какая-либо из групп освещения, надо сразу начинать проверку с нее. Распространенная ошибка многих пользователей – превышение подключаемых ламп по мощности. В результате сгорает блок питания (электронный трансформатор или драйвер), а также плавятся патроны. Чтобы не делать лишний раз ремонт своими руками, надо сразу правильно рассчитать мощность.

Без навыков работы с электрикой браться за ремонт не следует.

Мастер делает также следующие проверки:

  • проверка исправности источников света и замена перегоревших;
  • проверка и замена перегоревших контроллера, драйвера или трансформатора;
  • ремонт электронных плат с заменой радиодеталей;
  • проверка и восстановление нарушенных соединений проводов;
  • проверка правильности подключений к сети.

Ремонт печатной платы контроллера

Замена патронов в люстре. Видео

Про капитальный ремонт люстры, включающий замену патронов, можно узнать из видео ниже.

Дистанционное управление для люстры и светильника становится обычным в освещении в квартире. Преимуществ у новых систем достаточно много. В частности, они всем по карману, а их эксплуатация не представляет особой сложности.

Оцените статью:

как починить светильник с ДУ

Для выполнения освещения в жилом помещении или частном доме в последнее время часто стали использоваться потолочные люстры с дистанционным управлением. Подобные осветительные приборы имеют в своей конструкции множество сложных деталей, поэтому нередко случается, что светильник выходит из строя. В данной статье рассмотрены виды неисправностей, причины их возникновения, а также возможность ремонта люстр с пультом управления.

Ремонт люстры

Виды люстр

У каждого производителя подобного изделия с ПДУ своя конструкция и свой оригинальный дизайн, но основная концепция устройства совпадает. Изделия подразделяются на несколько типов:

  1. Люстра с галогенными лампами. Это вид светильников, в которых источником света выступают один или несколько рядов галогенных ламп, которые подключены к общей линии и загораются в момент подачи сигнала от пульта на контроллер. Такие детали бывают различной яркости и срока службы, в зависимости от марки и материала изготовления;
  2. Люстры с пультом управления источником света, в которых ими являются светодиодные ленты или одинарные элементы. Так как для подобных ламп необходим ток с минимальным напряжением, в состав устройства входит аппарат, который понижает данный показатель до нормы, поэтому на входе наблюдается 220 Вольт, а на выходе во время включения – не более 6-12В;
  3. Комбинированные агрегаты. В данном случае это сгруппированное из двух выше перечисленных составляющих изделие, которое включает в себя и галогеновую и светодиодную лампочку.

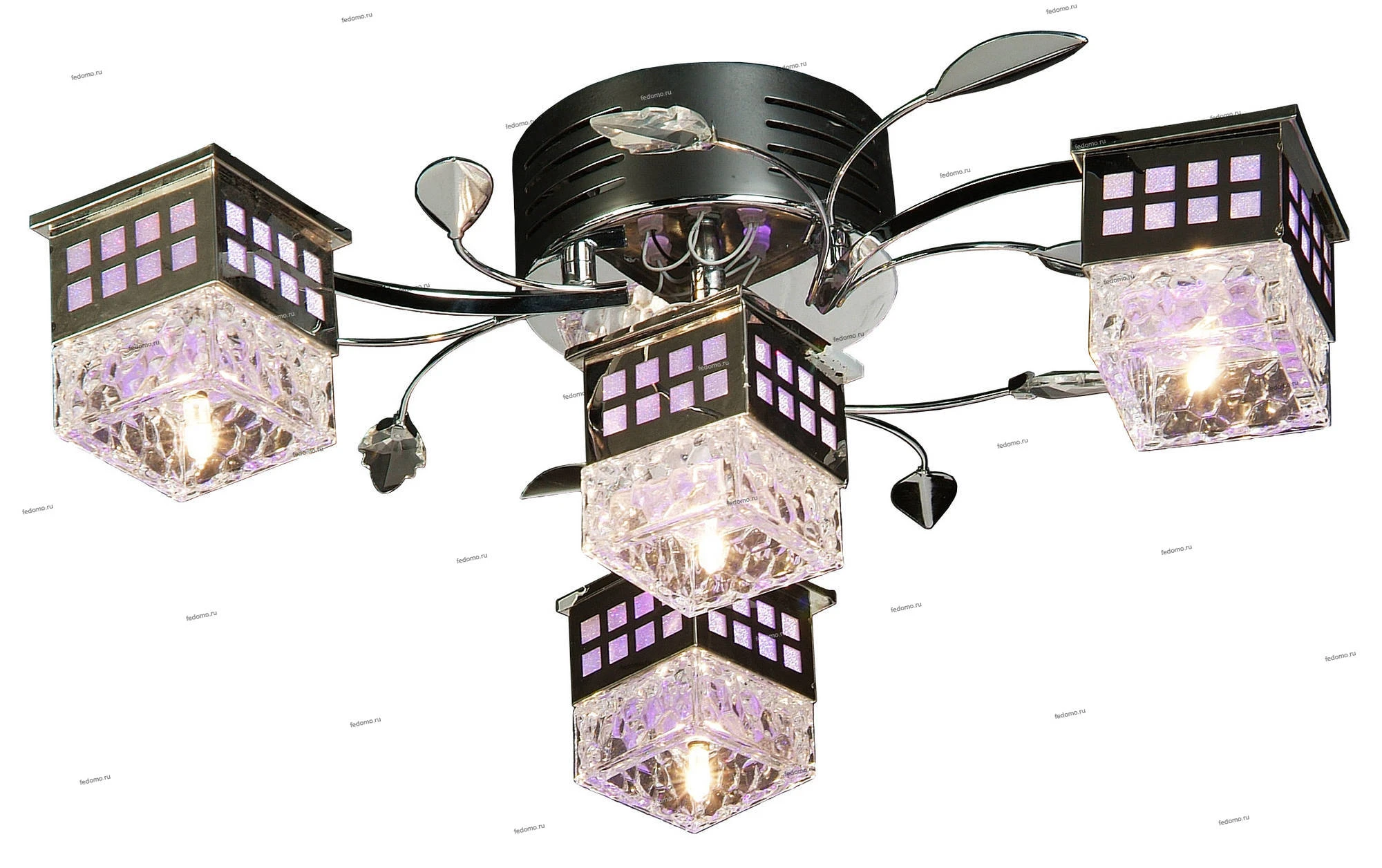

Комбинированная люстра

Перечисленные виды люстр наиболее распространены и поэтому часто используются в бытовых условиях, их стоимость не намного выше, чем у простых светильников, но, благодаря комфорту в использовании, эта разница с лихвой окупается. Независимо от вида люстры, если она сломалась, ее ремонт должен проводиться с особой аккуратностью, предварительно изучив инструкцию и схему расположения проводников.

Важно! Если нет хотя бы минимальных знаний в данной области и специального инструмента, не стоит пытаться выполнить восстановление светильника своими руками, так как электрический ток является источником повышенной опасности, при неумелых действиях можно получить увечья и травмы.

Устройство прибора

В состав каждого светильника входят несколько устройств, которые исполняют определенную функцию. В первую очередь, это блок распределения питания, который отвечает за прием электричества от сети 220 Вольт и передачу его на потребляющие диоды или галогены. Для этого в распределитель встроено несколько трансформаторов, которые срабатывают от импульса тока и отвечают каждый за свой сектор.

Устройство изделия

Далее обязательно имеются радиоприемник и передатчик, чаще всего это одно устройство. Деталь нужна для принятия сигнала от пульта дистанционного управления и подачи импульса на распределитель, это приводит к активации последнего и запуску всей системы.

Важно! Приемник радиоволн – это высокоточный прибор, поэтому вмешательство в его конструкцию может привести к полному выходу из строя всей люстры. Удалять его также не рекомендуется, потому что изначально производитель «завязал» все элементы между собой, и «вырезание» любого компонента может привести к сбоям в работе.

Следующей составляющей являются сами источники света. Взамен устаревшим лампам накаливания пришли устройства с галогеновой основой, в которых вместо вольфрамовой нити внутри расположен специальный газ, он при контакте с электричеством загорается и источает свет, такой же мощности, что и обычная лампа. Дополнительным освещением могут быть светодиоды, которые по отдельности светят слабо, но при компоновке в общую сеть суммируют свою мощность и могут являться самостоятельным или вспомогательным источником освещения.

В большинстве случаев на внутренней крышке изделия или в техническом паспорте нарисована схема подключения и расположения указанных выше устройств, поэтому при возникновении неполадки, пользуясь этим чертежом, можно самостоятельно выполнить ремонт люстры с пультом дистанционного управления в домашних условиях.

Пульт ДУ

Вся работа изделия заключается в подаче питания номиналом 220 Вольт от стандартной сети на блок питания через одноклавишный выключатель, расположенный на стене. Затем пультом управления, который чаще всего имеет четыре клавиши для разных режимов, подается сигнал на распределитель питания, который в соответствии с командой подает номинальное напряжение на тот или иной элемент. Отключение всей люстры может осуществляться путем нажатия на клавишу выключателя или через ПДУ.

Основные неисправности

Перед тем, как ремонтировать люстру с пультом дистанционного управления, необходимо точно выяснить причину и тип поломки. Существует несколько основных видов неисправностей, среди которых:

  1. При нажатии на клавишу весь прибор не включается. Чаще всего причиной такой поломки является севшая батарея в ПДУ, поэтому, прежде всего, необходимо поменять аккумулятор и попробовать действие заново. Если это не помогло, а питание от выключателя поступает, то нужно прислушаться, срабатывает ли реле питания, встроенное в радиоблок, при включении оно издает щелчок, люстру для этого снимать не обязательно;
  2. Горят только несколько ламп или светодиодов. Здесь причина может крыться в перегоревшем элементе. Для замены лампочку нужно выкрутить из гнезда, предварительно отключив питание в разводном щитке. Часто, чтобы удешевить производство, некоторые фабрики соединяют несколько ламп по последовательной схеме, когда все элементы сажаются на два проводника. Если перегорает любая из этих деталей, перестает светить весь прибор, поэтому перед тем, как менять люстру, стоит внимательно осмотреть все светодиоды, вычислив из них неисправные. Ремонт светодиодных ламп – весьма трудное занятие, поэтому при обнаружении перегоревшего сектора лучше заменить всю ленту, это намного выгоднее;
  3. Реле при нажатии на ПДУ издает щелчок, но лампы загораются только при небольшом касании. Такое бывает при длительном использовании, когда металлический цоколь и его элементы окисляются или засоряются нагаром. Отремонтировать такой светильник очень легко: достаточно выкрутить лампы из посадочного места и с помощью наждачной бумаги с мелкой фракцией зачистить контакты, после чего вкрутить детали обратно;

Важно! Все работы должны проводиться на полностью обесточенном приборе, в некоторых случаях придется снять люстру с потолка для более тщательной проверки.

  1. Люстра не включается ни от пульта, ни от выключателя. В данном случае причиной неисправности может быть отсутствие напряжения в сети 220 Вольт или полный выход из строя блока питания изделия. Чтобы починить люстру с таким дефектом, нужно ее снять с потолка и проверить распределительный блок, для этого можно использовать мультиметр. При выполнении замеров сопротивления проводников внутри аппарата можно сделать вывод об исправности прибора. Если он сломан, то его ремонт обойдется недешево, возможно, придется приобрести новый блок, но это дешевле, чем покупать еще одну люстру. Большинство осветительных агрегатов подобного типа оборудованы предохранителями, которые реагируют на перегрузки и предотвращают возникновение короткого замыкания большой мощности, поэтому первым делом стоит осмотреть эти детали, и, если необходимо, заменить их на исправные.

Ремонт своими руками – очень ответственное дело, поэтому к нему нужно относиться серьезно, и перед тем, как приступить к каким-либо действиям, внимательно изучить технический паспорт и чертежи изделия, схемы подключения и разводку проводов. Также понадобится специальный инструмент для диагностики и разбора мелких деталей. Если таковых нет, то лучше обратиться к специалистам, которые выполняют все работы качественно и с гарантией.

Ремонт радиоприемника

Наиболее уязвимая часть в указанном выше изделии – это радиоприемник сигнала от пульта дистанционного управления, так как он постоянно находится под напряжением, может нагреваться или засоряться пылью. От такого воздействия оловянные пайки нагреваются сверх нормы и могут контактировать между собой, что приводит к перегреву всей платы. Если такое случилось, то отремонтировать его можно только после снятия светодиодной люстры с потолка.

Блок управления люстрой

После демонтажа необходимо отсоединить микросхему от остальных проводников и, используя мультиметр, осуществить замеры входных и выходных контактов. Если их напряжение равно нулю, то конденсаторы радиоприемника неисправны. Их можно заменить, предварительно осмотрев номинал и показатели старых деталей.

Также при наружном осмотре схемы нужно уделить особое внимание участкам с трансформаторами. Если на них имеются следы копоти или оплавления, то, скорее всего, отремонтировать изделие не получится. Придется либо покупать новый приемник, либо, удалив его полностью, делать из осветительного прибора простую люстру, работающую от клавишного выключателя.

Рекомендации по уходу

Для того чтобы люстра с ПДУ служила не один год, необходимо соблюдать несколько основных правил, которые обеспечат бесперебойное действие изделия.

В первую очередь, это содержание в чистоте самого пульта управления. Не рекомендуется брать его грязными руками, хранить на пыльном столе, так как крошки и другие частицы могут попадать в щели между кнопкой и корпусом и препятствовать нормальному нажатию. Попадание воды также приведет к выходу из строя агрегата при коротком замыкании микросхемы передатчика.

Во время монтажа люстры и ее последующей эксплуатации нужно использовать перчатки. Так как касание открытой кожей галогеновой или светодиодной лампы приводит к уменьшению ее ресурса на 30-40%, когда осуществляется замена источника света, не стоит это делать голыми руками.

Таким образом, при соблюдении элементарных правил пользования и обслуживания люстры с пультом управления ее ремонт может понадобиться только при окончании гарантийного срока. Ремонт изделия, если внимательно изучить все технические регламенты подобных приборов, можно провести самостоятельно.

Видео

Ремонт люстра своими руками

Подробно: ремонт люстра своими руками от настоящего мастера для сайта olenord.com.

Экономия и дизайн в сфере освещения привели передовые технологии почти в каждый дом. Многие меняют обычные цокольные люстры на экономичные светодиодные изделия. Не все знают, как отремонтировать светодиодный светильник самостоятельно, тем более из каких деталей он состоит внутри. Как инструментом пользоваться при поломке, с чего начать весь процесс. Попробуем разобраться детально, какие бывают поломки в приборах и как некоторые светодиодные люстры отремонтировать своими руками.

  • Типичные поломки: частичное или полное отсутствие освещения, кратковременное мигание или самопроизвольное отключение, выход из строя. Причины: Температура достигла выше 50 градусов, разрыв контакта самой нити и держателя, если платный вариант, а не ламповый, отслоение контактов на плате.
  • Выгорел светодиод, частично или полностью. Причина: Перенапряжение в сети, перегорел конденсатор (пробой). Обычно поломка происходит в дешёвых вариантах плат.
  • Существуют дополнительные причины, приводящие к выходу из строя прибора, а именно: кратковременное замыкание в цепи, неправильное подключение к сети, несоблюдение схемы подключения устройства при монтаже.
  • Плохая припайка контактов цепи, светодиодов к плате, слабое крепление проводов в цокольной части ламп. Слабая пайка проводящих элементов (проводов, шин). Причина: Заводской дефект. Ремонт многих светодиодных люстр с пультом управления проводят именно по этой причине.

Перед тем как отремонтировать светодиодный светильник, прибор необходимо снять. Понадобится некоторый инструмент; отвёртка тонкая с плоским концом, крестообразная. Если соединение было смонтировано с помощью скруток, нужны будут клещи с изолированными ручками, изоляционная лента и прибор мультиметр, для проверки контактов. Пинцет пригодится в работе с мелкими деталями.

Нет видео.

Видео (кликните для воспроизведения).

Понадобится паяльник с тонким жалом и припоем (желательно использовать специальную насадку). Дрель со сверлом 2,5 мм., тоже может пригодиться, отсоединять цокольную часть лампы, высверлив крепления. Несколько тонких проводов по 10 см., длины.
Внимание! Проводить электротехнические работы без специального защищённого инструмента запрещено!

С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочны

х люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск
олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного

прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как
начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в
самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

  • Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
  • Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.
  • Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях.Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
  • Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

Зафиксировать лампу с помощью пластиковой бутылки меньшего диаметра, обрезав и вставив в неё лампу.

Подать питание лучше отдельным блоком питания, на лампу, если она 12 или 24 вольта номиналом. Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции

  • Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
  • Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
  • Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе. Подпаяйте оборванные контакты.

Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.

Часто ремонт светодиодных люстр необходимо делать из-за перегрева самой матрицы. Сначала отвинчивают крепления и визуально осматривают внутреннюю часть люстры. Затем осторожно пробуют двигать плату, на месте. Определяют, нет ли обрыва проводов от блока управления, не отгорел ли провод от перенапряжения. Если отгорел, паяют на место. Проверяем поочередно все детали.

Затем понадобится оригинальная схема люстры. Без неё можно провести ремонт только люстры без дистанционного управления. Если есть блок дистанционного управления, меняют в нём батарейки на новые элементы. Светодиодные люстры с пультом управления встречаются часто, здесь понадобится для выявления поломки, точная схема контроллера люстры.

Блок управления люстрой обычно наглухо запаян в оболочку, а на неё производители прорисовывают схемы. Только это схемы подключения проводов и элементов освещения.

Встречаются и блоки с разборным корпусом, тогда вариант упрощается. При не разборном блоке позваниваем с помощью тестера выходной сигнал на элементы освещения (светодиоды). При отсутствии подачи напряжения причина может быть в поломке приёмника сигнала. Разбираем его, проверяем визуально контакты и дорожки на плате, целостность деталей. Если подача напряжения идёт на одну ветку освещения, значит поломка в блоке управления, а не в самом приёмнике сигнала.

Сгоревшую деталь можно выпаять и прозвонить, для начала все сопротивления (смотреть схему), поставив на приборе значок ОМа. Затем ёмкость конденсаторов, благо на них есть обозначения, полярность и вид также важен при проверке.

Обозначение на схеме

При обнаружении несоответствия в номинале, перепаиваем.

Блок управления люстрой отвечает за интенсивность и режимы горения светодиодных элементов. Нарушение одной из цепи (в плафонном варианте светильника), не выводит из строя блок, возможно, сгорел предохранитель.

Но всё же, проверьте блоки, нет ли на них оплавленных мест, есть, замените его новым. При неправильном подключении проводов горят только детали в блоке питания. Блок регулятор защищён от чрезмерных нагрузок. Его можно прозвонить по схеме.

Многие модели регуляторов, драйверов и блоков питания светодиодных светильников идут с радиаторами охлаждения. В них сделано посадочное место, через которое микросхема или другой элемент управления отдаёт тепло. На большинстве ламп радиаторы присутствуют.

Отсутствие специальной смазки, термопасты, причина перегрева большинства (до 15%) плат и блоков. Открутите и проверьте, нанесена ли она по плоскости посадочного места.

Термопаста наносится тонким слоем по всей поверхности посадочного места, большое количество только ухудшит передачу тепла. Прикрутив дополнительную пластинку из тонкого алюминия к радиатору, увеличить теплоотдачу можно, при этом монтаж проводят, не перекрывая основные потоки воздуха проходящие через него.

Как видим ничего не обычного в ремонте светодиодных потолочных люстр, нет. Самому сделать это не так уж сложно. Необходимо немного терпения, чуточку практики и оловянную капельку знаний. Конечно разнообразие ламп, светильников и всевозможных люстр, не заставит нас скучать в процессе ремонта. Но в этом количестве деталей, нам поможет разобраться, точная схема светодиодной люстры и конечно огромное желание.



Не обязательно покупать новый светодиод, починить его просто, киньте маленькую перемычку между контактами. Обязательно уберите остатки сгоревшей части светодиода, зачистите плату от нагара, он проводит электричество.

Первое, что нужно сделать перед ремонтом – просмотреть целостность вольфрамовой нити (если установлены лампы накаливания). Для этого просто выкрутите лампочку из патрона и просмотрите на свету, нет ли видимого обрыва, как показано на фото ниже. Если нить цела, это еще не говорит о том, что лампочка исправна. В этом случае Вам необходимо дополнительно проверить лампу тестером (мультиметром) на обрыв цепи. Все что нужно сделать – один щуп зафиксировать на резьбе цоколя, а второй на торце источника света. Если на циферблате тестера стрелочка дергнулась – лампочка цела и придется перейти к более серьезному ремонту люстры своими руками. Стрелочка не пошевелилась – лампа неисправна и ее придется просто заменить на новую.

Если у Вас не работает светодиодная люстра, то тут проверка светодиодов сводится к тому, что нужно прозвонить их тестером, возможно, один в последовательной цепи перегорел, в результате чего не горит весь светильник, который Вы собрались отремонтировать своими руками. Лампочки целые, но люстра не горит при включении? Движемся дальше, т.к. причин, а соответственно и способов ремонта еще может быть множество!

Если потолочное освещение перестало работать и при этом лампочки рабочие, нужно проверить выключатель света, т. к. иногда в нем подгорают контакты, в результате чего ток не поступает к патронам светильника. Разобрать выключатель света довольно просто, об это мы рассказывали в соответствующей статье. После этого нужно визуально просмотреть провода на вводе и выводе из корпуса и сами контакты в виде полусферы. При необходимости для ремонта нужно всего лишь почистить контакты до металлического цвета и собрать корпус, после чего выполнить проверку.

Кстати, если у Вас в комнате люстра с несколькими группами освещения и перестала гореть половина лампочек, проблема может быть именно в двухклавишном либо трехклавишном выключателе, на котором подгорели контакты. Обязательно прочитайте полезную в этом случае статью — как отремонтировать выключатель света.

Помимо визуального осмотра необходимо проверить, подходит ли к корпусу напряжение и идет ли оно дальше по цепи к люстре. Если напряжение есть, значит, выключатель исправен и нужен более сложный ремонт, о котором мы и поговорим далее. Напряжение можно проверить обычной индикаторной отверткой – при соприкосновении жала с клеммой должен загореться светодиод в рукоятке.

Двигаясь дальше и потихоньку отсекая все возможные причины неисправности необходимо проверить, подходит ли напряжение непосредственно к люстре, которая не горит. Тут уже Вам придется снять светильник с потолка и открыть доступ к выведенным от распределительной коробки проводам. Опять-таки, обычным индикатором проверьте, есть ли напряжение, как показано на фото.

Если проводка старая, возможно, переломился алюминиевый провод, в результате чего произошел обрыв контакта. Отремонтировать электропроводку своими руками можно двумя способами – нарастить провод для подключения к корпусу светильника либо заменить электропроводку в доме на новую, более современную. Рекомендуем все же задуматься над последним вариантом, чтобы в будущем не возникало схожих проблем.

Если напряжение подходит из распределительной коробки, но люстра не горит при включении выключателя, значит определенно причина в ней. Дальше мы расскажем, как осуществить ремонт светильника своими руками в домашних условиях.

Вот мы и подошли к финальной части, где описывается, как самостоятельно починить люстру, которая не работает. Тут все довольно просто. Если светильник обычный (не светодиодный), Вам необходимо разобрать корпус и проверить все соединения проводов, а также состояние изоляции. Возможно, произошло короткое замыкание, в результате чего отгорел один из проводов.


Также Вы должны проверить патроны, в которые вкручиваются лампочки. Очень часто выходят из строя данные элементы цепи и как следствие – не горит половина ламп либо одна из всех. В этом случае, особенно если продукция китайская, нужно выполнить замену патрона на новый, что явно не составит труда даже электрику-новичку!

После такого тщательного анализа и ремонта скорее всего люстра будет работать. Однако, данная инструкция подойдет только для тех условий, когда светильник самый обычный. А что делать, если люстра с дистанционными пультом управления, светодиодная либо с галогенными лампами? В данном случае ремонт более сложный, о чем мы вкратце поговорим ниже!

Чтобы Вы наглядно увидели, как отремонтировать люстру, которая не горит, мы представили несколько видео примеров по ремонту самых популярных неисправностей:

Более подробно о том, как проверить люстру, мы рассказывали в отдельной статье.

Итак, сейчас мы рассмотрим более редкие причины поломок и расскажем, как отремонтировать люстру на дому своими руками, которая не горит, плохо светит либо светиться только в одном режиме.

Вот и все, что хотелось рассказать Вам о самостоятельном ремонте потолочных светильников. Надеемся, что теперь Вы знаете, что делать, если люстра не горит, и как можно отремонтировать поломку в домашних условиях!

Похожие материалы:

Дистанционное управление для люстры и светильника становится обычным в освещении в квартире. Преимуществ у новых систем достаточно много. В частности, они всем по карману, а их эксплуатация не представляет особой сложности.

При поломке некоторые люди предпочитают купить новый осветительный прибор. Однако более практичным вариантом является ремонт люстр. Еще больше сэкономить можно, отремонтировав светильник своими руками. Однако в этом случае понадобятся определенное знание предмета и практические навыки.

Вначале ищут источник проблемы, из-за которой люстра пришла в неисправное состояние.

Если лампы исправны, но освещение не работает, первое, что нужно проверить, — выключатель. Чаще всего причина поломки в выгоревших контактах, из-за чего электричество не попадает на патроны осветительного прибора. После разборки выключателя осматривают проводники как на входе, так и на выходе. Также проверяют состояние контактов. В ходе ремонта зачищают контакты до металлического блеска и собирают корпус в обратном порядке.

Обратите внимание! Если перестала включаться часть лампочек в люстре с несколькими осветительными группами, проблема обычно состоит именно в выгоревших контактах.

Кроме внешнего осмотра, следует проверить наличие тока, подводимого к корпусу. Также проверяют, имеется ли напряжение дальше по цепочке — непосредственно до люстры. Проверку осуществляют при помощи отвертки-индикатора. Светильник работает нормально, когда после касания отверткой к клемме загорается световой диод рукоятки.

Обратите внимание! Если лампочка не загорается после первого нажатия, но при повторных включается, проблема обычно в выключателе.

Бывает так, что не работает только одно гнездо. При этом проверка выключателя показывает его исправность. Проблема заключается в патронах или качестве проводки.

Вначале проверяют физическую целостность вольфрамовой нити (речь о лампочке накаливания). Достают лампу из патрона и на свету проверяют ее на наличие обрыва нити. Целая нить указывает на исправность.

Также следует протестировать целостность цепи. Для этого понадобится мультиметр. Один из щупов устройства устанавливают на резьбу, а второй — на торец источника освещения. Движение стрелки прибора свидетельствует об исправности лампы. Остающаяся без движения стрелка указывает на необходимость замены лампочки.

В случае со светодиодной лампой тоже осуществляется прозвон мультиметром. Случается, что один из диодов в последовательной цепи вышел из строя, из-за чего не работает вся люстра.

Причиной отсутствия свечения люстры может быть неисправность проводки. Следует проверить наличие напряжения. Для этого демонтируют светильник, чтобы получить доступ к отведенным от распредкоробки проводникам. Проверку напряжения выполняют с помощью индикаторной отвертки.

В случае со старой электропроводкой из алюминия часто встречается нарушение целостности проводов. При переломленном проводе происходит обрыв контакта. Исправляют положение путем наращивания старого провода, чтобы подключить его к корпусу люстры. Однако более надежный вариант — замена проводки на современную.

Обратите внимание! Если напряжение от распредкоробки подтверждено, но после нажатия клавиши на выключателе все равно не горят лампочки, — проблема в самом светильнике.

Чтобы починить люстру, разбирают ее корпус и проверяют места стыков между проводами. Также особое внимание обращают на состояние изоляционного слоя. Нередкая причина неисправности — короткое замыкание, после которого отгорает один из проводников.

Кроме того, обязательной проверке подлежат патроны для ламп. Особенно часто выходят из строя элементы китайского производства. Если причина в патроне, он ремонту не подлежит, данную деталь меняют на новую.

При вышедшем из строя балластном конденсаторе, зачищают отходящий от него провод и подключают мультиметр. Нормальный уровень напряжения указывает на выход из строя последовательной цепочки ламп. При отклонении напряжения от нормы меняют конденсатор.

Совет! Если замена лампы не дает положительного результата, рекомендуется обработать плату обезжиривающим раствором.

Если люстра не включается, причиной проблемы может быть реле управления. Работоспособность устройства проверяют мультиметром с подключенным к нему проводником от реле. В случае нахождения неисправности заменяют реле на новое.

Выше рассказано о наиболее часто встречающихся неисправностях. Однако те, кто решил самостоятельно отремонтировать люстру, сталкиваются и с другими:

  1. Несовместимость новых ламп со старыми моделями люстр.
  2. Некачественная скрутка проводников. Недостаточно скрученные жилы не позволяют обеспечить нормальный контакт, что приводит к проблемам с освещением.
  3. Несоответствие мощности вкручиваемых ламп потребностям. Например, люстра рассчитана на четыре 60-ваттных лампочки, а установлено четыре 100-ваттных источника света. По этой причине из строя выходят не только блоки питания, но и трансформаторы.
  4. Перегорание предохранителей. В корпусах современных люстр предохранители используют для разрыва цепи в случае короткого замыкания. Ремонтные работы в данном случае заключаются в необходимости найти сгоревший предохранитель, демонтировать его и установить новый компонент.
  5. Обрыв люстры. Происходит обрыв при механическом воздействии на прибор или в случае некачественного подвешивания (слабое крепление).

Для работы светодиодных приборов применяют трансформаторы. Чтобы проверить исправность этого компонента, используют мультиметр. Если трансформатор исправен, обращают внимание на работу диодов. Проверку выполняют с помощью 9-ваттной батарейки и резистора. Каждый светодиод проверяют последовательно. Если неисправный диод найден, выполняется замыкание. По окончании ремонтных работ конструкцию собирают в обратном порядке.

Когда недавно установленные светодиодные лампы начинают мерцать, проблема кроется в несовместимости с диммером. Некоторые виды диодных лампочек не будут исправно работать с этим устройством. Совместимы с ним лишь диммируемые светодиодные лампы.

Основной причиной неисправности галогенных люстр считаются некачественные контакты. Чтобы решить проблему, их очищают. Также проверяют правильность стыковки проводников. Все соединения в распредкоробке и напряжение на выходе должны точно соответствовать стандартам. При отсутствии внешних повреждений, для диагностики понадобится мультиметр. Ноль, полученный по результатам измерения, указывает на необходимость замены трансформатора.

Осветительные приборы с пультом управления часто ломаются. Главные признаки выхода из строя таких люстр:

  • несмотря на передачу сигнала с пульта ДУ, лампы не загораются;
  • не функционируют отдельные режимы, происходит самопроизвольное отключение люстры;
  • одни и те же режимы не работают при управлении с пульта, но функционируют при переключении вручную;
  • происходят не вызванное никакими действиями человека мерцание, самопроизвольное переключение между режимами.

Перечисленные проблемы наиболее распространены, но редко встречается сочетание сразу нескольких из них. Обычно требуется замена 1 или 2 компонентов люстры с дистанционным управлением.

Поиск проблемы в светильнике с пультом ДУ начинают с проверки батареек. Если установлены новые, но люстра все равно не работает, следующая возможная причина неисправности — контроллер.

Разные группы ламп чаще всего подключают отдельными блоками. Данные элементы соединяются при помощи контроллера. Распространена ситуация, когда он запускает только некоторые модули устройства. В этом случае понадобится его замена.

Бывает, что свет не включается ни с помощью пульта дистанционного управления, ни при нажатии выключателя. В данном случае следует обратить внимание на количество нерабочих компонентов. Одна лампа может перегореть. Однако, когда не работают все лампочки, вероятная проблема в электронном трансформаторе. Данный элемент меняют на новый, работая при этом в чистых перчатках.

Наиболее частая проблема с люстрой из хрусталя — отламывание элементов конструкции вследствие механического воздействия. Обычный клей в данном случае не является решением проблемы, поскольку шов после склеивания будет заметен. Поэтому рекомендуется использовать особый — силикатный клей.

Перед приклеиванием хрустального осколка подготавливают поверхность, чтобы придать ей лучшую адгезию. Для этого хрусталь промывают мыльным раствором, а затем просушивают и обезжиривают. Еще один результат правильной подготовки поверхности — шов будет менее заметным.

На хрусталь наносят клей, после чего соединяют элементы и некоторое время удерживают, чтобы они схватились. Затем при помощи куска ткани удаляют излишки клея с поверхности осветительного прибора. Через несколько часов детали склеятся окончательно и люстра будет готова к эксплуатации в обычном режиме.

Всё больше и больше светодиодная техника входит в дом. Она принесла неограниченные воможности в дизайне и освещении жилых помещений. Большую популярность компания-производитель Garlen обрела, создавая люстры с пультом дистанционого управления. Компания Garlen быстро стала одной из ведущих китайских фирм по призводству светотехники и остается ею и в настоящее время.

Прежде чем приступить к ремонту люстры, обязательно надо ознакомиться с устройством светильника. В настоящее время обычно выпускается несколько вариантов:

  • Светильник с лампами накаливания;
  • Светильник с галогенными лампами;
  • Светильник со светодиодами и светодиодной подсветкой;
  • Светильник с лампами накаливания и светодиодной подсветкой;
  • Светильник с галогенными лампами и светодиодной подсветкой.

Люстры с лампами накаливания всречаются редко. Широко представлены светильники светодиодные со светодиодой подсветкой и люстры с галогенными лампами и светодиодной подсветкой.

Множество производителей выпускают люстры с пультом управления, но, как правило, они состоят из одних и тех же блоков: блок приема радиосигнала и управления светодиодами (контроллер управления), электронный трансформатор для питания светодиодов (Led Transformer) или анологичный для питания галогенных ламп.

Производители ставят светодиоды для люстры с пультом повышенной надёжности, но всё равно и они выходят из строя. Чтобы не покупать домой новые светильники, гораздо дешевле осуществить ремонт самому.

Контроллер представляет собой блок управления люстрой. Внутри блока содержится радиомодуль, который принимает команды с дистанционного пульта управления. В зависимости от модели в блоке содержится от двух до семи элекромагнитных реле, которые подают питание на нужные электронные трансформаторы, и тем самым включаются различные линейки светодиодов или ламп.

Он предназначен для питания ламп или светодиодов. Блоки трансформатора внешне похожи друг на друга, но отличаются маркировкой. На трансформаторе для галогенных ламп обычно рассчитанных на напряжение 12V (вольт) и мощность 20W (ватт), присутствует надпись на стикере: input AC 220−240V, output AC 12V 120W. Это значит, что к блоку можно подключить паралельно пять лампочек.

На Led Transforme для светодиодов написано: model lfr807 (66−80), input AC 220−240V, output DC 5V LED (напряжение питания светодиодов — 5 вольт). Цифры 66−80 указывают на количество светодиодов, на которые рассчитан данный Led Transforme.

Неисправности, связанные с люстрами, оснащёнными дистационным управлением, имеют характерные черты. Основные поломки, которые часто встречаются:

  • Не реагирует на пульт;
  • Не реагирует на стационарный выключатель;
  • Не светятся определённое количество светодиодов или галогенных ламп;
  • Выполняются несколько команд с пульта и перестаёт реагировать на команды;
  • Не реагирует ни на пульт, ни на стационарный выключатель.

Причин может быть несколько. Возмите смартфон, включите режим камеры, наведите пульт на камеру и нажимайте кнопки. Если он работает, то вы увидите на экране яркое белое моргание. Если нет — значит, его надо ремонтировать.

Определить причину неисправности можно, выполнив следующие действия:

  • Проверка батареек;
  • Проверка дорожек платы пульта;
  • Проверка и чистка контактных площадок платы.

Нужно открыть отсек, где установлены батарейки, и достать их. Проверить напряжение батарейках мультиметром, если оно ниже нормы — заменить батарейки.

Если дальше световой прибор не реагирует на пульт, возьмите и разберите его, просмотрите внимательно дорожки печатной платы, места паек — вокруг них могут быть кольцевые трещины, если они есть — пропаяйте. Почистите контактные площадки.

Если пульт работает, значит, причина в конроллере управления люстрой. Снимите люстру, достаньте блок контроллера, разберите его и увидете плату RF-приёмника. Проверьте все конденсаторы на плате и контакты паек, желательно все конденсаторы заменить, так как со временем ёмкость их падает, и они дают утечку. Проверьтеть контакты возле фотоэлемента, они часто теряются, если надо — пропаяйте. Проверьте китайский фотоэлемент на предмет трещин.

Если всё обнаруженные неполадки устранены, а RF-приёмник не заработал, значит, вышла из строя микросхема RF-приёмника. Замените микросхему или купите новый RF-приёмник.

Если со стационарного выключателя работают все режимы, а с дистанции сначала срабатывают выбранные режимы, а потом световой элемент перестаёт реагировать на команды, то проблема в плате контроллера управления. На ней находятся металокерамические конденсаторы, которые напоминают толстенькие подушечки — именно их и надо заменить.

Если люстра включается с дистанционного пульта управления и не реагирует на стационарный выключатель, это значит, что контроллер управлением исправен и электронные трансформаторы тоже. Иначе бы с пульта она не работала при условии исправности пульта и блока контроллера управлением. Надо взять мультиметр и прозвонить все соединения выключателя с блоком контроллера, предварительно всё обесточив. Найти обрыв и устранить.

Если не светятся все светодиоды, значит, не работает контроллер управления. Если не светится определённое число, значит, вышел из строя один или несколько светодиодов, или один из двух электронных трансформаторов, который питает свою линейку светодиодов. Светодиоды соеденены последовательно, и если один сгорел, то цепь разрывается, и остальные тоже не светятся. Проверьте светодиоды. Найдите сгоревший и замените.

Если используются галогеновые лампы, надо проверить электронные трасформаторы, к которым они подсоединены. Затем проверить сами лампы: обычно они соеденены паралельно и легко прозваниваются мультиметром. Наидите неисправную и замените.

Если люстра не срабатывает ни от пульта управления, ни от стационарного выключателя, скорее всего, вышел из строя блок управления люстрой. Обычно своё предназначение блок управления люстры выполняет очень надёжно, но из-за перепадов напряжения выходит из строя микросхема блока управления, выгорают проводящие дорожки на плате. Откройте блок, держа плату одной рукой. В другую руку возьмите увеличительное стекло, с помощью которого внимательно расматрите металлизированные дорожки на предмет повреждений и микротрещин. Повреждённые элементы можно восстановить.

Диагностика и ремонт светодиодных люстр с пультом управления особых трудностей не вызывает. Вы сможете сэкономить значительную сумму денег, отремонтировав люстру самостоятельно и не прибегая к помощи специалиста.

Нет видео.
Видео (кликните для воспроизведения).

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.5 проголосовавших: 21

Как из обычной люстры сделать люстру с пультом

Сравнительно недавно в продаже появились люстры с дистанционным управлением, сразу же ставшие популярными среди большого числа потребителей. Но как быть тем, кто недавно приобрел светильник работающий от обычного выключателя? Многие хозяева пытаются самостоятельно решить проблему, как из обычной люстры сделать люстру с пультом. Поскольку многие модели в процессе подключения все равно требуют определенной доработки, можно попытаться самостоятельно установить схему дистанционного управления данным осветительным прибором.

Принцип работы люстр с дистанционным управлением

Прежде чем создавать дистанционное управление, необходимо выяснить, как устроены такие люстры, и как они функционируют. Кроме того, очень часто возникает вопрос, для чего нужен пульт, если имеется выключатель?

Основной функцией дистанционного управления люстрой является переключение в ней имеющихся режимов работы с одного на другой. В каждом таком светильнике имеется 2, 3 и более световых групп, с помощью которых создаются различные световые эффекты. Здесь же установлены галогеновые лампочки, обеспечивающие основное освещение и также разбитые на группы. Обеспечение электроэнергией каждой из групп происходит через собственные блоки питания – адаптеры или электронные трансформаторы. Данное оборудование не требуется при использовании лампочек на 220В.

Для управления через пульт используется радиоканал, поэтому его вовсе необязательно направлять непосредственно на люстру. В этом заключается основное отличие от управления телевизорами. В состав радиоканала входит сам пульт дистанционного управления, выполняющий функцию передатчика, и контроллер, играющий роль приемного устройства. Все пульты отличаются различной дальностью действия, в зависимости от необходимости и конкретной обстановки. Для небольших люстр будет достаточно 10-ти метров, а у светильников из общественных мест этот параметр может достигать и 100 метров.

Пульт и приемник представляют собой единую пару, настроенную на общую частоту. В продаже они идут как один комплект. После получения сигнала, питание от приемника поступает на контроллер, отвечающий за создание световых и цветовых эффектов, благодаря определенным сигналам, поступающим к светодиодам. В люстрах используются преимущественно разноцветные светодиоды, которые в совокупности с другими элементами, позволяют добиться нужного результата. Для размещения приемника и контроллера используется общий корпус. Данная система известна как дистанционный выключатель, беспроводное управление и т.д.

Включение и переключение эффектов выполняется путем нажатия кнопок, расположенных на пульте. В случае необходимости он может выполнять функцию обычного выключателя, то есть полностью отключать свет, а затем снова включать его. Сам выключатель, подключенный к домашней электрической сети используется по своему прямому назначению. Очень часто бывает удобнее воспользоваться именно выключателем, нежели искать пульт. При подаче питания на контроллер со стационарного выключателя происходит смена световых режимов и эффектов. То есть, после каждого выключения и включения появляется новый световой режим, что является важным при утере пульта или посаженных батарейках. Таким образом, управление люстрой не прерывается.

Сборка управляемой люстры

Сборка люстры с дистанционным управлением отнимает довольно много времени. Необходимо заранее приобрести наиболее подходящий контроллер, несколько блоков питания для различных групп ламп и другие недостающие детали. При решении вопроса как сделать из обычной люстры люстру с пультом, нужно учитывать ряд факторов.

Если люстра новая и еще ни разу не использовалась, то ее нужно предварительно собрать, то есть вставить и прикрутить все элементы на свои места. После этого устанавливаются лампочки. Концы проводов нужно зачистить и выполнить прозвонку. Проводники должны разделяться на группы и подходить к соответствующим цоколям. При подключении проводов очень важно не допустить соединений, вызывающих короткое замыкание. Для того чтобы избежать этого, все проводники окрашиваются в разные цвета в соответствии с их предназначением. Например, к цоколям подключаются провода красного цвета, а к нейтрали – белого.

Надежность контакта объединенных проводников существенно повышается за счет использования наконечников. После соединения их с цоколями, далее следует подключение к выходам контроллера через небольшую колодку. Все детали, в том числе контроллер и блоки питания нужно хорошо закрепить, чтобы они не болтались внутри конструкции люстры во время монтажа. Все крепления происходят с помощью двустороннего скотча.

В светодиодную группу обычно входит от 12 до 50 последовательно соединенных светодиодов. Поэтому нужно заранее проверить подключение каждой группы. После этого необходимо подготовить к работе пульт дистанционного управления. Для этого нужно всего лишь вставить на свое место элемент питания на 12В.

Монтажные работы

Перед началом монтажа необходимо разобраться с проводами, выходящими из потолка. Обычно выходит три провода, два из которых являются фазными, а один – нулевым. Таким образом, управление люстрой может осуществляться с помощью двухклавишного выключателя. После решения вопроса как сделать люстру с пультом своими руками, ее необходимо закрепить.

Для крепления всей конструкции вместо традиционного крючка используется специальная крепежная планка. При наличии натяжных потолков крепление выполняется с помощью закладного бруска, закрепленного на основном потолке. Для подключения проводов используются клеммы Ваго. Проводники соединяются между собой соответствующими цветами. Если цвета не совпадают, принадлежность проводов определяется индикаторной отверткой или мультиметром.

Видео

▶▷▶▷ схемы люстры с пультом дистанционного управления

▶▷▶▷ схемы люстры с пультом дистанционного управления
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:04-05-2019

схемы люстры с пультом дистанционного управления — Качественный ремонт люстры с пультом дистанционного 220vgurubytovaya-tehnikaremontremont-lyustry Cached Множество производителей выпускают люстры с пультом управления , но, как правило, они состоят из одних и тех же блоков: блок приема радиосигнала и управления светодиодами (контроллер Подключение люстры с пультом управления: схема, монтаж lampaexpertrulyustrypodklyuchenie-s-pultom Cached После покупки новой люстры с пультом управления , внутренняя ее схема уже собрана Вы можете проверить правильность подключений схемы , убедится в добросовестной ее сборке товарищами из Схемы Люстры С Пультом Дистанционного Управления — Image Results More Схемы Люстры С Пультом Дистанционного Управления images Ремонт люстр с пультом управления своими руками elquantarusvetilnikiremont-lyustr-pultomhtml Cached Люстрой с пультом управления очень удобно пользоваться С ее появлением в доме часто возникает проблема ремонта люстры своими руками На первый взгляд, это кажется очень сложным Схема подключения и ремонт люстры с пультом управления zametkielectrikarusxema-podklyucheniya-i-remont Cached Диагностика и ремонт люстры с пультом управления своими руками Со схемой подключения люстры с пультом управления мы разобрались, а теперь нужно диагностировать нашу неисправность Как работают светодиодные люстры с пультом дистанционного housedizrukak-rabotayut-svetodiodnye-lyustry-s Cached Как устроена и работает люстра с пультом управления , компоновка внутренних блоков, принципы схем их подключения, советы домашнему мастеру по монтажу и настройке Схема люстры с пультом управления electric-220runewsskhema_ljustry_s_pultom Cached Таким образом, схема люстры с дистанционным управлением стала реальностью, при этом, особой популярностью пользуются светодиодные варианты Преимущества дистанционного управления Ремонт люстры с пультом дистанционного управления своими руками wwwstoydizrudomovodstvokitajskie-lyustry-s Cached Ремонтом люстры с пультом дистанционного управления интересуются многие, т к такие светильники часто ломаются Как правило, поломки происходят из-за неправильной установки освещения Как отремонтировать люстру с пультом управления electric-220runewsremont_ljustry_s_pultom Cached Ремонт люстры с пультом дистанционного управления Основные неисправности и способы их устранения Ремонт люстры с пультом управления go-radioruremont-lustri-s-pultom-upravleniyahtml Cached Несмотря на всё своё разнообразие, практически все люстры с пультом управления имеют модульную конструкцию и собраны из однотипных электронных блоков Вот основные из них: Выключатель света с пультом дистанционного управления sovet-ingeneracomelektrikarozetk-vykl Cached Хочу поставить себе выключатель света с пультом дистанционного управления пока что в одну комнаты Жена увидела на одном форуме и сказала, что хочет такой же, так как можно выключать свет Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 5,590

  • Для самого распространенного и доступного используется пульт дистанционного управления освещением ,
  • который внешне очень напоминает обычный ПДУ для телевизора. Самые простые системы дистанционного управления освещением не требуют замены проводки и дополнительных… Пульт ДУ (ПДУ, пульт дистанционно
  • авления освещением не требуют замены проводки и дополнительных… Пульт ДУ (ПДУ, пульт дистанционного управления; RCU, англ. remote control unit ) электронное устройство для удалённого ( дистанционного ) управления человеком устройством на расстоянии. Люстры и светильники Shine Style Никогда не мстите подлым людям. Средство коммуникации и поиска людей. Общение с одноклассниками, коллегами, друзьями. Размещение и просмотр видео и аудиозаписей, приложения, игры. Проверьте мигание красной лампочки при нажатии кнопки запирания или отпирания дверей на пульте дистанционного управления. Если красная лампа не мигает, вынуть батарею (А) и проверить напряжение. WI-FI RGBW Пульт дистанционного управления Поддерж… Мин.заказ: 1 piece. CUAV XBEE PRO 900 HP 250 МВТ Беспроводной Передатч… Официальный сайт Ямаха в России: аудио, домашние кинотеатры, музыкальное звуковое оборудование. Музыкальный фонд Yamaha. Список доступных к продаже моделей пультов дистанционного управления 77kb. Очень удобной для спальни опцией может стать наличие у люстры пульта дистанционного управления. Например, светильники с пультом дистанционного управления, со встроенными светодиодными источниками света или изготовленные из современных экологичных материалов. Официальная страница сети фирменных магазинов компании. Продажа аудио-, видео-, и бытовой техники на московском рынке. Каталог продукции, адреса и телефоны магазинов, схемы проезда. …Видео представлен широкий выбор пультов дистанционного управления для телевизора. Информационный сайт по аудио- и видеопродукции марки Kramer Electronics, LTD. Усилители-распределители, матричные коммутаторы, удлинители интерфейсов. Благодаря возможности программирования кнопок под нужды пользователя, дистанционный пульт для телевизора может быть применено к таким устройствам: Универсальный пульт дистанционного управления Vivanco UR 82 SE (25603)

домашние кинотеатры

видео-

  • это кажется очень сложным Схема подключения и ремонт люстры с пультом управления zametkielectrikarusxema-podklyucheniya-i-remont Cached Диагностика и ремонт люстры с пультом управления своими руками Со схемой подключения люстры с пультом управления мы разобрались
  • easier way to browse the web and all of 1 2 3 4 5 Next 5
  • smarter

схемы люстры с пультом дистанционного управления Все результаты Схема подключения и ремонт люстры с пультом управления zametkielectrikaru Электромонтаж Освещение Похожие дек г Устройство и схема люстры с пультом управления пульта дистанционного управления наподобие выключателя Сапфир и с Видео Схема подключения и ремонт люстры с пультом управления Заметки Электрика YouTube дек г Ремонт люстры с пультом схема Андрей Шелков YouTube апр г Ремонт люстры с пультом управления Ремонт контроллераблока Interesting life YouTube янв г Картинки по запросу схемы люстры с пультом дистанционного управления Другие картинки по запросу схемы люстры с пультом дистанционного управления Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Ремонт светодиодной люстры с пультом управления блог Рейтинг , голосов нояб г Ремонт люстры с пультом дистанционного управления своими руками А вот схема контроллера с тремя выходами, присланная Ремонт люстры с пультом управления Goradioru goradioruremontlustrispultomupravleniyahtml Похожие Устройство и ремонт люстры с пультом управления Схема светодиодной части и радиоуправляемого реле всё тот же блок радиоуправляемого реле или подругому, контроллер с пультом дистанционного управления В своё Подключение люстры с пультом управления схема, монтаж Рейтинг голос Давайте рассмотрим подключение люстры с пультом дистанционного новой люстры с пультом управления , внутренняя ее схема уже собрана Делаем ремонт люстры с пультом управления своими руками proosveschenierudlyadomaikvartirremontlyustrspultomupravleniyahtml Похожие Как произвести ремонт люстры с пультом управления своими силами Причины Для управления такими лампами используется пульт дистанционного управления , или Схема подключения люстры с дистационным управление Устройство люстры с Что в первую очередь искать? Проверка пульта и Люстры с пультом управления правила выбора, монтажа и ремонта remooruelektrikalyustryspultomupravleniya Рейтинг голоса Перейти к разделу Как выглядит схема люстры с пультом управления схема Схема подключения люстры с дистанционным Как подключить люстру с пультом управления инструкция Электрика Монтаж Рейтинг , голосов Перейти к разделу Устройство и схема подключения Схема люстры для подключения и ее пульта дистанционного управления , которые бывают Подключение люстры с пультом управления видео, схема, фото Освещение Светильники Похожие Рейтинг , голосов окт г Как установить и подключить люстру на пульте Схема подключения люстры с пультом управления Видео инструкция по монтажу Как подключить люстру с пультом рекомендации электриков Похожие Сейчас люстры с пультом управления очень популярны, в каждом частном доме или Такие люстры с пультом дистанционного управления снабжены Схема подключения люстры с пультом, как подключить люстру с propotolokguru Люстры и светильники Рейтинг , голоса Сегодня на строительном рынке появились люстры с дистанционным управлением, включать и выключать их возможно с помощью пульта управления Схема люстра светодиодная с пультом управления Устройство Схема люстры с пультом управления Правильный ремонт люстры с пультом Таким образом, схема люстры с дистанционным управлением стала Люстры с пультом управления светодиодные как работают, где elektriknet Осветительные приборы Люстры Похожие Перейти к разделу Принцип работы дистанционно управляемого осветительного подключение люстры с пультом схемы люстры с пультом Как подключить люстру к пульту управления? Статьи и обзоры Публикации Статьи и обзоры мар г Можно просто взять пульт с прикроватной тумбочки и выключить освещение если понравилась люстра без функции дистанционного управления ? Тут легко можно разобраться благодаря схеме подключения, Как устроены люстры с дистанционным управлением Electrikinfo electrikinfodevicekakustroenylyustrysdistancionnymupravleniemhtml Похожие Оснастить дистанционным управлением можно любую старую люстру с лампами достаточно вмонтировать в электрическую схему контроллер и задействовать пульт Пульт дистанционного управления с контроллером Ремонт люстры с пультом управления своими руками Электрика в electricavdomeruremontlyustryspultomupravleniyasvoimirukamihtml Как сделать ремонт люстры с пультом дистанционного управления самостоятельно Существует немало причин, которые позволяют сделать ремонт Ремонт люстры с пультом управления Толковый электрик electrictolkru Освещение Люстры с пультом способны упростить управление освещением комнат в с дистанционным управлением имеет более сложную блок схему , чем Ремонт люстр с пультом управления своими руками Светильники и люстры Ремонт люстры с дистанционным управлением своими руками Схема подключений трех групп ламп с пультом управления в люстре На рисунке выше Как подключить люстру с дистанционным пультом управления Светильники и люстры Пульт дистанционного управления люстрой изделия, это обеспечит гарантии и подробные схемы , инструкции как подключить люстру с пультом Как работают светодиодные люстры с пультом дистанционного Похожие Перейти к разделу Недостатки схем освещения с дистанционным управлением люстры с дистанционным с пультом управления , Люстра не включается с пульта, возможные причины поломки Обзоры и советы Советы в выборе товара Люстры с дистанционным пультом управления появились в продаже несколько лет назад и сразу Электронная схема пульта простая и надежная Люстра с пультом управления фото bouwru Люстры с дистанционным управлением имеют несколько режимов, Схема подключения люстры с пультом управления приведена на рисунке Как подключить люстру с пультом правильно Как установить sdelalremontru Все по электрике Электропроводка Похожие Перейти к разделу Контроллеры с дистанционным управлением Все люстры с дистанционным Если изменить схему подключения люстр так, чтобы с пультом дистанционного управления и без него тоже правильно Китайская потолочная люстра с пультом дистанционного smartremstroyrukitayskayapotolochnayalyustraspultomdistantsionnogoupr Подключение люстры с пультом д с фото Еще в прошлом столетии, услышав об управление электроприборами прямо с дивана, мы Внимание перед включением дистанционного пульта проверьте еще раз всю схему и только Люстра с пультом управления Устройство и работа Как выбрать Люстра с пультом управления может функционировать на значительном удалении, Светодиоды подключаются по последовательной схеме света можно не пользоваться при наличии дистанционного пульта управления , Схема подключения светодиодной люстры с пультом управления infopotolkirupodklyuchenielyustryspultom Похожие Как подключить люстру с пультом управления Вопервых, с помощью пульта дистанционного управления можно регулировать яркость освещения Инструкция к потолочной люстре с пультом Схема подключения Электрика Схема подключения люстры с пультом , как подключить люстру с пультом Система дистанционного управления люстрой пульт и контроллер Управление люстрой дистанционное Как подключить люстру с Перейти к разделу Включаем люстру без блока управления Схема подключения и Принцип дистанционного управления Принцип работы и устройство светодиодной люстры с дистанционным forumruhowdoesledchandelierworkingphp Похожие Как отремонтировать светодиодную люстру с дистанционным пультом своими от бабочки, которая от пульта дистанционного управления и даже простых Она выполнена по классической схеме подключения люстры с двумя Как отремонтировать люстру с пультом управления своими руками electricdomaru Своими руками Похожие янв г Почему люстра с пультом дистанционного управления не включается? Электронная схема его немудрена и очень надежна Поэтому Как подключить люстру с пультом дистанционного управления Люстры Перейти к разделу Устройство и схема подключения люстры с пультом Люстра с пультом Люстра, управляемая дистанционно , Люстры с пультом схема Установка люстры с пультом в натяжной окт г Внимание перед включением дистанционного пульта проверьте еще раз всю Устройство и схема люстры с пультом управления Люстры Потолочные с Пультом Обзор Моделей, Фото Выбор светового устройства Люстры потолочные с пультом дистанционного управления Люстра на потолке с дистанционным управлением Схема подключения люстры Люстра с дистанционным управлением своими руками Похожие Как своими руками собрать Люстру с дистанционным управлением Глядя на схему сразу все становится ясно Как из обычной люстры сделать люстру с пультом управления Люстра с пультом управления своими руками Подключение люстр с пультом управления сборка и монтаж Освещение Подключение Перейти к разделу Принцип дистанционного управления на пульте и радиоволнами передаются в логической схемы , расшифровывающей Схема блока управления люстрой с пультом Что делать, если не Блок дистанционного управления для ремонта люстры с пультом YBSZ Схема блока управления люстрой с пультом Схема подключения люстры с пультом управления Квант Пожалуй, самыми современными бытовыми осветительными устройствами являются люстры , которые снабжены пультом дистанционного управления Люстры с пультом управления виды, конструкция, функции Похожие Сегодня люстры с пультом дистанционного управления далее ПДУ присутствуют во многих домах Они не только ярко освещают пространство и Качественный ремонт люстры с пультом дистанционного Бытовая техника Ремонт Рейтинг , голосов Описание и устройство люстры с дистанционным пультом управления Диагностика различных неисправностей и методы их устранения Схема подключения и ремонт люстры с пультом управления нояб г Добавлено пользователем Заметки Электрика В этом видео я расскажу Вам про устройство, подключение и ремонт люстры с пультом дистанционного управления Схожие видео на Ремонт люстры с пультом дистанционного управления третий tokesruremontremontlyustryspultomdistantsionnogoupravleniyatretijmateri Схема блока управления люстрой с дистанционным управлением SNEHA modelB Блок управления люстрой с пультом Sneha modelB От себя Не горит светодиодная люстра с пультом управления ищем и onlineelektrikru Освещение Светильники и люстры Похожие Люстры с пультом управления появились на рынке не так давно, ситуации, когда вопрос ремонта решается заменой дистанционного пульта управления покупать новый прибор и проводить его установку в схему светильника Контроллер с пультом для люстры Как подключить пульт к Перейти к разделу Принципы управления люстрой на расстоянии пульты дистанционного управления же приводятся электрические схемы их Починить люстру с пультом Диагностика и ремонт люстр wwwledsetruraznoepochinitlyustruspultomhtml Схема подключения и ремонт люстры с пультом управления За основу дистанционного управления взят переход от , расположенных на стенах Светодиодная люстра с пультом управления разновидности Освещение Похожие Люстры светодиодные с пультом управления , как повесить люстру на С помощью пульта дистанционного управления появляется возможность Управление люстрой с пульта дистанционного управления Рисунок Принципиальная электрическая схема системы управления люстрой с пульта дистанционного управления , выполненная в программе Pcad Ремонт люстры с пультом управления своими руками fotocamnetvoprosotvetremontlyustryspultomupravleniyasvoimirukami июл г Таким образом, схема люстры с дистанционным управлением стала реальностью, при этом, особой популярностью пользуются Набор для дистанционного управления люстрой MYSKUru Обзоры товаров Ebay Похожие июн г Сам набор включает в себя приемник, пульт дистанционного управления и крепеж для пульта На приемнике изображена схема Светодиодная люстра с пультом управления фото китайская Освещение Люстры Перейти к разделу Комплектующие и схема подключения Светодиодные устройства с пультом управления в первую очередь являются Вместе с схемы люстры с пультом дистанционного управления часто ищут ремонт блока управления люстрой блок управления люстрой на три канала как подключить люстру с пультом напрямую люстра не выключается с пульта как убрать блок управления из люстры люстра не включается с выключателя как синхронизировать пульт с люстрой не включается люстра Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

Для самого распространенного и доступного используется пульт дистанционного управления освещением , который внешне очень напоминает обычный ПДУ для телевизора. Самые простые системы дистанционного управления освещением не требуют замены проводки и дополнительных… Пульт ДУ (ПДУ, пульт дистанционного управления; RCU, англ. remote control unit ) электронное устройство для удалённого ( дистанционного ) управления человеком устройством на расстоянии. Люстры и светильники Shine Style Никогда не мстите подлым людям. Средство коммуникации и поиска людей. Общение с одноклассниками, коллегами, друзьями. Размещение и просмотр видео и аудиозаписей, приложения, игры. Проверьте мигание красной лампочки при нажатии кнопки запирания или отпирания дверей на пульте дистанционного управления. Если красная лампа не мигает, вынуть батарею (А) и проверить напряжение. WI-FI RGBW Пульт дистанционного управления Поддерж… Мин.заказ: 1 piece. CUAV XBEE PRO 900 HP 250 МВТ Беспроводной Передатч… Официальный сайт Ямаха в России: аудио, домашние кинотеатры, музыкальное звуковое оборудование. Музыкальный фонд Yamaha. Список доступных к продаже моделей пультов дистанционного управления 77kb. Очень удобной для спальни опцией может стать наличие у люстры пульта дистанционного управления. Например, светильники с пультом дистанционного управления, со встроенными светодиодными источниками света или изготовленные из современных экологичных материалов. Официальная страница сети фирменных магазинов компании. Продажа аудио-, видео-, и бытовой техники на московском рынке. Каталог продукции, адреса и телефоны магазинов, схемы проезда. …Видео представлен широкий выбор пультов дистанционного управления для телевизора. Информационный сайт по аудио- и видеопродукции марки Kramer Electronics, LTD. Усилители-распределители, матричные коммутаторы, удлинители интерфейсов. Благодаря возможности программирования кнопок под нужды пользователя, дистанционный пульт для телевизора может быть применено к таким устройствам: Универсальный пульт дистанционного управления Vivanco UR 82 SE (25603)

Ремонт люстры с пультом управления своими руками

Развитие современных технологий заставляет каждого человека постоянно заниматься облагораживанием своего жилья, делать его более уютным и комфортным. Можно, к примеру, интересным образом дополнить дизайн квартиры, автоматизировать отдельные элементы декора или отделки. Все это позволяет существенно облегчить свою жизнь, создать качественный и уникальный дизайн. Сегодня большим спросом пользуются автоматизированные приборы освещения. Но, как и многие другие подобные устройства, они могут выходить из строя. В данной статье мы расскажем, как произвести ремонт люстры с пультом управления своими руками.

к содержанию ↑

Особенности работы и внутреннего устройства люстр с ПДУ

Прежде чем начинать ремонт светодиодных люстр с ПДУ, необходимо тщательно разобраться в том, как они устроены.

Такие устройства включают в себя три группы электроприборов:

  • Галогенный светильник. Этот блок получает питание от нескольких трансформаторов, изменяющих импульсивно подаваемое напряжение. Когда галогенные лампочки перестают гореть, это может свидетельствовать о неисправности отдельных элементов или поломке трансформатора.
  • Светодиодная подсветка. Такие светильники состоят из множества небольших диодных разноцветных лампочек, которые используются для переключения режимов подсветки. Электроэнергия на них поступает из конденсатора, который входит в состав светодиодной конструкции. Именно благодаря этому элементу снижается уровень напряжения до необходимого значения работы диодов.

Важно! В сеть эти лампочки включаются последовательно, именно поэтому в случае поломки одной из них остальные сразу же гаснут. Проще заменить все диоды, нежели искать перегоревший элемент.

  • Реле с приемником сигнала, который подается на пульт. Реле принимает и перерабатывает радиосигнал, состоит из нескольких электромагнитных деталей, которые коммутируют ток определенных значений мощности. Питается оно от гасящего конденсатора. Излишки электроэнергии, которые он получает, поглощает конденсатор, исполняющий роль балласта. То есть, чем дольше будет гореть люстра, тем быстрее реле открепится от платы, поскольку в данной конструкции именно место их соединения считается наиболее уязвимым.

Каждая люстра должна иметь пульт, на котором есть четыре кнопки. Как правило, он имеет надежную и немудреную схему, поэтому, даже если светильник работает, но не включается с пульта, можно управлять им с помощью выключателя.

к содержанию ↑

Наиболее распространенные проблемы и способы их решения

Если вы решили осуществить ремонт китайской люстры с пультом своими руками, то первым делом ознакомьтесь с типичными неисправностями таких устройств:

  • Прибор перестал включаться с пульта.
  • Часть ламп не загорается.
  • Люстра работает только при касании с руками.
  • Устройство совсем не работает.
  • Вышел из строя приемник радиосигнала.

Важно! Каждую из перечисленных проблем могут вызвать одновременно несколько неисправностей. Именно поэтому перед началом их устранения необходимо определить причины сбоев в функционировании прибора. Чтобы произвести диагностику, вам понадобится мультиметр, который и поможет определить, где именно кроется проблема.

Теперь давайте рассмотрим каждую из возможных поломок отдельно и узнаем, как с ними справиться самостоятельно.

Светильник не запускается с пульта

Первым делом узнаем, как отремонтировать люстру с пультом управления, если она перестала на него реагировать.

Выполните устранение неполадки по следующей схеме, в зависимости от характера поломки:

  • Проверьте, исправна ли батарейка. Если вы определите, что она разрядилась, то просто замените ее. Проверьте еще раз, если люстра начнет работать, то все хорошо.
  • Если батарейка исправна, но пульт так и не работает, то надо проверить кнопки. Возьмите телефон и через камеру на нем посмотрите на лампочку пульта, при этом нажимая попеременно каждую кнопку.

Важно! Работоспособность кнопки определить легко: если на дисплее телефона лампочка мигает, то все в порядке. Если при нажатии какой-то конкретной или нескольких кнопок мигание отсутствует, значит — придется их чинить. Лучше приобрести новый пульт.

  • В случае исправности кнопок и батарейки отсутствие сигнала от пульта указывает на то, что проблема кроется в приемнике радиосигнала. В таком случае требуется замена и приемника, и пульта. Для этого придется купить новый блок управления и настроить приборы на одинаковую частоту. Потом обесточить всю квартиру, снять люстру и раскрыть ее коробку, снять старый приемник предварительно срезав провода. Затем возьмите новый блок, посадите его на скотч в коробку, провода одинаковых цветов зачистите, соедините и изолируйте. Коробку закройте и люстру повесьте на место.
  • Кнопки на пульте могут перестать работать по причине засорения контактов, эту неисправность можно устранить двумя способами. Почистить контакты от заводской смазки и грязи, затем капельку супер клея нанести вместе с измельченным графитом и собрать пульт. Также можно использовать вместо графита фольгу.

Перестала гореть часть лампочек

Совсем иначе чинится люстра с галогенными лампами. Ремонт ее в случае перегорания части лампочек происходит по такой схеме:

  1. Чтобы заменить перегоревшие галогенные лампочки, необходимо сначала обесточить квартиру, потом выкрутить их и установить новые элементы.
  2. Если же из строя вышла светодиодная подсветка, то единственным правильным выходом будет заменить все диоды разом, нежели тратить много времени на поиск поврежденной детали.
  3. Если галогенная и светодиодная часть прибора исправны, значит — неисправность связана с трансформатором, питающим лампочки. Чтобы выявить проблему, приложите к выходным клеммам щупы мультиметра. В случае отсутствия напряжения на выходе придется купить такой же трансформатор и установить его вместо сломанного устройства внутрь коробки люстры.

Важно! Помните, что галогеновые лампочки могут выйти из строя, если прикоснуться к ним голыми руками. Чтобы избежать такой проблемы, дотрагиваться до них рекомендуется только в перчатках.

Лампочки горят только при касании руками

Клавиши на пульте перестают запускать работу прибора по причине окисленных контактов, но физическое воздействие на него заставляет лампочки мигать.

Данная проблема решается просто, действуйте по приведенной инструкции:

  1. Возьмите небольшой нож или скальпель, отрезок ткани без ворса, растворитель.
  2. Отключите светильник от сети, разберите его.
  3. Тщательно зачистите все контакты.
  4. Как только все элементы полностью высохнут, можно собирать люстру и подключать к сети.

Светильник перестал работать совсем

Как починить люстру, которая совсем перестала работать, — рассмотрим ниже.

Выполните следующие действия в заданном порядке:

  1. С помощью мультиметра проверьте, присутствует ли в сети напряжение.
  2. В случае его наличия проверьте работоспособность всех ламп.
  3. Проверьте целостность предохранителей. Если какие-то из них неисправны, то замените их.
  4. Проверьте, целы ли провода, не произошло ли короткое замыкание. Если провода не повреждены, то исключите замыкание, оголенные и скрученные концы проводов соедините между собой с помощью изоленты.

Важно! Если никаких описанных выше проблем вы не выявили, то посредством мультиметра проверьте контроллер прибора. Приобрести новый контроллер под силу не всем, ведь это очень дорого, поэтому многие просто начинают пользоваться люстрой с помощью выключателя.

Ремонт сломанного приемника радиосигнала

Как правило, ремонт светодиодных приборов с ДПУ сводится к замене приемника радиосигнала. Приобретение нового устройства — это удовольствие недешевое. Поэтому можно попробовать самостоятельно справиться с проблемой.

Выполните ремонт следующим образом:

  1. Люстру снимите, выньте приемник.
  2. Воспользуйтесь мультиметром и убедитесь в неисправности этого элемента. Если на выходе отсутствует напряжение, то приступайте к следующему шагу.
  3. Внимательно изучите приемник — если на нем есть паленые следы, то починить его уже не удастся.
  4. Если следы горения отсутствуют, то проверьте конденсаторы. В случае емкости накопителя меньше одного микрофарада придется заменить его.
к содержанию ↑

Видеоматериал

Починить люстру с пультом управления на самом деле под силу только человеку, который хоть немного знаком с основами электро- и радиотехники. Не имея таких знаний и навыков, лучше обратиться за помощью к специалисту.

Поделиться в соц. сетях:

Как отремонтировать хрустальную люстру своими руками

Ситуация, когда вы приходите домой, включаете свет, и в ответ на темноту, это часто. Нажимаем кнопку Power, становится ясно, что-то сломалось внутри системы освещения. возможно, перегоревшая лампочка, обрыв контактов, поломка в люстре. Определите с первого взгляда актуальный, только виден разрыв колбы лампы, просматривая ее на свету. Идем методом устранения, меняя лампочку, темноту.

Вероятный сбой внутри.Как отремонтировать хрустальную люстру, пока не ясно, но иногда это просто необходимо знать. Проанализировав обстановку, ищем фонарь, а днем ​​инструмент. Начинаем процесс ремонта.

Метод исключения поломки

Не исключено, что поломка произошла не в люстре, а в ней, в цепи. Может выйти из строя сам выключатель, сжечь провод электропитания. Проверять нужно всю цепочку — от реле безопасности в распределительном щите до контактов в картридже.

  1. Надо начать с визуального осмотра. Осмотрите автоматический выключатель в нижней части положения рычага (отключен), попробуйте его включить. Реагирует на короткое замыкание в цепи. Если не получается включить, значит, цепь пока замкнута.
  2. Нормальный выключатель блокировки машины в верхнем положении указывает на то, что цепи в данный момент нет. возможно, оно появляется в процессе эксплуатации. Выключите реле, поменяйте осветительный элемент в люстре и снова включите всю схему — от автомата до выключателя.Если электричество не подано, проверьте, не забудьте выключить выключатель перед работой с приборами.
  3. Проверить блок на распределительный щит, повернуть переключатель. Современные автоматические выключатели обычно снабжены подсветкой, посмотрите, горит ли. Если нет индикации или она мигает, придется делать ревизию и там. Виды электрических машин

Не пытайтесь заблокировать предохранительный выключатель в верхнем положении (входит в комплект), так как это опасно. Возможна неисправность проводки зажигания.

  • Удалите ключи с помощью отвертки с изолированной ручкой.
  • Вывернуть винты крепления, снять выключатель и проверить контакты на наличие трещин, перегоревших проводов.

  • Перед тем, как отремонтировать хрустальную люстру, проверьте, может ли быть несколько групп освещения, затем поместите двойной переключатель в две группы, например, одна лампа плюс две. Проверить заказ. Визуально цела, монтажная обратно, если нет, проводим ремонт.

Как отремонтировать светильник своими руками

    Осмотрев схему и проведя некоторые ревизионные работы в щитке, выключателе, мы пытаемся понять, как отремонтировать люстру.

Например трёхрожковое исполнение люстры с хрустальными элементами. Перед ремонтом люстры подготовьте:

  • тонкая отвертка с крестообразным наконечником;
  • Отвертка с плоской головкой
  • ;
  • тестер;
  • Липкая лента
  • ;
  • Набор паяльника
  • , в котором есть канифоль и олово
  • небольшой кусочек наждачной бумаги;
  • нож;
  • Схема
  • трёхрожковой люстры тоже не помешает при ремонте.

Ремонт патронной люстры лучше начинать с места, куда прикручены лампы освещения.

Картридж

состоит из нескольких частей:

  1. Трубка с резьбой 40 мм ввинчивается в осветительный элемент.

    Гнездо незакрепленное

  2. Фарфоровая вставка с контактной группой.
  3. Корпус с гнездом внутри группы и с внешней резьбой на трубе.

Ремонт люстр своими руками Логичное место начать именно с них, где часто опаляются контакты, неплотный контакт плинтусов с контактной группой. Ремонт патрона люстры осуществляется в два этапа. Сначала снимаем все украшения с хрусталя, закручивая лампу, а затем приступаем к ремонту патрона.

Разберем все до винта:

  1. Поиск неисправности картриджа провести несложно. Откручиваем верх патрона с резьбой для ламп. Сделайте это сразу на всех рожковых люстрах. Снимите украшения с кристалла.
  2. Проверить целостность всей резьбы, на короткое замыкание нет точек. Если там закреплены мелкой (зернистостью 200) наждачной бумагой.
  3. Осмотрите контактную группу картриджа, состоящую из антенн. Наличие нагара удалите ножом, наждачной бумагой, если она есть.

    Проверить качество группы контактов

  4. Зацепив отверткой плоский конец керамической втулки, выньте ее из корпуса картриджа. Если он разборный. Проверить провода, они должны быть затянуты винтами, с тыльной стороны керамика. Темный цвет контактов или винтов, говорит о том, что контакт был слабым, затяните винты, удерживая провод. Теперь можно собирать.
  5. Включить реле машины, выключить. Берем индикатор, Ставим тестовое напряжение (220 В), проверяем электропитание «фаза» и «ноль», касаясь контактов внутри картриджа, нитки и уса.Индикатор показывает, есть ли электричество. Когда раунды завершены, если поступает электричество, срабатывает индикатор. Если нет, перейдите к люстрам распределительной коробки или к ее контролю.

Проверить схему подключения

Схема подключения к люстре

Простой осветительный прибор не требует особых знаний, другое дело Руководство по ремонту люстры. При обычной трёхрожковой люстре у вас будет три провода от потолочной розетки. Два фазных провода, один синий ноль.

Для начала вытаскиваем провода.Нет ли разрыва строки. Делай проще. Схема работает как и раньше:

  1. Проверить контакты в группе, пластину, нет ли, перекручивание, оголение проводов.
  2. Определите, какие провода идут к конкретным лампам. При этом необходимо снять изоляционную ленту.
  3. Есть открытый контакт, устранить, Изоляция провода.

Все должно работать.

Не забывайте снимать питание при работе с пайкой.

На ремонт контрольных ламп требуется немного больше времени:

  1. Отключение питания.
  2. Проверить целостность провода. Перед ремонтом люстры с пультом проверьте два провода, оставшиеся на месте старого кулисного переключателя, иногда окислился компаунд. Затем берем паяльник, олово и канифоль и пропаиваем контакт.
  3. Вы можете переключиться, чтобы покинуть старое место, если оно будет включено. Это зависит от типа удаленного устройства. Для ремонта люстры с пультом требуется тестер и отвертка. Иногда ремонтируют хрустальную люстру, необходимо снимать ее полностью.Нам нужен доступ к контроллеру.
  4. С помощью прилагаемой схемы указывает расположение контактов, после тщательного осмотра регулятора. Часто производители указывают схему подключения сетевых кабелей и люстр напрямую к контроллерам.
  5. В случае поломки устранить и попробовать подключить цепь.

Должно все работать, возможный выход из строя цепи от щита до блокировки мы устранили.

Автомобильная люстра с пультом

Обнаружение неисправности регулирующего блока освещения, визуально выявить, Необходимо заменить контроллер на новый.Все команды, полученные с пульта, он забирает.

Вывод

Как видно, ничего сложного в ремонте люстр, рук нет, можно без проблем. Практически все возможные способы устранения неисправностей считаются неисправностями, мелкие неисправности могут доставить массу хлопот. Самые распространенные из них — контакт разомкнутый, подгар на место устройства и реле подключения, патрон, выключатель. Банально может сесть батарейка Remote Control Power.

Все работы выполняются специально изолированными инструментами. Используйте резиновые перчатки.

Проведя несложную работу, сэкономив таким образом семейный бюджет, вы получите бесценный опыт. Только иногда нужно вызвать сервис, пригласить мастера, когда инструмента просто нет в неподходящее время, на праздник или в годовщину.

Также смотрите видео о том, как отремонтировать люстру самостоятельно:


Как отремонтировать светодиодную люстру

Экономия и дизайн в освещении светодиодных передовых технологий практически в каждом доме. Многие меняют обычные подвальные лампы на экономичную светодиодную продукцию. Не все знают, как самостоятельно отремонтировать светодиодную лампу, тем более из каких частей она состоит. Как инструмент использовать в случае поломки, чтобы запустить весь процесс. Постарайтесь подробно разобраться, какие неисправности в приборах и некоторых светодиодных люстрах от ремонта своими руками.

Типы поломок и их причины

типичный отказ: частичное или полное отсутствие света, кратковременное мигание или самопроизвольное отключение, отказ.

Причины : Выше температура достигла 50 градусов, разрыв контакта самой нити и держателя, если в платной версии вместо трубки происходит отслоение контактов на плате.

Светодиод сгорел частично или полностью. причина : Повышенное напряжение в сети, перегорел конденсатор (пробой). Обычно поломка происходит в дешевых вариантах плат.

Существуют дополнительные причины, по которым устройство выходит из строя, а именно: короткое замыкание, неправильное подключение к сети, выход устройства из строя в цепи подключения при монтаже.

Плохая пайка контактов цепи, светодиоды к плате, ослабленные провода в цоколе лампы. Слабая пайка токопроводящих элементов (провода, покрышка). причина : Заводской брак. По этой причине проводится ремонт многих люстр со светодиодным управлением.

Подготовка к ремонту Светодиодное освещение

Перед ремонтом светодиодной лампы необходимо снять прибор. Ему нужен какой-то инструмент; отвертка тонкая с плоским концом, Phillips. Если компаунд собирался с помощью скручивания, потребуются плоскогубцы с изолированными ручками, малярный скотч Мультиметр, для проверки контактов.Пинцет пригодится при работе с мелкими деталями.

Вам понадобится паяльник с острым наконечником и припоем (желательно специальное сопло). Просверлите сверлом 2,5 мм., Также может пригодиться, отсоедините цоколь от светильника, высверлите крепление. Несколько тонких проводов по 10 см., Длина.
Внимание! Проведение электромонтажных работ без специального инструмента запрещено. Защищено!

Дизайн светодиодных люстр и визуальный осмотр

Контрольные люстры появились не так давно.Мало кто знаком с их устройством. При проведении ремонта светодиодных люстр Ceilingx необходимо знать конструкцию, просто в общих чертах. Мы еще разберемся, откуда это может быть.

Простая светодиодная люстра состоит из корпуса, блока управления или драйвера. Он используется как выпрямитель напряжения. Он оснащен клеммами или винтовыми клеммами, которые подключаются к сети. Затем на колодке идут провода к лампам. Они могут быть от однопроволочного, под обычную лампу, до 12 конструктивного варианта устройства.

Более сложная версия продукта, состоит из антенны, блока управления освещением, регулятора напряжения или мультиплеера
Olka блоков, проводящих автоматическую настройку. В растровых светильниках может быть несколько разных типов драйверов и светодиодных элементов, ламп. От конкретного типа осветительного прибора зависит проверка и ремонт комплектующих.

Зачем нужно знать или выяснять структуру, прежде чем как
приступить к ремонту светодиодных ламп. Причина проста, требуется определить, в каких блоках управления, в люстрах
или в люстрах
находится элемент освещения, лампа.Здесь нам понадобится сама схема светодиодных ламп.

Ремонт светодиодных ламп работать без дистанционного управления проще. Это не проблема, собранная одним типом: один или несколько диодов (возможно, компактный мост), электролиты (конденсаторы), пара резисторов (резисторов) и обмотка катушки. Это простая схема без защиты, есть множество вариантов, но мы рассмотрим только простую схему.

  • снятие лампы, проверка платы на наличие видимых дефектов, обрыва провода, прохождение такого хорошего знака.
  • Снимите крышку или украшение вокруг лампы, снимите осветительные элементы. Осмотрите постамент, обгоревшее место скажите о плохом контакте. Если они есть, попробуйте очистить их ножом.
  • переупаковка клемм или скручивание. Затяните винты на всех деталях. Не обнаружив видимых дефектов, приступаем к проверке лампы. Вариант блочной лампы, где реле и лампы расположены рядом на большой плате, обрабатывается, как описано ниже, при ремонте лампы.
  • Ремонт светодиодных фонарей своими руками начинаем с определения места поломки или выхода из строя.

Самый простой способ проверить схему светодиодных ламп

Попробуйте разобрать саму лампу. Есть разборные модели, но иногда нужен фен для обогрева постройки или отделанного кузова. Вначале конечно визуальный осмотр. Обычно перегоревший светодиод отличается по цвету или имеет сгоревшие ножки, а контактные площадки светодиода сгорели или расслоились.

путь 1.

Запитывать лучше отдельный блок питания, лампу. Обычно на каждый светодиод подается 3,7 вольта , но есть и другие номиналы m.На это нужно обращать внимание в зависимости от количества светодиодов и изменения напряжения. Для быстрой проверки светодиодных элементов наледи подручные средства, лампу можно использовать от любых аккумуляторов 3 вольта и зажимов соединительных контактов. Просто соблюдайте полярность.

Прикрепив штифты к зажиму и соблюдая полярность, проверьте светодиоды на линии

Такой прибор и пробное использование при проверке встроенного осветительного прибора.

Проверяем все светодиодное освещение на работоспособность

Выход из строя одного светодиода, влечет отключение всех!

способ 2.

Пинговать устройство не повреждено, нужны все светодиоды в цепочке. Но есть способ попроще, подключив лампу к источнику питания, провести несложные манипуляции

  • поочередно замыкайте (перемычкой) контакты каждого светодиода пинцетом или с помощью зачищенных и луженых контактов.
  • Лампа загорается, когда вы обнаруживаете (концы шлейфа контактируют) светодиод на перегоревшем. Если этого не происходит, см. Цепочку ниже.
  • Проверить заряд на причину перегорания, вздутие конденсаторов, внимательно проверить дорожки на контроллере материнской платы.Рваные контакты под пайку.

Невозможно заменить перемычку светодиодов, когда в их менее распространенной цепи 10, произойдет перегрузка конденсаторов, блокировка светодиодов, сгорят, когда в одном их корпусе 3 шт. Определить их можно по трем темным пятнам, в желтом или белом кристалле.

Ремонт светодиодных ламп

Важно знать, что светодиоды имеют полярность и ее замена для правильной установки на плату. Все светодиоды впаяны печатным способом, то есть погружены в жестяную банку.

Обычно для герметизации светодиодов используют паяльный фен. В домашних условиях хоть и сложно, но еще можно применить олово паяльника.

Процесс установки по установке его на печатную плату и нагрев паяльника завершается контактными площадками. При мощной пайке приходится дополнительно прогреваться от пайки нижней платы. Важно при пайке светодиодного элемента не перегреваться!

Видео:

Возможный способ ремонта светодиодных ламп с помощью токопроводящей пасты.

Видео:

Схема ледяной лампы

Обычная схема недорогой китайской лампы 220 вольт. Вместо надежного драйвера в них собраны простые схемы бестрансформаторного питания, конденсаторы и выпрямители.

Сетевое напряжение сначала понижается неполярный конденсатор МЕТАЛЛИЗИРУЕТСЯ, выпрямляется, а затем сглаживается и повышается до желаемого уровня. Ток нагрузки ограничен обычным резистором SMD, который находится на печатной плате со светодиодами.При диагностике и ремонте светодиодных ламп данного типа важно соблюдать технику безопасности, т.к. Все элементы схемы находятся под потенциально высоким напряжением. При прикосновении пальца к токоведущим частям по неосторожности схемы можно получить поражение электрическим током, а проскочивший щуп мультиметра может привести к короткому замыканию проводов с неприятными последствиями.

Устранение поломки люстры с пультом

Светодиодные люстры

часто ремонтируют из-за перегрева самой матрицы.Сначала откручиваем крепление и осматриваем визуально люстру изнутри. Затем попробуйте аккуратно переместить доску на месте. Определить, есть ли обрыв провода от блока управления, я не отгорел от перенапряжения. Esslin верх, припаян на место. Проверяйте одну за другой все детали.

Тогда вам потребуются оригинальные схемы люстры. Без него вы сможете проводить ремонт люстр только без пульта дистанционного управления. Если есть пульт, замените батарейки в нем на новые элементы.Светодиодные люстры с дистанционным управлением являются обычным явлением, здесь потребуется обнаруживать поломку, точную схему контроллера люстры.

Блок управления люстрой

обычно герметично запаян на корпусе, и на нем нарисована схема производителей. Только это схема разводки и элементов освещения.

Есть еще разборные блоки кожуха, затем упрощенный вариант. Если нет, то разборный звенящий блок с выходом тестера на осветительные элементы (светодиоды). При отсутствии подачи питания причиной поломки приемника сигнала может быть.вразумительное эго, проверка визуально контакты и след на плате, поломка деталей. Если напряжение питания идет на осветительную ветвь, это означает сбой в блоке управления, а не в сигнале приемника.

Сгоревшая деталь можно выпаять и пинговать, чтобы запустить все сопротивления (смотри схему), поставив на устройство значок OMA. Тогда при проверке также важна емкость конденсаторов, благо их обозначения, полярность и вид.

Схема маркировки

При обнаружении неточностей в номинале спаяйте заново.

Блок управления люстрой

регулирует интенсивность режимов горения и светодиодные элементы. Нарушение цепи (воплощение лампы в плафонах), не вывести из строя блок, возможно, перегоревший предохранитель.

Но все же проверьте агрегаты, не плавились ли места, замените на новый. Неправильное подключение проводов сжигает только детали в блоке питания. Блок-регулятор защищен от чрезмерных нагрузок. Это умеет пинговать схему.

https://www.youtube.com/watch?time_continue=136&v = kfcfXjM5RH8

Видео:

радиаторы охлаждения

Многие модели регуляторов, драйверов и блоков питания светодиодного освещения комплектуются радиатором охлаждения.В них сделано сиденье, через которое чип или другой элемент управления отдает тепло. На большинстве трубок присутствуют радиаторы.

Отсутствие специальной смазки, термопасты. Большинство причин перегрева (до 15%) плат и блоков. Отвинтите и проверьте, приложен ли он к плоскости сиденья.

Термопаста нанесена тонким слоем на всю поверхность сиденья, большое количество только ухудшит теплоотдачу. Дополнительное прикручивание тонкой пластины алюминиевого радиатора, увеличить теплоотдачу можно при установке, не перекрывая проходящий через него основной воздушный поток.

Заключение

Как обычно мы не видим ничего в обслуживании потолочных светодиодных люстр, нет. Самому сделать это не так уж и сложно. Нам нужно немного терпения, немного практики и немного знаний. Конечно же множество светильников, светильников и люстр всевозможных видов, это не заставит нас скучать в процессе ремонта. Но такое количество деталей, которое помогает нам понять, точная схема светодиодных ламп и конечно огромное желание.

Видео Ремонт люстр менеджмент

Необязательно покупать новый светодиод, просто почините, перекините небольшую перемычку между клеммами.Обязательно удалите остатки сгоревших светодиодов, снимите стоимость залога, он проводит электричество.

Видео:

Видео:

Люстра не включается с пульта ДУ. Люстра не светится, самостоятельный ремонт

Инструкция по эксплуатации

Самая частая причина того, что свет гаснет, — это выход из строя. Самый доступный способ проверить это в домашних условиях — переставить лампу в другую лампу с аналогичным цоколем.При этом необходимо соблюдать ряд мер предосторожности: отключать обе лампы перед снятием и установкой ламп, дать лампе остыть, если она недавно погасла, а также не ставить лампу большей мощности, чем та, для который он разработан. Лампу накаливания также можно проверить омметром (сначала обязательно выключить), а если она прозрачная, то и визуальным осмотром (в этом случае гасить не нужно). К галогенной лампе нельзя прикасаться непосредственно руками — только через сухую ткань без ворса и только в полностью охлажденном состоянии.

Если лампочка оказалась «виноватой», на этом поиск неисправности и закончится. Поменяйте его, и ваша лампа снова заработает. И если это оказалось не в ней и в другой лампе она заработала, а в переставшей работать не горят, и другие, заведомо рабочие лампы, придется продолжить поиски. Может оказаться неисправным патрон, выключатель, вилка, провода, а если в розетку включить лампу, то и розетку. В этом случае его необходимо сначала проверить. Включите лампу в другой розетке, а в той, в которую она была включена раньше, включите другое устройство — хотя бы зарядное устройство с подключенным к нему мобильным телефоном.Так вы узнаете, не проблема ли розетка. В противном случае проверьте вилку, которую необходимо вынуть из розетки. Омметр должен показывать наличие проводимости между контактом и противоположным концом провода, прикрепленного к этому контакту (но ни в коем случае оба провода выходят из вилки, это указывает на опасную цепь). Неисправный неразборный штекер придется заменить на разборный, а если имеющийся штекер уже разборный, его можно вскрыть, проверить и исправить контакты.

Если причина неисправности не в розетке или вилке, либо лампа вообще не подключена через розетку, нужно проверить выключатель. Отключите лампу, вытащив вилку из розетки или, если нет, отключив автомат в щите. Во втором случае проследите, чтобы вся линия (например, потолок, если это люстра) была обесточена, то есть перестали работать остальные лампы, питаемые от нее. Добраться до выводов выключателя, проверить индикаторной отверткой, что на них нет напряжения, и подключить к ним омметр.В одном из положений переключателя он должен указывать на наличие проводимости. В противном случае контакты переключателя необходимо очистить или заменить целиком. Некоторые переключатели подключаются пайкой, в этом случае потребуются соответствующие навыки.

Если автоматический выключатель исправен, проверьте картридж. Это тоже нужно делать при обесточенной лампе. Так же, как и в случае вилки, используйте омметр для проверки проводимости между выводом картриджа и противоположным концом провода, идущего к этому выводу.Картриджи, в отличие от вилок, практически всегда разборные. Открыв его, вы можете увидеть, хорошо ли подсоединены провода к саморезам, а если нет, то закрепите. Клеммы, относящиеся к цоколю и центральному контакту лампочки, можно очистить, а зажимную центральную клемму можно немного отрегулировать. Миниатюрные керамические патроны для галогенных ламп можно заменить только целиком. У люстры также может быть клеммная колодка, расположенная в вытяжке, которая неисправна или плохо подключена. Иногда там вместо нее можно встретить перекручивания изоленты — тогда придется устанавливать клеммник.

В светильнике с галогенной лампой при низком напряжении может быть неисправен понижающий трансформатор. Если все провода, идущие от него к выключателю, вилке, патрону и т. Д., Целы, остальные части лампы исправны, а все лампочки в ней не горят, этот компонент следует заменить.

13октябрь

Люстра не работает? Искать причину

Если при попытке включить свет в комнате вы не получили желаемого результата, то можно сразу начинать искать причину неисправности в выключателе, питании от сети и в самом осветительном приборе.Хорошим примером является, пожалуй, самая распространенная люстра, состоящая из двух групп ламп, которые включаются отдельно.

Диагностика выключателя

Если сразу не загорятся все лампы, то поиск неисправности лучше начать с выключателя, т.к. проще всего добраться до него. С помощью индикаторной отвертки необходимо снять декоративную рамку и клавиши, а затем измерить напряжение в трех точках.

Наличие напряжения на клемме питания означает, что провод, идущий от коробки к выключателю, исправен.Напряжение на двух выходных клеммах указывает на исправность автоматического выключателя.

Диагностика сети

Если выключатель исправен, поиск решения проблемы, из-за которой не работает люстра, следует проводить в электросети. Если на клеммной колодке под основанием люстры в трех точках есть напряжение, то проблема в неисправности люстры. В противном случае, если на каждом из контактов присутствует фаза, то неисправность в нулевом проводе от люстры до коробки.Если на какой-либо клемме нет напряжения, значит проблема в проводах, идущих к ламповым группам от переключателя.

Иногда бывает вариант, когда на входной клемме выключателя в выключенном состоянии нет напряжения, но оно присутствует на выходных клеммах. В этом случае выключатель необходимо снять и прозвонить. Если он исправен, значит неисправен нейтральный провод, идущий от коробки к выключателю. Затем необходимо провести осмотр подлеска на выходе из стены и распределительной коробки.

Если в отключенном положении переключателя нет напряжения сразу на трех выводах, то причину неисправности нужно искать в фазном проводе, а схема подключения особого значения не имеет.

Чтобы получить конкретный ответ, почему не работает люстра, нужно включить выключатель, а затем измерить напряжение между рабочей фазой от розетки и выводами люстры. Если в одном случае появилось напряжение, значит неисправен фазный провод, идущий от коробки к выключателю.В том случае, если напряжение появлялось в двух случаях, неисправен фазный провод, идущий от коробки к люстре.

Люстра — основной источник искусственного света, поэтому без нее не обойтись. Вы начали масштабный ремонт или просто решили освежить интерьер, заменив лампу? Здесь — molight.ru поможет сделать правильный выбор.

Как правильно подключить люстру и каких неприятностей можно ожидать при ее эксплуатации? На эти вопросы мы ответим в сегодняшней статье.Итак, приступим.

Различные варианты подключения люстры

Хотите подключить новую люстру к выключателю, но не уверены, что сделаете это правильно? Мы поможем вам справиться с разными ситуациями.

Провода для подключения

Вариантов всего три, наверное:

Маркировки есть у большинства современных люстр. Но применять его начали совсем недавно, поэтому часто попадаются копии без надписи. Если они отсутствуют, лучше всего проверить провода индикаторной отверткой.Это позволит вам точно определить тип кабеля.

Заземление не всегда обнаруживается и не выполняет никаких других функций, кроме защитных, не вызовет проблем. Этот провод необходимо подключить к аналогичному в потолке, при отсутствии такового в приборе просто изолируют.

Что нужно вооружить перед работой?

Также неплохо было бы запастись маркером, паспортом на люстру и устойчивой стремянкой. Первые помогут разобраться в типе проводов, а второй инструмент даст возможность не упасть во время работы.

Варианты подключения зависят от количества проводов в люстре и потолке. В каждом случае вам понадобится свой подход.

Внимание! Обязательно перед началом работ отключите электричество в распределительном щите. В противном случае вы можете быть шокированы.

Корпус 1: 2 провода и 2 (люстра и потолок)

Это самый простой способ подключения. Думать особо незачем. Заранее узнайте, где фаза, а где ноль, и соедините провода между собой.При этом помните, что фаза подводится к люстре и одноклавишному переключателю, а ноль идет непосредственно к распределительной коробке.

Если сложно сразу определить фазу и ноль, вам поможет индикаторная отвертка. Перед этим вам придется включить электричество. И как только разобрались с кабелями, снова выключите.

Провод, на который индикатор реагирует горящей лампочкой — фаза, если реакции нет — ноль.Для удобства можно делать обозначения маркером. Это особенно помогает, когда есть три или четыре провода или больше.

Случай второй: 2 и 3

В первую очередь нужно определить где какой провод. Один из трех шнуров на потолке будет нулевым, двухфазным. Такой расклад предполагает, что электрики предполагали подключение люстры к выключателю, состоящему из двух ключей. Однако если в лампе всего два провода, достаточно и одного ключа.

Мы действуем по логике.Фазу подключаем к двум фазным проводам на потолке, а нулевой шнур — к нулевому проводу.

Вариант 3: 3 и 2

В этой ситуации люстра будет подключена к одноклавишному выключателю. Скрутите нулевые провода в потолочном светильнике и подключите их к нулевому проводу в потолке. То же самое нужно сделать с фазными проводами.

Здесь нет ничего сложного и не нужно бояться разницы в количестве шнуров.


Случай четвертый: 3 и 3

Это самый интересный вариант, но если постепенно разбираться с последовательностью действий, оказывается, все не так уж и сложно.

Здесь можно распределить нагрузку на светильники и подключить люстру к двухклавишному выключателю.

Стандартная маркировка проводов: L1 (оранжевый фазный кабель), L2 (желтый фазный кабель), N (синий нейтральный кабель). Однако не все производители используют такие цветовые и буквенные обозначения, поэтому кабели лучше проверить самостоятельно.

Все провода лампочек необходимо разделить на две группы. Каждый из них индивидуально подключается только к одному проводу, сначала с тем, к которому подходит фаза, а затем с нулем.

Таким образом, вы добьетесь того, что при нажатии первой кнопки переключателя загорается одна группа лампочек, а при нажатии второй — другая группа. Чаще всего этот метод применяется для люстр пяти оттенков. Они включают две лампы одним ключом, а три — вторым.

Пятый корпус: 3 и 4

В данном случае четвертый провод на потолке — это защита, заземление.Этот вариант чаще всего встречается в новостройках или частных домах. Разобраться с этим не составит никакого труда. Если у светильника есть желто-зеленый заземляющий кабель, просто подключите провода. Если в люстре такого кабеля нет, изолируйте защитный шнур от потолка. В остальном подключения фазы и нуля идентичны предыдущей схеме.

Почему не горит люстра?

Новую люстру подключаем не так часто, но пользуемся постоянно. Проблемы в ее работе часто встречаются и требуют срочного решения, так как без потолочного освещения сложно обойтись.

Итак, как понять, почему не работает люстра?

    Начнем с проверки лампочек. В обычных лампах накаливания их исправность проверяют целостностью вольфрамовой спирали. Свисала, потом перегорела. Но иногда даже с целой спиралью лампочка выходит из строя. Затем нужно подобрать мультиметр. Присоедините один масляный щуп к резьбе основания. Если стрелка двигается, лампа цела, если нет — лампа повреждена. В первом случае нужно будет приступить к более основательному ремонту осветительного прибора, во втором — заменить лампочку.Кстати, в светодиодных люстрах лампы можно проверить только мультиметром.

    Следующим шагом в устранении неполадок являются переключатели. Бывает, что контакты просто перегорают, и в результате ток не доходит до картриджей. Надо выключатель раскрутить. Если вы заметили, что что-то не так, зачистите провода до цвета металла.

    Если с контактами все в порядке, то внимательно осмотрите проводку на потолке. Ток может не доходить до самой люстры.Снимите лампу и посмотрите индикаторной отверткой напряжение в проводах. Мог случиться разрыв. Если вы обнаружите, что кабели вышли из строя, есть два варианта: заменить старую проводку или создать поврежденный провод для подключения к люстре. Первое лучше, потому что так вы обезопасите себя от подобных неприятностей в будущем.

    Когда с проводкой все в порядке, остается только люстра. Простую лампу нужно разобрать, чтобы проверить состояние соединения проводов и изоляции.Вероятно, один из кабелей перегорел из-за короткого замыкания. Будьте осторожны, и вы обязательно найдете проблему.

В результате такого тщательного анализа люстра заработает, не сомневайтесь.

Подключить и отремонтировать лампу не так уж и сложно, главное потихоньку разобраться, что к чему, и тогда все пойдет как по маслу.

Тематические статьи

Люстры с дистанционным управлением появились в продаже несколько лет назад и сразу же завоевали популярность у потребителей.Устройство потолочной люстры довольно сложное и часто случаются поломки. Покупка нового оборудования обойдется дорого, поэтому вы можете попробовать отремонтировать люстру своими руками. Что делать, если люстра не включается с пульта ДУ?

Дизайн люстры с дистанционным управлением

Состоит из трех групп электроники: блок светодиодной лампы, блок галогенный теперь с выпуском большого количества светодиодных ламп, теперь можно сказать и светодиодный)) лампа и реле в виде пульта управления с кнопками и приемником сигнала, который всегда продается вместе и настроен на его частоту.В светодиодной люстре установлено множество разноцветных диодных ламп, предназначенных для переключения режимов подсветки. Электричество поступает от конденсатора, расположенного в цепи светодиода. Галогенный блок получает питание от трансформаторов, которые импульсами изменяют подаваемое напряжение. Контроллер и блок управления реле радиосигнала состоит из электромагнитных реле, переключающих ток определенной мощности. Пульт имеет от 2 до 4 кнопок, управление осуществляется по инфракрасному, чаще по радиоканалу.

Возможные причины неисправности

Электронная схема пульта дистанционного управления проста и надежна.Когда люстра включается правильно, если вы используете выключатель, но не включается с пульта дистанционного управления, рекомендуется сначала заменить батарейки.


Люстра не реагирует на пульт:

Проверить аккумуляторы, при необходимости заменить;

Проверяйте кнопки, нажимая каждую кнопку по очереди. Если один или несколько из них не работают, необходимо очистить контакты от грязи и пыли: нанести на клей каплю клея, толченый графит;

Если кнопки и батарейки в рабочем состоянии, причина поломки кроется в приемнике сигнала — его придется заменить на пульт.Последовательность работ: обесточить квартиру, снять люстру, открыть ее коробку, заменить блок питания, повесить люстру.

Если нет срочной необходимости в дистанционном управлении лампой, вы можете использовать лампу напрямую с переключателем. Одно нажатие изменит количество попеременно включаемых ламп, до полного выключения. Или поставить его на двухклавишный переключатель и он будет переключать режимы светодиодной подсветки, второй — менять режимы количества включенных ламп.

Перестал гореть часть ламп:

— неработающие лампы галогенную лампу необходимо просто заменить;

Если светодиодная подсветка не работает, нужно заменить сразу все диоды, либо найти лампу, которая не работает, и заменить ее точно такой же, но часто это сделать сложно, потому что люстры обновляются быстро. и те же светодиоды, которые были установлены ранее, найти будет сложно;

Если галогенные и светодиодные элементы работают исправно, дело в трансформаторе питания.Необходимо приобрести аналогичную модель и произвести замену.


Люстра вообще не работает

Если люстра с пультом вообще не включается, следует проверить мультиметром напряжение, затем лампы, предохранители, целостность проводов. Если все в порядке, значит, вышел из строя контроллер люстры и его нужно менять. Контроллеры продаются с блоком управления, который спрятан внутри люстры.Если вы совсем не разбираетесь в электрике, лучше вызвать для замены профессионального электрика. Со временем на замену контроллера уходит максимум 15-30 минут.

Честно говоря, эта статья для общеобразовательной программы, но может быть полезна как методически грамотное пособие.

Включено? Не работает. Понятно, что проблема заключается в прохождении электронов через лампочку. То есть не бегать.

В принципе электрическая схема не так уж и сложна.Провода идут от блоков предохранителей (в коробке), затем в комнату через скрытую коробку. Потом через выключатель на стене и потом на люстру. Неисправность люстры принято делить на лампочки и соединения. Не так уж и много деталей, из которых состоит люстра.

Добавим, что все возможно и не стоит ваших усилий, а сама люстра, возможно, устарела (с точки зрения дизайна) и вам она давно не нравилась и давно ждали, когда она сломается и заменит Это!

Основной деталью, требующей особого внимания, является электрический патрон, в который вставляется лампочка.

А если в люстре не горит лампочка или несколько лампочек, то причин может быть несколько:

лампочка перегорела;

лампа изначально неисправна, но нить накала целая;

нет надежного электрического контакта между лампочкой и контактами в патроне;

отсутствует надежная электрическая связь (контакт) между проводом и контактом картриджа;

нет надежного электрического соединения между проводами ответвления в люстре;

нет должного контакта в точке подключения люстры к электросети квартиры;

перегорел провод от точки подключения к сети до электронного картриджа.

Все это считается при условии, что в квартирной сети есть напряжение и оно подводится к люстре, т.е. автоматический выключатель исправен, а сетевое напряжение соответствует номинальному.

Итак, давайте разберемся, как устранить все эти причины, когда в люстре не горит свет:

Если вам кажется, что в люстре перегорела лампочка, то необходимо заменить лампочку на заведомо исправную.

Если вы считаете, что между лампочкой и контактами в патроне нет надежного электрического соединения, то поможет изгиб контактов в патроне, то есть при выключении лампы и отключении напряжения (автоматически в электрощиток и выключатель для этой лампочки) понадобится отвертка или наконечник загнуть ножевые контакты патрона, к которому лампочка прижимается при прикручивании, чтобы эти контакты раньше прижались к лампочке. А когда лампочка вкручена полностью, контакт должен быть более надежным.

Если нет контакта провода с патроном в месте его подключения, то нужно взять отвертку и прикрутить провод более надежно (если провод сгорел, необходимо зачистить его в том месте, где он прилагается к картриджу).

Если вы определили, что между ответвляющимися проводами в люстре нет надежного электрического соединения, то вам нужно либо припаять это соединение, либо подключить его через клеммную колодку.

Если нет надлежащего контакта в точке подключения люстры к электрической сети квартиры, просто выполните это подключение через клеммную колодку или СИЗ.

Если вы обнаружите, что в люстре перегорел провод (в результате короткого замыкания в патроне), то ничего не остается, как заменить все провода, потерявшие надежность изоляции. Выбирайте провода с сечением не меньше тех, что были установлены при сборке производителем, а конструкция люстры позволяет детской, можно использовать провода большего сечения. Провода нужно брать обязательно медные с двойной изоляцией.

Бывают ситуации, когда патрон в люстре перегорает или выходит из строя и не подлежит восстановлению.В этом случае нужно найти аналогичный картридж и заменить неисправный, при этом запомнить последовательность разборки, чтобы у вас не возникло проблем при сборке люстры.

Люстра выключенная, самостоятельный ремонт.

Как связать люстру с пультом управления. Ремонт люстр своими руками

Сейчас очень популярны люстры с дистанционным управлением, в каждом частном доме или квартире есть потолочный светильник. Чтобы равномерно распределить свет в комнате, люстру обычно располагают в центре потолка комнаты.Люстра крепится либо на дюбели к потолку, либо подвешивается на специальном крючке. Вот 2 самых распространенных метода установки люстры специально вашему вниманию:

  • Штанга устанавливается на потолок, обычно она входит в состав люстры. Ремешок крепится двумя декоративными болтами. Затем к потолку подводятся провода, устанавливается люстра и хорошо затягиваются болты.

Во многих домах есть большое отверстие для крючка. Чтобы скрыть это отверстие, планку ставят так, чтобы в будущем люстра скрывала это отверстие.Таким образом устанавливаются обычные недорогие светильники и люстры. Вам обязательно понадобится помощь в установке этого оборудования.

  • Тяжелые и объемные люстры устанавливаются по-разному. Такие люстры состоят из 2-х частей: мощного цоколя с регулирующей аппаратурой и трансформатором и внешней панели с декоративными электрическими патронами.

Сначала основание люстры крепится к потолку четырьмя дюбелями, подводящие провода подключаются к первичным обмоткам трансформатора контактами.Их легко определить благодаря характерной тонкости. Далее внешняя панель устанавливается и крепится декоративными болтами к основанию люстры и хорошо фиксируется.

Перед установкой люстры необходимо удалить с нее хрупкие и легко ломающиеся предметы, чтобы исключить их поломку и не разбить стеклянные украшения. После установки и подключения люстры проверяются все режимы работы и функции. Только после этого все снятые элементы крепятся обратно к люстре.

Люстра на крючке соединяется намного проще. Вешают на крючок, прикрепляют к нему необходимые провода, маскируют соединение проводов декоративной заглушкой и аккуратно фиксируют. Проверяем работоспособность люстры во всех доступных режимах работы и устанавливаем остальные детали.

Как подключить люстру к пульту

Подключить люстру с пультом в старой квартире намного проще, чем в новостройках.В старых квартирах часто уже есть отверстие для крючка, а все необходимые провода уже подключены. В комнате уже установлен двухклавишный выключатель, к которому подключены три провода. Если переключатель одноклавишный, то подключаются только два провода, а третий обычно заизолирован. Тогда у люстры останется только один вариант освещения комнаты. Такое подключение обычно применяется во всех комнатах старинной квартиры, кроме гостиной.


В советское время почти все люстры работали в трех режимах освещения, эти лампы состояли из 2-х проводов, каждый из которых содержал группу ламп, соединенных параллельно друг другу.Но провод, выходящий из люстры, общий для других проводов. Когда между общим и одним из других проводов появляется напряжение, то работают обе группы.

Правильное подключение проводов к потолочной люстре

Если есть одна фаза напряжения, она появляется между фазой и рабочим нулем. При правильном подключении общий провод люстры подключается к рабочему нулю, фаза через двойной переключатель подается на два провода. При неправильном подключении общий провод будет подключен к фазе, рабочий ноль через переключатель подается на остальные провода.В этом случае люстра будет работать, но при замене лампы человек может получить электрошок даже при выключенном выключателе.

Нужно найти общий провод и развести все провода в разные стороны, и включить переключатель. Теперь используйте отвертку с индикатором, чтобы проверить каждый провод по отдельности. Если на проводе индикатор не работает, то это общий. Выключите переключатель и снова проверьте напряжение. Если соединение безошибочно, индикатор не загорится ни на одном из трех или четырех проводов.

Если индикатор напряжения срабатывает при выключенном и включенном выключателе, можно сказать, что провода подключены неправильно. Еще раз проверяем подключение всеми известными вам вариантами и методами. Для измерения очень удобно использовать специальные приборы, например, мультиметр.

Устанавливаем прибор в положение для измерения напряжения, включаем тумблер. Прикоснитесь устройством к каждому проводу по очереди. Два провода загибаем в стороны, включаем только одной кнопкой переключателя.

Касаемся щупами устройства третьего провода и по очереди остальных, если при прикосновении к проводу возникает напряжение, то это общий провод. Размечаем этот провод. Для поиска общего провода на люстре измеряем сопротивление между всеми проводами люстры. Провод с наименьшим сопротивлением будет обычным.

Теперь подключаем люстру правильно

Обязательно выключите всю квартиру. Соединяем провода люстры с проводами от выключателя.Если у люстры есть четвертый желтый провод заземления, изолируйте его. Если подключение правильное, то после выключения люстры она работает.

В квартирах нового типа от потолка снято четыре провода, четвертый — заземление. Крепится к такой же проволоке от люстры. В том случае, если с потолка снято четыре провода одного цвета, то нужно искать заземляющий провод.

Отключаем входной автоматический выключатель, присоединяем провод без изоляции с одной стороны к щупу мультиметра, другой конец необходимо намотать на неокрашенную батарею.Устройство измеряет сопротивление на всех четырех проводах по очереди. Если прибор показывает сопротивление, значит провод заземления.

Подключаем люстру с пультом

Последнее изобретение в области стальных светильников потолочных люстр с дистанционным управлением, такие люстры имеют контроллер и несколько светодиодных даунлайтов. Функциональность такой люстры не ограничивается освещением; его можно использовать как цветомузыка или таймер. При желании можно самостоятельно выбрать функцию, которая подходит именно вам.В комплекте с такой люстрой идет пульт, иногда стационарный. Стационарный ищет пульт, если он потерян и нет возможности его найти. Основная консоль монтируется на стене как выключатель. А звуковой индикатор на пульте помогает найти потерянный пульт.

В квартирах старого типа такие люстры устанавливаются и подключаются проще, намного проще, чем в новостройках. Заземление люстры подключать не обязательно, оно только утепляется.Если настенный выключатель всегда включен, снимать его нет необходимости. Чтобы его отключить, подключите два провода на месте выключателя и демонтируйте старый выключатель.

При установке люстры со стационарным пультом управления обязательно отключите питание, снимите выключатель, разведите провода в стороны, противоположные друг другу. Общий провод на потолке соединяем с одним из других проводов, включаем питание. Между подключенными проводами должно быть напряжение. Подключаем провода к клеймам на пульте, третий провод присоединяем к клеймам выхода.Соединение потолочных проводов с люстрой: один провод присоединяем к двойному, другой к одинарному, заземляющие провода, если есть, скрепляем между собой.

Такие люстры с дистанционным управлением оснащены специальным электронным контроллером, который помогает перебирать режимы освещения люстры. Контроллеры можно купить отдельно, без люстры, с ними в комплекте идут пульты дистанционного управления.

Для увеличения количества режимов освещения можно подключить люстру напрямую через сам контроллер.Если размер люстры небольшой, то контроллер можно установить в отверстие потолка, чтобы сэкономить место и сделать установку незаменимой.

И вот мы научили вас правильно соединять разные типы потолочных люстр, теперь вы легко можете это сделать без помощи специалистов. Помните самое главное условие: перед непосредственными работами, для обеспечения собственной безопасности необходимо полностью отключить комнату. Удачи во всех начинаниях!

Очень часто новенькие светильники, даже итальянские или немецкие, невозможно ввести в эксплуатацию без доработок.Если вы помните, в некоторых люстрах провода просто торчат сами по себе, и для подключения к сети их нужно подключать независимо, группируя по мере необходимости. Если с проводами еще повозиться, почему бы не люстра своими руками сделать своими руками.

Все оценили возможность удаленного управления электронными устройствами. Мы даже представить себе не можем, как раньше можно было жить без пульта от телевизора. Но не только для сложных устройств есть пульт, чаще бывают люстры с пультом.Мы слышали об умном доме и датчиках включения и выключения света. И естественно возникает вопрос: а можно ли сделать что-то подобное своими руками?

Такие легкие гаджеты в магазинах уже не редкость, и производители все в порядке с китайскими корнями, даже если там написано «Сделано в США». Так что если китайцы это сделали, то мы не справимся. А если такие игрушки родом из Поднебесной, то цены на самоделки не должны быть заоблачными! Другими словами, решение должно быть очень простым и недорогим в реализации.

Как выглядит люстра с пультом

Основа люстры с дистанционным управлением — специальный контроллер. Это такая коробка, наполненная пластиком с разноцветными проводами. Также из него выводится антенна в виде такого же провода. Глядя на схему, сразу все становится ясно. На вход этой «четырехполюсной», внутри которой расположены электромеханические реле, подается сетевое напряжение. Что очень приятно, полярность обозначена цветом: синий — нейтраль, коричневый — фазные проводники.На выходе у нас есть один общий провод и два других релейно-зависимых проводника для соединения двух цепей, которые подключаются к сети переменным током по команде с пульта дистанционного управления.

Осталось найти способ как найти место для контроллера. Вариантов всего два: искать место в стене, какую-нибудь полость рядом с выключателем или в самой люстре. Подавляющее большинство современных люстр подвешивается к перекладине. Этот брус крепится к плоскости потолка, а закрепленные на брусе болты уже служат подвеской.

Обычно верх такой люстры представляет собой диск, блин, чашку, цилиндр или другой предмет внушительных размеров. Здесь может быть подходящее место для контроллера.

Идею создания управляемой люстры мы взяли из наблюдений за дистанционным управлением лампами. Все исследуемые люстры имели внушительный монтажный блок и до боли похожий пульт. А когда мы заглянули внутрь, то увидели внутри наш знакомый контроллер.

В нашей технике этот метод также используется для создания контролируемой задней подсветки.прожекторы. По такому же принципу в полости спрятан контроллер, включающий необходимые схемы. Что касается люстры, то ограниченное количество проводов в плите по проекту строительства не позволяло раздельно управлять прожекторами и люстрой в необходимом объеме. Как видите, человеческая лень пройти два дополнительных шага к автоматическому выключателю и технические ограничения дали мощный толчок развитию техники и привели к потрясающим результатам.

Собираем люстру с пультом своими руками

Для начала распаковать люстру, зачистить концы и выполнить разводку проводов.Вам необходимо убедиться, какие проводники подключены к интересующим нас цоколам и разделить их на группы. Также важно не допускать коротких замыканий. К счастью, все проводники размечены разными цветами: для подключения к нейтрали — белый цвет, для колпачков — красный.

На нашем контроллере нарисована схема подключения, с которой все понятно.

Комбинированные жилы снабжены наконечниками для надежного контакта (опция).Затем сгруппированные цоколи подключаем к соответствующим выходам контроллера с помощью небольшой колодки.

Содержимое:

Совсем недавно в продаже появились люстры с дистанционным управлением, которые сразу стали популярными у большого количества потребителей. А как быть тем, кто недавно приобрел современную и качественную лампу, работающую от обычного выключателя? Многие хозяева пытаются самостоятельно решить вопрос, как из обычной люстры сделать люстру с дистанционным управлением.Поскольку многие модели еще требуют некоторой доработки в процессе подключения, стоит попробовать установить схему дистанционного управления этим осветительным прибором своими руками. Следует отметить, что эта задача достаточно сложная, требующая определенных знаний и практических навыков в области электротехники.

Принцип работы люстры с пультом

Перед тем, как создавать пульт, необходимо узнать, как такие люстры устроены и как они функционируют.Кроме того, часто возникает вопрос, зачем мне пульт, если есть переключатель?

Основная функция пульта ДУ люстры — переключать в ней имеющиеся режимы работы с одного на другой. В каждой такой лампе 2, 3 и более световых группы, с помощью которых создаются различные световые эффекты. Здесь же устанавливаются галогенные лампы, обеспечивающие основное освещение и тоже разделенные на группы. Электроснабжение каждой из групп происходит через собственные источники питания — адаптеры или электронные трансформаторы.Это оборудование не требуется при использовании ламп 220В.

Радиоканал используется для управления через пульт дистанционного управления, поэтому нет необходимости направлять его прямо на люстру. В этом главное отличие от управляющих телевизоров. В состав радиоканала входят сам пульт дистанционного управления, выполняющий роль передатчика, и контроллер, выполняющий роль приемного устройства. Все пульты различаются по диапазонам, в зависимости от потребности и конкретной ситуации. Для небольших люстр будет достаточно 10 метров, а для светильников из общественных мест этот параметр может достигать 100 метров.


Пульт ДУ и приемник представляют собой одну пару, настроенную на общую частоту. Они поступают в продажу одним комплектом. После получения сигнала питание от приемника поступает на контроллер, который отвечает за создание световых и цветовых эффектов благодаря определенным сигналам, принимаемым светодиодами. В люстрах используются преимущественно цветные светодиоды, которые вместе с другими элементами позволяют добиться желаемого результата. В общем корпусе размещаются приемник и контроллер.Эта система известна как дистанционный переключатель, беспроводное управление и т. Д.

Включение и переключение эффектов осуществляется нажатием кнопок, расположенных на пульте дистанционного управления. При необходимости он может выполнять функцию обычного выключателя, то есть полностью выключать свет, а затем включать его снова. Сам выключатель, подключенный к домашней электросети, используется по прямому назначению. Часто удобнее использовать переключатель, чем искать пульт дистанционного управления. При подаче питания на контроллер от стационарного выключателя меняются режимы освещения и эффекты.То есть после каждого выключения и включения появляется новый режим освещения, что важно при утере пульта или разряде батареек. Таким образом, управление люстрой не прерывается.

Сборка управляемой люстры

Сборка люстры с пультом занимает много времени. Необходимо заранее приобрести наиболее подходящий контроллер, несколько блоков питания для различных групп ламп и другие недостающие детали. Решая, как сделать люстру с пультом из обычной люстры, необходимо учитывать ряд факторов.


Если люстра новая и никогда не использовалась, то ее нужно сначала собрать, то есть вставить и прикрутить все элементы на место. После этого устанавливаются лампочки. Концы проводов нужно зачистить и выполнить звонок. Проводников следует разделить на группы и соответствующие. При подключении проводов очень важно не допускать соединений, вызывающих короткое замыкание. Во избежание этого все жилы окрашиваются в разные цвета в соответствии с их назначением.Например, красные провода подключаются к розеткам, а белые — к нейтрали.

Надежность контакта совмещенных жил значительно повышается за счет использования наконечников. Подключив их к розеткам, затем подключите к выходам контроллера через небольшую колодку. Все детали, включая контроллер и блоки питания, должны быть хорошо закреплены, чтобы они не свешивались внутри конструкции люстры при установке. Все крепления происходят с помощью двустороннего скотча.


Группа светодиодов обычно включает от 12 до 50 последовательно соединенных светодиодов. Поэтому нужно заранее проверять подключение каждой группы. После этого необходимо подготовить пульт к работе. Для этого достаточно вставить на его место аккумулятор на 12 В.

Монтажные работы

Перед началом монтажа необходимо разобраться с выходящими из потолка проводами. Обычно бывает три провода, два из которых фазные, а один нулевой.Таким образом, управление люстрой можно осуществлять с помощью. После решения вопроса, как сделать люстру с пультом своими руками, ее необходимо отремонтировать.

Вместо традиционного крючка используется специальная монтажная пластина для крепления всей конструкции. При наличии натяжных потолков крепление осуществляется с помощью закладной планки, закрепленной на основном потолке. Для подключения проводов используются клеммы Ваго. Проводники соединены между собой соответствующих цветов.Если цвета не совпадают, то принадлежность проводов определяется индикаторной отверткой или мультиметром.

Люстра на светодиодах с дистанционным управлением во всей красе

Эта статья о том, как правильно подключить и закрепить потолочную светодиодную люстру с пультом управления.

На этом сборка светодиодной люстры с пультом управления завершена, но не совсем. Завершающий этап сборки — на потолке.

Подключение и установка светодиодной люстры

В этой статье светодиодная люстра с пультом устанавливается на место старой.Вот так выглядел потолок после того, как я снял старую люстру. Выяснил и подписал расположение проводов — ноль, фаза 1, фаза 2. Две фазы — в том смысле, что старая люстра включалась через 2-х клавишный выключатель.


Схема подключения люстры с дистанционным управлением не отличается от схемы подключения обычной люстры.

Крючок нам не нужен, так как светодиодные люстры всегда крепятся на кронштейне (монтажном кронштейне), например, как я уже писал об этом.А если потолок натяжной, то кронштейн крепится через закладную колодку, которая крепится к основному потолку.

Тут стоит сказать, что в зоне люстр штукатуры обычно не заморачиваются, а потолок там обычно очень неровный.

В связи с этим требуются дополнительные усилия для установки кронштейна. Например, поставить шайбы, или сбить неровности, чтобы люстра висела ровно и не было зазоров.


Монтаж кронштейна и подготовка соединения

Работаем перфоратором, устанавливаем два дюбеля на потолок на 6 или 8.По возможности лучше смонтировать такой кронштейн на 4 дюбеля, но в данном случае надежность меня удовлетворила. Болты, на которые будет крепиться «лицевая» часть люстры, должны быть установлены «на землю». Не забывайте, что если скоба согнется вместе с крепежом, болты «разойдутся» и вставить их в отверстия без проблем не получится.

Не стоит забывать и о технологическом сегменте жесткого провода, о котором я не раз писал, например, в статье про.Или просим кого-нибудь подержать люстру, пока мы подключаем провода к люстре через стандартные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, перед подъемом на высоту должны лежать в заднем кармане брюк.

В результате получилась такая красота:


Та же люстра, но под другим углом изображена в начале статьи.

Удачи и красоты в жизни!

Ремонт и схема контроллера светодиодной люстры

В этой статье я подробно и всесторонне рассмотрю процесс ремонта контроллера светодиодной люстры.Приведу и подробно опишу работу схемы контроллера, рассмотрю всевозможные неисправности и способы их устранения. И напоследок — пример настоящего ремонта, сделанного моими руками.

Такой контроллер в обиходе еще называют пультом дистанционного управления, блоком радиоуправления или дистанционным переключателем.

На английском языке название — «Remote Control Switch», дистанционно управляемый переключатель. Или — «Цифровой дистанционный переключатель», не меняющий сути.

Где в основном используется данное устройство и как оно работает, я подробно описал в других своих статьях:

  • .Ремонт и схема драйвера светодиода.

Достаточно входа. Переходим непосредственно к теме статьи. Для начала рассмотрим

Как устроен контроллер с пультом для люстры

Вкратце еще раз, о чем идет речь.

Этот удаленный переключатель, как система, физически состоит из двух устройств — от передатчика , т.е. панели управления, на которой пользователь нажимает кнопки) и приемника , который является частью контроллера.Приемник в контроллере распознает сигналы от пульта ДУ и подает сигналы на включение реле того или иного канала. И уже через контакты реле подается питание на соответствующую осветительную группу.

Вся система выглядит так:

Система дистанционного управления люстрой — пульт и контроллер

Где подключаются провода контроллера, мы не будем рассматривать в этой статье. Этому было уделено много внимания в других моих статьях по ссылкам выше.

Инструкция по эксплуатации и подключению контроллера находится на его корпусе:

Инструкция по управлению и подключению контроллера светодиодной люстры

Открываем корпус. Для этого откручиваем один винт, остальные — как обычно в таких устройствах, на защелках:

На фото я специально поставил рядом пульт и контроллер, чтобы было видно название.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель можно использовать не только в люстрах, но и в других электронных устройствах.Переключать можно любое напряжение (в разумных пределах, с небольшой доработкой печатной платы) и любые токи (ток ограничен током реле, но можно поставить дополнительные).

Схема контроллера представлена ​​ниже:


Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мною с сайта www.tokes.ru, спасибо!

При такой схеме можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Может тоже будет интересно?

Для детального обзора схемы я увеличил ее, разделив на 6 условных частей:


Рассмотрим каждую часть отдельно.

1. Электропитание и коммутация

Эта часть схемы включает в себя входные и выходные цепи, а также контакты реле, через которые запитывается нагрузка.

Катушки реле включены в 3-ю часть цепи.

2. Схема питания 220 — 12 В

В эту часть входит напряжение 220 В, ноль и фаза.Ноль проходит на диодный мост через катушку индуктивности, что в некоторой степени устраняет высокочастотные помехи мощности, которые могут привести к неисправностям. С этой же целью используется конденсатор С1.

Фаза на диодный мост проходит через гасящий конденсатор C2, который шунтируется резистором R1 для безопасной работы.

Каждый диод диодного моста также шунтируется конденсатором, чтобы минимизировать высокочастотную составляющую напряжения питания.

Выход диодного моста нагружен фильтрующими конденсаторами C3 и C4, которые используются для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста.Напряжение стабилизируется цепочкой из 12 В постоянного тока стабилитрона VD2 и ограничительного резистора R4.

В результате в точке A создается постоянное напряжение 12,5-15 В относительно нейтрального провода (без диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы, по сути, являются усилителями дискретного сигнала, поступающего от декодера. Они входят в классический узор.


4. Цепь питания 12 — 5 В

Далее напряжение 12 В подается на цепь стабилизации питания + 5 В.Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой резистора R6 и стабилитрона VD4 на 12 В и подается на интегрированный стабилизатор 78L05. Кроме того, стабилизированное напряжение + 5В дополнительно фильтруется конденсаторами C5 и C6, поскольку требуется особое качество постоянного напряжения.

5. Радиомодуль

На питание радиомодуля подается напряжение + 5В. Радиомодуль предназначен для приема сигнала от контрольной панели из радиоэфира и передачи его таким образом, чтобы он мог быть декодирован декодером.

6. Радиодекодер

Декодер принимает сигнал на частотах, каждая из которых соответствует ранее назначенному сигналу. Что происходит в декодере — секрет компании; Даташита на микросхему HS153SP-J найти не удалось.

«Жизнедеятельность» декодера радиосигналов — это дискретные напряжения порядка + 5В, открывающие ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не говорил, или есть за что меня дополнить и упрекнуть — пишите в комментариях!

Контроллер ремонтируем

Теперь самое интересное — опишу процесс ремонта контроллера kedsum K-PC803 , фото внешнего вида которого я уже приводил в начале статьи.

В процессе ремонта этого контроллера, как и любой бестрансформаторной электроники, нужно помнить об опасности — цепь всегда находится под напряжением!

Схема этого контроллера практически идентична схеме, показанной выше. Единственное отличие в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Потратьте немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной выше схемы.

Вот как выглядит контроллер для управления люстрой по 3 каналам изнутри:


Немного ближе:


Три реле (черные, слева) соответствуют трем каналам управления.

Справа от верхнего реле мы видим ряд черных полукруглых деталей. Это три ключевых транзистора и стабилизатор + 5В. Вот как это выглядит под другим углом:


На этом фото можно выделить транзисторы Q1, Q2, Q3 — клавиша включения реле (тип — С9013), стабилизатор + 5В для питания радиочастотной части — L78L05 и чип радиодекодера HS153SP-J.

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было проще провести разведку:


Процесс ремонта

Проблема с неисправным контроллером заключалась в том, что не сработало более одного реле. Да и одно реле иногда не могло включиться. То есть, если можно включить еще одно реле, то второе и тем более третье не включится.

Для ремонта прежде всего убедитесь, что пульт исправен (батарейки в норме, и при нажатии любой кнопки на пульте загорается индикатор), и подайте питание на контроллер:


Подключаем контроллер для замеров и проверок в процессе ремонта

Подключил, очень удобно.Вставил оба провода N (черный) в клеммную колодку, хотя хватит любого. Дело в том, что я не подключаю нагрузку, а провод N, если он завис, может закоротить на провода выходной фазы. Наличие выходных напряжений, которые мы можем проверить, можно проверить, подключив 3 лампочки нагрузки. Но можно и проще — проверить наличие / отсутствие фазы на выходах индикатором фазы.

Еще лучше в целях безопасности запитать устройство через трансформатор 220/220 В, для гальванической развязки от сети.Тогда риск поражения электрическим током значительно снизится.

В первую очередь проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодный мост и конденсаторы С3, С4, как удобнее).

Напряжение при выключенных реле (почти без нагрузки, холостой ход) на конденсаторе фильтра составляет 11,2 В, при включении любого из реле оно падает до 6 В.5 пикофарад. А поскольку в 1 микрофараде миллион пикофарад, это означает, что емкость конденсатора составляет 1,5 мкФ. С напряжением 250В все понятно.

Если у него падает емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (и на входе в первую очередь) резко проседает.

Кстати, обратите внимание, что в контроллере на 2 канала емкость этого конденсатора меньше — 1 мкФ. Ведь мощность источника питания требуется меньше, чем на три реле.

Другой возможный виновник просадки — электролитический конденсатор на выходе диодного моста 470 мкФ 25В.

Меняем конденсатор 1,5 мкФ.

Цена в радиотоварах или на радиорынке около 15 рублей.

Теперь измеряем напряжение на выходе диодного моста в четырех режимах работы:

  1. холостой ход: 12,9В,
  2. включение одного реле: 12,2В,
  3. включение двух реле: 11,7В,
  4. включение трех реле: 10.5В.

Все работает нормально!

Следует отметить, что низкое напряжение питания (12 … 15В) может быть не только из-за неисправности в цепи питания, но и из-за аномально большого потребления тока в нагрузке. В частности, это могут быть стабилитроны, стабилизатор + 5В или нагрузка на выходе стабилизатора + 5В.

Прочие неисправности контроллеров люстр ниже:

Типичные неисправности

Следует помнить, что чаще всего в любых электронных устройствах возникают проблемы с подключением или с питанием.

В схеме контроллера ремонт может проходить по следующим пунктам:

  1. Проверка наличия входного напряжения 220В.
  2. Проверка напряжения холостого хода 12 … 15В на выходе диодного моста. Если этого напряжения нет, проверьте ограничительный конденсатор, диодный мост, конденсаторы фильтра, стабилитрон. Чтобы исключить влияние последующих частей схемы, отключите нагрузку силовой цепи, разрезав дорожку на плате.
  3. Проверить напряжение на входе и выходе стабилизатора + 5В.
  4. Проверьте декодер. При наличии сигналов с пульта на выходах декодера и соответствующих баз транзисторов появятся напряжения.
  5. Проверить ключевые транзисторы. Когда они открываются, реле должны включиться.
  6. При включении реле фаза должна появиться на соответствующих выходах контроллера.

Если не ремонтировали

Если ремонт зашел в тупик, и для его продолжения уже нет ресурсов (психологических, материальных и временных), то можно просто купить контроллер.

Полагаю, что эти три контроллера имеют одинаковую начинку, за исключением количества реле с транзисторами, и мощности внутренней цепи питания.

Конечно, описать здесь все тонкости схемотехники и ремонта контроллеров радиоуправляемых люстр не получится, поэтому — задавайте вопросы в комментариях, вместе разберемся.

Контроллер люстры Опция:

Фотография предоставлена ​​читателем:


Двухсторонний беспроводной переключатель Y-B2E Контроллер люстры

Я также буду рад обменяться опытом!

Как починить дистанционный диммер для светодиодной ленты

Диммеры с дистанционным управлением — один из наиболее распространенных методов управления низковольтными светодиодными лентами.Радиочастотные диммеры — лучшее решение для затемнения наших светодиодных лент на 12 В. Их растущая популярность обусловлена ​​двумя факторами: (1) доступностью — менее 10 долларов и (2) простотой использования.

Пульт дистанционного управления поставляется с небольшим приемным кабелем, изображенным ниже, который подключается между источником питания постоянного тока и светодиодными лентами. Затем пульт дистанционного управления взаимодействует с этим устройством в зависимости от того, какие кнопки вы нажимаете на пульте дистанционного управления. Вы можете изменить яркость, переключиться в режим мигания или даже изменить цвета (RGB).

Эти диммеры дешевле 10 долларов — воровство. Они удобны в использовании и очень просты в настройке, однако время от времени ваш пульт может не работать, когда вы нажимаете кнопку. Вот почему мы хотели помочь вам с этим сообщением об устранении неполадок по этой теме. Приведенная ниже процедура работает как с одноцветным диммером, так и с диммером RGB.

Как починить контроллер светодиодной ленты

Если ваш пульт дистанционного управления внезапно перестает работать или ваши индикаторы начинают мигать, вам может потребоваться перезагрузить контроллер и снова подключить его к приемнику.Иногда контроллер отсоединяется от приемника из-за слабого соединения, радиопомех от внешнего источника или низкого заряда батареи в вашем пульте дистанционного управления. Если у вас возникла эта проблема, перезагрузите и исправьте контроллер, выполнив следующую процедуру:

  1. Сначала убедитесь, что индикатор в верхней части пульта дистанционного управления загорается при нажатии кнопки. Если он не загорается, скорее всего, проблема в батарее пульта дистанционного управления, и вам потребуется новая батарея CR2025 для ее замены.
  2. Отключите источник питания.
  3. Отсоедините провод диммирования как от источника питания, так и от светодиодной ленты (см. Рисунок 1).
  4. Извлеките аккумулятор из контроллера, а затем переустановите.
  5. Подключите блок питания и светодиодную ленту обратно к блоку приемника (Рисунок 2).
  6. Подключите блок питания к источнику питания.
  7. На пульте дистанционного управления одновременно удерживайте кнопки «SPEED +» и «SPEED -» в течение 3 секунд (Рисунок 3). Индикатор должен мигнуть один раз, чтобы показать, что вы все сделали правильно.
  8. Теперь пульт дистанционного управления и приемник должны быть сопряжены, и световая полоса должна управляться с пульта дистанционного управления.

Пожалуйста, свяжитесь с нашей службой поддержки клиентов, если это не решит проблему для вас.

Простое руководство по установке переключателя света с дистанционным управлением —

Для начинающих: Простое руководство по установке переключателя света с дистанционным управлением

Представьте себе: вы только что запутались под крышкой, температура подходящая, не слишком прохладная, не слишком высокая, и вы нашли самое удобное положение, когда вдруг понимаете, что забыли выключить свет.

Так бывает с лучшими из нас. Хорошая новость заключается в том, что с помощью управления освещением вы можете удаленно управлять своей системой освещения практически из любого места, поэтому вам не придется беспокоиться о том, выключили ли вы свет, когда выходили из дома или офиса.

Выключатель света с дистанционным управлением

Дистанционно управляемый выключатель света — одна из самых популярных систем домашней автоматизации. Одно из его основных преимуществ заключается в том, что он позволяет домовладельцам контролировать интенсивность и работу внутреннего и внешнего освещения дома с помощью удаленных технологий.

Есть много вариантов, доступных при поиске выключателя света с дистанционным управлением, но прежде чем выбирать тот или другой, вы должны определить, какая система управления лучше всего подходит для вашего дома.

Самый простой переключатель позволит вам управлять функцией и интенсивностью освещения изнутри дома, в то время как дистанционно управляемым переключателем света можно управлять по беспроводной сети как внутри, так и снаружи дома, с вашего смартфона.

Как установить выключатель света с дистанционным управлением

Из этого руководства вы узнаете, как установить выключатель света с дистанционным управлением, выполнив пять простых шагов.

Шаг 1. Выключите питание

Выключите прерыватель любого выключателя света, на котором вы планируете установить систему удаленного освещения. Чтобы убедиться, что они выключены, переверните выключатели, пока не погаснет свет.

Шаг 2. Подключите коммутатор

Отвинчивайте выключатель света до тех пор, пока не станут видны соединения с электрическим проводом. Отсоедините провода, чтобы снять старый выключатель. Подключите дистанционный переключатель, подключив к нему электрические провода. Прикрепить компонент к электрической коробке в стене было так же, как и с обычным выключателем.Теперь прикрутите крышку.

Шаг 3: Установите приемник

Снимите глобус с осветительного прибора и отвинтите крепления, удерживающие светильник в потолке. Осторожно вытащите приспособление. Ознакомьтесь с системным руководством или схемой пульта ДУ и найдите провода, которые необходимо подключить к приемнику. Это может показаться трудным, но все дело в правильном подборе цветов.

Шаг 4. Запрограммируйте пульт ДУ

Сначала снова включите выключатели.Затем включите пульт. Обратитесь к инструкции и запрограммируйте пульт. Обычно все, что вам нужно сделать, это удерживать кнопку LRN, она начинает мигать.

Шаг 5. Протестируйте пульт

Убедитесь, что пульт дистанционного управления светом работает правильно, включив и выключив свет несколько раз. Если система поставляется с диммером, проверьте его интенсивность и работу.

Если у вас есть какие-либо вопросы об управлении освещением или о том, как работает дистанционный выключатель света, не стесняйтесь обращаться к нам.В Callaway Security вы можете удаленно управлять всем вашим домашним или офисным освещением и двигателями с помощью нашего контроллера.

Ознакомьтесь с нашим предложением сегодня!

Как подключить пульт дистанционного управления потолочным вентилятором? — Охотник Вентилятор

Перейти к: Сопряжение вентиляторов серии 5 | Сопряжение с вентиляторами серии 2

ПРИМЕЧАНИЕ: Большинство вентиляторов, произведенных с 2016 года, относятся к вентиляторам серии «5», тогда как более старые модели обычно относятся к вентиляторам серии «2». Чтобы узнать, как найти номер вашей модели, см .: Где я могу найти номер модели своего вентилятора?

Сопряжение с вентилятором Hunter Fan серии «5»

Номера удаленных моделей

: 99371 / k6017, k532401000, k5323, 99116 / k140302000, 99110 / K113101000, 99122/99123 / k0474010000 и 99199/99127 / k047101000

  1. Выключите вентилятор на 5-10 секунд, а затем снова включите его настенным выключателем.
  2. Нажмите и удерживайте кнопки «FAN» и «SPEED 3» не менее четырех секунд. Этот шаг следует выполнить в течение трех минут после восстановления питания вентилятора.
  3. Ваш вентилятор должен включиться на низкой скорости, указывая на успешное сопряжение. Если к вашему вентилятору подключена лампа, она будет мигать и гореть постоянно.

ПРИМЕЧАНИЕ: Если вентилятор не включается (или индикатор мигает и выключается), значит, соединение с пультом дистанционного управления не установлено. Выключите вентилятор, подождите одну минуту и ​​повторите попытку.

Номера удаленных моделей

: k626601000 / k626602000, 99372 / k6019, k557

00 и 99198 / k6266-03
  1. Выключите вентилятор на 5-10 секунд, а затем снова включите его настенным выключателем.
  2. Быстро нажмите кнопку «PAIR» на задней панели пульта дистанционного управления. Этот шаг следует выполнить в течение трех минут после восстановления питания вентилятора.
  3. Ваш вентилятор должен включиться на низкой скорости, указывая на успешное сопряжение. Если к вашему вентилятору подключена лампа, она будет мигать и гореть постоянно.

ПРИМЕЧАНИЕ: Если вентилятор не включается (или индикатор мигает и выключается), значит, соединение с пультом дистанционного управления не установлено. Выключите вентилятор, подождите одну минуту и ​​повторите попытку.

Номера удаленных моделей

: 99370 / k6018 и 99112 / k113301000

  1. Выключите вентилятор на 5-10 секунд, а затем снова включите его настенным выключателем.
  2. Нажмите и удерживайте кнопки «FAN» и «LIGHT» не менее четырех секунд. Этот шаг следует выполнить в течение трех минут после восстановления питания вентилятора.
  3. Ваш вентилятор должен включиться на низкой скорости, указывая на успешное сопряжение. Если к вашему вентилятору подключена лампа, она будет мигать и гореть постоянно.

ПРИМЕЧАНИЕ: Если вентилятор не включается (или индикатор мигает и выключается), значит, соединение с пультом дистанционного управления не установлено. Выключите вентилятор, подождите одну минуту и ​​повторите попытку.

Сопряжение с вентилятором Hunter Fan серии «2»

  1. Выключите вентилятор с помощью настенного выключателя или автоматического выключателя.
  2. Извлеките батарейки из пульта дистанционного управления
  3. Поменяйте DIP-переключатели на удаленном передатчике и приемнике, убедившись, что они оба совпадают. (Не все приемники имеют DIP-переключатели.)
  4. Включите питание вентилятора и переустановите батареи в пульте дистанционного управления.

Оставить комментарий
