Металлическая беседка своими руками: Садовые беседки из металла своими руками: фото и чертежи

Опубликовано в Своими руками
/
1 Фев 2021

Содержание

Садовые беседки из металла своими руками: фото и чертежи

Беседки являются отличным дополнением к площадкам для отдыха дач, коттеджей и загородных домов. Они укрывают от дождя, ветра, солнца, в них может быть расположен мангал, скамейки и даже диванчики для отдыха, около беседок разбиваются цветники и так далее – беседка является не только функциональным, но и украшающим участок строением. В последнее время деревянные беседки начинают уступать пальму первенства беседкам из металла. Металлические беседки долговечны, прочны, надежны, гораздо более устойчивы к агрессивным воздействиям окружающей среды, нежели деревянные. К тому же, стены металлических беседок могут быть использованы в качестве опоры для вьющихся растений, в том числе и для виноградных лоз.

Деревянные беседки тоже могут предоставить опору таким растениям, однако, дерево в условиях повышенной влажности склонно к гниению, даже если прошло соответствующую обработку.

Поэтому беседки из металла постепенно вытесняют деревянные конструкции. Однако, приобрести готовую металлическую беседку не очень дешево – такие сооружения довольно дороги. Выходом является изготовление беседки из металла своими руками.

Беседку из металла можно изготавливать двумя способами: ковкой и сваркой. С помощью обоих способов можно создавать уникальные изделия, однако, ковка требует не только наличия специальных инструментов, но и определенных знаний и умений. Сварные работы гораздо проще, поэтому когда изготавливается садовая беседка из металла своими руками, то обычно это делается именно с помощью сварки.

Необходимо заметить, что если требуются декоративные элементы, то тут сварными работами ограничиться не получится. Однако, магазины предлагают готовые элементы: завитки, пики, кольца и прочее, что может потребоваться для украшения сооружения и придания ему уникальности.

Чтобы правильно рассчитать необходимое количество декоративных элементов, необходимо заранее, при разработке проекта беседки, разработать и рисунок.

В процессе сооружения конструкции декоративные элементы устанавливаются на место с помощью сварки.

У металлических беседок есть как свои плюсы, так и минусы, и каждый, кто собирается возводить на своем участке сооружение такого типа, руководствуется знаниями как о достоинствах, так и о недостатках. К плюсам подобных конструкций традиционно относят:

  • простоту сооружения «разумеется, при условии владения сваркой» – для того, чтобы построить металлическую беседку, достаточно грамотно разработать проект, приобрести необходимое количество металла, нарезать детали нужного размера и формы, а затем соединить их с помощью сварочного аппарата;
  • невысокая стоимость – металлопрокат, используемый для возведения беседок, стоит относительно недорого, это вполне доступный каждому материал;
  • долговечность – при должном уходе срок службы металлической беседки стремится к бесконечности;
  • эстетика – металлическая беседка легко вписывается в любой ландшафтный дизайн, не нарушая ни одного стиля, разумеется, при условии, что она сама стилистически соответствует тому или иному используемому в придомовой территории стилю;
  • уникальность – с помощью декоративных элементов можно соорудить совершенно уникальную конструкцию, придав своему участку неповторимость и элегантность.

К недостаткам металлических беседок относят необходимость ухода за металлом – если беседку не красить, то металл начнет быстро окисляться, и сооружение попросту будет съедено ржавчиной. Следует заметить, что деревянные беседки также нуждаются в регулярной окраске.

Еще одним недостатком металлической беседки является сильный нагрев металла в солнечную погоду – нагрев может быть таким, что, прикоснувшись к металлической конструкции, можно получить ожог. Естественно, отдых в таких условиях несколько затруднителен. Но имеется проверенный способ борьбы с этим недостатком: достаточно высадить вокруг беседки вьющиеся многолетние растения. Особенно хорош для такой цели виноград – он не только декорирует беседку и предотвращает перегрев металлической конструкции, но еще и способен дать хороший урожай. Так что беседки, увитые виноградными лозами, служат сразу нескольким целям – являются отличным декором для участка, предоставляют место для уютного отдыха, являются своеобразным «плодовым кустом».

Беседки могут различаться по геометрии, назначению, месту расположения на участке и так далее. Каждый выбирает вариант, соответствующий его возможностям как в плане эстетических потребностей, так и с точки зрения финансов. Немаловажным фактором при сооружении беседки своими руками является наличие определенных умений и навыков.

С точки зрения геометрии беседки могут быть следующих видов:

  • навесы – беседки такого рода удобны тем, что не требуют особых усилий для их сооружения, не приходится беспокоиться за нагрев металла, к тому же, к столу имеется свободный доступ и облегчается уборка территории;

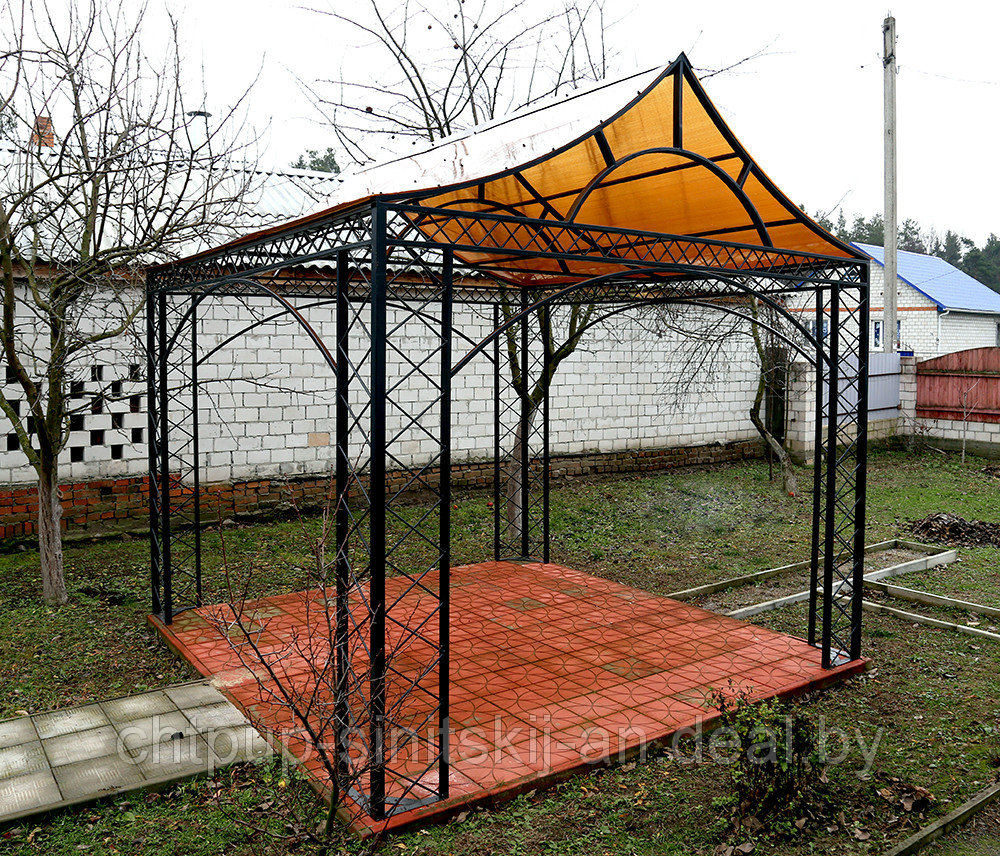

  • квадратные – достаточно стандартный вариант, несложный в сооружении, при наличии декоративных деталей и декора растениями могут стать практически произведениями искусства;
  • ромбические – те же квадратные беседки, только вход в них располагается на углу сооружения, а не в центре одной из стен;
  • прямоугольные – этот вариант используется реже, чем квадратные беседки, нередко его применяют, если в беседке хотят расположить еще что-то, кроме скамеек и стола, к примеру, мангал, или в случае закрытых (остекленных) беседок – какую-либо дополнительную мебель;

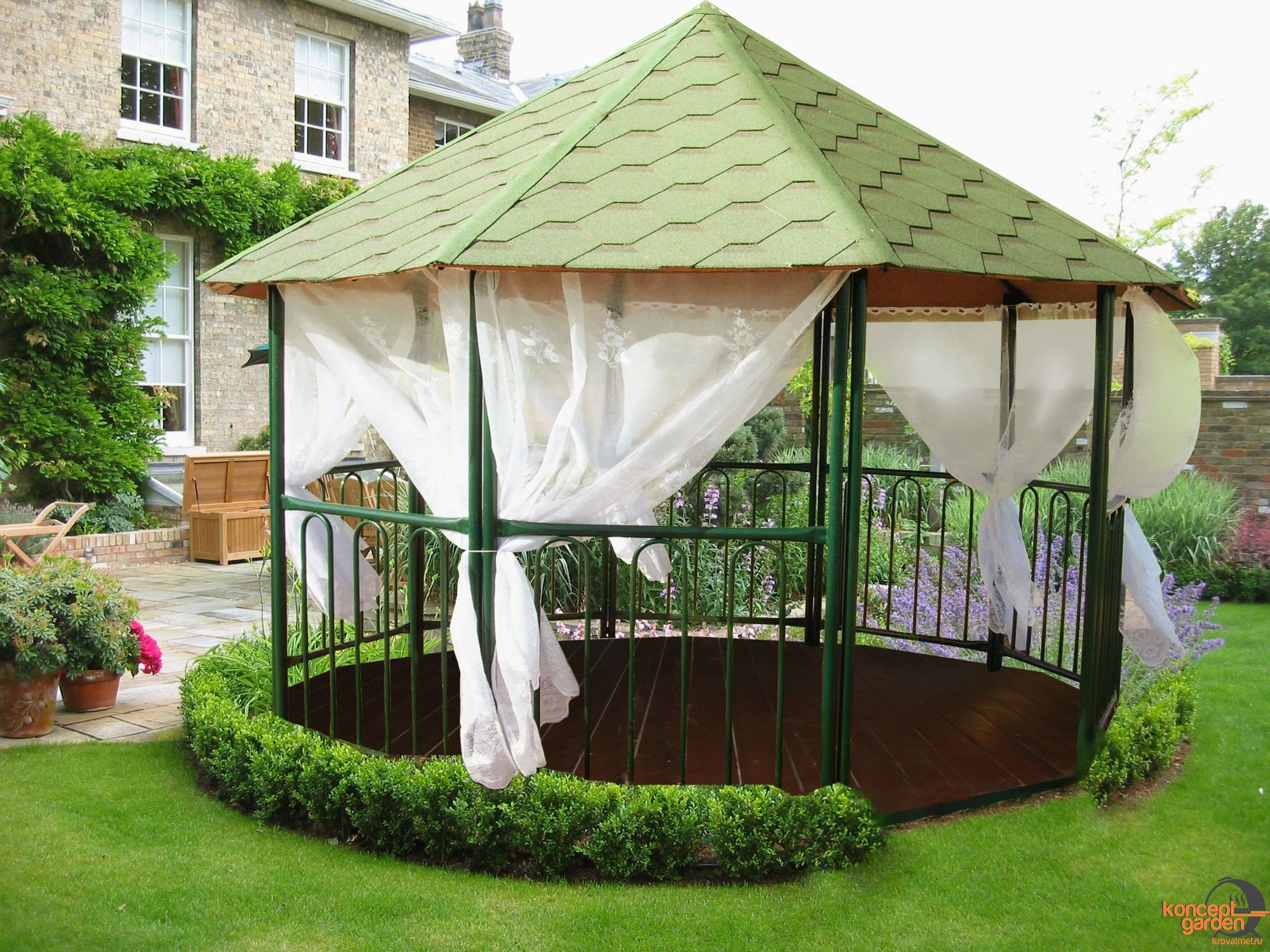

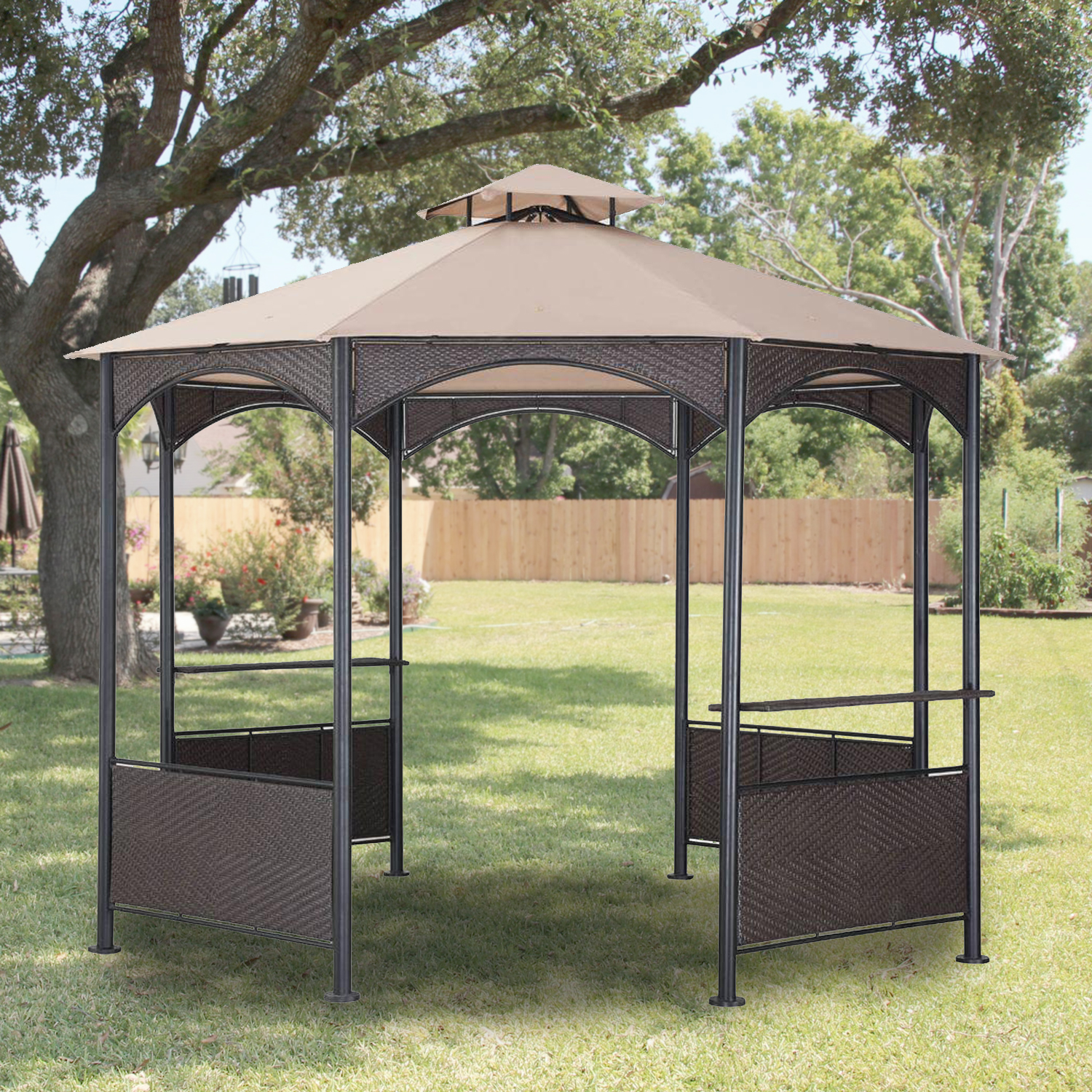

  • многогранные шатры – в основном шести- и восьмиугольные, популярны за счет оригинальности формы;
  • круглые шатры – не слишком удобны в меблировке, но зато изящно смотрятся на участке.

Также беседки иногда разделяют в зависимости от цели использования:

  • для семейных трапез «в основном для ужинов» – такого рода беседки устанавливаются чаще всего около коттеджей или загородных домов, предназначенных для постоянного проживания, чаще всего они представляют собой навес, причем, их можно располагать поблизости от дома со стороны кухни или задней двери, если она близко к кухне – чтобы можно было легко и быстро накрывать на стол, а затем убирать; нередко беседки для семейных трапез превращаются в летнюю кухню-столовую, оснащенную соответствующей мебелью, мангалом и так далее;
  • летние для семейных и дружеских пикников – это может быть как навес, так и небольшая беседка со столом, мангал может располагаться как в беседке, так и поблизости от нее, главная задача беседки – защита от осадков и солнечных лучей;
  • весеннее-осенние для семейных и дружеских пикников – такие беседки должны защищать от осадков, но в то же время в них должно проникать солнце, если их собираются использовать весной и осенью, когда еще или уже нет жары;
  • для вечеринок – обычно устраивается прямоугольная беседка с одной открытой длинной стеной, которую традиционно обращают на север (таким образом в беседку не попадают прямые солнечные лучи и не происходит перегрева конструкции), поблизости от беседки или внутри нее могут располагаться мангал, скамейки и так далее;
  • для отдыха – беседки без стола, их назначение – защита от солнца, дождя и ветра, в них обычно располагают скамьи, диванчики, гамаки и прочее;
  • беседка-мангал – крытый мангал.

Чтобы определиться, какая беседка больше подходит к вашему конкретному случаю, рекомендуется посмотреть беседки из металла своими руками фото.

Варианты расположения

Если беседка располагается на открытой площадке, то придется продумать защиту не только от солнечных лучей, но и от ветра. Обычно так беседки стараются не располагать, разве что при отсутствии другого места или если она должна быть привязана к другим элементам ландшафтного дизайна «к примеру, пруд и так далее».

Чаще всего беседку располагают в тени дома или под деревьями – такое месторасположение обеспечивает наличие естественной тени днем, приятной прохлады летом, и беседка оптимальна для отдыха в дневное время.

Иногда беседку устанавливают таким образом, что она примыкает к дому. Практически такой вариант является террасой, но без непосредственного входа в дом.

Задумывая сооружение беседки, необходимо продумать и ориентирование ее по отношению к солнцу. К примеру, если в дневное время в беседку попадают солнечные лучи, то это достаточно неприятно в летнюю жару, так как в беседке будет настоящее пекло. А вот открытая восточная сторона беседки позволяет проникать внутрь солнечным лучам по утрам, что приятно, так как в воздухе еще сохраняется ночная прохлада. А от вечернего солнца желательно закрываться, так как дневная жара еще сохраняется, да к ней еще добавляются комары и мошки.

Как проектировать беседку

Первое, что необходимо сделать, начиная составлять проект беседки, — выбрать место, где будет располагаться сооружение. Рекомендуется зарисовать будущую беседку не только с точки зрения конструктивных особенностей, но и в привязке к местности – не забудьте об ориентации относительно солнца, а также о доминирующем направлении ветра «в случае открытых беседок ветер может доставить много неприятностей». Также рекомендуется учитывать возможность подведения коммуникаций – в некоторых беседках желательно наличие электричества, а если беседка превращается в летнюю кухню-столовую, то потребуется еще и вода, и, возможно, даже газ. Кроме этого рекомендуется продумать где и как будет располагаться дорожка, а также площадка около беседки.

Различные проекты смотрите в беседки из металла своими руками фото, чертежи, возможно, какие-то из этих проектов пригодятся вам.

После того, как проект готов, необходимо рассчитать количество требуемых материалов, составить точный список сколько и чего потребуется для воплощения в жизнь беседочной мечты.

Для того, чтобы построить металлическую сварную беседку потребуются:

  • сварочный аппарат;
  • электроды;
  • бур;
  • лопата;
  • электродрель;
  • углошлифовальная машина «болгарка»;
  • уровень.

Из материалов потребуются:

  • опорные столбы – используются круглые «50÷100 мм» трубы или квадратные профили «25×50…50×70» от четырех и более «количество опорных столбов увеличивается при увеличении размеров беседки»;
  • каркас – используется профиль сечением 20×30 мм;
  • декоративные элементы – либо изготавливаются самостоятельно «для этого используется стальная проволока ø6 мм или прут ø10-12 мм», либо приобретаются готовые;
  • песок;
  • щебень;
  • бетонный раствор;
  • отделочный материал для устройства напольного покрытия – начиная от кафельной плитки и линолеума и заканчивая новомодными обрезками бревен и прочее, в зависимости от желания и фантазии;
  • материал для устройства кровли – любой кровельный материал, начиная от стандартного шифера и черепицы и заканчивая изысками вроде камыша, соломы и так далее, также может быть использован сотовый поликарбонат;
  • материал для изготовления беседочной мебели – доски для изготовления стола, табуретов, скамей и так далее, краска, растворители, лак, морилка, олифа и так далее.

    Если планируется подведение электричества, то потребуется еще и набор проводов, светильников и так далее. Также при подведении воды потребуются трубы и прочее, что необходимо для водных коммуникаций.

После подготовки площадки «очистки ее от мусора и сорняков», можно приступать к сооружению беседки:

  • на промеренной площадке обозначается конфигурация будущей беседки с помощью вешек, установленных в углах будущей конструкции и веревки, протянутой по периметру;
  • выкапывается котлован 10-15 см глубиной;
  • по краю котлована устанавливается съемная опалубка «в качестве опалубки можно использовать доски шириной 15-20 см»;
  • подготавливаются отверстия под опорные столбы с помощью бура;
  • в отверстия засыпается гравий толщиной 7-10 см;
  • на гравийную подушку устанавливаются вертикальные стойки «установка проверяется с помощью уровня»;
  • в отверстия насыпается гравий на 1/3 глубины;
  • в отверстия заливается жидкий бетонный раствор;
  • в котловане устраивается песчаная подушка толщиной 7-10 см и уплотняется «можно использовать специальные уплотнители, а можно просто полить водой из лейки»;
  • в котловане устраивается щебеночная подушка толщиной в 1/3 глубины котлована;
  • укладывается арматура;
  • котлован заливается бетонным раствором так, чтобы арматура была закрыта;
  • насыпается слой щебня;
  • в котлован заливается жидкий бетонный раствор до самого верха котлована
  • поперечные металлические перекладины нарезаются в нужный размер в соответствии с проектом;
  • подготовленные перекладины закрепляются к стойкам беседки с помощью сварки;
  • каркас покрывается защитным слоем краски;
  • в верхней части стоек привариваются стропила;
  • поперек стропил устраивается поперечная обрешетка «для этого можно использовать металлический профиль, уголок, доски»;
  • укладывается кровельный материал.

Необходимо заметить, что в некоторых случаях беседка требует наличия фундамента, к примеру, если она будет декорирована природным камнем или кирпичом. В этом случае необходим ленточный мелкозаглубленный фундамент, иначе сооружение может перекашиваться, а то и вовсе разрушиться после первой же зимы.

Для сооружения мелкозаглубленного ленточного фундамента по периметру котлована роется траншея «ширина – 20-25 см, глубина – 30-40 см», которая затем заполняется песчано-гравийной подушкой, устанавливается арматура и заливается бетонной смесью.

Переносная беседка

В некоторых случаях сооружают не стационарную, а переносную беседку – что-то вроде переносного навеса, который можно перемещать в зависимости от надобности. Удобство такой беседки в том, что она не требует встроенной мебели и может быть установлена в любом месте участка. Каркас переносной беседки сооружается так же, как и для стационарной. Разница лишь в том, что не требуется обустройства пола, фундамента и так далее – исключаются земляные работы.

Одна из основных особенностей такой беседки – легкость. Поэтому обычно делаются переносные беседки своими руками из металла и поликарбоната, при этом из металла выполняется каркас, а поликарбонат используется для обустройства крыши и, в случае необходимости, вместо стекол.

Кроме того, в переносных беседках обычно не используются декоративные элементы, так как они утяжеляют конструкцию.

Растения в качестве декора беседки

Стационарные металлические беседки отлично сочетаются с различными вьющимися растениями. Желательно использовать многолетние растения, чтобы не приходилось каждый год высаживать новые. Плетущиеся растения можно использовать вместо крыши и стен беседки, ограничившись лишь установкой каркаса, около которого, как около пергол, высаживаются растения. Чаще всего для украшения беседок используют плющ, виноград «в том числе и дикий», хмель. Культурный виноград хорош тем, что приносит урожай, ну а дикие растения удобны тем, что за ними требуется минимум ухода – разве что периодическая декоративная стрижка, чтобы лозы не становились неопрятными.

Кроме вьющихся растений можно использовать разнообразные цветы – как в цветниках около беседки, так и в подвесных вазонах внутри беседки или по периметру кровли. Иногда вазон-цветник устанавливается прямо на столе, в этом случае требуется регулярный полив растений.

Надеемся, благодаря этой пошаговой инструкции Вы смогли разобраться, как сделать беседку их металла своими руками.

Загрузка…

чертежи, фото идей и пошаговое руководство

Беседка на даче – это уютный уголок, где можно отдохнуть и насладиться теплым летним вечером. Существует множество конструкций, которые отличаются по разным критериям. Популярный сегодня вариант – беседки из металла. С правильным инструментом и ресурсами вы сможете возвести красивую постройку своими руками.

Классификация

Металлические альтанки по форме бывают квадратными, прямоугольными и т. д. По методу сборки постройка может быть сварной или сборной. Монтаж с помощью сварного аппарата – самый быстрый и эффективный. Собирать конструкцию, крепежные компоненты – компромисс для тех, кто не работал со сваркой. При желании два вида сборки можно совместить.

Металлическую беседку любой формы можно легко соорудить самостоятельно

В большинстве случаев простые железные конструкции делают открытыми или с одной стеной. Это отличный вариант на лето. С наступлением холодов открытую дачную беседку лучше защитить от осадков, укрепить проемы или установить специальные шторы. По одной из классификаций, беседки разделяют на легкие, из алюминия и устойчивые из стали.

Видео «Проектирование беседки из металла»

Из этого видео вы узнаете, как самостоятельно сделать проект беседки из металла.

Достоинства

Изготовление конструкции из металла требует много усилий, но результат того стоит. Преимущества материала:

  • повышенная надежность, даже на болотистой местности конструкция будет стоять надежно;
  • хорошая прочность, скромный вес, в отличие от построек из камня;
  • долговечность – вряд ли в ближайшем будущем потребуется серьезная починка или замена деталей беседки;
  • разнообразие моделей;
  • невысокая стоимость по сравнению с альтанками из кирпича, клееного бруса.

Из недостатков можно заметить сложность сборки каркаса, необходимость использовать специальное оборудование. Также материал нужно правильно обработать, чтобы защитить от коррозии. Рекомендуем использовать сталь, так как она выдерживает существенные нагрузки.

Подготовка

Правильно начать – это уже половина дела. Подготовка к строительству должна быть тщательной. Нужно выбрать материал, сделать проект, учесть все нюансы.

Для каркаса подойдет профильная или круглая труба. Второй вариант стоит меньше, но тяжелее в работе. Для уличных построек лучший вариант – сталь. Нередко используют алюминий, садовая беседка получается легкой, меньше требований к фундаменту.

Список материалов:

  • стандартные ресурсы для раствора;
  • арматура;
  • крепежные компоненты;
  • материал для обшивки;
  • краска.

Декоративное оформление подчеркнет результат рабочего процесса. На краске лучше не экономить, она должна отличаться большим температурным диапазоном, не боятся ультрафиолета. Цвет желательно подбирать под общую стилистику территории.

Рекомендуем создать для постройки фундамент, но иногда выполняется и монтаж на грунт. Полноценное основание создается с помощью комплексного раствора. При углублении в грунт хватит песка и щебня для опорных стоек.

Для кровли можно использовать профнастил или поликарбонат. Постройка, покрытая защитными средствами, устойчива к воздействию коррозии, влажности и морозам.

Чертеж и проект

Стадия планировки является важной в любом строительстве. Составляя проект, вы сможете не только увидеть примерную картинку беседки, но и определите количество материала. На чертеже будут указываться размеры, важные строительные нюансы. Планирование предусматривает выбор формы каркасной конструкции. Легче всего построить прямоугольные или квадратные альтанки. Они не требуют комплексного расчета, вычисления углов.

Условно чертеж можно разделить на такие пункты:

  1. Пол. По этой схеме мы будем делать разметку. Между вертикальными опорами оптимальное расстояние – до 2 м. Чтобы покрытие было достаточно жестким, понадобятся продольные балки.
  2. Крыша (если есть). Стропила выносятся за фундамент на 35–50 см, зависит от высоты потолка. Это хорошая защита от осадков. Стропила монтируются согласно опорным столбам.
  3. Боковая и тыловая стена. Планируем вертикальные опоры, горизонтальные перекладины. Одна будет на высоте уровня пола, а вторая добавит прочности конструкции. Третью перекладину устанавливаем на уровне потолка. Это обеспечит фиксацию верхушки альтанки.
  4. Входная стена. Предусмотрите вход. Ориентировочные размеры: высота – около 2 м, ширина – 80 см. Три боковых перекладины.
Чертеж беседки является самым важным этапом сооружения

Если нет желания самостоятельно составлять проект от «А» до «Я», в интернете уже есть готовые проекты, требующие лишь адаптации под ваш участок.

Нужные инструменты

Сварочный аппарат должен быть исправным, желательно современным. Скрепление труб каркаса должно быть надежным. Из дополнительных инструментов понадобятся:

  • рулетка;
  • уровень;
  • приспособления для разметки;
  • лопата;
  • емкость для раствора;
  • дрель, ножовка;
  • крепежные компоненты и пр.

Можно обойтись и без сварки, но такой рабочий процесс тяжелее и дольше. Подготовить инструменты нужно заранее, чтобы не возникло заминок при строительстве.

Рабочий процесс

Под рукой есть чертеж, в котором указаны цифры, прорисованы схемы. Это помогает ускорить процесс, делать все пошагово. Не забывайте использовать индивидуальную защиту при работе с железом.

Рабочий процесс начинается с разметки. Она призвана определить локацию опор, которые будут на одной линии. Расстояние должно соответствовать тому, что вы указали в проекте.

Важно правильно подобрать место во дворе частного дома. В основном ориентируются на живописный вид, но технические нюансы тоже важны. Берите в расчет силу и направление ветра в выбранной локации. Особенно если самодельная постройка без прочного фундамента.

Имеет значение уровень земли. В ливень пол в летней беседке будет под угрозой, если она будет в низине или недостаточно приподнята. В остальном же нужно руководствоваться правилом: чем уютнее, тем лучше.

Фундамент

Вариантов закладки основания много, мы рекомендуем использовать один из данных двух алгоритмов:

  1. Бетонируем опоры, привариваем к ним конструкцию. Получается неподвижная постройка.
  2. Закладываем ленточное основание или мелкозаглубенные опоры. В таком случае альтанка может быть разборной.

Данные способы самые простые и надежные.

При возведении фундамента необходимо учитывать несколько моментов

Теперь по порядку:

  1. Снимаем верхний слой земли. Если выбрали мелкозаглубленные опоры, удаляем грунт в точках их расположения. Для полноценного фундамента понадобятся траншеи.
  2. Ширина основания обычно определяется по ковшу штыковой лопаты, это для удобства.
  3. Дно траншеи засыпаем песком, трамбуем, формируется «подушка».
  4. Размещаем закладные строго по плану под каждой из опор.
  5. Заливаем раствор, чтобы заполнились все пустоты между камнями.
  6. При заливке рекомендуем монтировать арматуру на различной глубине.
  7. Спустя 3–4 дня получившийся котлован засыпаем песком, поливаем водой и трамбуем.

Проверьте, чтобы все сходилось по уровню.

Каркас

Здесь трудностей возникнуть не должно. Для сборки каркаса подойдут крепежи или сварка. По углам монтируем столбы. Конструкцию ставим на опоры, жестко фиксируем. Остальные опоры крепим на основании. Горизонтальные перекладины устанавливаем в дверной проем.

Наносим краску, особенно тщательно на сварных швах. Здесь коррозия проявляется чаще всего.

Обязательно следует покрасить беседку антикоррозийной краской

Кровля и отделка

Металлические альтанки в основном кроют поликарбонатом, профлистом. Выберем первый вариант:

  1. Чтобы сделать крепления, сверлим в стропилах отверстия.
  2. Размечаем листы материала. Делаем такие же отверстия.
  3. Прикручиваем листы к каркасу саморезами с резиновой шайбой.

Низ каркаса можно укрепить поликарбонатом либо декорировать металлическими компонентами.

Для отделки альтанки применяют деревянные планки. Их красят, затем крепят на бруски. Все должно быть ровно, без щелей. Древесину обработайте антисептиком. Также для отделки применяют поликарбонат и профнастил.

Особенности установки мангала

В беседке уместно использовать переносной мангал. Прежде чем выполнить его монтаж, нужно определиться с местом. Затем к полу прикрепляют металлический лист, мангал фиксируют болтами.

Подводя итог, можно с уверенностью сказать, что металл – отличный ресурс для беседок. Особенно если вы знакомы со сварочным аппаратом. Быстро, красиво и надежно. Что еще нужно для хорошей беседки своими руками?

Строим беседки из металла для дачи своими руками

Беседку из дерева на даче  смастерить может любой человек, если он знаком с пилой и молотком, а вот чтобы сделать такой уголок отдыха из металла, то для этого потребуется иметь минимальные навыки слесарного дела и специализированный инструмент. Иногда может понадобиться сварка и умение ею пользоваться. Деревянные беседки, несомненно, красивее и ближе к природе, но дерево имеет недолгий срок жизни, особенно в той части, которая находится в земле. Купить готовую беседку, сварную или кованную, сможет не каждый дачник, а вот собрать из металлических труб по своему проекту вполне по силам любому мужчине.

В первую очередь нужно выбрать место расположения для будущей конструкции. Металлические беседки для дачи должны располагаться в таком месте, где будет хороший обзор на все самые красивые виды в вашем саду. Неплохим вариантом будет расположить беседку возле садового водоема или бассейна. Столик и пара кресел в беседке создадут отличный уголок отдыха в жаркое время дня или вечерней порой.

Фото простой самодельной беседки

Преимущества металлических беседок

По сравнению с деревянными, железные ажурные беседки практически вечны. Они не гниют так быстро, как деревянные, не горят, а рисунок металлической вязи может быть просто фантастическим, напоминающим легкие постройки в восточном стиле, или тяжеловесные средневековые сооружения. Они устанавливаются на любой фундамент или вовсе без него. Беседки из металла легко монтируются, а жесткость каркаса позволяет избегать изменения геометрических размеров вследствие оседания грунта, или сезонных перепадов (замерзание – оттаивание). Железную беседку можно обшить материалом, который не только защитит от ветра и дождя, но и даст возможность установить прямо внутри беседки мангал, чего нельзя сделать в деревянной постройке. Металлический каркас сооружения позволяет сделать различную кровлю – из поликарбоната, металлического профлиста, шифера, ондулина и прочих материалов. Все это легко крепится к металлическим уголкам или трубам посредством саморезов, сварки или уголков.

Проектирование и подготовительные работы

Такие конструкции, как беседки могут быть временными, т. е. переносными, и капитальными – постоянными. Временные беседки, как правило, устраиваются на время летнего сезона, а с наступлением холодного времени убирают до следующего лета. Поскольку временные беседки должны быть мобильными, основание для их установки не делается. В крайнем случае, в землю можно вкопать полые трубы, в которые будут вставляться концы каркаса беседки из металла . И на зимний период верх этих труб нужно будет закрывать, чтобы туда не попадал различный мусор.

Капитальные беседки нуждаются в хорошем основании, которое готовят перед монтажом самой беседки. Это может быть бетонное покрытие, или деревянный настил, располагающийся на столбиках. Деревянные детали беседки нуждаются в обработке антисептиками против гниения и горения. Если в землю вкапываются металлические трубы для временной конструкции, то их также необходимо подвергнуть обработке от коррозии.

Фото труб для строительства беседки

Прежде чем начать строительство необходимо запастись материалом и инструментом :

  • Металлические трубы (лучше прямоугольного или квадратного сечения)
  • Саморезы
  • Болгарка, сварочный аппарат
  • Измерительные инструменты
  • Дрель и сверла по металлу
  • Строительный уровень
  • Краска по металлу
  • Материал для кровли.

Как и в любом строительстве, все начинается с составления проекта и сметы. И дачная беседка из металла, построенная  своими руками, не является исключением из правил.

Нарисуйте в масштабе чертеж беседки на бумаге и рассчитайте сколько понадобится труб для основного каркаса, сколько для дополнительных стяжек и стоек и прогонов, сколько материала нужно для кровли.

Дополнительные элементы каркаса можно купить меньшего сечения — так вы  сэкономите некоторую сумму денег. Чертежи беседок из металла лучше иметь при себе, когда отправитесь за покупкой материалов. После этого можно приступать к устройству основания, если ваша беседка предполагается капитальной. Вы можете скачать чертеж беседки, приведенной на фото справа.

Устройство основания и пола

По углам копаем ямы, и вставляет в них трубы, в которые впоследствии будут опускаться ноги каркаса беседки. Трубы бетонируем, не забывая проверить вертикальность установки строительным уровнем или отвесом.

По желанию, между трубами можно сделать бетонный или деревянный пол. При устройстве бетонного основания выставляются по периметру ограждающая коробка из досок, которые необходимо с внешней стороны раскрепить колышками, вбитыми в землю. Это делается для того, чтобы бетонная масса своей тяжестью не расперла доски, и получилась площадка с ровными краями. На землю укладывается песок, разравнивается, проливается водой, трамбуется. Если площадка более 1, 5- 2 кв.м, делаются температурные усадочные швы. С шагом в 1 метр выставляются тонкие доски, и расстояние между ними заливается бетонным раствором. Бетонную массу разравнивают правилом, соблюдая горизонтальность. После схватывания бетона доски убираются, а образовавшиеся щели заделываются жидким бетоном или раствором.

Установка каркаса

В трубы, которые вкопаны в грунт, вставляем основные несущие стойки каркаса и привариваем их к ним. Затем по верху стойки соединяются горизонтальными трубами, и получается основной каркас. После этого, в зависимости от размеров будущей беседки, устанавливаются дополнительные стойки или поперечины. Сборная металлическая беседка может собираться при помощи саморезов и болтов или сварки. Выбор зависит от умения хозяина обращаться со сварочным аппаратом или от финансовой возможности пригласить опытного сварщика. В ином случае можно собирать каркас беседки на болтах. Когда каркас готов начинаем монтировать кровлю.

Перед тем как сделать беседку из металла, попробуйте поискать варианты готовых беседок, возможно, цена таких конструкций не будет слишком большой, и вы сможете по фото выбрать именно ту, которая устраивает вас по цене и дизайну.

Как построить беседку на даче своими руками? Фото, видео, чертежи

Выбираясь из мегаполиса, городской житель стремится проводить больше времени на воздухе, а открытые сооружения становятся лучшими местами для отдыха и пикников. Как построить беседку на даче своими руками, так, чтобы она гармонично вписалась в ландшафт и стала его неотъемлемой частью? Существует множество вариантов малых архитектурных форм из разных материалов и можно выбрать и адаптировать готовый проект или создать свой собственный.

Дачная беседка с мангалом

Один из самых востребованных вариантов – беседка на даче с мангалом с надстроенным над ним дымоходом. Такое сооружение потребует навыков каменщика или умения работать с металлом. Начинать работы по строительству беседки следует с выбора материала. Чаще всего используются: древесина, металл или поликарбонат, при этом они обычно комбинируются между собой в самых необычных сочетаниях.

Основные этапы работ

Определившись с основным материалом можно непосредственно приступать к проектным и строительным работам. Классическая беседка на даче возводится поэтапно на подготовленной площадке по заранее составленным чертежам. План строительства выглядит следующим образом:

  1. Выбор места и разработка проекта с учетом его особенностей.
  2. Распланировка и подготовка площадки.
  3. Закладка фундамента и основания.
  4. Возведение несущих и ограждающих конструкций.
  5. Устройство крыши.
  6. Отделочные работы.

Беседка может быть пристроена к дому и использовать его стены для защиты от ветра и дождя или исполнена в виде отдельного сооружения. Место под размещение выбирается владельцем дома с учетом рельефа участка, исходя из соображений удобства доступа и собственных пристрастий. При подготовке проекта составляются эскизы, выполняется расчет потребного количества материалов, подбор инструмента и продумывается план работ.

Распланировка участка и подготовка площадки

Выбранное под беседку место очищается от мусора, камней, растительности и выравнивается. Следующим шагом производится разметка площадки при помощи шнура, колышком и рулетки. Если форма сооружения прямоугольная или квадратная обязательно выполняется промер диагоналей. Круг для шести- или восьмиугольных беседок вычерчивается при помощи отрезка веревки нужной длины и остро заточенного кола. Размеры элементов переносимых на грунт должны точно соответствовать расчетным, допустимое отклонение – не более 5-10 мм.

Закладка фундамента и основания

Строится беседка для дачи из разных материалов, соответственно различаются и их конструкции. Деревянные малые архитектурные формы обычно устанавливаются на свайно-ростверковых фундаментах, металлические – на монолитных плитных. В последнем случае плодоносящий слой снимается и под основание делается песчано-гравийная подушка толщиной не менее 15-20 см. Порядок возведения свайно-ростверкового фундамента:

  • В точках размещения опорных конструкций выкапываются шурфы или производится их бурение на глубину до 0,5-0,7 м.
  • В них устанавливаются отрезки водопроводных труб диаметром от 100 мм строго вертикально и заливаются бетоном снаружи и изнутри. В верхней части опорной конструкции устанавливаются закладные элементы. Вместо металлических свай можно использовать и деревянные предварительно тщательно просмоленные или обработанные иным способом, придающим им влагостойкость.
  • На верхние срезы опорных конструкций, которые выравниваются в одной горизонтальной плоскости, укладываются на гидроизоляцию балки основания. Элементы соединятся между собой в паз с использованием деревянного шипа, впоследствии на них настилается пол.

Плитный фундамент представляет собой монолитное бетонное основание, армированное решеткой из стального прута. Толщина его должна быть не менее чем 100-150 мм, а верхняя поверхность обычно отделывается каменными плитами. Если сооружение планируется электрифицировать, то следует заранее озаботиться прокладкой кабеля в пластиковой трубе от места подключения и с вводом его через основание.

Несущие и ограждающие конструкции

Для того чтобы качественно сделать беседку необходимо строго придерживаться проекта и постоянно контролировать правильность выполняемых работ. Несущие элементы – обычно это стальные трубы или деревянный брус устанавливаются строго вертикально, что проверяется строительным уровнем, и закрепляются к основанию. Верхняя их часть соединяется горизонтальными балками и служит основанием для перекрытия.

Ограждающие конструкции могут быть глухими или решетчатыми, последние обеспечивают затененность и свободное движение воздуха в беседке. Варианты отделки стен беседки, которые можно увидеть на фото, очень разнообразны. Для защиты от непогоды: сильного ветра или дождя можно предусмотреть остекленные рамы, закрывающие проемы и откидывающиеся при необходимости.

Устройство крыши

Перекрытие защищает беседку от солнца и осадков, оно может быть как одно- так и многоскатным. Первый вид конструкции наиболее простой и пригодный для реализации мастером с минимальными навыками выполнения строительных работ. На шести- или восьмиугольных сооружения устанавливаются островерхие крыши с соответствующим количеством граней. Стропила соединяются по центру одним узлом, что обеспечивает конструкции достаточную прочность и жесткость. На несущих элементах монтируются выбранные кровельные материалы процесс можно видеть на видео, приведенном в данной статье.

Особенности устройства беседок из разных материалов

Дизайн и устройство малых архитектурных сооружений во многом зависят от того, из чего они строятся. Самая простая беседка для дачи своими руками может быть устроена из асбестоцементных труб и деревянного бруса под односкатным навесом. Расположить ее можно вплотную у стены дома или отдельно на некотором удалении от жилья в саду под деревьями или в другом месте. Возведение сооружений из древесины, металлов и поликарбоната имеет ряд особенностей. Рассмотрим специфику каждого из материалов подробнее.

Деревянная беседка

Такие сооружения смотрятся выигрышно рядом с домом из оцилиндрованного бревна или стилизованной под него облицовкой. Возводится деревянная беседка с использованием электрического или ручного инструмента: дрелей, электролобзиков, циркулярных пил, молотков, стамесок и других принадлежностей.

Для строительства используются следующие материалы:

  • Брус квадратного и прямоугольного сечения для несущих конструкций и стропильной системы.
  • Доска струганная – для настилки полов, изготовления лавок и стола.
  • Бруски и планки для устройства решеток в проемах.
  • В качестве кровельного материала может быть использована дранка (гонт или шиндель) а также мягкая черепица на настиле из OSB плит.

Всю древесину, использованную для строительства беседки, необходимо пропитать олифой, окрасить или обработать иными материалами повышающими влагостойкость. Этот материал наиболее приятен для человека и долго сохраняет вид при правильном применении.

Металлическая беседка

Кованые сооружения требуют хороших профессиональных навыков и применения дорогостоящего и сложного оборудования. Изготавливается металлическая беседка своими руками с использованием электросварки и приспособлений для выгибания элементов из труб прямоугольного сечения. Фасонные изделия хорошо имитируют кованые части ограждающих конструкций. Основаниями для таких беседок обычно служат плитные фундаменты, а поверхность пола отделывается плиткой или плоским природным камнем.

Завершается постройка беседки на даче своими руками из металла устройством кровли. Крышу можно сделать из профнастила или металлочерепицы, цвет которой обычно совпадает с цветом крыши дома. По завершении работ все стальные элементы грунтуются и окрашиваются для защиты от коррозии.

Беседка из поликарбоната

Этот материал используется для изготовления ограждающих конструкций и кровли, он монтируется на сварных металлических конструкциях. Строиться беседка из поликарбоната своими руками необязательно с использованием исключительно плоских поверхностей. Панели пластичны и могут изгибаться, что дает широкий простор для творчества дизайнера. При этом стенки могут плавно переходить в кровлю, создавая единую конструкцию.

В местах соединения листов между собой применяются специальные элементы, а крепятся к основанию панели саморезами с использованием шайбы и мягкой резиновой прокладкой. Беседки из сотового поликарбоната отлично вписываются в оформление участка современного загородного дома. Такие сооружения заключают в себе элементы стиля хай-тек, который в последние годы приобретает все большую популярность.

Заключение

Получив общее представление о том, как сделать беседку на даче своими руками домовладелец может приступать к проектированию и строительным работам. По мере реализации проекта вопросы решаются исходя из особенностей используемых материалов: древесины, стального проката или поликарбоната. По завершении строительства следует озаботиться оборудованием малого архитектурного сооружения в состав, которого обычно входят лавки, столы и даже качели. Все элементы должны соответствовать стилю сооружения и быть удобными для пользователей.

Полезные видеоматериалы:

itemprop=»video» >

itemprop=»video» >

Когда приходит лето, везде жарко. Если вы хотите провести день на свежем воздухе, солнце заставляет нас чувствовать себя такими горячими. Однако волноваться не стоит, ведь рядом с домом можно сделать беседку. Например, вы можете использовать свой задний двор или передний двор. Не стоит покупать много материалов по высоким ценам, потому что […]

Сегодня гидромассажная ванна становится все более популярной. Он становится раствором для ванны, так что всегда будет сохнуть.Это означает, что вы можете принять более здоровую ванну. Однако выбор между беседкой и навесом будет непростым. Фактически, они стали самыми известными и популярными […]

Хотите построить собственную беседку в соответствии с вашими намерениями, стилем и бюджетом? Беседка — идеальное место для отдыха или развлечений на заднем дворе или у озера. Хотя это требует тщательного планирования, вы можете следовать приведенным ниже советам и идеям, прежде чем приступить к проекту своей наиболее подходящей беседки.Выбор места Как […]

Современная беседка может выглядеть необычно и элегантно посреди сада, а может, и в другом месте. В зависимости от дизайна, а также от того, как он сочетается с окружающей средой, это может быть прекрасное зрелище или несовместимое. Если домовладелец желает построить в саду хорошую беседку, имеется […]

Когда они собираются купить складную беседку, большинство людей в первую очередь рассматривают размер мгновенного навеса, а не другие более важные моменты, такие как то, для чего предназначена переносная беседка. Да, функция будет первым, что нужно учитывать при сравнении некоторых вариантов навесов. Ответ на […]

Нередко люди задумываются о том, чтобы построить дома хорошую беседку. Может быть, в доме есть хорошее место, которое еще лучше будет смотреться с функциональной беседкой. Задумываясь о создании красивой и функциональной беседки, многие люди проводят время, рассматривая современный дизайн беседок […]

Gazebo Guide: Обзор материалов

Когда дело доходит до затенения заднего двора, всегда полезно приобрести укрытие, которое будет очаровательным и функциональным.Беседки — это только способ добиться такой комбинации, и их даже легко установить. Будь то изысканное красочное дополнение к обеденной зоне на открытом воздухе в патио или элегантный ландшафтный аксессуар, который вы ищете, беседки — верный способ оживить и украсить ваш задний двор.

Что такое беседки?

Беседки обычно расположены в общественных садах или парках, но они также могут прекрасно вписаться в ваш задний двор. Эти структуры обычно имеют восьмиугольную форму или представляют собой пирамидальную крышку на вершине четырех столбов или шестов.Думайте о беседке как о прибежище на открытом воздухе для вашего заднего двора, у которого нет стен и окон, чтобы вы впитывали великолепную погоду, не запекаясь на солнце. Беседки также могут служить укрытием для больших собраний на открытом воздухе. Прочтите ниже, чтобы узнать о различных типах материалов для беседок, которые следует учитывать при создании зоны для развлечений на открытом воздухе:

Деревянные беседки отлично подходят для любых посиделок на заднем дворе.

Холст

Любой домовладелец, который хочет индивидуально оформить свой задний двор, должен рассмотреть возможность проверки брезентовых беседок.Вы можете найти широкий выбор привлекательных и оригинальных беседок из холста, которые отличаются разнообразием цветов и узоров, а сама ткань толстая и прочная, поэтому она не портится от воздействия элементов. Доступность и универсальность также являются ключевыми характеристиками брезентовых беседок, которые по-прежнему делают их более привлекательным выбором для домовладельцев. Как правило, к брезентовым беседкам легко прикрепить различные типы сетчатых стен или покрытий, если вы не хотите, чтобы насекомые мешали вашему отдыху на открытом воздухе.Брезентовые беседки, обычно построенные с пластиковыми или металлическими каркасами, подходят для самостоятельной установки и часто могут быть разобраны и хранятся при необходимости.

Винил

Виниловые беседки набирают популярность в последние годы, в основном из-за их более традиционных, ярких стилей, а также их известного долговечности. Тип беседки, который часто встречается в общественных парках, виниловые беседки часто оснащены несколькими столбами, прилегающими ограждениями и кровельной черепицей. Виниловые беседки, как правило, обладают шармом и элегантностью деревянной конструкции, но при более простом монтаже и обслуживании вам никогда не придется окрашивать, запечатывать или обрабатывать эти беседки.Виниловые беседки также входят в легко собираемые комплекты и обеспечивают более надежное решение для затенения. Виниловые беседки доступны в различных размерах и всегда служат декоративным дополнением любого сада на заднем дворе.

«Долговечность и долговечность — две характеристики металлических беседок».

Металл

Если вы хотите сделать во дворе более прочную и заметную беседку, то металлическая конструкция наверняка подойдет. Металлические беседки можно сделать из алюминия, стали или кованого железа; выбранный вами материал повлияет на установку.Алюминиевые беседки, как правило, являются более экономичным вариантом и могут быть чрезвычайно легкими, поэтому их установка довольно проста. С другой стороны, беседки из стали или кованого железа служат для более прочного и долговечного фундамента укрытия, но домовладельцы, заинтересованные в этих вариантах, должны убедиться, что они ищут более постоянное место для своей беседки. Еще одно отличное качество металлических беседок — они редко требуют обслуживания, не гниют и не пострадают от насекомых.

Дерево

Изысканность, красота и естественный акцент на вашем заднем дворе — вот лишь некоторые из характеристик, благодаря которым деревянные беседки пользуются таким высоким спросом.Для долговременной надежности рекомендуется использовать беседки из кедра и красного дерева, поскольку они от природы устойчивы к гниению и более устойчивы к насекомым. Есть также много возможностей настроить то, что находится под вашей деревянной беседкой. Вы можете обеспечить идеальное затененное покрытие для джакузи на заднем дворе или установить решетчатую деревянную беседку, идеально подходящую для ужинов на открытом воздухе на лужайке. Деревянные беседки, как правило, требуют немного большего ухода, чем другие материалы, и требуют водонепроницаемого герметика, чтобы не было дефектов.

Вам нужен новый источник тени на заднем дворе?

Щелкните здесь, чтобы просмотреть нашу онлайн-подборку аксессуаров Shade & Cooling. Добавьте комфорта и стиля своему жилому пространству на открытом воздухе.

Отзывы о

gazebo metal — интернет-магазины и отзывы на gazebo metal на AliExpress

Отличные новости !!! Вы попали в нужное место для беседки из металла.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта главная металлическая беседка вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели металлическую беседку на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в металлической беседке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести gazebo metal по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Беседки в беседке: | Идеи, дизайны и планы своими руками.

Это нечто отличное от утилитарного террасного участка, двор — это ваша возможность вдохнуть жизнь в ваше видение небес. С более жарким климатом не за горами, сейчас идеальное время, чтобы сосредоточиться и посвятить себя священнику в собственной пустыне.

Открытый внутренний дворик — это изюминка детской, которая используется для создания скрытой зоны для сидения или прохода, и которая может быть независимой структурой или дополнением структуры.Отличные предложения современных домов с открытым патио…

Один из самых простых и доступных способов улучшить задний двор — это изготовить перголу. Эти простые конструкции оттенков прекрасны и в то же время приземлены. ПОЧЕМУ лучшие и тенистые идеи беседок…

На случай, если вы задумались, как сделать крыльцо, двор или террасу изящнее, беседка может стать идеальным решением.Эта превосходная структура — отличный способ охарактеризовать ваше открытое пространство, не закрываясь…

Многие считают, что беседка — это окно в прошлое, когда требовалось другое пространство для преследования, пока за ним не наблюдали. Любопытная привлекательность уличной жизни в беседке может в любом случае добавить характер газонному пространству,…

Несмотря на то, что идея перголы устарела, в настоящее время она встречает несколько передовых новинок. Продуманное навесы под открытым небом без перегородок (или, как правило, служило уединенным дополнением к дому), беседка — ветреная…

Они заявляют, что дом — это место, где находится сердце, так что же это делает внутренний дворик у входа? В то время как вы обдумываете это, мы призываем вас проснуться и сделать свой двор или заднее крыльцо своим новым самым любимым жилым пространством. Посмотрите на эти современные, современные…

Стиль перголы и новейшие разработки популярны и популярны в Интернете.Каждый домовладелец желает сделать выбор. Самый красивый дизайн перголы, чтобы украсить различные открытые участки дома. Несмотря на красоту, эти стили перголы…

Красиво оформленная деревянная терраса с перголой и красивый декор внутреннего дворика играют важную роль в повышении элегантности и сияния дома. И в то же время эти идеи также необходимы при создании самого…

Украшение патио и гостиной на открытом воздухе теперь становится необходимой потребностью каждого дома. Очаровательный дизайн и красивое убранство создают самое первое впечатление о доме. Существует бесчисленное множество дизайнов и планов патио…

Стиль шебби-шик — это просто украшение, в котором мебель и другие предметы выбираются из-за их прекрасного внешнего вида. Это искусство украшения, в котором множество слоев и цветов красиво расположены или сочетаются друг с другом…

Красивый внешний ремонт играет очень важную роль в создании впечатления от дома и его жителей.И только красивого убранства двориков мало. На открытом воздухе должно быть большое использование, как будто у них должен быть…

Металлический тормоз DIY для гибки листового металла

Новейший

  • [27 ноября 2020 г.] Vice Grip Garage предоставил бесплатную гоночную машину Hot Rod Lifestyle
  • [25 ноября 2020 г.] Buick Riviera 1965 г. ~ Низкий и медленный Custom Cruiser Rides & Roadkillers
  • [23 ноября 2020 г.] Изготовление нестандартных подножек с выхлопной трубой и листовым металлом Практическое руководство
  • [20 ноября 2020 г. ] Завершите восстановление передней подвески и тормозов Tri-5 Chevy за 550 долларов США How to & DIY
  • [19 ноября 2020 г.] DIY Складная подставка для работы двигателя Планы сборки для Ford, GM и Mopar Проекты DIY
  • [15 ноября 2020 г.] Какой автомобильный стартер лучше всего? Протестировано 17 бустеров аккумуляторных батарей Продукты и обзоры
  • [15 ноября 2020 г.] Chevrolet 396 Big Block Engine Rebuild Time-Lapse Сборки и примеры
  • [14 ноября 2020 г.] Вниз по реке с клубом Bedlam Car Club в Лос-Анджелесе Hot Rod Образ жизни
  • [12 ноября 2020 г.] Thrift Rat ~ в стиле стимпанк 1954 г. Chevy 3100 Thriftmaster Rides & Roadkillers
  • [12 ноября 2020 г.] Как определить неисправный двигатель ~ Разборка и вскрытие 461ci Pontiac Как сделать и своими руками
  • [11 ноября 2020 г.] Полная замена поддона пола классического автомобиля ~ Быстро, дешево и просто Как сделать и сделай сам
  • [11 ноября 2020 г. ] Разрезание классического автомобиля пополам, чтобы исправить ржавчину! How To & DIY
  • [10 ноября 2020 г.] ДВОЙНОЕ Пушечное ядро ​​Рекордный набор ~ от Нью-Йорка до Лос-Анджелеса и обратно! Hot Rod Lifestyle
  • [9 ноября 2020 г.] Какие тиски для скамьи самые прочные? Потребовалось их сломать, чтобы узнать… Продукты и обзоры
  • [9 ноября 2020 г.] Какой аккумуляторный храповой механизм 3/8 дюйма лучше всего? Продукты и обзоры
  • [4 ноября 2020 г.] Как превратить железнодорожные пути в самодельную наковальню Проекты «Сделай сам»
  • [4 ноября 2020 г.] Как по индивидуальному заказу нарисовать и нанести аэрографом реалистичный череп и полосатое пламя Практическое руководство.
  • [3 ноября 2020 г.] В погоне за мечтами и штурмом Бонневилль Образ жизни с горячим стержнем
  • [2 ноября 2020 г.] Как правильно выполнять сварку ~ Дуговая сварка экранированного металла (SMAW) Начальный уровень Практическое руководство
  • [2 ноября , 2020] Как адаптировать ЛЮБОЙ двигатель к ЛЮБОЙ трансмиссии How To & DIY
  • [30 октября 2020 г. ] Традиционные справочники Hot Rod, которые должны быть у вас Техническая информация
  • [30 октября 2020 г.] Проект Chevrolet Bel Air Restomod 1956 г. Автор: Chip Foose Design Сборки и примеры
  • [29 октября 2020 г.] Двухтактный Chevy Apache Monster Truck от WelderUp ’58 Build Bio and Drive Аттракционы и Roadkillers
  • [29 октября 2020 г.] Золотая Сахара ~ Джордж Баррис построил шоу-кар стоимостью 1 миллион долларов Аттракционы и Roadkillers
  • [29 октября 2020 г.] Восстановление разрушенного гаража Gas Monkey Garage 1976 Chevrolet C10 Сборка и примеры
  • [Октябрь 28, 2020] Построен, чтобы уничтожить ~ 1941 General Motors Rat Rod Prerunner Rides & Roadkillers
  • [26 октября 2020 г.] Незавершенные проекты ~ Когда вы можете позволить себе только половину Hot Rod Идеи
  • [23 октября 2020 г.] Как сделать Нанесите на двигатель и мелкие детали для предотвращения ржавчины черный оксид. Как сделать и сделай сам
  • [21 октября 2020 г. ] Как покрасить металлическую пластинчатую графику Candy How to & DIY
  • [20 октября 2020 г.] Известный Roadrunner, Хеми Уте и его близкие к аресту Образ жизни хот-род

Марш к металлическому 3D-принтеру DIY

[Hyna] семь лет работал с электронными микроскопами и пять лет — с 3D-принтерами.Теперь цель состоит в том, чтобы объединить опыт из обеих областей в металлическом 3D-принтере на основе электронно-лучевого плавления (EBM). Концепция представляет собой что-то вроде универсального устройства, сочетающего в себе черты электронно-лучевого сварочного аппарата, 3D-принтера FDM и электронного микроскопа. В глубоком вакууме электронный луч будет использоваться для плавления металла (проволоки или порошка) для создания объектов слой за слоем. Эта конечная цель все еще в будущем, но [Hyna] добилась значительного прогресса в создании вакуумной камеры и системы высокого напряжения.

Устройство построено вокруг конструкции из экструдированного алюминия 80/20. Основная платформа демонстрирует электронную пушку, заключенную в стеклянный сосуд, который дополнительно заключен в металлическую сетку, чтобы предотвратить слишком большое распространение стекла в случае взрыва.

Вакуумная камера, заключенная в сетку (показана новая прокладка)

Форма для изготовления силиконовой прокладки

В конструкции самодельного источника питания высокого напряжения используется изолирующий трансформатор (рассчитанный на 60 кВ) с использованием полумостовой топологии для предотвращения высокой индуктивности рассеяния.Трансформатор подключен к понижающему преобразователю для нагрева нити накала и повышающего напряжения. Сеть системы также подключена к преобразователю напряжения, который может питаться током или напряжением, чтобы работать как электронно-лучевая сварочная машина или сканирующий электронный микроскоп (SEM). Во время работы источник питания подключается к входу 24 В и подает луч через цилиндр Венельта, электрод напротив анода, который фокусирует и управляет электронным лучом. В настоящее время вся система управляется ПЛИС и STM32.

Сам вакуумный кожух довольно далеко продвинулся. [Hyna] фрезеровал плату с двумя выходами для твердотельного реле (SSR) на предварительный вакуумный насос 230 В и клапан предварительного вакуума 230 В, два выхода для вентиляционных клапанов и входы для датчика Пиранни и датчика с холодным катодом. , а также порт для контроллера TMP. После демонстрации проекта на Maker Faire в Праге [Hyna] вернулась и фрезеровала форму для силиконовой прокладки, лучшего вакуумного уплотнения для электронного луча.

Хотя мы много слышали о различных методах 3D-печати металлом, мы впервые увидели проект EBM вне отрасли.И это может быть первой попыткой объединить три разных использования высоковольтного электронного пучка в одной конструкции.

.

Оставить комментарий
