Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

• «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
• «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

• На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
• На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности.

В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме «установка сэндвич-дымохода»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

как сделать и установить дымоход в доме

Дата публикации: 16. 07.2020 17:04

Дымоход – важная система отопления, отвечающая за вывод дыма. Его устройство сопряжено с определенными правилами и стандартами. Их соблюдение обеспечивает эффективность дымоотведения, пожарную безопасность и длительность эксплуатации. В статье рассказывается, как правильно собрать дымоход своими руками и установить его в свой дом.





Как установить дымоход: монтаж дымохода своими руками — документы

Для систем дымоотведения предусмотрены следующие стандарты:

• СНиП 2.04.05-91 и ДБН В.2.5-20-2001 регулируют правила монтажа;
• СНиП 41-01-2003 предоставляет сведения об отопительных системах;
• НПБ 252-98 – устройства теплогенерации;
• ГОСТ 9817-95 – технические требования для безопасной работы источников отопления;
• предписания и принципы эксплуатации дымовых каналов.

Документация дает информацию об общих основах и технических особенностях того, как сделать дымоход дома. Обращается внимание на материал изготовления – он должен быть негорючим. Обычно применяется кирпич, керамика или нержавеющая сталь.



К особенностям устройства дымоходов относят сборный тип конструкции, а также фрагментарность монтажа. Эти факторы обусловлены применяемыми материалами и прохождением конструкции через помещения и перекрытия.





Как правильно сделать дымоход своими руками: основные требования

Документация по устройству дымоходных систем не предусматривает строгих ограничений по форме и конструкции дымоходов. Однако есть определенные правила к их техническому устройству:

• длина дымоотвода должна составлять не менее пяти метров;
• внутреннее сечение должно быть равным входному отверстию теплогенератора, допускается превышение показателя;
• каждый источник тепла оборудуется отдельным выводом дыма;
• скорость потока воздуха внутри трубы – от 15 до 20 м/с;
• толщина стенок зависит от материала – кирпичные 25 см, керамические и металлические трубы уже имеют нужный показатель;
• для очистки и осмотра создаются карманы глубиной до 25 см;
• допустимое количество поворотов – 3.

Данные аспекты базовые, отдельные нюансы и особенности зависят от типа материала, а также конструкции помещений и крыши.





Как правильно собрать дымоход

• Дымоход собирают снизу вверх, от источника тепла до вывода на крышу.
• Учитываются все проходимые помещения и перекрытия.
• В сборных системах каждый элемент вводят в предыдущий.
• Монтаж должен учитывать материал стен, не допускается соприкосновение с горючими поверхностями.
• В частном деревянном доме применяются насадные или коронные трубы.
• Герметики должны иметь высокую термоустойчивость, от тысячи градусов.
• Наружные крепления не должны входить внутрь трубы.





Как выводить дымоход

Высота трубы над крышей зависит от типа конструкции. Для плоской кровли трубу поднимают на 0,5 м. Такое же значение сохраняется, если расстояние от трубы до конька меньше полутора метров. Труба может равняться или превышать уровень оси конька, если расположена на расстоянии от 1,5 до 3 м от него.

По отношению к ближайшим зданиям труба должна возвышаться на полтора метра. В этом случае ее дополнительно прикрепляют к крыше с помощью растяжек.





Дымоход своими руками: пошаговая инструкция

Инструкция по устройству дымохода отличается в зависимости от используемого материала. Учитывается и размещение дымоотвода – внутри или снаружи здания. Чтобы правильно установить дымоход, важно учитывать множество нюансов. Ниже приведены основные.

Кирпичный дымоход

Дымоотвод из кирпича может располагаться непосредственно над печью или рядом через переходник. В первом случае следует учитывать вес конструкции.

Структура такого дымоотведения выглядит следующим образом:

• внутренний дымоход – начинается от печи и заканчивается за 4 ряда кладки до перекрытия;
• распушка – утолщение, устраиваемое при прохождении конструкции через перекрытие потолка;
• выдра – утолщение, формируемое на стыке с перекрытием кровли;
• внешний дымоход – расстояние от распушки до выдры;
• шейка – расстояние, возвышающееся над кровлей;
• оголовок – окончание шейки.

При монтаже кирпичного дымоотвода учитывают следующие предписания:

• толщина стенок составляет 25 см – длина кирпича;
• конструкция ставится строго вертикально, допустимое отклонение – не более трех градусов;
• кладка делается герметичной, не допускается наличие щелей и отверстий;
• раствор делают из глины и песка в соотношении 1:3 или 1:4 в зависимости от типа глины;
• нарезку кирпичей выполняют с помощью болгарки.

Размеры внутреннего сечения зависят от отопительного прибора:

• для печи используют большое сечение 25х25 см, «шестерка»;
• на камины используют прямоугольное сечение 50х25 см, «пятерка»;
• для плит применяют маленькие сечения 12,5х25 см, «четверка».

Порядок кладки кирпичного дымохода подразумевает следующие шаги:

• за дымоотвод берутся после монтажа печи или котла;
• после каждого ряда проверяют вертикальность кладки посредством отвеса;
• распушка выполняется утолщением стенок, сечение остается прежним;
• между трубой и потолком оставляют зазор в 2-3 см, его закрывают изоляционным материалом;
• по тем же правилам возводят внешний дымоход и выдру;
• шейку кладут с применением цементного раствора;
• отверстия в кровле вокруг трубы изолируют и прикрывают листовой сталью;
• вершину шейки оканчивает оголовок и колпак.

Проход дымохода через кровлю изолируют огнеупорным материалом и обшивают металлическим фартуком. Обращают внимание на удаление от горючих материалов – деревянных стропил, обрешетки.

При устройстве дымохода соблюдают основной принцип кладки. На поверхность наносится раствор, ставится кирпич, положение регулируется вручную и молоточком. По ходу конструкции делаются ниши для чистки, перед распушкой также устанавливается заглушка для регулировки выхода тепла.

Керамический дымоход

Керамические дымоотводы монтируются из готовых элементов. В домашних условиях их можно собрать, но изготовить сборные части не получится. Для монтажа применяют специальный термоустойчивый клей.

Керамический дымоход должен располагаться в пределах двух метров от отопительного прибора. Обращают внимание на обязательное удаление от покрытий из горючих материалов. Не допускается пересечение с несущими элементами.

Сборка дымохода производится по следующим шагам:

• возводится фундамент, его покрывают огнезащитным средством;
• монтаж деталей ведут с цоколя к кровле;
• если высота между крепежами составляет более 3,9 м – трубу укрепляют арматурой, для нее предусмотрены отверстия;
• диаметр трубы делают больше, чем выход отопительного элемента;
• в качестве теплоизоляции применяют минвату и штукатурку;
• соединение трубы и кровли изолируют металлом;
• если кровля выполнена из горючих материалов, дополнительно монтируют искрогаситель.

Завершают монтаж облицовкой дымоотвода. Для этого используют негорючие материалы – штукатурку, керамику, камень.



Стальной дымоход

Сэндвич-дымоходы делают из металлических труб, собранных в трехслойную конструкцию. Между двумя трубами разного диаметра располагают теплоизолирующий слой. Стальные дымоотводы широко используются в промышленном строительстве, применяются и в отоплении частных домов. Преимущество – возможность устройства внутри или снаружи помещения.

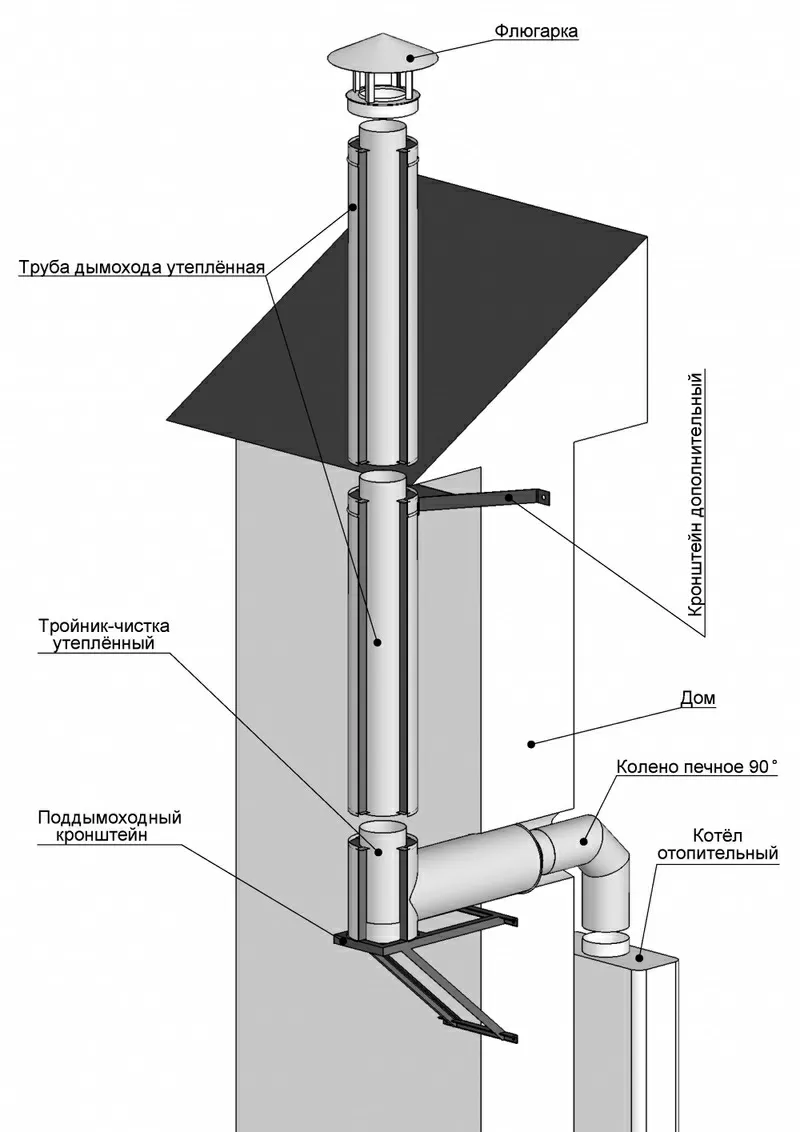

Внешний дымоход из нержавейки монтируют по следующим шагам:

• к элементу отопления крепят переходник;
• в стене пробивают отверстие 40х40 см, его обивают огнеупорным материалом;
• монтируют в стене проходной блок с теплоизоляцией;
• устанавливают горизонтальный участок трубы от переходника к отверстию;
• с внешней стороны устраивают опорный кронштейн – площадку для крепления тройника;
• монтируют вертикальную трубу, каждые два метра ее фиксируют дополнительным кронштейном с хомутом;
• в верхней части оборудуют оголовок и конус.

Внутренний металлический дымоход монтируется по схожим принципам с соблюдением ряда нюансов. Обязательно используют адаптер. Это обусловлено запретом на прямое подключение металлической трубы к элементу отопления.

Нижняя часть адаптера устанавливается «по дыму», верхняя – «по конденсату». Дальнейшая сборка труб выполняется «по конденсату», исключая его проникновение в стыки. Все они скрепляются муфтами, каждое соединение крепится к стене хомутами.

При пересечении потолков и кровли избегают близкого контакта с горючими материалами. Отверстия делают на 25 см больше диаметра, свободное пространство изолируют огнеупорными материалами. При прохождении через перекрытие кровли обращают внимание на герметичность, устраивают металлический фартук.







сборка и установка своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т. к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1.   Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

• Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
• Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
• Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
• Шаг 4. Установите снятый лист профнастила и закрепите его.
• Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
• Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
• Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
• Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Монтаж нержавеющих дымоходов: пошаговая инструкция

Сегодня установка дымохода из нержавеющей стали становится более привычным явлением, чем кирпичная кладка для отвода продуктов горения из жилого дома. Популярность сборных конструкций модульного типа из нержавейки, включая дымоходы, объясняется простотой сборки, надежностью и долгим сроком службы. Для их производства используется только качественный хромированный материал, листы стали и оцинковка, а также сплавы с различным процентным соотношением металлов, известных повышенной устойчивостью к внешним воздействиям среды.

Оглавление:

1. Основные параметры нержавеющих дымоходов
2. Какой металл используется для дымоходов
3. Основные элементы и их характеристики
4. Установка дымохода из нержавейки
5. Утепление дымохода

Основные параметры нержавеющих дымоходов

На современном строительном рынке дымоходы из нержавеющей стали и различных других сплавов представлены в большом ассортименте, и все они отвечают основным эксплуатационным требованиям. Есть дымоходы для различного типа котлов:

• дизельных;
• газовых;
• твердотопливных;
• комбинированного типа;
• универсальных.

Металлические дымоотводы варьируются по форме:

• прямые;
• телескопические;
• нержавеющие сэндвич дымоходы;
• гофрированные гибкие нержавеющие дымоходы.

Качество монтажа не только влияет на быстрое образование стабильной тяги, но и на КПД котла и безопасность жильцов дома. Не забывайте, что в процессе горения, в зависимости от типа топлива, выделяется не только тепло, но и:

• дым;
• сажа;
• летучие кислотные соединения;
• газообразные продукты горения;
• угарный газ;
• летучие смолы;
• аммиак и другие соединения.

Чтобы обезопасить себя и своих близких от любых неприятностей, важно позаботиться о том, чтобы все эти вредные летучие соединения выводились через дымоход, особенно угарный газ или СО. При монтаже нержавеющих дымоходов не менее важно соблюдать и все меры по технике безопасности и законодательные нормы. Они изложены в специализированной литературе и законодательных актах.

Суть этих норм сводится к тому, что важно соответствие сечения дымохода мощности котла, высота дымохода – более 5 м, и он выводится выше уровня крыши, чтобы избежать завихрений и обратной тяге. А канал дымоотвода должен иметь минимум поворотов и ломаных отрезков. Размеры дымоходов из нержавеющей стали изначально учитываются производителями, поэтому промышленный выпуск идет с учетом этих норм.

Основные требования к дымоходу:

• гладкая поверхность и округлая форма содействуют стабильной  тяге;
• образование конденсата минимальное;
• высокие показатели термостойкости и герметичности;
• простота монтажа и обслуживания;
• пожаростойкость и безопасность.

Однако все эти преимущества могут быть гарантированы только при соблюдении всех рекомендаций по сборке конструкции, которыми делятся специалисты – дымоходы из нержавеющей стали монтаж: видео.

Внимание: При покупке нержавеющих дымоходов модульного типа обязательно досконально изучите тот раздел в инструкции, где речь идет о его соответствии той мощности, на которую рассчитан котел или печь!

Кроме грамотного монтажа, не менее важна и доступность к дымоходу – для его очистки и обслуживания, а также отвода конденсата, для которого нужна отдельная труба.

Гибкие нержавеющие дымоходы существенно облегчают монтаж автономной отопительной системы, особенно если невозможно соблюдать прямую траекторию системы дымоотведения. Гофра эффективна и при высокой температуре, до 900°С, работая на мазуте, а также не боится перепадов температур и быстро прогревается обеспечивая стабильную тягу при запуске котла. Основные детали сборной конструкции у них сходны, но отличается сама труба дымохода.

В кирпичной кладке иногда используются достаточно широкие каналы эллипсовидного сечения, то есть с овальным сечением. Их форма также не способствует накоплению сажи и задымлению от обратной тяги.

Выпускаются также:

• одноконтурные или одностенные дымоходы, так называемые моно-системы (вариант дымоотвода без утепления), которые выдерживают температуру в пределах 450°C, применимые внутри строения, включая гофр;
• двухконтурные термосистемы (с двойным или тройным слоем  дымоотвода) на утеплителе из базальтовой ваты между металлом.

Есть также возможность дополнительного утепления нержавеющего дымоход, о чем пойдет речь в последнем разделе статьи. Но оно потребуется только для внешних конструкций.

На качество работы системы дымоотвода также влияют:

1. Толщина стенок, которые рассчитаны и закреплены в нормативах:

• у газовых котлов толщина канала дымоотвода колеблется от 0,5мм,
• на дизельном топливе – от 0,8 мм;
• у твердотопливных котлов – от 1 мм.

2. Конфигурация. Идеальный дымоход – прямой, и чем меньше загибов, поворотов и выступов, тем эффективнее тяга и меньше скоплений сажи. Гладкая цилиндрическая труба дымохода достаточного сечения способствует эффективной работе.

3. Пропорции диаметра (сечение), длины трубы или высоты дымохода обеспечивают достаточную силу тяги. Дымоходы из нержавеющей стали с диаметром меньшим, чем необходимо для нормальной работы, снижают КПД котла, камина или печи. Специалисты также утверждают, что он должен возвышаться над верхней точкой крыши не менее чем на 20см, а сам дымоход – не короче 5 м.

Специальные детали решают проблемы с его обслуживанием:

• ревизией с очисткой от сажи;
• отводом конденсата;
• забором воздуха для процесса горения;
• дымником для защиты от осадков.

Какой металл используется для дымоходов

«Нержавейкой» называют группу сплавов на основе стали с небольшим содержанием хрома или оцинкованное листовое железо – правильнее «оцинковка». Такие изделия отличаются отменными антикоррозийными характеристиками при взаимодействии с кислородом, водой и агрессивной средой кислотных соединений, выделяемых во время горения. Это обеспечивает напыление в несколько микрон из оксидов хрома, поэтому процесс называется  «хромирование».

Для дымоходов используется сталь разных марок:

• 430 – кожухи и другие детали для среды низкой агрессивности;
• 409 – содержит титан, идут на трубы каминов, твердотопливных котлов и печей;
• 316 – с добавлением никеля и молибдена для термостойкости и противодействия кислотным соединениям в дизельных топках;
• 304 – с теми же добавками, но в меньших количествах для менее агрессивных сред;
• 321 – универсальная марка для труб дымоходов повышенной термостойкости, до 850°C;
• 310 – наиболее термостойкие, долговечные и прочные  дымоотводы для наиболее мощного отопительного оборудования.

Внимание: Для многослойных сэндвич-труб используется сталь разной марки. На внутреннем столе более стойкая и жаропрочная, на внешнем – дешевле и проще, поэтому внешне выглядит не так  внушительно, как однослойный дымоход.

Основные элементы и их характеристики

Дымоход состоит из нескольких элементов, которые имею разное предназначение и порядок сборки:

• тройник;
• колена трубы;
• ревизия;
• сборник конденсата.

1. Основной элемент – длинная прямая труба дымоотвода разной протяженности, и ее фрагменты соединяются по типу раструба без особого крепления.

2. Наклонное колено (под углом 45°) соединяет 2 трубы, меняя наклона дымоотвода, и оно используется на стыке горизонтальных и вертикальных фрагментов.

3. Универсальное колено (под углом 90°) также используется в виде поворотного элемента для изменения конфигурации дымохода. Несколько таких элементов используют на всем дымоходе – от верха и до места стыковки патрубка котла.

4. Тройники дымовые газы выводят в дымоход и отсекают  конденсат. Они тоже стыкуются раструбным способом или один-в-один.

5. Отвод конденсата ставится под тройник, чтобы отводить излишки жидкости.

6. Ревизия – открытый элемент, который предназначена для  очистки от сажи дымоотвода. Монтируется под тройник у основания вертикального ствола – рисунок:

Установка дымохода из нержавейки

Модульные дымоходы сегодня получили наибольшее  распространение, благодаря простоте сборки. Этот принцип дает возможность не тратить время на трудоемкое крепление и герметизацию дымоотвода. При том, насколько обширен выбор деталей для сборки нержавеющих дымоходов, есть возможность максимально варьировать его конфигурацию без ущерба тяге и работе котлов. Иногда не обойтись без гофра или нескольких колен, чтобы грамотно соорудить дымоход с минимальной реконструкцией стен.

1. Подготовка к монтажу подразумевает расчеты по предполагаемой конфигурации дымохода, предварительный набросок и разметка стен, вдоль которых намечается его крепление. Это позволит наиболее точно вычислить общую протяженность конструкции и подобрать необходимые поворотные  детали для сочленения трубы.

Внимание: Не забудьте прибавить наружный участок, который должен быть не менее 25-50 см выше уровня конька крыши – для обеспечения тяги в любую погоду.

2. Перед сборкой дымохода внутри трубы швы предполагается обработать специальным герметиком, который гарантирует максимальную эффективность сочленений. Наружная и внешняя стенки этого не требуют.

3. Грамотный монтаж дымохода делают от котла или печи, то есть снизу вверх, последовательно стыкуя все колена и звенья трубы. Стыковка по типу раструба – когда верхняя труба вставлена в нижнюю на специальную защёлку. Если ее нет, но глубина усадки составляет почти половину внешнего диаметра.

4. Звенья на стыке должны быть надежно зафиксированы хомутами, которые прилагаются в комплекте. Готовая труба должна крепиться к стене или несущим конструкциям с интервалом в полтора-два метра, и отдельные кронштейны используют под монтаж отводов и тройников.

Внимание: Следите за тем, чтобы горизонтальные участки и колена не ложились на коммуникации. Фрагменты не должны соприкасаться с газовым трубами и электропроводкой!

Как видите, дымоходы из нержавеющие стали своими руками сделать достаточно просто. Для этого понадобятся 2 пары рабочих рук и 1-2для времени. Если еще остались вопросы – посмотрите видео на тему монтажа дымохода:

Совет: Проследите за тем, чтобы конденсат не шел мимо труб, выпадая на изоляцию и утеплитель. Также тщательно обработайте стыки герметиком. Дымоход важно правильно вывести через крышу, о чем описано подробнее в предыдущей статье.

Утепление дымохода

Это один из важных этапов при завершении сооружения дымохода. Без утепления, которое предусматривается только на дымоходы сэндвич из нержавеющей стали, монтаж будет иметь недостатки. При слабо утепленном дымоходе обеспечить стабильную тягу при запуске котла или розжиге камина проблематично. А его быстрое остывание снижает общий показатель КПД всей автономной отопительной системы. Кроме этого конденсат, образующийся на металлических стенках при разнице температуры наружной и внутренней, постепенно разрушает внутренние стенки дымохода и снижает эффективность его работы.

Конструкция наподобие сендвича сегодня очень популярна при монтаже и утеплении дымохода для современных котлов:

• универсальных;
• твердотопливных;
• газовых;
• комбинированных.

Они функционируют в режиме интервалов, то есть «стоп-старт». Твердотопливные котлы требуют дозагрузки топлива и чистки зольника, поэтому не некоторое время выключаются. А постоянно работающие котлы при достижении требуемой температуры при срабатывании датчика или реле выключаются самостоятельно, чтобы избежать перегрева. Когда температурный режим в помещении опускается до заданной отметки, автоматическое включение отопления тоже работает автоматически.

Во время «спящего режима» в дымоходе тоже падает температура, образуется разница снаружи и в нутрии дымоотвода, и выпадает конденсат. При долгом прогревании котла он тормозит работу отопительной системы, что ведет к перерасходу топлива.

В качестве утеплителя используется минеральный наполнитель –  базальтовая вата, которая известна отличными огнеупорными параметрами. Ею трубу оборачивают слоями и проволокой и/или хомутами закрепляют такое «одеяло». Эти материалы не боятся высоких температур, поэтому дымоход может работать на любом виде топлива, прогреваясь до 1000°C. Однако базальтовую вату требуется изолировать от избытка влаги, поскольку сырость снижает эффективность утепления.

Для гидроизоляции используется оцинковка или нержавейка, которая саморезами крепится поверх готового «одеяла». Чтобы управиться с такими работами, потребуются ножницы по металл и навыки работы. Но такие колпаки требуемого диаметра проще в специализированном цехе заказать готовые. И дома не будут проблем с тем, чтобы завершить финальный этап утепления.

Внимание: В завершение монтажа обязательно закрепляется верх трубы, чтобы его не снесло при сильном порыве ветра или смерче.    Наверху обязательно монтируется дымник, защищающий всю систему от проникновения осадков.

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Монтаж печей и дымоходов: пошаговая инструкция

Краткое содержание

Монтаж всей отопительной системы, начиная с печи заканчивая дымоходом, должен проходить с соблюдением всех строительных норм и правил. Выполнить работу можно даже своими руками за максимально короткие сроки.

Пошаговая инструкция монтажа кирпичной печи

Стандартные размеры кирпича

Данная схема подразумевает установку печи в загородном деревянном доме, в которую встроена топочная камера в виде кассеты. Основной корпус отопительного прибора выложен из керамического кирпича марки М200, а облицовка произведена при помощи декоративного камня.

• Подготовка основания. Выкопайте небольшую яму, сделайте песчаную и щебневую подушку.
• Заливка фундамента. Делаем железобетонную плиту размером 1,5 м х 1 м, толщиной 0,2 м. Используем бетонную смесь, оптимальная пропорция которой 1:1:3, где одна часть – песок, одна часть – цемент, три части – гравий. Основание армируем при помощи металлической проволоки диаметром 6-8 мм, которую укладываем с шагом 100-200 мм.
• Кирпичное основание. Уложите 3-4 ряда кирпича до уровня чистого пола, которые будут играть роль основания для основного корпуса печки. Для приготовления раствора для кладки используйте специальную печную смесь с красной глиной. Горизонтальная поверхность фундамента должна быть идеально ровной. Проверьте это при помощи строительного уровня.

Фундамент топки печи

• Выкладываем основание под топочную камеру и дровник. Сначала выложите кирпич без раствора, чтоб определиться с размещением всех элементов. После этого произведите укладку 3 рядов кирпича. С одной стороны предусмотрите место для топки, а с другой – для дров. На этом этапе также нужно обустроить зольник и поддувало.
• Все металлические элементы для установки топочной камеры спрячьте при помощи кирпича.
• Устанавливаем кассету камина. Нужно поставить корпус топки на кирпичное основание. Обязательно проверьте строительным уровнем правильность положения кассеты во всех плоскостях.
• Возведение стенок. Перед кладкой стенок приклейте на края топки строительный скотч, чтоб уберечь корпус от механических повреждений. Кирпич укладывайте до уровня верхнего обреза топочной камеры. Внутренние элементы выполните из обычного красного кирпича, а внешние – из облицовочного. Для придания определенной формы материалу используйте обрезной круг по керамике.
• Над топкой при помощи кирпича сделайте перемычку, чтоб равномерно распределить нагрузку от верхних рядов кладки.
• Завершающий этап. Уложите несколько рядов кирпича выше топочной камеры и сделайте надпечье. Тщательно затрите все щели раствором, чтоб добиться герметизации печи.

Установка кирпичного дымоотвода

Кладка кирпичного дымоотвода

После окончания возведения основного корпуса печи в загородном доме приступайте к монтажу дымохода.

• Сначала выложите основание дымохода из трех рядов кирпича на глиняно-песчаном растворе. Внутренний диаметр трубопровода при мощности печки меньше 3,5 кВт должен составлять 130 мм х 130 мм, при мощности 3,5-4,5 кВт – 130 мм х 260 мм, при мощности больше 4,5 кВт – 260 мм х 260 мм.
• Ближе к поверхности перекрытия нужно сделать специфический противопожарный кожух – распушку. Это достигается постепенным увеличением внутреннего диаметра дымохода. Каждый следующий кирпич смещается на ¼ длины.
• Высота распушки дымохода должна быть не меньше 50 см. Если она меньше, тогда поверхность расширения нужно изолировать при помощи негорючих материалов. Рекомендуется использовать листы асбеста.
• На участке дымохода между перекрытием и крышей выложите вертикальный стояк из кирпича с таким же внутренним диаметром, как и у основания.
• Со стороны улицы обустройте кирпичную трубу дымохода с расширением – выдрой. Оно нужно для предотвращения попадания влаги с улицы на чердак. Способ кладки расширения трубопровода зависит от угла наклона крыши. Для работы с обустройства дымохода снаружи здания используйте раствор, который содержит цемент.
• Установите своеобразный металлический фартук для защиты трубы, которая отводит продукты горения с отопительной системы.

Монтаж двойного трубопровода

Двойной дымоход

Очень эффективна модель дымохода в загородном доме или даче, в которой используется двойная труба. Внутренняя часть выполняется из металлического цилиндра, а внешняя – из кирпичного кожуха.

Данная схема имеет ряд преимуществ:

• газы, которые образовываются в топочной камере, выходят быстрее наружу;
• отпадает необходимость обустраивать специальные расширения – распушки;
• увеличение герметичности дымохода;
• продление срока службы отопительной системы;
• увеличение пожарной безопасности здания.

Особенностью этой конструкции дымоотвода есть то, что он устанавливается не на отопительный прибор, а отдельно около него. Для этого нужно предусмотреть небольшой фундамент, который должен иметь глубину 30 см. После подготовки основания производится кладка вертикальной шахты.

Внутри кирпичного кожуха устанавливается металлический трубопровод. Сборку его частей производите сверху вниз, при этом каждый следующий элемент вставляйте внутрь предыдущего. Не забудьте тщательно обработать все стыки при помощи огнестойкого герметика.

Также в нижней части трубопровода нужно сделать отверстие с дверцей для прочистки отопительной системы от сажи.

Особенности монтажа печей-каминов

Схема утановки печи для обогрева воздухом

Всё о кирпичной печи

Установка печи-камина в деревянном доме или даче должна проходить с соблюдением пожарных норм:

• расстояние от стенок топки к стенам, которые выполнены со сгораемых материалов, должно быть 500 мм;
• если стены оштукатурены или покрыты огнеупорной облицовкой, тогда расстояние от топочной камеры к стене может быть 400 мм. Также рекомендуется укладывать на вертикальные поверхности около печи-камина теплоизоляционное покрытие с керамической плиткой;
• потолки  должны быть отдалены от печи-камина как минимум на 1,2 м;
• расстояние от дверцы отопительного прибора к противоположной стене не должно быть меньше 1,3 м;
• под корпусом печки предусмотрите огнеупорное покрытие на пол, которое должно отодвигаться на 0,5 м от топочной камеры.

Монтаж печи-камина нужно производить на прочное основание, поскольку этот отопительный прибор имеет значительный вес. Если в вашем доме или даче уложен деревянный пол, тогда установите под печкой дополнительные подпорки под лаги.

Для достижения максимальной продуктивности отопительного прибора в дачных домах производите монтаж печки посередине помещения. Перед зольником печи-камина можно сделать отверстие, через которое будет попадать воздух под колосники.

Установка дымоотводной трубы для печей-каминов

Установка отвода на переходную трубу

Только когда произведен монтаж металлического корпуса печи-камина, приступайте к установке трубопровода для отвода продуктов горения с топочной камеры.

Основные требования к дымоотводу:

• первая труба, которая присоединяется к печке, должна быть одинарной без утеплителя;
• на расстоянии 600 мм к перекрытию производите установку трубопровода типа сэндвич, который имеет надежную теплоизоляцию и не сильно нагревается в процессе эксплуатации;
• устанавливайте трубопровод длиной не меньше 5 м.

При монтаже дымоотвода его нужно надежно закрепить. Сделайте это при помощи хомутов, которые установите через каждые 2-2,5 м. Зафиксируйте, используя ту же схему, угловые отводы труб и горизонтальные участки, которые имеют длину больше 1200 мм.

Типовые варианты установки дымохода

Все стыки трубопровода обязательно обработайте термостойким герметиком. Все соединения частей дымоотвода производите ниже или выше перекрытия. Это нужно сделать, что избежать пожароопасной ситуации и облегчить в будущем ремонт отопительной системы.

Также можете выбрать вариант устройства дымохода, который подразумевает вывод трубы через стену здания. В этом случае она должна быть возведена из прочных несгораемых материалов. Горизонтальный участок трубопровода должен иметь длину не больше 500 мм.

Если стены здания выполнены из сгораемых материалов, тогда толщина внутренней трубы должна быть не меньше 2 мм. Также само отверстие нужно изолировать при помощи огнеупорных материалов.

Требования к высоте дымоотвода

Расчет минимальной высоты дымового канала

Трубопровод для отвода продуктов горения с отопительной системы должен соответствовать таким параметрам:

• минимальная высота трубы относительно плоской кровли – 500 мм;
• если дымоотвод находится на расстоянии меньше 1,5 м к коньку, его нужно возвысить на 500 мм;
• когда трубопровод размещается на расстоянии 1,5-3 м от конька, его верхняя плоскость должна находиться на том же уровне, что и конек крыши;
• если дымоотвод установлен на расстоянии от конька больше 3 м, его высота определяется прямой, которая располагается под углом 10° относительно верхней точки крыши.

При соблюдении всех правил монтаж всех элементов отопительной системы очень просто произвести своими руками.

Видео: Установка печи-камина

Как установить дымоход в доме через потолок и крышу своими руками: Обзор и советы +Видео

Узнайте какие виды дымоходов бывают и как их установить в частном доме, ведь каждый хочет посидеть у камина, а хороший дымоход для этого просто необходим.

Дымоход в отопительной системе дома играет три главных функции. Ниже рассмотрим эти функции более подробно.

[contents]

Главные функции дымохода

1) Дымоход необходим для выведения продуктов сгорания, которые очень вредны, а иногда и губительны для здоровья человека.

2) Дымоход обладает изолирующими свойствами и предохраняет конструкцию крыши от возгорания.

3) Красивый кирпичный дымоход станет прекрасным украшением крыши вашего дома.

Установку дымохода можно произвести самостоятельно, необходимо просто следовать инструкции.

Виды дымоходов

По типу материала изготовления дымоходы подразделяются на керамические, металлические и кирпичные. Также дымоход выпускают из композитных материалов и имеют многослойную структуру.

Выбирайте такую модификацию дымохода, которая более точно соответствует вашему дому.

Самый дешевый и распространенный вариант – это металлический дымоход.   Он оптимально подойдет вам для устройства систем отопления бань или нежилых помещений. Данный экономичный подход не целесообразно применять для установки дымохода в частном доме. Металлические конструкции имеют низкую герметизацию стыков, в результате чего будет трудно избавиться от дыма в комнате. Установка металлического дымохода не целесообразна, так как они имеют маленький срок службы и неустойчивы к воздействию влаги.

Дымоходные трубы из композиционных многослойных металлов более надежны и устойчивы к старению. Между слоями данной трубы размещают специальный пожароустойчивый материал. Многие производители, решая сэкономить, размещают в промежуточных слоях некачественный материал, который начинает со временем осыпаться. Поэтому при покупке данной трубы очень внимательно изучите фирму производителя.

Наиболее дешевым видом является строительство дымоходной трубы из тонкого нержавеющего металла. Незначительный вес данной трубы позволяет фиксировать ее при помощи минимального крепежного материала. К тому же трубы из нержавеющей стали легко обработать – их можно разрезать обыкновенными ножницами по металлу. Установка нержавеющих дымоходов отлично подойдет для частных домов.

Керамические дымоходные трубы очень сложны в устройстве, так как их монтаж производиться совместно со всем домом. Поэтому их редко применяют, потому что для строительства их в готовом доме, строителям нужно будет произвести частичный демонтаж перекрытий.

Для установки дымохода своими руками в жилом доме, вам понадобятся следующие инструменты:

Важные моменты при установке дымохода своими руками

В зависимости от способа строительства все дымоходы можно разделить на две основные группы: внутренние и наружные. Ниже рассмотрим более подробно, в каких случаях выбирают тот или иной вариант.

Внутреннюю конструкцию дымохода используют для строительства систем отопления на базе котлов обогрева либо каминов. Данные системы, как правило, устанавливают внутри стен. После завершения установки дымоходы закрывают в толще стены и декорируют. Преимущества данной системы в том, что она не подвержена  образованию конденсата и отлично защищена от попадания атмосферной влаги.

Проходящие через дымоход продукты горения имеют высокую температуру. И участок стены, проходящий рядом с дымоходом, очень сильно нагревается и может даже загореться. Поэтому внутренние дымоходы не стоит устанавливать  в стенах из легковоспламеняющихся строительных материалов. Данные системы также не рекомендованы для мощных котлов.

Внешний дымоход устанавливают на промышленных предприятиях с большими отопительными системами. Их принято устанавливать на площади отапливаемого помещения свыше 600 кв.метров. Такой дымоход также монтируют, если установка внутреннего дымохода сопряжена с рядом трудностей. Например, в помещении с бетонными перекрытиями и стенами  легче будет пробить плиту, чем выдалбливать канал в стене.

Установка дымоходов из нержавеющей стали и чугуна

Простой и дешевый способ устройства дымохода – это установка металлической трубы.

Монтаж можно разделить на несколько этапов:

1. Подготовка канала под дымовую трубу;
2. Установка дымохода;
3. Монтаж изоляции вокруг трубы.

Канал под металлическую трубу необходимо выполнять в несколько раз больше ее диаметра. Чтобы осталось место для изоляционного материала.

Металлический дымоход можно разделить на несколько основных частей: конденсатора, металлической трубы, оголовка и переходников для установки колет. Для увеличения тяги в системе устанавливают шибер – узел.

Установка дымохода

Перед установкой дымохода нужно подогнать все трубы по длине. Получившуюся конструкцию необходимо разместить в заранее подготовленном канале. Далее подключить к системе конденсатор и печку. Финишем считается установка оголовка.

Для жесткой фиксации трубы, ее крепят к стене через каждые полтора метра.

При установке стальных либо чугунных труб нужно предусмотреть хорошую теплоизоляцию трубы дымохода. Это позволит избежать возгорания прилегающих перекрытий из-за прохудившейся дымоходной трубы. Для качественной изоляции металлической трубы применяют огнеупорную глину.  При помощи глины производят и декорирование мест стыков трубы и дымохода.

При использовании металлической трубы, нужно крепить ее к перекрытию через каждые полметра. Помимо этого, посадочные отверстия необходимо делать шире, около двух диаметров трубы.

Установка труб дымохода  из чугуна оправдана, так как такие трубы прослужат гораздо дольше. Но их установка связана с определенными затруднениями. Например, резать чугунную трубу можно только при помощи болгарки.

Установка сэндвич-дымоходов своими руками

Комбинированные дымоходы, выполненные из нескольких материалов, отлично заменяют обычные металлические трубы. Многослойные конструкции позволяют надежно изолировать перекрытия от перегрева продуктами горения печи. При монтаже данного дымохода не нужна дополнительная изоляция, в результате чего посадочные отверстия выполняют равными диаметру трубы.

При установке металлических труб они монтируются как матрешки, а для фиксации колен трубы не потребуется дополнительных крепежей. Колена трубы в данных дымоходах соединяют между собой с помощью строительного клея.

Трубы дымохода очень чувствительны к конденсату, поэтому их не используют при установке наружных дымоходов. При правильной установке сэндвич-дымохода труба прослужит до 60 лет.

Самостоятельная установка наружного дымохода

Оптимальным материалом трубы наружного  дымохода будет нержавеющая сталь. У нее незначительный вес и она хорошо поддается обработке простыми инструментами.

Для монтажа наружного дымохода из нержавеющей трубы необходимо следующее:

• Пробить в трубе, прилегающей к котлу, отверстие. Располагаться оно должно  в полуметре от верхней части отопительной системы;
• Разместить на наружной стене элементы крепежа на расстоянии метра друг от друга;
• Подсоединить входную часть дымохода к котлу;
• Вывести изогнутое колено трубы из комнаты;
• Установить конденсатор;
• Зафиксировать трубу на стене;
• Установить оголовок дымохода и его защиту.

На этом установка наружного дымохода завершена. Надеемся, что наша статья поможет вам разобраться с установкой и выбором дымоходной трубы.

Как установить гибкий дымоход — дешевый дымоход

Это руководство содержит пошаговые инструкции по установке облицовки дымохода с тройником. Обычно они используются с приборами, которые установлены вне дымохода и имеют соединение с наперстком через стенку дымохода.

Облицовку дымохода следует устанавливать каждый раз, когда воздух выходит из дымохода. Это снизит риск утечки угарного газа, скопления креозота и возгорания дымохода.

Вкладыши для дымохода из нержавеющей стали доступны из нержавеющей стали 304 и 316. Вкладыш 304 предназначен для сжигания только древесины и пеллет, а вкладыш 316 — полностью топливный. Убедитесь, что вы выбрали подходящий лайнер для ваших нужд.

Подходящие по размеру облицовки дымохода также повышают эффективность вашего прибора и облегчают уход за камином.

Необходимый диаметр футеровки дымохода определяется размером выпускного отверстия прибора, с которым он будет использоваться.Вы должны всегда прокладывать футеровку на всю высоту дымохода (мы рекомендуем заказывать немного больше, чем измерено).

Перед установкой облицовки дымохода всегда профессионально очищайте ее от креозота и других загрязнений. Мы рекомендуем использовать только трубочистов, сертифицированных в национальном масштабе. Вы можете найти сертифицированного трубочиста, перейдя по следующей ссылке и введя свои данные: http://www.ncsg.org/search.

Для успешной установки облицовки дымохода вам понадобится всего несколько инструментов.Вам понадобится бритвенный нож, отвертка с плоской головкой, пистолет для герметика, пара рабочих перчаток и защитные очки. На картинке изображена болгарка с отрезным кругом. Шлифовальный станок даст вам лучший срез при срезании излишков футеровки дымохода. Также подойдет пилорама или ножовка. Для этого проекта также потребуется дрель, но она не показана на рисунке.

Убедитесь, что вы носите защитные очки и рабочие перчатки, чтобы защитить себя от повреждений.

Каждый базовый комплект облицовки дымохода будет включать четыре основных компонента: облицовку из нержавеющей стали, тройник из двух частей, верхнюю пластину и колпак от дождя.На этой демонстрации будет показана базовая установка, но комплект облицовки дымохода можно настроить для любого конкретного дымохода. Верхняя пластина будет основной переменной для комплекта облицовки дымохода. Для этого применения будет использоваться верхняя пластина без провисания / утечки.

Облицовка дымохода раскатывается, и ее необходимо выпрямить. Просто снимите с подкладки всю обертку или завязки и положите ее на землю, чтобы вытянуть ее прямо.

Для сохранения в списках UL и гарантий большинства производителей на облицовку дымохода, когда в приборе используются древесина, уголь или гранулы, требуется 1/2 дюйма изоляционной пленки.При использовании домашнего мазута изоляция из природного газа или пропана не требуется, но мы рекомендуем ее использовать, так как это уменьшит конденсацию.

Просто следуйте инструкциям по установке, прилагаемым к изоляционному комплекту, или вы можете приобрести предварительно изолированную облицовку дымохода Forever Flex, как показано здесь.

Вы будете использовать тройник из двух частей. Часть тройника с вырезом сбоку называется корпусом тройника или вертикальной частью тройника. Часть тройника с петлевым зажимом для шланга называется носиком тройника или горизонтальной частью тройника.Начните с определения вертикальной части тройника и вставьте вкладыш в верхнюю часть охватывающего конца. Затяните зажим в верхней части вертикальной части тройника вокруг вкладыша с помощью отвертки с плоской головкой. Это обеспечит отличную плотную посадку без необходимости просверливать винты через лайнер.

Отложите горизонтальную часть тройника в сторону, так как вы будете использовать ее позже.

Первая часть футеровки дымохода, которая будет спускаться в трубу, — это вертикальная часть тройника, прикрепленная к футеровке.Продолжайте опускать лайнер в дымоход, пока не дойдете до наперстка. Наперсток — это отверстие сбоку дымохода в жилом помещении, через которое труба печи прикрепляется к дымоходу. Скручивание гибкого вкладыша поможет вам установить вкладыш, если вы зацепитесь за стенки дымохода или зацепитесь за них.

У вас должен быть кто-нибудь у наперстка в жилом пространстве, готовый установить горизонтальную часть тройника.

Найдите горизонтальную часть тройника.Сначала вставьте горизонтальную часть тройника концом шлангового зажима вперед во втулку. Проденьте вертикальную часть тройника через горизонтальный зажим для шланга, пока выступы корпуса тройника не окажутся внутри горизонтальной части.

Если вы посмотрите внутрь горизонтальной части тройника, то обнаружите червячный винт. С помощью отвертки с плоской головкой затяните червячный винт до соединения двух частей тройника. Делайте этот шаг медленно. Как указано выше, выступы вертикальной части тройника должны находиться внутри горизонтальной части.

После того, как тройник был установлен правильно, самое время подключить печную трубу к плите. Большинство печных труб поставляется с тремя винтами на каждую точку соединения. С помощью дрели вбейте шурупы в горизонтальную часть тройника и через выхлопную втулку печи.

Когда облицовка дымохода полностью опущена по дымоходу до кончика гильзы, следующим шагом будет соединение верхней пластины с верхней частью дымохода. Основная функция верхней плиты — это изоляция существующего дымохода от дождя, ветра и попадания животных в дымоход.Он также имеет зажим, расположенный на внутренней стороне манжеты верхней пластины, чтобы выдерживать вес футеровки.

Начните с использования пистолета для герметика и трубки из атмосферостойкого силикона, чтобы провести полоску силикона по верхнему краю глиняного дымохода.

Затем проденьте облицовку дымохода через круглое кольцо верхней пластины так, чтобы верхняя пластина находилась на верхнем крае глиняного дымохода.

Отцентрируйте верхнюю пластину на глиняном дымоходе и надежно вставьте ее в силикон, пропущенный вдоль верхней части глиняной плитки дымохода.

Когда вы успешно установили верхнюю пластину, следующим шагом будет отрезать лишнюю подкладку заподлицо с верхней частью выступа верхней пластины. На картинке изображена болгарка с отрезным кругом. Шлифовальный станок даст лучший рез, но пилочка или ножовка будут работать нормально.

После того, как вы отрежете лишнюю облицовку дымохода, следующим шагом будет ее соединение с верхней пластиной. Верхняя пластина предназначена для того, чтобы выдержать вес облицовки дымохода внутри дымохода.На внутренней стороне манжеты верхней пластины находится хомут для шланга. На внешней стороне хомута находится винт с червячком, который затягивает хомут. Как только вкладыш окажется заподлицо с верхней частью выступа верхней пластины, возьмите отвертку с плоской головкой и затяните винт червяка так, чтобы хомут для шланга затянулся вокруг вкладыша.

Следующий шаг — прикрепить дождевик к верхней пластине. Воротник верхней пластины вставляется внутрь дождевика. Внизу на колпаке дымохода находится подвесной хомут для шланга.Видите выступающий фланец на буртике верхней пластины? Дождевой колпачок дымохода будет опускаться до дна на этом пузырчатом фланце. Зажим будет подвешен чуть ниже пузыря, чтобы обеспечить надежную посадку. Затяните зажим крышки от дождя с помощью отвертки с плоской головкой.

Окончательное руководство DIY (от профессионалов)

Установка камина может быть дорогостоящим и потенциально опасным делом, а установка газового камина — еще более сложной задачей. К концу этой краткой статьи вы будете вооружены информацией и ресурсами, необходимыми для безопасной и экономичной установки камина.

Эта статья упростит процесс установки камина и проведет вас через все аспекты. Независимо от того, решите ли вы в конечном итоге нанять подрядчика для установки камина или сделать это самостоятельно, воспользуйтесь всеми преимуществами наших бесплатных контрольных списков по установке камина, чтобы убедиться, что вы выполняете работу правильно.

Планирование и соображения

Независимо от типа топлива, есть общие аспекты дизайна всех заводских каминов, которые необходимо учитывать при планировании самостоятельной установки. Заводские камины представляют собой сборные системы из листового металла, для безопасной работы которых необходимы зазоры до горючих материалов. Модульная конструкция представляет собой экономичную альтернативу традиционному каменному камину, возведенному на месте.

Деревянные, газовые и электрические блоки будут использовать внутреннюю топочную камеру, которая подвешивается на металлических опорах к внешней рубашке камина. Воздушное пространство между внутренней и внешней рубашками и способность устройства рассеивать тепло — это то, что позволяет установить сборный камин в горючий корпус, обрамленный из общедоступных габаритных пиломатериалов.

Как вы, возможно, догадались, заявленная ширина дровяного или газового камина почти всегда будет относиться к физическому открытию внутренней камеры топки. Необходимость в воздушном пространстве и внешнем кожухе камина означает, что потребуется дополнительное пространство, чтобы разместить прибор в предполагаемом месте. Например, дровяной камин с рекламируемой областью обзора шириной 36 дюймов может иметь размер рамы шириной 40 дюймов в целом. Поскольку тепло поднимается естественным образом, над камином также требуется дополнительное пространство.

В большинстве топок используются внешние металлические стойки для обеспечения надлежащего расстояния. Как и в случае любой установки бытового прибора, будет предоставлено подробное руководство по эксплуатации, в котором описаны многие важные детали конструкции. Это будет включать в себя размеры рамы, требования к вентиляции, зазоры до горючих материалов и другие приготовления, необходимые перед установкой. Для домовладельца очень важно прочитать и понять эти инструкции, чтобы обеспечить безопасную и успешную работу.

Перед покупкой камина рекомендуется связаться с сертифицированными специалистами NFI в магазине eFireplaceStore, чтобы обсудить ваши ожидания от назначения камина.

Газовый камин — самый сложный вид установки. Перед покупкой камина рекомендуется связаться с сертифицированными специалистами NFI на сайте eFireplaceStore.com, чтобы обсудить ваши ожидания от назначения камина.Огромное количество конструкций и различных типов вентиляции поначалу может показаться немного подавляющим, но сужение выбора до единицы, которая будет соответствовать вашим требованиям, обычно можно выполнить за один телефонный звонок. В конечном итоге этот звонок очень поможет с установкой газового камина. Важно знать общую ширину, глубину и высоту предполагаемого места установки, а также общую высоту потолка и крыши.

Большинство газовых каминов перечисляют одобренные вентиляционные компоненты в инструкции по эксплуатации, и очень важно, чтобы использовались только эти компоненты.Эти вентиляционные компоненты специально проверены и одобрены крупным листинговым агентством для обеспечения безопасной эксплуатации камина. Техник сможет помочь вам составить необходимый список компонентов. Также необходимо определить, каким образом газопровод и электрическая сеть, если это необходимо, будут проложены к месту установки. Сбор предложений от авторитетных местных компаний для этой первоначальной работы позволит вам гораздо лучше определить общую стоимость и сроки проекта.Как только эта предварительная работа будет завершена, можно начинать установку.

Обрамление камина

После того, как выступ будет установлен, устройство можно вставить в обрамленное отверстие и прибить или привинтить. Несмотря на то, что создание проема камина может начаться до того, как сам прибор будет доставлен вам, мы настоятельно рекомендуем поставить прибор на место для проверки перед началом установки.

Следуйте инструкциям по обрамлению, прилагаемым к устройству, чтобы построить проем в раме, который соответствует требованиям к размерам, указанным производителем. Обычно используются обычные пиломатериалы размером 2 x 4 и жатка 2 x 8 или 2 x 10. Большинство производителей допускают установку камина прямо на горючий пол. В это время также можно построить горючую платформу, чтобы поднять блок в проем в стене, если хотите. Обратите особое внимание на любые боковые зазоры или зазоры над потолком, указанные производителем.

В это время следует также учитывать толщину отделочного материала. Многие установки будут завершены стандартным гипсокартоном 1/2 дюйма до краев блока, но также популярны облицовка плиткой и камнем. Независимо от толщины материала, вы должны убедиться, что блок выступает вперед из проема в раме, чтобы компенсировать толщину отделочного материала, если вы ищете установку заподлицо.Например, если вы планируете установить плитку толщиной 3/8 на цементную плиту толщиной 1/2 дюйма, камин должен выступать на 7/8 дюйма от облицовки вашего обрамленного проема. Это гарантирует, что плитка будет относительно заподлицо с лицевой стороной агрегата после завершения отделки.

После того, как выступ будет установлен, устройство можно вставить в обрамленное отверстие и прибить или привинтить. Некоторые производители предоставляют вкладки для гвоздей, которые будут находиться на разной глубине устройства, чтобы компенсировать необходимое вам отступление.Если выступы не обеспечивают достаточного выступа, возможно, при установке устройства потребуется установить прокладки. Перед установкой гвоздями убедитесь, что устройство стоит вертикально и ровно. При необходимости для регулировки можно использовать кедровые прокладки.

Установка компонентов вентиляции

В других конструкциях используются аналогичные колпачки или крышки для неиспользуемой манжеты дымохода, в то время как в некоторых конструкциях используются специальные верхние или задние вентиляционные отверстия. Далее следует установка компонентов вентиляции. Практически во всех газоотводных трубах используется метод крепления с поворотным замком.В зависимости от того, как вы вентилируете устройство, вам может потребоваться открыть или повернуть вентиляционную манжету на устройстве для вашего применения. Например, в газовых приборах Superior с прямым выпуском газа вертикальный воротник дымохода будет закрыт пластиной, а задний воротник — крышкой. Если вы вентилируете прибор вертикально, вам необходимо снять пластину и выбросить изоляцию и трубную заглушку внутри. Если вентиляция идет горизонтально, то таким же образом необходимо снять заднюю крышку.

В других конструкциях используются аналогичные колпачки или крышки для неиспользуемой манжеты дымохода, в то время как в некоторых конструкциях используются специальные верхние или задние вентиляционные отверстия.После того, как вентиляционное кольцо настроено правильно, можно устанавливать первый кусок трубы. Перед присоединением к прибору на внутреннюю стенку трубы следует нанести полоску герметика для прибора прямого отвода воздуха. Убедитесь, что углубления на каждой трубе совпадают с каналами на воротнике дымохода, и плотно закрутите трубу по часовой стрелке, пока она не перестанет вращаться. Еще раз проверьте соединение, потянув за трубу вверх. Если какая-либо ямочка высвободилась, соединение было выполнено неправильно, и его следует повторить.Закрепите трубу, установив 3 самореза 3/4 для листового металла в это соединение и каждое последующее соединение. Винты должны входить только во внешнюю стенку трубы.

Продолжайте установку каждой секции вентиляционной трубы, повторяя метод скручивания, проверки и завинчивания на протяжении всего участка. Проверьте участок трубопровода, чтобы убедиться, что вы всегда поддерживаете минимально необходимые зазоры до горючих материалов. Рекомендуется закрепить участок трубы через каждые 5 футов, обернув трубу перфорированной лентой для систем отопления, вентиляции и кондиционирования воздуха и закрепив ее на соседних шпильках.Это ограничит количество боковых перемещений в участке трубопровода. Большинство производителей также предоставляют противопожарные листы из листового металла, которые следует устанавливать на уровне потолка.

Противопожарный элемент можно установить при достижении уровня потолка. Обычной практикой является укладка бруса 2 x 4 непосредственно рядом с обеими сторонами трубы, чтобы к противопожарной плите было что-то прибить. В некоторых юрисдикциях также требуется, чтобы верх вашего каркасного камина был огражден фанерой или ориентированно-стружечной доской.В этом случае фанеру или стружечную плиту необходимо обрезать по размеру вашего шкафа и прибить на место на стружке 2 x 4.

Прохождение через крышу

В зависимости от ваших предпочтений вентиляционная труба может быть открыта над крышей или вставлена ​​в декоративную коробку для дымохода. Если оставить открытым, будет использован кровельный оклад для герметизации концевой заделки. На изображении выше изображена вентиляционная труба, которая проходит через деревянную противопожарную заглушку и использует металлическую ленту для поддержки смещения в трубе. Вентиляционная труба может быть открыта над крышей или вставлена ​​в декоративную коробку для дымохода. Если оставить открытым, будет использован кровельный оклад для герметизации концевой заделки.

По мере приближения трубопровода к настилу крыши для определения точки проникновения можно использовать отвес или уровень. С помощью сабельной пилы или лобзика вырежьте в крыше отверстие достаточно большого размера, чтобы труба могла пройти сквозь нее и соблюсти все допустимые зазоры. Следует учесть, что чем круче крыша, тем длиннее будет отверстие, параллельное скату крыши.

Установка гидроизоляции выполняется в соответствии с обычной процедурой для всех элементов кровельного гидроизоляции: передний край гидроизоляции заправляется под самый верхний ряд черепицы, соседняя черепица накладывается на кромки гидроизоляции, а задняя кромка гидроизоляции — поверх черепицы. Гидроизоляцию следует прибить на место с помощью 1 1/4 более длинных кровельных гвоздей, а затем заделать высококачественной мастикой или полиуретановым кровельным герметиком. Когда вы прикрепите и пропустите последнюю секцию трубы через оклад, штормовая манжета должна быть прикреплена вокруг трубы и также запечатана.Заглушку следует устанавливать последней и завинчивать, как и предыдущие секции трубы.

Электрические и сантехнические соединения

Дровяные приборы во многом соответствуют тем же требованиям к конструкции и установке, что и газовые приборы, но с некоторыми отличиями. По завершении установки вентиляции к прибору можно подключить электрическую и водопроводную сеть, которые ранее были установлены местным специалистом.Если вашему прибору требуется электрическое обслуживание системы зажигания или циркуляционного вентилятора, внутри прибора будет установлена ​​распределительная коробка. Это будет указано на электрической схеме в руководстве пользователя. Следуя схеме, подключите провода новой цепи к кабельным выводам, поставляемым с устройством.

Каждое соединение должно выполняться с помощью одобренной NEMA гайки и изоленты. Большинство устройств обычно снабжены фитингом для защиты от натяжения, который будет использоваться для фиксации соединения проводки.Любой незакрепленный провод из цепи должен быть закреплен скобами, одобренными NEMA. Подключение газа к устройству должно выполняться с помощью утвержденного гибкого разъема и фитингов. Для большинства приборов требуется гибкий трубопровод 3/8 дюйма или больше. Тефлоновая трубная лента или герметик для трубной резьбы следует использовать на всех соединениях, за исключением соединений гибких трубопроводов. Если есть какие-либо сомнения относительно своих способностей к электрическим и водопроводным соединениям, следует проконсультироваться с лицензированным специалистом.

Дровяные приборы во многом следуют тем же требованиям к конструкции и установке, что и газовые приборы, но с некоторыми отличиями.Дровяные камины всегда имеют вертикальную вентиляцию и не требуют использования каких-либо герметиков для соединения дымохода. В большинстве случаев они также не требуют подключения к электросети или водопроводу. Исключением из этого правила является установка циркуляционного вентилятора или газового пускового устройства.

Из-за возможности чрезвычайно высоких температур дымовые трубы для сжигания древесины также намного больше в диаметре и иногда требуют дополнительных зазоров до горючих материалов. Как и в случае с газовыми приборами, очень важно прочитать и полностью понять все инструкции по установке до совершения покупки.Технические специалисты eFireplaceStore.com будут рады предоставить вам копии любых инструкций по установке, необходимых для предварительного просмотра.

Монтаж дымохода

Строгое внимание следует уделять требуемым зазорам вентиляционной трубы. В подавляющем большинстве дровяных каминов будет использоваться система дымохода с воздушным охлаждением с независимыми внутренними и внешними стенами. После того, как вы завершили сборку и монтаж прибора, как описано в предыдущей части этой статьи, можно начинать сборку дымохода. В большинстве дровяных дымоходов используется система кромок и копья, в отличие от системы поворотного замка, используемой в газовых приборах. Ориентация дымохода обычно указывается этикеткой на внешней стене каждой секции дымохода.

После того, как ориентация определена правильно, отделите внутренние и внешние части каждой секции. Начиная с внутренней секции, плотно вставьте конец секции во внутреннюю манжету прибора. Когда будет приложено достаточное давление, секция должна издать слышимый щелчок, указывая на то, что она зафиксировалась на месте.Потянув вверх за отрезок трубы, вы убедитесь, что он действительно встал на место. Повторите процесс с внешней стенкой участка трубы.

После установки обеих секций выполните ту же процедуру, что и с газовой установкой, установив 3 самонарезающих винта 3/4 для листового металла в это соединение и каждое последующее соединение. Несмотря на независимую конструкцию внутренней и внешней стены, важно, чтобы прокалывалась только внешняя часть. Внутренние распорки, используемые между внутренней и внешней стенками, гарантируют, что внутренние секции останутся на месте.

В некоторых высокоэффективных дровяных каминах будет использоваться система дымохода с поворотным замком, внутренняя и внешняя стены которой соединены вместе, почти так же, как в приборах с прямым выпуском газа. В этом случае процедура сборки практически повторяет процедуру сборки с прямым выпуском газа. Как и в случае с газовыми приборами, вам необходимо использовать противопожарную защиту в верхней части корпуса и установить надлежащую миграцию, необходимую для используемой вами дымоходной системы. Строгое внимание следует уделять требуемым зазорам вентиляционной трубы.

Завершение установки

Отделка камина будет очень похожа на завершение любого другого проекта из гипсокартона, плитки или шпона. Для применения в гипсокартоне вам просто нужно прикрепить листы гипсокартона к корпусу с помощью шурупов или гвоздей с крупной резьбой. Гипсокартон не может касаться металлического каркаса камина, и для покрытия образовавшегося зазора доступны комплекты отделки. Также на стену можно нанести камень или плитку.

Как и при любой другой установке, сначала к шпилькам следует прикрепить опорную плиту из бетона или фибры.Негорючие плитка и камень могут покрывать металлическое шасси камина, если конструкция камина имеет гладкую поверхность без решеток или решеток. Жалюзи, решетки и другие вентиляционные отверстия не могут быть закрыты. Отделочный материал также не может закрывать какую-либо часть проема камина и не должен препятствовать доступу к каким-либо панелям управления газовым камином. Каждый производитель и модель камина индивидуален, поэтому важно понимать раздел, посвященный отделке, в руководстве по эксплуатации прибора.

Каждый производитель и модель камина индивидуален, поэтому очень важно прочитать и понять раздел отделки в руководстве для прибора. В то время как опытный домовладелец DIY должен уметь использовать информацию, представленную в этом руководстве, и пройти процесс без особых трудностей, домовладелец, который плохо знаком с этим конкретным процессом, может с подозрением продвигаться вперед без дополнительных указаний.

Всегда рекомендуется проконсультироваться с местным специалистом относительно любых неясностей, связанных с конструктивным каркасом, сантехникой или электромонтажом.Мы в eFireplaceStore.com всегда готовы ответить на любые вопросы, касающиеся устройства, которое вы рассматриваете, или любые вопросы по установке, которые могут возникнуть. Мы искренне желаем, чтобы каждый из наших клиентов был полностью удовлетворен процессом выбора и установки камина.

Нужна дополнительная помощь?

Я бы посоветовал прочитать другие наши полезные статьи по таким темам, как выбор правильной вентиляции для камина и распространенные ошибки, которые допускают подрядчики по изготовлению каминов.

Независимо от того, решили ли вы установить свой новый камин самостоятельно или решили обратиться к лицензированному подрядчику, не забудьте свои бесплатные контрольные списки установки камина. Они обязательно помогут вам на каждом этапе процесса.

Если вам по-прежнему нужны дополнительные инструкции, свяжитесь с одним из наших сертифицированных специалистов по каминам, и они будут более чем рады помочь вам.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals.Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами — древесиной, газом и гранулами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

Комплект для самостоятельного изготовления дымохода | Постройте свой собственный Дымоход Buckeye Valley

Установить футеровку из нержавеющей стали несложно.Помогает, если вы немного знаете о том, что делаете. Также хорошо иметь подходящие изделия для облицовки дымохода для вашей работы. DIY Комплект футеровки для дымохода — хороший способ убедиться, что у вас есть все детали футеровки, необходимые для конкретной работы по замене футеровки. Проблема с большинством комплектов лайнеров заключается в том, что они бывают стандартных размеров и стандартной длины. Не все дымоходы одинаковы, так что же делать, если вам нужно что-то помимо набора для облицовки дымохода стандартного размера? Ответить на этот вопрос несложно.В нашем Интернет-магазине «Магазин» мы настроили его так, чтобы вы могли создать свой собственный комплект для облицовки дымохода DIY . Вы больше не зацикливаетесь на том, что вам не нужно. Соберите комплект облицовки дымохода своими руками, который будет соответствовать потребностям вашего дымохода. Все, что вам нужно сделать, это следовать инструкциям на этой странице, чтобы выбрать детали лайнера. Затем, когда вы найдете то, что вам нужно, разместите заказ.

Как собрать свой собственный комплект для облицовки дымохода

Вы можете создать комплект футеровки для дымохода своими руками, используя детали футеровки Homesaver Pro или UltraPro. Для установки комплекта дымохода на дровяную печь вам понадобятся 5 основных деталей. Если вкладыш собирается к каминной топке, вам понадобятся 4 основные части. Приведенные ниже инструкции помогут вам выбрать подходящие детали облицовки дымохода для завершения вашего комплекта.

Как измерить размер вкладыша дымохода

Вкладыш для дымохода из нержавеющей стали — самая важная часть вашего набора для самостоятельного изготовления дымохода. Крайне важно правильно подобрать комплект облицовки дымохода.Выбор дымохода из нержавеющей стали подходящего размера — это первое, что вам нужно сделать. Следуя приведенным ниже инструкциям, вы получите лучшую облицовку дымохода для вашей установки.

• Шаг первый — Как выбрать облицовку подходящего диаметра — При выборе используемой облицовки дымохода следует сосредоточиться на приборе , который вы будете подсоединять к облицовке. Как правило, вы хотите использовать подкладку, которая должна быть как можно ближе к размеру розетки прибора, но при этом не уменьшаться в размерах. Это обеспечит наилучшую тягу и позволит вашему прибору гореть с максимальной эффективностью. Несмотря на то, что вы думаете или слышали, вкладыш большего размера не всегда лучше. Измерьте выходное отверстие прибора или проверьте характеристики, чтобы узнать, какой диаметр вкладыша вам нужен. В большинстве современных дровяных печей используется вкладыш диаметром 6 или 8 дюймов.

• Шаг второй — Как измерить дымоход — Следующее, что вам нужно сделать, это измерить внутреннюю часть дымохода, в который будет установлен вкладыш.Нет ничего хуже, чем заказать комплект облицовки дымохода и узнать, что вкладыш не влезет в дымоход. Возьмите рулетку и хорошенько осветите верх дымохода. Измерьте внутреннюю ширину и длину дымохода. Используйте свет, чтобы осветить дымоход, чтобы найти возможные варианты размеров. Если возможно, сделайте такое же измерение в нижней части дымохода и сравните размеры верха и низа. Для наиболее простой и безопасной установки вам потребуется как минимум один дюйм свободного пространства вокруг лайнера. Пример: Вкладыш диаметром 6 дюймов должен входить в дымоход с размерами не менее 8 x 8 дюймов.

• Шаг третий — Как определить длину футеровки — — Большинство стандартных комплектов футеровок из нержавеющей стали обеспечивают гибкую длину футеровок 25 футов, 30 футов и 35 футов . В большинстве случаев у вас получается больше лайнера, чем вам нужно. Если вы не сделаете замеры должным образом, возможно, вам не хватит лайнера. Набор для изготовления облицовки дымохода своими руками позволит вам получить желаемую длину вкладыша для дымохода.Для правильного измерения вам понадобится один человек у верхней части дымохода с рулеткой и один внизу у наперстка или в топке камина. Опустите ленту в дымоход до человека внизу. Они должны удерживать ленту примерно в том месте, где лайнер будет соприкасаться с прибором. Человек, стоящий наверху дымохода, запишет длину дымохода. Если дымоход прямой, прибавьте 1 фут к длине 18 дюймов. Если дымоход имеет смещения, добавьте к длине 2 фута. Это позволит изменять длину при обходе смещений.Он также оставит достаточно лайнера для работы и выполнения соединений во время установки.

Вы готовы выбрать лайнер

Теперь вы выполнили все необходимые измерения, чтобы выбрать футеровку для своего набора для самостоятельного изготовления футеровки для дымохода. Теперь, когда вы знаете диаметр и длину необходимой футеровки для дымохода из нержавеющей стали, нажмите кнопку ниже, чтобы перейти в «МАГАЗИН» и поместить облицовку в «тележку». У вас будет выбор между вкладышами для дымохода Homesaver Pro или UltraPro.Когда закончишь, возвращайся сюда. Вы узнаете, как выбрать другие детали, которые понадобятся вам для завершения комплекта вкладыша для дымохода своими руками.

Выберите вкладыш для дымохода

Установка дымохода для дровяной печи

Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.

Дровяная печь, которой часто пренебрегают, игнорируют или неправильно понимают. дымоход — это опора, которая поддерживает ваша дровяная печь.

Думайте об этом как о «закулисье» рабочая лошадка, которая гоняет всю древесину Горючая система .

Хотя интересно сосредоточиться на наиболее эффективных плита или новейшие технологии, легко забыть, что ваша плита будет только функционирует так же, как и дымоход, к которому он подсоединяется.

Большинство проблем, таких как обратный вздутие живота, плохое сквозняк, или запах сажи в дом, можно проследить до плохо построенного дымохода .

Правильная вентиляция имеет решающее значение для функциональной и эффективной дровяной печи.

По мере того, как вы думаете о вентиляции, вы найдете различные варианты .

Итак, с чего начать?

Чтобы узнать больше, давайте посмотрим, как работает дымоход и почему его конструкция важна.

Тяга в дымоходе

Для правильного функционирования дровяной печи дымоход должен выводить горячие газы вверх и за пределы дома.

Когда газы поднимаются вверх по дымоходу, создается давление разница, которая позволяет печи втягивать свежий воздух, используемый для горения — вид как вакуум.

Это движение газов вверх по дымоходу известно как тяга.

Температура газов внутри дымохода и Общая высота дымохода играет важную роль при определении тяги .

Например, чем горячее газы внутри дымохода По сравнению с температурой наружного воздуха, сквозняк будет сильнее.

Кроме того, чем выше дымоход, , тем больше тяга в нем. создать .

Наружные воздушные потоки, которые образуются вокруг деревьев, зданий или вершин крыш, могут создавать проблемы, которые уменьшают сквозняки и препятствуют их возникновению.

Чтобы этого не произошло, дымоход должен выходить не менее чем на 3 фута за плоскую крышу и быть как минимум на 2 фута выше любого пика крыши в пределах 10- футов радиуса .

Как правило, общая высота дымохода от основания дровяной печи до верха дымохода не должна быть меньше 15 футов.

Дымоход дровяной печи — Внутри Vs. Снаружи

Вопреки распространенному мнению, дымоходы, выходящие из дома на уровне земли и бегут снаружи вдоль внешних стен дома. крайне неэффективно.

Поскольку горячий воздух поднимается вверх, наружная температура охлаждает газы внутри дымохода понижающая тяга .

Эти охлаждающие газы могут также вызывать конденсацию и накопление креозота.

Креозот образуется при контакте теплых газов с холодная поверхность, что происходит, когда вы запускаете дымоход на улице.

Если разместить печь в центре вашего дома, дымоход дровяной печи будет проходить прямо через жилые помещения вашего дома, где температура теплая.

Высокая температура вокруг дымохода поддерживает тепло дымовых газов, , что помогает создать сильную тягу .

Плюс дымоход выходит около пика крыши.

Это исключает возможность нежелательных проблем, вызванных внешними конструкциями.

Другие способы увеличения осадки

Помимо установки внутреннего дымохода, следует также Убедитесь, что размер дымохода соответствует требованиям вашей печи.

Например, слишком маленький дымоход может создать слишком много тяга, и дымоход, который тоже large уменьшит давление, что приведет к уменьшению тяги .

Производитель печи порекомендует какой размер дымохода следует установить для оптимальной производительности.

Обычно дымоход на печи определяет размер дымохода .

Ограничить количество изгибов дымохода за счет уменьшения чрезмерные T или изгибы и старайтесь избегать длинных горизонтальных участков дымохода.

Дымоход можно сравнить с вентиляционным отверстием сушилки.

Чем больше изгибается и зигзагообразно выпускное отверстие осушителя, тем больше ворса оно собирается внутри трубы.

Дымоход такой же; только пух на самом деле креозот.

Прямой вертикальный путь без ограничений создает сильную тягу. .

Большинство производителей дровяных печей оценивают свое оборудование как приемлемое только для нескольких систем вентиляции.

Таким образом, выбор из множества доступных опций становится менее сложным.

Однако есть несколько вещей, которые следует учитывать, чтобы обеспечить наилучшее функционирование вашего устройства.

Категории вентиляции дымохода дровяной печи

Вентиляция дровяной печи подразделяется на две основные категории:

• С воздушным охлаждением дымоходные системы
• изолированные Дымоходы

В дымоходных системах с воздушным охлаждением для охлаждения используется воздух.

У них есть пространство между стенками дымохода, чтобы пропускать воздух извне, чтобы свободно передвигаться.

Поскольку воздух не так хорош в качестве изоляции, как твердый материалы, системы дымохода с воздушным охлаждением обычно большие .

Их конструкция позволяет оставлять не менее 2 дюймов в воздушном пространстве. между каждым слоем стены дымохода.

Изолированные дымоходы имеют слой твердой изоляции между внешней и внутренней стенками дымохода .

Обычно изоляция состоит из стекловолокна, минерального шерсть, либо керамическое одеяло.

Если ваша дровяная печь горит высокие температуры, изолированный дымоход — хорошая идея для обеспечения безопасности температура в вашем доме.

Фаза проектирования дымохода для дровяной печи

Перед покупкой дымохода вы должны учесть необходимое количество вентиляции.

Во-первых, обратите внимание на любые особые условия, которые могут у вас быть. Затем выясните, какая вентиляция одобрена вашим местным законодательством.

Производители предлагают полный список условий вентиляции в руководстве пользователя.

Прискорбно узнать, что предпочитаемая вами древесина плита не допускается в вашем регионе .

Однако могут быть и другие подходящие варианты.

Итак, перед покупкой нового прибор, чтобы избежать дорогостоящей ошибки.

Понимание чертежей вашего дома также имеет решающее значение. в определении размеров дымохода .

Технический специалист может помочь вам создать комплексную список компонентов вентиляции, которые вам понадобятся для вашего конкретного применения.

Дровяная печь Дымоход Chase

Если находится в безопасном помещении в вашем доме, Системы дымохода для дровяных печей могут проходить через потолок.

Другой способ прокладки дымохода — использовать дымоход. чейз или конверт, прикрепленный к внешнему виду вашего дома.

Популярный выбор — вытяжка для дымохода — дом с конструкциями вся ваша дымоходная система без ущерба для пространства .

Хотя они и дорогие, дымоходы — самые эффективные варианты, если нужно сохранить площадь пола.

Основание дымохода должно подходить к обрамлению. размеры вашей дровяной печи.

Проверьте свою дымоходную систему

После завершения установки вам следует протестировать система дымохода, чтобы убедиться, что она работает правильно.

Вы должны проверить на утечку и набрать .

Разведите небольшой костер в дровяной печи и осмотрите все области вашей вентиляционной системы.

Проверьте наличие капель конденсата и дыма, а также решать проблемы.

Общий

Установка дымохода для дровяной печи может быть сложной задачей для новичка.

Поэтому рекомендуется работать с опытным специалистом по дымоходам.

Это поможет вам соблюдать нормы и правила роста.

Также рекомендуется изолировать желоб дымохода перед ограждением .

Это помогает предотвратить большие перепады температуры и плохая работа вашей дровяной печи.

Итак, как лучше установить дымоход дровяной печи внутри вашего дома?

Помните следующие основные принципы:

• Установите печь в центре ваш дом с дымоходом, идущим прямо через теплую часть твой дом.
• Ограничьте количество изгибов в дымоход, и обязательно используйте изолированную высокотемпературную трубу.
• Подберите размер дымохода к дымоходу воротник на плиту.
• Высокий дымоход — счастливый дымоход.

Помните, дымоход — это основа вашей дровяной печи .

Регулярно проверяйте его на предмет повреждений, вызванных высоким температуры, влажности или коррозии.

Кроме того, проверьте и прочистите дымоход дровяной печи. сертифицированный специалист не реже одного раза в год для поддержания ваших инвестиций и, что еще более важно, повысьте свою безопасность.

Дровяная печь

Руководство по установке

Установка облицовки из нержавеющей стали или дровяной печи всегда должна выполняться в соответствии с инструкциями производителя и всеми строительными нормами и всеми противопожарными нормами в вашем регионе.

Как установить футеровку дымохода из нержавеющей стали.

** Обязательно и посмотрите мою вторую… «Спросите трубочиста» видео * «Пожары в дымоходе» внизу этой публикации!

При этом это руководство может дать вам представление об основах установки дровяной печи, чтобы понять, готовы ли вы взять на себя эту задачу. Один из наиболее важных факторов при установке дровяной печи — убедиться, что у вас есть дымоход, который подходит для вентиляции любого типа печи, которую вы выберете для покупки. Если у вас уже есть каменный дымоход, убедитесь, что он находится в хорошем рабочем состоянии и соответствует размеру нового прибора.

Попросите вашего трубочиста видео осмотреть внутреннюю часть дымохода на предмет трещин на плитке дымохода или отсутствующих швов из раствора. Если дымоход небезопасен для хранения продуктов сгорания или имеет соответствующий размер, вам необходимо установить дровяную печь с футеровкой из нержавеющей стали .Помните, что дымоходная труба из нержавеющей стали не может проходить через стену, окно и т. Д., Если не проконсультироваться со специалистом и не используется оборудование, внесенное в список UL. Наименьшее количество креозота образуется при наличии изолированной дымоходной трубы из нержавеющей стали для вентиляции дровяной печи.

Установка дровяной печи в существующий дымоход из каменной кладки, который разрешен для использования, по-прежнему требует установки трубы, хотя она не должна проходить по всей длине дымовой системы согласно NFPA 2:11.

Согласно местным строительным нормам может требоваться облицовка всего дымохода. Пять футов трубы дымохода должны быть проложены с задней стороны печи через дымовую камеру. Это наименее эффективный вариант, и моя компания редко использует эту технику. Вообще говоря, установка изолированной футеровки из нержавеющей стали по всей длине дымохода — лучший способ. Мы всегда рекомендуем облицовывать всю дымовую систему.

Как установить вкладыш из нержавеющей стали для получения подробной информации об установке вкладыша из нержавеющей стали в дымоход, пожалуйста, посетите мой раздел, посвященный вкладышу для дымохода в этом блоге.Короче говоря, сначала необходимо обернуть трубку из нержавеющей стали необходимой длины изоляцией. Эта изоляция действительно поможет уменьшить скопление креозота, сохраняя теплоту дымохода.

Присоединение облицовки к печи или установка печи в дымоход без облицовки может быть опасным.

После изоляции облицовки из нержавеющей стали вы опустите ее в дымоход, чтобы подсоединить к дровяной печи или топке для дровяной печи.

Сам дымоход может быть одностенным или двустенным и иметь разную толщину.Одностенная дымовая труба требует большего зазора, чем двустенная, а двустенная печная труба обычно более эффективна, чем одностенная. Если вам сложно добиться необходимых зазоров, вы можете проверить различных производителей печных труб, чтобы узнать, есть ли какие-либо трубы с двойными стенками, которые подходят к имеющимся зазорам.

Эта труба печи будет соединяться с существующей облицовкой или вставляться через дымоход.В комплект вкладыша входят комплекты концевой заделки, которые фактически прикрепляются к существующей дымовой трубе и образуют жесткое, герметичное уплотнение. Обычно для каждого соединения требуется три винта.

Проконсультируйтесь со своей * страховой компанией, прежде чем браться за такой проект; некоторые страховые компании не покрывают ущерб, причиненный печкой, которая была установлена ​​не профессионалом, и часто гарантии производителя аннулируются, если изделие установлено не профессионально. Проконсультируйтесь с местной пожарной службой или специалистом по дымоходам, чтобы определить, какие зазоры для топки требуются в вашем районе.В некоторых случаях необходимы напольные покрытия.

Как установить печь на гранулах

Установка печи на гранулах, если это разрешено местными правилами, требует лишь скромных навыков самостоятельного приготовления. В этой статье описаны требования и даны пошаговые инструкции для самостоятельного изготовления.

Поскольку печь на гранулах, как и камин, является привлекательным дополнением к комнате, ее лучше всего разместить там, где семья может ею наслаждаться, и где она будет наиболее полезной в качестве источника тепла.

Установка камина на пеллетах предполагает подключение к дымоходу и воздухозаборнику. Pleasant Hearth

Но еще несколько соображений необходимо учитывать, когда вы решаете, где поставить новую печь на гранулах.

В большинстве случаев центральное расположение лучше всего подходит для отдельно стоящей печи на гранулах, потому что это позволяет ее лучистому теплу охватывать все окружающее пространство.

[

Требования к установке печи на гранулах

Чтобы печь на гранулах отапливала весь дом, дом должен иметь открытую планировку с небольшими препятствиями для движения тепла.В помещениях, удаленных от печи, потребуются средства распределения теплого воздуха, такие как канальная система обогрева с принудительной подачей воздуха. К тому же печь должна иметь воздуходувку. Топливная печь на пеллетах © Дон Вандерворт, HomeTips

При таком типе установки печь может быть размещена рядом с первичным отводом холодного воздуха для системы воздушного отопления, чтобы подавать теплый воздух втягивается в систему и распространяется по различным комнатам в доме. По крайней мере, это является хорошим дополнением к существующей системе отопления и сокращает потребление газа или масла.

(Имейте в виду, что нагретый воздух будет распределяться только при работающем нагнетателе системы отопления.)

Пеллетная печь с дымоходом

Другой вариант, если вы хотите отапливать весь дом пеллетным топливом, — это печь на пеллетах. или бойлер. Это может заменить или дополнить вашу газовую или масляную печь или котел. Эта печь для всего дома на пеллетах будет обогревать весь дом так же, как это делает обычная система воздушного отопления. Napolean

Поскольку для большинства печей на гранулах не требуется дымоход того же типа, что и для обычной дровяной печи или камина, у вас обычно есть больше вариантов, где ее можно разместить.Правильная вентиляция абсолютно необходима для безопасности. Для большинства печей вам нужно будет спланировать 3-дюймовый дымоход, выходящий через заднюю или верхнюю часть печи, проходящий через стену, а затем поднимающийся вверх за карниз дома.

Внешние поверхности печи на гранулах не нагреваются так, как поверхности дровяных печей или каминов, поэтому большинство из них можно разместить ближе к горючим материалам — обычно на расстоянии 3 дюймов от стен по бокам и 1 дюйм от задней стены.

Большинство из них должны стоять на негорючих поверхностях, таких как камень или плитка, толщиной не менее 3/8 дюйма.Обязательно соблюдайте все требования производителя относительно зазоров.

Негорючие азиатские сланцевые плиты для пода можно приобрести в Интернете на Amazon. Copperfield

Пошаговая установка печи на гранулах

Приведенные здесь инструкции предназначены для установки отдельно стоящей печи на гранулах. Если вы устанавливаете топку на гранулах, которая вписывается в камин, лучше всего нанять профессионала, который прочистит дымоход, проведет вентиляцию через дымоход и обеспечит водонепроницаемую шторку и крышку дымохода наверху.

Продавцы печей часто предлагают установку по разумной цене, а местные нормы могут потребовать от вас обратиться к профессионалу. Но, если у вас есть возможность, установка отдельно стоящей печи на гранулах — это работа, доступная для ручного мастера.

Пеллетные печи очень тяжелые. Если вы покупаете большой блок, у вас могут возникнуть проблемы с его перемещением даже с одним или двумя помощниками и тяжелой ручной тележкой. Проконсультируйтесь со своим дилером. Лучше всего сначала установить подушку очага и вырезать отверстие для вентиляционного отверстия, а затем попросить продавца доставить печь на место.

Если вы нанимаете профессионального установщика, убедитесь, что вентиляция печи осуществляется в соответствии с рекомендациями производителя и требованиями местных норм. Установщик может захотеть просто вытолкнуть вентиляционное отверстие в стене, но это может быть небезопасно, и печь будет работать лучше, если вентиляционное отверстие повернется вверх и будет выступать над карнизом.

Запуск вентиляции — самая сложная часть установки, поэтому спланируйте вентиляционный путь перед тем, как начать. Самый распространенный метод — вывести вентиляционное отверстие через внешнюю стену.Если это невозможно, вы можете пропустить вентиляционное отверстие через крышу. В этом случае вы можете нанять кровельщика, чтобы он установил сертифицированный кровельный домкрат, через который будет проходить труба. Домкрат необходимо установить и прошить, чтобы не было утечек.

Печь на гранулах обычно устанавливается на расстоянии 1-2 дюйма от задней стены, но вы можете установить ее и дальше, если хотите. Вентиляционное отверстие может выходить из задней части печи через стену, делая ее незаметной, если не почти невидимой.

Установите утвержденную нормативными документами негорючую подкладку пода, на которую будет опираться печь.Прокладка должна выступать как минимум на 6 дюймов перед плитой и на несколько дюймов с каждой стороны. Вы можете сделать подушку самостоятельно, положив бетонный задник, покрытый плиткой, или положив большую каменную плиту. Или вы можете купить готовую подушку для очага в Интернете или у поставщика печи. Подушку можно установить прямо на пол.

Обратитесь к документации по продукту, чтобы определить правильную высоту отверстия для вентиляционного отверстия. Используйте прибор для поиска шпилек, чтобы убедиться, что отверстие проходит между шпильками.В большинстве случаев вам нужно будет вырезать отверстие диаметром 10 дюймов.

Используйте универсальный нож и / или ножовку, чтобы сначала прорезать внутреннюю часть гипсокартона, а затем с помощью сабельной пилы или лобзика прорезать наружную обшивку.

Установите вентиляционную насадку — втулку, через которую будет проходить вентиляционное отверстие — в отверстие.

Подсоедините 3-дюймовую вентиляционную трубу с двойными стенками (или трубу, рекомендованную производителем) к печи и пропустите ее через наперсток наружу. Комплект для вентиляции 3-дюймовой печи на гранулах типа L удаляет дымовые газы.Selkirk Corp.

Снаружи установите очиститель вентиляционной трубы для удаления золы и установите колено, чтобы вентиляционная труба могла поворачиваться и проходить вертикально над карнизом. Используйте ремень, чтобы прикрепить вентиляционное отверстие к карнизу, и добавьте дождевик.

Просто подключите устройство к стандартной розетке на 120 В, и оно готово к использованию.

Рекомендуемый ресурс: Получите предварительно протестированную местную установку печи на гранулах Pro

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более чем 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Установка системы дымохода через крышу в жилом доме, автобусе или фургоне

Установка трубного пыльника

Убедитесь, что нижняя сторона фланца кожуха трубы (поверхность, которая будет касаться крыши) и верх вашей крыши, где будет установлен фланец, чистые и сухие. Проконсультируйтесь с инструкциями по кровельному герметику и прогнозом погоды, чтобы убедиться, что условия позволят ему должным образом застыть (т.е. не слишком холодно и не идет дождь до полного излечения).

Убедитесь, что ваша загрузка правильно ориентирована. Металлическая сторона фланца пыльника должна быть сверху. Если у вашего трубного башмака квадратное основание, а ваша крыша изогнута или скошена, лучше всего ориентировать угол на высокую сторону вашей крыши (то есть как ромб, а не квадрат), что обеспечит вам лучшее покрытие и поможет пролить свет. вода подальше от фланца.

В завершение отрегулируйте положение ботинка вокруг трубы.Убедитесь, что фланец может полностью касаться крыши, не растягивая чехол и не отрывая его от трубы. Если ваш ботинок растянут, попробуйте протолкнуть верх ботинка дальше по трубе, чтобы ослабить натяжение.

Нанесите герметик на нижнюю сторону фланца кожуха трубы, затем закрепите фланец на месте с помощью крепежных деталей через фланец в крышу. Расстояние между крепежными элементами должно составлять примерно 1 дюйм, а их тип определяется кровельным материалом. Заклепки хорошо подходят для листового металла.Винты из нержавеющей стали с цилиндрической головкой подходят как для металлических, так и для резиновых крыш с деревянной обшивкой позади них. При использовании шурупов на металлической крыше просверливайте пилотное отверстие перед установкой каждого шурупа.

Фланец багажника должен плотно прилегать к поверхности крыши. Застегивайтесь от центра к краям, избегая растяжения или защемления ботинка при застегивании. При установке на гофрированную крышу убедитесь, что у вас есть застежка на нижней части каждого гофра, чтобы ботинок не соскочил с нижней части.

Уплотнение по периметру фланца пыльника трубы и поверх каждого крепежа. Удалите излишки герметика.

Никакой герметик не требуется и не рекомендуется там, где труба встречается с пыльником.

.

No related posts.
