Печь отопительная своими руками из металла: Печи из металла своими руками

Опубликовано в Своими руками
/
31 Янв 2021

Содержание

варианты из трубы и чугунной ванны в том числе, схема, пошаговая инструкция с фото и видео

Чтобы создать в своём доме отопительный агрегат совсем необязательно возводить громоздкие конструкции из кирпича или покупать дорогостоящие приборы. Для этого можно использовать подручные материалы и ёмкости. При сооружении печи из металла своими руками пригодятся навыки работы со сварочным аппаратом и угловой шлифовальной машиной.

Плюсы и минусы металлических печей

Печь из металла представляет собой компактный отопительный агрегат цельной конструкции. Такую печь можно легко перемещать, в отличие от вариантов из кирпича. Её форма может быть различной. Обычно эти конструкции изготавливают в виде куба, параллелепипеда или цилиндра.

Можно использовать в быту и в хозяйственных целях

Коэффициент полезного действия металлической печи невелик — она способна эффективно отапливать только небольшие помещения площадью от 10 до 30 м². В связи с этим такие источники тепла стали популярными среди дачников и владельцев домашних животных. Такие печи используют для обогрева дачных домиков, подсобок, мастерских, сараев, гаражей, курятников и других помещений с небольшой площадью.

Следует учесть, что металлические печи являются пожароопасными конструкциями. Поэтому оставлять их без присмотра на длительное время нельзя.

Несмотря на то, что печи из металла являются удобным вариантом и альтернативой капитальным отопительным сооружениям, они тоже имеют положительные и отрицательные качества.

Таблица: достоинства и недостатки печей из металла

Виды, принцип действия и выбор конструкции для самостоятельного изготовления

Следует отметить, что самодельные печи из металла чаще всего конструируют с варочными поверхностями. Поэтому при перечислении видов металлических печей необходимо учитывать такие конструкции. Существуют следующие виды:

  1. Отопительные. Конструкция этих агрегатов предназначена только для обогрева помещения.
    Какие-либо другие функции такие печи не выполняют.
  2. Отопительные печи с варочной поверхностью. В этих конструкциях предусмотрена поверхность для приготовления еды. Некоторые сооружения этого вида оборудуются кухонной плитой и духовкой.
  3. Хозяйственно-бытовые. Конструкции, используемые не только в жилище, но и в хозяйственных постройках, подсобных помещениях, гаражах. Такие печи часто устанавливают для обогрева помещений, в которых содержаться домашние животные и птицы.

По своему устройству металлические печи классифицируются на камерные, канальные и колпаковые:

  1. Камерные конструкции. В таких агрегатах топочные газы поступают в специальный отсек, в котором полностью сгорают под воздействием естественной циркуляции газовых потоков. В бытовых сооружениях топочная область соединена с дожигательной камерой, образуя общий модуль, называемый горнилом. Для эффективности этого процесса необходима сводчатая форма горнила. Ярким примером этому является классическое сооружение русской печи.
  2. Канальные конструкции. В этой печи топочные газы сгорают почти полностью, после чего продвигаются между перегородками по специальным каналам, в которых постепенно остывают. Во время передвижения горячие потоки отдают тепло стенкам конструкции. Догорание газов в печи этого вида не происходит, пока температура в топочном канале не повысится до 400°С. Коэффициент полезного действия печи этого вида не превышает 60 %.
  3. Колпаковые конструкции. Каркас этого агрегата напоминает колпак. Горячие потоки направляются под верхнюю часть печи (колпак) и задерживается там, полностью сгорая и нагревая весь корпус. Затем газы опускаются. Для разогрева этой печи достаточно повысить температуру на небольшом участке колпака. Эта особенность повышает коэффициент полезного действия печи до 75 %.

Стрелками указаны горячие потоки

Для изготовления печей чаще всего используют сталь, чугун и алюминий.

Из алюминия

Этот вариант часто используется из-за доступности материала, а именно алюминиевых бидонов. По своей конструкции эта ёмкость подходит под создания отопительного агрегата. Необходимо только проделать отверстие у её основания для установки дымохода. Однако температура плавления алюминия составляет 660°С.

Такой параметр делает материал неустойчивым к сильному нагреву. Это объясняется тем, что высокий КПД достигается в результате дожигания отработанных топочных газов. Во время этого процесса температура составляет около 400°С.

Если планируется изготавливать экологическую печь, то нагрев будет доходить до отметки в 600°С.

Учитывая указанные пределы температур, алюминий — это не лучший материал для изготовления печи. Стенки агрегата быстро прогорят, а конструкция бидона в скором времени деформируется.

Материал быстро прогорает

Из стали

Температура плавления стали составляет в пределах от 1450 до 1520°С, поэтому этот материал, в сравнении с предыдущим, больше подходит для изготовления таких конструкций.

Следует учесть, что для создания отопительного агрегата необходимо использовать листы не менее 4 мм в толщину.

Это обусловлено тем, что каждый металл, независимо от его вида, прогорает под воздействием высоких температур. Поэтому использование материала меньшей толщины нецелесообразно. Тонкие стенки печи, при условии постоянного использования, прогорят через 3–4 месяца.

Надёжный материал

Чтобы повысить устойчивость материала к воздействию высоких температур и продлить срок службы отопительного сооружения, можно его закалить. Для этого стальные листы раскаляют докрасна.

Эффективный способ

Нужно следить, чтобы на металле не появлялись чёрные или синие пятна. Это будет свидетельствовать о не правильной закалке. Следует также учитывать температуру очага, в котором угли не должны быть разогреты до белого цвета.

Если поместить металл в такие условия — он быстро перегорит.

Для установления температуры горения необходимо использовать шкалу нагрева.

Поможет не испортить металлическую заготовку

В процессе закалки металла потребуется помещение его в моторное масло и в тёплую воду. Остывшие стальные листы под воздействием высоких температур могут деформироваться, приобретая волнообразную поверхность. Чтобы исправить этот дефект, лист стали выравнивают с помощью молотка. Процесс закалки металла может проводиться несколько раз.

Чтобы проверить качество закалки стали, необходимо воспользоваться напильником, рабочей частью которого проводят по краю стального листа. Если напильник липнет к металлу, то это свидетельствует о его недостаточной закалке.

Если заниматься закалкой металла нет возможности, можно использовать тугоплавкую сталь. В зависимости от содержащихся в ней сплавов, необходимая температура плавления достигает 2500°С.

Это даёт возможность использовать материал толщиной в пределах от 1,5 до 3 мм. Печь из тугоплавкой стали с указанной толщиной стенок может прослужить до 30 лет. Весь всей конструкции будет меньше, чем печь аналогичных размеров из обычной стали, а КПД намного больше. Ярким примером является печь Слобожанка.

Вариант из закалённой стали

Из чугуна

Температура плавления чугуна составляет 1450 градусов. Этот материал часто используется для изготовления батарей отопления в квартирах и домах. Он совмещает в себе свойства металла и кирпича. Из-за этого чугун является очень тяжёлым и хрупким материалом.

Чугун обладает небольшой теплопроводностью — он хорошо удерживает тепло внутри печи. Помимо этого, металл быстро нагревается, а после завершения топки продолжает отдавать тепло в течение 3–4 часов.

Чтобы изготовить печь, необходимо использовать чугун толщиной от 6 до 25 мм. Если стенки печи будут менее 6 мм, то конструкция будет очень хрупкой. Если они будут более 25 мм, то при первой же топке корпус печи может треснуть. Так как вся конструкция будет иметь большой вес, она требует установки капитального основания.

Для этого изготавливают плитный фундамент.

Печи из этого материала эффективны для обогрева небольших помещений, площадь которых не превышает 60 м².

Для самостоятельного изготовления такой печи чугун не подходит, так как в условиях домашних мастерских он трудно поддаётся обработке.

Материал сложно обрабатывать в условии домашней мастерской

Возможные конструкции и их особенности

Металлические печи изготавливают закрытой, открытой и комбинированной конструкции.

Закрытая конструкция

Такая печь, как правило, включает в себя три отсека:

  • нижний, в котором находится топочная камера с поддувалом;
  • средний, который включает в себя каменку и отверстие для вывода пара;
  • верхний, представляющий собой бак для нагрева воды.

Печи такого типа внутри и снаружи обкладывают огнеупорным кирпичом. Это способствует увеличению теплоёмкости агрегата. Чтобы ускорить процесс разогрева, бак и отверстие для вывода пара закрывают специальной заслонкой. Для прогревания помещения объёмом 10–12 м³, необходимо от 60 до 100 минут.

Конструкция открытого типа

В отличие от предыдущего типа, камни укладываются на металлическую решётку, расположенную над топочной камерой. Какое-либо перекрытие между топкой и камнями отсутствует. Как и в первом случае, эти печи предназначены для использования в небольших банях и парилках. Для увеличения теплоёмкости используется крышка из оцинкованной жести, которой накрывают камни.

Комбинированный тип печей

Отличительная черта конструкции такого типа печей заключается в наличие увеличенной топочной камеры, оборудованной двойными задвижками и колосниками. Наличие двух пар таких элементов в конструкции способствует эффективной работе поддувала и каменки. В верхней части агрегата, в его горловине располагают камни. Эти элементы обкладывают вокруг дымоходной трубы.

Расчёт основных параметров

Для изготовления выбрана металлическая печь-каменка закрытого типа.

Оптимальные размеры

Её основание будет квадратной формы, размером 600х600 мм. Высота конструкции составит 1350 мм. Высота топочной части — 653 мм, дымоходной трубы — 600 мм. Для дымоходного канала потребуется труба сечением 150 мм.

Чтобы рассчитать объём топочной камеры, необходимо использовать формулу нахождения объёма куба: V=h³, где h — высота, длина и ширина исследуемой фигуры. Подставим значения 0,6∙0,6∙0,35=0,126 м³.

Чтобы рассчитать приблизительную теплоотдачу этой печи, необходимо кубатуру отапливаемого помещения умножить на значение — 21. Допустим, что комната имеет размеры: длину — 3 м, ширину -2,5 м, высоту-2,3 м. На примере это будет выглядеть так: 2∙2,5∙2,3=11,5 м³ — это объём комнаты. Теперь рассчитываем требуемую теплоотдачу печи для комнаты указанного размера: 11,5∙21=241,5 ккал/ч.

Необходимые материалы и инструменты

При изготовлении и установке металлической печи потребуются следующие инструменты:

  1. Совковая и штыковая лопата.
  2. Молоток.
  3. Кирка.
  4. Ёмкости для воды, бетонного раствора и кладочной смеси.
  5. Бетоносмеситель.
  6. Строительный уровень.
  7. Измерительная рулетка.
  8. Большой угольник.
  9. Отвес.
  10. Сварочный аппарат.
  11. Угловая шлифовальная машина.
  12. Напильник.
  13. Шнур.

Также понадобятся следующие материалы:

  1. Бетонная смесь марки М 300 или М 400.
  2. Арматурные прутья для изготовления укрепляющей решётки для фундамента.
  3. Гидроизоляционный материал — рубероид или толстый полиэтилен.
  4. Кладочная смесь или глина.
  5. Асбестовый шнур.
  6. Камни (дунит, жадеит, кварцит, нефрит, талькохлорит, хромит)
  7. Для изготовления конструкции печи из стальных листов потребуется:
  • 1 лист толщиной 3 мм, размером 60х60 см;
  • 4 листа, по 3 мм — 100х60 см;
  • 1 лист для колосниковой решётки — 60х60 см, толщиной 12 мм;
  • 1 лист для перегородки топочной камеры — 60х60 см, толщиной 3 мм;
  • труба сечением 150 мм, с толщиной стенок — 8 мм;
  • 4 уголка длиной по 10 см, с шириной полей по 5 см.

Подготовительные работы: выбор места установки и закладка фундамента

Вырезанные детали из листов стали необходимо проверить на отсутствие заусенцев и острых выступов металла, так как во время сварки они будут мешать. Также следует обратить внимание на размеры вырезанных элементов.

При выборе места для установки печи следует учесть, что эти агрегаты лучше устанавливать в углу помещения вдали от проходных дверей и окон. Если такая печь предназначена для бани или парной, то её можно установить за небольшой перегородкой. Это дополнительно обезопасит от случайного контакта с горячими поверхностями печи.

Вариант для бани

Лучше всего возводить фундамент для печи вместе со строящимся зданием. Однако если отопительное сооружение планируется установить внутри помещения, необходимо разбирать пол до самого основания. При этом лаги пилить можно только после возведения основания до их уровня.

Следует учесть, что фундаменты дома и печи не должны быть соединены.

Со временем здание даёт усадку, и в противном случае основание печи треснет, а агрегат перекосится.

Чтобы заложить фундамент для печи, обложенной кирпичом, необходимо выполнить следующие действия:

  1. Сделать разметку будущих габаритов печи. Удобней делать заметки на стене.
  2. Разобрать напольное покрытие. Необходимо добраться до самой земли. На этом этапе деревянные лаги не пилить.
  3. В соответствии с разметкой на стене выкопать котлован глубиной 50 см, шириной 75 см. Если в грунте большое количество песка, то стенки ямы могут осыпаться. Чтобы этого избежать, необходимо накрыть их рубероидом или полиэтиленом.
  4. Дно котлована тщательно утрамбовать и выровнять.
  5. Засыпать внутрь гравий средней фракции, чтобы получился слой толщиной 250 мм.
  6. Сверху него проложить гидроизоляцию — рубероид.
  7. Потом засыпать слой песка равный 150 мм. Его необходимо утрамбовать. Следует учесть, что влажный песок лучше спрессовывается.

    Толщину бетона можно заменить кирпичной кладкой

  8. Из досок или OSB плит изготовить опалубку для жидкого бетона. Если она будет изготовлена из досок, то через щели наружу может выливаться бетон или внутрь засыпаться земля. Чтобы этого не допустить, внутреннюю поверхность опалубки можно покрыть полиэтиленом.
  9. Теперь необходимо изготовить металлический каркас, который укрепит бетонное основание. Для этого нужны арматурные прутья толщиной от 8 до 10 мм. Из них требуется изготовить объёмную конструкцию, состоящую из двух решёток, соединённых на расстоянии 200 мм параллельно друг другу. Ширина ячеек должна быть не более 150х150 мм. Места пересечений арматурных стержней можно укрепить сваркой, проволокой или пластиковыми хомутами.

    Металлическая конструкция должна быть нижу верхнего уровня будущего основания

  10. Готовый металлический каркас установить внутрь опалубки. Следует учесть, что эту конструкцию нужно разместить на возвышенности в 50 мм над гидроизоляцией. Для этого можно, перпендикулярно основанию, вбить деревянные колья или отрезки арматуры. К ним прикрепить металлический каркас. Можно использовать для этого половинки кирпичей, которые создадут нужную высоту для размещения.
  11. Залить бетонную смесь. Для этого подойдёт марка М 300 или М 400. Следует обратить внимание, чтобы все элементы арматурного каркаса скрылись под слоем бетона. В процессе заливки фундамента образуются пузырьки воздуха, которые необходимо удалить способом штыкования или используя глубинный вибратор.
  12. Залитую смесь накрыть полиэтиленом. Это необходимо для равномерного застывания фундамента. Если этого не сделать, влага испарится из верхнего слоя бетона. Это может привести к тому, что застывшее основание потрескается и потеряет свою прочность. Через 8–10 суток фундамент затвердеет.
  13. Застывшее основание очистить от пыли и мусора.
  14. Покрыть гидроизоляционным материалом. Для этого подойдёт рубероид или толстый полиэтилен.
  15. Сверху, сплошным слоем, сделать кладку из огнеупорного красного кирпича. Когда уровень кладки дойдёт до лаг, их необходимо подпилить так, чтобы деревянные торцы лежали на бетонном основании.

    Рубероид будет уложен сверху сплошной кирпичной кладки

Пошаговая инструкция по изготовлению печи из металла своими руками

Металлическую печь можно изготовить не только из листов стали, но и используя подручные материалы. Если со стальными конструкциями всё понятно, то в качестве чугунного каркаса можно использовать старую ванну. Ниже будет приведён вариант изготовления печи-каменки из стальных листов.

Изготовление печи-каменки

  1. В стальном листе толщиной 12 мм прорезать параллельные полосы, шириной по 8 мм. Этот элемент конструкции будет играть роль колосников.

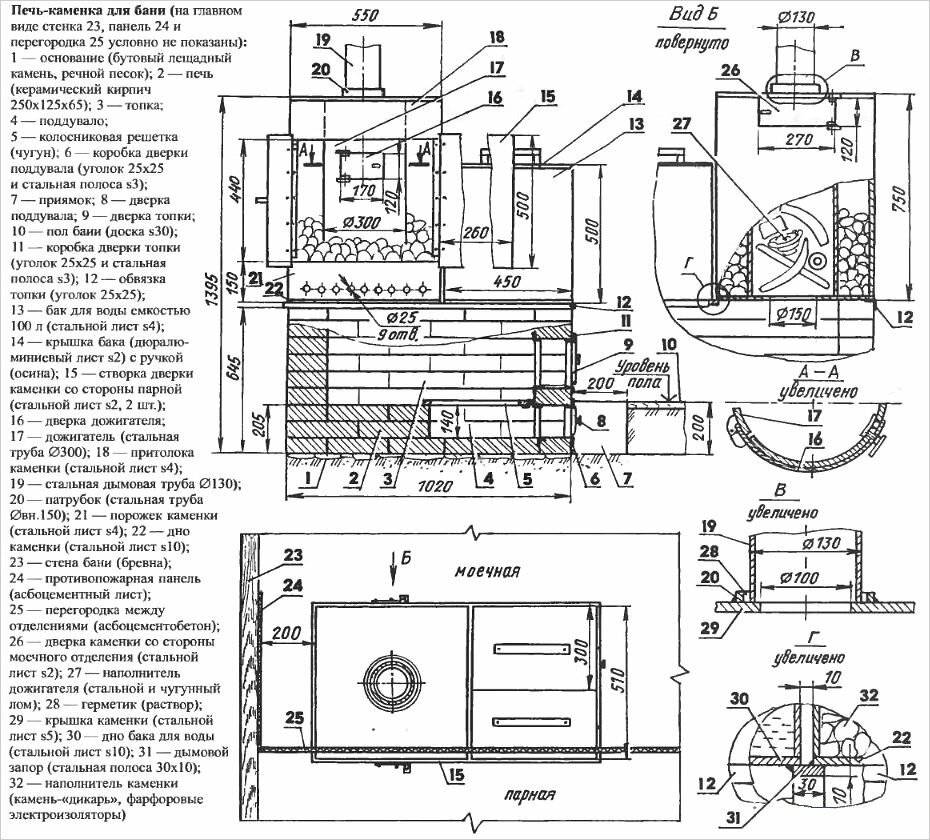

  2. С помощью сварки соединить стальные листы согласно схеме.

    Указаны оптимальные параметры

  3. Приварить трубу диаметром 150 мм.
  4. К готовому корпусу печи приварить стальную дверцу размером 350х200 мм, которая будет закрывать топочную камеру.
  5. Приварить дверцу размером 150х100 мм, к отверстию для поддувала.
  6. С помощью угловой шлифовальной машины удалить с поверхности корпуса печи заусенцы и острые фрагменты.

    Поверхность станет матовой

  7. К каждому углу днища печи приварить стальные уголки, с шириной полей по 50 мм. На этих элементах будет стоять вся конструкция.
  8. Установить конструкцию на подготовленное основание.
  9. Теперь печь необходимо обложить кирпичом. Для этого строительный материал нужно замочить в воде на 30 минут. После этого сделать разметку под кладку. Во время кладки корпус печи может испачкаться раствором. Поэтому металлическую конструкцию целесообразно накрыть полиэтиленовой плёнкой. Следует учесть, что кирпичная конструкция должна возводиться на расстоянии не менее 10 см от стены, а поверхности примыкающих стен необходимо покрыть листовым металлом или огнеупорной плиткой. Это нужно в целях пожарной безопасности.

    Способствует лучшей адгезии

  10. Кладку начинают от угла разметки. Кирпичи следует уложить плашмя. Швы между ними должны быть одинаковыми, не более 5 мм.
  11. Между первым и вторым рядом необходимо проложить армирующую сетку. Для этого её нарезают полосами и укладывают. Этот элемент укрепит кирпичную конструкцию.

    Сетка укрепит конструкцию

  12. В третьем ряду кладки необходимо оставлять по два промежутка для отверстий. Это поможет нормальной циркуляции воздуха.

    В результате увеличится теплоотдача печи

  13. Следующие ряды выложить с перевязкой.
  14. Футеровку топочной камеры необходимо выложить шамотным кирпичом. Этот материал выдерживает высокие температуры, не изменяя своей структуры.

    Используется шамотный кирпич

  15. Во время кладки в нижних и верхних рядах устанавливают дверцы поддувала, задвижки. Эти элементы предназначены для регулирования тяги, перекрытия и направления горячих потоков.

    Эти элементы помогут регулировать поток воздуха

  16. В конструкции кирпичной обкладки печи можно предусмотреть отопительный щиток. На схеме показаны этапы возведения рядов.

    Конструкция поможет регулировать тепло в зависимости от сезона

Устройство дымохода, его изготовление и установка

Порядовка дымохода имеет свои особенности. На месте соединения дымоходной трубы с кровлей имеется расширение кладки. С внешней стороны этот выступ защищает конструкцию от атмосферных осадков, с внутренней — снижает температуру выходящего потока. На схеме показана порядовка дымоходной трубы для печи-каменки из металла.

Распушка даёт возможность не использовать утеплитель

Декор

Задекорировать печь можно различными способами:

  1. Оштукатуриванием.
  2. Отделкой облицовочным кирпичом.
  3. Изразцами.
  4. Различными видами плитки (терракотовой, майоликой, клинкерной).
  5. Натуральным и искусственным камнем.
  6. Мрамором.
  7. Металлом.

Отделка печи металлом является наиболее простым и эффективным способом. Для этого используют листовую сталь или алюминиевый прокат. Торцовые поверхности печи, покрытые этими материалами, создают дополнительный изолирующий слой.

Для окрашивания металла используют кремнийорганические краски различных оттенков.

Особенности эксплуатации: чистка и ремонт печки

Эксплуатация печи-каменки обложенной кирпичом должна соответствовать следующим правилам:

  1. Перед каждым использованием отопительного агрегата нужно проверять наличие тяги. Для этого отодвигают металлическую задвижку. Отсутствие тяги или её движение в обратном направлении будет свидетельствовать о засорении колосников или всего дымоходного канала.
  2. Чтобы свести к минимуму объём нагарных масс, образуемых при сжигании дров, необходимо использовать древесину определённых пород. Для этого подойдут осиновые, дубовые, берёзовые и буковые дрова.
  3. Для растопки лучше всего использовать стружку из древесины хвойных пород, так как этот материал содержит смолы, которые быстро разгораются. Для этой цели удобно использовать сосновые и еловые шишки.
  4. При постоянном использовании печи-каменки из металла необходимо позаботиться о чистке дымохода от сажи каждый отопительный сезон. Если печью пользуются несколько раз в месяц — эту процедуру выполняют один раз в 2–3 года.
  5. Эффективное сжигание дров происходит только при загрузке топочной камеры на 1/3.
  6. В случае появления трещин в кирпичной кладке, их заделывают специальной глиняной синих пород или специальными смесями для кладки печей. Разогревать печь можно только после высыхания глины.

Изучив нюансы изготовления металлической печи, вы не только сможете сами сделать качественный отопительный агрегат, но и успешно используете его для отопления бытовых и хозяйственных помещений.

Оцените статью: Поделитесь с друзьями!

как сделать своими руками железные устройства для отопления

Небольшие чугунные и стальные печи устанавливают во временных строениях, на дачах, в маленьких сельских домиках. Большие металлические отопительные приборы современного дизайна размещают в просторных жилых домах и коттеджах.

Самодельные железные печки отличаются простотой, но некоторые мастера способны превратить устройства собственного изготовления в настоящие произведения искусства.

Как выбрать домашнюю металлическую печь?

Предприятия создают десятки железных печей, которые различаются размерами, объемом топки, конструкцией, внешним видом и режимами работы. Выбирая отопительный прибор из металла, учитывают ряд факторов:

  • регион проживания;
  • площадь дома, количество отапливаемых комнат;
  • периодичность использования печки;
  • дизайн интерьера и предпочтения хозяина дома.

В регионах, где минусовые температуры держатся до 5—6 месяцев в году, требования к отопительным приборам повышаются, хозяева домов отдают предпочтение кирпичным сооружениям. Но если зимой температура редко падает ниже 10 градусов, домашний отопительный металлический прибор вполне подходит для обогрева жилья.

При постоянном проживании хозяев в доме металлическая печь должна поддерживать комфортную температуру в течение нескольких часов после сжигания одной порции топлива.

Площадь жилища и количество отапливаемых комнат также влияет на выбор устройства. Если дом состоит из просторных комнат, выбирают большую печь длительного горения с хорошей теплоотдачей. Для маленьких домов, где есть лишь кухня и пара комнат, достаточно агрегата средней мощности. Если хозяева появляются в жилище лишь время от времени, можно установить небольшую печку, быстро отдающую тепло.

На выбор устройства влияют и вкусы хозяев дома. В продаже есть железные печи, оформленные в стилях хай-тек, барокко, прованс.

Фото 1. Очень необычная металлическая печь, оформленная в виде ковша от трактора «Cat».

Конкретные примеры выбора

Выбор металлической печки начинается с определения места ее установки. Отопительный агрегат размещают у стены, защищенной жаропрочным материалом. Некоторые хозяева ставят устройство прямо посередине большой кухни или комнаты.

Стена, у которой стоит печка, нагревается, поэтому ее защищают термостойким материалом. Экран выполняют из кирпича, керамической плитки, брусков и плитки из природного камня. Толщина экрана зависит от степени нагрева стены.

Для деревянного дома

Для деревянного дома чаще выбирают печки, работающие на дровах. Для прогрева деревянного строения не нужно такого сильного жара, как для кирпичного и бетонного коттеджа. Рассмотрим выбор отопительно-варочной печи для небольшого брусового дома площадью до 50 квадратных метров.

В продаже есть сотни моделей металлических печек от десятков российских и иностранных заводов. Хорошо зарекомендовали себя отопительно-варочные приборы зарубежных производителей:

  • Konig Feuer;
  • Trend;
  • Olimp;
  • Magnum;
  • Thorma;
  • Alma Mons;
  • Efel;
  • Ferlux.

Печи смонтированы из стали и чугуна, имеют различный дизайн и конструкцию.

Из чугуна выполнены топочные камеры, у всех моделей стены топки имеют шамотную, вермикулитовую или другую огнестойкую футеровку. Вермикулитовая футеровка топки позволяет раскалять ее до 1200 градусов, шамот — до 1300 градусов. Пища готовится на варочном настиле и в духовом шкафу.

В продаже есть десятки надежных и качественных печей от российских изготовителей таких, как «Термофор», «Лиговъ», «Теплодар», «Ермак». Приборы имеют стальной корпус и канальные топки, что позволяет регулировать температуру и расход дров. Во многих печках, кроме варочного настила, установлен духовой шкаф.

Во всех устройствах есть отдел-зольник, накрытый колосником, дроссели для регулировки подачи воздуха. Дверцы сплошные или с окошком из огнестойкого стекла.

Вам также будет интересно:

Для загородного дома

Для загородного дома и дачи чаще выбирают компактные печки. Эти сооружения позволяют быстро прогревать небольшие помещения и удерживать приемлемую температуру 2—3 часа. Если в поселке нет проблем с электричеством, достаточно приобрести печь, предназначенную только для нагрева помещения.

Фото 2. Печь модели «Булерьян». По изогнутым трубкам проходит горячий воздух и тепло держится дольше.

В продаже есть компактные отопительно-варочные устройства. Если агрегат нужен исключительно для отопления, подойдут малые печи моделей «Булерьян», «Золушка», «Везувий», «Студент», «Инженер».

Справка. Предприятия, как правило, выпускают десятки печей с одинаковым названием, но с разным цифровым кодом. Среди них есть варочные и варочно-отопительные приборы.

Схемы железных печей на дровах

Выделяют камерные, канальные, пиролизные печки и печи длительного горения топлива. Они различаются по теплоотдаче, циркуляции газов, режимам горения, виду топлива.

Камерная конструкция

Состоит из стального либо чугунного корпуса, в котором есть одна камера сгорания. Для загрузки дров в корпусе имеется люк с дверцей.

В нижней части печи устанавливается решетчатый колосник, под ним находится зольник (поддувало) и дверца для извлечения золы. В верхней части кожуха (сверху или сбоку) вырезано круглое или квадратное отверстие для дымовой трубы.

Канальное устройство

Печь состоит из стального или чугунного корпуса, в котором находятся топка, колосник, поддувало с дверцей. Внутри топки расположены горизонтальные перегородки-каналы (от 1 до 3), образующие камеру дожигания. Воздух в нее попадает через зазоры в конфорках или через регулятор (дроссель). Камера создает препятствие для прямого вывода газов в трубу, воздух и газы циркулируют внутри камеры, дожигаются и отдают тепло.

Справка. Большинство железных отопительно-варочных устройств являются канальными.

Выводятся печные газы в дымоход по горизонтальной трубе. В зависимости от регулировки дросселя, печка работает в двух режимах: длительное и пламенное горение.

Печи длительного горения

Такие приборы отдают жар до 6—10 часов. После того как дрова разгорятся, камеру заполняют топливом на две трети и ограничивают воздушный поток. Тление происходит в верхнем слое топлива, для полного разложения древесины через регулятор подают воздух. Регулятор располагают в верхней или средней части корпуса печи. Полное сгорание происходит под сводом.

Фото 3. Три модели печей длительного горения от производителя «Термофор». Конструкция одинаковая, отличается лишь цвет покрытия.

Изготовление железной домашней печи своими руками

При изготовлении домашней железной печки большое значение имеет выбор материалов. В качестве образца лучше взять проверенную схему отопительного прибора. Рассмотрим процесс изготовления небольшой канальной отопительно-варочной печки для загородного дома.

Выбор материалов

Домашние мастера в качестве материала часто используют чугун. Чугунные плиты хорошо свариваются дуговой сваркой, этот металл долговечен и надежен, быстро нагревается и выдерживает перегрев.

Важно! Чугун не выносит резкого перепада температур и трескается от брызг холодной воды.

Если печь не будет перегреваться до красного каления, для корпуса подойдет обычная сталь толщиной 8 мм. Этот металл прослужит долго, если его не подвергать частому нагреву до температур выше 600 градусов.

Заводские печи со стальным корпусом толщиной до 1,5—3 мм делают из жаропрочной стали, которую варят по сложной технологии, недоступной в домашних условиях.

При дуговой сварке жаропрочная сталь становится хрупкой. Проблему решит соединение деталей на заклепках.

Чтобы сделать крепления для дверцы, защелку и ручку, подойдет стальной пруток диаметром 8—10 мм и листовая сталь толщиной 3 мм.

Подготовка инструментов и оборудования

Для работы понадобятся сварочный аппарат, электроды, плазморез, молоток, болгарка с набором дисков, металлический карандаш, металлическая рулетка и линейка, кусочек мела. Работу ведут на столе из негорючего материала или на стальных козлах.

Место для постройки домашней печи

Выбор железной печи часто ограничивается ее весом, так как постройка фундамента — долгий и дорогостоящий процесс. Без фундамента на деревянный пол можно устанавливать только маленький прибор.

На пол кладут лист плоского шифера, асбестовый картон, керамическую плитку, слой кирпича, другой огнестойкий материал.

Железные печи весом 300—400 и более килограммов устанавливают только на фундамент, который не связан с досками и лагами пола.

Самый надежный и прочный вариант — сплошной фундамент из бетона, армированного стальной решеткой. На бетон кладут слой керамического кирпича, используя глиняно-песчаный раствор, или плиты из природного камня.

Важно! Допускается устанавливать металлическую печь только на ровное основание. Правильность его закладки проверяют строительным уровнем.

Вам также будет интересно:

Пошаговая инструкция по изготовлению

Перед началом работы готовят материалы, оборудование, рабочий стол или козлы. Процесс создания печи состоит из следующих этапов:

  • На стол (или на пол) кладут стальной лист и наносят на него разметку стальным карандашом.
  • Детали подписывают мелом с указанием размеров.
  • Детали вырезают плазморезом.
  • В деталях вырезают круглое отверстие для трубы и отверстие-конфорку.
  • На пластине, которая будет приварена к передней части прибора, вырезают портал для топочной дверцы и дверки поддувала.
  • В пластине, отделяющей поддувало, сверлят колосниковые отверстия.

  • Детали сваривают между собой согласно проекту. Внутрь печи привариваются пластины, образующие каналы, и пластину-колосник.
  • К отверстию для дымохода приваривают кусок стальной трубы.
  • К днищу печи приваривают стойки, изготовленные из стального уголкового профиля.
  • К порталу печи приваривают держатели шарниров топочной дверцы и дверцы поддувала, элементы защелок и ручек.
  • Надевают дверцы на шарниры.
  • Поверхность устройства зачищают от окалины, брызг металла, шлифуют и полируют.
  • Выполняются окончательную отделку печной поверхности: воронение горячим или холодным способом, покраску жаропрочной эмалью.

Возможные проблемы и сложности

Для мастеров-любителей проблемой часто становится качество сварки. В этом случае следует обратиться за помощью к профессионалам.

Сложность составляет и расчет веса печки. Если сооружение получается тяжелым, придется позаботиться о строительстве фундамента.

Для владельцев печи неожиданной проблемой становится нагрев потолка. В этом случае на него крепят слой материала с низкой теплопроводностью.

Полезное видео

Видео, которое в ускоренном темпе демонстрирует весь процесс изготовления печки длительного горения: от пустой трубы до готового изделия.

Как правильно использовать металлическую печь для отопления

Перед топочной дверцей на саморезы крепят стальной лист, под который положен слой асбеста, или керамическую плитку. Плитку кладут на термостойкий клей, не оставляя зазоров.

Во избежание попадания в дом угарного газа, задвижки никогда не закрывают полностью до окончания процесса горения. Нельзя использовать для растопки бензин, ацетон, солярку, спиртосодержащие жидкости, так как при их воспламенении огонь распространяется и на помещение. В заводских печах в качестве топлива используются только те материалы, которые указаны изготовителем.

Печь из металла своими руками для дачи


Дровяные металлические печи для дачи: тонкости изготовления и обзор лучших моделей

Металлическиепечи завоевывают все большую популярность. Почему так происходит? Современные отопительные агрегаты совершенно не похожи на «буржуйки» и примитивные изделия прошлых веков. Сегодня люди устанавливают в своих домах красивые, долговечные и простые в обслуживании печи, обладающие высоким КПД. Металлические конструкции быстро нагреваются и хорошо отдают тепло. Поэтому спрос на подобные агрегаты с каждым годом возрастает.

Преимущества металлических печей

Такое отопительное оборудование в течение получаса нагревает воздух в помещениях. Оно используется в качестве основного либо дополнительного источника тепла. При надобности оборудование может демонтироваться и переноситься в другое место. Несколько десятков лет назад не было достойной альтернативы кирпичным сооружениям, но сейчас все изменилось.

Металлические печи ассоциируются с надежностью и долговечностью

Дровяные металлические печи для дома обладают многими достоинствами:

  • отличная теплоотдача – коэффициент полезного действия составляет 85%. В изделиях из чугуна температура греющих поверхностей в несколько раз выше, чем в кирпичных сооружениях;
  • компактность – если помещение небольшое, этот аспект крайне актуален;
  • безопасность – если правила эксплуатации соблюдены, вредные вещества выходят через дымоход;
  • оригинальный дизайн – на смену непривлекательным железным конструкциям пришли эргономичные изделия, окрашенные специальной краской и оснащенные декоративной дверцей;
  • надежность – в основном, металлическая печьизготавливается из чугуна, обладающего прекрасными эксплуатационными показателями.

Это важно знать: для растопки железных агрегатов можно применять дрова, торф, пеллеты.

Выбирая подходящий агрегат, нужно обращать внимание не только на особенности оборудования, но и на потребности жильцов. Если главной целью является обогрев помещений, следует отдавать предпочтение отопительным приборам. А когда предполагается приготовление пищи, оптимальным вариантом считаются отопительно-варочные аппараты.

Для дачиметаллическая печьимеет не только значимые преимущества, но и недостатки. Во-первых, она быстро остывает и не может аккумулировать тепло. По данной причине требуется постоянное поддержание горения топлива. Во-вторых, с помощью таких изделий нельзя создать комфортную температуру в слишком больших помещениях. В-третьих, уровень пожарной безопасности у чугунных/стальных агрегатов на порядок ниже, чем в кирпичных сооружениях.

Изготовление печи из металла своими руками

Ассортимент отопительного оборудования нынче огромен, но многие владельцы дач отдают предпочтение самодельным изделиям. Это объясняется тем, что талантливые мастера воплощают в жизнь любые идеи. Фантазия и инженерная мысль работают в нужном русле: можно изготовить круглую и квадратную печь, горизонтальную и вертикальную. А вот выбор конкретной конструкции зависит от возможностей и умений человека.

«Буржуйка» из баллона – яркий пример того, что фантазия людей неисчерпаема

С чего начинается сборка отопительного агрегата? Естественно, первым шагом к созданию высокоэффективной конструкции является подготовка необходимых материалов: листы металла толщиной не меньше 8 мм, колосник, трубы диаметром 50 см, пруты. Также понадобится сварочный аппарат, угловая шлифовальная машина, электроды.

Типовая конструкция обогревательного агрегата выглядит таким образом: корпус, дверца топливника и зольника, колосниковая решетка, дымовая труба, экран, варочное отверстие с крышкой, ножки. Изготовление печи проходит в несколько этапов:

  • сначала свариваются стенки корпуса;
  • затем приваривается крышка, решетка из колосников, днище и другие элементы;
  • на заключительном этапе дровяные металлические печи для дачи оснащаются дымоходом – для данной цели используется толстостенная стальная труба.

На чертеже показано устройство буржуйки из металла

Это важно знать: установка дверец, с помощью которых регулируется тяга, существенно сокращает расход топлива.

Сделать своими руками металлическую печь можно из подручных материалов. К их числу относятся уголки, решетки, фляги больших размеров, сорокалитровые бидоны, газовые баллоны. При наличии соответствующих умений можно соорудить эффективный агрегат. Затраты времени, сил и средств на изготовление самодельных изделий не слишком высокие, но при правильном подходе к делу результат будет ощутимым!

Ответы на важные вопросы

Самостоятельно изготовить печь из металла сложно, но вполне возможно. В ходе процесса возникает много вопросов, поэтому мы хотим осветить наиболее значимые моменты.

Как минимизировать потери тепла

Металл – плохой аккумулятор тепла, поэтому чугунные агрегаты быстро остывают. Но этот недостаток легко устраняется, если сооружается отопительный щиток к металлической печи. Это можно сделать в несколько этапов:

  1. Обустройство фундамента – кирпичная конструкция достаточно тяжелая, поэтому должно быть прочное основание.
  2. Кладка строительного материала согласно порядовке и монтаж дополнительных элементов – перед работой кирпич погружается в воду с целью улучшения адгезии. Во время работы обязательно используется отвес и уровень. Также для кладки кирпича необходимо иметь под рукой кельму, рулетку, молоток-кирочку.

Для обкладки металлической печи нужно использовать огнеупорный кирпич и раствор, приготовленный на основе глины

Это важно знать: при желании кирпичный экран для металлической печи облицовывается плиткой или изразцами.

Каким требования должна отвечать дымоходная труба

Каким требованиям должна отвечать кирпичная труба для металлической печи? Исчерпывающий ответ на данный вопрос выглядит следующим образом:

  • дымоходная труба не должна быть слишком высокой – этот нюанс связан с образованием конденсата из-за охлаждения горячих газов;
  • оптимальный размер сечения трубы составляет 140×140 мм;
  • кирпичную трубу нужно защитить от атмосферных осадков – для этого она накрывается специальным колпаком;
  • в месте соединения трубы и кровли нужно сделать напуск, накрывающий оставшийся зазор – для этой цели применяются стальные листы.
Как возводится круглая печь в металлическом футляре

Когда-то такие агрегаты были очень популярны, потому что они практичные, недорогие и безопасные. Для возведения подобных печей нужен огнеупорный кирпич, глина, песок, топочные дверки, задвижки, колосниковые решетки, рубероид, кровельная сталь. Процесс обустройства такого сооружения сложный:

  • на листах размечаются и вырезаются необходимые отверстия;
  • первая царга футляра устанавливается на основание;
  • швы заполняются раствором;
  • выполняется кирпичная кладка.

Круглая печь в металлическом футляре не только отапливает помещения, но и гармонично вписывается в интерьер

ТОП-5 лучших металлических печей

Собственноручно изготовленные отопительные агрегаты во многом уступают заводским. По этой причине их популярность падает. Если вы хотите приобрести добротное обогревательное оборудование, обратите внимание на современные изделия:

  1. «Мета Амур» – металлическая печь-камин, декорированная плиткой под мрамор. Стальная конструкция обладает многими преимуществами: высокая скорость нагрева, износостойкость, хорошая тепловая мощность, вместительная топочная камера, соответствие безупречным немецким технологическим стандартам.

Печь «Мета Амур» экономит полезное пространство, потому что она размещается в углу

  1. «Nordpeis Casa» – отопительная металлическая печь, изготовленная из черной стали. В ней присутствуют элегантные элементы декора, благодаря которым агрегат идеально вписывается в интерьер. Также в оборудовании воплощены инновационные достижения и интересные решения.
  2. «Invicta Attiba» – стальной агрегат от известного французского производителя. Печь имеет оригинальное оформление и изготавливается из жароустойчивой стали. Она оснащена стеклом панорамного типа, через которое можно смотреть на огонь и получать эстетическое удовольствие.
  3. «Romotop Belo 3S» – металлическая печь-камин, обладающая рядом достоинств: длительное горение, наличие панорамной дверцы и двух смотровых стекол, экономичный расход топлива, централизованная подача воздуха, уникальный дизайн.
  4. «Nordica Giulietta» – печь из высококачественного чугуна, окрашенная в черный цвет. Итальянский производитель уделил огромное внимание функциональности агрегата и внешнему виду. Поэтому данное обогревательное оборудование пользуется стабильным спросом.

Металлические печи для дачи представлены широким ассортиментом, поэтому выбирать есть из чего. Но если вы хотите соорудить агрегат своими руками, проконсультируйтесь со специалистами. А еще лучше – доверьте эту ответственную работу мастерам!

Видео: теория горения дров в  металлической печи

teploguru.ru

Маленькая, но крайне полезная: как без проблем смастерить для дачи металлическую печь?

Металлическая печь для дачи изготавливается гораздо проще и быстрее, чем ее более громоздкий собрат из кирпича.

Для постройки потребуется меньше времени, дорогостоящих материалов и опыта, которым обучен человек, взявшийся за это занятие.

В конструкцию без труда включается теплообменник, варочная поверхность или духовка.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Существует несколько разновидностей печей, в которых роль основного строительного элемента исполняет металл. Каждая описанная схема имеет положительные и отрицательные стороны.

Обыкновенная железная

Обыкновенная металлическая печь, эксплуатационные особенности которой в полной мере определяет основной строительный материал. Железо плохо накапливает тепло и обладает высокой теплопроводностью.

Такую печь располагают на специально подготовленной площадке, чтобы исключить любые контакты с деревянными элементами.

Таким образом, предотвращают возможное возгорание, которое возникает при избыточном нагреве внешних поверхностей.

Описанная черта даёт преимущества. Появляется способ соорудить печь, обладающую высокими эксплуатационными показателями при минимальном прогреве. Это обусловлено тем, что при службе подобного изделия становится возможным использовать принципы сжигания топлива, которые не работают, если речь идёт о печи, изготовленной из кирпича. Этого добиваются, грамотно используя высокую степень связности металлических элементов конструкции.

Ширина металлической печи достигает 600 мм, длина равняется 600 мм, высота с учётом трубы дымохода достигает 1350 мм.

Печь-камин из металла

Металлическая печь-камин для дачи имеет интересные полезные особенности. Топка изготавливается в виде камеры, и располагается на специальной подставке или опоре. Благодаря этому, отпадает нужда монтировать дополнительный фундамент для подобного сооружения.

Надёжное основание необходимо из-за внушительной массы стального камина. Устройство такой печи гармонично вписывается в интерьер загородного дома или дачи. К топке подсоединяется труба, предназначенная для отвода дымных масс, способная эффективно удалить из системы продукты горения.

Для предотвращения случайного возгорания поверхность печи — камина облицовывается огнеупорными материалами.

Подобное устройство обладает высоким КПД, не требует особенного ухода за собой, неприхотливо при установке, который производится за несколько минут. Камин способен мгновенно нагреть помещение и монтируется где угодно.

В ширину достигает 1300 мм, высота доходит до 2500 мм, а длина ровняется 1200 мм.

Изготовление дачной печи своими руками

Чтобы произвести сборку без задержек и трудностей, необходимо следующее.

Проект

Если требуется отапливать гараж или другие второстепенные помещения, то предпочтение отдаётся обыкновенной металлической печи.

Сделать её просто и нагревается аппарат довольно быстро. При этом агрегат не требует много топлива и относится к разновидности сравнительно экономичных самодельных обогревателей. Хозяину не придётся слишком часто тратиться на дрова, чтобы согреться.

Если требуется установить подобное сооружение внутри частного дома или дачи, лучшим выбором считается каминная печь. Она обладает меньшей степенью пожароопасности за счёт огнеупорной облицовки. Изделие способно быстро нагреваться и отапливать помещение. Для печи характерен эстетичный внешний вид, гармонично вписывающийся в интерьер.

Материалы

Необходимо выбрать сырьё для постройки. Как уже упоминалось выше, роль основного строительного материала играют металлические листы толщиной от 5 мм. Подобное условие выполняется, чтобы избежать прогара стенок во время работы печи.

Для обустройства фундамента потребуется цементный раствор и огнеупорный кирпич. Для ножек печи требуются уголки, выполненные из металла, толщина которых составляет не менее 8—10 мм.

Заготавливается труба для дымохода диаметром от 10 см и достаточной длины, чтобы обеспечить выход дымных масс за пределы помещения.

Перед дверцей топки делается специальная площадка, предназначенная для повышения пожарной безопасности. Для организации которой подготавливается металлический лист толщиной от 3 мм.

Качественные материалы позволят агрегату прослужить продолжительный срок и исправно отапливать помещение. При выборе металла предпочтение отдаётся наиболее толстым листам, так как печи свойственно быстро нагреваться.

Вам также будет интересно:

Место для конструкции

Чтобы подготовить место для печи, как уже упоминалось выше, необходимо ограничить контакт нагревающихся элементов конструкции с деревянными деталями интерьера.

Для предотвращения случайного возгорания на месте расположения сооружения заливается небольшой фундамент, на который в будущем установится сама печь. Для постройки выбирается огнеупорный кирпич и качественный цемент.

Важно! Если правильно выполнить описанные предварительные процедуры, то печь получится сделать быстро и без затруднений и задержек.

Процесс изготовления

Чтобы правильно применить заготовленные материалы, стоит придерживаться определённого алгоритма:

  1. Взять четыре металлических листа толщиной не менее 8 мм и сварить вместе края, получается куб без дна и крышки.
  2. Вырезать проём в одной из стенок. Предназначается для закладки дров, поэтому стоит сделать отверстие побольше.
  3. Вмонтировать дверцы топки. Вырезать из металла такой же толщины.
  4. Взять другой лист металла, к которому по углам приварить заблаговременно подготовленные стальные уголки толщиной не менее 10 мм, играющие роль ножек для установки конструкции.
  5. Приварить дно к корпусу и организовать поддувало для контроля тяги печи в будущем.
  6. Сделать крышку печи. Взять металлический лист такой же толщины. В нём вырезать отверстие, к которому будущем приварить трубу, служащую дымоходом.
  7. Изготовить площадку перед топкой, выполняющую роль пожарной безопасности. Для этого взять менее тонкий стальной лист и прикрутить к полу под дверцей топки.
  8. Произвести жаростойкую облицовку для повышения пожарной безопасности. Этот шаг выполняется по желанию, но его соблюдение понизит вероятность случайного пожара. Что полезным, если печь стоит внутри дачи или частного дома.

Совет. Выполнить описанный алгоритм довольно просто. Со сборкой справится человек, умеющий обращаться со сварочным аппаратом и желающий сэкономить, самостоятельно изготовив обогревающий агрегат, способный быстро отапливать помещение и расходующий небольшое количество древесного топлива.

На изготовление не уйдёт много времени. У человека, имеющего малый опыт в подобных делах, получится соорудить металлическую печь за несколько часов. В любом случае процедура занимает меньший отрезок времени, чем кладка каменного сооружения с большим количеством трудоёмких этапов.

Фото печек: компактная дачная, камин и устройство длительного горения

Фото 1. Небольшая железная самодельная печка, идеально подходящая для маленьких помещений. Быстро разогревается, почти не занимает места.

Фото 2. Камин из металла. Достаточно простое в изготовлении устройство, которое не только обогревает дом, но и украшает его.

Фото 3. Самодельная печь длительного горения. Более сложный и громоздкий агрегат, который позволяет согреть целый дачный дом.

Возможные сложности

Одной из неприятностей в процессе службы металлической печи, являются тепловые потери. Это обусловлено тем, что металл представляет собой плохой аккумулятор и быстро его отдаёт. Чтобы решить эту проблему, сооружается специальный щиток, представляющий собой кирпичное сооружение, окружающее печь с трёх сторон. Перед выкладкой стенок строительный материал погружается в воду, с целью улучшения адгезии. При желании щиток облицовывается специальной плиткой.

Ещё одной проблемой становится появление конденсата из-за охлаждения горючих газов, образующихся в процессе эксплуатации печи. Задача решается путём укорачивания трубы, предназначенной для отвода дымных масс.

В число возможных неприятностей входит необъяснимое задымление помещения, в котором стоит работающая печь.

Такое явление свидетельствует о том, что сварные швы, фиксирующие края металлических листов, образующих корпус, не герметичны.

Так случается, когда сварку выполняет неопытный человек. Чтобы устранить подобную неполадку, стыки провариваются несколько раз. Непроницаемость корпуса проверяется при помощи воды. Если протечек не обнаруживается, то задымлений в будущем не последует.

Быстрый прогар днища и стенок топки является серьёзной проблемой. Чтобы не допустить её возникновение, выбираются металлические листы толщиной от 5 мм. Корпус, сваренный из таких элементов, не подвергнется прогару и будет исправно служить в течение продолжительного эксплуатационного срока.

Повышенный расход топлива свидетельствует о том, что тяга печи регулируется плохо. Чтобы избавиться от этой проблемы, и сократить потребление дров, оборудуются специальные дверцы, выполняющие регулировочные функции.

Видео, в котором демонстрируется самодельная металлическая печь-камин: внешний вид, особенности конструкции, растопка.

При эксплуатации металлической печи, соблюдаются некоторые правила. Чтобы избежать случайного возгорания надо:

  • Производить закладку огнеупорных материалов в местах непосредственной близости к открытому огню и жару.
  • Легковоспламеняющиеся материалы вблизи печи отделить базальтом или асбестом.
  • Дымоход отгородить негорючими материалами, обладающими теплоизоляционными свойствами.

Соблюдение описанных условий не даст случайному возгоранию испортить мнение хозяина о печи, которую он соорудил самостоятельно.

Оцени статью:

Будь первым!

Средняя оценка: 0 из 5. Оценили: 0 читателей.

Поделись с друзьями!

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

ogon.guru

Металлическая печь своими руками. Особенности изготовления металлических печей. Характеристики металлических печей. Как построить металлическую печь своими руками.

Металлические печи по сравнению с кирпичными или каменными являются наиболее популярными из-за своей невысокой стоимости, внушительного КПД, прочности и малого веса. Однако несмотря на длинный список достоинств, у них есть практически столько же недостатков. В этой статье мы рассмотрим все, что нужно знать о металлических печах, а также расскажем, как построить одну из моделей своими руками.

Достоинства и недостатки металлических печей

Металл – очень прочный материал, но вместе с тем обладает пластичностью и податливостью, позволяющими придавать ему практически любую форму. В этом он схож с керамикой, однако способен выдерживать серьезные нагрузки и температурные перепады. Существует множество способов обработки металла, а посему для изготовления металлических печей реально применять самые разные тактики, улучшая технико-эксплуатационные характеристики практически без увеличения себестоимости работы.

Поскольку основным конкурентом металлических печей являются кирпичные, мы будем сравнивать именно эти два вида изделий. Так, сезонный КПД кирпичных конструкций составляет в среднем 70%, в то время как металлические выдаются все 83%. Это объясняется тем, что удельная прочность кирпича утрачивается с уменьшением толщины, а металл в таких же условиях становится лишь крепче. Вот и получается, что вес железных печек в десятки раз меньше, чем у кирпичных, а потому и себестоимость ниже.

Еще одним неоспоримым преимуществом металлических печей является цельность конструкции. Ее можно запросто перевезти и быстро установить, а с крупными кирпичными сооружениями такого не выйдет. Из-за небольшого веса металлические изделия не нуждаются в строительстве отдельного мощного фундамента, а монтаж состоит лишь в оборудовании дымохода. На летнее время мобильную железную печь можно вовсе убрать в кладовку или сарай, освободив место в комнате.

Металл обладает высокой теплопроводностью, поэтому легкая компактная печка быстро прогревается, но так же быстро и остывает. Быстрый разогрев обеспечивает повышение КПД. В кирпичной печке необходимо сначала дождаться начала внутреннего теплообмена, а до этого во время протопки почти все тепло будет вылетать в трубу.

Практически все достоинства металлических печей обусловлены особенностями материала. Металл очень плотный и не пористый, он не может отсыревать из-за конденсата, как кирпич, не страшится длительных перерывов в топке и не нуждается в разгонной протопке после таких простоев. Еще один важный и удобный момент – металлическую печь легко сертифицировать и получить разрешение у пожарной службы, что сэкономит кучу времени и денег. В продаже имеются даже такие модели, для которых вовсе не нужно никаких разрешений, был бы автономный дымоход.

Но ничто не лишено недостатков, и металлические печки не являются исключением. Первое, что стоить отметить, такие конструкции «не дышат», поскольку металл, в отличие от кирпича, не отличается пористостью. Когда остывает кирпичная печь, она поглощает влажные испарения из воздуха, а при нагревании отдает их обратно. Таким образом, в помещении поддерживается комфортный влажностный баланс. Некоторые умельцы облицовывают металлические печи кирпичом, чтобы добиться подобного эффекта, однако он в любом случае будет слабее. При этом конструкция утратит мобильность, легкость и прочность.

Выше мы уже упоминали, что металл быстро нагревается, но так же быстро и остывает, поэтому чтобы поддерживать в доме тепло, такую печку придется постоянно топить, иначе в течение 2-3 часов она совсем остынет. Решением этой проблемы может стать изготовление отопительной металлической печи длительного горения. Но во всех случаях конструкция будет являться постоянным очагом огня, создавая риск угара и пожара, поэтому оставлять ее надолго без присмотра нежелательно.

Главный недостаток печей из металла в их пожароопасности. Нагреваясь, металлические стенки конструкции раскаляются докрасна, и могут спровоцировать возгорание близкорасположенных предметов, обшивки стен, пола и т.д. По этой причине в МЧС очень трудно получить разрешение на установку печи в жилом доме – скорее всего, для нее придется строить котельную.

Что касается срока службы таких печей, то он не такой уж долгий – до 20 лет. При регулярном использовании даже самый толстый металл выгорает, и стенки утоньшаются. Но даже если ваша самодельная металлическая печь проработает всего 10 лет, она полностью окупится сокращением затрат на топливо и возможностью полной замены конструкции без перепланировки и ремонта дома.

Выбор металла

Эксплуатационные характеристики будущей печки в основном будут зависеть от выбранного металла. Он же влияет на себестоимость работы и сложность ее исполнения. Рассмотрим основные варианты, используемые для создания металлических печей.

Суррогаты для печей

Начнем, пожалуй, с довольно необычного сырья для производства печей – алюминиевых молочных бидонов. Несмотря на то, что инструкции по изготовлению таких агрегатов встречаются довольно часто, это не самый лучший вариант. Дело в том, что для относительно высокого КПД требуется дожигать отработанные топочные газы. В процессе дожигания температура обычно составляет минимум 400С, а если вы собираетесь делать экологичную печку, то температура должна быть все 600С. Алюминий плавится при 660С, конструкционный алюминий имеет предел прочности в 140, а сплавы – в 160-200. Вот и получается, что хорошей долговечной печи из бидонов не выйдет.

Обычная сталь

Обычная конструкционная сталь обладает пределом прочности до 400С (более 2 ч) и 600С (до 2 ч). Для изготовления печей подходит только очень толстая сталь – от 4 мм. Однако даже в этом случае регулярное использование невозможно, поскольку такая печь полностью прогорит за одну лишь зиму.

Исключение составляют печи длительного горения и то лишь в отдельных случаях. Обычно это самодельные конструкции, в которых можно заменять вышедшие из строя элементы без демонтажа всей печи.

Жаропрочная сталь

Из жаропрочной стали делают все заводские печи, используя для этого спецсталь 1,5-3 мм в толщину. Такие конструкции служат около 20-30 лет, отличаются компактностью, малым весом и высоким КПД. Заводские печки, как правило, уже сертифицированы всеми службами и могут устанавливаться даже в жилых помещениях. Они могут иметь сверху варочные поверхности или маломощные водогрейные регистры.

На первый взгляда кажется, что смастерить такую печку самостоятельно не составит труда, однако на деле оказывается, что даже имея нужный материал, понадобятся профессиональные навыки сварщика и специальное оборудование. Совершенно бесполезно пытаться варить жаропрочную нержавеющую сталь обычными способами, поскольку после переплавки под дугой материал полностью утрачивает свои качества. Такая печь очень быстро разойдется по швам, и все усилия пропадут даром.

Однако сделать металлическую печь для дома из жаропрочной стали вполне реально. Сборка некоторых моделей не требует капитальной сварки, а соединения можно делать в фальц, на усах или стальных заклепках. Одной из таких печей является «Слобожанка».

Чугуни для печей

Чугун сложно назвать полноценным металлом, поскольку от него там осталась лишь невысокая цена и мобильность. По факту, чугун совмещает в себе свойства металл и кирпича. От последнего ему досталась хрупкость и большой вес. Этот материал отличается малой теплопроводностью (хорошо удерживает тепло внутри) и хорошей теплоемкостью. Это значит, что чугунная печь прогревается довольно быстро, а после протопки отдает тепло в помещение еще 3-4 ч.

Для изготовления печей подходит чугун толщиной от 6 до 25 мм. Более тонкий материал будет очень хрупким, более толстый может треснуть при первой же топке. Из-за большого веса чугунных печек их нельзя ставить прямо на пол – потребуется делать специальную бетонную стяжку. Для этого пол нужно разобрать и залить ровную бетонную площадку до требуемого уровня. Сделать своими руками печь из чугуна нереально, поскольку в кустарных условиях его невозможно подвергнуть обработке.

Важно: Чугунные печи эффективны лишь для обогрева небольших помещений площадью до 60 м². В противном случае их КПД будет очень маленьким. Они в основном годятся для обогрева мастерских, теплиц или хозяйственных помещений, где зимует мелкая живность (птицы, кролики).

Виды печей

Поскольку в большинстве случаев самодельные печи изготавливают с варочными поверхностями, предлагаем рассмотреть именно отопительно-варочные варианты. На изображении ниже показаны основные схемы металлических печей.

Классификация по устройству:

  1. Камерные – в камерных печах топочные газы проникают в специальную камеру, где полностью перегорают благодаря естественной циркуляции. Конструкция такова, что фактически создает естественный костер в замкнутом пространстве. В бытовых изделиях топочная камера объединена с дожигательной и представляет единый модуль – горнило. Чтобы дожиг происходит полностью, форма горнила должна быть сводчатой. Самым наглядным примером такой конструкции является классическая русская печь.
  2. Канальные – канальная печь изображена посередине на рисунке выше. В ней топочные газы сначала догорают, затем постепенно остывают и направляются по специальным каналам, расположенным между перегородками. В процессе движения они отдают тепло корпусу печи. Дожигания внутри не происходит, пока температура в топке не достигнет 400С. Такие печи обладают невысоким КПД до 60%.
  3. Колпаковые – схема копаковой печи изображена на рисунке справа. Топочные продукты горения поднимаются и задерживаются под сводом специального колпака, где без остатка догорают. После этого газы опускаются вниз, отдавая тепло корпусу. Растапливая такую печь, необходимо прогреть лишь небольшой участок колпака. По этой причине ее КПД довольно высокий и может достигать 75%.

Поскольку основным материалом для сборки является металл, то именно он диктует основные эксплуатационные характеристики печей. Рассмотрим, как металл демонстрирует свои свойства в различных конструкциях. Так, его теплопроводность относительно теплоемкости гораздо выше, чем у красного обожженного кирпича, поэтому металл является плохим накопителем тепла. Он быстро его поглощает, нагревается и так же быстро остывает. Однако если учитывать свойства, можно сконструировать печь так, чтобы добиться высоких показателей при минимальном прогреве. Из-за высокой связности металлических изделий можно реализовывать принципы сжигания топлива, неприменимые для кирпичных печей. На изображении ниже показаны схемы устройства печей из металла.

Рассмотрим же, как функционируют конструкции металлических печей в зависимости от схем:

  1. Камерные – эта печь показана на рисунке выше под буквой «А». По факту, это обыкновенная буржуйка, чьи «предки» появились еще в позапрошлом веке, но требовали слишком много топлива. После революции в России конструкция была усовершенствована – в нее вставили колосник с поддувалом, укоротили дымоход до 2,5-3 м и утеплили его. Сводом горнила на минимальной топке был утепленный вертикальный участок дымоходной трубы, в котором догорали топочные газы. Особенность конструкции в том, что она саморегулирующаяся: когда идет полная протопка, пропускной способности дымохода не хватает, чтобы вывести все топочные газы, в результате в горниле появляются завихрения, полностью дожигающие продукты горения. Только после полного догорания газы могут пройти по трубе. Поскольку температура газов на выходе из трубы составляет близко 100С, ни о каком конденсате не может быть и речи. Чистить дымоход от сажи можно всего лишь раз в год. КПД такой металлической дровяной печи (можно топить и углем) составляет около 60%.
  2. Канальные – на рисунке под буквой «Б» показана буржуйка, переделанная под канальную конструкцию, но сходство лишь внешне. Поскольку металл обладает высокой теплопроводностью, от сложного лабиринта газовых труб не будет никакого проку, а посему от него можно оставить лишь одно колено. Оно будет разделять топку и дожигательную камеру. Вторичный воздух для дожигания проникает через отверстия в конфорке (если есть варочная поверхность) или через специальный регулируемый воздушный дроссель. Поскольку дожигание топочных газов происходит в одном месте, КПД составляет 70-80%. При этом удельная тепловая мощность печи довольно высокая, эффективность работы не зависит от параметров дымохода или силы тяги, как в обычной буржуйке, что очень удобно. Так как основное тепло возникает в дожигательной камере, печь можно использовать в двух режимах: пламенное и длительное горение. Топить ее можно практически любым твердым топливом, а регулировать мощность не увеличением порции угля или дров, а подкручиванием воздушного дросселя. Если вы используете хороший древесный материал или качественный уголь, о чистке дымохода можно вспоминать раз в 4 года.

    Дожигатель для такой печи лучше делать из жаропрочной стали, придав ему форму корыта. Для изготовления корпуса используйте обыкновенную сталь толщиной минимум 4 мм, а для варочной плиты лучше взять чугун либо толстую 8-10 мм сталь. Плиту рекомендуется делать съемной, особенно если вы решили изготовить ее из стали, поскольку рано или поздно она прогорит и потребует замены.

  3. Печи длительного горения – колпаковая схема оказалась настолько эффективной для металлических печей, что позволила отказаться от пламени: ни один колпак из металла не способен, не перегреваясь, поглотить только тепла, сколько выделяется огнем. Печи перевели в режим тления, что одновременно дало возможность продлить период теплоотдачи до нескольких суток для дров и 10-30 дней для угля. Упрощенная схема такой печи без системы подачи кислорода показана на изображении выше под буквой «В». В ней топливо (1) тлеет у самой поверхности (2), куда поступает кислород. Пиролиз расщепляет топливо на летучие составляющие, которые поднимаются вверх и сгорают в колпаке (3), выделяя около 60% тепла. Чтобы увеличить КПД, на печь надо установить газовую рубашку (4), где смогут догорать топочные газы. Довести КПД таких печек можно аж до 80% и даже больше, поэтому это самый распространенный тип. Если и вы решили остановить свой выбор на этом варианте, следует учитывать некоторые моменты. Так, несмотря на то, что для таких печей можно использовать любое твердое топливо, наиболее эффективными они будут только в при растопке тем топливом, для которого были разработаны. Причем топливо должно быть максимально сухим, а догружать его до полного сгорания предыдущей партии крайне нежелательно. В дымоходе таких печей всегда будет образовываться много токсичного конденсата, поэтому следует обеспечить его безопасный слив.

    Для изготовления корпуса можно взять старую железную бочку или большой газовый баллон.

  4. Масляно-пиролизные – также известны как печи на отработке. Очень экономичный вариант, пользующийся популярностью у печников-самоучек. Принцип работы прост: отработку заливают в бак, поджигают, подают через воздушный дроссель кислород. Горение при этом не слишком сильное, но достаточное для испарения отработанного масла. Масляные пары направляются вверх в специальный отсек в виде трубы с перфорированными стенками, через которые проникает воздух. Пары горят и следуют в дожигатель с перегородкой, которая задерживает оксиды азота в подходящей температурной зоне, пока те не распадутся и не выделят энергию.

    Важно: Согласно правилам пожарной безопасности, использование в быту печей на отработке запрещено, поэтому их не встретишь в широкой продаже.

Делаем печь для бани

В этой главе мы расскажем, как сделать металлическую печь из листовой стали, обложенную кирпичом. Такая конструкция не будет мобильной, но ее пожаробезопасность позволяет использовать печь внутри дома или даже деревянной бани. Для работы требуется сварочное оборудование и хотя бы начальные навыки обращения с ним. Также понадобится болгарка и диоды 3-4 мм. Основным материалом будет листовое железо 2-3 мм толщиной. Для каркаса лучше взять арматуру 8-10 мм.

На изображении ниже представлен чертеж металлической печи. В конце статьи вы найдете еще несколько чертежей других конструкций.

Важный момент: Выбирая такую печь, следует правильно подобрать диаметр дымохода, поскольку от него зависит сила тяги. Также на нее влияют погодные условия – чем теплее и влажнее воздух, тем слабее тяга. В слишком узком дымоходе газы и воздух будут смешиваться и не успевать выйти наружу, что создаст дымовую пробку. Слишком широкая труба тоже не годится – в ней газы буду идти очень медленно, а внутренние стенки быстро засорятся.

Металлическая печь своими руками:

  1. Первым делом надо соорудить фундамент для печки-каменки. Для этого устройте деревянную опалубку высотой 20 см, чтобы получился квадрат 1х1 м.
  2. Арматуру укладывайте в один слой, сделав сетку из прутьев с ячейками 20х20 см. Важно, чтобы арматура не прикасалась к земле, поэтому обоприте ее на предварительно вбитые колышки (отрезки той же арматуры) и вяжите на весу.
  3. Приготовьте классический цементно-песчаный раствор в соотношении 1:3 (1 часть цемента не ниже М400 и 3 части речного песка). Для прочности можно добавить еще часть щебенки. Залейте опалубку, накройте поверхность полиэтиленовой пленкой и оставьте сохнуть на 2-3 недели. Раз в сутки обрызгивайте застывающий бетон холодной водой и снова накрывайте, иначе он растрескается.
  4. Возьмите задний обод от колеса и заварите все отверстия на нем, кроме центрального.
  5. Со второго обода срежьте выпуклую верхушку, вставьте в него первый и заварите. Важно, чтобы соединение было герметично, поскольку внутри будет находиться горячая вода.
  6. На внутренней стороне второго обода (Б) с 3-х сторон на равном удалении друг от друга наварите арматуру и уприте ее в трубу, чтобы придать конструкции жесткости.
  7. В нижней части первого обода (А) сделайте круглое отверстие 25 мм и приварите к нему трубу соответствующего диаметра. В трубу должен быть вкручен кран для слива воды.
  8. Сделайте точные копии ободов А и Б (А1 и Б1). Насадите обод Б1 на трубу, переверните обод А1 и приварите его к концу трубы. Сверху приделайте обод Б1 и усильте его арматурой для жесткости, как в предыдущем случае.
  9. Когда фундамент полностью высохнет, удалите опалубку и уложите кирпич, используя вместо обычного кладочного раствора глину.
  10. Место, где будет расположена печь, необходимо полностью обложить кирпичом для пожарной безопасности.
  11. Основание сделайте полностью кирпичным, а вторым рядом начните выкладывать зольник с поддувалом. Через него вы будете вычищать золу, чтобы внутрь поступал свежий воздух для создания хорошей тяги. Длина зольника должна быть меньше, чем у топочной камеры.
  12. Установите дверку поддувала, обложите ее кирпичом, сделайте еще один ряд и установите колосниковую решетку на шахту зольника.
  13. После колосника уложите два ряда, оставив место для дверцы топочной камеры. Поверх дверцы выложите еще пару рядов.
  14. Оставьте кладку сохнуть на 2 недели, открыв все выходы для циркуляции воздуха. По истечении указанного срока протопите печку щепками 1,5-2 ч.
  15. На изображении ниже показана готовая труба, которую надо установить на получившуюся кирпичную конструкцию. На ней находится каменка и бак для горячей воды.
  16. Стоит отметить, что вес и размеры металлической печи будут довольно внушительными, поэтому проще разделить ее на составляющие и собирать уже внутри на месте.
  17. Верхнюю часть дымохода укрепите арматурными прутьями, один конец приварив к трубе, а другой уперев в стену. Чтобы прикрепить к стене, используйте стальной уголок или металлическую пластину.

Печи металлические: фото

gid-str.ru

Какой должна быть металлическая печь для дачи — критерии выбора

Отопление частного дома » Печи и камины

Металлические печи своими рукам

Баня на собственном участке — это неотъемлемая часть вашей загородной жизни. Она может быть большой и красивой, возведенной в виде сруба. Такие бани можно заказать, тогда их вам привезут на участок и поднимут за пару часов. Но если в средствах вы ограничены, берите все в свои руки. Ведь небольшую баньку можно поднять из тех материалов, которые остались от строительства основного дома. Но в любом случае, сооружаете вы баню самостоятельно, или вам ее возводят профессионалы, основной элемент такой постройки — печь. И вот тут перед вами встает один очень важный вопрос. Что выбрать — кирпичную или металлическую печь для дачи?

Вопрос важный, потому что даже этот вроде бы не самый сложный элемент требует на свое возведение определенных денежных вложений. И опять-таки, если вы в средствах не ограничены, тогда вызывайте опытного мастера-печника, который вам изготовит красивую печь из кирпича. Если же средств не так много, тогда оптимальный вариант — это металлическая печка простой конструкции. Кстати, некоторые модели легко изготовить своими руками. Но, конечно, вы должны обладать навыками работы со сварочным аппаратом.

Но начнем наш разговор с другого — со сравнения кирпичных и металлических печей для дачи. Почему это так важно? Все дело в том, что кирпичные печи по своей конструкции напоминают металлические. Во всяком случае, принцип их работы одинаков. Некоторые модели можно возвести своими руками, не вызывая печника. Поэтому перед потребителями иногда встает вопрос выбора — какая печь лучше? Попробуем разобраться и в этом.

Что лучше?

Сравним несколько позиций, которые на наш взгляд являются важными:

  • Принцип эксплуатации. Металлические печи относятся к категории постоянного действия. Чтобы они непрерывно отдавали тепло, их необходимо «подкармливать» топливом. Кирпичные агрегаты — это отопительные приборы временного действия. То есть их можно протопить и понемногу подбрасывать в них топливо, чтобы поддерживать необходимую температуру. Иногда на определенный период их вообще не топят, но за счет теплоемкости кирпичной кладки температура внутри помещения остается стабильной.
  • Скорость отопления. К сожалению, кирпичная печь в данной категории проигрывает металлической. Чтобы она начала отдавать тепло в комнату, надо сжигать топливо в течение 2–3 часов. Все зависит от конструкции. Металлическая печь в этом плане в разы лучше. Уже через полчаса работы она нагревается и начинает выделять достаточную температуру. Правда, с такой же скоростью она и остывает.
  • Безопасность. В этом плане печка из металла явно хуже. Ее стенки настолько сильно нагреваются, что пожар может произойти от небольшого соприкосновения. Вот почему эти модели обязательно усиливают в плане пожарной безопасности специальными экранами из негорючих материалов.
  • Цена оборудования. Здесь понятно и без слов, что кирпичный вариант будет стоить гораздо дороже. К тому же специалисты не советуют сооружать его своими руками. Неопытному человеку добиться, чтобы конструкция была на все 100% герметичной, очень сложно. Да и вероятность неправильно сложенной кирпичной кладки слишком высока. Чего не скажешь о металлическом аналоге.
  • Площадь обогрева. В этой позиции и кирпичная конструкция, и металлическая определяются одинаково. Чем больше помещение для обогрева, тем больше по габаритам должна быть печь. Но необходимо предварительно провести некоторые расчеты. Хотя большие металлические печи, используемые на дачах, не оправдывают себя в плане потребления топлива. Слишком много они «едят».

Заводские или самодельные?

Раз уж мы начали разговор о металлических печах для дачи, то хотелось бы провести еще одну параллель — сравнить заводские изделия и самодельные. Хотя такое сравнение будет, наверное, неправильным. Все дело в качестве изготовления и цене оборудования.

Цена заводских приборов в несколько раз выше, внешний вид этих агрегатов лучше, да и качеством они отличаются. А вот самодельные печки характеризуются низкой ценой. Если их изготавливает мастер с высокой квалификацией, то и качество будет на высоком уровне. Конечно, по внешнему виду они уступают заводским. Но установка защитного экрана может решить проблему, если отнестись к его изготовлению с фантазией и творчеством.

И еще один момент. Если уж начали сравнивать модели, то до конца. В настоящее время рынок предлагает печи для дома, изготовленные из чугуна и стали. Чугунные агрегаты своими руками сделать невозможно. Для этого необходим процесс литья, который организовать на загородном участке нельзя. Для этого необходимо специальное оборудование, в котором и проводится процесс литья чугуна.

Отметим, что по показателю теплоотдачи чугунные печки располагаются между стальными и кирпичными. Они не так быстро нагреваются, как стальные, но и не так быстро остывают. К тому же добавим, что литье чугунных агрегатов позволяет проявить фантазию. Обычно эти печи красивые с ажурными элементами декора. Хотя в модельной линейке есть и простые по внешнему виду приборы, которые ниже по цене. Поэтому каждый потребитель для себя найдет необходимый вариант как по мощности, так и по внешнему виду — размерам и декору.

Экономные металлические печи

Печь для дачи

Экономический показатель жизни сегодня стоит на первом месте. И все мы стараемся немного сэкономить. В этом плане бережное потребление топлива — одна из важных составляющих. Конечно, зимой сделать это проблематично, потому что экономия может ухудшить качество проживания. Но если подойти к делу с умом, то и здесь можно найти некоторые варианты. К примеру, пиролизные модели или печи длительного горения на твердом топливе.

Давайте рассмотрим эти позиции по отдельности. Во-первых, определим, в чем же разница этих двух конструкций. В пиролизных аппаратах используется принцип сгорания топочных газов, которые в обычных моделях попросту выбрасываются на улицу через дымоход. Поэтому в конструкции таких изделий используются две камеры сгорания — в первой сжигается топливо, а во второй — топочные газы. При этом коэффициент полезного действия увеличивается на 15%.

Правда, данная конструкция не так уж проста. Ведь во вторую камеру сгорания необходимо провести каналы, по которым в нее будет входить свежий воздух, неся кислород для поддержания горения. Самостоятельно топочные газы гореть не будут, поскольку для этого необходимо обогатить их кислородом. И только воздушно-газовая смесь, где смешиваются оба материала в определенных пропорциях, будет гореть эффективно, выделяя достаточно большую тепловую энергию.

Поэтому, изготавливая железные печи для дома, необходимо позаботиться о чертежах — благо они сегодня находятся в свободном доступе в интернете. Кстати, пиролизные печи могут работать на любом виде топлива, и это их большой плюс.

Металлические печки на дровах

Печь отопительная дровяная

Итак, мы подошли к варианту, который сегодня в загородных домах используется не очень часто, потому что плоды цивилизации постепенно доходят до самых отдаленных районов. Но дровяные печки — это традиционные отопительные агрегаты, которые и сегодня достаточно популярны для отопления дач, бань, гаражей и прочих хозяйственных пристроек. Но опять-таки встает вопрос экономичного подхода к использованию топливных ресурсов.

Конечно, дрова на сегодня — самый дешевый топливный материал, но их нерациональное использование может привести к большим денежным затратам. Так что и здесь приходится экономить. Поэтому предлагаем так называемые дровяные печи длительного горения.

Каков принцип их работы?

  • Во-первых, процесс сгорания происходит при потреблении кислорода в небольших количествах. То есть в зоне горения дрова тлеют, при этом выделяя достаточно большое количество тепловой энергии. Кстати, многие модели данной конструкции снабжаются дополнительно второй топкой, где сгорают отходящие угарные газы. То есть это комбинированный вариант, где используются два процесса — тление дров и пиролиз.
  • Во-вторых, топливо приходится укладывать определенным образом, чтобы между его элементами оставалось как можно меньше пространства. Если дело касается дров, то они укладываются порядно или в виде клети. Здесь важно не оставлять пространство между поленьями. Чем плотнее закладка, тем дольше она горит. Кстати, если правильно уложить дрова в топке, то они могут тлеть до 24 часов. А это уже показатель удобства эксплуатации.
  • В-третьих, свежий воздух извне подается не в саму камеру сгорания, а в зону, где происходит тление.

Вот такие железные печи для дома эконом-класса могут быть использованы сегодня на дачных участках. Многие мастера их изготавливают своими руками, но и заводские варианты можно найти в продаже в большом ассортименте.

Дымоход для металлической печки

Печь для дачи с дымоходом

Эта отводящая труба играет особую роль в конструкции печи для дома. С ее помощью не только выводятся продукты сгорания топлива, но и создается тяга, которая влияет на качество работы отопительного агрегата и его коэффициент полезного действия.

Какие же требования предъявляются к дымоходу?

  1. Существует два вида конструкции дымоходной трубы — круглая и прямоугольная. Отдавайте предпочтение первой, потому что в углах прямоугольного сечения могут образовываться завихрения, которые снижают тягу. К тому же этот вид сечения не очень оправдывает себя в плане эффективного удаления угарных газов. При этом оптимальная площадь сечения дымохода — это 1,5 площади патрубка, выходящего из печи для дачи.
  2. Идеальный вариант, если труба имеет минимальное количество отводов. А еще лучше, если она будет вообще без них. Выводят ее за пределы здания на 1,5 м выше конька кровли.
  3. Изготовить трубу можно из оцинкованной или нержавеющей стали, керамики или стекла. Три последних материала обладают длительным сроком эксплуатации, что на сегодня является важным показателем. Правда, их стоимость в разы выше, чем у изделий из обычного или оцинкованного металлического листа. Кстати, еще совсем недавно использовались асбестовые трубы, но их век уже прошел.
  4. На стадии проектирования металлической печки для дачи точно определяется место установки самого дымохода. В этом случае это будет основополагающим элементом. Сначала устанавливают дымоход, а затем к нему подключают печь для дома. Вот почему так важно подобрать правильное место.
  5. Когда дело касается отопительных приборов длительного горения, дымоход для них нужно устанавливать не строго вертикально, а горизонтально с небольшим уклоном вверх. Во всяком случае, горизонтальная часть трубы не должна быть меньше трех метров.
  6. В чердачных неутепленных помещениях дымоход обязательно утепляют, используя современные жаростойкие материалы.

Заключение по теме

Железные печки для дачи представлены огромным модельным рядом. Из него можно выбрать ту модель, которая по вашим требованиям точно впишется в загородный дом, баню или другое хозяйственное помещение.

К таким изделиям сегодня предъявляются достаточно жесткие требования, среди которых основными являются безопасность эксплуатации и экономия потребляемого топлива. Современный рынок перенасыщен этим видом оборудования, так что каждый потребитель найдет для себя заводской или самодельный вариант. Важно лишь правильно подойти к выбору.

Похожие записи

Комментарии и отзывы к материалу

gidotopleniya.ru

Металлическая печь дровяная для отопления дома и дачи: чертежи и изготовление

Для отопления жилых помещений существует множество решений. Они очень отличаются друг от друга как по эффективности, так и по стоимости. К небольшому числу вариантов, имеющих оптимальное соотношение цена-качество-удобство, относятся металлические печи. Именно они с успехом способны обогреть как городской, так и деревенский дом.

Содержание статьи:

Особенности использования

Прежде чем отдать свое предпочтение и приобрести металлическую печь отопления, нужно тщательно обдумать каждую особенность ее применения. К наиболее значимым из них относятся следующие:

  • Печь из металла является отопительным прибором повышенной пожарной опасности (впрочем, как и остальные устройства для отопления). Поэтому при ее использовании важно постоянно соблюдать правила пожарной безопасности.

Важно! Нельзя хранить дрова и растопку вблизи самой печи. Это может привести к пожару. Кроме этого, все горючие предметы должны быть удалены не менее, чем на 100-150 см от устройства.

  • Кроме опасности пожара, есть риск получения термических ожогов как самим пользователем, так и детьми, домашними питомцами. Для недопущения этого нужно провести соответствующие беседы с детьми и не оставлять их и домашних животных одних без присмотра вблизи растопленной печки.
  • Для печи из металла в обязательном порядке потребуется дымоход. Практичнее, и при этом не слишком дорого, будет использовать современные решения в виде сэндвич-трубы. Она продается готовым комплектом, со всеми креплениями и прочим. Ее нетрудно установить вдвоем за 3-5 часов работы. Главное — внимательно изучить инструкцию и подготовить все необходимое для установки.

Важно! При установке трубы дымохода нужно соблюдать правила пожарной безопасности и применять негорючие материалы (минеральная вата, сталь, силиконовый герметик, цемент и тому подобное).

  • Для эффективного использования печки важно правильно выбрать место ее установки. Наиболее оптимальное — в центре отапливаемого помещения. Если печь решено установить возле стены, то на ней нужно смонтировать противопожарный фартук прямоугольной формы, площадью на 30-50% больше площади задней (или боковой и задней, если установка производится у стены в углу) стенки.
  • Под основание печки всегда устанавливается негорючая подстилка — лист асбеста (толщиной 3-5 мм) и поверх него лист стали (толщина около 2-3 мм). У передней стенки печи этот лист должен выдаваться вперед не менее, чем на 0.5-0.7 метра. С остальных сторон выступа будет достаточно и в 0.2-0.3 метра. Это с одной стороны предупредит пожар, а с другой — сохранит чистоту в помещении при чистке зольника и загрузке дров в топку печи.
  • Многие конструкции печей предполагают варочную поверхность. Обычно это 1-2 конфорки. Нужно соблюдать осторожность при их использовании — не допускать пролива воды. Так как в качестве материала для варочных поверхностей применяют чугун, он легко растрескивается при резких перепадах температуры (что и происходит при проливе холодной воды на него).

  • Предполагая длительное использование металлической печи не только для отопления, но и для других бытовых целей, стоит приобретать модели со встроенным баком для подогрева воды, варочной поверхностью или даже духовым шкафом. Они сделают повседневную жизнь в доме с металлической печкой много комфортнее.

Совет! Подогрев воды может обеспечивать и особая секция дымохода в виде двухслойной трубы, между оболочками которой циркулирует вода. Приток ее происходит из водопровода. Такое приспособление не только даст горячую воду для кухонных нужд, но и обеспечит полноценный горячий душ.

Разновидности железных печей на дровах

Для всех видов металлических печей характерна простота конструкции, с одной стороны это делает их более надежными, но с другой — накладывает и ряд ограничений. Это хорошо видно на двух основных разновидностях дровяных печек из металла.

Печи прямого сжигания

Эти конструкции делятся на три подвида:

  • Камерные
  • Канальные
  • Колпаковые

Все они в той или иной степени копируют и адаптируют для металла конструктивные решения, применяемые в кирпичных отопительных агрегатах. Но в отличие от последних металлические конструкции более легкие и простые в монтаже и ремонте.

Печи длительного горения

Многие из потребителей слышали о котлах длительного горения (дровяные, пеллетные) и на основании этого могут пытаться судить о печках длительного горения. Это ошибка.

Дело в том, что у котлов в конструкции всегда есть водяной контур, именно он не позволяет перекалиться котлу при длительном цикле эксплуатации и одновременно отдает практически все выделяемое тепло в отопительную сеть.

У печек же такого в конструкции нет. Длительное горение обеспечивается в них значительно большей топкой по сравнению с более распространенными конструкциями. Очевидные минусы таких печек — большие габариты и вес, сложности при очистке от золы и загрузке дров.

Чертежи и схемы

Здесь и ниже по тексту приводится несколько полных схем и чертежей металлических печей трех видов конструкций:

  • Камерной
  • Канальной
  • Длительного горения

Все они используют для топки дрова и довольно легко воспроизводимы даже в условиях гаражной мастерской. При использовании этих чертежей стоит помнить, что не все размеры на них можно произвольно менять. Это касается прежде всего диаметра дымохода, внутренних сечений дымоотводных каналов, отступа внутреннего «зеркала» от стенок, просвета в задвижке шибера. Если неграмотно к этому подойти, то в лучшем случае такая печь не сможет нормально топиться, а в худшем — станет угрозой для здоровья и даже жизни людей в отапливаемом ею помещении.

Процесс изготовления печи своими руками

При необходимости практически каждый домохозяин может самостоятельно изготовить металлическую печку. Для этого нужно простое соблюдение последовательности шести шагов:

Совет! Чертежи конструкций, доступных начинающим мастерам, приводятся в статье в качестве иллюстраций. Проще всего воспользоваться ими, так как это проверенные и работоспособные конструкции.

  1. Выбрать и тщательно изучить нюансы устройства подходящего типа печки. Подобрать необходимые чертежи.
  2. Подготовить все необходимые материалы и инструменты. Из материалов это прежде всего: жаропрочная листовая сталь или обычная сталь толщиной не менее 3-5 мм, стальной уголок, профильные трубы и отрезки арматуры. Понадобятся и инструменты — УШМ с отрезными и шлифовальными дисками, сварочный инвертор с электродами, дрель с набором сверл по металлу, маска сварщика, линейка и угольник, средства личной защиты (костюм сварщика, краги из спилка и защитные перчатки)
  3. На основании чертежей произвести разметку и раскрой основных деталей и узлов.
  4. Из заготовок начать сборку всей конструкции, при этом не забывая о подгонке отдельных деталей. Сборку рекомендуется начинать с топочного узла.
  5. После сборки всего агрегата, используя временную дымоходную трубу, нужно произвести пробную топку. Это позволит выявить проблемы и недоработки, незамеченные во время сборки.
  6. При отсутствии проблем в конструкции ее нужно обработать шлифовальным диском (убрать огрехи сварочных швов) и произвести грунтование и окраску термостойкой краской.

Совет! Выбирая краску, нужно учитывать, что поверхность печки при топке раскаляется до 400-600 градусов.

Возможные сложности при создании печи

При самостоятельной сборке печки из металла возникает не так много проблем, чаще всего это:

  • Отсутствие навыков сварщика должного уровня — в итоге швы получаются некачественные, и печка при топке будет дымить, возможно и полное ее разрушение (лопнут слабые швы при охлаждении или нагреве конструкции)

  • Искажение рекомендованных размеров деталей — приводит к неработоспособности или опасности такого устройства.
  • Применение в качестве материала неподходящих веществ — нельзя использовать алюминий (его температура плавления — около 450 градусов, а печка раскаляется до 500-600. Последствия очевидны) или тонкую не жаропрочную сталь (менее 3 мм — прогорит через 2-3 месяца активной эксплуатации).

Критерии выбора для разных помещений

Печи из металла чаще всего приобретают или собирают самостоятельно для обогрева частных домов или дач. Выбор конкретной конструкции для каждого варианта размещения должен учитывать ряд критериев.

Для дома

Приобретая или собираясь изготовить самостоятельно металлическую печку для дома, нужно учитывать следующее:

  • Место размещения — если предполагается обкладывать металлическую печку кирпичом с наружной стороны или даже просто футеровать ее изнутри, то разместить ее можно только у основания стен на прочных лагах пола. Но лучше изготовить отдельный фундамент под всю конструкцию.

Совет! Нельзя соединять фундамент печки с фундаментом самого дома. Нужно обязательно тщательно гидроизолировать нижние слои фундамента рубероидом.

  • Частота и длительность использования — если такая печка будет резервным вариантом, то она должна быть мобильной и достаточно легкой. В случае же использования ее как основного источника тепла — стоит отдать предпочтение более тяжеловесным, но и эффективным решениям (с объемной топкой и каналами дожига печных газов, к примеру).

Для дачи

Печка для дачи по определению используется эпизодически, поэтому она должна быть достаточно малогабаритна и легка.

В дачных домиках нет нормальных условий для готовки и подогрева воды, соответственно печь должна быть с варочной плитой и встроенным бойлером или теплообменником в первом сегменте дымохода.

Отзывы пользователей

Виталий Л.: «Четыре года назад купил железную печь-камин для своего деревенского дома. С тех пор пользуюсь ею регулярно на протяжении всего холодного времени года — начиная с ранней осени и до поздней весны. Служит мне печь исправно. Холода у нас бывают и до минус 40 градусов. Но в доме всегда тепло. За сутки нужно делать максимум 5-6 закладок. Размеры дома — более 30 кубов. Температура с +5 до 25-30 вырастает уже за час топки. Всем рекомендую — много проще чем кирпичная и практичнее».

Василий П.: «Для своей дачи покупал печурку конструкции по типу бурельяна. Это было года три уже назад. Печь хоть и выглядит странно, но топит дай боже. В домике за час уже не продохнуть. Раньше стояла у нас самопальная буржуйка. Весьма прожорливая на дрова была. Эта же печь куда как экономнее. И по стоимости не так чтоб и дорого вышло. Мнение мое о ней только положительное — для дачи самое то, что нужно».

Железные печи являются эффективным и недорогим способом обогрева помещений любой площади. Их легко устанавливать и удобно обслуживать. Топливо, которое они используют, доступно и недорого. Подобные отопительные устройства станут верным выбором рачительного и дальновидного домохозяина.

Печь своими руками из металла – разновидности конструкций

Долговечная железная печь ручной работы подходит для обогрева оранжереи, цеха, гаража, комнаты. Для изготовления такой отопительной конструкции понадобится металлический лист, бочка, трубы, использованные огнетушители оптимального размера. В порядке изготовления агрегата различия присутствуют только на начальном этапе сооружения корпуса.

Доступная дачная модель из прочного металла с колосниковой решеткой

Разновидности печей из металла

Специалисты различают несколько видов отопительных приборов, в которых основную роль исполняет прочная сталь. Каждая модель обладает определенными плюсами и минусами.

Классическое железное изделие

Мастера предпочитают изготавливать металлическую печь для дачи своими руками. Из стали можно соорудить надежный прибор, обладающий оптимальной теплопроводимостью. Печь можно устанавливать на специально подготовленной площадке, чтобы исключить соприкосновения с деревянными элементами.

Если мастер учтет все преимущества, то сможет собственноручно соорудить обогревательное изделие с высокими показателями при минимальном нагреве, а металлическая печка позволит использовать уникальные принципы сжигания топлива. За теплопроводность отвечает высокая степень связности металлических элементов оборудования.

Изготовленная начинающим мастером многофункциональная обогревательная установка

Универсальная печь-камин из металла

Конструкция снабжена интересными функциями. Топка представлена небольшой камерой, расположенной на опоре, подставке. Фундамент конструкции необходим при большом весе. К топочной камере подсоединена труба, предназначенная для отвода дыма.

Внимание! Печь для эксплуатации в доме и на даче нужно облицевать огнеупорным материалом, чтобы защитить помещение от возгорания.

Основные преимущества

Самодельные долговечные печи на дровах обладают ценными характеристиками. На изготовление простой модели уходит минимум времени. Обустройство металлической отопительной установки требует меньше вложений, чем сооружение из жаропрочного кирпича.

Конструкция из стали не требует много места и быстро нагревается после розжига. Изготовленные своими руками печи из металла имеют небольшой вес. Для повышения эффективности отопления необходимо задействовать экран из жаропрочного кирпича.

В видеоролике специалисты рассказывают о том, как без специалистов изготовить печь для отопления гаража:

Недостатки

Прочные конструкции из металла устанавливают на даче. Своими руками изготовить такие печи несложно, но после перегорания дров устройство сможет отдавать тепло максимум 4 часа. Если обогреватель расположен в комнате, то существует вероятность угара жильцов. Во время работы печь может сильно раскаляться, а это чревато получением ожога.

Внимание! Срок службы металлической конструкции при ежедневной топке составляет максимум 19—21 год. Но все недостатки окупаются, так как сокращается сумма расходов на покупку топлива. Демонтаж можно выполнить без ремонта недвижимости.

Разновидности металлов

Химические свойства материалов определяют качество готового агрегата, поэтому к выбору металла подходят ответственно.

Сооружение прочной обогревательной установки без лишних финансовых вложений

Специфические суррогаты

Мастера используют алюминиевый молочный бидон. Но для повышения КПД следует дожигать дымовые газы. При сгорании дров температура возрастает до отметки +400 C. Алюминий плавится при температуре +650 C.

Обычная сталь

Изготовленные из такого материала печки нельзя использовать на регулярной основе, так как в условиях сурового климата конструкция прогорит до окончания зимы. В категорию исключений вошли агрегаты длительного принципа горения. Изготовленные из подручных материалов печи можно доукомплектовать дополнительными функциями.

Долговечная и жаропрочная сталь

Этот материал используют в заводских условиях для серийного производства печей. Сталь толщиной 1,4—3 мм позволяет повысить срок службы агрегата до 25—30 лет. Заводские модели имеют минимальный вес. Высокий показатель КПД достигнут благодаря теплоемкости и теплопроводности печных сталей. Конструкция снабжается варочной поверхностью и маломощным водогрейным регистром ГВС.

Незаменимый чугун

Для печки нужен материал толщиной минимум 6 мм, иначе конструкция получится хрупкой. Толще 25 мм чугун лучше не использовать, — существует вероятность того, что под воздействием температур стенки покроются трещинами. Ставить агрегат на пол запрещено, нужно аккуратно разобрать настил до стяжки и обустроить прочный фундамент.

Универсальная чугунная твердотопливная модель для отопления просторного гаража

Схемы экономных печей на дровах

Специалисты выделяют долговечные канальные, высокопрочные камерные, функциональные пиролизные модели, экономные установки длительного горения. Обогреватели отличаются уровнем отдачи тепла, режимами горения, циркуляцией газов, видом топлива.

Характерные особенности оборудования камерного типа

В качестве основы — корпус из стали, чугуна, в котором расположен отсек для сгорания топлива. Для комфортной загрузки топлива предусмотрен люк с дверцей. В нижней части монтируется система колосников по типу решетки, под которым спрятан зольник. В верхнем отсеке кожуха вырезают отверстие круглой или квадратной формы для внедрения дымохода.

Высококачественный канальный тип оборудования

Корпус выполнен из универсального чугуна или прочной стали. Устройство состоит из колосников, топки, поддувала с защитной дверцей. Во внутреннем отсеке топки спрятаны прочные горизонтальные каналы, которые формируют камеру дожигания. Воздух в систему проникает через крошечные отверстия в конфорках или дроссель. Камера создает препятствие для прямого выхода скопившихся газов в трубу, поэтому дым и воздух равномерно циркулируют, отдавая тепло.

Дополнительная информация! Вырабатываемые в системе газы выводятся в дымоход по горизонтальной трубе. Отопительная печка функционирует в длительном, пламенном режимах горения.

Качественная облицовка печи в интерьере

Экономные устройства

Обогревательные системы длительного горения после закладки топлива отдают энергию в течение 12 часов. Дрова разгораются, камеру заполняют топливом и прикрывают поток воздуха. Для сгорания дерева подают кислород через регулятор, который располагают в средней или верхней части корпуса.

Самостоятельное изготовление обогревателя

Выбор материала — первое, что нужно сделать при изготовлении обогревателя. Для работы следует задействовать схему, чтобы избежать ошибок.

Выбор качественных материалов

Лучше всего использовать плиты из доступного чугуна, — они свариваются дуговой сваркой. Этот материал надежен, быстро нагревается до оптимальной температуры, выдерживает перегрев системы. Если печь не будет нагреваться докрасна, для изготовления прочного корпуса используют сталь толщиной 12 мм. Этот материал отличается длительным сроком службы, если не накалять до +600 C.

Базовый набор приспособлений

Для изготовления печки нужны следующие инструменты:

  • Сварочный аппарат и электроды.
  • Молоток.
  • Плазморез.
  • Карандаш с металлической основой.
  • Диски и болгарка.
  • Кусок мела.
  • Линейка и строительная рулетка.

Работы выполняются на поверхности из материала, который справляется с высокими температурами.

Оптимальное место для расположения отопительной конструкции

Лучше всего устанавливать отопительный прибор в углу или посередине комнаты. На пол кладут прочный лист плоского шифера, устойчивый к негативным факторам асбестовый картон, керамическую плитку, ряд кирпича. Если печь весит 250—450 кг, без усиленного фундамента просто не обойтись.

Оптимальный вариант – залить основание бетоном, вложить металлическую решетку, которая обеспечит армирование. Фундамент закрывают кирпичом, который фиксируют глиняным раствором.

Дополнительная информация! Устанавливать печь нужно на ровную поверхность. Правильность укладки всех материалов проверяют строительным уровнем.

Долговечная обогревательная установка

Сборка печи

Сооружение твердотопливного обогревателя состоит из нескольких важных этапов. На предварительно очищенный стол кладут металлический лист и последовательно наносят на него точки. В этот момент мастеру пригодится стальной карандаш. Для нанесения на заготовки точных параметров понадобится мел. Нужно вырезать все фрагменты плазморезом.

Аккуратно формируют отверстия для трубы и компактной конфорки. На той пластине, которая в дальнейшем будет приварена к лицевой части, вырезают отверстие для установки топочной дверцы и поддувала. Нужно предусмотреть наличие колосниковых отверстий. В соответствии с проектом конструкции сваривают все заготовки.

Во внутреннем отсеке крепят пластины, которые сформируют небольшие каналы. К отверстию для подсоединения дымохода приваривают небольшой фрагмент трубы. К самому дну прикрепляют прочные стойки, которые выполнены из профиля уголкового типа. Все подготовленные дверцы не спеша надевают на шарниры.

Поверхность тщательно очищают от загрязнений и окалины. Корпус нужно отшлифовать. На финальном этапе выполняют окончательную отделку конструкции.

Пиролизная печь с вмонтированной дверцей из жаропрочного стекла

Покраска печи

Для обработки горячих поверхностей можно использовать эмали органосиликатного и кремнийорганического типа. По химическим свойствам эти материалы равноценные. При выборе лакокрасочного средства нужно опираться на цену и показатели материала.

Правила нанесения краски

Обрабатывать поверхности термостойкими эмалями нужно после предварительной очистки и обезжиривания корпуса. Для работы понадобится пульверизатор. Применять кисть и валик запрещено. Наносят эмаль в два слоя. Окрашивать поверхности нужно в сухом и теплом помещении. Перед эксплуатацией печи нужно дать покрытию хорошо схватиться, — изделие выдерживают минимум 8 дней. Ускорять сушку строительным феном или любым другим приспособлением запрещено, так как покрытие отслаивается.

Распространенные ошибки начинающих мастеров

Людям без опыта сложно выполнить качественную сварку заготовок, так как корпус должен быть герметичным и соответствовать весовой категории.

Если конструкция получается громоздкой и тяжелой, придется дополнительно позаботиться о прочном фундаменте. Владельцы твердотопливной печи сталкиваются с непредвиденной проблемой, которая связана с нагревом потолка. Для избежания случайного возгорания недвижимости необходимо закрепить на потолке материал с низким показателем теплопроводности.

В бытовой отрасли металлические печи используются как аварийные и основные источники тепла. Такие приборы можно применять для периодического обогрева подсобных и крупных хозяйственных помещений. В качестве основного топлива используют дрова и брикеты, так как можно добиться положительного эффекта от обустроенного отопления.

Больше познавательной информации по теме представлено в видеоролике:

Средняя оценка оценок более 0 Поделиться ссылкой

Печи для бань своими руками из металла

Чертежи банной печи из металла – строим печь своими руками

Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.

Использование банных печей из металла

Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

  • нагрев в течение короткого времени;
  • доступная стоимость;
  • высокая теплопроводность;
  • нет необходимости возводить высокопрочный фундамент;
  • несложный процесс установки.

Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: “Как уложить камни в банную печь правильно, какие камни лучше использовать”). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

Устройство печей из металла

Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

  1. Агрегаты закрытого типа. Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней. Читайте также: “Какие конструкции печей для бани бывают, какие лучше подойдут”.
  2. Агрегаты открытого типа. Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.
  3. Комбинированные агрегаты. Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

Виды топлива и типы печей

Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

  1. Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
  2. Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
  3. Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

Преимущества и недостатки печек из металла

Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

Существует два основных конструкционных решения агрегатов из металла:

  1. Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
  2. Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

  1. Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
  2. Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
  3. Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

Нельзя не отметить недостатки металлических отопительных конструкций:

  1. Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
  2. Невозможность отапливать большие по площади помещения.
  3. Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
  4. Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Значение формы банной печи

Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

Разновидности металлических печей

Одним из простых способов создания агрегата считается изготовление печи-каменки, когда используют железную бочку. Для этого у нее убирают днище и снимают крышку, в результате чего получается заготовка цилиндрической формы. Половину имеющегося цилиндра наполняют кирпичами, которые помещают на ребро. На них потом устанавливают колосниковую решетку. Читайте также: “Какую сделать печь для бани своими руками – виды и способы изготовления”.

Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.

Нужно только выложить стенки топочного отделения в полкирпича, а дымохода – в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

Имеется еще один способ, как можно устроить печь-каменку, но без использования кирпичей. Этот вариант не только прост в реализации, но и является недорогим. При этом печка обладает эстетичным внешним видом. Такая отопительная конструкция без проблем обогреет предбанник, моечную и парилку.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Чтобы сделать печь для бани из трубы, сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

  • лист стали толщиной не менее 8 миллиметров;
  • колосник;
  • металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
  • 10-миллиметровый пруток;
  • дверцы и щеколды для обустройства поддувала, каменки и топки;
  • водный кран;
  • примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.


Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать. Читайте также: “Как сделать печь для бани своими руками – подробности от мастера”.

Особенности процесса установки банного агрегата

Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.

С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

  1. Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
  2. Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
  3. Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
  4. Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант.

Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

Металлические печи имеют высокий коэффициент теплоотдачи, не требуют мощного фундамента и прогреваются значительно быстрей кирпичных, поэтому именно их чаще устанавливают в банях. Сделать их своими руками несложно – для этого достаточно обладать навыками сварки и иметь под рукой толстостенный металл.

Металлическая печь в форме сапога

Рассмотрим порядок сварки печи из металла 5 мм в форме сапога с баком для воды и внутренней каменкой. Такая конструкция в состоянии прогреть достаточно большую парилку размером до 24 кв. м. Так как печь получится достаточно тяжелой, лучше предусмотреть ее сборно-разборный вариант.

Прямой выход дыма резко снижает КПД печи, именно поэтому в нашей конструкции предусмотрена внутренняя каменка, задерживающая прямой выход продуктов сгорания и аккумулирующая тепло. Это позволяет обеспечить максимальный прогрев помещения за достаточно короткий срок и существенно сократит расходы на топливо.

Этапы изготовления

Резка заготовок из достаточно толстого металла ножовкой или болгаркой в домашних условиях – процесс достаточно трудоемкий. Гильотина, которой пользуются предприятия, ведущие приемку металла, позволит нарубить листы по вашим эскизам с большей точностью, без деформации и дефектах на срезах.

1. Для получения печи в форме сапога с каменкой нам понадобится четыре металлических короба. Первый и второй короб будут стыковываться между собой с помощью разъемного соединения и образовывать саму печь. В первом из них будет располагаться топка, во втором («голенище» сапога) – отверстие для дымохода. Третий короб с камнями будет находиться внутри печи. Четвертый съемный короб для воды из нержавейки устанавливается отдельно.

2. Чтобы избежать ошибок при сборке, листы металла вначале прихватываются между собой, начиная с нижней части листов. Окончательная сварка производится лишь после полной сборки изделия и его проверки. Во избежание проникновения дыма внутрь помещения соединение элементов должно быть очень качественным.

3. Собираем короб для камней размером 50×50 см. Чтобы верхний лист при сварке не съезжал, его лучше установить на треногу с закрепленным на ней магнитом.

4. Для того, чтобы прихватить крышку и дно, для обеспечения их устойчивости можно подложить под них тонкий металлический угольник.

5. Дно короба для камней, на которое будет идти вся ударная нагрузка огня, изготавливается из листа толщиной не менее 10 мм.

6. С помощью болгарки в верхней части короба вырезается дверка для каменки. Размер ее должен быть достаточным для выхода пара.

7. В нижней части третьего короба, в котором будут находиться камни, вырезаются 2-4 отверстия под трубы (количество труб может быть произвольным) на расстоянии не менее 5 см от нижней части куба для улучшения тяги. На них будет устанавливаться куб с тяжелыми камнями.

8. Вырезаем отверстие для топки размером 28×28 см.

9. В верхней части первого короба делаем отверстие для вставки второго куба. Нарезаем и привариваем по периметру этого отверстия с трех сторон по две пластины размером 4 см для усиления места разреза и уголок в левой, четвертой части. Первые три полосы крепятся к внутренней поверхности, вторые – к внешней части разреза с небольшим смешением. Между пластинами оставляется небольшая щель для вставки второго короба.

10. По одной пластине приваривается и к дверкам топки и каменки для их усиления. Топка от зольника отделяется решеткой из стальных прутков 10-12 см. Для обеспечения полного сгорания топлива необходимо обеспечить лучший притока воздуха, поэтому колосники привариваются вдоль поддувального канала.

11. Во второй короб на приваренные в нижней его части трубы вставляется третий куб, в котором будут находиться камни.

12. Для усиления внутреннего куба для камней к нему привариваются небольшие косынки.

13. Для прочистки сажи над дверкой делается небольшое отверстие, рядом с которым с 4-х сторон привариваются болты для установки дверки. Перед ее монтажом для герметичности она обматывается асбестовой нитью и прикручивается латунными гайками, предохраняющими металл от закисания.

14. К верхней части каменки приваривается крышка с отверстием для дымоходной трубы 12×12 см (размером в полкирпича). Для ее установки к отверстию приваривается «юбка» из металла. Куб с установленным коробом для камней вставляется в первый.

Конструкция печи может быть разной. Порядок раскроя заготовок печи с открытой каменкой и встроенным баком для воды показан на следующем рисунке:

Установка металлической печи

Металлическая конструкция весит гораздо меньше, чем кирпичная печь, поэтому не требует отдельного фундамента. Достаточно предусмотреть прочное огнеупорное основание площадью, в два раза превышающую площадь самой печи. Оно может состоять из следующих слоев:
• асбестового картона;
• листа нержавеющей стали для отражения теплового излучения;
• прослойки из шамотного кирпича толщиной около 6 см;
• огнеупорной плиты из магнезита толщиной не менее 9 мм или бетонной стяжки.

Для предохранения металла от быстрого прогорания и повышения теплоотдачи печи ее футеруют: облицовывают низ и бока конструкции огнеупорным (шамотным) кирпичом. Металлическая конструкция при интенсивной топке способна накалиться докрасна, поэтому ее располагают на расстоянии не менее 1 м. от легковоспламеняющихся предметов. Смежные стены оштукатуривают, облицовывают кирпичом или обшивают листовым железом.

Перерезать балки перекрытия для создания отверстия под дымовую трубу нежелательно, поэтому его необходимо предусмотреть в процессе возведения здания. Наличие колен в дымоходе может привести к образованию значительного слоя сажи в горизонтальных участках трубы. Если по какой-то причине создание колена все же необходимо, его делают сборно-разборным, что значительно облегчает процесс прочистки дымохода.

Видео по теме: Печь для бани из металла своими руками
Часть 1

Часть 2

Часть 3

Часть 4

Чертежи печи для бани из металла: простейшие конструкции

Печь в бане является обязательным атрибутом, поскольку именно она отвечает за нагрев и последующее поддержание температуры. При этом существует целый ряд заводских изделий или конструкций из кирпича, которые максимально отвечают необходимым требованиям. Однако особой популярностью пользуются чертежи самодельных печей для бани из металла, которые дают возможность изготовить небольшое устройство, идеально подходящее для конкретных условий.

Любительское фото простейшей самодельной печи из металла

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

  • Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
  • Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

  • Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
  • Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
  • Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагреве, и она сможет выделять больше тепла.

Подробный чертеж в правильном оформлении

Каменка и бак с водой

  • Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
  • В нее помешают специальные камни для длительного поддержания температуры.
  • При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
  • Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
  • Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

  • Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
  • Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом. При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара .

Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос о дешевых материалах, поскольку такие изделия можно найти на пунктах приема вторсырья по сходной стоимости.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать. Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что принцип изготовление печей из металла довольно пост. При этом существует масса различных конструкций, которые имеют свои определенные особенности и характеристики (см.также статью «Чертежи металлической печи для бани своими руками: как соорудить каменку в парной с высоким КПД»).

Отдельное внимание при этом стоит уделить некоторым заводским изделиям, которые представлены в виде дверей, дымоходов и решеток. Они позволят значительно облегчить процесс изготовления, а значит, именно на их базе стоит разрабатывать чертежи.

Высокий КПД и быстрый нагрев обеспечит печь для бани из металла, сделанная своими руками

Отопительные печи для бани, изготовленные из металла, давно получили широкое распространение благодаря своим особенным качествам.

Такие приборы практически ничем не уступают традиционным устройствам из кирпича, даже отличаются более высоким КПД и скоростью нагрева.

Их компактность, простота в эксплуатации, невысокая стоимость становятся неоспоримыми плюсами для владельцев загородных участков.

Многие слесарные мастерские предлагают услуги по изготовлению металлических печей по индивидуальному проекту заказчика. Это дает возможность получить прибор, рассчитанный на работу с учетом конкретных факторов и обладающий совокупностью требуемых функций.

Сделать дровяную металлическую печь своими руками несложно, особенно если имеется опыт работы со сваркой.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

  • Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

  • Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
  • Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
  • Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
  • Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют.

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

  • площадь помещения — от нее зависят габариты устройства;
  • наличие желаемых функций — нагрев воздуха, воды;
  • присутствие каменки открытого или закрытого типа;
  • теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка с отрезным диском по железу;
  • емкость для замешивания раствора;
  • печной молоток-кирка;
  • мастерок;
  • правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

  1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
  2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
  3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
  4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

  1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
  2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
  3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
  4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
  5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

  • несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
  • недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
  • неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером.

Фото готовых устройств из железа

Фото 3. Печь для бани, сделанная своими руками. Выполнена по вертикальной схеме, дополнительно оснащена баком для воды.

Фото 4. Печка для бани, изготовленная из металла, с выносной топкой. Также имеет бак для нагрева воды.

Фото 5. Горизонтальная металлическая печка для бани. Находится на кирпичном постаменте, что предотвращает возгорание окружающих поверхностей.

Полезное видео

Посмотрите видео, в котором демонстрируются все этапы процесса изготовления железной печи для бани.

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Металлические печи для бани своими руками

Основные задачи самодельной металлической печи это нагревать воду и воздух.
Каменка печи может быть:

Безусловно, в закрытой конструкции тепло сохраняется намного дольше. Однако чтобы достичь нужной температуры в парилке, потребуется больше топлива и времени.
Для нечастого посещения, профессионалы советуют устанавливать в баню закрытую каменку.

Парилка намного быстрее нагревается в каменке открытого типа. Однако если плеснуть на камни воду, она начинает быстро охлаждаться.

В парилке всегда располагают цельные камни, с округленными боками.

Чем отличается металлическая печь для бани от печи в сауне

Главным отличием можно назвать температуру парения. В сауне она может достигать 85 градусов, а иногда намного больше. Такая температура не допускает большой влажности. Человек может получить сильный ожог.

Поэтому в сауне всегда поддерживается влажность не больше 5–15%.

В обычной русской парной, значение температуры находится в диапазоне 55–65 градусов. Очень редко она может достичь 70 градусов. Для этой температуры специально поднимают значение влажности. Она находится в пределах 50–60%.

Чтобы решить такие задачи, нужен соответствующий подход к строительству печи. Для установки в сауне необходимо, чтобы корпус печи, как можно больше соприкасался с окружающей атмосферой. Воздушные потоки должны двигаться с большой скоростью вдоль стенок.

Главной задачей считается создание быстрого нагрева парилки до нужной температуры. В самой сауне обычно устанавливается небольшая каменка открытого типа, монтируемая над топкой.

Прогрев камней в подобной печи достигает только 200–250 градусов. Окружающий воздух забирает очень много тепла. Такая каменка может создать только небольшое количество пара. Для сауны этого вполне достаточно. Один ковш воды даст 15% влажность. Человек не сможет вытерпеть ее большее значение.

Задача обычной русской парной совершенно другая. Главное чтобы было много пара. Очень важно добиться его определенного состояния. Он должен иметь вид мелких капель. Такой пар получил название «сухого». Он отличается высокой температурой, примерно 130–150 градусов. Человек, попав в подобные условия, чувствует мощный прилив сил. Чтобы получить такой пар нужно раскалить камни выше 500 градусов. Для этого их опускают глубоко внутрь топки, с установленной закрытой каменкой. Все описанные выше отличия, нужно обязательно учитывать при строительстве печи.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом.
Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Где нужно устанавливать контейнер для камней

Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться.
Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.

Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог.
В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.

Технология изготовления

Таких конструкций очень много. Каждая из них имеет свои особенности и отличается принципом работы. Однако существуют в таких печах и одинаковые детали, работающие на одном и том же принципе.

Топка

Самой первой изготавливается топка. Габариты определяются индивидуально. Опытные мастера рекомендуют, если ширина достигает 50 см, создавать аналогичную высоту. Самодельная печь для бани должна предусматривать применение готовых металлических деталей таких как решетки и дверцы.

Надо сказать, что лучше использовать именно стальные детали, так как чугунные изделия отличаются своей фиксацией.

В стандартном проекте металлической печи, закладывается топка, имеющая две секции. Первая предназначена для сжигания топлива. Во второй будет собираться зола. Поэтому их отделяют решеткой, устанавливают отдельные дверки.

Очень часто, окно секции, в которой собирается зола, используется для увеличения тяги, требуемой для создания нормального горения.

Если в проекте металлической банной печи, показана установка каменки, верхний отдел топки также должен быть изготовлен из решетки.

Проект самодельной металлической банной печи

Эта конструкция разрабатывалась для парной, с габаритами 2х3х2,3 м. Для сварки применялся 3 мм листовой металл.

Чтобы улучшить горение, было специально спроектировано подключение еще одного воздуховода, идущего снаружи. Другим технологическим решением стали ребра жесткости. Эти уголки привариваются по бокам, к верхнему отделу топки. Когда будет происходить сильный нагрев, металл не начнет выгибаться.

Другая схема показывает металлическую печь, где подача воздуха осуществляется в верхний отдел топки. Эти конструкции получили название «дожигатели».

К задней стенке приварена металлическая пластина. Между приваренной пластиной и стеной образуется щель. В нее вставляются трубки, через которые происходит подача воздуха, находящегося под колосниками.

Такое простое устройство помогает справиться с двумя проблемами.
Прежде всего, происходит интенсивное охлаждение задней стенки и защита ее от прогорания.

Вторым положительным моментом, считается подача уже разогретого воздуха. В этой области находятся очень горячие дымовые газы. Примерно 80% из них считаются горючими. При соединении этих газов с горячим воздухом, происходит воспламенение горючих веществ.

Температура верхнего отдела топки намного увеличивается. Камни нагреваются до очень высокой температуры. Причем если для этого пользоваться сухими дровами, то их понадобится намного меньше.

Большинство печей длительного горения работают именно на таком принципе. Для банных печей этот способ стали применять несколько лет назад.

Точно такая же модель, не имеющая дожига, имеет несколько другой формат. На чертеже отсутствуют габариты, зато намного проще понять, какие нужны пропорции и как расположены различные детали.

Объем топки, достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.

Труба дымохода немного смещена назад. Правда такая технология отличается своими недостатками. Возможно появление некоторых проблем, когда будет проводиться монтаж дымохода. Трубу может не пропустить потолочная балка. Придется его изгибать, а это уже нехорошо. Поэтому заранее нужно предусмотреть такую ситуацию, и найти оптимальный путь прокладки дымохода.

Любители бани часто спорят, хорошо или плохо устанавливать в парилке емкость, в которой будет нагреваться вода.

По мнению одних, влажность можно регулировать открыванием крышки бака.
Другие называют такой пар «тяжелым». Они устанавливают емкость в моечном отделе. Нагрев воды происходит при помощи теплообменника, который соединен с баком.

Металлическая печь, оборудованная водяным баком

Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.

Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.

Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.

Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.

Изготавливаем печь в сауну

Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.

Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см. Снизу в щель засасывается воздух.

Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло.
Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.

Схемы и эскизы

Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров. Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.

Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.

На фотографии показаны варианты такой установки бака.

Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.

Банная печь из металла своими руками

Громоздкие, прожорливые и сложные в изготовлении кирпичные банные печи понемногу отходят в прошлое. Все меньше становится квалифицированных печников. Да и квалифицированный зачастую перекладывает печку хотя бы один раз. На смену им идут легкие, компактные, несложные в изготовлении и экономичные металлические печи. Домашний мастер, владеющий навыками слесарных и сварочных работ, вполне сможет изготовить такую банную печку из металла своими руками.

Выбор конструкции банной печи

При выборе конструкции следует руководствоваться следующими требованиями:

  • быстрый прогрев банных помещений;
  • продолжительность горения;
  • сохранение тепла;
  • малая занимаемая площадь и объем;
  • безопасность.

При проектировании печи нужно соблюдать баланс между этими требованиями.

Так, для обеспечения большой продолжительности горения потребуется увеличить объем камеры сгорания, а это приведет к росту габаритов и занимаемой площади.

По расположению корпуса печи, а вместе с ним и камеры сгорания, банные печи могут быть:

  • Вертикальными. Занимают меньшую площадь, но и имеют худшие параметры теплоотдачи и продолжительности горения, чем горизонтальные.
  • Горизонтальными.

По месту размещения топочной дверки банная печь из металла бывает:

  • Загружаемые из парилки.
  • Загружаемые из другого помещения. Топочная дверка выносится через стену. Это освобождает место в парилке, но для подкидывания дров или регулировки тяги придется выходить из парилки.

Конструкция печи с водонагревателем

Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на печной трубе.

По месту расположения каменки печи делятся на два подвида:

  • С внутренней. Дольше сохраняют тепло, но при поддаче легче обжечься паром или об дверцу.
  • С внешней. Менее экономичны, но удобнее в и безопаснее в обращении.

При выборе конструкции важно определить, какие из требований являются первостепенными, а в каких возможно пойти на компромисс

Подготовка материалов

Наилучшим вариантом заготовки для изготовления корпуса печи для бани из металла своими руками является отрезок стальной трубы диаметром 30-50 см или пришедший в негодность газовый баллон. Для зольника подойдет лист проката толщиной 1-2 мм, для дверцы нужна сталь в 3 мм.

Сталь лучше взять низкоуглеродистую, конструкционную — она обладает лучшей свариваемостью и меньше деформируется по швам.

Колосники можно сварить из арматуры 12 мм, однако проще и надежнее будет взять готовые, отлитые из чугуна. Самый простой вариант — толстый листовой металл (от 6 мм) с продольными прорезями.

Плюсы и минусы металлических печей для бани

Металлические печи для бани обладают рядом неоспоримых достоинств:

  • Быстрый прогрев помещений до заданной температуры. Металл быстро отдает тепло топки.
  • Полная вытяжка угарного газа из бани через дымоход.
  • Нет задымления при растапливании печи.
  • Компактность.
  • Экономичность.
  • Простота изготовления.
  • Долгий срок работы без ремонта с минимальным обслуживанием.
  • Нет необходимости в тяжелом фундаменте.

Есть у печей из металла и свои минусы:

  • Быстрое остывание.
  • Высокая температура стен может привести к ожогам.
  • Не подходит для больших бань.

Поскольку средний размер семей сократился, и способ использования бани несколько изменился, то в долгом сохранении тепла нет большой необходимости.

Как улучшить характеристики металлической печки

Потребительские свойства печки поддаются улучшению двумя способами:

  • термообработкой материала;
  • усовершенствованием устройства топки.

Подготовка металла

По окончании раскроя материала его подвергают термообработке методом отпуска. Металл заготовок нагревают до темно-красного цвета. Далее их следует медленно охладить. Если в ходе отпуска произошло небольшое коробление заготовок, их рихтуют молотком. Необходимо также проверить размеры и срезать лишнее при необходимости. Такая обработка избавит от коробления готового изделия.

Конструктивные особенности топки

Некоторые эксперты для обеспечения продолжительного горения дров без перегрева печи предлагают исключить из конструкции колосники, а сжигать дрова прямо на металлическом дне топки.

Металлическая печь с колосниковой решеткой

Дополнительно предлагается уплотнить дверку топки асбестовым шнуром, чтобы замедлить приток кислорода.В самой дверке делают задвигающееся заслонкой отверстие (или ряд отверстий). Этой заслонкой и регулируется подача воздуха.

Конструкция самодельной банной печи

Банные печки, как заводские, так и изготовленные своими руками, различаются между собой деталями конструкции. Однако все чертежи печи для бани из металла содержат общие основные узлы:

В топке проходит сгорание топлива, она снабжена дверцей, через которую загружают дрова. Дно топки образовано чугунной решеткой с прорезями — колосником. Под дверцей или непосредственно в ней находится поддувало, через которое в топку поступает воздух. Под топкой расположен зольник — металлический поддон для золы.

Продукты сгорания нагревают стенки печки и через них специальную емкость, заполненную камнями — каменку. Для поливания камней водой каменка снабжена отдельной дверцей.

Далее продукты сгорания нагревают емкость с водой. Заполняется она через крышку в верхней части, а нижнюю вварен патрубок с вентилем.

Чертеж небольшой печи для бани

Дорабатывая чертежи банной печи из металла, собираемой своими руками, следует учесть особенности устройства парилки, в которой она будет установлена.

Из чего делаются металлические печи для бани

Для металлической печи в баню, изготовленной своими руками, потребуется:

  • 8-миллиметровый лист низкоуглеродистой конструкционной стали;
  • отрезок трубы диаметром 30-50 см и толщиной стенок 5-10 мм и длиной 2 м;
  • пруток или арматура диаметром 12-16 мм – 6 метров;
  • колосник;
  • дымоходная труба;
  • вентиль ½ дюйма с длинной рукояткой.

Чтобы собрать своими руками железную печку для бани, потребуются следующие инструменты и расходники:

  • угловая шлифмашина;
  • набор ручного слесарного инструмента;
  • сварочный аппарат;
  • диски отрезные и шлифовочные.

Чертеж печи с водяным котлом

При сборке банной печи из металла собственной конструкции понадобится верстак с тисками и рабочий стол размером 1*2 м, либо такое же свободное пространство на чистом и ровном полу.

Изготовление топки

Изготовление печи своими руками начинают с того, что трубу делят на две части: 90 см для топки и каменки и 60 см для емкости с водой. Из остатков делается поддувало и топочные дверцы. В трубе следует прореза проем для монтажа поддувала размером 20×50 см. По периметру приваривают уголки или пластины, на которые будет опираться колосник. Топочная дверца выполняется размером 20×35 см.

Изготовление каменки

Над дверцей приваривают пруток или арматуру для поддержки каменки. В каменке прорезается дверца, чтобы поддавать воду на камни.

Самодельная печь из баллона

Камни укладываются в каменку с некоторым зазором, не вплотную.

Лучше всего брать диабазовые или талькохлоритовые. Гранит или содержащие слюду породы не используют.

Изготовление водогрейного бака

Водяной бак располагается над каменкой. В ней проделывают 15-сантиметровый проем для прохода дымоходной трубы, проходящей сквозь бак. Бак опирается на пластину из толстого листа металла. Все швы необходимо тщательно проварить и зачистить.

Часть крышки бака делают съемной, через нее он будет заполняться водой. К этой крышке нужно приварить ручку и защитить ее деревянными щечками.

Размещение печи в парилке

Чтобы пользование банной печкой стало приятным и безопасным, рекомендуется соблюдать следующие правила:

  • Печку монтируют на металлический лист (железо, медь или латунь). Спереди лист должен выступать как минимум на 0,7 метра.
  • Примыкающие к печи стены и потолок следует обшить негорючими материалами на расстояние как минимум полметра от печи и дымохода.
  • Если топка выносится в соседнее помещение — проем также следует укрепить негорючими теплоизоляционными материалами, такими, как базальтовая вата или вермикулит.
  • Теплоизолированная труба дымохода должна отстоять от деревянных конструкций как минимум на 40 см.

Для дымохода рекомендуется выбрать нержавеющую сталь с термоизоляцией из базальтовой ваты. Для помещений, в которых находятся люди, не рекомендуется в качестве термоизоляции использовать материалы, содержащие асбест. Вдыхание асбестовой пыли может причинить серьезный вред здоровью.

После установки металлическую печку часто обкладывают кирпичной кладкой в 1/2 кирпича. Это позволяет дольше удерживать накопленное в кладке тепло и защищает от ожогов при случайном контакте.

Декоративная отделка красиво и практично

Для обеспечения подлинного комфорта изготовленную своими руками банную печку из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используется осина или липа, они не выделяет капель смолы, могущих при попадании на кожу причинить серьезные ожоги. Пол также делают осиновым, однако лиственница прослужит гораздо дольше.

Простая самодельная печь

Хорошее решение — пол из керамической плитки или керамогранита, их обязательно нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

Под вагонку разумно заложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

В мойке не такая высокая температура, и выбор материалов для отделки шире. Здесь возможно применение экономичных хвойных пород, но надо отдавать себе отчет, что в условиях повышенной влажности сосна ил ель прослужат недолго. Пол из керамической плитки — также отличное решение. Плиткой можно отделать и стены. Угол, в котором установлена душевая кабина, подлежит особой гидроизоляции.

Комната отдыха, ставшая традиционной в современной бане, не испытывает воздействия экстремальных температур или высокой влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и обязательно — удобной мебели.

Все электрооборудование и электроарматура, применяемое в бане, должно иметь класс защиты не ниже IP44 и быть предназначенным для работы в условиях повышенной влажности.

Отдельное внимание нужно уделить производительной и качественной вентиляции банных помещений.

Легкого вам пара!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Печь для бани своими руками из металла: сборка

Очень много конструкций печи для бани своими руками из металла уже сделано и придумано, но тема до конца не раскрыта и актуальна до сих пор. Своими руками металлические банные печи можно изготовить из подручных металлических материалов, нужно только желание и немного времени.

Металлические печи для бани своими руками

Просмотрев эту статью и соблюдая технологию, а также добавив фантазии, можно придумать что-то самому. В результате вы не только отлично попаритесь в баньке, но и удивите соседей и друзей уникальными решениями. О некоторых расскажем более подробно. Разберемся, как может быть изготовлена металлическая печь, каковы должны быть ее размеры и устройство, а также расскажем, как подготовить основание (фундамент), чтобы установить собранную конструкцию.

Печь с решеткой для камней и нагревом воды

Что нужно для работы?

Если будет строиться металлическая печь для бани своими руками, то сначала нужно составить проект, определив размеры агрегата, а также подготовить все необходимое.

Инструмент

  • Сварочный аппарат.
  • Электроды диаметром 3-4.
  • Болгарка.

Материал металлический

Если изготавливается самодельная печь для бани из трубы, потребуется:

  • Колёсные диски — 4 шт.
  • Труба диаметром 100-150 мм.
  • Листовое железо толщиной 2-3 мм.
  • Арматура железная диаметром 8-10 мм или прут.

Материал строительный

  • Кирпич — 300-350 шт.
  • Цемент — 2-3 мешка по 50 кг.
  • Щебень, песок — 0.1 куб.

Обратите внимание: тяга создаётся путём разряжения, т.е разряженный холодный воздух вытягивает тёплый. Тёплый воздух, в свою очередь, стремится вверх под действием Архимедовой силы. Тяга зависит от погоды: летом воздух тёплый и влажный — тяга, естественно, меньше, зимой всё наоборот. Тяга также зависит от диаметра трубы.

Чертёж печи каменки

Если труба тонкая, то газы и тёплый воздух путём трения о стены трубы будут тормозиться и не успевать покинуть дымоход. В результате создаётся дымовая пробка и дым идёт путём наименьшего сопротивления, т.е. в помещение.

Поэтому при изготовлении металлической банной печи своими руками, всегда руководствуйтесь принципами давления, тяги, правильно выбирая размеры дымохода и топки. Если труба широкая — дым и газы будут медленно подниматься вверх, тяга будет плохая и очень большая засоренность трубы, её очень часто придётся чистить.  Так как всё будет оседать на стенах трубы, нормальная скорость при выходе из трубы 5-8 м/с.

Впервые дымоходами стали пользоваться римляне (3-8 век до н.э.) — знаменитые римские термы.

Работы по возведению печи

Итак, приступим к постройке металлической банной печи своими руками. Прежде всего, нужно подготовить фундамент, то есть, основание, на которое планируется установить конструкцию. Несмотря на то, что железная печь для бани из трубы весит немного, фундамент под нее стоит подготовить обязательно. Очень важно, чтобы железная печь была установлена на ровный фундамент.

Возводим фундамент

  • Для фундамента под печь сбиваем опалубку, ее размеры –  1х1 м, высота 20 см.
  • Армируем будущий фундамент в один слой, укладывая арматуру вдоль и поперёк квадратами 20х20 см. Арматуру в местах соединения друг с другом связываем вязальной проволокой. Она не должна лежать на земле, для этого вбиваем в землю по краям решетки 4 куска арматуры и привязываем к ним решетку на весу. Прежде чем начать заливать фундамент, убедитесь, что решетка находится посередине.
  • После заливки выдерживаем фундамент около 2-х недель, открываем все двери и окна в бане для лучшей вентиляции и укладываем мокрые тряпки на залитый фундамент. Это делается для того, чтобы при высыхании не образовывались трещины. В течение 2-х недель тряпки смачиваем.

Подготовка и сборка печи

Собирается железная печь так:

  • Берём  задний обод от колеса, завариваем все дыры, кроме той, что посередине.
  • Берём следующий обод, обрезаем выпуклую верхушку, первый обод вставляем во второй и завариваем. Дырок и щелей быть не должно, устройство должно быть герметичным, после сварки отбиваем шлак и проверяем сварочный шов, если где-то не доварили, довариваем, проверяем ещё раз, отбив шлак.

    Моменты сборки печи для бани

  • Обод А привариваем к трубе, на обод А надеваем обод Б и завариваем, чтобы не было дырок, т.к это будет емкость для горячей воды.
  • Как мы видим на рисунке, обод А и Б приваривают друг к другу — образуется емкость. После внутри обода Б с трёх сторон лучами навариваем арматуру к трубе для жесткости и устойчивости.
  • В ободе А высверливаем дыру диаметром 25 в самом низу и привариваем трубу тем же диаметром, вкрученным в неё краном для спуска воды.
  • Берём обод А1, он тоже снизу полностью обварен, кроме средины, точная копия обода А, и обод Б1 — точная копия обода Б. Надеваем обод Б1 на трубу (иначе после мы его уже не вставим), обод А1 переворачиваем и привариваем к краю трубы.
  • Сверху привариваем обод Б1 и так же, как и в первом случае, завариваем и лучами с трёх сторон привариваем арматуру.

    Сборка деталей 2-го этапа печи

  • Фундамент для печи готов, снимаем опалубку и начинаем укладывать кирпич, вместо цементного раствора используем глину.

Здесь сделаем небольшое отступление. Если у вас уже есть предбанник, то прежде чем установить новую печь, придётся вырубить в стене квадратное отверстие, т.к печь будет начинаться оттуда — это двери поддувала и топки, всё остальное находится в бане.

Чертёж внутренности печи

Если у вас не было предбанника, то мы его будем строить вместе с печкой для бани. Угол, в котором стоит железная печь, должен быть обложен кирпичной стеной, это делается в целях пожарной безопасности, ведь внутри баня всегда отделана деревом.

Вид сбоку

Итак, начинаем делать печь, если нет опыта в печных делах или никогда не клали кирпич, то лучше позвать мастера, который сложит вам печь по всем правилам. Но если хотите попробовать сами, что неплохо, то самое время попробовать, а я расскажу, как это сделать.

Вид спереди

  • Выкладываем основание полностью из кирпича, вторым рядом начинаем уже выкладывать зольник (поддувало).

    Шахта зольника, поддувало

  • Зольник — шахта, через которую выбирается зола и поступает холодный воздух, что создаёт усиленную тягу. Зольник обычно открывают перед растопкой печи. Зольник должен быть немного меньше самой шахты сгорания в длину. Объясню причину: при открытии дверцы холодный воздух с силой врывается в шахту и ударяется о стены, отлетает назад, прихватив часть дыма с собой, поэтому у некоторых при открытии поддувала выходит дым в помещение.
  • Далее ставим дверку поддувала, обкладываем ее, сверху укладываем ещё один ряд и поверх шахты зольника ставим колосник.
  • Начинаем выкладывать саму топку, после колосника выкладываем ряд и второй, оставляя место под дверку топки. Выкладываем дверку и сверху ещё два ряда, печь готова.

После кладки печь должна просохнуть минимум 2 недели, если её затопить сразу, то появятся микротрещины, что нарушит целостность печи. Открываем все поддувала и входы-выходы, чтобы печь высыхала. Допускается протопить мелкими щепками на пару часов. Печь считается высохшей, если на дверце топки нет влаги и стены все просохли. Можно прогнать печь по полной для профилактики, и печь готова к использованию.

  • Теперь посмотрим на трубу, на рисунке показан готовый вид трубы, который ставится на сложенную нами печь.
  • У железной печи каменка находится прямо на самом корпусе, у нас она находится на трубе, и там же находится бак для горячей воды.

Сама печь в сборе

Замечу, что сама конструкция будет достаточно тяжелой, поэтому её можно разделить на детали и собирать внутри помещения. Металлическая банная печь своими руками оригинальной конструкции готова. Если отделка внутри уже есть —  прикрыть от сварки хоть рубероидом, хоть листами железа.

Внимание. Не забываем, при сварочных работах внутри помещений в целях пожарной безопасности нужно иметь ведро воды и брызгалку. Брызгалку можно сделать из обыкновенной полуторалитровой пластиковой бутылки, пробив в крышке отверстие. После сварки обрызгиваем шов и окалины.

  • Верх дымохода (см. Металлические дымоходы) укрепляем двумя арматурами для жесткости, привариваем к трубе и крепим к одной стене и к другой. Для крепления к стене используем уголок или пластину, приваренную к арматуре и просверленную с двух сторон.
  • Сверлим  кирпич перфоратором с буром диаметром 6 мм, 5-6 см  вглубь и крепим на анкера, таким образом, у нас получился угол жесткости и устойчивая конструкция.

Вид в полном объёме: печь металлическая для бани своими руками

Печь для бани из металла своими руками с решеткой под камни

Варианты сбора печи другой конструкции

Печи металлические для бани своими руками бывают разных форм. Рассмотрим печь, собранную из трубы, её составные части и схему сборки. На первый взгляд печь для бани из трубы имеет максимально простое устройство, но здесь есть свои хитрости и технология конструкции. В начале статьи я указал принцип работы печи, тяги и дымохода. Во всех случаях эти принципы должны использоваться, иначе печь не будет работать.

Печь для бани своими руками металлическая со встроенной каменкой

При самостоятельном воплощении конструкции и каких-то оригинальных решениях, чтобы у вас получилась своими руками металлическая печь для бани, руководствуйтесь ими, и у вас всё получится. Не забывайте, что для нас с вами нет ничего невозможного, поэтому будем дерзать, стремиться и удивлять окружающих, улучшая мастерство. Тогда построенная банная печь своими руками металлическая или просто печь не будет для вас непрочитанной книгой. Печь на фото выше — это простой вариант, так как основание почти готово — кусок трубы диаметром 525 мм, длиной 650 мм.

Снизу прорезаем отверстие в длину размером 335 мм, шириной 180 мм, это будет у нас колосник, навариваем прутья или железную полосу, друг от друга около 1 см. Отдельно изготавливаем короб из листового железа 2-3 мм, по размеру:

  • 600х140 мм, 2 шт.
  • 270х600 мм, 1 шт.
  • 270х140 мм, 1шт.

Свариваем короб, зачищаем шлак.

Привариваем к нему дверку и пока отложим в сторонку деталь. Займёмся 525 трубой, нам надо вырезать заглушки, боковины с двух сторон.

  • Диаметр трубы у нас 525, делим на 2, получаем 262,5 мм.
  • С помощью циркуля вымерив 262,5, чертим 2 круга, хотя можно и проще. Приложите нашу заготовку (трубу 525) на лист и просто обведите его.

Если вам надо скопировать несколько деталей,то копировать всегда надо с оригинала, а не с их готовых копий, так как теряется точность размеров. Если вы разметили деталь и вырезали её, то лучше сделать замер ещё раз и изготовить другую, чем копировать с готовой.

Металлическая печь для бани своими руками с большой каменкой

Пока изготовим детали, но сборку будем проводить по порядку. Сначала сделаем внутренности печи и соберём их внутри самой печки, все остальные детали будем поочерёдно накладывать и проваривать.

Вверху прорезаем два отверстия. Одно — для дымохода, круглое, диаметром 110 мм, отступив от края 525 трубы до середины (дымохода 110 трубы) 100 мм. Другое — квадратное, для каменки, отступив от края 525 трубы 215 мм, срезаем размер вдоль 525 трубы 300 мм, поперёк 250 мм. Чтобы соблюсти симметричность конструкции, используем уровень (вертикаль, горизонталь) или отвес (вертикаль). Для вырезанного отверстия готовим нишу для камней, вырезаем детали из листа железа 5 мм.

  • 270х300 мм, 2шт.
  • 270х250 мм,2шт.
  • 250х300 мм,1шт.

Все детали свариваем, делаем квадратный короб, как показано, зачищаем от шлака, промазываем швы обильно керосином и смотрим, нет ли подтёков. Отставляем готовую деталь печи в сторону.

Отвес можно изготовить из любого тяжелого груза (болт, гайка, камешек, гвоздь) и любая верёвки, лески, нити. Но вес груза должен держать верёвки, лески, нити натянутыми. Остальное всё сделает сила тяжести, нить с висящим на ней грузом всегда показывает вертикаль в идеальном виде, так же как и вода показывает линию горизонтали.

Металлическая печь для бани своими руками: чертежи

Следующий шаг: вырезаем из листа железа 4-5 мм перегородку для шахты печи (отгораживает топку от дымохода, тем самым препятствуя быстрой утечке тепла в дымоход).

Перегородка для шахты печи

Как показано на рисунке, отмеряем сверху 180 мм и по факту, т.е какой будет размер, узнаем только по ходу работы. Замер можно произвести при помощи рулетки и уровня. Ставим уровень, отмечаем от верха 180 мм до верха уровня. Для заметки расскажу, как обойтись подручными средствами, если нет уровня, и отметить горизонтальную линию. Берём прозрачный стеклянный сосуд, это может быть стакан, пластиковая бутылка или любой прозрачный, но достаточно твёрдый предмет, имеющий основание.

От дна отмечаем по бокам одинаковое расстояние и ставим маркером отметки. Наливаем воду по меткам — и вот уровень готов. Ставим на нужную нам поверхность: вода должна находится в уровень с метками, тогда у нас будет уровень горизонта.

  • Выставляем сам уровень, не забывая о размере 180 мм, его надо соблюдать, прижимаем уровень к трубе так, чтобы он у вас не гулял, и ставим внутри метки по краям, маркером или мелом. Такую же процедуру производим и с другого края.
  • Делаем замер от метки до метки.
  • Чертим перегородку на куске металла и вырезаем.
  • Берём нишу для камней, вставляем её в приготовленное отверстие, делаем сбоку пару прихваток и переворачиваем трубу (ниша для камней должна быть снизу).
  • Вставляем перегородку по сделанным меткам, если всё сходится, то начинаем обваривать перегородку, если нет — делаем пометки, где именно не сходится или мешает, вытаскиваем перегородку, подравниваем болгаркой. Если есть зазоры — ничего страшного, это заваривается электросваркой.
  • Также обвариваем нишу для камней.

Итак, банная металлическая печь своими руками — следующий этап сборки. У нас идут заглушки или боковины. На одной делаем разметку для дверцы топки, отступая от низа 50 мм, и вырезаем по размеру дверки, которая у нас приготовлена заранее с одним уточнением: отверстие делаем по всем краям меньше на 1 см. Если у нас размер дверцы 220х320 мм, то вырезаем отверстие 210х310 мм. И вырезаем ещё одно отверстие для чистки дымохода 70х130 мм.

Печи для бани из металла своими руками с баком для нагрева воды

Если изготовленная металлическая печь в баню своими руками имеет не прямой выход с топки в дымоход, а  с шахтами, то всегда надо делать отверстия для чистки дымоходов, если туда нельзя добраться. Если этого не сделать, то осадки золы и мелкие частицы пепла и нагар скоро уменьшат доступ в дымоход и печь начнёт дымить.  Придётся или прорезать окошко, или спиливать и заваривать  трубу постоянно.

  • Сначала ставим боковину с будущей дверкой, обвариваем снаружи. Через окошко для топки свариваем перегородку с боковиной. Дверку для топки мы поставим в последний момент. Теперь свариваем другую боковину, которая у нас без отверстий, всё зачищаем шлифмашинкой.
  • Ставим дымоход в прорезанное отверстие, прихватываем, берём уровень и мерим вертикаль с двух сторон не параллельно, а углом. Чтобы дымоход не был завален. Всё обвариваем, внизу ставим усилие для дымохода.
  • Следующий этап: ставим зольник — поддувало снизу, закрывая колосник, и обвариваем его.
  • И завершение сборки — привариваем дверки к топке и к отверстию для чистки дымохода, у зольника дверка есть. И привариваем ножки.

Осталось установить печь на предназначенное ей место. При этом установка проводится так, чтобы каменка расположена не в печи, а снаружи, что затрудняет нагрев камней. Камни будут нагреваться намного дольше обычного, но эффект всё же будет.  Камни для печи лучше использовать морские, они быстрее нагреваются, дольше держат тепло, при содержании в них соли и йода благоприятно влияют на организм. Очень важная деталь. Если у вас изготовлена своими руками железная печь для бани, то нужно установить ее так, чтобы пол под поддувалом был из жести или плитки, в общем из негорючего материала.

Дровяная печь из листовой стали: 6 ступеней (с изображениями)

Корпус основного ящика: Когда дело дошло до сгибания ящика, я понял, что это сложнее, чем я первоначально думал. Я не хотел отрезать слишком много стали на случай, если она расколется. Он действительно раскололся в одном углу, но я не особо волновался, так как все равно планировал сварить все изнутри.

В итоге я использовал паяльную лампу, чтобы нагреть область, которую нужно согнуть, сначала для размягчения металла, а затем применил грубую силу и немного смазки для локтей, чтобы сформировать коробку.

Итак, как только коробка сформирована, вы просто проводите валик сварного шва по внутренним углам — это не должно быть слишком аккуратно, так как его никогда не видно, поэтому используйте это как практику для более заметных частей. Я также сварил переднюю часть изнутри и снаружи и отшлифовал эту поверхность. большая часть этого стыка будет видна, поэтому он должен хорошо выглядеть.

Перегородка: Затем я вырезал кусок, который я бы использовал в качестве перегородки, который проходил почти по всей длине коробки с задней стороны, оставив небольшой зазор спереди примерно 30 мм для нагнетания горячего воздуха вокруг вторичного ожога.

Верх: Затем я вырезал верхнюю часть и приварил ее на месте снаружи — так что эти сварные швы должны были быть прочными и красиво выглядеть. так что не торопитесь! Я скругил углы, чтобы не цепляться за них, и увеличил верх примерно на 50 мм по всему периметру, чтобы верхняя поверхность была более удобной. Итак, верхняя часть: , длина 600 мм, ширина 300 мм.

Я прорезал отверстие в верхней части печи, просверлив в нескольких местах по кругу, а затем вырезав его лобзиком.Эту деталь я потом использовал как заслонку в дымоходе.

Нижняя часть: Затем я приварил несколько маленьких выступов внутри внизу для основания, чтобы закрепить их, просверлил и заклеил их лентой, чтобы в них можно было вставить несколько хороших болтов с потайной головкой под шестигранный ключ, которые у меня были. Основание находится заподлицо с дном. В то время я не фотографировал это, но постараюсь сделать несколько готовых снимков.

Ракетная печь, сделанная из металлического ведра на пять галлонов

Принцип работы ракетной печи прост: вместо того, чтобы готовить на открытом огне, вы сжигаете дрова в изолированном дымоходе.Ракетные печи очень эффективны и просты в изготовлении. Они бегают на ветках, поэтому вы можете не срубить целое дерево только для того, чтобы приготовить ужин.

У нас на заднем дворе уже несколько лет стоит реактивная печь из кирпича. Сообщение, которое мы написали на нем в 2007 году, как ни странно, является наиболее популярным сообщением на этом сайте. Я подумал, что, поскольку тема вызывает такой большой интерес, было бы хорошо предложить такую, которая не требовала бы каменных работ. А еще лучше, я решил, что он должен быть портативным, поэтому я сделал его из стального ведра с краской на пять галлонов.( eta: для вашего удовольствия погуглить, кажется, розничные продавцы называют эти банки «стальными ведрами», а не ведрами ). На выполнение проекта ушло меньше часа, и я очень доволен конечным результатом. Мы создали pdf-файл с полными инструкциями, который вы можете скачать в Интернет-архиве. Ниже приведены некоторые фотографии, показывающие процесс строительства:

Используя кусок вентиляционной трубы диаметром 4 дюйма и колено на 90 градусов, я сделал дымоход. См. Точные размеры в pdf.

Я обрисовал контур вентиляционной трубы на крышке ведра и вырезал это отверстие лобзиком.Ножницы по олову тоже подойдут.

Снова используя вентиляционную трубу в качестве направляющей, я вырезал отверстие диаметром 4 дюйма около дна ведра.

Я использовал одну часть глины (собранной со двора) на шесть частей вермикулита в качестве изоляционного материала. Смешанная с водой глина скрепляет вермикулит. Я мог бы также использовать сухую древесную золу, но у меня были под рукой вермикулит и глина, так что я выбрал именно это.

Установив вентиляционную трубу на место, я упаковал изоляцию в ведро и дал ей высохнуть в течение нескольких дней, прежде чем закрыть крышку.

Я нашел в Home Depot гриль для барбекю, который опирается на верхнюю часть ведра, чтобы поддерживать горшок.

Затем вы хотите взять консервную банку, снять ее с обоих концов и вскрыть ножницами. Отрежьте кусок, который будет выступать в горловине трубы. Он должен быть около 4 дюймов в длину, чтобы он находился впереди в отверстии вентиляционного отверстия. Задняя часть форточки, где горит огонь, открыта. Сверху веточки опираются на полочку, нижняя половина — для втягивания воздуха.

Последним шагом было добавление нового трафарета Root Simple на заднюю часть.

Несколько советов по разжиганию огня от маленькой леди, нашей резидентской пиротехники:

Ракетная печь не похожа на костер — нельзя бросить большое бревно и откинуться назад. Готовка на нем интенсивная и концентрированная, лучше всего подходит для варки или жарки. Лучший источник топлива — это веточки, маленькие. Я предпочитаю веточки размером с карандаш и никогда не пытаюсь сжечь что-нибудь толще пальца.

Чтобы разжечь огонь, просто засуньте бумагу или другой трут под полку к задней части вентиляционного отверстия. Положите на полку очень тонкие веточки, хвою или другие горючие материалы.Зажгите бумагу и смотрите, как она идет. Начните добавлять более крупные веточки, чтобы разжечь огонь. Конечно, веточки горят быстро и горячо, поэтому вам придется добавлять больше топлива. Кроме того, ветка горит сзади (огонь сосредоточен в изгибе), поэтому, поскольку огонь пожирает палки, вы просто продолжаете отодвигать несгоревшие части назад.

Существует баланс между перекрытием вентиляционного отверстия слишком большим количеством дров и слишком редким огнем. Через несколько минут поиграев с ним, вы разберетесь с вещами.Если вы все делаете правильно, дыма быть не должно или почти не быть. Эти вещи горят чисто.

Сообщите нам, нравится ли вам PDF-файл и хотите ли вы увидеть больше похожих листов с инструкциями (возможно, в формате электронной книги) по этим типам проектов. Есть также хорошая книга по использованию ракетных печей в качестве обогревателей: «Ракетные обогреватели: сверхэффективные дровяные печи, которые вы можете построить», написанная Янто Эвансом и Лесли Джексон.

25 идей для самостоятельной дровяной печи в 2021 году

Нет ничего лучше дровяной печи для домашнего уюта, говорите ли вы о кухне и доме или патио на заднем дворе.Но зачастую те, что есть на рынке, не так уж интересны или просто слишком дороги.

Итак, если вы любите вторичную переработку, переработку и переработку всего старого и заброшенного, и вам нужна хорошая дровяная печь, тогда вам следует проверить эти идеи для некоторых удивительных идей дровяной печи, которые вы создадите сами.

Печь для металлолома

Источник

Первое предложение в этом списке — просто печь из металлолома. Если вы занимаетесь вторичной переработкой и вторичной переработкой, это идеальный проект для вас.Эта дровяная печь была специально разработана создателем оригинала для использования на открытом воздухе во внутреннем дворике, чтобы согреться зимой и при этом иметь возможность наслаждаться природой.

В инструкции показано, как перейти от груды металлолома к большой дровяной горелке, которая даже хорошо выглядит. Все примерно за 20 долларов.

Через Instructables

Дровяная горелка для газового баллона

Source

Вот еще один усовершенствованный проект, в котором использовался старый газовый баллон для создания уютной и эффективной дровяной печи для внутреннего дворика.Когда все будет сделано правильно, вы даже сможете увеличить температуру, чтобы использовать чайник или добавить плиту, если вам нужна неброская уличная плита.

Для его изготовления вам понадобятся газовый баллон, дымоходная труба диаметром 6 дюймов, ручка, часть сверхпрочного шарнира, коробчатая часть для вентиляции и длинная штанга для регуляторов воздуха.

Через Instructables

Горизонтальная дровяная печь с резервуаром для горячей воды

Source

Это идеальный вариант для тех, кто живет в холодном климате и ищет дровяную печь горизонтального дизайна.Он сделан из старого бака с горячей водой и плоских листов стали.

По сути, это немного больше похоже на «как я это сделал», чем на учебник, но если у вас есть какие-либо навыки в этой области, вы сможете следовать тому, что написано на плакате, и создать такую ​​же простую печь из даны пошаговые инструкции.

Через торговый пост Purple Sage

Электрический резервуар для воды Вертикальная дровяная печь

Source

Это еще один проект по модернизации резервуаров для горячей воды для начинающих сварщиков. Он создан из старого резервуара для воды, круглых труб, арматурного стального стержня, стальной правой части и стального уголка.Для этого вам понадобятся угловая шлифовальная машина, лобзик и сварочный аппарат MIG.

Итак, если вы готовы к достаточно простому сварочному проекту для начинающих, который затем можно использовать на открытом воздухе, это определенно отличный вариант для вас. Просто заранее соберите все необходимое и соблюдайте все меры предосторожности в начале и завершении проекта.

Через Instructables

Баллонная печь для восстановленного СПГ

Source

Это фантастический вариант для всех, кто может найти баллон для сжатого природного газа.Они создают поистине уникальную и эффективную дровяную печь для всех, у кого есть навыки сварки и талант работы с металлоломом.

Обязательно следуйте инструкциям — английские на протяжении всего пути ниже испанских — и соблюдайте меры предосторожности, чтобы избежать любых потенциальных проблем с газом и т. Д. Вам нужно будет слить газ и снять клапан вместе с другие препараты.

Через Instructables

Буржуйка своими руками

Source

Эта фантастическая маленькая буржуйка выглядит великолепно, но также действительно помогает.Это тоже не слишком сложно, если вы знаете, что вообще делаете со сваркой и т. Д. Это отлично подходит для небольших помещений — например, мастерских, гаражей, сараев — для сохранения тепла в холодные зимние месяцы.

В конструкции использован металлолом, который можно собирать дома или на свалке за очень небольшие деньги. И на строительство уходит всего около дня — или меньше.

Через Instructables

Ракетная печь

Source

Ракетные печи — отличный способ готовить на дровах.Основной принцип — сжигание дров горячим и быстрым ради эффективности. Это помогает изолировать зону приготовления и, следовательно, делает приготовление пищи быстрее и проще. Именно это и делает эта ракетная печь, сделанная своими руками.

Вам понадобятся 2 канистры с маслом, кастрюля, древесная зола, гибкий дымоход, несколько металлических труб и немного листового металла, а также некоторые основные инструменты, такие как рабочие перчатки и заклепочный пистолет.

Через Instructables

Печь для баллончиков с краской

Источник

У вас есть старая металлическая банка с краской и вам нужна дровяная печь, которую можно взять с собой куда угодно? Что ж, тебе повезло.Эта небольшая дровяная горелка идеально подходит для использования на открытом воздухе, например, в кемпинге или на рыбалке, и не займет много времени и усилий.

Это еще один вариант «вот что я сделал» по сравнению с настоящим учебником, но инструкции, которые дает автор, довольно просты для выполнения и используют некоторые уникальные повороты, чтобы сделать печь более эффективной.

Через Bushcraft USA

Портативная дровяная печь за 30 долларов

Source

Эта фантастическая маленькая переносная печь на дровах — легкая сборка за небольшие деньги.На самом деле это должно стоить 30 долларов или меньше. Он достаточно большой, чтобы подойти для хижины или небольшого здания, но не настолько для большого помещения, как дом.

Он также отлично подходит для использования на открытом воздухе, а не только в помещении, и поможет защитить от холода во внутреннем дворике охотничьей хижины или где-либо еще.

Через Backwoods Home

Дровяная печь своими руками для маленькой лодки

Source

Эта особая дровяная печь разработана для безопасного использования на небольшой лодке. Он небольшой, очень прочный и стабильный, и стоит он намного дешевле, чем тот, который вы покупаете в магазине марины в вашем районе.Кроме того, он достаточно мал для небольших лодок, например, 16-футовых. Печка отлично подходит для прогрева самой лодки.

Само по себе это не учебное пособие, а скорее «это то, что я сделал, чтобы вы могли попробовать что-то подобное».

Через журнал Duck Works Magazine

Мини-мангал Easy Mini

Source

Это очень простая в сборке небольшая дровяная горелка для кемпинга, которую вы можете сделать из действительно обычных предметов, не требуя больших усилий. Компоненты недорогие, их легко найти, и вам не нужно их модифицировать.

Вам понадобится держатель для кухонной утвари из нержавеющей стали с отверстиями, а также 4 гайки и болта, длина которых соответствует отверстиям в держателе для посуды. Серьезно, это так просто, что любой может это сделать.

Через Instructables

Простая бочковая печь из набора

Source

Это еще один простой вариант для людей, которые немного менее удобны, чем некоторые. Вы используете готовый комплект для создания идеальной дровяной печи, вместо того, чтобы создавать все с помощью тяжелых сварочных работ и т. Д.Вместо этого вам понадобится стальная бочка на 55 галлонов и комплект.

Обычно такую ​​бочку можно найти на Craigslist или на местной свалке металлолома практически за бесценок. Но, следуя инструкциям, вы можете построить двухствольную печь, так что, возможно, вам захочется взять две из них.

Через Instructables

Дровяная печь-бочка Deluxe

Source

Это руководство по дровяной печи дает вам возможность построить супер-роскошную дровяную печь, которая отлично подойдет для дома.Установите в подвале, и вы сохраните в доме теплее, чем когда-либо.

Еще один бочонок для переделки бочки в мощную дровяную печь. Не слишком дороги ни наборы, ни бочка, ни другие принадлежности, и вы сэкономите массу денег, купив полноценную дровяную печь в каком-нибудь дорогом магазине.

Журнал Via Backwoods Home

Самодельный нагреватель массы

Source

В этом руководстве по самодельному нагревателю массы используются различные компоненты для создания сверхмощной и эффективной дровяной горелки, которая обеспечит теплом весь ваш дом.Вам понадобится изоляция из стекловолокна, изолированная горелочная труба, немного дерева для рам, немного глины и песка. Вы также сделаете дымоход.

Дровяная печь, по общему признанию, сложная, и «учебное пособие» больше похоже на «Я сделал это так», чем на пошаговые инструкции, но если у вас есть некоторые навыки, вы можете построить это достаточно легко по своему усмотрению.

Через Пермь

Модернизированная дровяная печь Weber Rapidfire

Source

Вот еще одна переносная дровяная печь, идеально подходящая для приготовления пищи.Вы будете использовать компонент Weber Rapidfire, который легко найти в местном хозяйственном магазине, чтобы построить эту портативную плиту. И это уже качественное производство, так что прослужит еще долго.

Помимо Rapidfire, вам также понадобится стальной лист и некоторые базовые инструменты для металлообработки, такие как перчатки, металлические напильники, винты по металлу и т.д. там.

Через Instructables

Миниатюрная походная печь на дровах

Source

Если вам нужна действительно небольшая, устойчивая и прочная дровяная печь для приключений на свежем воздухе, вам повезло.Эту миниатюрную походную печь на дровах довольно легко построить, и, хотя это так важно, она становится абсолютно восхитительной, когда ее готовят.

Вам понадобится лом медных труб и трубок для тела, а затем некоторые основные инструменты и материалы для металлообработки, которые вы обычно используете в ремеслах по металлообработке.

Через Instructables

Базовая дровяная печь из обрезков

Источник

Для этой простой дровяной печи из металлолома у вас действительно есть много вариантов, из чего ее сделать.Только не используйте алюминий. Фактически, первоначальный мастер по металлу предлагал пустую бочку из-под масла и гороховые оладьи — тонкий металл, предпочтительный для более быстрого нагрева. Или даже металлический мусорный бак.

В зависимости от того, что вы используете, он может быть или не быть таким красивым, но он наверняка поможет быстро приготовить немного дров для тепла.

Через Instructables

Ракетная печь для космического корабля

Источник

Эта забавная печь — еще одна ракетная печь для фантастического сжигания дров.Но он сделан в цвете космического шаттла — просто для развлечения. Так что, если вы наслаждаетесь теплом и весельем в одном, вам, вероятно, понравится разогревать эту достаточно простую плиту.

Печь имеет красивую L-образную форму с плотным профилем и эффективными углами, образующими печь. Само по себе это не прямое руководство, но оно дает четкое визуальное представление о каждом шаге на этом пути. Так что, если вы разбираетесь в металлообработке, у вас не будет особых проблем с ее изготовлением.

Через Instructables

Старый водонагреватель в дровяную печь

Source

Это еще один проект по переработке, в ходе которого старый водонагреватель — практически любой формы, кроме дырчатого — превращается в очень эффективную дровяную печь, которая согреет ваш дом.В оригинальном плакате печь была создана для снижения затрат на отопление и основана на некоторых старых новостях Mother Earth News.

Это подходит для небольшого дома, чтобы хорошо обогреть его с помощью встроенных воздуховодов, соединяющих подвал или первый этаж с остальной частью дома.

Через Instructables

Дровяная печь из листовой стали

Source

Это очень привлекательный вариант для использования на открытом воздухе во внутреннем дворике, чтобы не допустить холодных зимних ночей. На самом деле, если вы разбираетесь в металлообработке, у вас будет потрясающая вещь, похожая на ухоженный антиквариат.Кроме того, верхняя часть становится достаточно горячей, чтобы поставить чайник или небольшую кастрюлю и приготовить там пищу.

Но самое приятное то, что эту печь на самом деле не так уж сложно сделать, если у вас есть какие-то уже существующие навыки или талант для обработки металла и немного терпения.

Через Instructables

Подогреватель реактивной массы

Источник

Есть две вещи, которые отделяют ракету от стандартной дровяной печи. Во-первых, сгорание в нагревателе ракетной массы происходит гораздо более полно.Во-вторых, нагреватель массы ракеты — это тепловая масса, которая окружает компоненты нагревателя.

Это делает этот массовый нагреватель одним из лучших и наиболее эффективных вариантов, которые вы найдете в домашних условиях. Это руководство проведет вас через каждый шаг, и в итоге у вас будет фантастический обогреватель для вашего дома.

Через Instructables

Дровяная горелка для барбекю в форме свиньи

Source

Если вы ищете забавную дровяную горелку, которая не только нагревает, но и дает вам место для готовки и, что ж, станет отличным поводом для разговора, тогда эта очаровательная свиная горелка для дров — отличный вариант.

В плане создания этой очаровательной поросенка используется старый газовый баллон и некоторые навыки резки металла. Оттуда вы прикрепите некоторые клапаны и другие компоненты, а также сделаете крышку и ножки из других частей газового баллона. Бам. «Бэбэ-экуэ».

Через Instructables

Дарт Вейдер Дровокол

Source

А для поклонников «Звездных войн» у вас есть дровокол в форме Дарта Вейдера. Вы будете использовать газовый баллон, чтобы сделать дровяную горелку. Оттуда вы получите удовольствие, создав это замысловатое изображение оригинальной трилогии «Большой злой» из «Звездных войн».

Инструкции дают четкие инструкции по очистке газового баллона, сборке всех компонентов, включая шлем Вейдера, и безопасному выполнению этой операции. Будьте особенно осторожны с инструкциями по технике безопасности, так как остатки газа могут быть очень опасными.

Через Instructables

Горелка для бревен миньонов

Источник

Любите миньонов? Любите огонь и пламя? Тогда что ж, это для вас. Это прочная печь для дров, которая отлично подходит для внутреннего дворика и отлично подходит для того, чтобы продемонстрировать свою веселую сторону.И все это можно сделать из старого газового баллона. Просто следуйте инструкциям.

Учебное пособие довольно простое, и ему очень легко следовать, поэтому, если у вас есть какие-либо навыки сварки, все будет в порядке. А если вы этого не сделаете, это разумный проект, с помощью которого можно научиться некоторым навыкам, поскольку он настолько прямой.

Через Instructables

Дровяная печь для поросят

Source

Вот еще одна очаровательная печь-свинка, на этот раз меньше по размеру и просто дровяная, на случай, если она более эффективна для ваших нужд.Она по-прежнему такая же забавная, как и предыдущая модель, но немного отличается. Он также сделан из старого металлического газового баллона и различных металлических деталей.

Учебное пособие предлагает четкие и простые инструкции для каждого шага на этом пути, хотя вместо этого они написаны как руководство «Я сделал это так».

Через Instructables

Горелка для дерева, соответствующая вашим потребностям

Эти удивительные дровяные печи, сделанные из газовых баллонов, листового металла, старых обрезков, кирпичей и многого другого, — все это довольно круто.И вы обнаружите, что расходные материалы намного дешевле, чем покупать новый в магазине.

Вы также найдете более интересные возможности, создав свою собственную дровяную горелку — Вейдер, Свинки, Миньоны? — и получить более интересный опыт в процессе.

В общем, постройка дровяной горелки — отличный вариант, если вы увлекаетесь сваркой или хотите научиться делать это хорошо. Просто убедитесь, что вы используете все необходимые меры безопасности, оборудование и внимательно прочтите все инструкции несколько раз перед тем, как начать.

Подпишитесь на нашу рассылку Получайте советы и идеи для самостоятельной работы прямо в свой почтовый ящик.

Почему мы не делаем наши печи из нержавеющей стали — Печи Аневай

Иногда нас спрашивают, почему мы не предлагаем версию Frontier Stove или Frontier Plus из нержавеющей стали. Нержавеющая сталь — отличный материал: он устойчив к пятнам, ржавчине и выглядит гладко. Ответ прост: хотя на фото он может хорошо выглядеть, в качестве плиты он не работает. В этом сообщении блога мы подробно расскажем о свойствах нержавеющей стали и подробно расскажем, почему мы не делаем печи из нержавеющей стали.

Назначение любого типа печи — обеспечить и контролировать эффективную передачу энергии, накопленной в несгоревшем топливе, в тепло, направленное на желаемую цель. Целью может быть вы, дно чайника, пространство внутри палатки или, возможно, все три. В хорошей печи будет использоваться лучший дизайн и материалы с лучшими свойствами для достижения любой желаемой цели. Правильный выбор в конечном итоге определит эффективность печи и ее успех в качестве источника тепла.

Все металлы имеют разные свойства веса, прочности, жесткости, отделки и т. Д., Но они также имеют разные термические свойства. К ним относятся теплопроводность, скорость расширения, коэффициент излучения, отражательная способность и температура плавления. Именно эти невидимые факторы имеют жизненно важное значение при проектировании печи.

Итак, почему мы не можем использовать нержавеющую сталь для изготовления печи Frontier Stove? Большую часть тепла, которое вы чувствуете, сидя у костра или печи на открытом воздухе, составляет лучистое тепло — тепло, передаваемое наружу через инфракрасное излучение, — а блестящая нержавеющая сталь является очень плохим источником лучистого тепла.Это также относительно плохой проводник, что означает, что области печи в непосредственной близости от горящего топлива будут нагреваться до очень высоких температур, в то время как другие части — нет, вместо того, чтобы равномерно распределять тепло по всей печи. Поскольку он не может излучать это избыточное тепло или проводить его в другие области, а также поскольку нержавеющая сталь имеет высокую скорость теплового расширения (что означает, что металл расширяется в горячем состоянии), результатом, вероятно, будет деформация металла или деформация , вызванная неравномерное расширение.Если варочная поверхность деформируется, хороший контакт с плоским дном кастрюли , необходимый для эффективной теплопередачи за счет теплопроводности, теряется. Качественные кастрюли из нержавеющей стали часто вставляют алюминиевый диск (очень хороший проводник) в основание сковороды, чтобы равномерно распределять тепло для приготовления и предотвратить деформацию.

Когда тепло, производимое внутри печи, не может легко покинуть печь ни за счет излучения, ни за счет теплопроводности, большая часть тепла должна отводиться конвекцией (восходящий поток горячих газов) и покидать печь внутри дымохода для использования воздух наверху.Внешняя часть печи также нагревает часть воздуха в непосредственном контакте с ней, и он будет подниматься конвекцией, чтобы нагреть замкнутое пространство, такое как палатка, или улетучивается в атмосферу, если находится снаружи. В палатке это означает, что верх палатки будет нагреваться, но нижние части (обычно там, где вы сидите или спите) останутся холодными .

Короче говоря, печь Frontier Stove из нержавеющей стали или другая плита аналогичной конструкции была бы самым неэффективным и разочаровывающим источником тепла.

Мы конструируем все наши изделия так, чтобы они были прочными и износостойкими. , чтобы выдержать испытание самых экстремальных приключений, которые вы можете бросить на них, и печь, которая деформируется, не делает разреза . Нет ничего плохого в том, чтобы нержавеющая сталь использовалась в качестве материала — она ​​отлично подходит для наших всегда популярных водонагревателей из нержавеющей стали — она ​​просто не подходит для строительства дровяной печи.

Существует распространенное заблуждение, что плита из нержавеющей стали не требует обслуживания. Ученый описал бы внутреннюю часть любой использованной печи как среду, враждебную металлам: большие перепады температуры в сочетании с золой внутри (щелочной) и сажей / дегтем в дымоходе (слабокислой) повредят тонкий слой оксида хрома, если позволят. быть влажным или влажным в течение любого времени (дополнительное содержание хрома в стали делает ее нержавеющей сталью).Все печи, особенно уличные, следует мыть и хранить сухими как можно скорее после использования.

Поиск подходящего материала. Важнейшей частью процесса проектирования печи является выбор правильного материала для работы. Мы спроектировали, построили и испытали много-много различных печей за годы (ранние последователи Аневая могут помнить печи Nomad и Fortress — всего лишь пара конструкций, которые мы пробовали за эти годы), и мы знать, что работает, а что нет для каждой печи.При выборе материала следует учитывать множество факторов: портативность, долговечность, тепловое излучение и даже эстетику.

Переносные ракетные печи и дровяные газовые плиты. Когда дело доходит до этих эффективных небольших кухонных плит (таких как наша Horizon Stove), в современных конструкциях почти всегда используются камеры сгорания из нержавеющей стали . Те самые характеристики, которые делают нержавеющую сталь плохим выбором для дровяной печи, делают ее идеальной для ракетных и мини-дровяных газовых плит.Короткий вертикальный «дымоход» из нержавеющей стали удерживает тепло внутрь, а не излучает его наружу, способствуя очень эффективному горению и направляя горячие газы прямо вверх в кастрюлю . Поскольку камера сгорания / дымовая труба довольно мала и близка к нагреву, большая ее часть находится при такой же высокой температуре, поэтому неравномерное расширение не является проблемой.

Портативные мангалы и костровища. Обычно они изготавливаются из нержавеющей или углеродистой стали, в зависимости от конструкции и предполагаемого использования.Ящик с открытым верхом или ½ сферы с грилем для приготовления пищи непосредственно над источником тепла означает, что тип металла, используемого в корпусе, обычно менее важен, чем другие конструктивные особенности для производительности и эффективности.

Переносные дровяные печи с дымоходом (например, Frontier и Frontier Plus) Углеродистая сталь (низкоуглеродистая сталь) является предпочтительным металлом здесь: не только легкий и прочный , но и обладает отличными свойствами теплопередачи . Он хорошо проводит тепло для приготовления пищи, а также очень хорошо излучает лучистое тепло в окружающую среду (используемая матовая черная высокотемпературная краска не только защищает металл, но и дополнительно увеличивает тепловыделение).Воздух, находящийся в непосредственном контакте с поверхностью горячего корпуса печи и дымохода, также передает тепло в замкнутые пространства за счет конвекции.

Печь фиксированного положения с дымоходом (например, наши печи типа Tana Stove, Morso и Aga). Углеродистая сталь (низкоуглеродистая сталь) или чугун. К ним применимы те же принципы, что и к переносным плитам: как мягкая сталь, так и чугун хорошо подходят для приготовления пищи и выделяют большое количество лучистого тепла, хотя легкие свойства углеродистой стали здесь менее важны.Чугун использует свою массу для сохранения тепла: он медленнее нагревается и дольше теряет тепло после тушения огня. Однако у него есть свои недостатки: чугун хрупкий и должен быть толстым, чтобы избежать растрескивания при ударах. Резкое изменение температуры может вызвать трещины и вывести печь из строя; эти трещины также могут появляться со временем, поскольку он расширяется и сжимается под действием тепла.

Мы выбираем углеродистую сталь для наших печей, так как считаем ее более прочной. : она не трескается, как чугун, и нагревается намного быстрее.С точки зрения дизайна, это позволяет нам изготавливать печи с четкими изгибами , которые делают наши печи уникальными. Мы выбираем более толстую сталь в наших более крупных, сделанных в Корнуолле «базовых» печах (Shepherd, Traveler, Fintan и Tana), чем в наших портативных моделях (Horizon, Frontier и Frontier Plus), поскольку портативность не так важна. вызывает беспокойство — хотя углеродистая сталь по-прежнему намного легче чугуна.

Поскольку многие из наших более прочные печи используются для сохранения уюта в удаленных, автономных пространствах (например, типи, колокольчики и крошечные дома), важно, чтобы их можно было легко перемещать, и многие наши клиенты собирают свои путешественники или Овчарка Печь вместе со своей палаткой-колокольчиком и отводим их в поход в лес.Мы даже погрузили двух путешественников в лодку для очень отдаленного похода по реке Корнуолл, с чем мы, вероятно, не справились бы, если бы наша печь была сделана из чугуна …

Мы надеемся, что мы ответили на ваши вопросы о том, почему мы не делаем Frontier Stove из нержавеющей стали, и, возможно, поделились некоторыми производственными знаниями. Если есть другие темы, связанные с печкой, которые вы хотите, чтобы мы подробно рассмотрели, не стесняйтесь оставлять свои предложения в комментариях ниже — и не забудьте зарегистрироваться ниже, если вы хотите услышать от нас больше.

Дровяные печи своими руками | Критический бетон

Зима пришла. Если вы готовы взяться за создание собственной системы отопления, самое время сделать обзор некоторых техник самодельных дровяных печей.

Оптимальный выбор типа обогревателя зависит от контекстных переменных; размер обогреваемого помещения, климат вашей среды, доступные материалы, сроки и затраты на строительство обогревателя, его эксплуатационные расходы и экологическая устойчивость.

Перед тем, как представить различные типы обогревателей, важно знать следующие четыре элемента, из которых состоит каждая дровяная печь;

  1. Отверстие, в которое заправляется топливо, называется отверстием подачи .
  2. Пространство, в котором реакция между кислородом и топливом происходит при высокой температуре, называется камерой сгорания .
  3. Важным понятием нагревателей является « тепловая масса ». Термическая масса материала — это его устойчивость к изменению температуры при добавлении или отводе тепла. Чем больше тепловая масса печи, тем более постепенно она будет выделять тепло и тем меньше разница температур в помещении во время включения печи.Обогреватели с малой массой более отзывчивы и, следовательно, больше подходят для переменного климата, где требуется быстрый или непродолжительный нагрев. Однако нагреватели с малой массой менее энергоэффективны. Типичными материалами для печей с высокой тепловой массой являются вермикулит, песок, глиняный кирпич, утрамбованная земля, природные камни и т. Д.
  4. Для каждой печи требуется дымоход для отвода газов (в основном CO2).

Энергоэффективность печи зависит от качества процесса горения и температуры дымовых газов, выходящих из дымохода.Некоторые обогреватели более энергоэффективны, чем другие, из-за размеров и формы системы сгорания или тепловой массы печи. Во-первых, важно выбрать тип обогревателя, который соответствует вашим потребностям, а затем вы можете настроить некоторые из последних аспектов, чтобы превратить его в более эффективную систему обогрева.

Создание дровяной печи с водонагревателем — Сделай сам

Узнайте, как эта дровяная печь с переработанным водонагревателем может обогреть ваш дом, помогая планета.

Постройте дровяную печь с подогревателем оборотной воды

(Примечание: поскольку эта статья была опубликована в 1978 году, строительные нормы и правила страхования домовладельцев правила изменились, и были приняты федеральные правила, регулирующие дровяные печи. Этот конструкция печи может не соответствовать различным федеральным и местным нормам. Читатели рекомендуется проконсультироваться с соответствующими официальными лицами перед установкой печи в их дома.- МАТЬ)

Большинство самодельных дровяных печей сколочено из старых бочек емкостью 55 галлонов. И они более или менее выполняют ту работу, которую должны делать. . . несмотря на то, что они заведомо неэффективные потребители топлива, их трудно регулировать, быстро прогорают, и они настолько уродливы, что большинство людей будет терпеть их только в гараж или мастерская.

Пожалуй, единственная действительно хорошая вещь, которую можно сказать о большинстве 55-галлонных бочек. горелки в том, что (обычно) собрать одну из них не так уж и дорого или, по крайней мере, раньше не было.Однако в последнее время здесь стальные бочки стали найти все труднее. . . и, когда вы обнаружите один из контейнеров, он часто имеет фиксированную цену в семь долларов.


Должен быть лучший способ собрать самодельную дровяную печь. И вот: как МАТЬ недавно показал Уилтон, Роберт Варс из Айовы (который, кстати, просто оказался братом МАТЕРИ исследователя Эмерсона Смайерса).

«Забудьте возиться со старыми 55-галлонными бочками», — сказал нам Боб. «То, что ты хочешь Чтобы построить плиту, нужно выбрасывать бак электрического водонагревателя. . . для в минимум четыре веские причины:

«Во-первых, стенки такого резервуара минимум в три-четыре раза толщиной с металл в бочке емкостью 55 галлонов. . . а это значит, что водонагреватель барабан сделает печь намного более жесткой, которая прослужит намного дольше.

«Во-вторых, когда вы строите топку из мусорного бака водонагревателя, это очень просто. сделать печь такой же герметичной и эффективной, как любая дровяная печь за 500 долларов на рынке. И я не могу сказать этого ни о какой печи на 55 галлонов, которую я когда-либо видел.

«В-третьих, если вы сконструируете свой обогреватель так, как я вам говорю, его будет легко загружать, у него будет отличный контроль огня и температуры, и он будет выглядеть достаточно стильно выставить на обозрение прямо в гостиной.

«И в-четвертых, вы можете построить одну из моих водонагревательных плит даже дешевле, чем большинство теперь люди собирают дровяную горелку на 55 галлонов. Что касается Фактически, я нашел все, что было в моем. Это означает, что печь стоила мне только труда — одного хорошего дня — которые я использовал, строя ит. «

Ну что ж. Это были довольно большие претензии. Тем более что мы их слушали глядя на несколько фотографий плоской хорошо выглядящей печи .Так, в нашей лучшей и самой хитрой моде «глуши Северной Каролины» мы бросили вызов оле Боб, чтобы доказать все, что он нам только что сказал.

А затем — просто чтобы поставить его в невыгодное положение с точки зрения затрат — мы пару раз плюнули, краем глаза посмотрели на Смайерса и невинно сказал: «Конечно, ты знаешь, Боб, что многим нашим читателям сложно материалы проекта, как вы это делаете. Таким образом, кроме того, что вы можете перерабатывать старую воду бак нагревателя, мы просто должны заставить вас покупать и платить новые цены за все остальное который входит в любую печь, которую вы строите для нас.«

«О Конечно!» Боб ответил. И дело было не столько в том, что он сказал, сколько в том, как он сказал это, что сразу же сказало нам, что это были мы. Шак. Этот пижон из Айовы с самого начала знал, что он может построить печь за 500 долларов. и никогда не используйте для этого материалы стоимостью более 35 долларов.

Недорогая дровяная печь The Secret of the Smyers

Когда Боб Смайерс набрал своего брата Эмерсона и приступил к строительству одного из его теперь знаменитых печей было легко увидеть, что переработанный в топку электрический бак водонагревателя был настоящим секретом его переработанного водонагревателя дровяной печи бюджетный.Также его простота сборки. Черт. Как только вы обнаружили, что ваш «утиль, но все же в хорошем состоянии »бак водонагревателя, у вас уже есть около трех четвертей Ваша плита «сделана на заказ» именно так, как вы этого хотите.


И найти один из этих танков тоже несложно. Большинство свалок разбросанные по стране, на самом деле настолько заполнены контейнерами, что мы возникло скрытое подозрение, что там разводятся старые водонагреватели.Возможно, нет . . . но их наверняка много «там», чтобы их можно было взять.

Любой списанный электрический (забудьте про газовые для этого проекта) водонагреватель от Емкость от 30 до 50 галлонов прекрасно превратится в печь. Мы пришли к мысли, однако один из 30-галлонных резервуаров (диаметром 20 дюймов и длиной 32 дюйма) делает дровяную горелку самой красивой из всех.

Выбирайте немного из ваших дружелюбных местных свалок, свалок или переулков. за магазинами бытовой техники, пока вы не найдете именно ту емкость или емкости, которые вам нужны.Тогда (если вы делаете «покупки» на свалке или свалке) снимите легкий лист металлическую «обертку» и изоляцию прямо в поле и убедитесь, что основной бак внутри не заржавела и не залита коррозией. Или, если того требуют обстоятельства, Вы можете сделать это дома в своем магазине, а затем вытащить отброшенный лист металл и изоляцию обратно на свалку, когда вы будете готовы их выбросить.

Загружаемые детали конструкции Схема водонагревателя 1 и Водонагреватель плита Diagram 2 поможет в процессе строительства.

В остальном недорогая дровяная печь — это просто

Любой, у кого есть резак и сварщик, найдет все остальное легко. И если вы этого не сделаете владеть или эксплуатировать такое оборудование, исследуйте окрестности, пока не найдете компетентный сварочный цех которые переделают ваш танк по разумной цене.

Положите контейнер на бок и добавьте ножки и загрузочный бункер с откидным крышка », как показано на прилагаемом чертеже. Затем приварите« выхлопную трубу ». или «дымовой сапог», как показано.Убедитесь, что все швы герметичны, а бункер крышка коробки тоже плотно прилегает (герметично). Контроль тяги, пожалуй, самый важный часть всего. Если он сделан хорошо и не протекает, у вас будет хороший и положительный контроль. пламени и температуры готовой печи в любое время. И наоборот, если это не так хорошо сделано, и он действительно протекает, вы этого не сделаете. Работайте осторожно и выполняйте свою работу правильно.

Как только печь будет полностью собрана, покрасьте все ее внешние поверхности краской Rustoleum. Черная краска Bar-B-Q или «высокотемпературная краска для двигателя».Вы только что построили себя одна могучая дровяная горелка! И, даже если вы купили все (примерно 65 фунтов стали), за исключением резервуара оборотного водонагревателя, вам не следовало тратить более 35 долларов на проект. (Боб и Эмерсон построили демонстрационную модель МАТЕРИ за один короткий день — шесть часов — на общую сумму 31,54 доллара.)

Эта недорогая дровяная печь работает!

Исследователь MOTHER Деннис Буркхолдер использовал нашу оригинальную древесину для водонагревателя. печь », чтобы обогреть весь его дом площадью 1100 квадратных футов с прошлой осени, и он постоянно был поражен большим количеством тепла и малым количеством золы, производимой агрегатом.Он также был приятно удивлен тем, как обогреватель сохраняет огонь в течение ночи. «Все, что я делаю утром, — говорит Деннис, — это пару раз ставлю плиту, открывая проект немного. . . и старая дровяная горелка оживает «.


Первоначально опубликовано: январь / февраль 1978 г.

10 Доступные и простые в сборке Ракетные печи своими руками

Ракетная печь — это эффективная печь горячего горения, работающая на древесном топливе небольшого диаметра.Топливо сжигается в простой камере сгорания, содержащей изолированный вертикальный дымоход, который обеспечивает почти полное сгорание до того, как пламя достигнет варочной поверхности. Конструкции ракетных печей чаще всего используются для переносных печей для приготовления пищи, но эта конструкция также используется для изготовления нагревателей ракетной массы для обогрева. Сегодня мы делимся некоторыми уроками, чтобы сделать свой собственный, так что, если вы хотите заняться мастерингом, продолжайте читать!

Принцип работы ракетной печи прост: вместо того, чтобы готовить на открытом огне, вы сжигаете дрова в изолированном дымоходе.Ракетные печи очень эффективны и просты в изготовлении. Они бегают на ветках, поэтому вы можете не срубить целое дерево только для того, чтобы приготовить ужин. Эту печь со стальным ведром на 5 галлонов легко собрать, и вам понравится ею пользоваться.

Низкие технологии — это новые высокие технологии, а лучшим примером низкотехнологичной революции является чудесная ракетная печь — печь, которая позволяет готовить из маленьких веточек — поленья не нужны! Эффект дымохода создает высокоэффективное горение без дыма. Чтобы приготовить ужин, не нужно рубить дерево — все, что вам нужно, это несколько маленьких веток или веточек.

Из четырех банок для супа и банки №10 (размером с тушеные помидоры или что-то в этом роде) вы можете построить эту ракетную печь, достаточно мощную, чтобы приготовить еду за считанные минуты.

Из этого урока с видео вы узнаете, как построить небольшую металлическую походную ракетную печь с добавлением нескольких дополнительных металлических стержней для устойчивости. Заинтересованы? Продолжайте читать!

Эта ракетная печь полностью портативна и может использоваться во всех видах пикников и походов. Основная часть переносной ракетной печи — это старый баллон с гелием.

Для выполнения следующих инструкций по изготовлению ракетной печи необходим опыт в сварке и металлообработке, так как для этого проекта требуется много этого. В материалы схемы могут быть внесены изменения в соответствии с личными предпочтениями или в зависимости от наличия материалов.

Эта ракетная печь, которую вы собираетесь делать, очень красиво выглядит и очень проста в изготовлении, и ее можно изготовить за пару часов, даже если вы не очень удобны. Одна из приятных особенностей этой ракетной печи заключается в том, что вы можете готовить полноценные блюда, используя очень мало топлива.

Оставить комментарий
