Печь русская из кирпича своими руками: чертежи и порядовка, видео инструкция
Как кладутся русские печи из кирпича своими руками? — Все о печи в доме
Русская печь является уникальной конструкцией. Люди получают от нее много тепла, но это далеко не все ее преимущества. Русская печь — еще и замечательное место, чтобы отдохнуть.Наверху можно обустроить лежанку, а ней, когда печь протоплена, подремать особенно приятно. Блюда, приготовленные в русской печи, отличаются особенным, неповторимым вкусом.
Русская печь в доме является очень полезным устройством. Она является частью системы отопления, на ней можно устроить лежак и она прекрасно дополняет интерьер.Качественная кладка русской печи своими руками немыслима без ознакомления с ее устройством и понимания того, как она работает. Сегодня встречаются печки различных форм, а иногда и вовсе попадаются необычные экземпляры. Несмотря на это, практически все такие конструкции имеют стандартные размеры.
Изображение 2. Схема устройства русской печи.Типичная русская печка имеет такие размеры:
- длина — 215 см;
- ширина — 140 см;
- высота — 185 см.
На чертеже (см. Изображение 2) в подробностях изображается устройство русской печки. Указанных размеров хватит, чтобы обогреть комнату в 35 м². Как правило, располагают ее в углу дома.
Кладка основания конструкции раньше выполнялась на дубовый бревенчатый фундамент, сегодня нужно использовать не менее прочный и надежный материал — бутовый камень или бетонный монолит, усиленный арматурой. Для кладки подойдут такие материалы, как глина, камень и кирпич. В каждой такой конструкции есть подпечек, где очень удобно хранить разный инвентарь.
Для строительства русской печи используйте красный обожженный кирпич.Печь будет дольше оставаться теплой, если между стенами и сводами уложить материалы с высокой теплоемкостью.
Чаще всего для кладки используется обожженный кирпич красного цвета.
Выложить русскую печь можно с использованием следующих материалов:
- кирпичи, 1600 шт.;
- вьюшка;
- задвижка с отверстием;
- глина;
- песок.
Начинать строить такую печку следует после ознакомления с чертежами (см. Изображение 4). На чертеже русская печь представлена в основном виде и в трех разрезах, которые помогут понять, как устроена конструкция. Исходя из разреза А-А становится ясно, что свод и под камеры для варки должны располагаться под наклоном. На этом разрезе также обозначены места размещения главных устройств печи — полудверцы, задвижки и вьюшки. Разрез Б-Б показывает устройство дымохода, куда поступает дым от самоварника. Изображается и порог-выступ, он будет препятствовать попаданию в дымоход искр и забирать сажу, выходящую из печки. На разрезе В-В можно в подробностях рассмотреть форму сводов топливника и подпечья.
Все разрезы содержат основные габариты и шкалу, по ней легко определить, на каком уровне находится каждый ряд. Главными помощниками при кладке русской печи с лежанкой являются порядовки. Они подскажут:
- как происходит кладка каждого ряда;
- когда использовать целый кирпич;
- где надо установить дополнительные деревянные конструкции;
- где устанавливаются металлические устройства для печи.
Схема порядовки русской печи с лежанкой и ее описание
Вернуться к оглавлению
Начало кладки и установка опалубки
Изображение 5. Схема порядовки укладки первых рядов печи.Порядовка изображается на следующих чертежах (см. Изображение 5, Изображение 6). Начальный ряд печи устраивается из кирпичей на подготовленном основании. Стройматериал скрепляется раствором цемента. Укладку 1 ряда выполняют после обустройства настила рубероида для гидроизоляции. Рекомендуется для 1 ряда применять обожженные кирпичи, которые гораздо устойчивее обычных к негативному воздействию влаги.
Сделать качественную перевязку швов можно, если на углах 1-го ряда уложить по 3 трехчетвертного кирпича. Один из них и кирпич, который примыкает к нему, скашиваются так, чтобы между ними не было зазоров.
В 2 ряду кладутся стены опечка. Швы не будут совпадать, если на передней стене опечка положить 4 трехчетвертного кирпича.
В 4 ряду устанавливается цельный кирпич. У двух кирпичей, расположенных у входа в подпечье, углы надо сколоть так, чтобы создать опоры для будущей арки.
В подпечный проем вставляется опалубка из дерева. После выкладывается арка. Затем можно класть кирпичи в 5 ряду. На углах кладется по 3 трехчетвертного кирпича, чтобы швы двух рядов не совпали.
В 6 ряду боковые стены кладутся в один кирпич. Спереди и сзади стенки должны быть в два кирпича толщиной. В центре стенок опечка вставляется опалубка с почти круглым верхом, совпадающим по форме с выкладываемым сводом подпечья. Опалубочная конструкция делается обязательно — без нее не получится сделать качественную конструкцию. Опалубку нужно сделать заранее, чтобы после применения ее можно было с легкостью разобрать и убрать через проем от подпечья. Такую разборную конструкцию образуют две боковые рамки. Их штыри служат опорой для двух досок с ребрами, которые надо обязательно закруглить. Рамки хорошо будут прилегать к стенам подпечья, если между ними поместить одну или несколько распорок.
Затем нужно настелить небольшие доски, которые скрепляются несколькими ремнями, сделанными из любого гнущегося материала. После монтажа опалубки нужно выполнить кладку свода. Он делается из цельных кирпичей. При этом лучше всего, если их ребра будут соприкасаться. Между верхними усенками делаются небольшие зазоры, которые надо заполнить раствором цемента. Свод станет гораздо прочнее, если между кирпичом в зазоры будут вдавлены осколки, которые подходят по размерам.
Далее кладется 7 ряд. Перевязка будет выполнена правильно, если на каждом из углов использовать по 4 трехчетвертного кирпича. 8 ряд кладется с использованием цельных кирпичей. В этом ряду устраивается основание для печурки.
В 9 ряду устраиваются стены конструкции. На углах кладки следует применять трехчетвертный и половинный кирпич. 10 ряд делается из цельного строительного материала. Между стенами русской печи насыпается песок, который должен быть обязательно сухим. В 11 ряду кирпичей печурка будет полностью перекрыта.
Вернуться к оглавлению
Устройство пода, камеры для варки, арки, перетрубья
Полная схема порядовки печи.В 12 ряду устраивается под печи. Весь строительный материал должен скрепляться раствором, при этом кирпичи для пода им не крепятся. Они устанавливаются на ребро, а щели между ними нужно засыпать песком. Пока печь топится, песок будет перемешиваться с древесной золой и заполнит кирпичные зазоры своей массой. В левом углу пода надо сделать небольших размеров углубление, которое используется для хранения топлива. Под надо хорошо выровнять, отшлифовать половинным или трехчетвертным кирпичом.
В 13 ряду закладываются стены камеры для варки и шестка. Между конструкциями ставится металлическая дуга, соответствующая по форме и размеру печному устью. Далее нужно просверлить 2-3 отверстия, в которые будет вставлена проволока из стали.
Схема камеры для варки.В 14, 15 и 16 рядах продолжается устройство стены камеры для варки и шестка. Затем в стены камеры для варки надо уложить 8 кирпичей, которые следует предварительно отесывать. Далее в камеру вставляется опалубка из дерева и кладется арка из половинных кирпичей.
Свод камеры подобного типа ничем не отличается от опечка.
После кладется 18 кирпичный ряд. По краям окна нужно закрепить 2 пяты, на которые ставится арка маленьких размеров.
После устройства арки выполняется кладка 19 и 20 рядов. В пространство меду сводом и стенами печи надо насыпать песок, который перемешивается с кирпичными и стеклянными осколками. Проем здесь нужно обязательно оставить открытым. 21 ряд кладки наглухо закроет устанавливаемую камеру. 22 ряд обеспечит перекрытию плотность и надежность. Он называется перекрышей. На этом этапе устраивается лежанка для русской печи.
Вернуться к оглавлению
Как сделать перетрубье и дымоход?
Перетрубье начинает выкладываться с 23 ряда.В процессе кладки 24-26 рядов поэтапно производится перекрытие перетрубья. Следует оставить лишь два отверстия: одно предназначается для дымохода самовара, а второе — для вьюшки.
В проеме понадобится укрепить дверцу, через которую вьюшку можно будет открыть или закрыть.Далее продолжается устройство стен перетрубья. В данном случае следует помнить о принципах перевязки швов. Затем выкладывается отдельный ряд из 3 кирпичей, чтобы дым мог попасть в трубу. Перетрубье перекрывается целыми кирпичами. Справа надо оставить отверстие, как раз над ним закрепляется задвижка.
Во всех остальных рядах наращивается дымоход. Все эти ряды состоят из 6 кирпичей. У потолка производится разделка с кирпичным напуском. Она позволяет удалить потолочные части от трубы и полностью закрывать проем потолка. Разделка делается в процессе кладки конструкции в верхней щитковой части. Такая конструкция позволяет увеличить поверхность печки.
Вернуться к оглавлению
Русская печка «Экономка»
Изображение 11. Схема русской печи «Экономка»: 1 – дымовая труба; 2 – вьюшка; 3, 5 – задвижка; 4 – заслонка; 6 – горнило; 7 – нижняя камера; 8 – вход в дымовую трубу; 9 – водогрейная колонка; 10 – кирпичные столбы; 11 – топливник; 12 – газовыпускной проём в поду.Чертеж этой печи из кирпича изображена далее (см. Изображение 11), где можно хорошо рассмотреть:
- вид конструкции;
- устройство печки.
Изображенная печь является модифицированной версией стандартной русской печи. Конструкция ее имеет следующие особенности:
- Небольшие размеры (1400×890×770 см).
- Особый путь движения газов дыма.
- Равномерный нагрев по всей высоте конструкции.
- Два топливника.
- Применение различных видов топлива.
Эту печь можно использовать для отопления частного дома, выпечки хлеба и приготовления еды.
Печь имеет две камеры: для варки и для отопления. Первая камера располагается в подпечье, а вторая камера — над первой. Под делается из двух рядов кирпичей, кладут их при этом плашмя. Конструкция печи также может подразумевать наличие коробки для нагрева воды.
Топливник больших размеров размещается с передней стороны печки, поддувало нужно класть во 2 ряду. Маленький топливник устраивается сбоку печки, поддувало нужно заложить с 4 ряда.
Топливники перекрываются плитой из чугуна, в которой есть две конфорки. Маленькую конфорку необходимо разместить над маленьким топливником. Нагретые газы будут направляться из маленького топливника в большой. Далее через щель они двигаются в камеру отопления, камеру для варки и трубу.
В летний период печь пироги и подогревать еду можно в камере для варки, где будет гореть топливо. Зимой печь топится через топливник больших размеров. Маленький топливник используется, чтобы подогреть пищу или подтопить печку в холода. В такой конструкции хорошо горит топливо любого вида.
Вернуться к оглавлению
Другой вариант русской печи
Изображение 13. Конструкция русской печи.Конструкция (см. Изображение 13) проста в устройстве и уходе. Она кладется из кирпичей красного цвета. Для изготовления ее необходимо приобрести следующее:
- 1600 шт. кирпичей;
- 65 ведер глины;
- 65 ведер песка;
- дымовая задвижка;
- самоварник.
Кладется печь только по порядовке.
Необходимо выполнять грамотную перевязку швов. Кирпич понадобится предварительно отобрать. Отобранный строительный материал применяется для свода, стен камеры для варки и пода. Цельный кирпич применяют, выкладывая 1 ряд. 2 ряд устраивается в форме колодца, который нужен для устройства подпечья. Так же, как и 2, кладутся 3, 4 и 5 ряды.
Свод закладывается в 5-8 рядах. На этом этапе понадобится вытесывать пяты. Далее устанавливается опалубка, до конца выкладывается свод, опирая его на стены. В 8-10 рядах выполняется устройство печурки. 11 ряд похож на 10, при этом обязательно делать перевязку швов. Печурка перекрывается в этом ряду. Колодец заполняется засыпкой, которая выравнивается и уплотняется так, чтобы был подъем к установленной камере.
В 20 ряду выполняется настилка пода. В этом ряду нужно класть строительный материал на песок, причем глиняный раствор в процессе использовать нельзя. Выровнять под можно, присыпав его песком и потерев кирпичами. Только так можно удалить все заусенцы. В 13-16 рядах выполняется устройство шестка, камеры для варки и устья печки. Кладка стен выполняется в 3/4 кирпича. Они не связываются между собой, здесь требуется только перевязка швов. Под должен иметь подъем 35 мм от печной конструкции к устью. В 17 ряду формируется оставшаяся стенка и устье. Возводя боковые стены, кладку в 1/4 кирпича стесывают вверху так, чтобы можно было образовать пяты. Далее производится монтаж опалубки, используя которую, можно сделать свод. Практически всегда в 17 ряду заканчивают устраивать свод. В 18 ряду изображен готовый свод, его выкладывают, делая грамотную перевязку швов. В 19 ряду выкладывается арка и перекрывается проем. Затем кладутся стены и выравнивается кладка свода. К 20 ряду отверстие шестка следует уменьшить. 21 ряд схож с 12. Здесь обязательно необходимо выполнять перевязку швов.
https://1popechi.ru/youtu.be/I4up-2P_lkc
Русские печи с лежанкой из кирпича сделать достаточно просто, понадобится лишь ознакомиться с порядовкой и иметь все необходимые инструменты и материалы. Сложить печь можно с легкостью и самостоятельно, при этом не придется нанимать опытных печников, на услугу которых придется основательно потратиться.
устройство, чертежи c порядовками, описание кладки
По сложности строительства классическая русская печь превосходит кирпичные отопители других конструкций, так что без навыков и практики сложить ее своими руками не получится. Не вдохновляет и стоимость постройки, ведь даже на современную модель подовой мини-печки пойдет около 800 шт. качественного кирпича. Но благодаря высокой эффективности (КПД более 60%) и теплоемкости эти сооружения остаются привлекательными для многих домовладельцев. Мы тоже решили не обходить их вниманием и дать вам подробное описание кладки простого варианта печи, оснащенной лежанкой.
Изучаем устройство и принцип работы
На данный момент традиционная русская печка претерпела множество усовершенствований. Появились варианты отопителей с камином, варочной плитой и духовкой, а также уличные комплексы – барбекю, строящиеся под навесами либо в больших беседках. Но основой для всех перечисленных конструкций служит старинная подовая печь с дымоходной трубой, выдвинутой в переднюю часть. Ее устройство подробно отражено на схеме:
Справка. Примерные размеры сооружения, чаще всего возводимого в древней Руси, составляют 3 х 2 х 2,5 аршина или 2130 х 1420 х 1780 мм. Последняя цифра обозначает высоту до верха лежанки.
Перечислим особенности конструкции:
- Строение покоится на фундаменте и опечье – 4 стенах с полостью внутри для хранения домашнего инвентаря или порции дров – подпечком (иначе – подтопком). Раньше основание делалось деревянным, сейчас строится из кирпича.
- Тело печи состоит из двух отсеков. Передний – загнеток – представляет собой закрытую стенами предтопочную поверхность, заканчивающуюся вверху дымоходом. Задняя часть – продолговатое горнило с наклонным подом и полукруглым сводом. Последний тоже склоняется в сторону устья под определенным углом.
- Полости между внешними стенками и горнилом засыпаются чистым песком либо глиняно-песчаной смесью. Перекрытие над верхней засыпкой играет роль лежанки.
- Спереди и по бокам отопителя устроено несколько небольших ниш – печурок.
- В простейшем исполнении дымовая труба оснащена ревизионной дверцей и заслонкой (старое название – вьюшка).
Движение газов и тепла в топливнике
Принцип, который использует при работе русская печка, довольно прост и одновременно эффективен. К дровам, сжигаемым в горниле, воздух поступает через устье и окно загнетка, причем поток стелется по нижней части очага, ближе к поду. Ему навстречу по верхней зоне движутся более легкие продукты горения, выходящие из устья в дымовой канал. Как это происходит, наглядно показано выше на рисунке.
Важный момент. Эффективный прогрев теплоемких стен и песчаной засыпки достигается за счет наклона сводов и пода печки. Горячий воздух не может выйти наружу, пока не охладится и не потяжелеет. Этот принцип используется в современных колпаковых печах.
После затухания пламени толстые стены долго возвращают тепло в помещение и горнило, где можно сделать вкусную выпечку, приготовить разнообразные блюда либо испечь хлеб по домашнему рецепту. Подробный обзор смотрите на видео:
Выкладываем русскую печку с лежанкой
Наиболее сложный момент – кладка наклонных сводов горнила. Поэтому для начала мы предлагаем исполнить классическую конструкцию без дополнительных элементов – плиты, духовки и так далее. Если вы успешно построите печку, изображенную на фото, то впоследствии возьмете более сложный проект на собственное усмотрение.
Ниже на чертеже показана в разрезе относительно небольшая печка размерами 1650 х 1270 х 1540 (высота лежанки). Такое мини-сооружение впишется как в интерьер загородного коттеджа, так и в маленький домик на даче. Из дополнительных функций здесь есть только душник для подогрева самовара да печурка на одной из стен (их можно сделать больше).
Строительство ведется в несколько этапов:
- Заготовка стройматериалов.
- Устройство прочного фундамента.
- Возведение тела печи и дымохода.
- Сушка и первичное протапливание.
Теперь рассмотрим весь процесс поэтапно.
Подготовка материалов и приспособлений
Перед тем как сделать малую русскую печь своими руками, необходимо купить следующие материалы:
- кирпич красный керамический полнотелый – 1650 шт.;
- задвижка, имеющая «живое» сечение 26 х 24 см;
- прочистная дверца;
- сухая глиняно-песчаная смесь для кладки печей и каминов в расчете на приготовление 70 ведер раствора;
- стройматериалы для фундамента – цемент М400, песок, рубероид;
- базальтовый картон либо войлок;
- лист кровельной стали.
Разновидности фигурного кирпича
Совет. Не стоит экспериментировать и самостоятельно делать раствор из глины и песка, если вы не являетесь опытным печником. Цена готовой строительной смеси не столь велика, чтобы экономить на надежности сооружения.
Помимо обычного кирпича стандартных размеров 25 х 12 х 6,5 см, сейчас в продаже имеется фигурный камень, предназначенный для кладки арочных сводов. Он делится на 2 вида – клиновидный кирпич и так называемая пята с одной стесанной гранью, укладываемая в основание арки.
Для работы вам потребуется обычный кладочный инструмент: мастерок, кирка, деревянный или резиновый молоточек, а также строительный уровень, рулетка и отвес. Вдобавок перед началом работ нужно сделать шаблон для кладки арочного свода, представляющий собой раму из бруса с кружалами и настилом из досок. Как выглядит деревянное приспособление, показано ниже на рисунке.
Рекомендация. При изготовлении кружала не набивайте много гвоздей и слишком не усердствуйте. Дело в том, что эту своеобразную опалубку придется вынимать через устье горнила по частям, когда раствор высохнет.
Опалубка для формирования кирпичных сводов
Заливка фундаментной плиты
Как вы понимаете, русская печь – сооружение довольно тяжелое. В нашем случае его вес составит 1650 х 3,5 = 5,8 тонн (расчет по массе кирпича). Основание должно быть соответствующим, поэтому на месте постройки нужно вырыть котлован размерами 180 х 140 см с учетом выступа 50 мм в каждую сторону от габаритов отопителя. Глубина ямы определяется по расположению стабильных горизонтов грунта, а еще проще – по существующему фундаменту дома.
Важный момент. Объединять печное основание с фундаментом здания недопустимо. Предусмотрите минимальный отступ 10 см, как сделано на фото.
Дальше порядок работ такой:
- Дно котлована подвергните трамбовке, потом засыпьте песком на высоту 100 мм и тоже уплотните.
- Приготовьте весьма жидкий раствор цемента и глины.
- Заполняя яму бутовым камнем, проливайте все полости раствором, пока не дойдете до уровня земли.
- Полученное основание застелите в 2 слоя рубероидом, чтобы избежать капиллярного подъема влаги из грунта. Проще говоря, выполните гидроизоляцию.
Чтобы вывести фундамент на 10 см выше чистого пола, используйте любую из двух технологий – залейте железобетонную плиту в опалубке либо постройте стенки из второсортного глиняного кирпича, а внутреннюю полость заложите бутом. Оба способа мы подробно описали ранее в соответствующей статье.
Процесс порядовой кладки
Перед началом кладочных работ следует уложить на готовый фундамент лист металла и базальтовый картон (или войлок, пропитанный жидкой глиной). Затем приготовить ведро с водой и сделать замес раствора согласно инструкции на упаковке стройматериала. Если у вас недостаточно опыта в печном деле, то сначала ознакомьтесь с общими рекомендациями по кладке, изложенными здесь.
Теперь можно класть сплошной первый ряд русской печи, ориентируясь на порядовку. Обратите внимание, как выложены его углы из колотых кирпичей – трехчетверок. Это нужно для обеспечения правильной перевязки последующих рядов. Дальше формируются стенки опечья и арочный проем подпечка с помощью надколотых по углам камней. Чтобы выложить 5-й ряд, куда входит полукруглая арка, установите в проем деревянную опалубку. При этом кирпичи двух боковых стенок тоже стесываются под установку шаблона, формирующего свод.
На шестом ряду боковины выкладываются в полкирпича, а передняя и задняя стенка – в целый кирпич, после чего ставится опалубка арки. На ней устраивается свод из клиновидных камней и пят, параллельно возводится тело печи. После кладки 10-го ряда проем аккуратно засыпается песком.
Совет. Если клиновидных кирпичей приобрести не удастся, кладите свод из камней стандартных размеров, расклинивая их мелкими осколками и раствором.
Ряд №11 делается сплошным с целью перекрыть засыпку, а 12-й формирует под. Кирпичи, оказавшиеся дном топливника (горнила), раствором не связываются. Следующие шаги – кладка стенок горнила и монтаж опалубки в устье топливной камеры.
В 17-м ряду нужно стесать 8 кирпичей под большой свод горнила, после чего снова поставить опалубку и выложить арку. Дойдя до 20-го ряда, операция засыпки песком повторяется.
Сплошные ряды №21 и 22 являются основой лежанки. Дальше кладка продолжается только в передней части, где окончательно формируется загнеток и дымоходная труба.
На 26-м ряду ставится дверца, а на 32-м – задвижка. Выше продолжается кладка дымоходной трубы, отводящей продукты горения на улицу.
Чтобы пройти деревянное перекрытие с соблюдением противопожарных норм, на печной трубе надо выложить разделку. Это расширение дымохода, увеличивающее расстояние от внутренней стенки трубы до деревянных конструкций. Кладочная схема разделки показана на порядовке:
Сушка и первая растопка
Если русская печь с лежанкой выкладывалась с соблюдением технологии, в том числе с замачиванием кирпичей, то изначально ее стены содержат большое количество влаги. Для ее удаления требуется время и усилия с вашей стороны, поскольку сразу же растапливать печку по максимуму нельзя – кладка потрескается. Необходимо выждать 3 суток для первичной подсушки раствора, а потом действовать в таком порядке:
- Откройте дверцу и разведите маленький костерок прямо на вьюшке, полностью распахнув заслонку. Так вы просушите дымоход и удалите воздушную пробку, из-за которой печь станет сильно дымить в помещение.
- Уложите в горнило немного хвороста и подожгите. Затем в течение 2 часов поддерживайте небольшой костер.
- Операцию повторяйте ежедневно на продолжении 2 недель, постепенно увеличивая порции дров. Признак полного высыхания – отсутствие темных разводов на стенках печки и дымоходной трубы.
Если в процессе сушки в кладке образовались трещины, их нужно аккуратно разделать ножом, а потом заполнить густым раствором глины с водой. Наглядно технология постройки кирпичного отопителя продемонстрирована в видеосюжете:
youtube.com/embed/xEt4ELiG2ew» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Заключение
Если вы недавно приступили к освоению печного дела, наша публикация по возведению русской печки будет полезна в ознакомительном плане, дабы вы представляли объем и порядок работ. Чтобы получить максимум информации, рекомендуем изучить популярную книгу Геннадия Федорова «Русская печь», а еще – поработать у опытного печника в подмастерьях. Вооружившись теоретическими и практическими знаниями, вы точно сможете взяться за подобное строительство.
чертежи порядовки, описание кладки печи, пошаговая инструкция с фото
Строительство кирпичного печного отопителя в частном домостроении — ответственное и требующее особого опыта мероприятие. Возведение конструкции следует выполнять согласно рекомендациям печника, соблюдая схему кладки и используя правильные строительные материалы. Даже небольшие просчеты в порядовке или обустройстве фундамента могут обернуться плачевным результатом.
Процесс работы русской печи
Принцип действия отопителя основан на сжигании в топке твёрдого топлива: дров или угля. Материалы стараются подбирать с максимальной теплотворной способностью. Поленья используют берёзовые или плодовых деревьев. Они дольше горят и хорошо сохраняют жар, что необходимо для правильной топки.
Перед растапливанием дрова складывают «колодцем» в топочной камере. Для облегчения розжига наверх кладут легковоспламеняемые материалы и древесную стружку. Когда огонь окрепнет, в топочном пространстве формируются два тепловых потока: первый — свежий воздух, поступающий для поддержания горения, второй — дым, собирающийся в топочной камере. Продукты сгорания нагревают стенки и свод кирпичной кладки, отдавая своё тепло. По мере остывания дым становится тяжелее и выходит через трубу. Топку считают оконченной, когда сажа, осевшая на стенках, начинает выгорать. Приготовление пищи начинают после появления белёсого налёта на камнях.
Базовое строение русской печи
Печники разработали множество конструкций отопителя, отличающихся между собой габаритами, формой и компоновкой. Однако традиционно это конфигурации с 2-мя топливниками, служащие кроме обогрева еще и для приготовления специфических блюд и выпекания хлеба. В общем случае они имеют ряд конструкционных элементов:
- Опечье. Основание отопителя, сооружаемое из камня либо дерева (кедра, лиственницы).
- Подпечек. Ниша в опечье, предназначенная для складирования поленьев или хранения инвентаря.
- Горнило. Главная топочная камера, где разводили огонь для обогрева.
- Перекрыша. Верхняя часть горнила, формирующая лежанку.
- Устье. Сужение перед горнилом, служащее для задержки дыма, обеспечивающее равномерный прогрев кирпичной кладки.
- Загнеток. Малая топочная камера, расположенная перед устьем. Над ней установлено хайло (дымосборник) и непосредственно дымоход.
- Печурки. Маленькие углубления, где сушат одежду и прочие вещи.
Последовательность возведения сводчатых конструкций может отличаться, но обычно их выкладывают одновременно с двух сторон, замыкая в верхней части. В центре свода размещают замковый кирпич. Под делают из прочного гладкого камня. Часто его укладывают насухо на засыпку из крупнозернового песка без применения раствора. Сам под имеет уклон 3-5 см в сторону устья.
К сведению!
Во время горения приготовление пищи недопустимо. После прогрева из топки выгребают угли, затем ухватом загружают еду в металлической посуде — чугунках. Выходное отверстие закрывают заслонкой.
Преимущества и недостатки конструкции
Проверенная временем конфигурация имеет много положительных сторон. К наиболее явным относятся:
- Экономичность изготовления. Русская печь своими руками из кирпича и глины обойдётся дешевле аналогов.
- Хорошая тепловая эффективность. Минимальный КПД составляет 60 %, а у модифицированных вариантов он доходит даже до 85 %.
- Возможность работать на любом твёрдом топливе. Независимо от того, что загружено в топку, технические характеристики практически не меняются.
- Функциональность. Отопитель позволяет обогреть жилище и готовить на нём пищу.
- Простота эксплуатации. Печь можно протапливать раз в сутки. В оставшееся время она способна отдавать тепло, постепенно остывая.
- Безопасность. Огонь горит глубоко, а горячие угли выпадать не могут. Образование искр возможно только при интенсивной топке.
Несмотря на обилие преимуществ, есть у русского отопительного прибора и ряд недостатков. Основные из них — большие габариты и сложность изготовления. Возвести отопитель можно только на первом этаже на отдельном фундаменте, а неточности кладки приводят к выходу дыма в помещение. Кроме того, после длительного простоя кирпичная конструкция долго прогревается, в ней нельзя использовать газообразное или жидкое топливо, а также невозможно автоматизировать процесс горения.
Как сделать русскую печь своими руками: чертежи порядовки
Возведение кирпичной конструкции подразумевает выбор места, обустройство фундамента, выкладывание отопителя и выведение дымохода. Поможет сделать русскую печь с лежанкой своими руками пошаговая инструкция и порядовка. Последняя представляет собой план расположения кирпичей в каждом слое.
Выбор места для кладки печи
Обычно подбирают такую ориентацию, чтобы устье выходило в сторону оконного проёма и было хорошо освещено. Строение может находиться как в центре помещения, так и у стены или в углу. Если дом или перегородки деревянные, их защищают негорючим материалом (оцинкованными листами или асбестовыми плитами). Кроме того, боковые грани отопителя не должны быть ближе 20 см к стенам. Это продиктовано соображением безопасности и необходимостью проведения ежегодной ревизии отопительного агрегата.
Внимание!
Ориентация по центру позволяет увеличить объём обогреваемого пространства: нагретая конструкция может прогревать сразу две совмещённые комнаты, например, кухню и спальню.
Приготовление раствора
Смеси на основе глины, применяемые для возведения кирпичных конструкций, классифицируются по жирности. От этого зависит их пластичность, устойчивость к высоким температурам, прочность и усадка. Бывают жирные, тощие и нормальные. Для строительства применяют именно последний тип раствора. Для его приготовления понадобятся вода, песок и глина. Последнюю предварительно необходимо замочить (примерно за 24 часа до кладки). В неё добавляют воду, доводя смесь до густоты сметаны. Процеживают раствор, добавляют песок и тщательно перемешивают. На поверхности смеси не должны появляться пятна жидкой глины. Если они есть, следует добавить ещё песка.
Базовые принципы кладки русской печи
Для возведения отопителя применяют полнотелые огнеупорные кирпичи без трещин и сколов. Их кладут с зазором в 5-8 мм, который должен быть обязательно заполнен раствором. Различные зоны отопителя кладут в соответствии с представленными схемами порядовки. Они могут быть выполнены в целый кирпич, поставленный на ребро или уложенный плашмя, а также в ½ (равно ширине) или ¼ (равно ребру) строительного блока. Каждый слой должен быть перевязан: поочередно переплетён двумя сторонами длинного ребра («ложка») и короткого ребра («тычка»).
Независимо от того, где будет возведена русская печь своими руками (в доме, на улице), чертежи порядовки и описание кладки печи будут незаменимы. Обязательно закладывают фундамент, опирающийся на стабильный горизонт грунта. На отметке 12 см от пола укладывают двухслойную гидроизоляцию (например, 2 куска рубероида). До уровня пола выкладывают верхнее перекрытие фундамента, состоящее из двух кирпичных рядов, уложенных вдоль плоской стороны. Основание должно быть идеально выверено по горизонтали иначе возводимая конструкция будет кривой. Чтобы избежать ошибок, следует выложить всю печку «на сухую». Все кирпичи укладывают на свои места без раствора. Мероприятие позволит разобраться с компоновкой отопителя и изучить проблемные места.
Печь с лежанкой и водогрейным котлом
Кроме простейшего варианта с двумя топками возможно возведение более сложных конструкций. Они включают в себя обустройство лежанки, монтажа водонагревателя для подогрева воды, подтопка или камина. Целесообразность применения дополнительных элементов рассматривается в каждом случае индивидуально, а их порядовки представлены в открытом доступе в интернете.
Наиболее рациональное решение при модернизации конструкции — установка водогрейного котла. Последний может быть задействован в отопительном контуре или для приготовления горячей воды. В любом случае элемент представляет собой сварную металлическую конструкцию, расположенную в дымовом тракте печки. Котёл оснащают подводящим и отводящим патрубками.
Правильное обустройство русской печи позволит получить практически безотказный отопительный прибор и прекрасное кухонное оборудование для приготовления пищи. Но для этого необходимо строго следовать порядовке, технологии укладки кирпичей и замешивания раствора. Опытные печники совершенствуют свои навыки десятки лет, а начинающий мастер может использовать их опыт, изучая работу по предложенным видео.
Кладка русской печи с лежанкой своими руками: устройство, схема-чертеж, порядовка, фото
Испокон веков русская печь — это сердце любого дома. Она традиционно совмещала в себе несколько функций. С ее помощью не только готовили еду, но и обогревали дом, кипятили воду, сушили вещи, лечились. А иногда она даже служила парилкой.
О чем эта статья
Из чего состоит
Прежде чем приступать к кладке русской печи необходимо разобраться с тем из чего же она состоит. По некоторым названиям современному человеку непонятно для чего они нужны, мы постарались разобраться с этим.
- Подпечек — это небольшая ниша в самом низу. Используется для того чтобы сушить дрова.
- Опечье. Его можно назвать фундаментом. В старину его покрывали досками. В современном же строительстве его делают каменным либо бетонным. Сверху располагается под.
- Под – это дно.
- Шесток – это небольшая ниша перед горнилом. Традиционно использовалась для готовки и подогрева пищи.
- Горнило – это сердце печи. Это место где помещали жаропрочную посуду и варили пищу.
- Загнетка – место, куда сгребали прогоревшие угли. Располагается сбоку от шестка.
- Окно шестка – отверстие, находящееся непосредственно над шестком.
- Печурка – это углубление в печи. Их может быть несколько. Традиционно использовалось для просушки небольших мокрых вещей.
- Малая дверка ведет в дымоход и используется для его чистки.
- Хайло – это дымовой проход, располагающийся между устьем и трубой, необходим для правильной циркуляции дыма.
- Вьюшка – ею закрывают трубы после протопки, для сохранения тепла.
- Задвижка — металлическая пластина для регулирования тяги.
- Труба предназначена для выхода дыма.
- Разделка – это утолщение в стенке трубы в месте ее прохода через потолок, с целью недопущения возгорания.
- Зеркало – боковая стенка. Иногда она выходит в соседнюю комнату для лучшего обогрева дома.
- Устье – это вход в горнило, прикрывается заслонкой.
- Заслонка – металлическая крышка, закрывающая устье.
- Свод – это печное перекрытие, выполняется в виде арки на полотке горнила.
- Лежанка – располагается над сводом. Самое теплое и уютное место в русской избе.
Кроме того печь может быть оборудована подтопком. Отдельной топкой которая позволяет работать печи в 2 режимах — зимнем и летнем.
Суть заключается в том, что в зимнем режиме дым проходит большее расстояние и отдает тепло стенкам печи, тем самым она сильнее нагревается сами и лучше обогревает помещение. В летнем режиме дым пускается напрямую в трубу по кратчайшему пути тем самым, в доме становится не так жарко, но еду готовить по-прежнему можно. На рисунке выше желтым цветом обозначен путь дыма от топки в трубу летом, а красным от подтопка в трубу зимой.
Чертежи
Прежде чем приступить к строительству, необходимо сделать чертежи.
Во-первых, чертеж самой конструкции печи, ее размеры, конфигурация, расположение каналов и т. д. Такой чертеж выполняется в разных проекциях в разрезе.
Во-вторых, выполняется чертеж так называемой порядовки. То есть порядовый процесс кладки кирпича. Мы подобрали для вас понятную видеопорядовку.
Ключевые этапы строительства
Выбор кирпича для строительства – это начальный и очень важный этап. Наилучшим вариантом будет красный керамический полнотелый кирпич. Здесь нельзя экономить на качестве.
Вторым важнейший момент – это раствор. Обычно он готовится из жирной глины, песка и воды. Консистенция должна быть густой и иметь достаточную вязкость. Раствор обязательно должен быть жаропрочным.
Когда пройден этап подготовки, приступают непосредственно к строительству. Вначале выкладывается фундамент, затем подпечек. После чего выстраивается под и свод печи.
При возведении печи своду уделяется особое внимание. Так как эта часть требует опыта и кропотливой работы. Зачастую неопытным мастерам приходится не один раз перекладывать свод из-за ошибок.
Суть в том, что здесь требуется сложить кирпич особым способом (замковый метод или замок), для того чтобы получить правильную арку. Для этого вначале выполняется чертеж в натуральную величину в разрезе, и только потом приступают к кладке.
Далее строится лежанка. В старину пространство между сводом и лежанкой заполняли песком, что иногда приводило к растрескиванию лежанки. В современном строительстве пространство под лежанкой укрепляется металлическими конструкциями. В данном случае важно чтобы между сводом и лежанкой было изолирующее пространство заполненное воздухом или песком, иначе лежанка будет перегреваться и спать на ней станет невозможно.
Русская печь в современном исполнении имеет массу вариаций. Каждый мастер-печник может привнести в нее что-то свое. Плюс современные технологии и материалы, а также новые дизайнерские решения.
Фотографии для вдохновения
Кладка русской печи своими руками
Прежде чем разбираться со всеми нюансами технологического процесса, следует сразу же понять, что кладка русской печи требует не только хороших теоретических знаний в этой области, но и достаточной практики. Особенность конструкции и функционирования русской печи в том, что даже один-единственный неправильно уложенный кирпич в дальнейшем создаст множество проблем.
К примеру, отсутствие тяги (будут трудности с розжигом и горением) или ее избыток (в этом случае никаких запасов дров не хватит, чтобы обеспечить нормальный температурный режим в помещении).
Рекомендации
Правильное решение – пройти хотя бы небольшую стажировку у опытного печника. Или выполнять всю работу по кладке своими руками, но под «чутким руководством» профессионала. Лучше рассчитаться с ним за периодические консультации, чем разбирать готовую конструкцию и начинать все с нуля, если неправильно уложенный камень находится в одном из нижних рядов печи.
Непременное условие качественной кладки – выбор оптимальной схемы печи. Следует изучить все нюансы работы и оценить собственные возможности по ее выполнению своими руками.
Насколько это полезно, каждый решит для себя сам, но отметить стоит. На любой вид работы, сооружение или оборудование существует определенная нормативная документация (ТУ). Есть она и для печей. В СНиП № 41-01 от 2003 года отражены параметры обогревательных агрегатов (приборов), устанавливаемых капитально.
Собственник частного дома – сам себе хозяин, но если решено самостоятельно выложить печь в производственном, складском или ином помещении, учесть следует. Иначе могут возникнуть проблемы с пож/инспекцией.
Порядок работы по кладке русской печи
Определение места установки
Основных критериев два – материал, из которого возведено строение, и конфигурация помещения, в котором предполагается монтировать печь. Минимальное отстояние от стен – 20 см. При этом в месте установки печи их придется обезопасить от повышенного термического воздействия. Для этого на стенах закрепляются плиты (листы) из негорючих материалов, в основном, на основе асбеста. Как вариант – кирпичная кладка, закрывающая близлежащую стену.
Типовые габариты русской печи (см): 215 х 140 х 185. Для обогрева помещений общей площадью 35 – 40 «квадратов» вполне достаточно.
Подбор материалов
Часто встречаются рекомендации, что нужно использовать только огнеупорный кирпич. А рационально ли это, если максимальная температура поверхности печи в рабочем режиме на разных участках неодинакова, а такой кирпич стоит дороже аналогов? Там, где температура не достигает высоких значений (как в топке или канале дымоудаления), целесообразно использовать более дешевый материал.
Даже в целях экономии нельзя использовать кирпичи с дефектами. Малейшая щель – «лазейка» для угарного дыма. Вся кладка должна быть полностью герметичной.
Компоненты раствора
У каждого мастера-печника – свой рецепт. Раствор должен быть пластичным и мелкодисперсионным – это главное. Только в этом случае шов после отвердевания массы плотно заполнит все зазоры между кирпичами, будет тонким и не покроется трещинами. В продаже имеются готовые смеси, но их еще нужно правильно выбрать, плюс к этому – и заплатить. Еще один минус – они на основе цемента.
Профессионалы рекомендуют составлять смеси для кладки печи (читайте о растворе из глины здесь) самостоятельно, из песка и глины (2 к 1). Достаточная консистенция кладочного раствора проверяется просто. Шарик, скатанный из него, нужно бросить на твердую поверхность. Если прилипнет – норма, рассыплется – излишек песка. Можно поступить по другому – поэкспериментировать. В этом случае результат будет точнее.
Так как визуально не получится определить все характеристики глины и песка, составляется несколько смесей, в небольших количествах, с различным долевым соотношением компонентов, ориентируясь на указанную пропорцию. Из каждой готовятся растворы, из которых скатываются шарики. Через сутки оценивается их состояние. Лучшим составом считается тот, который после просыхания дал минимум трещин.
Чтобы получить хороший раствор для кладки, необходимо использовать глину категории «жирная». Любая другая не подойдет. Перед применением она вымачивается в воде не менее 24 часов и перетирается.
Перечень других комплектующих зависит от модификации печи, а размеры – от ее габаритов. Это панель варочная, дверцы (топочная, прочистная, поддувальная), решетка колосниковая (может быть несколько), заслонки (задвижки).
Кладка печи своими руками
Фундамент
С учетом большого веса русской печи фундамент для нее придется возводить отдельно (как и для камина). В процессе строительства это предусматривается проектом, а если печь решено поставить в уже эксплуатируемом здании, то придется разбирать полы.
Для такой массивной конструкции монтируется плита, как уже отмечено, отдельная. Использовать даже сегмент фундамента строения для размещения на нем части печи запрещается!
Процесс кладки
Порядовка печи — кликабельно
Печь может быть чисто отопительной, банной, варочной, хлебной, уличной (к примеру, барбекю), хотя чаще всего используется комбинируемая схема.
Учитывая, что печь будем делать своими руками, рассмотрим один из самых простых и доступных в реализации вариант.
На схеме обозначена и сама печь, и ее порядовка – разобраться несложно. Но отдельные нюансы, для начала, отметить следует (по уровням).
Первый
Правильность его кладки на фундаменте определяет качество всей дальнейшей работы и эффективность функционирования печи. По готовому основанию производится разметка внешнего контура, и по ней укладывается кирпич. И только после того, как выложен весь периметр, производится заполнение внутреннего сектора.
Второй
В нем несколько кирпичей с тыльной стороны на раствор не сажаются. Потом, в процессе обслуживания дымохода, все сажа, которая будет соскребаться с его стенок, упадет вниз. Именно для того, чтобы ее можно было удалить из канала, в нижней части печи, в кладке, оставляется технологическое отверстие.
Оно закрывается кирпичами, но они располагаются с некоторым сдвигом вперед, из расчета, чтобы при необходимости их можно было легко вытащить. Вариант – вместо кирпичей ставится прочистная дверка. Назначение – аналогичное.
Третий
С этого ряда начинается установка дверки поддувальной камеры.
Чтобы дверки раньше времени (до фиксации кладкой) не «завалились», к их проушинам привязывается проволока, которая закладывается в швы. Получается временное крепление по принципу растяжки.
Если на примере первых уровней особенность кладки и принцип расшифровки порядовки понятен, то дальнейшая работа сложностей не вызовет. Все делается в соответствие со схемой.
Внешнее оформление печи
Вариантов много – оштукатуривание с дальнейшей окраской, облицовка плиткой, художественная роспись, украшение изразцами. Все зависит от возможностей и фантазии мастера.
Что учесть:
- Обмазка кладки раствором изнутри не производится. Его слой ухудшит теплообмен и станет зоной отложения сажи. Чистка такой печи станет весьма проблемным мероприятием. Поэтому и выступившие излишки раствора в процессе кладки убираются сразу же.
- Перед тем, как использовать кирпичи, их необходимо вымочить в воде примерно 4 часа. Искусственный камень впитает влагу, следовательно, процесс просыхания кирпичей и раствора будет характеризоваться равномерностью. Значит, и риск образования трещин или пустот в кладке будет практически сведен к нулю.
- Как показывает практика, целесообразно кладку (как наружную, так и внутреннюю) вести в «½» кирпича. Такая особенность в дальнейшем обеспечит оптимальный расход топлива.
- Выполняя кладку своими руками, каждый ряд сначала следует собрать «всухую». Это практикуют даже профессионалы. Почему? Такая подготовка позволяет проверить ровность кладки, подобрать все кирпичи по размеру и убедиться в отсутствии больших зазоров. Только после этого производится посадка камней на раствор.
- В процессе эксплуатации печи при обнаружении щелей в кладке их необходимо заделывать сразу же. Чтобы не возиться с приготовлением раствора, можно купить готовую «ремонтную» смесь. Например, «Мертель шамотный».

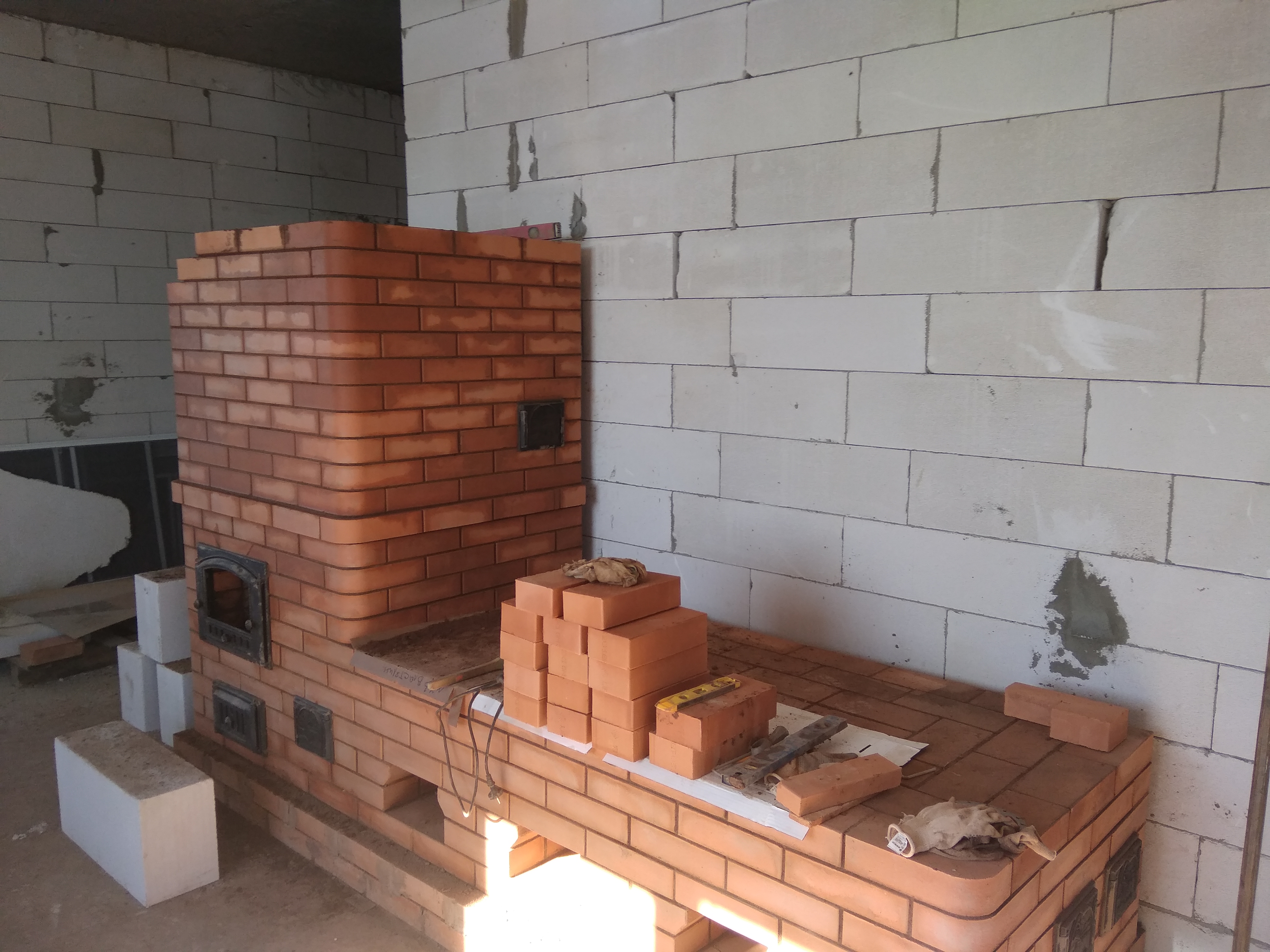

Печи русские из кирпича своими руками (фото кладки)
Традиционные печи русские из кирпича обустраивают для отопления частных домов. Подобное сооружение используют для отдыха и сушки одежды.
Качественная кладка русской печи обеспечит долговечность конструкции.Элементы конструкции
Печку в доме можно сделать из кирпича своими руками. Для этого потребуется составить чертежи и схемы по возведению объекта. Если познаний в проектировании и строительстве такой конструкции нет, нужно обратиться к специалистам. Некачественная постройка может повлиять на долговечность всего дома.
Чертежи печи из кирпича могут быть разными. Вариативность этой постройки очень широкая. Печи делятся на 3 вида по их размеру:
Чертежи русской печки разрабатываются с учетом всех возможных функций. Постройка может быть использована для варки еды, отопления помещения. Она имеет духовку и лежанку. Для грамотного расчета всех материалов и размеров нужно тщательно изучить строение объекта. Русская печь из кирпича включает следующие отделы:
Фундамент отвечает за долговечность всей постройки.- Подпечье — мини-хранилище для сохранения и просушки дров. Этот отдел не обрел широкой популярности. Он есть не во всех постройках, так как практически не используется.
- Холодная печурка — место для хранения посуды. Присутствует не во всех случаях.
- Шесток — ниша перед горнилом. Плита для варки пищи обустраивается именно тут. В случае установки плитки в другом месте шесток используется для хранения еды. Перед подачей пища ставится в эту нишу для сохранения в горячем виде.
- Под — днище горнила. Устанавливается под маленьким наклоном ко входу.
- Горнило — имеет название варочной камеры. Использовать можно для закладки дров. Устанавливается посуда с жаростойкой функцией. Свод камеры выполняется под маленьким наклоном ко входу. Благодаря этому скопление горячего воздуха происходит под потолком. И лежанка со стенками печки прогреваются и становятся теплыми на длительное время.
- Перетрубье — углубление, в котором берет начало дымоход.
- Вьюшка — мини-окошко, имеющее дверцу. С ее помощью перекрывается дымоход. Этот элемент отопительной конструкции является ходом до заслонки для регулирования тяги.
- Лежанка — располагается позади дымохода непосредственно над горнилом. Во время растопки печки хорошо прогревается.
Подготовительный этап
Схема кладки русской печи.Русская печь современного типа предполагает наличие бака для прогревания воды и плиты для варки. В современной постройке проводится прогрев подтопочного отдела. Благодаря этому кирпичная конструкция прогревается намного быстрее. Отопление помещения производится качественнее.
Так как сооружение имеет несколько отделов, можно ограничиться работой только печи. Летом дом не будет нагреваться. Производится экономия топлива и сбережение нормальной температуры. В зимнее время осуществляется прогрев всех отделов. Это способствует быстрому отоплению не только печи, но и всего дома.
Монтирование русской печи — затяжной процесс. Начинается он с подбора наиболее подходящего места. В случае возведения русской печи в деревянном доме расстояние между стенками печи и стенами дома должно быть не меньше 20 см. Пожарная безопасность должна быть соблюдена по всем пунктам. Строители часто предлагают максимально обезопасить пребывание людей в доме. Для этого производится укладывание деревянных стен асбестовыми плитами. Такие плиты не горят. А благодаря оставленному зазору можно будет сделать ревизию стен. Кладка русской печи нуждается в постоянном обновлении перед отопительным сезоном.
В некоторых случаях русская печь устанавливается в проеме между двумя комнатами.
В этом случае проем изолируется кладкой из кирпича. Ее толщина должна быть более 20 см. В случае деревянных стен между ними и кирпичом прокладывают асбестовые листы.
Инструменты и материалы
Для возведения русской печи из кирпича потребуются следующие инструменты:
Инструменты для кладки кирпича.- Мастерок. Его можно заменить кельмой. Строители используют его для нанесения раствора на кирпичную кладку. Им можно подчистить кладку от остатков смеси, которая часто выступает в ненужных местах между швами.
- Молоток-кирка. Это приспособление используется во время раскола кирпичей или при их обтесывании. Подобные процессы проводятся часто, так как может потребоваться использование кирпича меньшего размера во время строительства.
- Расшивка. Если хозяева не захотят украшать печь плиткой, используется расшивка.
- Уровень. Этот инструмент важен при возведении любых построек. Кирпичный ряд должен быть ровным. Именно это и выверяется с помощью строительного уровня.
- Отвес. Применяется для замеров вертикальной стены.
- Порядовка. Мини-помощник во время возведения стен. Помогает оставлять одинаковые отверстия между кирпичами.
- Правило. Применяется для выравнивания фундамента.
- Лопатка для размешивания раствора.
- Ведро для замеса раствора.
Необходимо выбирать огнеупорный кирпич.
Русская печь может быть возведена из следующего ряда материалов:
- огнеупорные кирпичи;
- глина, песок для замеса;
- проволока;
- задвижка;
- мини-дверцы;
- асбестовый шнур.
Монтажные работы
Установка печи требует заливки фундамента. Этот процесс должен быть проведен максимально добросовестно. При заливке основания нужно проверять его горизонтальность уровнем. Если устанавливать печь в уже построенном доме, может возникнуть ряд трудностей. О подобном решении важно подумать заранее.
Лучший вариант — монолитный фундамент из железобетона. Основание печи — это отдельная конструкция. Она не привязана к фундаменту дома. При возведении нужно следовать стандартным технологиям. Требуется уложить изоляцию от воды. Выбор чаще всего останавливают на рубероиде, свернутом в 2 слоя.
После постройки фундамента начинают установку печи. С помощью чертежа выкладываются кирпичные ряды. Главный пункт во время постройки — придерживаться правильного порядка отсеков. Для безопасности конструкции кладка делается полностью герметичной. Треснутые и отбитые кирпичи не используют, чтобы воздух не попадал внутрь печи. Изнутри конструкция не обмазывается глиной: из-за этого происходит отложение сажи, что снижает теплопроводность.
Кирпич, сделанный из керамики, смачивают перед укладкой. Кирпич и раствор высыхают одновременно, если первый был смочен водой. Благодаря этому герметичность стенок печи повышается.
Наружные стены устилаются в половину кирпича, реже — в целый кирпич. Внутренняя кладка осуществляется только в половину кирпича. Это делается для тонкости стен. Если сделать стены слишком толстыми, печка будет долго прогреваться. При тонких стенах также экономится топливо.
После выкладывания рядов ставят трубу дымохода. Ее проводят через чердак. Выводить трубу нужно на крышу. Стоит сделать гидроизоляцию, которая будет закрывать зазоры между трубой и крышей. Это является последним штрихом в кладке русской печи.
Современный вариант печи отличается от традиционного аналога. Каменные печи были популярны очень давно, но традиция их постройки сохранилась до сих пор. Возвести это сооружение своими руками возможно, но нужно использовать готовые чертежи, схемы и расчеты. Правильно построенная печь будет служить долгие годы.
Как сделать настоящую русскую печь своими руками — ВикиСтрой
Русская печь — многофункциональное устройство. Это и обогрев помещений в зимние холода, и горячая, очень вкусная и полезная пища, приготовленная по старинным традициям, и возможность сохранить урожай благодаря сушке, и бытовые удобства в виде горячей воды.
Конечно, нельзя сказать, что русская печь — идеальное устройство, не имеющее своих слабых сторон. Чтобы успешно готовить в ней пищу, хозяйка должна обладать немалой сноровкой — с ухватом и горшками обращаться сможет далеко не каждая современная дама. Каждое утро печь нужно топить — а это значит, кому-то нужно колоть дрова. Недостатком печи в качестве отопительного прибора является то, что тепло выделяется на уровне выше пода, т. е. почти на метр от пола. Современные виды печей конструируются таким образом, что в нижней части размещаются каналы дымооборотов, и такая печь прогревается на всю высоту. В конструкцию может быть включена чугунная плита для приготовления пищи.
Русская печь бывает трёх типоразмеров: 231х160, 213х147 и 178х124 см. Конечно, отступать от этих норм вполне возможно, и среднестатистическая печь имеет размеры примерно 213 см в длину, 142 см в ширину и 180 см в высоту. Этого хватает для приготовления пищи и отопления помещения в 30 м2. Состоит она из следующих элементов (начнём снизу):
1 — подпечье; 2 — холодная печурка; 3 — шесток; 4 — под; 5 — горнило; 6 — перетрубье; 7 — душник; 8 — дымоход; 9 — вьюшка; 10 — заслонка; 11 — лежанка
Наиболее распространённой в наши дни является усовершенствованная русская печь. Её отличие — в прогреве подтопочной части, благодаря чему обогрев помещений становится более комфортным. Приготовление пищи в ней также удобнее, т. к. в летнее время, когда отапливать помещение не нужно, такая печь работает, как варочная плита. Сжигание топлива происходит в малом топливнике, а отработанные газы уходят напрямую в дымоход, тогда как зимой они проходят через все каналы, нагревая тело печи. Это происходит, благодаря своевременной установке и снятию «летней» заслонки горнила. Кроме того, в этой печи имеется водогрейный бак. Её конструкция разработана русским инженером Иосифом Подгородниковым ещё в начале прошлого века, а называется она «Теплушка». Её размеры — 1290х1290х2380 мм. Именно такие печи чаще всего можно встретить в домах сельских жителей. Она может отапливать помещение площадью до 35 кв. м.
Как и из чего кладётся русская печь «Колхозная теплушка»
Как и для любой другой печи, для кладки топочной части используется огнеупорный кирпич, изготовленный из шамотной глины. Остальная конструкция кладётся из керамического кирпича.
В каждой печи имеются металлические, точнее, чугунные детали — дверцы и заслонки. Их также необходимо приготовить в нужном количестве. Нам понадобятся:
Для кладки некоторых элементов — арок и сводов — потребуются шаблоны, которые должны быть легкоразборными. Их изготавливают из деревянных и фанерных деталей.
Тонкости приготовления кладочного раствора
В отличие от обычного, кладочный раствор для печных работ приготовить гораздо сложнее. Конечно, можно купить готовую смесь в строительном магазине — такая найдётся, если хорошо поискать. Но, если целью ставится самостоятельное изготовление печи, раствор мы также будем готовить своими руками.
Кладочные растворы для печей подбираются, в зависимости от используемого кирпича:
Глина — мягкая нерудная горная порода, и, как всем известно, из неё можно лепить скульптуры, посуду, производить кафель и прочее. Трудность заключается в оптимальном подборе сырья — в природе глина встречается в разном виде, и может быть «постной», нормальной или «жирной». Мастерство печника заключается в подборе оптимального соотношения глины и песка с тем, чтобы получить идеальный кладочный раствор.
Для проверки качества глинистого раствора применяется множество известных с давних пор способов. Самый простой из них — «замесить» глиняное тесто, скатать тонкий жгутик и попробовать изогнуть его. Чем меньше радиус изгиба, при котором жгутик начинает трескаться — тем лучше раствор.
Другой, очень точный способ: из подготовленного «теста» скатайте шарик и осторожно сожмите его между двух дощечек. При сжатии на треть диаметра нормальная глина начнёт покрываться тонкими трещинами. Если шарик рассыпался ещё раньше — раствор слишком «тощий». Если трещины появились при сжатии комочка глины на половину диаметра — раствор жирный. В любом случае, лучше получить более жирный раствор, чем постный.
Как замешать глиняный раствор
Для кладки русской печи понадобится примерно 3,5 м3 раствора. Соответственно, берётся нужное количество ингредиентов в соотношении, уканном выше, и разводится водой в количестве 1/4 от объёма взятой глины. Например: 1,1 м3 глины, 2,2 м3 песка и 0,27 м3 воды.
В качестве тары используется железная бочка или обитый жестью ящик, глина замачивается в воде на пару дней. После этого добавляется песок, и весь раствор перемешивается ногами (придётся запастись высокими сапогами), пока смесь не станет однородной.
Важно: поскольку ширина швов кладки не больше 3 мм для шамотного кирпича и 5 мм для обычного, все крупные комки и камешки должны быть удалены из раствора.
Фундамент для русской печи
Поскольку печь — массивное и тяжёлое сооружение, ей необходим отдельный фундамент. Поэтому начинать строительство печи в уже возведённом доме будет проблематично — об этом следует подумать заранее.
Идеальным по надёжности вариантом будет плитный монолитный фундамент из железобетона. Подошва фундамента печи не связывается с фундаментом дома и является независимой конструкцией. Возведение его осуществляется по стандартной технологии. Обрез, т. е. выступ, образованный верхней кромкой фундамента и первым рядом кладки, должен быть не менее 50 см. Перед началом кладки на фундамент укладывается гидроизоляция — рубероид, сложенный в два слоя.
Чаще всего печь располагается у внутренней стены, имеющей мелкозаглубленный фундамент. В этом случае его подошва должна находиться на одном уровне с подошвой основания печи. Для обеспечения независимости фундаментов между ними оставляют зазор не менее 5 см, в который засыпается песок. Верхний край фундамента печи не доходит до уровня чистового пола на 14 см.
В случаях, когда печь размещается у наружной стены, под которой расположен заглубленный ленточный фундамент, котлован его расширяется и производится песчано-гравийная засыпка с тщательной послойной трамбовкой. После этого устраивается плитный фундамент печи с зазором в 5 см от основания дома — отступкой, при этом глубина подошвы фундамента печи — не менее 50 см. В отступку засыпается песок, а её торцевые стенки формируются кирпичной кладкой.
Если печь устанавливается в проёме, прорезанном в несущей деревянной стене, необходимо соединить получившиеся концы нижнего венца. Это делается при помощи полос стали толщиной 6 мм и шириной 60 мм, которые накладываются на брёвна с двух сторон стены и стягиваются болтами диаметром 16 мм. Проём обрамляется деревянными стойками. Между ними и будущей печью должен образоваться циркуляционный зазор шириной около 5 см, который называют разделкой. В фундаменте дома под стеной также должен быть заранее предусмотрен промежуток, равный ширине основания печи плюс отступка по 5 см с каждой стороны.
Печная кладка
Главное требование к печной кладке — герметичность. Поэтому на печь берутся только целые кирпичи без трещин, а швы делаются тонкими — не более 5 мм. Нельзя добиваться воздухонепроницаемости за счёт обмазывания глиной стенок печи изнутри — это снижает теплопроводность и увеличивает отложения копоти и сажи. Кроме того, глина может отслаиваться и забивать каналы внутри печи, чистить которые будет проблематично. Применяются методы кладки:
- «в кирпич» — т. е. толщина стенки равна длине кирпича;
- «в полкирпича» — кирпич кладётся плашмя вдоль стенки;
- «в четверть» — кирпич укладывается на ребро.
Перевязка швов производится за счёт использования в углах попеременно тычковой и ложковой кладки (кирпич укладывается плашмя, а следующий ряд — тычком наружу) или неполноразмерного материала. Если применяется керамический кирпич, его необходимо предварительно вымачивать, потому что он «вытягивает» влагу из раствора. При укладке обязательно нужно убирать излишки смеси, особенно с внутренней стороны печи. Наружные стенки печи укладываются «в кирпич», внутренние — обычно «в полкирпича».
Кладка порядовок
Порядовки — пошаговые инструкции по кладке, подробно указывающие порядок действий в каждом последующем ряду. Именно благодаря им процесс сооружения русской печи может освоить любой желающий.
Первый ряд предпочтительнее класть из пережжённого кирпича, который меньше впитывает влагу. Углы первого ряда выкладываются из кирпичей, обрезанных до 3/4 длины. Для лучшего прилегания внутренние углы одного из них и соседнего отпиливаются. Для этого применяется болгарка, алмазная пилка и т. п. инструмент. Такая кладка необходима для того, чтобы правильно связать углы в последующих рядах.
2-й ряд: начинается кладка стен печи, закладываются прочистки спереди и с левой стороны. Справа на фронтальной части формируется зольник.
3-й ряд: чистки слева закладываются кирпичами без раствора. Спереди устанавливаются дверцы поддувала и прочистки. Дверцы устанавливаются с помощью пережжённой стальной проволоки, которая укладывается в пропилы в кирпичах и закрепляется кладочным раствором.
4-й ряд: перекрываются подовые каналы.
5-й ряд: устанавливается решётка колосника малой топки. Для кладки внутренней части топливника используется огнеупорный кирпич, который кладётся без раствора.
6-й ряд: с левой стороны печи устанавливается водогрейный бак, кладка топливника огнеупорным кирпичом продолжается.
7-й ряд: устанавливается колосниковая решётка топки плиты, продолжается кладка стенок печи и первого топливника. Правая стенка укрепляется с помощью стальной полосы, укладываемой в шов и стягиваемой торцевыми заглушками.
8-й, 9-й ряды: продолжается кладка стен и внутренних каналов. Устанавливаются дверцы топки плиты и малого топливника, закрепляются описанным выше способом — с помощью закалённой проволоки.
10-й ряд: своды первого и второго топливника соединяются. Перекрывается дно горнила. Каналы дымооборотов остаются открытыми, таким образом, они выводятся в горнило.
В 11-м ряду на переднюю кромку кладки устанавливается стальной уголок 30х30 мм, сверху укладывается плита. Открытое пространство правого топливника перекрывается съёмной колосниковой решёткой.
12-й ряд: начинается кладка передних стенок горнила (используется огнеупорный кирпич) и боковых стенок плиты. Устанавливается заслонка горнила. Слева от плиты начинается формирование нижней части дымохода. Между ним и горнилом остаётся отверстие, которое закрывается задвижкой летнего хода.
Далее необходимо изготовить шаблон арки из дерева и фанеры. По нему выкладывается свод арки.
13–16-й ряды: продолжается формирование стенок печи. Перекрывается устье горнила.
17-й ряд: начинается постепенное сужение свода горнила и расширение дымохода. Задняя стенка печи укрепляется с помощью стальной стяжки.
18-й ряд: перекрывается свод горнила, начинается кладка передней стенки печи, образующей перетрубье.
Для кладки свода горнила снова потребуется соорудить шаблон — опалубку. Он состоит из двух прямоугольных рамок, на которые опираются фанерные детали с полукруглым верхом — кружала. Чтобы конструкцию можно было разобрать снаружи, кружала крепятся на съёмные штыри, а чтобы она не сложилась внутрь раньше времени, между рамками вставляется несколько распорок. Поверх кружал делается гибкий настил, собранный из тонких досок с помощью верёвок или ремней.
19-й ряд: передняя стенка горнила укрепляется при помощи стяжки, продолжается возведение стенок выше горнила, образуя пространство для засыпки.
20-й ряд: свод горнила засыпается песком и хорошо уплотняется. Это делается для того, чтобы увеличить его теплоёмкость и обеспечить качественное выпекание хлеба и т. д.
21-й ряд: печь перекрывается, перетрубье постепенно сужается в сторону дымохода.
22–23-й ряды: продолжается кладка дымохода и сужение перетрубья.
24-й ряд: перетрубье перекрывается вентиляционной заслонкой.
25–26-й ряды: пространство над перетрубьем постепенно соединяется с дымоходом, сужается.
Дальнейшая кладка производится в зависимости от высоты помещения: снаружи дымоход сужается ступенькой перед потолком, после чего уже формируется труба, проходящая через перекрытия и кровлю. В пространстве между перекрытием и кровлей, а также над ней, кладка производится на цементно-песчаный раствор.
Вот печь и готова. Осталось выложить трубу над поверхностью кровли — и можно топить! Родная русская печь и накормит, и обогреет, и спать уложит — знай, подкидывай дровишек.
рмнт.ру
Российская каменная печь обогревает высокопроизводительный жилой дом
11.12.2017
В холодные зимние месяцы приятно посидеть перед теплым огнем. Камины и дровяные печи создают уютную, гостеприимную обстановку. К сожалению, многие дровяные приборы не используют древесину эффективно и не подходят для дома с высокими эксплуатационными характеристиками. Когда Чип Вик задумал свой новый дом в Нортпорте, штат Мэн, он был вдохновлен использованием солнечной энергии и местной древесины для производства электроэнергии и тепла.
Российская каменная печь для обогрева
В его новом доме установлен инновационный российский каменный обогреватель от Sheridan Brick & Stone Work в качестве основного источника тепла для дома. Его продуманная конструкция позволяет теплу постепенно рассеиваться по всему дому с 3 спальнями, создавая равномерную температуру из небольшого количества древесины. В сочетании с герметизацией и большим количеством теплоизоляции шестиугольный дом исключительно удобен и энергоэффективен.
«Из-за R-стоимости дома я был бы удивлен, если бы семья Вик использовала гораздо больше, чем 2 деревянных шнура в год», — говорит Эдвард Шеридан, владелец Sheridan Brick & Stone Work в Мидкосте, штат Мэн. «В зимние дни они, вероятно, будут зажигать два костра в день, а иногда и только один. Когда у вас есть огонь, вы сжигаете его при полном наклоне, вверх на 1700 градусов или выше, чтобы он стал как можно более горячим и сжигал все масла и газы во вторичной камере ».
Более высокие температуры повышают энергоэффективность обогревателя, — объясняет Шеридан. «Вы не горите постоянно; вы получите полное сгорание в коротком горячем огне и извлечете все возможное тепло. Вы хотите просто разводить огонь один или два раза в день.Это означает, что вы можете зажечь плиту утром, пойти на работу, а когда вы вернетесь домой вечером, плита все еще будет излучать тепло. Затем вы можете снова разжечь огонь перед сном, а когда вы просыпаетесь утром, в доме очень тепло ».
В каменной печи используется камень, добытый в местных карьерах, для скамейки и мантии, а также кирпич ручной формовки местного производства из Бостона. Недостатки кирпича придают ему фактуру и исторический вид. Местный камень имеет привлекательный голубой оттенок, похожий на мыльный камень, который хорошо сочетается с кирпичом.
Даже при домашних температурах
Русская каменная печь с двумя колпаками и австрийской эко-топкой находится на первом этаже шестиугольного дома. Печь имеет подогреваемую скамью и печь для пиццы и спроектирована так, чтобы удерживать тепло как можно дольше.
«Если вы хотите отапливать дровами, вы получите больше сохраняемой тепловой энергии в доме с русской каменной печью», — говорит Шеридан. «У вас есть 5 тонн кирпичной массы, которые поглощают это тепло, как батарея, и продержатся от 12 до 15 часов.С точки зрения эффективности вы получаете максимальное удержание тепла от древесины. Вы не отправляете в дымоход действительно горячие газы, они имеют довольно низкую температуру, в отличие от многих дровяных печей. В этом весь гений! »
Кроме того, дом обладает множеством энергоэффективных функций. Окна и двери с тройным остеклением помогают предотвратить проникновение воздуха и соответствуют стандарту пассивного дома. Наружные стены и потолок имеют высокий коэффициент сопротивления R из-за большого количества выдувной целлюлозной изоляции. Воздушный тепловой насос, работающий от солнечной энергии, эффективно обогревает и охлаждает дом и является хорошим вторичным источником тепла, когда каменная печь не используется. Поскольку в целях экономии энергии дом герметизирован, стратегия вентиляции важна для здоровья жильцов и долговечности дома.
Превосходное качество воздуха в помещении
Для поддержания здоровья и энергоэффективности домашнего воздуха в доме Wick есть системы вентиляции с рекуперацией тепла Zehnder. Установка ComfoAir расположена в механическом помещении в подвале и обеспечивает сбалансированную вентиляцию во всем доме.
В спальни, гостиную, кладовую и офис подается постоянный поток свежего отфильтрованного воздуха. Застарелый воздух удаляется из ванных комнат и кухни. Система вентиляции с рекуперацией тепла была интегрирована в дом. Зимой тепло рециркулирует от отработанного воздуха к приточному, что позволяет экономить электроэнергию.
Семья Вик скоро переедет в свой новый уютный дом. Им обязательно понравятся виды на лес, скамейки с подогревом и очень низкие счета за электроэнергию.
Духовка для кухни из кирпича
Отопление в деревянных домах сложно представить без печных красоток.Современные технологии и далеко идущий прогресс предлагают электрические и газовые котлы для отопления. Но ничего теплого и манящего в этой печи из кирпича еще не изобрели. Сегодня поговорим о духовке для кухни из кирпича.
Русская печь на кухне переживает необычайный бум своего возрождения
Русская печь — не просто источник тепла, это душа русской кухни. Русская печь — это обогрев всего дома, очаг для приготовления пищи и удобное место для сна и отдыха.
В каждом доме своя печь на дровах.
Интерьер загородного дома с печью — это интересный дизайн, плюс экономический эффект. Древесина дешевле газа, а конструкция позволяет воздуху в доме весь день оставаться теплым.
Печь для дома из дерева требует особого ухода, но преимущества и возможности использования покрытия настолько незначительны, что недостатки.
Кирпичные печи различаются по назначению:
- Отопительные печи из кирпича обогревают одну или две комнаты в доме (если в вытяжные трубы поливают по периметру комнаты, то обогревают весь дом).Для комфорта всего один-два протопок в день.
- Кулинария, предназначенная для варки. По размеру они меньше греющих или комбинированных. Эта мини-печь идеально подходит для небольших помещений.
- Комбинированный духовой шкаф для варки или разогрева кирпича совмещает в себе обе функции. Размеры конструкции позволяют оборудовать ее теплой лежанкой, полками для хранения кухонной утвари и т. д. Можно поменять сезонную, если в конструкции предусмотрено два дымохода — летний и зимний. Зимой печь в доме и тепло, и готовить, а летом просто готовить.
Кухня из кирпича имеет массу преимуществ — от эксклюзивного дизайна до множества необходимых домашних функций
Основное отличие классической русской печи — толстостенная конструкция. Эта основательная и громоздкая конструкция не всегда подходит для небольших домов или бань. Здесь часто используют облегченные конструкции небольших габаритов.
Виды печей для небольших помещений:
- Швед. Используется для обогрева помещений и приготовления пищи.Он состоит из огнеупорного кирпича. Дымоход — вертикальный или горизонтальный. летний и зимний дымоход может быть в такой печи. Плиты варочные из чугуна.
- Голландка. Он предназначен только для обогрева. Небольшой размер не влияет на теплопередачу. Внутри всей системы дымоходов. Скорость движения можно регулировать в пределах газа. Получается голландский керамический кирпич. Варочная панель в автономном режиме.
- Печь. Он совмещает в себе функции духовки и камина. Обычно в этой конфигурации один дымоход.В некоторых конструкциях предусмотрена варочная панель, в некоторых топка под печи соединена с дверью и снабжена огнеупорным стеклом.
- Русская мини-печь. Главное отличие — никаких диванов. За счет этого значительно экономится место. Эта модель подходит для небольших помещений.
Вне зависимости от размеров помещения, при желании включить в интерьер печь из кирпича всегда можно найти подходящий вариант.
Духовка не только обогреет.
Классическая русская печь — это многофункциональное сооружение.Аппарат Русская печь позволяет значительно расширить возможности, не ограничиваясь приготовлением пищи.
обогрев помещений: первая важная особенность. Минус обычной русской печи — тепло по пояс человека, то есть не менее метра от пола. Эволюция коснулась этого момента. А дымоход сегодня такой, что проработана вся поверхность, а воздух в помещении прогревается равномерно.
Духовка из кирпича в интерьере кухни создает уют во всем доме
Дровяное отопление частного дома — бюджетный вариант отопления.
Практический опыт показывает, что древесина березы лучше. Береза относится к древесине твердых пород, а именно плотная древесина дает больше тепла.
Приготовление пищи. Особенности русской кухни — приготовление, тушение и досада. Поэтому блюда получаются очень ароматными и полезными для здоровья. Русская кухня — это супы и каши. Приготовленные в духовке, они сохраняют все свои полезные свойства. Здесь можно приготовить заготовки на зиму: сушеные грибы, фрукты и ягоды.Русская печь — это тоже мини-пекарня дома. Имеет 15 видов дизайна. В некоторых моделях есть специальная духовка для выпечки хлеба.
Если вы готовите в русской печи, то в кухонную утварь нужно обязательно добавить щипцы и кочергу. Чугун используют для приготовления кастрюль и глины. Для их перемещения понадобятся щипцы. Угли периодически помешивают для поддержания температуры. Для выполнения этой задачи используйте кочергу.
Русская печь выполняет еще одну функцию — Здоровье.Спальное место — скамья — неотъемлемая часть духовки. Постоянная теплая температура нагревает действие штукатурки. Очень полезно спать на подогретой кровати непрерывно при простуде или болях в суставах.
Где лучше поставить духовку
При правильной расстановке тепла по дому достаточно и готовить будет удобно. Еще на этапе проектирования печи для дома из древесного кирпича необходимо учитывать ее назначение. Будет зависеть от того, насколько он впишется в дизайнерское пространство и сколько останется на обеденную и зону отдыха.
Отопительная печь кирпичная дома размещается полностью внутри помещения. Если одна-две стороны стены подпирают кладкой на улице, и тепло не только доходит до дома. Для обогрева нескольких помещений поместите печь в перегородке между ними. Лицевая часть будет находиться в комнате, а стелить дерево и работы по уходу будут из кухни. Большая русская печь с лежанкой и печкой как раз такой принцип проживания.
Если печь предназначена для обогрева одного помещения, между ней и стеной должно быть расстояние не менее полутора метров.Это необходимо для максимальной теплоотдачи.
Духовка из кирпича требует большего ухода, но это компенсируется ее уникальными достоинствами и возможностями
Кладка печи из кирпича из: советы новичкам
Сложить печь для дома из кирпича своими руками вполне возможно, если есть свободное время в достаточном количестве. Профессиональный установщик кладет домой печной кирпич вместе с дровами на неделю. Любовник перед тем, как упасть на землю, особенно в первой лучшей практике. Для начала займемся макетом, и умение закрепить на прототипе поменьше (обязательно после протопкой постройки!).Не стоит браться за кладку без подготовки: что-то пойдет не так и все придется переделывать.
Готовим конструкторскую тарелку на дровах своими руками попроще, с ней справится новичок. Духовка для обогрева дома своими руками представляет собой гораздо более сложную конструкцию.
Материал, который понадобится, чтобы построить дровяную печь своими руками:
- Кирпич керамический и огнеупорный для печи,
- Раствор (глина, цемент или известь),
- гризли (сетка на дне топки),
- варочные поверхности,
- Духовка,
- Металлические двери (топка, зольник, очистка сточных вод, вентиляция),
- Уголки для улучшения дизайна,
- Рубероид для гидроизоляции фундамента,
- Предтопочный лист,
- Дымовая сервопривод.
Духовка в таком исполнении порадует своим уютом и мягким теплом
Инструментов, которые понадобятся в процессе укладки духового шкафа для частного дома своими руками:
- Бак для раствора,
- лопата,
- Мочальная кисть и шпатель,
- Bushhammer (молоток, кирка), Мастерок по металлу
- (Мастер ОК),
- Рулетка и уровень.
Вкратце, алгоритм действий при самостоятельной укладке выглядит:
- Будь порядовкой (все серии чертежей).
- закладывает фундамент. Он на 10-15 см шире топки по всем направлениям и ниже чернового пола. На фундамент уложена гидроизоляция кровли.
- Выложите первые два ряда твердого тела. Ширина стыков — 3 мм. В камере сгорания ширина швов — 5 мм. Вертикальные обязательно сделайте перевязочный ряд. По горизонтали выполнить частичную серию перевязок.
- Выполнить порядовкой по плану. вставить решетку, дверцу, тарелку, духовку и вентиль. Сформируйте каналы для дымовых газов.
- Построить дымоход из кирпича. Требуется дополнительная изоляция, соприкасающаяся с перекрытием трубы.
- вагонка.
Печь — уникальный и незаменимый элемент в доме
Советы по тому, чтобы топить дрова своими руками в кирпичной печи, получилось не хуже, чем у профессионала:
- Для использования специальной печи для обжига кирпича. Запрет на керамзитоблоки, щелевые и б / у кирпичи.
- Нам нужно следить за расчетами ровности.В этом случае на уровне поможет натянутая вертикально веревка.
- Расстояние от кровли до перекрытия дымохода — не менее 15 см.
- Следующую серию лучше всего выложить без раствора, выровнять, а затем уложить на раствор.
- Керамический кирпич перед нанесением раствора окунуть в воду для лучшей прочности, для огнеупоров такая процедура запрещена.
- Предыдущий избыток раствора больше не используется.
Горящая печь излучает мягкое тепло, поэтому в доме создается особенно приятный климат
секреты отделки: Как украсить духовку летом и домашнюю кухню
Духовка из кирпича своими руками позволяет изготовить практичные и очень красивые предметы в доме. Самые популярные способы отделки: штукатурка, плитка, кафель или камень.
Штукатурка — самый простой и доступный способ. В этом случае специальная термостойкая штукатурка.
Плитка — напротив, самый дорогой и надежный из существующих методов. Плитка с тыльной стороны имеет выступ (румпу), с помощью которого крепится к кирпичной стене. Такая отделка осуществляется в процессе укладки: при помощи проводов, прикрепленных к кирпичной плитке. Между обшивкой деталь соединяется специальными металлическими хомутами или проволокой.
Если вы хотите самостоятельно украсить печную плитку, можно упростить технологию укладки. Швы между рядами нужно прикрутить саморезами, а к ним с помощью проволоки обвязать подкладочный материал. Пространство между кладкой и плиткой заполняется шамотной смесью.
Изразцовые печи и камины не менее роскошны, чем izrazec, но уступают последним по функциональным свойствам. Используется для облицовки плиткой. Перед облицовкой плиткой проводится штукатурное армирование поверхности.Клей для плитки тоже особенный — стойкий.
СМОТРЕТЬ ВИДЕО
Чем меньше размер плитки, тем прочнее она будет.
Сложить русскую печь по правилам — очень интересная, но непростая задача. Конечно, лучше доверить эту работу профессионалам. Стоимость их работы довольно высока, но в результате вы получаете систему отопления частного дома своими руками из экологически чистого материала — дерева. К тому же и полноценная тарелка для приготовления и запекания, и полноценный отдых в конце рабочего дня.Духовка для кухни из кирпича сегодня — это стильно и модно.
русских каминов. Они больше европейцы, чем русские, и больше печки, чем камина; но название прижилось, потому что они теплые, как шуба медведя и .
..Шелтон, Вашингтон.
Гас Макнил из Шелтона, штат Вашингтон, был настроен скептически. Как может охапка прутьев и прутьев согреть дом площадью 1800 квадратных футов в течение 12 часов? И не только это, но и излучать тепло, даже если оно колеблется всего на 4 градуса от одного конца его дома к другому? Все это из так называемого « русского камина.»
« Потребовалось немного убедительности », — говорит его жена Мерл. Но в конце концов его убедили установить это массивное строение из кирпича и глины, когда они переделывали свою семейную комнату.
Теперь у Макнейлов два камина. Один из них — открытый очаг, облицованный полевым камнем, который дорог американскому сердцу как символ дома и тепла. Неважно, что большая часть тепла идет прямо в дымоход, и его необходимо увеличить с помощью других методов отопления.
Другой, русский камин, представляет собой большую кирпичную конструкцию с маленькой железной заслонкой с одной стороны, которая сохраняет в доме тепло даже от 68 до 70 градусов.
« Отопление дома с помощью русского камина обходится нам вдвое дешевле, чем использование электричества, — говорит г-жа Макнил. « Кроме того, наша вода предварительно нагревается до 150 градусов по медным трубкам, идущим от камина к водонагревателю ».
Люди веками использовали обогрев кирпичной кладки в Северо-Восточной Европе и Азии. Древние китайцы и корейцы использовали систему подземных дымоходов для обогрева полов, как и римляне. Жителям редких деревьев равнины на севере России, в Польше и на Балтике нужен был способ согреться в течение долгих суровых зим без использования большого количества дров.Результатом стал массивный каменный обогреватель, который через несколько оригинальных вариаций превратился в современную каменную печь.
На самом деле термин « русский камин » вводит в заблуждение. Обогреватель из кирпича и глины в семейной комнате Макнейлов представляет собой сочетание лучших элементов многовековых конструкций каменных печей восточноевропейцев, финнов и австро-германцев.
Это тоже не камин в строгом смысле этого слова. Как правило, перед глазами не увидишь рев и потрескивание открытого пламени, хотя для стойких огневиков можно установить стеклянные двери.И хотя поддерживать закрытую систему эффективнее, американцы предпочитают открытый огонь, и здесь доступно множество моделей с открытым очагом.
Каменная печь обеспечивает энергоэффективность от 70 до 90 процентов — если она правильно построена и обслуживается, поэтому используется почти вся энергия древесины. Для сравнения, КПД обычного каменного камина составляет от 10 до минус 10 процентов; дровяная печь лучистого типа имеет КПД от 50 до 70 процентов.
Существует множество различных типов обогрева кирпичной кладки, включая такие вариации, как кухонные плиты, закрытые камины или некоторые их комбинации.
Каменное отопление, вероятно, наиболее эффективно и красиво было продвинуто австрийцами и немцами при разработке изразцовой печи или кахелофена. Интерьер основан на том же принципе, что и каменные печи, но снаружи покрыт теплоудерживающей плиткой специального обжига, что позволяет использовать тот факт, что большая площадь поверхности будет удерживать больше тепла. Эти выпуклые полые блочные плитки бывают разных форм и цветов с рельефными узорами или углублениями, чтобы добавить дополнительную площадь поверхности для удержания тепла.Многие из них расписаны вручную и довольно красивы, что делает этот популярный в Европе метод отопления элегантным архитектурным дополнением.
Как и у любой системы отопления, есть свои недостатки. Во-первых, из-за своей массивности каменная печь лучше всего подходит для установки только во время строительства нового дома или ремонта.
Тем не менее, одна из ведущих компаний-подрядчиков по изготовлению каменных печей в США, Deitmeyer, Ward and Stroud, остров Вашон, Вашингтон, заявляет, что новую каменную печь можно построить практически в любом месте существующего дома, если может быть обеспечена структурная поддержка. .
Архитектор Гордон Култум из Сиэтла соглашается.
« Основная проблема при строительстве каменной печи — обеспечить достаточную опору для массивного веса кирпичей ».
По этой причине русский камин — это « в значительной степени новое домашнее явление », — говорит Дэвид Лайл. , который руководит исследованиями в области отопления в Алстеде, штат Нью-Хэмпшир, и является автором многочисленных статей и книги по отоплению кирпичной кладки. « Каменная кладка — это более серьезное вложение, чем прибор », — говорит он. « Это образец архитектуры, который увеличивает стоимость дома, как камин, и окупается в долгосрочной перспективе.»
Фактически, недавний опрос, проведенный журналом о ремоделировании, показал, что дополнительные камины имеют максимальную доходность от реконструкции (то есть от перепродажи) в 147 процентов.
Второе неудобство каменной печи заключается в том, что из-за своего размера она имеет задержку теплового отклика. Это не проблема поздней осенью и зимой, когда погода предсказуемо холодная, но весной и ранней осенью за погодой нужно внимательно следить. В худшем случае окно придется открыть, если день станет не по сезону жарким.
Стоимость — еще один важный фактор. Изготовленная на заказ модель мастером-каменщиком может стоить 5000 долларов за стандартную кирпичную печь и немного больше за плиточную модель.
В качестве альтернативы каменным плитам по индивидуальному заказу существуют также готовые модели, отмечает г-н Лайл. « Я думаю, что нам нужно перейти к модульному строительству в США, потому что нам не хватает традиций каменной кладки для строительства этих печей », — говорит он. « Это способ обеспечить качество дизайна в мире, где не хватает мастеров.»
За дополнительной информацией обращайтесь в Ассоциацию специалистов по отоплению каменщиков, Дэйв Холланд, P.O. Box 669, Englewood, CO 81051.
Это может быть дровяная печь высшего качества
Саут-Гардинер, Мэн
Джим и Холли Харли наиболее эффективно обогревают дом дровами. Но они презирают количество обычной и все более дорогой кордовой древесины, обычно связанной с этой формой тепла.
Вместо этого, когда зима сжимает ледяную хватку в этом уголке штата Мэн, они каждый день добираются до нескольких пучков веток, обрезков деревьев и т. Д.- собственно, все, что дровосек оставляет в лесу после того, как вытащил дерево. При этом Harley’s сжигает примерно два деревянных шнура в год. Это потому, что у них есть то, что они считают «самой эффективной системой сжигания древесины, известной человеку».
Эта «система» — русский или финский камин, кирпичная печь с множеством дымоходов, которая, как известно, использовалась в более холодных регионах Европы в течение 500 лет — возможно, вдвое дольше. Короче говоря, он собирает и хранит 90 процентов доступного тепла от дров в своей собственной кирпичной конструкции, а затем постоянно отдает его в окружающий воздух, отсюда его замечательная эффективность.Фактически, он настолько эффективен, что полностью сжигаются все газы. Это приводит к небольшому скоплению креозота в дымоходе или его отсутствию, а также к очень небольшому количеству дыма.
По сути, камин превращается в излучающую кирпичную стену, которая часто имеет ширину от 3 до 5 футов и высоту до 7 футов.
Ранние иммигранты привезли эту технику в Канаду, северо-восток США и, в конечном итоге, на Средний Запад, где солома, подаваемая в печь за несколько минут, производила достаточно накопленного тепла для обогрева фермерского дома в прериях в течение 12 часов.Фактически, любое быстро горящее топливо (еще один вариант — стружка) является эффективным. Это причина того, что Харлеи сжигают небольшие ветки деревьев. Все, что превышает 2 1/2 — 3 дюйма в диаметре, следует расколоть, потому что необходимо создать равномерный, быстрый огонь, который догорает менее чем за час.
Так работает русский камин (более точное описание — печь):
* Топка полностью заправлена тонкими палочками или подобным топливом и зажжена. При широко открытой заслонке огонь безудержно рвется прочь.Быстро горящий огонь извлекает из топлива гораздо больше Btus (единиц тепла), чем медленно горящий. В результате тепло внутри камеры сгорания легко достигает значения от 1200 до 1500 градусов по Фаренгейту, при этой температуре все газы, выделяемые горящей древесиной, также воспламеняются. (Только несгоревшие газы, выходящие из огня, конденсируются в дымоходе, образуя липкое смолистое вещество, известное как креозот.)
* Тепло и дым, выходящие из огня, неестественным образом вынуждены проходить вверх и вниз по рядам из 3 или 5 дымоходов. перед окончательным выходом из дымохода (в некоторых печах, обычно используемых для приготовления пищи, вместо этого есть горизонтальные дымоходы).Это замедляет выходящее тепло, позволяя окружающей кладке поглотить все, кроме 10 процентов.
* Когда огонь затухает, обычно примерно через 30 минут, оставляя только раскаленные угли, покрытые золой, заслонка между дымоходом и дымоходом закрывается. Это предотвратит выход горячего воздуха в дымоход. Примечание. Не закрывайте заслонку, пока в огне есть тупое пламя (указание на угарный газ). Некоторые российские пользователи каминов рекомендуют двойной розжиг — дозаправку печи через 30 минут, закрытие заслонки только после угасания второго огня.
По словам Харли, требуется около пяти часов, чтобы окружающие кирпичи достигли максимальной температуры (около 150 градусов по Фаренгейту). Он слишком горячий, чтобы держать руку на нем дольше нескольких секунд, но он недостаточно горячий, чтобы обжечь кожу. Горячие кирпичи сохраняют значительное количество тепла более 12 часов, излучая устойчивое тепло на расстоянии около 20 футов.
По словам мистера Харли, архитектора, который также преподает в Bowdoin College, русский камин идеально сочетается с пассивным солнечным теплом.Когда светит солнце, его собственный дом собирает большую часть тепла из солярия или теплицы, выходящих прямо на юг.
Если у русского камина есть недостаток, по словам г-на Харли, то он таков: если примерно через пять часов после того, как вы разожгли печь, ветер внезапно изменит направление и горячий бриз дует из печи. юг, теплая погода наступит как раз тогда, когда кирпичная печь достигнет своего пика тепла.
Харлеи узнали о русском камине от Василия Лепущенко, жителя соседнего Ричмонда, и попросили их построить русский иммигрант.Г-н Лепушенко, белорус по происхождению, провел Вторую мировую войну в нацистских трудовых лагерях, прежде чем отправиться в Соединенные Штаты в конце 1940-х годов.
Почти сразу после того, как он поселился в штате Мэн, он построил русский камин в своем первом доме (фактически два — по одному в каждом конце дома). Но перед лицом дешевого топочного мазута они не стоили хлопот, поэтому он их снял. Теперь, когда ситуация кардинально изменилась, он построил одну в своем нынешнем доме и теперь занимается строительством этих печей для других.Его опыт также широко востребован теми, кто далеко от этого региона хочет пойти по экономичному «пути обогрева веток».
В связи с этим господин Лепущенко подготовил проекты трех- и пятикамерных каминов. Они доступны за 10 долларов. Его адрес: Александер-Роуд, Ричмонд, Мэн 04357. Если вы просто ищете информацию у г-на Лепущенко, приложите самодельный конверт с обратным адресом. В прошлом дом Лепущенко хлынул так много почты, что она почти разорила его.
По словам г-на Лепущенко, конструкция такова, что кирпичи скрепляются без раствора. Однако он этого не рекомендует. Любой умеренно умелый человек должен уметь построить печь из чертежей своими руками. Или каменщик может построить его примерно за 1400 долларов, в зависимости от цены на кирпич в вашем регионе.
Другой источник информации о русских каминах: The Maine Wood Heat Company, Father Rasle Monument Road, Norridgewock, Maine 04957.
Как сделать печь для бани своими руками?
Печь в бане — это главный объект, от которого зависит, насколько быстро комната прогреется и остынет. Если кто-то решил построить печь для бани своими руками, то он должен знать, что берет на себя очень ответственную и кропотливую работу. Есть разные виды бань: турецкая, финская, японская. Но человек из средней полосы России всегда за версту, русский. Каждое посещение бани — праздник души и тела.Человек, попав в него березовым веником, чувствует себя не только чистым, легко дышит, а душа его пребывает в блаженной истоме, даже все заботы куда-то уходят, как будто он родился свыше.
Печи для русской бани всегда кладут из кирпича. Нагревают медленно, но тепло распределяется равномерно, пар от них сухой. Однако сделать печь для бани из кирпича своими руками — процесс довольно трудоемкий. Профессиональные печи выкладываются из специального кирпича. Требуется прочный фундамент, который выполняется еще до стен.Фундамент необходимо хорошо гидроизолировать. Сделайте это с помощью рубероида, которым укрывается последний ряд фундамента, затем укладывайте ряд кирпичей, на них — еще один слой рубероида, затем переходите к укладке. Далее неплохо найти в интернете схему кладки кирпичей и по этой схеме выполнить работы поэтапно.
Металлический духовой шкаф для русской бани не годится. Он сразу прогревает и быстро нагревает комнату. Обычно их забивают камнями. Но камни нагреваются медленно, из-за этого пар получается грубым.От такой пары тяжело дышать. Можно облицевать металлическую печь кладкой. Разложите сами кирпичи, оставив зазор между металлическими поверхностями и кладкой в десять-пятнадцать сантиметров. Толщина такой облицовки не должна превышать половину толщины кирпича.Также используется как дровяная и газовая печь для бани. Однако существует множество возможностей, позволяющих сделать металлическую духовку для бани своими руками. Самодельная конструкция из большой металлической трубы.
Отрезок трубы разрезан на две части. Из одной части собственно печь с пепельницей, колосниковая решетка, топка с дверцей. Над топкой устанавливается колосниковая решетка, на которую впоследствии будут укладываться камни. Вторая часть трубы используется для создания резервуара для воды. К дну резервуара приваривается дымоход, который предварительно вставляется в соответствующие отверстия в днище и крышке резервуара, которые также выполнены из листового металла. К дну приваривается труба, чтобы вода не вытекала из бака.К баку приваривается кран. Бак крепится к первой части трубы с помощью специальной шины. Его также кладут кирпичом и устанавливают на фундамент, представляющий собой кладку в два ряда из огнеупорного кирпича. Стену, которая находится рядом с ней, лучше покрыть слоем фольги в качестве отражателя тепла в целях противопожарной защиты. Такую печь для бани своими руками нельзя использовать для жилых помещений.Как самому добавить русскую печь с дилетантом. Как строится русская мини-печь своими руками? Русская печь для выпечки хлеба своими руками
Несмотря на солидный возраст и серьезную конкуренцию, российские печи по-прежнему пользуются спросом у загородных домовладельцев.Их используют в жилых домах, как основной или дополнительный отопительный агрегат, а также в различных уличных комплексах. На портале Forumhouse масса примеров исполнения как классических вариантов, так и доработанных, ориентированных только на подготовку дилеров. Считайте:
- Что такое русская печь.
- В чем его конструктивные особенности.
- Какие печи строят наши мастера.
Русская печь — счастья не было бы …
Примерно в XIII веке Русь топили топками из копчения, продукты горения от которых уходили прямо в помещения и по всей двери.В остальном этот способ назывался черным цветом, так как копоть задерживалась на потолке и других поверхностях. Помимо столь своеобразного «декора» в выдающемся чувствовался характерный запах.
В следующем веке метод пытались усовершенствовать, добавив вытяжное окно с деревянной заслонкой в стене над топкой, а после вытяжки появилась и в потолке. Сначала это был просто аттракцион (дым) с вентилем, позже его оснастили деревянным дымоходом (боротом). И только через несколько веков, в XVIII веке, появились первые русские печи с полноценным дымоходом, что во многом способствовало реформе Петра I.Как и в случае с бородой, он никому не доказал, а просто запретил строительство домов с фигурными печами Сначала в Петербурге (1718 г), а через несколько лет — и в Москве (1722 г).
Этот запрет стал отличным стимулом для теоретиков и практиков того времени, в спешке улучшивших «копчение» до более эффективных универсальных отопительных конструкций. Теперь печь не только обогревала дом, она также давала теплые спальни, служила сушилкой для заготовок, но и готовила пищу и поддерживала в горячем состоянии.И это не говоря уже об эстетике и комфорте.
Схемы кладки (квартир) и расчетные таблицы основных элементов русских печей разработаны архитекторами И.И. Свологом и Н.А.Львовым. Первое печатное издание, посвященное теоретическим основам дымохода, вышло в 1876 году. Однако горение, по большей части, в то время неграмотное, строили отличные печи и самостоятельно.
Конструктивная, материальная база
Традиционная русская печь — это массивная каменная конструкция периодического действия, нагревательная плита с подстилкой.
Благодаря высокой теплоемкости печь аккумулирует тепло и долгое время отдает его в помещение после выступа. Поэтому комната не образуется, даже если нет возможности постоянно поддерживать огонь. Стандартные размеры русской печи были привязаны к Аршинам, но при переводе в обычные сантиметры их обычно округляют.
- Длина — 3 АРШИНА (около 213 см, сейчас 210 см).
- Ширина — 2 АРШИНА (около 142 см, сейчас 140 см).
- Высота до Лены — 2.5 АРШИН (около 178 см, сейчас 180 см).
Русская печь таких размеров могла бы увеличить комнату около 40 м². При использовании современных энергосберегающих технологий эта площадь может быть значительно увеличена. То то, то сейчас, форма может быть любая, но конструкция классической русской печи неизменна.
- Проем — фундамент (камень, кирпич, бетон, деревянный), если пенет был деревянным, то совмещался с солнцем.
- СОЛНЦЕ (СУНД) — полость под печь, предназначенная для хранения и сушки топлива.
- Пина (арка) — это основание духовки, утепленное напылением (песок, кирпичная крошка, кламзит), которое обеспечивает оптимальную температуру в зоне приготовления пищи / духовки.
- Стерня — это небольшая полость для хранения посуды, если она расположена спереди, называется субстратом.
- Шестая площадка перед горкой, выходит готовая к употреблению, предварительно вытащив из печи.
- Под основанием конфорки она выполняется с небольшим уклоном вперед (чтобы газы уходили под арку, и перемещать посуду было удобнее).
- Сжигание (варочная зона, топка) — сжигание топлива и приготовление пищи совмещены.
- Арка (небо) — это верхняя часть розжига прямоугольной, дугообразной или бочкообразной формы, расположенная поверх опоры, чтобы не было прямого нагрева кладки.
- Ленхинг (квартирный, блокированный) — площадка над холмом, предназначенная для отдыха или сна, один из основных элементов классического дизайна.
- Контрольная — прикрученная, камера над шестой, оканчивается сужающейся насадкой (Hyl), в которую идет дым, дающий тепло в дом перед выводом в трубу.
- Вид представляет собой вентиль с отверстием над Градом, расположенный за дверью, с помощью которого регулируется поток холодного воздуха из трубы.
- Труба (дымоход).
- Клапан расположен в трубе, над видом, позволяет полностью перекрыть дымоход.
И пример печи с каменным цоколем.
В классическом исполнении русские печи относятся к конструкциям колпачкового типа с камерной конвективной системой.Поскольку источник тепла расположен практически на метровой высоте от пола, а в подколенной ямке не только отсутствуют каналы, но и она изолирована, разница температур в помещении может составлять более десяти градусов. В современных печах, используемых для приготовления пищи и обогрева, эта проблема решается устройством дымохода вместо солнца, обеспечивающего равномерный обогрев помещения на всех уровнях. Да и печи может быть несколько, в зависимости от требуемого функционала.
Все чаще на базе русских духовок строятся уличные комплексы, основной задачей которых является приготовление блюд в различных режимах.В этих печах больше нет спусков, значительно меньших габаритов, а для наиболее эффективного поддержания температурного режима в зоне варки используются теплоизоляционные материалы.
Еще одна модификация — сделать небольшую топку под шестую, чтобы можно было готовить в теплое время года без необходимости протирать всю духовку и всю комнату. Нередко в таких жемчужинах швы над топкой оборудуют решетками, чтобы получился мангал, или ставят металлическую варочную панель.
Что касается кладочного материала, то оптимальный вариант — специальный дымоходный кирпич, рассчитанный на сильный обогрев. Но вполне жизнеспособны и конструкции из натурального красного кирпича в сочетании с камотеном в зоне топки и горловины.
Главное условие — кирпич должен быть качественным, не подвешенным, с гладкой поверхностью и хорошей геометрией, так как швы тонкие и играть с раствором не получится.
Есть кирпич декоративный с фаской и арочный, но многие относятся к обычному — и экономному, и ручному.
Сегодня нет проблем с различными специализированными решениями для кладки, хотя наши предшественники прекрасно учитывали смеси жирной глины и речного песка. Глину перед использованием тщательно измельчали и просеивали, а песок для боковых досок прокаливали. Пропорции менялись — либо песок и глина в равных частях, и вода составляет одну часть от объема, либо песок (до пяти частей). Поскольку с подходящей глиной обычно возникают трудности, существуют не только готовые смеси, но и печная глина отдельно.Эстетично выглядит печь из кирпича без дополнительной отделки, но при желании ее можно развести. Оштукатуренные глиняные и побеленные печи будут органично смотреться только в соответственно оформленном помещении.
Опыт мастеров FORUMHOUSE
Среди участников нашего портала популярны, в основном, уличные модификации русской печи, предназначенные для подготовки выступающих на свежем воздухе или в закрытых комплексах. Использование в качестве отопительного агрегата классической конструкции гораздо реже, чем отопительный агрегат: и по стилю он не в каждый интерьер вы войдете, а выполнен комплексно, и КПД невысокий, и место занимает более современное. сплошная фантастика.Но вкус блюд, приготовленных в такой печи, выигрывает, по сравнению с производными от газовых или электрических духовок и чугунных мангалов. Из-за чего максимальное распространение получили именно уличные печи или комплексы.
Русские мини-печи для уличной кухни
paulking Дом участников форума
Недавно завершена кладка русской мини-печи для летней кухни. Размеры фундамента Фундамент: 130х130 см, в качестве аккумулятора тепла под метро три ряда кладки.Объем арки увеличивают за счет уменьшения глубины шестого, труба стандартная «Хомяк», расстояние от передней стенки прожига до внешней стены — 14 см, между устьями (дугами) сгорел и ворс — 19 см.
В основе печного кирпича, рога и горловины шамотного кирпича, для жарки шашлыков решетка ставится прямо в рог, на угле получается идеально.
В следующей конструкции, находящейся на веранде, сразу на шестой решетке шлифовальной штанги, под захват зерна / задумался с дверцей, которая регулируется.Размер фундамента печи — 130х150 см. Расход кирпича:
- витебский (печь) — три поддона;
- шамот — 100 штук sha8, 75 штук sha44;
- штатная обыкновенная (на внешней трубе) — 60 шт.
Alexander1970 Участник Forumhouse
Печь — очень эффективное средство для отопления дома. Кроме того, он способен не только обогревать, но и создавать комфорт в помещении. Специалисты отмечают, что такая конструкция не обязательно имеет большие размеры.Конечно, традиционная русская печь впечатляет, но и у миниатюрной духовки есть много преимуществ.
Если вы желаете построить русскую мини-печь своими руками, вам понадобится терпение и необходимые материалы. Кстати, самостоятельное возведение этого здания обойдется намного экономнее в денежном выражении.
Будет неплохо, если под рукой будет строитель, разработанный опытным мастером. Важно помнить, что строительство должно производиться исключительно на прочном фундаменте, а именно на каменном, деревянном, бетонном, кирпичном.
Необходимо подготовить:
Итак, сделав прочный качественный фундамент и подготовив все необходимые инструменты, можно приступать непосредственно к строительству. Кладка печи происходит рядами.
Стенки агрегата укладываются по первому ряду, при этом швы переплетаются. Делать это следует при помощи целых кирпичей, а выложить середину половинки.
Начиная со второй и заканчивая пятой рядом, кладут кладку.Кроме того, возможен монтаж двери, кладка колонн, к которым кладется кирпичная перегородка в пол-кирпича.
Шестой ряд включает решетки решетки в двух пятнах, а выше дополнительное использование дополнительного назначения переднего / заднего кирпичного конуса. В седьмом и восьмом рядах производится установка клапана топливных элементов дополнительного и основного назначения, а также осуществляется процесс расширения кладки второго непосредственно в сторону перегородки.
В ряду № 9 его следует сузить за счет кладки канала, начиная от основного топливного элемента, и расширения перегородки.В десятом ряду стоит возведение подачи, где необходимо оставить канал у задней стенки по длине варочной камеры (ширина его должна быть около 8 см).
В номере №11 возводится второй ряд, а двери топиков основного и дополнительного назначения перекрываются. Также в этой серии кладка крепится с лицевой стороны стальными уголками.
В ряду № 12 — перекрытие канала с печкой из чугуна с наличием двух конфорок.Следующие два ряда укладываются на основе существующего рисунка.
В ряду №15 между боковыми стенками устанавливают стальные хомуты, которые дополнительно фиксируют гайками, шайбами. Если мужчина не был заблокирован аркой, то ее следует заблокировать стальной полосой (4 см × 1 см × 85 см). Заднюю, а также боковые стенки варочной камеры необходимо отложить так, чтобы нижняя часть была скошена до конуса, а толщина при этом составляла один кирпич.
В ряду № 17 соединения устанавливаются непосредственно на боковые стенки так же, как в ряду №15. С лицевой стороны сбоку установлена подставка для перехвата из стальных полос. В кирпиче должны быть пазы, предназначенные для стальных полос, а в углу установить металлическую стойку для обслуживания.
В ряду № 18 укладывается первый ряд варочной камеры, который будет иметь консолидированный вид. Арку необходимо вскрыть на кирпичах в ряду №16, сделав внутри небольшой уклон, а под них положить куски кирпича, закрепив их глиняным раствором. Выполняется шестой перекрытие, укладывая стальные полосы в основу перекрытия.Перед аркой проделываются четыре отверстия (7 см × 12 см). В 19-м ряду особое внимание следует уделить закладке вентиляционного канала, а также установке его непосредственного клапана. Теперь очередь дымового канала.
В ряду №20 стена топки укладывается над аркой в два ряда. Над отверстиями, которые были выполнены в номере 18, следует оставить сборный канал, при этом отверстие плавно сузить. С правой стороны стены крепится на замок.
В 21 ряду прокладывают вентиляционный канал, который будет иметь сечение 7см × 25см.
В рядах от № 22 до № 24 аккуратно разрезан лицевой кирпич на конусе в национальном канале, в результате чего уменьшился сборный канал и увеличилась вентиляция (12 см × 19 см). Впоследствии его следует трансформировать в форму квадрата, сверху установить специальный вентиль.
В рядах № 25-27 реализована переделка фигуры дымохода и его габаритов на один кирпич.В дальнейшем установка клапана сверху.
В строках 28 и 29 вертикальные каналы соединены с общим каналом горизонтального направления, который будет иметь М-образную форму. Впоследствии этот канал аккуратно перекрывается стальными полосами.
Кольцо № 30 предусматривает кладку по чертежу.
В рядах № 31 и 32 предусмотрена кладка блокираторов, в рядах № 33 и 34 — дымоход, который выполняется только в один кирпич.
В прошлом веке русская печь была многофункциональным устройством. Зимой это обогреваемые помещения, при этом это горячая и полезная еда, возможность смаковать за счет сушки и бытовые удобства в виде горячей воды. Нельзя утверждать, что русская кирпичная печь — идеальный прибор. Минус печи — неравномерный нагрев по типу нагрева. Современные печи сконструированы таким образом, чтобы обогреть комнату на всю высоту.
Русская печь состоит из следующих деталей и элементов:
- Сердечки — Используется для хранения и сушки дерева.
- Cold Steeper — Небольшое углубление, в котором хранятся различные блюда.
- Шелок — Квадрат, на который можно поставить горшок.
- Под — Это дно варочной камеры. Имеет небольшой уклон ко рту, для комфортного перемещения тяжелой посуды. Он должен быть хорошо отполирован.
- Варочная камера — Место для закладки дров и приготовления пищи. Корона тоже имеет наклон.
- Overbury — Камера над шестой.Сверху находится дымоходная труба.
- Dreary — Отверстие специальное, для подключения самоварной трубы.
- Вьюска — дверь внахлест.
- Лена — Горизонтальная поверхность расположена за дымоходом. Зимой можно спокойно поспать.
Более распространенной в настоящее время является улучшенная русская печь.
Характеризуется обогревом подпальной части, за счет чего обогрев помещения становится более комфортным.
Для кладки топочной части используется огнеупорный кирпич, изготовленный из фрезерованной глины.Остальная часть конструкции выложена из керамического кирпича.
Почти в каждой печи есть металлические или чугунные детали, такие как двери и заслонки. Их тоже можно приготовить в определенном количестве. Вам понадобятся следующие предметы:
- Двери: дымоходные и бестолковые, а также чистая дверь, вентиляционная для дымохода.
- Решетка;
- Клапаны металлические;
- Bind;
- Заслонка горения;
- Водяной блок двигателя;
- Плита;
- Полосы стальные.
Для закладки определенных частей — арок и арок — необходимы необходимые шаблоны. Их изготавливают из деревянных и фанерных элементов и деталей.
Приготовление кладочного раствора
Кладочный раствор, в отличие от обычного, приготовить намного сложнее для печных работ. Приобрести и готовую смесь можно в магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно приготовить самостоятельно.
Твердые тела для каменных печей выбираются в зависимости от:
- Если для кладки используется полнотелый кирпич марки М150, то используйте раствор малипесей .Применяется для облицовки печи специальной керамической плиткой;
- Для кладки огнеупорного кирпича применяют На основе специальной огнеупорной глины с добавкой песка ;
- При укладке шамотного кирпича использовать огнеупорные глиняные растворы ;
- В промежутке мансардного помещения кладут кирпичные трубы на цементно-песчаный раствор ;
Обычно печь имеет внутреннюю стенку с мелко размытым основанием. Для самостоятельности фундаментов необходимо оставить зазор между ними около 5 см, а засыпать песком.Причем верхний край фундамента не должен доходить до уровня пола на 14 см.
Если печь размещена наружной стеной на фундаменте с разорванной лентой, то потребуется привод для расширения и образования песчано-гравийного укрытия с основательной трамбовкой. Далее печи довольствуются определенным зазором от цоколя дома, так называемым отступлением. В него засыпает песок, а его торцевые стены сложены кирпичной кладкой.
Если вы решили установить духовку в проем, вам просто нужно соединить концы нижнего венца.Сделать это можно с помощью стальных полос, которые надевают на бревна с двух сторон и стягивают специальными болтами. Далее проем обрамляют специальные деревянные стойки. Обязательно между ними и будущей печью должен быть циркуляционный зазор, называемый еще одной пропилкой. Под стеной в фундаменте дома должен быть щель, равный ширине основания печи с каждой стороны.
Кладка Русской печи по собственным заказам
Главное требование к кладочной печи — герметичность.Поэтому в печь идут только целые кирпичи без трещин, а швы делают тонкими — не более 5 мм. Необязательно добиваться герметичности с помощью разрушения глины всех стен печи изнутри — это снизит теплопроводность и увеличит отложения копоти и копоти. К тому же пластилин закрывает и забивает каналы внутри топки, что будет довольно проблематично. На сегодняшний день применяются следующие методы:
- кладка в кирпич — при таком способе толщина стены будет плавно равняться длине кирпича;
- кладка в Полкирпич — Здесь кирпич уложится под плафму вдоль стены;
- прокладка в квартале — п.е. Кирпич будет укладывать по краю.
Возрождение швов произойдет благодаря использованию в углах поочередно и ложной кладки, или не полноразмерного строительного материала.
Если используется керамический кирпич, его необходимо предварительно вытащить, так как он будет «вытягивать» всю влагу из раствора.
В процессе кладки обязательно убирать лишнюю смесь, а особенно с внутренних сторон топки. Наружные стены печи «в кирпич», а внутренние — «в Полкирпич». Кладочный ряд — это порядок действий кладки в каждом последующем ряду. Благодаря этому процессу русскую печь может построить кто угодно.
Первый ряд Ставят из обманутого кирпича, он впитывает влагу. Для первого ряда уголки выкладываются из обрезанного кирпича.
Второй ряд Начинается кладка стен печи, укладываются зачистки лицевой и левой стороны. На лицевой части с правой стороны топки формируют, как правило, ясеневый брус.
IN третий ряд Очистка слева укладывается без раствора. Спереди устанавливаются двери и чистятся двери. Двери монтируются при помощи проверенной стальной проволоки, она устанавливается в прорези в кирпиче и крепится кладочным раствором.
IN четвертый ряд Каналы опоры перекрываются.
На пятый ряд Установить решетку колосниковой решетки малой топки. Для монтажа внутренней части горючего используется огнеупорный кирпич, его также размещают без применения раствора.
В седьмой ряд Установка решетки и первого топлива смонтирована, стенки и первое топливо могут быть установлены. Правую стену необходимо укрепить стальной полосой.
IN восьмой и девятый ряд Продолжается кладка стен и внутренних каналов. Установлены дверцы печки и небольшой расход.
IN десятый ряд Хранилища первого и второго фифера будут соединены. Кровь на дне ожога. И каналы дымовых бунтов намечены.
IN next row На передний край кладки монтируется стальной уголок, сверху устанавливается плита. Пространство правого топлива перекрывается специальной съемной решеткой.
IN двенадцать рядный Начинается кладка лицевых стен рога и боковых стен плиты из огнеупорного кирпича. Установлена заслонка горения. Слева от топки начинаем формировать нижнюю часть дымохода.
ОТ 13-й по 16-й ряд Укладка стенок печи продолжается и устье рожка перекрывается.
В семнадцатом ряду начинается некоторое сужение венца венца и расширение основного дымохода. А заднюю стенку топки укрепляют стальной стяжкой.
В 18 ряд Перекрыть арку, начнется кладка лицевой стены топки, которая образует перекрытие.
В 19 ряд Передняя стенка выжигания укрепить стяжкой, установка стен выше рожка, образуя определенное пространство для засыпки.
IN 21-й ряд Топка перекрывается, и выход будет постепенно сужаться к дымоходу.
К русской печи в нашей культуре всегда было особое, трепетное отношение. Чем она отличается от других печных конструкций, как сложить настоящую русскую печь — попробуем разобраться.
Русская печь — многофункциональное устройство. Это и отапливаемые зимой помещения, и холод, и горячая, очень вкусная и полезная еда, приготовленная по старинным традициям, и возможность сохранить урожай за счет сушки, и бытовые удобства в виде горячей воды.
Конечно, нельзя сказать, что русская печь — идеальный прибор, не имеющий своих слабых мест. Чтобы успешно приготовить в нем еду, хозяйка должна обладать немалым мастерством — не каждая современная дама сможет справиться с ручкой и кастрюлями. Каждое утро топку надо топтать — а значит, кому-то нужно колоть дрова. Недостатком печи как отопительного прибора является то, что тепло выделяется на уровне вышеперечисленных, то есть почти на метр от пола.Современные типы печей устроены таким образом, что в нижней части есть дымовращательные каналы, и такая печь прогревается на всю высоту. В конструкцию может входить чугунная плита для приготовления пищи.
Русская печь бывает трех размеров: 231х160, 213х147 и 178х124 см. Конечно, отступить от этих норм вполне возможно, и средняя печь имеет размеры примерно 213 см в длину, 142 см в ширину и 180 см в высоту. Этого достаточно для приготовления и обогрева помещения в 30 м 2.Он состоит из следующих элементов (начало ниже):
- СОЛНЦЕ (духовки). Используется для хранения и сушки дров.
- Cold Steeper — малогабаритный контейнер, в котором хранится посуда.
- Шелки — простор перед ужасом: сюда можно поставить горшок в горшке.
- Под — половина варочной камеры. У него легкий наклон ко рту, чтобы было удобнее перемещать твердую посуду. Его необходимо тщательно отполировать.
- Пригорел, или варочная камера — это место, где закладываются дрова, и готовится еда.Рупорная зона также имеет наклон вперед. Таким образом, горячие газы скапливаются под потолком варочной камеры, хорошо прогревая всю духовку и, в частности, кладку.
- Перебье — камера, расположенная выше шестого. Выше дымохода.
- Самоварник (сушка) — отверстие, идущее в дымоход и предназначенное для «соединения» самоварной трубы. Это дополнительное устройство, необязательное для печи.
- Хозяин — дверь, перекрывающая дымоход полностью. Через него можно попасть перед закрылком — металлической пластиной, которая движется в горизонтальной плоскости, регулируя тягу.
- Ленхинг — горизонтальная поверхность, расположенная за дымоходом, над углом ожога. Это отличительная черта русской печи — на ней можно спать.
1 — СОЛНЦЕ; 2 — холодный крутой; 3 — шестой; 4 — под; 5 — рог; 6 — овербери; 7 — сушилки; 8 — дымоход; 9 — Привязка; 10 — демпфер; 11 — Лена
Самая распространенная сегодня — это улучшенная русская печь. Ее отличие — в обогреве субпопуляционной части, за счет чего обогрев помещения становится более комфортным.Приготовление еды в ней также удобнее, так как летом, когда не нужно перетягивать комнату, такая печь работает как варочная панель. Сгорание топлива происходит в небольшом топливе, и выхлопные газы идут прямо в дымоход, а зимой проходят по всем каналам, нагревая корпус топки. Происходит это, благодаря своевременной установке и снятию «летнего» лоскута ожога. Кроме того, в этой печи есть бак для горячей воды. Его конструкция разработана русским инженером Иосифом Подгородниковым еще в начале прошлого века и носит название «Хеатшка».Его габариты — 1290х1290х2380 мм. Именно такие печи чаще всего можно встретить в домах сельских жителей. Он может дать комнату до 35 кв. м.
Как и из чего русская печь «Колхозный тавинг»
Как и в любой другой печи, для кладки топочной части используется огнеупорный кирпич из фрезерованной глины. Остальная часть конструкции выложена из керамического кирпича.
Каждая печь металлическая, точнее чугунные, дверцы и заслонки. Их тоже стоит приготовить в желаемом количестве.Нам понадобится:
- Двери: Противопожарные 250х205 мм, запутанные 250х140 — 2 шт., Чистые 130х140 — 2 шт., Вентиляционные случайные размеры для дымохода.
- Решетка гриля 380×250 мм.
- Печать: 260×260, 180×140, 140×140 мм.
- Вид диаметром 230 мм.
- Заслонка 450х380 мм.
- Водяной ящик 500x120x280 мм.
- Тарелка с двумя конфорками 400х700.
- Ленты стальные: 1000х50х12 и 1430х25х2 мм.
Для укладки некоторых элементов — арок и арок — шаблоны должны быть легко обсуждаемыми.Они сделаны из деревянных и фанерных деталей.
Тонкости приготовления кладочного раствора
13-16 ряды: продолжается формирование стенок топки. Устье рога перекрывает друг друга.
17 ряд: Начинается постепенное сужение крупа макушки и расширение дымохода. Задняя стенка топки укреплена стальной стяжкой.
18 ряд: арка прожига внахлест, начинается кладка лицевой стенки топки, образующей перекрытие.
Для кладки венца коронки снова необходимо будет соорудить шаблон — опалубку. Он состоит из двух прямоугольных рам, которые основаны на фанерных деталях с полукруглой ездой — обведены кружком. Чтобы конструкция была разобрана снаружи, обведена прикрепленной к съемным штифтам, и чтобы она не вышла вовнутрь раньше времени, между рамками вставляют несколько проставок. Сверху делается гибкий настил, собранный из тонких досок на веревках или ремнях.
19-й ряд: передняя стена населенного пункта укреплена стяжкой, конструкция стены выше рога, образуя пространство для засыпки.
20-й ряд: зона рожка засыпается песком и хорошо уплотняется. Это сделано для того, чтобы увеличить его теплоемкость и обеспечить качественную выпечку хлеба и так далее.
21-й ряд: топка внахлест, выход постепенно сужается к дымоходу.
22-23 ряды: кладка дымохода продолжается и сужение перекрытия.
24 ряд: Капитальные ремонты с перекрытием приточной вентиляции.
25-26-й ряды: пространство над перекрытием плавно совмещается с дымоходом, сужается.
Дальнейшая кладка выполняется в зависимости от высоты помещения: снаружи сужается перед потолком, после чего уже формируется труба, проходящая через перекрытия и кровлю. В пространстве между перекрытием и кровлей, а также над ним кладка производится на цементно-песчаном растворе.
Вот и печь, и готово. Осталось проложить трубу над поверхностью кровли — и можно затоптать! Родная русская печь и накормит, и нагреет, и усыпит — знаешь, дрова подкинь.
Устройство и устройство классической печи образца подчинены строгой схеме.
- Размеры. Длина в три АРШИНА ( минимум два метра ), ширина была в два Аршинама ( примерно полтора метра ), высота фокуса была примерно полметра, а высота самой духовки примерно три Арсшина.Лену устраивают обычно на пике человеческого роста. Такие габариты оптимальны, обеспечивая равномерный обогрев дома площадью от 30кв.м.
Фото 1. Схема устройства классической русской печи из кирпича с указанием частей конструкции.
- Фундамент. Обязательно отделите фундамент от основного дома, хотя часто их возводили одновременно. Материалом обычно служил битый кирпич или камень, реже деревянные бруски.Сейчас чаще всего используется железобетонный фундамент или основание из железобетонных блоков.
- Дизайн . Топочная камера (обожженная), под дном топки, шестая — это место перед термокамерой, куда было удобно ставить тяжелую посуду перед тем, как положить ее глубоко в духовку. Горловина отделяет флоповую камеру от шестой, через нее осуществляется укладка дров, а также выпуск продуктов сгорания в дымоход.Вид при необходимости закрывает отверстие дымохода, устье закрывает заслонку. Солнце используется для хранения дров.
- Материал. Печь ставится из огнеупорного кирпича (шамот , ) I. цемент По определенным правилам, обеспечивающий лучший нагрев и теплопередачу. В классическом варианте кирпич кладут строго горизонтальными рядами, возможна кладка шириной в один-два кирпича.
Схема классической русской печи выражена годами, позволяя минимизировать недостатки и добиться максимальной Высокая эффективность в эксплуатации, поэтому выбор именно такой модели для постройки обязательно себя оправдывает.
Устройство духовки с голландским другом
Основное отличие этого варианта от классического — это выраженная компактность А значит удобство установки и эксплуатации в небольшом жилом помещении. Голландская печь не имеет Лены и , выполненных вертикально и высоко.
Вторым важным отличием является система каналов дымохода , позволяющая нагретому газу циркулировать вверх и вниз, охлаждаться и нагреваться, значительно повышая эффективность прогрева от одной укладки топлива.Такая плита тоже значительно быстрее прогревается (примерно полчаса по сравнению с классическим вариантом).
Фото 2. Схема устройства двухэтажной русской печи у голландского друга. Вид спереди и сбоку.
Схема: Фундамент оснащен большой прямоугольной фейковой камерой ; Иногда можно разделить на две части: в одной идет процесс горения, из второй идет кислород (подключенная камера). Благодаря такому устройству топливо у голландцев зачастую не горит, а толет, обеспечивая более длительное время нагрева.
Над термокамерой построен канал дымохода , удерживающий все оставшееся топочное пространство (обычно построено шесть каналов ). На выходе из последнего канала в трубу установлен Vacan . Сразу над топкой обычно оборудуется ниша, в которой устанавливается варочная панель — она обеспечивает возможность приготовления пищи.
Голландский вагон имеет более сложную схему из-за многоканального дымохода, поэтому рекомендуется перед работой сначала поставить печь без сухого раствора Чтобы в дальнейшем не допускать ошибок и более точно рассчитывать, сколько материала потребуется.
Важно! Минусами такой печи будет меньшая площадь покрытия (около 10-15 кв.м ) и меньшее количество функций.
Для небольших домов идеальным вариантом будет голландская печь, к тому же благодаря компактным размерам ее можно установить не только на первом этаже дома . В свое время голландские печи были основным источником отопления многоквартирных домов.
Вам также будет интересно:
Зигзаг
Для повышения эффективности прогрева В русской духовке не прямой дымоход, а с зигзагом.
По мере прохождения горячего газа через нее увеличивается время его пребывания в топке, а также время нагрева ее стенок.
В голландцах этот принцип доведен до совершенства, так как газ успевает остыть и нагреться.
Но из-за конструкции классической русской лобзиковой печи она чаще всего делается горизонтальной и предусматривается только один или два изгиба .
Внимание! При выкладывании зигзага необходимо учитывать, что его нужно будет регулярно снимать с золы, поэтому в его нижней части обязательно оборудовано отверстие с заслонкой-заслонкой.
С теплозащитным экраном
Более высокую степень экономии помещения и топлива обеспечит устройство с теплозащитным экраном. Такая печь является улучшенным видом голландцев и рассчитана на обогрев большой площади.
Фото 3. Схема кирпичной русской печи, с нагревательным экраном. Цифры являются частью структуры.
Внутри выложен дымоход с несколькими каналами Но есть возможность пропустить дым прямо в трубу — это очень удобно летом, когда не требуется обогрев помещения.Такие печи в силу своих размеров могут быть укомплектованы непрофессионалом и чаще всего имеют варочную поверхность.
Как сделать русскую печь своими руками
Строительство печи лучше доверить профессионалу. Подробные порядковые схемы и руководства могут помочь сами по себе, но лучше все же обратиться за советом к опытному Мастеру и Печнику — этот позволит избежать грубых ошибок.
Выбор проекта, чертежи
Строительство печи — трудоемкий и сложный труд, требующий ответственного подхода и тщательного предварительного учёта всех условий.Все элементы нужно устанавливать поэтапно, правильно выполнять процедуру. Выбор проекта зависит от нескольких критериев:
Фото 4. Голландец русской печи с голландским другом. Размер устройства указан в миллиметрах.
- Площадь отапливаемого помещения. Русская печь в классическом исполнении способна обогреть довольно большой дом из нескольких комнат, Компакт Голландия подойдет для небольшого помещения.Вариант с утеплителем также хорошо подходит для средних и больших загородных домов.
- Обязательные функции. Классический вариант обеспечивает наиболее широкий спектр выполняемых задач, более компактные варианты лишены их частей, но расплачиваются за это другими преимуществами. Если цель в первую очередь отопление, лучше всего подойдет плита с щитком, дополнительно оснащенная варочной панелью.
- Эффективность и экономичность. По этим критериям печи с щитком и голландцем, обладающие высокой прочностью работы на одной дровяной кладке.
Фото 5. Ознакомьтесь с дилерами российской кирпичной печи размерами 1650х1530 мм.
Несущественным критерием является тип топлива — в большинстве случаев все варианты русских печей работают на твердом топливе Но для некоторых его видов (например, угля) в конструкции топочной камеры могут быть внесены небольшие отличия. .
Выбор материала
Выбор материалов для строительства во многом зависит от их Способность выдерживать нагрев. Используются только Огнеупорные марки кирпича , не расширяющиеся и не растрескивающиеся под воздействием высоких температур. Те же требования распространяются и на крепежные смеси. Также немаловажное значение имеет прочность материала — русская печь отличается большой массивностью и весом, со временем продолжающийся кирпич будет складываться и трескаться.
Ссылка. Машинная камера, где температура достигает наибольших значений, выкладывают кирпичи из шамотной глины ; Для строительства других деталей можно использовать более дешевый керамический кирпич.
Кладочный раствор должен иметь качественные швы, быть эластичным, не трескаться под воздействием температуры. В магазинах можно приобрести различные огнеупорные смеси для раствора. Вы можете сделать раствор самостоятельно из смесей маслянистой глины с песком (обычно в соотношении 1: 2) . Для укладки в раствор добавляется порошок шамота.
Помимо кладочных материалов необходимо приобрести металлические детали будущей печи: заслонки , двери, решетки. Обычно их делают из чугуна или стали, их можно найти в специализированных строительных магазинах.
Подготовка инструментов
Для правильной кладки вам понадобится ряд инструментов:
- Лопата. Применяется для перемешивания раствора, укладывая его на участок кладки.
- Строительный уровень. Нам нужно выровнять ряды кладки.
- Шнур . Он натягивается как направляющая для выравнивания рядов кирпичей.
- Мастерок. Используется для царапания и нанесения растворов на кирпичи, сглаживания и удаления излишков.
- Молоток . Инструмент форматный «кирка» Необходим для раскалывания частей кирпича, придания ему формы, необходимой для кладки. Также можно дополнительно применить более тяжелый молоток для резки кирпича.
- Болгарский. Применяется для распиливания кирпича на лапы нужного размера.
- Corolnic Состоит из двух металлических пластин, применяемых для выравнивания углов.
- Рыбалка. Инструмент для выполнения декоративного шва кладки. Используется, когда планируется дальнейшая обработка поверхности.
- Правило . Необходимо проверить гладкость кладки, в частности фундамента.
- отвес. Помогает оценить качество вертикальной кладки.
Кроме инструментов понадобится достаточно большой емкости Для замеса кладочного раствора лучше всего подходят оцинкованные бейджи с невысокими стенами.
Подготовка места
При выборе места для установки духовки необходимо внимательно изучить условия.
- Фундамент. В любом случае рекомендуется устанавливать отдельно. Если печь весит более 750 кг , ее установка обязательна. Отдельный фундамент нужен, чтобы не повредить основной.
- Стены . Если стены деревянные, нужно установить печь на некотором расстоянии от них.На стены вокруг топки нужно Пришить истребитель материала.
- КПД нагрева . Самый распространенный вариант — установка русской печи посреди дома или большого помещения. В этом случае теплоотдача не будет поглощаться стенами, и все жилые помещения будут равномерно и быстро прогреваться.
- Устройство дымохода. Необходимо выбрать наиболее удобное место, где балки и стропила не будут мешать дымовой трубе на улице.Дымоход должен проходить рядом с коньком крыши.
При подключении функций обогрева и приготовления пищи место для топки выбирается в зоне будущей кухни, но для правильной теплоотдачи рекомендуется расположить ее ближе к центру дома.
Как построить фундамент
Для наилучшего результата при строительстве дома под печь закладывают Фундамент отдельный . Глубина котлована зависит от свойств почвы и высоты грунтовых вод.Размер должен быть на 20 см. Больше цоколь печи.
Технология изготовления Такая вот: Дренаж из битого камня или кирпича засыпает на дно дна, сверху кладется и плотно прилегает к слою влажного песка.
Далее по порядку слой щебня, еще один слой песка и последний слой щебня шириной около 10 см . На него кладется гидроизоляция, устанавливается опалубка из увлажненных досок или бревен.Арматура устанавливается внутри коробки и заполняется цементом. Сверху фундамент также закрывают гидроизоляцией.
Как складывать печь: поэтапная кладка, фото
Пошаговая инструкция Элементы каменной печи:
- Натурщик . Отделение для сушки дров выкладывается далеко не во всех печах. Для него можно использовать флизелиновый кирпич. Над погружным устройством со специальной дугообразной опалубкой (которую лучше сделать разборной) устанавливается арка.
Фото 6. Готовый кирпич обратно. Используется для хранения дров и других материалов.
- Верх. Устанавливается в перекрытие (дуга), для расчета используется шамотный кирпич.
- Под. Дно каретки часто наклонено в сторону блеска. Для этого воспользуйтесь рыбалкой из глины с песком.
- Утро. Этот элемент самый сложный при кладке печи. Его стены должны быть максимально гладкими.Возведены под небольшим наклоном из обрезанного шамотного кирпича. Заканчивается прожженная дуга — устье, куда позже устанавливается лоскут.
Фото 7. Процесс постройки рожка, построить его сложно. Применяется непосредственно для разведения огня.
- Хранилище горючего. Как и арка спинки, выполняется с помощью специальной опалубки. Ширина в Полкирпич. Поверхность хранилища топлива должна быть как можно более гладкой.Для прочности сердцевины каждый средний кирпич ряда обрезается в виде клина.
- Шелок . Перегородка перед варочной камерой состоит из основания, стенок с аркой и боковых стенок, а также арки с отверстием для дымохода. Он выложен из керамического кирпича одновременно с рогом.
- Перекрытие. Верхняя часть топки. Кладка из кирпича 3 ряда . Для соблюдения правил пожарной безопасности расстояние от перекрытия до потолка помещения должно быть не менее 35 см.
- Дымоход. Он очень тщательно продуман, его внутренние стенки не должны иметь выступов, чтобы избежать скопления сажи. Швы должны быть плотными и без трещин.
Фото 8. Последовательная схема дефекации дымохода для печи. Содержит семь этапов.
По мере возведения печи устанавливаются предварительно закупленные заслонки и дверцы. После завершения кладки печь обычно обрабатывается специальной термостойкой шпатлевкой или или штукатуркой для лучшей герметизации швов.
Возможные проблемы
Во время строительства можно допустить несколько ошибок.
Фундамент — Из-за разных нагрузок возможна разница в осадке, из-за чего печь в будущем может сместиться.
Если вместо карьера взять речной песок, получится кладочный раствор Недостаточно прочный Из-за гладкости зерен и их плохого сцепления.
Танениал, резка кирпича происходит быстрее, поэтому при кладке необходимо установить срезанной стороной внутрь шва.
При кладке дымохода необходимо использовать специальный колпачок, чтобы раствор не оставался на внутренних стенах, при очистке поверхности кладки от раствора через через каждые 4-5 рядов.
Если отверстие для чистки не устроить в тех местах, где дымоход меняет направление, в продаже накопится . Устанавливая демпферы и двери, нельзя забывать о свойствах металла расширяться — кладку нельзя выполнять без небольшого зазора.
Этих и других ошибок можно избежать, если перед началом работы проконсультироваться с опытным мастером.
Преимущества выбора русской печи
Несмотря на сложность строительных работ, характеристики русской печи делают ее удачным выбором для загородного дома. Несомненные плюсы :
- высокий КПД — при соблюдении всех правил размещения печь отапливает весь дом;
- качественная и равномерная теплоотдача;
- многофункциональность ;
- лечебное воздействие тепловое воздействие;
- простое удобное управление , безопасность использование;
- надежность, длительный срок службы;
- доступность и невысокая стоимость топлива.
Фото 9. Готовая кирпичная печь. Помимо очага есть место для приготовления, сушки и хранения дров.
Особо необычные старинные способы лечение органов дыхания С помощью топки: больного уложили спать в остывшую печь, благодаря которой его тело и свет согревали. Печное отделение также использовалось как моечная — охлаждающая печь создавала эффект парилки, поэтому не было необходимости каждый раз делать баню.
Мелкие недостатки (громоздкость или необходимость регулярно очищать золу) не могут перекрыть многочисленные достоинства . Русской печи не только не было предсказано забвение, но она становится все более популярной у современных ценителей жизни за пределами города.
Полезное видео
Посмотрите интересное видео, в котором описаны особенности строительства классической русской печи, ее кладки из старого кирпича.
Русская печь своими руками
Начать стоит с того, что существует три основных типа печей, различающихся размерами.Первый типичный размер составляет 178 х 124 см, второй — 213 х 147 см, а третий — 231 х 160 см. Естественно, что указанные размеры могут быть отклонены. На сегодняшний день средние размеры печи составляют 213 см в длину, 142 см в ширину и 180 см в высоту. Их хватает для обогрева помещения площадью 30 м², а также для приготовления еды.
Традиционный вариант
Чтобы ответить на вопрос, как сделать русскую печь своими руками, для начала нужно определиться, какую печь нужно построить. Есть традиционный вариант.Он состоит из следующих частей:
- Для сушки, а также хранения дров используется костер.
- Для хранения посуды есть небольшое углубление, называемое холодной плитой.
- Еще есть шестерка — небольшое пространство перед тиглем, в котором устанавливается горшок.
- Следующий элемент находится под. Так называется пол варочной камеры. Отличается тем, что имеет небольшой уклон в сторону рта. Это сделано для того, чтобы тяжелую посуду было легче переносить.
- Варочная камера или тигель. Это место, где готовят еду и кладут дрова. Арка этой камеры также отличается небольшим уклоном под потолок спереди. По этой причине там не смогут скапливаться горячие газы, которые будут согревать плиту, а также расположенную вверху лежанку.
- Еще один элемент — затрубное пространство. Эта камера находится над шестой, а за ней следует дымоход.
- Просмотр. Так называется дверь, которая используется для полного перекрытия дымохода.
- Последний элемент — диван. Горизонтальная поверхность, которая находится за дымоходом, предназначена для отдыха.
Современный дизайн
На сегодняшний день наиболее распространенным вариантом является русская кирпичная печь. Своими руками такой вариант тоже можно сделать. Считается улучшенной версией традиционного дизайна. Отличие в подпольной части, поэтому обогревать комнату становится комфортнее. К тому же летом удобнее готовить еду, так как нет необходимости отапливать дом, а печь используется как обычная.
Выбор места для кладки
Прежде чем приступить к строительству русской печи с печкой и лежанкой своими руками, нужно правильно выбрать место для ее установки. Это очень важный момент. Например, если здание построено из дерева, то расстояние между стенами топки и стенами дома должно быть не менее 200 мм. Однако этого будет недостаточно. Необходимо закрепить стены, прикрепив к ним негорючий материал.Чаще всего в качестве такого сырья используются асбестовые плиты.
Если, например, для установки русской печи своими руками место выбирается между двумя комнатами, то проем в деревянной стене необходимо замуровать. Его толщина также должна быть не менее 200 мм. Дополнительной защитой станет укладка таких же асбестовых плит между деревом и кирпичом.
Необходимые инструменты
Стоит отметить, что для укладки русской печи своими руками используются одни и те же инструменты, вне зависимости от того, какой тип конструкции будет выбран:
- Обязательно понадобится мастерок или мастерок.Их используют для нанесения кладочного раствора на кирпичи. Кроме того, их используют для очистки стыков от излишков смеси, если таковые появились.
- Второй инструмент, который вам понадобится, — это комбинация молотка и кирки. Отбойный молоток будет использоваться не только для растрескивания, но и для соскабливания кирпича в процессе. Так как, скорее всего, вам придется придать материалу желаемую форму в зависимости от обстоятельств.
- В том случае, если декоративная отделка печи плиткой не планируется, то вам понадобится такой инструмент, как вышивка.Его используют для создания ровных горизонтальных и вертикальных швов.
- Шнур для швартовки. Применяется для контроля ровности кирпичной кладки. Однако вместо этого можно использовать более современное изобретение — строительный уровень.
- При кладке русской печи своими руками заказ также является обязательным элементом. Он поможет сохранить вертикальность кладки, а также с его помощью можно будет следить за толщиной горизонтального шва.
- Также необходим отвес, который также используется для поддержания вертикальности стен.Главное преимущество инструмента в том, что он быстро устанавливается в нужном месте.
- После закладки фундамента под топку обязательно нужно будет один раз воспользоваться правилом, чтобы выровнять уложенный раствор.
- Лопата, а также емкость, в которой будет замешиваться смесь.
- Хорошим дополнением станет мерная планка. Его используют для измерения ширины шва.
Строительные материалы
На возведение русской печи из печи своими руками потребуется определенное количество материалов.Здесь важно отметить, что объем необходимого сырья будет напрямую зависеть от модели печи, а также от ее размеров. Помимо того, что вам понадобится много материала для кладки стен и внутренних отделений печи, вам понадобится много ингредиентов и для устройства фундамента. Это необходимо, потому что сама конструкция будет очень массивной. Рекомендуется не экономить на стройматериалах, чтобы печь эффективно выполняла свои функции и при этом выглядела достойно.
Чертеж и фундамент
Для постройки русской печи своими руками чертежи — довольно важная часть. Конечно, можно и без них, но тогда велик шанс ошибиться при работе, так что лучше все равно их сочинять.
Первым шагом практической части является устройство фундамента под сооружение. Здесь стоит сразу оговориться, что для устройства хорошего фундамента вам придется выкопать яму в том месте, где вы планируете возводить постройку.
Фундаментные работы
Для обустройства русской печи лежанкой своими руками необходимо залить основание по следующим правилам:
- Размер котлована должен быть больше периметра ямы. будущую печь примерно на 120-150 мм с каждой стороны. Глубина котлована будет зависеть от плотности почвы, однако приблизительно этот параметр всегда составляет от 500 до 700 мм.
- Когда яма готова, ее дно засыпают песчаной подушкой, поливают и утрамбовывают.Процедура повторяется до тех пор, пока толщина слоя после утрамбовки не достигнет 200 мм.
- После этого укладывается слой щебня или щебня. Его толщина от 100 до 150 мм. Поскольку этот материал не сможет самостоятельно создать ровную подушку, его необходимо сверху присыпать песком, залить водой и еще раз утрамбовать, чтобы получилась ровная поверхность.
- Далее на эти слои укладываются два листа рубероида, на которые монтируется опалубка. Чтобы раствор не протекал через щели в деревянном ящике, его стенки можно накрыть полиэтиленовой пленкой.
- Приготовлена смесь из одной части цемента, трех частей песка и пяти частей щебня. Количество воды наливается ровно настолько, чтобы получить однородную полужидкую консистенцию.
- Первый слой раствора, который заливается, называется грубым и состоит из гравия и цемента. Толщина слоя должна быть от 200 до 220 мм. Чтобы избежать появления пузырьков воздуха, смесь несколько раз протыкают штыковой лопаткой.
- Когда смесь начнет схватываться, необходимо установить в нее несколько стальных стержней, чтобы они были выше грубого слоя фундамента на 50-70 мм.
- После этого можно заливать следующий слой смеси. Его толщина должна составлять 100-150 мм, а когда он схватится, то поверх него укладывается армирующая сетка. Раствор заливается на сетку до края опалубки. Для выравнивания фундамента используется правило.
- Когда бетон полностью высохнет и наберет необходимую прочность, на него укладывают еще один слой рубероида.
Что нужно знать о кладочном растворе
Чтобы успешно построить русскую печь своими руками, необходимо уметь приготовить правильный раствор.Основные требования к материалу — эластичность. Также он должен быть достаточно тонким и не трескаться при высыхании, а кроме того, идеально герметизировать все швы.
Самостоятельное приготовление смеси
Сегодня можно купить готовый раствор для кладки, однако, по мнению специалистов, лучше приготовить его самостоятельно.
Основная сложность этого процесса в том, что подобрать глину непросто. Для хорошего раствора лучше всего выбирать его жирные разновидности. Такая глина придаст раствору необходимую эластичность.Чтобы сделать качественное решение для русской печи своими руками, нужно много времени.
- Первым делом необходимо очистить покупную глину от мусора, а также от посторонних включений. После этого материал замачивают в воде на сутки.
- Затем небольшие порции глины смешивают с разным количеством песка. Из этой смеси делают лепешки толщиной 1 см. Их оставляют сохнуть на два-три дня, прежде чем записать, какие пропорции были введены.
- По истечении этого срока лепешки проверяются.Удачным считается тот, на котором появилось меньше всего трещин.
Строительная кладка
Один из самых ответственных этапов строительства русской печи своими руками — кладка кирпича. Описанная конструкция должна быть, в первую очередь, полностью безопасной для жителей дома, а значит, нельзя использовать некачественный кирпич с трещинами или сколами. Толщина всех швов от 5 до 8 мм. Кроме того, используется разная кладка.Некоторые отделы следует делать в один кирпич (длина сырья), полкирпича (ширина) и четверть кирпича (толщина).
Чтобы добиться от конструкции максимальной функциональности, необходимо сразу удалить лишний раствор со стен не только снаружи, но и изнутри. Чертежи и заказ русской печи своими руками должны учитывать толщину кладки внешних и внутренних стен. Снаружи можно использовать как полукирпич, так и весь, внутри — только полукирпич.Однако чем толще стена, тем дольше потребуется прогрев конструкции. По этой причине кладка в полкирпича считается оптимальной для любых стен.
Начало кладки поэтапно
Первый ряд является наиболее важным, так как он задает ровность, направление и обеспечивает точность всей печи. Следовательно, он должен быть идеальным. Чтобы не ошибиться при кладке даже всухую, рекомендуется для каждого кирпича наметить места фундамента с помощью линейки, уголка и мелка.
Начиная со второго ряда выкладывают не только стенки топки, но и место для зольника, и каналы для чистки.
На третьем ряду нужно озаботиться установкой двух дверей. Один для нагнетательной камеры, другой для пылесоса. Дверь крепится проволокой, которая наматывается на уши, а концы проволоки укладываются швами. Хотя эти части еще не полностью встроены в кладку, их необходимо поддерживать с обеих сторон.
Порядок кладки печи
- Четвертый ряд полностью закрывает все входы в каналы сверху.Этот слой будет перекрытием очагового канала.
- В пятом ряду необходимо установить решетку для большой топки, а также без раствора произвести внутреннюю кладку топки.
- В шестом ряду необходимо выделить место под установку бака для горячей воды.
- В седьмом ряду нужно разместить решетку для маленькой топки, а также дверцу для большой топки.
- В восьмом и девятом — закрепить дверцу для маленькой камеры сгорания.
- В десятом следует приступить к раскладке низа топки, а также совмещению большой и малой камеры сгорания. В этом же ряду также заблокирована емкость для воды.
- В одиннадцатом ряду, на краю кладки, между двумя топками монтируется металлический уголок 50 х 50 мм. Это будет основа для установки плиты.
- В двенадцатом ряду формируются передняя и боковые стенки варочной камеры.
- На 13-м ряду работа продолжается, как и на 12-м.
- 14 ряд - место для формирования входа в дымоход.
- На 15-м ряду кладка должна сужаться и перекрывать варочную камеру.
- 16 числа необходимо скрепить боковые стенки металлическими планками со стопорами.
- 17 числа продолжается кладка дымохода и проводится еще несколько операций: сужение арки, установка металлической стяжки.
