Самостоятельный монтаж электрических розеток и выключателей в доме

Содержание:

1. Требования и рекомендации при установке электрических выключателей и розеток

2. Необходимые инструменты и оборудование

3. Монтаж и подключение электрической розетки или выключателя

 • Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

 • Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

 • Замена старой электрической розетки или выключателя

4. Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования

Если вы читаете эту статью, значит, вас заинтересовало, как можно самостоятельно, без привлечения профессионального электрика, либо установить и подключить новые электрические выключатели и розетки, либо выполнить замену старых на более современные и качественные приборы.

О типах электрических розеток и выключателей, а также о том, как их правильно подобрать для установки в том или ином помещении вашего жилища, я рассказывал в статье «Как правильно сделать самостоятельный выбор розеток и выключателей». Так что в этой статье расскажу только о том, как правильно и безопасно выполнить установку электрических выключателей и розеток, а также их подключение к электрической сети.

Для начала давайте поговорим о требованиях, которые должны быть обязательно соблюдены при монтаже розеток или выключателей.

Требования и рекомендации при установке электрических выключателей и розеток

Согласно действующим нормативным документам по электробезопасности, как розетки, так и выключатели освещения обязательно должны устанавливаться таким образом, чтобы расстояние между ними или другим электромонтажным оборудованием, установленном в данном помещении, должно составлять 50 см и более.

При этом высота установки розетки или выключателя от уровня пола не регламентируется и выбирается вами, исходя лишь из соображений эстетики и удобства пользования. В последнее время розетки все чаще устанавливают так же, как и в Европе – на высоте не более

40 см от уровня пола, а вот выключатели освещения европейцы устанавливают на высоте не более 1 м, поскольку так выключателем смогут пользоваться даже маленькие дети!

Однако в кухне устанавливать розетки необходимо на уровне 1 м от пола и выше, чтобы после расстановки мебели они не оказались в недоступных для использования местах, поскольку могут закрываться шкафами гарнитура. При этом для кухни, ванной комнаты и любого другого помещения с повышенной влажностью воздуха обязательно подключайте розетки и выключатели освещения только с подсоединением их к заземляющему проводу или через УЗО

(о том, почему это жизненно важно для вашей безопасности, я рассказывал в своем материале «Подключение однофазного УЗО своими руками»). При этом важно помнить, что если ваше помещение с повышенной влажностью имеет площадь менее 8 метров квадратных, то в нем установка электрических розеток и выключателей категорически запрещена! Для помещений подобного типа с площадью, превышающей данный норматив, необходимо соблюдать следующее требование: любое электромонтажное оборудование может быть установлено от ванны, душевой кабины или раковины (кухонной мойки) на расстоянии от 60 см и более!

Кстати, для помещений с повышенной влажностью рекомендуется монтаж электрических розеток, которые имеют специальную пыле- и влагозащиту.

И самое главное требование – любые работы с токоведущими проводами электросети (а именно с ними приходится работать при подключении розеток и выключателей) должны производиться при обесточенной электрической цепи вашего дома (квартиры). Для этого нужно не только выключить общий рубильник, обесточивающий электрическую сеть, но и вывесить предупреждающую табличку

«Не включать! Работают люди!», чтобы кто-нибудь не привел рубильник в рабочее положение, подав электрический ток в цепь.

Теперь о том, какой инструмент вам понадобится для выполнения монтажных работ.

Необходимые инструменты и оборудование

Установка электрического выключателя или розеток потребует от вас наличия нехитрого набора инструментов, в который входит:

• отвертка-индикатор, с помощью которой вы сможете убедиться об отсутствии тока в проводах проводки;

• крестообразная и плоская отвертки (либо та, либо та понадобится в зависимости от головок крепежа)

;

• электрическая дрель со сверлом по бетону (по дереву) при установке розетки или выключателя на поверхности стены или с насадкой-коронкой по бетону/дереву для изготовления отверстия в стене под подрозетник диаметром 74 мм;

• молоток;

• бокорезы.

Кроме того, необходимо приобрести:

• дюбели пластиковые с саморезами для фиксации на стене площадки/ монтажной коробки под розетку или выключатель;

• специальные подкладки-площадки для установки розетки или выключателя с внешней проводкой. Они продаются, как для одинарной, так и для двойной розетки;

• подрозетники (монтажные коробки) для установки розеток или выключателей, скрытых в стене;

• непосредственно электрические розетки и выключатели освещения.

Монтаж и подключение электрической розетки или выключателя

Давайте поговорим о том, как выполнить монтаж электрооборудования подобного типа впервые, поскольку замена строго оборудования (розетки или выключателя) на новое выполнить проще, чем установить новую розетку (выключатель).

Для начала необходимо выполнить прокладку проводки к месту расположения новой розетки или выключателя.

Однако, как это делается, вы сможете прочитать в другой статье «Как выполнить монтаж электропроводки в доме». Затем производите выравнивание стен одним из выбранных вами способов. После этого можно приступать к установке розеток/выключателей. Рассмотрим, как выполняется монтаж такого электрооборудования двух различных типов.

1. Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

Обычно, как это было отмечено немного ранее, возможность установить новые розетки или выключатели со скрытой проводкой появляется после укладки керамической плитки на стену, отделки стен гипсокартоном или различными декоративными панелями

(ПВХ или МДФ), поскольку в этом вы легко сможете выполнить скрытую проводку. После установки декоративной отделки стен провода выводятся через нее наружу (через обычное отверстие, выполненное с помощью электродрели со сверлом). Концы торчащих проводов должны быть обязательно заизолированы с помощью специальной пластиковой ленты. Перед началом работ по монтажу нового электрооборудования, как уже говорилось выше, обязательно обесточьте всю электрическую цепь в доме. После чего, используя отвертку-индикатор, убедитесь в абсолютном отсутствии напряжения на проводах, с которыми вы будете работать (при поочередном касании жалом отвертки к оголенным концам проводов лампочка в отвертке не должна загораться).

С помощью электрической дрели и насадки-коронки (по бетону или по дереву, что зависит от материала, в котором необходимо выполнить отверстие) в месте выхода электрических проводов выполняете углубление под монтажную коробку. Если подрозетник устанавливается в жестком материале (в бетоне или в кафельной плитке), то он будет сидеть в углублении достаточно жестко и не потребует дополнительной фиксации в стене. Хотя с помощью электродрели и сверла по бетону можно предварительно

(перед установкой монтажной коробки в стену) выполнить по центру углубления отверстие под пластиковый дюбель. После этого в отверстие устанавливается пластиковый дюбель, затем – монтажная коробка, которая закрепляется в стене с помощью самореза, вкручиваемого до упора в пластиковый дюбель. Только учтите, что при установке подрозетника в гипсокартон необходимо использовать специальные монтажные коробки под гипсокартон.





После установки монтажной коробки необходимо подключить провода к розетке или выключателю. Делается это довольно просто. Для начала необходимо с помощью бокорезов снять с небольших участков проводов (около 5 мм) изоляцию. После этого снимите декоративную панель с розетки/ выключателя. Теперь приступайте к подключению проводов.

В зависимости от производителя (отечественный или зарубежный) различается способ подключения проводов. Так, в импортных приборах такого типа подключение электрической розетки/выключателя осуществляется с помощью либо винтовых зажимов (таких же, как и в клеммной колодке), либо с помощью зажимов с подпружинной пластиной (без винтов). Отечественные же производители выпускают электрические выключатели и розетки, в которых провода зажимаются винтом с квадратной шайбой, которая прижимает конец токоведущего провода к контактной пластине.

После подключения проводов розетка или выключатель устанавливается в монтажную коробку и вращением распорных винтов, расположенных по одному с каждой стороны розетки/выключателя, закрепляете ваше электрическое оборудование в подрозетнике. На заключительном этапе остается лишь установить на место декоративную панель, после чего в электрическую цепь подается ток (рубильник на электрощитке переводится в рабочее положение) и проверяется работоспособность розетки путем включения в нее какого-либо электроприбора, а выключателя – включением соответствующего осветительного прибора.

2. Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

Новые выключатели и розетки такого типа можно устанавливать, когда вы только захотите. И подготовка к их установке (прокладка электропроводки к месту установки оборудования) ничем не отличается от подобной процедуры при установке розеток/выключателей для скрытой проводки. Однако прибегают к такому методу установки только в том случае, когда нет никакой возможности выполнить скрытую проводку, например, на деревянных стенах или на бетонных стенах, оклеенных обоями. Выглядит такая проводка не очень эстетично, поэтому ее нужно закрывать пластиковыми декоративными каналами.

Далее порядок установки розетки/выключателя будет следующий:

• обязательно обесточьте электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• если монтаж осуществляется на бетонной стене, то с помощью дрели и сверла необходимо выполнить в месте установки электрооборудования отверстия под пластиковые дюбели;

• в готовые отверстия в стене вставьте пластиковые дюбели (если необходимо, то используйте для их установки молоток);

• с помощью саморезов, вкручивая их в дюбели, закрепите на стене площадку нужного размера (поменьше, если розетка одинарная, и побольше, если розетка двойная);

• снимите декоративную панель с розетки/выключателя;

• подключите розетку/выключатель к проводам, как это было описано в п. 1;

• закрепите розетку с помощью саморезов на пластиковой площадке, зафиксированной на стене;

• установите на место декоративную панель;

• запитайте электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверьте работоспособность только что установленного электромонтажного оборудования.

Как видите, все достаточно просто. Только обязательно нужно соблюдать правила техники безопасности.

Замена старой электрической розетки или выключателя происходит еще проще, ведь в данном случае у вас уже имеется готовая проводка, а также место под установку нового электромонтажного оборудования.

В данном случае необходимо:

• обесточить электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• снять декоративную панель со старой розетки/выключателя;

• выкрутив распорные винты, вынуть розетку/выключатель из монтажной коробки (если это розетка/выключатель для скрытой проводки);

• выкрутив крепежные винты, отсоединить розетку от монтажной площадки-прокладки, закрепленной на стене (если это розетка/выключатель для наружной проводки);

• отсоединить электрические провода от клеммных зажимов розетки/выключателя;

• заменить старую монтажную коробку/площадку (если это необходимо) новой;

• снять декоративную панель с новой розетки/выключателя;

• подсоединить провода к клеммным зажимам;

• установить розетку/выключатель в монтажную коробку/на площадку, выполнив ее фиксацию с помощью распорных/крепежных винтов;

• установить на место декоративную панель;

• запитать электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверить работоспособность только что установленного электромонтажного оборудования.

В заключение хочу дать несколько рекомендаций о выполнении новой электрической проводки для подключения электромонтажного оборудования.

Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования





Учтите, что:

• если вы хотите установить новую электрическую розетку, то к ней необходимо проложить либо 2 провода (ноль и фазу), либо 3 провода (ноль, фазу и заземление);

• если вы хотите выполнить установку и подключение нового электрического выключателя, то к месту его монтажа необходимо протянуть только один (фазный) провод, который будет проходить от распределительной коробки до осветительного прибора. При этом в месте установки выключателя данный провод необходимо разрезать с помощью бокорезов и подсоединить к клеммным зажимам. При необходимости включения освещения в помещении вы с помощью выключателя сможете замкнуть разорванный фазный провод, подав, таким образом, электрический ток в цепь;

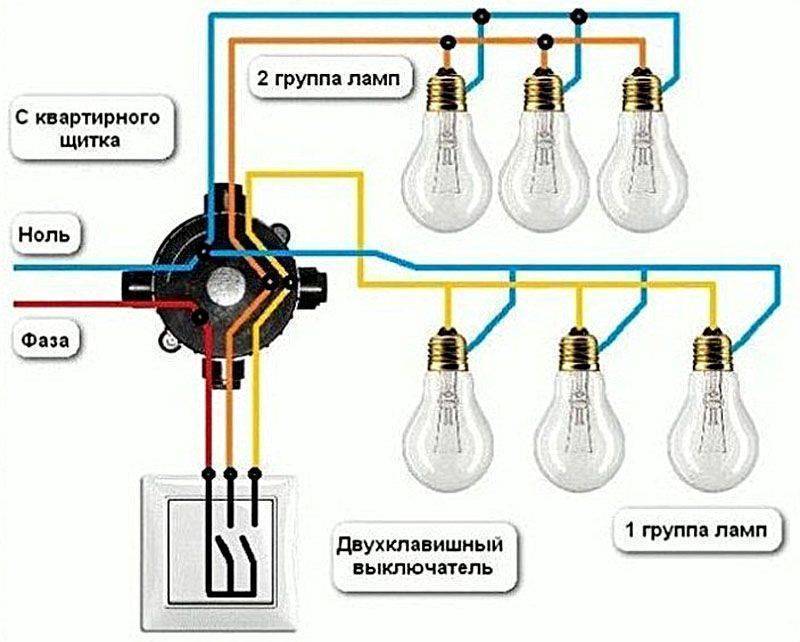

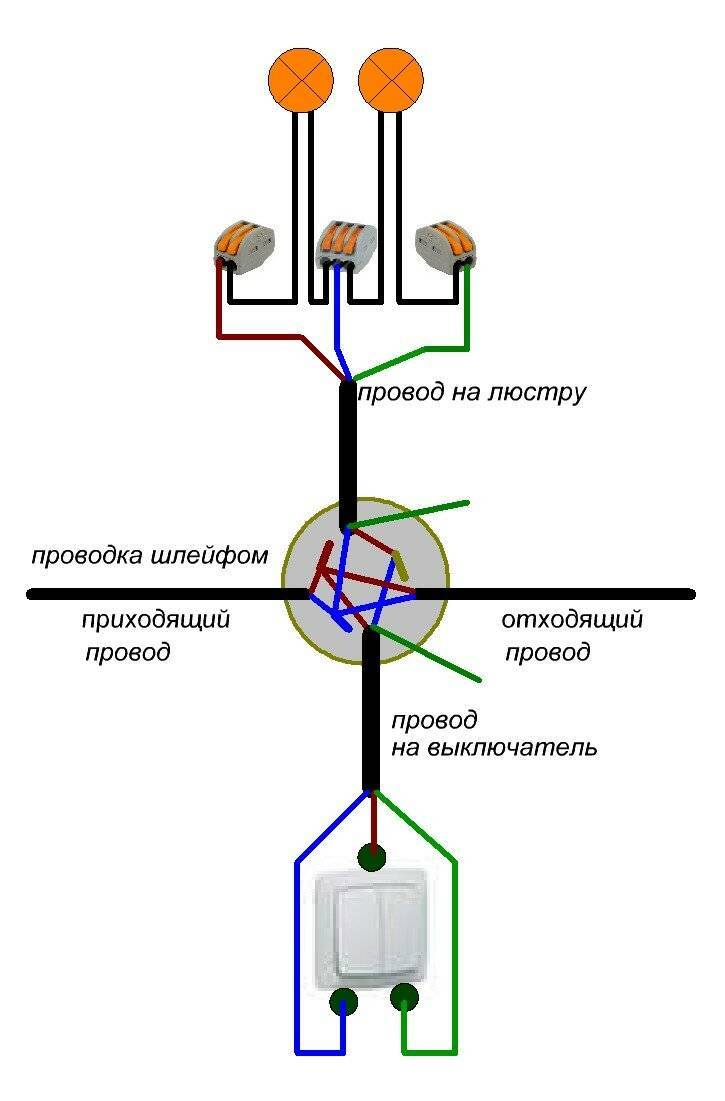

• если же вы хотите установить двойной выключатель, то к нему необходимо протянуть от распределительной коробки один фазный провод, а от него – два идущих, например, к люстре, с разрывом проводов в месте монтажа данного электромонтажного оборудования.

Вот и все! Постоянно помните о технике безопасности при работе с электрическим оборудованием, следуйте моим рекомендациям и у вас все получится идеально! Удачи в ремонте!

Установка выключателя или розетки

В настоящее время любое помещение освещается электрическими лампочками. Но свет должен быть включен только тогда когда это вам необходимо. Для этих целей необходим выключатель. Рано или поздно каждый из вас сталкивается с проблемой его замены. Кажется все просто, сходил в магазин, выбрал нужный, купил и установил. Хотя если подумать, то для этого нужно все-таки иметь минимальный навык.





Инструмент и принадлежности

Если мы затеяли поменять розетку или выключатель нам потребуется:

• отвертка плюс и минус;


• тестер фазы;


• новая розетка или выключатель;


• изолента (буем отмечать фазу).

Установка выключателя

Процедура довольно простая. Итак, приступая к установке выключателя нужно в первую очередь разобраться в проводах. В обычной электропроводке их два: фаза и ноль. Для определения фазного провода надо прикоснуться лезвием активного пробника к оголенному проводу. Если индикатор пробника загорится, то этот провод фазный. Следовательно, второй провод ноль.
Если у вас в подрезетнике три провода то один -фаза, а два остальных -ноль. Для того чтобы при установке не перепутать провода фазу лучше всего отметить кусочком изоленты. Но если провода цветные, то просто следует запомнить какого цвета фазный провод. Затем разбираем выключатель. В первую очередь снимаем клавиши выключателя, затем рамку. Разбирать стоит осторожно, чтобы не сломать.После чего надо определить, к какой клемме нужно прикрутить фазный провод, а к какой нулевой. На клеммах это обозначается стрелочками. Следует запомнить, что электрический ток движется от фазы к нолю.

Приступая к установке выключателя обязательно отключить питание вашей электросети, чтобы не получить удар током. Затем нужно засунуть выключатель в подрезетник и хорошо зажать. Проще всего это сделать, вкрутив два самореза в специальные отверстия. Если вам нужно подключить несколько выключателей, то лучше сделать это по соседству. После чего собираем выключатель, подаем питание в сеть, проще говоря, закручиваем пробки — предохранители в электрощит. Пробуем выключатель на работоспособность, при правильном подключении он будет работать безупречно. А если не работает, то повторите разборку выключателя, чтобы найти ошибку при установке.

Установка розеток

И так с выключателями мы более и менее разобрались. А теперь об установке розеток. Все знают что для того чтобы подключить дома любой электроприбор нам необходима розетка.

Следовательно, рано или поздно они выходят из строя и требуют замены. Установить розетку своими руками гораздо проще, чем выключатель, естественно, если вы устанавливаете обычную розетку. Для этого надо снять верхнюю крышку устанавливаемой розетки перед этим полностью отключив электропитание в доме. Затем крепим розетку двумя саморезами.

Прикручиваем провод, после чего прикручиваем крышку на розетку. Включаем электропитание, подключаем любой электроприбор к розетке. Работа сделана. Но гораздо сложнее установка специальных розеток для кухонь, ванн. Ведь эти розетки должны выдерживать большую нагрузку (подключение электропечей, накопительных водонагервателей, калорифферов). Такие розетки имеют еще одну клемму для подключения заземления, это еще один ноль. При установке подобных розеток следует особое внимание уделить определения провода фазы.

Делаем это аналогично тому, как мы определяли фазу для установки выключателя, то есть с помощью активного пробника. Приступая к установки розетки, сначала снимаем корпус, затем закрепив розетку в подрезетнике прикручиваем провод фазы, и ноль к крайнем клеммам, а к средней клемме прикручиваем провод заземления.

Собираем розетку, включаем нужный электроприбор. Что самое важное через несколько минут нужно отключить вилку прибора и потрогать ее на ощупь. Вилка и розетка должны быть холодными. Если это так, то подключение было сделано правильно.

Видео о установке розетки

Видео о установке выключателя.

Как своими руками установить и подключить электрический выключатель!

Установить или заменить электрический выключатель на светильник в своем доме, квартире, даче, гараже и т. д. По силам любому практически мужчине, потому что это не сложное электротехническое устройство с подключением 2, 3 и реже 4 проводов. Любой выключатель состоит из подрозетника (вмазанного в стене) для внутренней установки или для наружного — корпуса, в который вставляется электронный или механический блок включения/выключения. А сверху на него одевается видимая часть с рамкой и клавишей или кнопкой, с помощью которых и осуществляется выключение или включение светильника.

Перед началом работ необходимо предпринять меры для безопасной работы! Инструкция.

Последовательность действий при разборке выключателя:
1. Необходимо поддеть аккуратно сбоку не острым предметом, можно плоской отверткой клавишу- она должна выскочить из защелок.
2. Снимаем рамку розетки она то же, как правило на защелках- нужно тоже поддеть защелки или реже просто потянуть на себя. Будьте аккуратны не сломайте ничего.

Подключение электрического выключателя: под болтики с контактами закрутить 2 провода (не имеет значение на какое место), а если у Вас двух клавишный выключатель, тогда сверху на одиночный контакт садим фазный провод, приходящий с распределительной коробки, а снизу на 2 контакта- уходящие на светильник.

Установка выключателя:
1. Вставляем в подрозетник нашу подключенную электрическую розетку и двумя болтиками разжимаем ножки или лапки по очереди так, чтобы не выпирало розетку, а наоборот прижимало к стене. Или если у Вас современная коробка вмазана, то прикручиваем к ней в специальные отверстия для этого предназначенные металлическую рамку выключателя на 2 самореза.
2. Защелкиваем рамку выключателя, а затем и клавишу.
3. Проверяем работоспособность. Радуемся у Нас все получилось!

Установка розеток и выключателей своими руками

В электромонтажных работах важно знать каждый нюанс. Одним из этапов является установка розеток и выключателей. Как поставить или сделать замену их своими руками, читайте в нашей статье.

Правила

В квартире, собственном доме или гараже не обойтись без подключения розеток и выключателей. Можно это легко и быстро сделать своими руками. Иногда нужна замена старых. Делается это несложно, но существуют правила и рекомендации. Изначально следует продумать, в каком месте и сколько вам понадобиться розеток, в одинарные или двойные в одном корпусе. Обычно это делается при составлении схемы электропроводки.

Важно соблюдать в процессе технику безопасности, если подключаете розетку своими руками. Выполнять монтаж следует только при отсутствии напряжения в электропроводке, то есть при выключенном питании в распределительном щитке.

Общие нормы таковы: от пола розетка должна быть на высоте не меньше 30 см, от подоконника – не меньше 10 см, и не меньше метра от дверного проема. В остальном высоту можно подбирать индивидуально, исходя из практических соображений. По евростандарту высота розеток – 30 см, выключателей – 90 см.

На кухне рекомендуют устанавливать розетки повыше, чтобы они находились над кухонным столом. Также из соображений эстетики все розетки в жилых помещениях должны быть на одинаковой высоте. Если ставите их в новом помещении, своими руками, заранее пометьте нужную высоту и учтите при прокладке электропроводки.

Виды розеток

Перед установкой розеток важно выбрать нужный вам вид. Бывают также скрытые или настенные варианты. Исходя из стандартов различных стран, их делят на:

1. советские. Недостаток в плохом контакте из-за слабой посадки вилки. Происходит массовая их замена другими видами;
2. евростандарт. Различить их можно по глубокому посадочному мосту. Практически идеальная розетка. Недостаток только в одном – слишком туго сидит штепсельная вилка;
3. американские. С прямоугольными прорезями. В наших странах не используются.

По конструкции все розетки делятся на несколько типов:

1. штепсельные закрытые и утопленные. Устанавливаются в коробки при скрытой проводке, погружены в стену. Существуют двойные варианты в одном корпусе;
2. штепсельные закрытые и неутопленные. Защитный корпус – со всех сторон;
3. открытые штепсельные розетки. Устанавливать их своими руками проще всего, так как не нужна коробка в стене и отверстие под нее;
4. отдельно можно приобрести блок розетки и выключателя.

Также есть антенные розетки с разъемом под антенный кабель, телефонные под свой разъем и похожие на нее компьютерные. Есть также силовые разъемы, для подключения к трехфазной или однофазной сети разного оборудования.

Что понадобится

После выбора места и покупки нужного вам вида розетки и подрозетника (коробки под нее), надо подготовиться к самой работе. Понадобится не так много всего:

• отвертка «плюс-минус», нож, плоскогубцы;
• изолента либо другой изоляционный материал;
• тестер фазы;
• алебастр или гипс.

Когда все необходимое на руках, напряжение в сети отключено и проверено отверткой, можно приступать к замене розетки своими руками.

Видео “Как выполнить работу самостоятельно”

Установка розетки

В одном случае, когда розетка открытая, её просто закрепляет на стене винтами. В другом требуется под нее коробка подрозетника. Если дом новый, нужно будет провести к нужному месту электропроводку и сделать отверстие в стене под коробку.

Сначала для установки скрытой розетки надо вставить в стену коробку, без внутренней части. Гипсом или алебастром она закрепляется внутри, также ими желательно закрыть все стыки. Существует способ закрепить коробку на саморезах, но в таком случае держаться она будет ненадежно.

Концы проводов зачищаются. Желательно их пропаять канифолью. Провода подводятся к рабочей части новой розетки, затем её вставляют в коробку и затягивают монтажные лапки. Если в вашей квартире нет заземляющего провода, то установка ещё проще. Заземляющий провод устанавливается в центре.

Неважно какой провод подключить к фазе или нулю. А вот если у вас есть заземление, надо ориентироваться по цветам проводов:

• фаза обычно красного, белого или коричневого цвета;
• земля бывает зеленого, желтого цветов;
• ноль всегда или черного, или синего цвета.

Само подключение электропроводки можно сделать двумя путями. Первый – завернуть по часовой стрелке провод в кольцо, второй – зачищенный и ровный поместить между зажимами и винтом крепко затянуть. Изоляцию можно снять плоскогубцами (на них должны быть специальные прорези), либо ножом.

Поместив рабочую часть розетки в коробку и надежно зафиксировав зажимами в ней, установите лицевую часть, которая почти всегджа присутствует в современных розетках.

Установка выключателя

Перед установкой выключателя надо проверить, какой провод фазный, а какой нулевой. Для этого специальной отверткой надо до отключения распределительного щита коснуться провода. В фазном индикатор будет загораться. Запомним, где какой из проводов и выключив электрический ток, можно приступать к установке самого выключателя. Правила установки требуют, чтобы выключатель разрывал и включал цепь фазы.

Также существуют варианты блока розетки и выключателя. Обычно в таких блоках сверху находится выключатель, снизу – розетка. Установка такого блока несложная. Сам блок раскрывается, к розеточной части подводится ноль и фаза, затягиваются винты, затем следует монтаж выключателя.

Проходной выключатель

Схема его подключения такова, что фаза должна прерываться всегда, а ноль – нет. Если у вас несколько клавиш, надо проследить, чтобы нагрузка на ту или иную цепь была правильной. В трехклавишном выключателе у центральной клавиши четыре провода, у крайних – по три.

Схема установки проста и похожа на установку розетки. Необходимо снять внешнюю клавишу выключателя, разместить на стене корпус винтами. Внутренние клавиши снимают, откручивая по диагонали маленькие винты. На самой рабочей части есть также два контактных винта, а два других нужны, чтобы двигать распорный механизм подрозетника.

Контактные винты нужно раскрутить, провода зачистить и присоединить, затем затянуть винты. Обязательно проверте, не шатается ли провод, иначе контакт может подгорать. После подсоединения проводов нужно вернуть на место внутренние клавиши, вставить рабочую часть выключателя в коробку, затянуть распорные винты и поставить внешние клавиши.

Автоматический выключатель

Автоматические выключатели используются в распределительном щитке. Правила установки простые. Сначала отключается напряжение и проверяется индикатором.

Выключатель ставится на посадочную DIN-рейку, защелкивается специальным фиксатором. Примерно на 1 см надо зачистить провода. В верхние два зажимы вставляются вводные фаза и ноль, в нижние – исходящие фаза и ноль. Надо проверить надежность соединения. После чего автоматический выключатель готов к работе.

Видео “Установка и монтаж самостоятельно”

Из данного видеоролика вы узнаете, как быстро, эффективно, а главное в соответствии со всеми стандартами и требованиями установить розетки или выключатели.

Как подключить выключатель света: инструкция советы профессионалов

Замена или подключение электрических выключателей или розеток, как и все, что связано с электричеством, – дело ответственное. Конечно же, такие электромонтажные работы должен выполнять квалифицированный специалист-электрик, но очень часто, по разным причинам, замена выключателя происходит «своими руками». Замена выключателей своими руками Эта статья будет полезна тем людям, которые столкнулись с необходимостью замены или установки выключателя света. Постараемся весь процесс установки нового выключателя расписать поэтапно. 1. Необходимые инструменты Для замены электрических механизмов вам понадобится: – отвертка или набор отверток, – тестер для проверки наличия напряжения или отвертка-пробник для определения наличия фазы. 2. Техника безопасности Очень важно в процессе замены механизма выключателя соблюдать правила монтажа и не пренебрегать элементарными нормами безопасности. В самом начале проведения работ следует обесточить электролинию, на которой будет проводится замена выключателя. Если это жилая квартира или дом, достаточно отключить автоматический выключатель, защищающий соответствующую линию. Автоматы защиты, как правило, располагаются все в одном электрическом щите и подписаны согласно схемы электрораспределения помещения. Если же приборы в щите не подписаны, и у вас возникают трудности с определением необходимого аппарата защиты, рекомендуем отключить вводной автоматический выключатель. Такой способ будет максимально эффективным, но у него имеется и определенный недостаток – вы отключите все электропитание по квартире. 3. Проверка выключателя Чтобы приступить к замене выключателя, необходимо убедиться в его неисправности, и это можно сделать без демонтажа, методом исключения. Сначала необходимо убедиться в исправности светильника, которым управляет наш выключатель. Для этого необходимо проверить все лампы в люстре. Если лампы в люстре исправны, а она никак не реагирует на включение и отключения выключателя, то большая вероятность поломки именно выключателя и без замены его на рабочий нам не обойтись. 4. Демонтаж выключателя Для того чтобы добраться до механизма выключателя, необходимо снять клавишу и рамку. Здесь не понадобится много усилий или дополнительных инструментов, достаточно руками снять все обрамление.

После того как вы снимете клавишу и рамку с выключателя, следующим этапом нужно разжать крепежные винты, для чего необходима отвертка. Демонтировав суппорт выключателя от установочной коробки, вы получите доступ к клеммам и проводам. 5. Крепление проводов к механизму Перед тем как заменить электрический выключатель, проверьте надежность контактов, возможно, именно это стало причиной неисправной работы устройства. Большинство европейских производителей электрофурнитуры в своих выключателях используют самозажимные контакты (автоматические клеммы). Суть такого зажима заключается в том, что подключение токопроводящего провода происходит без применения инструментов, достаточно с усилием нажать на специальные ламели и зафиксировать кабель в гнезде механизма.

Бывают случаи, когда предыдущий монтаж был проведен некачественно и один из проводов выключателя просто отпал. Чтобы проверить или исключить такой вариант поломки, достаточно заново подключить провода к клеммам и проверить на работоспособность выключатель. Не лишним будет напомнить, что для проверки выключателя необходимо включать вводной автомат. Ниже приведена картинка, на которой схематично показан путь проводов от выключателя к светильнику. Так будет наглядней и понятней, что же это за два провода, которые подключены к выключателю.

6. Схема однополюсного выключателя света

Иногда бывает, что, демонтировав выключатель, вы обнаруживаете там не два конца провода, а три или более провода. В таких случаях, скорее всего, вы имеете дело с проходным переключателем, тогда вам поможет схема проходных переключателей.

Если после всех манипуляций проблема с выключателем не решена, то меняем его на новый и проводим все вышеперечисленные манипуляции в обратном порядке. ↓ Подсоединяем провода к клеммам. ↓ Крепим механизм винтами к установочной коробке. ↓ Устанавливаем клавишу и рамку. ↓ Включаем вводной автоматический выключатель. ↓ Проверяем работу выключателя и светильника.

инструкция по подключению розеток с заземлением (110 фото)

Выполнение рутинных бытовых обязанностей существенно облегчают многочисленные технические устройства и оборудование. «Неутомимые труженики» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, технику требуется грамотно подключить, согласитесь.

Вспомните, сколько негативных эмоций вызывает сработавший автомат, отключивший линию из-за перегруза в крайне неподходящий момент. Совсем немного удовольствия доставляет испорченный бойлер, компьютер, холодильник. А ведь перечисленные неприятности можно банально предупредить и вообще исключить, в чем мы с удовольствием готовы помочь.

Для этого нужно всего лишь выяснить, как производится параллельное и последовательное подключение розеток для домашней техники, в каких случаях применяются схемы «шлейфом» и «звездой». С этой весьма полезной информацией ознакомит предложенная нами статья.

Теоретическая база

Главное, о чем нужно помнить при проведении любых работ с электроприборами – техника безопасности. Перед тем, как подключить провода к розетке, обязательно прекратите подачу электрического тока. Для этого нужно выключить соответствующий рубильник, расположенный на щитке, либо выкрутить пробку из счетчика. После чего проверьте работу электрической сети и напряжение, попытавшись включить свет.

По сути, схема подключения розетки достаточно проста. Здесь используется только два провода – ноль, фаза. Для розеток, предусматривающих наличие заземления, требуется подключить еще третий провод.

Не имеет принципиального значения, какой именно провод, к какой колодке подключается, поскольку электрический ток переменный.

Требуется обеспечить наличие надежного контакта, а также исключить возможность возникновения короткого замыкания. Для этого защите тот участок провода, который находится на входе в клемму.

При наличии излишнего зачищенного участка провода, его нужно обрезать при помощи кусачек до необходимой длины. Оголенная часть провода находится исключительно внутри розетки и не должна выглядывать из клеммы.

На следующем этапе работы нужно хорошо затянуть прижимные винты. Проверьте надежность закрепления провода в клемме. Механическая надежность такого соединения очень важна. Выпадение провода из клеммы недопустимо даже в случае приложенного усилия.

Применяя эти теоретические знания, у вас не возникнет проблем с подключением розеток. Если вы сомневаетесь в своих силах, рекомендуется просмотреть видео инструкцию, как подключить розетку любого типа.

Конструкция и составные элементы

Конструкция обычной розетки достаточно проста. Тем не менее, чтобы правильно подключить розетку, необходимо разобраться во всех её составляющих элементах.

Устройство состоит из следующих частей:

• Основание, на которое крепятся все остальные комплектующие.
• Электропроводящие элементы – зажимы и контакты.
• Внешняя накладная часть, исполняющая защитную и декоративную роль.

Наиболее долговечными и пожаробезопасными являются керамические модели. Однако, они достаточно хрупкие и подключение розеток, выполненных из керамики, должно производиться максимально аккуратно.

Чаще всего, при изготовлении корпуса и накладной панели используется пластик. Такие модели более дешёвые, но срок их службы меньше. Электропроводящие детали делаются из латуни, бронзы или иных медных сплавов. Они обладают стойкостью к коррозии и не ржавеют, сохраняя хороший контакт.

Прокладываем провод

Проложить провод, подводящий электричество к будущей розетке, можно двумя способами. Выбор правильного напрямую зависит от особенностей помещения и предназначения прибора. Различают открытый и скрытый варианты проводки.

Безусловно, проложить открытую проводку значительно проще. Здесь потребуется только провод и крепежи, при помощи которых провод закрепляется на поверхность стены.

Но такой вариант редко используется в жилых помещениях, поскольку внешне имеет не эстетический вид. Также открытая проводка имеет большую степень опасности. Поэтому, когда мы подключаем тв розетку в комнате, лучше отдать предпочтение скрытой проводке. В этом случае для того, чтобы проложить провод, нужно сделать штробу в стене.

Какого сечения должен быть кабель?

Для большинства электроприборов достаточно медного кабеля с сечением 2,5 мм2. Такой кабель способен выдерживать нагрузку до 3,5 кВт (16 А). Если нагрузка выше, сечение должно быть больше.

В некоторых помещениях необходимо использовать более толстые кабели. К примеру, если на кухне подключаются электрическая плита и (или) духовой шкаф, необходимо использовать провода сечением как минимум 4 мм2, а желательно – 6 мм2. Для электрических водонагревателей и других приборов с высокой мощностью необходимо также использовать толстые провода.

Для освещения рекомендуется использовать кабель с сечением 1,5 мм2. Если будут использоваться осветительные приборы невысокой мощности, к примеру, светодиодные лампы, можно проложить и провод сечением 0,75 мм2. Однако для розеток, к которым подключаются различные электроприборы, такие кабели использовать нельзя.

Розетка на стене из гипсокартона

На внутренних стенах, изготовленных из гипсокартона, часто возникает потребность устанавливать розетки. Возникает вопрос, как подключить интернет розетку на такую стену, чтобы избежать опасности. Размещение подобного прибора должно быть продумано еще при сооружении перегородки.

Кабель необходимо протянуть еще до момента закрепления лисов. Для безопасности кабель изолируется специальной гофротрубой. Процедура установки самой розетки в данном случае не имеет отличий с предыдущими вариантами. Но требуется использование специальных подрозетников для гипсокартона.

Подключение

Не обязательно быть профессиональным электриком для того, чтобы установить или заменить розетку с заземлением. Главное уметь пользоваться инструментом и знать несколько правил.

• Какой кабель выбрать для подключения розеток: расчет сечения, особенности укладки и советы по выбору производителя. 145 фото розеток и варианты их подключения

• Конструкция перекрестного выключателя: особенности применения и советы как выбрать перекрестный выключатель. 150 фото идей использования

• Как подключить трехклавишный выключатель — схема подключения и советы по выбору выключателя. 125 фото и видео инструкция подсоединения выключателя своими руками

Во первых для подключения розетки с заземлением нужно знать, что фаза, ноль и земля в кабеле с тремя жилами электропроводки окрашены разными цветами.

Фаза на кабеле отмечен красным или коричневым цветом изоляции жилы. Ноль имеет синюю или голубую изоляционную поверхность, а жила заземления желто-зелёного цвета.

Как устроена квартирная или домовая электрическая сеть

Прежде чем начинать пытаться вносить в электрическую сеть какие-нибудь доработки и улучшения, необходимо разобраться, как она устроена и функционирует. Нас интересует сейчас, как разведена проводка по дому или квартире. Схема подключения, обычно, идет классическая и вот какие составляющие она в себя включает.

Так приблизительно выглядит схема электропроводки в обычной частном дом

• Первый элемент во внутридомовой сети – это всегда вводной щиток. Располагается он в квартире, на лестничной площадке или на улице, если речь идет о домовладении. Заглянув внутрь, вы увидите вводной автомат, к которому подходит кабель питания от общественной электрической сети, различные устройства защиты и, скорее всего, электрический счетчик. Иногда вместо вводного автомата может быть установлен рубильник или пакетный переключатель, но это в совсем старых домах.
• От вводного автомата идут провода, которые прокинуты до счетчика. От него подключается группа других автоматов (однополюсных, дифференцированных и так далее). Эти устройства объединены в группы, которых обычно присутствует 2 или больше, в зависимости от потенциальных нагрузок, которые могут оказываться на внутридомовую сеть.
• Деление на группы – очень удобный способ подключения электрических точек в доме. Это позволяет отделить конкретные помещения и при необходимости отключать подачу питания только в них, остальные комнаты обесточены не будут.

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

• Разбивка электрической сети на части может выполняться по нескольким признакам. Это может быть удобство монтажа или характер нагрузок – строгой регламентации нет, но мастер следует всегда одной, выбранной им логике. Однако есть предписания относительно электрических приборов в кухне и ванной комнате – их всегда нужно подключать отдельными группами.
• Далее от автоматов начинают свой путь длинные провода, которые прокидываются по всем помещениям до распределительных коробок. Эти коробки представляют собой узлы, в которых одна линия разветвляется на несколько. Именно тут и берут начало провода, идущие до розеток и выключателей.

Интересно знать! Раньше коробки монтировали в стены, под потолком. Сейчас их расположение может кардинально различаться – их переносят на потолок, прячут за инсталляциями и так далее. Если вы заказываете монтаж проводки, то рекомендуем установить их там, куда впоследствии будет открыт доступ. Да, эта часть цепи пассивная и обслуживать ее, в принципе, не нужно, но иногда все же доступ требуется, например, при подключении новых веток или исправлении ошибок электрика.

Домашние электротехнические проекты, с которыми вы можете справиться самостоятельно

Фото: Розмари Уоллер (Shutterstock)

Выполнение электромонтажных работ в доме может показаться пугающим, если вы никогда не занимались им раньше. Но только потому, что работа связана с некоторыми проводами, это не значит, что вам нужно обращаться к профессионалам. Вот восемь распространенных видов ремонта и замены электрооборудования, которые вы можете выполнить самостоятельно. Нет необходимости в предварительном опыте.

Большая часть того, что мы обсудим ниже, касается замены креплений.Если ваш ремонт выходит за рамки этого (скажем, замена проводки панели выключателя или проводка в новом месте в вашем доме), , пожалуйста, обратитесь к электрику. Даже если вы думаете, что у вас есть навыки для выполнения этой работы, существуют строительные нормы и правила, и вам часто требуется разрешение.

Во-первых, убедитесь, что питание отключено

Начнем с примечания по технике безопасности: когда дело доходит до выполнения любого ремонта электрооборудования, убедитесь, что питание отключено . Обеспечить свою безопасность так просто.При отсутствии электричества этот ремонт не только выполним, но и совершенно безопасен.

Отключите его от сети

Если вы работаете с устройством, которое можно отключить от сети, всегда отключайте его от сети. Однако вы должны знать, что некоторые устройства могут иметь конденсаторы, которые сохраняют электрический заряд, даже когда они отключены от сети. Вы должны быть в состоянии подтвердить, так ли это, ознакомившись с руководством или просмотрев спецификации в Интернете, но если вы не уверены, обратитесь к профессионалу.

Выключите выключатель

Надеюсь, ваша панель выключателя хорошо промаркирована.Если это так, просто выключите выключатель, который подает питание на то, над чем вы работаете. Если человек, который первоначально подключил цепи, сделал работу правильно, вы, вероятно, увидите такие надписи, как «розетки на северной стене в кабинете» или «освещение на кухне и в гостиной».

Найдите подходящий выключатель

Если ваша панель выключателя не имеет четкой маркировки , обычно несложно найти нужный выключатель. Если вилка или выключатель света, над которыми вы работаете, все еще работают, включите их. Подойдите к панели выключателей и начните отключать выключатели по одному, пока не найдете нужный.Если это розетка, включите свет и продолжайте переключать выключатели, пока он не выключится. Очевидно, что если у вас есть кто-то, кто помогает вам, это может произойти намного быстрее. Если вы ремонтируете что-то, что не работает, вы всегда можете использовать мультиметр, чтобы проверить, получает ли он питание.

Для максимальной безопасности выключите основное питание

Если вы не уверены, что нашли правильный выключатель, и у вас нет возможности проверить, вы всегда можете отключить основное питание для дом.Преимущество здесь в том, что вы можете быть уверены, что убили мощность всего, над чем работаете. Недостатком является то, что у вас не будет питания для ваших инструментов или света, если у вас нет альтернативного источника.

После того, как вы абсолютно уверены, что отключили питание нужного устройства, проверьте еще раз. Теперь о ремонте.

Замена выключателя света

Возможно, ваш выключатель вышел из строя или вам просто нужен новый внешний вид или тип выключателя. Замена выключателя света — несложная задача. После того, как вы отключили питание, все, что вам нужно, это отвертка, пара плоскогубцев и несколько минут.

Первое, что вам нужно сделать, это убедиться, что у вас правильный переключатель. Номенклатура может быть немного запутанной, но на самом деле это не так. Существует несколько типов выключателей света.

Однополюсный переключатель

Однополюсный переключатель управляет одним светильником из одного места, например, освещением в спальне с помощью одного переключателя, когда вы входите в дверь.Это наиболее распространенный тип выключателя, который вы найдете в домах, и процесс установки довольно прост.

Двухполюсный переключатель

Двухполюсный переключатель, несмотря на свое название, управляет только одним прибором из одного места. Разница в том, что у него есть две дополнительные клеммы для подключения дополнительных горячих проводов, необходимых для управления цепью 240 вольт. Маловероятно, что вы будете иметь дело с этим типом переключателя.

Трехпозиционный переключатель

Трехпозиционный переключатель позволяет управлять одним прибором из двух разных мест.Например, у вас может быть коридор с одним источником света (или цепочкой огней) и выключателями на обоих концах. В этом случае оба переключателя должны быть трехпозиционными.

Четырехпозиционный переключатель

Четырехпозиционный переключатель позволяет управлять одним прибором из трех разных мест. Иногда вы найдете их в действительно больших комнатах. При установке переключателей в трех местах вам потребуется один четырехпозиционный переключатель и два трехпозиционных переключателя. Вы также будете использовать четырехпозиционные переключатели в сочетании с трехпозиционными переключателями, когда у вас есть приборы, управляемые более чем из трех мест, но это начинает немного сбивать с толку.Лучший способ атаковать коммутацию с несколькими местоположениями — вытащить существующие коммутаторы и использовать их в качестве ориентира для установки новых коммутаторов.

Диммерный переключатель

Диммерный переключатель также доступен для каждого из этих типов переключателей, и процесс установки практически идентичен.

Необходимые инструменты/материалы

• Отвертка (крестовая или плоская)
• Плоскогубцы с тонкими губками
• Мультиметр (дополнительно, для проверки отсутствия питания)
1093 Замена розетки

Заменить электрическую розетку так же просто, как заменить выключатель.На самом деле, это в основном следует той же процедуре, что и и , вам не нужно так сильно беспокоиться о выборе правильного типа розетки. Розетки бывают трех типов:

Незаземленные

Незаземленная розетка имеет только два отверстия. В нем отсутствует круглое третье отверстие, используемое для заземления. Обычно вы видите их только в старых домах.

С заземлением

Это стандартная трехконтактная розетка, с которой вы, вероятно, знакомы больше всего.

Прерыватель цепи замыкания на землю (GFC или GFCI)

Этот тип переключателя имеет встроенный автоматический выключатель, который автоматически и мгновенно отключает переключатель, прерывая питание в случае короткого замыкания.Обычно вы найдете их в местах, которые могут подвергаться воздействию воды или чрезмерной влажности, например, в ванных комнатах, гаражах и мастерских. Скорее всего, местные строительные нормы и правила требуют их в этих областях.

Если вы заменяете розетку, вы, как правило, выбираете уже установленную розетку. Однако вы можете решить, что в некоторых местах вам нужна розетка GFC вместо обычной заземленной розетки. Это нормально. Порядок их подключения идентичен.

Чего вы не хотите делать, так это просто заменить незаземленную розетку заземленной розеткой.Да, это позволит вам подключить эти трехконтактные вилки, но волшебным образом не превратит их в заземленную розетку. Для этого вам понадобится помощь электрика.

Процедура замены розетки довольно проста. Убедитесь, что питание отключено. Снимите лицевую панель и винты, удерживающие розетку в коробке. Вытащите розетку и провода из стены настолько, чтобы у вас было место для работы. Обратите внимание, где к существующей розетке подключены белый (нейтральный), черный (питание) и зеленый или оголенный медный (заземляющий) провода.Снимите их и прикрепите на то же место на новой розетке. Включите выключатель, чтобы проверить розетку, и, если он работает, выключите выключатель и закрепите розетку обратно в стене. Это так просто.

Необходимые инструменты/материалы
• Отвертка (крестовая или плоская)
• Плоскогубцы с тонкими губками
• Мультиметр (дополнительно, для проверки установки на отсутствие питания)
• Сменные розетки0093

ЗАМЕНА РОЗЕТОК | Сеть DIY

Замена светильника

Светильники бывают всех форм и размеров, но проводка и способ крепления к потолку будут одинаковыми. Как обычно, перед началом работы еще раз убедитесь, что выключатель выключен. Выключение выключателя света недостаточно, так как по некоторым из этих проводов поступает питание независимо от того, включен выключатель или нет.

Сначала снимите старый светильник. Снимите шторку (если она есть) и выньте лампочки. Следующий шаг зависит от приспособления, но обычно есть два длинных винта, которые крепят приспособление к электрической коробке. После того, как вы удалите их, светильник должен легко отделиться от потолка.Вы увидите, что он подключен к электрической коробке тремя проводами: белым (нейтраль), черным (питание) и зеленым или голым (земля). Они будут прикреплены к проводам, идущим от потолка, с помощью накручиваемых соединителей для проводов (обычно называемых проволочными гайками). Открутите гайки, и провода должны легко отделиться.

Установить новый светильник немного сложно, просто потому, что вам придется удерживать его на месте, пока вы снова подключаете эти провода. Иногда можно начать вкручивать приспособление и еще останется место для работы с проводами.Иногда нет. Если это тяжелое приспособление, очень полезно иметь рядом друга, который будет держать его, пока вы все подключаете. Подсоедините провода так же, как они были на старом светильнике. В инструкции по установке нового светильника будет схема, если она вам понадобится. После того, как вы соединили провода с помощью гаек, вы также можете обмотать изолентой барашковые гайки и провода для дополнительной безопасности. Это может помочь предотвратить отсоединение проводов, когда вы вставите их обратно в электрическую коробку и привинтите новое приспособление на место.

Необходимые инструменты/материалы
• Отвертка (крестовая или плоская)
• Плоскогубцы с тонкими губками
• Фонарик (если у вас недостаточно естественного освещения)
• Мультиметр (дополнительно, для проверки убедитесь, что питание отключено)
• Гайки для проводов (пластиковые соединители для проводов, которые обычно поставляются с новым устройством. Вы также можете повторно использовать уже установленные) off)
• Новый светильник

Как установить светильник | бобвила.com

Замена проводки сломанной лампы

Если у вас есть любимая лампа с изношенным шнуром или корродированным патроном, или вы нашли старую лампу, которую хотите восстановить, замена сломанной лампы — одна из самые простые электрические проекты, которые вы найдете. Это не займет много времени, и это дешевое решение — определенно дешевле, чем покупка новой лампы.

Основы лампы не могут быть проще. Сама лампа полая, что позволяет шнуру проходить от ее основания к розетке, к которой подключены провода.Сначала нужно разобрать лампу. То, как вы это сделаете, немного зависит от лампы, но не сильно. Подденьте или отвинтите нижнюю крышку на основании лампы, чтобы вы могли добраться до того места, где вставляется шнур. (У некоторых ламп даже этого нет, и вы просто видите шнур прямо там.) Обычно шнур крепится гайкой. на месте, так что отвинтите это. Отрежьте старый шнур кусачками или ножницами, а затем обратите внимание на верхнюю часть лампы. На некоторых лампах можно напрямую открутить цоколь; на других вам может потребоваться удалить настоящий винт.Когда он отключен, потяните за него, чтобы обнажить проводку. Отсоедините провода от розетки, и вы готовы к работе.


Замена проводки лампы — это просто обратный процесс. Проденьте новый шнур через основание лампы. Возможно, вам придется оголить немного проводов на верхнем конце, чтобы вы могли вкрутить их в клеммы на розетке. Вкрутите патрон на место, снова затяните гайку на дне лампы и верните на место нижнюю крышку, если она была.

Необходимые инструменты/материалы:
• Отвертка (крестовая или плоская; в зависимости от лампы)
• Кусачки или ножницы
• Новый шнур, розетка или что-то еще, что вы заменяете.Вы часто можете купить их в виде полных комплектов в хозяйственных магазинах, если хотите заменить все сразу.

Как перепаять лампу | Этот старый дом

Замена вилки удлинителя

С удлинителями часто приходится обращаться, особенно на конце вилки, так как штырек может погнуться или сломаться. К счастью, замена вилки на удлинителе — это быстрое и простое решение, которое намного дешевле, чем замена самого шнура. Мне нравится держать в магазине несколько новых вилок на всякий случай, так как я могу заменить вилку быстрее, чем поеду в хозяйственный магазин.

Сначала нужно отрезать старую заглушку. Если для работы недостаточно кусачек, используйте хороший универсальный нож. Просто будьте осторожны и режьте на хорошей твердой поверхности. Используйте свой нож, чтобы разделить корпус кабеля и обнажить провода внутри: белый (нейтральный), черный (питание) и зеленый или оголенный (земля). Снимите корпус примерно на 3/4 дюйма от конца шнура. Используйте кусачки (или инструмент для зачистки проводов), чтобы зачистить каждый из трех проводов примерно на 1/2 дюйма от конца. Откройте новую вилку и подсоедините три провода к клеммам внутри вилки.Не забудьте обмотать провода вокруг клемм против часовой стрелки, потому что именно в этом направлении вы будете затягивать винты, удерживающие провода. Вставьте штекер обратно, и все готово.

Необходимые инструменты/материалы:
• Отвертка (крестовая)
• Канцелярский нож
• Кусачки или инструмент для зачистки проводов
• Сменная заглушка.

Как заменить вилку удлинителя | Этот старый дом

Нанесите на карту панель выключателя

Мы намекнули на это выше, но один из самых умных проектов в области электроснабжения, за который вы можете взяться, — это составить карту панели выключателя.Знание того, что контролирует каждый автоматический выключатель, может значительно облегчить жизнь, когда придет время для ремонта электрооборудования. Вот как это сделать.

Прежде чем приступить к работе, сфотографируйте текущую этикетку на случай, если вам понадобится что-то сослаться. Если предыдущие жильцы использовали карандаш, считайте, что вам повезло, так как вы можете просто стереть его и начать все сначала. Если они использовали ручку, вы можете купить сменную этикетку в Интернете или в большинстве хозяйственных магазинов.

Этикетка обычно предварительно пронумерована. Если нет, убедитесь, что вы указали номер прерывателя, когда записываете вещи.На этикетке должно быть указано, где и что. Хорошими примерами являются «4 — Все розетки в главной спальне» и «12 — Верхние светильники в гостиной и на заднем крыльце». Просто выбирайте этикетки, которые вам понятны, и помните, что в будущем кому-то, кроме вас, может понадобиться их расшифровать. Так что сделайте им одолжение и пропустите такие ярлыки, как «Спальня Майка». Вместо этого выберите что-то вроде «Юго-западная угловая спальня».

Вы также можете пометить выключатели и пластины в вашем доме в соответствии с их номерами выключателей.В нашем доме я снял лицевые панели для розеток и выключателей и с помощью маркера записал номер соответствующего выключателя на задней панели. Это оказалось действительно полезным.

Этот пост был первоначально опубликован в марте 2014 года и обновлен в октябре 2020 года, чтобы заменить неработающие ссылки и видео, выполнить копирование и добавить новое изображение заголовка. Обновлено 15 марта 21 года, чтобы соответствовать текущему стилю Lifehacker.

4 Общие проблемы с выключателем света

Выключатель представляет собой механическое устройство, состоящее из пластикового тумблера снаружи и качающегося рычага внутри, которое приводит в действие один или несколько подпружиненных контакторов, позволяя устанавливать или отключать электрическое соединение.

Выключатели выдерживают многократные манипуляции на протяжении многих лет, поэтому многие их детали могут со временем сломаться и стать ненадежными. В результате в их схемах могут возникнуть некоторые проблемы, которые потребуют устранения неполадок.

Примечание по технике безопасности: Перед началом любых работ с электропроводкой выключите автоматический выключатель.

1. Сломанный тумблер

Одним из механических повреждений, который достаточно легко распознать, является внутренняя поломка тумблера, когда внутренний рычаг не может (или только иногда может) активировать контакторы.Эту проблему можно ощутить на ощупь, так как пластиковая деталь обычно не закреплена в переключателе без какого-либо натяжения пружины.

Подберите дешевый коммутатор на замену на Amazon. « «плавающий» внутри своего соединения. Это может создать прерывистый контакт, сжигая провод в точках соединения и вызывая еще большее накопление углерода, что может ухудшить плохое соединение и накапливать тепло, которое еще больше ослабит винт клеммы.

3. Светильник Проблема

Третья проблема, которая может быть связана с выключателем света, на самом деле может быть вызвана самим светильником. Вы можете заметить этот тип проблемы, если лампочка мигает при включении. Это может быть вызвано различными причинами:

Ослабление провода в винтовой клемме или в разъеме провода на выключателе или светильнике может вызвать мерцание.

Корродированный контактор внутри переключателя может вызвать мерцание, но также, вероятно, приведет к тому, что переключатель станет теплым при прикосновении.

Пластина горячего контакта в центре патрона, которая обычно отскакивает при извлечении лампочки, возможно, потеряла свою жесткость, препятствуя надежному контакту с концом лампочки и вызывая ее мерцание.

Обратный путь патрона также может быть скомпрометирован из-за его соединения между металлической резьбовой вилкой лампочки и резьбовой частью самого патрона, особенно если он только что сделан через узкую металлическую полосу, идущую вверх по боковой стороне раструб с оставшейся поверхностью резьбы только пластиковый.На рис. 1 показаны оба типа сокетов.

4. Проблема с розеткой

Четвертая проблема, возникающая, особенно при работе с некачественными розетками, — замена лампочки, которая не включается. Вероятным виновником в этом случае является горячий контакт в нижней части патрона, который не имеет гибкости, чтобы отскочить назад, и остается сложенным или остается согнутым, не позволяя ему коснуться конца лампочки.

Примечание по технике безопасности: Опять же, перед отсоединением гнездового контакта выключатель должен быть ВЫКЛЮЧЕН.

Типы коммутаторов

Существует множество различных типов коммутаторов, отвечающих различным потребностям и требованиям. Наиболее распространенными бытовыми выключателями являются однополюсные, трехпозиционные и двухполюсные выключатели. Человек, намеревающийся выполнить какие-либо действия по устранению неполадок, должен быть в состоянии определить, с чем он имеет дело, поскольку проводка у каждого из них очень разная.

Однополюсные выключатели освещения

Однополюсный выключатель, показанный на рис. 2, легче всего распознать, так как он имеет только два латунных клеммных винта, а иногда и третий зеленый винт для заземления.

Если силовая линия проходит через распределительную коробку выключателя, а провода светильника также идут из той же коробки, то горячий провод (черный) от силовой подачи подключается к одной из клемм на выключателе, а черный провод от осветительного прибора к другому терминалу, с двумя белыми проводами, соединенными косичками через разъем для проводов.

Если сначала линия питания идет к светильнику, а затем другой провод идет к выключателю, то черный провод от питания (горячий) и черный провод, идущий к выключателю, должны быть соединены косичками в распределительной коробке светильника .Затем черный провод, питающий распределительную коробку выключателя, подключается к одной из латунных клемм выключателя, а белый провод остается к другой клемме.

Но так как белый провод на выключателе будет передавать питание от горячей стороны к прибору, то для обозначения этого следует обмотать его рядом с соединением куском черной изоленты.

По той же логике, на другой конец того же белого провода у светильника следует также намотать кусок черной изоленты, чтобы указать, откуда идет горячая линия, и этот провод, подключенный к горячему контакту в центре розетка.Последний белый провод или нейтраль от линии электропередачи затем подключается к другому выводу розетки, соединенной с резьбовой втулкой. Наконец, все заземляющие провода должны быть заземлены там, где это необходимо.

3-позиционные переключатели

3-позиционные переключатели используются парами и необходимы, когда осветительной арматурой необходимо управлять из двух разных мест. У них есть три клеммных винта и, возможно, еще один зеленый для заземления (рис. 3).

Горячий провод всегда подключается к самому темному или черному винту, называемому общим (COM), два других называются проходными и взаимозаменяемы, поэтому ошибиться невозможно, хотя важно отметить, что всегда есть один из путники, несущие линейное напряжение.При замене 3-позиционного переключателя или снятии с него проводов, провод, идущий к клемме СОМ, должен быть обмотан рядом с концом куском изоленты, чтобы его можно было отличить от путников.

От первого трехходового переключателя через трехжильный кабель два контакта первого переключателя подключаются к контактам второго переключателя черным и красным проводами. Затем черная или самая темная клемма подключается к черному проводу, который идет к осветительному прибору, чтобы подключиться к горячему контакту на светильнике, а белый идет к гнезду выключателя.

Возвращаясь к выключателям, все белые провода в каждой распределительной коробке соединены косичками с соединителем, а заземляющие провода должным образом заземлены к распределительным коробкам и выключателям, если это возможно.

С помощью этих советов починка цепи освещения станет вполне возможной задачей даже для начинающего домашнего мастера. Быть безопасным!

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Как установить выключатели и розетки — руководство для начинающих

Когда дело доходит до установки новых светильников и светильников дома, всегда есть необходимость в сборке! Во многих случаях вы можете обратиться за помощью к обученному электрику.Это, пожалуй, самый безопасный и эффективный способ установки выключателей и розеток. Однако, если вам когда-нибудь понадобится заменить или установить выключатель света или розетку в короткие сроки, стоит знать, что делать!

Это руководство расскажет вам об общих моментах, которые необходимо помнить об установке выключателей и розеток. Вскоре вы сможете настроить свои фантастические новые светильники из нашего интернет-магазина как профессионал!

Пожалуйста, обратите внимание – это только для использования в качестве общего справочного руководства.Если вы не знаете, как самостоятельно установить и подключить выключатели и розетки, всегда консультируйтесь со специалистом.

Перед работой с электричеством обязательно наденьте соответствующее защитное снаряжение, например, соответствующие перчатки.

Правила безопасности, которые необходимо помнить

Этот момент может быть очевидным, но когда дело доходит до электромонтажных работ, безопасность имеет жизненно важное значение. При неправильном обращении или неправильном обращении электричество может убить! Поэтому очень важно проявлять максимальную осторожность.Опять же, если вы когда-нибудь почувствуете неуверенность в установке или подключении выключателей и розеток самостоятельно, проконсультируйтесь с местным экспертом.

Перед включением нового выключателя или розетки необходимо отключить питание. Обычно это означает поиск блока предохранителей и автоматических выключателей. Домашнее освещение обычно подключается к одной или нескольким цепям, а их предохранители обычно маркируются. Вы можете отключить эти предохранители, но может быть безопаснее сразу отключить все питание.

Вы также должны убедиться, что розетка или выключатель, с которым вы работаете, полностью отключены с помощью испытательного оборудования.Вам понадобится тестер напряжения для освещения и тестер для других розеток.

Убедитесь, что никто другой не включит цепь или предохранитель, и осторожно отвинтите существующий фитинг. Вам также необходимо убедиться, что внутри чисто и чисто, чтобы не осталось мусора.

Когда дело доходит до правильных инструментов для работы, вам понадобится как минимум отвертка! Проверьте, какой конец вам нужен — крестообразный или крестообразный — и держите под рукой дюбели и шурупы. В зависимости от того, что вы хотите установить, вам может понадобиться инструмент для зачистки проводов и перфоратор.

Отличная новость заключается в том, что установка новых или сменных розеток/выключателей света относительно проста. Если вы впервые занимаетесь установкой или заменой, будьте уверены, что сделать это сейчас проще, чем когда-либо прежде. Крышки розеток и выключателей, а также комплекты проводки, которые вы покупаете в розетках DIY, также должны иметь полезные инструкции.

Установка выключателя освещения

При установке нового выключателя света важно ознакомиться с его внутренним устройством.Вы, вероятно, столкнетесь с лицевой панелью (внешняя пластиковая) и металлической внутренней частью, называемой монтажной коробкой. Это стандарт для пластиковых выключателей света. В металлических переключателях все немного по-другому — мы скоро к этому подойдем.

Примечание. Это руководство описывает замену/установку простого светильника. Другие, такие как двойные переключатели, потребуют небольшого дополнительного руководства!

Снимите существующую лицевую панель, которую необходимо прикрепить парой простых винтов. Держите винты в стороне.Отличный совет здесь, чтобы сделать быстрое фото вашей проводки. Таким образом, вы будете точно знать, как все это соединяется вместе, когда все сказано и сделано.

На обратной стороне вашего переключателя вам нужно будет открутить дальше — это даст вам доступ к проводам. Теперь вы сможете снять старый фитинг или лицевую панель. Аккуратно снова присоедините и затяните провода к новому выключателю почти так же, как и к предыдущему фитингу.

Однако, если вы переходите на металлический выключатель света, вам необходимо заземлить провода.Это важно, чтобы вас не ударило током! Заземление защищает вас, отправляя ложные токи «обратно на землю». Это мера безопасности, которая имеет решающее значение для подключения и установки любого электрического блока.

Давайте вернемся к этой идее металлической внутренней части. Ваш заземляющий провод имеет зеленый и желтый цвета, а в пластиковом выключателе он крепится к металлической внутренней части. Нет такого внутреннего с металлическим переключателем. В металлическом выключателе света вам необходимо убедиться, что заземляющий сердечник прикреплен к лицевой панели.

Следя за своей фотографией проводки, осторожно открутите провода от существующей установки. Снимите сердечник заземления и прикрепите его к новой лицевой панели. Затем заменить провода по прежнему моду тоже на новую лицевую панель.

Если вы вообще не видите заземляющий провод или не знаете, как выполнить этот шаг, обязательно обратитесь к электрику.

Когда все провода подключены к новой лицевой панели и переключателю, закрепите все обратно и включите питание для проверки.

Могу ли я преобразовать выключатель света?

Вы можете заменить один переключатель на что-то более удобное. Например, некоторые светильники поставляются с диммерами. В других случаях вы можете установить датчик движения. Возможно, вы даже захотите перейти на двойной или мультипереключатель (например, на нашу 4-местную тележку Studio Range ).

Преобразование в любой из этих альтернативных вариантов вполне жизнеспособно. Однако они потребуют от вас немного больше работы.В качестве альтернативы всегда стоит обратиться за помощью к профессиональному электрику.

При использовании мультипереключателей вам нужно помнить, что вам необходимо сразу же заменить исходный одиночный фитинг. Вам понадобится по крайней мере двухсторонний переключатель — и вам понадобится трехжильный заземляющий кабель для подключения обоих переключателей в устройстве. Мульти-переключатели могут быть сложными и даже опасными в настройке, поэтому обязательно проявляйте исключительную осторожность. Опять же, эти типы коммутаторов могут работать лучше всего при профессиональной поддержке.

Диммерные переключатели

немного проще в обращении. Они бывают разных форм и стилей, но концепция очень похожа. После того, как вы отсоединили все исходные провода, вам нужно будет подключить заземляющие провода к диммеру. Для этого вам в идеале понадобится проволочная гайка, чтобы закрыть ее и подключить к зеленым или оголенным проводам в самой коробке.

Затем вы должны затянуть диммер и внимательно следить за всеми предоставленными инструкциями. Заменить диммер стандартным так же просто, но опять же, стоит следовать любым конкретным инструкциям, которые вы получаете.

С датчиками движения вам всегда нужно убедиться, что в вашем существующем фитинге есть нейтральный провод. Как правило, это черный или синий цвет, и он подключается, как и следовало ожидать, с помощью обычного переключателя. Следуйте процедуре, которую мы перечислили выше, и не торопитесь!

Преобразовать выключатель света не так сложно, как может показаться на первый взгляд. Как упоминалось ранее, домашняя проводка прошла долгий путь!

Начало работы с сокетами

Во многих отношениях установка простой розетки намного проще, чем установка выключателя света! Замена или установка новых розеток — это просто случай принятия решения, какой вариант вы предпочитаете — скрытый или накладной монтаж. Розетки, такие как Vintage Range Double , просты в установке и использовании.

Простое различие между розетками для скрытого монтажа и розетками для поверхностного монтажа заключается в том, что они крепятся к стене. Розетка для скрытого монтажа, как и следовало ожидать, находится на одном уровне со стеной, что означает, что она «встроена» и выглядит плоской. Розетка для поверхностного монтажа немного выступает и встречается чаще.

У обоих есть свои плюсы и минусы. Розетки для поверхностного монтажа, как правило, намного проще в обращении и установке.Однако они не выглядят стильно, как варианты скрытого монтажа! С розеткой для скрытого монтажа вам часто придется вырыть небольшое углубление в штукатурке стены, чтобы вставить ее. При желании вы также можете переключаться между ними.

Как и при установке выключателя света, вы всегда должны убедиться, что питание отключено. По крайней мере, вы должны убедиться, что цепь или предохранитель вашей розетки отключены. Для абсолютной безопасности имеет смысл отключить всю цепь.Эта работа вряд ли займет у вас много времени, поэтому вам не придется отключать все питание часами.

Всегда проверяйте цепь с помощью тестера разъемов после отключения питания. Это делается для того, чтобы цепь не была под напряжением и чтобы вы могли продолжить и внести коррективы.

Также убедитесь, что у вас есть заземляющая трубка — зеленая и желтая — под рукой, если внутри есть какая-либо оголенная проводка. Крайне важно, чтобы вы надели это, чтобы избежать любого шанса поражения электрическим током.

Вам следует поискать существующие трубы или кабели в стенах.Сверлить их случайно никогда не бывает хорошей идеей!

Для накладного монтажа вам понадобится спиртовой уровень, дюбели, карандаш и как минимум дрель. Молоток тоже помогает!

Установка розетки

Опять же, начнем с поверхностного монтажа. С существующей розеткой для поверхностного монтажа вам нужно будет отвинтить лицевую панель розетки и удалить кабельные соединения внутри. Возьмите новую розетку и протяните кабели через разъемы.Привинтите и установите новую лицевую панель на место, при необходимости установите дюбели.

Если вы устанавливаете совершенно новую розетку, вам нужно будет тщательно отметить точки крепления на стене. Используйте карандаш и новую лицевую панель гнезда в качестве шаблона. Всегда проверяйте, нет ли ничего позади того места, где вы хотите вкрутить новую головку!

Просверлите отверстия для дюбелей и забейте их молотком. Аккуратно прорежьте кабельный ввод в вашей новой розетке. Затем прикрепите коробку к стене с помощью шурупов в дюбелях.

Если вы проводите кабель в розетку с большого расстояния, обязательно установите короб. Это поможет держать кабель на одном уровне со стеной. Его можно измерить, обрезать по размеру и закрепить на стене с проложенным кабелем. Также будет крышка, которую вы также можете закрепить на транке.

Подведите кабели к точкам подключения в коробке, следуя инструкциям, приведенным в вашем руководстве.

При использовании фитингов заподлицо вам потребуется атаковать штукатурку.Это означает, что вам нужно будет просверлить стену, чтобы пройти глубже вашей коробки, создавая контур. В идеале у вас должен быть какой-то шаблон с вашим новым сокетом.

Вам нужно будет аккуратно отколоть гипс в соответствии с вашими рекомендациями и на требуемую глубину. Это будет означать использование молотка и очистку области — так что будьте осторожны! Отсюда вы можете сверлить и заглушать, как при поверхностном монтаже. Подсоедините кабели к соединениям и проверьте.

Возможно, вы обнаружите, что у вас есть каркасная стена, в которой вы хотите установить новую розетку.Если это так, или если вы не уверены, вам необходимо проконсультироваться с профессиональным установщиком.

Заключение

Выключатели и розетки бывают всех форм, размеров и стилей. Будь то промежуточный переключатель (например, наш Vintage Range 1 Gang из матовой латуни с черной отделкой ) или что-то другое, мы можем помочь. Мы обязательно предоставим выключатели и розетки отличного качества с четкими инструкциями, которые помогут вам в пути.

Установить современный, эстетически привлекательный набор розеток и выключателей еще никогда не было так просто.Будь то замена или установка с нуля, вполне возможно справиться со всем самостоятельно. Однако, если вы не чувствуете себя комфортно или неуверенно, позвоните электрику, который поможет вам все настроить!

19 ноября 2021 г.

Советы по электромонтажу и переключению своими руками

Люди берутся за самостоятельные проекты в собственном доме по ряду причин. Независимо от того, хотят ли они сэкономить деньги, почувствовать себя более независимыми или получить удовольствие от самостоятельного ремонта, любой проект «сделай сам» требует некоторых базовых ноу-хау для правильного выполнения.Установка или замена электрических выключателей и проводки не является исключением. Эти советы по электромонтажу своими руками могут помочь упростить процесс установки электрических проводов и переключателей, особенно для домашних мастеров.

Имейте под рукой нужные инструменты

Как и в любой другой работе своими руками, вы должны убедиться, что у вас есть правильные инструменты для выполнения работы. Они могут включать в себя мультиметр, бесконтактный детектор напряжения (испытывает нагрев провода, не касаясь его) и комбинированный инструмент для зачистки проводов и оболочки.Наличие правильных инструментов поможет вам быть готовым ко всему на протяжении всего процесса подключения электрического выключателя.

Знай свои провода

При подключении электропроводки к розетке важно не перепутать провода и не подключить их не к той клемме. Белый провод является нейтральным проводом и входит в нейтральную клемму, отмеченную серебристыми/светлыми винтами. Черный провод, с другой стороны, является горячим проводом и входит в горячую клемму, противоположную нейтральной клемме.Если есть заземляющий провод, это будет медный провод, закрепленный винтом на той же стороне, что и нейтральная клемма.

Знание различий между проводами позволит вам правильно подключить дом и избежать высокого напряжения при замене нейтрали на горячую.

Трехдюймовая линейка

Всегда лучше иметь слишком много проволоки, чем ее недостаточно. Доступны удлинители проводов, если вы в конечном итоге обрежете их, но проводка будет работать лучше, если она не повреждена.

Как правило, длина проводки должна быть достаточной, чтобы ее можно было вывести за пределы распределительной коробки на 3 дюйма.

Скрыть щели в гипсокартоне с помощью пластин большого размера

При установке электрических выключателей довольно легко вырезать слишком большое отверстие в гипсокартоне. К счастью, в хозяйственных магазинах есть увеличенных пластин , которые можно использовать для покрытия коммутаторов.

Обычно они на 3/4 дюйма шире и длиннее, чем обычные пластины переключателей.Большинство людей не смогут заметить разницу, если только они не профессиональные электрики или коллеги-сделай сам.

Качественные выключатели и розетки того стоят

Хотя у домашнего мастера может возникнуть соблазн сэкономить на некоторых расходных материалах, электрические выключатели и розетки к ним не относятся. Они, как правило, лишь немного дороже, но и служат дольше. Хороший способ определить качественный выключатель или розетку — это наличие обратного провода.

Проверка напряжения

Обязательно проверьте напряжение проводов и цепей, прежде чем прикасаться к ним.Проверка электрических компонентов с помощью таких инструментов, как анализатор проводов или мультиметр, покажет вам, безопасно ли к ним прикасаться и проходит ли через них электрический ток. Электромонтажные работы могут быть опасными, особенно если вы не уверены в том, что делаете. Всегда проверяйте, прежде чем прикасаться.

Проведите тщательное исследование

В наш век Интернета вы можете научиться делать что угодно онлайн. По этой причине нет оправдания тому, чтобы не выполнить домашнюю работу перед установкой электропроводки и переключением в вашем доме.

Поиск руководств по подключению выключателя света — отличный способ узнать больше о том, как это сделать. На YouTube есть бесчисленное количество руководств по самостоятельной электрической проводке от электриков и специалистов по благоустройству дома, которые буквально показывают вам, как это делается.

Получите образование

Каким бы замечательным ни было интернет-обучение, у него есть свои ограничения, и оно не заменит программу профессионального училища. Научиться выполнять электромонтажные работы в образовательной среде — лучший способ убедиться, что вы знаете, что делаете в домашней электропроводке своими руками.

Более того, вы также можете сделать карьеру на электромонтажных работах. Программы обучения электротехнике легко доступны в профессиональных школах по всей стране. Если вы находитесь в Чикаголенде, Coyne College — отличный вариант.

Зажгите свою карьеру в Coyne College

Coyne College в Чикаго предлагает две программы для начинающих электромонтажников: «Электромонтаж и планирование» и «Техническое обслуживание электроконструкций».

Нашу программу «Электромонтаж и планирование» можно пройти всего за 78 недель, а программу «Электромонтаж и техническое обслуживание» можно завершить за 42–56 недель, в зависимости от того, дневные или вечерние занятия вы посещаете.

Будучи студентом электрических программ Coyne College, вы получите всесторонние знания в области электромонтажных работ, пройдя такие курсы, как:

•     Принципы электротехники и электроники
•     Электрические испытания и безопасность оборудования
•     Электротехнические работы – жилые дома
•     Теория электротехники и приложения

Вы узнаете все тонкости профессии электрика в обстановке, ориентированной на ваш личный успех.Высококвалифицированные преподаватели Coyne College имеют за плечами многолетний практический опыт и стремятся помочь вам максимально эффективно использовать свое образование.

Узнайте обо всем, что могут предложить электрических программ Coyne College, посетив https://www.coynecollege.edu/ или позвонив сегодня по телефону 800-720-3990.

Электропроводка для умного дома 101: руководство для начинающих

Прелесть современного умного дома в том, что в нем почти нет проводов. Беспроводные протоколы, такие как Zigbee, Z-Wave, Wi-Fi и Bluetooth LE, избавили от необходимости устанавливать сложные и дорогие электрические системы для всего дома только для удаленного управления интеллектуальными светильниками.

В современном умном доме все, что вам нужно, — это смартфон и маршрутизатор Wi-Fi, чтобы раскрыть всю мощь подключенных устройств. Большую часть времени.

Есть еще несколько ключевых устройств, которые вам придется подключить. Это не для того, чтобы они могли работать с системами «умный дом», а потому, что им нужно взаимодействовать с вашими «тупыми» приборами, такими как подключенные системы отопления и кондиционирования воздуха, умные садовые разбрызгиватели и ирригационные системы, а также электрические провода, проходящие через ваши потолки и стены. .

Если вам действительно неудобно возиться с проводкой, для некоторых из этих устройств доступны версии с батарейным питанием, но лучше всего подключить их к проводке вашего дома, если вы хотите получить максимальную отдачу от холода. , подключенные возможности, которые они предлагают.

К счастью, большая часть проводки проста. Пока вы знаете, где находится коробка выключателя, и умеете обращаться с дрелью, вам, вероятно, не придется тратить большие деньги на электрика.

Какие устройства нужно подключить?

При выборе подключенных гаджетов для дома помните, что вам нужно будет подключить следующие устройства:

• Умные выключатели света

• Умные настенные розетки

• Интеллектуальные термостаты

• Интеллектуальные контроллеры спринклеров

• Умные датчики дыма

• Умные видеодомофоны

---

Какую проводку я буду делать?

Большинство современных подключенных устройств ориентированы на потребителя, а это означает, что вы можете в значительной степени сделать это самостоятельно. У некоторых компаний, в том числе у Google Nest, Tado и Amazon, есть профессиональные установщики, которые придут и установят для вас свои продукты за определенную плату.

Если вас совсем не устраивает электропроводка, используйте их или наймите электрика – возиться с электричеством может быть опасно. Но если вы можете отключить питание с помощью выключателя, вы обнаружите, что работа с доступной проводкой в ​​вашем доме проста и понятна.

---




Компания Ring and Nest поставляет отвертки, которые помогут вам установить их продукцию.

Какое оборудование мне понадобится?

Основные инструменты, которые вы будете использовать при подключении гаджета «умный дом», включают:

• отвертка

• дрель

• уровень

• Инструмент для зачистки проводов

• острогубцы

• проволочные гайки

• винты

• настенные анкеры

Многие устройства поставляются со всем необходимым для их установки прямо в коробке (за исключением дрели, которая не всегда нужна). Ring и Nest, например, включают отличные маленькие двусторонние отвертки в свои более дорогие продукты.

---

Какие устройства должны быть жестко подключены?

Вот краткое изложение умных домашних устройств, которые вам нужно будет подключить к дому, перечисленных в порядке сложности.

Мы предоставили простое пошаговое руководство, чтобы дать вам представление о том, как будет проходить процесс, но в каждом случае вам следует обращаться к прилагаемому руководству по установке (или, что более вероятно, к видео), которое поставляется с вашим продуктом.

Выключатели света и умные розетки

Умные выключатели и розетки заменяют ваши существующие выключатели и розетки, позволяя вам управлять тем, к чему они подключены, с помощью приложения на смартфоне или через умный динамик. При установке интеллектуальный выключатель будет управлять всем освещением в этой цепи, а интеллектуальная розетка управляет всем, что к ней подключено (например, лампой, настольным вентилятором или другим автономным электрическим устройством).

Мы объединили эти два продукта, потому что проводка для них почти идентична.Это также один из наиболее сложных проектов проводки, и может потребоваться использование тестера напряжения, чтобы определить, какой провод является горячим, а какой — нагрузочным.

Умные выключатели и настенные розетки — самые сложные устройства для самостоятельной установки.


Как подключить интеллектуальный выключатель/интеллектуальную розетку

1. Отключите питание вашего выключателя/розетки на выключателе (если выключатели не имеют маркировки, вы можете отключить основное питание).

2.Отвинтите настенную пластину и выключатель/розетку от стены.

3. Отсоедините имеющиеся провода от выключателя/розетки, повернув гайки (см. ниже) против часовой стрелки.

4. Удалите имеющийся выключатель/розетку и поместите его в коробку или пакет с застежкой вместе со всеми винтами (на случай, если позже вам понадобится вернуть его обратно).

5. Определите провода в вашей системе — для многих умных выключателей/розеток требуется нейтральный провод, но не во всех домах он есть (если у вас нет нейтрального провода, обратитесь к электрику).

6. После идентификации подключите соответствующие провода в стене к проводам на интеллектуальном коммутаторе с помощью гаек. Это будут провода линии и нагрузки, обычно черного или красного цвета, и нейтральный провод (часто белый, иногда два, скрепленных вместе и спрятанных). Если ваши провода линии и нагрузки одного цвета, вам нужно будет использовать тестер напряжения, чтобы подтвердить, какой из них какой.

7. Вставьте подключенные провода обратно в настенную коробку до упора.

8.Ввинтите выключатель/розетку в настенную коробку и прикрепите все прилагаемые настенные пластины.

9. Снова включите питание.

Использование проволочных гаек

Проволочные гайки используются для соединения двух или более проводов вместе. Держите соединяемые провода так, чтобы их концы были выровнены, затем поместите проволочную гайку сверху и поверните по часовой стрелке до упора. Т

провода не должны выходить при вытягивании. Вы также можете использовать плоскогубцы, чтобы скрутить провода вместе перед тем, как прикрепить гайку, или выпрямить их перед тем, как прикрепить гайку.

---

Подключение интеллектуального термостата, такого как Ecobee 4, требует хорошего знания вашей системы HVAC.

Как подключить интеллектуальный термостат

Несмотря на то, что фактический процесс подключения интеллектуального термостата очень прост, сделать его правильно сложнее, чем любой другой проект умного дома своими руками. Это связано с тем, что, если это будет сделано неправильно, это может повредить вашу систему HVAC, что может быть дорогостоящим. По этой причине, если вы не уверены в требованиях вашей системы на каком-либо этапе процесса установки, обратитесь к профессионалу.

1. Отключите питание термостата с помощью выключателя.

2. Снимите лицевую панель со старого термостата и сфотографируйте проводку для справки.

3. Пометьте провода термостата (большинство интеллектуальных термостатов поставляются с наклейкой для этого в упаковке).

4. Снимите старый термостат.

5. Используя новый термостат в качестве ориентира, отметьте места, где будут крепиться винты, при необходимости просверлите отверстия и установите анкеры.

6. Протяните провода термостата через новый термостат и прикрепите провода (согласно инструкции, прилагаемой к новому термостату), прежде чем прикреплять его к стене.

7. Прикрутите основание термостата к стене.

8. Дважды проверьте электропроводку, установите лицевую панель термостата и включите питание.

---

Подключение интеллектуального контроллера полива Spruce очень простое.

Как подключить интеллектуальный контроллер разбрызгивателя

Интеллектуальный контроллер разбрызгивателя заменяет ваши стандартные часы полива. Он будет контролировать вашу спринклерную систему таким же образом, включая клапаны в запланированное время, но он также может использовать данные о погоде из Интернета, чтобы динамически изменять ваш график и избегать полива до, во время или после дождя.

Процесс подключения аналогичен подключению термостата, хотя, поскольку большинство контроллеров разбрызгивателей подключаются к адаптеру переменного тока, вам не нужно отключать питание на выключателе.

1. Сфотографируйте существующую проводку и обратите внимание, какие провода к каким зонам относятся.

2. Отключите существующий контроллер и отсоедините от него проводку.

3. Пропустите электропроводку через контроллер и закрепите его на стене, просверлив в стене отверстия и при необходимости закрепив анкеры для гипсокартона.

4. Подсоедините провода к соответствующим зонам, подсоедините провод C к правильному порту и, если у вас есть главный клапан или клапан насоса, обратитесь к руководству по установке, чтобы определить, куда должен идти этот провод (он отличается для каждой модели).

5. Подключите адаптер переменного тока (некоторые модели не имеют адаптеров переменного тока, в этих случаях вам нужно будет проложить провода питания к электрической коробке, которая управляет вашей системой полива, и вам нужно будет отключить питание на вашем прерывателе перед вы делаете).

6. Снова включите питание.

---

Onelink Safe & Sound должен быть жестко подключен для питания динамика Bluetooth.

Как подключить интеллектуальную дымовую пожарную сигнализацию

Смарт-версии дымовой пожарной сигнализации могут уведомлять вас через ваш смартфон, если они активированы.Дымовые извещатели бывают проводными или только с батарейным питанием. Какая версия вам нужна, будет зависеть от того, как настроен ваш дом. Если у вас есть проводка для поддержки дымовых извещателей, установка умной пожарной сигнализации ничем не отличается от установки обычной.

1. Отключите питание дымовых извещателей выключателем.

2. Снимите имеющуюся дымовую сигнализацию и монтажный кронштейн (установочные кронштейны нельзя использовать повторно, поскольку они зависят от производителя).

3. Прикрутите прилагаемый монтажный кронштейн к электрической коробке.

4. Отвинтите имеющиеся гайки от проводки на потолке или стене и снимите старое соединение с датчиком дыма.

5. Подсоедините разъемы проводов для нового датчика дыма.

6. Подсоедините разъем, идущий от провода, к задней части вашего интеллектуального дымового извещателя и поверните его в нужное положение на монтажном кронштейне.

7. Снова включите питание.

---

Подключение видеодомофона — самая простая работа по подключению умного дома.

Как подключить дверной видеозвонок

Видеодомофоны размещают камеру у входной двери, позволяя вам видеть всех присутствующих, даже если они не нажимают на дверной звонок.

Но они также работают как дверные звонки, и если у вас есть электрический дверной звонок, вам нужно будет подключить его к проводке вашего дома.

Если вы не хотите этого делать или у вас нет электрического дверного звонка, есть видеодомофоны с батарейным питанием, такие как Ring Video Doorbell 3 Plus.Однако вам нужно будет периодически заряжать аккумулятор.

Если у вас есть дверной звонок, который может работать от существующей проводки дверного звонка, вот что нужно сделать.

1. Отключите питание дверного звонка выключателем.

2. Снимите старый дверной звонок.

3. Если вы устанавливаете дверной звонок на штукатурку, кирпич или бетон, вам понадобится специальное сверло, чтобы просверлить отверстия в правильных местах для установки нового дверного звонка.

4.Подсоедините провода, выходящие из вашей стены, к винтам на задней панели вашего нового дверного звонка (вам могут понадобиться удлинители, если ваши провода слишком короткие, их нужно будет прикрепить с помощью проволочных гаек).

5. Прикрутите дверной звонок к стене.

6. Снова включите питание.

Устройства Power over Ethernet

Другой способ подключения устройств «умный дом» к некоторым продуктам — использование простого кабеля Ethernet. Вроде, как бы, что-то вроде.

Power over Ethernet (или PoE) — это общий термин, который охватывает множество стандартов или систем, которые одновременно передают электроэнергию по кабелям Ethernet вместе с данными.

Это отлично подходит для таких устройств, как камеры видеонаблюдения, точки доступа Wi-Fi и видеодомофоны, поскольку это означает, что вы можете не только обеспечить питание устройства, но и стабильное подключение к Интернету.

Устройства, использующие PoE, включают такие устройства, как Ring Video Doorbell Elite, наружные точки доступа TP-Link, Control4 Chime и Reolink RLC-811A.

Хорошей новостью является то, что если вы покупаете устройство, использующее Power over Ethernet, вам не нужно ничего делать, кроме как подключить маршрутизатор (или коммутатор, поддерживающий PoE) напрямую к устройству.

Вы можете купить «инжекторы» PoE, которые подключаются к стене, но они просто обеспечивают питание устройства, вы не получаете данных.

Как переустановить проводку в одноместной комнате | Домашние руководства

Независимо от того, модернизируете ли вы устаревшую проводку, добавляете больше света или проводите масштабную реконструкцию, важно составить план, прежде чем менять проводку в комнате. Часто вы можете получить всю необходимую мощность от одной цепи, но вам может понадобиться более одной, если вы планируете подключить одно или несколько энергоемких устройств.Каждая цепь нуждается в защите автоматическим выключателем на главном щите, размер которого зависит от нагрузки.

Найдите выключатели на главной панели, которые управляют существующим освещением и розетками в комнате, и выключите их. Если выключатели не помечены, вам может понадобиться кто-то, кто поможет вам проверить лампочки, пока вы выключите их один за другим. Проверьте все розетки, чтобы убедиться, что они обесточены, подключив к каждой работающую лампу и включив ее; он не должен включаться.

Обратите внимание, какие лампы и розетки в других комнатах управляются выключателями, которые вы отключили. Если вы хотите оставить цепи к этим устройствам без изменений, вам нужно будет определить точки, где они подключаются к комнате, которую вы меняете. Если какие-либо из них находятся ближе к панели, от них может поступать питание для цепей, которые вы перемонтируете, и может быть удобно сохранить соединение.

Отключите электрические цепи в комнате. Это может включать в себя отсоединение от розетки или выключателя в другой комнате, а также удаление автоматического выключателя.Обратитесь за помощью к электрику, если вам неудобно работать в панели, чтобы снять выключатель.

С помощью отвертки снимите крышки со всех розеток и выключателей, которые вы планируете перемещать. Отвинтите розетки и выключатели от электрических коробок, которые представляют собой металлические или пластиковые коробки, к которым они прикреплены. Отсоедините провода, либо отвинтив их от клеммных винтов, либо отрезав их кусачками. Снимите все огни, которые вы хотите переместить, и отсоедините провода.

Вытяните отсоединенные провода. Некоторые из них, вероятно, будут прикреплены скобами к стойкам или потолочным стропилам, и если у вас нет доступа к скобам, вам, возможно, придется обрезать провода и оставить секции зарытыми в стены.

Нарисуйте схему вашей новой цепи и сложите нагрузки, чтобы определить, сколько цепей вам нужно, и количество автоматических выключателей, необходимых для управления ими. Нагрузка в ваттах указана на каждом устройстве либо на прикрепленной к нему табличке, либо, в случае лампочки, на упаковке или на верхней части лампочки.Как только вы узнаете общую нагрузку на цепь, разделите ее на 120 вольт, чтобы получить потребляемый ток. Выключатель для этой цепи должен быть рассчитан как минимум на такое количество тока. Не забудьте добавить множество устройств в других комнатах, которые будут подключены к цепям, которые вы перемонтируете.

Вырежьте отверстие в гипсокартоне с помощью пилы для гипсокартона для каждого нового выключателя, розетки или светильника, который вы планируете установить. Отверстие должно быть точного размера электрической коробки, которую вы планируете установить, но вам придется увеличить ее размер, чтобы было достаточно места, чтобы прибить ее к стойке или стропилу.

Проложите новые провода и протяните их через заднюю часть электрических коробок. Проведение проводов за существующим гипсокартоном может быть сложной задачей. Часто лучше всего провести их через чердак или подвал, просверлить 1/2-дюймовое отверстие в верхней или нижней пластине стены и передать их вертикально в каждую коробку. Прикрепите боковые участки проволоки к балкам или стропилам проволочными скобами.

Используйте провод 12 калибра для всех 120-вольтовых цепей. Несмотря на то, что код допускает провод 14-го калибра для цепей, потребляющих 15 ампер или меньше, использование более толстого провода для всех цепей безопаснее и предотвратит непреднамеренное подключение цепи проводами двух разных размеров, что запрещено.Однако, если вы получаете питание от цепи с проводом 14-го калибра, продолжайте использовать провод этого размера.

Протяните провода через заднюю часть каждой электрической коробки, зачистите концы и подключите каждое устройство. Прикрутите устройство к распределительной коробке и прикрутите защитную пластину. После установки всех устройств подключите каждую новую цепь, либо подключив ее к устройству в другой комнате, либо подключив ее к выключателю и установив выключатель в панель.

Включите каждый выключатель, управляющий одной из новых цепей, и убедитесь, что он остается включенным. Если он сработает, оставьте его выключенным и проверьте соединения.

Какие электромонтажные работы своими руками можно сделать самому?

Когда речь заходит об электричестве, многие из нас забывают, насколько оно опасно. Будь то включение света или зарядка наших телефонов, мы настолько привыкли к тому, насколько безопасно электричество в нашей повседневной жизни, что это может заставить нас почувствовать, что мы, вероятно, также можем решить любую проблему с электричеством своими руками, не вызывая профессионалов. .

Это было бы ошибкой! Всегда рекомендуется вызывать профессионального электрика при рассмотрении вопроса о замене электрооборудования.И вам повезло, так как в нашей сети местных мастерских по всему Лондону есть несколько отличных специалистов.

Электромонтажные работы должны соответствовать части P Строительных норм и правил –

При проведении новых электромонтажных работ следует соблюдать часть Р строительных норм. Это означает, что многие электрические работы, которые вы, возможно, захотите попробовать, должны выполняться зарегистрированным электриком.

Но есть ли электромонтажные работы, которые можно сделать дома? Есть несколько задач, которые вы можете сделать своими руками, в том числе:

Замена, мелкий ремонт и однотипные изменения —

1. Это основные электротехнические работы, которые вам разрешено выполнять самостоятельно. Итак, вы можете изменить и/или переместить розетки, потолочные светильники или выключатели.Вы даже можете заменить любые провода, которые могут выглядеть старыми или поврежденными.
2. Точно так же, если в комнате недостаточно выключателей, розеток или светильников, вы можете установить их в комнате больше. Это особенно полезно в зданиях, где такие вещи, как розетки, находятся в неудобных местах или у вас просто недостаточно розеток для комфортного использования всей семьей.
3. Имейте в виду, однако, что вам не разрешается самостоятельно ремонтировать электрооборудование, если оно находится в ванной, на кухне или на улице.Так как эти места требуют специалиста, тем более, что в этих местах будет вода.

Может ли неквалифицированный разнорабочий выполнять работу, подлежащую регистрации? –

Электротехнические работы, подлежащие регистрации, включают замену блока предохранителей или установку новых цепей, и для этих работ потребуется приложение строительных норм и правил (где любая работа должна быть проверена на предмет безопасности).Обычно люди нанимают электрика для этой работы, поскольку это не только сложно и опасно, но и электрики обычно могут самостоятельно сертифицировать любую работу.

Тем, кто хочет заниматься электромонтажными работами «сделай сам», разрешается выполнять работы, подлежащие уведомлению; тем не менее, вы должны ознакомиться со строительными нормами и проверить работу профессионального электрика, когда работа будет завершена. Это может занять много времени и стоит денег, а это означает, что, возможно, было бы проще вызвать электрика в первую очередь.

Будьте предельно осторожны! –

Независимо от того, вносите ли вы несколько небольших изменений или что-то более масштабное, что должно соответствовать установленным стандартам, очень важно, чтобы вы не торопились и были в максимальной безопасности. Мы не можем не подчеркнуть это. Это означает, что все, что вы делаете, должно проходить двойную (даже тройную!) проверку.Возможно, вы даже захотите поработать с кем-то еще, кто поможет убедиться, что вы не делаете глупых ошибок.

Также важно, чтобы вы уделяли себе много времени для завершения электромонтажных работ, так как это никогда не должно происходить в спешке или делаться ночью, когда вы устали после долгого рабочего дня.

В общем, советуем вызвать профессионального сертифицированного электрика, чтобы вы были спокойны, а наша команда опытных разнорабочих и электриков готова вас проконсультировать.

Вот еще несколько ресурсов, если вы хотите узнать больше:

Источник статьи: Ресурсы

Статья Источник: документ

, утвержденный правительством по вопросам безопасности. .

No related posts.
