Нормы установки коаксиального дымохода: основные требования к монтажу

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Установка коаксиального дымохода

Устанавливают такой дымоход во всех газовых котлах, радиаторах и конвекторах, у которых есть камеры сгорания закрытого вида.

Итак, вот что непременно потребуется для установки коаксиального дымохода:

• колено;
• фланец;
• дымоотводящая труба;
• обжимной хомут
• адаптер для котла;

Ставить такой дымоход необходимо на самом малом расстоянии от стены до котла, и из данной зоны надо полностью убрать все материалы и предметы, которые боятся слишком высокой температуры. Также важно точно определить точку, в которую труба будет выводиться на улицу – желательно, чтобы она находилась выше приблизительно на полтора метра выхода дымохода из котла. Отверстие следует делать диаметром 110-125 мм – абсолютно точно по трубе. Таким образом, требования расположению такого дымохода гораздо менее строгие, нежели к обычному.

Коаксиальный дымоход через бревенчатые стены бани лучше всего проводить через гильзу из специальной асбоцементной трубы, затем забить шнуровой асбест вокруг дымохода – пожаробезопасно и довольно практично. Если в силу каких-либо причин котел находится далековато от стены, то в таком случае надо увеличить длину дымохода – максимальной является 3 метра. Для этого дополнительно приобретите соединительные колена, и потом протяните места наращивания коаксиального дымохода обжимным хомутом.

Рекомендация. Выводя трубу из стены, следует организовать ее небольшой уклон – приблизительно на 2-3˚. Таким образом, конденсат стекать вниз будет самотеком и никакого переувлажнения не будет.

После монтажа дымохода нужно закрыть отверстие в стене декоративной накладкой точно под диаметр трубы. Применяйте для этого жидкие гвозди или строительный клей. Отверстие с улицы, как правило, пенят для того, чтобы воздух не попадал в котельную извне и не создавал ни конденсата, ни сквозняков.

Стоит также сказать, что коаксиальный дымоход должен проходить сквозь стену вовсе не обязательно – сегодня вполне удачно реализуются схемы различных коллективных дымоходов.

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой монтаж котла, потому что не придется устанавливать систему принудительной вентиляции. Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Коаксиальная система для кухонной вытяжки

eXelenz написал : Только не из подвала.
eXelenz написал : лучше для качества воздуха

Речь о системе обеспечения воздухообмена для кухонной (газовой) плиты, т.е. не для вентиляции всей кухни, а именно для обеспечения работы плиты кислородом и забора испарений и продуктов сгорания от плиты. ИМХО Нужно четко разделять системы по функционалу :

• вентиляция
• удаление продуктов от плиты Часто собирают в кучу эти понятия — типа если вытяжка над плитой, то это и есть вентиляция. Но задачи то у них разные и соответственно и решения могут быть разные.

Описанная раздельная система хорошо вписывается в системы с естественной вентиляцией кухни\квартиры, т.к. не нарушает их работу — сколько удаляем, столько и «запускаем» обратно. Правда это будет справедливо, если клапан на входе не будет открываться под действием естественной тяги\вентиляции. Интересно какое там усилие открывания.

eXelenz написал : чем больше скорость — тем больше шум, а оно Вам надо?

Мощность вытяжки и соответственно объем прокачиваемого воздуха и шум, напрямую зависит от потребности — мы же включаем вторую\третью скорости на вытяжках по мере необходимости. Жарим селедку — ставим на максимум, варим что-то на «медленном» огне — вытяжка работает на минимальных и почти без шума … Подавляющее большинство вытяжек на кухнях не могут нормально работать на форсированных режимах (именно работать и выбрасывать от плиты нужный объем воздуха, а не жужать в пустую) без открывания окон или других подпрыжек, что бы обеспечить нужны воздухоПРИТОК взамен удаляемого вытяжкой воздуха. Причем в лучшем случае она просто жужит, а в худшем начинает сосать воздух с лестничной площадки, от соседей, из туалета и т.п. …

eXelenz написал : Воздух с вытяжки достаточно гряжный, обогащен парами жира, пускать его в рекуператор нельзя.

О том и речь, что бы разделить «зоны влияния» — кухонная вытяжка над плитой работает НЕ зависимо от общего воздухообмена идущего через рекуператор, для этого ей как раз и нужна отдельная подача воздуха, что-бы не «отбирать» его у рекуператора. Т.е. вытяжка в таком режиме работает на своем балансе приточного и вытяжного воздуха, не затрагивая остальной объем, ровно настолько на какую мощность мы ее включили и не мешает остальной системе вентиляции.

mowo написал : А кухонный воздух без очистки ни в коем случае подавать в них нельзя, только в трубу после жироулавливателя, хотя бы.

Видел в каталоге у Висмана специальные решетки для вентиляции с кухни со встроенными жироуловителями. Интересно, а у нас такие аналоги где-нибудь продают ?

Идеальный вариант такой вытяжной системы для плиты — подача свежего воздуха к плите через вытяжной зонт по его внешнему периметру в виде воздушной завесы направленной вниз с последующим «заворачиванием» воздухопотока к центру плиты над ней и забор этого воздуха на выброс или подавать свежий воздух через щели-воздухораспределители по периметру плиты в сторону вытяжки в виде пирамиды. И систему труб использовать коаксиальную — по внутренней подача, по наружней выхлоп, т.е. наоборот чем у котлов, что бы зимний холодный воздух не контактировал с комнатным и не выпадала конденсата на внешней трубе. И еще бы прилепить автоматику которая будет автоматом регулировать поток подачи-вытяжки в зависимости от количества работающих горелок и «испорченности» воздуха и автоматом включать и выключать ее по необходимости …. (это я типа помечтал …)

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

• расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
• труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
• такое же расстояние до этих объектов следует выдержать и по вертикали;
• если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
• свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т.е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
• если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
• размер такого уклона может варьироваться в пределах 3-12 градусов;
• не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т. п.;
• расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

• собственно трубы дымохода;
• переходник для соединения котла с дымоходной конструкцией;
• колено, тройник и т. п.;
• обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и высокотемпературный герметик. Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и устройство котла, чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и жестко фиксируют хомутами. Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Виды коаксиальных дымоходов

Относительно того, как будут выводиться продукты горения, в бок через стену, или через потолочное перекрытие, дымоходы разделяются на горизонтальные и вертикальные.

Вертикальный коаксиальный дымоход используется только в частном секторе. Он считается более экологичным, но имеет более высокую стоимость, так как для его монтажа требуется больше материала.

Горизонтальный коаксиальный дымоход выводит дымовые газы прямо горизонтально через несущую стену. Этот дымоход можно подключить к котельному оборудованию, установленному в городской квартире.

СОВЕТ:

Горизонтальный ход системы возможен, если в помещении есть принудительная вентиляция.

Основная характеристика

Чтобы система отопления, в которой происходит горение открытого пламени, исправно работало, нужно соблюдать два правила: необходим регулярный приток воздуха в достаточных размерах, а также должен быть налажен безопасный вывод продуктов горения и отработанных газов в окружающую среду.

Если в частном секторе возможно использование печного дымохода, то в условиях городской квартиры реализовать такой вариант будет очень трудно. Однако в обоих случаях этот метод будет иметь много значительных минусов:

1. Для горения пламени нужен значительный приток воздуха, которой будет заимствоваться из жилого пространства. Это способствует возникновению сквозняков, а также увеличивает поступление прохладного воздуха с улицы.
2. Печные дымоходы, установленные в частных домах, чаще всего выполняются в виде кирпичных блоков с вертикальными или горизонтальными каналами для дыма. Производители газовых котлов категорически запрещают подсоединять их к таким дымоходам.
3. Для того чтобы сделать отдельный дымоход с выведением в квартире, потребуется немало средств. Это тяжело осуществимая задача, поскольку, помимо больших финансовых затрат на монтаж и изготовление, понадобится разрешение от органов исполнительной власти, которые отвечают за визуальную составляющую города.

В этом видео вы узнаете, как доработать коаксильный дымоход:

Ввиду этих факторов установка коаксиальных дымоходов для котлов считается наиболее рациональной. К тому же это экономичный вариант, не требующий огромных средств на покупку и монтаж.

Внешний вид и принцип работы

Конструкция такого дымохода состоит из одной длинной металлической трубы, расположенной внутри другой, более короткой, но обладающей наибольшим диаметром. Кроме этого, в наборе присутствуют различные соединительные принадлежности — колена, хомуты, накладки, — а также приемник для сбора конденсата.

Разновидности такого оборудования могут иметь незначительные отличия, однако схема устройства и принцип эксплуатации практически идентичны для всех систем:

1. Тонкая внутренняя труба необходима для вывода продуктов сгорания. Она сделана из качественной и надежной нержавеющей стали. Внутренний конец подсоединяется к отверстию на выходе котла, а наружный выводится за пределы жилого помещения на улицу.
2. Наружная труба отвечает за приток воздуха из окружающей среды в зону горения. Ее внутренний конец присоединяется к отверстию на входе, а наружный выводится из жилой зоны.
3. Отработанные отходы за счет тяги отводятся в атмосферу по внутренней трубе, а на их место в область горения поступает чистый воздух по наружной трубе.
4. Наружная труба не контактирует с раскаленными газами напрямую, однако она находится в области сильного перепада температуры. Эта деталь может быть сделана из более дешевой стали.

Не забываем, что в комплекте идут различные соединительные устройства

Разновидности дымоходов

На то, как будет производиться отвод продуктов горения, влияет вид газового котла, а также планировка помещения, которое будет отапливаться. Этот процесс может происходить двумя способами: через наружную область здания в боковую сторону или же через перекрытие потолка и кровлю частного дома. Поэтому коаксиальные дымоходы для газовых котлов делятся на два типа: вертикальные и горизонтальные.

Вертикальный коаксиальный дымоход для газового котла эксплуатируется только в частном секторе. Он предназначен для выведения отработанных элементов через перекрытие потолка. Такой способ более щадящий в экологическом плане и позволяет добиться полноценного обмена тепла между входящим и выходящим воздухом. Размещение устья трубы влияет на формирование хорошей тяги.

При вертикальном размещении трубы в ее нижней области обязательно нужно установить специальный приемник для сбора конденсата. Вертикальная разновидность дымохода имеет более высокую стоимость, поскольку более трудоемка в установке, для ее создания расходуется больше материала.

Горизонтальный тип коаксиального дымохода — это единственный доступный вариант для котельного оборудования, который можно подключить в городской квартире. Такой отвод можно обустроить самостоятельно, поскольку для этого потребуется минимум материалов. Монтаж также несложен, приспособление для сбора конденсата не нужно будет устанавливать. Вода сможет вытекать на улицу естественным образом за счет отрицательного наклона дымохода.

Горизонтальный вариант – один из оптимальных для соответствующих котлов

Преимущества и недостатки

Коаксиальная система обладает множеством достоинств по сравнению с иными разновидностями дымоходов. Можно выделить такие плюсы:

1. Чистый воздух, который нужен для горения пламени, перемещается с улицы по замкнутой системе оборудования. Для эксплуатации устройства не используется воздух из отапливаемого пространства.
2. Эта схема не позволяет угарному или природному газу поступать в помещение. В доме не будет сквозняков, работа системы никак не скажется на влажности и температуре воздуха.
3. Коаксиальный дымоход увеличивает производительность газового котла, расход природного газа будет экономичным, а количество выделяемых в окружающую среду веществ сократится.
4. Дымовой канал надежно защищен кожухом с воздушной прослойкой, поэтому открытого контакта с окружающими конструкциями и предметами не происходит.
5. При грамотной установке и эксплуатации исключаются возможности возгорания или получения ожогов.
6. Приобретение и монтаж коаксиальной трубы потребует гораздо меньших финансовых затрат, чем покупка и обустройство другого вида дымохода.

Что такое коаксиальный дымоход

Коаксиальный дымоход — это конструкция, в которой одна длинная металлическая труба вмонтирована в другую, более короткую, но с большим диаметром, таким образом, что внутри они не соприкасаются, а соединены специальной перемычкой.

Принцип работы такой схемы достаточно прост. Тонкая внутренняя труба выполняется из качественной нержавеющей стали. По ней вредные вещества выводятся за пределы жилого помещения.

Задача наружно трубы – обеспечить поступление кислорода к пламени. По сути коаксиальный дымоход выполняет одновременно две функции: вывода продуктов горения и приточной вентиляции.

Особенности монтажа

Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:

1. Наружная труба должна находиться в 2 метрах от земли.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
3. Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
4. Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
5. Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
6. Запрещается выводить канал в любое другое пространство, кроме улицы.
7. Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.

Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.

Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:

• сами трубы;
• переходник, соединяющий дымоход и котел;
• тройник, колено;
• обжимные хомуты для эффективной фиксации деталей.

Чаще всего в комплекте с дымоходом поставляется все оборудование для монтажа. Чтобы провести трубу через крышу, стену или перекрытие, следует воспользоваться огнестойкими прокладками. Они требуются, чтобы защитить от воспламенения и перегрева материалы, находящиеся рядом с дымоходом.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:

1. Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
2. Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
3. К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
4. Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
5. Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
6. Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
7. Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.

Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.

Коаксиальный дымоход — надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.

Источник

Рекуператор своими руками — теплообменник, рекуперация

Рекуператор – функциональное, практичное устройство, предназначенное для энергосбережения и экономии средств на отопление помещений. В результате рекуперации происходит передача тепла вытяжного воздуха, более теплого, холодным приточным массам. В теплообменнике наружному воздуху передается существенная часть накопленного в процессе эксплуатации помещений тепла, при этом тепловая энергия не теряется, выходя наружу, а работает на экономию энергии. Потоки входящего, чистого, и выходящего, использованного, воздуха, в устройстве не перемешиваются, благодаря наличию теплопроводящих пластин, разделяющих два потока.

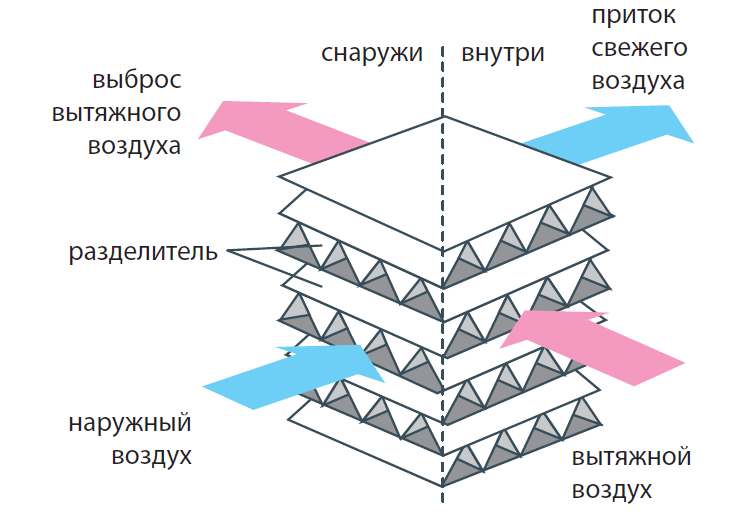

Принцип рекуперации

Смонтировать рекуператор своими руками можно в виде самой простой и доступной конструкции пластинчатого типа. Такая модель самая распространенная и востребованная среди потребителей нашей страны. Более сложные устройства используются в промышленных целях или на крупных объектах.

Пластинчатый рекуператор можно сделать самому, даже не обладая обширными знаниями и познаниями в механике и инженерии. Любой автолюбитель, который умеет держать в руках отвертку, может собрать устройство самостоятельно.

Достоинства рекуператоров:

• Рекуператор Даже самые простые и доступные пластинчатые рекуператоры работают с КПД до 65%.
• Устройство редко ломается, так как теплообменник в этом типе агрегата устроен просто и надежно, не обладает трущимися и подвижными деталями.
• Рекуператор легок и в уходе и техническом обслуживании.
• В пластинчатом типе рекуператоров нет каких-либо расходующих электроэнергию частей, что значительно снижает затраты на содержание этого оборудования.

Следует отметить, чтов зимнее время года теплообменник пластинчатого рекуператора может обмерзать при низких температурах.

Технология изготовления

Внутреннее устройство рекуператора

Сначала необходимо приобрести 4 кв. м оцинковки для кровли. Примечание: пластики могут быть не только из оцинкованного металла. Допускается использование любого не толстого листового материала. Например, можно использовать текстолит. На эффективность работы рекуператора теплопроводность материала для пластин практически не влияет.

Листы режутся на отдельные пластины размером 200х300 мм.

Внимание! Пластины необходимо резать идеально ровно. Если для их изготовления используется оцинкованный металл, то ножницы по металлу лучше не применять, так как потом будет сложно выпрямить каждую заготовку. Резать оцинковку рекомендуется электрическим лобзиком.

Для дистанционной рамки, устанавливаемой между пластинками, можно применить полоски из технической пробки. Толщина материала 2-3 мм. Между пластинками оставляются промежутки не менее 4 мм, иначе может в процессе эксплуатации возникнуть значительное сопротивление воздушным потокам.

Работа рекуператора

Для сбора конструкции следует использовать герметик нейтрального типа, так как обычный состав может со временем вызвать коррозию устройства. После полного высыхания герметика его укладывают в корпус, сделать который можно из прочной жестяной коробки, подходящей по размеру. Для рекуператора короб можно изготовить из шлифованного МДФ толщиной в 18 мм и деревянного бруса. Все стенки изнутри рекомендуется проложить утеплителем, минеральной ватой или стекловолокном толщиной в 50 мм.

В коробке необходимо сделать отверстия и вставить в них предварительно приобретенные пластиковые фланцы, параметры которых совпадают с сечением труб воздуховода. Наполненные щели нужно залить силиконом.

Готовая площадь пластин в рекуператоре должна приблизительно составлять 3 кв.м, тогда эффективность работы агрегата будет составлять около 60%. Другими словами, на выходе из устройства температура приточного воздуха будет выше, чем исходящего.

Дополнительные рекомендации

Устройство рекуператора В связи с тем, что пластинчатые рекуператоры в зимнее время имеют обыкновение обмерзать, необходимо провести дополнительные работы. Обычно теплообменник пластинчатых рекуператоров обмерзает при температуре воздуха менее 10 градусов. Для проведения периодического размораживания устройства в теплой части рекуператора нужно поставить датчик, фиксирующий перепад давления. Когда агрегат будет обмерзать, показатель перепада давления увеличится, и приточный воздух будет прогоняться сквозь байпас, а калорифер согреется вытяжным воздухом. У установленного датчика гистерезис должен составлять 30Па.

В месте, где находится выход гибкого воздуховода, нужно сделать из двух слоев влагостойкого гипсокартона короб и проложить в нем минеральную вату или стекловолокно. С помощью этого приема решается проблема шумоизоляции работающей системы. Необходимо отметить, что при качественно выполненном рекуператоре, правильной герметизации и изоляции короба в помещении можно сэкономить до 30% энергии.

Зачем ставить вместе с котлом рекуператор

Основная из причин купить рекуператор для большинства людей — это использовать энергоэффективные технологии в своем доме. Особенно важно, когда строение имеет свойство термоса, т.е. зимой сохраняется тепло, а летом — прохлада. А сооружения, которые попадают под термин «пассивный дом», наличие вентиляционного оборудования с рекуперацией тепла — это обязательное требование.

По отзывам наших клиентов, их коттедж обладает низким коэффициентом теплоотдачи. И главным поводом их гордости — это способность сохранять «плюсовую» температуру до января в комнатах на этажах, а в подвале — до февраля, не используя мобильные обогреватели или стационарный теплогенератор. Объяснялось это явление тем, что остекление выполнено из самых высокоэффективных окон, а у фундамента есть собственный слой теплоизоляции. Фасад утеплен пенополистиролом 100 мм и планируется утепление кровли. На данном этапе у них неотапливаемый чердак.

И при таких характеристиках постройки, приточно-вытяжная установка Vaillant recoVair очень удачное приобретение. Т.к. при совместном использовании с котлом, можно добиться минимальных значений по потреблению энергоресурсов для отопления. Ведь нагретый воздух не будет выходить за пределы стен, а будет оставаться внутри помещения. Задача котла будет состоять в том, что бы поддерживать комфортную температуру в теплых полах и радиаторах. Достаточно того, что бы выставить не более 50C в подающую линию.

Принципиальная схема подключения котла и вентиляционной установки Vaillant в единую систему на базе управления multimatic 700/4 и модуля дистанционного Управления VR 900

На базе автоматического погодозависимого регулятора multiMATIC 700/4, котел и рекуператор фирмы Vaillant можно организовать в одну связку, подключая их в каскад с помощью модуля vr 32/2. Каждый агрегат будет определен и централизованно управляться с одного места, как единая система. За счет слаженной работы всех устройств под чутким контролем multiMATIC 700/4 можно достигнуть значительной экономии на энергоресурсах.

В такой необычной для российского рынка компоновке, можно выбирать отопительную технику меньшей мощности. Это очень важно, когда газовые службы ограничивают газопотребление по различным обстоятельствам. Или такое решение будет удобно для тех, кто эксплуатирует электроотопление или альтернативные источники: солнечные коллекторы или тепловые насосы.

Вентиляция с рекуперацией тепла для дома.

Виды и принцип вентиляции с рекуперацией. Классическая принудительная система

Подача свежего воздуха в холодный период времени приводит к необходимости его подогрева для обеспечения правильного микроклимата в помещениях. Приточно-вытяжная вентиляция с рекуперацией тепла позволяет минимизировать затраты на электроэнергию.

Понимание принципов его работы позволит максимально эффективно снизить теплопотери при сохранении достаточного объема заменяемого воздуха.Попробуем разобраться в этом вопросе.

В осенне-весенний период при проветривании помещений серьезной проблемой является большая разница температур между поступающим и воздухом внутри. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в домах, офисах и производствах или недопустимый вертикальный градиент температуры в складских помещениях.

Распространенным решением проблемы является интеграция в приточную вентиляцию, с помощью которой осуществляется подогрев притока.

Такая система требует энергозатрат, при этом значительное количество теплого воздуха, уходящего наружу, приводит к значительным потерям тепла.

Выход воздуха наружу с интенсивным паром служит показателем значительных теплопотерь, что может быть использовано для обогрева входящего потока

тепла от исходящего потока к входящему. Это позволит снизить потребление электроэнергии воздухонагревателем или вовсе отказаться от него.Устройство для обеспечения теплообмена между потоками разнотемпературных газов называется рекуператором.

В теплое время года, когда температура наружного воздуха намного выше комнатной, для охлаждения поступающего потока можно использовать рекуператор.

Блок с рекуператором

Внутреннее устройство приточно-вытяжных вентиляционных систем достаточно простое, поэтому их можно приобрести и установить самостоятельно. В случае, если сборка или самостоятельный монтаж вызывает затруднения, можно приобрести готовые решения в виде стандартного моноблока или отдельных сборных конструкций на заказ.

Элементарным устройством для сбора и отвода конденсата является отстойник, расположенный под рекуператором с уклоном в сторону сливного отверстия

Влага отводится в закрытую емкость. Ставится только внутри помещения во избежание промерзания отводящих каналов при минусовых температурах. Алгоритма достоверного расчета объема вырабатываемой воды при использовании систем с рекуператором не существует, поэтому он определяется экспериментально.

Повторное использование конденсата для увлажнения воздуха нежелательно, так как вода поглощает многие загрязняющие вещества, такие как человеческий пот, запахи и т. д.

Значительно уменьшить объем конденсата и избежать проблем, связанных с его появлением, можно, организовав отдельную вытяжку из ванной и кухни. Именно в этих помещениях воздух имеет наибольшую влажность. При наличии нескольких вытяжных систем воздухообмен между техническими и жилыми помещениями необходимо ограничить, установив обратные клапаны.

В случае охлаждения выходящего потока воздуха до отрицательных температур внутри рекуператора происходит превращение конденсата в лед, что вызывает уменьшение свободной площади потока и, как следствие, уменьшение объема или полное прекращение вентиляции.

Для периодической или разовой разморозки рекуператора устанавливается байпас — перепускной канал движения приточного воздуха. При прохождении потока в обход устройства теплообмен прекращается, теплообменник нагревается и лед переходит в жидкое состояние. Вода стекает в бак для сбора конденсата или испаряется наружу.

Принцип работы байпасного устройства прост, поэтому при опасности образования льда целесообразно предусмотреть такое решение, так как прогрев рекуператора другими способами затруднителен и трудоемок.

При прохождении потока через байпас не происходит подогрев приточного воздуха рекуператором. Поэтому при активации этого режима необходимо автоматически включать ТЭН.

Особенности различных типов рекуператоров

Существует несколько конструктивно различных вариантов реализации теплообмена между холодным и нагретым воздушными потоками. Каждый из них имеет свои отличительные особенности, определяющие основное назначение каждого типа рекуператоров.

Конструкция пластинчатого рекуператора основана на тонкостенных панелях, соединенных поочередно таким образом, чтобы чередовать прохождение разнотемпературных потоков между ними под углом 90 градусов.Одной из модификаций этой модели является устройство с оребренными каналами для прохода воздуха. Имеет более высокий коэффициент теплопередачи.

Попеременное прохождение потока теплого и холодного воздуха через пластины осуществляется за счет загиба краев пластин и герметизации стыков полиэфирной смолой

Теплообменные панели могут быть изготовлены из различных материалов:

• медь, латунь и сплавы на основе алюминия обладают хорошей теплопроводностью и не подвержены ржавчине;
• пластик из полимерного гидрофобного материала с высоким коэффициентом теплопроводности; они легкие;
• гигроскопичная целлюлоза позволяет конденсату проходить через пластину и обратно в помещение.

Недостатком является возможность образования конденсата при низких температурах. Из-за небольшого расстояния между пластинами влага или лед значительно увеличивают аэродинамическое сопротивление. В случае замерзания необходимо перекрыть поступающий поток воздуха для прогрева пластин.

Преимущества пластинчатых рекуператоров:

• низкая стоимость;
• длительный срок службы;
• длительный период между профилактическим обслуживанием и простота его проведения;
• небольшой размер и вес.

Этот тип рекуператора наиболее распространен для жилых и офисных зданий. Он также используется в некоторых технологических процессах, например, для оптимизации сжигания топлива при работе печи.

Барабанного или роторного типа

Принцип работы роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла с высокой теплоемкостью. В результате взаимодействия с выходящим потоком происходит нагрев сектора барабана, который впоследствии отдает тепло входящему воздуху.

Мелкоячеистый теплообменник роторного рекуператора подвержен засорению, поэтому особое внимание следует уделить качественной работе фильтров тонкой очистки

Преимущества ротационных рекуператоров:

• достаточно высокая эффективность по сравнению с конкурирующими видами;
• возврат большого количества влаги, которая остается на барабане в виде конденсата и испаряется при контакте с поступающим сухим воздухом.

Этот тип рекуператора реже используется для жилых домов с поквартирной или дачной вентиляцией. Он часто используется в крупных котельных для возврата тепла в печи или для крупных промышленных или торговых и развлекательных помещений.

Однако этот тип устройства имеет существенные недостатки:

• относительно сложная конструкция с подвижными частями, включающая электродвигатель, барабан и ременную передачу, требующая постоянного обслуживания;
• повышенный уровень шума.

Иногда для устройств этого типа можно встретить термин «регенеративный теплообменник», что более правильно, чем «рекуператор». Дело в том, что незначительная часть выходящего воздуха попадает обратно из-за неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на использование устройств данного типа. Например, загрязненный воздух от отопительных печей нельзя использовать в качестве теплоносителя.

Трубно-кожуховая система

Рекуператор трубчатого типа состоит из системы тонкостенных трубок малого диаметра, расположенных в теплоизолированном кожухе, по которым поступает наружный воздух.Через кожух из помещения выводится теплая воздушная масса, которая нагревает поступающий поток.

Теплый воздух необходимо удалять через кожух, а не через систему труб, т. к. конденсат из них удалить невозможно.

Основные преимущества трубчатых рекуператоров:

• высокий КПД, обусловленный противоточным принципом движения теплоносителя и поступающего воздуха;
• простота конструкции и отсутствие движущихся частей обеспечивает низкий уровень шума и редкое техническое обслуживание;
• длительный срок службы;
• наименьшее сечение среди всех типов рекуперационных устройств.

Трубки для устройства этого типа используют либо из легкого металла, либо, реже, из полимера. Эти материалы не гигроскопичны; поэтому при значительной разнице температур подачи в кожухе может образовываться интенсивный конденсат, что требует конструктивного решения по его удалению. Еще одним недостатком является то, что металлическая начинка имеет значительный вес, несмотря на небольшие размеры.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления.В качестве внешней оболочки обычно используются пластиковые трубы для воздуховодов, утепленные пенополиуретановой оболочкой.

Устройство промежуточного теплообмена

Иногда приточный и вытяжной воздуховоды располагаются на некотором расстоянии друг от друга. Такая ситуация может возникнуть из-за технологических особенностей здания или санитарных требований по надежному разделению воздушных потоков.

При этом используется промежуточный теплоноситель, циркулирующий между воздуховодами по изолированному трубопроводу. В качестве среды для передачи тепловой энергии используется вода или водно-гликолевый раствор, циркуляция которых обеспечивается работой.

Рекуператор с промежуточным теплоносителем — объемное и дорогое устройство, применение которого экономически оправдано для помещений большой площади.

В случае возможности применения рекуператора другого типа, то систему с промежуточным теплоносителем лучше не применять, так как она имеет следующие существенные недостатки:

• низкий КПД по сравнению с другими типами рекуператоров приборы, поэтому такие устройства не используют для небольших помещений с малым расходом воздуха;
• значительный объем и вес всей системы;
• необходимость дополнительного электронасоса для циркуляции жидкости;
• повышенный шум от помпы.

Существует модификация этой системы, когда вместо принудительной циркуляции теплообменной жидкости используется среда с низкой температурой кипения, например фреон. В этом случае движение по контуру возможно естественным образом, но только в том случае, если приточный воздуховод расположен над вытяжным.

Такая система не требует дополнительных энергозатрат, но работает на обогрев только при существенном перепаде температур. Кроме того, необходима точная настройка точки изменения агрегатного состояния теплообменной жидкости, что может быть реализовано путем создания необходимого давления или определенного химического состава.

Основные технические параметры

Зная требуемую производительность системы вентиляции и эффективность теплообмена рекуператора, несложно рассчитать экономию на подогреве воздуха для помещения в конкретных климатических условиях. Сопоставив потенциальную выгоду с затратами на покупку и обслуживание системы, можно обоснованно сделать выбор в пользу рекуператора или штатного воздухонагревателя.

Часто производители оборудования предлагают модельный ряд, в котором вентиляционные установки схожего функционала отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать по таблице 9.1. СП 54.13330.2016

КПД

Под КПД рекуператора понимается КПД теплопередачи, который рассчитывается по следующей формуле:

К = (Т п — Т н) / (Т вх — Т о)

Где:

• T p — температура поступающего воздуха внутри помещения;
• Т н — температура наружного воздуха;
• Тв — температура воздуха в помещении.

Максимальное значение КПД при стандартных и специфических температурных условиях указано в технической документации на устройство. Его реальная цифра будет несколько меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплообмена необходимо придерживаться следующих правил:

• Наилучший теплообмен обеспечивают противоточные устройства, затем перекрёстные, а наименьшие — с однонаправленным движением обоих потоков.
• Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от продолжительности нахождения воздуха внутри устройства.

E (W) = 0,36 x P x K x (T in — T n)

где P (м 3 /час) — расход воздуха.

Расчет эффективности рекуператора в денежном выражении и сравнение с затратами на его приобретение и установку для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

стоимость рекуператоров с высоким КПД довольно высока, они имеют сложную конструкцию и значительные габариты.Иногда можно обойти эти проблемы, установив несколько более простых устройств, чтобы поступающий воздух проходил через них последовательно.

Производительность системы вентиляции

Объем проходящего воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен из-за сложности математической модели, поэтому экспериментальные исследования проводятся для типовых моноблочных конструкций, а комплектующие подбираются для отдельных устройств.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любого типа, которая указывается в технической документации как рекомендуемый расход или объем воздуха, пропускаемый устройством в единицу времени. Как правило, допустимая скорость воздуха внутри аппарата не превышает 2 м/с.

В противном случае на больших скоростях происходит резкое увеличение аэродинамического сопротивления в узких элементах рекуператора. Это приводит к ненужному потреблению энергии, неэффективному нагреву наружного воздуха и сокращению срока службы вентиляторов.

График зависимости потерь давления от расхода воздуха для нескольких моделей высокопроизводительных рекуператоров показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований к рекомендуемому объему воздухообмена, указанному в технической документации устройства.

Изменение направления воздушного потока создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии внутреннего воздуховода желательно минимизировать количество поворотов трубы на 90 градусов.Воздушные диффузоры также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные препятствия для потока и должны периодически очищаться или заменяться. Одним из наиболее эффективных способов оценки засорения является установка датчиков, отслеживающих перепад давления в секциях до и после фильтра.

Выводы и полезное видео по теме

Принцип работы роторно-пластинчатого рекуператора:

Измерение эффективности пластинчатого рекуператора:

Бытовые и промышленные системы вентиляции со встроенным рекуператором доказали свою энергоэффективность в сохранении тепла в помещении.Сейчас много предложений по продаже и установке таких устройств, как в виде готовых и проверенных моделей, так и по индивидуальному заказу. Вы можете рассчитать необходимые параметры и выполнить установку самостоятельно.

Если при просмотре информации у вас возникли вопросы или вы обнаружили неточности в нашем материале, пожалуйста, оставьте свой комментарий в блоке ниже.

Приточно-вытяжные установки

с рекуперацией тепла появились относительно недавно, но быстро завоевали популярность и стали достаточно популярной системой.Устройства способны полностью проветривать помещение в холодный период, сохраняя при этом оптимальный температурный режим поступающего воздуха.

Что это такое?

При использовании приточно-вытяжной вентиляции в осенне-зимний период часто возникает вопрос сохранения тепла в помещении. Поток холодного воздуха из вентиляции устремляется на пол и способствует созданию неблагоприятного микроклимата. Наиболее распространенным способом решения этой проблемы является установка воздухонагревателя, нагревающего потоки холодного наружного воздуха перед подачей его в помещение.Однако этот способ достаточно энергозатратен и не предотвращает потери тепла в помещении.

Лучшим решением проблемы является оснащение системы вентиляции рекуператором. Рекуператор представляет собой устройство, в котором воздуховоды отвода и подачи воздуха находятся в непосредственной близости друг от друга. Блок рекуперации позволяет частично передавать тепло от воздуха, выходящего из помещения, к входящему воздуху. Благодаря технологии теплообмена между разнонаправленными воздушными потоками удается экономить до 90% электроэнергии, кроме того, в летнее время устройство можно использовать для охлаждения поступающих воздушных масс.

Технические характеристики

Рекуператор тепла состоит из корпуса, покрытого теплозвукоизоляционными материалами и изготовленного из листовой стали. Корпус устройства достаточно прочный, чтобы выдерживать весовые и вибрационные нагрузки. На корпусе имеются входное и выходное отверстия, а движение воздуха через устройство обеспечивают два вентилятора, как правило, осевого или центробежного типа. Необходимость их установки обусловлена ​​значительным замедлением естественной циркуляции воздуха, что обусловлено высоким аэродинамическим сопротивлением рекуператора.Во избежание засасывания опавших листьев, мелких птиц или механического мусора на входе, расположенном со стороны улицы, устанавливается воздухозаборная решетка. Этот же проем, но со стороны помещения, также оснащается решеткой или диффузором, равномерно распределяющим поток воздуха. При монтаже разветвленных систем в отверстия монтируются воздуховоды.

Кроме того, входы обоих потоков оснащены фильтрами тонкой очистки, защищающими систему от пыли и капель жира.Это предохраняет каналы теплообменника от засорения и значительно продлевает срок службы оборудования. Однако установка фильтров осложняется необходимостью постоянного контроля за их состоянием, очистки, а при необходимости и замены. В противном случае забитый фильтр будет выступать в роли естественной преграды на пути воздушных потоков, из-за чего сопротивление им возрастет и вентилятор сломается.

По типу конструкции фильтры рекуператоров бывают сухие, мокрые и электростатические.Выбор подходящей модели зависит от мощности устройства, физических свойств и химического состава вытяжного воздуха, а также от личных предпочтений покупателя.

Помимо вентиляторов и фильтров в состав рекуператоров входят нагревательные элементы, которые могут быть водяными или электрическими. Каждый нагреватель оснащен термовыключателем и способен автоматически включаться, если тепло, выходящее из дома, не справляется с нагревом поступающего воздуха. Мощность обогревателей подбирается в строгом соответствии с объемом помещения и работоспособностью вентиляционной системы.Однако в некоторых устройствах ТЭНы лишь защищают теплообменник от замерзания и не влияют на температуру поступающего воздуха.

Водяные элементы нагревателя более экономичны. Это связано с тем, что теплоноситель, который движется по медному змеевику, поступает в него из системы отопления дома. От змеевика нагреваются пластины, которые, в свою очередь, отдают тепло воздушному потоку. Система управления водонагревателем представлена ​​трехходовым краном, открывающим и закрывающим подачу воды, дроссельной заслонкой, уменьшающей или увеличивающей ее скорость, и смесительным узлом, регулирующим температуру.Водонагреватели устанавливаются в прямоугольную или квадратную систему воздуховодов.

Электронагреватели

часто устанавливают на воздуховодах с круглым сечением, а в качестве нагревательного элемента используют спираль. Для правильной и эффективной работы спирального нагревателя скорость воздушного потока должна быть больше или равна 2 м/с, температура воздуха должна быть 0-30 градусов, влажность проходящих масс не должна превышать 80 %. Все электронагреватели оснащены таймером работы и тепловым реле, отключающим прибор в случае перегрева.

Помимо стандартного набора элементов, по желанию потребителя в рекуператоры устанавливаются ионизаторы и увлажнители воздуха, а самые современные модели оснащены электронным блоком управления и функцией программирования режима работы в зависимости от внешние и внутренние условия. Панели приборов имеют эстетичный вид, что позволяет рекуператорам органично вписаться в систему вентиляции и не нарушать гармонию помещения.

Принцип работы

Чтобы лучше понять, как работает рекуперативная система, обратитесь к переводу слова «рекуператор». Буквально это означает «возврат использованного», в данном контексте — теплообмен. В вентиляционных системах рекуператор забирает тепло у выходящего из помещения воздуха и отдает его входящим потокам. Разница температур между разнонаправленными воздушными струями может достигать 50 градусов. Летом устройство работает наоборот и охлаждает поступающий с улицы воздух до температуры выходящего.В среднем КПД устройств составляет 65%, что позволяет рационально использовать энергоресурсы и значительно экономить электроэнергию.

На практике теплообмен в рекуператоре выглядит следующим образом: принудительная вентиляция нагнетает в помещение избыточный объем воздуха, в результате чего загрязненные массы вынуждены покидать помещение через вытяжной воздуховод. Выходящий теплый воздух проходит через теплообменник, тем самым нагревая стены конструкции.При этом навстречу ему движется поток холодного воздуха, который забирает полученное теплообменником тепло, не смешиваясь с отходящими потоками.

Однако охлаждение воздуха, выходящего из помещения, приводит к образованию конденсата. При хорошей работе вентиляторов, придающих воздушным массам большую скорость, конденсат не успевает попадать на стенки устройства и вместе с потоком воздуха выходит на улицу. Но если скорость движения воздуха была недостаточно высока, то внутри устройства начинает скапливаться вода.Для этих целей в конструкцию рекуператора входит поддон, который располагается под небольшим уклоном в сторону сливного отверстия.

Через сливное отверстие вода поступает в закрытый бак, который устанавливается со стороны помещения. Это продиктовано тем, что скопившаяся вода может заморозить отводные каналы и конденсату будет некуда стекать. Не рекомендуется использовать собранную воду для увлажнителей: жидкость может содержать большое количество патогенных микроорганизмов, поэтому ее необходимо сливать в канализацию.

Однако, если иней от конденсата все же образуется, рекомендуется установить дополнительное оборудование – байпас. Это устройство выполнено в виде перепускного канала, по которому приточный воздух будет поступать в помещение. В результате теплообменник не нагревает поступающие потоки, а тратит свое тепло исключительно на таяние льда. Входящий воздух, в свою очередь, нагревается воздухонагревателем, включаемым синхронно с байпасом. После того, как весь лед растает и вода слита в накопительный бак, байпас отключается и рекуператор начинает работать в штатном режиме.

Помимо установки байпаса, для борьбы с обледенением используется гигроскопичная целлюлоза. Материал находится в специальных кассетах и ​​впитывает влагу до того, как она успевает выпасть в конденсат. Пары влаги проходят сквозь слой целлюлозы и с набегающим потоком возвращаются в помещение. Преимуществами таких устройств являются простота монтажа, возможность установки коллектора конденсата и накопительного бака. Кроме того, эффективность кассет рекуператоров целлюлозы не зависит от внешних условий и составляет более 80 %.К недостаткам можно отнести невозможность использования в помещениях с повышенной влажностью и дороговизну некоторых моделей.

Типы рекуператоров

На современном рынке вентиляционного оборудования представлен широкий выбор рекуператоров разных типов, отличающихся друг от друга как конструкцией, так и способом теплообмена между потоками.

• Пластинчатые модели являются наиболее простым и распространенным типом рекуператоров, отличаются низкой стоимостью и длительным сроком службы.Теплообменник моделей состоит из тонких алюминиевых пластин, обладающих высокой теплопроводностью и значительно повышающих КПД устройств, который у пластинчатых моделей может достигать 90%. Высокие показатели эффективности обусловлены особенностью строения теплообменника, пластины в котором расположены таким образом, что оба потока, чередуясь, проходят между ними под углом 90 градусов друг к другу. Последовательность горячих и холодных струй стала возможной благодаря загибам краев пластин и герметизации стыков полиэфирными смолами.Помимо алюминия, для производства пластин используются медные и латунные сплавы, а также полимерные гидрофобные пластики. Однако, помимо достоинств, пластинчатые рекуператоры имеют и свои недостатки. Минусом моделей является высокий риск образования конденсата и наледи, что связано с тем, что пластины расположены слишком близко друг к другу.

• Роторные модели состоят из корпуса, внутри которого вращается цилиндрический ротор, состоящий из профилированных пластин.При вращении ротора происходит передача тепла от выходящих потоков к входящим, в результате чего наблюдается незначительное перемешивание масс. И хотя процент смешивания не критичен и обычно не превышает 7%, в детских и медицинских учреждениях такие модели не используются. Уровень рекуперации воздушных масс целиком зависит от частоты вращения ротора, которая задается в ручном режиме. КПД роторных моделей составляет 75-90%, риск образования льда минимален. Последнее связано с тем, что большая часть влаги задерживается в барабане, после чего испаряется.К недостаткам можно отнести сложность обслуживания, высокую шумовую нагрузку, что обусловлено наличием движущихся механизмов, а также габаритами устройства, невозможностью установки на стене и вероятностью распространения запахов и пыли в процессе эксплуатации.

• Камерные модели состоят из двух камер, между которыми находится общая заслонка. После прогрева он начинает крутиться и гонять холодный воздух в теплую камеру. Затем нагретый воздух уходит в помещение, заслонка закрывается и процесс повторяется снова.Однако широкого распространения камерный рекуператор не получил. Это связано с тем, что заслонка не способна обеспечить полную герметичность камер, поэтому потоки воздуха смешиваются.

• Трубчатые модели состоят из большого количества трубок, содержащих фреон. В процессе нагрева от исходящих потоков газ поднимается к верхним участкам труб и нагревает входящие потоки. После выделения тепла фреон принимает жидкую форму и стекает в нижние секции трубок.К достоинствам трубчатых рекуператоров можно отнести достаточно высокий КПД, достигающий 70%, отсутствие движущихся элементов, отсутствие шума при работе, малые габариты и длительный срок службы. К недостаткам можно отнести большой вес моделей, что обусловлено наличием в конструкции металлических труб.

• Промежуточные отопительные модели состоят из двух отдельных воздуховодов, проходящих через теплообменник, заполненный водно-гликолевым раствором. В результате прохождения через отопительный агрегат вытяжной воздух отдает тепло теплоносителю, который, в свою очередь, нагревает входящий поток. К достоинствам модели относят ее долговечность, за счет отсутствия движущихся частей, а из недостатков отмечают низкий КПД, достигающий всего 60%, и предрасположенность к образованию конденсата.

Как выбрать?

Благодаря большому разнообразию рекуператоров, представленных потребителям, выбрать подходящую модель не составит труда. При этом каждый тип устройства имеет свою узкую специализацию и рекомендуемое место установки. Итак, при покупке устройства для квартиры или частного дома лучше выбрать классическую модель плиты с алюминиевыми пластинами.Такие устройства не требуют обслуживания, не требуют регулярного обслуживания и имеют длительный срок службы.

Эта модель идеальна для использования в многоквартирном доме. Это связано с низким уровнем шума при работе и компактными размерами. Трубчатые стандартные модели хорошо зарекомендовали себя и для частного использования: они небольшого размера и не гудят. Однако стоимость таких рекуператоров несколько выше стоимости пластинчатых изделий, поэтому выбор устройства зависит от финансовых возможностей и личных предпочтений владельцев.

При выборе модели для производственного цеха, непродовольственного склада или подземной стоянки стоит ориентироваться на поворотные устройства. Такие устройства обладают большой мощностью и высокой производительностью, что является одним из основных критериев для работы на больших площадях. Неплохо зарекомендовали себя и рекуператоры с промежуточным теплоносителем, однако из-за низкого КПД они не так востребованы, как барабанные установки.

Важным фактором при выборе устройства является его цена.Так, самые бюджетные варианты пластинчатых рекуператоров можно приобрести за 27 000 рублей, а мощный роторный рекуператор с дополнительными вентиляторами и встроенной системой фильтрации обойдется примерно в 250 000 рублей.

Примеры проектирования и расчетов

Чтобы не ошибиться при выборе рекуператора, следует рассчитать КПД и КПД устройства. Для расчета КПД используется следующая формула: К = (Тп — Тн) / (Тп — Тн), где Тп — температура входящего потока, Тн — температура наружного воздуха, Тн — температура в помещении. Далее необходимо сравнить свое значение с максимально возможным показателем эффективности приобретаемого устройства. Обычно это значение указывается в техническом паспорте модели или другой сопроводительной документации. Однако при сравнении желаемого КПД и указанного в паспорте следует помнить, что на самом деле этот коэффициент будет несколько ниже заявленного в документе.

Зная КПД той или иной модели, можно рассчитать ее КПД. Это можно сделать по следующей формуле: E(W)=0,36xRxKx(Tv — Tn), где P будет обозначать расход воздуха и будет измеряться в м3/ч. После проведения всех расчетов следует сравнить затраты на приобретение рекуператора с его КПД, переведя в денежный эквивалент. Если покупка себя оправдает, устройство можно смело покупать. В противном случае стоит рассмотреть альтернативные способы подогрева приточного воздуха или установить ряд более простых устройств.

При самостоятельном проектировании устройства следует учитывать, что противоточные устройства обладают максимальной эффективностью теплоотдачи. За ними следуют перекрестные, а на последнем месте однонаправленные воздуховоды. Кроме того, насколько интенсивным будет теплообмен, напрямую зависит от качества материала, толщины разделительных стенок, а также от того, как долго воздушные массы будут находиться внутри устройства.

Тонкости монтажа

Сборку и установку рекуперационной установки можно произвести самостоятельно.Самый простой вид самодельного устройства – коаксиальный рекуператор. Для ее изготовления берут двухметровую пластиковую трубу для канализации сечением 16 см и воздушную гофру из алюминия длиной 4 м, диаметр которой должен быть 100 мм. На концы большой трубы надеваются переходники-разветвители, с помощью которых устройство будет подключаться к воздуховоду, а внутрь вставляется гофра, закручивающая ее по спирали. Рекуператор подключается к системе вентиляции таким образом, что теплый воздух прогоняется через гофру, а холодный – через пластиковую трубу.

В результате такой конструкции смешения потоков не происходит, и уличный воздух успевает прогреться, двигаясь внутри трубы. Для повышения производительности устройства можно совместить его с грунтовым теплообменником. В процессе испытаний такой рекуператор дает хорошие результаты. Так, при внешней температуре -7 градусов и внутренней температуре 24 градуса производительность устройства составляла около 270 кубометров в час, а температура поступающего воздуха соответствовала 19 градусам.Средняя стоимость самодельной модели составляет 5 тысяч рублей.

При самостоятельном изготовлении и установке рекуператора следует помнить, что чем больше длина теплообменника, тем выше будет КПД агрегата. Поэтому опытные мастера рекомендуют собирать рекуператор из четырех секций по 2 м, предварительно предварительно утеплив все трубы. Проблему отвода конденсата можно решить, установив штуцер для слива воды, а само устройство можно расположить немного под углом.

Вопросы, рассмотренные в материале:

• Что такое вентиляция с рекуперацией тепла
• Схема вентиляции с рекуперацией
• В чем преимущества системы вентиляции с рекуперацией
• Типы рекуператоров для вентиляции
• Как выбрать приточно-вытяжные установки с рекуперацией тепла
• Советы по установке вентиляции с рекуперацией тепла

У каждого человека, конечно же, свое представление о том, как должно быть обустроено комфортное жилье. Для одного первостепенное значение будет иметь внешний вид и интерьер помещения, а для другого самым важным будут считаться различные удобства. Но чему бы мы ни отдали предпочтение, в любом случае большинство согласится с тем, что для того, чтобы жилище можно было назвать комфортным, необходимо, чтобы в нем была оптимальная температура – ​​в холодное время года тепло, а в жару – прохладно.

Конечно, как бы мы ни создавали такие условия, они всегда связаны с определенными затратами.Мы можем использовать такие устройства, как кондиционеры, вентиляторы, обогреватели. Кто-то предпочтет провести ремонт так, чтобы сделать помещение герметичным. И такой ход действительно позволит сохранить внутреннюю температуру, Но нельзя забывать, что в таких случаях не избежать одной серьезной неприятности – жилье перестанет проветриваться, так что ни о каком комфорте не может быть и речи. Единственный выход – предусмотреть вентиляцию для обеспечения движения воздуха. Кого-то может волновать, не обернется ли это дополнительными энергозатратами. Но они даже уменьшатся, если вы выберете вентиляцию с рекуперацией тепла для частного дома, квартиры или промышленного объекта. Что это такое, как это работает? Об этом и многом другом расскажет данная статья.

Что такое вентиляция с рекуперацией тепла

Бытовая вентиляция с рекуперацией тепла относится к системам принудительной вентиляции. Как правило, в нем предусмотрено воздушное отопление. Эту функцию частично выполняет рекуператор – устройство, предназначенное для нагрева воздуха, хотя основной нагрев обеспечивается не им, а воздухонагревателем.

Конечно, вы могли никогда не слышать о приточно-вытяжной вентиляции с рекуперацией тепла, но это вовсе не значит, что это новое изобретение. Скорее всего, вас вводит в заблуждение латинское слово «рекуперация», которое на русский язык можно перевести как «возврат потраченного». В этом вся суть: рекуператор – это особый теплообменник, то есть устройство, довольно распространенное в вентиляционных системах, хотя в России оно все же используется не так часто, как за рубежом. Как рекуперируется вентиляция в частном доме или квартире? Давайте посмотрим на это поближе.

Рекуперация тепла — это возврат тепла, выходящего из помещения. Суть в том, что есть входящий и выходящий поток воздуха. При этом воздух, выходящий из помещения, нагревает встречный за счет теплообмена. Это происходит в холодное время года, а в жаркие дни, например летом, выходящий воздух, наоборот, охлаждает входящие потоки. Но в таких ситуациях правильнее говорить о холодном восстановлении .

Очевидно, что такая процедура необходима для того, чтобы пользователь мог сэкономить имеющиеся средства, ведь при неоснащенной рекуперацией вентиляции много тепла уходит наружу вместо повторного использования в помещении.Соответственно, увеличиваются счета за отопление, так как, по сути, мы отапливаем улицу, расходуя заоблачные количества тепла впустую. Именно во избежание таких растрат и колоссальных счетов стоит задуматься об установке вентиляции с рекуперацией тепла. Ведь так вы возвращаете нагретый воздух, не даете теплу уйти из помещения, экономите деньги.

Неудивительно, что вентиляция с рекуперацией становится все более популярной и противопоставить такой конструкции классические варианты системы вентиляции нечего.Это логично, ведь приточная вентиляция с рекуперацией ненамного дороже обычной вентиляции, а ее обслуживание достаточно элементарно. В связи с этим многие предпочитают забыть о климатическом оборудовании, которое когда-то позиционировалось как наиболее эффективное в сочетании с системами вентиляции. Рекуперация намного выгоднее как с точки зрения рационального использования электроэнергии, так и с точки зрения экономии затрат на отопление. Его дешевизна сравнима со стоимостью освещения энергосберегающими лампочками.

Чем еще привлекает потребителей система приточно-вытяжной вентиляции с рекуперацией воздуха?

Сначала такие устройства имеют небольшие размеры.

Во-вторых , они не портят интерьер.

В-третьих , у них низкий уровень шума.

В-четвертых , при минимуме затрат мы получаем максимальную эффективность работы.

Востребованы они и в государственных учреждениях, среди которых можно выделить следующие:

• Кинотеатры и театры.
• Столовые, кафе, закусочные.
• Библиотеки.
• Гостиницы и общежития.
• Железнодорожные вокзалы.
• Офисы и торговые помещения.

Можно спроектировать систему вентиляции с рекуперацией частного дома, многоэтажного дома и т.д. Многообразие таких устройств позволяет подобрать их для любого случая. Разная мощность таких конструкций позволяет найти вариант даже для зданий, в которых есть жилой цокольный этаж.

Важно понимать, что приточная вентиляция с рекуперацией тепла для квартиры или дома – это принудительная система. От естественного его отличает наличие вентиляторов, обеспечивающих движение воздушных потоков в любое удобное время и не зависящих от внешних факторов, таких как тяга, появляющаяся из-за разницы температур.

Схема вентиляции с рекуперацией

В чем преимущества системы вентиляции с рекуперацией

Как мы уже не раз отмечали, основным преимуществом такой системы является возможность управления взаимодействием притока и вытяжки воздуха.Благодаря этому мы значительно снижаем теплопотери вентиляции, хотя и продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность … Естественное удаление воздуха не всегда является удобным решением, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды и перепадов температур. В связи с этим гораздо проще использовать систему вентиляции с рекуперацией, способную нагнетать воздух принудительно.Простой пример принудительной вентиляции – вытяжка. Более совершенные устройства способны, в том числе, избавляться от лишней влаги. Но это простое вытяжное оборудование. В нашем случае речь идет о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в обе стороны, смешать их и сформировать необходимые температуры для комфортного пребывания человека в помещении, то есть рекуперировать воздух .

Прибыльность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счет экономии на отоплении и электроэнергии.Затраты значительно снижены, иногда в 5 раз, то есть вы платите уже на 80% меньше, чем обычно. Спросите у знакомых, сколько им стоит обогреть загородный дом, если у вас его нет. Цифры будут впечатляющими. Представьте, сколько может сэкономить вентиляция с рекуперацией тепла. В случае износа недорогих элементов их можно заменить без негативных последствий. В теплое время года можно сэкономить на климатическом оборудовании, попутно сократив выбросы вредных веществ в атмосферу.Да даже с точки зрения экологии вы уже наносите гораздо меньший вред природе, потому что, кроме того, снижаете нагрузку на сеть. И не кажется ли вам, что одного человека мало. Во-первых, это достаточно серьезные объемы энергии. Во-вторых, с годами все больше людей переходят на ИВЛ с рекуперацией.

Практичность … Вентиляционные системы с рекуперацией, как правило, имеют небольшие размеры, а значит, просты в монтаже. Такое оборудование может быть расположено в ванной, в кладовке и встроено в потолок. Моделей сегодня очень много, на любой вкус. Так что за интерьер можно не волноваться.

Типы рекуператоров для вентиляции

Рекуператор — это теплообменник, правда специальный. Он соединен с вентиляционными каналами, производящими вытяжку и подачу воздуха. Грязный воздух из помещения отдает тепло входящим потокам, то есть выполняется процедура рекуперации.

Пластинчатые рекуператоры отличаются от обычных тем, что препятствуют перемешиванию воздуха. В них рекуперация выполняется несколько иначе. Ряд пластин находится близко друг к другу, благодаря чему воздух может передавать тепло, не соприкасаясь. Материалом в таких вентиляционных системах обычно служит алюминиевая фольга, известная своей теплопроводностью. Есть пластиковые изделия. Они дороже, но эффективнее.

Вентиляция с рекуперацией с использованием пластинчатых теплообменников часто страдает от наледи. Дело в том, что поверхности рекуператора покрываются льдом из-за образования конденсата. Это не самым благоприятным образом сказывается на качестве устройства. И тогда владельцу вентиляции с рекуперацией приходится изощряться, чтобы заставить лед таять. Соответственно, время и силы и электроэнергия тратятся впустую.

Тем не менее, некоторые разработчики предусмотрели, как обеспечить вентиляцию для защиты от льда с рекуперацией. Для этого придумана технология, нагревающая поступающий поток воздуха до температуры, при которой конденсат просто не может замерзнуть.

Кстати, это не единственный выход. Другие разработчики предлагали оснащать системы вентиляции с рекуперацией гигроскопичными целлюлозными кассетами. Экономим на нагреве воздуха, так как такая целлюлоза сама впитывает влагу, а потом возвращает ее на выходе. Но использовать их можно только в тех случаях, когда нет переувлажнения воздуха.

Ротационные рекуператоры. В рекуперативных системах вентиляции с использованием этих устройств происходит перемешивание воздуха. Принцип работы следующий: металлический ротор вращается, обеспечивая движение воздуха наружу и внутрь.Скорость вращения обычно регулируется.

Как понятно, рекуперация в данном случае имеет ряд недостатков, например, значительно дороже из-за наличия элементов, выходящих из строя со временем. Но высокие показатели эффективности, достигающие 90%, способствуют популярности таких продуктов.

На самом деле целесообразность приобретения такого устройства во многом зависит от эффективности организации рекуперации воздуха. Качественный продукт обычно может окупить себя.

Рекуператоры с промежуточным теплоносителем … Это устройство имеет два отсека, разделенных емкостью с жидкостью, способной передавать тепло от выходящего поступающего воздуха.

Конечно, рекуперация в этом случае очень безопасна, т.к. загрязнения не передаются между потоками. Предусмотрено регулирование скорости. Износ маловероятен. Но недостатком является низкий КПД, составляющий от 45 до 60%.

Рекуператоры камерные … Крышка делит отсек на две половины. При вращении он меняет направление воздушных потоков. Изменение температуры происходит от стенок камеры.

Хотя рекуперация воздуха в этом случае имеет высокий КПД — от 70 до 80%, а износ маловероятен, ему присуща передача грязи и неприятных запахов.

Тепловые трубки … Это рекуперативное устройство состоит из герметичных трубок. В них содержится вещество, которое способствует изменению температуры воздуха.Чаще всего это некоторые из фреонов.

Затвор позволяет избежать утечек вещества. Он просто течет в разные стороны трубы. КПД такого оборудования находится в районе 50 – 70%.

Как выбрать приточно-вытяжные установки с рекуперацией тепла

О чем следует помнить при выборе вентиляции с рекуперацией? Покупать такое оборудование нужно, чтобы не жалеть, поэтому уточняйте у продавца следующие нюансы:

В первую очередь задайте продавцу следующие вопросы:

1. Кто производитель этой вентиляции с рекуперацией воздуха? Как давно работает эта компания, какова ее репутация, что еще она производит?
2. Насколько эффективна эта вентиляция с рекуперацией воздуха?

Здесь нужен специалист, который сможет сделать подробный расчет исходя из особенностей вашего помещения. Понятно, что купить приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трехэтажного дома – не одно и то же.

3. Каким будет сопротивление системы воздушным потокам после установки данного оборудования?

Здесь снова понадобится совет специалиста. Важно не только ограничиться некоторыми общими характеристиками, указанными в таблице из Интернета, но и произвести подробный расчет, например, с учетом количества изгибов воздуховода и многих других нюансов.Соотношение воздушного потока и сопротивления системы является одним из наиболее важных факторов выбора.

4. Насколько дорого будет поддерживать вентиляцию с помощью этого рекуператора? Каков его энергетический класс? Какая экономия при использовании этого устройства?
5. Каковы КПД этого вентиляционного рекуператора?

Примечание. Мы говорим «шансы», а не «шансы». Почему? Разве он не один. Не совсем. Там заявлено — это какое-то среднее значение. И есть реальная эффективность, которая является объективным показателем. От чего это зависит. Есть много факторов. Здесь и влажность, и воздух, и то, как устроена система, и температура внутри и снаружи.

• С бумажным теплообменником КПД составит 60-70 процентов. Что это значит для нас? Это хорошо или плохо? Это означает, что вентиляция с рекуперацией воздуха морозоустойчива, хотя и не на сто процентов.
• При наличии алюминиевого теплообменника КПД не превысит 63%, тогда как КПД рекуператора воздуха составит от 42 до 45%.Таким образом, вам придется использовать значительное количество электроэнергии, чтобы избавиться от наледи.
• Роторный рекуператор воздуха имеет отличные показатели КПД, но при условии автоматического управления им на основе показаний специальных датчиков. Тем не менее эти рекуператоры могут так же, как и алюминиевые, замерзать, от чего снижается КПД.

На что еще следует обратить внимание при выборе рекуператора для вентиляции?

Советы по установке вентиляции с рекуперацией тепла

Теперь поговорим о том, как установить приточно-вытяжную вентиляцию с рекуперацией. Начнем с того, как выбрать наиболее подходящее место для установки.

• Если у вас частный дом, то для установки лучше всего выбирать нежилые помещения. Это подвал, чердак, подсобное помещение. Котельная вообще самый идеальный вариант приточно-вытяжной вентиляции.
• Убедиться, что система вентиляции с рекуперацией не противоречит требованиям, указанным в технической документации.
• Лучше всего, если проводка системы вентиляции с рекуперацией воздуха будет располагаться в помещениях с отоплением.
• Вентиляция с рекуперацией воздуха, скорее всего, будет осуществляться в помещениях, где отсутствует отопление. Эти сегменты должны быть тщательно изолированы.
• Необходимо утеплить каналы наружной вентиляции с рекуперацией воздуха, как и в наружных стенах.
• Вентиляционное оборудование с рекуперацией воздуха целесообразно располагать так, чтобы оно было как можно дальше от жилых помещений, чтобы не мешал шум работы, что никогда нельзя исключать.

Собственно, данные советы по установке вентиляции с рекуперацией воздуха нельзя применять во всех без исключения случаях. Не исключено, что у вас есть другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и размера оборудования.

Воздухозаборник для вентиляции с рекуперацией, лучше оборудовать с той стороны, где реже дует ветер. Это позволит избежать пыли и мусора или хотя бы уменьшить их количество.Важно убедиться, что поблизости нет дымоходов, труб или любых других мест, откуда может выходить нежелательный воздух.

Установка … Крайне не рекомендуется устанавливать вентиляцию с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может иметь неприятные последствия. Если вы читаете эту статью, вы вряд ли являетесь специалистом в области вентиляции с рекуперацией, поэтому рекомендуем вам обратиться за помощью к профессионалам.

Вот и все. Надеемся, что материал был вам полезен!

стр. С. Вы всегда можете позвонить в компанию « Формула Климата », и наши специалисты проконсультируют Вас по всем возникшим вопросам.

Рециркуляция воздуха в вентиляционных системах — подмешивание определенного количества вытяжного (вытяжного) воздуха к приточному. Благодаря этому достигается снижение энергозатрат на подогрев приточного воздуха в зимнее время года.

Приточно-вытяжная вентиляция с рекуперацией тепла и рециркуляцией,
где L — расход воздуха, T — температура.

Рекуперация тепла в вентиляции – это метод передачи тепловой энергии от вытяжного потока к приточному. Рекуперация тепла используется, когда существует разница температур между вытяжным и приточным воздухом, для повышения температуры свежего воздуха. Этот процесс не предполагает перемешивания воздушных потоков; процесс передачи тепла происходит через любой материал.

Температура и движение воздуха в рекуператоре

Устройства, рекуперирующие тепло, называются рекуператорами тепла. Они бывают двух типов:

Теплообменники-рекуператоры — передают тепловой поток через стену. Чаще всего они встречаются в установках приточно-вытяжных вентиляционных систем.

В первом цикле, которые нагреваются от выходящего воздуха, во втором охлаждаются, отдавая тепло приточному воздуху.

Вентиляция с рекуперацией тепла является наиболее распространенным способом использования рекуперации тепла. Основным элементом этой системы является приточно-вытяжная установка, в состав которой входит рекуператор.Устройство приточной установки с рекуператором позволяет передавать нагретому воздуху до 80-90 % тепла, что значительно снижает мощность воздухонагревателя, в котором нагревается приточный воздух, в случае возникновения аварийной ситуации. отсутствие теплового потока от рекуператора.

Особенности применения рециркуляции и рекуперации

Основным отличием рекуперации от рециркуляции является отсутствие смешивания воздуха из помещения с улицей. Рекуперация тепла применима в большинстве случаев, тогда как рециркуляция имеет ряд ограничений, которые указаны в нормативных документах.

СНиП 41-01-2003 не допускает повторную подачу воздуха (рециркуляцию) в следующих ситуациях:

• В помещениях, расход воздуха в которых определяется из расчета выделяемых вредных веществ;
• В помещениях, в которых имеются болезнетворные бактерии и грибы в высокой концентрации;
• В помещении, при наличии вредных веществ, возгоняющихся при контакте с нагретыми поверхностями;
• В номерах категории Б и А;
• В помещениях, в которых проводятся работы с вредными или легковоспламеняющимися газами, парами;
• В помещениях категории В1-В2, в которых возможно выделение горючей пыли и аэрозолей;
• От систем с местным отсосом вредных веществ и взрывоопасных смесей с воздухом;
• Из вестибюлей-шлюзов.

Рециркуляция:
Рециркуляция в приточно-вытяжных установках активно используется чаще при высокой производительности систем, когда воздухообмен может быть от 1000-1500 м 3 /ч до 10000-15000 м 3 /ч. Удаляемый воздух несет большой запас тепловой энергии, смешиваясь с наружным потоком, позволяет повысить температуру приточного воздуха, тем самым снижая требуемую мощность нагревательного элемента. Но в таких случаях перед повторным попаданием в помещение воздух должен пройти систему фильтрации.

Рециркуляционная вентиляция позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% удаляемого воздуха снова поступает в систему вентиляции.

Рекуперация:
Приточно-вытяжные установки с рекуперацией могут быть установлены практически при любых расходах воздуха (от 200 м 3 /ч до нескольких тысяч м 3 /ч), как малых, так и больших. Рекуперация также позволяет передавать тепло от вытяжного воздуха к приточному, тем самым снижая потребность в энергии для нагревательного элемента.

Относительно небольшие установки применяются в системах вентиляции квартир и коттеджей. На практике приточно-вытяжные установки монтируются под потолком (например, между потолком и подвесным потолком). Данное решение требует от установки определенных требований, а именно: малые габаритные размеры, низкий уровень шума, простота обслуживания.

Приточно-вытяжная установка с рекуперацией требует обслуживания, для чего необходим люк в потолке для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Основные элементы вентиляционных установок

Приточно-вытяжная установка с рекуперацией или рециркуляцией, имеющая в своем арсенале и первый, и второй процесс – это всегда сложный организм, требующий высокоорганизованного управления. Приточно-вытяжная установка скрывает за своим защитным кожухом такие основные узлы, как:

• Два вентилятора различных типов, которые определяют производительность установки по потреблению.
• Теплообменник-рекуператор — нагревает приточный воздух за счет передачи тепла от вытяжного воздуха.
• Электронагреватель — нагревает приточный воздух до необходимых параметров, в случае отсутствия теплового потока от вытяжного воздуха.
• Воздушный фильтр — благодаря ему осуществляется контроль и очистка наружного воздуха, а также очистка отработанного воздуха перед рекуператором, для защиты теплообменника.
• Воздушные клапаны с электроприводом — могут устанавливаться перед отводящими воздуховодами для дополнительного регулирования расхода воздуха и перекрытия воздуховода при выключении оборудования.
• Байпас — благодаря которому поток воздуха можно направить мимо рекуператора в теплое время года, тем самым не нагревая приточный воздух, а подавая его непосредственно в помещение.
• Рециркуляционная камера — обеспечивающая подмешивание удаляемого воздуха к приточному, тем самым обеспечивая рециркуляцию воздушного потока.



Помимо основных компонентов вентиляционной установки, в нее также входит большое количество мелких компонентов, таких как датчики, система автоматики управления и защиты и т.д.

	Датчик температуры приточного воздуха		Теплообменник
	Датчик температуры вытяжного воздуха		Воздушный клапан с электроприводом
	Датчик наружной температуры		Байпас
	Датчик температуры выхлопного воздуха		Перепускной клапан
	Воздухонагреватель		Входной фильтр
	Термостат защиты от перегрева		Выпускной фильтр
	Аварийный термостат		Датчик фильтра приточного воздуха
	Датчик расхода приточного вентилятора		Датчик фильтра вытяжного воздуха
	Термостат защиты от замерзания		Заслонка вытяжного воздуха
	Привод водяного клапана		Заслонка приточного воздуха
	Водяной клапан		Приточный вентилятор
	Вытяжной вентилятор

Схема управления

Все составные элементы вентиляционной установки должны быть правильно интегрированы в операционную систему установки и должным образом выполнять свои функции. Задачу контроля работы всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки входят датчики, анализируя их данные, система управления корректирует работу необходимых элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи вентиляционной установки, решая сложные задачи взаимодействия всех элементов установки друг с другом.

Пульт управления вентиляцией

Несмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки таким образом, чтобы с первого прикосновения он был понятен и приятно пользоваться установкой на протяжении всего срока ее службы.

Пример. Расчет эффективности рекуперации тепла:
Расчет эффективности использования рекуперативного теплообменника по сравнению с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции с расходом 500 м 3 /ч. Расчеты будут производиться для отопительного сезона в Москве. Из СНиП 23-01-99 «Строительные климатологи и геофизики» известно, что продолжительность периода со среднесуточной температурой воздуха ниже +8°С составляет 214 дней, средняя температура периода со среднесуточной температурой ниже +8°С. 8°С это -3.1°С…

Рассчитаем необходимую среднюю теплопроизводительность:
Для того, чтобы нагреть воздух с улицы до комфортной температуры 20°С, вам потребуется:

N = G * C p * ρ ( дюйм-га) * (t int -t avg) = 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Это количество тепла в единицу времени может быть передано приточному воздуху несколькими способами:

1. Подогрев приточного воздуха электрическим нагревателем;
2. Подогрев приточного теплоносителя, выводимого через рекуператор, с дополнительным подогревом электронагревателем;
3. Нагрев наружного воздуха в водяном теплообменнике и др.

Расчет 1: Тепло передается приточному воздуху с помощью электронагревателя. Стоимость электроэнергии в Москве S = 5,2 руб./(кВт*ч). Вентиляция работает круглосуточно, за 214 дней отопительного периода сумма денег в этом случае будет равна:
С 1 = S * 24 * N * n = 5,2 * 24 * 4,021 * 214 = 107 389,6 руб./(отопительный период)

Расчет 2: Современные рекуператоры передают тепло с высокой эффективностью.Пусть рекуператор нагревает воздух на 60% необходимого тепла в единицу времени. Тогда электронагревателю необходимо затратить следующее количество мощности:
Н (электрическая нагрузка) = Q — Qрек = 4,021 — 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на протяжении всего отопительного периода, получим сумму за электроэнергию:
С 2 = S * 24 * N (электрическая нагрузка) * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб./(отопление период)

Расчет 3: Для нагрева наружного воздуха используется водонагреватель.Расчетная стоимость тепловой энергии от технической горячей воды на 1 Гкал в г. Москве:
См. = 1500 руб./Гкал Ккал = 4,184 кДж

Для отопления нам потребуется следующее количество теплоты:
Q(gv) = N * 214 * 24 * 3600 / (4,184 * 106) = 4,021 * 214 * 24 * 3600 / (4,184 * 106) = 17,75 Гкал

При эксплуатации вентиляции и теплообменника в течение всего холодного периода года сумма денежных средств за теплоту технической воды:
С 3 = S (год.) * Q (об. об.) = 1500 * 17,75 = 26 625 руб./(отопительный период)

Результаты расчета затрат на подогрев приточного воздуха для отопления
период года:

Из приведенных расчетов видно, что наиболее экономичным вариантом является использование контура ГВС. Кроме того, при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции существенно сокращаются затраты на подогрев приточного воздуха по сравнению с использованием электронагревателя.

В заключение хотелось бы отметить, что применение агрегатов с рекуперацией или рециркуляцией в вентиляционных системах позволяет использовать энергию вытяжного воздуха, что дает возможность снизить энергозатраты на нагрев приточного воздуха, следовательно, сокращаются денежные затраты на эксплуатацию вентиляционной системы. Использование тепла вытяжного воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умный дом», в котором любой доступный вид энергии используется наиболее полно и эффективно.

Многие считают, что рекуператор воздуха для квартиры – необязательный элемент, без которого можно обойтись. Как приточно-вытяжная вентиляция может снизить расходы на отопление, когда весь дом подключен к центральной сети? На самом деле сократить расходы не получится, но сохранить тепло получится. Кроме того, рекуператор выполняет ряд других не менее важных задач. Какие именно — читайте в нашей статье.

Прана 150

Квартирный проветриватель российского производства мощностью 32 Вт/ч и максимальным КПД 91%.Скорость воздухообмена составляет 115 м3/ч для приточного воздуха, 105 м3/ч для вытяжного воздуха, 25 м3/ч в ночном режиме. Пользователи жалуются, что рекуперация малоэффективна, воздух даже не успевает прогреться до комнатной температуры, а что касается вентиляции, то здесь все ставят максимальные оценки.

Электролюкс ЭПВС-200

Приточно-вытяжная установка с пластинчатыми теплообменниками, перегоняющая более 200 м3 воздуха в час. Предназначены для жилых домов, офисов, небольших производственных помещений.Эффективно очищает воздух от пыли и всех загрязнений, осушает его и ионизирует.

Мощность 70 Вт. На входе и выходе установлены фильтры тонкой очистки класса F5 (EU5). Система самодиагностики.

ВИДЕО: Самый простой и дешевый способ проветрить помещения с закрытыми окнами

Вентиляция с рекуперацией. Приточно-вытяжная вентиляция (Рекуператоры) Приточно-вытяжные установки с рекуперацией тепла

Рекуперация в вентиляции играет важную роль, так как позволяет повысить КПД системы за счет конструктивных особенностей.Существуют разные версии рекуперационных установок, каждая из которых имеет свои плюсы и минусы. Выбор приточно-вытяжной системы вентиляции зависит от того, какие задачи решаются, а также от климатических условий местности.

Особенности конструкции, назначение

Рекуперация вентиляции — довольно новая технология. Его действие основано на способности использовать отводимое тепло для обогрева помещения. Происходит это благодаря раздельным каналам, поэтому потоки воздуха не смешиваются друг с другом.Конструкция рекуперативных установок может быть разной, некоторые виды позволяют избежать образования конденсата в процессе теплообмена. От этого также зависит уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может обеспечить высокую эффективность (КПД) при эксплуатации, которая зависит от типа установки с рекуперацией тепла, скорости потока воздуха через теплообменник и того, насколько велика разница между наружной и внутренней температурами.Величина КПД в ряде случаев, когда система вентиляции спроектирована с учетом всех факторов и имеет высокую производительность, может достигать 96 %. Но даже с учетом наличия ошибок в работе системы минимальный предел эффективности составляет 30%.

Назначение рекуперативной установки – максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также энергосбережения. С учетом того, что приточно-вытяжная вентиляция с рекуперацией работает большую часть суток, а также с учетом того, что обеспечение достаточной частоты воздухообмена требует значительной мощности оборудования, применение системы вентиляции со встроенной рекуперацией агрегат поможет сэкономить до 30% электроэнергии.

Недостатком данной техники можно назвать достаточно низкий КПД при установке на больших площадях. В этом случае потребление электроэнергии будет высоким, а производительность системы, направленной на теплообмен между воздушными потоками, может быть значительно ниже ожидаемого предела. Это связано с тем, что на небольших участках воздухообмен происходит значительно быстрее, чем на крупных объектах.

Типы рекуперативных установок

В системе вентиляции используется несколько типов оборудования. Каждый из вариантов имеет преимущества и недостатки, которые необходимо учитывать еще при проектировании принудительной вентиляции с рекуперацией. Отличить:

1. Пластинчатый механизм рекуператора. Он может быть изготовлен на основе металлических или пластиковых пластин. Наряду с достаточно высокой производительностью (КПД составляет 75%), такое устройство подвержено обледенению из-за образования конденсата. Преимуществом является отсутствие подвижных элементов конструкции, что увеличивает срок службы устройства.Также имеется рекуперативная установка пластинчатого типа с влагопроницаемыми элементами, что исключает возможность образования конденсата. Особенностью пластинчатой ​​конструкции является отсутствие вероятности смешения двух воздушных потоков.

1. Вентиляционные системы с рекуперацией тепла могут работать на основе поворотного механизма. При этом теплообмен между воздушными потоками происходит за счет работы ротора. Производительность такой конструкции увеличивается до 85%, но есть возможность перемешивания воздуха, что может привносить обратно в помещение запахи, удаляемые наружу. К достоинствам можно отнести возможность дополнительной осушки воздуха, что позволяет использовать оборудование данного типа в помещениях специального назначения с высоким уровнем важности, например, в бассейнах.
2. Камерный механизм рекуператора представляет собой камеру, которая снабжена подвижной заслонкой, позволяющей запахам и грязи проникать обратно в помещение. Однако такой тип конструкции очень эффективен (КПД достигает 80%).
3. Блок рекуперации с промежуточным теплоносителем.В этом случае теплообмен происходит не напрямую между двумя воздушными потоками, а через специальную жидкость (водно-гликолевый раствор) или обычную воду. Однако система на основе такого агрегата имеет низкую производительность (КПД ниже 50%). Рекуператор с промежуточным теплоносителем практически всегда используется для организации вентиляции на производстве.
4. Рекуперативная установка на основе тепловых труб. Такой механизм работает с использованием фреона, который имеет свойство охлаждаться, что приводит к образованию конденсата. Производительность такой системы находится на среднем уровне, плюсом является отсутствие возможности проникновения запахов и загрязнений обратно в помещение. Вентиляция в квартире с рекуперацией будет очень эффективной за счет того, что обслуживать придется относительно небольшую площадь. Чтобы иметь возможность эксплуатировать такое оборудование без негативных для него последствий, необходимо подобрать модель на базе рекуперативного агрегата, исключающего вероятность образования конденсата. В местах с достаточно мягким климатом, где температура наружного воздуха не достигает критических значений, можно использовать практически любой тип рекуператора.

Приточно-вытяжные установки с рекуперацией тепла — вентиляционное оборудование, предназначенное для нагнетания свежего воздуха с улицы в помещения и одновременного удаления старого, отработанного воздуха с низким содержанием кислорода. Приточный воздух с помощью вентилятора нагнетается в наружную камеру и затем распределяется через диффузоры по помещениям. Вытяжной вентилятор удаляет отработанный воздух через специальные клапаны.

Основной проблемой интенсивного воздухообмена с помощью приточно-вытяжной вентиляции являются высокие теплопотери.Для их минимизации были разработаны приточно-вытяжные установки с рекуперацией тепла, что позволило в несколько раз снизить теплопотери и снизить затраты на отопление помещений на 70-80%. Принцип работы таких установок заключается в утилизации тепла выходящего воздушного потока путем передачи его приточному воздуху.

При оснащении приточно-вытяжной установки объекта с рекуперацией теплый отработанный воздух отбирается через воздухозаборники, расположенные в наиболее влажных и загрязненных помещениях (кухни, ванные комнаты, туалеты, подсобные помещения и т.п.) Перед выходом из здания воздух проходит через теплообменник рекуператора, передавая тепло поступающему (приточному) воздуху. Подогретый и очищенный приточный воздух поступает по воздуховодам внутрь помещений через спальни, жилые комнаты, кабинеты и т. д. В результате происходит постоянная циркуляция воздуха, при этом приточный воздух нагревается за счет тепла, выделяемого вытяжным воздухом.

Типы рекуператоров

Приточно-вытяжные установки могут комплектоваться рекуператорами нескольких типов:

Пластинчатые рекуператоры

• являются одной из наиболее распространенных конструкций рекуператоров.Теплообмен осуществляется за счет пропускания приточного и вытяжного воздуха через ряд пластин. В процессе работы в рекуператоре может образовываться конденсат; поэтому пластинчатые рекуператоры дополнительно оснащаются сливом конденсата. Эффективность теплообмена достигает 50-75%;
• роторные рекуператоры — теплообмен осуществляется посредством вращающегося ротора, а его интенсивность регулируется частотой вращения ротора. Ротационный рекуператор имеет высокий КПД теплообмена — от 75 до 85%;
• менее распространенные типы — рекуператоры с промежуточным теплоносителем (в качестве него выступает вода или водно-гликолевый раствор) с КПД до 40-60%, камерные рекуператоры, разделенные на две части заслонкой (КПД до 90%) и тепловые трубки, заполненные фреоном (КПД 50-70%).

Заказать Приточно-вытяжные установки с рекуперацией тепла в интернет-магазине MirCli «под ключ» — с доставкой и профессиональным монтажом.

Рециркуляция воздуха в вентиляционных системах — подмешивание определенного количества вытяжного (вытяжного) воздуха к приточному. Благодаря этому достигается снижение энергозатрат на подогрев приточного воздуха в зимнее время года.

Приточно-вытяжная вентиляция с рекуперацией тепла и рециркуляцией,
где L — расход воздуха, T — температура.

Рекуперация тепла в вентиляции – это метод передачи тепловой энергии от вытяжного потока к приточному. Рекуперация тепла используется, когда существует разница температур между вытяжным и приточным воздухом, для повышения температуры свежего воздуха. Этот процесс не предполагает перемешивания воздушных потоков; процесс передачи тепла происходит через любой материал.

Температура и движение воздуха в рекуператоре

Устройства, рекуперирующие тепло, называются рекуператорами тепла. Они бывают двух типов:

Теплообменники-рекуператоры — передают тепловой поток через стену. Чаще всего они встречаются в приточно-вытяжных вентиляционных системах.

В первом цикле, которые нагреваются от выходящего воздуха, во втором охлаждаются, отдавая тепло приточному воздуху.

Вентиляция с рекуперацией тепла является наиболее распространенным способом использования рекуперации тепла. Основным элементом этой системы является приточно-вытяжная установка, в состав которой входит рекуператор.Устройство приточной установки с рекуператором позволяет передавать до 80-90% тепла нагретому воздуху, что значительно снижает мощность калорифера, в котором нагревается приточный воздух, в случае отсутствия тепловой поток от рекуператора.

Особенности применения рециркуляции и рекуперации

Основным отличием рекуперации от рециркуляции является отсутствие смешивания воздуха из помещения с улицей. Рекуперация тепла применима в большинстве случаев, а рециркуляция имеет ряд ограничений, которые указаны в нормативных документах.

СНиП 41-01-2003 не допускает повторную подачу воздуха (рециркуляцию) в следующих ситуациях:

• В помещениях, расход воздуха в которых определяется из расчета выделяемых вредных веществ;
• В помещениях, где в высокой концентрации присутствуют болезнетворные бактерии и грибки;
• В помещении, при наличии вредных веществ, возгоняющихся при контакте с нагретыми поверхностями;
• В номерах категории Б и А;
• В помещениях, где проводятся работы с вредными или легковоспламеняющимися газами, парами;
• В помещениях категории В1-В2, в которых возможно выделение горючей пыли и аэрозолей;
• От систем с местным отсосом вредных веществ и взрывоопасных смесей с воздухом;
• Из вестибюлей-шлюзов.

Рециркуляция:
Рециркуляция в приточно-вытяжных установках активно используется чаще при высокой производительности систем, когда воздухообмен может быть от 1000-1500 м 3 /ч до 10000-15000 м 3 /ч. Удаляемый воздух несет большой запас тепловой энергии, подмешивая ее в наружный поток, позволяет повысить температуру приточного воздуха, тем самым уменьшая требуемую мощность нагревательного элемента. Но в таких случаях перед повторным попаданием в помещение воздух должен пройти систему фильтрации.

Рециркуляционная вентиляция позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% удаляемого воздуха снова поступает в систему вентиляции.

Рекуперация:
Приточно-вытяжные установки с рекуперацией могут быть установлены практически при любых расходах воздуха (от 200 м 3 /ч до нескольких тысяч м 3 /ч), как малых, так и больших. Рекуперация также позволяет передавать тепло от вытяжного воздуха к приточному, тем самым снижая потребность в энергии для нагревательного элемента.

Относительно небольшие установки применяются в системах вентиляции квартир и коттеджей. На практике приточно-вытяжные установки монтируются под потолком (например, между потолком и подвесным потолком). Данное решение требует от установки определенных требований, а именно: малые габаритные размеры, низкий уровень шума, простота обслуживания.

Приточно-вытяжная установка с рекуперацией требует обслуживания, для чего необходим люк в потолке для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Основные элементы вентиляционных установок

Приточно-вытяжная установка с рекуперацией или рециркуляцией, имеющая в своем арсенале и первый, и второй процесс – это всегда сложный организм, требующий высокоорганизованного управления. Приточно-вытяжная установка скрывает за своим защитным кожухом такие основные узлы, как:

• Два вентилятора различных типов, которые определяют производительность установки по потреблению.
• Теплообменник-рекуператор — нагревает приточный воздух за счет передачи тепла от вытяжного воздуха.
• Электронагреватель — нагревает приточный воздух до необходимых параметров в случае отсутствия теплового потока от вытяжного воздуха.
• Воздушный фильтр — благодаря ему осуществляется контроль и очистка наружного воздуха, а также очистка отработанного воздуха перед рекуператором, для защиты теплообменника.
• Воздушные клапаны с электроприводом — могут устанавливаться перед вытяжными воздуховодами для дополнительного регулирования расхода воздуха и перекрытия воздуховода при выключенном оборудовании.

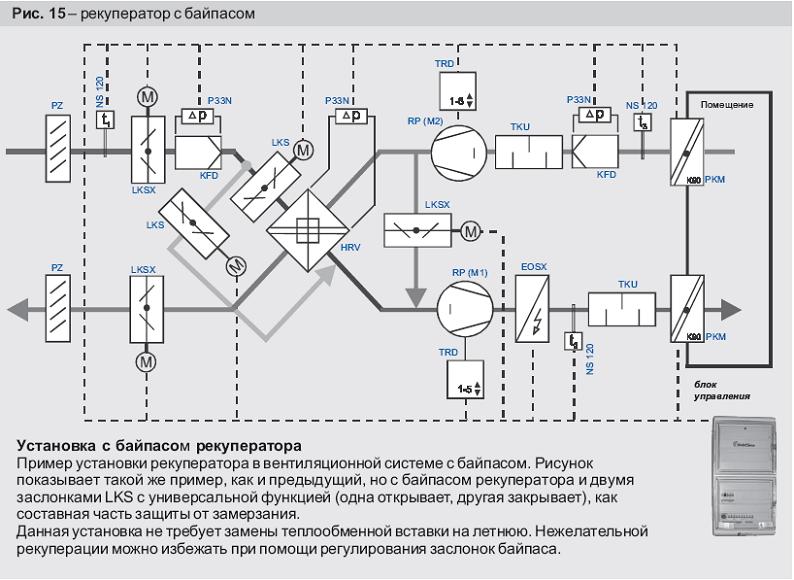

• Байпас — благодаря которому поток воздуха в теплое время года можно направить мимо рекуператора, тем самым не нагревая приточный воздух, а подавая его непосредственно в помещение.
• Рециркуляционная камера — обеспечивающая подмешивание удаляемого воздуха к приточному, тем самым обеспечивая рециркуляцию воздушного потока.



Помимо основных компонентов вентиляционной установки, в нее также входит большое количество мелких компонентов, таких как датчики, система автоматики управления и защиты и т.д.

	Датчик температуры приточного воздуха		Теплообменник
	Датчик температуры вытяжного воздуха		Воздушный клапан с электроприводом
	Датчик наружной температуры		Байпас
	Датчик температуры выхлопного воздуха		Перепускной клапан
	Воздухонагреватель		Входной фильтр
	Термостат защиты от перегрева		Выпускной фильтр
	Аварийный термостат		Датчик фильтра приточного воздуха
	Датчик расхода приточного вентилятора		Датчик фильтра вытяжного воздуха
	Термостат защиты от замерзания		Заслонка вытяжного воздуха
	Привод водяного клапана		Заслонка приточного воздуха
	Водяной клапан		Приточный вентилятор
	Вытяжной вентилятор

Цепь управления

Все составные элементы вентиляционной установки должны быть правильно интегрированы в операционную систему установки и должным образом выполнять свои функции. Задачу контроля работы всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки входят датчики, анализируя их данные, система управления корректирует работу необходимых элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи вентиляционной установки, решая сложные задачи взаимодействия всех элементов установки друг с другом.

Пульт управления вентиляцией

Несмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки таким образом, чтобы с первого прикосновения он был понятен и приятно пользоваться установкой на протяжении всего срока ее службы.

Пример. Расчет эффективности рекуперации тепла:
Расчет эффективности использования рекуперативного теплообменника по сравнению с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции с расходом 500 м 3 /ч. Расчеты будут производиться для отопительного сезона в Москве. Из СНиП 23-01-99 «Строительные климатологи и геофизики» известно, что продолжительность периода со среднесуточной температурой воздуха ниже +8°С составляет 214 дней, средняя температура периода со среднесуточной температурой ниже +8°С. 8°С это -3.1°С…

Рассчитаем необходимую среднюю теплопроизводительность:
Для того, чтобы нагреть воздух с улицы до комфортной температуры 20°С, вам потребуется:

N = G * C p * ρ ( дюйм-га) * (t int -t avg) = 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Это количество тепла в единицу времени может быть передано приточному воздуху несколькими способами:

1. Подогрев приточного воздуха электрическим нагревателем;
2. Подогрев приточного теплоносителя через рекуператор, с догревом электронагревателем;
3. Нагрев наружного воздуха в водяном теплообменнике и др.

Расчет 1: Тепло передается приточному воздуху с помощью электронагревателя. Стоимость электроэнергии в Москве S = 5,2 руб./(кВт*ч). Вентиляция работает круглосуточно, за 214 дней отопительного периода сумма денег в этом случае будет равна:
С 1 = S * 24 * N * n = 5,2 * 24 * 4,021 * 214 = 107 389,6 руб./(отопительный период)

Расчет 2: Современные рекуператоры передают тепло с высокой эффективностью.Пусть рекуператор нагревает воздух на 60% необходимого тепла в единицу времени. Тогда электронагревателю необходимо затратить следующее количество мощности:
Н (электрическая нагрузка) = Q — Qрек = 4,021 — 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на протяжении всего отопительного периода, получим сумму за электроэнергию:
С 2 = S * 24 * N (электрическая нагрузка) * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб./(отопление период)

Расчет 3: Для нагрева наружного воздуха используется водонагреватель.Расчетная стоимость тепловой энергии от технической горячей воды на 1 Гкал в г. Москве:
См. = 1500 руб./Гкал Ккал = 4,184 кДж

Для отопления нам потребуется следующее количество теплоты:
Q(gv) = N * 214 * 24 * 3600 / (4,184 * 106) = 4,021 * 214 * 24 * 3600 / (4,184 * 106) = 17,75 Гкал

При эксплуатации вентиляции и теплообменных аппаратов в течение всего холодного периода года сумма денежных средств за теплоту технической воды:
С 3 = S (по.в.) * Q (н.у.) = 1500 * 17,75 = 26 625 руб./(отопительный период)

Результаты расчета затрат на подогрев приточного воздуха для отопления
период года:

Из приведенных расчетов видно, что наиболее экономичным вариантом является использование контура ГВС. Кроме того, при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции существенно сокращаются затраты на подогрев приточного воздуха по сравнению с использованием электронагревателя.

В заключение хотелось бы отметить, что применение агрегатов с рекуперацией или рециркуляцией в вентиляционных системах позволяет использовать энергию вытяжного воздуха, что дает возможность снизить энергозатраты на нагрев приточного воздуха, следовательно, сокращаются денежные затраты на эксплуатацию вентиляционной системы. Использование тепла вытяжного воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умный дом», в котором любой доступный вид энергии используется наиболее полно и эффективно.

Приточно-вытяжные установки

с рекуперацией тепла появились относительно недавно, но быстро завоевали популярность и стали достаточно популярной системой. Устройства способны полностью проветривать помещение в холодный период, сохраняя при этом оптимальный температурный режим поступающего воздуха.

Что это такое?

При использовании приточно-вытяжной вентиляции в осенне-зимний период часто возникает вопрос сохранения тепла в помещении. Поток холодного воздуха из вентиляции устремляется на пол и способствует созданию неблагоприятного микроклимата.Наиболее распространенным способом решения этой проблемы является установка воздухонагревателя, нагревающего потоки холодного наружного воздуха перед подачей его в помещение. Однако этот способ достаточно энергозатратен и не предотвращает потери тепла в помещении.

Лучшим решением проблемы является оснащение системы вентиляции рекуператором. Рекуператор представляет собой устройство, в котором воздуховоды отвода и подачи воздуха находятся в непосредственной близости друг от друга. Блок рекуперации позволяет частично передавать тепло от воздуха, выходящего из помещения, к входящему воздуху.Благодаря технологии теплообмена между разнонаправленными воздушными потоками удается экономить до 90% электроэнергии, кроме того, в летнее время устройство можно использовать для охлаждения поступающих воздушных масс.

Технические характеристики

Рекуператор тепла состоит из корпуса, покрытого теплозвукоизоляционными материалами и изготовленного из листовой стали. Корпус устройства достаточно прочный, чтобы выдерживать весовые и вибрационные нагрузки.На корпусе имеются входное и выходное отверстия, а движение воздуха через устройство обеспечивают два вентилятора, как правило, осевого или центробежного типа. Необходимость их установки обусловлена ​​значительным замедлением естественной циркуляции воздуха, что обусловлено высоким аэродинамическим сопротивлением рекуператора. Во избежание засасывания опавших листьев, мелких птиц или механического мусора на входе, расположенном со стороны улицы, устанавливается воздухозаборная решетка. Этот же проем, но со стороны помещения, также оснащается решеткой или диффузором, равномерно распределяющим поток воздуха.При монтаже разветвленных систем в отверстия монтируются воздуховоды.

Кроме того, входы обоих потоков оснащены фильтрами тонкой очистки, защищающими систему от пыли и капель жира. Это предохраняет каналы теплообменника от засорения и значительно продлевает срок службы оборудования. Однако установка фильтров осложняется необходимостью постоянного контроля за их состоянием, очистки, а при необходимости и замены. В противном случае забитый фильтр будет выступать в роли естественной преграды на пути воздушных потоков, из-за чего сопротивление им возрастет и вентилятор сломается.

По типу конструкции фильтры рекуператоров бывают сухие, мокрые и электростатические. Выбор подходящей модели зависит от мощности устройства, физических свойств и химического состава вытяжного воздуха, а также от личных предпочтений покупателя.

Помимо вентиляторов и фильтров в состав рекуператоров входят нагревательные элементы, которые могут быть водяными или электрическими. Каждый нагреватель оснащен термовыключателем и способен автоматически включаться, если тепло, выходящее из дома, не справляется с нагревом поступающего воздуха.Мощность обогревателей подбирается в строгом соответствии с объемом помещения и работоспособностью вентиляционной системы. Однако в некоторых устройствах ТЭНы лишь защищают теплообменник от замерзания и не влияют на температуру поступающего воздуха.

Водяные элементы нагревателя более экономичны. Это связано с тем, что теплоноситель, который движется по медному змеевику, поступает в него из системы отопления дома. От змеевика нагреваются пластины, которые, в свою очередь, отдают тепло воздушному потоку. Система управления водонагревателем представлена ​​трехходовым краном, открывающим и закрывающим подачу воды, дроссельной заслонкой, уменьшающей или увеличивающей ее скорость, и смесительным узлом, регулирующим температуру. Водонагреватели устанавливаются в прямоугольную или квадратную систему воздуховодов.

Электронагреватели

чаще устанавливают на воздуховоды с круглым сечением, а в качестве нагревательного элемента используют спираль.Для правильной и эффективной работы спирального нагревателя скорость воздушного потока должна быть больше или равна 2 м/с, температура воздуха должна быть 0-30 градусов, влажность проходящих масс не должна превышать 80 %. Все электронагреватели оснащены таймером работы и тепловым реле, отключающим прибор в случае перегрева.

Помимо стандартного набора элементов, по желанию потребителя в рекуператоры устанавливаются ионизаторы и увлажнители воздуха, а самые современные модели оснащены электронным блоком управления и функцией программирования режима работы в зависимости от внешние и внутренние условия. Панели приборов имеют эстетичный вид, что позволяет рекуператорам органично вписаться в систему вентиляции и не нарушать гармонию помещения.

Принцип работы

Чтобы лучше понять, как работает рекуперативная система, обратитесь к переводу слова «рекуператор». Буквально это означает «возврат использованного», в данном контексте — теплообмен. В вентиляционных системах рекуператор забирает тепло у выходящего из помещения воздуха и отдает его входящим потокам.Разница температур между разнонаправленными воздушными струями может достигать 50 градусов. Летом устройство работает наоборот и охлаждает поступающий с улицы воздух до температуры выходящего. В среднем КПД устройств составляет 65%, что позволяет рационально использовать энергоресурсы и значительно экономить электроэнергию.

На практике теплообмен в рекуператоре выглядит следующим образом: принудительная вентиляция нагнетает в помещение избыточный объем воздуха, в результате чего загрязненные массы вынуждены покидать помещение через вытяжной воздуховод. Выходящий теплый воздух проходит через теплообменник, тем самым нагревая стены конструкции. При этом навстречу ему движется поток холодного воздуха, который забирает полученное теплообменником тепло, не смешиваясь с отходящими потоками.

Однако охлаждение воздуха, выходящего из помещения, приводит к образованию конденсата. При хорошей работе вентиляторов, придающих воздушным массам большую скорость, конденсат не успевает попадать на стенки устройства и вместе с потоком воздуха выходит на улицу.Но если скорость движения воздуха была недостаточно высока, то внутри устройства начинает скапливаться вода. Для этих целей в конструкцию рекуператора входит поддон, который располагается под небольшим уклоном в сторону сливного отверстия.

Через сливное отверстие вода поступает в закрытый бак, который устанавливается со стороны помещения. Это продиктовано тем, что скопившаяся вода может заморозить отводные каналы и конденсату будет некуда стекать. Не рекомендуется использовать собранную воду для увлажнителей: жидкость может содержать большое количество патогенных микроорганизмов, поэтому ее необходимо сливать в канализацию.

Однако, если иней от конденсата все же образуется, рекомендуется установить дополнительное оборудование – байпас. Это устройство выполнено в виде перепускного канала, по которому приточный воздух будет поступать в помещение. В результате теплообменник не нагревает поступающие потоки, а тратит свое тепло исключительно на таяние льда.Входящий воздух, в свою очередь, нагревается воздухонагревателем, включаемым синхронно с байпасом. После того, как весь лед растает и вода слита в накопительный бак, байпас отключается и рекуператор начинает работать в штатном режиме.

Помимо установки байпаса, для борьбы с обледенением используется гигроскопичная целлюлоза. Материал находится в специальных кассетах и ​​впитывает влагу до того, как она успевает выпасть в конденсат. Пары влаги проходят сквозь слой целлюлозы и с набегающим потоком возвращаются в помещение. Преимуществами таких устройств являются простота монтажа, возможность установки коллектора конденсата и накопительного бака. Кроме того, эффективность кассет рекуператоров целлюлозы не зависит от внешних условий и составляет более 80 %. К недостаткам можно отнести невозможность использования в помещениях с повышенной влажностью и дороговизну некоторых моделей.

Типы рекуператоров

На современном рынке вентиляционного оборудования представлен широкий выбор рекуператоров различных типов, отличающихся друг от друга как конструкцией, так и способом теплообмена между потоками.

• Пластинчатые модели являются наиболее простым и распространенным типом рекуператоров, отличаются низкой стоимостью и длительным сроком службы. Теплообменник моделей состоит из тонких алюминиевых пластин, обладающих высокой теплопроводностью и значительно повышающих КПД устройств, который у пластинчатых моделей может достигать 90%. Высокие показатели КПД обусловлены особенностью строения теплообменника, пластины в котором расположены таким образом, что оба потока, чередуясь, проходят между ними под углом 90 градусов друг к другу.Последовательность горячих и холодных струй стала возможной благодаря загибам краев пластин и герметизации стыков полиэфирными смолами. Помимо алюминия, для производства пластин используются медные и латунные сплавы, а также полимерные гидрофобные пластики. Однако, помимо достоинств, пластинчатые рекуператоры имеют и свои недостатки. Минусом моделей является высокий риск образования конденсата и наледи, что связано с тем, что пластины расположены слишком близко друг к другу.

• Роторные модели состоят из корпуса, внутри которого вращается цилиндрический ротор, состоящий из профилированных пластин. При вращении ротора происходит передача тепла от выходящих потоков к входящим, в результате чего наблюдается незначительное перемешивание масс. И хотя процент смешивания не критичен и обычно не превышает 7%, в детских и медицинских учреждениях такие модели не используются. Уровень рекуперации воздушных масс полностью зависит от скорости вращения ротора, которая задается в ручном режиме.КПД роторных моделей составляет 75-90%, риск образования льда минимален. Последнее связано с тем, что большая часть влаги задерживается в барабане, после чего испаряется. К недостаткам можно отнести сложность обслуживания, высокую шумовую нагрузку, что обусловлено наличием движущихся механизмов, а также габаритами устройства, невозможностью установки на стене и вероятностью распространения запахов и пыли в процессе эксплуатации.

• Камерные модели состоят из двух камер, между которыми находится общая заслонка.После прогрева он начинает крутиться и гонять холодный воздух в теплую камеру. Затем нагретый воздух уходит в помещение, заслонка закрывается и процесс повторяется снова. Однако широкого распространения камерный рекуператор не получил. Это связано с тем, что заслонка не способна обеспечить полную герметичность камер, поэтому потоки воздуха смешиваются.

• Трубчатые модели состоят из большого количества трубок, содержащих фреон.В процессе нагрева от исходящих потоков газ поднимается к верхним участкам труб и нагревает входящие потоки. После выделения тепла фреон принимает жидкую форму и стекает в нижние отделы трубок. К достоинствам трубчатых рекуператоров можно отнести достаточно высокий КПД, достигающий 70%, отсутствие движущихся элементов, отсутствие шума при работе, малые габариты и длительный срок службы. К недостаткам можно отнести большой вес моделей, что обусловлено наличием в конструкции металлических труб.

• Промежуточные отопительные модели состоят из двух отдельных воздуховодов, проходящих через теплообменник, заполненный водно-гликолевым раствором. В результате прохождения через отопительный агрегат вытяжной воздух отдает тепло теплоносителю, который, в свою очередь, нагревает входящий поток. К достоинствам модели относят ее долговечность, за счет отсутствия движущихся частей, а среди минусов отмечают низкий КПД, достигающий всего 60%, и предрасположенность к образованию конденсата.

Как выбрать?

Благодаря большому разнообразию рекуператоров, представленных потребителям, выбрать подходящую модель не составит труда. При этом каждый тип устройства имеет свою узкую специализацию и рекомендуемое место установки. Итак, при покупке устройства для квартиры или частного дома лучше выбрать классическую модель плиты с алюминиевыми пластинами. Такие устройства не требуют обслуживания, не требуют регулярного обслуживания и имеют длительный срок службы.

Эта модель идеальна для использования в многоквартирном доме. Это связано с низким уровнем шума при работе и компактными размерами. Трубчатые стандартные модели хорошо зарекомендовали себя и для частного использования: они небольшого размера и не гудят. Однако стоимость таких рекуператоров несколько выше стоимости пластинчатых изделий, поэтому выбор устройства зависит от финансовых возможностей и личных предпочтений владельцев.

При выборе модели для производственного цеха, непродовольственного склада или подземной стоянки стоит ориентироваться на поворотные устройства. Такие устройства обладают большой мощностью и высокой производительностью, что является одним из основных критериев для работы на больших площадях. Неплохо зарекомендовали себя и рекуператоры с промежуточным теплоносителем, однако из-за низкого КПД они не так востребованы, как барабанные установки.

Важным фактором при выборе устройства является его цена. Так, самые бюджетные варианты пластинчатых рекуператоров можно приобрести за 27 000 рублей, а мощный роторный рекуператор с дополнительными вентиляторами и встроенной системой фильтрации обойдется примерно в 250 000 рублей.

Примеры проектирования и расчетов

Чтобы не ошибиться при выборе рекуператора, следует рассчитать КПД и КПД устройства. Для расчета КПД используется следующая формула: К = (Тп — Тн) / (Тп — Тн), где Тп — температура входящего потока, Тн — температура наружного воздуха, Тн — температура в помещении. Далее необходимо сравнить свое значение с максимально возможным показателем эффективности приобретаемого устройства. Обычно это значение указывается в техническом паспорте модели или другой сопроводительной документации. Однако при сравнении желаемого КПД и указанного в паспорте следует помнить, что на самом деле этот коэффициент будет несколько ниже заявленного в документе.

Зная КПД той или иной модели, можно рассчитать ее КПД. Это можно сделать по следующей формуле: E(W)=0,36xRxKx(Tv — Tn), где P будет обозначать расход воздуха и будет измеряться в м3/ч.После проведения всех расчетов следует сравнить затраты на приобретение рекуператора с его КПД, переведя в денежный эквивалент. Если покупка себя оправдает, устройство можно смело покупать. В противном случае стоит рассмотреть альтернативные способы нагрева приточного воздуха или установить ряд более простых устройств.

При самостоятельном проектировании устройства следует учитывать, что противоточные устройства обладают максимальной эффективностью теплоотдачи.За ними следуют воздуховоды с поперечным течением, а в последнюю очередь – однонаправленные воздуховоды. Кроме того, насколько интенсивным будет теплоотвод, напрямую зависит от качества материала, толщины разделительных стенок, а также от того, как долго воздушные массы будут находиться внутри устройства.

Тонкости монтажа

Сборку и установку рекуперационной установки можно произвести самостоятельно. Самый простой вид самодельного устройства – коаксиальный рекуператор.Для ее изготовления берут двухметровую пластиковую трубу для канализации сечением 16 см и воздушную гофру из алюминия длиной 4 м, диаметр которой должен быть 100 мм. На концы большой трубы надеваются переходники-разветвители, с помощью которых устройство будет подключаться к воздуховоду, а внутрь вставляется гофра, закручивающая ее по спирали. Рекуператор подключается к системе вентиляции таким образом, что теплый воздух прогоняется через гофру, а холодный – через пластиковую трубу.

В результате такой конструкции смешения потоков не происходит, и уличный воздух успевает прогреться, двигаясь внутри трубы. Для повышения производительности устройства можно совместить его с грунтовым теплообменником. В ходе испытаний такой рекуператор дает хорошие результаты. Так, при внешней температуре -7 градусов и внутренней температуре 24 градуса производительность устройства составляла около 270 кубометров в час, а температура поступающего воздуха соответствовала 19 градусам.Средняя стоимость самодельной модели составляет 5 тысяч рублей.

При самостоятельном изготовлении и установке рекуператора следует помнить, что чем больше длина теплообменника, тем выше КПД агрегата. Поэтому опытные мастера рекомендуют собирать рекуператор из четырех секций по 2 м, предварительно предварительно утеплив все трубы. Проблему отвода конденсата можно решить, установив штуцер для слива воды, а само устройство можно расположить немного под углом.

Рекуператор (лат. Принимающий обратно, возвращающий) — специальное приточно-вытяжное устройство, удаляющее отработанный воздух из помещения и подающее свежий с улицы. Одним из ключевых элементов конструкции является теплообменник. Его функциональное назначение – отбор тепла, а в некоторых системах и влаги из удаляемого воздуха и передача его поступающему свежему воздуху. Все рекуператоры отличаются низким энергопотреблением.

Из какого материала делают теплообменники в рекуператорах?

Материал теплообменника – один из важных факторов, который необходимо учитывать при выборе вентиляционной системы.Здесь учитываются индивидуальные особенности места эксплуатации системы, чтобы агрегат прослужил как можно дольше. На данный момент при изготовлении теплообменника используются: алюминий, медь, керамика, пластик, нержавеющая сталь и бумага.

В чем преимущества бытового рекуператора?

Вентиляция с рекуперацией имеет множество преимуществ, среди наиболее значимых стоит отметить возможность обеспечить одним устройством и приток, и вытяжку, а также экономию затрат на обогрев/охлаждение помещения до 50%, нормализацию влажности и снижение уровня вредных веществ в воздухе помещений. Устройство способно обеспечить благоприятный микроклимат вне зависимости от времени года и погоды на улице.

Сколько тепла экономит рекуперация?

Любое устройство обеспечивает уровень восстановления 70-90%. Показатель зависит от внешних условий и режима работы. При организации всей вентиляции в помещении на рекуператорах можно добиться экономии расходов на обогрев/охлаждение помещения до 60%

Например, для климатической зоны Сибири использование рекуператора позволяет сэкономить на электроэнергии (при использовании обогревателя) до 50-55%.

Есть ли опасность сквозняков при работе рекуператора?

Исполнение рекуператоров не допускает сквозняка в прямом смысле этого слова, однако при выборе места установки лучше свести к минимуму возможный будущий дискомфорт в морозные дни и не размещать устройства непосредственно над рабочими и спальными местами .

Можно ли установить рекуператор в городской квартире?

Возможно, но с некоторыми оговорками. Рекуператоры не рекомендуется устанавливать в помещениях с исправной общей вытяжкой.Но если оконные проемы закрыты герметичными стеклопакетами, а общая вытяжная система плохо работает. Именно приточно-вытяжная система с рекуперацией является эффективным средством борьбы с духотой, повышенной влажностью, плесенью и неприятными запахами.

Насколько шумно работают бытовые рекуператоры?

Для каждой конкретной установки этот показатель разный — зависит от мощности и режима работы. Но в целом уровень шума на первых скоростях настолько незначителен, что большинство людей его не замечают.А на последних скоростях шумно любое устройство.

Правда ли, что рекуператоры эффективно решают проблему влажности в помещении?

Если повышенная влажность в помещениях появляется из-за малоэффективной вентиляции или ее полного отсутствия, то установка любого рекуператора кардинально изменит ситуацию в лучшую сторону. Оборудование обеспечит нормальный воздухообмен в помещении, а значит, и удаление влаги естественным путем.

Каково энергопотребление бытовых рекуператоров?

Любая система вентиляции с рекуперацией относится к экономичному климатическому оборудованию.Для работы требуется от 2 до 45 Вт/ч электроэнергии. Что в денежном выражении примерно от 100 до 1500 рублей в год.

Какая толщина стены для монтажа настенного рекуператора?

Если толщина стеновой конструкции 250 мм и более, то проблем с установкой бытовой системы вентиляции с рекуперацией не возникнет – все делается по стандартному алгоритму. Если этот параметр ниже заданного показателя, то специалисты применяют индивидуальные решения.Например, у Wakio есть модель Wakio Lumi для тонких стен, а для Marley MEnV 180 — специальная настенная вытяжка. Есть и системы, не требовательные к толщине стен, например Mitsubishi Lossnay Vl-100.

Сколько вентиляционных установок оптимально для одной квартиры?

Нормальным считается воздухообмен, когда воздух в помещении полностью обновляется за один час. При средней площади помещения 18 метров и высоте потолков 2,5 м получается, что в час необходимо подать и убрать около 45 кубометров.С этой задачей справится практически любой бытовой рекуператор. Однако есть и другой способ расчета необходимого объема воздуха – по количеству людей в помещении. При этом по закону города Москвы требуется подача и вывоз 60 кубометров в час на человека. В этом случае бытовые рекуператоры устанавливаются попарно и этот способ считается наиболее оптимальным.

В каких типах зданий нельзя использовать бытовой рекуператор?

Прямых запретов на установку бытовых рекуператоров нет, однако в зданиях, охраняемых государством, нельзя делать отверстия в стене, во всех остальных зданиях организация отверстий диаметром до 200 мм не запрещена закон.Ограничением также могут служить высокие этажи с сильным ветром и помещения с очень сильной общей вытяжкой; здесь установка рекуператоров не рекомендуется.

Можно ли устанавливать системы вентиляции в уже эксплуатируемых зданиях, где проживают люди?

Куда уходит конденсат?

Высокий уровень рекуперации тепла создает условия для образования конденсата – это естественный процесс. В установках с рекуперацией тепла за счет части этой влаги происходит увлажнение поступающего воздушного потока, то есть в помещении создаются комфортные климатические условия.А излишки выводятся через специальную верхнюю крышку, чтобы они не оседали на фасаде. Какая бы ни была погода на улице, сменный цикл системы предотвращает появление точки росы. Это означает, что оборудование не зависает. Также стоит отметить, что количество образующегося конденсата совсем не велико.

В чем особенность работы вентиляционной установки летом?

Отличий в работе оборудования в зимнее и летнее время нет.Всегда соблюдается главный принцип – тепло остается в той среде, где оно изначально находится. Таким образом, температурный режим в любое время года при включенной рекуперации тепла не меняется. А при необходимости охладить воздух функция отключается — с помощью контроллеров агрегата устанавливается режим «вентиляция».

Есть ли особенности вентиляции ванных комнат на базе бытовых рекуператоров?

Актуальность установки в ванной комнате невозможно переоценить – из помещения удаляется лишняя влага, а температурный режим остается комфортным. В санузлах рекомендуется устанавливать рекуператоры с датчиком влажности, тогда вентиляция будет работать в автоматическом режиме и только при необходимости.

Могут ли микробы размножаться в бытовых рекуператорах?

В первую очередь отметим, что проблема микробов актуальна для мест, где длительное время скапливается влага. А так как теплообменник прибора полностью высушен в любых условиях, в нем не могут размножаться никакие микроорганизмы. Для полной уверенности рекомендуем проводить профилактическую чистку теплообменника 2 раза в год – просто мыть его под проточной водой или в посудомоечной машине.Элемент также можно чистить паром.

Какова периодичность чистки вентиляционных устройств?

Здесь нет однозначного ответа. Учитывается ряд факторов – интенсивность использования помещения, его назначение, климатическая зона. Рекомендуем визуально проверять степень загрязнения фильтров и теплообменников и при необходимости очищать их.

Не станет ли отверстие в стене под рекуператор источником проникновения холода в помещение?

Пока система работает в режиме рекуперации, риск мостика холода равен нулю. При выключенной системе тепло в теплообменнике закупоривает отверстие и не выходит наружу. Правда, важно правильное расположение теплообменника – он должен быть достаточно выдвинут наружу, а со стороны помещения должен располагаться запорный вентиль для воздуха.

К кому обращаться по поводу выбора места установки вентиляционных установок?

Выбор оптимального места размещения вентиляционных установок с рекуперацией – бесплатная услуга для клиентов нашей компании. Мы готовы предоставить его в удобное для Вас время с выездом на объект.

Можно ли самому установить бытовой рекуператор?

Теоретически в домах из СИП-панелей, деревянных и каркасных домах рекуператор можно установить самостоятельно, однако устройство теряет гарантию на установку, а зачастую и гарантию на само устройство. Самостоятельно установить рекуператор в каменных домах не представляется возможным, так как для этого требуется дорогостоящее профессиональное оборудование, не используемое в быту, а также специалист по алмазному бурению.

PVU для дома.Приточно-вытяжные установки с рекуперацией тепла. Особенности организации приточно-вытяжной вентиляции на базе рекуператора Приточно-вытяжная система с рекуператором тепла

Приточно-вытяжные установки

с рекуперацией тепла появились относительно недавно, но быстро завоевали популярность и стали достаточно популярной системой. Устройства способны полностью проветривать помещение в холодный период, сохраняя при этом оптимальный температурный режим поступающего воздуха.

Что это такое?

При использовании приточно-вытяжной вентиляции в осенне-зимний период часто возникает вопрос сохранения тепла в помещении. Поток холодного воздуха из вентиляции устремляется на пол и способствует созданию неблагоприятного микроклимата. Наиболее распространенным способом решения этой проблемы является установка воздухонагревателя, нагревающего потоки холодного наружного воздуха перед подачей его в помещение. Однако этот способ достаточно энергозатратен и не предотвращает потери тепла в помещении.

Лучшим решением проблемы является оснащение системы вентиляции рекуператором. Рекуператор представляет собой устройство, в котором воздуховоды отвода и подачи воздуха находятся в непосредственной близости друг от друга. Блок рекуперации позволяет частично передавать тепло от воздуха, выходящего из помещения, к входящему воздуху. Благодаря технологии теплообмена между разнонаправленными воздушными потоками удается экономить до 90% электроэнергии, кроме того, в летнее время устройство можно использовать для охлаждения поступающих воздушных масс.

Технические характеристики

Рекуператор тепла состоит из корпуса, покрытого теплозвукоизоляционными материалами и изготовленного из листовой стали. Корпус устройства достаточно прочный, чтобы выдерживать весовые и вибрационные нагрузки. На корпусе имеются входное и выходное отверстия, а движение воздуха через устройство обеспечивают два вентилятора, как правило, осевого или центробежного типа. Необходимость их установки обусловлена ​​значительным замедлением естественной циркуляции воздуха, что обусловлено высоким аэродинамическим сопротивлением рекуператора.Во избежание засасывания опавших листьев, мелких птиц или механического мусора на входе, расположенном со стороны улицы, устанавливается воздухозаборная решетка. Этот же проем, но со стороны помещения, также оснащается решеткой или диффузором, равномерно распределяющим поток воздуха. При монтаже разветвленных систем в отверстия монтируются воздуховоды.

Кроме того, входы обоих потоков оснащены фильтрами тонкой очистки, защищающими систему от пыли и капель жира.Это предохраняет каналы теплообменника от засорения и значительно продлевает срок службы оборудования. Однако установка фильтров осложняется необходимостью постоянного контроля за их состоянием, очистки, а при необходимости и замены. В противном случае забитый фильтр будет выступать в роли естественной преграды на пути воздушных потоков, из-за чего сопротивление им возрастет и вентилятор сломается.

По типу конструкции фильтры рекуператоров бывают сухие, мокрые и электростатические.Выбор подходящей модели зависит от мощности устройства, физических свойств и химического состава вытяжного воздуха, а также от личных предпочтений покупателя.

Помимо вентиляторов и фильтров в состав рекуператоров входят нагревательные элементы, которые могут быть водяными или электрическими. Каждый нагреватель оснащен термовыключателем и способен автоматически включаться, если тепло, выходящее из дома, не справляется с нагревом поступающего воздуха. Мощность обогревателей подбирается в строгом соответствии с объемом помещения и пропускной способностью вентиляционной системы.Однако в некоторых устройствах ТЭНы лишь защищают теплообменник от замерзания и не влияют на температуру поступающего воздуха.

Водяные элементы нагревателя более экономичны. Это связано с тем, что теплоноситель, который движется по медному змеевику, поступает в него из системы отопления дома. От змеевика нагреваются пластины, которые, в свою очередь, отдают тепло воздушному потоку. Система управления водонагревателем представлена ​​трехходовым краном, открывающим и закрывающим подачу воды, дроссельной заслонкой, уменьшающей или увеличивающей ее скорость, и смесительным узлом, регулирующим температуру.Водонагреватели устанавливаются в прямоугольную или квадратную систему воздуховодов.

Электронагреватели

часто устанавливают на воздуховодах с круглым сечением, а в качестве нагревательного элемента используют спираль. Для правильной и эффективной работы спирального нагревателя скорость воздушного потока должна быть больше или равна 2 м/с, температура воздуха должна быть 0-30 градусов, влажность проходящих масс не должна превышать 80 %. Все электронагреватели оснащены таймером работы и тепловым реле, отключающим прибор в случае перегрева.

Помимо стандартного набора элементов, по желанию потребителя в рекуператоры устанавливаются ионизаторы и увлажнители воздуха, а самые современные модели оснащены электронным блоком управления и функцией программирования режима работы в зависимости от внешние и внутренние условия. Панели приборов имеют эстетичный вид, что позволяет рекуператорам органично вписаться в систему вентиляции и не нарушать гармонию помещения.

Принцип работы

Чтобы лучше понять, как работает рекуперативная система, обратитесь к переводу слова «рекуператор». Буквально это означает «возврат использованного», в данном контексте — теплообмен. В вентиляционных системах рекуператор забирает тепло у выходящего из помещения воздуха и отдает его входящим потокам. Разница температур между разнонаправленными воздушными струями может достигать 50 градусов. Летом устройство работает наоборот и охлаждает поступающий с улицы воздух до температуры выходящего.В среднем КПД устройств составляет 65%, что позволяет рационально использовать энергоресурсы и значительно экономить электроэнергию.

На практике теплообмен в рекуператоре выглядит следующим образом: принудительная вентиляция нагнетает в помещение избыточный объем воздуха, в результате чего загрязненные массы вынуждены покидать помещение через вытяжной воздуховод. Выходящий теплый воздух проходит через теплообменник, тем самым нагревая стены конструкции.При этом навстречу ему движется поток холодного воздуха, который забирает полученное теплообменником тепло, не смешиваясь с отходящими потоками.

Однако охлаждение воздуха, выходящего из помещения, приводит к образованию конденсата. При хорошей работе вентиляторов, придающих воздушным массам большую скорость, конденсат не успевает попадать на стенки устройства и вместе с потоком воздуха выходит на улицу. Но если скорость движения воздуха была недостаточно высока, то внутри устройства начинает скапливаться вода.Для этих целей в конструкцию рекуператора входит поддон, который располагается под небольшим уклоном в сторону сливного отверстия.

Через сливное отверстие вода поступает в закрытый бак, который устанавливается со стороны помещения. Это продиктовано тем, что скопившаяся вода может заморозить отводные каналы и конденсату будет некуда стекать. Не рекомендуется использовать собранную воду для увлажнителей: жидкость может содержать большое количество патогенных микроорганизмов, поэтому ее необходимо сливать в канализацию.

Однако, если иней от конденсата все же образуется, рекомендуется установить дополнительное оборудование – байпас. Это устройство выполнено в виде перепускного канала, по которому приточный воздух будет поступать в помещение. В результате теплообменник не нагревает поступающие потоки, а тратит свое тепло исключительно на таяние льда. Входящий воздух, в свою очередь, нагревается воздухонагревателем, включаемым синхронно с байпасом. После того, как весь лед растает и вода слита в накопительный бак, байпас отключается и рекуператор начинает работать в штатном режиме.

Помимо установки байпаса, для борьбы с обледенением используется гигроскопичная целлюлоза. Материал находится в специальных кассетах и ​​впитывает влагу до того, как она успевает выпасть в конденсат. Пары влаги проходят сквозь слой целлюлозы и с набегающим потоком возвращаются в помещение. Преимуществами таких устройств являются простота монтажа, возможность установки коллектора конденсата и накопительного бака. Кроме того, эффективность кассет рекуператоров целлюлозы не зависит от внешних условий и составляет более 80 %.К недостаткам можно отнести невозможность использования в помещениях с повышенной влажностью и дороговизну некоторых моделей.

Типы рекуператоров

На современном рынке вентиляционного оборудования представлен широкий выбор рекуператоров разных типов, отличающихся друг от друга как конструкцией, так и способом теплообмена между потоками.

• Пластинчатые модели являются наиболее простым и распространенным типом рекуператоров, отличаются низкой стоимостью и длительным сроком службы.Теплообменник моделей состоит из тонких алюминиевых пластин, обладающих высокой теплопроводностью и значительно повышающих КПД устройств, который у пластинчатых моделей может достигать 90%. Высокие показатели эффективности обусловлены особенностью строения теплообменника, пластины в котором расположены таким образом, что оба потока, чередуясь, проходят между ними под углом 90 градусов друг к другу. Последовательность горячих и холодных струй стала возможной благодаря загибам краев пластин и герметизации стыков полиэфирными смолами.Помимо алюминия, для производства пластин используются медные и латунные сплавы, а также полимерные гидрофобные пластики. Однако, помимо достоинств, пластинчатые рекуператоры имеют и свои недостатки. Минусом моделей является высокий риск образования конденсата и наледи, что связано с тем, что пластины расположены слишком близко друг к другу.

• Роторные модели состоят из корпуса, внутри которого вращается цилиндрический ротор, состоящий из профилированных пластин.При вращении ротора происходит передача тепла от выходящих потоков к входящим, в результате чего наблюдается незначительное перемешивание масс. И хотя процент смешивания не критичен и обычно не превышает 7%, в детских и медицинских учреждениях такие модели не используются. Уровень рекуперации воздушных масс целиком зависит от частоты вращения ротора, которая задается в ручном режиме. КПД роторных моделей составляет 75-90%, риск образования льда минимален. Последнее связано с тем, что большая часть влаги задерживается в барабане, после чего испаряется.К недостаткам можно отнести сложность обслуживания, высокую шумовую нагрузку, что обусловлено наличием движущихся механизмов, а также габаритами устройства, невозможностью установки на стене и вероятностью распространения запахов и пыли в процессе эксплуатации.

• Камерные модели состоят из двух камер, между которыми находится общая заслонка. После прогрева он начинает крутиться и гонять холодный воздух в теплую камеру. Затем нагретый воздух уходит в помещение, заслонка закрывается и процесс повторяется снова.Однако широкого распространения камерный рекуператор не получил. Это связано с тем, что заслонка не способна обеспечить полную герметичность камер, поэтому потоки воздуха смешиваются.

• Трубчатые модели состоят из большого количества трубок, содержащих фреон. В процессе нагрева от исходящих потоков газ поднимается к верхним участкам труб и нагревает входящие потоки. После выделения тепла фреон принимает жидкую форму и стекает в нижние секции трубок.К достоинствам трубчатых рекуператоров можно отнести достаточно высокий КПД, достигающий 70%, отсутствие движущихся элементов, отсутствие шума при работе, малые габариты и длительный срок службы. К недостаткам можно отнести большой вес моделей, что обусловлено наличием в конструкции металлических труб.

• Промежуточные отопительные модели состоят из двух отдельных воздуховодов, проходящих через теплообменник, заполненный водно-гликолевым раствором. В результате прохождения через отопительный агрегат вытяжной воздух отдает тепло теплоносителю, который, в свою очередь, нагревает входящий поток.К достоинствам модели относят ее долговечность из-за отсутствия движущихся частей, а среди минусов отмечают низкий КПД, достигающий всего 60%, и предрасположенность к образованию конденсата.

Как выбрать?

Благодаря большому разнообразию рекуператоров, представленных потребителям, выбрать подходящую модель не составит труда. При этом каждый тип устройства имеет свою узкую специализацию и рекомендуемое место установки. Итак, при покупке устройства для квартиры или частного дома лучше выбрать классическую модель плиты с алюминиевыми пластинами.Такие устройства не требуют обслуживания, не требуют регулярного обслуживания и имеют длительный срок службы.

Эта модель идеальна для использования в многоквартирном доме. Это связано с низким уровнем шума при работе и компактными размерами. Трубчатые стандартные модели хорошо зарекомендовали себя и для частного использования: они небольшого размера и не гудят. Однако стоимость таких рекуператоров несколько выше стоимости пластинчатых изделий, поэтому выбор устройства зависит от финансовых возможностей и личных предпочтений владельцев.

При выборе модели для производственного цеха, непродовольственного склада или подземной стоянки стоит ориентироваться на поворотные устройства. Такие устройства обладают большой мощностью и высокой производительностью, что является одним из основных критериев для работы на больших площадях. Неплохо зарекомендовали себя и рекуператоры с промежуточным теплоносителем, однако из-за низкого КПД они не так востребованы, как барабанные установки.

Важным фактором при выборе устройства является его цена.Так, самые бюджетные варианты пластинчатых рекуператоров можно приобрести за 27 000 рублей, а мощный роторный рекуператор с дополнительными вентиляторами и встроенной системой фильтрации обойдется примерно в 250 000 рублей.

Примеры проектирования и расчетов

Чтобы не ошибиться при выборе рекуператора, следует рассчитать КПД и КПД устройства. Для расчета КПД используется следующая формула: К = (Тп — Тн) / (Тп — Тн), где Тп — температура входящего потока, Тн — уличная температура, Тн — комнатная температура.Далее необходимо сравнить свое значение с максимально возможным показателем эффективности приобретаемого устройства. Обычно это значение указывается в техническом паспорте модели или другой сопроводительной документации. Однако при сравнении желаемого КПД и указанного в паспорте следует помнить, что на самом деле этот коэффициент будет несколько ниже заявленного в документе.

Зная КПД той или иной модели, можно рассчитать ее КПД. Это можно сделать по следующей формуле: E(W)=0,36xRxKx(Tv — Tn), где P будет обозначать расход воздуха и будет измеряться в м3/ч. После проведения всех расчетов следует сравнить затраты на приобретение рекуператора с его КПД, переведя в денежный эквивалент. Если покупка себя оправдает, устройство можно смело покупать. В противном случае стоит рассмотреть альтернативные способы подогрева приточного воздуха или установить ряд более простых устройств.

При самостоятельном проектировании устройства следует учитывать, что противоточные устройства обладают максимальной эффективностью теплоотдачи. За ними следуют воздуховоды с поперечным течением, а в последнюю очередь – однонаправленные воздуховоды. Кроме того, насколько интенсивным будет теплообмен, напрямую зависит от качества материала, толщины разделительных стенок, а также от того, как долго воздушные массы будут находиться внутри устройства.

Тонкости монтажа

Сборку и установку рекуперационной установки можно осуществить самостоятельно.Самый простой вид самодельного устройства – коаксиальный рекуператор. Для ее изготовления берут двухметровую пластиковую трубу для канализации сечением 16 см и воздушную гофру из алюминия длиной 4 м, диаметр которой должен быть 100 мм. На концы большой трубы надеваются разъемные переходники, с помощью которых устройство будет соединяться с воздуховодом, а внутрь вставляется гофра, закручивающая ее по спирали. Рекуператор подключается к системе вентиляции таким образом, что теплый воздух прогоняется через гофру, а холодный – через пластиковую трубу.

В результате такой конструкции смешения потоков не происходит, и уличный воздух успевает прогреться, двигаясь внутри трубы. Для повышения производительности устройства можно совместить его с грунтовым теплообменником. В процессе испытаний такой рекуператор дает хорошие результаты. Так, при внешней температуре -7 градусов и внутренней температуре 24 градуса производительность устройства составляла около 270 кубометров в час, а температура поступающего воздуха соответствовала 19 градусам.Средняя стоимость самодельной модели составляет 5 тысяч рублей.

При самостоятельном изготовлении и установке рекуператора помните, что чем больше длина теплообменника, тем выше КПД агрегата. Поэтому опытные мастера рекомендуют собирать рекуператор из четырех секций по 2 м, предварительно предварительно утеплив все трубы. Проблему отвода конденсата можно решить, установив штуцер для слива воды, а само устройство разместить немного под углом.

Вентиляция в помещениях может быть естественной, принцип которой основан на природных явлениях (самопроизвольный тип) или на воздухообмене, обеспечиваемом специально проделанными отверстиями в здании (организованная вентиляция). Однако в этом случае, несмотря на минимальные материальные затраты, зависимость от времени года, климата, а также отсутствие возможности очищать воздух не в полной мере удовлетворяют потребности людей.

Приточно-вытяжная вентиляция, воздухообмен

Искусственная вентиляция позволяет обеспечить более комфортные условия для находящихся в помещении, но ее конструкция требует от НС определенных финансовых вложений.Она еще и достаточно энергоемкая… Чтобы компенсировать плюсы и минусы обоих типов вентиляционных систем, чаще всего используется их комбинация.

Любая Система искусственной вентиляции по своему назначению подразделяется на приточную или вытяжную. В первом случае оборудование должно обеспечивать принудительную подачу воздуха в помещение. При этом отработанные воздушные массы выводятся наружу естественным путем.

Видео — Приточно-вытяжная вентиляция с рекуперацией в квартире

общая информация

Срок службы оборудования вентиляционной установки производства нашей компании устанавливается при соблюдении правил эксплуатации и своевременной замене фильтров и деталей с ограниченным ресурсом.Перечень таких деталей и их ресурс указан в Руководстве пользователя для каждой конкретной модели.

Во избежание недоразумений просим Вас внимательно изучить Руководство пользователя, обратить внимание на условия возникновения гарантийных обязательств, проверить правильность заполнения гарантийного талона. Гарантийный талон действителен только при условии, что в нем правильно и четко указаны: модель, серийный номер товара, дата продажи, четкие печати продавца, установщика, подпись покупателя.Модель и серийный номер изделия должны соответствовать указанным в гарантийном талоне.

Ограничения гарантии

В случае нарушения данных условий, а также в случае изменения, стирания или перезаписи данных, указанных в гарантийном талоне, гарантийный талон аннулируется.

В этом случае мы рекомендуем вам обратиться к продавцу для получения нового гарантийного талона, соответствующего вышеуказанным условиям. В случае невозможности установления даты продажи в соответствии с законодательством о защите прав потребителей гарантийный срок исчисляется с даты изготовления товара.

Гарантия на рекуператор 7 лет.

Гарантия 7 лет распространяется на оборудование, эксплуатируемое с соблюдением всех правил эксплуатации, указанных в «Руководстве по эксплуатации оборудования ЗЕНИТ». Гарантия не распространяется на оборудование, эксплуатируемое в помещениях с повышенной влажностью (бассейны, сауны, помещения с влажностью более 50% в зимний период), но гарантия может быть сохранена, если оборудование оснащено канальным осушителем.

Доставка по Москве и Московской области до 10 км от МКАД

Сроки доставки указаны в карточке каждого товара.Стоимость доставки оплачивается отдельно. Доставка осуществляется транспортной компанией.

Доставка в регионы

Доставка в регионы производится после 100% оплаты услуг транспортной компании. Стоимость доставки не включена в стоимость заказа.

общая информация

Если вы хотите узнать об условиях доставки и оплаты, но не хотите о них читать, то обратитесь к продавцу-консультанту в вашем городе, который обязательно вам поможет.

Цены на сайте могут отличаться от розничных цен в разных регионах, это связано с затратами на логистику. Цена на заказанный товар действительна в течение 24 часов с момента оформления Заказа.

Оплата банковской картой на сайте

Оплата банковской картой на сайте производится через платежную систему. После оформления и оплаты заказа с Вами свяжется наш продавец-консультант для подтверждения Заказа и уточнения сроков доставки.

Многие считают, что рекуператор воздуха для квартиры – необязательный элемент, без которого можно обойтись.Как приточно-вытяжная вентиляция может снизить расходы на отопление, когда весь дом подключен к центральной сети? На самом деле сократить расходы не получится, но сохранить тепло получится. Кроме того, рекуператор выполняет ряд других не менее важных задач. Какие именно — читайте в нашей статье.

Прана 150

Квартирный проветриватель российского производства мощностью 32 Вт/ч и максимальным КПД 91%. Скорость воздухообмена составляет 115 м3/ч для приточного воздуха, 105 м3/ч для вытяжного воздуха, 25 м3/ч в ночном режиме.Пользователи жалуются, что рекуперация малоэффективна, воздух даже не успевает прогреться до комнатной температуры, а что касается вентиляции, то здесь все ставят максимальные оценки.

Электролюкс ЭПВС-200

Приточно-вытяжная установка с пластинчатыми теплообменниками, перегоняющая более 200 м3 воздуха в час. Предназначены для жилых домов, офисов, небольших производственных помещений. Эффективно очищает воздух от пыли и всех примесей, осушает его и ионизирует.

Мощность 70 Вт.На входе и выходе установлены фильтры тонкой очистки класса F5 (EU5). Система самодиагностики.

ВИДЕО: Самый простой и дешевый способ проветрить помещения с закрытыми окнами

Рециркуляция воздуха в вентиляционных системах — подмешивание определенного количества вытяжного (вытяжного) воздуха к приточному. Благодаря этому достигается снижение энергозатрат на подогрев приточного воздуха в зимнее время года.

Приточно-вытяжная вентиляция с рекуперацией тепла и рециркуляцией,
где L — расход воздуха, T — температура.

Рекуперация тепла в вентиляции – это метод передачи тепловой энергии от вытяжного потока к приточному. Рекуперация тепла используется, когда существует разница температур между вытяжным и приточным воздухом, для повышения температуры свежего воздуха. Этот процесс не предполагает перемешивания воздушных потоков; процесс передачи тепла происходит через любой материал.

Температура и движение воздуха в рекуператоре

Устройства, рекуперирующие тепло, называются рекуператорами тепла.Они бывают двух типов:

Теплообменники-рекуператоры — передают тепловой поток через стену. Чаще всего они встречаются в установках приточно-вытяжных вентиляционных систем.

В первом цикле, которые нагреваются от выходящего воздуха, во втором охлаждаются, отдавая тепло приточному воздуху.

Вентиляция с рекуперацией тепла является наиболее распространенным способом использования рекуперации тепла. Основным элементом этой системы является приточно-вытяжная установка, в состав которой входит рекуператор.Устройство приточной установки с рекуператором позволяет отдавать до 80-90% тепла нагретому воздуху, что значительно снижает мощность воздухонагревателя, в котором нагревается приточный воздух, в случае недостатка теплового потока от рекуператора.

Особенности применения рециркуляции и рекуперации

Основным отличием рекуперации от рециркуляции является отсутствие смешивания воздуха из помещения с улицей. Рекуперация тепла применима в большинстве случаев, тогда как рециркуляция имеет ряд ограничений, которые указаны в нормативных документах.

СНиП 41-01-2003 не допускает повторную подачу воздуха (рециркуляцию) в следующих ситуациях:

• В помещениях, где расход воздуха определяется по выбросу вредных веществ;
• В помещениях, где в высокой концентрации присутствуют болезнетворные бактерии и грибки;
• В помещении, при наличии вредных веществ, возгоняющихся при контакте с нагретыми поверхностями;
• В номерах категории Б и А;
• В помещениях, в которых проводятся работы с вредными или легковоспламеняющимися газами, парами;
• В помещениях категории В1-В2, в которых возможно выделение горючей пыли и аэрозолей;
• От систем с местным отсосом вредных веществ и взрывоопасных смесей с воздухом;
• Из вестибюлей-шлюзов.

Рециркуляция:
Рециркуляция в приточно-вытяжных установках активно используется чаще при высокой производительности систем, когда воздухообмен может быть от 1000-1500 м 3 /ч до 10000-15000 м 3 /ч. Удаляемый воздух несет большой запас тепловой энергии, смешиваясь с наружным потоком, позволяет повысить температуру приточного воздуха, тем самым снижая требуемую мощность нагревательного элемента. Но в таких случаях перед повторным попаданием в помещение воздух должен пройти систему фильтрации.

Рециркуляционная вентиляция позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% вытяжного воздуха снова поступает в систему вентиляции.

Рекуперация:
Приточно-вытяжные установки с рекуперацией могут быть установлены практически при любых расходах воздуха (от 200 м 3 /ч до нескольких тысяч м 3 /ч), как малых, так и больших. Рекуперация также позволяет передавать тепло от вытяжного воздуха к приточному, тем самым снижая потребность в энергии для нагревательного элемента.

Относительно небольшие установки применяются в системах вентиляции квартир и коттеджей. На практике приточно-вытяжные установки монтируются под потолком (например, между потолком и подвесным потолком). Данное решение требует от установки определенных требований, а именно: малые габаритные размеры, низкий уровень шума, простота обслуживания.

Приточно-вытяжная установка с рекуперацией требует обслуживания, для чего необходим люк в потолке для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Основные элементы вентиляционных установок

Приточно-вытяжная установка с рекуперацией или рециркуляцией, имеющая в своем арсенале и первый, и второй процесс – это всегда сложный организм, требующий высокоорганизованного управления. Приточно-вытяжная установка скрывает за своим защитным кожухом такие основные узлы, как:

• Два вентилятора различных типов, которые определяют производительность установки по потреблению.
• Теплообменник-рекуператор — нагревает приточный воздух за счет передачи тепла от вытяжного воздуха.
• Электронагреватель — нагревает приточный воздух до необходимых параметров, в случае отсутствия теплового потока от вытяжного воздуха.
• Воздушный фильтр — благодаря ему осуществляется контроль и очистка наружного воздуха, а также очистка отработанного воздуха перед рекуператором, для защиты теплообменника.
• Воздушные клапаны с электроприводом — могут устанавливаться перед вытяжными воздуховодами для дополнительного регулирования расхода воздуха и перекрытия воздуховода при выключенном оборудовании.
• Байпас — благодаря которому поток воздуха можно направить мимо рекуператора в теплое время года, тем самым не нагревая приточный воздух, а подавая его непосредственно в помещение.
• Рециркуляционная камера — обеспечивающая подмешивание удаляемого воздуха к приточному, тем самым обеспечивая рециркуляцию воздушного потока.



Помимо основных компонентов вентиляционной установки, в нее также входит большое количество мелких компонентов, таких как датчики, система автоматики управления и защиты и т.д.

	Датчик температуры приточного воздуха		Теплообменник
	Датчик температуры вытяжного воздуха		Воздушный клапан с электроприводом
	Датчик наружной температуры		Байпас
	Датчик температуры выхлопного воздуха		Перепускной клапан
	Воздухонагреватель		Входной фильтр
	Термостат защиты от перегрева		Выпускной фильтр
	Аварийный термостат		Датчик фильтра приточного воздуха
	Датчик расхода приточного вентилятора		Датчик фильтра вытяжного воздуха
	Термостат защиты от замерзания		Заслонка вытяжного воздуха
	Привод водяного клапана		Заслонка приточного воздуха
	Водяной клапан		Приточный вентилятор
	Вытяжной вентилятор

Схема управления

Все составные элементы вентиляционной установки должны быть правильно интегрированы в операционную систему установки и должным образом выполнять свои функции.Задачу контроля работы всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки входят датчики, анализируя их данные, система управления корректирует работу необходимых элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи вентиляционной установки, решая сложные задачи взаимодействия всех элементов установки друг с другом.

Пульт управления вентиляцией

Несмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки таким образом, чтобы с первого прикосновения он был понятен и приятно пользоваться установкой на протяжении всего срока ее службы.

Пример. Расчет эффективности рекуперации тепла:
Расчет эффективности использования рекуперативного теплообменника по сравнению с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции с расходом 500 м 3 /ч. Расчеты будут производиться для отопительного сезона в Москве. Из СНиП 23-01-99 «Строительные климатологи и геофизики» известно, что продолжительность периода со среднесуточной температурой воздуха ниже +8°С составляет 214 дней, средняя температура периода со среднесуточной температурой ниже +8°С. 8°С это -3.1°С…

Рассчитаем необходимую среднюю теплопроизводительность:
Для того, чтобы нагреть воздух с улицы до комфортной температуры 20°С, вам потребуется:

N = G * C p * ρ ( дюйм-га) * (t int -t avg) = 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Это количество тепла в единицу времени может быть передано приточному воздуху несколькими способами:

1. Подогрев приточного воздуха электрическим нагревателем;
2. Подогрев приточного теплоносителя, выводимого через рекуператор, с дополнительным подогревом электронагревателем;
3. Нагрев наружного воздуха в водяном теплообменнике и др.

Расчет 1: Тепло передается приточному воздуху с помощью электронагревателя. Стоимость электроэнергии в Москве S = 5,2 руб./(кВт*ч). Вентиляция работает круглосуточно, за 214 дней отопительного периода сумма денег в этом случае будет равна:
С 1 = S * 24 * N * n = 5,2 * 24 * 4,021 * 214 = 107 389,6 руб./(отопительный период)

Расчет 2: Современные рекуператоры передают тепло с высокой эффективностью.Пусть рекуператор нагревает воздух на 60% необходимого тепла в единицу времени. Тогда электронагревателю необходимо затратить следующее количество мощности:
Н (электрическая нагрузка) = Q — Qрек = 4,021 — 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на протяжении всего отопительного периода, получим сумму за электроэнергию:
С 2 = S * 24 * N (электрическая нагрузка) * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб./(отопление период)

Расчет 3: Для нагрева наружного воздуха используется водонагреватель.Расчетная стоимость тепловой энергии от технической горячей воды на 1 Гкал в г. Москве:
См. = 1500 руб./Гкал Ккал = 4,184 кДж

Для отопления нам потребуется следующее количество теплоты:
Q(gv) = N * 214 * 24 * 3600 / (4,184 * 106) = 4,021 * 214 * 24 * 3600 / (4,184 * 106) = 17,75 Гкал

При эксплуатации вентиляции и теплообменных аппаратов в течение всего холодного периода года сумма денежных средств за теплоту технической воды:
С 3 = S (по.) * Q (вкл.) = 1500 * 17,75 = 26 625 руб./(отопительный период)

Результаты расчета затрат на подогрев приточного воздуха для отопления
период года:

Из приведенных расчетов видно, что наиболее экономичным вариантом является использование контура ГВС. Кроме того, при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции существенно сокращаются затраты на подогрев приточного воздуха по сравнению с использованием электронагревателя.

В заключение хотелось бы отметить, что применение агрегатов с рекуперацией или рециркуляцией в вентиляционных системах позволяет использовать энергию вытяжного воздуха, что дает возможность снизить энергозатраты на нагрев приточного воздуха, следовательно, сокращаются денежные затраты на эксплуатацию вентиляционной системы. Использование тепла вытяжного воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором любой доступный вид энергии используется максимально полно и эффективно.

Мой забор — это выбор. Законы. Забор. Ворота. Установка. Заборы. Камень

Приточно-вытяжной рекуператор для квартиры. Виды и принцип вентиляции с рекуперацией. Типы рекуператоров и их преимущества и недостатки

Приточно-вытяжная вентиляция с рекуперацией тепла – система, позволяющая наладить надежную смену вытяжного воздуха в помещении. Установка оборудования позволяет нагревать поступающий в помещение воздух за счет температуры выходящего потока.Затраты на покупку и установку системы быстро окупаются.

Важно знать основные моменты при выборе и установке оборудования.

Что такое рекуперация тепла?

В рекуператоре воздуха отводится тепло выхлопных газов. Два потока разделены стенкой, через которую происходит теплообмен между движущимися потоками воздуха в постоянном направлении. Важной характеристикой оборудования является уровень эффективности рекуператора. Это значение для разных типов оборудования находится в пределах 30-95%.Эта величина находится в прямой зависимости от:

• конструкций и типов рекуператоров;
• разница температур нагретого выходящего воздуха и температуры носителя за теплообменным устройством;
• ускоряющий поток через теплообменник.

Преимущества и недостатки системы вентиляции с теплообменником

Такое оборудование позволяет:

• производить постоянную смену воздушных масс в помещении различной площади;
• при необходимости жителей возможна подача подогретого ручья;
• идет постоянная очистка поступающего кислорода;
• при желании возможна установка оборудования с возможностью увлажнения воздуха в помещениях; в таких системах предусмотрен канал для отвода конденсата;
• с рекуперацией тепла и подбором оборудования достаточной мощности возможно существенное снижение затрат на оплату электроэнергии.

Среди недостатков системы можно выделить несколько моментов:

• повышенный уровень шума при работе вентиляторов;
• при установке дешевого оборудования нет возможности охлаждать поступающий воздух в жаркий период;
• требуется постоянно контролировать и сливать конденсат.

Принцип работы системы вентиляции

Такая вентиляция с рекуперацией тепла позволяет снизить нагрузку на систему кондиционирования зданий в жаркое время года.Кондиционированный воздух из помещения при прохождении через теплообменник понижает температуру атмосферного потока с улицы. В зимний период по этой схеме подогревается забортный поток.

Установка в зданиях с большой площадью и общей системой кондиционирования особенно актуальна. В таких местах уровень воздухообмена может превышать 700-800 м 3 /ч. Такие установки имеют внушительные габариты, поэтому вам потребуется подготовить отдельное помещение в подвале, на цокольном этаже или чердаке… Если требуется установка на чердаке, потребуется дополнительная звукоизоляция для предотвращения теплопотерь и образования конденсата в воздуховодах.

Вентиляционная система с рекуперацией выпускается нескольких видов, разберем преимущества и недостатки каждого из них.

Типы воздухоутилизаторов

Для лучшего сравнения типы рекуператоров представлены в отдельной таблице.

тип установки	Краткое описание	Достоинство	Недостатки
Тарелка с пластиковыми и металлическими пластинами	Исходящий и входящий потоки проходят по обеим сторонам пластин.Средний уровень КПД составляет 50-75%.	Потоки не соприкасаются напрямую. В схеме нет движущихся частей, поэтому такая конструкция надежна и долговечна.	Не идентифицировано
Пластинчатый, с ребрами из водоотводящих материалов.	КПД устройств 50-75%, потоки воздуха проходят с двух сторон.	Нет движущихся частей. Потоки воздушных масс не соприкасаются друг с другом. В системе нет конденсата.	Нет возможности осушения воздуха в обслуживаемом помещении.
Поворотный	Высокий КПД 75-85%. Потоки проходят через отдельные каналы, футерованные фольгой.	Значительно экономит электроэнергию, способен снизить влажность в обслуживаемых помещениях.	Смешение воздушных масс и проникновение возможного неприятного запаха. Требует обслуживания и ремонта сложная конструкция с вращающимися частями.
Рекуператор воздуха с действием промежуточного теплоносителя	В качестве теплоносителя используется раствор воды и гликоля или заливается вода очищенная.В такой схеме выходящий газ отдает тепло воде, которая нагревает входящий поток. Предназначен для обслуживания производственных помещений.	Контакт струй отсутствует, следовательно, исключается их смешение и протекание выхлопных газов.	Низкий уровень эффективности
Камерные рекуператоры	В камере устройства установлена ​​заслонка, которая может увеличивать величину проходящего потока и изменять его вектор направления.	Благодаря конструктивным особенностям данный тип оборудования имеет высокий уровень КПД, 70-80%.	Потоки соприкасаются, поэтому возможно загрязнение поступающего воздуха.
Тепловая трубка	Устройство оснащено системой трубок, заполненных фреоном.	Движущиеся механизмы отсутствуют, срок службы увеличен. Воздух поступает чистый, контакта между потоками нет.	Низкий уровень КПД, он составляет 50-70%.

Рекуператор с тепловыми трубами изготавливается для отдельных небольших помещений в здании. Для них не требуется система воздуховодов. Но в этом случае при недостаточном расстоянии между потоками можно убрать набегающие потоки и отсутствие циркуляции воздушных масс.

Список возможных проблем после установки системы

Критические проблемы, если в здании установлена ​​рекуперативная вентиляция. Основные неисправности устраняются производителями систем по гарантии, но несколько «неприятностей» могут омрачить радость владельцев зданий и помещений, после установки оборудования приточно-вытяжной системы вентиляции.К ним относятся:

1. Возможность образования конденсата. При прохождении потоков воздушных масс с высокотемпературным нагревом и контакте их с холодным атмосферным воздухом в закрытой камере капли воды падают на стенки камеры. При отрицательных температурах на улице ребра теплообменника замерзают, и движение потоков нарушается, КПД системы снижается. При полной заморозке каналов устройство может перестать работать.
2. Уровень энергоэффективности системы.Приточно-вытяжные системы, оборудованные дополнительным теплообменником разного типа, требуют для работы электроэнергии. Поэтому требуется проводить точные расчеты оборудования разных типов конкретно для помещений, которые будут обслуживаться системой.

Не стоит экономить при покупке, а приобретать устройство, в котором уровень энергосбережения будет превышать стоимость эксплуатации оборудования.

1. Полный срок окупаемости системы вентиляции.Срок полного возврата денежных средств, потраченных на покупку и установку оборудования, напрямую зависит от предыдущего пункта. Для потребителя важно, чтобы эти затраты окупились в течение 10 лет. В противном случае оборудовать помещение или здание дорогостоящей системой вентиляции нерентабельно.

В этот период необходимо будет произвести ремонт и возможную замену деталей системы и дополнительные расходы на их приобретение и оплату их замены.

Способы предотвращения обмерзания рекуператора

Некоторые типы устройств выполнены с учетом предотвращения сильного обмерзания поверхностей теплообменника. При низких температурах на улице наросты льда могут полностью перекрыть доступ свежего воздуха в помещение. Некоторые системы начинают обрастать коркой льда при снижении температуры наружного воздуха ниже 0 0 .

В этом случае выходящий из помещения поток охлаждается до температуры ниже точки росы и поверхности начинают промерзать.Для возобновления работы устройства потребуется поднять температуру входящего потока до положительных значений. Ледяная корка разрушится, и оборудование сможет продолжить работу.
Во избежание подобных ситуаций, приточно-вытяжные установки со встроенным рекуператором тепла можно защитить от такой поломки несколькими способами:

• для защиты устройства может потребоваться установка дополнительного оборудования с электрическим калорифером. Предотвращает охлаждение выходящих воздушных масс ниже точки росы, предотвращает появление водяных капель и образование льда;
• наиболее надежный метод, исключающий возможность примерзания ребер рекуператора – это оснащение устройства электронной системой управления контуром оттаивания, включение которого происходит с учетом нескольких параметров.Для этого может быть необходимо установить дату ввода в работу электронагревателей приточного воздуха, при первых минусовых температурах.
  Можно установить датчик, реагирующий на холодный воздух и включающий элементы нагрева воздуха в системе вентиляции. В любом случае работа воздухонагревательных устройств в вентиляции циклична, только в холодное время года. При включенной приточной вентиляции происходит нагрев приточного потока и отводимых из помещения отработанных газов.

Через определенный промежуток времени приточный вентилятор выключается.В это время в рекуператоре входящий поток нагревается за счет температуры выходящего воздуха, который вытесняется дымососом. Такой принцип работы контура отопления работает в автоматическом режиме на протяжении всего холодного времени года.

Для предотвращения образования льда на устройстве рекомендуем приобрести рекуператор пластинчатого типа с пластиковыми ребрами.

Методика самостоятельного расчета мощности приточно-вытяжной вентиляции

В первую очередь необходимо определить объемы всех воздушных потоков, необходимых для создания комфортных условий.Это можно сделать несколькими способами:

1. Можно произвести расчет исходя из общей площади строения без учета проживающих. Здесь используется такая схема расчета – в течение часа на каждый м2 общей площади должно подаваться 3 м3 воздуха.
2. Исходя из санитарных норм, для комфортного проживания, на каждого человека, проживающего в номере, в течение часа должно быть принято не менее 60 м 3 , для приходящих гостей необходимо добавить еще 20 м 3 .
3. На основании строительных норм 2.08.01-89 разработаны нормы кратности замены воздуха в помещении определенной площади в течение часа. Здесь расчет производится с учетом назначения построек. Для этого необходимо определить произведение частоты полных смен воздушных масс на объем всего помещения или здания.

В заключение отметим.

Независимо от произношения слова вентиляция, на английском или других языках, основной задачей приточно-вытяжной системы с рекуператором тепла является создание комфортных условий для людей, находящихся в помещении.Поэтому, определившись с расчетом необходимой мощности и типом теплообменника, можно смело приступать к оснащению дома надежной системой вентиляции.

Для увеличения срока службы в контур можно добавить фильтры для очистки воздуха. Но следует помнить, что легче предотвратить поломки, проводя своевременное техническое обслуживание и уход, чем тратить деньги на ремонт или покупку новой техники.

Строительство энергоэффективного дома – мечта каждого застройщика.Многие считают, что для достижения этой цели достаточно утеплить периметр здания и поставить в него современные окна… Но так ли просто решить этот вопрос? Оказывается нет. Обеспечить комфортное проживание и полное энергосбережение здания невозможно только за счет утепления ограждающих конструкций и установки герметичных оконных блоков. Почему-то многие забывают учитывать необходимость использования вентиляции — приточно-вытяжных установок (ПВУ).

Для сохранения внутреннего тепла помещения необходимо оборудовать приточно-вытяжную вентиляцию теплообменником — рекуператор воздуха , который будет утилизировать тепло воздушного потока, поступающего из помещения, отдавая его приточному воздух.Такие системы широко используются в Западной Европе, обеспечивая строительство зданий с уровнем теплопотерь в 5-10 раз ниже, чем у обычного жилья. За счет использования тепла вытяжного воздуха они экономят до 70% затрат на отопление и таким образом окупаются в кратчайшие сроки, обычно за 3-5 лет.

Малогабаритные приточно-вытяжные установки с рекуперацией тепла типа АВТУ, которые предназначены специально для эксплуатации в жилых и других малогабаритных помещениях.Они снабжают здание свежим, подогретым, очищенным от уличной пыли воздухом.

Энергия вентиляционных выбросов в современных зданиях достигает 50 % от общего уровня теплопотерь, поэтому энергоэффективным называют здание, в котором помимо утепления ограждающих конструкций и установки герметичных оконных групп используется энергия, возвращаемая в помещение за счет утилизации тепла вентиляционных выбросов.

Продолжительность отопительного сезона в энергоэффективных домах может быть сокращена более чем на месяц.

Принцип работы ПВУ

Это выглядит следующим образом. Нагретый воздух забирается через воздухозаборники в наиболее влажные помещения (кухня, ванная, туалет, подсобное помещение и т. д.) и выводится по воздуховодам за пределы здания. Однако перед тем, как покинуть здание, он проходит через теплообменник рекуператора, где оставляет часть тепла. Это тепло нагревает холодный воздух, забираемый снаружи (он также проходит через тот же теплообменник, но в другом направлении) и подается внутрь (гостиная, спальни, кабинеты и т.). Таким образом, внутри помещения происходит постоянная циркуляция воздуха.

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Приточно-вытяжная установка с рекуператором может быть различной мощности и размеров — это зависит от объема вентилируемых помещений и их функционального назначения. Простейшая установка представляет собой заключенный в стальной корпус тепло- и звукоизолированный набор взаимосвязанных элементов: теплообменник, два вентилятора, фильтры, иногда нагревательный элемент, система удаления конденсата (блок автоматики, элементы электросхемы и воздуховоды не рассматривается в этом контексте).

Организация воздухообмена в помещениях жилого коттеджа

При работе агрегата через теплообменник проходят два потока воздуха — внутренний и внешний, которые при этом не смешиваются. Существует несколько типов рекуператоров в зависимости от конструкции теплообменника.

Самые дальновидные домовладельцы проектируют в своих домах сразу две системы вентиляции: гравитационную (естественную) и механическую с рекуперацией тепла (принудительную).При этом система естественной вентиляции является аварийной и служит при сбоях в работе приточно-вытяжной установки и используется в основном в неотапливаемый период. Следует помнить, что при работе системы механической вентиляции самотечные вентиляционные каналы должны быть плотно закрыты. В противном случае эффективность принудительной вентиляции будет потеряна.

Пластинчатые рекуператоры

Вытяжной и приточный воздух поступает с обеих сторон ряда пластин.При этом в пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата. Поэтому они должны быть оборудованы отводом конденсата. Конденсатоуловители должны иметь гидрозатвор, препятствующий захвату вентилятором и подаче воды в воздуховод.

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Существует серьезный риск образования льда из-за конденсации, поэтому требуется система оттаивания. Рекуперацией тепла можно управлять с помощью перепускного клапана, который регулирует поток воздуха через рекуператор.В пластинчатом теплообменнике нет движущихся частей. Характеризуется высокой эффективностью (50-90%).

Пластинчатый рекуператор

Установки данного типа от производителя тм. Навека — Node1. Имеют алюминиевый рекуператор, дренажную систему для отвода конденсата и систему защиты от замерзания рекуператора. А также самые тихие в своем классе вентиляторы, электрический или водяной нагреватель, встроенная автоматика и пульт дистанционного управления с настройкой режимов и расписания работы.

Роторные рекуператоры

Тепло передается ротором, вращающимся между отводным и приточным каналами. Это открытая система, и поэтому существует большой риск того, что грязь и запахи могут перейти из вытяжного воздуха в приточный, чего можно в некоторой степени избежать, если правильно расположить вентиляторы. Уровень рекуперации тепла можно регулировать скоростью вращения ротора. В роторном теплообменнике риск замерзания низок. Ротационные рекуператоры имеют движущиеся части.Они также характеризуются высоким КПД (75-85%).

Роторный рекуператор

Данное решение успешно реализовано производителем тм. Naveka в установках серии Node3. Агрегаты имеют систему защиты от замерзания, встроенную автоматику и дистанционное управление. В Вертикальном исполнении блоки имеют тепло- и шумоизоляцию из негорючей минеральной ваты толщиной 50 мм, а также возможность наружной (уличной) установки и эксплуатации.

Рекуператоры с промежуточным теплоносителем

В данной конструкции теплоноситель (вода или водно-гликолевый раствор) циркулирует между двумя теплообменниками, один из которых расположен в вытяжном канале, а другой — в приточном. Теплоноситель нагревается удаляемым воздухом и затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе, и отсутствует риск переноса загрязняющих веществ из вытяжного воздуха в приточный. Теплоотдачу можно регулировать, изменяя скорость циркуляции теплоносителя.Эти рекуператоры не содержат движущихся частей и имеют низкий КПД (45-60%).

Рекуператор с промежуточным теплоносителем

Камерные рекуператоры

В таком рекуператоре камера разделена на две части заслонкой. Вытяжной воздух нагревает одну часть камеры, затем заслонка меняет направление потока воздуха таким образом, что приточный воздух нагревается от нагретых стенок камеры. При этом загрязнения и запахи могут переноситься из удаляемого воздуха в приточный.Единственной подвижной частью рекуператора является заслонка. Агрегат характеризуется высоким КПД (80-90%).

Камерный рекуператор

Тепловые трубки

Рекуператор состоит из труб замкнутой системы, заполненных фреоном, который испаряется при нагреве удаляемым воздухом. По мере прохождения приточного воздуха по трубкам пар конденсируется и снова становится жидким. Перенос загрязнений в такой конструкции исключен. Рекуператор не имеет движущихся частей, но имеет относительно низкий КПД (50-70%).

Рекуператор канальный на основе тепловых труб

Наибольшее распространение на практике получили пластинчатые и роторные рекуператоры. Кроме того, существуют модели рекуператоров, в которых можно установить два пластинчатых теплообменника последовательно. Они высокоэффективны.

Двухступенчатая рекуперация с двумя роторами

Количество тепла, отбираемого теплообменником, зависит от ряда факторов, в частности, от температуры воздуха внутри и снаружи помещений, его влажности, скорости воздушного потока.Чем больше разница температур внутри и снаружи помещений, чем выше влажность, тем больше эффект от работы рекуператора. Кстати, большинство установок можно установить на летний период. вместо обычного теплообменника так называемой летней кассеты , что позволяет обеспечить приток воздуха без процесса рекуперации. Кроме того, в некоторых случаях можно изменить направление потоков воздуха внутри агрегата так, чтобы они миновали теплообменник.

Основные характеристики и особенности типов теплообменников

Вентиляторы

Движение воздуха обеспечивается вентиляторами – приточным и вытяжным, хотя можно встретить системы со встроенным приточно-вытяжным вентилятором, который приводится в действие одним двигателем. В простых моделях вентиляторы имеют три уровня скорости: нормальный, пониженный (используется для работы в ночное время или в отсутствие жильцов, если это дом или квартира) и максимальный (используется, когда необходим максимальный уровень воздухообмена).В некоторых современных моделях вентиляторы имеют гораздо больше уровней скорости, что позволяет лучше удовлетворить потребности пользователей системы при разной степени интенсивности вентиляции.

Вентиляторы могут управляться автоматически. Пульты управления, как правило, устанавливаются внутри помещений в местах, удобных для их использования. Программаторы времени обеспечивают настройку режима скорости вращения вентилятора в течение дня или недели. Кроме того, некоторые продвинутые модели могут быть интегрированы в систему «умный дом» и управляться центральным компьютером.Работа рекуператора также может зависеть от уровня влажности в помещении (для этого требуется установка соответствующих датчиков) и даже уровня углекислого газа.

Так как система вентиляции должна работать круглосуточно, качество вентиляторов является крайне важной характеристикой приточно-вытяжной установки.

Фильтры

Воздух, забираемый с улицы, должен подаваться в помещение только после прохождения через фильтр. Обычно рекуператоры комплектуются фильтрами, задерживающими частицы до 0.размером 5 микрон. Этот фильтр соответствует требованиям EU7 по DIN или F7 по европейским стандартам. Таким образом, фильтр задерживает пыль, споры грибов, пыльцу и сажу.

Эту особенность приточно-вытяжной установки должны оценить аллергики. При этом в выхлопной системе перед теплообменником также установлен фильтр. Правда, его класс несколько ниже — EU3 (G3). Защищает теплообменник от примесей, удаляемых из помещения вместе с воздухом.Фильтры изготовлены из синтетических материалов, они могут быть как одноразовыми, так и многоразовыми. Материал последнего должен легко чиститься. Эти фильтры можно вытряхивать и мыть. Некоторые модели рекуперационных установок имеют фильтры засорения фильтров, которые в определенный момент сигнализируют о необходимости замены или очистки фильтра.

Нагревательные элементы

Конечно, идеальной была бы ситуация, когда приточный воздух нагревается отводимым теплом. Но в некоторых случаях этого достичь невозможно.Например, если за окном -25°С, то температуры вытяжного воздуха, какой бы ни была эффективность теплообменника, будет недостаточно, чтобы прогреть приточный воздух до комфортной температуры. В связи с этим рекуператоры оснащаются электрической системой дополнительного подогрева воздуха, подаваемого в помещения. Как показывает практика, подогрев приточного воздуха нужен даже при температуре наружного воздуха менее -10°С.

Нагревательный элемент также управляется автоматически и включается в зависимости от программы, если отбираемого тепла недостаточно для нагрева приточного воздуха в соответствии с заданными параметрами.Обычно он монтируется вместе с теплообменником. Мощность и размеры ТЭНов зависят от мощности всей установки.

Бывает, что при повышенной влажности воздуха и сильном морозе на теплообменнике образуется конденсат, который может замерзнуть. Чтобы избежать этого явления, существует несколько технических решений.

Например, приточный вентилятор может работать с перерывами (включается каждые полчаса на пять минут), а затем работает вытяжной вентилятор, а теплый воздух, проходя через теплообменник, предохраняет его от образования льда.

Второе, довольно распространенное решение – направить часть потока холодного воздуха мимо теплообменника. Существует ряд других способов, в том числе использование электронагревателя, который частично нагревает воздух, поступающий извне перед теплообменником. Образующийся конденсат не должен собираться внутри агрегата, а отводиться по системе трубопроводов либо непосредственно в канализацию, либо в другое место, предусмотренное проектом.

При строительстве индивидуальных домов возможно применение структурной схемы устройства системы принудительной вентиляции с забором воздуха на определенном расстоянии от дома и подачей его в приточно-вытяжную установку по воздуховодам, расположенным в грунте ниже уровень промерзания почвы.При прохождении по такому каналу будет повышаться температура воздуха, что снижает риск образования конденсата и льда на теплообменнике и в целом повышает эффективность работы рекуператора.

Воздуховоды

Как мы уже отмечали, установку приточно-вытяжной вентиляции гораздо проще выполнить в строящемся здании, чем в уже существующем. Следовательно, его дизайн должен быть элементом всего строительного проекта. Обычно агрегат располагают на неиспользуемых чердаках (так проще обеспечить поступление более чистого воздуха), в подвалах, котельных, подсобных и подсобных помещениях.Важно, чтобы это было сухое помещение с положительной температурой. Воздуховоды в неотапливаемое помещение должны быть теплоизолированы. В помещении их обычно монтируют за подвесными потолками.

Алюминиевые или пластмассовые гибкие воздуховоды

На практике применяются различные типы воздуховодов. Наиболее удобные в установке — алюминиевые или пластиковые гибкие воздуховоды в виде трубы , армированной стальной проволокой. Трубы также можно утеплить минеральной ватой. Применяются также воздуховоды прямоугольного или квадратного сечения.Вентиляционные решетки обычно устанавливаются в стенах или потолках. Специалисты рекомендуют использовать для подачи воздуха диффузоры с переменным расходом, как наиболее удобный вариант, хотя чаще всего для этих целей используются обычные решетки. Приточный воздух должен подаваться из мест, где он наименее подвержен загрязнению.

В завершение несколько видео по использованию приточно-вытяжных установок с рекуперацией тепла:

Устройство и принцип работы пластинчатого рекуператора воздуха.

Использование рекуператора воздуха как основного средства борьбы с образованием грибка и плесени в жилом помещении.

общая информация

Срок службы оборудования вентиляционной установки производства нашей компании устанавливается при соблюдении правил эксплуатации и своевременной замене фильтров и деталей с ограниченным ресурсом. Перечень таких деталей и их ресурс указан в Руководстве пользователя для каждой конкретной модели.

Во избежание недоразумений просим Вас внимательно изучить Руководство пользователя, обратить внимание на условия возникновения гарантийных обязательств, проверить правильность заполнения гарантийного талона.Гарантийный талон действителен только при условии, что в нем правильно и четко указаны: модель, серийный номер товара, дата продажи, четкие печати продавца, установщика, подпись покупателя. Модель и серийный номер изделия должны соответствовать указанным в гарантийном талоне.

Ограничения гарантии

В случае нарушения данных условий, а также в случае изменения, стирания или перезаписи данных, указанных в гарантийном талоне, гарантийный талон аннулируется.

В этом случае мы рекомендуем вам обратиться к продавцу для получения нового гарантийного талона, соответствующего вышеуказанным условиям. Если дата продажи не может быть установлена, в соответствии с законодательством о защите прав потребителей, гарантийный срок исчисляется с даты изготовления товара.

Гарантия на рекуператоры 7 лет.

Гарантия 7 лет распространяется на оборудование, эксплуатируемое с соблюдением всех правил эксплуатации, указанных в «Руководстве по эксплуатации оборудования ЗЕНИТ».Гарантия не распространяется на оборудование, эксплуатируемое в помещениях с повышенной влажностью (бассейны, сауны, помещения с влажностью более 50% в зимний период), но гарантия может быть сохранена, если оборудование оснащено канальным осушителем.

Доставка по Москве и Московской области до 10 км от МКАД

Сроки доставки указаны в карточке каждого товара. Стоимость доставки оплачивается отдельно. Доставка осуществляется транспортной компанией.

Доставка в регионы

Доставка в регионы производится после 100% оплаты услуг транспортной компании. Стоимость доставки не включена в стоимость заказа.

общая информация

Если вы хотите узнать об условиях доставки и оплаты, но не хотите о них читать, то обратитесь к продавцу-консультанту в вашем городе, который обязательно вам поможет.

Цены на сайте могут отличаться от розничных цен в разных регионах, это связано с затратами на логистику.Цена на заказанный товар действительна в течение 24 часов с момента оформления Заказа.

Оплата банковской картой на сайте

Оплата банковской картой на сайте производится через платежную систему. После оформления и оплаты заказа с Вами свяжется наш продавец-консультант для подтверждения Заказа и уточнения сроков доставки.

Приточно-вытяжные установки

с рекуперацией тепла появились относительно недавно, но быстро завоевали популярность и стали достаточно популярной системой.Устройства способны полностью проветривать помещение в холодный период, поддерживая оптимальный температурный режим поступающего воздуха.

Что это такое?

При использовании приточно-вытяжной вентиляции в осенне-зимний период часто возникает вопрос сохранения тепла в помещении. Поток холодного воздуха из вентиляции устремляется на пол и способствует созданию неблагоприятного микроклимата. Наиболее распространенным способом решения этой проблемы является установка воздухонагревателя, нагревающего потоки холодного наружного воздуха перед подачей его в помещение.Однако этот способ достаточно энергозатратен и не предотвращает потери тепла в помещении.

Оптимальный вариант Решение проблемы – оборудовать систему вентиляции рекуператором. Рекуператор представляет собой устройство, в котором воздуховоды отвода и подачи воздуха находятся в непосредственной близости друг от друга. Блок рекуперации позволяет частично передавать тепло от воздуха, выходящего из помещения, к входящему воздуху. Благодаря технологии теплообмена между разнонаправленными воздушными потоками удается экономить до 90% электроэнергии, кроме того, в летнее время устройство можно использовать для охлаждения поступающих воздушных масс.

Технические характеристики

Рекуператор тепла состоит из корпуса, покрытого теплозвукоизоляционными материалами и изготовленного из листовой стали. Корпус устройства достаточно прочный, чтобы выдерживать весовые и вибрационные нагрузки. На корпусе имеются входное и выходное отверстия, а движение воздуха через устройство обеспечивают два вентилятора, как правило, осевого или центробежного типа. Необходимость их установки обусловлена ​​значительным замедлением естественной циркуляции воздуха, что обусловлено высоким аэродинамическим сопротивлением рекуператора.Во избежание засасывания опавших листьев, мелких птиц или механического мусора на входе, расположенном со стороны улицы, устанавливается воздухозаборная решетка. Этот же проем, но со стороны помещения, также оснащается решеткой или диффузором, равномерно распределяющим поток воздуха. При монтаже разветвленных систем в отверстия монтируются воздуховоды.

Кроме того, входы обоих потоков оснащены фильтрами тонкой очистки, защищающими систему от пыли и капель жира.Это предохраняет каналы теплообменника от засорения и значительно продлевает срок службы оборудования. Однако установка фильтров осложняется необходимостью постоянного контроля за их состоянием, очистки, а при необходимости и замены. В противном случае забитый фильтр будет выступать в роли естественной преграды на пути воздушных потоков, из-за чего сопротивление им возрастет и вентилятор сломается.

По типу конструкции фильтры рекуператоров бывают сухие, мокрые и электростатические.Выбор подходящей модели зависит от мощности устройства, физических свойств и химического состава отработанного воздуха, а также личных предпочтений покупателя.

Помимо вентиляторов и фильтров в состав рекуператоров входят нагревательные элементы, которые могут быть водяными или электрическими. Каждый нагреватель оснащен термовыключателем и способен автоматически включаться, если тепло, выходящее из дома, не справляется с нагревом поступающего воздуха. Мощность обогревателей подбирается в строгом соответствии с объемом помещения и работоспособностью вентиляционной системы.Однако в некоторых устройствах ТЭНы лишь защищают теплообменник от замерзания и не влияют на температуру поступающего воздуха.

Водяные элементы нагревателя более экономичны. Это связано с тем, что теплоноситель, который движется по медному змеевику, поступает в него из системы отопления дома. От змеевика нагреваются пластины, которые, в свою очередь, отдают тепло воздушному потоку. Система управления водонагревателем представлена ​​трехходовым краном, открывающим и закрывающим подачу воды, дроссельной заслонкой, уменьшающей или увеличивающей ее скорость, и смесительным узлом, регулирующим температуру.Водонагреватели устанавливаются в прямоугольную или квадратную систему воздуховодов.

Электронагреватели

чаще устанавливают на воздуховоды с круглым сечением, а в качестве нагревательного элемента используют спираль. Для правильной и эффективной работы спирального нагревателя скорость воздушного потока должна быть больше или равна 2 м/с, температура воздуха должна быть 0-30 градусов, а влажность проходящих масс не должна превышать 80 %. Все электронагреватели оснащены таймером работы и тепловым реле, отключающим прибор в случае перегрева.

Помимо стандартного набора элементов, по желанию потребителя в рекуператоры устанавливаются ионизаторы и увлажнители воздуха, а самые современные модели оснащены электронным блоком управления и функцией программирования режима работы в зависимости от внешние и внутренние условия. Панели приборов имеют эстетичный вид, что позволяет рекуператорам органично вписаться в систему вентиляции и не нарушать гармонию помещения.

Принцип работы

Чтобы лучше понять, как работает рекуперативная система, обратитесь к переводу слова «рекуператор». Буквально это означает «возврат использованного», в данном контексте — теплообмен. В вентиляционных системах рекуператор забирает тепло у выходящего из помещения воздуха и отдает его входящим потокам. Разница температур между разнонаправленными воздушными струями может достигать 50 градусов. В летнее время устройство работает наоборот и охлаждает поступающий с улицы воздух до температуры выходящего.В среднем КПД устройств составляет 65%, что позволяет рационально использовать энергоресурсы и значительно экономить электроэнергию.

На практике теплообмен в рекуператоре выглядит следующим образом: принудительная вентиляция нагнетает в помещение избыточный объем воздуха, в результате чего загрязненные массы вынуждены покидать помещение через вытяжной воздуховод. Выходящий теплый воздух проходит через теплообменник, тем самым нагревая стены конструкции.При этом навстречу ему движется поток холодного воздуха, который забирает полученное теплообменником тепло, не смешиваясь с отходящими потоками.

Однако охлаждение воздуха, выходящего из помещения, приводит к образованию конденсата. При хорошей работе вентиляторов, придающих воздушным массам большую скорость, конденсат не успевает попадать на стенки устройства и вместе с потоком воздуха выходит на улицу. Но если скорость движения воздуха была недостаточно высока, то внутри устройства начинает скапливаться вода.Для этих целей в конструкцию рекуператора входит поддон, который располагается под небольшим уклоном в сторону сливного отверстия.

Через сливное отверстие вода поступает в закрытый бак, который устанавливается со стороны помещения. Это продиктовано тем, что скопившаяся вода может заморозить отводные каналы и конденсату будет некуда стекать. Использовать собранную воду для увлажнителей не рекомендуется: жидкость может содержать большое количество патогенных микроорганизмов, поэтому ее необходимо сливать в канализацию.

Однако, если иней от конденсата все же образуется, рекомендуется установить дополнительное оборудование – байпас. Это устройство выполнено в виде перепускного канала, по которому приточный воздух будет поступать в помещение. В результате теплообменник не нагревает поступающие потоки, а тратит свое тепло исключительно на таяние льда. Входящий воздух, в свою очередь, нагревается воздухонагревателем, включаемым синхронно с байпасом. После того, как весь лед растает и вода слита в накопительный бак, байпас отключается и рекуператор начинает работать в штатном режиме.

Помимо установки байпаса, для борьбы с обледенением используется гигроскопичная целлюлоза. Материал находится в специальных кассетах и ​​впитывает влагу до того, как она успевает выпасть в конденсат. Пары влаги проходят сквозь слой целлюлозы и с набегающим потоком возвращаются в помещение. Преимуществами таких устройств являются простота монтажа, возможность установки коллектора конденсата и накопительного бака. Кроме того, КПД кассет рекуператоров целлюлозы не зависит от внешних условий и составляет более 80 %.К недостаткам можно отнести невозможность использования в помещениях с повышенной влажностью и дороговизну некоторых моделей.

Типы рекуператоров

Современный рынок вентиляционного оборудования предлагает широкий ассортимент рекуператоров различных типов, отличающихся друг от друга как по конструкции, так и по способу теплообмена между потоками.

• Пластинчатые модели являются наиболее простым и распространенным типом рекуператоров, отличаются низкой стоимостью и длительным сроком службы.Теплообменник моделей состоит из тонких алюминиевых пластин, обладающих высокой теплопроводностью и значительно повышающих КПД устройств, который у пластинчатых моделей может достигать 90%. Высокие показатели КПД обусловлены особенностью строения теплообменника, пластины в котором расположены таким образом, что оба потока, чередуясь, проходят между ними под углом 90 градусов друг к другу. Последовательность прохождения теплых и холодных струй стала возможной за счет загиба краев пластин и герметизации стыков полиэфирными смолами…Помимо алюминия, для производства пластин используются медные и латунные сплавы, а также полимерные гидрофобные пластики. Однако, помимо достоинств, пластинчатые рекуператоры имеют и свои слабые стороны. Минусом моделей является высокий риск образования конденсата и наледи, что связано с тем, что пластины расположены слишком близко друг к другу.

• Роторные модели состоят из корпуса, внутри которого вращается цилиндрический ротор, состоящий из профилированных пластин.При вращении ротора происходит передача тепла от выходящих потоков к входящим, в результате чего наблюдается незначительное перемешивание масс. И хотя процент смешивания не критичен и обычно не превышает 7%, в детских и медицинских учреждениях такие модели не используются. Уровень рекуперации воздушных масс полностью зависит от скорости вращения ротора, который установлен в ручной режим. КПД роторных моделей составляет 75-90%, риск образования льда минимален.Последнее связано с тем, что большая часть влаги задерживается в барабане, после чего испаряется. К недостаткам можно отнести сложность обслуживания, высокую шумовую нагрузку, что обусловлено наличием движущихся механизмов, а также габаритами устройства, невозможностью установки на стене и вероятностью распространения запахов и пыли в процессе эксплуатации.

• Камерные модели состоят из двух камер, между которыми находится общая заслонка.После прогрева он начинает крутиться и гонять холодный воздух в теплую камеру. Затем нагретый воздух уходит в помещение, заслонка закрывается и процесс повторяется снова. Однако широкого распространения камерный рекуператор не получил. Это связано с тем, что заслонка не способна обеспечить полную герметичность камер, поэтому потоки воздуха смешиваются.

• Трубчатые модели состоят из большого количества трубок, содержащих фреон.В процессе нагрева от исходящих потоков газ поднимается к верхним участкам труб и нагревает входящие потоки. После того, как происходит отдача тепла, фреон приобретает жидкую форму и стекает в нижние отделы трубок. К достоинствам трубчатых рекуператоров можно отнести достаточно высокий КПД, достигающий 70%, отсутствие движущихся элементов, отсутствие шума при работе, малые габариты и длительный срок службы. К недостаткам можно отнести большой вес моделей, что обусловлено наличием в конструкции металлических труб.

• Промежуточные отопительные модели состоят из двух отдельных воздуховодов, проходящих через теплообменник, заполненный водно-гликолевым раствором. В результате прохождения через отопительный агрегат вытяжной воздух отдает тепло теплоносителю, который, в свою очередь, нагревает входящий поток. К достоинствам модели относят ее долговечность, за счет отсутствия движущихся частей, а среди минусов отмечают низкий КПД, достигающий всего 60%, и предрасположенность к образованию конденсата.

Как выбрать?

Благодаря большому разнообразию рекуператоров, представленных потребителям, выбрать подходящую модель не составит труда. При этом каждый тип устройства имеет свою узкую специализацию и рекомендуемое место установки. Итак, при покупке устройства для квартиры или частного дома лучше выбрать классическую модель плиты с алюминиевыми пластинами. Такие устройства не требуют обслуживания, не требуют регулярного обслуживания и имеют длительный срок службы.

Эта модель идеальна для использования в многоквартирном доме. Это связано с низким уровнем шума при работе и компактными размерами. Трубчатые стандартные модели хорошо зарекомендовали себя и для частного использования: они небольшого размера и не гудят. Однако стоимость таких рекуператоров несколько выше стоимости пластинчатых изделий, поэтому выбор устройства зависит от финансовых возможностей и личных предпочтений владельцев.

При выборе модели для производственного цеха, непродовольственного склада или подземной стоянки стоит ориентироваться на поворотные устройства.Такие устройства обладают большой мощностью и высокой производительностью, что является одним из основных критериев для работы на больших площадях. Неплохо зарекомендовали себя и рекуператоры с промежуточным теплоносителем, однако из-за низкого КПД они не так востребованы, как барабанные установки.

Важным фактором при выборе устройства является его цена. Так, самые бюджетные варианты пластинчатых рекуператоров можно приобрести за 27 000 рублей, а мощный роторный рекуператор с дополнительными вентиляторами и встроенной системой фильтрации обойдется примерно в 250 000 рублей.

Примеры проектирования и расчетов

Чтобы не ошибиться при выборе рекуператора, следует рассчитать КПД и КПД устройства. Для расчета КПД используется следующая формула: К = (Тп — Тн) / (Тп — Тн), где Тп — температура входящего потока, Тн — температура наружного воздуха, Тн — температура помещения. Далее необходимо сравнить свое значение с максимально возможным показателем эффективности приобретаемого устройства.Обычно это значение указывается в техническом паспорте модели или другой сопроводительной документации. Однако при сравнении желаемого КПД и указанного в паспорте следует помнить, что на самом деле этот коэффициент будет несколько ниже заявленного в документе.

Зная КПД той или иной модели, можно рассчитать ее КПД. Это можно сделать по следующей формуле: E(W)=0,36xRxKx(Tv — Tn), где P будет обозначать расход воздуха и будет измеряться в м3/ч.После проведения всех расчетов следует сравнить затраты на приобретение рекуператора с его КПД, переведя в денежный эквивалент. Если покупка себя оправдает, устройство можно смело покупать. В противном случае стоит рассмотреть альтернативные способы нагрева приточного воздуха или установить ряд более простых устройств.

При самостоятельном проектировании устройства следует учитывать, что противоточные устройства обладают максимальной эффективностью теплоотдачи.За ними следуют воздуховоды с поперечным течением, а в последнюю очередь – однонаправленные воздуховоды. Кроме того, насколько интенсивным будет теплоотвод, напрямую зависит от качества материала, толщины разделительных стенок, а также от того, как долго воздушные массы будут находиться внутри устройства.

Тонкости монтажа

Сборку и установку рекуперационной установки можно произвести самостоятельно. Самым простым видом самодельного устройства является коаксиальный рекуператор.Для ее изготовления возьмите двухметровую пластиковую трубу для канализации сечением 16 см и воздушную гофру из алюминия длиной 4 м, диаметр которой должен быть 100 мм. На концы большой трубы надеваются переходники-разветвители, с помощью которых устройство будет подключаться к воздуховоду, а внутрь вставляется гофра, закручивающая ее по спирали. Рекуператор подключается к системе вентиляции таким образом, что теплый воздух прогоняется через гофру, а холодный – через пластиковую трубу.

В результате такой конструкции смешения потоков не происходит, и уличный воздух успевает прогреться, двигаясь внутри трубы. Для повышения производительности устройства можно совместить его с грунтовым теплообменником. В ходе испытаний такой рекуператор дает хорошие результаты. Так, при внешней температуре -7 градусов и внутренней температуре 24 градуса производительность устройства составляла около 270 кубометров в час, а температура поступающего воздуха соответствовала 19 градусам.
