Изготовление спиральной антенны для Wi-Fi своими руками из подручных средств. Wi fi антенна своими руками – пошаговая инструкция

Часто владельцы больших квартир и многоэтажных частных коттеджей хотят беспрепятственно пользоваться интернетом в любом уголке своего дома. Но мощности вай фай маршрутизатора не всегда хватает. Для улучшения качества сети может быть использована антенна для wi-fi роутера. Своими руками нетрудно изготовить конструкцию любой мощности и направленности.

По умолчанию роутер заводского изготовления оснащен всенаправленными антеннами с коэффициентом мощности 2dB. Он передает интернет сразу во всех направлениях. В результате сигнал «растягивается» по всему периметру и слабеет.

Если на пути сигнала находятся одна или две стены, импульс может не пройти сквозь них и в дальнем помещении сети не будет. Положение исправит покупная или самодельная вай фай антенна для роутера большей мощности.

Всенаправленная антенна особо ситуации не изменит, так как сигнал по-прежнему будет уходить в разные стороны.

Лучше сделать антенну для вай фай роутера направленного действия. Устройство сконцентрирует сеть в более узком секторе и существенно увеличит силу сигнала.

Владельцам коттеджей, которые хотят пользоваться интернетом не только дома, но и на участке, понадобится внешняя антенна для роутера. Ее можно купить, но лучше сделать своими руками. Если это будет направленная антенна, она сможет охватить сетью конкретный участок, не раздавая интернет по сторонам. Изготовить ее совсем нетрудно.

Направленная антенна своими руками

Наиболее популярна и проста в изготовлении самодельная антенна для wi-fi роутера из металлических банок. Сделать ее просто, но слишком большого увеличения сигнала она не даст.

Если необходимо улучшить качество сети в своем доме и на прилегающей территории, потребуется изготовить более мощное устройство.

Комплектующие для сборки

Антенна с биквадратом

Усиление с биквадратом изготовленное своими руками

Как сделать wi-fi антенну для роутера:

возьмем трубочку из меди длиной 10-11 см. С одного конца сделаем спил 1-2 мм, удалив часть стенки;
из куска проволоки сечением 1.2 мм и 30 см длиной сделаем биквадратный контур с рабочей стороной 3,5 см. Для этого отмерим 15 см и согнем проволоку на 90 °. Далее доведем конструкцию до квадратной восьмерки и обрежем концы. Они не должны доходить до середины проволоки на 2 мм. Зачистим;

возьмем кусок текстолита, покрытого фольгой, и в середине сделаем отверстие. В него должна с трудом входить трубка из меди;
припаяем трубочку к текстолиту под углом в 90°;
на стенку трубки прикрепим медную конструкцию так, чтобы ее середина не соприкасалась с трубкой и не доходила до текстолита на 1 см;
внутрь трубки протащим кусок провода РК-50. На середину восьмерки «посадим» жилу. На другой конец кабеля припаяем разъем.

Полученная антенна к роутеру монтируется в вертикальном положении. Свой девайс подойдет для создания связи стандарта 802.11 n на территории квартиры, двора или между домами.

Другие самодельные устройства

Любая wi-fi антенна для роутера своими руками проста в изготовлении. Такое устройство вполне может заменить стоковую антенну на 2-3 dB, входящую в комплект маршрутизатора и увеличить зону покрытия более чем в два раза.

Для использования на улице подойдет выносная антенна для роутера на 8-10 dB, изготовленная из спутниковой тарелки. Для этого следует модернизировать покупную тарелку, расположив в центре самодельную антенну и соединив ее с роутером. Конструкция устанавливается на самом высоком месте дома.

Самодельная wi-fi антенна

Кроме тарелки для изготовления антенны можно использовать самоделку из обыкновенной фольги. Но в этом случае ее нужно будет укрыть от дождя и ветра, поместив на чердак или в другое закрытое место.

Для стабилизации сигнала в небольшом помещении можно изготовить штыревую антенну. Это аналог стоковой антенны, которой комплектуется вай фай роутер. Такое девайс, сделанный своими руками, намного мощнее и лучше раздает сеть.

Для его изготовления требуется кусок медной проволоки и BNC разъем. Припаяв конец проволоки к «маме» разъема, необходимо через 61 мм от основания скрутить из проволоки кольцо. Затем через 91 мм обернуть еще одно кольцо и через 83 мм от последнего кольца обрезать проволоку. Антенна на wi-fi роутер готова.

Существует множество других конструкций самодельных устройств. Какой вариант антенны для роутера выбрать — зависит только от пользователя, его потребностей и способностей. Любая самодельная вай фай антенна для роутера поможет улучшить качество сигнала в разы.

Беспроводной интернет – это одна из тех вещей, без которых уже нельзя представить себе жизнь. Теперь можно пользоваться из любой точки дома и офиса гаджетами, игровыми приставками, интернет-бытовой техникой. Но для одновременного запуска всех этих вещей нужен хороший потенциал.

Самый простейший способ усилить беспроводной сигнал – это использование внешнего усилителя для роутера, который можно купить, или сделать антенну своими руками. Приобретая опыт и усваивая основы, лучше начинаешь понимать, как сделать правильный выбор.

Поляризация антенн

Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.

Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах. При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц). Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.

Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к земной поверхности, то речь идёт о «вертикальных» конструкциях.

Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения.

Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.

Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.

Усиление мощности приема и сигнала роутера

Антенна передаёт (и принимает) радиоволны лучше в определенных направлениях, тем самым увеличивая эффективную излучаемую мощность.

Обратите внимание! Полная излучаемая мощность не увеличивается, а просто становится сильнее в одном или нескольких направлениях и слабее в других направлениях.

Такое «усиление» применяется как к переданному, так и принятому сигналу. Единицей измерения количественного усиления является децибел или дБ, который был назван в честь Александра Грэма Белла.

Важно! Более высокие значения дБ показывают более высокий коэффициент усиления.

Основные виды антенн

Что нужно учитывать при создании антенны? Для работы над усилением сигнала всегда важно помнить о некоторых особенностях передачи сигнала на расстояния. Выбор типа антенного устройства может значительно повлиять на дальность и устойчивость связи.

Все Wi Fi антенны делятся на два вида:

направленные,
всенаправленные.

Которые, в свою очередь, бывают:

внутренними,
наружными.

Кроме того, при установке устройства нужно учитывать следующее: несовпадение поляризаций точек доступа приведет к тому, что в одном из положений уровень качества увеличится, а в другом – вообще пропадёт.

Всенаправленные

Наилучшим вариантом расширить диапазон домашней интернет-системы является установка внешней антенны с хорошими коэффициентами усиления и всенаправленности. Всенаправленная антенна обычно является антенной вертикальной поляризации. В удаленной местности, где сотовая связь слабая, устанавливать такое устройство – смысла нет.

Вариант больше применим в городских условиях.

Помните! Модели всенаправленных антенн, естественно, мешают друг другу при неправильном размещении в непосредственной близости от обычного маршрутизатора.

Одной из разновидностей всенаправленной антенной с повышенным коэффициентом усиления является вертикальная коллинеарная wi fi антенна с одной точкой питания и фазированием элементов.

Направленные

Антенна является пассивным устройством, которое сигналу не добавляет мощности. Тем не менее, есть методы повышения доли энергии, передаваемой в определенном направлении, за счет уменьшения доли энергии, передаваемой в остальных направлениях.

Если применить направленные антенные усилители, то можно значительно улучшить зону покрытия вай фаем.

Одним из наименее распространенных (за счёт своей дороговизны) типов антенн в сотовой связи являются секторные антенны. Устройства позволяют обеспечить высокий уровень интернет-соединения, если использовать схемы многопанельной установки. Вертикальная и горизонтальная фокусировка лучей (90, 120 градусов) позволяет предотвратить помехи от других антенн.

Как подключить бесплатный интернет вай фай

Существует несколько способов усиления сигнала настолько, чтобы можно было подключиться к доступным точкам или к роутеру соседа, который делится своим паролем для вай фай.

Мощная антенна своими руками

Сделать wifi антенный усилитель направленного действия можно и самостоятельно, благо, что в сегодняшнем интернете много подобных схем. Например, антенну двойной биквадрат, усиление которой составляет 12 дБ. Для сборки понадобится медная проволока диаметром от 2 до 3 мм и длиной 300 мм.

В качестве рефлектора можно использовать пластину из фольгированного гетинакса. Фольгированный гетинакс – это прессованная бумага, пропитанная клеящим составом и покрытая медной фольгой. Если такого нет, то можно применить любой металл, например, крышку старого системника или обычную пивную банку.

Первое, с чего нужно начать, – это согнуть двойную восьмёрку из провода со сторонами квадратов 30 мм. Для этого провод нужно разметить на 8 равных частей, согнуть его в отмеченных местах под углом 90 градусов при помощи плоскогубцев. В результате должна получиться антенна в виде восьмёрки.

Дальше нужно вырезать рефлектор из пластины гетинакса. Отметить центр на пластине и просверлить на ней два отверстия: для антенны и выхода провода. Расстояние между проволокой и пластиной должно быть не менее 15 мм.

Далее понадобится wi fi адаптер, вернее его маленькая антеннка. Просверлив отверстие в корпусе адаптера, выводится провод. Центральный провод припаивается к восьмёрке, а обмотка к ножке. Так устроена антенна wifi двойной биквадрат. Осталось подключить к ноутбуку, и посмотреть, как она ловит сигналы. По сравнению со встроенной антенна для роутера своими руками – это просто wi fi пушка!

Сверхдальняя wi fi антенна своими руками

Для изготовления конструкции антенны для сверхдальней связи в первую очередь понадобится лист фольгированного (хотя бы с одной стороны) гетинакса или стеклотекстолита. Материал должен быть в хорошем состоянии, достаточного размера и толщины. Также нужны будут виниловые самоклеящиеся трафареты с монтажной пленкой, которые защитят упомянутые листы от травления.

Задняя стенка-отражатель может быть изготовлена из любого ровного металлического листа, хоть из фольги, главное ровной и плоской.

Текстолит сначала размечается, затем разрезается болгаркой на две части размером 450х350 мм. Перед травлением лист зачищается мелкой шкуркой, что довольно важно.

Между отражателем, который тоже вырезается из гетинакса, и самой платой должно быть строго 9 мм. Эти 9 мм можно сделать с помощью ровного пластика. Дальнейшая сборка заключается в склеивании полученных деталей, предварительно оставляются отверстия в мягком пластике, чтобы потом подпаять провод. Провод и разъём покупаются на радиорынке. Разъём подбирается по антеннам роутера.

В результате получается сверхдальняя антенна для wi-fi роутера. На расстоянии одного км от точки доступа эта мощная самодельная антенна имеет усиление 80 дБ.

Травление печатной платы с помощью раствора

Травление – довольно непростая задача. Сложность заключается в поиске емкости для больших листов. Если таковой нет, можно сделать опять же своими руками. Для изготовления самодельной емкости понадобится каркас из четырёх реек и плёнка в несколько слоёв. Плёнка накрывается и закрепляется саморезами.

Хлорное железо – это самый простой и наиболее часто используемый метод для травления печатной платы.

хлорным железом пользоваться в замкнутом небольшом пространстве;
трогать раствор голыми руками;
использовать металлическую посуду или металл для процесса смешивания;
использовать стеклянные или пластиковые лотки в процессе травления;
после использования бросать раствор в землю или куда-нибудь.

прикрывать нос и глаза во время травления;
после травления раствор один раз можно повторно использовать, но хранить нужно в прохладном месте вдали от солнечного света.

В интернете приведено много занятных вариантов, как сделать wifi антенну, которые можно взять на вооружение. Например, можно сделать модель направленного действия из всенаправленной антенны. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги.

Осталось только подобрать подходящую wifi антенну, увеличить дальность сети и не расставаться с вай фаем ни на секунду.

Видео

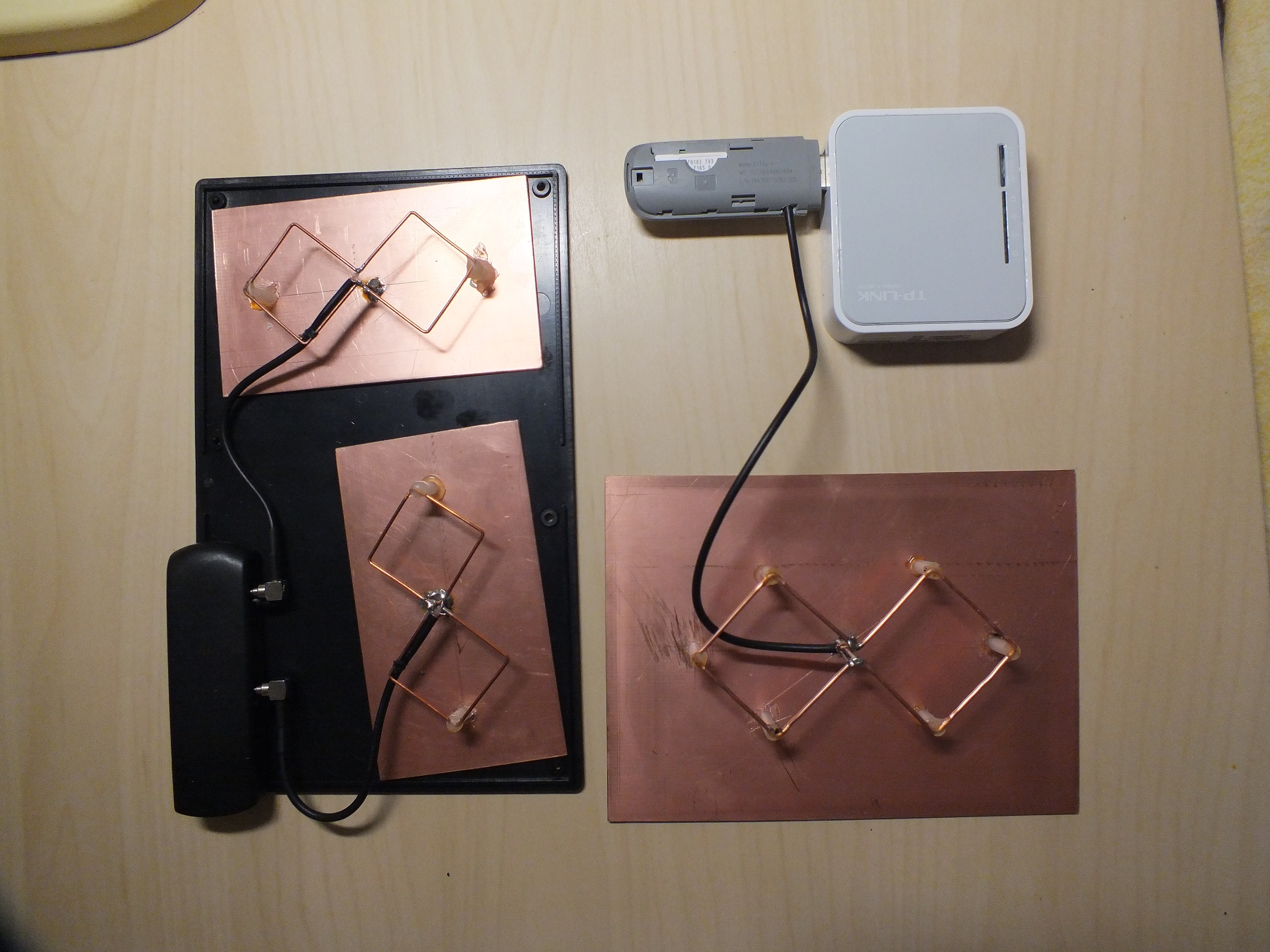

Инструкция по изготовлению антенны «двойной» Bi-Quad (двойная восьмерка) W-LAN — антенны на 2,4 Ghz для wi-fi.

«Двойная восьмёрка» — это продолжение Bi-Quad, усиление которой на 2 dB выше, т.е. составляет примерно 12 dB. При постройке обратите внимание на то, что медные провода в местах пересечения не соприкасаются. После постройки «двойную восьмёрку» желательно покрыть лаком, чтобы избежать окисления/коррозии. О том, как важно выдержать расстояние в 15 мм между отражателем и медным проводом, свидетельствуют две приведённые ниже фотографии :

Для того, чтобы не возникали вопросы (в первом посте были) рассмотрим постройку антенны с круговой диаграммой, в данном случае что-то около 270°.

Сначала из медной пластины (или другой жести/материала) нужно согнуть трубу диаметром 70 мм и высотой прим. 100 мм. Затем согнуть из медного провода прямой 6-ти элементный Quad и с помощью, например, бутылки придать ему соответствующую, изогнутую форму. Повторюсь для читающих не очень внимательно: расстояние от медного провода до рефлектора по кругу должно быть 15 мм! Важно, чтобы перекрещивающиеся провода не касались друг друга!

Конечно, это не единственно правильный вариант постройки такой антенны. Антенну с круговой диаграммой можно сделать и крупнее,

В этом случае потери сигнала в антенном кабеле будут сведены к минимуму.

В идеале это должно выглядеть немного по-другому, примерно так:

но это не так важно, главное — вы сможете по печати повторить размеры. Для изгибающих «двойную восьмёрку» — крайние квадраты не используются . У кого нет принтера, тот для изготовления рамки пользуется следующим рисунком: приведены размеры для провода диаметром 2,5 мм

«Тройная восьмёрка» — очередное продолжение «двойной восьмёрки», козффицент усиления «тройной восьмёрки» может составить 14 dB или немного больше. Так выглядит окрашенная «тройная восьмёрка», в общем, не плохо:

Для начинающих! Обратите внимание, что стойки, поддерживающте антенну на расстоянии 15 мм от отражателя, должны быть сделаны из диэлектрического материала!

Рассмотренные выше «двойную восьмёрку» и антенну с круговой диаграммой можно смонтировать вместе, в один корпус:

С другого.

Антенна закрыта. Для изготовления защитного корпуса использовался отрезок пластмассовой трубы диаметром 125 мм, которые используют в сантехнике, крышка сделана из 2-х сантиметровой пластмассы. Крепёжная верхняя гайка — из пластмассы. Покрасить можно в любой цвет.

Недавно на сайте была показана антенна 3G. Хочу представить три Wi-Fi антенны не просто скопированные с других сайтов, а изготовленные своими руками и протестированные в реальных условиях. Мне нужен был доступ в Интернет в соседнем доме от моего роутера, на расстоянии 150-200 м.

Первая антенна http://usd. ucoz.ru/publ/2-1-0-71 — всенаправленная, сделанная из куска кабеля RG-213. Сразу скажу, что использовать эту антенну можно только как обычную штыревую, и заявленные на одном из сайтов характеристики не оправдали своих надежд. Радиус действия этой антенны составил метров 30. Поэтому с ней я больше не экспериментировал.

Зачистил кабель. Длина центральной жилы 28 мм.

Для жесткости конструкции надел на внутренний диэлектрик кольцо, сделанное из медной проволоки сечением 2,5 мм²

Длина плеча-противовеса составила 31 мм, а диаметр нижнего кольца 54 мм.

Вторая спиральная Wi-Fi антенна HELIX изготовлена из куска пластиковой канализационной трубы диаметром 40 мм и куска электрического провода сечением 2,5 мм².

Изготовление спиральной антенны для беспроводных сетей диапазона 2.4 ГГц

На трубу намотал 12 витков провода с шагом витка 33 мм и проклеил клеем «Момент», это даст очень прочную намотку вокруг трубы.

Для соединения антенны с рефлектором я использовал бутылёк от мыльных пузырей. Прикрутил его к рефлектору винтом, а антенну посадил на клей.

Так как радиочастотный выход всех точек доступа и роутеров обычно имеет сопротивление 50 ом, кабель должен быть волновым сопротивлением 50 ом. Для согласования антенны с кабелем припаял к концу провода прямоугольный треугольник из жести размером по катетам 71*17 мм.

Для соединения антенны с кабелем я просверлил отверстие в рефлекторе и припаял медную трубку.

Припаял к треугольнику-компенсатору,

А экран забондажил и пропаял.

Кабель использовал RG-58/U с волновым сопротивление 50 ом. На другой конец кабеля припаял RP-SMA(м)-коннектор.

Третья антена из банки

Прочитав ни одну статью про изготовление антенн из банки, я решил взять банку из под Жигулевского пива объемом 1 литр.
У неё ровное плоское дно и диаметр подходящий.

Http://www.cqham.ru/cantenna.htm — на ссылке есть калькулятор расчета антенны исходя из диаметра банки и расчетной частоты антенны.

Для монтажа кабеля и крепления самой антенны я использовал F-коннектор.

У коннектора высверлил центральный контакт.

Прикрутил коннектор к мачте.

Зачистил центральную жилу кабеля нужной длинны.

В банке просверлил отверстие.

Собрал антенну

И покрасил нитроэмалью из баллончика.

Теперь о тесте антенн в реальных условиях.

Про первую антенну я уже писал. Радиус у неё был порядка 20-30 метров.
Проверка связи проходила между роутером D-Link DIR-300 и планшетным компьютером на доступ к страницам Интернета
и видеосвязи по Skype из двух точек.

Первая точка находилась на расстоянии 240 м от антенны, На расстоянии 450 м доступ к Интеренту был на скорости 1 Мб/с, но видеосвязь по Skype постоянно обрывалась.
Антенна из банки показала лучшие результаты, чем спиральная антенна. На расстоянии 450 м видеосвязь по Skype была удовлетворительной. Вывод я сделал такой, антенна из банки имеет более узкую диаграмму направленности и хороша для создания соединения с удаленным пользователям.
Но для этого её нужно «нацелить» на того самого пользователя. У спиральной антенны диаграмма шире, поэтому соединение возможно и без тщательного «прицеливания».
Что касается расстояния, то я подключался к Интернету через планшетный компьютер, а у них встроенные антенны Wi-Fi с маленьким коэффициентом усиления, следовательно и расстояние небольшое.
Т.е. я сигнал от роутера получаю хороший, но при подключении не могу получить IP-адрес и связь срывается. Я в принципе достиг желаемых результатов. 450 м для меня это с лихвой.
Но для тех кому нужно большее расстояние для связи, мои предложения будут следующими: ставить одинаковый внешние антенны с двух сторон,
как со стороны роутера или точки доступа так и со стороны сетевого адаптера, и ставить более мощную точку доступа типа SENAO ECB-8610S или EnGenius ECB-3500.
У них выходная мощность в шесть раз больше обычных роутеров, но и цена в пять-шесть раз дороже.

Несколько месяцев назад передо мной и моими коллегами по работе встала задача, связать точку доступа из отдалённого дома и тачку на работе сеткой, да чтобы хорошо работало и пакеты не терялись. Последовав старой поговорке «На фиг медь!», было решено соединяться воздухом. Для чего была в складчину приобретена довольна дешёвая WiFi карточка. Но вот незадача, дом стоит не впритык, хоть и не километр, но всё равно не рядом, но в прямой видимости, где-то метров 150. Связь конечно была, но всё равно процент был маленький. Полезли в инет на сайт местного магазина, посмотрели цены на антенны… тут пришла жаба:) Со словами, «Да ну на фиг, я и сам так могу» я положил начало доооолгой, но занимательной и увлекательной работе:)

Был прошустрён инет на предмет схем антенн, на ходу изучались и вспоминались основы физики, длина волны, поляризация и т.д. Было изготовлено пара антенн, из подручных материалов, которыми оказались бабины из под болванок. Но по прошествии времени они нас перестали удовлетворять, поэтому углубляться в изготовление этих антенн не буду.

Решено было заняться по-взрослому и изготовить волновой канал, вернее сразу два, чтобы с обеих сторон било.
Нашли схему, думали над материалом, и не нашли ни чего лучшего, как использовать полимерные трубы:) Вот краткий фото отчёт с комментариями.

1) Была найдена схема 16-ть элементного волнового канала.

2) Купил трубу, разрезал

3) Нарезал элементы. Важно было сделать точь-в-точь со схемой, ибо своими силами длину волны мы бы не измерили.
Притащил из дома штангель, нарезал элементы, потом упорно стачивал лишние миллиметры и десятые их части

4)Размерили, и наделали дырок в трубках

Дальше кропотливо и не без усилия всовывал каждый элемент в дырки, выравнивал
Далее был куплен кабель коаксиальный на 50 Ом и коннекторы (самое затратное из всей поделки). Потом всё было обжато и антенна готова:)

(после того как фото была сделана, кабель был укорочен вдвое, дабы избежать потерь)

Кстати, да! Два волновых канала были сделаны за один рабочий день, и был это День Радио!
з. ы. проценты увеличились в два раза, пакеты не теряем, имеем стабильную связь…
до того как антенна была готова скорость была 24 мбита, после 48 мбита

UPD: схема волнового канала с размерами

UPD2:
материалы которые были задействованы:

Полипропиленовая труба
— медный провод
— коаксиальный кабель на 50 Ом
— коннекторы SMA

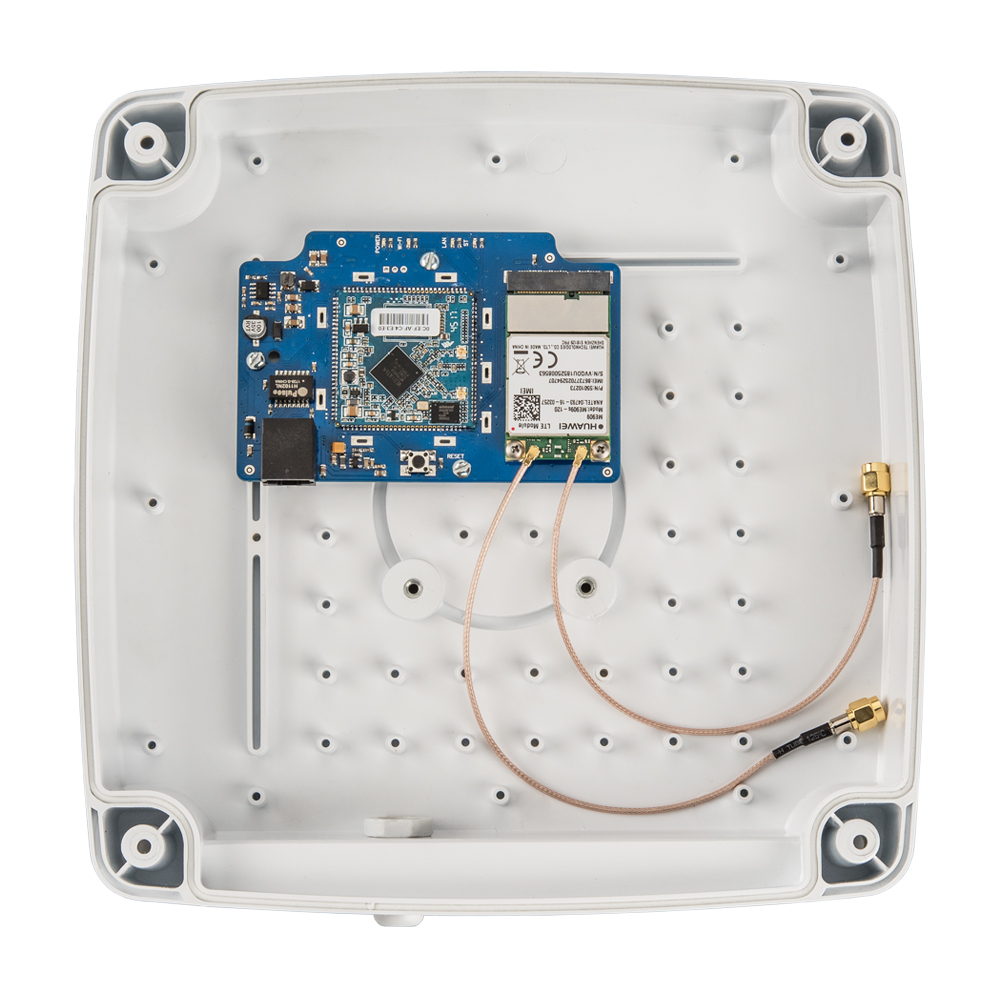

4G антенна сделать самому своими руками. Антенна для 4G модема

Сегодня многие люди жалуются на слабое интернет-соединение и низкую скорость загрузки. В связи с этим, провайдеры разработали новое соединение – 4G. Оно превосходит 3G и LTE интернет. Чтобы подключится к 4G, необходимо усилить или создать новую антенну.

4G антенна позволит не только увеличить скорость соединения, но и улучшить качество его приема. Интернет нового поколения позволяет без лагов играть в онлайн игры. С новым соединением у вас повысится fps и понизится пинг. Это позволит даже на одинаковой скорости получить более качественное интернет-соединение.

Сегодня люди стараются подключиться к новому высокоскоростному интернету, но не у всех получается получить качественное соединение. С чем это связанно? В этом, как не странно, виноват не оператор, а техника. В маленьких городах или селах нет качественного соединения. В этом случае поможет только 4G антенна, которую вы можете сделать самостоятельно. К этому мы еще вернемся. Давайте рассмотрим, что выступает помехой для интернет-соединения.

Как правило, это обычная перегрузка сети, но в тоже время, могут быть и другие причины:

Большое расстояние от станции до вашего модема. Это и не дает возможности получить качественное соединение в селах или маленьких городах.
Расположение модема. Во внимание берется все от высоты, на которой он расположен, до материала, используемого в строительстве дома.
Месторасположение модема. В этом случае преградой может выступить леса, высотки или линии электропередач.

Что с этим можно сделать? Как решить проблему? Как мы уже выяснили, 4G антенна позволит исправить недостатки передачи сигналов. Она усилит интернет-соединение и позволит получить высокую скорость даже в самой заброшенной деревушке.

Самодельные антенны

Антенна для 4G модема единственный способ улучшить интернет-соединение. Многих людей беспокоит вопрос: можно ли изготовить необходимую конструкцию самостоятельно?

Конечно, если у вас есть необходимые знания по работе с радиотехникой, то можете заняться изготовлением. 4G антенна – это отличный способ повысить уровень по работе с техникой, научится подбирать нужные элементы и узнать что-то новое. Вы должны понимать, что антенна для 4G модема может сгореть, есть ее неправильно изготовить. Чтобы не потерять своих денег, необходимо пользоваться всеми рекомендациями по изготовлению.

Если вы проживаете в маленьком городе или поселке, то можно использовать усилитель для 4G модема. Сейчас можно найти множество различных схем по сборке такой конструкции. Конечно, если у вас нет необходимых знаний, и вы не сможете справиться с самостоятельным изготовлением, то лучший вариант – фирменная антенна 4G МТС или Мегафон.

Усилитель для 4G модема

Чтобы изготовить усилитель для 4G модема, необходимо взять банку от горошка или кофе. На дне нужно сделать одно небольшое отверстие. Оно понадобится для втулки, которую изготавливается из жести.

После этого втулку нужно будет припаять. Сначала можно прорезать отверстие на корпусе в форме буквы «Н». Оно должно быть размеру сечения модема.
В изготовленную конструкцию необходимо вставить модем (центр банки к верху модема). После этого нужно направить усилитель в сторону, где стоит вышка оператора. Осталось только подключить интернет к компьютеру через USB-удлинитель.

Если вы хотите получить высокую скорость интернет-соединения, то необходимо использовать кабель, который используют для подключения антенны с модемом, как можно меньшей длины. Это доказано экспериментально.

Также модем следует установить возле потолка, чтобы ничего не мешало принимать сигнал. Если вы воспользуетесь этими рекомендациями, то сможете поднять скорость интернета.

Виды

4G антенна своими руками может быть изготовлена разной формы. Существуют отражательные или собирательные формы. Как правило, собирающая форма закрепляются к модему, а отражающие нужно присоединять только к выходу 4G. Рефлекторы или отражатели бывают разной формы, главное – правильное подключение.

Применение

К сожалению, такие конструкции можно применять только для комнатного использования. Они, как и заводские усилители, не способны противостоять влаге или перепаду температур. Поэтому их и используют только дома.

К сожалению, простой рефлектор не способен качественно улучшить сигнал. 4G LTE антенна примерно в 10 раз мощнее, чем наша самоделка. Но это не значит, что рефлектор не способен улучшить качество интернет-соединения.

Антенна своими руками

Чтобы усилить сигнал к 4G модему, можно сделать антенну из спутниковой тарелки. Этот способ достаточно эффективный, так как тарелку можно настроить на любую станцию, и она хорошо принимает сигнал. Как изготовить эту конструкцию? Тут ничего сложного нет, нам необходимо взять модем и спутниковую тарелку. 4G антенна своими руками будет достаточно примитивной. В фокус тарелки нужно установить модем и настроить на необходимую станцию. Так мы получим довольно хороший приемщик. С этим проблем не должно возникнуть. Другой вопрос – это настройка.

Настройка

Способ настройки напоминает то, как устанавливают спутниковую тарелку на спутник для телевиденья. В интернетом немного по-другому. Направить тарелку необходимо ниже. Даже, возможно, придется направить вниз. Это связано с кривизной отражения. Чтобы максимально качественно настроить спутниковую тарелку, нужно вращать его и с помощью специальной программы следить, как меняется интернет-соеднинение. После того, как вы убедитесь, что получили максимальное значение, антенну необходимо зафиксировать.

Внешняя антенна 4G закреплена, теперь можем перейти к следующему этапу. Сейчас стоит поэкспериментировать с фокусом. Для разных моделей модемов необходимо по-разному настраивать конвертеродержатель. Для этого нужно менять положение фокуса и смотреть за качеством приема сигнала.

Для того, чтобы правильно настроить фокус, необходимо знать, что антенна модема находится на противоположной стороне от USB. Конечно, так устроено не на всех моделях, поэтому стоит его разобрать, чтобы понять, где находится приемник.

Если вы не добились условия прямой видимости, то следует поднять конструкцию. Также увеличить качество сигнала может помочь увеличение диаметра зеркала. 4G направленная антенна способна ловить сигнал на большом расстоянии. Как связан диаметр с качеством приема? В среднем тарелка с диаметром 1 м обеспечивает довольно неплохое интернет-соединение на расстоянии 30 км от станции. Чтобы подключить модем к компьютеру, необходимо купить USB шнур. Какой он должен быть? Конечно, следует использовать качественный шнур, небольшого сечения с экранированием и феритом на концах. Также можно приобрести несколько таких шнуров и соединить, качество от этого не теряется.

Следует помнить, что не получится использовать спутниковую тарелку для телевидения и усиления своего интернет-соединения. Конечно, можно прикрепить модем к спутниковой тарелке, чтобы немного усилить сигнал. Но следует помнить, что если тарелка настроена на ТВ, не нужно ее отворачивать от спутника. Качественный сигнал может получится в том случае, если спутниковая тарелка настроена на условие прямой видимости.

Защита

Чтобы защитить модем от осадков, можно изготовить защитную конструкцию. Для этого можно использовать обычную бутылку или пакет. Конечно, лучше создать качественный защитный корпус из материалов, которые смогут выдержать перепады температур и влагу.

Вывод

На этом все. Если вы проживаете в небольшом городке или в деревне, то можете воспользоваться советами и увеличить скорость интернет-соединения. Конечно, людям, которые проживают в мегаполисах, это не понадобится. Качество и скорость интернет-соединения зависит от дальности модема от станции, высоты модема и преград, которые могут попасться на пути. Конечно, если вы правильно сделаете и подключите усилитель, то независимо от различных преград, сможете получить высокоскоростной интернет.

Самодельные антенны для усиления сигнала интернета для 3G/4G модема

В современном мире человек не представляет жизни без Интернета, с помощь которого можно не только всегда оставаться на связи, но и работать, не выходя из дома. Из-за несовершенности технологии мобильной передачи данных в системе могут происходить частые сбои, поэтому наиболее удобный способ получить доступ к мировой паутине в любое время — использование 3G-модема.

С помощью этого приспособления можно ловить интернет-сигналы, передающиеся по мобильным сетям, находясь при этом в любом месте: в парке, на даче или за городом. От мощности сигнала будет зависеть качество передачи, поэтому вопрос усиления приема мобильной сети с помощью самодельной антенны для Интернета остается актуальным.

В каких случаях целесообразно использовать антенну для модема

Находясь на даче, либо живя не в черте города в большом отдалении от вышки связи, есть большая вероятность того, что ваш дом окажется в зоне со слабым покрытием сети. По этой причине скорость интернета в таких местах оставляет желать лучшего. Для решения этой проблемы можно задействовать специальное устройство — антенну, при помощи которой есть возможность усилить входящий сигнал. Не обязательно идти в магазин и покупать дорогостоящее оборудование, антенна для модема своими руками не так сложна в изготовлении в том случае, если следовать простым инструкциям.

Обратите внимание!

Если у вас есть проблема со скоростью интернета при наличии хорошего сигнала, изготовление такого устройства никаким образом не улучшит ваше положение. Скорее всего, проблема заключается в том, что базовая стация оператора перегружена запросами многих пользователей и оборудование не рассчитано на такое количество абонентов. В таком случае лучшим выходом станет смена оператора, либо придется перенастроить антенну на другую вышку той же компании.

Как сделать антенну для мобильного 3G Интернета своими руками

Что из себя представляет самодельный приемник: виды антенн

Антенны как покупные, так и изготовленные своими силами, принято разделять на несколько подвидов. Если рассматривать способы установки, их можно разделить на комнатные и уличные. 3G антенна своими руками при установке вне помещения будет работать более эффективно, поскольку она находится на открытой местности и не сталкивается с большим количеством помех. Такие конструкции наиболее актуальны для тех абонентов, чьи дома находятся на большом удалении от вышки оператора.

Исходя из принимаемого сигнала, данные устройства разделяют на две основные группы:

Широкополосные.
Узкополосные.

Первый образец более функционален, поскольку он способен получать сигналы 2G и 3G, однако он не может использовать 4G.

Узкополосная антенна, соответственно, рассчитана на прием сигнала с определенной частотой.

Антенны также принято разделять по следующим категориям:

Направленная.
Всенаправленная.
Секторная.

Последние два подвида способны принимать сигналы от множества вышек одновременно.

Если произвести правильную настройку, самодельная антенна для 4G или 3G модема в сочетании с биквадратом может одновременно выполнять функции приемника и усилителя. Биквадрат представляет собой разновидность рамочной антенны, которую относят к группе зигзагообразных. Данная конструкция была разработана инженером К. Харченко еще в 60-х годах прошлого века. В то время она использовалась для приема сигнала телевидения.

Второй вариант — внешняя антенна

Внешняя антенна для 3G-модема тоже вполне успешно делается своими руками. Более того, для этого тоже не потребуется слишком много времени и сил, а качество сигнала определенно порадует.

Основная идея в этой работе будет заключаться в создании качественной изоляции, для того, чтобы устройство могло работать в любую погоду, а также выбора оптимальной точки направления сигнала.

С изоляцией успешно может справиться изолента. Пожалуй, это самый универсальный способ для предотвращения попадания влаги на провода и соединения. Но важно не заматывать слоями место, где у устройства находится встроенный уловитель, иначе сигнал будет хуже и все усилия пойдут впустую.

В качестве рефлектора, который будет «собирать» радиоволны может подойти металлический лист. Хорошо, если получится сделать его немного закругленным, чтобы концентрировать сигнал в одной точке. Действовать нужно по принципу широко известной спутниковой антенны.

Металлический лист-рефлектор

Для такого усилителя сигнала может подойти даже обычный картон, если под рукой нет ничего металлического. Но картонное основание нужно оклеить фольгой, иначе сигнал отражаться не будет.

Как уже стало понятно, в качестве рефлектора можно использовать любой металл. Важно только, чтобы он концентрировал радиоволны в той точке, где стационарно закрепляется модем. Умельцы приспосабливают для внешних антенн все то, что может на первый взгляд показаться мусором. К примеру, корпус от старого монитора, вырезанное дно большой кастрюли. Если постараться, то может получиться вполне аккуратная, красивая антенна, которая еще и прекрасно будет справляться со своими функциями.

Старый монитор пригодился

Разновидности самодельных 3G и 4G приемников

Антенна для интернета своими руками очень просто изготавливается при помощи подробных инструкций. На данный момент есть множество способов изготовления таких устройств, давайте рассмотрим наиболее распространенные и проверенные самодельные антенны.

Изготовленный из жестяной банки приемник является доступным инструментом для усиления входящего сигнала. В любом доме точно найдется ненужная жестяная банка, желательно круглой формы. Банка выступает в качестве своеобразного «слухового аппарата» для электромагнитных волн, которые доходят до дна конструкции и отражаются. В результате в середине устройства создается стоячая волна.

Рассмотрим наиболее легкую в изготовлении вариацию, для которой не нужны провода. Что нужно, чтобы из обычной банки сделать усилитель интернета своими руками:

Для реализации этого метода понадобится только банка и ваш модем. Необходимо снять крышку банку и сделать отверстие почти у самого дна с диаметром, подходящим для 3G модема.
Помещаем модем в отверстие, чтобы задняя часть конструкция с вмонтированной в устройство антенной была внутри банки.
Далее необходимо подключить USB-удлинитель к модему, другой конец подключается к ПК. Готовый усилитель лучше всего установить возле окна. Далее необходимо отрегулировать позицию нехитрого устройства, чтобы получить максимальный уровень сигнала.

ВАЖНО!

Основной недостаток этого метода заключается в том, что его можно применить не во всех случаях. К примеру, если вы живете на нижних этажах или ваш дом находится на большом отдалении от вышки. Он будет эффективен, если вы испытываете незначительные проблемы с сигналом.

Более сложным и эффективным вариантом является ранее упомянутая антенна Харченко. Давайте рассмотрим наиболее распространенные ее вариации.

Антенна с медной обмоткой

Данная 3G антенна своими руками собирается очень просто. Такая модификация в большинстве случаев рассчитана на частоту в 300 герц. Однако эффективность такого устройства очень зависит от длины рефлектора. В начале процесса изготовления необходимо заготовить пластину. Для этого можно использовать нержавеющую сталь либо обычный DVD-диск, поскольку его внутренняя сторона содержит фольгу, которая не пропускает сигнал. После этого необходимо изготовить вибратор. Для его изготовления лучше всего использовать медную проволоку, толщина которой соответствует 2. 3 миллиметрам. Для подключения устройства оптимальным будет двухпроводной кабель. Кабель необходимо присоединить к пластине. Соединение можно произвести при помощи паяльной лампы. После этого на антенну закрепляются стойки. Передние секции должны быть расположены с углом в 45 градусов. В завершение необходимо изготовить медную обмотку на самой мачте.

Самодельная логопериодическая антенна для GSM модема. Изготовление и подключение

Мы живем на краю маленькой деревни. Столкнувшись с необходимостью интернета дома, стали изучать, что в этом смысле предлагает современная инфраструктура.

Оказалось, что самым доступным и простым способом подключиться к всемирной паутине, является GSM модем, недорогие варианты которого, частенько обзывают USB-свистком. Такой модем недорого стоит, широко распространён и неплохо работает, но, только в зоне уверенного приёма сигнала, базовой станции сети сотовой связи. В городе – будьте любезны, а вне его, сильно зависит от того насколько развита мобильная сеть. Часто для модема требуется хорошая внешняя антенна поднятая на некоторую высоту. Модели устройств с разъемами для подключения внешней антенны, считаются неким, профессиональным связным устройством и стоят раз в десять дороже.

Сборка антенны Харченко

В начальной стадии сборки изготавливается вибратор, он выгибается с помощью пассатижей.

Обратите внимание!

Крайне важно создать угол в 90 градусов, только так можно усилить сигнал до нужного уровня.

Далее следует процедура спайки стыков биквадрата, после чего происходит подключение коаксиального кабеля. Затем вибратор укладывается в прорези в обычной пластиковой крыше, с обратной стороны закрепляется экран.

На данный момент есть два доступных метода для подключения готовой конструкции к модему:

Прямое подключение к выходу вмонтированной в модем антенны.
Использование режима ретранслятора. Сигнал транслируется на внутренний приемник электромагнитными волнами.

Первый метод

Стоит отметить, что такой способ гораздо эффективнее беспроводного подключения. Прямое подключение подразумевает припайку конструкции коаксиального кабеля от антенны на два контакта для левого и правого канала. После спаивания коннектор можно подключать к встроенной антенне модема. Такая несложная методика позволит создать качественный канал для передачи электрических сигналов.

Беспроводной метод

Беспроводная передача данных обеспечивается за счет припайки электродов на выходной конец коаксиального кабеля. Они будут выполнять роль генераторного узла, который излучает электромагнитные импульсы на антенну модема. Для осуществления этой цели измеряется корпус модема, к этому значению добавляется еще 5 мм. Для примера, мы получили размер в 85 мм. После этого из жести нужно вырезать две полосы, длина которых будет составлять 85 мм, ширина этих полосок должна достигать значений в 4.8 и 3 сантиметра.

Широкую пластину для центрального сектора изгибают, придавая ей форму модема. Для создания экрана полуокружность нужно припаять к антенне.

Кабель и антенные переходники

В диапазоне 900 МГц вопрос выбора кабеля приобретает первостепенную роль. Отечественные телевизионные коаксиальные кабели можно использовать только ограниченно (затухание более 30 дБ на 100 м слишком велико). Из доступных импортных образцов подойдет RG6 — коаксиальный кабель с двойной оплеткой. Его вы найдете в любом магазине. Затухание составляет 20 — 24 дБ на 100 м (проверял экспериментально). Промышленные штыревые автомобильные антенны обычно включают в себя кабель RG59 с затуханием 28 дБ на 100 м. Антенна типа волновой канал с коэффициентом усиления 12 дБ и 10 м кабеля RG6U дают общее усиление 9,6 дБ, а при 20 м — 7 дБ.

На большинстве телефонов есть разъем для внешней антенны. Кроме того, для каждого типа телефона существует так называемый антенный переходник (около $5), он подключается к указанному разъему и представляет собой короткий кусок кабеля, с одной стороны которого находится специфический телефонный высокочастотный разъем, а с другой — стандартный ВЧ-разъем. Обычно затухание в антенном переходнике не превышает 1 дБ. Покупая антенный переходник, убедитесь в его дееспособности. При включении переходника в телефон встроенная в телефон антенна отключается и выходной каскад переключается на переходник. Иными словами, если вы просто подключаете переходник к телефону, сигнал на шкале телефона должен немного упасть. Потом вы подключаете внешнюю антенну к переходнику, и сигнал увеличивается. Если все идет именно так, значит, переходник работает.

Возможно ли переделать ТВ-антенну для 3G модема

В целом такой метод существует, однако его эффективность крайне низка, гораздо более продуктивно с нуля создать антенну, предназначенную для приема 3G сигнала.

Если открыть пластмассовый коробок в месте подключения кабеля к антенне, вы увидите плату с трансформатором. Трансформатор нужно убрать и произвести прямое подключение кабеля к вибратору. Для подключения кабеля следует использовать тип RG6 или RG59, после чего установить F-разъем и переходник SMA-F. На окончательной стадии необходимо установить переходник с SMA на BNS или TNC.

Создание самодельного устройства для усиления 3G и 4G сигнала оправдывает средства и время, потраченные на него. В условиях плохого приема сигнала созданная своими руками 4G антенна поможет усилить сигнал и обеспечить более качественное и быстрое подключение к сети. К тому же конструкция такого устройства крайне проста, и его создание не займет много времени.

Матчасть

Сразу поясним, что параметры сборки для антенн 3G и 4G отличаются. Вся суть в диапазоне частоты, которую использует оператор. Для этого следует взять телефон и выполнить поиск операторов сети. Среди многочисленных 2G сигналов следует искать нужный нам. Зная, какой именно оператор обеспечивает соответствующее покрытие, приобретаем подходящую SIM-карту. Ниже приведены схемы антенн-пушек для разных сигналов с характеристиками.

Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

- Антенны для приёма «волнового канала».

- Антенны принимающие «бегущую волну».

- Рамочные антенны.

- Зигзагообразные антенны.

- Логопериодические антенны.

Антенны решётки

Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

- Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

- Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

Отмерьте от коннектора 15 сантиметров антенного кабеля.
Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок

Чтобы сделать антенну вам понадобятся:

Две алюминиевые банки из под пива или другого напитка.
Метров пять телевизионного кабеля.
Штекер.
Два шурупа.
Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

Зачистите один конец кабеля и присоедините к нему штекер.
Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
Расплетите оплётку и скрутите её в шнур.
Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
Возьмите банки и в крутите в них шурупы по центру дна или крышки.
Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
Прикрепите банки на основание с помощью изоленты.
Закрепите на основании кабель.
Вставьте штекер в телевизор.
Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко

Для изготовления зигзагообразной антенны вам понадобится:

Медная проволока диаметром 3-5 мм.
Телевизионный кабель 3-5 метров.
Припой.
Паяльник.
Штекер.
Изоляционная лента.
Кусок пластика или фанеры для основания.
Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля

Получив длину кабеля сделайте следующее:

Зачистите кабель с одной стороны и вставьте в разъём для антенны.
Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
Отмерив нужную длину, откусите лишнее плоскогубцами.
В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
Загните очищенную часть под углом в 90 градусов.
Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки

Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона

Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
Потребляемый ток не более 20 миллиампер.
Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
Каскады имеют общий эмиттер.
Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя

Антенный усилитель дециметрового диапазона 470-790 мегагерц.
Коэффициент усиления 30 дБ. при напряжении 12 вольт.
Потребляемый ток 12 миллиампер.
Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Самодельная антенна для wifi из медной проволоки.

Мощная, панельная Wi-Fi антенна своими руками

WiFi антенна — отличное решение для каждого, кто пробовал организовать у себя дома или на работе беспроводную раздачу интернета, но сталкивался с такой проблемой, что сигнала роутера не хватает, чтобы без проблем пользоваться им в какой-нибудь отдаленной комнате. Однако в этом виноват вовсе не ваш роутер, а антенна — встроенная или внешняя, которая входила в комплектацию. Одно из наиболее действенных решений усиления беспроводного сигнала — направленная внешняя антенна wifi. Они бывают нескольких типов и видов, которые используются в зависимости от ваших потребностей. И как раз в этом многообразии мы сейчас и будем разбираться.

Прежде всего надо отметить, что пассивная антенна для wifi роутера, то есть которая не имеет своего собственного питания от электросети, не усиливает сигнал, а лишь направляет его спектр для более уверенного приема. Мощность этого «усиления», которую еще называют коэффициентом направленного действия, измеряют в децибеллах (dBi). Небольшими внешними антеннами уже снабжаются многие модели маршрутизаторов и адаптеров, однако их мощность не превышает 3-5 dBi, что не позволит значительно улучшить дальность действия беспроводного сигнала.

Поэтому для этого используют внешние wifi антенны. У них есть два типа разделения — для наружного или внутреннего использования, а также всенаправленные и узконаправленные.

Наружное и внутреннее использование антенны

Наружные антенны — это те, которые предназначены для работы на улице. Они защищены от воздействия осадков и солнечного света и специальные крепления для установки на стене здания. Они понадобятся, если вы хотите создать уверенную зону приема во дворе или для связи между соседними домами.
Внутренние антенны — для использования в помещении. Например, если ваш роутер установлен в отдаленном или закрытом место, то такую антенну можно соединить кабелем с антенным разъемом роутера и вывести в центр комнаты.

Направленная wifi антенна

Это самый используемый тип. Антенна, направляющая wifi сигнал в определенную сторону, например, из дома на приусадебный участок, или на балкон соседнего дома, если речь идет о внешней направленной беспроводной антенне. Дальность их действия может составлять от одного до нескольких км. Главное, чтобы источник приема находился в прямой видимости.

Внутренние направленные wifi антенны для роутера будут полезны, если он, например, висит на стене. Чтобы излучение не шло стену, можно подключить ее к роутеру и направить в сторону вашего рабочего стола, на котором стоит ноутбук. Или наоборот, направить антенну в перегородку, чтобы сигнал более уверенно через нее проходил, обеспечивая стабильную связь в соседней комнате. Очень удачная конструкция такой антенны — панельный прямоугольник, излучающий радиосигнал в одном направлении.

Обратите внимание, что подключение ее к маршрутизатору происходит не по USB, а вместо прикрепленной антенны, которой комплектовался роутер. Соответственно, если она была несъемная, то поставить вместо нее другую не получится.

Есть также компактные модели, которые подойдут как для комнатного использования, так и для крепления снаружи.

Всенаправленная wifi антенна отличается тем, что равномерно распределяет сигнал вокруг себя. Недостаток в том, что сигнал может искажаться излучениями других электронных приборов, находящихся в квартире, или внешними радиоволнами, если она установлена на улице. Выглядят такие антенны в виде вертикального штыря. Внешние могут устанавливаться на крыше дома или на вертикальном шесте, вкопанном в землю. Внутренние — на столе или полке, по возможности ближе к предполагаемому центру зоны желаемого приема.

Внешняя wifi антенна для роутера точно так же крепится на место штатной к тому же самому разъему.

Еще один интересный тип внутренних всенаправленных wifi антенн — для крепления на потолке. Они внешне напоминают светильник. Ее особенность в том, что прямо под антенной располагается мертвая зона и вешать ее нужно именно в том месте, где сигнал не нужен, а уверенный прием начнется только на небольшом от нее расстоянии.

Установка WiFi антенны

При монтаже любого типа антенн, необходимо учитывать, откуда идет источник сигнала. В условиях современной городской застройки он может очень сильно терять в эффективности как из-за плотности домов, так и из-за материалов, из которых они сделаны. Привожу таблицы, из которой можно приблизительно понять, насколько ухудшает работу точки доступа тот или иной материал. Самым главным параметром здесь будет «Эффективное расстояние» (ЭР). Рассчитывать его надо следующим образом. Например, в характеристиках роутера указано, что он работает на 400 метров. подразумевается, что при прямой видимости. Вас же от него отделяет межкомнатная стенка, у которой ЭР равно 15%. Рассчитываем: 400 м умножаем на 15% и получаем 60 метров. То есть через стену 15-20 см роутер будет «стрелять» всего на 60 метров. При этом, если присоединить к нему антенну в 15-20 децибел, то эта потеря нейтрализуется.

Самодельная wifi антенна своими руками

Сделать вайфай антенну направленного действия можно и своими руками. Посмотрите ролик о том, как сделать самодельную конструкцию из обычной пивной банки.

Не могу сказать точно, это правда или ложь — думаю, доля разума есть. По аналогии с этим народным примером, сделать антенну направленного действия можно также из всенаправленной. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги. Ниже привожу несколько занятных вариантов как сделать антенну своими руками, которые можно взять на вооружение.

Вариант с консервной банкой в качестве отражателя

На сегодня все. О способах усиления сигнала 3G модема можете почитать в другой статье на блоге.

Это оборудование представляет собой приемник сигнала беспроводной сети. Многие хотят добиться более мощных показателей от этого устройства, однако не стоит делать неоправданные действия с устройствами мощностью 15-20 дБи. Их отличием является максимально допустимая для широкого покрытия зона. При усилении такой антенны будет расти радиус действия, сокращаться зона охвата беспроводным соединением.

Эта ситуация может стать серьезным препятствием комфортного использования соединения с глобальной сетью. Область распространения волн будет настолько узкой, что приемник сигнала необходимо будет держать в определенной точке без возможности перемещения.

Конечно, если нельзя будет пересесть с телефоном на диван или сходить с планшетом на кухню, тогда и изготовление wi-fi антенны в домашних условиях себя не оправдает. Нужно очень хорошо взвесить потребность в такой манипуляции.

Самодельная биквадратная антенна

Первопроходцами среди самодельных излучателей биквадратного типа для распространения беспроводного сигнала были образцы еще в 2005 году. Наилучшими модификациями этих приспособлений были биквадратные, которые выдавали сигнал мощностью до 12 дБи, и биквадратные со значением этого показателя до 14 дБи.

Если брать по многофункциональности устройства, то предпочтительнее устанавливать биквадратную конструкцию. Это оборудование позволит сохранить ширину угла раскрытия сигнала при неизбежности сжимания поля излучения.

Если данное устройство правильно расположить в помещении, то можно обеспечить прием стабильного сигнала по всей территории. Реализовать любые из существующих версий данного типа приборов просто.

Детали для изготовления биквадратного излучателя:

Для рефлектора пригодится фольгированный текстолит размером 12,3х12,3 см;
Проволока медная с сечением поперечника 2,5 кв. мм;
Коаксиальный кабель с показателем ВС 50 Ом;
Разъем с выходом типа N для подсоединения самой антенны.

В целом, устройство будет выглядеть как соединенные углами квадраты с расположенными на одной прямой диагоналями. Посмотрев на фото wi-fi антенны, можно заметить биквадратный излучатель и заземленный рефлектор. Устройство должно верхней частью примыкать к кабелю, а нижней – примыкать к земле.

Рефлектор представляет собой кусок хорошо проводимого материала. Отлично с этой задачей справляется алюминий, сталь или жесть. В некоторых случаях проще воспользоваться компакт-диском.

Как изготовить излучатель и рефлектор wi-fi антенны

Изготовление передатчика достаточно простое. Подготовив все необходимые материалы можно приступить к созданию устройства.

Пошаговая инструкция как сделать wi-fi антенну:

Шаг 1. Проверить пригодность всех материалов. Для расчетной частоты будущего передатчика-приемника беспроводной сети принимается частота 2,4 ГГц, что требует использования медного провода толщиной 1,8 мм. Это соответствует указанному в перечне материалов сечению поперечника.

Шаг 2. Нужно подготовить проволоку и согнуть ее под прямыми углами на расстоянии 30,5 от каждой точки перегиба. Главное, чтобы активный элемент получил подобие квадратной восьмерки.

Шаг 3. Отмеряем расстояние, равное 29 мм от края до загиба проволоки.

Шаг 4. Постоянно контролируем соответствие наружного диаметра в 30,5 см и делаем еще один загиб.

Шаг 5. Выполняем еще пару внутренних загибов на 2,9 см расстоянии во внутрь рамки.

Шаг 6. После завершения конструирования активного элемента следует проверить соответствие чертежу. По средней линии должно быть расстояние, равное 30,5 мм.

Шаг 7. В местах, которые отведены для последующего крепления к ним коаксиального кабеля, необходимо сделать пропой.

Рефлектор

Этот элемент оборудования предназначен для отражения волн в задней части приемника сети. При правильном расположении рефлектора можно добиться усиления сигнала за счет наложения амплитуд испускаемого и отражаемого сигналов. Эффект интерференции способствует увеличению дальности распространения беспроводного излучения.

Достижение данного физического явления можно легко просчитать. Выбранное колебание имеет определенную длину волны, а при отражении необходимо, чтобы волны накладывались.

Расстояние между рефлектором и излучателем определяется как разность четверти из величины определяемой конструктивными особенностями передатчика от десятой доли волны. Из простых соображений получаем значение в четверть длины волны.

Для выбранной частоты в 2,4 ГГц волна будет длинной в 12,5 см. Умножив полученное значение на 5, получим величину искомого интервала 1,56 см.

Чтобы получить максимально возможное усиление в 12 дБи от конструируемого устройства, необходимо правильно рассчитать размер отражателя. Максимальное усиление будет с пластиной 12,3х12,3 см. Можно воспользоваться и больших размеров рефлекторов, однако это никакого эффекта не даст, а сделает оборудование более громоздким и тяжелым.

Приведенная схема устройства wi-fi антенны дает излучение мощностью 12 дБи, а аналоги изготовленные на базе компакт-дисков могут за счет ограниченной площади обеспечить максимум 8 дБи сигнал.

Необходимо помимо размеров и типа материала для рефлектора выбирать гладкие однотонные поверхности, обладающие хорошими отражательными свойствами. Волны могут рассеиваться на любых дефекта, что приводит к частичной потере сигнала.

Сбор излучателя на рефлекторе можно произвести через припаивания медной трубы непосредственно к отражателю. Также можно крепить ее термоклеем на пластмассовой трубочке. Нужно обязательно к рамке излучателя припаять выводы на кабель.

Подключение к роутеру

Может случиться, что изготовление такой wi fi антенны своими руками будет большей проблемой, чем финансовым приобретением. Поскольку подсоединение изготовленного самостоятельно оборудования должно производиться через проникновение внутрь роутера.

Для всех обладающих навыками работы с сетевым и беспроводным оборудованием, процесс припаивания на монтажную плату к контактным площадкам внутри роутера труда не составит.

Следует очень осторожно и максимально быстро работать паяльником с контактными дорожками, поскольку они очень тонкие и могут моментально среагировать на температурный скачок отрывом от платы.

При наличии у родного кабеля разъема SMA подсоединить аналогичного типа штекер антенны. Такой радиочастотный соединитель очень распространенное оборудование, поэтому купить его можно в любом специализированном магазине.

Тестирование wi-fi антенны

При создании биквадратной антенны по идеальным размерам, соблюдая все приведенные указания, можно добиться сигнала с 4-километровой дальностью.

Необходимо понимать, что многое зависит из чего можно сделать wi-fi антенну, чтобы показатели были соответствующими теоретическим. Мощность такого оборудования может достигать 12 дБи.

Дл антенн из компакт-дисков или других подручных материалов, наблюдается более слабый сигнал, иногда достигающий своего максимума на показателе 8 дБи. При удачных поделках направленность и дальность излучателя на диске CD может достигать 2 километров.

Для двойного биквадрата граничной мощностью является 14 дБи и дальнобойность несколько больше 6 километров.

Такие антенны могут использоваться для дачного участка, дворов частных домов или местности около гаража, поскольку обладают углом раскрытия в 60°.

Фото wi-fi антенн

Антенна для WIFI роутера – радиотехническое устройство, предназначенное для приема и передачи сигналов беспроводного WIFI интернета. WIFI антенны подключаются к передатчику или приемнику (ноутбук, ПК и т.п.) с помощью антенных кабелей и WIFI адаптеров (усилителей).

WIFI антенны излучают сигнал во всех направлениях. Но в реальных условиях эффективность передачи сигнала в разных направлениях неодинакова. Свойства направленности антенны характеризует диаграмма направленности. Самая простая диаграмма направленности у всенаправленной WIFI антенны, которая излучает одинаковую энергию во всех направлениях. Для WIFI антенн различают круговую, секторную и узконаправленную диаграммы направленности (ДНА). Диаграммы направленности изображаются в виде двух сечений – вертикального и горизонтального.

WIFI антенны бывают направленные и всенаправленные, внутренние и внешние. Важными параметрами WIFI антенн являются коэффициент направленного действия (КНД), коэффициент усиления (КУ), входное сопротивление и рабочая полоса частот. WIFI антенны работают в диапазоне 2,4 ГГц.

Штатная антенна для роутера d link практически всегда имеет КУ 2dBi.

Если требуется покрытие беспроводной связью большой площади (площадка перед офисом или двор), то необходим роутер с внешней антенной. Она сконструирована в крепком водонепроницаемом корпусе, способна выдерживать непогоду, ветер, температурные перепады. Крепятся такие антенны на мачтах или кронштейнах.

Внутренние антенны WI-FI отличаются компактностью. Они крайне удобны для работы в пределах помещения.

Всенаправленная антенна (Omni-directional)

Всенаправленная антенна чаще всего используется в оборудовании для беспроводных сетей. Для такой антенны характерно равномерное покрытие территории во всём радиусе действия. В основном, всенаправленная антенна представляет собой штырь, который устанавливается вертикально. При этом сигнал распространяется в плоскости, перпендикулярной его оси. Такие антенны, в сравнении с направленными, обладают заметно меньшим коэффициентом усиления.

Коэффициент усиления антенны – 8 дБ, длина – 520 мм, диаметр – 19 мм. Антенна удобно располагается на мачте, на крыше дома либо автомобиля. Мощности антенны хватает для работы на скорости 1 Мбит в радиусе до 1800 метров, а 54 Мбит – до 600 метров.

Направленная антенна (Directional antenna)

Такая антенна хорошо подходит для сети по типу точка-точка. Для компьютера, который должен соединяться с точкой доступа либо с другим компьютером лучше использовать направленную антенну. Такой антенной можно “пробить” даже непробиваемые стены.

Примером такой антенны является антенна WAN-2118 типа Yagi. Коэффициент усиления такой антенны составляет 18 дБ.

Антенна обеспечивает приём на скорости 1 Мбит/с – до 5 Км, 54 Мбит/с – до 1.5 Км.

Самодельная антенна для роутера

Существует много вариантов самостоятельного изготовления Wi-Fi антенн. Изготовленная антенна для роутера своими руками не будет уступать по характеристикам купленной модели. Для примера возьмем изготовление « антенны-насадки» . К такой антенне ВЧ–излучение подводится без применения кабеля. Антенна закрепляется на штатной штыревой антенне Wi-Fi роутера.

Сначала определим параметры антенны. Для Wi-Fi используется несколько каналов (частот). Первый канал работает на 2412 МГц, второй – 2417 МГц, третий – 2422 МГц и т.д. Каждый канал смещен относительного предыдущего на 5 МГц. Поэтому, зная частоту работы роутера можно произвести расчёт размеров антенны. Для примера, возьмем шестой канал – 2437 МГц. и будем для нее выполнять расчёт.

Расчет параметров антенн можно произвести в программе mmana-gal, а скачать её можно по это ссылке: http://depositfiles.com/ru/files/2zjnh58lu

В этой программе можно моделировать практически любую антенну, и встроена большая библиотека готовых антенн.

Основное излучение концентрируется по направлению волнового канала. Для изготовления антенны необходимо полметра провода сечением 1,5 кв.мм, кусок гофрированного упаковочного материала и колпачок от ручки (его диаметр должен быть немного больше диаметра Wi-Fi антенны роутера).

Необходимо отрезать полосу картона 150х20 мм (несущая часть антенны). Соответственно размерам на рисунке ниже, из провода нужно нарезать вибраторы антенны и собрать всю конструкцию.

После этого нужно надеть собранную «насадку» на штатную антенну Wi-Fi роутера и сориентировать её в необходимом направлении.

WIFI всепогодная точка доступа своими руками

Стандарт беспроводных сетей поныне бессилен вытеснить технологию мобильной связи, объясняется просто: дальность действия сравнительно невелика. Замечены, конечно, некоторые другие особенности — сложности идентификации, большая величина расходуемой энергии, ключевой момент в расстоянии. Рассмотрим, возможно ли изготовить направленную антенну Wi-Fi самостоятельно.

Пугает постановка вопроса. Все просто, потрудитесь освоить пару-тройку терминов. Попов, изобретая радио, мало знал, как распространяются электромагнитные волны. Просто имелось два провода-антенны — первая излучала, вторая принимала. Постепенно выяснилось: характер распространения волн атмосферой определен помимо частоты (длины волны) погодными условиями.

Немедленно оптимальные диапазоны забрало государство, обеспечив военные нужды, связь организаций. Остатки отданы вещанию, радиолюбителям.

Помимо условий распространения энергии большую роль в организации стабильного канала играют антенны. Если с диапазонами длин волн ничего поделать нельзя — заданы априорно, с антеннами возможно проводить эксперименты.

Антенны, использованные Поповым, всенаправленные. Мощность сигнала равномерно по всем сторонам света. Быстро инженеры обнаружили указанный факт, стали искать пути исправления недостатка.

Решений найдено было много. В простейшем случае излучатель помещается в фокусной точке гиперболической тарелки. Получается антенна спутникового телевидения. Эффект подобен оптическому: лучи, под прямым углом падающие на раскрыв урезанного гиперболоида, собираются фокусной точкой. Тарелка называется рефлектором — с латинского — отражателем. Передающие, приемные антенны, помещенные в фокус, работают эффективнее, нежели всенаправленная антенна Wi-Fi.

Диаграмма направленности, коэффициент усиления

Человек, далекий от инженерных расчетов, спрашивает: лучи собираются в фокусе, усиливая многократно мощность приходящего сигнала, при чем здесь передатчики? Свойства антенны на прием, передачу идентичны. Характеризуются диаграммой направленности. Кривая, круглая либо построенная в прямоугольной системе координат, показывает, сколько мощности излучается в заданном направлении.

Антенны Попова имели диаграмму, близкую формой круговым. Иначе действует направленная Wi-Fi-антенна: впереди образуется длинный пик. Высота настолько огромна, выражать приходится децибелами — относительными единицами, иначе придется нарисовать тонкую иголку посередине, ровные нулевые горизонтали по бокам. Ненаглядно.

Последний термин, с которым осталось ознакомиться, — коэффициент усиления антенны. Отношение пиковой мощности основного направления к мощности, излучаемой в аналогичных условиях всенаправленной антенной. Параметр исчисляется сотнями единиц, выражается децибелами (20 дБ).

Легко понять, почему направленная антенна Wi-Fi столь эффективна — усиливает сигнал многократно. Самодельные модели, рассмотренные ниже, лишены столь грандиозных показателей, даваемые 6 дБ выигрыш приносят больший, нежели 2 дБ стандартной антенны, идущей комплектом с роутером.

Простейшие варианты самодельных антенн Wi-Fi

Способ 1

Мастер-класс SLTV устами ведущей-блондинки поведал о двух известных способах сделать антенну роутера направленной. Вперемешку высказана главная идея — штырь, торчащий из небольшой коробочки, снабжен рефлектором. О помещении излучателя в фокус говорить не приходится, нулевого эффекта не предвидится.

Простейший способ — снабдить антенну лазерным диском блестящей стороной наружу. Механика проста: алюминиевый слой печатного, записываемого изделия отлично отражает любые длины волн, в разумных пределах.

Диаграмма направленности штыря резко изменится — напротив, перпендикулярно диску, появится ярко выраженный максимум. Придется расположить шпиль горизонтально, вершиной к потребителям, либо большая часть энергии уходит ввысь. Блондинка, мило улыбнувшись, сказала: помимо указанного метода имеется более продвинутый сделать направленную антенну своими руками.

Способ 2

Понадобится пустая, высушенная банка из-под пива, другая аналогичная. Донышко отрезается, горлышко отделяется периметром, оставить нужно узкий перешеек шириной пару сантиметров.

Боковина рассекается прямо вдоль, диаметрально противоположно перешейку. Стенки разравниваются. Теперь через отверстие яйцевидной формы, откуда сорвана открывалка, рефлектор надевается на антенну.

Скругленная стенка напоминает параболоидную тарелку с урезанными краями. Достоинство решения: можно вращать отражатель по кругу, корректируя нужное направление.

Коэффициент усиления придется регулировать умелыми руками, чутко подбирая положение рефлектора. Теперь антенна Wi-Fi направленная.

Альтернативные способы

Помимо шпиля роутера схожие действия допускается производить с маломощным модемом Wi-Fi (флэшка). Понадобится удлинитель USB. Укрепясь полученными знаниями (см. первые два способа), изготовим рефлектор, плюс защитный кожух из:

коробки для лазерных дисков с одной болванкой на дне;
плоского металлического сита со складными краями и небольшой пластиковой банки;
большого проволочного сита в форме полусферы/усеченного гиперболоида;
самодельной плетеной из тонкого кабеля конструкции с каркасом из металлического прута.

Модем-флэшка помещается по возможности ближе фокусу, шнур через прорезь в центре рефлектора уходит на персональный компьютер.

Прием, несомненно, улучшится, когда имеется Wi-Fi антенна, своими руками доведенная. Несомненным преимуществом конструкции назовем возможность произвольной ориентации главного луча диаграммы направленности. Обычно имеется один удаленный источник/приемник сигнала, туда следует развернуть модем с рефлектором.

Лирическое отступление

Пивные банки используются в помощь конструкторам спектра СВЧ. Напоминают волноводы, изнутри покрытые алюминием. Неудивительно, часто радиолюбители пытаются приспособить жесть нуждам ловли вещания.

Указанный случай типичен. Детские магазины СССР заполнили… салазками. Шло чередом, пока местные инженеры не сообразили: лежащие на полках изделия являются параболическими антеннами, отбракованные военной приемкой предметы клерки отдали продавцам. К концу дня салазки выкупили.

Отступление преследует единственной целью показать: Wi-Fi антенна легко изготавливается из подручных материалов. Прямоугольный волновод невозможно изготовить, круглый сделан пивным заводом.

Антенна-пивная банка

Чтобы сделать банку достойным рефлектором диапазона 2,4 ГГц, потрудитесь аккуратно срезать донышко. Излучателем станет четвертьволновый вибратор, сформированный куском тонкой (1,5 мм) проволоки длиной порядка 5 см. 1,5 см будут утоплены n-коннектором, 30 мм должно выступать над внутренней стенкой.

Отверстие под разъем прорезается в нижней части боковой стенки на расстоянии от дна, определяемом диаметром банки. Для 90 мм отступ составит 51 мм, для 80 — 70 мм. Придется подбирать расстояние опытным путем, испортив немало отличных пивных банок.

Дальнейшие действия очень просты — вибратор укрепляется перпендикулярно внутренней стенке, выступая на 30 мм. Диаграмма направленности шириной 30 градусов. Важное значение имеет поляризация: две банки с излучателями, направленными перпендикулярно друг другу, работать сообща откажутся.

Кстати, проволочный штырь длиной 30 мм — всенаправленная антенна Wi-Fi, своими руками изготовленная из подручного материала, предназначенная освоить частоту 2,4 ГГц. Подручные материалы — здорово! Остается дополнить штырек противовесами, играющими роль земли приемного устройства.

Модель откажется ловить частоты 900 МГц, 5 ГГц, кроме того — при выборе жестяной банки отдавайте предпочтение емкостям диаметром 7 — 10 см. Значения габаритов, выбивающиеся из промежутка, сильно понижают коэффициент усиления изделия.

Присоединить собранное устройство

В предыдущих случаях просто. Брались модем Wi-Fi, подсоединенная антенна, окружались рефлектором. Пивная банка с четвертьволновым вибратором несильно отличаются в плане стыковки: вскрыв флэшку-модем, внутри обнаружите контакты для присоединения жестянки. Имеются антенные слоты в роутерах, куда отлично впишется пивная продукция.

Естественно алюминиевое, медное изделие может заменить емкость горячительного напитка. Габариты подбираются схожими. Удачи в конструировании.

Делаем Wi-Fi антенну своими руками.

Технология беспроводной передачи данных Wi-Fi заполонила мир. Практически в каждом доме и каждой квартире есть устройства, поддерживающие работу с этим стандартом. Например, маршрутизаторы (роутеры) «раздающие» сигнал Wi-Fi по квартире или дому.

К сожалению, мощность данных устройств не всегда достаточна для того, чтобы обеспечить более-менее приемлемую силу сигнала во всех помещениях и комнатах квартир, а особенно домов. К примеру, используемый мною роутер TP-LINK находится в угловой комнате и обеспечивает для самых дальних от него комнат уровень сигнала практически на минимальном пределе. Оно и не удивительно-сигналу приходится пробиваться через четыре стенки.

Что делать в таких случаях, для того чтобы повысить уровень Wi-Fi сигнала роутера до приемлемых значений?? Правильно- изготовить своими руками антенну Wi-Fi диапазона.

В сети полно конструкций таких антенн. Более эффективны те антенны, которые можно подключить вместо штатных штыревых антенн роутеров.

Для меня такой вариант не подходит. Антенна моего роутера несьемная, лезть вовнутрь роутера для подпайки кабеля самодельной антенны не хочется-роутер еще на гарантии.

Поэтому находим иной вариант- антенна-насадка.

Эта антенна-насадка просто надевается на штатную штыревую антенну роутера (маршрутизатора). Никуда ничего не нужно подпаивать.

Антенна-насадка представляет собой шестиэлементный «волновой канал», имеет направленные свойства. Обеспечивает максимум усиления в направлении, совпадающем с продольной осью антенны. Кроме того, в некоторой степени задавливается (уменьшается) задний лепесток излучения. Антенна имеет пять директорных элементов и один рефлектор.

Эскиз антенны:

Для изготовления траверсы выбран стеклотекстолит толщиной 2 мм.

Штатная штыревая антенна моего роутера TP-LINK имеет в поперечном сечении неправильную геометрическую форму, в полном соответствии с извращенными вкусами современных дизайнеров-конструкторов))).

Изготовленная траверса выглядит так:

Излучающие элементы антенны-насадки изготовлены из медной проволоки в эмалевой изоляции диаметром 0,96 мм. Диаметр проволоки достаточно критичен и должен быть в пределах 0,8…0,95мм, в противном случае параметры антенны изменятся, и антенна-насадка будет настроена на частоты отличные от частот диапазона Wi-Fi.

Длины излучающих элементов также нужно выдерживать с точностью +/- 0,5 мм. Это же относится и к расстоянию между элементами.

Элементы антенны:

Для установки излучающих элементов в стеклотекстолитовой траверсе сверлятся отверствия диаметром чуть больше чем диаметр проволочных элементов. Проволочные элементы я зафиксировал небольшими капельками цианакрилатного клея.

Антенна-насадка в сборе выглядит так:

Вот так выглядит Wi-Fi антенна установленная на штатной антенне роутера:

Для достижения максимальной эффективности этой Wi-Fi антенны необходима небольшая настройка: Wi-Fi антенна должна быть размещена в точке где имеется максимальный ВЧ ток штатной штыревой антенны роутера.

Для этого нужно перемещать Wi-Fi антенну по высоте, начиная от верхнего кончика штатной антенны роутера. Проверку эффективности можно производить или каким-либо индикатором напряженности поля, или проверяя силу сигнала планшетом, смартфоном и т.п. в самых дальних от роутера помещениях.

В моем случае, наиболее эффективно изготовленная Wi-Fi антенна работает при установке её на 25 мм ниже верхнего кончика штатного штыря роутера. Данная антенна дала прибавку в одно деление по индикатору силы сигнала в тех помещениях, где сигнал был на самом минимуме.

20 идей, как сделать антенну Wi-Fi своими руками для стабильного сетевого питания

В этой статье вы узнаете, как сделать антенну Wi-Fi своими руками. Делать антенну Wi-Fi дома — одно удовольствие, покупать ее в близлежащих магазинах не так весело, как делать ее с нуля.

Антенны Wi-Fi, по сути, улавливают сигналы от вашего местного интернет-провайдера, и, когда этот сигнал принимается, вы можете пользоваться Интернетом, поэтому вы должны научиться делать антенну Wi-Fi дома с помощью нескольких простых материалов, которые могут вам ничего не стоить. .

1. Антенна Wi-Fi своими руками

По сути, чтобы начать сборку этой удивительной антенны Wi-Fi всего за 20 минут, вам нужно собрать несколько расходных материалов, таких как консервная банка, USB-штатив, USB-расширитель, дрель и пистолет для горячего клея. После того, как все эти вышеупомянутые материалы будут готовы, осталось выполнить 5 простых шагов, чтобы построить эту Wi-Fi-антенну, которая повысит мощность вашего Wi-Fi-приемника на выдающиеся 75 процентов.

Нажмите, чтобы узнать подробнее

2. Самодельная USB-антенна Wi-Fi

Для сборки этой USB-антенны Wi-Fi вам понадобятся два важных элемента: USB-антенна Wi-Fi и фильтр.С этими двумя предметами оставшиеся расходные материалы будут проще и дешевле, это могут быть даже вещи, которые вы можете найти в своем доме, например, клейкая лента, кусачки, которые вы можете использовать, чтобы сделать отверстие в сите, и т. д.

Нажмите, чтобы узнать подробнее

3. Как сделать Wi-Fi антенну дальнего действия

Вот уникальный метод, который вы можете использовать, чтобы сделать антенну Wifi дальнего действия для вашего дома. Вам понадобится около 6 крышек от жестяных банок, дрель, металлический стержень, рулетка, ножницы и многое другое.Вы также собираетесь использовать что-то вроде небольшого штатива для антенны. Это простая сборка, легкая и быстрая.

4. Как построить антенну Wi-Fi

Посмотрите этот видеоурок, чтобы полностью понять, как сделать эту антенну Wi-Fi, чтобы увеличить радиус действия Wi-Fi при использовании высокоскоростного Wi-Fi. Во-первых, возьмите пустую банку из-под газировки и резак и вырежьте нижнюю часть, чтобы использовать ее для изготовления антенны. Затем проделайте небольшое отверстие в центре дна банки.Остальная часть процесса очень проста и увлекательна.

5. Как сделать антенну Wi-Fi

Чтобы построить эту антенну Wi-Fi, используя это руководство, вам понадобятся ножницы, изолента, пустая шариковая ручка, зажигалка, кусачки, метрическая линейка, и, наконец, большая скрепка. Вышеупомянутые элементы предназначены для первого метода, в этом руководстве есть два замечательных метода создания антенны Wi-Fi. Для второго метода вам понадобится N-гнездовой разъем для монтажа на шасси, алюминиевая банка, кабель с косичками, медный провод, паяльник и многое другое.Этот метод более дорогой и технический, чем предыдущий метод.

Нажмите, чтобы получить более подробную информацию

6. Недорогая антенна Wi-Fi своими руками

Вот материалы, необходимые для изготовления этой недорогой антенны Wi-Fi, которая будет максимально прочной и долговечной. Во-первых, возьмите USB-адаптер для беспроводной локальной сети, пассивный удлинительный USB-кабель, тарелку с сеткой и соберите из частей антенну Wi-Fi. Все эти материалы обойдутся вам примерно в 30 долларов.

Нажмите для получения более подробной информации

7.Wifi-Gun DIY

С помощью этого метода вы можете создать настоящую Wifi-винтовку, одну из самых мощных антенн Wifi, когда-либо сделанных дома. Все, что вам нужно, это металлический медный лист. Вам нужно вырезать металлический лист нужной формы с супер точностью. Любое отклонение в схеме резки может сделать всю работу бесполезной. Создайте отверстие в центре всех семи металлических листов. Установите подставку, штангу, подключите USB-модем и выполните указанные действия.

8.Самодельный усилитель Wi-Fi

Сделать усилитель Wi-Fi для повышения мощности сигнала Wi-Fi очень просто. В первую очередь вам понадобится антенна, вы можете использовать антенну от старой звуковой системы. Снимите крышку, чтобы обнажить проводку внутри, а затем поработайте с ней, чтобы сформировать усилитель Wi-Fi.

9. Как сделать антенну Wi-Fi из жестяной банки

Этот метод может выглядеть уродливым и забавным, если использовать две большие жестяные банки в качестве антенны Wi-Fi, но он очень эффективен и дешев, всего за 5 долларов вы можете легко это сделать. дома.Это также очень легко сделать. Процессы могут выполняться кем угодно. Вам также понадобятся другие предметы, о которых вы можете узнать Misty ore по ссылке руководства.

Щелкните, чтобы получить более подробную информацию

10. Самодельная антенна Wi-Fi

Для новичка, не имеющего опыта работы с этой штукой Wifi, вы также можете легко построить антенну Wifi, не выходя из дома. Процесс изготовления прост, быстр и легок. Есть также два простых и удивительных метода, которые можно попробовать, любой метод, который вы выберете, будет просто отличным.

Нажмите, чтобы узнать подробнее

11. Антенна Wi-Fi своими руками

Создатель этого видеоруководства рассказал и научил, как сделать антенну Wi-Fi на хинди, поэтому вам может быть сложно, если вы этого не сделаете. понять его. Вы также можете проверить ссылку описания, чтобы узнать больше на английском языке. В этом руководстве вы будете создавать Wi-Fi-пушку, которая может ловить сигналы на расстоянии 3 км. Вам понадобятся металлические листы нескольких размеров, нарежьте их нужной формы и размера и соберите из своего Wi-Fi пистолета.

12. Сборка антенны Wi-Fi своими руками

Антенна Wifi, созданная автором в этом видеоруководстве, работает на частоте 2,4 ГГц в стиле Yagi. Причина, по которой была выбрана эта конструкция, заключается в том, что она имеет постоянную длину элемента, коэффициент усиления более 5 дБ, а используемые материалы обладают сверхпрочностью.

13. Самодельная антенна Wi-Fi для автофургона стоимостью менее 25 долларов США

Если у вас есть бюджет около 25 долларов США, это видеоруководство отлично подойдет вам. Если у вас также есть дом на колесах, вы можете использовать это руководство, чтобы сделать гладкую и чистую антенну Wi-Fi для вашего дома на колесах. Во-первых, вам понадобится металлическая банка, тюбик силиконового герметика, напильник по металлу, бокорезы, пистолет для горячего клея с клеевыми стержнями и еще кое-что. Процесс приготовления прост и сладок.

14. Мобильная антенна Wi-Fi своими руками

Вам нужна антенна Wi-Fi, с которой можно передвигаться? тогда вам следует попробовать это руководство, чтобы создать простую мобильную антенну Wi-Fi. Вы превратите внешнюю USB-антенну в мобильную Wi-Fi-антенну и получите более качественный сигнал.Этот проект будет стоить вам $ 25 — $ 30. Вам потребуются два керамических магнита, коробка для проекта Radio Shack, 10-футовый разъем USB 2.0 с разъемом «папа-мама», сетевой адаптер мини-USB и многое другое.

Щелкните, чтобы получить более подробную информацию

15. Антенна Wi-Fi Bi-Quad своими руками

Всем пользователям Wi-Fi нужны более мощные сигналы Wi-Fi для работы, поэтому потребность в создании мощной антенны Wifi сейчас актуальна как никогда. Вы можете собрать эту двухъядерную Wi-Fi-антенну с разъемом шасси N-типа, односторонним листом печатной платы с медным покрытием, пайкой, сверлом, адаптером Wi-Fi и многим другим.

Нажмите, чтобы узнать подробнее

16. Самодельная антенна Pringles Can Wifi

Вам не нужно тратить так много на изготовление антенны Wifi, вы можете просто использовать вещи, которые хорошо видны вокруг вас, например Pringles может, что создатель этого руководства использовал, чтобы сделать свою антенну Wi-Fi. В дополнение к этой банке вам понадобится разъем N-типа, небольшой кусок провода кулера 12 калибра, USB-адаптер Wi-Fi со съемной антенной и многое другое.

Нажмите для получения более подробной информации

17.Как сделать антенну Wi-Fi

Чтобы сделать это, вам понадобится медная пластина, кабели USB Wifi, провод и несколько других материалов. Это очень простая сборка, которую вы можете сделать менее чем за 20 минут. Используемые материалы дешевы, легко доступны и просты в установке.

18. Направленная антенна Wi-Fi своими руками

Сделайте эффективную и красивую антенну Wi-Fi с медным проводом 12 калибра и соединителями SO-239. Вам также понадобятся несколько USB-адаптеров и разъем N-типа.Станьте первым, кто сделает потрясающую направленную антенну Wi-Fi.

Щелкните, чтобы получить более подробную информацию

19. Самодельная наружная антенна Wi-Fi

Вот удивительная антенна Wi-Fi, которую вы можете сделать для своего дома, только для использования вне помещений. Его также можно собрать в помещении, но он более эффективен при более сильном сигнале при установке снаружи. Вам понадобится провод, вилка переменного тока, U-образные зажимы и другие необходимые принадлежности. Процесс сборки очень простой и понятный.

20.Как сделать антенну Wi-Fi

В этом руководстве показано, как сделать антенну Wi-Fi из проволочной сетки. Кроме того, вам понадобится полая труба, которую нужно прикрепить к проволочной сетке, поместите USB-кабель Wi-Fi внутрь трубы и выполните оставшиеся шаги, чтобы сделать мощную антенну Wi-Fi с мощным сигналом и хорошим диапазоном сигнала.

Нажмите, чтобы узнать подробнее

Заключение

Вот он, список всех лучших способов создать антенну Wi-Fi, не выходя из дома.Эти методы может использовать практически каждый, и большинство из них дешевы, легки и просты в освоении и даже обучении кого-то еще. Не стесняйтесь использовать раздел комментариев ниже, чтобы оставить свое мнение или вопросы относительно этой статьи.

Как сделать антенну WiFi из жестяной банки своими руками

SHTFPReparedness может получать долю от продаж или другую компенсацию по ссылкам на этой странице.

Вы хотите расширить радиус действия вашей текущей сети Wi-Fi? Вы можете сделать антенну Wi-Fi своими руками из консервной банки.

И это будет стоить всего 5 долларов! Это проще, чем вы думаете, и может серьезно изменить правила игры во время стихийных бедствий.

Изображение предоставлено: mattparkinson.eu

Это идеальный вариант, если у вас возникли проблемы с домашним Wi-Fi.

Вместо того, чтобы покупать новый интернет-модем, почему бы сначала не попробовать этот простой проект своими руками? Готовы ли вы узнать, как сделать свою собственную антенну Wi-Fi дальнего радиуса действия?

Эта самодельная сборка также может быть полезна для связи после стихийных бедствий, когда сигнал Wi-Fi ограничен.

Чем больше у вас радиус действия, тем лучше вы сможете использовать свои технологии. Ваша технология умножает силу катастрофы.

Есть ряд причин, по которым это может быть вам полезно.

Возможно, ваша повседневная жизнь и ваше местоположение приводят к тому, что уровень сигнала WiFi ниже оптимального.

Возможно, у вас сейчас нет Интернета, и вы хотите использовать Wi-Fi соседей, но не можете получить хороший сигнал.

Это также может помочь при отключении электроэнергии. Если вы знаете, как сделать WiFi антенну для бесплатного интернета, это тоже пригодится.

Как видите, есть несколько причин, чтобы попробовать эту самодельную WiFi-антенну или кантенну, также известную как WiFi-антенна из консервной банки.

Жестяная банка Самодельная WiFi-антенна (кантенна)

Это настолько скромно, что может просто разорить Belkin, если мы все сделаем одного из этих плохих парней! Используйте старую жестяную банку из-под обеда и получите необходимое количество еды за меньшие деньги, чем в McDonald’s.

Это действительно простой проект «сделай сам», который мы все можем делать в любое время года, чтобы получить максимальную отдачу от наших модемов дома.

Понимание антенн — очень полезный навык. Вы знаете, антенны влияют на многие вещи помимо сигналов WiFi. Вы даже можете сделать антенну HDTV, которая даст вам БЕСПЛАТНОЕ телевидение!

Хотя этот проект «Сделай сам» включает в себя создание антенны Wi-Fi, важно отметить, что понимание антенн — очень полезный навык. Вы знаете, антенны влияют на многие вещи помимо сигналов WiFi.

Знаете ли вы, что можно сделать даже антенну HDTV? Антенна для HDTV может быть не тем, что вам нужно в ситуации выживания, но до тех пор она может быть забавной.

Каждый навык, который вы освоите прямо сейчас, поможет вам лучше подготовиться и выжить.

Самодельная WiFi-антенна из жестяной банки увеличивает радиус действия Wi-Fi настолько, что производители модемов годами пытались скрыть эту маленькую хитрость.

Итак, приступим!

Сбор материалов для самостоятельной антенны Wi-Fi

Для этого домашнего проекта своими руками вам понадобятся:

Шаг 1. Просверлите отверстия в банке

Первый шаг — просверлите отверстия в консервной банке.Звучит достаточно просто, верно? Это так, но это немного более методично, чем вы думаете.

N-коннектор должен быть установлен сбоку банки.

Для этого вам нужно просверлить отверстия в нужном месте, чтобы разместить разъем в нужном месте на банке. Для этого нужно найти правильную формулу.

Вы можете рассчитать свои размеры с помощью онлайн-калькулятора кантенны.

1/4 длины волны определяет, насколько далеко от дна или металлического конца банки вы должны поместить центр отверстия.Используя линейку, вы будете измерять от металлического конца и использовать перманентный маркер, чтобы отметить место.

Когда вы используете сверло для формирования отверстия, вы должны выбрать сверло, соответствующее размеру соединителя. Идеальным будет начать использовать меньшую фрезу, чтобы сделать отверстие больше.

В качестве альтернативы можно использовать молоток и гвоздь для небольшого отверстия, а затем сверла.

Если у вас нет дрели, ничего страшного. Вы можете начать с отверстия для гвоздя, а затем использовать напильник, чтобы сделать отверстие настолько большим, насколько это необходимо.

Если разъем необходимо прикрутить болтами, вам потребуется сделать еще четыре отверстия для болтов. Вы можете использовать разъем в качестве ориентира для сверления отверстий.

Шаг 2. Прикрепите разъем к банке

Далее вы будете использовать паяльник, чтобы отрезать медный провод.

Вам нужно будет обрезать провод так, чтобы общая длина латунной трубки и провода выступала на 1,21 дюйма за N-коннектор. Вам нужно максимально приблизиться к этой длине.

Если у вас есть провод нужного размера, вы можете припаять его к N-коннектору.Вы хотите, чтобы медный провод был как можно более прямым и вертикальным.

После того, как медная проволока остынет, вы закрепите сборку в банке с помощью болтов или винтов.

Головки болтов нужно поместить внутрь банки, а гайки снаружи банки, чтобы уменьшить препятствия в вашей антенне.

Шаг 3. Подключение антенны

Следующим шагом является подключение антенны, которую вы только что сделали, к беспроводной карте или точке доступа. Вы сделаете это с помощью специального кабеля, который широко известен как «свиной хвост».Кабель соединит беспроводную карту или точку доступа с вашей антенной.

Кабель имеет конец, известный как штыревой разъем «N». На другом конце есть разъем, который работает с вашей беспроводной картой или точкой доступа.

Вам понадобится точка доступа с разъемом для внешней антенны или беспроводной сетевой картой.

Наконец, вам нужно подключить кабель. Направьте антенну на один из домов вашего соседа и посмотрите, как далеко вы сможете протянуть свою сеть.

Стоит отметить, что антенна WiFi имеет так называемую «линейную поляризацию».Это означает, что сила вашего сигнала WiFi будет зависеть от того, как вы повернете антенну.

Соединение, как правило, работает лучше всего, когда оно прямо вниз, но обязательно поэкспериментируйте со своей банкой, чтобы увидеть, как это влияет на радиус действия WiFi.

Окончательные результаты

Если вы следовали этому руководству, скорее всего, вы значительно увеличили охват WiFi. Вот такой простой и действенный лайфхак.

Если вы пробовали эту самодельную WiFi-антенну, как она работала? Вы обнаружили, что это значительно расширило ваши возможности? Какие замеры оказались для вас успешными?

Изображение предоставлено: Мэттпаркинсон. eu

Бонус: подвал, который можно использовать как бункер

Вы помните старые подвалы, которые были у наших прадедов? На самом деле, они, вероятно, построили его сами, прямо у себя на заднем дворе.

Если вы хотите научиться строить бункер на заднем дворе, как это делали ваши дедушки и бабушки, и при этом не разориться, тогда вам нужен Easy Cellar.

Easy Cellar покажет вам:

Как выбрать идеальное место
Экономически эффективные методы строительства
Как защитить ваш бункер от ядерного взрыва и радиоактивных осадков
Как скрыть ваш бункер
Доступные основные варианты жизнеобеспечения

Easy Cellar также расскажет, как ветеран всего за 421 доллар построил небольшой ядерный бункер на своем заднем дворе.

Также включены:

Интернет-шлюз T-Mobile 5G Руководство по внешней антенне

Важное примечание : Для подключения внешних антенн вам необходимо открыть шлюз T-Mobile. Внимательно прочтите наши инструкции, чтобы не повредить устройство. Шлюзы принадлежат T-Mobile, и они могут взимать с вас плату за ремонт, если вы возвращаете поврежденное шлюзовое устройство.

Использование антенны MIMO за пределами вашего здания, направленной на ближайшую вышку, может помочь вам получить максимально возможную скорость передачи данных 4G LTE и 5G.

Интернет-шлюз T-Mobile 5G имеет четыре внутренних порта U.FL, которые позволяют подключить к устройству две антенны MIMO 2×2 или антенну MIMO 4×4.

Для доступа к портам антенны требуется разборка. И мы рекомендуем быть осторожными : если вы повредите устройство, а затем вернете его, T-Mobile может взимать с вас плату за ущерб. Приведенные ниже инструкции помогут вам подключить и проверить антенны, не повредив устройство.

Мы рекомендуем два разных варианта антенн MIMO для использования с интернет-шлюзом T-Mobile 5G:

Этот комплект панельной антенны MIMO обеспечит значительное улучшение сигнала, даже если вы окружены деревьями, холмами или высокими зданиями.

Для большинства пользователей лучшим выбором внешней антенны для интернет-шлюза T-Mobile 5G является наш комплект панельной антенны MIMO. Эта антенна не требует прямой видимости к вышке.

Использование всех четырех антенных портов на шлюзе T-Mobile обеспечивает 4×4 MIMO и часто приводит к более высокой производительности.

Эти кросс-поляризованные логопериодические антенны имеют более высокий коэффициент усиления и большую направленность, но лучше всего работают, если у вас есть прямая видимость на вышку.

Однако, если у вас есть прямая видимость до ближайшей вышки , мы рекомендуем вместо этого использовать комплект логопериодической антенны 4×4 MIMO.Это использует четыре антенны и обеспечивает производительность 4×4 MIMO, что часто может увеличить скорость передачи данных. Более высокий коэффициент усиления этих антенн также может повысить производительность, но только в том случае, если у вас есть прямой выход на вышку.

Большинство людей увидят самое большое улучшение с комплектом антенны 2×2 MIMO, как те, которые указаны выше. Если вы хотите поэкспериментировать с обновлением до конфигурации 4×4 MIMO, иногда это может привести к еще более высокой скорости передачи данных.

Чтобы воспользоваться преимуществами 4×4 MIMO, вам потребуется использовать вместе два наших комплекта антенн MIMO и подключить их ко всем четырем внутренним U.Антенные порты FL. Затем разделите фактические антенны примерно на 3-6 футов и направьте их на одну и ту же башню, чтобы получить скорость 4х4.

Существует одно большое заблуждение о внешних антеннах.

Большинство людей думают, что внешние антенны в первую очередь помогают увеличить скорость передачи данных, увеличивая мощность сигнала.

Но это не так.

Увеличение мощности сигнала на самом деле, вероятно, является третьим по важности способом, которым помогают внешние антенны.

Вот три основных способа, которыми внешние антенны помогут вам увеличить скорость передачи данных:

Прежде чем приступить к работе, рекомендуется провести пару тестов скорости в помещении с устройства, подключенного к WiFi вашего шлюза. Результаты будут немного колебаться, но это базовый уровень, который вы пытаетесь улучшить.

После того, как вы проверили базовую скорость интернета, вы готовы установить внешние антенны. Интернет-шлюз T-Mobile 5G не имеет портов для внешних антенн, но можно получить доступ к внутренним портам и установить адаптеры, позволяющие подключать антенны.

В следующем разделе этого руководства мы покажем вам, как открыть шлюз, подключить адаптеры для внешних антенн и снова закрыть его.

Перед началом работы вам потребуется следующее:

Маленькая крестовая отвертка
Отвертка Torx T10
Тонкий пластиковый рычажок (старые банковские карты тоже подойдут)
Плоскогубцы или пинцеты с тонкими губками
Два переходника с разъемами U. FL-папа на N-мама (входят в комплект внешней антенны)
Немного изоленты
Надежный контейнер для хранения винтов и мелких деталей во время работы

Важное примечание:

Будьте осторожны, чтобы не повредить домашний интернет-шлюз T-Mobile при разборке.

В рамках вашего соглашения с T-Mobile вы «одалживаете» у них это оборудование. Когда вы закончите свою услугу, вам, вероятно, потребуется вернуть шлюз в T-Mobile. Если есть повреждение устройства, они по контракту могут взимать с вас до 370 долларов в качестве платы за ущерб.

Waveform не дает никаких гарантий и не несет никакой ответственности за ущерб, причиненный вашему устройству при следовании этим инструкциям. Пожалуйста, действуйте на свой страх и риск.

Если вы все же решите вернуть свое устройство в T-Mobile, перед этим обязательно повторно подключите существующие разъемы внутренней антенны.

Пошаговое руководство по установке адаптеров для внешних антенн

Шаг 1: Выключите интернет-шлюз T-Mobile 5G и отсоедините кабель питания.

Шаг 2: Открутите винт с крестообразным шлицем, крепящий держатель SIM-карты, и снимите держатель SIM-карты.

Шаг 3: Отвинтите два винта T10 на нижней крышке и осторожно потяните, пока они не высвободятся.

Шаг 4: Освободите зажим, удерживающий аккумулятор, и извлеките его из устройства.

Шаг 5: Удалите четыре винта T10, крепящих внешний корпус в каждом углу.

Шаг 6: Теперь снимите внешний кожух. Будьте осторожны, чтобы не повредить зажимы на любом из портов Ethernet, и убедитесь, что кнопка питания остается в выключенном положении (выдвинута) при снятии корпуса.

Шаг 7: Проложите переходники для пигтейлов через оба набора вентиляционных отверстий на нижней стойке (вентиляционные отверстия расположены по окружности и проходят внутрь устройства).

Примечание. Старайтесь прокладывать пигтейлы через вентиляционные отверстия, которые будут ближайшими к портам на устройстве после повторной сборки, чтобы избежать резких изгибов и чрезмерного усилия. Цель здесь состоит в том, чтобы проложить пигтейлы таким образом, чтобы устройство не опиралось на пигтейлы при повторной сборке

Шаг 8: Вращая шлюз, вы увидите ряд черных кабелей, подключенных к плате с помощью небольших разъемов U.Fl. Очень осторожно отсоедините два кабеля справа от фиолетового с помощью щипцов или пинцета.

Будьте очень осторожны. Разъемы U.Fl могут быть довольно хрупкими. Будьте очень осторожны, чтобы не сломать разъем.

Примечание. Всего на плате имеется четыре разъема U.FL, по два с каждой стороны фиолетового разъема GPS. Если у вас есть два комплекта антенн MIMO, вы можете подключить все четыре порта U.FL для внешней настройки MIMO 4×4. Если у вас есть только антенны 2×2, вам может потребоваться протестировать каждую пару, чтобы увидеть, какая из них дает наилучшие результаты.

Шаг 10: Установите U.Адаптеры косичек FL-папа-N-мама в портах, которые вы открыли на шаге 9.

Шаг 11 (дополнительно): Используйте изоляционную ленту, чтобы прикрепить адаптеры косичек к раме. Это помогает предотвратить натяжение кабелей и повреждение разъемов U.Fl.

Шаг 12: Соберите все в обратном порядке. Перед повторным подключением аккумулятора убедитесь, что кнопка питания находится в выключенном положении.

Теперь ваш интернет-шлюз T-Mobile 5G должен быть полностью собран, а переходники с косичками торчат снизу.

Вы подключите свои внешние антенны к N-гнездовым концам адаптеров, установленных в шлюзе.

Спасибо Эрику Дархэму и XMRFreak на Reddit за разрешение использовать эти изображения.

Позиционирование и наведение MIMO-антенн

Правильное позиционирование и наведение MIMO-антенн имеет решающее значение для обеспечения максимальной производительности вашего интернет-шлюза T-Mobile 5G или любой другой точки доступа.

Мы составили подробное руководство по эксплуатации для наших собственных комплектов антенн MIMO, в котором мы подробно расскажем о лучших способах наведения антенн.

Цель состоит в том, чтобы найти наилучшее расположение и направление для антенны, чтобы максимизировать скорость передачи данных на шлюз T-Mobile. Это может потребовать немного терпения, но может оказать огромное влияние — это стоит дополнительных усилий!

Подключите внешние антенны MIMO к модифицированному интернет-шлюзу T-Mobile 5G через недавно установленные адаптеры для пигтейлов и выйдите на улицу со своей «испытательной установкой».

Для каждого местоположения и направления, которое вы пробуете, запустите пару тестов скорости и запишите результаты.Вот все места и направления, где мы рекомендуем протестировать антенну MIMO:

Где проверить сигнал

Совет: Не взбирайтесь сразу на самую высокую точку крыши! Хотя сигнал, как правило, сильнее, чем выше вы поднимаетесь, также часто возникают больше помех. Мы обнаружили, что часто лучше монтировать антенну (антенны) на той стороне здания, где конструкция может защитить антенны от помех.

После того, как вы нашли место, обеспечивающее самую высокую скорость передачи данных на шлюз T-Mobile, вам нужно установить антенну MIMO.Установите антенну, проложите кабели внутри, подключите все необходимое и наслаждайтесь превосходной скоростью передачи данных!

Поддерживаемые диапазоны T-Mobile в США

Диапазоны 5G : n2, n25, n41, n66, n71
Диапазоны 4G LTE: B2, B4, B5, B12, B25, B26, B41, B46, B48, B66, B71

Сотовый модем

Модель: Qualcomm Snapdragon X55
Поддержка MIMO: 4×4 с внутренними или внешними антеннами
Объединение несущих LTE-A: Да (5 полос по 20 МГц)
Категория производительности LTE: Cat 20
Макс. теоретическая скорость: 2.Загрузка 5 Гбит/с, загрузка 316 Мбит/с

Wi-Fi

Технологии: 802. 11 топор
Диапазоны: Одновременно 2,4 ГГц и 5 ГГц

Порты

Порты для антенн сотовой связи: 4 внутренних U.FL (по два с каждой стороны фиолетового кабеля GPS)
Порты Ethernet : 2 порта Gigabit LAN, 1 порт Gigabit WAN
Другие порты: 1x USB-C, RJ-11 (голос)

Другое

Может работать без батареи: Да

Полезное руководство по установке и обслуживанию U.Разъемы FL

Страница поддержки T-Mobile для высокоскоростного интернет-шлюза 5G

Документация

4 вещи, которые нужно знать перед покупкой цифровой телевизионной антенны

Хотите смотреть телевизор бесплатно? Вы можете получать местные каналы без абонентской платы при покупке цифровой телевизионной антенны.

Вот четыре момента, которые следует учитывать, если вы думаете о покупке антенны.

1. Стоит ли приобретать антенну для цифрового телевидения? Телевизионные антенны

позволяют принимать дополнительные каналы в вашем районе.Они особенно хороши, если вы хотите (или уже перерезали) шнур. Эти прямые эфирные каналы могут включать филиалы ABC, CBS, FOX, NBC, PBS и независимые станции.

Финансовый эксперт и футбольный фанат Кларк Ховард любит свою цифровую антенну из-за четкого изображения, которое он получает от нее на своем телевизоре. Посмотрите видео выше, чтобы получить дополнительную информацию от Кларка о телевизионных антеннах.

2. Типы цифровых антенн

После того, как вы решите, что вам нужна цифровая телевизионная антенна, вам нужно будет выяснить, какой тип вам нужен.Существует три основных типа антенн:

Комнатная телевизионная антенна

Комнатная цифровая антенна подключается к одному телевизору для приема эфирных программ.

Это самая простая в установке антенна, но подойдет она далеко не всем. Этот тип обычно лучше всего подходит для городских районов, где поблизости находятся телевышки.

Если вы хотите улучшить сигнал одной цифровой телевизионной антенны, переместите ее ближе к окну или выше на стене.

У одного члена команды Кларка есть Mohu Leaf, популярная домашняя цифровая антенна, которая подключается к задней панели его телевизора для приема местных каналов. Он прикрепляет его к задней панели телевизора с помощью липучки, чтобы не было видно.

Антенна Mohu Leaf

Чердачная телевизионная антенна

Чердачная антенна — это более крупное устройство, похожее на наружную антенну, но устанавливаемое на чердаке на металлической опоре.

Процесс установки будет включать в себя подключение антенны к домашней мультимедийной проводке, поэтому следуйте инструкциям и примите надлежащие меры предосторожности, если вы устанавливаете антенну самостоятельно.

Основным недостатком является то, что кровельные материалы могут мешать антенне четко принимать каналы. Другие факторы, такие как флуоресцентные лампы и компьютеры, также могут повлиять на способность вашего телевизора получать четкое изображение с антенны.

Наружная телевизионная антенна

Наружная антенна, также известная как антенна для всего дома, лучше всего подходит для людей, живущих далеко от вышек вещания. Как правило, наружная антенна дает домам в сельской местности наилучшее изображение и наибольшее количество каналов.

Наружные антенны

сложнее всего установить, так как вам придется подняться на крышу, чтобы закрепить устройство и заземлить проводку. Как и в случае чердачных антенн, следуйте инструкциям и принимайте соответствующие меры предосторожности при установке наружной антенны.

3. Какая ТВ-антенна лучше для меня?

Лучший способ найти лучшую антенну для цифрового телевидения для вашего дома — посетить сайт AntennaWeb. Там вы можете ввести свой адрес и/или почтовый индекс и ознакомиться с рекомендациями по антеннам от поставщиков, участвующих в Ассоциации потребительских технологий (CTA).

AntennaWeb предлагает выбор нескольких компаний для каждого поиска, поэтому обязательно сравните эти варианты, чтобы получить лучшее предложение для вашего кошелька.

Еще один способ узнать, подойдет ли вам антенна, — спросить у соседей. Эта тактика может показаться старомодной, но сигналы, улавливаемые антенной, сильно различаются в зависимости от местоположения. Возможно, ваши соседи уже прошли через пробы и ошибки, чтобы найти телевизионную антенну, которая им нравится.

4. Сколько стоят цифровые антенны?

Стоимость антенны зависит от типа антенны, необходимой для приема нужных каналов.

Обычно одиночные телевизионные антенны стоят от 10 до 40 долларов, а чердачные и наружные антенны — от 60 до 150 долларов.

Вы можете найти авторитетных розничных продавцов при поиске на AntennaWeb, поэтому обязательно ознакомьтесь с этими результатами и сравните другие подходящие варианты.

Последняя мысль

Цифровая антенна — это одноразовая покупка, которая может значительно увеличить ваш бюджет на развлечения. Если вы еще не перерезали шнур, использование цифровой телевизионной антенны может облегчить переход.

Используете ли вы цифровую антенну? Расскажите нам о своем опыте в комментариях ниже!

Другие истории Clark.com, которые могут вам понравиться: Антенны WiFi

: руководство на 2021 год

Описание антенн WiFi

Антенны

имеют решающее значение для беспроводных локальных сетей (WLAN). Они облегчают передачу беспроводного сигнала, который мы используем для просмотра веб-страниц, просмотра фильмов, работы из дома и видеоигр. Кроме того, они также влияют на мощность и дальность сигнала.

Если вы хотите улучшить сигнал, заменить антенны Wi-Fi или создать беспроводную сеть дальнего действия, выбор правильной антенны является важным шагом.

Мы предлагаем полные комплекты усилителя сигнала сотовой связи для любой ситуации:

Вниманию владельцев бизнеса и недвижимости, монтажников и интеграторов

Воспользуйтесь нашими услугами по проектированию и установке систем. Узнайте больше или позвоните нам для бесплатной консультации: 1-800-969-8189.

Как работают антенны WiFi?

Беспроводные устройства используют радиоволны для беспроводной связи друг с другом. Эти беспроводные сигналы представляют собой не что иное, как электромагнитные волны (ЭМ-волны), содержащие пакеты информации. Антенны WiFi преобразуют электромагнитные волны в электрические сигналы и наоборот.

Беспроводные сетевые устройства, такие как беспроводные маршрутизаторы, смартфоны, ноутбуки, планшеты и точки доступа, имеют приемные и передающие антенны. Приемные антенны улавливают электромагнитные волны, содержащие пакеты информации, и преобразуют их в электрические сигналы для обработки устройством.Напротив, передающие антенны преобразуют электрические сигналы в электромагнитные волны для передачи информационных пакетов.

Типы антенн WiFi

Существует два основных типа антенн WiFi — всенаправленные и направленные.

Всенаправленные антенны излучают сигнал под углом 360 градусов, обеспечивая максимально широкий охват сигнала. Думайте о всенаправленной антенне как о бесформенной лампочке накаливания. Когда лампочка включена, она равномерно распределяет свет во всех направлениях, освещая всю комнату.

Как правило, радиус действия антенны намного меньше, чем у направленной антенны, но их зона покрытия намного больше. Другими словами, свет лампочки не будет распространяться так далеко, как в случае с направленной антенной, но может осветить всю комнату. Всенаправленные антенны часто встречаются как внутри помещений, так и снаружи.

Типы всенаправленных антенн WiFi:

Наружные всенаправленные антенны : Используются для улучшения сигнала WiFi на открытом воздухе. Чтобы успешно улучшить покрытие беспроводной сети снаружи, они обычно подключаются к маршрутизатору, точке доступа или внешней точке доступа.

Потолочные купольные антенны : подключаются к маршрутизатору WiFi или точке доступа через коаксиальный кабель и устанавливаются на потолке дома, офисного здания или склада.

Антенны типа «резиновая уточка» или дипольные антенны : обычно устанавливаются на маршрутизаторах, точках доступа и USB-адаптерах Wi-Fi.

Направленные антенны , как следует из их названия, фокусируют всю свою мощность в одном направлении. Направленная антенна работает аналогично фонарику.Когда вы включаете фонарик, он освещает область, на которую направлен свет. Ширина луча фонарика (диаграмма направленности) имеет треугольную форму, все, что находится за пределами этого треугольника, не получает ни унции света.

Поскольку мощность антенны более сфокусирована, они могут отправлять и принимать беспроводной сигнал с большего расстояния, но с гораздо меньшей зоной покрытия. Другими словами, свет может выходить за пределы одной комнаты, но не освещает всю комнату.Направленные антенны Wi-Fi часто используются в сетях Wi-Fi «точка-точка» большой дальности для создания моста интернет-соединения между двумя зданиями, а также в сетях Wi-Fi «точка-многоточка» большой дальности, где несколько направленных антенн связываются со всенаправленной антенной.

Типы направленных антенн WiFi:

Антенны Yagi : Самая популярная направленная антенна. Большинство антенн Yagi имеют форму стрелы. Чтобы работать, они должны указывать в направлении, в котором они посылают сигнал или получают сигнал.Типичная антенна Yagi имеет диаграмму направленности 45 градусов.

Мини-панельные антенны : Низкопрофильные антенны, предназначенные для передачи радиоволн в определенную область и из нее. Эти антенны чаще всего используются для улучшения сигнала WiFi в помещении. Они могут заменить антенну с резиновой уткой на маршрутизаторе, точке доступа или USB-адаптере Wi-Fi. Чтобы устранить проблемы с подключением, антенна должна быть направлена в том направлении, куда вы хотите отправлять и получать сигнал.Эти типы антенн имеют диаграмму направленности 60 градусов.

Панельные антенны : Мощные антенны, которые можно использовать для передачи или приема сигнала на большие расстояния. Они могут быть подключены либо к маршрутизатору для дальнейшей передачи данных, либо к USB-адаптеру Wi-Fi для получения данных с более дальних расстояний. Панельные антенны более направлены, чем мини-панельные антенны; они имеют диаграмму направленности 35 градусов.

Параболическая сетчатая антенна : Эти антенны обладают сверхвысоким коэффициентом усиления и очень узкой направленностью.Они, как правило, имеют очень узкую ширину луча, обычно от 3 до 20 градусов. Таким образом, параболические антенны могут отправлять и принимать сигналы на расстоянии нескольких миль, что делает их идеальными для сетей Wi-Fi типа «точка-точка». Кроме того, благодаря своей конструкции они могут выдерживать экстремальные погодные условия.

Какая антенна WiFi лучше всего подходит для…?

Улучшение сигнала WiFi в доме

Маршрутизаторы

не эстетичны, поэтому большинство людей склонны прятать их за мебелью, в ящиках или размещать маршрутизатор в углу, где он не мешает. Это не лучшее место для маршрутизатора, потому что они будут мешать беспроводному сигналу. Перемещение маршрутизатора в центральное место в вашем доме — это первый шаг к улучшению вашей домашней сети.

Если вы по-прежнему испытываете слабые места и мертвые зоны в некоторых частях вашего дома, или вы не можете переместить маршрутизатор, пока у вашего маршрутизатора есть съемные антенны, существуют различные типы антенн, которые вы можете использовать для улучшения покрытия. Если вы используете беспроводной шлюз (комбинированное устройство маршрутизатор-модем), у которого нет съемных антенн, используйте кабель Ethernet для подключения шлюза к беспроводному маршрутизатору, у которого есть съемные антенны (потребуется дополнительная настройка беспроводного шлюза).

По умолчанию маршрутизаторы используют небольшие всенаправленные антенны с резиновыми утками. Иногда этих антенн недостаточно, чтобы охватить весь дом, особенно если они заблокированы мебелью. Чтобы расширить сигнал, вы можете заменить антенны по умолчанию на более мощные. Но вы не обязаны использовать только всенаправленные антенны на маршрутизаторе. Если вы хотите улучшить свой беспроводной сигнал в определенном направлении, вы можете заменить одну из антенн на направленную мини-панельную антенну.

Улучшение сигнала WiFi в офисном здании

Офисные здания намного больше, чем дома, и иногда гораздо больше препятствий блокируют сигнал WiFi, не давая надежному соединению охватить все здание. Как и в случае с домами, вы хотите, чтобы маршрутизатор располагался в наилучшем месте, и если у него есть съемные антенны, вы можете заменить антенны, чтобы улучшить покрытие.

В офисном здании обычно со всех сторон стоят компьютеры, принтеры, ноутбуки и смартфоны, поэтому лучше использовать всенаправленные антенны.Потолочные купольные антенны можно использовать для улучшения сигнала в больших помещениях (они также работают в домах, но менее распространены). Купольная антенна должна быть установлена на потолке офисного здания. После установки через здание необходимо будет провести достаточно длинный коаксиальный кабель, чтобы подключить его к маршрутизатору или точке доступа.

Улучшение сигнала WiFi на открытом воздухе

Обычно сигналы Wi-Fi не достигаются снаружи, поскольку строительные материалы и препятствия (стены, двери и мебель) блокируют или ослабляют сигнал.Чтобы улучшить сигнал WiFi на открытом воздухе, используйте наружную всенаправленную антенну, чтобы обеспечить надежный сигнал во всех направлениях. Они могут быть подключены либо к маршрутизатору, либо напрямую к внешней точке доступа, такой как расширитель диапазона WiFi с разъемом POE.

Для наружных целей обычно лучше приобрести антенну с низким коэффициентом усиления для лучшего покрытия. Они обеспечивают более круглую форму сигнала, которая будет излучать сигнал WiFi ближе к земле. Антенна с высоким коэффициентом усиления может слишком сильно растянуть сигнал, в результате чего сигнал будет лучше на удалении и слабее на заднем дворе.

Если цель состоит в том, чтобы распространить сигнал еще дальше, например, на поле, используйте направленную антенну и направьте ее в этом направлении.

Двухточечные WiFi-сети дальнего действия

Для моста вашего интернет-соединения с другим зданием необходимы две направленные антенны. Расстояние между зданиями определяет, какие направленные антенны следует использовать. Например, если здания находятся примерно в миле друг от друга, яги или панельная антенна будут работать нормально, но если здания расположены намного дальше друг от друга, лучшим вариантом будет решетчатая антенна.

В идеале антенны должны быть установлены на крыше каждого здания. В процессе установки очень важно направить антенны друг на друга и убедиться, что они выровнены. Кроме того, между двумя антеннами не должно быть никаких препятствий, важно иметь прямую видимость.

Многоточечные WiFi-сети дальнего радиуса действия

Сети точка-многоточка обеспечивают беспроводное подключение нескольких зданий к центральному местоположению. Для создания такой сети вам потребуются многочисленные направленные антенны и одна всенаправленная антенна.

Кампусы колледжей

являются примером сетей точка-многоточка. Направленная антенна должна быть установлена на крыше центрального здания для распространения сигнала во всех направлениях. В любом другом здании вам потребуется установить направленную антенну на крыше и направить ее в направлении всенаправленной антенны. Как и в сетях «точка-точка», очень важно иметь прямую видимость между всенаправленной и направленной антеннами.

Прием лучшего Wi-Fi дальнего радиуса действия

Иногда люди используют USB-адаптеры WiFi для получения лучшего сигнала WiFi.По умолчанию в адаптерах используются антенны с резиновыми утками. К сожалению, эти антенны не всегда являются лучшими для захвата сигналов Wi-Fi на большие расстояния. Если у адаптера есть съемная антенна, вы можете заменить ее панельной мини-антенной, обычной панельной антенной или антенной Yagi для захвата сигнала с больших расстояний.

Рекомендуется: Параболическая антенна со сверхвысоким коэффициентом усиления

The Long Ranger — параболическая антенна со сверхвысоким коэффициентом усиления от Bolton Technical

The Long Ranger Обзор:

Идеально подходит для сетей «точка-точка» и «точка-многоточка» на большом расстоянии
Может отправлять и принимать беспроводной сигнал на расстоянии более 10 миль (при идеальных условиях)
Диаграмма направленности колеблется от 4 до 20 градусов
Обеспечивает усиление до +28 дБ
Отправляет и принимает вертикально или горизонтально поляризованные звуковые волны.
Разработан для работы в экстремальных погодных условиях

Частоты антенн WiFi, длины волн и диапазон

Как упоминалось ранее, WiFi-устройства взаимодействуют друг с другом посредством радиоволн. Как и все волны, радиоволны измеряются в частотах — скорости, обычно в герцах (Гц) в секунду, с которой данные отправляются и принимаются в течение определенного интервала.

В зависимости от технологии WiFi антенны WiFi используют несколько частот для передачи информации: 900 МГц, 2.4 ГГц, 3,6 ГГц, 4,9 ГГц, 5 ГГц, 5,9 ГГц и 60 ГГц. Наиболее распространенными частотами, используемыми для связи WiFi, являются 2,4 ГГц и 5 ГГц, что соответствует длинам волн 12,5 см и 6 см.

Как видите, волны с более низкой частотой имеют большую длину волны. Поскольку длина волны больше, антеннам Wi-Fi, использующим более низкие частоты, легче преодолевать препятствия, такие как полы и стены, что позволяет им передавать информацию дальше. Единственным недостатком является то, что информация передается медленнее.Напротив, более короткие волны распространяются намного быстрее, обеспечивая высокоскоростную передачу данных. Однако более коротким волнам труднее проникать через физические препятствия, что снижает дальность действия сигнала.

Каждая антенна WiFi устроена по-разному, чтобы соответствовать частоте и длине волны передаваемого сигнала. Другими словами, антенна WiFi 2,4 ГГц не может заменить антенну 5 ГГц, и наоборот. Кроме того, некоторые антенны Wi-Fi рассчитаны на использование обеих частот (так называемые двухдиапазонные антенны).В зависимости от антенны они могут работать на одной частоте одновременно или одновременно.

Поляризация антенны Wi-Fi

Поляризация показывает ориентацию, в которой передается беспроводной сигнал относительно земли.

ЭМ волны распространяются с линейной, круговой или эллиптической поляризацией. Наиболее распространенный метод поляризации, используемый в связи WiFi, — линейный. Линейная поляризация может принимать две формы: вертикальную и горизонтальную.

Для получения наилучшего сигнала поляризация между антеннами должна совпадать.Если поляризация радиоволн не полностью совпадает с поляризацией антенны WiFi, сигнал будет ослаблен. Кроме того, сигнал будет устранен, если поляризация антенны WiFi и радиоволн полностью противоположны друг другу. Другими словами, антенны Wi-Fi с вертикальной поляризацией не могут принимать волны с горизонтальной поляризацией, и наоборот. Некоторые антенны WiFi используют двойную полярность для поддержки большего трафика. Эти антенны могут посылать или принимать горизонтальные и вертикальные радиоволны одновременно.

Общие сведения об усилении антенны WiFi

Усиление — это параметр, используемый для представления силы антенны и ее способности направлять электромагнитные волны в определенном направлении. >Усиление антенны измеряется в децибелах (дБ) по изотопу (дБи) относительно изотропной антенны. Изотропная антенна имеет коэффициент усиления 0 или 0 дБи и отправляет и принимает одинаковое количество сигнала в каждом направлении.

Может показаться, что антенны с более высокими показателями дБи лучше, потому что они прочнее и могут работать дальше, но более высокий уровень дБи не всегда означает лучшее качество.По мере увеличения дБи антенны увеличивается и их дальность действия, но уменьшается зона покрытия.

Например, представьте изотропную антенну в виде симметричного шарика из пластилина. Если вы нажмете (добавите усиление) на мяч, стороны расширятся, и чем больше давления вы приложите к мячу, тем более плоским он станет. Добавление усиления к мячу изменяет ширину луча со сферы на блин. В результате электромагнитные волны могут распространяться гораздо дальше, но в пределах меньшей зоны покрытия.

Свяжитесь с нами

Signal Boosters — ведущий поставщик усилителей сигнала сотовой связи для домов, автомобилей и коммерческих зданий. Мы специализируемся на потребительских комплектах, а также на индивидуальных радиочастотных системах для сотовой связи, двусторонней радиосвязи общественной безопасности, DAS и WiFi.

Мы здесь, чтобы помочь вам с любыми проблемами, которые могут возникнуть из-за плохого обслуживания сотовой связи. Свяжитесь с нами сегодня или позвоните нам по телефону 1-800-470-6777.

IoTuesday: 3 самодельные антенны, которые увеличивают радиус действия Wi-Fi и Bluetooth — Новости

Увеличьте радиус действия своих IoT-устройств с частотой 2,4 ГГц с помощью этих простых приемов антенны.

Избранное Любимый 0

Многие недорогие платформы разработки IoT полагаются на антенны на печатных платах и чипах, чтобы обеспечить соединение WiFi или Bluetooth в 2.Промышленный, научный и медицинский (ISM) диапазон 4 ГГц. Антенны на микросхемах и печатных платах представляют собой дешевое и компактное решение, которое помещается на одной плате, и часто это все, что нужно. Они также являются хорошим вариантом, если вы действительно не хотите видеть видимую антенну в своем окончательном проекте.

Антенна платы ESP8266 хорошо видна на краю, противоположном разъемам.

При этом антенны на печатных платах и микросхемах могут быть плохим выбором по нескольким причинам:

Близость к другим компонентам на плате может повлиять на производительность.
Если вы построите корпус вокруг платы, корпус также может негативно повлиять на работу антенны.
Несмотря на то, что антенны на чипах и печатных платах не являются всенаправленными, они спроектированы таким образом, чтобы обеспечить почти одинаковую производительность независимо от направления и ориентации (всего с несколькими нулями).

Если вы пытаетесь оградить свой комплект датчиков окружающей среды, подключенный к Интернету, от элементов, вы, вероятно, захотите рассмотреть возможность установки внешней антенны на свой проект, чтобы улучшить соединение. Некоторые платы, такие как ESP8266 Thing Dev, позволяют подключать внешнюю антенну к встроенному разъему U.FL. Просто обратите внимание, что вам, возможно, придется переместить немного припоя, чтобы это произошло.

Покупка хорошей антенны может обойтись дорого, а в мире электроники «сделай сам» (DIY) ничто не сравнится с изготовлением собственной антенны из предметов домашнего обихода. Три приведенных ниже предложения, безусловно, являются всенаправленными , а не . Они предназначены для увеличения вашего диапазона (усиления) в определенном направлении, поэтому они известны как направленные антенны .Вы можете узнать немного о всенаправленных и направленных антеннах здесь.

Заявление об отказе от ответственности: Я не инженер ВЧ и очень мало знаю о конструкции и тестировании антенн. Следующие самодельные антенны были сделаны людьми с гораздо большими знаниями, чем я, но я не могу гарантировать, что они были протестированы в каком-либо официальном качестве. Делайте их на свой страх и риск (что, честно говоря, самое интересное).

Кантенна

В статье MakeUseOf Яна Бакли рассказывается, как найти хорошую банку и превратить ее в волновод.

Как оказалось, многие купленные в магазине алюминиевые банки имеют идеальную форму для волновода 2,4 ГГц (этот инструмент поможет вам определить идеальные размеры банки). Судя по сообщению Яна, вам понадобится банка диаметром как можно ближе к 92 мм и длиной 147 мм. Затем вы прикрепляете медный провод к разъему N-типа, чтобы сделать зонд, который вставляется в банку сбоку. В зависимости от типа используемого кабеля и разъемов вы можете преобразовать его в разъем U.FL, чтобы соединить его с макетной платой.

При правильном построении вы можете увидеть значительное увеличение радиуса действия вашего беспроводного соединения; просто имейте в виду, что кантенны имеют высокую направленность, а это означает, что вам нужно будет направить открытый конец банки на вашу цель (например, WiFi-маршрутизатор). Некоторые люди сообщают, что могут поддерживать связь на расстоянии нескольких миль в пределах прямой видимости (LoS) на открытом воздухе.

Яги-Уда

Биотеле создает антенну Яги-Уда из канцелярских скрепок и палочек от эскимо на Instructables.

Антенна Яги-Уда, широко известная как «антенна Яги», была изобретена Синтаро Уда и Хидецугу Яги в 1926 году. До появления кабельного телевидения антенны этого типа обычно прикреплялись к крышам, обеспечивая телевидение с высоким коэффициентом усиления в диапазоне ОВЧ и УВЧ. прием для многих домов. Антенна Яги-Уда обычно состоит из ведомого элемента, отражателя и одного или нескольких директоров, где отражатель и директора представляют собой просто металлические стержни. Чем больше директоров на антенне, тем больше направленность луча, что приводит к большему усилению.

Изготовление собственного яги-уда может быть очень дешевым и требует лишь нескольких обычных инструментов. Пользователь Instructables Biotele покажет вам, как создать собственную антенну Yagi-Uda 2,4 ГГц из скрепок и палочек от эскимо. МакГайвер был бы горд. Biotele утверждает, что с помощью этой импровизированной антенны дальность прямой видимости составляет 2 мили.

Трехполюсник с круговой поляризацией

Антенна с круговой поляризацией сложнее в изготовлении, чем две предыдущие, но позволяет вам общаться с антеннами с линейной поляризацией, ориентированными вертикально или горизонтально (только следите за нулями).Это полезно, если вам нужно, скажем, поговорить со своими Bluetooth-устройствами в саду за пределами вашего дома.

Пользователь Hackaday.io HexHammer.Jez показывает вам, как построить тройную антенну для расширения диапазона Bluetooth (или чего-либо в диапазоне 2,4 ГГц). Эта антенна имеет более широкую ширину луча, чем Cantenna или Yagi-Uda, но HexHammer.Jez сообщает о дальности прямой видимости около 150 метров при использовании стандартного USB-адаптера Bluetooth.

Хотя вы, безусловно, можете увеличить мощность передачи, чтобы получить больший радиус действия (конечно, в пределах ограничений FCC), использование направленной антенны обеспечит лучшее соединение между вашим IoT-устройством и базовой станцией, при условии, что вы находитесь в прямой видимости, а ваша цель находится в главном лепестке вашей антенны (многолучевые помехи могут нанести ущерб беспроводной связи).

Какие еще приемы можно придумать, чтобы поддерживать хорошее беспроводное соединение между устройствами без необходимости увеличивать мощность передачи?

Самодельная антенна для вайфая из медной проволоки. Мощная, панельная Wi-Fi антенна своими руками

Антенна WiFi — отличное решение для всех, кто пытался организовать беспроводную раздачу интернета дома или на работе, но столкнулся с такой проблемой, что сигнала роутера не хватает, чтобы без проблем использовать его в каком-нибудь удаленном помещении .Впрочем, это вина не вашего роутера, а антенны — встроенной или внешней, которая шла в комплекте. Одно из самых эффективных решений по усилению беспроводного сигнала — направленная внешняя антенна wifi. Они бывают нескольких типов и типов, которые используются в зависимости от ваших потребностей. И именно в этом многообразии мы сейчас и разберемся.

В первую очередь следует отметить, что пассивная антенна для wifi роутера, то есть не имеющая собственного питания от сети, не усиливает сигнал, а лишь направляет его спектр для более уверенного приема. Мощность этого «усиления», которое также называют усилением, измеряется в децибелах (дБи). Маленькие внешние антенны Многие модели роутеров и адаптеров уже поставляются, но их мощность не превышает 3-5 дБи, что существенно не улучшит дальность беспроводного сигнала.

Поэтому для этого используются внешние wifi антенны. Имеют два типа разделения – для наружного или внутреннего применения, а также всенаправленное и узконаправленное.

Использование наружной и внутренней антенны

Наружные антенны предназначены для использования вне помещений.Они защищены от воздействия атмосферных осадков и солнечных лучей и имеют специальные крепления для установки на стену здания. Они понадобятся вам, если вы хотите создать безопасную зону ресепшн во дворе или для связи между соседними домами.
Комнатные антенны — для использования внутри помещений. Например, если ваш роутер установлен в удаленном или закрытом месте, то такую антенну можно подключить кабелем к антенному разъему роутера и вывести в центр комнаты.

Направленная антенна Wi-Fi

Это наиболее часто используемый тип. Антенны, направляющие сигнал wifi в определенном направлении, например, из дома на приусадебный участок, или на балкон соседнего дома, если речь идет о внешней направленной беспроводной антенне. Дальность их действия может быть от одного до нескольких километров. Главное, чтобы источник приема был в прямой видимости.

Внутренние направленные wifi антенны для роутера будут полезны, если он, например, висит на стене.Чтобы излучение не шло сквозь стену, можно подключить его к роутеру и направить в сторону своего рабочего стола, на котором стоит ноутбук. Или наоборот, направить антенну в сторону перегородки, чтобы сигнал проходил через нее более уверенно, обеспечивая стабильную связь в соседней комнате. Очень удачная конструкция такой антенны представляет собой панельный прямоугольник, излучающий радиосигнал в одном направлении.

Обратите внимание, что он подключается к роутеру не через USB, а вместо прилагаемой антенны, которая шла в комплекте с роутером. Соответственно, если он был несъемным, то поставить вместо него другой не получится.

Существуют также компактные модели, подходящие как для внутреннего, так и для наружного использования.

Всенаправленная wifi антенна отличается тем, что она равномерно распределяет сигнал вокруг себя. Недостатком является то, что сигнал может искажаться излучением других электронных устройств в квартире, либо внешними радиоволнами, если он установлен на улице. Такие антенны имеют вид вертикального стержня.Внешний можно установить на крыше дома или на вертикальном столбе, вкопанном в землю. Внутренний — на столе или полке, как можно ближе к предполагаемому центру нужной зоны приема.

Внешняя wifi антенна для роутера таким же образом подключается на место штатной к этому же разъему.

Еще один интересный тип внутренней всенаправленной антенны Wi-Fi для установки на потолке. Они похожи на лампу. Его особенность в том, что прямо под антенной есть мертвая зона и вешать ее нужно именно в том месте, где сигнал не нужен, но уверенный прием начнется только на небольшом расстоянии от нее.

Установка WiFi-антенны

При установке любого типа антенны необходимо учитывать, откуда идет источник сигнала. В условиях современной городской застройки он может очень сильно проигрывать в эффективности как из-за плотности домов, так и из-за материалов, из которых они сделаны. Привожу таблицу, из которой можно примерно понять, насколько тот или иной материал ухудшает работу точки доступа. Наиболее важным параметром здесь будет «Эффективное расстояние» (ЭД).Его следует рассчитывать следующим образом. Например, в характеристиках роутера указано, что он работает на 400 метрах. предполагается, что с прямой видимости. Вы отделены от него внутренней стеной, в которой ER составляет 15%. Рассчитываем: 400 м умножаем на 15% и получаем 60 метров. То есть через стену в 15-20 см роутер «выстрелит» всего на 60 метров. Причем, если к нему подключить антенну на 15-20 децибел, то эти потери нивелируются.

Самодельная антенна wifi своими руками

Направленную антенну Wi-Fi можно сделать своими руками. Посмотрите видео, как сделать самодельную конструкцию из обычной пивной банки.

Не могу точно сказать, правда это или ложь — думаю, есть какая-то причина. По аналогии с этим популярным примером из всенаправленной можно сделать и направленную антенну. Для этого достаточно за ним прикрепить отражающий экран, например, из того же листа фольги. Ниже представлены несколько интересных вариантов изготовления антенны своими руками, которыми можно воспользоваться.

Вариант с консервной банкой в качестве отражателя

На сегодня все.О способах усиления сигнала 3G-модема вы можете прочитать в другой статье блога.

Это оборудование является приемником сигнала беспроводной сети. Многие хотят добиться от этого устройства более мощной работы, но не делают неоправданных действий с устройствами мощностью 15-20 дБи. Их отличие заключается в максимально допустимой площади для широкого охвата. С усилением такой антенны увеличится радиус действия, уменьшится зона покрытия беспроводного соединения.

Такая ситуация может стать серьезным препятствием для комфортного использования соединения с глобальной сетью. Зона распространения волны будет настолько узкой, что приемник сигнала нужно будет удерживать в определенной точке без возможности движения.

Конечно, если невозможно пересесть с телефоном на диван или пойти на кухню с планшетом, то изготовление wi-fi антенны дома себя не оправдает. Нужно очень хорошо взвесить необходимость такой манипуляции.

Самодельная двухъядерная антенна

Пионерами среди самодельных биквадратных излучателей для распространения беспроводного сигнала были образцы еще в 2005 году. Лучшими модификациями этих устройств были биквадраты, которые выдавали сигнал мощностью до 12 дБи, и биквадраты со значением этого показателя до 14 дБи.

Если брать многофункциональность устройства, то предпочтительнее установить биквадратную конструкцию. Это оборудование позволит сохранить ширину угла раскрытия сигнала при неизбежном сжатии поля излучения.

При правильном расположении данного устройства в помещении можно обеспечить прием стабильного сигнала на всей территории. Реализовать любую из существующих версий этого типа приборов несложно.

Детали для изготовления биквадратного излучателя:

Для рефлектора пригодится фольгированный текстолит размером 12,3х12,3 см;
Провод медный сечением 2,5 кв.мм;
Коаксиальный кабель с сопротивлением 50 Ом VS;
N-образный разъем для подключения самой антенны.

В целом устройство будет иметь вид квадратов, соединенных углами с диагоналями, расположенными на одной прямой. Глядя на фото wi-fi антенны, можно увидеть биквадратный излучатель и заземленный отражатель. Устройство должно сверху прилегать к кабелю, а снизу — к земле.

Рефлектор представляет собой кусок высокопроводящего материала. С этой задачей отлично справляются алюминий, сталь или жесть. В некоторых случаях проще использовать компакт-диск.

Как сделать wi-fi антенну излучатель и рефлектор

Передатчик достаточно прост в изготовлении. Подготовив все необходимые материалы можно приступать к созданию устройства.

Пошаговая инструкция как сделать wi-fi антенну:

Шаг 1. Проверьте пригодность всех материалов. За расчетную частоту будущего передатчика-приемника беспроводной сети принята частота 2,4 ГГц, что требует использования медного провода 1.толщиной 8 мм. Это соответствует поперечному сечению сечения, указанному в перечне материалов.

Шаг 2. Нужно подготовить проволоку и согнуть ее под прямым углом на расстоянии 30,5 от каждой точки перегиба. Главное, чтобы активный элемент имел подобие квадратной восьмерки.

Шаг 3. Отмерьте расстояние 29 мм от края до изгиба провода.

Шаг 4. Постоянно проверяем соответствие внешнего диаметра 30.5 см и сделайте еще один изгиб.

Шаг 5. Выполняем пару внутренних загибов на расстоянии 2,9 см внутрь рамы.

Шаг 6. После завершения проектирования активного элемента проверьте соответствие чертежу. По центральной линии должно быть расстояние 30,5 мм.

Шаг 7. В местах, которые отведены для последующего крепления к ним коаксиального кабеля, нужно сделать пропил.

Отражатель

Этот элемент оборудования предназначен для отражения волн от задней части сетевого приемника.При правильном расположении Отражатель можно усилить, наложив амплитуды излучаемого и отраженного сигналов. Эффект интерференции помогает увеличить дальность распространения беспроводного излучения.

Достижение этого физического явления можно легко рассчитать. Выбранная вибрация имеет определенную длину волны, и при отражении волны должны накладываться друг на друга.

Расстояние между отражателем и излучателем определяется как разница в четверть величины, определяемой конструктивными особенностями передатчика, от десятой доли волны. Из простых соображений получаем значение в четверть длины волны.

Для выбранной частоты 2,4 ГГц длина волны будет 12,5 см. Умножив полученное значение на 5, получим значение искомого интервала 1,56 см.

Для получения максимально возможного коэффициента усиления 12 дБи от строящегося устройства необходимо правильно подобрать размер рефлектора. Максимальный выигрыш будет с пластиной 12,3х12,3 см. Можно использовать и рефлекторы больших размеров, но эффекта это не даст, а сделает оборудование более громоздким и тяжелым.

На данной схеме антенны устройств Wi-Fi дают мощность излучения 12 дБи, а аналоги, выполненные на базе компакт-дисков, могут из-за ограниченной площади обеспечить максимум сигнала 8 дБи.

Необходимо, помимо размера и типа материала рефлектора, выбирать гладкие ровные поверхности с хорошими отражающими свойствами. Волны могут рассеиваться на любом дефекте, что приводит к частичной потере сигнала.

Монтаж излучателя на отражатель можно выполнить, припаяв медную трубку непосредственно к отражателю. Вы также можете прикрепить его с помощью термоклея к пластиковой трубке. Обязательно нужно припаять выводы кабеля к каркасу излучателя.

Подключение к роутеру

Может случиться так, что сделать такую вай фай антенну своими руками будет большей проблемой, чем финансовое приобретение. Так как подключение самодельного оборудования необходимо производить через проникновение в роутер.

Для всех, у кого есть сетевое и беспроводное оборудование, процесс припайки на печатной плате к контактным площадкам внутри роутера не составит труда.

Следует очень осторожно и как можно быстрее работать паяльником с контактными дорожками, так как они очень тонкие и могут моментально отреагировать на скачок температуры отрывом платы.

Если у вас есть родной кабельный разъем SMA, подключите антенный штекер того же типа. Этот радиочастотный разъем является очень распространенным элементом оборудования, поэтому его можно купить в любом специализированном магазине.

Проверка антенны Wi-Fi

При создании биквадратной антенны идеальных размеров, соблюдая все инструкции, можно добиться сигнала с дальностью 4 км.

Нужно понимать, что многое зависит от того, из чего можно сделать wi-fi антенну, чтобы показатели соответствовали теоретическим. Мощность такого оборудования может достигать 12 дБи.

Для антенн, изготовленных из компакт-дисков или других подручных материалов, сигнал более слабый, иногда достигающий своего максимума на уровне 8 дБи. При удачных поделках направленность и дальность действия излучателя на КР может достигать 2 километров.

Для двойного биквадрата граничная мощность 14 дБи и дальность чуть больше 6 километров.

Такие антенны можно использовать для дачи, дворов частных домов или территории возле гаража, так как они имеют угол раскрытия 60°.

Фото wi-fi антенн

Антенна для WIFI роутера представляет собой радиоустройство, предназначенное для приема и передачи сигналов беспроводного WIFI интернета. Антенны WIFI подключаются к передатчику или приемнику (ноутбуку, ПК и т. д.) с помощью антенных кабелей и адаптеров WIFI (усилителей).

Антенны

WIFI передают сигналы во всех направлениях. Но в реальных условиях эффективность передачи сигнала по разным направлениям не одинакова. Направленные свойства антенны характеризуются диаграммой направленности. Простейшая диаграмма направленности предназначена для всенаправленной антенны WIFI, которая излучает одинаковую энергию во всех направлениях. Для антенн WIFI различают круговую, секторную и узкую диаграммы направленности (НИЖНЯЯ ЧАСТЬ).Направленные узоры показаны в виде двух сечений — вертикального и горизонтального.

Антенны

WIFI бывают направленными и всенаправленными, внутренними и внешними. Важными параметрами антенны WIFI являются направленность (направленность), коэффициент усиления (КУ), входное сопротивление и рабочая полоса частот. Антенны WIFI работают в диапазоне 2,4 ГГц.

Стандартная антенна для роутера d link почти всегда имеет коэффициент усиления 2dBi.

Если требуется беспроводное покрытие большой территории (площадь перед офисом или двором), то вам нужен роутер с внешней антенной.Он выполнен в прочном водонепроницаемом корпусе, способном выдержать непогоду, ветер, перепады температур. Такие антенны крепятся на мачты или кронштейны.

Внутренние антенны WI-FI компактны. Они чрезвычайно удобны для работы в помещении.

Всенаправленная антенна

Всенаправленная антенна чаще всего используется в оборудовании для беспроводных сетей. Такая антенна характеризуется равномерным охватом территории на всем диапазоне.По сути, всенаправленная антенна представляет собой стержень, который устанавливается вертикально. В этом случае сигнал распространяется в плоскости, перпендикулярной его оси. Такие антенны по сравнению с направленными имеют заметно меньший коэффициент усиления.

Коэффициент усиления антенны — 8 дБ, длина — 520 мм, диаметр — 19 мм. Антенну удобно расположить на мачте, на крыше дома или автомобиля. Антенна имеет достаточную мощность для работы на скорости 1 Мбит/с в радиусе до 1800 метров, а 54 Мбит/с – до 600 метров.

Направленная антенна

Эта антенна хорошо подходит для двухточечной сети. Для компьютера, который необходимо подключить к точке доступа или другому компьютеру, лучше использовать направленную антенну. Такой антенной можно «пробить» даже непробиваемые стены.

Примером такой антенны является антенна WAN-2118 типа Yagi. Коэффициент усиления такой антенны составляет 18 дБ.

Антенна обеспечивает прием на скорости 1 Мбит/с — до 5 км, 54 Мбит/с — до 1.5 км.

Самодельная антенна для роутера

Есть много вариантов самодельных Wi-Fi антенн. Изготовленная своими руками антенна для роутера не будет уступать по характеристикам покупной модели. Например, возьмем изготовление « крепления антенны » … На такую антенну подается КВ излучение без использования кабеля. Антенна крепится к стандартному Wi-Fi роутеру со штыревой антенной.

Для начала определимся с параметрами антенны.Для Wi-Fi используется несколько каналов (частот). Первый канал работает на частоте 2412 МГц, второй — на 2417 МГц, третий — на 2422 МГц и т. д. Каждый канал смещен относительно предыдущего на 5 МГц. Поэтому, зная частоту роутера, можно рассчитать размер антенны. Для примера возьмем шестой канал — 2437 МГц . и для него выполним расчет.

Параметры антенны можно рассчитать в программе mmana-gal, а скачать ее можно по этой ссылке: http://depositfiles.com/ru/files/2zjnh58lu

В этой программе можно смоделировать практически любую антенну, а также встроена большая библиотека готовых антенн.

Основное излучение сосредоточено в направлении волнового канала. Для изготовления антенны потребуется полметра провода сечением 1,5 кв.мм, кусок гофрированного упаковочного материала и колпачок от ручки (его диаметр должен быть чуть больше диаметра Wi-Fi антенны маршрутизатора).

Необходимо вырезать полоску картона 150х20 мм (несущая часть антенны). По размерам на рисунке ниже нужно вырезать из проволоки антенные вибраторы и собрать всю конструкцию.

После этого нужно надеть собранную «насадку» на штатную Wi-Fi антенну роутера и сориентировать в нужном направлении.

Всепогодная точка доступа WIFI своими руками

Беспроводной стандарт пока не в силах вытеснить технологии мобильной связи, объяснение простое: дальность действия относительно невелика.Конечно, были отмечены и некоторые другие особенности — трудности идентификации, большое количество потребляемой энергии, ключевой момент на расстоянии. Рассмотрим, можно ли сделать направленную Wi-Fi антенну самостоятельно.

Вопрос пугающий. Все просто, потрудитесь освоить пару терминов. Попов, изобретая радио, мало знал о том, как распространяются электромагнитные волны. Антенных проводов было всего два — первый излучал, второй принимал. Постепенно выяснилось, что характер распространения волн атмосферой определяется, помимо частоты (длины волны), погодными условиями.

Государство сразу заняло оптимальные полигоны, обеспечивающие военные нужды, связь организаций. Остатки отданы в эфир, радиолюбителям.

Помимо условий распространения энергии важную роль в организации стабильного канала играют антенны. Если с диапазонами длин волн ничего не поделаешь — они заданы априори, то можно проводить эксперименты с антеннами.

Антенны, используемые Поповым, всенаправленные.Сила сигнала одинакова во всех направлениях. Инженеры быстро обнаружили этот факт и стали искать пути исправления недостатка.

Найдено много решений. В простейшем случае излучатель размещается в фокусе гиперболической тарелки. Получается антенна спутникового телевидения. Эффект аналогичен оптическому: лучи, падающие под прямым углом на отверстие обрезанного гиперболоида, собираются фокальной точкой. Пластина называется рефлектором — от латинского — рефлектор.Фокусные передающие, приемные антенны работают эффективнее, чем всенаправленная антенна Wi-Fi.

Диаграмма направленности, усиление

Человек, далекий от инженерных расчетов, спросит: лучи собираются в фокус, умножая мощность входящего сигнала, при чем тут передатчики? Свойства антенны для приема и передачи идентичны. Для них характерна диаграмма направленности. Кривая, круглая или в прямоугольной системе координат, показывает, какая мощность излучается в заданном направлении.

Антенны Попова имели схему, близкую к круговой. Направленная антенна Wi-Fi работает иначе: впереди длинный козырек. Высота настолько огромна, что приходится выражать ее в децибелах — относительных единицах, иначе посередине придется рисовать тонкую иголку, даже ноль горизонтальных линий по бокам. За кулисами.

Последним термином, с которым нам осталось познакомиться, является коэффициент усиления антенны. Отношение пиковой мощности основного направления к мощности, излучаемой при тех же условиях всенаправленной антенной.Параметр рассчитывается в сотнях единиц, выраженных в децибелах (20 дБ).

Легко понять, почему направленная антенна Wi-Fi так эффективна — она многократно усиливает сигнал. Рассмотренные ниже самодельные модели лишены столь грандиозных показателей, приведенный коэффициент усиления 6 дБ приносит более 2 дБ стандартной антенны, идущей в комплекте с роутером.

Простейшие варианты самодельных антенн Wi-Fi

Способ 1

Мастер-класс SLTV устами блондинки-ведущей рассказал о двух известных способах изготовления направленной антенны роутера.Основная идея смешана воедино — штифт, торчащий из коробочки, оснащен отражателем. О размещении излучателя в фокусе говорить не приходится, нулевого эффекта не предвидится.

Самый простой способ — оснастить антенну лазерным диском блестящей стороной наружу. Механика проста: алюминиевый слой печатного записываемого продукта прекрасно отражает любую длину волны в разумных пределах.

Направленность штифта резко изменится — наоборот, перпендикулярно диску появится ярко выраженный максимум.Вам придется расположить шпиль горизонтально, вершиной к потребителям, иначе большая часть энергии пойдет вверх. Блондинка, мило улыбаясь, сказала: кроме этого способа есть и более продвинутый способ сделать направленную антенну своими руками.

Способ 2

Вам понадобится пустая высушенная банка из-под пива, еще одна такая же. Низ отрезается, горловина отделяется по периметру, нужно оставить узкий перешеек шириной в пару сантиметров.

Боковина срезана прямо вдоль, диаметрально противоположно перешейку.Стены выровнены. Теперь через яйцевидное отверстие, откуда был сорван открыватель, надевается рефлектор на антенну.

Закругленная стенка напоминает параболоидное блюдце с обрезанными краями. Преимущество решения: можно вращать отражатель по кругу, регулируя нужное направление.

Усиление придется регулировать умелыми руками, чутко выбирая положение рефлектора. Антенна Wi-Fi теперь направленная.

Альтернативные способы

Кроме шпиля роутера аналогичные действия можно произвести с маломощным Wi-Fi модемом (флешкой).Потребуется USB-удлинитель. Закрепив полученные знания (см. первые два способа), сделаем отражатель, плюс защитный кожух из:

коробок для лазерных дисков с одной заготовкой на дне;
плоское металлическое сито с откидными краями и небольшая пластиковая банка;
большое проволочное сито в форме полусферы/усеченного гиперболоида;
самодельная плетеная конструкция из тонкого троса с каркасом из металлического стержня.

Модем-флешка размещается максимально близко к фокусу, шнур проходит через прорезь в центре рефлектора к персональному компьютеру.

Прием несомненно улучшится при наличии антенны Wi-Fi своими руками. Несомненным достоинством конструкции является возможность произвольной ориентации основного луча диаграммы направленности. Обычно имеется один удаленный источник/приемник сигнала, там должен быть развернут модем с рефлектором.

Лирическое отступление

Пивные банки помогают разработчикам микроволнового спектра. Они напоминают волноводы, покрытые изнутри алюминием.Неудивительно, что часто радиолюбители пытаются приспособить жесть к нуждам ловли радиовещания.

Типичный случай. Детские магазины в СССР были заполнены… санками. Так продолжалось до тех пор, пока местные инженеры не сообразили: изделия, лежащие на полках, — это параболические антенны, приказчики отдали продавцам забракованные военной приемкой изделия. К концу дня сани были куплены.

Отступление с единственной целью показать: Wi-Fi антенна легко делается из подручных материалов.Прямоугольный волновод сделать нельзя, круглый делают на пивоварне.

Пивная банка с антенной

Чтобы сделать банку достойным отражателем 2,4 ГГц, потрудитесь аккуратно срезать дно. Излучателем будет четвертьволновый вибратор, образованный отрезком тонкой (1,5 мм) проволоки длиной около 5 см. 1,5 см будет утоплено с n-коннектором, 30 мм должно выступать над внутренней стенкой.

В нижней части боковой стенки прорезается отверстие для коннектора на расстоянии от дна, определяемом диаметром банки.Для 90 мм отступ будет 51 мм, для 80 – 70 мм. Придется подбирать дистанцию опытным путем, испортив немало отличных пивных банок.

Дальнейшие действия очень просты — вибратор укрепляется перпендикулярно внутренней стенке, выступая на 30 мм. Диаграмма направленности имеет ширину 30 градусов. Важна поляризация: две банки с излучателями, направленными перпендикулярно друг другу, работать вместе откажутся.

Кстати, катанка длиной 30 мм — это всенаправленная Wi-Fi антенна, сделанная своими руками из подручного материала, предназначенная для освоения 2.Частота 4 ГГц. Подручные материалы отличные! Осталось дополнить штырь противовесами, играющими роль заземления приемного устройства.

Модель откажется ловить частоты 900МГц, 5ГГц, кроме того — при выборе консервной банки отдавайте предпочтение контейнерам диаметром 7 — 10см. Габариты, которые выбиваются из зазора, сильно снижают прирост изделия.

Прикрепить собранное устройство

В предыдущих случаях все просто.Был взят wifi модем, подключенная антенна была окружена рефлектором. Пивная банка с четвертьволновым вибратором мало чем отличается по стыковке: открыв USB-модем, внутри вы обнаружите контакты для крепления жестянки. В роутерах есть прорези для антенн, куда отлично поместится пивная продукция.

Естественно, изделие из алюминия, меди может заменить емкость горячительного напитка. Размеры аналогичны. Удачи с вашим дизайном.

Делаем Wi-Fi антенну своими руками.

Технология беспроводной передачи данных Wi-Fi захватила мир. Практически в каждом доме и в каждой квартире есть устройства, поддерживающие этот стандарт. Например, роутеры (роутеры), которые «раздают» сигнал Wi-Fi по квартире или дому.

К сожалению, мощности этих устройств не всегда достаточно для обеспечения более-менее приемлемого уровня сигнала во всех комнатах и комнатах квартир, а тем более домов. Например, роутер TP-LINK, которым я пользуюсь, находится в угловой комнате и обеспечивает уровень сигнала для самых дальних от него комнат почти на минимальном пределе.Неудивительно — сигнал должен пробить четыре стены.

Что делать в таких случаях, чтобы повысить уровень сигнала Wifi роутера до допустимых значений?? Правильно сделать антенну диапазона Wi-Fi своими руками.

В сети полно таких конструкций антенн. Более эффективны те антенны, которые можно подключить вместо стандартных штыревых антенн роутеров.

Этот вариант мне не подходит. Антенна моего роутера несъемная, лезть внутрь роутера паять кабель самодельной антенны не хочу, роутер еще на гарантии.

Поэтому находим другой вариант — антенну-приставку.

Эта насадка-антенна просто надевается на стандартную штыревую антенну маршрутизатора (маршрутизатора). Ничего никуда паять не нужно.

Антенна-насадка представляет собой шестиэлементный «волновой канал» с направленными свойствами. Обеспечивает максимальное усиление в том же направлении, что и продольная ось антенны. Кроме того, задний лепесток излучения в некоторой степени подавляется (уменьшается). Антенна имеет пять направляющих элементов и один рефлектор.

Эскиз антенны:

Для изготовления траверсы выбран стеклотекстолит толщиной 2 мм.

Штатная штыревая антенна моего роутера TP-LINK имеет в сечении неправильную геометрическую форму, в полном соответствии с извращенными вкусами современных дизайнеров))).

Изготовленная траверса выглядит так:

Излучающие элементы антенн-насадок выполнены из медной проволоки в эмалевой изоляции диаметром 0.96 мм. Диаметр провода достаточно критичен и должен быть в пределах 0,8…0,95 мм, иначе изменятся параметры антенны, и приставная антенна будет настроена на частоты, отличные от частот диапазона Wi-Fi.

Длина излучающих элементов также должна быть выдержана с точностью +/- 0,5 мм. То же самое относится и к расстоянию между элементами.

Антенные элементы:

Для установки излучающих элементов в стеклопластиковой траверсе сверлятся отверстия диаметром чуть больше диаметра проволочных элементов.Проволочные элементы я закрепил небольшими каплями цианоакрилатного клея.

Узел крепления антенны выглядит следующим образом:

Так выглядит антенна Wi-Fi при установке на штатную антенну роутера:

Для достижения максимальной эффективности этой антенны Wi-Fi требуется небольшая настройка: антенна Wi-Fi должна быть размещена в точке, где доступен максимальный ВЧ-ток стандартной штыревой антенны маршрутизатора.

Для этого нужно переместить Wi-Fi антенну по высоте, начиная с верхнего кончика штатной антенны роутера.

Блог > Своими руками

Своими руками антенны для интернета: 4G антенна своими руками. Антенна для 4G модема

Изготовление спиральной антенны для Wi-Fi своими руками из подручных средств. Wi fi антенна своими руками – пошаговая инструкция

Направленная антенна своими руками

Другие самодельные устройства

Поляризация антенн

Усиление мощности приема и сигнала роутера

Основные виды антенн

Всенаправленные

Направленные

Как подключить бесплатный интернет вай фай

Мощная антенна своими руками

Сверхдальняя wi fi антенна своими руками

Травление печатной платы с помощью раствора

Видео

4G антенна сделать самому своими руками. Антенна для 4G модема

Самодельные антенны

Усилитель для 4G модема

Виды

Применение

Антенна своими руками

Настройка

Защита

Вывод

Самодельные антенны для усиления сигнала интернета для 3G/4G модема

В каких случаях целесообразно использовать антенну для модема

Как сделать антенну для мобильного 3G Интернета своими руками

Что из себя представляет самодельный приемник: виды антенн

Второй вариант — внешняя антенна

Разновидности самодельных 3G и 4G приемников

Антенна с медной обмоткой

Самодельная логопериодическая антенна для GSM модема. Изготовление и подключение

Сборка антенны Харченко

Первый метод

Беспроводной метод

Кабель и антенные переходники

Возможно ли переделать ТВ-антенну для 3G модема

Матчасть

Как сделать ТВ антенну своими руками

Типы антенн

Антенны для приёма цифрового телевидения

Антенны своими руками

Антенна из пивных банок

Зигзагообразная антенна Харченко

Антенна из коаксиального кабеля

Спутниковая антенна

Антенный усилитель

Самодельная антенна для wifi из медной проволоки.

Наружное и внутреннее использование антенны

Направленная wifi антенна

Установка WiFi антенны

Самодельная wifi антенна своими руками

Самодельная биквадратная антенна

Как изготовить излучатель и рефлектор wi-fi антенны

Рефлектор

Подключение к роутеру

Тестирование wi-fi антенны

Фото wi-fi антенн

Всенаправленная антенна (Omni-directional)

Направленная антенна (Directional antenna)

Самодельная антенна для роутера

WIFI всепогодная точка доступа своими руками

Диаграмма направленности, коэффициент усиления

Простейшие варианты самодельных антенн Wi-Fi

Способ 1

Способ 2

Альтернативные способы

Лирическое отступление

Антенна-пивная банка

Присоединить собранное устройство

20 идей, как сделать антенну Wi-Fi своими руками для стабильного сетевого питания

1. Антенна Wi-Fi своими руками

2. Самодельная USB-антенна Wi-Fi

3. Как сделать Wi-Fi антенну дальнего действия

4. Как построить антенну Wi-Fi

5. Как сделать антенну Wi-Fi

6. Недорогая антенна Wi-Fi своими руками

7.Wifi-Gun DIY

8.Самодельный усилитель Wi-Fi

9. Как сделать антенну Wi-Fi из жестяной банки
