Монтаж дождеприемников ливневой канализации

Несколько простых правил установки пластиковых, бетонных или чугунных дождеприемников помогут тем, кто решил своими руками построить надежную систему локального сбора дождевых и талых вод. У профессиональных «дорожников», конечно, есть свой наработанный практический опыт, но всегда неизменными остаются основные рекомендации производителей материалов водоотвода.

Место расположения дождеприемника определяется, чаще всего, на стадии проектирования ливневой канализации наметив вектор линии трубопровода. На примере пластиковых дождеприемников 300х300 или 400х400, у которых каждая боковая стенка имеет трафаретные патрубки для соединения с трубами диаметром 50, 110 и 160 мм, выстроить систему в составе точечного водоотвода значительно проще. В общем и целом, монтаж дождеприемников сопряжён с большим объемом земельных работ и требует более сложной разуклонки, если сравнивать с линейным типом организации водоотвода.

Отличительные особенности некоторых видов ливневой канализации Вы можете узнать в рубрике «Поверхностный водоотвод».

Перед монтажом дождеприемных колодцев необходимо подготовить основание — дренирующий слой из песчано-гравийной смеси и гидроизоляционной пленки – мембраны, после чего заливается бетонная обойма из бетона класса B25. Средний показатель толщины бетонной обоймы (H) для основания равен 100 мм.

Отводящие трубы подключаются непосредственно к корпусу дождеприемника. Для этого выбивается или вырезается отверстие необходимого диаметра по штатно расположенным на стенках дождеприемника шаблонным трафаретам. Место стыковки обрабатывается герметиком типа ПРО ФС имеющим консистенцию тиксотропной вязкой массы.

Бетонирование обоймы так называемой «шубы» дождеприемника происходит в несколько этапов послойно. Сначала уровень поднимают до верхнего края трубы, так чтобы бетонная обойма полностью её скрыла, затем до наивысшей точки стенок дождеприемника с установленной на него решеткой или крышкой.

Когда необходимо выдержать глубину заложения инженерных коммуникаций, дождеприемники можно установить друг на друга, выполнив надстройку. В этом случае первый (верхний) резервуар с установленной на него решеткой принимает воду, а второй (нижний) подключается к дренажным трубам. Такая комбинация, прежде всего, будет интересна при желании свести к минимуму промерзание системы в слоях.

Неважно, в какое покрытие происходит установка пластикового дождеприемника – в брусчатое или асфальтобетонное, главное, чтобы его края не выступали над поверхностью, так как в процессе эксплуатации непокрытые части колкого пластика могут быть разбиты.

Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм. Если это условие соблюдено, то система установлена правильно!

Бетонная подготовка для установки дождеприемника

Параметры бетонной обоймы для пластиковых дождеприемников
Класс нагрузки A15 B125 C250
Ширина бетонной обоймы (С), мм 80 100 100
Толщина бетонной обоймы (H), мм 100 100 150
Класс бетона B25 B25 B25

Дождеприемник и брусчатка

Установка пластикового дождеприемника в брусчатое покрытие с предполагаемыми механическими нагрузками класса A15-C250 (пример с дождеприемником 300х300 мм):

Дождеприемник и асфальтобетон

Вариант монтажа дождеприемника пластикового в асфальтобетонное покрытие с учетом возможных динамических нагрузок класса A15-C250 на точку водоотвода (пример с дождеприемником 300х300 мм):

Узел А

Применение герметика (ГОСТ 25945) слоем 5х20 мм между стенкой пластикового дождеприёмника и бетонной обоймы канала (бетон B25 F200 W6, ГОСТ 26633-91):

В какой последовательности укомплектовывать (собирать) дождеприемник, используя различные аксессуары — решетки, корзины для сбора мусора, перегородки-сифоны — нет никакой принципиальной разницы. На момент установки нужен только сам дождеприемник!

Компания производителей и поставщиков — «Лига 812» предлагает широкий ассортимент дождеприемников и доборных элементов для дождеприемных колодцев, адаптированных российским климатическим особенностям. На нашем сайте Вы можете самостоятельно выбрать и заказать необходимый материал точечного водоотвода по низким ценам. Если у Вас появятся вопросы — пожалуйста, обращайтесь за технической консультацией к специалистам нашей компании.

Производство и продажа:

Пластиковые дождеприемники

Решетки дождеприемников

критерии выбора и особенности монтажа

На чтение 5 мин. Просмотров 3 Опубликовано Обновлено

Устройство точечной (закрытой) ливневки требует наличия в её конструкции специального резервуара — дождеприемника. Он предназначен для первоначального скопления дождевой/талой воды и дальнейшей её транспортировки к точке сброса по углубленным в грунт трубам.

Грамотная установка дождеприемника своими руками обеспечивает работоспособность водоотвода без сбоев и поломок.

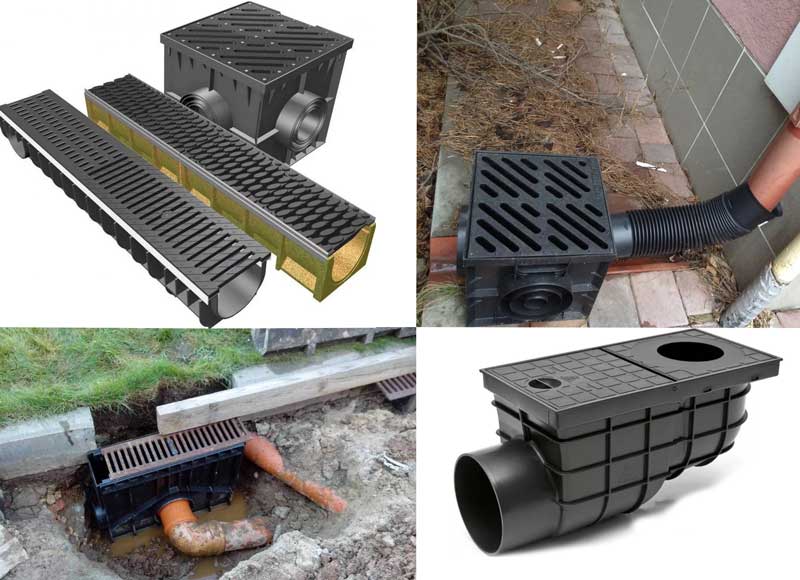

Виды и устройство дождеприемников для ливневой канализации

Конструктивно резервуар представляет собой камеру, оснащенную перегородкой-сифоном, съемной корзиной и верхней защитной решеткой. В некоторых моделях резервуаров предусмотрены дополнительные элементы в виде усиливающего канта, уплотнителей, крышки и надставкой к элементу ливневки. Кроме того, в устройстве дождеприемника для ливневой канализации предусмотрены два варианта отвода воды:

  • Удаление жидкости вниз. Такие элементы ливневки направляют воду в грунт, сразу в дренажный колодец.
  • Удаление стоков в сторону. Такой резервуар соединяется с трубами в единую конструкцию.

Различаются все дождеприемники по габаритам, допустимым нагрузкам, типу материала и по форме. Резервуары под ливневые стоки маркируются в зависимости от их предназначения:

  • Д. Маркировка означает «дождеприемник». Элемент применяют на частных участках и в пешеходной зоне.
  • ДБ1 и ДБ2. Трактуется как «дождеприемник большой». Монтируется на автостоянках и вдоль проезжих городских частей.
  • ДМ1 и ДМ2. Дождеприемник магистральный.
  • ДС1 и ДС2. Сверхтяжелый дождеприемник. Предназначен для установки в зонах с максимальной нагрузкой.
  • ДК. Дождеприемник круглый.

Материал изготовления элемента для точечного сбора дождевых стоков: чугун, пластик и бетон.

Чугунные дождеприемники

Чугунный дождеприемник

Элементы ливневки из чугуна самые прочные и при этом тяжелые. Металл марки СЧ20 отлично выдерживает нагрузки от 15 до 25 тонн (в зависимости от габаритов резервуара), инертен к агрессивным средам, долговечен и коррозостоек. Чаще чугунные дождеприемники используются при устройстве городских канализационных магистралей. Резервуары имеют высокую пропускную способность и при этом хорошую экологичность. Металл не представляет угрозы для окружающей среды.

Монтаж дождеприемника в отмостку дома при условии чугунной конструкции должен сопровождаться устройством специального основания из бетона. В противном случае металл начнет ржаветь. Кроме того, работать с чугунными элементами тяжело по причине их большого веса.

Пластик

Пластиковая конструкция

Полимерные резервуары широко применяются в частном и муниципальном строительстве. Пластик отличается такими преимуществами:

  • малый вес;
  • высокая устойчивость к температурным перепадам;
  • инертность к химическим/агрессивным средам;
  • простота в установке и обслуживании;
  • широкий выбор моделей по размеру и форме;
  • выгодная стоимость изделий.

Ухаживать за полимерными резервуарами под дождевые стоки просто: грязь, ил, песок легко отмываются струей воды.

Все пластиковые модели маркируют в зависимости от их номинальной нагрузки:

  • А. Нагрузка составляет до 1 500 кг. Такой вариант хорош для частного строительства.
  • В. Дождеприемник справляется с нагрузкой до 12,5 т.
  • С. Максимально выдерживает нагрузку до 25 т.
  • D. Нагрузка до 40 т.
  • Е. Номинально выдерживает до 60 т.
  • F. Способен выдержать нагрузку до 90 т.

Лучше покупать дождеприемник, который способен выдержать несколько большую нагрузку, чем было получено при расчетах.

Бетон

Дождеприемник из бетона

Такой дождеприемник имеет чуть меньший вес, чем чугунный. Материал отличается устойчивостью к агрессивным стокам, долговечностью и хорошей пропускной способностью. Но внутренняя поверхность бетонных резервуаров слегка шероховатая,  что провоцирует нарастание ила на его стенках со временем. Скопившийся ил будет давать неприятный запах во время испарения влаги из резервуара. К тому же бетон — массивный материал, требующий при укладке использования специальной техники.

Массивный шероховатый бетон можно заменить более легким и гладким полимербетоном. Добавленные в качестве армирующего волокна полимеры делают итоговую продукцию легкой, прочной, склонной к претерпеванию высоких нагрузок.

Критерии выбора

На выбор типа и модели дождеприемника влияют такие факторы:

  • Общая площадь территории, с которой будет убираться дождевая вода. Через нее определяют объем стоков в сезоны дождей и снегопадов.
  • Коэффициент поглощения воды имеющимся покрытием. Для асфальта он составляет 0,89, для крыши — 1, для щебня — 0,4.
  • Вес и тип материала. Стоит учитывать, что чугунные элементы запрещены к использованию в солончаковых почвах, иначе соль со временем испортит металл. Чаще при частном строительстве используют пластиковые дождеприемники.
  • Уровень номинальной нагрузки на резервуар.
  • Стоимость и габариты.
  • Наличие дополнительных элементов: запорного механизма, прокладок и пр.

Если по цене не подходит ни один из вариантов резервуаров и при этом на участке имеется лишний кирпич, можно выложить колодец дождеприемника из него. Важно правильно рассчитать нужный объем и затем оштукатурить/окрасить резервуар изнутри.

Особенности монтажа

Правильная установка дождеприемника гарантирована при неукоснительном соблюдении техники его монтажа. Работают в такой последовательности:

  • Подготовка котлована. Его глубина должна быть равна высоте резервуара с решеткой плюс 30 см на подсыпку из песка и бетона. По стенкам габариты ямы увеличивают на 15-20 см с каждой стороны на бетонную заливку.
  • На дно ямы насыпают слой песка толщиной 15 см и хорошо трамбуют его.
  • Сверху наливают бетонный раствор из цемента и щебня. Массе дают просохнуть под установку резервуара. Такая площадка будет служить надежным основанием. В ходе заливки бетона следят за ровностью с помощью строительного уровня.
  • На застывший раствор устанавливают по уровню дождеприемник, предварительно освободив от прокладки патрубок. В резервуар вставляют ответвление ливневки и промазывают все стыки герметиком.
  • Дождеприемник заливают со всех сторон бетонным раствором по самый верхний край. Во время заливки нужно аккуратно металлическим прутом выгонять воздух из раствора, иначе стенки укрепления будут пористыми и хрупкими. Впоследствии они могут поддаться воздействию пучнистого грунта.
  • Как только раствор хорошо схватится, можно устанавливать корзину и верхнюю защитную решетку.

При монтаже дождеприемника в отмостку лучше делать все работы еще на этапе её заливки, чтобы в дальнейшем не разбивать уже застывшую площадку вокруг дома.

При монтаже резервуара для сбора дождевой воды стоит учитывать способность грунта сужаться, расширяться и пучиться при температурных перепадах. Поэтому экономить на бетонной заливке дождеприемника не стоит. В противном случае со временем он может всплыть, как поплавок. Грунт просто вытолкнет его наружу.

Самостоятельный монтаж дождеприемников

Для того чтобы на несколько десятилетий избавиться от луж на придомовой территории, сырости в подвале и расходов на досрочный ремонт фундамента, достаточно обустройства поверхностного дренажа участка, больше известного под названием ливневой канализации или просто ливневки. Вы можете доверить несложный и не слишком трудоемкий монтаж наемным рабочим, или сохранить семейный бюджет, освоив весь объем работ самостоятельно. Как установить дождеприемники своими руками, вы узнаете из этой информации.

  • В базовом варианте, это достаточно объемный металлический или пластиковый контейнер, оборудованный съемной мусорной корзиной, контуром предварительной очистки, сифоном и другими полезными приспособлениями.
  • Самая распространенная форма дождеприемника — удлиненный параллелепипед, хотя встречаются конструкции кубические, цилиндрические, в большей степени соответствующие заявленным проектным требованиям.

Устройство совместимое с точечным дренажом устанавливается под водосточными трубами, реже — в низинных местах, где из-за особенностей рельефа, в большом количестве скапливается вода. По мнению специалистов, схема точечного водозабора наиболее простая и эффективная.

Дренаж линейный включает в себя несколько водозаборных веток, поэтому оправдано применение нескольких дождеприемников, или одного накопительного дренажного колодца.

Какие критерии выбора качественного и долговечного дождеприемника?

Для защиты фундамента от атмосферной влаги разработано несколько моделей дождеприемников, из общего перечня для обустройства прифундаментного водоотвода используется тип Д. Это так называемый, малый или бытовой дождеприемник, с отводом воды вниз или в сторону. Первый вариант ориентирован на применение в точечных системах, со сбросом влаги в дренажный колодец 315мм.

Дождеприемник

Вариант второй задействуется в случаях, если конструкция фундамента или отмостки, затрудняет монтаж устройства с нижним патрубком. Оба вида дождеприемника оборудованы специальными решетками для фильтрации крупного мусора.

На сегодняшний день самым высоким спросом пользуются дождеприемники пластиковые. В активе – низкий вес, упрощающий монтаж без применения специальной оснастки, стойкость пластика к температурным перепадам, активным химическим и механическим воздействиям, возможность увеличения объема за счет подсоединения дополнительных контейнеров.

Внимание! Пластиковые изделия характеризуются несложным обслуживанием, продолжительным эксплуатационным ресурсом и доступной, по отношению к металлическим изделиям, стоимостью.

Как правильно установить пластиковый дождеприемник?
  • После установки устройства в выемку и подсоединения труб, прилегающий объем заполняется бетонным раствором. Утяжеление поможет пустому контейнеру не всплыть, при случайном повышении уровня грунтовых вод.
  • Оптимальный вариант подключения дождеприемника к водосточной трубе диаметром 100 мм, это входящий в комплект переходник.
  • Верхнее покрытие может быть любым, бетонным, асфальтовым или плиточным. Обязательное условие — достаточный запас прочности, если дождеприемник расположен на проезжей части дороги.

Решетка для дождеприемника

Выбор формы защитной решетки дождеприемника дело вашего вкуса или дизайнерских изысканий. Однако полезная площадь, а следовательно и производительность прямоугольных решеток больше, чем решеток круглых. Для местности с интенсивными и продолжительными дождевыми осадками лучший выбор — решетки квадратной или прямоугольной формы.

В границах пешеходной зоны, оправдано применение решеток пластиковых армированных, обладающих улучшенными декоративными и эксплуатационными свойствами.

В границах одной статьи дать точное описание установки нескольких десятков моделей сложно. Особенности монтажа вы найдете в прилагаемой к каждому устройству инструкции.

Покупайте дождеприемники пластиковые высокого качества по привлекательной цене в нашей компании!

установка и монтаж своими руками

При благоустройстве придомовой территории важную роль играет изготовление ливневой канализации. Она обеспечивает надежную защиту фундаменту дома, отводя от него влагу. Особым элементом водоотвода являются дождеприемники для ливневой канализации. Рассмотрим, какой выбрать лучше всего и что он из себя представляет.

Что это такое?

Это специальная емкость, внутрь которой попадает жидкость, стекающая с труб, установленных на фасаде дома. Этот бак должен быть выполнен из прочного материала, так как он сталкивается с давлением грунта, механическими нагрузками и напором воды. Ливневые канализационные дождеприемники не должны подвергаться коррозии.

Дождеприемный колодец с решеткой может быть круглым, квадратным, овальным, прямоугольным. Этот факт никак не влияет на эксплуатационные характеристики. Может повлиять на выбор формы особенность оформления дизайна и выдержка стиля.

Назначение

Установка дождеприемника преследует сразу несколько целей:

  1. Наличие на устройстве защитной решетки предотвращает попадание в систему канализации и дренажа крупного мусора, например листьев с дерева и т. п.
  2. Организованный сбор дождевой, сточной воды.
  3. Важную роль выполняет в период таяния снега.
  4. Создает комфортные условия. Территория по периметру дома будет всегда сухой.

Из чего состоит

Если сравнивать ливнеприемники, то можно заметить, они различаются между собой весом, габаритом и еще некоторыми особенностями. По стандарту глубина устройства имеет 400 мм. Как правило, у них небольшой вес, за исключением того случая, когда в качестве материала используется чугун.

Учтите! Резервуары могут продаваться готовым комплектом или отдельными элементами.

Состоит из таких частей:

  • Сама емкость.
  • Корзина, которая устанавливается внутрь водоприемника.
  • Перегородка или сифон.
  • Решетка наружная.

В разных видах эти элементы могут быть выполнены из разного материала, что сказывается на конечном качестве продукции. Что касается решетки, то ее необходимо выбирать качественную и прочную, так как она сталкивается с механическим воздействием при ходьбе пешеходов и даже наезде автомобиля.

Разновидности

Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:

  • чугуна;
  • пластика;
  • полимербетона.

Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.

Из чугуна

Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн. Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:

  • Проезжая часть.
  • Автомобильные заправки.
  • Авто стоянки.
  • Автомагистрали.
  • Пешеходные зоны.

Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.

Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.

Из пластика

Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.

По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:

  • A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
  • B – 12,5 т. Для гаражных и парковочных сооружений.
  • C – до 25 т. Используются на автомагистралях и автомобильных заправках.
  • D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
  • E – до 60 т. Стоянки грузовой техники.
  • F – до 90 т. Используется в месте передвижения массивной спецтехники.

Совет! Делать выбор необходимо исходя из цели использования.

Из полимербетона

Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.

Полезно знать! Помимо всех перечисленных, также существует железобетонный, его изготовить не составит труда. Для этого необходимо иметь соответствующую форму. Хотя это потребует время, но так можно сэкономить семейный бюджет.

Плюсы и минусы

Теперь в таблице предлагаем сравнить все перечисленные устройства из разных материалов. Для сравнения представим их положительные и отрицательные стороны:

Материал Достоинства Недостатки
Чугун
  • Высокая прочность.
  • Долговечность.
  • Устойчивость к колебаниям температуры
  • Большой вес.
  • Вероятность образования коррозии.
  • Проблемы с транспортировкой.
  • Трудно устанавливать самостоятельно по причине большого веса
Пластик
  • Минимальный вес.
  • Для монтажа не нужно задействовать специальную технику.
  • Переносимость температурных колебаний.
  • Устойчивость к механическому воздействию.
  • Исключается коррозия
  • Не справляется с большим весом, может лопнуть.
  • Вероятность утечки, если нарушается герметизация
Полимербетон
  • Устойчивость к морозам.
  • Переносит негативное воздействие химии и всевозможных агрессивных сред.
  • Высокая водостойкость.
  • Небольшой вес
Лишен заметных недостатков

Как выбрать

Независимо от типа водосточного резервуара необходимо правильно осуществить его выбор. Прежде всего следует учитывать такие факторы:

  • Предполагаемое количество осадков в вашей местности и их интенсивность.
  • Площадь дождесборной системы.
  • Особенности ландшафта придомовой территории.

Если речь идет об установке возле дома, то достаточно выбрать легкий пластиковый водосток. Если же в вашей местности обильные осадки, то предпочтение лучше отдать изделиям из чугуна, так как он эффективнее справляется с большими нагрузками. Возможно, стоит приобрести устройство на несколько секций или достаточно будет односекционного. Плюс ко всему хорошо, когда конструкция имеет съемную корзину, сифон и первичный фильтр для очистки.

Места расположения

Если неправильно установить водоприемный элемент, то это может привести к скоплению воды на придомовой территории. В этом вопросе необходимо отталкиваться от утвержденных положений по ГОСТу и СНиПу. Основополагающей нормой, от которой следует отталкиваться, является СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В частности, ГОСТ 26008-83 предусматривает обязательную установку дождеприемника в следующих местах:

  • На затяжных спусках.
  • В местах, где пересекаются тротуарные дорожки.
  • В пониженных участках по рельефу.
  • Во всех местах, где отсутствует естественный отток воды от дождя, талого снега и прочее.
  • Под водосточной трубой.
  • По краям автомобильных дорог.
  • Перед входом в здание.

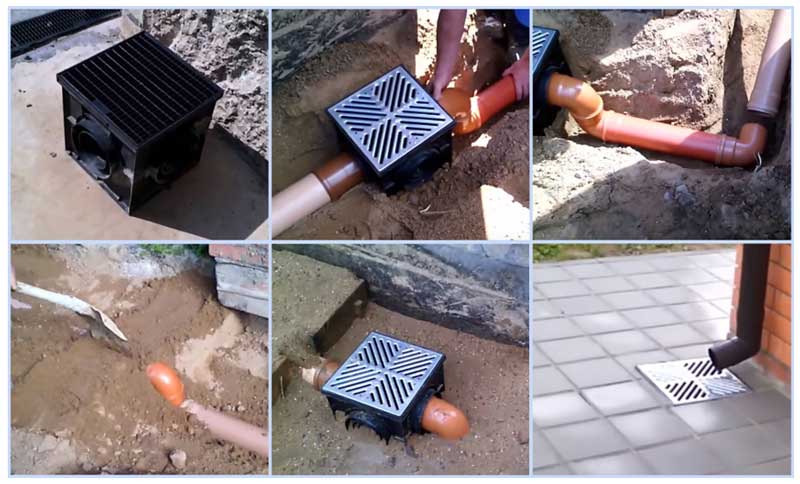

Особенности установки и монтажа своими руками

Установка магистрали начинается с земельных работ. Однако до этого рекомендуется подготовить проект и сделать чертеж. Благодаря этому вы сможете определить, какой именно будет схема монтажа: точечной или линейной. Более того, перед началом работ следует определить размеры отмостки. Процесс выглядит следующим образом:

  1. Копается котлован по глубине купленного приемника. Необходимо к этой глубине добавить 400 мм. Что касается ширины, то по краям он должен быть шире на 30 мм со всех сторон. Это позволит поставить колодезный приемник воды и зафиксировать его бетоном.
  2. Далее подготавливается основание. На дне изготавливается подушка из песка и щебня. Чтобы ее хорошо уплотнить, предварительно полейте водой.
  3. Предварительно установите его в котлован и подсоедините к канализационным и водосточным трубам. Убедитесь, что полностью соблюдается уровень для стока воды. Отстойный приемник должен быть расположен по уровню, в то же время трубы от него должны расходиться с уклоном.
  4. Все проверив, на дно заливаете бетон в небольшом количестве.
  5. Далее дождеприемник плотно прижимаете, но так, чтобы патрубки совпадали с трубами.
  6. Также необходимо сразу заполнить бетоном места вокруг него.
  7. В завершение остается произвести полную сборку по установке корзины, сифона, решетки и т. п.

Содержание, эксплуатация и уход

Чтобы система слива воды, дренажа и подобных коммуникаций работала исправно, необходимо серьезно отнестись к правилам эксплуатации дождеприемника. Вся суть ухода сводится к тому, чтобы своевременно очищать корзину. Достаточно 2–3 раза в месяц. Если за этот период дожди были небольшие, то чистку выполнять не нужно.

Важно! Если в вашей местности осадки обильные, то необходимо позаботиться о том, чтобы чистить не только сам приемник, но и отводящие от него трубы.

Заключение

Не нужно быть специалистом или инженером, чтобы разобраться в выборе лотка и в процессе его установки. Сделанные фото в этой статье и схемы помогут вам все визуально представить. Более того, в помощь предоставляется подготовленное видео.

Полезное видео

Наглядный пример:

Под брусчатку:

Особенности монтажа дождеприемников своими руками

Лужи во дворе – это не только неудобно, но также вредно для дома и приусадебных построек. Влага через землю попадает в подвал, фундамент и через несколько лет может привести к серьезному ремонту. Чтобы защититься от таких проблем, достаточно установить во дворе эффективную систему поверхностного дренажа, или как его еще называют ливневой канализацией. Данную работу можно доверить мастерам, которые все сделают быстро и качественно, однако сам процесс несложный и если необходимо сэкономить, то все можно сделать самостоятельно.

Что такое дождеприемник и как он работает

Для изготовления ливневой канализации вам понадобятся дождеприемники. Это конструкции имеющие форму куба или параллелепипеда оснащенные корзиной для сбора мусора. Контейнеры могут быть изготовлены как из пластика, так и метала. В зависимости от используемого материала варьирует и стоимость.

Для эффективного отвода воды необходимо использовать несколько предлагаемых на сайте https://pltg.com.ua/reshetki/ дождеприемников расположенных в разных местах и соединенные с одним накопительным дренажным колодцем. Форма дождеприемника выбирается индивидуально, так как каждый участок имеет свои особенности и характеристики. За счет корзин в устройстве для очистки дренажа достаточно снять крышку и очистить содержимое отстойника.

Основные требования к установке прибора

Прежде чем приступить к установке дождеприемника, изначально следует определиться с тем, какой выбрать. На сегодняшний день наиболее распространенными считаются два вида: металлический и пластиковый дождеприемник. По характеристикам оба устройства схожи между собой, но различие присутствует в стоимости. Пластиковая конструкция по цене выгоднее.

Устанавливаются дождеприемники под любые поверхности. Правильно выполненный монтаж обеспечит перебойной работой сточную систему вашего участка. Для установки оборудования необходимо сделать канавки глубиной в 200мм, чтобы в них проложить соединительные трубы. Подключаются дождеприемники с трубами диаметром 100 мм. Такая труба обеспечит эффективную работу дренажной системы. Когда трубы соединены углубления стоит залить бетонным раствором. Такая процедура является обязательной, чтобы при поднятии грунтовых вод, дождеприемники не всплыли. Устанавливать устройство отвода воды можно под любыми покрытиями:

  • асфальтом;
  • бетонной стяжкой;
  • тротуарной плиткой.

Единственное о чем стоит помнить – это запас прочности конструкции. Особенно важные эти характеристики для приборов, установленных на проезжей части.

Выбор решеток для дождеприемника

Конечно, выбор формы решетки дело индивидуальное. В зависимости от дизайнерских предпочтений можно подобрать наиболее подходящую модель. Если выбирать согласно производительности, то предпочтение стоит отдать прямоугольным или квадратным решеткам, которые обеспечивают максимальную эффективность работы. Особенно выгодно устанавливать прямоугольные решетки в местности с продолжительными дождями, где за счет правильно установленной системой можно эффективно и безопасно для дома выводить влагу за пределы участка.

Если установка решетки предусматривается в районе пешеходного перехода, то для этих целей подходящим решением станет пластиковая решетка, выполненная в декоративном стиле. Помимо функциональности решетка сможет дополнить общий вид проезжей части. Правильная система дренажирования обеспечит сухость во дворе, и защитит дом от подмыва фундамента. Намного проще установить дождеприемники, нежели восстанавливать фундамент. Эффективная защита от дождей гарантирует продления срока службы фундамента на десять лет, а то и больше.

как сделать монтаж дождеприемника или лотков в частном доме и схема для этого на загородном участке

При благоустройстве придомовой территории важную роль играет изготовление ливневой канализации. Она обеспечивает надежную защиту фундаменту дома, отводя от него влагу. Особым элементом водоотвода являются дождеприемники для ливневой канализации. Рассмотрим, какой выбрать лучше всего и что он из себя представляет.

Это специальная емкость, внутрь которой попадает жидкость, стекающая с труб, установленных на фасаде дома. Этот бак должен быть выполнен из прочного материала, так как он сталкивается с давлением грунта, механическими нагрузками и напором воды. Ливневые канализационные дождеприемники не должны подвергаться коррозии.

Дождеприемники для ливневой канализации: установка и монтаж своими руками

Что это такое?

Дождеприемный колодец с решеткой может быть круглым, квадратным, овальным, прямоугольным. Этот факт никак не влияет на эксплуатационные характеристики. Может повлиять на выбор формы особенность оформления дизайна и выдержка стиля.

Назначение

Установка дождеприемника преследует сразу несколько целей:

  1. Наличие на устройстве защитной решетки предотвращает попадание в систему канализации и дренажа крупного мусора, например листьев с дерева и т. п.
  2. Организованный сбор дождевой, сточной воды.
  3. Важную роль выполняет в период таяния снега.
  4. Создает комфортные условия. Территория по периметру дома будет всегда сухой.

Из чего состоит

Если сравнивать ливнеприемники, то можно заметить, они различаются между собой весом, габаритом и еще некоторыми особенностями. По стандарту глубина устройства имеет 400 мм. Как правило, у них небольшой вес, за исключением того случая, когда в качестве материала используется чугун.

Учтите! Резервуары могут продаваться готовым комплектом или отдельными элементами.

Состоит из таких частей:

  • Сама емкость.
  • Корзина, которая устанавливается внутрь водоприемника.
  • Перегородка или сифон.
  • Решетка наружная.

В разных видах эти элементы могут быть выполнены из разного материала, что сказывается на конечном качестве продукции. Что касается решетки, то ее необходимо выбирать качественную и прочную, так как она сталкивается с механическим воздействием при ходьбе пешеходов и даже наезде автомобиля.

Разновидности

Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:

  • чугуна;
  • пластика;
  • полимербетона.

Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.

Из чугуна

Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн. Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:

  • Проезжая часть.
  • Автомобильные заправки.
  • Авто стоянки.
  • Автомагистрали.
  • Пешеходные зоны.

Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.

Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.

Из пластика

Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.

По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:

  • A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
  • B – 12,5 т. Для гаражных и парковочных сооружений.
  • C – до 25 т. Используются на автомагистралях и автомобильных заправках.
  • D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
  • E – до 60 т. Стоянки грузовой техники.
  • F – до 90 т. Используется в месте передвижения массивной спецтехники.

Совет! Делать выбор необходимо исходя из цели использования.

Из полимербетона

Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.

Полезно знать! Помимо всех перечисленных, также существует железобетонный, его изготовить не составит труда. Для этого необходимо иметь соответствующую форму. Хотя это потребует время, но так можно сэкономить семейный бюджет.

Плюсы и минусы

Теперь в таблице предлагаем сравнить все перечисленные устройства из разных материалов. Для сравнения представим их положительные и отрицательные стороны:

Материал Достоинства Недостатки
Чугун
  • Высокая прочность.
  • Долговечность.
  • Устойчивость к колебаниям температуры
  • Большой вес.
  • Вероятность образования коррозии.
  • Проблемы с транспортировкой.
  • Трудно устанавливать самостоятельно по причине большого веса
Пластик
  • Минимальный вес.
  • Для монтажа не нужно задействовать специальную технику.
  • Переносимость температурных колебаний.
  • Устойчивость к механическому воздействию.
  • Исключается коррозия
  • Не справляется с большим весом, может лопнуть.
  • Вероятность утечки, если нарушается герметизация
Полимербетон
  • Устойчивость к морозам.
  • Переносит негативное воздействие химии и всевозможных агрессивных сред.
  • Высокая водостойкость.
  • Небольшой вес
Лишен заметных недостатков

Как выбрать

Независимо от типа водосточного резервуара необходимо правильно осуществить его выбор. Прежде всего следует учитывать такие факторы:

  • Предполагаемое количество осадков в вашей местности и их интенсивность.
  • Площадь дождесборной системы.
  • Особенности ландшафта придомовой территории.

Если речь идет об установке возле дома, то достаточно выбрать легкий пластиковый водосток. Если же в вашей местности обильные осадки, то предпочтение лучше отдать изделиям из чугуна, так как он эффективнее справляется с большими нагрузками.

Возможно, стоит приобрести устройство на несколько секций или достаточно будет односекционного. Плюс ко всему хорошо, когда конструкция имеет съемную корзину, сифон и первичный фильтр для очистки.

Места расположения

Если неправильно установить водоприемный элемент, то это может привести к скоплению воды на придомовой территории. В этом вопросе необходимо отталкиваться от утвержденных положений по ГОСТу и СНиПу.

Основополагающей нормой, от которой следует отталкиваться, является СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В частности, ГОСТ 26008-83 предусматривает обязательную установку дождеприемника в следующих местах:

  • На затяжных спусках.
  • В местах, где пересекаются тротуарные дорожки.
  • В пониженных участках по рельефу.
  • Во всех местах, где отсутствует естественный отток воды от дождя, талого снега и прочее.
  • Под водосточной трубой.
  • По краям автомобильных дорог.
  • Перед входом в здание.

Особенности установки и монтажа своими руками

Установка магистрали начинается с земельных работ. Однако до этого рекомендуется подготовить проект и сделать чертеж. Благодаря этому вы сможете определить, какой именно будет схема монтажа: точечной или линейной. Более того, перед началом работ следует определить размеры отмостки. Процесс выглядит следующим образом:

  1. Копается котлован по глубине купленного приемника. Необходимо к этой глубине добавить 400 мм. Что касается ширины, то по краям он должен быть шире на 30 мм со всех сторон. Это позволит поставить колодезный приемник воды и зафиксировать его бетоном.
  2. Далее подготавливается основание. На дне изготавливается подушка из песка и щебня. Чтобы ее хорошо уплотнить, предварительно полейте водой.
  3. Предварительно установите его в котлован и подсоедините к канализационным и водосточным трубам. Убедитесь, что полностью соблюдается уровень для стока воды. Отстойный приемник должен быть расположен по уровню, в то же время трубы от него должны расходиться с уклоном.
  4. Все проверив, на дно заливаете бетон в небольшом количестве.
  5. Далее дождеприемник плотно прижимаете, но так, чтобы патрубки совпадали с трубами.
  6. Также необходимо сразу заполнить бетоном места вокруг него.
  7. В завершение остается произвести полную сборку по установке корзины, сифона, решетки и т. п.

Содержание, эксплуатация и уход

Чтобы система слива воды, дренажа и подобных коммуникаций работала исправно, необходимо серьезно отнестись к правилам эксплуатации дождеприемника. Вся суть ухода сводится к тому, чтобы своевременно очищать корзину. Достаточно 2–3 раза в месяц. Если за этот период дожди были небольшие, то чистку выполнять не нужно.

Важно! Если в вашей местности осадки обильные, то необходимо позаботиться о том, чтобы чистить не только сам приемник, но и отводящие от него трубы.

Источник: https://WodaKachka.com/kanalizatsiya/osnashhenie/ustanovka-dozhdepriemnikov.html

Ливневая канализация дома: лотки, колодцы, трубы, монтаж своими руками

Ливневая канализация предназначена для отведения дождевой и талой воды от самого дома, а также гаража, дорожек и площадок с твёрдым покрытием. Какой тип канализации предпочесть, из каких функциональных элементов составить, как самостоятельно спланировать и установить такую систему, мы расскажем в этой статье.

Ливневая канализация нужна для отвода дождевой и талой воды от фундамента дома, хозяйственных построек и двора. Наибольшая площадь водосбора — крыша — должна быть по периметру оснащена желобами и водосточными трубами, из которых вода поступает в ливневую канализацию — систему водоотведения, представляющую собой сеть каналов с элементами функционирования системы.

Тип ливневой канализации

В зависимости от типа прокладки каналов ливневка может быть:

  • линейной;
  • точечной;
  • смешанного типа.

Линейная состоит из поверхностных желобов, размещённых вдоль дорожек и накрытых декоративной решёткой. Желоба могут быть выполнены самостоятельно из бетона, а также собираться из покупных изделий — стальных, бетонных или пластиковых, составленных в линию с герметизацией стыков.

Разветвлённость желобов может быть значительной, собираясь отдельными рукавами от построек и дорожек в общий коллектор. Точечная канализация означает одиночный приёмник от каждой водосточной трубы, перекрытый решёткой, после чего вода попадает в трубопровод подземной канализации.

Трубы от отдельных точечных водоприёмников также собираются в одну магистраль. Смешанный тип применяется, если наряду с линейной сетью есть необходимость выполнения отдельных точечных водоприёмников, расположенных в стороне от открытых желобов.

Элементы ливневой канализации

Состав сети ливневой канализации определяется тем, намерены ли вы использовать дождевую воду (например, для полива), очищать или сбрасывать в общую систему водоотвода без лишних манипуляций. Система может включать следующие элементы:

  1. Открытые лотки (линейная часть).
  2. Дождеприёмники (точечная часть).
  3. Придверные поддоны (можно выполнить в виде точечного дождеприёмника).
  4. Пескоуловители.
  5. Смотровой колодец.
  6. Коллекторы.
  7. Дренажные трубы.
  8. Трубопровод закрытой части канализации.
  9. Канализационные люки.

Покупные лотки линейной канализации и дождеприёмники легко устанавливаются, имеют стабильную геометрию, совместимы с другими элементами. Стоимость и ресурс зависит от материала, правильности монтажа, климата. В частных домах лотки устанавливают класса А (пешеходная зона) и В (автомобильная зона) по нагрузке. Правильно выбирайте длину для минимизации количества стыков.

Лотки и дождеприёмники накрывают решётками из эстетических соображений, для безопасности и в качестве грубого фильтра от крупного мусора. Решётки могут быть чугунными, пластиковыми или стальными.

Придверные поддоны имеют ёмкость для сбора воды, которая никуда не отводится. Если над дверью установлен козырёк и воды мало, то такое устройство удобно. Если козырька или уклона в сторону ливневых лотков нет, лучше установить дождеприёмник.

Пескоуловители служат для улавливания песка, земли, травы и прочего мусора, попадающего в ливневку. Без этих приспособлений трубы быстро зарастут, и придётся заниматься их очисткой. Производят изделия из пластика, стали или бетона и по классу нагрузок они должны соответствовать лоткам.

Смотровой (ревизионный) колодец требуется для контроля состояния и, при необходимости, очистки каналов.

Обустраивают его в напряжённых с точки зрения гидродинамики местах: подсоединении боковых рукавов, крутых поворотах, на особо длинных прямых участках (35–70 м в зависимости от диаметра по СНиП) — там, где засорение более вероятно. Устройство представляет собой накрытый крышкой резервуар или обечайку.

Коллекторы накопительные представляют собой покупной или самодельный резервуар, при необходимости с дополнительной системой фильтрации или, если ливневая канализация соединяется с бытовыми стоками — системой биоочистки.

После коллектора стоки могут быть использованы (полив, хоз. нужды), отведены в собственный пруд, ближайший водоём или общую систему водоотведения (требуется разрешение).

Трубы для разводки могут быть из ПВХ или ПНД, полностью гладкими или двухслойными, с наружной гофрированной частью. Чугунные и бетонные трубопроводы для этих целей сейчас почти не применяют. Класс труб — для наружной канализации.

Материалы системы нужно выбирать с учётом прочности, инертности к коррозии, стойкости к механическим повреждениям и изменениям температуры, лёгкости монтажа, длительности ресурса.

Схема ливневой канализации

Перед выполнением работ необходимо прорисовать будущую сеть, определить места установки её элементов, составить список и смету предстоящих покупок.

Схема разрабатывается, начиная от точек слива и до коллектора или дренажного колодца. На план участка наносится открытая и закрытая часть трассы, перепады сети по глубине прокладки, обозначаются места установки пескоуловителей и колодцев. Определяются диаметры и длины труб, количество отводов, соединительных элементов, намечается объём земляных и монтажных работ.

Источник: https://rmnt.mirtesen.ru/blog/43589181797/next

Как сделать ливневую канализацию своими руками

Ливневая канализация необходима на любом участке, так как она помогает предотвратить потоп после каждого дождя. Она представляет собой целую систему, которая защищает фундамент дома, дорожки и другие объекты ландшафтного дизайна от разрушений, связанных с выпадением осадков. Монтаж ливневой канализации в частном доме сложно назвать простым занятием. Но даже если опыт строительных работ у вас невелик, соорудить конструкцию на своем участке можно своими руками.

Устройство

Дождевая и талая вода, особенно, в регионах с обильным выпадением осадков, негативно сказываются на состоянии грунта перед домом. Земля «раскисает» и долго сохнет, ходить по ней некомфортно. Если на участке уложены дорожки, то они также приходят в негодность. Кроме того, вода постепенно подтачивает фундамент дома, что приводит к его разрушению. Таким образом, ливневая канализация – это необходимая для каждого участка конструкция.

Она устроена следующим образом:

  • Водосточная система, установленная на крыше и стенах дома. Она считается частью ливневой канализации, так как осуществляет сбор воды с кровли. Водосток – это система труб и желобов, по ним талая и дождевая вода попадает вниз, не затрагивая стены дома.
  • Дождеприемники и пескоуловители на грунте. Они могут быть точечными и линейными. Выбор того или иного типа приемников зависит от места их монтажа. Например, линейные модели ставят вдоль дорожек, чтобы вода не задерживалась на них.
  • Конструкция, которая отвечает за сброс осадков или хранение сточных вод.

Есть несколько вариантов, каким образом перераспределить или утилизировать сточные воды.

  • Полив растений. Если на вашем участке имеется огород, то дождевую воду целесообразно использовать для полива. Трубы ливневой канализации позволяют собрать воду в большой емкости, из которой она впоследствии распределяется в автоматизированную систему полива.
  • Водоотведение при помощи центральной канализации. Этот вариант подходит, если огорода на участке нет, а также отсутствует возможность отвести воду другим способом.
  • Водоотведение в сточную канаву или водоем, если таковые имеются поблизости.
  • Устройство системы сброса воды. Это сложная конструкция, которая состоит из пластиковых труб, уходящих глубоко в землю.

Дождеприемники

Дождеприемник отвечает за сбор воды, которая поступает из водосточной системы. Дождеприемники могут быть изготовлены из разных материалов.

  • Чугунные. Идеально подходят для регионов, где на ливневку имеется большая нагрузка. Если осадки в месте нахождения участка – частое явление, а их объем достаточно велик, то дождеприемник из чугуна справится с задачей наилучшим образом.
  • Пластиковые. Привлекают низкой стоимостью и легким весом, удобны в транспортировке, их проще и быстрее установить.
  • Кирпичные. Такой дождеприемник можно изготовить своими руками. Для этого нужно вырыть яму, облицевать ее стены кирпичом, а дно залить бетоном.

При выборе дождеприемника важно учитывать примерный объем воды, которую нужно будет в нем хранить, интенсивность осадков в данном регионе, частоту их выпадения.

Самая распространенная форма дождеприемника – куб со стороной 300 мм. Внутри изделия стоят перегородки, которые делят весь его объем на несколько частей. В дождеприемнике обязательно имеются отверстия под монтаж труб, они комплектуются съемными корзинами для сбора мусора.

Пескоуловитель

Это устройство, которое предназначено для задержания нерастворимых элементов. Пескоуловитель не позволяет мелким камешкам и прочему мусору проникать в систему ливневой канализации и нарушать ее работу. При попадании в такую ловушку поток сточных вод уменьшает скорость, нерастворимые частички опускаются на дно, вода проходит дальше по системе уже без них.

Лотки

Другое название этих элементов – дренажные желоба или линейные дождеприемники. Они монтируются на поверхности грунта и отвечают за сбор и отвод дождевой воды. Бетонные или пластиковые лотки устанавливают вдоль дорожек, под скатом кровли и в других местах на участке.

Для монтажа ливневки в частном доме достаточно пластиковых лотков, в тяжелых бетонных изделиях нет необходимости.

Фильтр патроны

Предназначены для очистки стоков перед сбросом их в водоем или грунт. Чаще всего используются для водоотведения бытовых стоков, но и дождевая вода может быть загрязненной. Если предварительно ее не очистить, то токсичные вещества могут попасть в грунт, что негативно скажется на его состоянии. Особенно это актуально, если на участке разработан огород, а сточная вода используется для его полива.

Разновидности ливневок

Выбор типа ливневой канализации зависит от многих факторов. Нет единого рецепта, по которому выбирается тот или иной способ ее обустройства. Можно выделить два основных типа конструкции – подземный и наземный, но в чистом виде любой из них практически не встречается. Обычно на участке монтируется смешанная система.

Подземная

Представляет собой систему, которая полностью находится в грунте. Такой вариант отличается высокими эстетическими характеристиками, так как части системы почти не видны на поверхности.

В то же время устройство подземной ливневой канализации требует больших затрат – как финансовых, так и трудовых.

Обустраивать такую систему целесообразно, если вы строитесь «с нуля». Многие отдают предпочтение системам, которые пролегают неглубоко под землей. Они замерзают и не работают при минусовых температурах. С другой стороны, в это время и сточные воды практически отсутствуют. Если обустраивать систему ниже уровня промерзания грунта, то это обойдется еще дороже.

Надземная

Проста в устройстве, эксплуатации, обслуживании. Видна на поверхности, но при творческом подходе не портит внешнего вида участка. Состоит из системы водоотводящих желобов, которые помогают воде стекать в определенное, специально отведенное для этого место.

Главная цель каждого из этих вариантов – отвести сточные воды подальше от фундамента дома, от дорожек и от самого участка.

Необходимые материалы и инструмент

Для монтажа системы ливневой канализации своими руками требуется тщательная подготовка. Если заранее заготовить все строительные материалы и инструмент, то работы будут выполнены максимально быстро. Первым этапом выполнения работ является составление проекта, где точно указаны наименования материалов и их необходимое количество. Основные из них – это:

  • элементы для обустройства водосточной системы на кровле, а именно – трубы, желоба, воронки, дождеприемники, решетки для сбора мусора и другие;
  • трубы и лотки для отведения сточной воды к месту хранения;
  • дождеприемник, сделанный своими руками или изготовленный промышленным способом;
  • пескоуловители, фильтр-патроны, люки и другие дополнительные элементы системы, которые обозначены в проекте.

Также потребуются крепежные изделия, герметик, элементы для соединения деталей системы между собой. Все основные строительные инструменты должны быть под рукой.

Ливневая канализация своими руками. Пошаговая инструкция

Монтаж ливневой канализации похож на устройство обычной канализационной системы. Этапы выполнения работ:

  1. Составление проекта. На этом этапе полностью обсчитывается стоимость работ, определяется перечень материалов и их количество. В проекте присутствует схема ливневки.
  2. Строительство водосточной системы. Начинают работы с верхних точек, то есть в первую очередь обустраивается водосток на крыше.
  3. Обустройство системы отвода воды
  • Сначала выполняется разметка согласно проектной документации. Места для каждого элемента – дождеприемника, колодца, канала – размечаются колышками.
  • Далее копают траншеи под монтаж дождеприемников и лотков. На дне траншеи обустраивается песчаная подушка, если есть вариант прорастания корней, то нужно проложить траншею геотекстилем.
  • Монтаж колодцев и коллекторов.
  • Монтаж дождеприемников, лотков и пескоуловителей.
  • Монтаж труб выбранного диаметра.

После сбора системы важно протестировать ее и устранить недостатки, если таковые обнаружатся.

Нельзя совмещать ливневую канализацию и бытовую, так как в случае обильного выпадения осадков последняя будет сильно перегружена и не справится с большим объемом стоков.

Советы профессионалов

  1. Для обустройства ливневки используйте материалы, обработанные антикоррозионным составом.
  2. Не применяйте гофрированные трубы, они быстро засоряются.
  3. Все схемы в проекте должны быть максимально простыми, без лишних изгибов и разводок.
  4. Обратите внимание на герметичность соединений.
  5. При большой площади участка запланируйте на один-два колодца больше, чем получается при расчетах.

Таким образом, монтаж ливневой канализации своими руками – вполне реальная задача. При грамотном подходе можно выполнить все работы самостоятельно и сэкономить на привлечении специалистов значительную сумму.

Получить практические знания о монтаже ливневой канализации можно, посмотрев видео

От основного бассейна для установки

Входное отверстие водосборного бассейна собирает излишки воды с улиц, парковок, полей для гольфа и других мест, где важен дренаж. Сборные железобетонные водосборные бассейны и водоприемники — эффективная альтернатива монолитным дренажным сооружениям.

Columbia Precast Products производятся в различных стандартных размерах. Раковины сконструированы таким образом, чтобы выдерживать требования к нагрузке и подходят для труб самых разных размеров.Наши продукты превосходны там, где требуется высокая пропускная способность.

Водосборный бассейн — это часть системы ливневой канализации, предназначенная для предотвращения затопления или скопления стоячей воды. Уловитель состоит из решетки и подземного отсека. Решетка плотно прилегает к земле. Вода течет через решетку в нижний отсек. В состав конструкции может входить отстойник для обработки отложений и мусора. Выпускная труба сливает воду.

Правильно спроектированный водосборник предотвращает скопление воды на дорогах, стоянках, игровых площадках и других поверхностях.Водосборные бассейны иногда называют ливневыми стоками, потому что они предотвращают наводнения от дождя и тающего снега.

Сколько водосборных бассейнов необходимо для дренажа?

Требуемое количество водосборных бассейнов зависит от расхода ливневой воды в часы пик. Другими соображениями являются уклон земли, среднее количество осадков и площадь водонепроницаемой поверхности.

Например, для большой стоянки во влажном климате Портленда, штат Орегон, может потребоваться несколько водосборных бассейнов. Инженер обычно определяет наиболее эффективное размещение и конструкцию дренажной системы.

Как в отстойник поступает мусор?

Водосборные бассейны удерживают воду ниже колена или выпускной трубы. Стоячая вода в бассейне может способствовать осаждению осадка. Нефть всплывает на поверхность стоячей воды. В уловитель может попадать масло и жир, если уровень воды поддерживается должным образом.

Отстойник уловителя улавливает некоторые твердые частицы во время низкого расхода воды. Отстойник не может улавливать или удалять все частицы. Как правило, более крупные частицы легче удерживать в отстойнике.При регулярном техническом обслуживании вы можете максимально использовать способность водосборного бассейна справляться с мусором и загрязнениями.

Ловушки для сбора воды должны быть установлены правильно, чтобы предотвратить застаивание воды. Неправильно установленный бассейн приводит к структурным проблемам и может переместить проблему дренажа с одного места на другое.

Как установить впускной патрубок бассейна

Эти упрощенные инструкции дают общее представление о процедуре установки. Установщики должны иметь опыт строительства и соблюдать местные требования.Им понадобится специальное оборудование для подъема и размещения тазика. Необходимые инструменты могут включать кран, лестницу, обратную лопату, экскаватор, такелаж и раствор или мастику.

Перед укладкой выбрать и подготовить поверхность. Таз должен находиться в самой нижней части дренажного поля.

  1. Отметьте область : Отметьте место, где будет установлен водосборник или бассейны. Также можно отметить, где будут размещаться трубы.
  2. Раскопки : Свяжитесь с энергетическими компаниями, чтобы найти подземные коммуникации. Копайте на нужную глубину для таза.
  3. Подстилка : Используйте гравий или песок, чтобы построить дно бассейна. Основание должно быть твердым и уплотненным, чтобы не допустить оседания тяжелых бассейнов. Рекомендуется следовать вашим местным спецификациям в отношении глубины и уплотнения.
  4. Зазор : Удалите крупные камни или другие материалы, чтобы создать зазор не менее 3 дюймов вокруг бассейна.
  5. Установка : Установите каждую часть сборного железобетона отдельно.Могут потребоваться распорки, затирка или полоски мастики. Перед добавлением следующей детали проверьте выравнивание детали.
  6. Установите крышку : После того, как раковина будет установлена, установите крышку с входной решеткой сверху.
  7. Засыпка : Завершите установку засыпкой.

Как обслуживаются водосборные бассейны?

Эффективность дренажной системы можно повысить за счет частой очистки и технического обслуживания. Регулярная очистка особенно важна для дренажа промышленных объектов.Подметание снижает количество мусора и загрязняющих веществ, вытекающих из уловителя. Вставка, например маслопоглощающие полоски, собирает больше осадка. Если вы установите вставку, вам нужно будет чаще чистить раковину, поскольку вставка фильтрует больше осадка.

Сборные бетонные сборные бассейны в Ванкувере, Вашингтон

Сборные железобетонные водосборные бассейны эффективны для отвода ливневых вод на северо-западе Тихого океана. Наши продукты обладают прочностью, необходимой для строительства в Орегоне и Вашингтоне.Мы можем настроить сборные железобетонные изделия практически для любого проекта, от парковок до футбольных полей.

Свяжитесь с нами для получения дополнительной информации о наших продуктах и ​​услугах.

Установки ливневых водостоков и систем штурмовиков

Дэниел Дин устанавливает мелкие или крупные ливневые стоки и системы, которые подходят для нужд вашего бизнеса.

Коммерческие объекты обычно создают больше стока на квадратный фут, чем другие виды землепользования, в основном из-за больших площадей непроницаемых поверхностей, таких как крыши и автостоянки.Во время шторма или ливня это внезапное скопление воды должно куда-то уйти.

Ливневые стоки с мощеных поверхностей могут быть направлены в канавы без покрытия (иногда называемые канавами или биозвуками) перед тем, как попасть в ливневую канализацию, бассейны подпитки или отстойные пруды.

Все коммерческие объекты должны иметь разрешение на ливневую воду. Это защитит близлежащие районы, а также ваш бизнес.

Дэниел Дин устанавливает системы ливневой канализации: 281-356-3326


Установка ливневой дренажной системы

1.Вода из водосточных желобов затопила этот узкий участок земли между зданиями, поэтому к водосточным желобам был прикреплен соответствующий гибкий шланг, чтобы перенаправить воду.
2. Гибкий шланг от нескольких спускных желобов был объединен в более крупную трубу, которая входила в сборный бассейн.
3. Этот водосборник принимает ливневую воду и содержит ловушку для предотвращения попадания мусора в выпускную трубу.
4. Вся избыточная ливневая вода из трубопроводной сети отводится от предприятия в месте отвода, где она может проникать в землю.
5. То, что когда-то было грязным беспорядком после ливня, теперь высыхает намного быстрее, что позволяет этому бизнесу работать безопаснее и эффективнее.

Установка системы штурмовика

1. Пластиковая гофрированная труба устанавливается на определенных отметках в окружении стабилизированного песка при подготовке к засыпке или мощению.
2. Входные ящики (или водосборные бассейны) используются в качестве соединения для выхода воды из другого места. Сверху ящика будет помещена решетка, чтобы вода могла стекать в таз.
3. Чтобы канавы и подземные дренажные канализации не засыпались грязью и наносами, округ требует установки таких устройств, как штурмовики.
4.
Сточная вода циркулирует в штурмовике, у которого есть пакеты из фольги для сбора масла и растворителей. Грязь и осадок скапливаются на дне, которое регулярно очищается насосом.

Ремонт водосборных бассейнов и ливневых стоков

Что такое водосборные бассейны?

Отличаются ли водосборные бассейны от ливневой канализации или ливневой канализации?

Водосборные бассейны, ливневые канализации и ливневые стоки в повседневной речи используются как синонимы.Большинство людей никогда не слышали о водосборном бассейне и вместо этого называют водосборные бассейны ливневыми стоками или ливневыми коллекторами.

Это нормально, если вы просто разговариваете со своим соседом, но если вы говорите о коммерческом проекте по асфальту, нам нужно уточнить детали.

Короче говоря, водосборные бассейны — это ямы в земле, которые «улавливают» ливень или любой поверхностный сток. Ливневые стоки — это разновидность водосборных бассейнов, но обычно они проходят по обочинам дорог и предназначены исключительно для отвода ливневых стоков. Ливневые канализации — это системы, которые уносят воду.

Водосборные бассейны являются ЧАСТЬЮ ливневой канализации и, следовательно, СИСТЕМЫ ливневой канализации . И очень важная часть, потому что они ловят воду.

Как устроены водосборные бассейны и ливневые коллекторы?
Источник: https://www.c-uphd.org/west-nile-virus-prevention.html

Водосборный бассейн сделан из комбинации стали и сборного железобетона или фарфора. Он соединен с ливневой канализацией серией наклонных труб.Труба, соединяющая водосборный бассейн с ливневой канализацией, обычно проходит примерно на полпути в водосборном бассейне.

При правильном функционировании водосборный бассейн является удивительно элегантным и проверенным временем решением для отвода ливневых стоков. Вода поступает, осадок оседает на дно водосборного бассейна, затем вода достигает определенного объема, где попадает в трубу, а затем начинает стекать в трубу, которая соединяется с основной ливневой канализационной линией, а затем уходит в основная розетка.

Когда это работает, создается впечатление, что вы даже не подозреваете, что здесь есть вся система. Когда это не работает, тогда вам нужно позвонить профессионалу.

Почему выходят из строя водосборные бассейны и ливневые канализации?

Водосборные бассейны и ливневые канализационные трубы со временем ухудшаются из-за множества различных факторов, но основная причина их выхода из строя — это просто время и объем воды.

Иногда вода может вытекать из дна водосборника и размывать землю под ним, оставляя пустоту.Затем водосборник погружается в пустоту, и вы увидите, как на парковке образовалась дыра.

В Миннесоте и других местах в Frozen Northlands вам придется иметь дело с довольно сильным морозом. А иногда это приводит к Frost Heaving, о котором мы долго говорили. Все, что находится в земле, можно толкнуть, если оно находится достаточно близко к тому месту, где это происходит.

Например, под вашим уловителем может образовываться ледяная линза, которая зимой толкает ее вверх. Затем, когда он тает, ледяная линза оставляет пустоту, и уловитель опускается ниже, чем был раньше.

Вот почему вы часто видите так много стоянок с затонувшими водосборными бассейнами. Есть много способов утонуть. И после того, как это произойдет, это лишь вопрос времени, когда это станет большой проблемой.

Это большая проблема для моей стоянки, когда мой водосборный бассейн или ливневая канализация выходит из строя?

Да, потому что, если он опускается или ухудшается до такой степени, что ливневые стоки перестают попадать в ливневую канализационную систему, тогда у вас остается только дыра в земле для сбора дождевой воды.А вы этого не хотите.

Если ваш водосборный бассейн слишком сильно опускается, рано или поздно нарушится подключение к основной ливневой канализации. Теперь он просто будет собирать воду, когда идет дождь, и продолжать собирать ее, пока она не выльется через край. А когда он выходит за пределы, это будет означать еще большую эрозию, поэтому проблема начинает усугубляться.

Первый звонок, который вы сделаете, скорее всего, будет водопроводчику, который выйдет и осмотрит водосборный бассейн. В зависимости от диагноза сантехника вам может потребоваться полный ремонт водосборного бассейна.

Ремонт водосборного бассейна и ливневой канализации

Если вам нужно заменить водосборные бассейны на асфальтовой стоянке, вам понадобится компания, которая может справиться с тремя вещами: бетон, асфальт и земляные работы. Совершенно очевидно, что это именно то, чем занимается Goodmanson Construction.

Какое оборудование необходимо для ремонта водосборных бассейнов и ливневых канализаций?

Вам нужны операторы тяжелого оборудования для сноса и раскопок в пострадавшем районе. Вы будете удивлены, насколько глубоко могут заходить некоторые водоемы!

В зависимости от того, насколько серьезно поврежден сам резервуар, вам может потребоваться отремонтировать только его часть или заменить его новым сборным сборным резервуаром. Вам также понадобится труба, чтобы снова подключить ее к канализационной системе. Затем вам нужно будет выровнять изоляционный бетон (мы предпочитаем) или асфальт вокруг водосборного бассейна, чтобы вода стекала в него.

Когда вы имеете дело с таким проектом, вам нужна компания, которая сможет все это сделать. Goodmanson Construction выполнит все работы по бетону, асфальту и земляным работам при ремонте водосборных бассейнов в городах-побратимах.

Вы можете в общих чертах описать типичный процесс ремонта или замены водосборного бассейна?

Вот пример, который мы взяли из одной из наших последних работ.

Для ремонта водосборного бассейна:
  • Распил Обрезайте и удалите бетон / асфальт вокруг водосборного бассейна
  • Установите регулировочные кольца и бетонные манжеты
  • Замените затиркой все соединения между канализационными трубами и водосборным бассейном
  • Переустановите впускную решетку из чугуна
  • Залейте новый железобетон с уклоном вниз поймать таз.
Для замены водосборного бассейна:
  • Распил и удалите бетон / асфальт вокруг водосборного бассейна
  • Земляной участок вокруг водосборного бассейна
  • Отсоедините водосборный бассейн от ливневой канализации
  • Снесите и удалите выкопанный сборный бассейн
  • Установить новый сборный сборный бассейн
  • Установить регулировочные кольца и бетонные манжеты
  • Залейте заново все соединения между канализационными трубами и водосборным бассейном
  • Замените весь материал, взятый во время земляных работ
  • Переустановите впускную решетку из чугуна
  • Залейте новый железобетон с уклоном в сборный бассейн

Как вы можете видеть , замена уловителя — это немного больше.

Сколько времени нужно для ремонта водосборного бассейна?

Здесь мы можем немного похвастаться, потому что на самом деле это зависит от двух факторов: первый — насколько велик ущерб, и более важный фактор — кто его ремонтирует.

Компания, которая должна передать на субподряд большую часть работы, или генеральный подрядчик, должны будут согласовать несколько графиков, чтобы выполнить один проект. Если вы хотите, чтобы что-то было сделано быстро, и вы хотите, чтобы что-то было сделано правильно и где одна компания берет на себя ответственность за все, вам нужна Goodmanson Construction.Goodmanson Construction предлагает полный спектр услуг для парковок и водосборных бассейнов.

Для нас ремонт или замена водосборного бассейна занимает 4 дня. Один день на работу и еще три на то, чтобы бетон застыл.

Goodmanson Construction сокращает время простоя на вашем предприятии благодаря своей конструкции.

Когда один подрядчик берет на себя все аспекты проекта, вы собираетесь исправить ситуацию быстрее и избежать простоев. Ваша парковка снова станет пригодной для использования через несколько дней, а не недель.

Кроме того, что касается обслуживания клиентов, если по какой-либо причине вам нужно поговорить с нами о водосборном бассейне, вам нужно позвонить только нам.

Сводка

Тип услуги

Ремонт уловителя

Имя провайдера

Goodmanson Construction,

2500 W County Rd B, Roseville, Minnesota-55113,
Телефон 651-636-4996

Площадь

Миннеаполис — Сент-Пол

Описание

Goodmanson Construction предлагает полный спектр услуг по ремонту водосборных бассейнов и ливневых стоков для асфальтовых и бетонных автостоянок.Бетон, асфальт и земляные работы обрабатываются в доме.

Защита ливневых стоков и входных отверстий от отложений и загрязняющих веществ

Проблема с ливневыми стоками заключается в том, что они проходят по поверхности земли и по тротуару, собирая отложения и другие загрязняющие вещества на своем пути. Хорошо спроектированная система сбора и отвода поверхностных вод будет направлять сток с относительно больших площадей в отдельные точки сбора, такие как водозаборники и стоки, которые направляют концентрированные потоки в транзитные сооружения, такие как ливневые коллекторы или подземные резервуары.

Поскольку поверхностный водный сток содержит взвешенные частицы почвы и другие примеси, его часто необходимо фильтровать перед окончательным сбросом в естественный водоем. Эти фильтры предназначены для улавливания, поглощения или иного удаления загрязняющих веществ из поверхностных вод, чтобы они были достаточно чистыми, чтобы соответствовать допустимым стандартам для сточных вод. Устройства защиты на входе предназначены для выполнения этой фильтрации. Это могут быть временные меры, такие как те, которые обычно используются на строительных площадках, где поверхность земли нарушена и обнаженная почва, подверженная сильной эрозии.Эти временные меры применяются до завершения строительных работ, а затем удаляются или оставляются для биоразложения.

Разделительная перегородка для питательных веществ

Условия после строительства менее подвержены эрозии и осаждению в краткосрочной перспективе, но управление ливневыми водами должно быть спроектировано таким образом, чтобы эффективно управлять стоком в долгосрочной перспективе (измеряется десятилетиями). Меры после строительства могут включать более постоянные конструкции, такие как отстойные бассейны со специально спроектированными и построенными сливными и сливными сооружениями.Постоянные меры контроля также включают соответствующие элементы площадки, такие как окончательные степени разработки, которые минимизируют сток, использование пористых покрытий для инфильтрации стоков, биопоры для улавливания и инфильтрации отложений и загрязняющих веществ, а также гидродинамические сепараторы, которые используют индуцированное циклонное разделение входящих потоков для удаления загрязняющих веществ.

Помимо взвешенных отложений, перед окончательным сбросом необходимо удалить различные типы загрязнителей (масла, смазки, топливо или другие углеводороды). Многие из этих загрязнителей и химикатов прилипают к взвешенным частицам почвы и удаляются с осадком путем фильтрации.Чтобы удалить остальные, необходимы вкладыши, содержащие впитывающий материал, чтобы эффективно их захватить.

Присоединяйтесь к нам в Атланте 18–22 августа 2019 г. на StormCon, пятидневном специальном мероприятии, на котором можно поучиться у экспертов в различных областях, связанных с водой . Делитесь идеями с коллегами из вашей области и из разных отраслей, исследуя новые методы и технологии управления ливневыми стоками. Подробности здесь

Эти специальные ловушки и фильтры — лишь небольшая часть общего плана борьбы с эрозией и отложениями на любом участке.Надлежащий растительный покров почвы, тщательно спроектированные схемы стока, отводные и накопительные сооружения, а также устройства аварийного перелива, которые безопасно справляются с чрезмерными стоками от штормов, которые превышают проектный шторм, — все это требуется для полного плана контроля поверхностного стока. Кроме того, для каждого типа территории (парковые земли и зеленые зоны, кампусы, коммерческие и бизнес-парки, жилые дома, торговые центры и большие магазины и т. Д.) Потребуются различные виды борьбы с отложениями и эрозией.

Дизайн и конструкция — это еще не все. Даже самая лучшая спроектированная и построенная система управления эрозией и отложениями требует соответствующего обслуживания. Длительное засорение систем фильтрации — это постоянная проблема, которой можно избежать путем регулярной и частой очистки или замены. Время и деньги должны быть предусмотрены в бюджете на то, что обычно выполняется вручную. Мониторинг эффективности системы также необходимо будет проводить спустя долгое время после завершения строительства.Это может включать использование устройств непрерывного мониторинга, а также регулярный отбор проб и тестирование сточных вод.

Присоединяйтесь к нам в Атланте 18–22 августа 2019 г. на StormCon, пятидневном специальном мероприятии, на котором можно поучиться у экспертов в различных областях, связанных с водой . Делитесь идеями с коллегами из вашей области и из разных отраслей, исследуя новые методы и технологии управления ливневыми стоками. Подробности здесь

Разрешение, NPDES и SWPPP
Каким стандартам должна соответствовать система контроля за эрозией и отложениями на площадке? Какие правила регулируют их проектирование, строительство и эксплуатацию? Техногенные сбросы в естественные водоемы регулируются требованиями Национальной системы ликвидации сбросов загрязнителей (NPDES).

Как и большинство программ экологического регулирования, федеральное Агентство по охране окружающей среды устанавливает стандарты и требования, и в большинстве случаев природоохранные агентства штата обеспечивают их соблюдение и могут устанавливать более строгие стандарты, чем стандарты федерального правительства. Программа NPDES регулирует несельскохозяйственные источники концентрированных (точечных) и неточечных сбросов поверхностных вод в водоемы США. Это требует, чтобы лица, выполняющие сброс, использовали различные меры контроля, конструкции и технологии для улавливания и удаления отложений и других загрязнителей, достигающих поверхностных вод. Эти процедуры и методы более подробно описаны в разрешении NPDES для разряда. Ответственные стороны должны получить разрешение NPDES на ливневую канализацию до сброса. Согласно разрешению, водоотводчик должен использовать планы предотвращения загрязнения ливневыми водами (SWPPP) или постоянные программы управления ливневыми водами, в которых используются передовые методы управления (BMP). Эти ЛМУ обычно подробно определяются государственными регулирующими органами и используются для эффективного минимизации или полного исключения сброса загрязняющих веществ в поверхностные воды.Положения разрешений NPDES регулируют следующие типы сбросов ливневых вод:

  • Операторы муниципальных раздельных систем ливневой канализации (MS4), расположенных в «урбанизированных районах», и водоотведения к MS4.
  • Большинство промышленных предприятий, которые сбрасываются в MS4 или в воды США. Тем не менее, промышленная деятельность (кроме строительства) может быть обозначена как имеющая условие «отсутствия воздействия», если промышленные материалы и операции не подвергаются воздействию ливневых вод, и, следовательно, может не потребоваться получение разрешения на ливневую воду.
  • Операторы строительной деятельности, нарушающей 1 или более акр земли, или текущие строительные площадки менее 1 акра, если они являются частью более крупной запланированной застройки.

Фаза I NPDES позволяет регулировать сброс ливневых вод от средних и крупных MS4, строительные работы на 5 акрах и более (или менее 5 акров, если они являются частью общей застройки) и промышленную деятельность. Разрешения на этап I MS4 выдаются в виде индивидуальных разрешений. Разрешения на этапе II охватывают нормативные требования к сбросам ливневых вод с небольших MS4 и строительным работам, которые нарушают работу, равную или превышающую 1 акр.

Предоставлено: ACF ENVIRONMENTAL
ACF Environmental’s Gratemaster

SWPPP подготавливается для площадки до начала строительства, чтобы показать, как эта площадка будет соответствовать требованиям разрешения NPDES. SWPPP включает в себя повествовательное описание и чертежи или карты, показывающие, как владелец участка собирается выполнять требования разрешения. Повествование описывает участок до, во время и после строительства. Часть описания, посвященная строительным работам, должна описывать последовательность действий, нарушающих почву, районы, где происходит каждая деятельность, и связанные с ними характеристики стока (номер кривой стока, размер каждой площади в акрах, размер водосбора ( s) связанный с площадкой, расположением (север, восток и высота) каждого водостока с описанием структурного типа водостока и существующих условий участка в отношении расхода почвы и поверхностных вод.

SWPPP должен подробно описывать типы средств контроля, которые должны быть установлены и сконструированы, как временные средства контроля во время строительства, так и постоянные средства контроля после строительства. Описание должно включать другие меры контроля, такие как план противодействия разливам, обращение с отходами и их удаление, а также контроль пыли. Необходимо включить процедуры технического обслуживания и инспекции, а также методы управления любыми не ливневыми сбросами.

Наконец, SWPPP должен включать карту или набор чертежей, показывающих расположение и протяженность площадки, любые прилегающие природные водоемы и места, где они принимают сброс.На дополнительных чертежах должны быть показаны дренажные потоки и границы водоразделов, уклоны и градиенты потоков, ненарушенные участки, пределы (как по горизонтали, так и по вертикали) нарушения почвы, а также места и типы средств контроля, включая области стабилизации поверхности.

Методологии проектирования: оценка стока и расчеты эрозии
Сток поверхностных вод происходит как во время строительства, когда большая часть обнаженной земли и обнаженной земли, так и после строительства, когда земля засеяна или покрыта зданиями, тротуарами, озеленением, и другие конструкции.Для обеих ситуаций необходимо рассчитать общий объем поверхностного стока, пиковый сток поверхностных вод и предполагаемые объемы эрозии почвы.

Многие оценки стока основаны на мифах, разработанных для «Технической версии 55 — Городская гидрология малых водосборов», опубликованной Службой охраны почв Министерства сельского хозяйства США в июне 1986 года. Используя эти методы, общий сток определяется как процент от общего количества осадков. (измеряется в дюймах). Общий сток водосбора является функцией как «начального забора» (потери, вычитаемые из осадков до стока, такие как немедленное поглощение нижележащими почвами, измеряется в дюймах), так и его потенциального максимального удержания (потери, вычитаемые из осадков после начала стока, также в дюймах ).

Этот второй коэффициент, в свою очередь, выводится из номера кривой поверхностного стока (CN) водосбора, эмпирического значения, которое дает диапазон значений относительного стока от 0 (что приводит к нулевому стоку) до 100 (что приводит к стоку, равному количеству воды). осадки) для разных типов поверхностей. Номер кривой привязан к конкретной гидрологической группе почв (обозначенной A, B, C или D, от почв с высокой степенью инфильтрации до почв с низкой инфильтрацией и высоким стоком), типам и протяженности поверхностной растительности, типам насаждений. методы и другие виды физической обработки поверхности, а также степень непроницаемости поверхностей, таких как тротуары и крыши. Даже в большинстве городских условий это последнее условие является вторичным по отношению к поверхности почвы, покрытой растительностью, и составляет меньшую часть общей площади водосбора. Часто водораздел, обслуживаемый конкретной точкой сбора, состоит из лоскутного одеяла с различными поверхностями земли, типами растительности и т. Д. В этих случаях общий сток определяется средневзвешенными числами кривых стока каждой из частей водосбора. области.

Общий сток — это количество сухопутного стока во время дождя (обычно рассчитывается как 24-часовой период).Это отличается от пикового расхода, который возникает вместе с периодом пикового стока и концентрации потоков в коллекторах или естественных водотоках. Пиковый расход является функцией времени, которое требуется для концентрации потоков в различных сегментах потока, связанных с последовательно добавленными схемами дренажа водосбора. Это включает в себя пластовые потоки, которые возникают на наклонных участках до концентрации, мелкие концентрированные поверхностные потоки и потоки в открытых каналах в искусственных канавах или естественных ручьях. Время концентрации обычно зависит от шероховатости поверхности, градиента потока, длины потока и скорости потока. Рассчитав общее время концентрирования, можно оценить пиковый расход, используя это значение вместе с общим количеством стока и площадью стока. Результирующий пиковый расход используется для проектирования впускных отверстий, стоков и других структур управления потоком, принимающих пиковый сток.

Возможные скорости эрозии и количество наносов, переносимых поверхностными водами, оцениваются с использованием Пересмотренного универсального уравнения потерь почвы (RUSLE).Это позволяет оценить потенциальную долгосрочную среднегодовую потерю почвы в тоннах на акр в год. Факторы, используемые для определения среднегодовой потери почвы, включают интенсивность осадков, определяемую географическим положением, эродируемость почвы, определяемую классом текстуры почвы и процентным содержанием органических веществ, длину и крутизну склона, методы управления культурой / растительностью, такие как обработка почвы, и методы физической поддержки поверхности. .

Используя эти или аналогичные методологии, инженер-проектировщик может с высокой степенью точности оценить как пиковые потоки от проектного шторма на площадке, так и количество наносов, которые необходимо перехватить.Эти значения, в свою очередь, определяют размер впускных или сливных отверстий и наиболее подходящие для них типы защиты.

Предоставлено: OLDCASTLE PRECAST
Комбинированная входная стальная корзина в сборе

Временные меры по борьбе с эрозией
Когда дело доходит до контроля эрозии, зачастую важно ничего не делать. Это «ничто» означает, что обширные участки существующей растительности должны оставаться нетронутыми. Образующиеся растительные буферы обычно располагаются по периметру строительной площадки
.Они спроектированы так, чтобы их не трогали, чтобы защитить существующие природные объекты (деревья, поверхностные воды и т.д.). Их природные свойства эффективны против эрозии и переноса наносов. Движение оборудования и строительные работы необходимо держать в стороне от этих участков, чтобы сохранить их. Эти участки с растительностью можно расширить за счет использования временного посева для стабилизации голой почвы с помощью вегетативного роста.

Другие сооружения по периметру рабочей площадки могут включать противоиловые заграждения или различные типы берм, такие как бревна из волокна, трубы с компостом или искусственно изготовленные опоры.Иловая ограда высотой около 3 футов состоит из панелей геотекстиля, прикрепленных к деревянным кольям. Забор устанавливается надежно, нижний край геотекстиля закладывается на несколько дюймов ниже поверхности земли. Противоиловые заграждения, расположенные в основном под уклоном от строительных работ, предназначены для перехвата наносов, переносимых поверхностными водными потоками. Волокнистые бревна (или бревна) можно аналогичным образом разместить по периметру участка в местах, где использование противоиловых заграждений невозможно. Часто сделанные из соломы, дерева или кокосового волокна и геотекстильной ткани, они размещаются непосредственно на поверхности земли, чтобы задерживать отложения и пропускать воду.

Предоставлено: SUNTREE TECHNOLOGIES
Разделительная перегородка для питательных веществ

Неорганические материалы также обеспечивают эффективный контроль эрозии. Камни, размещенные у входа в строительную площадку, могут выступать в качестве полосы щебня, сбивая осадок с шин и днища грузовиков, въезжающих и выезжающих с площадки; Для этой цели также доступны решетки специальной конструкции. Каменные дамбы представляют собой груды камней, установленные через равные промежутки времени на дне дренажных валов. Действуя как отстойники, они нуждаются в регулярном обслуживании и очистке от накопившегося осадка.Каменная наброска большего размера может использоваться в качестве защиты от эрозии, вызванной концентрированными нисходящими потоками, и на дне каналов от быстрых спусков вниз по склону.

Меры борьбы с эрозией на обширных территориях могут включать нанесение мульчи на засеянные участки, ожидающие установления полного растительного покрова. Слой мульчи, состоящий из древесных волокон, компоста, древесной щепы, соломы или сена, снижает эрозию, смягчая воздействие дождя и стока, и обеспечивает защиту и увлажнение для создания растительности. Гидравлические мульчи или гидромульчи применяются с использованием оборудования для гидропосева и обычно используются на участках с крутыми склонами или где доступ к оборудованию затруднен.

Предоставлено: OLDCASTLE PRECAST
Улавливающий бассейн с круглой рамой

В категорию средств борьбы с большой площадью входят покрытия для защиты от эрозии и маты для усиления дерна. Изготовленные из джута, соломы, дерева, кокосового волокна или искусственных волокон, они сотканы в сетку или циновку, покрывающую всю поверхность земли, удерживая почву на месте до тех пор, пока не образуется растительность.Одеяла из натуральных волокон со временем разлагаются, а одеяла из полиэтилена высокой плотности (HDPE) предназначены для прочного закрепления почвы и корней. Их также можно установить вдоль дна дренажных каналов для предотвращения образования желобов.

И, наконец, временные меры, связанные с защитой дренажных отверстий. Как видно из приведенного выше описания мер по борьбе с эрозией площадки, защита входных и дренажных отверстий является последней и наиболее важной защитой от образования отложений. Таким образом, это последний блок, расположенный в точке наибольшей концентрации потока. Хотя водозаборники являются постоянными сооружениями, их необходимо защищать от поступающих наносов и загрязняющих веществ до тех пор, пока не будут завершены строительные работы и не будет установлен постоянный контроль эрозии. Это могут быть мешки для камня и компоста или фильтровальные мешки различных размеров и применений. Первые — это геотекстильные мешки, заполненные камнями или компостом, которые помещают в канавы или через открытые отверстия водозаборов и стоков.Вторые — это сетчатые мешки, доступные в различных конфигурациях для разных типов входных отверстий, которые сами по себе действуют как отстойники. Устанавливаемые в канализацию и на входные отверстия, они служат для перехвата и фильтрации потоков, содержащих наносы.

Постоянные сооружения для контроля отложений
Первичные (и самые простые) постоянные контрольные сооружения состоят из окончательной профилировки и земляных работ на площадке, включая террасирование, регулируемые канавы для сбора стоков, каналы для сброса потоков и реконструкцию участка, предназначенную для минимизации воздействия эрозии в широком диапазоне. участки склонов.Склоны могут быть ступенчатыми, чтобы разделить поток листов и замедлить скорость концентрированных потоков.

Более сложные конструкции включают бетонные или кирпичные подпорные стены и стены из габионных блоков. Они разработаны для уклонов круче 2: 1 для стабилизации откосов от массового движения, увеличения нагрузок от дополнительного размещения новых конструкций в почве, эрозии и отложений. Эти конструкции можно комбинировать с растительностью для создания многоярусных горшков, засаженных растительностью стен детских кроваток и посаженных габионов.Голые или посаженные, эти элементы в основном разбивают сток и обеспечивают защиту от его воздействия.

Поверхности почвы можно постоянно защищать от эрозии различными способами. Самый простой и очевидный способ — использовать семена, мульчу и удобрения для создания постоянного покрытия почвы. Могут использоваться и другие материалы, такие как решетки из ячеистого грунта и маты для усиления дерна.

Наконец, существует использование постоянных бассейнов для контроля за осадками и эрозией, размер и дизайн которых рассчитаны на управление в наихудшем случае ожидаемыми притоками от проектных штормов и переносимых наносов. Эти бассейны обычно предназначены как для удержания потока, чтобы минимизировать пиковые потоки сброса, покидающих территорию, так и для улавливания отложений, чтобы предотвратить их утечку с площадки в близлежащие ручьи, реки, озера и заболоченные земли. В отличие от постоянных резервуаров-отстойников, пруды, предназначенные исключительно для улавливания наносов, называются бассейнами-отстойниками, и обычно это временные бассейны, обслуживаемые соответствующими контрольными структурами для управления притоками и оттоками без размыва или дополнительной эрозии.

Для эффективного улавливания отложений площадь поверхности пруда должна соответствовать максимальной скорости притока, чтобы пруд мог улавливать частицы с определенной скоростью осаждения. Кроме того, отстойники обычно должны быть удлиненными или снабжаться перегородками, которые направляют потоки по обходным путям внутри водоема, чтобы осадок успел выпасть до сброса. Сами по себе отстойники не на 100% эффективны для удаления наносов (эффективны для удаления отложений только до среднего размера ила), поэтому их следует использовать вместе с другими контрольными сооружениями. Кроме того, пруды-отстойники могут потребовать обширных площадей поверхности для управления поступающими потоками и иметь достаточную глубину, чтобы обеспечить значительное накопление наносов перед необходимостью очистки.

В соответствии с требованиями NPDES, государственных и местных нормативных актов, установленные противоэрозионные устройства обычно проверяются каждые семь дней и после значительных дождей. Эти проверки должны регистрироваться и храниться в файлах. Структуры постоянного контроля обычно необходимо проверять ежемесячно в течение первого года периода ухода после закрытия, а затем проводить ежемесячные или ежеквартальные проверки.Операции по очистке должны выполняться по мере необходимости для обеспечения надлежащего долгосрочного функционирования.

Предоставлено: ACF ENVIRONMENTAL
Gratemaster

Некоторые основные поставщики
ACF Environmental является дистрибьютором различных продуктов для борьбы с эрозией и отложениями, включая устройства защиты на входе, такие как SiltSack, DirtBag и GutterBuddy. SiltSack — это временный фильтр для уловителя, который предотвращает попадание осадков, мусора и мусора в улавливающий бассейн. Его можно настроить как для высокого, так и для обычного потока.SiltSack может быть изготовлен со встроенными дефлекторами бордюра и переливными отверстиями. Хотя он предназначен для временного использования, его можно опорожнить и повторно использовать в течение всего срока строительства. GutterBuddy, изготовленный из переработанных синтетических волокон, которые отфильтровывают отложения и мусор, можно устанавливать над землей и формировать вокруг или поперек входного отверстия бордюра. Он разработан для бордюров без решеток для поддержания критического расхода воды. Фильтрующее действие позволяет воде свободно проходить через волокнистый материал, задерживая отложения и мусор.Встроенные переливы быстрее сливают воду во время чрезвычайных ситуаций, чтобы предотвратить образование скоплений.

Для управления ливневыми стоками после строительства система FocalPoint HPMBS от ACF представляет собой масштабируемую систему биофильтрации.

United Storm Water Inc. обеспечивает осмотр, установку и техническое обслуживание уловителя DrainPac и системы фильтрации, а также автоматических выдвижных экранов Wing-Gate. Пакеты DrainPac разрабатываются по индивидуальному заказу и изготавливаются в соответствии с конкретными требованиями. Формы и размеры включают прямоугольные входные отверстия, входные отверстия для бордюров, круглые входные отверстия, отверстия для отбора проб, дренажные траншеи и дренажные каналы.Пакеты Guillotine DrainPac оснащены фильтрующей панелью из металлической сетки, которая может выдвигаться, чтобы облегчить очистку. Пакеты Weir DrainPac содержат шарнирный механизм фильтрации, который позволяет легко открывать и снимать.

Hydra TMDL — разработчик и производитель автоматических выдвижных решеток для улавливания мусора до того, как он попадет в входные отверстия бордюров. Вертикальные «лопасти» не позволяют твердым материалам попадать в ливневую канализацию в засушливых условиях; лопасти открываются автоматически в условиях потока, чтобы пропустить воду; отверстие зависит от количества потока, так что мусор по-прежнему не может попасть во впускное отверстие.

AbTech Industries производит вставки для уловителя с технологией Smart Sponge для поглощения углеводородов, жира и масла, а также для снижения уровня бактерий. Smart Sponge полностью инкапсулирует регенерированное масло, что предотвращает вымывание впитанного масла. Абсорбированные масла превращаются в стабильные твердые частицы для легкой переработки. Технология Smart Sponge HM удаляет фосфор и тяжелые металлы.

Компания Plastic Solutions Inc., основанная в 1997 году, предлагает конструкционные пластиковые решетки для мусора и клетки для мусора для отвода ливневых стоков на входе в канализацию.

Oldcastle Precast является поставщиком вставок и фильтров для сборных бассейнов FloGard для мест, подверженных воздействию ила и мусора, а также низких или средних уровней нефтяных углеводородов (масел и смазок). Вкладыши доступны в размерах, подходящих к большинству стандартных дренажных отверстий, и предназначены для улавливания отложений, мусора и мусора, а также масел / смазок из потоков первой промывки.

Suntree Technologies Inc. — производитель решеток, корзин-уловителей, скиммеров и перегородок.Разделительная перегородка для питательных веществ Suntree — это система очистки ливневых стоков, в которой используется запатентованная технология фильтрации, улучшенное трехкамерное разделение и встроенная установка. Он улавливает отложения и задерживает мусор и мусор в сухом состоянии, что сводит к минимуму вымывание питательных веществ, рост бактерий и запахи. Разработанная Suntree система очистки водно-болотных угодий NutriMax использует физические и биологические процессы для удаления загрязнителей ливневых вод.

Защита приточных и ливневых стоков

Как и в случае любой активной строительной площадки, контроль наносов является первоочередной задачей на рабочих площадках, где работает Грег МакКормик.Он является менеджером по контролю за загрязнением воды в Riverside Construction Co. в южной Калифорнии.

До недавнего времени компания создавала защитные барьеры вокруг входных отверстий ливневой канализации, используя мешки с гравием вдоль желоба на краю тротуара. «Происходит то, что мешки с гравием всегда переезжают, и я, как инспектор, должен говорить:« Почини это ». Каждую неделю мне приходилось выходить на строительную площадку и говорить« Почини это »». — говорит Маккормик. «С мешками с измельченным гравием гравий, вероятно, попадает в сточную канаву, и я надеюсь, что ребята его поднимут.”

Недавно компания начала использовать продукты Top Guard ERTEC Environmental Systems для защиты входных дренажных отверстий. Начиная с октября 2014 года Маккормик использовал продукты для защиты воздухозаборников ERTEC на работе, в ходе которой компании пришлось переместить движение транспорта ближе к водостоку. В последующие месяцы Маккормик отметил, что не только ни один из агрегатов не был поврежден, но они были заполнены отложениями в той же степени, что и контрольные дамбы. Улавливание отложений — его основная цель с продуктами ERTEC.

McCormick отдает предпочтение использованию GR8 Guard для многих водосборных бассейнов и наружных дренажных систем. GR8 Guard — это четырехслойная система, предназначенная для уменьшения потока наносов в решетчатые входные отверстия ливневой канализации на мощеных участках. Встроенный фильтр разработан для больших потоков, при этом внешний уступ позволяет воде подниматься почти на 1,5 дюйма, прежде чем достигнет фильтра, вызывая осаждение более тяжелых частиц.

Присоединяйтесь к нам в Атланте 18–22 августа 2019 г. на StormCon, пятидневном специальном мероприятии, на котором можно поучиться у экспертов в различных областях, связанных с водой . Делитесь идеями с коллегами из вашей области и из разных отраслей, исследуя новые методы и технологии управления ливневыми стоками. Подробности здесь

Защита водосборных бассейнов и боковых водостоков может быть затруднена в районах с интенсивным движением людей, но GR8 Guard не представляет проблемы для транспортных средств, «потому что они намного спрятаны по сравнению с мешками для гравия», — говорит он.

Предоставлено: RIVERSIDE CONSTRUCTION
Бордюрный входной щиток
улавливает обломки на участке
в южной Калифорнии.

«Я использую их для бассейнов, если у меня есть решетка», — отмечает Маккормик. «Это те, которые, как правило, находятся в пробке, потому что сток в значительной степени идет к краю тротуара, поэтому вы выдвигаете GR8 где угодно на расстояние от 22 до 26 дюймов от поверхности бордюра.Я использовал их там, где есть канавка, которая простирается на пару тысяч футов рядом с проектом, и есть три водозабора; Я помещаю по одному в каждый из них ».

GR8 Guard фильтрует ливневую воду над землей, облегчая визуальный осмотр и обслуживание. Он разработан с учетом простоты установки, долговечности и сопротивления движению, и его можно использовать повторно. Решетку не нужно снимать во время установки или очистки.

«Я использую их специально для того, для чего они рекомендуются, и, на мой взгляд, они работают очень хорошо», — отмечает МакКормик. «Единственная ситуация, которая у меня была, заключается в том, что независимо от того, какой тип защиты на входе вы используете, при слишком большом потоке они перестают работать в том смысле, что они не сливаются достаточно быстро, чтобы вода не попадала в движение. .

«В них есть небольшие отверстия, через которые можно пролиться в канализацию. У меня было несколько ситуаций, когда мне приходилось их снимать, и приятно то, что я не снимаю 15 мешков с гравием, я снимаю два ограждения GR8 и переворачиваю их, так что они, по сути, имеют L-образную форму. бордюр », — говорит он.«Я оставляю их там и говорю своим ребятам, чтобы они вернули их, когда они будут готовы. Я не перевожу кучу сумок под дождем.

На недавней строительной работе Маккормик решил использовать защиту на входе бордюра, защиту от падения и комбинированную защиту. Защитный кожух на входе бордюра предназначен для уменьшения осаждения в входных отверстиях бордюра за счет использования встроенного фильтра с вертикальной высотой 2 дюйма, позволяющего воде проходить в обход во время событий с высоким расходом. Блоки из полиэтилена высокой плотности имеют встроенные кронштейны, чтобы они не проваливались в ливневую канализацию, и при необходимости могут быть перекрыты, чтобы соответствовать всем размерам проемов.Для новых применений асфальта доступна опция абсорбции углеводородов. Система рассчитана на весь срок эксплуатации проекта и устойчива к ультрафиолетовому излучению. Он также разработан для простоты установки и очистки и может использоваться повторно.

Drop Guard разработан для уменьшения попадания отложений в отверстия для капель на грунтовых или мягких поверхностях. Универсальный продукт позволяет воде протекать, но снижает скорость при фильтрации частиц. 7-футовые перерабатываемые панели из полиэтилена высокой плотности Drop Guard высотой 12 и 15 дюймов закапываются в траншеи на глубину 4 дюйма, обертываются вокруг сливных отверстий и скрепляются деревянными кольями.Фильтр, предназначенный для концентрированных потоков, самоочищается после удаления отложений после урагана.

Предоставлено: UNITED STORM WATER
Автоматический выдвижной экран Wing-Gate установлен в Гонолулу.

Combo Guard — это четырехуровневая система, предназначенная для уменьшения образования отложений в комбинированных входных отверстиях бордюра и решетки в рамках комплексного подхода к борьбе с отложениями. Высота встроенного фильтра по вертикали 2 дюйма позволяет воде обходить его в условиях сильного потока. Система устанавливается на земле и рассчитана на простую установку, визуальный осмотр и обслуживание.Combo Guard подходит для большинства комбинированных ливневых стоков. Устойчив к повреждениям от автомобильного движения. Перерабатываемая система HDPE может быть использована повторно.

Маккормик говорит, что продукты для защиты воздухозаборников ERTEC легко и быстро устанавливаются. Он держит их в своем грузовике, и когда он видит водозабор, который требует защиты, «Я паркую свой грузовик на обочине дороги, открываю заднюю часть, беру два или три, которые мне нужны, ставлю их и ухожу. Мне даже не нужно говорить суперинтенданту, чтобы он это починил, и это здорово, потому что мне не нужно постоянно говорить моим ребятам, чтобы они забирали мешки с измельченным гравием.”

«

Riverside Construction Co.плачивает от 150 до 250 долларов за штуцер, чтобы защитить его на весь срок службы», — отмечает Маккормик. Это было еще одним фактором при выборе продукции ERTEC. «Они стоят 50 долларов за штуцер или 100 долларов, если мы должны поставить двух отдельных охранников», — говорит Маккормик. «Даже в этом случае ребятам никогда не придется возвращаться, а работа стоит 60 долларов в час».

Он говорит, что если ему придется проводить техническое обслуживание продуктов ERTEC, когда они загружены осадком, он поднимет их и заменит чистыми, которые он возит в своем грузовике, а затем вернется во двор, где побьет их лопатой и промойте их шлангом.Его цель — иметь возможность повторно использовать продукты после того, как он удалит их из одной работы, и использовать их в следующей.

Присоединяйтесь к нам в Атланте 18–22 августа 2019 г. на StormCon, пятидневном специальном мероприятии, на котором можно поучиться у экспертов в различных областях, связанных с водой . Делитесь идеями с коллегами из вашей области и из разных отраслей, исследуя новые методы и технологии управления ливневыми стоками. Подробности здесь

Он также рад, что ни одна организация, на которую работает его компания, ему не сообщили, что продукты для защиты входных отверстий ERTEC не являются одобренными BMP.«Мои контракты не определяют, как защитить воздухозаборники», — добавляет он. «Это оставляет нам это широко открытым, пока я демонстрирую, что улавливаю отложения — вы не можете реально измерить их количественно, это более наглядная вещь — и они работают, и агентство их видит».

Маккормик был приятно удивлен однажды, когда он обнаружил на месте, где находился негерметичный экскаватор, что продукт ERTEC улавливает жидкость. «В этих продуктах есть ¼-дюймовый фетр, и я чувствую запах нефти», — говорит он. «Они случайно захватили гидравлическую жидкость или масло.Мешок с гравием делал то же самое, так что он работал таким же образом ».

McCormick использует продукты ERTEC в сочетании с другими BMP, такими как контрольные дамбы и «уменьшенный» вариант гравийного мешка выше по потоку, чтобы обеспечить эффективную BMP предварительной обработки.

Сохранение красоты Гонолулу
Обеспокоенность по поводу защиты водозаборов и ливневых стоков не прекращается, когда строительство прекращается.

Чтобы помочь в достижении целей Гонолулу по управлению ливневыми стоками, инженерная фирма Oceanit — инженерно-технологическая фирма на Гавайях — в октябре 2014 года связалась с Терри Флери из United Storm Water, чтобы выяснить, чем может помочь автоматический выдвижной экран (ARS) его компании.

Wing-Gate ARS открывается горизонтально, как дверь, — отмечает Флури, изобретатель системы. «Это направленный поток; это означает, что когда вода стекает с одной стороны обочины, это устройство открывается. Он вращается там, откуда исходит поток ».

Устройство изготовлено из нержавеющей стали с перфорированными отверстиями на три четверти дюйма, что обеспечивает раскрытие поверхности на 51%.

Устанавливаемый в центре дренажного отверстия бордюра, Wing-Gate ARS устанавливается с зазором 1-2 дюйма в верхней части экрана для перепускного клапана.Он остается в закрытом положении во время засушливого сезона или при малом расходе воды, а оставшиеся загрязнители можно удалить с помощью обычной уборки улиц.

«Он остается закрытым под торсионной пружиной из нержавеющей стали, которая не дает подметальным машинам заталкивать мусор в проемы бордюров, поэтому он не прикреплен к бордюру», — говорит Флури. «Его можно открыть, но дворники, проталкивающие мимо него мусор, не откроют его».

В периоды сильного потока воды пружинные крылья открываются вбок, чтобы предотвратить затопление, которое в противном случае может быть вызвано скоплением мусора на экране. Крылья закрываются автоматически, когда утихает шторм.

Wing-Gate ARS открывается при ограниченном потоке воды около 3 дюймов. «Он открывается с одного конца под давлением пружины, которое составляет около 2,5 фунтов давления на лицевую сторону экрана», — говорит Флури. «Он будет открываться ровно настолько, насколько это возможно, поэтому, если поток минимален, он не будет открываться сильно».

Во время значительного погодного явления ARS будет открываться настолько, насколько это необходимо для размещения мусора, такого как большие пальмовые листья или чего-то еще, что падает через проем бордюра, говорит Флури.«Он может толкать проем экрана еще дальше, чтобы все могло проникнуть внутрь, не забивая переднюю часть, и позволяя воде стекать.

«Устройство ARS предотвращает попадание крупных предметов внутрь, и существуют другие устройства, которые предотвращают попадание более мелких предметов, таких как окурок, в ливневую канализацию», — говорит Флури. «По сути, ARS работает как строительный барьер, потому что не позволяет всему попасть в водосборный бассейн».

Присоединяйтесь к нам в Атланте 18–22 августа 2019 г. на StormCon, пятидневном специальном мероприятии, на котором можно поучиться у экспертов в различных областях, связанных с водой .Делитесь идеями с коллегами из вашей области и из разных отраслей, исследуя новые методы и технологии управления ливневыми стоками. Подробности здесь

Крылья можно вручную зафиксировать в открытом положении при необходимости во время очистки водосборного бассейна или в экстремальных штормовых условиях. Ворота с двойными или одинарными створками могут устанавливаться последовательно в зависимости от длины водосборного бассейна и притока к месту. ARS можно использовать вместе с различными другими фильтрами для ливневых стоков.

Wing-Gate ARS разработан, чтобы быть «очень эффективным», когда перед ним мусор, добавляет Флури.«Вся идея состоит в том, чтобы не допустить попадания мусора в сборный бассейн», — говорит Флури. «Во время сильного шторма или дождя — особенно большого события первого сбора — абсолютно на 100% необходимо, чтобы экран открывался и пропускал все внутрь. В противном случае это вызовет довольно сильное наводнение на улице и приведет к таким проблемам с ответственностью, как вы не поверил бы ».

По словам Флури, в системе ливневой канализации

Гонолулу возникли некоторые проблемы, требующие устранения.

«Они хотели сохранить свои океаны красивыми, и из-за того, что здесь так много деревьев и листьев, у них была огромная проблема с их водосборными бассейнами, которые подвергались воздействию большого количества зеленых отходов», — говорит Флури.

«Некоторые из имеющихся у них боковых труб, которые собирают сток в сток, были слишком маленькими», — добавляет он. «Они очень легко забивались, засыпались водой и поначалу вызывали сильные наводнения. Они хотели убедиться, что они предотвратили наводнения, и они также хотели убрать мусор и не допустить его попадания в океан ».

Флури говорит, что сначала он не решался вкладывать что-либо в проемы бордюров, потому что высота проемов в бордюрах в штате Гавайи колеблется от 5 до 6 дюймов, «что очень мало по сравнению с тем, что есть у нас в Калифорнии.Если вы поместите что-нибудь подобного в такие маленькие проемы бордюров, вы рискуете затопить улицу, если впереди попадет какой-нибудь мусор ».

United Storm Water разработала экран для нужд Гавайев после того, как Oceanit попросила компанию провести пилотные испытания семи Wing-Gate ARS на улицах Солт-Лейк-Сити, пригорода Гонолулу. Город испытал их, открыв пожарный гидрант, чтобы убедиться, что они откроются во время сильного шторма. Экраны прошли проверку.

Последующее суровое погодное явление с проливными ливнями стало «проверкой реальности», — говорит Флури, — система ARS работала, как задумано, открываясь и не позволяя затоплять улицы.

В марте Гонолулу заключил с United Storm Water контракт на модернизацию водозаборов с 400 установками ARS. Работы будут проходить осенью.

«Эта конструкция была реализована для предотвращения попадания мусора в бассейн; в первую очередь он разработан для того, чтобы дворники собирали весь мусор, а не выталкивали его в проемы бордюров », — говорит Флури. «Вот почему в первую очередь был разработан экран».

Установка экранов перед бассейном вместо использования устройств для улавливания мусора в бассейне сокращает объем очистки водосборного бассейна примерно на 50% в год, говорит Флури.По его словам, города обычно очищают водосборные бассейны три или четыре раза в год, чтобы предотвратить наводнения во время сильного шторма.

«Установив устройства ARS, вы можете рассчитывать на максимум два раза в год», — говорит он, добавляя, что, хотя это снижает затраты на техническое обслуживание, оно также позволяет подметальным машинам работать более эффективно, собирая больше мусора по мере того, как вместо того, чтобы заталкивать его в таз.

Флури говорит, что он был вынужден изобрести Wing-Gate ARS, потому что он увидел, что, когда существующие устройства открываются вертикально, «они, кажется, действительно хорошо работают, когда не используется мусор. Как только хлам стал фактором, эти устройства подключились, и вступили в силу вопросы ответственности; улицы будут затоплены ».

Несмотря на то, что на рынке существуют разные версии экранов, «никто не задумывался об идее системы с направленным потоком, которая открывалась бы больше как дверь, которая более эффективна, потому что она может открывать огромное количество вещей и действительно может открываться. чтобы очистить большие объемы воды и мусора и в то же время иметь возможность закрывать и не допускать попадания мусора во время отсутствия дождя », — добавляет он.

United Storm Water выполняет установку системы.
«Они должны быть правильно установлены и откалиброваны», — говорит Флури. «Чтобы иметь гарантию на эти товары, мы должны сделать это сами, чтобы иметь возможность подтвердить эту гарантию». Гарантия составляет один год на детали и три года на работающую систему.

Есть случаи, когда ARS не следует использовать, — отмечает Флури. «Обычно мы не кладем ничего размером 3 дюйма или меньше», — говорит он. «Все может быстро заткнуться.Если в городе подметание улиц только раз в месяц, этого не будет. Это вызовет проблемы «.

Управление ливневыми водами — район Йидон

подсказки

Полезные идеи для управления и контроля ливневых вод

Июнь 2019 г.
Сильные дожди могут отправить мусор, ветки деревьев и другой мусор по нашим улицам на решетки, закрывающие входные отверстия ливневой канализации. Это может привести к попаданию ливневой воды на улицы и тротуары. Хотя бригада общественных работ городского округа регулярно очищает входные отверстия ливневой канализации, им может быть сложно не отставать от одного шторма за другим.Если рядом с вашим домом есть ливневое отверстие, следите за ним. Если он забит мусором, вы можете протянуть руку помощи, вынув мусор и поместив его в мусорное ведро. Никогда не выбрасывайте мусор или мусор в ливневую канализацию. Помните, ливневые стоки предназначены только для ливневой воды.

Май 2019

Апрель 2019
Весна не за горами. Скоро снова начнется стрижка травы. Срезайте траву высотой от 2-1 / 2 до 3 дюймов, чтобы обрезки легко разлагались в почве.Избегайте весенних удобрений и оставляйте обрезки травы на лужайке. Срезанная трава обеспечивает от 25% до 50% потребности в азоте и фосфоре. Мульчированные грядки улавливают и инфильтрируют больше дождевой воды, чем газон или голая почва. Покройте свой сад тонким слоем свежей мульчи, следя за тем, чтобы мульча не касалась коры дерева, что приведет к разложению дерева.

Март 2019
Большие деревья отлично подходят для борьбы с ливневыми водами. В зрелом возрасте они собирают более 1000 галлонов дождевой воды ежегодно.Покрытие деревьев может привести к гибели дерева. Это вызывает быстрый рост плотных, слабых, вертикальных ветвей, называемых водяными смерчами, которые растут так быстро, что дерево может быстро вернуть свою первоначальную высоту с густой и громоздкой кроной. Топпинг удаляет с дерева фабрику по производству пищевых продуктов, его листья и продукты, хранящиеся в отрезанных ветвях. Это заставляет дерево использовать ценную пищу, хранящуюся в стволе и корнях, для отращивания конечностей и ветвей, а также подвергать дерево стрессу и влиять на его устойчивость к дальнейшим травмам.

Февраль 2019 г.
Ливневые воды также являются проблемой в зимние месяцы. С 1 декабря по 20 января в нашей области выпало почти 10 дюймов осадков, из которых большая часть — дождевая вода. А зимой, когда температура колеблется между теплой и холодной, а затем ниже нуля, этот дождь и тающий снег могут вызвать множество проблем. Посмотрите на свою собственность и посмотрите, где собирается дождевая вода / талый снег. Если вы сможете отвести даже небольшое количество стоков на лужайку, это уменьшит количество противообледенительной соли, которую необходимо добавить.

Январь 2019 г.
Городской ливневой сток — это поверхностный сток дождевой воды, создаваемый урбанизацией. В городских районах больше тротуаров, дорог и парковок. Когда сток проходит с этих непроницаемых поверхностей без фильтрации, загрязнители в стоках достигают наших ручьев, ручьев, рек и океанов.

Декабрь 2018 г.
Пришло время взглянуть на свой дом и двор, когда вы готовитесь к зимнему сезону. Убирали ли вы с улицы листья и ветки, которые мешали бы стеканию воды и снега к водозаборам? Проверьте свою крышу и водосточные трубы.Измените направление водосточной трубы на лужайку или в сад. Это снизит вероятность обледенения проезжей части и тротуаров в зимние месяцы.

Ноябрь 2018 г.
Осенью домовладельцы продолжают работать на своих дворах, чтобы подготовить их к зиме. Вот несколько советов, которые следует учитывать:

  • Лучше всего, чтобы трава лежала там, где она есть. Для стрижки двора используйте нож для мульчирования. Это также помогает при мульчировании листьев.
  • С листьями, сгребать на клумбы и сады. Разложение листьев — отличный способ подготовить грядки к весеннему сезону.
  • Когда вы чистите свои инструменты на зиму, обязательно соберите все жидкости (бензин, масло и т. Д.) И утилизируйте их соответствующим образом. Не сливайте ни в какие отверстия.
  • Наконец, когда вы убираете и обнаруживаете во дворе разный мусор, утилизируйте его надлежащим образом. Мусор может попасть в ваш мусор, но если вы обнаружите бутылки и банки, не забудьте промыть, удалить бумагу и крышки, а затем утилизировать.

Октябрь 2018 г.
Домовладельцы могут неосознанно загрязнять наши водные пути при использовании удобрений на своих лужайках и в садах.Вот несколько советов, которые следует учитывать:

  • Экономно используйте удобрения.
  • Никогда не вносите удобрения во время сильного дождя.
  • Если вы просыпали удобрения, подместите их и выбросьте в мусорное ведро. Не выбрасывайте удобрения на улицу или в ливневую канализацию.

Сентябрь 2018
Сезон ураганов приближается. Знаете ли вы, что сильные штормы могут вызвать попадание мусора и мусора в наши сооружения для ливневой канализации или водостоки? Убедитесь, что ваши мусорные баки находятся в безопасном месте.Собирайте и утилизируйте мусор на своей территории. Это предотвратит попадание нежелательного мусора в местные потоки и ручьи. Если вы видите, что слив или вход забиты мусором, обратитесь в Borough Hall.

Август 2018 г.
Нет ничего лучше месяца без большого количества дождя, чтобы понять, насколько важно садить засухоустойчивыми растениями. Есть сотни красивых растений, которые после укоренения прекрасно себя чувствуют при небольшом количестве воды или без нее. К ним относятся тысячелистник, чертополох, лаванда и многие декоративные травы.Украсите свой двор и сады, сократите потребление воды и сток воды.

Июль 2018 г.
Для быстрого, легкого и экологически чистого уничтожения сорняков смешайте перечисленные ниже компоненты в чистой бутылке с распылителем и распылите на сорняки:

  • 1 галлон уксуса
  • 2 чашки английской соли
  • Средство для посуды Dawn на 1/4 стакана (оригинальное, синее)

Когда идет дождь, он стекает!

Что такое ливневая вода и как она может повлиять на ваши деньги, безопасность, здоровье и окружающую среду:

Что такое ливневая вода?

Дождевая вода — это… вода из атмосферных осадков, которая течет по земле и тротуару во время дождя или таяния снега и льда. Вода просачивается в землю или стекает в ливневую канализацию. Это водостоки, которые вы видите на углах улиц или в низких точках по сторонам улиц. В совокупности сточные воды называются ливневыми стоками.

  • Дождь — важная часть круговорота воды в природе, но временами он может принести больше вреда, чем пользы. Проблемы, связанные со стоком ливневых вод, могут включать:
  • Наводнение из-за того, что слишком много ливневой воды течет по твердым поверхностям, таким как дороги и парковки, вместо того, чтобы впитаться в землю.
  • Увеличение расходов на содержание ливневых стоков и ливневой канализационной системы, которые забиваются чрезмерным количеством грязи и мусора.
  • Уменьшение популяций спортивных рыб из-за того, что ливневые воды переносят отложения и загрязнители, которые ухудшают среду обитания важных рыб.
  • Более дорогие технологии очистки для удаления вредных загрязнителей, которые ливневые воды попадают в наши источники питьевой воды.
  • Закрытые пляжи из-за большого количества бактерий, переносимых ливневой водой, что делает купание небезопасным.

Мы можем помочь дождю восстановить свою хорошую репутацию, одновременно защищая наше здоровье и окружающую среду, экономя деньги для себя и своего сообщества. Продолжайте читать, чтобы узнать, как…

Восстановление репутации Рейна… Чем может помочь каждый:

Дождь по своей природе важен для пополнения запасов питьевой воды, отдыха и здоровой среды обитания диких животных. Это становится проблемой только тогда, когда загрязняющие вещества от нашей деятельности, такой как техническое обслуживание автомобилей, уход за газонами и выгул собак, остаются на земле, чтобы дождь смыл их.Вот некоторые из наиболее важных способов предотвращения загрязнения ливневыми водами:

  • Надлежащим образом утилизируйте опасные вещества, такие как отработанное масло, чистящие средства и краски — НИКОГДА не выливайте их в какую-либо часть системы ливневой канализации и сообщайте обо всех, кто это делает!
  • Используйте пестициды, удобрения и гербициды правильно и эффективно, чтобы предотвратить избыточный сток.
  • Ищите следы почвы и других загрязнителей, таких как мусор и химикаты, оставляя строительные площадки в стоках ливневых вод или следы на дороги строительной техникой.Сообщите нам о плохо управляемых строительных площадках, которые могут повлиять на сток ливневых вод.
  • Установите инновационные методы ливневой канализации в жилых помещениях, таких как дождевые бочки или дождевые сады, которые собирают ливневую воду и удерживают ее на месте, вместо того, чтобы позволить ей стекать в систему ливневой канализации.
  • Сообщайте о любых сбросах из водостоков ливневых вод в засушливую погоду — это признак того, что может быть проблема с системой ливневой канализации.
  • Подбирайте домашних животных и утилизируйте их отходы должным образом.Независимо от того, где домашние животные устраивают беспорядок — на заднем дворе или в парке — ливневые стоки могут переносить отходы домашних животных с земли в ливневую канализацию в ручей.
  • Храните материалы, которые могут загрязнять ливневую воду в помещении, и используйте контейнеры для хранения на открытом воздухе, которые не ржавеют и не протекают, чтобы исключить попадание на материалы ливневой воды.

Почему ливневая вода «хороший дождь прошел не так»?

Ливневые воды становятся проблемой, когда они собирают мусор, химические вещества, грязь и другие загрязнители по мере их потока или когда они вызывают затопление и эрозию берегов ручья.Дождевые воды проходят через систему труб и придорожных канав, составляющих системы ливневой канализации. В конечном итоге он течет прямо к озеру, реке, ручью, водно-болотным угодьям или прибрежным водам. Все загрязнители, которые ливневые воды уносят по пути, попадают в наши воды, потому что ливневые воды не подвергаются очистке!

  • Отходы домашних животных, оставленные на земле, уносятся ливневыми водами, пополняя нашу воду вредными бактериями, паразитами и вирусами.
  • Транспортные средства капают жидкости (масло, консистентная смазка, бензин, антифриз, тормозные жидкости и т. Д.).) на мощеные участки, где ливневые стоки уносят их через ливневые стоки в нашу воду.
  • Химические вещества, используемые для выращивания и ухода за красивыми лужайками и садами, при неправильном использовании могут стекать в ливневые стоки, когда идет дождь или когда мы поливаем газоны и сады.
  • Отходы химикатов и материалов, используемых в строительстве, могут смываться в ливневую канализацию во время дождя. Почва, которая размывается от строительных площадок, вызывает ухудшение состояния окружающей среды, в том числе наносит вред популяциям рыб и моллюсков, которые важны для отдыха и нашей экономики.

Чтобы получить копию этой информации, щелкните здесь: http://www.dot.state.pa.us/public/Bureaus/BOMO/raindrainbrochure.pdf

Для получения дополнительной информации о том, как вы можете помочь, щелкните здесь: Руководство домовладельца по управлению ливневыми водами

И чтобы узнать больше о том, куда идет вся эта вода, щелкните здесь: Что такое водораздел?

% PDF-1.6 % 1154 0 объект > / OCGs [1155 0 R 1156 0 R 1157 0 R 1158 0 R 1159 0 R 1160 0 R 1161 0 R 1162 0 R 1163 0 R 1164 0 R] >> / Тип / Каталог >> endobj 1192 0 объект > endobj 1151 0 объект > поток 2013-11-20T14: 55: 45-08: 00Bluebeam Revu2015-06-10T10: 33: 53-07: 002015-06-10T10: 33: 53-07: 00application / pdf

  • aparna. ханал
  • Библиотека PDF Bluebeam 11.1.0uuid: 735b95f1-2dcc-46d1-8c2b-38a51397fb23uuid: 360b84c8-8e84-47e1-861a-93fb85879ab4 конечный поток endobj 1209 0 объект > / Кодировка >>>>> endobj 1093 0 объект > endobj 1155 0 объект > endobj 1156 0 объект > endobj 1157 0 объект > endobj 1158 0 объект > endobj 1159 0 объект > endobj 1160 0 объект > endobj 1161 0 объект > endobj 1162 0 объект > endobj 1163 0 объект > endobj 1164 0 объект > endobj 1094 0 объект > endobj 1100 0 объект > endobj 1106 0 объект > endobj 1107 0 объект > endobj 1108 0 объект > endobj 1109 0 объект > endobj 1110 0 объект > endobj 1111 0 объект > endobj 1112 0 объект > endobj 1113 0 объект > endobj 1114 0 объект > endobj 1115 0 объект > endobj 1116 0 объект > endobj 1117 0 объект > endobj 1118 0 объект > endobj 1119 0 объект > endobj 1120 0 объект > endobj 1121 0 объект > endobj 1122 0 объект > endobj 1123 0 объект > endobj 1124 0 объект > endobj 1125 0 объект > endobj 1126 0 объект > endobj 1127 0 объект > endobj 1128 0 объект > endobj 1129 0 объект > endobj 1130 0 объект > endobj 1131 0 объект > endobj 1132 0 объект > endobj 1133 0 объект > endobj 1134 0 объект > endobj 1135 0 объект > endobj 1136 0 объект > endobj 1137 0 объект > endobj 1138 0 объект > endobj 1139 0 объект > endobj 1140 0 объект > endobj 1141 0 объект > endobj 1142 0 объект > endobj 1143 0 объект > endobj 1144 0 объект > endobj 1145 0 объект > endobj 1146 0 объект > endobj 1147 0 объект > endobj 1148 0 объект > endobj 1149 0 объект > endobj 1150 0 объект > endobj 918 0 объект >] / D [>] / R () / X [>] / Тип / Измерение >> / Тип / Область просмотра / BBox [28 31 582 757] >>] / Группа> / MediaBox [0 0 612 792] / Ресурсы > / Font> / ProcSet [/ PDF / Text / ImageB / ImageC] / Свойства >>> / Тип / Страница >> endobj 919 0 объект [920 0 R 921 0 R 922 0 R 923 0 R 924 0 R] endobj 931 0 объект > endobj 932 0 объект > endobj 933 0 объект > endobj 934 0 объект > endobj 935 0 объект > endobj 1091 0 объект > endobj 1092 0 объект > endobj 929 0 объект > endobj 930 0 объект [266 312 269 769 532 810 660 139 316 316 500 833 266 327 266 29 2532 532 532 532 532 532 532 532 532 532 289 289 833 833 833 491 1000 616 640 696 697 605 568 749 704 237 481 639520 815 704 757 604 757 647 606 532 697 568 859 587 560 569 330 292330 1000 500 500 536 577 516 581 530 266 579 541 206218 484 206 834 539 558 580 581 307 491 271 5414636924646 464 500 500 500 500 833 500 500 500 243 532 395 1000 500 500 500 1218 606 228 1112 500 569 500 500 243 243 395 395 590 500 1000 500 833 49 12 8 935 500 464560 500 312 532 532 606 560 500 500 500 833 402 407833 500 833 500 329833 351 351 500 534 500 266 500 35 1419 407 838 838 837 491616 616 616 616 616 616 966 696 605 605 605 605 237 237 237 237 701 704 757 757 757 757 833 757 697 697 697 697 560 604 505 536 536 536 536 536 536 536 516 530 530 530 530 206 206 206 206 558 539 558 558 558 558 558 833 558 541 541 541 541 466 580 466] endobj 928 0 объект > / Length2 12788 >> поток x {y | UϖI $ M6 閖 -mic @: YZ (Ж- ba * eRde FAG) * ЩX ‘߹’) 7} y {syss == D`

    .

    Оставить комментарий
