Вертикальный ветрогенератор своими руками: Делаем вертикальный ветрогенератор своими руками для дома. Пошаговая инструкция (видео).

Опубликовано в Своими руками
/
29 Июл 2021

Содержание

Самодельный вертикальный ветрогенератор: чертежи, размеры, описание изготовления

Вертикальный ветрогенератор своими руками, чертежи, фото, видео ветряка с вертикальной осью.

Ветрогенераторы подразделяются по типу размещения вращающейся оси (ротора) на вертикальные и горизонтальные. Конструкцию ветрогенератора с горизонтальным ротором мы рассматривали в прошлой статье, теперь поговорим о ветрогенераторе с вертикальным ротором.

Рассмотрим преимущества и недостатки вертикального ветряка

Преимущества:

  • Низкий уровень шума – ветровое, колесо практически не издаёт шум и не мешает, нет характерного свиста винта.
  • Простота конструкции – сделать такой ветрогенератор и установить не составит особой сложности.
  • Надёжная конструкция – все узлы компактны, удобны в обслуживании.

Недостатки:

  • Основным недостатком конструкции ветрогенератора с вертикальным ротором являются его низкие обороты, такой ветряк нужно устанавливать в местности с преобладающей скоростью ветра более 4 м/с.
  • Практически нет защиты от ураганного ветра – если в горизонтальном ветряке при урагане автоматически срабатывает складывающийся хвостовик который поворачивает ветроколесо, то в такой конструкции нужно вручную заклинивать ротор, как вариант замыкать контакты на выходе из катушек.

Изготовление вертикального ветрогенератора

Прежде всего, ели вы решили изготовить ветряк с вертикальной осью нужно определиться с генератором. Поскольку вертикальный ветрогенератор низкооборотный, то соответственно понадобится генератор способный выдавать зарядку на аккумулятор при достаточно низких оборотах.

Автомобильный генератор для этой конструкции не совсем подходит, так как он выдаёт зарядный ток при оборотах более 1000 об/мин. Для автомобильного генератора нужно использовать шкив с передаточным числом 4 – 5 и доработать сам генератор.

В качестве генератора практичней использовать аксиальный генератор, его можно изготовить самостоятельно, процесс изготовления описан в этой статье.

Схема аксиального генератора для ветрогенератора.

Аксиальный генератор.

Изготовление ветроколеса

Ветроколесо (турбина) вертикального ветрогенератора состоит из двух опор верхней и нижней, а также из лопастей.

Ветроколесо изготовляется из листов алюминия или нержавейки, также ветроколесо можно вырезать из тонкостенной бочки. Высота ветроколеса должна быть не менее 1 метра.

В этом ветроколесе угол изгиба лопастей задаёт скорость вращения ротора, чем больше изгиб, тем больше скорость вращения.

Ветроколесо крепится болтами сразу к шкиву генератора.

Для установки вертикального ветрогенератора можно использовать любую мачту, изготовление мачты подробно описано в этой статье.

Схема подключения ветогенератора

Генератор подключается к контроллеру, тот в свою очередь к аккумулятору. В качестве накопителя энергии практичней использовать автомобильный аккумулятор.

Поскольку бытовые приборы работают от переменного тока, нам понадобится инвертор для преобразования постоянного тока 12 V в переменный 220V.

Для подключения используется медный провод сечением до 2,5 квадрата. Схема подключения подробно описана тут.

Видео где показан ветрогенератор в работе.

Вертикальный ветрогенератор своими руками. Турбина

Представленный ниже материал является свободным переводом англоязычной интернет-страницы об изготовлении своими руками турбины вертикального ветрогенератора.

Изготовление турбины

Вертикальный ветрогенератор. Инструменты и детали

При изготовлении такого ветрогенератора своими руками используются некоторые электроинструменты и детали.

Инструменты:

  • ножовка или ленточная пила
  • лобзик
  • токарный станок
  • ручная дрель
  • сверла
  • отвертка
  • 2 зажима
  • некоторые другие.

Детали и материалы:

  • труба ПВХ
  • водонепроницаемая древесина, лучше водонепроницаемая фанера (если нет, придется защищать ее покрытием краской)
  • 2 подшипники (нижний будет работать под нагрузкой)
  • масленка
  • катанка — стержень (2 размеров) (1 большой и 4 малых) (из нержавеющей стали, если это возможно)
  • болты и шайбы (2 размеров) (из нержавеющей стали, если это возможно)
  • кусок 40 мм круглого алюминия (сплав, будет содержать нижний подшипник)
  • 3 винта.
Вертикальный ветрогенератор.
Изготовление лопастей

Первое, что нужно сделать — это измерить трубу ПВХ и порезать ее на 4 равные части (моя малая 2 метра, после разреза было 50 см в одной части).

Когда это сделано, полученные части разрезаются по длине.

Теперь есть 8 лопастей (они должны быть точно одного и того же размера!)

Изображения, представленные ниже, показывают последовательность работы.

Изготовление двух дисков турбины вертикального ветрогенератора

Берутся 2 куска водостойкой фанеры (12 мм), на каждом из кусков обозначается круг диаметром 40 см, лобзиком вырезаются эти круги.

Опять изображения, представленные ниже, показывают последовательность работы.

Делим изготовленный круг на 8 частей.

Изображение, приведенное ниже, показывает, как нужно разделить круг на 8 частей. Сделать это нужно только на одном куске, на следующем этапе я объясню почему.

Нарезка слотов (пазов) для лопастей турбины ветрогенератора

Итак, лучше все обозначить только на одном куске.

Дуги рисуются так: берется одна половинка трубы и накладывается на одну из 8 линий, предварительно нарисованных на куске фанеры. Карандашом отмечается линия и внутренней и внешней поверхности трубы. Тот кусок фанеры, где отмечены дуги, кладется сверху на неразмеченную кусок, а затем они затискиваються вместе. Когда порезы будут сделаны, они будут точно такими же. Я использовал пилы, обычно предназначенные для резки металла, полотно такой пилы чуть тоньше лопасти.

На сторонах обоих дисков сделаются метки, чтобы потом можно было точно наложить один на другой (например, указывается дуга 1 — дуга 1, дуга 2 — дуга 2 и т. д.). Таким образом, когда турбина будет собираться, диски будут точно соответствовать друг другу.

Еще одно нужно сделать, когда оба диска зажаты, — это просверлить центральное отверстие в соответствии с размером большого стержня (болта) и 4 отверстия для маленьких стержней. Распределите 4 стержни на одинаковом расстоянии (как вы видите на картинке), приблизительно на расстоянии 2 см от дуг. Таким образом, можно будет ставить шайбы на стержне, не касаясь лопастей. Теперь нужно закрепить лопасти турбины и 4 небольшие стержни, как показано на последней картинке. Они должны плотно прилегать!

Изображения показывают, как нужно нарезать слоты (пазы) для лопастей турбины ветрогенератора.

Установка центрального стержня

Сначала устанавливаем верхнюю часть турбины ветрогенератора, аналогично тому, как это сделано в предыдущем шаге. Обращаем внимание на метки, сделанные по бокам дисков, когда они были еще зажаты.

Таким образом, одни и те же разрезы будут соответствовать друг другу и турбина НЕ БУДЕТ шаткой. Возможно, лучше использовать молоток и маленький кусочек дерева, чтобы не повредить лопасти или диск, когда нужно будет нажать на них. Убеждаемся, что лопасти плотно вошли в пазы и 4 маленькие стержни попали в нужное место. Это непростая работа. Удачи!

Теперь следует сделать большой центральный стержень с необходимыми болтами и шайбами.

На дисках центр уже отмечен.

Изображения показывают последовательность установки центрального стержня.

Первое изображение показывает вид диска снизу. Я дал там 2 гайки, и они будут нижней опорой.

Я оставил там часть стержня, поэтому я смогу потом подключить какой-то генератор.

Верхний диск показан на втором изображении, а стержень с этой стороны будет обрезан короче. На этой стороне будет только подшипник, чтобы сбалансировать турбину, когда она будет установлена ​​в рамку крепления.

Обрезка центрального стержня до нужного размера

Если у вас есть станок, это довольно легко сделать. Я сделал толстый стержень, по 10 мм с обеих сторон.

Фотография показывает нижнюю сторону стержня.

Убедитесь, что он хорошо вписывается, потому что это будет определять, насколько легко ваш ветрогенератор будет работать.

Изготовление держателя нижней опоры вертикального ветрогенератора

Я использовал подшипник, сделанный из 3-х частей, как показано на первом изображении. Этот подшипник выполнен так, чтобы справиться с вертикальной нагрузкой.

Если вы посмотрите внимательно, то увидите, что в 2 дисках не один и тот же внутренний размер отверстия.

Диск с наибольшим отверстием (он справа) — это верхняя часть подшипника, на нем будет турбина ветрогенератора.

Я сделал на токарном станке отверстие, соответствующее диаметру подшипника, который будет использоваться. Не делайте его глубоким! Убедитесь, что верхняя часть подшипника просто торчит из держателя. Это нужно потому, что верхнее кольцо будет вращаться вместе с турбиной (если этого не сделать, он будет тереться с внутренней стороной держателя, замедлять турбину и быстро изнашиваться).

Вы также можете просверлить дырку в нижней части держателя таким образом, чтобы через нее проходил стержень. Сделайте эту дырку чуть больше, чем диаметр стержня, чтобы она не была слишком узкой и не давила на стержень.

Дальнейшие объяснения будут непонятны без просмотра изображений, иллюстрирующих последовательность работы.

Вы видели, что у этого подшипника нет смазки, поэтому мы должны будем установить смазочный ниппель.

Используйте резьбонарезные инструмент, чтобы это сделать. Сначала просверлите отверстие в соответствии размера резьбы и ниппеля, который вы будете использовать. Мой был M6.

Используйте немного масла при нарезке, потому что вы нарезаете в алюминии (в противном случае внутри все будет грубо, шершаво).

Поверните ваш инструмент, используемый для нарезки, примерно на один оборот, а затем на половину оборота назад. Таким образом металл режется внутри, и вы не сломаете свой инструмент. Используйте такую ​​последовательность нарезки, пока не получите правильную резьбу.

Для продолжения нажмите на кнопку с цифрой 2.

Изготовление крепления и монтаж турбины вертикального ветрогенератора

Изготовление крепления турбины вертикального ветрогенератора

Сначала найдите два куска дерева одинаковой длины. Убедитесь, что они достаточно широкие для изготовления сильной конструкции.

Найдите центр их обоих и сделайте отверстие по размеру держателя подшипника для дна на одном куске и отверстие по размеру верхнего подшипника на втором куске.

Мне повезло, у меня была большая дрель, чтобы сделать это. Если у вас нет большого сверла — высверлите отверстие, а затем вырежьте все остальное круглой фрезой или лобзиком.

Для дна нужно просверлить в центре дрелькой дырку на один размер больше, чем размер стержня, который впишется в подшипник. Для дна вам придется вырезать небольшую щель (слот), чтобы ниппель смог поместиться внутри и чтобы у вас было достаточно места разместить насос смазки. На фотографиях вы можете увидеть, как это должно выглядеть.

Возьмите также два ровных куска дерева для сторон крепления (у меня была фанера, так что я использовал ее).

Возьмите нижнюю часть с держателем подшипника внутри и положить его на ровную поверхность.

Возьмите одну боковину и прикрепите ее к нижней части. Сначала просверлите несколько отверстий сбоку так, чтобы винты лучше вошли. Убедитесь, что поверхности точно перпендикулярны (угол 90 градусов).

Сделайте то же самое для другой стороны.

Теперь возьмите полностью собранную вашу турбину и опустите ее в нижний подшипник.

Теперь берите верхнюю часть крепления и надвиньте подшипник на большой стержень. Измерьте с обеих сторон турбины и убедитесь, что расстояния одинаковые и ваша конструкция будет точно квадратной.

Изготовление крепления к опоре (башне) турбины вертикального ветрогенератора

То, что я показываю ниже, на самом деле я не измерял. Я убедился, что все точно совпадает с осью турбины. Значит просто сделайте так, как видите на фотографиях.

Обязательно убедитесь в прочности конструкции, ведь она будет выдерживать большие нагрузки.

Я еще не подсоединял к ней генератор. Думаю, это должен быть сильный генератор с катушками на неодимовых магнитах.

Демонстрация работы вертикального ветрогенератора

Ниже показана фотография установленного вертикального ветрогенератора.

Я использовал несколько канатов, чтобы стабилизировать турбину.

Также я воспользовался старыми кронштейнами от палатки для крепления канатов на землю, а на стороне турбины я использовал винты. Работает хорошо.

Когда вы будете монтировать вашу турбину, найдите помощника, который сможет удерживать турбину в то время, как вы будете крепить канаты на землю.

Небольшой фильм показывает (перейдите по ссылке), как работает турбина вертикального ветрогенератора.

Оригинальная англоязычная страница, находится здесь.

Как самостоятельно изготовить ветрогенератор вертикального типа

Роторный (вертикальный) ветряк — это практичный вариант для дачи, загородного и даже многоквартирного комплекса. Он работает при любом направлении ветра, издает гораздо меньше шума, чем горизонтальная конструкция. А главное, вертикальный ветрогенератор легко сделать своими руками. Подробнее о принципах ветрогенерации можно узнать здесь.

Какую информацию изучить перед изготовлением ветряка

Если вы собираетесь полноценно использовать энергию ветра для удовлетворения бытовых нужд, обязательно уделите время планированию. Оцените следующие факторы:

  • Среднее количество дней за год, когда скорость ветра превышает 3 метра в секунду. Это очень важный пункт. Обратитесь за информацией на местную метеостанцию или соберите данные в интернете. Чтобы получить корректное среднее значение, нужна статистика по 15-20 годам.
  • Собственные энергонужды. Как вы собираетесь использовать энергию ветра? Отопление, освещение дома или дворовой территории, питание электроприборов. Оцените свои потребности по часам в день и по объему необходимой энергии. Если силы ветра в вашей местности не хватает, чтобы покрыть энергонужды, обратитесь к другим источникам альтернативным энергии, например, к солнечной.
  • Место для установки будущего агрегата. Поищите открытое место, где ничто не будет препятствовать движению воздуха.

Этап планирования покажет, станет ли ваш ветряк вспомогательным источником энергии или у вас есть все возможности перехода на автономное энергообеспечение.

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

  • Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
  • Лопасти улавливают потоки ветра.
  • Статор вмещает в себя фазы из катушек.
  • Ротор — это подвижная часть ветряка.
  • Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
  • Инвертор дает переменный ток.
  • Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

  1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
  2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
  3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

  • В верхнем диске ротора сделайте отверстия для четырех шпилек.
  • В статоре сделайте отверстия для крепления к подставке.
  • Положите нижний диск ротора на подставку магнитами вверх.
  • На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
  • Накройте конструкцию вторым роторным диском (магниты расположены внизу).
  • При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
  • Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Где разместить вертикальный самодельный ветрогенератор

Установка ветряка в правильном месте способна сильно увеличить его КПД. При выборе места на собственном участке учитывайте следующие моменты:

  • Устанавливайте ветряк на максимально открытом месте на достаточной высоте. Окружающие постройки не должны препятствовать потокам воздуха.
  • Если ваш участок небольшого размера и к нему вплотную подступают соседние дома, то установите ваш агрегат на крыше. Убедитесь, что вы хорошо закрепили всю конструкцию и сильный порыв ветра не опрокинет ее.
  • Если на вашем участке есть выход к озеру или реке, выбирайте для ветряка место поближе к воде, там ветер дует чаще.
  • Если же у вас нет собственного дома и участка для установки генератора, то вы можете установить его даже на крыше многоквартирного комплекса. Но в этом случае вы должны получить разрешение и заручиться письменным согласием соседей.

Лучше всего устанавливать ветряк метрах в пятнадцати от жилых помещений, чтобы проживающим в них людям не мешал его громкий гул. При установке на крыше многоквартирного дома размещайте ваш агрегат подальше от ее краев, чтобы минимизировать неудобства для проживающих на верхних этажах соседей.

Как правильно обслуживать ветрогенератор

Чтобы самодельный ветрогенератор прослужил вам максимально долго, следуйте рекомендациям по уходу за ним:

  • Один раз в год проводите полную диагностику агрегата для поиска возможных неисправностей или износа составных частей: осматривайте лопасти, подкручивайте разболтавшиеся гайки, укрепляйте электрические соединения и так далее.
  • Дважды в год смазывайте движущие элементы. Эту процедуру можно производить чаще, особенно если год выдался дождливым.
  • В зимнее время обязательно счищайте лед с лопастей ветряка. Это обеспечит не только сохранность элементов, но и правильную работу агрегата.
  • По мере необходимости подкрашивайте детали.

Этот несложный уход в несколько раз продлевает срок службы вашего генератора и одновременно увеличивает его КПД.

Вертикальный ветрогенератор своими руками

Вертикальный ветрогенератор своими руками



Нами была разработана конструкция ветрогенератора с вертикальной осью вращения. Ниже, представлено подробное руководство по его изготовлению, внимательно прочтя которое, вы сможете сделать вертикальный ветрогенератор сами.






Ветрогенератор получился вполне надежный, с низкой стоимостью обслуживания, недорогой и простой в изготовлении. Представленный ниже список деталей соблюдать не обязательно, вы можете внести какие-то свои коррективы, что-то улучшить, что-то использовать свое, т.к. не везде можно найти именно то, что в списке. Мы постарались использовать недорогие и качественные детали.





Используемые материалы и оборудование:

Наименование Кол-во Примечание
Список используемых деталей и материалов для ротора:
Предварительно вырезанный лист металла 1 Вырезан из стали толщиной 1/4″ при помощи гидроабразивной, лазерной и др. резке
Ступица от авто (Хаб) 1 Должна содержать 4 отверстия, диаметр около 4 дюймов
2″ x 1″ x 1/2″ неодимовый магнит 26 Очень хрупкие, лучше заказать дополнительно
1/2″-13tpi x 3′ шпилька 1 TPI — кол-во витков резьбы на дюйм
1/2″ гайка 16
1/2″ шайба 16
1/2″ гровер 16
1/2″.-13tpi колпачковая гайка 16
1″ шайба 4 Для того, чтобы выдержать зазор между роторами
Список используемых деталей и материалов для турбины:
3″ x 60″ Оцинкованная труба 6
ABS пластик 3/8″ (1. 2×1.2м) 1
Магниты для балансировки Если нужны Если лопасти не сбалансированы, то магниты прикрепляются для балансировки
1/4″ винт 48
1/4″ шайба 48
1/4″ гровер 48
1/4″ гайка 48
2″ x 5/8″ уголки 24
1″ уголки 12 (опционально) В случае, если лопасти не держат форму, то можно добавить доп. уголки
винты, гайки, шайбы и гроверы для 1″ уголка 12 (опционально)
Список используемых деталей и материалов для статора:
Эпоксидка с затвердителем 2 л
1/4″ винт нерж. 3
1/4″ шайба нерж. 3
1/4″ гайка нерж. 3
1/4″ кольцевой наконечник 3 Для эл. соединения
1/2″-13tpi x 3′ шпилька нерж. 1 Нерж. сталь не является ферромагнетиком, поэтому не будет «тормозить» ротор
1/2″ гайка 6
Стеклоткань Если нужна
0.51мм эмал. провод 24AWG
Список используемых деталей и материалов для монтажа:
1/4″ x 3/4″ болт 6
1-1/4″ фланец трубы 1
1-1/4″ оцинк. труба L-18″ 1
Инструменты и оборудование:
1/2″-13tpi x 36′ шпилька 2 Используется для поддомкрачивания
1/2″ болт 8
Анемометр Если нужен
1″ лист алюминия 1 Для изготовления проставок, если понадобятся
Зеленая краска 1 Для покраски держателей пластика. Цвет не принципиален
Голубая краска бал. 1 Для покраски ротора и др. частей. Цвет не принципиален
Мультиметр 1
Паяльник и припой 1
Дрель 1
Ножовка 1
Керн 1
Маска 1
Защитные очки 1
Перчатки 1

Ветрогенераторы с вертикальной осью вращения не настолько эффективны, как их горизонтальные собратья, однако вертикальные ветрогенераторы менее требовательны к месту их установки.

Изготовление турбины

1. Соединяющий элемент — предназначен для соединения ротора к лопастям ветрогенератора.
2. Схема расположения лопастей — два встречных равносторонних треугольника. По данному чертежу потом легче будет расположить уголки крепления лопастей.

Если не уверены в чем то, шаблоны из картона помогут избежать ошибок и дальнейших переделываний.

Последовательность действий изготовления турбины:

  1. Изготовление нижней и верхней опор (оснований) лопастей. Разметьте и при помощи лобзика вырежьте из ABS пластика окружность. Затем обведите ее и вырежьте вторую опору. Должны получиться две абсолютно одинаковые окружности.
  2. В центре одной опоры вырежьте отверстие диаметром 30 см. Это будет верхняя опора лопастей.
  3. Возьмите хаб (ступица от авто) и разметьте и просверлите четыре отверстия на нижней опоре для крепления хаба.
  4. Сделайте шаблон расположения лопастей (рис. выше) и разметьте на нижней опоре места крепления уголков, которые будут соединять опору и лопасти.
  5. Сложите лопасти в стопку, прочно свяжите их и обрежьте до требуемой длины. В данной конструкции лопасти длиной 116 см. Чем длинее лопасти, тем больше энергии ветра они получают, но обратной стороной является нестабильность в сильный ветер.
  6. Разметьте лопасти для крепления уголков. Накерните, а затем просверлите отверстия в них.
  7. Используя шаблон расположения лопастей, который представлен на рисунке выше, прикрепите лопасти к опоре при помощи уголков.

Изготовление ротора

Последовательность действий по изготовлению ротора:

  1. Положите два основания ротора друг на друга, совместите отверстия и напильником или маркером сделайте небольшую метку по бокам. В дальнейшем, это поможет правильно сориентировать их относительно друг-друга.
  2. Сделайте два бумажных шаблона расположения магнитов и приклейте их на основания.
  3. Промаркируйте полярность всех магнитов при помощи маркера. В качестве «тестера полярности» можно использовать небольшой магнит, обмотанный тряпкой или изолентой. Проводя его над большим магнитом, будет хорошо видно, отталкивается он или притягивается.
  4. Приготовьте эпоксидную смолу (добавив в нее отвердитель). И равномерно нанесите ее снизу магнита.
  5. Очень аккуратно поднесите магнит к краю основания ротора и переместите его к своей позиции. Если магнит устанавливать сверху ротора, то большая мощность магнита может его резко примагнитить и он может поломаться. И никогда не суйте свои пальцы и другие части тела между двумя магнитами или магнитом и железом. Неодимовые магниты очень мощные!
  6. Продолжайте приклеивать магниты к ротору (не забудьте смазывать эпоксидкой), чередую их полюса. Если магниты сьезжают под действием магнитной силы, то воспользуйтесь куском дерева, располагая его между ними для страховки.
  7. После того, как один ротор закончили, переходите к второму. Используя ранее поставленную метку, расположите магниты точно напротив первого ротора, но в другой полярности.
  8. Положите роторы подальше друг от друга (чтобы они не примагнитились, иначе потом не отдерете).

Изготовление статора

Изготовление статора очень трудоемкий процесс. Можно конечно купить готовый статор (попробуй еще найти их у нас) или генератор, но не факт, что они подойдут для конкретного ветряка со своими индивидуальными характеристиками

Статор ветрогенератора — электрический компонент, состоящий из 9-ти катушек. Катушка статора изображена на фото выше. Катушки разделены на 3 группы, по 3 катушки в каждой группе. Каждая катушка намотана проводом 24AWG (0.51мм) и содержит в себе 320 витков. Большее количество витков, но более тонким проводом даст более высокое напряжение, но меньший ток. Поэтому, параметры катушек могут быть изменены, в зависимости от того, какое напряжение вам требуется на выходе ветрогенератора. Нижеследующая таблица поможет вам определиться:
320 витков, 0.51 мм (24AWG) = 100В @ 120 об/мин.
160 витков, 0.0508 мм (16AWG) = 48В @ 140 об/мин.
60 витков, 0.0571 мм (15AWG) = 24В @ 120 об/мин.

Вручную наматывать катушки — это скучное и трудное занятие. Поэтому, чтобы облегчить процесс намотки я бы вам посоветовал сделать простое приспособление — намоточный станок. Тем более, что конструкция его достаточно проста и сделать его можно из подручных материалов.

Витки всех катушек должны быть намотаны одинаково, в одном и том же направлении и обращайте внимание или отмечайте, где начало, а где конец катушки. Для предотвращения разматывания катушек, они обмотаны изолентой и промазаны эпоксидкой.

Приспособление для намотки катушек

Приспособа сделана из двух кусков фанеры, изогнутой шпильки, куска ПВХ-трубы и гвоздей. Перед тем, как изогнуть шпильку, нагрейте ее горелкой.

Небольшой кусок трубы между дощечками обеспечивает заданную толщину, а четыря гвоздя обеспечивают необходимые размеры катушек.

Вы можете придумать свою конструкцию намоточного станка, а может у вас уже имеется готовый.
После того, как все катушки намотаны их необходимо проверить на идентичность друг к другу. Это можно сделать при помощи весов, а также нужно померить сопротивления катушек мультиметром.





Схема соединения катушек статора

Не подключайте домашних потребителей напрямую от ветрогенератора! Также соблюдайте меры безопасности при обращении с электричеством!

Процесс соединения катушек:

  1. Зачистите шкуркой концы выводов каждой катушки.
  2. Соедините катушки, как показано на рисунке выше. Должно получиться 3 группы, по 3 катушки в каждой группе. При такой схеме соединений получится трехфазный переменный ток. Концы катушек припаяйте, либо воспользуйтесь зажимами.
  3. Выберите одну из следующих конфигураций:
    А. Конфигурация «звезда«. Для того, чтобы получить большое напряжение на выходе, соедините выводы X,Y и Z между собой.
    B. Конфигурация «треугольник». Для того, чтобы получить большой ток, соедините X с B, Y с C, Z с A.
    C. Для того, чтобы в будущем сделать возможность изменять конфигурацию, нарастите все шесть проводников и выведите их наружу.
  4. На большом листе бумаге нарисуйте схему расположения и подключения катушек. Все катушки должны быть равномерно распределены и соответствовать расположению магнитов ротора.
  5. Прикрепите катушки при помощи скотча к бумаге. Приготовьте эпоксидную смолу с отвердителем для заливки статора.
  6. Для нанесения эпоксидки на стеклоткань используйте малярную кисть. Если необходимо, то добавьте небольшие кусочки стеклоткани. Центр катушек не заполняйте, чтобы обеспечить их достаточное охлаждение при работе. Постарайтесь избегать образования пузырьков. Целью данной операции является закрепление катушек на своих местах и придание плоской формы статору, который будет располагаться между двумя роторами. Статор не будет нагруженным узлом и не будет вращаться.

Для того, чтобы стало более понятно, рассмотрим весь процесс в картинках:

Готовые катушки помещаются на вощеную бумагу с начерченной схемой расположения. Три небольших круга по углам на фото выше — места отверстий для крепления кронштейна статора. Кольцо в центре предотвращает попадание эпоксидки в центральную окружность.

Катушки закреплены на своих местах. Стеклоткань, небольшими кусочками помещается вокруг катушек. Выводы катушек можно вывести внутрь или наружу статора. Не забудьте оставить достаточный запас длины выводов. Обязательно еще раз проверьте все соединения и прозвоните мультиметром.

Статор практически готов. Отверстия для крепления кронштейна, сверлятся в статоре. При сверлении отверстий смотрите не попадите в выводы катушек. После завершения операции, обрежьте лишнюю стеклоткань и если необходимо, шкуркой зачистите поверхность статора.





Кронштейн статора

Труба для крепления оси хаба была обрезана под нужный размер. В ней были просверлены отверстия и нарезана резьба. В дальнейшем в них будут вкручены болты, которые будут удерживать ось.

На рисунке выше показан кронштейн, к которому будет крепиться статор, находящийся между двумя роторами.

На фото выше показана шпилька с гайками и втулкой. Четыре таких шпильки обеспечивают необходимый зазор между роторами . Вместо втулки можно использовать гайки большего размера, либо самому вырезать шайбы из алюминия.

Генератор. Окончательная сборка

Небольшое уточнение: малый воздушный зазор между связкой ротор-статор-ротор (который задается шпилькой с втулкой), обеспечивает более высокую отдаваемую мощность, но возрастает риск повреждения статора или ротора при перекосе оси, который может возникнуть при сильном ветре.

На левом рисунке ниже, показан ротор с 4-мя шпильками для обеспечения зазора и двумя алюминиевыми пластинами (которые в дальнейшем будут убраны).
На правом рисунке показан собранный и покрашенный в зеленый цвет статор, установленный на место.

Процесс сборки:
1. В плите верхнего ротора просверлите 4 отверстия и нарежьте в них резьбу для шпильки. Это необходимо для плавного опускания ротора на свое место. Уприте 4 шпильки в алюминиевые пластины приклеенные ранее и установите на шпильки верхний ротор.
Роторы будут притягиваться друг к другу с очень большой силой, поэтому и нужно такое приспособление. Сразу выровняйте роторы относительно друг-друга по поставленным ранее метках на торцах.
2-4. Поочередно вращая ключом шпильки, равномерно опускайте ротор.
5. После того, как ротор уперся в втулку (обеспечивающая зазор), выкрутите шпильки и уберите алюминиевые пластины.
6. Установите хаб (ступицу) и прикрутите его.

Генератор готов!

После установки шпилек (1) и фланца (2) ваш генератор должен выглядеть приблизительно так (см. рис. выше)

Болты из нержавейки служат для обеспечения электрического контакта. На провода удобно использовать кольцевые наконечники.

Колпачковые гайки и шайбы служат для крепления соедин. платы и опоры лопастей к генератору. Итак, ветрогенератор полностью собран и готов к тестам.

Для начала, лучше всего рукой раскручивать ветряк и измерять параметры. Если все три выходные клеммы закоротить между собой, то ветряк должен вращаться очень туго. Это может быть использовано для остановки ветрогенератора для сервисного обслуживания или в целях безопасности.

Ветрогенератор можно использовать не только для обеспечения дома электричеством. К примеру данный экземпляр, сделан так, чтобы статор вырабатывал большое напряжение, которое затем используется для нагрева.
Рассматриваемый выше генератор выдает 3-х фазное напряжение с различной частотой (зависит от силы ветра), а к примеру в России используется однофазная сеть 220-230В, с фиксированной частотой сети 50 Гц. Это отнюдь не означает, что данный генератор не подойдет для питания бытовых приборов. Переменный ток с данного генератора может быть преобразован в постоянный ток, с фиксированным напряжением. А постоянный ток уже может использоваться для питания светильников, нагрева воды, заряда аккумуляторов, а может быть поставлен преобразователь для преобразования постоянного тока в переменный. Но это уже выходит за рамки данной статьи.

На рисунке выше простая схема мостового выпрямителя, состоящего из 6-ти диодов. Он преобразовывает переменный ток в постоянный.

Место установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора — достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к. данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Другим фактором, который необходимо учитывать при подборе места размещения, является сила ветра. Архив данных по силе ветра для вашей местности можно найти в интернете, правда это будет очень приблизительно, т.к. все зависит от конкретного места.
Также, в выборе месторасположения установки ветрогенератора поможет анемометр (прибор для измерения силы ветра).





Немного о механике ветрогенератора

Как известно, ветер возникает из-за разности температур поверхности земли. Когда ветер вращает турбины ветрогенератора, он создает три силы: подьемную, торможения и импульсную. Подьемная сила обычно возникает над выпуклой поверхностью и является следствием разности давлений. Сила торможения ветра возникает за лопастями ветрогенератора, она является нежелательной и тормозит ветряк. Импульсная сила возникает из-за изогнутой формы лопастей. Когда молекулы воздуха толкают лопасти сзади, то им некуда потом деваться и они собираются позади них. В результате, они толкают лопасти в направлении ветра. Чем больше подьемная и импульсная силы и меньше сила торможения, тем быстрее лопасти будет вращаться. Соответственно вращается ротор, который создает магнитное поле на статоре. В результате чего вырабатывается электрическая энергия.

Скачать схему расположения магнитов.



Источник: www.cxem.net

Вертикальный ветрогенератор. Из чего сделать своими руками?

Вертикальный ветрогенератор

Содержание статьи

Сегодня солнечные электростанции и ветрогенераторы, как никогда в моде. Но, к сожалению, из-за высокой цены на них, не каждый может купить для дачи ветряную или солнечную установку.

Тем не менее, не стоит отчаиваться, поскольку если приложить определённые усилия, то можно сделать простой вертикальный ветрогенератор своими руками. Конечно, самодельный ветрогенератор не позволит обеспечить постоянной электроэнергией дом или дачу, но вот использование его в качестве резервного источника энергоснабжения, вполне допустимо.

Из чего можно сделать вертикальный ветрогенератор

Основным узлом ветрогенератора является устройство способное вырабатывать электричество. Это может быть, например двигатель от беговой дорожки, самодельный генератор на неодимовых магнитах, вырабатывающий постоянное напряжение. В интернете также можно найти много видео, по поводу переделок обычного асинхронного двигателя на 220-380 Вольт в настоящий генератор электроэнергии.

Также многие домашние умельцы практикуют изготовление самодельных ветрогенераторов состоящих из автомобильных генераторов. При этом стоит понимать, что в данном случае скорость вращение лопастей ветрогенератора должна быть высока, а использование редуктора, является попросту необходимостью.


В качестве лопастей, для того чтобы сделать вертикальный ветрогенератор своими руками, можно использовать как на половину разрезанное ведро, та и толстую оцинкованную жесть. Всё во многом зависит от того, какая нужна мощность ветрогенератора на выходе.

Лопасти вертикального ветрогенератора закрепляются напрямую к штоку двигателя, либо через специальный редуктор, который позволит регулировать их скорость вращения.

Электрический узел ветрогенератора

Вырабатываемую электроэнергию от вертикального ветрогенератора, можно использовать напрямую, что не совсем удобно, и через аккумулятор, что позволит пользоваться электричеством в то время когда ветер на улице полностью отсутствует.

Здесь важно предусмотреть установку контроллера зарядки аккумуляторной батареи, который должен отключать поступление электричества от ветрогенератора. Взять контролёр зарядки для ветрогенератора можно с автомобиля или купить его на рынке. Также можно найти в открытом доступе схемы изготовления котроллера зарядки для ветрогенератора.


Ну и последнее, это мачта вертикального ветрогенератора, которая может быть изготовлена, например, из куска металлической трубы. При её изготовлении очень важно рассчитать правильную высоту, на которой должен быть расположен самодельный ветрогенератор.

Высота установки ветрогенератора зависит во многом от региона, участка на котором монтируется ветрогенератор и других особенностей, таких как — расположенные поблизости постройки и высокие деревья.

Оценить статью и поделиться ссылкой:

Ветрогенератор своими руками. Самодельный ветрогенератор для дома. Чертежи ветрогенератора.

В ветрогенераторах промышленного производства обычно используют винтовые пропеллерные двигатели. В отличие от роторных, они имеют весомое преимущество – более высокий КПД. Но винтовые двигатели значительно сложнее изготовить, поэтому если вы хотите сделать ветрогенератор своими руками, а попросту – самодельный ветрогенератор, рекомендуют применять именно роторные двигатели.

Рис. 1. Схема роторной ветроэлектроустановки:
1 — лопасти, 2 — крестовина, 3 —вал, 4 —подшипники с корпусами, 5 — соединительная муфта, 6 — силовая стойка (швеллер № 20), 7 — коробка передач, 8 — генератор, 9 — растяжки (4 шт.), 10 — ступени лестницы.


Важная деталь: ротор необходимо поднять достаточно высоко – на 3-4 метра над уровнем земли. Тогда ротор окажется в зоне свободного ветра, а зона завихрений от обтекаемых ветром строений останется ниже его. ВЭУ, высоко поднятая над землей к тому же будет выполнять функцию молниеотвода, а это для сельской местности немаловажно.

Рис. 2. Крепление лопастей ротора на крестовине:
1 — лопасти, 2 — крестовина, 3 — вал, 4 — болты крепления (М12—М14).


В конструкции, предложенной В. Самойловым, ротор имеет 4 лопасти, что обеспечивает ему более равномерное вращение. Ротор – важнейшая часть ветряка. Его форма и размеры лопастей играют особую роль – от них зависит мощность, а также скорость вращения вала ветрового двигателя. Чем больше будет общая поверхность лопастей, которые образуют ометаемую поверхность, тем меньшим будет число оборотов ротора.

Рис. 3. Двухъярусное роторное колесо:
1 — подшипник, 2 — корпус подшипника, 3 — дополнительное крепление вала четырьмя растяжками, 4 — вал.


Ротор вращается благодаря аэродинамической несимметричности. Поток ветра, набегающий поперек оси ротора, соскальзывает с округлой стороны лопасти и затем попадает на ее противоположный карман. Разность давлений на округлую и вогнутую поверхности создает тягу, которая, раскручивая ротор, приводит его в движение. Такой ротор имеет большой крутящий момент. Мощность ротора диаметром 1 м соответствует пропеллеру с тремя лопастями диаметром 2,5 м.
При резких колебаниях ветра роторные ветродвигатели обеспечивают более стабильную работу, чем винтовые. К тому же, роторы имеют тихий ход, работают при любом направлении ветра, но при этом могут развивать лишь от 200 до 500 об/мин. При сильных порывах ветра роторные ветроколеса в разнос не идут. Повышение количества оборотов асинхронного генератора не дает рост напряжения на выходе. Поэтому мы не рассматриваем автоматическое изменение угла лопастей ротора при разных скоростях ветра.
Существуют разные виды роторных ветрогенераторов на вертикальном валу. Вот некоторые из них:
1. Четырехлопастое роторное ветряное колесо тихоходное, имеет КПД до 15%.
2. Двухъярусное роторное колесо немного проще, и имеет более высокое КПД (до 19%), а также развивает большее по сравнению с четырехлопастным, число оборотов. Но, чтобы сохранить прочность и жесткость установки, целесообразно увеличивать диаметр вала.
3. Ротор Савониуса развивает меньшее количество оборотов по сравнению с двухлопастным. Коэффициент применения ветровой энергии не выше 12%. В основном используется для привода поршневых насосов.
4. Карусельное ветряное колесо — простейшая конструкция. Колесо развивает малые обороты, а также, имея низкую удельную мощность, обладает КПД — до 10%
Ниже рассмотрим самодельный ветрогенератор, разработанный на основе четырехлопастного ветроколеса.
Лопасти ротора можно сделать из железной бочки на 100, 200 или 500 литров. Бочку нужно разрезать шлифмашиной, а вот резать сваркой в этом случае недопустимо, т.к. металл покоробится от высокой температуры. Усилить борта вырезанной лопасти можно, приварив к ним прутья арматуры или катанки диаметром от 6 до 8 мм.
Лопасти первого ротора нужно прикрепить к 2 крестовинам 2 болтами М12…М14. Верхняя крестовина вырезается и листа стали толщиной 6…8 мм. Между бортами лопастей и валом ротора необходим зазор 150 мм. Нижняя крестовина должна быть более прочной, ведь на нее приходится общий вес лопастей. Чтобы ее изготовить, нужно взять швеллер длиной не меньше 1 м ( что будет зависеть от применяемой бочки), и с высотой стенки 50-60 мм

Строительная часть и главный вал.


В рассматриваемой ВЭУ рама из уголков для закрепления генератора приварена к стойке, изготовленной из швеллера. Нижний конец стойки соединен с угольником, забитым в землю. Вал 3 ротора целесообразней сделать из двух частей, тогда будет удобней растачивать его концы под подшипники. Подшипники в корпусах (буксах), соответствующих по размерам валу, закрепляются на стенке швеллера болтами. Части вала ротора сваривают между собой или соединяют на шпонке. Диаметр вала составляет 35—50 мм.
К одной из полок швеллера рассматриваемого ВЭУ приварены куски труб длиной 500 мм м диаметром 20 мм, выполняющие роль лестницы. Стойка погружена в землю не менее, чем на 1200 мм в глубину, а также для предотвращения качки и дополнительной устойчивости закреплена 4-мя растяжками. Для защиты от ржавчины ветровую энергоустановку можно покрасить алюминиевой пудрой, замешанной на основе олифы.

Рис. 4. Возможные схемы укрепления роторных ветроколес на вертикальном валу:
а, б — карусельные ветроколеса; в — ветроколесо Савониуса.



Рис. 5. Лопасть ветряка, изготовленная из 1/4 бочки и схема раскроя:
1 — отверстие крепления к крестовине, 2 — усиление борта, 3 — контур лопастей.

Электросхема.


Изготавливая своими руками ветрогенератор для дома, проще всего использовать электросистему автомобиля или трактора. Исходя из ее мощности, определяются эксплуатационные возможности ВЭУ. Поэтому необходимо применять электроузлы таких достаточно мощных автомашин, как автобус или трактор. Важно помнить, что использовать подобные узлы необходимо комплектно: аккумулятор, реле-генератор, генератор. Например, для генератора Г 250-Г 1 вполне подойдут реле-регулятор РР 362, а также аккумулятор 6 СТ 75.

Рис. 6. Схема электрооборудования ВЭУ, взятое от автомобильного генератора на 12 В:
1 — генератор, 2 — реле-регулятор, 3 — аккумулятор, 4 — амперметр, 5 — выключатель генератора от разряда аккумулятора в безветренную погоду, 6 — выключатель освещения, 7 — предохранитель, 8 — лампочки освещения.
В случае, если ветряк укомплектован автогенератором на 24 В, лучше использовать марку Г-228 с мощностью 1000 Вт. Подобные генераторы имеют более надежное реле напряжения, особенно в сравнении с интегральными регуляторами напряжения марки Я-120. Вместе с тем, постоянное напряжение 12 В, получаемое с автогенератора, не очень удобно для освещения, т.к. необходимо учитывать специфику цоколей автолампы и патронов. Хоть лампочки на 12 В бывают и с обычным цоколем Ц-27, их трудно найти в продаже.

Рис. 7. Схема электрооборудования ВЭУ от автомобильного генератора на 24 В:
1 — генератор Г-288, 2 — регулятор напряжения 11.3702, 3 — аккумуляторы 6СТ75, амперметр АП-170, 4 — амперметр, 5 — выключатель генератора от разряда аккумуляторов в безветренную погоду, 6 — выключатель освещения, 7 — предохранитель, 8 — лампочки освещения.
Чтобы перейти от постоянного тока к переменному, нужно изготовить преобразователь напряжения. При необходимости переменный ток без проблем можно превращать в постоянный, используя мостовой выпрямитель.

Преобразователь мощностью 100 Вт позволяет включать две лампочки накала или дневного света по 40 Вт на 220 В. Схема преобразователя довольно проста. Он не требует настройки, достаточно надежен в работе и имеет внушительный КПД (более 80%).
Вы можете ознакомиться с видео, на котором показан пример самодельного ветрогенератора. Так же, Вы можете воспользоваться специальным калькулятором для расчета ветрогенератора.

Ветряк своими руками: о реальностях самостоятельного изготовления

Оглавление:
Ветряк своими руками: составные части и принцип изготовления
Ветряки для дома своими руками: устройство системы

По большому счету, самостоятельно изготовить ветряную электростанцию не так уж и сложно – по крайней мере, намного легче, чем соорудить гидроэлектростанцию. Система эта не сложная, и самая ее проблематичная часть – это сам генератор. Если найдете его, то все остальное, как говорится, пустяки. Сразу хочу отметить тот факт, что обойдется такая установка не дешево, и срок ее окупаемости довольно большой. Она выгодна только в том случае, когда поблизости вообще отсутствуют другие источники электроэнергии. Либо когда добытое электричество будет продаваться. Да, такое возможно тоже, но речь не об этом – в данной статье мы поговорим о том, как сделать ветряк своими руками. Вместе с сайтом stroisovety.org мы разберемся с его устройством, технологией изготовления и сборкой системы независимого энергоснабжения.

Как сделать ветряк своими руками фото

Ветряк своими руками: основные части и принцип изготовления

Как и говорилось выше, ветряной электрогенератор имеет довольно простую конструкцию, и решить вопрос, как сделать ветряк своими руками, не очень сложно. Если разбираться в его конструкции, то условно этот агрегат можно разделить на четыре основных узла.

  1. Генератор. Это сердце данной установки – именно оно ответственно за выработку электрической энергии. Как правило, в ветряных установках используются генераторы, способные вырабатывать либо 12, либо 24 вольта – сами понимаете, что таким током современную бытовую технику не порадуешь. Именно по этой причине ветряк является всего лишь частью независимой электростанции – о том, как поднять вырабатываемое им напряжение до привычного для наших электроприборов 220 вольт, мы поговорим отдельно. Делать генератор своими руками очень сложно – во всех отношениях его лучше приобрести в готовом виде. Сейчас это не проблема – с одинаковым успехом можно купить как специальный генератор, предназначенный для ветряных установок, так и найти ему альтернативу (например, автомобильный генератор). Проблема последнего заключается в малой мощности – больше чем на сто ватт рассчитывать здесь не приходится. В отличие от него, специальные генераторы могут вырабатывать более 500Вт энергии – а это означает возможность использовать добытую энергию, так сказать, напрямую, без ее аккумулирования в емкостях.

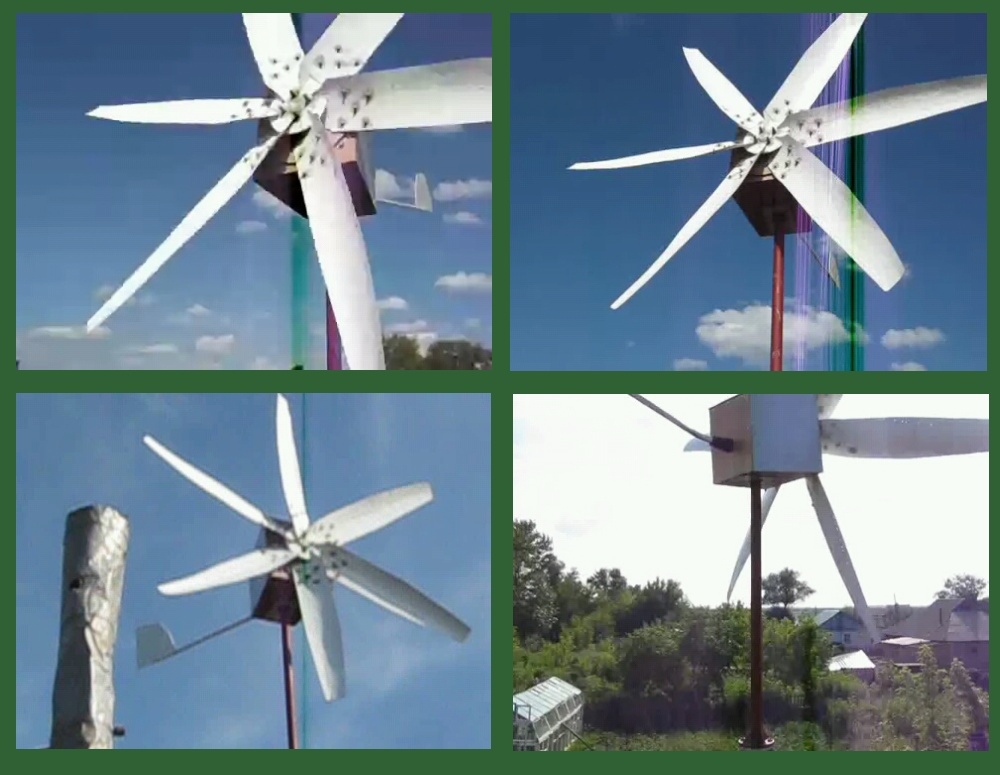

    Ветряк своими руками фото

  2. Лопасти. По большому счету, эту часть ветряка также можно приобрести, что будет лучше всего – дело в том, что именно от них зависит эффективность работы самого генератора. Правильно изготовленные лопасти способны вращать его даже при слабом ветре. Лопасти могут быть двух типов – вертикальные и горизонтальные. В зависимости от этого, и ветряки классифицируются на два типа – вертикальный ветрогенератор своими руками сделать несколько сложнее, но зато он считается более эффективным, а главное, компактным. Он не занимает большого количества места, и его достаточно просто смонтировать даже на крыше дома – именно такой генератор является оптимальным решением для дома, расположенного в густонаселенных городах. Лопасти для него изготовить очень сложно – их лучше купить. Связано это с балансировкой, от которой во многом зависит эффективность работы ветряка.
  3. Мачта. По сути, она нужно исключительно для горизонтального ветрогенератора, хотя и вертикальные также могут устанавливаться на нее. Если в первых установках она является неотъемлемой частью конструкции, то во втором необходимость в ее наличии появляется только при наземной установке. Этот элемент ветряка можно сделать и самостоятельно – по сути, это труба, установленная вертикально и оборудованная специальным креплением для генератора.

    Ветрогенераторы для дома своими руками фото

И четвертый элемент, который, по сути, является частью мачты, это подвижная платформа с флюгером – она отвечает за движение лопастей за ветром, который довольно часто меняет свое направление. Платформа является связующим звеном между генератором и мачтой и монтируется она на подвижном соединении, легкий ход которого обеспечивает подшипник. Сделать такое устройство своими руками также не сложно.

Получается так, что о полном изготовлении эффективной ветроэлектростанции не может быть и речи. В принципе, сделать ее можно, но эффективность работы такой установки остается под большим вопросом – в качестве эксперимента она подойдет, но вот для полноценного электроснабжения, увы, нет. Большую часть ветряка придется приобретать по частям, которые потом собирать в единое изделие. В общем, вопрос, как сделать ветрогенератор своими руками, решается только так – мало того, дополнительно придется решить вопрос передачи электроэнергии через подвижную платформу, что не так уж и просто. Опять же, в этом отношении намного привлекательнее выглядят ветрогенераторы с вертикальной осью вращения – здесь эта проблема снимается автоматически, что в значительной мере упрощает решение вопроса изготовления ветряка своими руками.

Ветряки для дома своими руками: устройство системы

Теперь, когда мы разобрались с устройством и возможностью решения вопроса изготовления ветрогенератора для дома своими руками, самое время рассмотреть и общий принцип построения независимой системы электроснабжения. Как вы понимаете, собрать генератор – это только полдела. Сама система потребует от вас дополнительных затрат на оборудование, изготовить которое самостоятельно практически невозможно, если не сказать, что совсем невозможно. В целом, если говорить об устройстве ветряной электростанции для дома, то ее можно разделить также на четыре части.

  1. Ветрогенератор, о котором мы уже говорили. Добавить здесь можно только то, что вырабатываемая им энергия напрямую не используется – все электричество собирается в аккумуляторы, откуда и идет дальнейший его разбор.

    Ветряки для дома своими руками фото

  2. Аккумуляторы. Именно они, наравне с мощность самого генератора, обеспечивают ваш дом необходимым количеством энергии – здесь важна их емкость, способность вмещать тот или иной объем электричества. Обычным автомобильным аккумулятором здесь не обойтись – речь идет о десятке аккумуляторов емкостью от 100 до 150А/часов. Их количество рассчитывается исходя из мощности ветряка, используемого в доме электрооборудования интенсивности его работы. В таких системах применяются, как правило, гелиевые аккумуляторы, которые лучше всех приспособлены к частым циклам зарядки и разрядки.
  3. Контроллер зарядки аккумуляторных батарей – это небольшое устройство, которое является связующим звеном между ветряком и батареями. Оно контролирует цикл зарядки последних и не дает им, так сказать, перезаряжаться.
  4. Есть еще один небольшой элемент, связывающий генератор и батареи – это так называемый диод Шоттки, в задачи которого входит не выпускать электричество назад в генератор во время его бездействия – в противном случае без этого диода ваш генератор может превратиться в электромотор, который очень быстро съест весь накопленный в аккумуляторах запас энергии.
  5. И самая главная часть, отвечающая за повышение напряжения до отметки в 220 вольт, это инвертор. Преобразователь, который повышает напряжение – они бывают разные, и далеко не все подходят для использования в независимых электростанциях. Здесь нужен инвертор с чистой синусоидой на выходе – модифицированная синусоида плохо сказывается на работе большинства современных электрических потребителей. Мало того, огромное значение имеет и мощность подобных устройств – она тоже рассчитывается исходя из суммарной мощности одновременно работающих потребителей. После генератора это самая дорогостоящая часть системы ветряной энергетической установки.

    Ветрогенераторы с вертикальной осью вращения своими руками фото

Кроме всего прочего, не стоит сбрасывать со счетов и провода, используемые в подобных системах – если после инвертора можно применять любые, то вот до него нужны специальные, изготовленные с учетом минимальных потерь при транспортировке электрического тока малого напряжения.

По большому счету, система не сложная, и имея в наличии все необходимые элементы, собрать ветряную электростанцию не так уж и сложно – важнее всего правильно рассчитать ее с учетом всех, даже, казалось бы, незначительных факторов. Особое внимание здесь нужно уделить количеству ветряных дней в году – может случиться так, что в тихих и спокойных регионах ветряк может оказаться практически бесполезным. Именно по этой причине системы независимого электроснабжения делают комбинированным способом, который предусматривает использование не только ветрогенератора, но и солнечных панелей. Они как бы дополняют друг друга, обеспечивая постоянную добычу электроэнергии из неиссякаемых природных ресурсов.

Мы описали, как можно сделать ветряк своими руками. В заключение остается добавить не так уж и много – в частности, рассказать о тонкостях изготовления лопастей. Вернее не о тонкостях, а о трудностях – обосновать утверждение того, что их лучше не изготавливать своими руками, а приобретать в готовом виде или заказывать их изготовление на заводе. Дело в том, что есть такие понятия, как смещение оси и балансировка – первое вызывает биение, а второе неравномерное вращение. И то и другое приводит к замедлению вращения генератора, что само по себе сказывается на эффективности работы установки в целом. Проще говоря, вместо положенных 500Вт вы будете получать 250Вт энергии в час – вместо 18В тока – 14вольт, что, опять таки, скажется на темпах зарядки аккумуляторов.

Автор статьи Александр Куликов

Самодельная ветряная турбина с вертикальной осью, сделанная из бытового лома

Вы хотели попробовать собрать энергию ветра для питания своего дома, но вас оттолкнула чрезмерная цена имеющихся в продаже ветряных турбин? Вот руководство по созданию собственной ветряной турбины с вертикальной осью из отходов, которые большинство из нас хранит дома. Если у вас нет материалов, их можно недорого купить в местном хозяйственном магазине. Преимущество ветряной турбины с вертикальной осью заключается в том, что ее не нужно выравнивать по направлению ветра, она использует энергию ветра независимо от того, в каком направлении дует ветер.

Вы думали о отключении от сети? Вот несколько советов и приемов по снижению энергопотребления в вашем доме, а также шаги, которые необходимо предпринять, чтобы начать отключение от сети. Также ознакомьтесь с нашим руководством по правильному подбору инвертора.

Если в вашем районе недостаточно ветра, почему бы не попробовать построить собственную солнечную батарею?

Что нужно для создания ветряной турбины с вертикальной осью

  • Листы фанеры 6 x 30 см x 120 см x 4 мм (12 ″ x 50 ″ x 1/6 ″)
  • Гибкая труба диаметром 3 x 1 м x 60 мм (40 ″ x 2 1/3 ″) — Купить здесь
  • Длинные шурупы по дереву, 36 x 10 мм (1/2 ″) — Купить здесь
  • Длинная оцинкованная труба 6 x 50 см (24 ″) — Купить здесь
  • 5 тройников из оцинкованной трубы — Купить здесь
  • 1 х оцинкованный колено для трубы — Купить здесь
  • Длинная оцинкованная труба 1 x 30 см (12 ″) — Купить здесь
  • 5 оцинкованных резьбовых ниппелей — Купить здесь
  • 1 штанга с резьбой M12 (1/2 ″) — Купить здесь
  • Гайки 18 x M12 (1/2 ″) — Купить здесь
  • Шайба 30 x 12 мм (1/2 ″) — Купить здесь
  • Контактный клей — Купить здесь
  • Expansion Foam — Купить здесь
  • Шлифованная шпатлевка для дерева или шпатлевка — Купить здесь
  • Диапазон наждачной бумаги — зернистость от 80 до 240 — Купить здесь
  • Automotive Spray On Primer — Купить здесь
  • УФ-стойкая аэрозольная краска — Купить здесь
  • Силиконовый герметик
  • — Купить здесь
  • Старая рама подшипника стиральной машины — или упорный подшипник для вращения на
  • Динамо или электрический генератор / генератор — Основное руководство по созданию собственного показано ниже
  • Около 10 м (30 футов) шнура или веревки — Купить здесь

Как сделать ветряную турбину с вертикальной осью

Мы разделили руководство по созданию турбины на четыре части: изготовление лопаток турбины, изготовление конструкции, монтаж лопастей и, наконец, добавление генератора.Вы начинаете работу над рамой, пока ждете, пока лезвия впитаются и высохнут на разных этапах.

Формирование лопаток турбины

Для начала вам нужно придать форму лопаткам турбины. Для этого нужно сделать фанеру работоспособной, замочив на ночь в холодной воде. Вы можете разместить их на ступеньках в бассейне, в пруду или в ванне. Убедитесь, что они полностью покрыты и вода может проникать между отдельными листами.

На следующий день, когда фанера пропитается на ночь, она должна быть готова к формованию.Чтобы сформировать фанеру, свяжите два листа вместе вокруг ствола дерева большого диаметра. Ствол дерева должен быть около 60-80 см (24-30 ″) в диаметре. Убедитесь, что листы плотно прилегают к стволу, и дайте им высохнуть в течение примерно суток. Выровняйте углы досок так, чтобы все они были на одинаковой высоте и шаге, чтобы все три имели одинаковую форму.

Когда древесина почти высохнет, с помощью спиртового уровня проведите линию по вершине и основанию лезвий и обрежьте углы, чтобы придать им дополнительную форму.Обрежьте углы пилой по дереву.

Теперь вы готовы сформировать лопасти в форме крыла.

Вставьте отрезки трубы между двумя листами фанеры, прикрутите фанеру к трубе, используя 6 шурупов на каждой длине. Вы также можете добавить немного прочного клея, такого как контактный клей, для улучшения сцепления.

Склейте заднюю кромку листов фанеры и склейте их скотчем.

Обрежьте концы гибкой трубы заподлицо с фанерой, затем вырежьте несколько картонных торцевых крышек и закрепите их липкой лентой на концах лезвий, чтобы удержать пену.Оставьте зазор возле задней кромки для добавления пены.

Теперь заполните лезвия пеной, убедившись, что она идет полностью вперед и назад. Пена помогает удерживать лезвия жесткими и сохранять форму. Важно убедиться, что каждая лопасть получает одинаковое количество пены, чтобы все они имели одинаковый вес, в противном случае ваша конечная турбина выйдет из равновесия и будет трястись или повреждаться на высокой скорости.

На следующий день снимите шурупы и заглушки и отшлифуйте пену до гладкости, чтобы придать лезвиям окончательную форму.

Заполнить зазоры и выступы шпатлевкой для дерева или шлифуемой шпатлевкой.

После затвердевания шпатлевки отшлифуйте лезвия до гладкой поверхности, начиная с крупной (зернистостью 80) наждачной бумаги и заканчивая мелкой (зернистостью 240).

Наконец, обработайте лезвия слоем автомобильной грунтовки, а затем слоем аэрозольной краски, устойчивой к ультрафиолетовому излучению.

Изготовление опорной конструкции для лезвия

Конструкция трубопровода изготавливается из оцинкованных труб и фитингов.Основа конструкции, на которой вращается турбина, — это шасси старой стиральной машины с системой двойных подшипников.

Начните со сборки удерживающих рычагов с 6 лезвиями. На конце каждой длины шести оцинкованных труб длиной 50 см (20 дюймов) вам нужно завинтить винт на секции. Разрежьте стержень с резьбой на 6 частей, а затем используйте наполнитель для корпуса, чтобы плотно вставить стержень с резьбой в центр оцинкованной трубы. Поместите гайку и шайбу в основание стержня с резьбой для дополнительной поддержки. Из трубы должно выходить достаточно стержня с резьбой, чтобы пройти через самую толстую часть лопастей, а также места для двух шайб и двух гаек, примерно 70 см (28 дюймов) должно быть достаточно.

Затем соберите оцинкованные трубы и соединители, как показано ниже. Три рычага вверху соединены резьбовыми ниппелями, а затем три рычага внизу, разделенные коротким куском оцинкованного трубопровода.

Завершите раму, добавив опорную раму стиральной машины.

Поставьте раму вертикально и разнесите руки попарно так, чтобы три пары находились на одинаковом расстоянии друг от друга.

Как только вы закончите правильно расставлять рычаги, заблокируйте все оцинкованные фитинги с помощью фиксатора для резьбы или клея, а затем вы можете распылить на раму, чтобы она соответствовала лопастям турбины.

Монтаж лопаток турбины

Начните с того, что с помощью спиртового уровня убедитесь, что рама выровнена, и добавляйте или удаляя набивку по мере необходимости.

Отметьте монтажные отверстия для резьбовых стержней, чтобы они проходили через лезвия на каждом лезвии, а затем просверлите отверстия немного больше, чем резьбовые стержни, чтобы оставалось место для регулировки.

Поместите гайку и шайбу на внутреннюю и внешнюю стороны каждого резьбового стержня так, чтобы лопатка турбины находилась между ними.Перед затяжкой гаек используйте спиртовой уровень, чтобы убедиться, что лезвия выровнены.

После установки на раму все лезвия должны иметь одинаковое пространство и одинаковую высоту.

Добавьте силиконовый герметик внутри и снаружи гаек и болтов, чтобы вода не попала в отверстие в лопатке турбины и не ржавела.

Теперь вы готовы к установке генератора.

Монтаж генератора

Последним шагом является установка генератора, который преобразует вращение турбины в электрическую энергию.Генератор просто соединяется с основанием турбины, так что при вращении турбины вращается ротор генератора. Вы можете использовать коммерчески купленный генератор или генератор переменного тока для достижения максимальной эффективности или просто сделать свой собственный, как описано ниже.

В этом руководстве мы делаем простой генератор, используя старый струйный водяной насос.

Снимите крышку старого водяного насоса и приклейте на его ротор магниты на равном расстоянии друг от друга. Используйте пару катушек стиральной машины и приклейте их к корпусу так, чтобы они совместились с магнитами.Магниты должны проходить по катушкам при вращении насоса.

Затем насос-генератор должен быть установлен под турбиной с валом турбины, соединенным с лопастью насоса.

Чтобы повысить эффективность выхода, разместите диоды в конфигурации, показанной ниже, поперек каждой катушки. Диоды помогают поддерживать поток электричества в одном направлении, а не в обратном направлении.

Теперь ваша ветряная турбина с вертикальной осью завершена и готова к подключению к контроллеру заряда для питания вашего дома или кемпингового оборудования.

Вы сделали свой собственный ветряк с вертикальной осью? Дайте нам знать в разделе комментариев ниже или отправьте нам свои фотографии для включения в этот пост, мы будем рады услышать от вас.

Строительство ветряной турбины с вертикальной осью (VAWT): 11 шагов (с изображениями)

Введение: создание ветряной турбины с вертикальной осью (VAWT)

При создании этой турбины мы будем использовать некоторые электроинструменты.
Если вы не привыкли работать с powertools, спросите кого-нибудь, кто знает, как ими пользоваться.
После сборки этой турбины вам еще понадобятся пальцы.
ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО !!!

Добавить TipAsk QuestionDownload

Шаг 1: Инструменты и детали

ИНСТРУМЕНТЫ
— Лобзик или ленточная пила
— Ручная пила
— Токарный станок
— Сверлильный или ручной дрель
— Сверла
— Отвертка
— Таблеточный инструмент
— Линейка
— Карандаш
— Компас
— Шлифовальная бумага
— Тиски (облегчает работу)
— Ключи
— 2 зажима

ДЕТАЛИ
— Труба ПВХ
— Водостойкая деревянная фанера для бетонной формы — лучшая «(если у вас его нет, вам придется защитить его покрытием)
— 2 подшипника (нижний должен выдерживать нагрузку)
— Смазочный ниппель
— Катанка (2 размера) (1 большой один и 4 маленьких) (Нержавеющая сталь, если возможно)
— Болты и шайбы (2 размера) (Нержавеющая сталь, если возможно)
— Кусок круглого алюминия диаметром 40 мм (Сплав) (удерживает нижний подшипник)
— 2 Угольника
— 3 винта с проушиной

Добавить TipAsk QuestionDown load

Шаг 2. Приступаем к работе

Первое, что вам нужно сделать, это измерить вашу трубу из ПВХ и разрезать ее на 4 равных части.(у меня была длина 2 метра, то есть 50 см на кусок)
Когда вы это сделаете, вы отрежете его по длине отверстия.
Теперь у вас должно быть 8 штук (они должны быть точно такого же размера!)

Добавить TipAsk QuestionDownload

Шаг 3: Изготовление 2 дисков турбины

Возьмите 2 куска водостойкой фанеры (12 мм)
Измерьте через 2 направления, чтобы получить середину пластины и отметить эту точку.
Возьмите циркуль и начертите круг диаметром 40 см.
Возьмите лобзик и вырежьте их.

Добавить TipAsk QuestionDownload

Шаг 4: Разделите свой круг на 8 частей

Вот ссылка, которую я нашел, чтобы выполнить эту работу быстро и точно.
http://www.weborix.com/8.htm
Это нужно делать только на одной доске.
На следующем шаге я объясню почему.

Добавить TipAsk QuestionDownload

Шаг 5: Вырезание пазов для турбинных лопаток

Я сделал это так, чтобы нарисовать линии на двух досках, а затем отметить все луки, которые мне пришлось разрезать.
Это я бы не делал снова ! Думаю, лучше отметить только одну.
Луки вы рисуете следующим образом: возьмите одну полутрубу и прижмите ее к одной из 8 линий, которые вы нарисовали ранее. Проведите линию внутри и снаружи трубы. Тот, на котором вы отметили бантики, надеваете сверху, а затем зажимаете их вместе. Когда вы их разрежете, они будут точно такими же. Я использовал пилу, которая обычно предназначена для резки металла. Это пильное полотно чуть тоньше, чем полотно.
На стороне двух дисков сделайте маркировку, которая проходит по обоим дискам.Таким образом, при сборке турбины диски будут идеально выровнены.
Что вы также должны сделать, когда он все еще зажат, так это просверлить центральное отверстие до размера вашей большой катанки и 4 отверстия для маленьких стержней. Разделите 4 стержня поровну над турбиной, как показано на рисунке ниже. Держитесь на расстоянии около 2 см от луков. Таким образом, вы все еще можете разместить шайбы на стержнях, не касаясь лезвий. Возьмите зажимы и установите лопатки турбины и 4 стержня меньшего размера, как показано на последнем рисунке.Он должен быть плотно прилегающим!

Добавить TipAsk QuestionDownload

Шаг 6: Изготовление центрального проволочного стержня до размера

Сначала вы устанавливаете верхнюю часть турбины так же, как вы это делали на предыдущем этапе.
Обратите внимание на отметки, которые вы сделали на сторонах дисков, когда они все еще были зажаты.
Таким образом, одинаковые пропилы будут хорошо ложиться друг на друга, и турбина будет меньше раскачиваться после завершения. Вы можете использовать молоток и небольшой кусок дерева, чтобы не повредить лезвия или диск при ударе.Убедитесь, что лезвия плотно прилегают друг к другу и 4 маленьких стержня находятся в нужном месте. Это была нелегкая работа. Удачи . hehe

Теперь мы установим на большую катанку необходимые болты и шайбы.
Теперь мы собираемся отметить место, где мы будем отрезать катанку.
Первое изображение — это вид с нижнего диска.
Я поставил туда 2 болта и они будут упираться в нижний подшипник.
Я оставил там провод длиннее, чтобы я мог подключить туда какой-нибудь генератор.
Верхний диск — это второе изображение, и стержень будет короче.
С этой стороны у нас будет только подшипник для балансировки турбины, когда он будет установлен на раме.

Добавить TipAsk QuestionDownload

Шаг 7: Поворот катанки до нужного размера

Если у вас есть токарный станок, это довольно простая работа.
Сделал стержень толщиной 10 мм с обеих сторон.
На изображениях показана нижняя сторона катанки.
Убедитесь, что он подходит правильно, потому что это определит, насколько плавно будет работать ваша турбина.

Добавить TipAsk QuestionDownload

Шаг 8: Изготовление держателя для нижнего подшипника

Подшипник, который я использовал, состоит из 3 частей, как показано на первом рисунке.
Этот подшипник выдерживает вертикальный вес.
Если вы внимательно посмотрите, то увидите, что у двух дисков разное отверстие внутреннего размера.
Диск с самым большим отверстием (тот, что справа) — это верхняя часть подшипника, на которую будет опираться турбина.
Я вырезал отверстие на токарном станке точно под диаметр подшипника. Сделайте это в соответствии с размером подшипника, который вы будете использовать .
Не проделывайте дыру слишком глубоко!
Убедитесь, что верхняя часть подшипника просто выступает из держателя.
Причина этого в том, что верхнее кольцо будет вращаться вместе с турбиной и в противном случае будет тереться о внутреннюю часть держателя, замедляя работу турбины и быстро изнашивая ее.
Вам также необходимо просверлить отверстие в нижней части держателя, чтобы катанка могла пройти через него.
Сделайте его немного больше, чем размер стержня, чтобы в установленном состоянии он не заедал по бокам.
Вы видели, что в этом подшипнике нет смазки, поэтому нам придется установить смазочный ниппель.
Используйте для этого резьбонарезной инструмент.
Сначала просверлите отверстие в соответствии с протектором и размером ниппеля, который вы будете использовать. У меня был М6.
Используйте немного смазочно-охлаждающей жидкости, потому что вы режете алюминий, иначе он станет грубым изнутри. Проверните режущий инструмент примерно на 1 оборот, а затем на пол-оборота. Таким образом, металл прорезается внутри, и вы не сломаете инструмент. Используйте 3 этапа резки, пока не дойдете до нужного протектора.

Добавить TipAsk QuestionDownload

Шаг 9: Изготовление рамы вокруг вашей турбины

Сначала вы получаете два куска дерева одинаковой длины.
Убедитесь, что они достаточно широкие, чтобы из них получилась прочная конструкция.
Найдите центр обоих из них и сделайте отверстие размером с держатель подшипника для нижнего и размером верхнего подшипника для верхнего.
Мне повезло, что у меня для этого была большая тренировка. Если нет, возьмите самое большое сверло и просверлите его, а затем вырежьте остальное круглым топором.
Для нижнего вы должны просверлить центр отверстия сверлом на размер больше, чем размер большой катанки, которая войдет в подшипник.Для нижнего вам нужно будет вырезать небольшую прорезь, чтобы ниппель мог поместиться внутри и чтобы у вас было достаточно места для установки насоса для смазки. Вы можете увидеть, как это должно выглядеть на картинках.
Возьмите еще два прямых куска дерева по бокам. (У меня была фанера, поэтому я использовал ее)
Возьмите нижнюю часть с держателем подшипника внутри и положите ее на ровную поверхность.
Используйте одну из боковых частей и прикрутите ее туда. Сначала просверлите несколько отверстий сбоку, чтобы шурупы лучше вошли.Убедитесь, что он идеально квадратный. (Угол 90 градусов)
Проделайте то же самое с другой стороной.
Теперь возьмите турбину в полностью собранном виде и опустите ее в нижний подшипник.
Теперь возьмите верхнюю часть и наденьте подшипник на большую штангу. Измерьте обе стороны турбины и убедитесь, что вы измеряете одинаковое расстояние, так ваша рама будет идеально квадратной.
Ролик показывает, насколько хорошо он крутится. (вручную, конечно)

Добавить TipAsk QuestionDownload

Шаг 10: Создание опоры для турбины

Этот материал я на самом деле не измерял.
Я убедился, что все идеально соответствует оси турбины.
Просто соберите его, как вы можете видеть на картинках.
Просто убедитесь, что это веская причина, чтобы на него было много энергии.
Генератор еще не подключал.
Понятия не имел, что к нему подключено.
Я думал о другом генераторе энергии. (катушки и магниты)
Идеи приветствуются
Надеюсь, вам понравилось строить эту турбину.
Сообщите мне о вашем здании

Добавьте TipAsk QuestionDownload

Шаг 11:

Как вы можете видеть в маленьких фильмах, я подключил несколько тросов к турбине это стабильно.
Я использовал несколько старых штифтов из палатки, чтобы соединить веревки с землей, а сбоку от турбины я использовал 3 винта с проушинами. Хорошо работает.
Когда вы устанавливаете турбину, убедитесь, что кто-то может удерживать турбину, пока вы подключаете провода к земле.

Добавить Подсказка Задать вопросЗагрузить

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Руководство для самостоятельного изготовления ветряных турбин с вертикальной осью

Сегодня я узнал, как построить ветряную турбину с вертикальной осью (VAWT) , и она работает по тому же принципу, что и огромные мощные ветряные турбины, но их гораздо проще и дешевле построить.

Вот краткое описание работы VAWT и инструкции по производству. Это основная информация, вы можете получить больше на веб-сайте производителя (обязательно вернитесь после того, как посетите их).

В ветряной турбине с вертикальной осью вращения Генератор переменного тока имеет два ротора диаметром 12 дюймов, каждый из которых имеет 12 неодимовых дисковых магнитов диаметром 1,47 дюйма и толщиной 0,6 дюйма. Между роторами расположен статор, состоящий из 9 витков провода AWG №20 по 200 витков в каждой.Катушки устроены так, чтобы производить 3-фазный переменный ток.

Каждая фаза имеет 3 последовательно соединенных катушки. Есть 3 двухполупериодных мостовых выпрямителя, по одному на каждую фазу. Каждый изолирован от другого. Все три выхода выпрямленного постоянного тока соединены вместе параллельно, и постоянный ток передается по кабелю в аккумуляторную батарею.

Статор изготавливается путем размещения катушек между двумя кусками стекловолоконной плиты из эпоксидной смолы, которая используется при производстве печатных плат. Верхний и нижний листы толщиной 1/16 дюйма каждый скрепляются болтами.3 = 316 Вт »

Конечно, дела далеки от совершенства, ребята, которые это сделали, сказали, что получили от этого 70 Вт. Это очень хорошо! Сделайте несколько похожих ветряков с вертикальной осью , поставьте их на свой квартал, и вы больше никогда не будете платить за электричество! (более или менее — в зависимости от ваших привычек потребления). В любом случае, если вы живете в районе с сильным ветром, эти устройства могут заряжать автомобильные аккумуляторы на 12 В, чтобы они питали ваш дом утром и вечером, когда вы вернетесь с работы.Ночью и днем ​​они накапливают энергию от ветряной турбины. Единственным серьезным «постоянным» потребителем будет ваш холодильник.

(Посещали 7684 раза, сегодня 2 раза)

Как построить вертикальную ветряную турбину — Zoetrope

Наверняка существует много технологий строительства зеленого дома и продуктов, которые съедят ваши деньги, а не помогут вам их сэкономить, но по большей части Энергоэффективный , прочный дом сэкономит деньги , и сделает это довольно быстро.

У нас есть эта страница, которую, возможно, стоит показать вашему партнеру, чтобы привлечь его к работе, о том, стоят ли лучше изолированные дома своих денег.

И чтобы ответить на остальные ваши вопросы, я думаю, что это отличный список, поэтому я копирую и вставляю его, чтобы пройти по пунктам, и я добавлю мысли, комментарии и соответствующие ссылки, хотя некоторые из них вы, возможно, уже читали .

Энергоэффективная система отопления, вентиляции и кондиционирования воздуха — да, купите хороший, он того стоит.См. Нашу страницу здесь о том, на что обращать внимание при выборе между HRV и ERV

.

«Умный» термостат — как правило, современный зеленый дом должен быть настолько хорошо изолирован, чтобы опускать термостат в дневное время было бессмысленно. Прочтите ей об устройствах для умного дома для энергосберегающего автоматизированного проектирования дома.

Много изоляции стен, потолка, фундамента и чердака — да, см. Нашу страницу здесь о балансировке изоляции через дом для максимальной эффективности.Предупреждение о спойлере — потеря тепла идет во всех направлениях, а не только через крышу) прочтите здесь, чтобы узнать, сколько изоляции вам нужно для строительства зеленого дома.

Расчет количества остекления (не слишком много, не слишком мало) — Окна, выходящие на север, восток и запад, всегда будут терять больше тепла, чем получают в дневном и сезонном цикле, поэтому будьте осторожны с ними и смотрите наши страницы по выбору лучших окон для домов с высокими эксплуатационными характеристиками, и помните, что лучше всего иметь разные покрытия с низким E на юге, чем на других сторонах.

Остекление, обращенное в правильном направлении (например, на юг) См. Нашу страницу о дизайне дома с пассивными солнечными батареями, но вкратце: окна, выходящие на юг, могут получать больше тепла, чем терять.

Плотная герметизация оболочки — Безусловно, сделайте дом максимально герметичным, и пусть ваше вентиляционное оборудование сделает свою работу. Плохой воздушный барьер и большая утечка воздуха могут составлять 1/3 тепловых потерь в доме.

Лучший тип окон (теплопроводность, коэффициент пропускания, солнечное усиление и т. Д.)) — еще один оконный вопрос а? Вот страница о дизайне окон, где можно выбрать между деревянными, алюминиевыми и виниловыми рамами.

Устранение тепловых мостов — да, всегда устраняйте тепловые мосты через ограждающую конструкцию здания для повышения энергоэффективности и долговечности
Эффективное освещение — Вероятно, у вас будет много естественного света в зависимости от вашей пассивной солнечной ориентации, но вы все равно выберете светодиодные фонари для экономия энергии. Светодиоды сейчас очень доступны по цене с множеством опций, см. Нашу страницу о светодиодных лампах накаливания
Эффективные устройства — да, это стоит инвестиций в более эффективные устройства, такие как сертифицированные ENERGY STAR.

Солнечные панели — Сэкономите ли вы деньги с помощью солнечных батарей, зависит от ваших местных затрат на коммунальные услуги, а также от стоимости установки солнечных панелей в вашем регионе. Вот основные вопросы, которые следует задать подрядчику по солнечной энергии перед подписанием контракта.

Геотермальное отопление / охлаждение — Нам нравится эта концепция, и она отлично подходит для больших зданий, а не для домов меньшего размера. Ваши деньги лучше потратить на изоляцию, качественные окна и все вышеперечисленное.Геотермальная энергия «сократит ваши счета вдвое», может быть, на 25-40 тысяч, поэтому, если ваш счет за отопление составляет всего 3 или 4 сотни долларов в год, вам нужно будет жить дольше, чем Йода, чтобы окупить это. Прочтите здесь, чтобы узнать, стоит ли геотермальная энергия для дома

Добавление тепловой массы — это зависит от вашего образа жизни, в этом есть взлеты и падения, но лично мне это нравится. Тепловая масса в доме помогает уравновесить температуру, что может сэкономить энергию, но также означает более комфортный дом для жителей.

DIY VAWT — Ветряная турбина с вертикальной осью

В этом проекте мы построим небольшую ветряную турбину с вертикальной осью, сделай сам VAWT.Мы не ожидаем получить более 50 Вт мощности, хотя было бы довольно просто увеличить площадь лезвия вдвое, чтобы увеличить мощность.

Этот инструмент для самостоятельной работы с VAWT основан на использовании 4-дюймовых труб из ПВХ, разрезанных пополам, для лезвий. Лезвия установлены на ободах велосипеда. Затем эта конструкция монтируется с помощью 2х4, и двигатель беговой дорожки постоянного тока подключается снизу через ремень. Ременное соединение позволяет увеличить число оборотов двигателя беговой дорожки.

Мы только начали этот проект и нас беспокоит следующее:

  • Требуется начальная скорость ветра — зубчатая передача, необходимая для увеличения оборотов двигателя беговой дорожки, может препятствовать запуску ветряной турбины, пока не будет достигнута очень высокая скорость ветра.
  • Передаточное число
  • — даст ли система ременной передачи число оборотов в минуту (об / мин), необходимое для выработки полезной мощности?
  • Общая мощность
  • — выходная мощность 50 Вт является предположением, основанным на аналогичных конструкциях VAWT.

ОБНОВЛЕНИЕ: наша забота о зубчатой ​​передаче и скорости пускового ветра осталась верной. Зверь мог бегать только при сильном ветре. Нам нужен шкив побольше для двигателя беговой дорожки, и нам нужно будет провести повторные испытания.

Материалы:

  • 2 велосипедных обода — 22 дюйма
  • 3 трубы ПВХ — 4 дюйма на 10 футов
  • 1 мотор беговой дорожки — ebay — $ 20
  • 18 шурупов для крепления лезвий к ободам
  • 2×4, необходимые для сборки рамы (длина 4-8 футов)
  • 2×6 — для крепления мотора беговой дорожки
  • 6-дюймовый опорный кронштейн — обод велосипеда с подвесом
  • Клиновой ремень — длина зависит от настройки (79 дюймов)
  • Крышка двигателя (пластиковое ведро 2 галлона)

Сборка:

Лезвия

  1. Снимите все остальные спицы велосипедных дисков.Затем затяните оставшиеся спицы.
  2. осмотреть и смазать подшипники обода — при необходимости заменить
  3. разрезать ПВХ трубу пополам, чтобы получился полумесяц, длина 10 футов
  4. измерить 10-футовые трубы и разрезать точно пополам — у меня были 10 футов 1 дюйм. ПРИМЕЧАНИЕ: Вы можете попробовать VAWT с полными 10-футовыми длинами, так как эти укороченные 5-футовые отрезки не будут производить достаточно энергии для запуска. наша беговая дорожка с высоким передаточным числом.
  5. вставьте один конец лезвия в пространство между спицами и просверлите отверстие 1/8 дюйма.Используйте винт по металлу, чтобы прикрепить лезвие из ПВХ к ободу.
  6. Сделайте то же самое с противоположным концом этого лезвия — удерживайте на месте и просверлите отверстие. Затем прикрепите винтом.
  7. Таким же образом прикрепите второй нож на противоположной стороне.
  8. 3-я и 4-я лопасти равномерно расположены на ободе, чтобы придать ему структуру.
  9. ПРИМЕЧАНИЕ: Я оставил все остальные отверстия (места на спицах) пустыми. Я обнаружил, что использование каждого доступного слота, похоже, блокирует ветер — это будет проверено позже, чтобы определить эффект от добавления дополнительных лезвий, так как обода вмещают 18 лезвий, а у меня на данный момент только 9 лезвий.
  10. установите остальные лезвия. С 22-дюймовым ободом велосипеда я использовал всего 9 лезвий.

Рамка

Я прикрепил лезвия к ободам велосипеда, чтобы «лучшие» подшипники выдерживали большую часть веса. Идея рамы заключается в том, чтобы «подвесить» VAWT на верхнем ободе, чтобы вес распределялся между верхним и нижним подшипниками обода. Точная длина вашей рамы может отличаться, если ваши 10-футовые лезвия из ПВХ были немного длиннее или короче моих.

Мы сделаем раму вокруг VAWT, оставив пару дюймов по бокам и точные размеры сверху и снизу. Для дополнительной поддержки мы также построим раму под углом 90 градусов, в которой будет размещаться двигатель беговой дорожки.

  1. Отрежьте 3 куска 2×4, 32 дюйма в длину. С 22-дюймовыми ободами остается много места по обе стороны от рамы. Одна часть войдет в нижнюю часть рамы, а две — в верхней части рамы.
  2. Отрежьте 2 части 2×4, примерно 72 дюйма длиной, для боковых перил.Длина может варьироваться, так как мы разместим верхние горизонтальные балки в соответствии с высотой лопастей.
  3. Прикрутите нижнюю балку (32 дюйма 2×4) к обеим боковым направляющим. Поместите 32-дюймовую доску ПОД боковыми направляющими и прикрутите к направляющим. Вам необходимо это перекрытие, так как верхние балки также будут размещены «вдоль» направляющих. ВНУТРЕННИЙ размер между рельсами будет около 29 дюймов.
  4. Просверлите отверстие глубиной примерно 1/2 дюйма в центре нижней балки. Нижний обод колеса войдет в это отверстие.
  5. Измерьте расстояние от низа обода колеса до верха противоположного обода колеса. Вкрутите верхние балки в направляющие на высоте, превышающей эту длину на 1 дюйм. Это позволит нам отрегулировать болт на ободе велосипеда, чтобы снять большую часть веса с нижнего ступичного подшипника.
  6. Отрежьте кусок 2×6, длиной 24 дюйма. Эта доска поможет стабилизировать ветряную турбину, а также будет использоваться для крепления двигателя беговой дорожки.
  7. Используя кусок фанеры Т-образной формы, прикрепите 2×6 к нижней балке (2×4).2×6 должен быть в центре нижней балки. Я поместил фанеру «под» рамой и прикрутил ее как к 2×6, так и к балке. Мы прикрепим мотор беговой дорожки позже.
  8. Вставьте обода и лезвия в отверстие в нижней балке. Поместите 6-дюймовый опорный кронштейн на верхний обод. Переместите верхнюю часть узла обода / лезвия на место (в центре). Вкрутите 6-дюймовый опорный кронштейн в две верхние балки. Убедитесь, что кронштейн отцентрован над нижней балкой. Также убедитесь, что 6-дюймовый опорный кронштейн находится на такой высоте, чтобы можно было затянуть верхнюю гайку на ободе колеса, сняв вес с подшипника нижнего обода.
  9. Отрегулируйте гайку верхнего обода, чтобы снять большую часть веса с нижнего ступичного подшипника, но все же оставьте колесо сидящим в отверстии, которое мы просверлили в нижней балке.

Беговая дорожка в сборе

Я использую довольно большой двигатель беговой дорожки, которому требуется больше оборотов в минуту для получения полезной мощности, чем может дать простой VAWT, такой как этот. Таким образом, мы попробуем использовать нижний обод велосипеда и клиновой ремень, чтобы разогнать двигатель.

  1. Отрежьте кусок 2×6, длиной 20 дюймов. И другой кусок 2х6,4 дюйма длиной.
  2. Присоедините более короткий кусок 2×6 к 20-дюймовому элементу, как показано на рисунке. Эта деталь будет использоваться для прикручивания опоры двигателя беговой дорожки к нижней части 2×6, которую мы прикрепили к нижней части рамы в сборе.
  3. Установите двигатель беговой дорожки на 20-дюймовую доску шкивом вниз.
  4. Совместите шкив с нижним ободом велосипеда и отметьте 20-дюймовую доску.Присоедините беговую дорожку к этой доске.
  5. Проденьте клиновой ремень под узел лезвия и вставьте его в обод велосипеда. Проденьте клиновой ремень через шкив беговой дорожки. Установите двигатель беговой дорожки так, чтобы было некоторое натяжение клинового ремня. Я оставил это немного «свободным». Прикрутите узел двигателя беговой дорожки к нижней доске 2×6.
  6. Я также прикрепил стальную ленту к верхней и нижней части опоры двигателя беговой дорожки, чтобы удерживать эту доску на месте.
  7. КРЫШКА: следуя принципу «повторного использования», я поставил на двигатель ведро «для кошачьих туалетов» на 2 галлона.Пластиковое ведро полностью закрывает двигатель, но не касается движущихся частей.
  8. ПРИМЕЧАНИЕ: Наши первые тесты с использованием 2-дюймового шкива на двигателе беговой дорожки не обнадежили. Сейчас мы ищем шкив большего размера для беговой дорожки, чтобы он не был настроен так высоко.

Сделай сам, конструкция ветряных турбин с вертикальной осью и многое другое

Энергия ветра — один из лучших возобновляемых источников энергии, которые мы можем получить на нашей планете.Обычно мы не видим ветряных турбин, установленных на крышах домов. Но если он у вас есть, оплатить счет за электричество будет проще простого. Однако люди часто задаются вопросом, не слишком ли дорого обходится энергия ветра. Что ж, это не всегда так, поскольку есть много альтернативных способов его использования.

Ветряные мельницы, которые вы видите под открытым небом, определенно обойдутся вам в целое состояние. С другой стороны, если вы создадите что-то вроде своего собственного DIY Ветряк с вертикальной осью , то это совсем несложно.Это не только поможет вам внести свой вклад в экологически чистую энергию, но также поможет вам расширить свои технические знания. Это один из идеальных проектов, над которым вы можете работать со своими детьми-подростками и одновременно учить их устойчивости.

Значение энергии ветра

Статистические данные говорят о том, что ветровая энергия (обеспечивающая 2,5 процента от общего объема электроэнергии) достигла рекордно высокого мирового уровня потребления с мощностью 197 ГВт и 430 ТВтч общего производства энергии.Теперь, для сравнения, совокупная мощность ветроэнергетических установок по всему миру в 2000 году составила 17,4 ГВт. Это экспоненциальное увеличение (более чем в 11 раз за 11 лет) можно объяснить улучшенными технологиями, эффективными административными мерами и, в некоторых случаях, эффективными. вклад пользователя.

5 конструкций ветряных турбин с вертикальной осью своими руками для производства чистой энергии

Итак, давайте достанем наши ржавые инструменты и посмотрим на 5 увлекательных ветряных турбин DIY Vertical Axis (VAWT), изобретенных «обычным человеком».

1. Самодельный ветряк с вертикальной осью своими руками из труб ПВХ

Созданное пользователем Instructables Фаруном, это уникальное (и очень дешевое) приспособление объединяет переработанные гаражные элементы в полноценную ветряную турбину с вертикальной осью. По словам создателя, турбина V8-4 ”была« спасена »из труб ПВХ (обрезанных по форме), постоянных заглушек из проходов канализационных труб, оси от старого велосипеда, колеса трехколесного велосипеда, двигателя постоянного тока, электрического провода и винты. Конечный продукт стоимостью всего 182 доллара имеет улучшенные обороты и большую площадь лопастей, в то время как Faroun стремится сделать его способным генерировать 100 Вт при 35 км / ч при направленной скорости ветра.

Все мы знаем, что ветряным турбинам нужен какой-то тормозной механизм, чтобы предотвратить их неконтролируемое вращение. Мы опасаемся, что при отсутствии такой установки турбина не сможет выдерживать высокие скорости ветра. Но поскольку турбина стоит всего 200 долларов, мы не думаем, что есть что-то плохое в том, чтобы начинать с нее свою зеленую жизнь.

2. Lenz2 ветряк с вертикальной осью

При изготовлении Lenz2 используются легкодоступные бытовые материалы.В PopSci Lenz2 был на выставке стоимостью менее 300 долларов. Крыло изготовлено из фанеры. Это связано с 4-футовыми штангами с крышкой из прочного алюминия. Для генератора есть два отдельных стальных диска с магнитами на них. С другой стороны, вы найдете медные провода, приклеенные к фанерному. Все они закреплены на главном валу вокруг своей оси. Вдоль вала использовались другие зажимы и сварка, чтобы удерживать самодельную штуковину как одно целое. Этот единственный компонент, в свою очередь, может генерировать (путем подключения выпрямителя к генератору) 50 киловатт-часов электроэнергии в месяц для 8 аккумуляторных блоков при оптимальной скорости ветра от 10 до 36 км / час.

Вот как вы должны построить его для себя:

a) Постройте крылья:

Аккуратно вырежьте из фанеры каплевидные формы и соедините их четырехфутовыми стержнями. Накройте эти крылья алюминием.

б) Соберите генератор:

Это немного сложно. Нет никакой разницы между обычными кусками дерева и деревом в конструкции, если конструкция не может использовать ветер и преобразовывать его в электричество. Эту работу выполняет генератор.Чтобы сконструировать один, достаточно приклеить магниты к двум стальным дискам. Приклейте катушки из медной проволоки к фанерному диску и наденьте все три диска на вал.

c) Присоедините другие детали:

Закрепите оба конца вала на прямоугольной раме. Приварите лопасти крыльев к нижней части генератора, а также к стальному диску в верхней части турбины.

d) Установите раму:

После завершения шага 3 вы почти закончили, последний шаг — прикрепить кабели к рычагам рамы и стабилизировать их мешками с песком.

д) Электроснабжение дома:

Последний шаг — использовать генерируемую энергию для питания вашего дома. Подключите генератор к выпрямителю. Это преобразует мощность в постоянное напряжение. Подключите эту линию к батареям. Ветровой турбине требуется от четырех до шести часов, чтобы полностью зарядить группу из восьми батарей.

3. Zoetrope VAWT

Источник изображения: application-sciences.net

Это устройство состоит из доступных на месте аппаратных компонентов, таких как печная труба, металлические кронштейны, пластиковый лист и даже ступица прицепа.Он имеет очень дешевую конструкцию и водонагреватель с нулевым выбросом вредных веществ. Вы можете регулировать выходную мощность простой, но устойчивой турбины в соответствии с микроклиматом и характеристиками объекта. При тестировании он показывает выходную мощность 150-200 Вт, в то время как необходимая скорость почти идеального ветра (порыва) составляет около 25 м / с.

4. VAWT из списанной аккумуляторной дрели

Пользователь Above Secret Post Гражданин Смит сконструировал VAWT из разобранной формы перезаряжаемой дрели (включая встроенную схему и корпус).Он испытал эту полую дрель на другой аккумуляторной дрели с конечным результатом 150-200 об / мин при 11,5 В. С этим достаточным вращающимся механизмом он продолжил изобретать конструкцию винтовой турбины из гофрированного картона. Затем крыло было покрыто стекловолоконным матом и смолой для отделки формы. Затем он мог использовать их (для отливки компонентов лопастей) в конструкции винтового ротора высотой 3 метра.

5. Ветряная турбина с вертикальной осью 55 галлонов

Источник изображения: личный.psu.edu

Заметно выпуклые бочки на 55 галлонов были вертикально вырезаны наполовину для турбины типа Савониуса. Для вертикальной оси использовалась 3-дюймовая труба из ПВХ, которая использовалась в качестве фиксирующего элемента для двух половин ствола, установленных друг на друга. Пластиковые зажимы были соединены с двумя квадратными фанерными досками с шарикоподшипником (внутри) для дополнительной плавности движения. При производстве электроэнергии использовался генератор с постоянными магнитами и шестерня нестандартной формы для обеспечения оптимального передаточного числа.Наконец, была интегрирована лопасть вентилятора для охлаждения всего генератора в случае более высокой скорости ветра.

Инновационные конструкции ветряных турбин с вертикальной осью, вдохновленные конструкцией

В то время как большинство из нас было бы удовлетворено вышеперечисленными проектами, сделанными своими руками, некоторые, несомненно, хотели бы вывести вещи на новый уровень. И если вы один из таких немногих, вы наверняка хотели бы знать, что еще вы можете сделать с ветряной турбиной с вертикальной осью? Для таких любопытных домашних мастеров вот несколько из самых инновационных конструкций ветряных турбин с вертикальной осью:

1.Generadoreolico: система ветряных турбин с вертикальной осью для большей эффективности

По статистике, потребление энергии «чистым и зеленым» ветром достигло рекордно высокого уровня (почти 2,5 процента от общемирового потребления электроэнергии), с колоссальной паспортной мощностью 197 ГВт и 430 ТВтч общего производства энергии. И, учитывая эту праведную тенденцию крупномасштабной коммерциализации ветроэнергетики, малые ветряные генераторы для использования на микроуровне, безусловно, становятся все более важными. Принимая во внимание присущую ей гибкость, аргентинский дизайнер Мириам Петерсон разработала эффективный GeneradorEolico — отечественную ветряную турбину с вертикальной осью, основанную на роторах Савониуса.

Роторы

Savonius могут использовать силу ветра и преобразовывать ее в крутящий момент на вращающемся валу. В этой системе три отдельно сложных ротора Савониуса (подключенных к соответствующим генераторам) будут прикреплены прочными кабелями к центральному модулю. Центральный модуль, в свою очередь, будет подключен к месту хранения со встроенной аккумуляторной батареей 12 В, 220 А. Базовая конструкция намекает на внутренние аэродинамические свойства роторов в их различных формах, которые увеличивают величину энергии ветра, которая должна быть преобразована в чистое электричество.

По словам дизайнера, генератор может справляться с ветром со скоростью ничтожные 4 м / с, так как это дает колоссальные 50 оборотов в минуту в эффективных роторах. Общая выходная мощность установки может быть обозначена как 3 кВт. Но проблема связана с фактором безопасности, особенно когда высокоскоростные вращающиеся лопасти размещаются в домашних условиях. Следовательно, дизайнер также ловко подумал о горизонтально расположенных колесиках безопасности, которые могут предупреждать пользователей своим заметным вращением. Кроме того, их перфорация снижает общее поперечное сопротивление, тем самым подчеркивая общую легкость механизма.

2. Quietrevolution: Ветряк с вертикальной осью

В этом заключается настоящая эстетика ветряных турбин. Эта элегантная ветряная турбина с вертикальной осью, спроектированная с S-образными лопастями, несомненно, станет решением как для индустрии туризма, так и для ветроэнергетической отрасли и экологов. Удивительный дизайн этой ветряной турбины, названной «Тихая революция», не заставит представителей индустрии туризма беспокоиться о том, что она испортит красоту природы, а только усилит ее.

Спасибо XCO2 за проектирование и разработку этой уникальной и инновационной ветряной турбины.XCO2 — это признанная консалтинговая и инжиниринговая фирма по низкоуглеродной энергии. Эти турбины также технологически сложны, так как практически бесшумны и не подвержены вибрации. Таким образом, эти турбины идеально подходят для установки как в городских условиях, так и в открытых местах.

Запатентованная конструкция проста и надежна, имеет только одну движущуюся часть. Следовательно, он обеспечивает максимальную надежность при минимальных требованиях к техническому обслуживанию.

3. Ветряк с вертикальной осью, который служит дымоходом

Wind Energy легко использовать и преобразовывать в полезную энергию для вашего дома.Пару дней назад мы рассказали вам, как сделать ветряную турбину с вертикальной осью всего за 300 долларов в кармане.

Вот ветряная турбина с вертикальной осью, которая также служит дымоходом. Мы по-прежнему не думаем, что это способ стать зеленым, как если бы вы все еще сжигали столько дров в помещении, вы не защищаете окружающую среду, а душите деревья вокруг своего так называемого «зеленого дома».

4. Концепция ветряной турбины с вертикальной осью

Помимо того, что энергия ветра более надежна, чем солнечная энергия, она всегда была второстепенным выбором для всех экологичных домовладельцев.Причины включают гибель птиц, шум и снижение производительности при изменении направления ветра. Концептуальная ветряная турбина, разработанная Industrie-SA, может решить все эти проблемы с помощью продуманной конструкции. Турбина с вертикальной осью вращения разработана для городских условий с ветреной погодой.

Имея диаметр 8 м и высоту 3 м, турбина может генерировать до 175 МВтч в год. Турбины с вертикальной осью безопасны для птиц, а также менее шумны по сравнению с турбинами с горизонтальной осью.Конструкторы также утверждают, что турбины нечувствительны к направлению и силе ветра.

Заключительные слова

Думаете о создании недорогого и простого в установке ветроэнергетического устройства, которое обеспечило бы безопасный и привлекательный способ использования энергии ветра? Практически все современные ветряные турбины преобразуют энергию ветра в электричество для распределения энергии. Так почему бы не выполнить эти шаги и не создать свой собственный ветряк с вертикальной осью или VAWT, который стоит на земле и может принимать ветер с любого направления, устройство, которое потенциально может испытывать сильный ветер, превышающий 25 миль в час.

Ветряки с вертикальной осью имеют лопасти, которые идут сверху вниз и выглядят как гигантские двулопастные взбиватели для яиц. Преимущества такого расположения заключаются в том, что генераторы и редукторы можно размещать близко к земле, и вам не нужно беспокоиться о направлении ветра. Его легче обслуживать, потому что большинство их движущихся частей расположены у земли, и при его работе не происходит выбросов или загрязнения окружающей среды. Для тех, кто живет в районах с сильными ветрами и хочет сократить свои счета за электричество, этот вариант может быть высокоэффективным и, кроме того, привлекательным источником энергии.

DIY Wind Turbine — Как построить свой собственный домашний ветрогенератор

Сегодня ветроэнергетика считается одним из наиболее эффективных и экологически безопасных способов производства энергии, которая требуется практически для всего, от промышленного производства до нашего собственного потребления людьми, что мы все еще в значительной степени воспринимаем как должное в течение всего курса. нашей повседневной жизни. Это также один из самых дешевых способов выработки электроэнергии.Но массовое внедрение ветряных турбин все еще находится в зачаточном состоянии, и правительства многих стран не спешат реагировать на этот жизненно важный фактор, способствующий экономии за счет масштаба, несмотря на активное движение к этой чистой, зеленой форме производства энергии. Так что велики шансы, что ваш район или город еще не используют энергию ветра. Твой дом тоже.

Ветряные генераторы

относительно легко и просто сделать, и они могут сэкономить вам много денег на счетах за электричество, если вы сможете построить свои собственные.И именно это и будет попытаться сделать эта статья — помочь вам построить свой собственный ветрогенератор путем сбора и сборки относительно распространенных и дешевых компонентов.

Электроснабжение дома прямо на заднем дворе

В настоящее время вы обременены растущими и высокими затратами на электроэнергию и газ, которые являются как неустойчивыми источниками энергии, так и вредными источниками выбросов углекислого газа в атмосферу Земли. Но знаете ли вы, что наличие собственного ветряного генератора сэкономит вам тысячи долларов, если не больше, в течение всей вашей жизни? Чтобы подчеркнуть это, вот три преимущества наличия собственного самодельного генератора.

  • Стоимость — Мы уже упоминали о вероятности значительной экономии. Давайте подробнее остановимся на этом. Большинство городских районов по всему миру еще не подключены к этому устойчивому источнику производства электроэнергии через национальную сеть, и это может быть еще через несколько лет. Однако ваш ветрогенератор на вашем собственном заднем дворе также не подключен ни к стране, ни к месту, поэтому вы не платите по счетам.
  • Экологическая устойчивость — Ветряная мельница остается одним из самых экологически устойчивых энергетических устройств.Его единственным источником энергии остается ветер, и ничего больше.
  • Чистота и эстетика — Небольшой генератор, как и большие турбины, остается чистым источником производства энергии. А поскольку ваш генератор по сути мал, его можно незаметно разместить в саду, накрыть, когда он не используется, и не будет создавать большого шума при использовании.

Компоненты ветряных турбин

Зайдите на любой веб-сайт во вселенной, и вы обнаружите, что есть много способов делать что-то или создавать их.Но универсальный принцип, если хотите, всегда остается неизменным. Здесь мы перечисляем основные компоненты, которые необходимы для создания собственной небольшой ветряной турбины или генератора для вашего двора и дома.

  • Инструменты
  • Строим тело
  • Важнейшие лезвия
  • Мотор
  • Центральный узел
  • Хвост
  • Башня
  • Диод и батарейки

Какие процессы влекут за собой

Все зависит от вас, сколько электроэнергии вы собираетесь производить.Но для практических целей обслуживания новичков эти процессы позволяют начать генерировать минимум, но на удивление большую мощность, чем вы могли представить. Кроме того, вы сосредоточены на производстве зеленой энергии, поэтому не будет слишком много внимания или интенсивного использования традиционных розеток. Начнем с первого шага.

Семь шагов, которым нужно следовать

1. Инструменты — При создании вашего ветрогенератора вы собираетесь начать с таких инструментов, как щипцы для зачистки проводов и паяльники.Для самого генератора вы также будете использовать перерабатываемые предметы, такие как двухлитровые пластиковые бутылки из-под газировки, их крышки, легкие, но тонкие полоски металла, эпоксидной смолы и клея. Вам также понадобятся традиционные инструменты, такие как пила, гаечные ключи и электродрель. Самый важный инструмент — это план строительства.

2. Строительство ветрозащитной площадки — Теперь давайте поговорим о строительных процессах, которым мы будем следовать. Зона улавливания ветра — это, по сути, компонент, который будет улавливать ветер.Для этого компонента нужно отпилить верхушки пластиковых бутылок (ниже горлышка). Как только вы это сделаете, можете переходить к следующему шагу.

3. Создание парных соединений — В качестве расширения к созданию зоны защиты от ветра вы можете начать с использования эпоксидной смолы для соединения крышек бутылок вместе, фиксируя их вплотную друг к другу, пока не получите четыре соединительных компонента.

4. Создание «вентилятора» — Он не будет использоваться в качестве вентилятора, но механически он будет работать аналогично. Вы будете вырезать X из металлических полос.Он должен быть не менее фута в длину и не менее одного дюйма в ширину. После того, как вы сделали свой вентилятор, вы можете закрепить свои куплеты эпоксидной смолой на новом вентиляторе. Перед тем, как перейти к следующему этапу, дайте эпоксидной смоле затвердеть.

5. Подсоединение ветрозащиты к вентилятору — Это очень просто; при условии, что вы спроектировали и построили свои куплеты точно в соответствии со спецификациями (по вашему собственному плану или где-то еще), все, что вам нужно сделать здесь, это ввинтить крышки бутылок в куплеты.

6. Сложное дело с генератором — После того, как вы собрали вентилятор, вам все равно нужно добавить генератор. Здесь диоды и батарея служат своей цели. Опять же, используйте эпоксидную смолу, чтобы закрепить оба компонента (генератор и вентилятор). Края, если есть, можно закрепить клеем.

7. Ветрогенератору еще нужно где-то стоять — Для этого можно построить подставку. Это также зависит от того, какой тип двигателя (генератора) вы спроектировали и построили. В конечном итоге подставка будет небольшой, и прямоугольный кусок дерева можно будет обрезать и строгать, чтобы создать основу.Когда вы построите подставку, надежно прикрепите к подставке генератор и вентилятор. Здесь упор делается на закрепление устройства, чтобы оно оставалось устойчивым в случае сильного ветра, который обычно может опрокинуть это световое устройство. Вы можете использовать механизмы взвешивания, чтобы генератор работал быстро.

Знаете ли вы, что здесь можно использовать даже солнечную энергию?

Вместо батарей и диодов для питания генератора вы можете использовать двигатели на солнечной энергии, добавив еще один приятный штрих к вашей миссии — сделать ваш дом максимально экологически устойчивым.Это также будет зависеть от того, сколько энергии вы собираетесь генерировать для своего дома. В ближайшем будущем все еще возможно сделать ваш дом полностью независимым от вашей национальной сети, будь то энергия ветра или солнца, или и то, и другое (в идеале, у вас будет и то, и другое). На данный момент вы можете рассматривать это упражнение как ценную практику.

Преимущества собственного ветрогенератора

В начале этой статьи мы уже упоминали три ключевых преимущества. Однако то, как эта небольшая ветряная турбина принесет вам пользу в долгосрочной перспективе, полностью зависит от вас и ваших непосредственных потребностей и целей.На внутреннем уровне и в завершение этого вводного руководства по созданию небольшого ветряного генератора вот несколько идей, над которыми вы пока можете подумать.

  • Портативное использование — На этом этапе ваша маленькая турбина может не иметь мощности для обеспечения энергией всего вашего дома без использования других традиционных и неустойчивых источников энергии. На данный момент, будучи легким портативным устройством, вы можете варьировать потребление энергии и располагать генератор поблизости от того места, где он нужен.
  • Гейзер с горячей водой — Домашний гейзер с горячей водой остается основным и самым дорогостоящим потребителем электроэнергии в вашем доме.Расставив приоритеты по расходам, вы можете подключить генератор к гейзеру.
  • Подача воды — В прошлом ветряные мельницы использовались для перекачивания воды. Нет причин, по которым ты тоже не можешь этого сделать. Ветряную турбину можно использовать для кормления всего вашего сада, особенно вашего органического огорода.
  • Области фокусировки — Воспользуйтесь преимуществами портативности устройства, а также используйте его в качестве измерительного прибора, чтобы увидеть, какая область вашего дома (кроме гейзера) потребляет больше всего энергии.

Мы надеемся, что это руководство вдохновило вас на поиск новых инновационных способов питания вашего дома без помощи неустойчивой электросети.

Оставить комментарий
